红点奖作品-VAVA VOOM 蓝牙音箱开箱及拆解

原创 Yubeii 充电头网

德国红点设计奖创立已超过50年，是国际公认的全球工业设计顶级奖项之一，与德国iF奖”、美国“IDEA奖”并称为世界三大设计奖。每年都会有一些设计概念突出的产品被授予“红点奖”，赢得红点奖成为每位设计师引以为豪的殊荣。就在第61届德国红点设计奖名单上，小编看到这一款带移动电源功能的蓝牙音箱颇有创意，他就是 VAVA Voom 蓝牙音箱。

跨境电商巨头 Sunvallely 集团旗下拥有六大品牌：“RAVPower”，“TaoTronics”，“HooToo”，“Uspicy”、“VAVA”、“Anjou”，其中 RAVPower 小编已测试过多款产品，其产品性能强又很具特色。今天测试的是 VAVA 品牌下的 VAVA Voom 蓝牙音箱，小编会从使用体现、拆机、音效等等方面去解析这款产品。

VAVA VOOM 蓝牙音箱开箱篇：

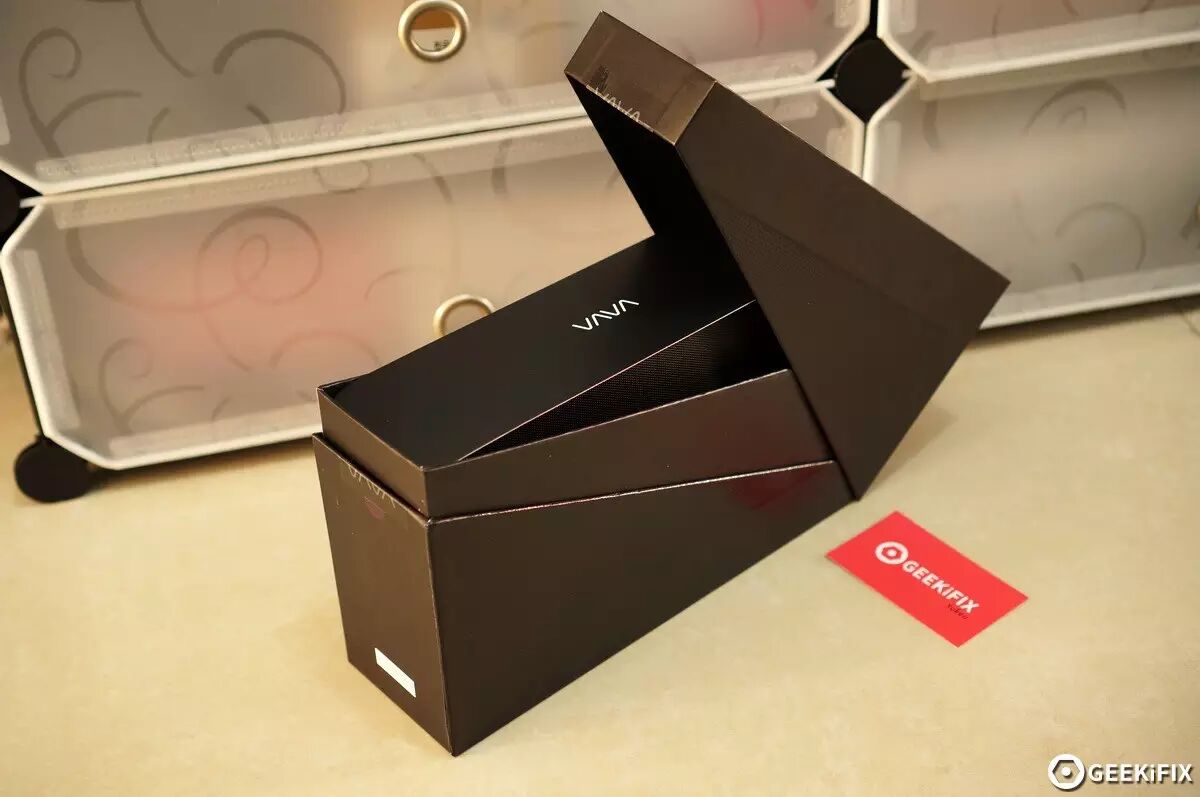

VAVA Voom 蓝牙音箱外盒是黑色主色调设计，倾斜切割打开的方式，这边有VAVA 防拆贴纸。

嗯，这种倾斜切割的开箱方式真心不错，第一感觉就加分。

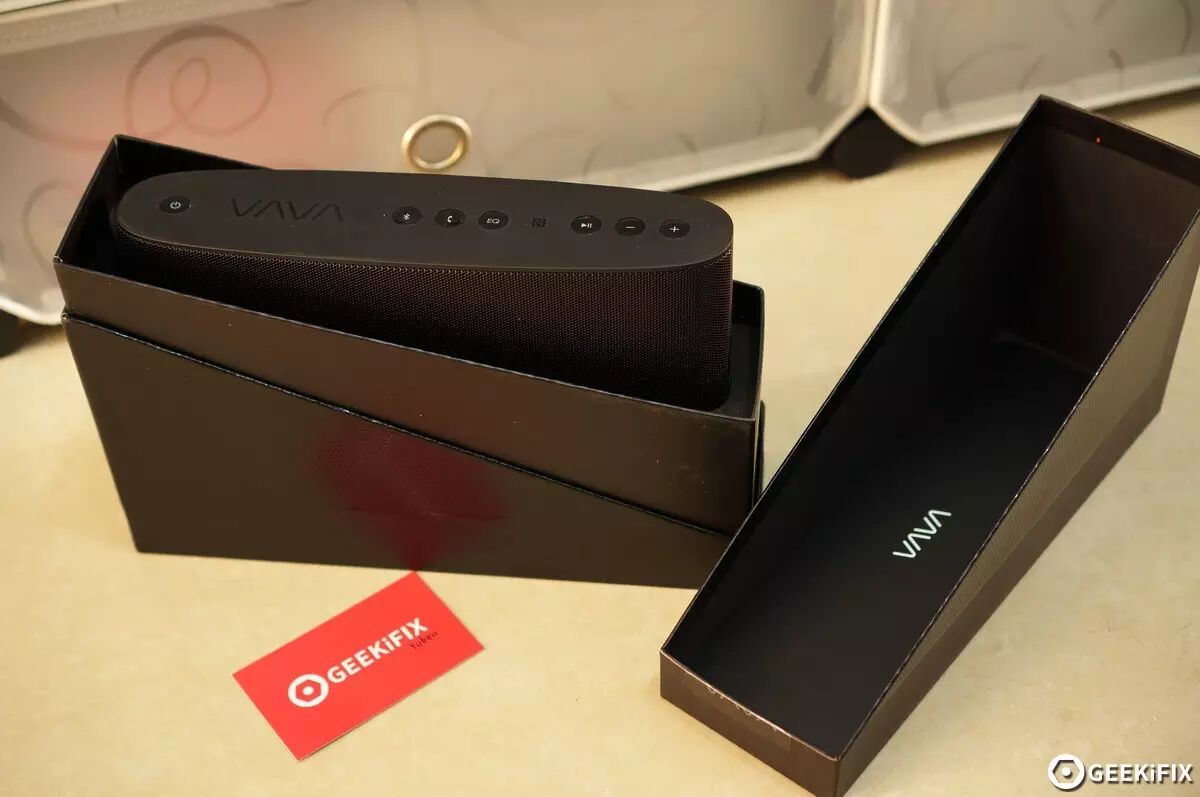

拿掉上面的品牌LOGO盖纸后就可以看到音箱本体。

开箱物品一览，好评后厂家即捐赠1美金给慈善企业的的捐款说明、MicroUSB 数据线、 3.5公转公音频输入线、15V1.6A 充电器、说明书、音箱本体。

小编以前也测试过几款蓝牙音箱，体积都相对小巧。而这次测的 VAVA 体积比较大音质会不会更加好？

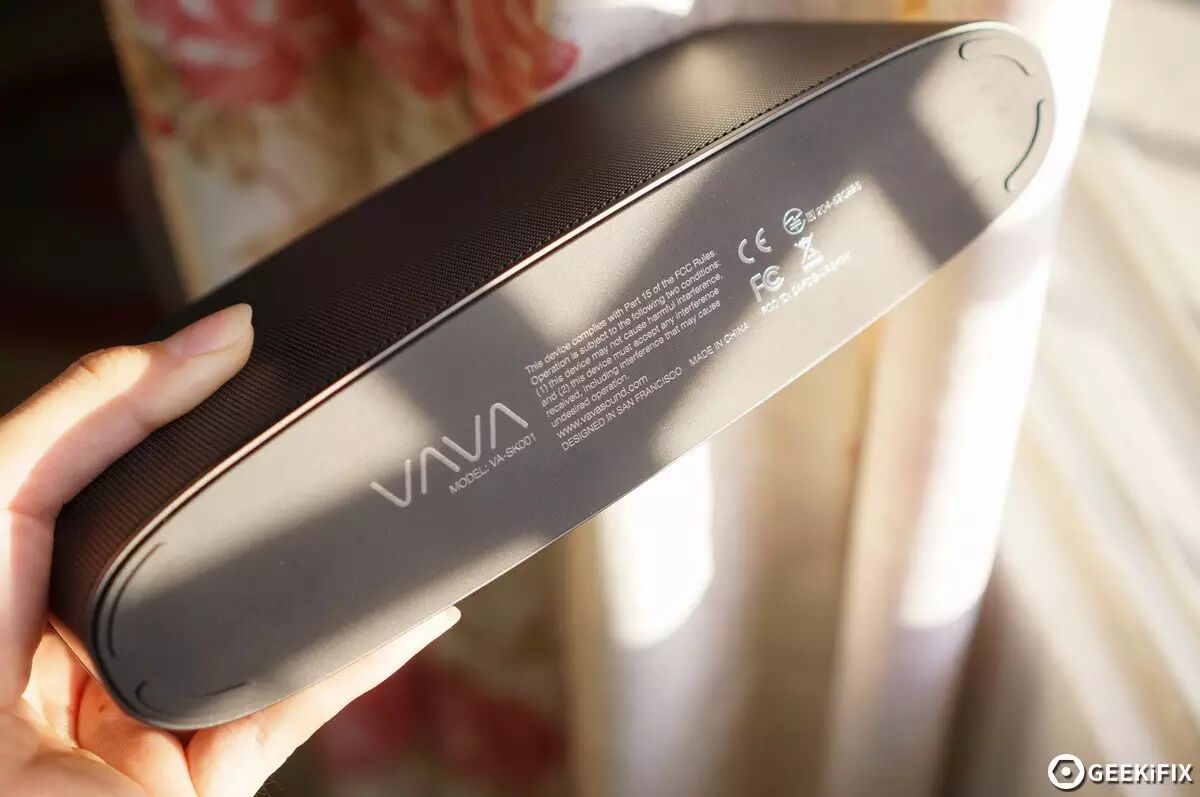

整个底部都是防滑防共振的软胶垫，避免大音量的时候震动导致异响。

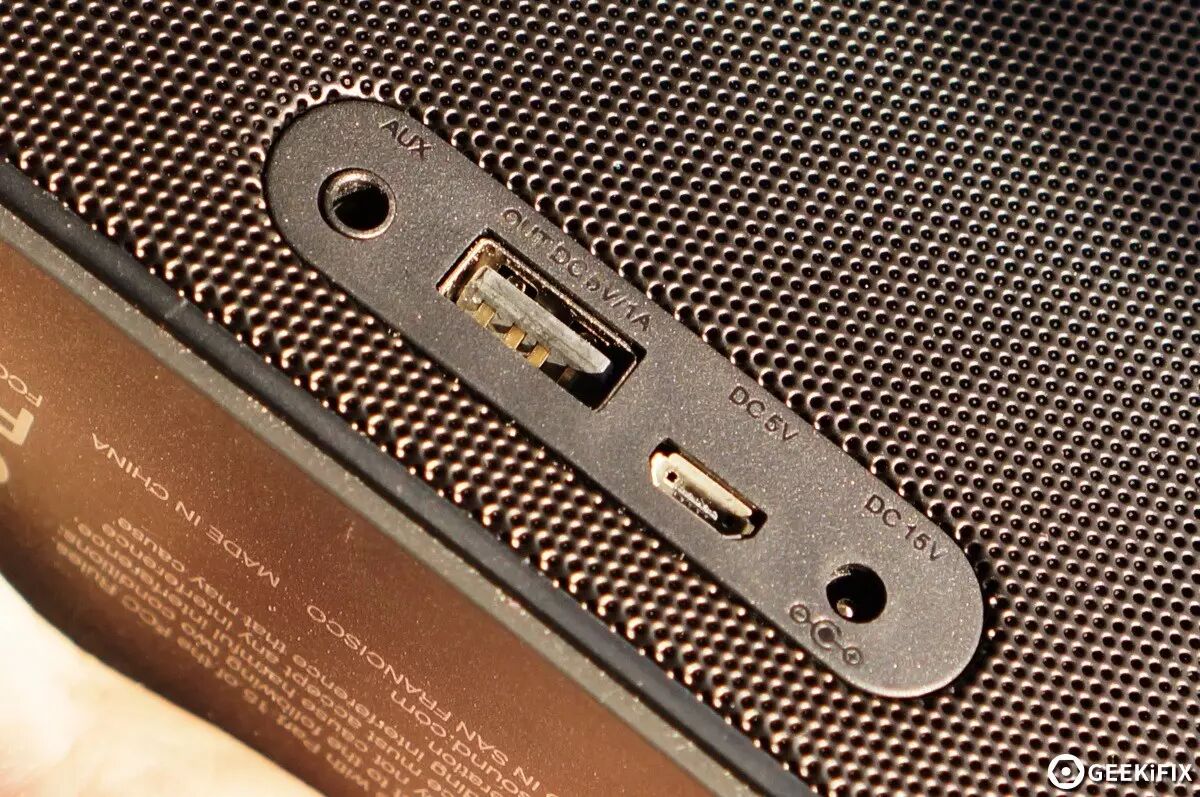

这边是背面，我们放大看看，所有插口都放在背面下部分。最左边的是3.5音频输入孔、然后是 5V1A 的常规 Type-A USB母座输出孔、再旁边是 MicroUSB 输入充电孔、最右边的是 15V DC 快速充电孔。VAVA VOOM 支持 5V MicroUSB \ 15V DC 两种输入充电方式，在使用上更加方便。

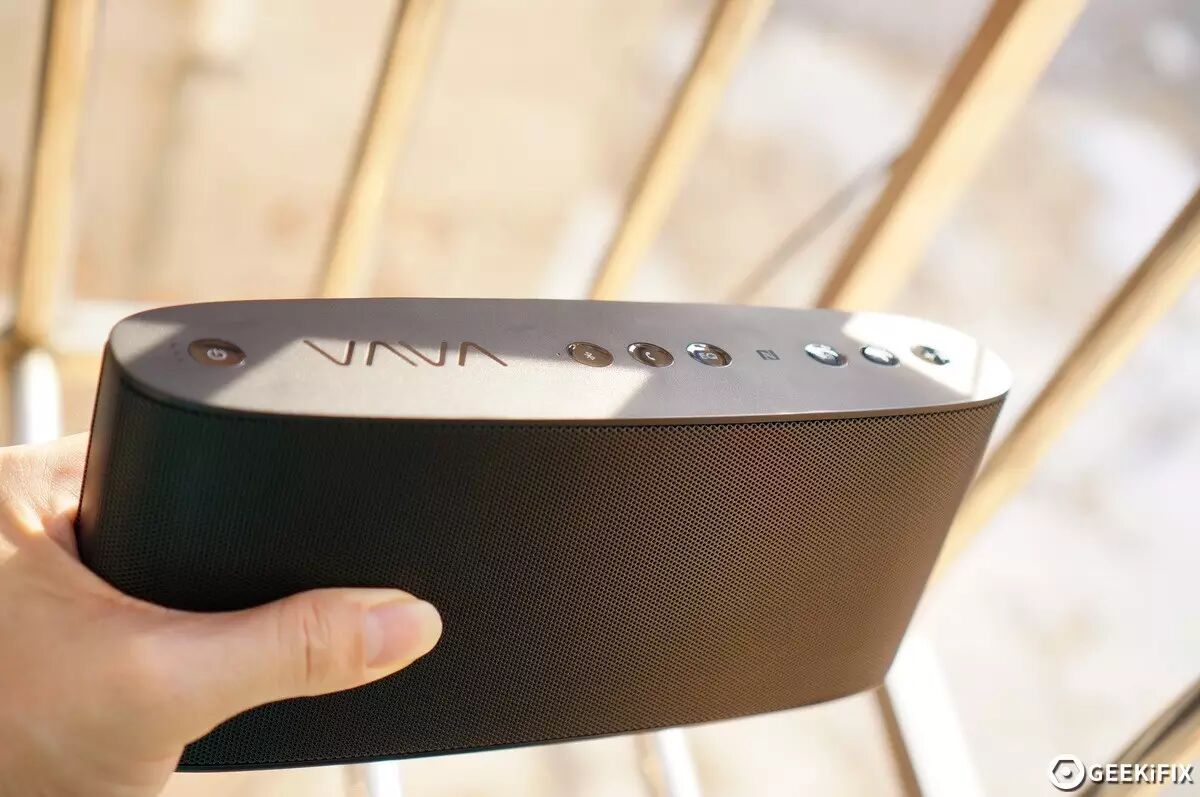

所有操作蓝牙音箱的按钮都放置在最上面，最左边是电源启动按键、然后是VAVA LOGO、亮灯的是蓝牙按键，会根据当前情况有快慢闪不同方式、之后是电话模式接听键、音频EQ键，原厂内置3种模式分别是普通/派对模式/环绕模式、紧邻着的是 NFC 近场通讯、最右边的3个分别是播放暂停键 / 音量减少键 / 音量增加键。

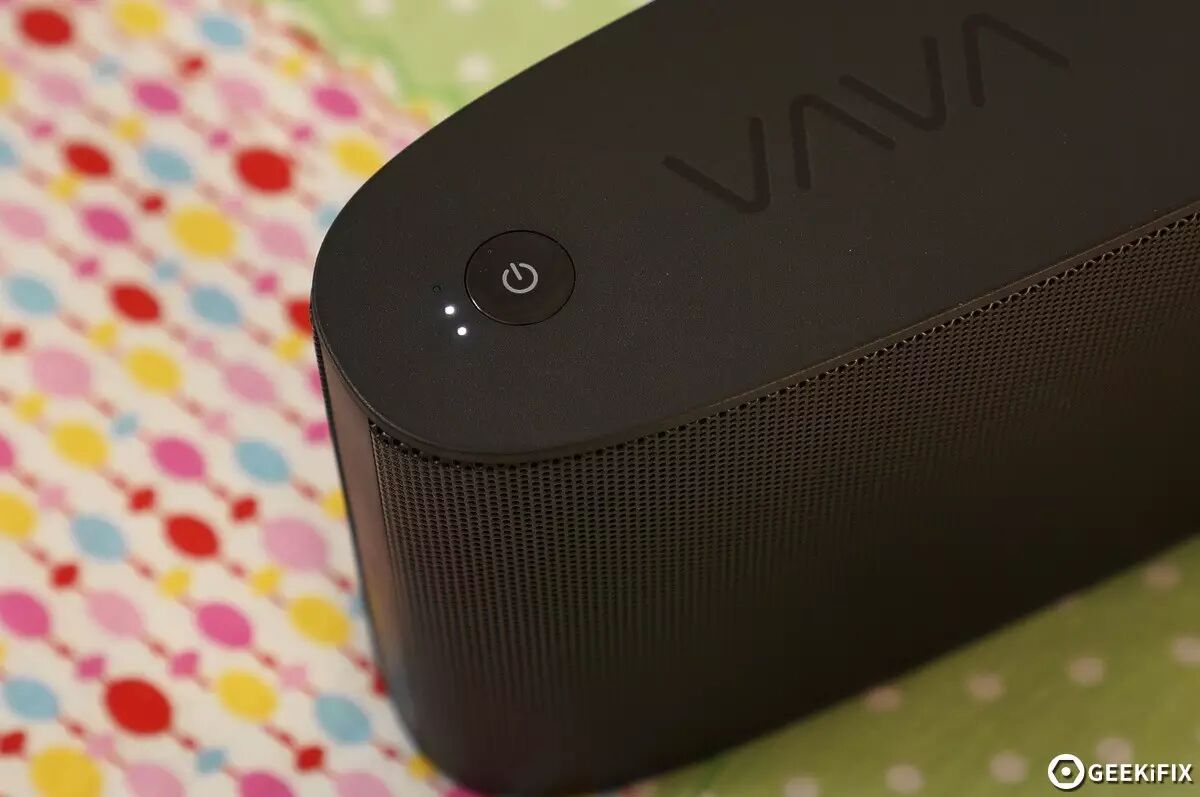

启动瞬间电源安检旁边的3个白色LED会分别亮起，对应当前内置电池的剩余电量。

我们先来测试一下 VAVA VOOM 蓝牙音箱的移动电源功能做的如何，其标称 5V1A 输出能力相对保守，因为现在的手机设备充电功率往往都大于5V1A，

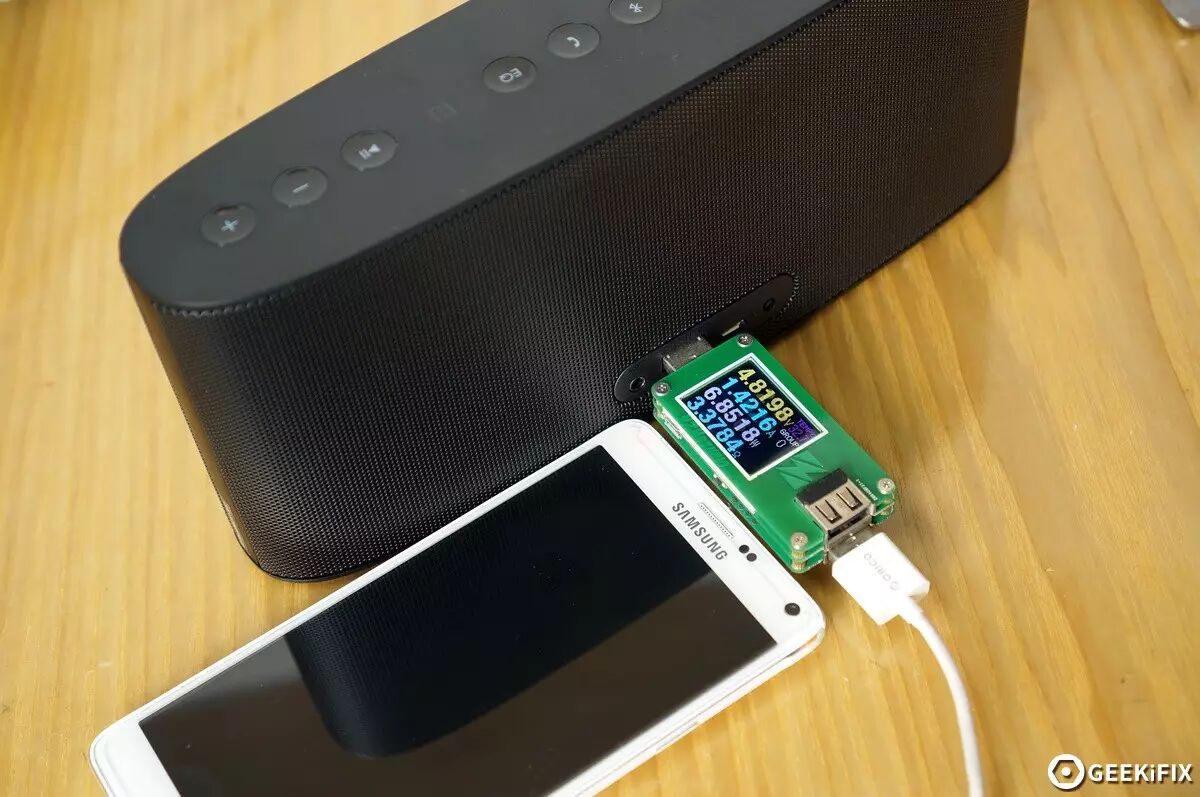

而且 VAVA VOOM 在过流限流控制机制上做的并不完善，小编在插入5V模式下充电功率为5V1.75A的三星note4 时，蓝牙音箱瞬间就被拉爆保护起来。具体分析我们看后面的性能篇电流步进解说。

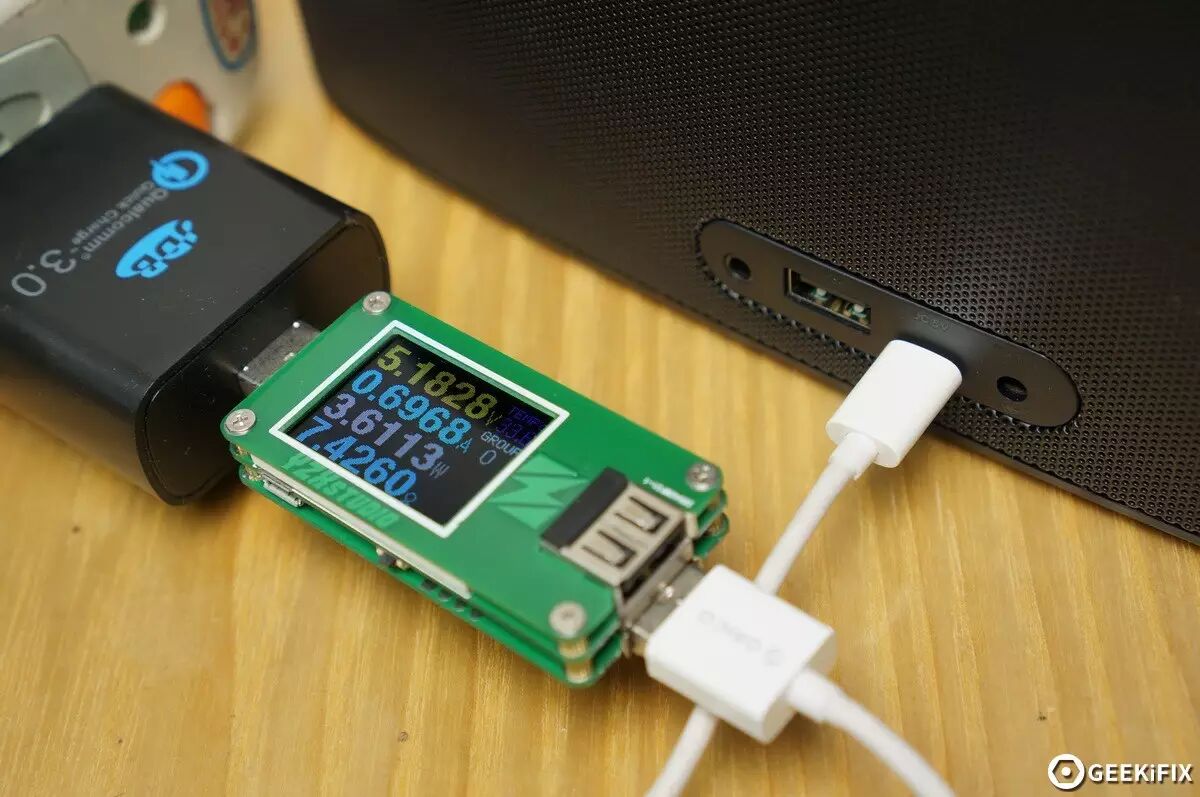

使用 MicroUSB 接口对蓝牙音箱自身进行充电，最大输入功率在5V0.7A左右，充电功率比较低。

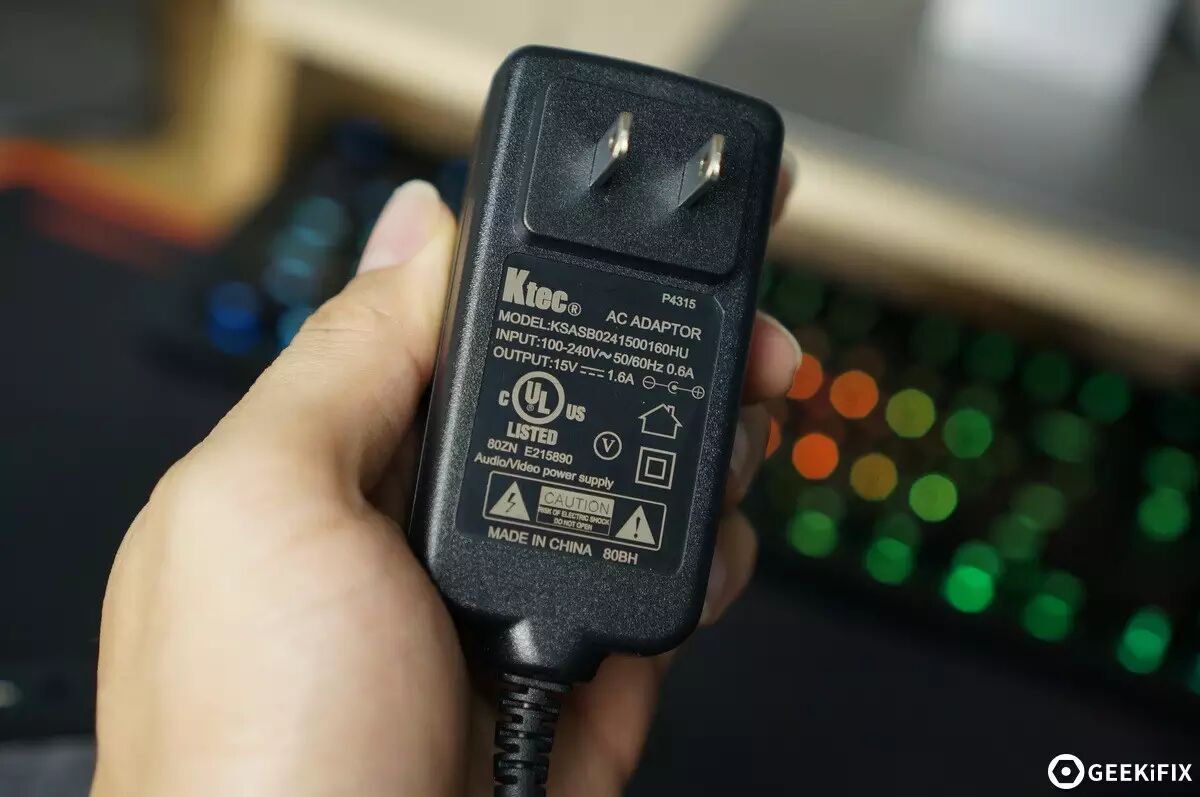

还好 VAVA VOOM 另外配套了 15V1.6A DC电源适配器，大厂 Ktec 冠德科技所生产。监控电源适配器的输入功率达到了12W，这样的话这算效率后进入到蓝牙音箱大约也有10W，充电速度明显快了不少。

VAVA VOOM 蓝牙音箱拆解篇：

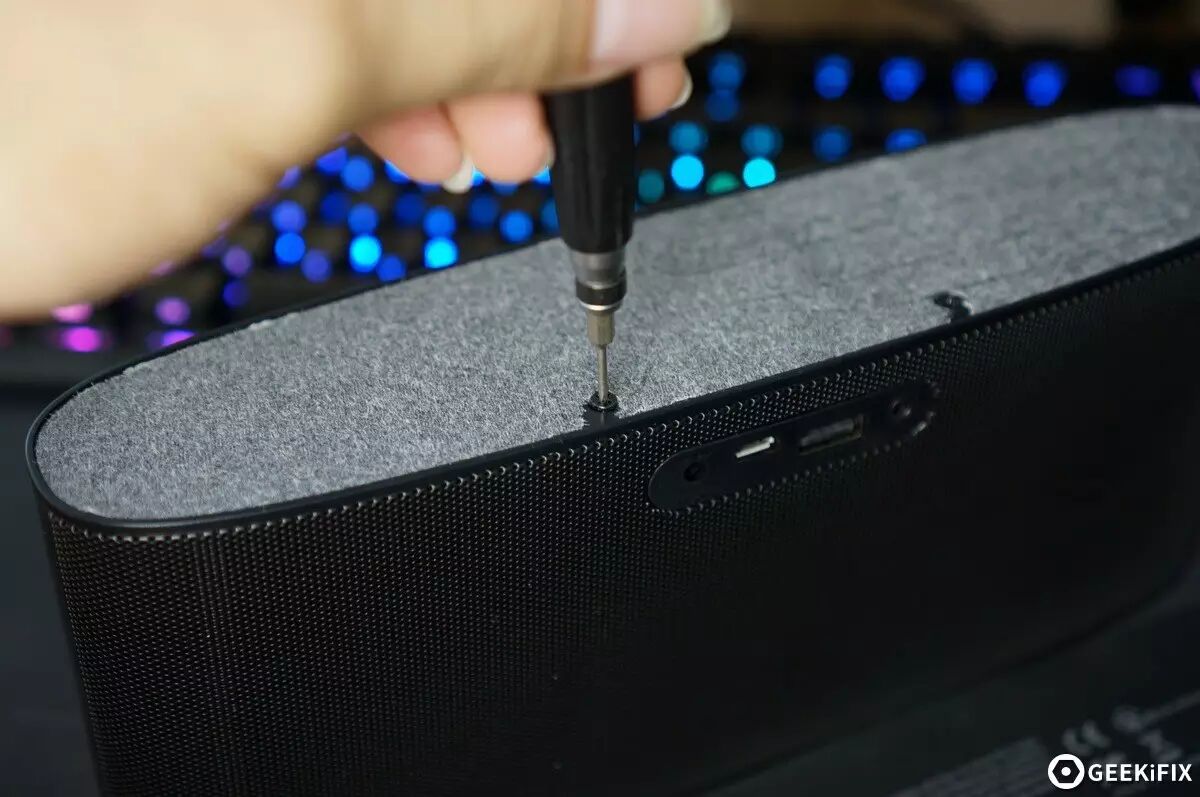

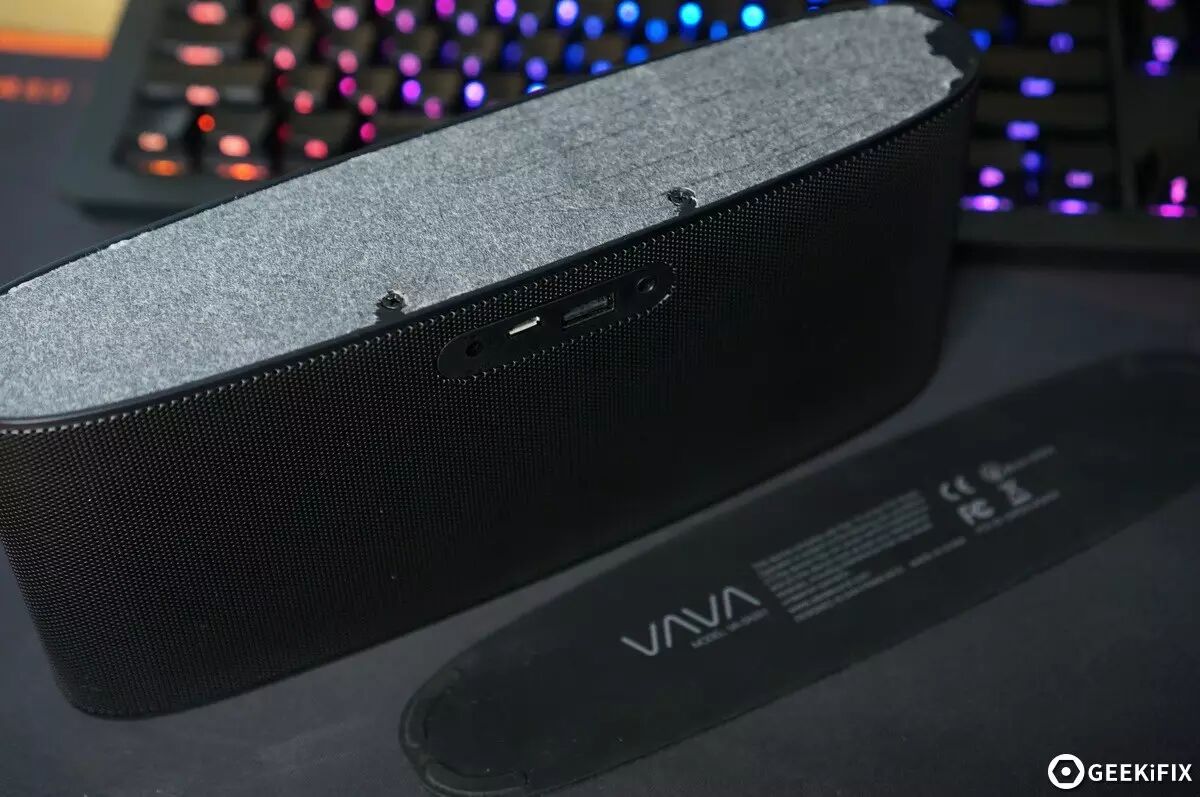

底部的整块防滑防共振垫撕掉后可以看到2颗螺丝。

该螺丝是用来镶紧后面盖板，标准的十字螺丝。

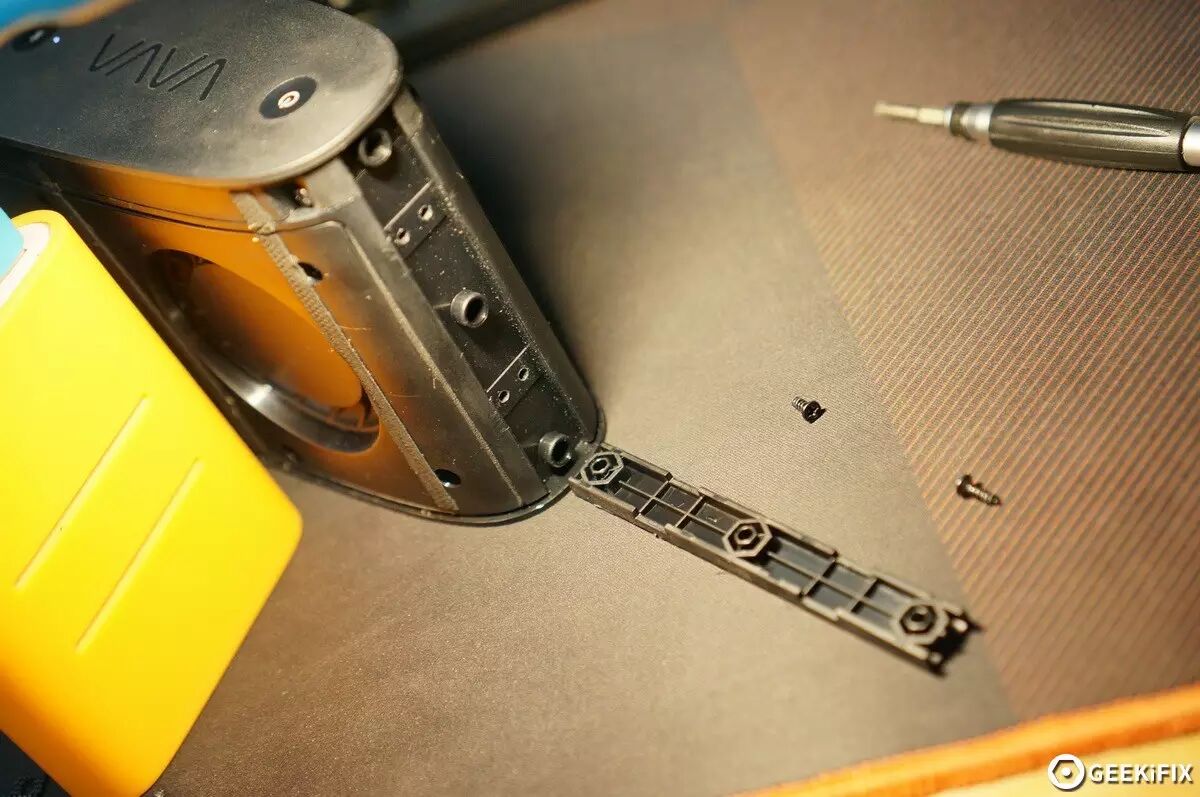

然后把两个侧面的胶边盖板撬开，可以看到2x4=8颗螺丝把音箱的黑色金属网拉紧固定起来。

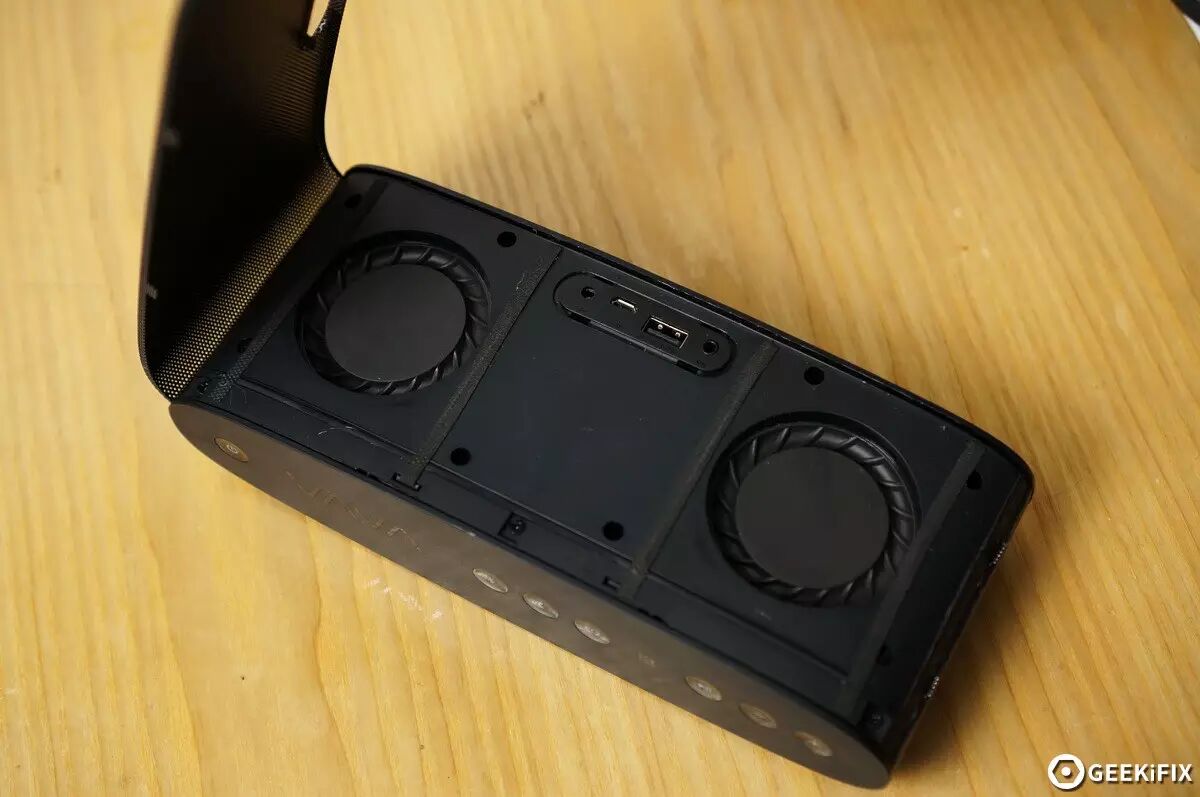

分离后面的黑色金属网，两个并非是喇叭，而是一块软震膜，箱体密封起来这两块膜可能是用来做气腔活动机构加强低音震动效果？

做音箱最怕的就是共振异响，听着蔡琴辽阔歌声突然有莎莎滋滋的公正声这是绝对不能忍的，而蓝牙音箱还带移动电源这么复杂异响就更加容易产生了，所以，VAVA VOOM 在整个相体的所有部件连接点都加上了抗震压缩海绵，彻底避免共振发生。

小伙伴已经迫不及待想看看里面长什么样子了把，别急，我们把壳体螺丝慢慢拆开。

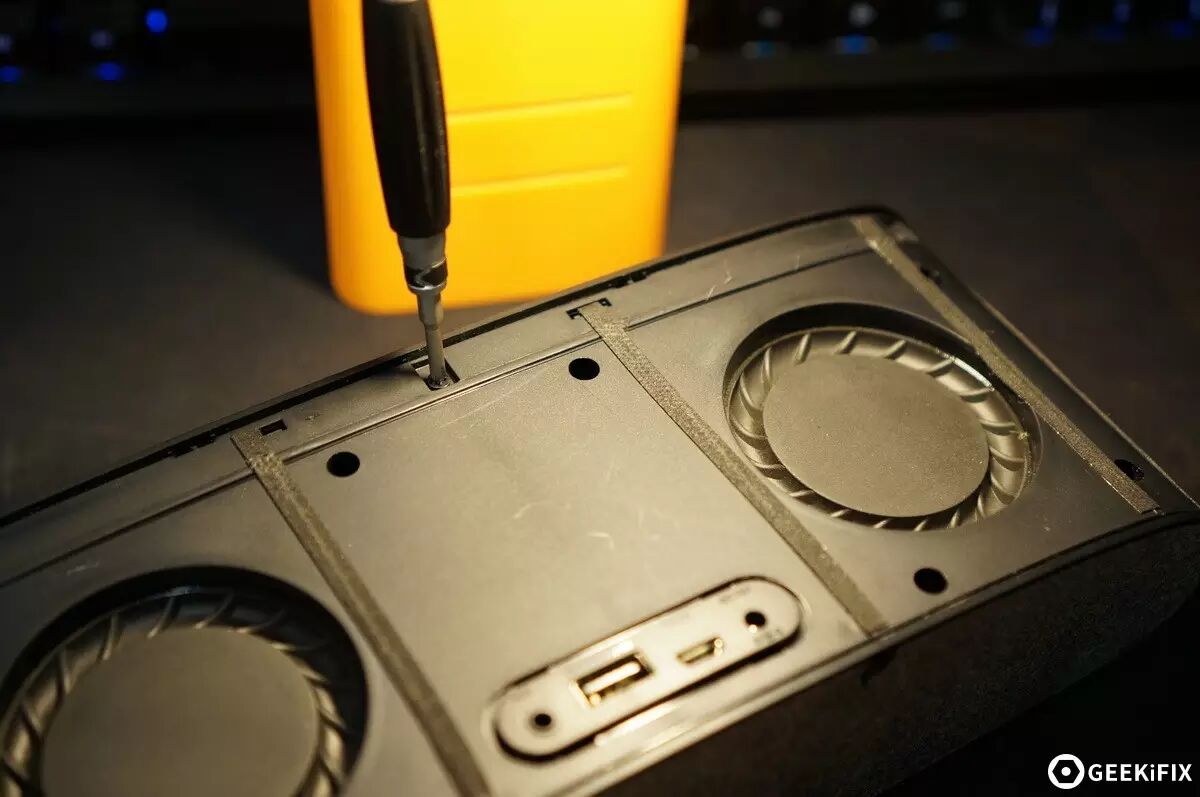

拆开可以看到后置低音振膜。

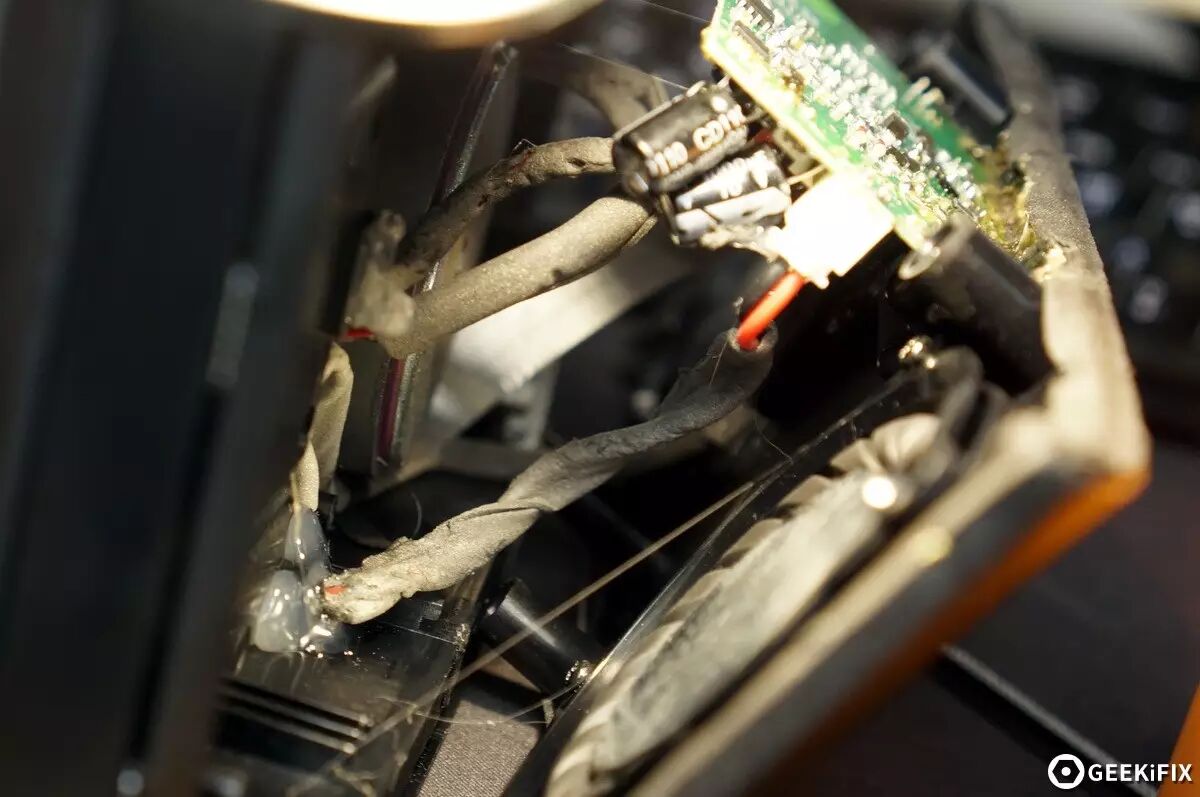

箱体内所有连接线都用海绵胶带粘起来，再用热熔胶固定在箱体上，一切都为了避免共振。

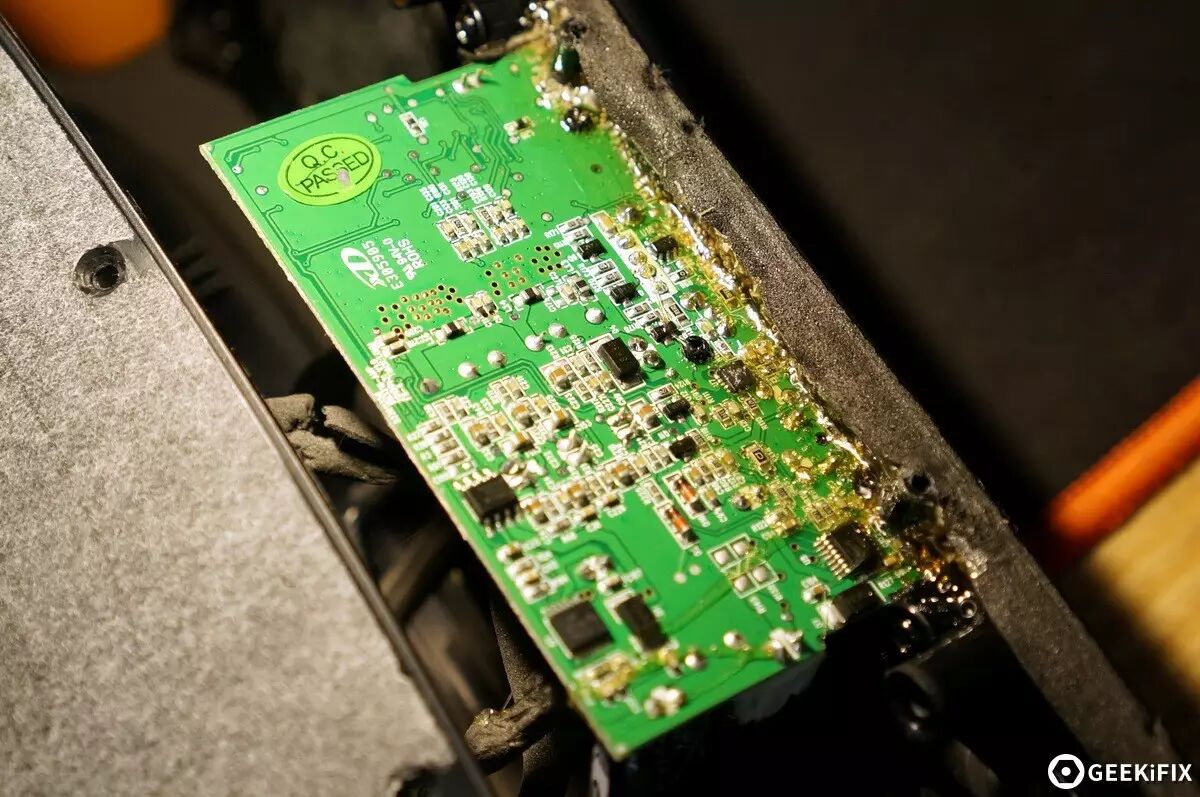

嗯。。。。。PCB也是一坨胶避免共振，虽然并不好看就是了。

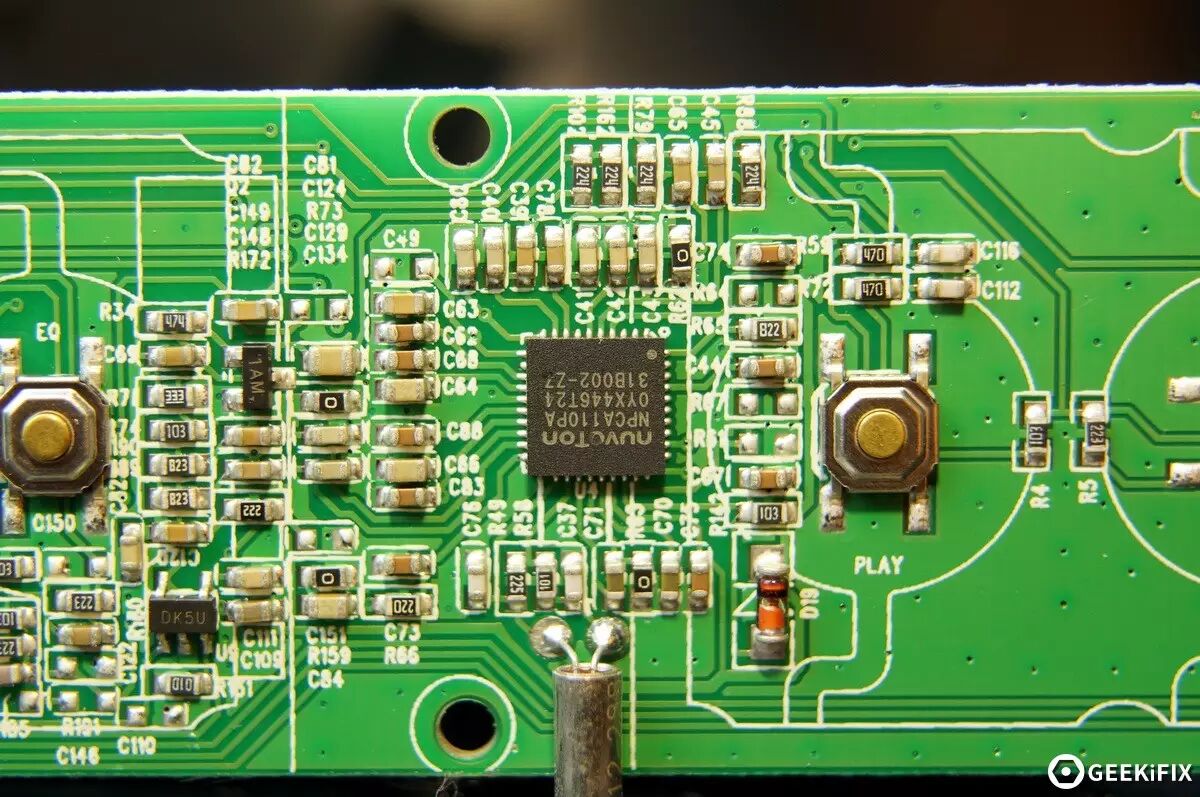

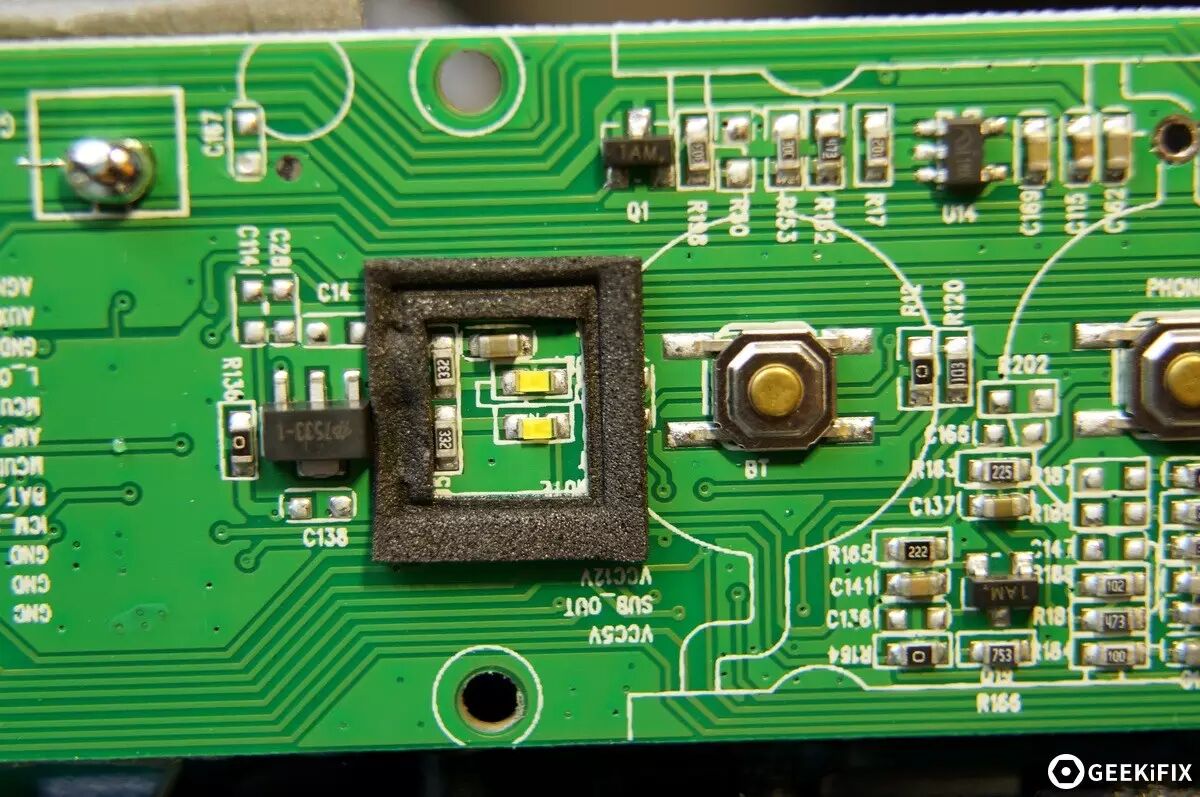

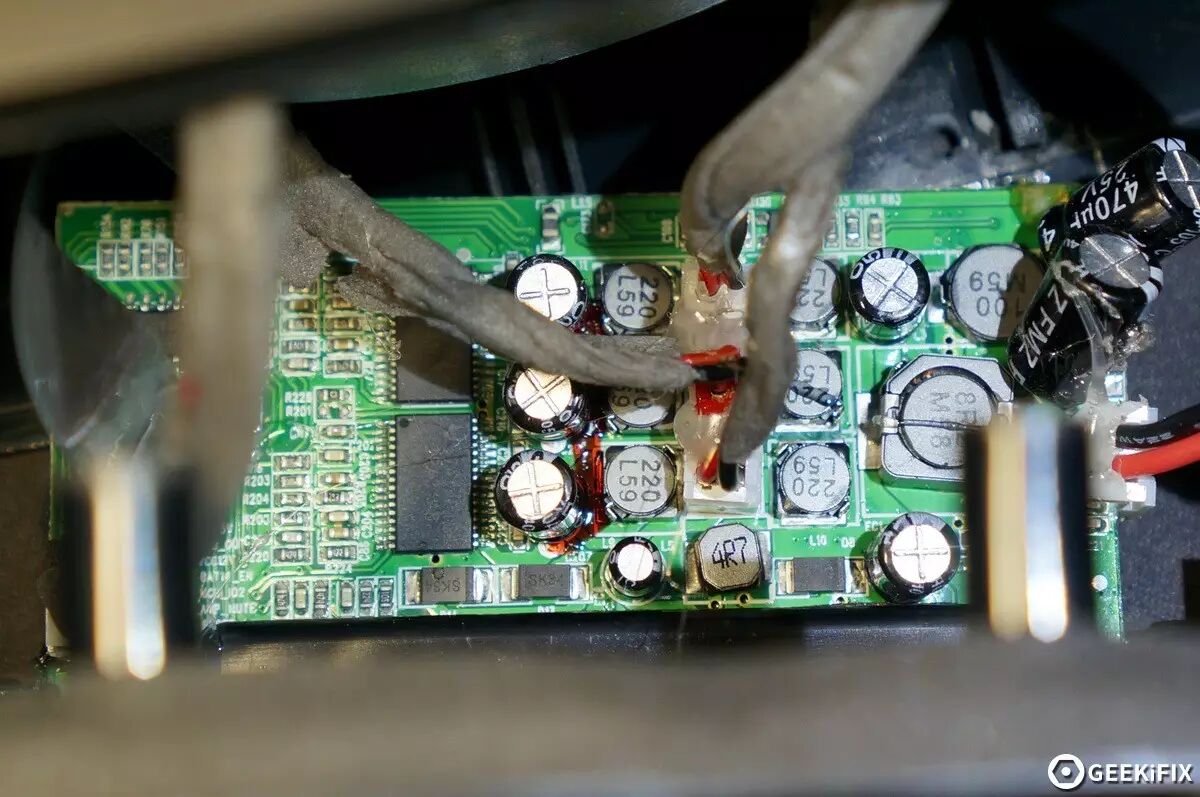

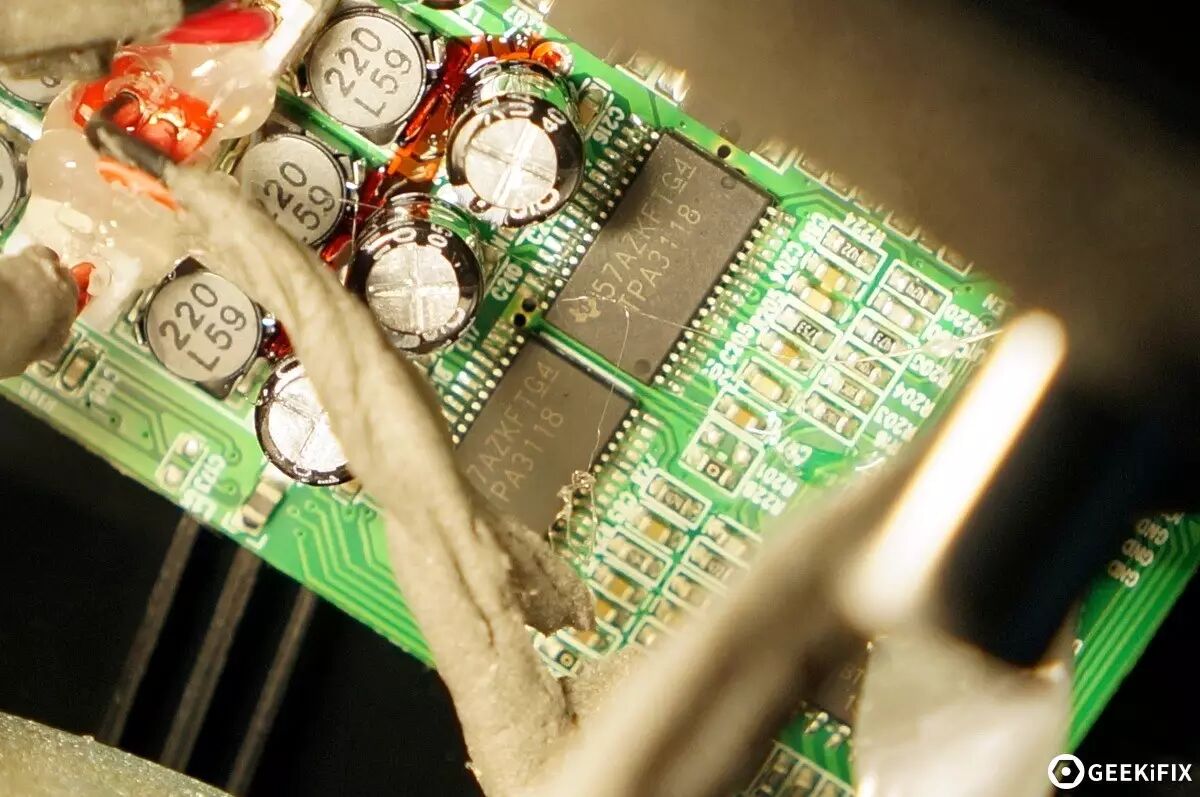

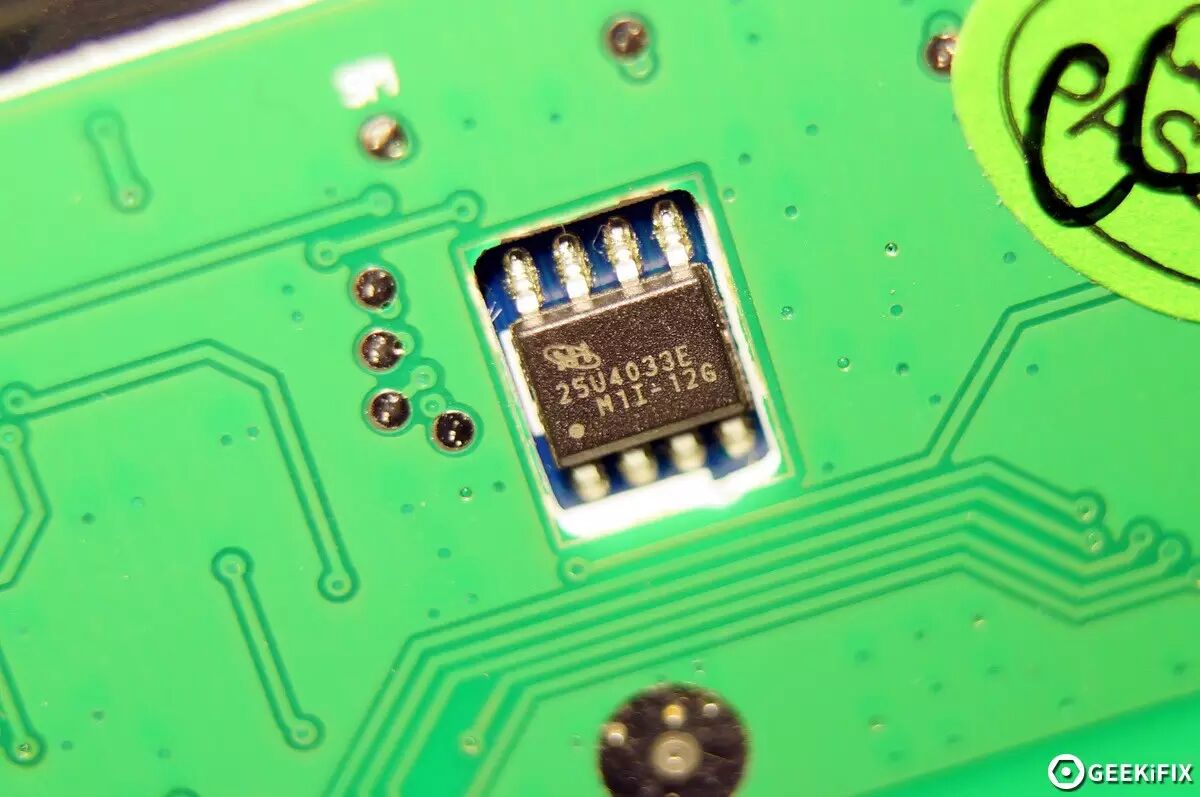

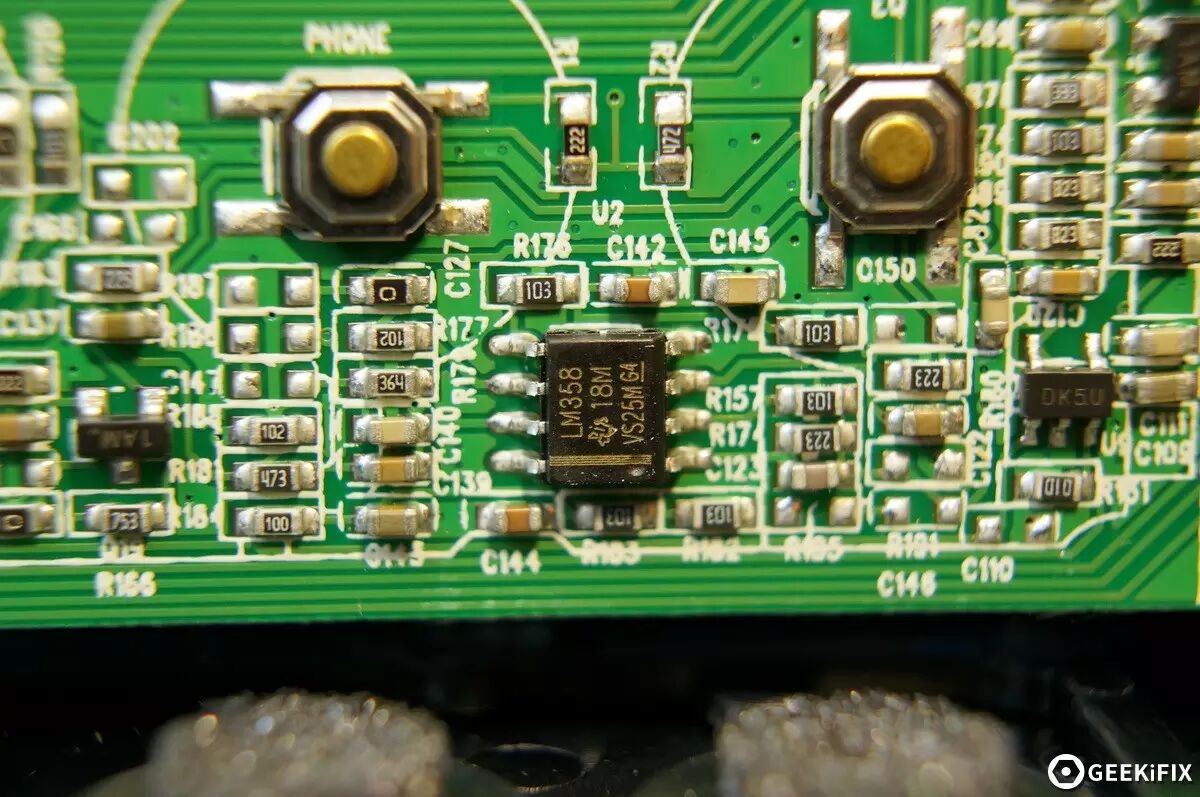

PCB正面。

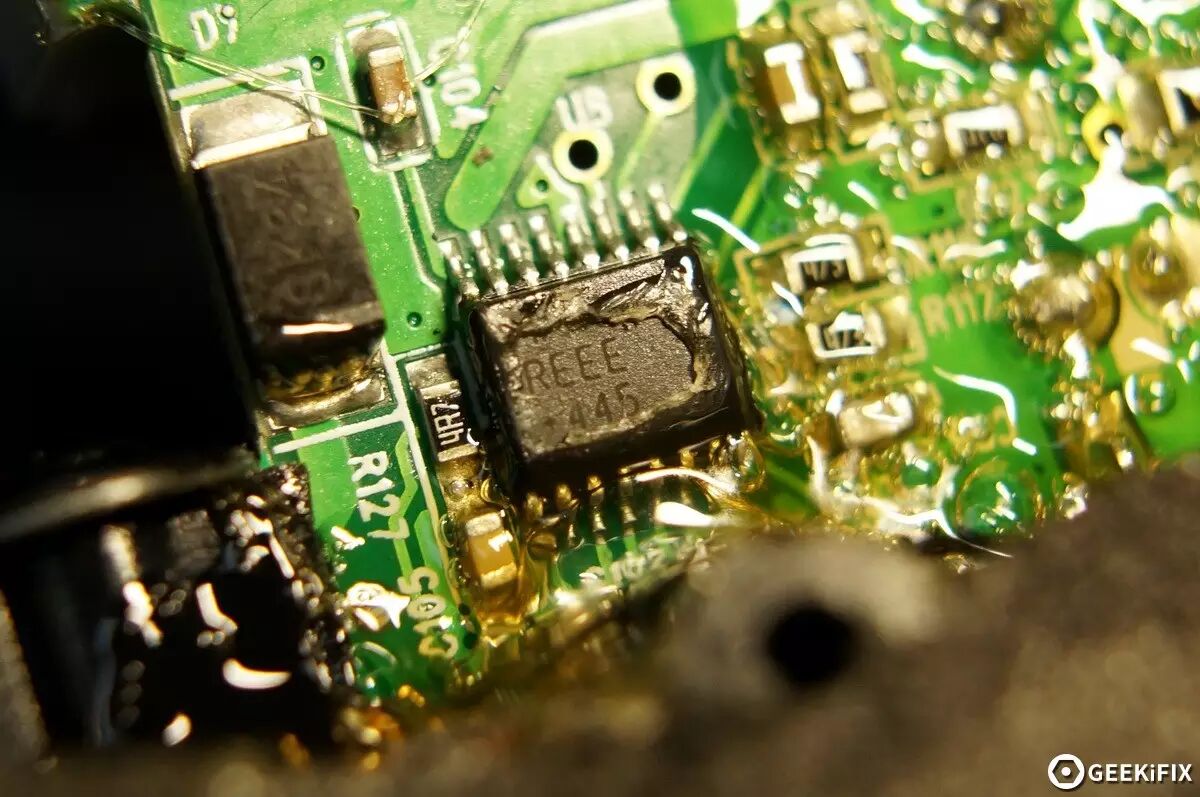

USB输出接口底部是台湾创惟科技的 GL888 识别IC。

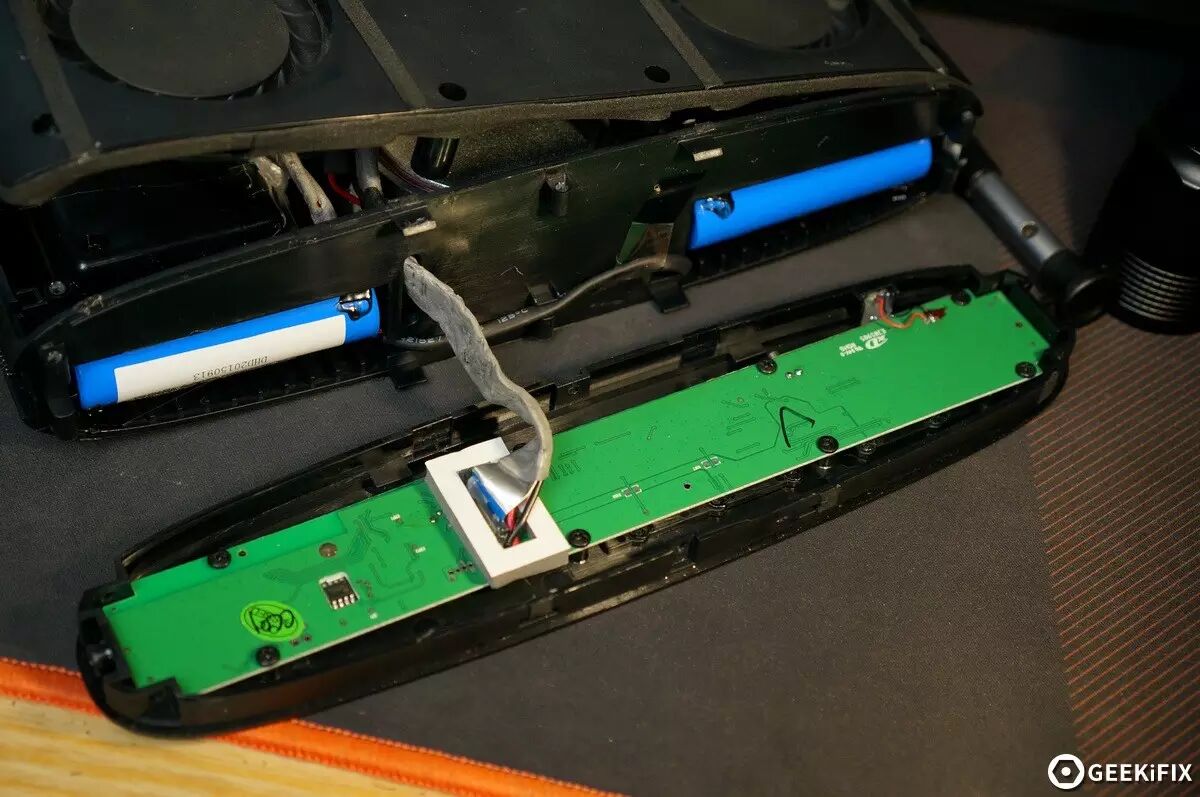

按钮盖板部分拆解，拆到这里终于可以看到用来供电与作为移动电源最关键的电池。

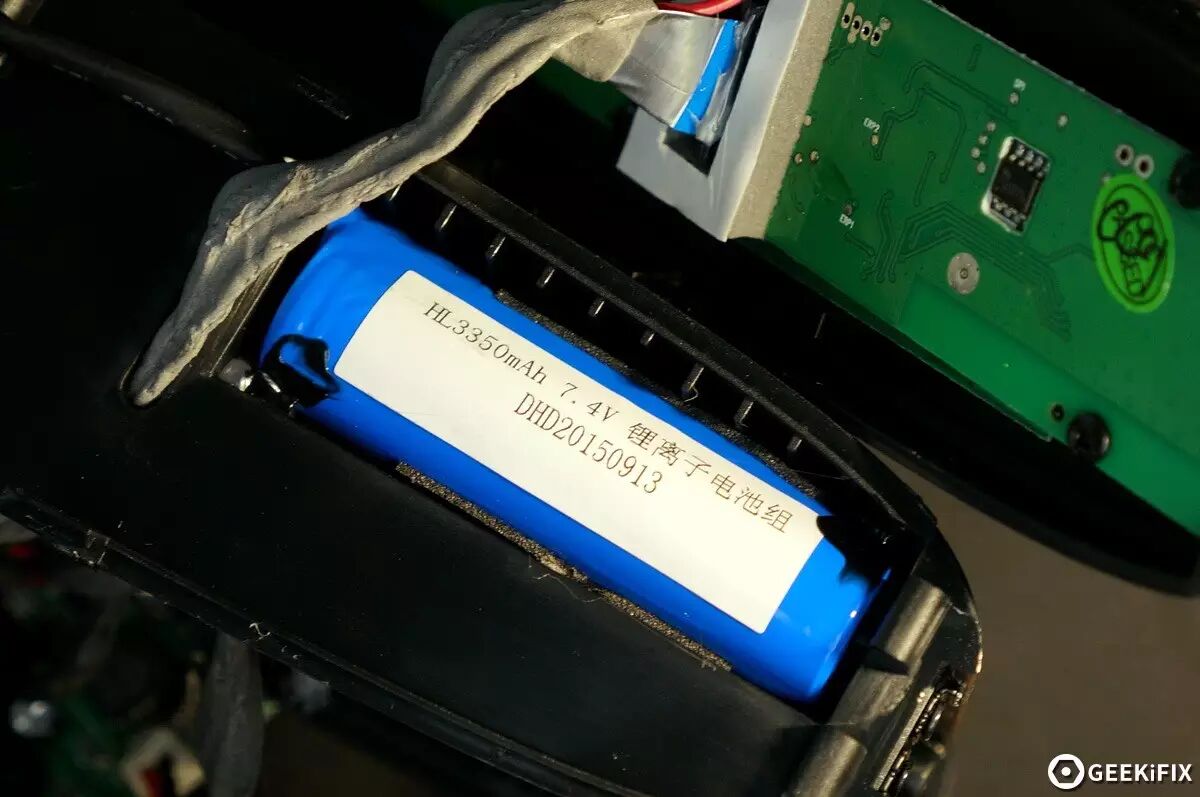

HL3350mAh 7.4V，这喷码看不出厂家，这个容量不是 LG F1L 就是 Sanyo BF。

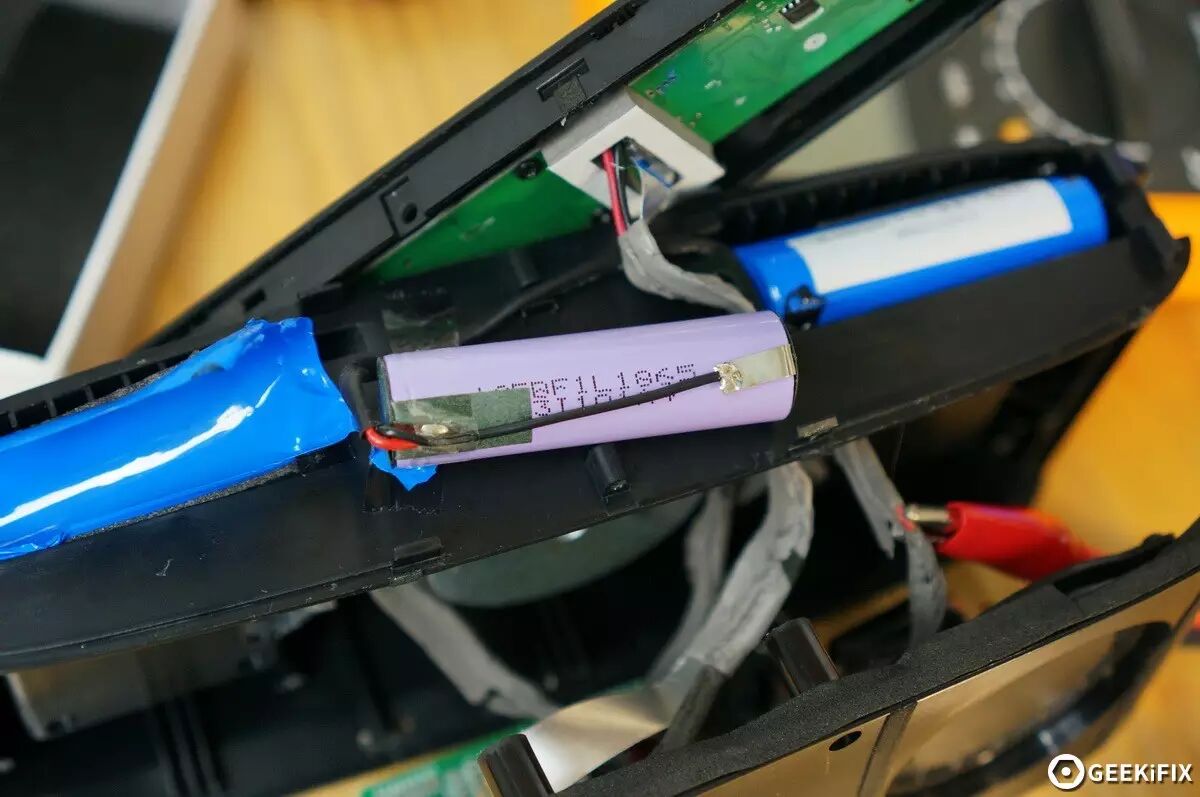

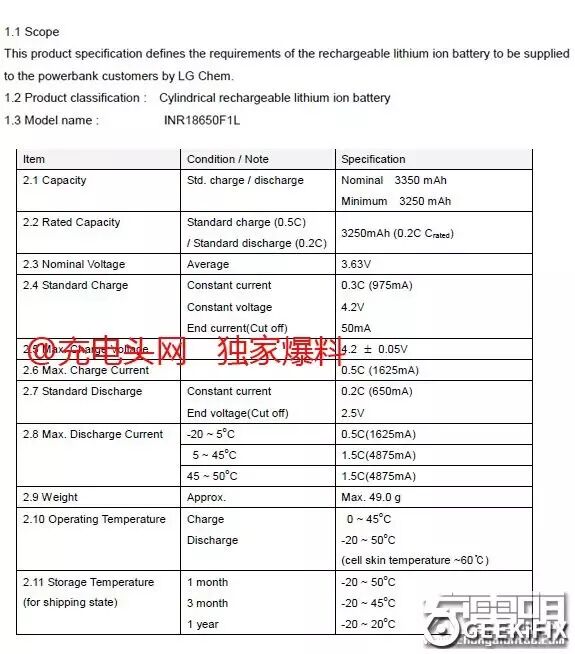

把外皮切开，使用的是LG F1L 3350mAh 电芯，两节串联组成电池组。

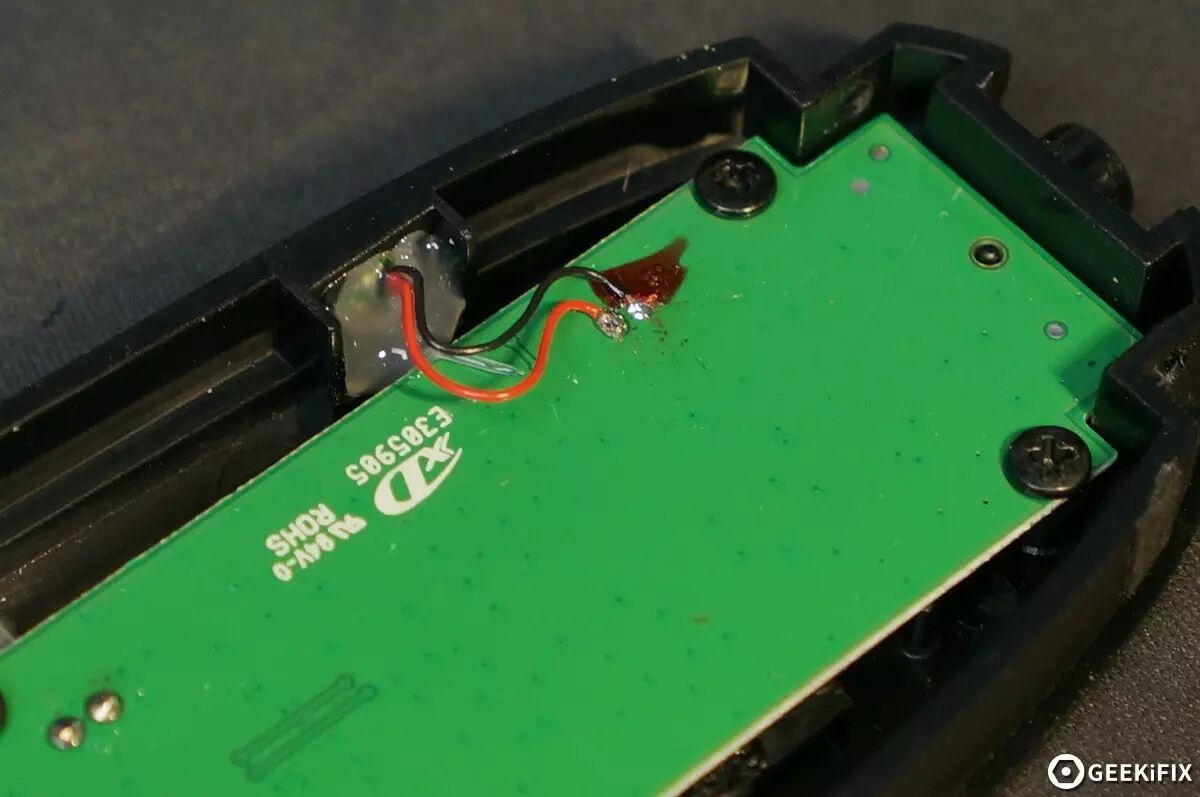

独立飞线焊接的是拾音器 MIC。

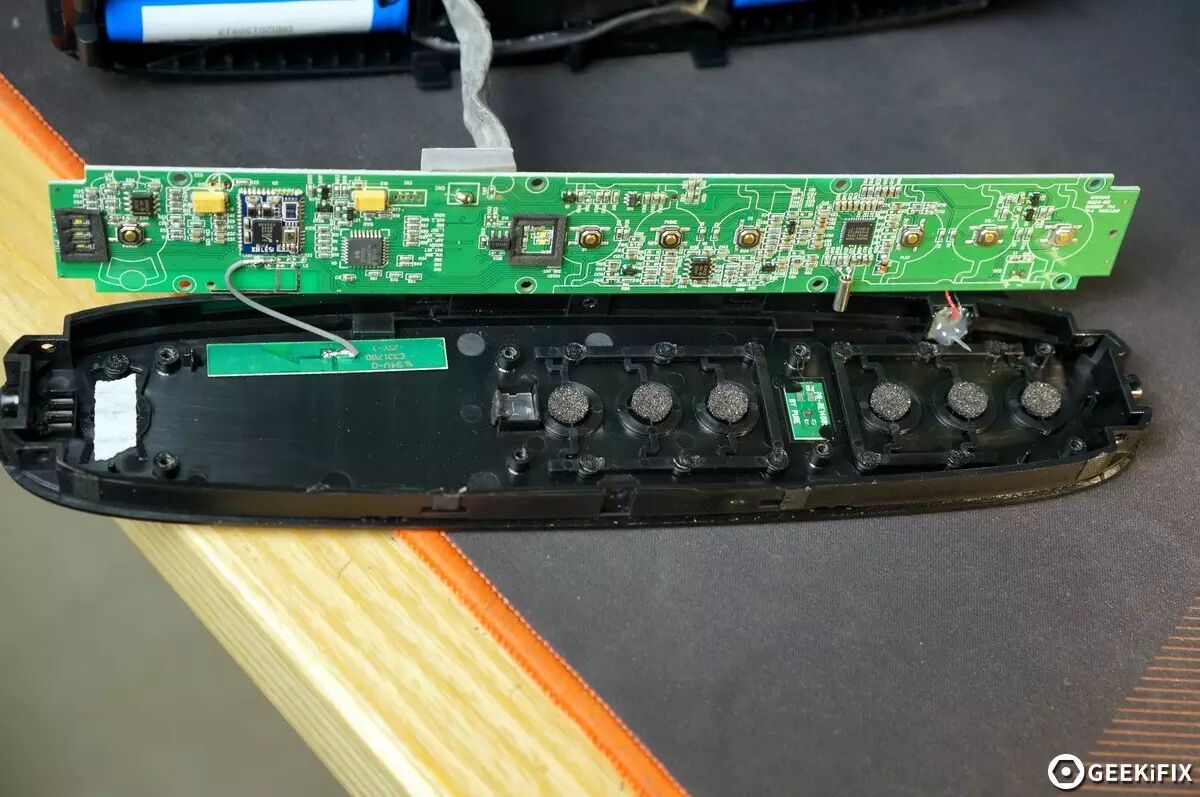

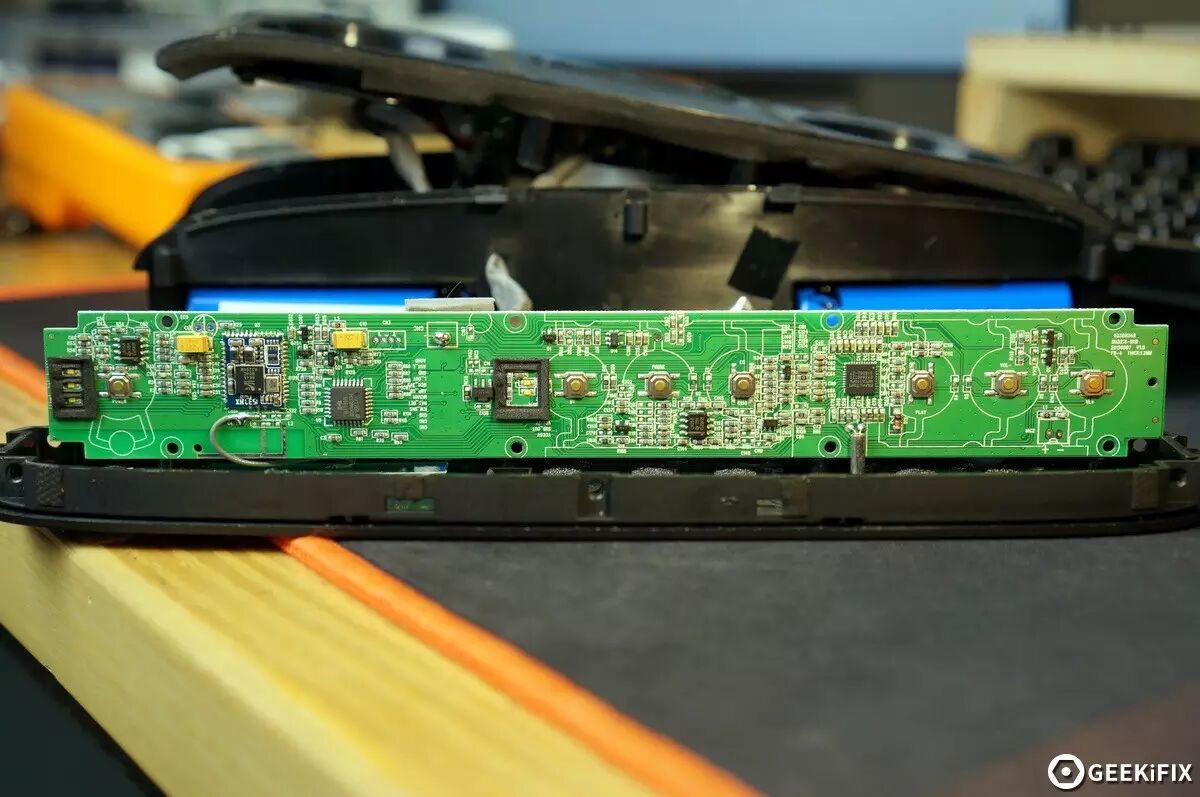

PCB一览，还粘在盖板里的分别是蓝牙天线，中间是NFC ，右边是 mic。

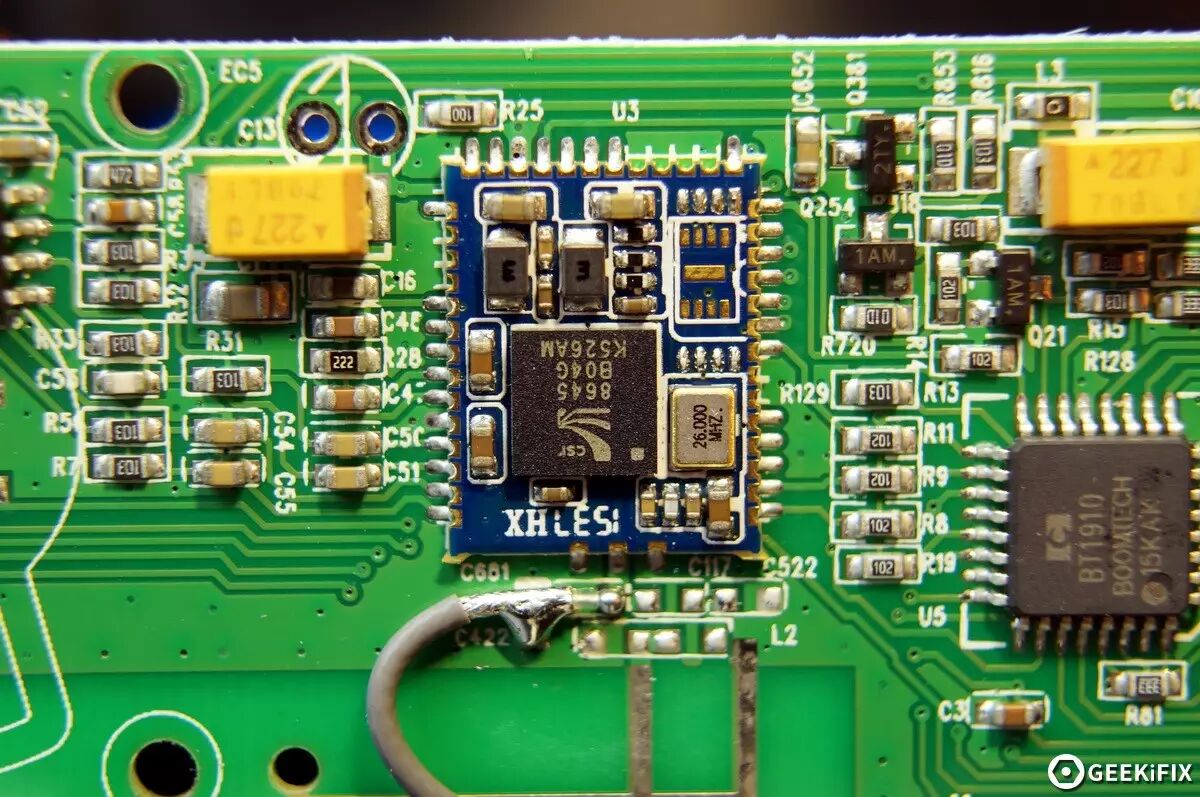

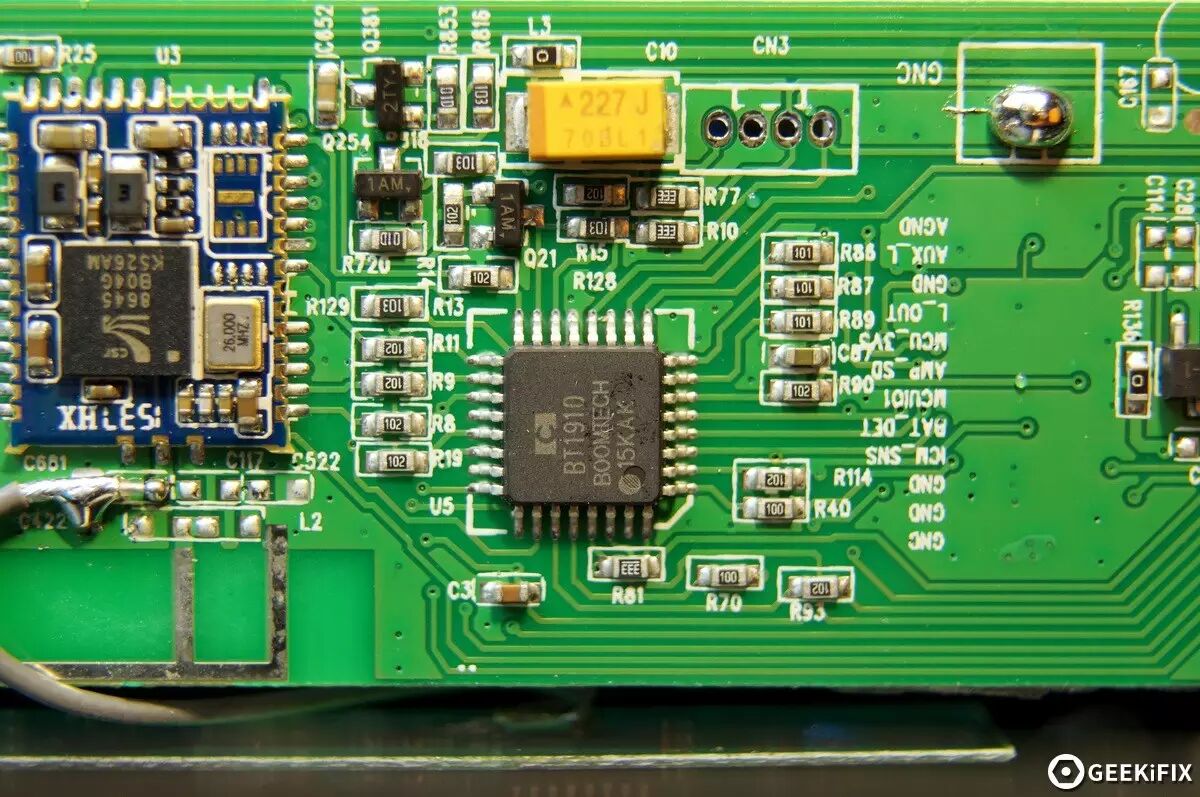

蓝牙模块。

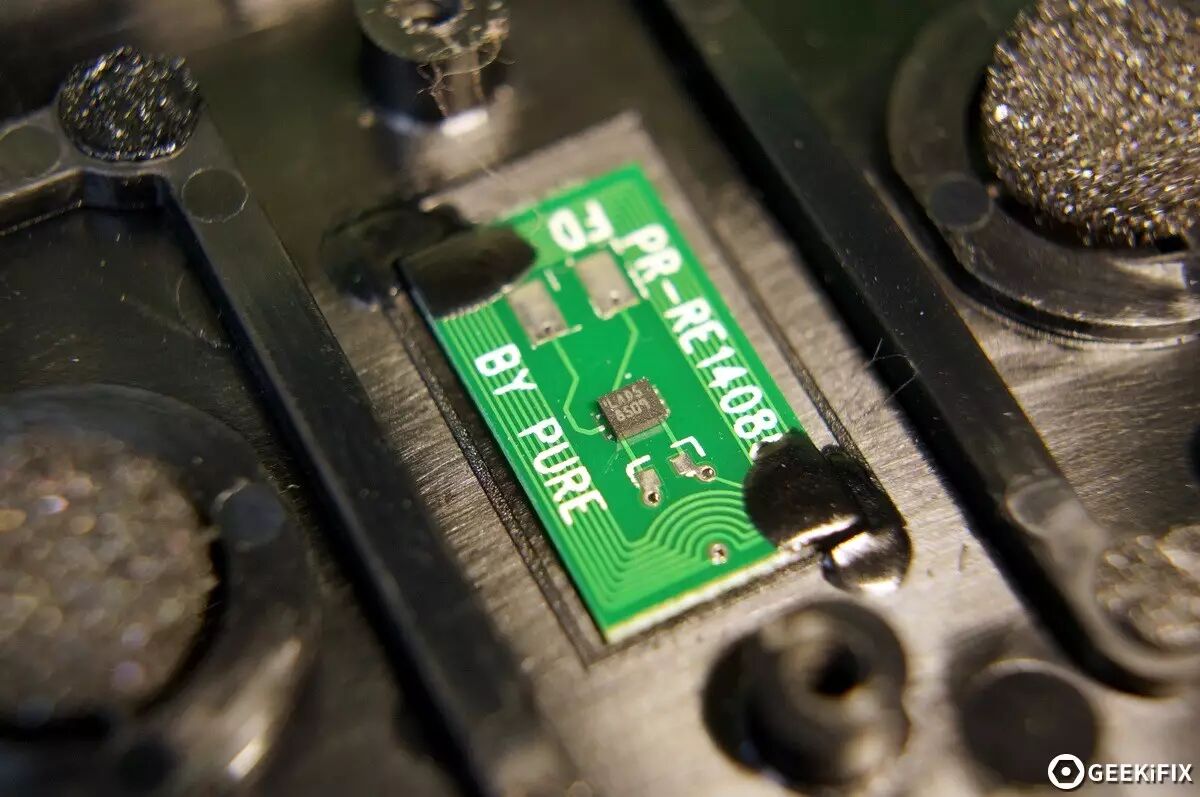

NFC。

VAVA VOOM 蓝牙音箱性能篇：

VAVA VOOM 蓝牙音箱配备了移动电源输出功能，我们按照常规测试方法来试试其输出性能如何。使用EB系列可编程恒流电子负载对其进行多档充放电测试，监控其冲放过程并绘制成数据图表，得出多项数据来评估其性能。

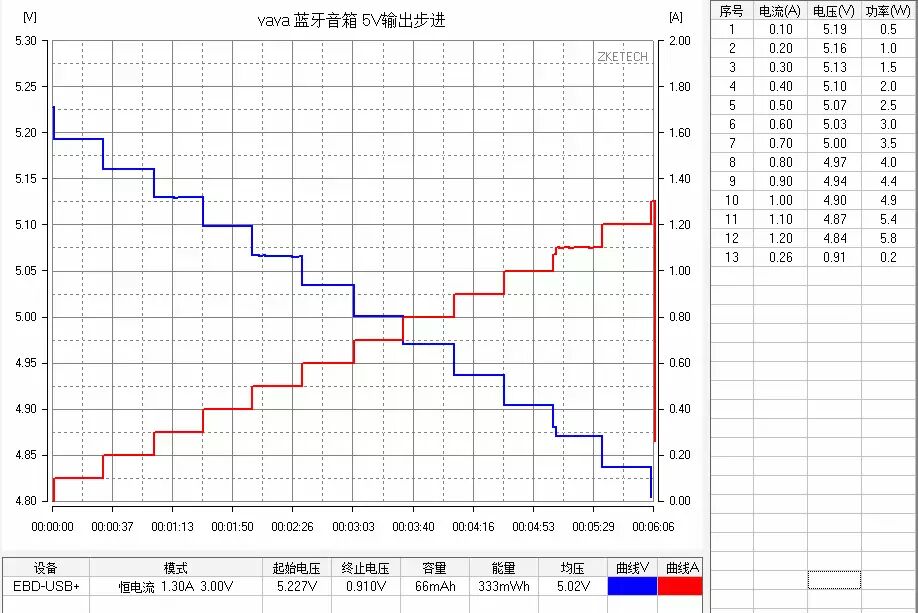

5V电流步进性能，起始电压5.19V，结束电压4.84V，最大电流值1.2A，最大输出功率5.8W。标称电流值1A，如今大部分手机5V模式下充电电流都超过这个数值。在插入超过1.2A充电功率的手机非常大几率直接拉到保护，因为其末端接近极限的时候输出电压并没有大幅度拉低这个预保护过程，所以大部分手机来说这个移动电源功能不可用，而且还加上了识别 GL888 ic，iphone6 plus 不加 ic 可以在0.96A模式下使用，现在加 ic 后识别正常，iphone6 plus 索取电流能力直接攀升到正常值 1.6A+，又是保护。希望厂家可以提升输出能力或者在1A后电压进行下调以保持正常使用避免保护不可用。

5V1A 输出容量 2997mAh，输出能量14.71Wh。由于VAVA并无标注额定容量，所以我们根据内置的 LG F1L 3350mAh x2 =24.32Wh 来作为额定容量计算效率值，5V1A 效率值 = 60.48%。

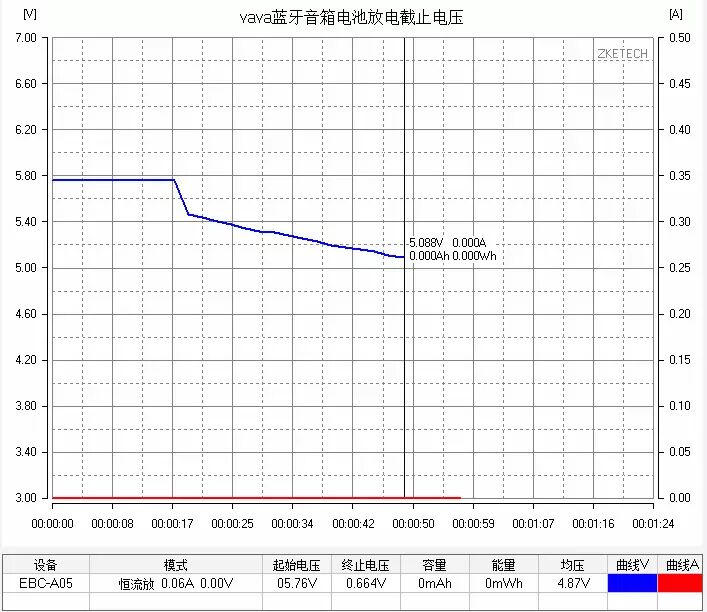

监控放电截止电压，设定值在5.088V，按照LG F1L 单节放电下限2.5V来算，双节设定在这个数值放的很干净。

监控整个充电过程电压，可以看到电池端电压最高到 8.552V，这时候判定满电断开充电，供电待机电压为8.695V，电流为零。然后我们把插头拔掉，可以看到电池端真实电压为 8.198V，相当于每一节电芯电压为4.1V左右，当然串联时两节电池电压并不会完全相同，这充电电压值并未充满，可能是出于串联安全考虑避免过冲所以故意设定比较低的充电电压值。

总结与音质部分：

VAVA VOOM 蓝牙音箱体积比其他小型蓝牙音箱大不少，采用2+1扬声器设计高低音分开，并且自带了2种EQ音效。小编实际使用了一个星期音质还是可圈可点的，高音不嘶哑低音不沉闷，有些歌曲切换一下EQ音效味道更赞。蓝牙连接在10m开外仍然可以保持不间断传输无任何问题，最大音量足可以满足你室内使用，而且也得益于各种抗震海绵与点胶，在使用过程中并无听到一丝共振，这值得点赞。而作为附带的移动电源功能，则未尽人意，因为插入手机后都被拉到保护关机，除非使用超长的烂线才可以增加压降来避免拉保护达到可以正常使用程度，希望厂家可以改善一下保护机制或者增大输出电流让移动电源功能实际可用。
