跨界新玩物 鑫谷快充500机箱电源测评
在今年的台北电脑展上，鑫谷推出一款名为“快充500”的台式机电源产品，创新的将美国高通公司针对移动设备推出的Quick Charge2.0快充技术融入了PC电源当中，可以用电脑给手机充电。鑫谷作为一家PC DIY硬件品牌，如此跨界的将触手伸向数码充电设备领域，是要抢了充电头的饭碗吗？
┃ 开箱
鑫谷这款电源采用的是全彩印刷纸盒，快充500的型号上面直入主题——明显的标注着高通QC2.0的标志。
右下角罗列着这款电源的核心特点：额定功率400W、宽电压支持、高通QC2.0支持、快充功率最大36W。同时这款电源还提供超长的3年质保期。
图解的安装步骤，过程并不复杂，装机人员自然不在话下，对于DIY爱好者难度也不大。
包装两侧的其它信息：包括插头种类、鑫谷电源优势及特点、防伪查询等。
包装内部使用了业界通用的高密度泡棉，保护到位，运输无忧。

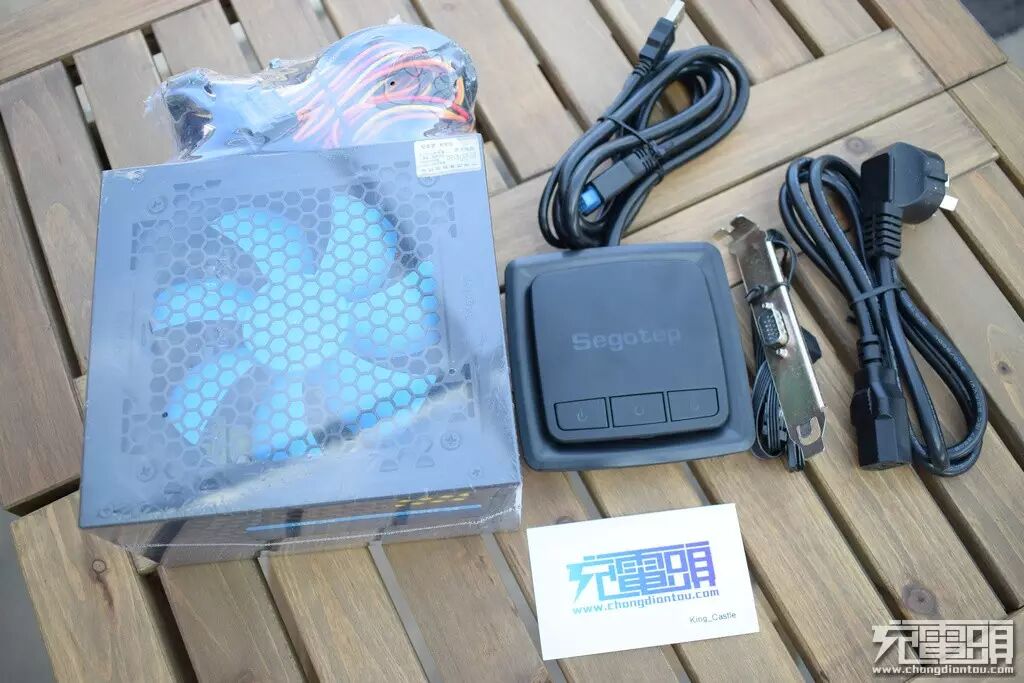

全家福，可以看出，这款鑫谷快充500电源比一般的机箱电源多出了两个配件：一个是桌面控制充电盒、一个扩展线PCI挡板。

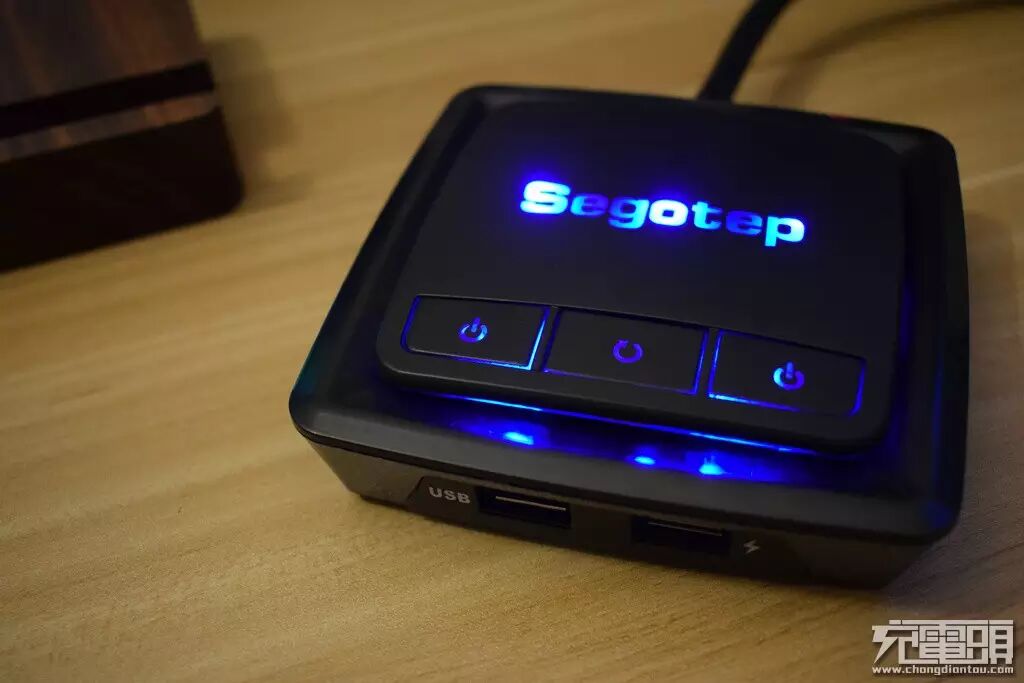

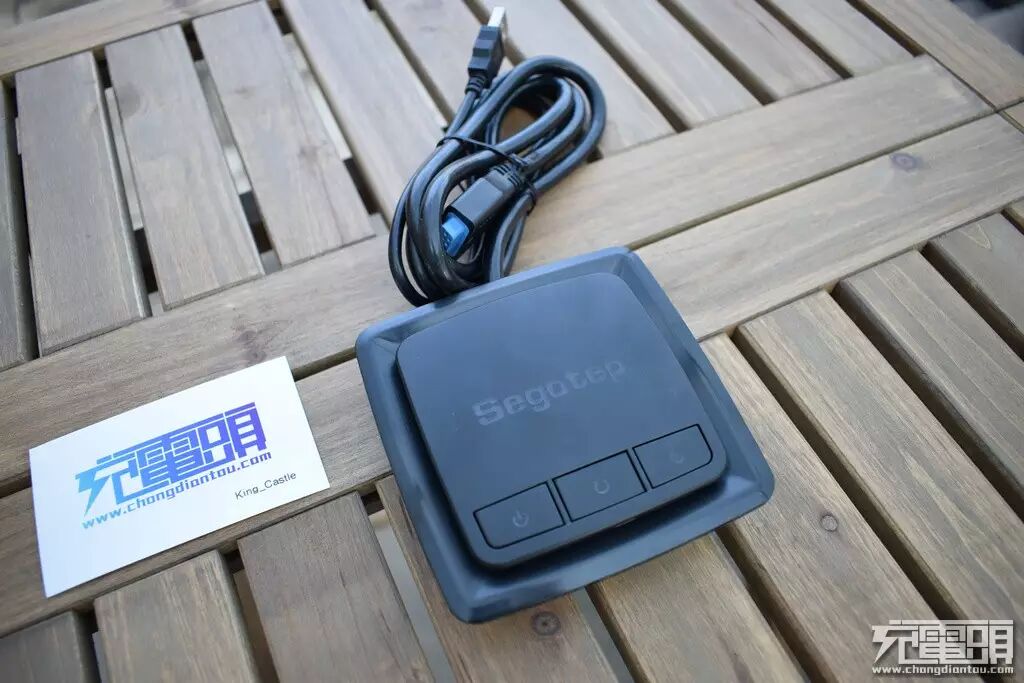

鑫谷快充500独有的桌面控制充电盒。
正面有三枚按键，左右两侧为电脑开机键、中间为重启键。上方为鑫谷的LOGO，通电后应该会有灯光指示。
关键的QC2.0充电口及一个USB延长口藏在盒子正面的下沿。QC2.0口使用的是白色胶芯与左侧的普通USB数据库的黑色胶芯有所区别。

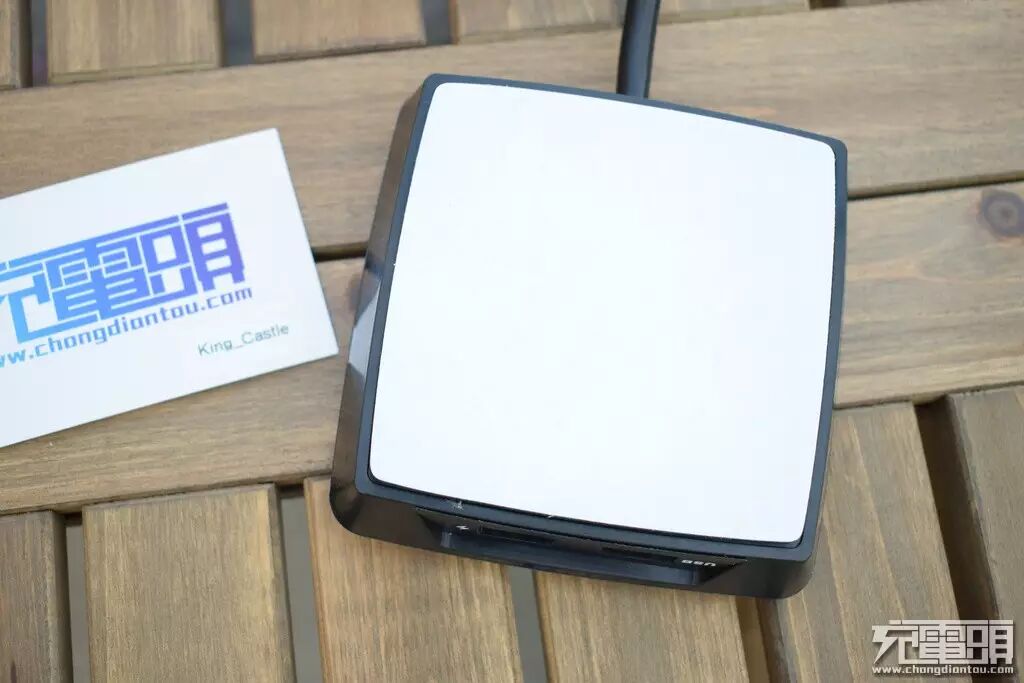

盒子底面并没有什么，是一整片双面胶泡棉，撕开后可以黏贴在桌子上。
与盒子连接的线缆有两个插头，分别是一个标准USB公头，用于QC2.0充电口的输入；另外一个是15孔母头，这可不是接显卡的，它是连接USB扩展及开机、重启控制键、电源LED的。
与控制盒配套的PCI尾线挡板。挡板上的15针D形座与控制盒的15针插头相连。

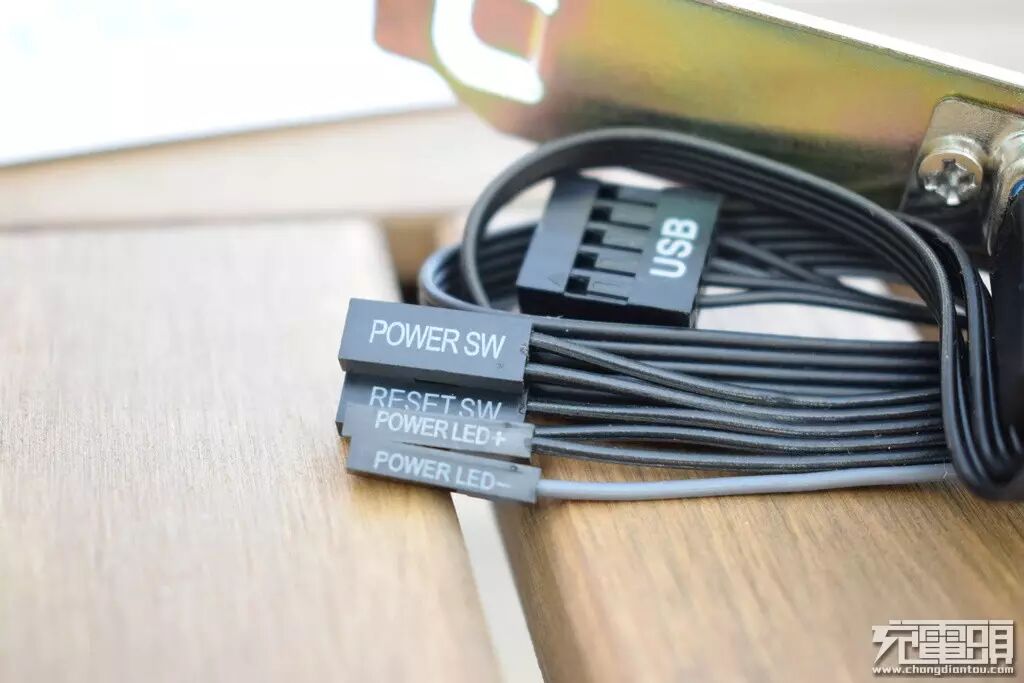

挡板上的线束包括USB、Power SW、Reset SW及Power LED四组。分别对应接入主板相应插座。

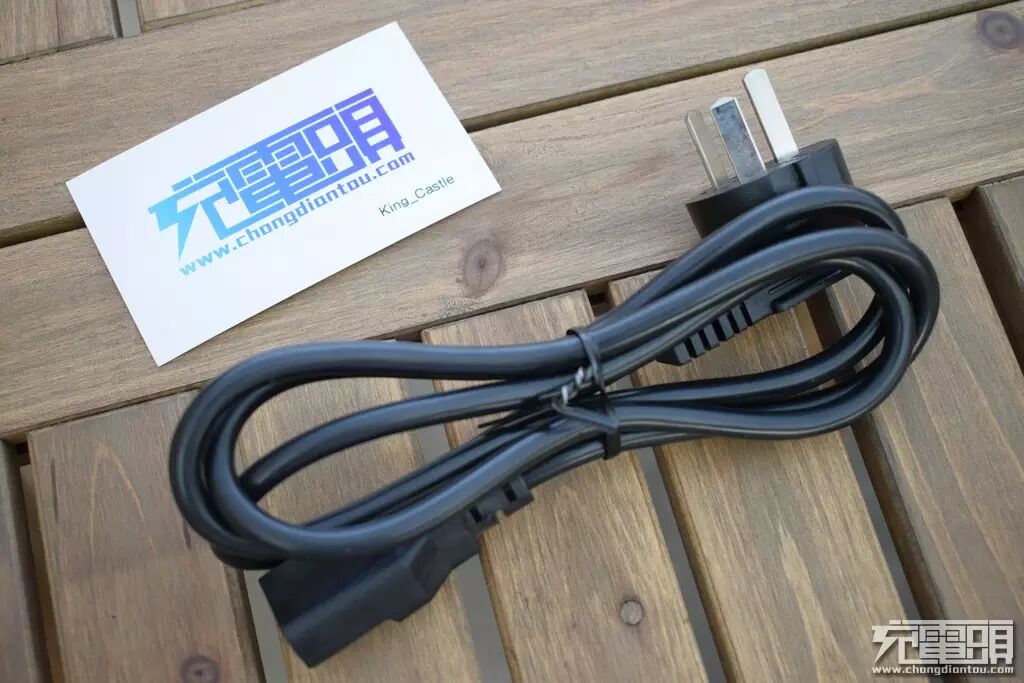

随机配送的AC三孔插。

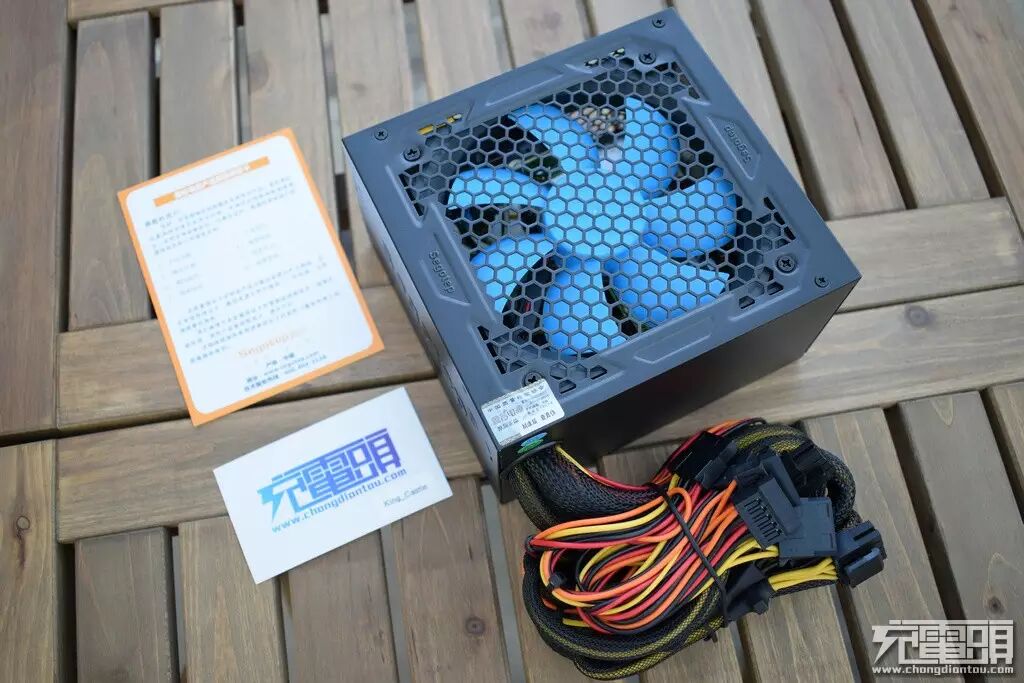

鑫谷快充500电源主体，比较显眼的是透过进气网孔的蓝色大叶片风扇。

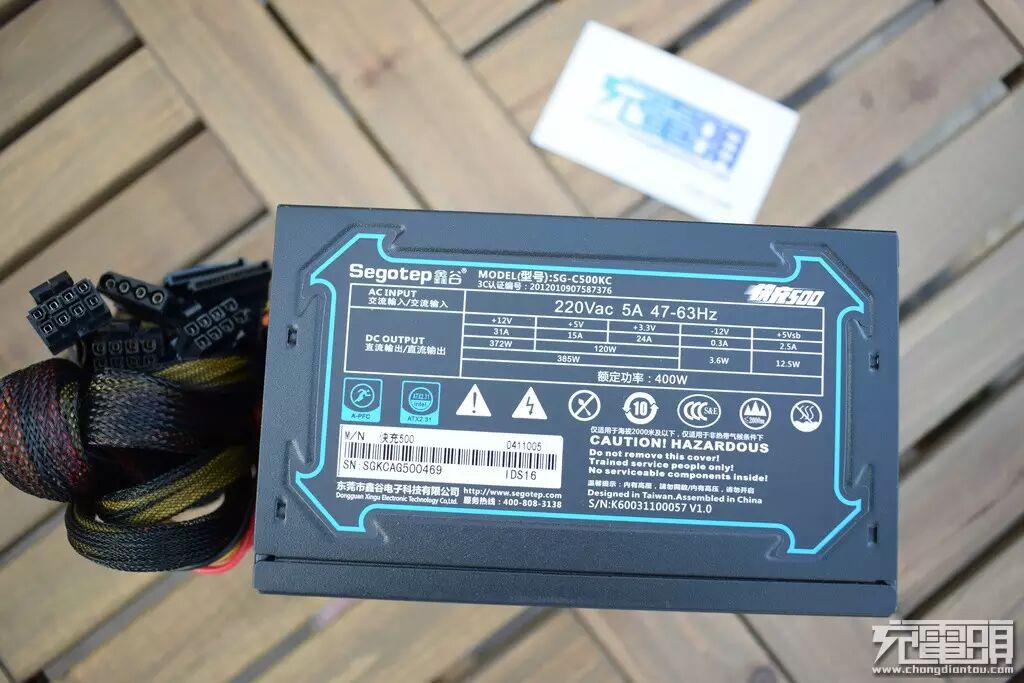

电源标牌。

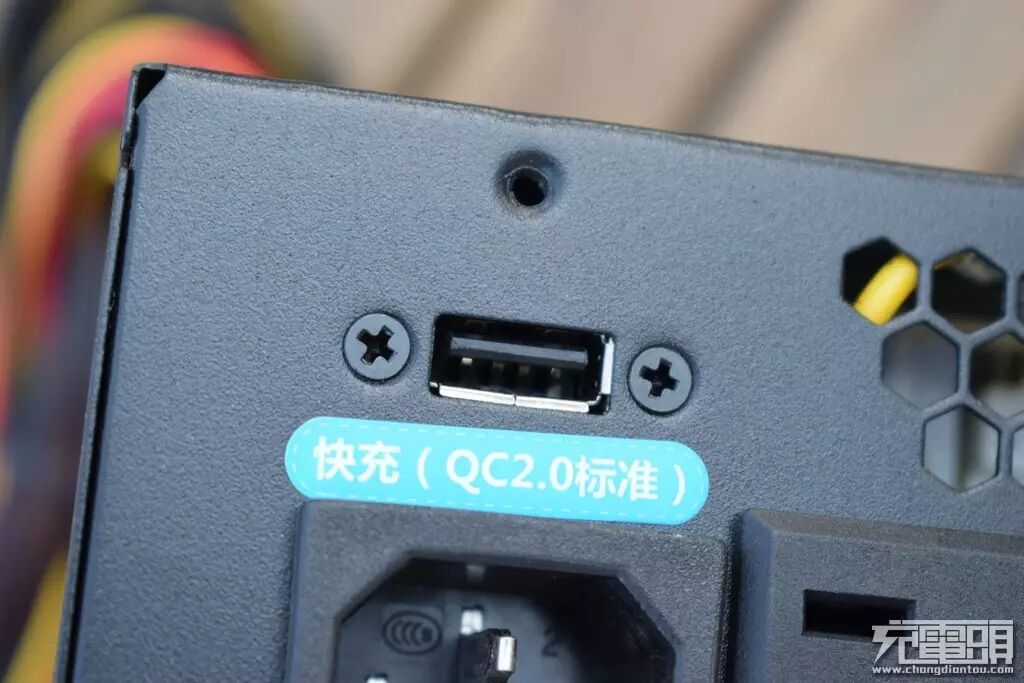

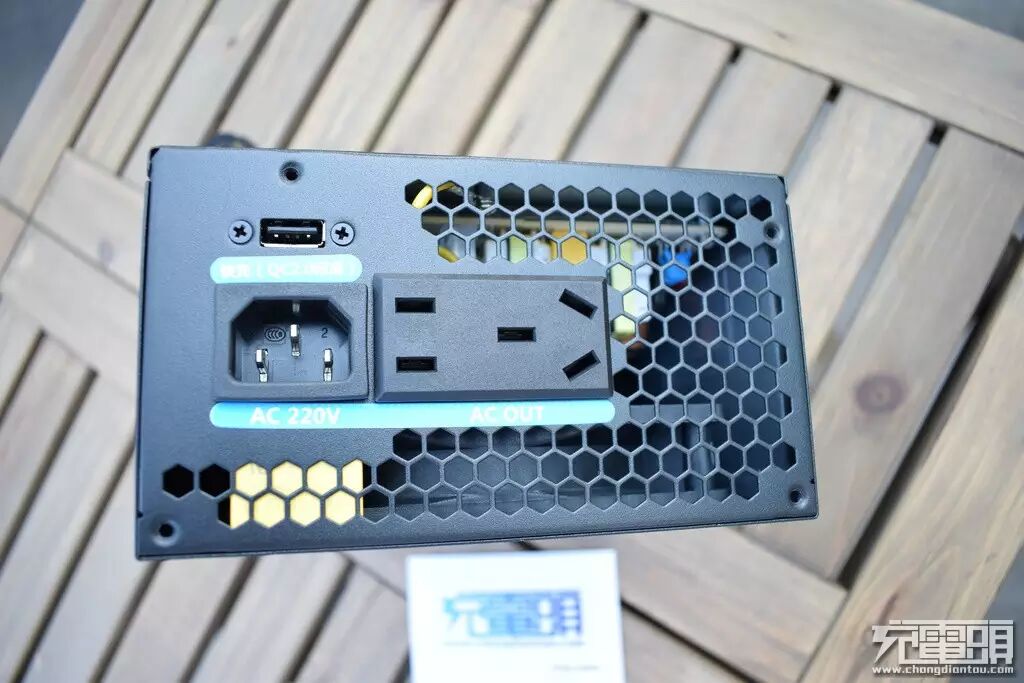

尾部插口，除了主AC母座，还配置了一个五孔AC输出及左上角的QC2.0输出母座。
鑫谷快充500 独有的QC2.0输出口。
蜂窝状的大面积气流孔和鑫谷LOGO。
电源配置的输出，分别有：
主板接口：20+4Pin×1
CPU接口：4+4Pin×1
显卡接口：6+2Pin×2
硬盘接口：SATA×4

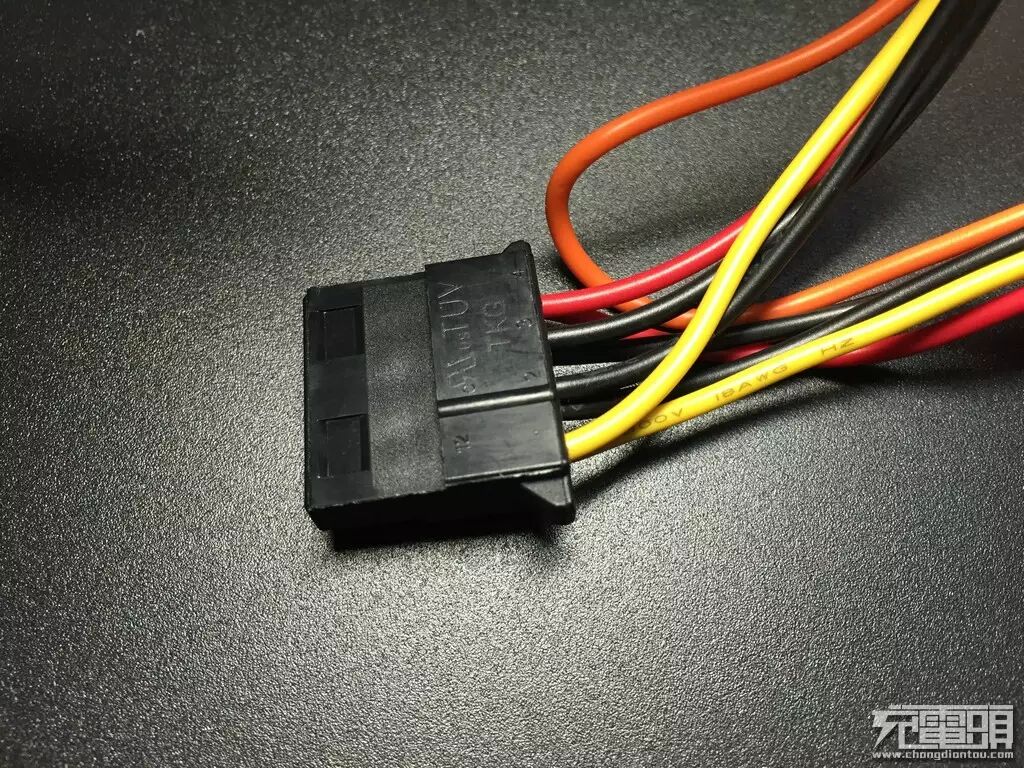

供电接口：大4Pin×3、小4Pin×1

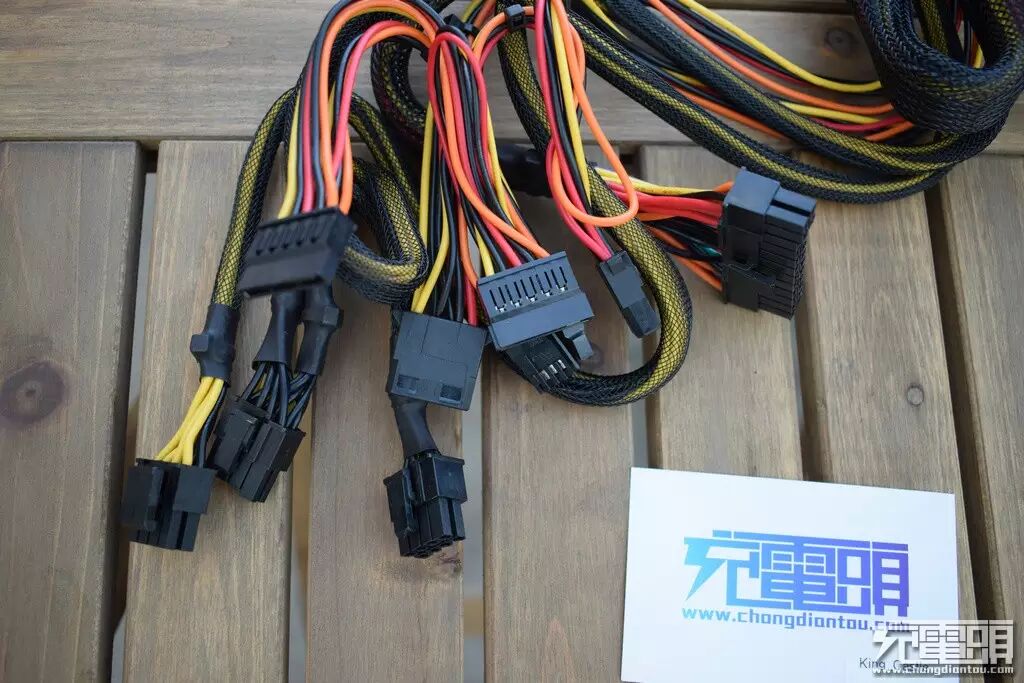

线缆采用 18AWG 规格，对于一款400W电源能完全满足负载要求。
拆解

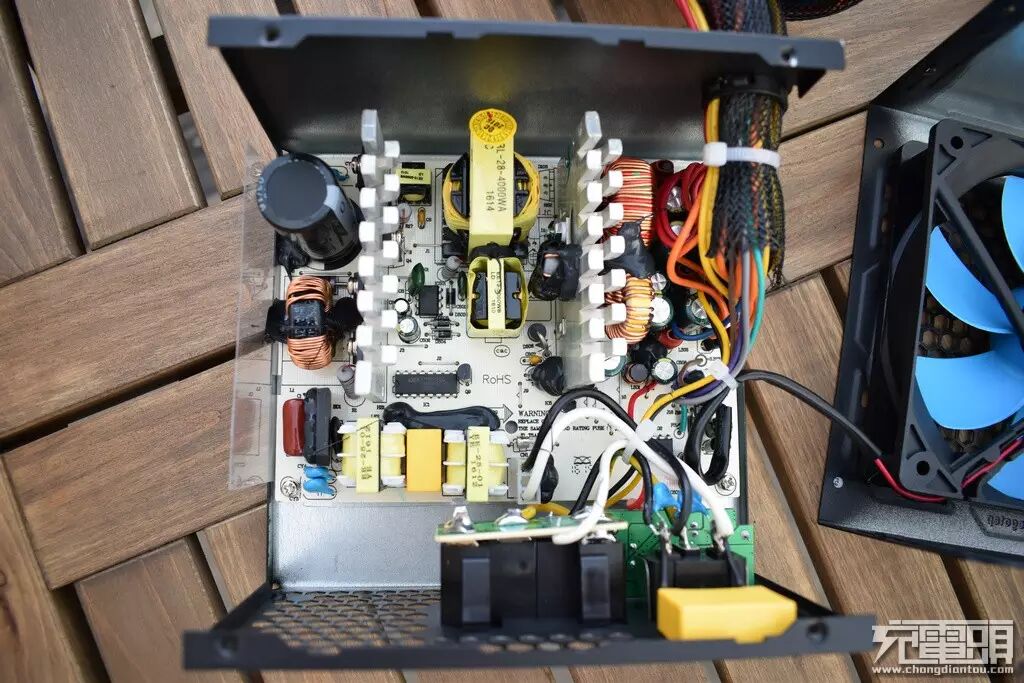

拧开外壳四角的螺丝即可将电源拆开。从电源全貌来看，采用的是流行的双管正激+主动PFC+3.3V单磁放大拓扑方案。

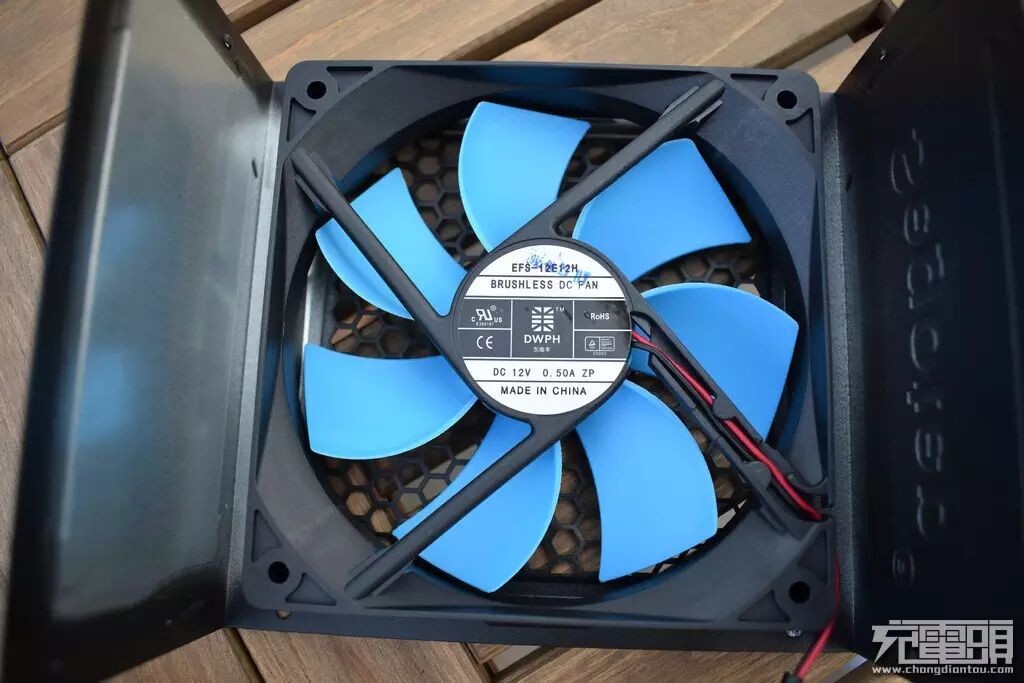

来自 东维丰 的散热风扇。
电源一级 EMI ，采用了一枚X电容、两枚Y电容。

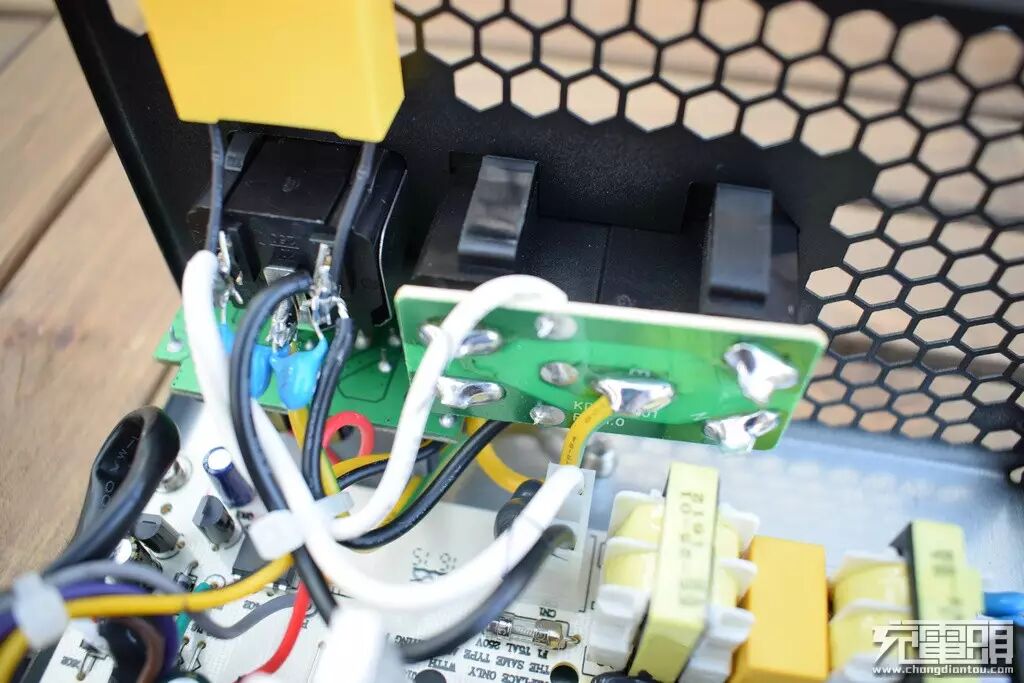

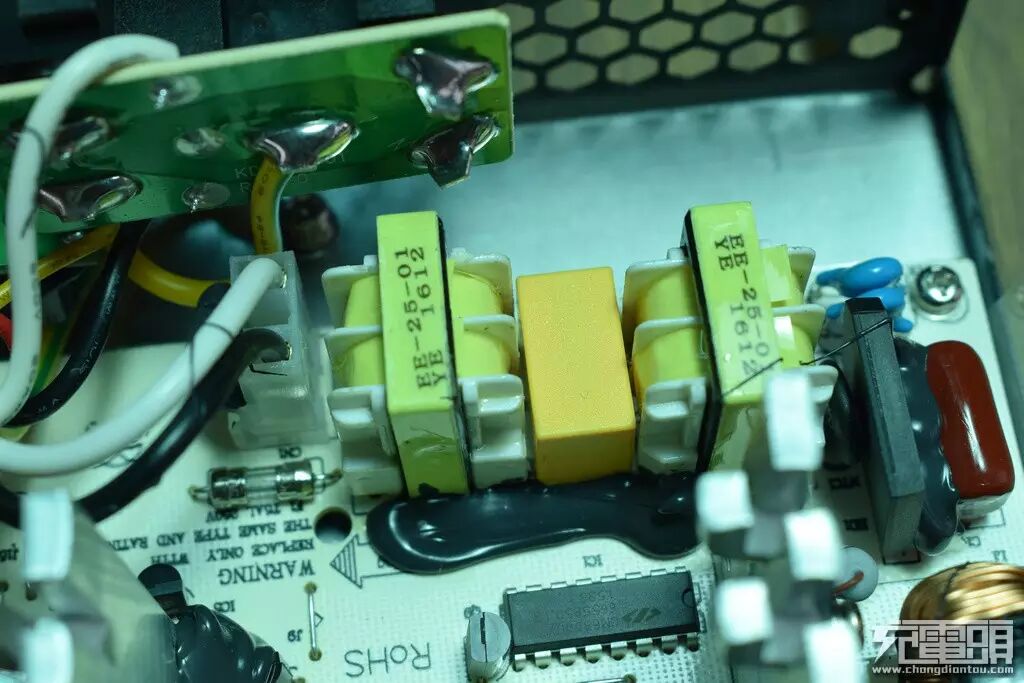

电源二级 EMI 采用了两枚共模电感、一枚X电容、两枚Y电容。
电源主动式 PFC 部分，主电容、电感及散热片最右边的一枚控制MOS。

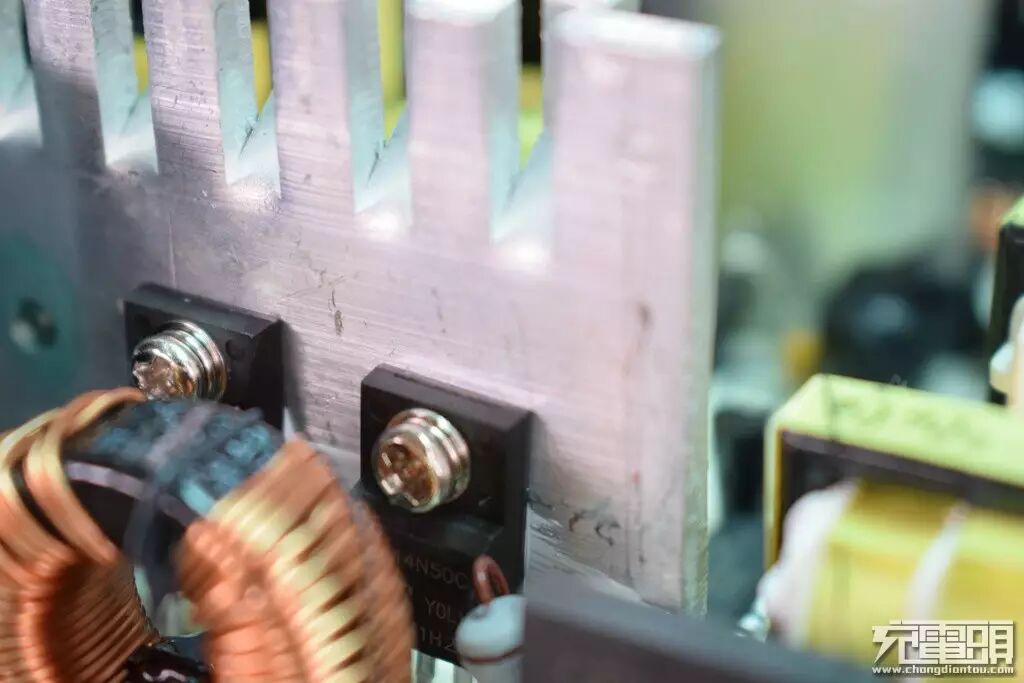

主动式 PFC MOS 14N50C，14A/500V。

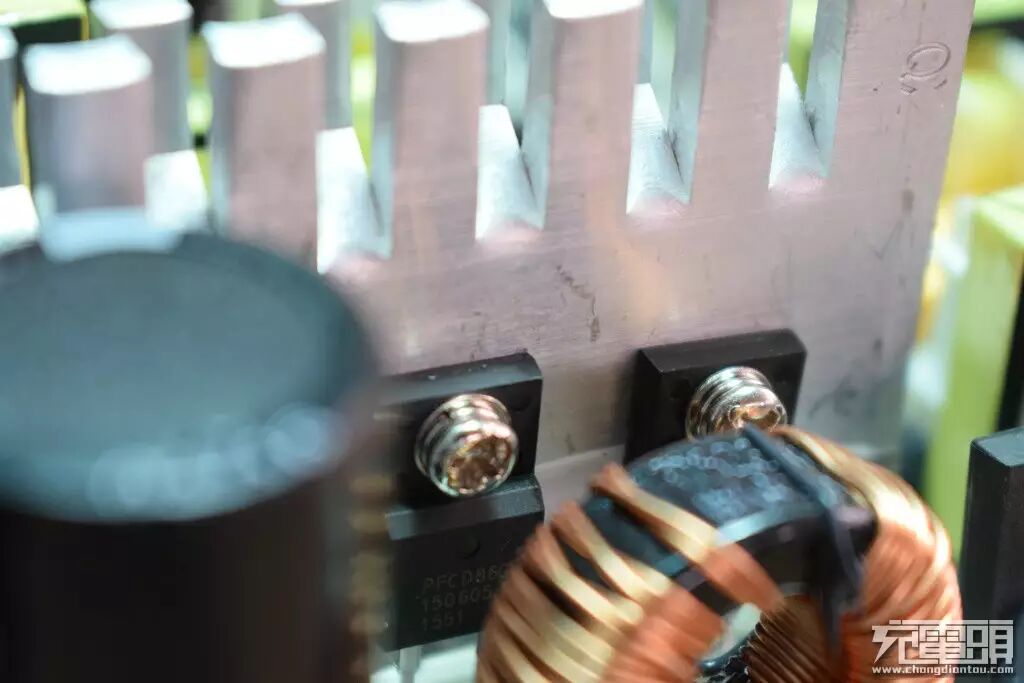

双管正激肖特基二极管 PFCD86G

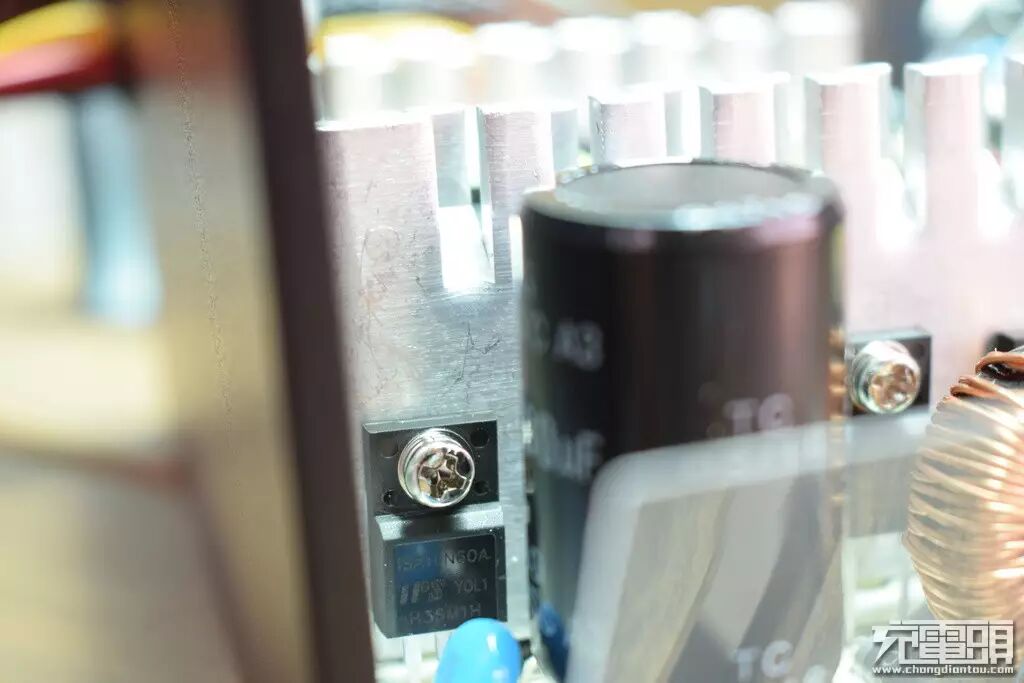

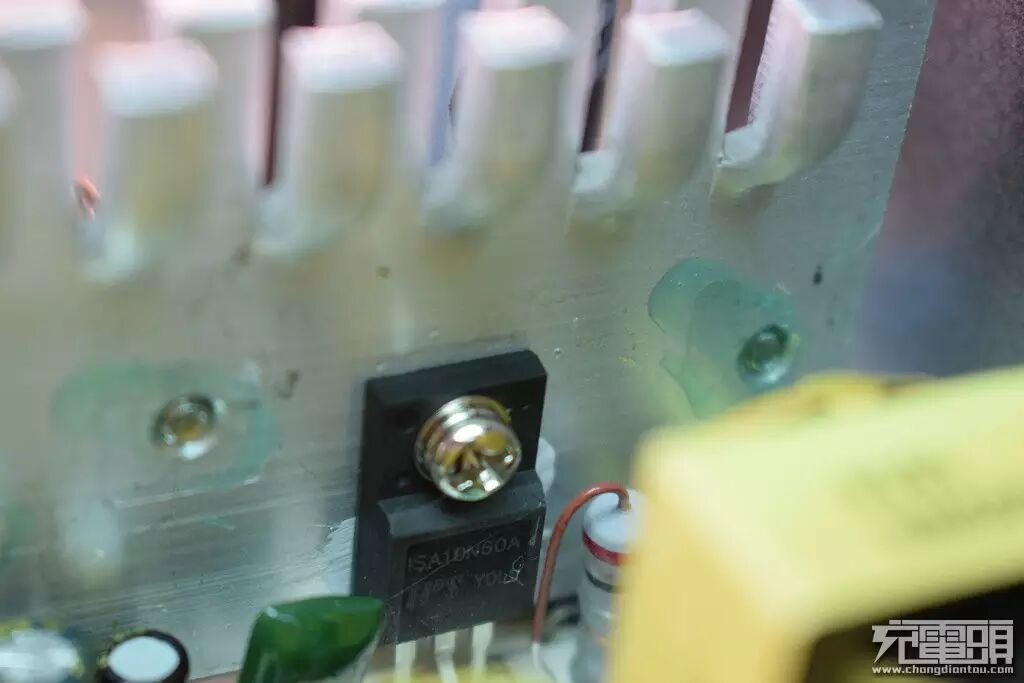

双管正激其中一枚 MOS ，来自 IPS 的ISA10N60A，10A/600V

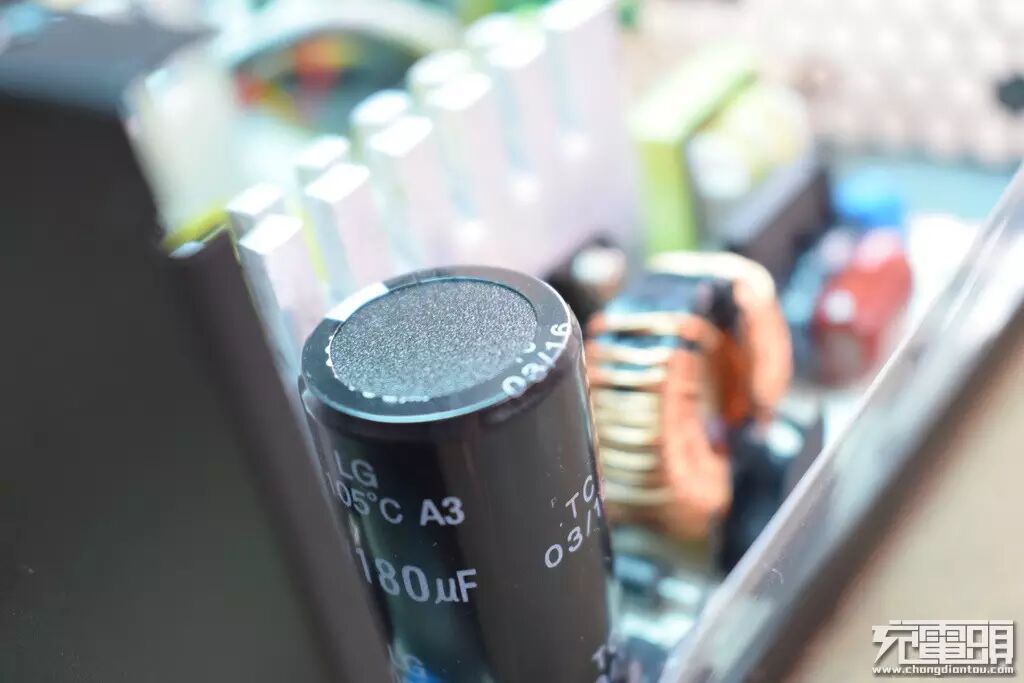

主滤波电容，来自 智宝的 180μF、105℃电容。

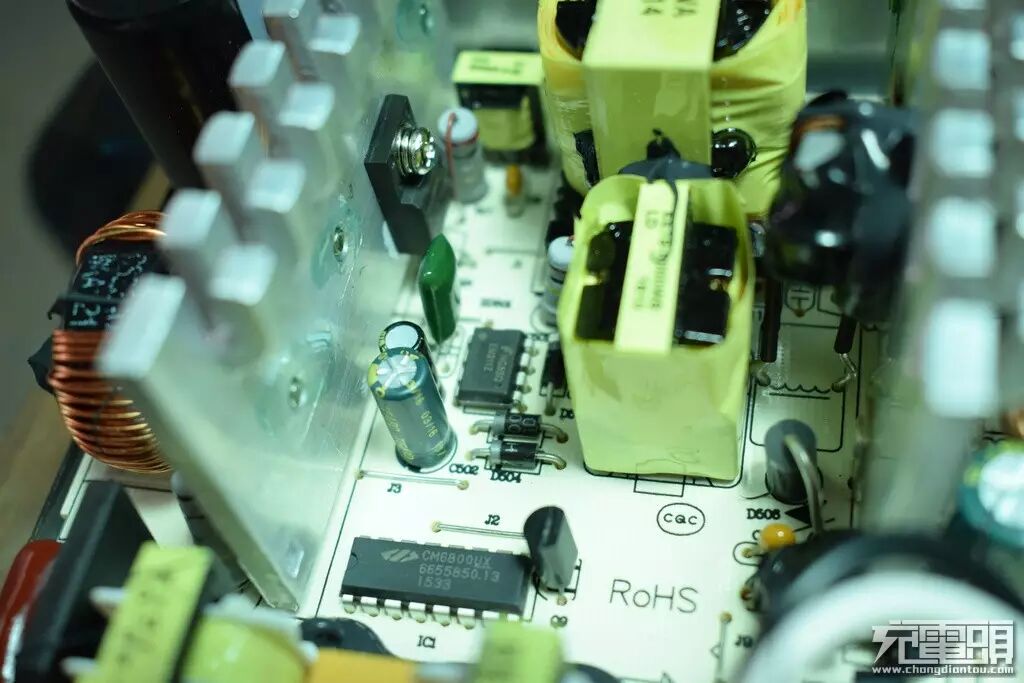

从这里可以看到 PWM/PFC 主控芯片 CM6800（下），以及辅助电源 PWM 芯片 EM311Z（中）。
双管正激方案的另外一枚 MOS，同样是 IPS 的 10N60A。
双管正激 MOS 驱动变压器，靠近散热器的那一个。

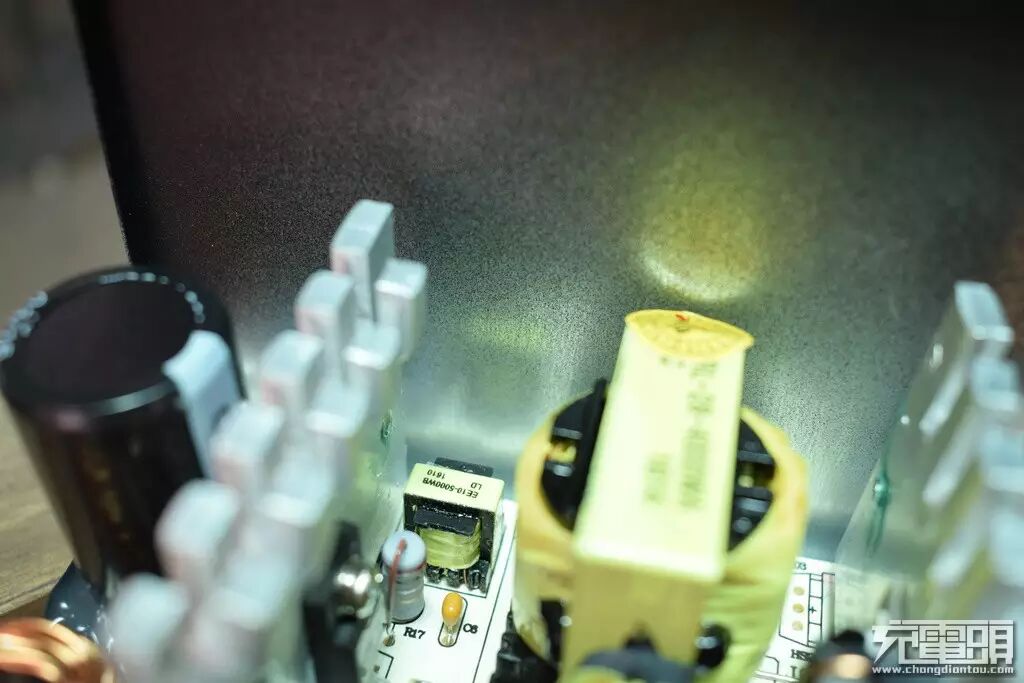

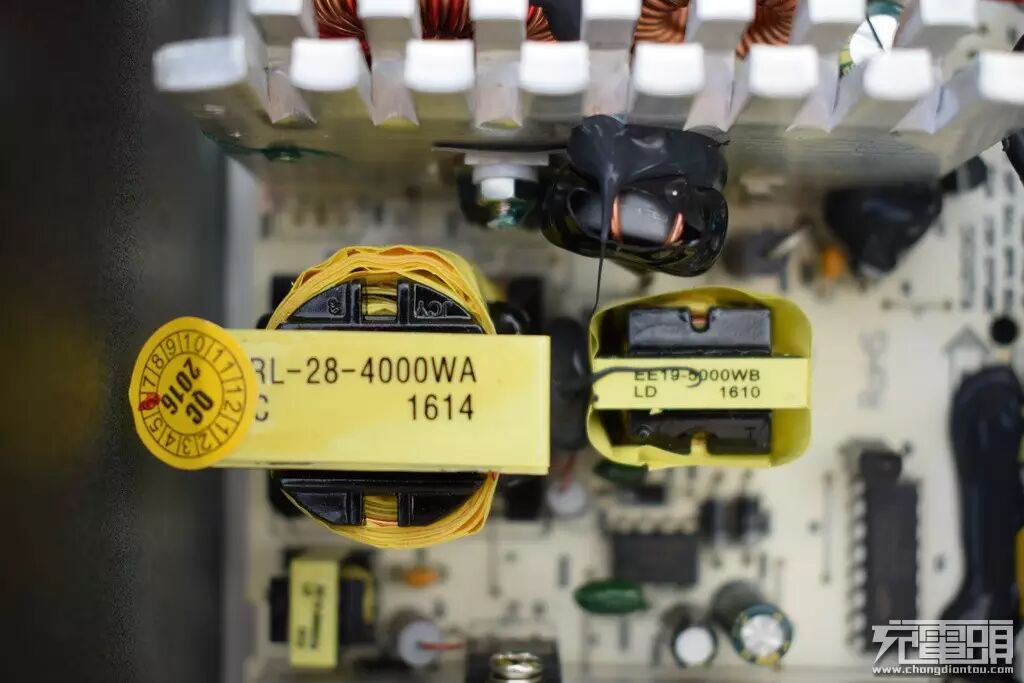

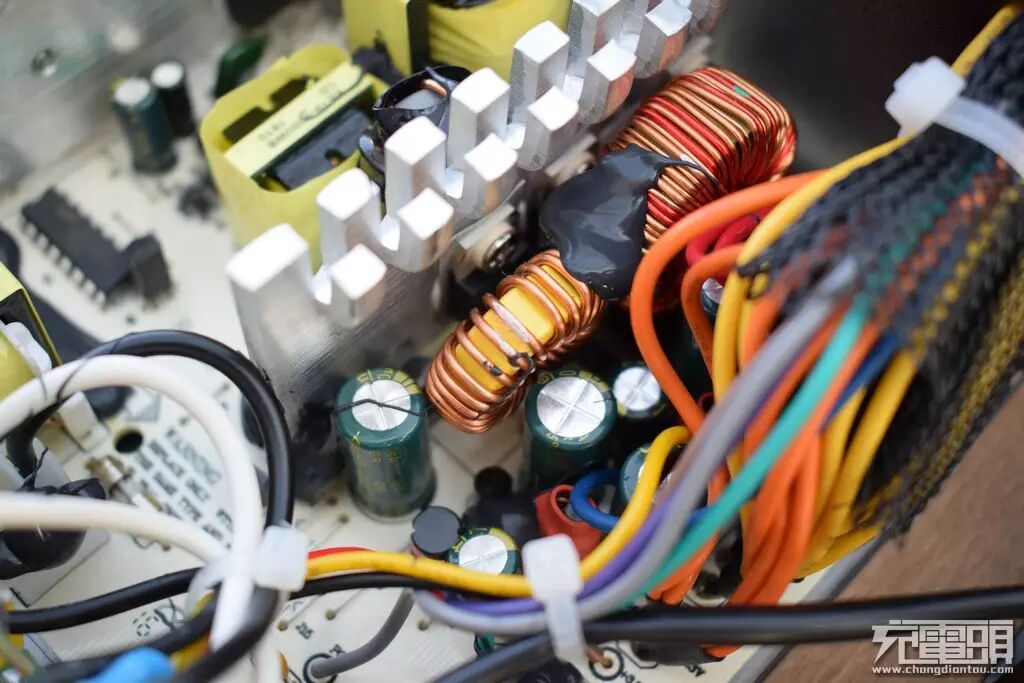

主变压器及辅助变压器，用硅胶贴在散热器上的是 3.3V 磁放大电感，此电源采用的是单磁放大方案。

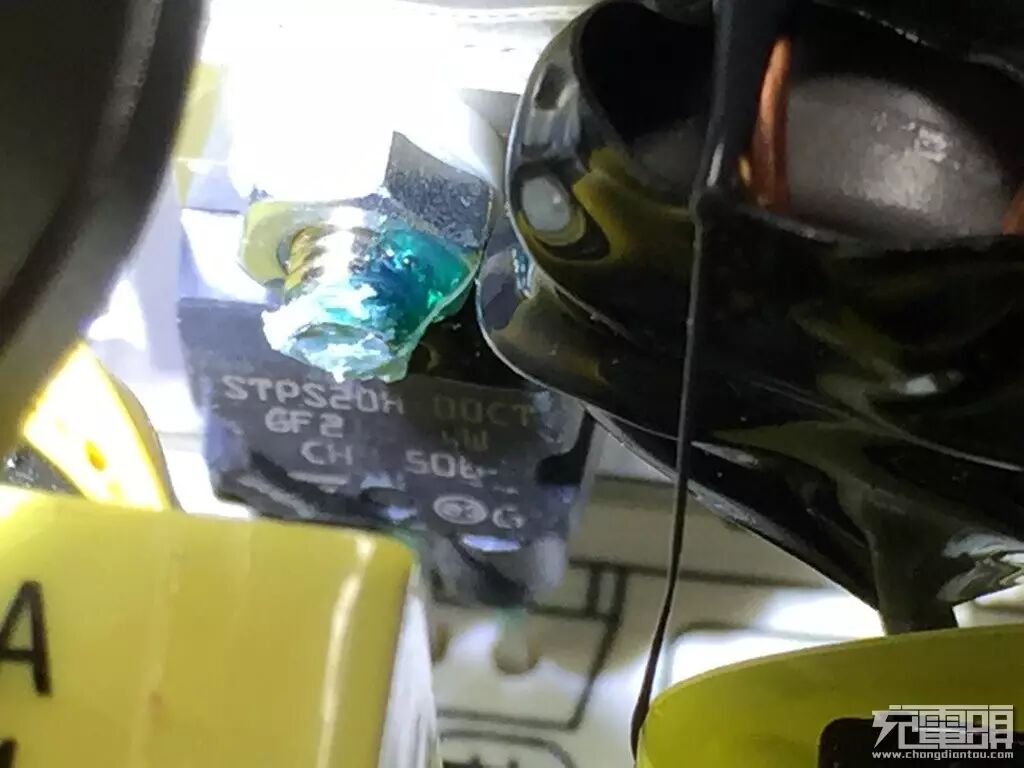

3.3V 肖特基二极管 STPS20H100CT。

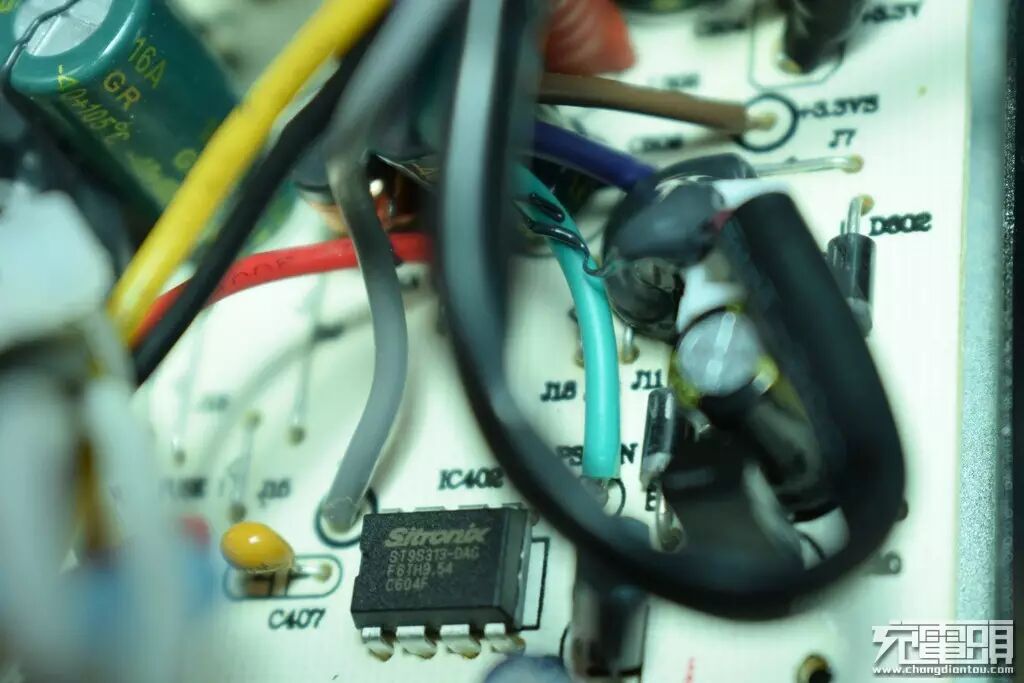

二次侧的保护IC ，来自矽创的 ST9S313，为电源提供电压反馈和过载、过压、过流、短路等各种保护。
二次侧电感及电容。

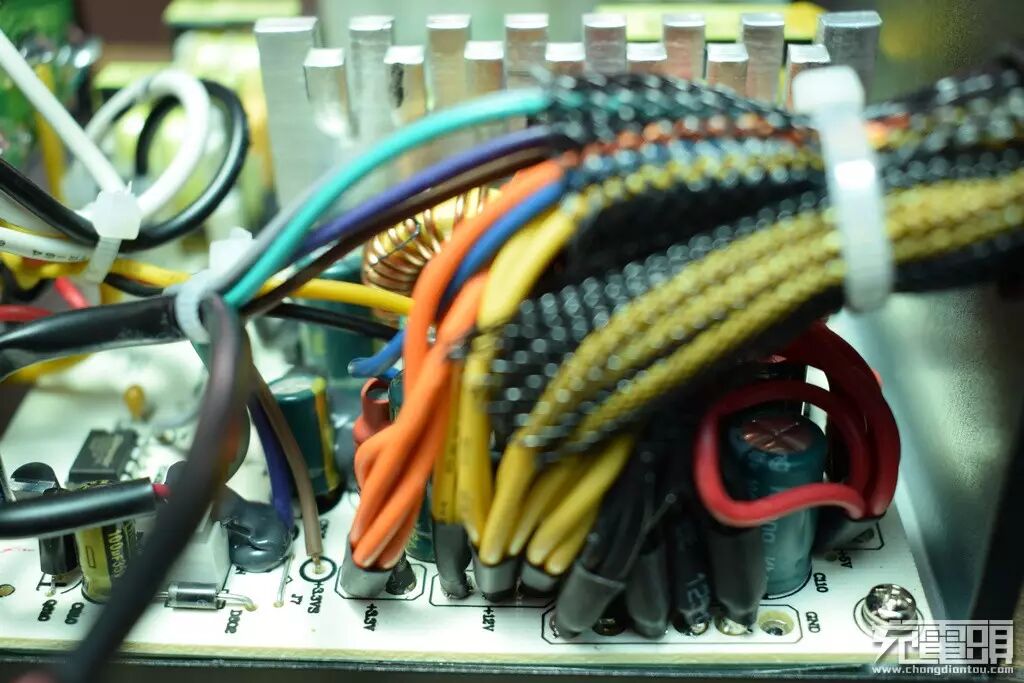

输出线缆均使用了热缩管包裹线头。同时二次侧滤波电容几乎清一色使用的是承兴的金字电解。

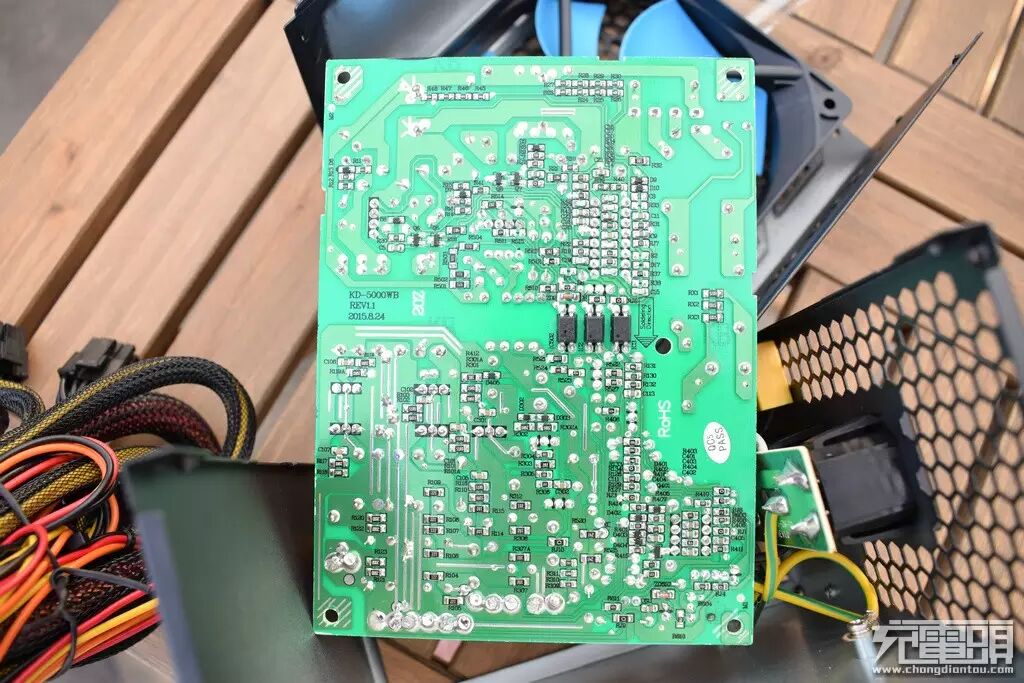

PCB 覆铜面，有洗板工艺，板子很干净。
鑫谷快充500的“黑科技”—— QC2.0控制输出板。板上有三根进线，分别是：+12V、地、+5Vsb，其中的 +5Vsb 用于电脑没有启动时的充电口供电，此时使用的是电源的待机辅助电源。而开机后 QC2.0 的供电由12V电源经DC-DC转换后获取。

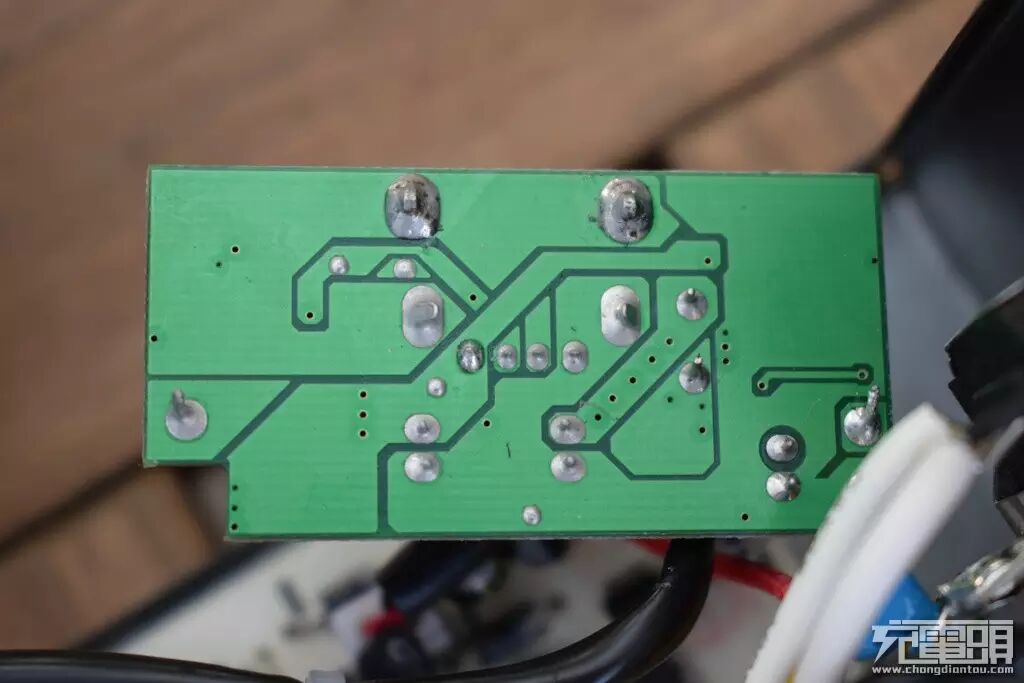

QC2.0 板覆铜面，没有任何元器件。

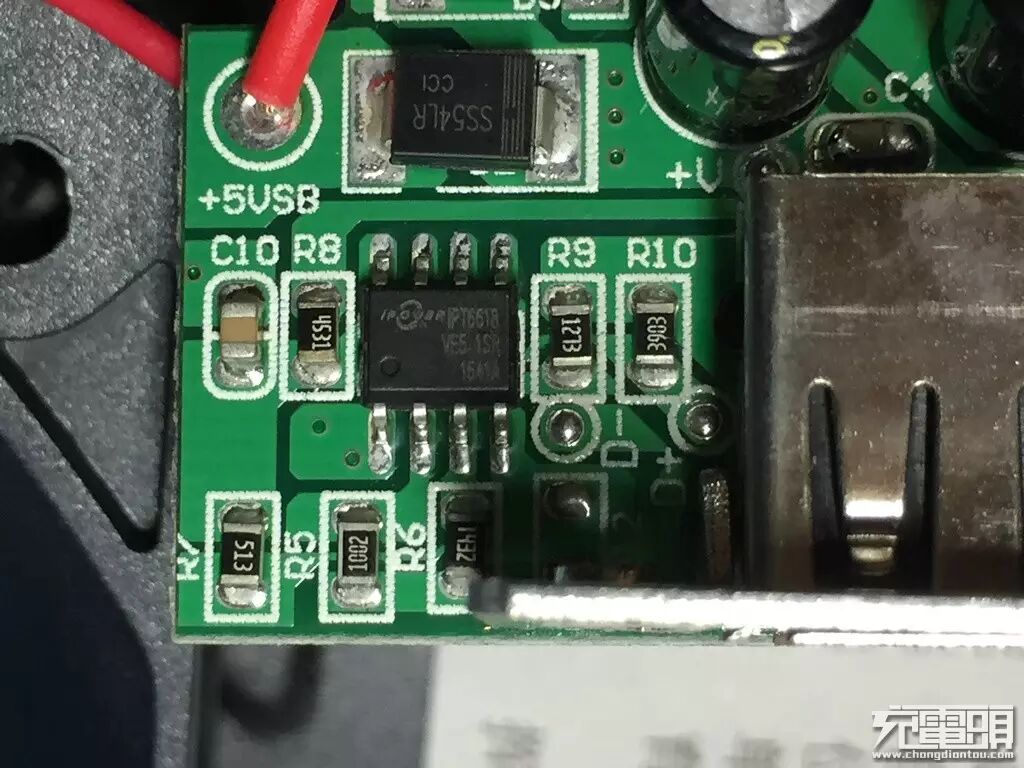

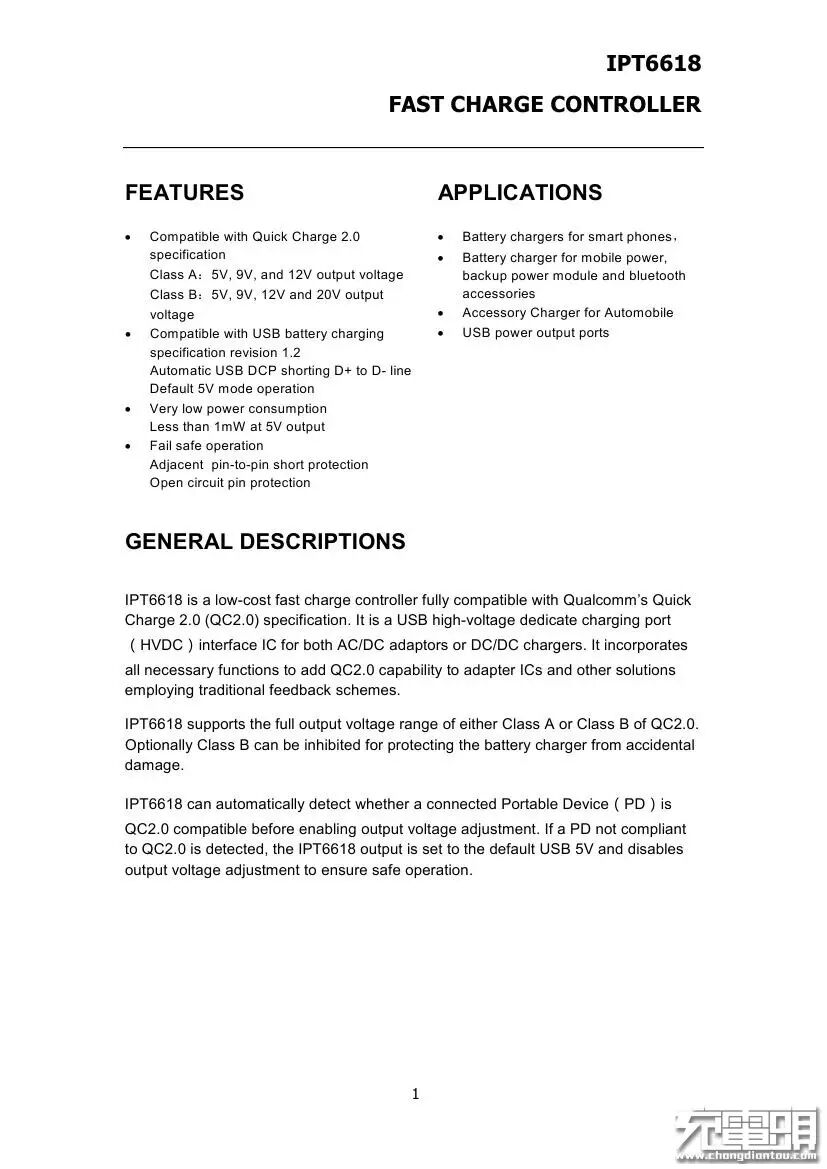

QC2.0板上的核心IC之一：IPT6618，QC2.0 快充控制芯片。

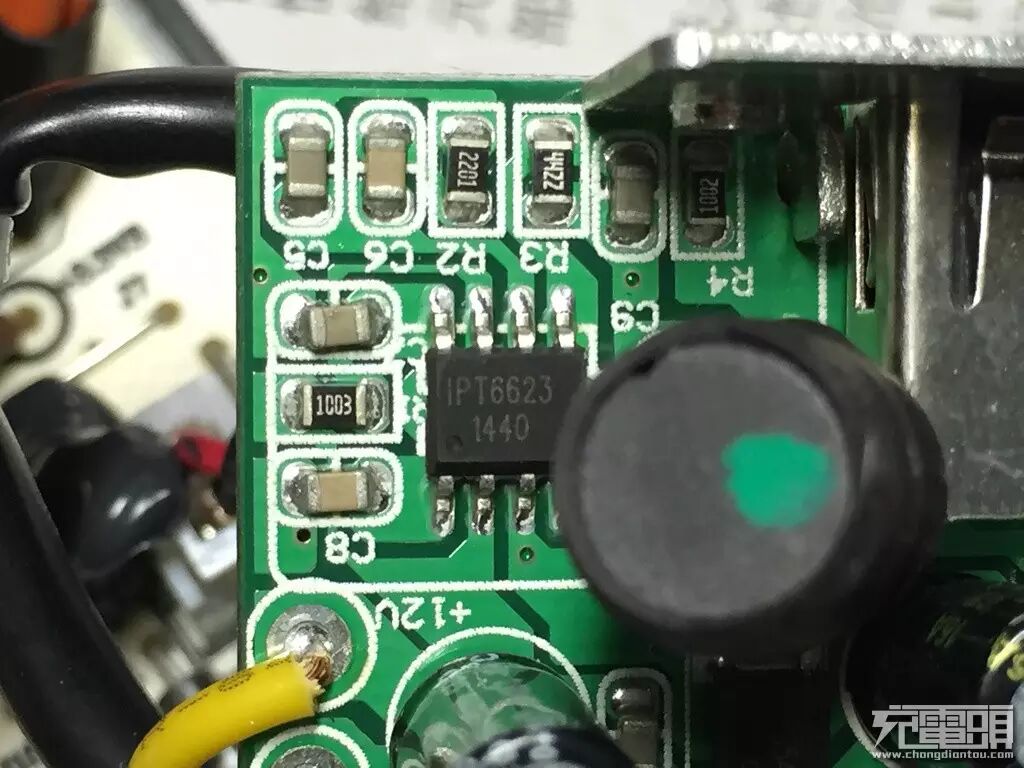

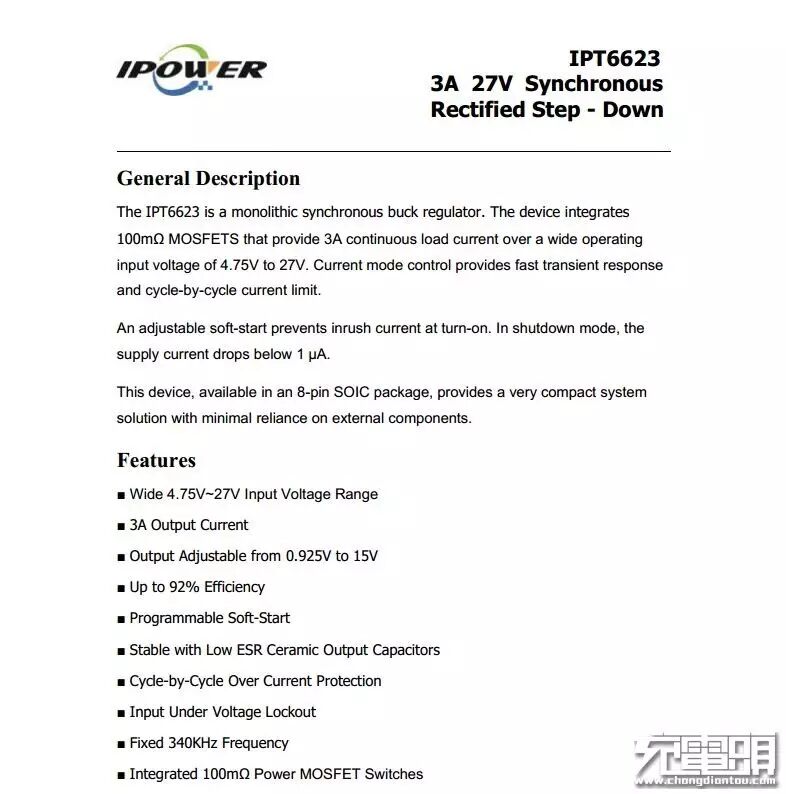

QC2.0板上的另外一枚核心芯片：IPT6623，一枚DC-DC 转换芯片。
装机、测试
将我在用的DIY组装机装上鑫谷快充500电源
由于我的机器配置不高，没有多的扩展板卡，因此装配电源过程并不复杂。

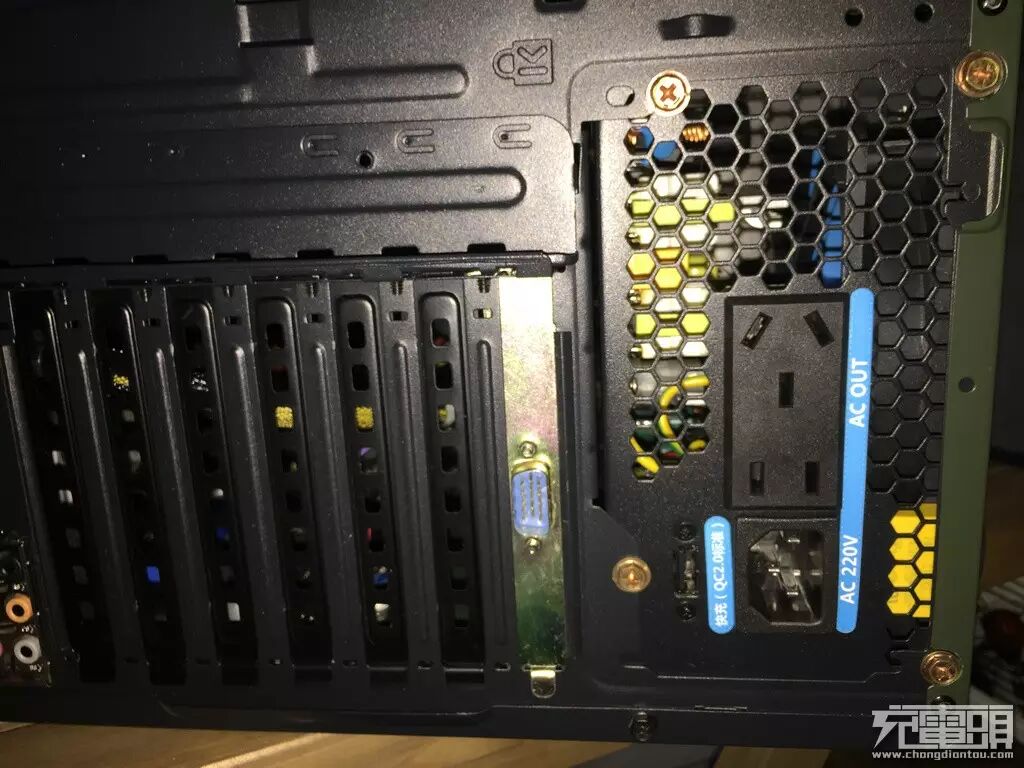

最后将PCI 扩展板卡连线接好，并固定在机箱背部。
将15针母座与QC2.0延长线插头接好即可。此刻，按下桌面控制盒的开机按键就能启动电脑，桌面控制盒会亮起蓝色的灯光。
接下来进入测试阶段。测试分为两个部分，鑫谷快充500 ATX电源部分及QC2.0输出部分。
（1）鑫谷快充500 ATX电源部分

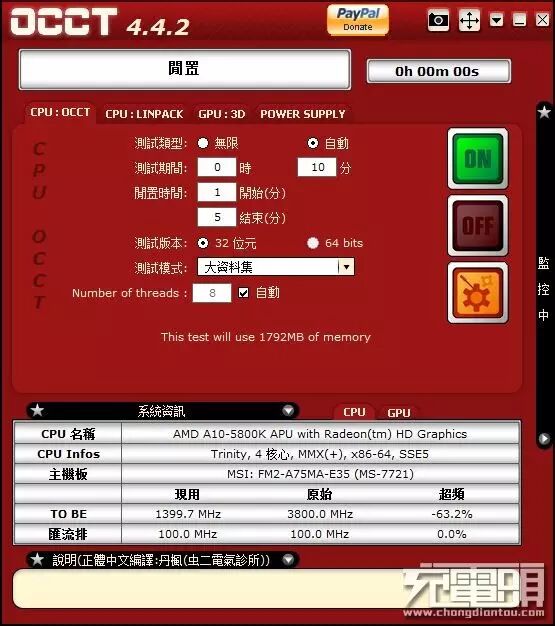

测试主要采用 OCCT 软件，测试电源在CPU满载时的电压情况。该项测试能反映出电源的带载及稳定性能。
由于 OCCT 采用的是内置传感器，其电压数值一般只作为参考，主要评价的数据是电压的波动情况，这里我们以电压监测曲线中波峰与波谷的绝对值（Ripple）来计算电压波动百分比，依据ATX规范“正电压输出波动范围不得超过±5%”来进行评价。OCCT 测试的时间为30分钟。

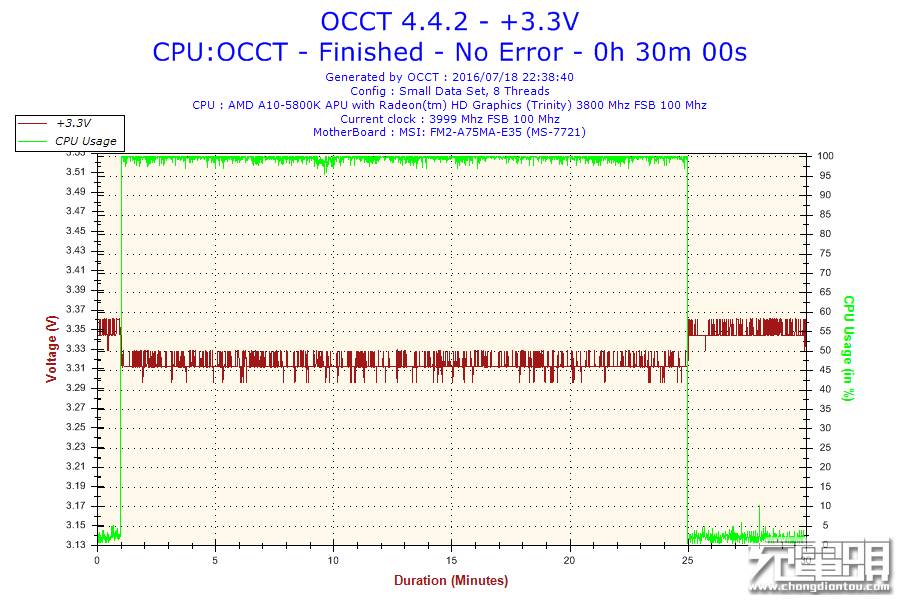

这是 3.3V 的 OCCT 电压监测曲线，我们可以看到高负载下，电压有所下降，整个监测过程中有轻微的波动，Ripple=0.03，波动为 0.91%。

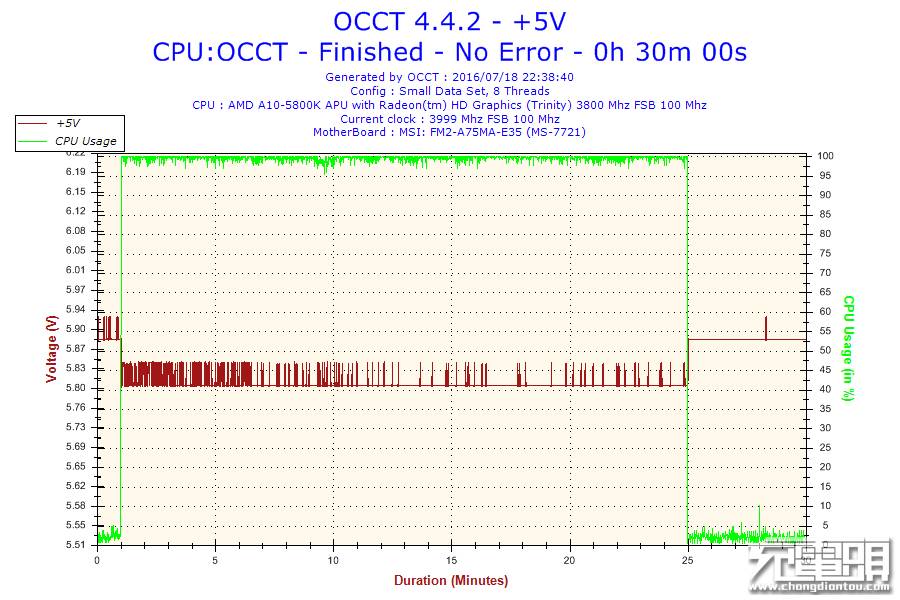

这是 5V 的电压监测曲线，同样在高负载下电压有所跌落，随 CPU 负载也有小幅波动及毛刺现象；Ripple=0.05，波动为1.0%。
12V 的电压监测曲线，OCCT 内置传感器误传为 15V，这里我们可以不用理会，重点看波动部分。在CPU高负载下，电压同样有跌落，在测试的后半段稳定性稍差；Ripple=0.4，波动为 3.3%。
整个测试过程鑫谷快充500稳定性表现尚可，符合同档次ATX电源的水准，但仍存提升空间。
（2）QC2.0输出部分
我们先用EBD-USB+跑步进，以测试输出性能。

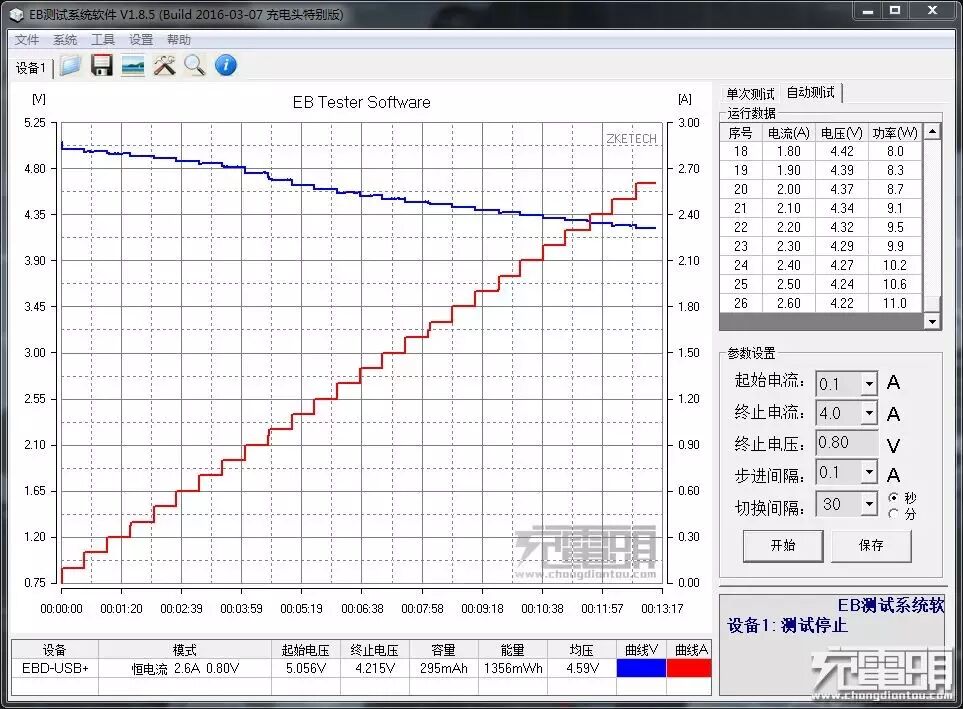

5V步进曲线，可看到电压跌落很厉害，在1.8A输出时，电压已经跌落到4.5V以下。

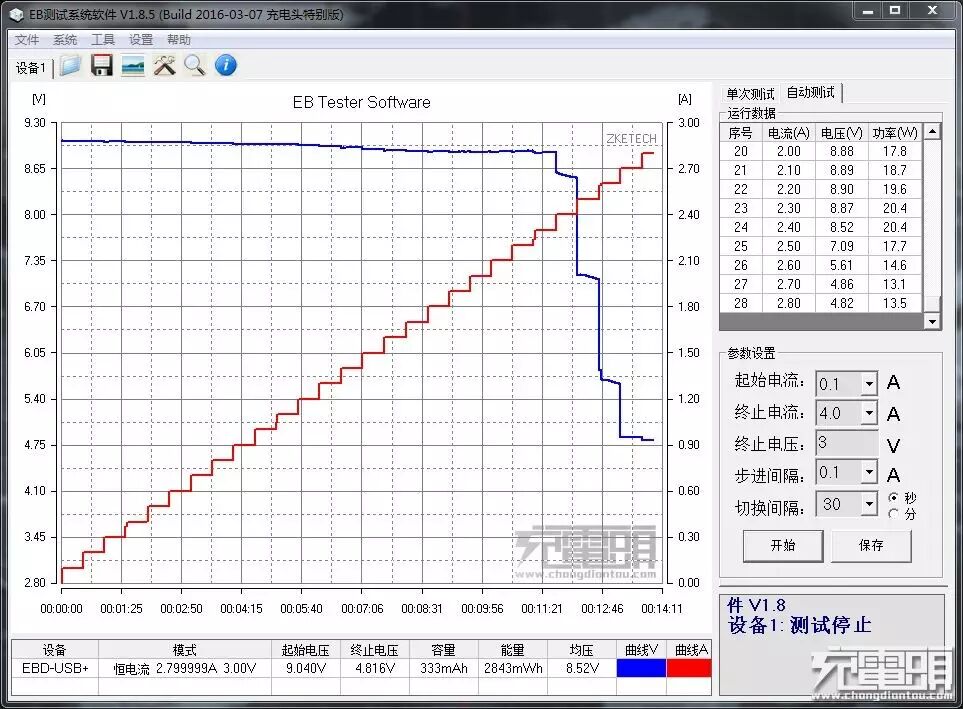

9V 步进曲线，电压依旧大幅度跌落，在2.40A终止时，电压已经跌落到8.07V，最大功率只有19.4W
由于输出功率与标称功率有较大差距，经论坛表哥提醒，判断问题出在那根长度约一米的延长线上，过长的线缆造成了较大的线损，且方案没有线补功能。遂将EBD–USB+ 直接接入电源后端的QC2.0输出母口进行再次测试。

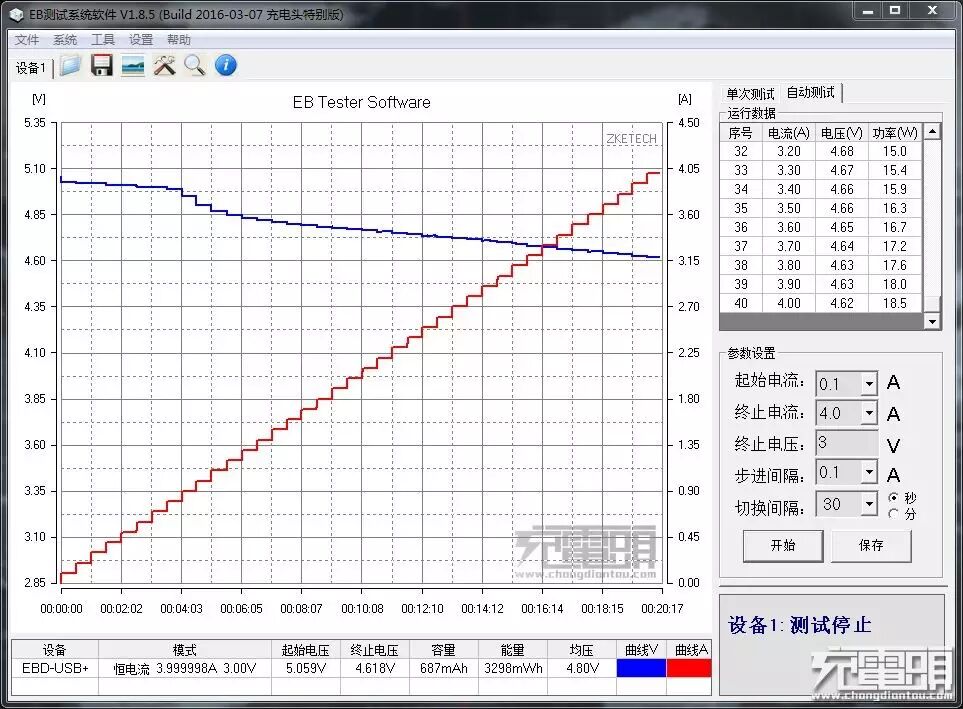

原生口5V步进曲线，情况有所好转，但电压依然存在跌落现象，电流到达EBD极限4A时，电压只有4.62V，此时最大功率也只有18.5W
原生口9V步进曲线， 相较于5V档，9V档表现尚可，最大输出为 2.40A/8.52V/20.4W
到此各位可能会问：为何没有12V档？因为我用EBD-USB+触发QC2.0 12V档时，没能成功触发，电压只升压为9.484 V。原因目前尚未确定，不排除我测试这部电源的个体问题或者EBD的触发协议不兼容情况。
充电兼容性测试
为还原真实使用场景，在充电兼容性测试中仍回归为桌面延长线方式，测试结果如下：

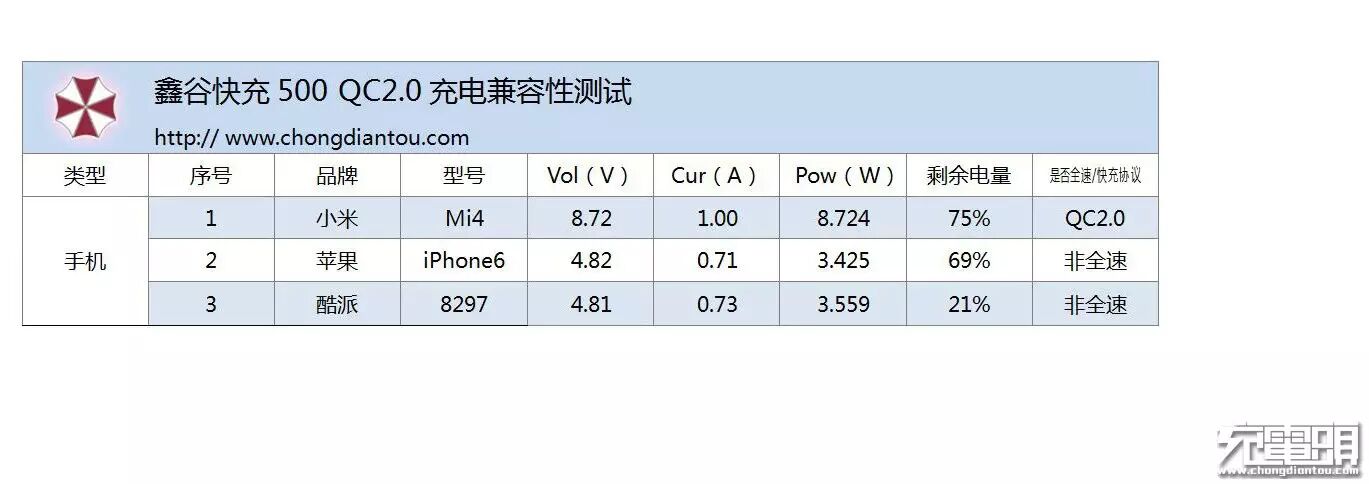

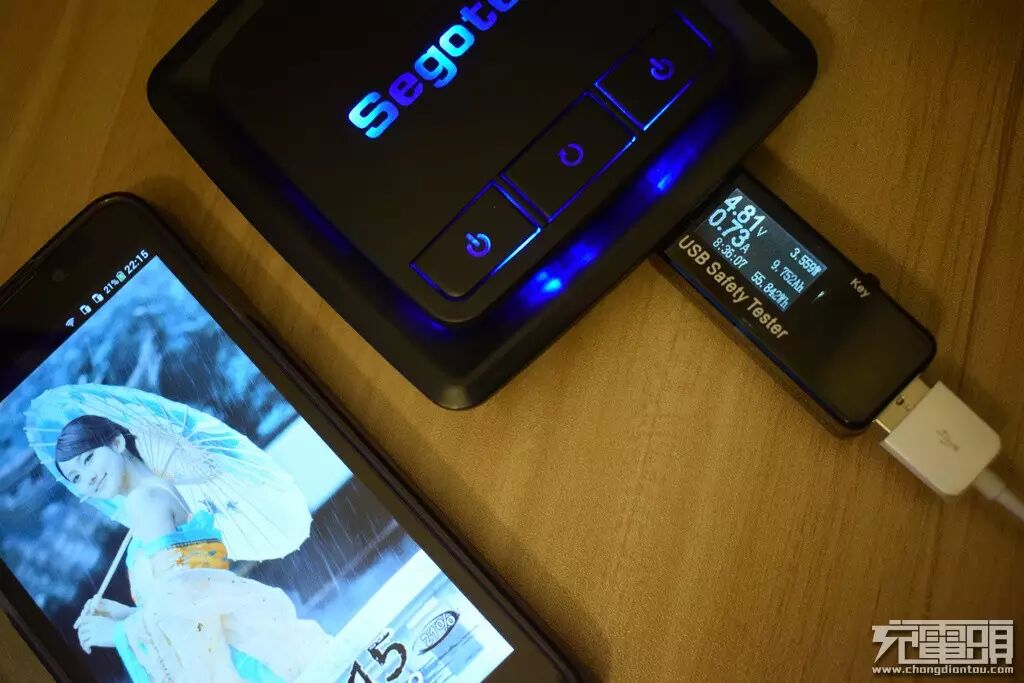

▷ 给 小米4 充电，充电数据为 1.00A/8.72V/8.724W，QC2.0握手成功。
▷ 给 iPhone6 充电，充电数据为 0.71A/4.82V/3.425W，不兼容苹果设备。
▷ 给 酷派8297 充电，充电数据为 0.73A/4.81V/3.559W，由于电压偏低，充电功率偏小。
从汇总数据来看，鑫谷快充500QC2.0 输出能成功与QC2.0支持设备握手，但不兼容苹果全速，同时由于存在较大的线损，输出电压偏低。
总结
鑫谷快充500 电源给数码充电设备指引了一个全新的方向，很多人有边使用电脑边给手机或者其它数码设备充电的习惯，而充电的方式往往是在桌面放置一个USB插线板，或者用插线板接驳充电头进行充电。鑫谷创新性的将机箱电源与QC2.0快充整合为一体，以桌面充电盒的方式给使用者提供电源供给，从而减少了桌面设备并使机箱电源利用率更高。但是方案中过长的延长线缆及两次的插座转接，带来了过大的线阻和线上损失。如果能直接引出电源12V高压，并将DC-DC转换及QC2.0控制部件安装在桌面控制充电盒内，同时选用支持线补IC，估计以上的问题将会有很大的改善；同时桌面控制充电盒体积上设计得过于庞大，完全可以通过结构及布板的调整将桌面盒设计得更加小巧，以节省桌面空间及便于摆放。
数码充电设备市场确实是一处狼烟四起之地，传统的PC电源厂商也推出了整合机箱电源的桌面充电设备，这真的是要抢了充电头的饭碗吗？百花齐放才是春，有创新才有动力，这也是每一个电粉乐见之处。
