电粉手记丨终结者T800plus套件组装测试
终结者T800是由“精工电子”设计制作的一款骨灰级移动电源，其强大的性能、可玩性都是DIY玩家的最爱，从最初的2015年9月份的预告到现在，T800可谓吸收众多玩家的意见在不断的完善，迭代到现在的最终版本，即第三版，电路经全新的设计布局，工业级的PCB搭配高水准的元器件而成。论坛已经有不少大神发帖，不论摄影还是评测都很详细，下面我简单晒图。

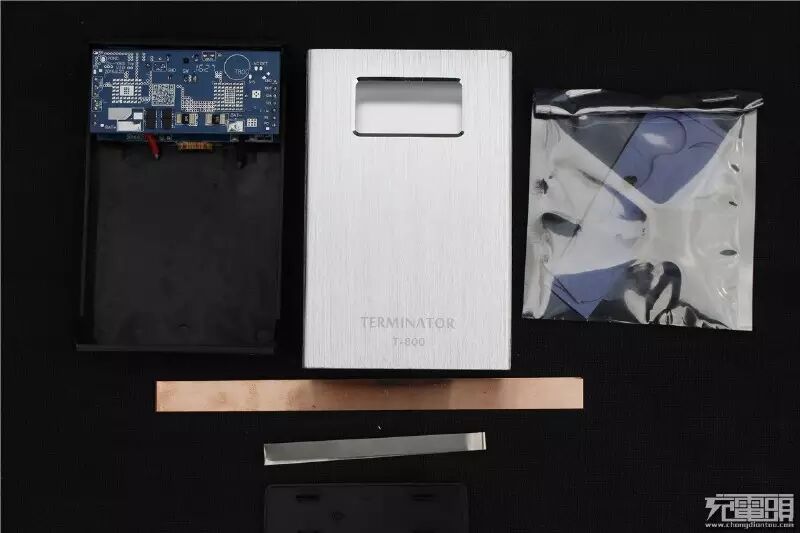

套件包含的物件，主PCB、外壳一套、镍带及铜带各一、电池绝缘用青稞纸。

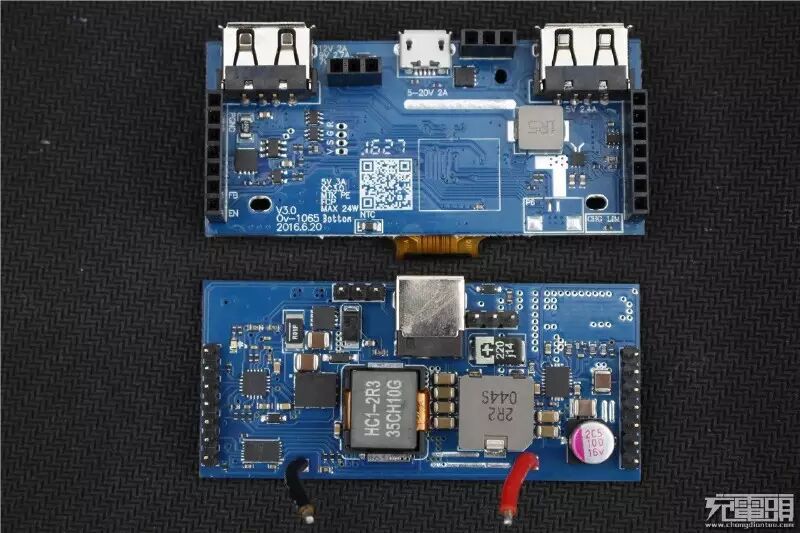

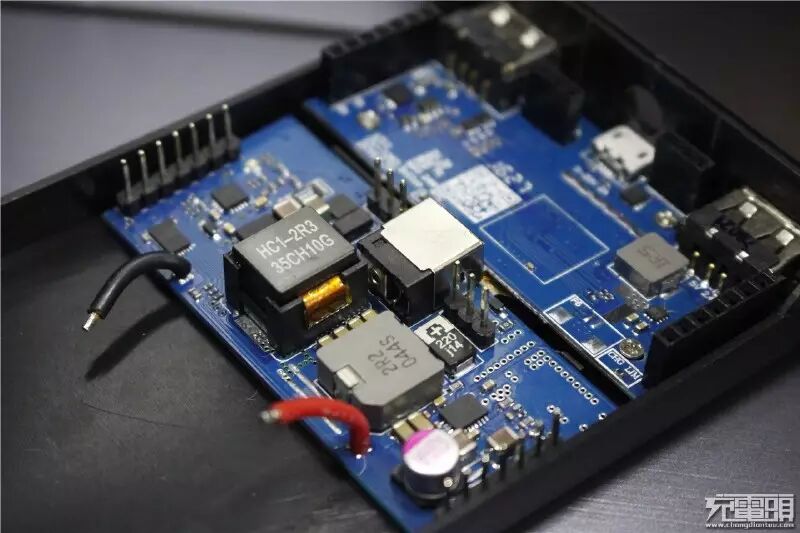

主PCB，结构依然是上下两片，底部是功率板，集充电及快充输出，上板只要是单片机及一路5V输出。

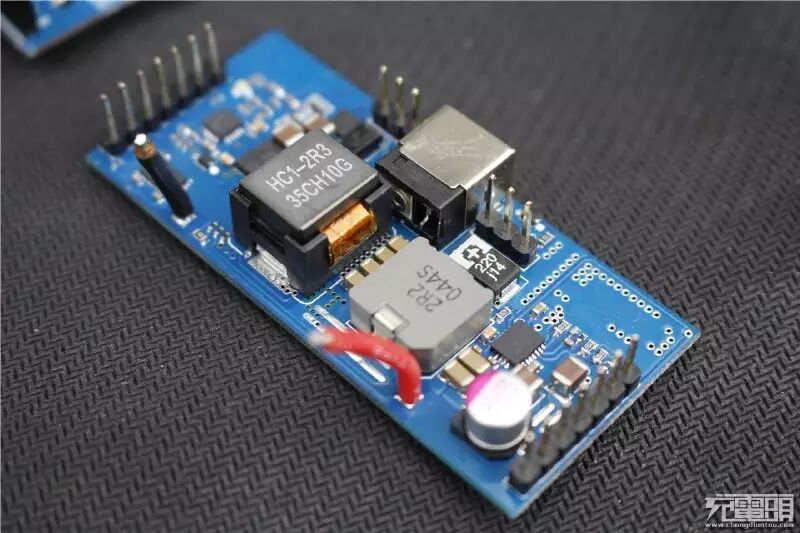

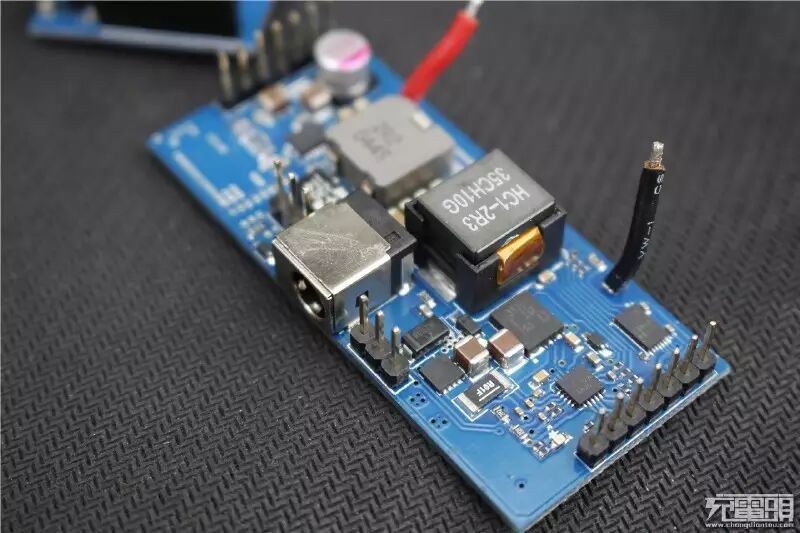

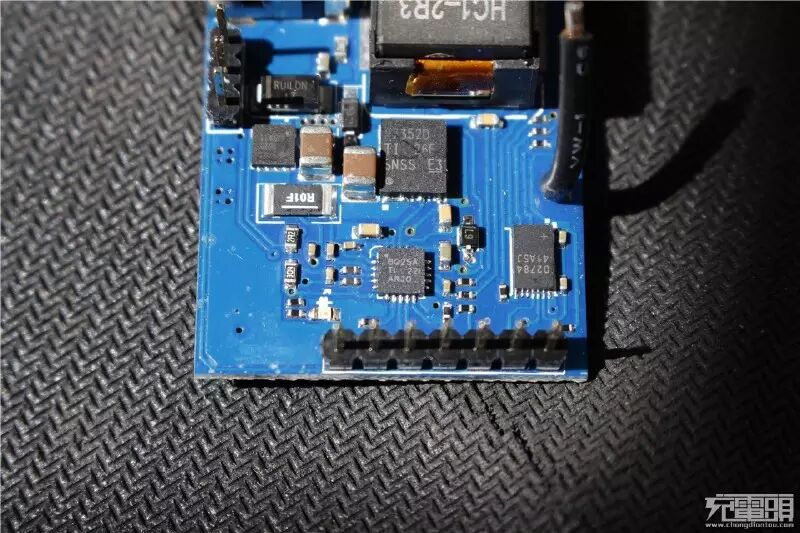

功率板：充电依然是TI的24725（丝印BQ25A）,右侧是库仑计美信DS2784，带库仑计的移动电源现阶段没有第三款，丝印“87352D”的是叫PowerBlock的低内阻MOS，第二版用的是AON6912A，第三版为了效率作者李工选了这颗牛逼MOS

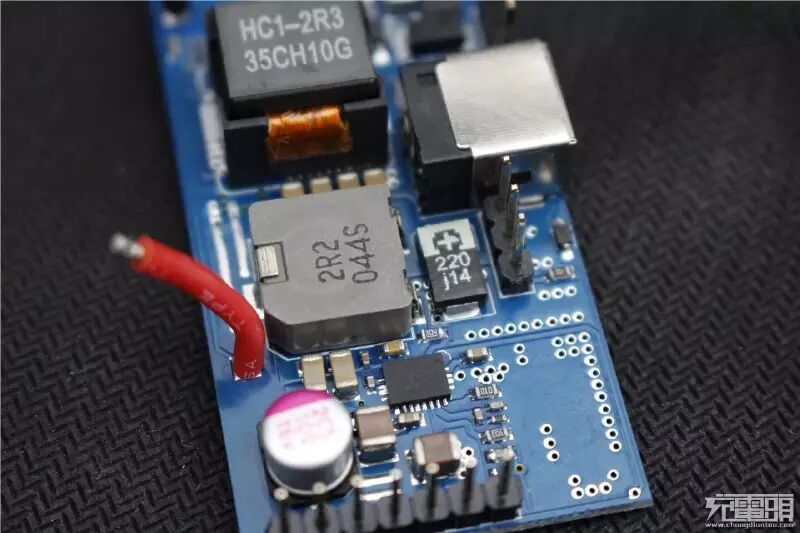

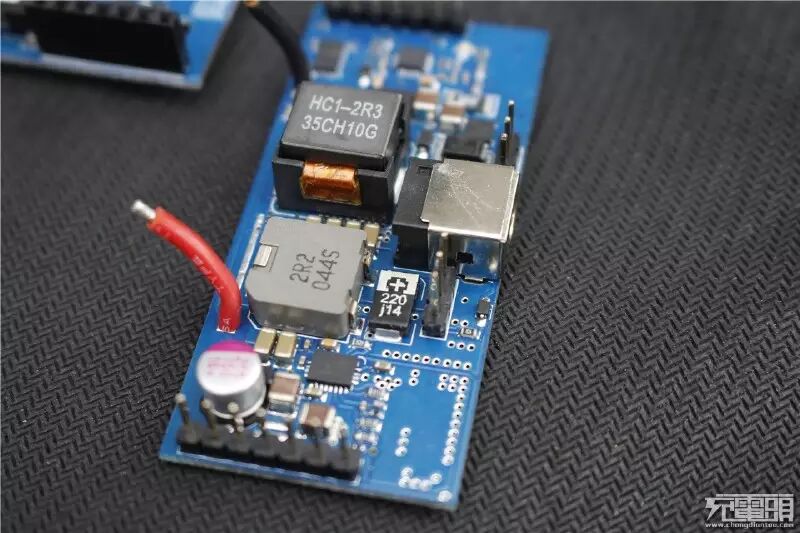

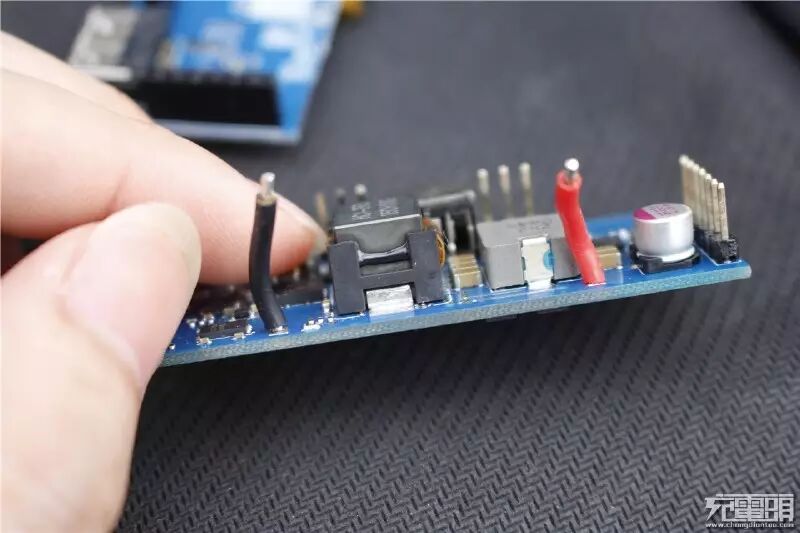

功率板上最为显眼的就是这颗电感了，比第二代的铜带电感更上一层楼，这是cooper公司出的高效率大电流电感，直流阻抗2mR，充电16A就靠他了。

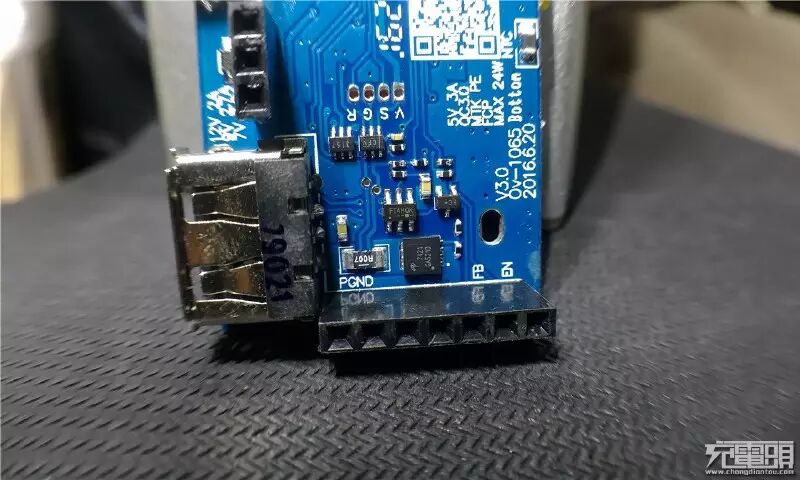

QC2.0、QC3.0、mtk PE快充输出由TPS61088升压。

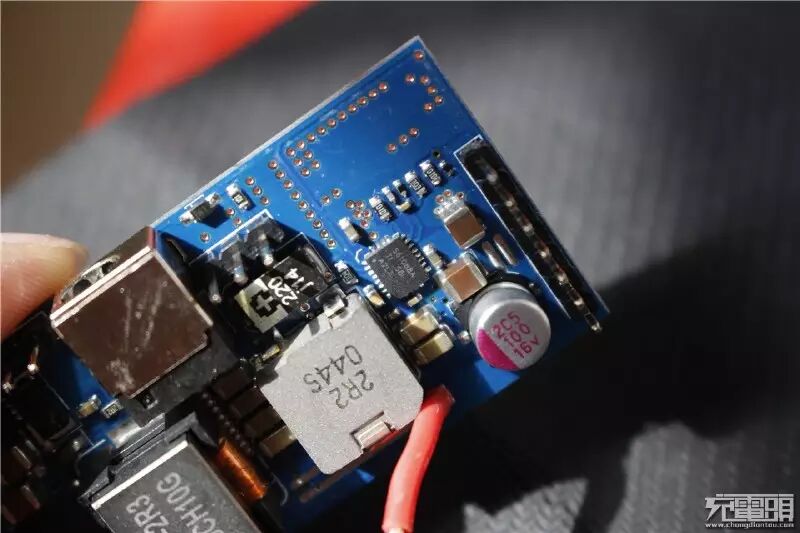

搭配61088升压的电感是TOKO的合金粉末电感。

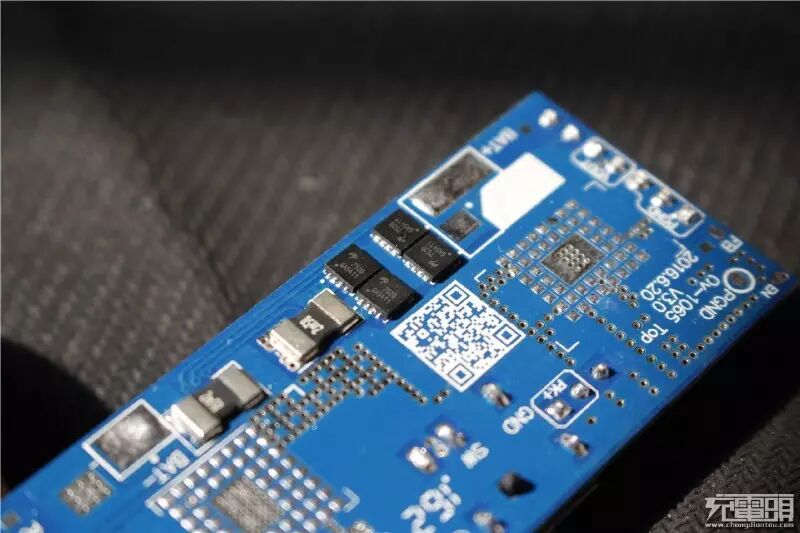

电池保护是四颗低内阻AON7520 MOS。

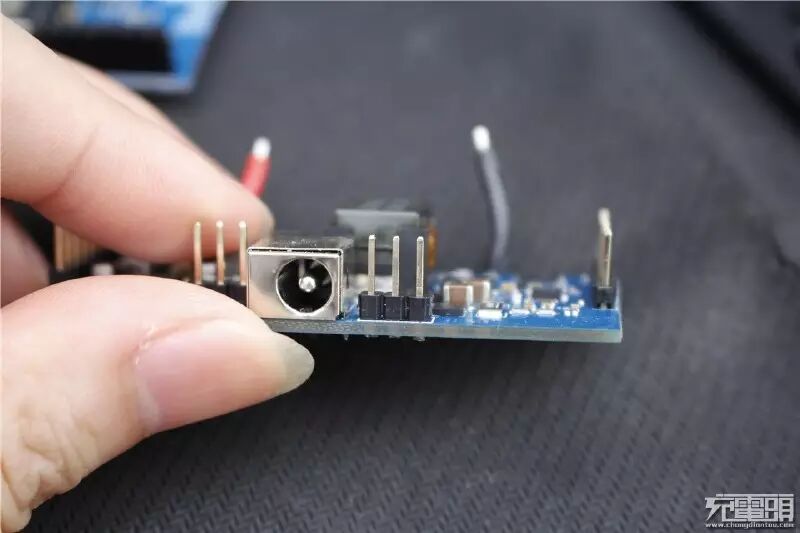

DC5.5×2.1输入口，兼容5.5×2.5。

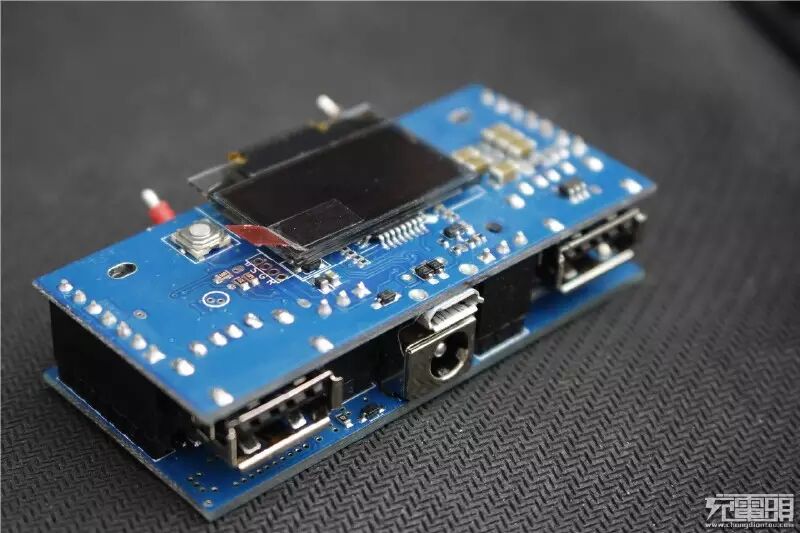

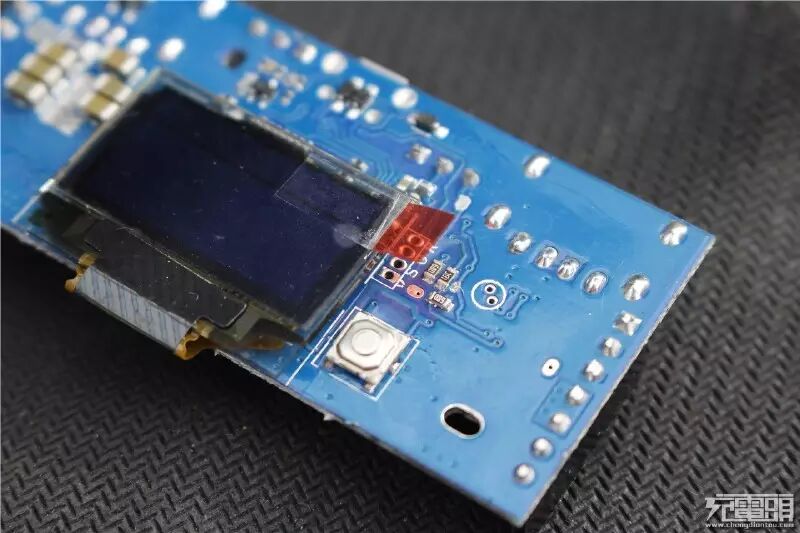

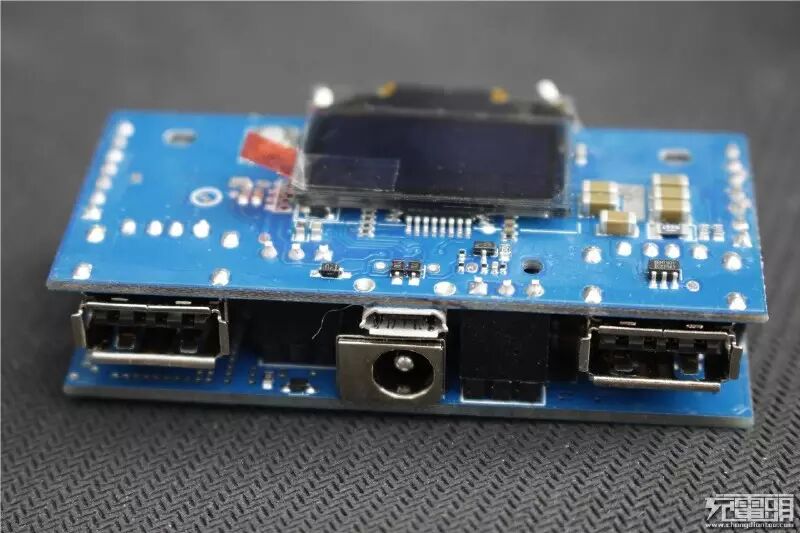

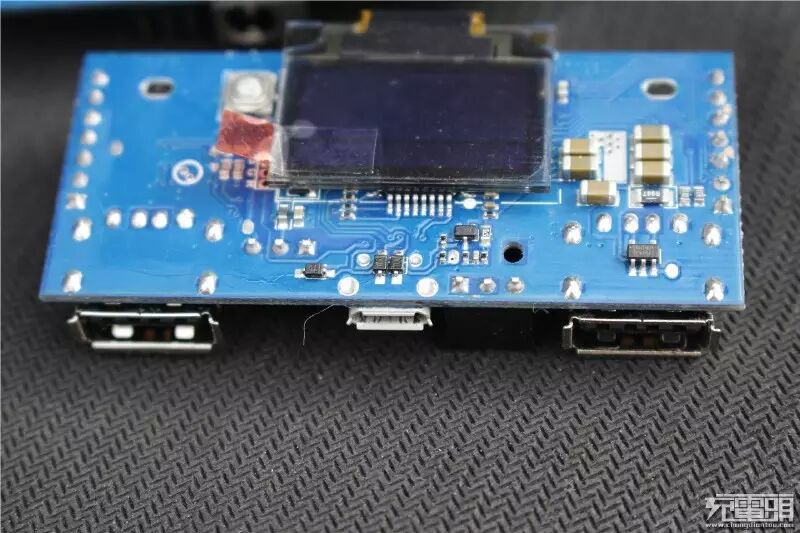

功能板，带两个输出口及一个MICRO USB充电口，可能会有人问为何不用TC口，原因很简单，现阶段普及度还太低，T800 Plus还独创了个强大功能，可以直接MicroUSB升级固件，此方法是利用Micro USB口的ID空脚，经测试1、2版稍微改造就可以实现！刷机不用再拆外壳！

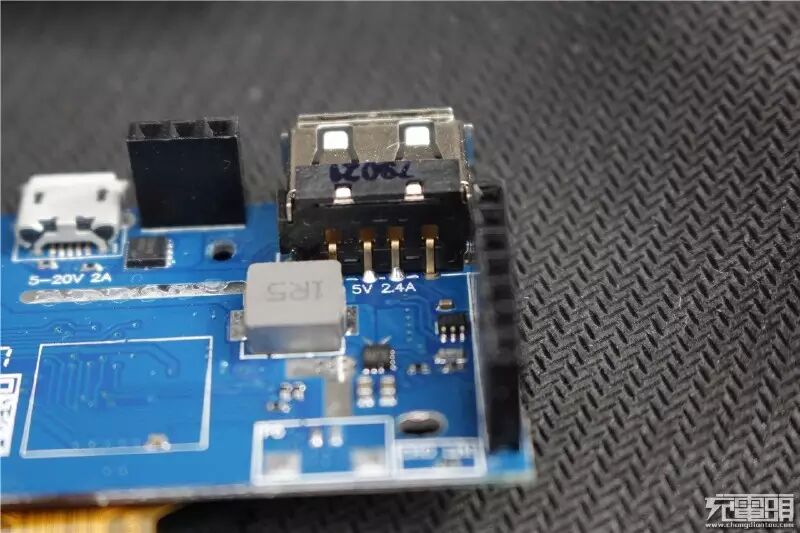

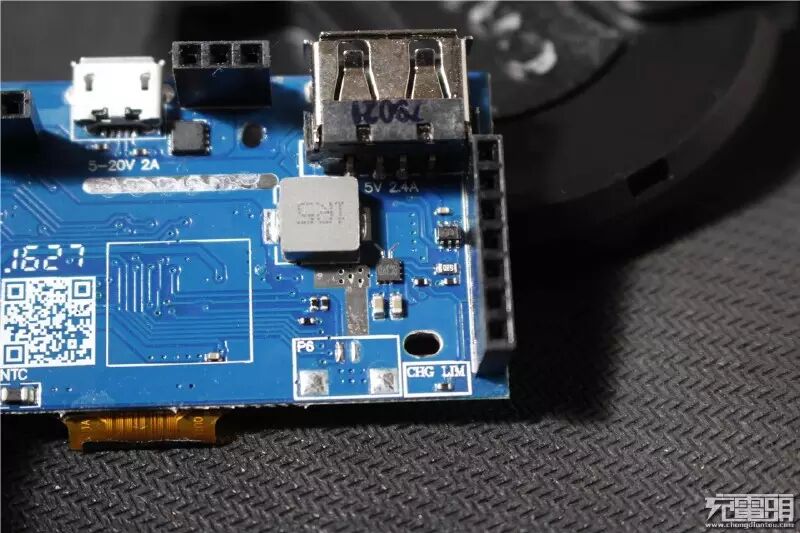

右侧5V输出由矽力杰SY7065负责，与第2版一致。
SY7065 5V输出识别是融合的RH7901，支持bc1.2及苹果识别，与2版一致。
QC2.0、QC3.0、华为FCP快充识别则是最新的6601q,“丝印FT4HQK”，这一路还支持MTK PE快充输出，基本覆盖市面上主流快充标准。

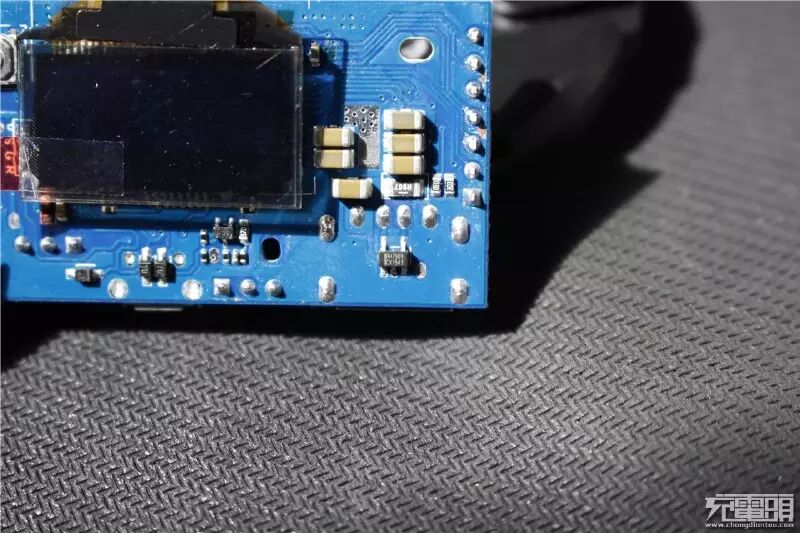

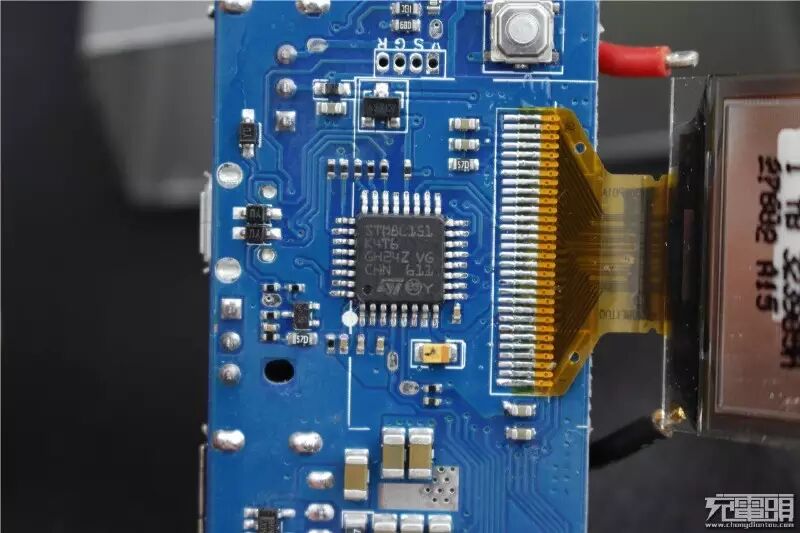

超低功耗MCU STM81151。

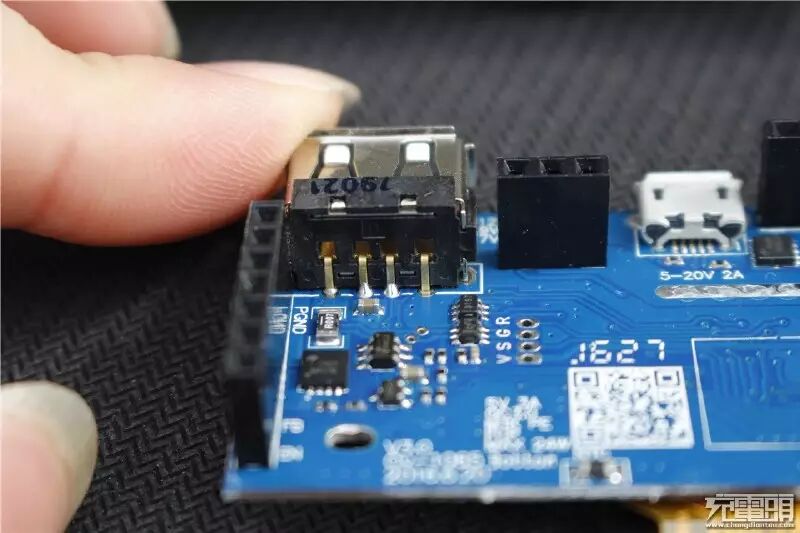

USB输出口是SUYIN镀金的接插件。

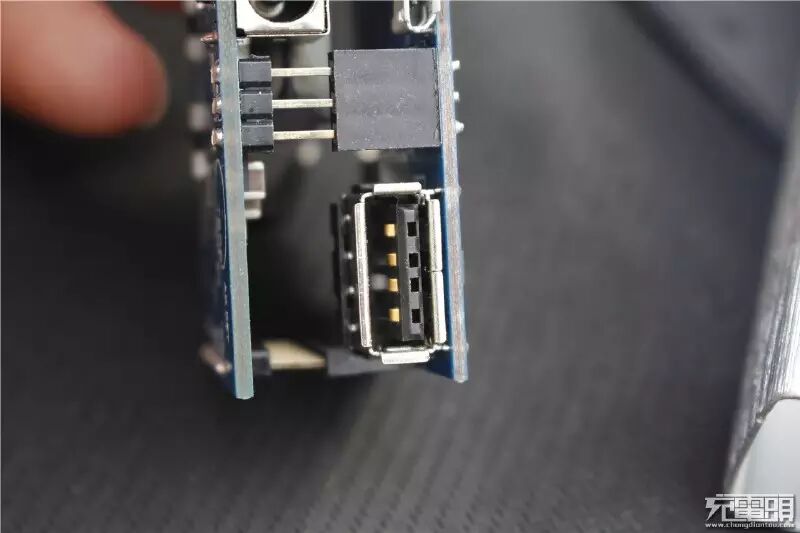

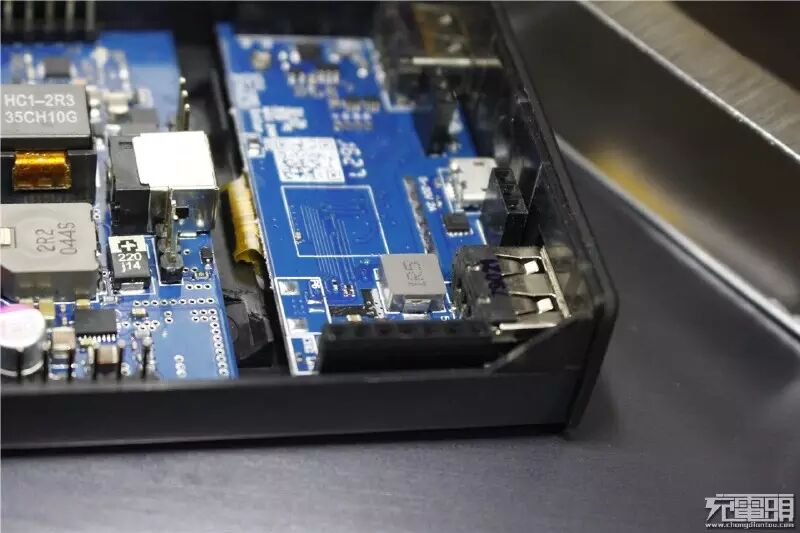

上下PCB的链接是靠左右两排针，都是镀金的。

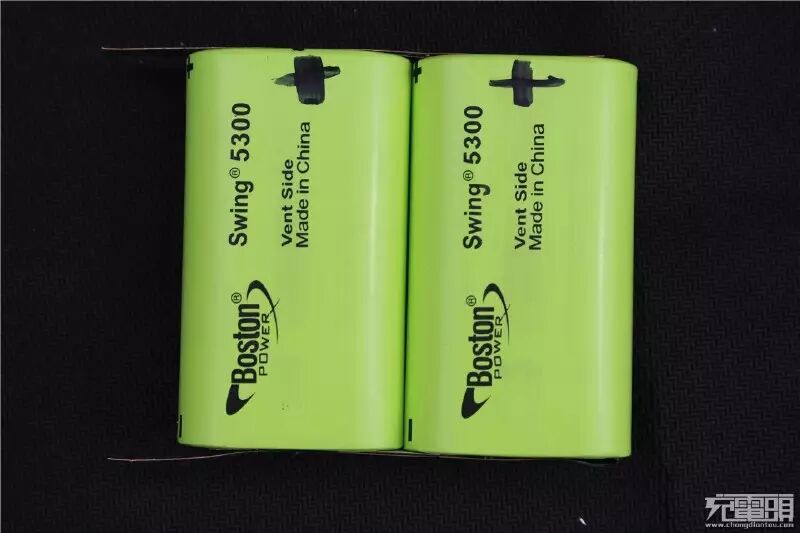

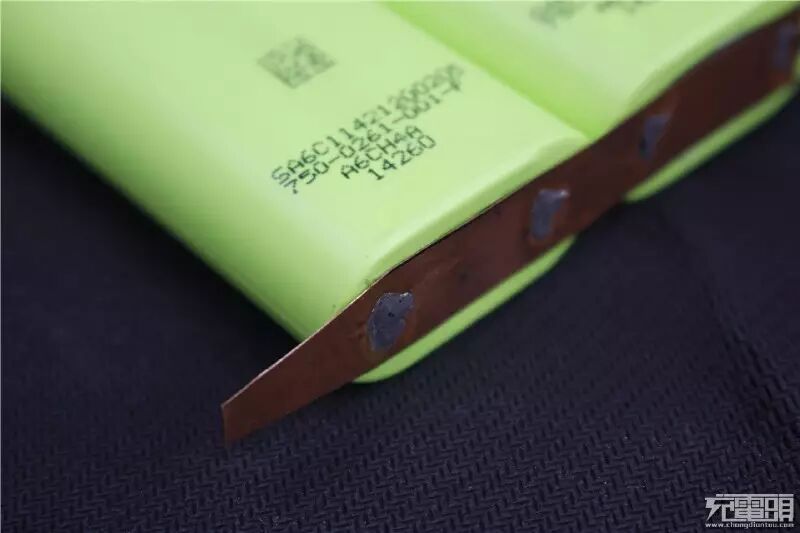

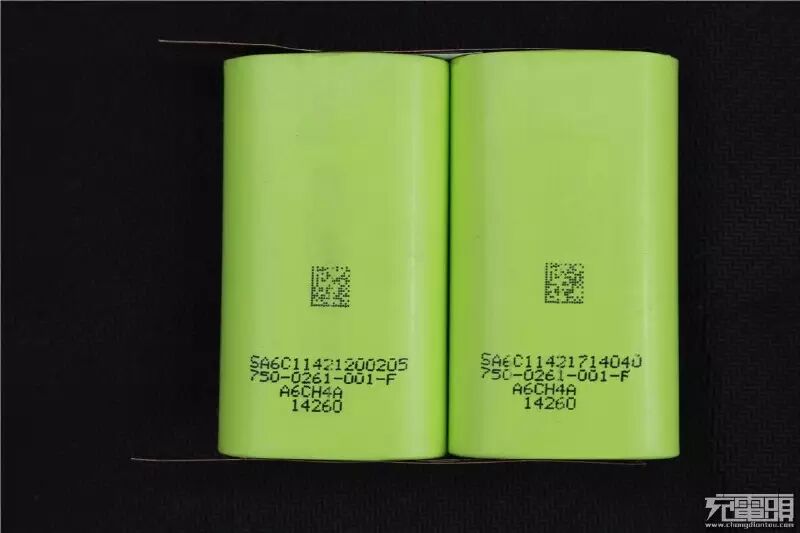

下面是准备好的两节波士顿电池，单节标称5300容量，体积相当于两节18650并联，先用的纯镍带点焊好，然后直接错开焊点上锡焊接铜带，12mm宽0.3mm厚度。
外壳铝质，激光雕刻。

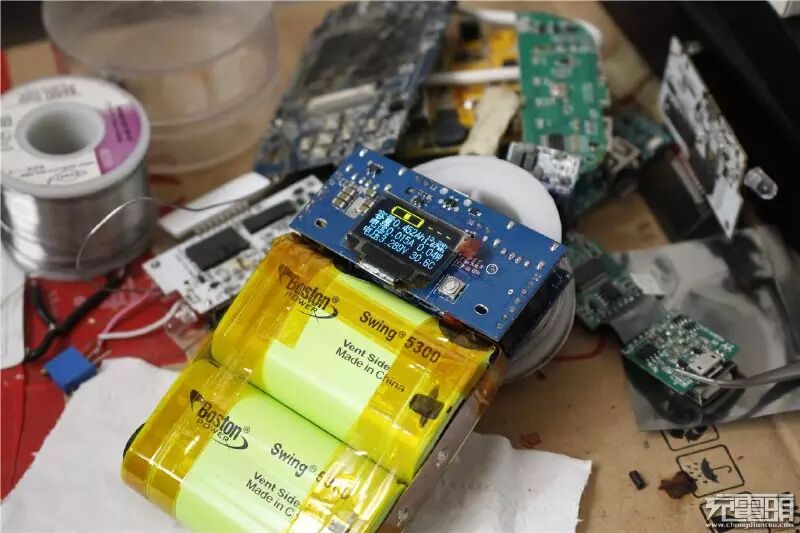

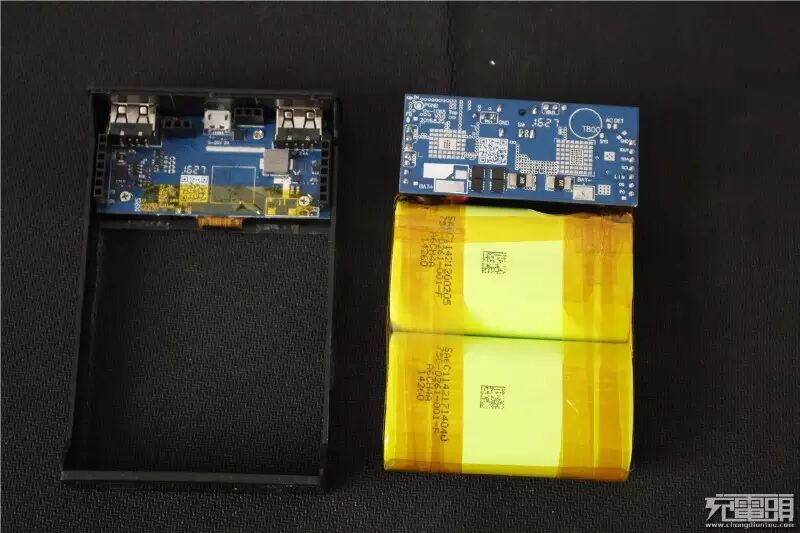

焊接上电池试机没问题装配即可，比较特别的是波士顿这电池正负极是反的，整个外壳是正极与常见的18650等相反。
不知道大家看到没，外壳内塑料支架我是在电池部分被我裁剪掉了，因为波士顿电池有点偏厚会顶着外壳鼓鼓的。

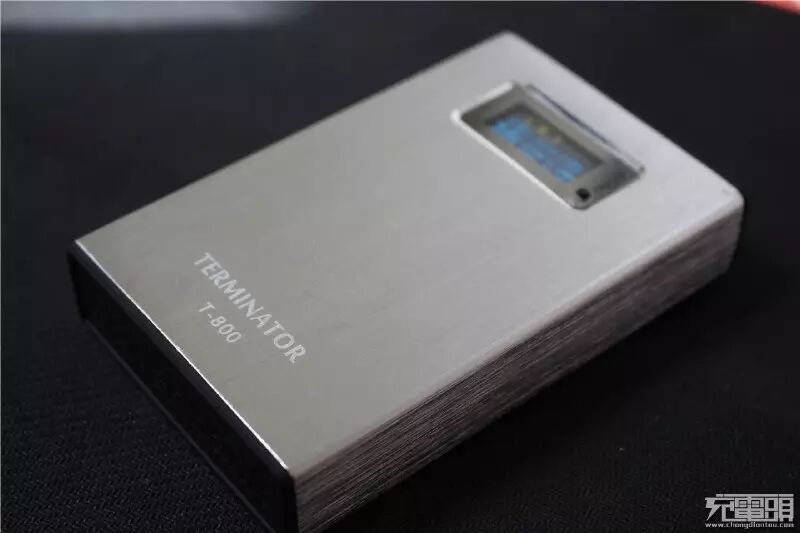

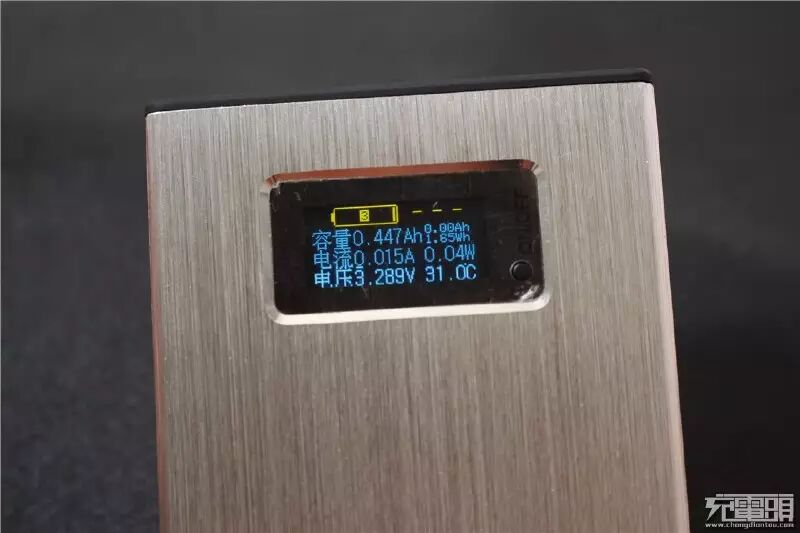

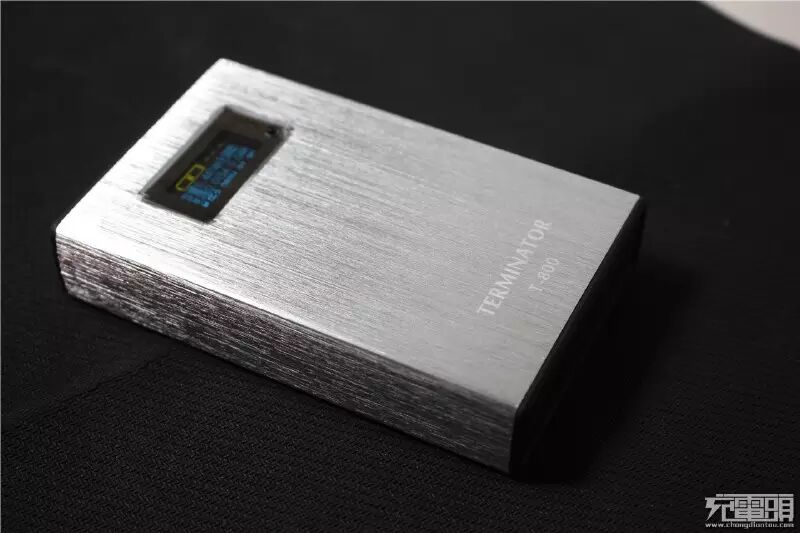

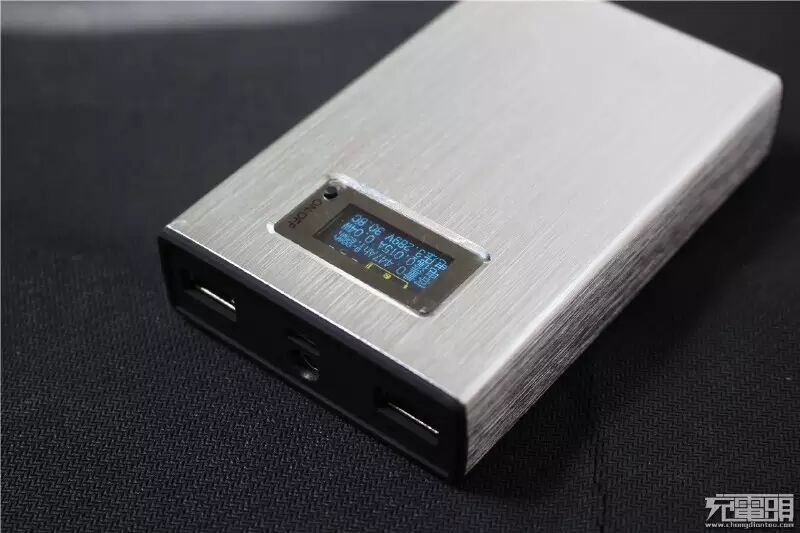

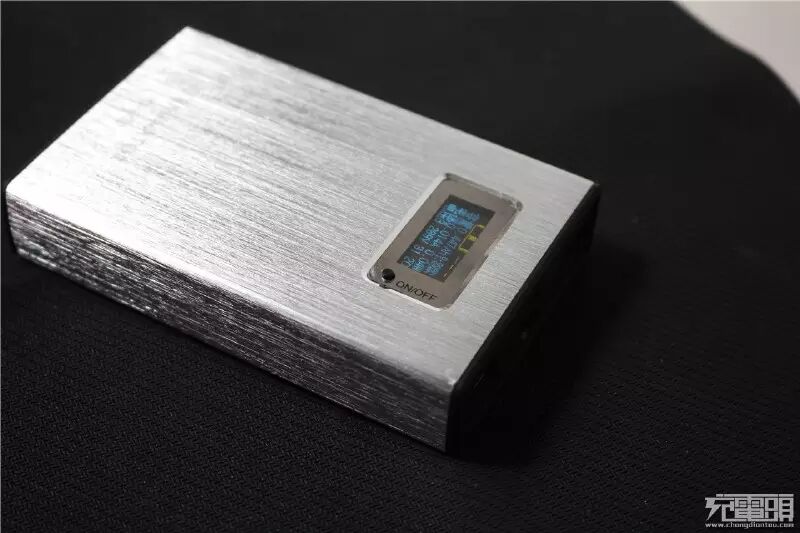

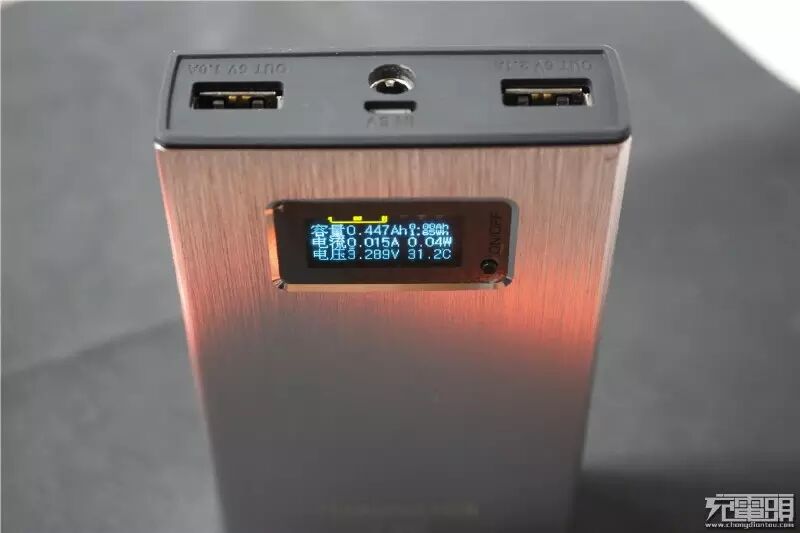

下面是成品图，拍的不太好，清晰无码大图可以去看看表哥跟草哥的专业摄影。
下面是性能测试部分

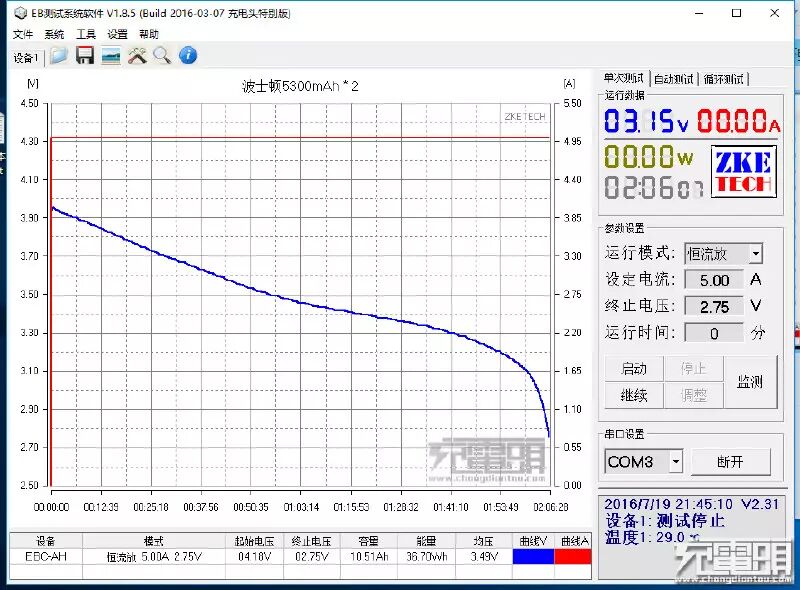

两节波士顿5300电池组放电容量10.51Ah，能量36.7Wh。
快充输出口负载保护测试，这一路是TPS61088升压的，以下测试线补等级都是开到最大即LV4。

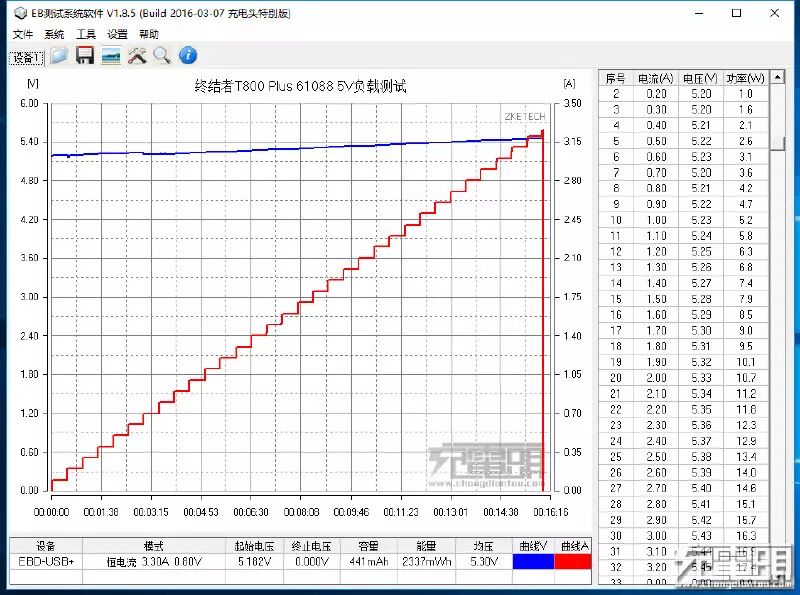

快充口5V输出最大5.45V 3.2A 17.4W。

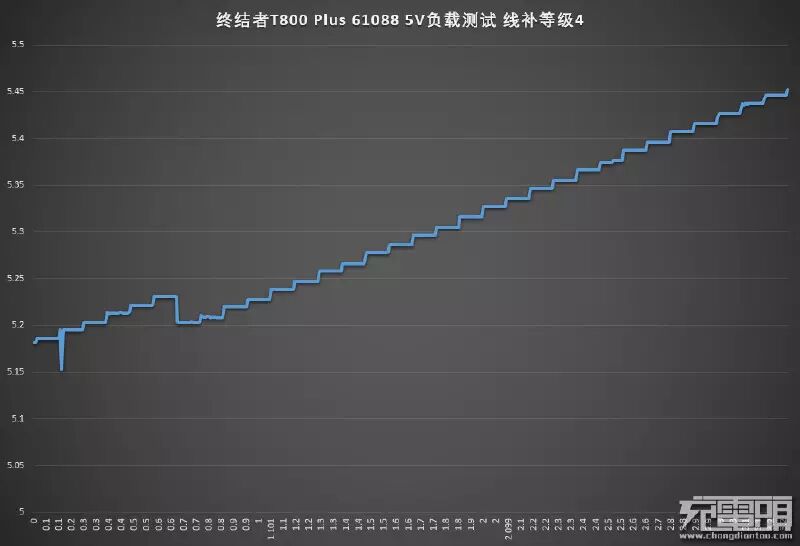

快充口5V线补曲线，快充输出口的线补等级是可调的，一共四级，按需要调节。

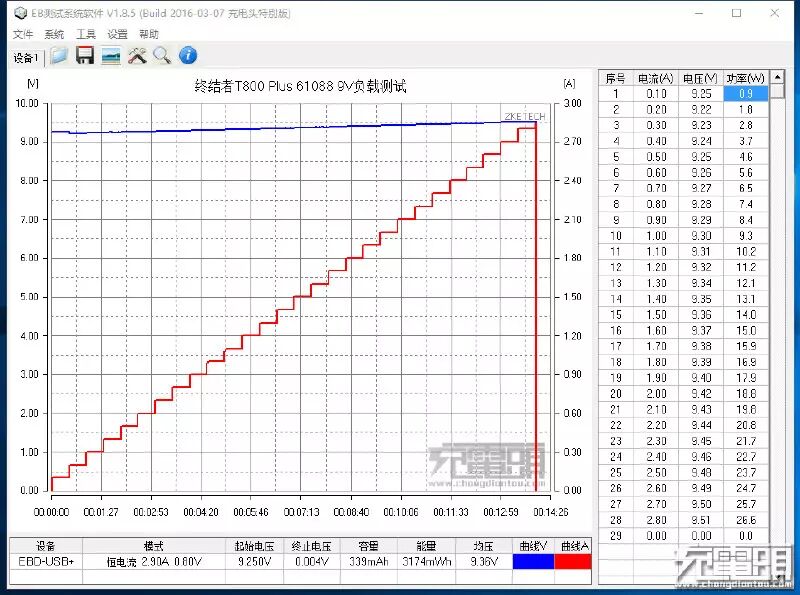

快充口QC9V输出最大9.51V 2.8A 26.6W。
快充口9V输出线补曲线。

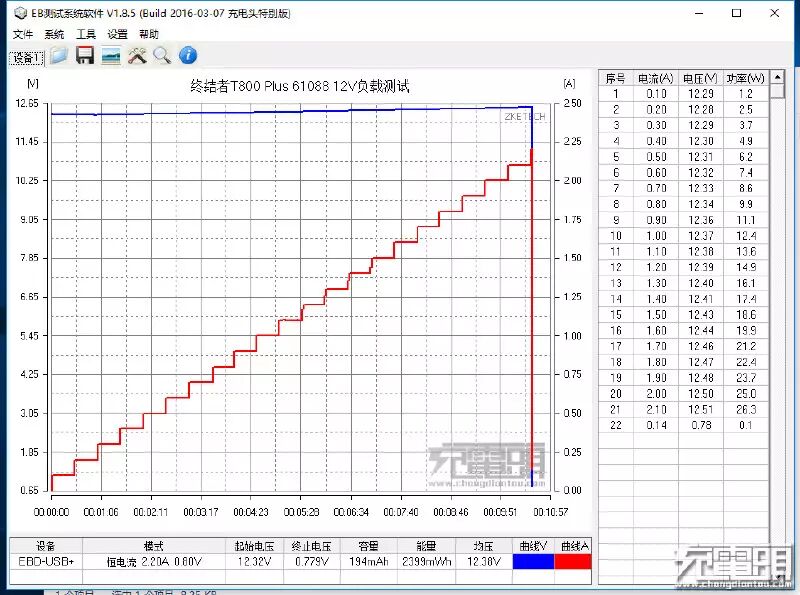

快充口QC12V输出最大12.51V 2.1A 26.3W。

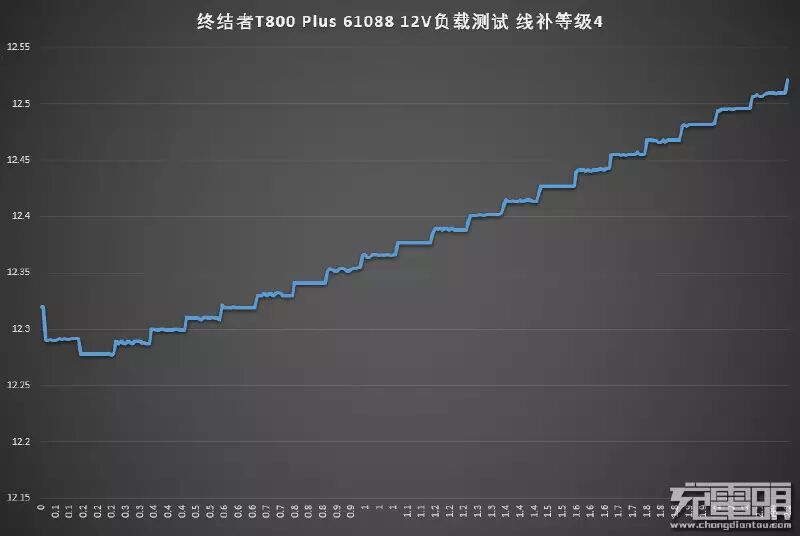

快充口12V输出线补曲线。

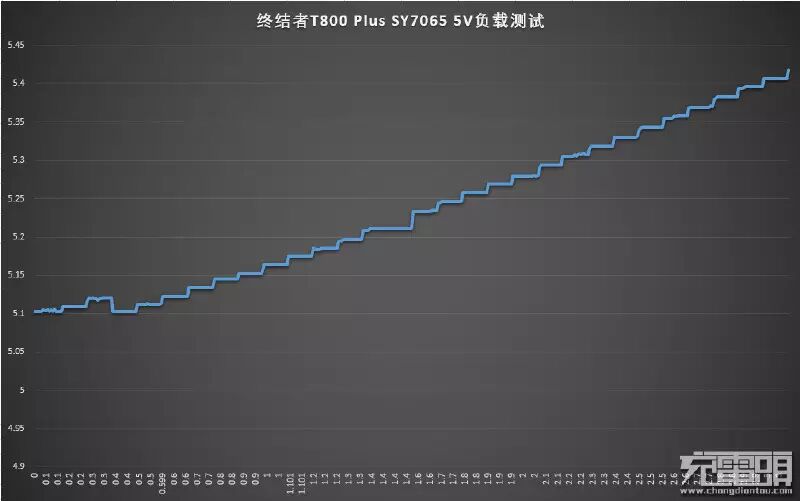

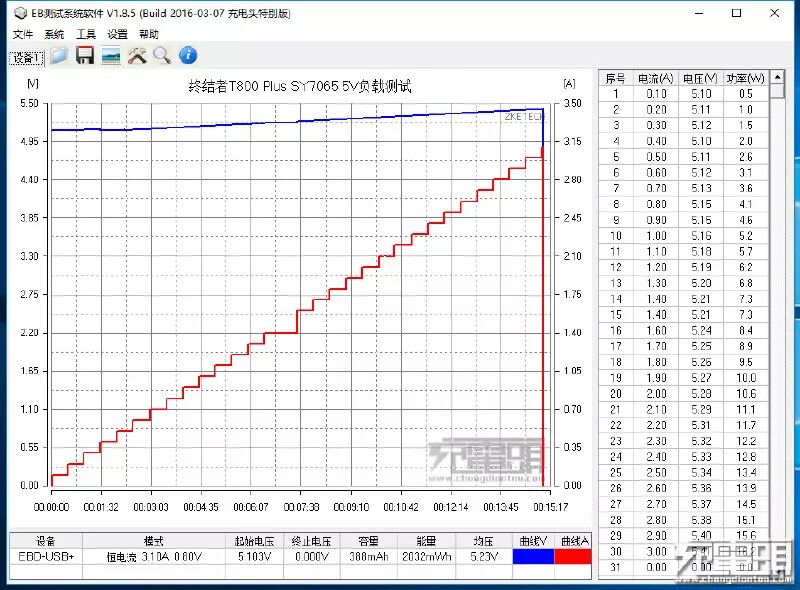

SY7065 5V负载测试，最大输出5.41V 3A 16.2W。
SY7065这一路的线补等级不可调，是自带硬件线补的。

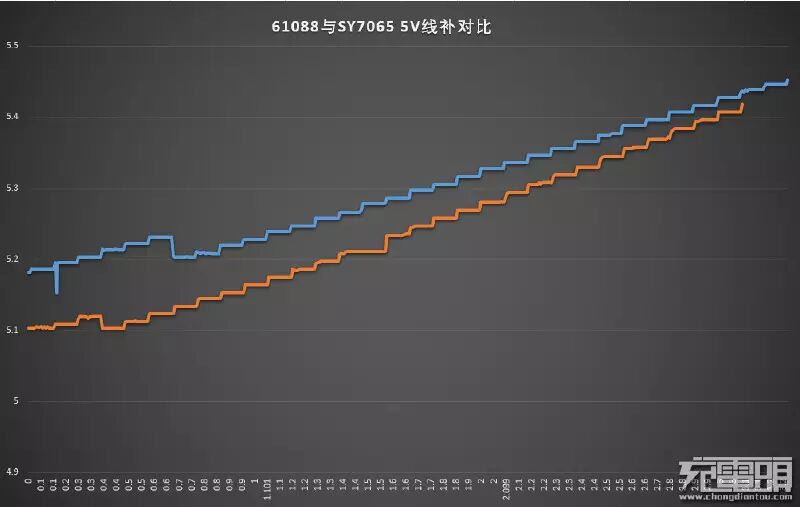

对比俩输出口5V的线补情况，蓝色是61088，橘色是SY7065，注意61088的线补等级是开到最大的LV4。
充电部分，使用EBC-USB增强版监测，由于EBC最大量程只有4A，如果用12V会远远超过量程无法监测的，所以使用19V输入测试，19V的充电效率是最低的，增加了不少热量所以监测过程为了不触发温度保护使用主动散热方式来考察最快充电时间。
图片说明一切，10.5Ah的容量1个小时充满妥妥的快！不建议长期16A充电，考虑到电池寿命8~10A合适。
总结：做为DIY移动电源中的佼佼者，终结者T800plus继承了前代T800的优良血统，在高性能高成本和弱性能低成本两者之间，其开发者选择了前者。引进MicroUSB升级固件，对于广大DIY爱好者来说无疑是巨大的福音。
