猴年的纪念 航嘉智慧云猴王插线板测评
今年是是农历丙申年猴年。猴，聪明伶俐、再者“猴”与“侯”同音，意喻封侯；在十二生肖中向来得人宠爱。商家在营销中也常有生肖纪念版产品发售，今天给大家带来的就是航嘉公司出品的智慧云猴王插线板。
一、开箱及外观
拿到的包装是航嘉智慧云猴王插线板的“电商专供版”，并不清楚实际的门店销售版本会不会有所不同，可以看到的就是包装比较简单：素色牛皮纸盒，简单的一个LOGO。

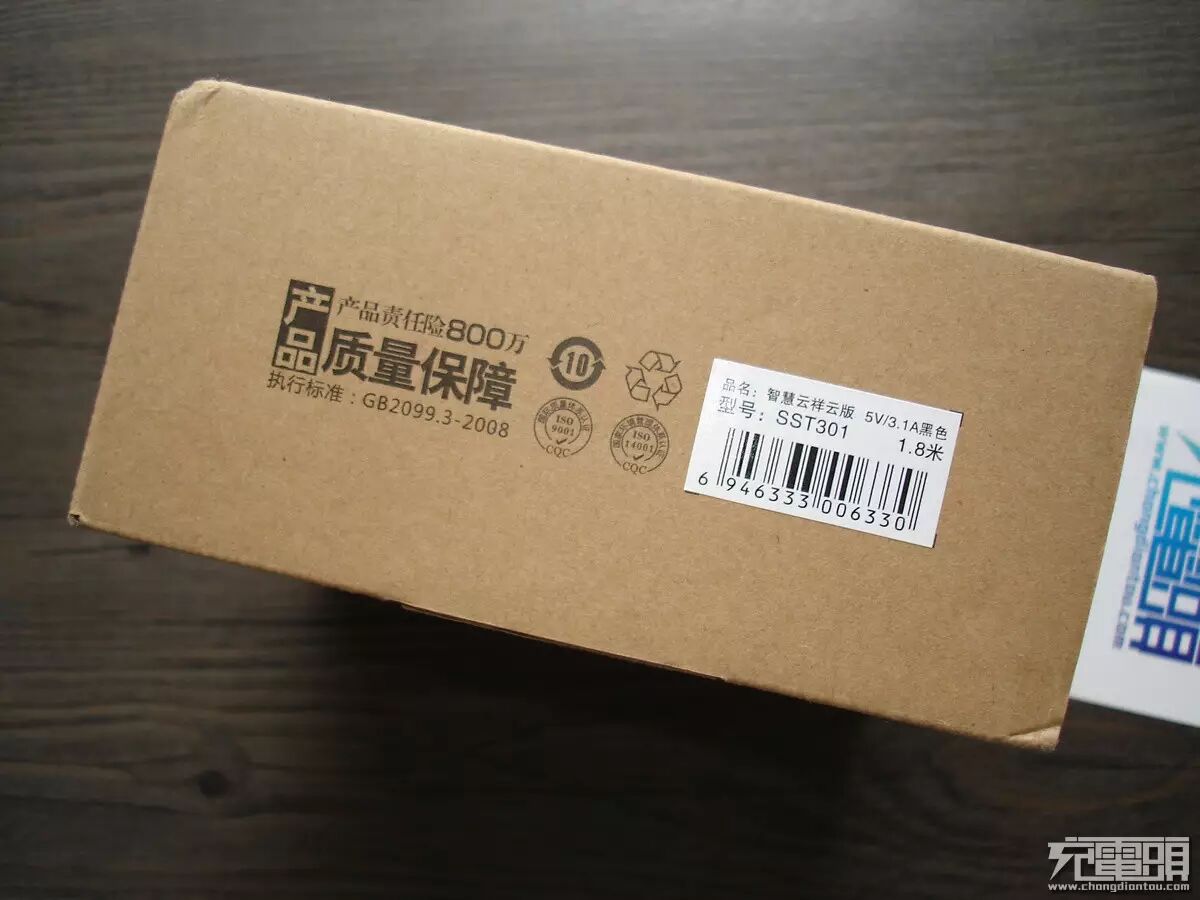

侧面有品名及型号帖子，核心内容：5V、3.1A、黑色、1.8m。
在另一个侧面有生产厂家信息，很简单的包装。

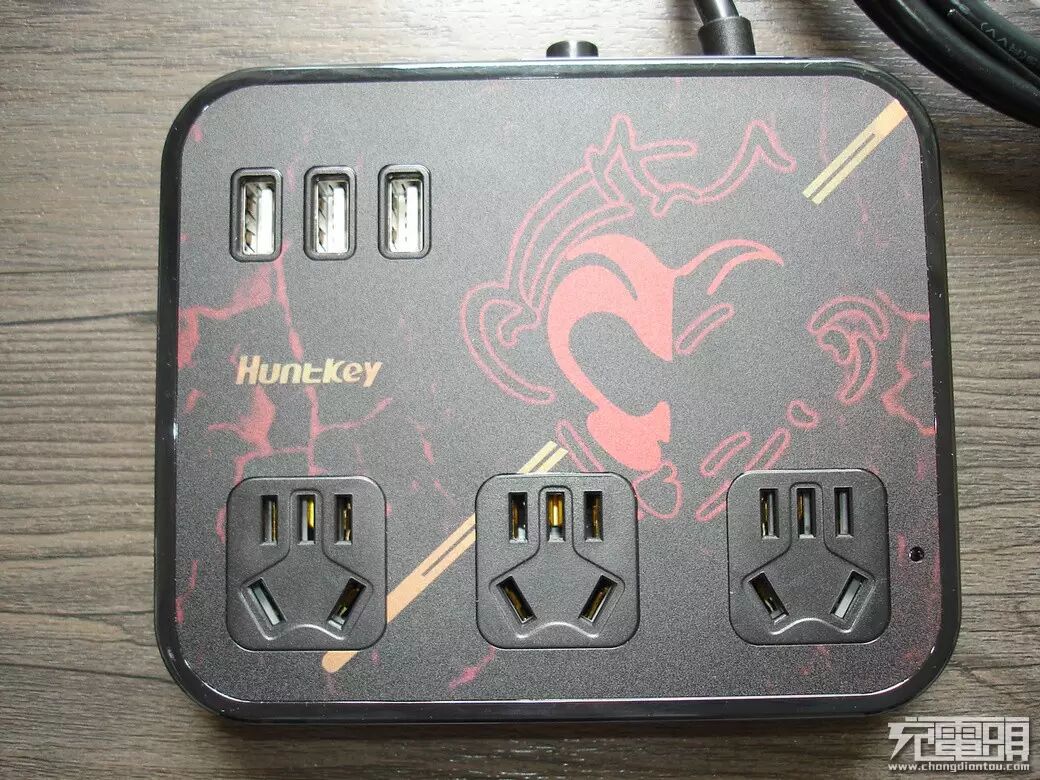

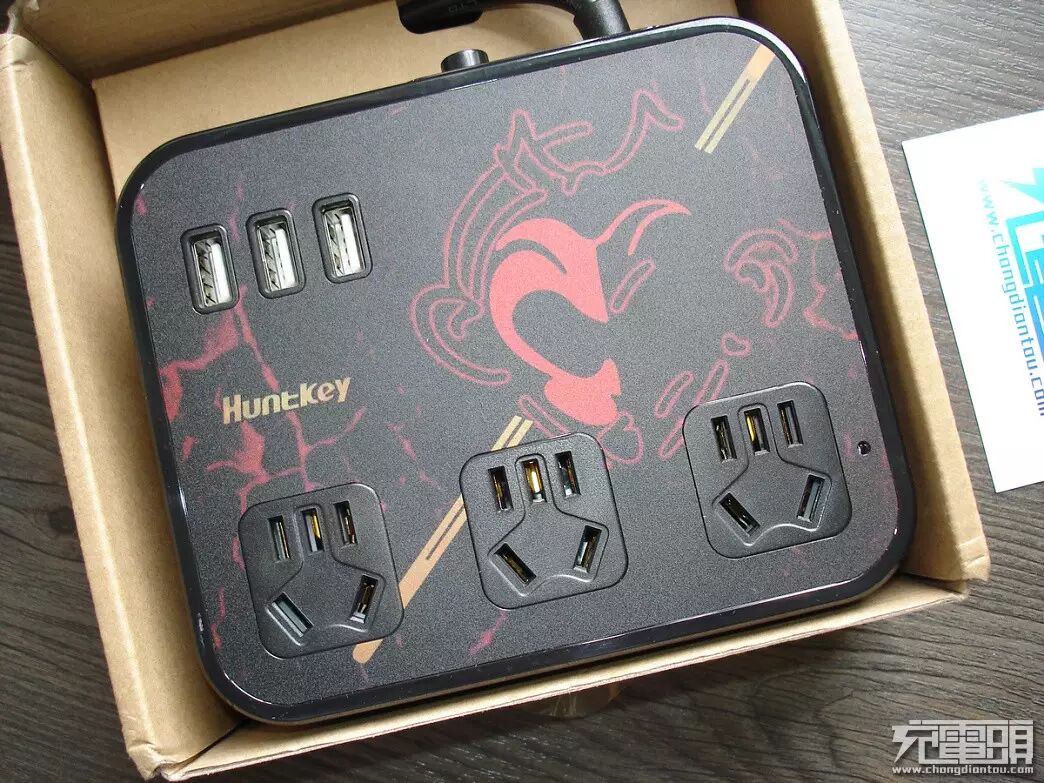

打开盒盖就可以看到航嘉智慧云猴王插线板，整个插线板面板是一幅孙大圣勾勒线条画，黑色背景、红黄两组色彩。由于图案简单且抽象化，并没有喧宾夺主，而是和插线板很好的融合在了一起。左上角为三口USB输出，下方均匀排列三个国标五孔插座。

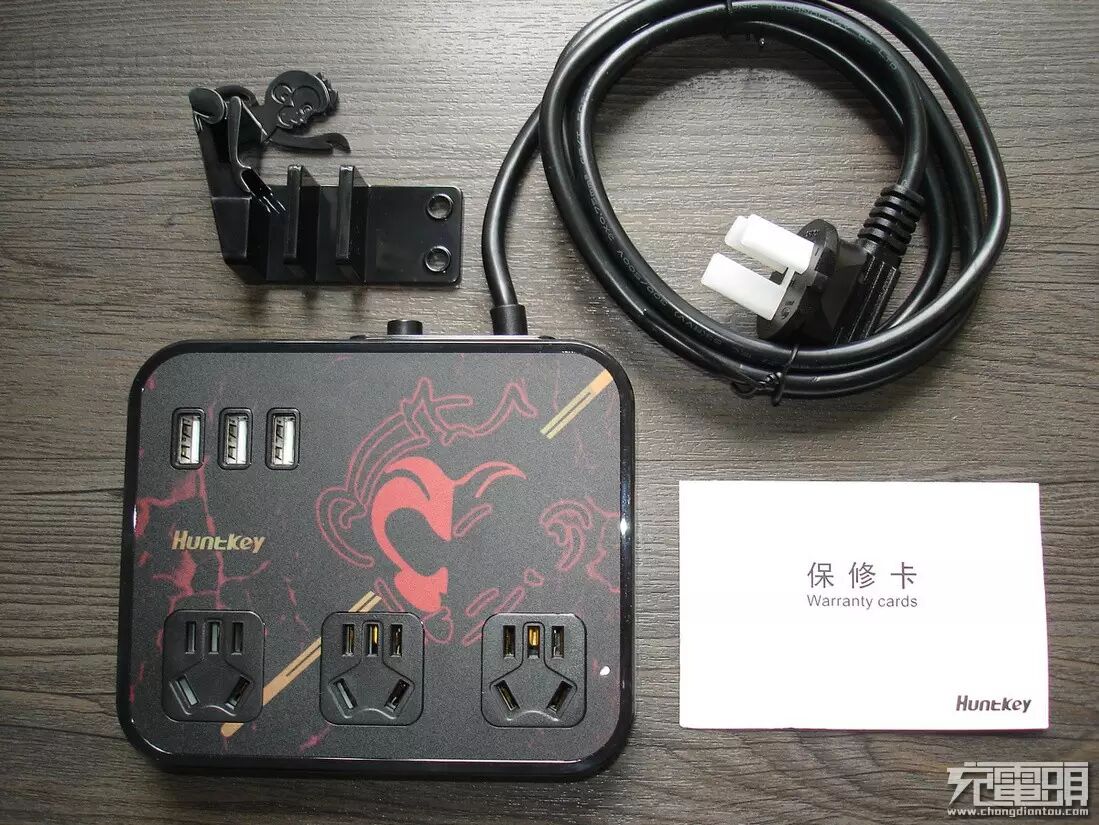

将产品拿出来，除了插线板，还有一个小猴支架及一张保修卡。
插线板上的贴画是磨砂面的，手感不错，而且也不用担心留下指纹。而插座板四周采用的是光面处理，同时在边缘以线条形式勾勒，线与面的结合处理得很不错。

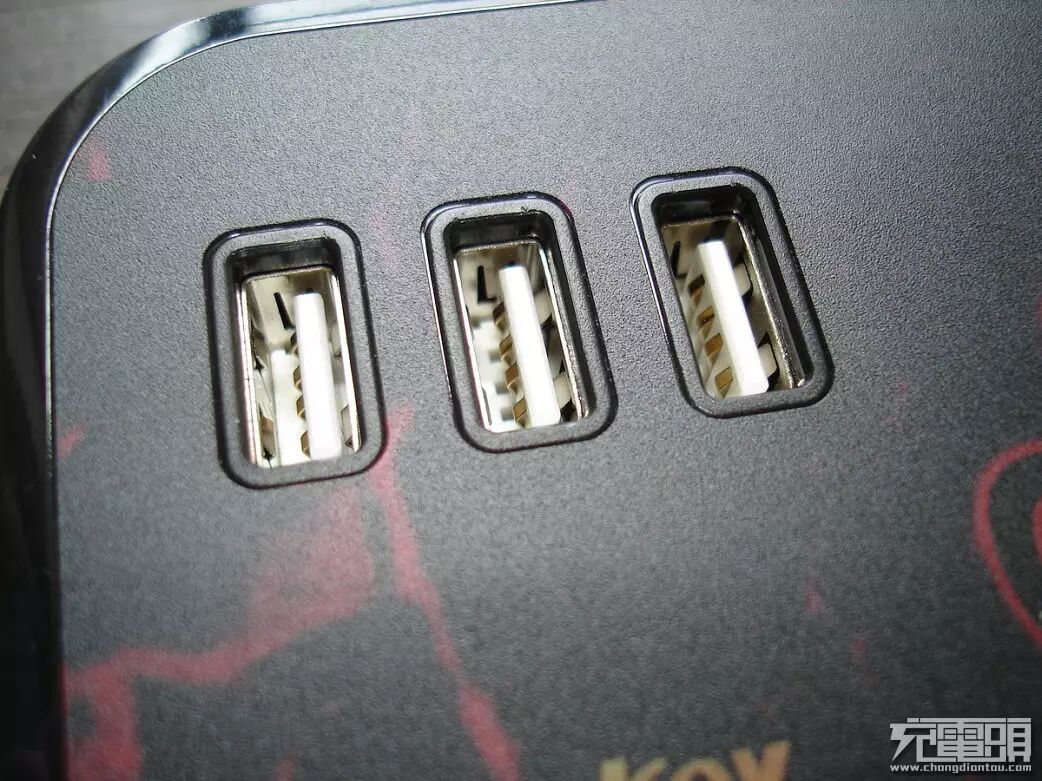

三枚USB输出口竖向排列，面板设计有稍微突出的围边，在实际使用中可以帮助插头定位，另外也更加美观。

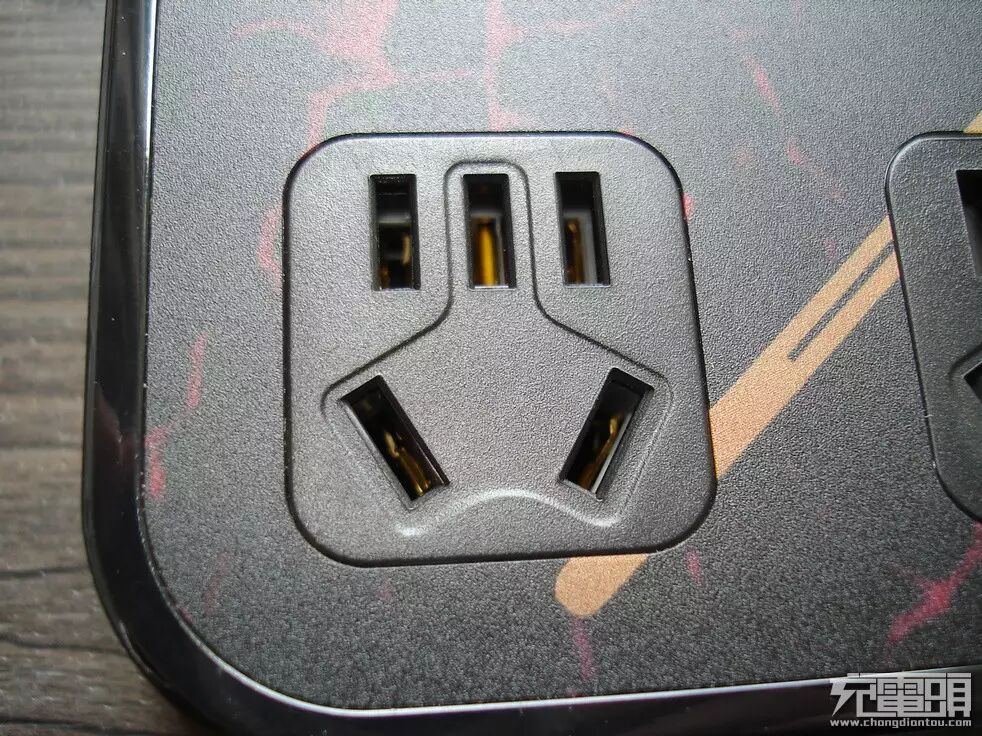

国标五孔插座，从插孔看，并没有防触电安全门，可以看到里面黄橙橙的触点。
右侧插座旁有一个小孔，这是电源指示灯所在，通电后会亮起红色灯光。

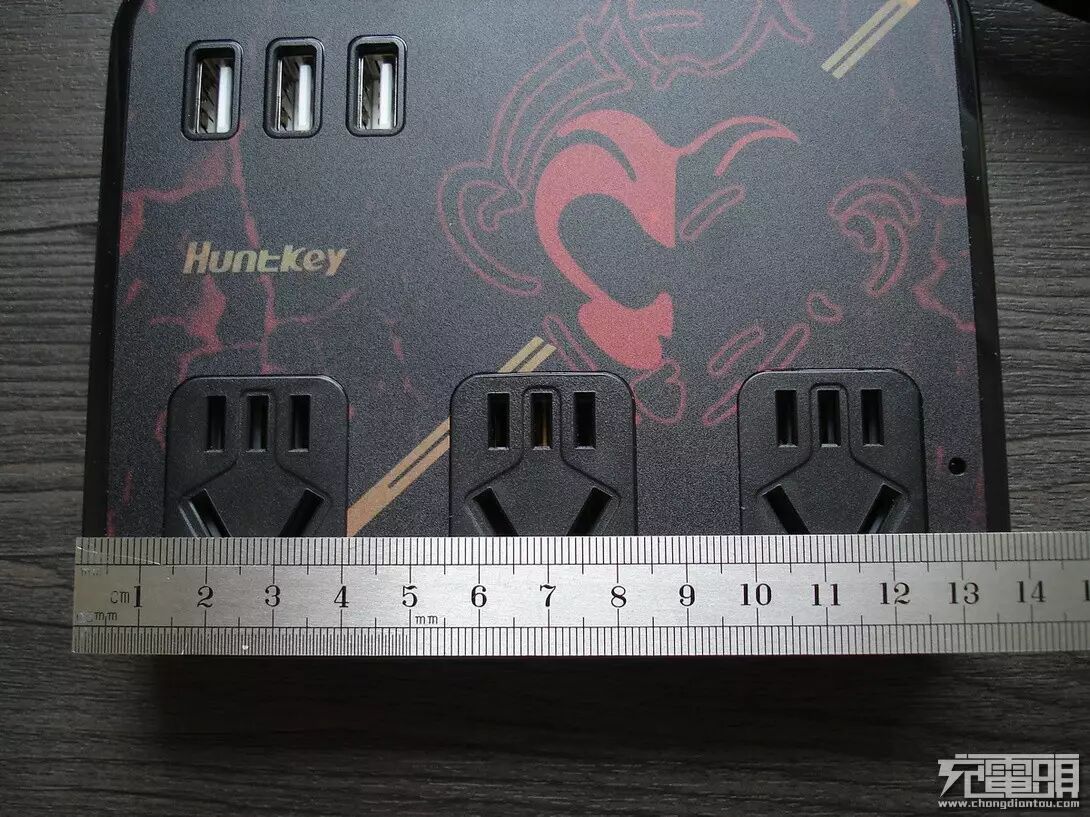

航嘉智慧云猴王插线板长度大概在13.8cm。
宽度大概在11.4cm。

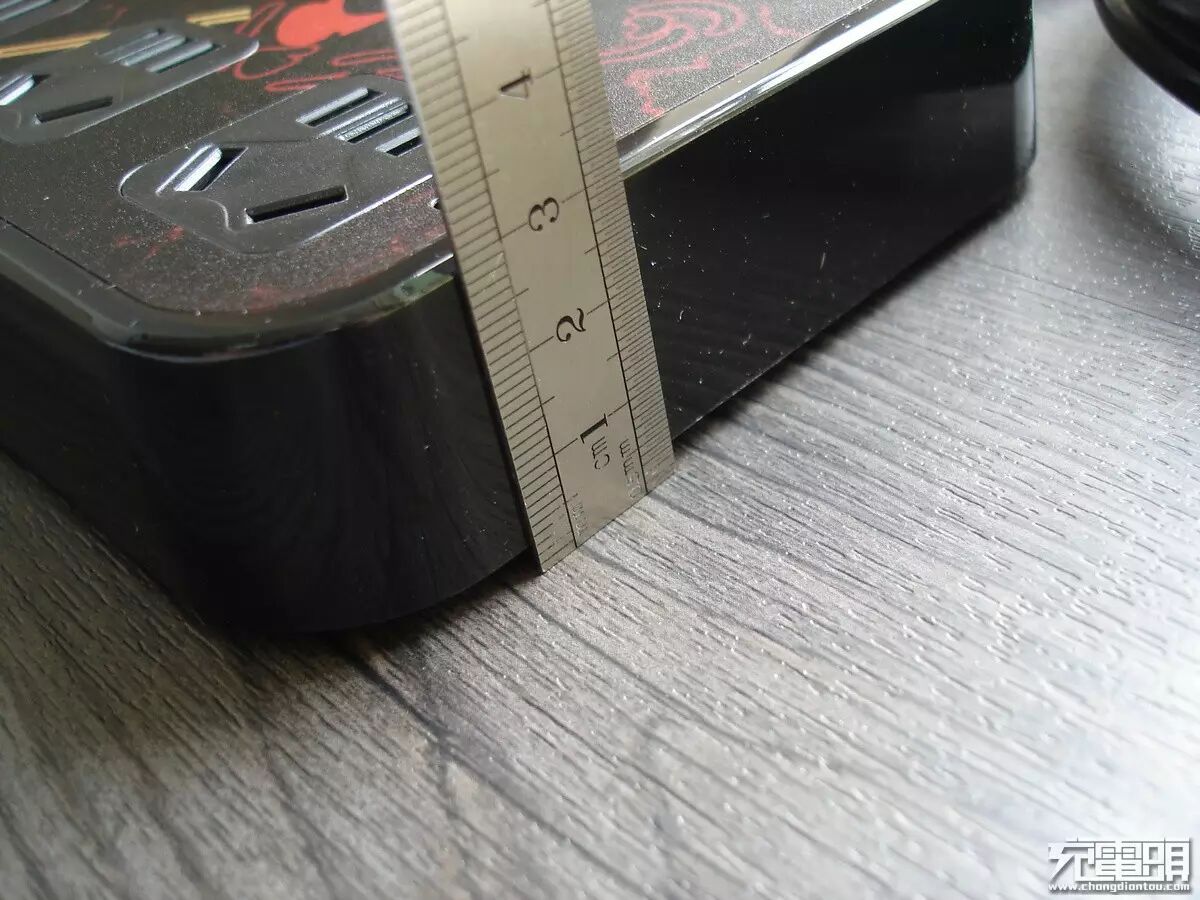

高约2.9cm，整个看起来就是一个比较扁平的小盒子。
AC进线为不可拆卸式，旁边还有一个按压式AC开关。从这里可以看出光亮表面处理的四围，好看但是容易留下指纹和划痕。

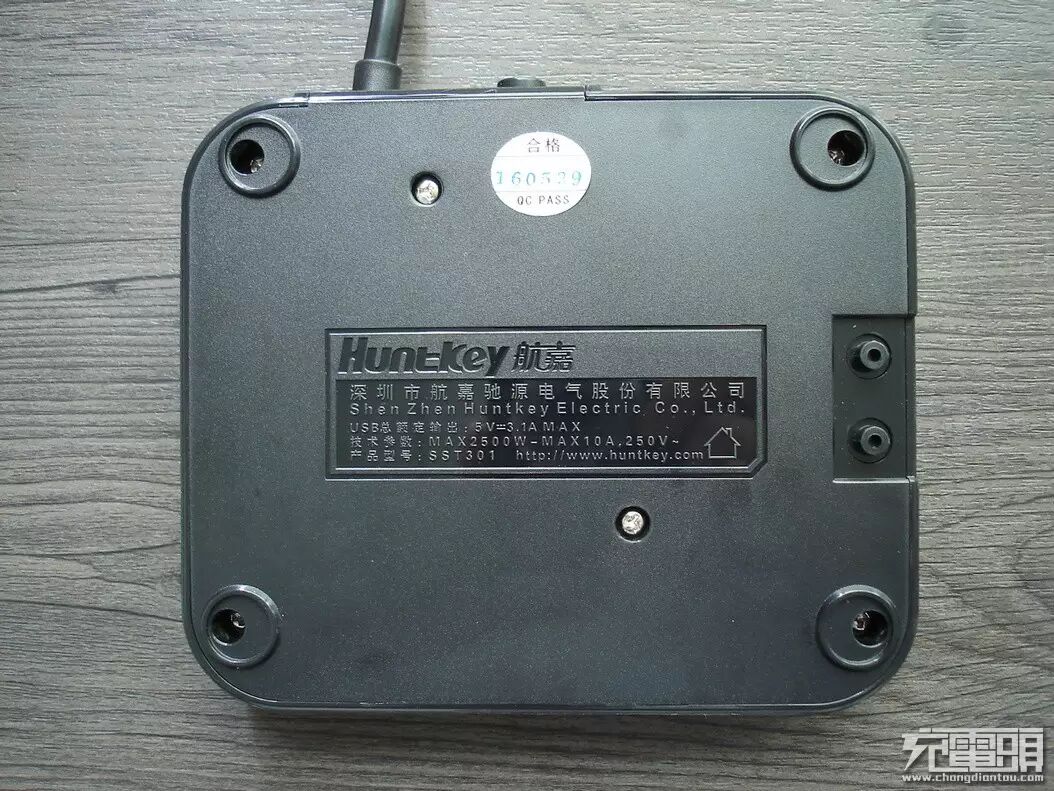

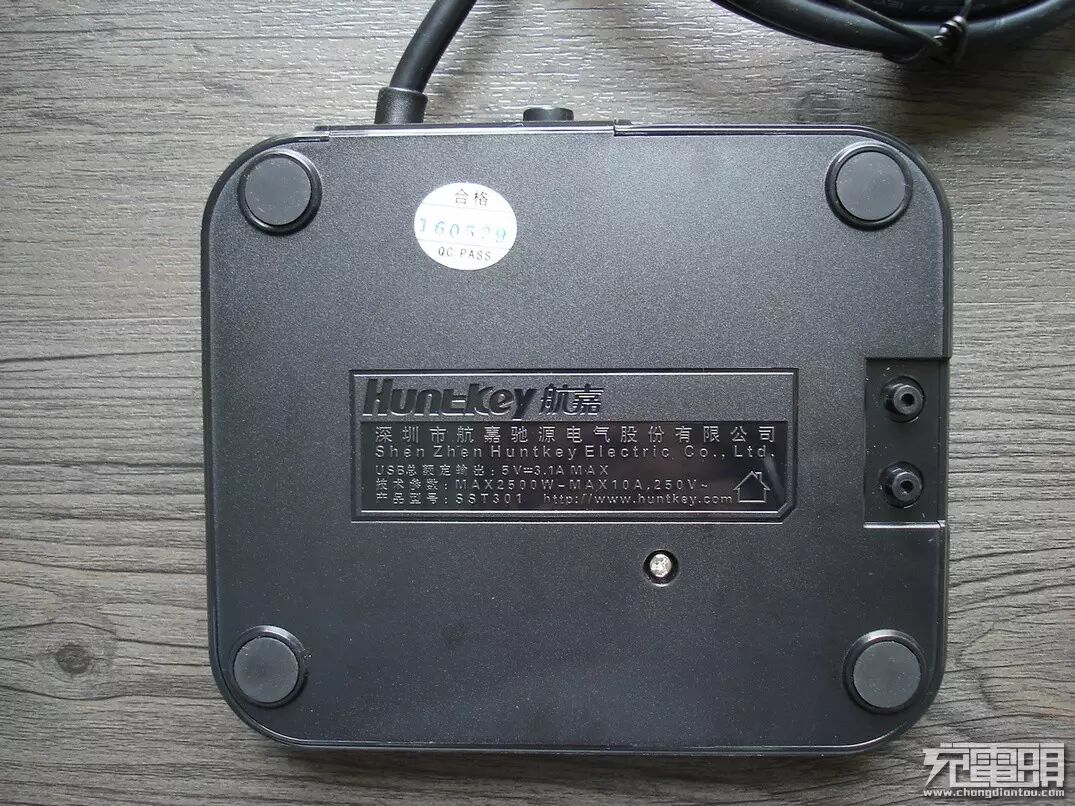

底面很简单，没有散热孔，铭牌以亮底模式直接模刻。

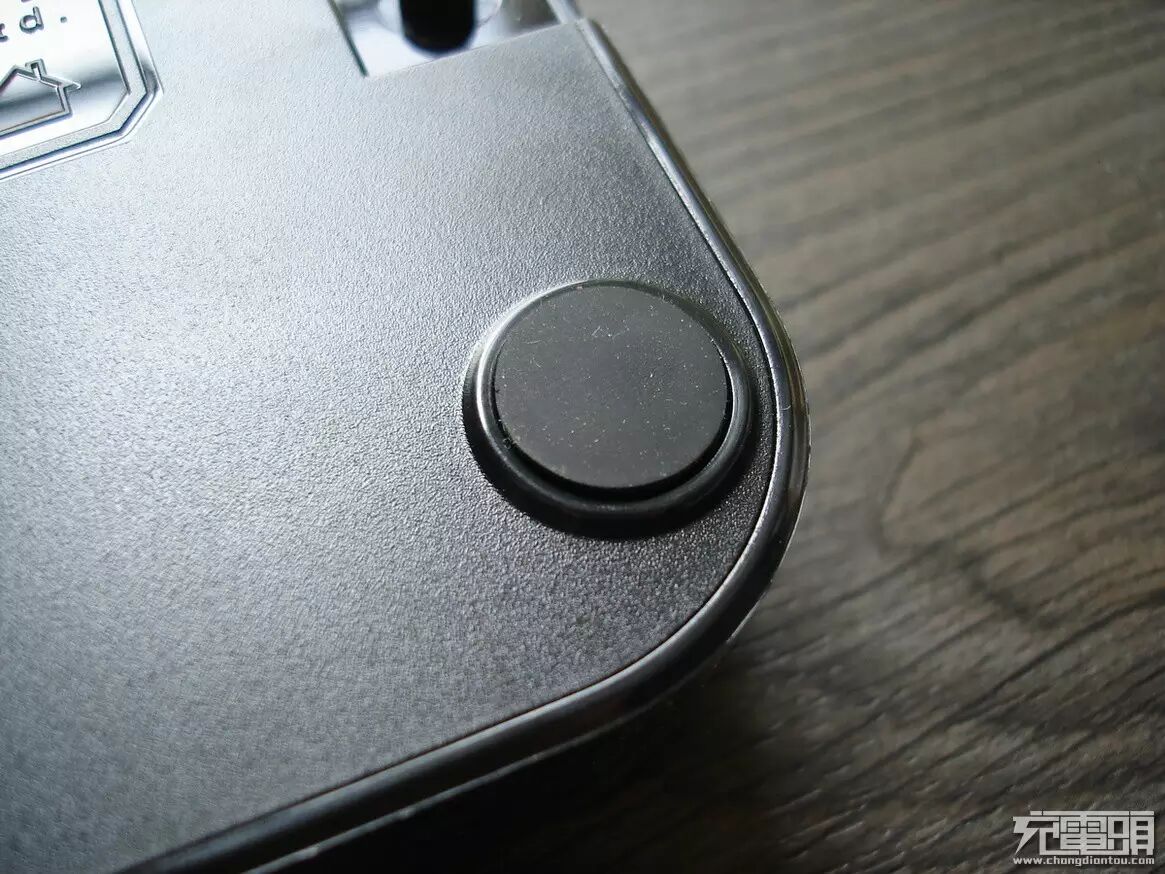

四个宽大的橡胶垫脚，防滑效果非常不错。

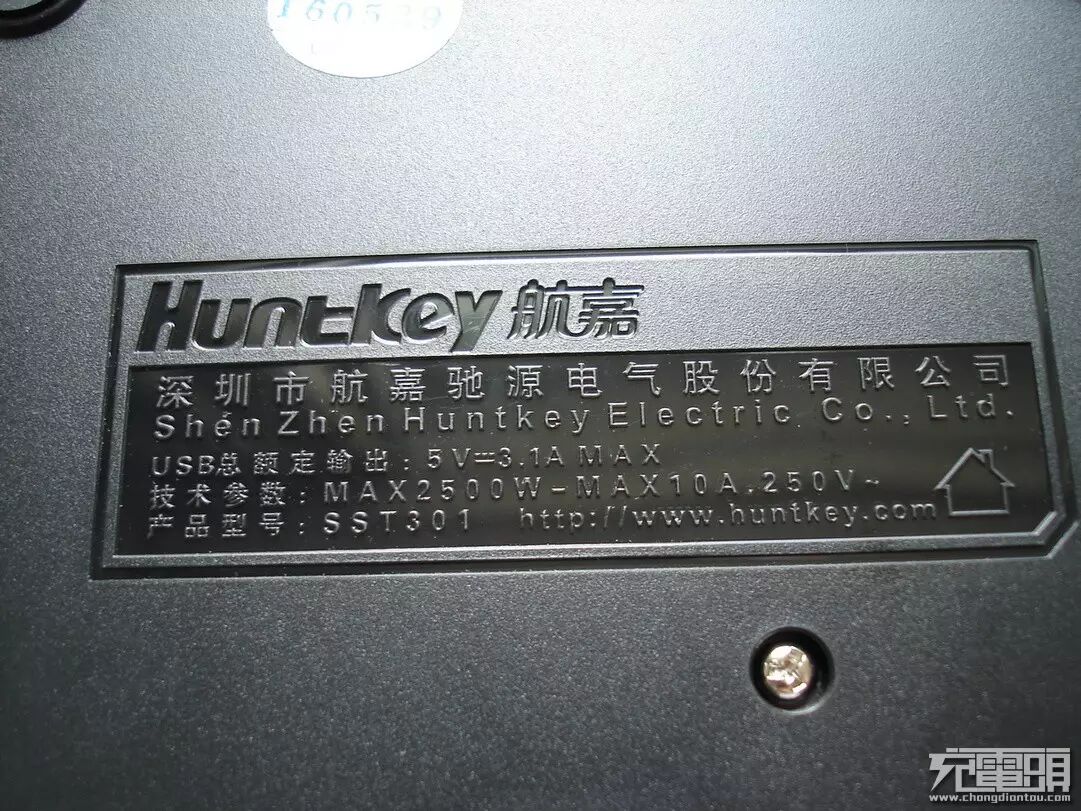

铭牌，与外盒标示一致，插线板插座的参数为 AC 250V、10A。

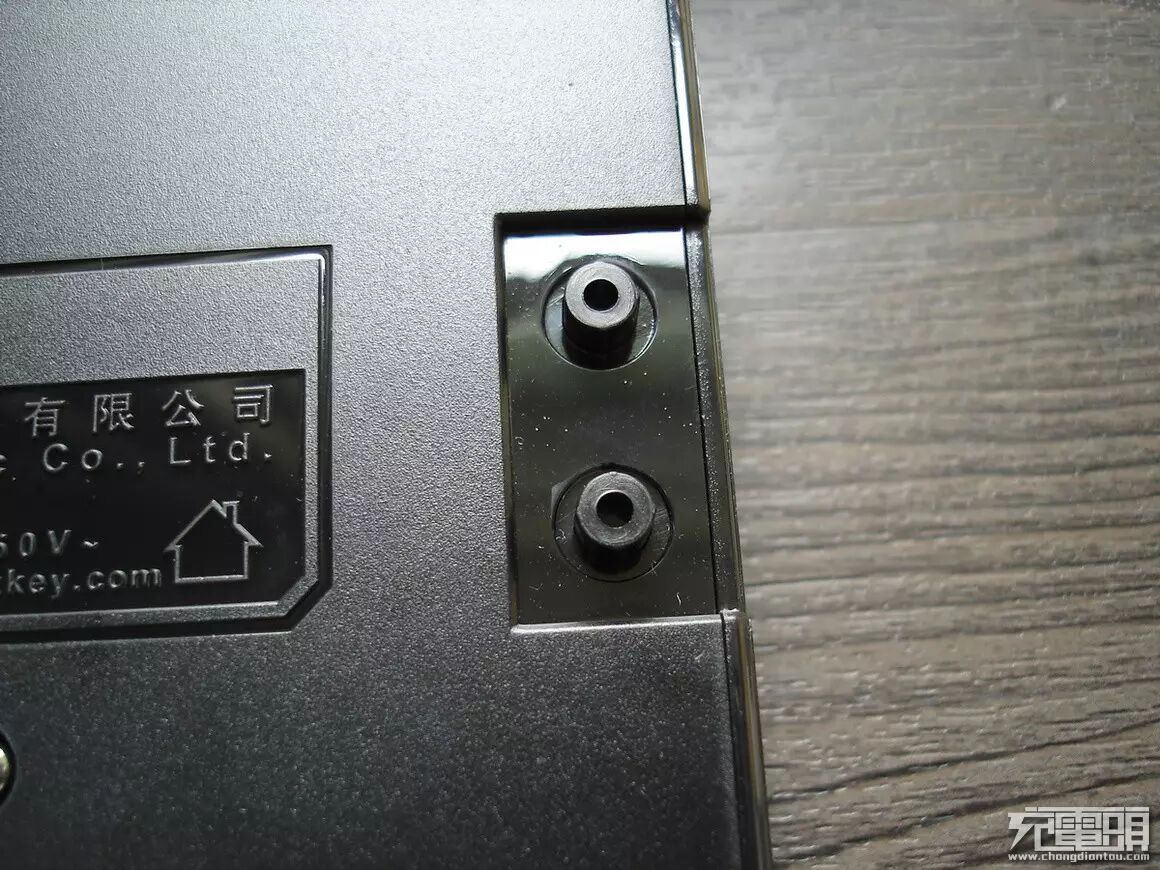

一侧的两个定位桩，这是安装小猴手机支架用的。

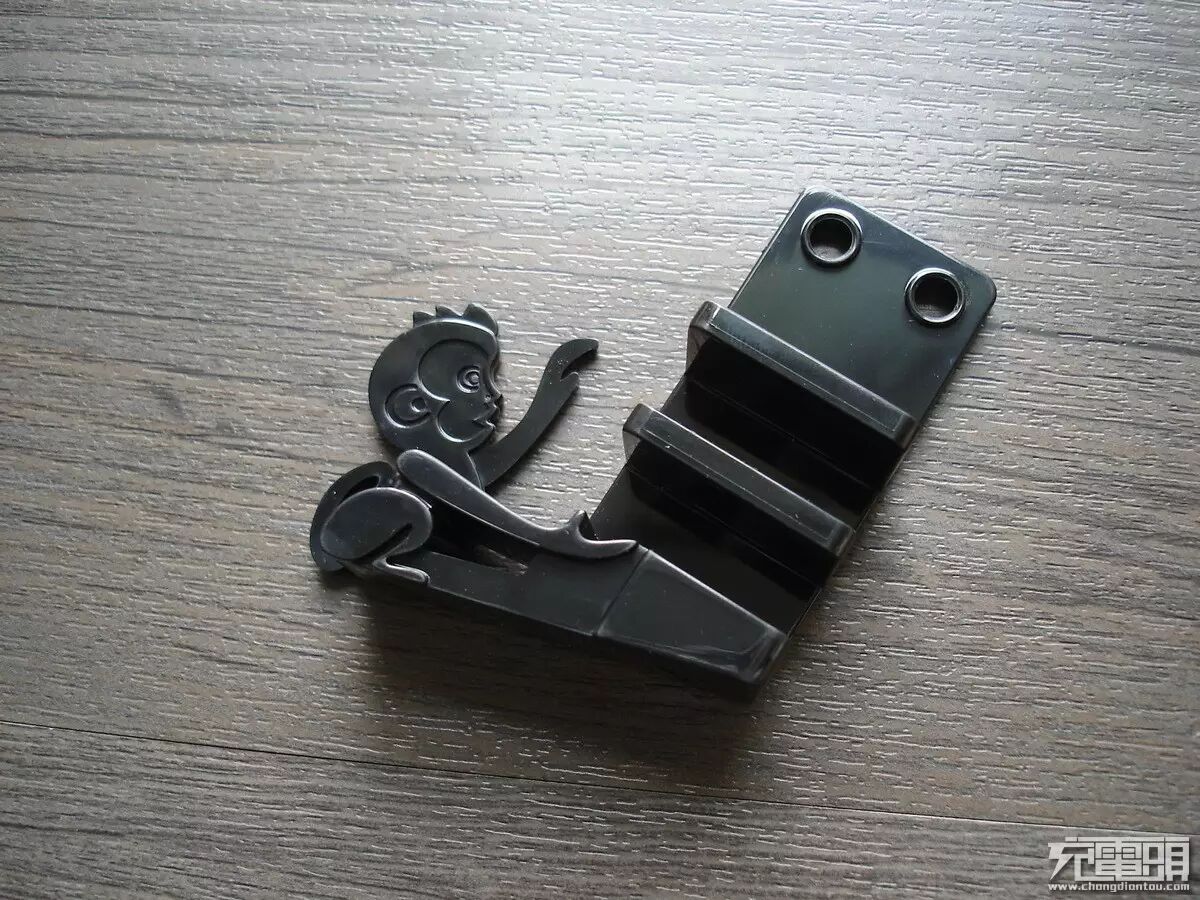

来看看小猴支架，这是航嘉智慧云猴王插线板比较有特色的一个部件，左侧有一个小猴浮雕，中间有两格支架槽，最右侧就是与插线板结合的定位孔。

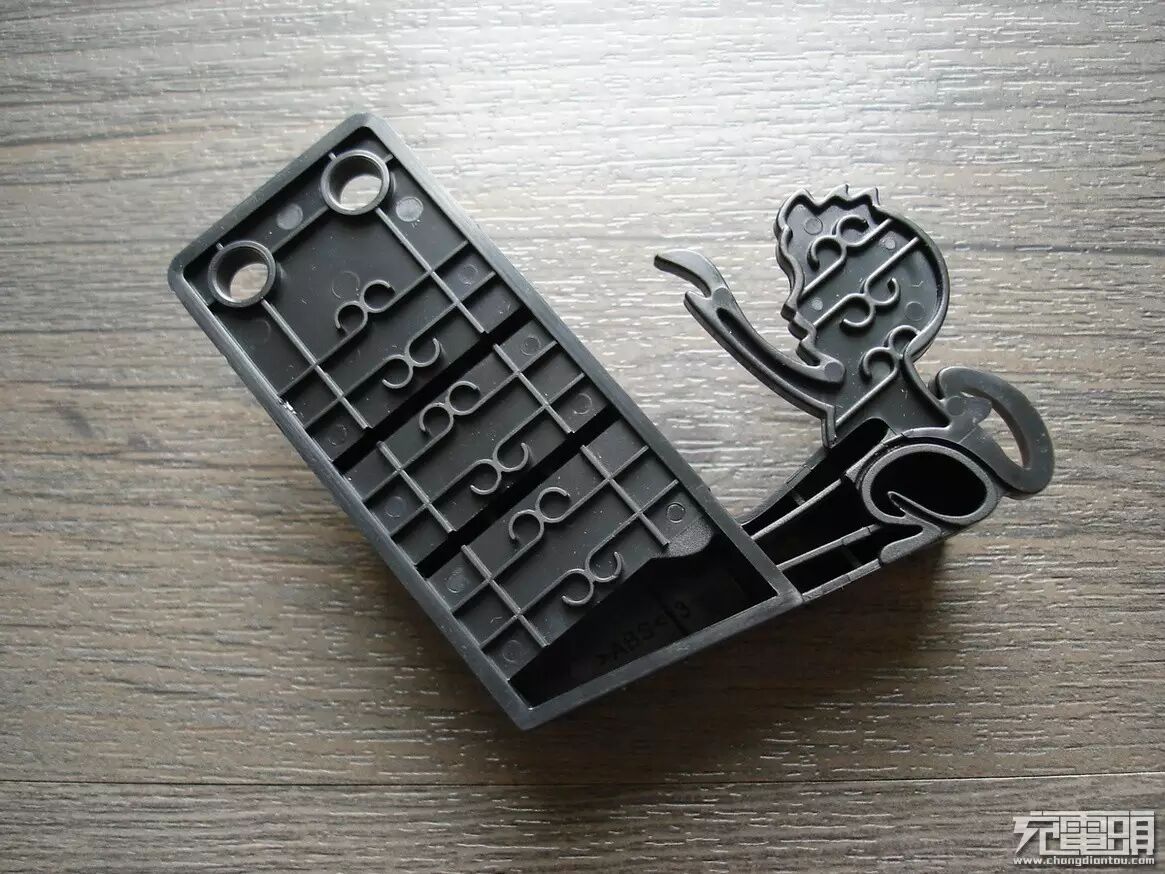

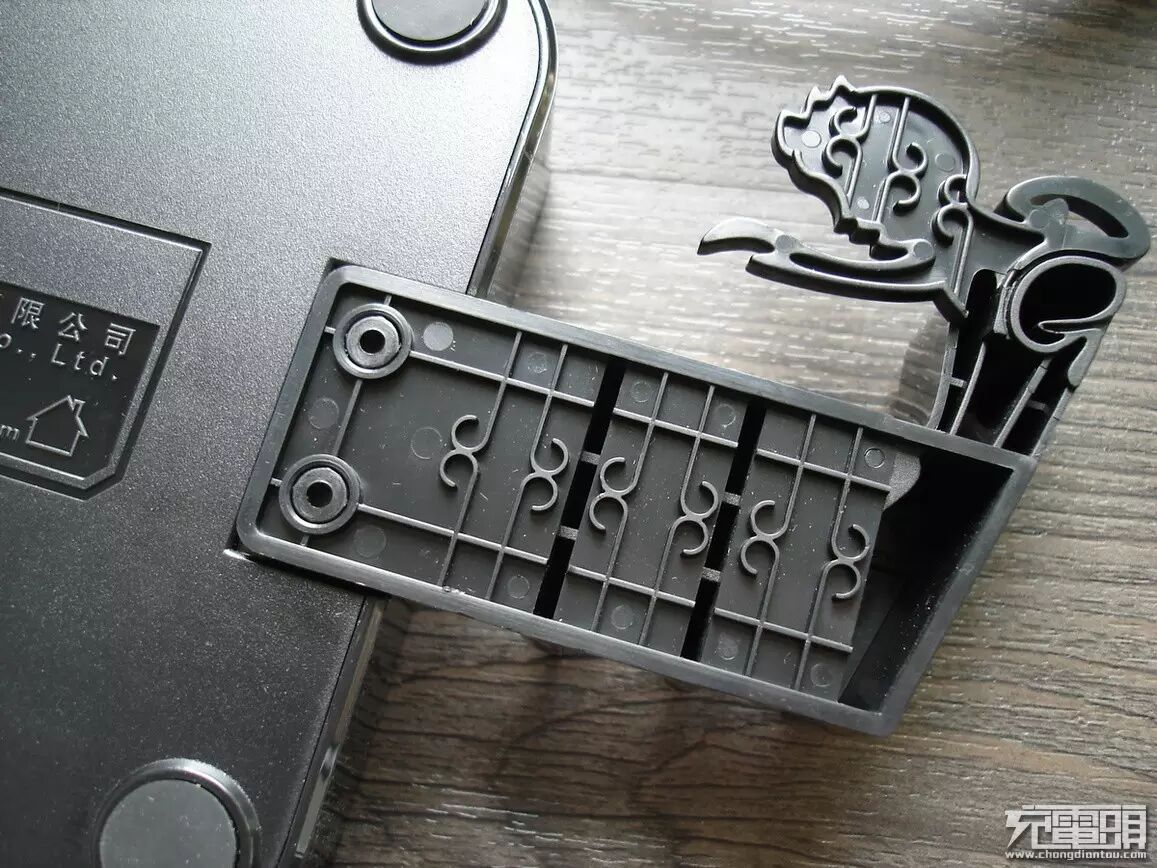

虽然是一个小小的支架，背面可见密集的加强筋，足以说明航嘉产品在设计的到位及制造的严谨。

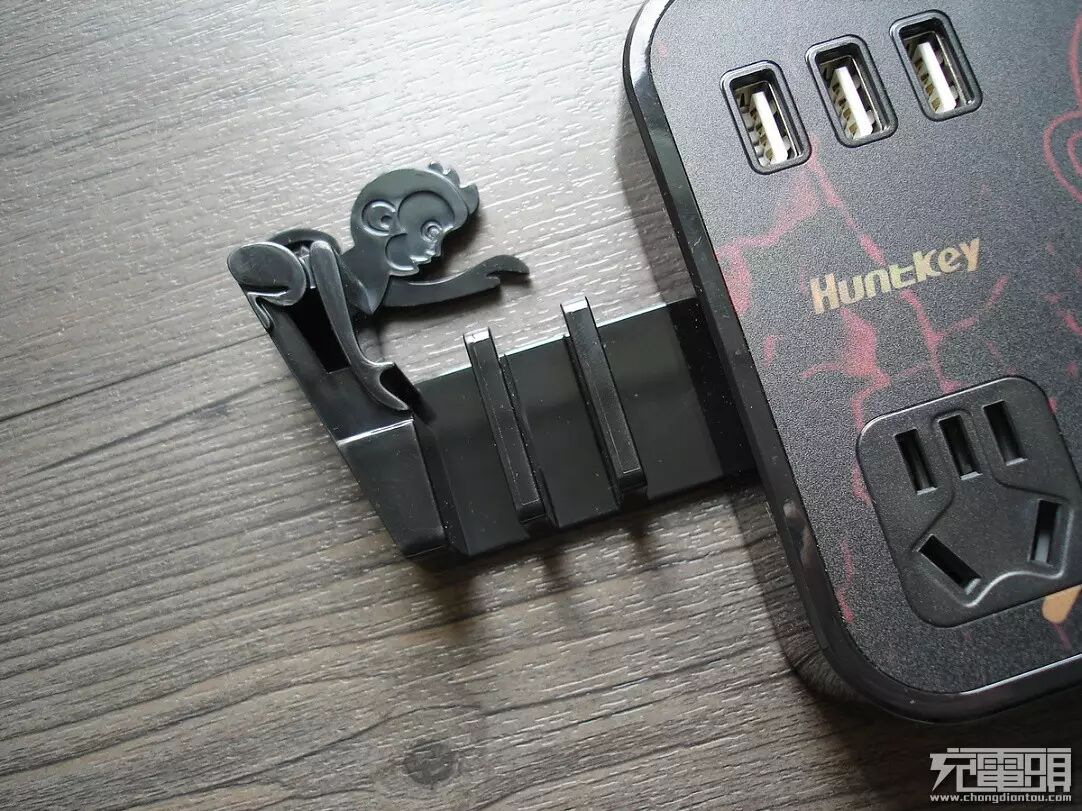

小猴支架以定位孔、定位桩卯合的方式结合，由于模具制作精度高，过盈控制好，支架与插线板结合十分紧密。
可爱的小猴支架，除美观外还兼具实用功能，很不错。

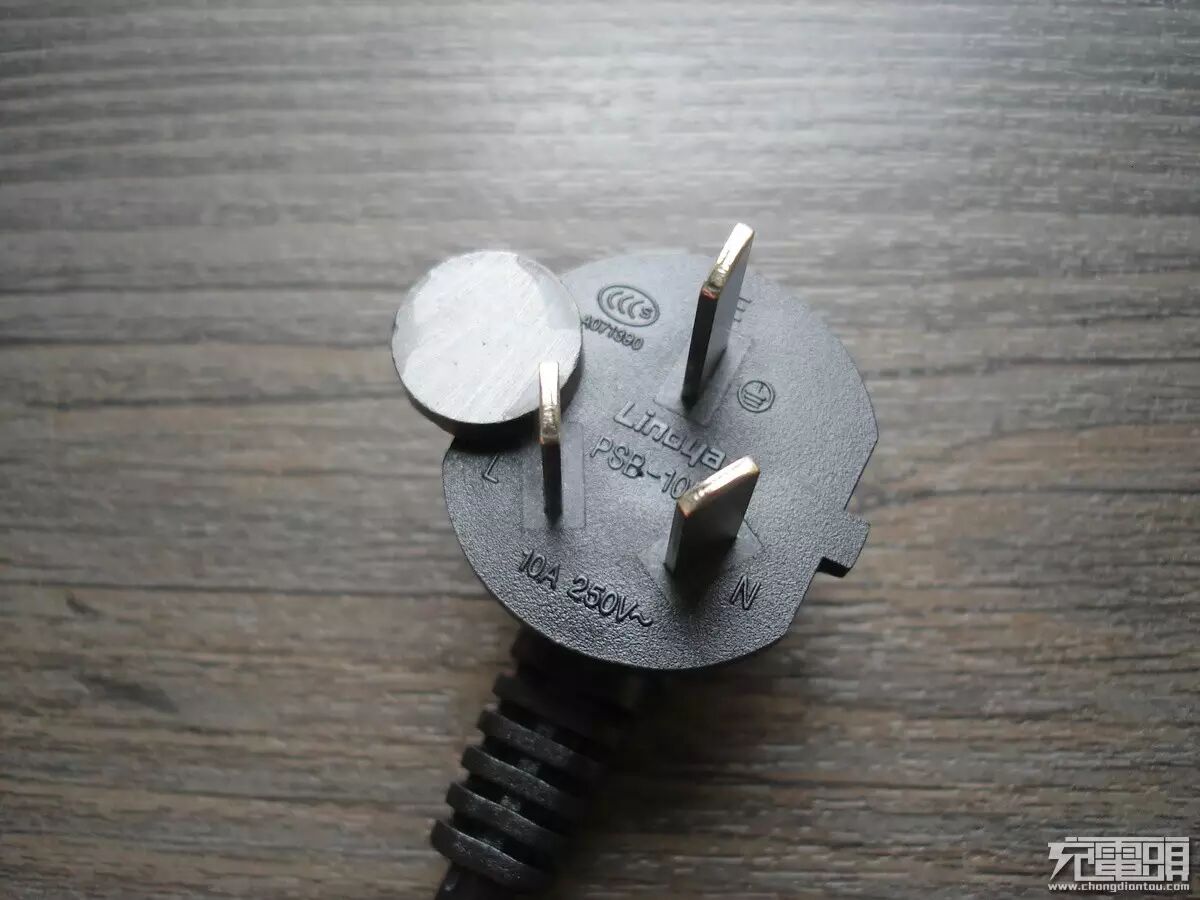

再来看AC插头，国标三脚，有防氧化护套。
磁铁测试不吸，通过3C安全认证，规格 10A、250V AC。

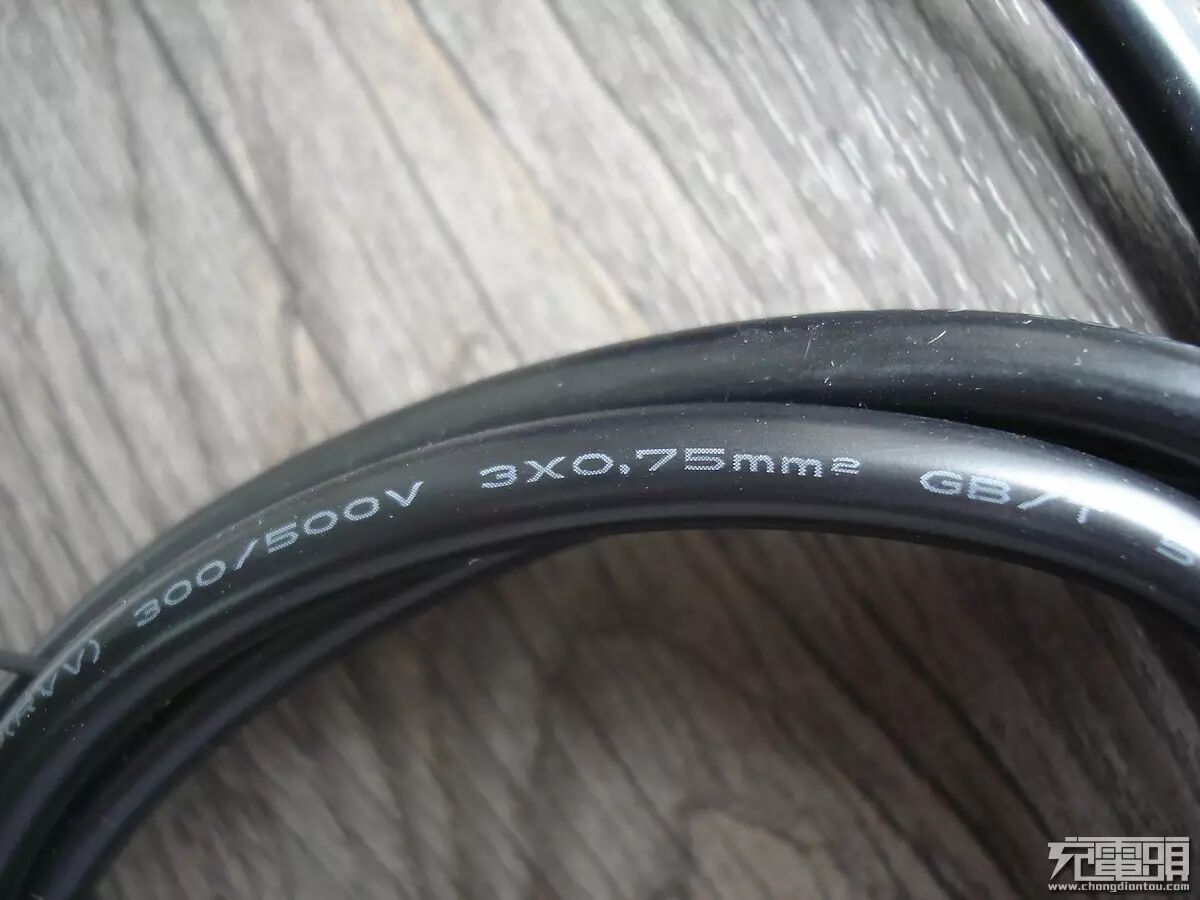

线缆为三芯，规格0.75平方毫米。

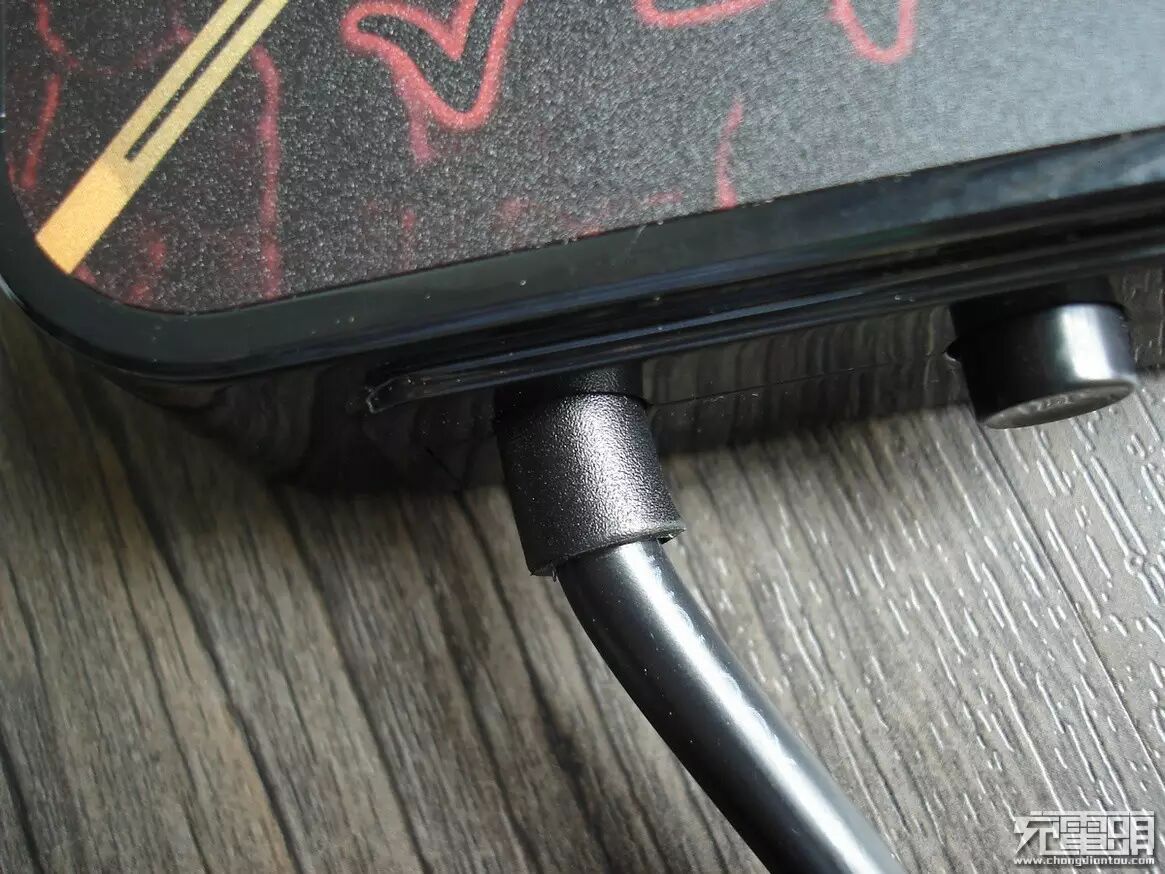

AC线缆与插线板结合处有防拉防折护套。
二、拆解
航嘉智慧云猴王插线板固定方式为背板螺丝固定、天地盖方式，固定螺丝共有六枚，移除保修贴纸及防滑脚垫后可见。

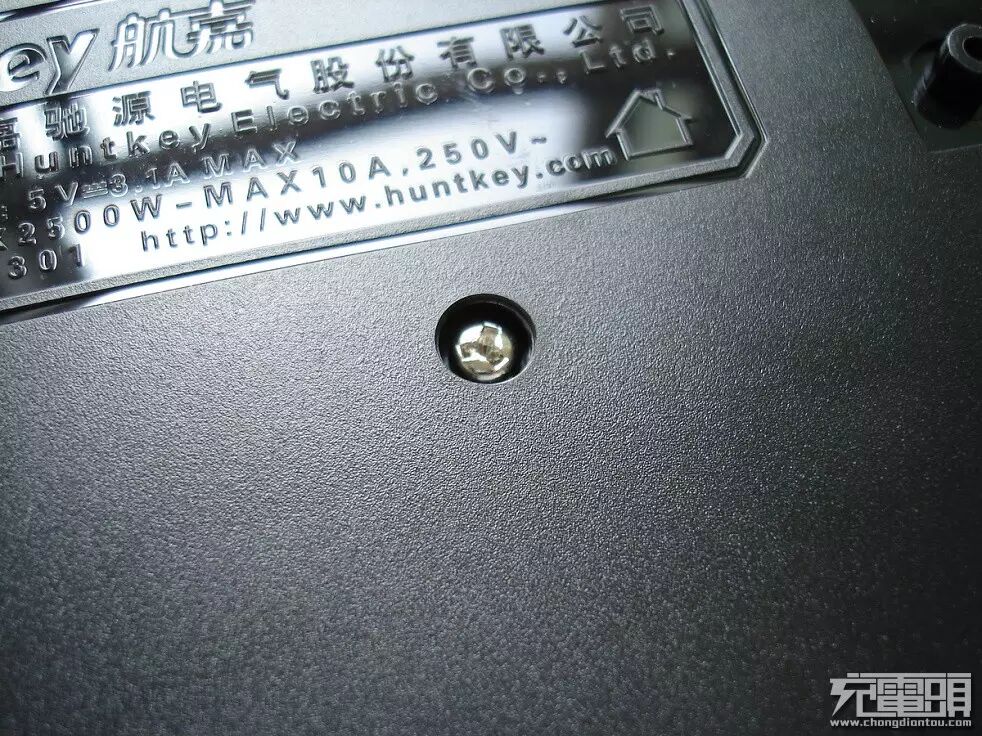

螺丝采用的是“Y”型防拆螺丝。
拧出螺丝后，上下盒并没有太多的卡扣，后盖很好打开。
由于插座采用的是一体铜条设计，并没有单独的后壳，因此在底盖上设计了定位结构。航嘉的模具确实不错，整个后壳看上去光洁平整。

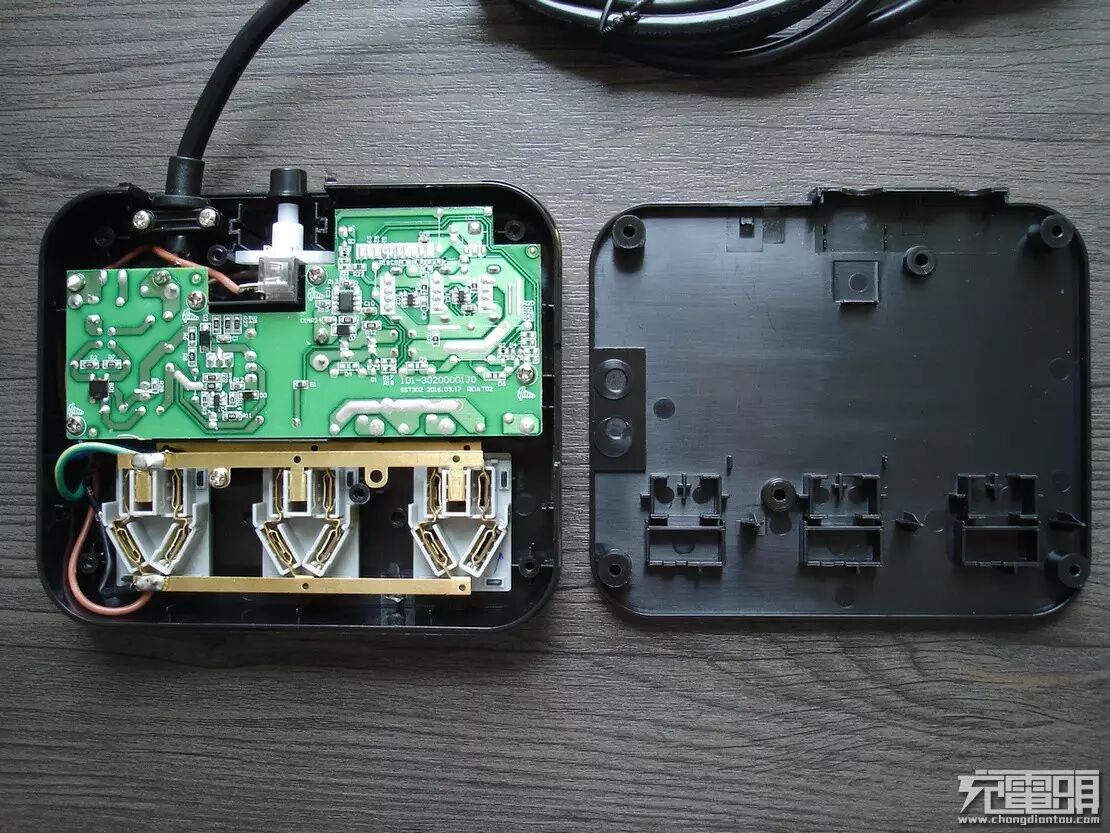

内部一览，按功能从区域上划分为上下两个部分，上面负责USB输出，下面负责AC插座输出。

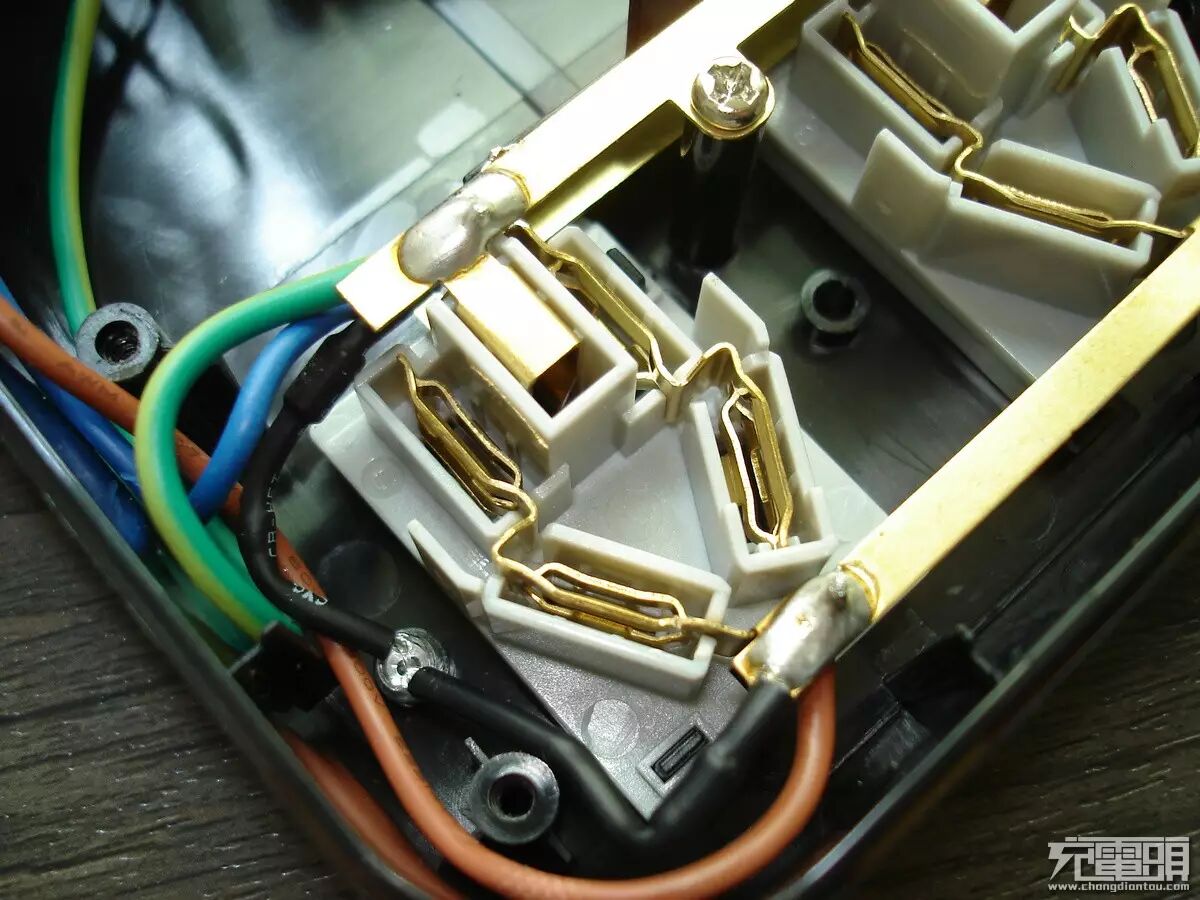

先看插座部分，一体铜条设计，L、N、地线各一条。
在结构上，采用的是航嘉惯用的围合式面接触结构。
微距看下结构细节。

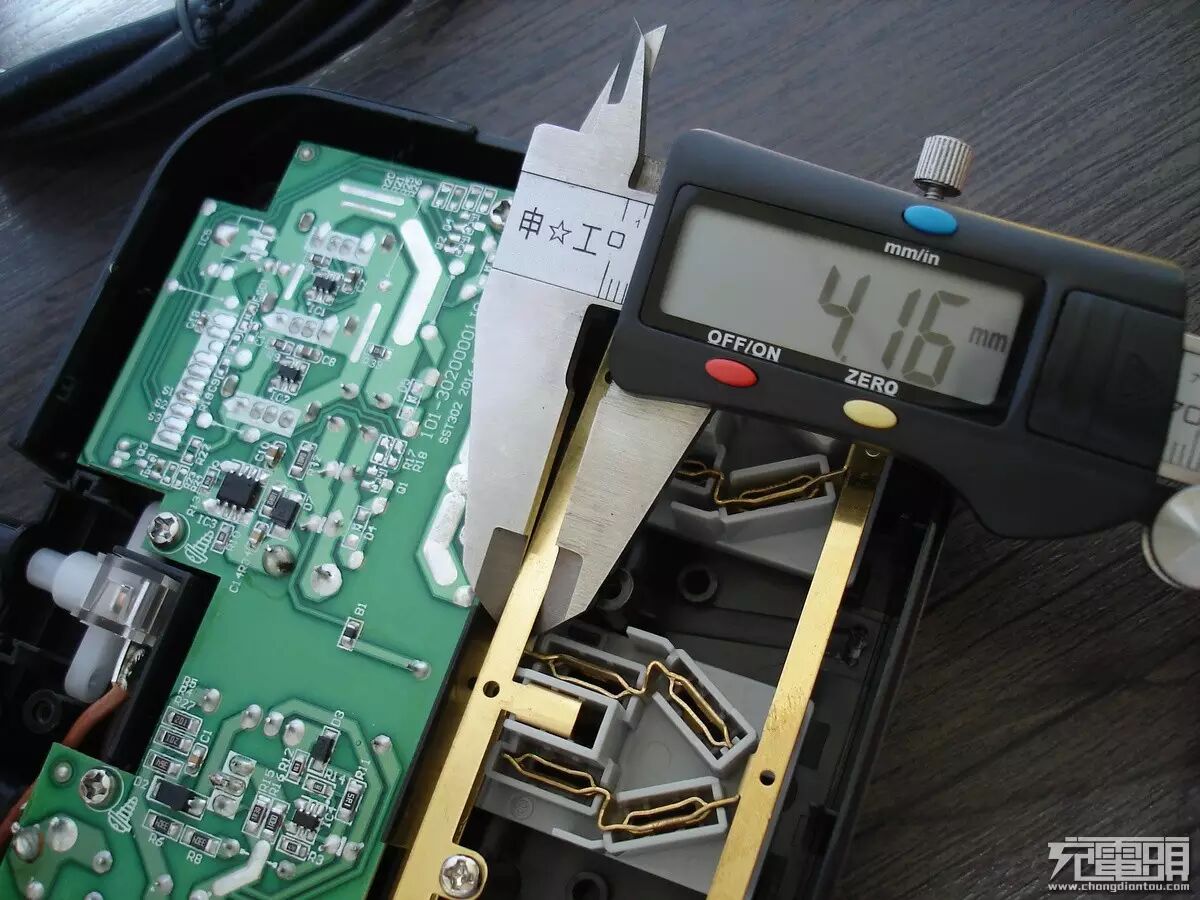

铜条宽度是4.16mm。

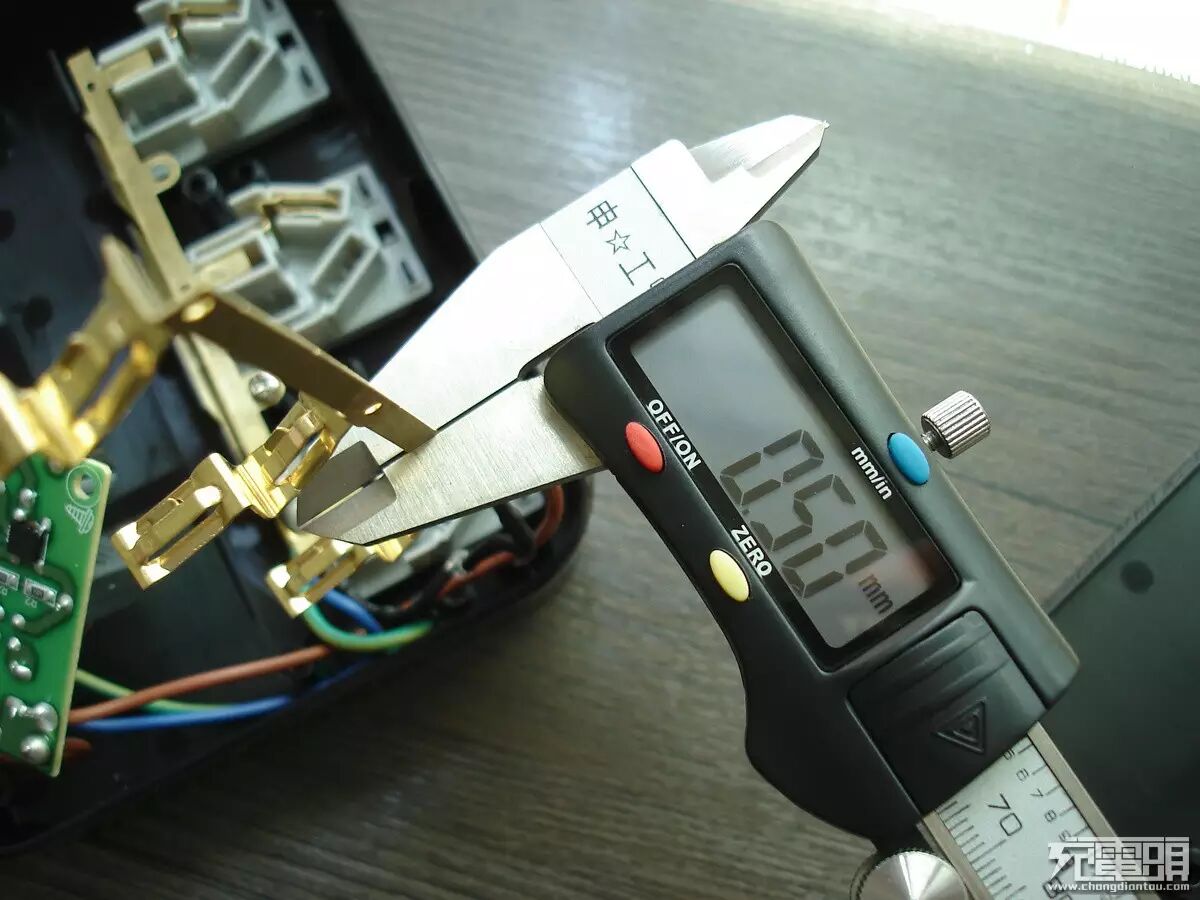

厚度是0.5mm。

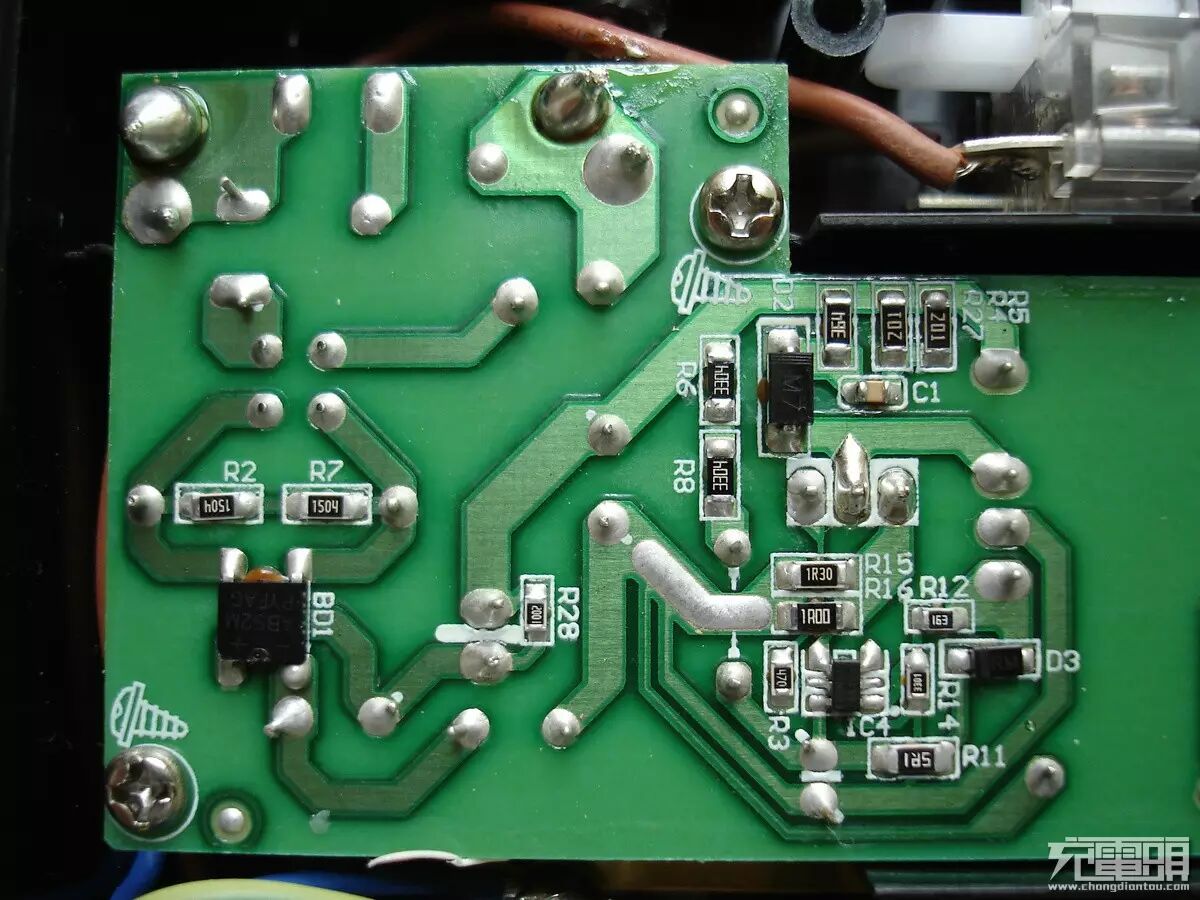

接着看电路部分，这是位于PCB左侧的高压侧PCB面，元器件焊接干净光洁，确实不失大厂风范。

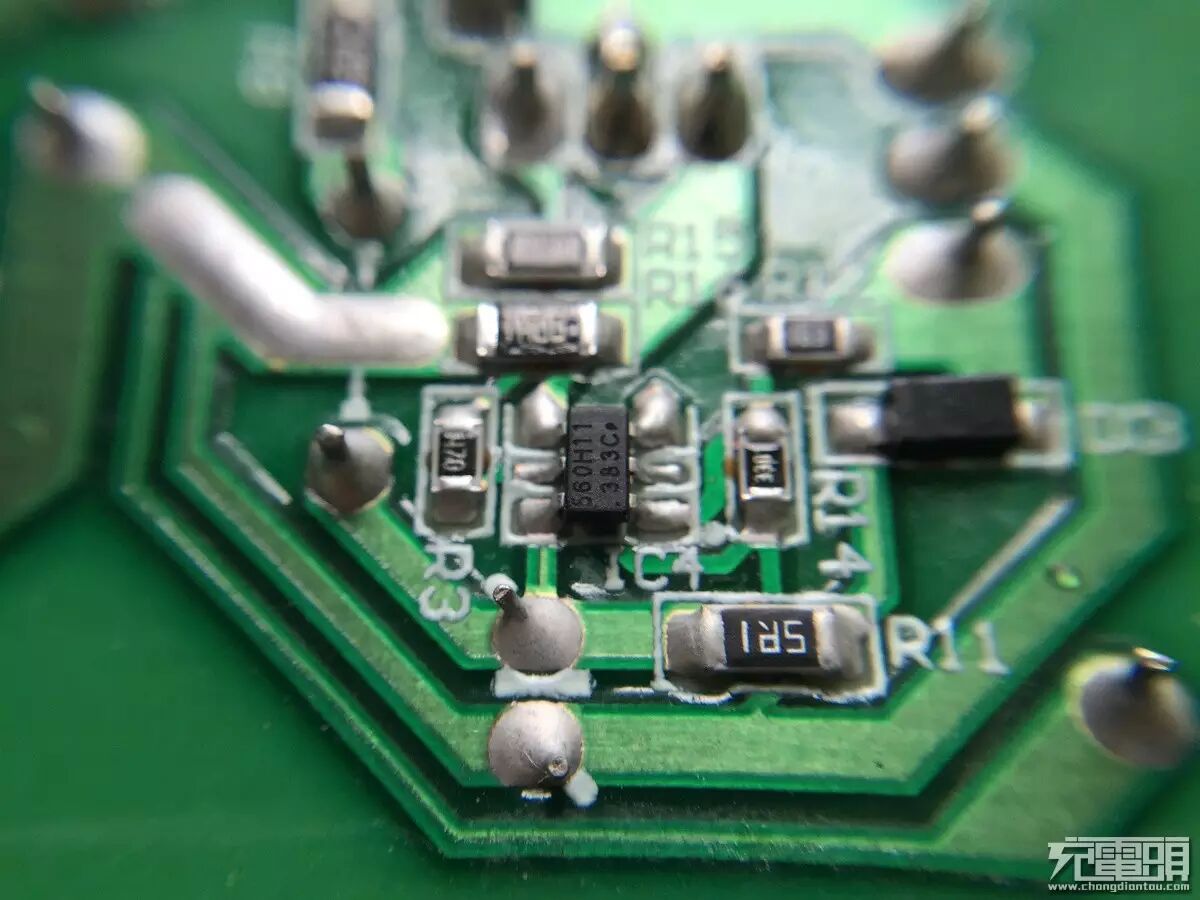

高压侧的PWM芯片，丝印为：560H11，未查询到具体的芯片参数。
二次侧的PCB局部，核心芯片有三枚，分别是同步整流IC及两枚充电识别芯片。

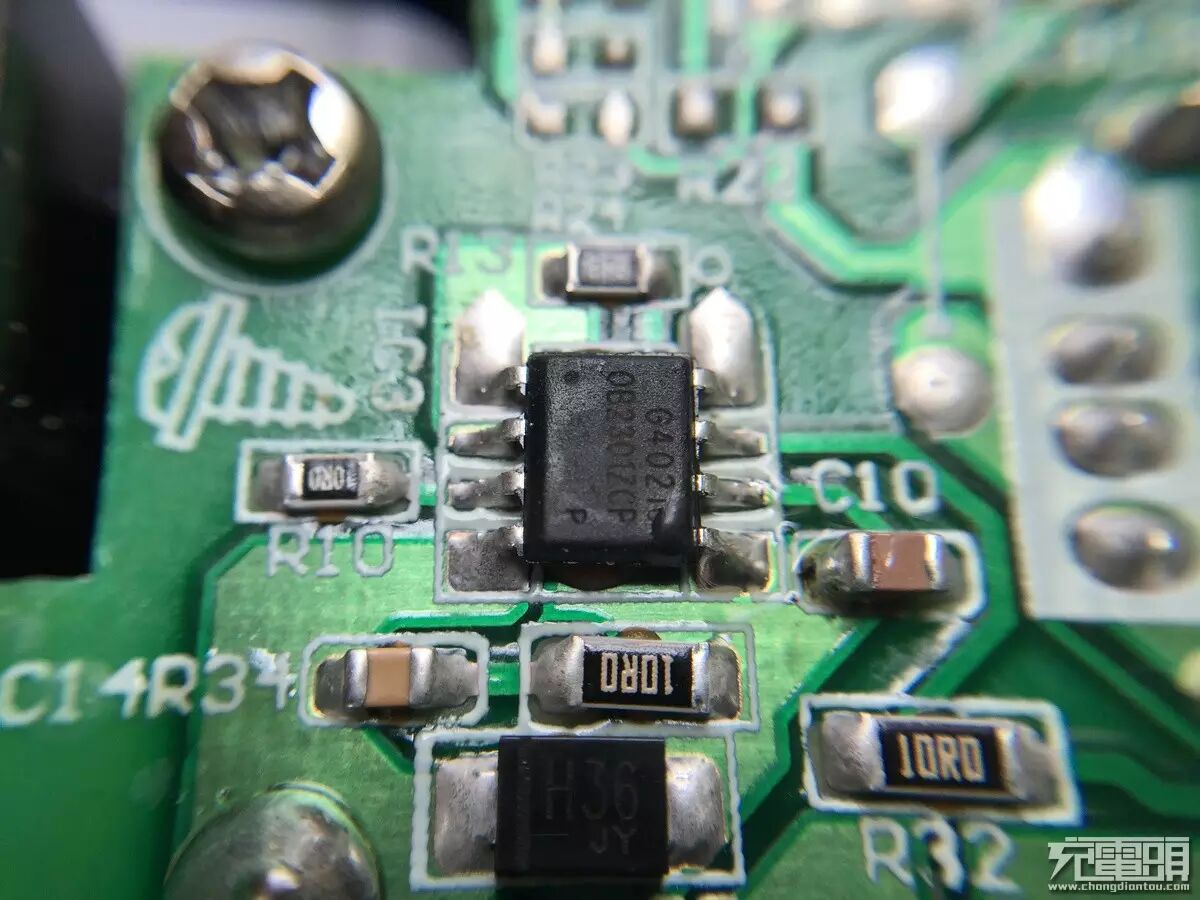

二次侧同步整流芯片，采用的是昂宝的 OB2301ZCP，从常用的组合方案来看，高压侧的也应该同样用的是昂宝。

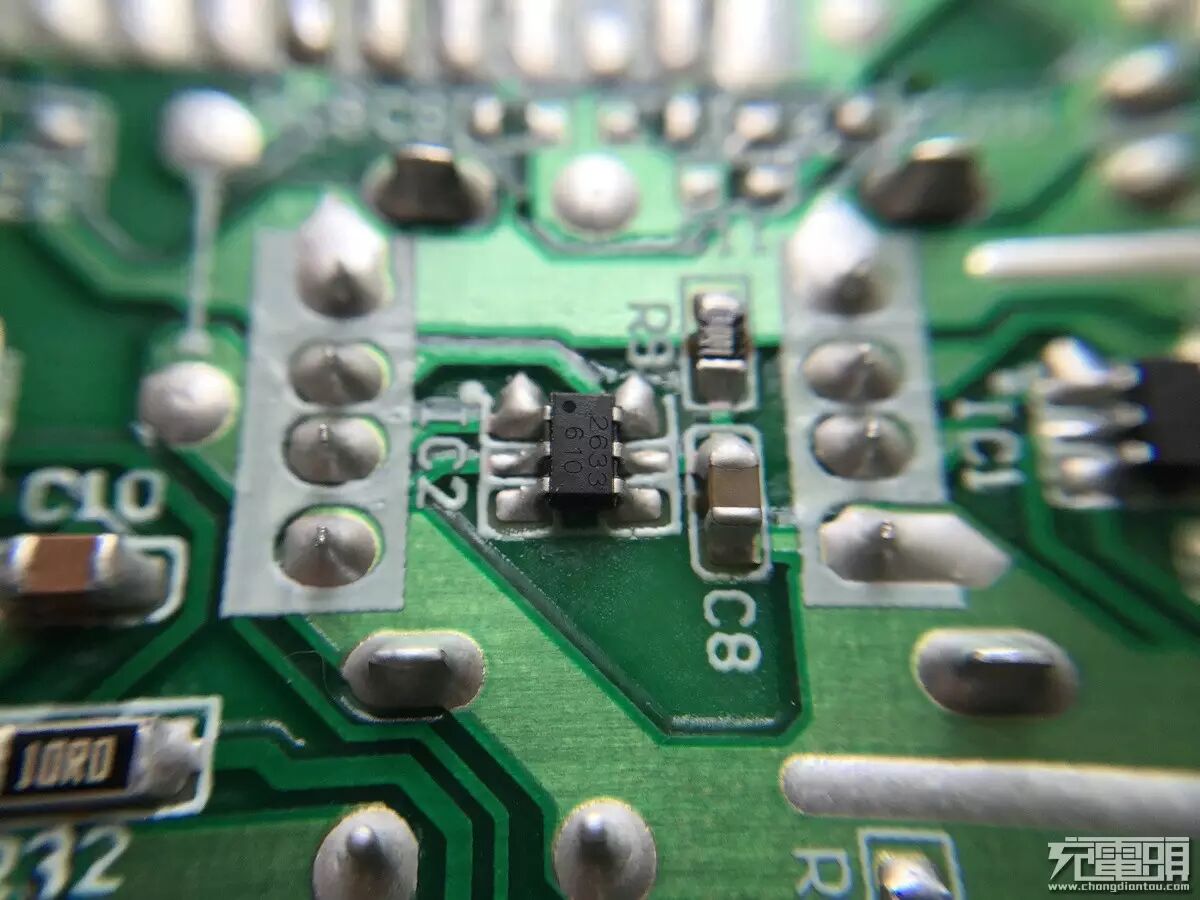

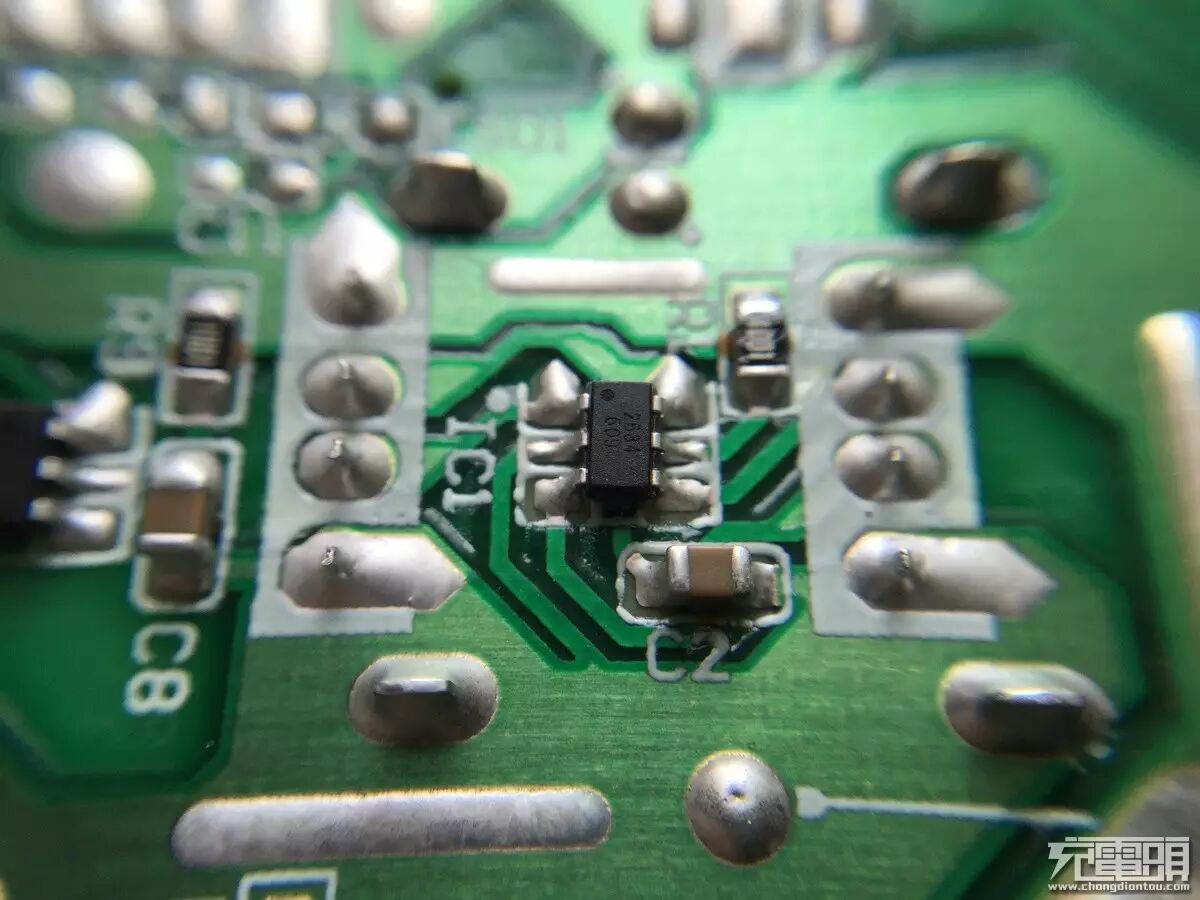

师出同门的两枚充电识别IC，2633和2634，分别承担一个和另外两个USB口的识别，支持苹果及DCP协议。

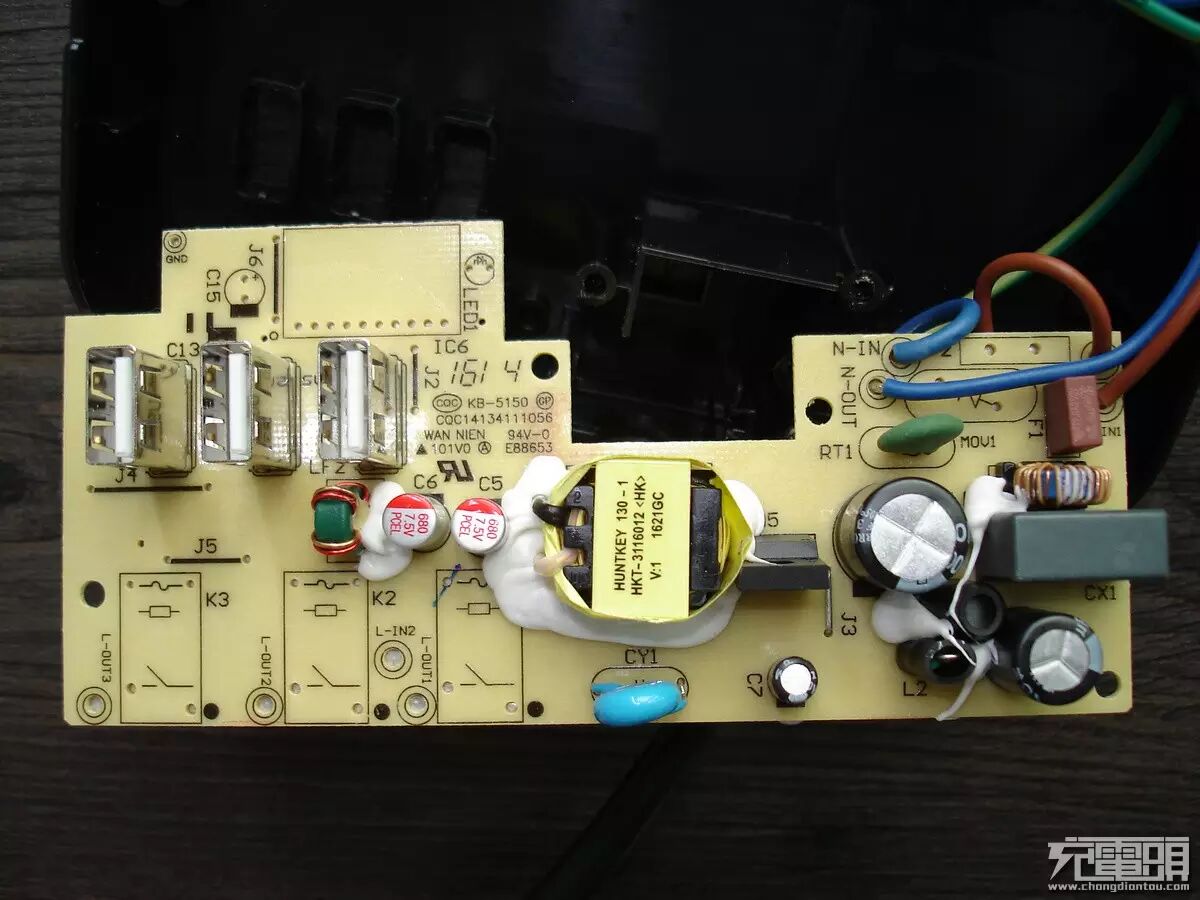

元件面一览，第一感觉就是：好“清爽”啊，除了右侧还算“密集”的EMI，其它都是空荡荡的感觉。

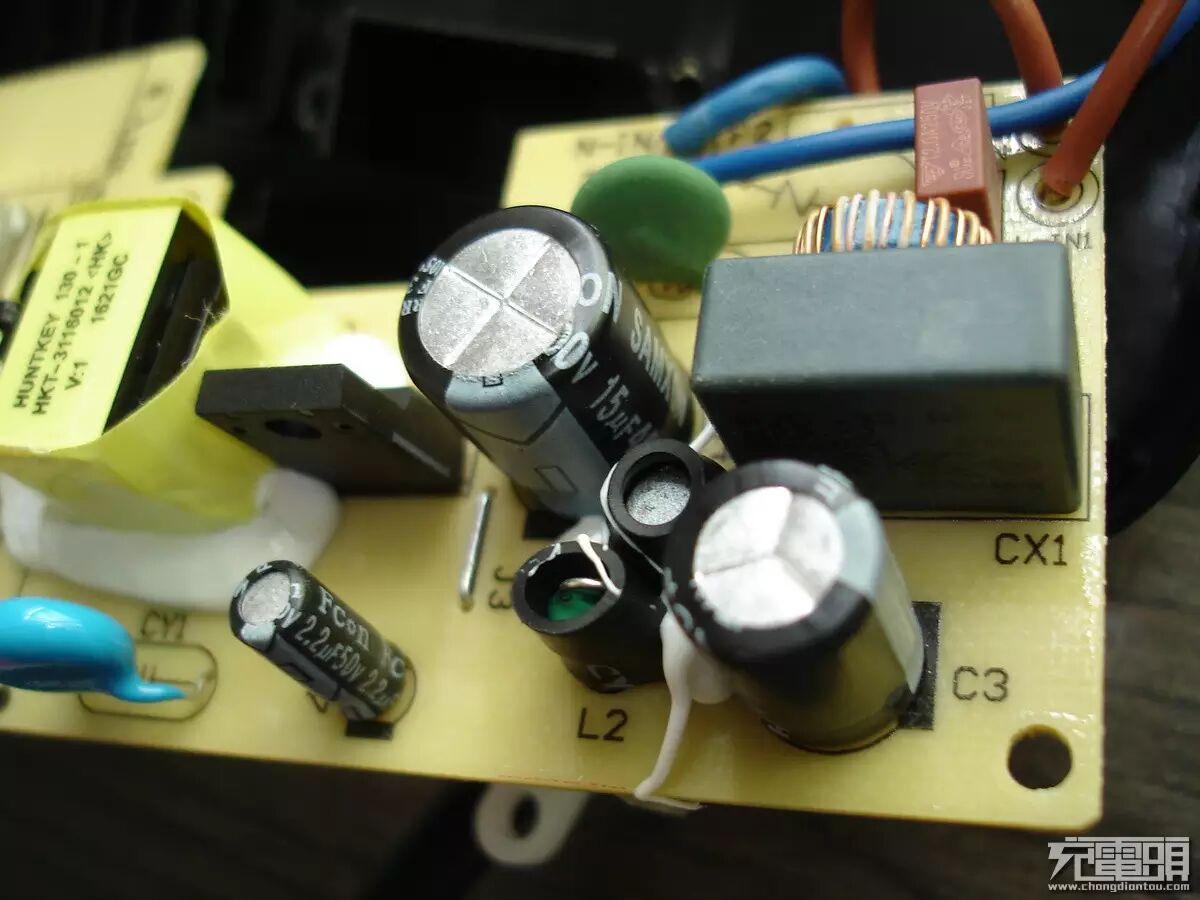

EMI电路，毕竟是电源制造的专业厂家，在这部分毫不含糊，压敏、差模电感、X电容、CLC滤波，一应俱全了。
两枚主CLC滤波电容分别为10微法和15微法。

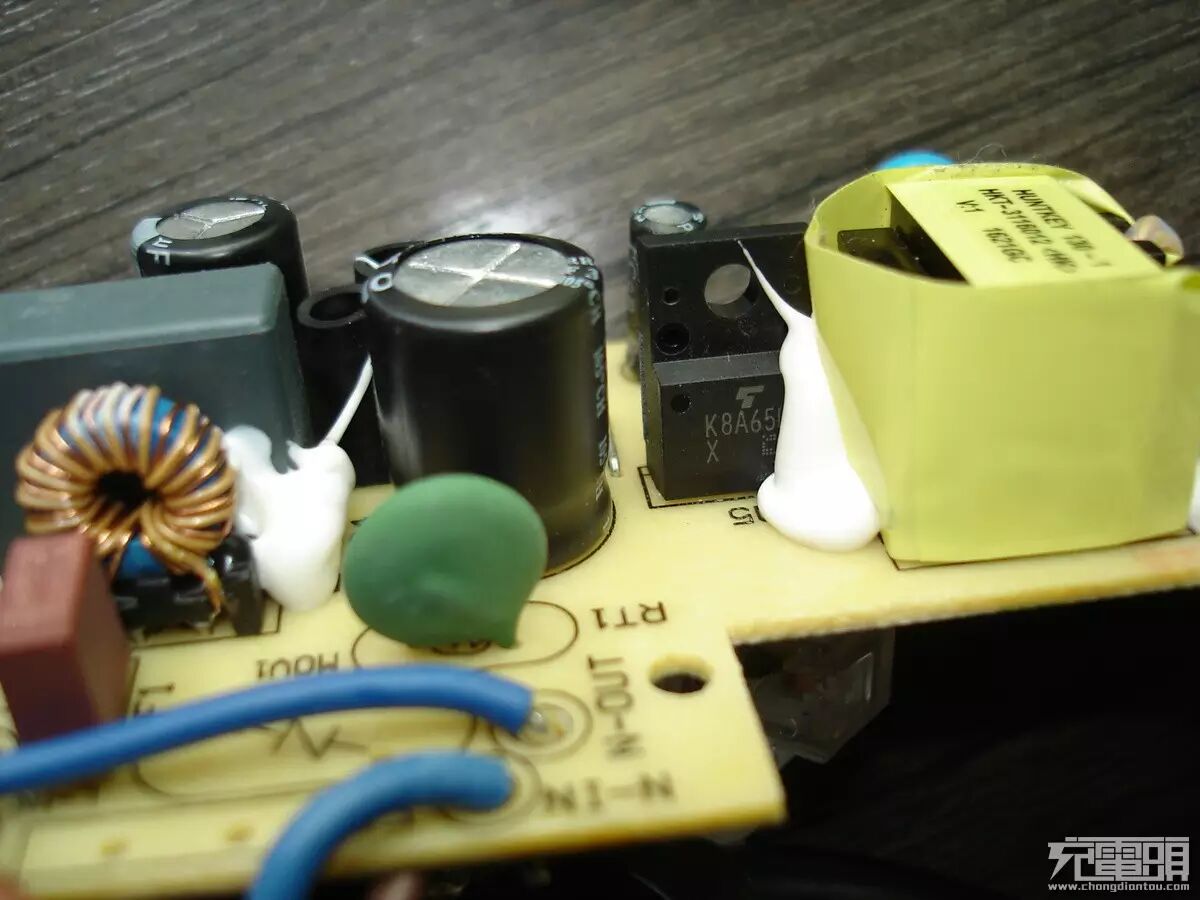

高压侧主MOS，K8A65D，8A，650V，MOS裸奔没有加散热片，原本我想自己加散热，但是通过后面的带载测试，MOS发热一般，且与变压器距离过近，遂放弃了这个想法。
主变压器，为航嘉自产，一旁可见蓝色的Y电容。

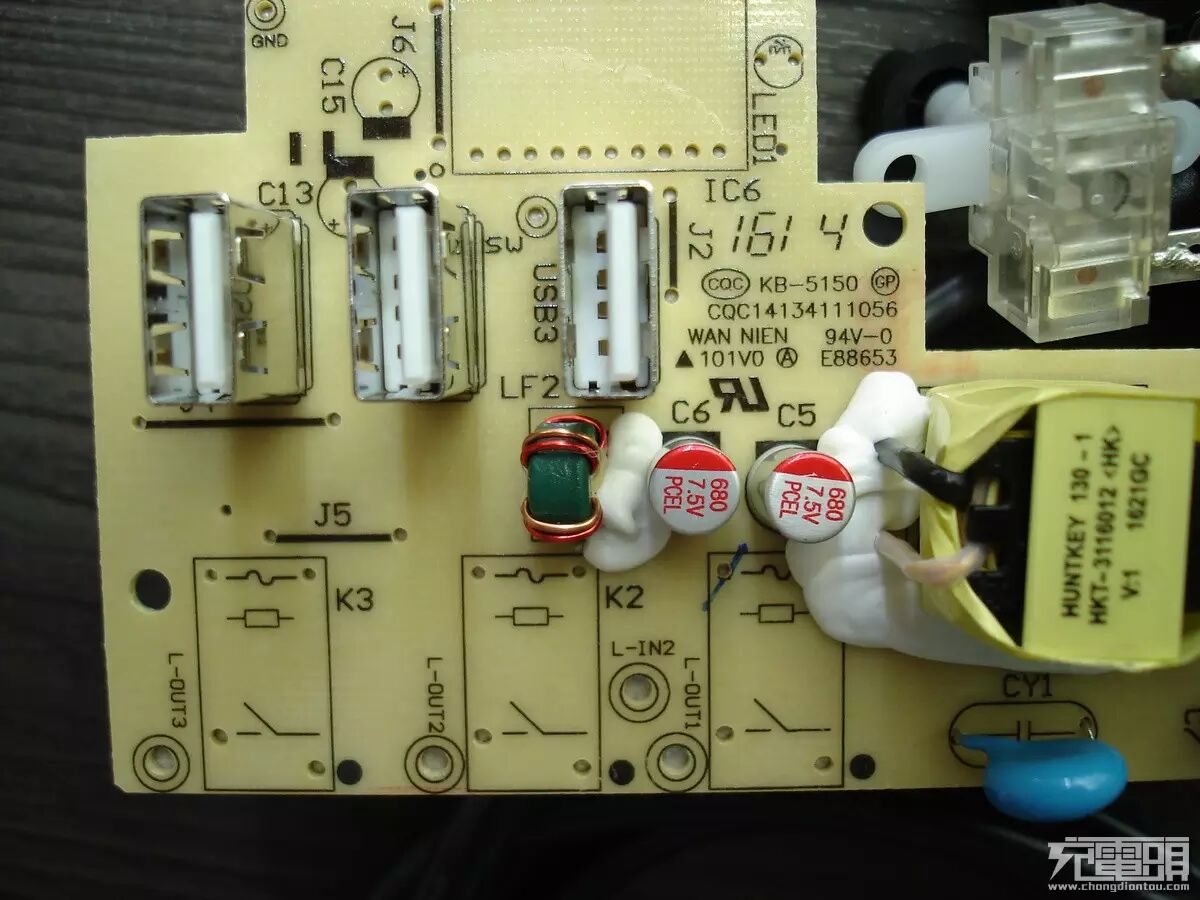

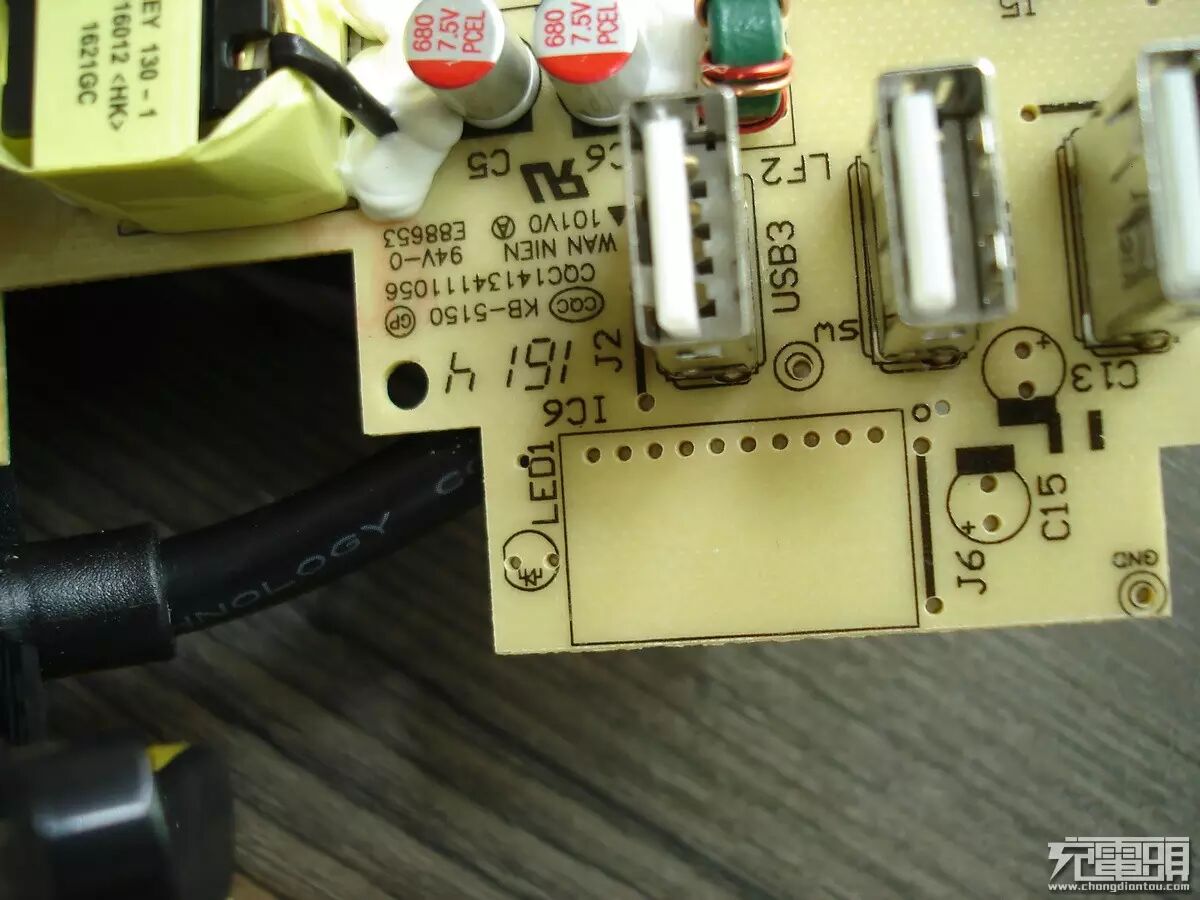

USB侧，由于同步整流及识别芯片均为贴片封装，元件面只看到两枚滤波电容和一枚电感。PCB上的空位，从丝印来看，估计是WiFi模块和控制继电器，从产品名称也可以猜出航嘉应该出品的是一款云控制智能插座，但是不知何故，最终出品的是一款常规的USB插线板。
三、输出及兼容性测试

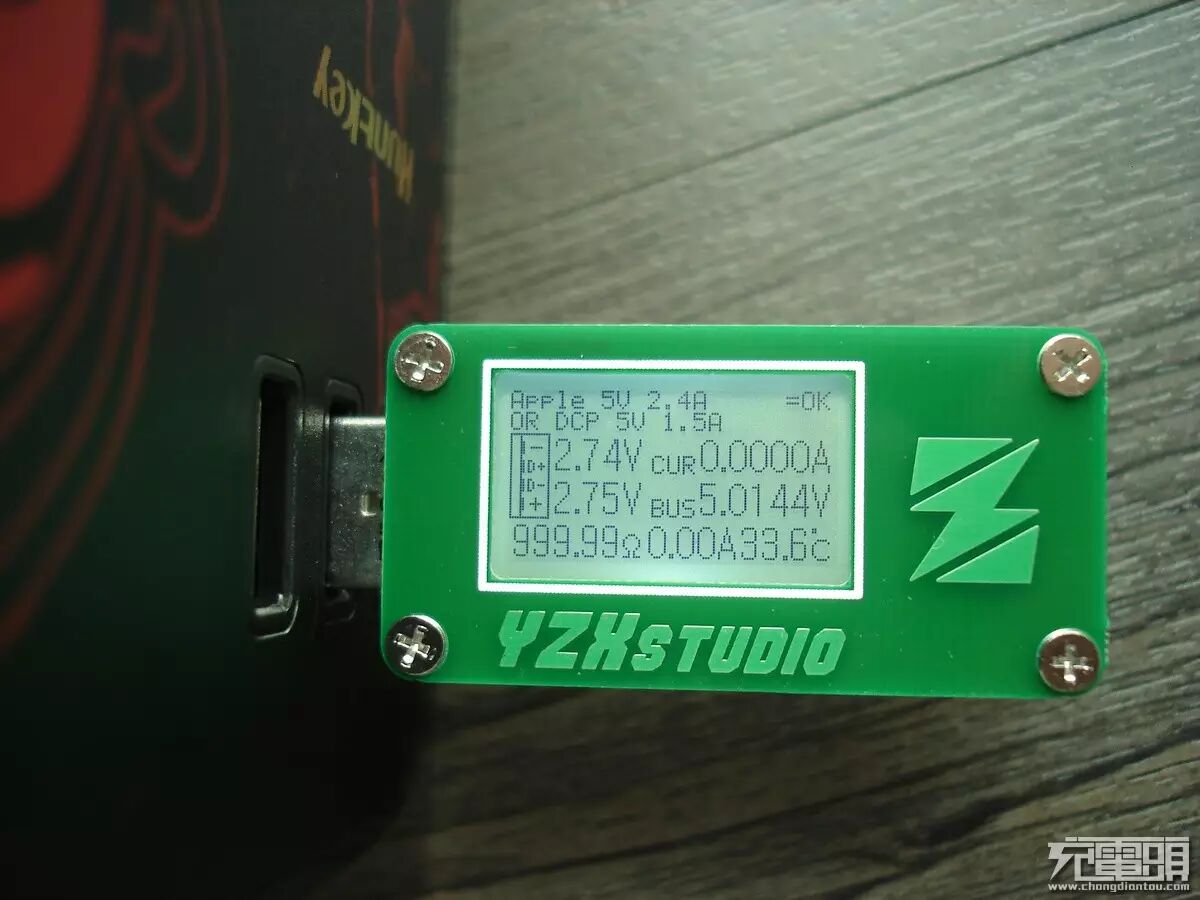

从前面的拆解得知，航嘉智慧云猴王插线板三个USB输出V+、V-是并联方式，三口空载电压应该趋同。先看1口，空载电压为5.0147V，支持苹果2.4A及DCP。
2口空载电压 5.0144V。

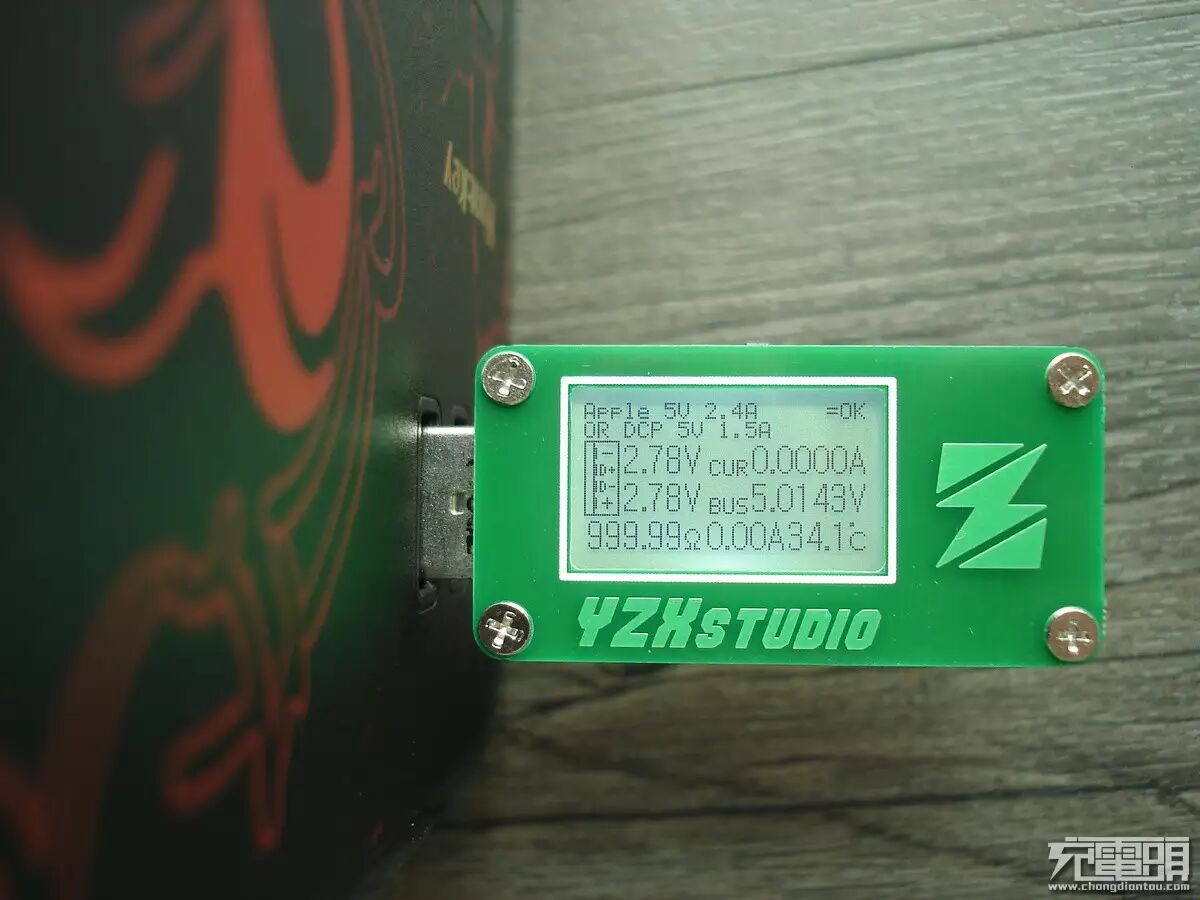

3口空载电压为 5.0143V。

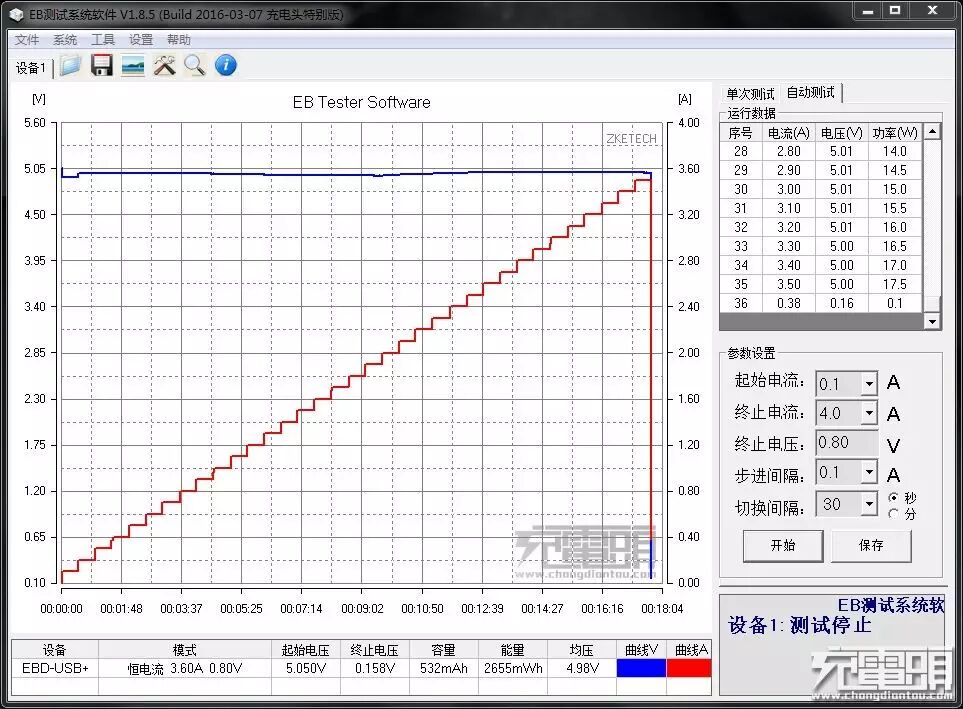

使用 EBD-USB+ 进行输出步进测试，1口结果如下：5.00V/3.50A/17.5W，有很轻微的线补。
2口结果如下：4.99V/3.50A/17.5W，轻微线补。

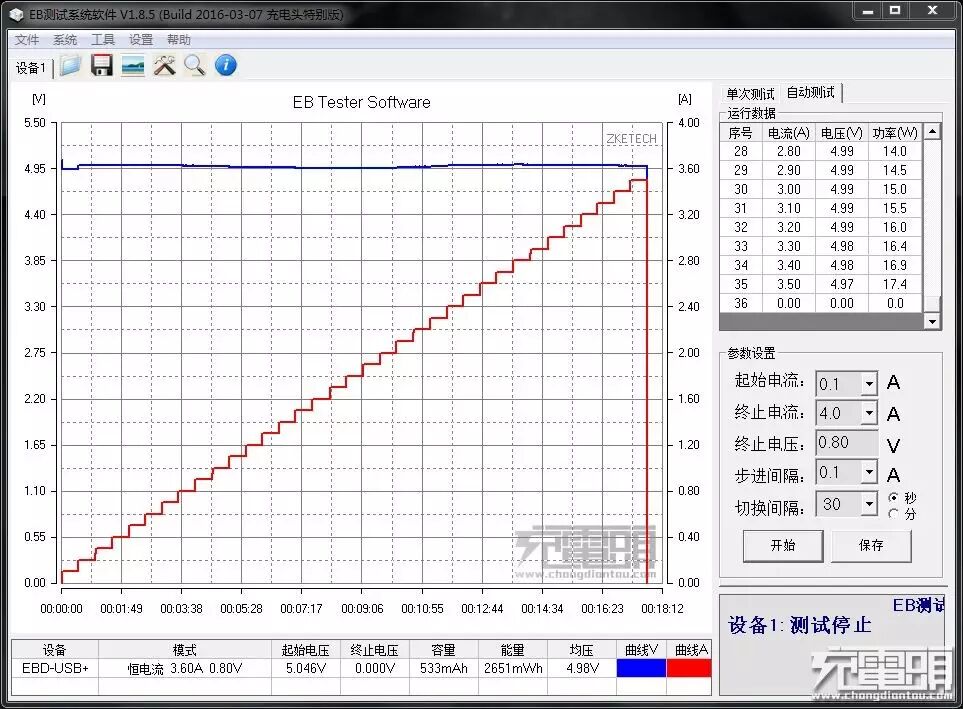

3口结果如下：4.97V/3.50A/17.4W，轻微线补。
绿表显示航嘉智慧云猴王插线板支持苹果2.4A及DCP，在兼容性方面使用iphone6和小米4进行测试。

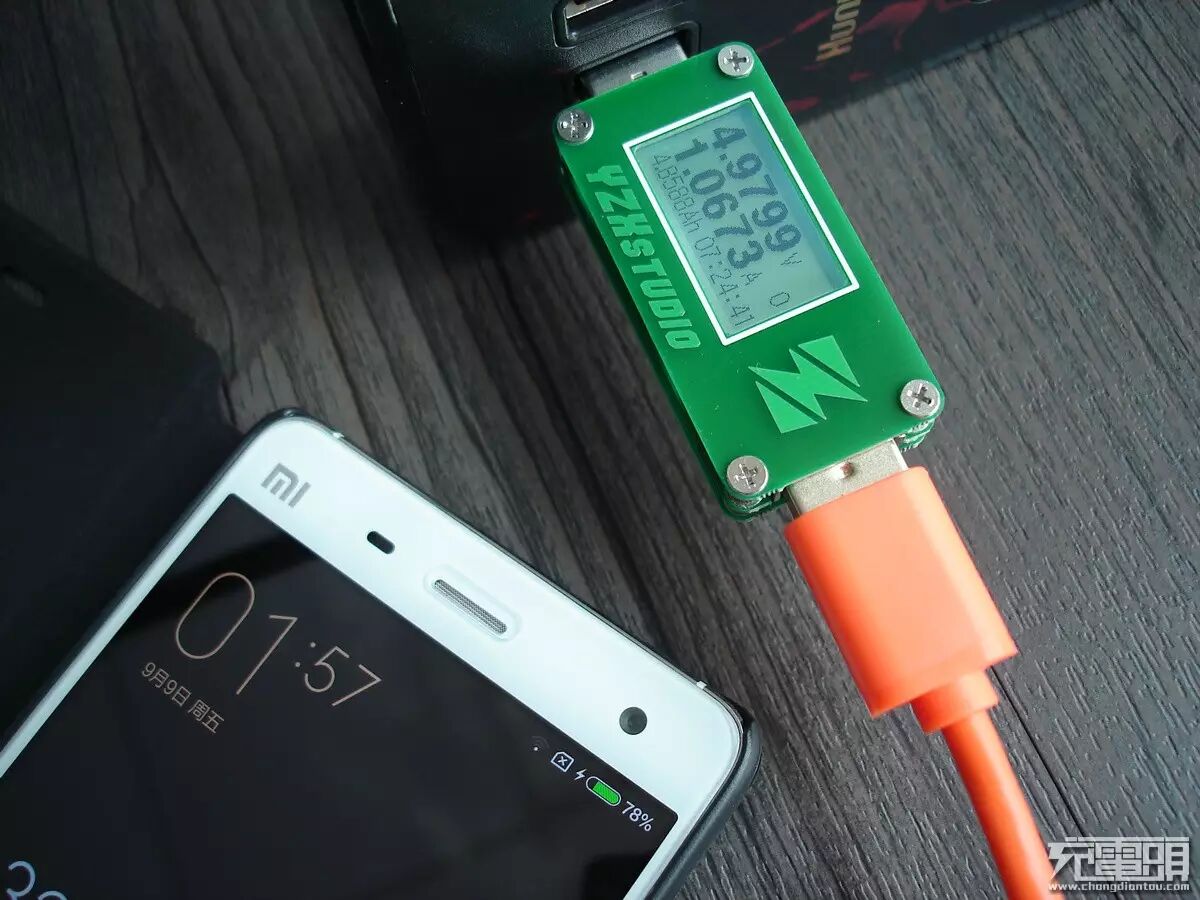

小米4（剩余电量78%），1口：4.9799V/1.0673A

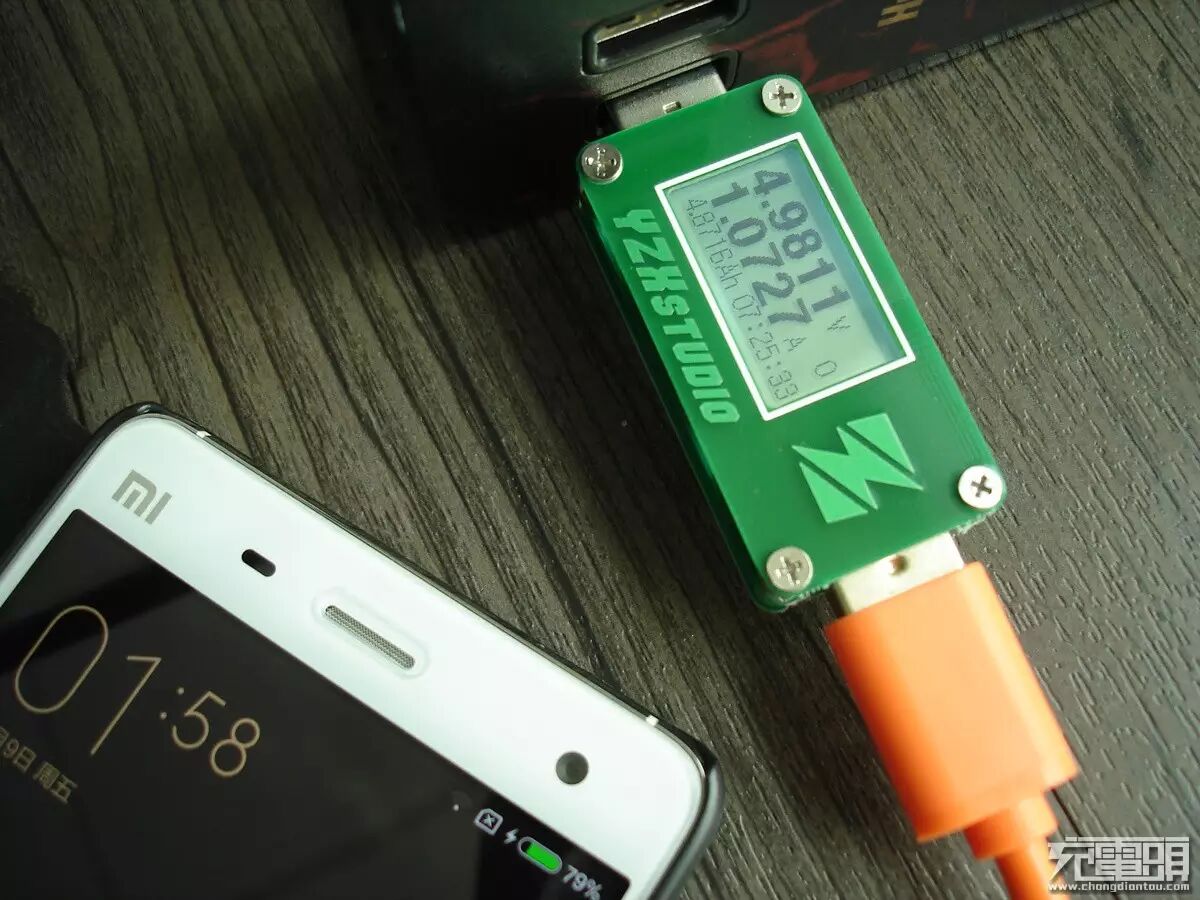

小米4（剩余电量79%），2口：4.9811V/1.0727A

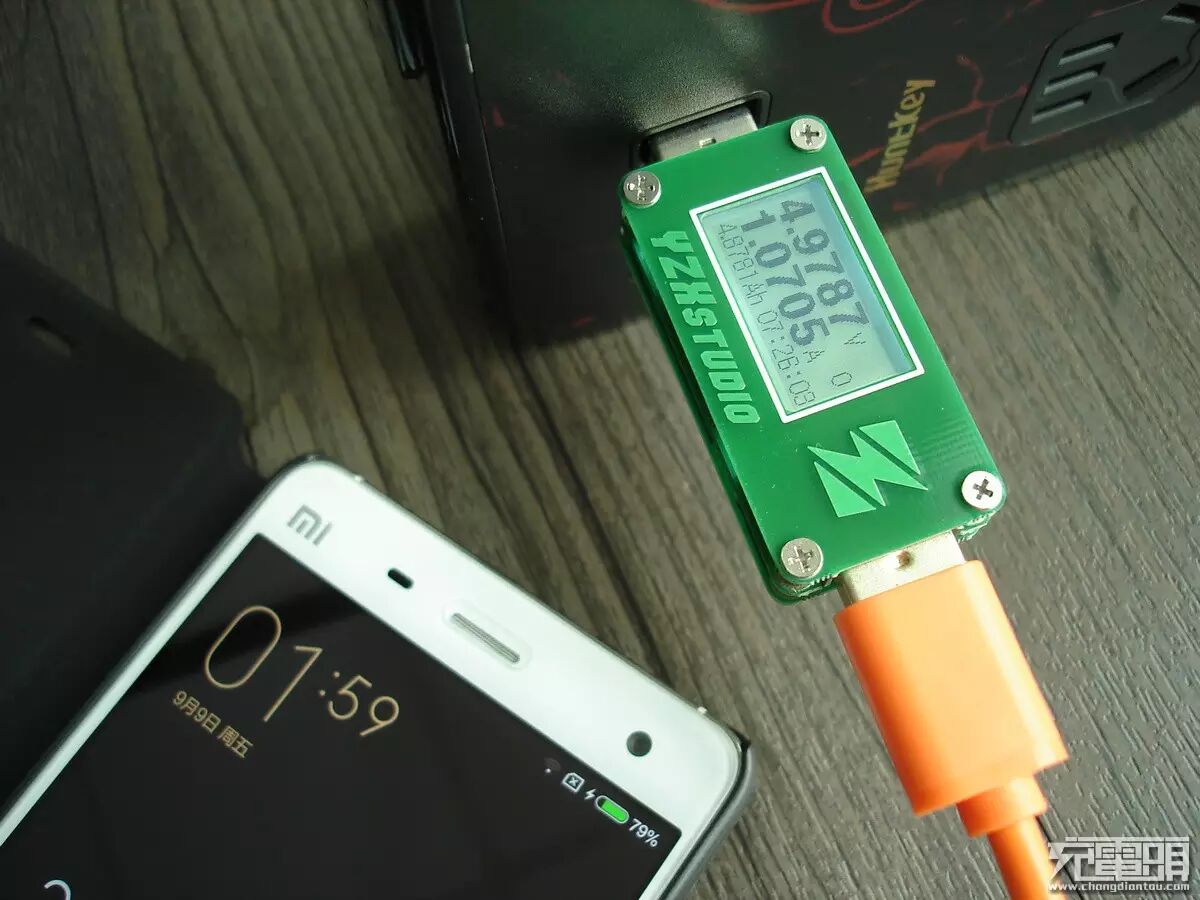

小米4（剩余电量79%），3口：4.9787V/1.0705A

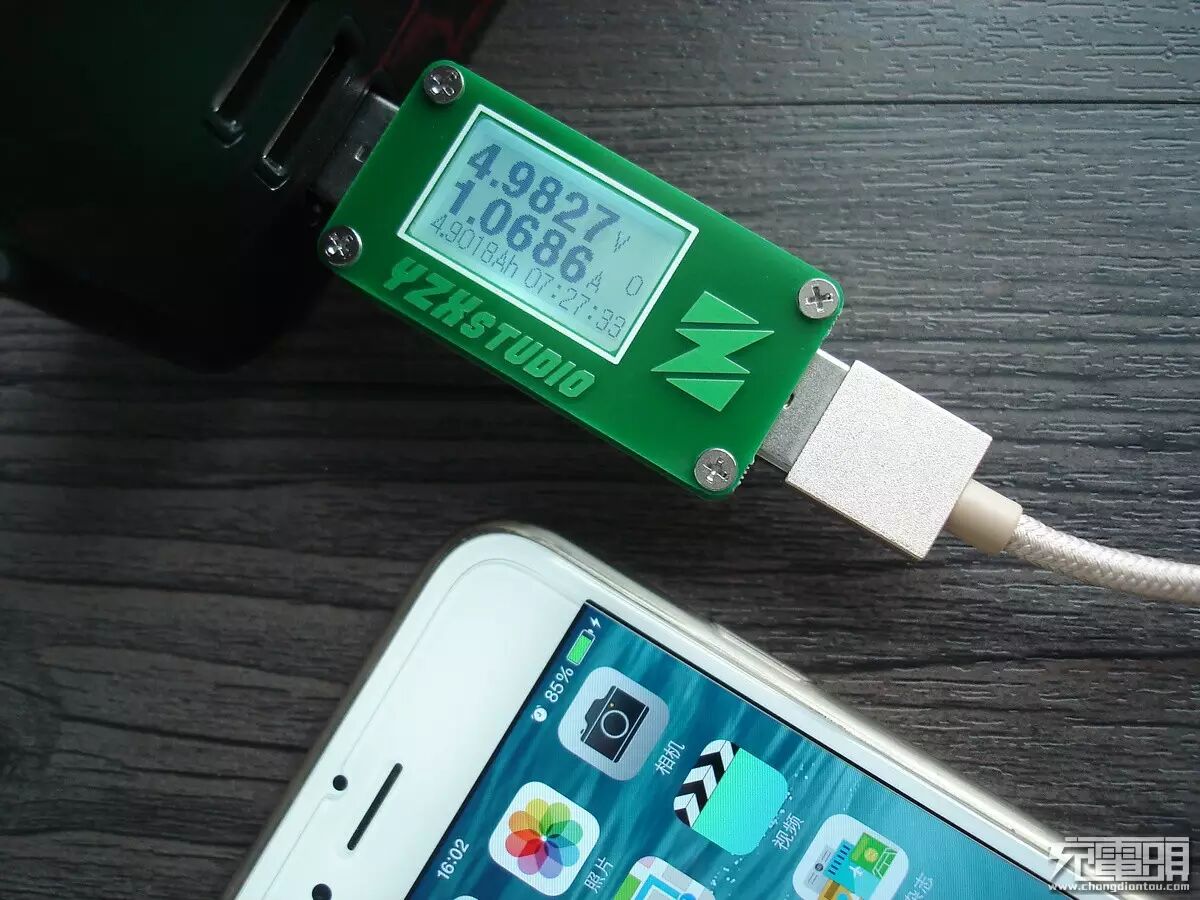

iPhone6（剩余电量85%），1口：4.9827V/1.0686A
iPhone6（剩余电量85%），2口：4.9829V/1.0694A

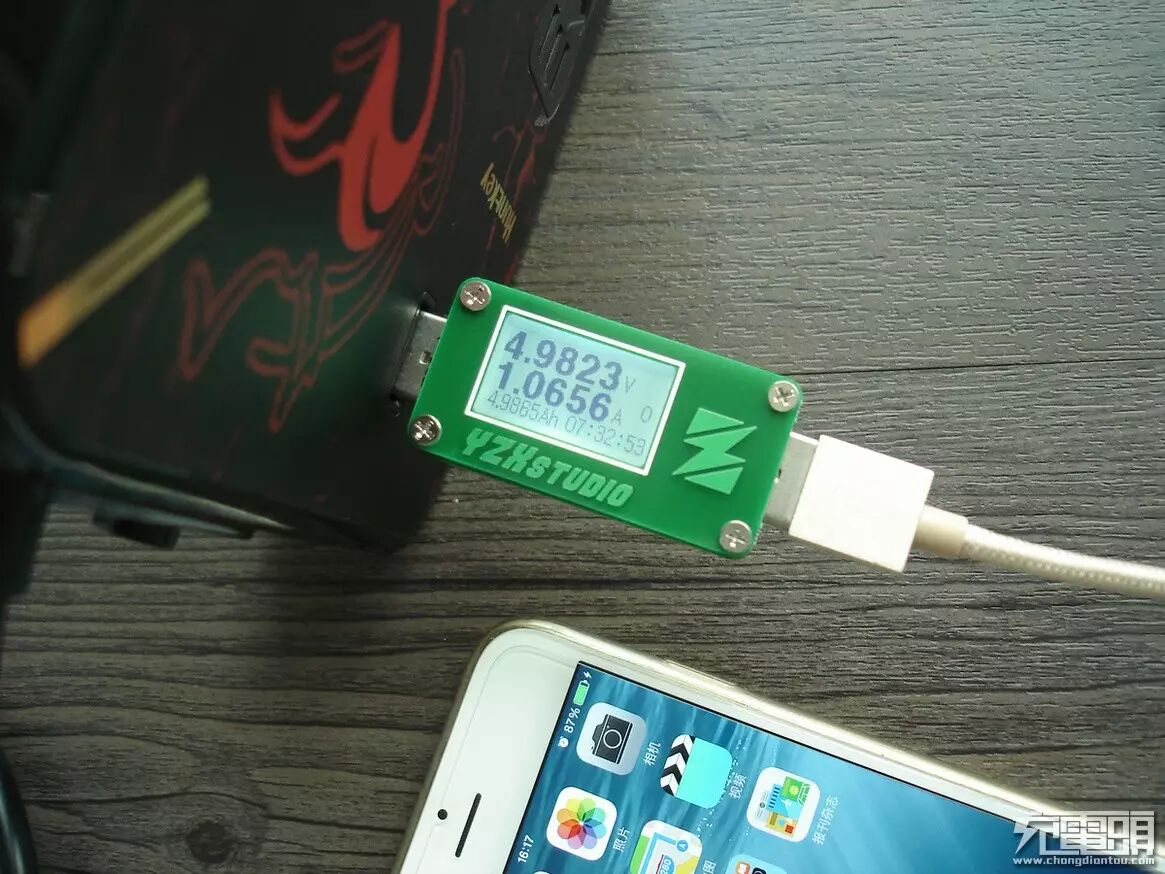

iPhone6（剩余电量87%），3口：4.9823V/1.0656A
从测试结果来看，航嘉智慧云猴王插线板确实支持苹果及DCP，由于测试的iPhone6电量较满，且输出电压偏低，因而输出功率较小。
四、体验小结
航嘉智慧云猴王插线板作为生肖猴年的纪念产品，外观设计很有特色，秉持航嘉产品一贯的良好做工及用料；DCP及苹果设备的支持，且最高 5V/3.5A 的输出，能满足一般安卓手机及苹果设备的充电要求。但是从输出性能上，输出电压偏低，线补太弱；不支持QC2.0/3.0等主流快充技术，这些都是不得不说的遗憾。
猴年已经走到秋天，有一份纪念，真好。
