DIY精品黄豆土豪金4口快充充电器测评

原创 tomedi 充电头网

DC-DC形式的充电器一直是DIY充电器市场的主流，一来结构简单制造成本低，二来方案众多效率较高，再者容易做出大功率输出适合发烧友。黄豆近期推出的4口快充充电器支持13-35V宽幅直流输入，输出单口高达5A（标称3A），并支持时下流行的快充，名片级紧凑体积，十分发骚。本次测评的是换装了铝合金底板的加强散热板，具体表现看以下测评。

开箱

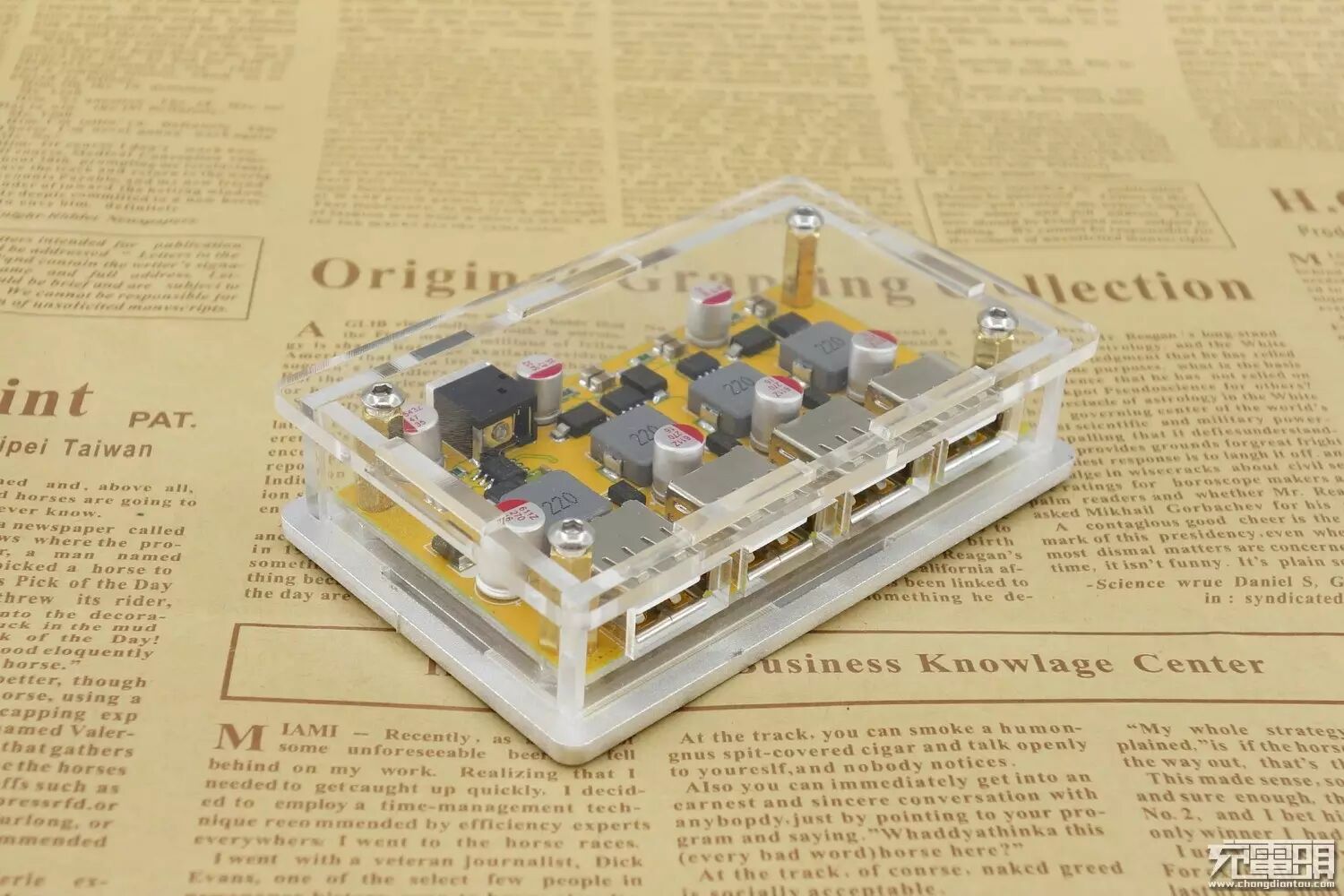

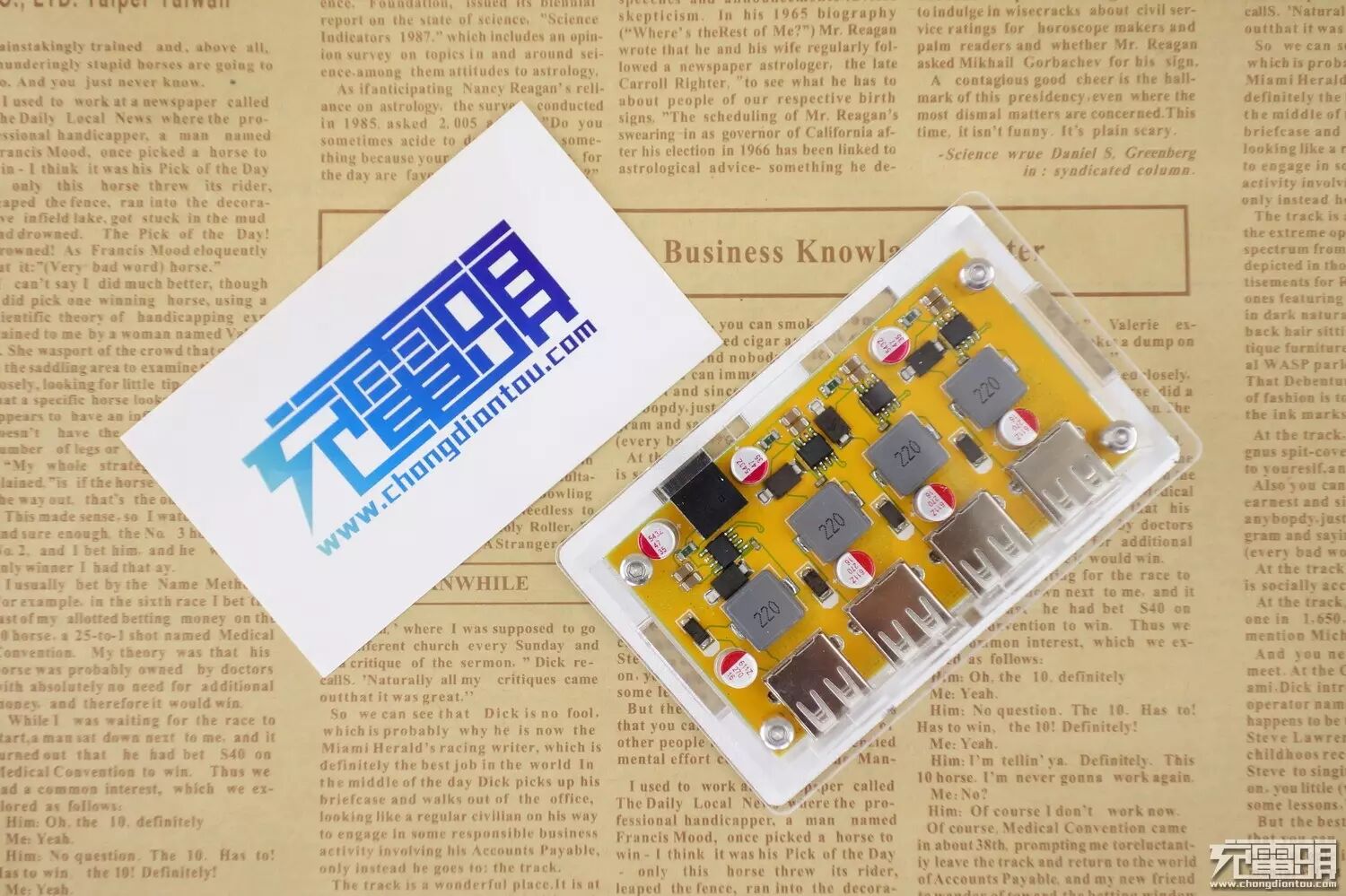

充电器使用了亚克力外壳，这在DIY界十分常见。成本和美观较为协调的一种外壳做法。直观的内部结构也更符合发烧的性格。平面大小跟名片相当，十分紧凑。

顶板和四周使用了透明亚克力，底板由于是加强散热板，换装了铝合金底板。外壳之间通过螺丝螺母以及铜柱固定，拆装方便。

直观内部结构，金黄色PCB是土豪版的名字由来。

光滑的外壳，不过使用久后划痕是无法避免的。

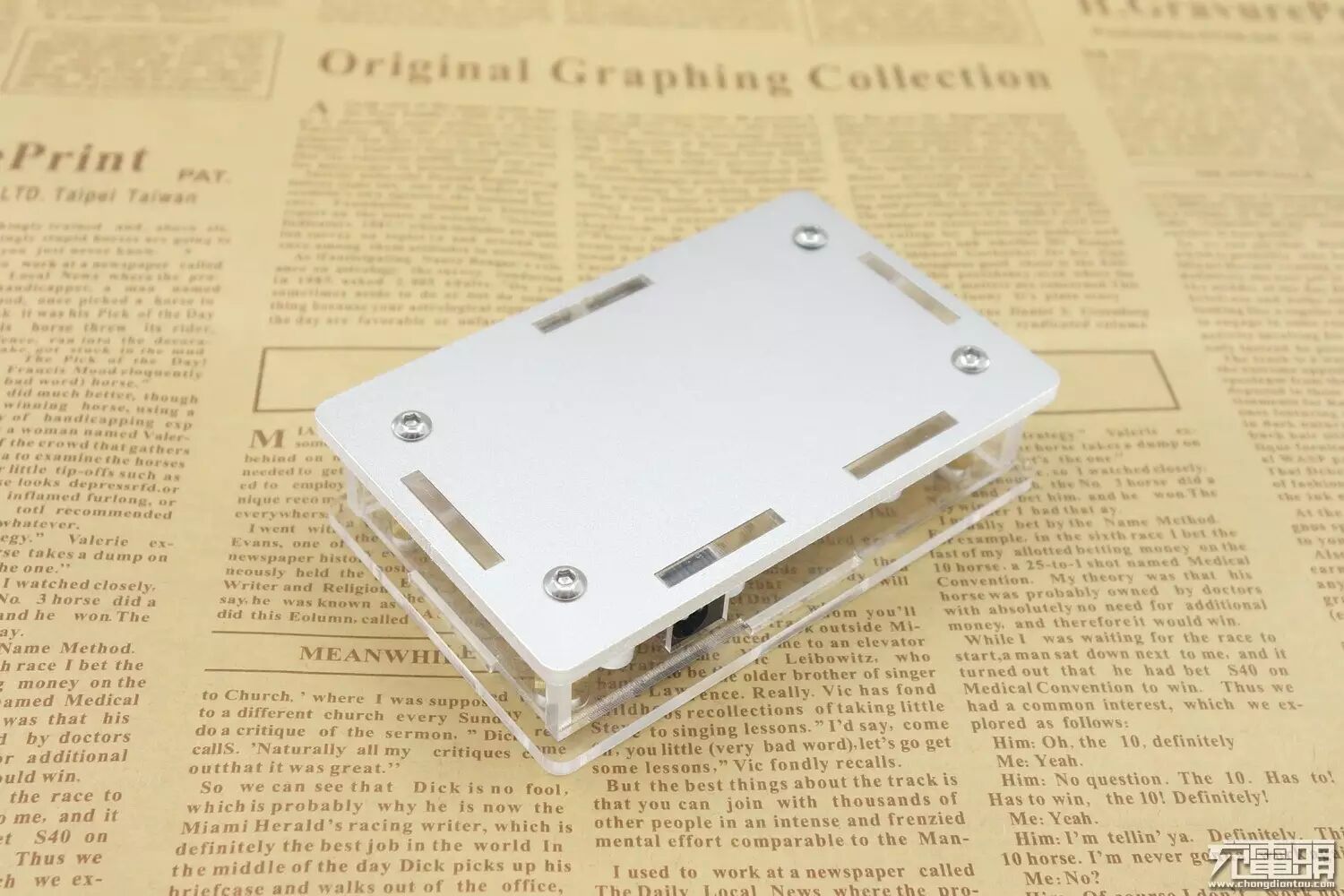

铝合金底板，厚度跟亚克力板一致。内六角的螺丝固定之余也充当脚来使用，个人建议还是贴上胶贴避免刮花桌面。

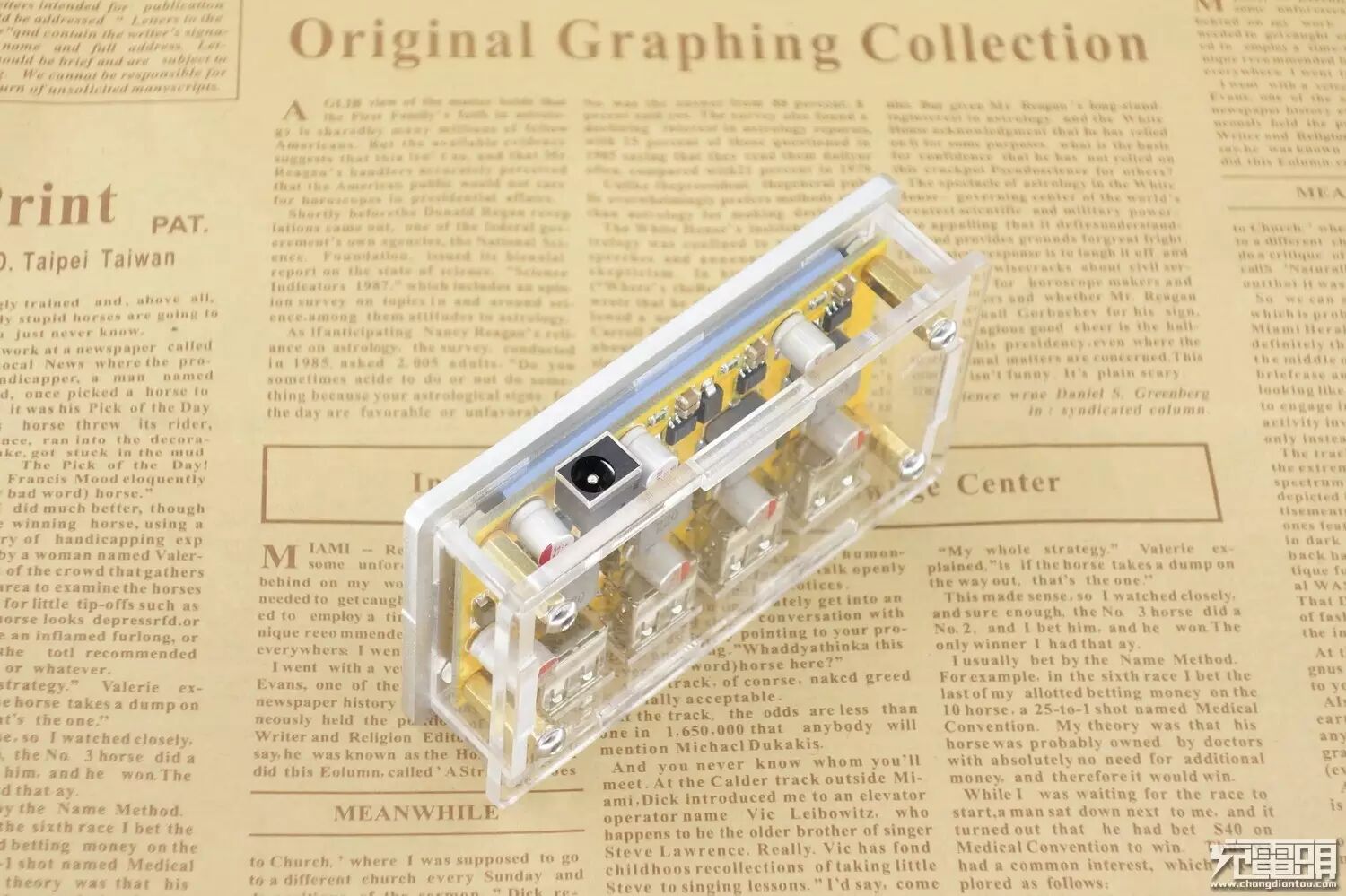

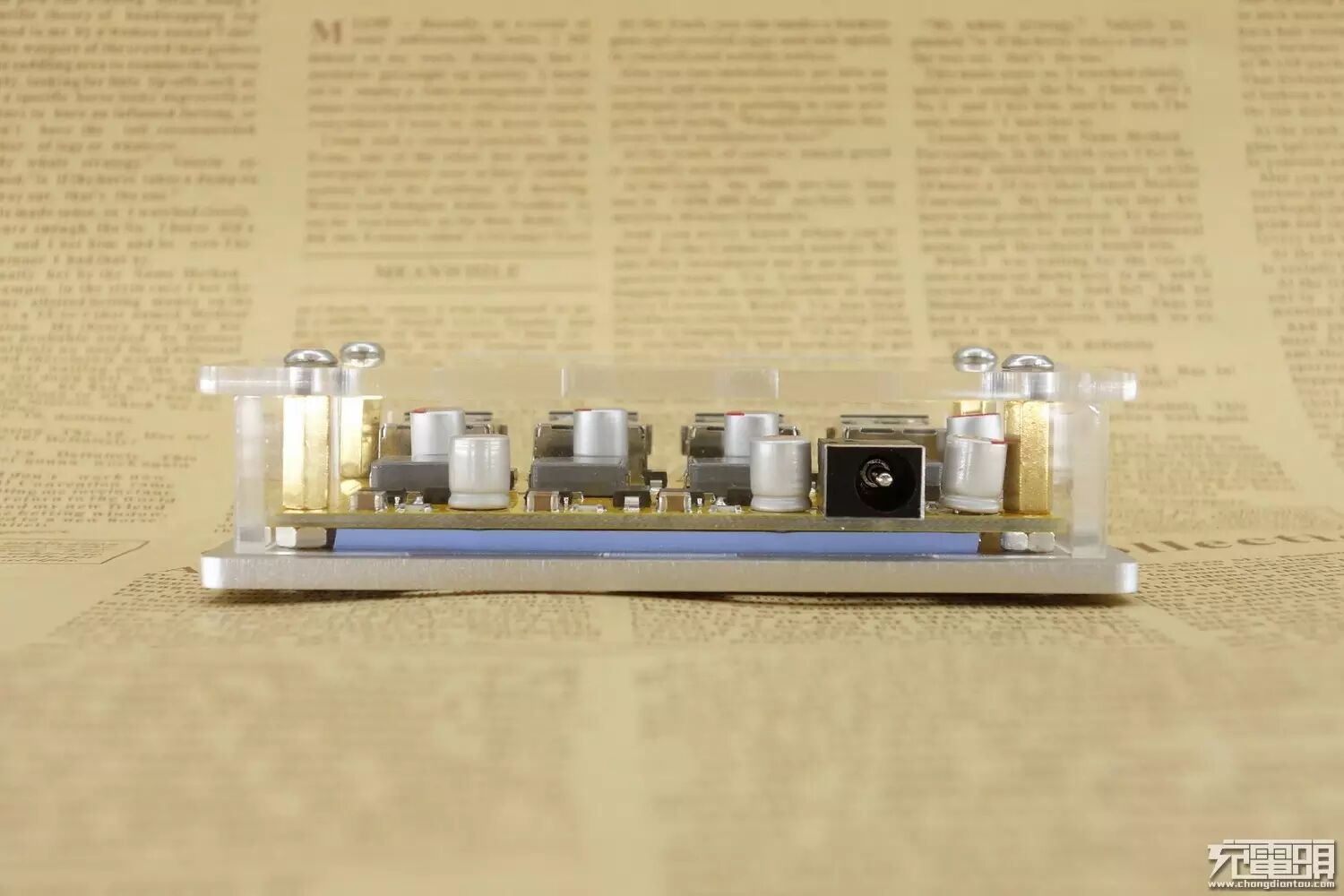

DC输入母座，规格是5.5*2.1。这个角度可以看到铝合金板和PCB之间垫了散热硅胶。

四个USB母座使用白色内胶。

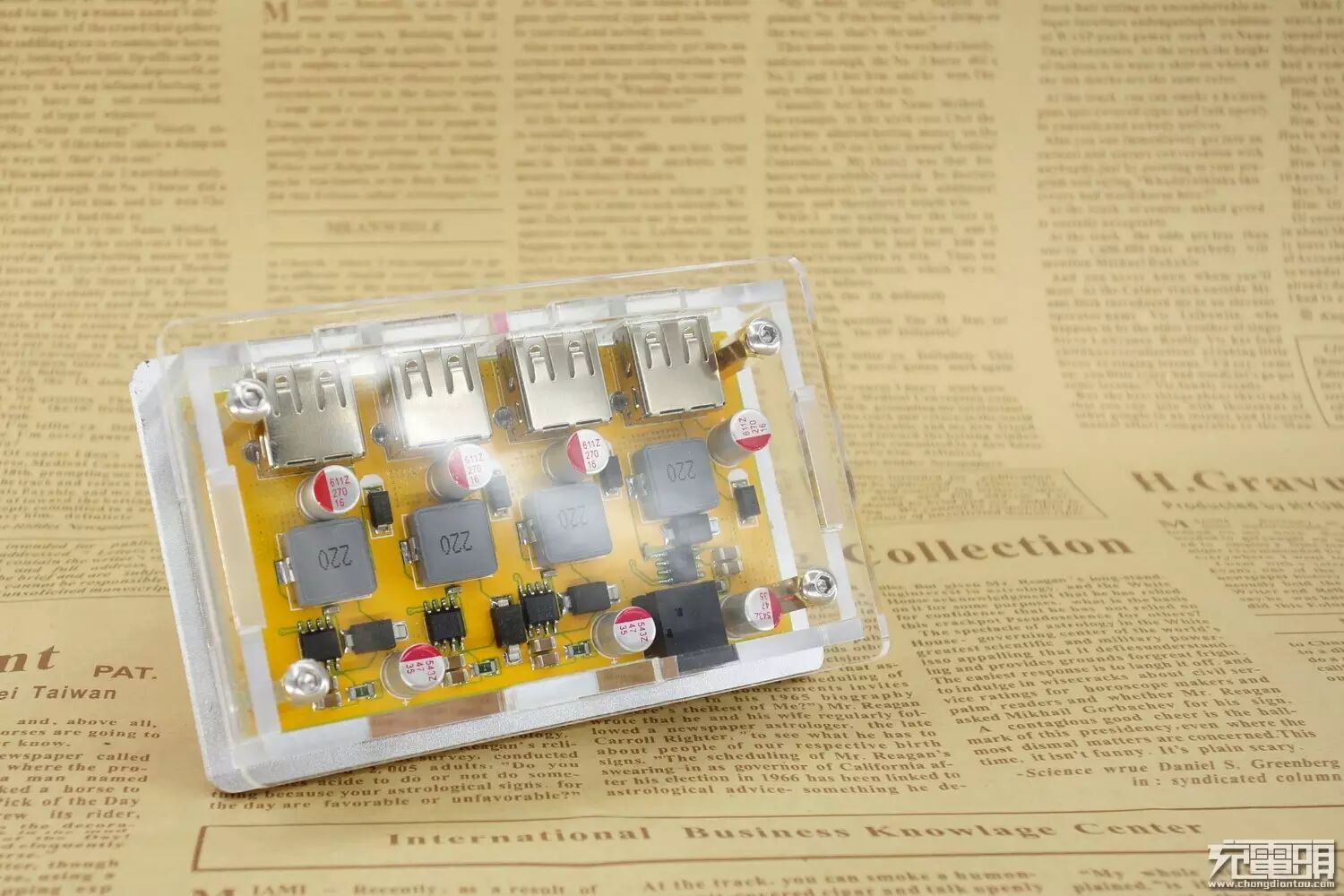

各个角度都能平稳放置。

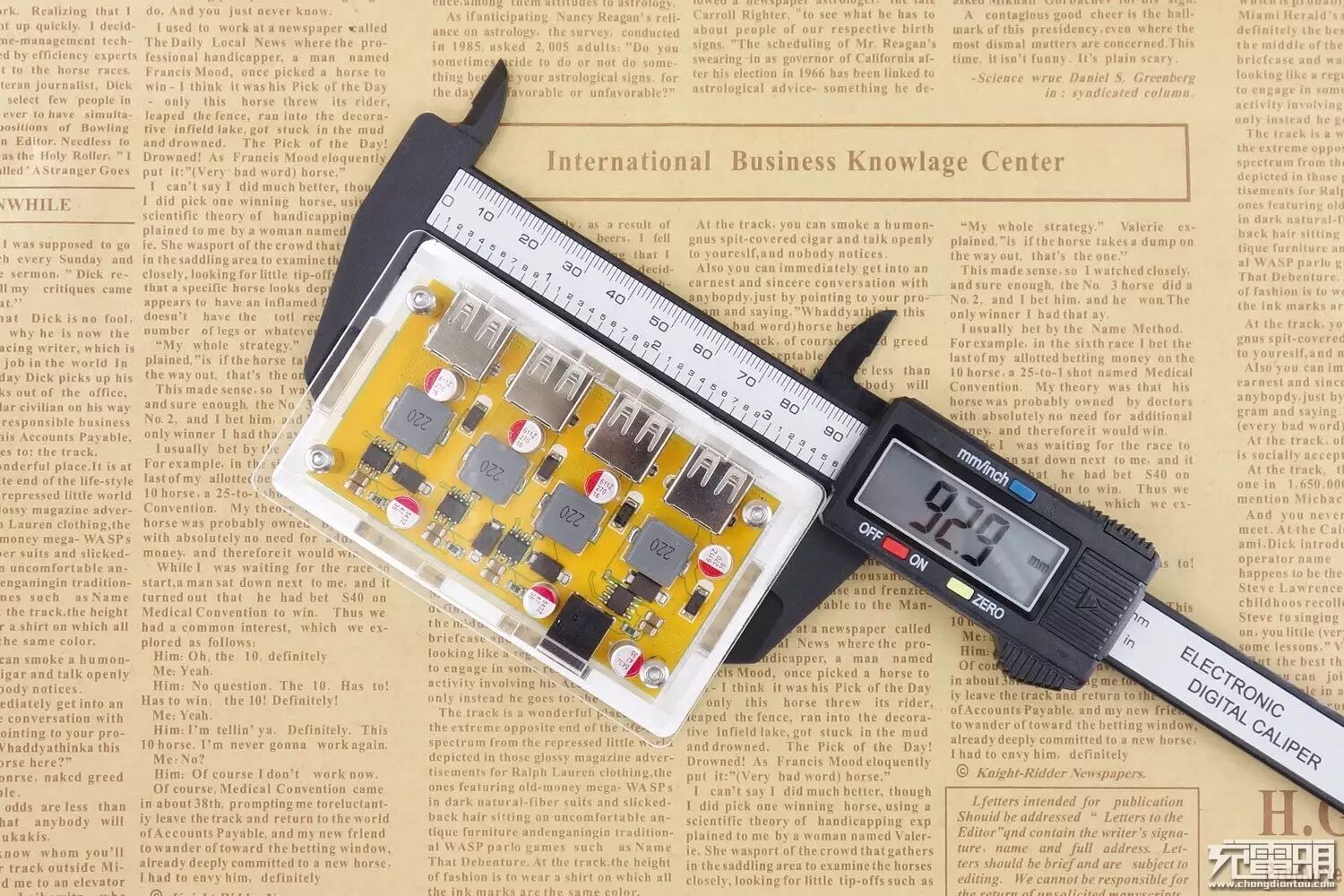

长度92.9mm

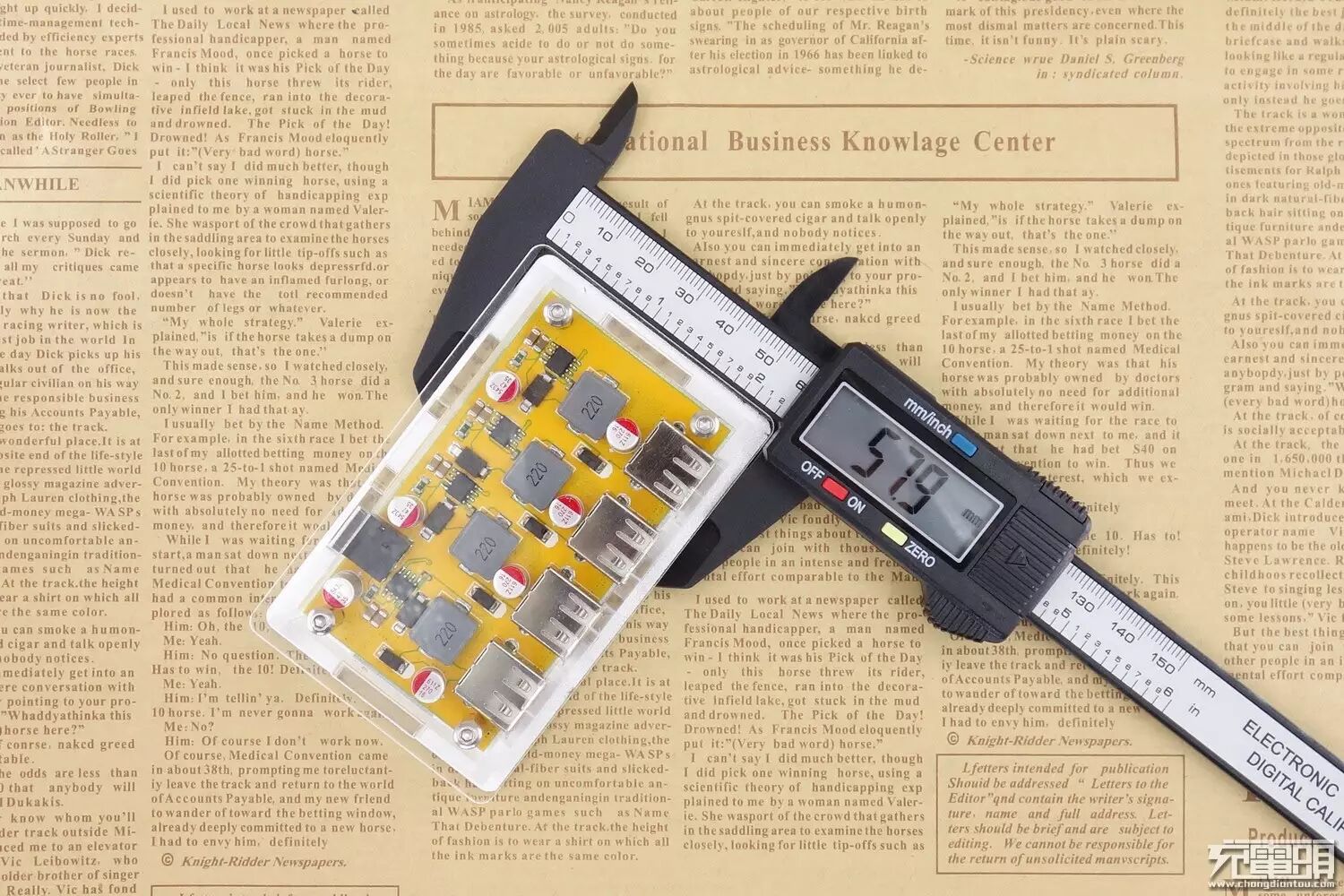

宽度57.9mm

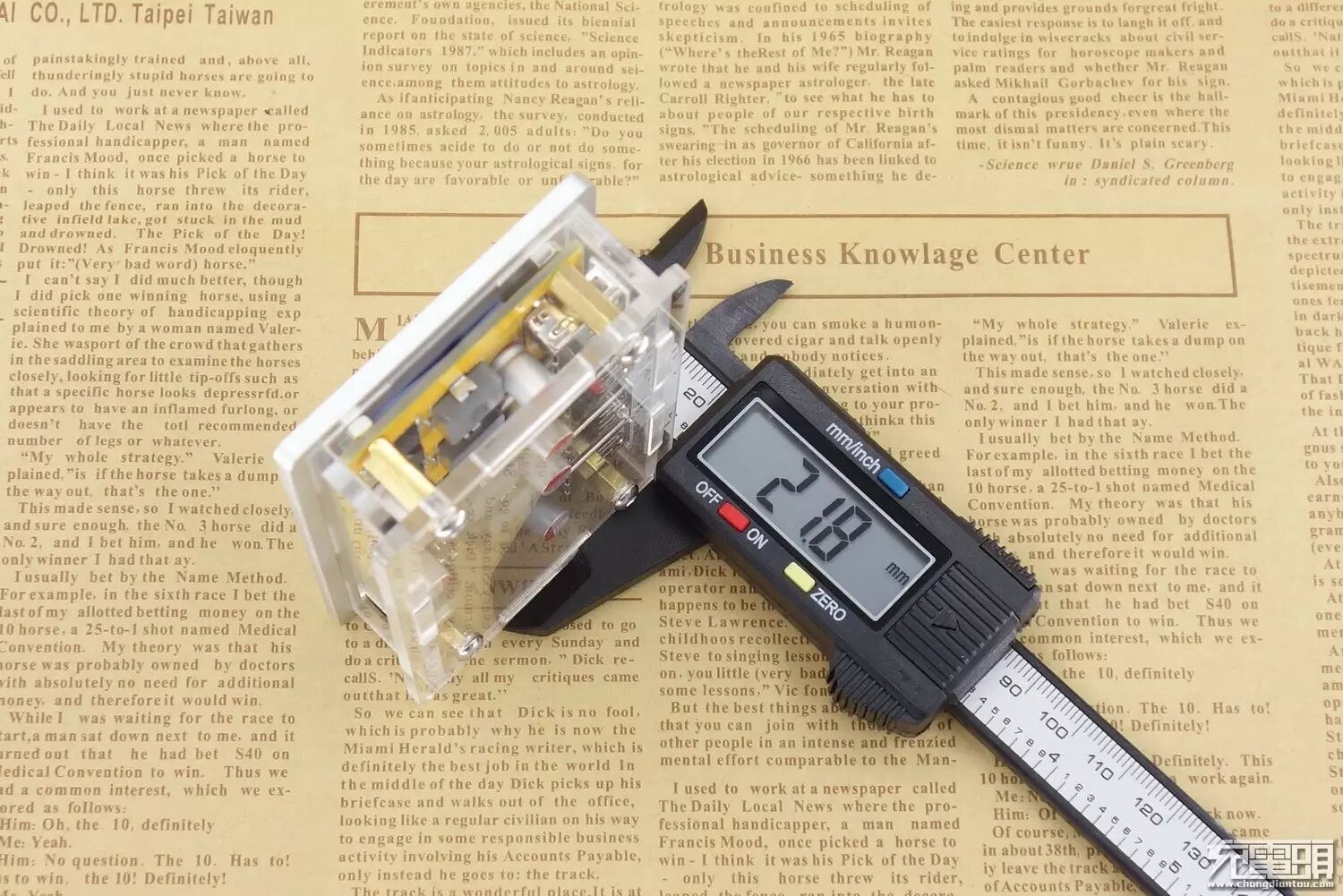

厚度（不含固定螺丝突起）21.8mm

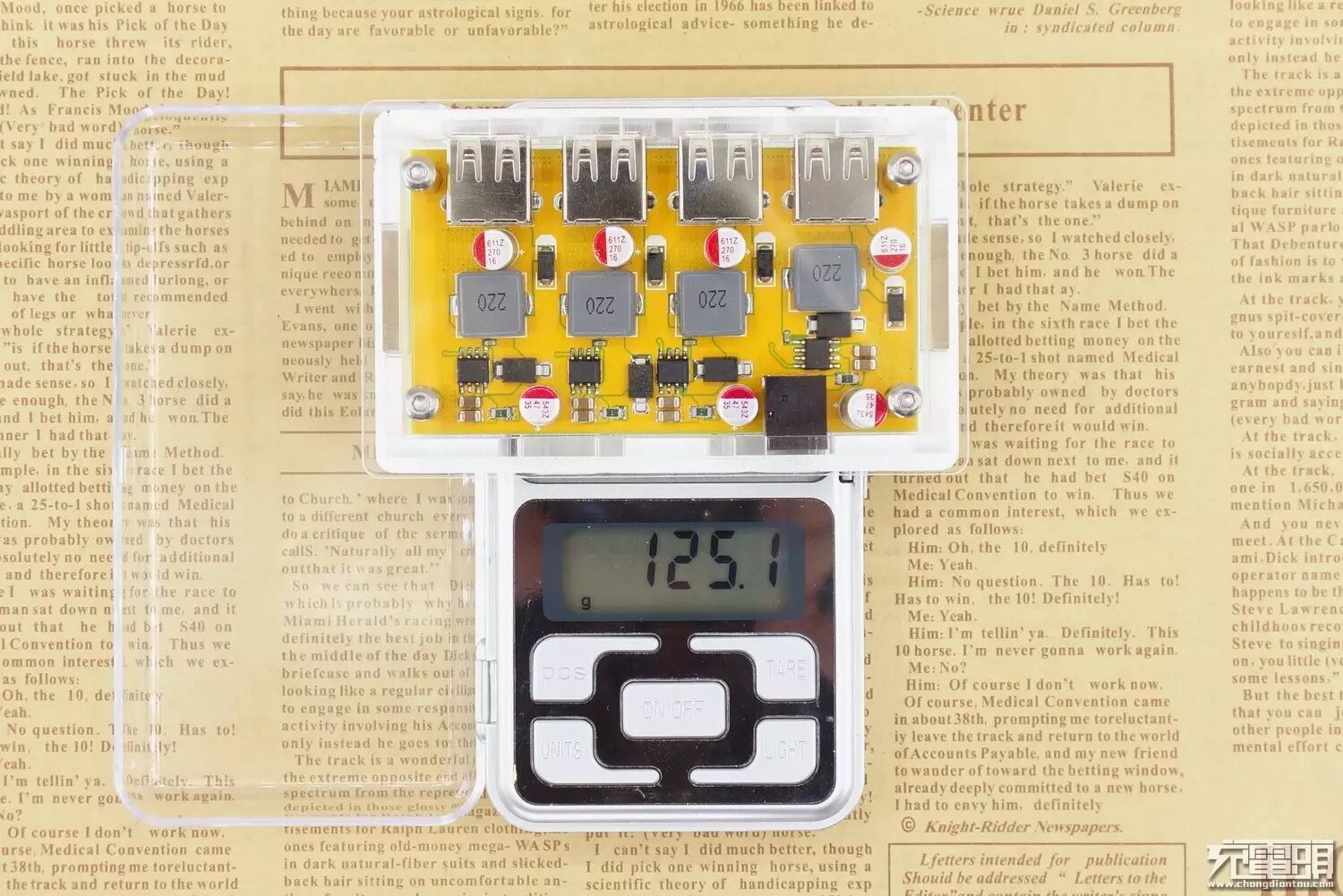

重量125.1g

拆解

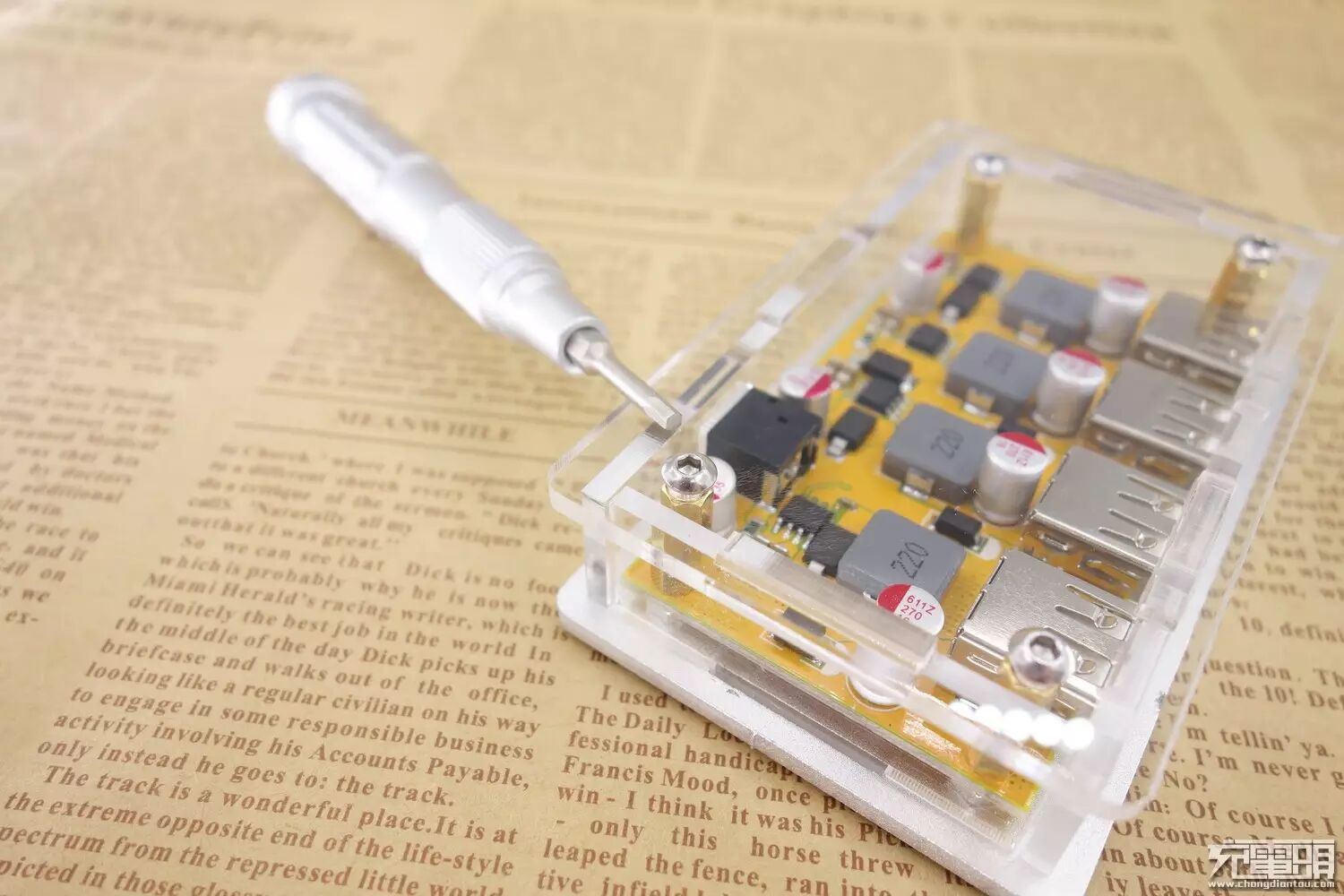

固定使用的是内六角螺丝

结构简单无损拆解。

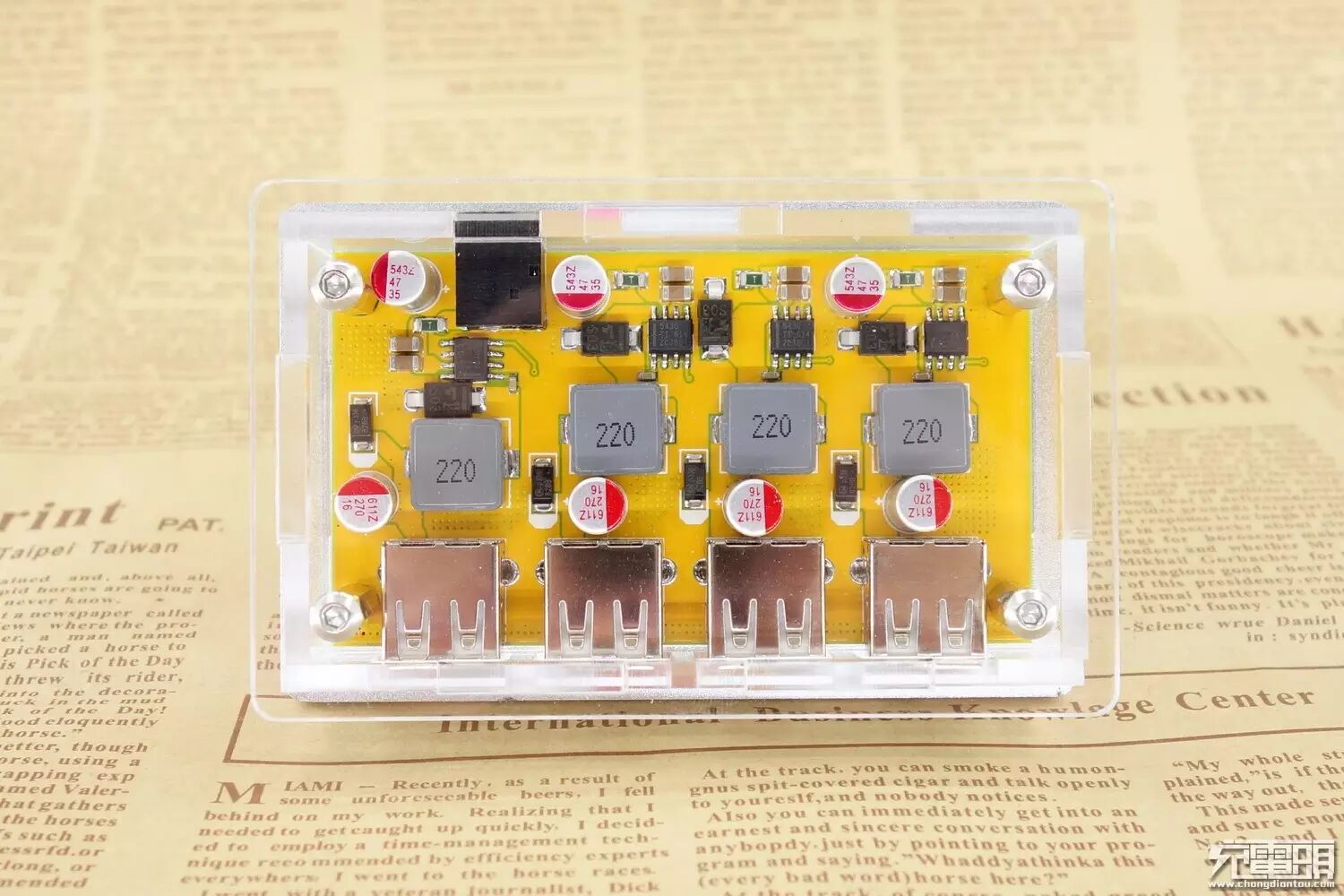

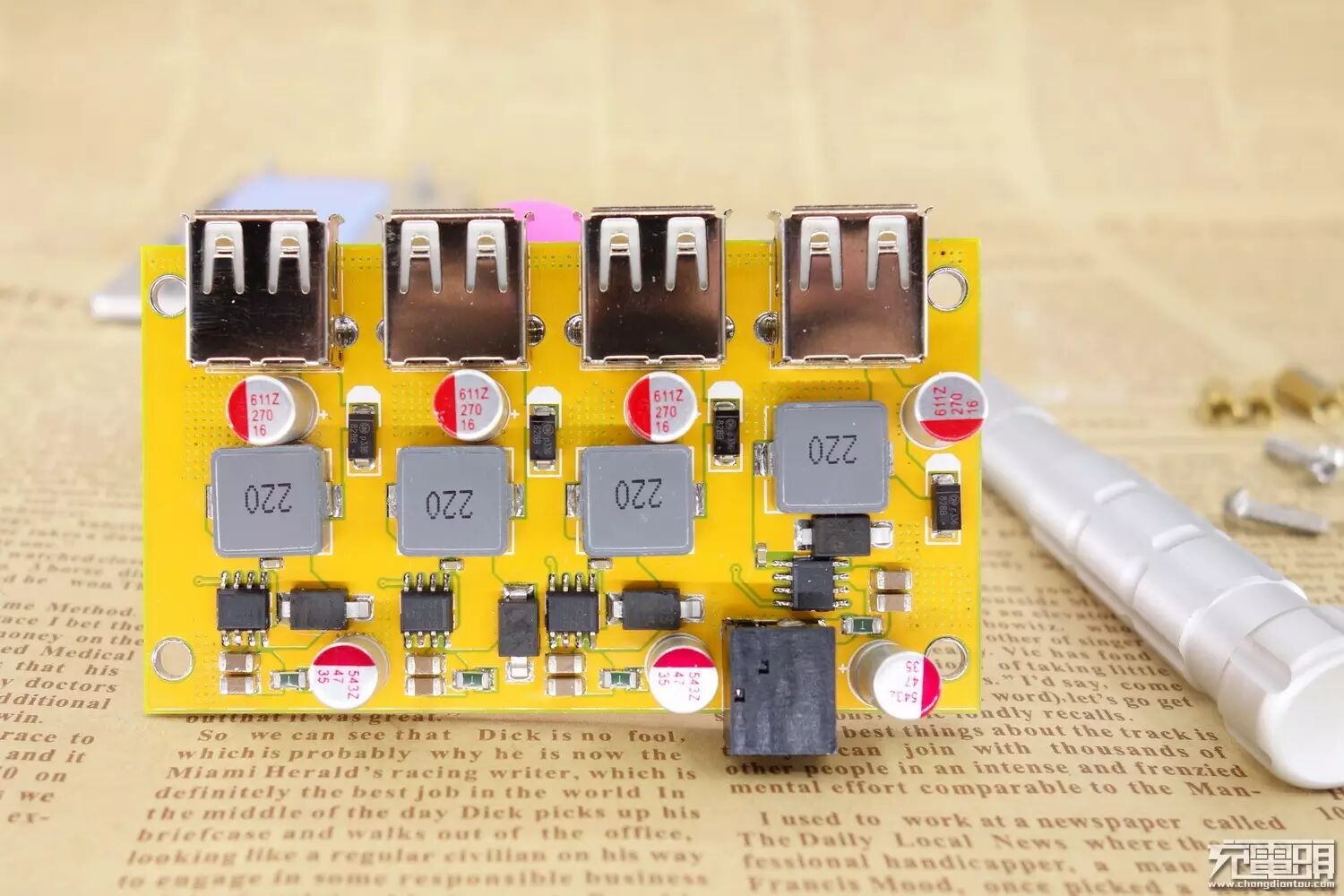

整齐的四路独立输出，方案一致。

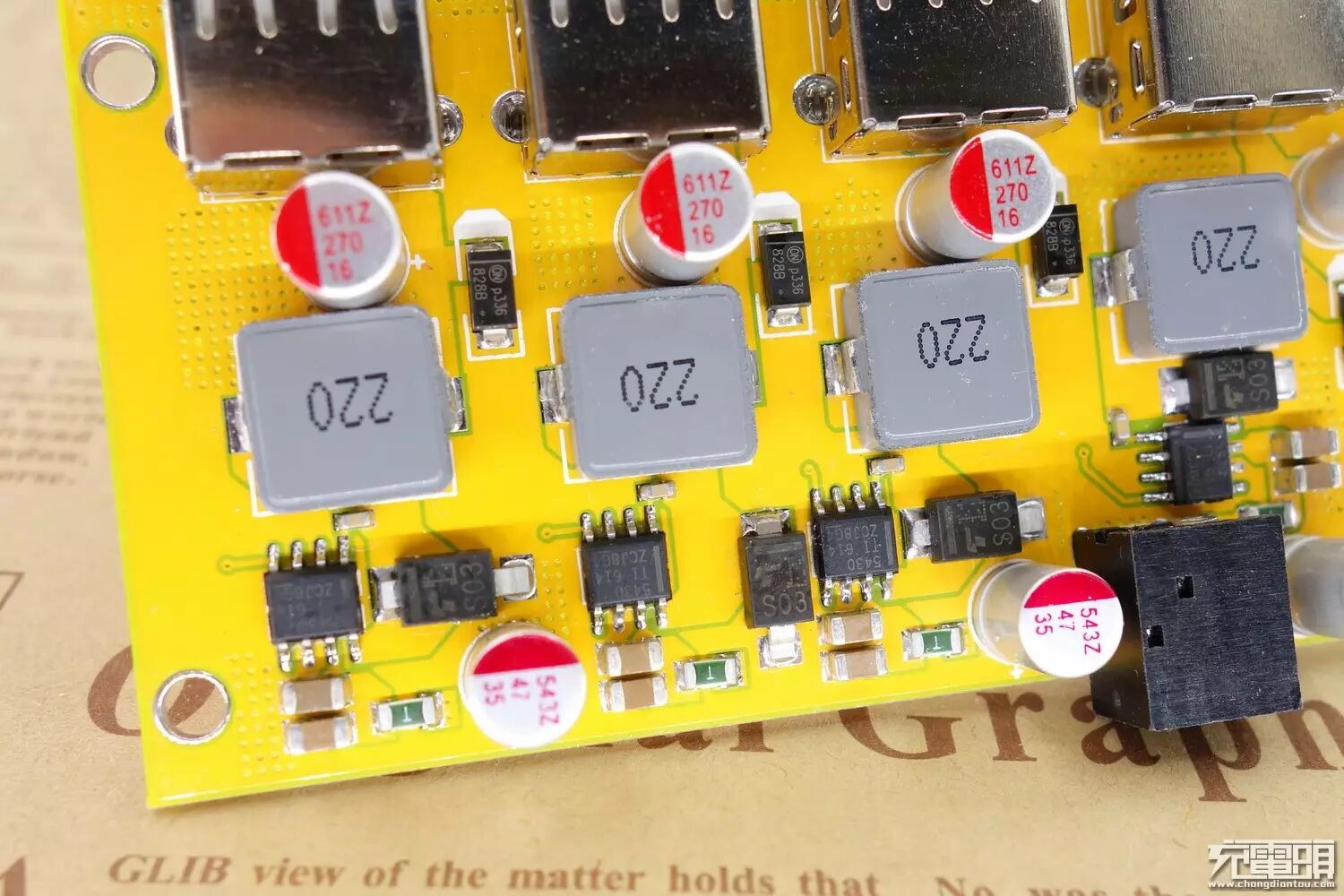

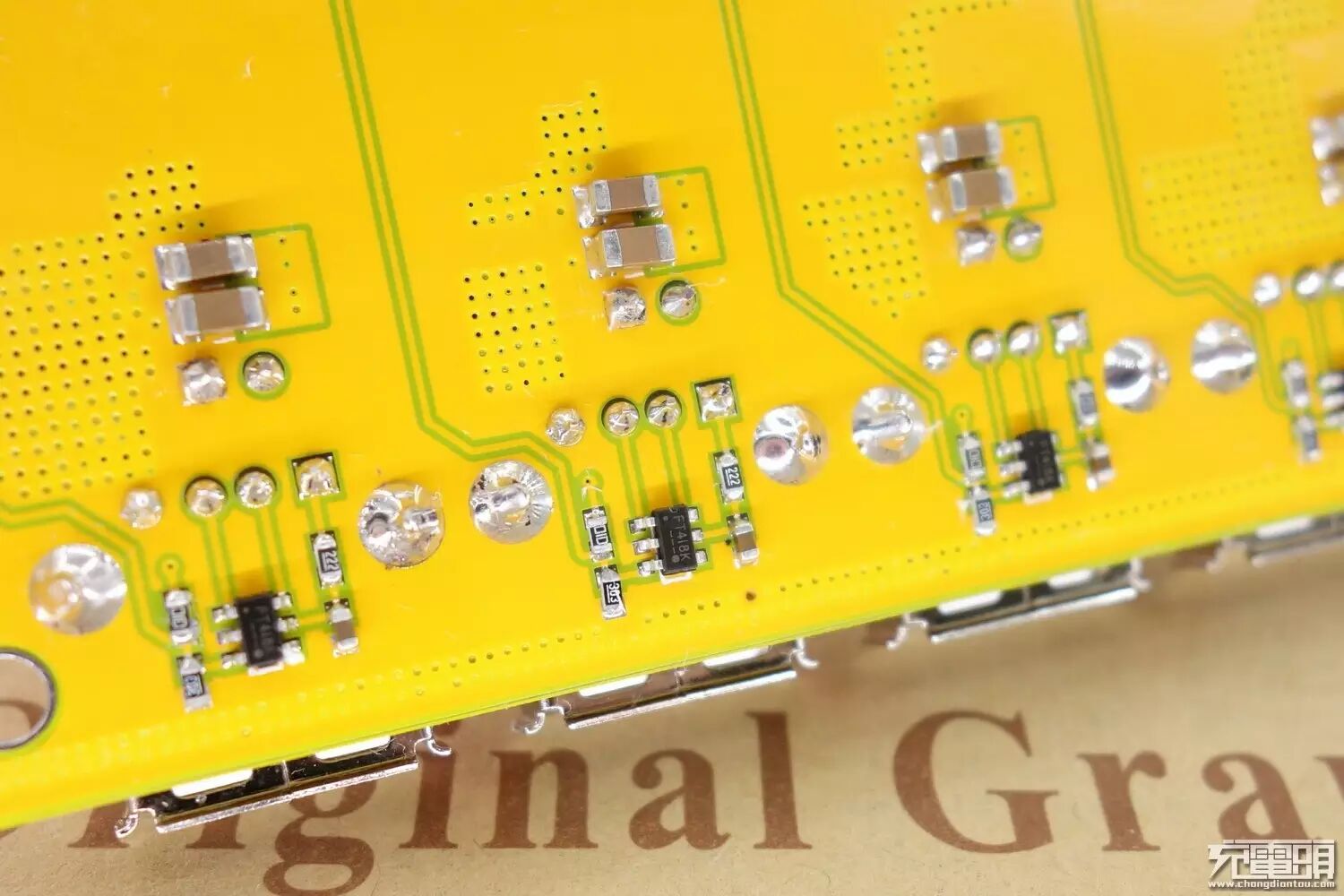

每路均使用TPS5430降压芯片，5.5V-36V宽幅直流输入，高达95%转换效率，标称连续3A峰值4A输出。识别使用fp6601q，支持bc1.2，QC3.0以及FCP等主流快充协议。外围方面使用东芝CLS03高效率肖特基二极管，进口35v黑金刚全固态电容以及镀金5A保险管，阵容豪华保证运行稳定。
