最强充电宝-ASUS ZenPower Max开箱评测及拆解

1.电池容量高达26800mAh/96Wh(等效)，储存满满电力；

1.Type-c输出埠可以对笔记型电脑充电，也可对支援USB-PD(Power Delivery)的Type-C装置进行充电；

2.支援Qualcomm Quick Charge 2.0的双组USB快充输出埠，可同时输出18W+18W功率；

3.快速充电，搭配随附的33W (19V/1.75A)充电器，可在5.5小时内将行动电源完全充满电；

4.高亮度LED照明灯，于电池满电状态下可以提供连续12天的照明时间；

5.搭载华硕PowerSafe及JEITA保护技术，可以避免高低温下电池充电能量过高及充电器过载使用，充份保障安全；

6.本体通过5000次USB插拔测试、80公分坠落测试、摄氏70度及零下40度的高低温环境耐受测试。

1.输入：19V/1.75A；

2.输出1与2(USB-A)：5V/2.4A、9V/2A、12V/1.5A；

3.输出3(USB-PD Type-C)：5V/3A、9V/3A、12V/3A、20V/3A；

4.输出功率：最大总和60W；

5.额定电容量：5V/15100mAh、9V/8900mAh、12V/6700mAh、20V/3910mAh；

6.电池容量：14.4V 6700mAh/96Wh；

7.具备温度、短路、输入过压、输出过压、输入防反、过充过放、输出过流、电池PTC、JEITA、Reset等十大保护。

外盒包装正面有银色版本实体照片及ASUS ZenPower Max 26800字样，背面有产品条码、规格说明、安规认证标志，还有ASUS官方网站及ZenTalk讨论区连结QR Code。

外盒包装侧面，其中一面把DUAL PORT/LED/NOTEBOOK QUICK CHARGE/26800主要特色字体放大，另一面为更大的26800数字。

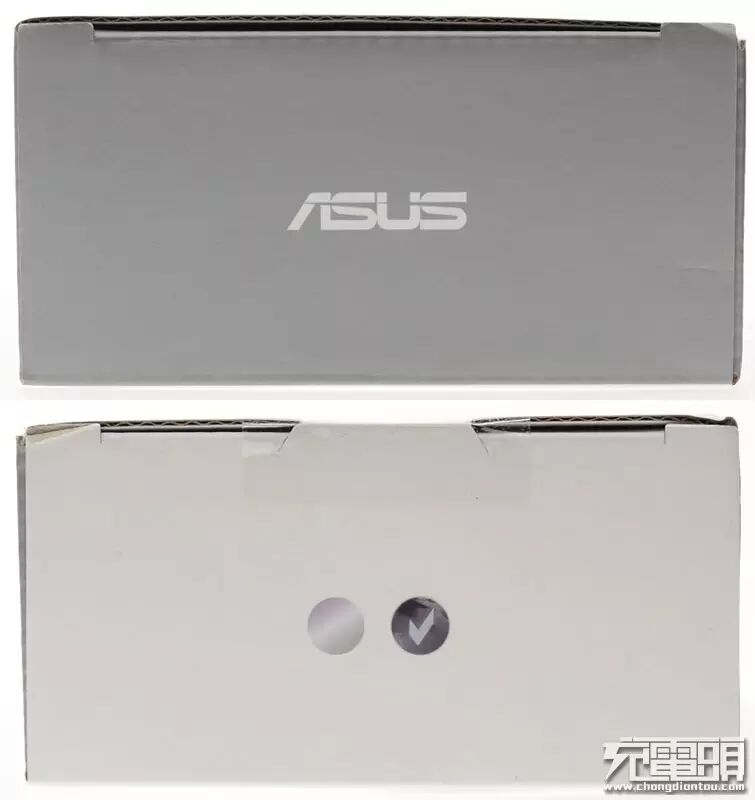

外盒包装顶部有ASUS商标，底部有包装内产品颜色标示，共有银/黑两种颜色可选。

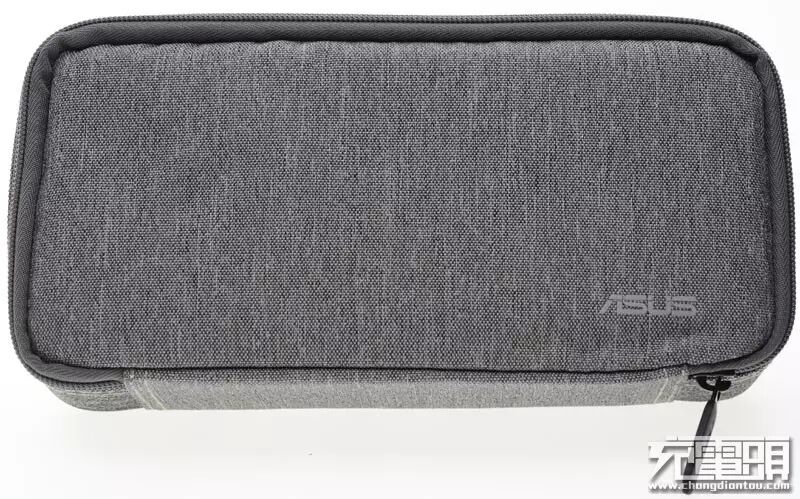

ZenPower Max附上一个质感良好的配件包，方便旅行携带。

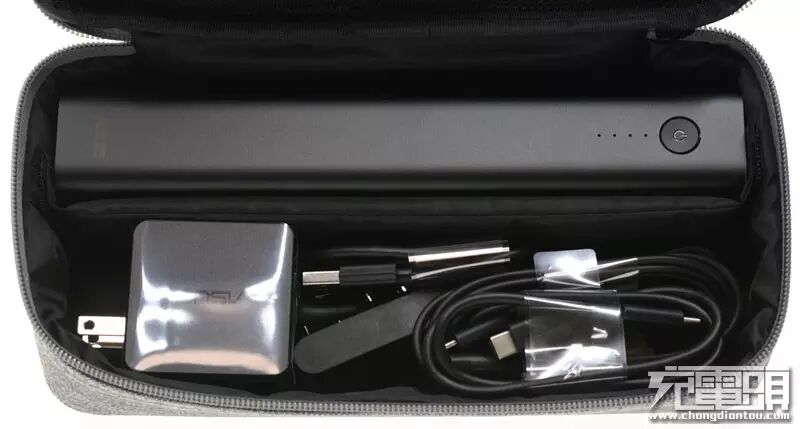

打开配件包，行动电源与所有配件都放置在裡面。

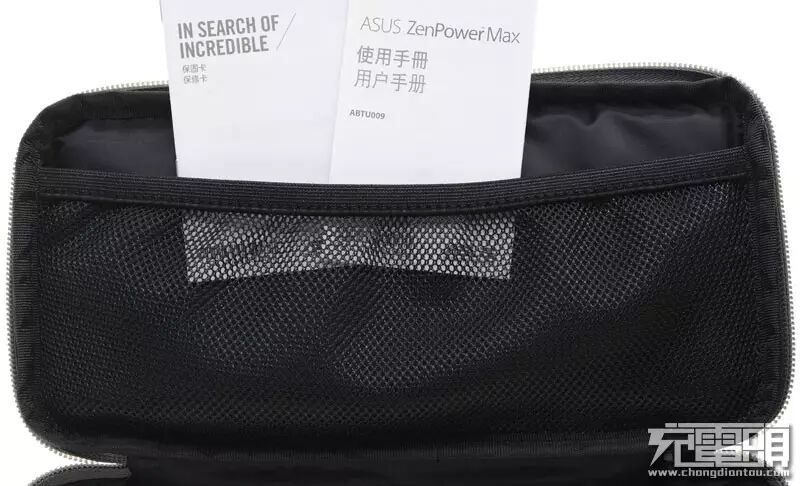

配件包上盖有网状夹层袋，裡面装了使用手册及保证卡。

所有物品一览，有行动电源本体、专用33W(19V/1.75A)充电器、Type-C转DC头连接线、Type-C对Type-C连接线、USB-A对Micro USB连接线、可更换的四种不同口径DC头

出货时行动电源本体顶部插槽有ASUS ZenPower字样黑色贴纸盖住。

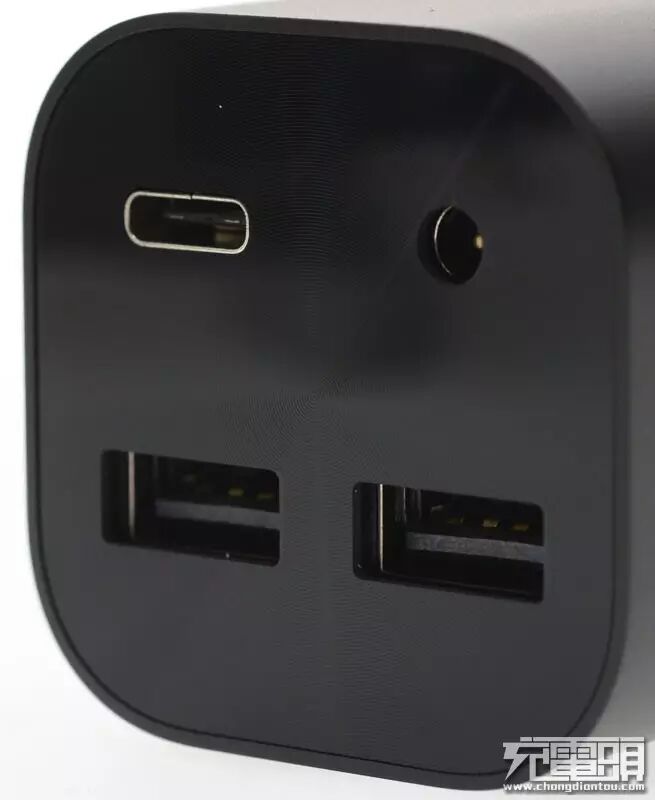

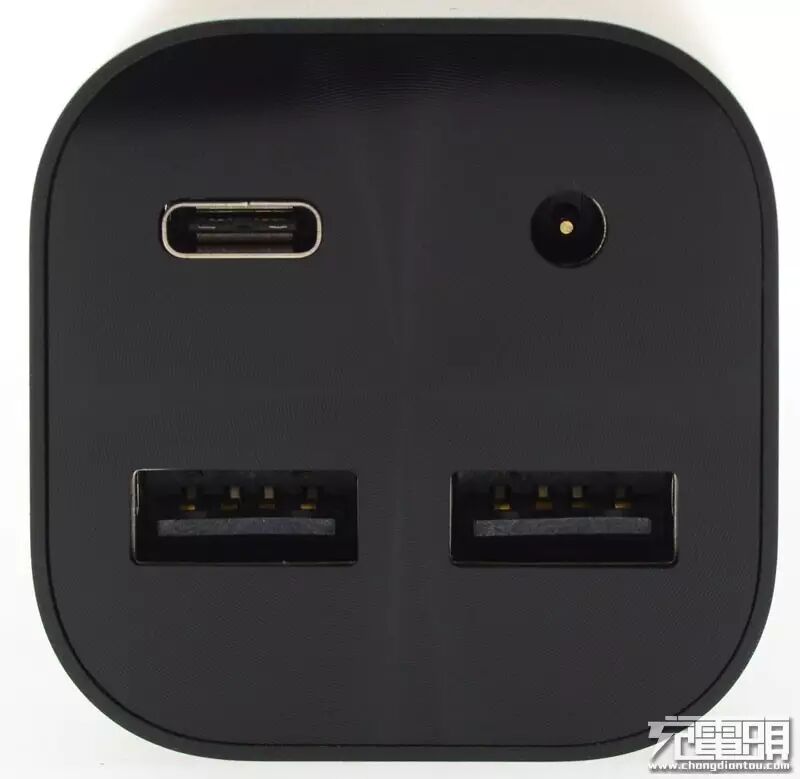

将贴纸撕开，就可以看到两个USB-A插座(输出1/2)、一个Type-C USB-PD插座(输出3)、一个圆孔DC插座(充电输入)。

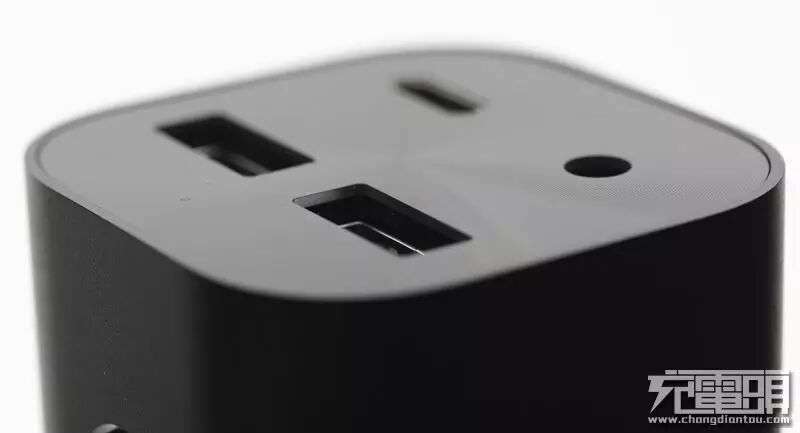

顶部黑色面板有螺旋状圆弧纹路装饰。

金属筒状外壳边缘处略高于黑色面板，边缘处并未有倒角加工，不过也没有明显刮手感觉。

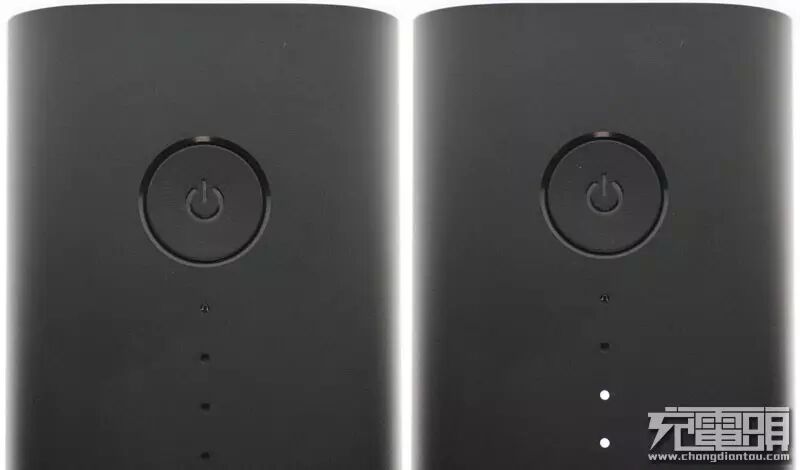

圆形电源开关按钮开孔周围有倒角加工，按钮本体略为凹陷，可避免误触，下方直式排列四个白光电量指示灯，按下按钮后就会依照电池电量点亮对应数目的指示灯ZenPower Max要按下开关才会启动输出，启动时没有连接的输出埠不会供电，开机后插上也同样不供电，需要再按一次电源开关才会启动输出，使用中若拔除所有连接的装置，则行动电源五秒后会自动关闭电源

浅褐色ASUS品牌商标在黑色金属筒状外壳上较不明显。

与之前行动电源产品不同，ZenPower Max的照明LED製作在底部，与插座处分开，即使有线路连接下也不影响照明，可像一支手电筒般握持与使用

底面也标示产品的容量、型号、输出入规格、认证标章等资讯。

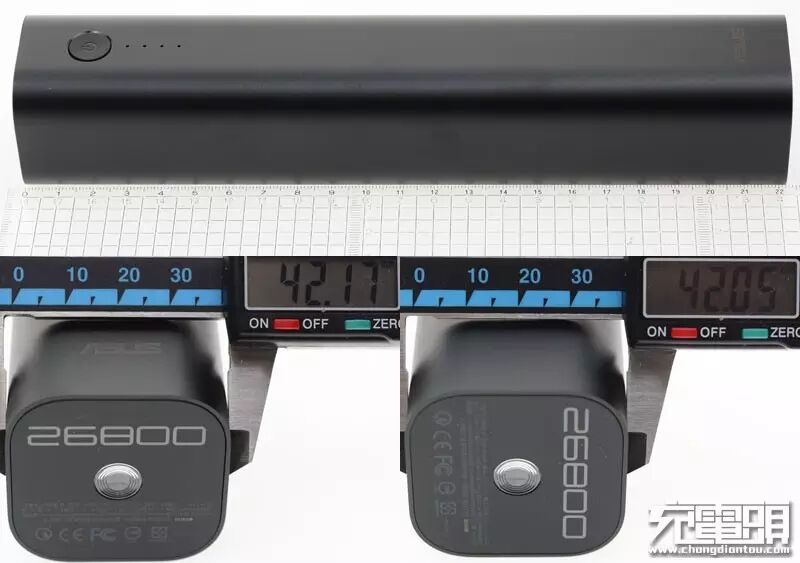

本体长宽为4.2公分，高度则高达22.2公分，重量为570克。

电源无论是开启或关闭下，长按电源开关可以开启或关闭照明LED。

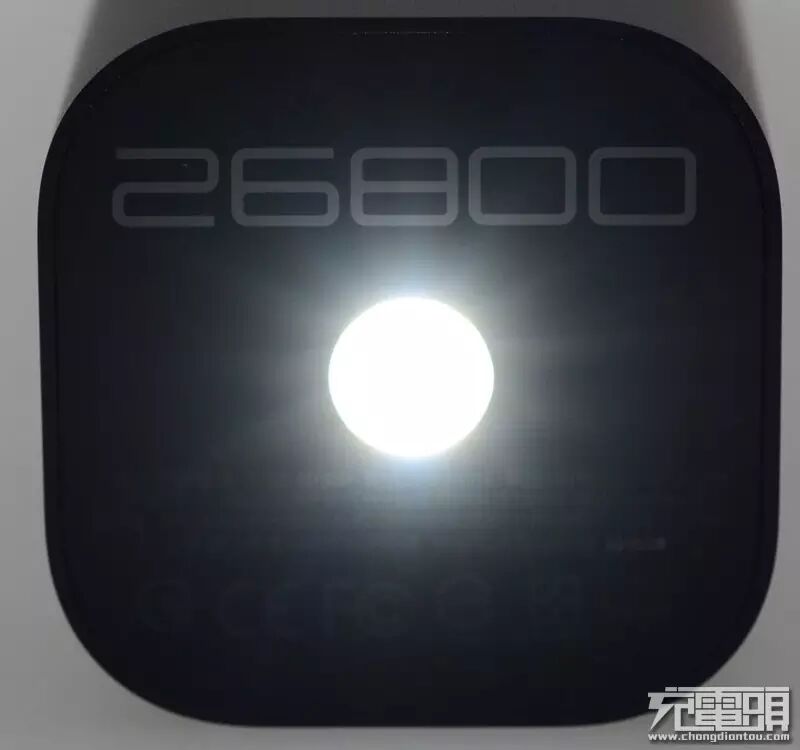

内置LED照明灯有两段亮度可以切换，手电筒开启后快速连按两下电源开关可切换强光与弱光。

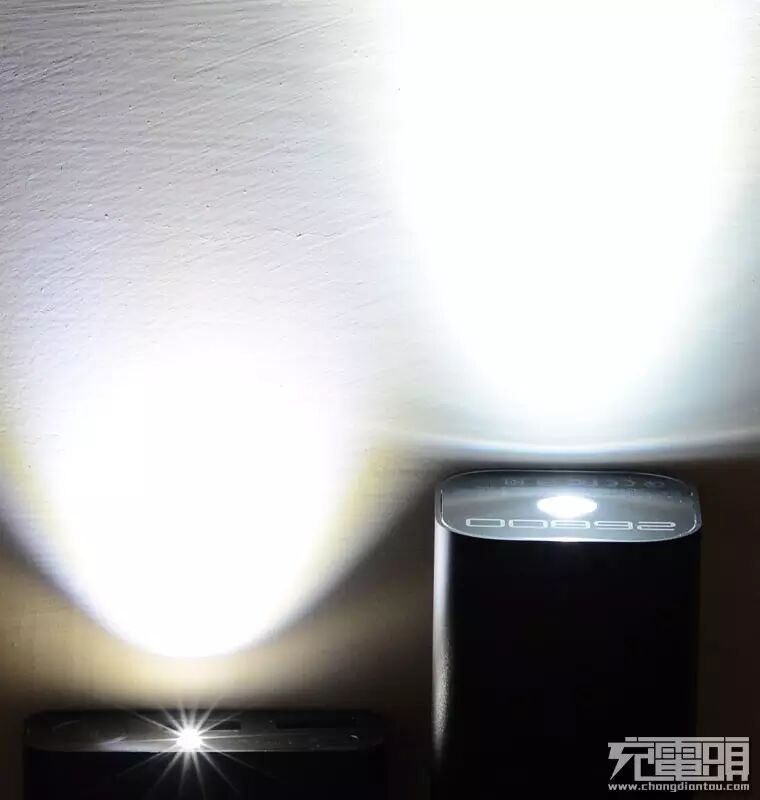

ZenPower Max的LED照明灯(右)与上一款ZenPower Ultra的LED照明灯(左)亮度比较(均在最亮档位)。

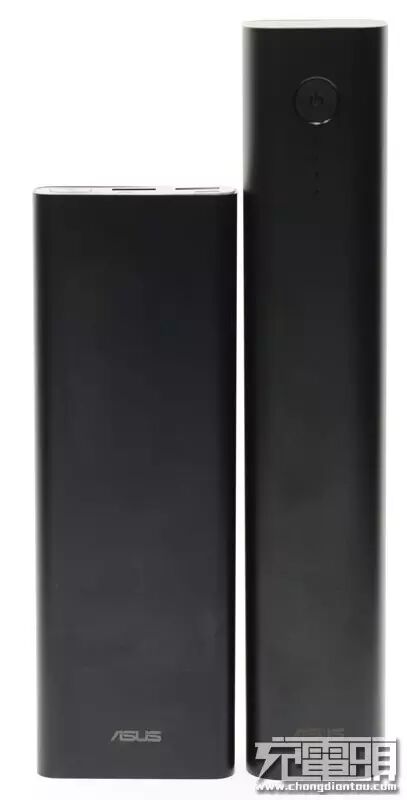

外观与上一款ZenPower Ultra比较起来，ZenPower Max更显瘦高。

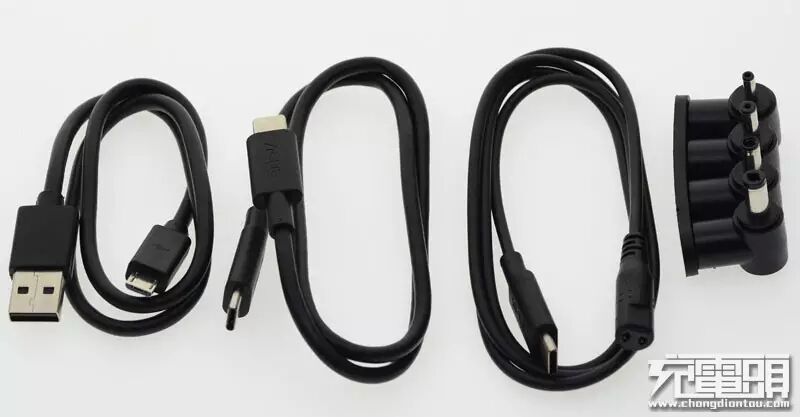

内附线材，有一条USB-A转Micro USB的连接线、一条两端均为Type-C的连接线、一条Type-C转DC头连接线与四个可更换式DC头。

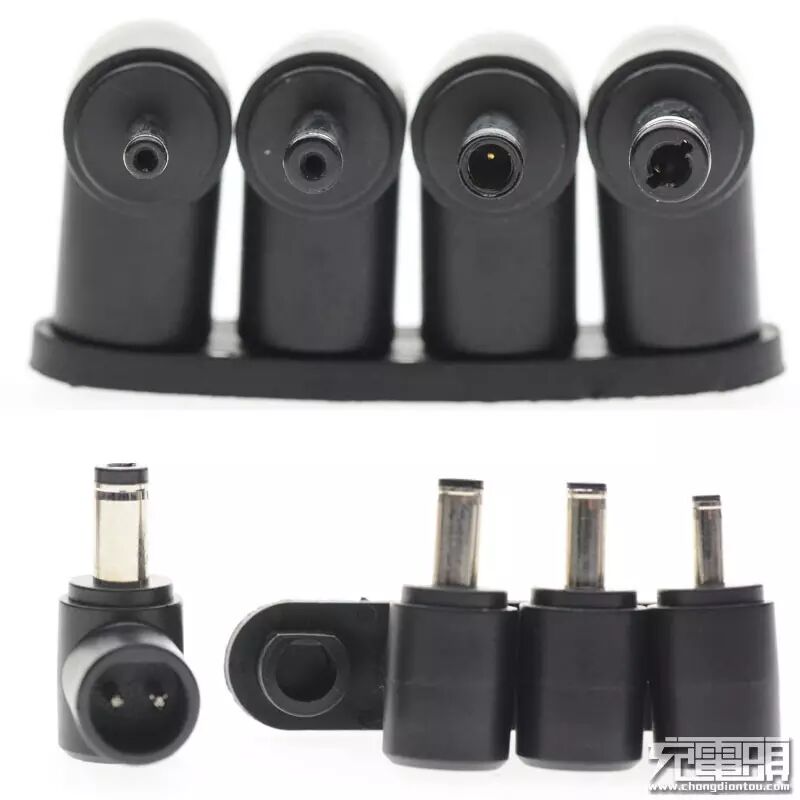

附上3/4/4.5/5.5四种可更换的不同口径DC插头，可依照笔电/装置的DC座来选择适用的DC头，不使用时可以插在塑胶固定板上若是DC座比较特殊的笔电/装置(例如方形头)，需要自行准备可以相容的连接头。

ZenPower Max只能使用随附的充电器进行充电(或其他接头相同的19V电源供应器)，无法透过USB进行充电。

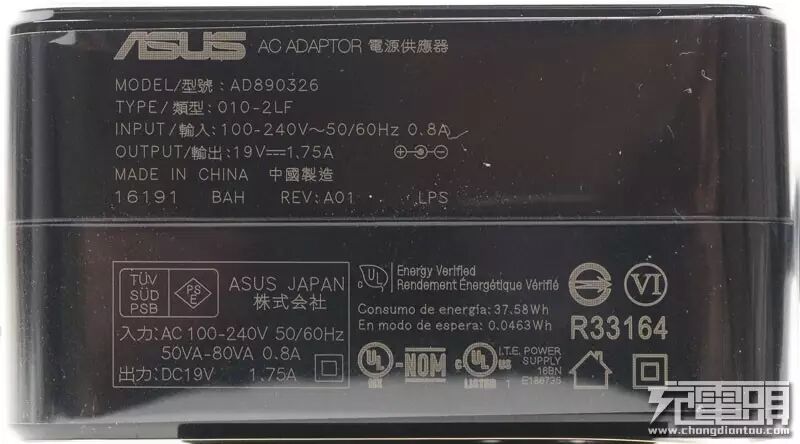

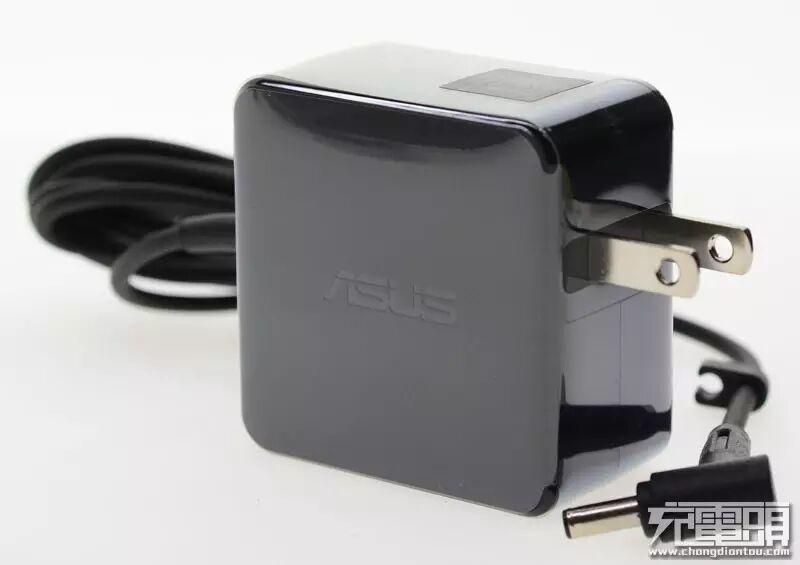

输出入规格等资讯用雷射刻印在充电器侧边外壳，採国际电压100-240V交流输入，19V 1.75A直流输出，转换效率等级为Class 6，并通过BSMI检验，产地为中国。

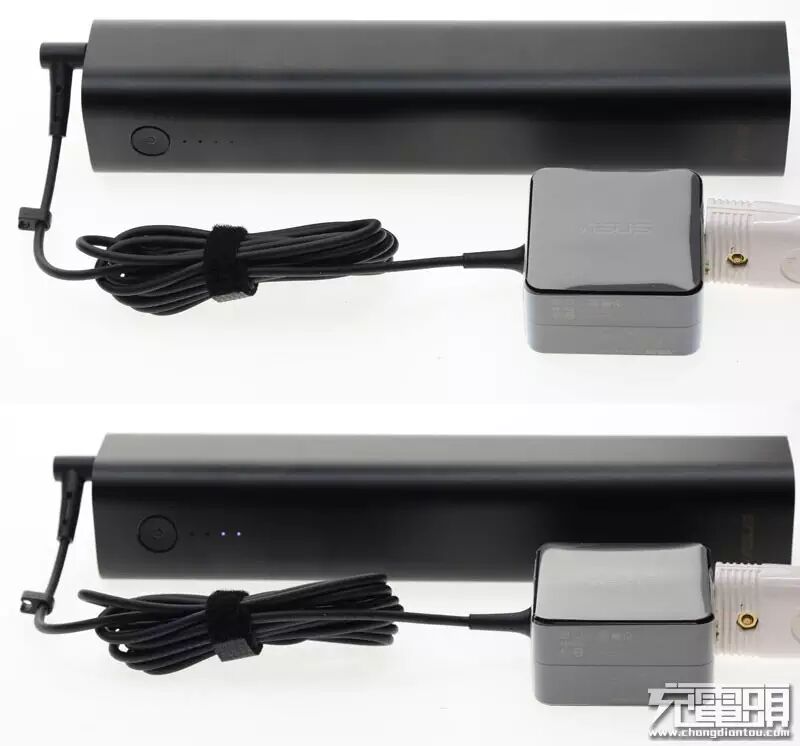

使用随附充电器对ZenPower Max进行充电，约5.5小时可将行动电源完全充满，ZenPower Max无法边充边用，若在充电中启动输出的话，会自动中止充电，待输出拔除后，才会继续充电。

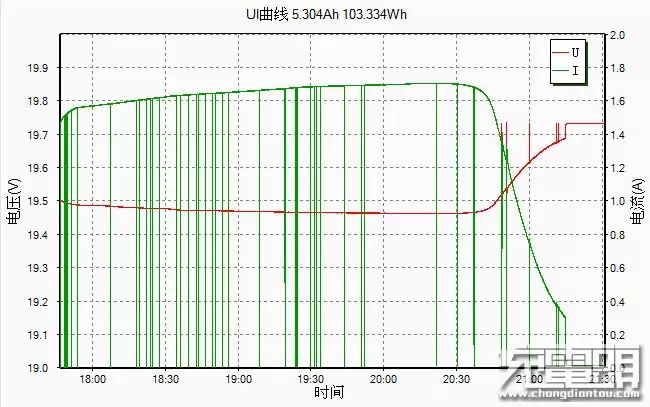

充电电压电流曲线图，红线为电压，绿线为电流，从曲线图可以发现充电过程中会有短暂关闭充电(电流下降接近0)再打开的设计，从图表时间轴来看，整个充电程序约在4个小时内就可完成。

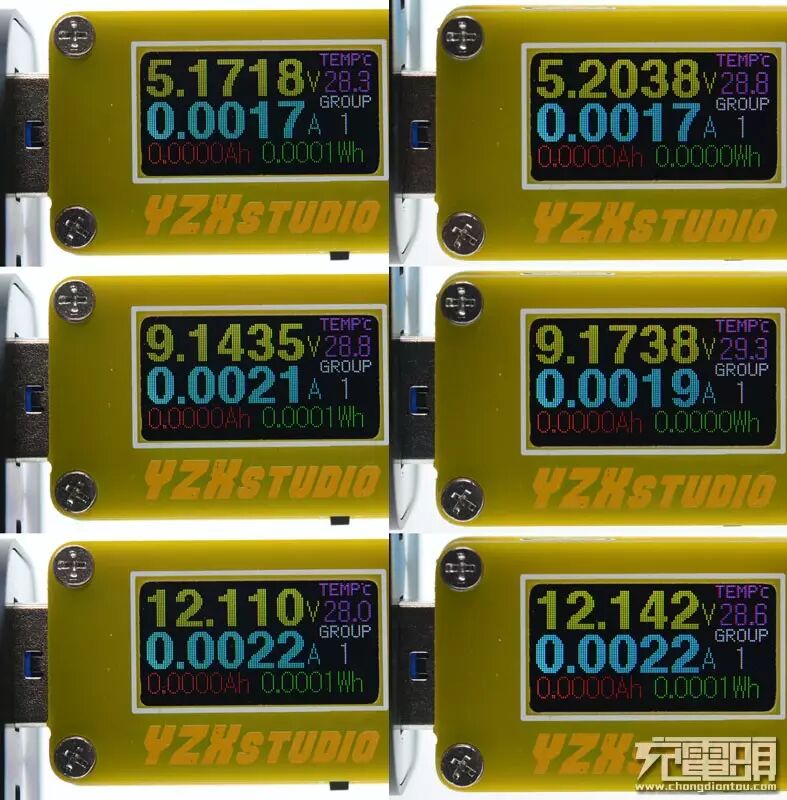

两组USB-A输出埠输出5V/9V/12V空载电压，因为各埠採独立转换电路设计，所以输出电压会略有差异。

两组USB-A输出埠对Apple iPad2(上)及LG G2(下)的充电电流，均可自动辨识并以原厂充电器速度进行充电。

两组USB-A输出埠对支援QC 2.0快充的装置进行充电，同样可正常申请高于5V的电压输出。

USB-A输出埠5V负载测试图，输出电压随电流增加缓慢降低，当输出电流超过2.6A时便会截止输出，具备过电流保护。

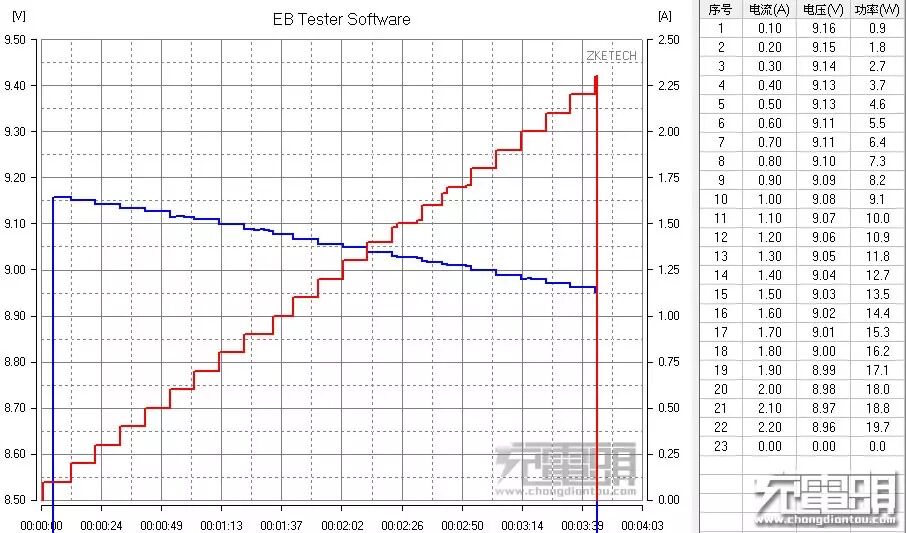

USB-A输出埠9V负载测试图，输出电压随电流增加缓慢降低，当输出电流超过2.2A时便会截止输出，具备过电流保护。

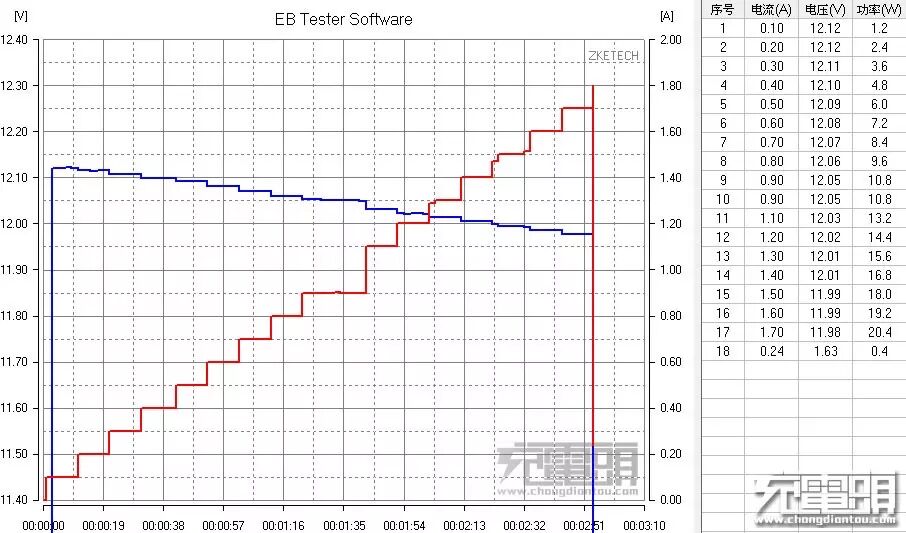

USB-A输出埠12V负载测试图，输出电压随电流增加缓慢降低，当输出电流超过1.7A时便会截止输出，具备过电流保护。

华硕ZenPower Max的Type-C支援USB-PD(Power Delivery)，也就是具备供电能力，最大可支援至Profile 4，5V/9V/12V/20V 3A，总功率达60W的输出能力

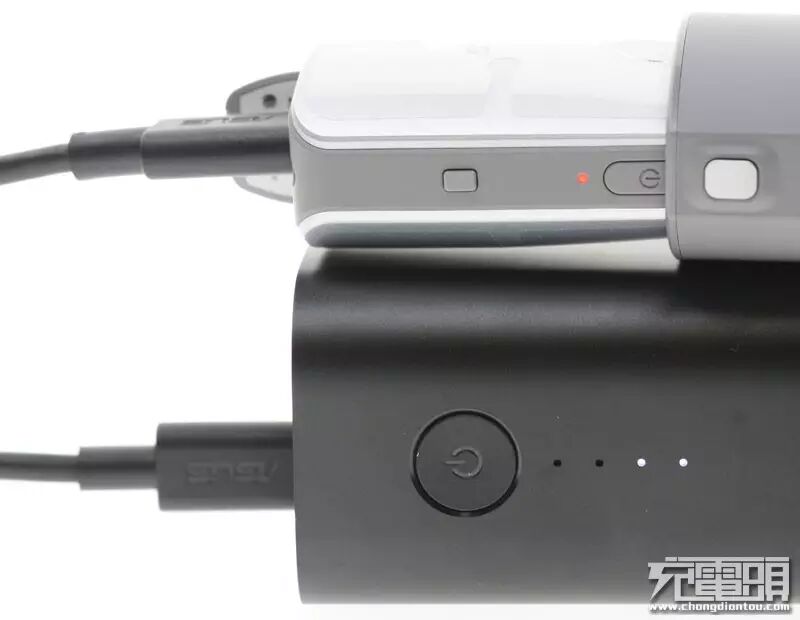

透过随附双头Type-C连接线接上LG 360 CAM，可以正常进行充电(360 CAM红灯点亮表示正在充电)。

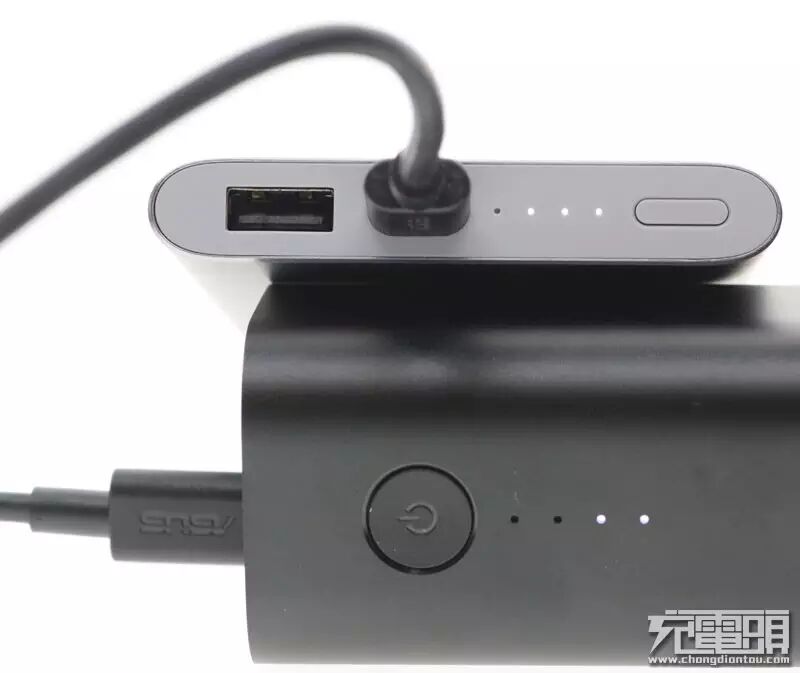

华硕ZenPower Max透过随附Type-C连接线直接对接小米10000mAh高配版进行充电。

但是因为LG360CAM与小米高配版的Type-C并无内建USB-PD的通讯协定晶片，所以只能以标准Profile 1模式(5V/2A 10W)进行充电，此时实际进入装置的电压仅有5V要使用9V/12V/20V更高电力需求，必须要连接具备USB-PD协定介面晶片的装置(例如平板、笔电、集线器、扩充Dock等)，经过通讯后才会输出更高的电力。

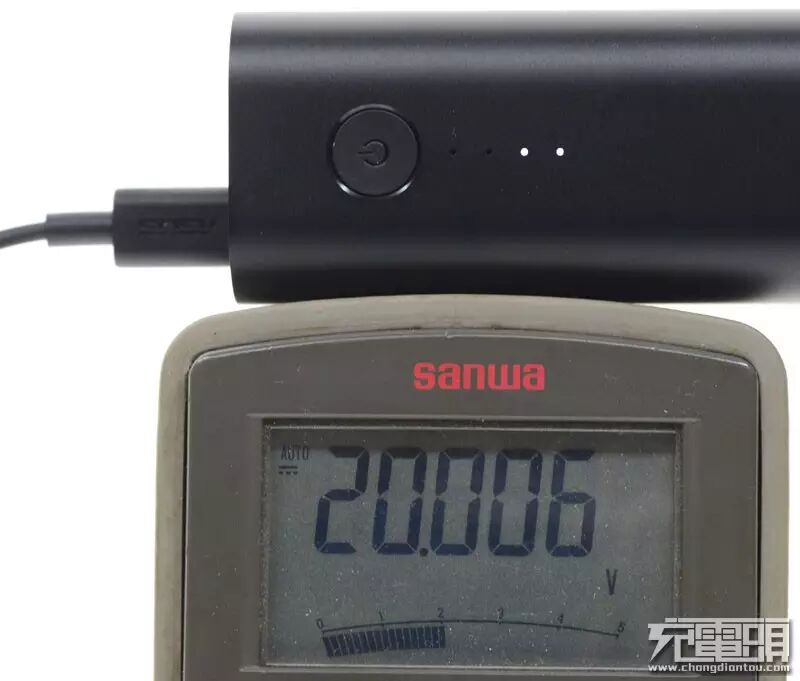

对于不是採Type-C的笔电或其他装置，连接随附的Type-C转DC头输出线，行动电源按下开关后就会直接输出20V的电压，当ZenPower Max于输出20V模式下，会依照输出电流的高低而选择关闭输出1或输出2(输出1A至2A)或是1与2均关闭(输出2A以上)。

Type-C输出埠20V负载测试图，输出电压随电流增加缓慢降低，当输出电流超过3.6A时便会截止输出，具备过电流保护，最大输出功率亦限制在70W以内。

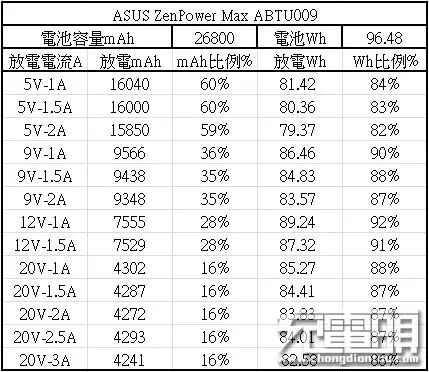

5V/9V/12V/20V于各电流输出下可用mAh及可用Wh数据表，虽然电池容量标示为26800mAh，但电池组实际上是14.4V 6700mAh，电池Wh为96.48Wh，符合可携带上飞机的标准(小于100Wh)，表现最好的是12V 1A，有92%可用Wh，其他输出均维持在82~91%可用Wh区间。额定电容量部分，5V输出均高于标示的5V/15100mAh、9V输出均高于标示的9.V/8900mAh、12V输出均高于标示的12V/6700mAh，20V输出均高于标示的20V/3910mAh。

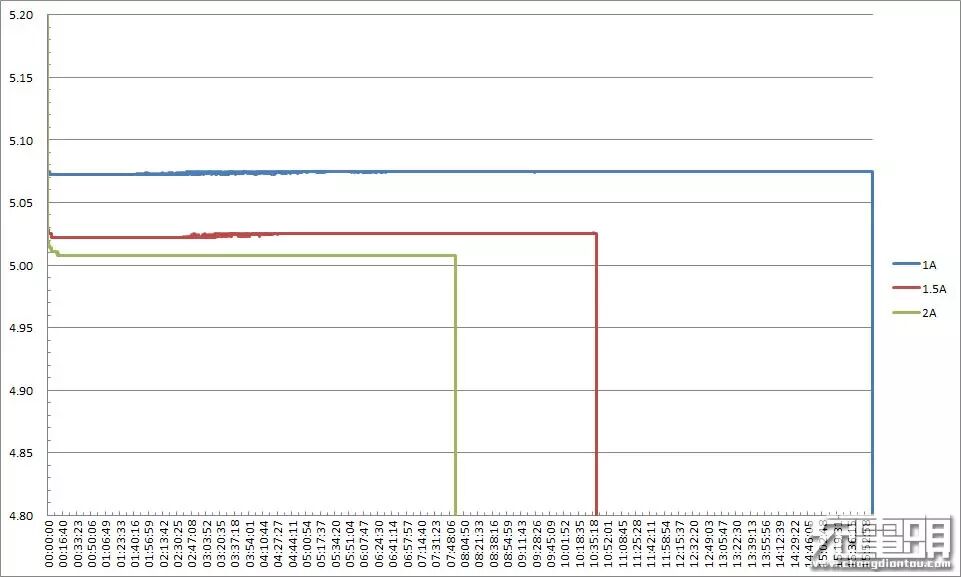

5V输出下1A至2A的放电电压与放电时间图表。

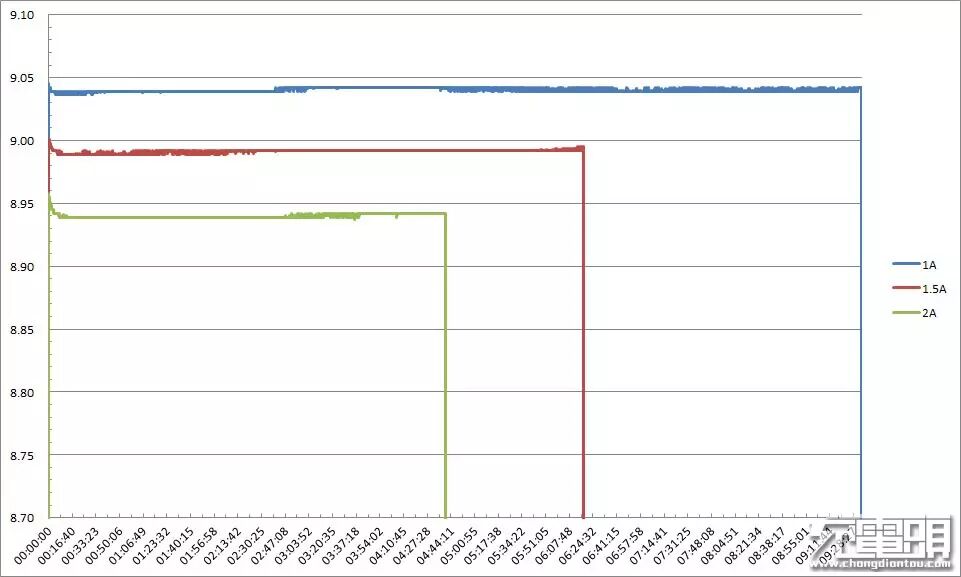

9V输出下1A至2A的放电电压与放电时间图表。

12V输出下1A至1.5A的放电电压与放电时间图表。

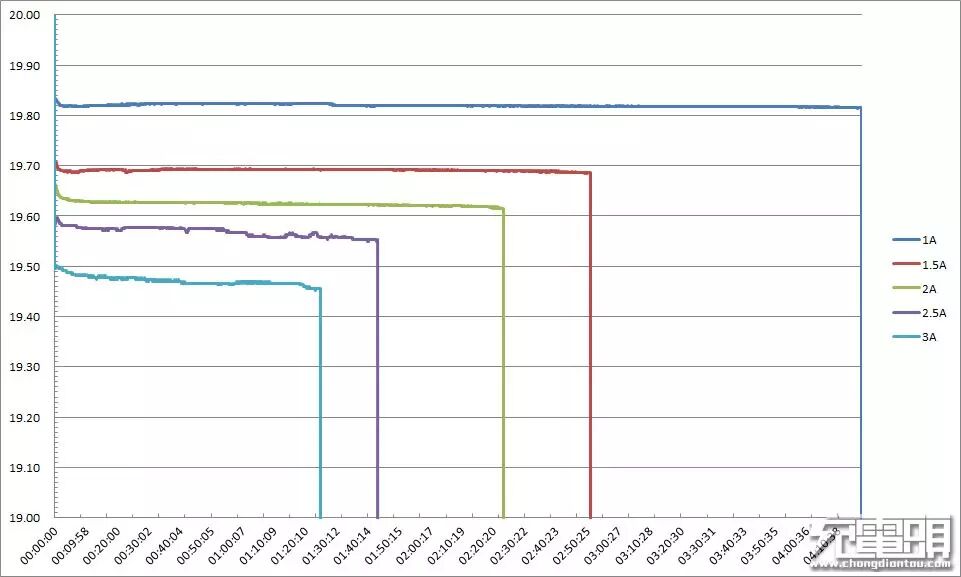

20V输出下1A至3A的放电电压与放电时间图表。

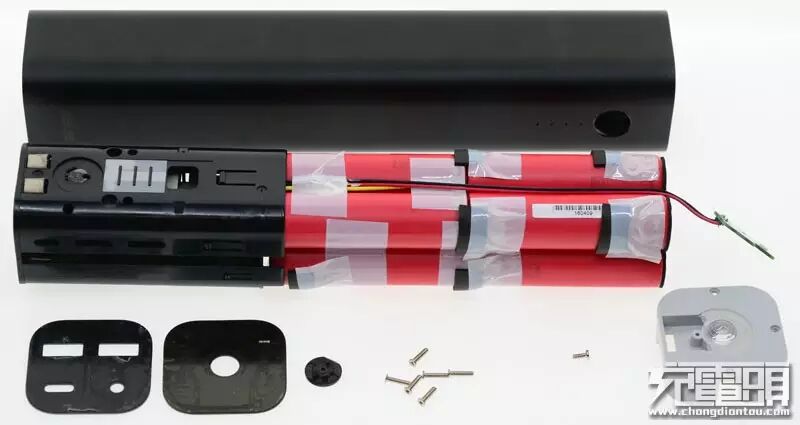

内部结构图，本体筒状外壳上下端均有使用螺丝锁住的塑胶框架本体及LED照明灯座，装饰面板及电源开关按钮使用双面胶固定。

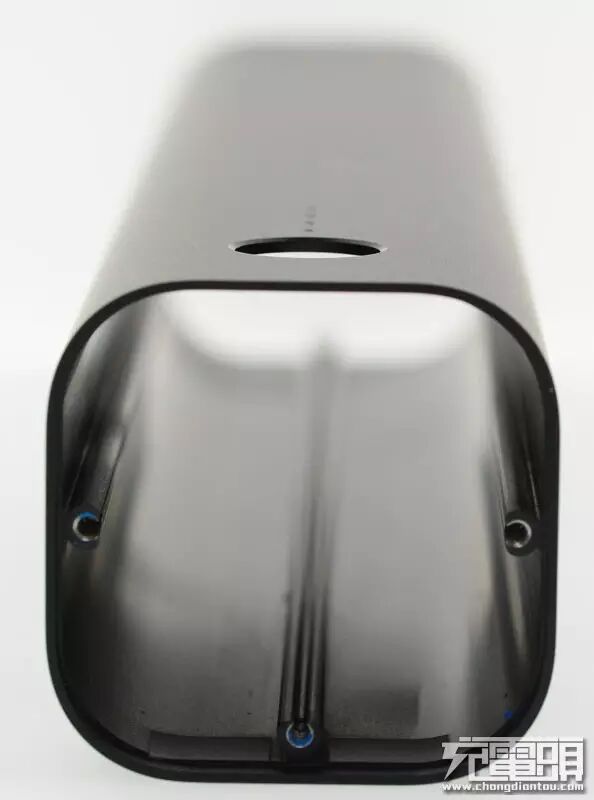

本体筒状外壳为铝合金製作，内部三支强化肋条前后端螺丝锁孔处有点上螺丝胶。

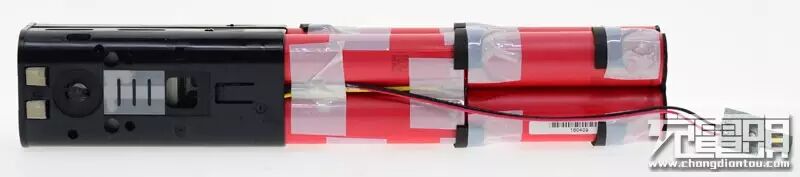

电池佔了整体长度的2/3，为2x2x2排列，数量总共有8颗。

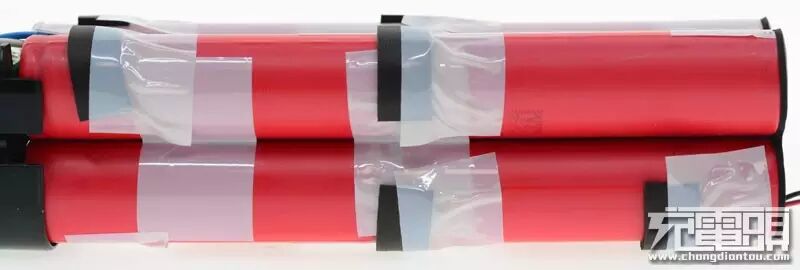

松下NCR18650BF 3350mAh红皮18650锂电池，採用4S2P(四串二并)方式组成14.4V/6700mAh的电池组，电池相接处使用绝缘胶带及海绵加强，避免电池组在金属筒身外壳内晃动摩擦，末端处也有绝缘贴片盖住电池电极。

指示灯处贴有胶带，可避免光源过于刺眼。

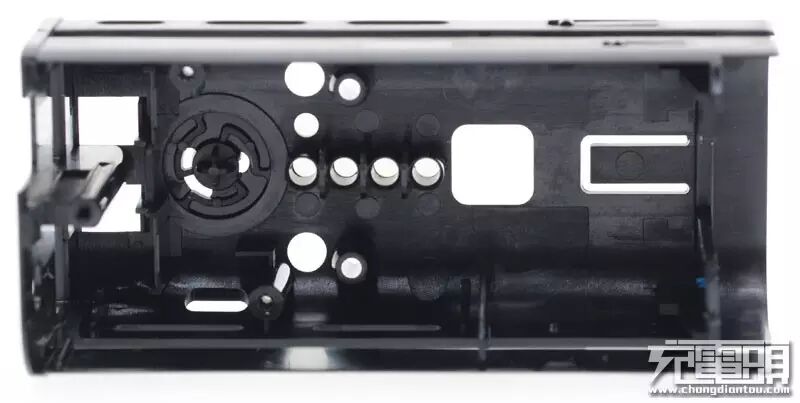

塑胶框架用来固定并隔开电路板及电池，避免受到撞击时电池向前挤压电路板造成短路。

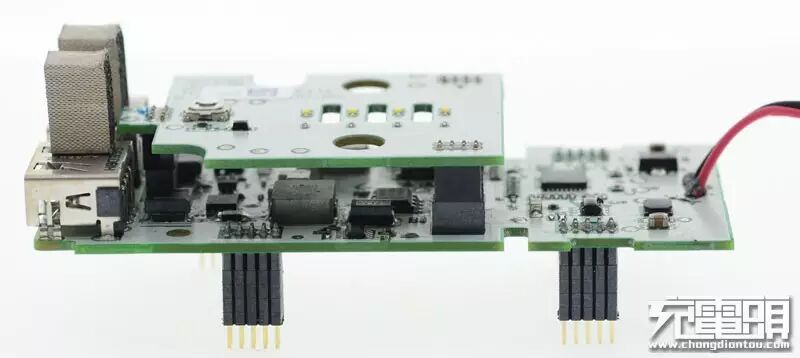

内部电路板採用三片相叠结构，底部为电池充电/电池保护/Type-C放电电路，中间为微控制器/USB-A放电电路，顶部为指示灯/开关，三片电路板彼此使用排针及插座互相连结

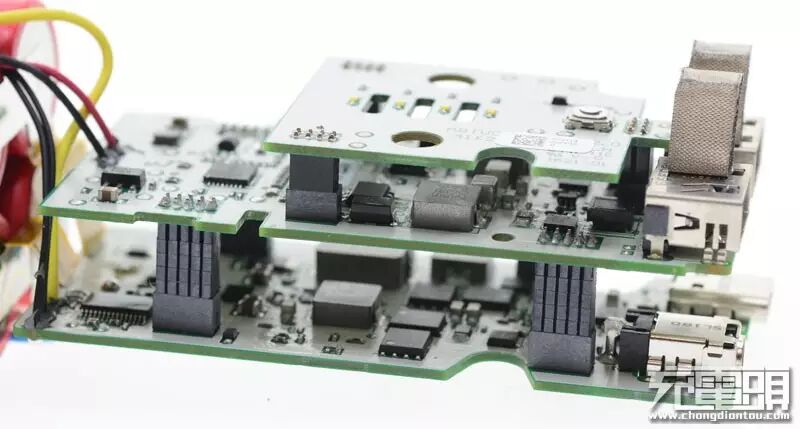

换个角度看三片电路板的堆叠关系。

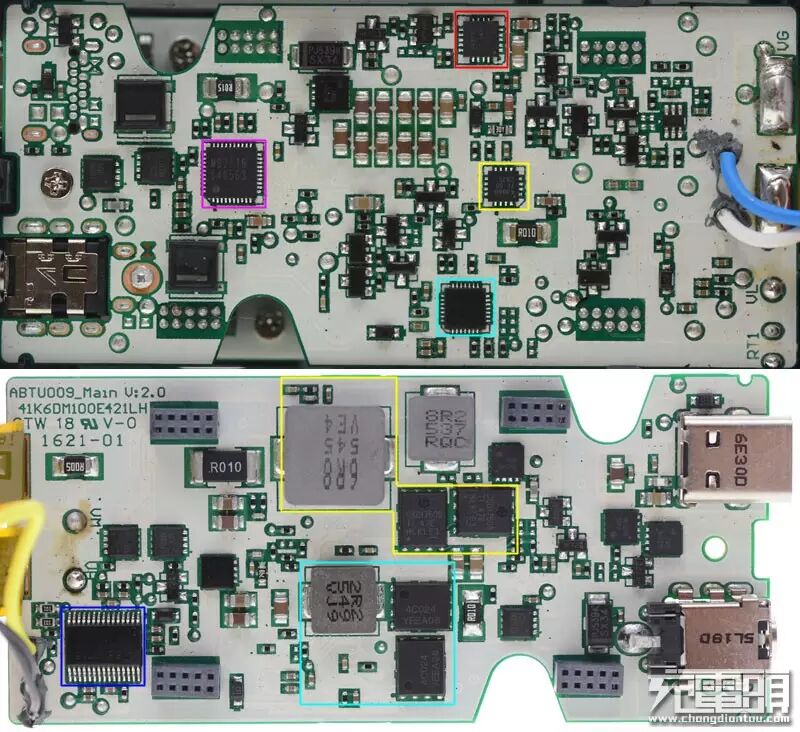

电池充电/电池保护/Type-C放电电路，上面元件介绍如下：

(1)红色框为TI德仪TPS54521降压DC/DC转换IC，用来提供Type-C输出用5V/9V/12V电源；

(2)黄色框为TI德仪TPS43060同步升压DC/DC控制器及其搭配的两颗TI德仪CSD17505Q5A 30V/100A N通道功率晶体，用来提供Type-C输出用20V电源，两组电源转换电路透过额外功率晶体进行切换来决定输出；

(3)水蓝色框为TI德仪BQ24770交换式电池充电控制器及其搭配的两颗ON Semi安森美NTMFS4C024N 30V/78A N通道功率晶体，用来对内部电池组进行充电；

(4)深蓝色框为TI BQ30Z55整合型锂电池管理及保护IC，同时具备锂电池平衡及德仪自家Impedance Track Gas Gauging电池电力量测技术，相较于一般採取电压判断电量的方式，此技术能更精确测量电池组的剩馀电力，延长电池使用时间，即使电池使用一段时间后内阻发生变化，仍可精确量测电池电量。BQ30Z55同时提供JEITA高低温下电池充电保护功能；

(5)紫色框为USB-PD协定介面IC，用来与装置(Device)端的USB-PD介面IC沟通，并供应适当的电力输出。

与电池组相接的镍带使用耐热绝缘胶带包覆。

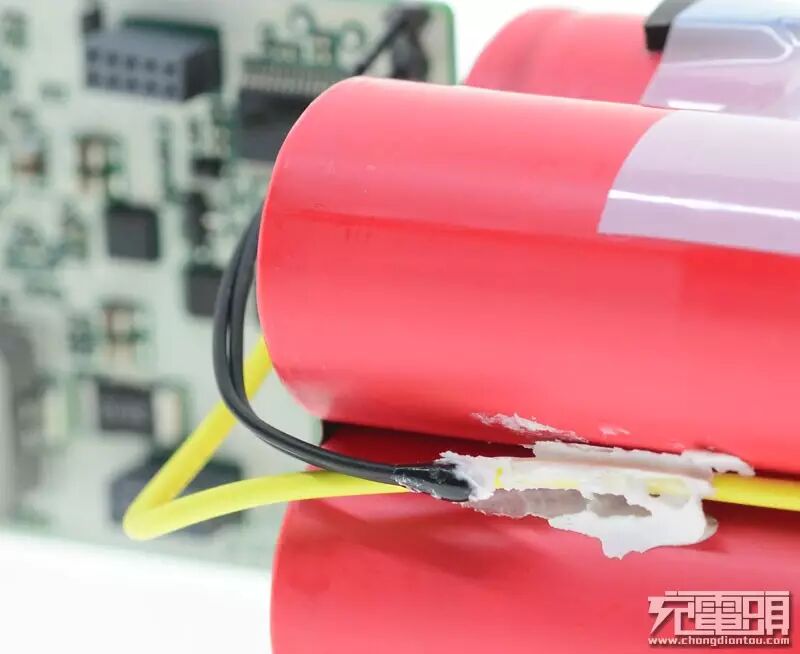

贴在电池外壳旁边的小黑豆元件是电池温度侦测用热敏电阻。

USB-A插座上方贴有两块导电泡棉，与筒状外壳内部金属裸露处互相接触。

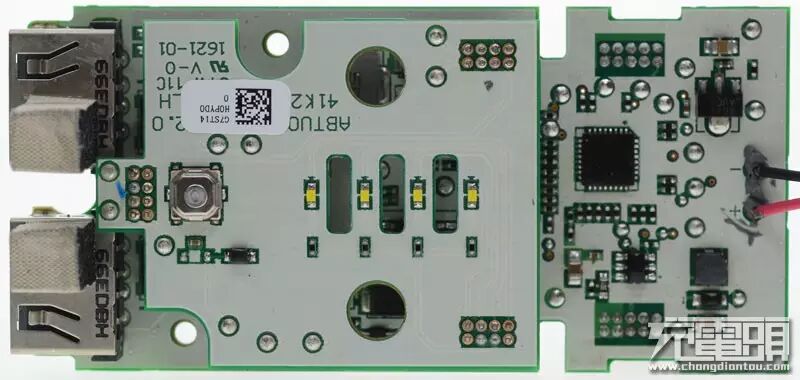

指示灯/开关电路板，指示灯之间的开孔对应塑胶框架，可以避免LED光线散射至相邻的指示灯开孔。

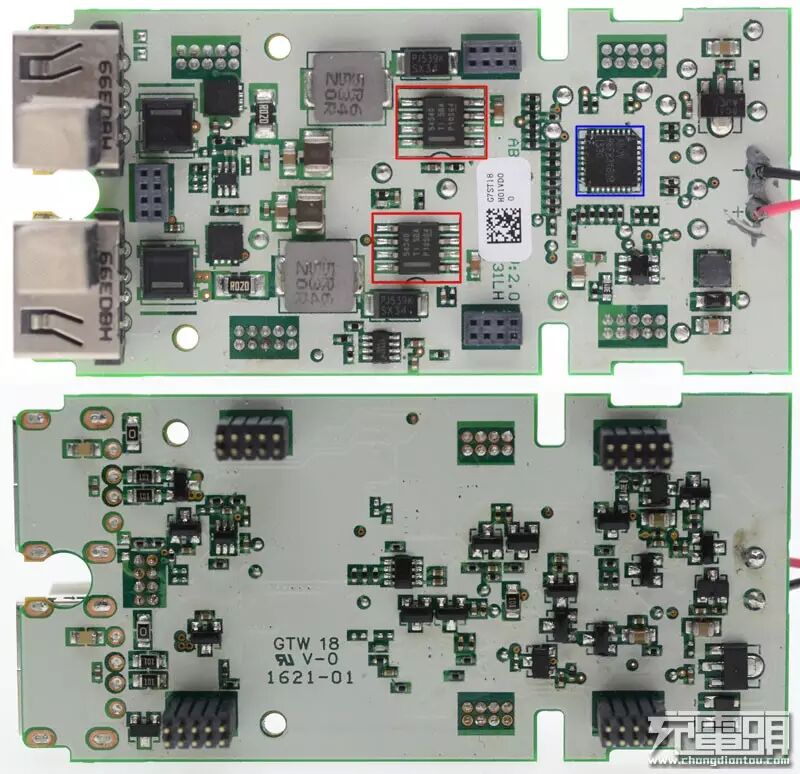

微控制器/USB-A放电电路，主要元件如下：

(1)红色框为TI德仪TPS54340降压DC/DC转换IC，共有两组，分别供应两组USB-A输出，搭配快充辨识IC，对支援QC 2.0的装置可输出5V/9V/12V的电压，对Apple/Android装置也可自动辨识并切换充电定义；

(2)深蓝色框为ABOV MC96F8316微控制器，是行动电源的控制中枢。

三组输出埠均具备电流检测电阻及开关用AON7405 30V/50A P通道功率晶体，当发生过电流时会截止其输出，移除过电流负载后重新按压电源开关便可恢復正常输出，启动电源时也只让有插上负载的输出埠供电，未使用的输出埠将会断电，节省不必要的电力浪费。

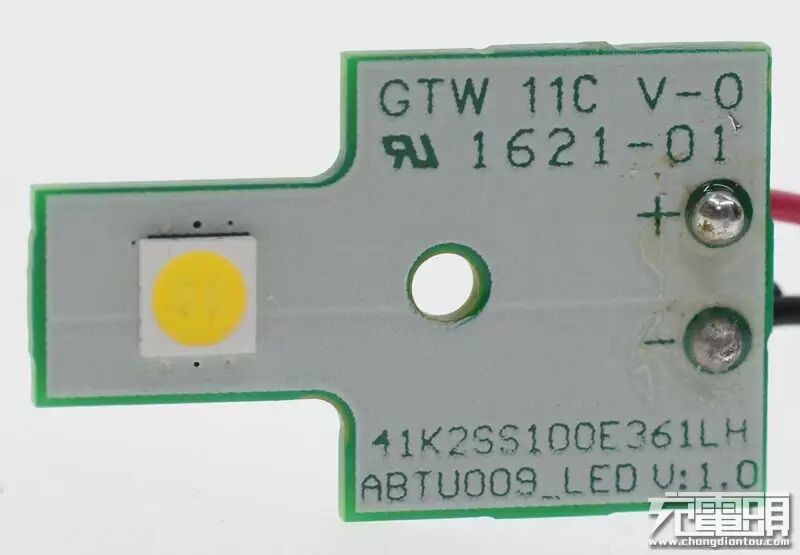

LED照明灯电路板。

总的来说，ZenPower Max应该归类为具备笔电等级的充电电路/电量监测/平衡管理及保护系统，加上两组支援QC 2.0的USB-A输出及一组支援USB-PD Profile 4 60W Type-C输出的含照明功能14.4V/6700mAh可携带式备援电池组，跟市面上的行动电源比起来，其结构算是复杂多了。

优点：

1.不只可以充USB/QC 2.0装置，也可以充笔电或其他支援USB-PD的Type-C装置，总输出功率可达60W；

2.产品随附旅行携带包，方便将所有配件带着走；

3.超大电池容量，搭配精准电池电量侦测，完全发挥电池续航能力；

4.提供完整输入/输出保护功能、JEITA高低温环境充电防护，让使用更安全；

5.安装在底部的LED照明灯亮度足，能像手电筒般握持使用。

缺点：

1.充电需使用随附充电器或其他相同接头的19V输出充电器/电源供应器；

2.瘦长状本体有一定的体积与重量；

3.单价较高（官方零售价4990新台币，约合人民币1050元）。
