英雄不问出处 努比亚PB1001S快充移动电源测评及拆解
上个月月底，努比亚发布了其第二代移动电源产品-PB1001S，Type-C接口、双向QC3.0的设定使得其跻身当下潮流前列。外观上PB1001S采用大气的黑金作为主打色，与C·罗纳尔多代言的Z11黑金版为同一主题配色，气度非凡。努比亚的第一代移动电源籍籍无名，第二代产品怎样能？下面充电头网给你带来这款移动电源的完全评测及拆解。
移动电源采用黑色包装盒，正面以暗黑色努比亚Logo简衬，非常大气。

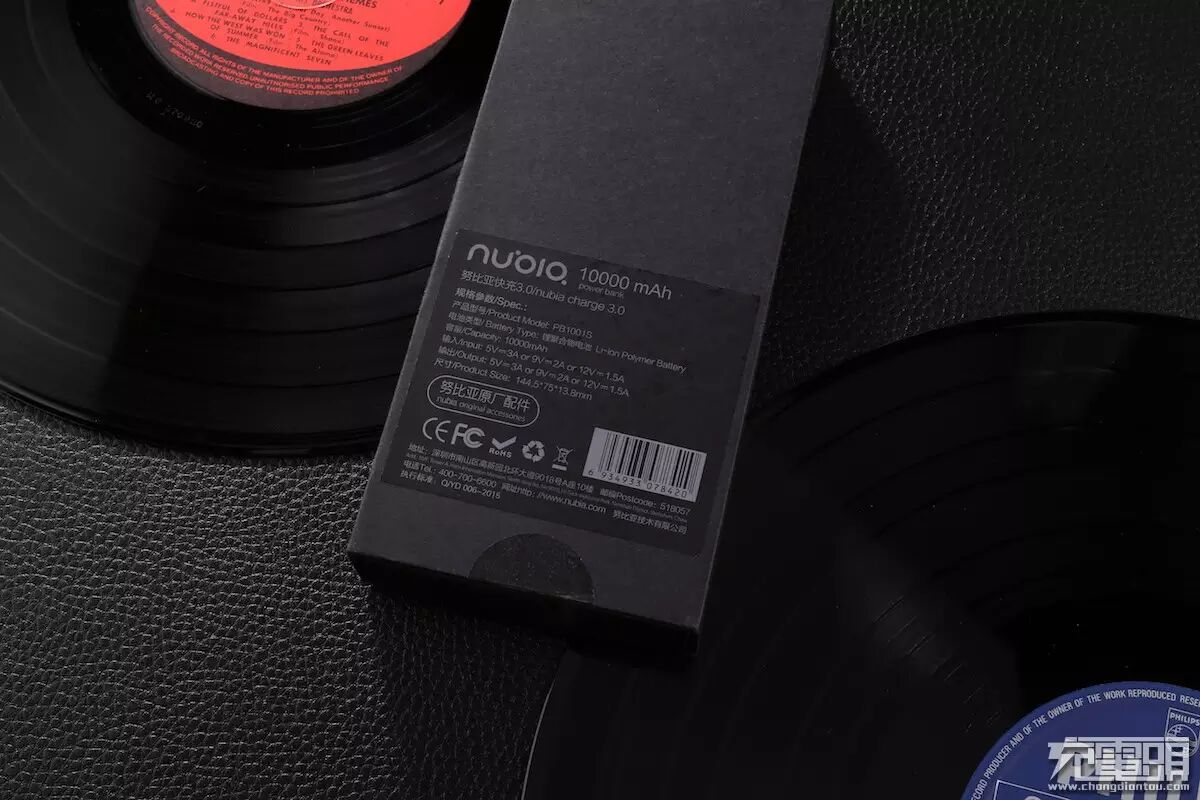

背面印刷有移动电源的相关参数、出厂信息等：
容量：10000mAh
型号：PB1001S
输入参数：5V/3A、9V/2A、12V/1.5A
输出参数：5V/3A、9V/2A、12V/1.5A
长宽高：145.5*75*13.8mm
底下的大字“努比亚原厂配件”彰显出独一无二的地位。

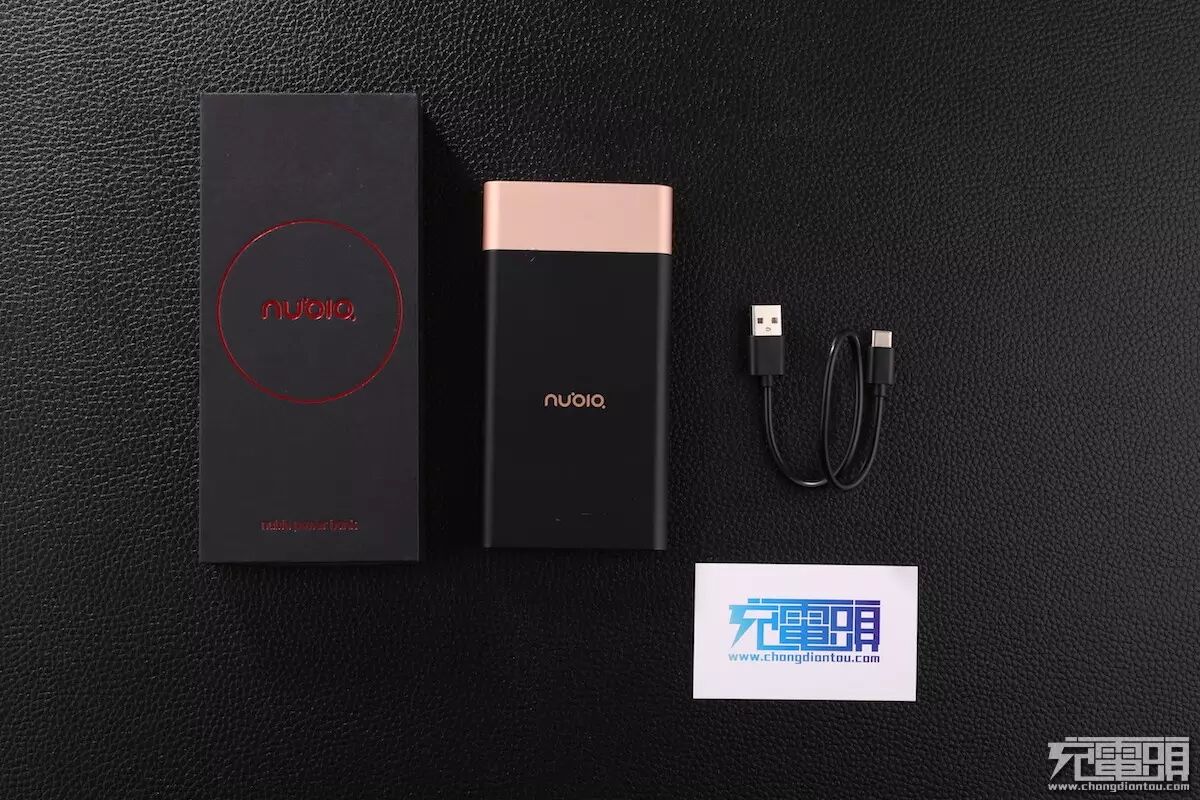

包装采用抽屉式的打开方式，取出来的是移动电源以及Micro数据线，实际上盒子里还有说明书。

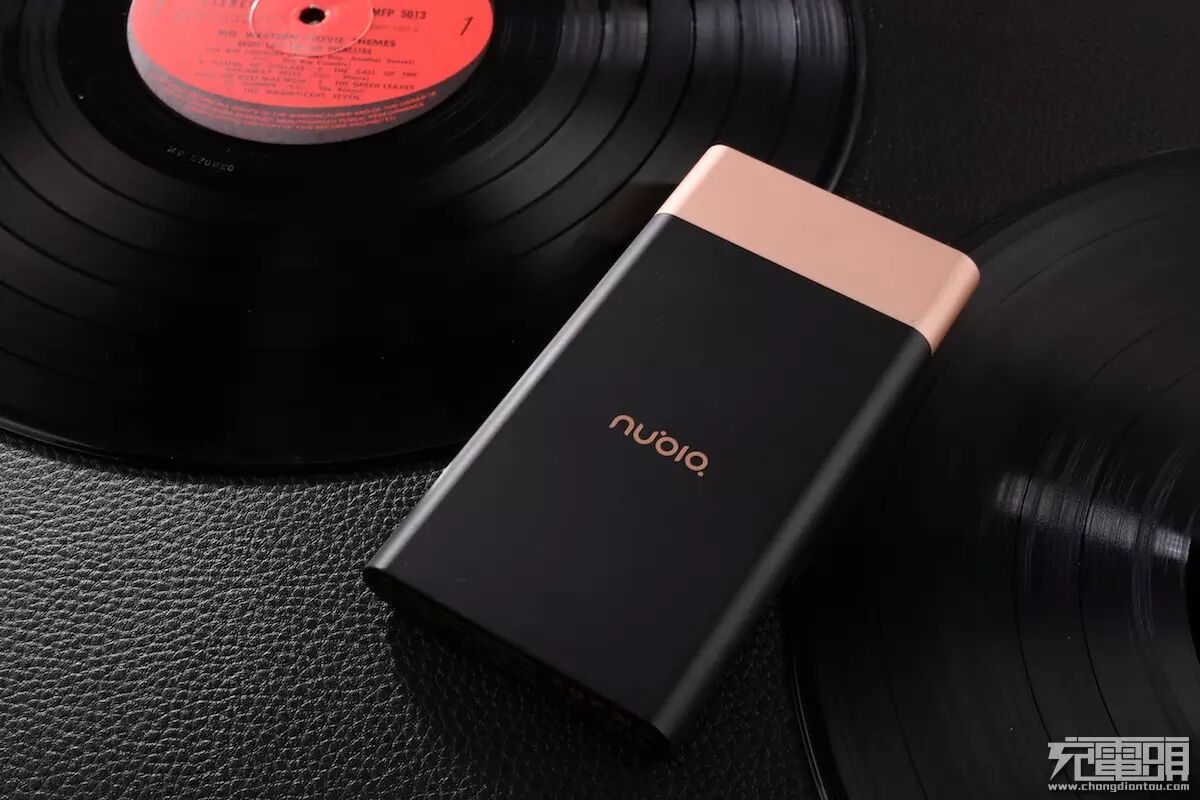

移动电源采用两段式设计，上部和下部两部分分别使用了不同的材质。上半金色部分采用金属CNC在经喷砂打磨氧化而成，下半黑色部分采用亚光磨砂图层的聚碳酸酯材料。
正面LOGO。

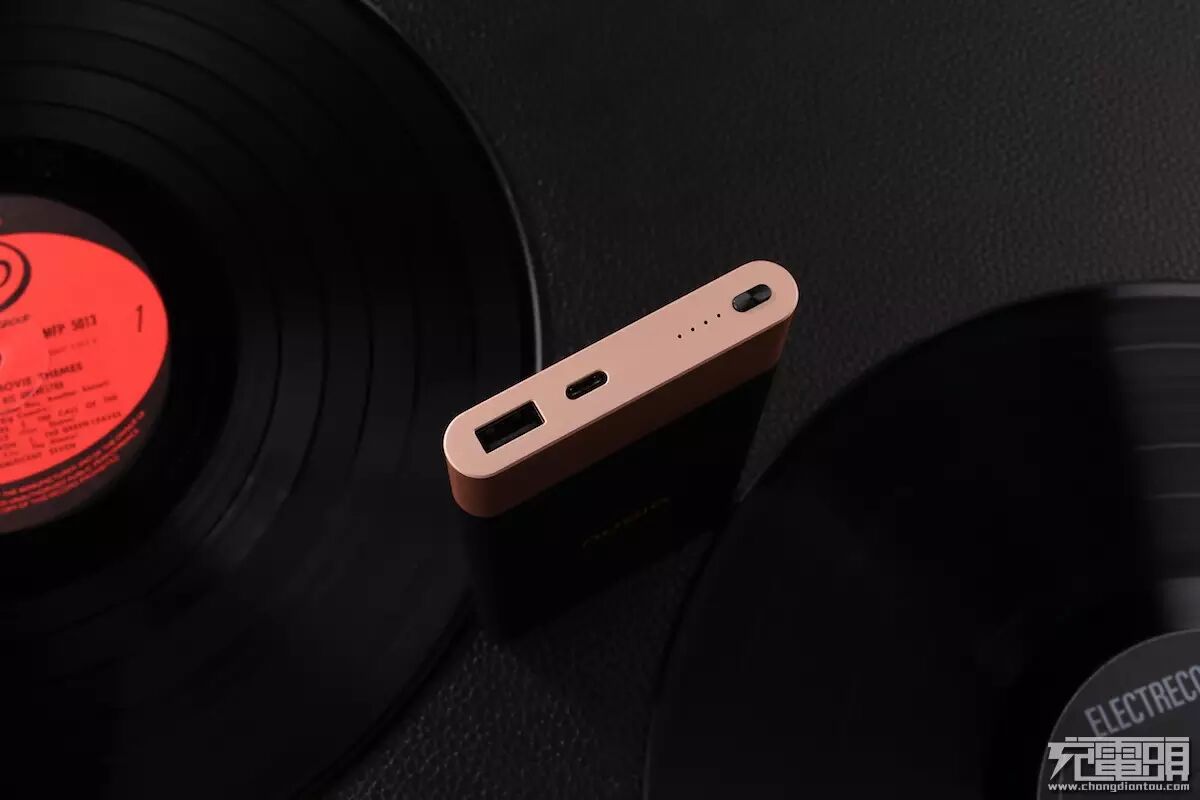

顶部开有Type-C输入口、USB-A输出口、四颗LED指示灯和电源键。

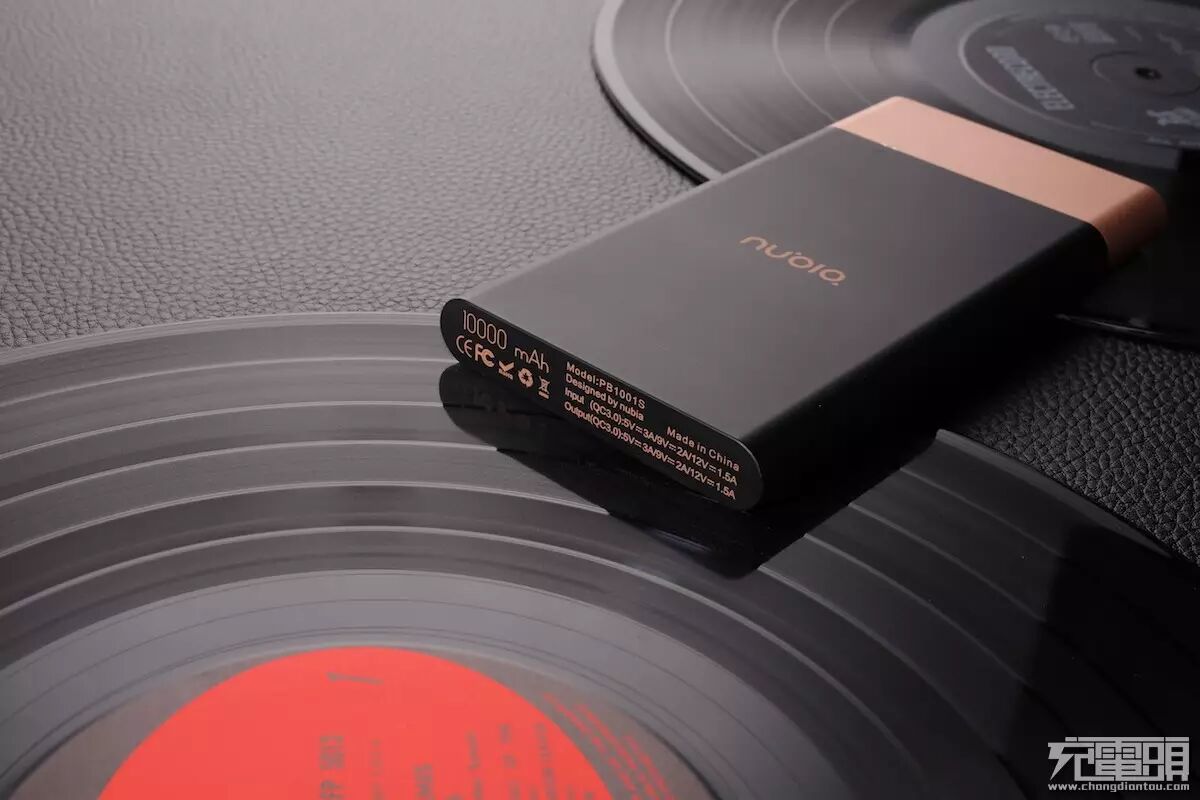

底部标示的额定输入输出参数。
侧面是圆角设计。

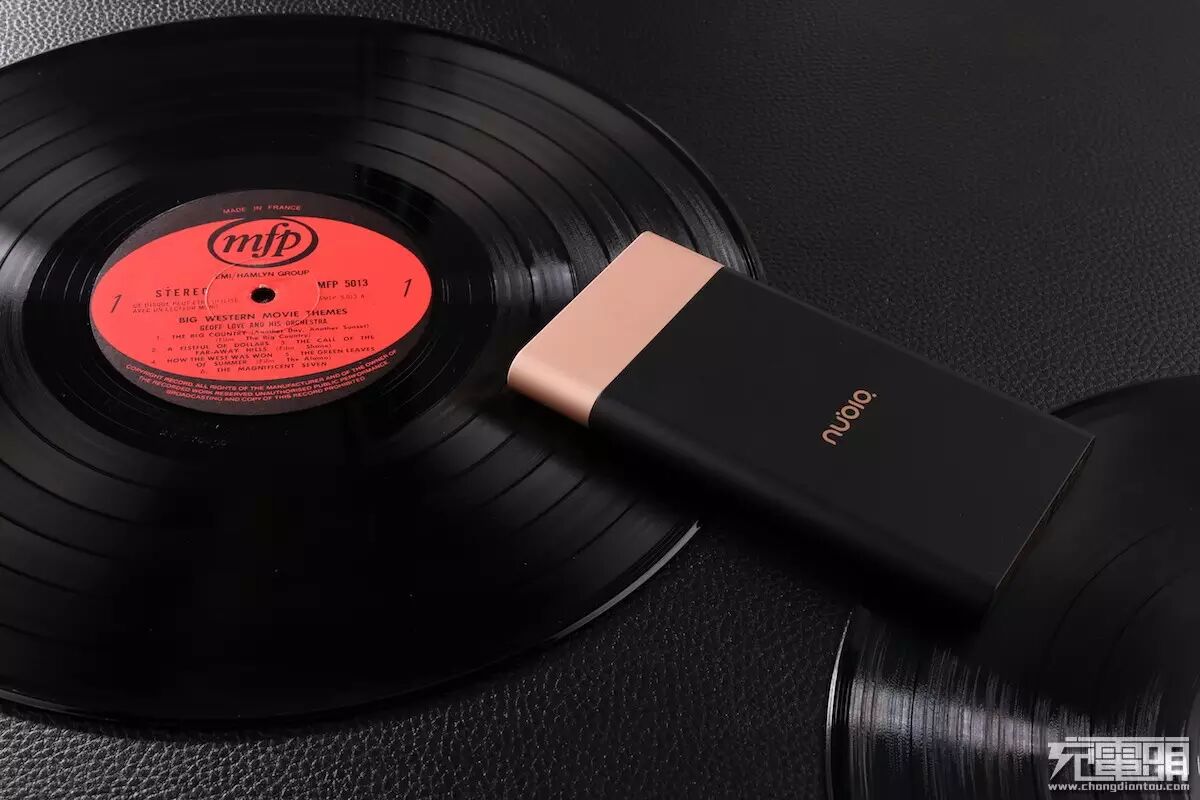

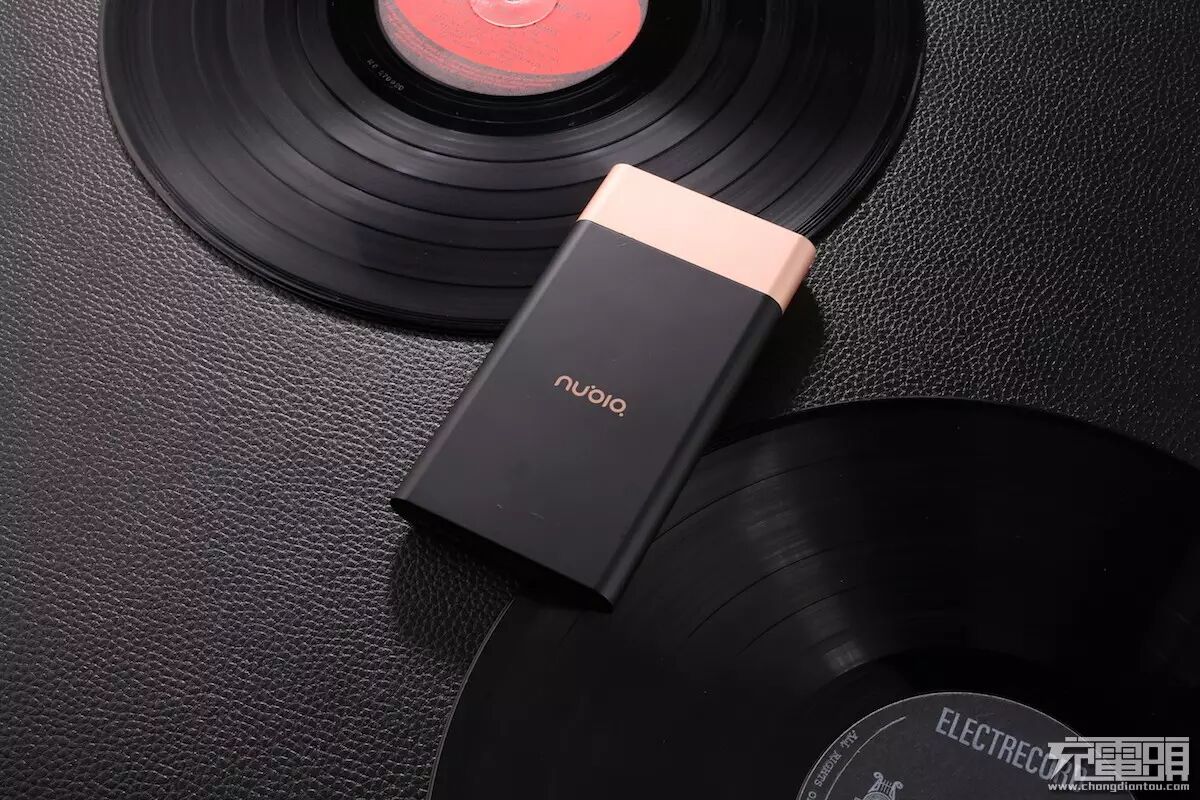

不同角度欣赏。
努比亚 快充3.0 拆解难度非同一般，难度最高为5星★★★★★的话，努比亚这款难度应该可以说是6星★★★★★★。不能无损、不能复原，小伙伴不要手贱去拆。

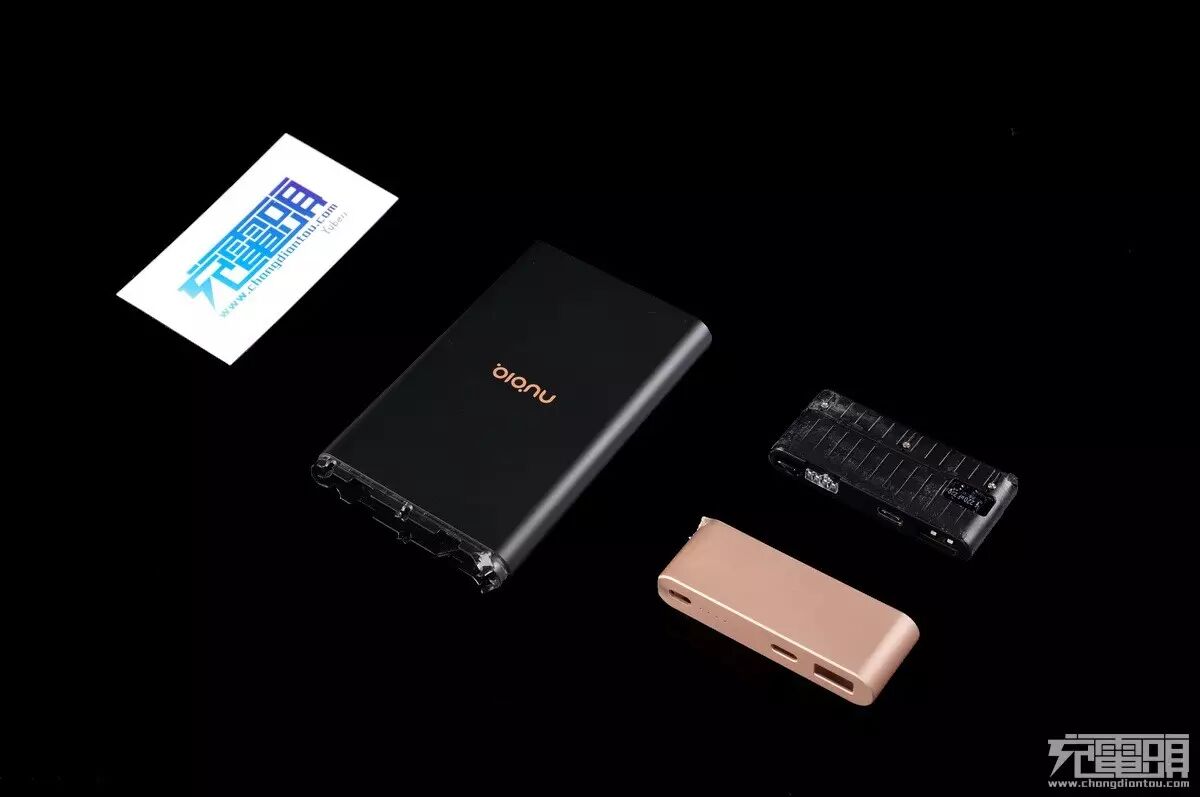

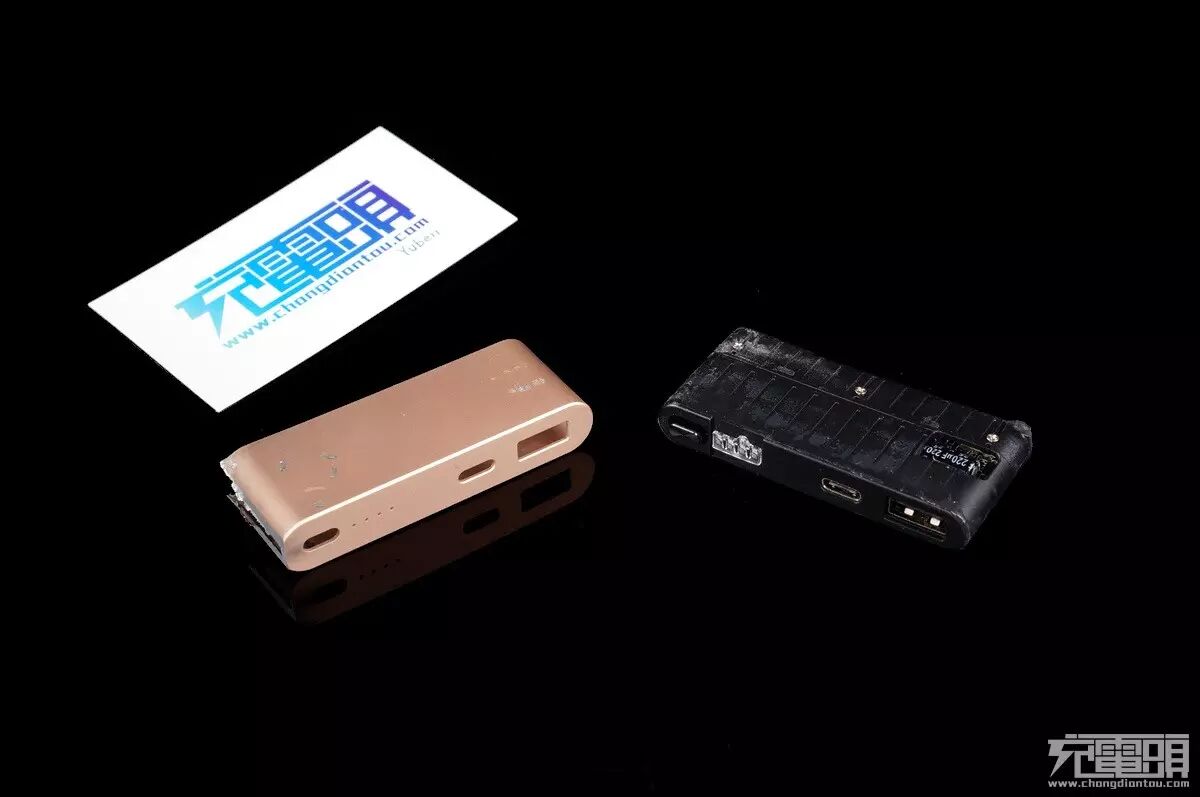

金属头部，里面是塑料框架，PCB用螺丝固定在塑料框架中。然后塑料框架外表涂满胶水后，插入金属头部内，所以拆解难度极高。

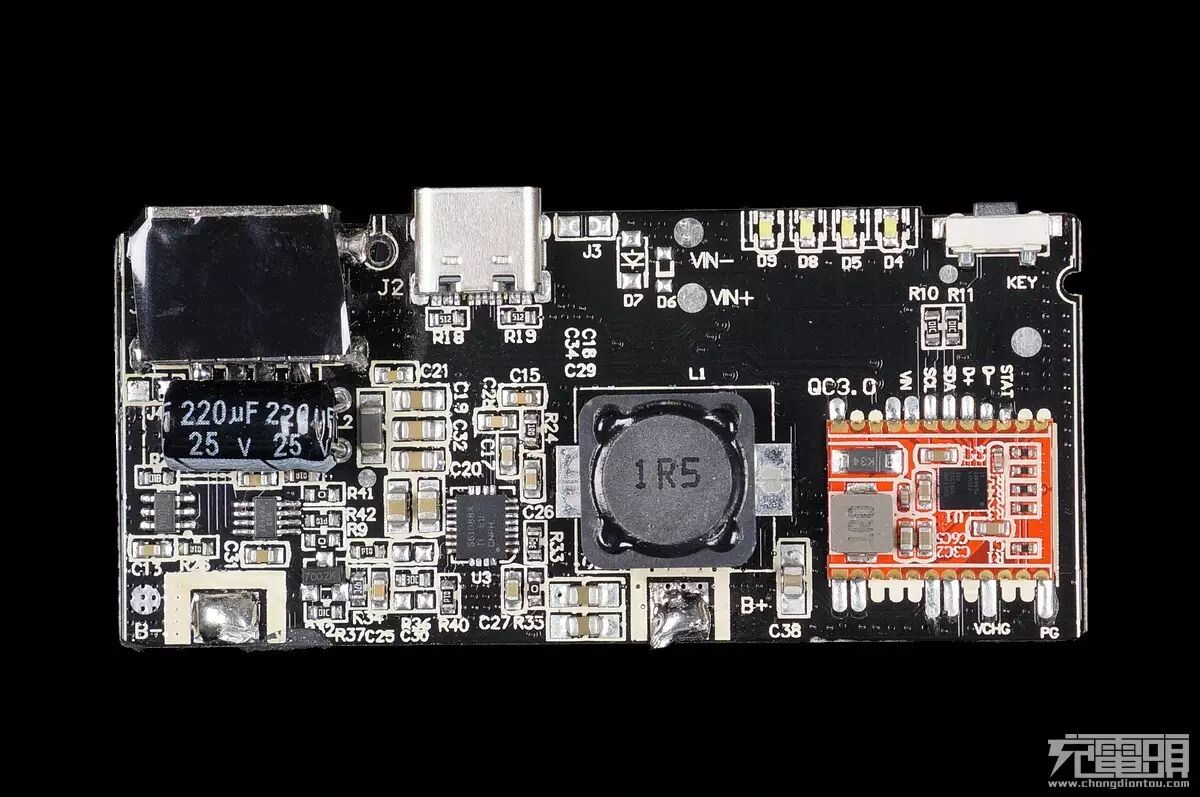

PCB正面一览。

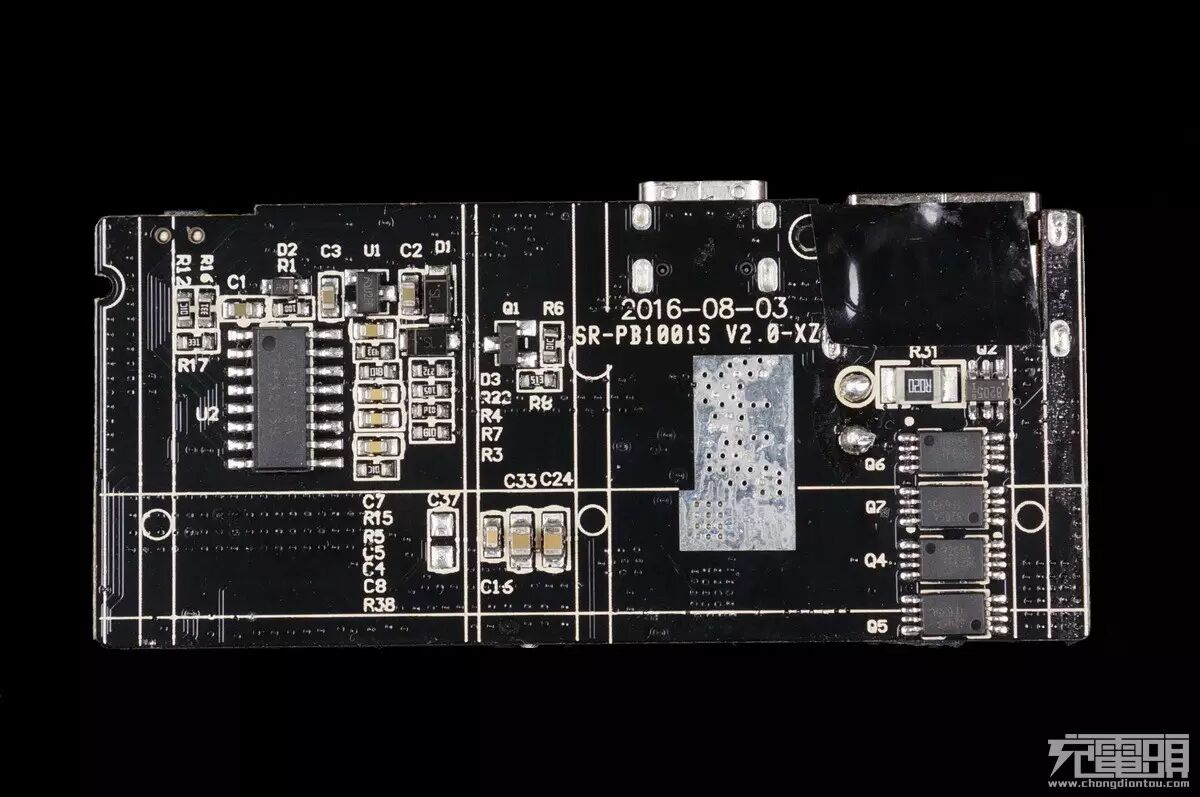

PCB背面一览。
台湾曦威EOSMEM 出品的快充握手识别芯片 NT6008，是首批通过高通QC3.0认证的识别芯片，同时亦可以支持苹果设备正确识别达到满速。

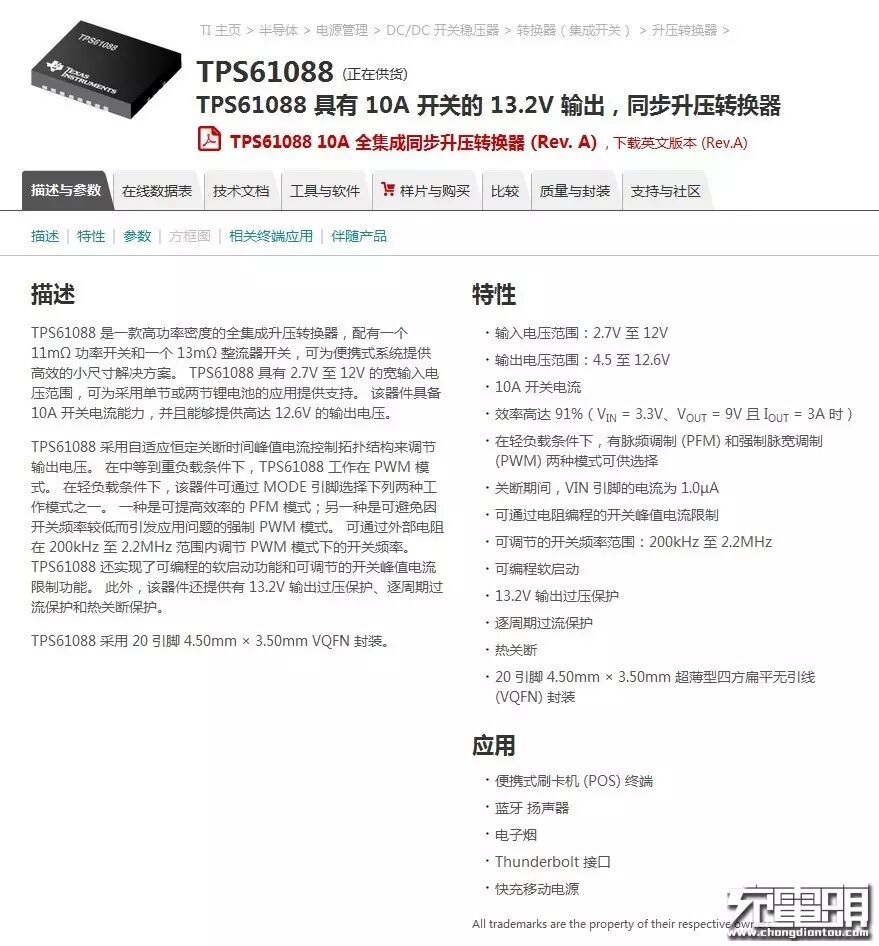

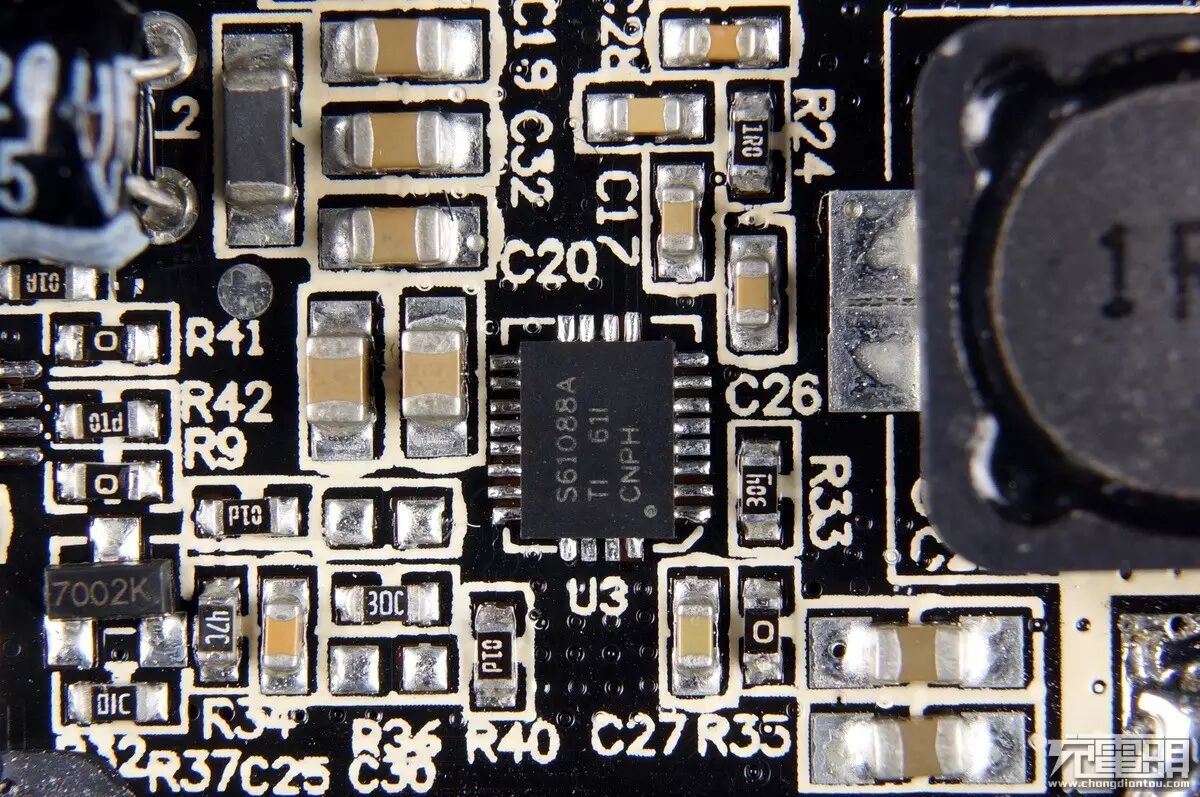

美国德仪TI TPS61088 同步整流升压芯片。这颗芯片采用20脚的VQFN进行封装，配有一个11mΩ功率开关和一个13mΩ整流器开关。输入也就是电池端支持单锂2.7V~多锂12V，输出电压范围4.5V~12.6V，5V9V12V通吃。具有10A的开关电流能力。查看下面的官方PDF效率值表，5V/9V/12V 在2A时都可以超过91%的板端效率值，甚为恐怖。是一颗高集成度超高效率低阻值的同步整流升压芯片。
高通原厂QC3.0方案 SMB1351 小邮票板，曾几何时想通过QC3.0认证必须使用他，不少业内工程师都在钻研这块小邮票以便开发出更多QC3.0方案芯片。

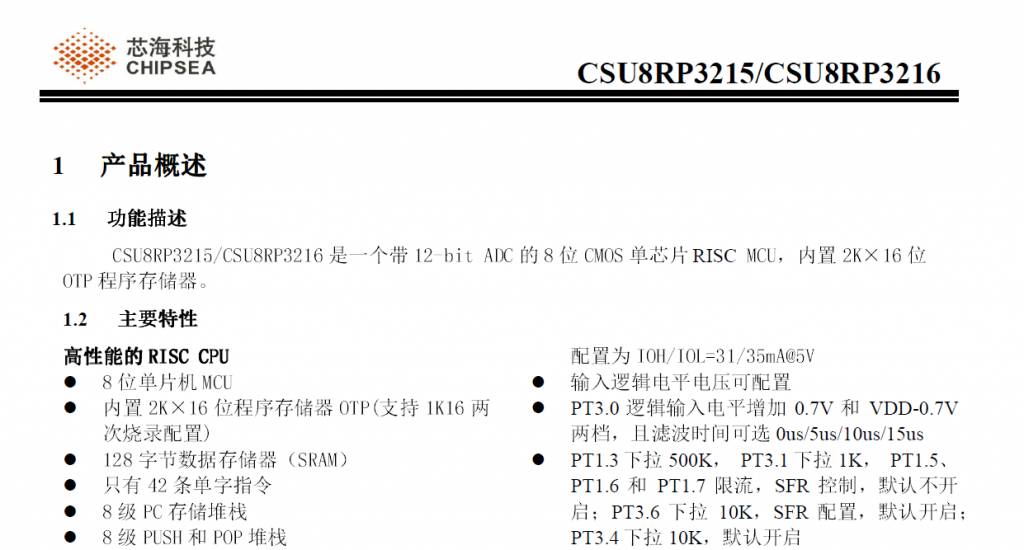

单片机来自CHIPSEA芯海科技，型号为CSU8RP3215。
此处该芯片做系统主控MCU，负责移动电源板子所有输入输出检测，各电路单元控制，安全保护，库仑计电量精确显示（目前移动电源上最高阶的电量精确显示技术），还有要和高通SMB1351通信控制充电等 。值得一提的是该芯片还支持TYPE-C输入协议，使用苹果的USB PD适配器可以给这款移动电源充电。

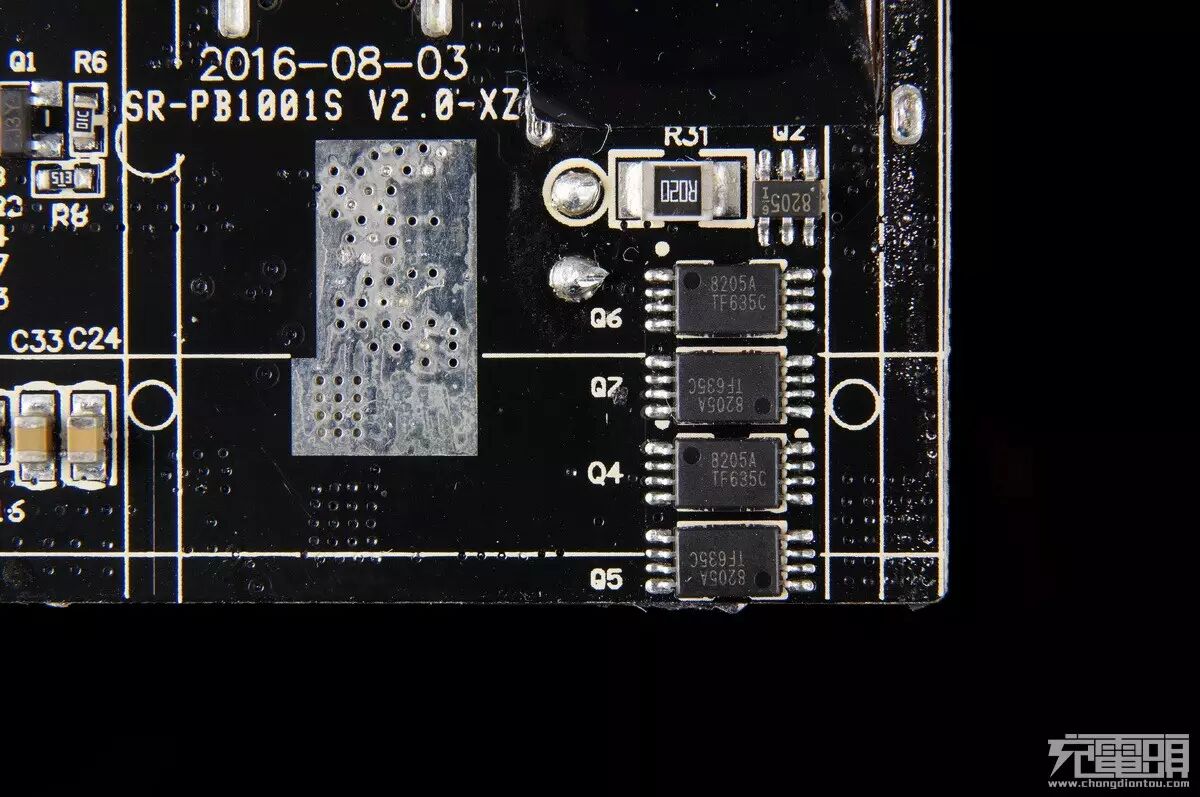

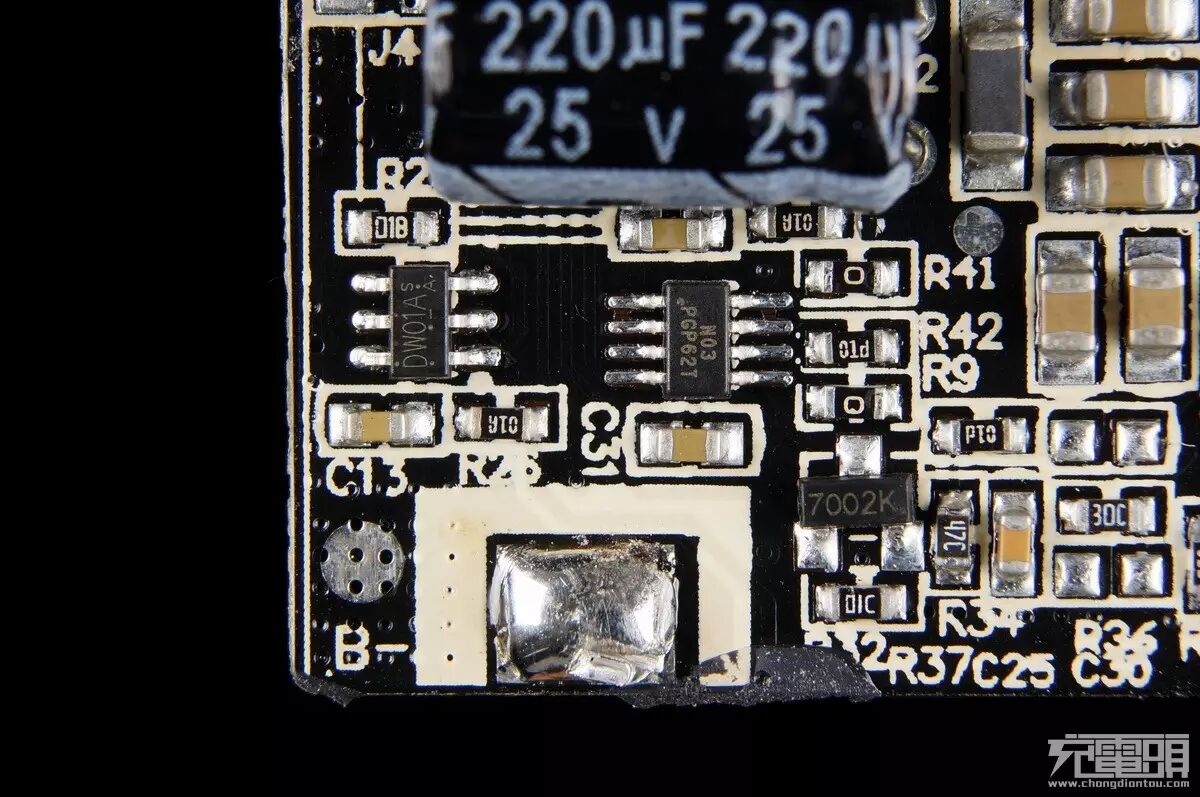

4颗8205A搭配背面的DW01组成电池保护板。

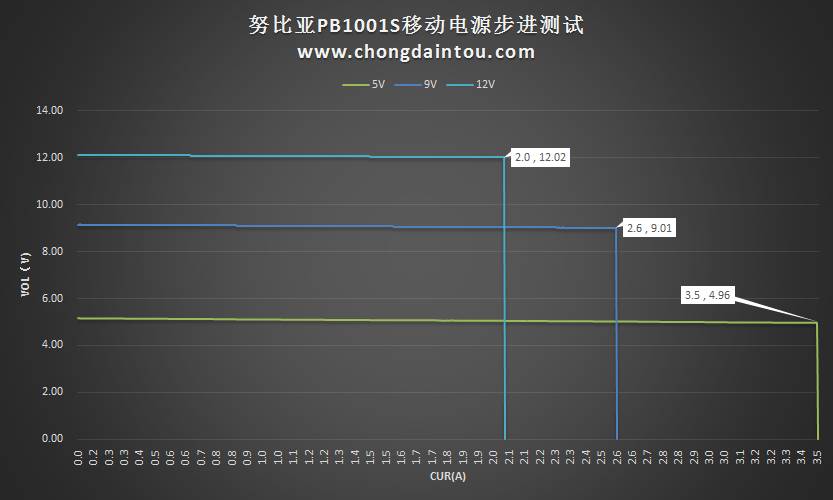

5V常规电流步进测试，起始电压5.15V结束电压4.96V，最大电流3.5A最大功率16.9W；9V快充模式电流步进测试，起始电压9.14V结束电压9.01V，最大电流2.6A最大功率22.5W；12V快充模式电流步进测试，起始电压12.12V结束电压12.02V，最大电流2.0A最大功率24W。

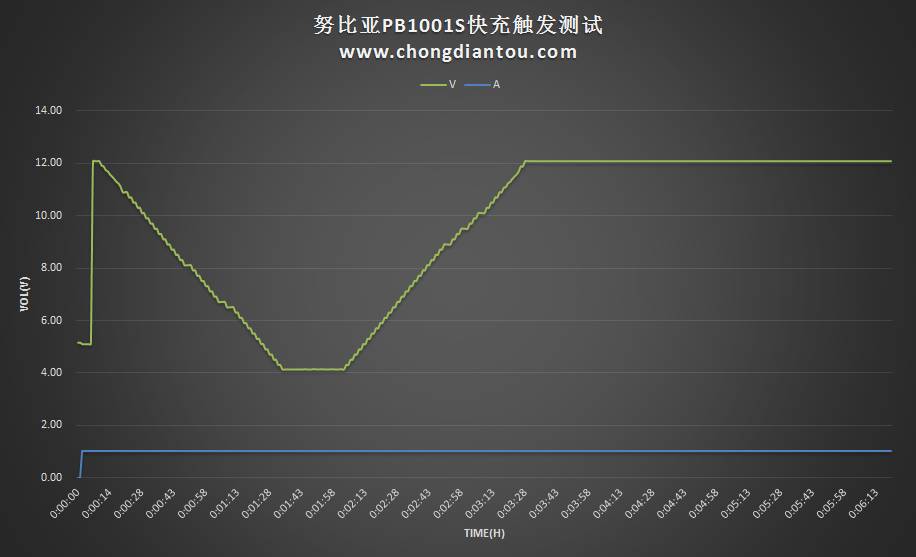

QC3.0 200mV 步进测试：OK。
努比亚PB1001S在不同输入功率下的充电时间。

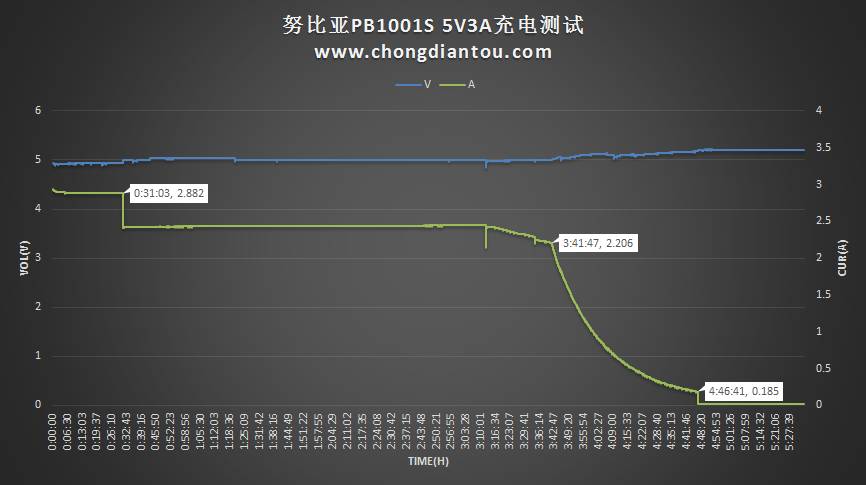

5V3A充电，半小时电流降低至2.5A左右，前3小时41分全速充电。

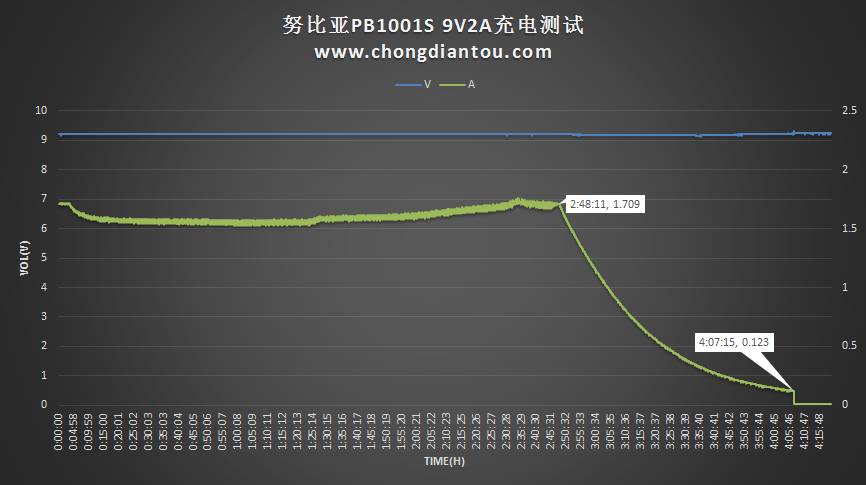

9V2A充电测试，充电电流介于1.5A-1.75A之间，前2小时48分为全速充电。

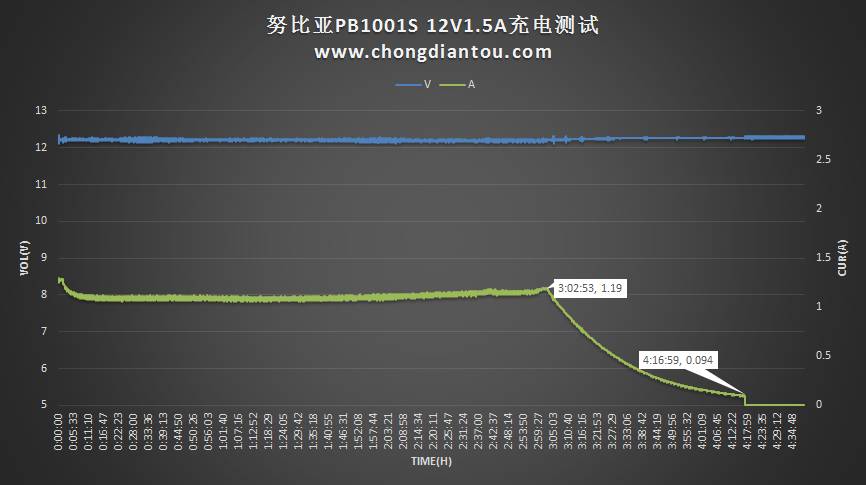

12V1.5A充电，电流维持在1A左右，直至3小时02分缓慢下降。

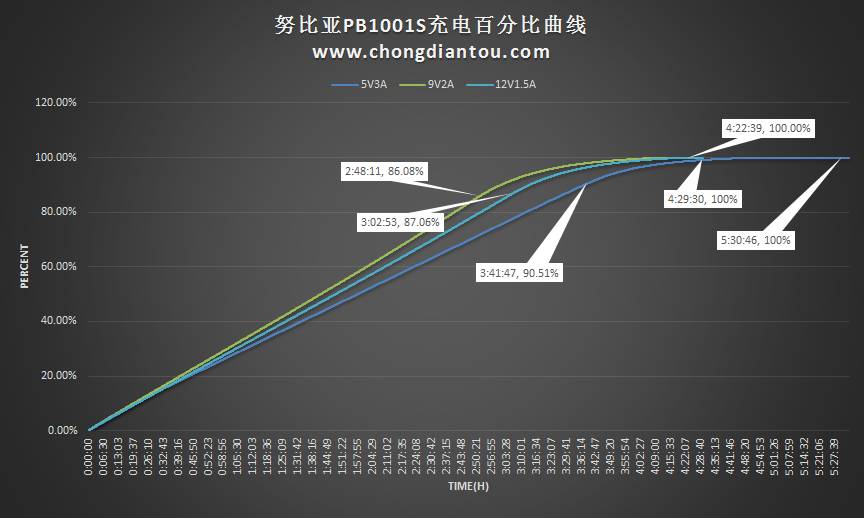

从充电百分比曲线可以9V、12V电压充满的时间相差不大，均在4小时半左右充满。5V3A功率下，充满的时间比9V2A、12V1.5A慢了1小时左右，总耗时为5小时30分。
放电测试，我们着重考虑的是放电效率。

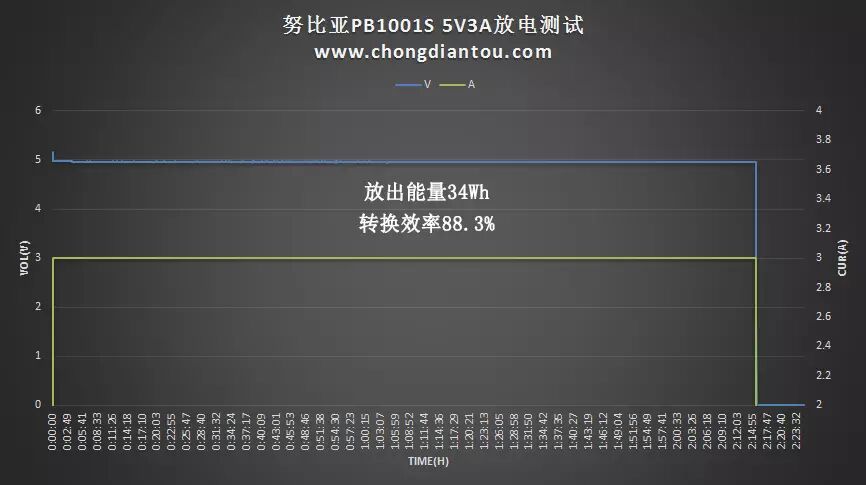

5V3A放电状态下，放出能量34Wh，转化效率88.3%，表现十分优秀。

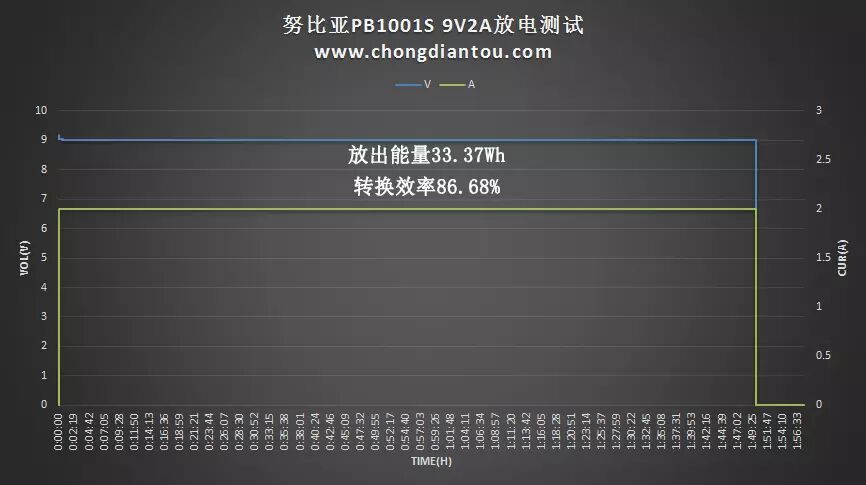

9V2A放电状态下，放出能量33.37Wh，转化效率为86.68%，非常不错。
12V1.5A放电状态下，放出能量32.81Wh，转化效率85.22%，依然亮眼。三种电压平台下，转化效率相差不大，并且都处于中上水准。
接下来是兼容性测试，考虑其对QC快充手机、充电器的兼容性，统计的数据如下：

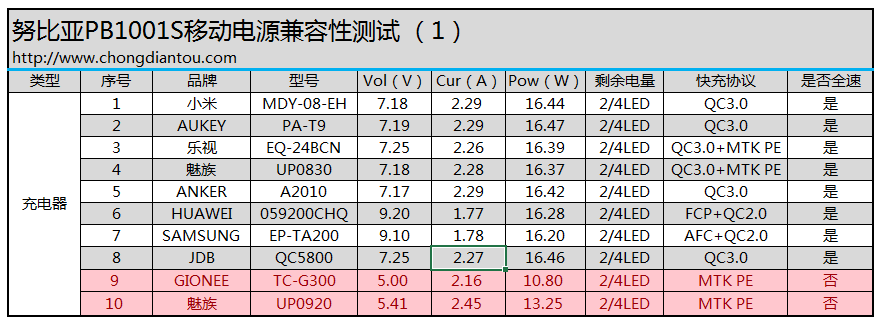

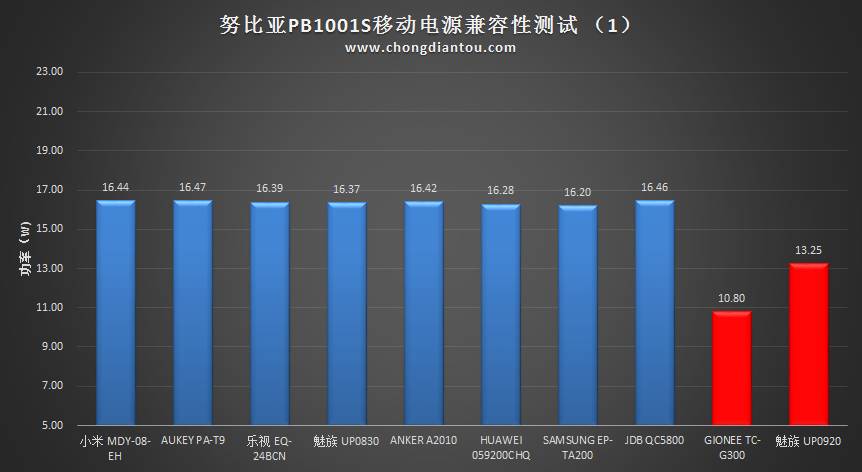

充电器兼容性测试中，所测试的QC3.0快充充电器均能触发QC3.0快充，且功率维持在16W以上。

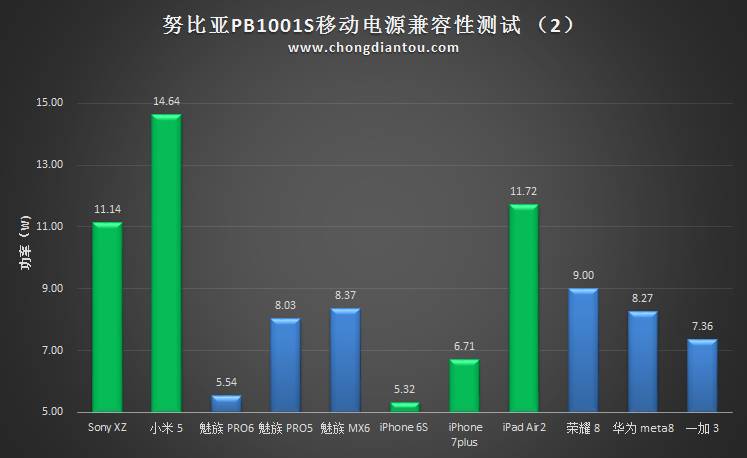

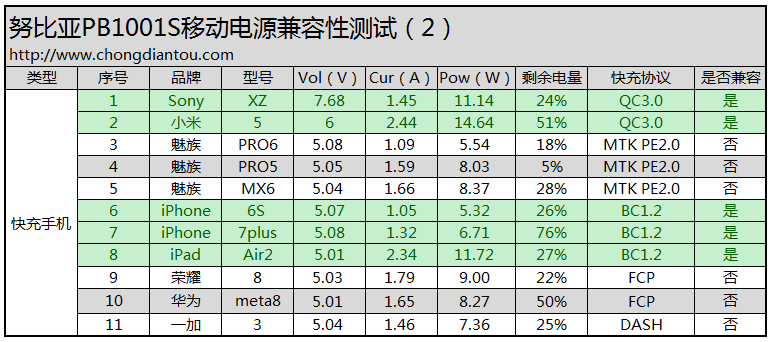

在对快充手机的测试中，努比亚PB1001S能够兼容索尼、小米5等QC3.0手机。值得一提的是努比亚PB1001S还能兼容苹果协议。在测试的三台苹果设备中，均为以接近满速的速度充电。努比亚nubia 快充3.0使用原厂SMB1351 + TPS61088 + NT6008，双材质壳体黑金搭配，Type-A输出 + Type-C 输入接口，实测性能强悍，最大输出功率达24W，目前该移动电源官方天猫旗舰店售价为149，与友商同价但努比亚性能更为强悍，各位小伙伴你会选择那个？
