奋起直追 飞雕小飞智能USB插线板测评及拆解

飞雕小飞智能USB电源转换器采用普通的白色纸盒包装，正面相当简洁，只印刷有飞雕品牌LOGO。

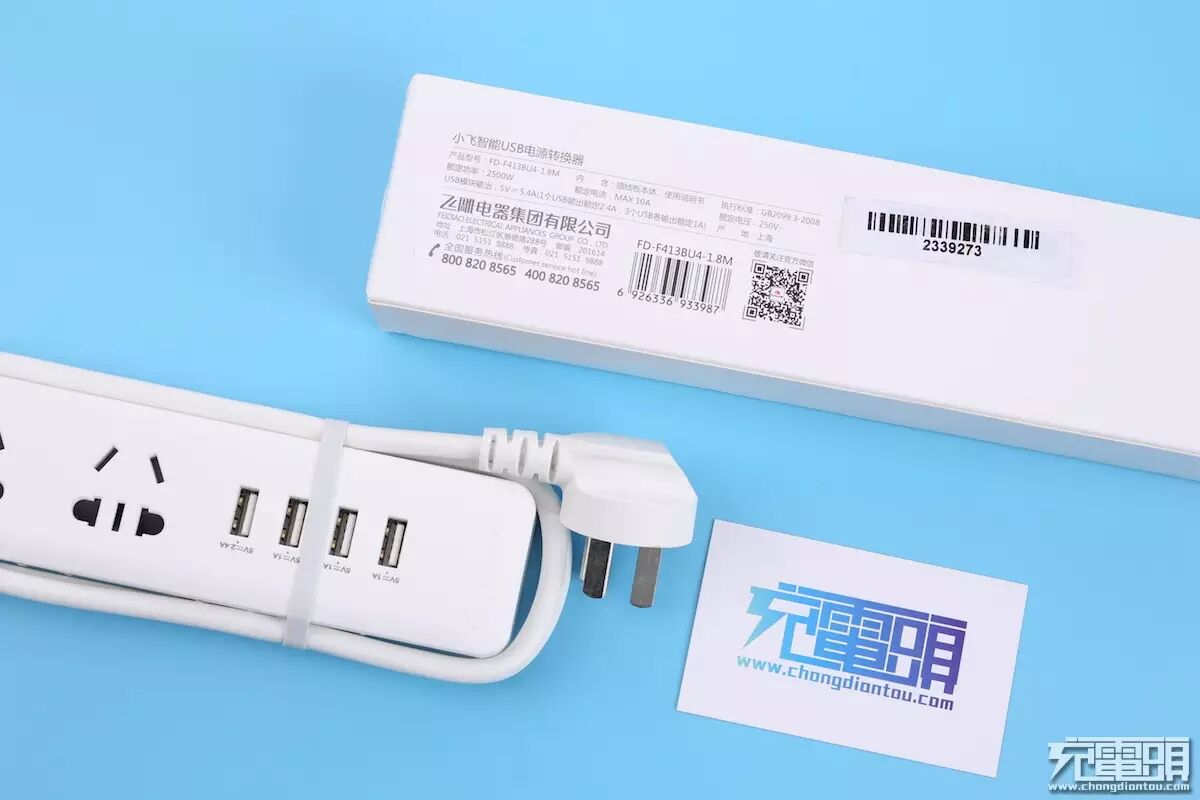

背面是产品的详细参数和生产信息：
型号：FD-F413BU4-1.8M
额定功率：2500W
额定电流：最大10A
USB模块输出：5V2.4A*1、5V1A*3（依次命名为上、中、下）总计5V5.4A输出

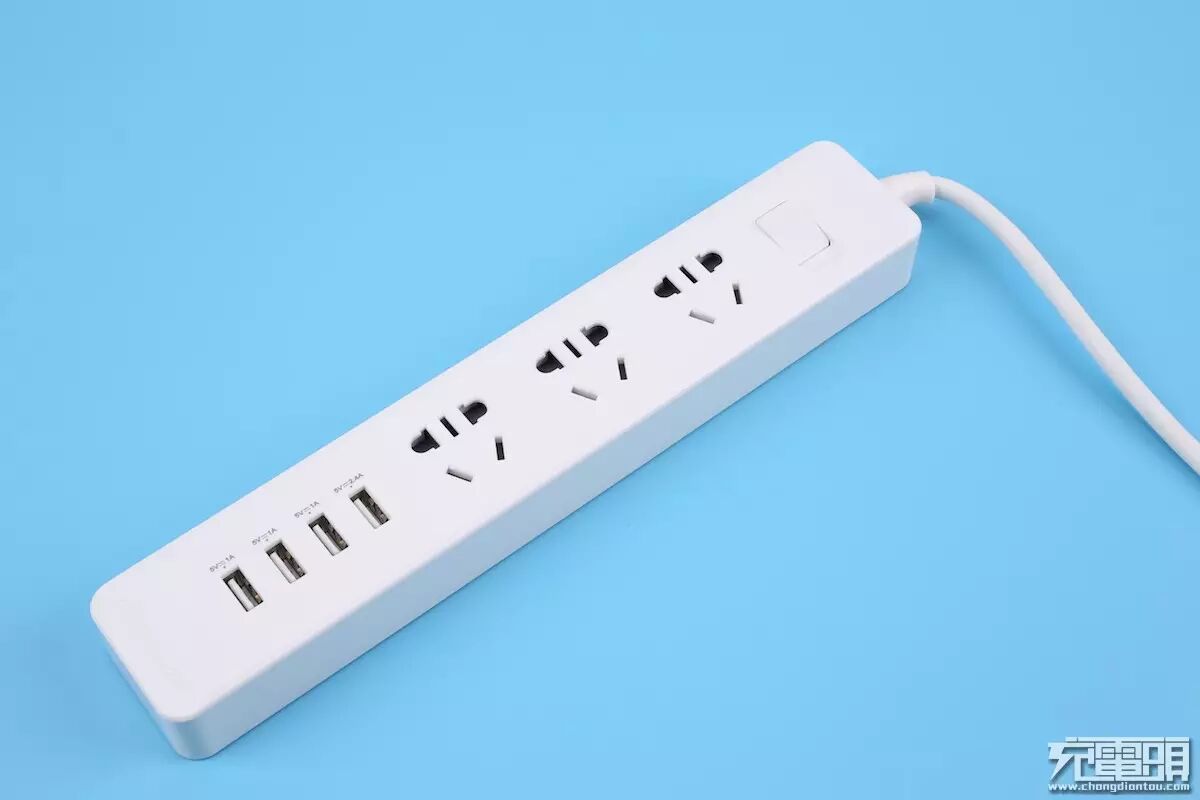

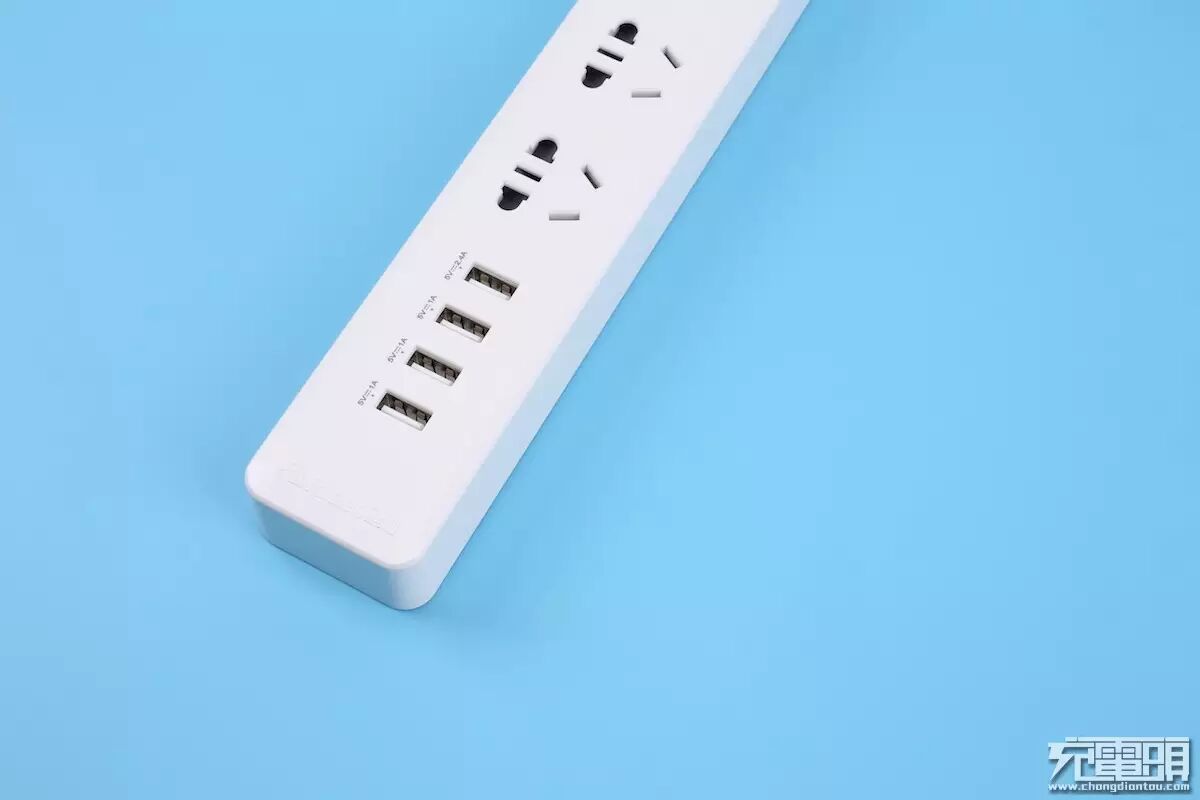

包装内含插线板本体以及一份使用说明书，插线板正面可以看到3个新国标AC插座和4个USB插孔，最左侧USB插孔为5V2.4A输出，其余为5V1A输出。

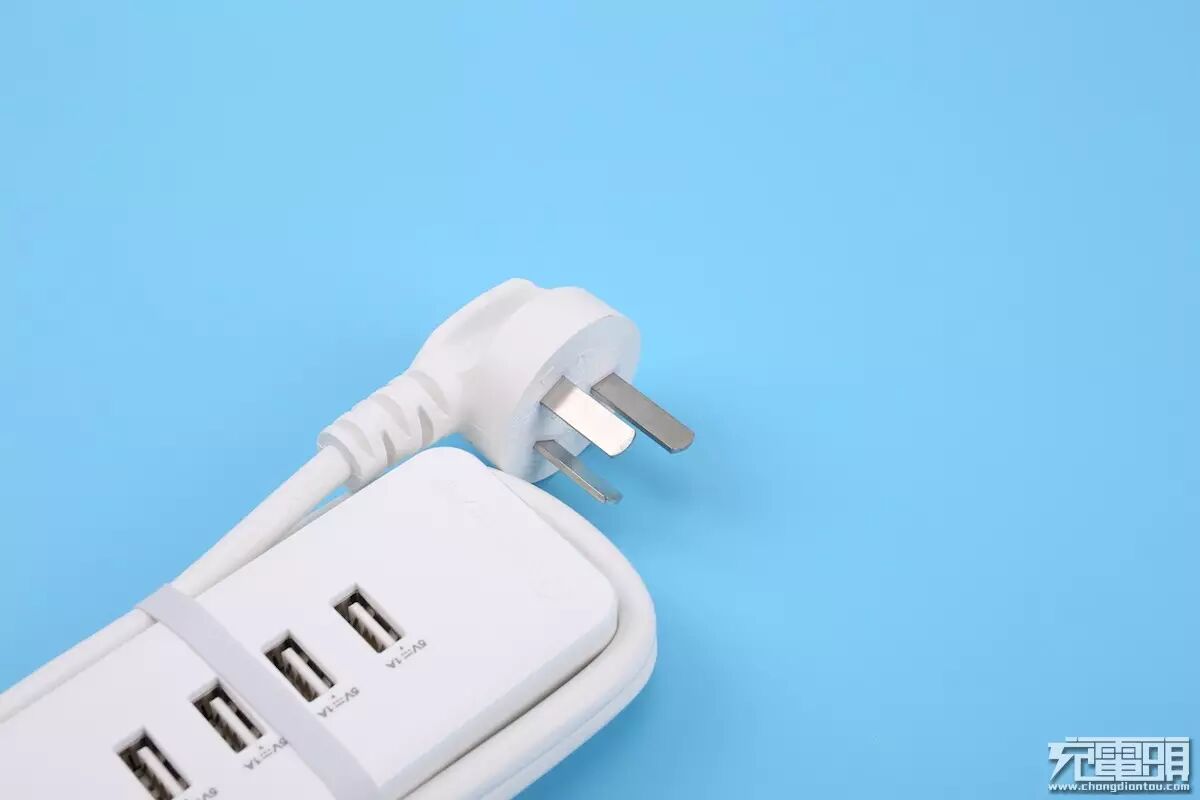

电源线以自绕的方式通过两条橡皮筋捆绑在插座上，线长1.8m。可以清晰的看到USB母座上印刷的参数。

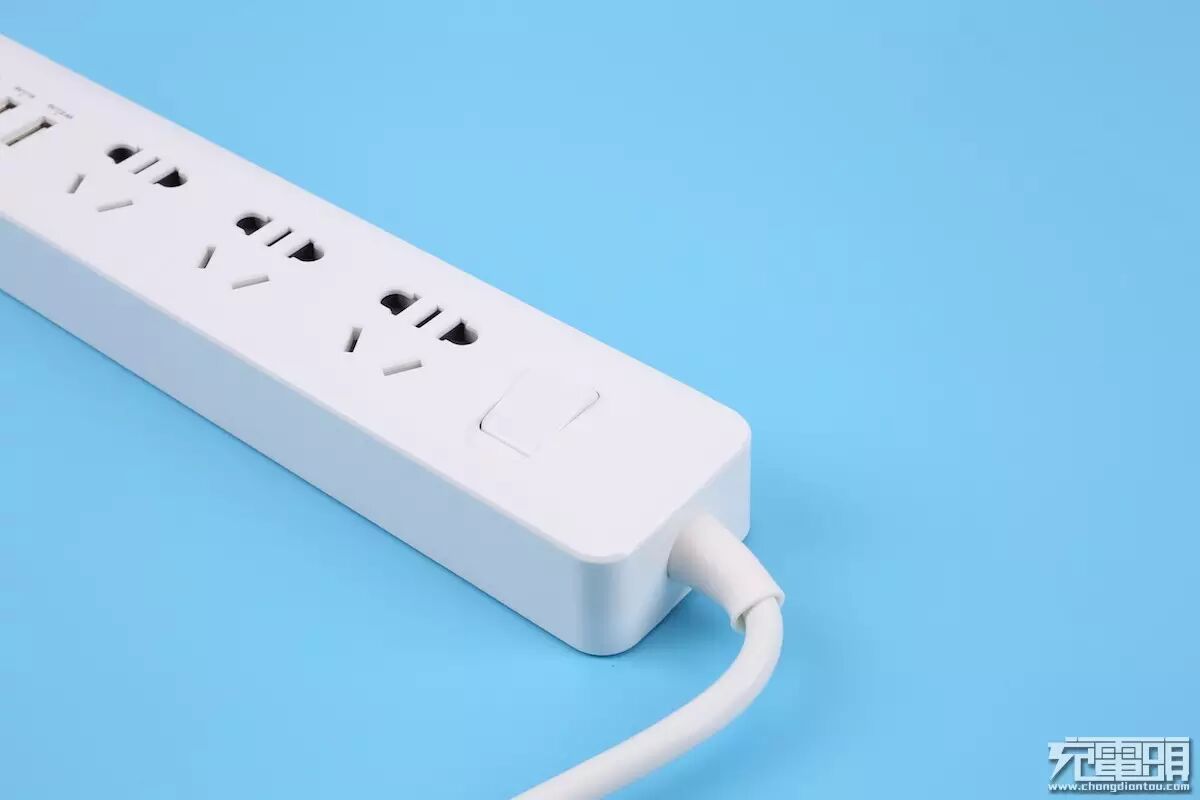

防折保护套以及机械开关。光滑的跷板开关个头比较大手指按压感更好，与壳体表面平整时是off关闭状态翘起后是on通电状态，通电后会有蓝色灯光提示。

插线板整体一览。

底部是防滑胶垫以及质检号。

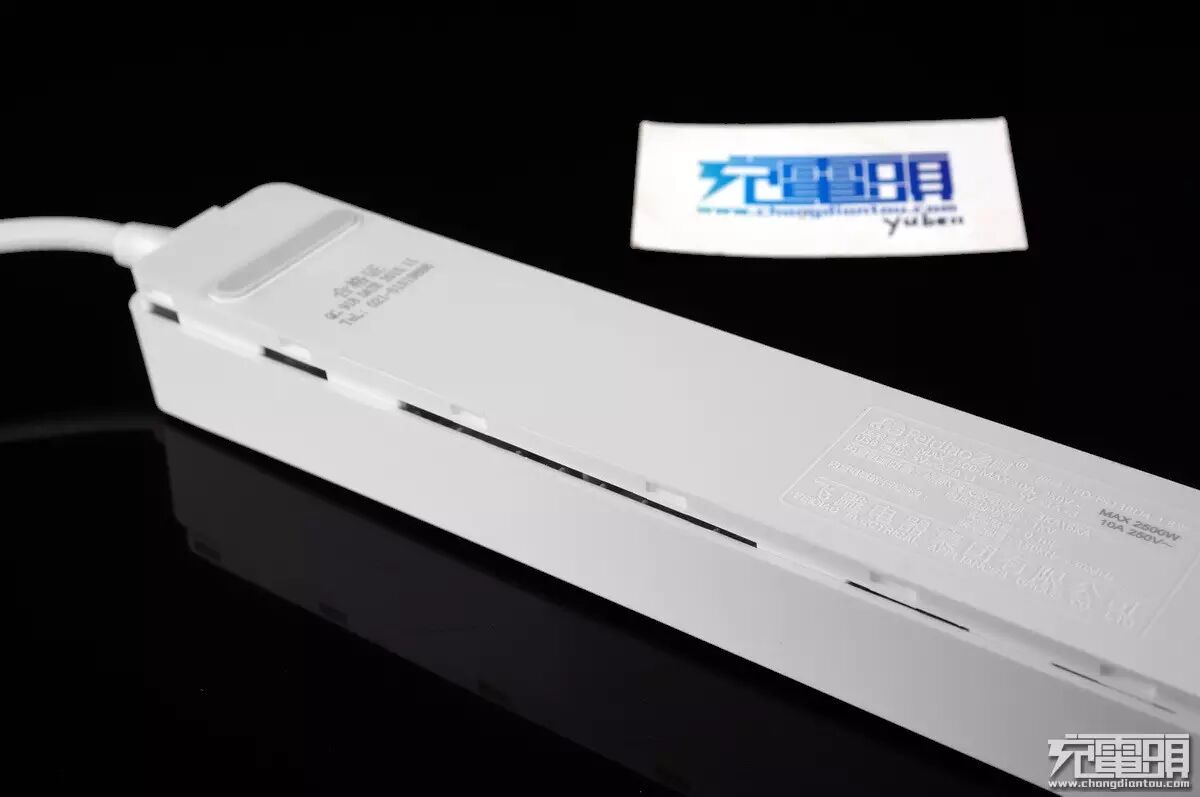

排插壳体正面磨砂设计，两侧是光滑的镜面手感丝滑。

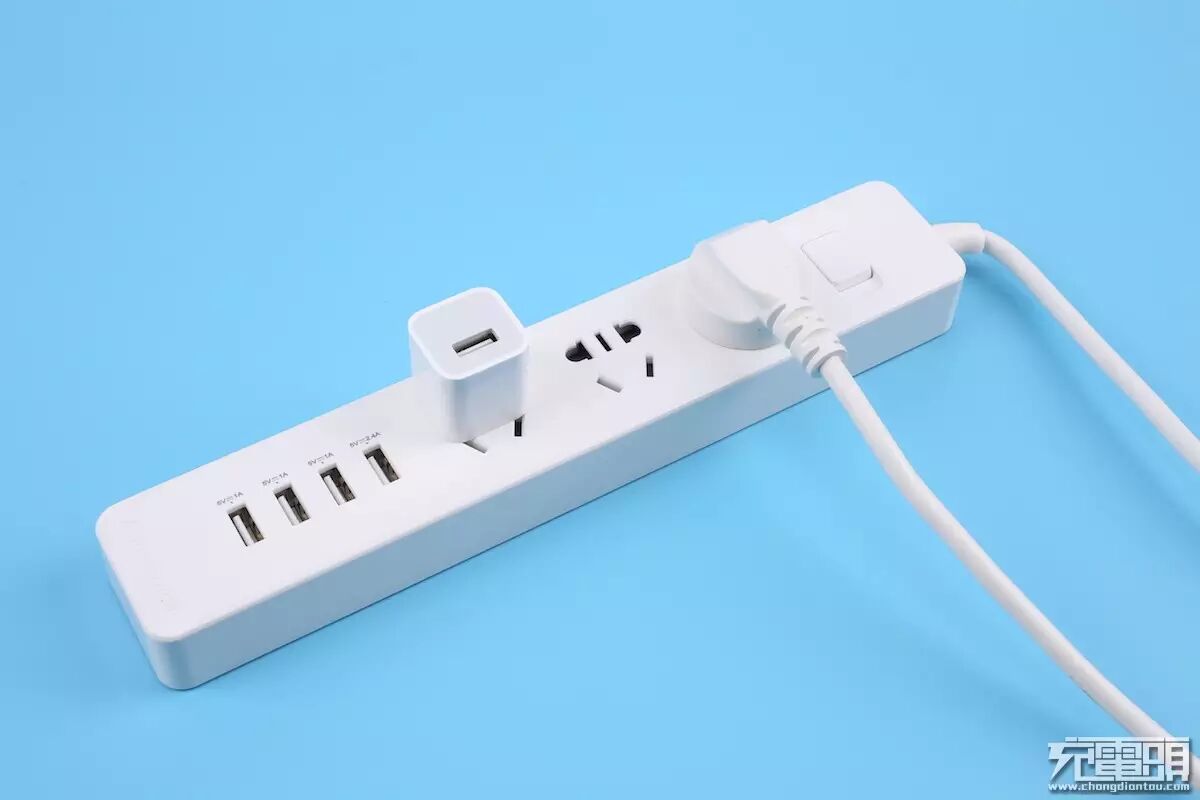

插上用电器之后不会相互干扰。

底壳无超声波焊接完全由卡扣扣合，拆解难度不大可以做到无损开盒。卡口伸出长度为2mm非常牢固，不用担心会以外摔落导致脱离。

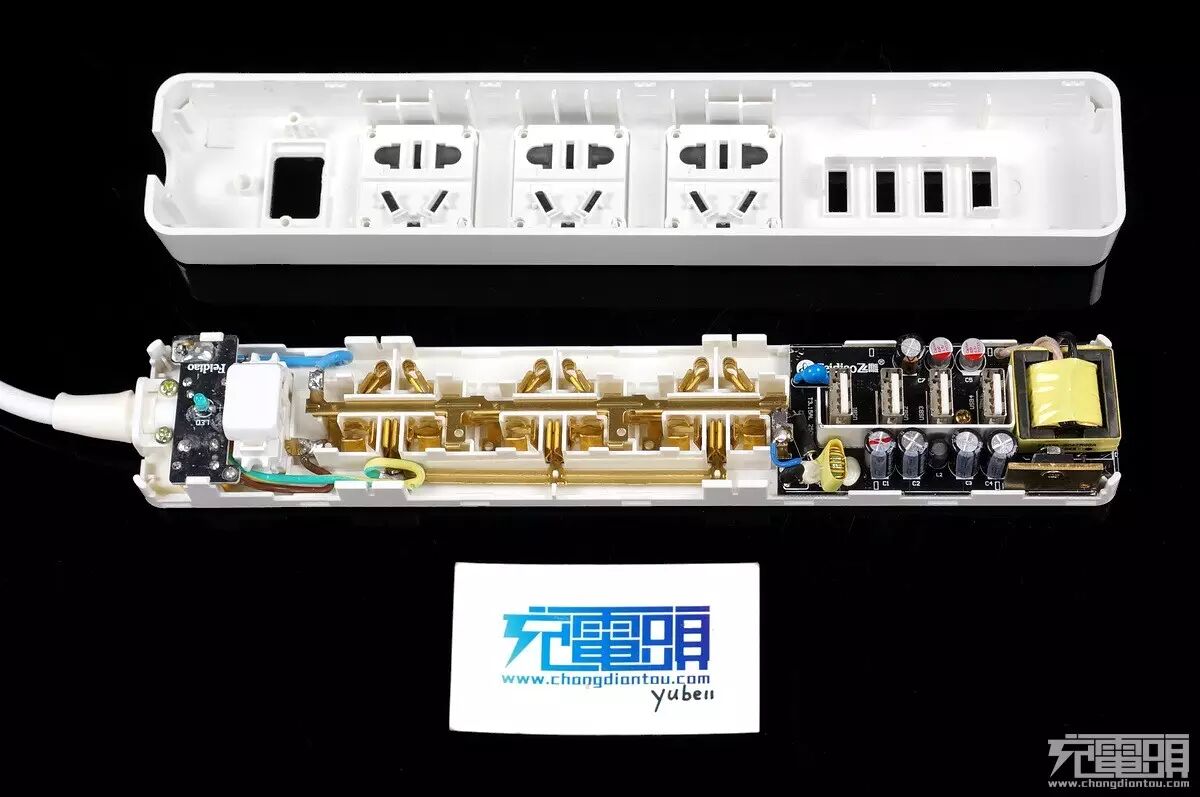

拆解结构一览，可以看到结构不同于小编过往拆解的多个排插，飞雕部件固定在底盖上面，而其他排插则多数都是固定在面壳内。

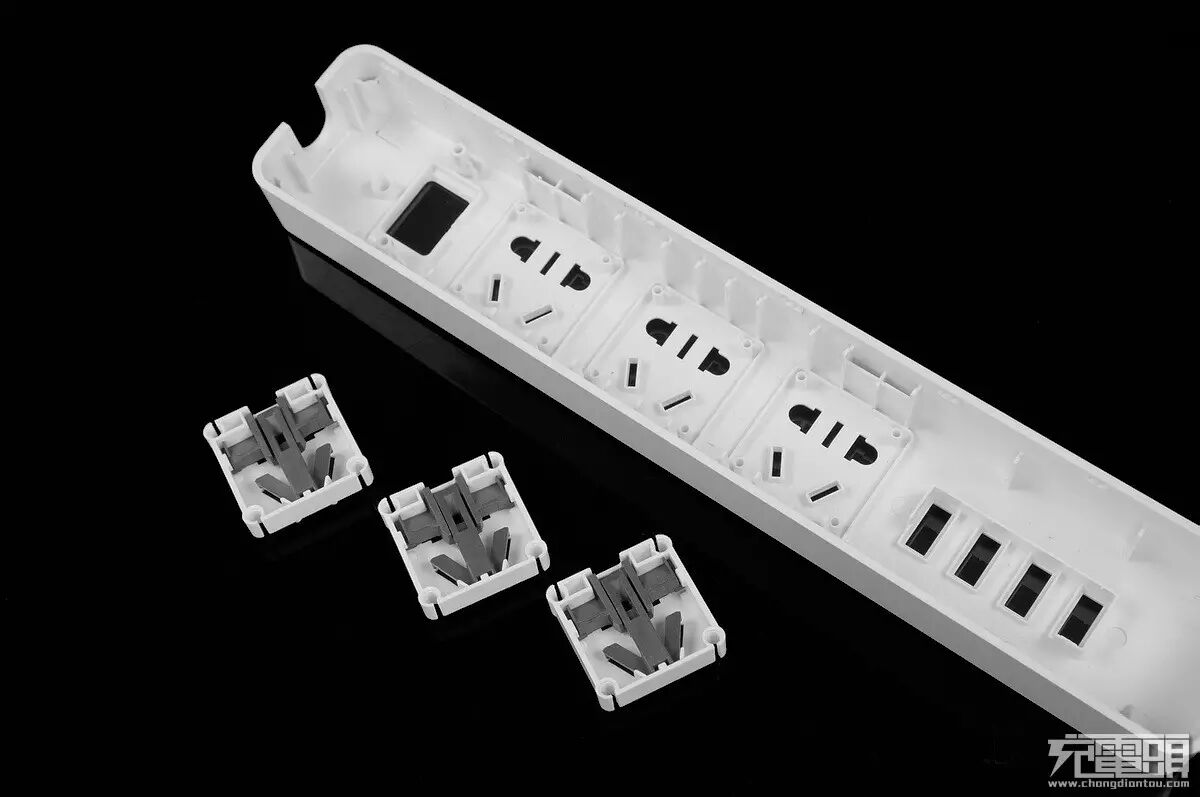

面壳上拿下3个儿童安全门。

开关与电源指示灯部分。

AC插座使用了当前最热门的一体铜条结构。

USB模块。

继续进一步分离部件，LED 所在的那块 PCB 反过来可以看到防雷模块。

一体铜条厚度为0.50mm。

USB 模块 一览。

USB 输出滤波是2颗 6.3V 820uF 固态电容+1颗 10V 1000uf x1 液态电容。

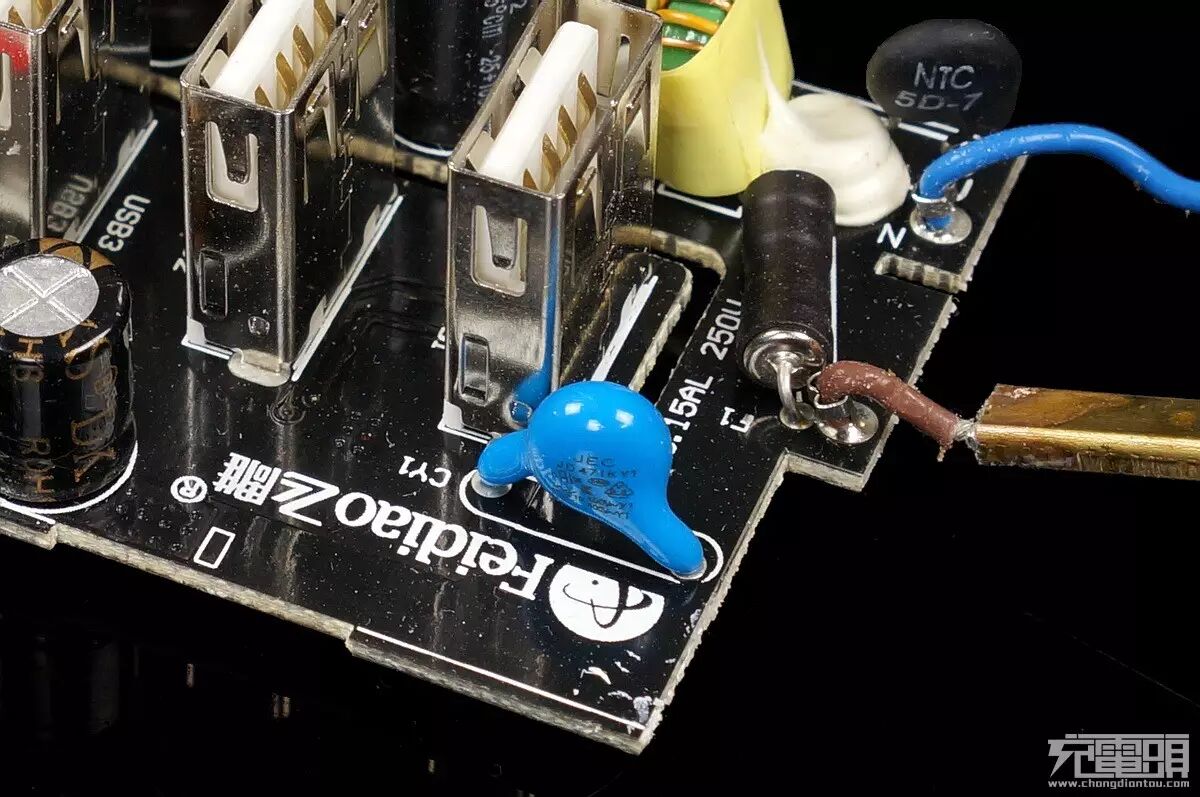

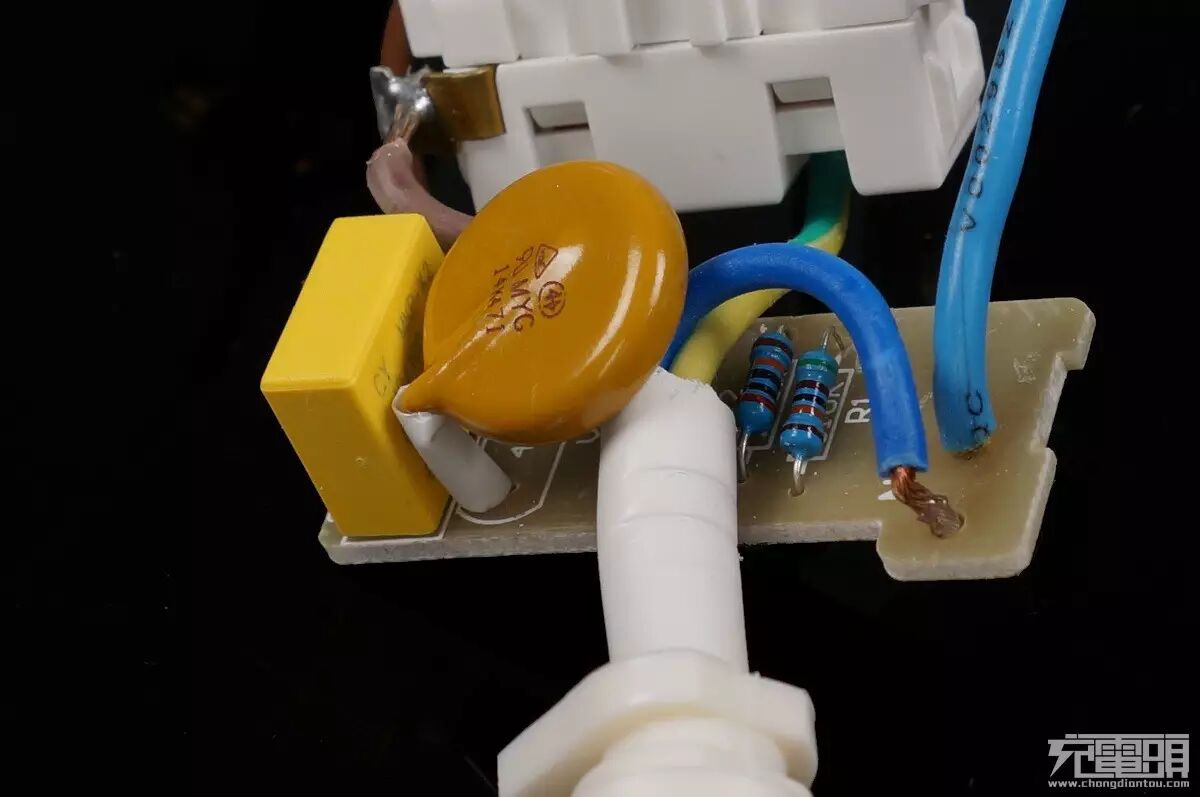

Y电容、输入保险套了热缩管避免熔断时产生明火 、浪涌抑制的ntc。

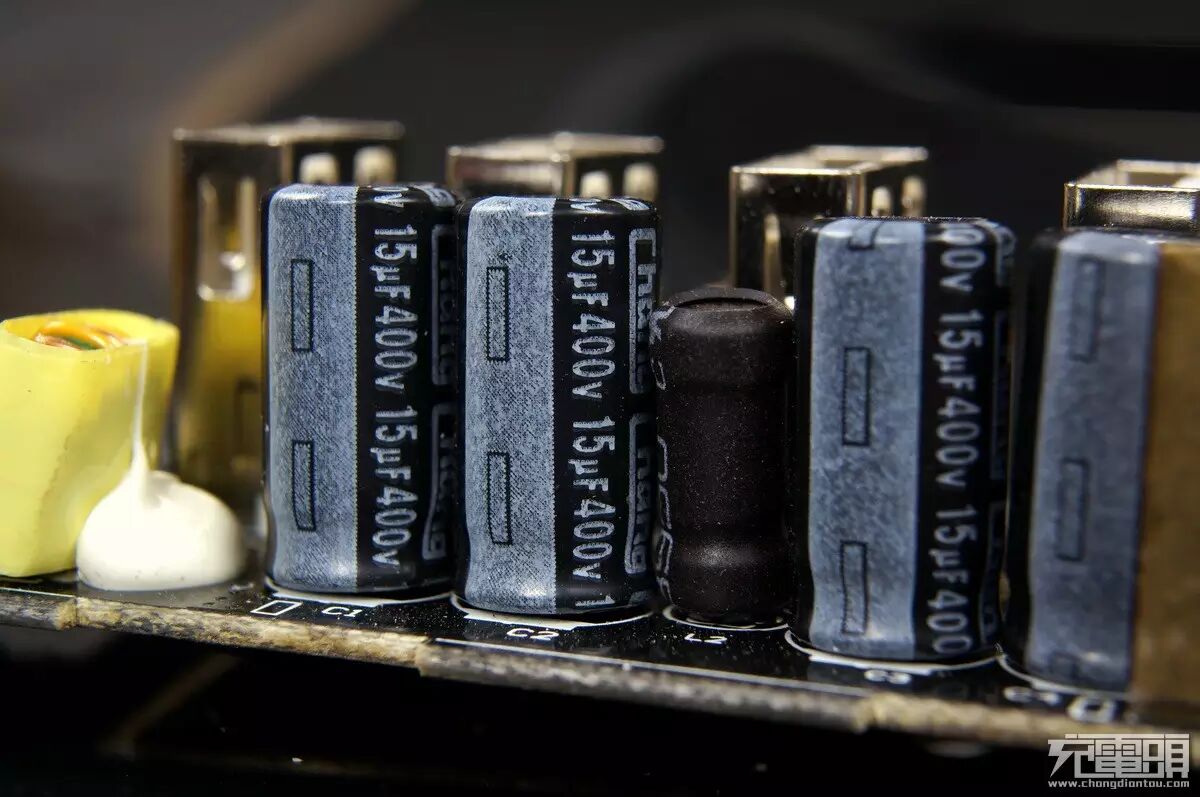

输入端滤波由 400V 15uF x4 液态电容、滤波电感组成。

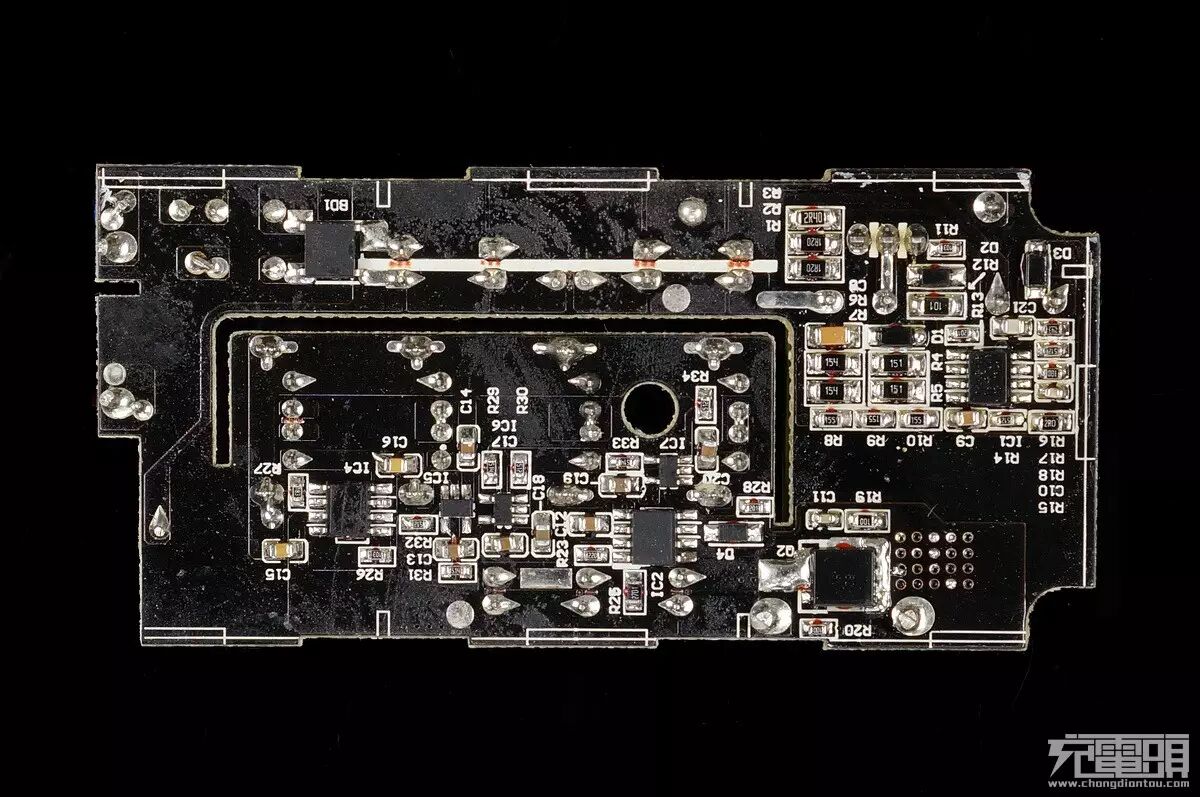

PCB 底部一览，可以看到使用了红胶。

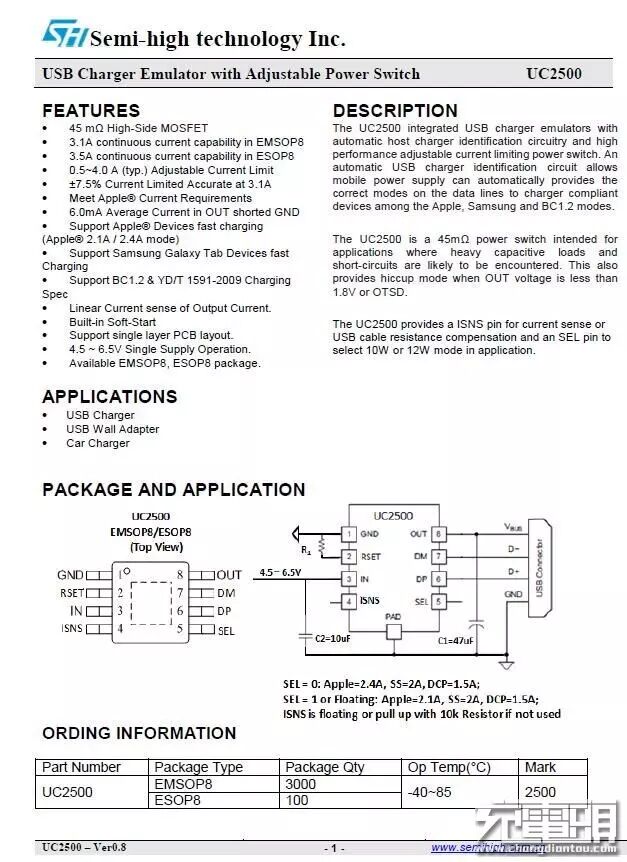

底部PCB 部分， 芯卓微UC2500限流识别芯片，最低45毫欧姆内阻最大持续输出3.5A，并且集成了apple 2.1a/2.4a 识别功能。这颗IC所负责对应的是面板上标识为2.4A的USB输出口。

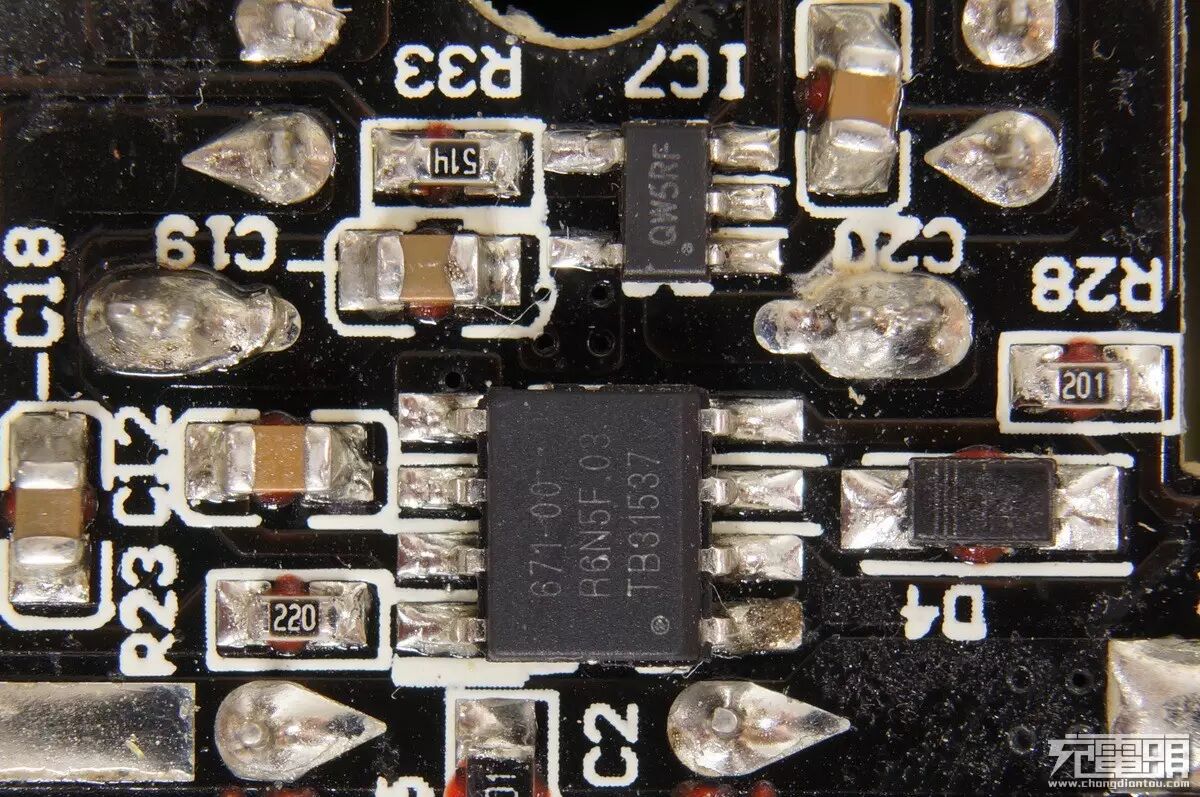

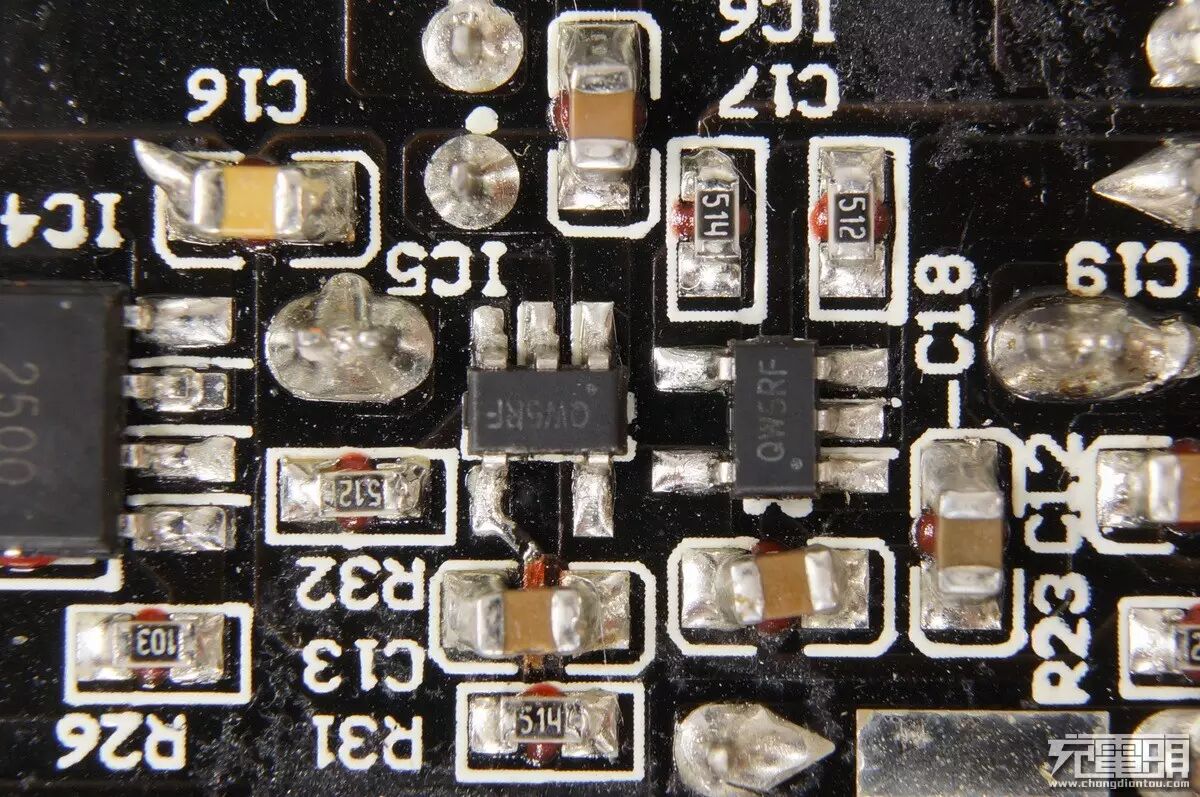

3颗 QW5RF 限流保护IC，分别对应的是3个1A输出口。

dialog iW671-00 + iW1699B-05，Dialog/iWatt 交直流电源转换管理芯片。

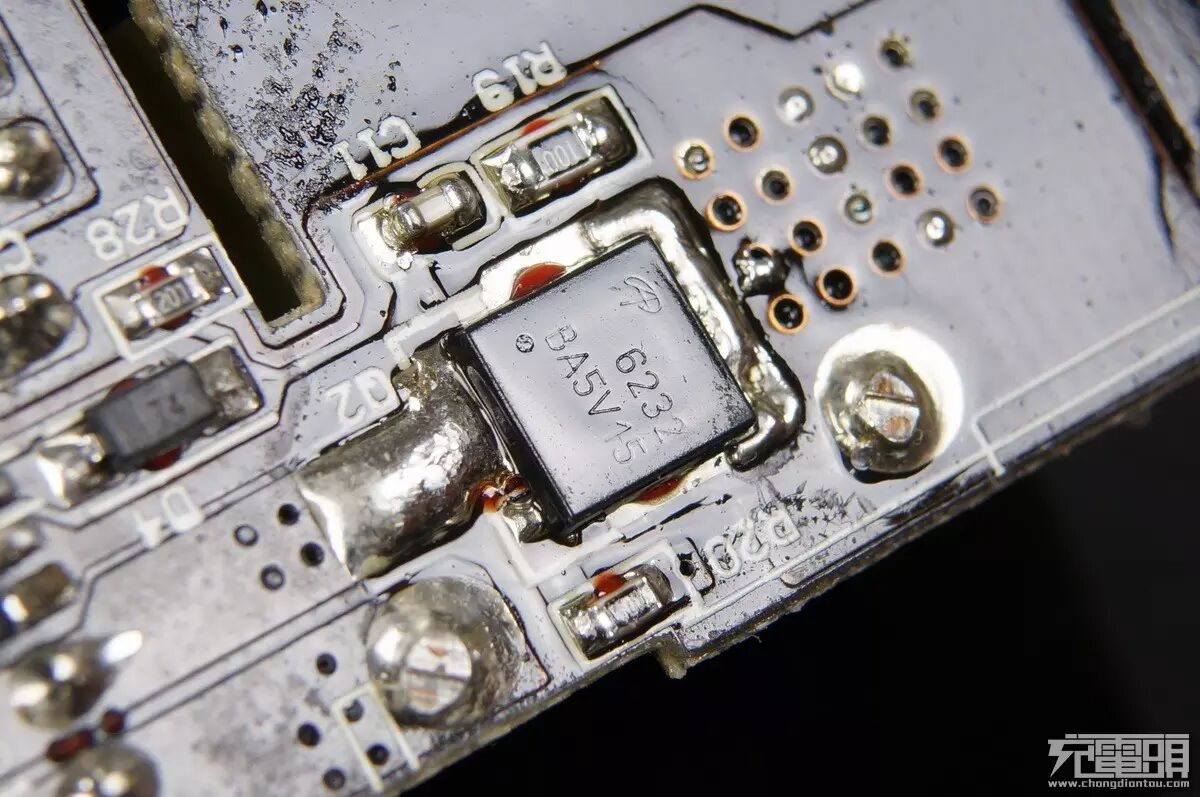

AON 6232 低内阻mos管。

ABS210 整流桥。

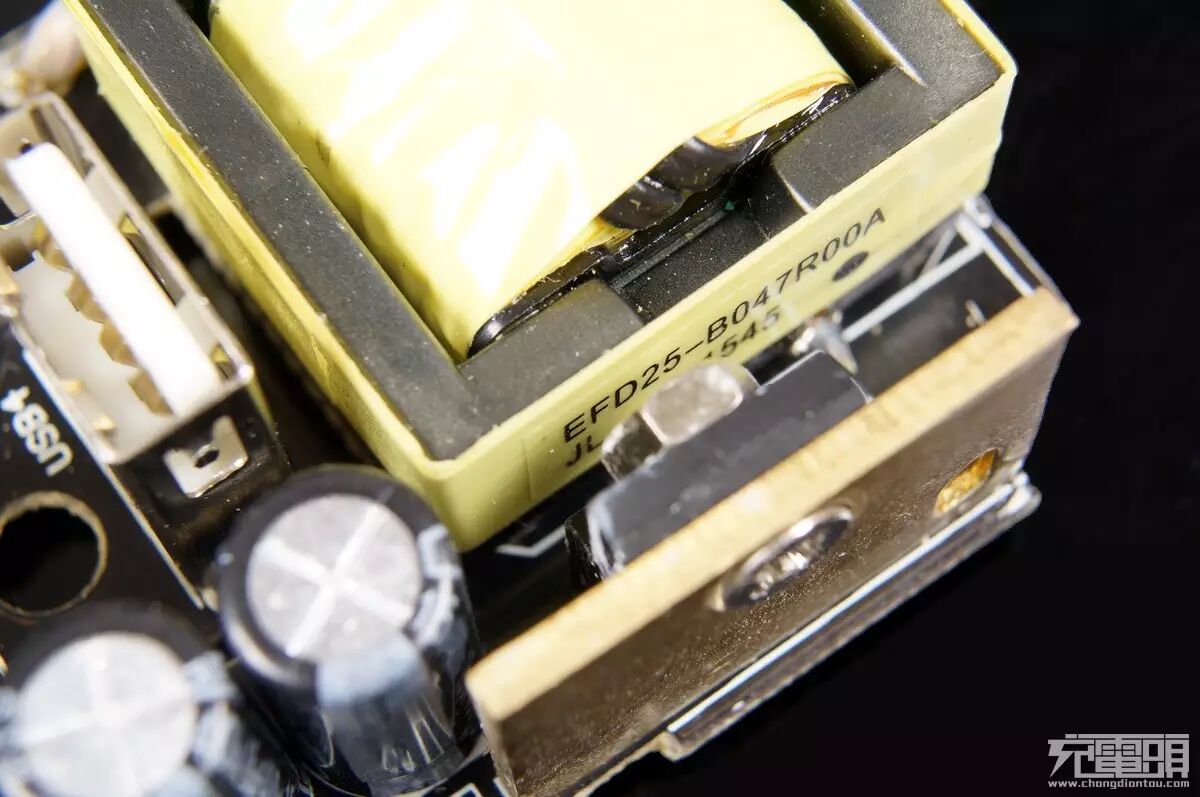

变压器编码。

飞雕小飞插线板配备了四个USB输出口，其中一个标配5V2.4A，另外三个5V1A，是否与标称的一致，我们通过固定电压，一步步增大电流的方法来测试。

首先是5V2.4AUSB口，即最上面的USB输出口，通过步进测试测得该输出口的最大电压电流为5V3A，远超标称的5V2.4A。5V1A输出口中：上部口最大电压电流为5.05V1.2A，继续增大电流，电压降至4.63V之后输出保护；中部口最大输出电压电流为5.04V1.3A，超过后立即停止输出；下部口最大电压电流为5V1.2A，增大电流电压降至4.7V直至关停。

接下来是兼容性测试，首先是手机兼容性测试。

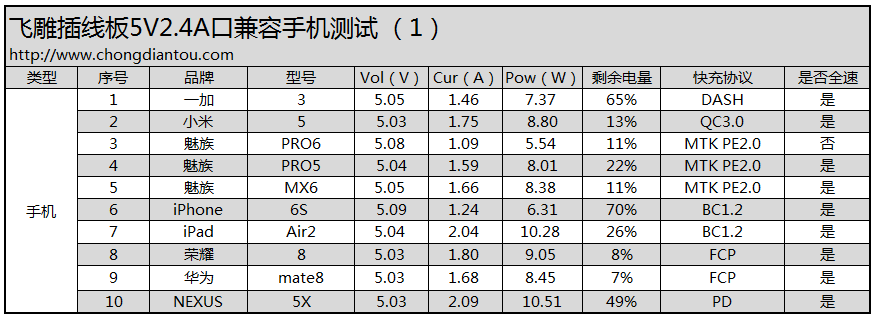

在手机兼容性测试中，5V2.4A口除了魅族PRO6之外均能较好的兼容，接近普通的5V2A充电，尤其是对测试中的两台苹果设备均能较好的支持。

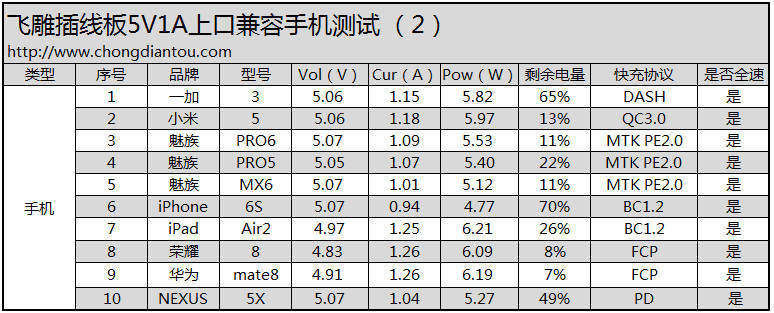

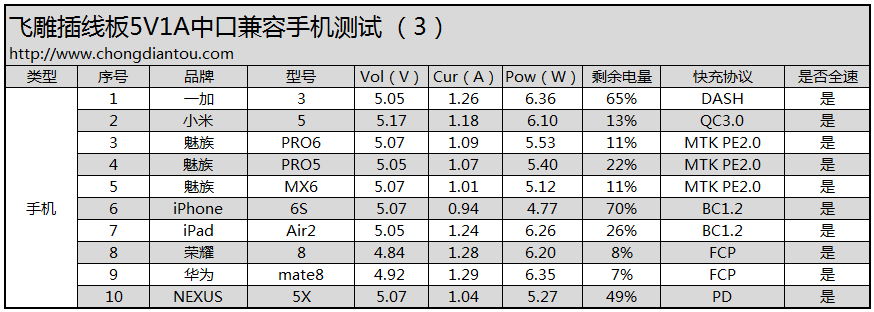

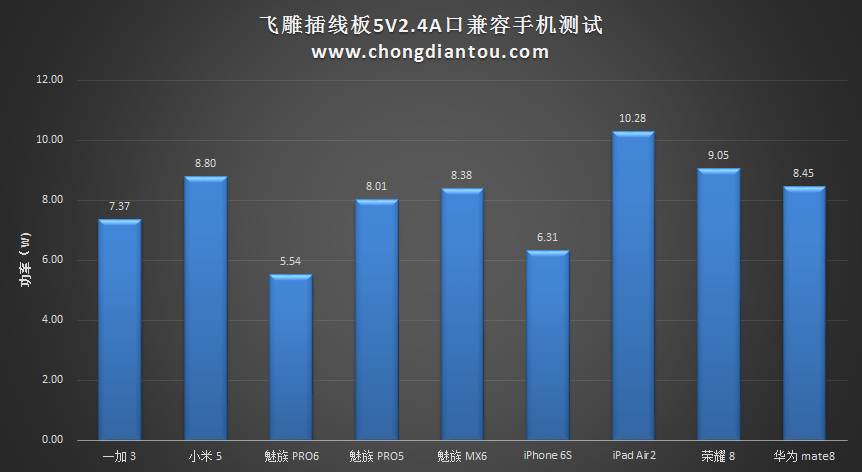

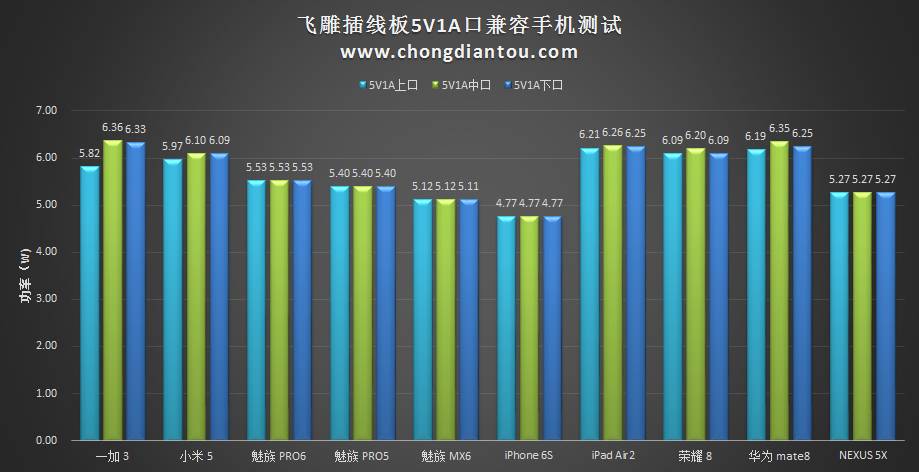

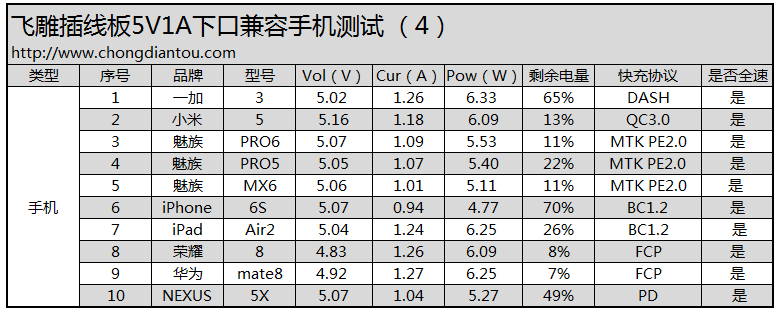

5V1A口对主流品牌旗舰机充电基本上可以达到标称的5V1A输出，部分机型还有些许盈余。从三个口的功率对比图来看，三个口对手机的充电功率差别微乎其微，可以忽略不计。虽然功率不大，但是勉强可以使用，搭配各种USB小灯使用也是非常不错的。
其次是对移动电源的兼容性。

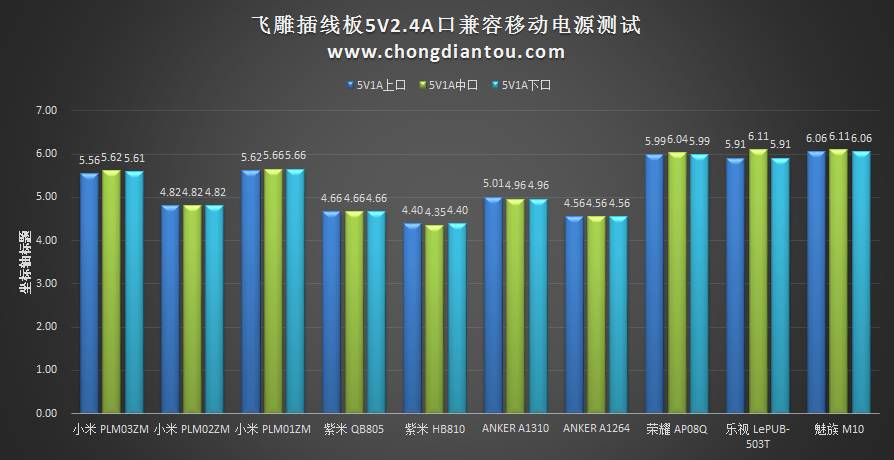

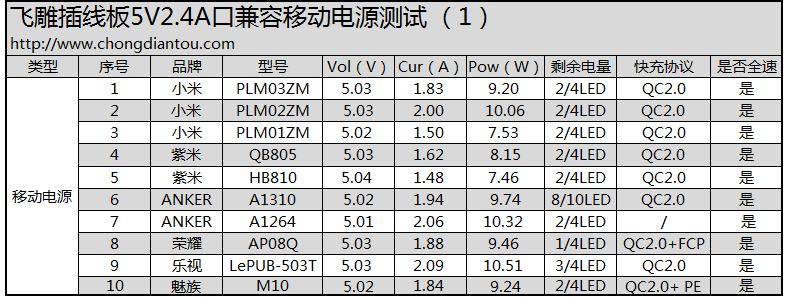

对几个主流品牌的移动电源充电，5V2.4A口比较接近普通的5V2A输出。5V2.4A应该特指为苹果设备如iPad air2充电。

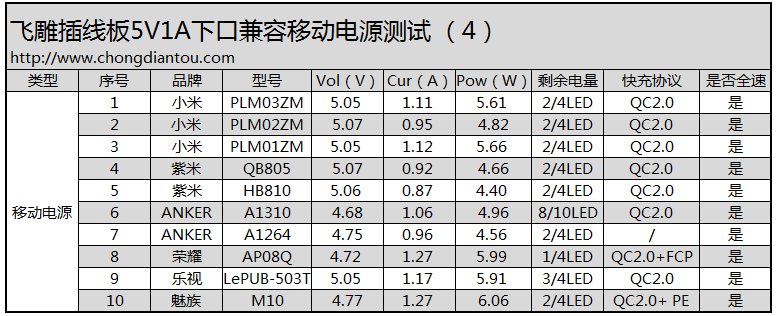

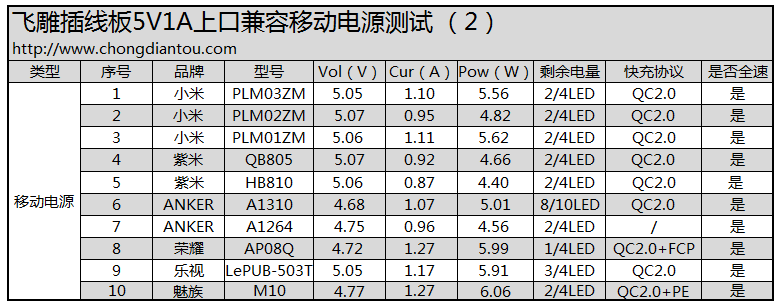

剩余3个5V1AUSB输出口为移动电源充电都能达到标称，大部分超过1A输出。同样三个输出口的输出功率也几乎一致。
想充电快点还是使用5V2.4A口吧，尤其是苹果用户。

飞雕USB排插采用了3AC+4USB布局，更多的USB口使用更灵活，做工用料都达到了行业水准，目前正好遇上双11大促该款排插在聚划算48元即可到手，消费者选择时可以多一个参考。作为家装行业品牌的飞雕开始插足USB排插，虽然铺货能见度不如其他专注做排插的厂家多，但这也看得出飞雕正在拓展一个新领域市场，也许未来飞雕的产品会更加大力度的普及开来。
