花粉跟着沾光 魅族双USB快充旅行充电器MU11测评

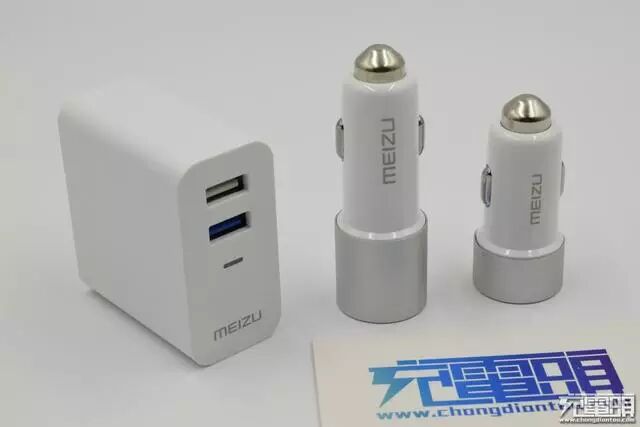

经过多年的积累，如今的魅族已不再是当年那个单纯生产MP3的魅族，不断的坚持以及对于产品品质的追求，魅族在智能手机的赤焰战场上终获一方城池。凭借良好的品牌口碑，魅族近期频推手机充电周边设备，移动电源、旅充、车充一应俱全，今天给大家带来的就是魅族的一款双USB快充旅充的评测及拆解。
一、开箱

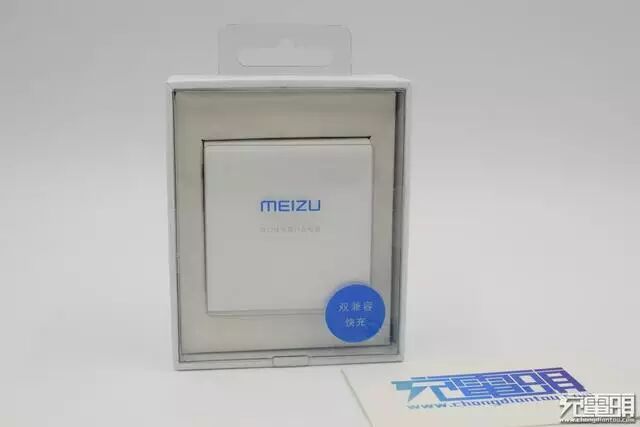

下面我们来看先旅充包装简洁，净白的主体。
产品主要参数：双口输出，USB1 5V/2.4A，USB2 5-8V/3A、9-12V/2A。产品并没有标明具体的快充协议，需要我们实测来判断。
作为一款系列产品，魅族快充旅充保持了此前非快充两口旅充的外观。整体设计较为传统，涵盖了较多经典设计元素，例如四角圆弧，前后两面平面、纵列U口输出等。

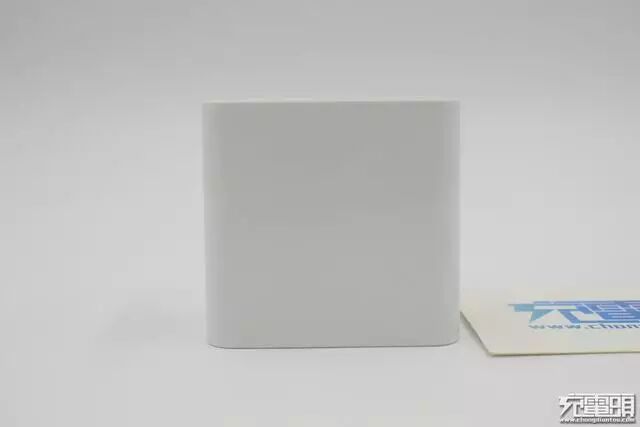

从侧面看，魅族这款旅充上下侧边并不平行，而是略微有些梯形。
AC插头为折叠设计，这也是旅行充电器的标配。折叠插头设置在旅充的中部，这种设计的好处是在插入插座时可均衡用力，避免偏向一侧插头设计可能会出现的折叠插头回缩的弊端；但是也会造成占用更大的插座空间，造成插座插头间相互拥挤的情况。

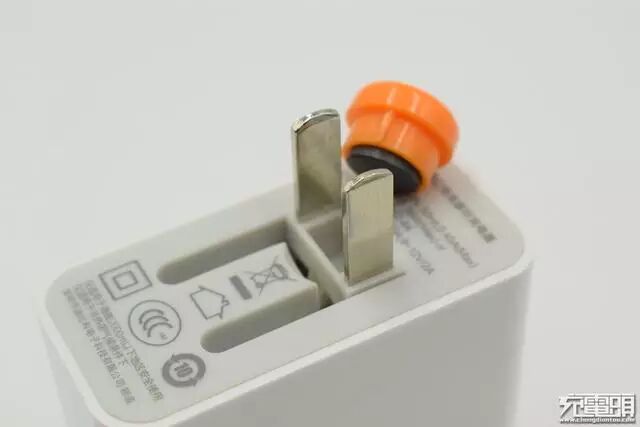

磁铁测试并不吸附。

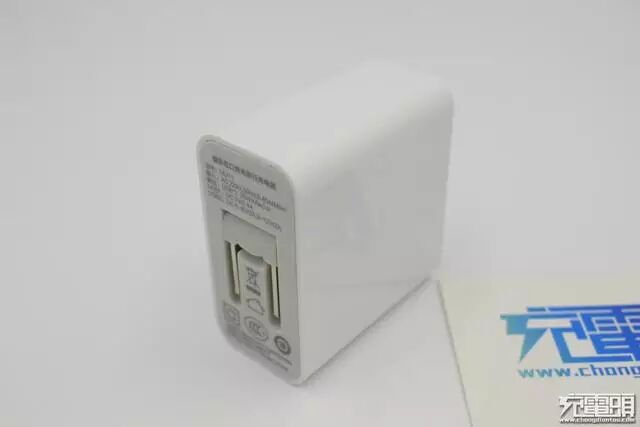

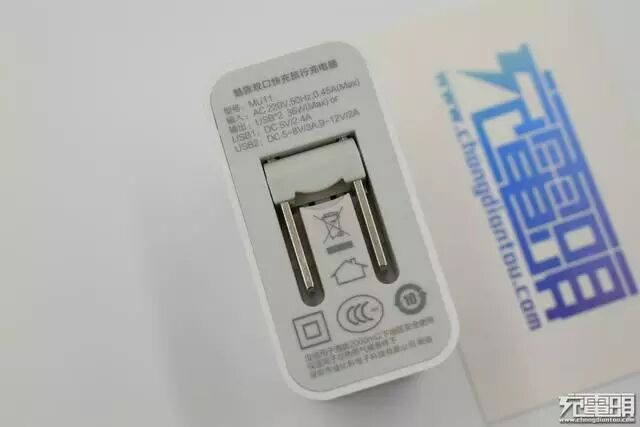

插头面的标注十分的详细，几乎利用了这面的全部可用空间。
该款快充旅充的具体型号为：MU11（同系列的非快充双口旅充型号为 MU01），双口最大输出为：36W，各口输出参数与外盒标注一致。

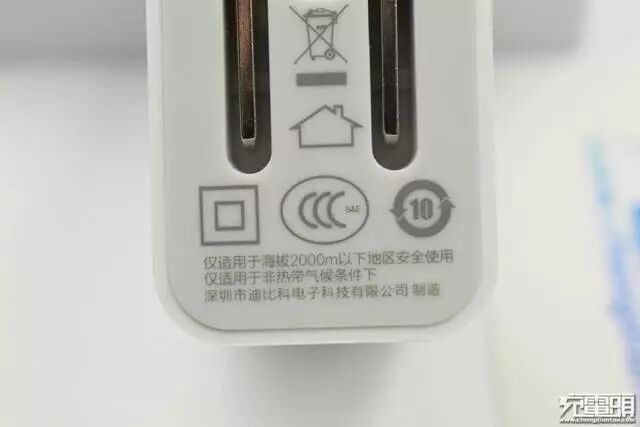

从下方的信息得知，这款旅充并非魅族自产，而是出自深圳市迪比科电子代工。

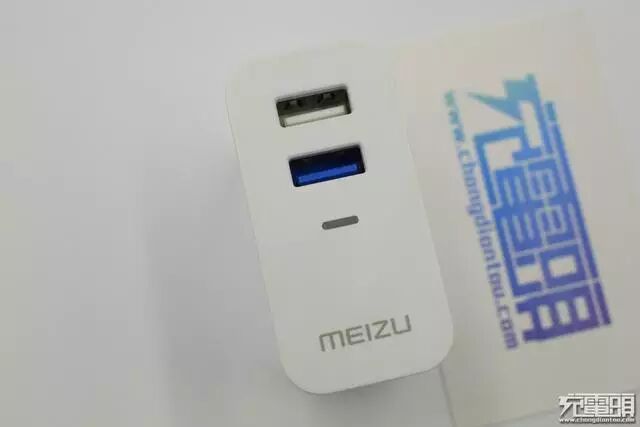

输出面纵列两个U口，上方为普通口，传统白色插座，下方为快充口，采用了蓝色插座。除了插座颜色区别，旁边并未有相关标示。蓝色U口的下沿小长条是LED指示灯，光线为蓝色，而且光线强度可随着电压的升高而增加亮度。

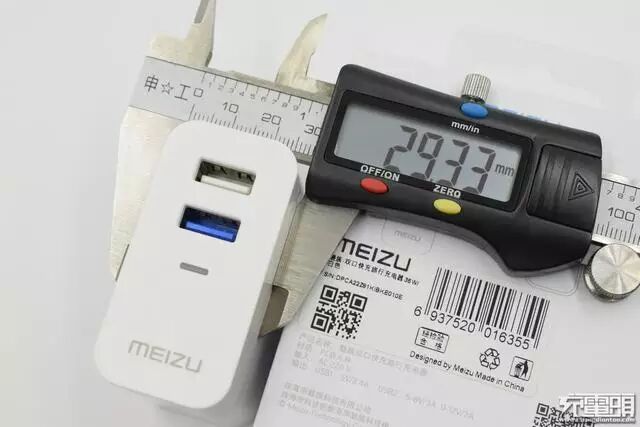

魅族 MU11 旅充的宽度为：29.33mm。

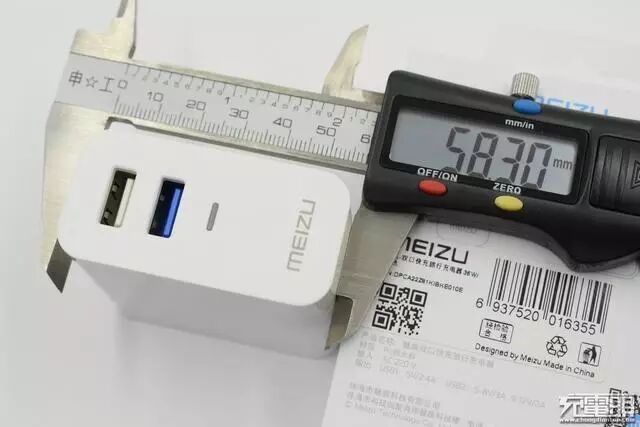

因为侧边稍呈梯形，这里测量的是中部的长度，为：58.30mm。

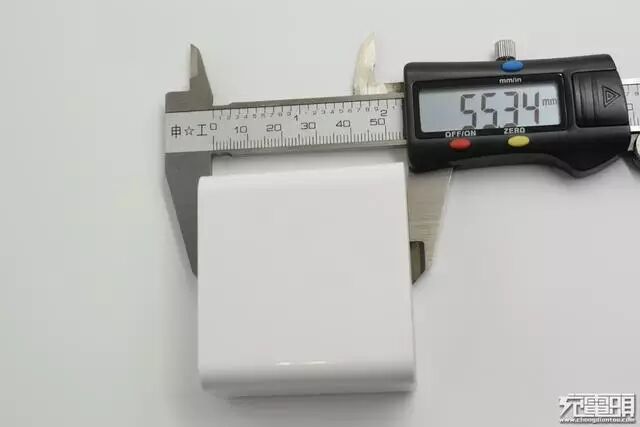

纵深厚度为：55.34mm。整个尺寸约为成人掌心大小，适合日常外出携带。

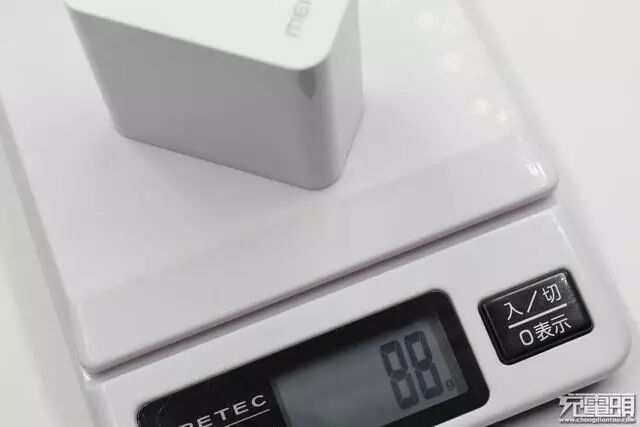

重量为88g。
二、拆解

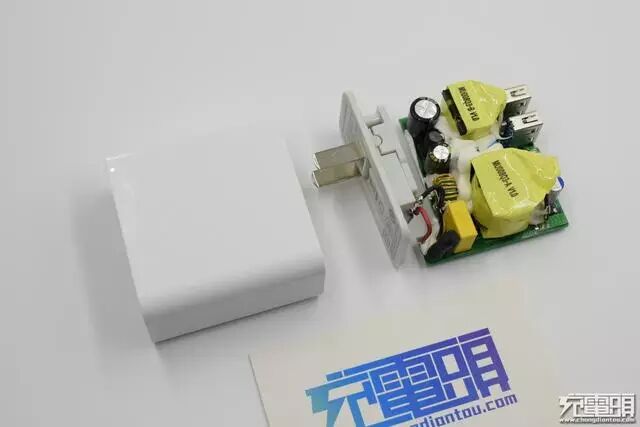

魅族 MU11双口快充旅行充电器采用插头端面盖板结构，结合方式为超声波焊接，无卡扣，拆解难度不大。

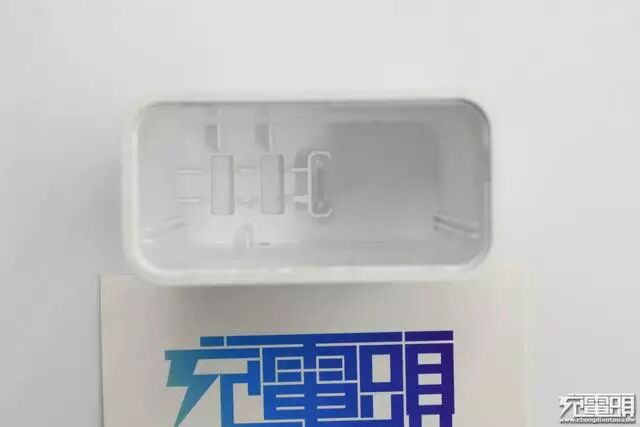

外壳内部两侧有PCB导轨槽，U口及指示灯处均有加强筋，做工不错。

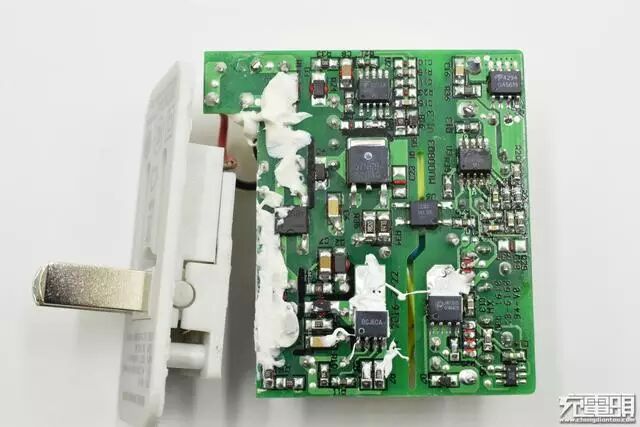

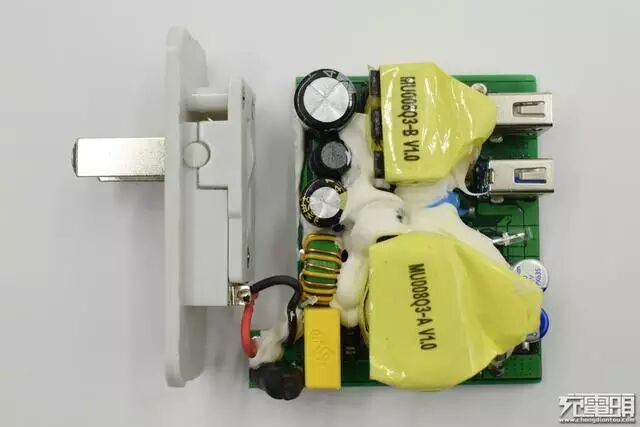

PCB元件面比较显眼的是一小一大的两个高频变压器，初步判断为独立两路AC-DC。

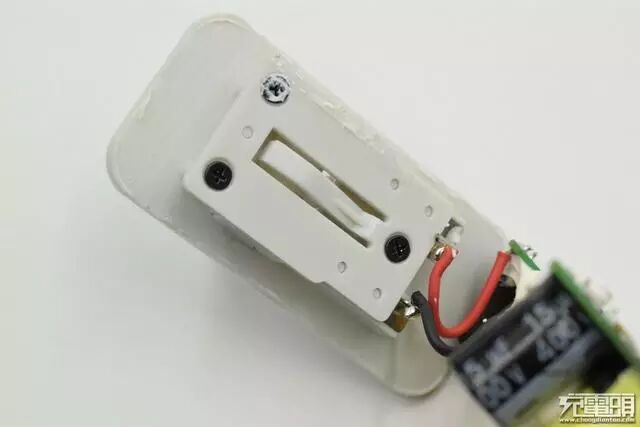

AC插头与盖板为一体化设计，三枚自攻钉固定保证了足够的强度。

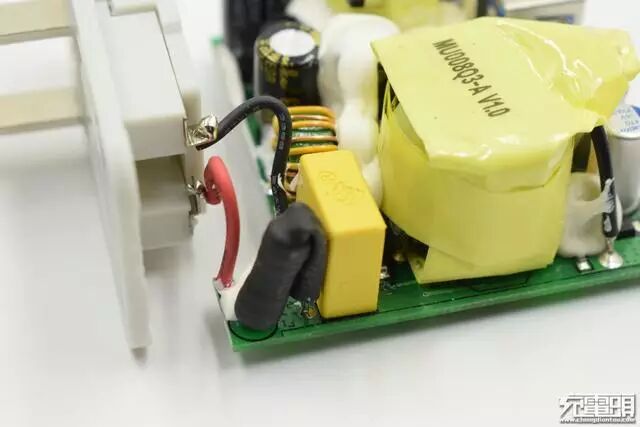

进线端有保险管、X电容及共模电感。
高压侧滤波由：2*10μF高压电容+差模电感+15μF高压电容组成 CLC 滤波。
两个变压器中间的是Y电容，变压器四周都有大量的704硅胶用于固定和加强绝缘。

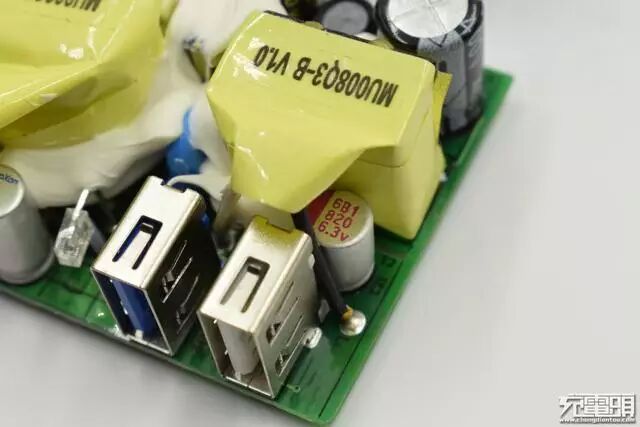

较小的这个变压器属于非快充端口，它旁边的820μF的固态电容负责这一路的低压侧滤波。

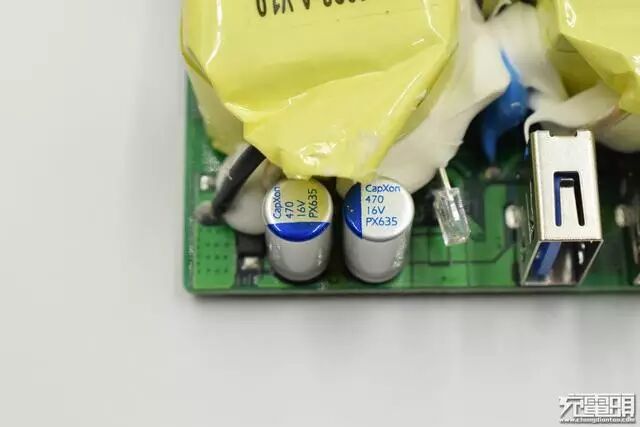

较大变压器旁的两枚470μF/16V固态电容负责QC端的输出滤波。
PCB的一侧使用了导热硅胶用于辅助散热。
导热硅胶覆盖的两枚IC还涂覆了散热硅脂，工艺细节值得肯定。
整个PCB面的元器件较多，有5个主要IC和2个场管。

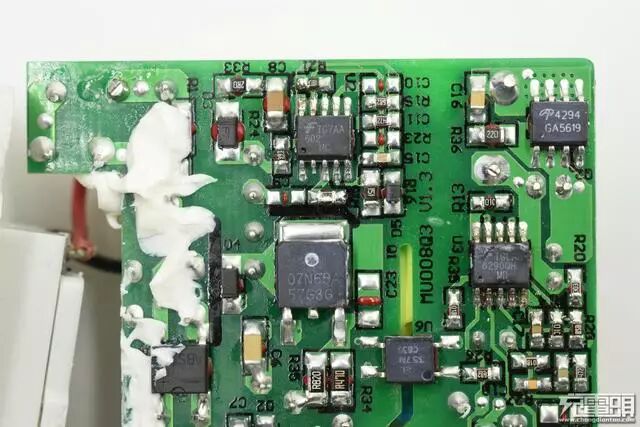

这部分属于QC3.0端AC-DC，仙童 TG7AA602与07N65A场管组成高压侧PWM，低压侧则由仙童 6290QH及AO4294场管组成。两枚仙童IC均未能查到具体Datasheet，低压侧的仙童 6290QH 应该兼顾二次侧同步整流控制及QC识别功能。

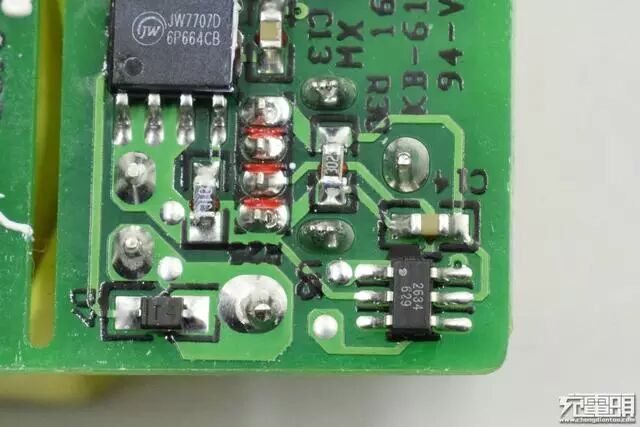

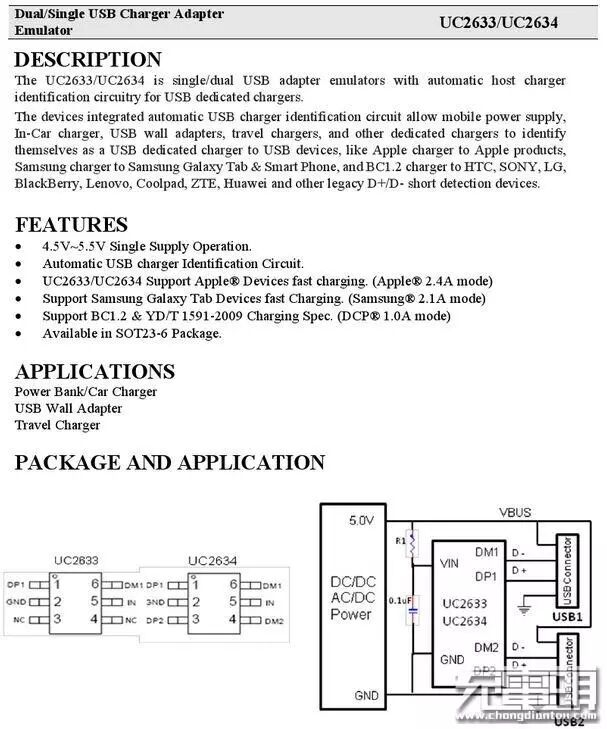

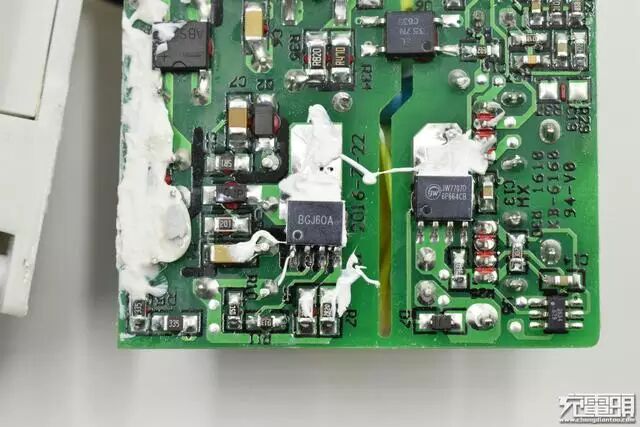

普通5V为独立AC-DC，高压侧PWM采用矽力杰SY50136A（丝印BGJ60A），内置MOS；二次侧采用AC-DC 同步整流控制IC JW7707D，识别采用芯卓微UC2634；整套方案与魅族双口旅行充电器 MU01 相同。
三、测试

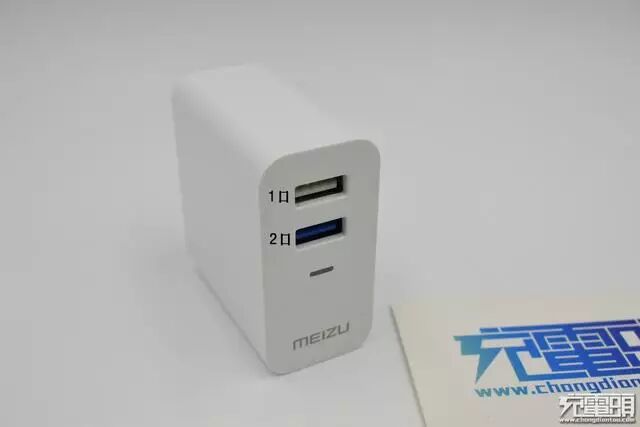

输出口定义如上。

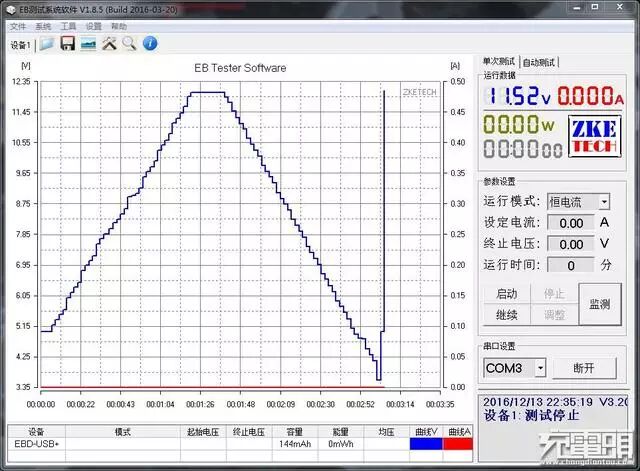

首先测试QC3.0特性，以证实该款充电器支持QC3.0。
普通口步进，最大输出为：5.23V/2.70A/14.1W，线补强劲。

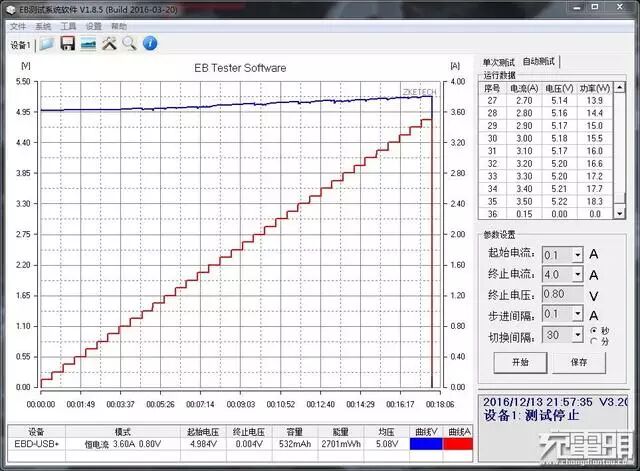

QC口5V档步进，最大输出为：5.22V/3.50A/18.3W，输出功率超过标称，依然有很强的线补。
QC口9V档步进，最大输出为：9.27V/3.40A/31.5W，输出功率和线补都很凶悍。

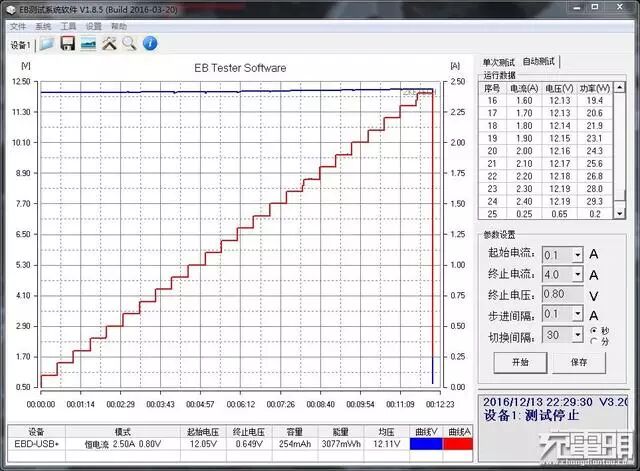

QC口12V档步进，最大输出为：12.19V/2.40A/29.3W，表现依旧不错。由于两路输出为独立线路，两路合计最大输出达到惊人的45W。

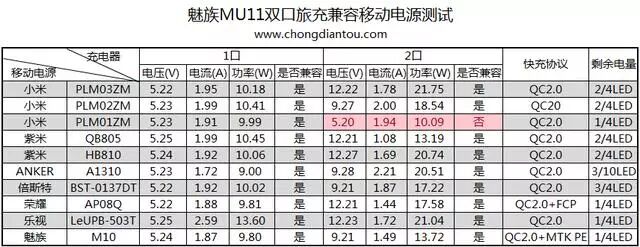

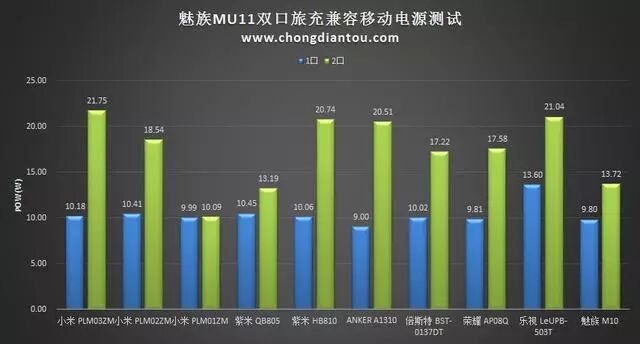

在对移动电源充电的兼容性测试上，仅小米 PLM01ZM 未能握手QC。

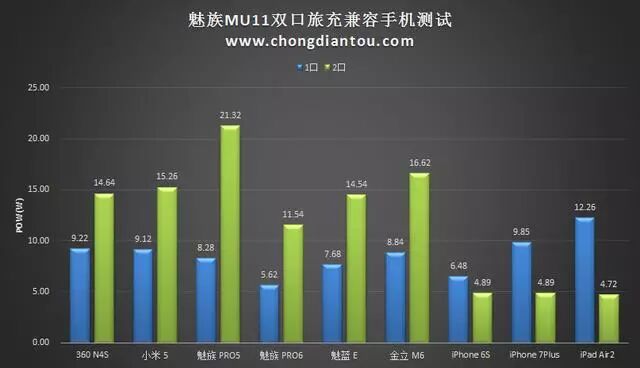

对手机充电情况进行测试，证实魅族 MU11 QC口支持QC2.0/3.0、MTK PE、华为FCP快充，但是不支持苹果设备快速充电，而普通口弥补了这一遗憾。
四、总结
魅族双口旅充做工和用料都很实在，实际测试看来也表现不错，快出口出人意料的支持华为海思快充，不过显然魅族没有花大力气去宣传，感兴趣的小伙伴可以关注下。
