虽名不经传但也可圈可点 达世奇插线板ST-3C3U评测及拆解

前言
数码产品的日渐普及，确实带动了周边市场的繁荣，USB插线板就是一个很好的例子。不单传统电器厂商，诸如公牛、品胜、orico、航嘉等参与其中，小米、360、网易、乐视等深谙互联网思维的科技大佬更是玩得乐此不疲。也许你不会相信，如今金融投资界也接踵而至，或许这真是数码配件最黄金的时代。作为一个理工男，金融的事情对于我来说过于深奥。回归主题，今天我们不谈金融，还是来谈谈一款由南京达世奇投资顾问有限公司出品的达世奇插线板 ST-3C3U。

一、开箱

一个纸盒？一个没有任何标记的纸盒？对，你没有看错，产品外包装确实如此，显然这是工程试用品的简易包装，我想没有一款正式出售的商品会采用这样的包装，因而这里只是简单的展示一下，并不代表产品的最终包装形式。

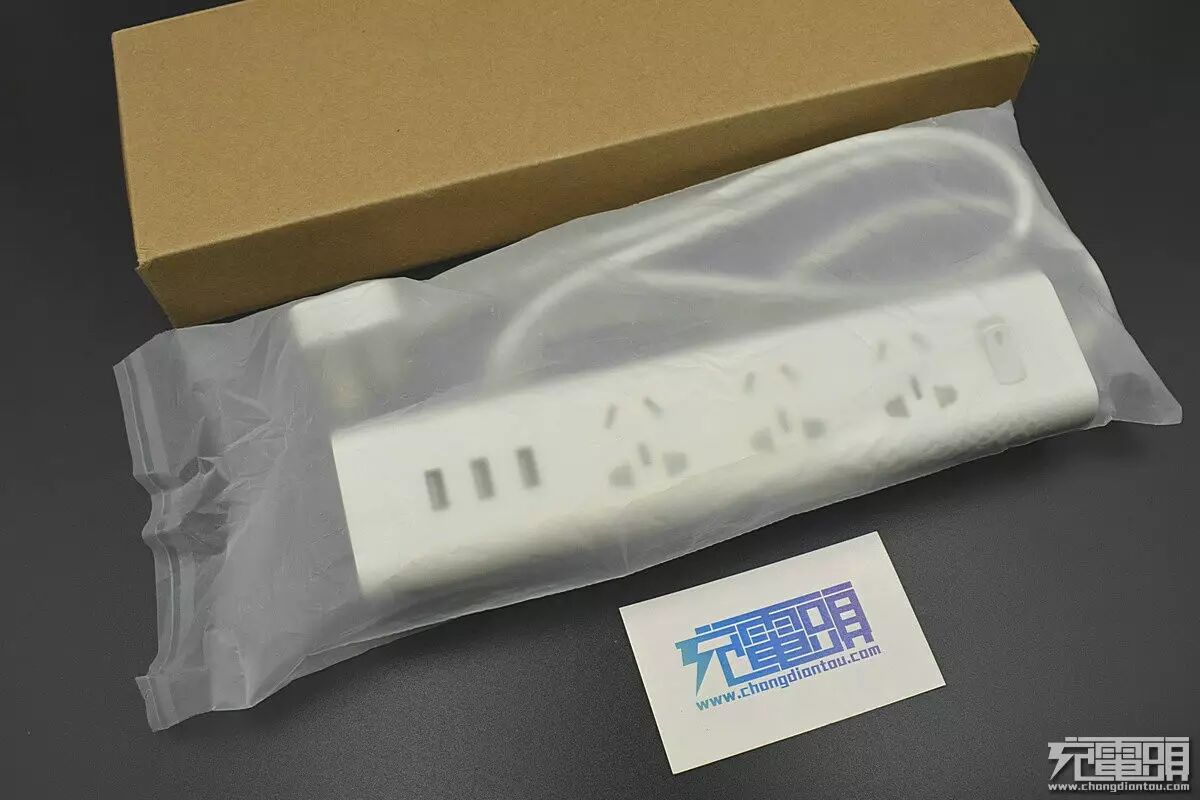

对于工程试用品，重点自然不在包装。打开纸盒后，半透明塑料袋里的就是今天的主角——达世奇插线板 ST-3C3U。

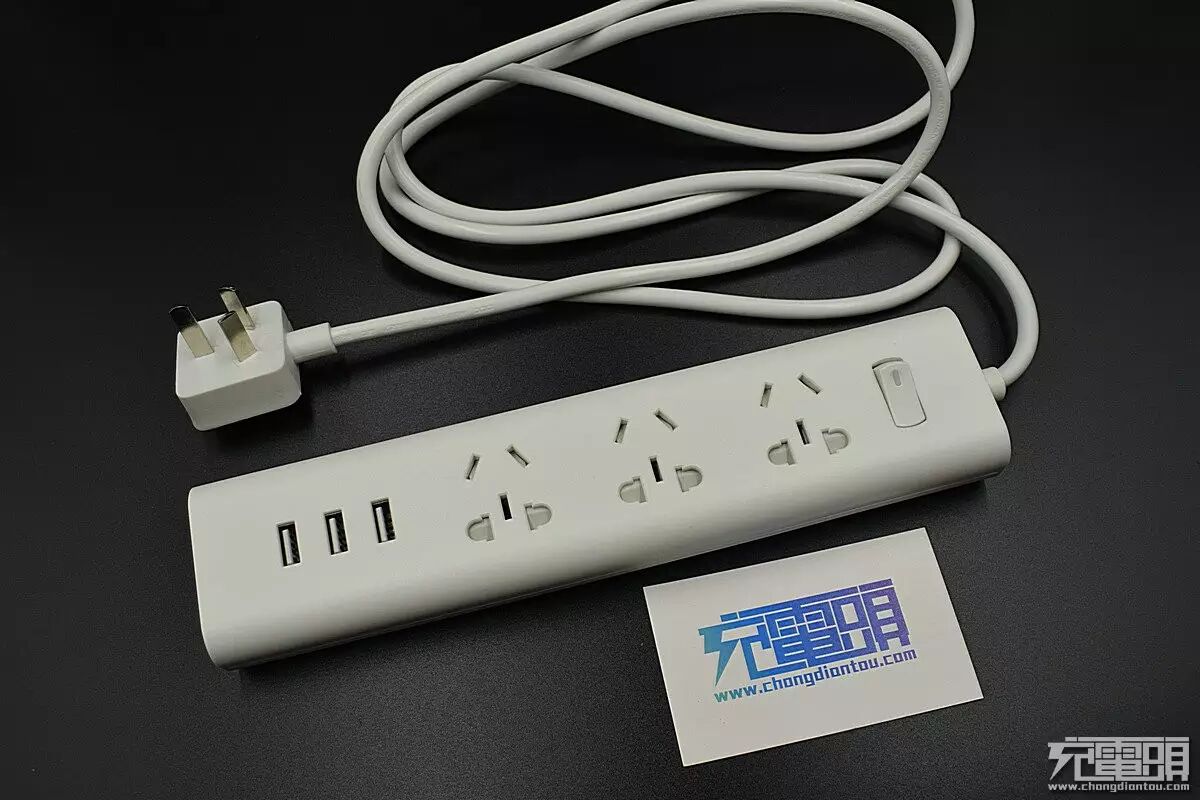

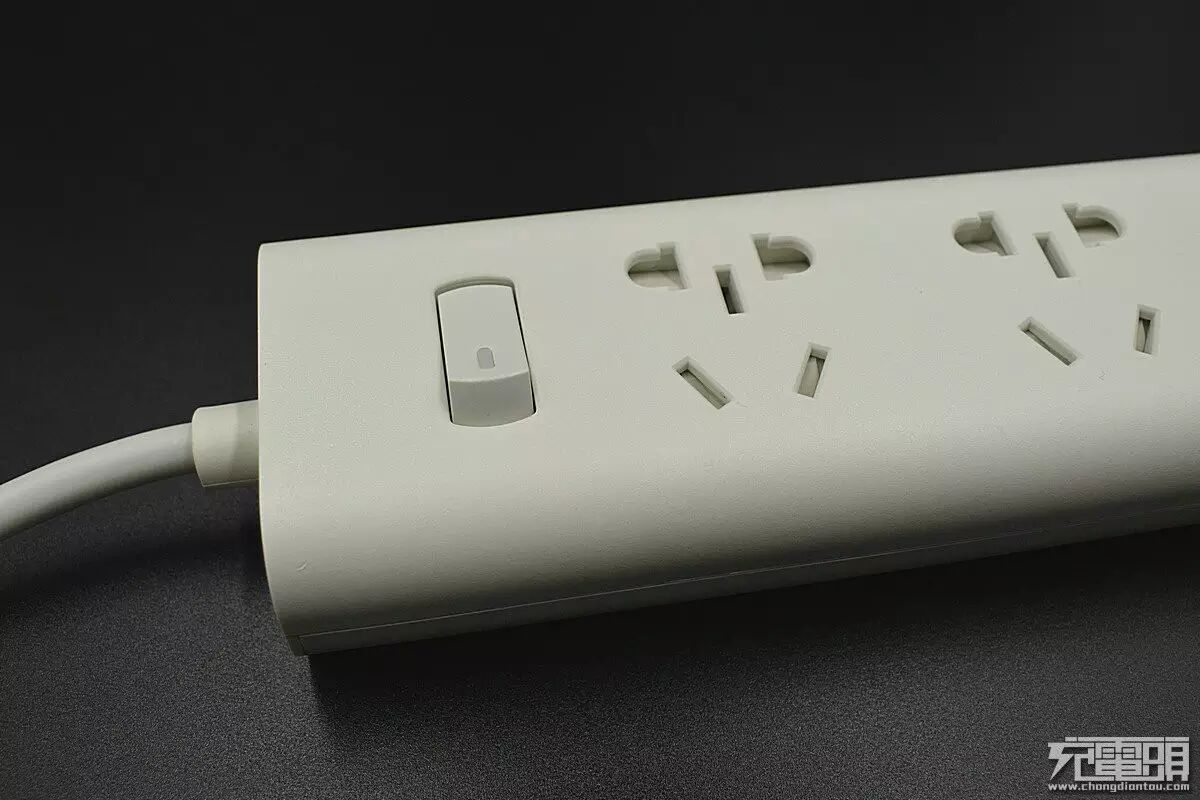

米白色的外观、跷板机械开关、3位5孔国标AC插座、3 USB 输出，与很多的USB插线板一样，类似的外观、类似的布局。我把这样的设计归纳为传统设计一类，好比如今的手机，只要是传统设计，基本都逃不开那几样基本的设计元素，因而撞脸也不足为奇。所以在外观设计上，达世奇的这款插线板并没有太多让人感到意外的地方，倒是全身磨砂处理的表面，在拿上手的时候，有着不错的手感。

首先我想谈谈这款插线板的开关，也许是我喜欢那种传统机械式跷板开关干净利落的感觉，而这个开关则完完全全达到了我所预期的效果：顺畅、干脆、档位明显，开关时还有那种清脆的“咔嗒”声；老实说我到现在都难以适应小米插线板那个拖泥带水的开关，尽管作为一款带过载保护的开关手感理应如此。

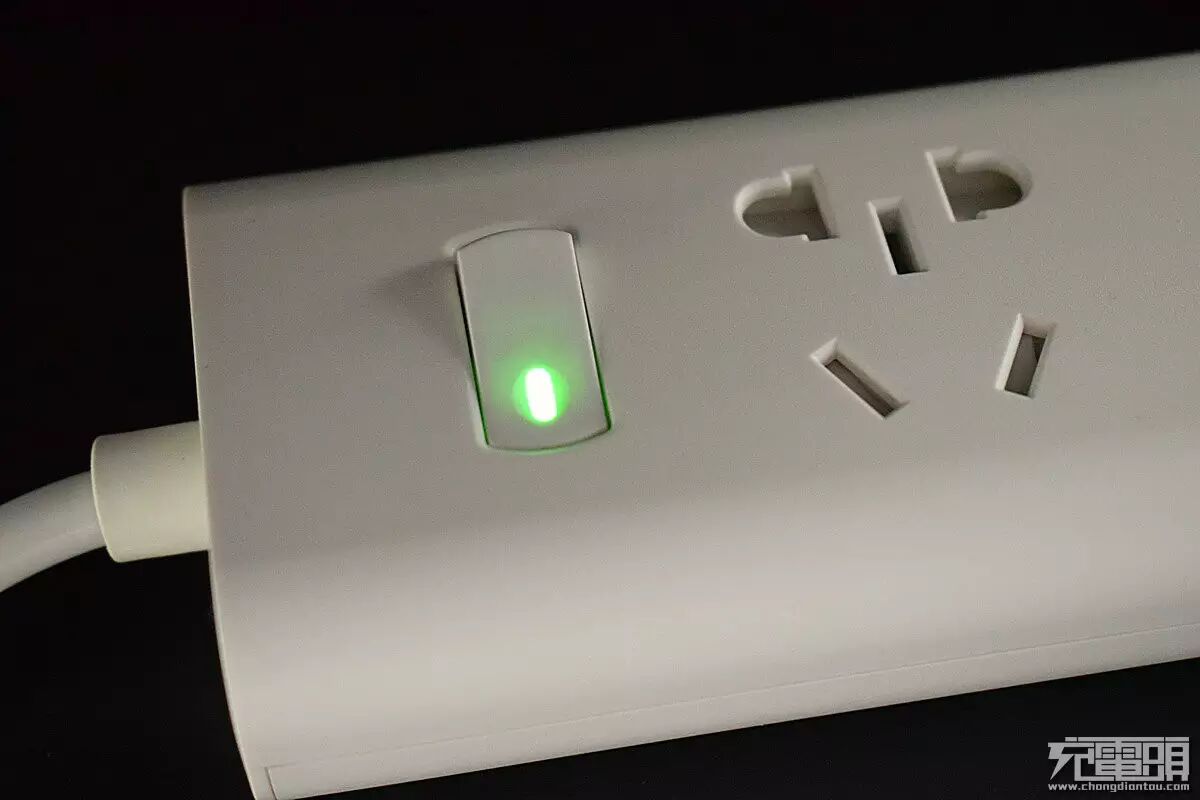

这个开关不单有着干脆的“啪啪啪”手感，而且集成了LED指示灯，虽然不是什么高科技，却在外观设计上更为简洁；我至今搞不明白，那些没有任何通电指示的插线板的设计师是如何想的？手机省略了LED指示可以理解，毕竟还有着辣么大一个屏幕，而插线板呢？是不是销售的时候还要配一个测电笔（摊手）？

这个护套设计属于撞脸的部分，起码在我使用过的插线板中出现过了n次。撞脸不是不好，实用就行，只是这个护套在长度上面偏短，自然在保护作用上有所削弱。

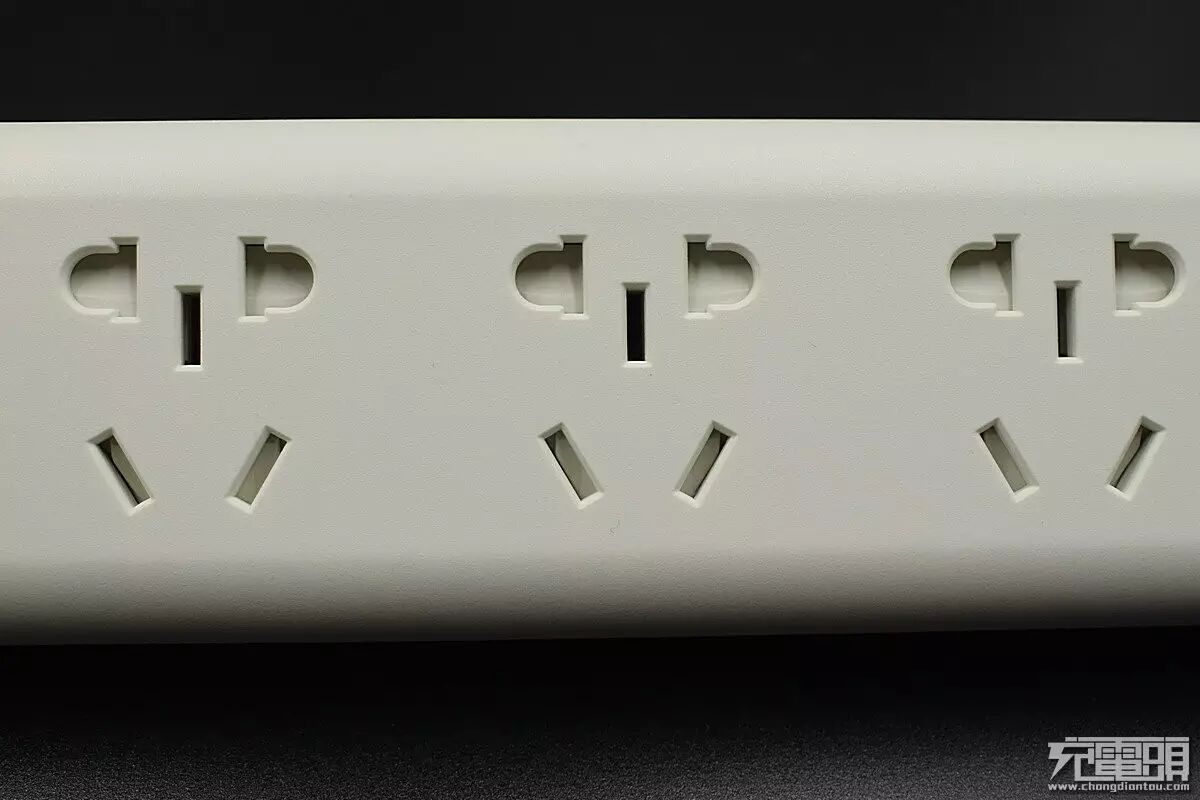

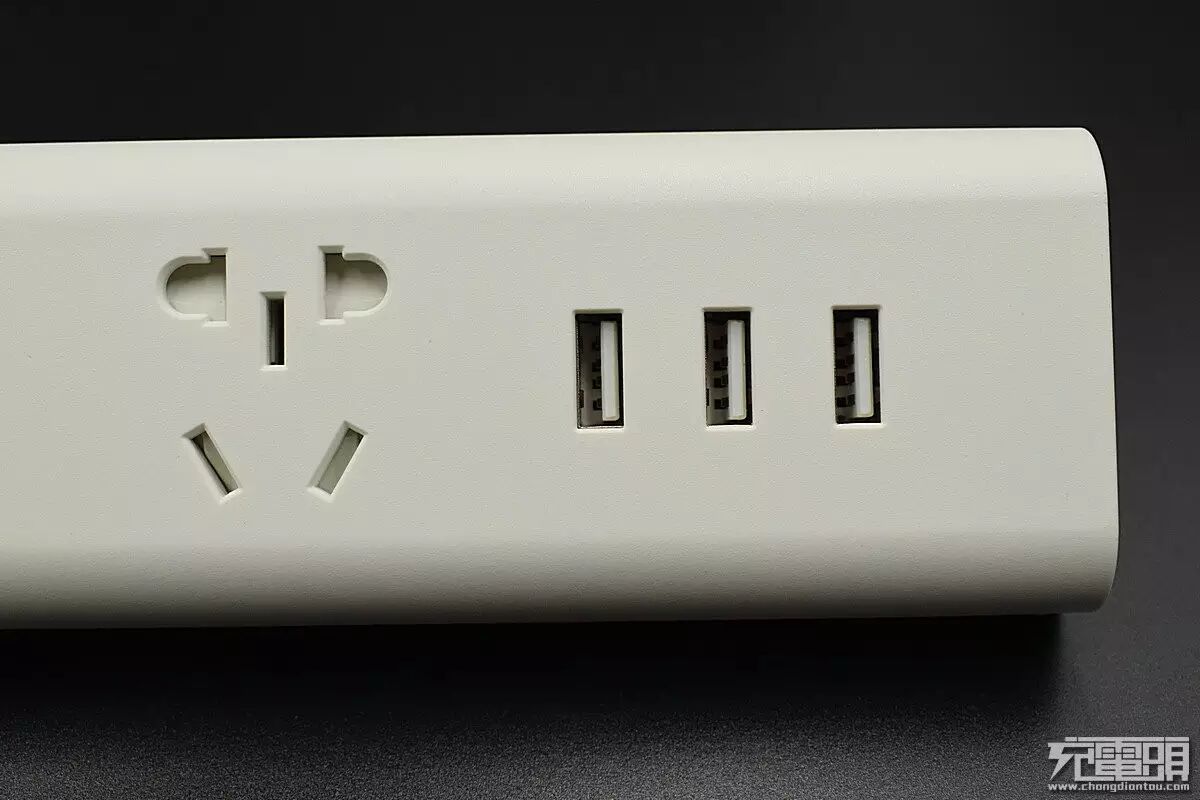

AC插座部分为“2+3”形式的国标五孔插座，相邻两个插孔中心间距达到了45mm，绝对属于“宽敞”的配置，可以大大减低插头“打架”的几率，安全门也配备齐全。

输出为 3USB，与AC插座一样，3USB座左右都留出了较为宽敞的空间，”不拥挤”成为了这款达世奇排插的一大亮点。

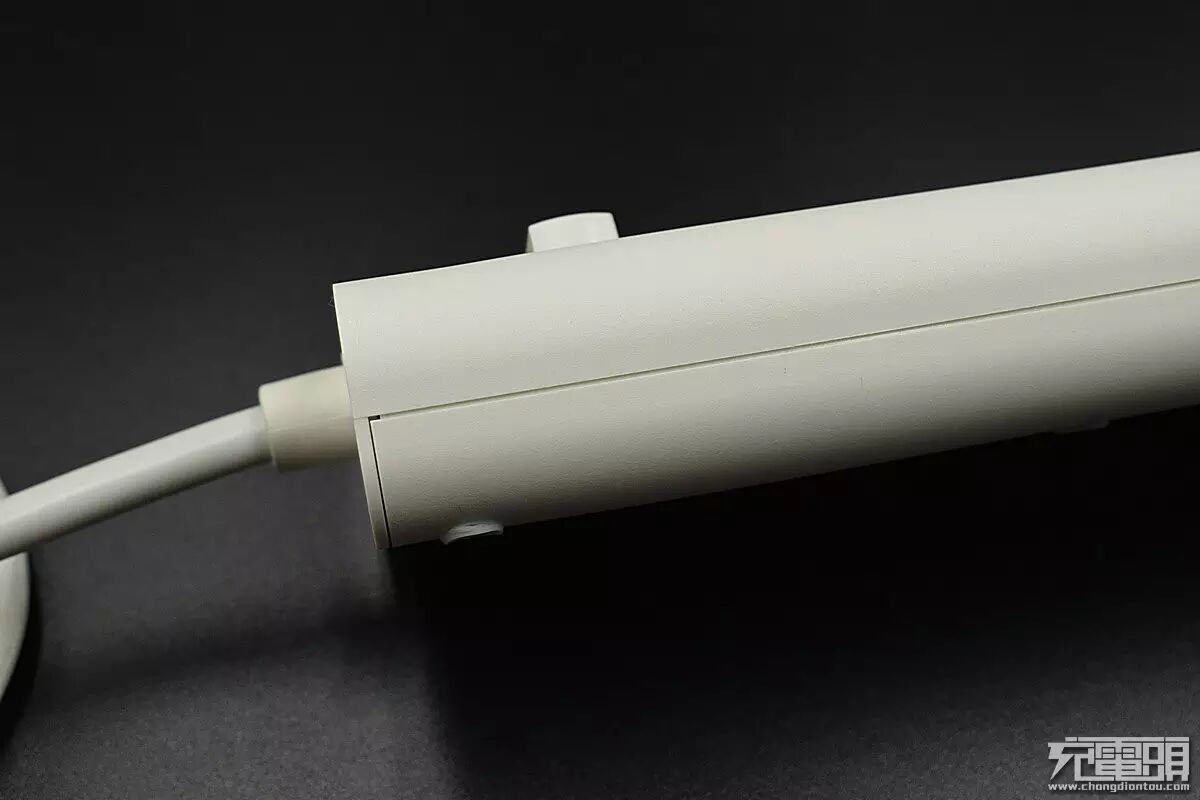

结构方面，采用的是上下盖结合方式，接缝均匀，工艺尚可。

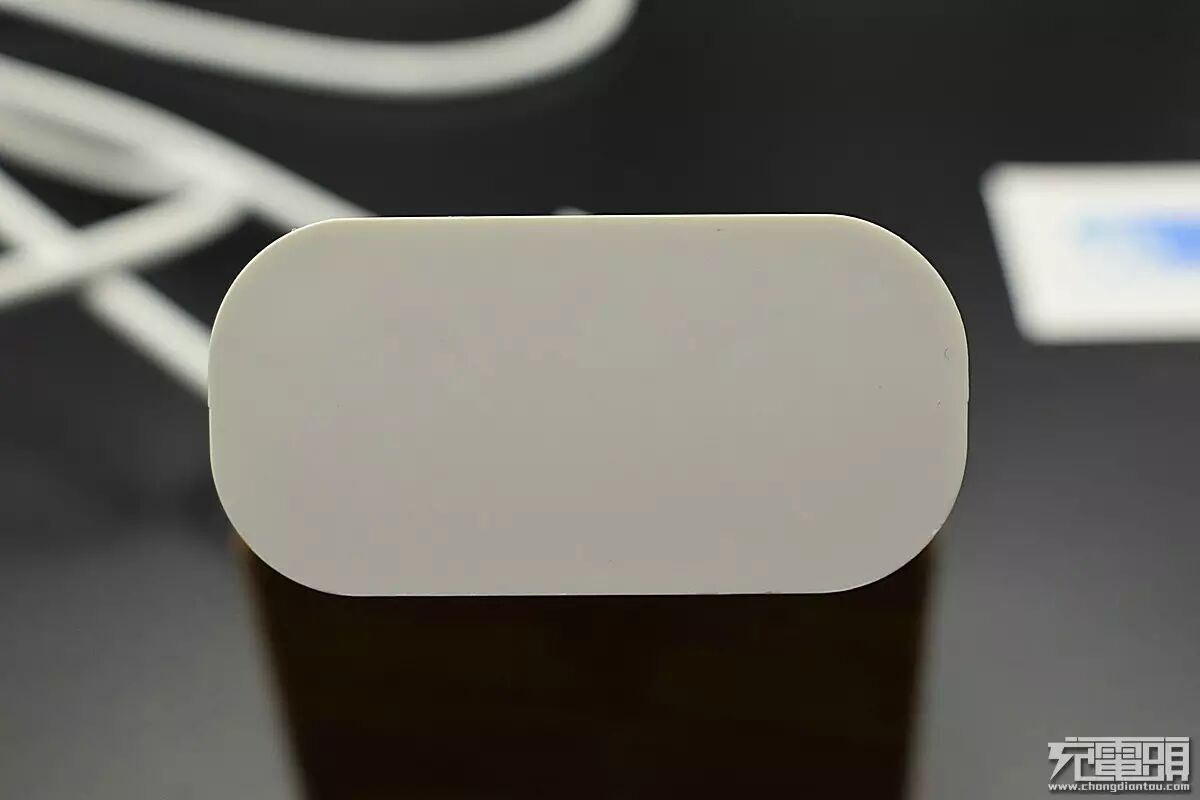

从达世奇插线板剖面可见，两侧做了大幅度的圆弧处理，加上整体磨砂表面处理，拿在手上有很好的舒适感。

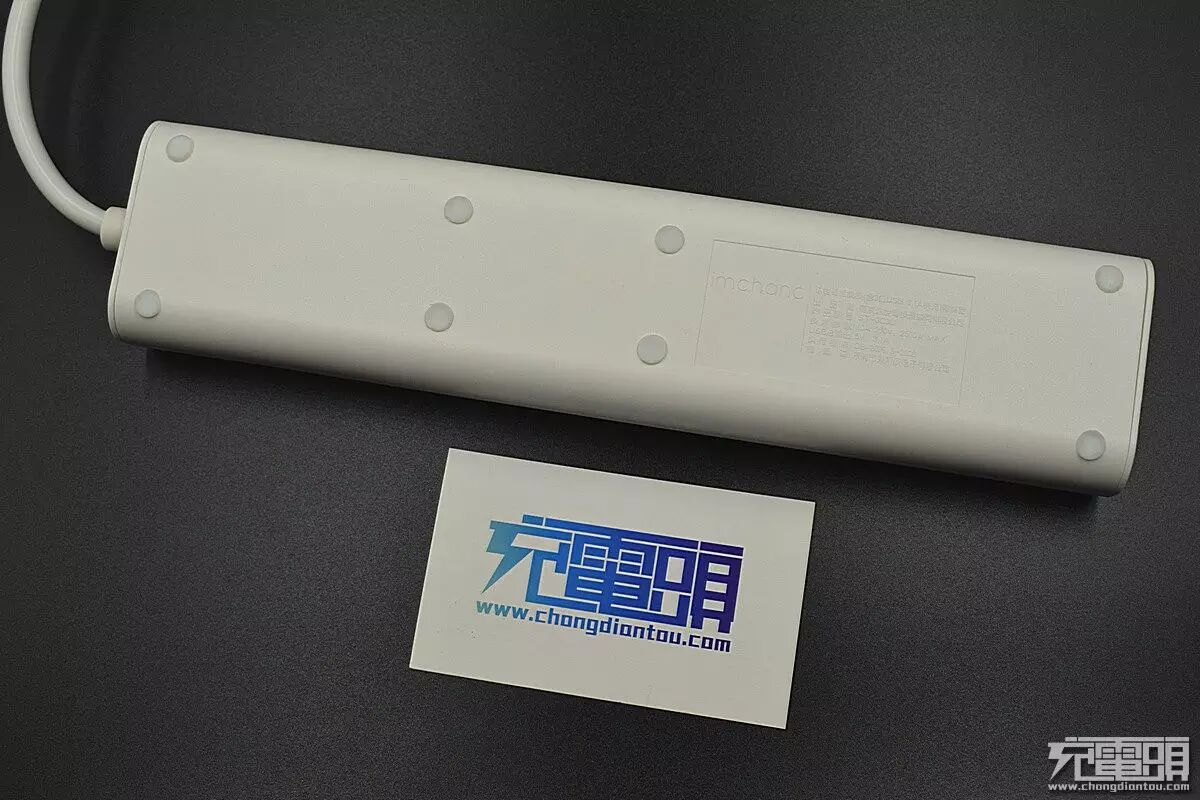

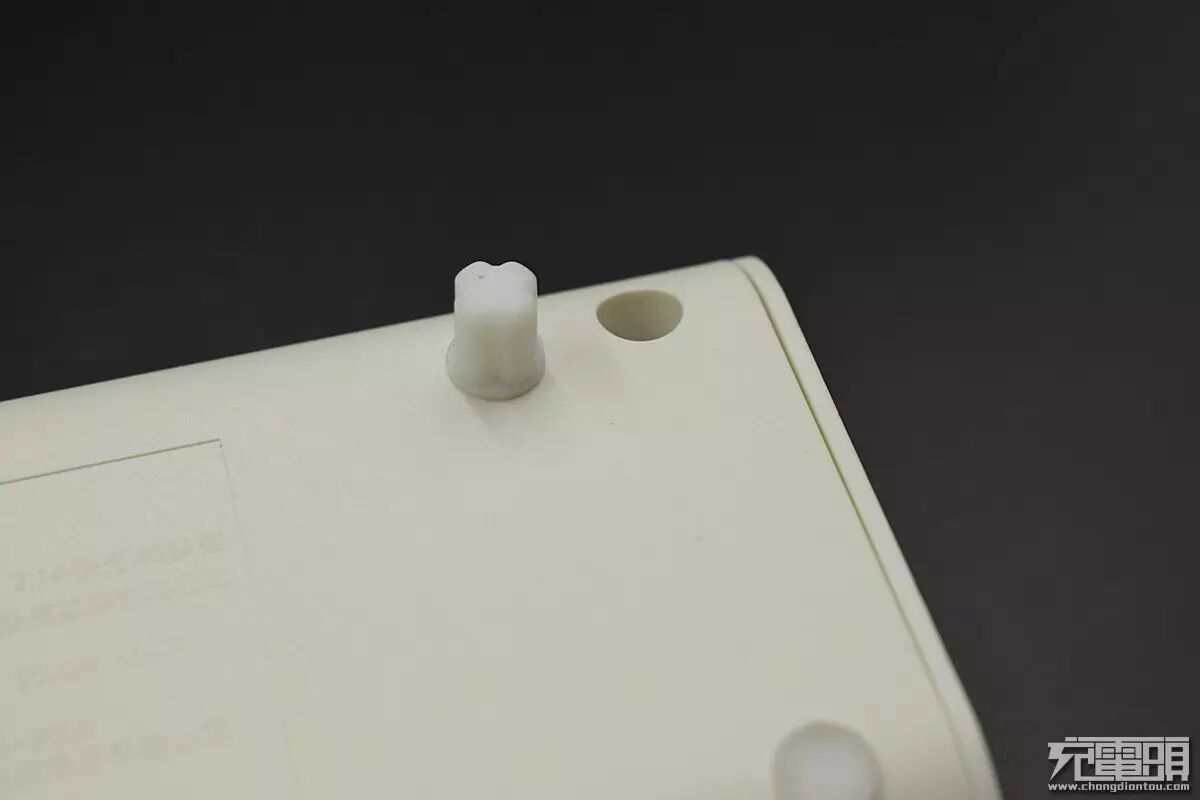

插线板背面整齐排列着8枚硅胶垫，其实这些都是隐藏螺丝兼顾防滑垫作用的硅胶塞。

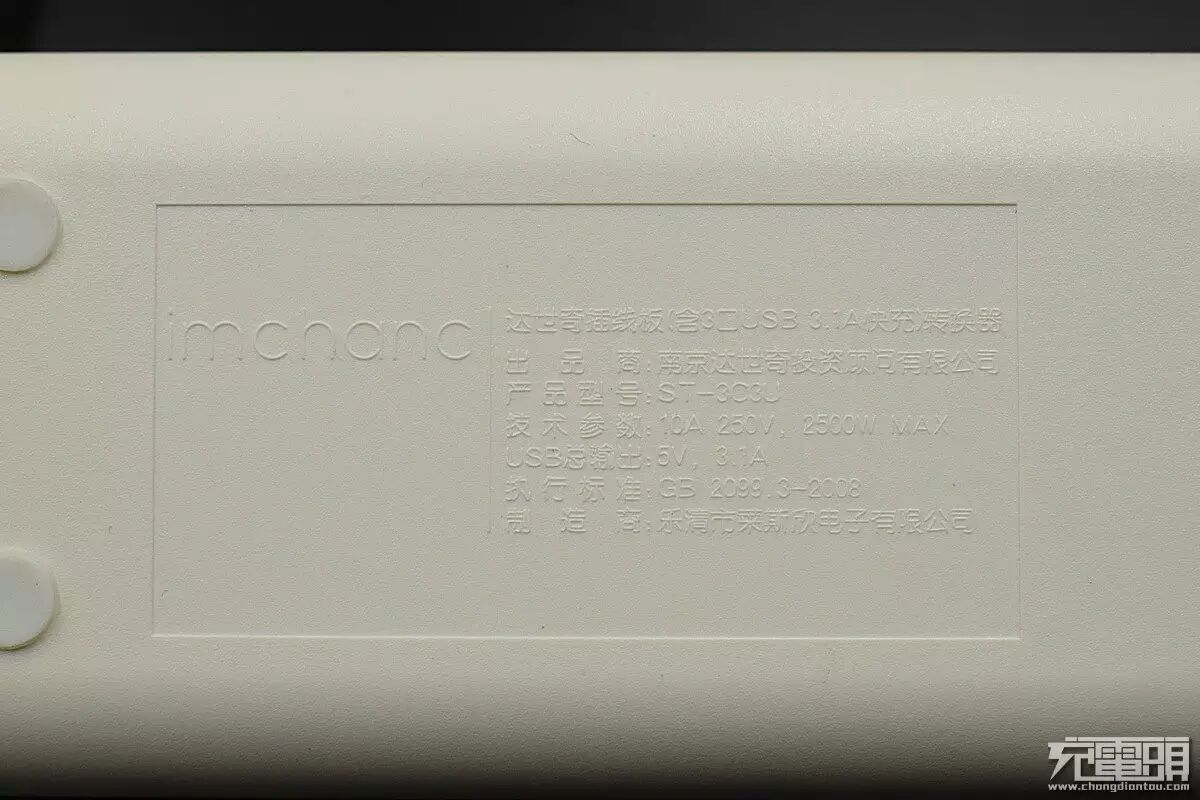

可能由于是工程试用品的缘故，插线板正面并没有看到任何品牌标识，只有从背面这里模刻的铭牌了解到具体的产品信息。英文品名：imchanc，产品型号：ST-3C3U，USB总输出：5V/3.1A，出品商：南京达世奇投资顾问有限公司，制造商：乐清市莱斯欣电子有限公司。作为出品商，这是一家颇为神秘的公司，度娘竟然找不到一丝信息；而来自乐清的莱斯欣却是一家专业的开关制造商，怪不得插线板的开关有着不错的手感。

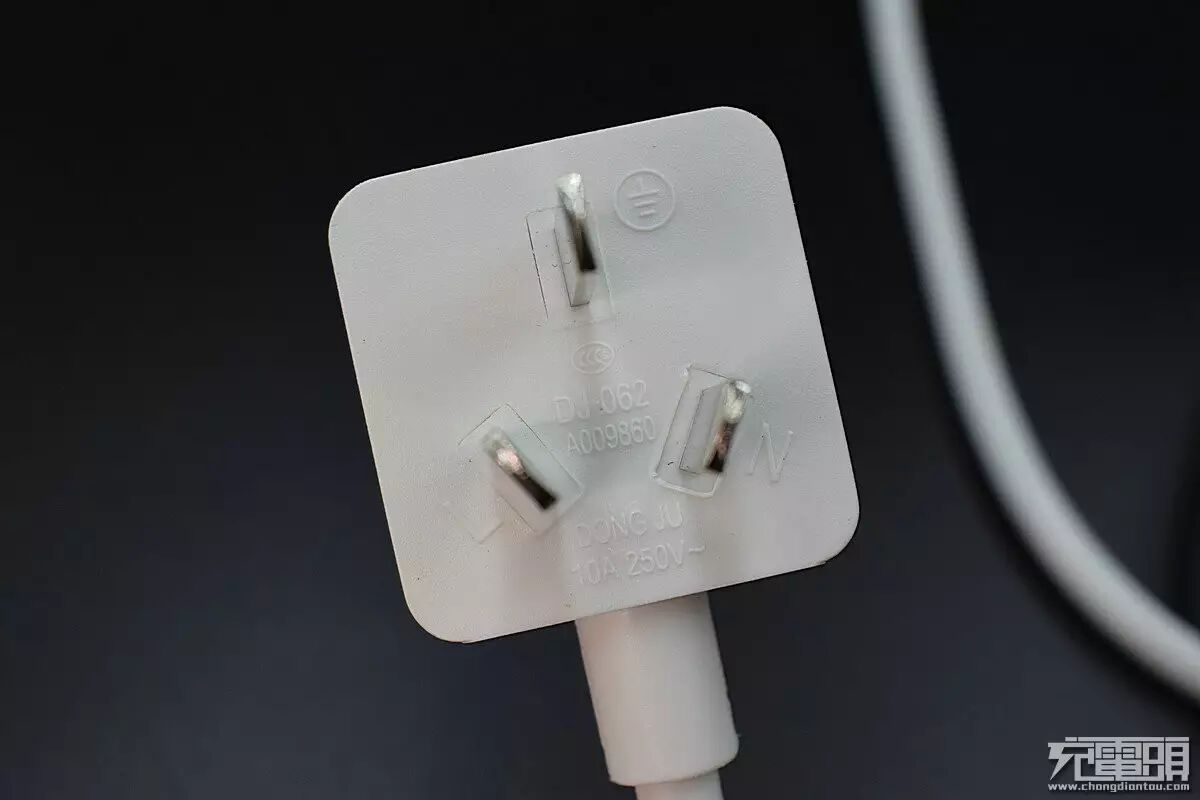

AC插头正方设计，通过3C强制认证，规格 10A 250V~。

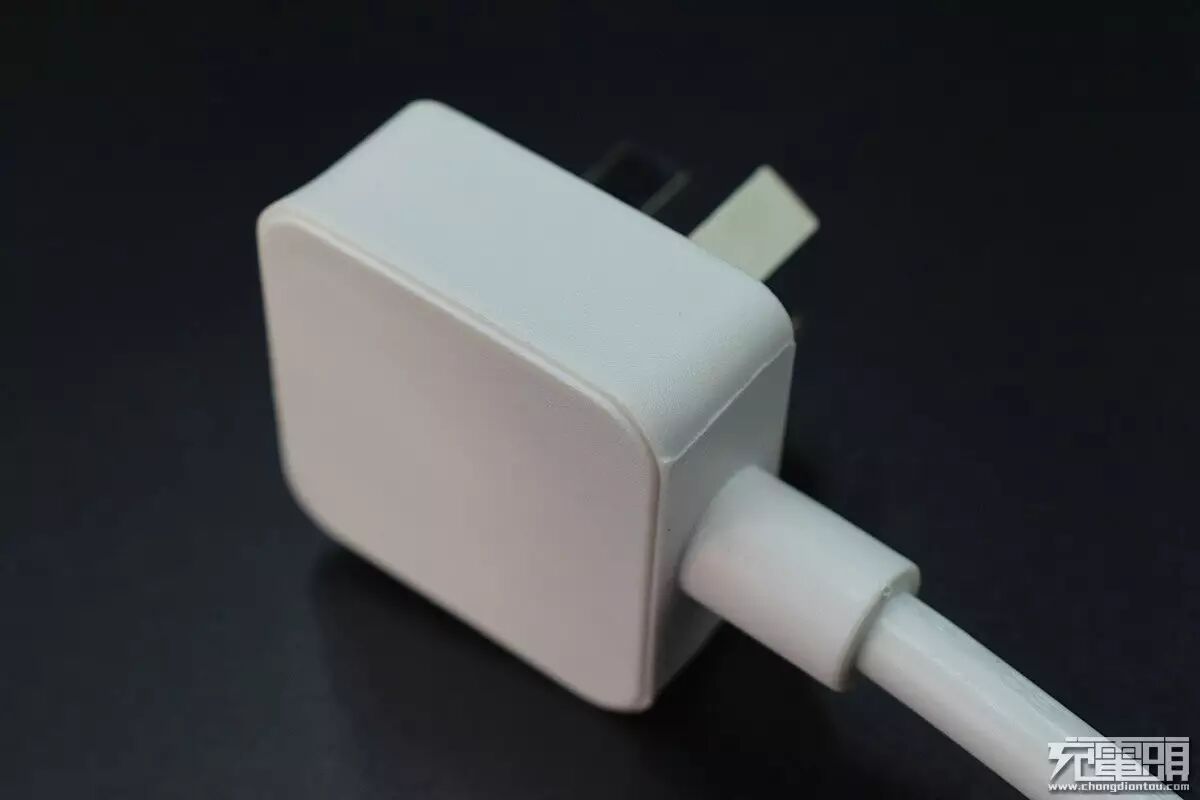

插头比较大，同时有着足够的厚度，很好插拔。

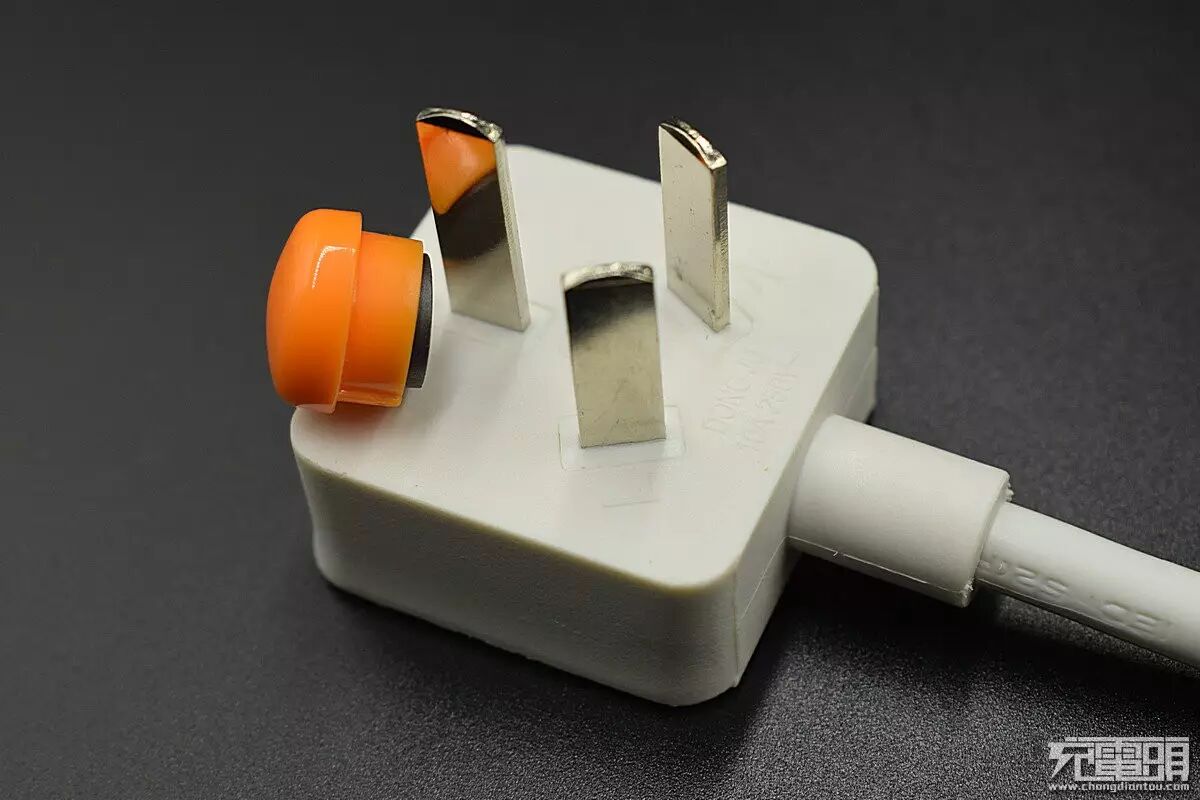

磁铁测试插头三个电极均无磁吸反应。

线缆规格仍是老国标的 3*0.75mm²，产自上海东聚电线有限公司，这是一家专业从事电线电缆、插头电源线、线束的研发、生产加工的企业，本款插线板的AC插头也同样来自东聚。

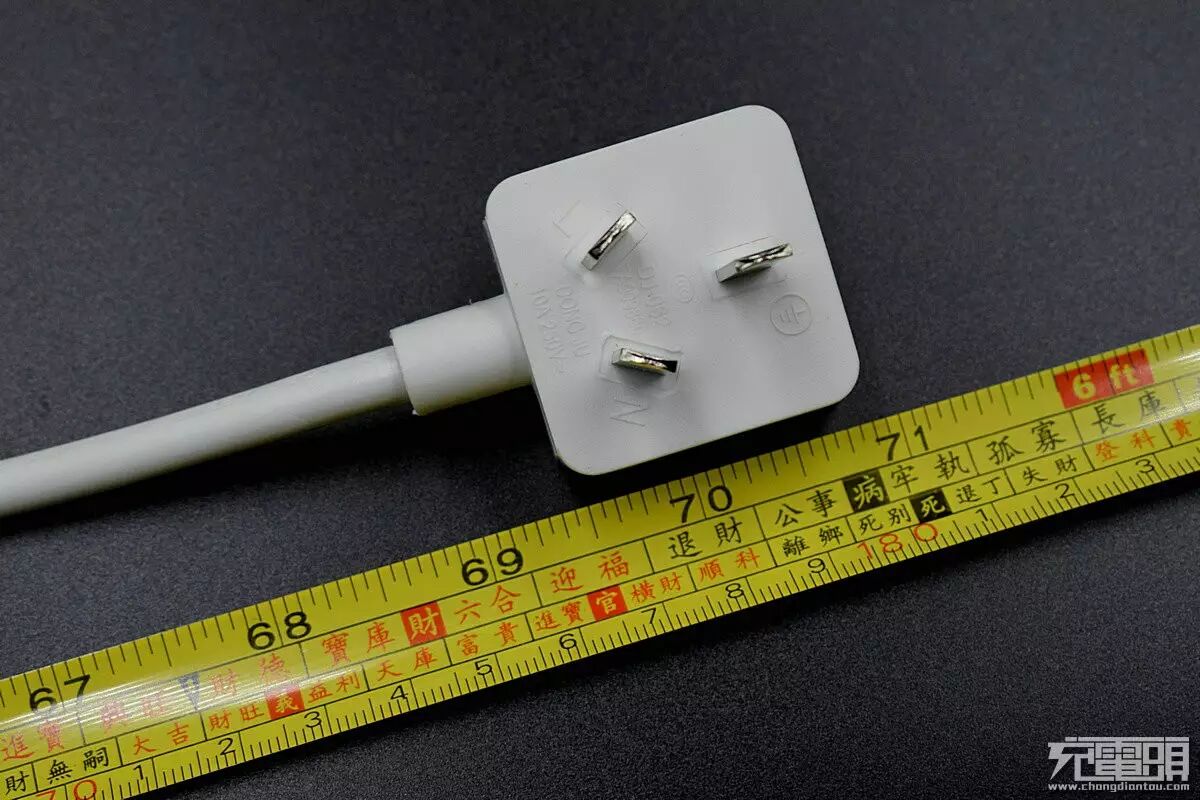

整个线长，包括插头在内，约为1.8m。

二、拆解

8枚硅胶塞下的螺丝负责上下盖的紧固，拔出硅胶塞卸下螺丝后即可分离上下盖，拆解难度几乎为零。

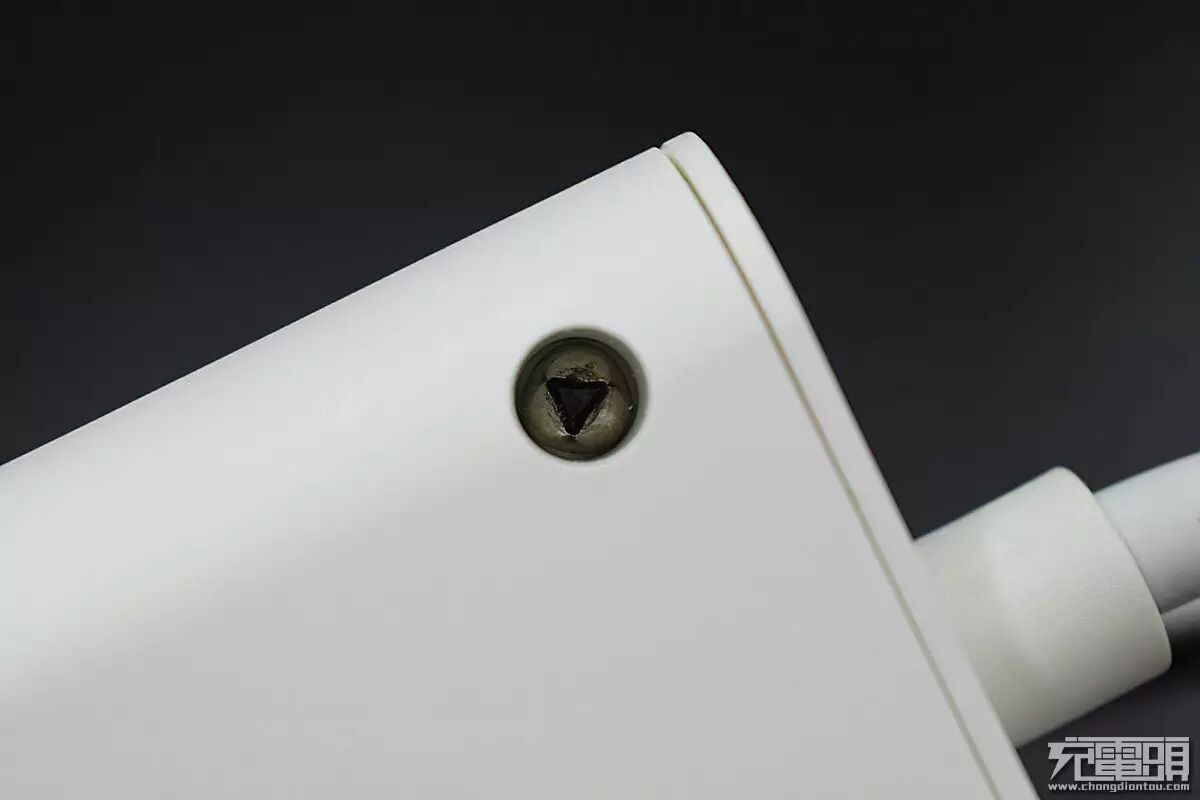

紧固螺丝采用的是内三角螺丝，对于万能的理工男来说不是问题。

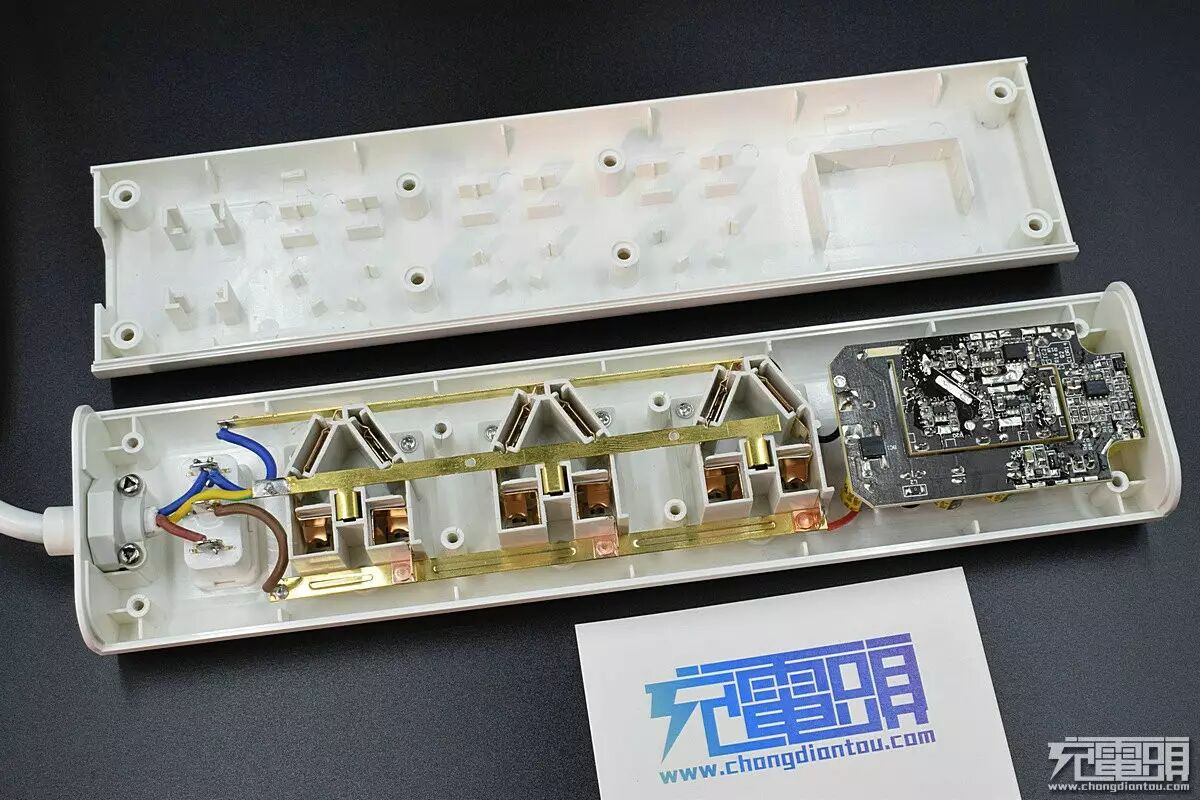

由于没有卡扣，卸下固定螺丝后就可以轻松分离插线板。内部与传统USB插线板一样明显的分隔为三个区域，内部空间比较宽敞，各区域布局工整合理。

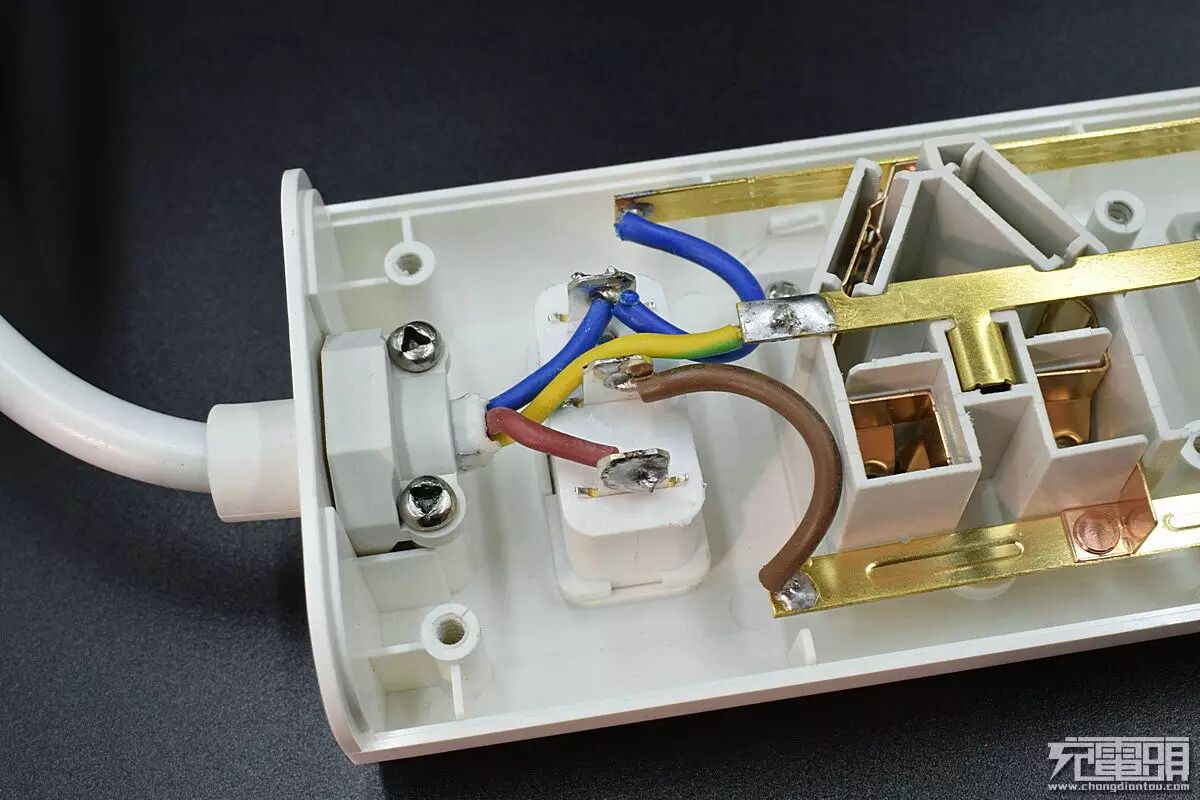

AC进线、开关、铜条之间的连接都采用焊接方式；焊接均穿线过焊片过孔，焊接质量尚可。

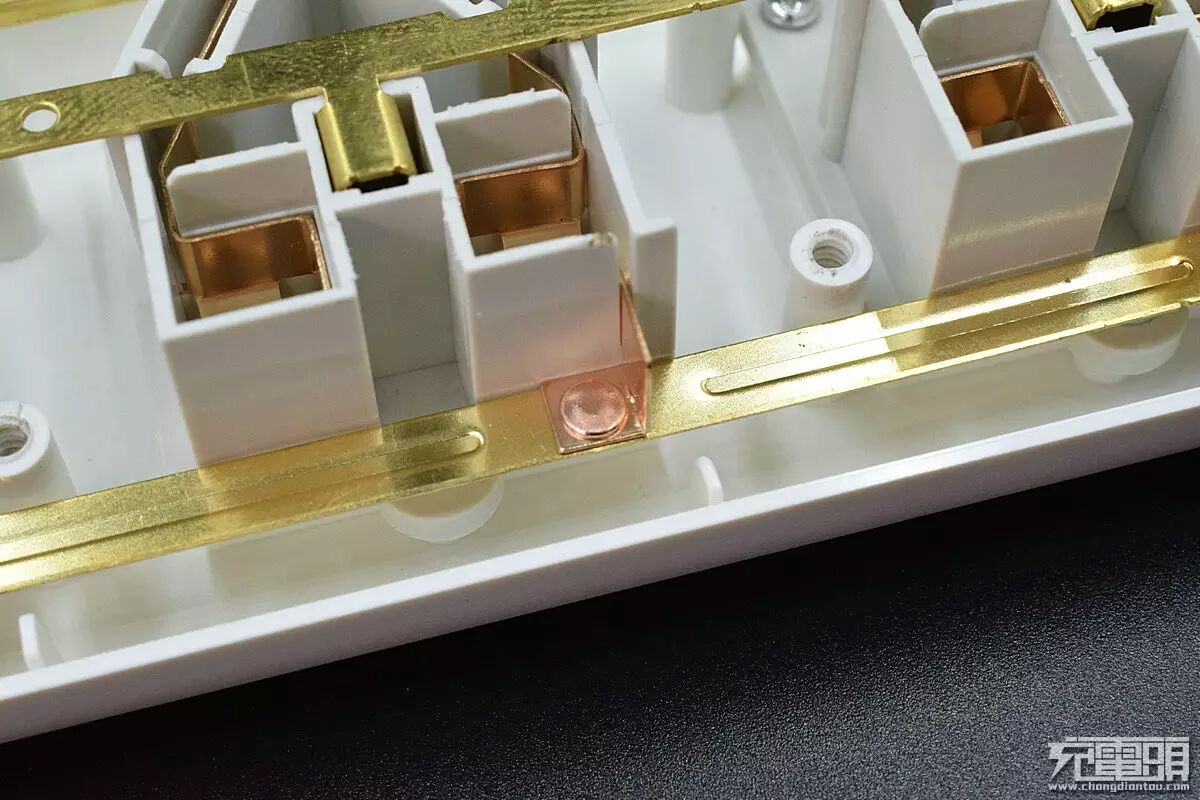

铜条从外观颜色来看，使用了两种铜合金，地线、L、N连接为金黄色，L、N插座簧片为红铜色。

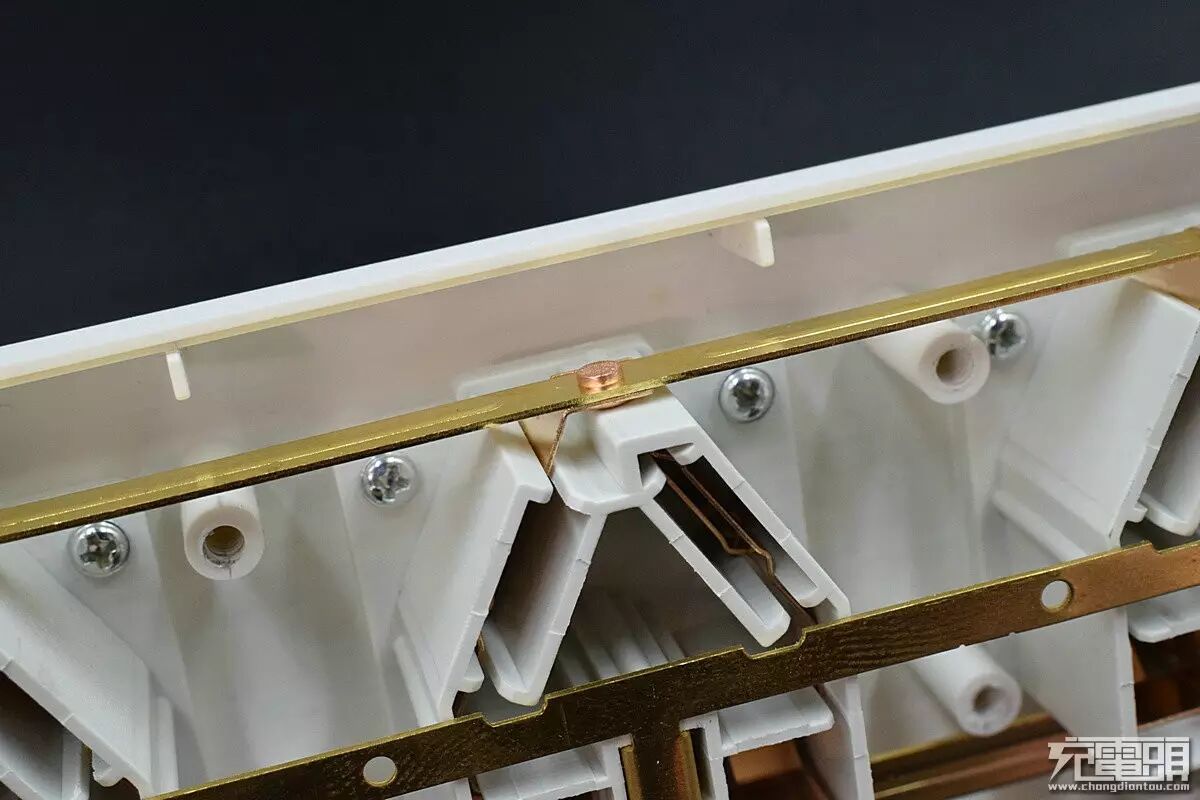

铜条非一体成型，而是采用了连接与簧片两部分，两部分连接采用铆接工艺。

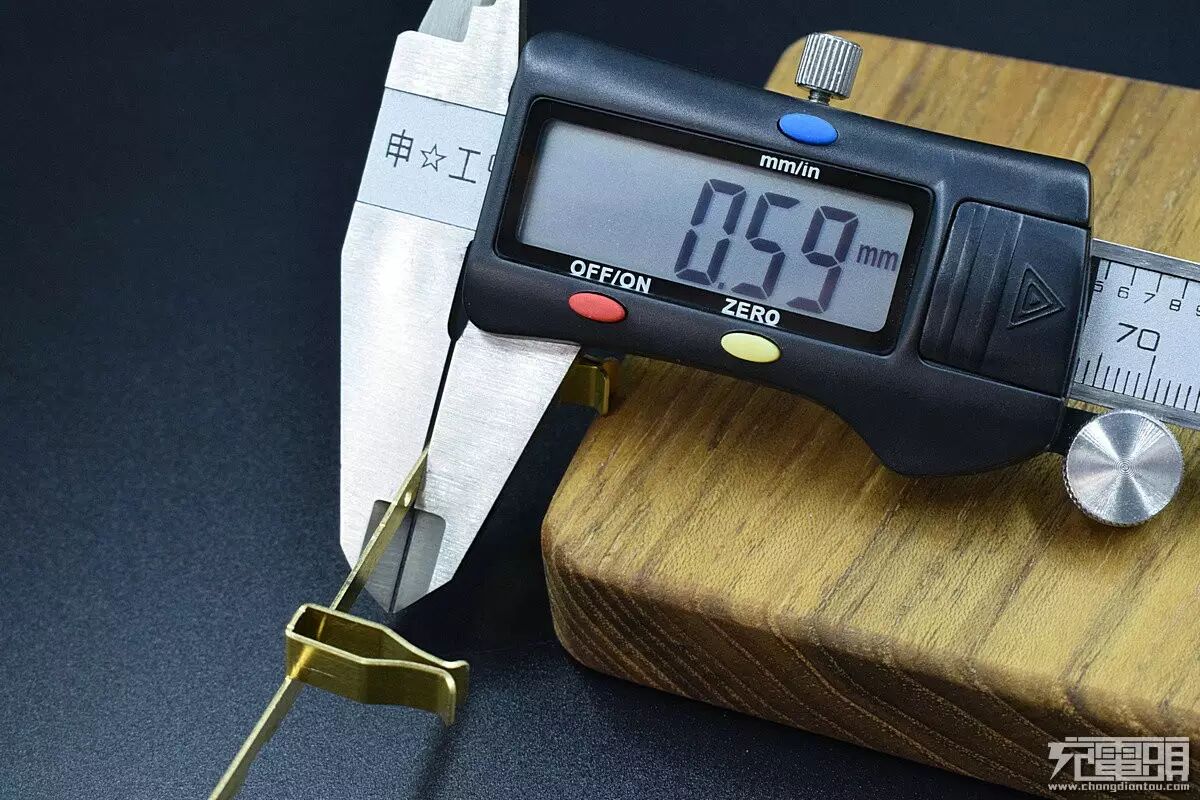

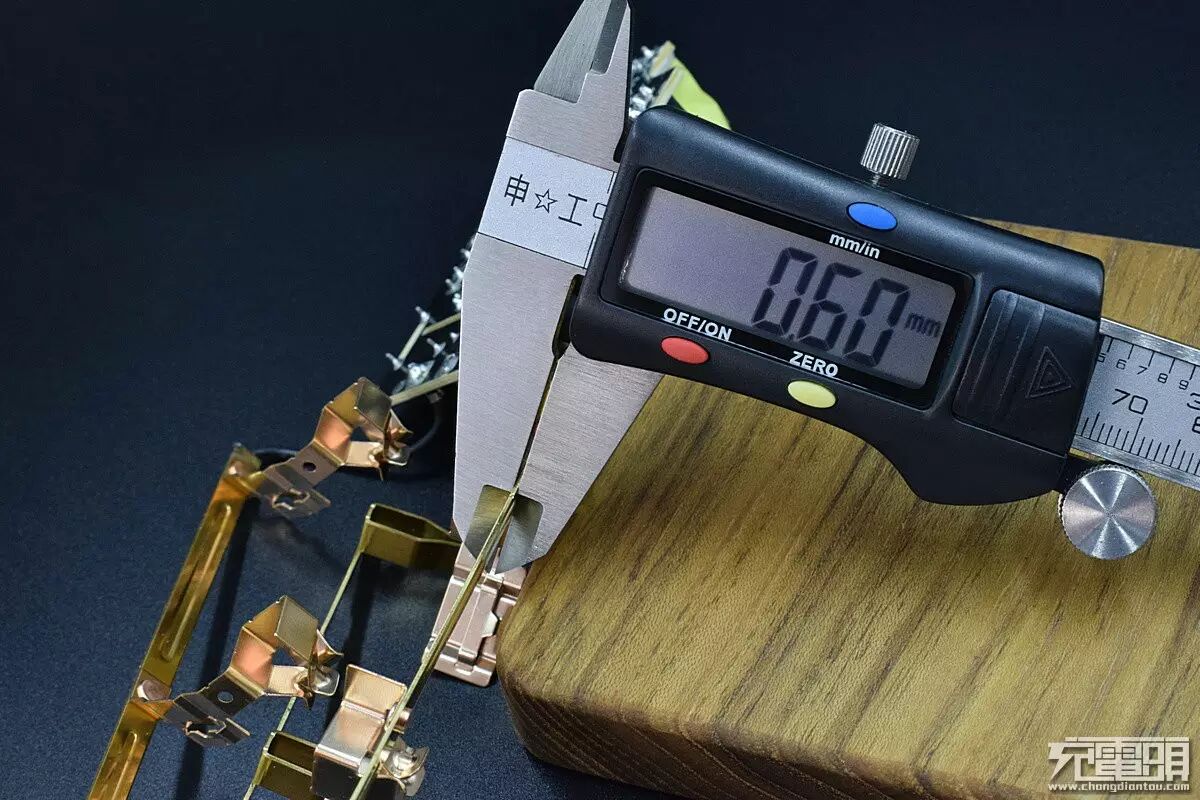

厚度方面，金黄色铜条的厚度达到了约 0.6mm，这个厚度超过了市面上多数插线板铜条的厚度。

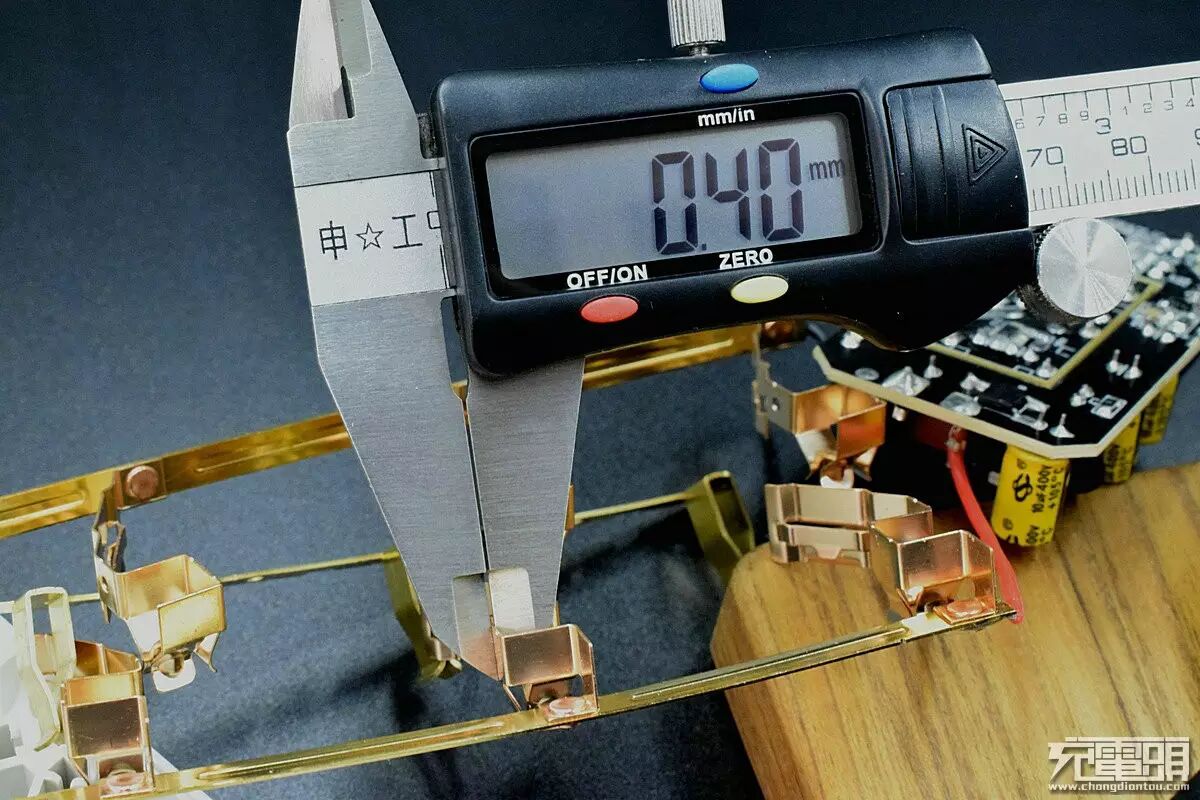

L、N簧片部分厚度为 0.4mm，持平业界通用标准。

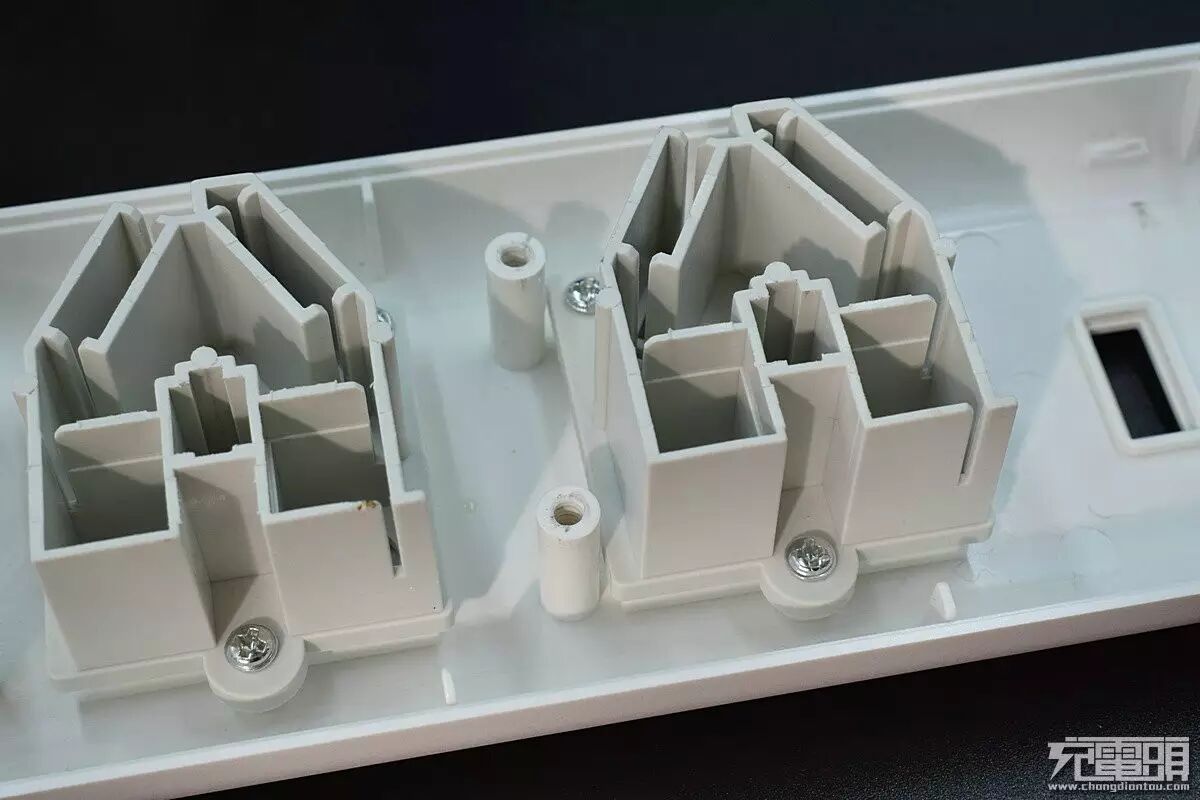

电极簧片固定及安全门装置为独立的模块，采用螺丝钉固定方式与面壳结合。

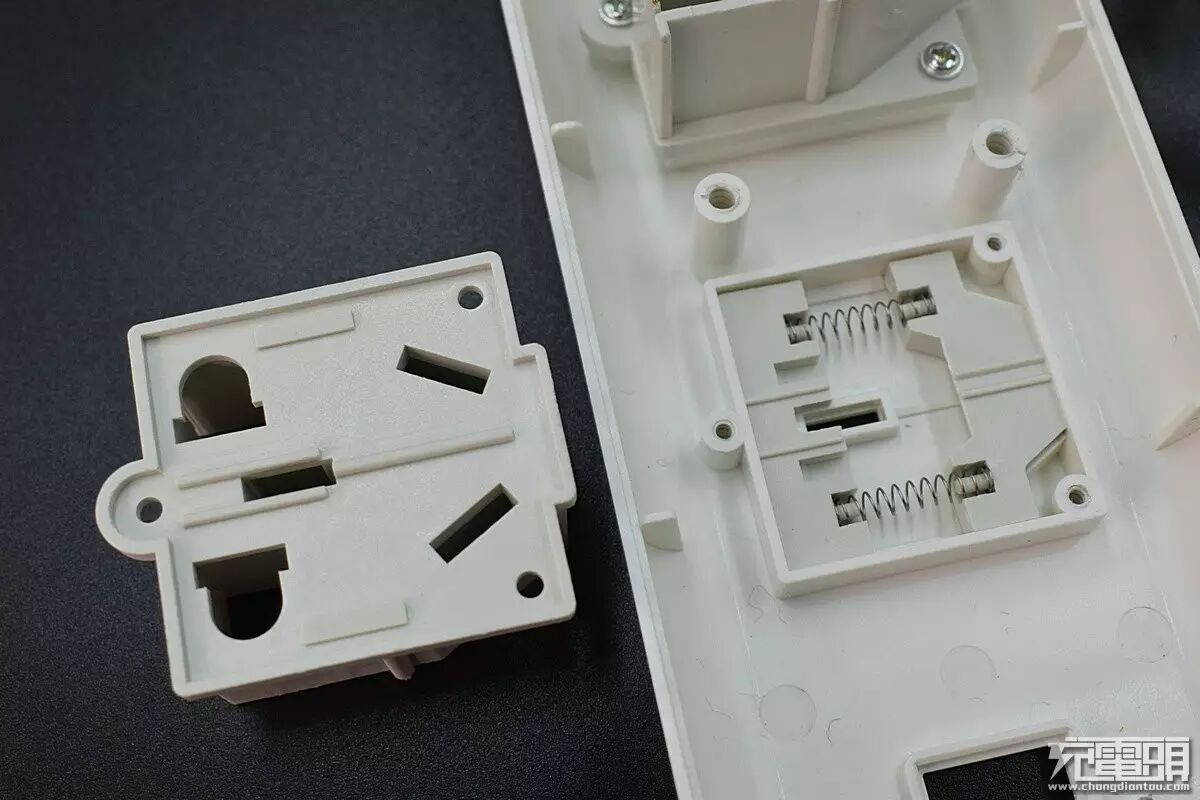

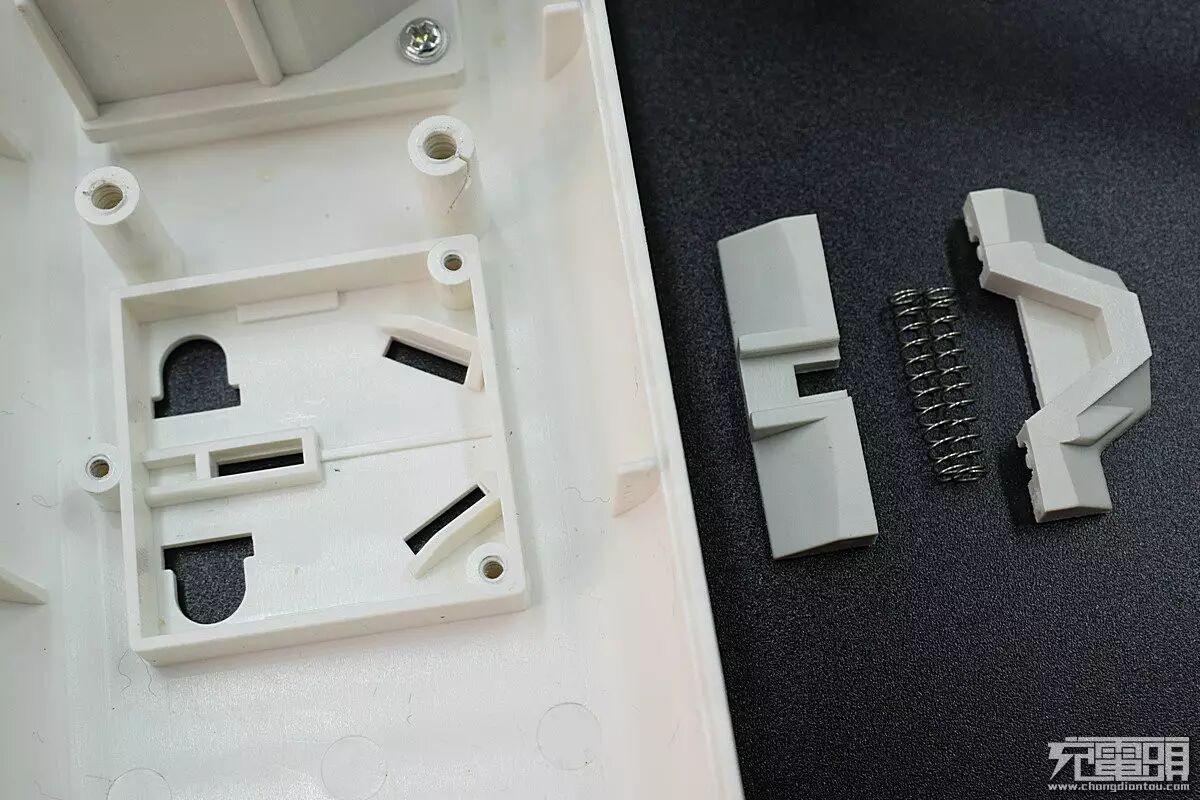

拆开后可见5孔插座的两组L、N安全门由两根弹簧连接，当插头插入后，斜面滑块将垂直力转换为斜向力，顶开两个安全门，这也是绝大多数安全门的设计方案。

从上图可以看到安全门的斜面机构及面壳内的滑轨，虽然没有涂覆润滑硅脂，但是实际使用中十分顺滑，并没有生涩的感觉。

重点看看 USB 模块部分，由于是一般的5V输出，电路比较简单，元件面可见元器件并不多。

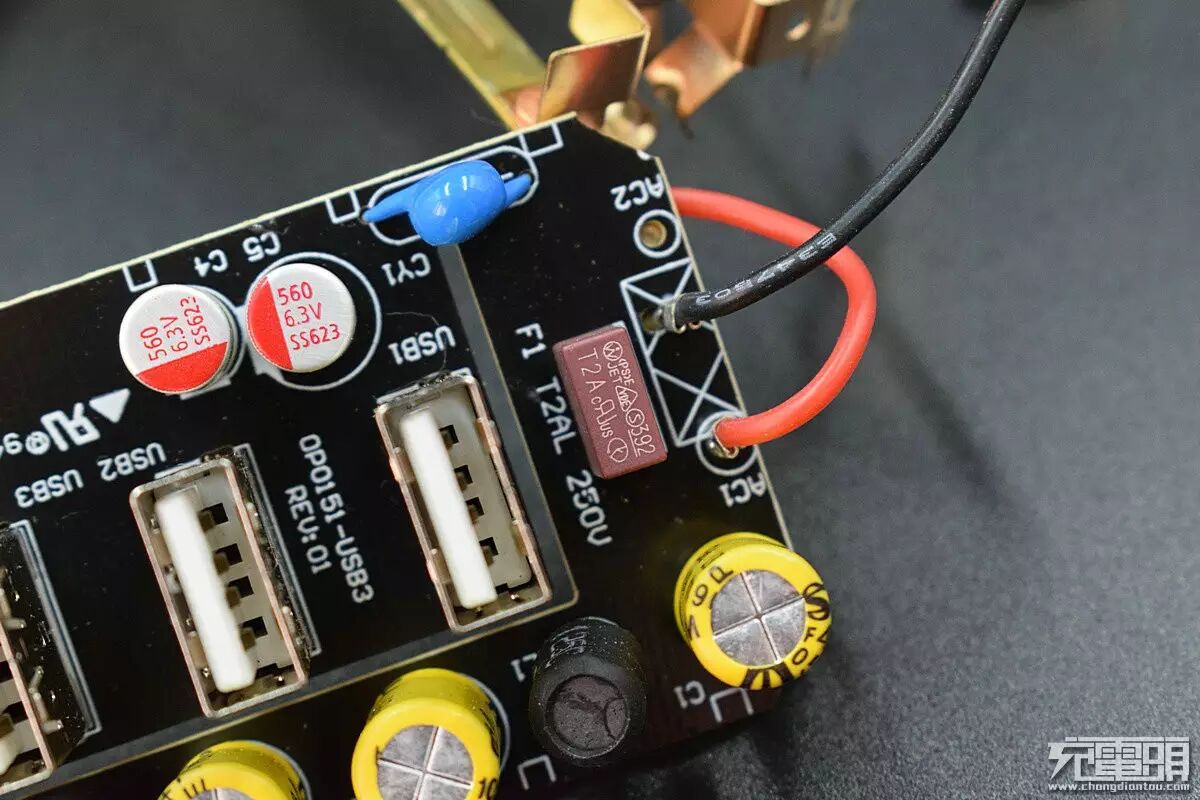

输入安全保护方面采用了 2A的保险。

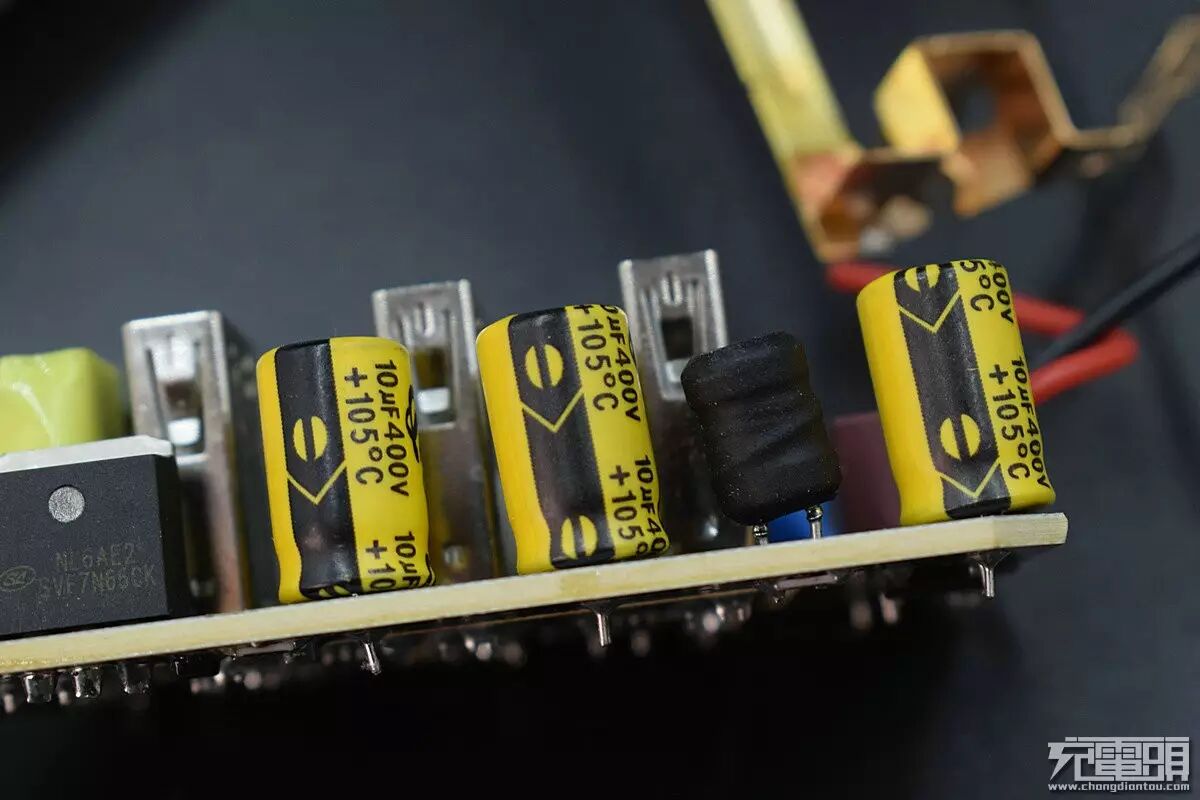

高压侧由三枚10微法高压电容及一枚差模电感组成 CLC 滤波。

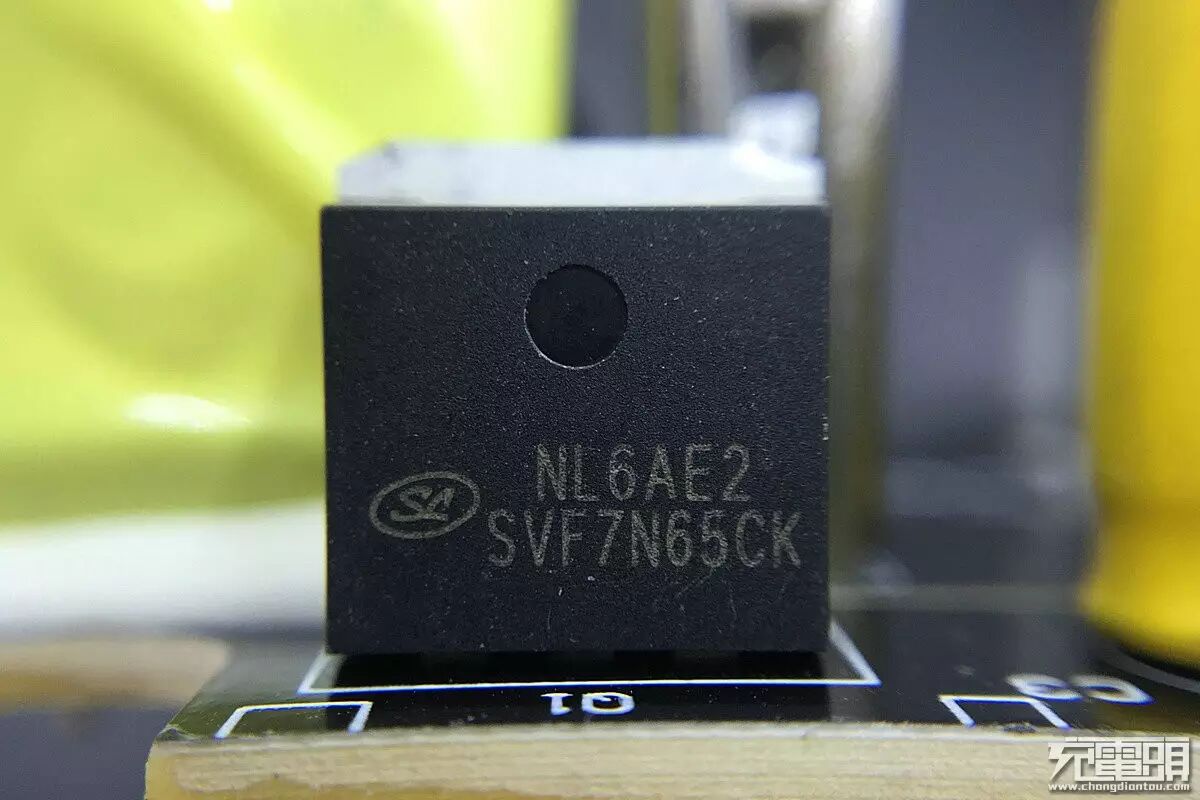

高压侧 MOS 采用的是士兰微的 7N65.

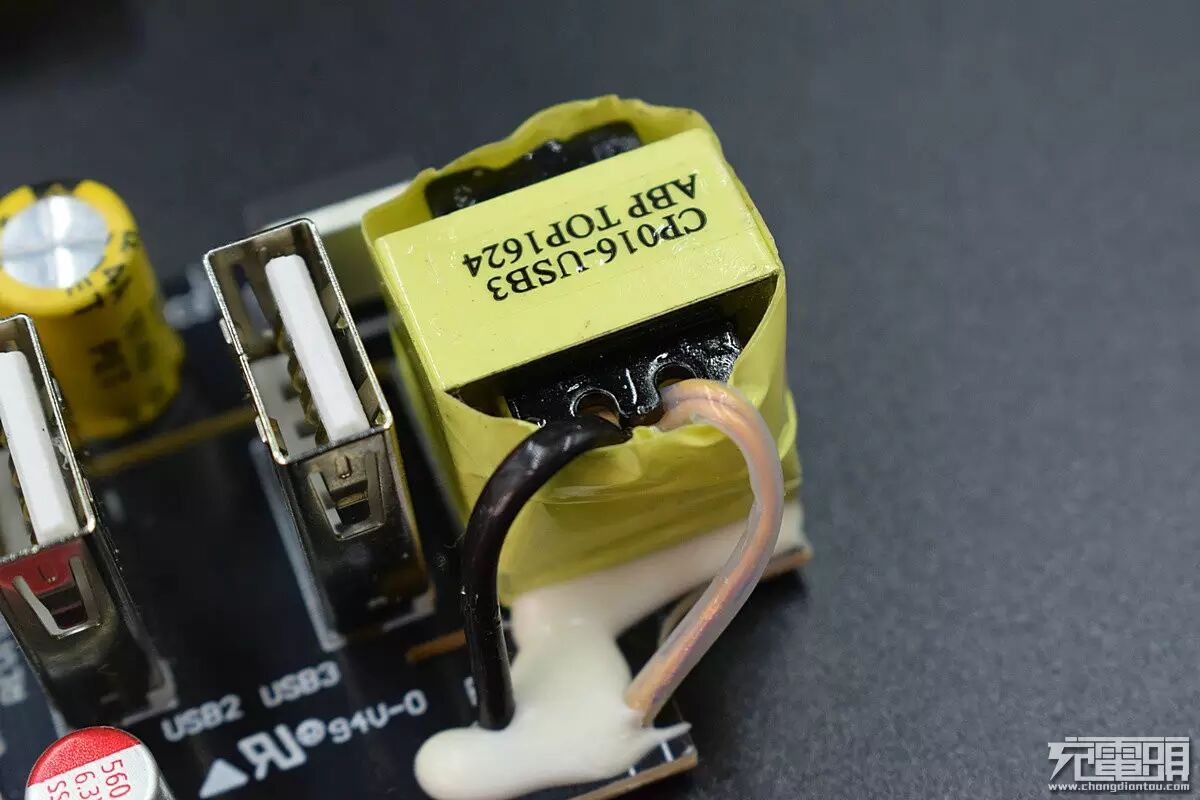

高频变压器体积较大，输出端采用了双线并绕方式，同时有硅胶进行固定。

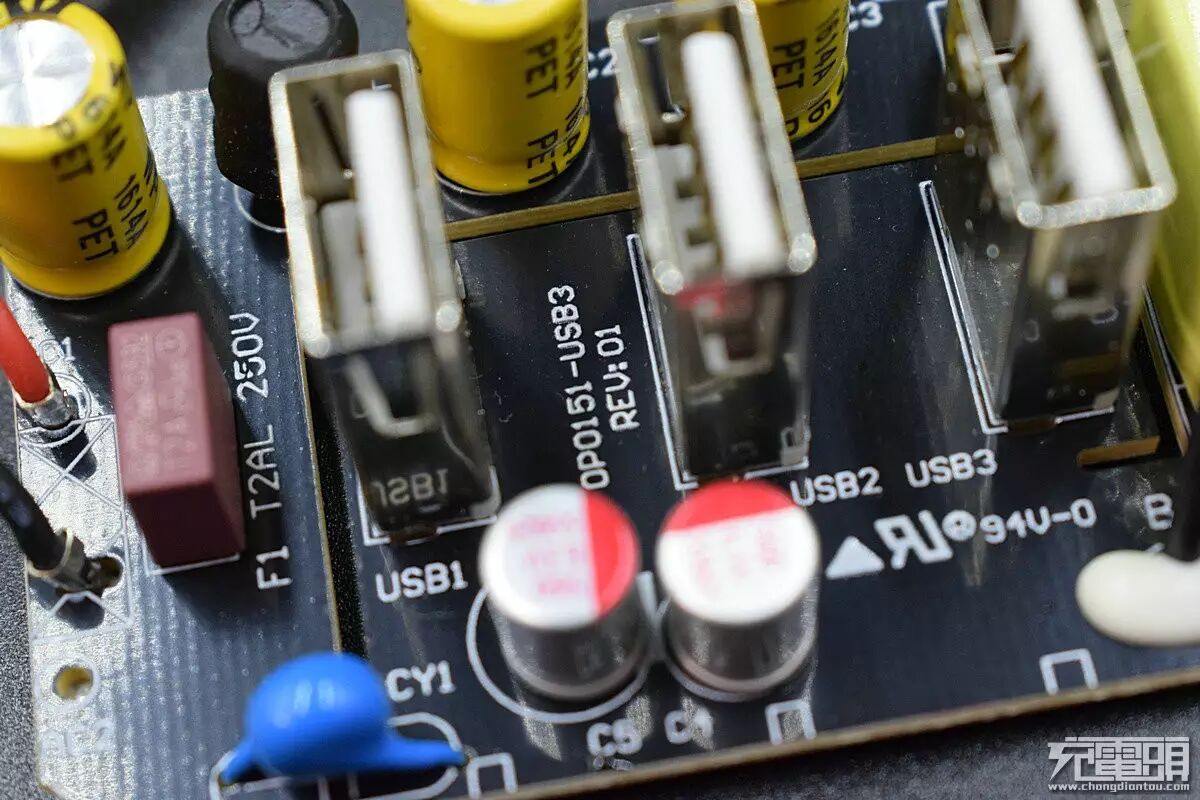

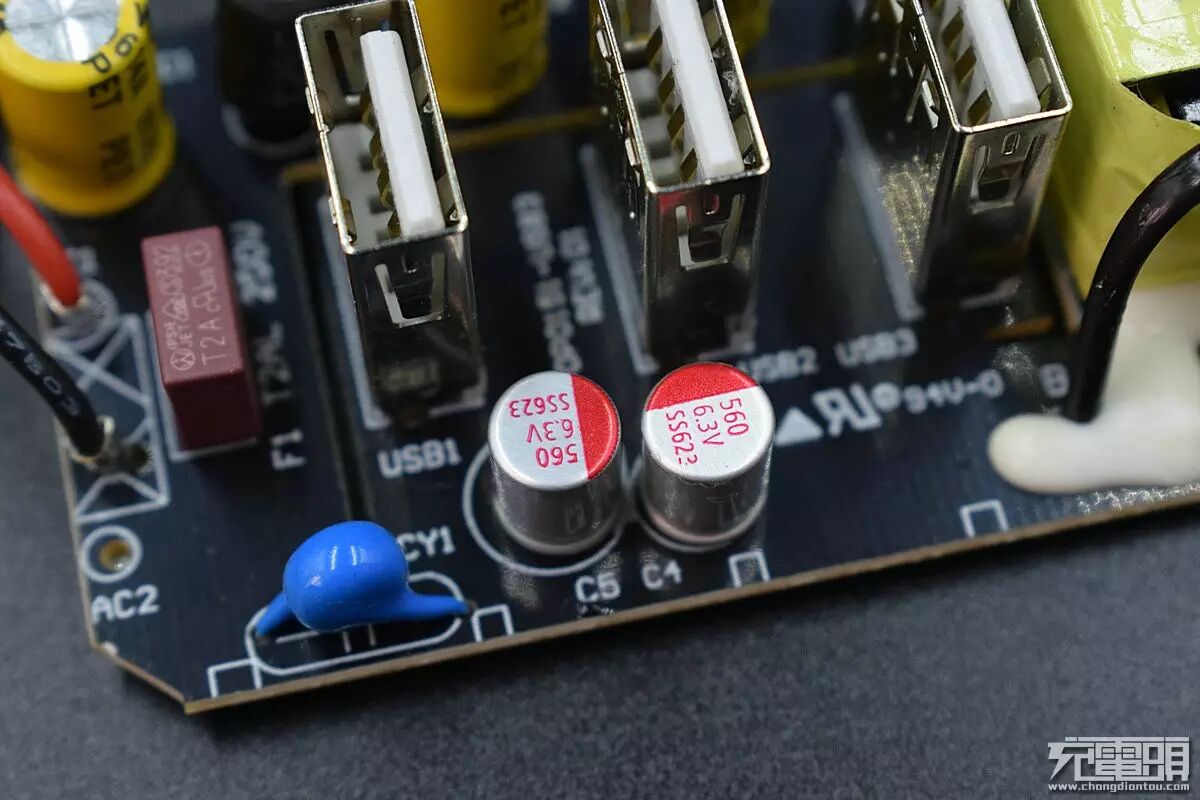

低压侧滤波是两枚 560微法的固态电容，左边蓝色的是Y电容。

从 PCB 板号来看，这是该系列的第一版。

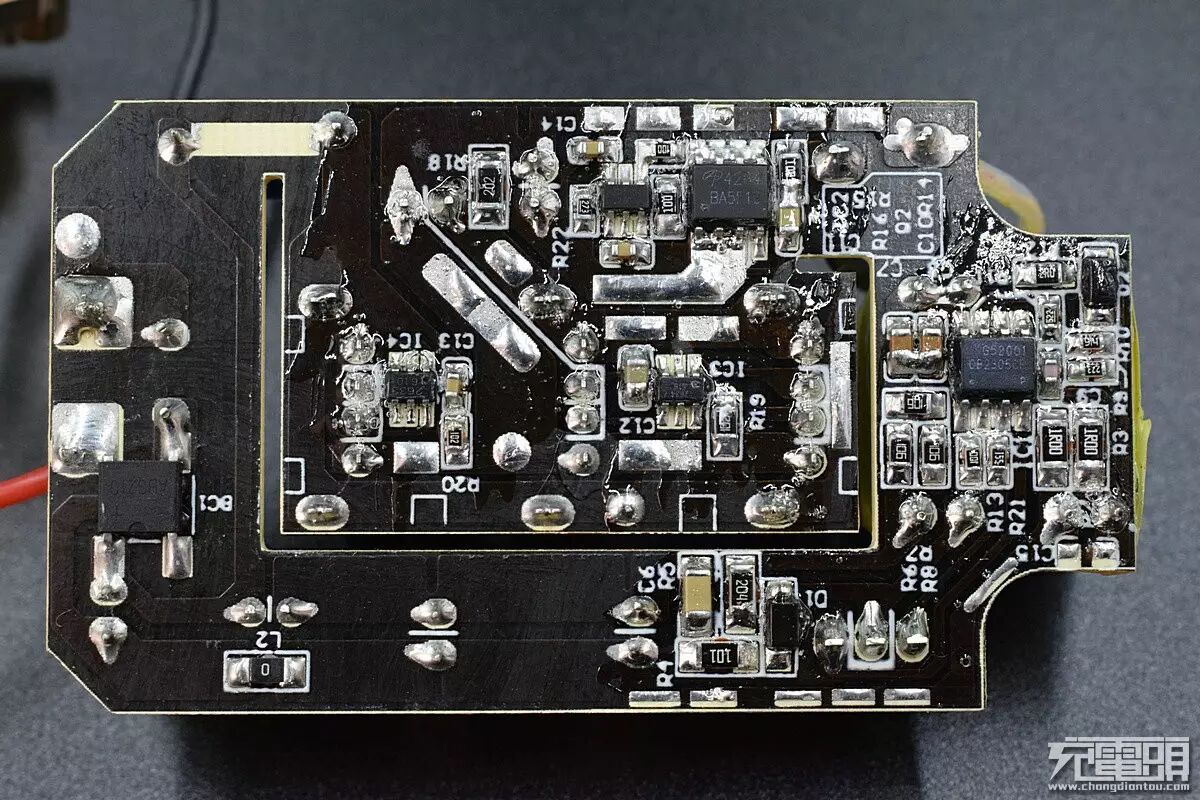

PCB 面有5枚主要器件，分别是高压侧PWM、低压侧同步整流控制器、同步整流MOS及两枚充电识别芯片。焊接质量尚可，主要芯片部分在出厂时还人工涂覆有防潮胶水。

高压侧PWM选用昂宝的 OB2305CP，从其官网并未查到具体的 Datasheet。

低压侧同步整流控制器丝印为：301H04，具体型号不明；同步整流MOS是 AO4264，60V N-Channel MOS。可能出于输出功率的考虑，该插线板并没有使用整套的昂宝方案，即：OB2305+OB2301（集成了MOS的同步整流控制IC），而是初级使用了 OB2305，而次级选用了同步整流控制器+独立MOS的方案。

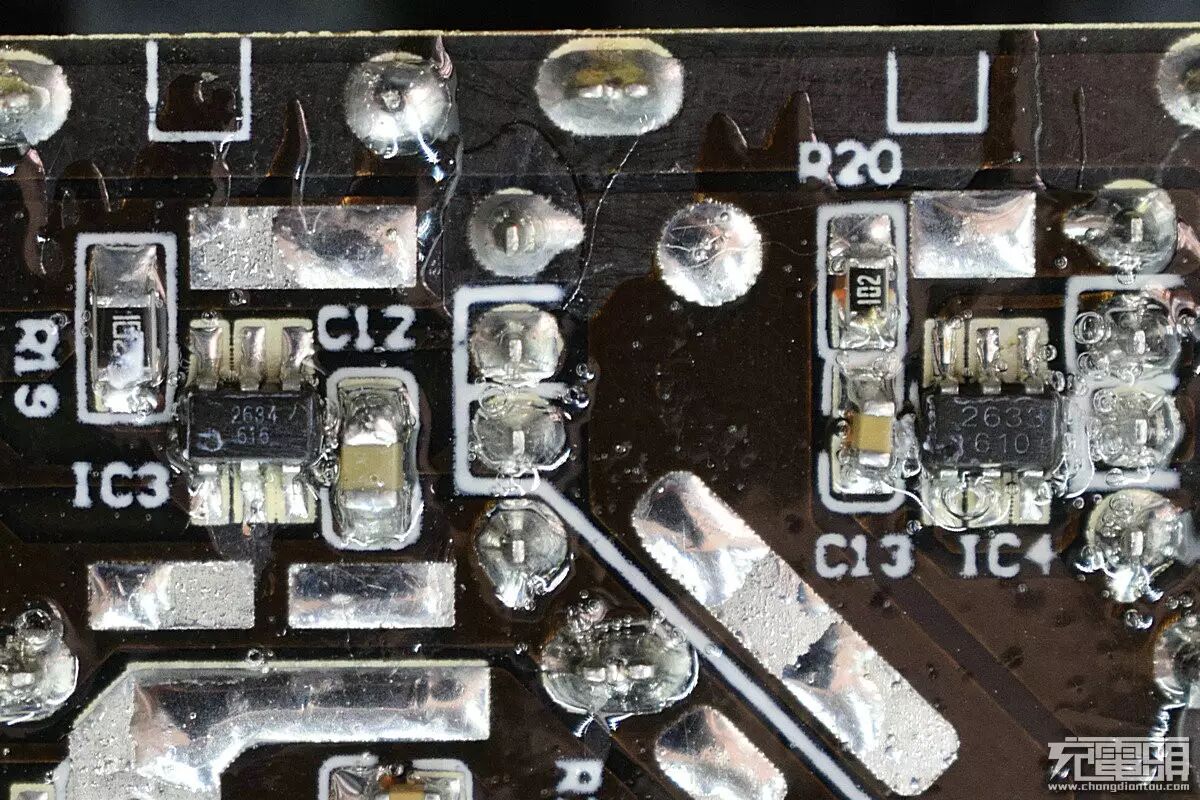

充电识别使用的大家很熟悉的UC2633和UC2634，支持Apple 2.4A、Samsung 2.1A、DCP 1.5A 模式，两片IC完成 3USB 通道的充电识别。

三、测试

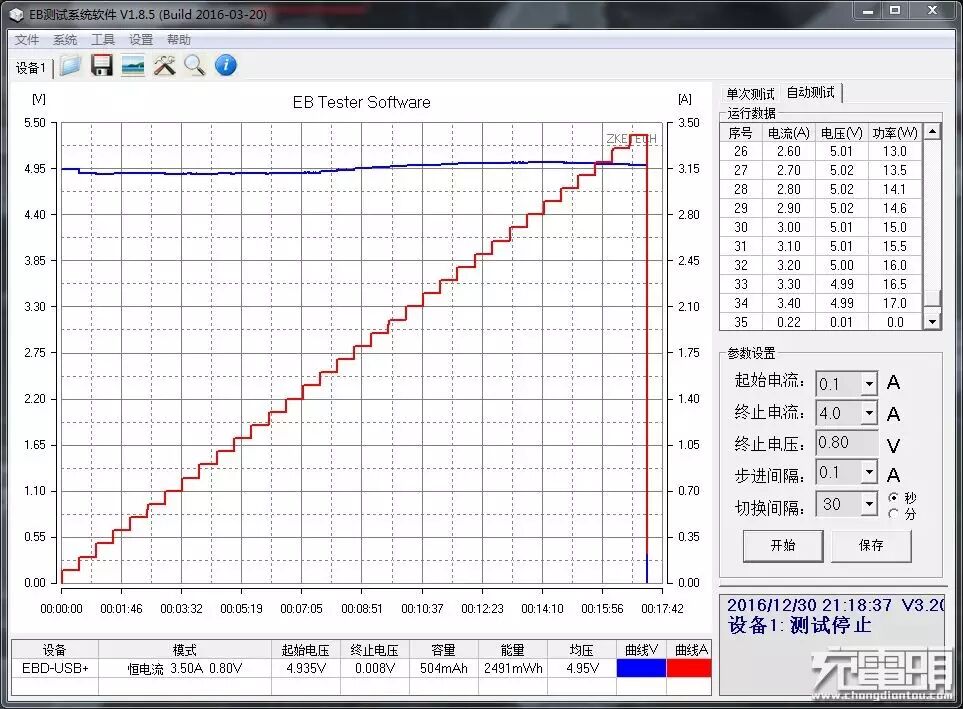

这是 1口 （靠近AC插座的第一口）步进测试，最大输出：5.00V/3.40A/17.0W，线补方式比较特殊，呈现先降后扬的曲线，并非全程线补，而是输出电流达到1.5A后才抬升电压。输出功率留出较大余量，超过标称的 3.1A 输出。

由之前的拆解我们已经得知三个USB输出是并联方式，因此三个USB输出口的输出性能应该一致，上图是第3口的步进测试，实测结果与1口相同。

兼容性测试，首先仪表测试，显示支持：Apple 5V 2.4A OR DCP 5V 1.5A，三口一致，不再重复上图。

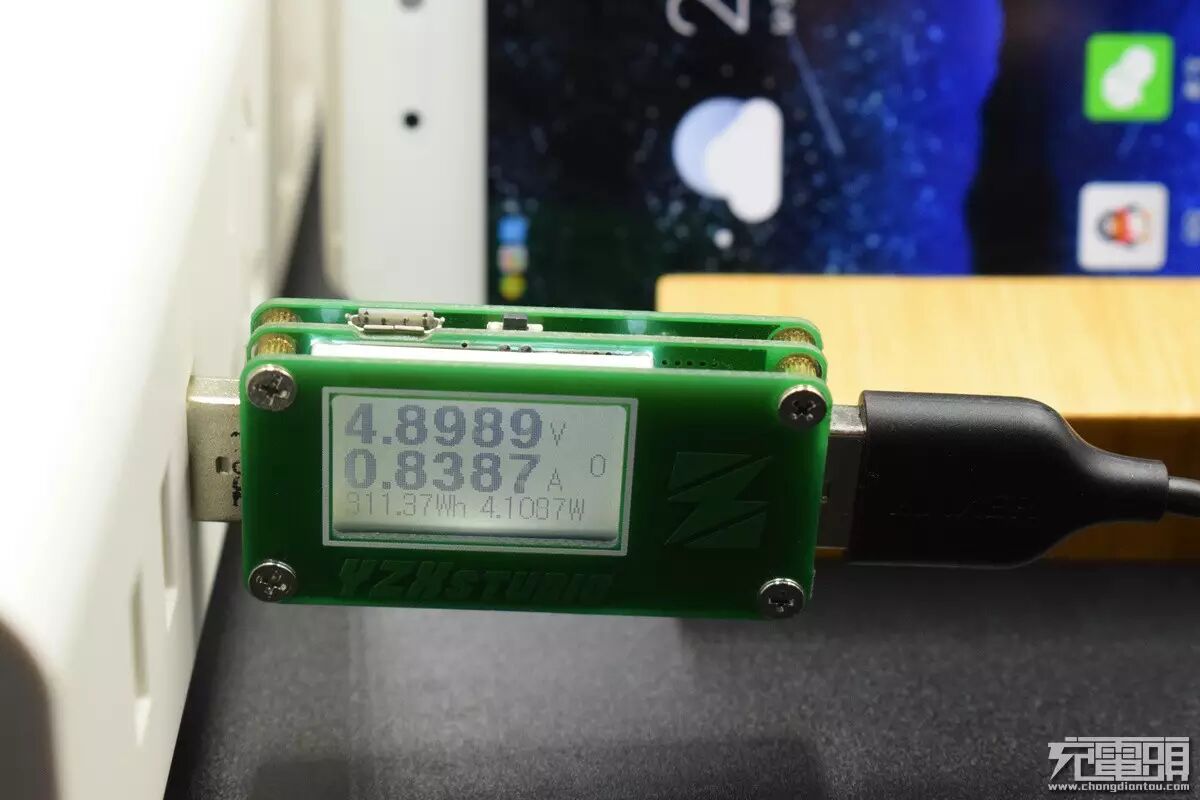

实测对 iphone6 充电，接入之初电流过1A，但是随后充电电流快速下降，我并不清楚这是不是识别IC造成的，因而对于iPhone的支持与否成迷。

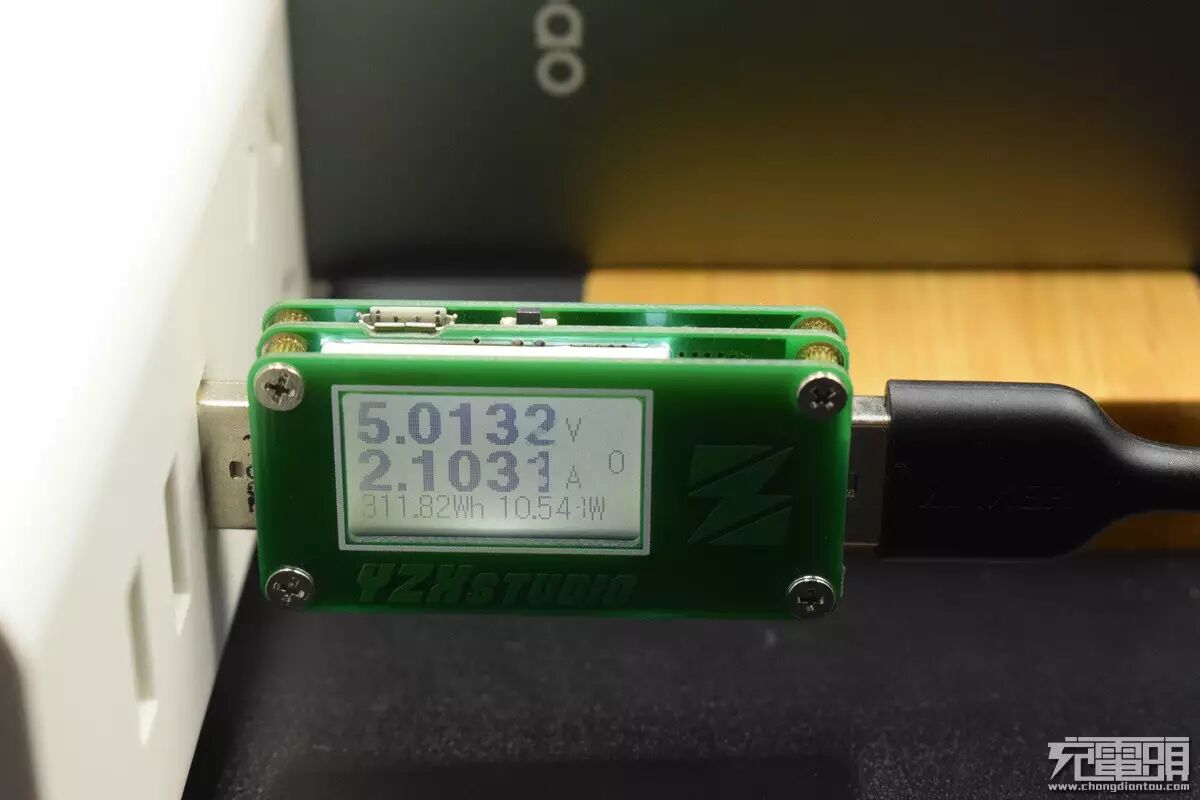

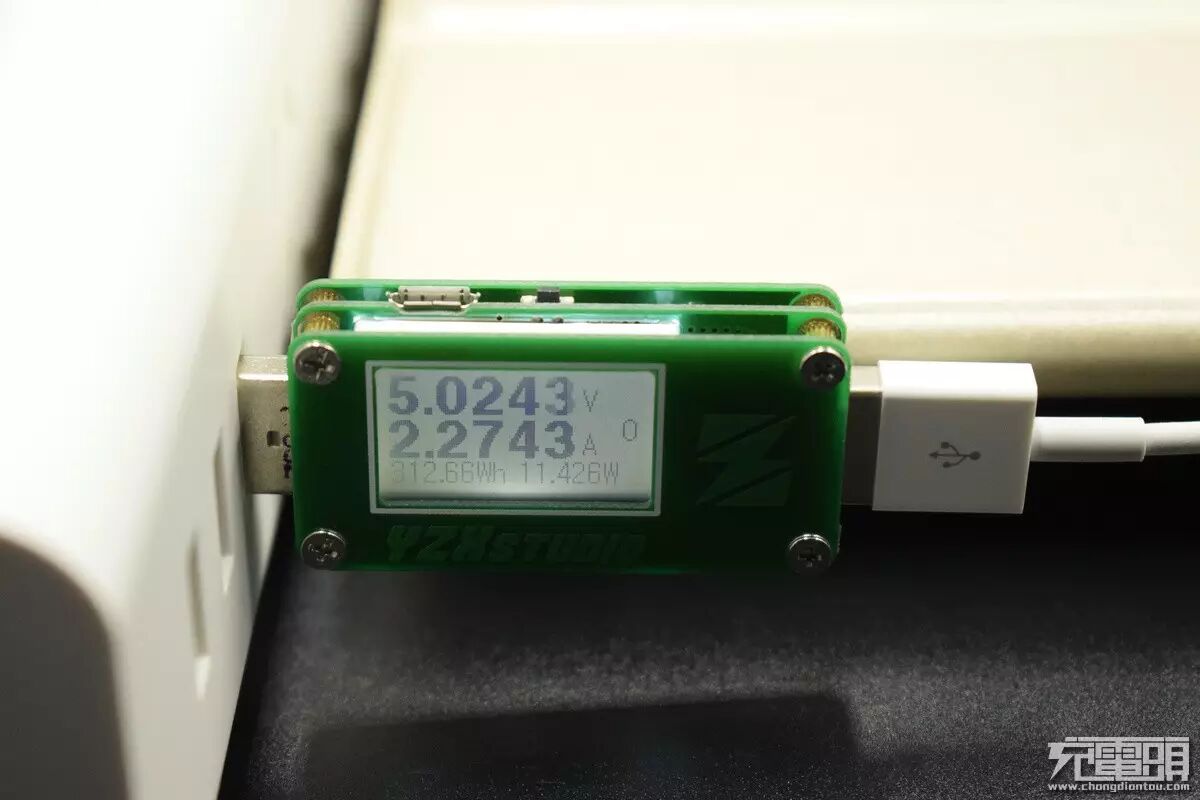

对 iPad Air2 测试，电流达到2.2A左右，对 iPad 却是支持的，迷惑中。

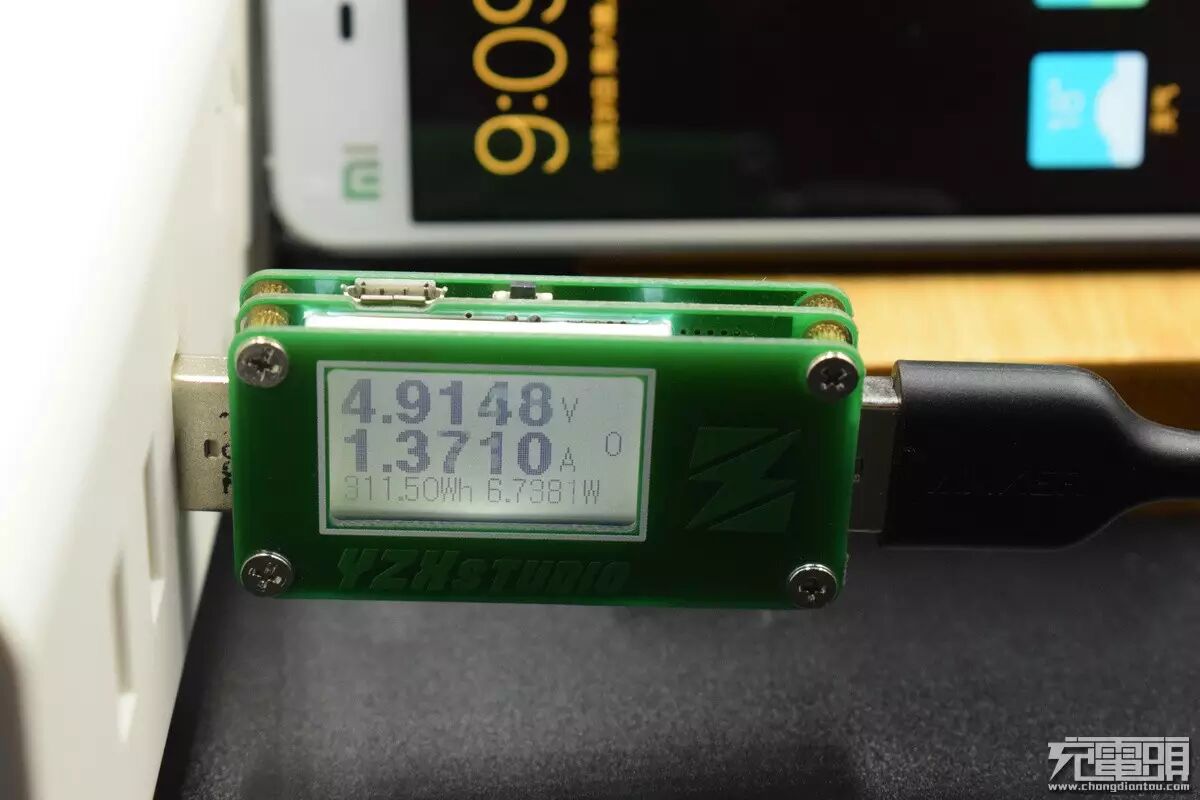

充小米4手机的数据，正常水平。

充 360 F4 手机，正常水平。

充羽博 A1移动电源，充电电流也正常。

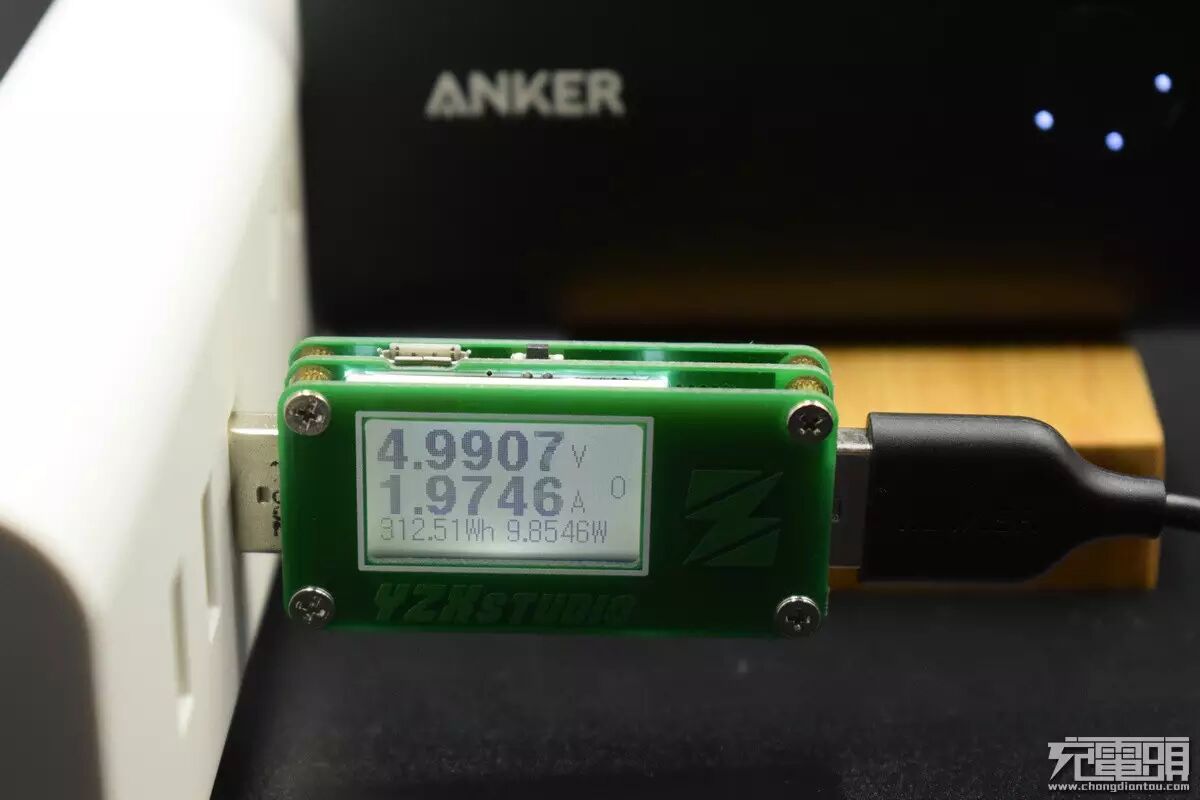

充 anker A1311移动电源，也正常，这是ANKER 最新款的QC3.0双向移动电源，受限于不是快充电源，5V模式大概也只能是2A的样子。

四、总结
虽然对于那些大有来头的插线板来说，达世奇的这款插线板确实名不经传，但是在做工和性能上仍有可圈可点之处：外观设计圆润，表面磨砂处理带来了良好的手感；AC插座间距宽松，内部布局工整；USB模块采用了流行的同步整流技术，最大输出3.4A达到主流水平；识别使用IC方案，兼容5V模式下多数充电模式。当然在对iPhone6充电时出现的问题，不知是否是个案，这个有待其它电粉的测试。目前还未知这款插线板最终上线的售卖价格，如果价格合理，将应该是追求性价比的实用型买家的又一种选择。
