华为MateDock2扩展坞拆解
华为发布Mate10手机之后，顺便也对Type-C适配器进行了更新换代，推出了Matedock2扩展坞。和上代相比，去掉了RJ45接口，减少了一个USB3.0接口，拥有 1 个 USB 3.0 接口、1 个 HDMI接口、1 个 VGA 接口和 1 个 USB-C 接口，可轻松扩展 MateBook E 和 MateBook X 的主机接口。重量仅约 70g，小巧便携。同样看重手机终端和Matebook扩展性的Matedock2，可以连接上述设备，扩展连接显示器、鼠标键盘之类的输入输出设备，实现更好的使用体验。
一、外观

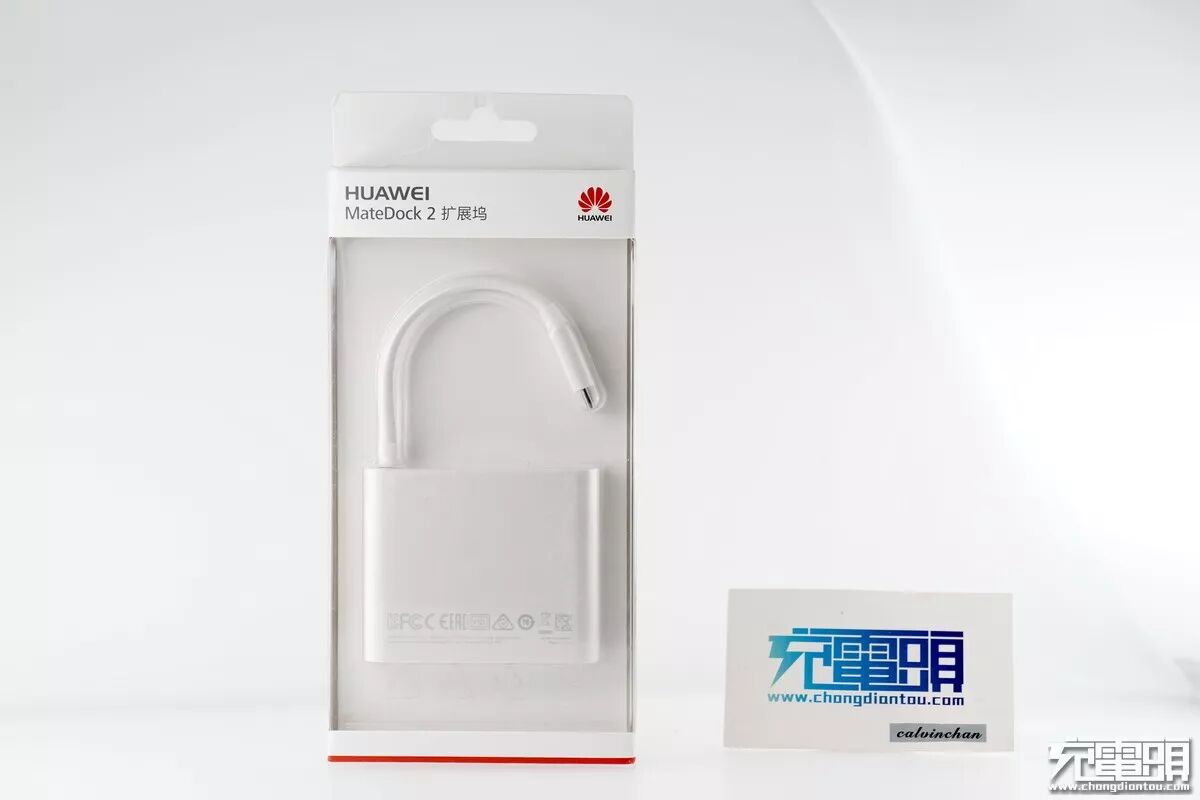

包装正面可以看到，输入线很短，符合手机的使用习惯。

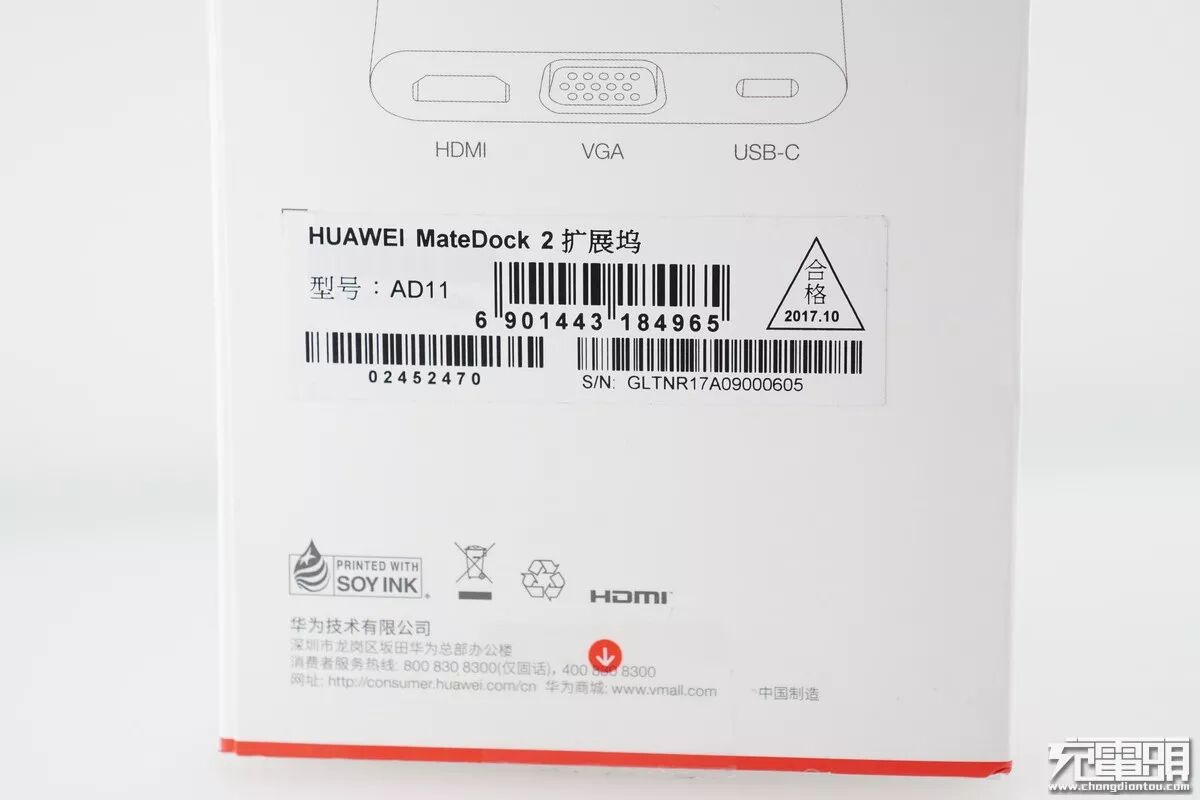

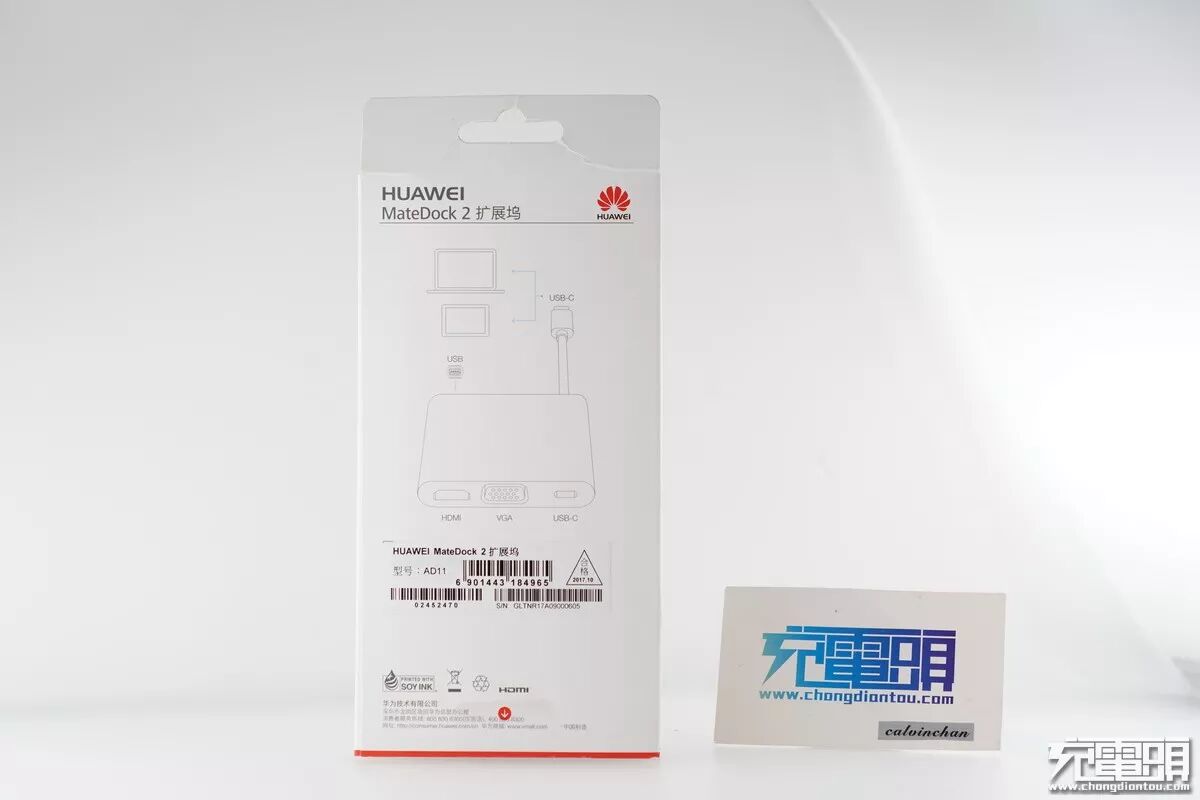

背面：序列号及接口名称。
华为技术有限公司。

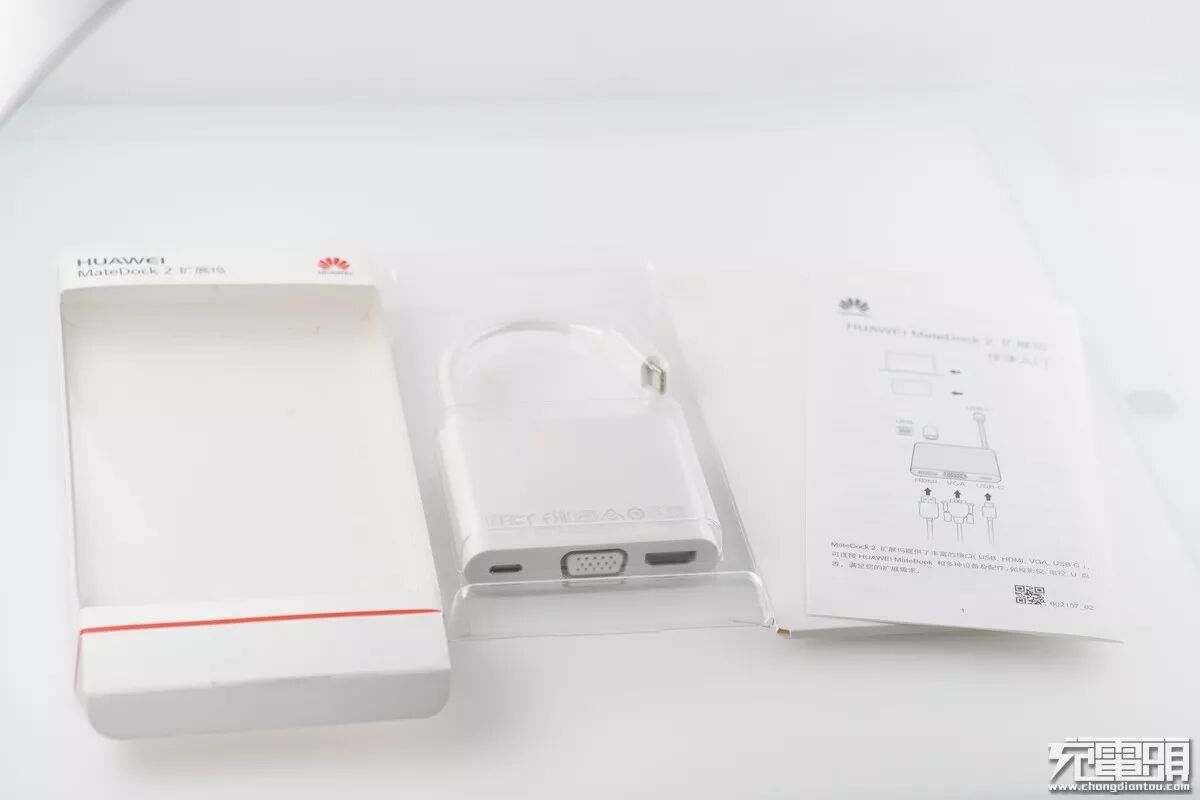

DOCK固定在吸塑包装上。
白色外观。
正面是没有任何印刷。
正方形的外观，背面。
Type-C接口，VGA接口，HDMI接口，满足不同场合不同需要。

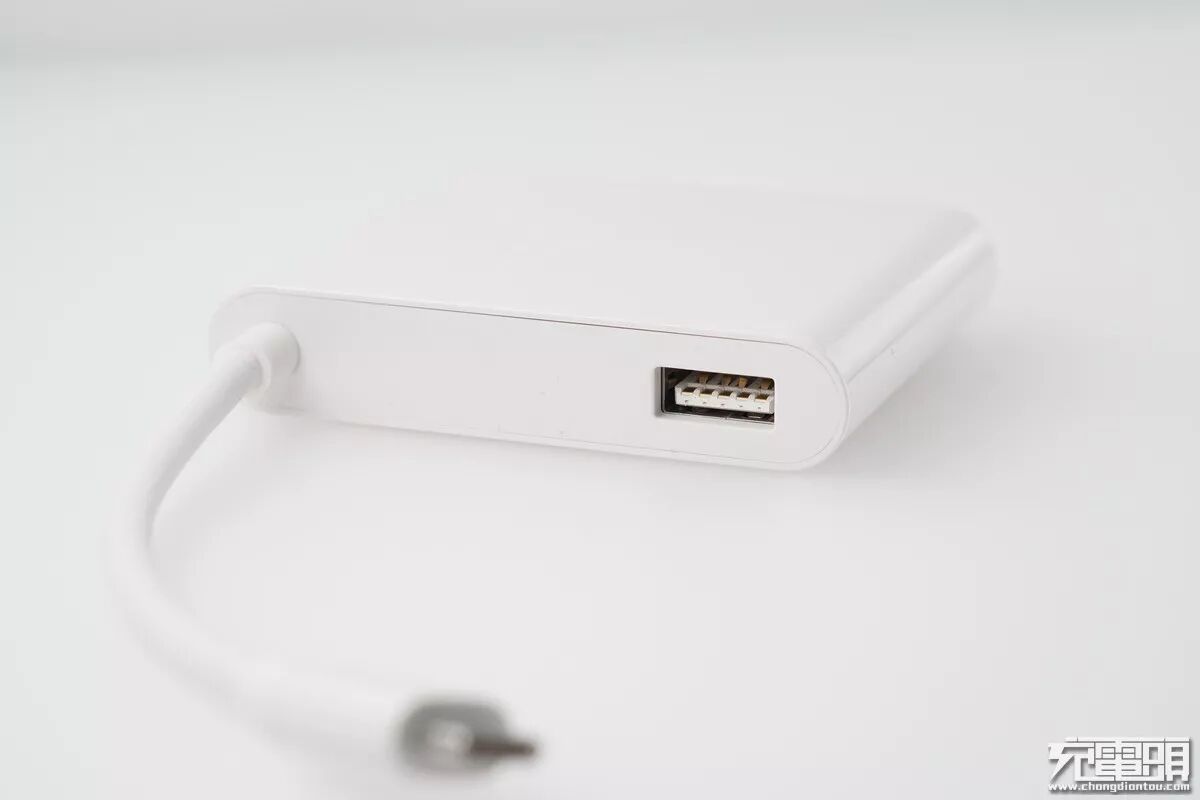

USB3.0接口。

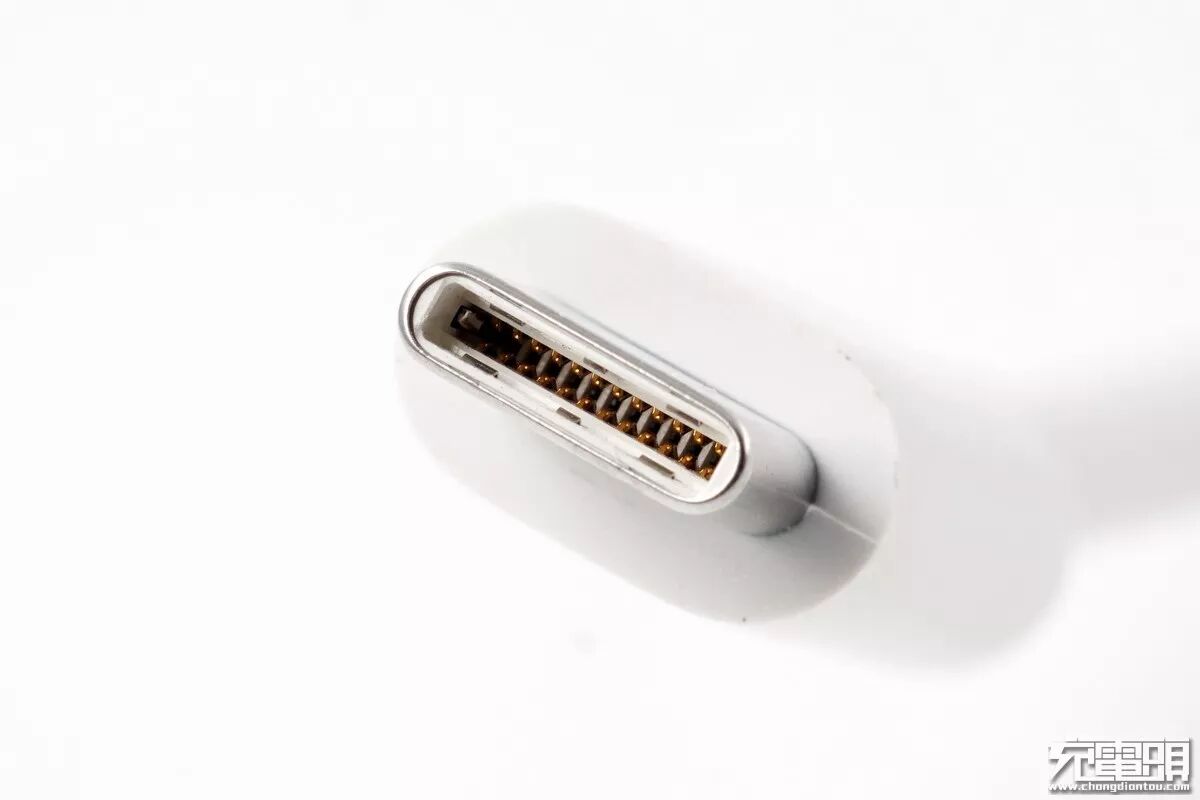

Type-C接口特写。

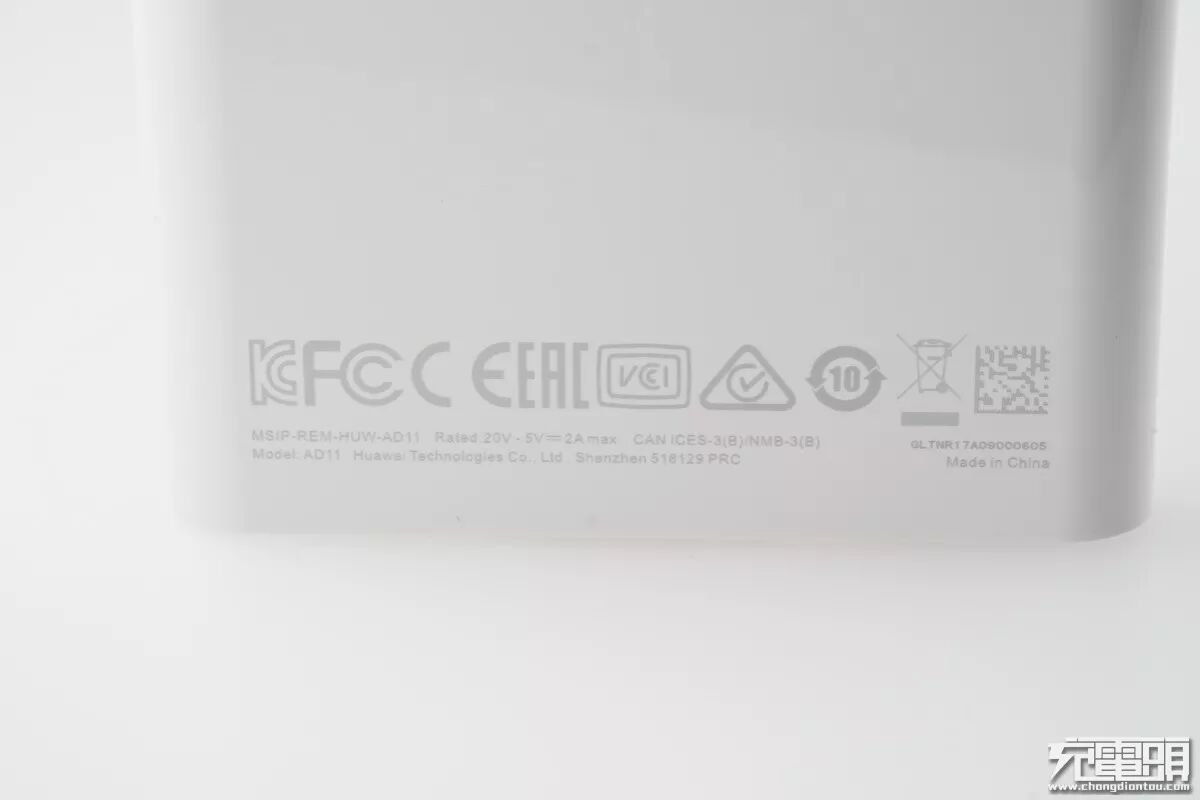

一大堆认证。
66克的重量。

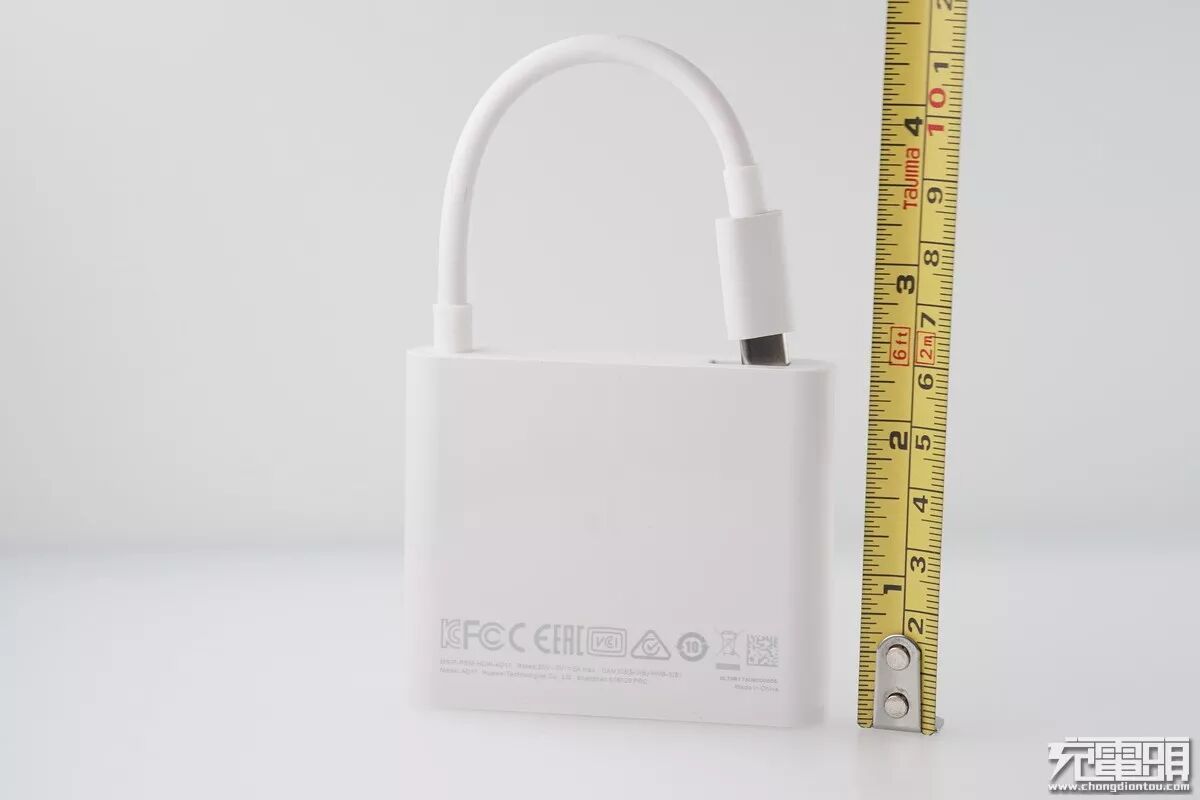

高度约6cm。

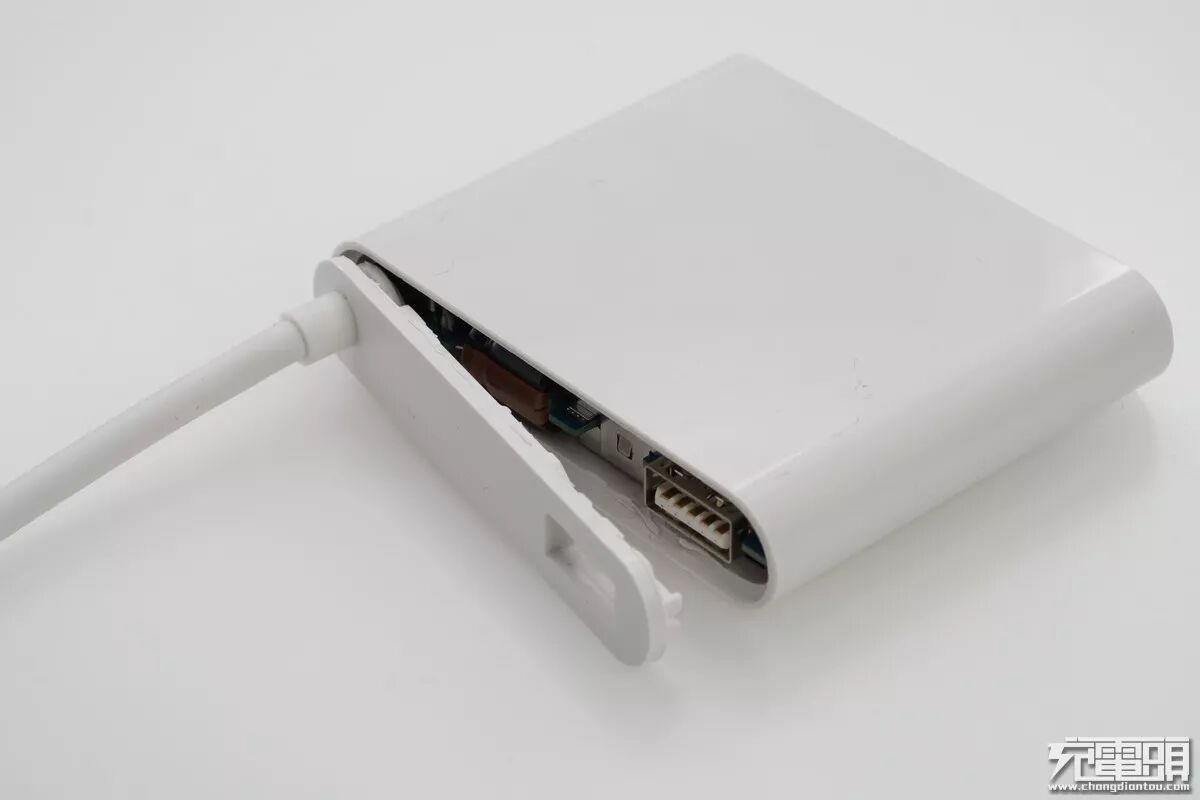

从USB座子开拆。

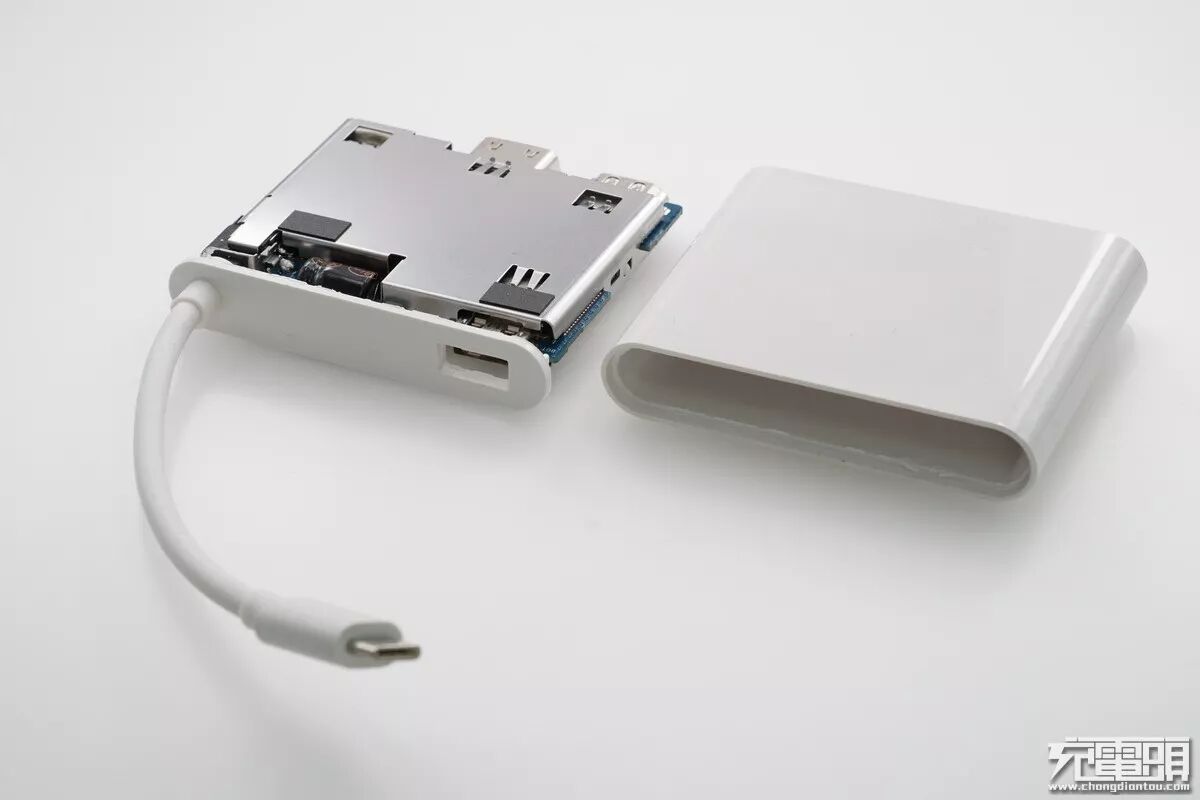

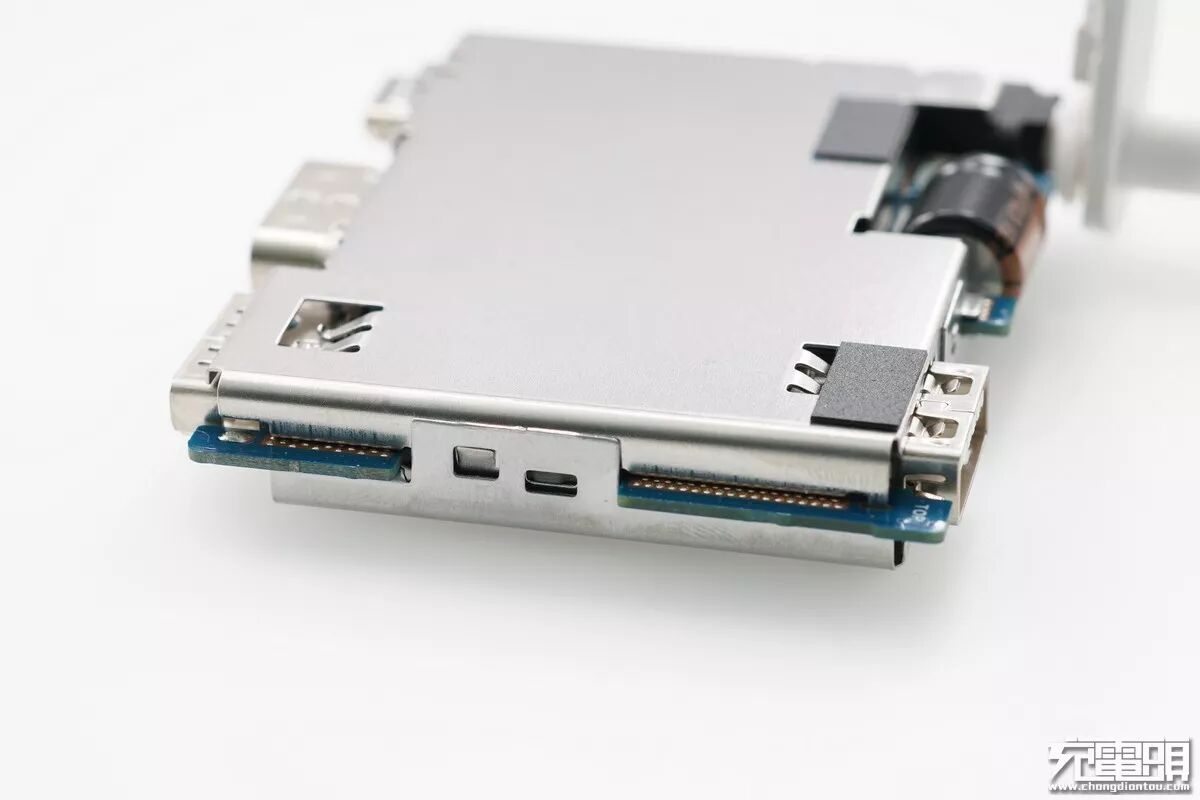

内部带有金属屏蔽层。

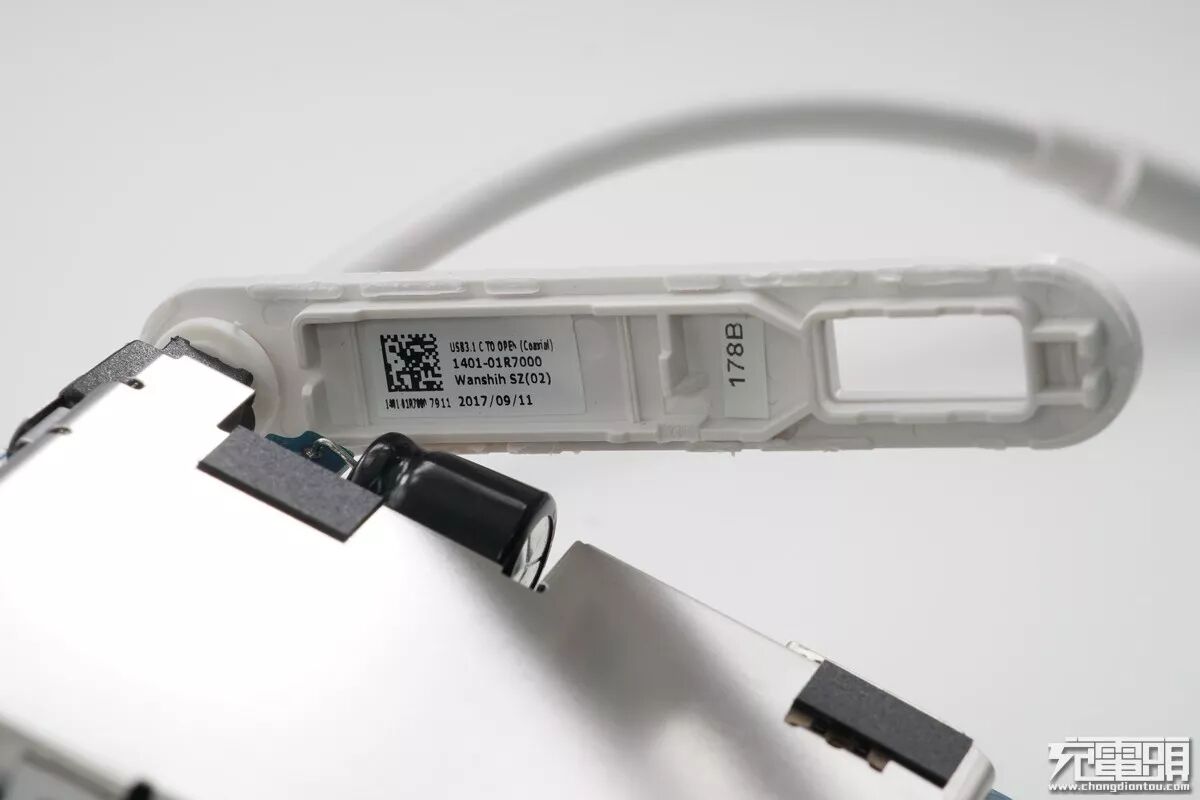

外壳内部也有贴纸，记录着一些信息。
一颗立隆的大电容。
屏蔽罩侧面采用卡扣连接。

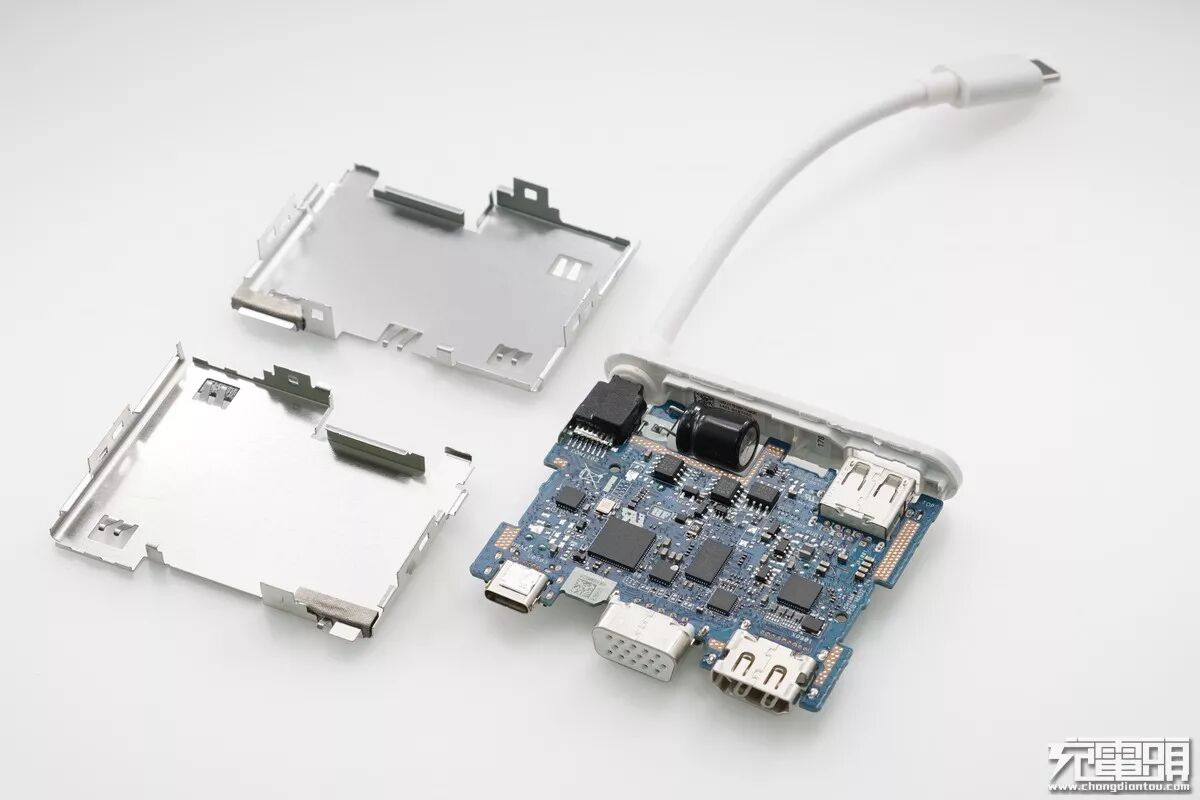

轻松拆开屏蔽罩。

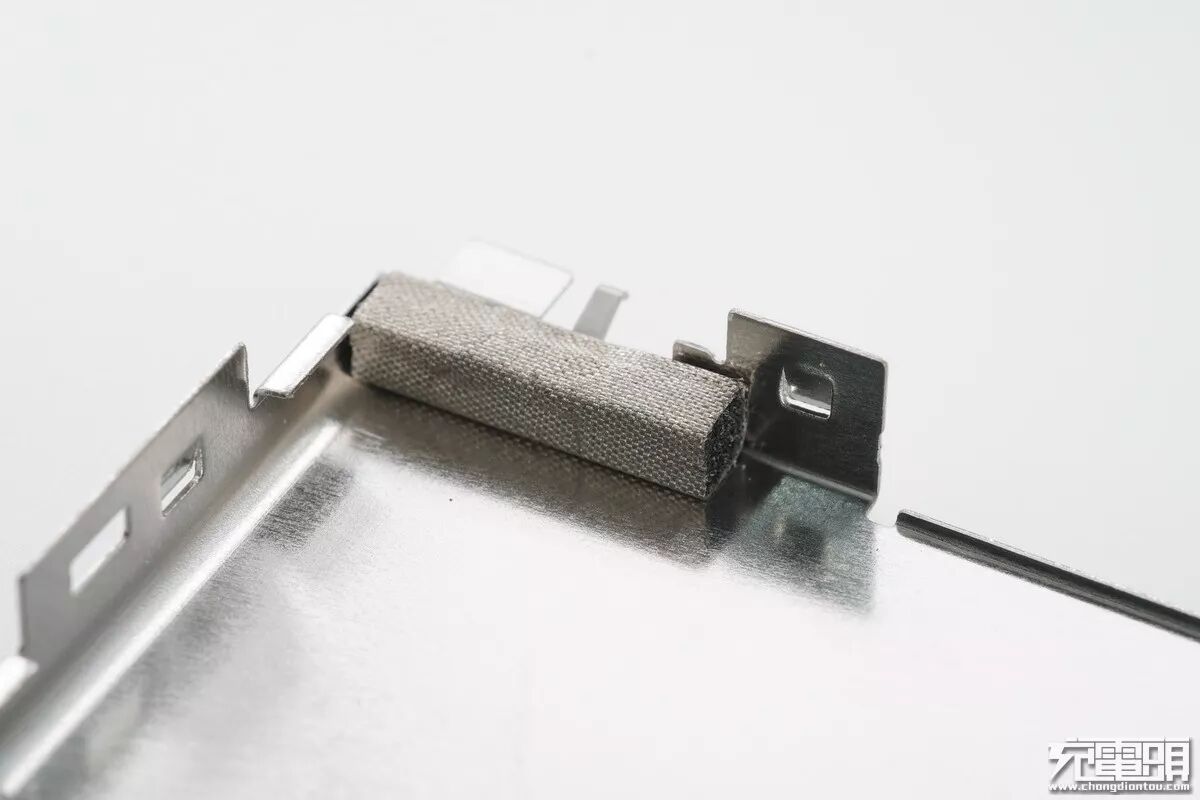

屏蔽罩内部贴了导电布，和主板良好接触。

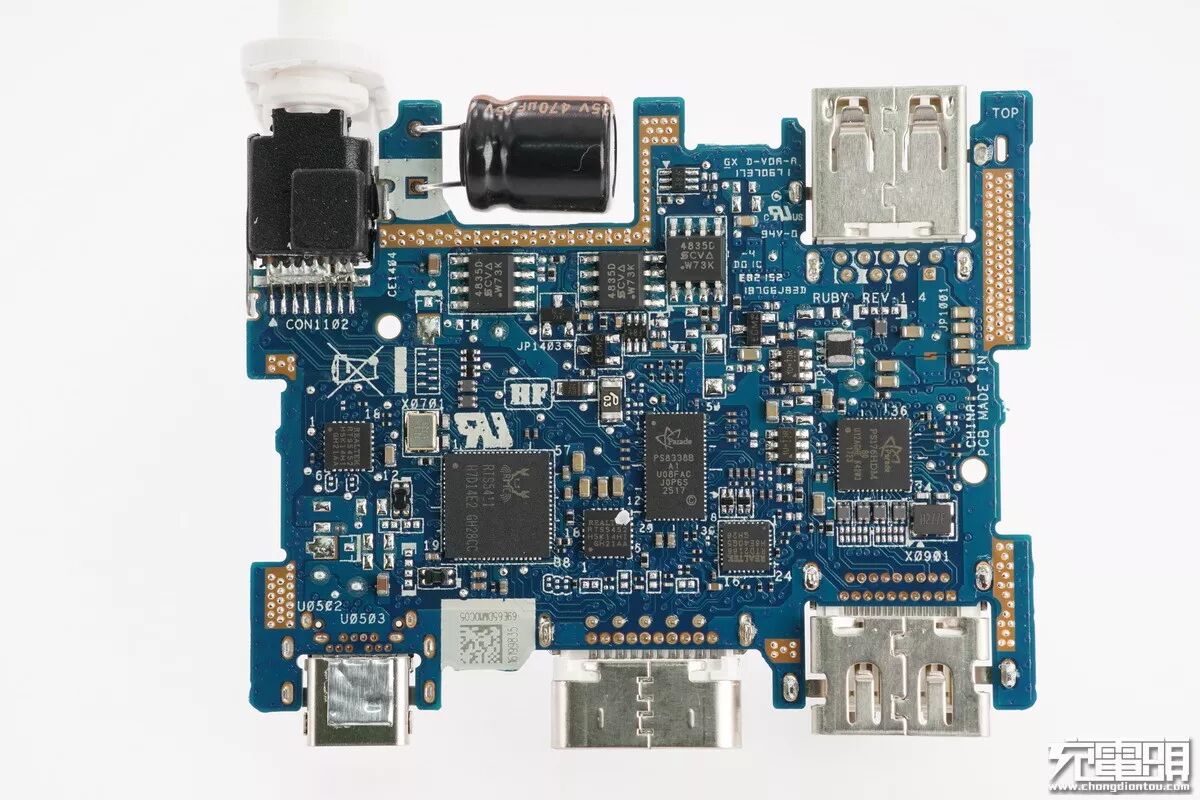

这面分别有集线器芯片，DP转HDMI芯片。

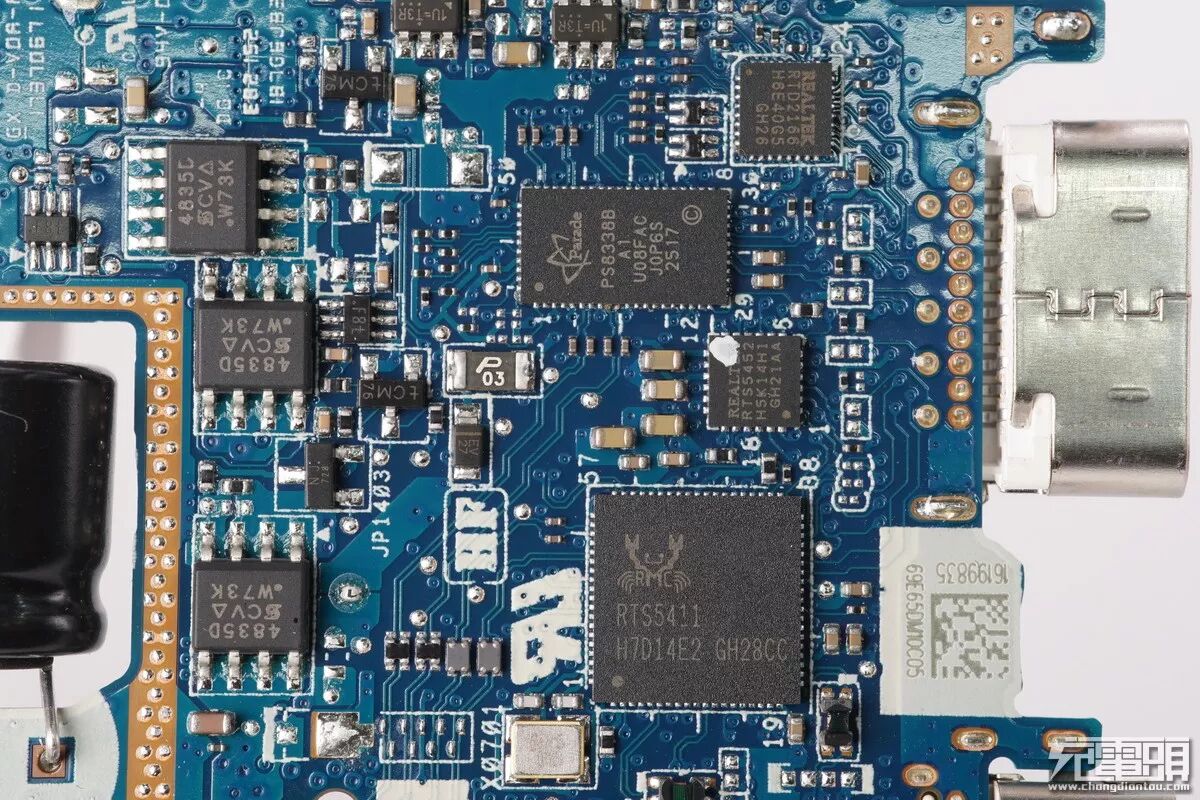

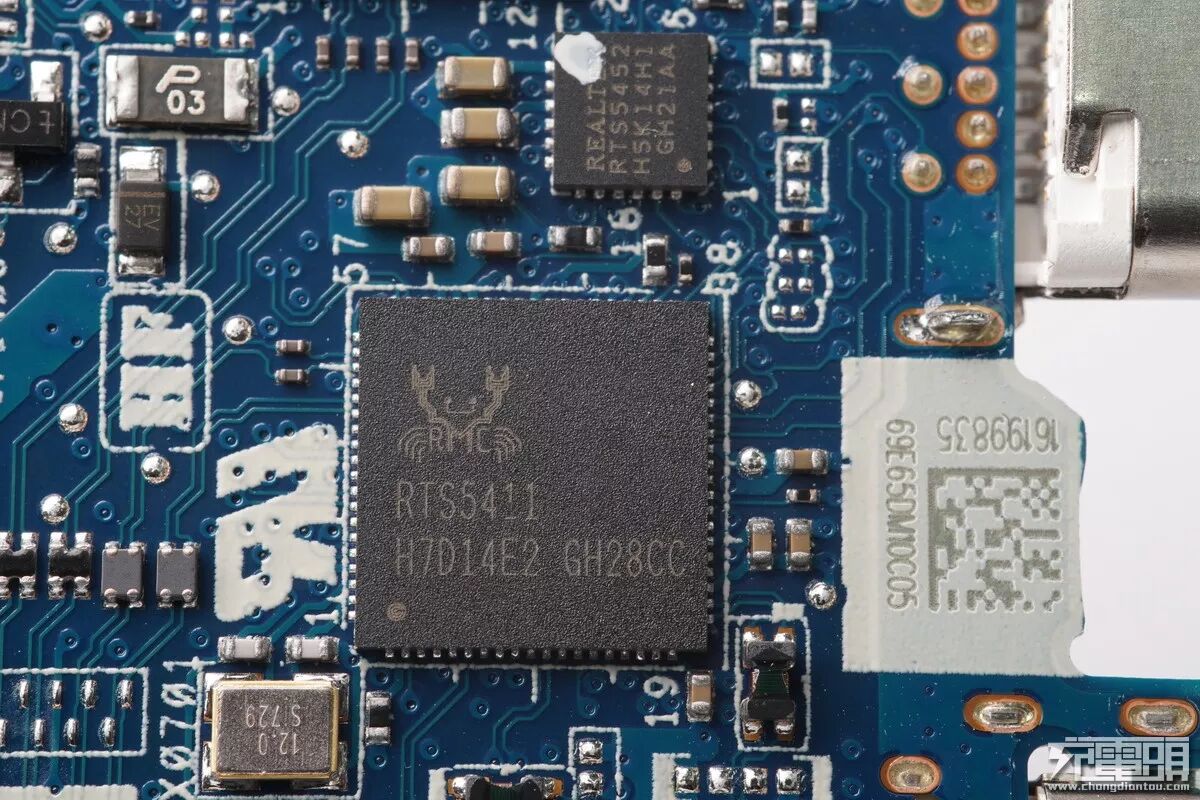

realtek的RTS5411 USB3.0 Hub芯片，螃蟹标很写意。
PS8338B DP1.2 D-MUX。

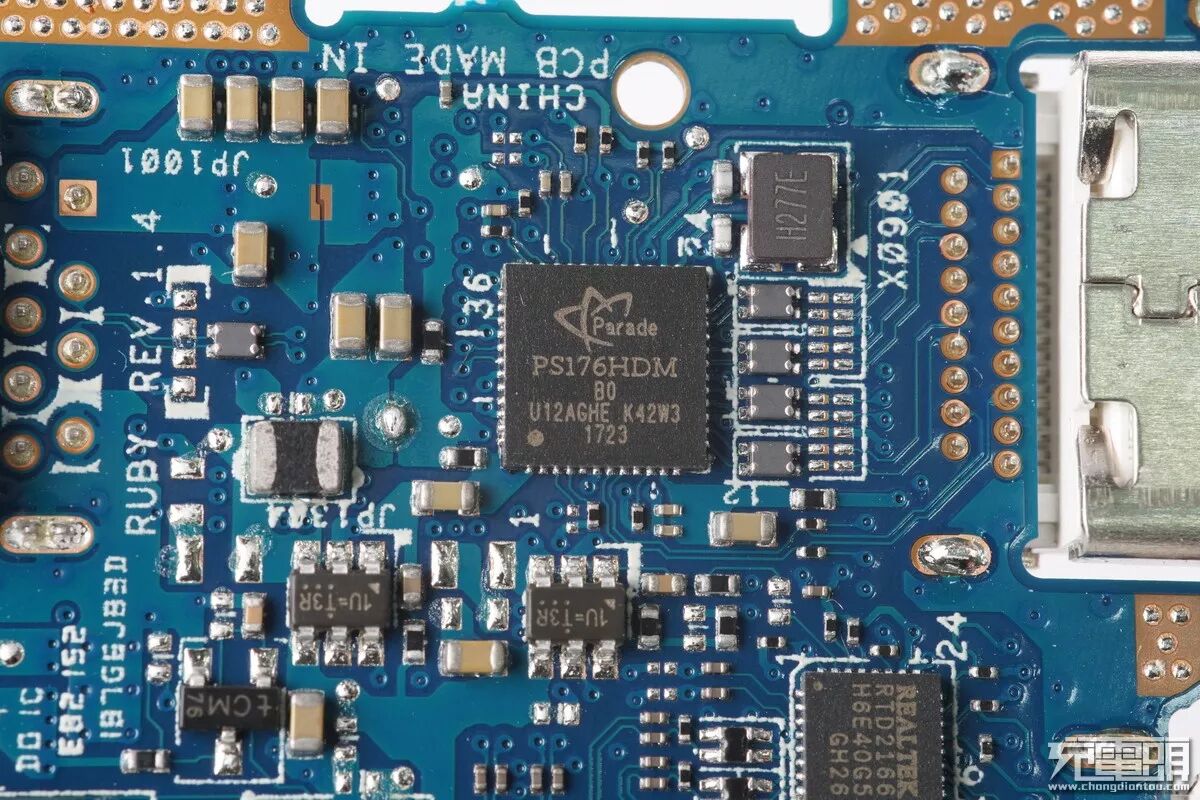

PS176，DP转HDMI。

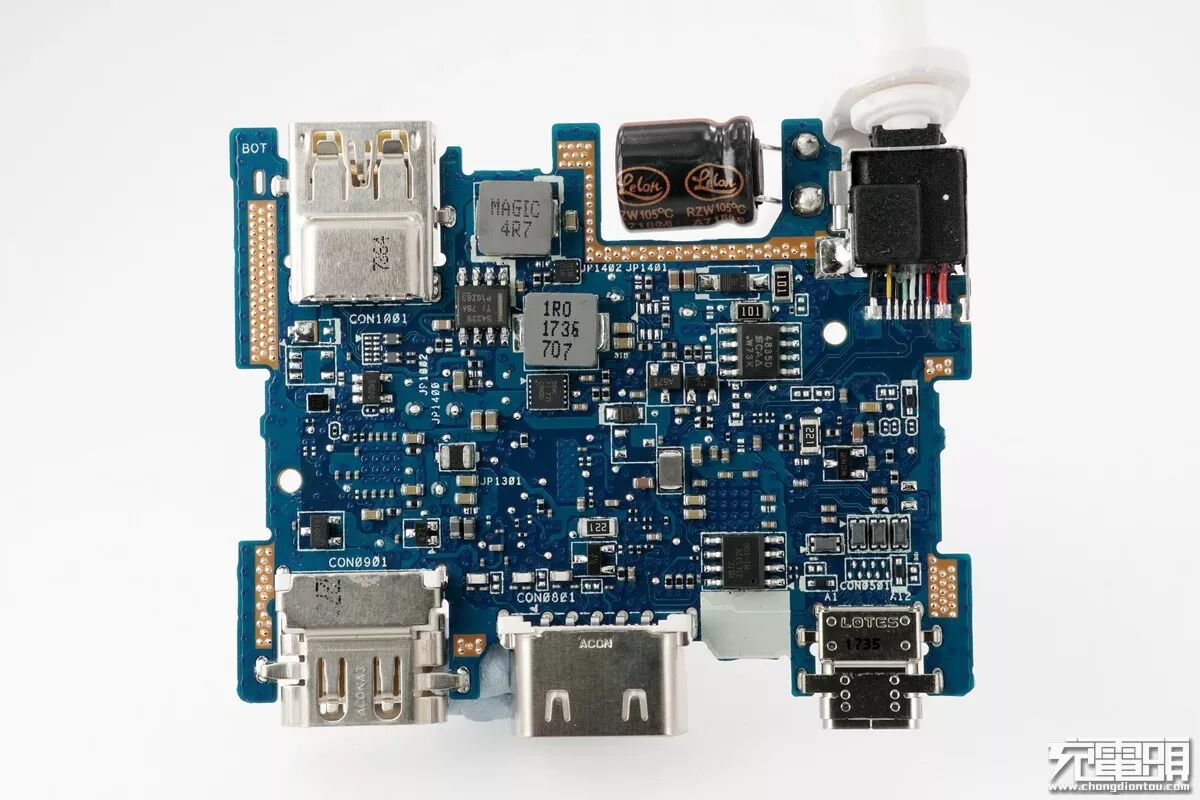

接着看另外一面。

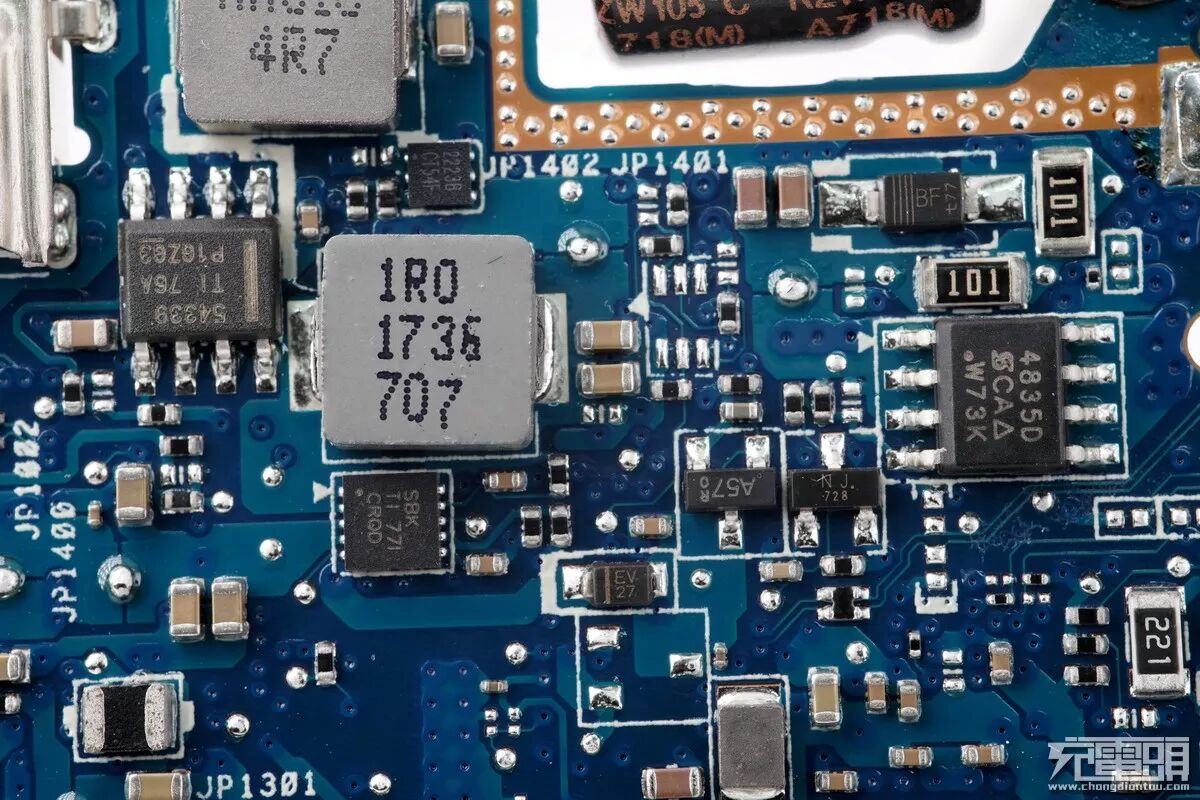

两组供电，其中一组是TPS54339降压。
Type-C座子的数据线有共模电感滤波。

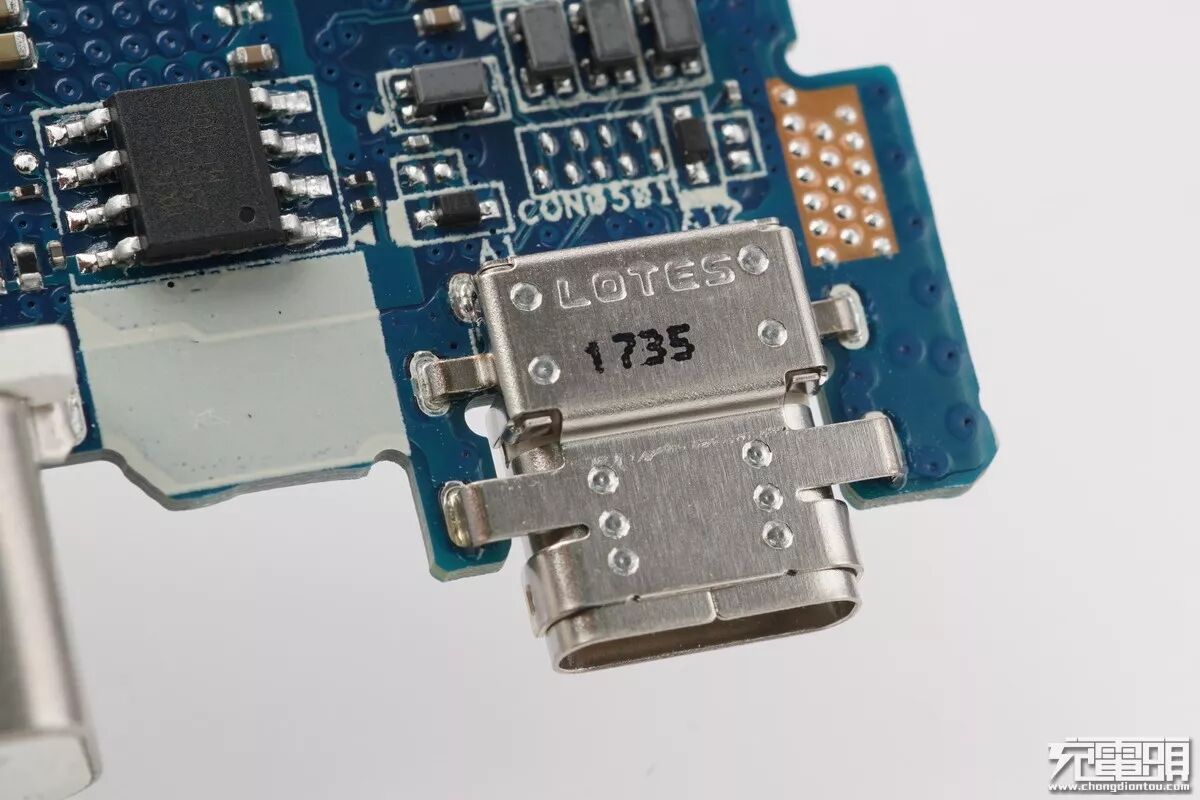

LOTES的Type-C母座。

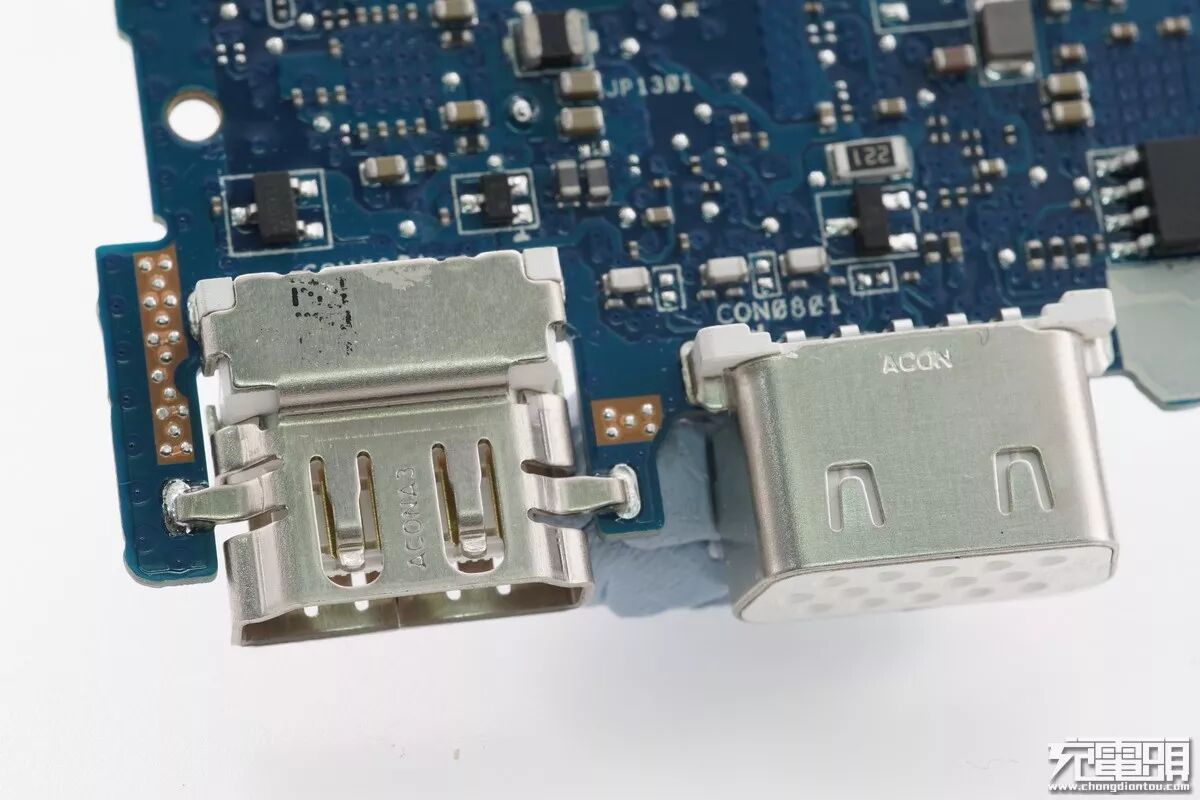

ACON的HDMI和VGA座子。
立隆105℃电容。

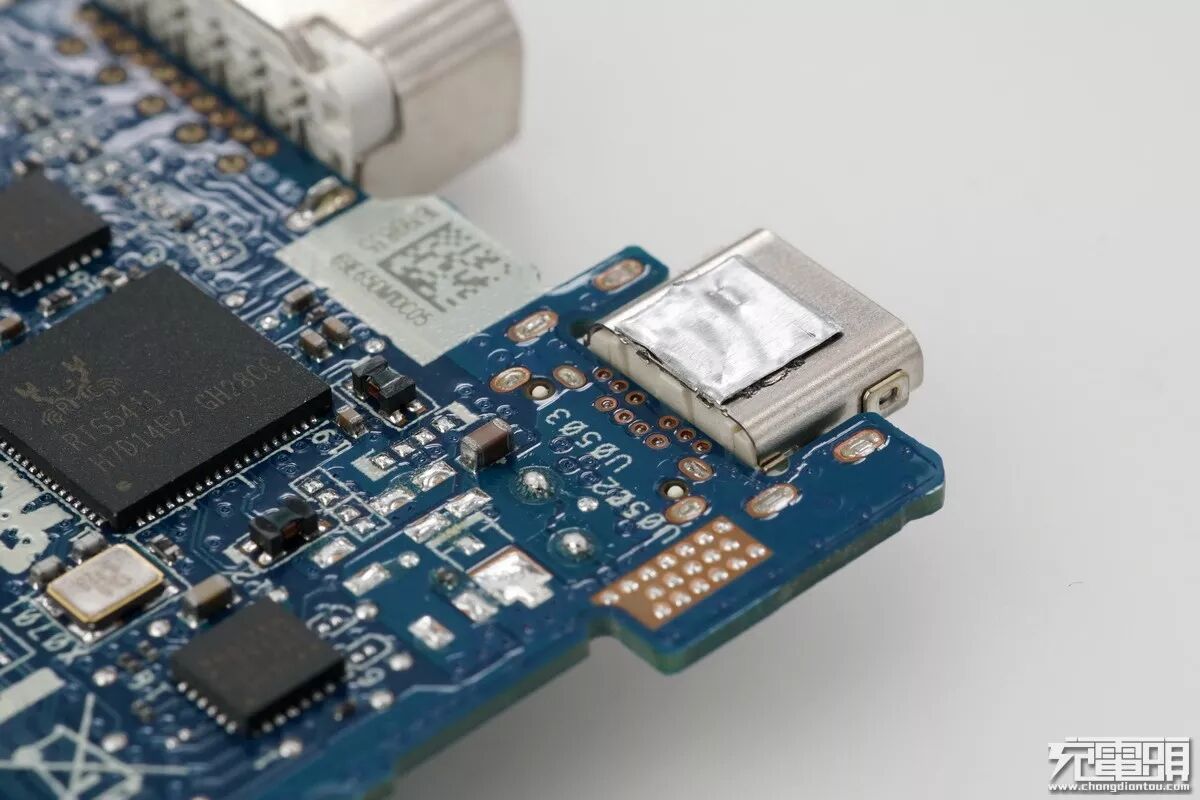

Type-C座子共计24针，采用12针贴片12针直插。
在充电头网公众号后台回复“扩展坞拆解”，查看更多扩展坞拆解报告。
