不锈钢镜面还有PD！紫米ZMI太空移动电源开箱拆解
小米众筹平台在2017年末时推出了一个“ZMI太空移动电源”众筹项目，这款移动电源使用不锈钢材质经过反复5次冲压再通过4次抛光工艺做出全镜面效果，支持多种快速充电协议，包括时下最火热的“USB PD”，小编已经拿到这款产品的工程样机，马上来一波拆解测试。
开箱篇：

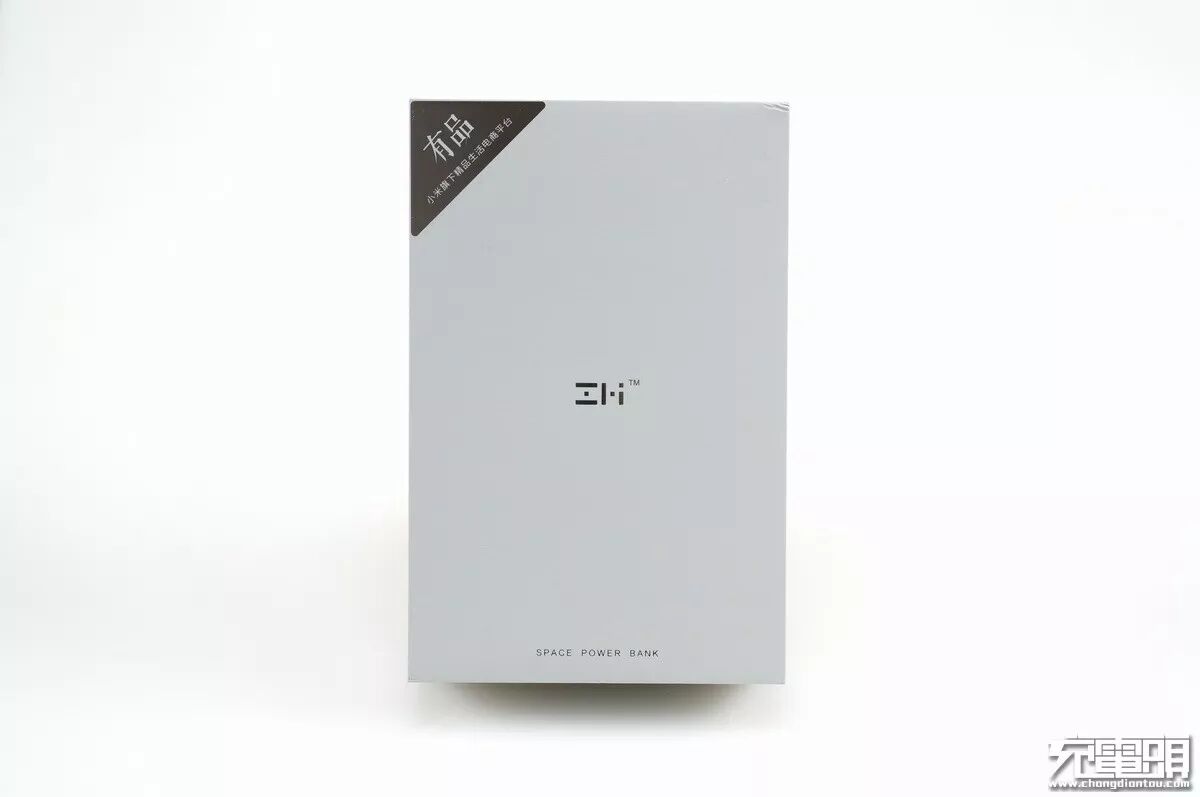

灰色硬纸盒正面除了“ZMI”LOGO外没其他装饰，左上角三角标语推广了一下小米自己的电商平台“有品”。
包装盒背面，可以看到仍然带有紫米防伪标贴。
包装盒铭牌信息，品名：ZMI太空移动电源，产品型号：QPB60、电池能量：6000mAh 3.85V（23.1Wh）、额定容量：4000mAh 5.1V（Typ1A）、壳体材质：不锈钢SUS304BA、输入接口：USB-C、输出接口：USB-C、输入参数：5V2.0A / 9V1.8A、输出参数：5.1V2.4A / 9V1.6A / 12V1.2A MAX、制造商：江苏紫米电子科技有限公司。
开箱物品一览，移动电源本体*1、说明书*1，量产版本会多出下面3个东西：人造革保护套 + OTG转接线 + 二合一数据线。

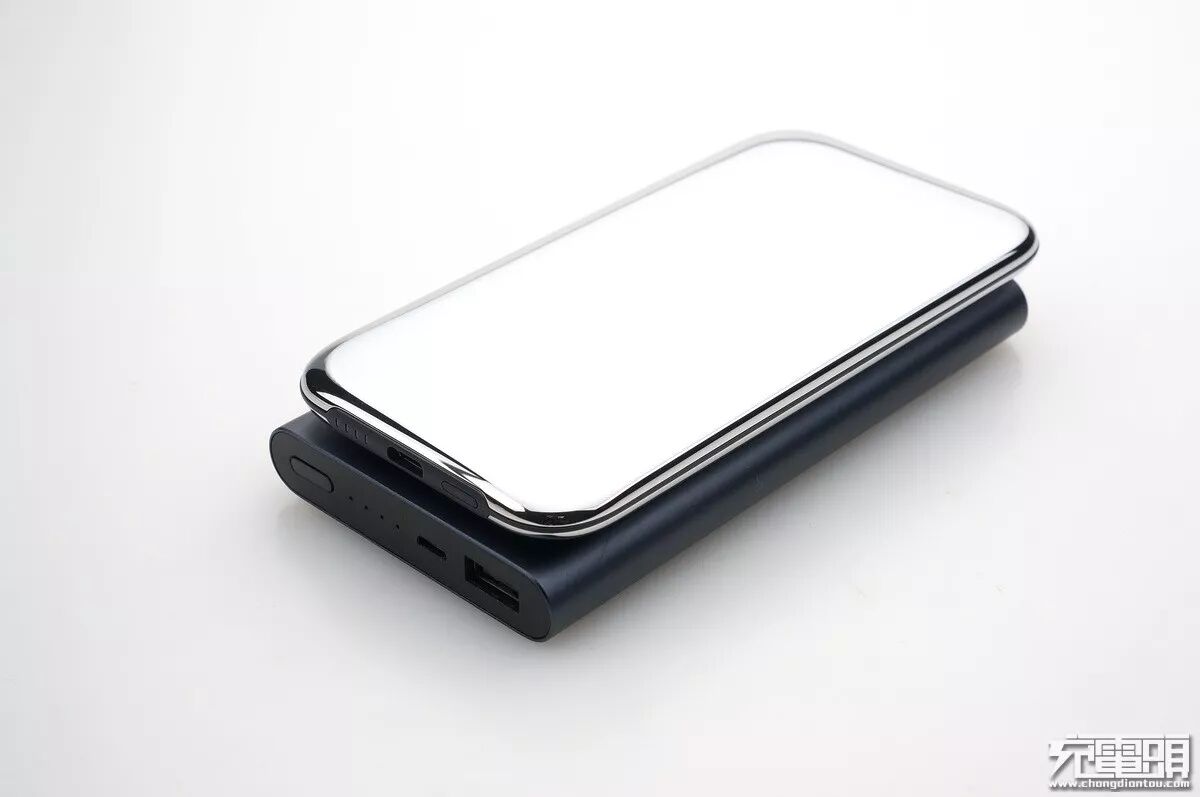

紫米太空移动电源一个特色在于采用了304不锈钢材质制造外壳，通过5次冲压4次抛光达到镜面标准，颜值之高与市面上常见的移动电源放在一起完全是两个LV无法相比。
常见的移动电源采用铝壳制造，边缘都需要做一刀倒角避免刮手，而紫米太空移动电源则是整个都是圆润弧边设计，工艺接近完美。

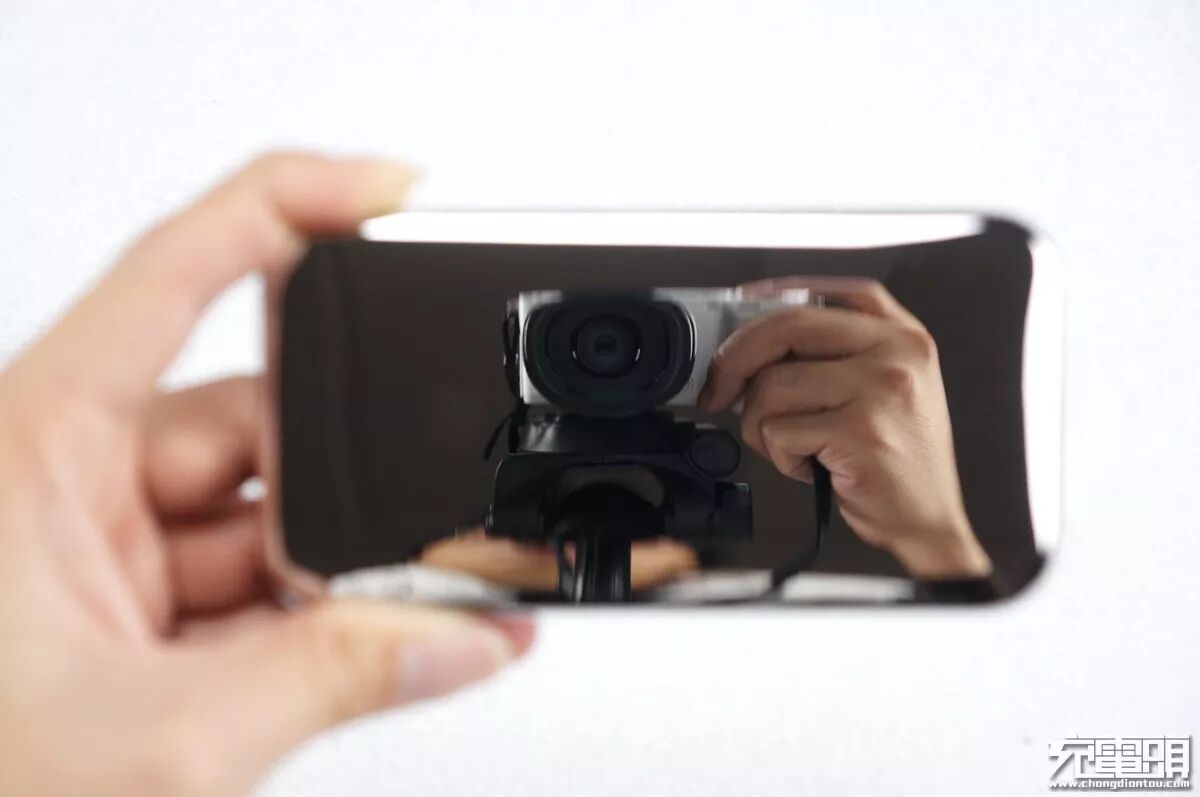

来看看4次抛光后的不锈钢壳体，直接可以当作镜子使用。

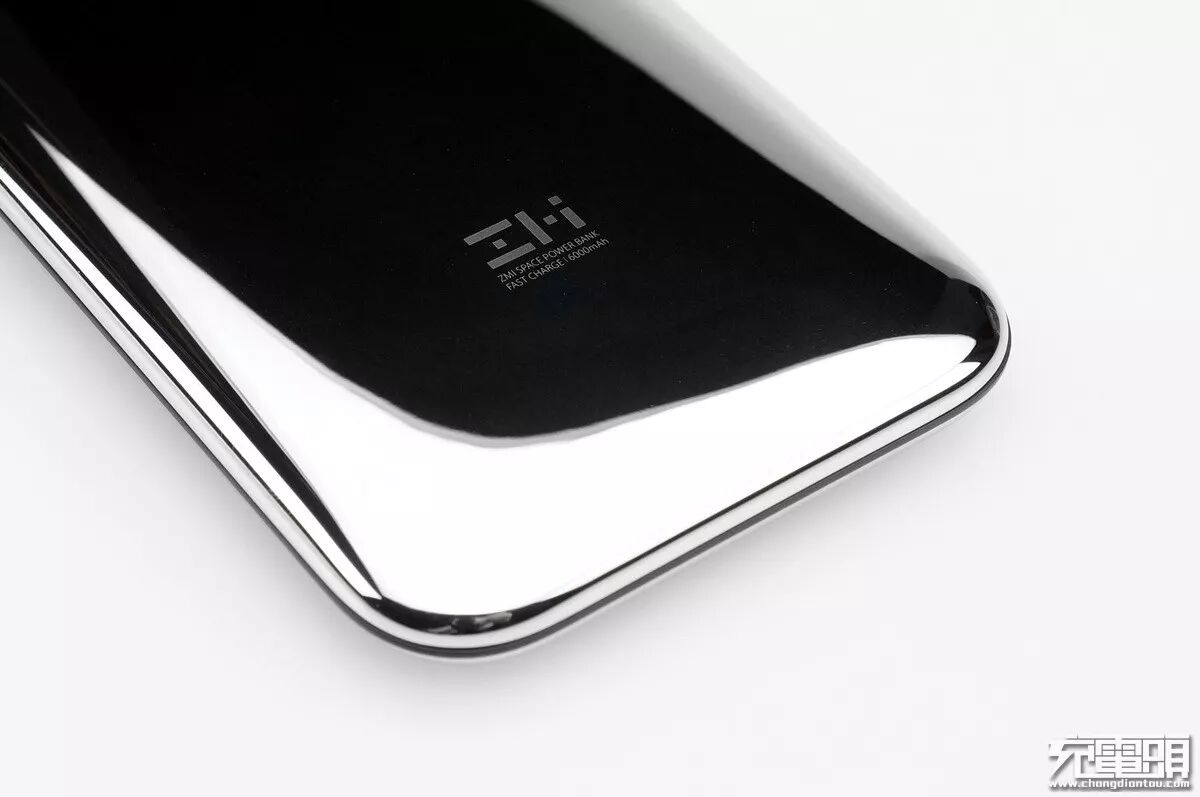

镜面中间镭雕出“ZMI”商标，下面英文小字是“紫米太空移动电源，快充 | 6000mAh”。

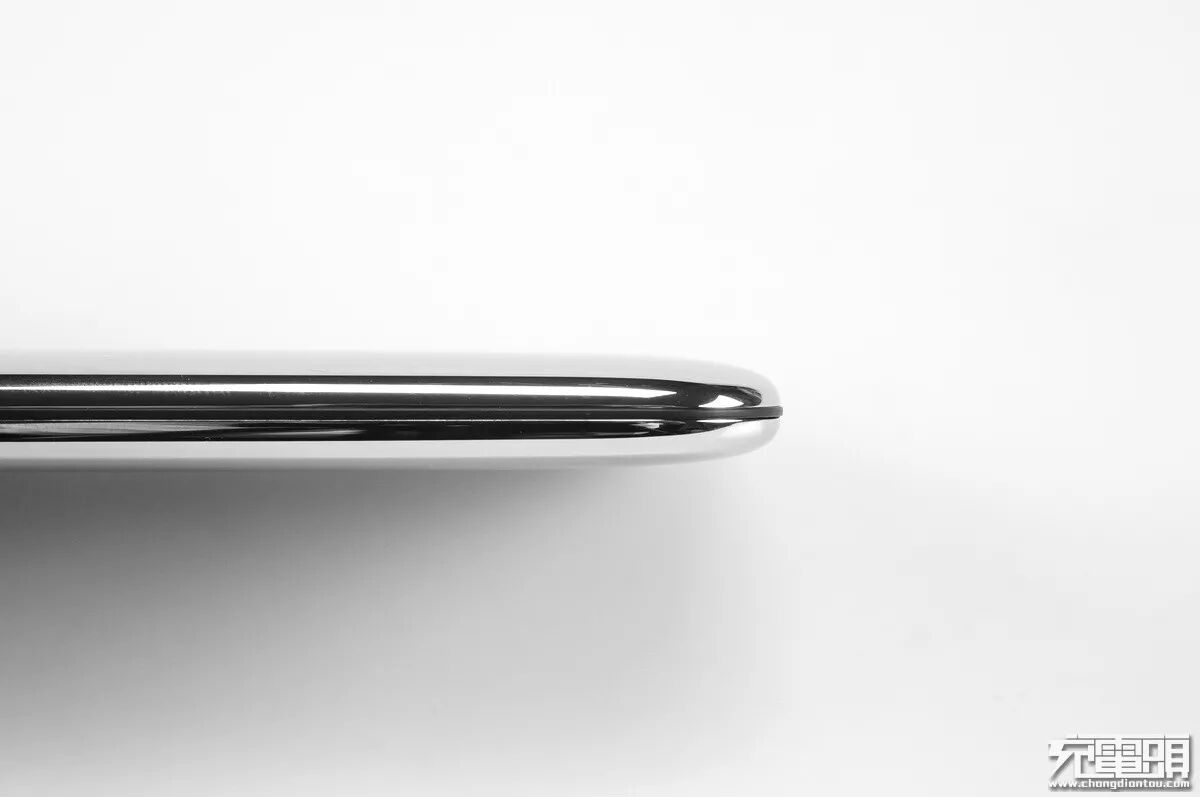

上下壳体与ABS+PC内骨架完美贴合出圆弧过度，铝壳移动电源要上都要做一刀防边缘锐利刮手，紫米太空移动电源刮手？不存在的。

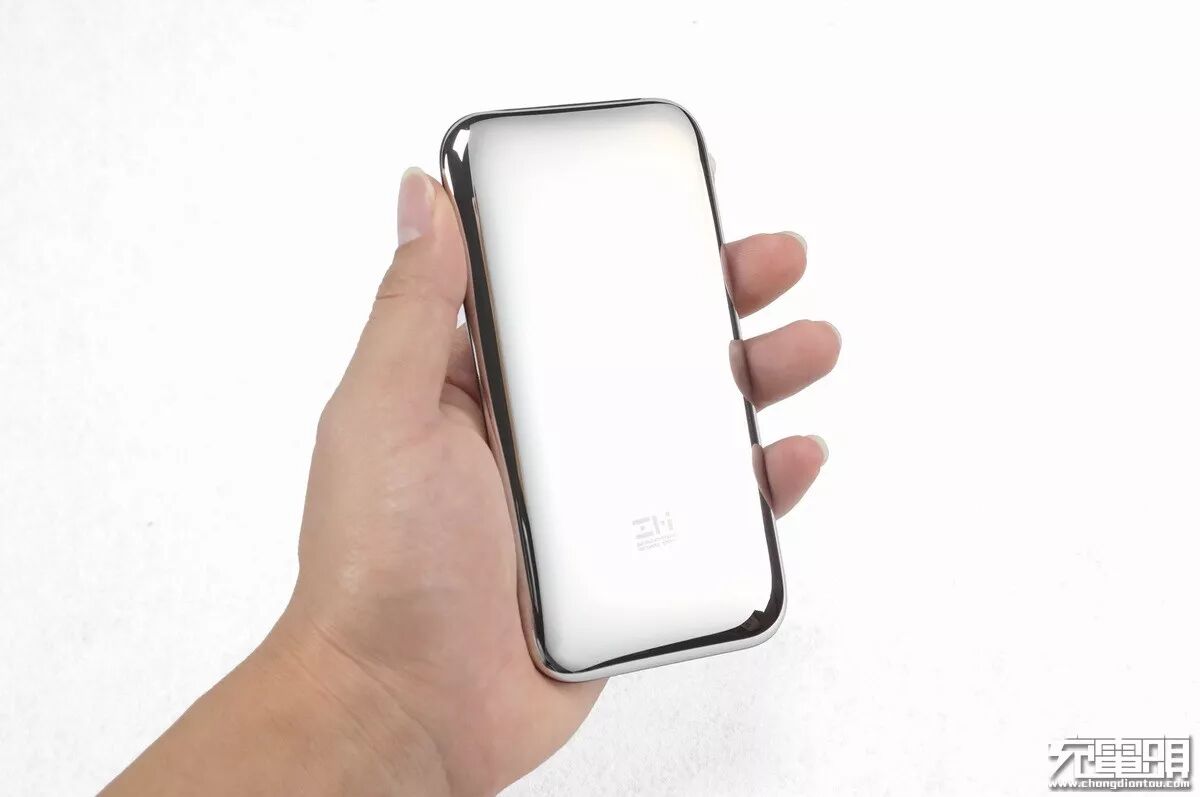

正面全镜面，正下方的ZMI LOGO若隐若现。

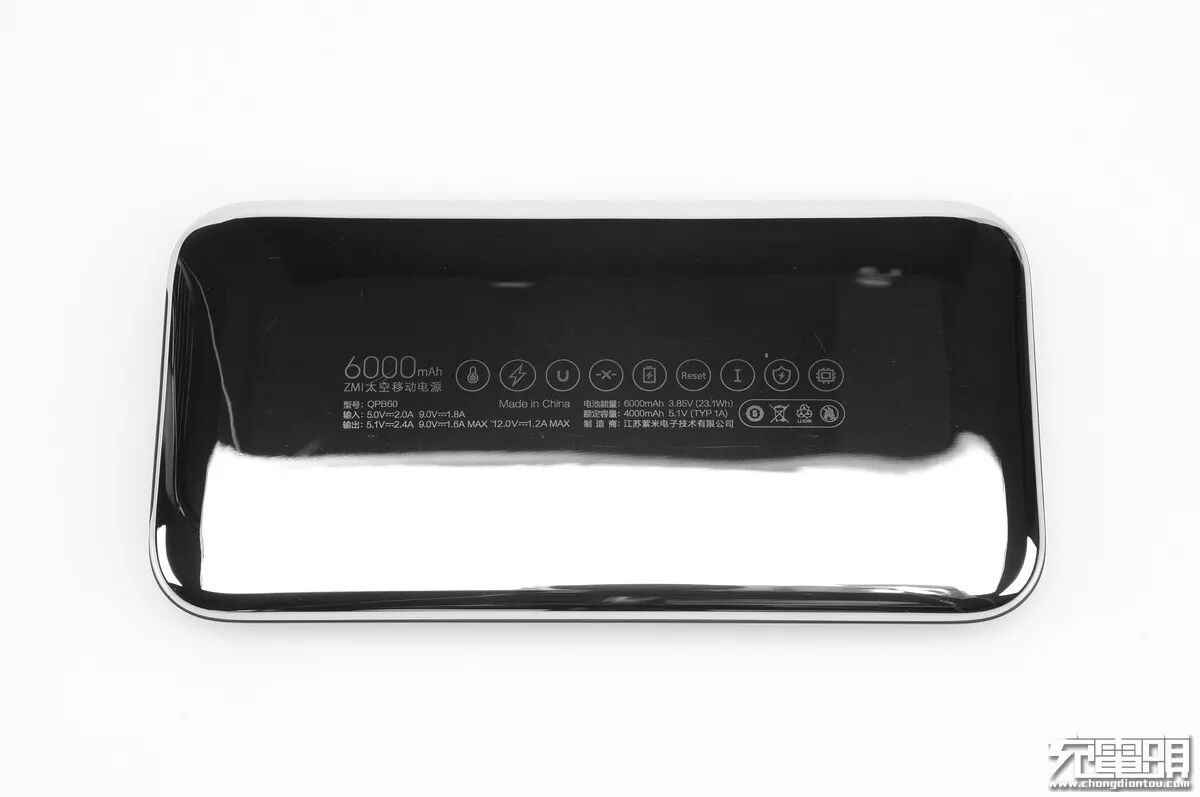

镜面壳体上镭雕的铭牌信息，型号：QPB60、输入：5V2.0A / 9V1.8A、输出：5.1V2.4A / 9V1.6A / 12V1.2A MAX、电池额定能量：6000mAh 3.85V（23.1Wh）、额定容量：4000mAh 5.1V （Typ 1A）、制造商：江苏紫米电子科技有限公司，登机所需的信息一应俱全，无须担心旅途受阻。

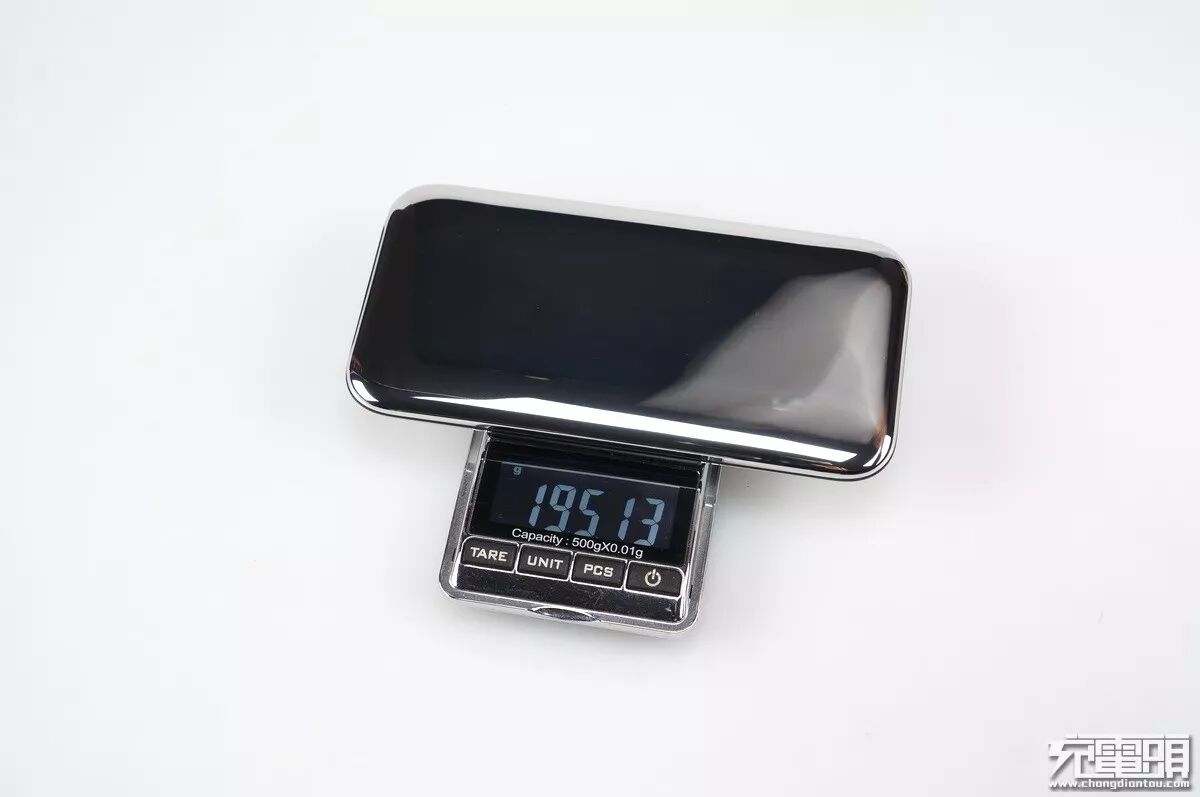

移动电源三围尺寸：137mm * 70mm * 12.7mm，净重：195.13g。6000mAh紫米太空移动电源重量，接近10000mAh移动电源的重量，因为使用了不锈钢材质，304不锈钢属于一种质量比较大的金属材质比铝材重量密度硬度都要大，而且复杂的ABS+PC内骨架也有一定份量，所以产品重量会比同级较重一点，但仍然低于200g也不算重了。

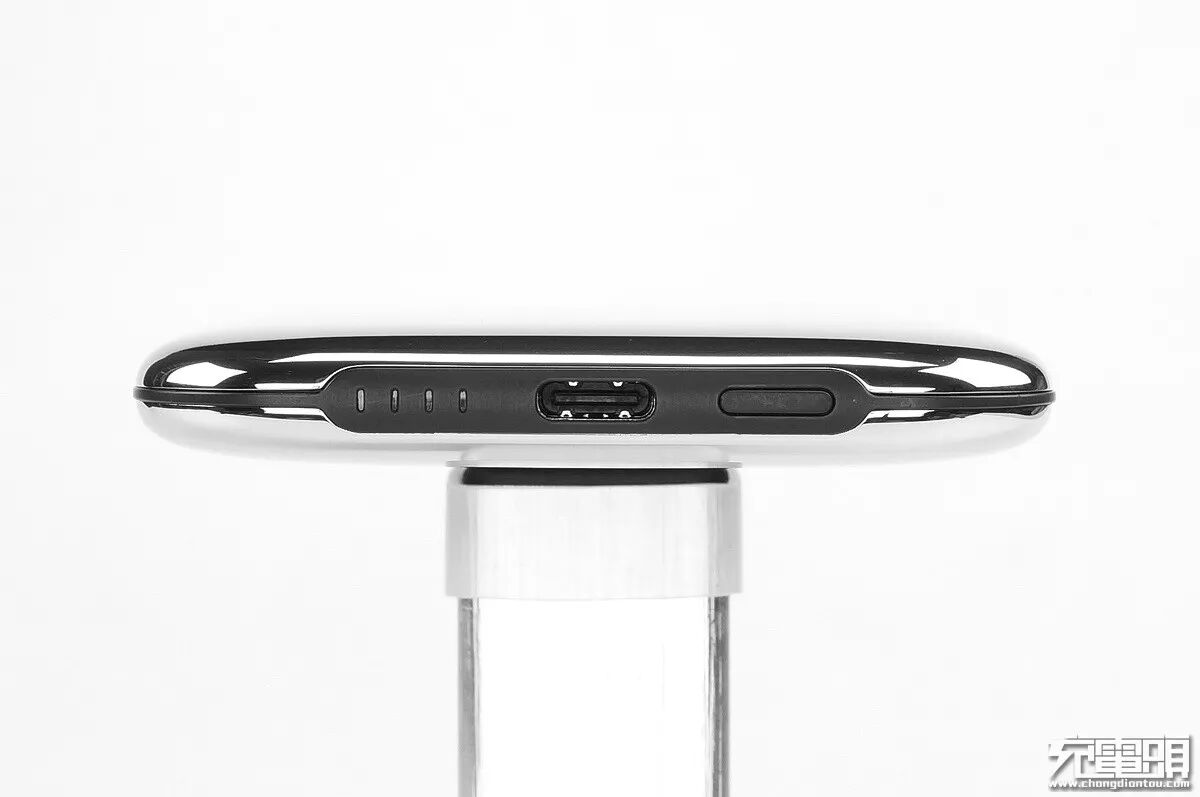

面板接口方面，所有东西都安置在顶部内骨架中，从左到右分别是4白色LED电量指示灯、双向USB-C接口、电量激活按钮，也就是一个USB-C接口可以输入、也可以输出。
拆解篇：

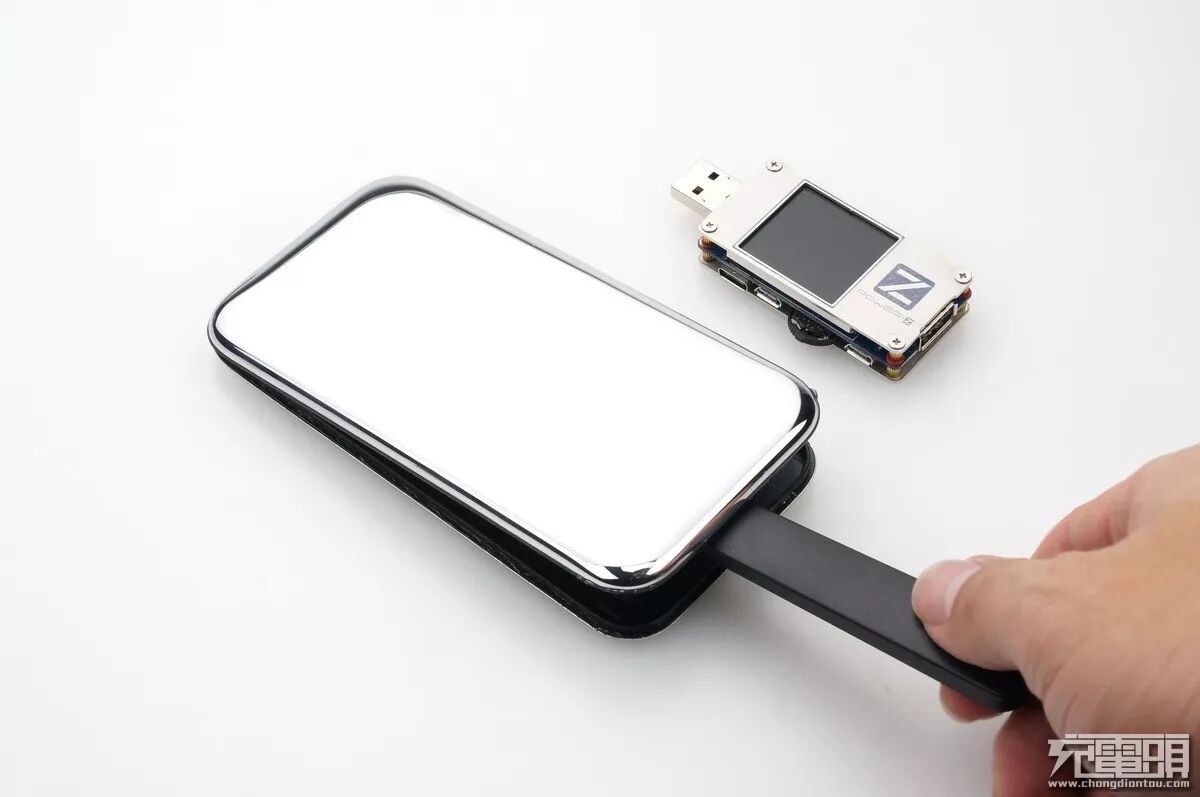

紫米太空移动电源装配方式采用卡口+胶水密封，整体性十分强，使用各种撬棒慢慢拆开。

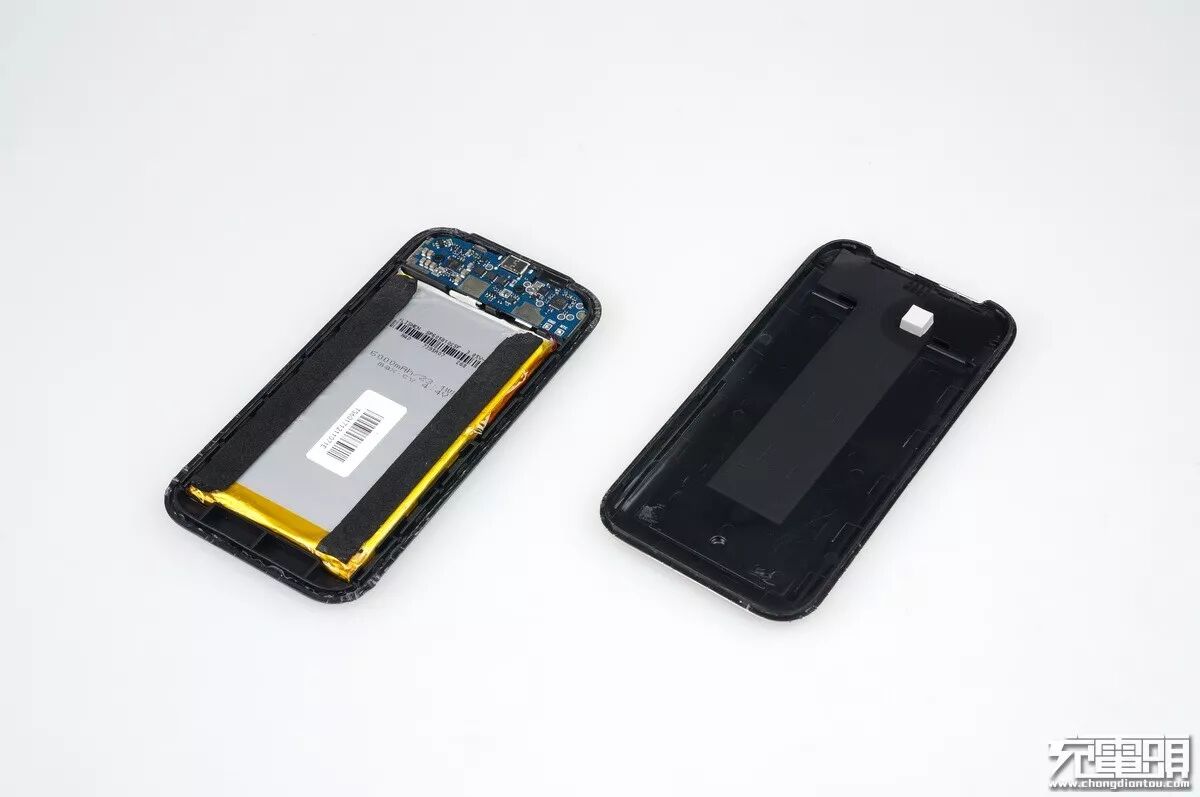

拆开后可以看到是上下两块内骨架。

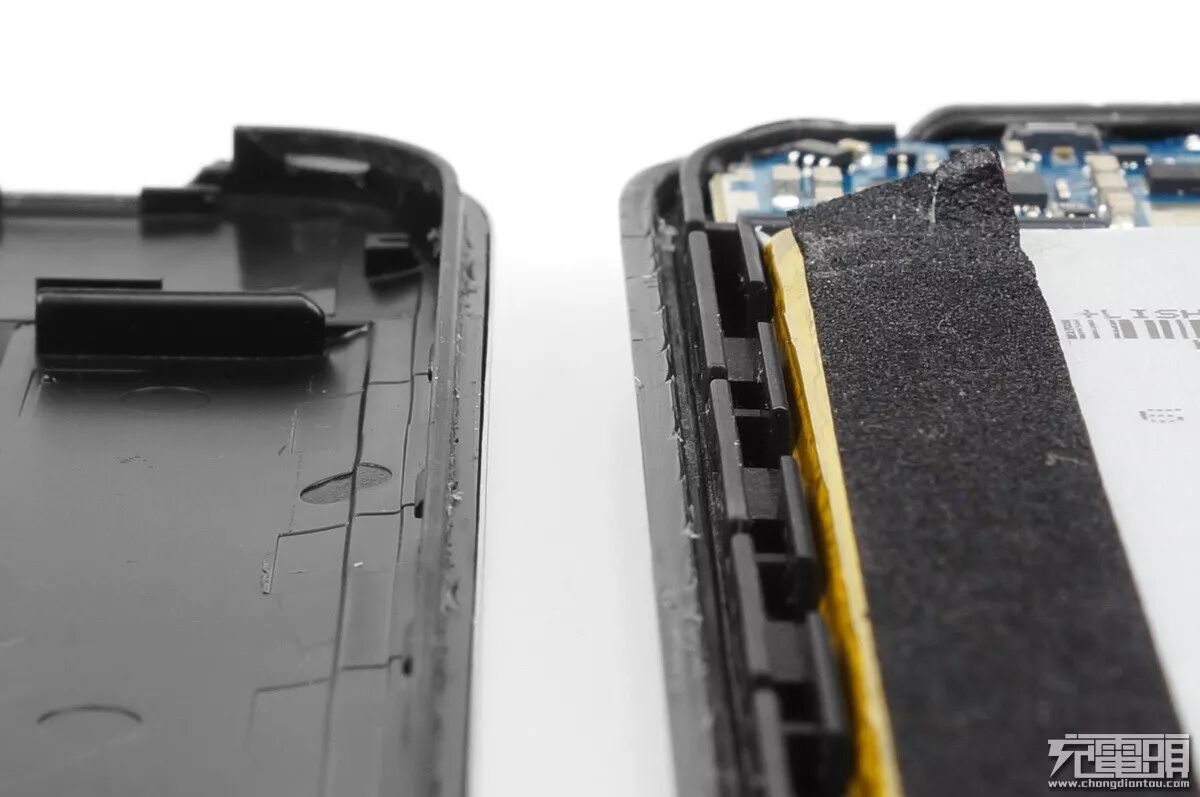

微距看一下两块内骨架的装配“凹凸槽”，槽内涂有胶水，再通过几个卡子扣紧，电池预留大概4mm左右的缓冲安全距离抵御跌落冲击。

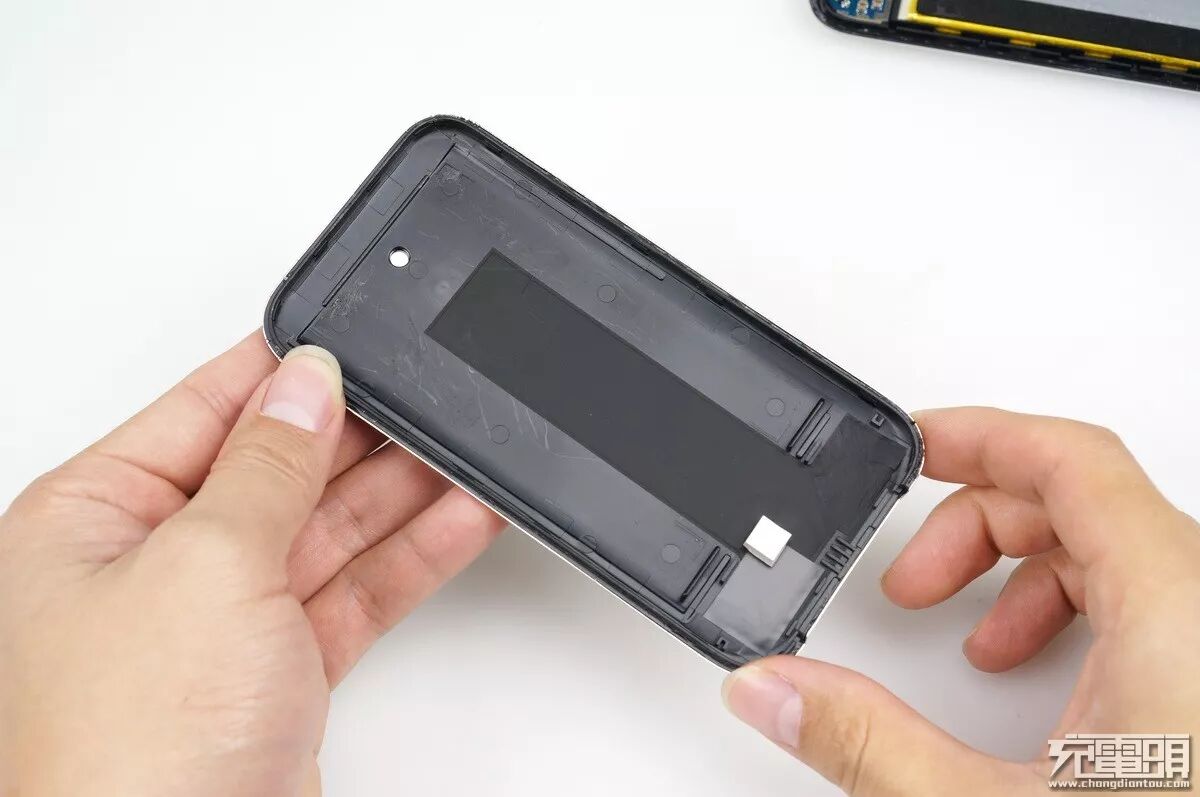

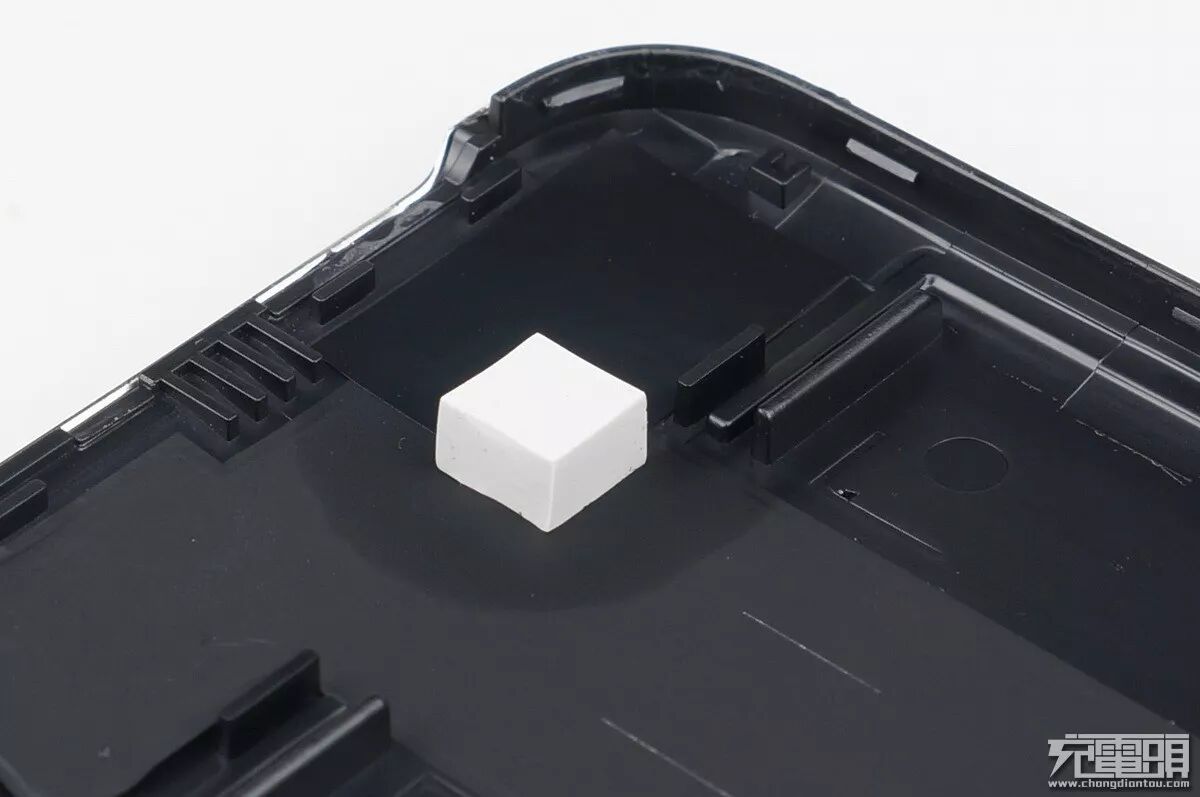

骨架上带有一块聚合物导热胶，把PCB上高热器件热量传递到壳体上。
壳体还有一条“T形”黑色胶纸，是什么？
撕开这层黑色胶纸就知道这是用来均匀热量的石墨导热贴，避免高热积聚。
壳体材质为ABS+PC，硬度高还能保持一定的韧性，模具日期为2017年11月。
左边是不锈钢壳体在外表看上去的样子，中间跟右边是内骨架与不锈钢壳体分离，可以看到内骨架与不锈钢中间也贴了一层石墨导热贴。

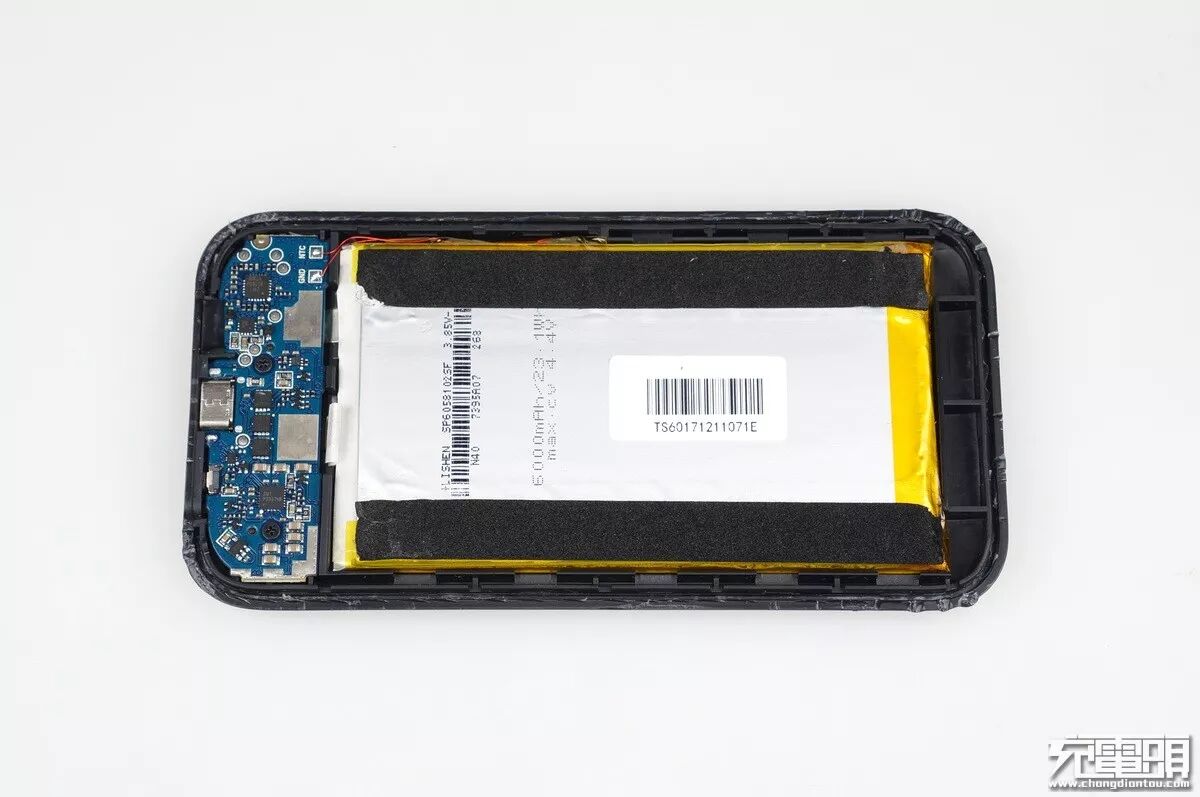

内部一览，PCB与电池之间采用了隔舱限位隔板，电池四周预留了足够的缓冲距离。

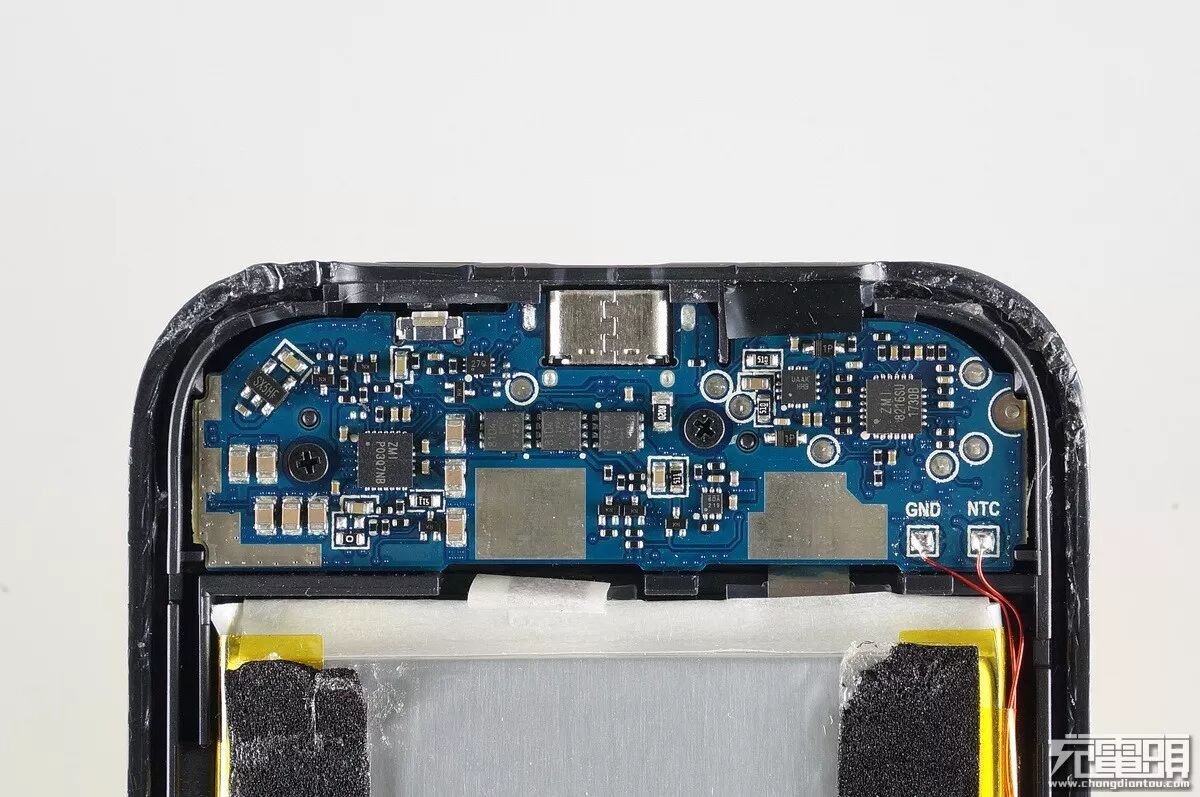

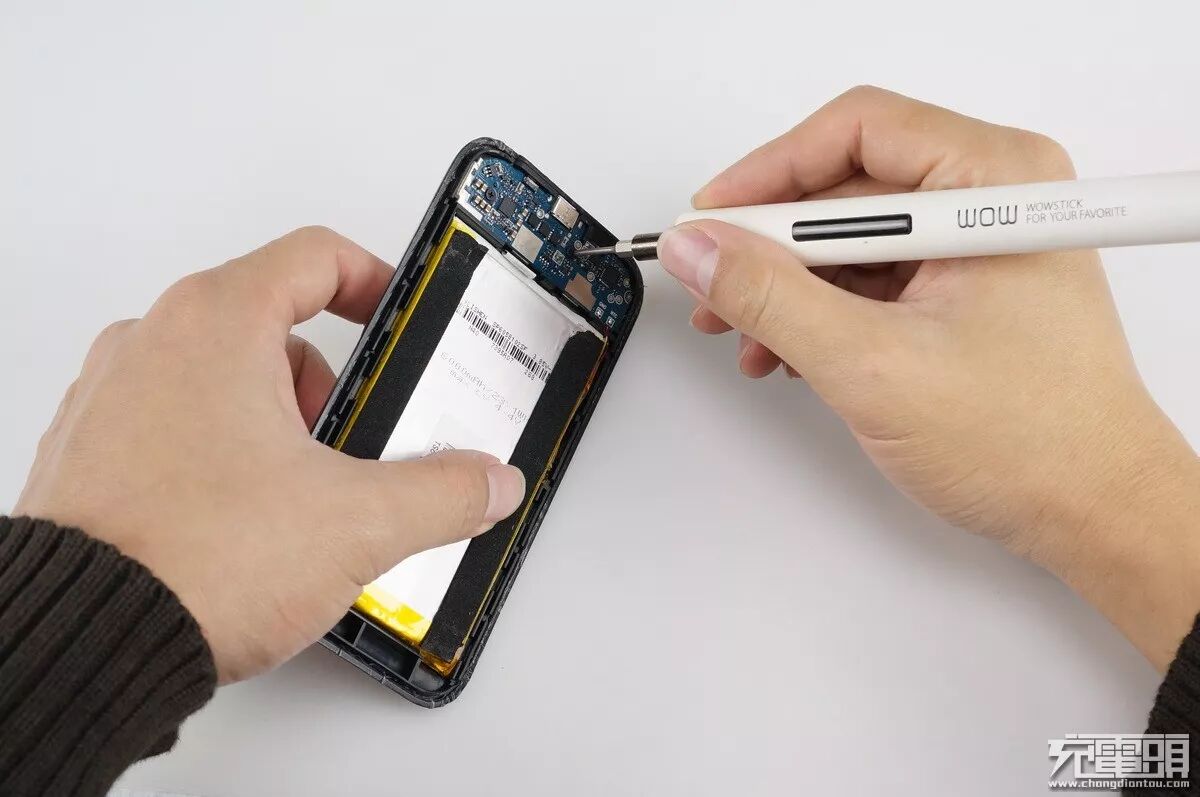

拆除PCB上2颗十字螺丝取出PCB。
LED电量指示窗采用了导光槽匀光，互相隔开避免串光。

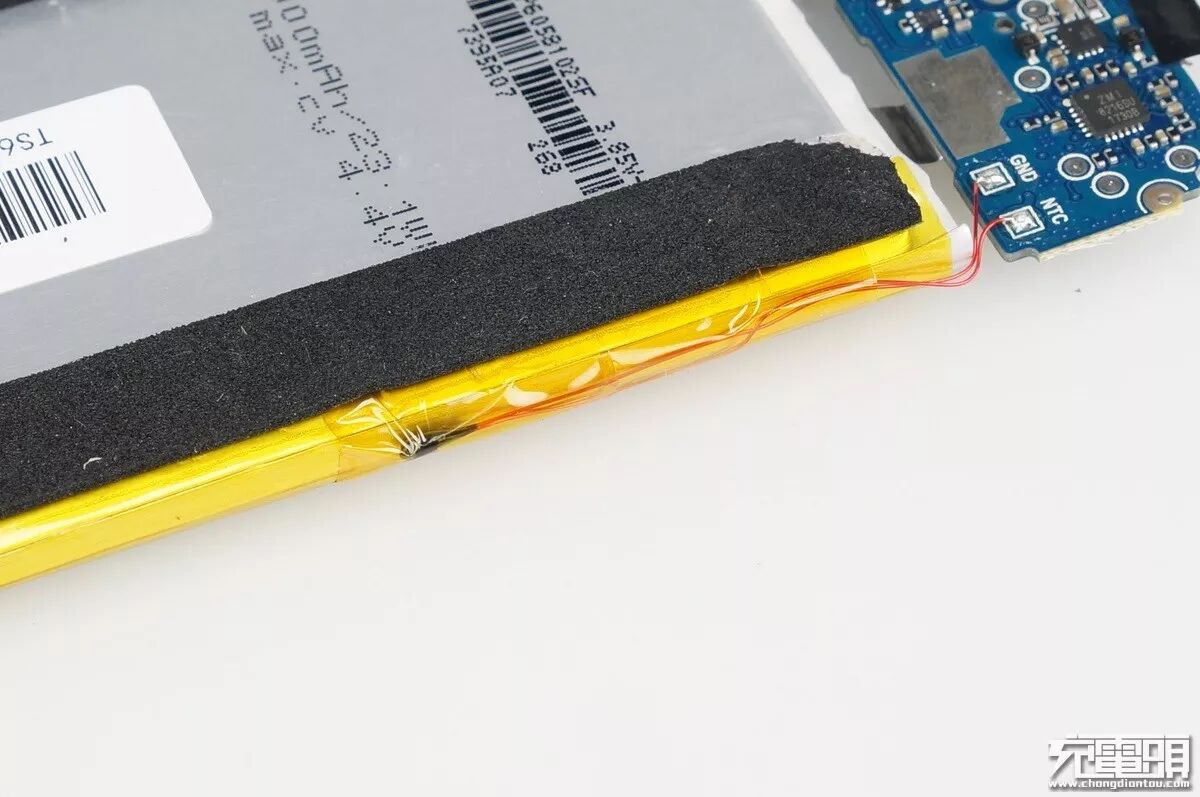

NTC温度探头直接接触电池体，测温更准。

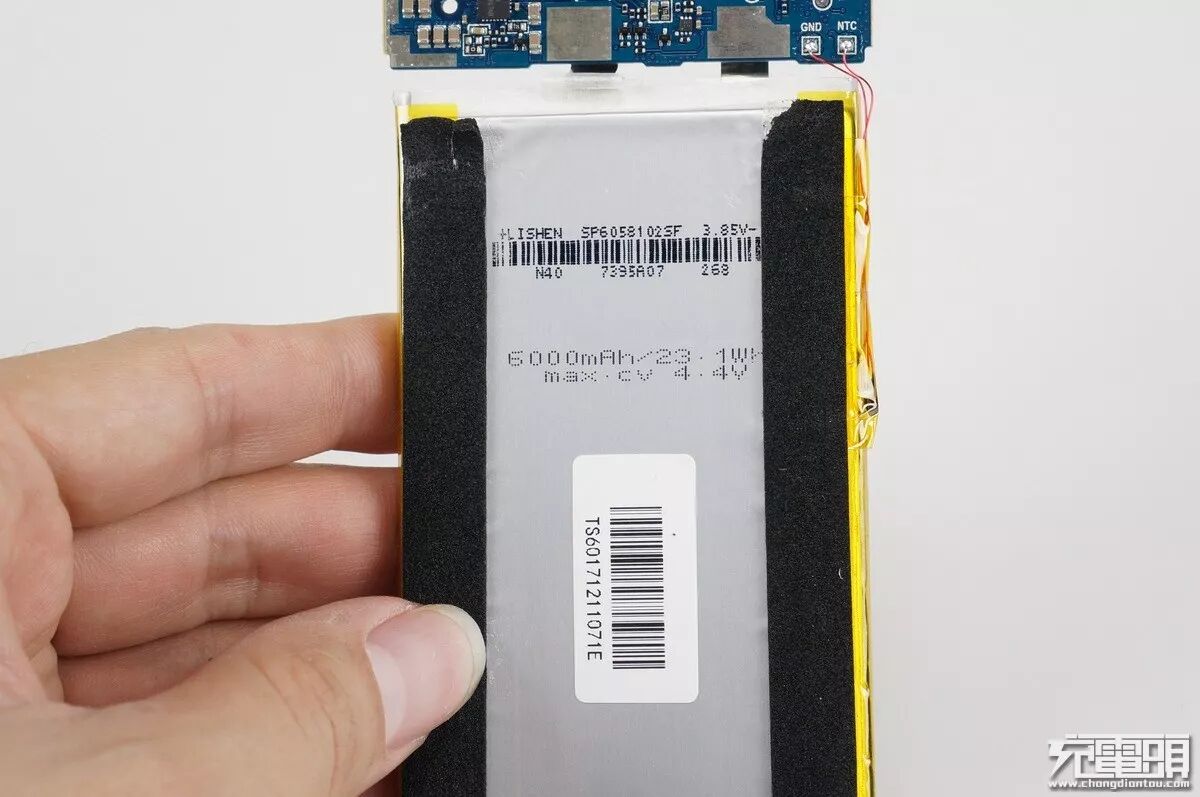

电芯喷码信息一览，天津力神电池所制造的N40高压高密度电芯，容量6000mAh 23.1Wh，放电平台3.85V满电电压4.4V。
PCB正面一览。
PCB背面一览。
电池组保护管。

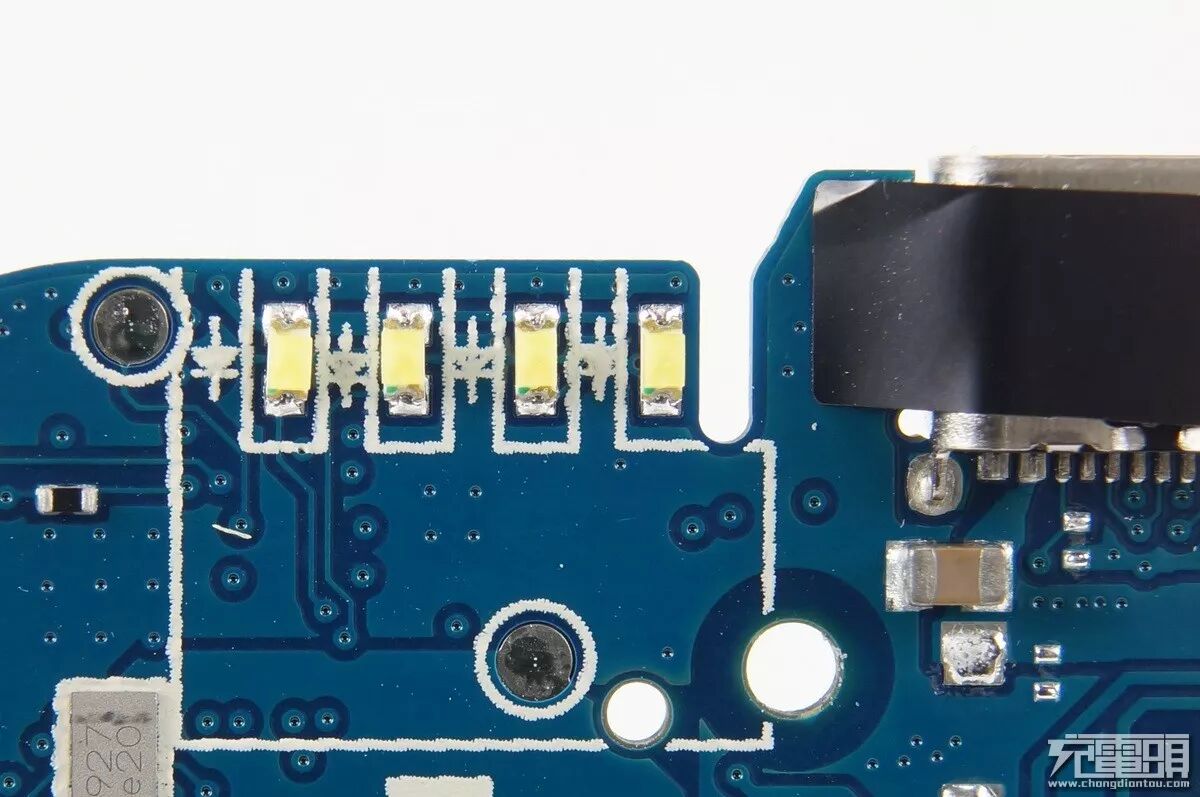

4LED电量指示灯，USB-C母座贴上了黑色遮光胶纸，避免母座开口处漏光。

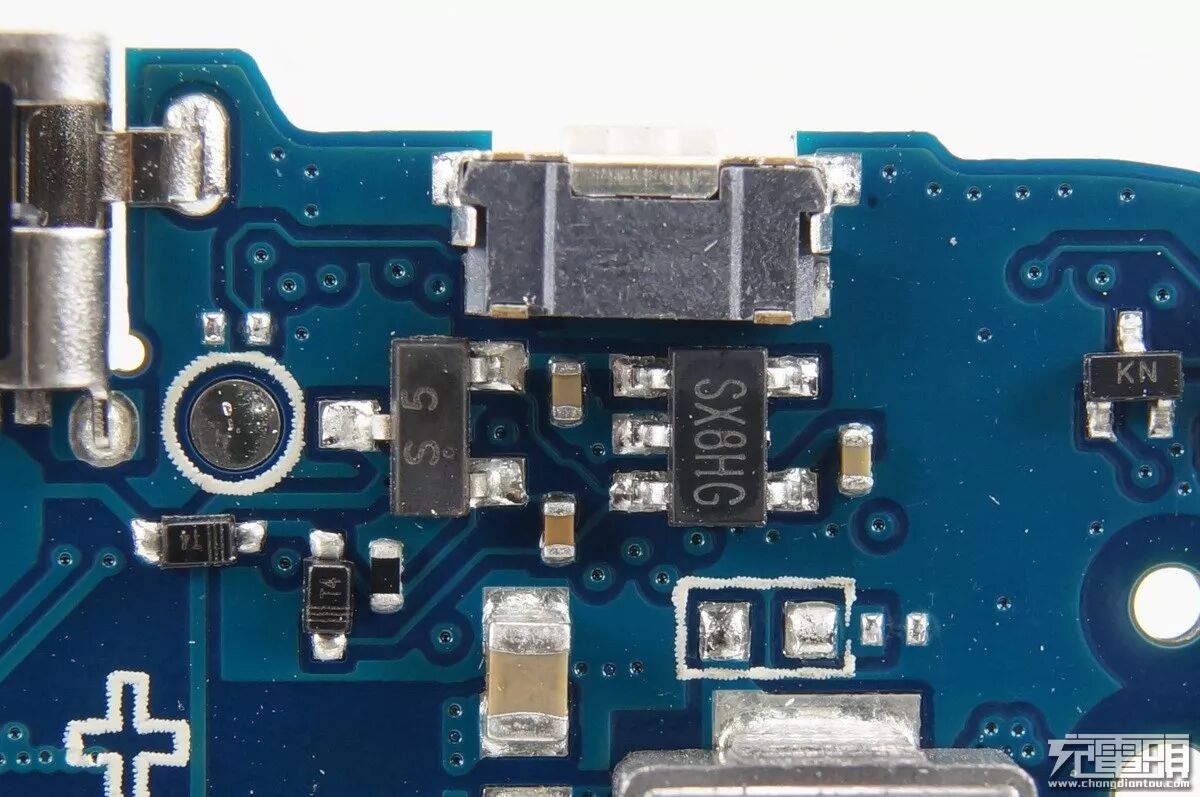

丝印：SX8HG。
紫米向台湾天鈺定制的FP6601M，快充握手识别芯片。
ZMI 8216SU，紫米自研单片机。
Fairchild 可编程Type-C USB PD控制器FUSB302。

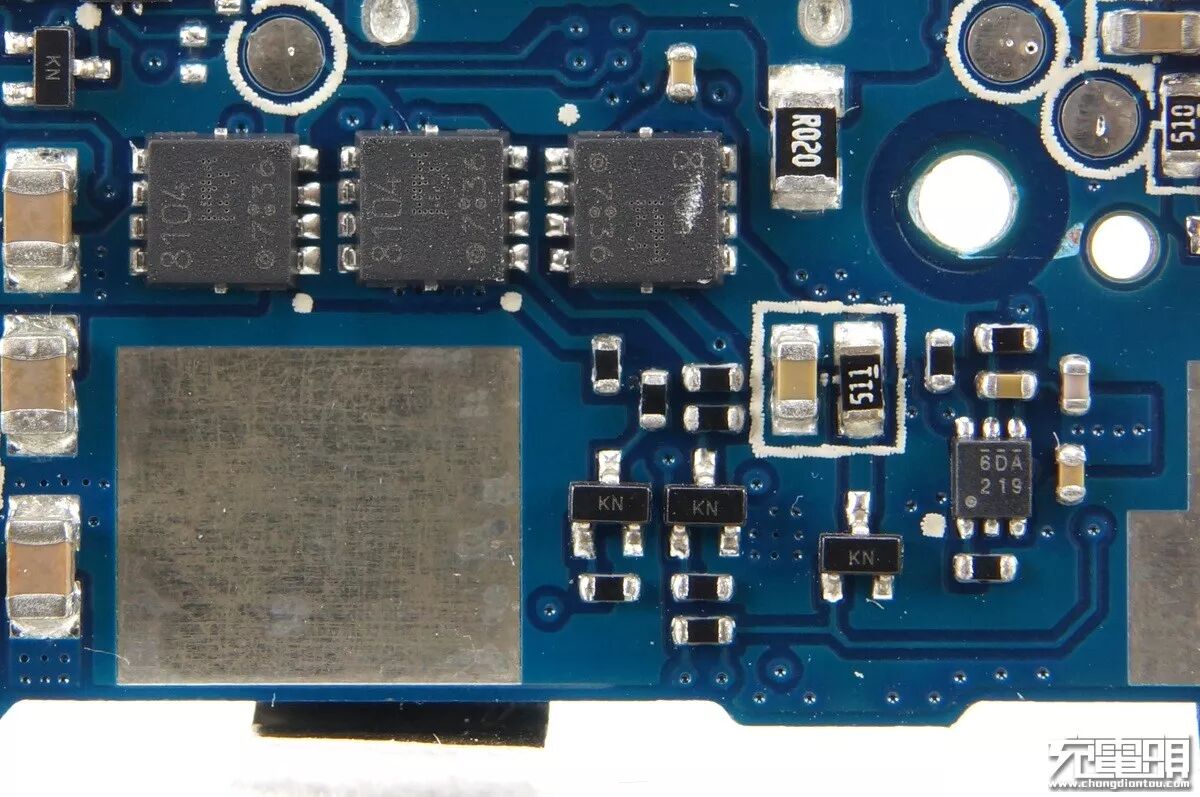

TPCC8104*3加右下角的锂电池保护IC，组成电池组保护板。
Will WAS7227Q，USB模拟开关芯片。
丝印：SX5HF。
紫米自研SOC P03Q7NB，同步整流升降压。

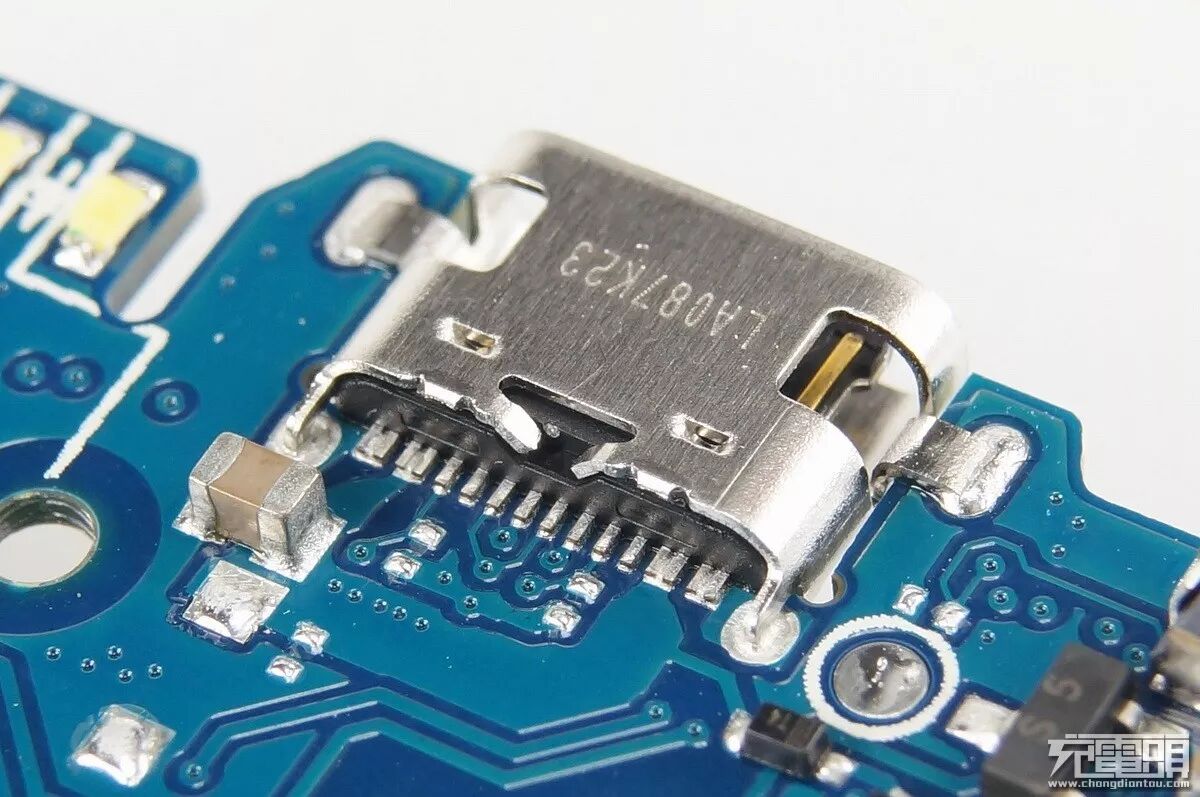

过孔焊接的铜质USB-C母座。

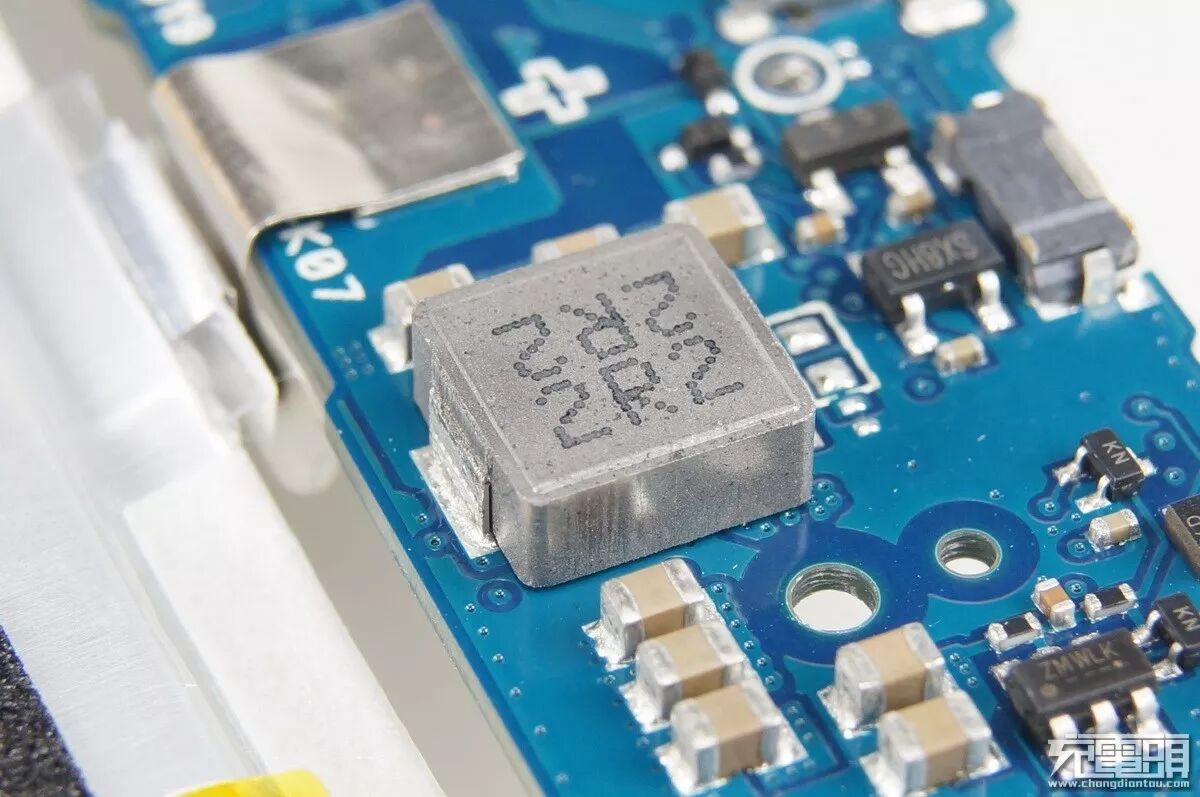

一体电感。

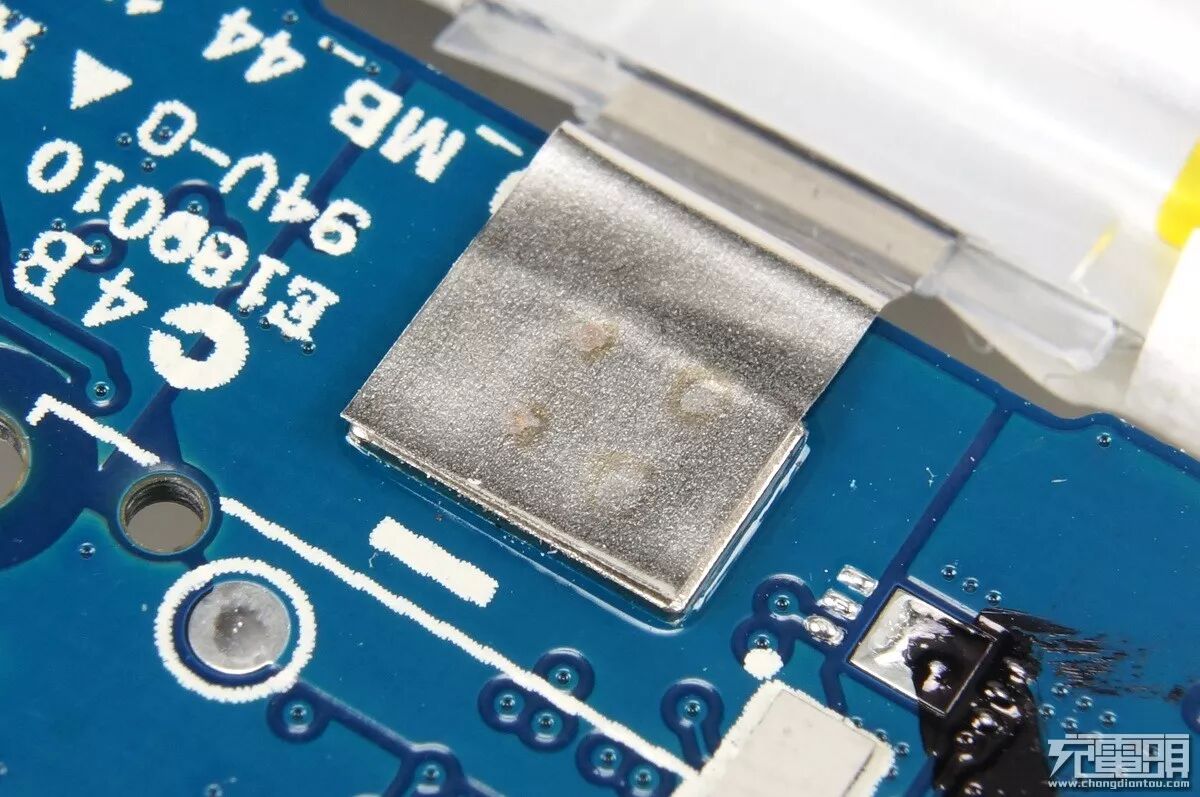

镍带点焊为2+2，牢固未击穿。

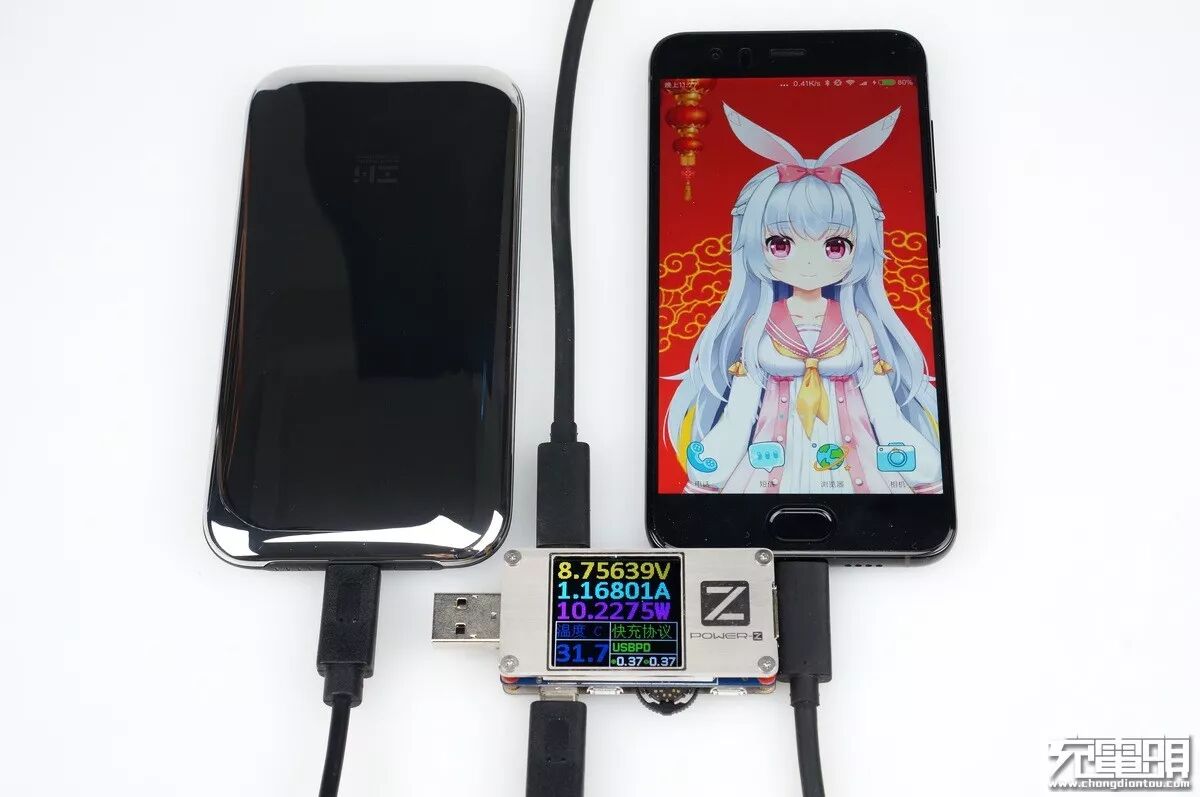

使用ChargerLAB所推出的POWER-Z FL001测试仪监控输出情况，紫米太空移动电源对小米6充电，互相握手成功触发PD快充，POWER-Z屏幕上可以看到目前正运行在USBPD模式上，测试时小米6电量比较满所以功率未能达到峰值。

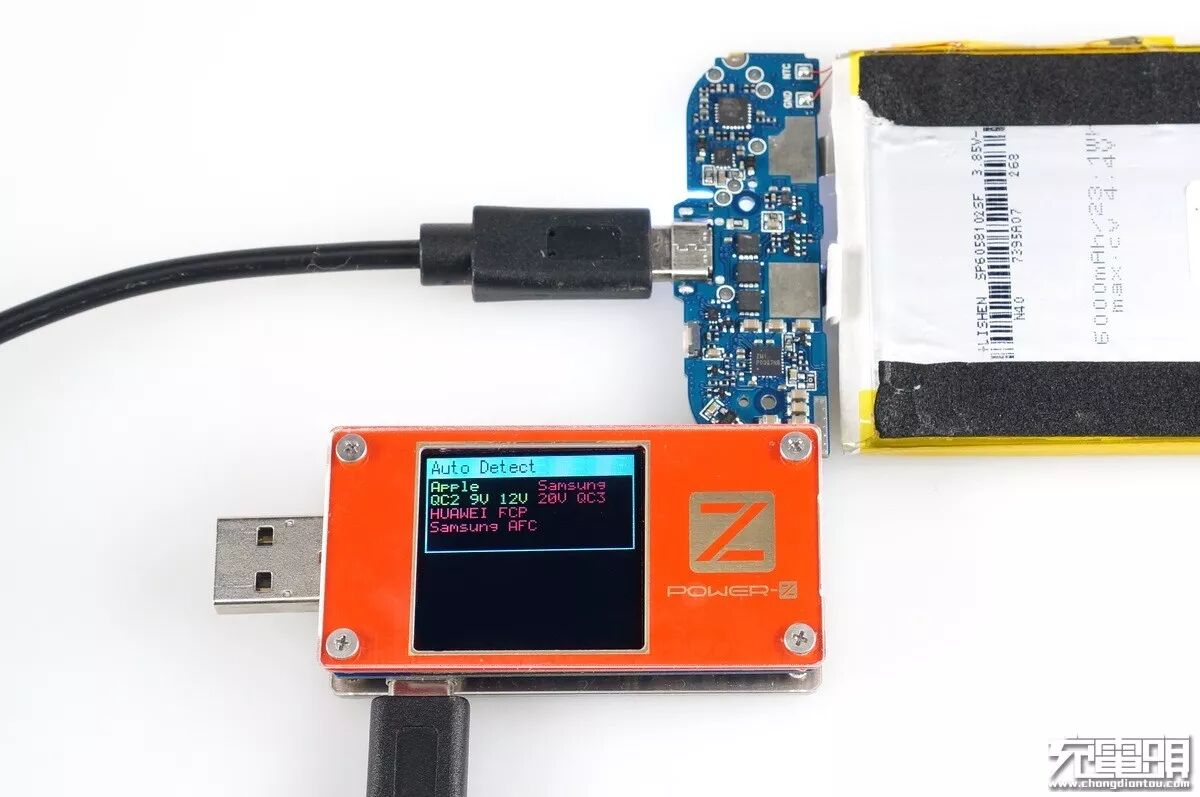

POWER-Z KT001对USB-C输出进行识别轮询，支持QC2.0输出输入，5V下带有APPLE2.4A协议。

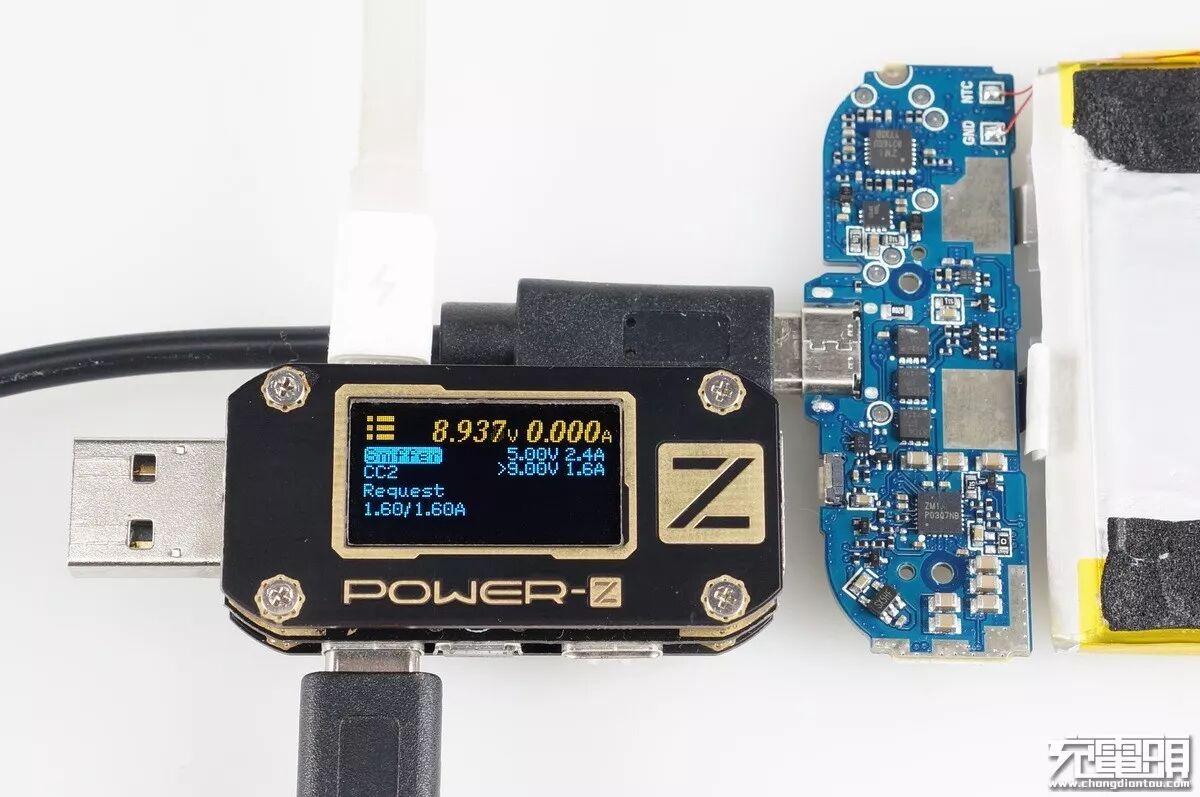

POWER-Z KM001探测USB PD报文，紫米太空移动电源支持USB PD快充协议，一共有两个PDO：PDO1 = 5V2.4A、PDO2 = 9V1.6A，约为15W的PD快充主要针对PD快充手机使用。
总结：
紫米太空移动电源拆解测试完毕，非常少见的不锈钢材质壳体，通过5次冲压4次抛光出完美的镜面效果，哪怕是数十款产品放在一起你也会第一眼就认出她，不锈钢壳体的弧边设计与ABS+PC内框架搭配圆润过度，握持感十分棒。电池是来自老基友力神的高压高密度软包电芯，容量6000mAh满电电压4.4V放电平台3.85V，在相同体积下拥有更大的电能储备能力。方案上使用了紫米全套自研方案P03Q7NB+8216SU，再搭配天钰定制版FP6601M+Fairchild FUSB302+Will WAS7227Q达成Apple2.4A、QC2.0、USB PD快充识别，让单个USB-C接口支持双向传输，15W USB PD快充足够满足多数手机设备使用，iphone 8plus、iphone X使用也可以握手PD快充。作为众筹定价249元推出的少众产品，这款应该不是一款跑量移动电源，所以小编并不会用跑量的标准来评价他，不锈钢镜面非常有特色，内部使用了高分子导热胶与匀热石墨导热贴可以保证移动电源长久使用也不会积聚高热，支持常规QC2.0快充协议普通设备也可以使用，也拥有未来主流的USB PD快充，与其购买难看的傻大粗，不如选择这款颜值爆表的紫米太空移动电源把。
