Anker PowerPort Speed2双口QC3.0充电器拆解评测：性能粗暴
Anker是北美、日本和欧洲多国线上市场稳居USB充电第一的中国品牌，以其优雅的外观设计，良好的内在品质，赢得用户的信赖和选择。
QC3.0快充技术以高输出功率，其灵活的动态调整输出电压，更高的充电效率，降低发热，成为快速充电的技术典范。
目前众多手机已使用QC3.0快速充电技术，以乐视乐Max2为例，标配的EQ-24BCN充电器最高可达到23.9W的充电功率，可谓相当暴力。
ANKER稳扎稳打，顺应潮流推出了带LED感光指示灯的支持QC3.0的PowerPort Speed2双口智能充电器。支持QC3.0快充技术、支持苹果全速充电
Power系列包装
黑色电源，今年Anker出的大部分是黑色

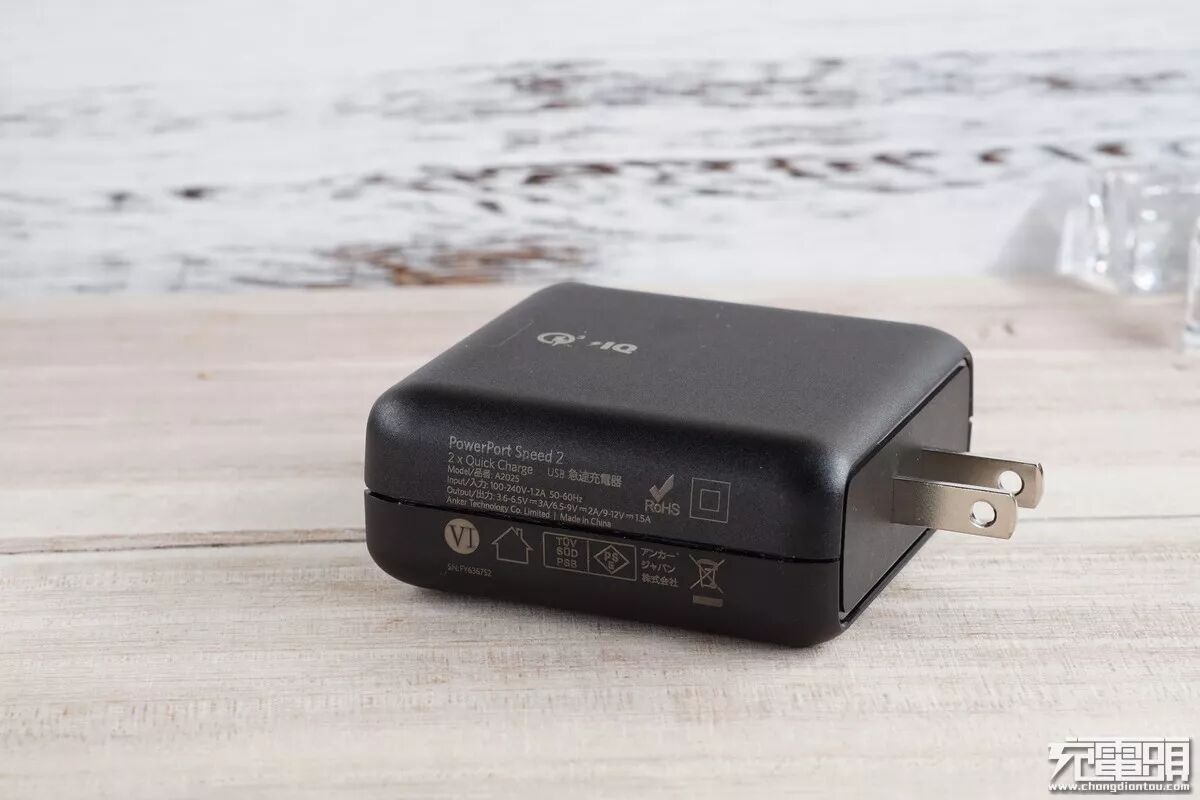

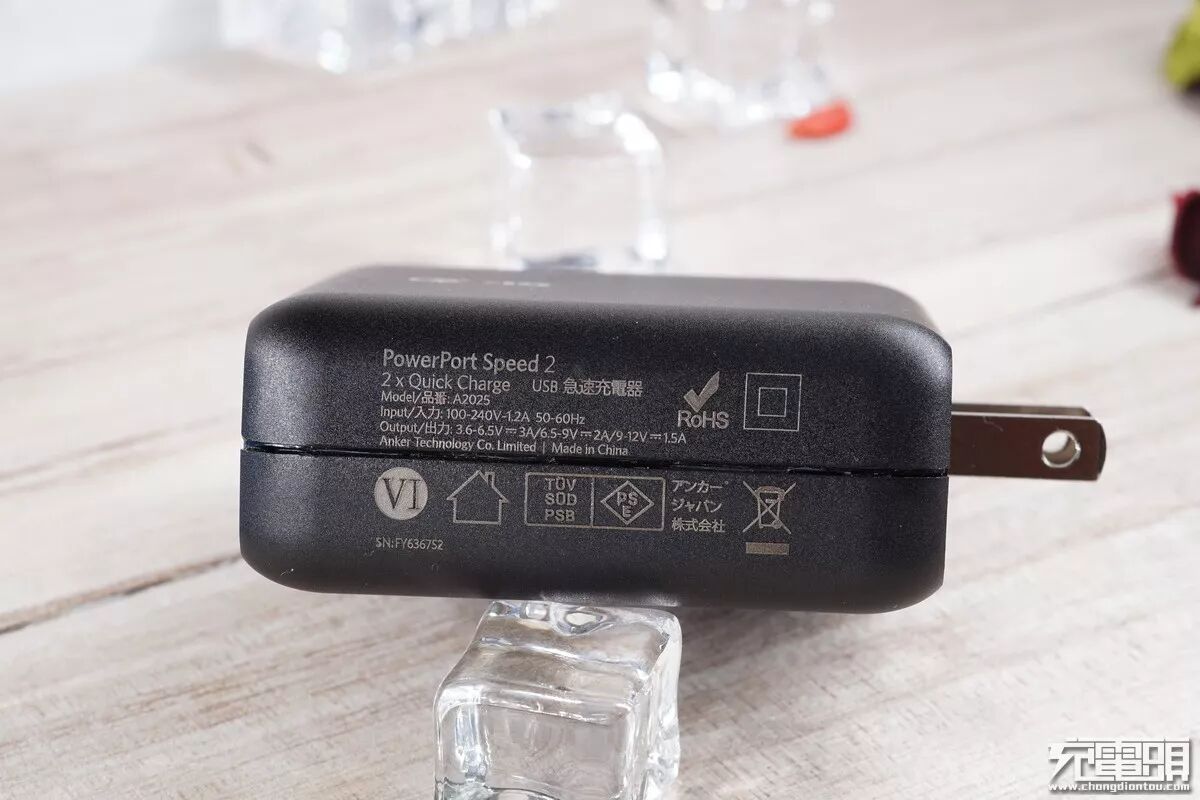

侧面参数

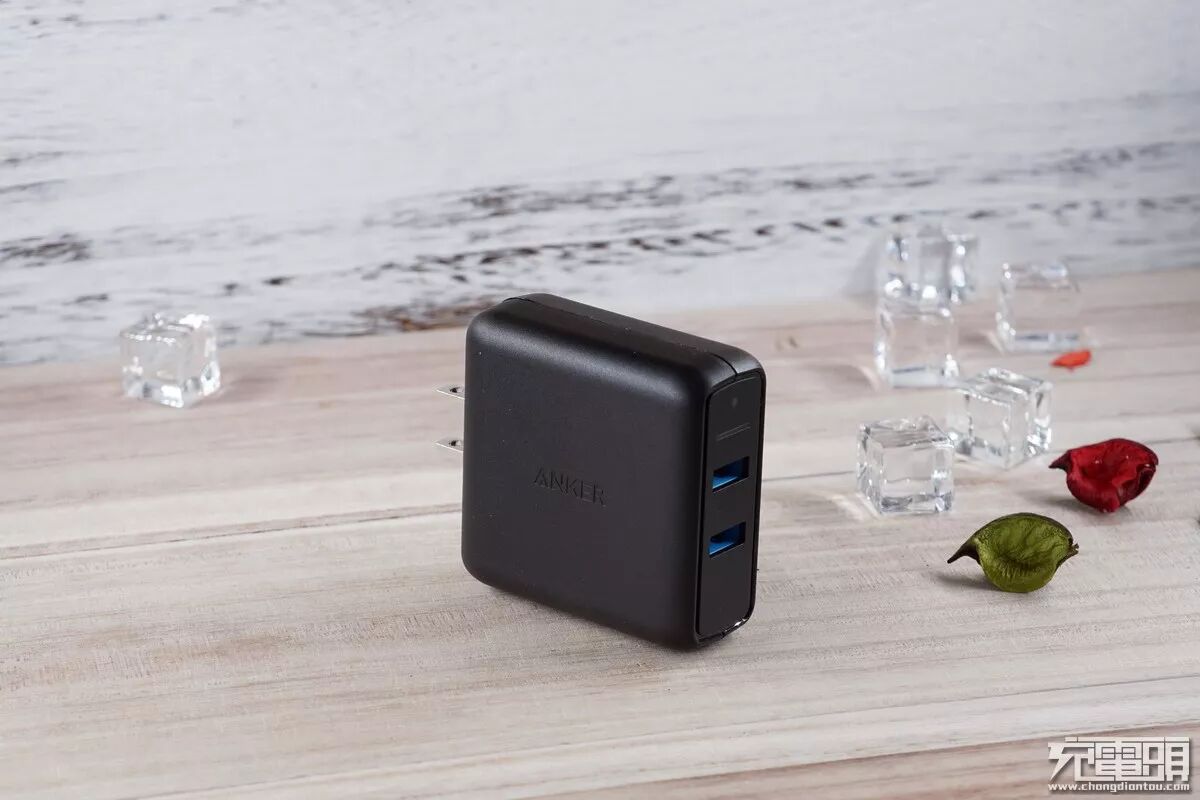

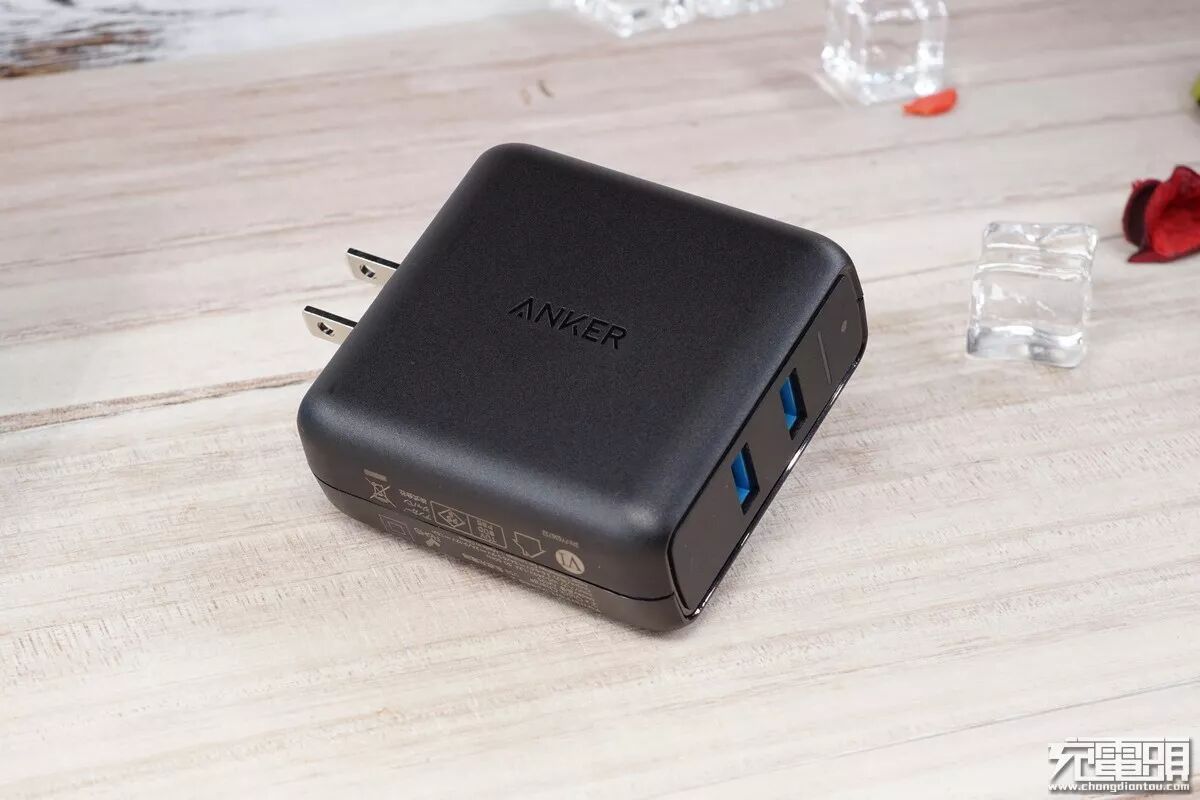

正方形外观，边角圆润
logo在左侧

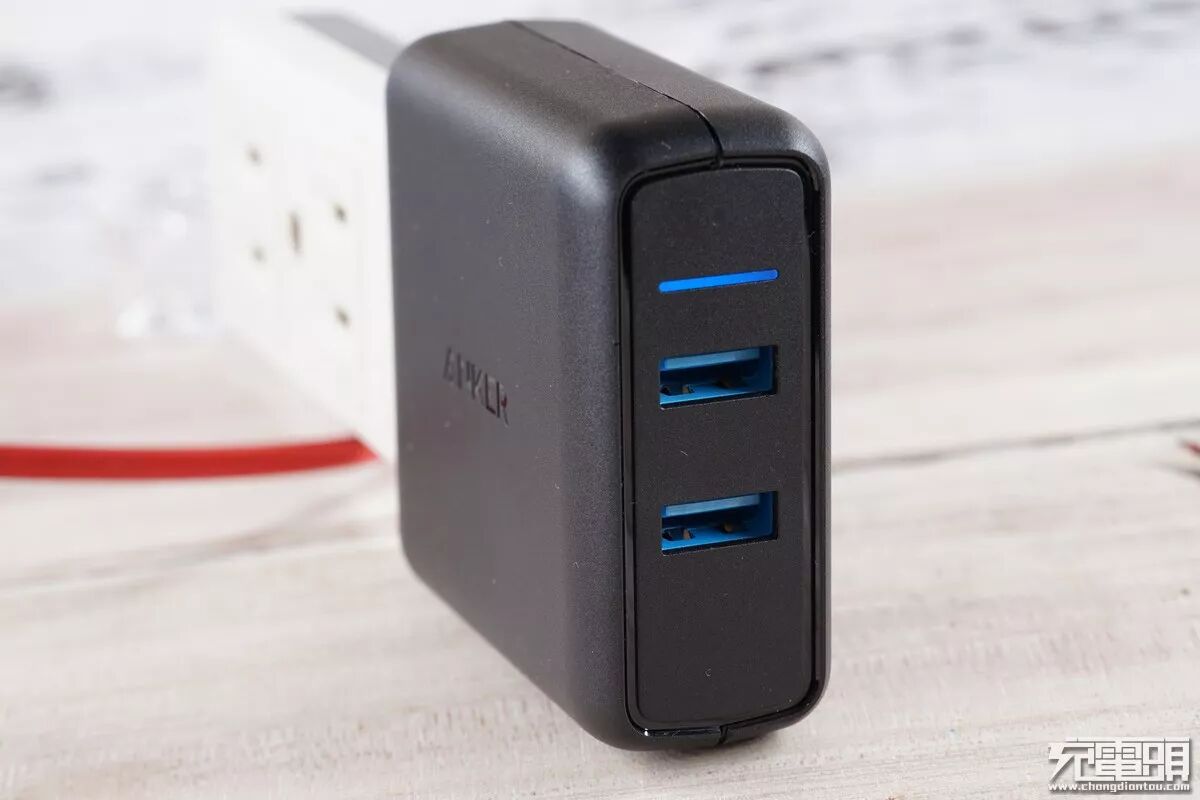

两个USB-A输出

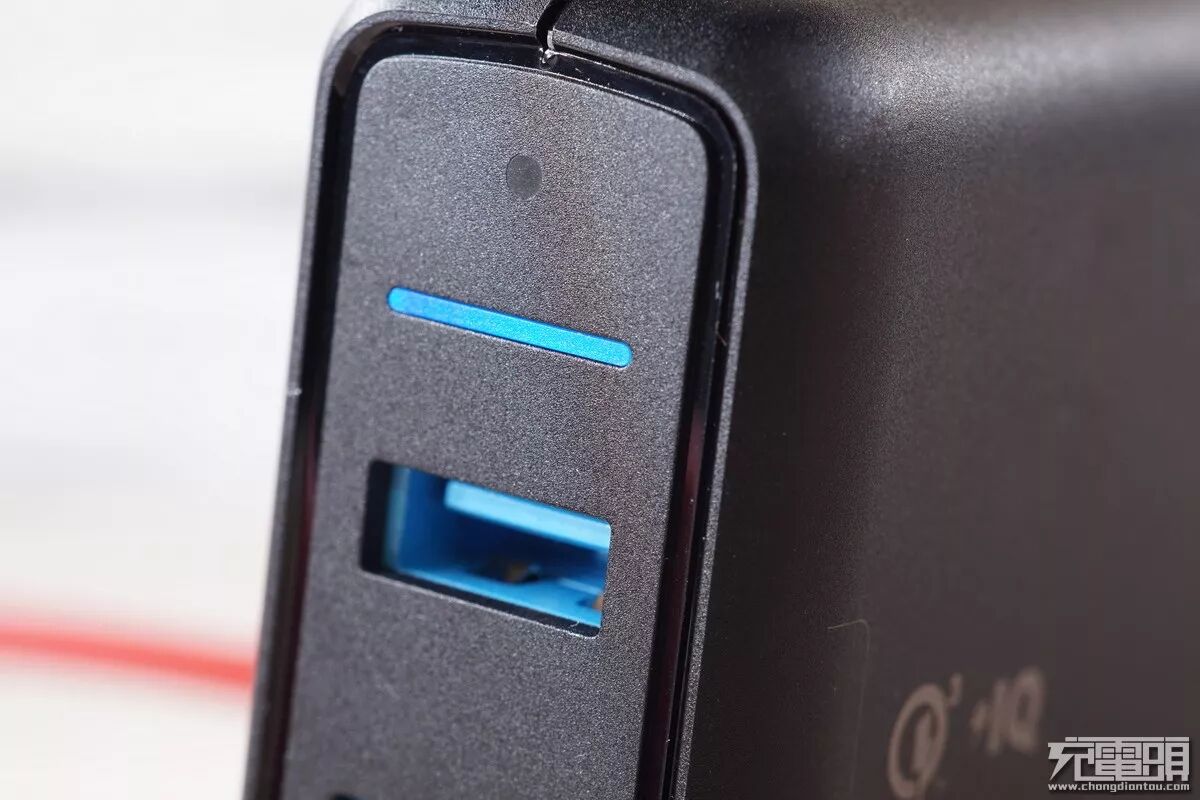

接电亮灯，一个光线感应器

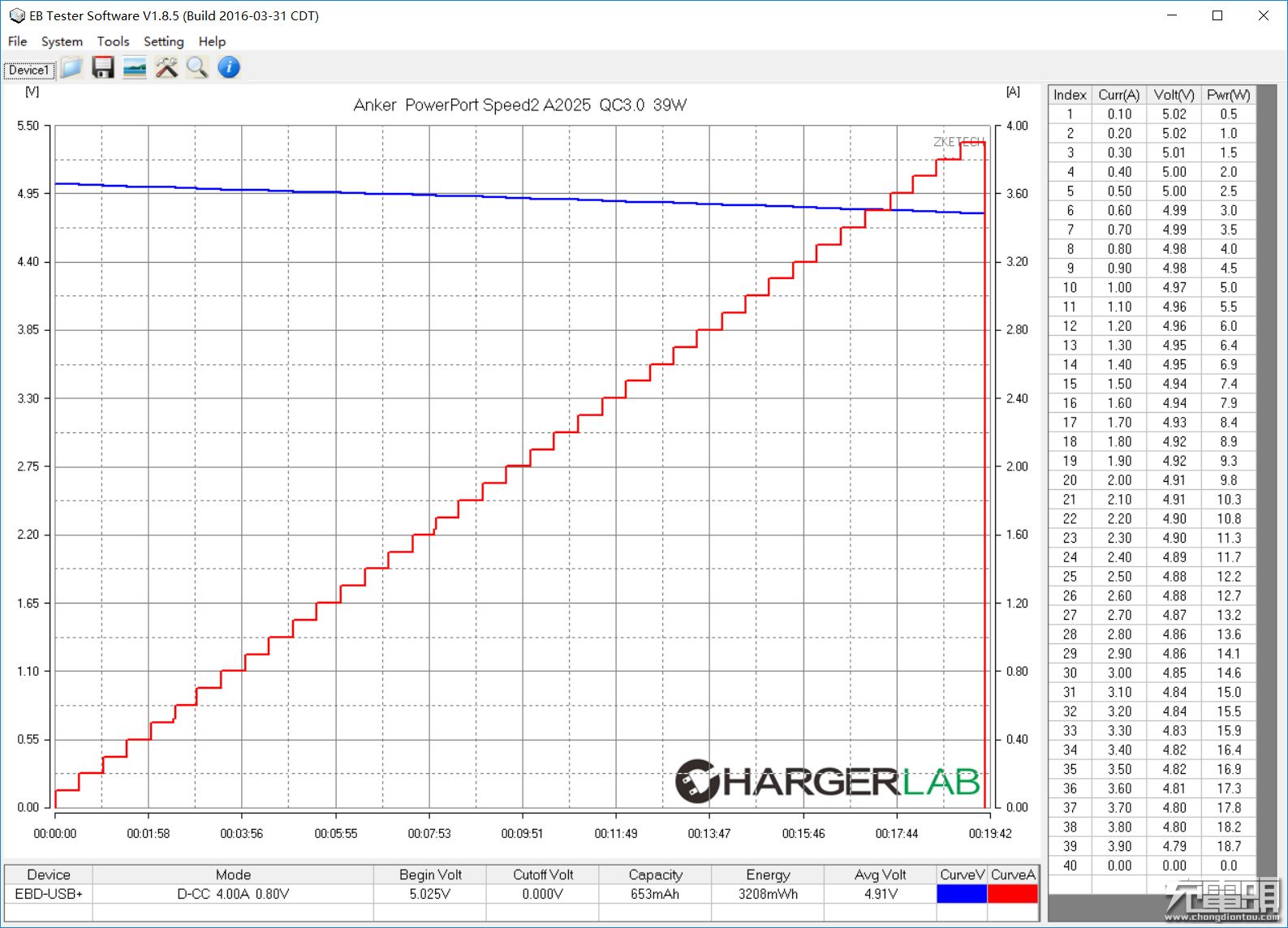

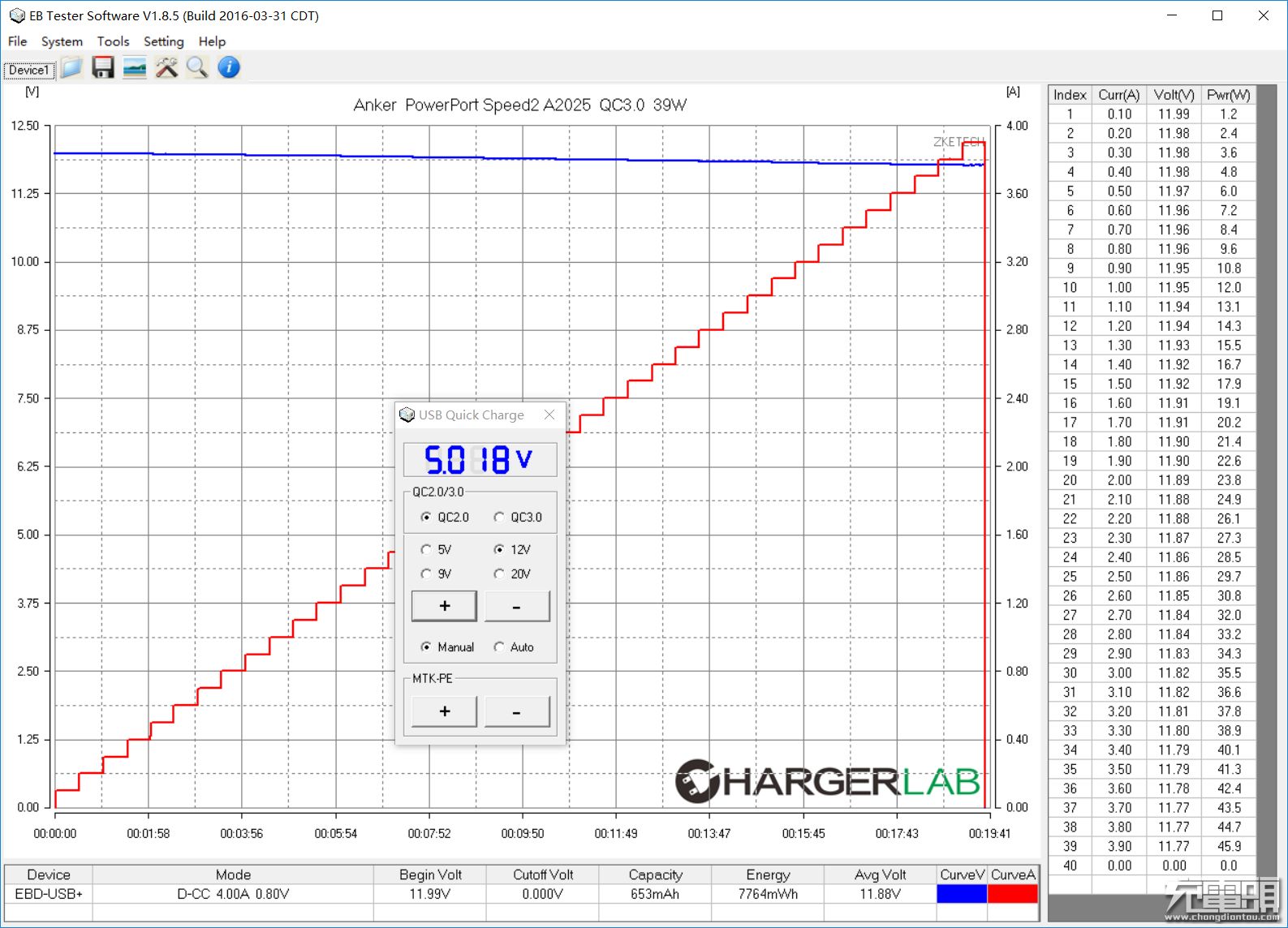

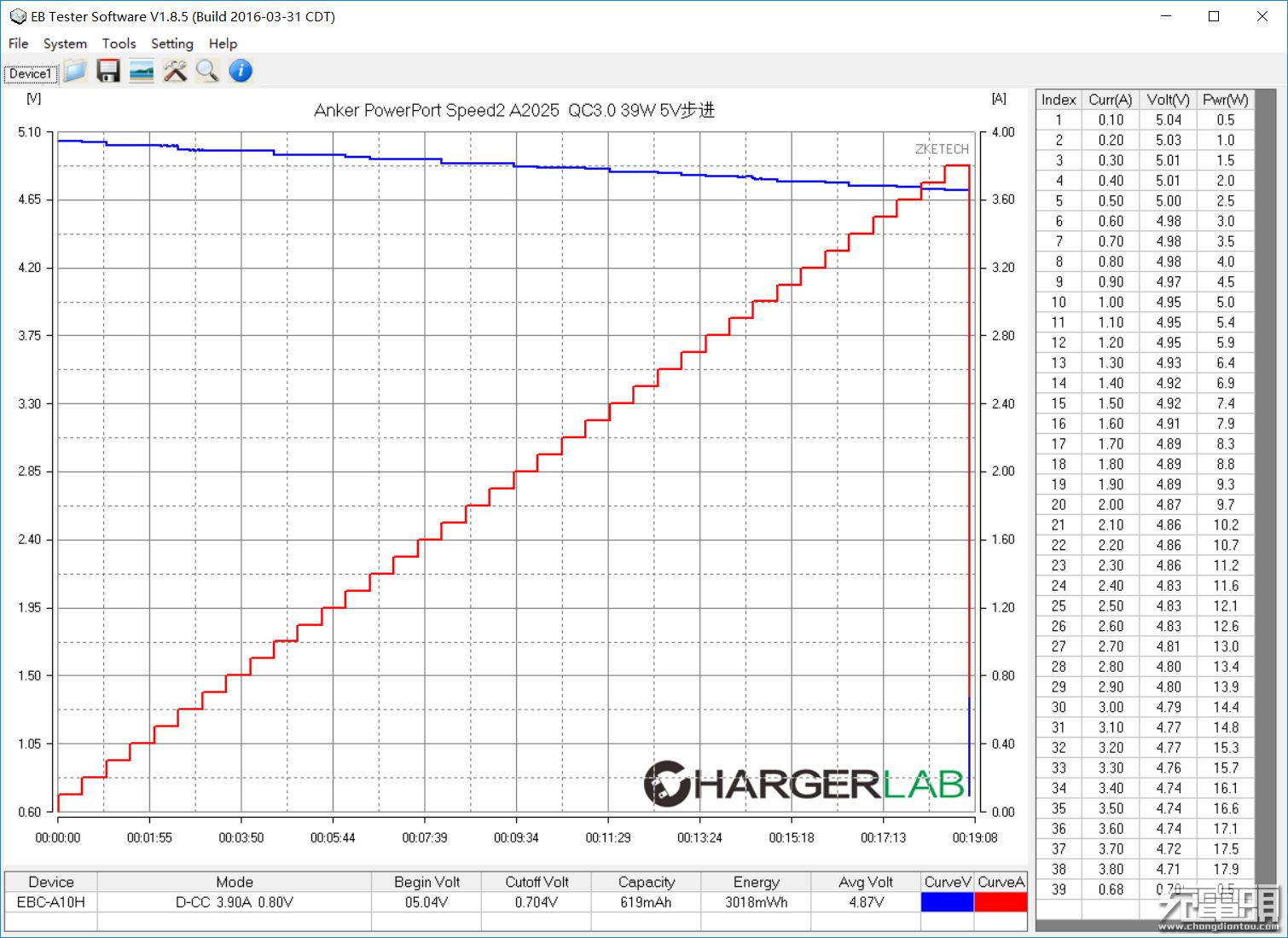

接上EBD-USB 步进 5V3.8A 18.7W

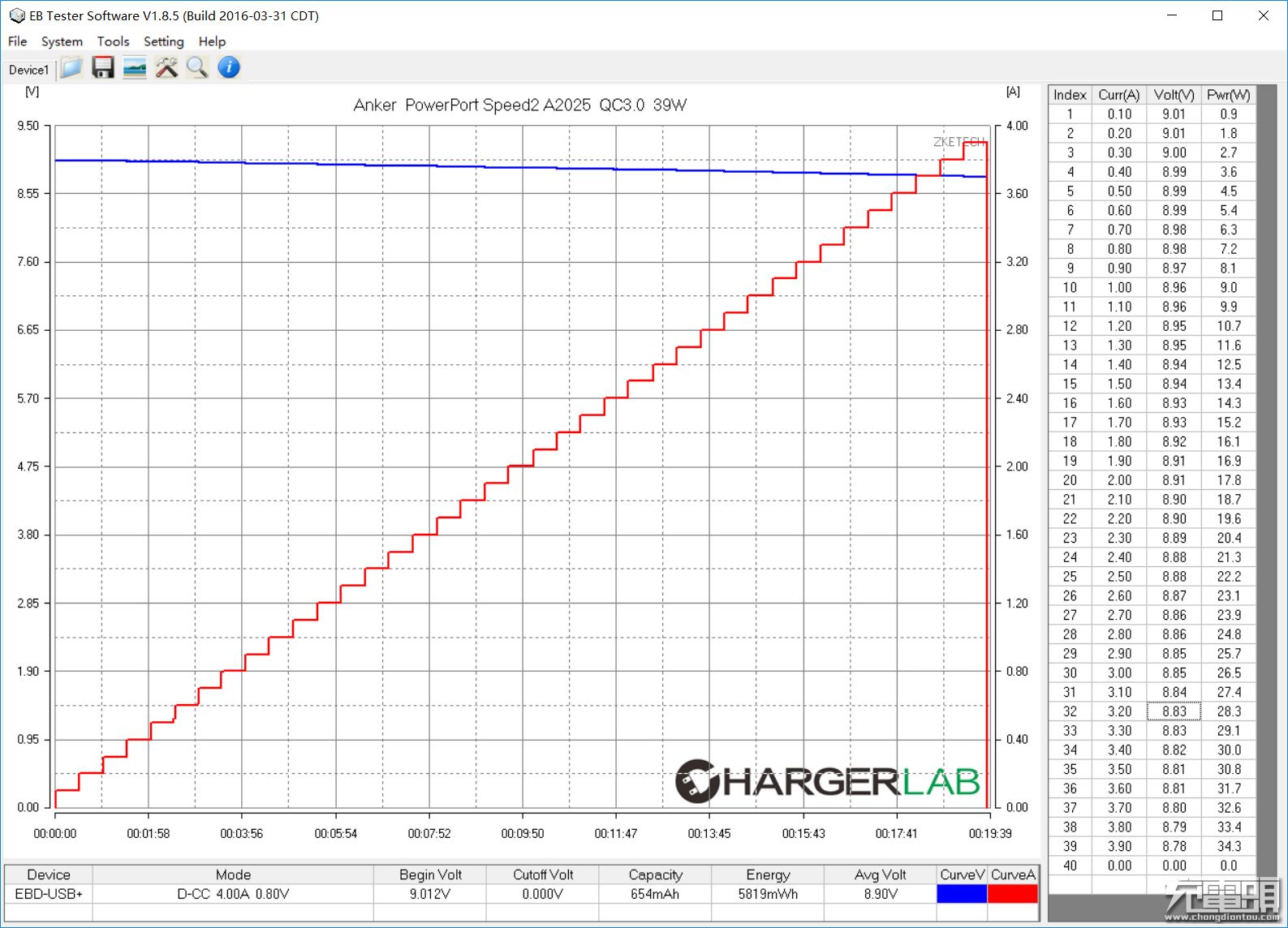

9V 3.9A 34.3W
12V 3.9A 45.9W

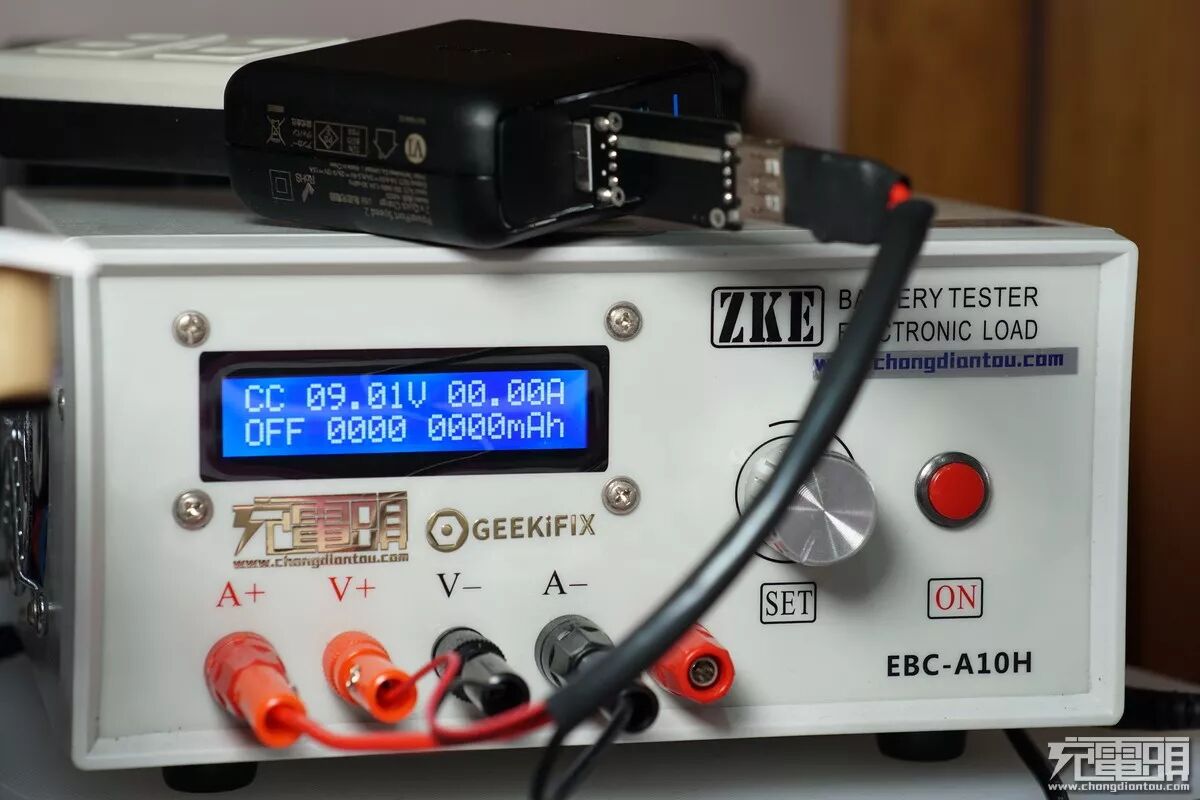

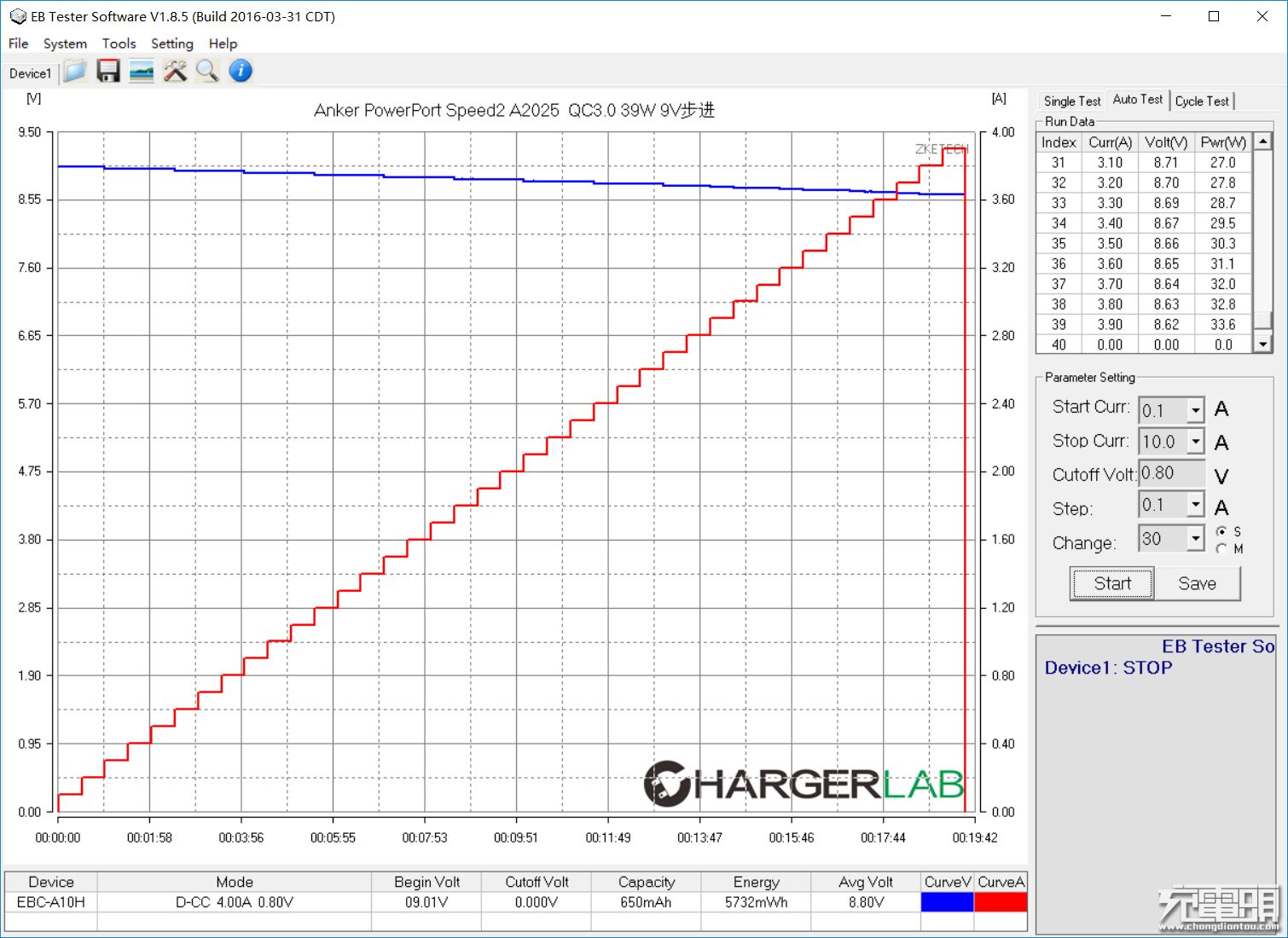

单口输出非常暴力，上大机EBC A10H看看是否有功率墙
5V 3.8A 17.9W
9V 3.9A 33.6W 根刚才EBD-USB测试结果接近

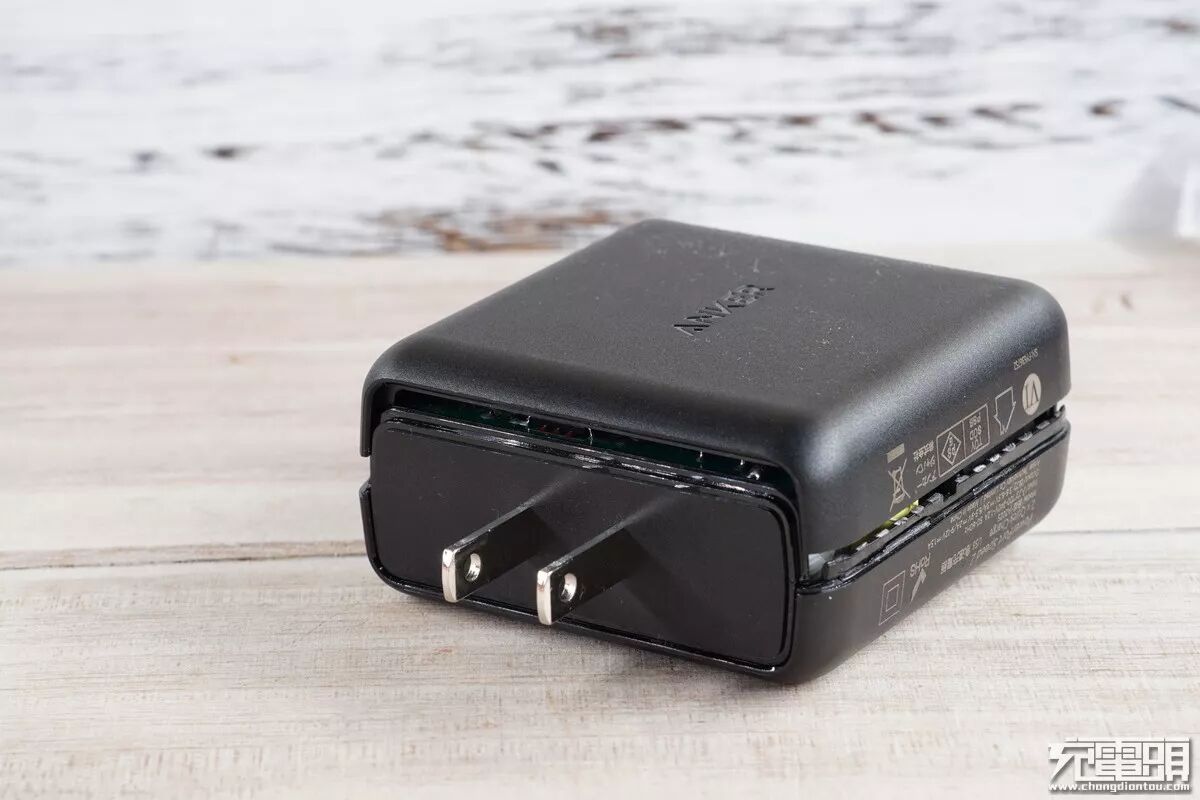

合模的很容易拆开
首先拆开外壳 我们可以看到电源电路板上覆盖这几乎和pcb相同大小的散热片

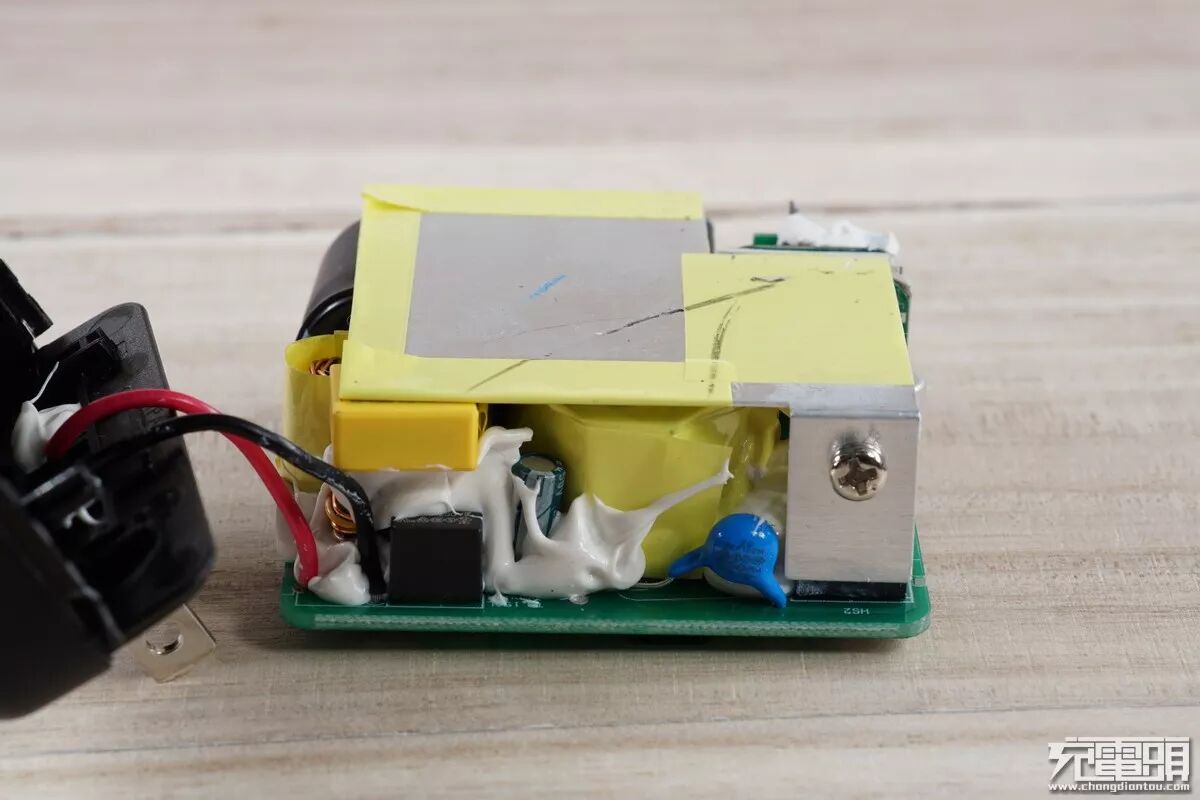

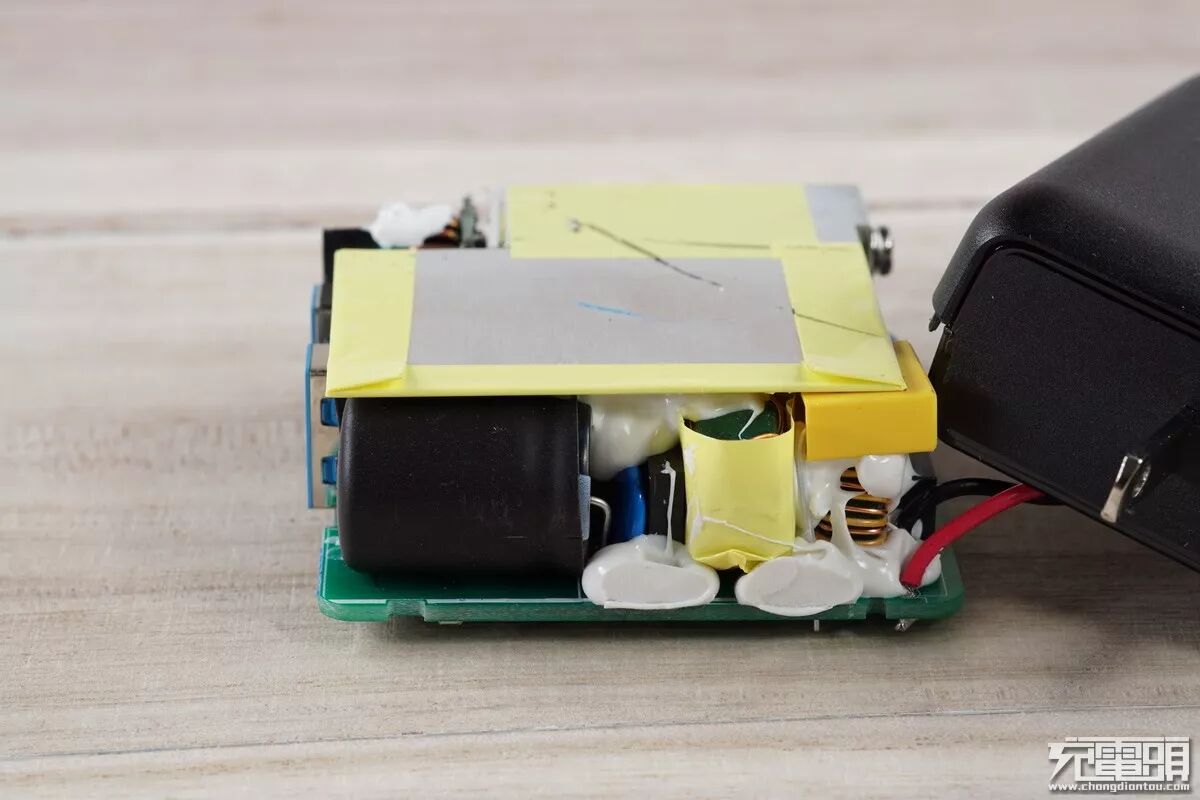

这面看到整片铝质散热片覆盖整个平面，散热片有螺丝固定，里面灌胶

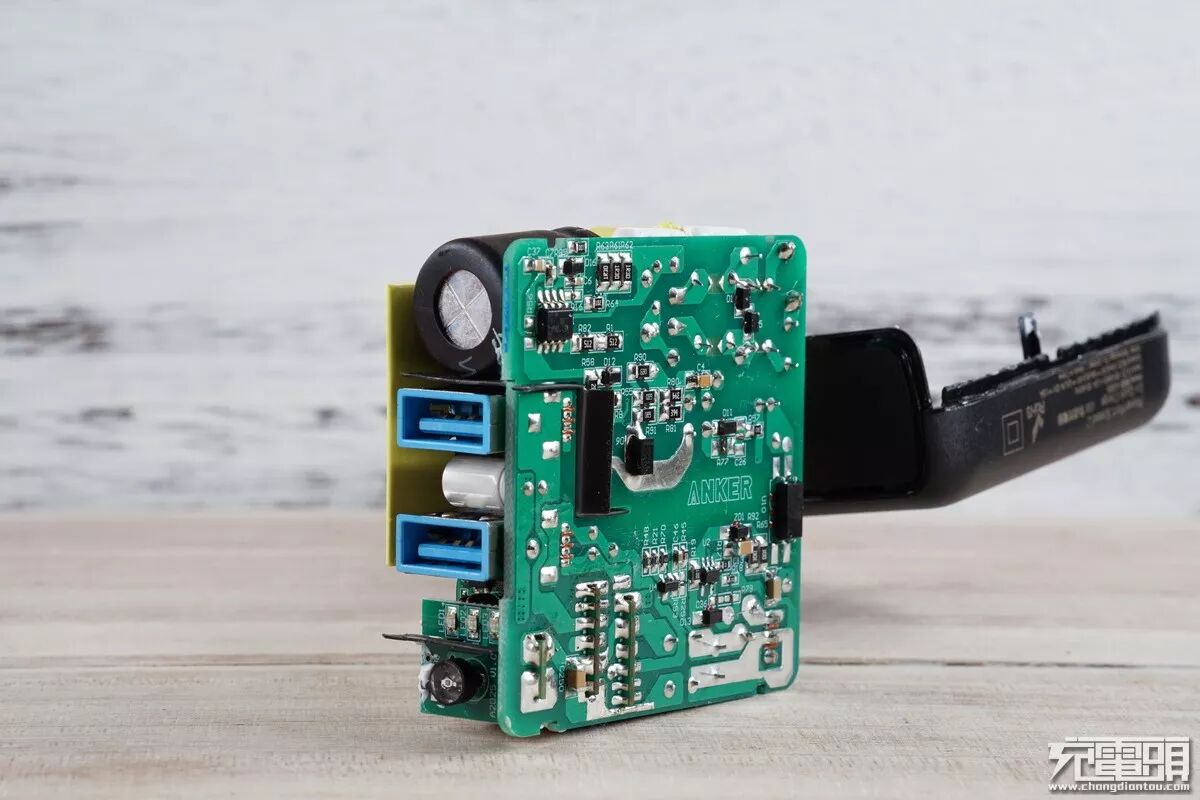

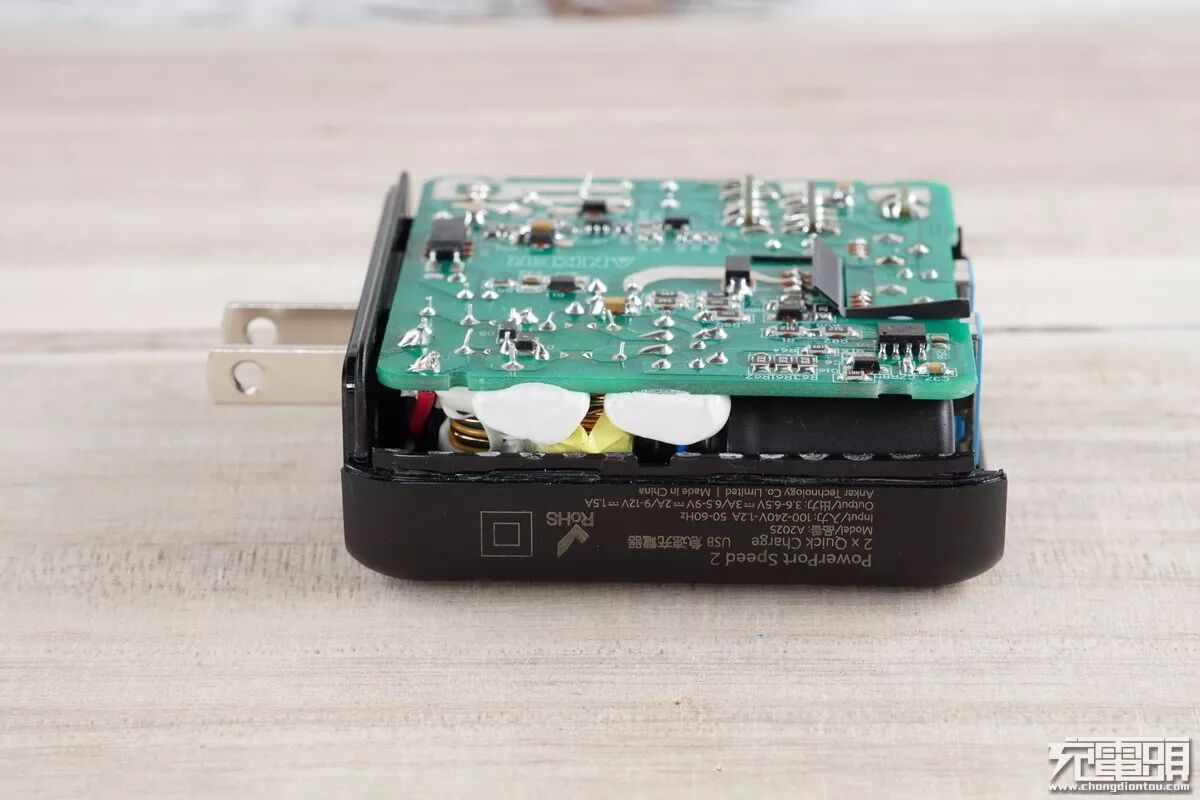

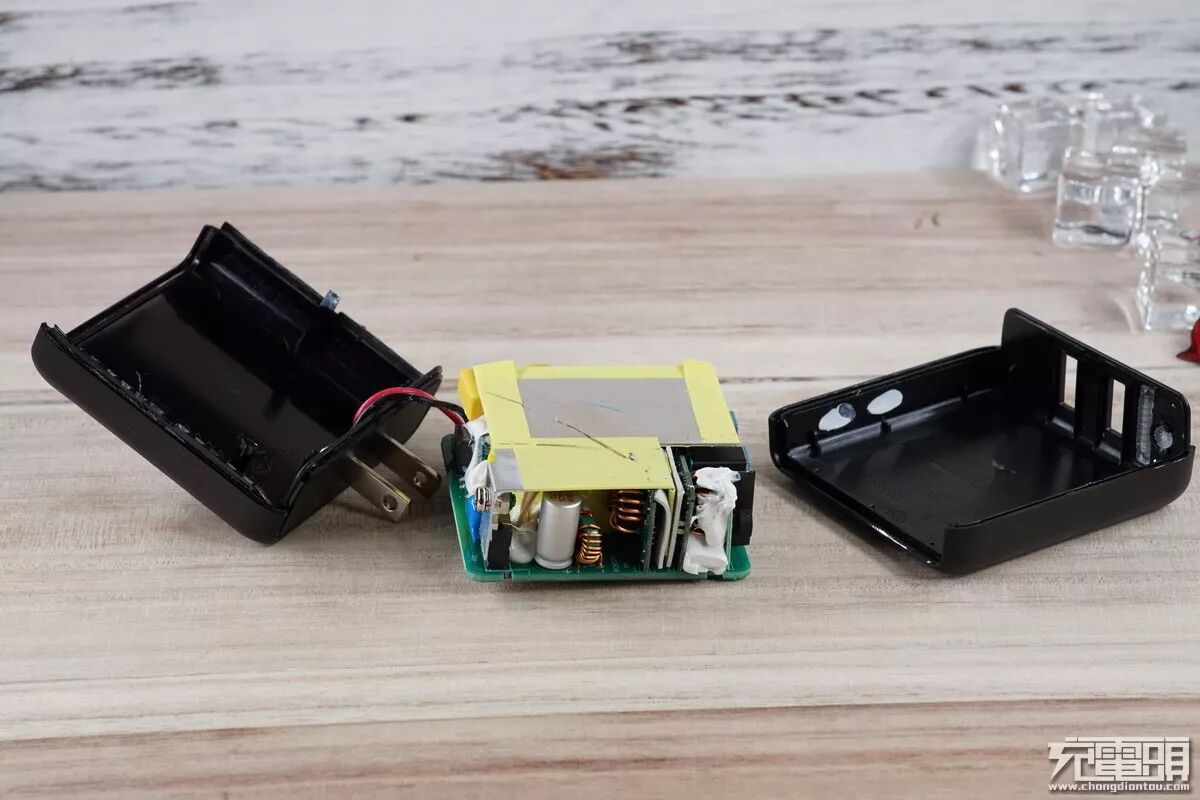

全部拆开

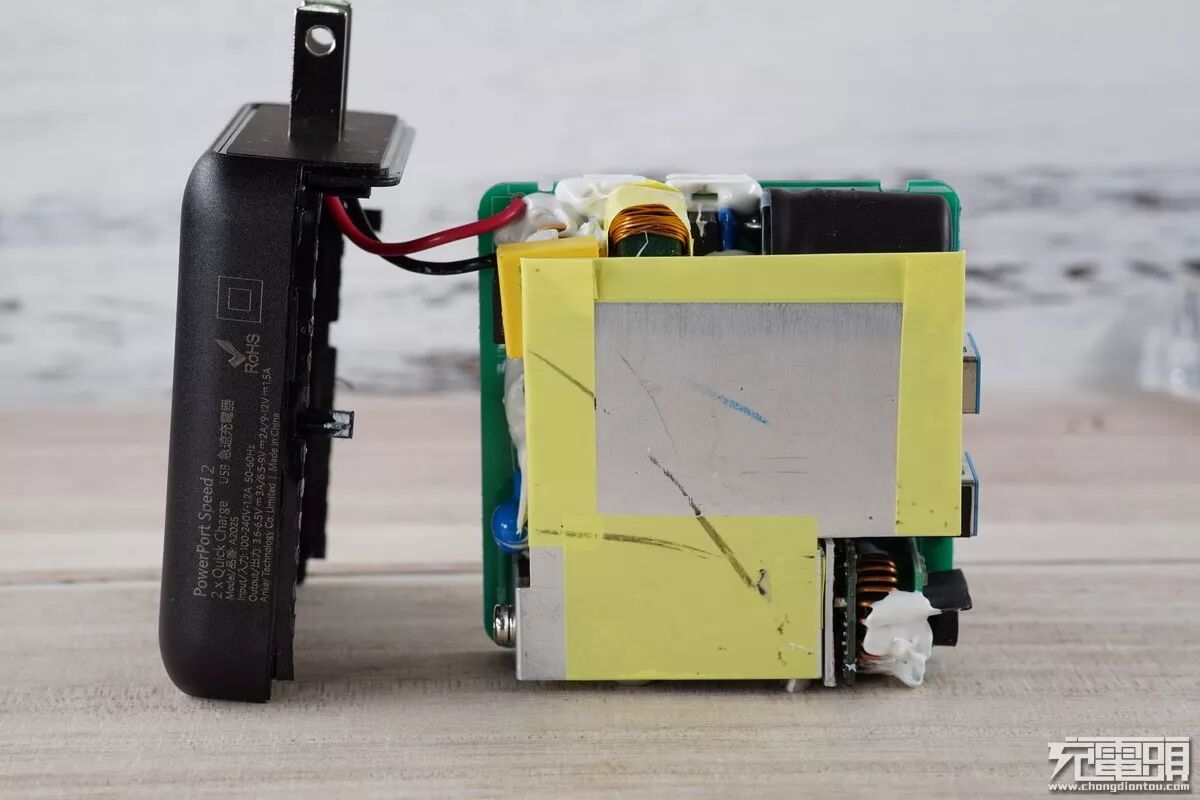

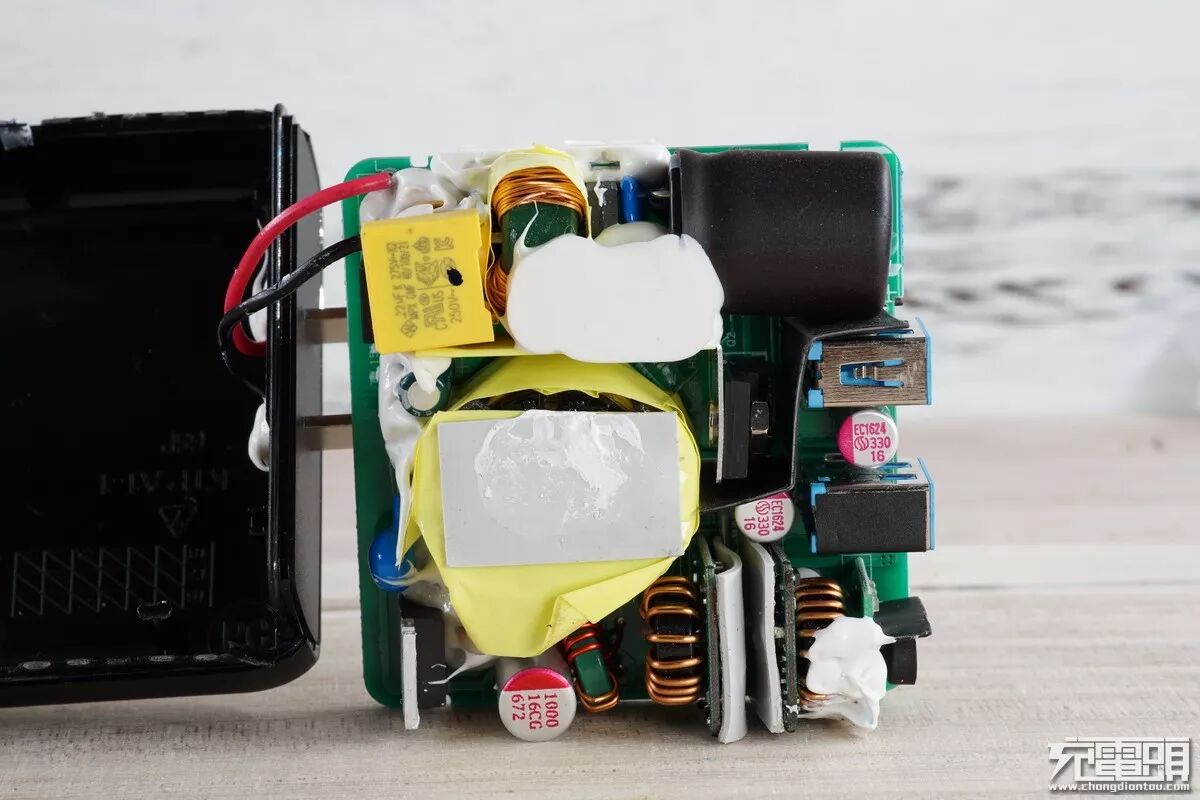

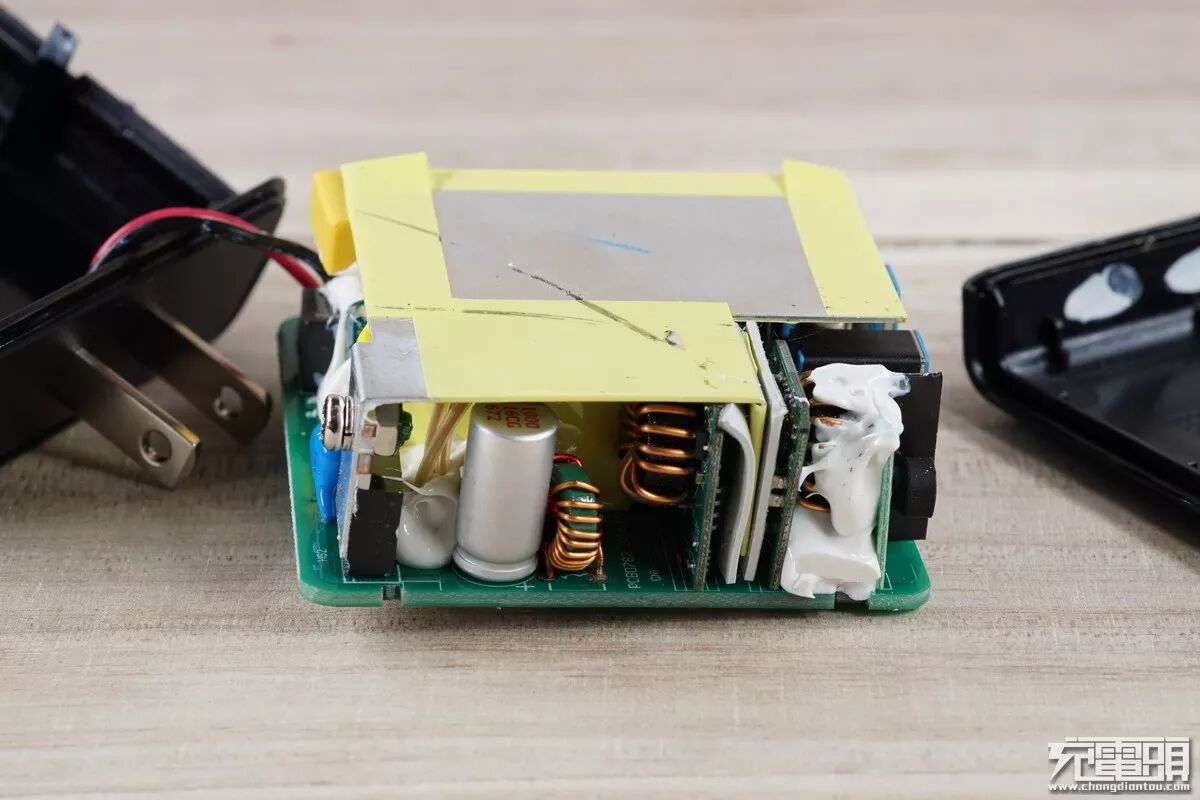

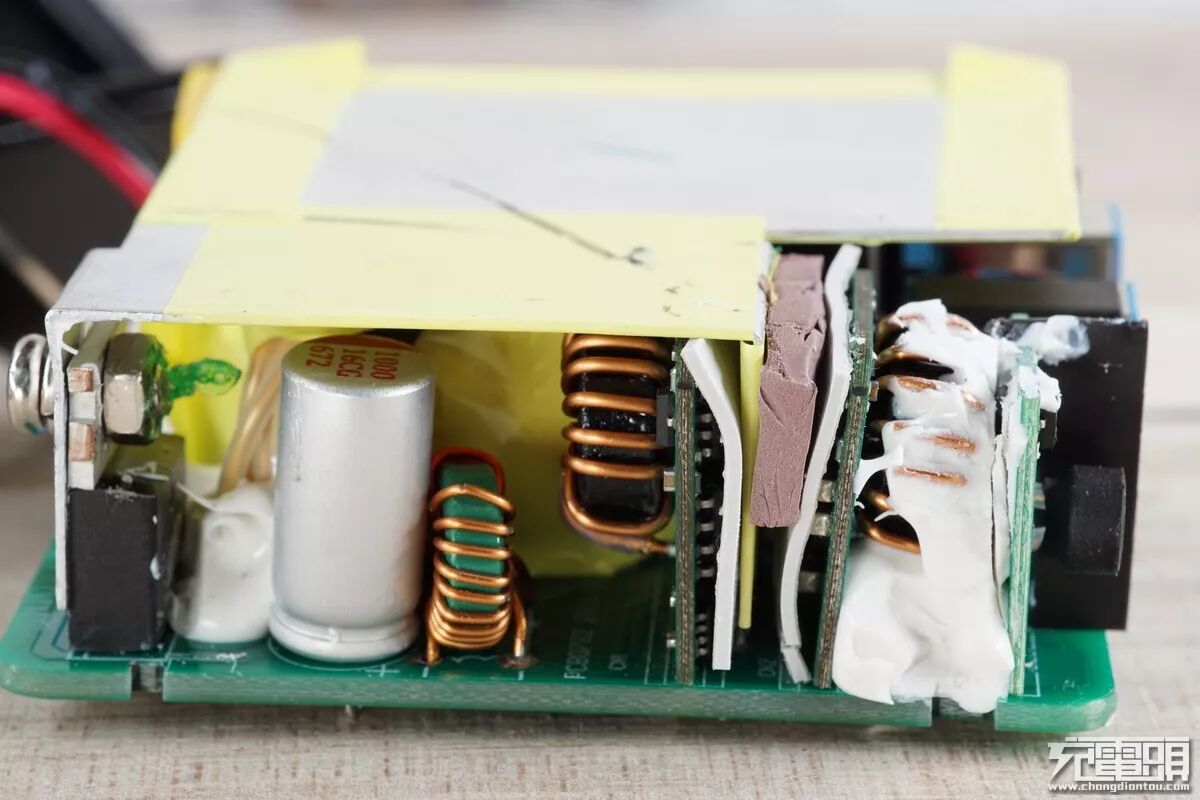

分别拍四个面，电源继承了anker一贯品质，大元件采用导热胶固定

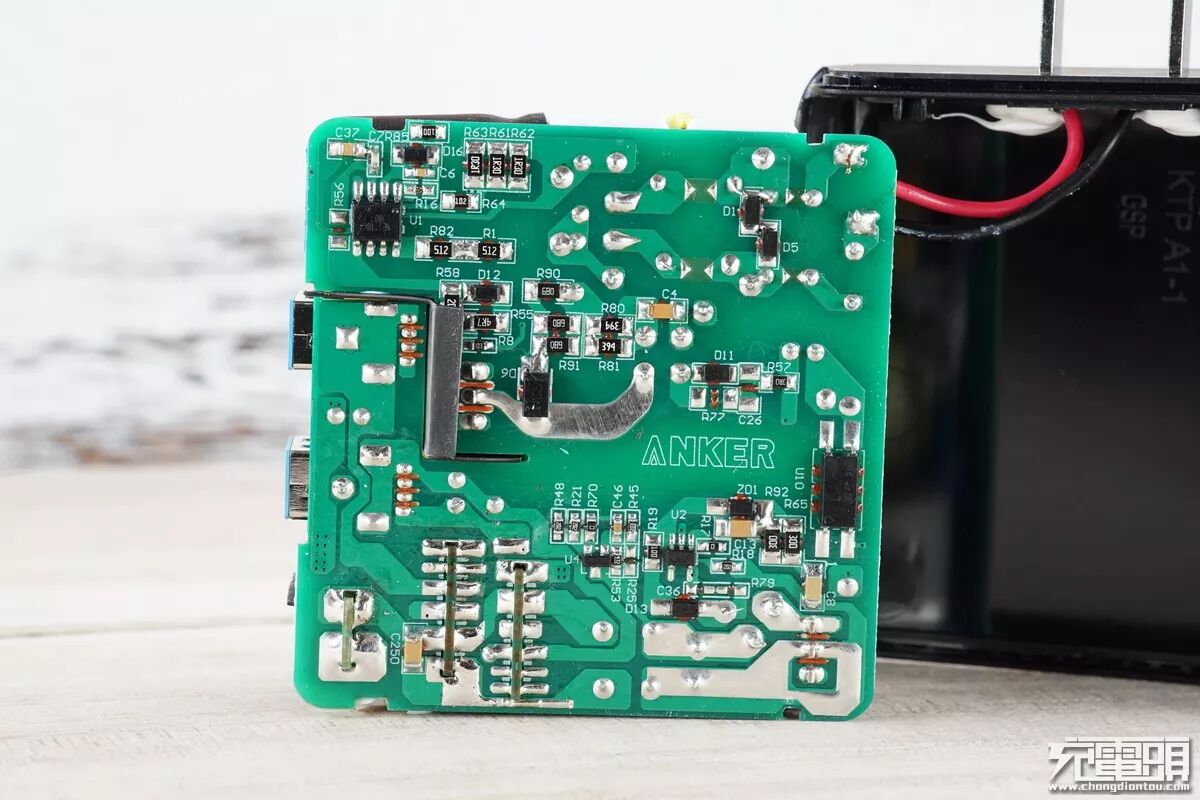

PCB 背面，
贴片采用波峰焊工艺，可以看到pcb上点了红胶

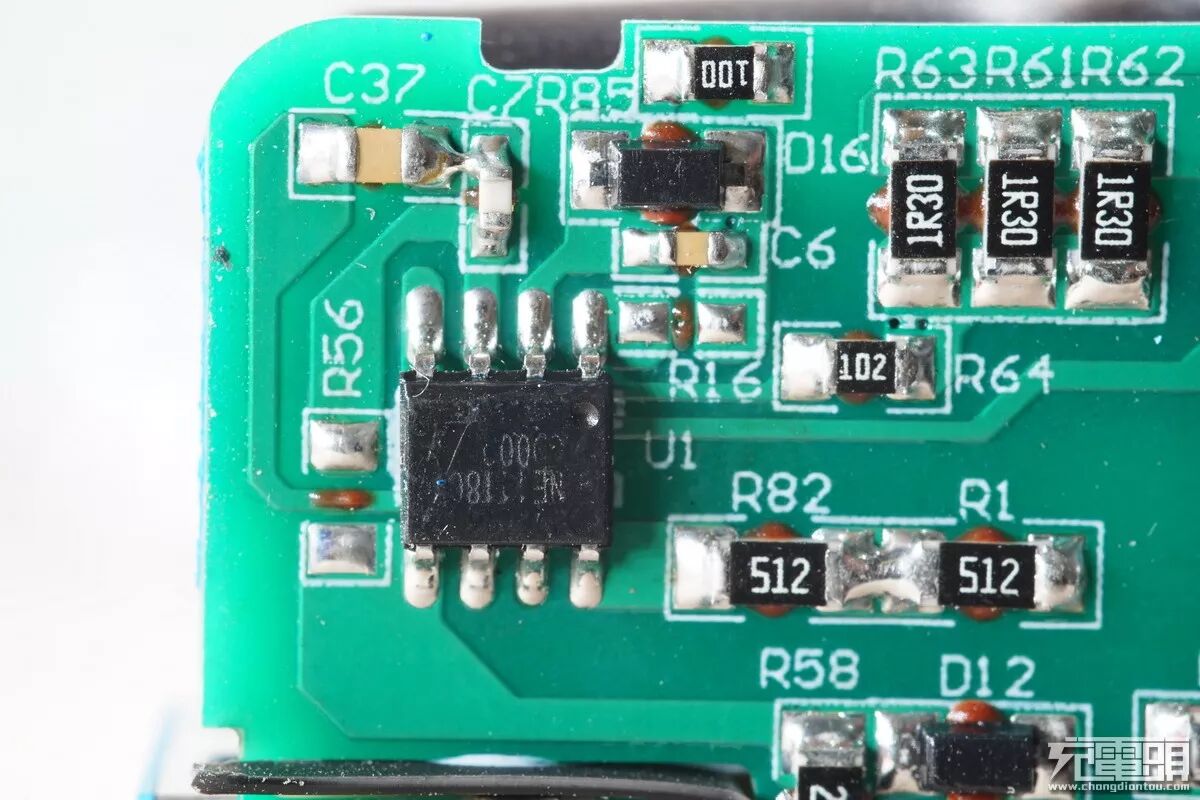

输入pwm方案为ne1118

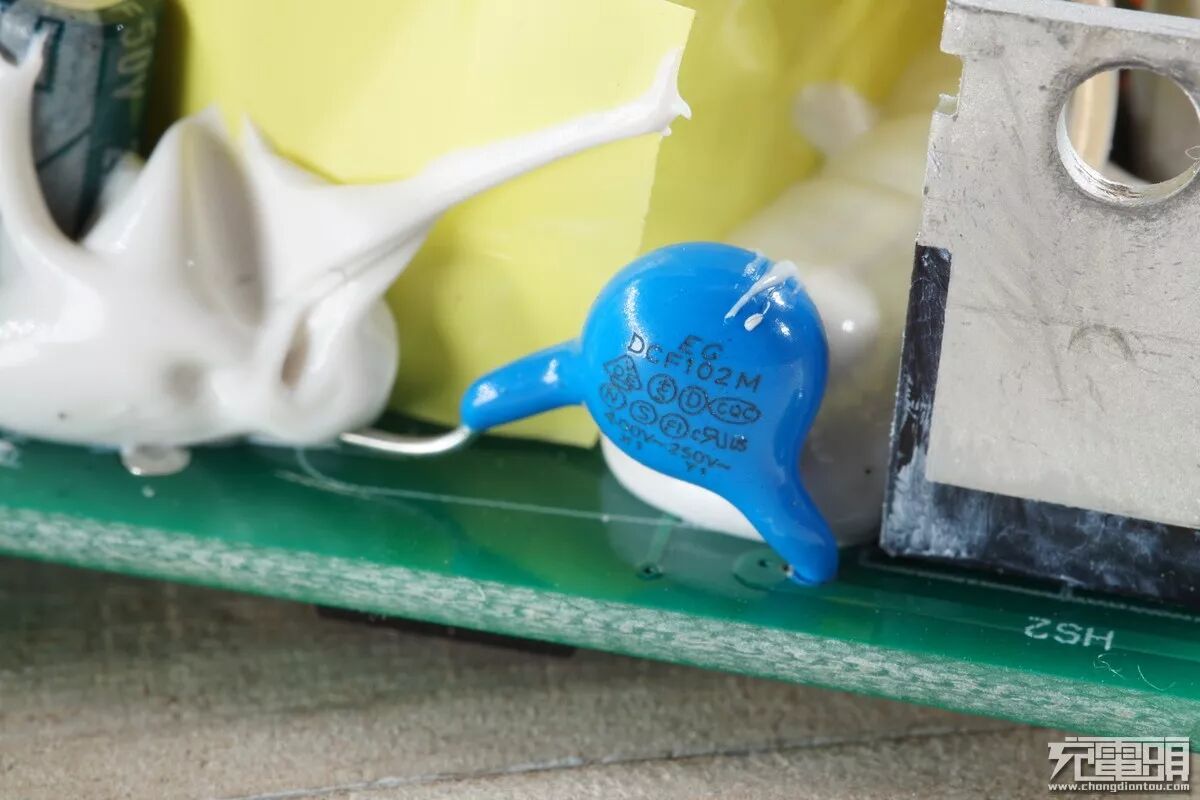

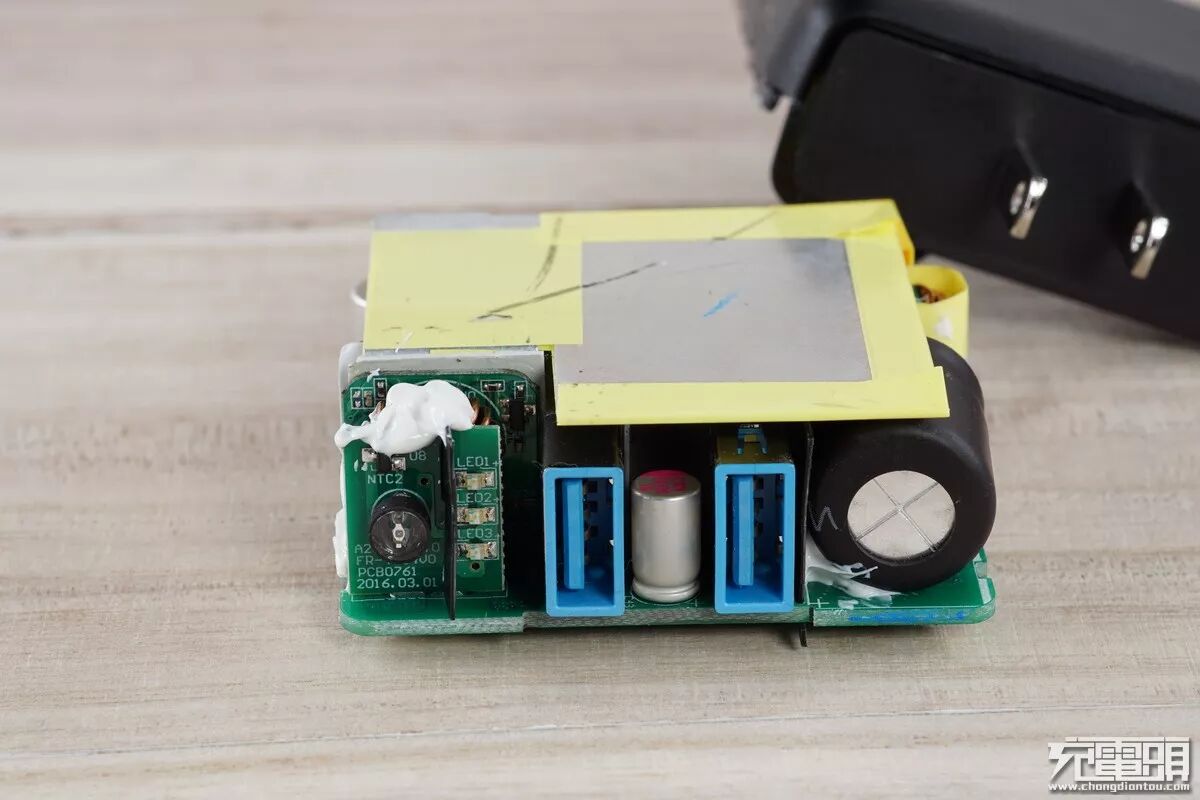

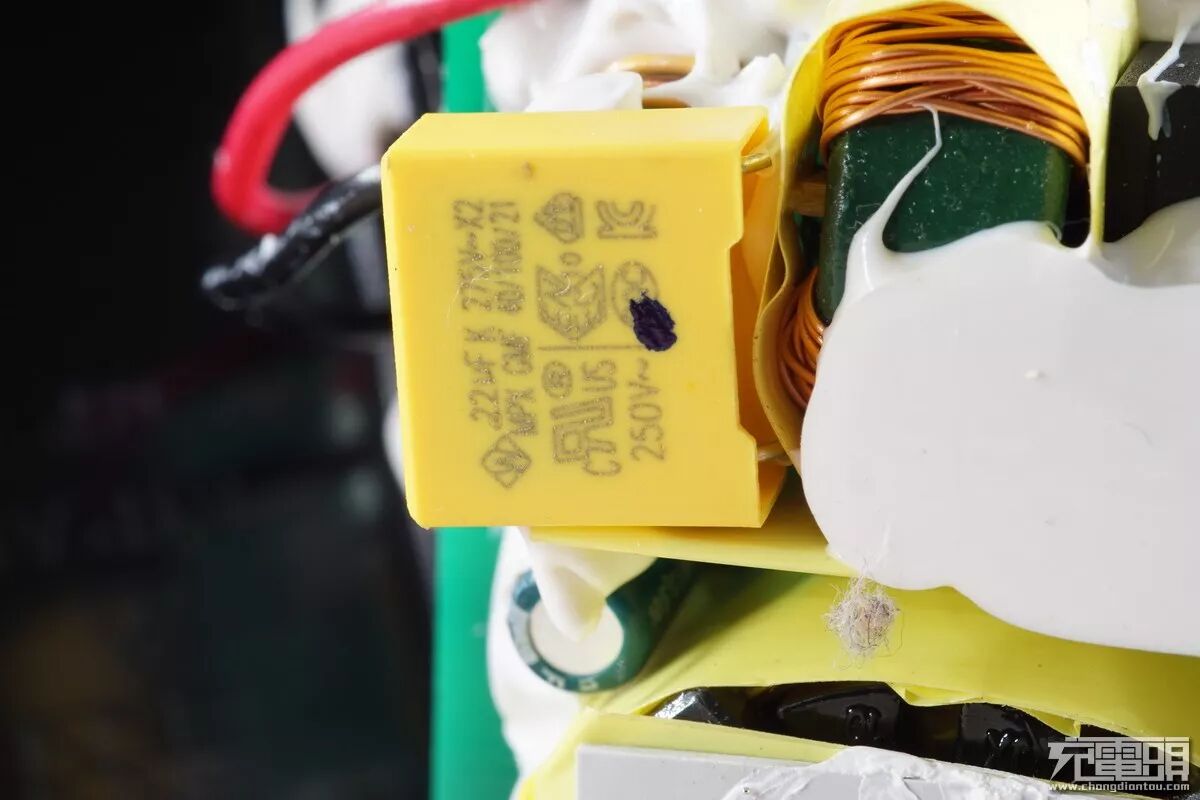

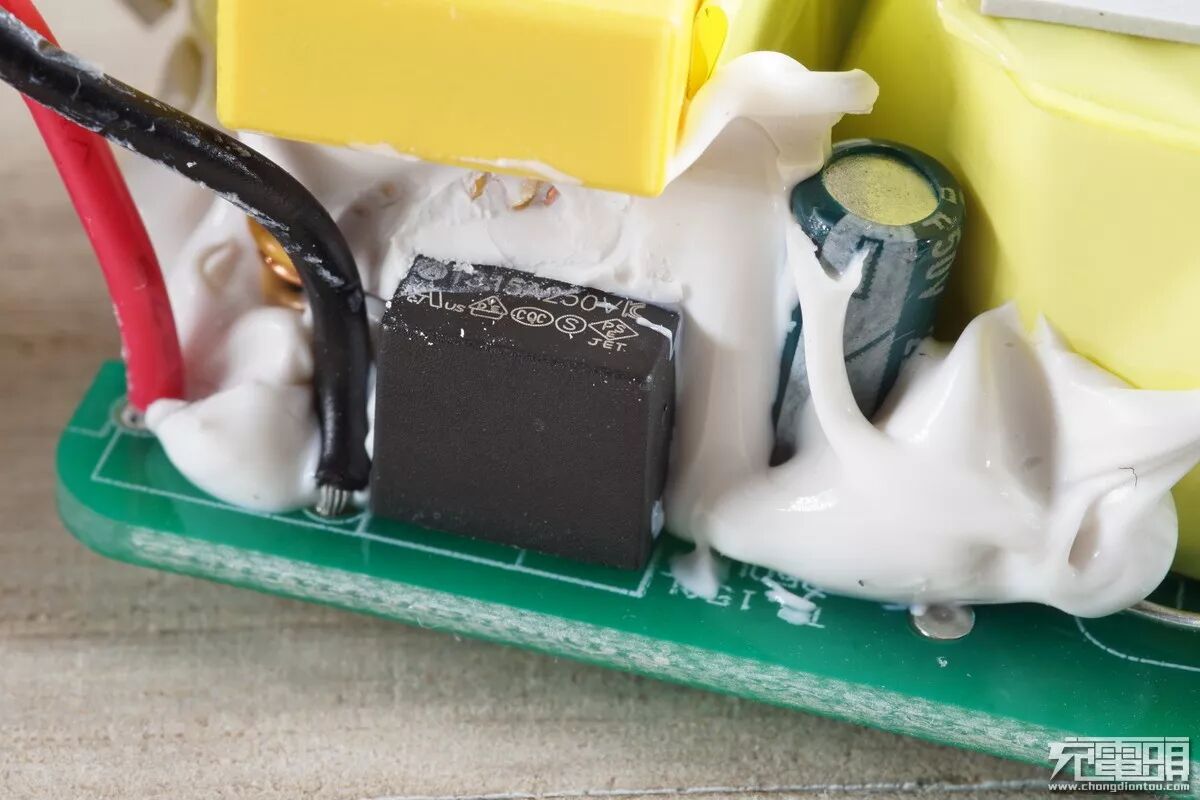

大原件采用导热胶固定，这块小板是三个指示灯，左边是圆形感光元件
感光器

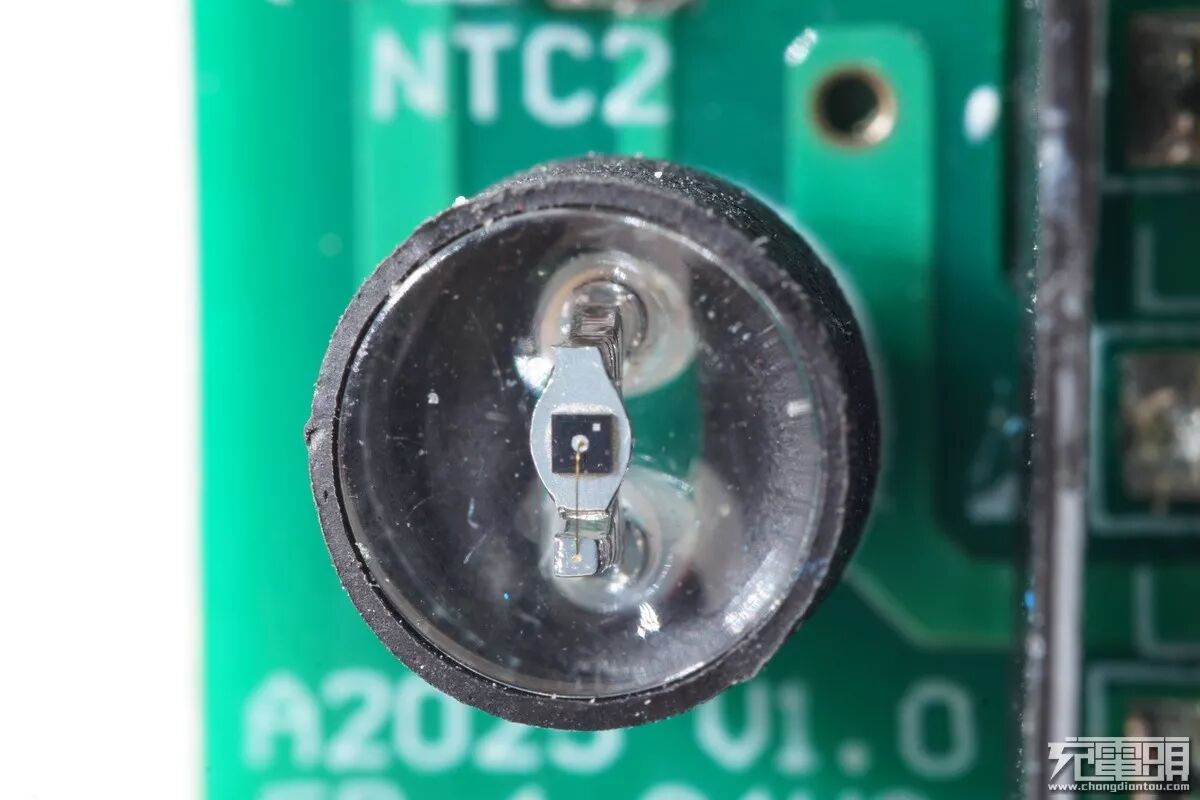

感光器特写

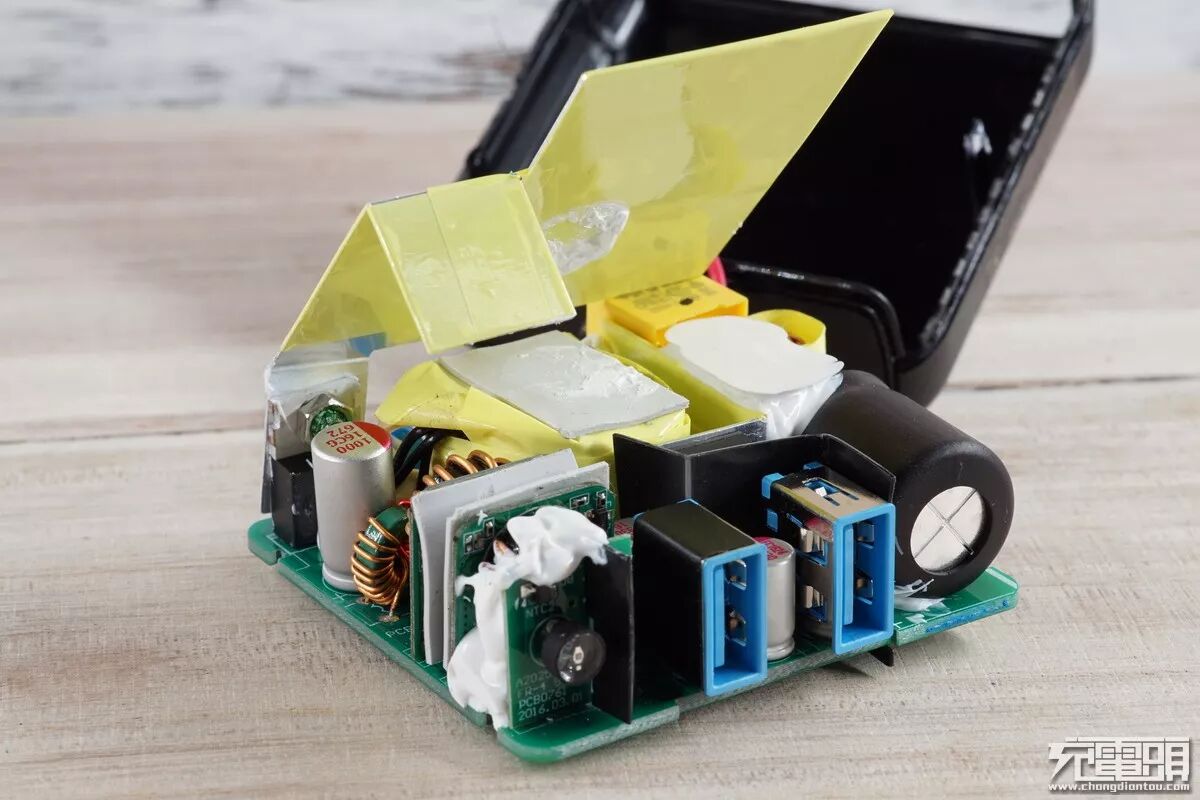

卸掉散热片，看看里面

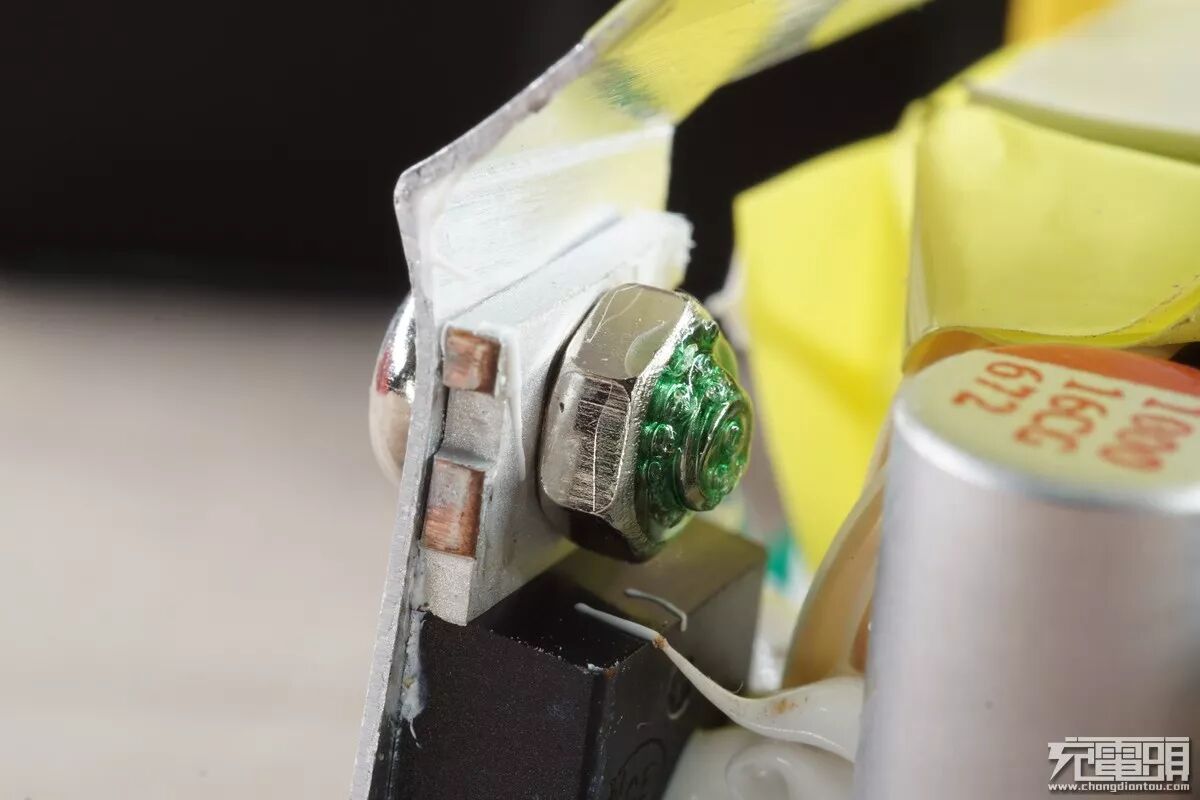

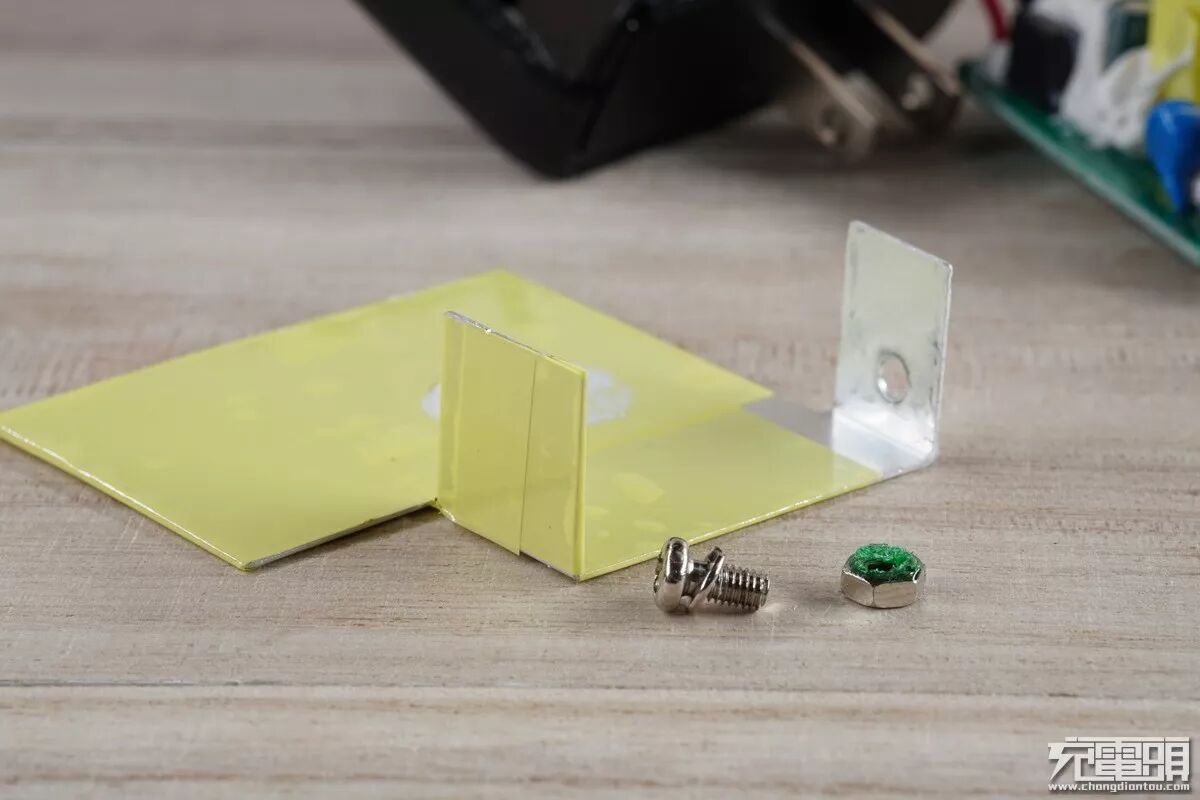

固定散热片的螺丝居然用了螺丝胶水，细节非常注重，
散热片贴有高温胶布
电解电容套了一层热缩管增强绝缘，散热片也做了绝缘处理
大量固态电容

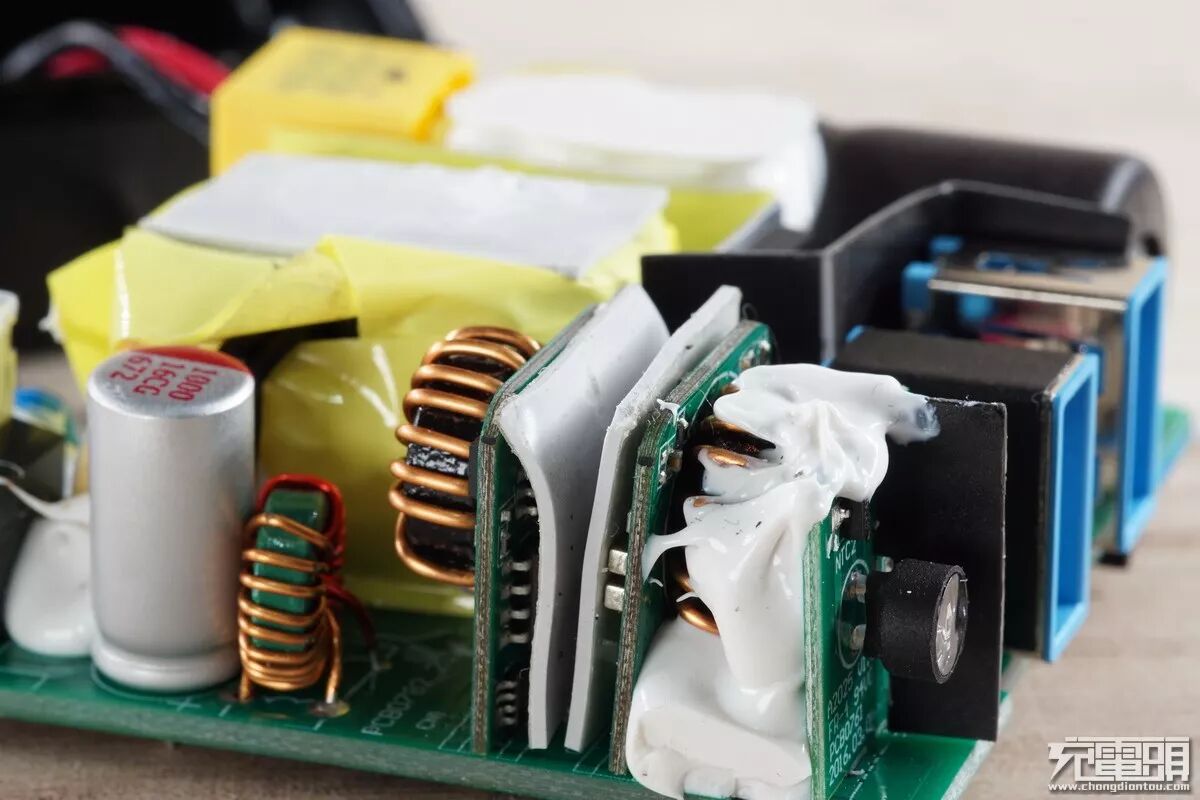

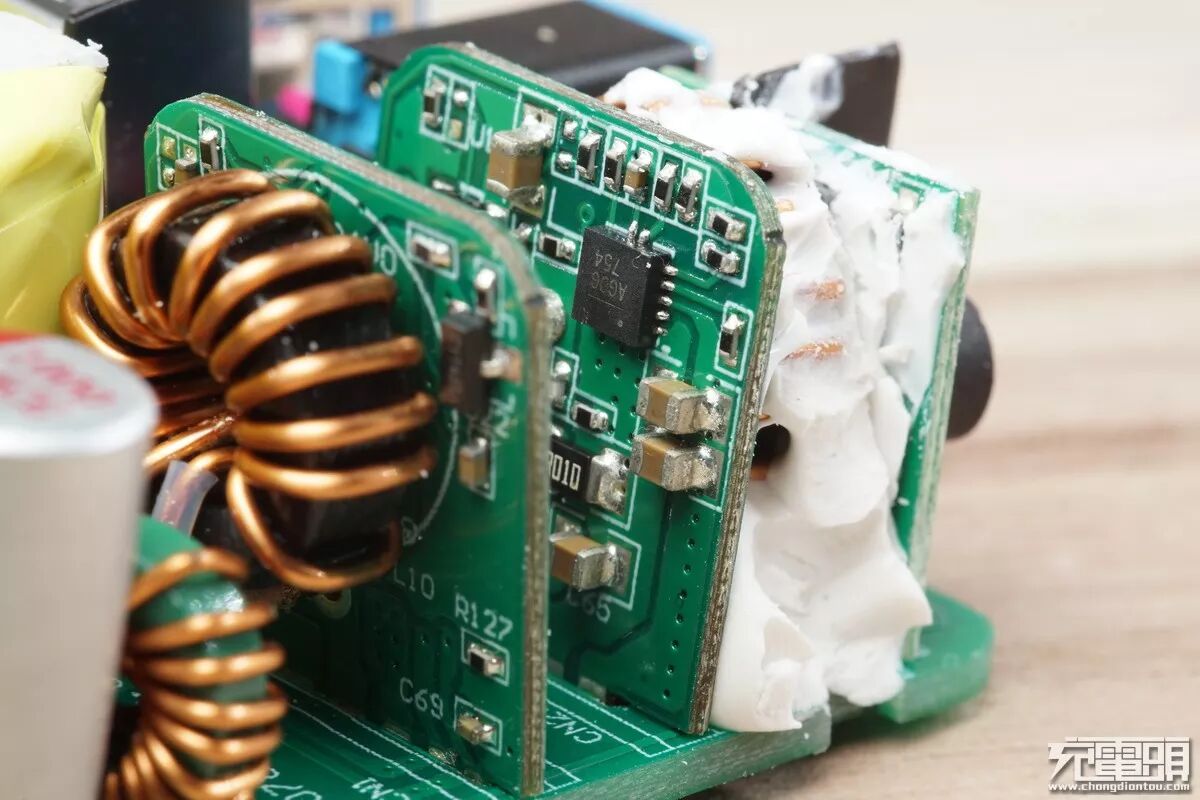

两个小板，目测是独立降压方案，中间是导热贴，加上变压器上面一片导热贴，这块电源用了三片导热贴
导热贴 帖子两个小板上面，然后有散热铝片插入，导热到整个平面

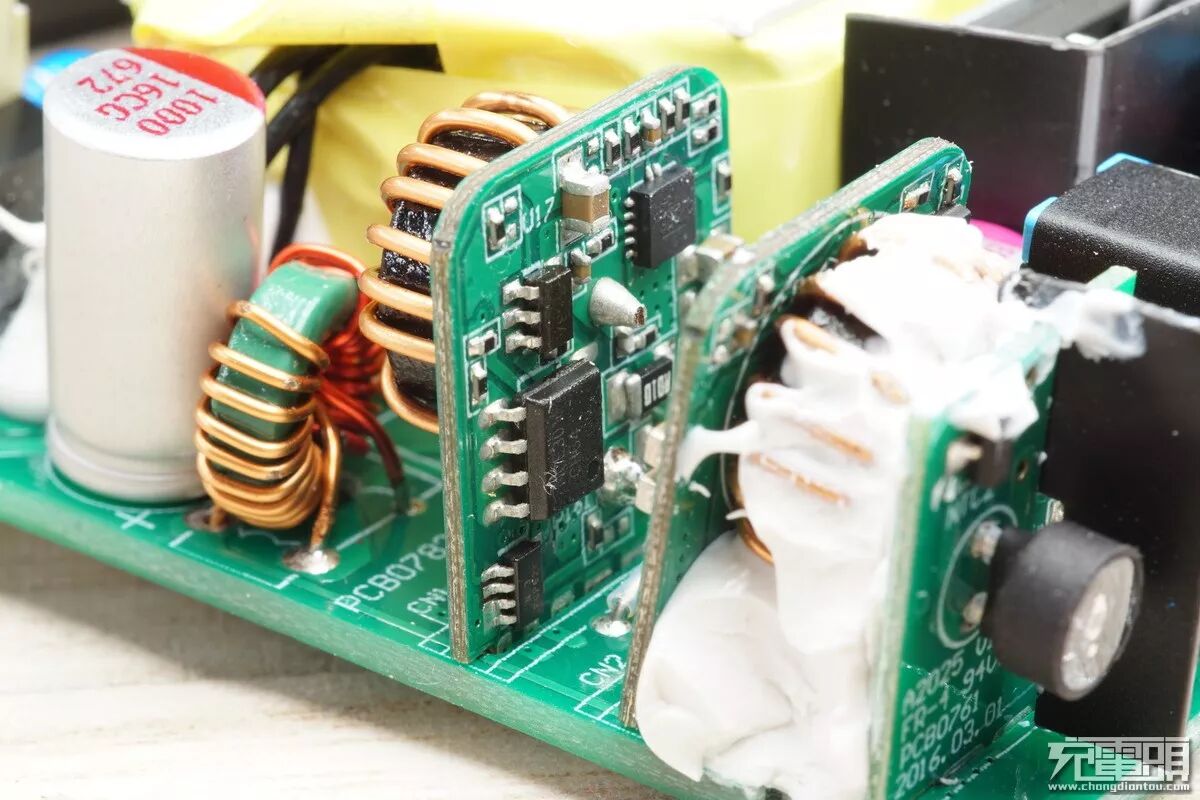

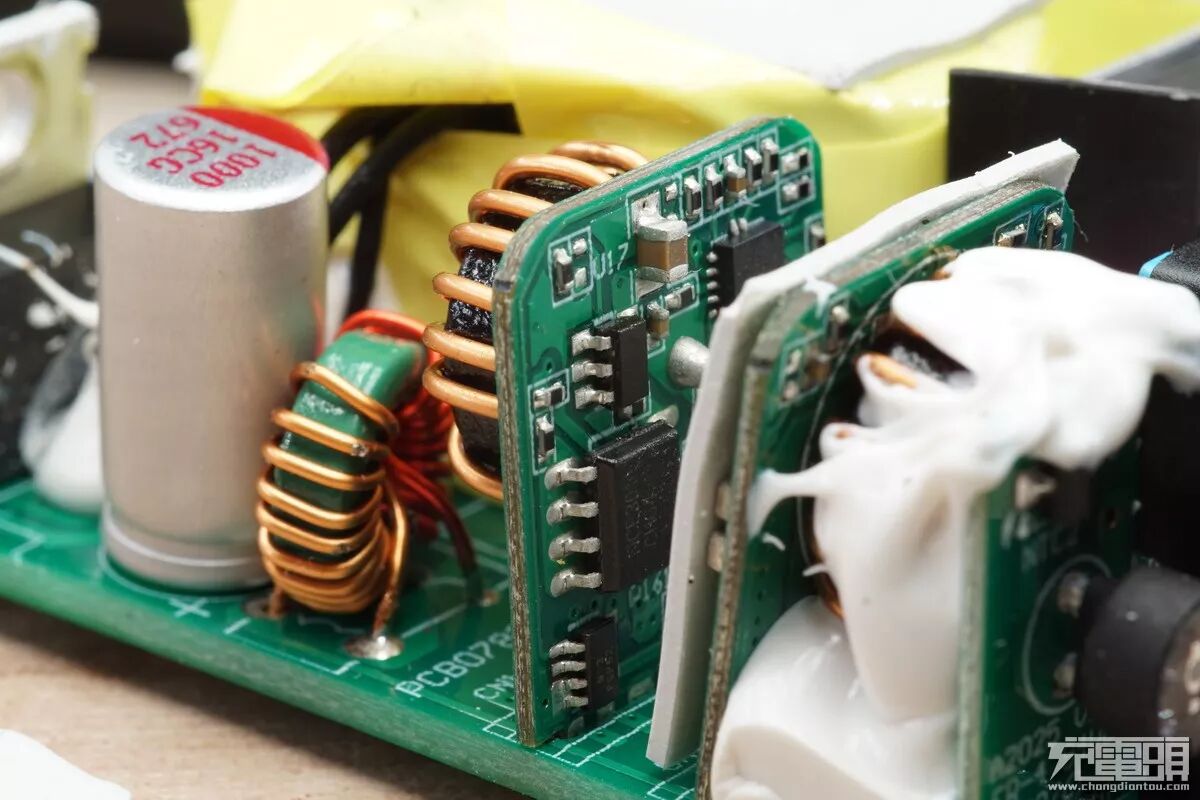

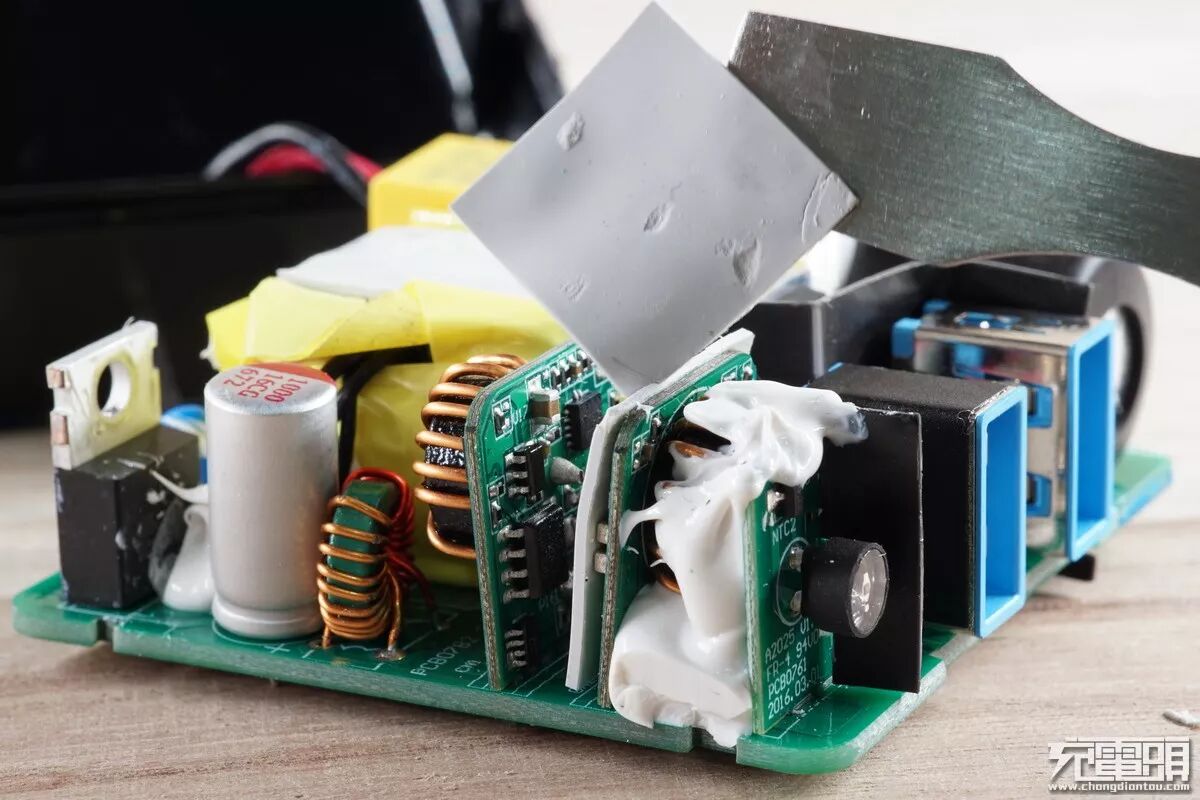

移除散热贴，看到小板多个原件

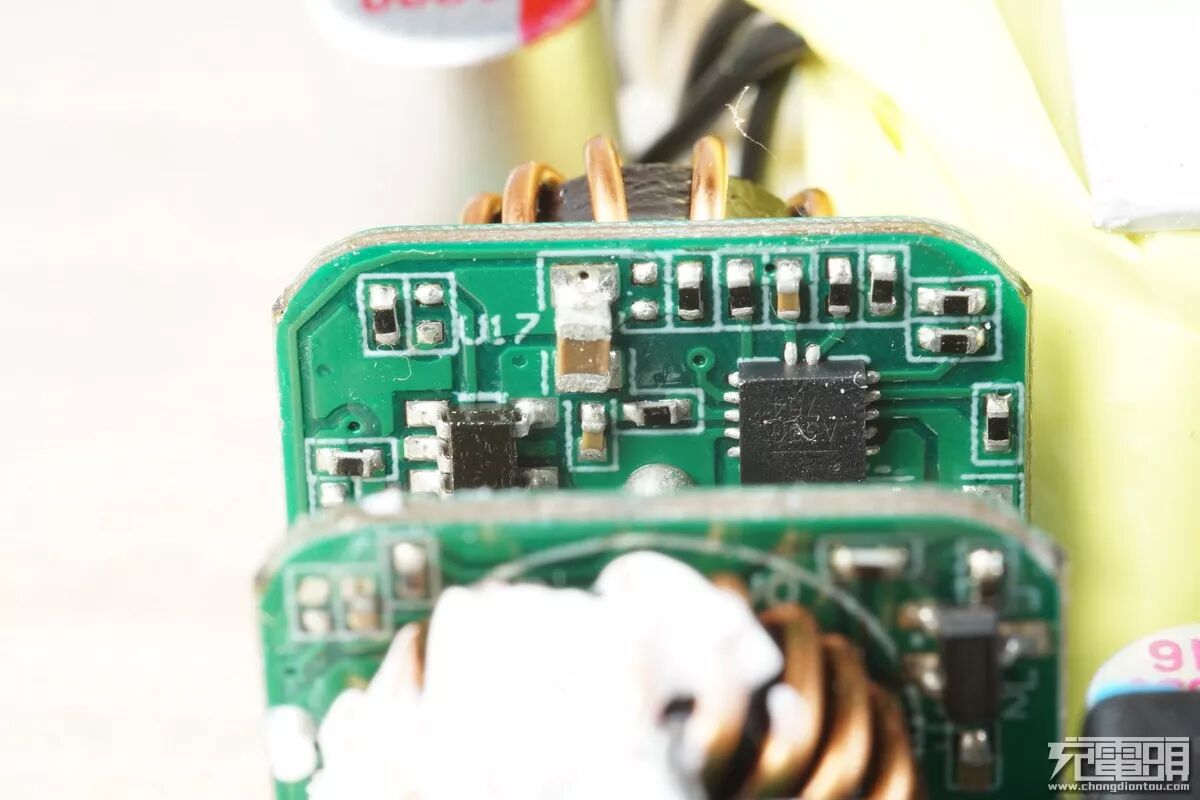

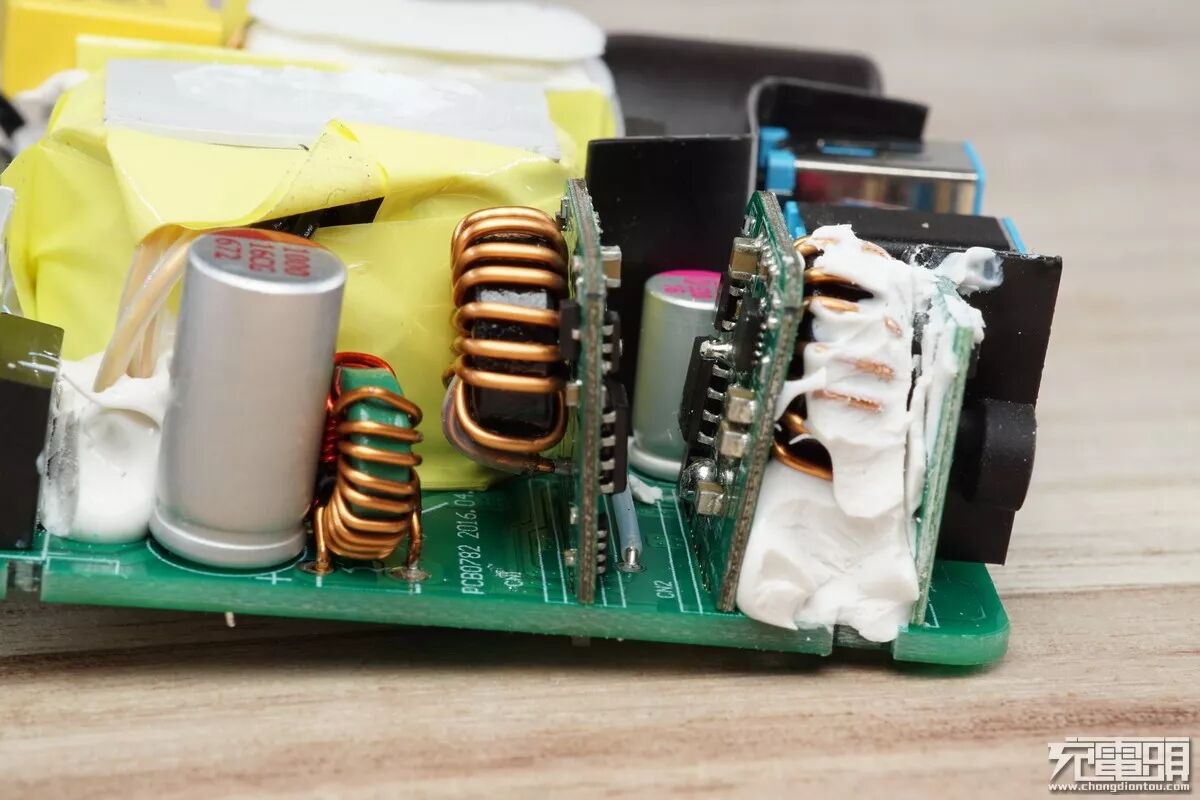

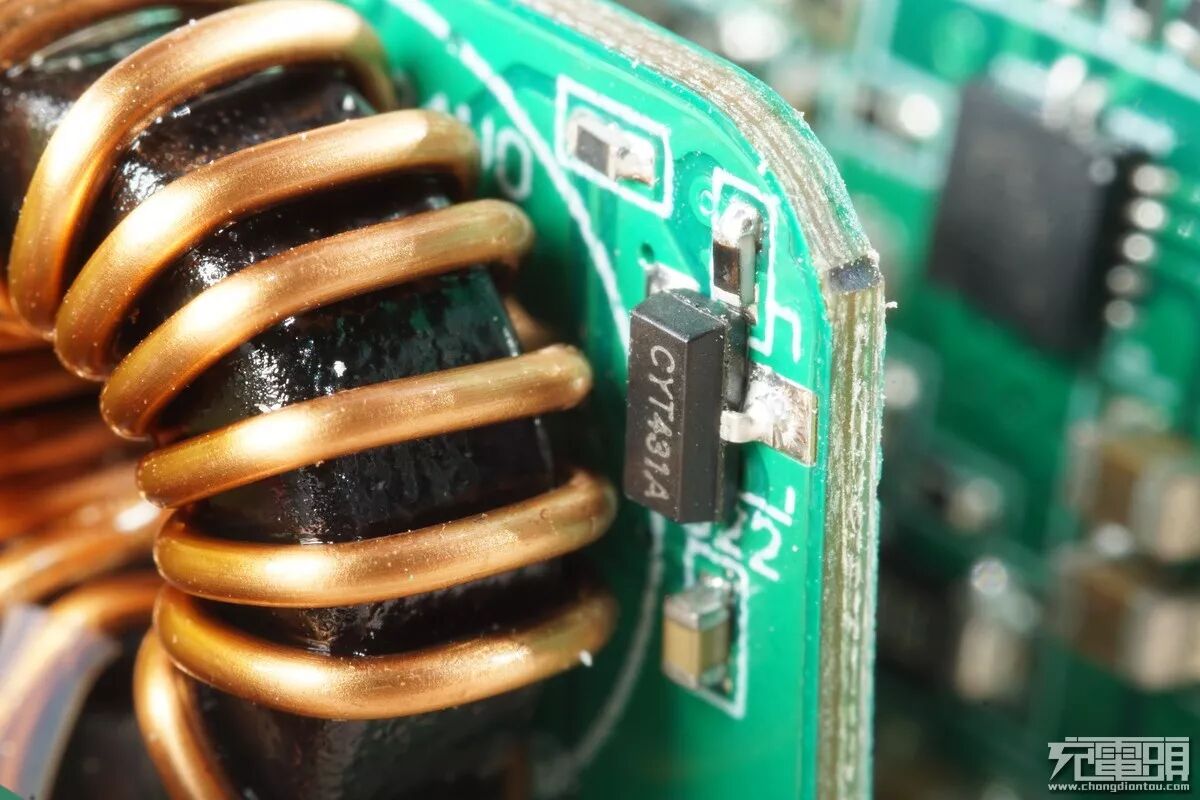

两个小板的元件是一样的，独立负责一个口输出

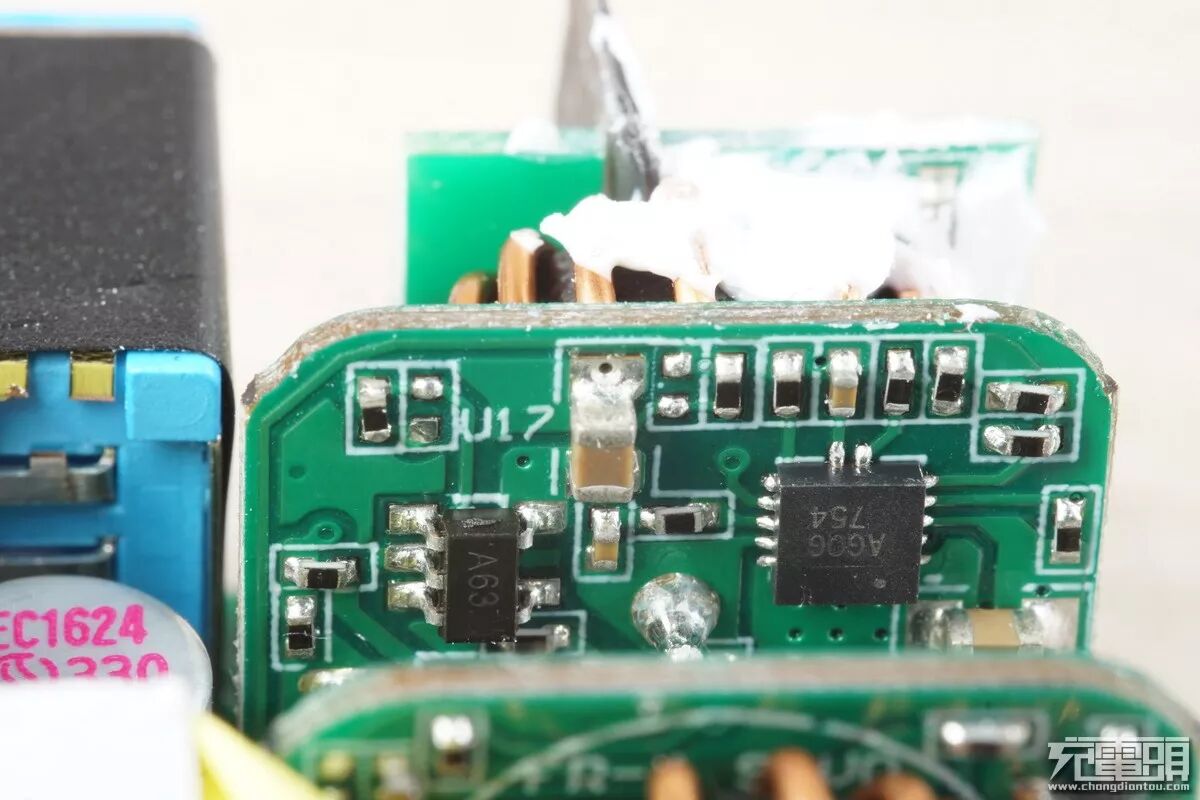

AG06 正方形芯片，MPS方案

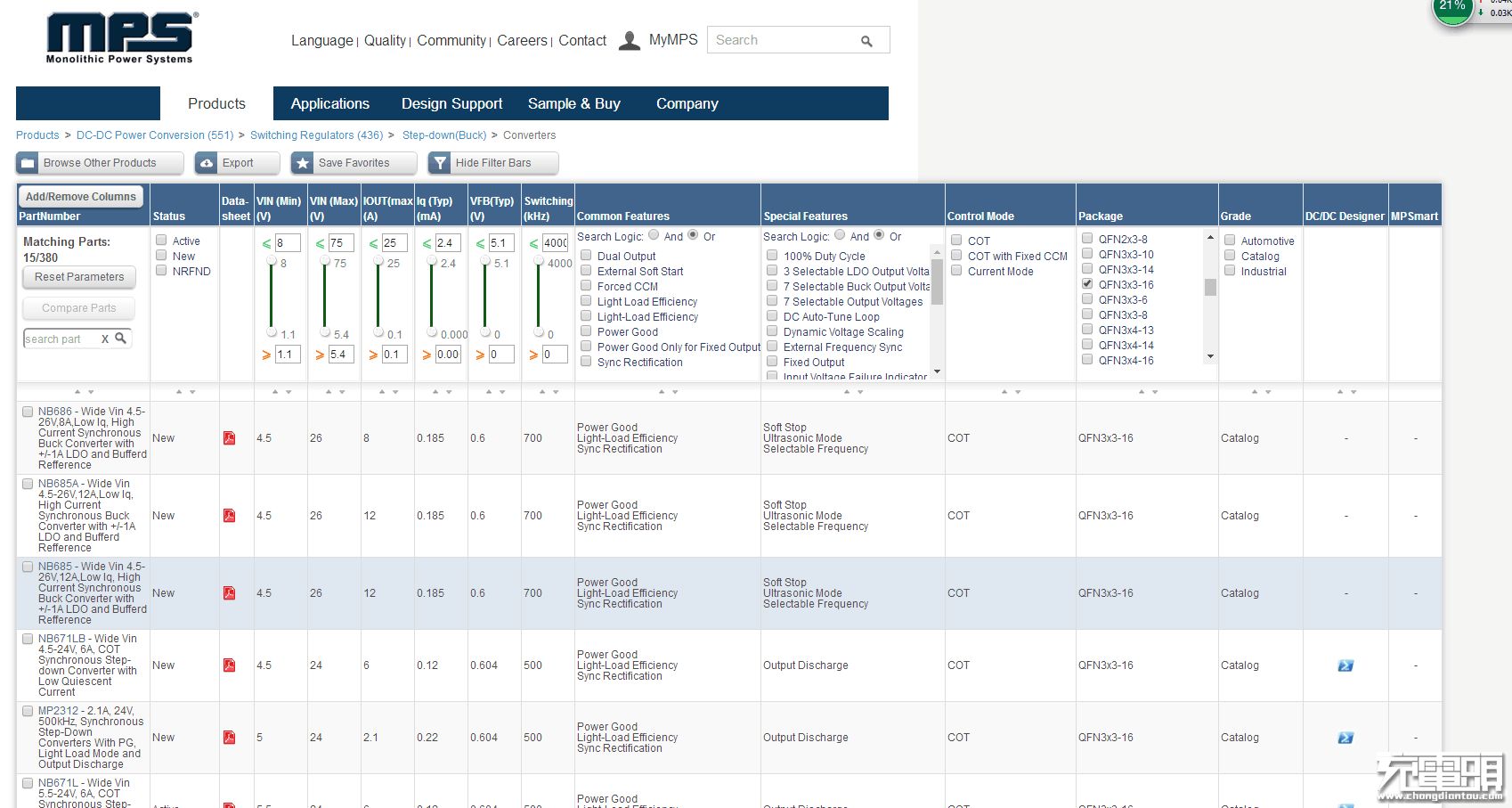

细节型号查不到，先上个表，核对封装

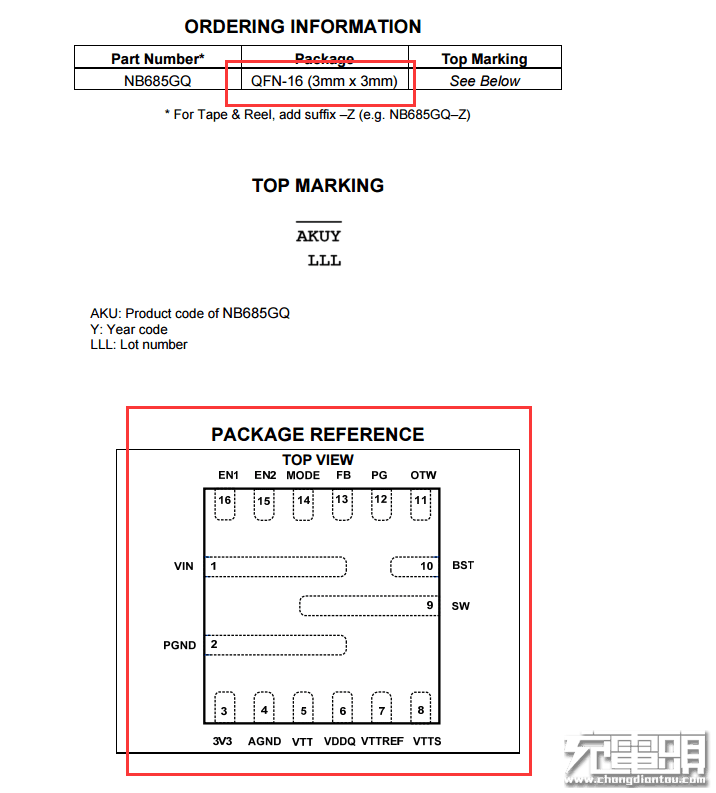

腿型对的上
芯片组细节
MPS芯片

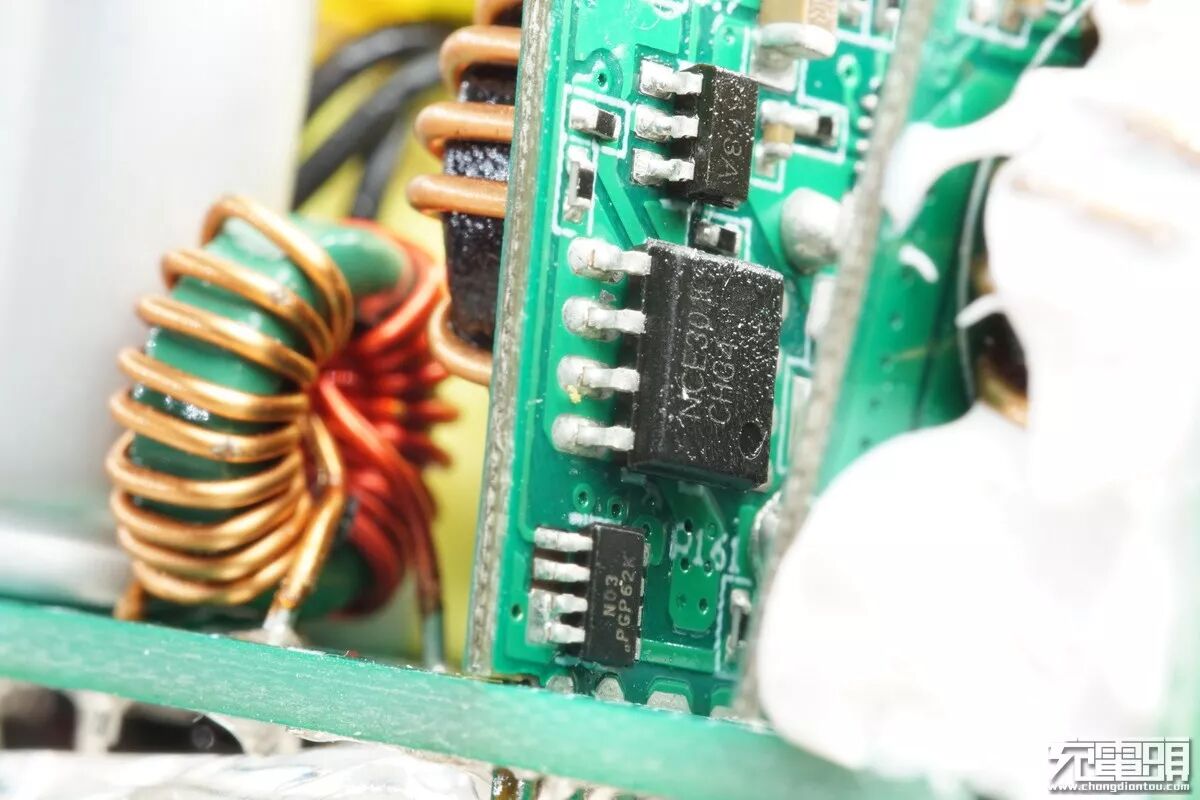

NCE3010 MOS管，下面是6008识别，支持QC3.0 支持苹果全速
拆完重新装上，加了一片富士高导热贴

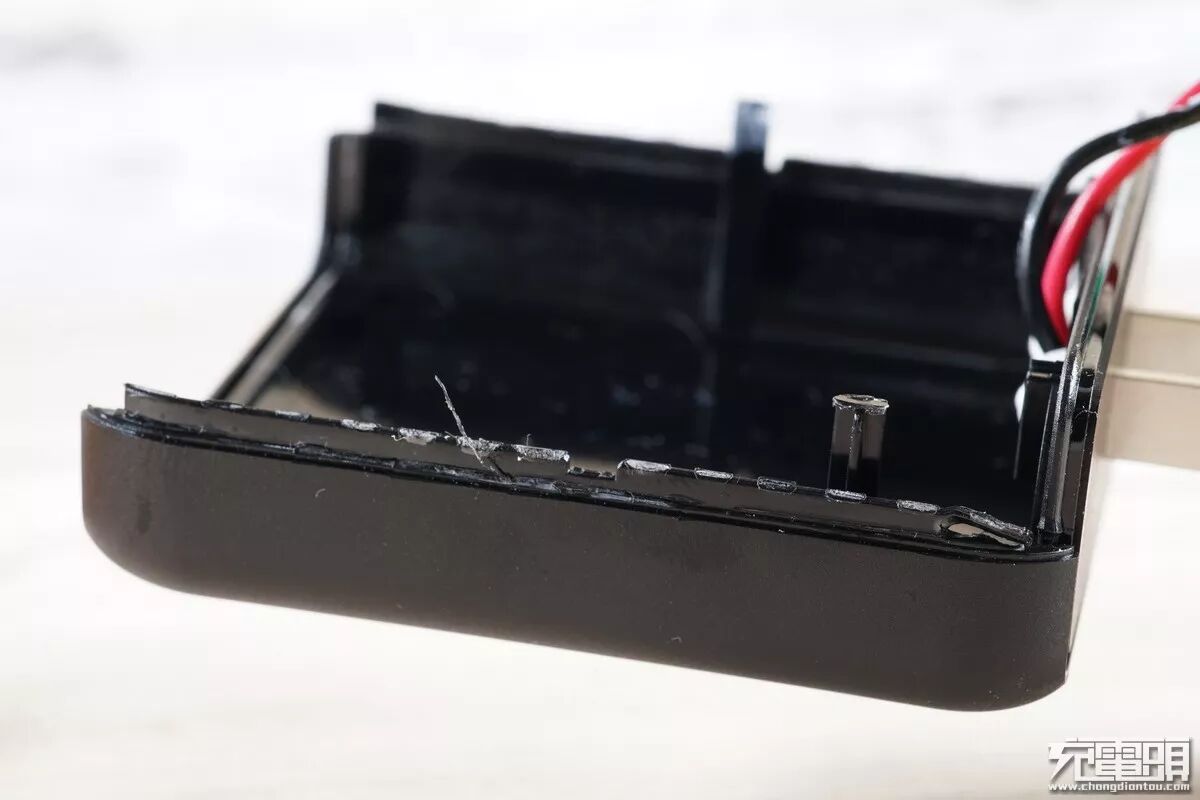

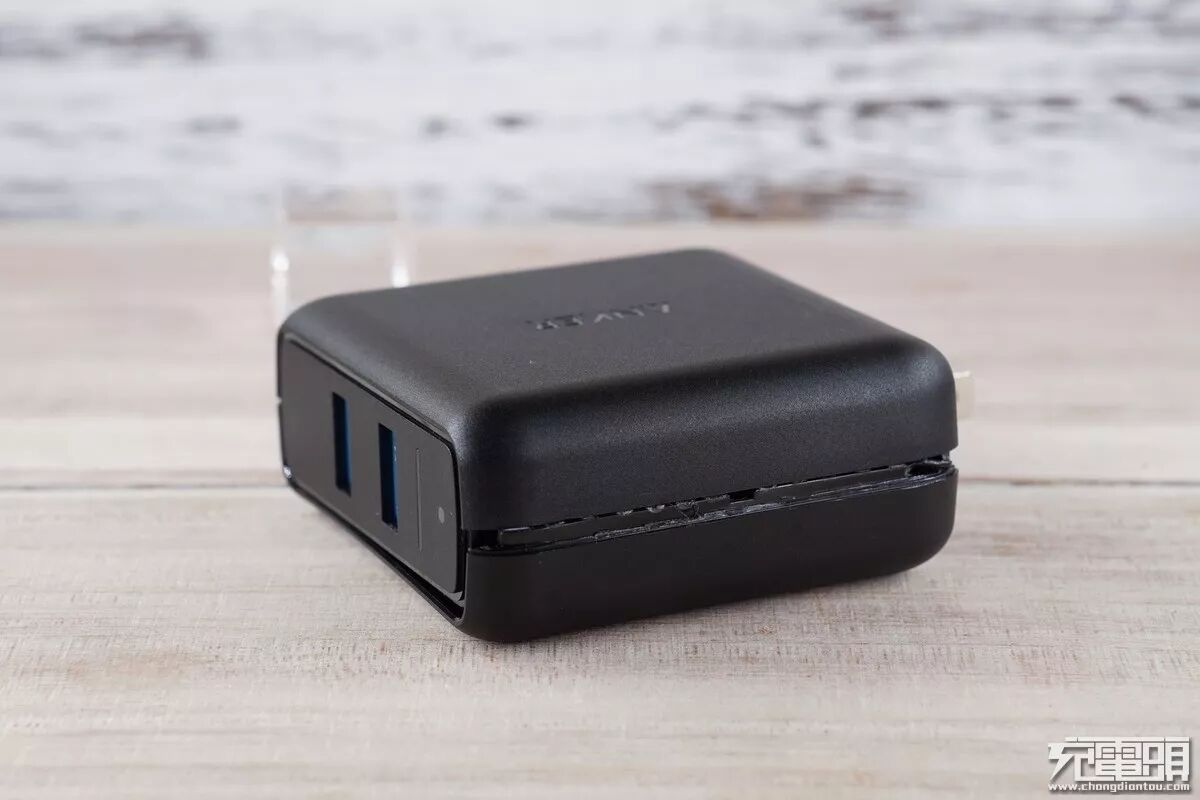

超声波焊接的外壳
这个方案和以前方案类似 没有交流输入后 关闭pwm脉冲， 大电容上电压不泄放 拆机注意安全，大电容存电的
拆机被电了3次有点疼
装入盒子
卡槽吻合，没拆坏
完美

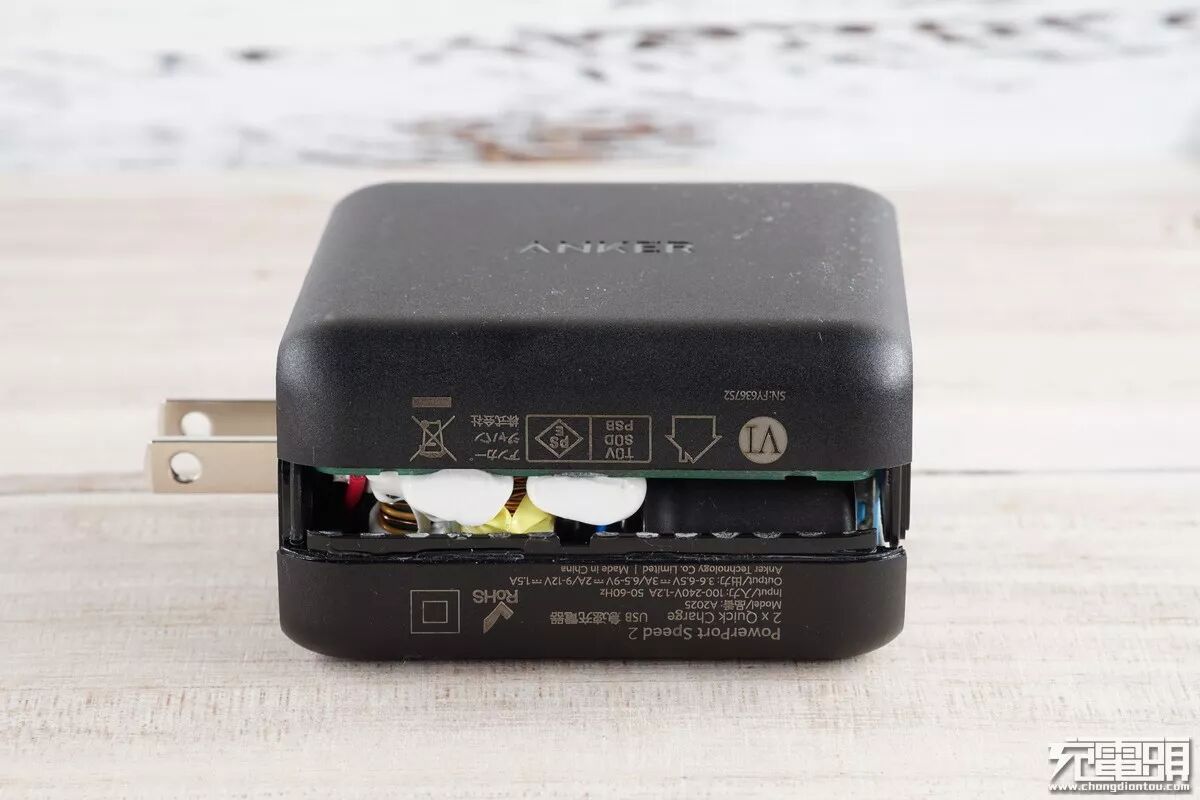

盒盖以后几乎看不出来拆过
初级NR1118C, 采用同步整流，减少发热，
贴片采用波峰焊工艺，可以看到pcb上点了红胶, 比较少见的做法
次级MPS方案，两路独立降压
单口输出最大输出45.9W，远超额定39W
支持QC3.0 支持苹果全速
6008识别
个人认为是一款优秀的电源，可以撸
