支持正反插 尊客闪充4号QC3.0充电器拆解评测
广州尊客电子科技有限公司致力于3C智能数码配件系列产品研发和制造，在3C智能数码配件行业已有近十年的经验。尊客的充电头的命名比较有意思，从尊客1号开始往下排，今天收到的是尊客4号，让我们看看4号选手的表现，下面有请4号选手。
一、开箱

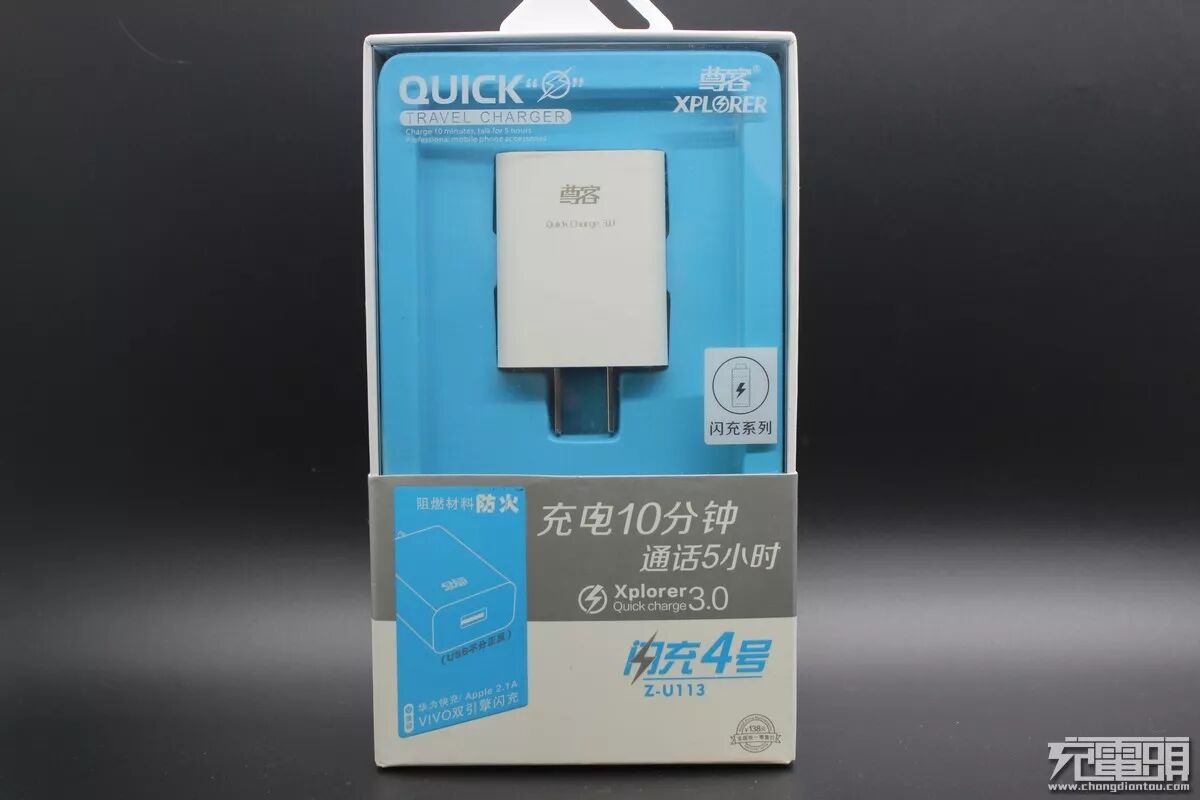

▼尊客4号充电器整体是蓝色的包装，正面是透明的塑料，一下就能看到里面的充电器主体▼背面介绍了产品特点和公司信息
▼侧面表明了22W和快充支持
▼下面有一个纸套，介绍了这款充电头叫闪充4号，支持QC3.0，防火材料，正反插，支持苹果和华为

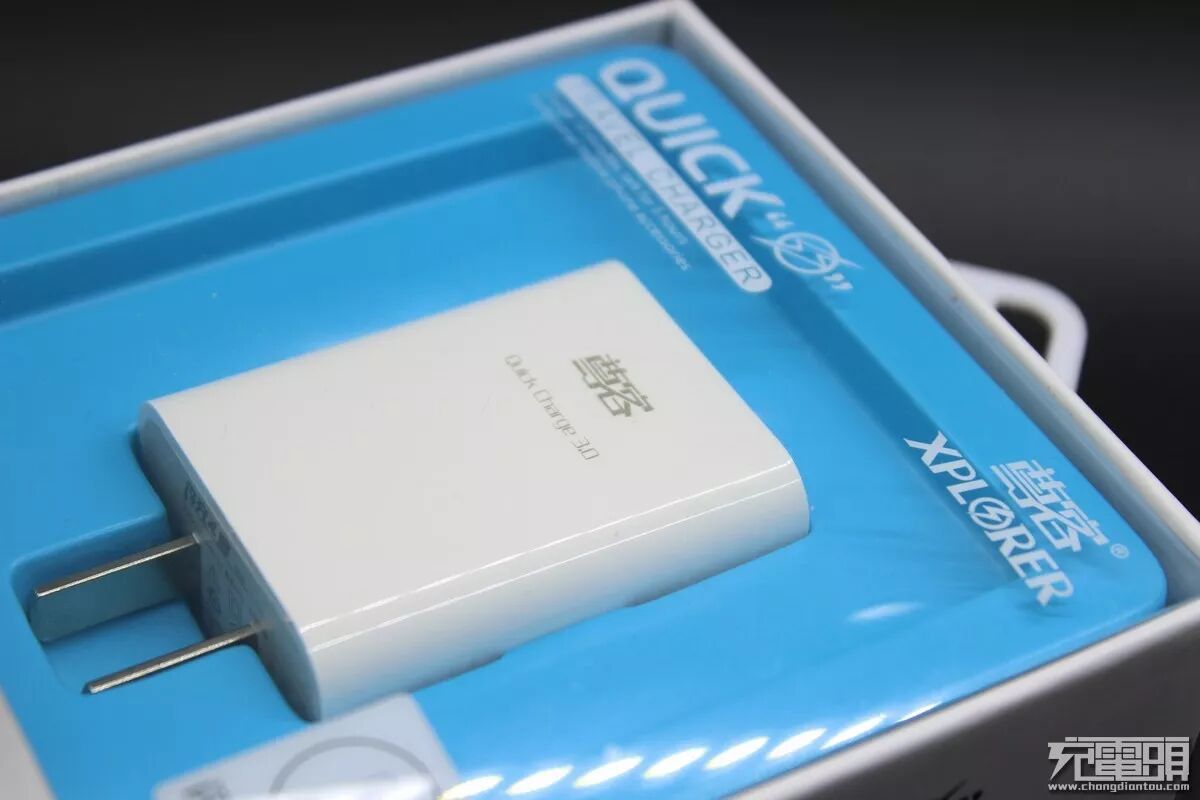

▼透过透明塑料看里面的充电头，看起来挺漂亮的，包装也挺漂亮的

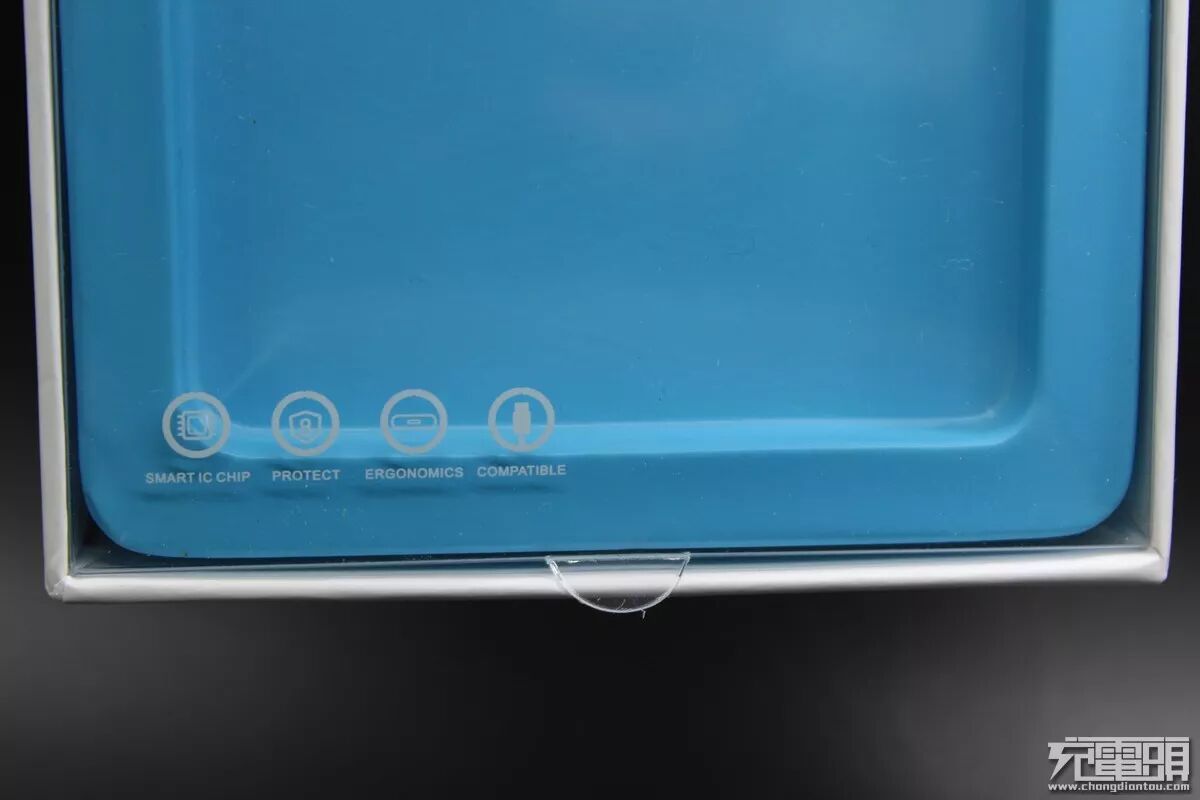

▼拿掉底部的纸套，能看到一个方便掀开的塑料片，还有四个小图标
▼掀背式的开启方式

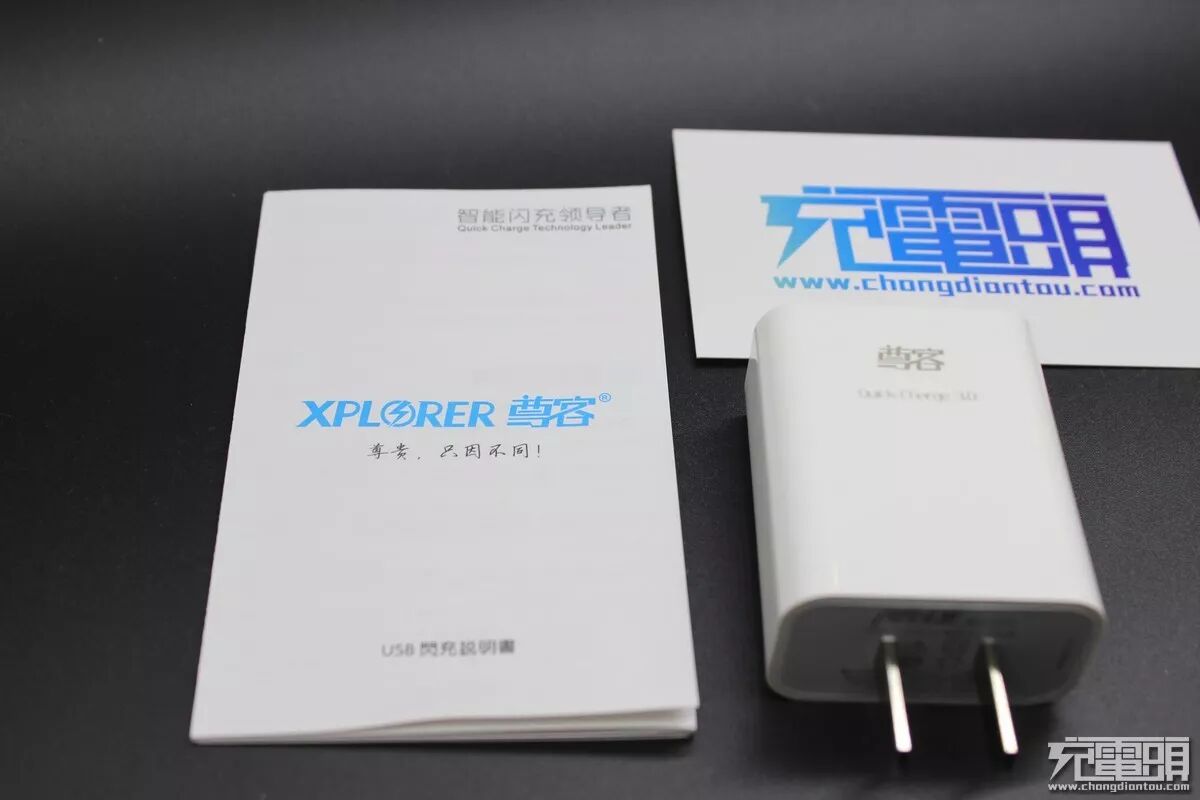

▼里面就一个充电器和一本说明书

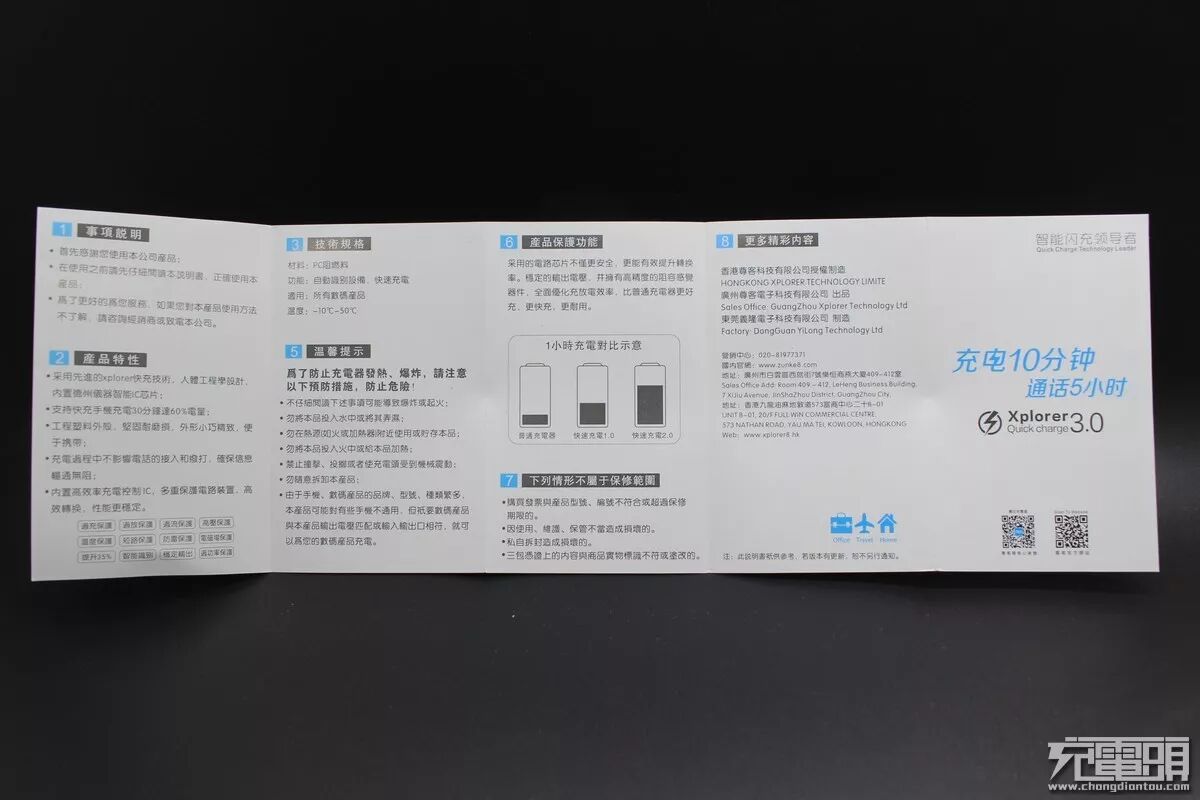

▼说明书一面介绍了产品特性等

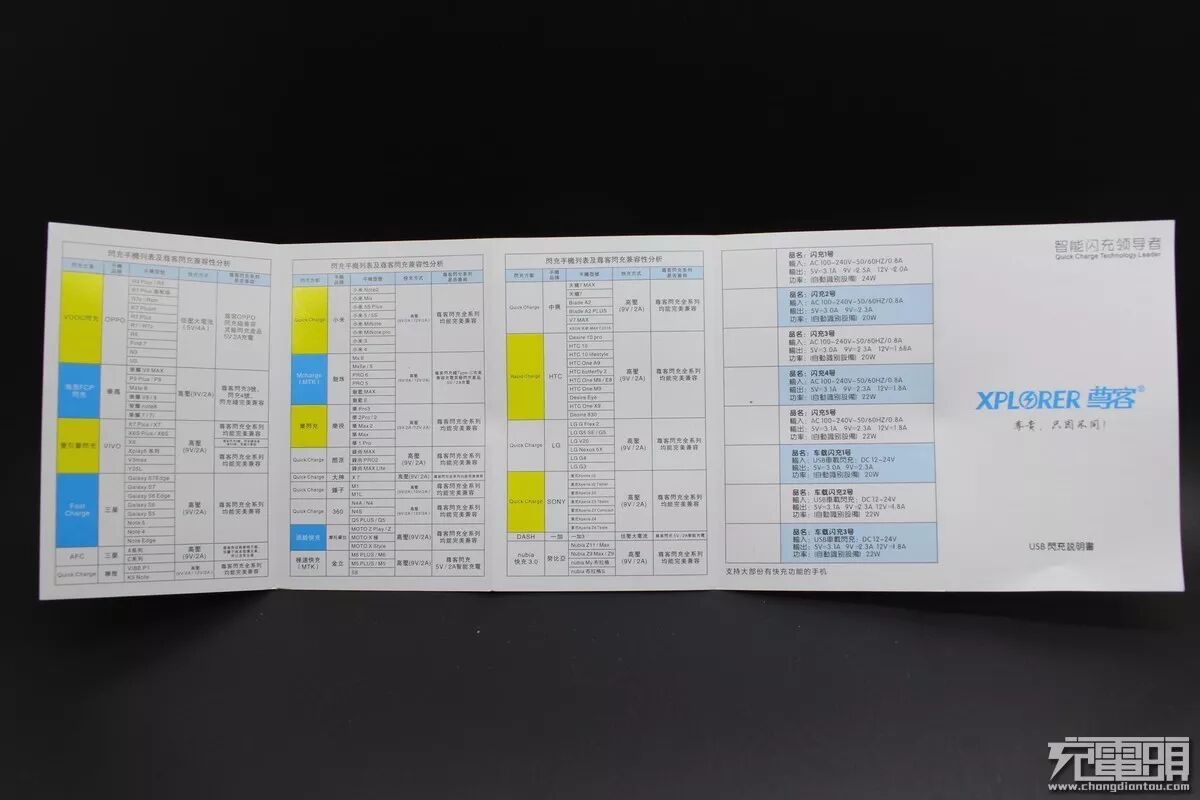

▼另一面就是介绍了尊客充电头这个大家庭的不同产品和市面上主流手机的快充兼容情况

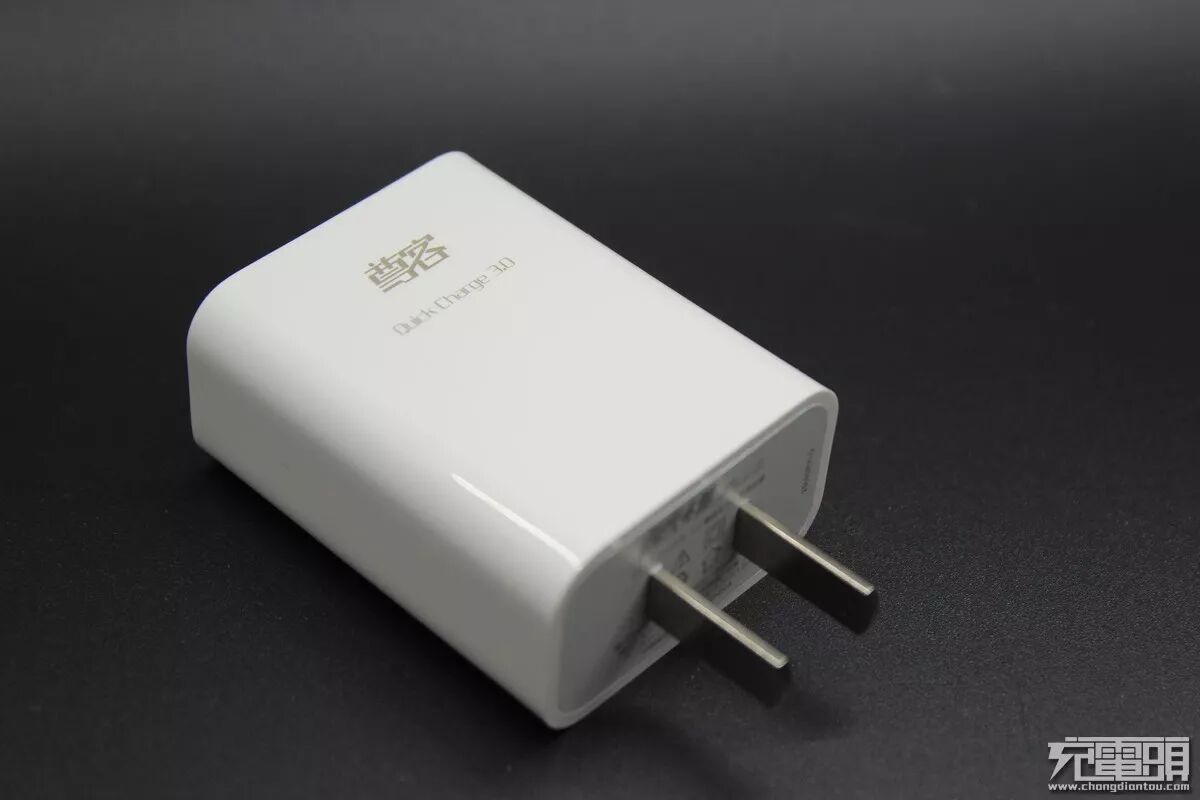

▼正面充电头中间有“尊客”二字，下面还有QC3.0
▼背面和侧面都是空白的，充电头整体是亮面的，摸上去手感还可以，白色的，即使有指纹，也不容易看出来

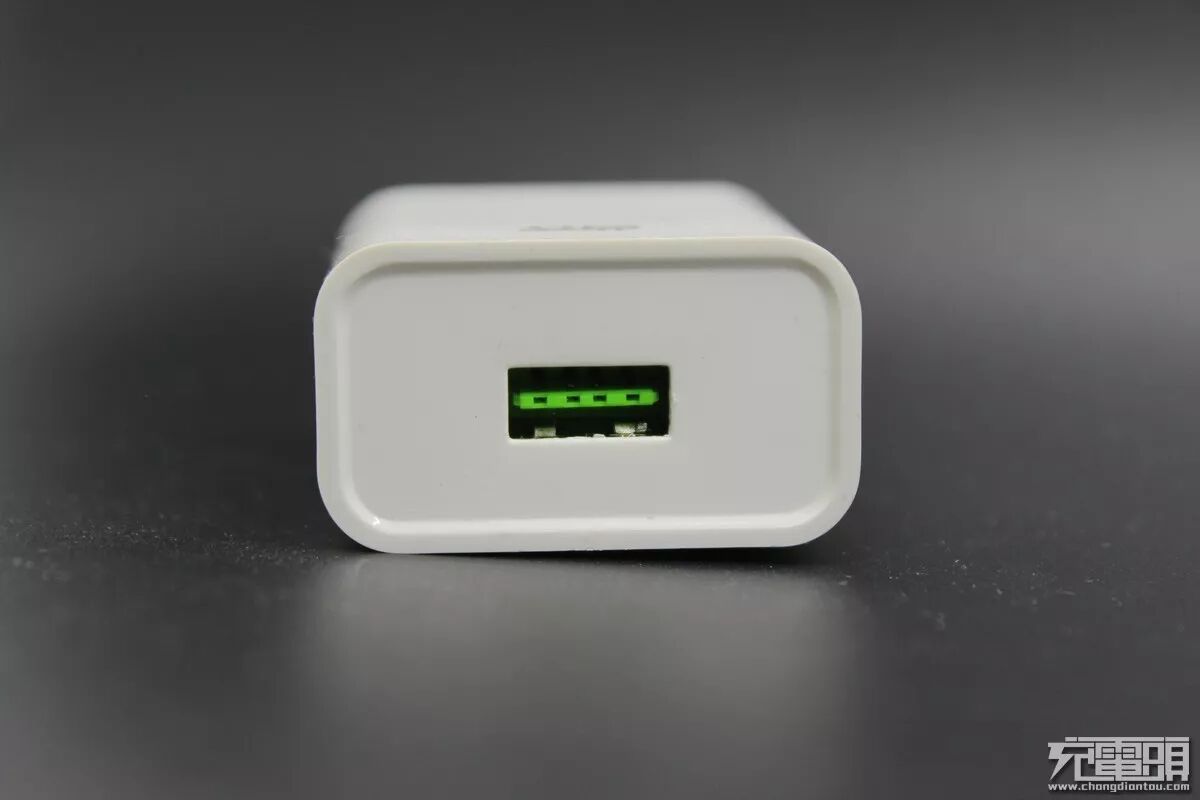

▼支持正面双插的USB插头，绿色的塑料件。但是大家仔细看，USB插口的右下角有一块焊锡，我的人品又爆炸了

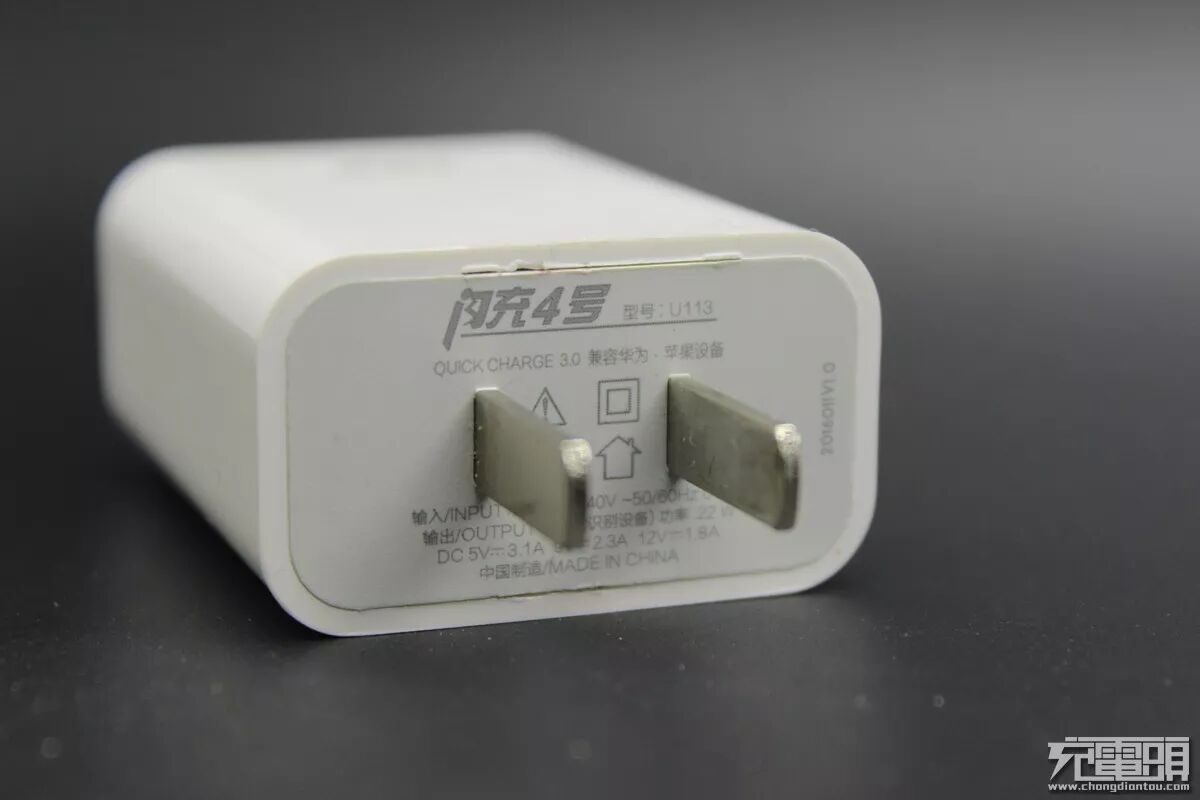

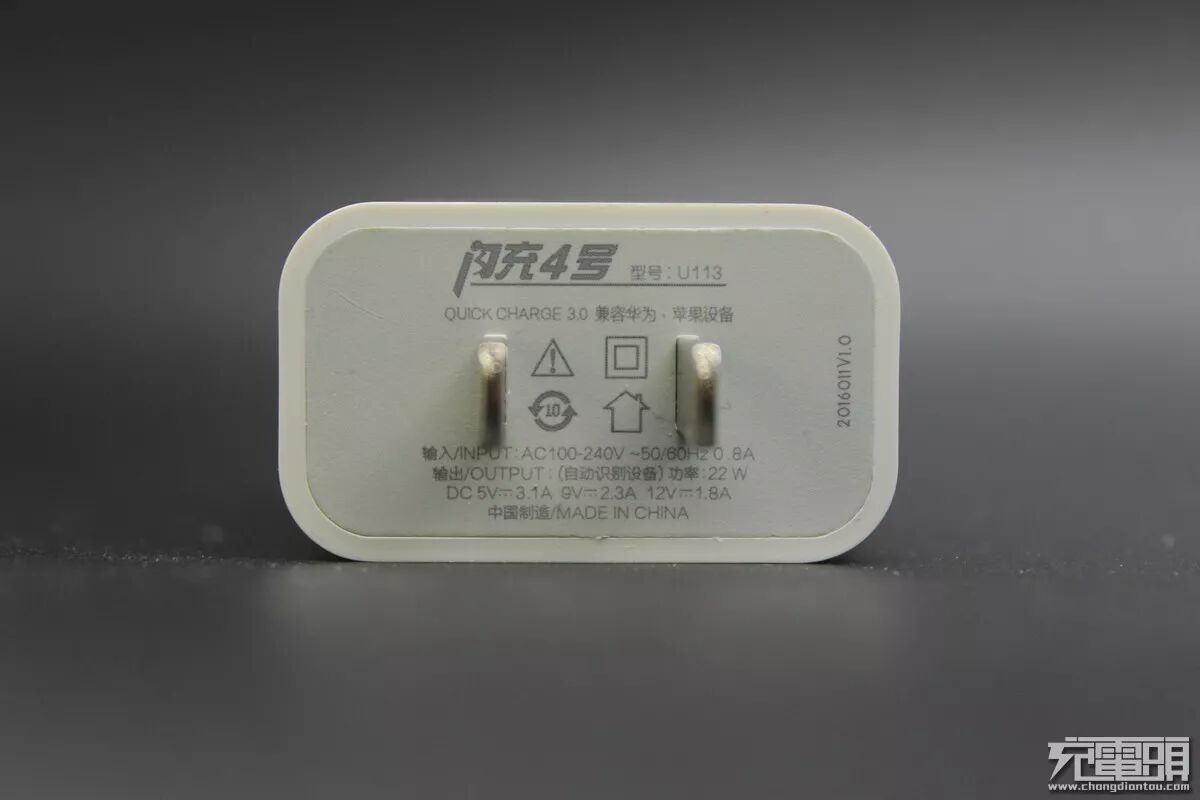

▼AC插口的地方印着这款充电头的参数：
名称：闪充4号
型号：U113
输入：AC 100-240V 50/60 Hz
输出：DC 5V-3.1A 9V-2.3A 12V-1.8A （自动识别设备）22W
▼正反插的插头，仔细看一下，绿色的胶舌

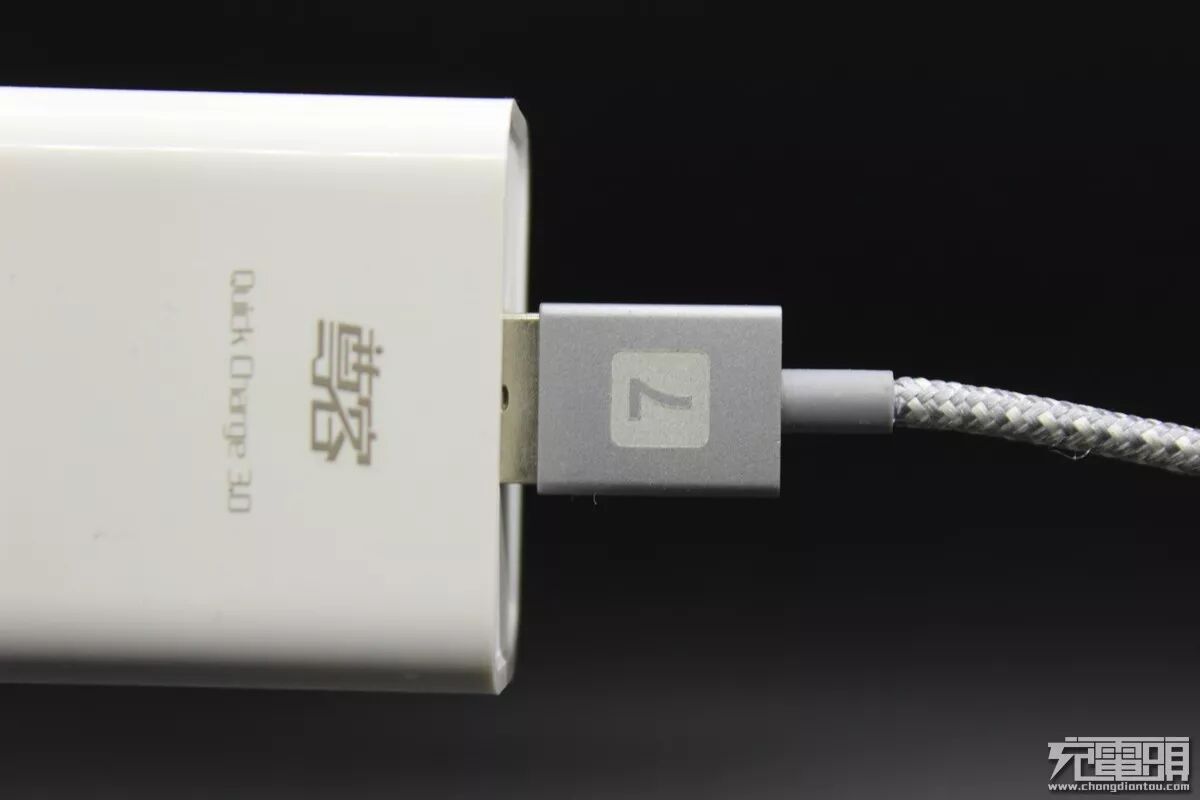

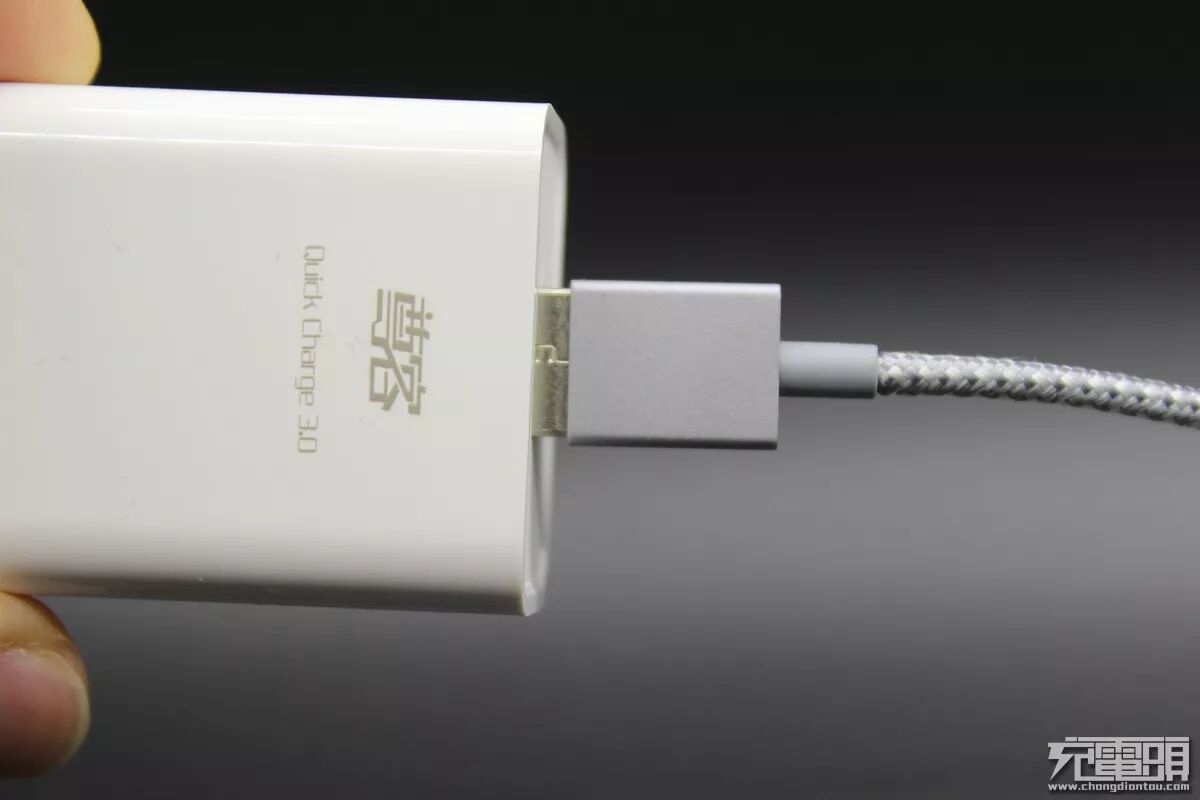

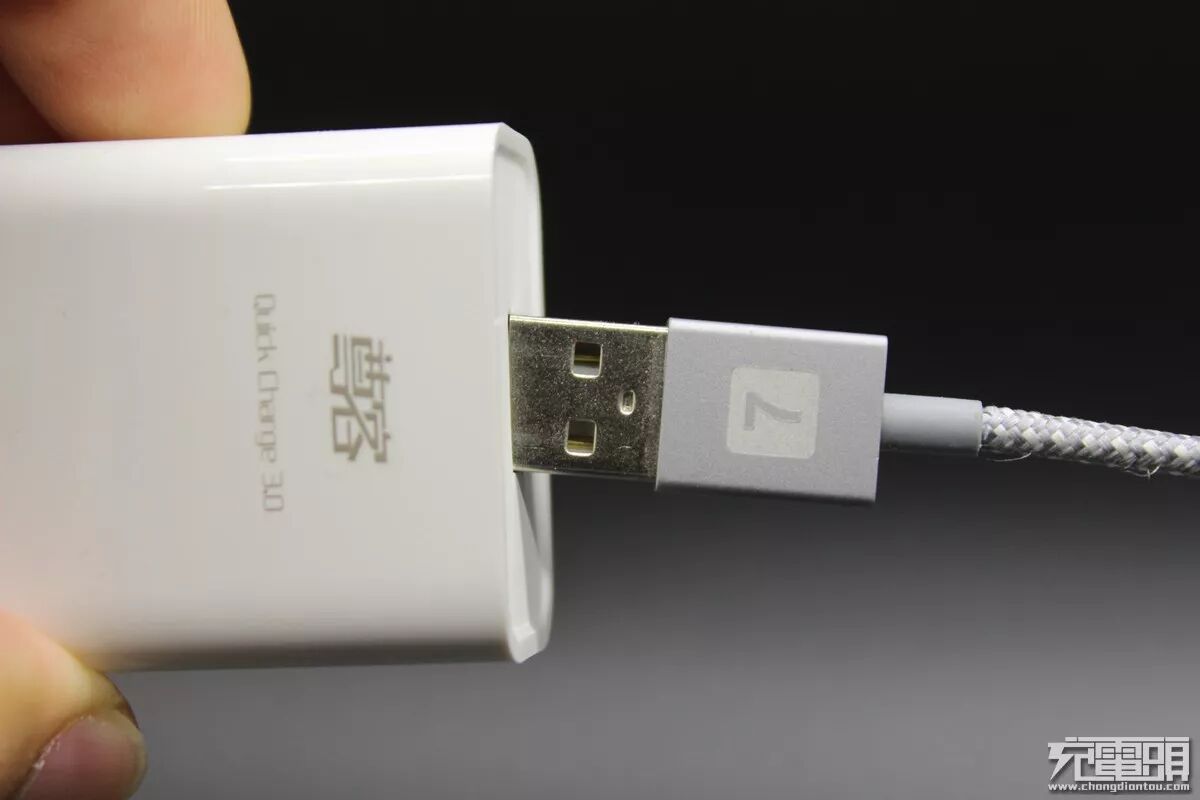

▼下面我们来试试效果，反插，很简单容易的就插进去了
▼正插，额，不好意思，被卡住了，应该就是被刚刚那个焊锡卡住了

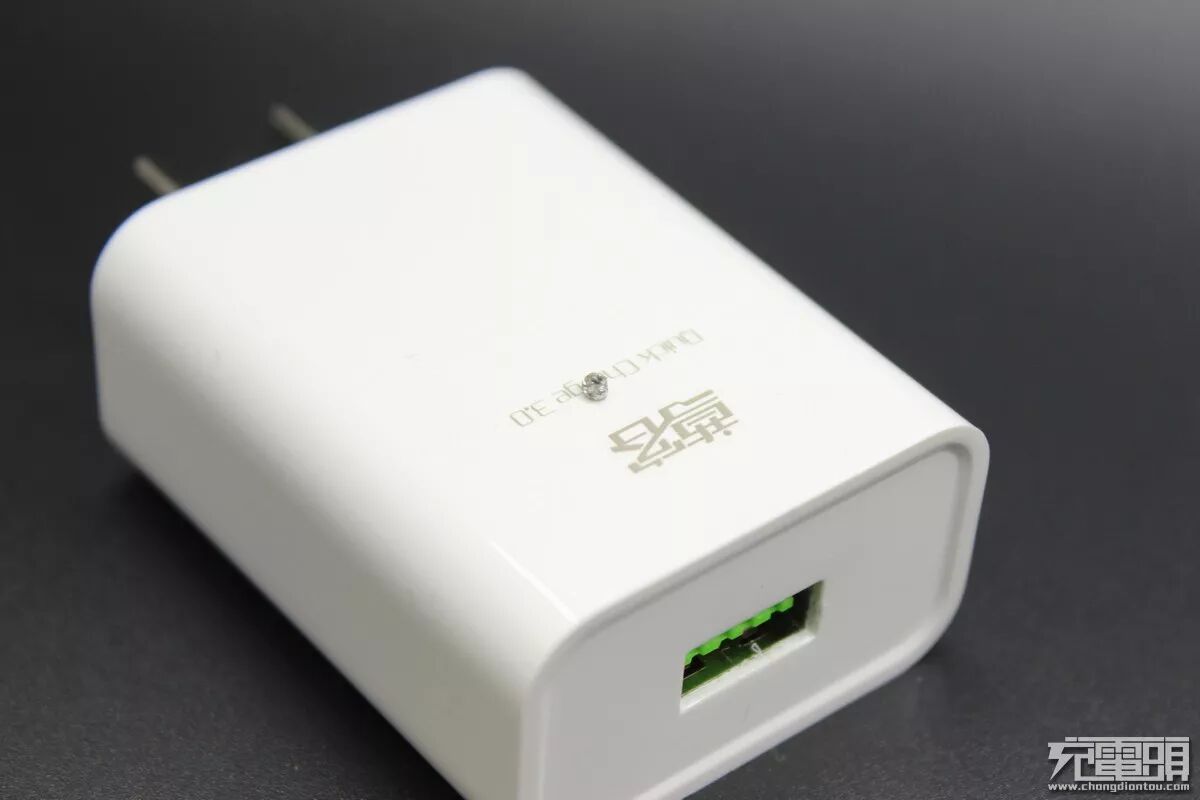

▼然后我用一把一字螺丝刀，轻轻的把焊锡掏出来，然后将USB弹片拨回去。中间就是那颗找事情的焊锡颗粒，弄出来就没事了
▼掏出来之后就能插进去了
二、拆解

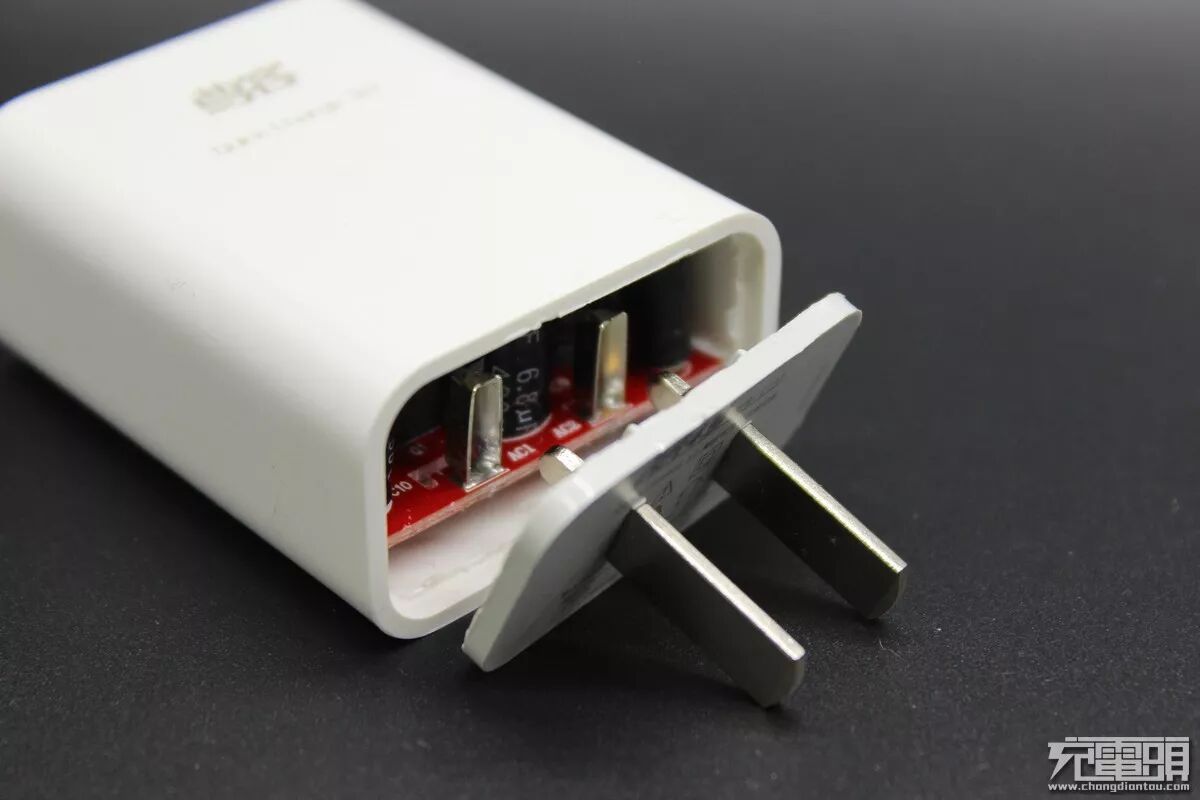

▼这款充电头是在AC插头处固定的，轻轻用刀插进去，稍微用点力就可以撬开
▼几乎无损，很漂亮，嘿嘿
▼充电器内部的PCB是固定在滑轨上的，可以用力将PCB抽出来

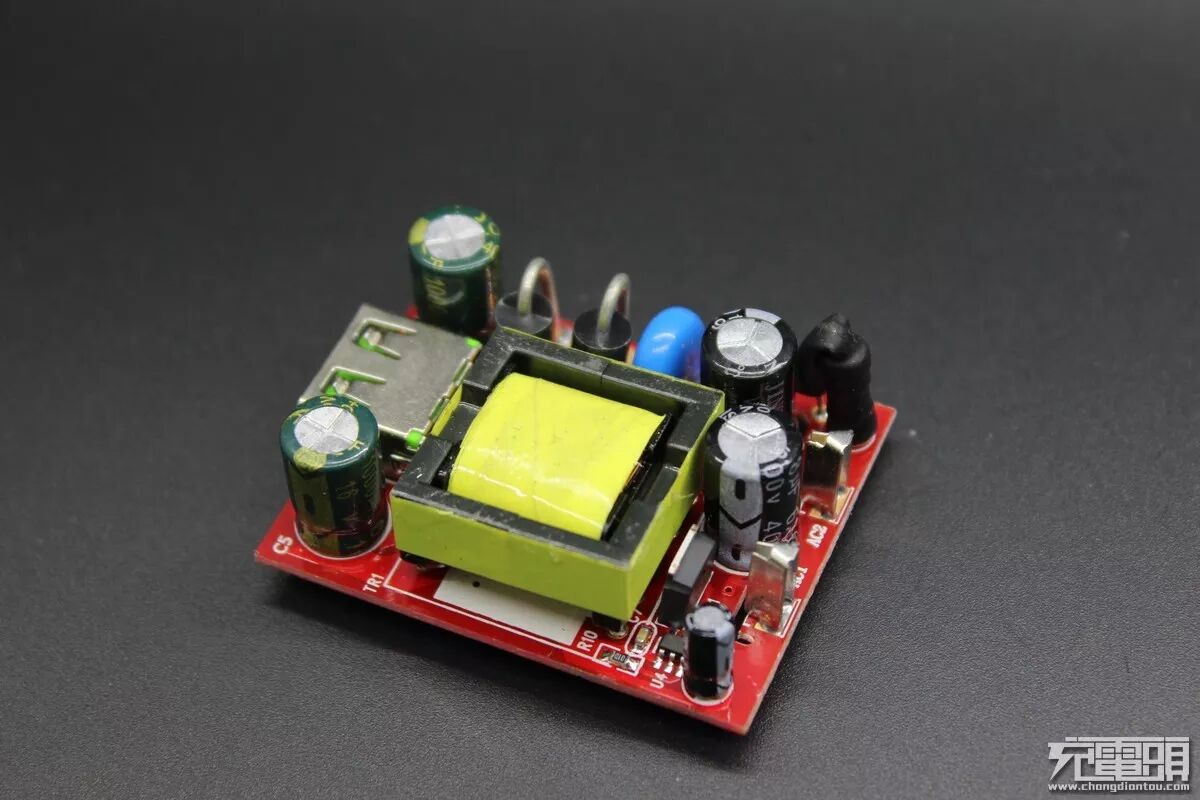

▼整体看一下

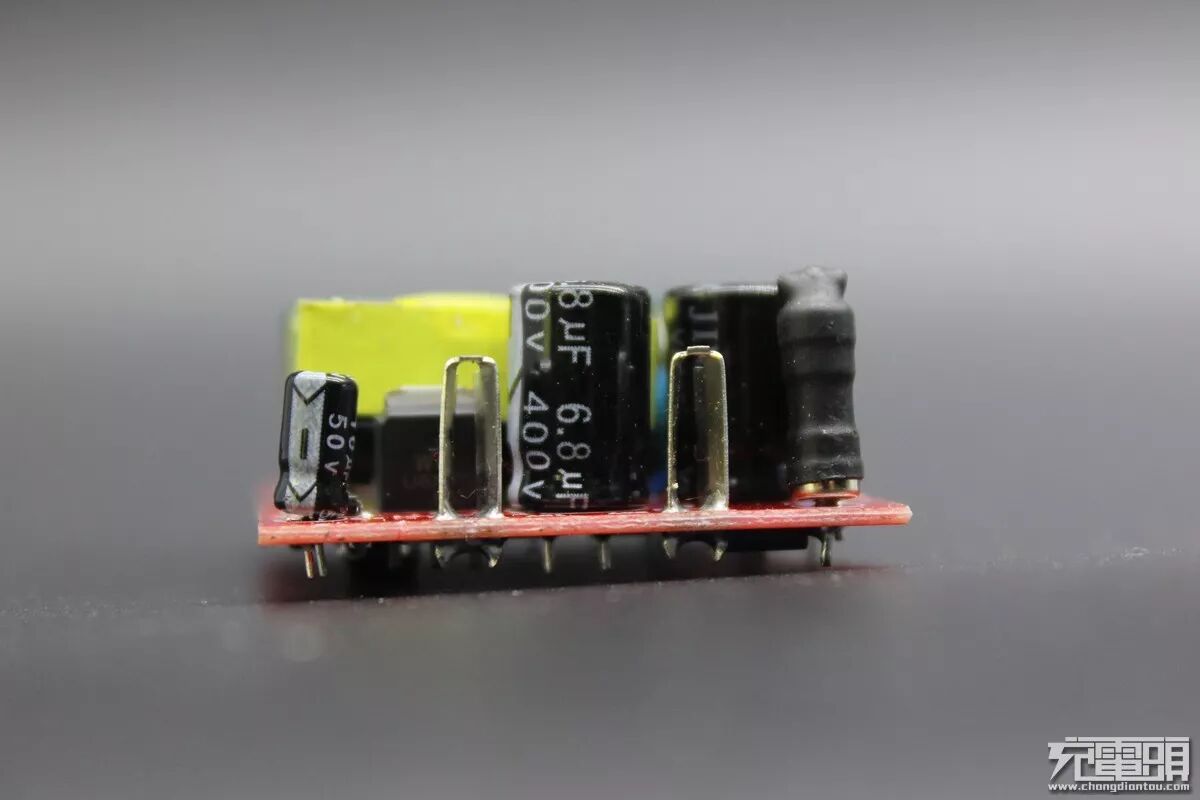

▼PCB正面，正面有两个AC插头的接触

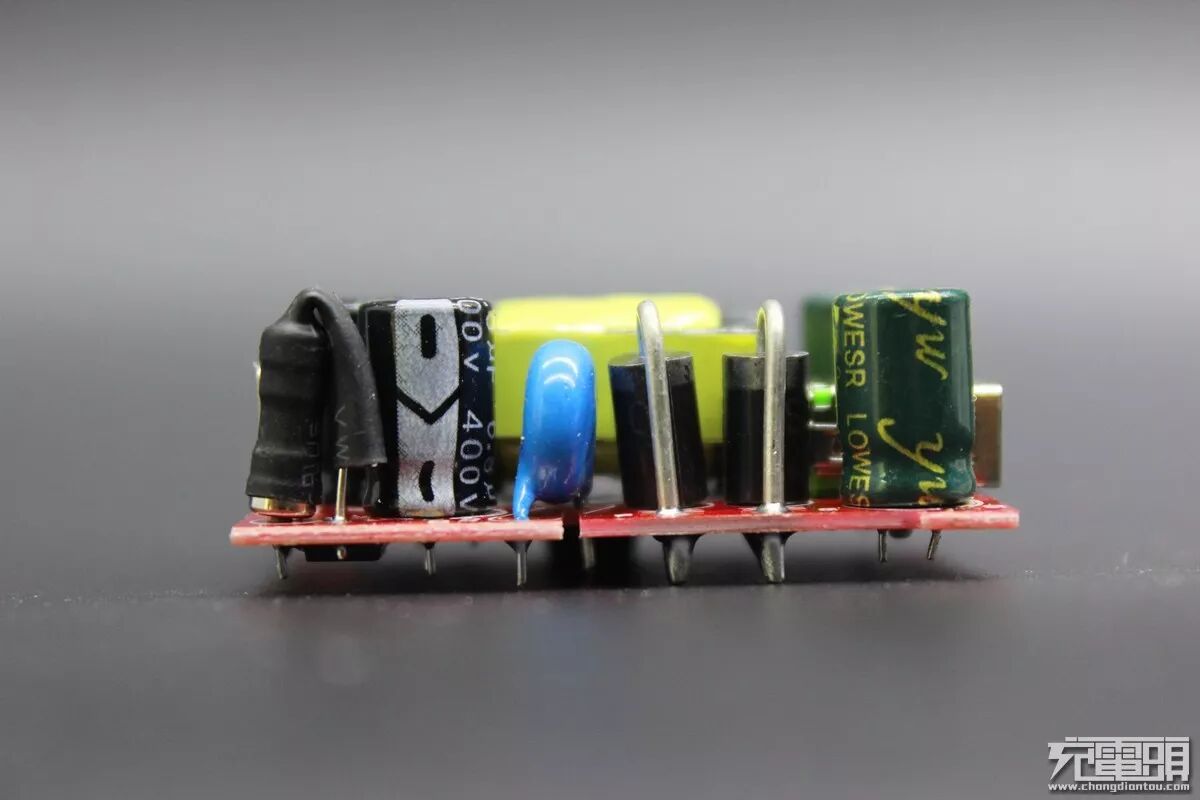

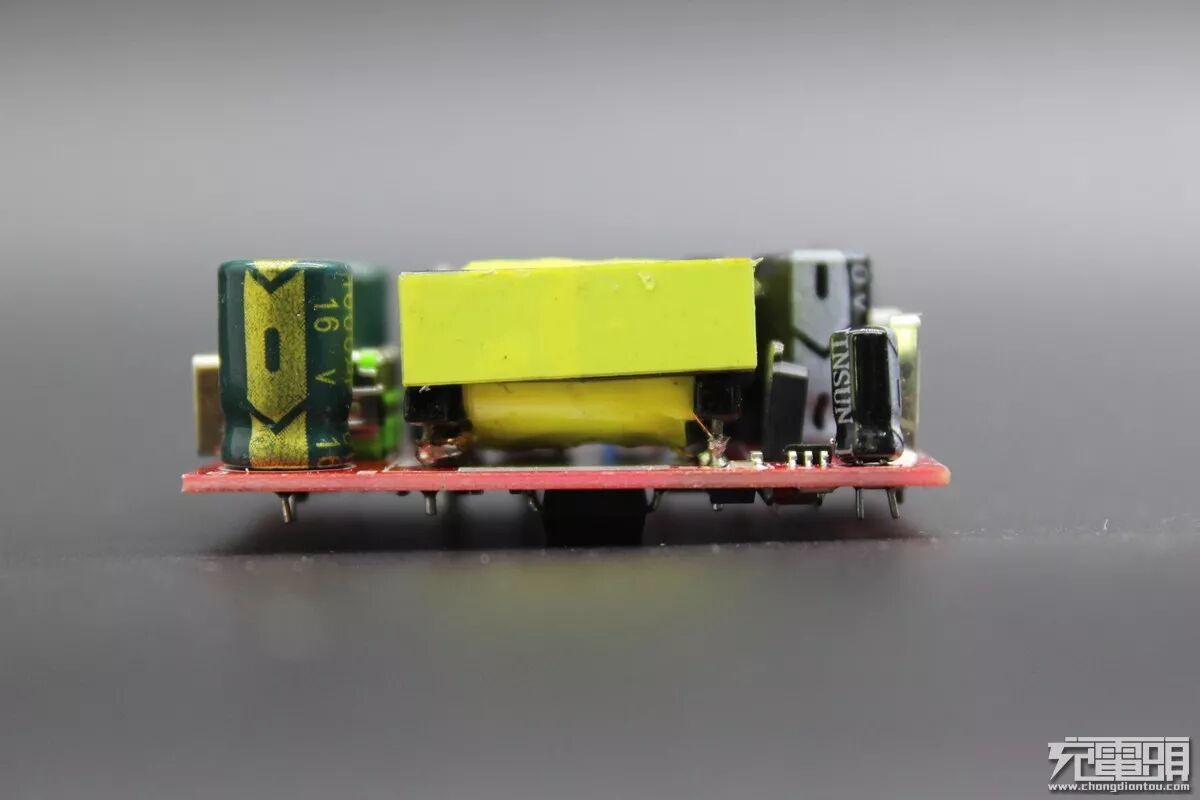

▼侧面，可以看到一些保护

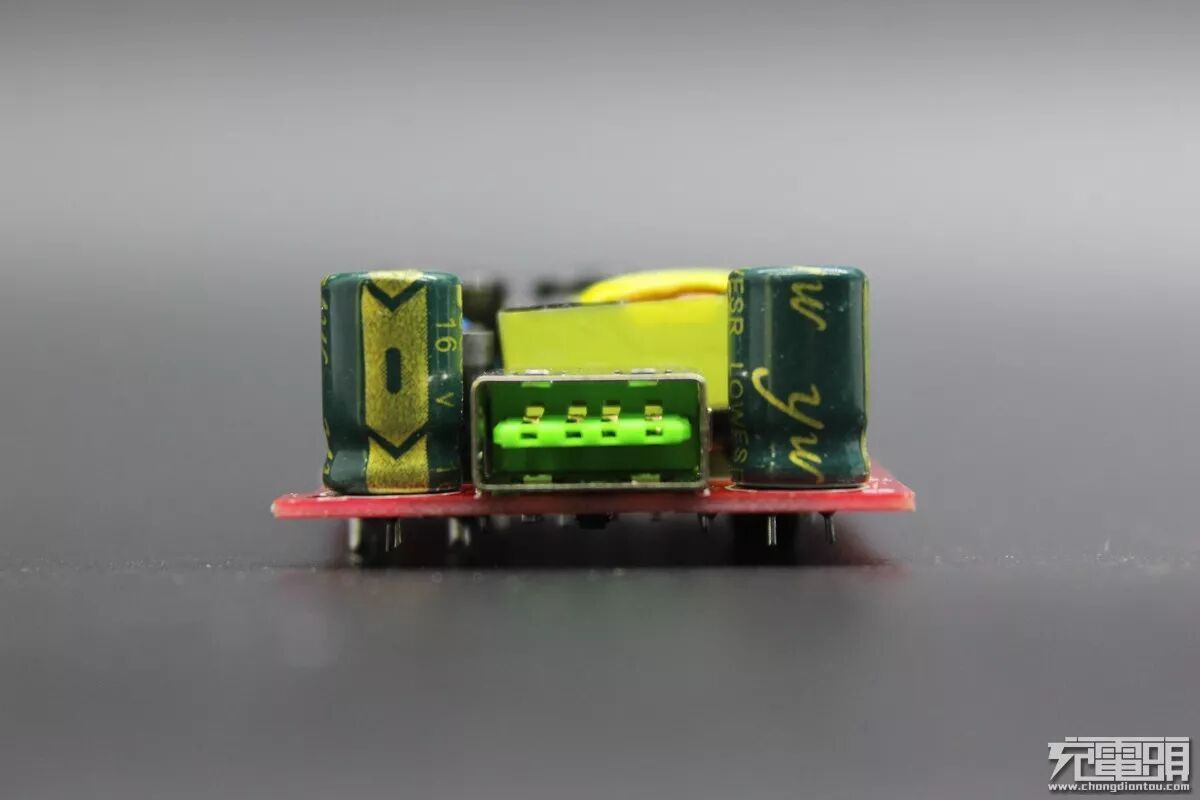

▼正反插的USB，两边两个绿色的电容
▼另一面

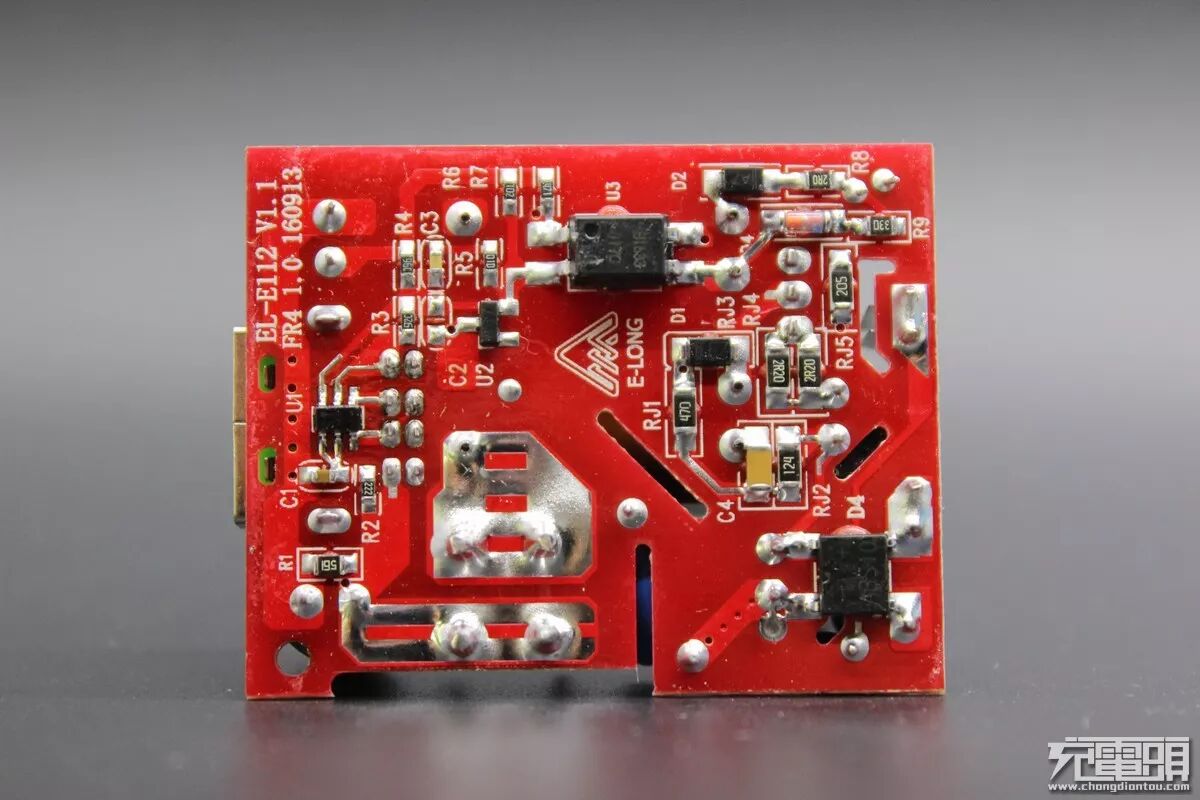

▼背面。这款充电头就是很传统的肖特基整流，高集成

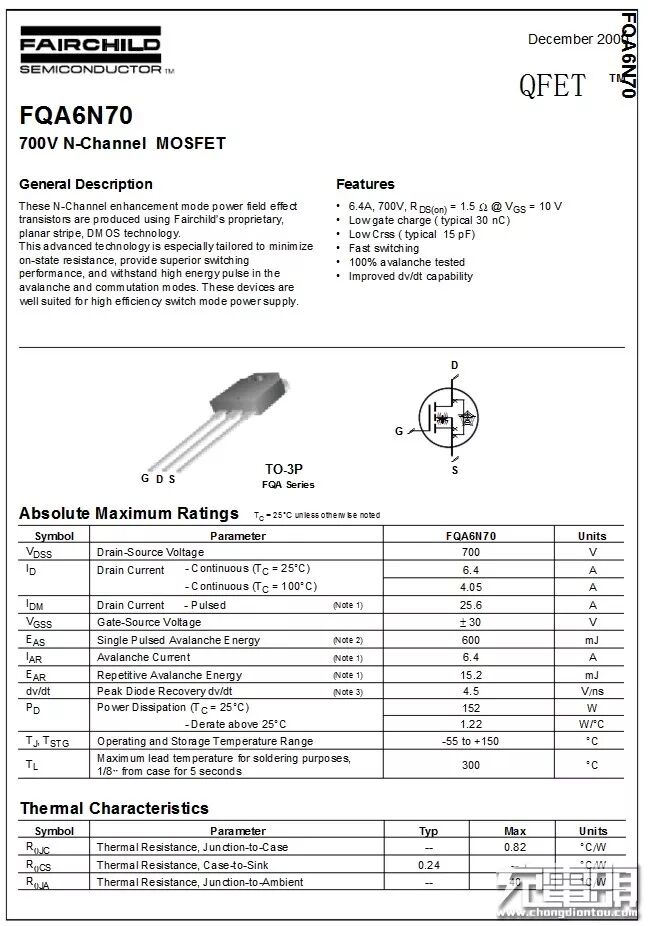

▼U6N70 1642T，这应该是一个MOS开关管

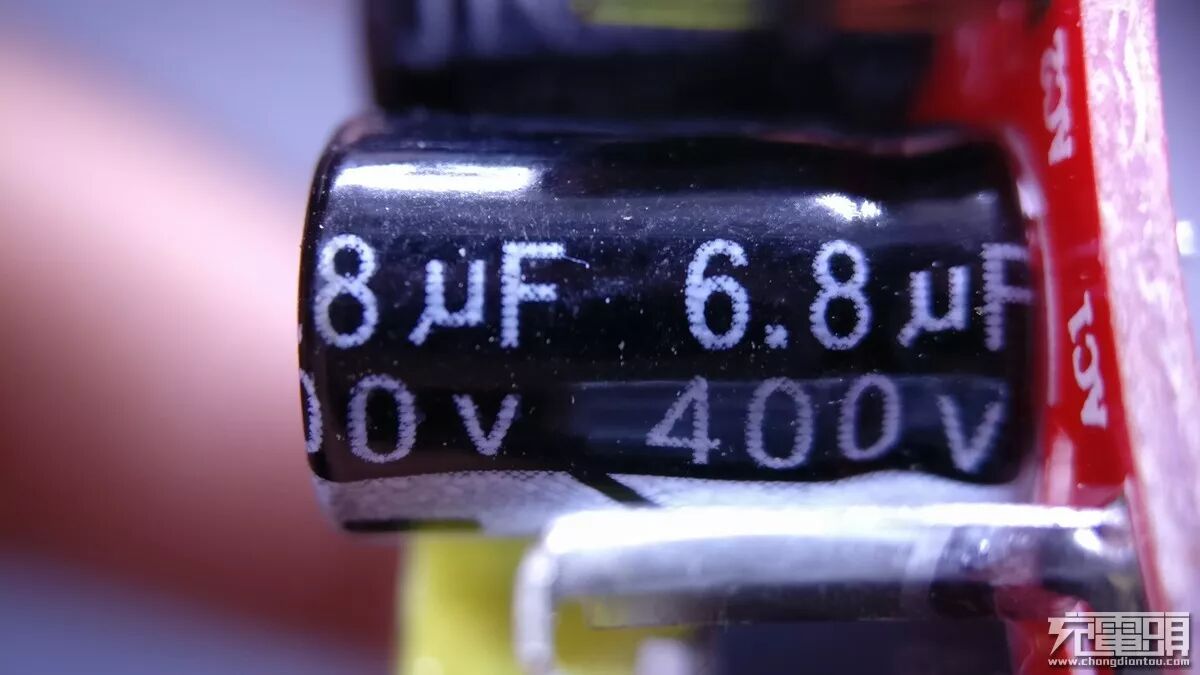

▼400V 6.8μf电容
▼旁边还有一个小的电容50V 10μf
▼USB插头旁边的16V 1000μf

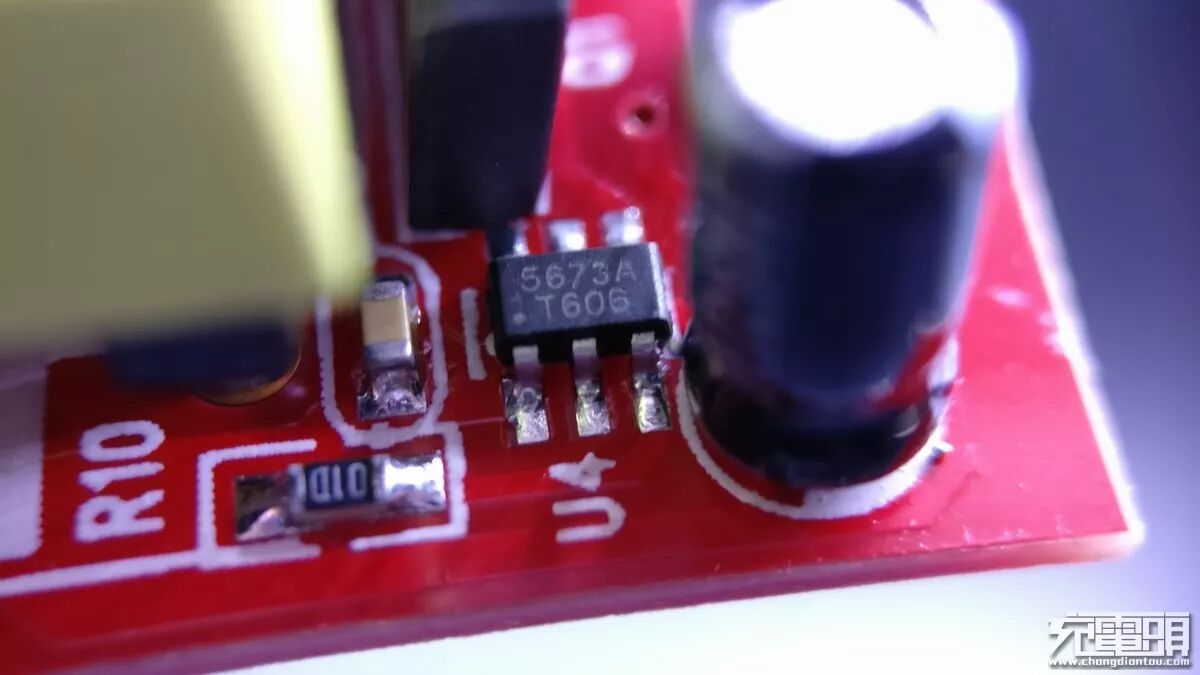

▼5673A T606

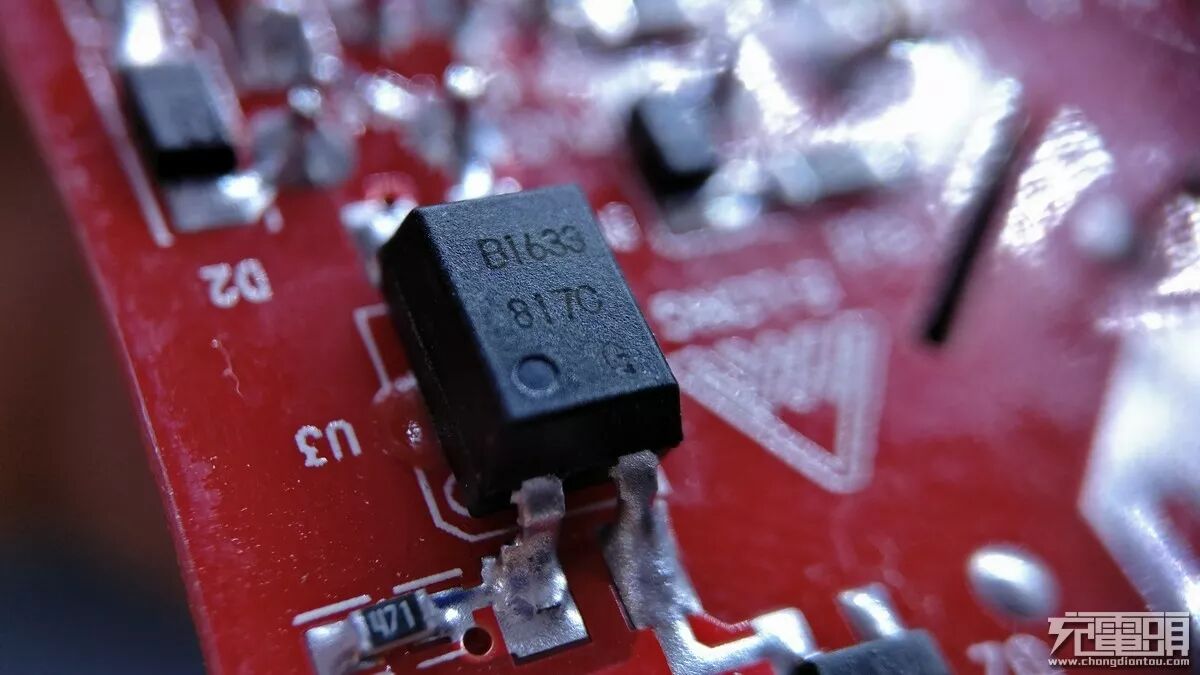

▼B1633 8170

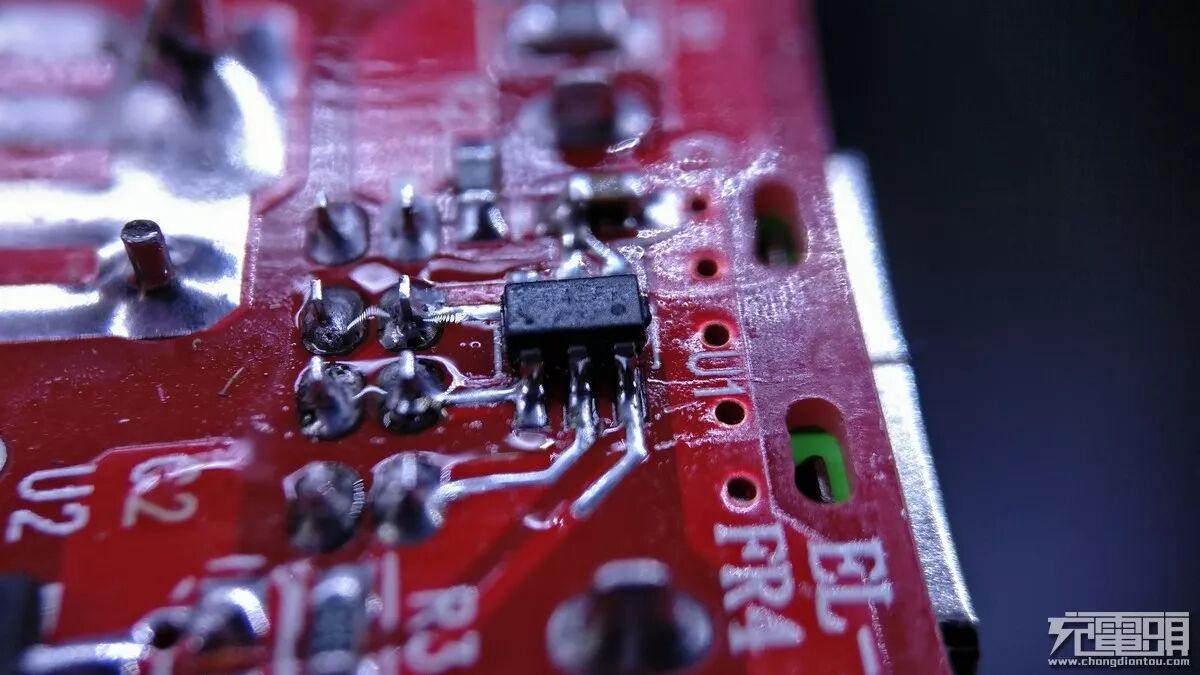

▼这个识别，上面什么都看不清，推测是FP6601Q。
三、测试

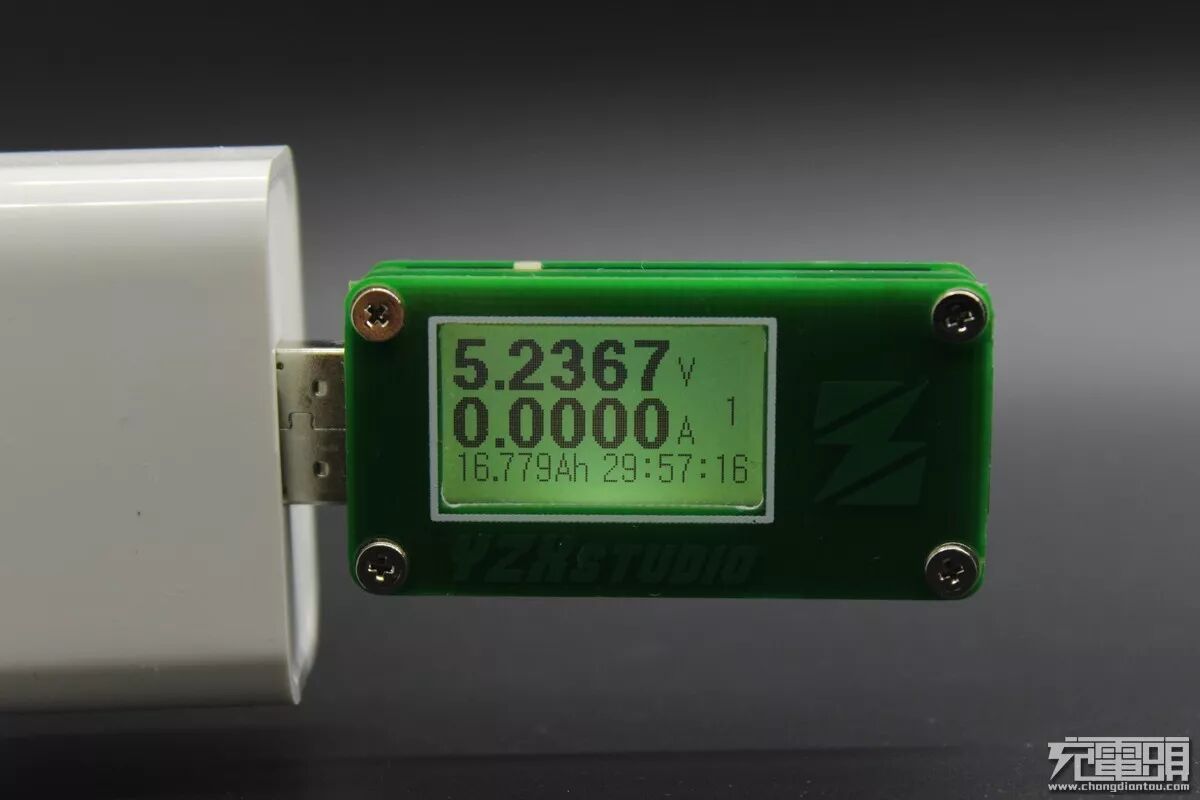

▼5V空载电压5.2367V

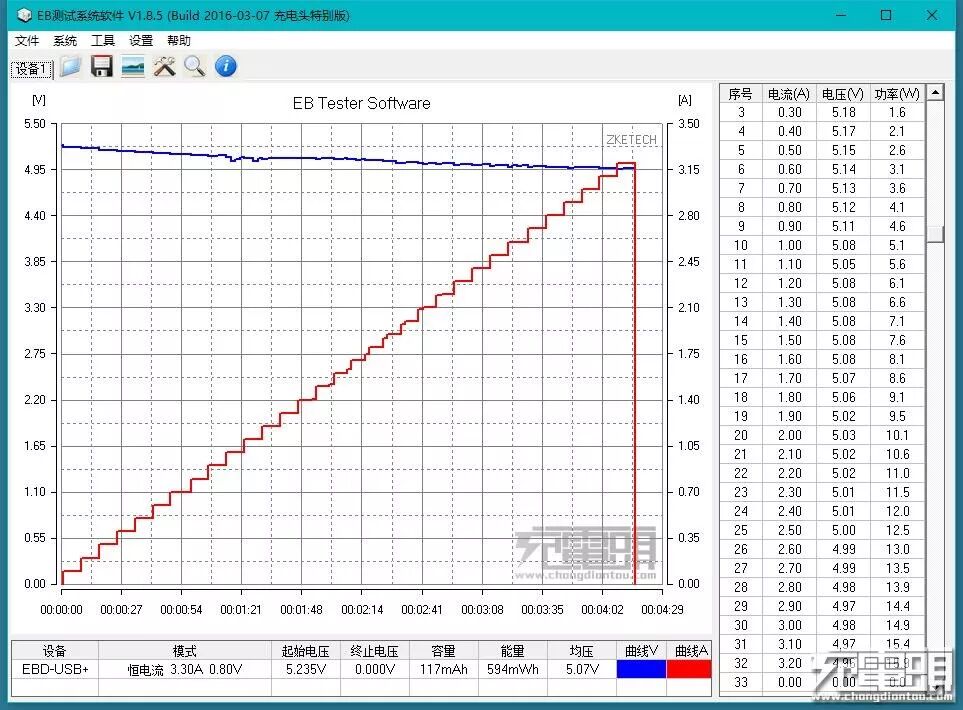

▼5V步进电流测试，最大输出3.2A 4.96V 15.9W，达到标称，没有线补
▼9V空载电压9.0758V

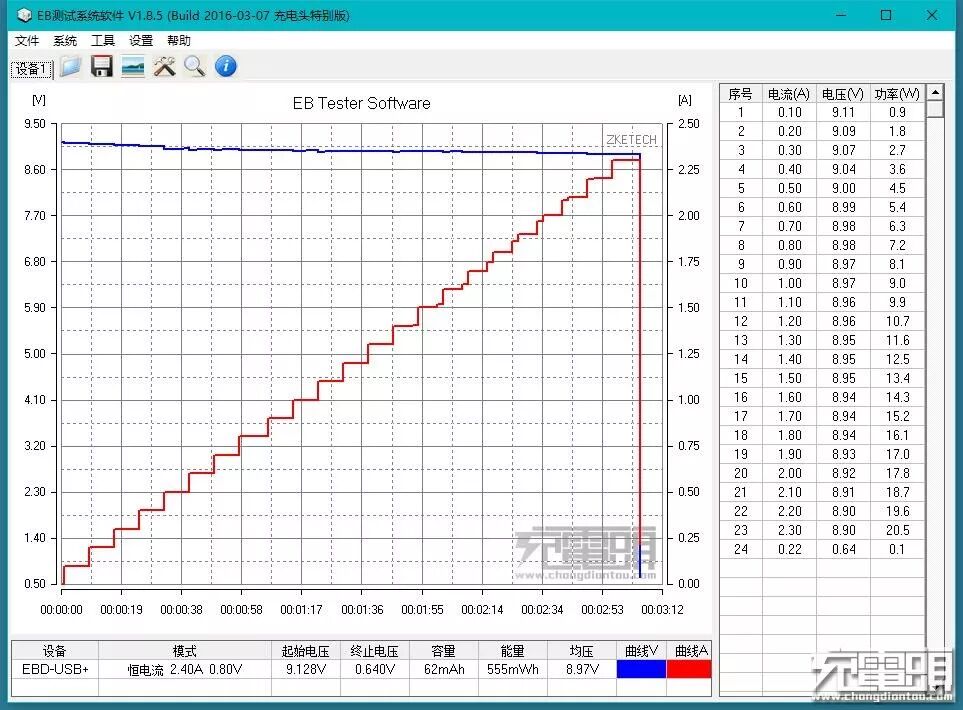

▼9V步进电流测试，最大输出8.9V 2.3A 20.5W，电压没有线补，电流输出达到标称

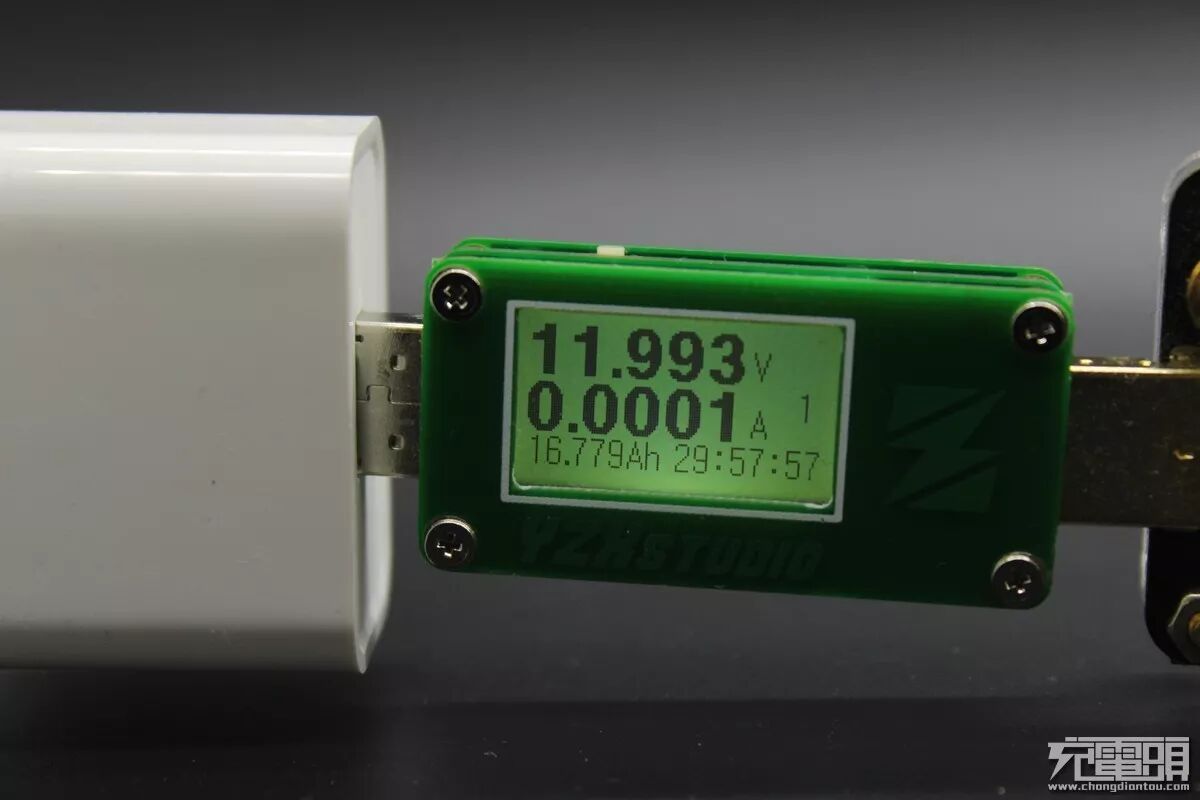

▼12V空载电压11.993V

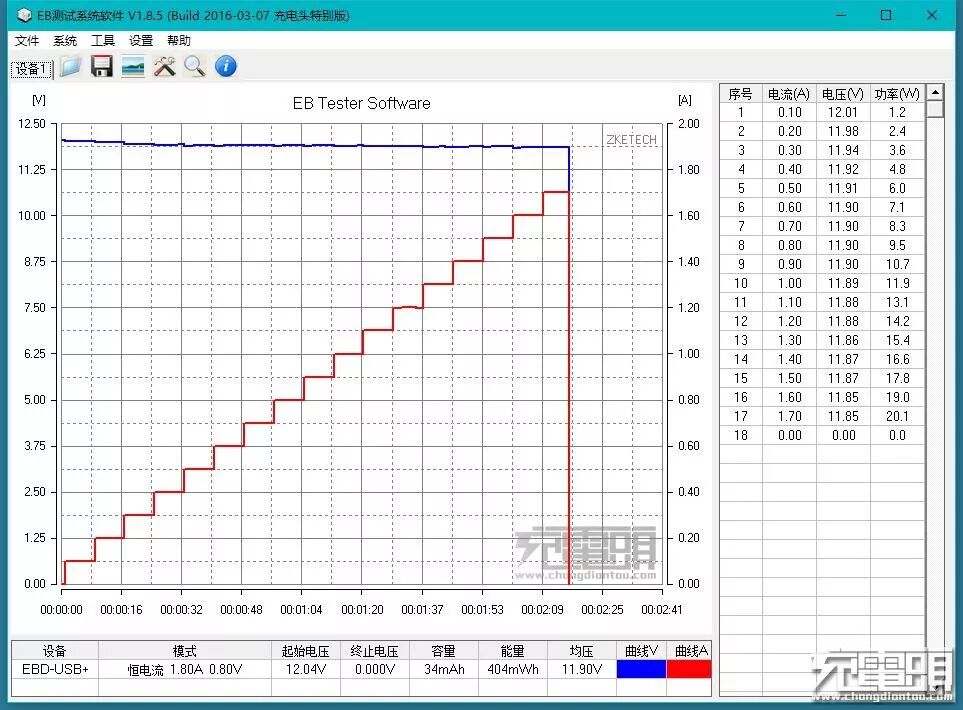

▼12V步进电流输出，最大输出11.85V 1.7A 20.1W，没有线补

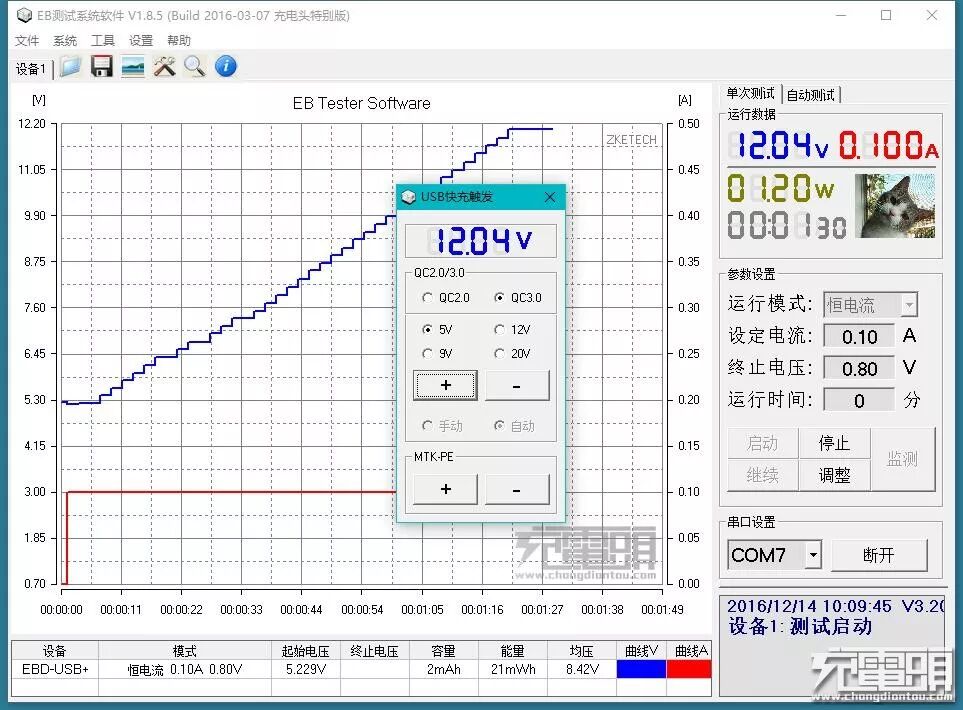

▼QC3.0升压步进，最大电压12.04V

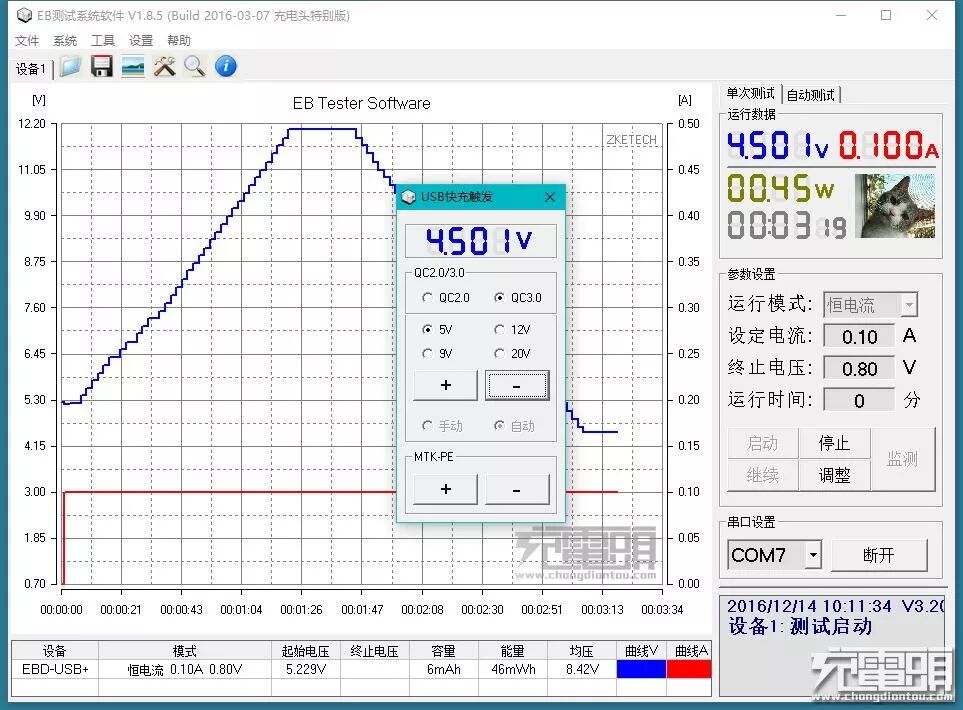

▼QC3.0降压步进，最低4.501V

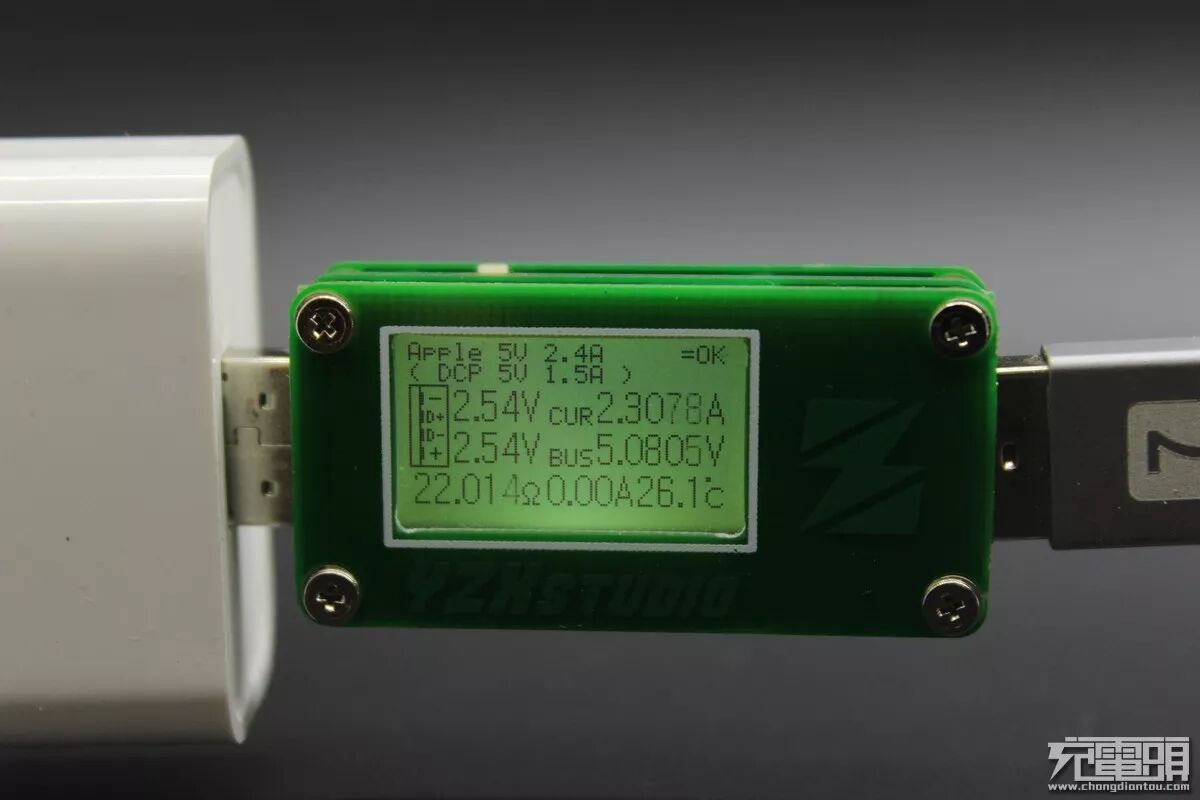

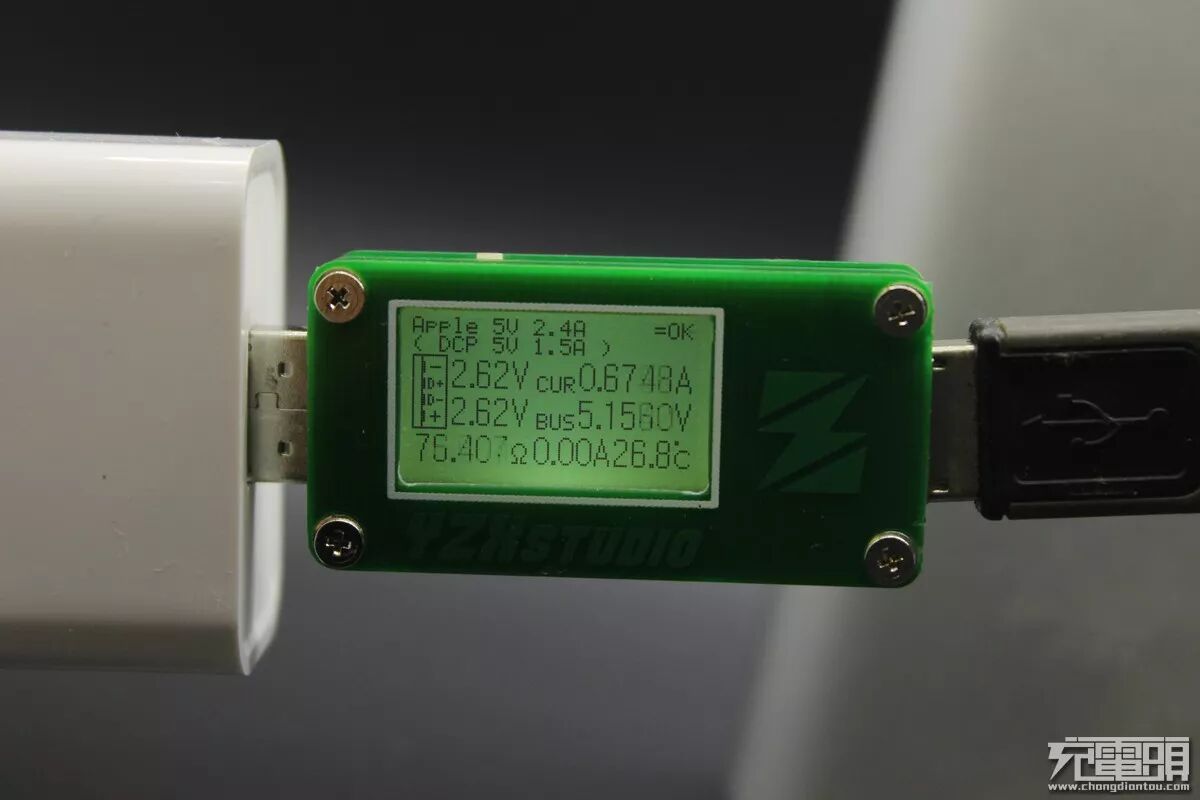

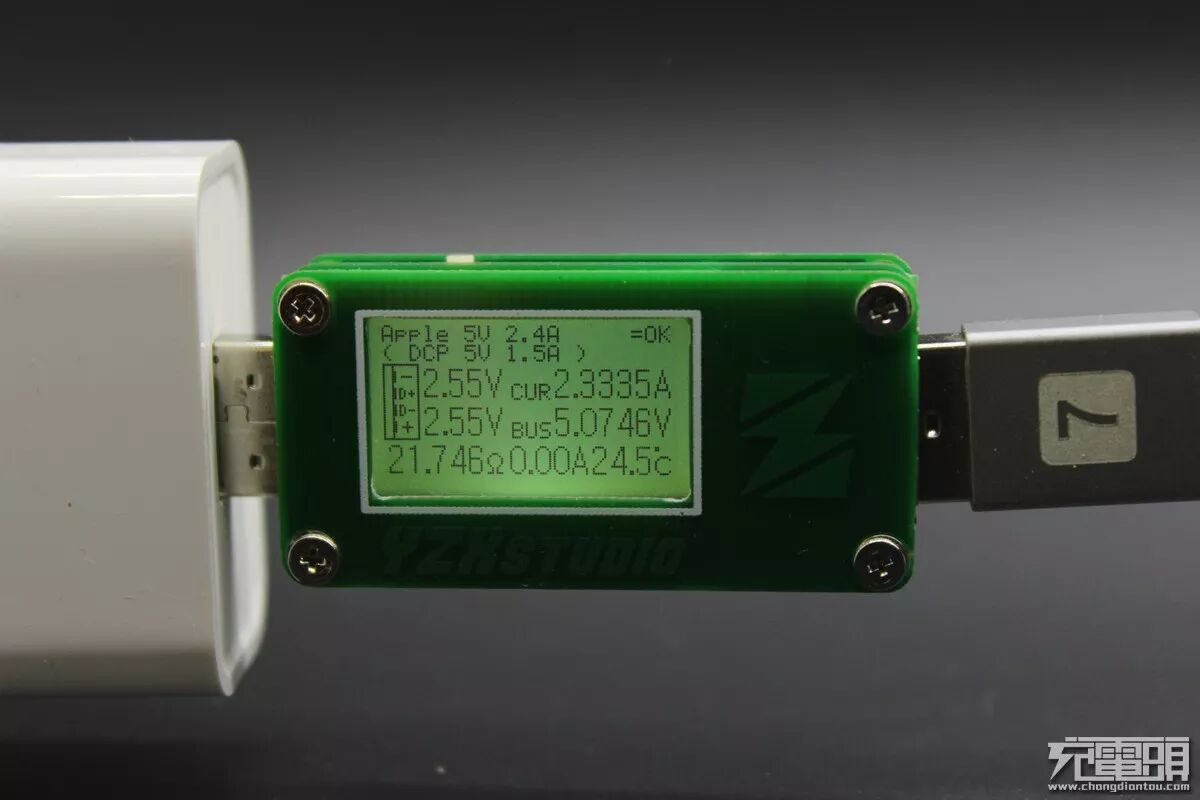

▼给ipad air2充电，识别苹果设备，充电模式2.4A
▼给ipad pro 9.7充电，识别苹果设备，充电模式2.4A
▼给小米移动电源10400充电，一样识别，但是移动电源自身电量比较慢，所以电流小了点
▼给小米移动电源2充电，触发9V，支持QC2.0
四、总结
1、充电头整体做工还可以，虽然表面是亮面的，容易沾染指纹，但是由于是白色，一般看不出来。支持正反插的USB母座确实挺好用的不错，但是我收到的这款的USB插座略有瑕疵，还需要自己动手清理一下，才能正常使用。正常使用之后，正反插还是很好用了，根本不用看正反，直接插；
2、这款充电头的整体输出还不错，虽然没线补，但是输出电压还可以，电压曲线保持的也很稳。苹果识别和QC兼容效果还不错，由于手头没有华为手机，就没有测试对于华为的快充的兼容性，比较尴尬；
3、整体还可以，正反插的USB口算是一个亮点。
