魅族M10移动电源（快充版）拆机评测
本月21日，演唱会公司 ——— 魅族又召开每个月一次的演唱会啊不发布会（笑）。
发布会上除了发布全新手机魅蓝Metal外，更是重新、第二次发布了移动电源M10。
这款随MX5手机同期发布的M10移动电源，京东众筹高达6000万，
但充电速度、兼容性等仍难让人满意，于是魅族随即下架了该移动电源进行回炉再造。
在经历了113天后，重新修改电路、提升快冲兼容性、重写底层协议后再度登场。
新M10 能否达到完美产品的高度？
业内最速充电头为大家一探究竟~
前篇：魅族10000mAh移动电源快充版和标准版开箱对比（http://t.cn/RUPBuiT）

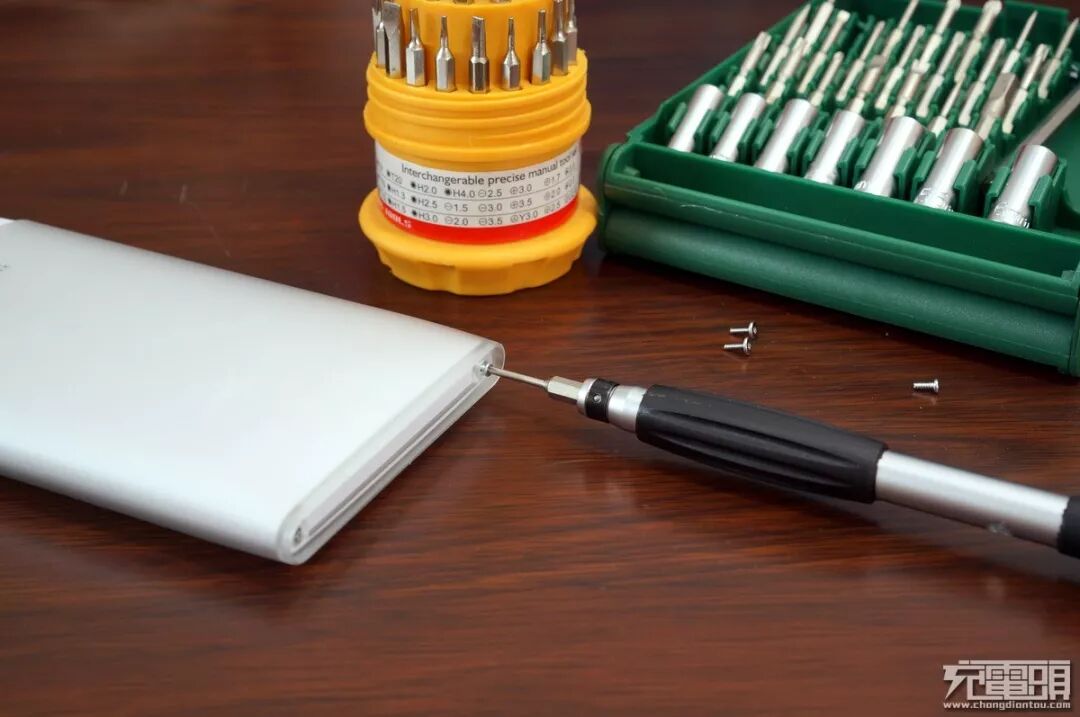

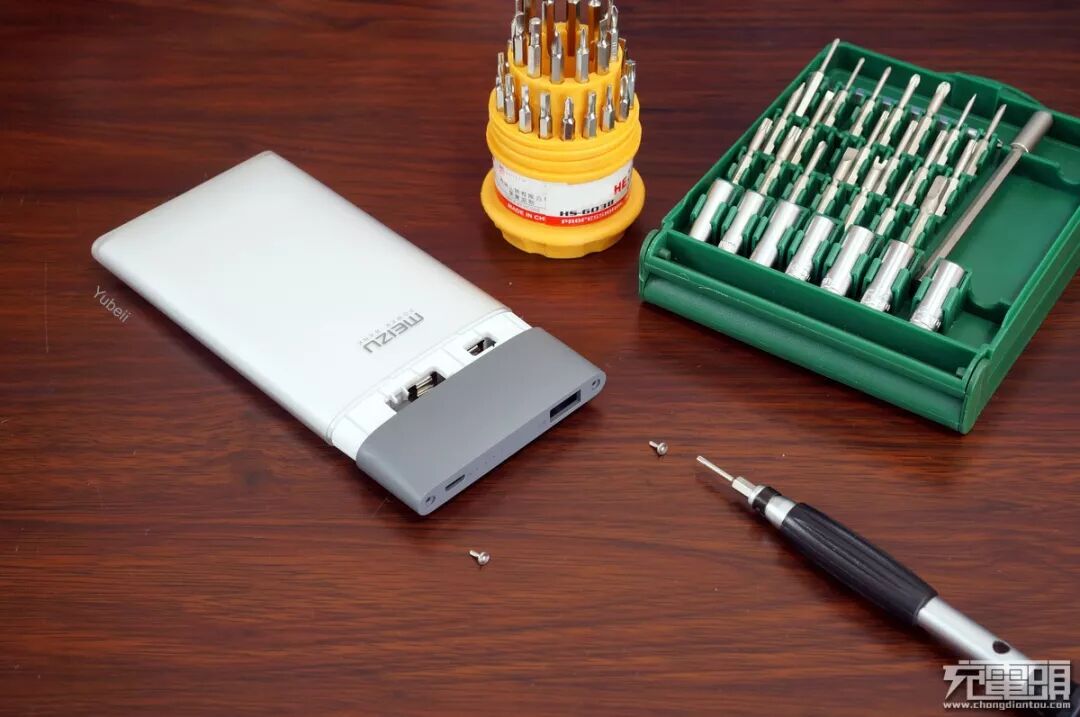

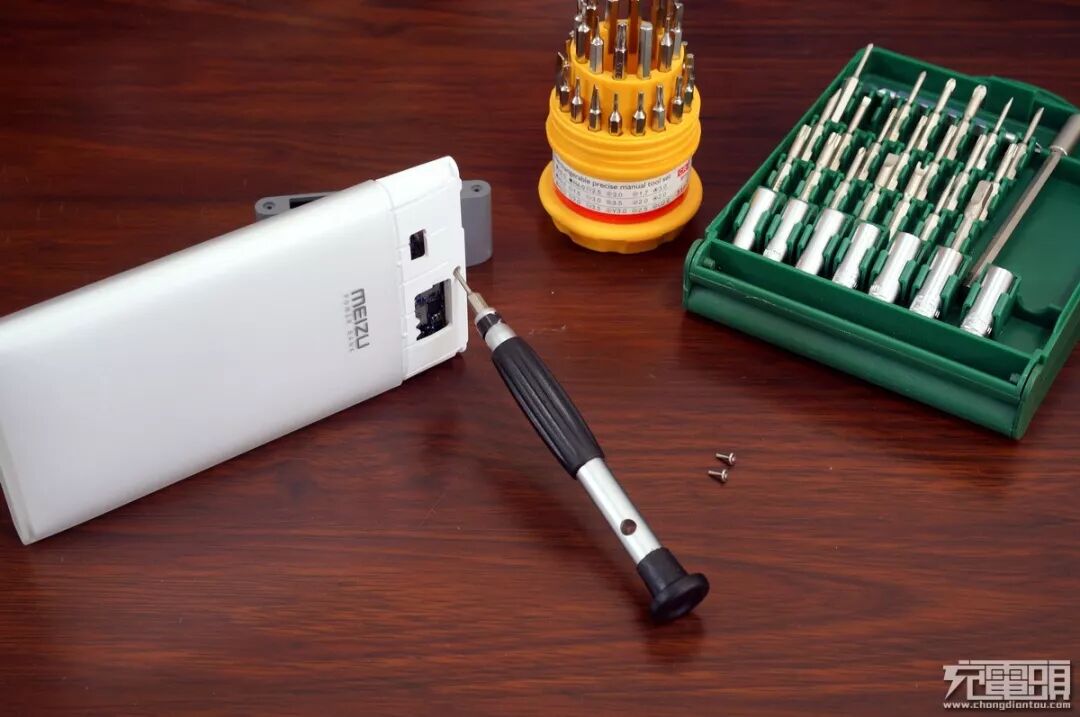

魅族M10 采用套壳后再螺丝拧紧设计，灰色头套使用2颗T4梅花螺丝拧紧，小编很喜欢这种设计。
不像超声波焊接那样难拆，更可以简单达到无损拆装。

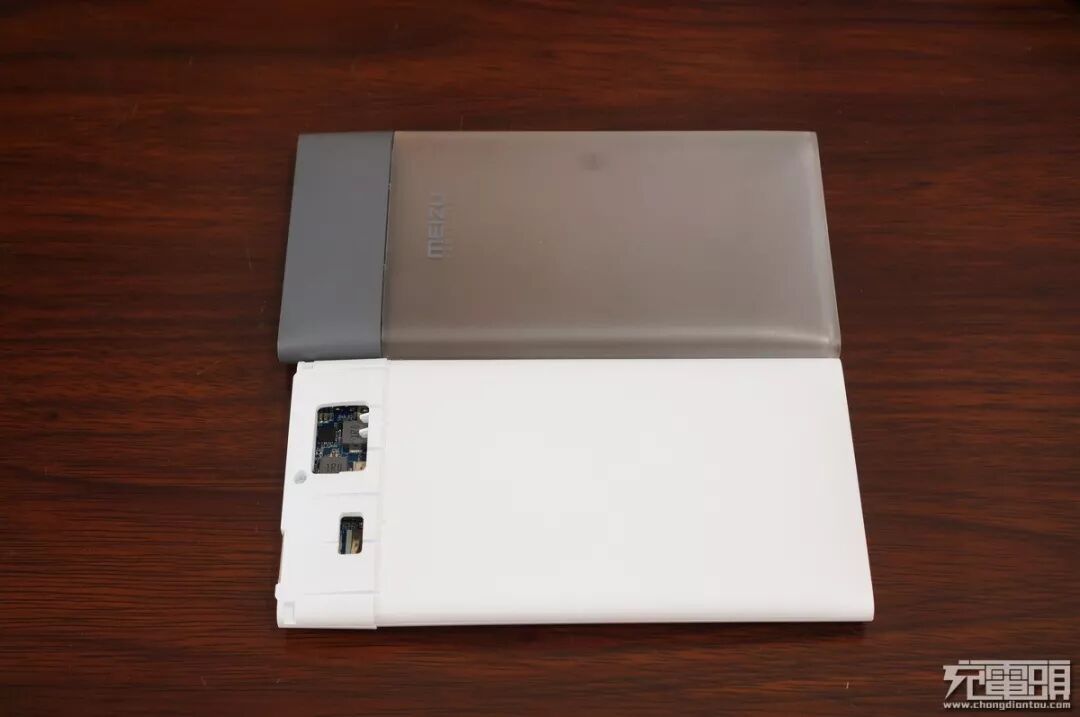

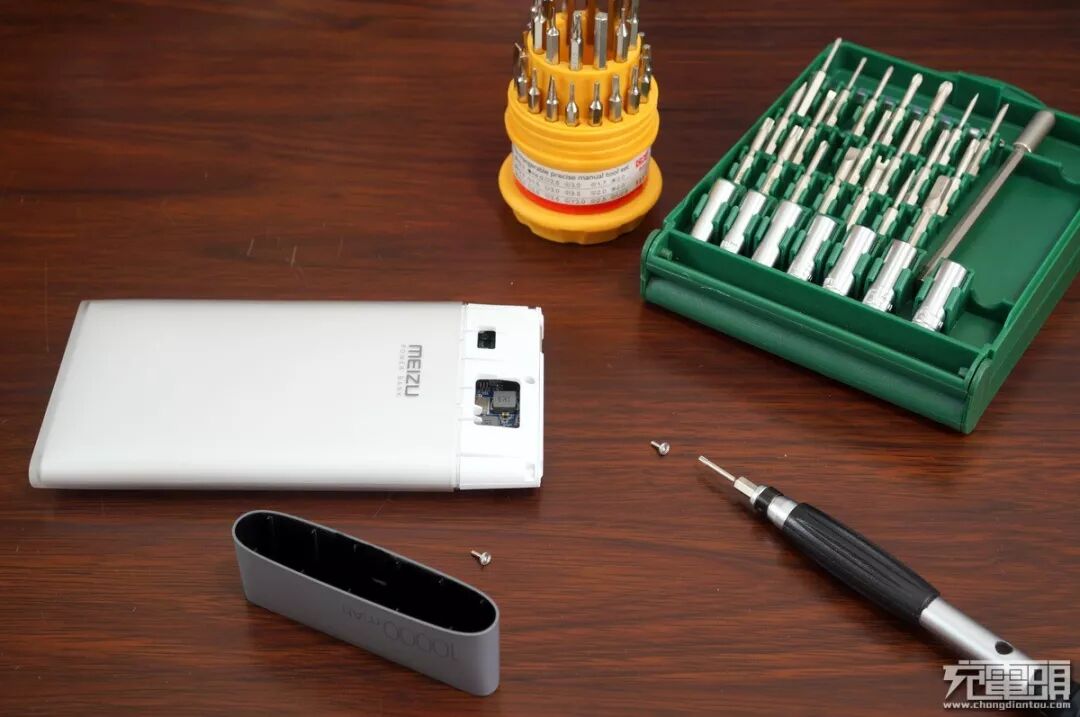

拧掉头套后的中壳正反面~

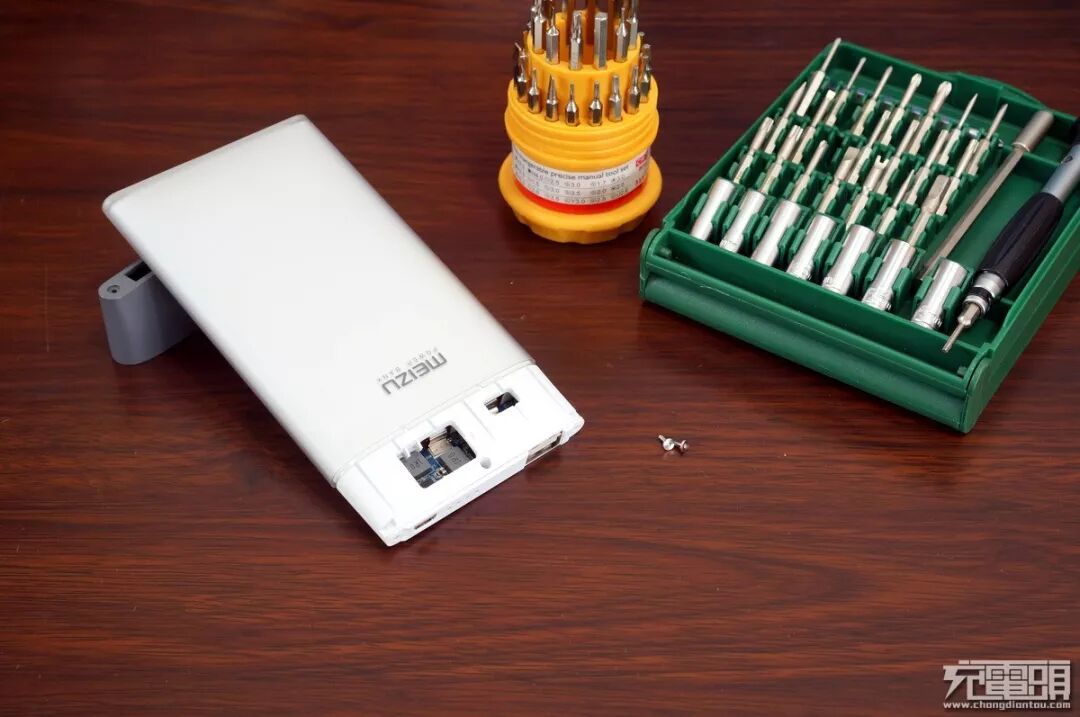

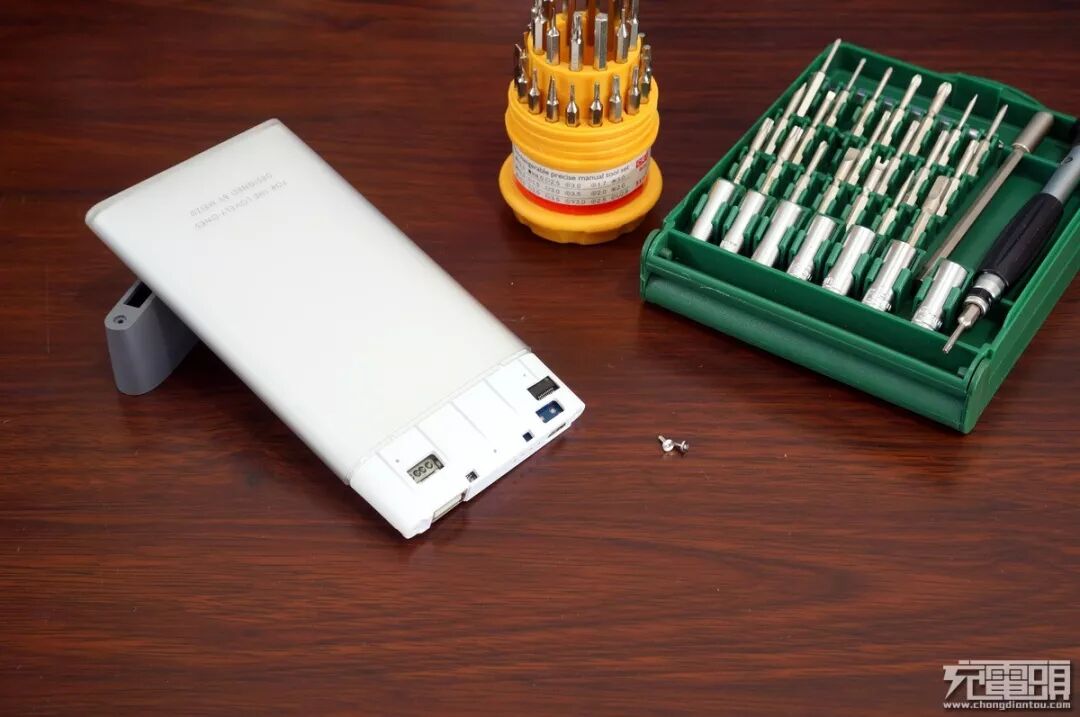

然后顺便拧掉中壳的十字螺丝。

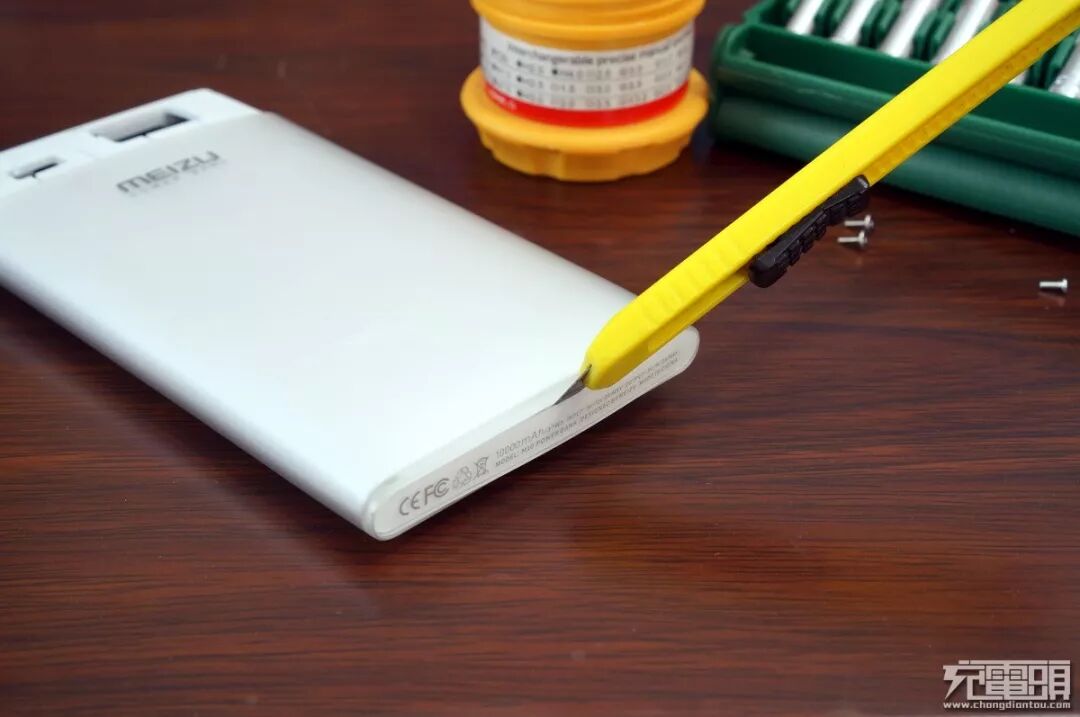

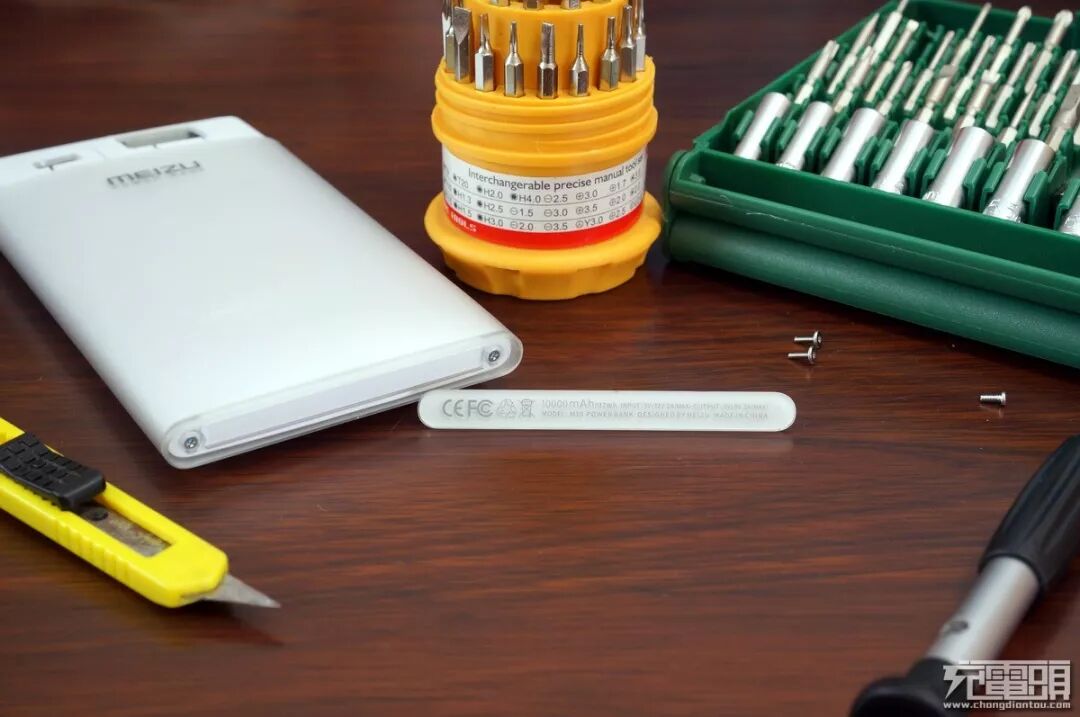

底部产品铭牌用美工刀翘起拉出。
拉出铭牌后可看到透明套壳是用2个十字螺丝拧在中壳上。
简单，直接拧开即可。
3种螺丝分别是 ——— 头套t4梅花螺丝x2 、中壳十字螺丝x1 、 透明套十字螺丝x2 。
要注意了十字螺丝规格并不同不要搞错。

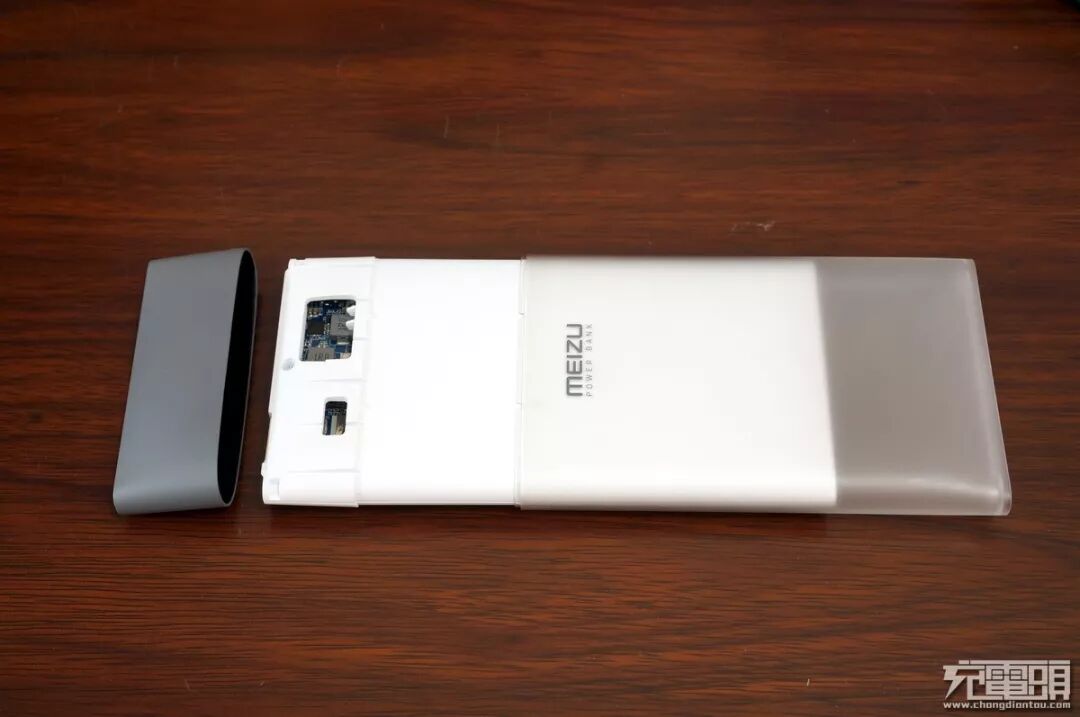

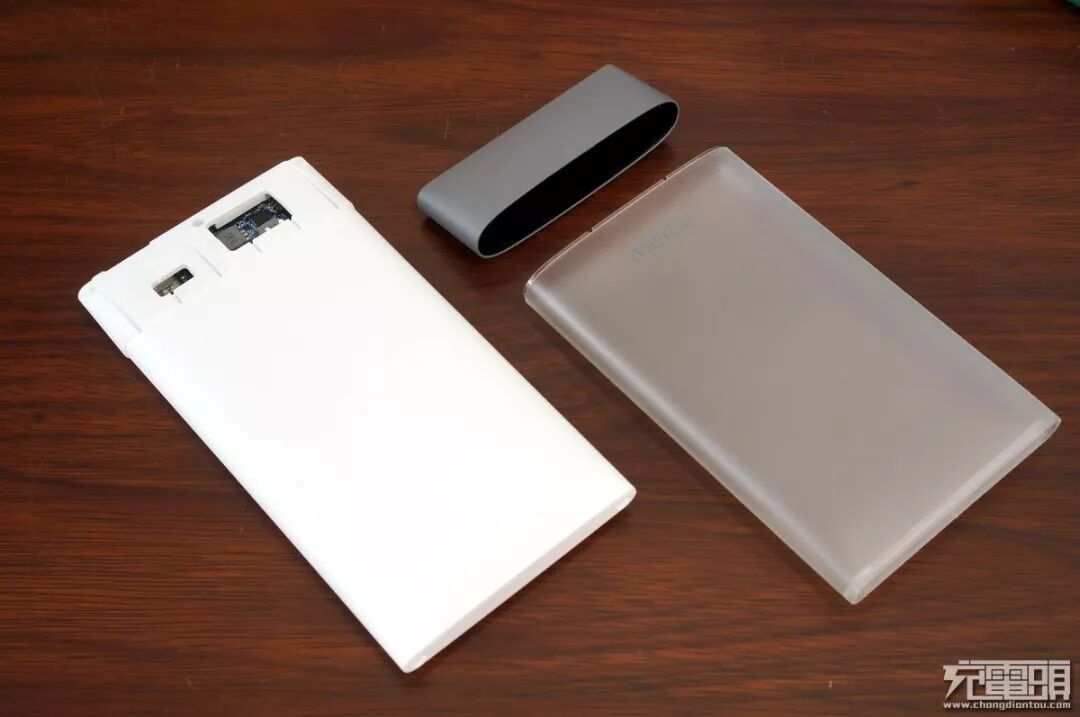

结构如上，头套跟透明套一起把中壳套起来。
拆掉后更加简单可以看出结构组合方式。

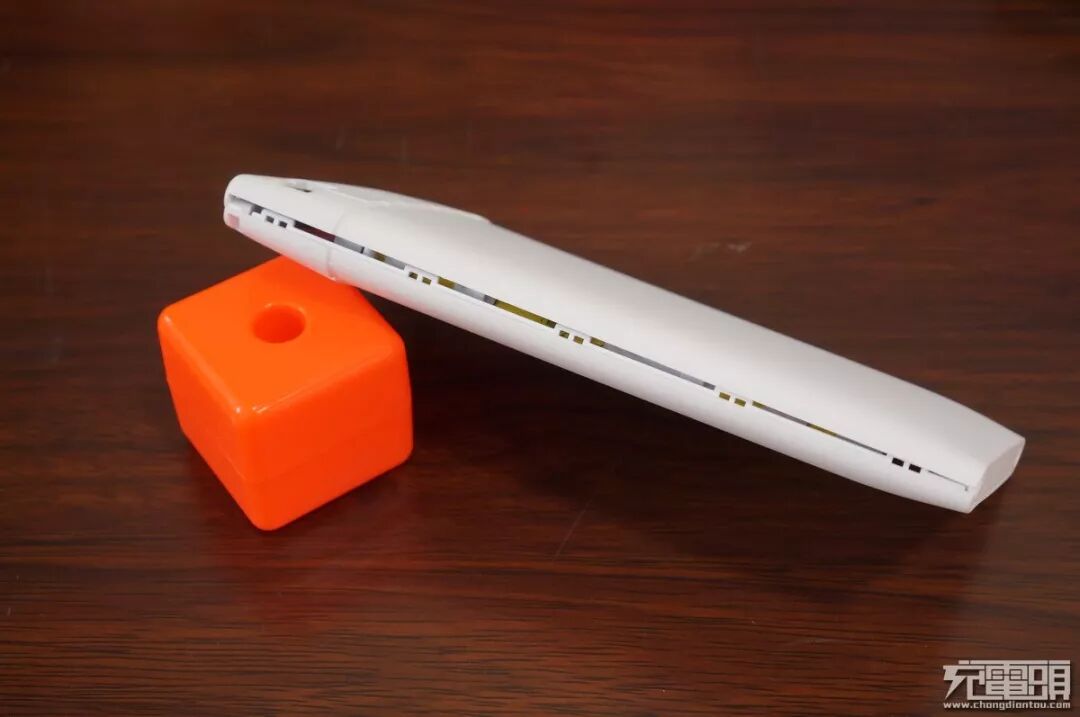

中壳里是一边5个分布的内卡扣，可以手指甲划开。

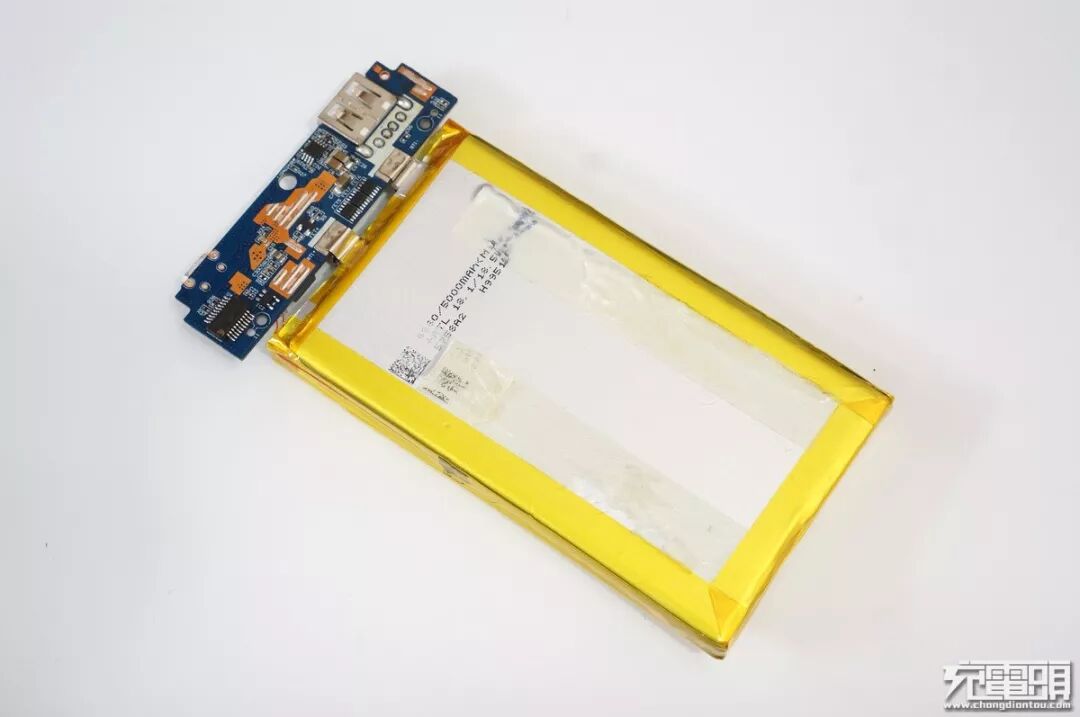

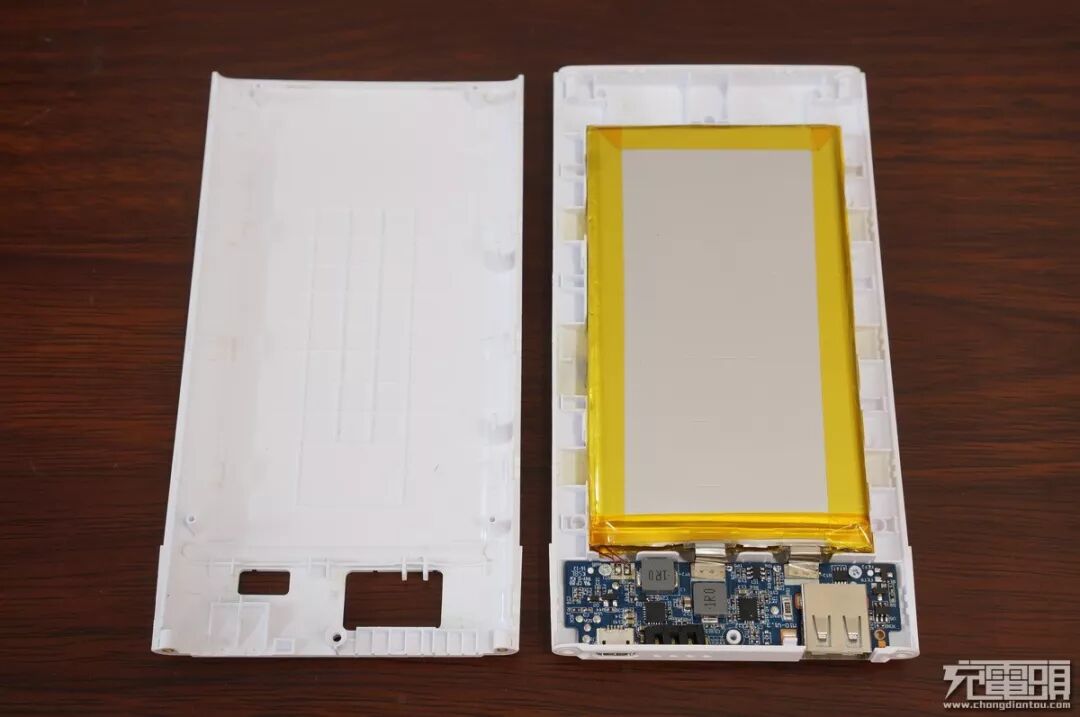

无损拆开完毕。
~~~~~~~~~~~~~~

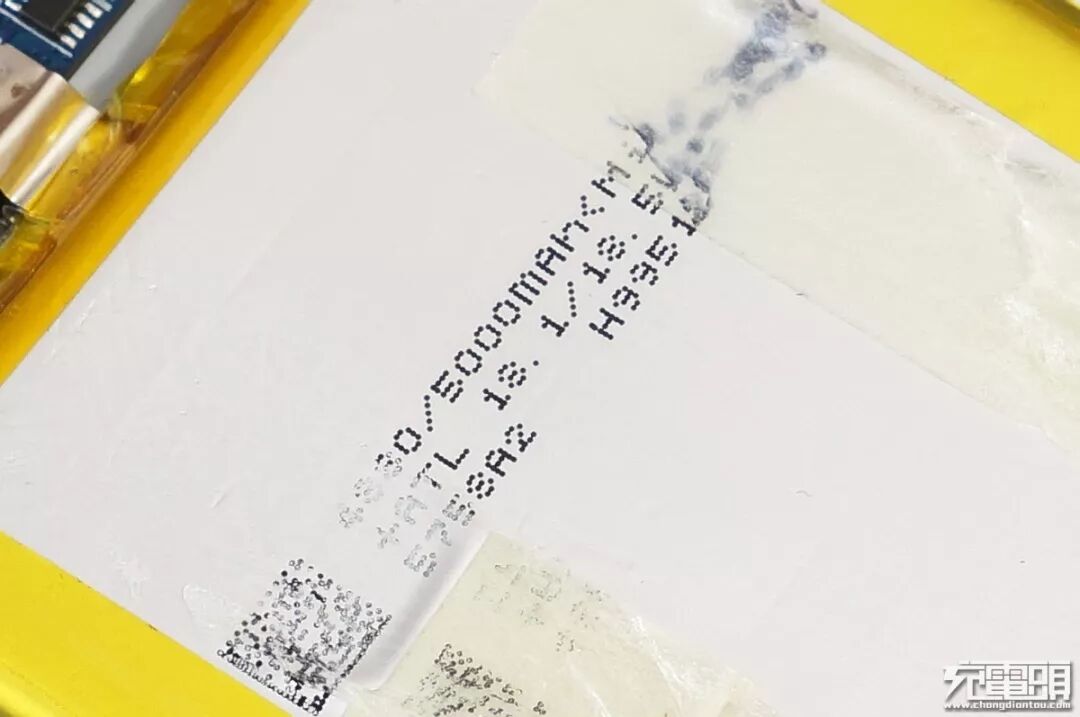

电池使用了2块 ATL 5000mAh 电芯并联而成，上面标称了最小容量与额定容量 18.1Wh (18.5Wh)。
所以一共就是10000mAh容量、36.2Wh (37Wh)。

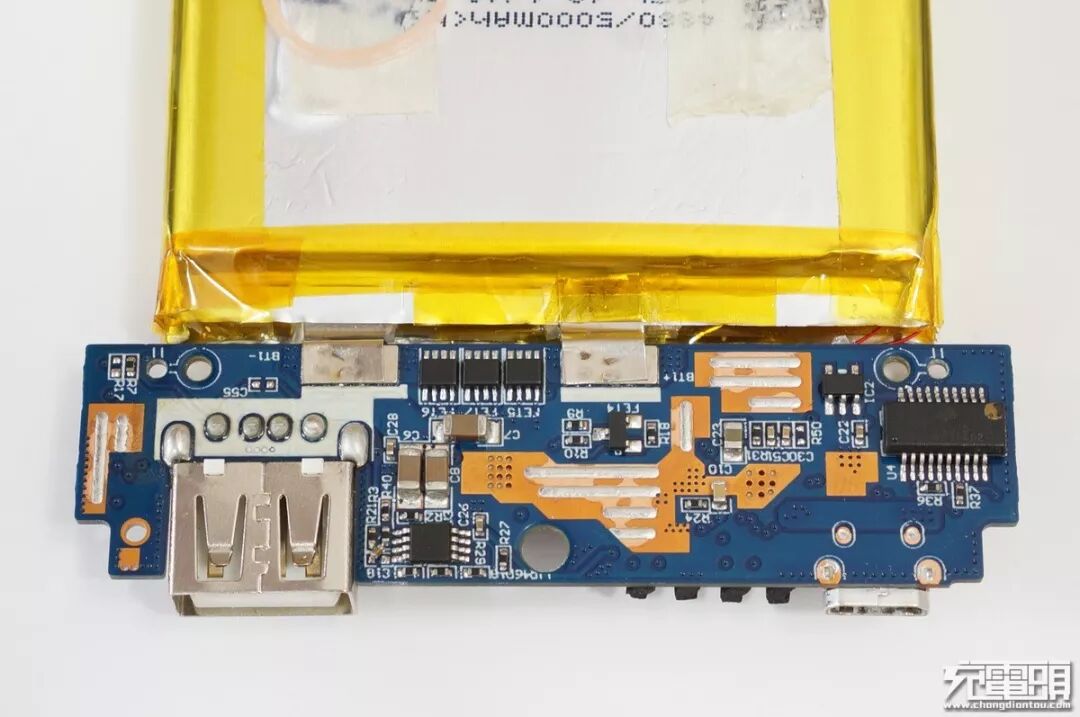

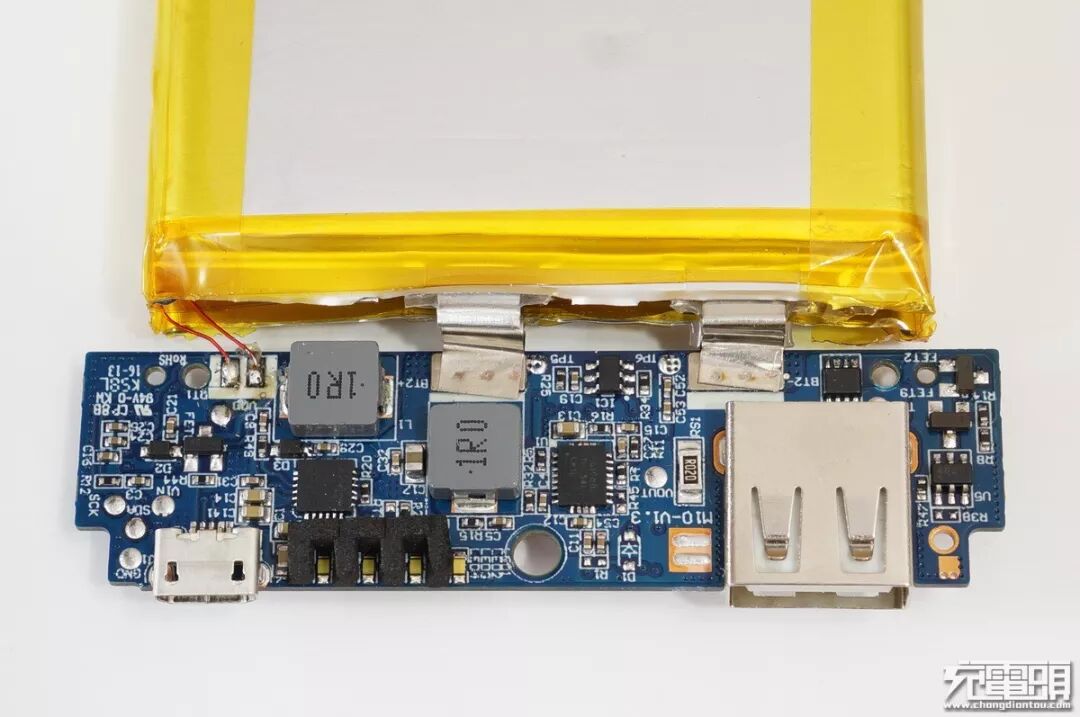

PCB 正反面一览

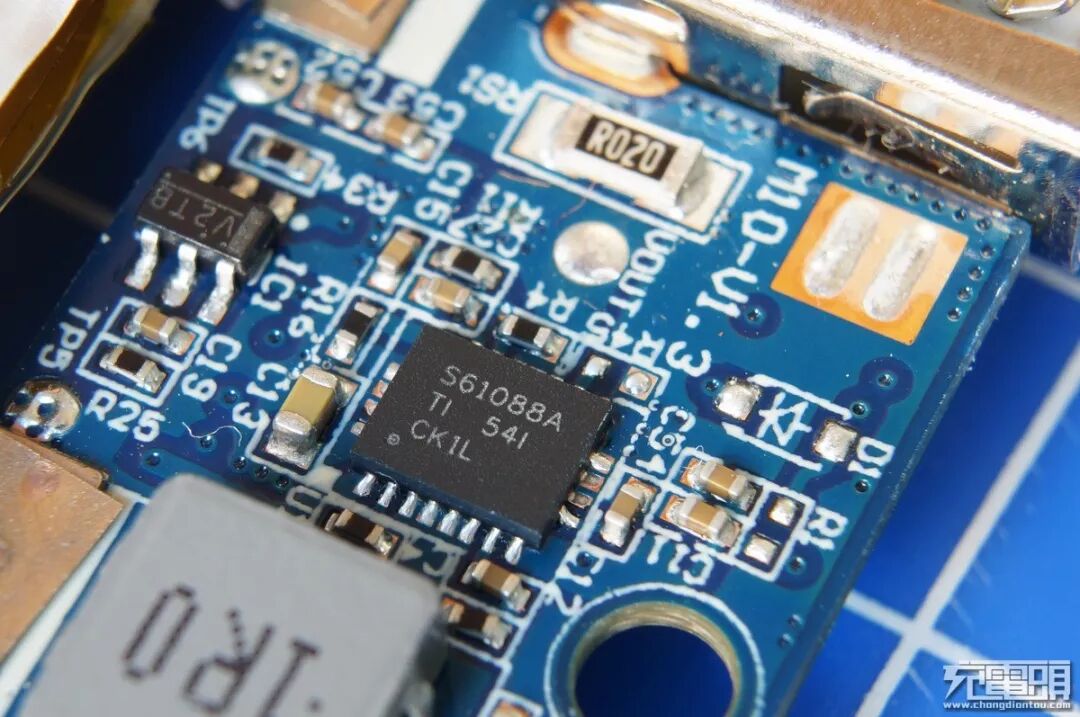

升压方面，选用了效率十分不错的 TPS61088 同步升压方案，

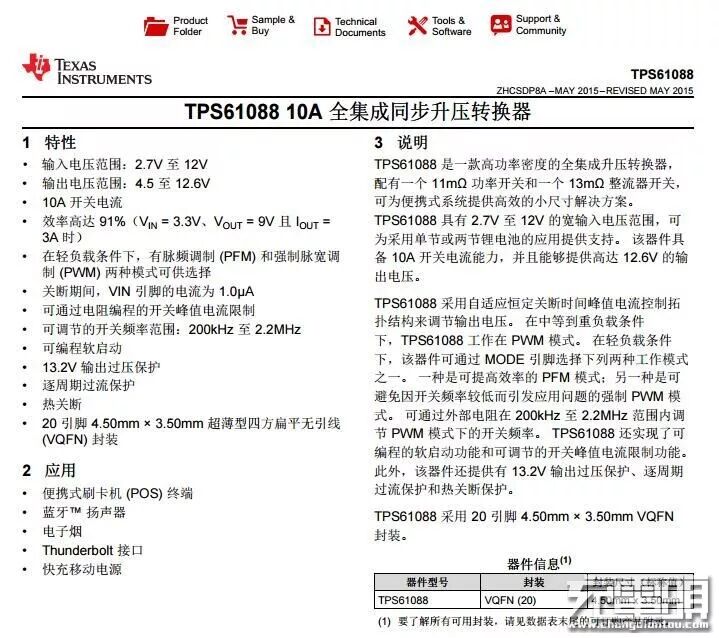

官方PDF 板端数据标示：3.3v输入时，9v3a 效率高达91%。

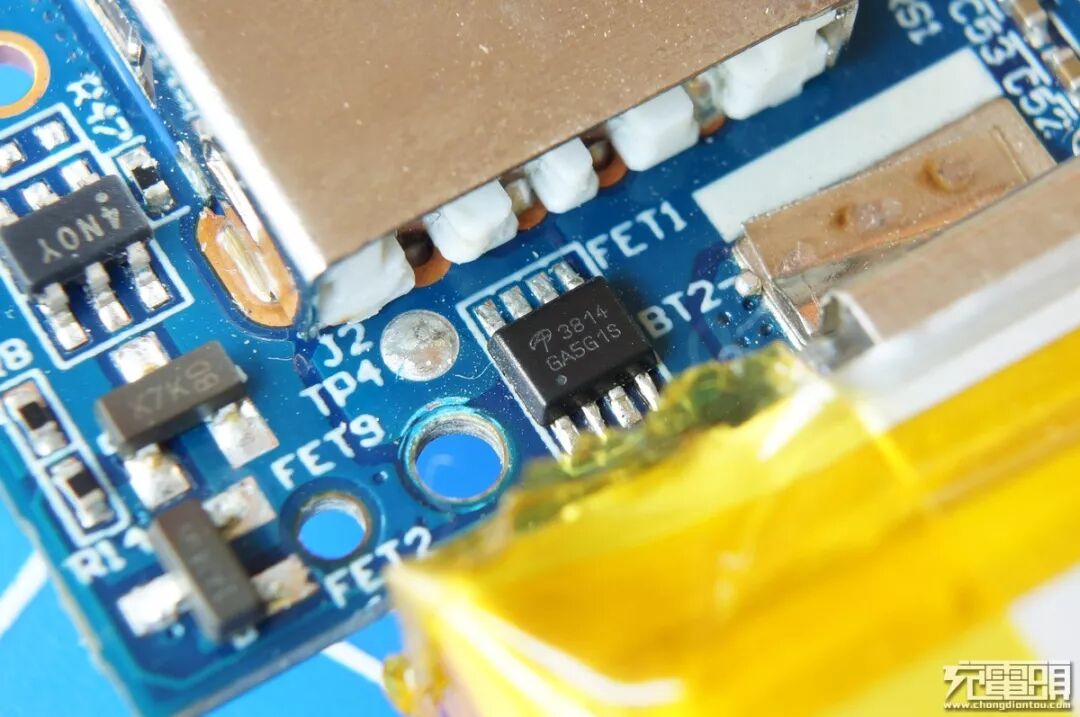

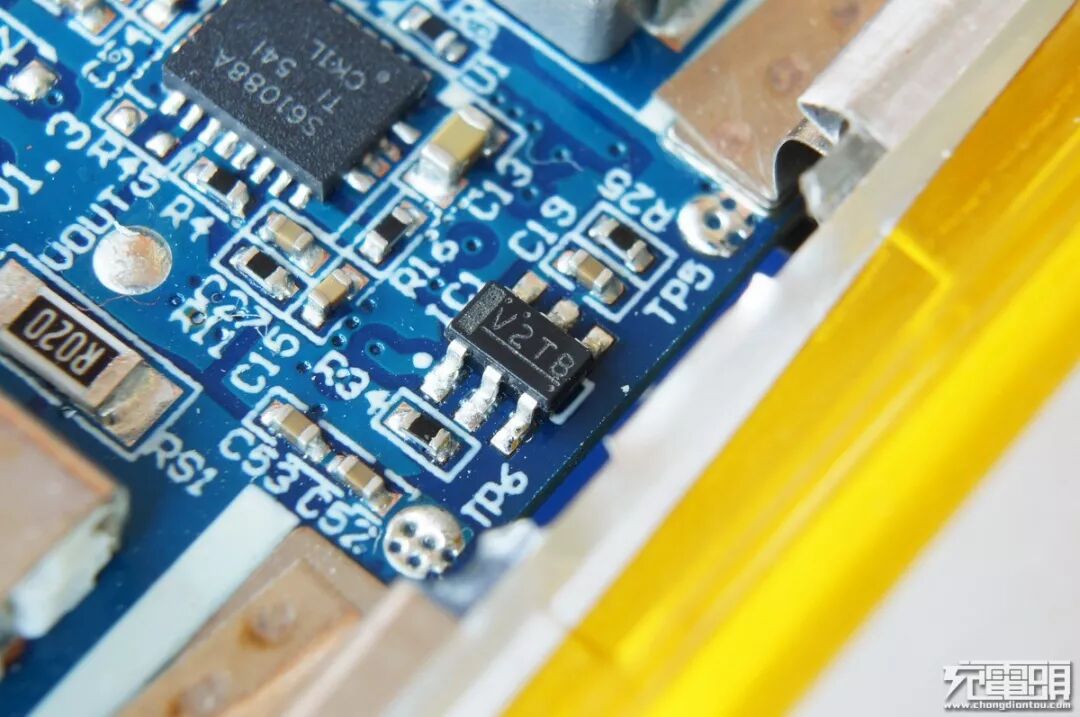

正反面一共4颗 美国AOS 的 AON3814 MOS 搭配丝印V2TB 组成保护板，
采用多颗mos能降低大电流通过阻力和避免压降过大影响效率值。

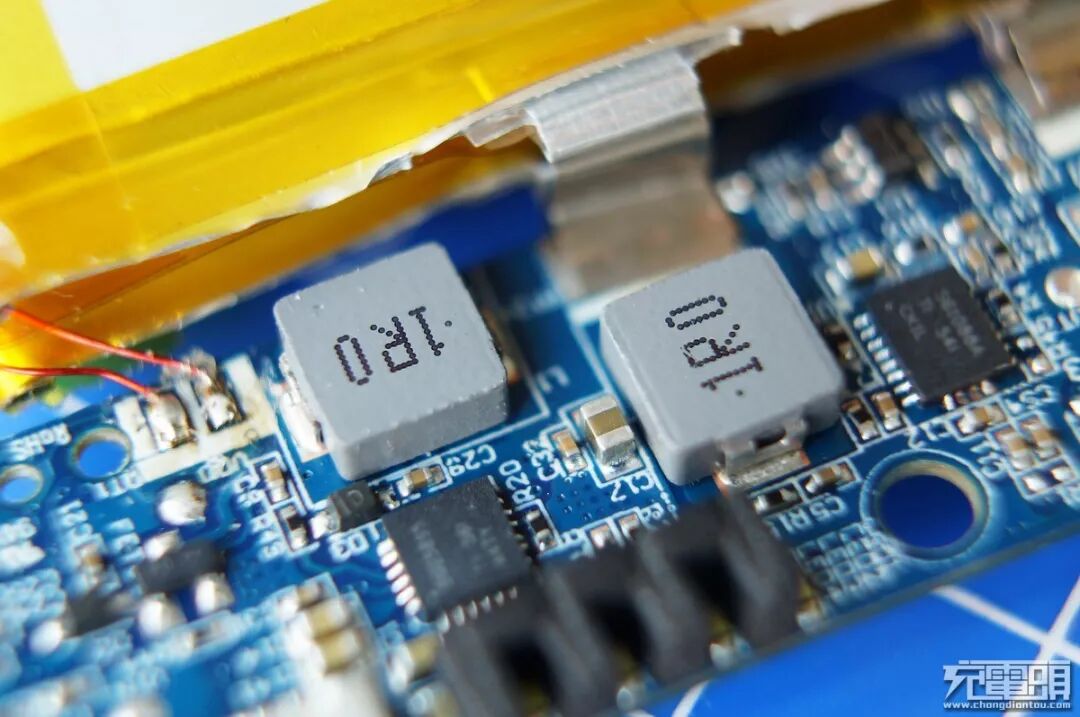

使用2个1R0 合金电感。

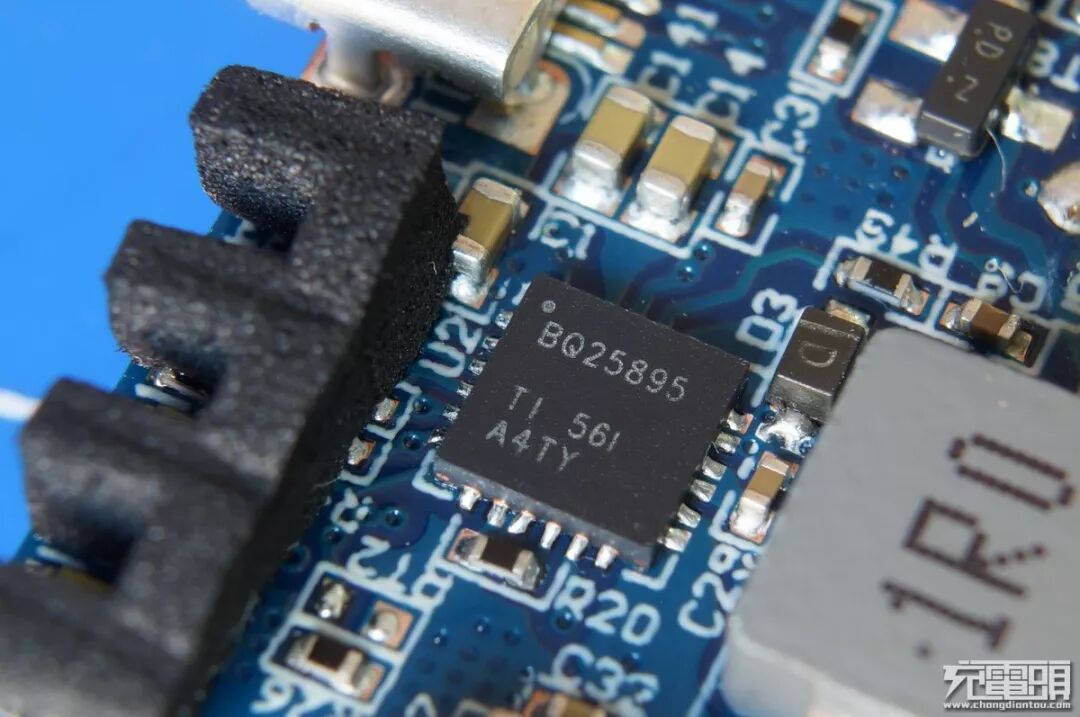

输入充电方面，选用了美国德仪Ti BQ25895 同步一体方案，这里只使用他的充电功能。

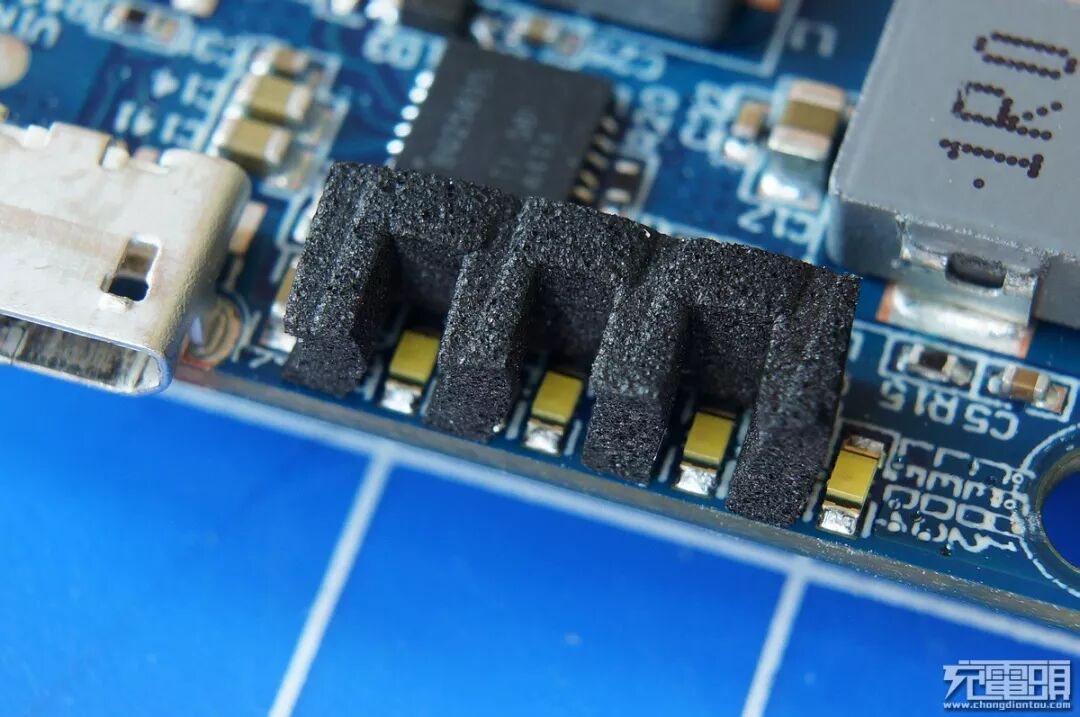

遮光海绵避免各档电量漏光到隔壁。

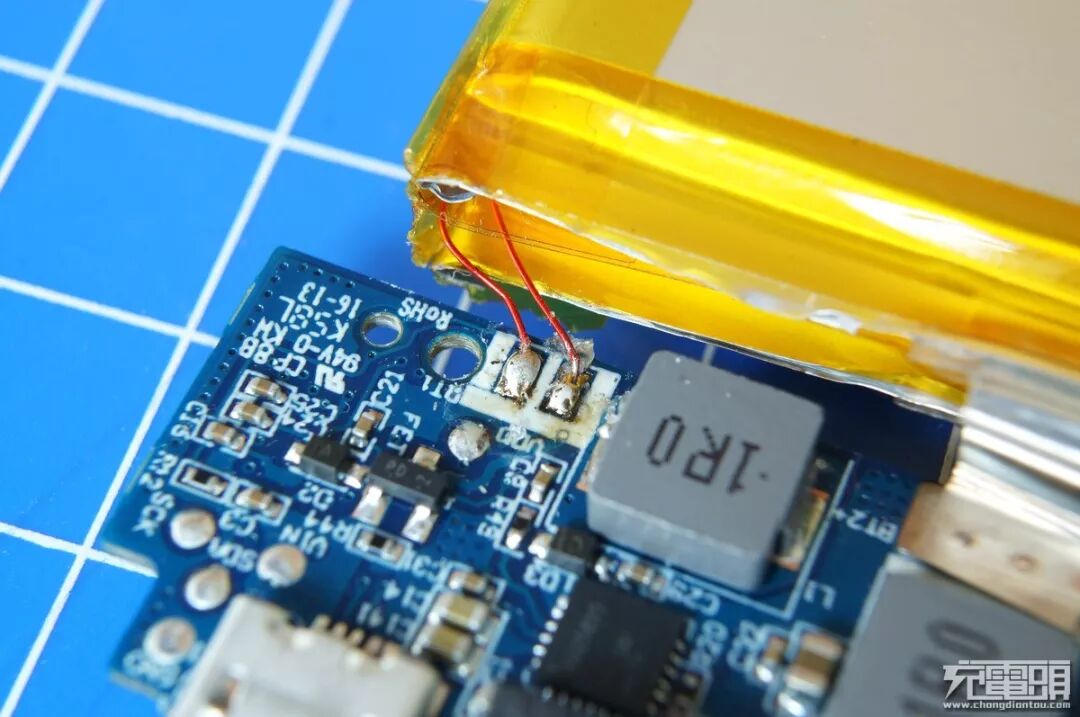

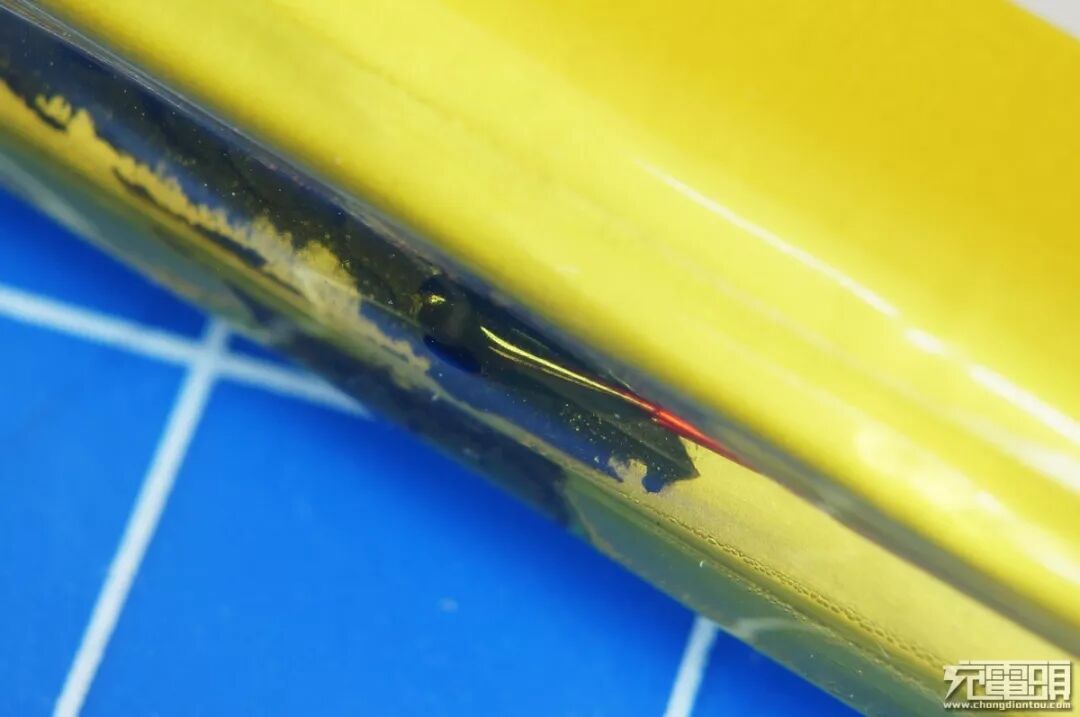

PTC 探头，直接藏到两块ATL 电池中间更加准确快速，温度过热即启动保护。

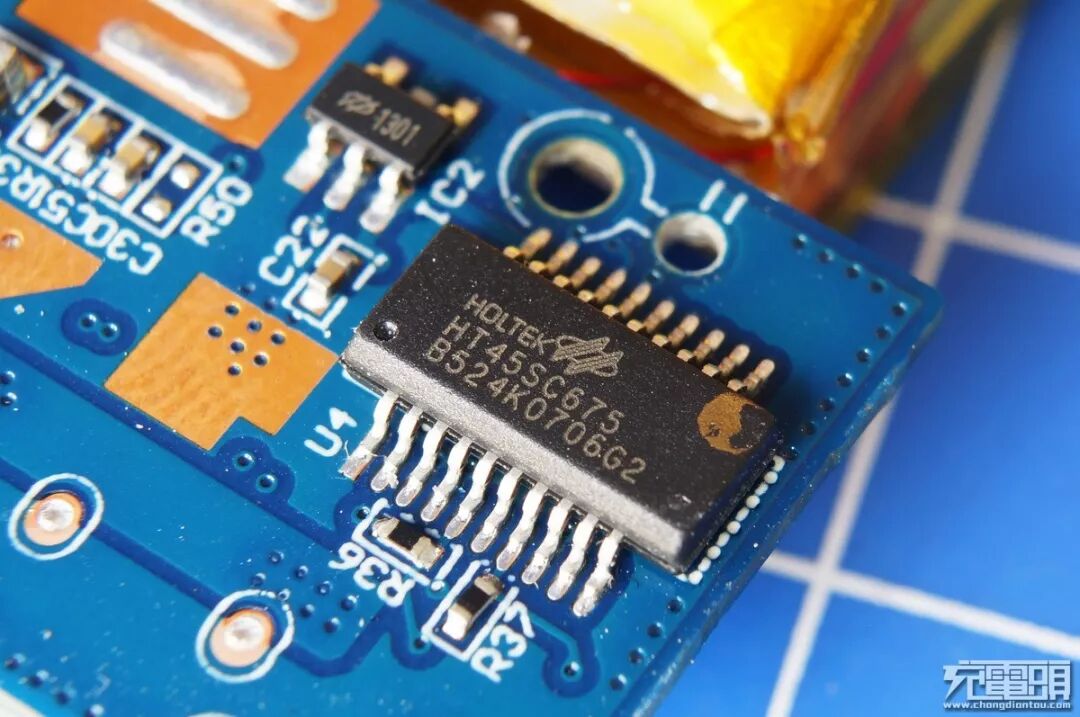

盛群半导体的单片机

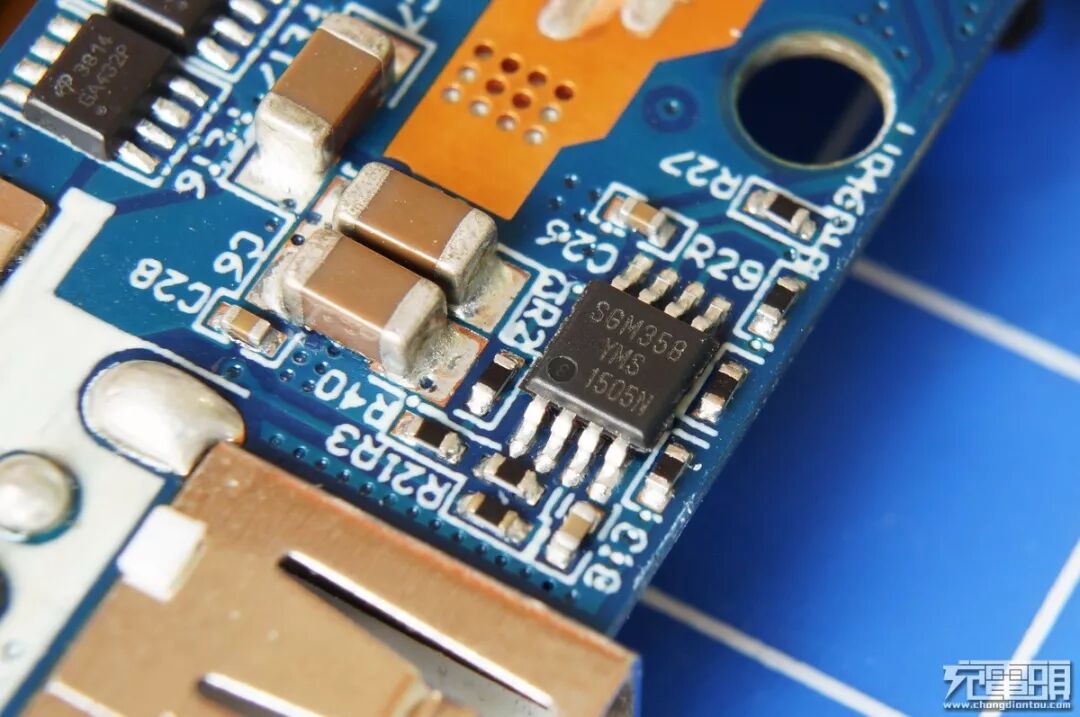

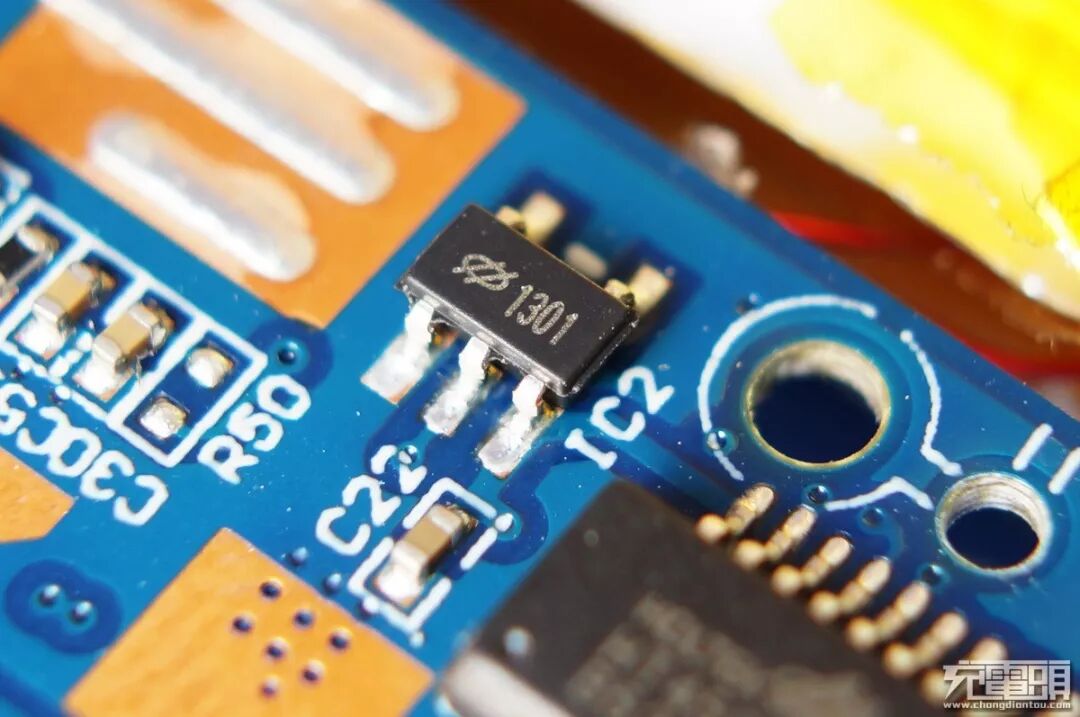

358运放
性能测试篇

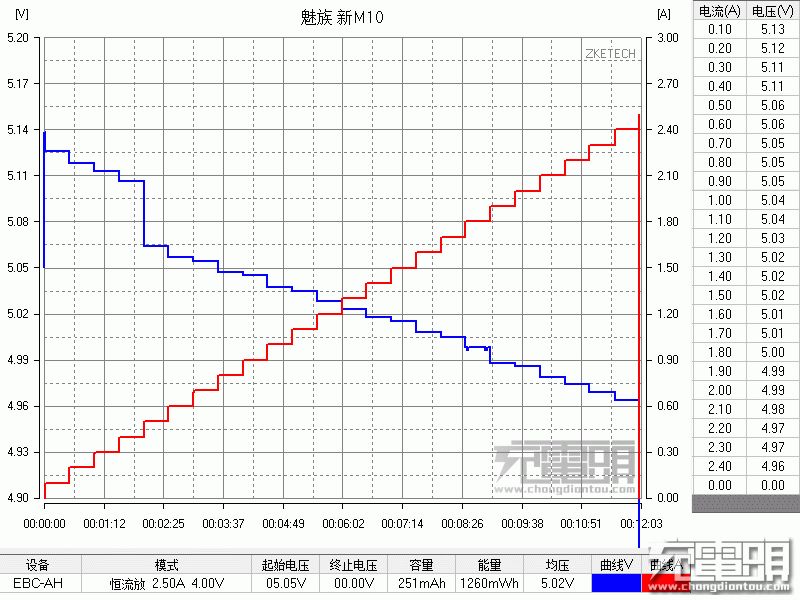

5v 标准模式常规电压步进，整体电压保持情况良好，基本能保持5v以上。
保护点设置在2.4A，超过即保护，4灯齐闪。

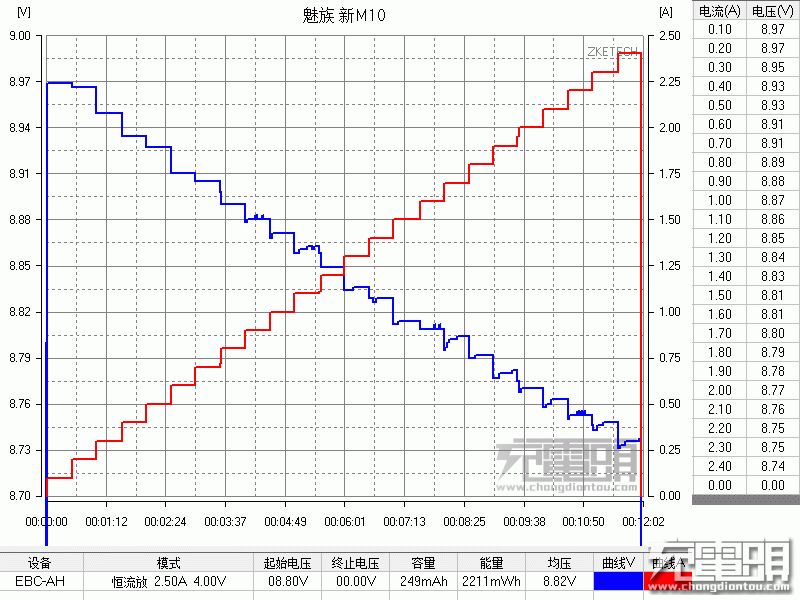

9v QC模式常规电压步进，具备21瓦的输出能力简直是凶悍，稳定一点都没问题测试了可以跑完全程9v2a。
保护点设置在2.4A，超过即保护，4灯齐闪。

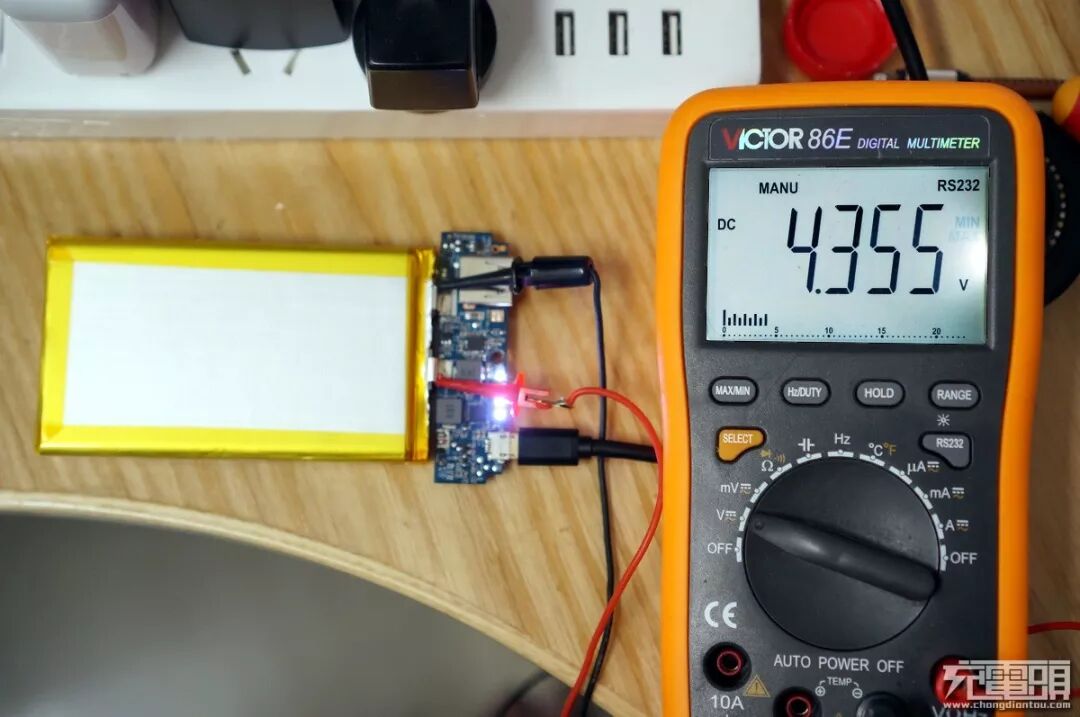

M10 选用了ATL 4.35v 高能量密度电池。充满精度高4.355v，关断后回落到4.351v。

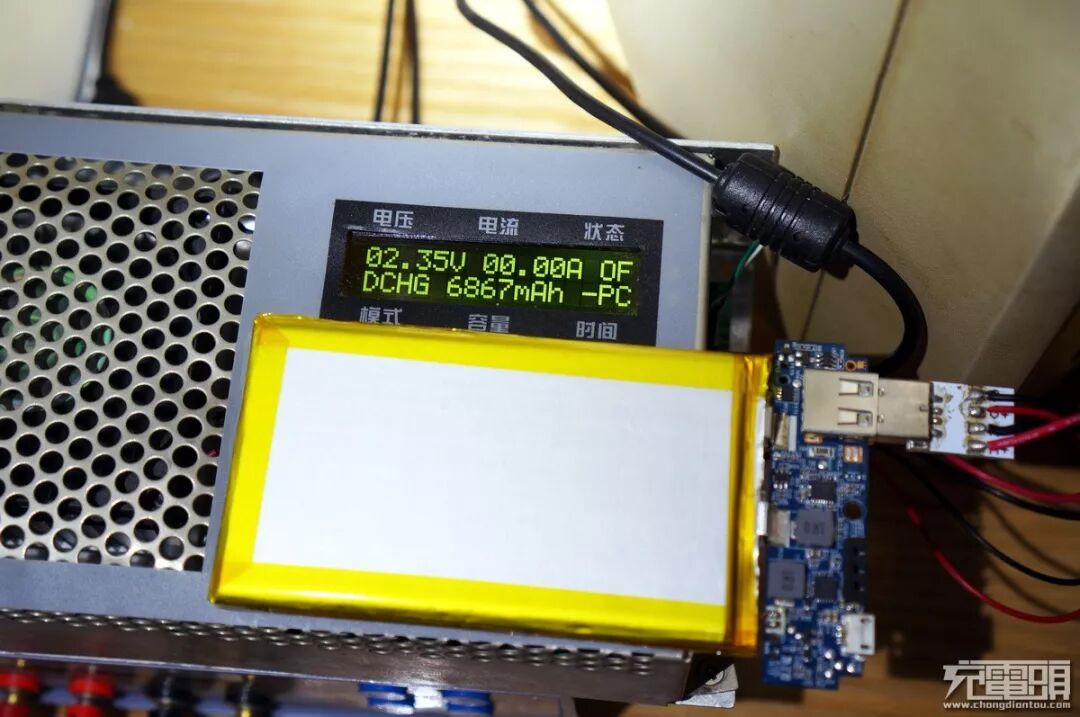

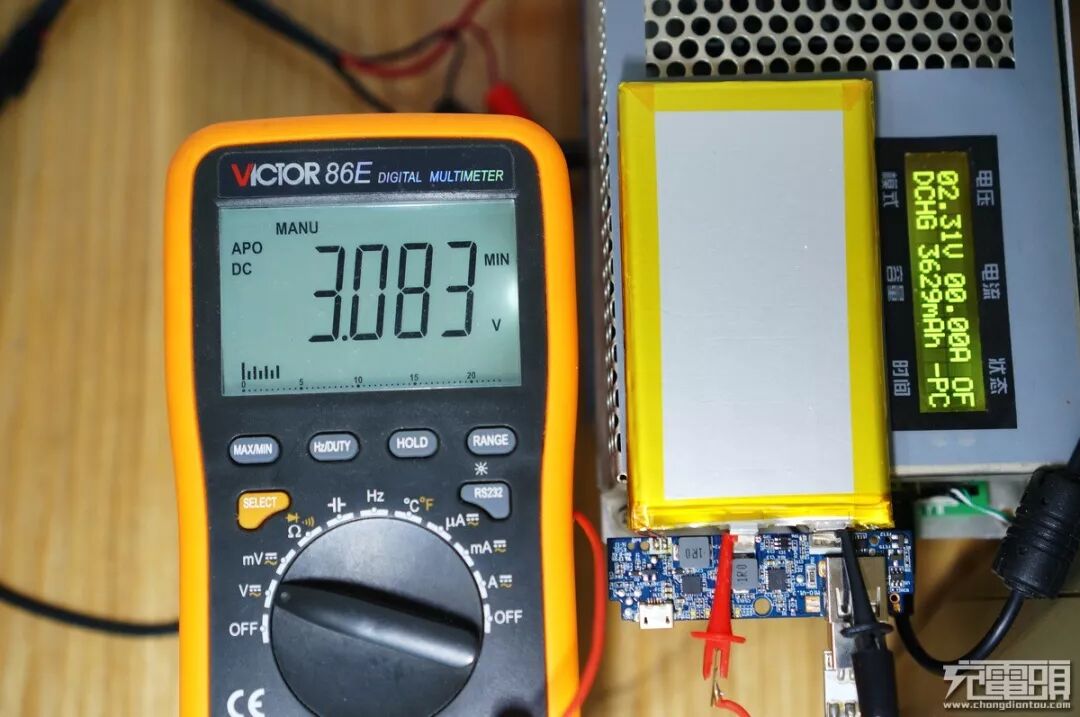

放电截止关断电压为 3.083v。

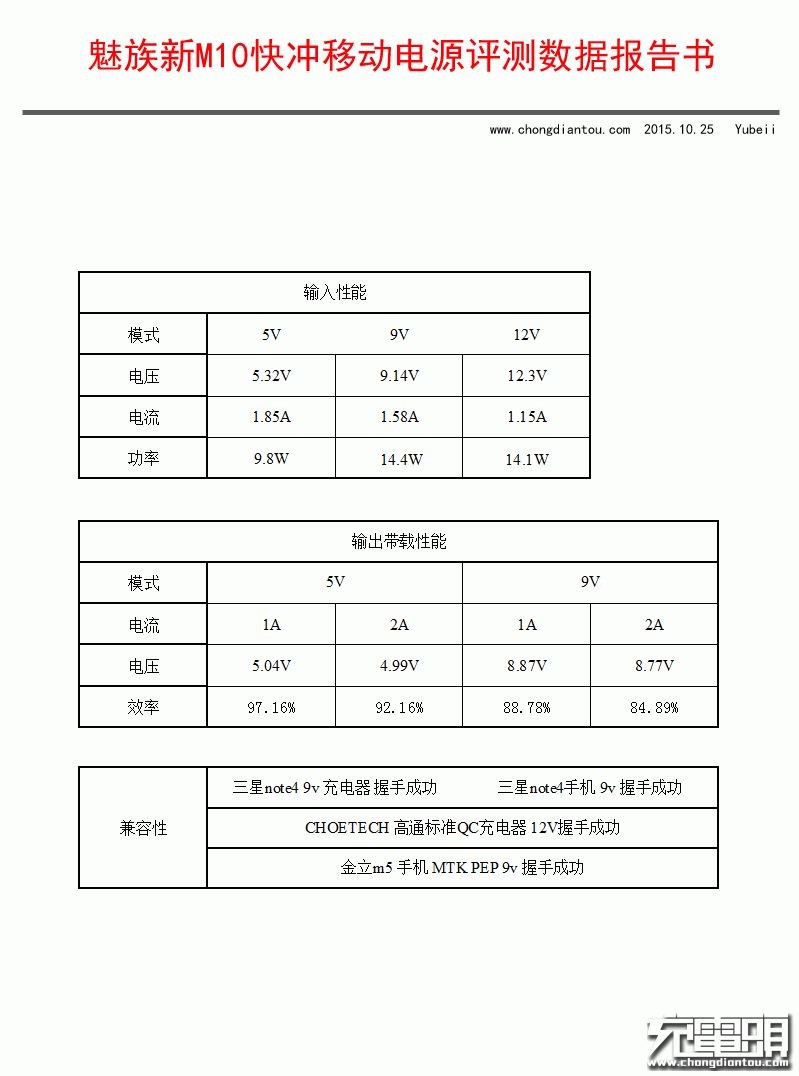

效率值测试

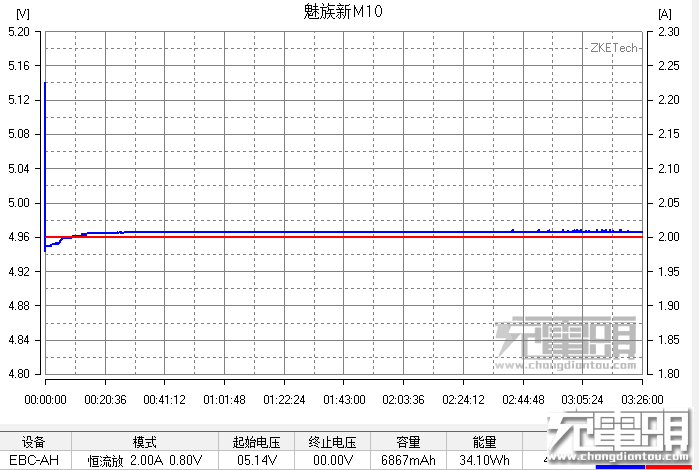

5V2A 放电效率，开始电压5.14V，带载后保持4.97V，波动情况基本没有，十分稳定。
放出6867mAh / 34.10Wh
效率值：92.16%
5V2A 放电温度情况~室温30度，下同

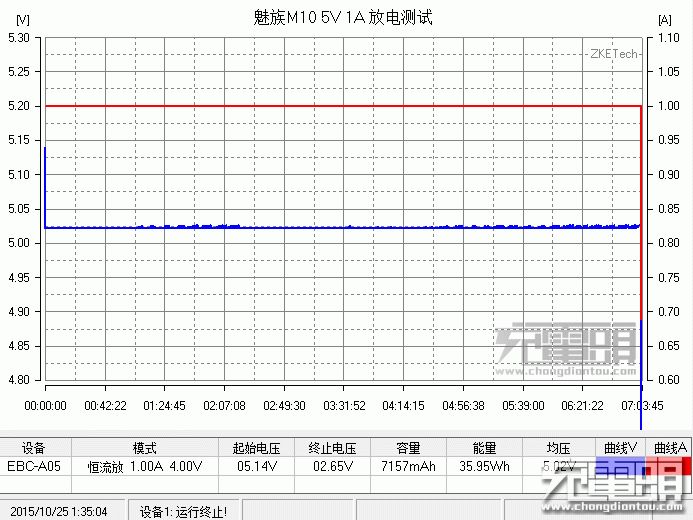

5V1A 放电效率，开始电压5.14V，带载后保持5.02V，波动情况基本没有，十分稳定。
放出 7157mAh / 35.95Wh
效率值：97.16%
5V1A 放电温度，基本无热量~

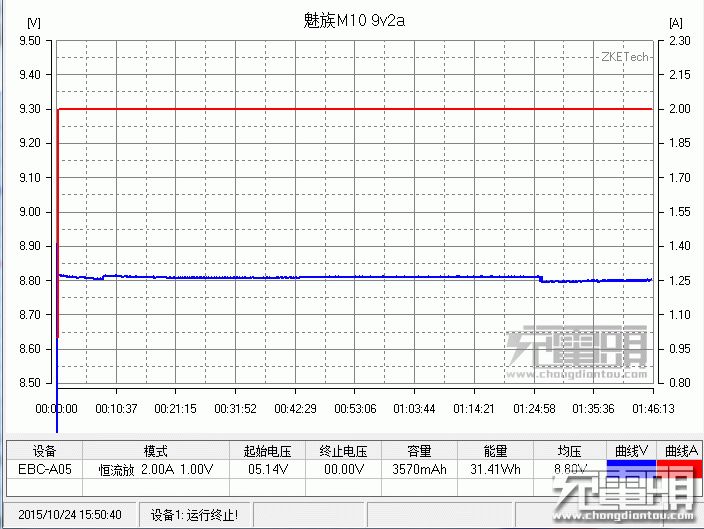

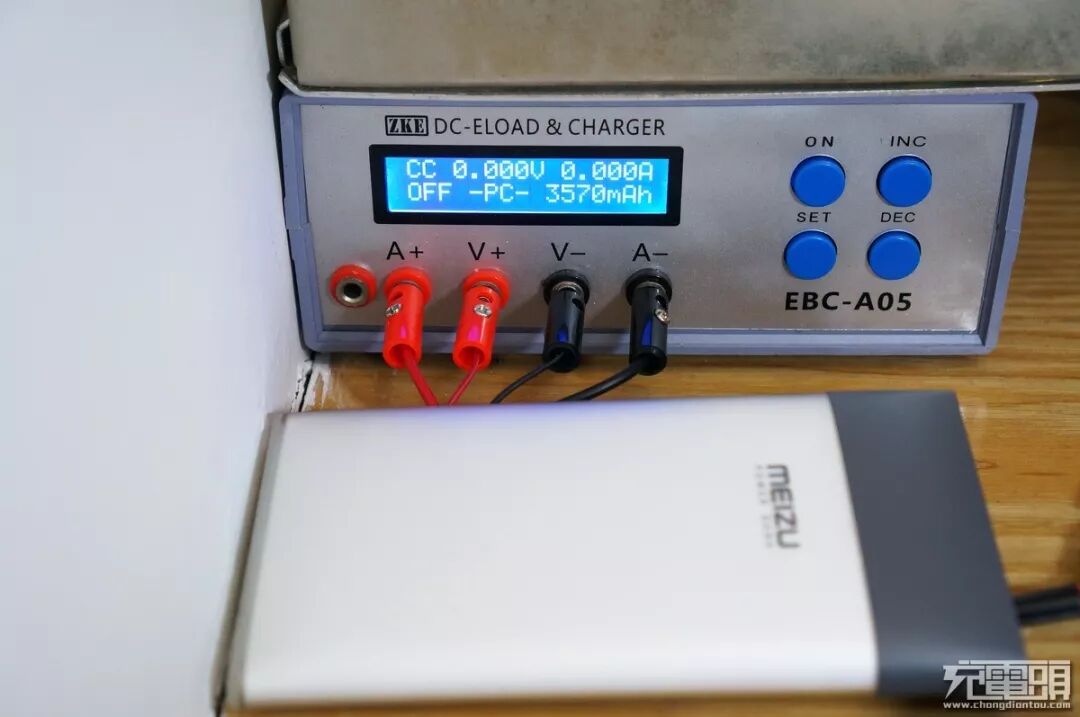

9V2A 放电效率，开始电压5.14V，带载时握手成功输出9v，全程保持8.80V，波动情况轻微。
3570mAh、31.41Wh。
效率值：84.89%

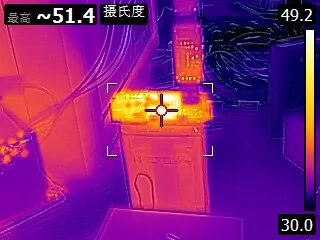

9V2A温度情况，9V2A属于极限使用情况，一般来说很少设备需要用到这么大功率。
例如冲三星note4 9v1.6A、小米note 9V1.2A等温度会低很多。

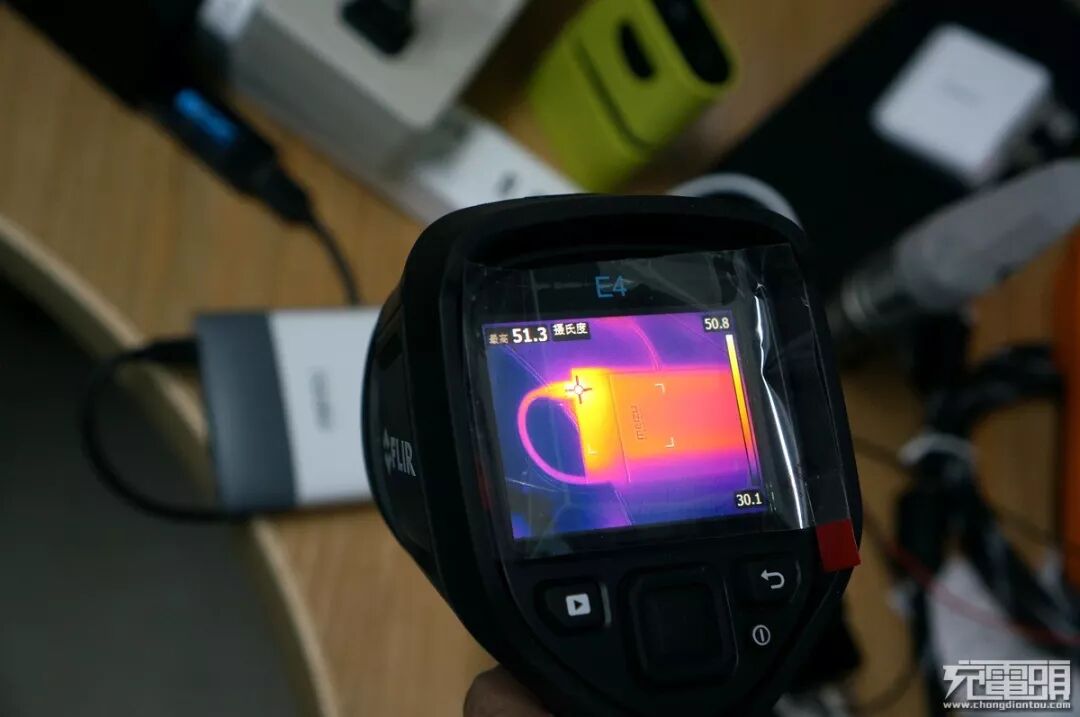

这么大功率凶悍输出想凉快是不可能的，但魅族m10 温度控制的还不错甚至低于业内某些产品。

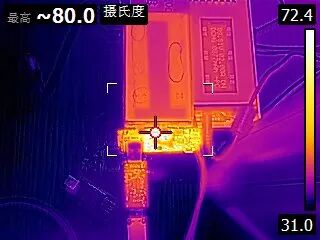

外壳壳表温度65度，芯片电感温度87.9度，PCB大面积敷铜处80度。

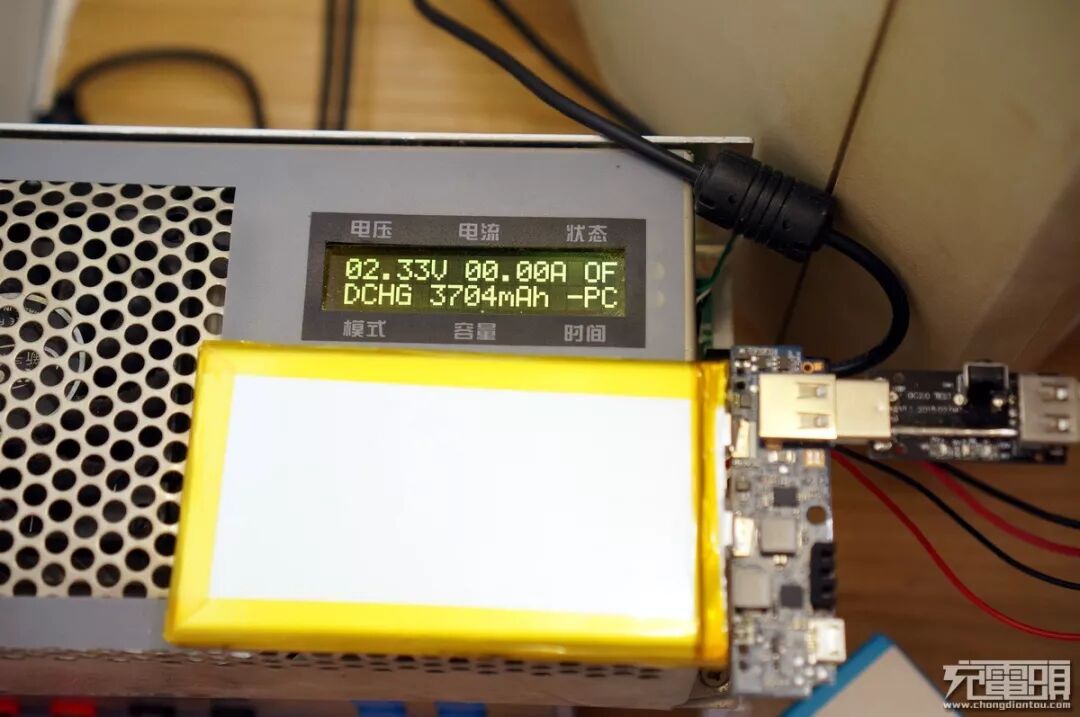

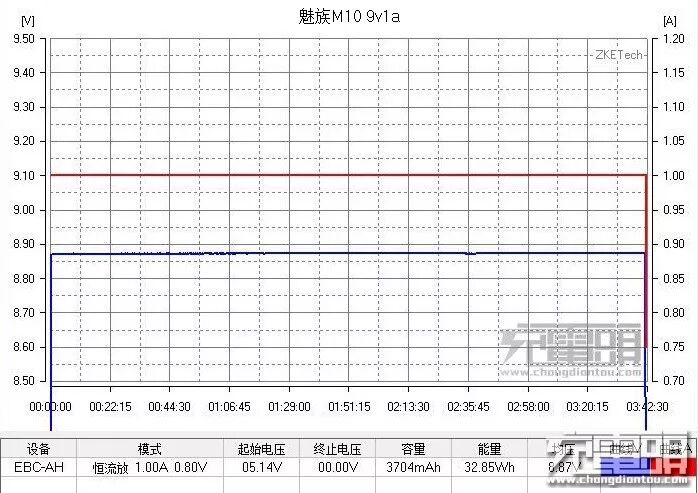

9V1A 放电效率，开始电压5.14V，带载时握手成功输出9v，全程保持8.87V，波动情况基本没有，十分稳定。
3704mAh、32.85Wh。
效率值：88.78%

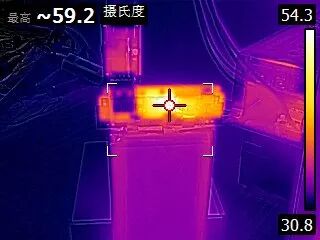

9V1A 放电温度情况
快冲兼容性篇

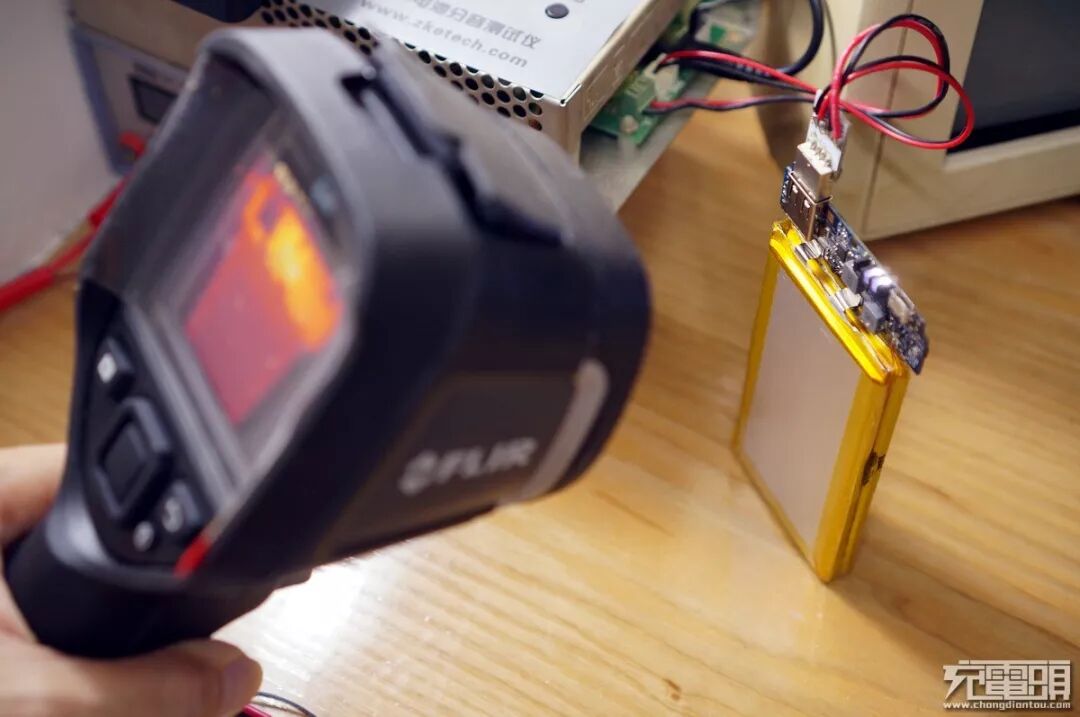

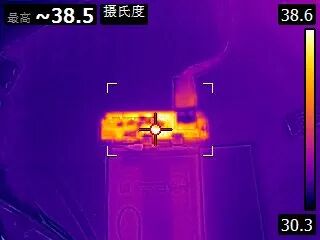

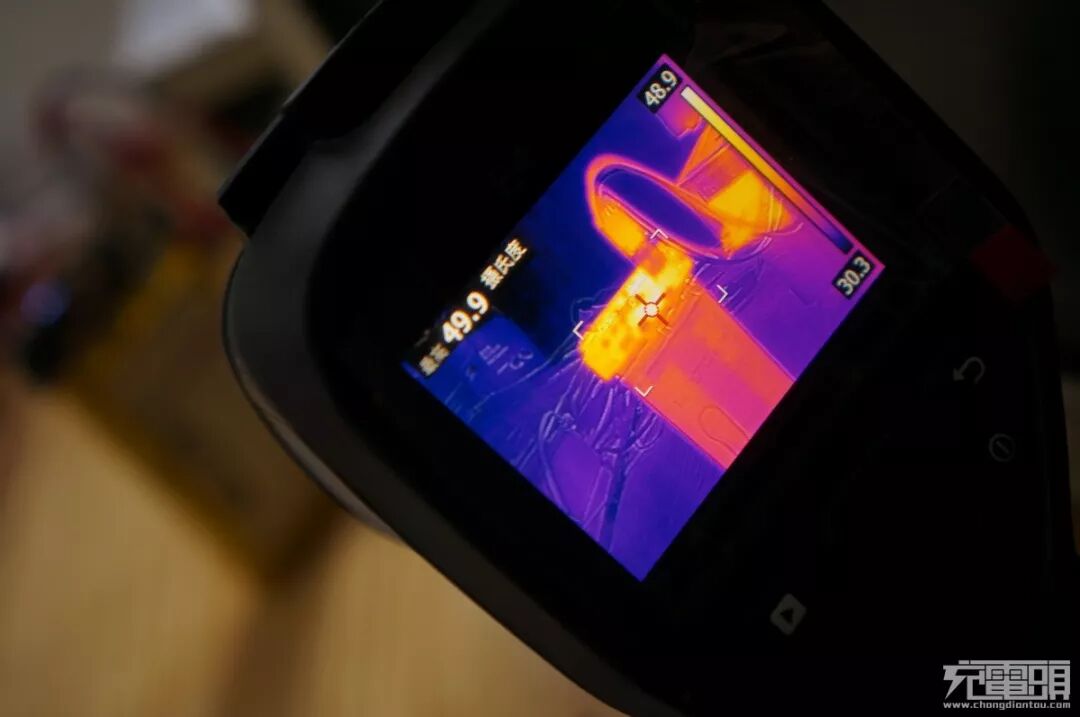

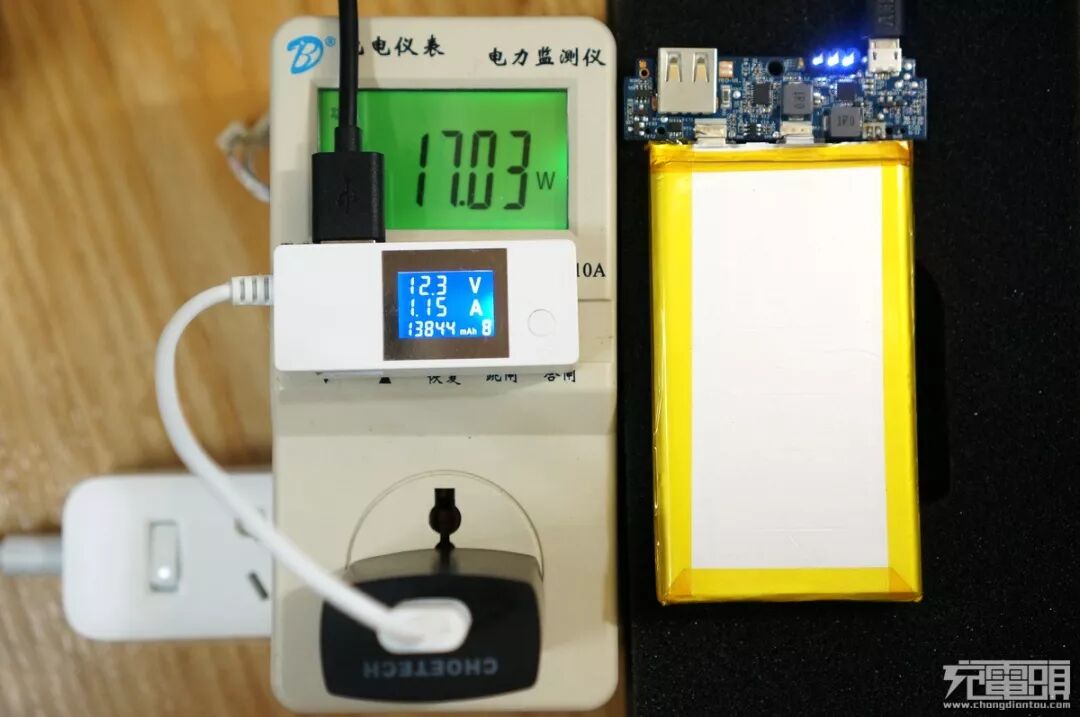

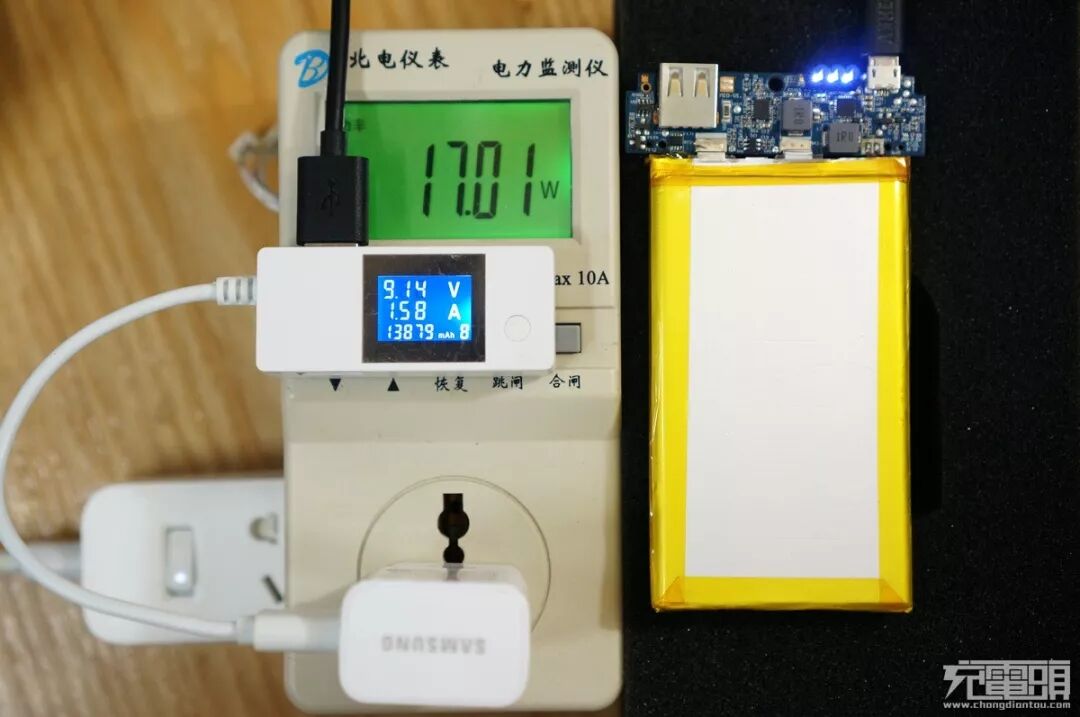

14W 满载输入温度。
三星9V QC输入，握手成功。
CHOETECH 12V QC 输入，握手成功。
输出方面，新M10 对三星note4 可以正确握手，激活快冲。

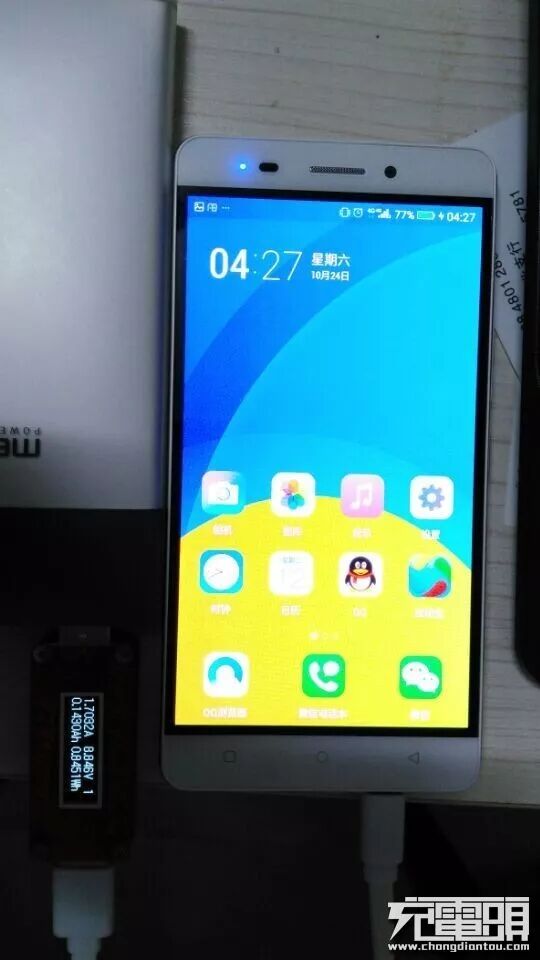

论坛网友@Black_黑数码 测试，金立m5 MTK PEP正确握手输出9v。
发布会上对新M10充电速度进行了介绍，官方宣称3.5小时平均充满时间。

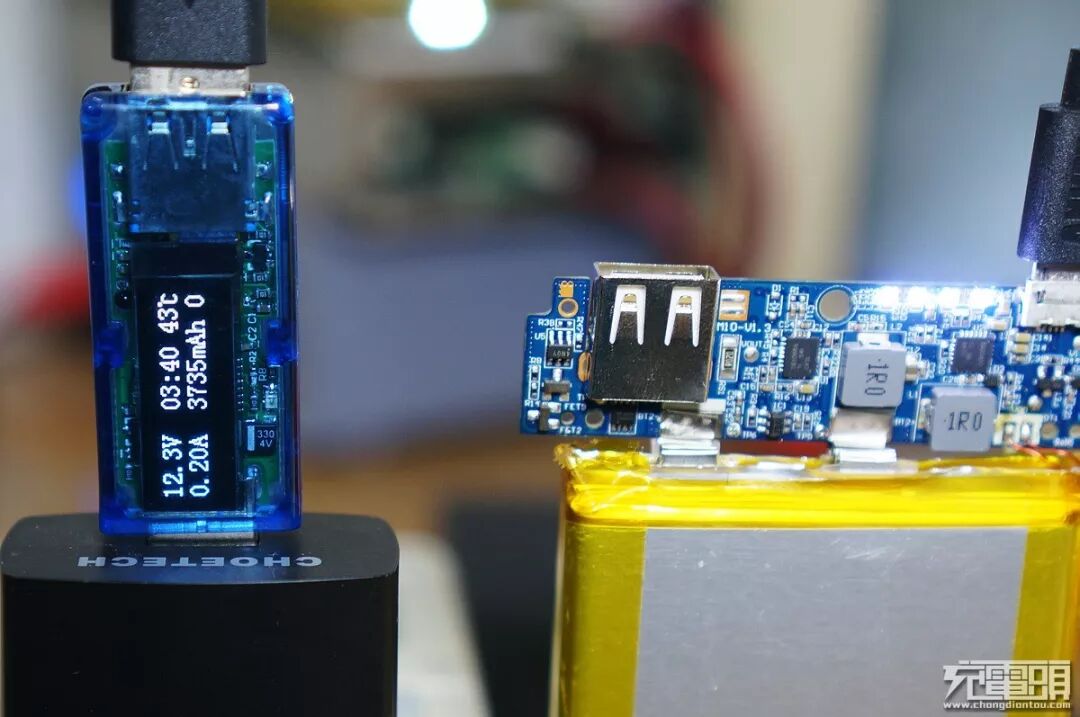

充电时间实测，全程只需3小时40分就转灯，相对旧版的5小时缩短了不少。
魅族历时113天对旧款M10进行多项改进后再次推出新M10，
回炉再做，是一个企业对产品追求极致的体现、是追求完美的处女座产品经理鞭打项目组后的产物。
重写底层识别协议，以往只支持MTKpep现在新版增加对QC快冲的支持，改善快冲兼容性，
重新设计PCB走线布局电路设计，提升充电速度，平均充满时间3.5小时。
高达21瓦的凶悍输出带载能力市面上难得一见，
在友商同类快冲移动电源产品里对比，新M10 效率值高的一B，远远超越对手一大截。
放眼移动电源市场千篇一律的扁铝外壳打各种商标，只会让人视觉疲劳，
新M10高颜值设计不管是在家里自用还是外出使用时放桌面上都能让别人眼前一亮。
古人十年磨一剑，现今魅族百日就造就了这个离完美只差一步的产品，
你问我有没有值得黑的地方？
当然有，
例如快冲输入握手时间需时要20秒不能即插即握手、
例如为了照顾手感空间利用率下降了、
例如自激活开机只检测2秒没带载就会关机评测做起来不方便、
写的太像枪文了？
没办法，精品测试起来就是这样各方面都值得称赞，
这也是回炉再造把铁炼成钢后众人期望希望达到的高度，
新M10，他做到了。
