早在2017年2月时魅族就在巴塞罗那MWC 2017大会上首发了第三代快充技术“Super mCharge”，11V5A功率高达55W的高压直充方案是目前市面上少见的，目前市场上快充方案主要分为“低成本发热大的高压小电流方案”与“高成本低发热的低压大电流直充方案”，魅族Super mCharge高压直充则是结合了这两种快充方案各自的优点，高速、高效、高性价比，简单来说在充电时通过电荷泵采取串联方式减少压差，充电器直充电池组这种极高的转换率下并不会有多少热量产生，正常使用设备时电池组并联供电输出。
Super mCharge可以做成不同功率版本搭配不同设备，量产版魅族UP1020正是搭载了这种方案，输出功率为10V/2A/20W高压直充，马上就要发布的魅族E3很有可能就是搭配这种充电方案，今天小编就通过这款魅族UP1020充电器提前向大家爆料剧透一下Super mCharge到底是什么。
![]()

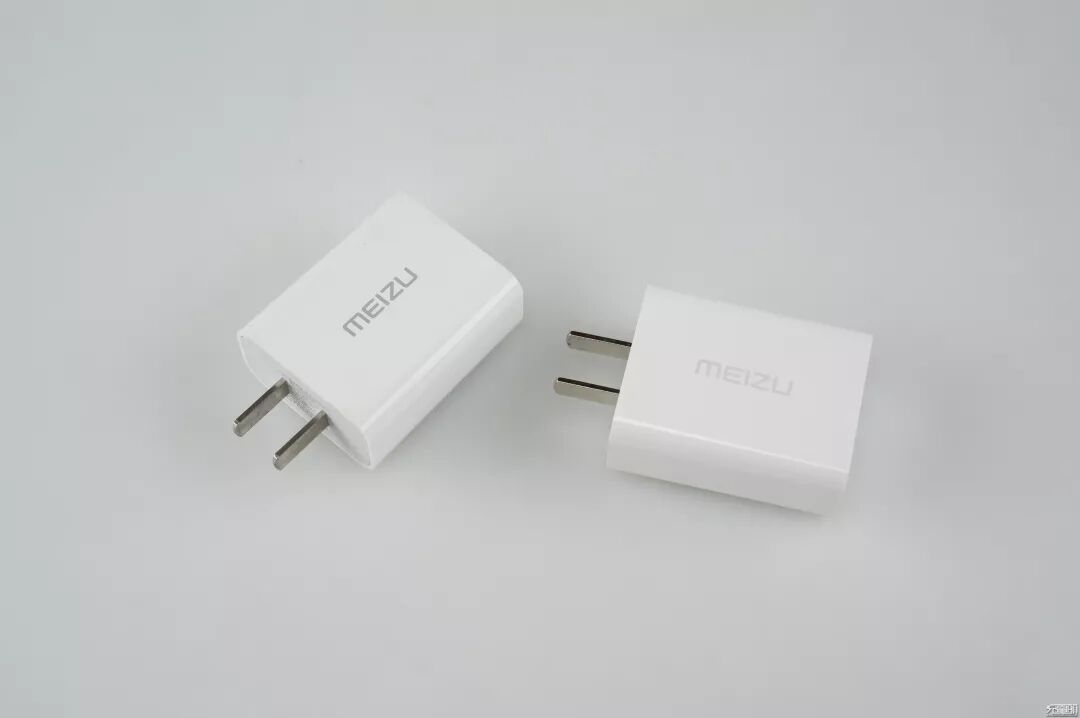

魅族手机充电器在玩家群体中口碑一直非常好， 几年前UP0830、UP1220因为同时支持高通QC快充与联发科MTKPE快充两种快充方案被称为神器，不少非魅族用户也特意购买这种充电器一头多用，这次登场的UP1020能否成为另一个神器？图片里左手边印刷字体颜色较深的是UP0830，右边字迹较浅的就是本次主角UP1020，两者应该是使用同一套模具，长宽高尺寸是一样的。
![]()

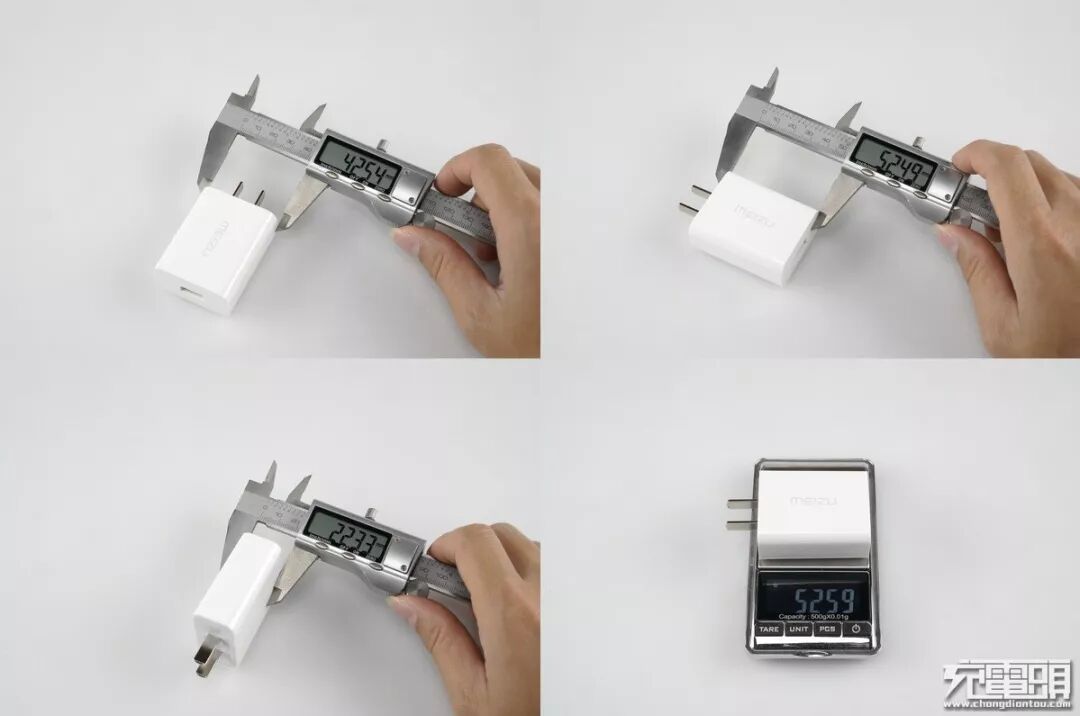

UP1020三围尺寸如下，宽：42.5mm * 高52.4mm * 厚22.3mm，重量52g，与UP0830数据基本一致。
![]()

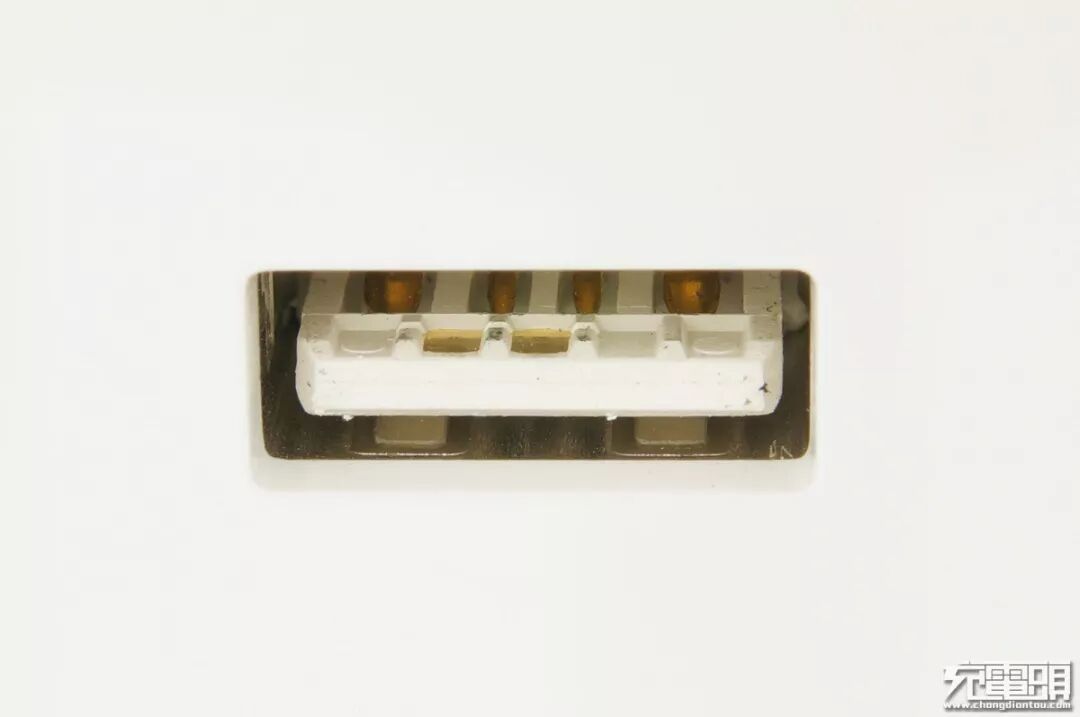

UP1020仍然使用USB-A输出口，但仔细观看发现，魅族UP1020采用了定制的USB插座，在常规的4舌片前面还有2个触点，有点类似OPPO那种低压大电流特殊母座，魅族是高压直充OPPO是低压直充。
![]()
产品铭牌参数如下，型号：UP1020、输入：100-240V~50-60Hz 0.7A、输出：5V或10V2A、制造商：深圳赛尔康。
![]()

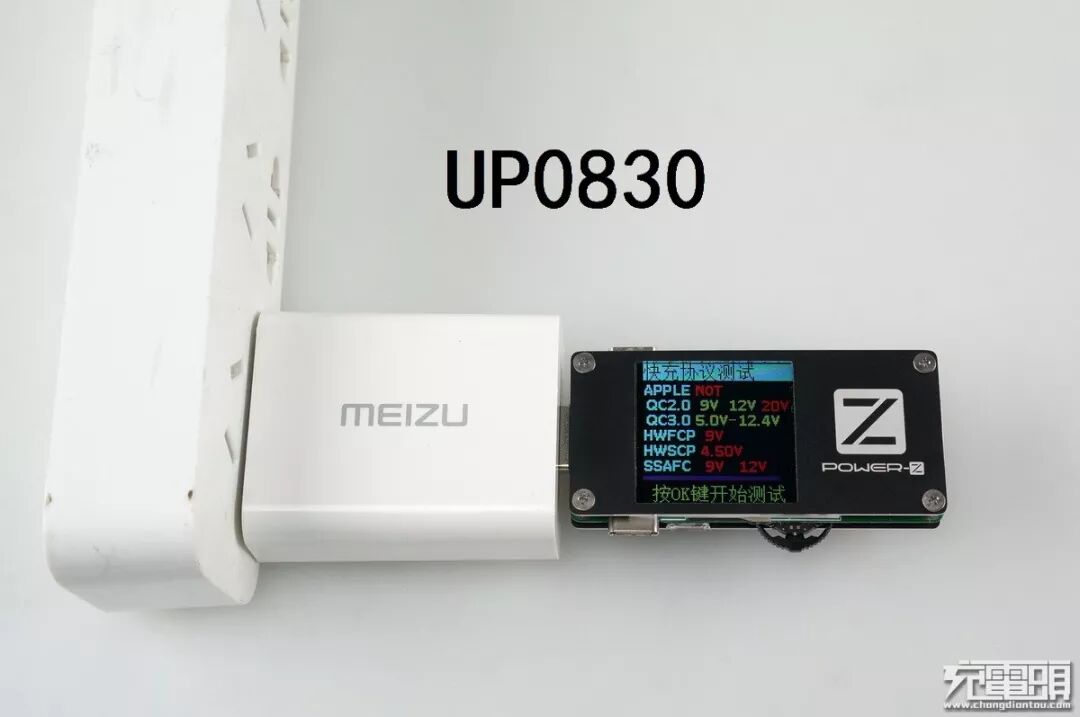

来看看旧款神器UP0830，使用Power-Z FL001super进行协议轮询，从屏幕上看得到可以支持QC2.0/QC3.0。
![]()

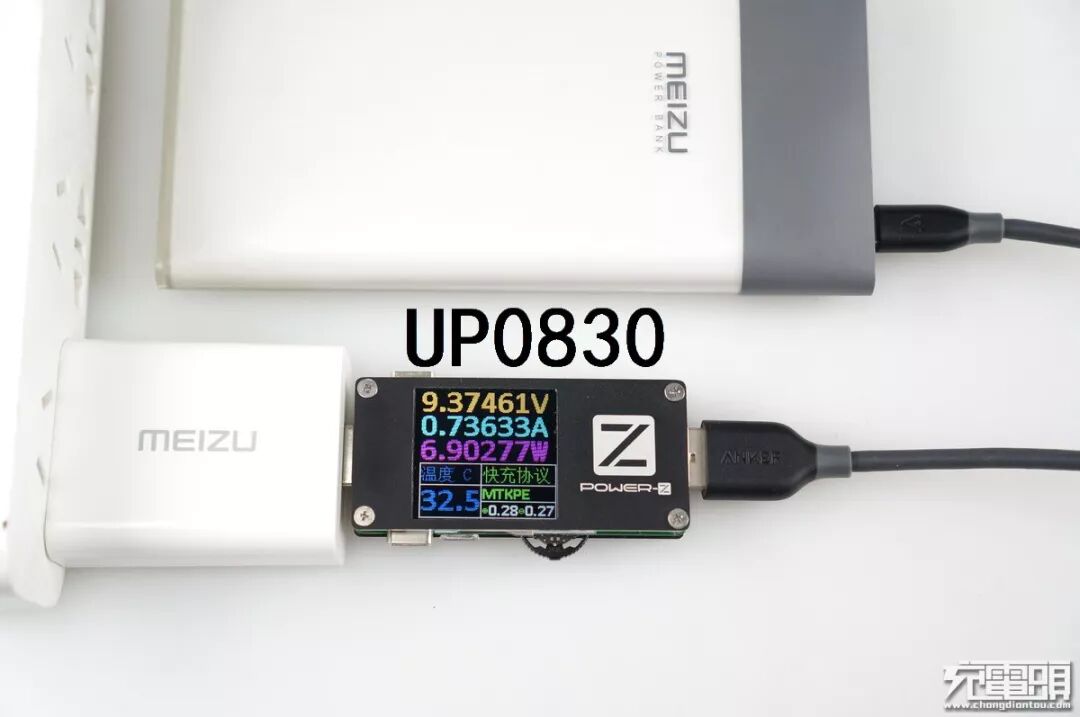

旧款UP0830对魅族M10移动电源充电，输出走的是联发科MTKPE快充协议，证明UP0830的确是 QC/MTKPE 双支持的。
![]()
接下来轮到本场主角UP1020，POWER-Z FL001super 协议轮询发现UP1020对目前市面上常见的快充协议完全不感冒，全都不支持。
![]()

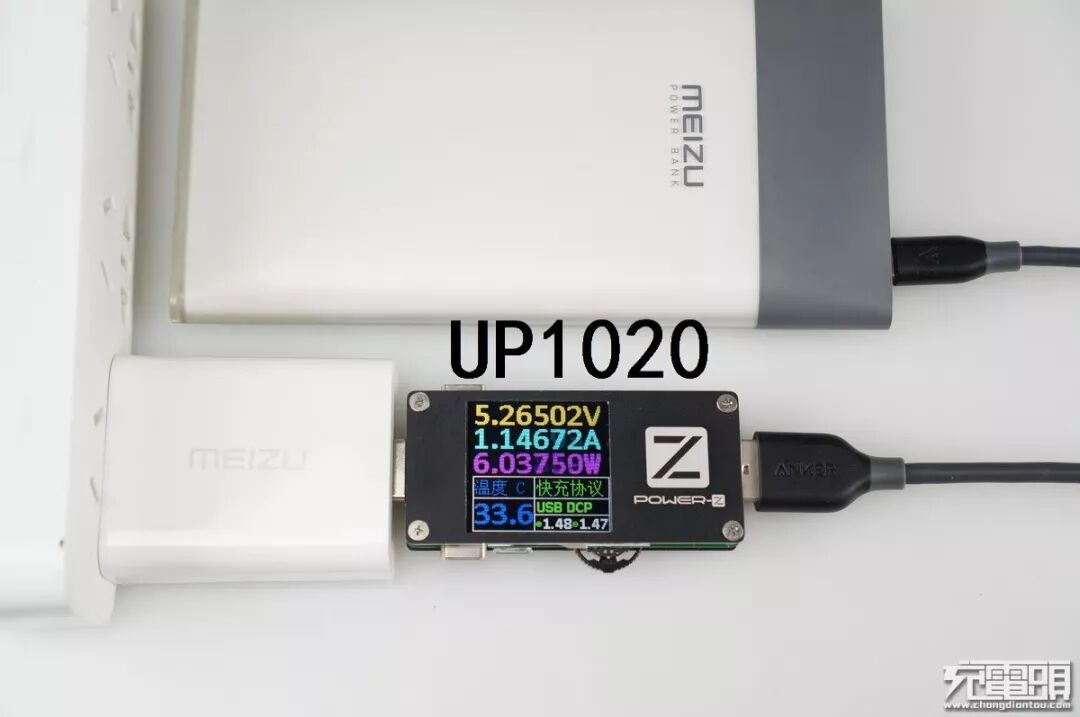

UP1020对自家M10移动电源充电，无法触发MTK快充，只能走5V DCP模式，结论是UP1020不再支持高通QC、不再支持联发科MTKPE，不对其他厂家协议进行支持，只支持自家特殊针脚线材的 Super mCharge。
拆解篇：
![]()
超声波合盖非常牢固，不能无损拆除，PCB插脚件俯视图。
![]()

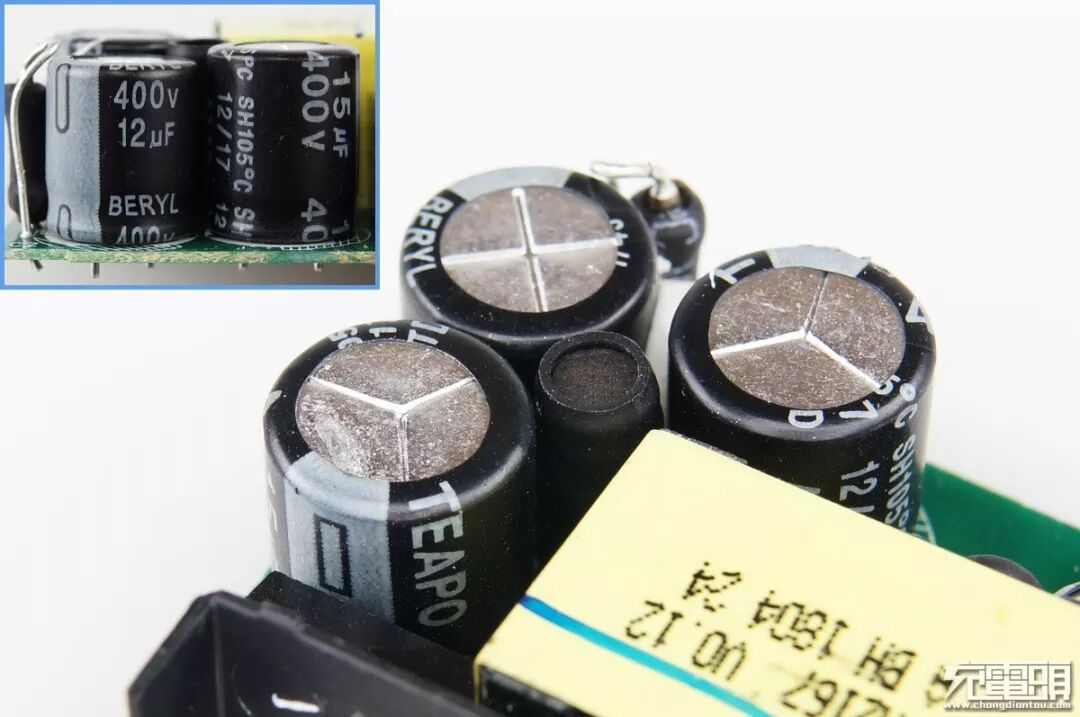

输入滤波部分，TEAPO 400V15μF *2 + BERYL 400V12μF *1，足够提供20W输出。
![]()

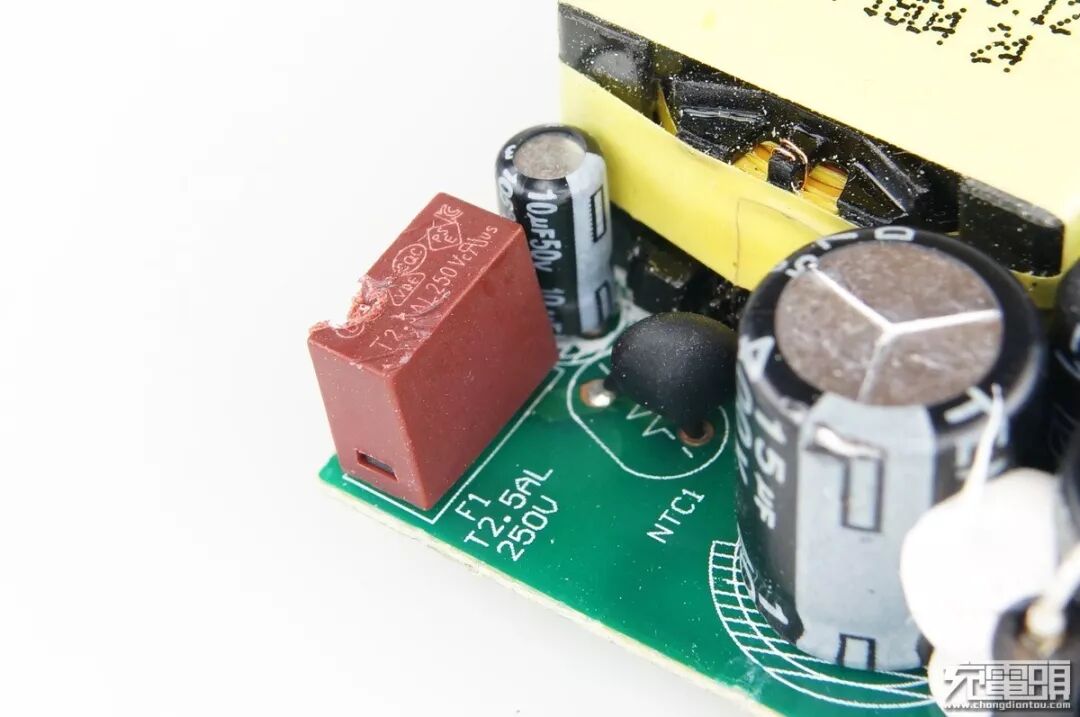

拆解时不小心刮烂了保险丝，NTC热敏电阻可以降低上电时的冲击电流，延长使用寿命。
![]()

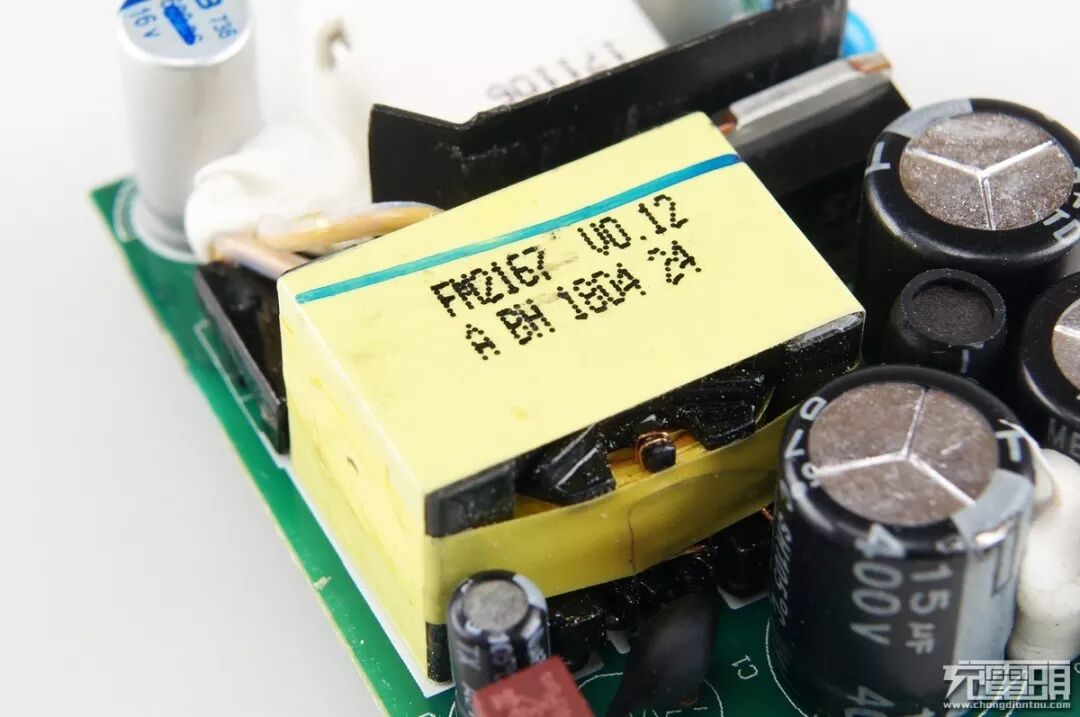

变压器喷码：FM2167 V0.12 A BH 1804 24。
![]()

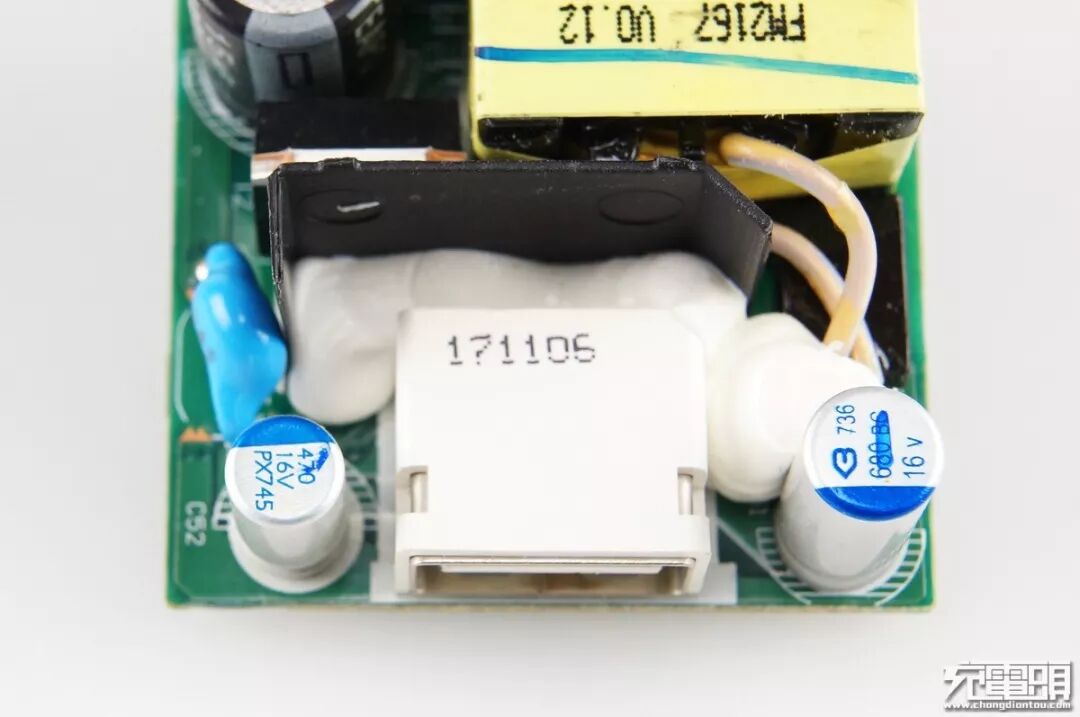

蓝色跨接的是Y电容，黑色高低压隔离片上灌胶固定，输出使用了绿宝石16V680μF + 16V470μF固态电容滤波，特殊USB母座有塑胶壳体固定隔离保护。
![]()

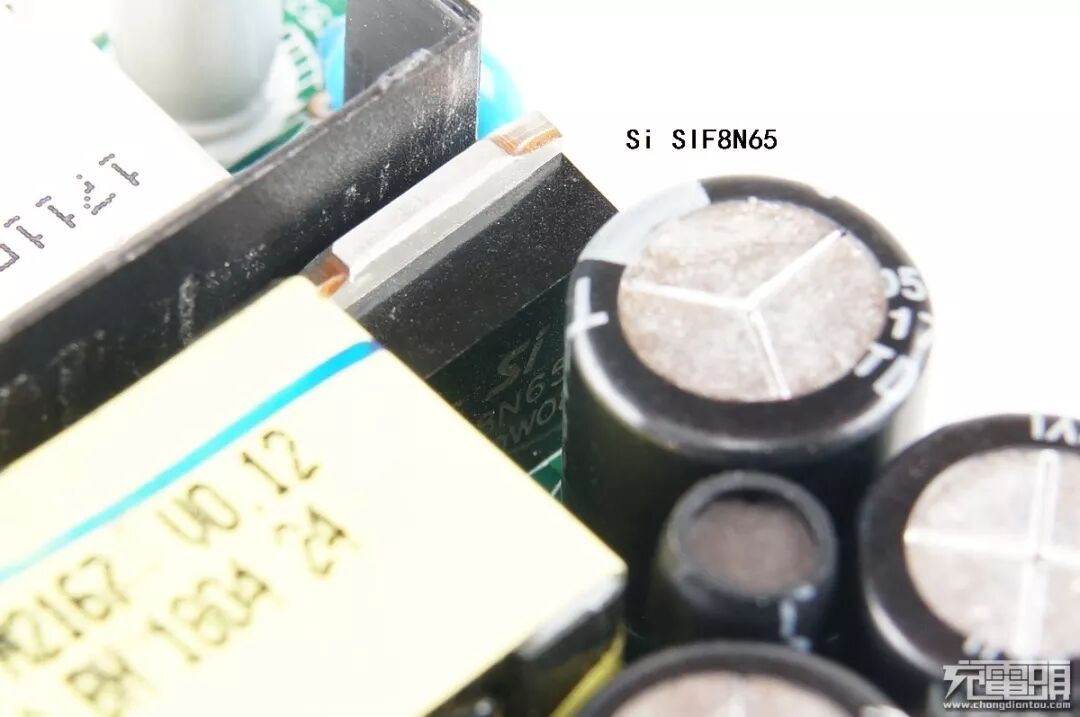

Si深爱 SIF8N65 MOS管，耐压650V最大电流8A。
![]()
PCB贴片件俯视图，隔离胶版遮住了一个IC，小编透明化PS处理让大家更方便观看。
![]()
![]()

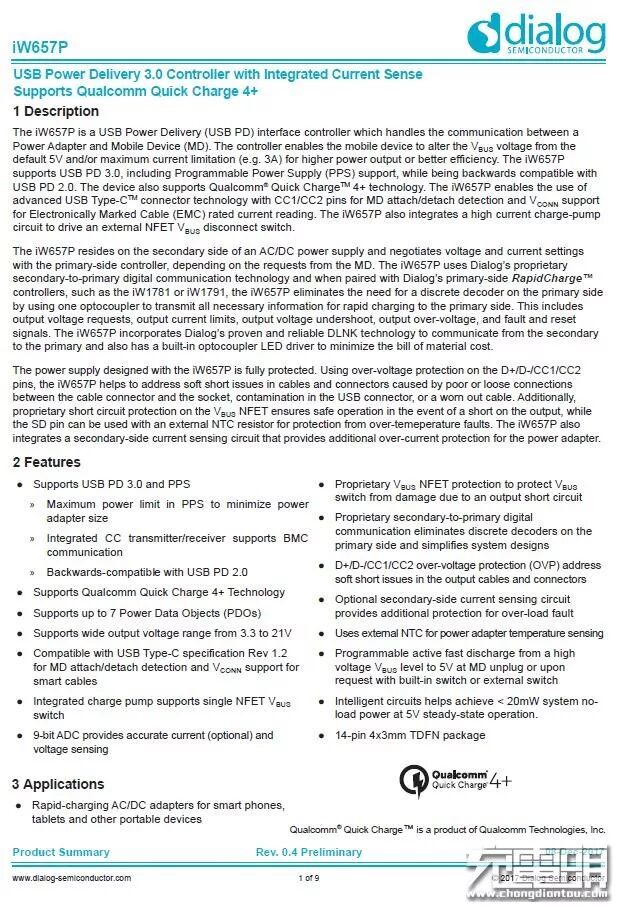

iw657p Dialog新近推出的QC4+协议芯片，支持PD3.0并且集成电流检测。其内部集成电荷泵，可以驱动低内阻的NMOS，降低成本。
![]()
![]()

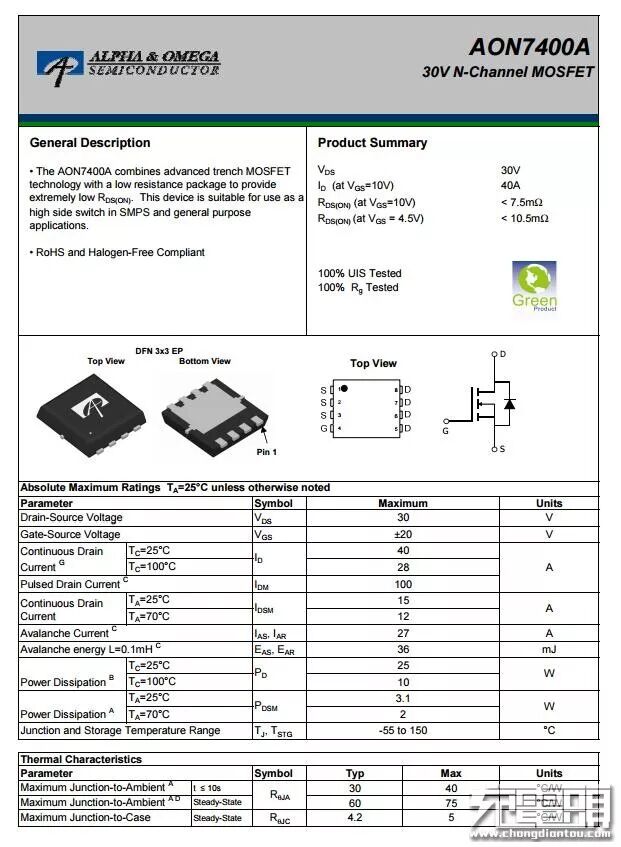

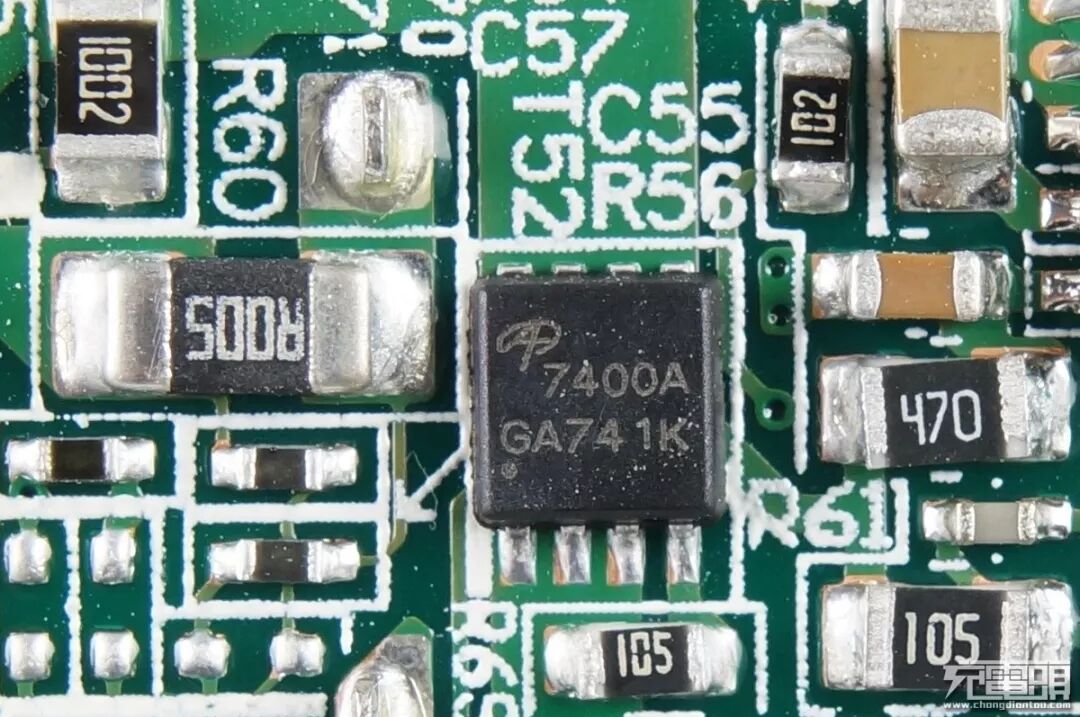

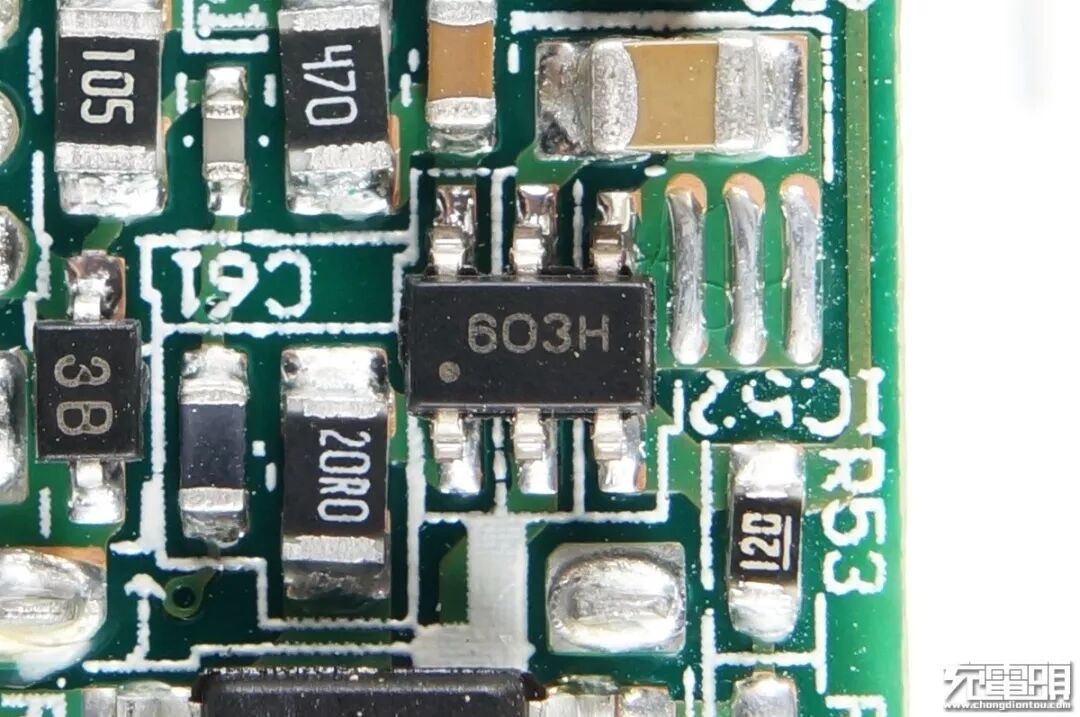

AO 7400A 关闭输出用的MOS。左侧R005合金取样电阻检测输出电流。
![]()
![]()

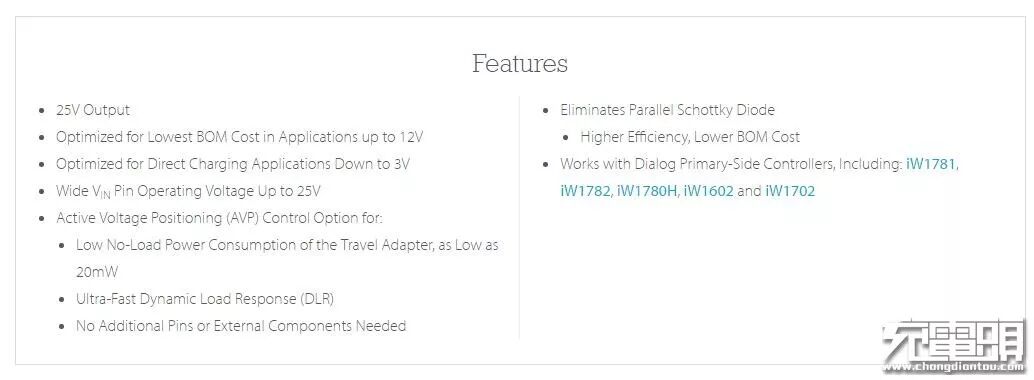

iw676，同步整流控制器。
![]()
![]()

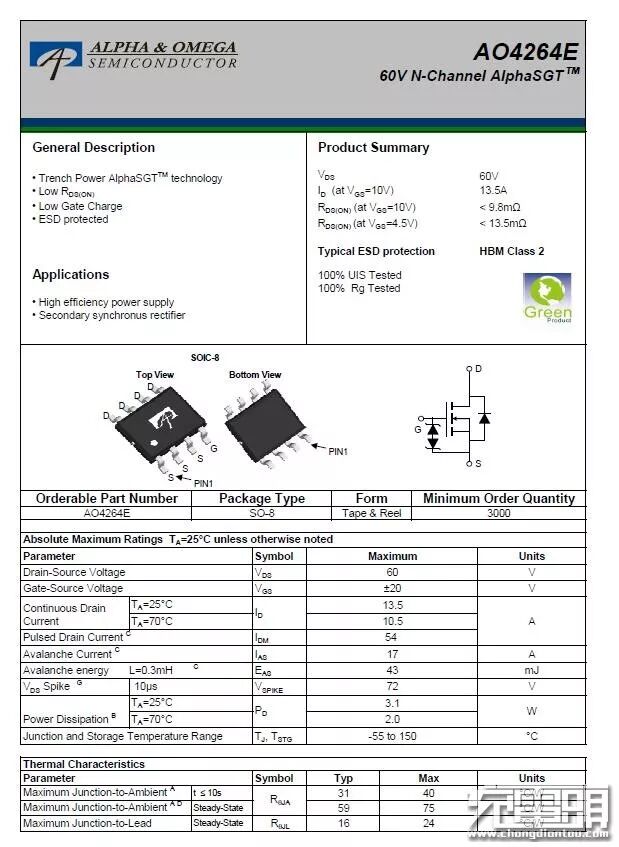

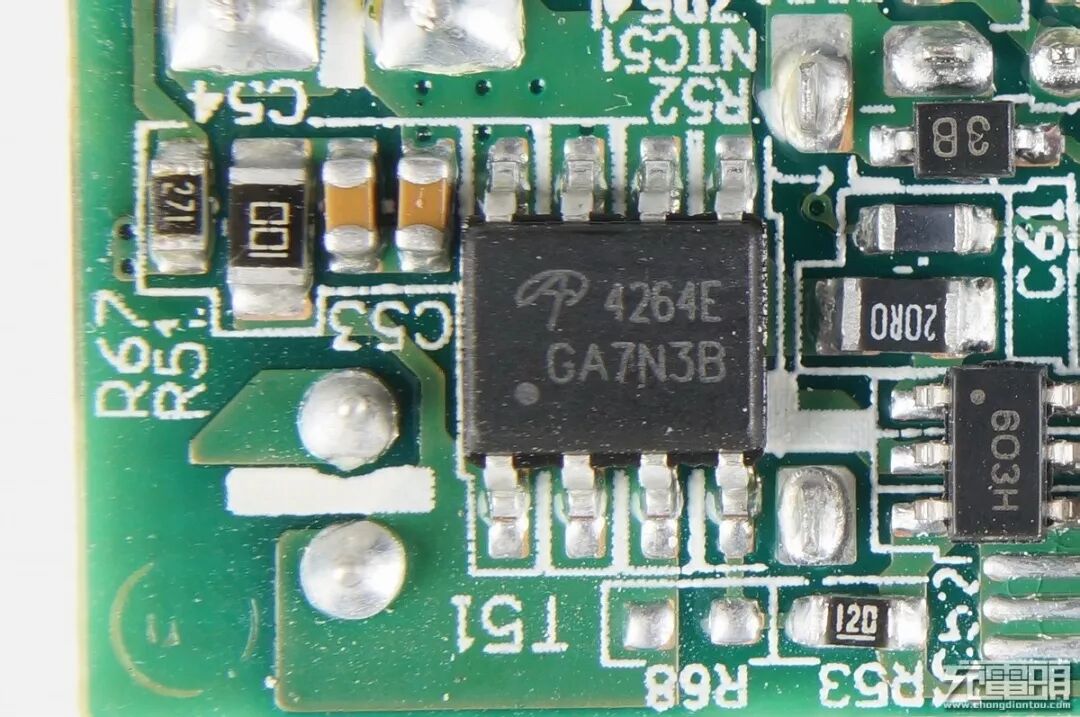

AO 4264E，同步整流MOS，60V耐压的管子。
![]()
![]()

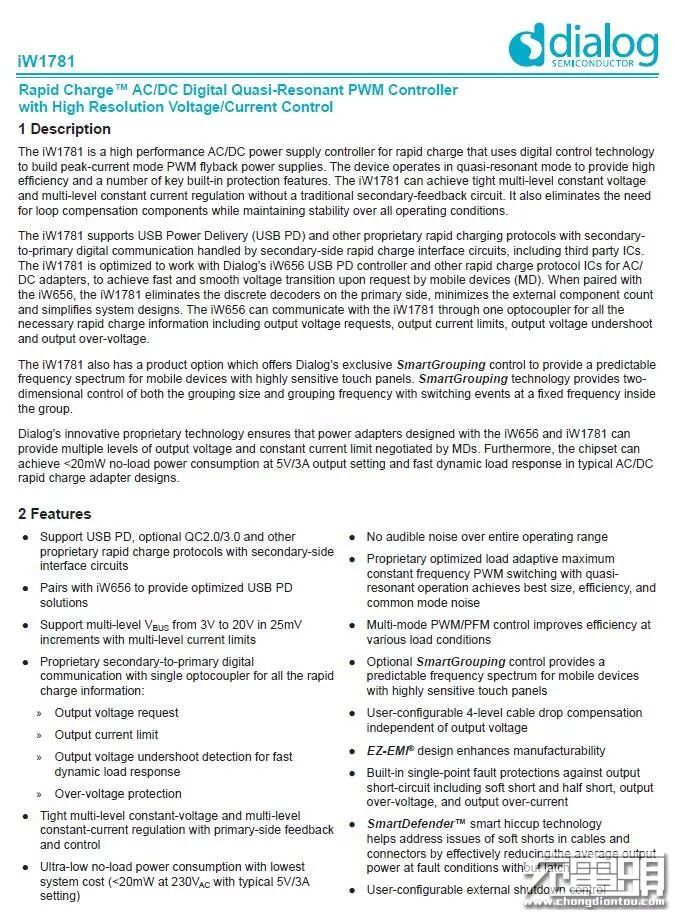

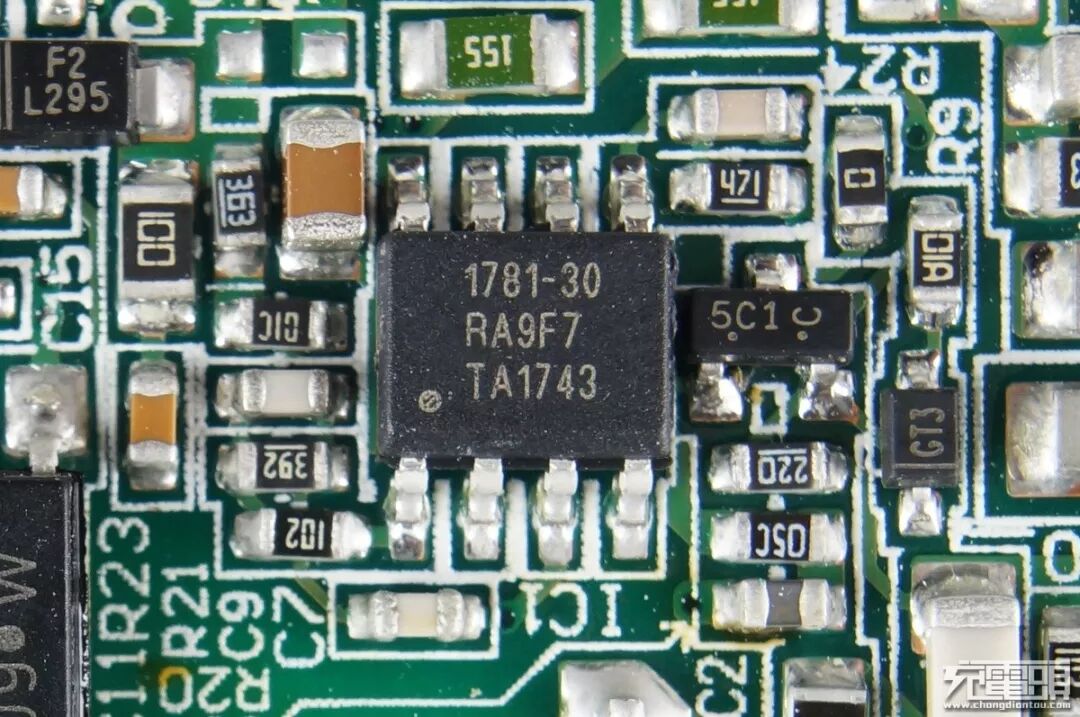

iw1781 具有高分辨率电压/电流控制的准谐振PWM控制器，
![]()

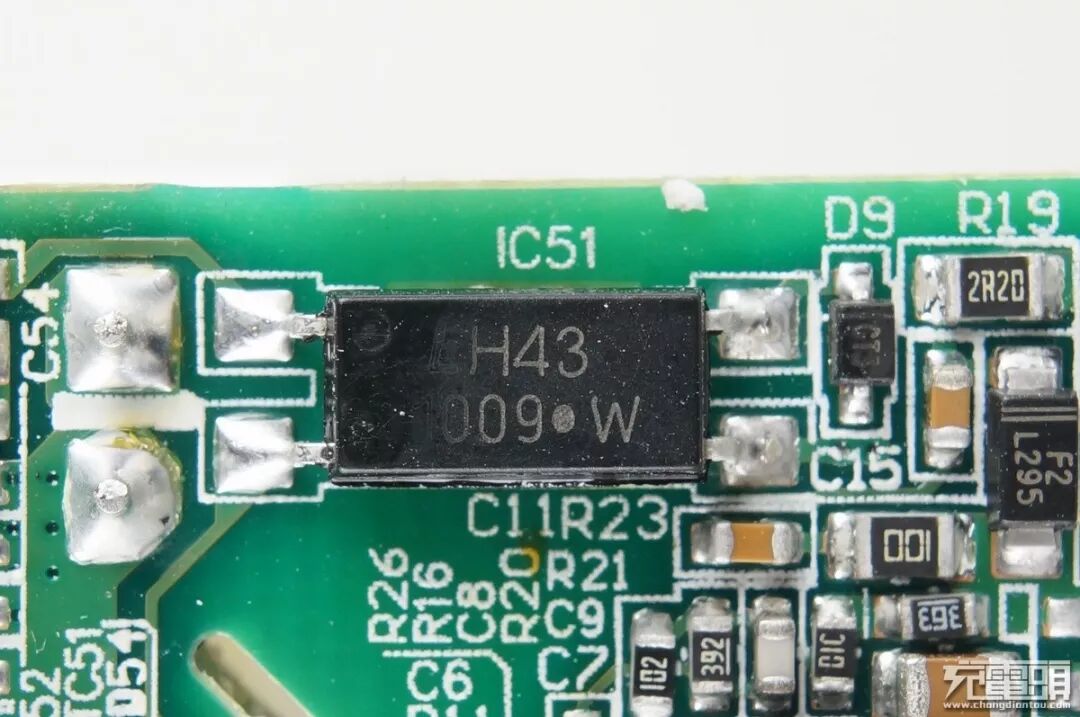

光耦，iw657与iw1781通信的桥梁。
![]()
整流桥。
总结：
魅族UP1020依旧保留着高端工艺的传统，配合高效Dialog初次级配套方案，在高效同步整流的同时具有输出电压精细调节功能，因为暂时未能通过有效手段诱骗出10V，具体细节要等到配套手机上市才能进行测试。
![]()
