自带屏显电流表，ALLMAYBE PD45充电器开箱拆解
许多年前一个设备一个充电器的年代大家还有印象么，诺基亚一个笔记本一个旧iphone一个新iphone又一个华为一个联想一个，厂家为了利益自成一派的决策最终折腾的都是用户。逐渐的2016年USB-C物理接口开始大范围普及开来，但厂家不死心的在这个物理接口上继续老套路，虽然都是USB-C插口但握手的协议各不相同，QC、AFC、SCP、FCP还是十分蛋痛。2017年iphone 8/iphone X加入PD阵营让USB-C PD火速普及开来，PD协议包含了之前各自为政的N种快充协议，在这个大前提下不少笔记本与旗舰手机都放下成见投入到PD怀抱上，用户终于等到只用一个PD充电器就能充全家设备的便利环境。
然而，持币待购的消费者面对市场众多USB PD充电器商品海，都会面临选择难题，一个是因为USB PD新规格新技术懂的人少，第二是USB PD充电器同质化高，有亮点的产品并不多。今天小编推介给大家一款非常有特色的USB PD充电器，他就是多协议支持、集成屏显电流表的“ALLMAYBE PD45”USB PD充电器。
一、产品介绍篇
“ALLMAYBE”可能大家并不熟识，其实他是深圳爱克斯达（XTAR）电子有限公司旗下的品牌，XTAR相信不少发烧友都听过或者买过他们的手电筒、锂电池充电器等产品，质量过硬用户之间的口碑建立的不错，这次XTAR通过ALLMAYBE品牌拓展产品线相信也会保持一如既往的质量。
这款USB PD充电器最大的特色在于他在充电器上集成了一块液晶屏幕，可以显示当前输出电压电流值累计容量等信息，也就是大家俗称的“电流表”，不再需要额外购买USB电流表，普通用户也能对当前设备的充电状态一目了然。充电器正面上方是屏幕控制按钮，长按可关闭屏幕杜绝夜间光污染，快速双击则是将累计容量数据重置清零，按钮与壳体结合紧致无虚位，按压回弹手感不错。中间镜面金属片上镭雕了充电器型号“PD45”，下面是双面盲插USB-C输出口支持多种电压输出。

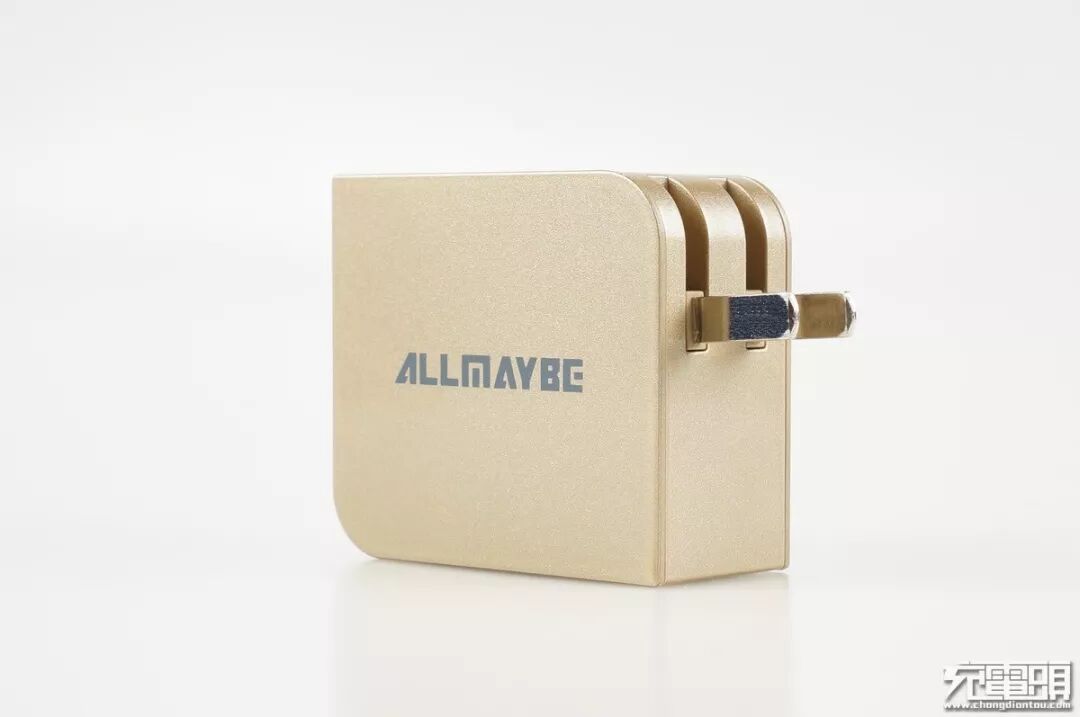

为了携带更加方便ALLMAYBE使用折叠式插脚，旅途时把插脚收纳起来易于携带，单指按压即可收纳取出，阻尼感恰到好处，插脚与充电器本体配合无晃动，装配工艺严谨。

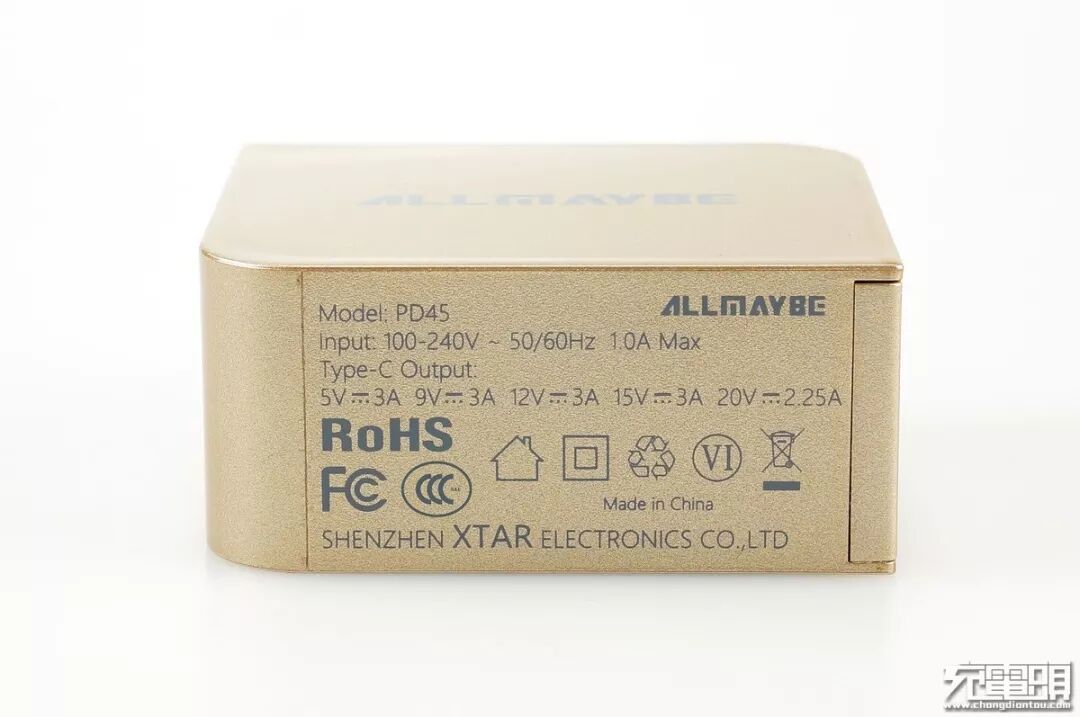

充电器底部名牌参数部分，型号：PD45、输入：100-240V~50/60Hz 1.0A Max全球电压、Type-C输出：5V3A / 9V3A / 12V3A / 15V3A 20V2.25A，最下面可以看到深圳爱克斯达XTAR公司字样。

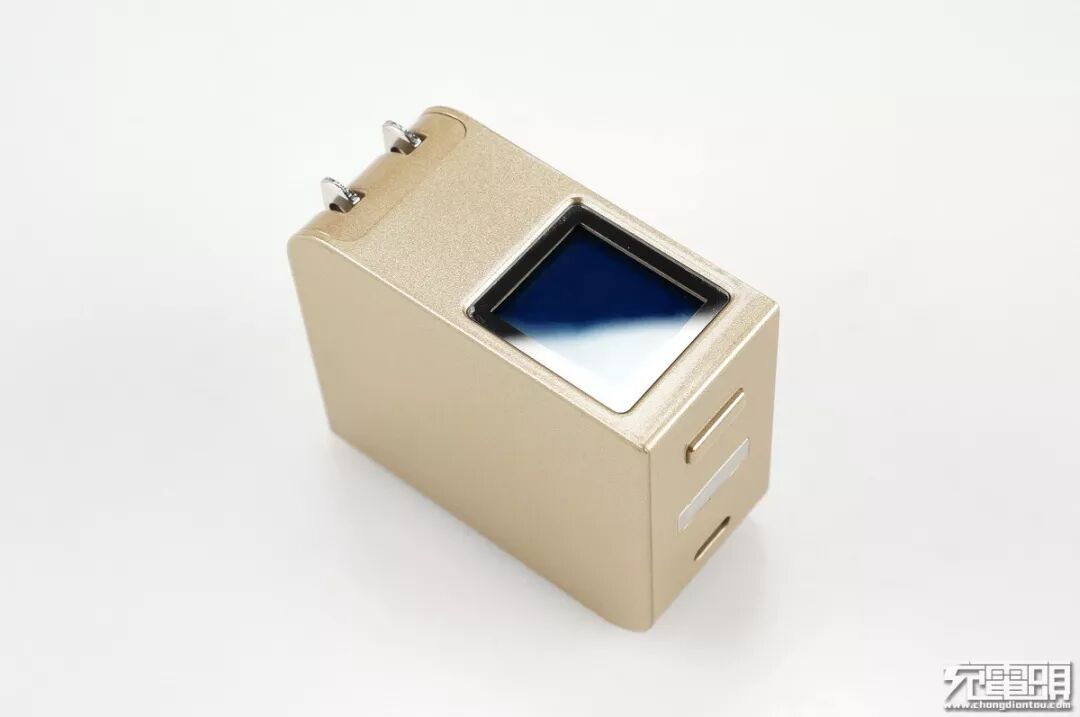

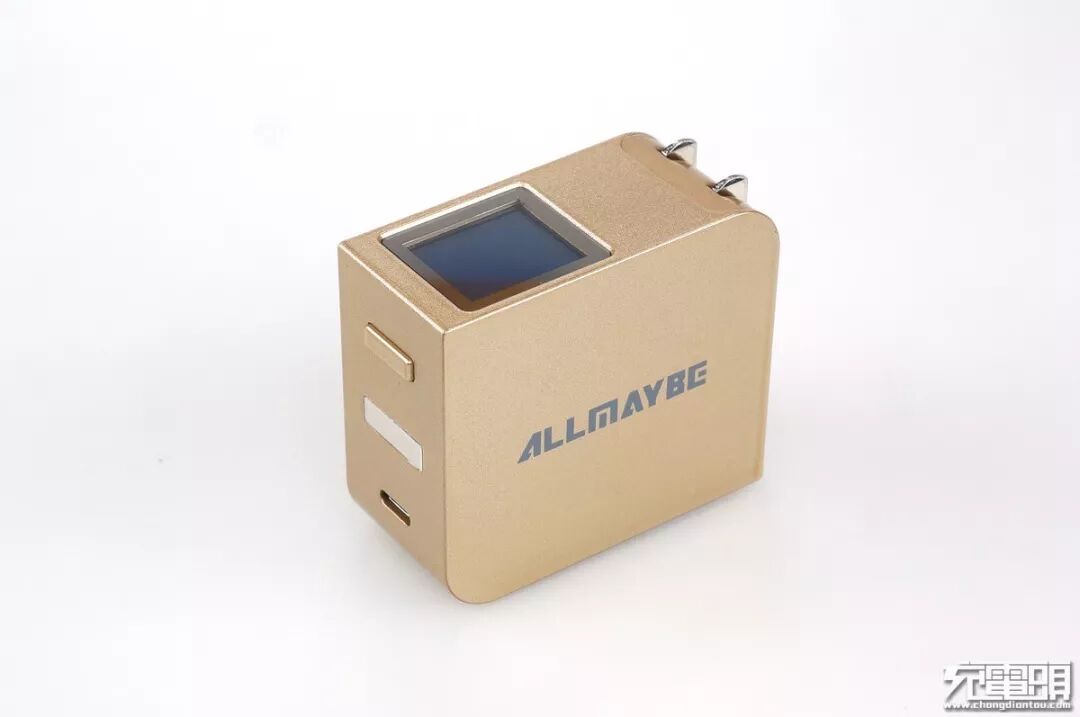

壳体顶部是这个充电器最大亮点之一，集成了一块18.5mm * 21.5mm液晶屏幕，可以显示充电器当前各种输出参数。

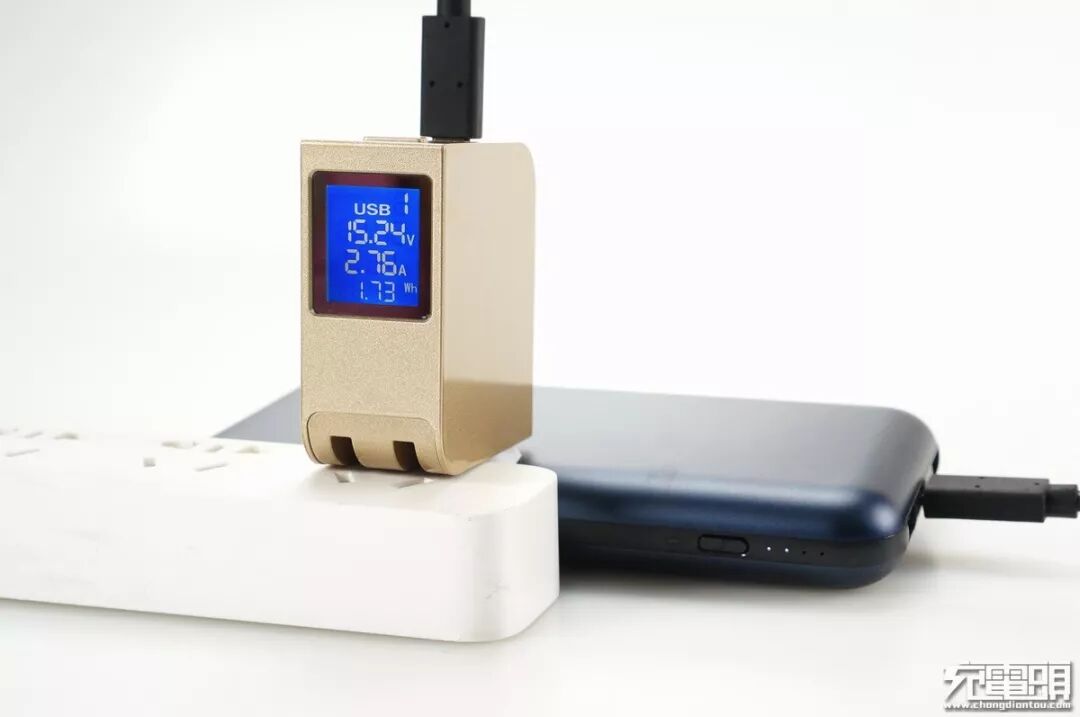

实际使用场景展示，小编选择了支持PD快充的紫米10号移动电源作为测试对象，从ALLMAYBE PD45充电器屏幕上可以了解到，紫米10号移动电源目前正在运行在15V PDO快速充电模式，不管是发烧友还是新手小白都可以简单地掌握充电器当前输出参数。

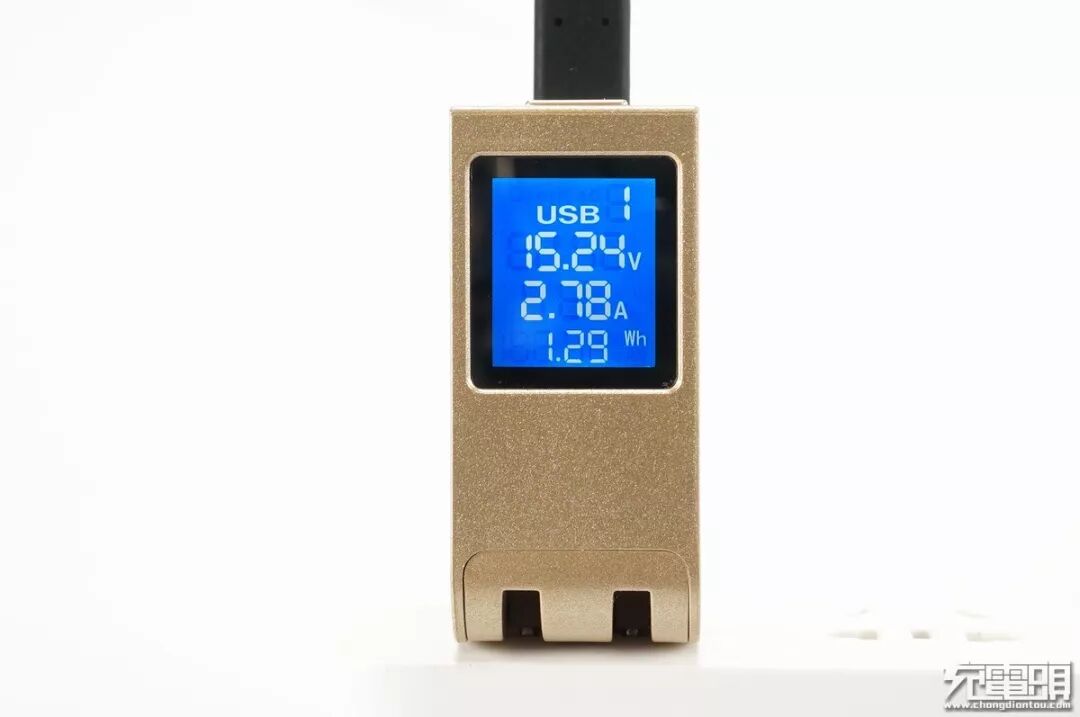

屏幕内的“Overload”可以显示当前带载情况是否超过额定负荷，第二行15.24V是当前输出电压，立马就可以知道紫米10号移动电源正在运行在15V PDO上，第三行2.78A是输出电流，最下面一行是累计输出能量1.29Wh，双击充电器正面按钮可以重置清零这个能量参数。

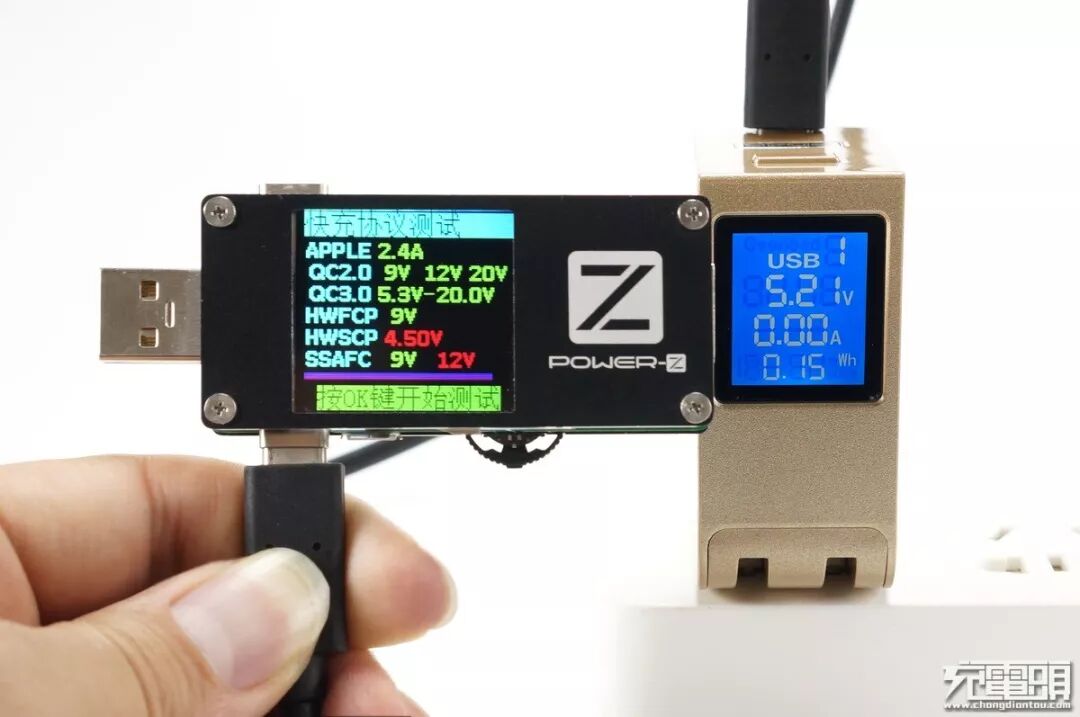

使用 POWER-Z FL001 Super 测试仪对ALLMAYBE PD45输出模式进行快充协议轮询，可以看到该充电器支持的协议非常丰富，包括苹果apple2.4A、高通QC2.0 9V/12V/20V、高通QC3.0、华为FCP、三星AFC，在PD充电器市场上ALLMAYBE PD45是支持协议最多的产品之一。

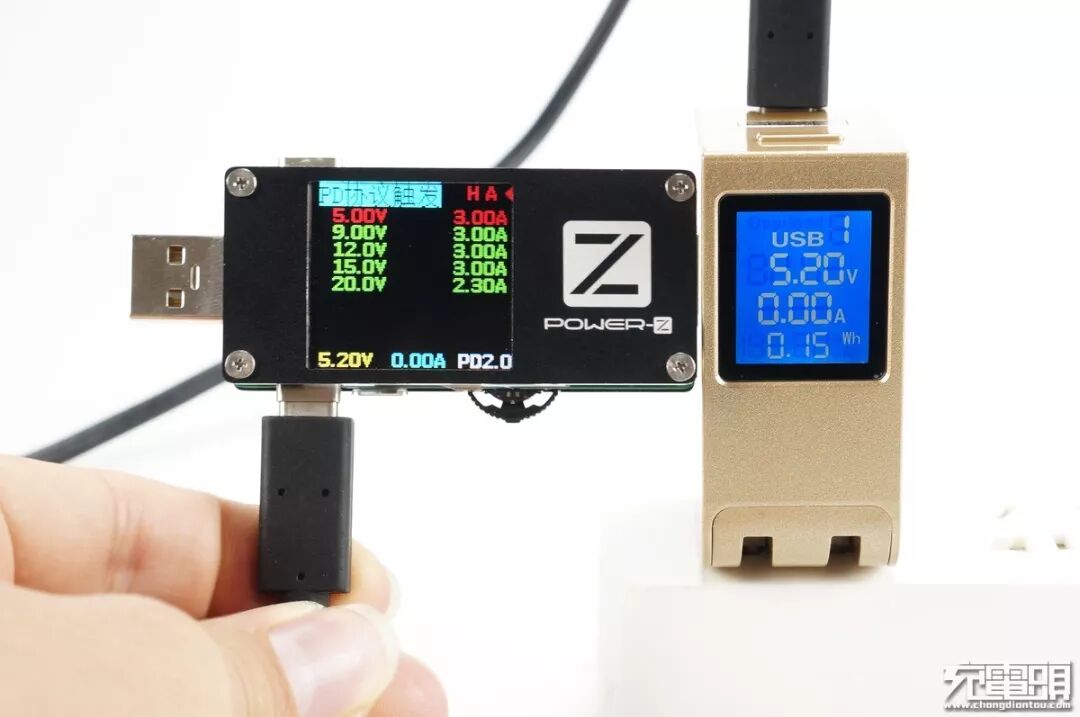

使用 POWER-Z FL001 Super 测试仪对ALLMAYBE PD45输出模式进行PDO报文探测，一共有5个PDO，分别是：5V3A / 9V3A / 12V3A / 15V3A / 20V2.3A，符合铭牌标称参数。

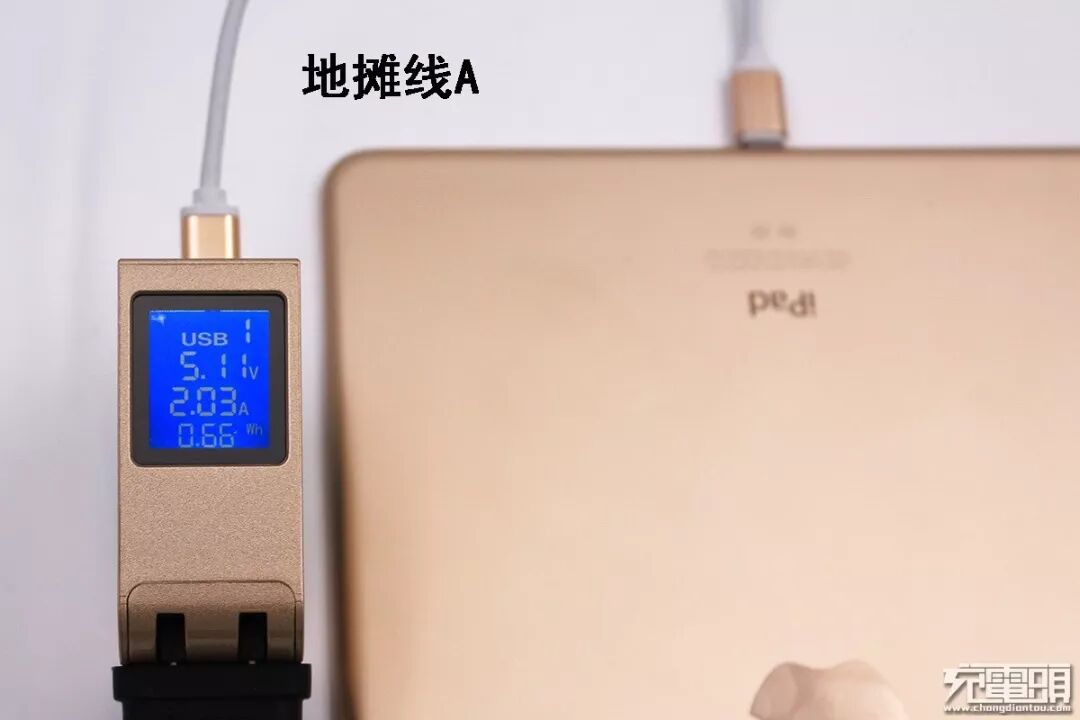

此外，ALLMAYBE PD45充电器因为自带电流表所以还可以马上就判断一根线材的好坏，地摊上购买的一根山寨苹果线去充ipad，录的电流2.03A功率稍低。

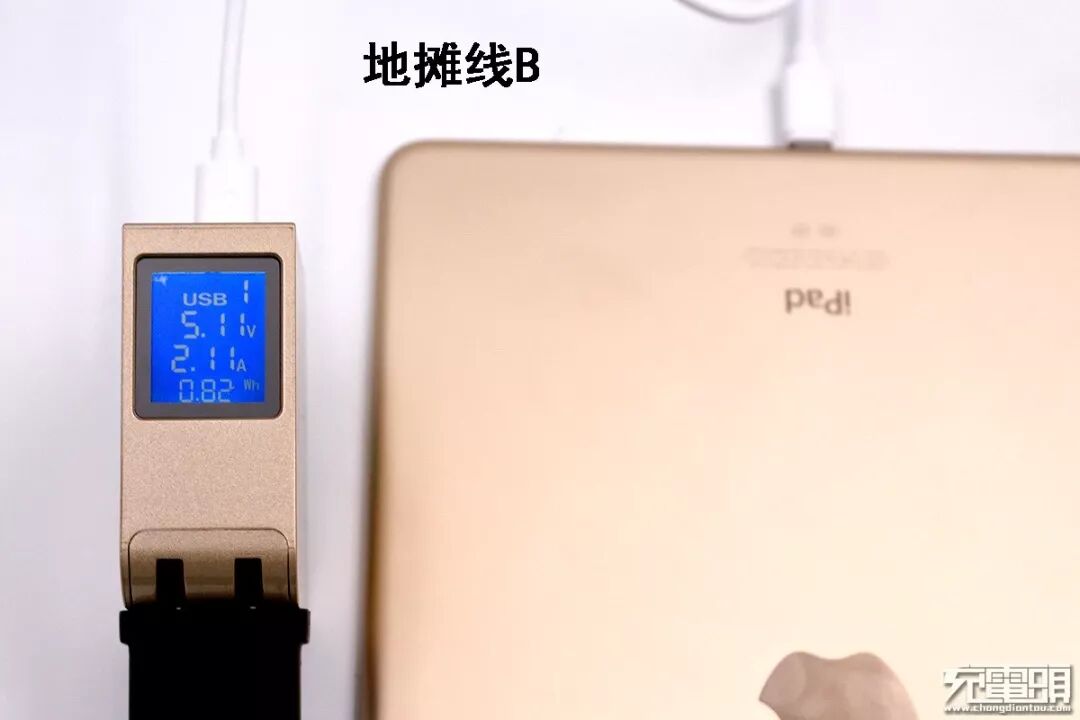

另一根地摊线电流2.11A，功率一样是稍低。

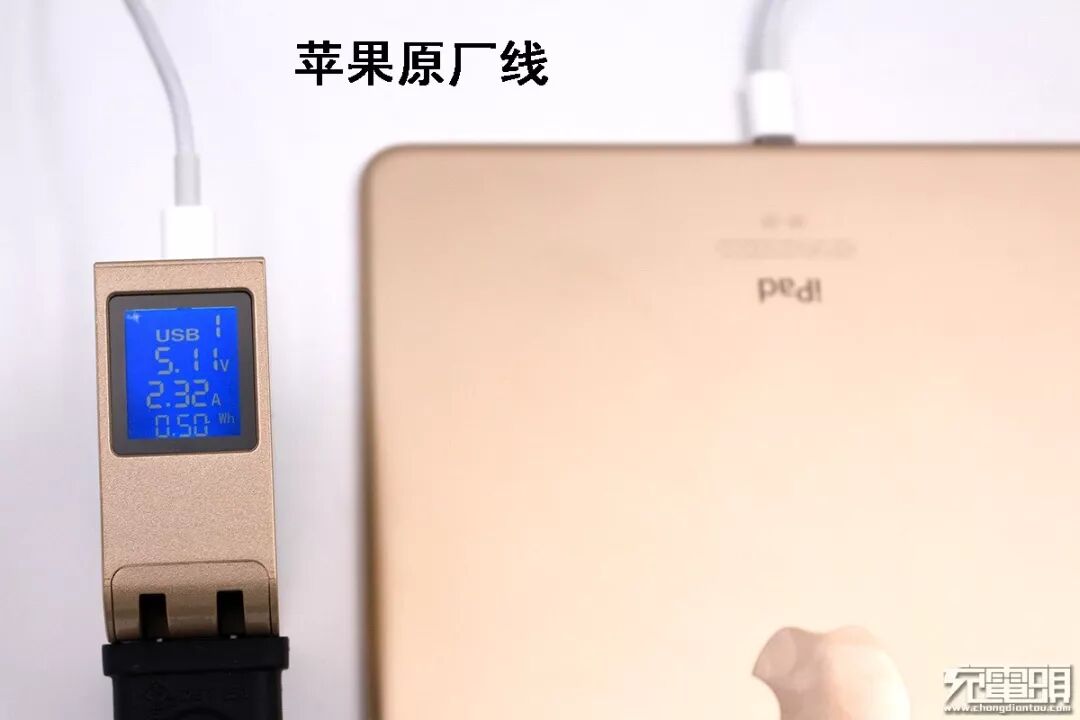

拿出苹果原厂数据线，从屏幕上可以看到电流达到2.32A，ipad终于满载充电了。通过这电流表屏幕，就算小白用户也可以简单地对比手上线材好坏，非常实用。
二、拆解篇
ALLMAYBE PD45通过超声波焊接合盖，焊接牢固度较高，小心锤打后用撬棒把底盖分离后就可以把PCB抽出。

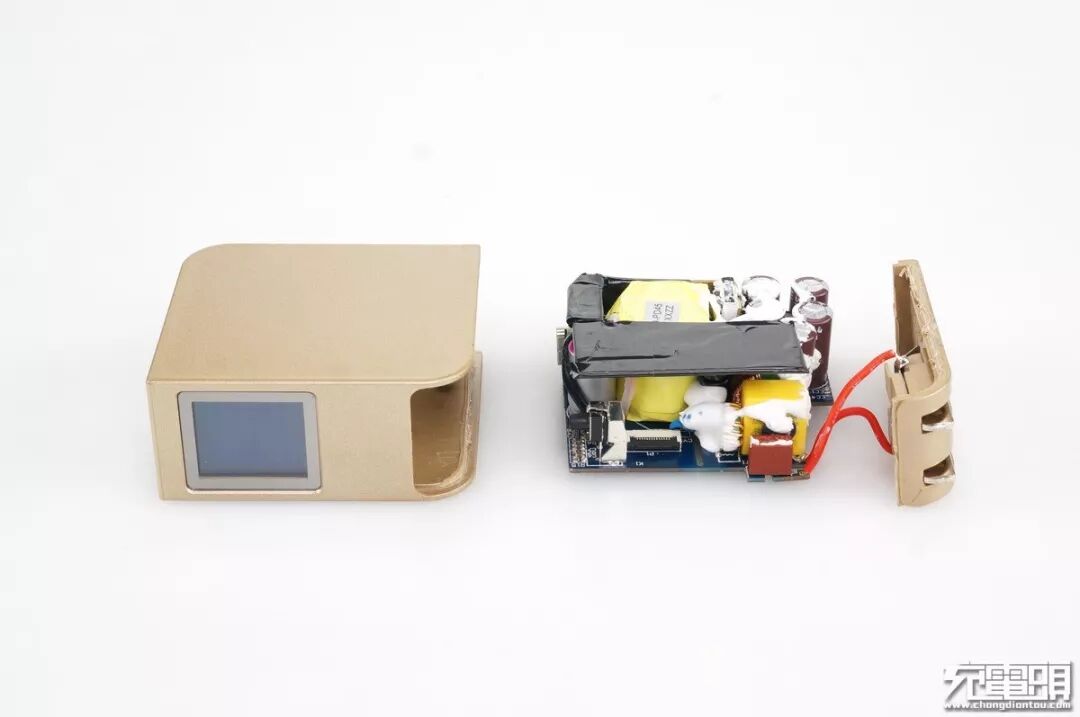

屏幕并非与PCB封装到一起，而是先装配到壳体上，再通过排线连接到PCB，这样可以更加贴合壳体避免漏光。

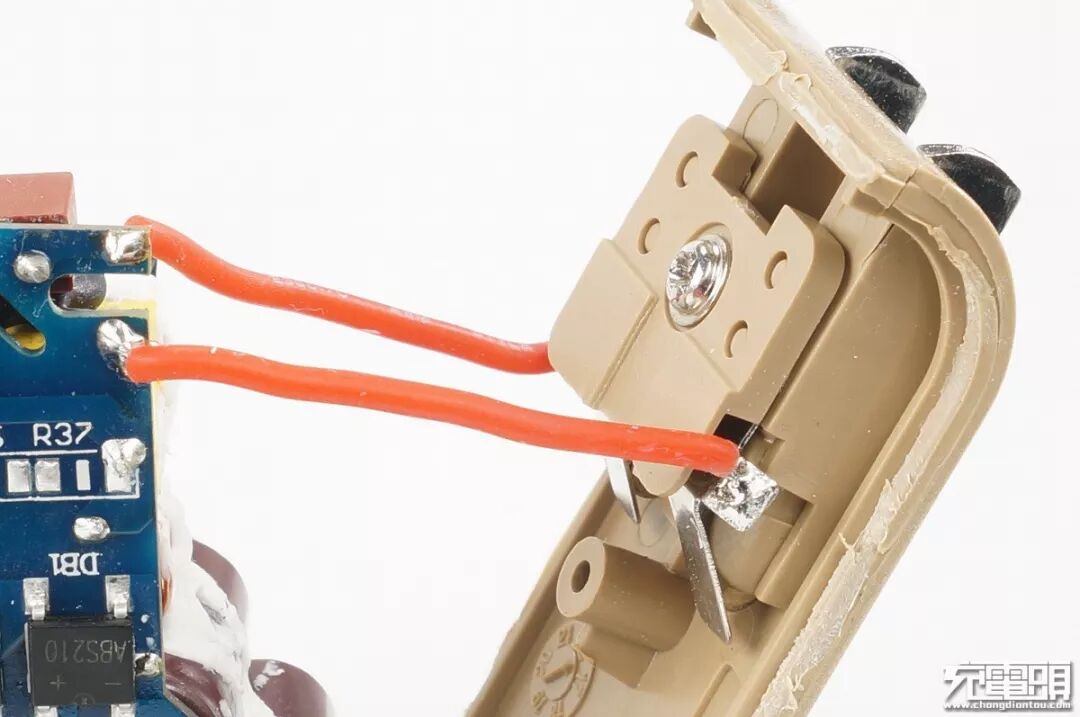

220V高压插脚使用超软的耐高温硅胶线与PCB过孔焊接，焊点浸润度高无多余毛刺，壳体背板上可以看到超声波焊接痕迹，焊接的还是很牢固的。

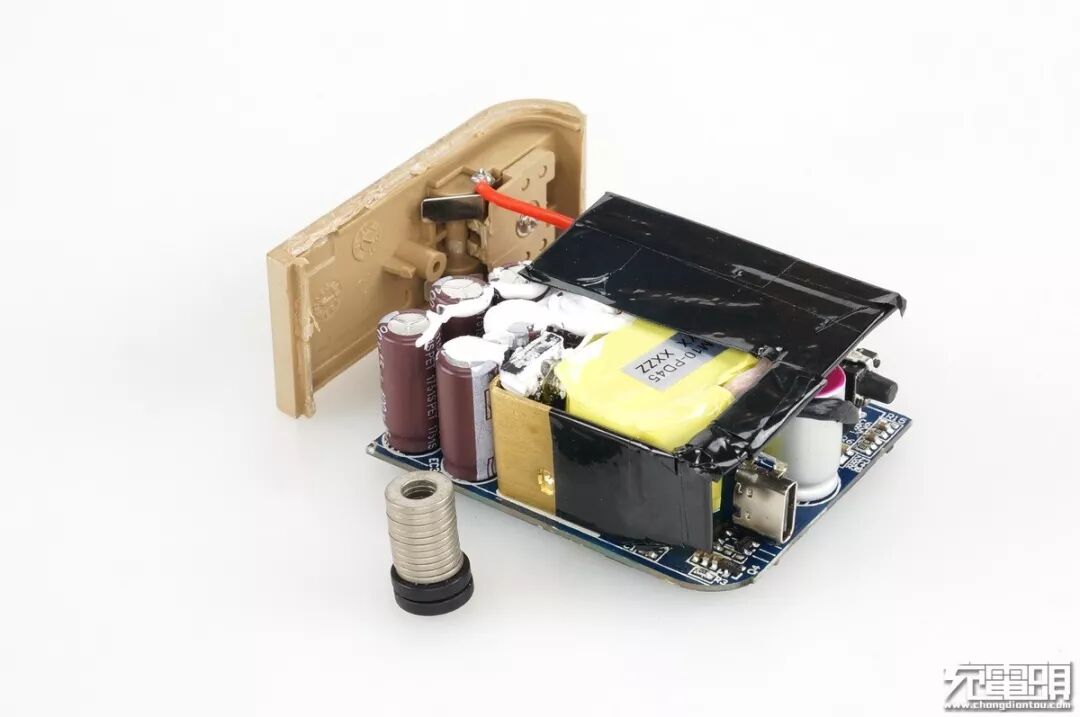

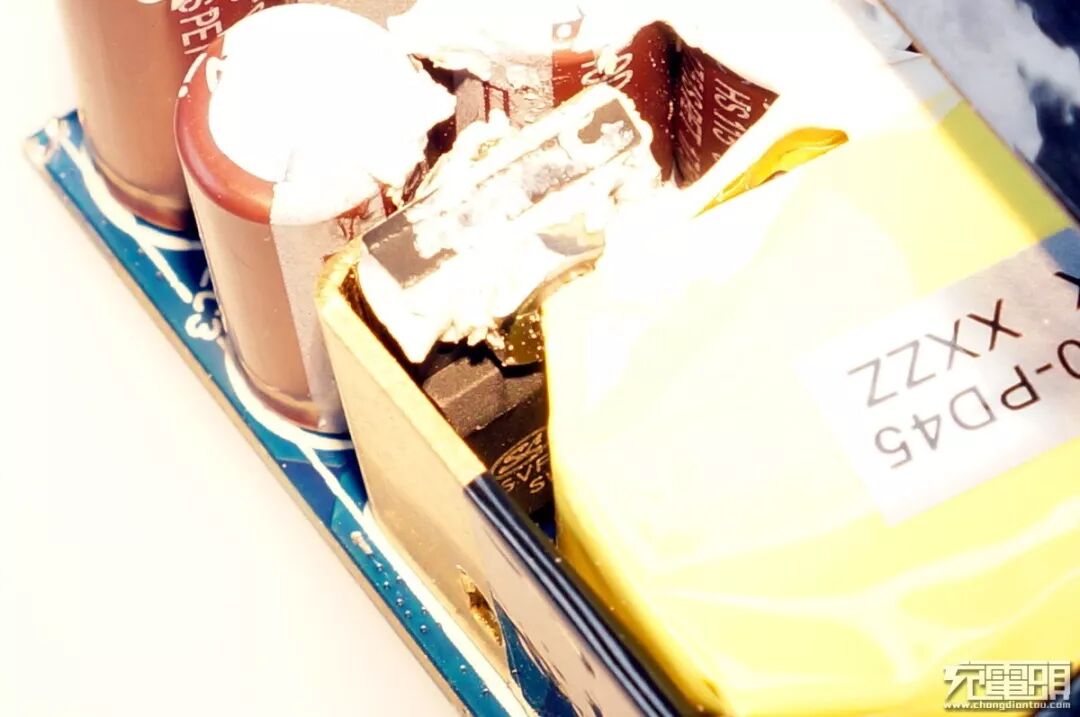

充电器内部结构较为紧密，黄铜散热片与MOS管通过螺丝固定，散热片从侧面延伸到顶部，放磁铁在旁边无磁吸反应。
PCB插脚器件面俯视图。

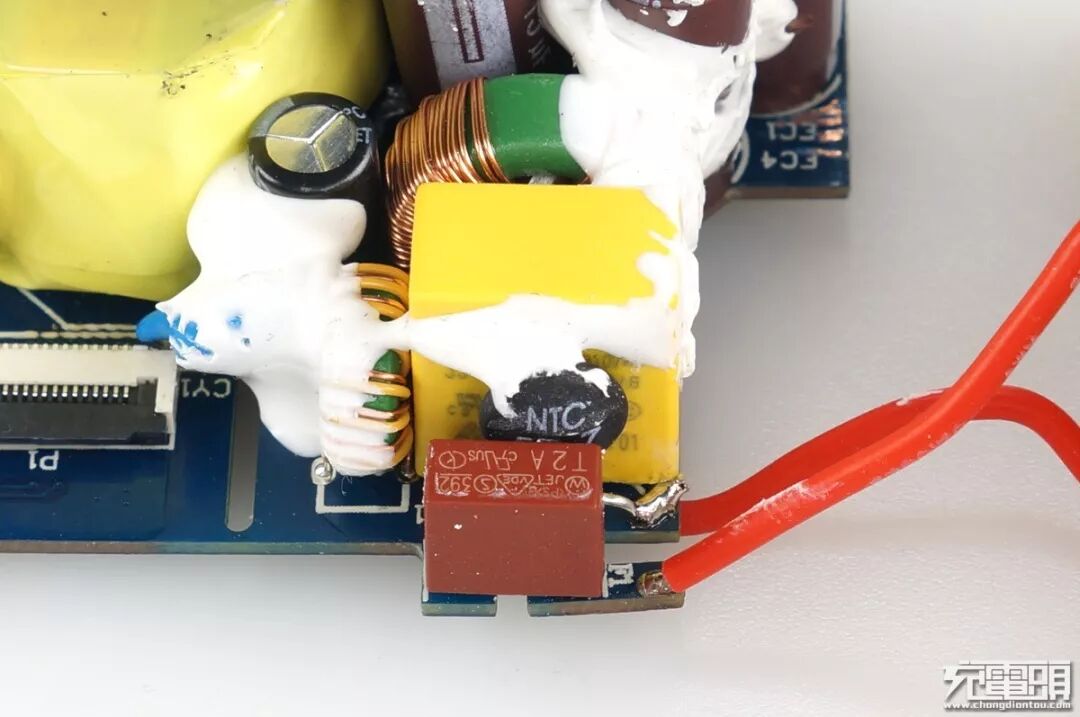

220V输入端保险丝、NTC浪涌抑制电阻、X电容、两级共模电感。

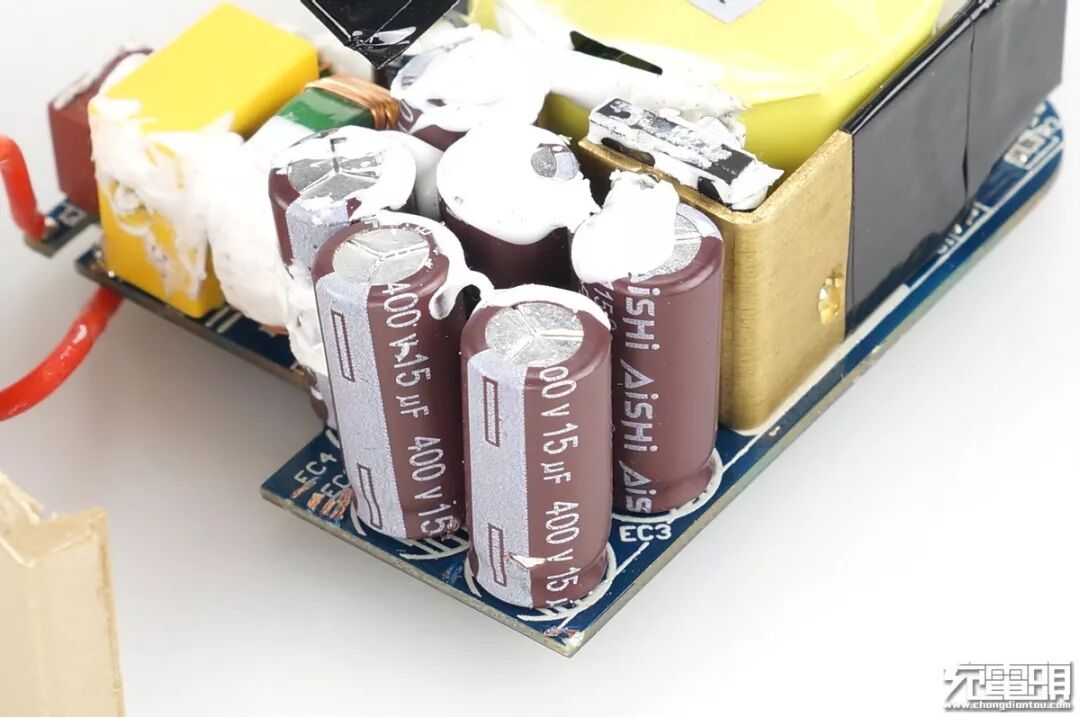

六颗艾华AiSHi 400V15μF滤波电解电容，满足45W输出。

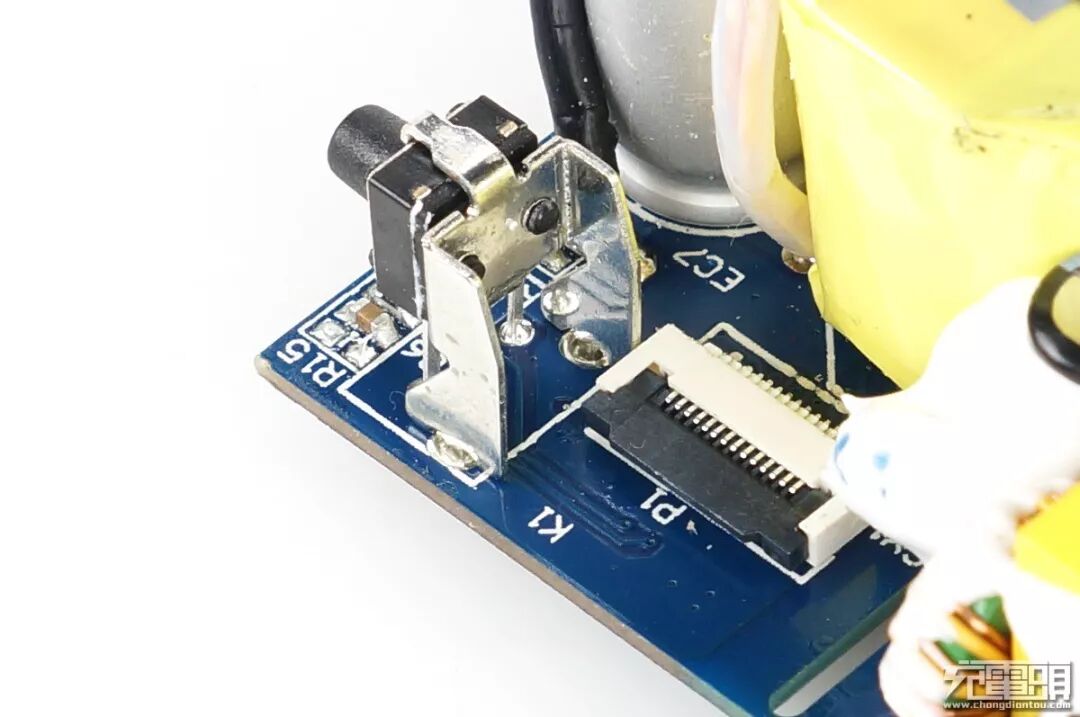

立式插脚按钮提供屏幕按压模式变化，旁边是屏幕排线座。
士兰微SILAN SVF10N65F MOS管，650V10A。
立式插脚USB-C小板，万裕ULR 25V1000μF固态电容。

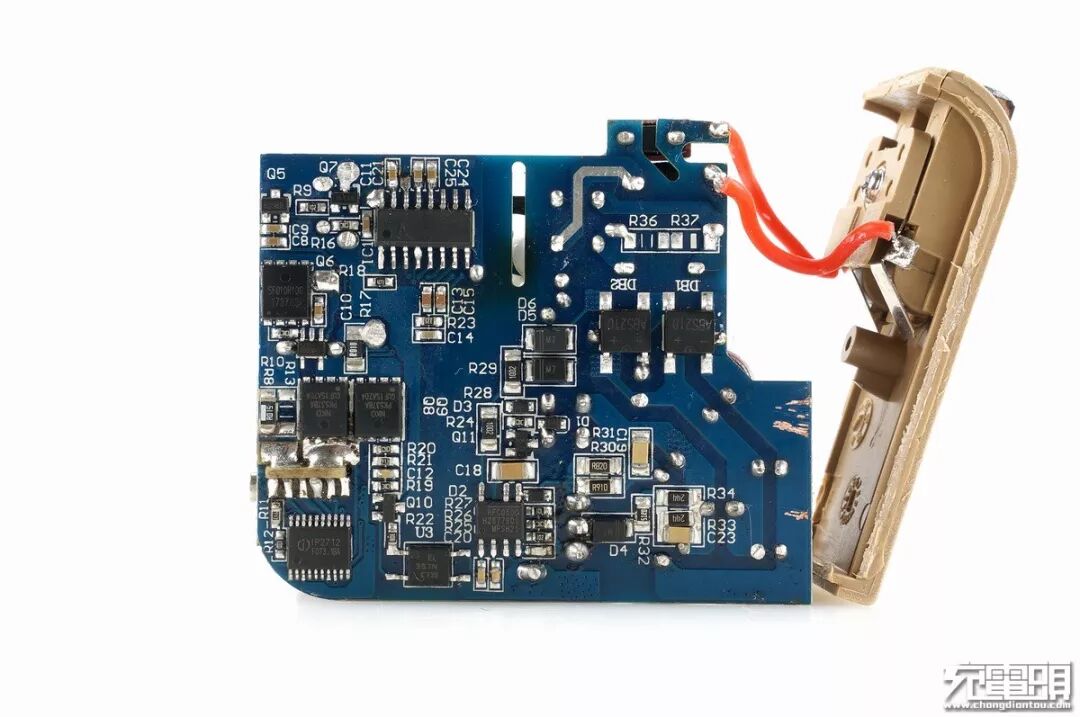

贴片件俯视图。

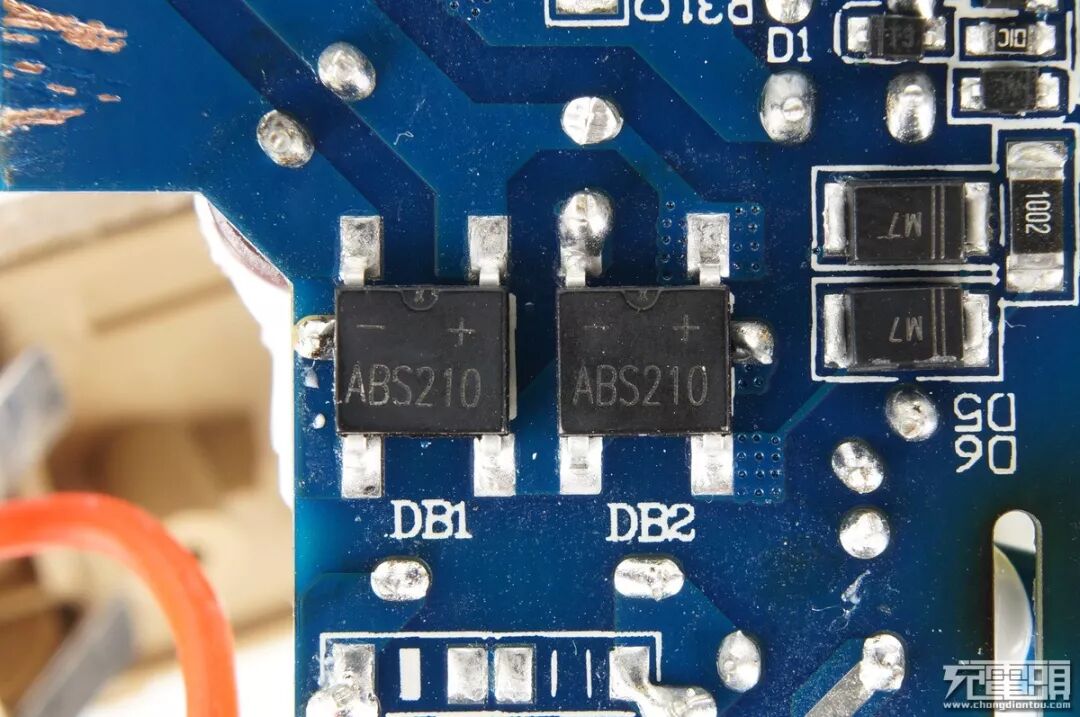

两颗整流桥。

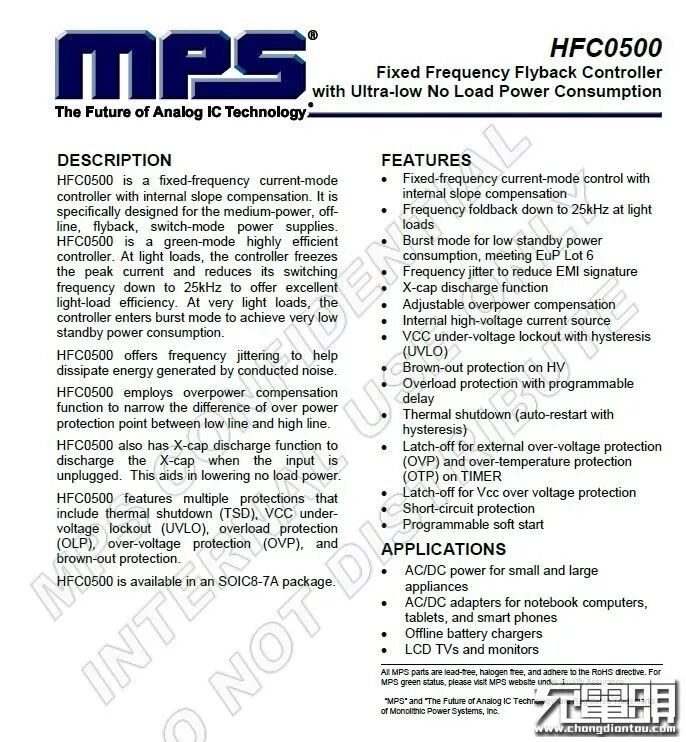

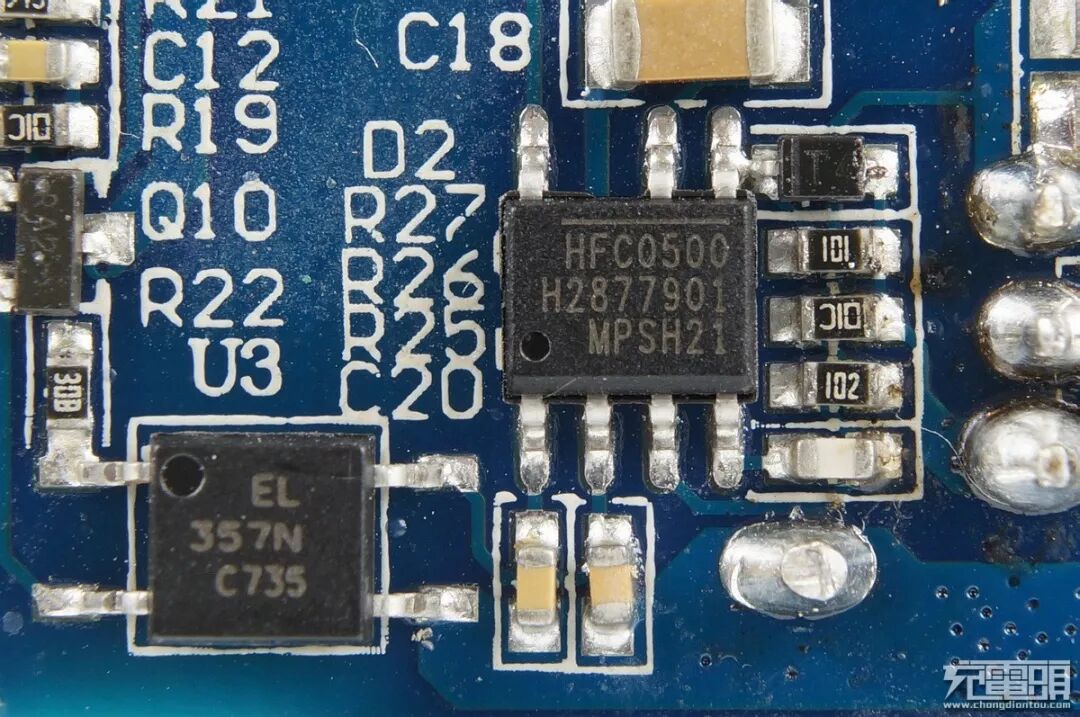

MPS HFC0500 初级。
无标单片机是屏幕驱动。

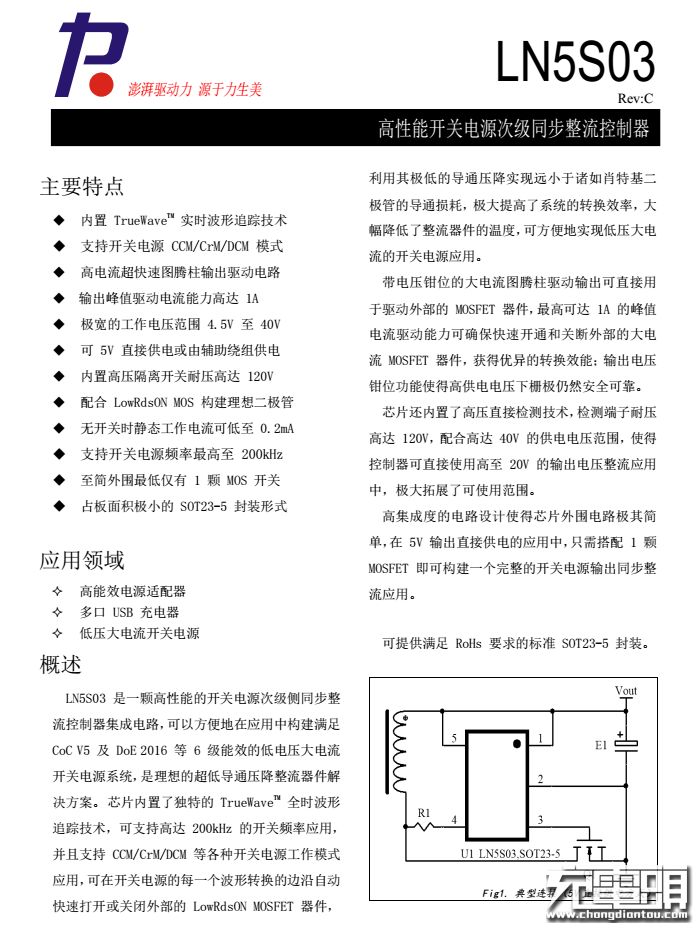

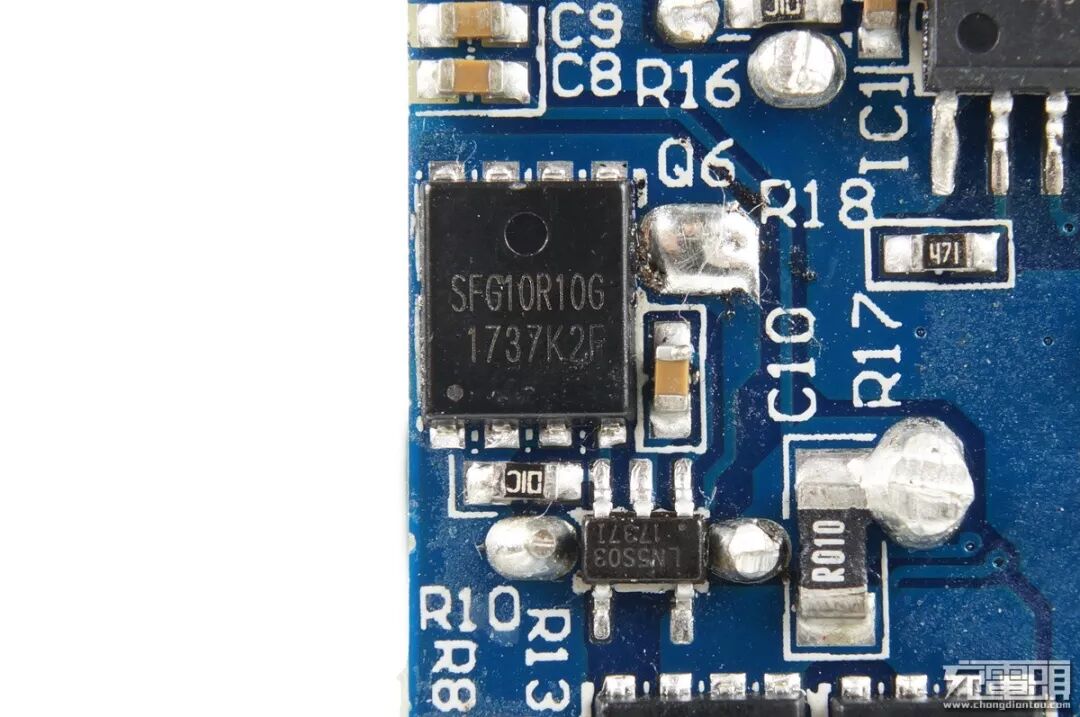

同步整流管 SFG10R10G， 右下角力生美LN5S03 同步整流控制器。

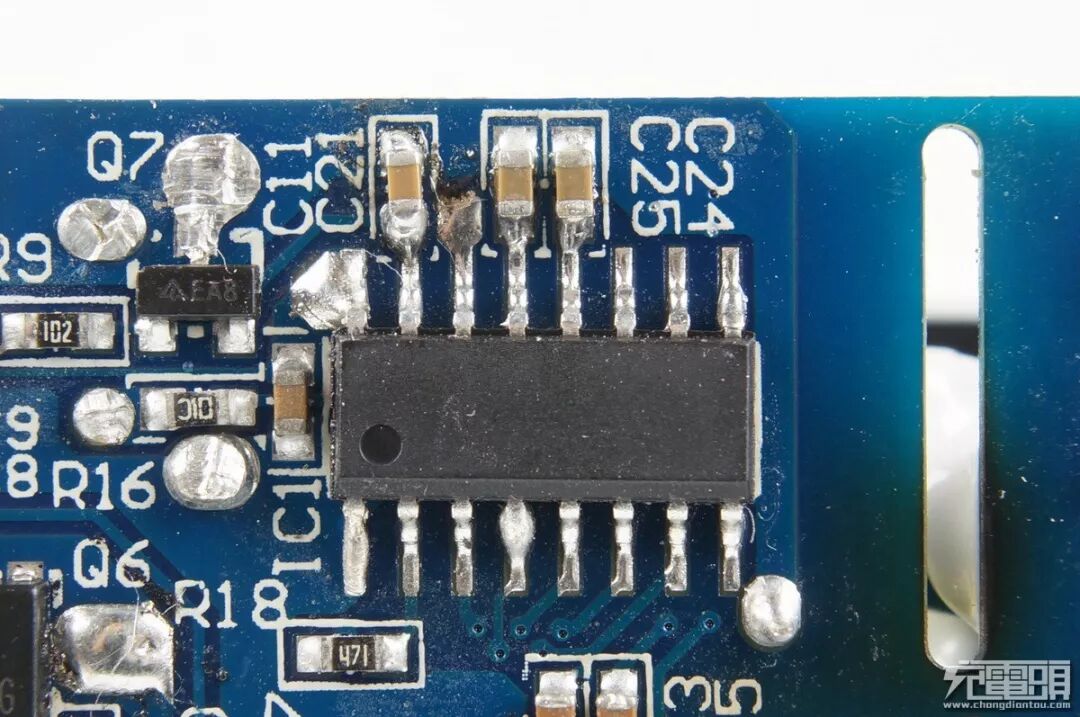

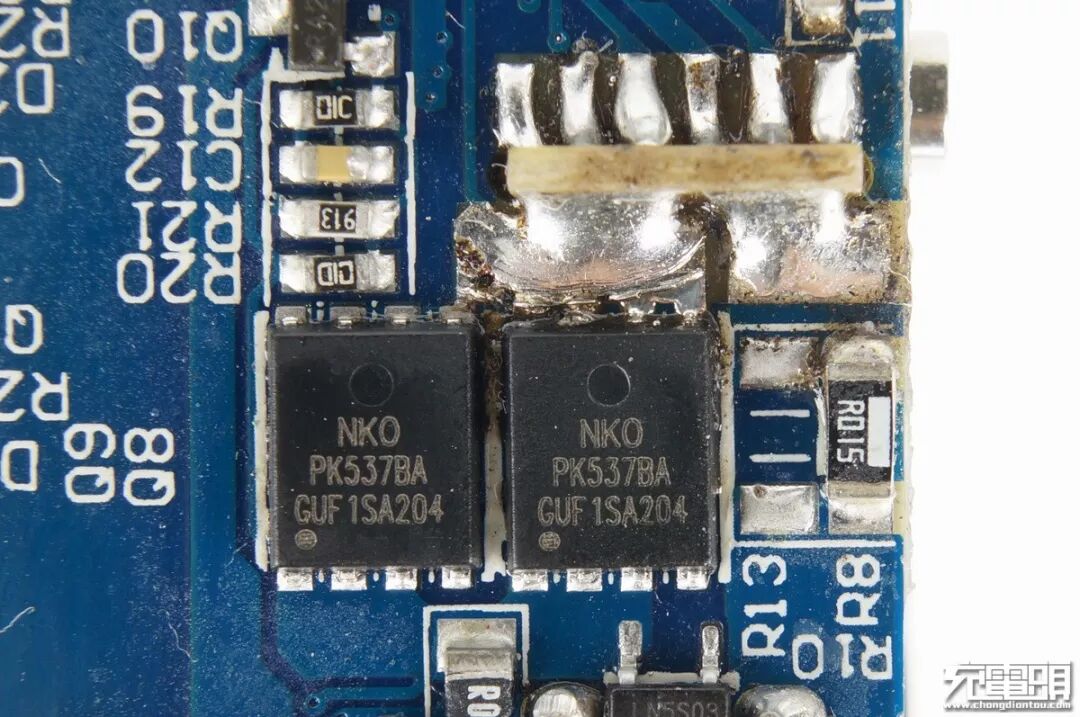

VBUS开关。

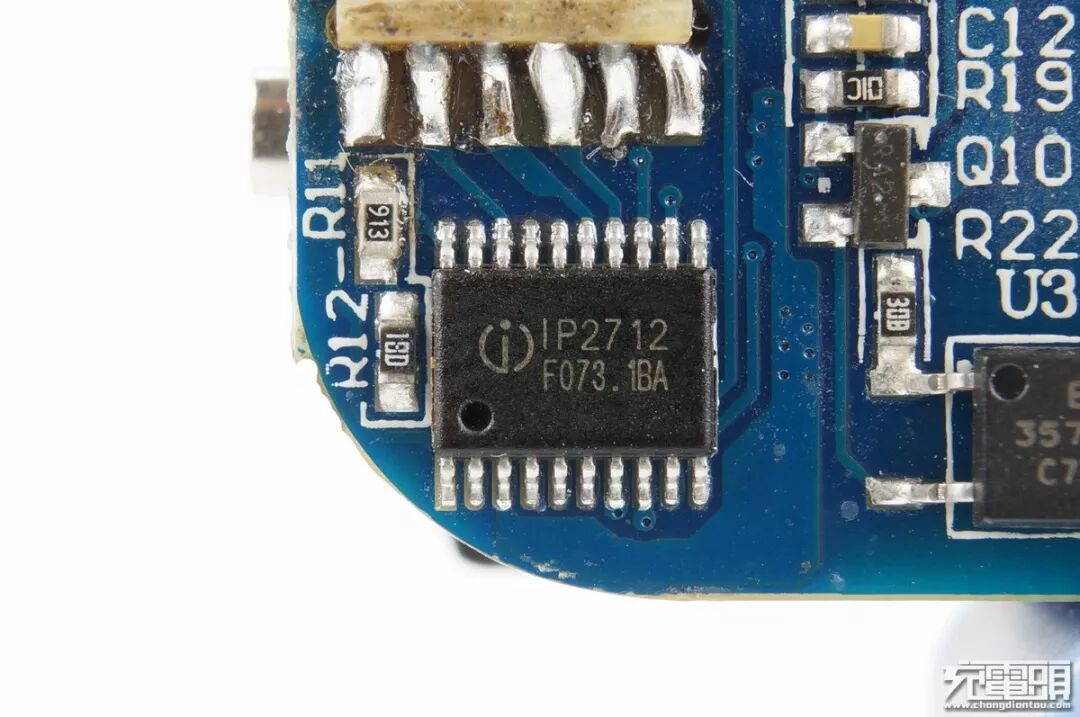

英集芯IP2712是国内首个取得USB PD认证的芯片，IP2712是一款集成USB TYPE-C输出协议、USB PD（PD2.0/PD3.0)输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案。并且可以按照使用环境灵活自行配置。

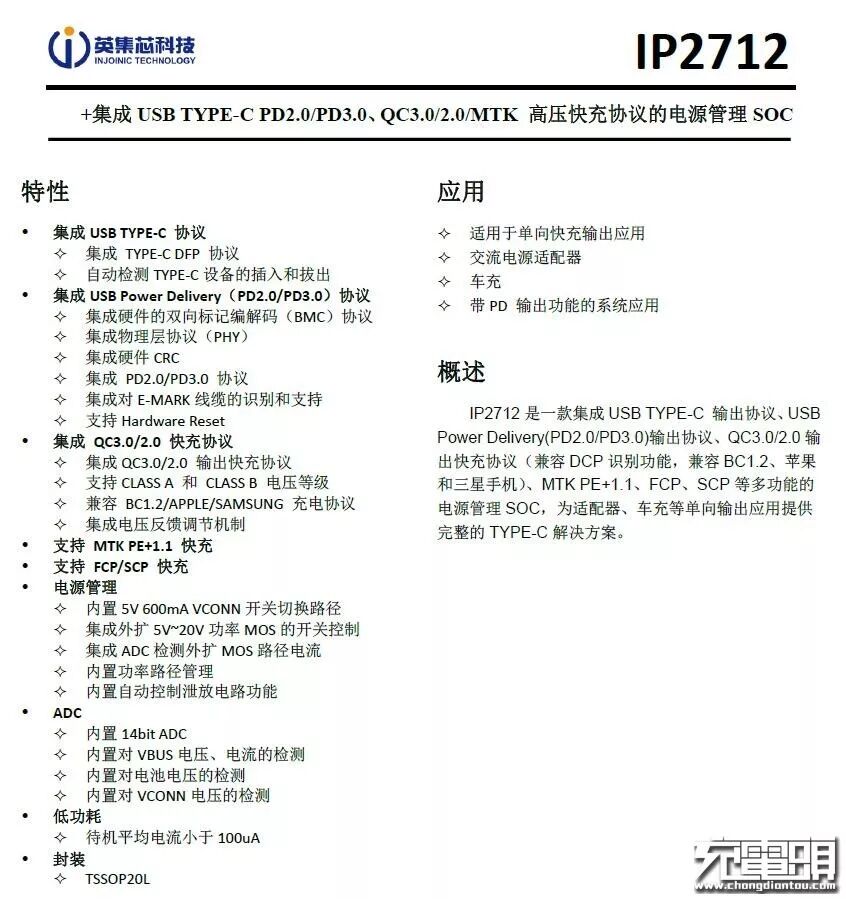

IP2712规格书。
三、总结
allmaybe充电器独树一帜，在充电器内建电压电流表，实时显示充电器输出状态，使用户能够直观的了解到充电器输出的电压电流及充电状态，大大的方便了用户确认充电状态。同时内部元件均采用一线大品牌，可靠性的保证；开关管采用高价铜散热片，有效导热，降低充电器温度；输出采用同步整流配合固态电容，高效整流的同时为您的爱机提供更好的呵护；5/9/12/15/20多档电压输出，完全满足市面上USB-C PD设备使用，支持apple2.4A\QC\FCP\AFC等协议，真正做到一机在手全部设备都能充，值得推荐。
