摩米士MOMAX Q.LED无线充电台灯拆解评测
苹果、三星、华为、小米等厂家都把自家旗舰手机配置上无线充电功能，现在没有无线充电功能都不敢说自己是旗舰手机，在这种风口下无线充电产品遍地开花，当然暂时大多数厂家还只局限在单一充电功能上，但有的品牌已经开始开发更深层次的产品了，例如今天要介绍的摩米士MOMAX Q.LED无线充电台灯。香港摩米士MOMAX是一家专注于高端数码周边配件品牌商，领先一步把无线充电功能与LED台灯结合，开发出Q.LED无线充电台灯，双270度转轴设计可以应对更多不同使用场景，无线充电+USB搭配输出可以两个手机一起充，五色温无频闪光源在长久使用下仍不会感到疲劳，这么多特色功能的产品充电头网小编立马撸了一台，不必羡慕，接下来马上为大家送上拆解评测解馋。
一、摩米士MOMAX Q.LED无线充电台灯开箱

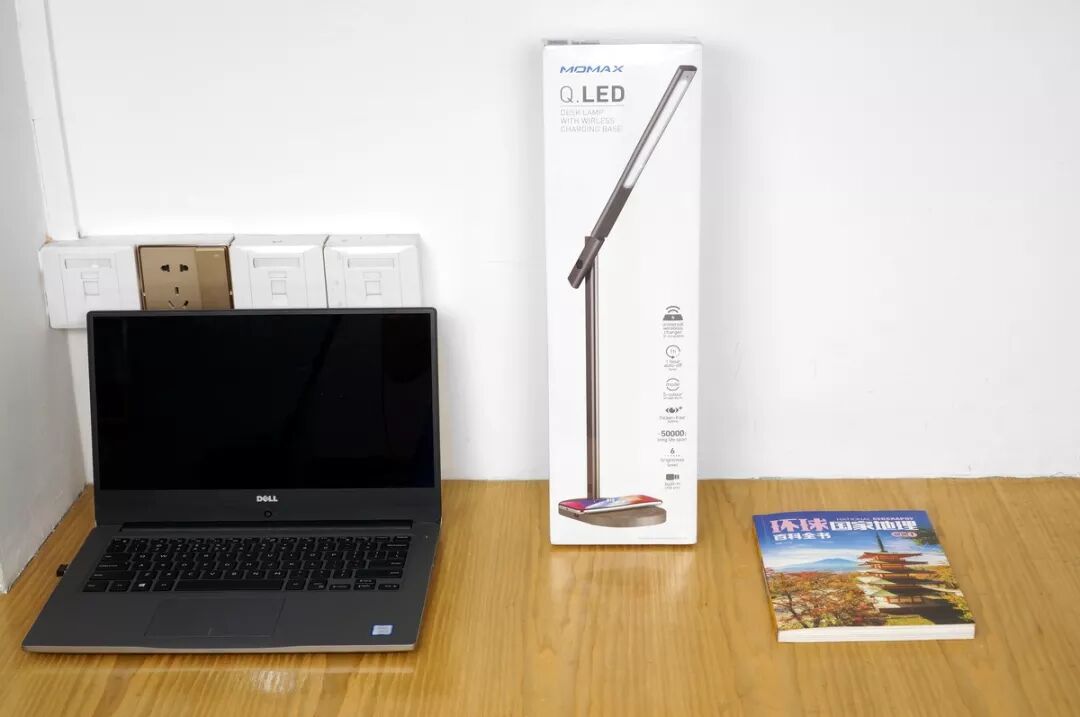

摩米士MOMAX Q.LED无线充电台灯包装比较醒目，可以直接在封面看到这是一款可以无线充电的LED台灯。

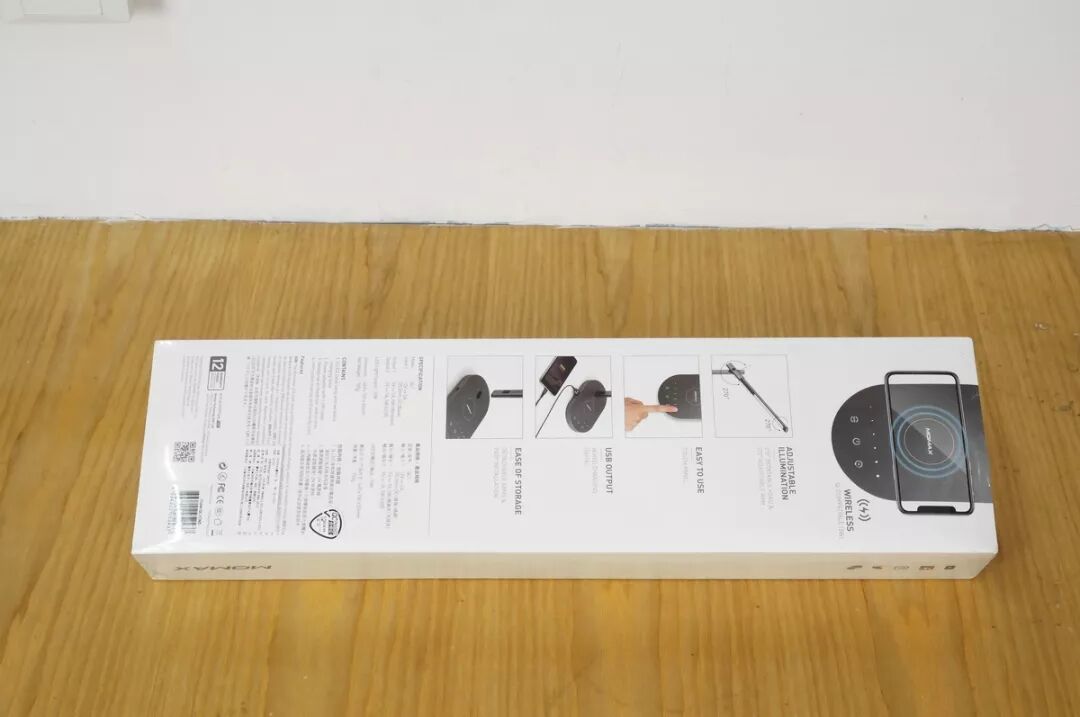

产品背面特色介绍，分体式易拆卸设计、触摸交互方式、无线充电、USB充电、多角度转轴等。

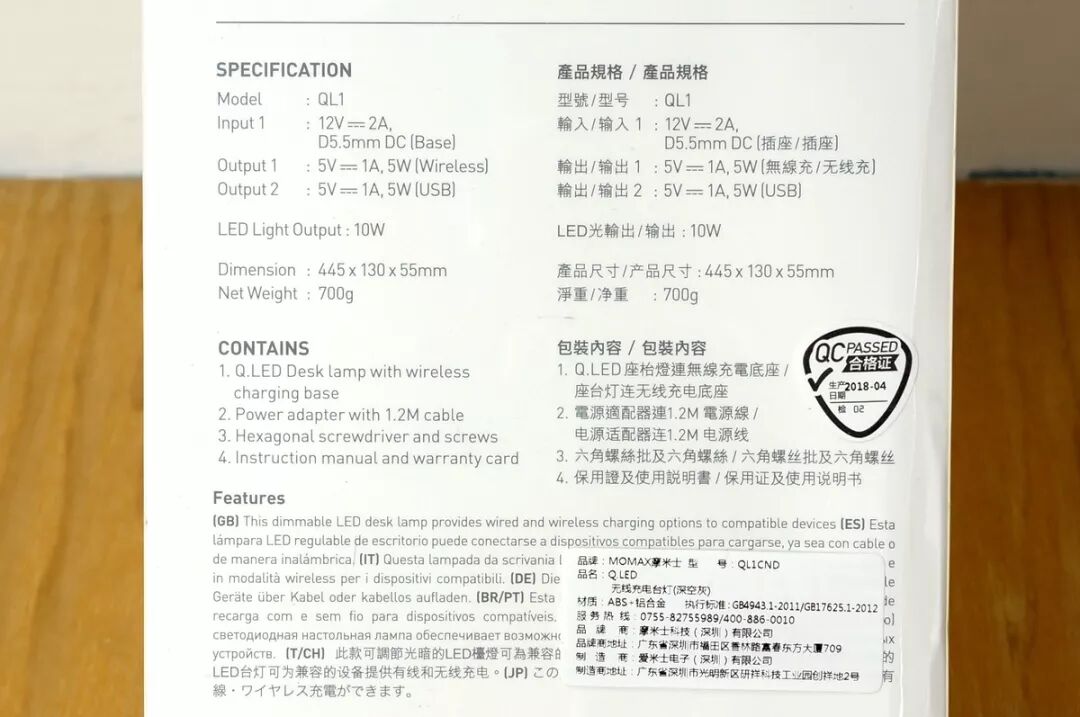

产品信息部分，品名：Q.LED 无线充电台灯、型号：QL1、输入：12V2A DC5.5、输出1：5VA（无线充）、输出2：5V1A（USB）、LED光输出：10W、产品尺寸：445x130x55mm、净重：700g。

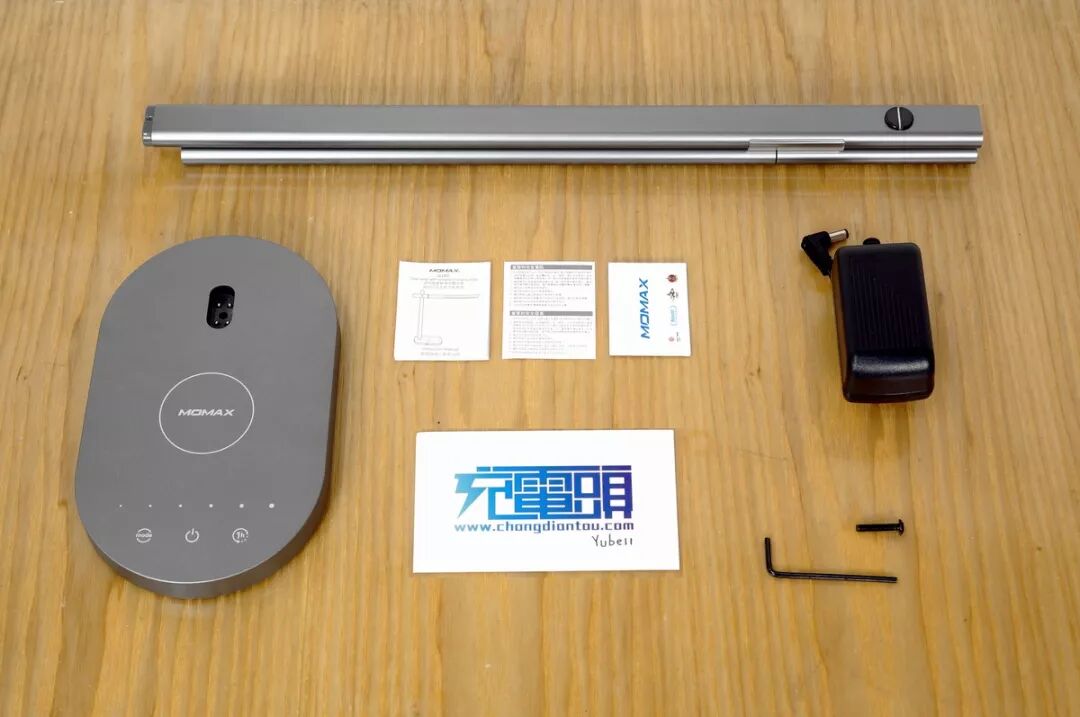

产品开箱物品一览：无线充电触控底座*1、可拆卸LED灯柱*1、说明书册子*3、电源适配器*1、六角螺丝批*1、六角螺丝*1。

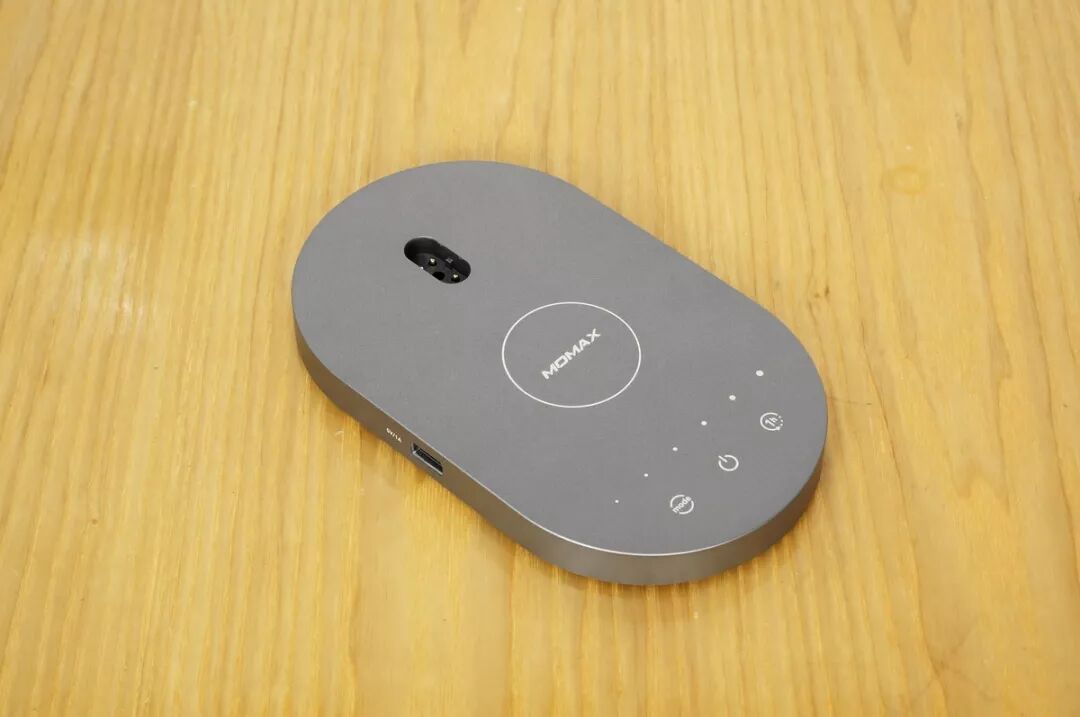

椭圆形无线底座。

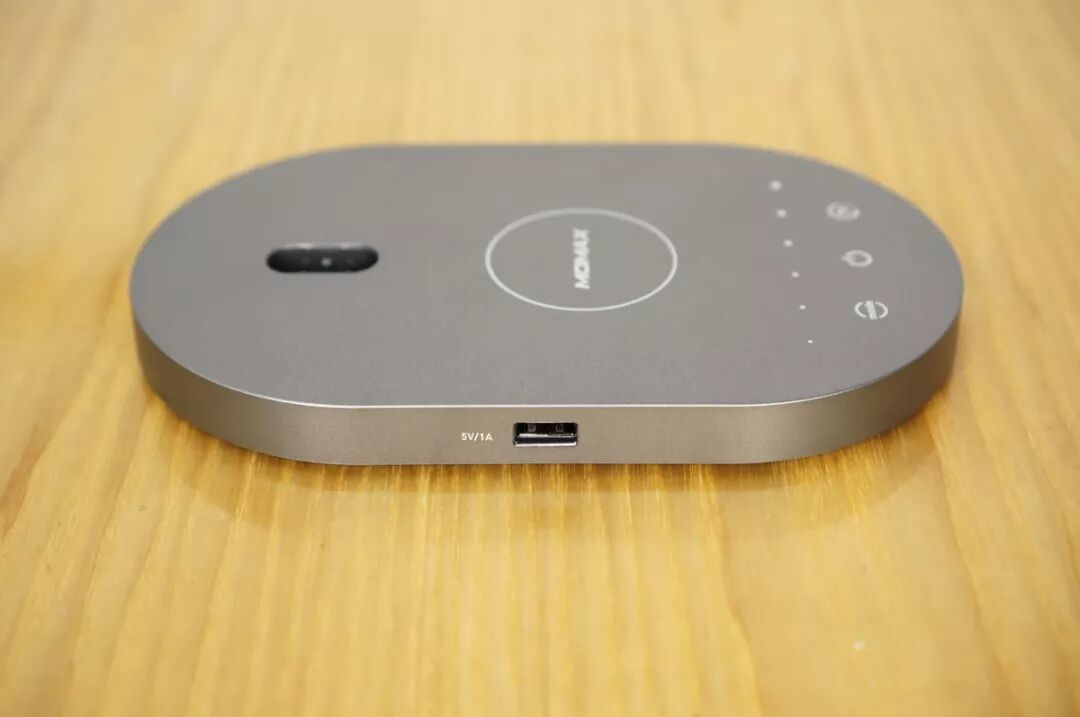

底座侧面带有一个USB-A输出接口，标称输出5V1A。

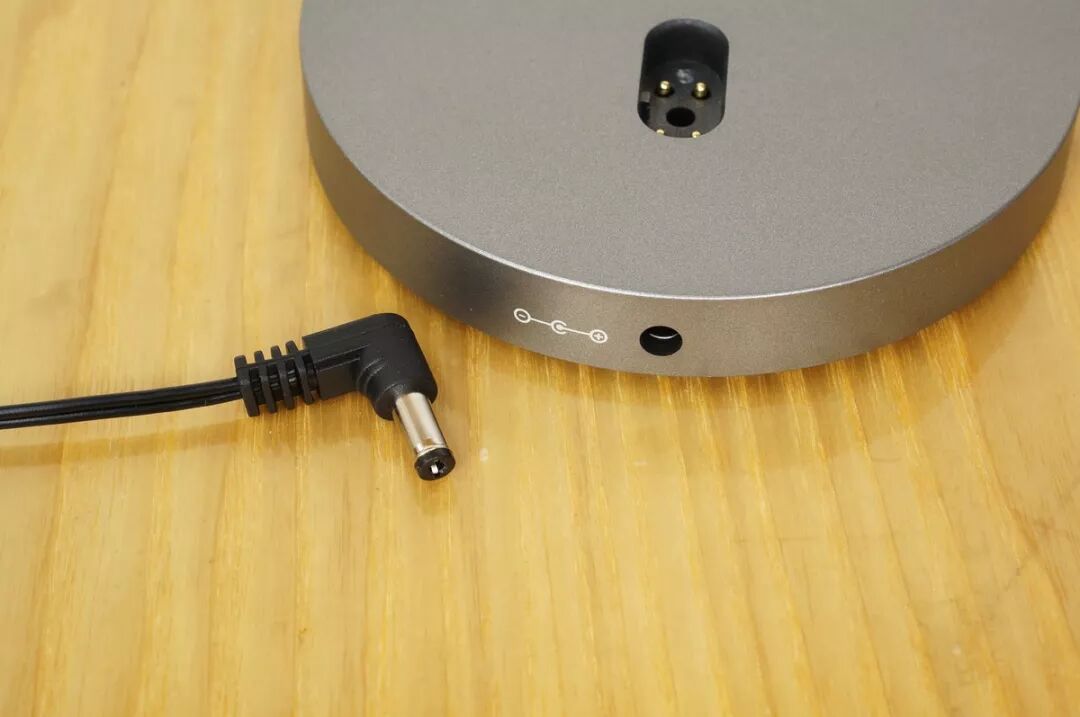

底座另一侧是DC5.5/2.1输入插口。

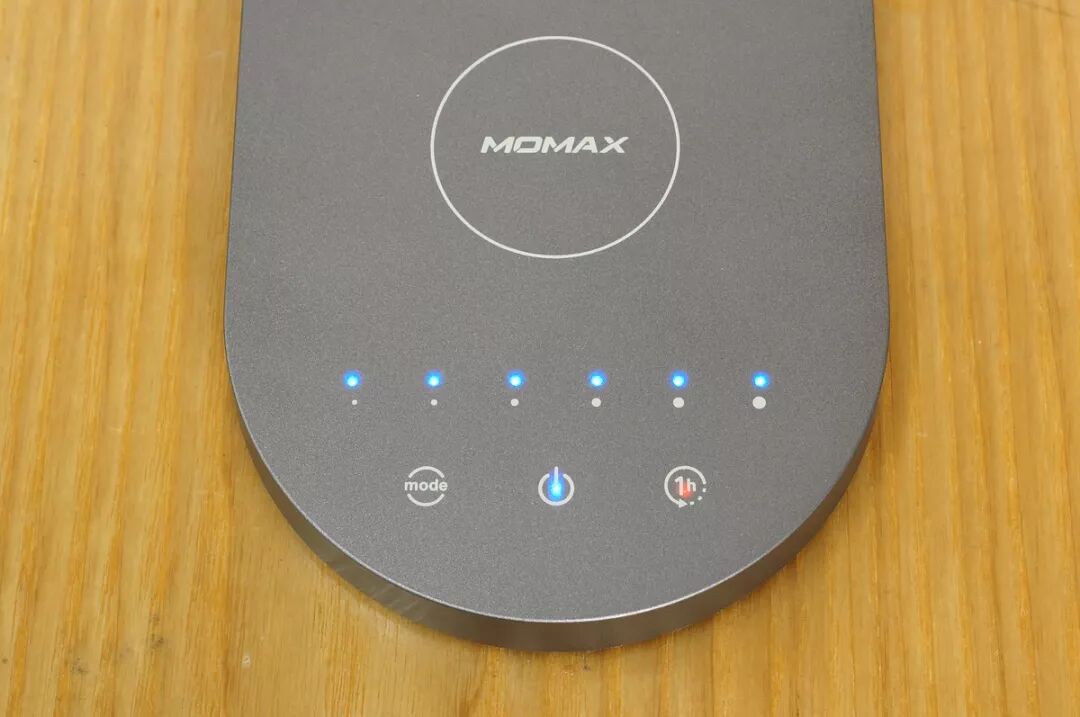

使用触摸板进行交互，上面六个是亮度触控区域，可以点触摸也可以拖动触摸，下面3个键分别是“五种色温切换按钮”、“开关机按钮”、“1小时定时关闭按钮”，除了色温按钮外都带有独立的指示灯。

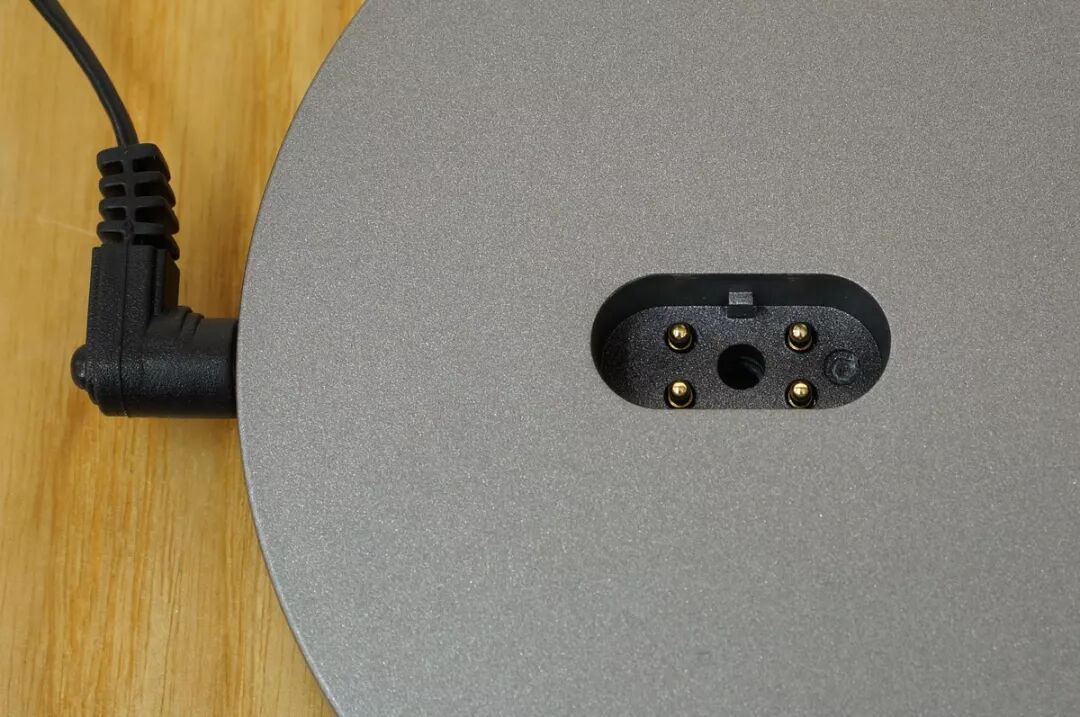

无线充电底座与LED立柱采用了可拆卸设计，立柱插座底部有防呆口设计避免插反，供电接触使用了4个弹力顶针座，分别为双路LED供电。

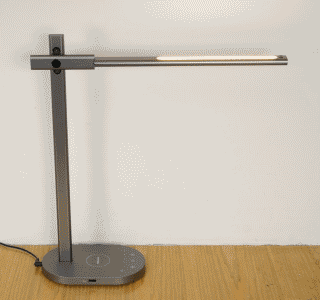

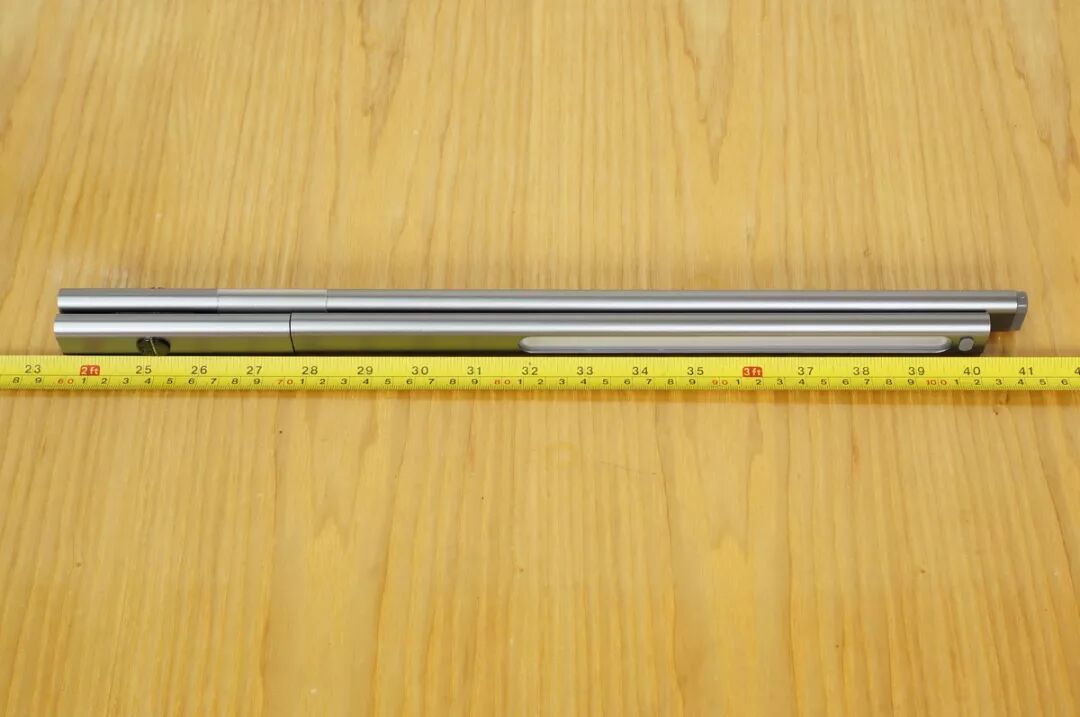

LED立柱高44cm，长42cm，有效发光区域20cm。
立柱底部是4个导电触点。

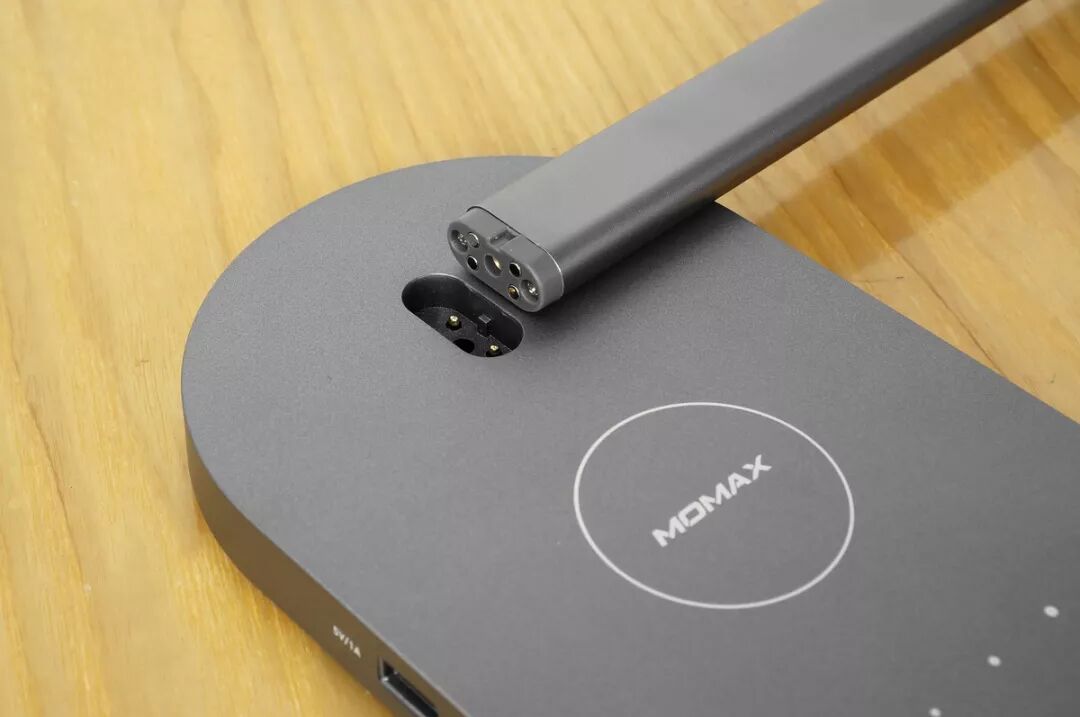

LED立柱对准防呆口插入充电板底座。

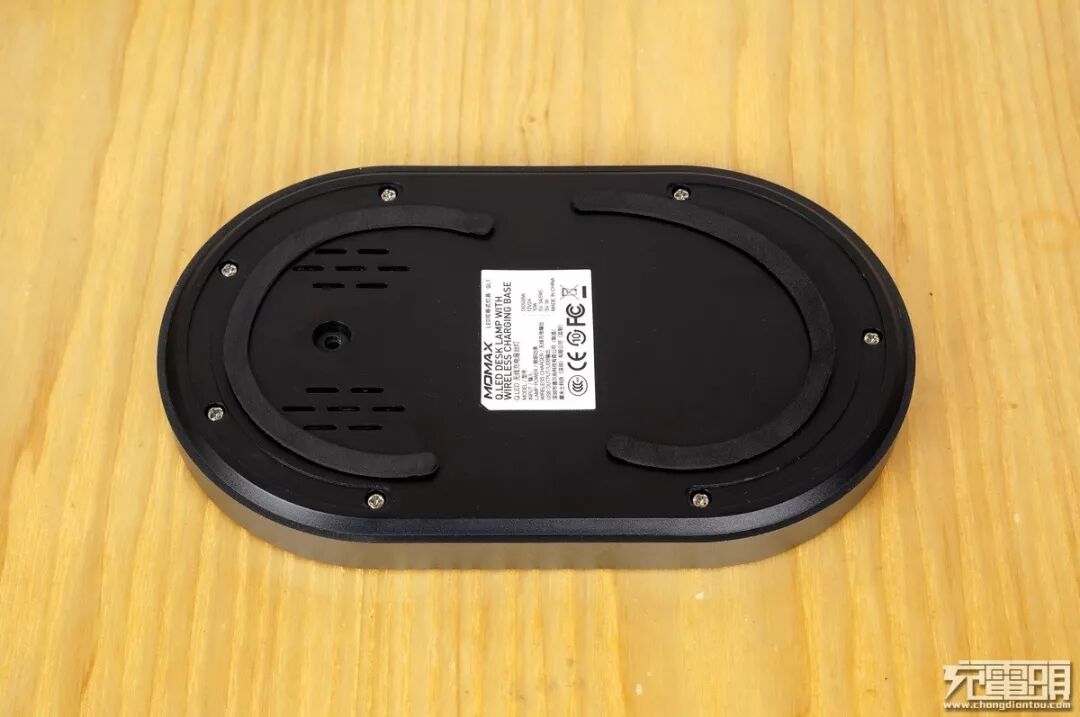

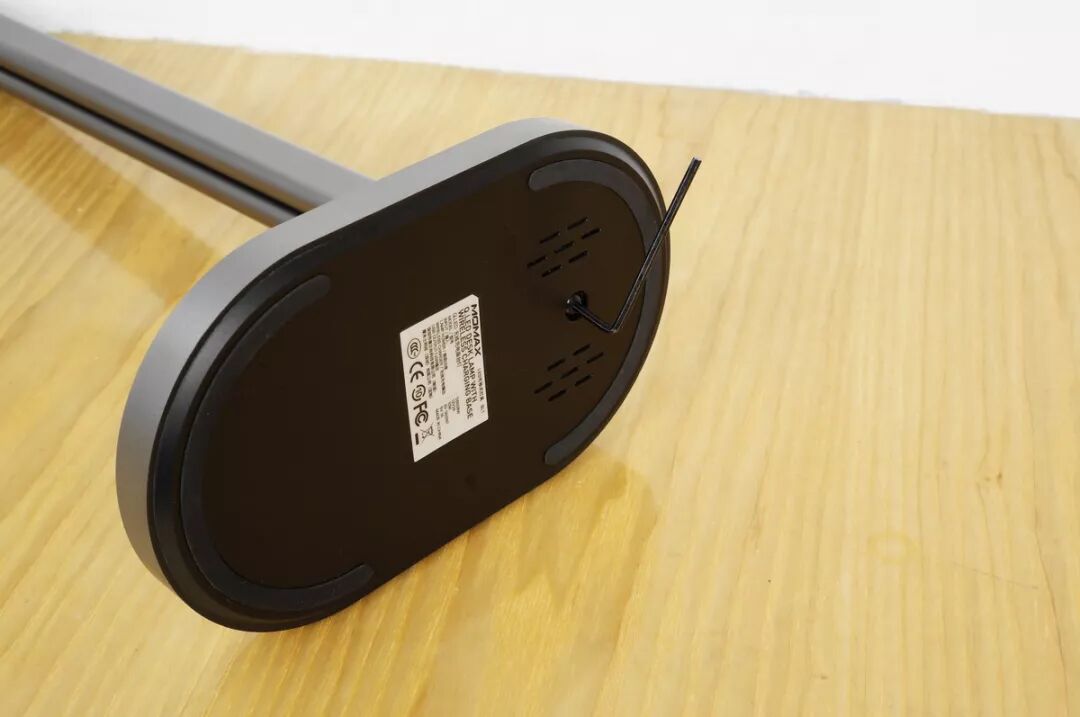

充电头网再用随机配套的六角螺丝+六角螺丝批拧紧组装，底部可以看到左右带有防滑海绵垫，螺丝位附近开了好几个孔通风散热。

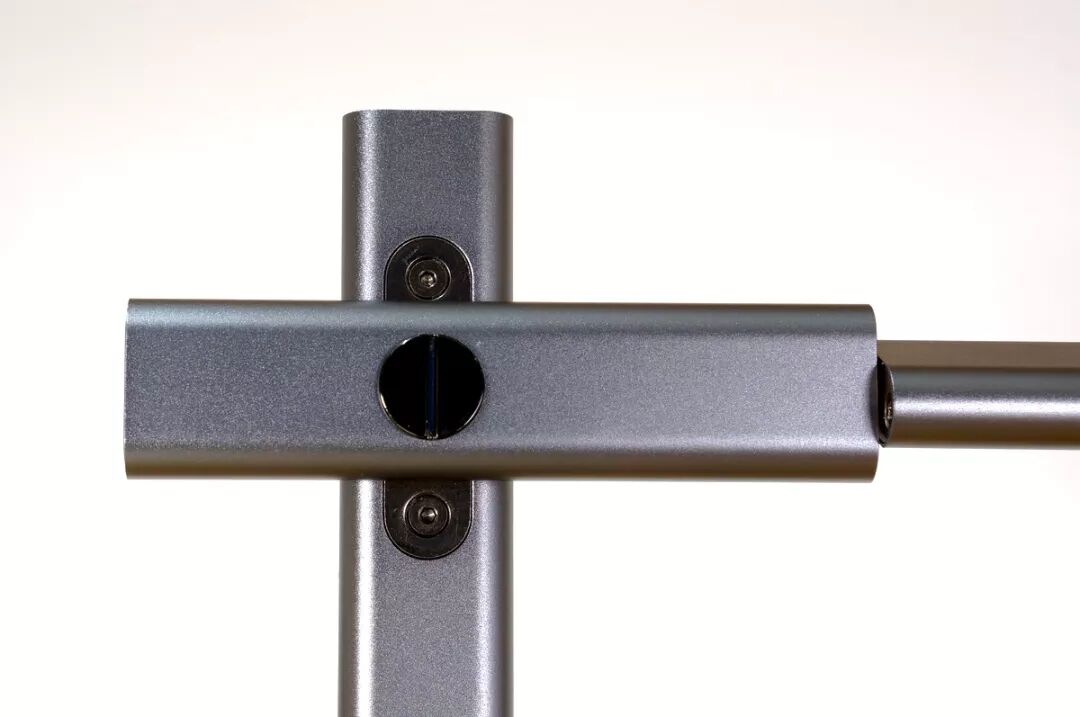

LED立柱转轴细节，阻尼手感适中，转动无卡顿十分平顺。

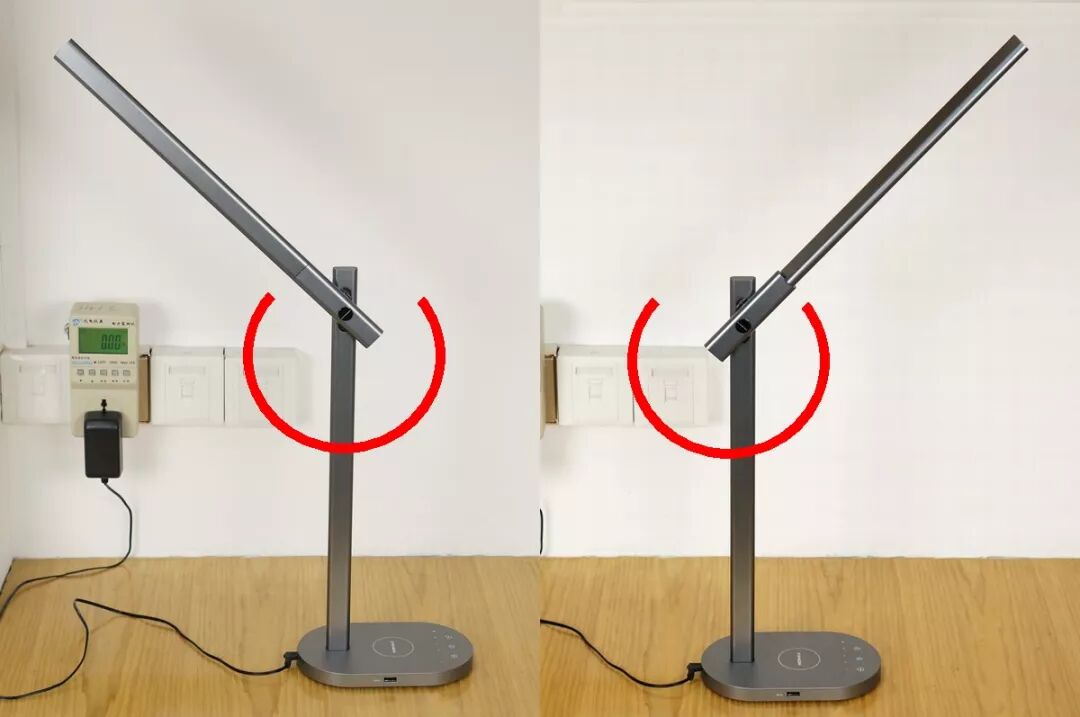

LED立柱转轴可以上下颠倒270度转动。
而且，立柱上的LED发光面板同样可以270度转动，可以适应更多不同用户的使用需求。
触摸板可以拖动调节亮度。
也可以点触对应位置调节亮度。
色温场景模式按钮，切换五种不同色温。
无线充电区域无防滑垫设计，手机放上去滑溜溜的。

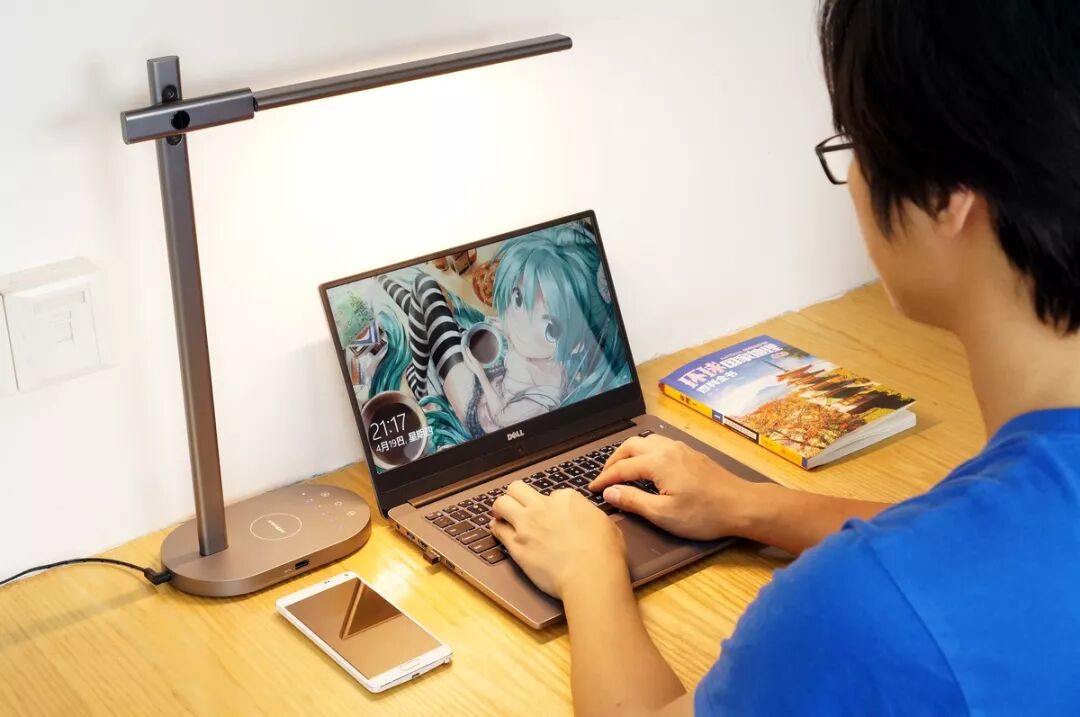

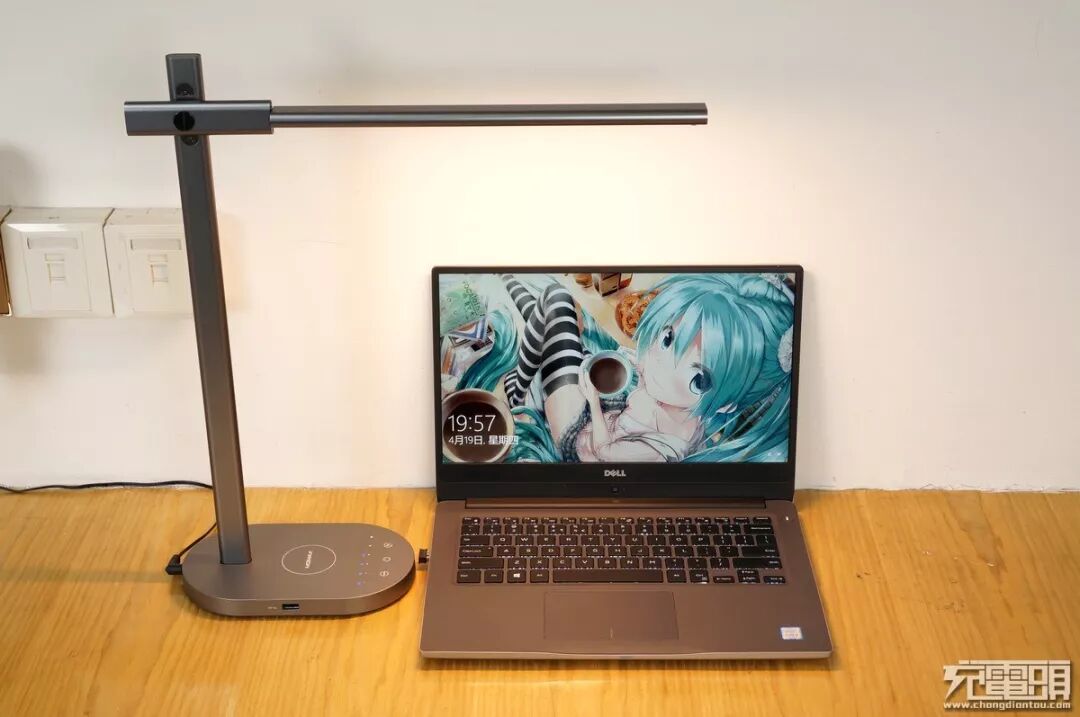

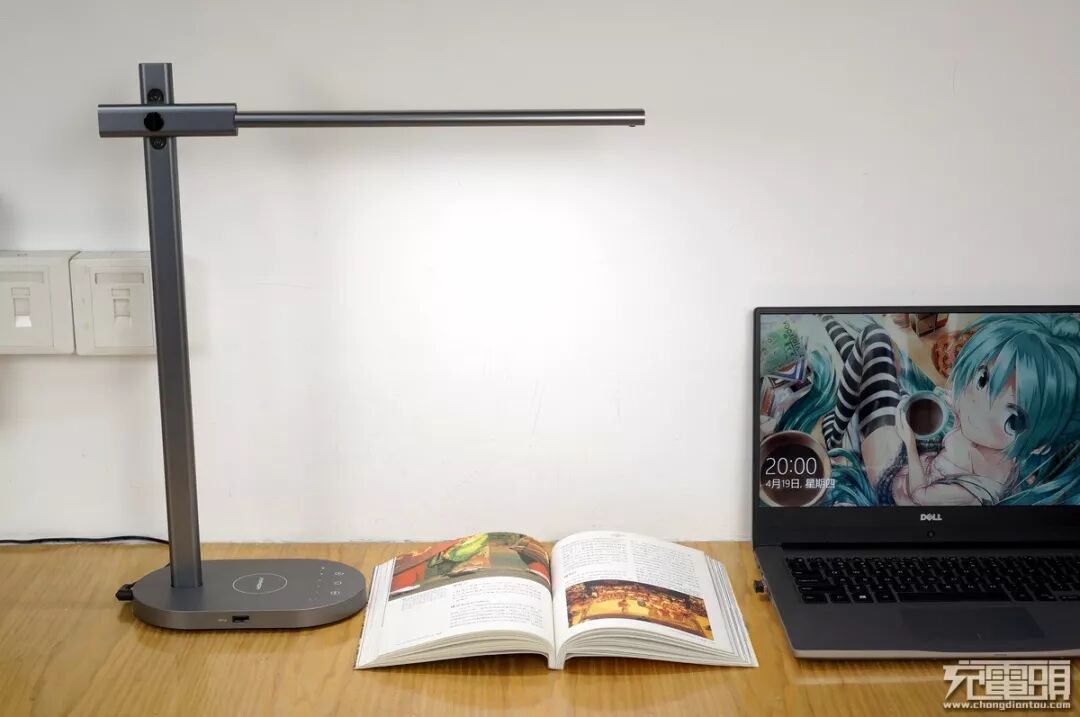

通过触摸色温按钮可以在五种环境色温切换，图中是比较适合电脑工作环境的暖色温。
中性白色温适合纸面阅读，不易疲劳。

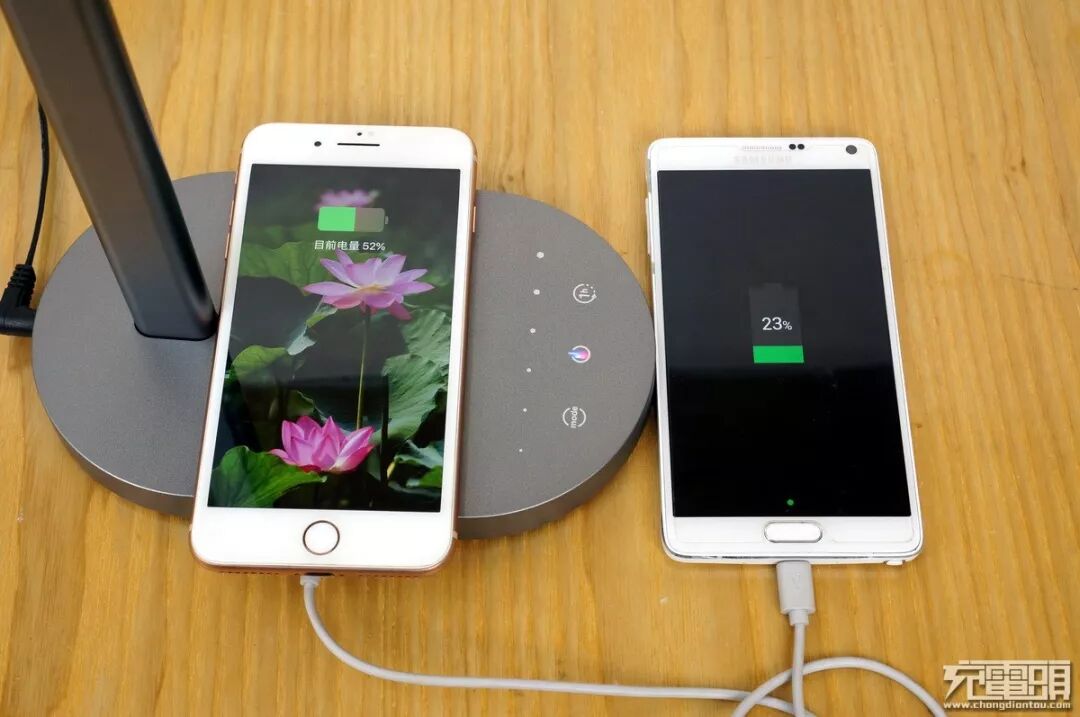

摩米士MOMAX Q.LED无线充电台灯支持Qi无线充电标准，支持Qi无线充电功能的手机都可以使用充电底座进行充电，而且台灯底座还带有一个USB输出口，可以同时为2台设备充电。

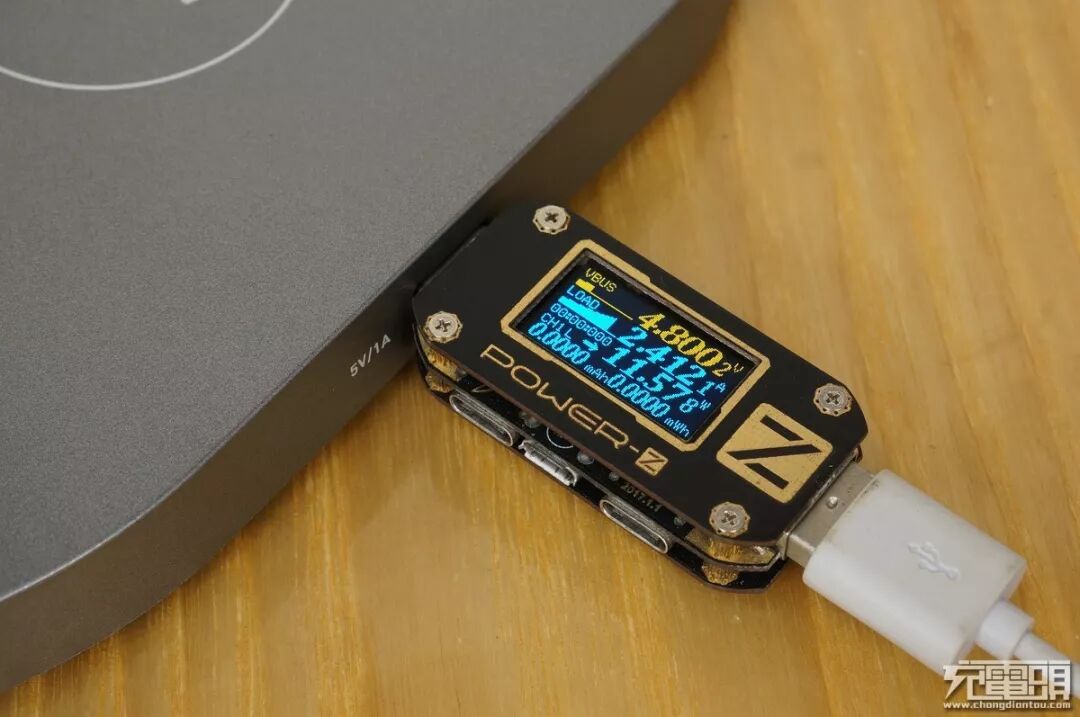

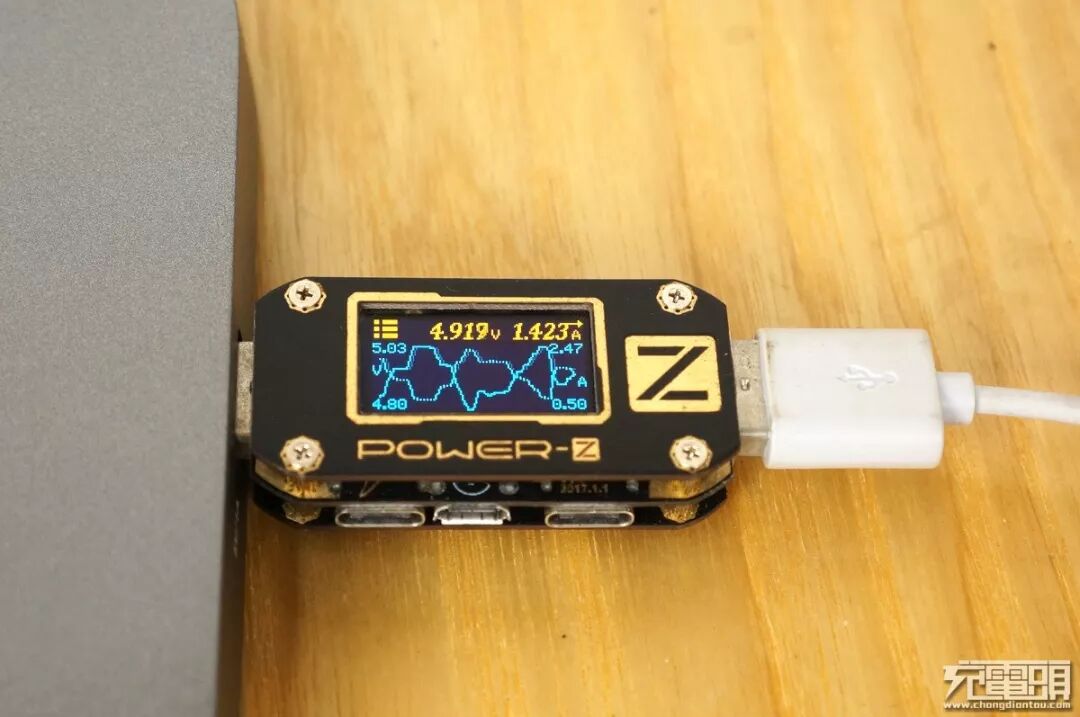

USB输出口标称参数为5V1A，使用ChargerLAB POWER-Z KM001测试最大输出能力，发现可以一直拉到2.4A。
测试输出稳定性，常规12W里来回变动呆在功率，未触发保护。

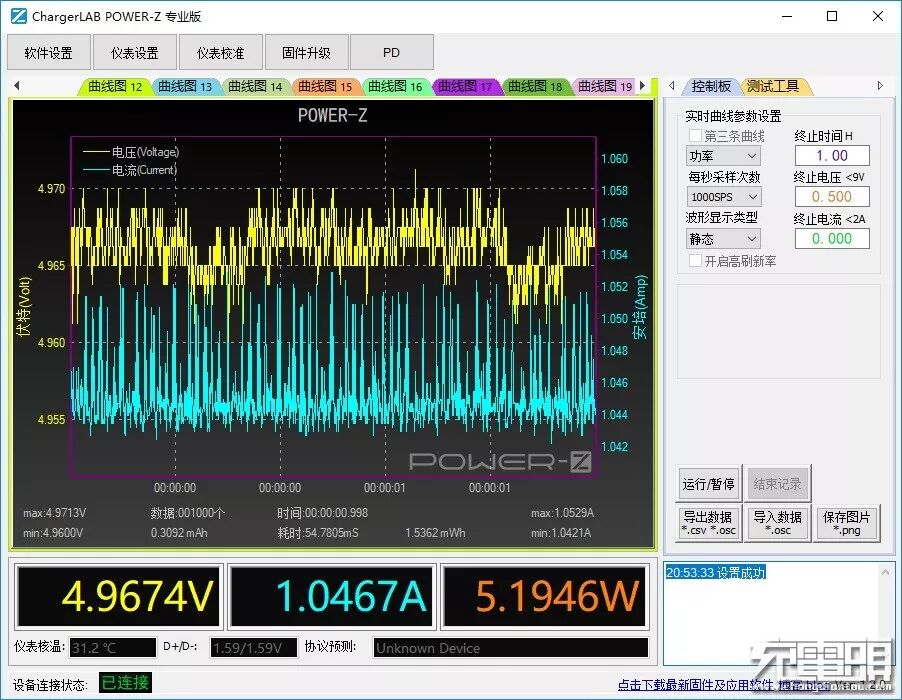

通过ChargerLAB POWER-Z上位机测试标称功率输出高速纹波，峰峰值为0.0113V。

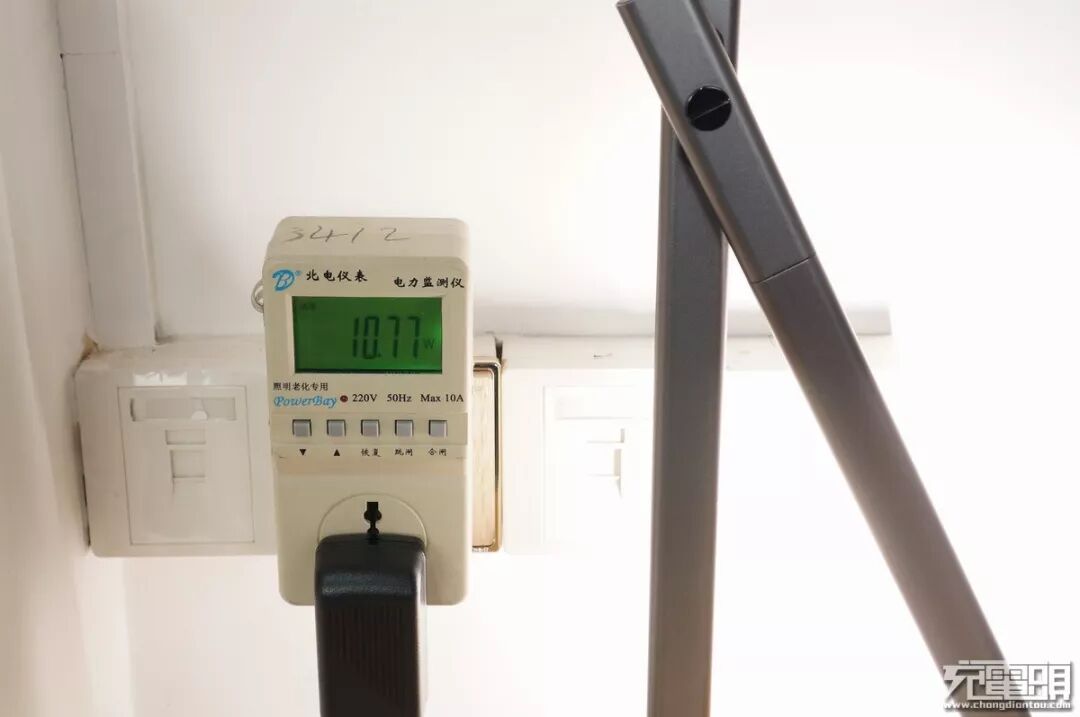

使用AC功率计测试LED灯光功率，达到标称值10W。
LED+充电同时使用，最大功率达到26.85W。

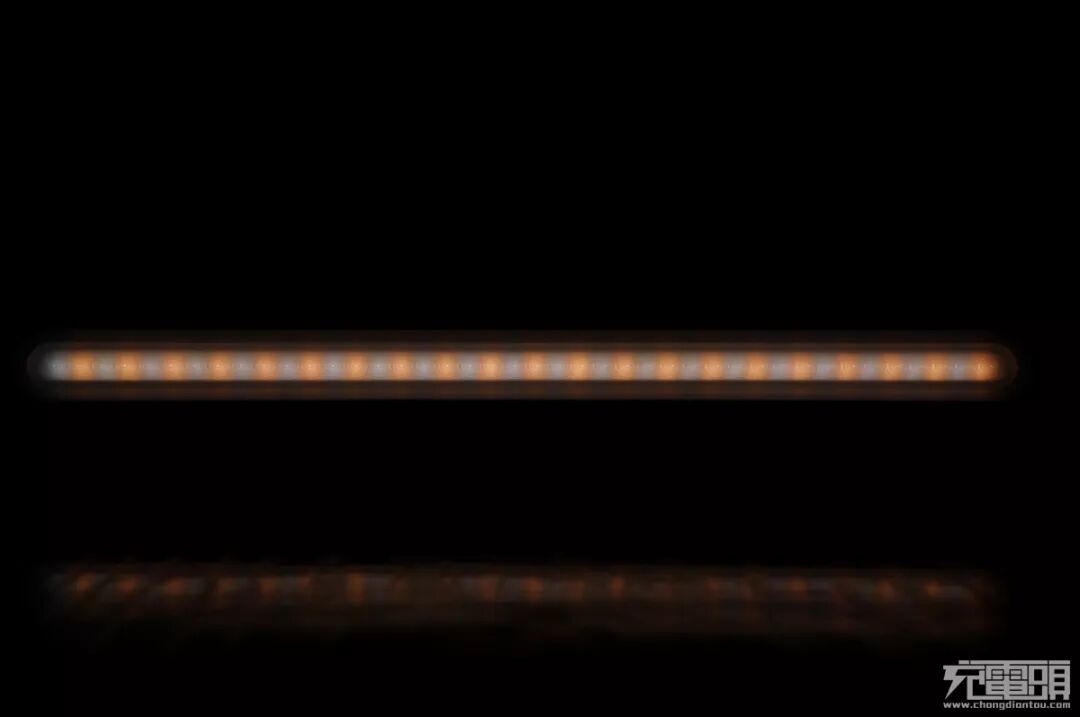

调节相机快门拍摄LED灯珠，可以看到使用了暖白、中性白两组灯珠一共42颗，灯罩上带有CD纹帮助柔光。
二、摩米士MOMAX Q.LED无线充电台灯拆解
摩米士MOMAX Q.LED无线充电台灯拆解首先把台灯底部六角螺丝拧走，还原成原始未装配状态。
把底座防滑海绵撕开就可以看到4+3颗十字螺丝了，拧走。

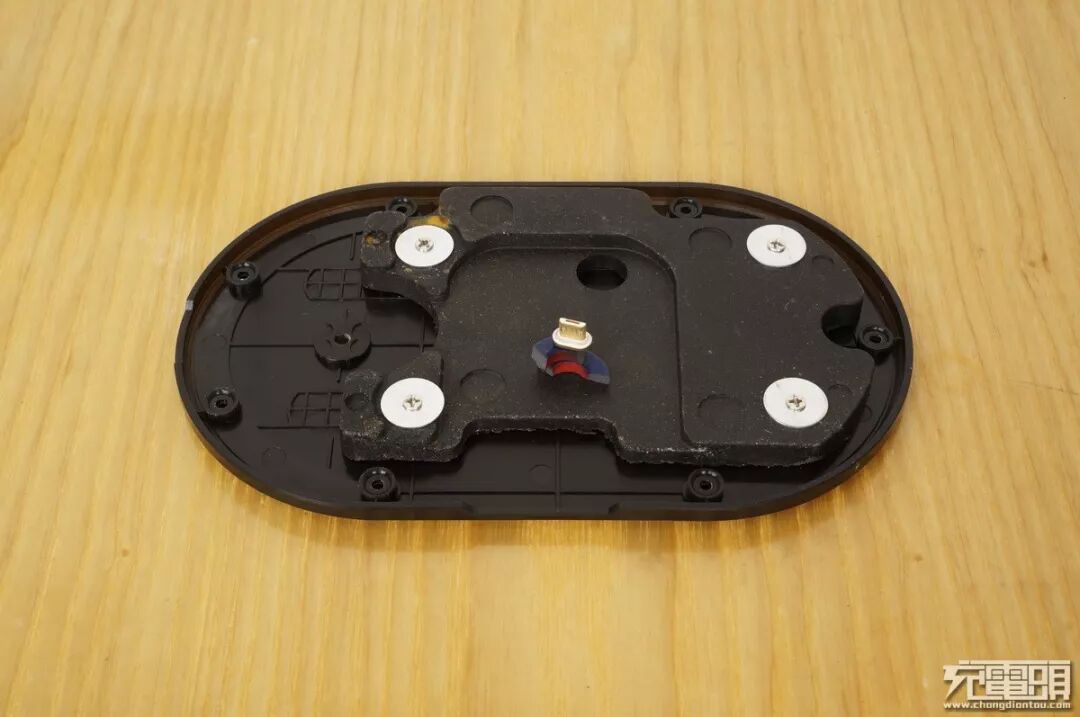

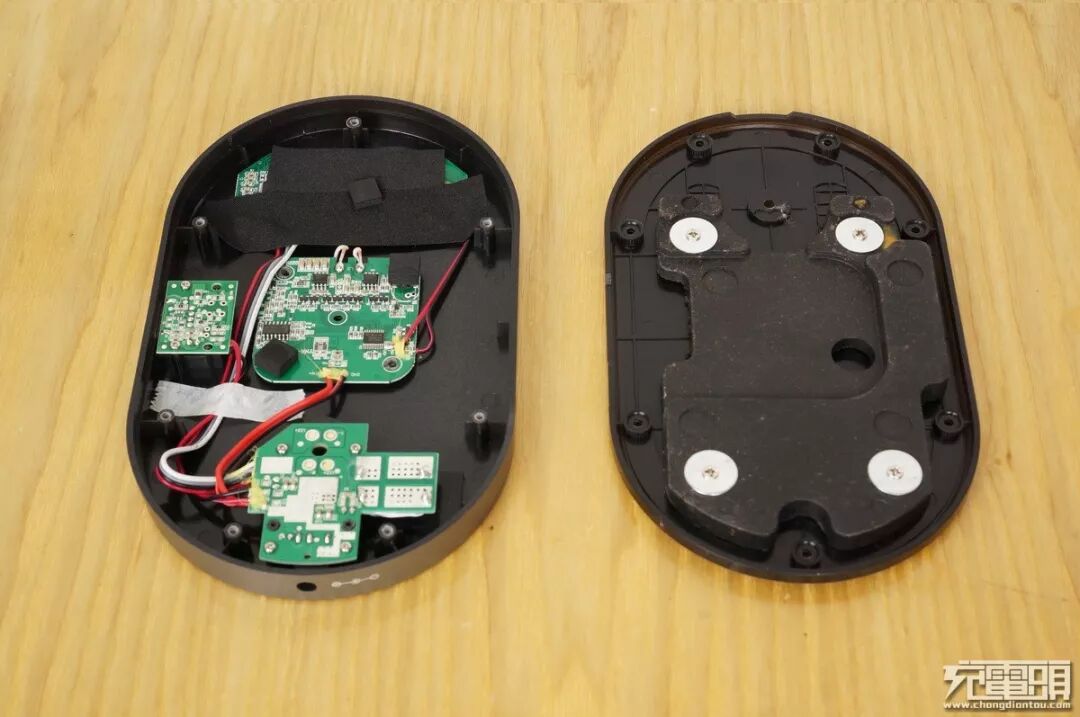

底座分解一览。
配重物材质未知，有磁吸反应但摸上去是软性的。

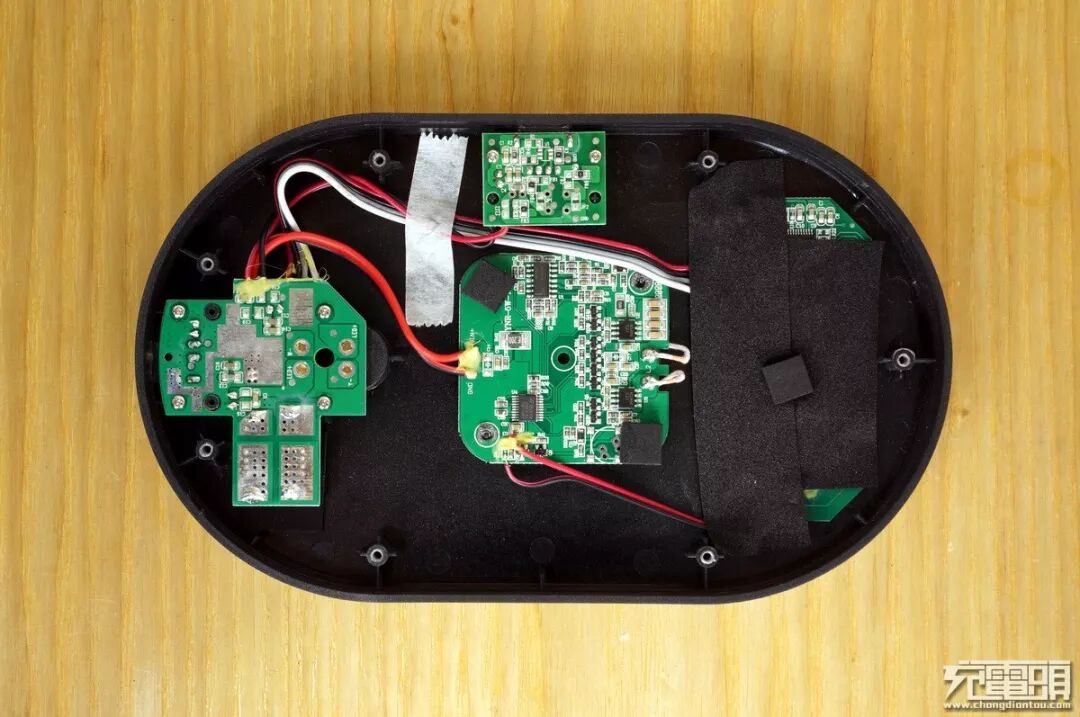

底座内一共4块PCB，左边是供电、上面是USB母座、中间是无线充电板、右边是触控调光板。

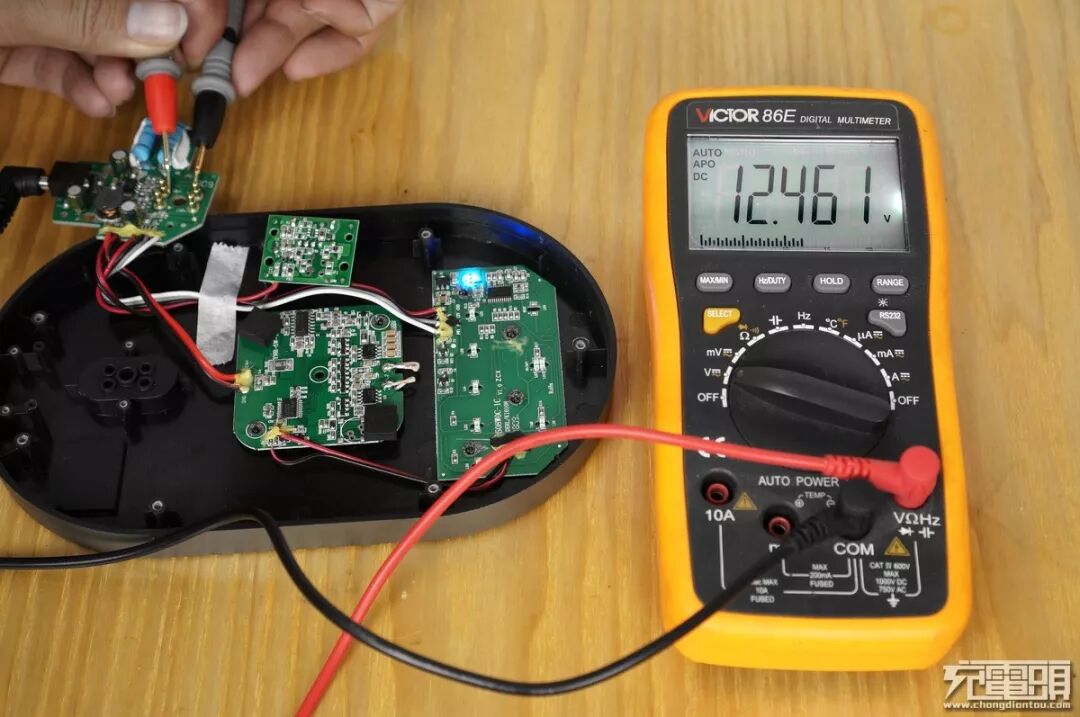

LED供电电压12.46V，应该是双路3串。

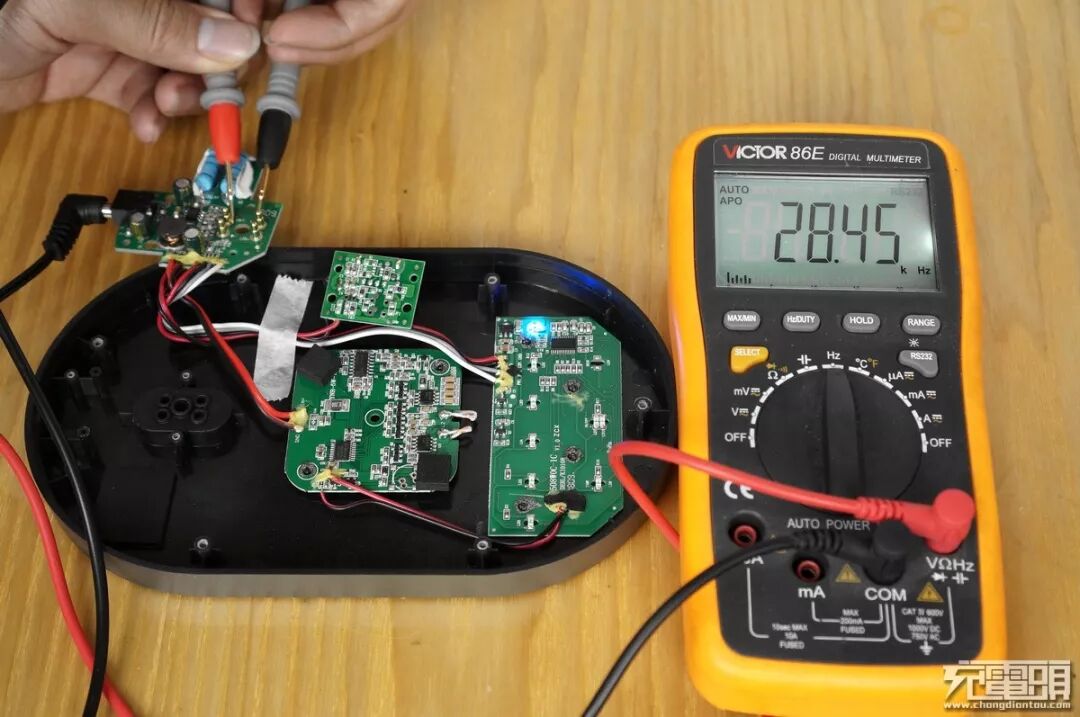

调光频率高达28450Hz，这么高的频率人眼无法分辨闪烁。
供电PCB底部一览。

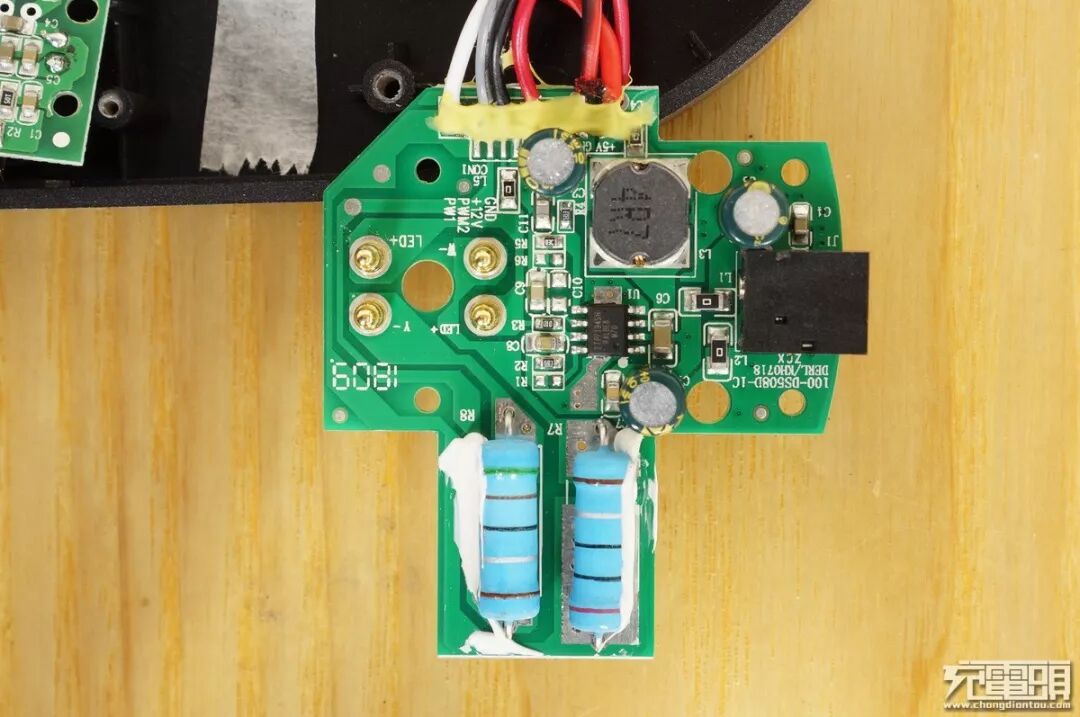

供电PCB俯视图。

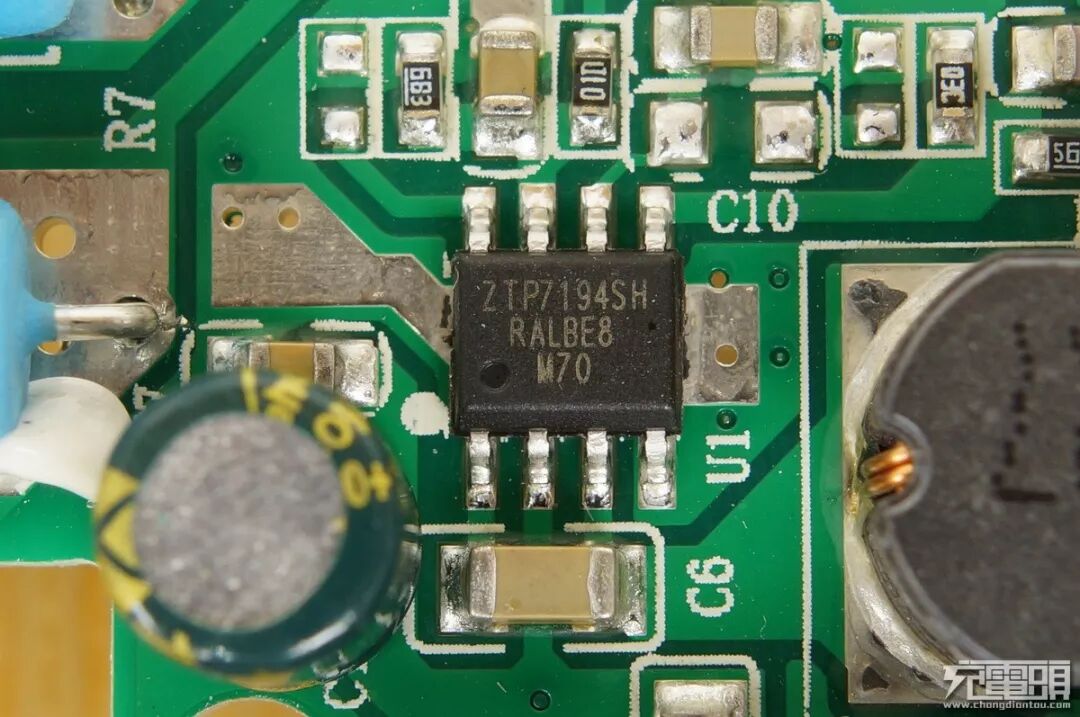

钰太科技的ZTP7194SH压降芯片，提供5V输出给USB与无线充电板使用。
两路LED的4个镀金弹片触点，与LED立柱接触供电全靠他们了。

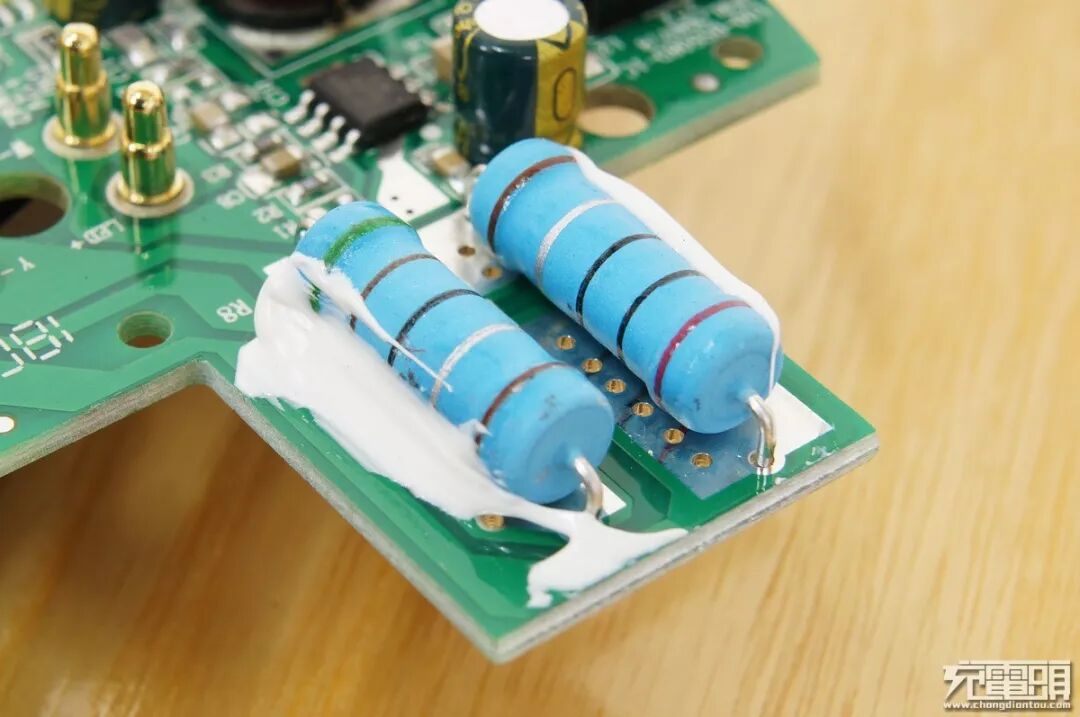

两路LED的限流电阻。
3颗16V100μF电解电容分别为输入滤波、降压IC滤波、输出滤波。
USB输出板一览，D+D-短接。

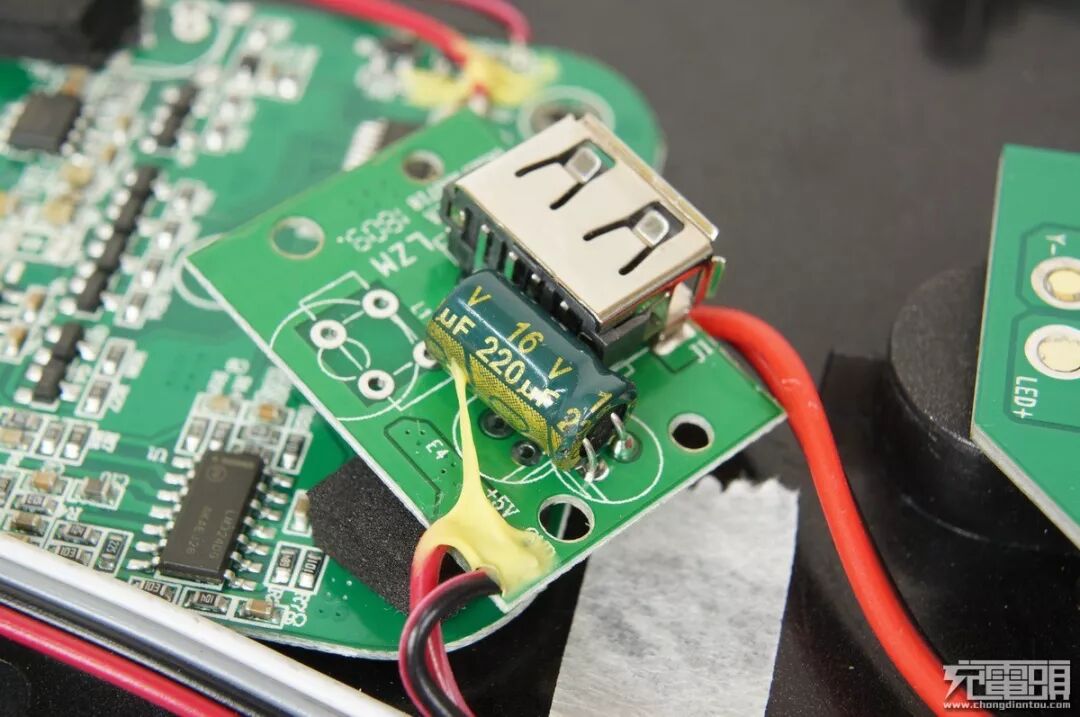

USB母座用了一颗16V220μF电解电容进行滤波。
无线充电板一览。

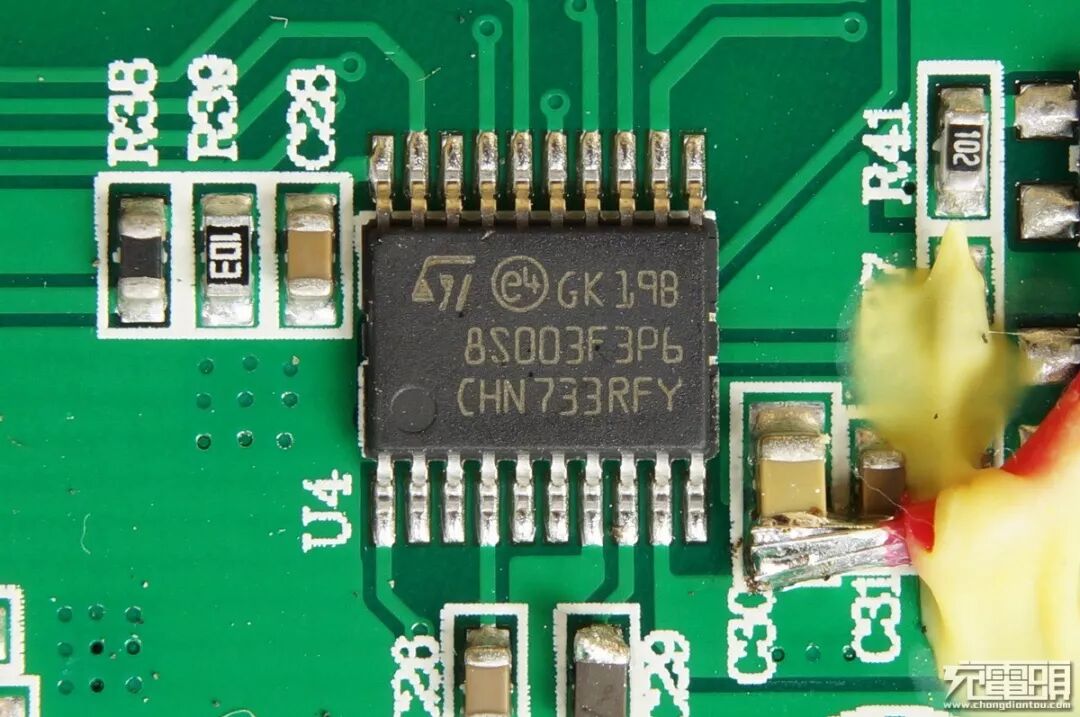

ST意法半导体8S003F3P6单片机。

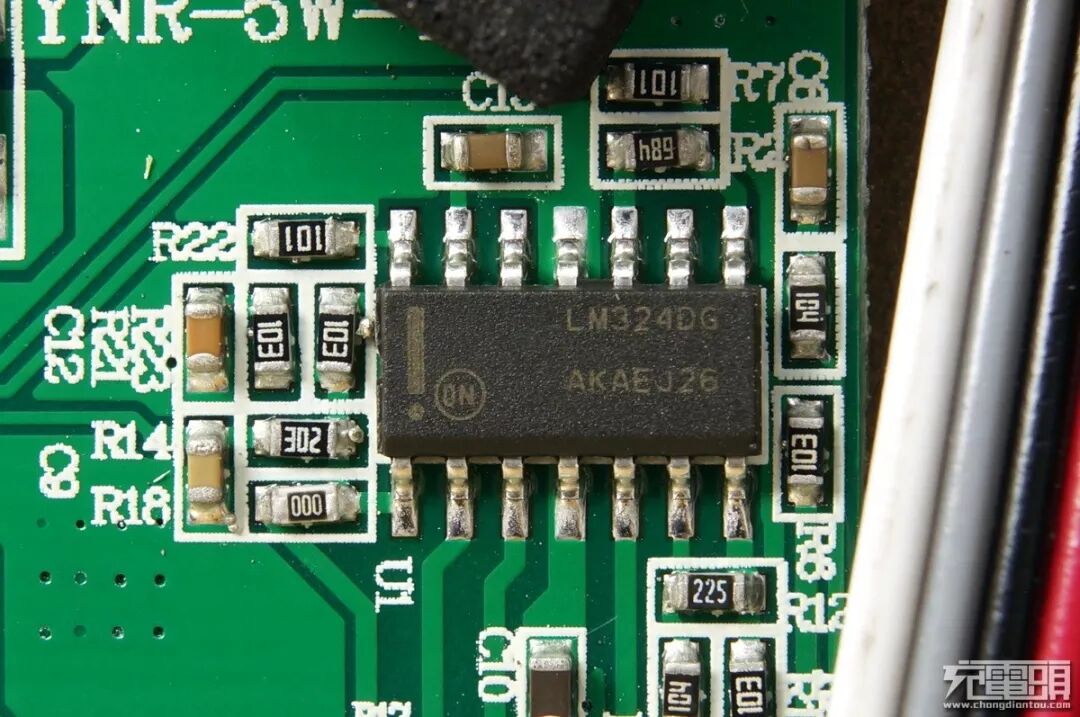

安森美ON LM324四路运算放大器。
驱动部分，2个NCE4606 MOS。

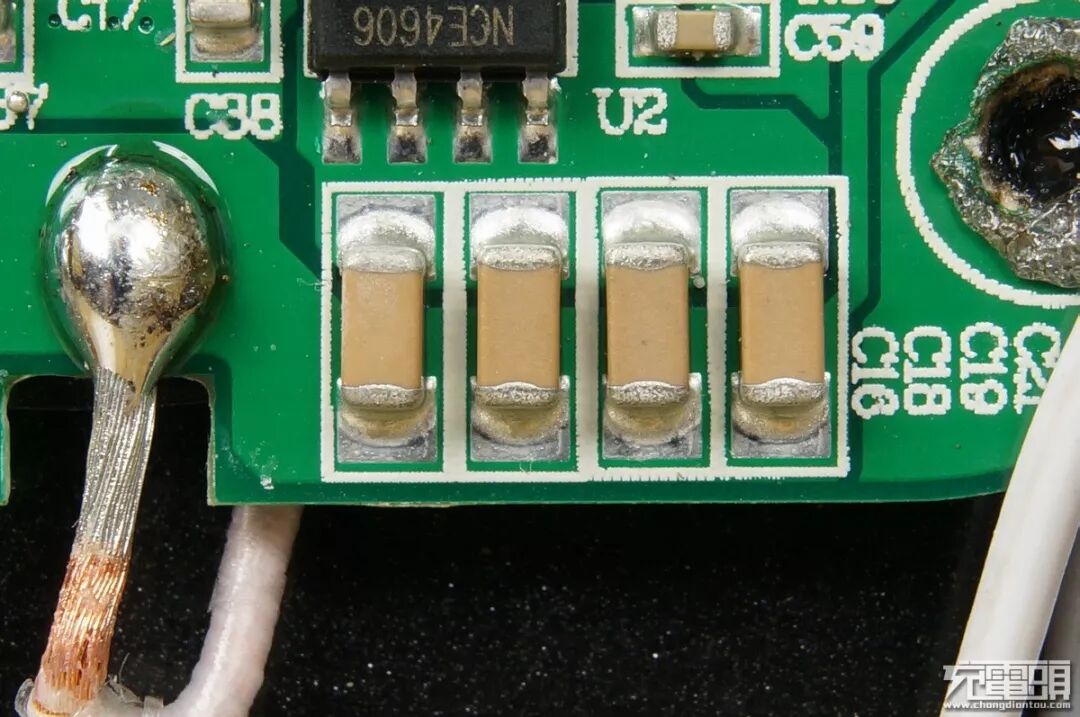

谐振电容。

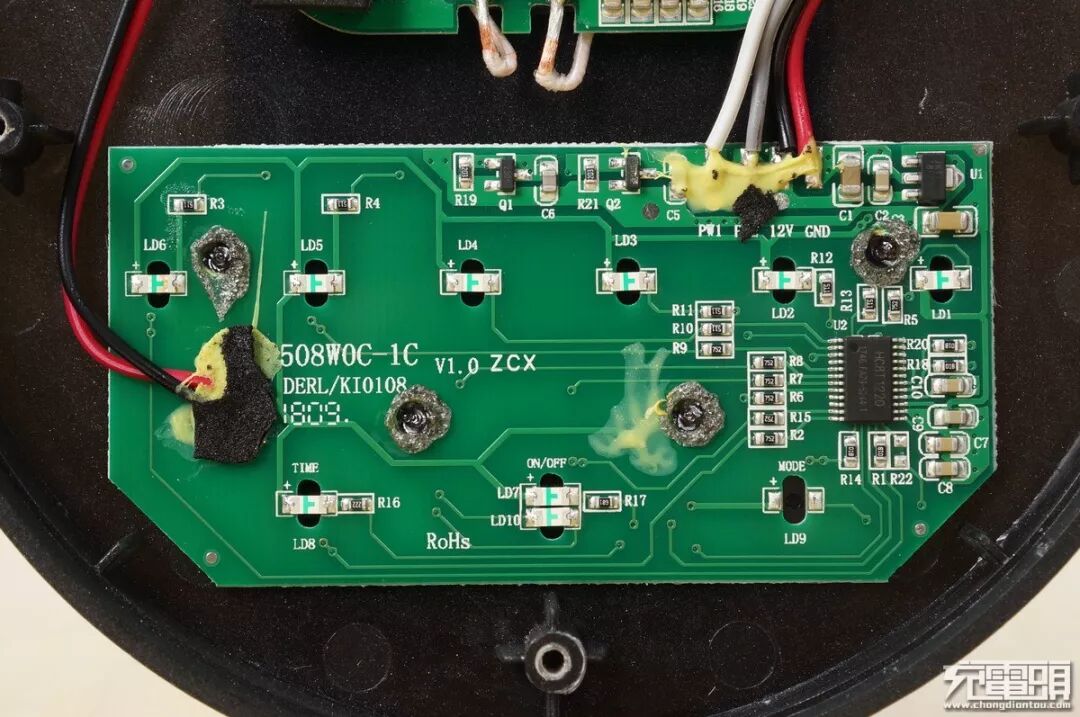

触控调光板一览。

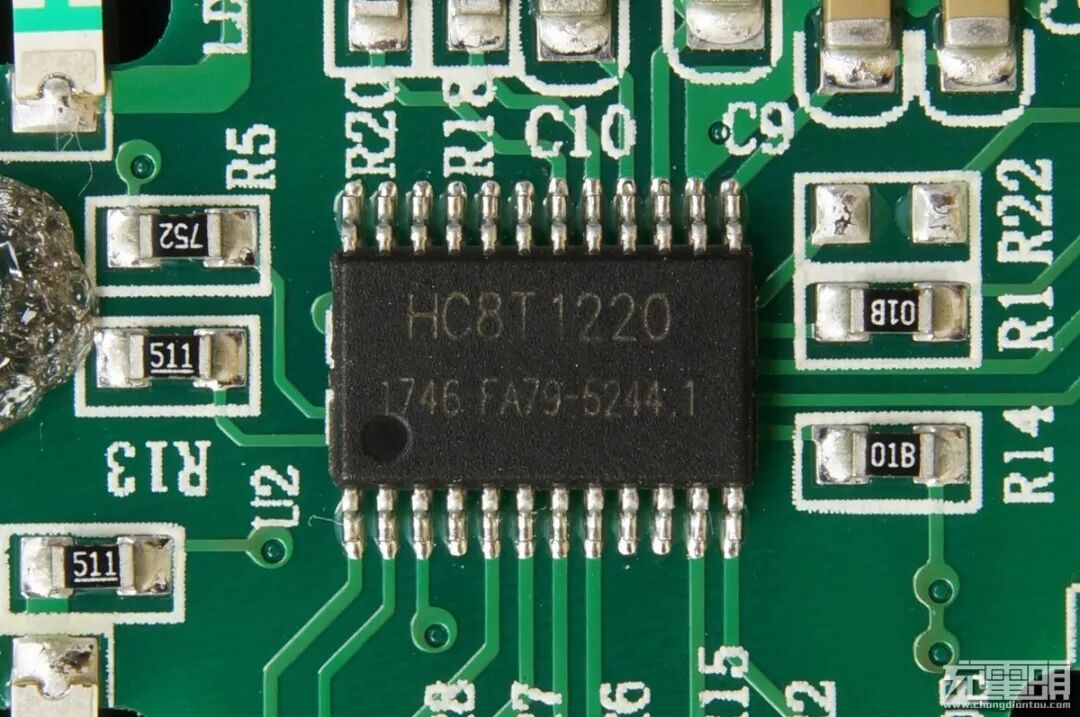

HC8T1220 单片机。

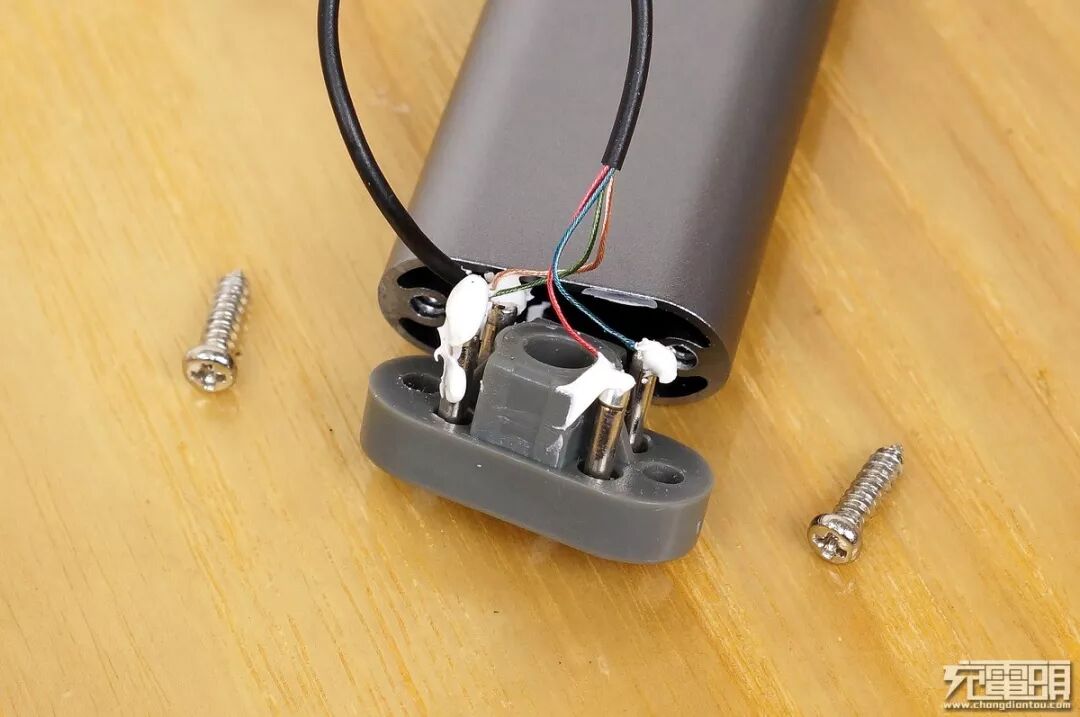

LED立柱触点使用两颗十字螺丝装配，拧开可以看到触点底部焊线后点胶处理，可以绝缘还有避免松动脱焊。
发光面转轴2+2颗十字螺丝装备，拧开就可以看到转轴了，没有虚位阻尼手感也不错。

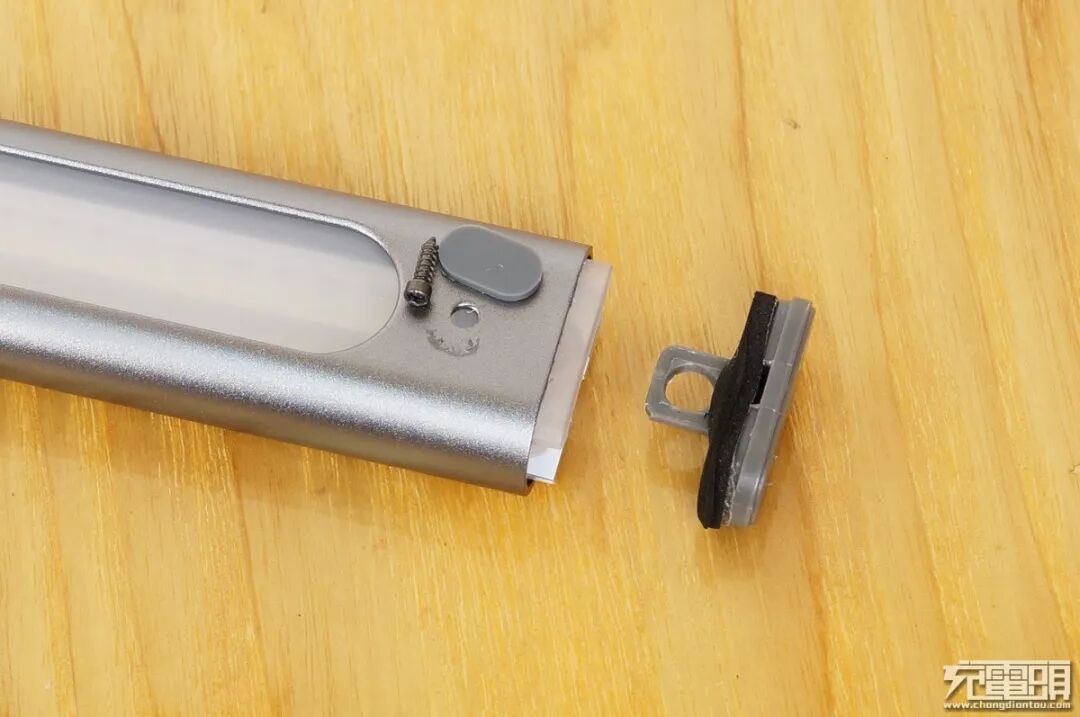

撕开防刮橡胶垫，拧走小六角螺丝，然后就可以抽出发光组件了。

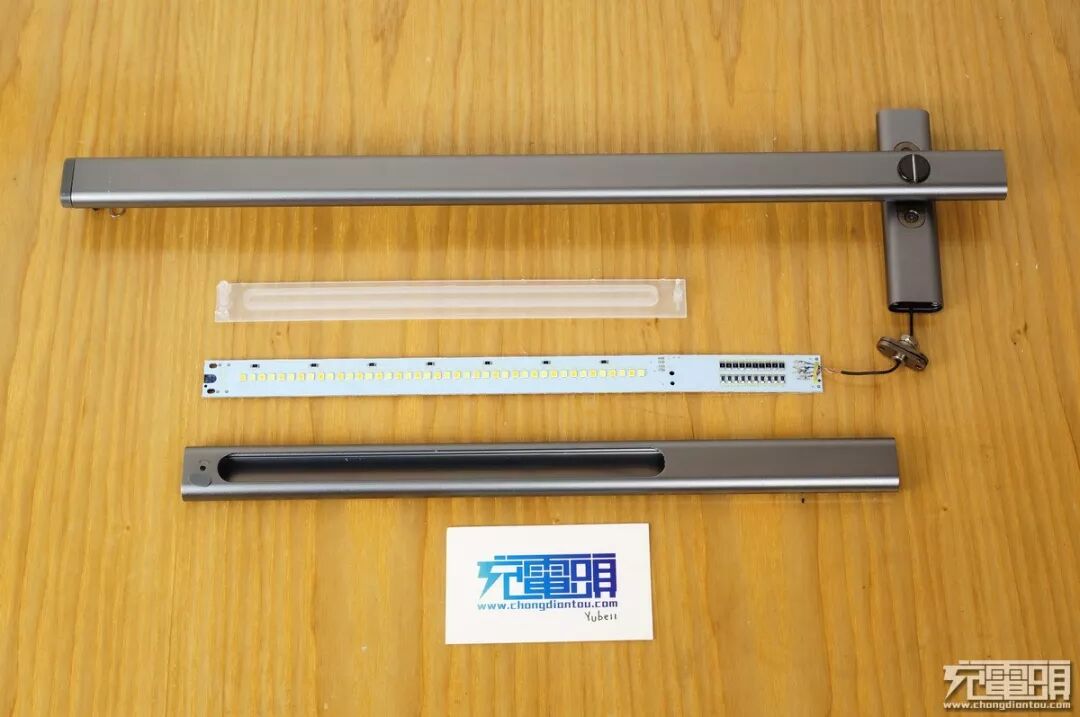

LED立柱分解一览。
LED使用了铝基板，导热散热会更加好，黄光与中性白两路分别通过3串7并组成，一共有42颗灯珠。

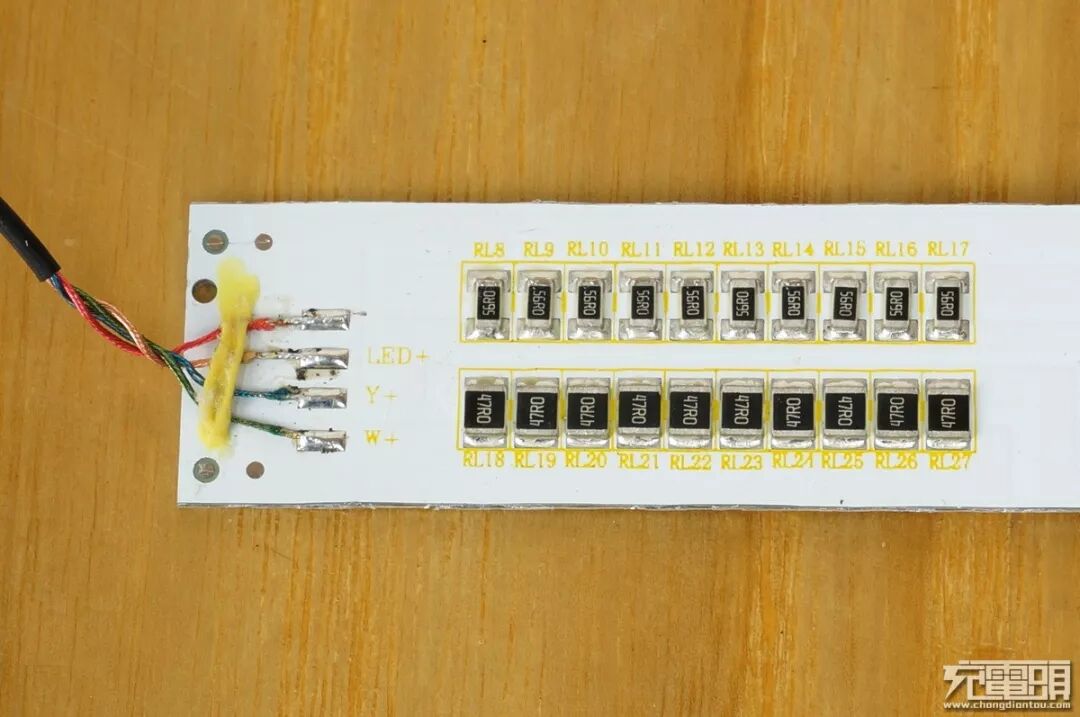

限流电阻避免过流烧坏灯珠。

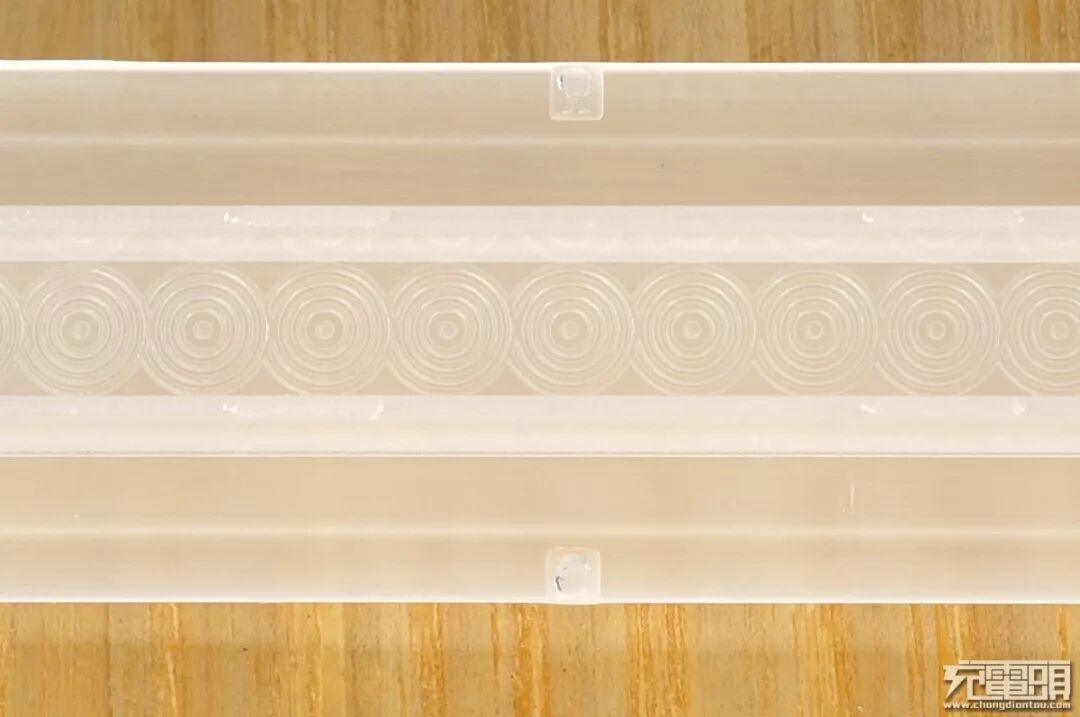

灯罩上的CD纹可以帮助柔光，避免点光源直射刺眼。
三、充电头网拆解总结：
摩米士MOMAX Q.LED无线充电台灯评测完毕，作为充电器，它支持Qi无线充电标准，市面上支持Qi无线充电的手机都可以使用；另外还搭载一个USB输出口，虽然标称只有5V1A，但充电头网实测输出高达2.4A无压力，无线+有线同时为两台手机充电实用性大增。
作为LED台灯，她拥有28000Hz超高调光频率，人眼不可见闪烁，并且拥有五种预设色温场景，暖白中性白双路3串7并一共42颗灯珠在CD纹柔光灯罩下提供十分舒适的照射效果，长久使用也不会疲劳；在转轴设计上，两个270度转轴分别负责左右上下与正反面发光面旋转，足已满足大多数用户使用需求。
1+1>2，摩米士MOMAX Q.LED无线充电台灯把当前最热的无线充电与无频闪LED台灯完美结合起来，诞生了一款桌面“多功能灯具”，并且面面俱到，值得推荐。
