对得起华为Mate RS保时捷设计称号！华为快充无线充电器（CP85）开箱拆解
4月12日，华为在国内发布了P20、P20 Pro、以及华为Mate RS保时捷设计手机，其中华为Mate RS是华为首款支持无线充电的手机（功率10W），与此同时还发布了配套的华为Mate RS保时捷设计专享快充无线充电器（CP85），支持10W快充，官方售价699RMB，它同时也是华为加入WPC（无线充电联盟）以来正式发布的第一款的无线充电器，并通过了Qi标准认证。目前，这款无线充电器已经抵达充电头网编辑部，下面为大家带来开箱拆解报告。
一、华为Mate RS保时捷版无线充电器开箱
华为Mate RS保时捷版无线充电器采用纯黑色包装盒。包装盒表面采用手感漆喷涂工艺，除了在一侧的右下角贴有一个条码标签外，其余地方没有印制任何图案，看起来非常低调，奢华。
无线充电器采用线体分离式的设计，附赠了一个华为FCP快充充电器和一根Type-C充电线缆。
Type-C线缆支持5A电流传输，性能很不错。
充电器母座上标有华为logo。

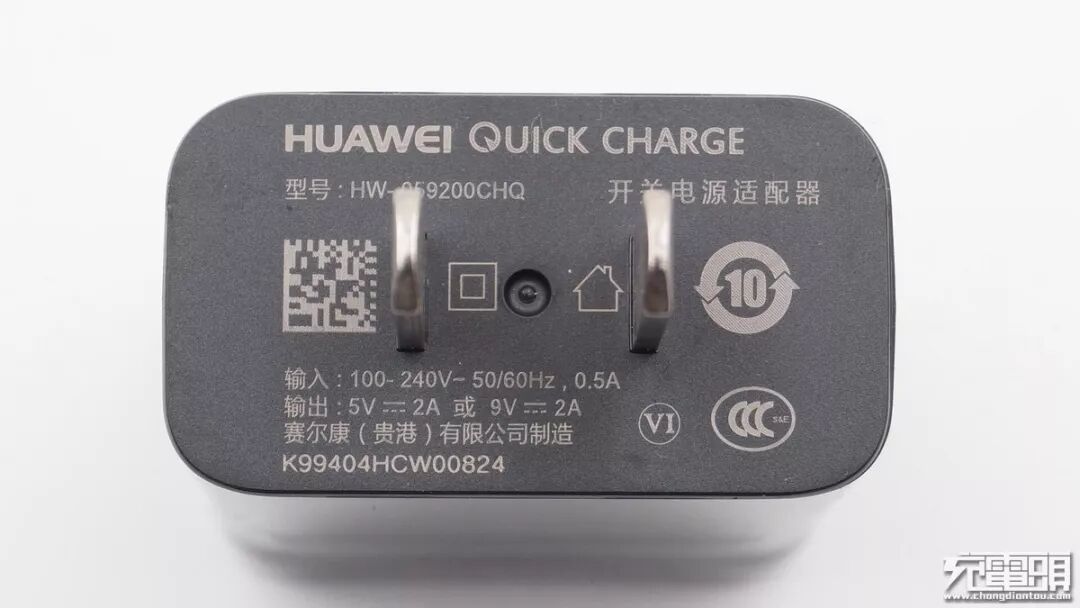

标配华为FCP快充充电头，5V2A或者9V2A输出，支持QC2.0和华为的FCP。型号：HW-059200CHQ，由赛尔康（贵港）有限公司制造。
这款无线充电器整体呈圆饼造型，正面采用防滑硅胶材质，正中间是华为保时捷设计的Logo。外围边角线经过高光倒角处理。

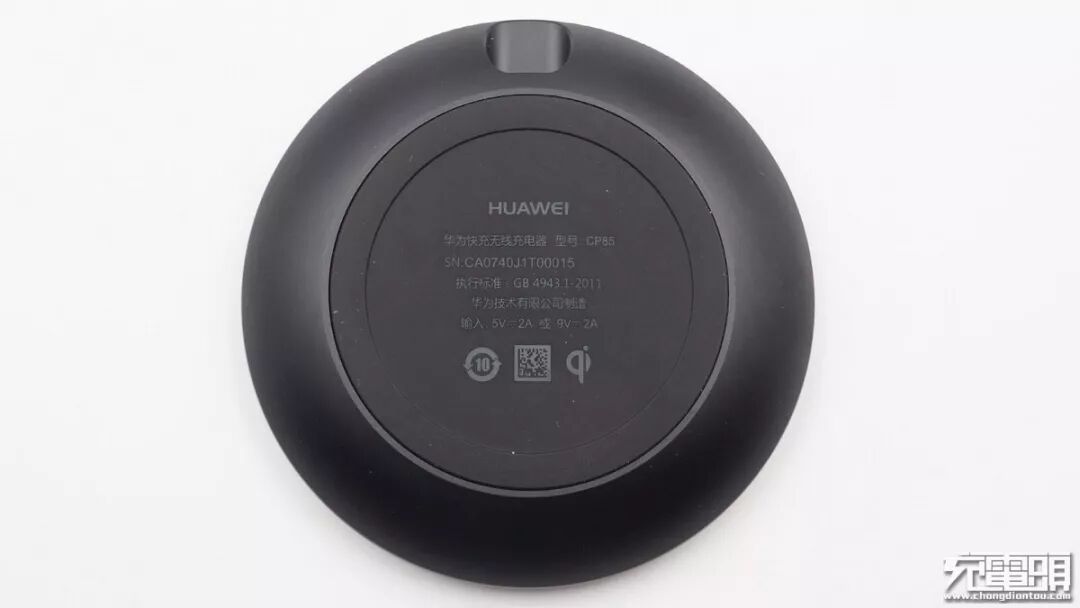

底部也有一块防滑硅胶材质的软垫，上面印着信息的参数信息。产品名称：华为快充无线充电器。产品型号CP85，华为技术有限公司制造，输入5V/2A或9V/2A，有“qi”认证标志。
主体部分采用的是一体金属机身，表面为磨砂+阳极氧化处理，手感细腻，同时也保证了良好的散热性能。

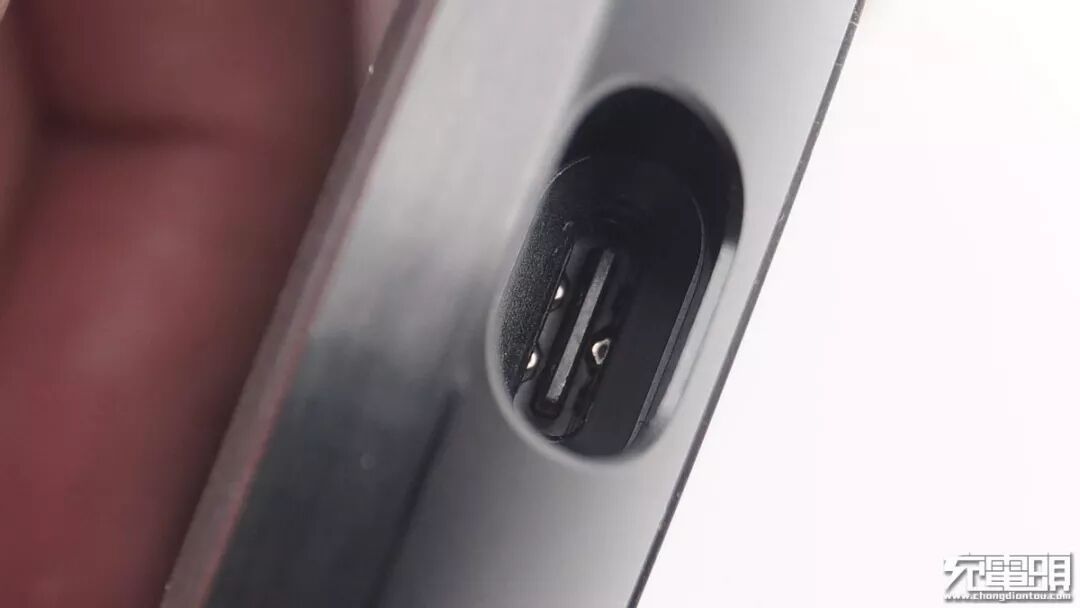

输入口是Type-C的。
二、华为Mate RS保时捷版无线充电器拆解

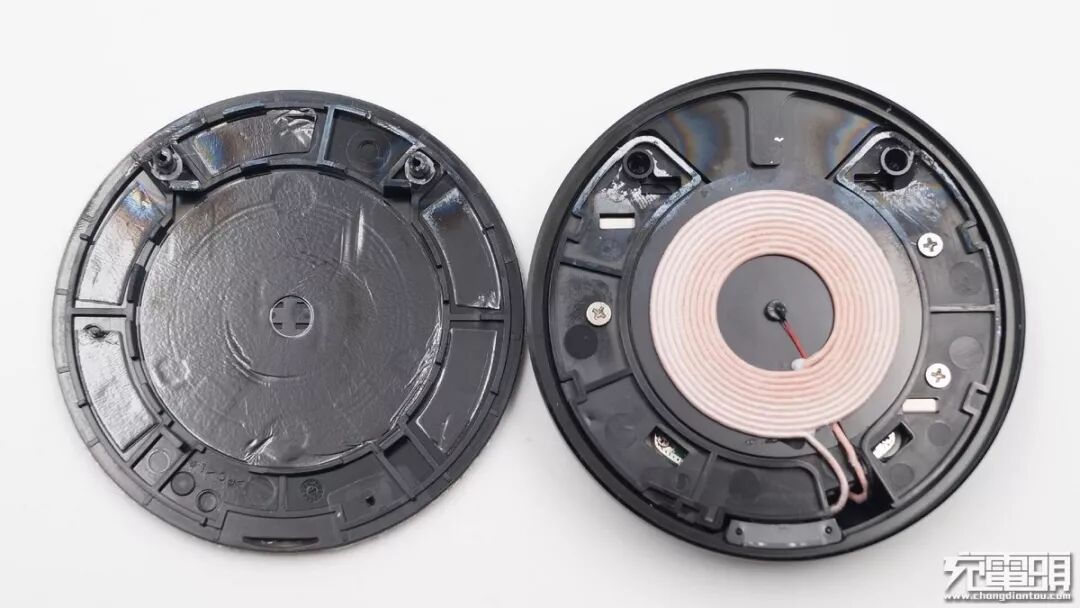

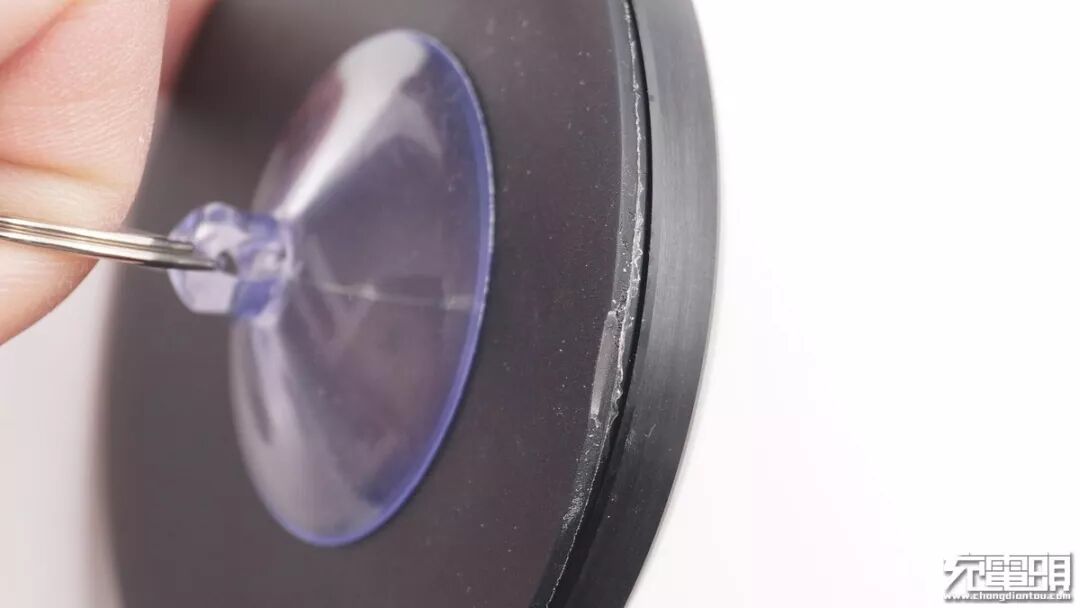

使用吸盘拉开面板，进行拆解。

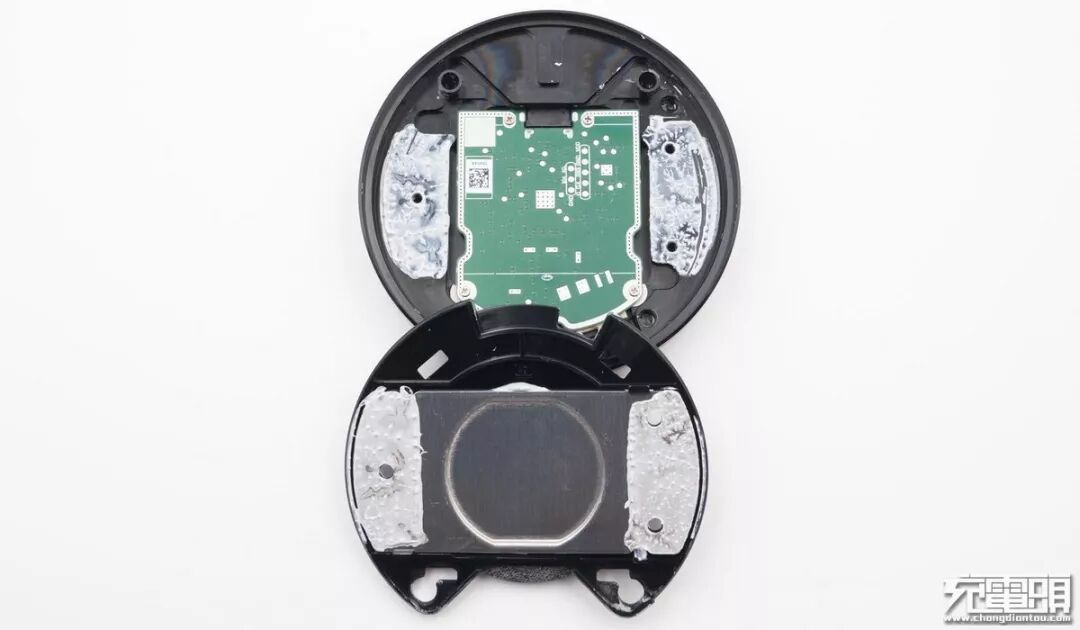

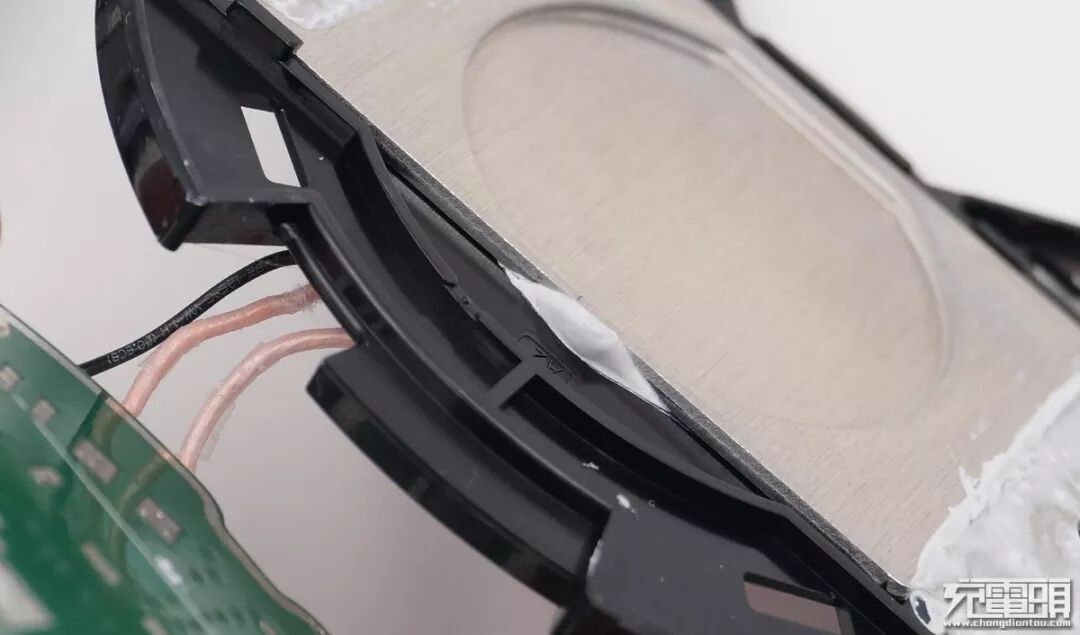

线圈通过铝板向外壳导热。

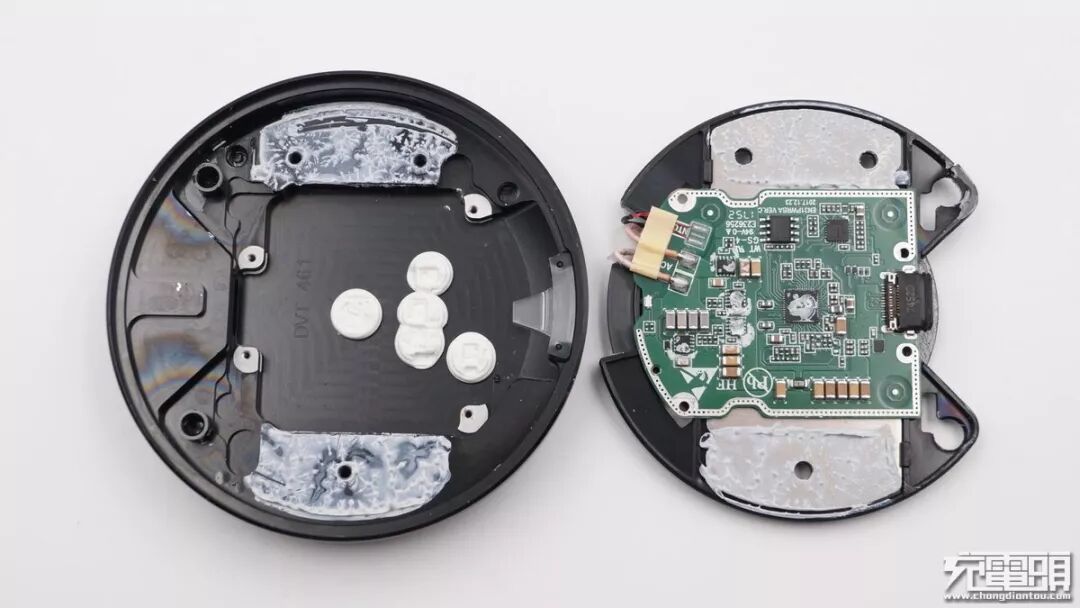

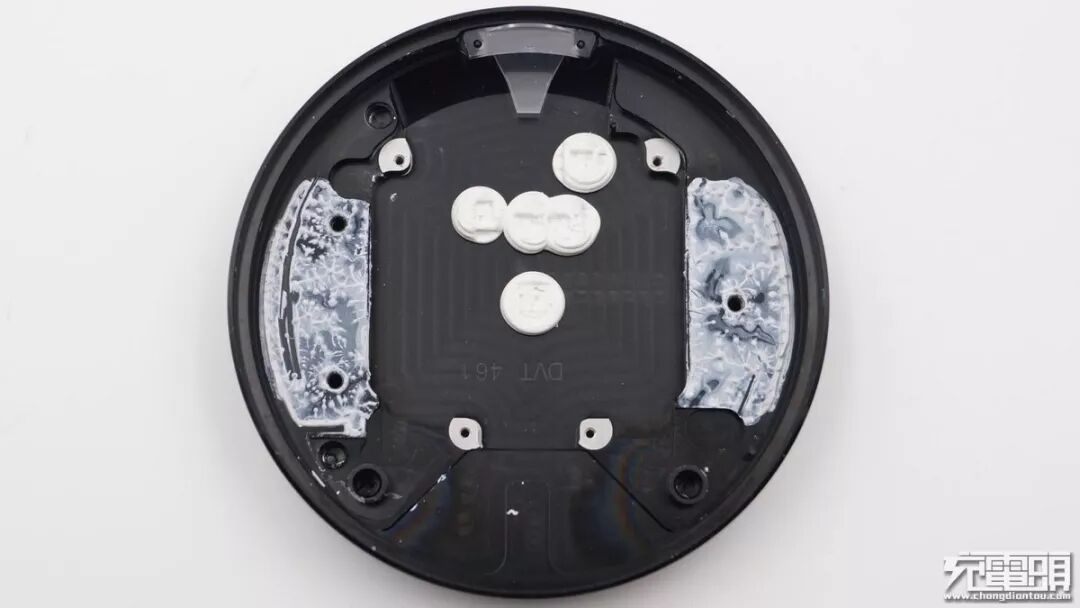

电路板元件面也有硅胶辅助导热，降低快速无线充电的温升。
铝合金底壳工艺精细。
导磁片和散热铝板中间有导热硅脂。

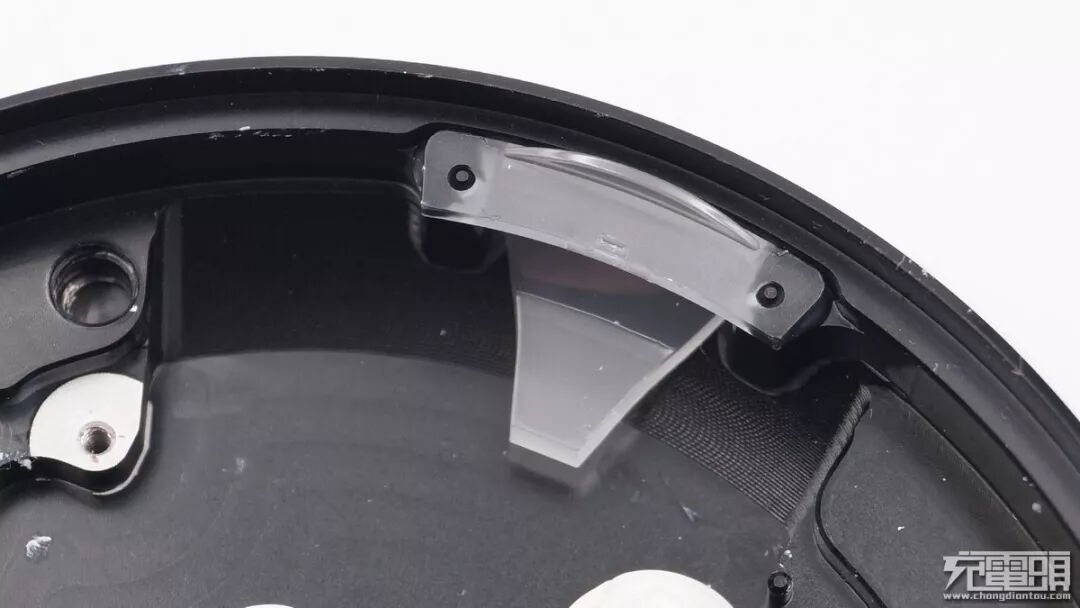

指示灯导光片。

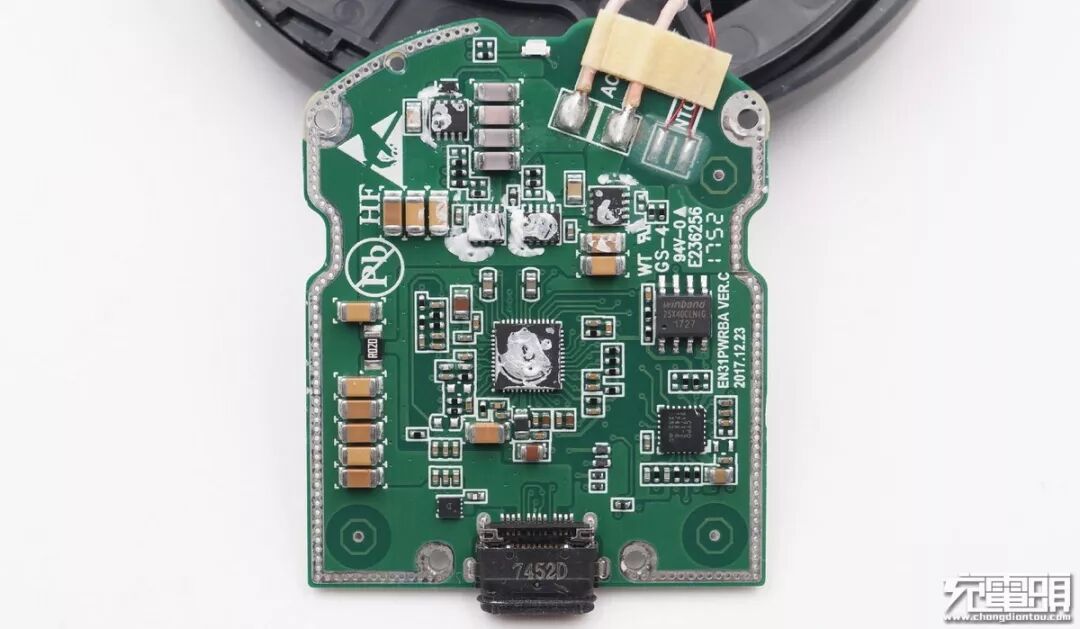

电路板正面，发热较大的元件上面都有硅胶导热。

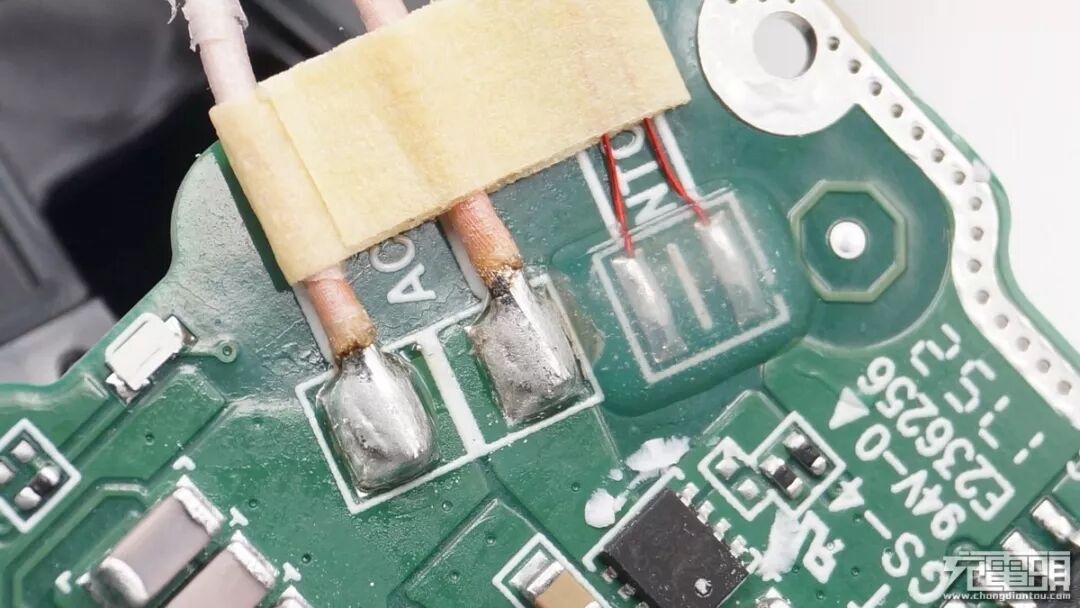

热敏电阻的焊盘打胶固定，无线充电线圈的焊点看着很舒服。
四颗NPO电容。

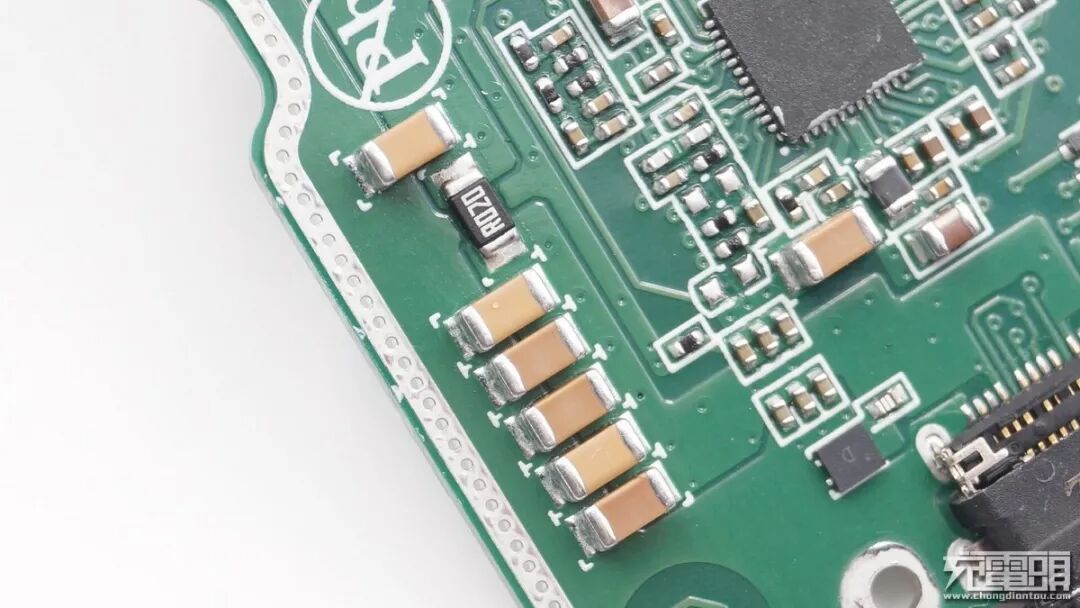

IDT方案特有的20mΩ采样电阻，和1206封装的MLCC，充电头网了解到，无线充很少采用这么大体积的电容，看来华为是下了重本，应对大电流无线充电带来的干扰。

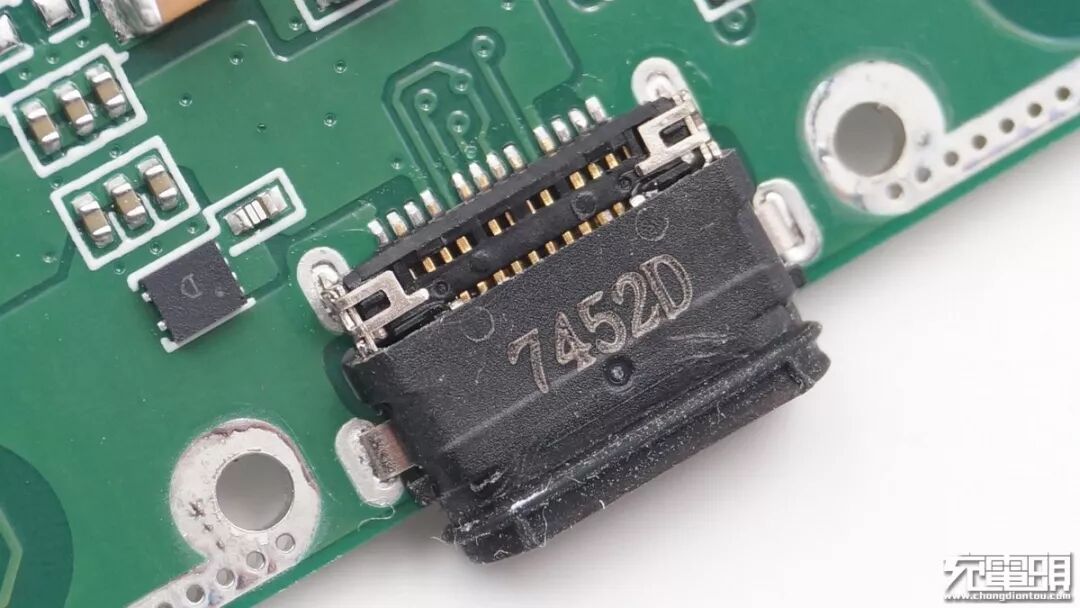

Type-C座子特写，座子前面有防尘圈。

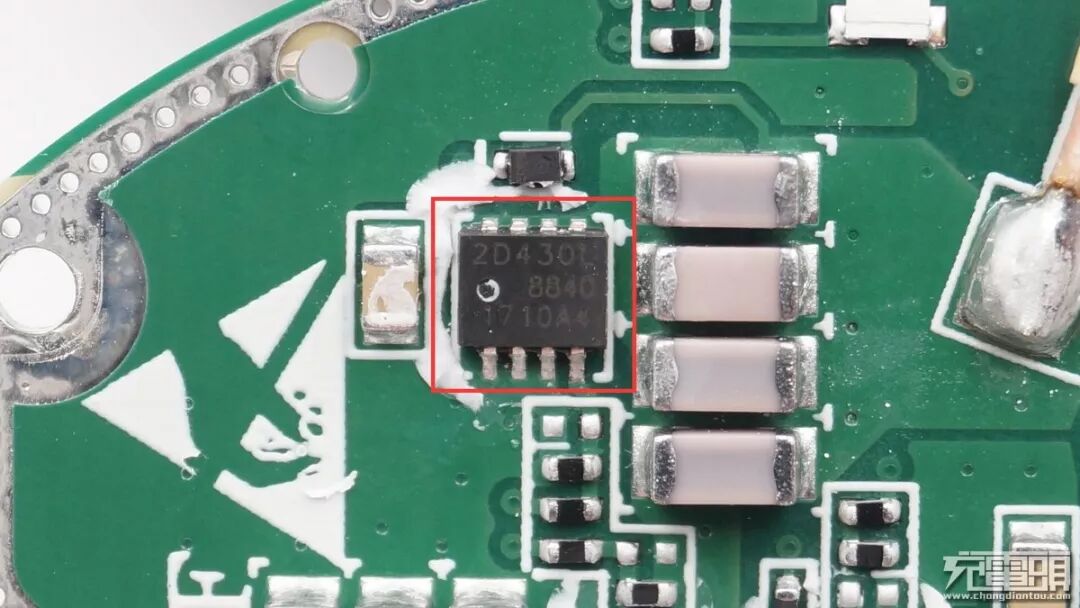

无线充电开关管，PSMN2R4，耐压30V，2.4mΩ，逻辑电平驱动的NMOS。Nexperia安世半导体，由NXP独立出来，专门提供分立器件、逻辑器件和MOSFET器件。
Nexperia安世半导体 PSMN2R4 详细资料。

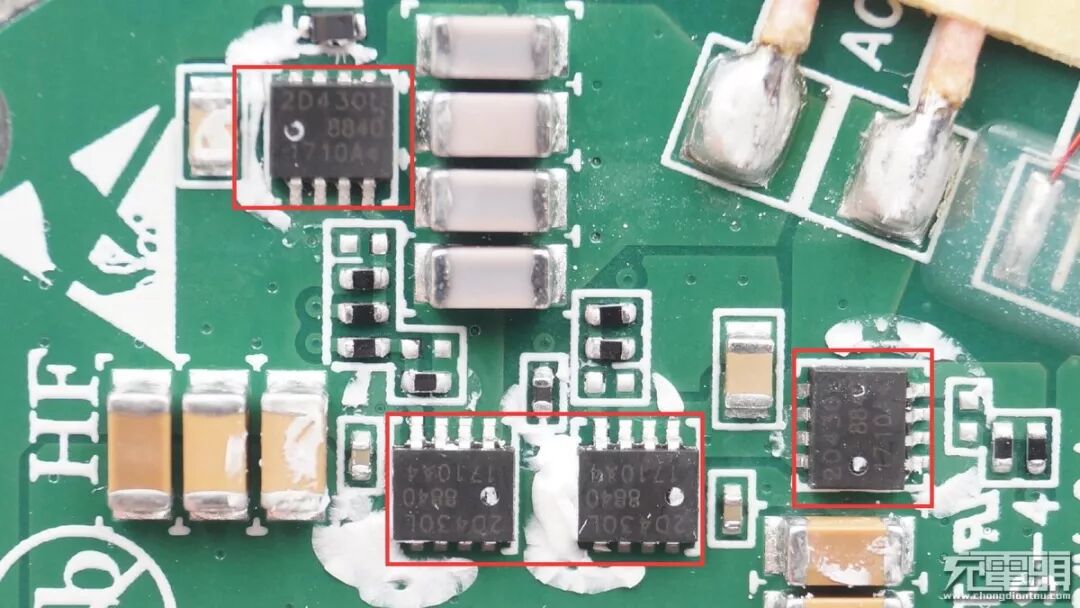

共计使用了四颗 PSMN2R4 MOS管组成H桥。
Winbond华邦 W25X40CL存储器，4Mbit，工作电压范围2.3-3.6V，用来存储IDTP9237配置。

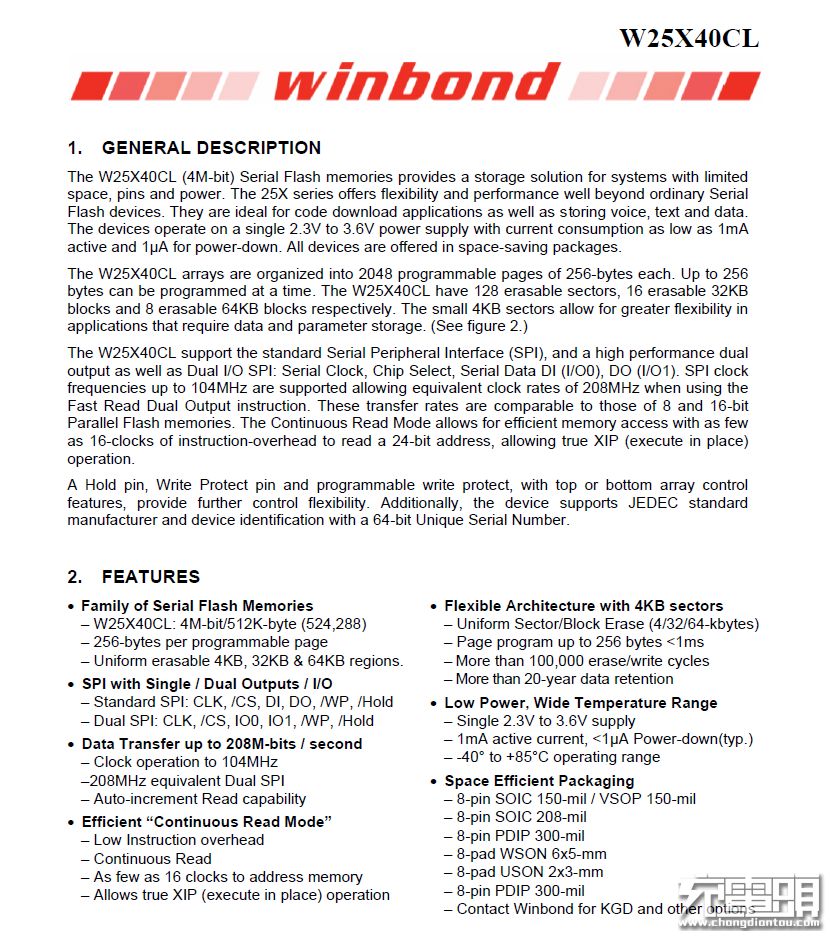

Winbond华邦 W25X40CL 详细资料。

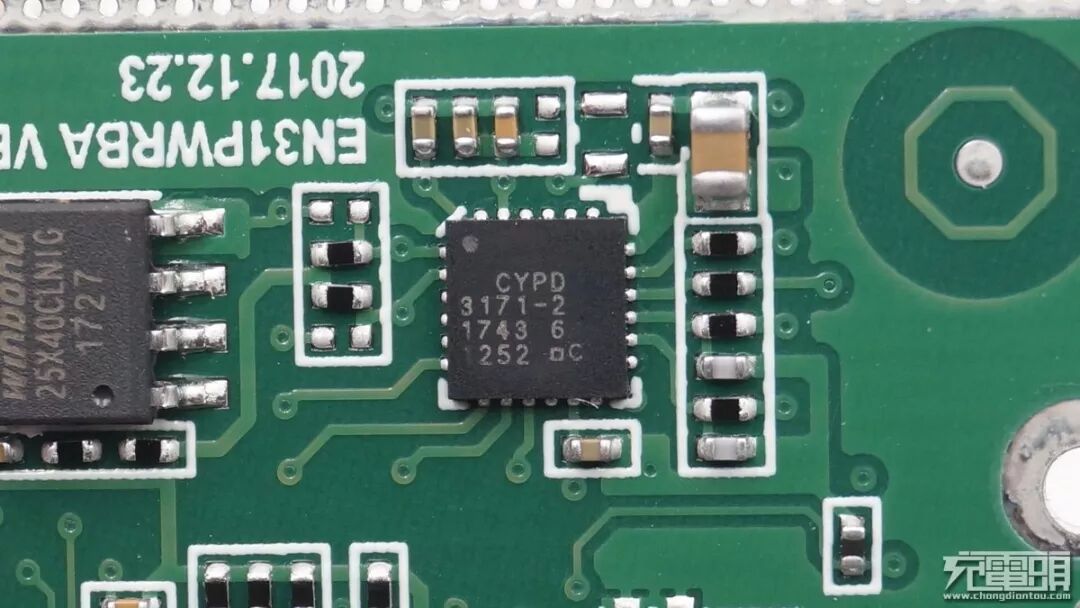

CYPRESS赛普拉斯 CYPD3171 CCG3PA 第三代产品。其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0，苹果2.4A，三星AFC和BC1.2充电协议。

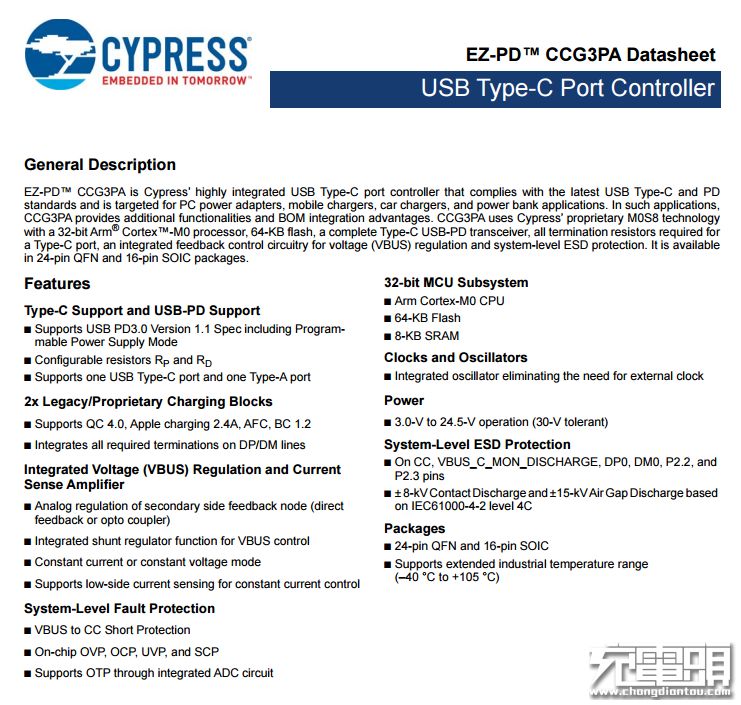

CYPRESS赛普拉斯 CCG3PA 产品资料。

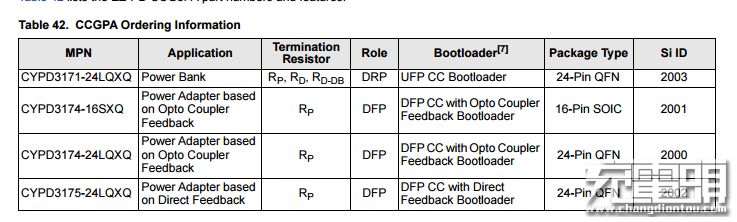

CYPD3171可用于移动电源，其余三款产品只适合AC适配器产品。

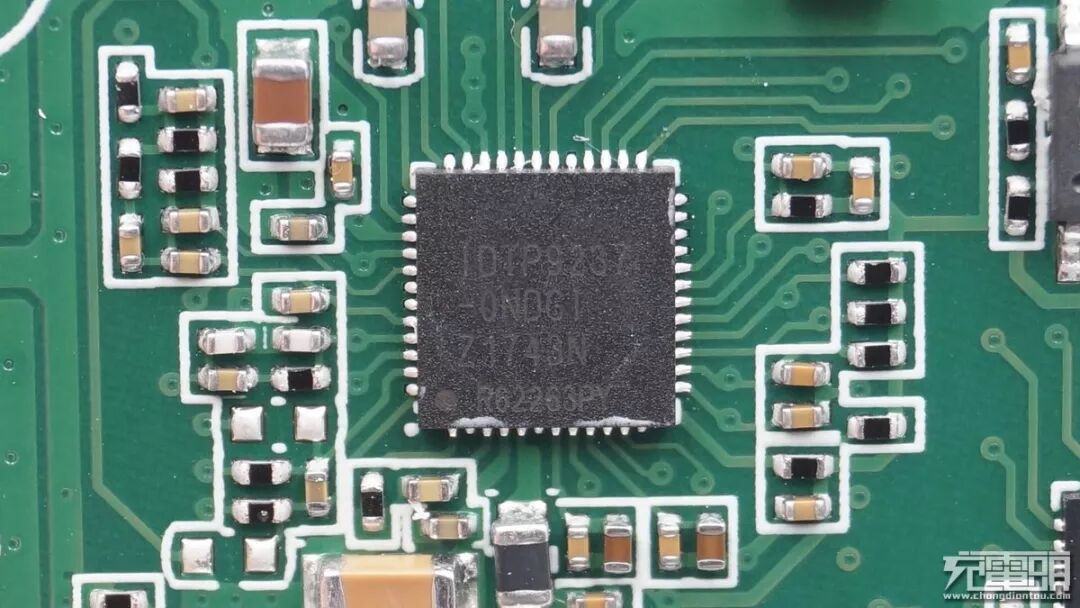

充电头网发现，该产品采用美国IDT IDTP9237无线充电主控。
浪涌保护芯片。
全部拆解一览。
三、充电头网拆解总结
这款产品采用美国IDT IDTP9237无线充电方案，为10W快速无线充电提供了保障。内部多处采用硅胶、铝板等散热方式，能有效防止温升对无线充电功率的影响。还采用了行业内很少采用的大体积电容，以应对大电流干扰，诚意满满。总体来说，这款华为Mate RS保时捷版无线充电器内部设计合理，做工精湛，用料扎实，对得起保时捷设计的称号。
