ANKER双口USB PD充电器A2321拆解报告
知名跨境电商ANKER已经推出了多款USB PD充电配件，在此之前，充电头网已经对ANKER PowerPort+5 USB-C充电器进行了细致的拆解。今天给大家拆解的同样是一款ANKER的USB PD多口充电器，不过这款充电器相对于上一款产品来说，体积更小更加便携。
一、ANKER A2321双口USB PD充电器外观
ANKER这款充电器采用白色外包装，简洁。右上角为“ANKER”的logo，左下角为产品的英文名称“PowerPort II PD with 1 PD and 1PIQ 2.0”。
在包装盒背面有详细的产品信息。

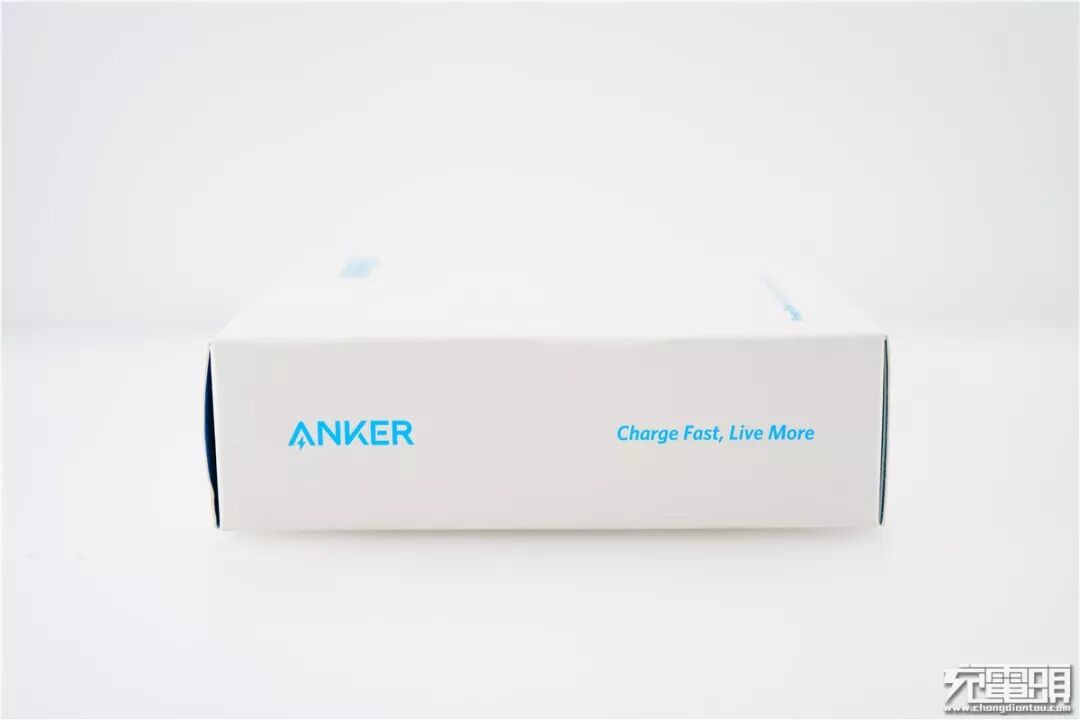

包装盒侧面。
包装盒内物品一览：充电器本体、使用指南、售后手册。充电器使用防尘静电袋包裹。

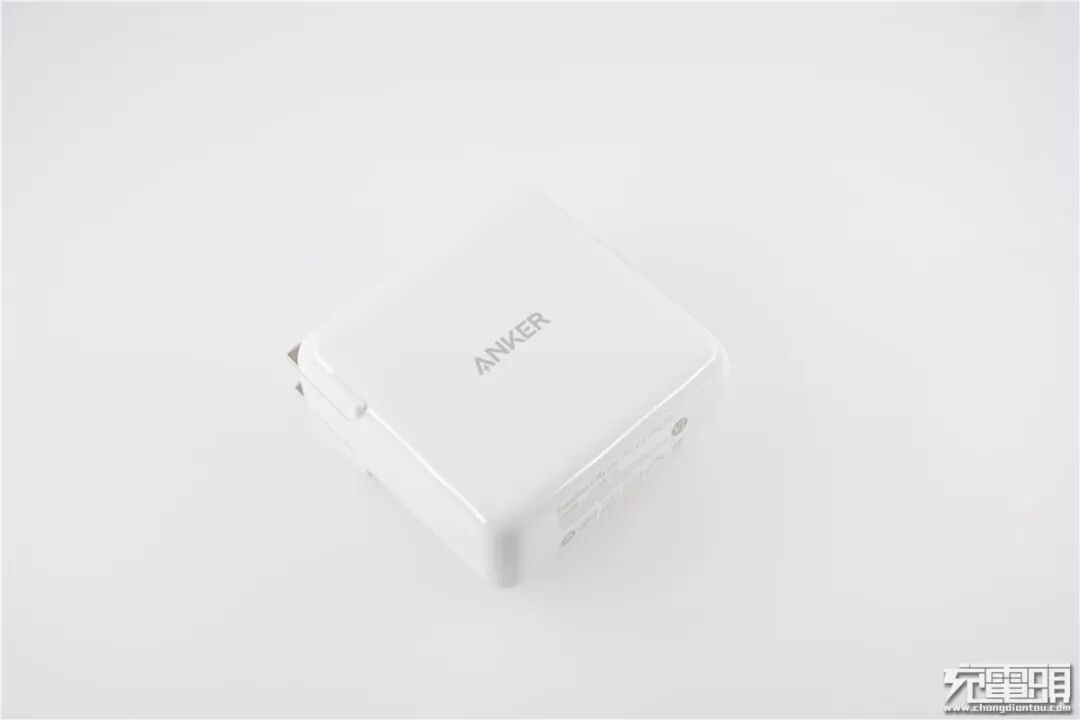

充电器为正方形设计，采用纯白的外观，钢琴烤漆处理工艺，手感光滑。充电器正印有“ANKER”logo。
整个充电器的各个边角线均采用了圆角处理， 所以机身看起来都比较圆润。

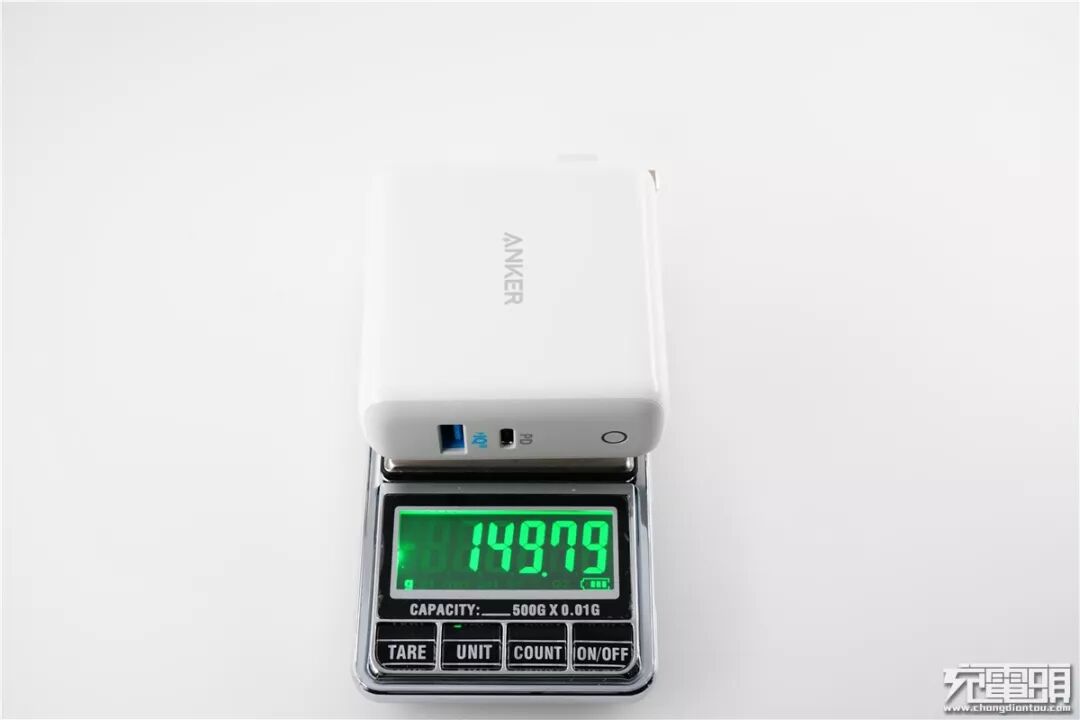

充电器净重约150g。

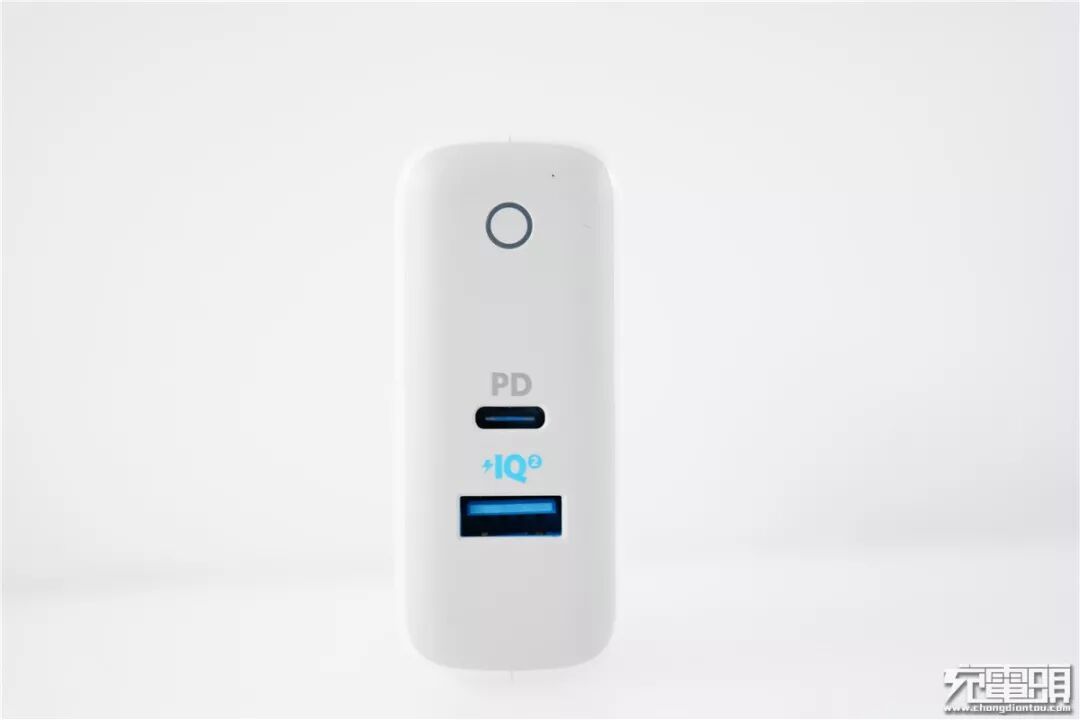

配置方面，这款充电器配备了一个USB-C输出接口和一个USB-A输出接口，其中USB-C口支持USB PD快充协议，USB-A口具备ANKER自家的IQ 2.0只能识别功能。

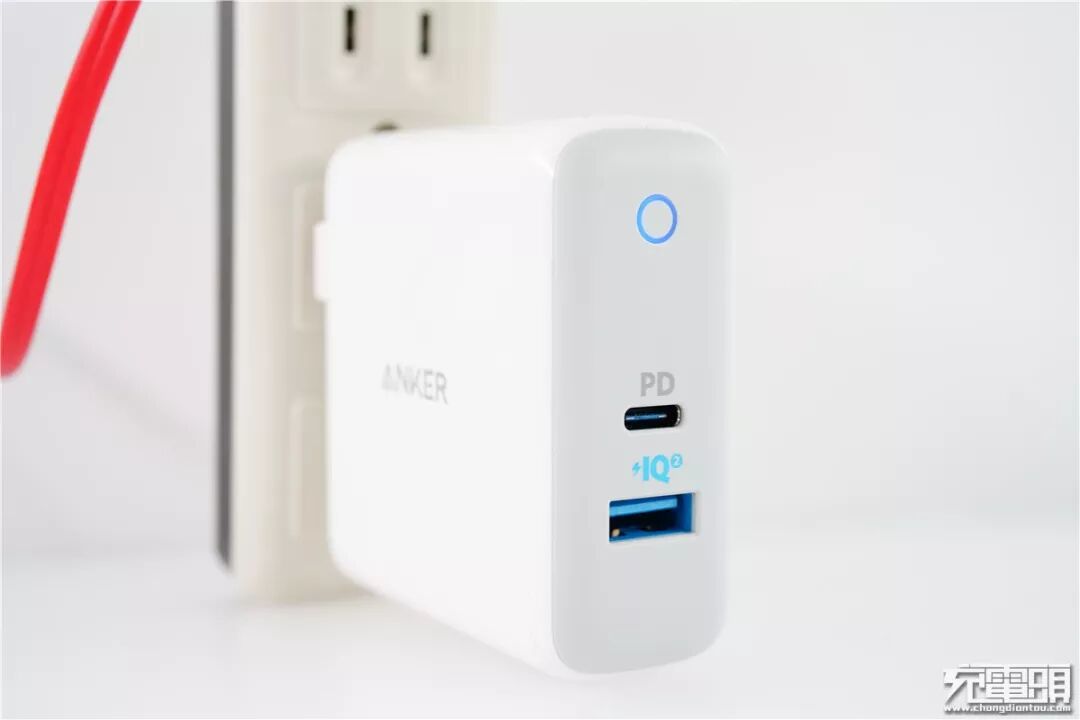

在插入电源的情况下，充电器上方的电源指示灯会亮起蓝色。

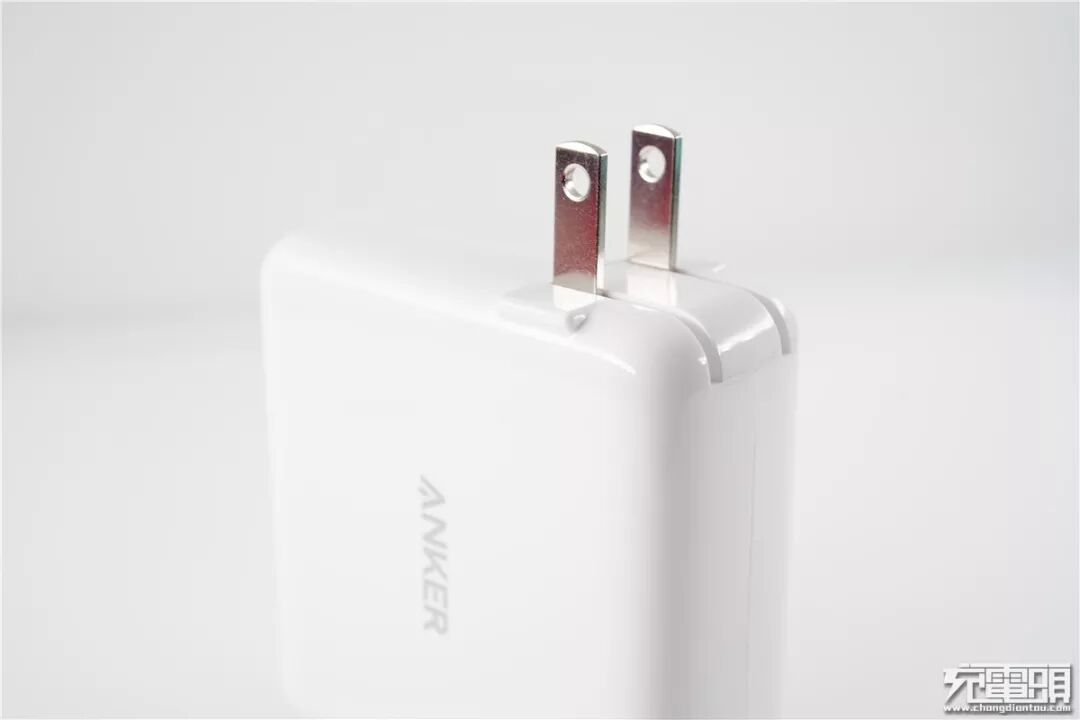

充电器为折叠设计，采用美规插脚，兼容国标。

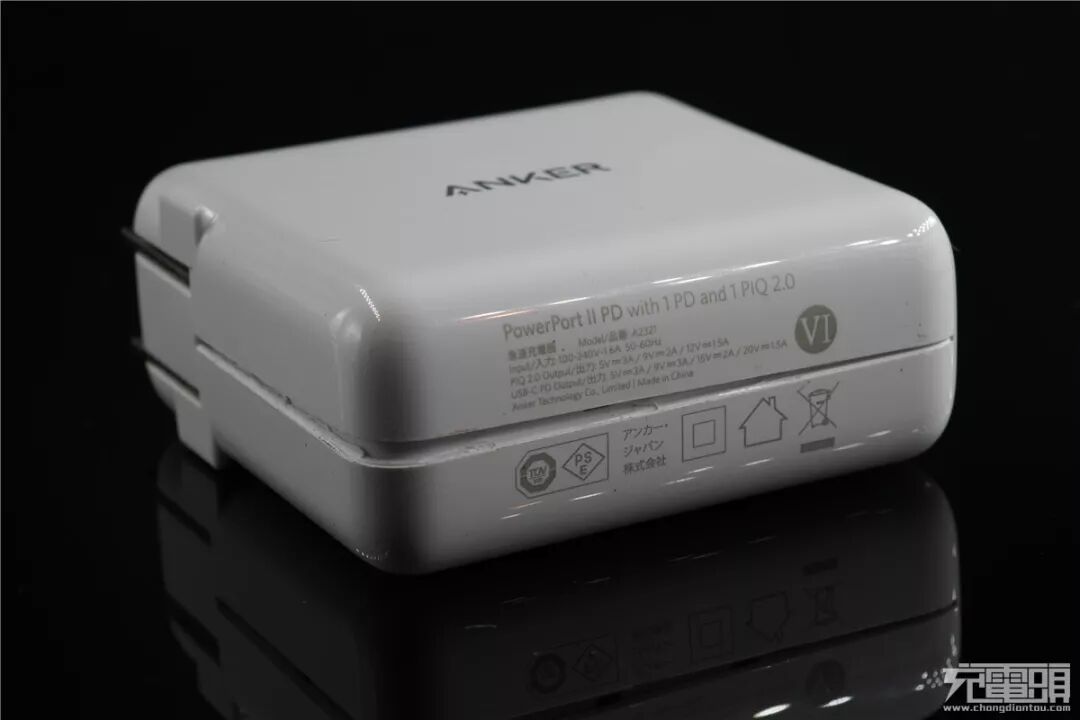

充电器型号：A2321，输入支持100-240V 1.6A 50-60Hz，USB-A口支持5V/3A、9V/2A、12V/1.5A，最大输出18W；USB-C口支持5V/3A、9V/3A、15V/2A、20V/1.5A，最大输出功率为30W，产品通过了美国六级能效和日本PSE认证。

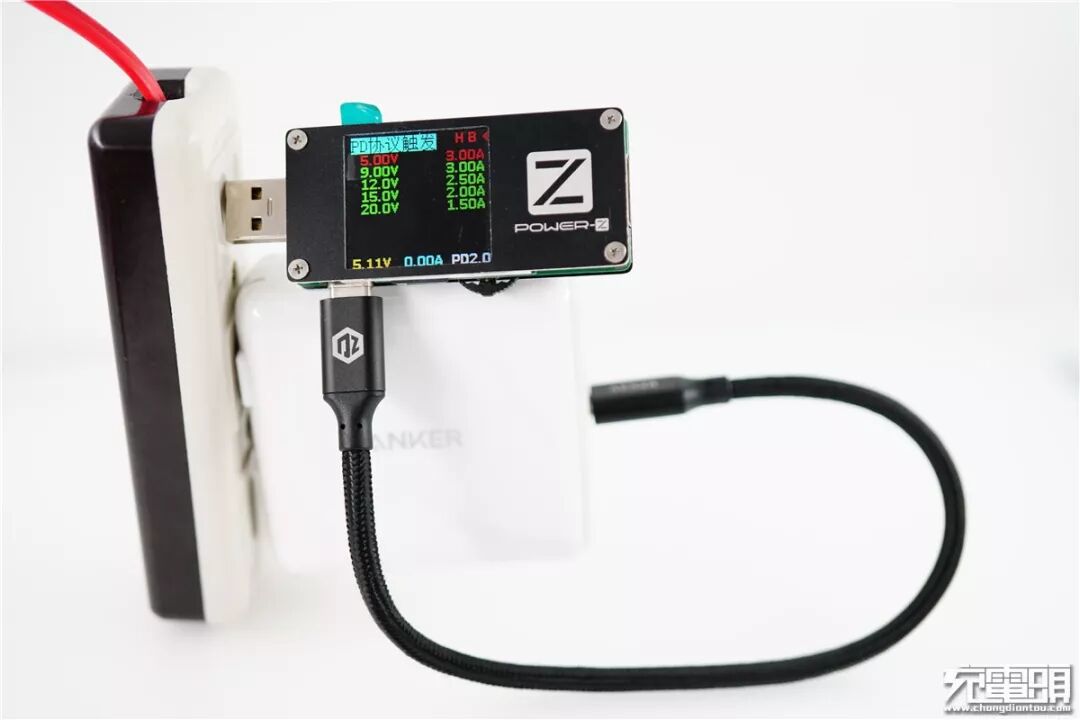

使用ChargerLAB POWER-Z FL001测试，这款充电器支持USB PD2.0快充协议，输出支持5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A，比标称参数多了一个12V电压档位。

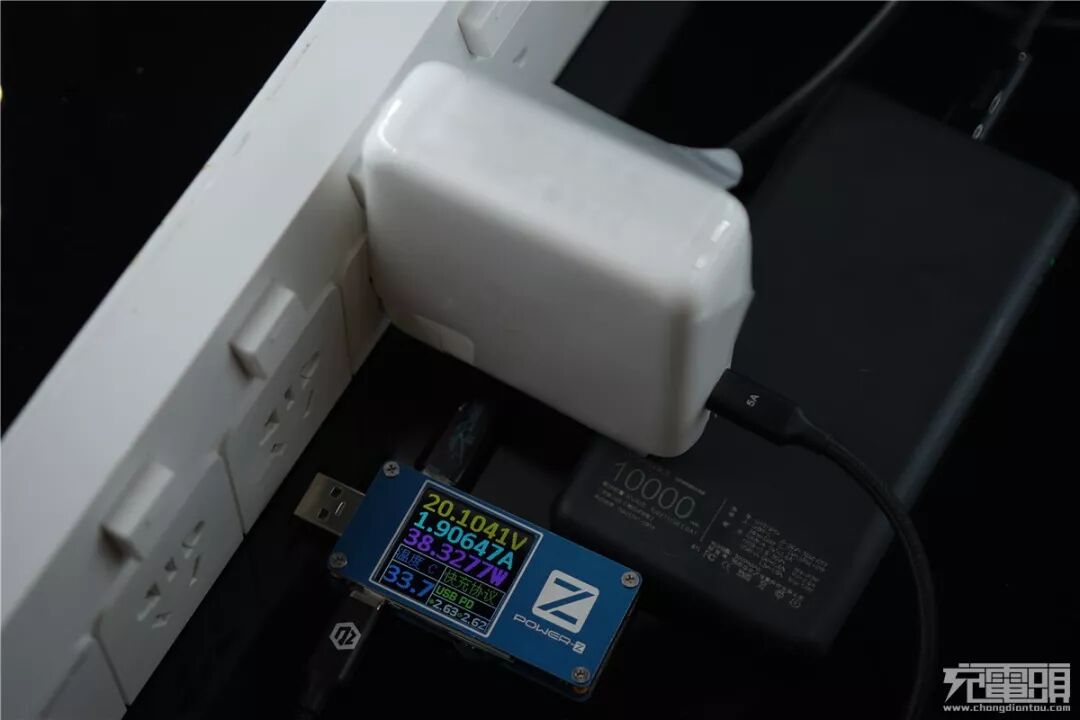

使用这款充电器给全汉PD移动电源充电，充电功率可达38W。
充全汉另一款18W USB PD移动电源，功率约18.4W。
二、ANKER A2321双口USB PD充电器拆解
从侧面开始撬开一条缝隙。

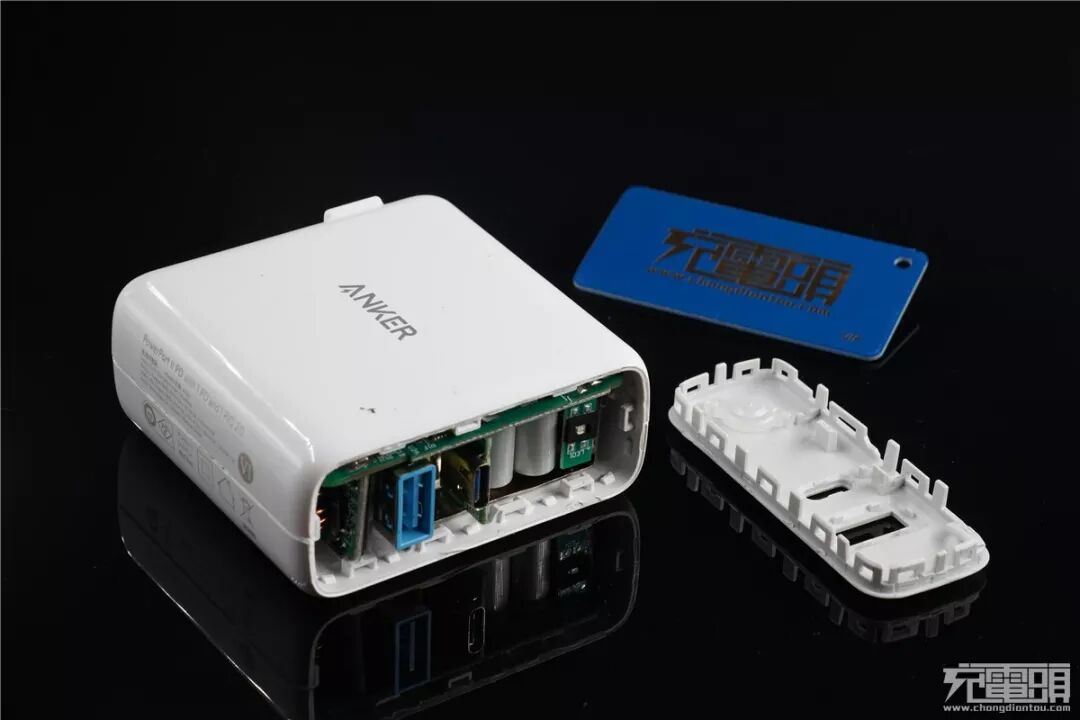

然后就可以拆掉输出端的盖板，采用的是卡扣装配。

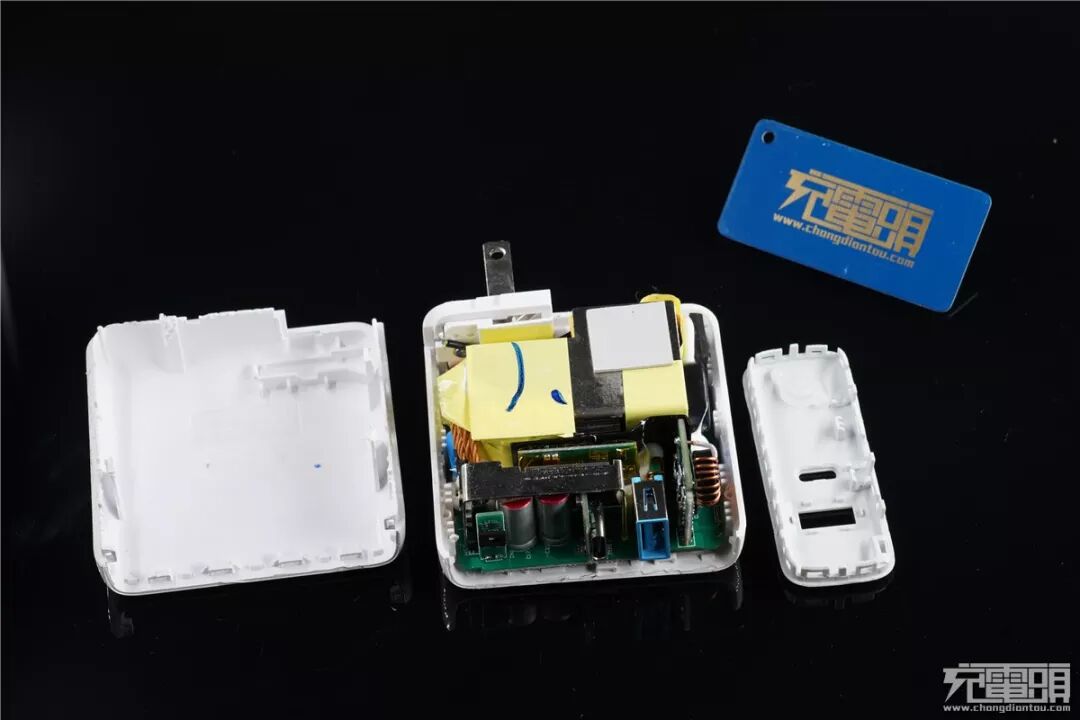

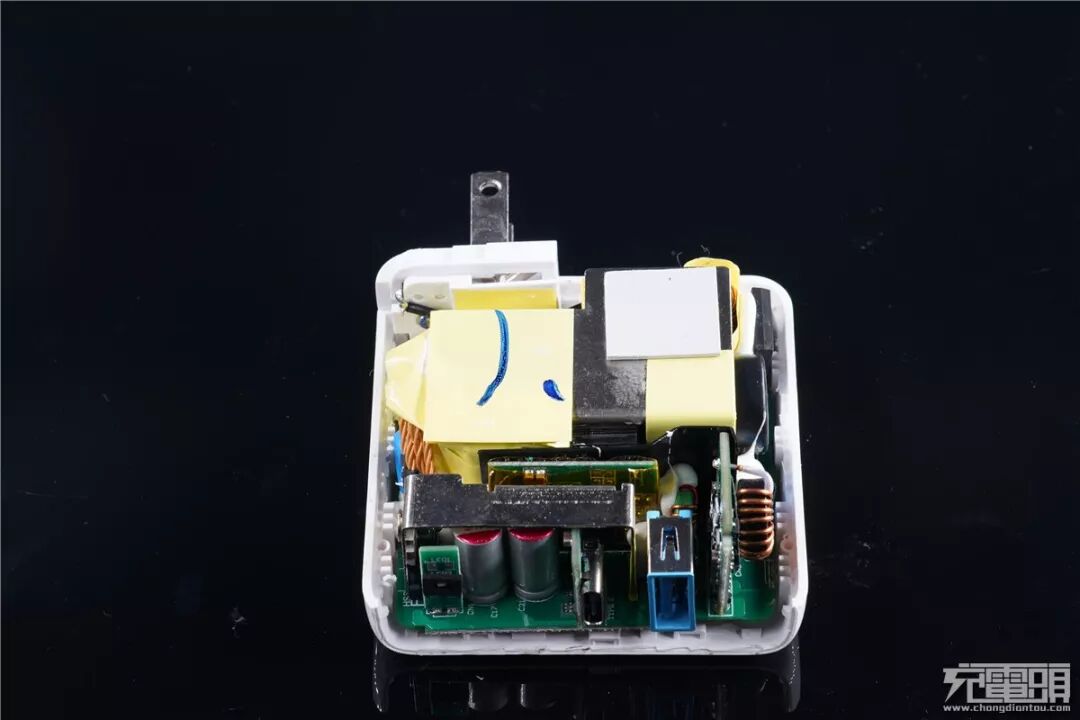

再分解上下盖。

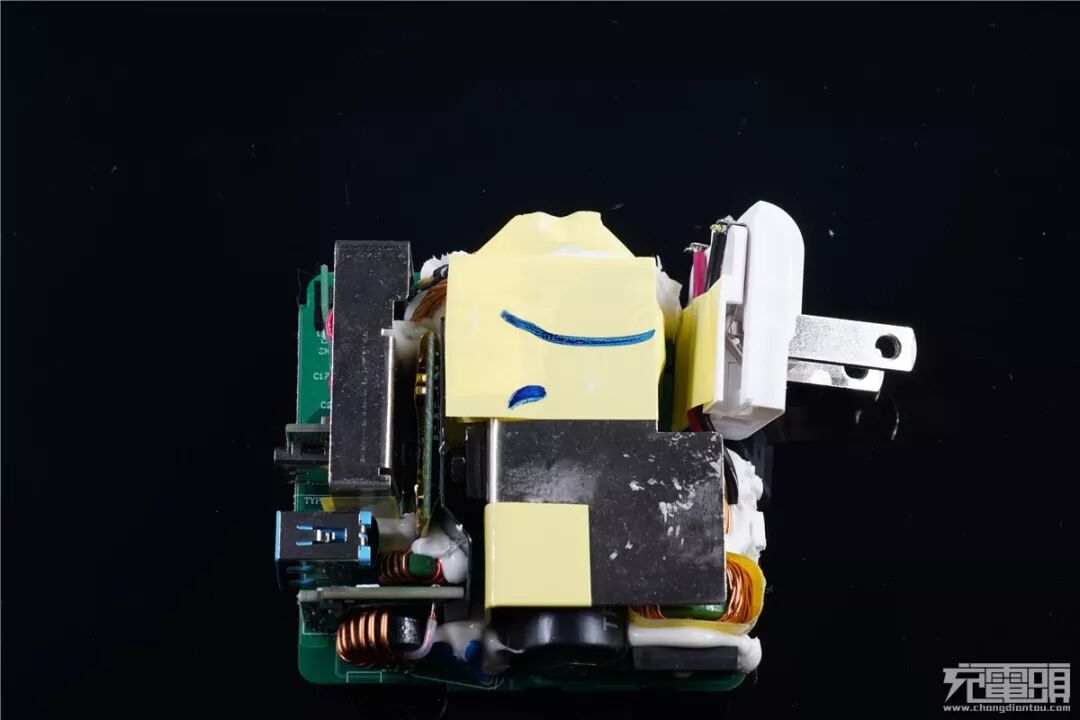

内部散热片很大，这样可以做到小体积大功率。

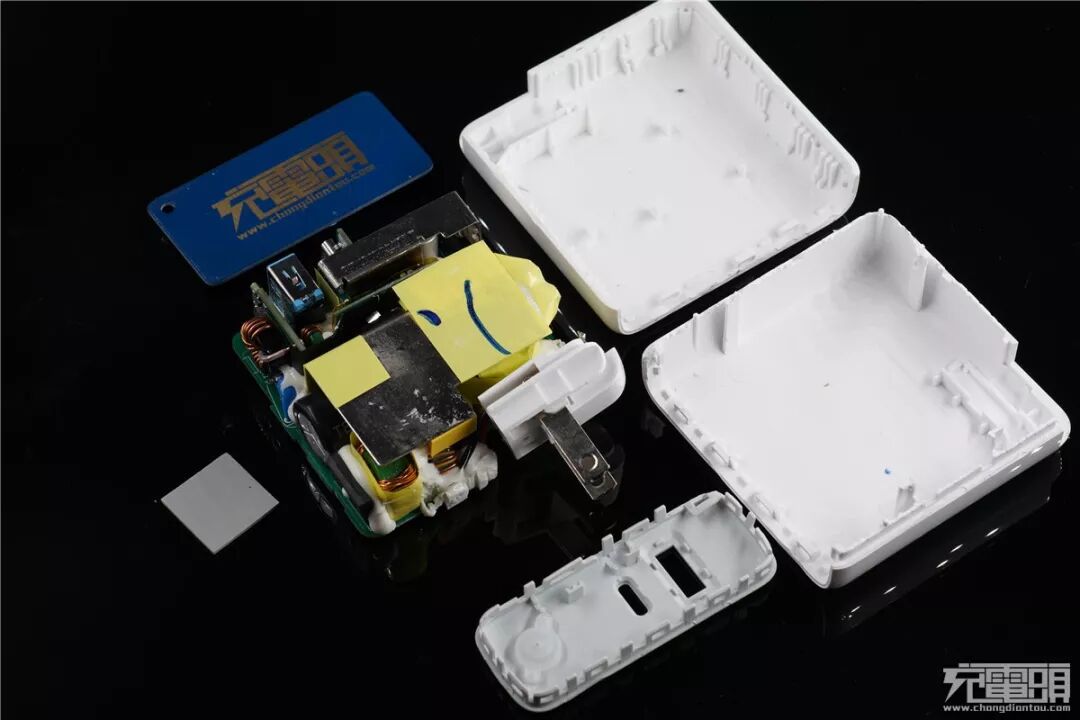

全部拆开，散热片上面还有一块导热贴。
输入线采用焊接方式，可靠性更高。
变压器输出多股粗线并且套热缩管绝缘，看着很舒服。

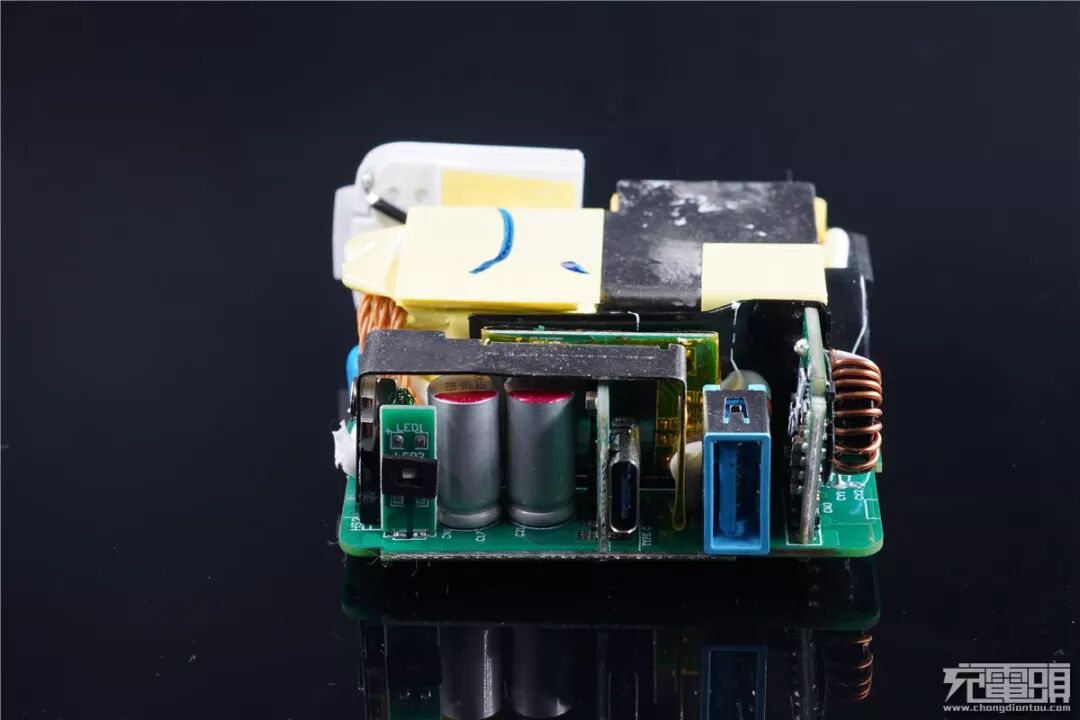

输出侧指示灯，固态电容，Type-C座子，USB-A口座子。

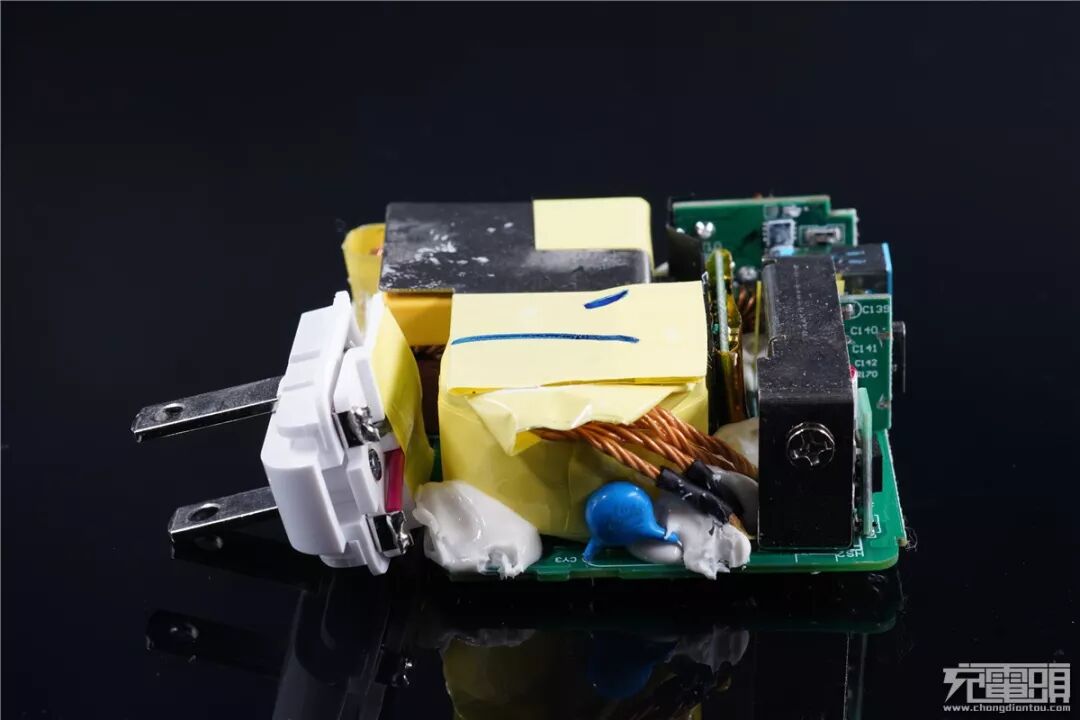

这个角度可以看到共模电感。

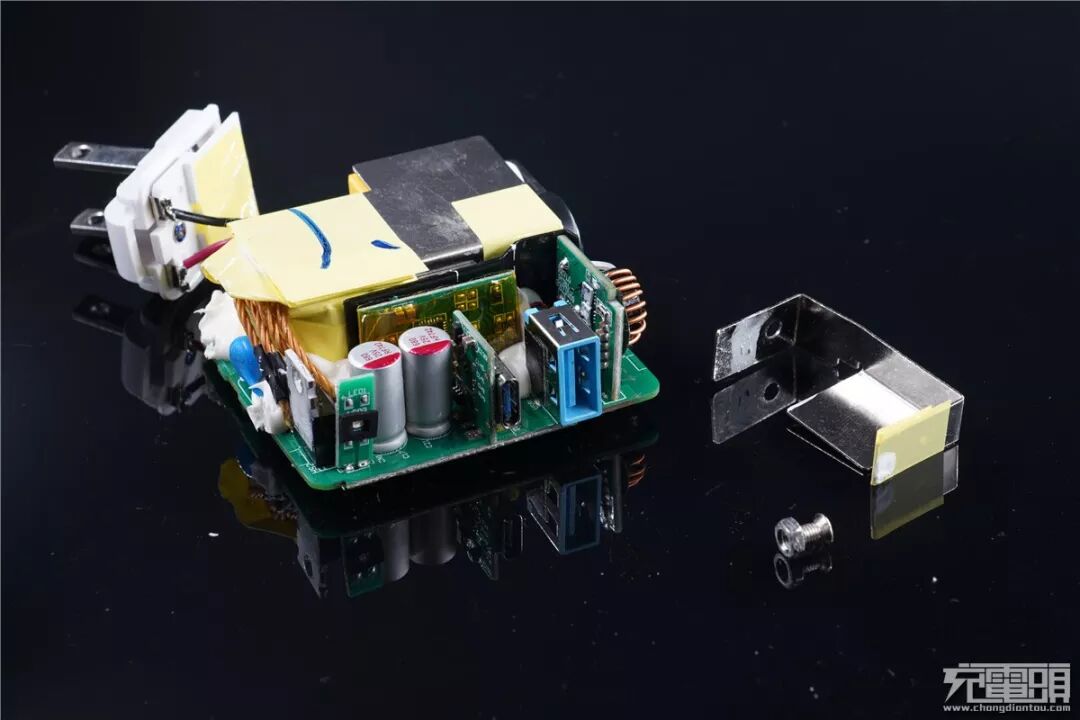

拧下同步整流管散热片。
低压输出两颗680μF 25V固态电容滤波。

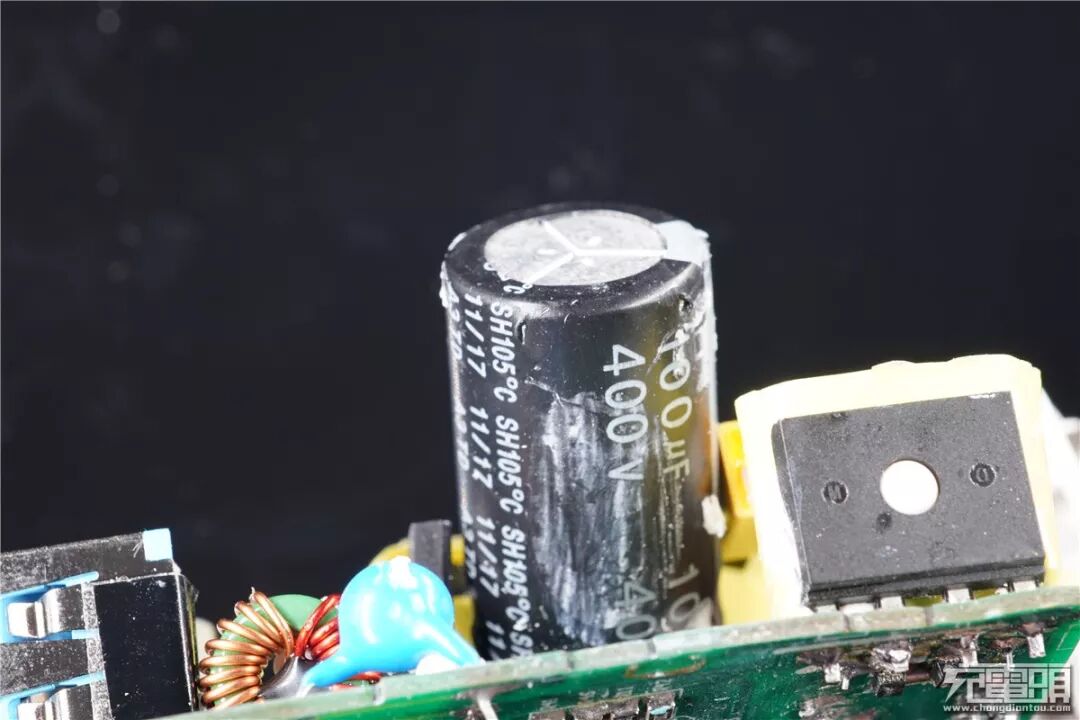

100μF 400V的初级电容。

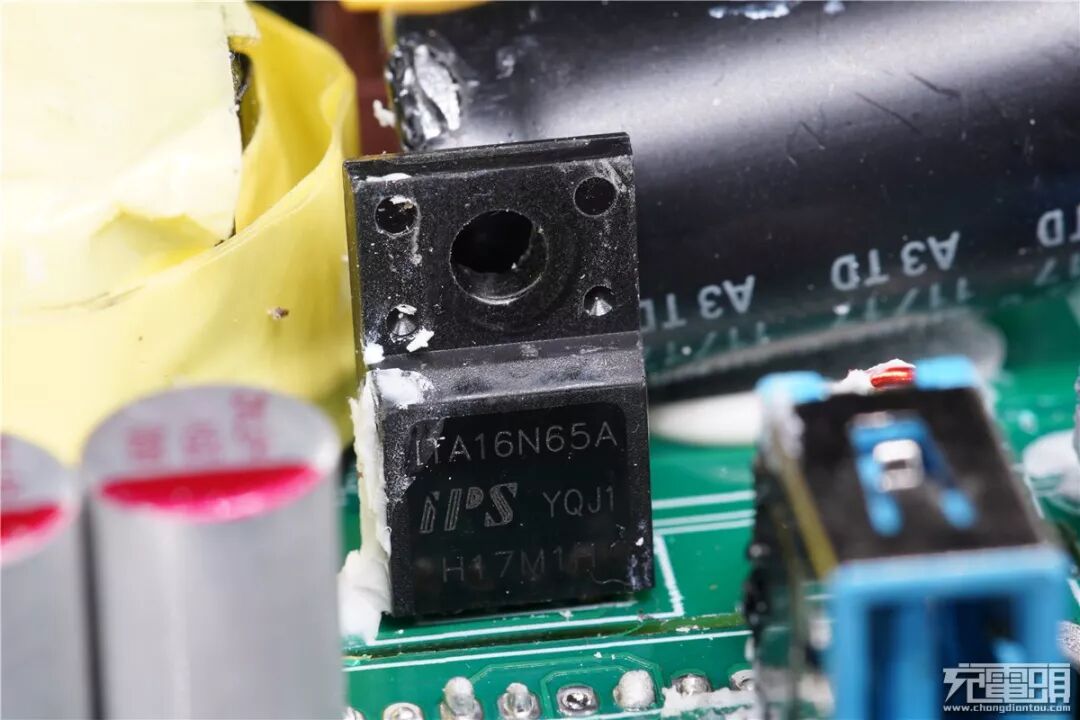

无锡华润芯ITA16N65A，功率半导体（In Power Semiconductor），耐压650V，16A，导阻0.49Ω，初级开关管。

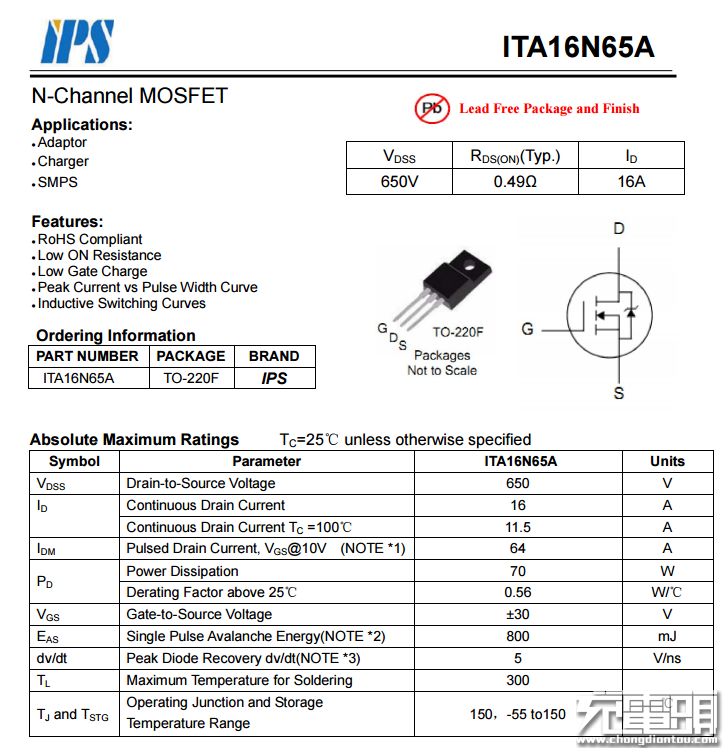

无锡华润芯ITA16N65A 详细资料。

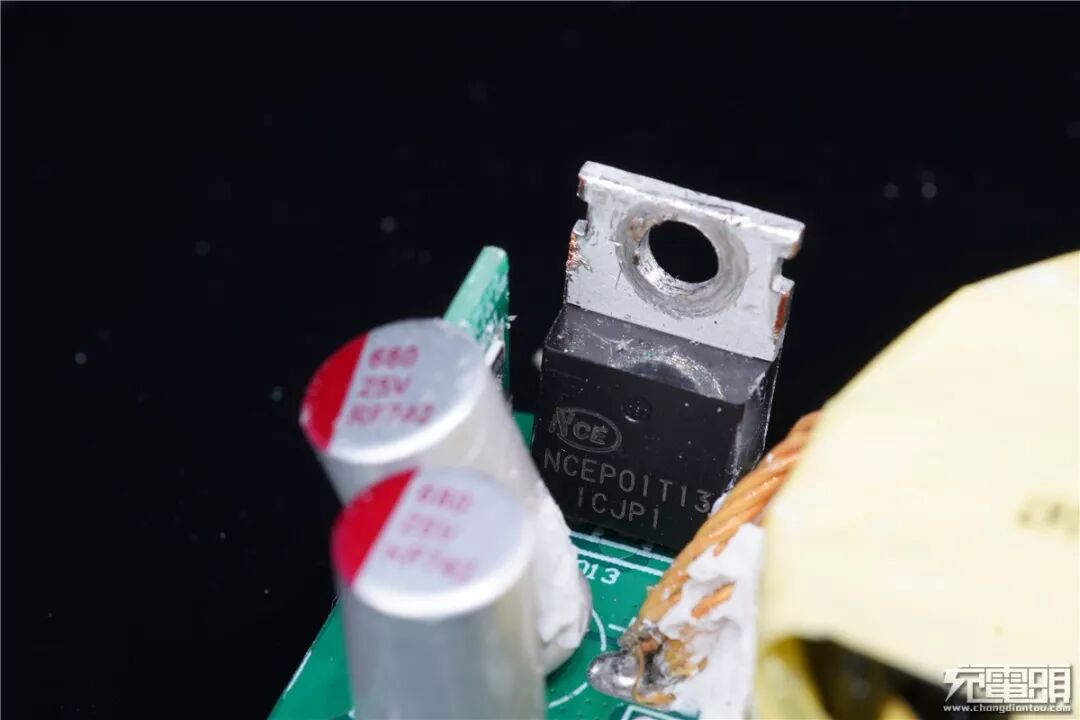

新功率NCEP01T13，同步整流管，耐压100V，135A，导阻小于4.5mΩ，适合用于大电流同步整流。

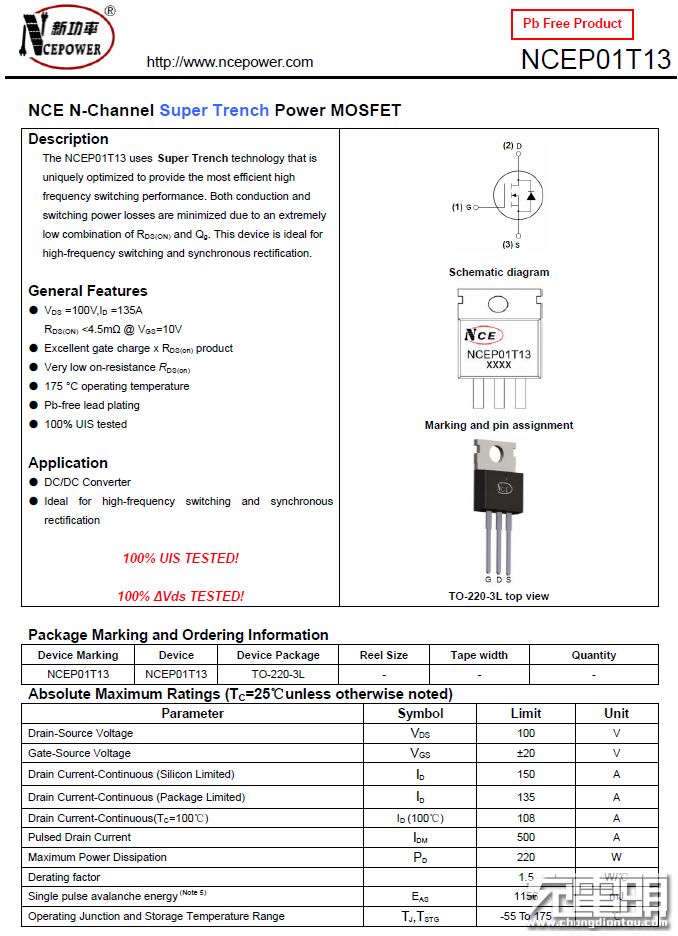

新功率NCEP01T13 详细资料。
充电器背面一览，高低压分明，初次级之间开了隔离槽增强绝缘。

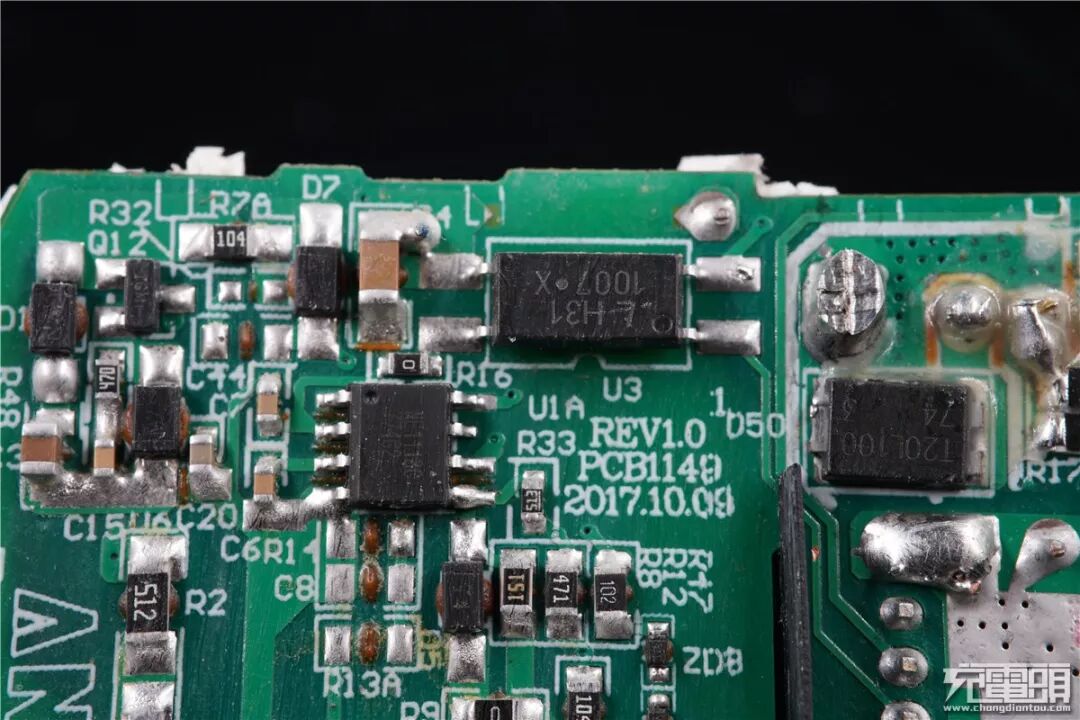

光耦和初级PWM IC NE1118C。
NE1118C 介绍，满足DOE6级能效。

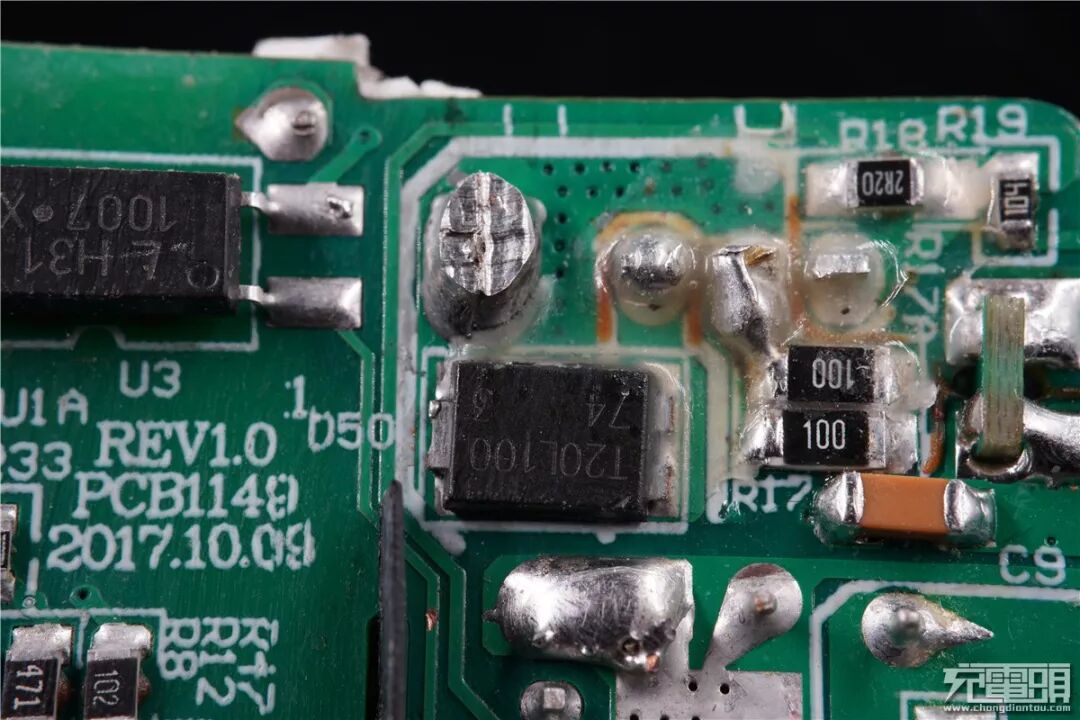

提高小电流效率的肖特基二极管，20A 100V耐压。

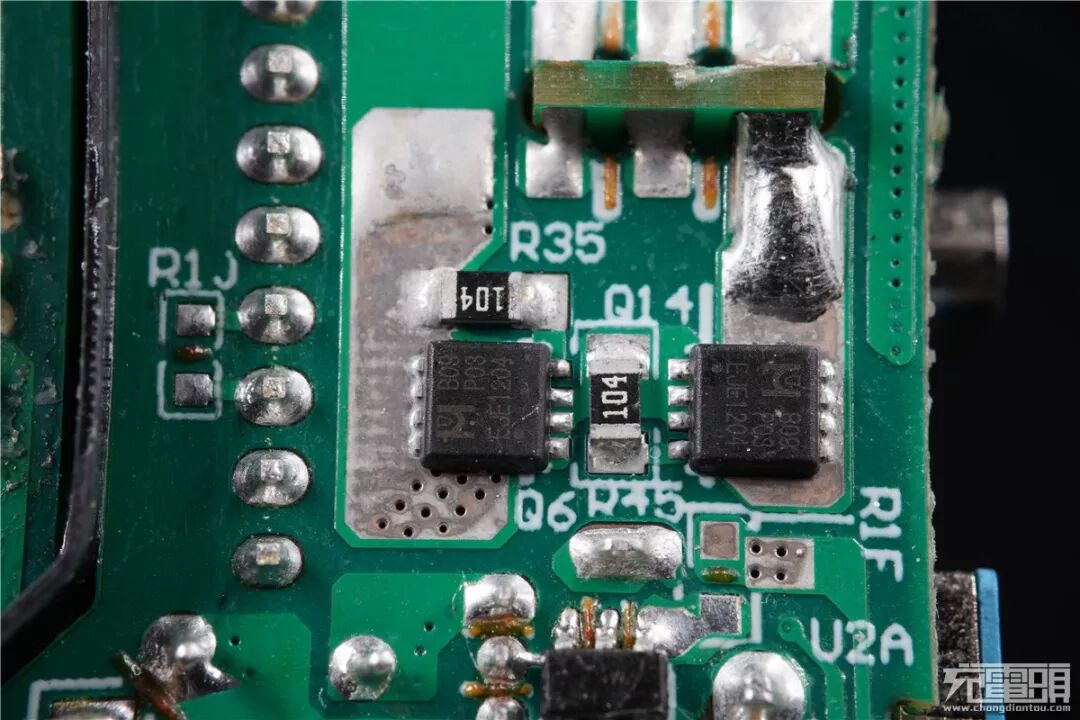

Type-C输出口的开关MOS，杰力EMB09P03V，PMOS，耐压30V，9.5mΩ导阻，24A电流。

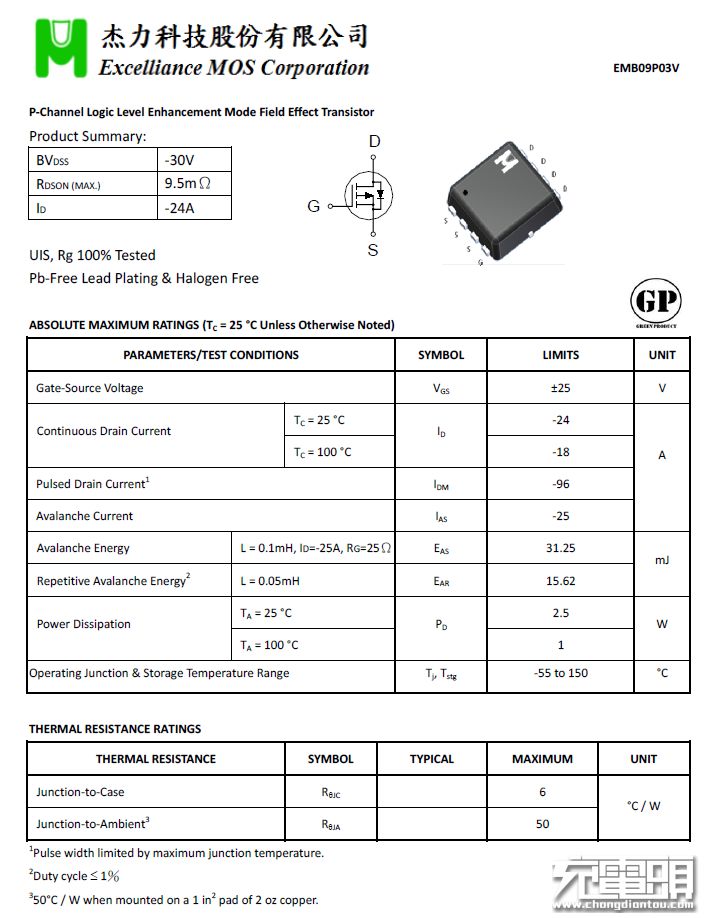

杰力EMB09P03V 详细资料。

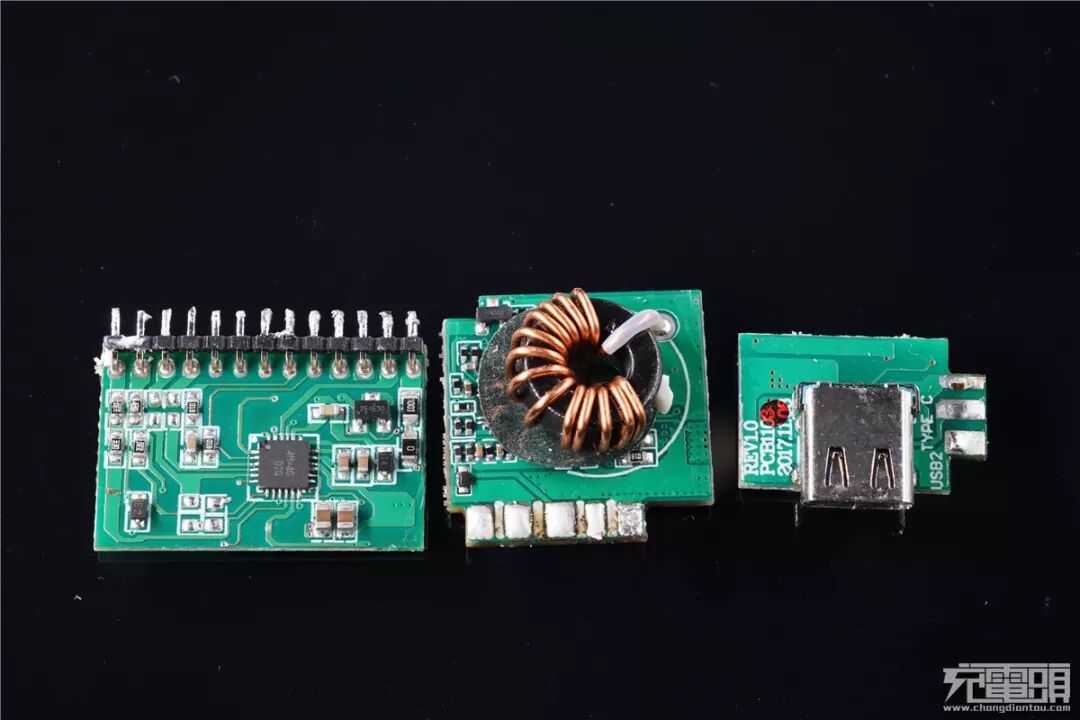

充电器上面三块小板拆下来。

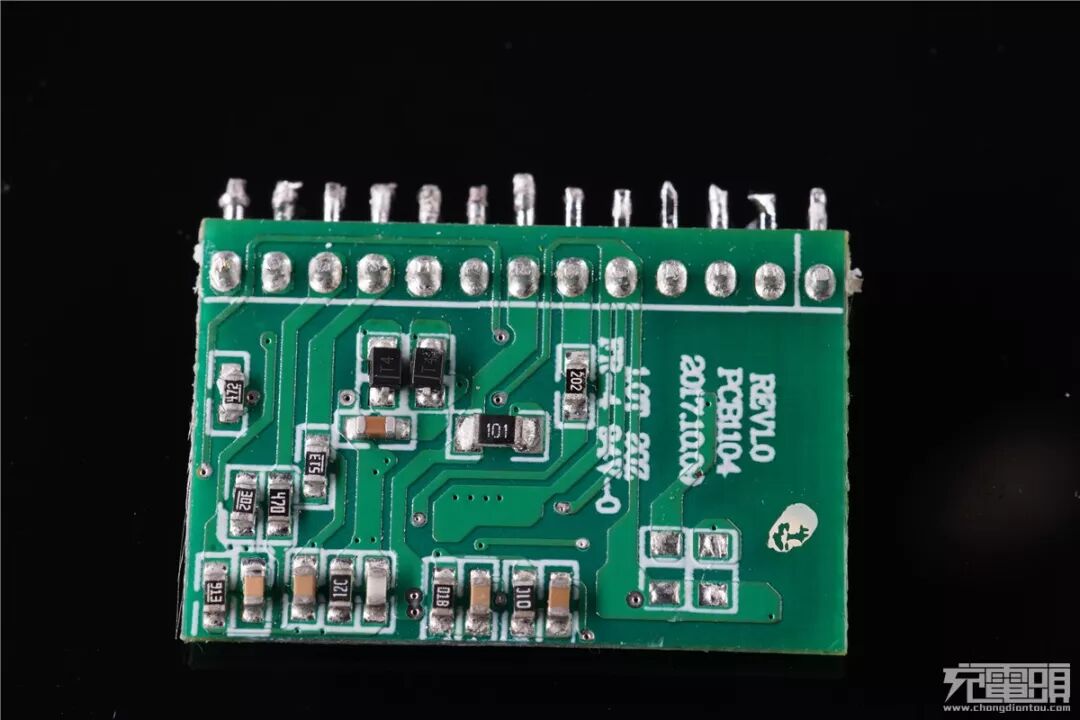

三块小板反面。
4颗NCE3035Q组成同步升降压电路。

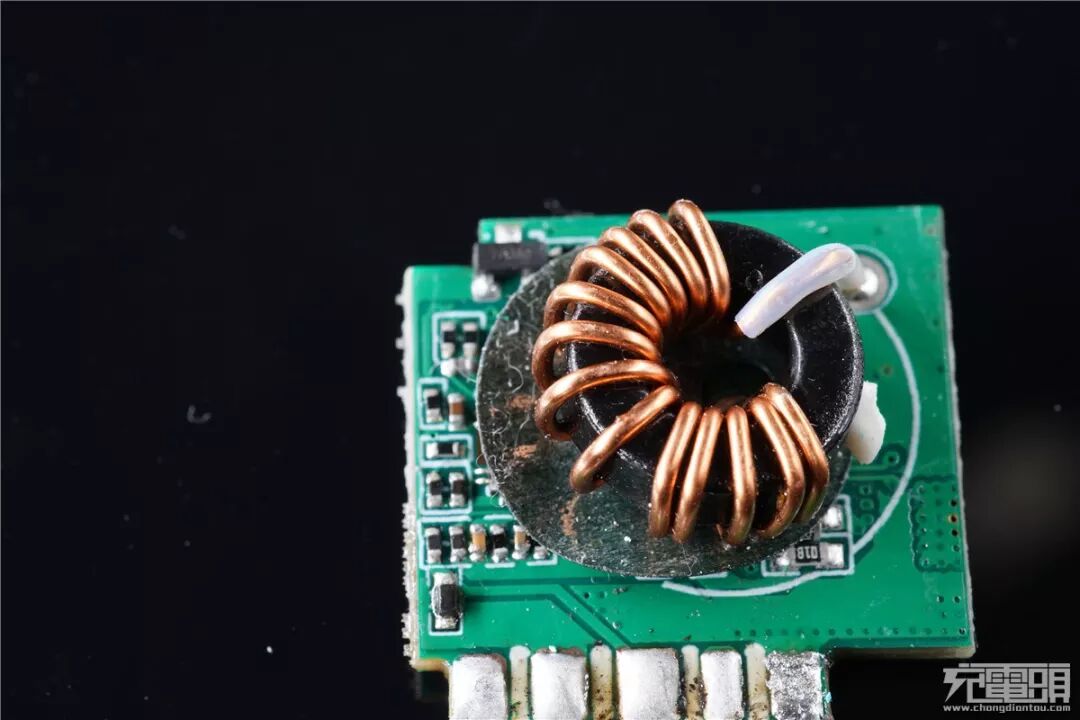

同步升降压电感。

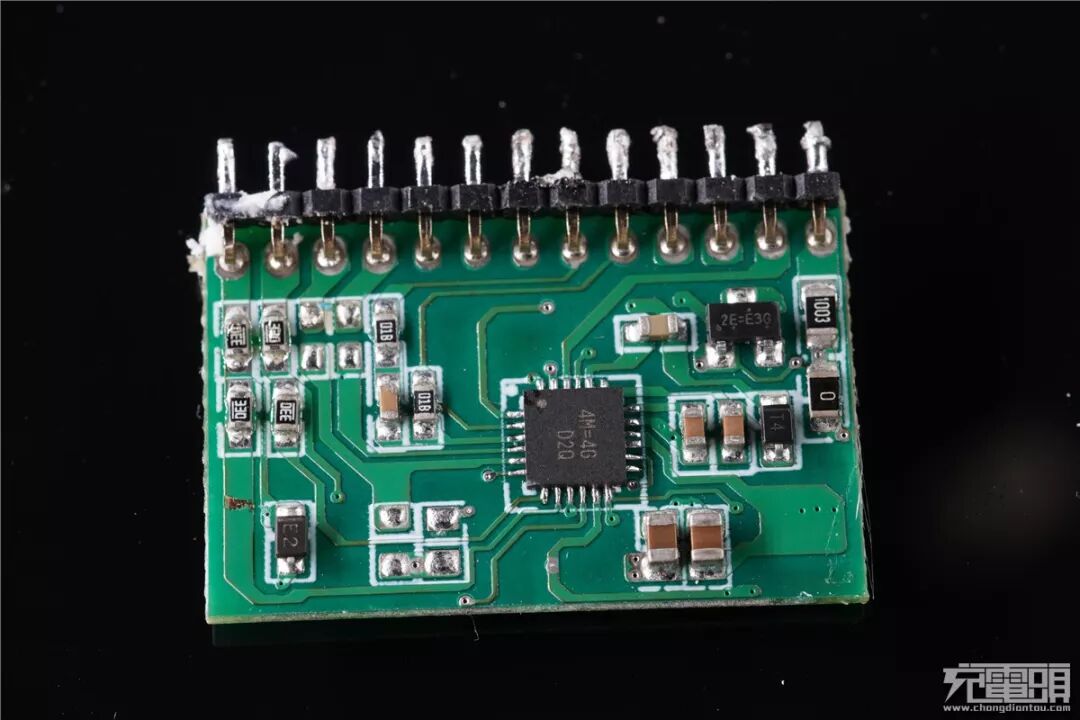

USB PD输出控制器。

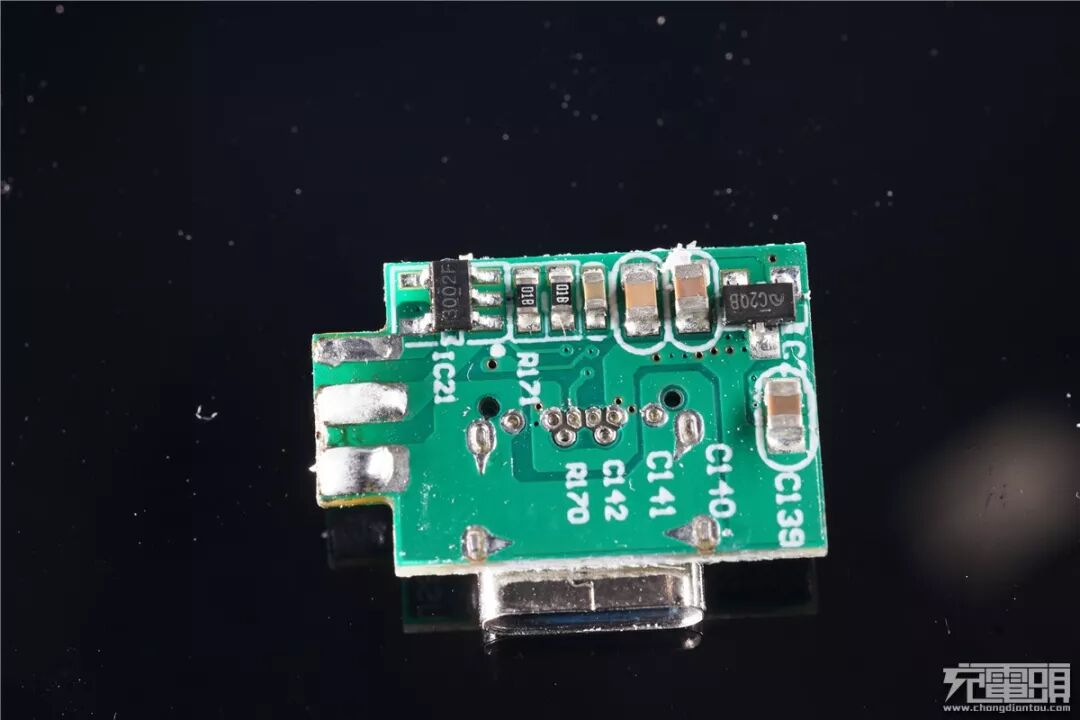

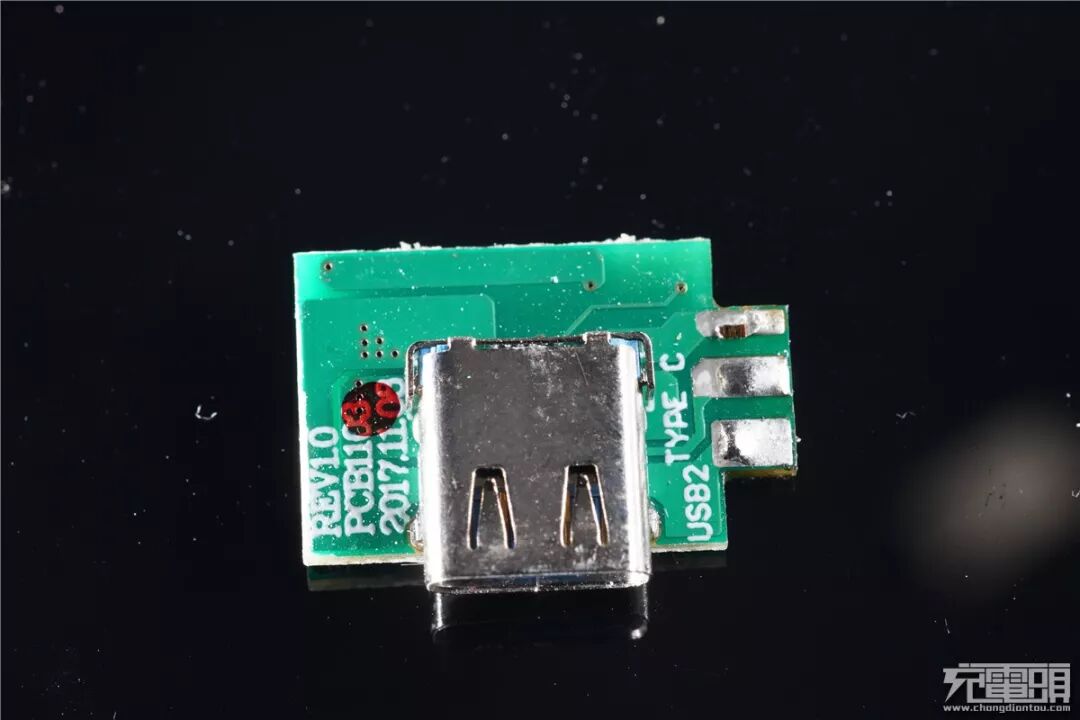

Type-C母座小板。

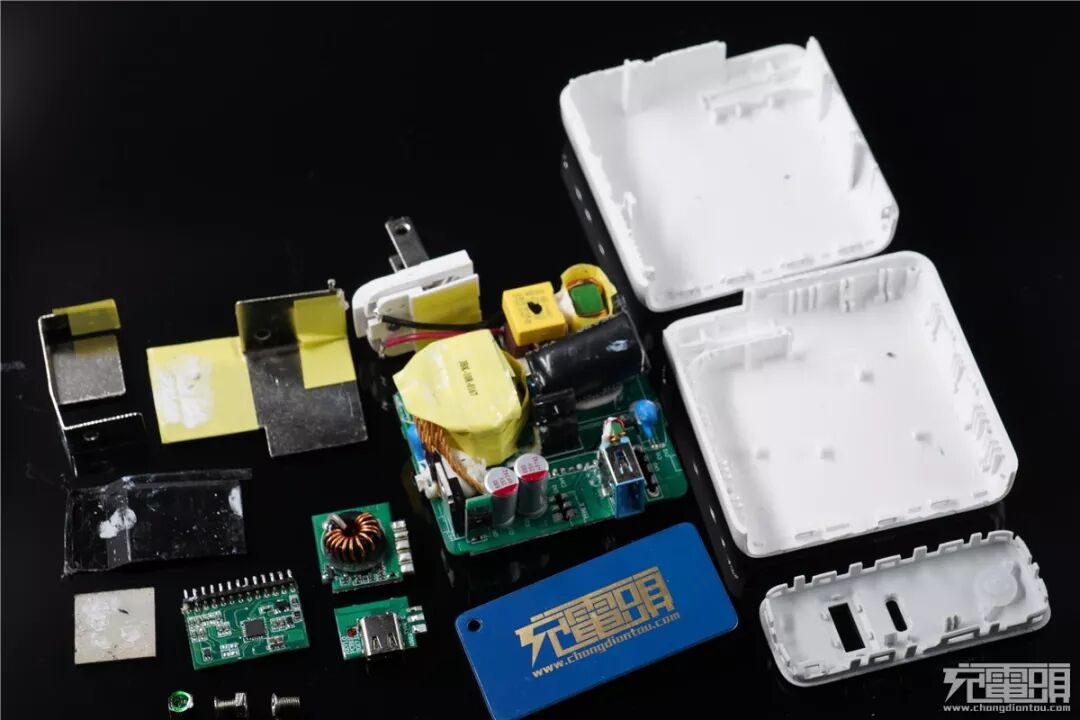

ANKER A2321拆解全部器件一览。
三、充电头网拆解总结
ANKER这款USB PD充电器采用双口输出设计，白色外观加上圆形指示灯让产品看起来很精致。USB-C口支持PD快充协议并具有30W的输出能力，给iPhone X、New MacBook、仍天堂Switch充电都不在话下，USB-A口支持Apple2.4A充电协议，同样可以给iPhone 7、iPad等设备供电。
从拆解来看，这款产品内部用料及做工都非常到位，电子元器件布局紧凑、有序，即使双口输出也保持了较小便携的尺寸。不仅使用了多个高性能元件，还为各个发热器件增加了散热片，加强产品的整体性能。
.
.
