解放双手，愉快看片：网易严选无线充电移动电源开箱拆解
日前网易严选商城上架了一款比较另类的产品，这款容量8000mAh的移动电源里面集成了一个无线充电器，可以对支持无线充电功能的手机进行“隔空”充电，市场上这类产品不多，接下来充电头网小编为大家送上开箱拆解。
一、网易严选无线充电移动电源（YPA1-8000）开箱

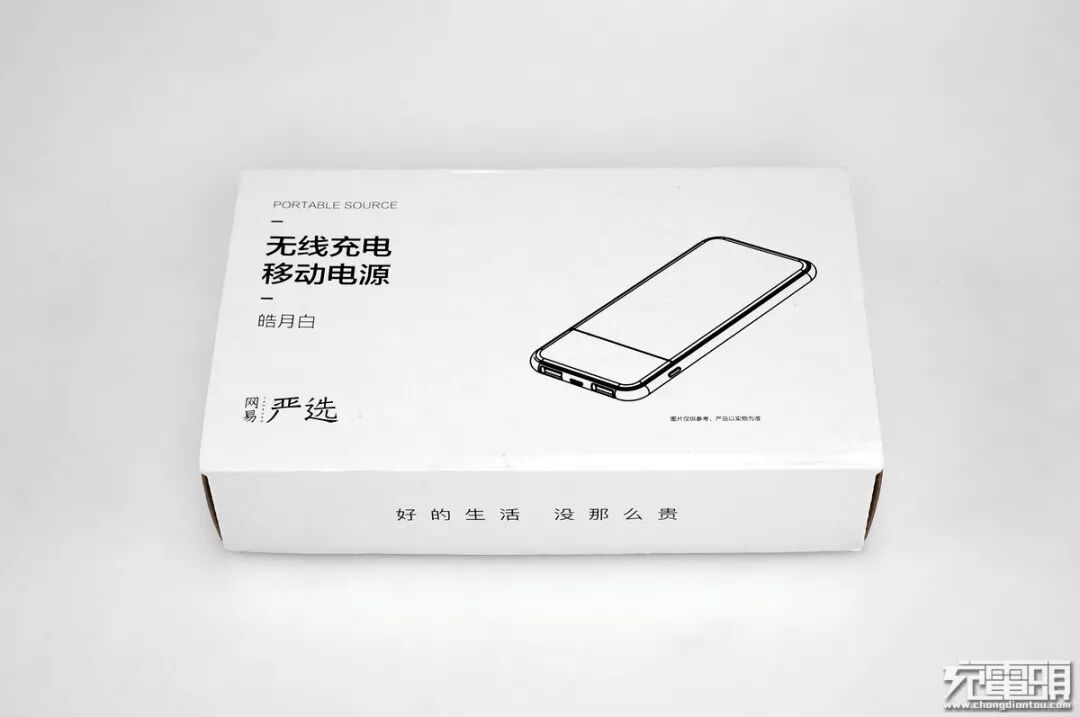

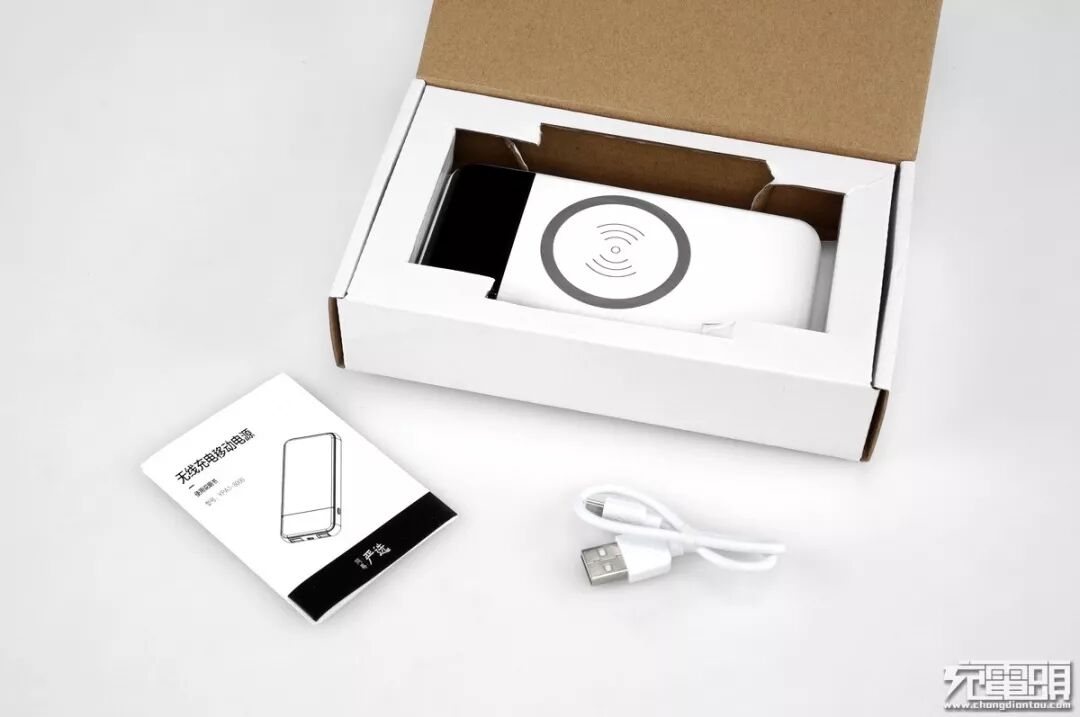

打开包装纸盒，物品包含无线充电移动电源*1、说明书*1、数据线*1。

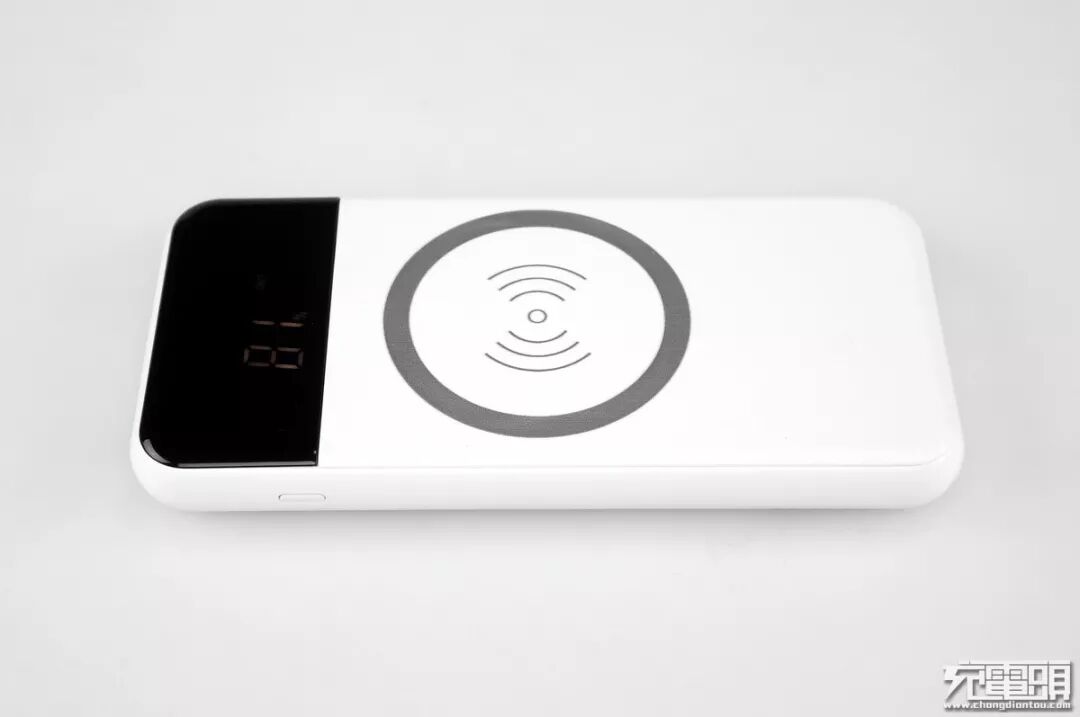

外表上这款产品额头部分是黑色半透明窗口，里面带有一个数码管显示着剩余电量百分比，百分比旁边有一个不太准确的“电流计”，全白色机身边缘弧边圆滑。
在正面中间是无线充电区域。

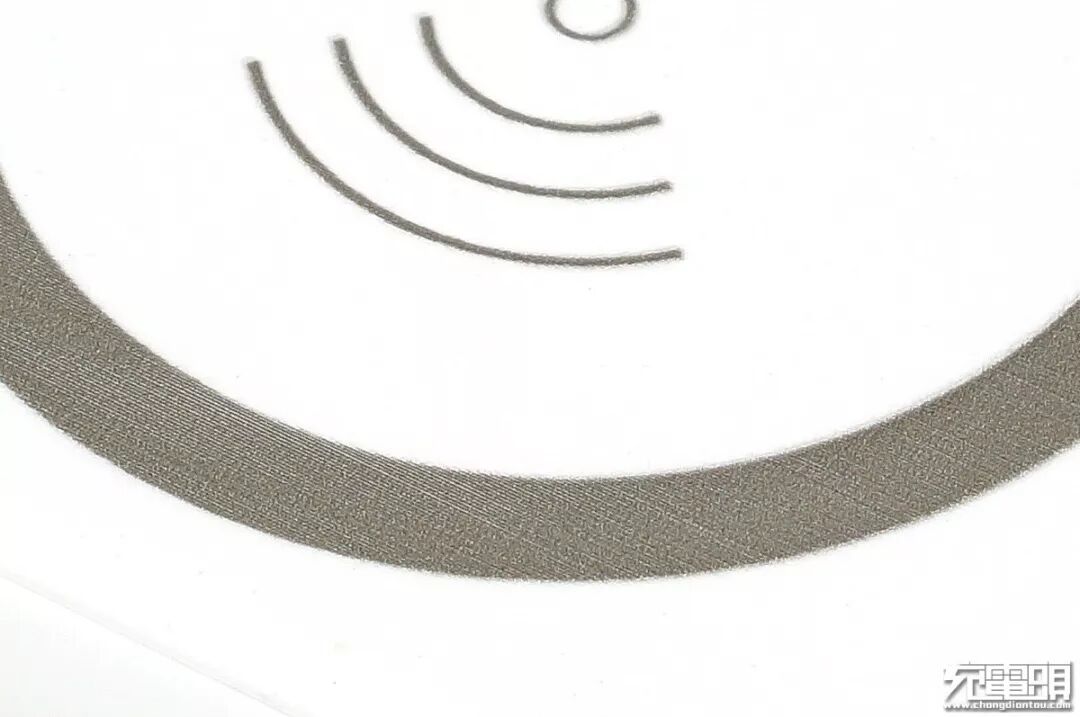

这个区域只是喷涂的图形不具有防滑效果。

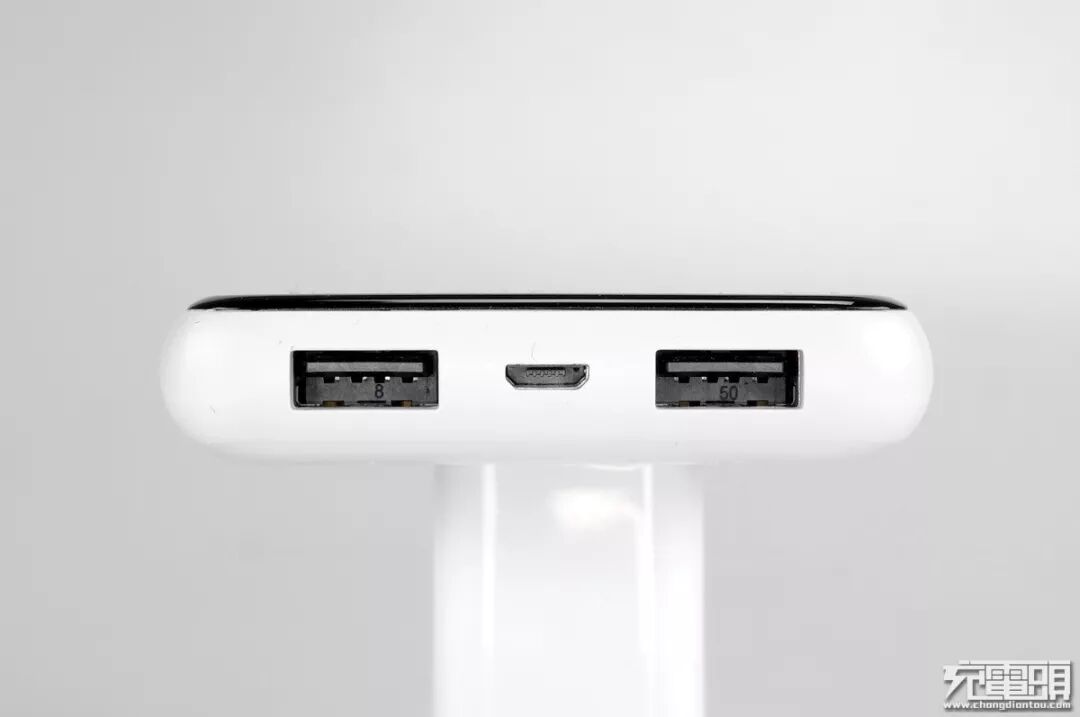

顶端接口部分，从左到右分别是5V输出口、MicroUSB输入接口、5V智能识别输出口。
反过来背面，产品铭牌信息部分，品名：网易严选无线充电移动电源、型号：YPA1-8000、容量：8000mAh 3.7V、额定能量：25Wh、输入：5V2A、输出：5V2A。

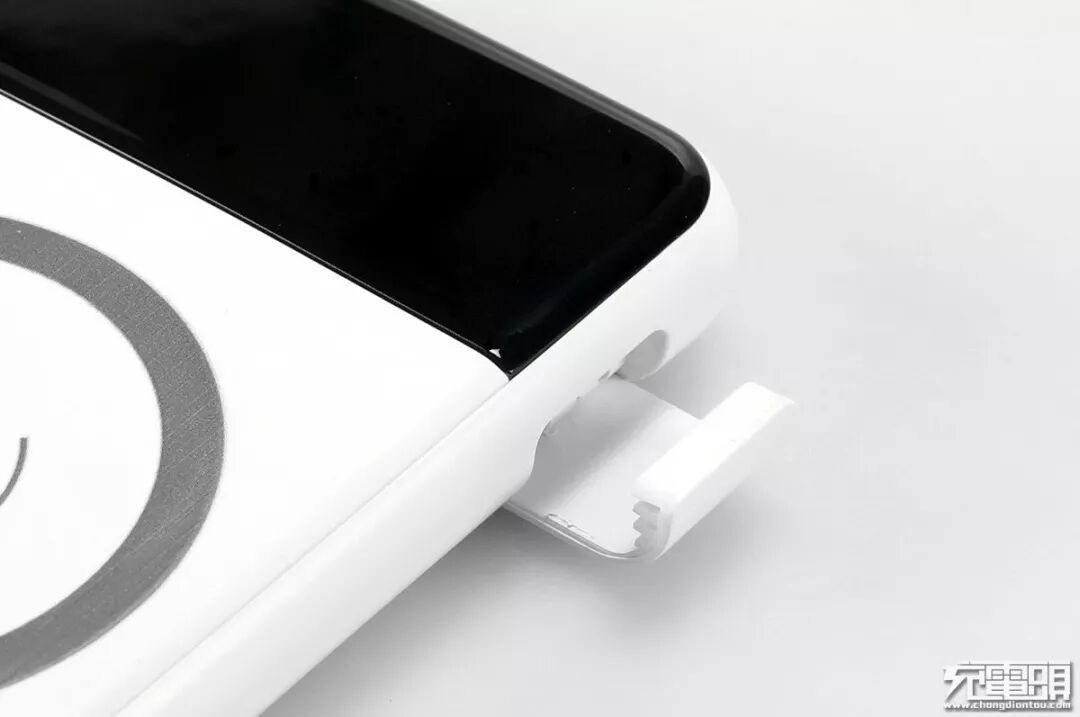

在背面可以看到这个推拉伸缩支架。

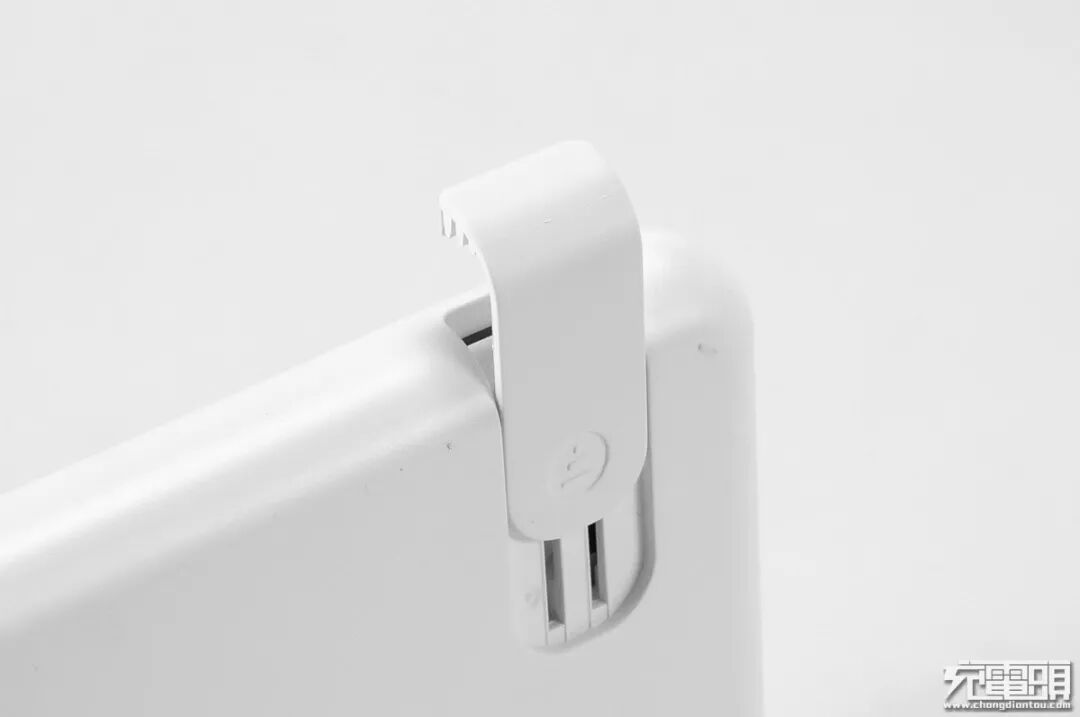

支架伸出后的样子。

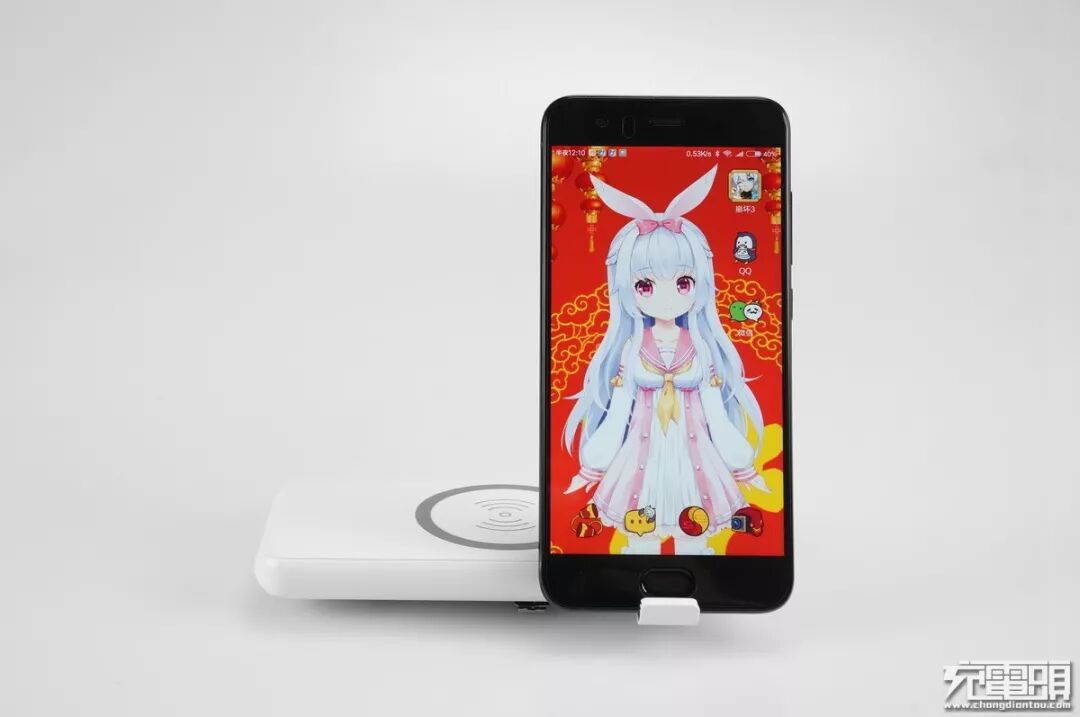

原来这个伸缩支架是手机座，可以固定手机使用。

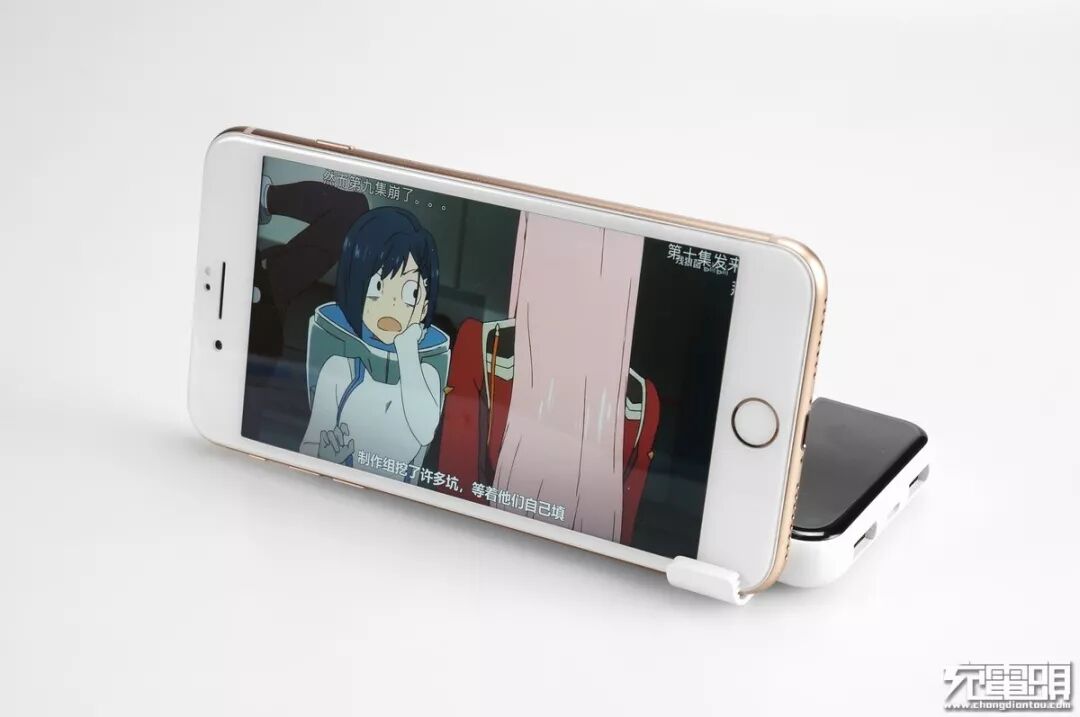

当然横置也是没问题的。解放双手，愉快看片。

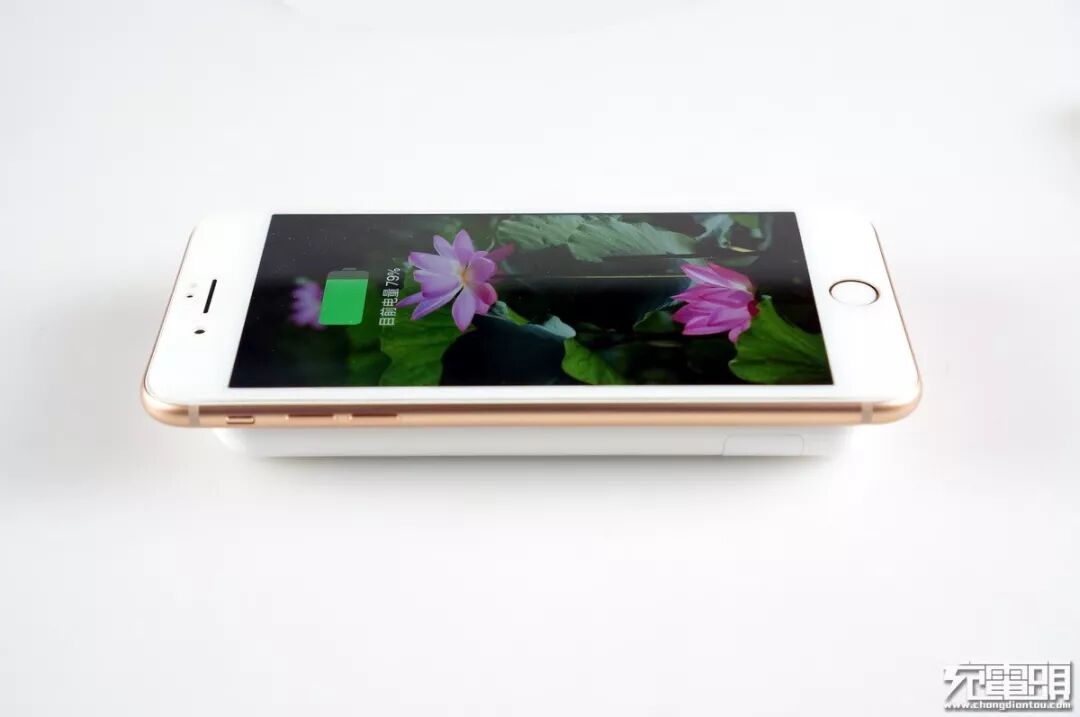

手机在移动电源上，无线充电成功激活，显示充电状态。

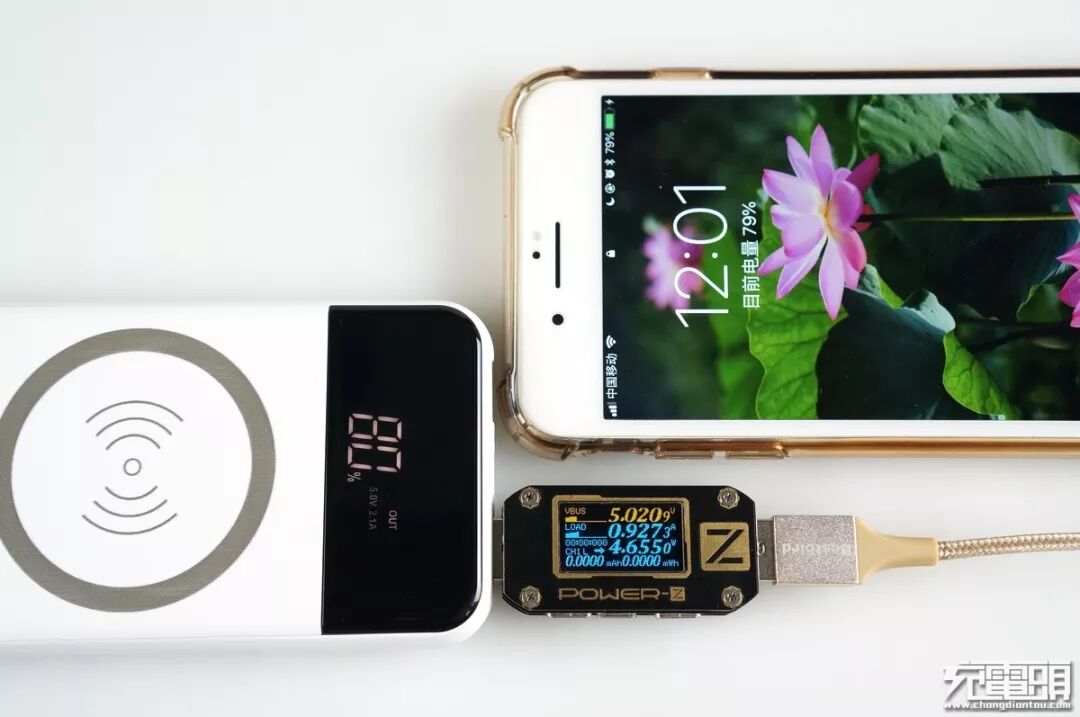

使用ChargerLAB POWER-Z测试仪检测输出情况，5V输出口无智能识别，充iPhone 8 Plus电流为0.92A。移动电源屏幕内的“电流表”经测试发现，只要输出电流大于0.8A就会显示成2.1A模式。

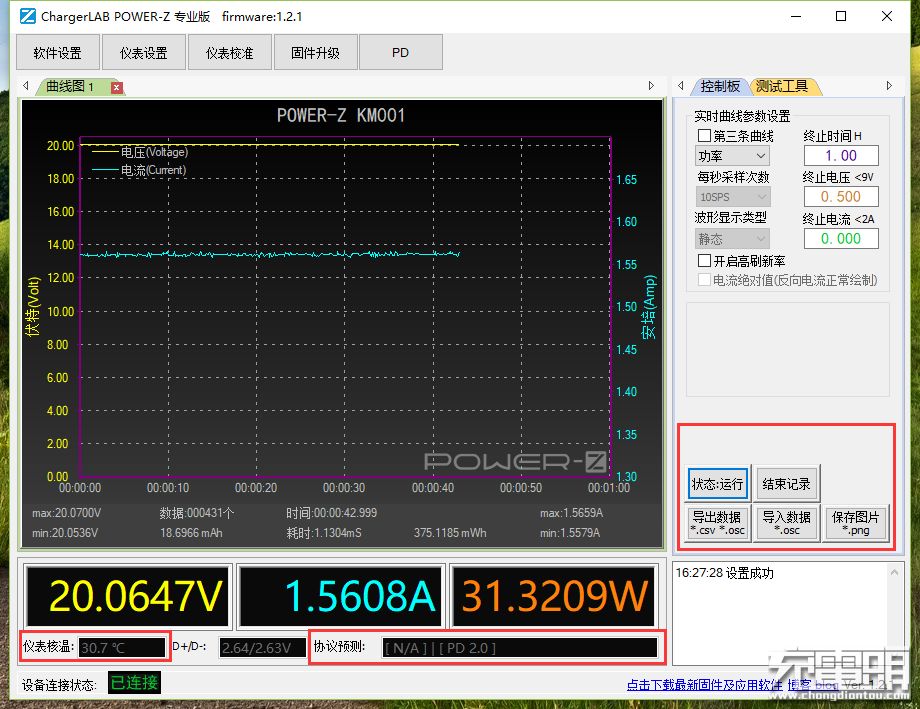

POWER-Z KM001是由专注于充电领域的英文网站ChargerLAB推出的USB PD专业测试工具。
测试范围涵盖USB PD、QC3.0/2.0、FCP、AFC、FCP、VOOC、DASH、APPLE、BC1.2等多种协议，并且支持E-Marker线缆测试以及电脑上位机，可实现无线充、无线快充等多项测试。
智能识别输出口充iPhone 8 Plus可以正常识别，电流为1.11A，手机电量79%比较满所以电流较低。
二、网易严选无线充电移动电源（YPA1-8000）拆解

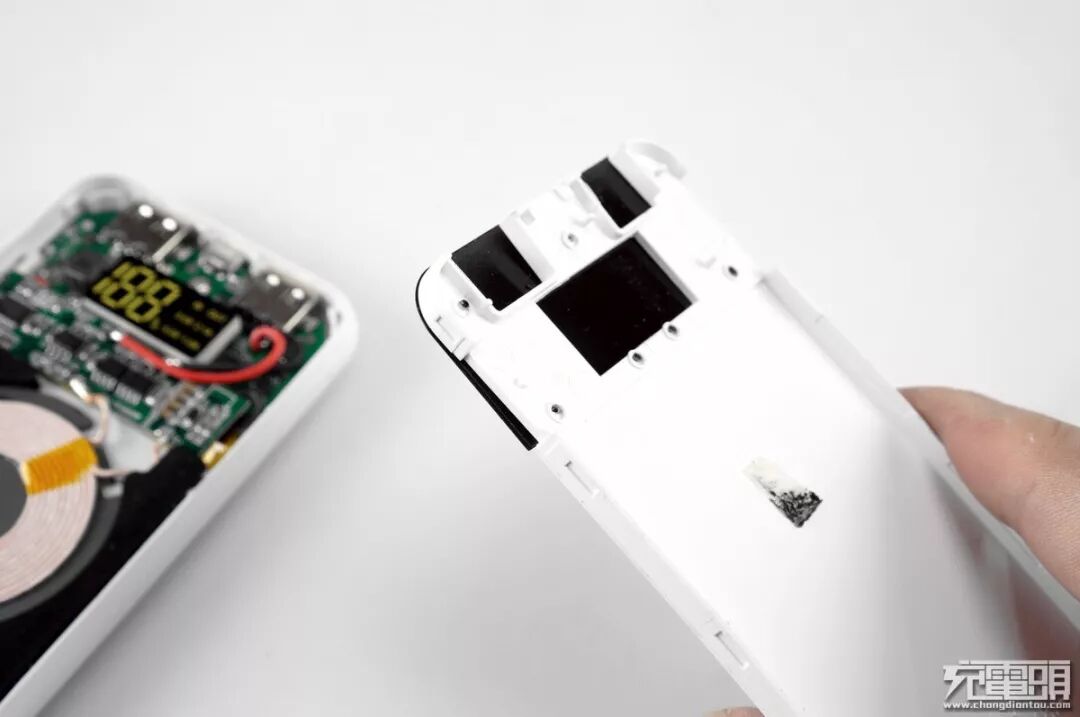

网易严选无线充移动电源使用内卡口拉紧方式进行装配，牢固度非常不错，可以无损拆解。

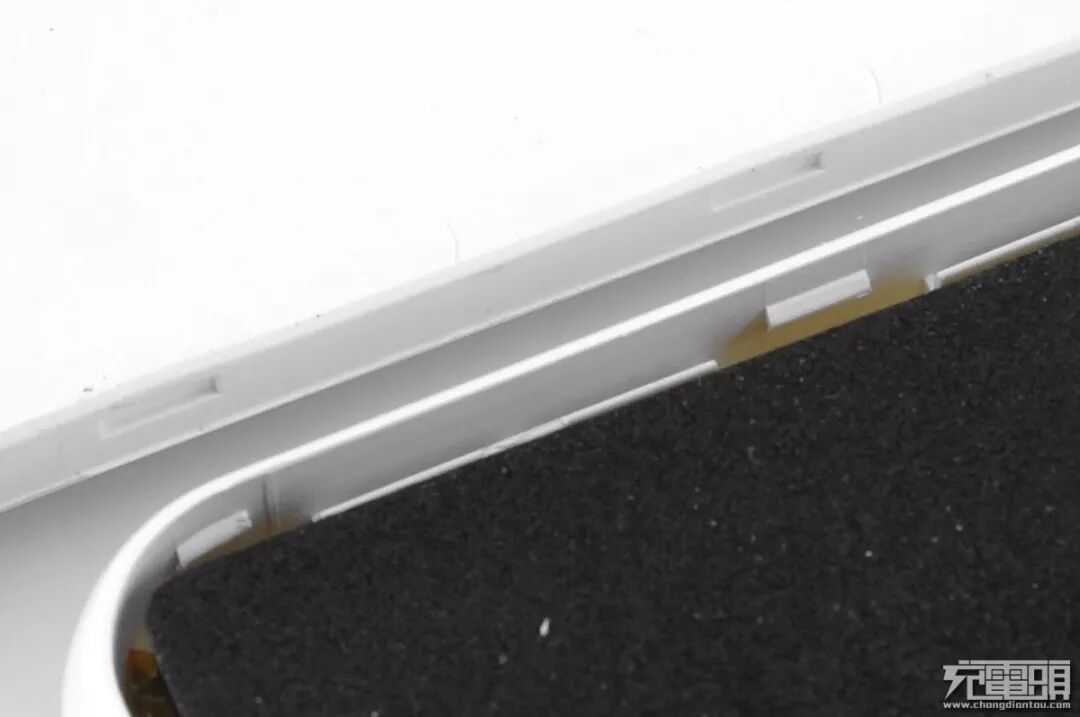

卡口细节部分，面盖与底壳配合度很高，完全没有缝隙。
面盖黑色半透明窗口，数码管就是在这个窗口下。

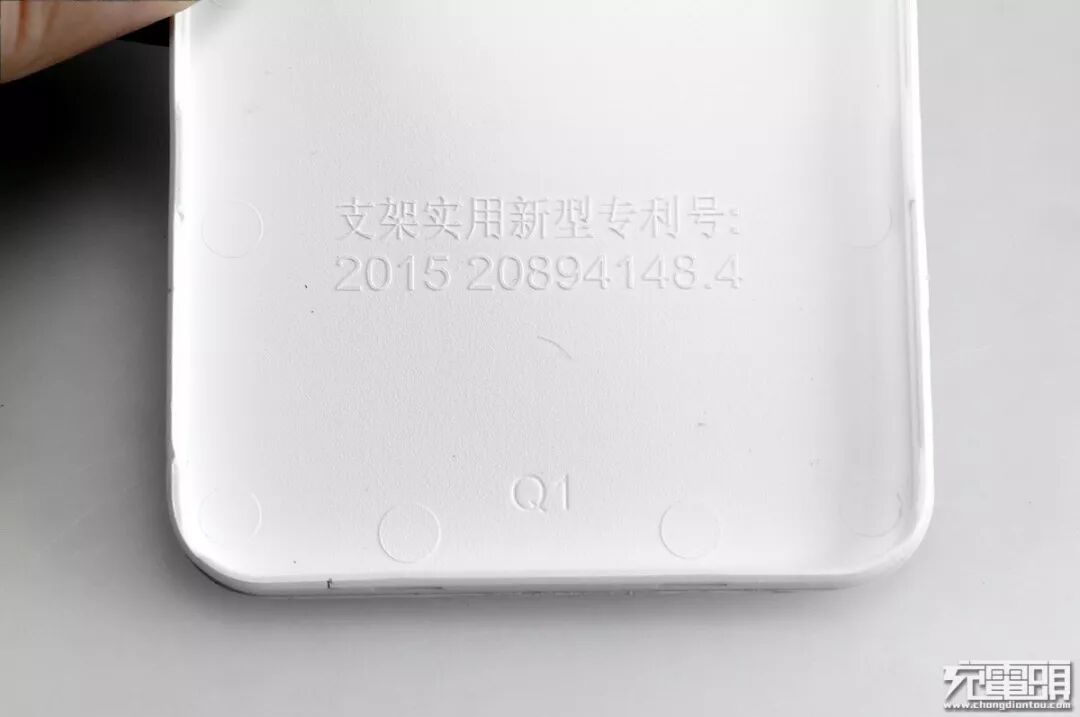

充电头网发现，这个手机支架设计还有专利号。

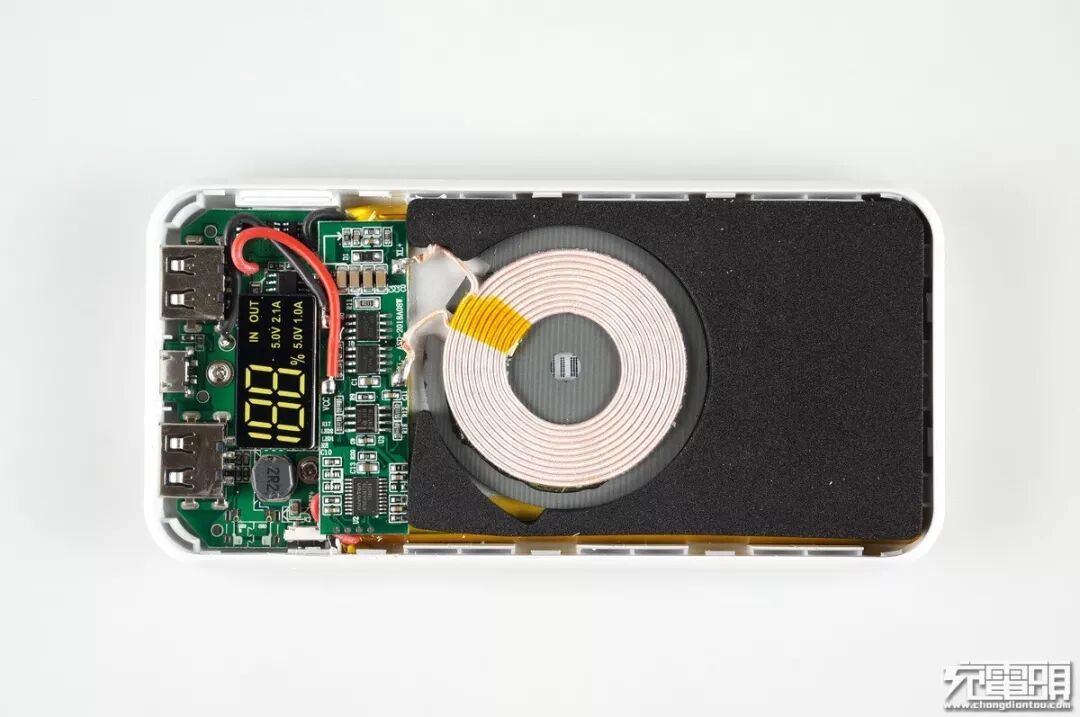

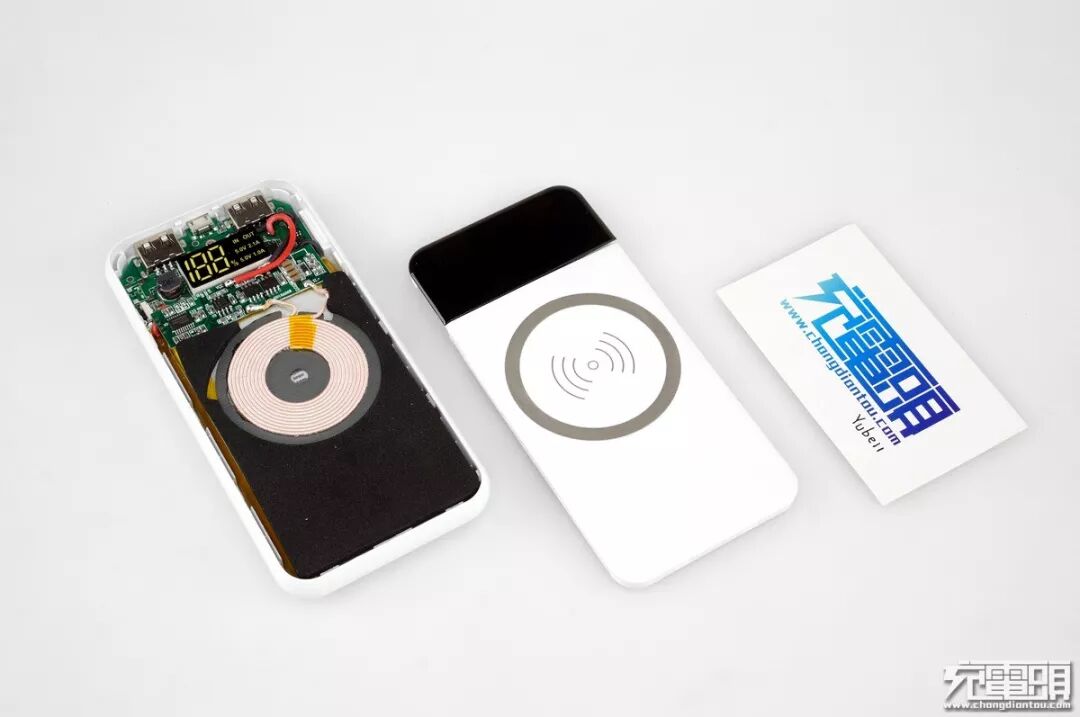

拆解俯视图。
PCB俯视图，无线充电板焊接在USB输出上。

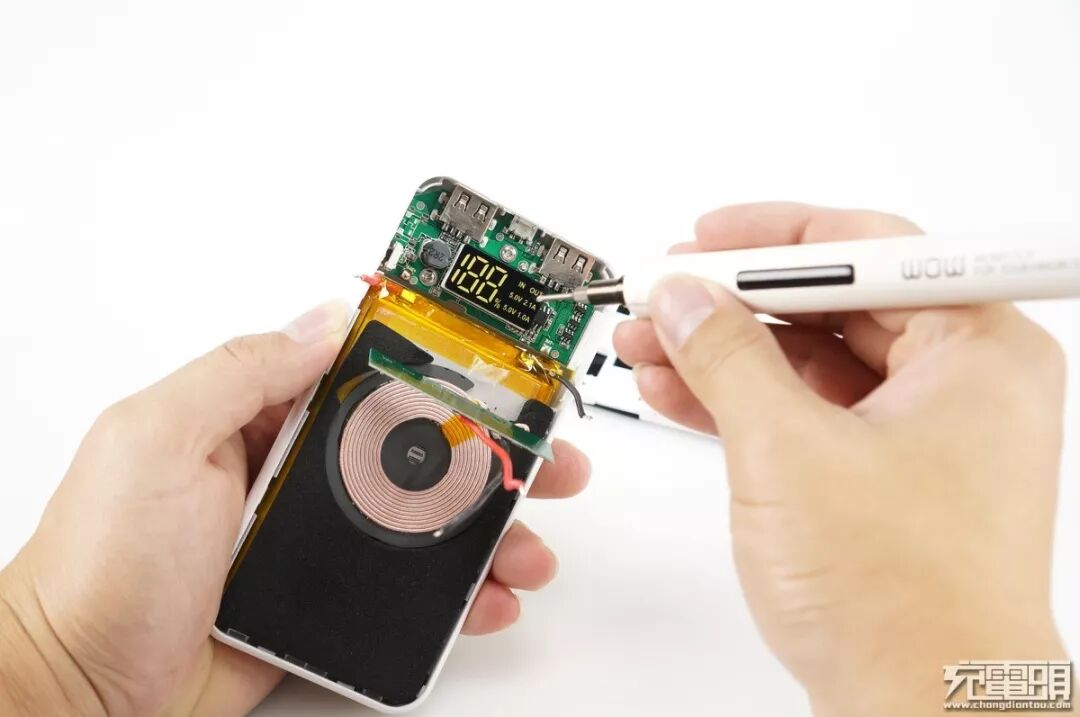

去掉PCB螺丝进一步拆解。

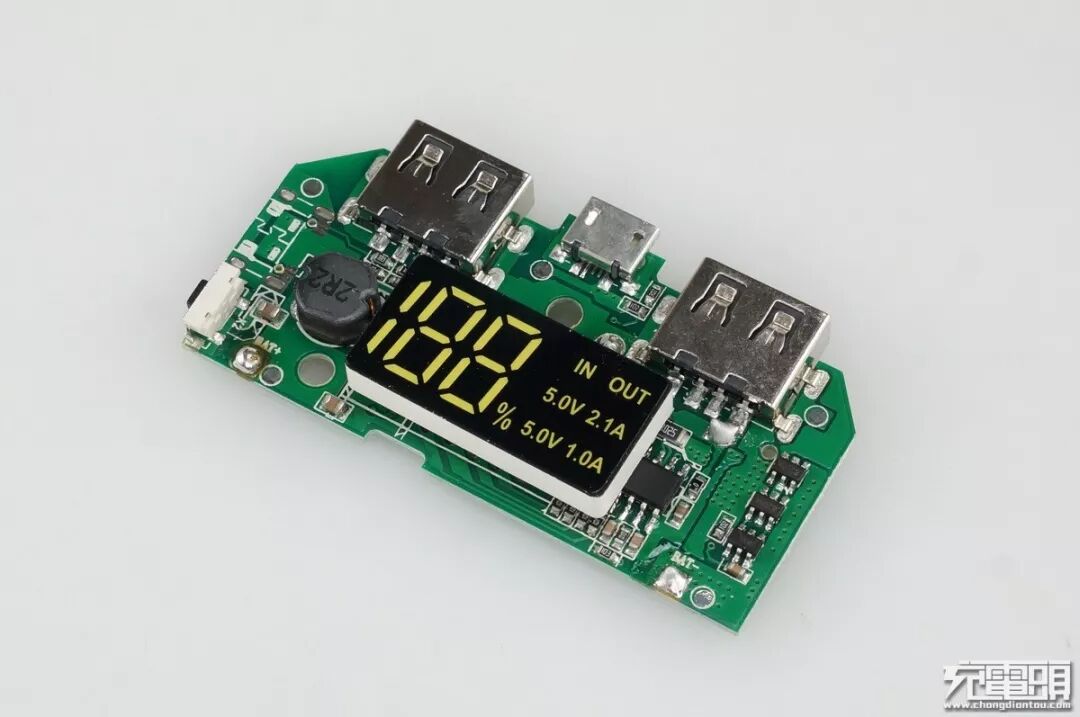

移动电源PCB部分。

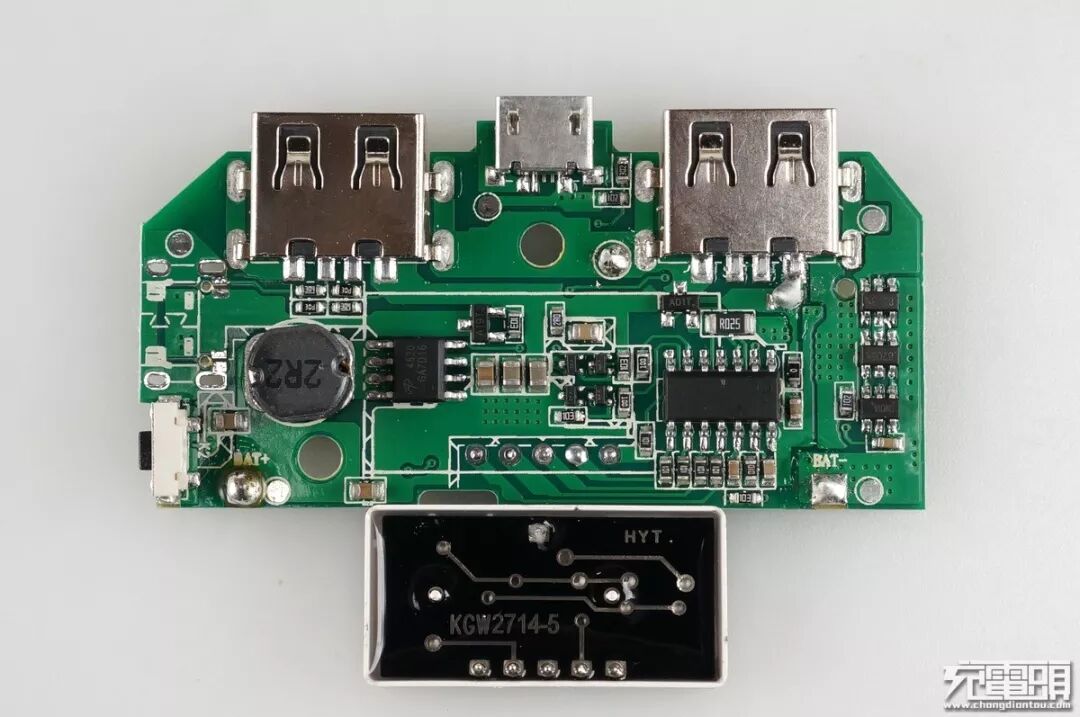

把数码管拆除才可以看到下面的细节，软方案的同步整流，单片机负责驱动LED数码管和升压电路。

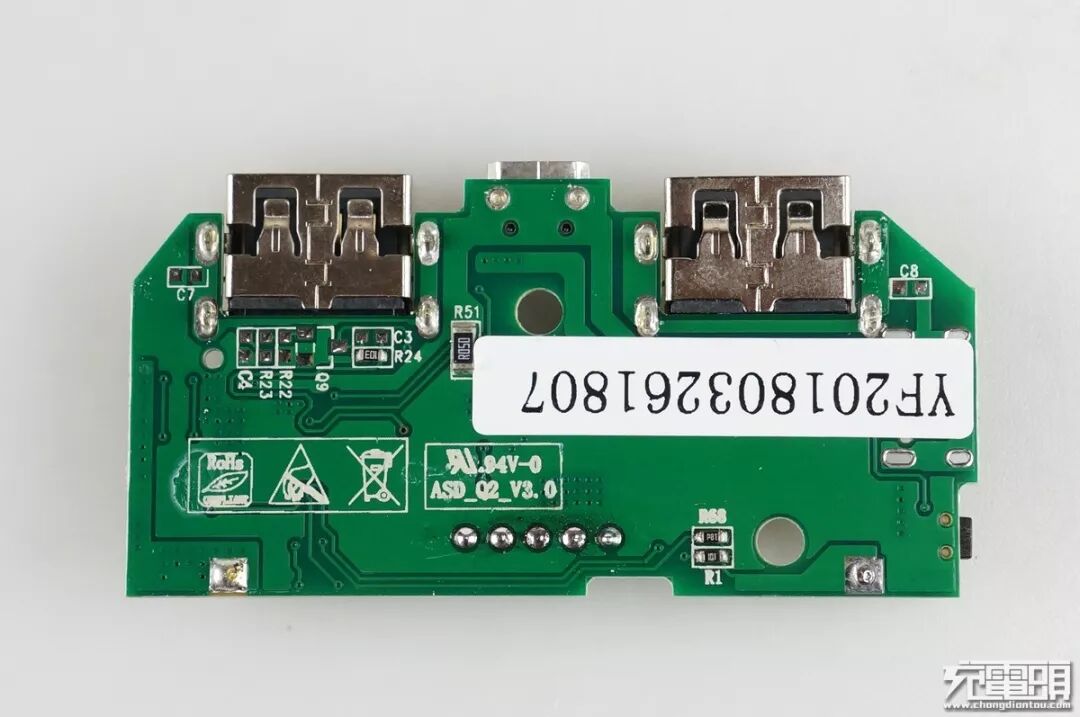

PCB背面。

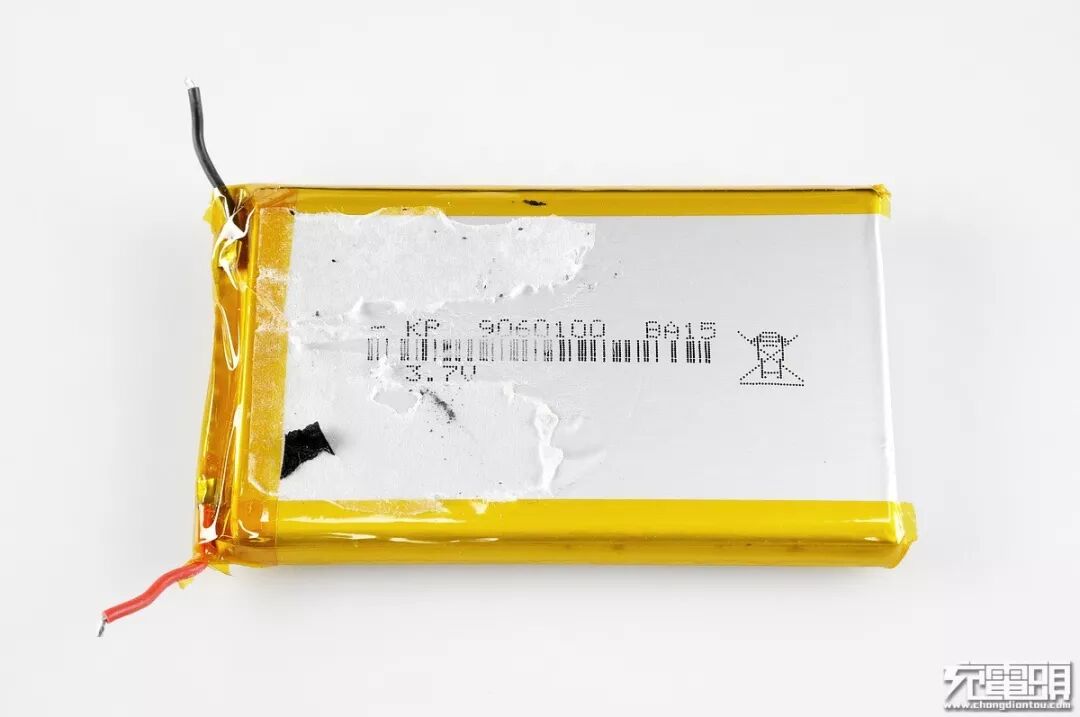

电池喷码 KP 9060100，单片8000mAh。

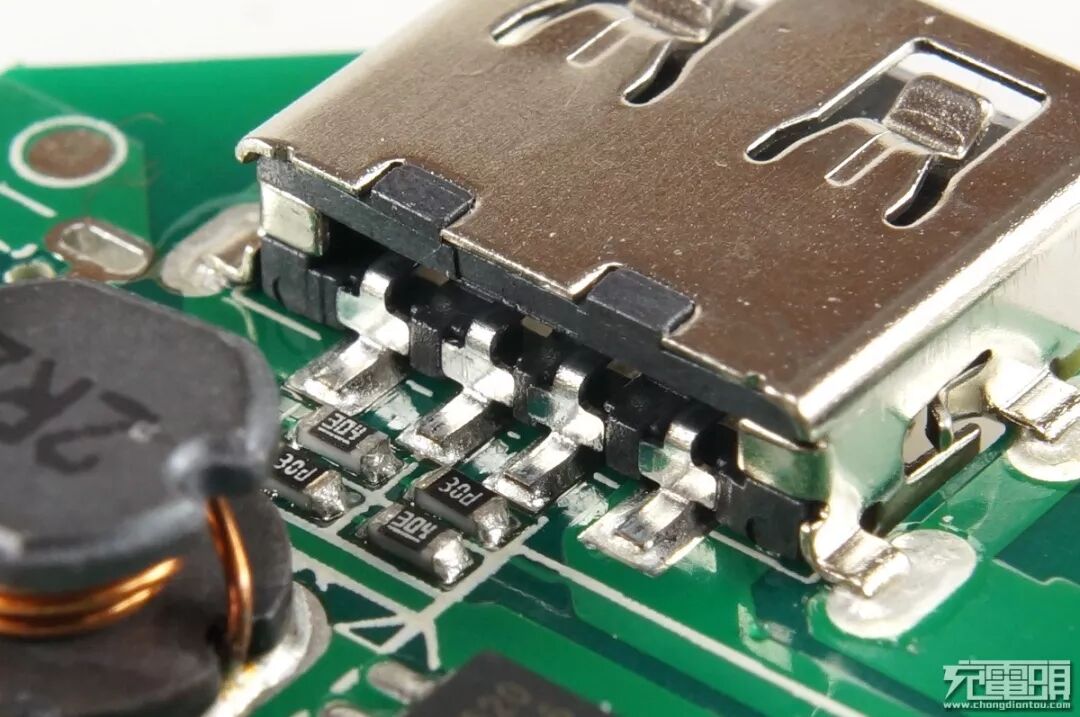

智能输出USB口采用识别电阻。另一个输出口D+D-短接。

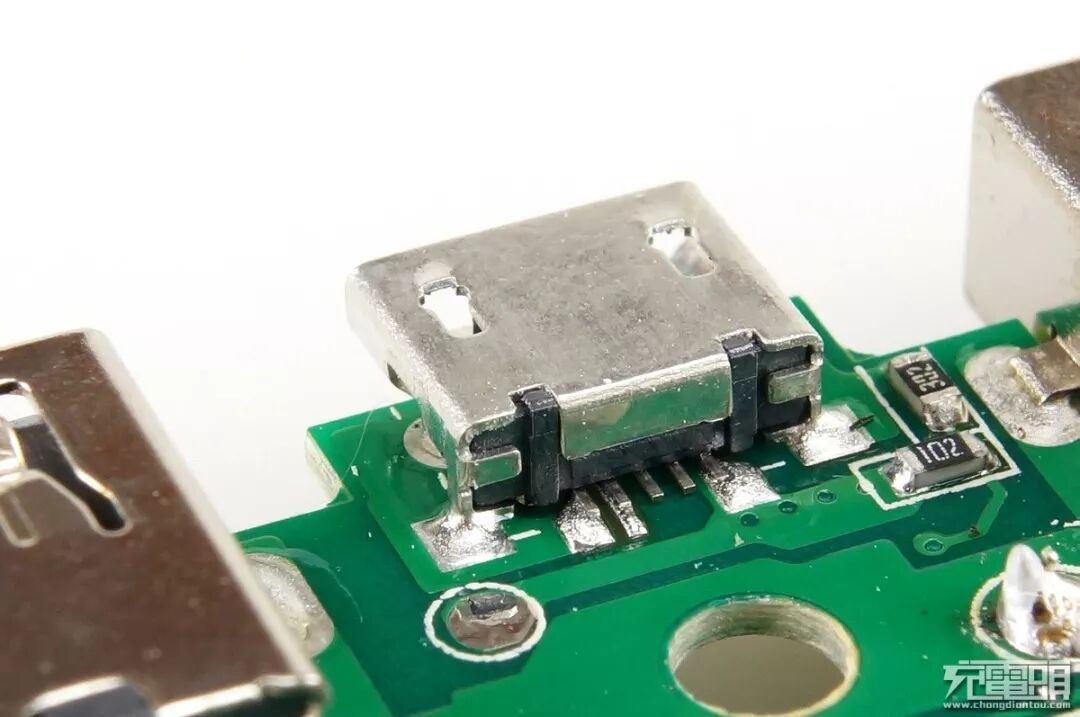

MicroUSB输入没有连接数据。不支持快充输入。

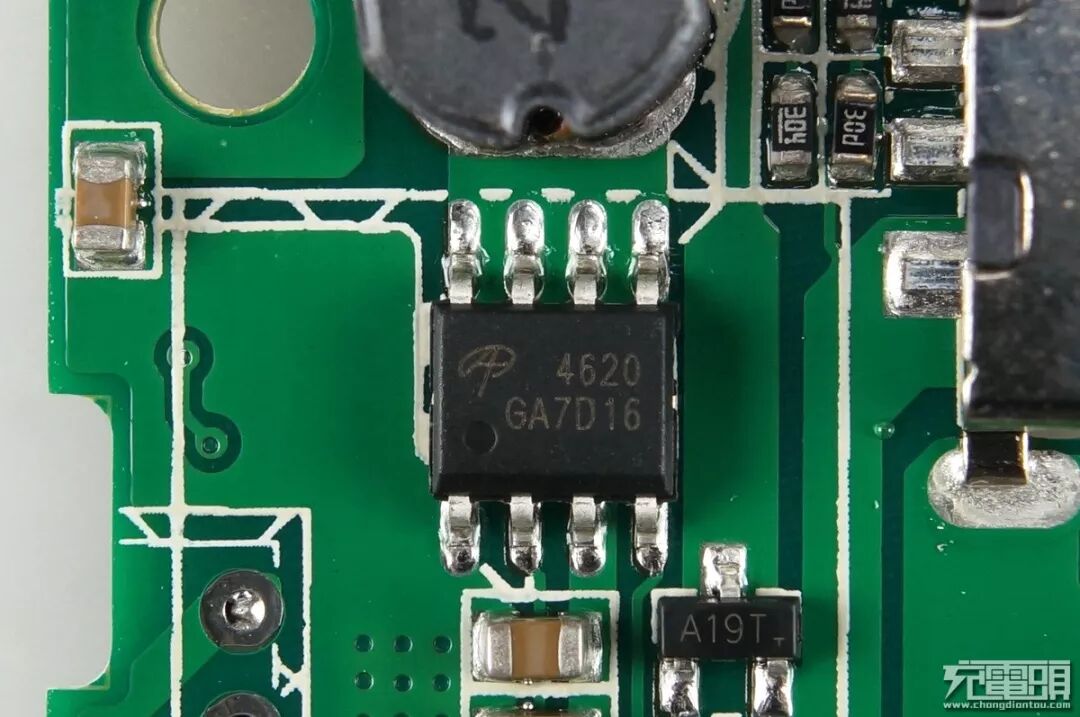

AO4620 N+P的管子。

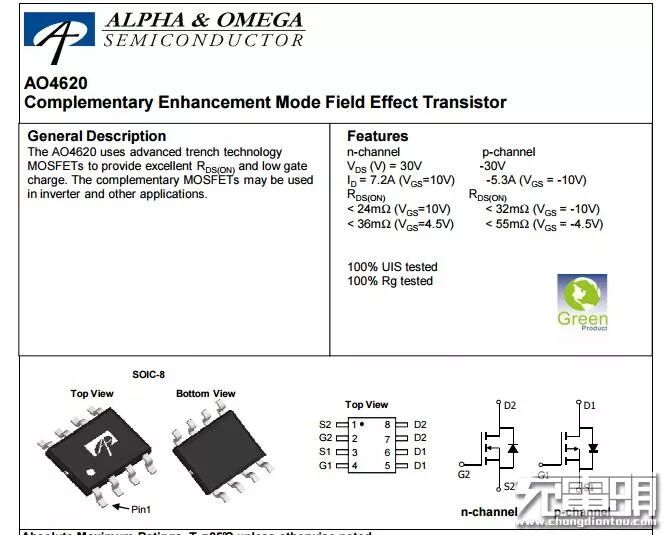

AO4620 N+P管子规格书。

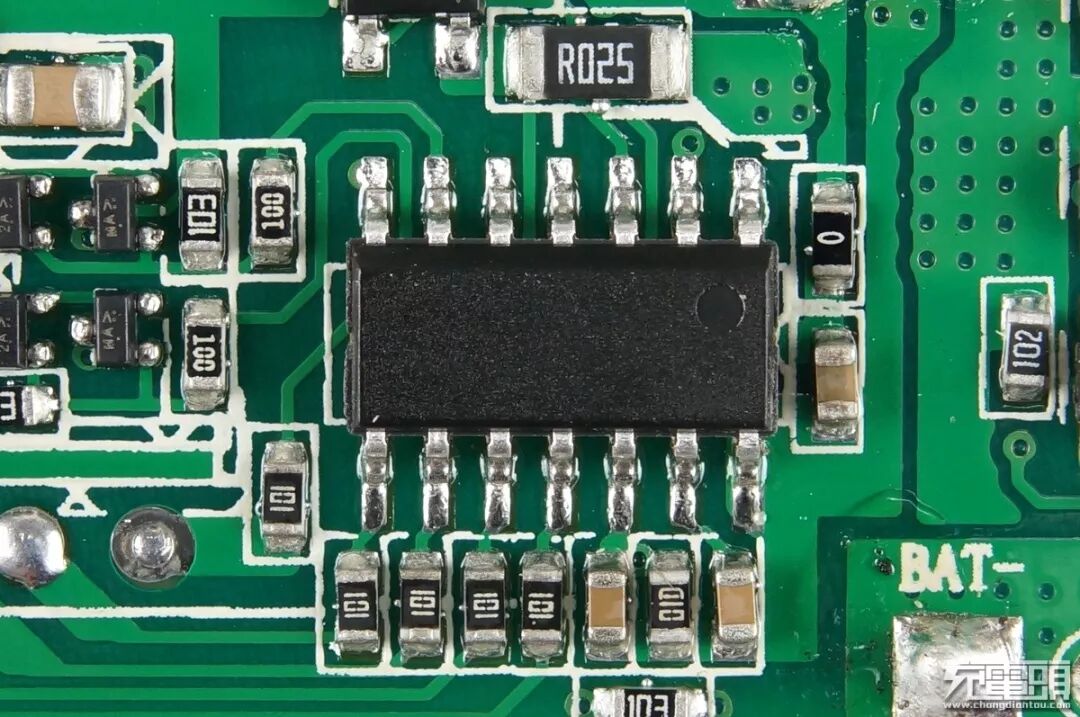

无标单片机。
经典的DW01+8205保护板。

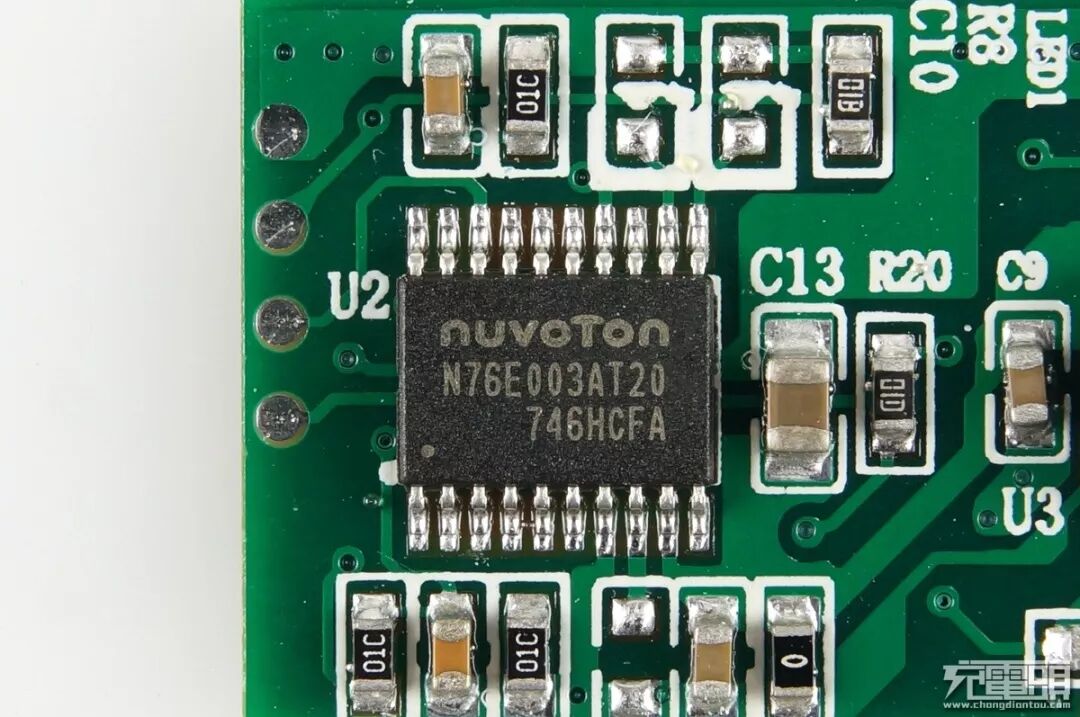

新塘单片机，无线充控制驱动。

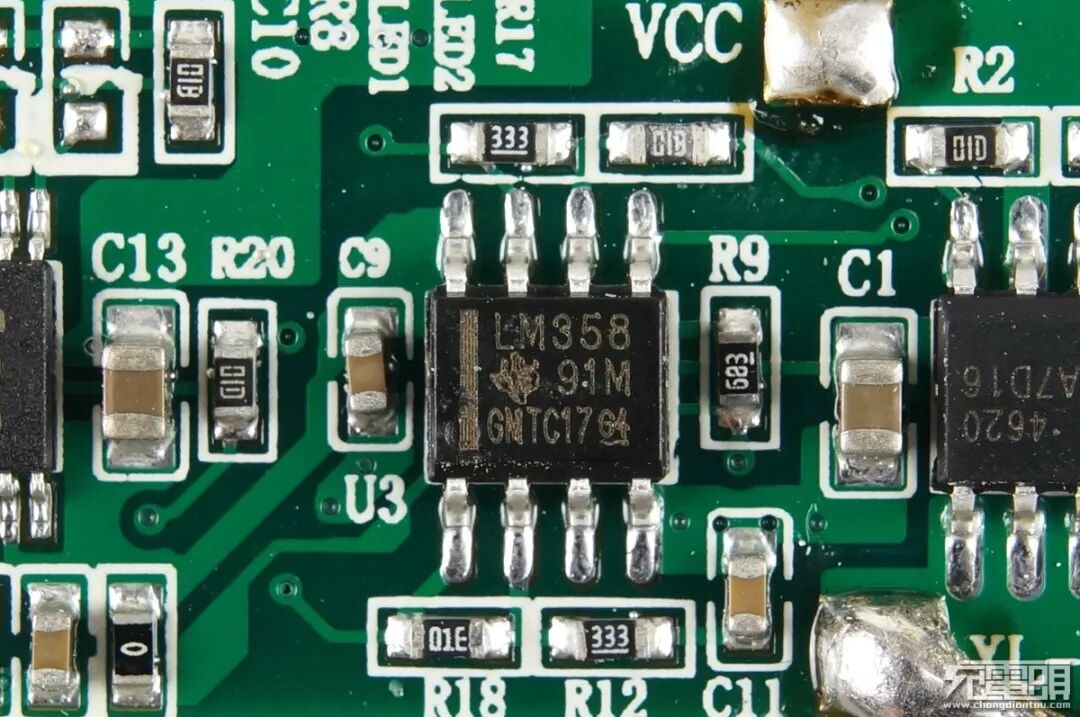

LM358双运放。
无线充电部分两颗AO4620。

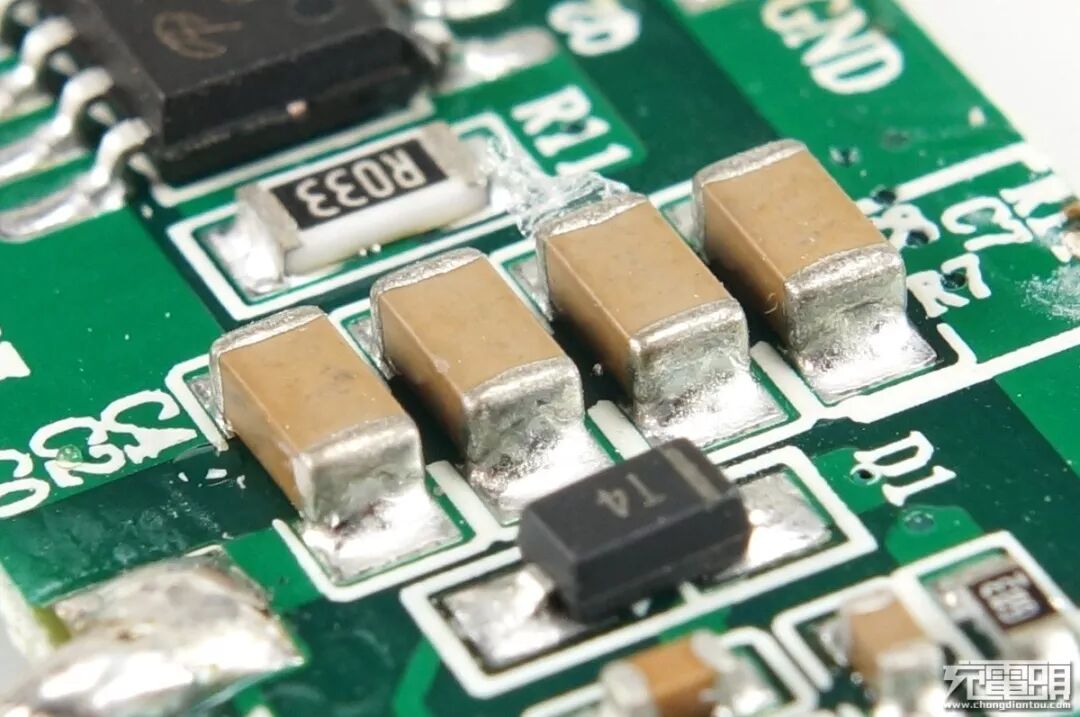

线圈谐振电容。
三、充电头网总结
网易严选无线充电移动电源拆解完毕，移动电源部分，8000mAh容量带有双口输出，采用软方案同步整流方案，效率比较高，因为USB5V输出也负责给无线充电板供电，所以双口输出共享5V2A功率有点低。无线充电部分是常见的单片机+LM358方案，提供5V1A无线充电发射功率。内置电量百分比数码管与模拟输出电流显示，面板上集成了无线充电板功能，还带有专利的伸缩手机支架，这支架使用时的确很实用。这款产品特色多玩法多，适合喜欢尝鲜的用户。
.
.
