iWALK是厦门广开电子有限公司旗下品牌，是一家集研发、生产、销售为一体的外资企业，目前拥有移动电源、外挂电池、背夹电池、高速车充、保护外壳、数据线、高速充电器、蓝牙设备、耳机、音箱、保护膜等全系列高端配件。本次充电头网为您带来的是iWALK F20P (20000mAh) PD快充移动电源的拆解评测：

一、iWALK F20PPD快充移动电源充电头网开箱

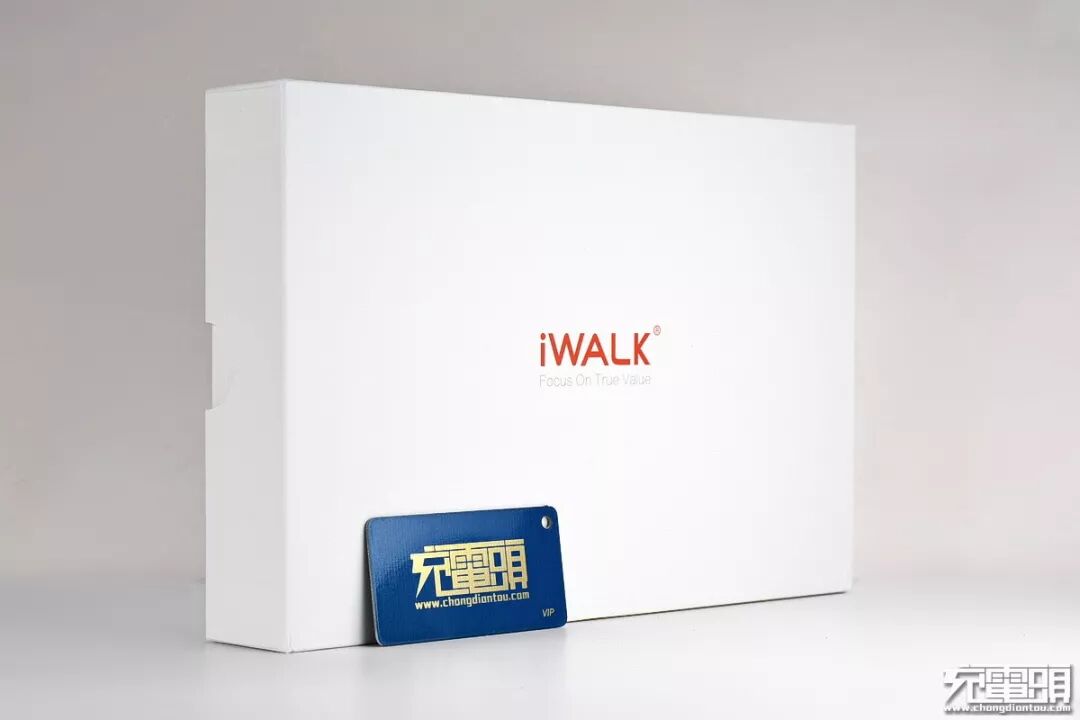

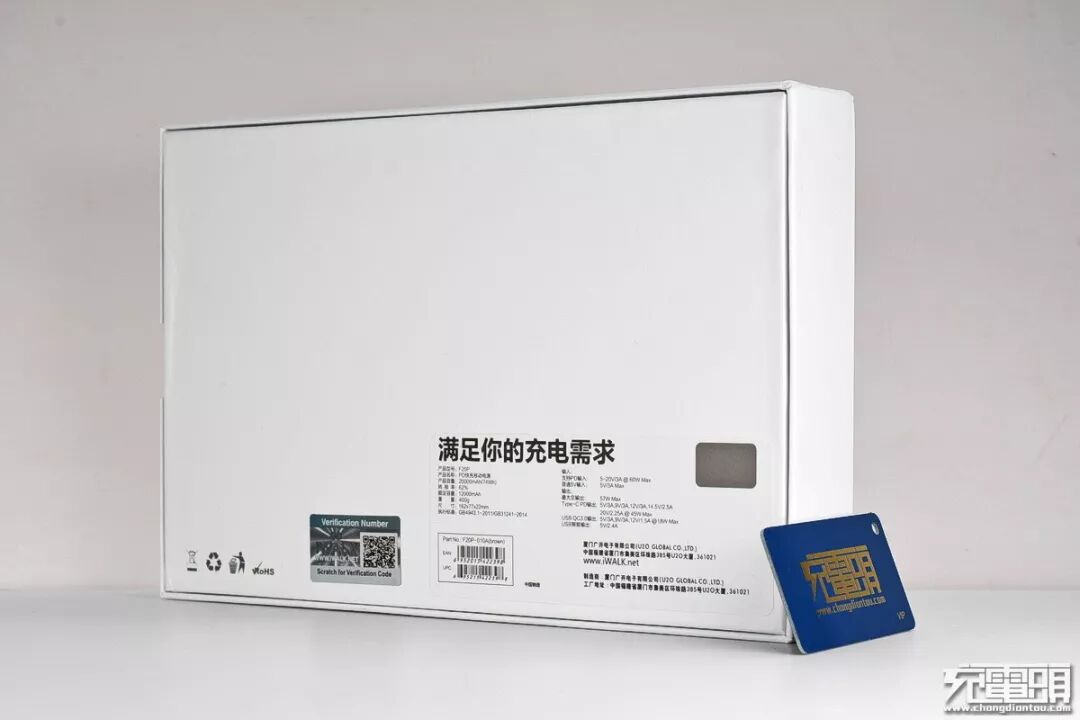

漂亮的Apple风格白色硬纸盒包装，简洁干净，高雅素气。

天地盖设计，纸盒很厚，硬度很高，方正不易变形，抗压。

包装盒上的产品参数信息：产品容量20000mAh，支持PD输入（5-20V/3A，最大功率60W）普通5V输入（最大支持5V/3A）；支持Type-C PD输出（5V/3A，9V/3A，12V/3A，14.5V/2.5A，20V/2.25A，最大功率45W），USB QC3..0输出（5V/3A，9V/3A，12V/1.5A，最大功率18W），USB智能输出（5V/2.4A）。

iWALK F20P PD快充移动电源采用棕褐色的铝合金外壳，厚重沉稳，一丝温暖的色彩不显得过于单调，商务气息浓厚。

吹塑纸托可以较好地做防震缓冲。

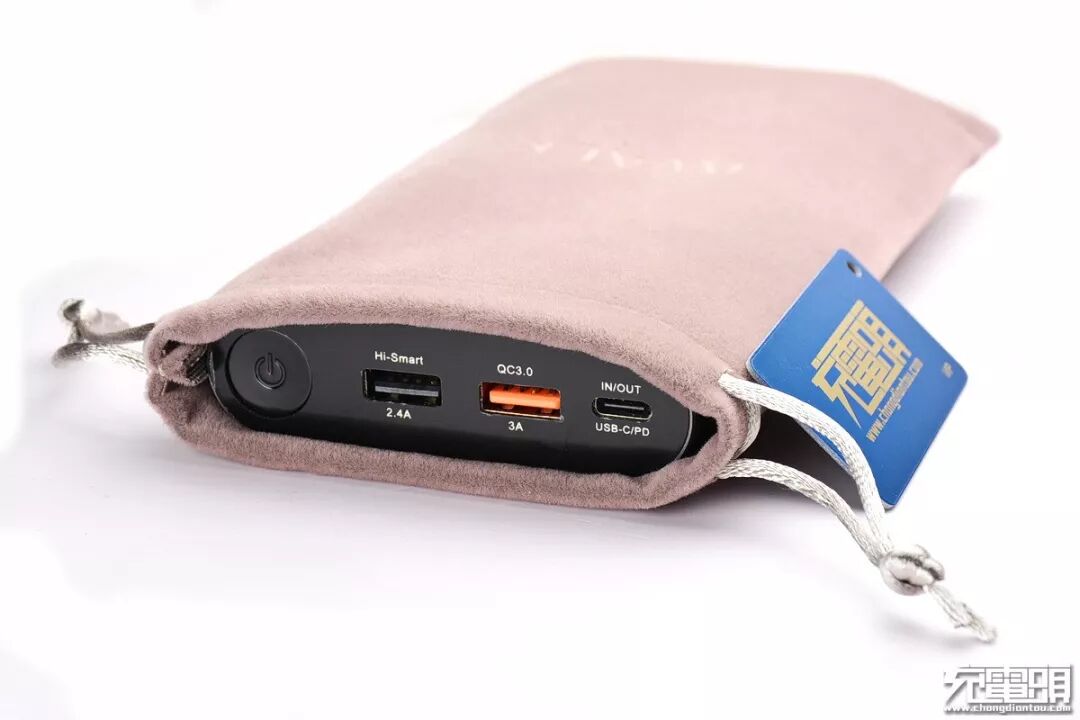

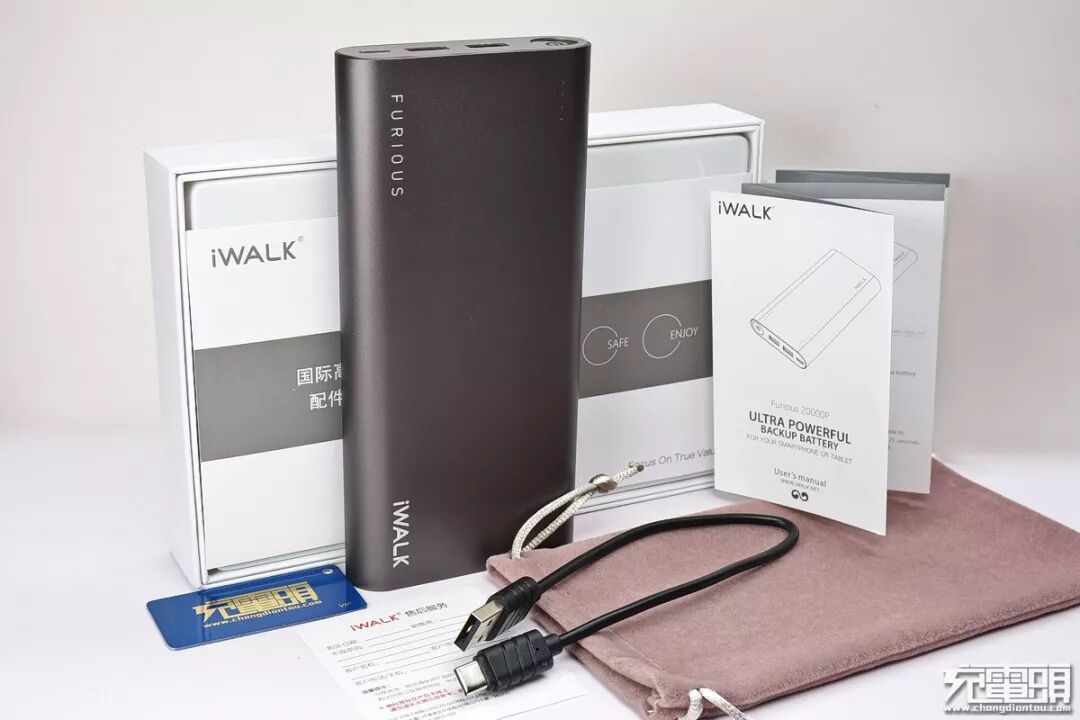

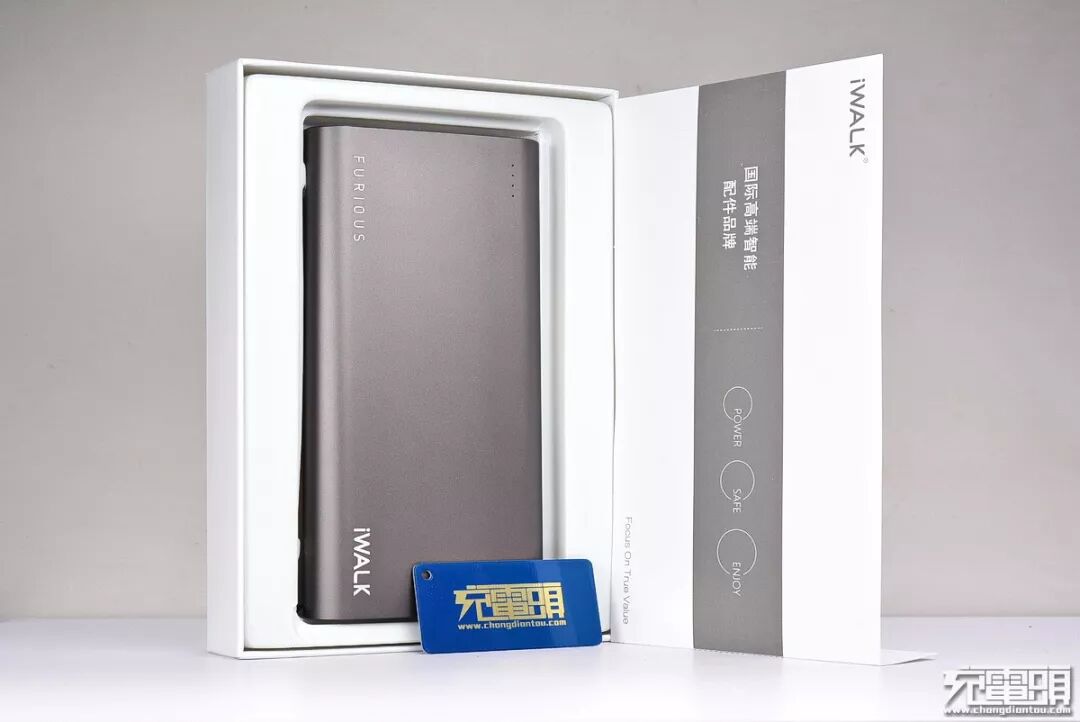

很贴心的附赠绒布袋及短Type-C线。

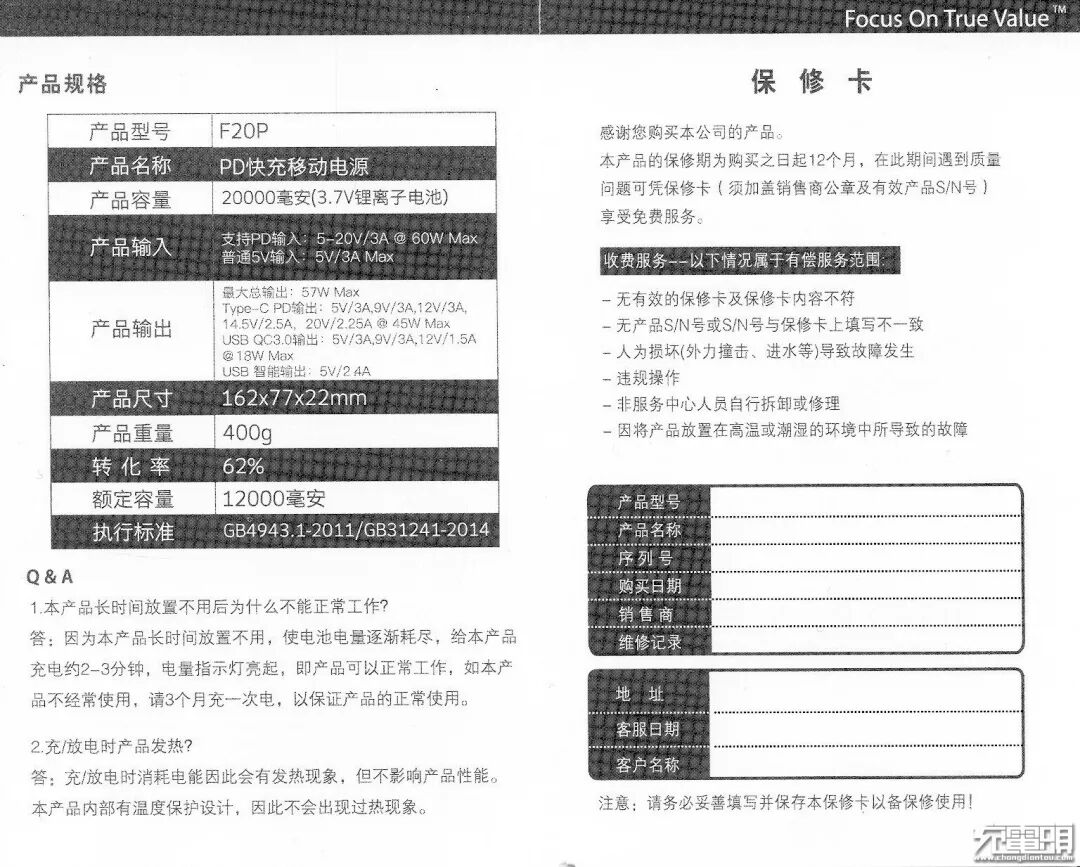

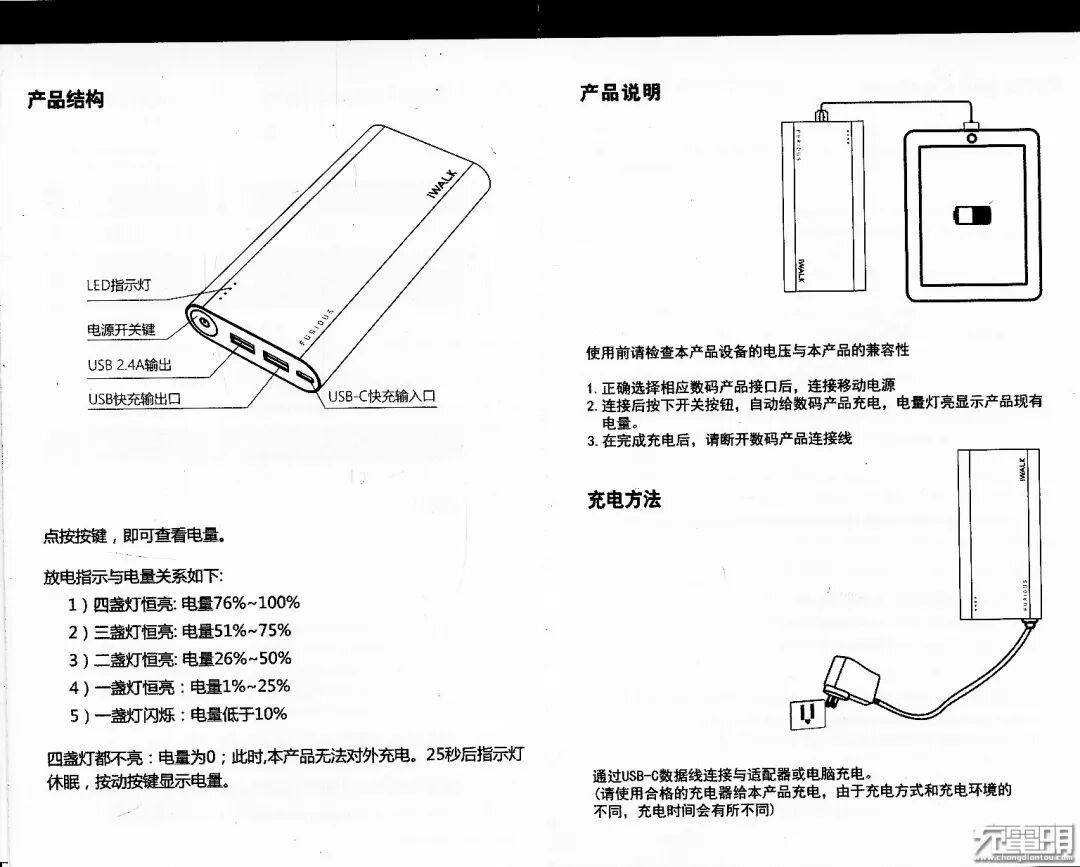

 说明书部分主要内容。

 绒布袋可以很好地防护移动电源，避免与手机、钥匙等产生刮擦，在寒冷的冬季也不会冰手。

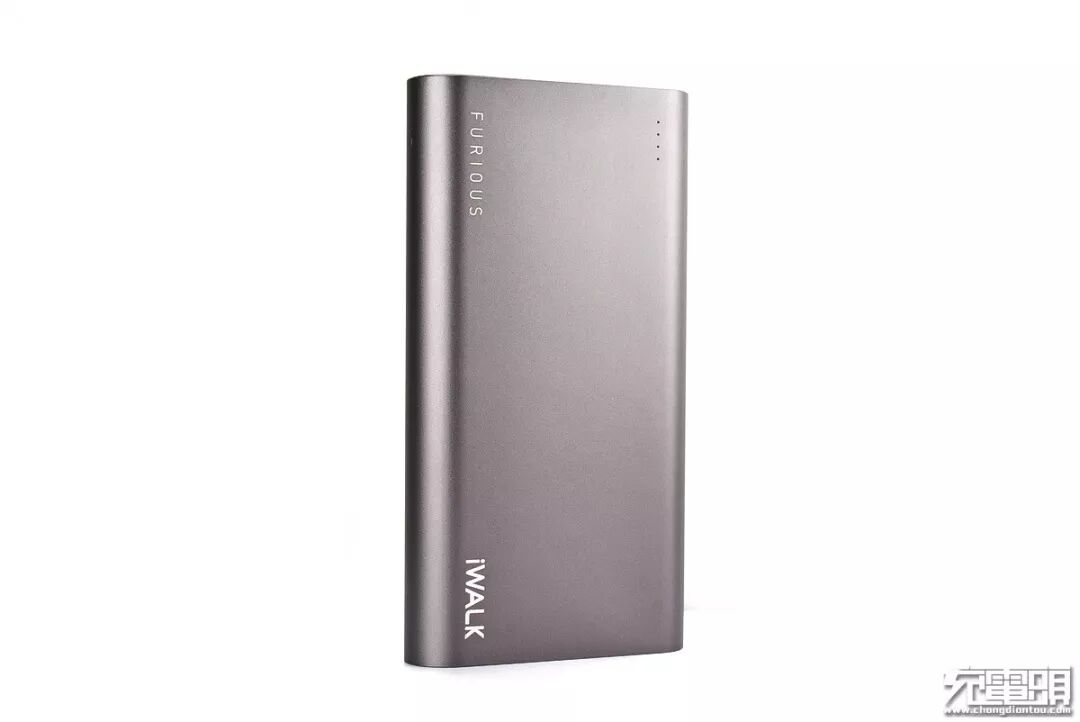

冷峻的外形还是很酷炫的。

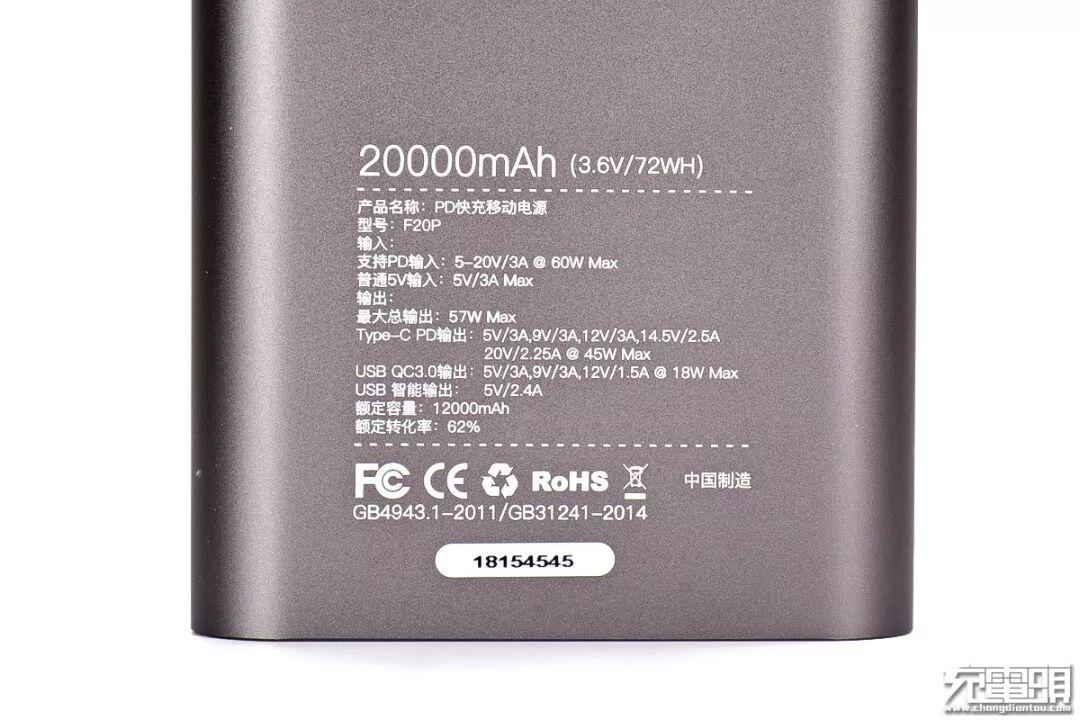

背部镭雕产品参数铭牌，字迹清晰易认，耐磨损，登机无忧。产品通过了FC、CE、RoHS认证。
符合GB4943.1-2011/GB31241-2014国家标准。
有唯一的产品序列号。

端面输出面板，黑色亚克力材质，亮银色印字，贴有保护膜。
左侧一只电源唤醒键 ，按键表面略凹，手感舒适，键程清晰。

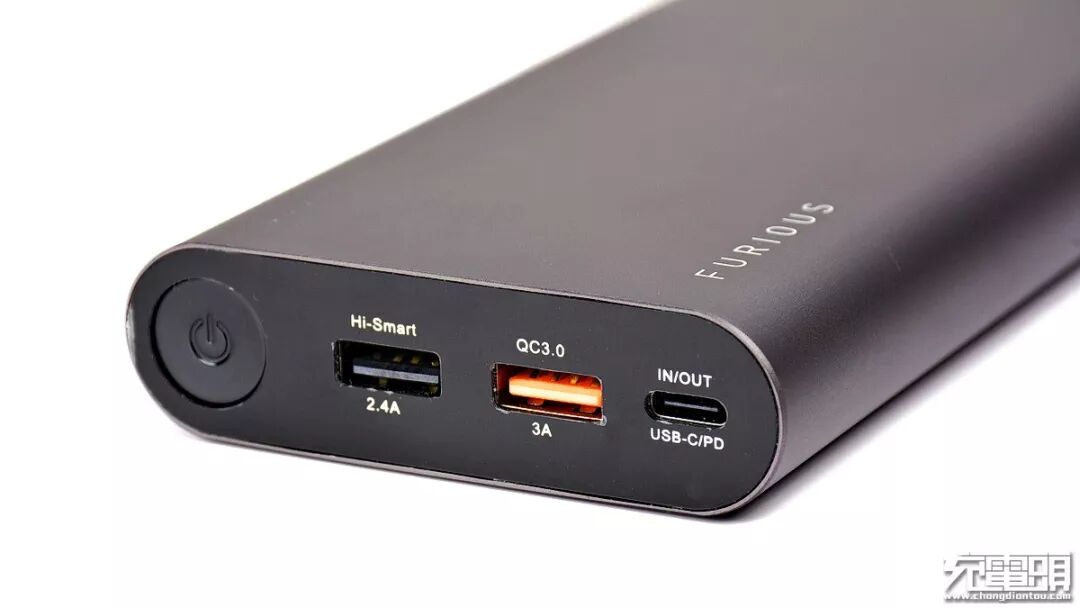

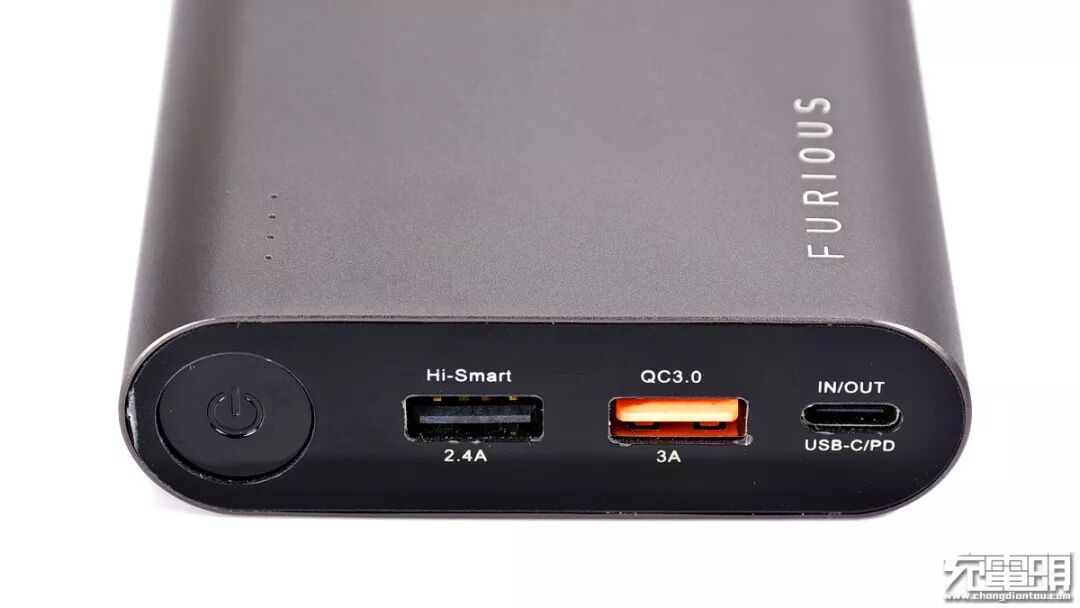

右侧分布着USB-A输出接口2只、Type-C接口1只。
第一只黑色USB-A接口标注有Hi-Smart （智能）2.4A字样，
第二只橙色USB-A接口标注有QC3.0、3A字样，
最右侧的Type-C接口标注有IN/OUT USB-C/PD字样，支持PD双向输入输出。

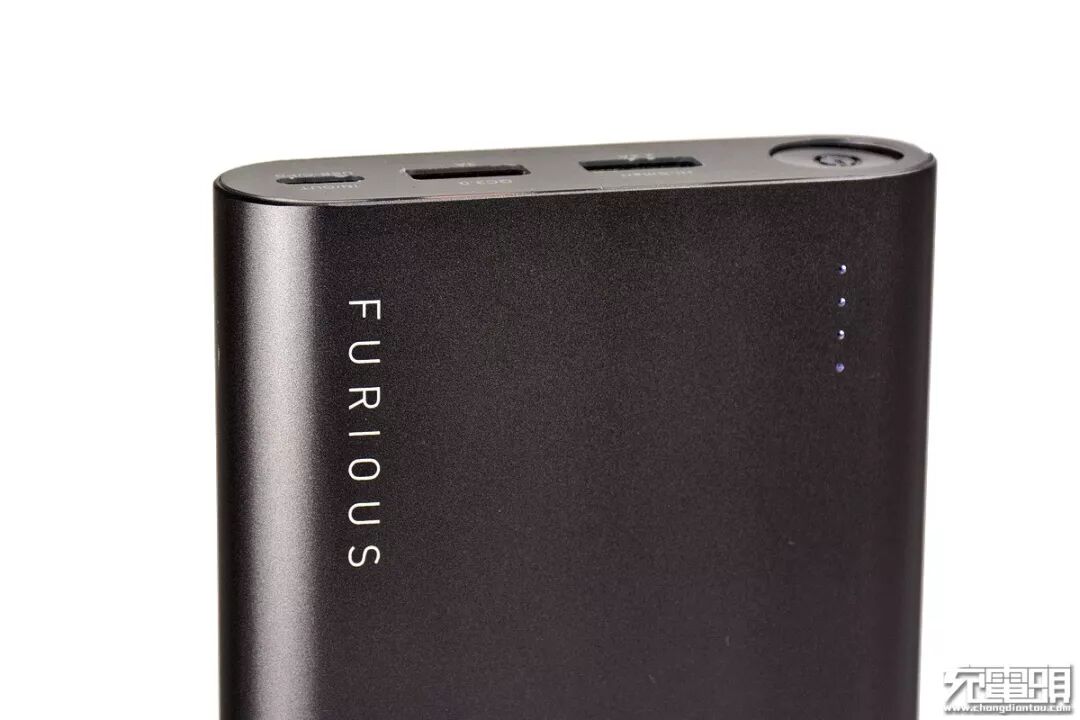

左侧FURIOUS（激情），表示极速充电的意思吧。右侧4颗LED电量指示灯。

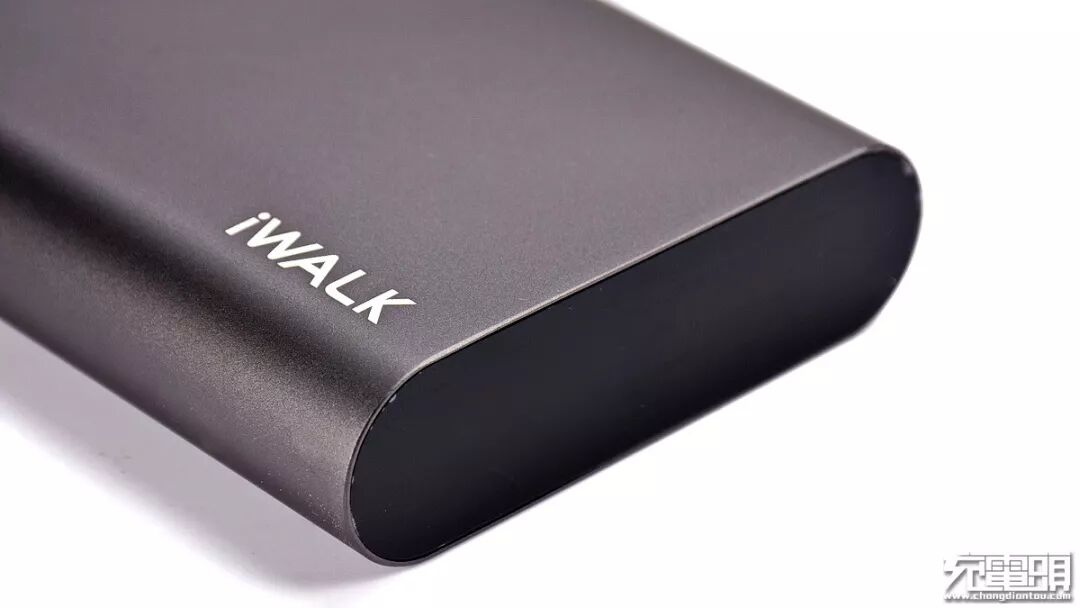

平整的底部没有任何字符，可以稳固的立在桌面上。

二、iWALK F20PPD快充移动电源充电头网测试

移动电源高度约16.2cm。

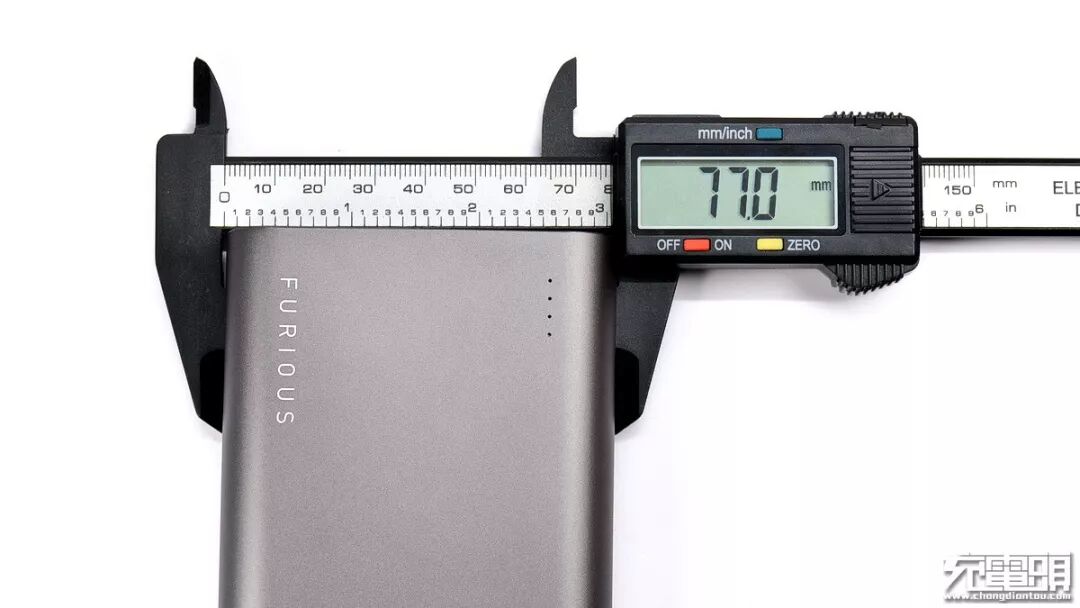

 宽度约7.7cm。

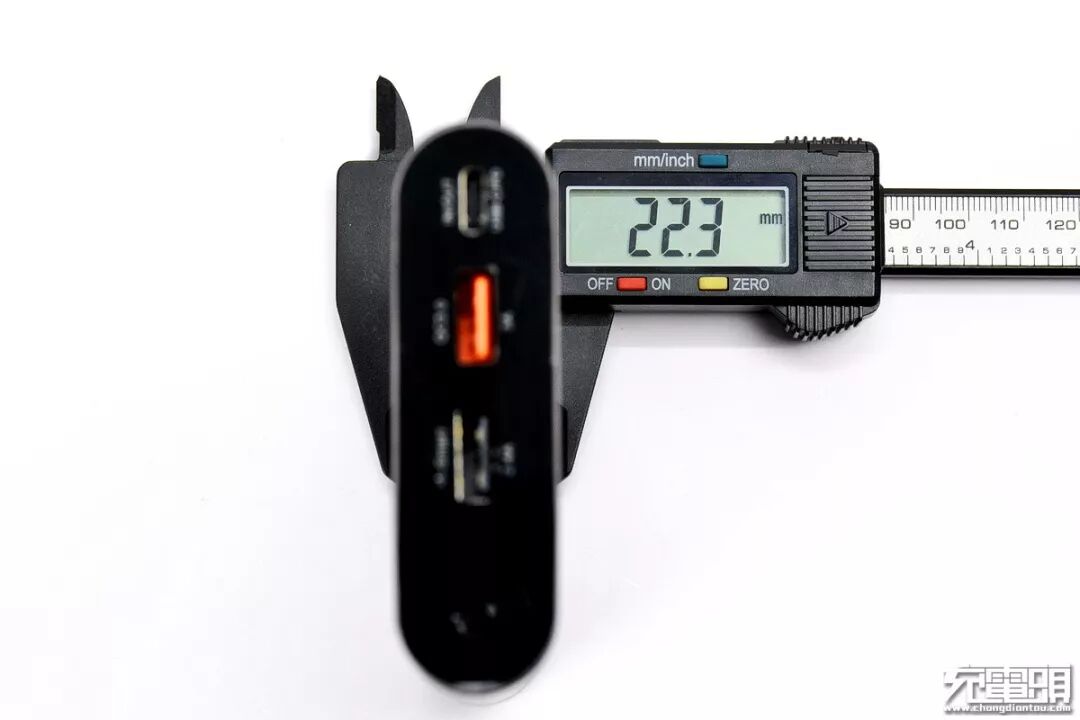

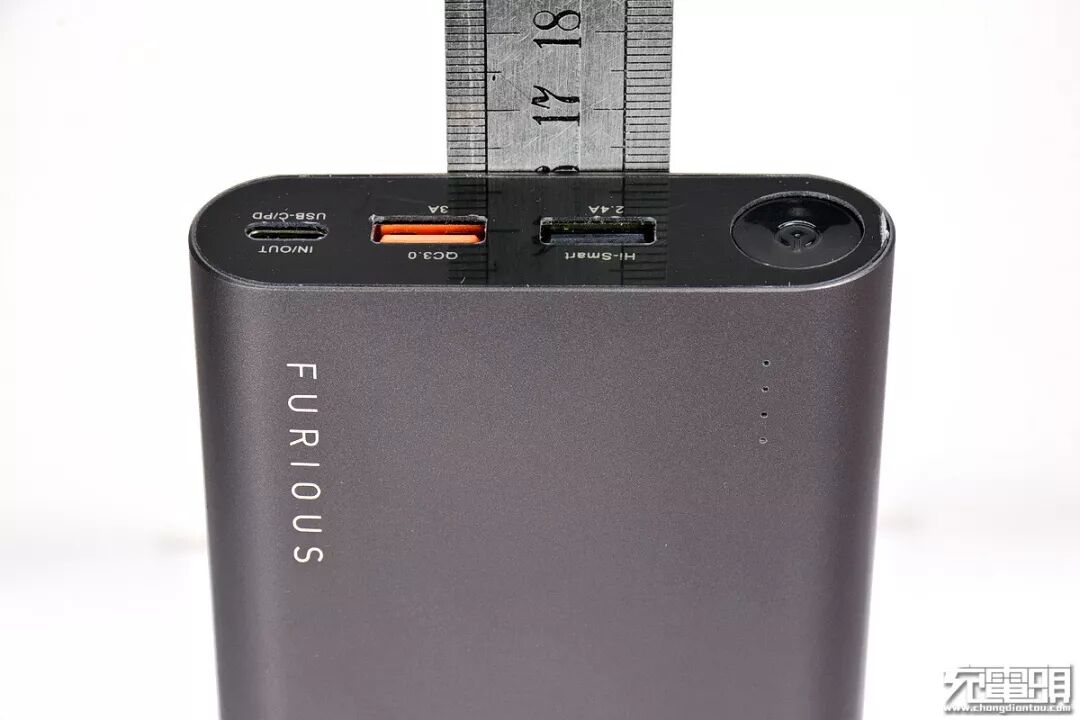

厚度约2.2cm，与香烟盒接近。

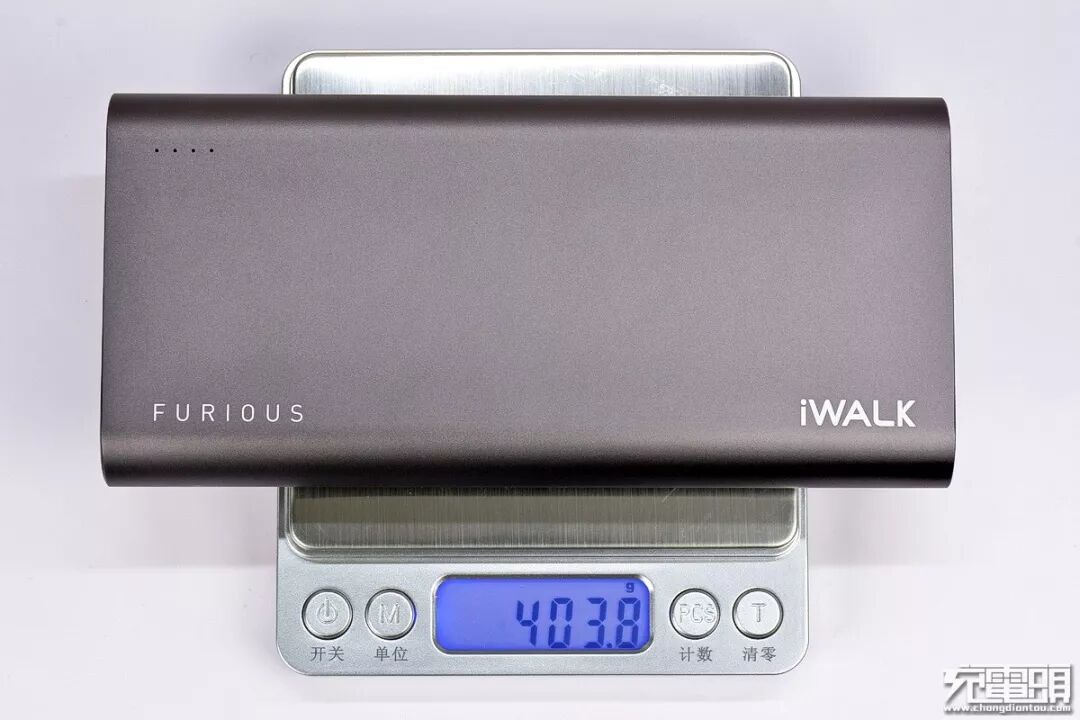

产品重量约403克，对于20000mAh的移动电源来说属于比较轻量的了。

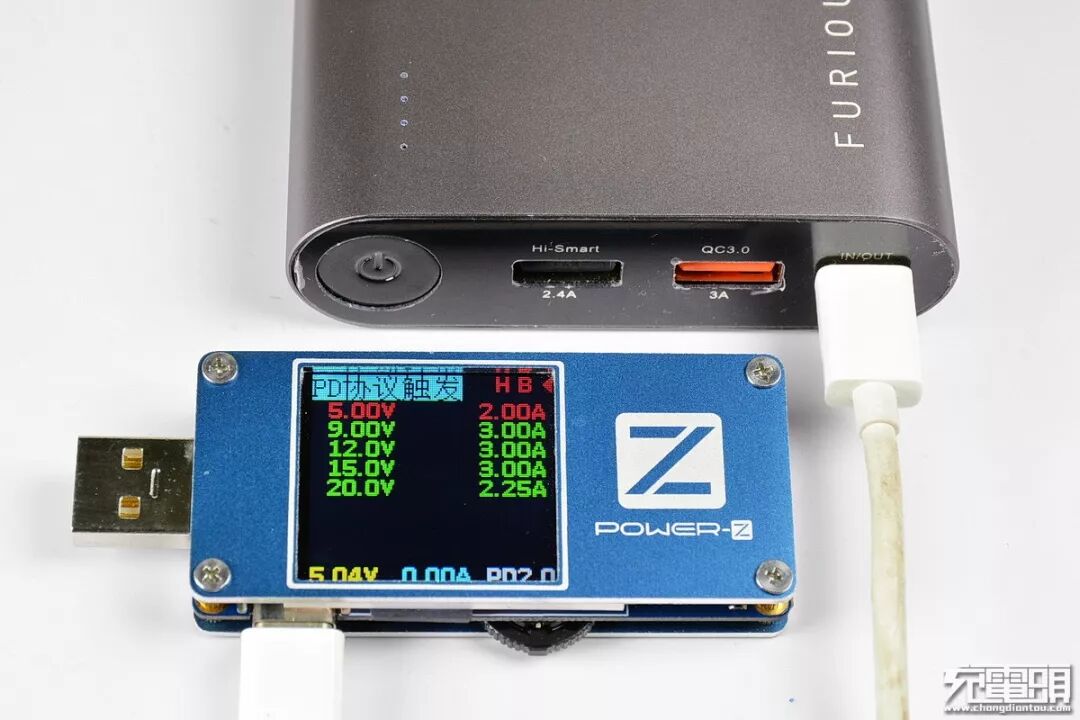

使用ChargerLAB 研发的Power-Z FL001 SUPER 和KM001C USB测试仪分别探测，黑色USB-A智能输出接口支持Apple 2.4A协议、Type-C接口支持PD5-20V、2-3A PD协议。

POWER-Z KM001C自带USB-C公头，在产测试时可免去了繁琐的接线过程。支持USB PD 3.0诱骗以及抓包分析、支持多种协议检测、支持QC3.0/2.0、FCP、SCP、AFC等协议诱骗、支持电脑联机同步测试数据、支持离线数据记录、支持E-Mark线缆测试、支持Type-C线阻测试等。

使用Power-Z FL001 SUPER再单独测试一遍Type-C接口PD协议，结果与KM001C一样，并且显示为PD2.0协议。

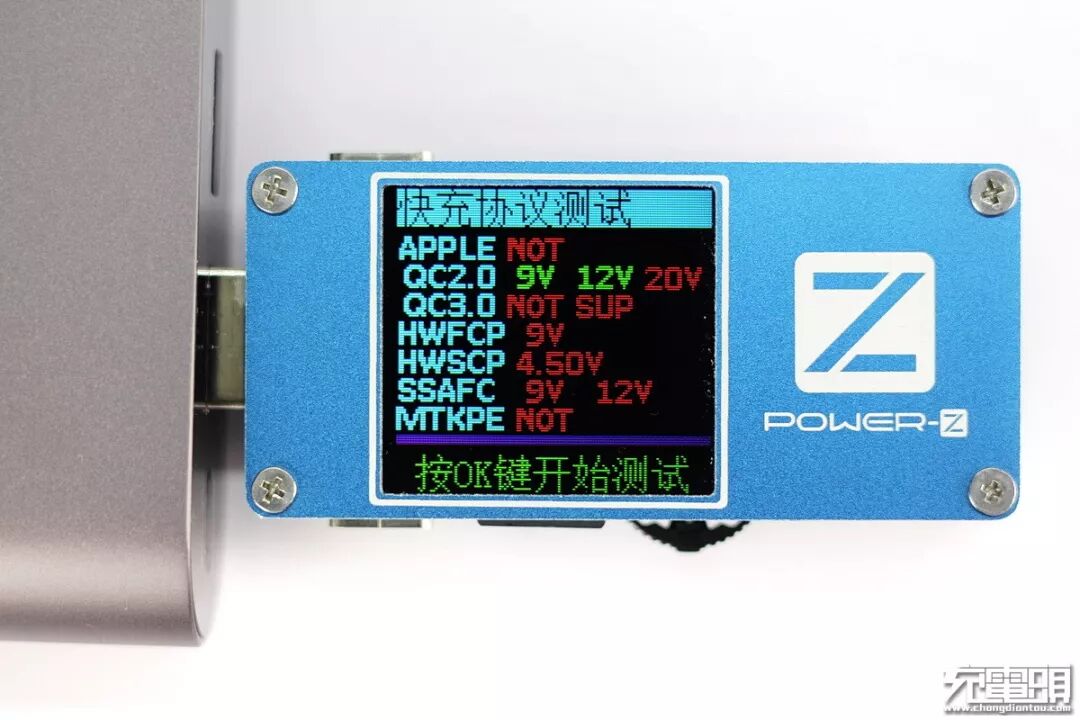

使用Power-Z FL001 SUPER探测橙色USB-A QC输出接口 ，显示其支持QC2.0模式9V、12V（包含5V）协议输出模式，不支持QC3.0。

黑色USB-A智能输出接口EBD-USB+放电测试：
最大电流达到2.5A，高于标称值。

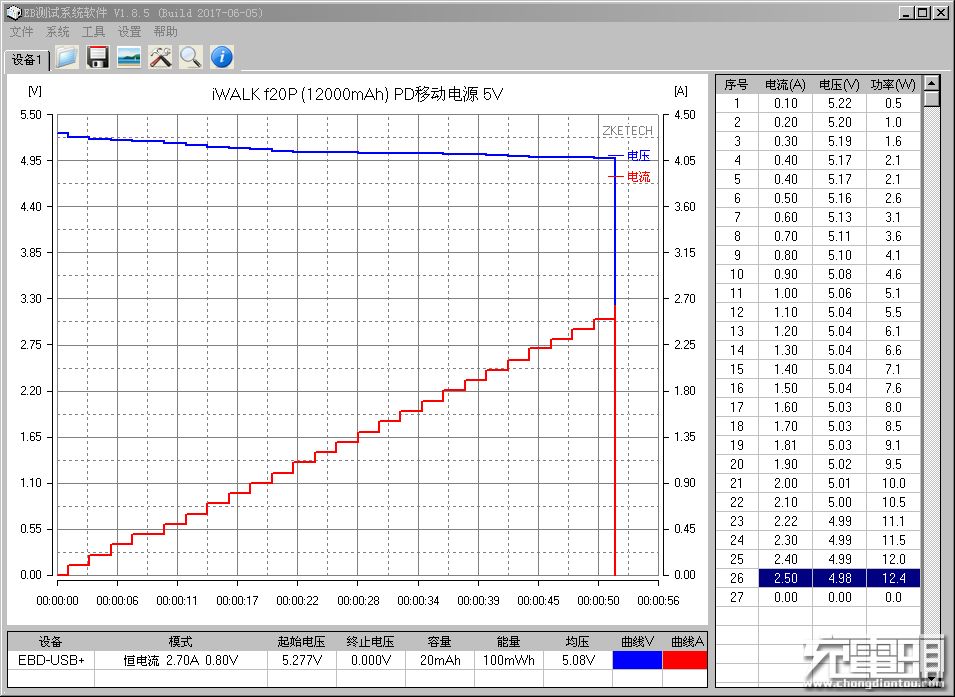

橙色USB-A QC输出接口EBD-USB+放电测试：
 5V档位最大输出电流达到3.1A，高于标称值。

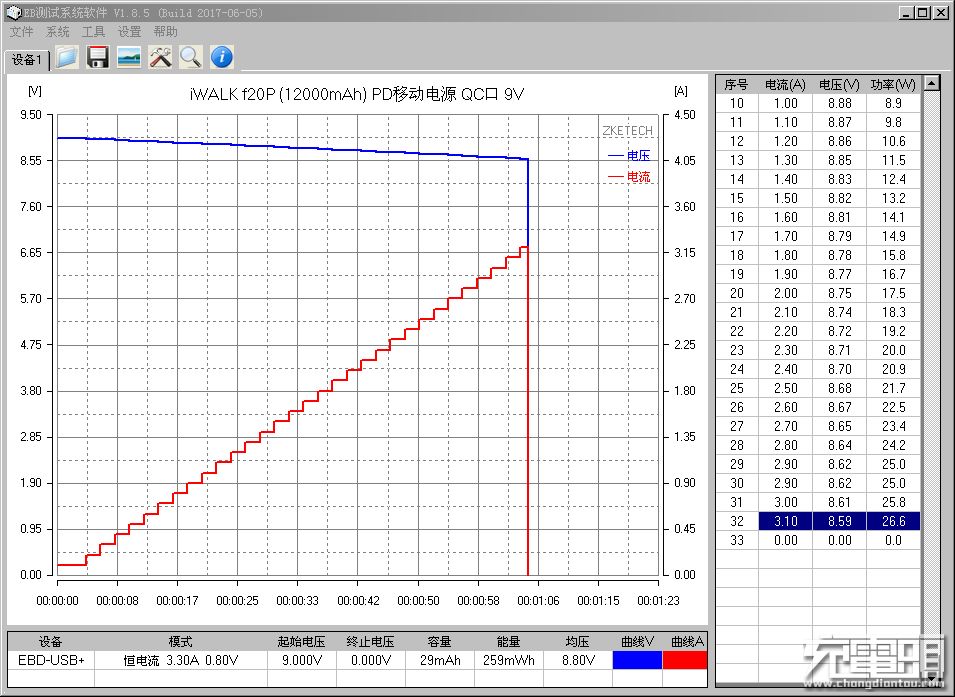

 9V档位最大输出电流达到3.1A，同样高于标称值。

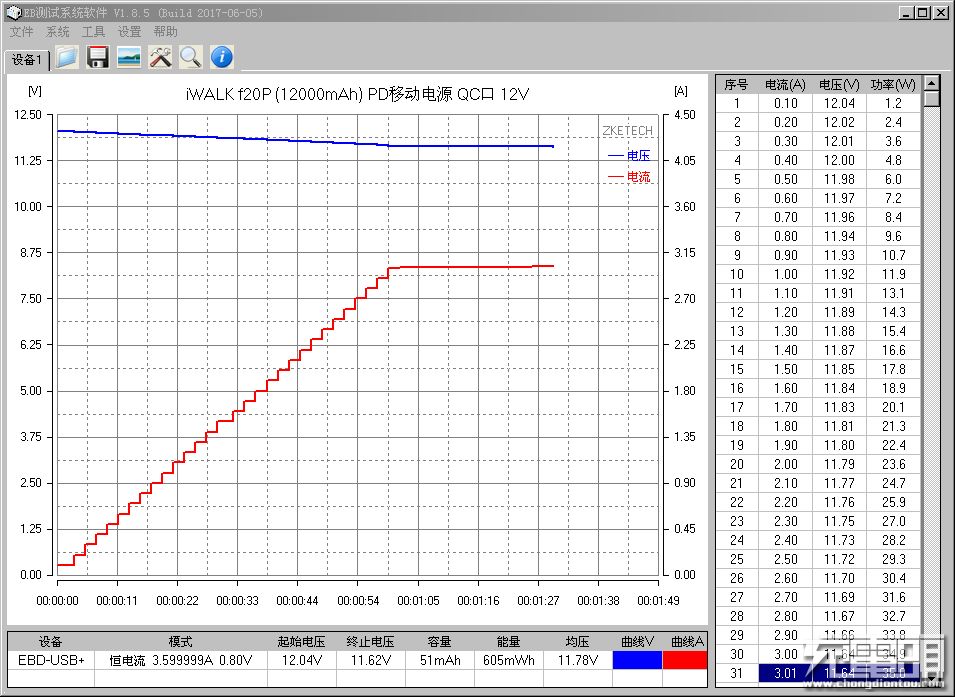

 12V档位输出超过了EBD-USB+D 最大测试范围35W，超过3A无悬念，高于标称值。
Type-C口的PD输出能力理论上与同等电压档位下的QC2.0输出相同，故测试从略。

输入测试：

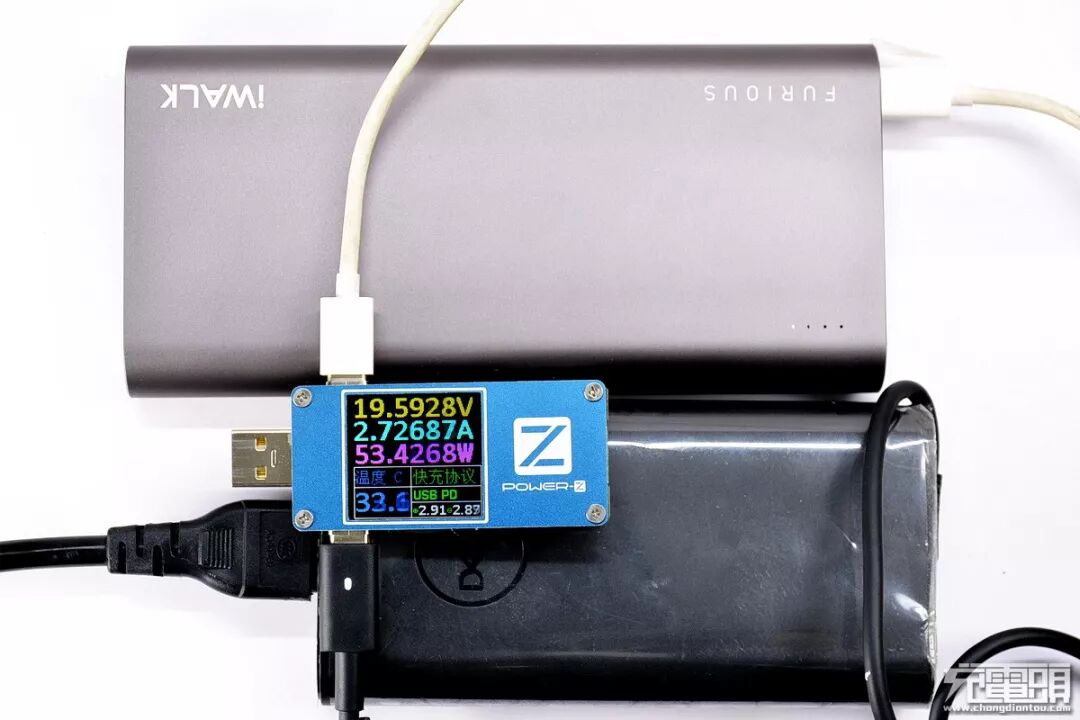

使用 DELL 90W PD 电源，Power-Z FL001 SUPER显示iWALK F20P输入功率达到了可观的53.4W。

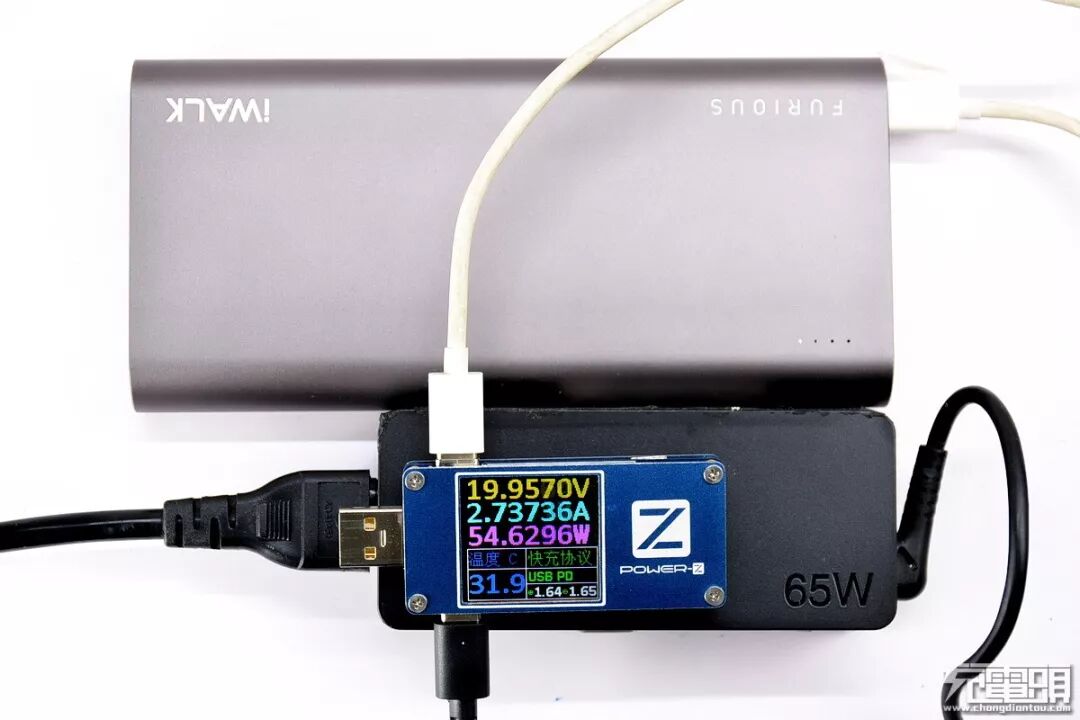

使用 联想65W PD 电源，Power-Z FL001 SUPER显示iWALK F20P输入功率达到了54.6W兼容性良好，接近产品标称的60W输入功率。

使用CRDC QC2.0/3.0充电头，Power-Z FL001 SUPER显示iWALK F20P走的是Apple 2.4A模式，功率5.16V、2.57A、13.3W。

三、iWALK F20PPD快充移动电源充电头网拆解

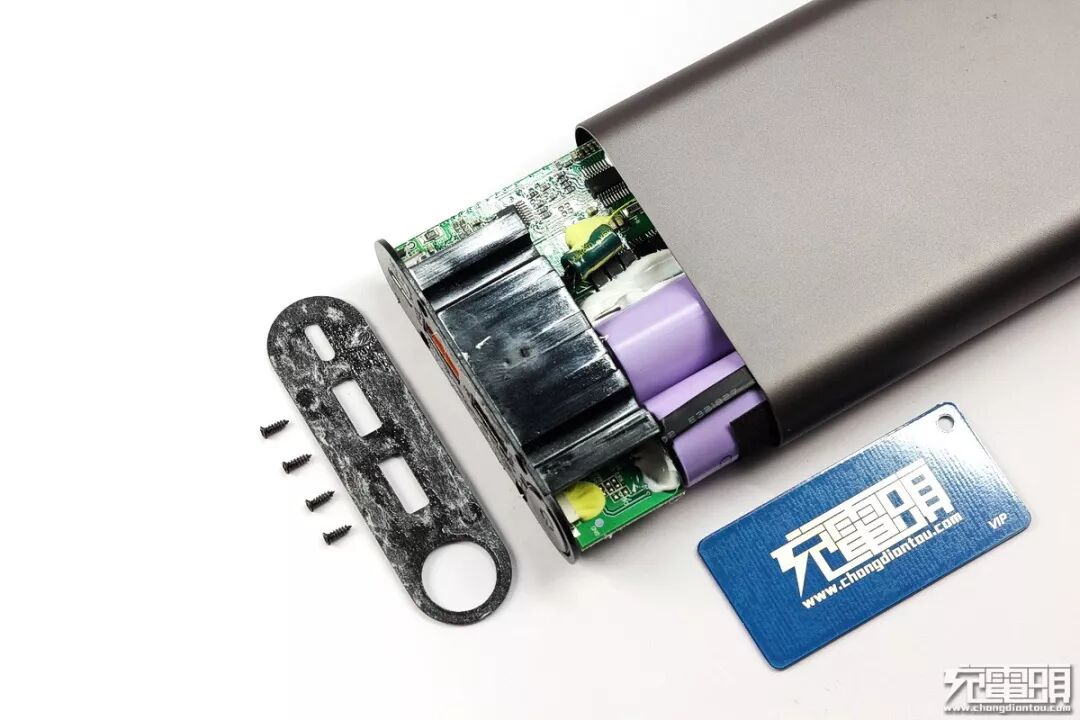

揭开接口面板，露出4颗内壳支架固定螺丝。

拆下螺丝后，内芯即可整体抽出。

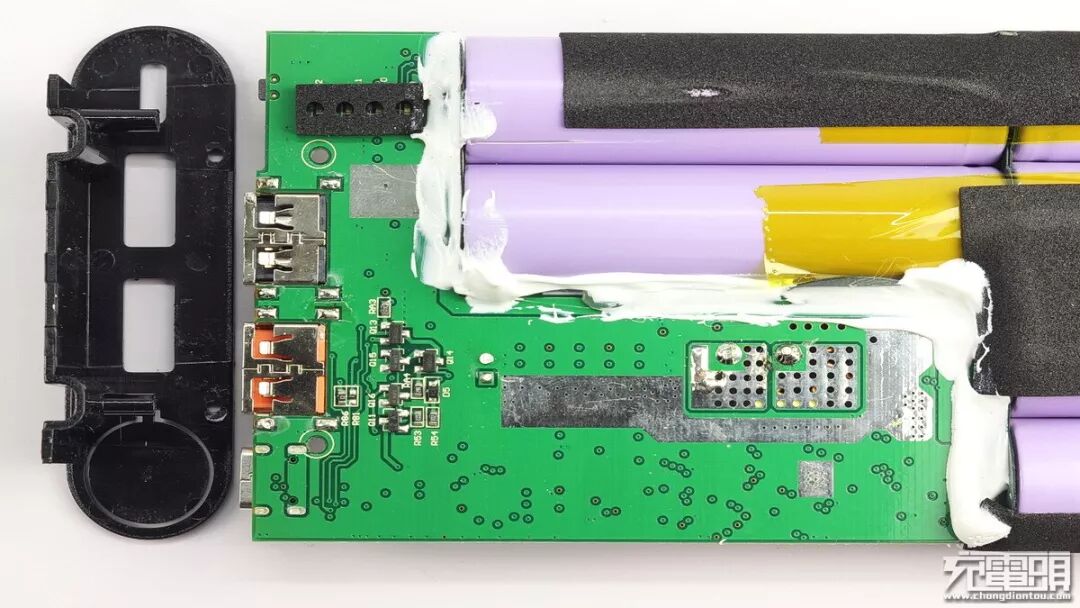

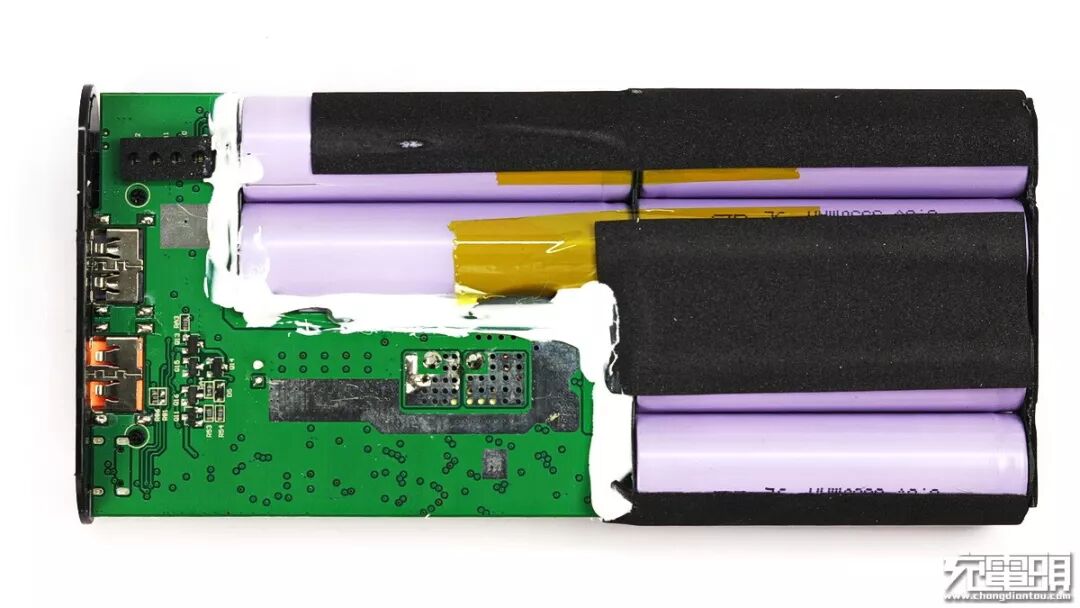

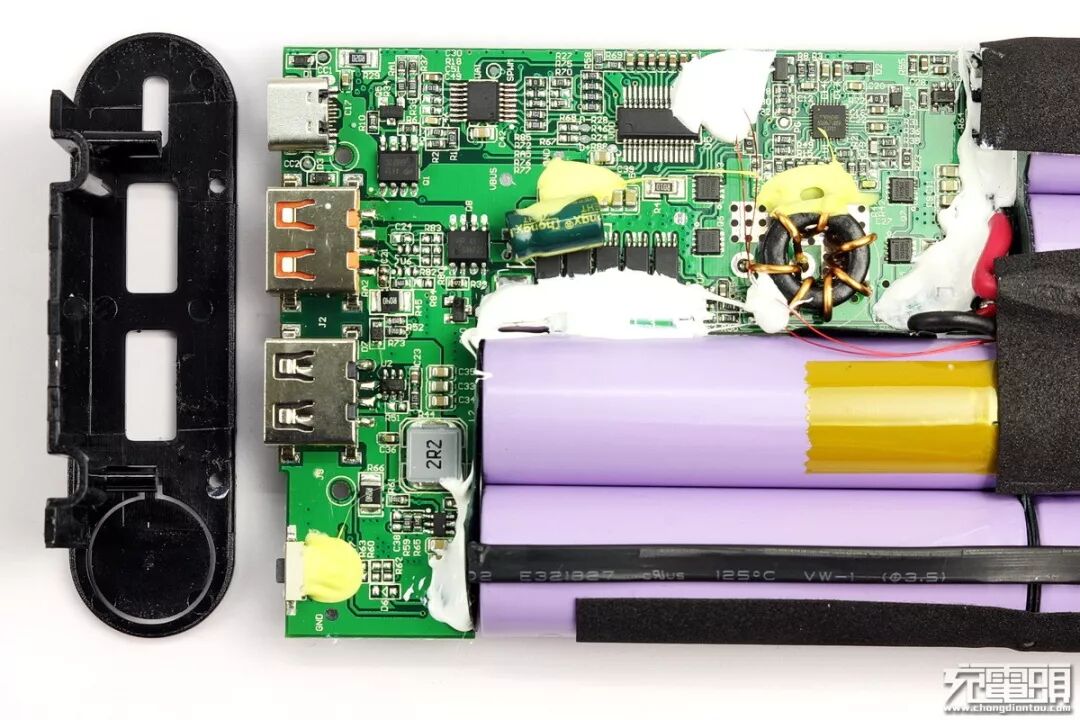

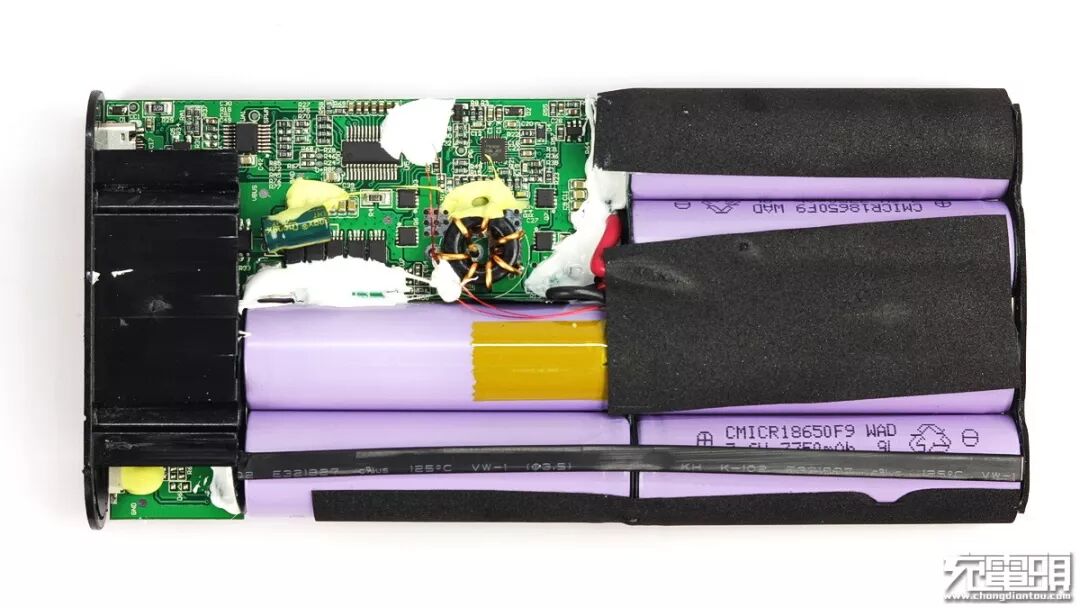

主板PCB呈L型，淡紫色18650*6电芯，为全并联结构，相应的电芯排列方式也为L型，电池组输出用硅胶线与PCB焊接。电芯之间用镍带并联，绝缘措施良好。

电芯四周使用了很多黑色泡棉包裹，减震保护措施到位。

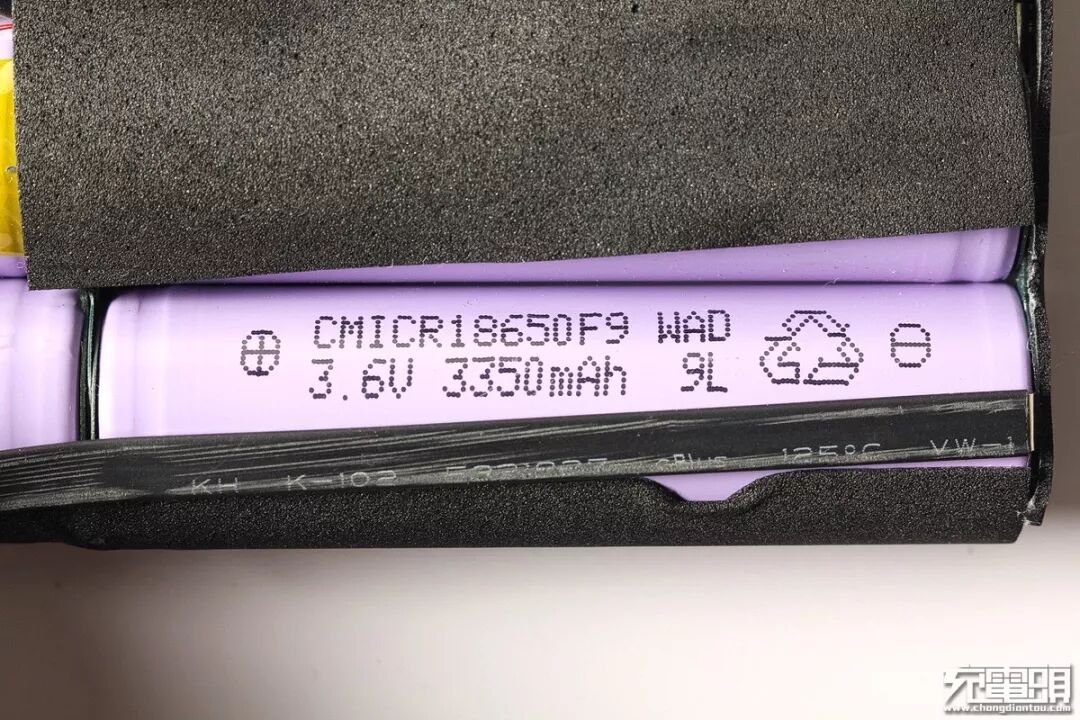

电芯型号为CMICR18650F9，规格为3.6V、3350mAh，外观看起来很像是LG和三星，其实是来自深圳创明的明星产品，打破了一直以来LG、三星、松下、SONY等洋品牌的垄断地位，据悉其已通过UL、GB等国际、国家强制认证检测，为华为、TP-LINK、比亚迪、中兴等行业用户采用。

 创明CMICR18650F9电芯官方标称规格。

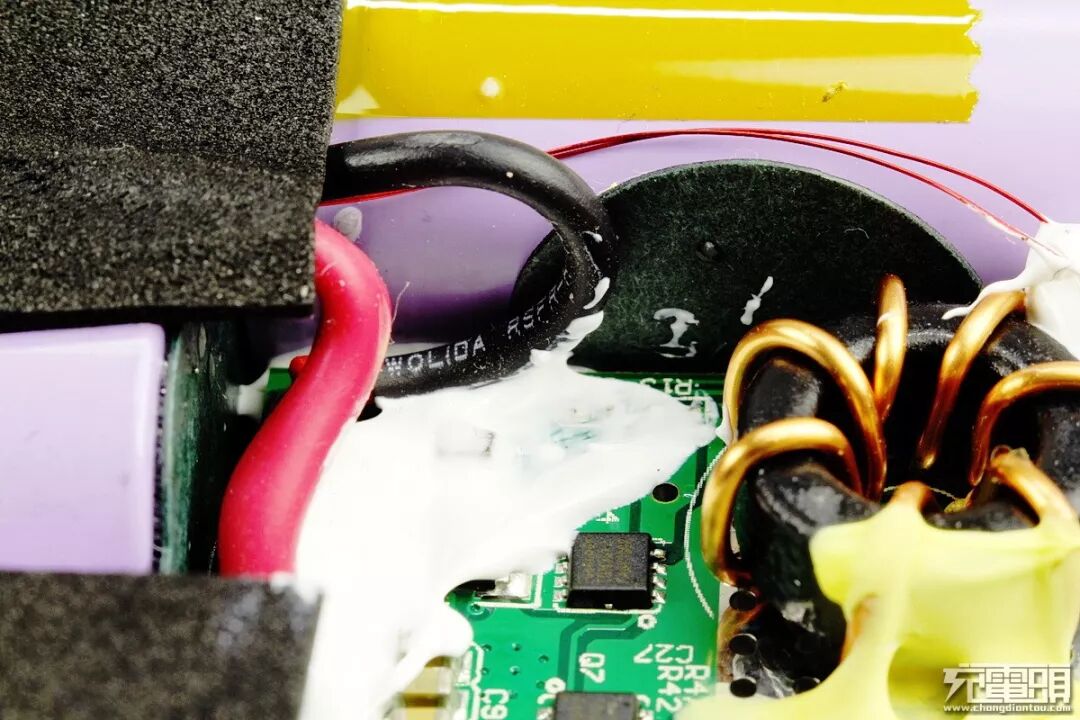

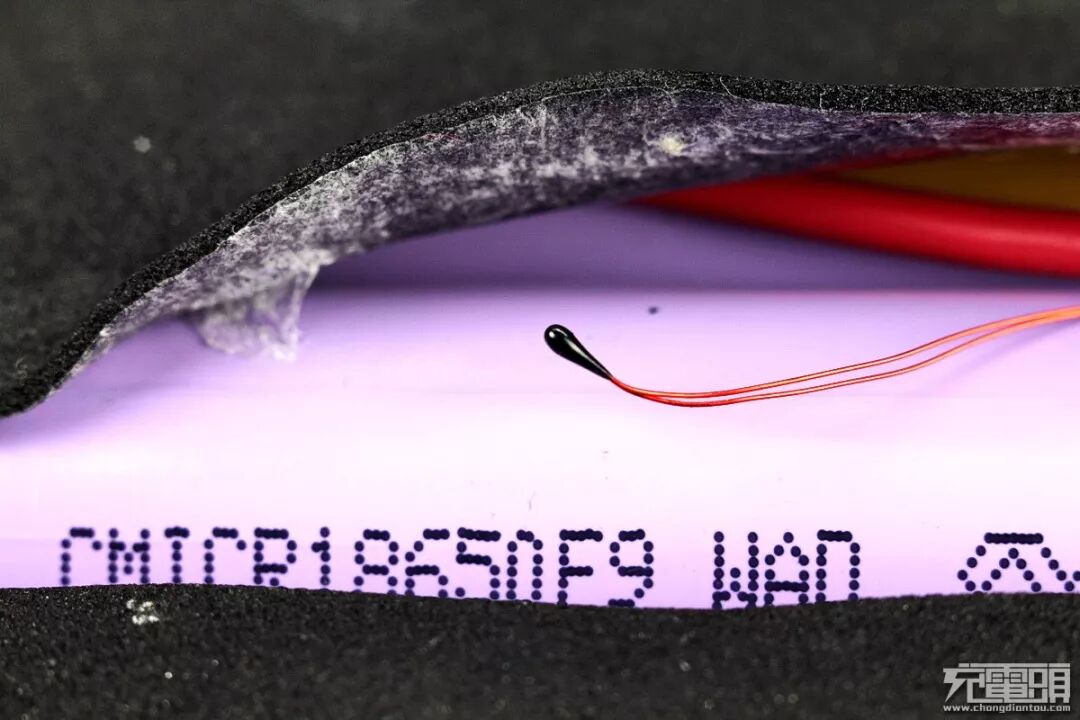

 黑色泡棉下隐藏的测温探头。

 PCB正面一览。

 PCB背面一览。大面积接地铜箔及大电感焊脚附近过孔搪锡辅助散热。

橙色USB-A接口附件有少量原件。

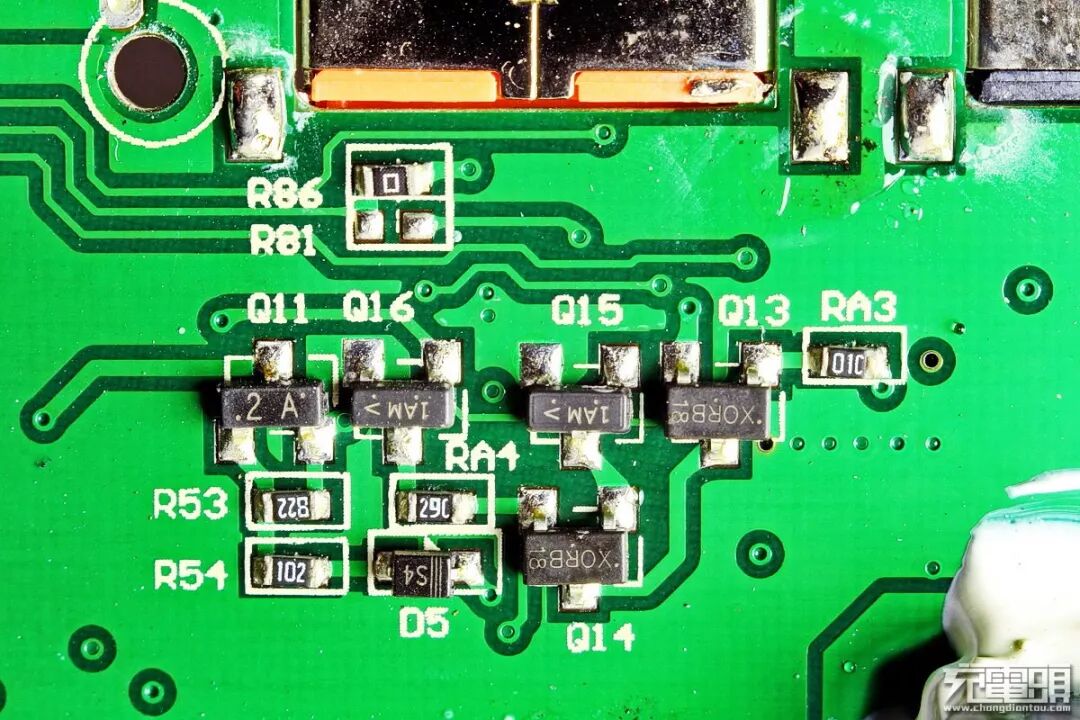

绝大部分原件均分布在PCB正面，下面我们来看下正面的主要功能IC：

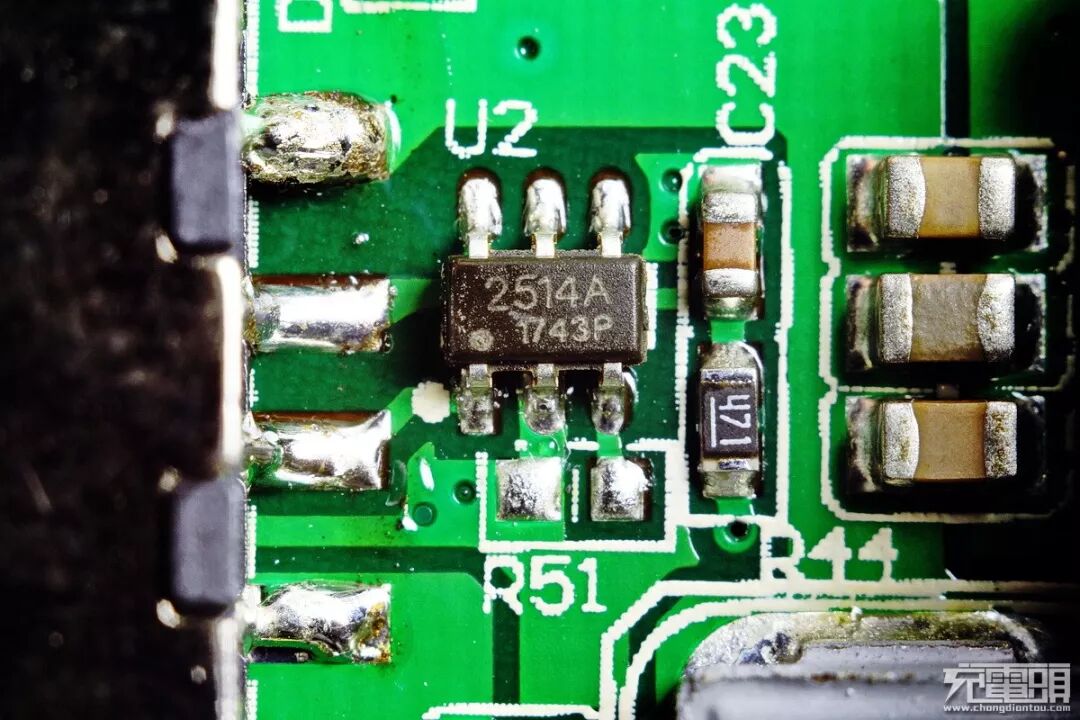

 黑色USB-A 2.4A智能输出接口附件的U2，来自于德州仪器的TPS 2514 A USB 识别芯片。

 德州仪器TPS 2514 A USB 相关资料。

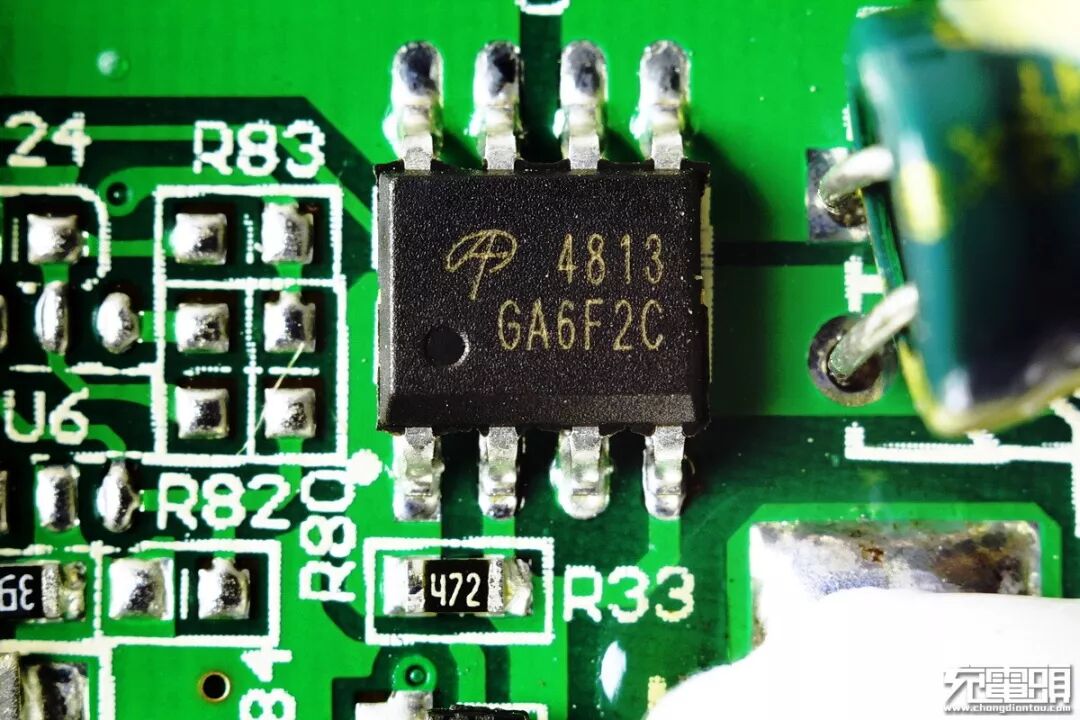

AO4813 MOS 二只。

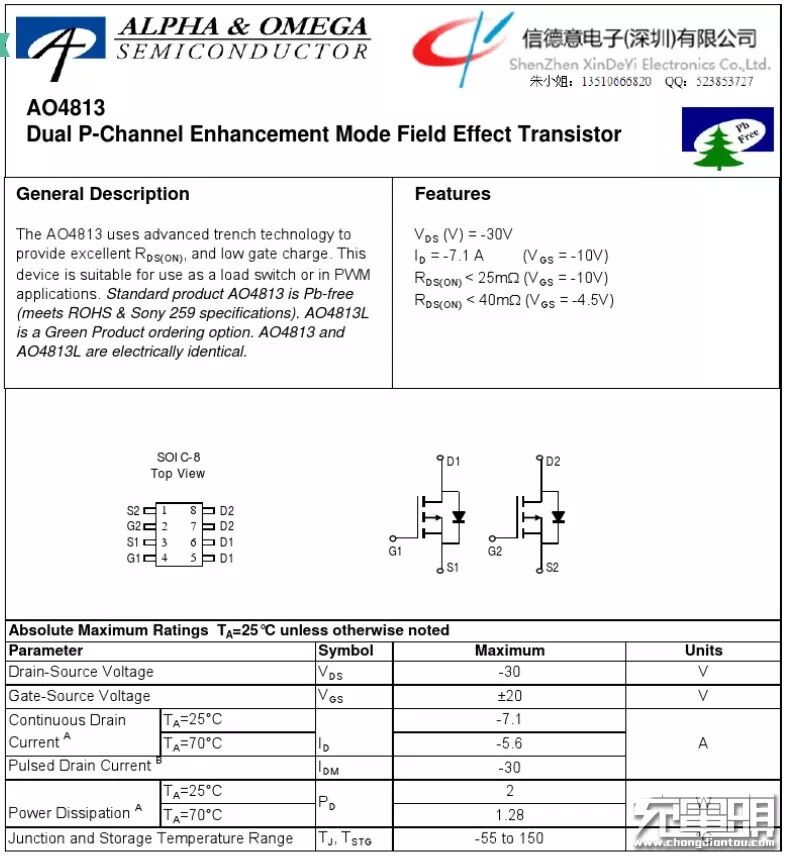

 AO4813的相关资料。

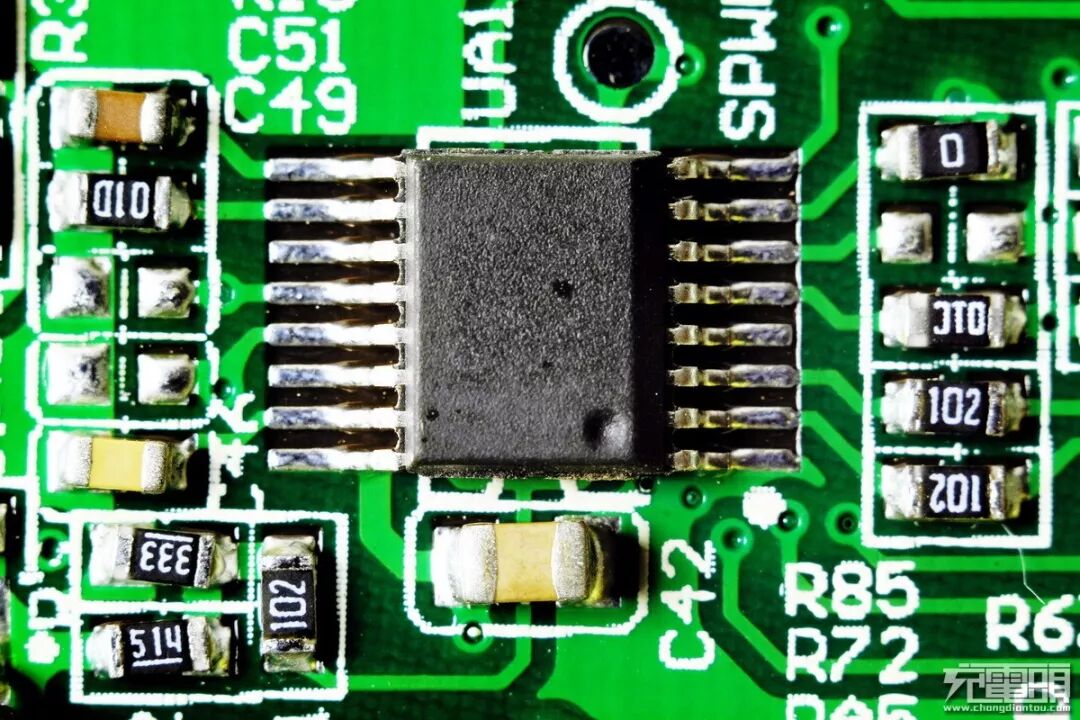

无标芯片一只，应为国产Type-C PD协议芯片。

又一只无标芯片，应为单片机，用于电池保护电路。

用于电池保护的5只MOS，AO8822。

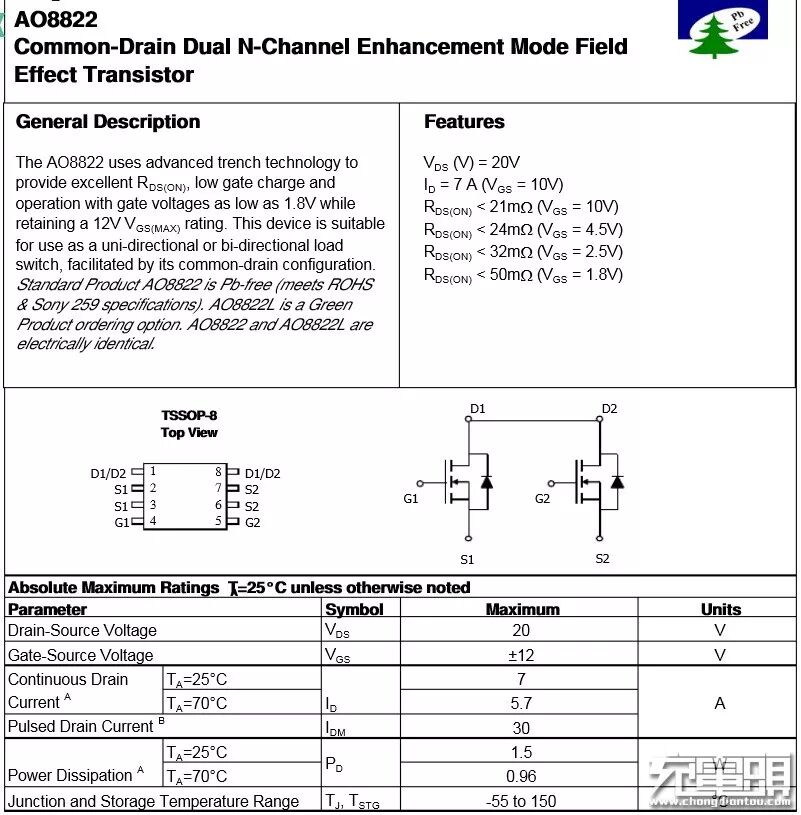

 AO8822的相关资料。

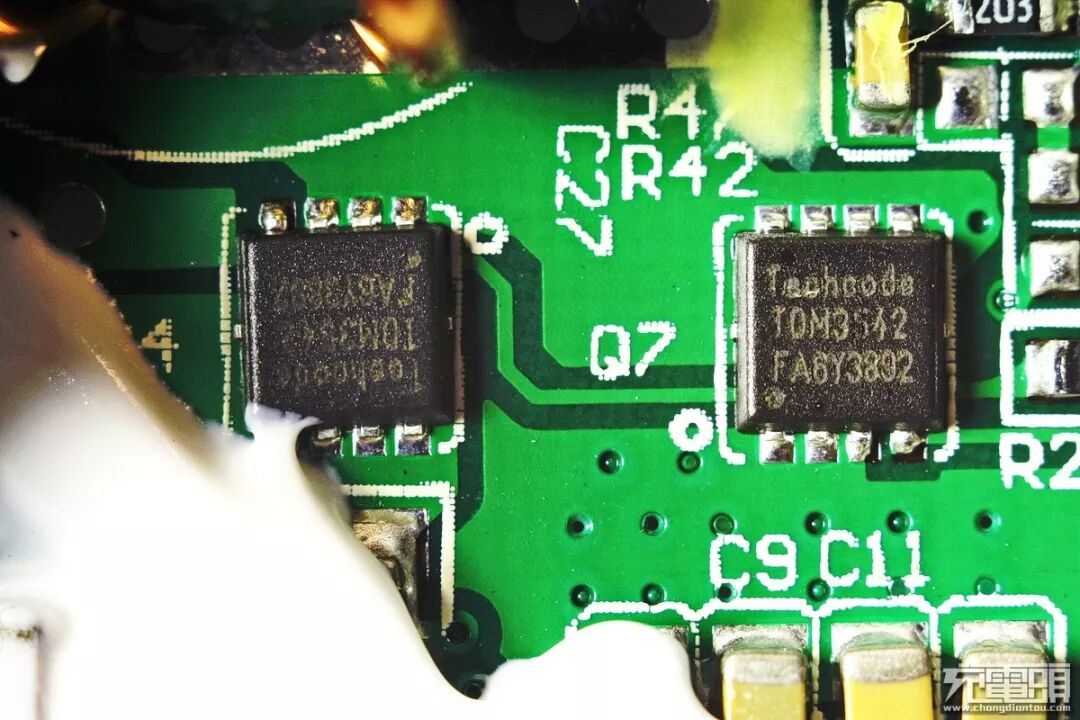

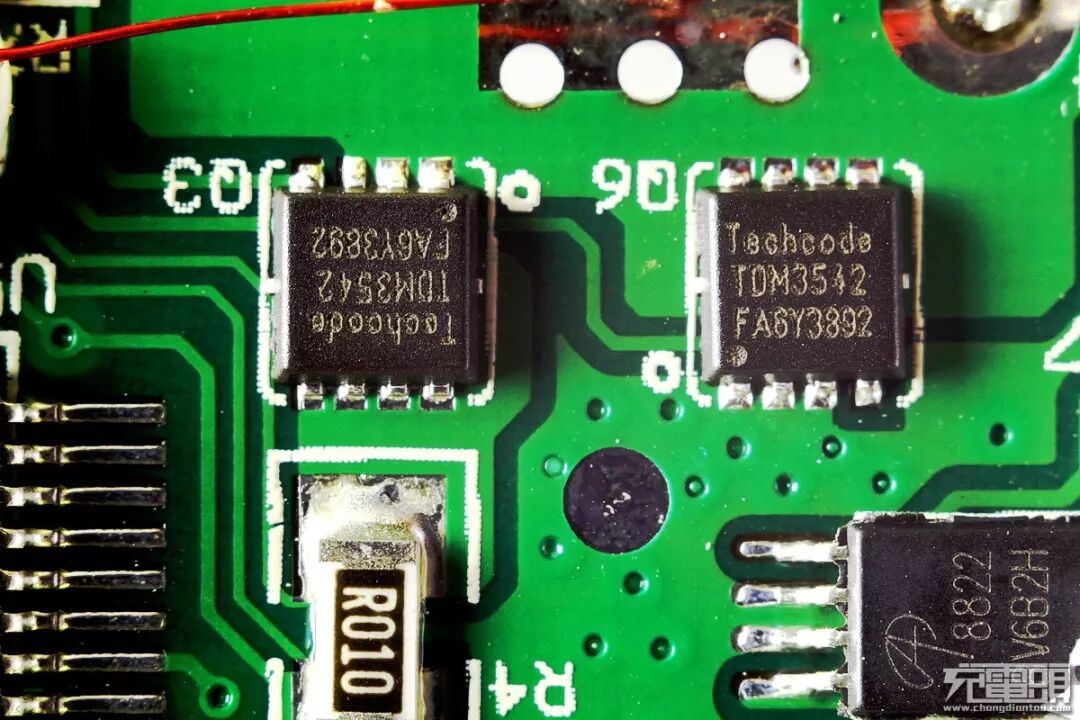

4只MOS，Techcode泰德TDM3542。

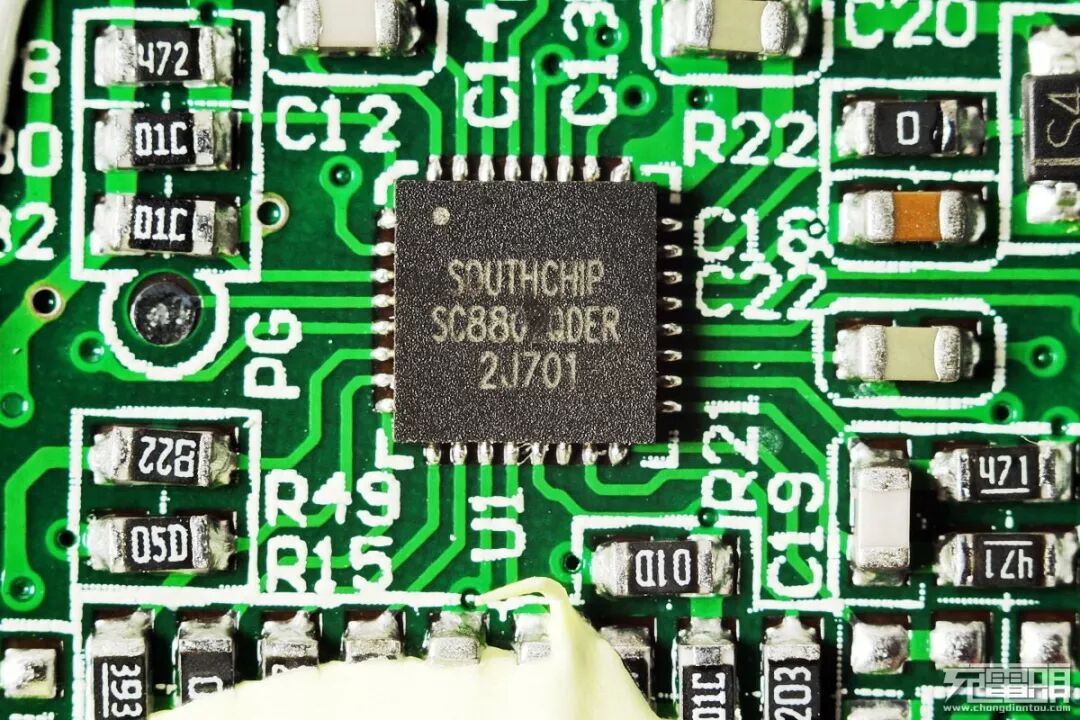

南芯SC8802，充电头网了解到，该芯片是一个同步 4 管双向升降压充放电控制器。不管输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理。当系统需要从电池组放电时，SC8802 能够反向输出所需电压，同样可输出低于，高于或者等于电池组电压值。

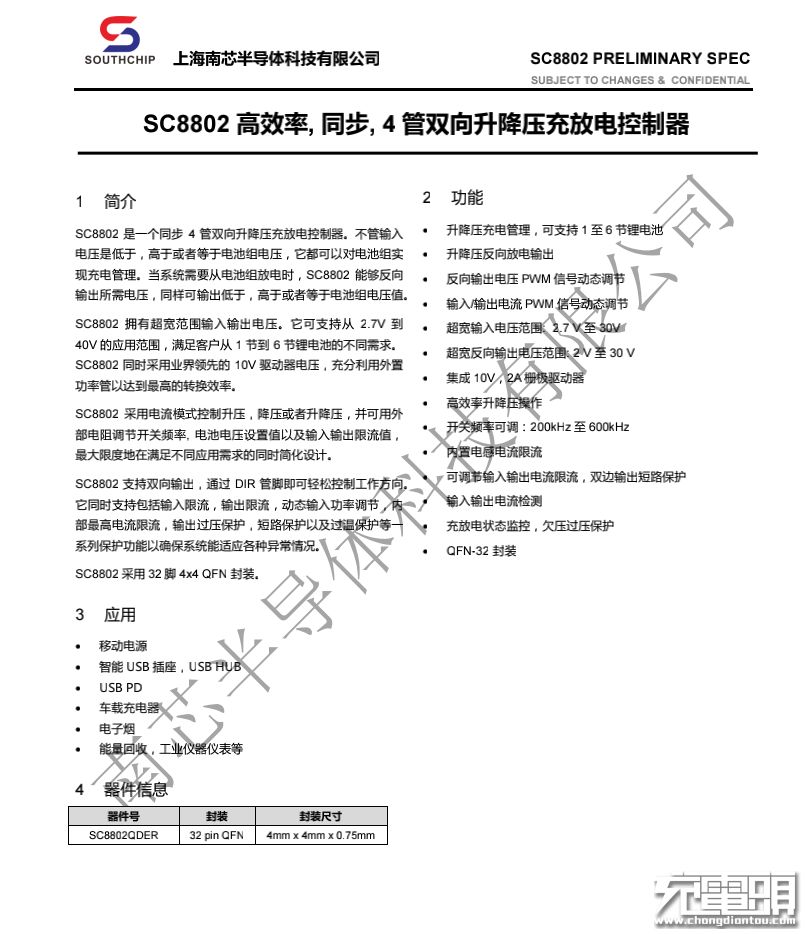

南芯SC8802的相关资料。

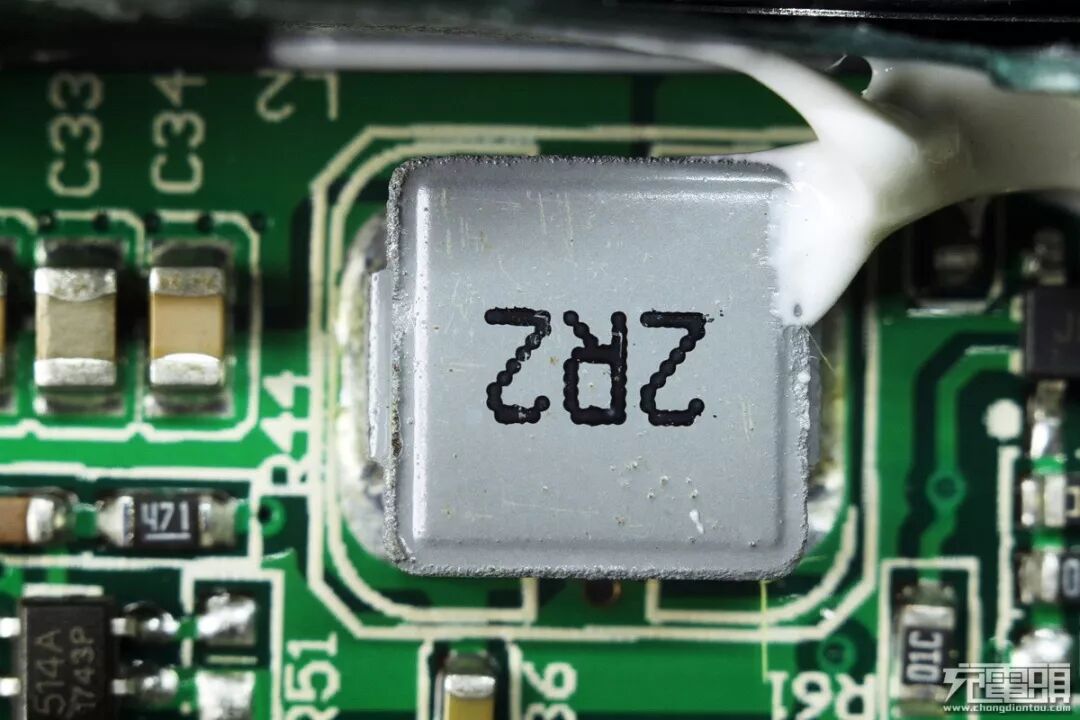

扁平2R2密封电感。

大功率电感，绕线十分的粗壮，强大功率的保证。

电芯与PCB之间有青壳纸加强绝缘。

四、iWALK F20PPD快充移动电源充电头网总结

iWALK F20P  PD快充移动电源采用暖色铝合金外壳，颜值不错，工艺结构也较为完善，20000mAh的大容量可满足长续航需求，近60W的输入输出功率十分强劲，不会有一夜都充不满的尴尬，支持Apple 2.4A、QC2.0、PD快充协议，2*USB-A + Type-C 3口共享57W（12W+45W）的输出性能，让iWALK F20P充满了竞争力，其中也可以看到国产锂电池和芯片业的进步，已经可以部分取代进口产品，让人感到由衷的欣慰，值得推荐。
