SOLOVE素乐20000mAh移动电源开箱拆解测试
素乐是深圳觅客科技有限公司旗下时尚消费类电子品牌，之前小编有拆解评测了SOLOVE 素乐Q1（10000mAh）移动电源，这期为您带来Q1的大哥SOLOVE 素乐Q2（20000mAh）移动电源拆解测试。
一、SOLOVE 素乐Q2开箱

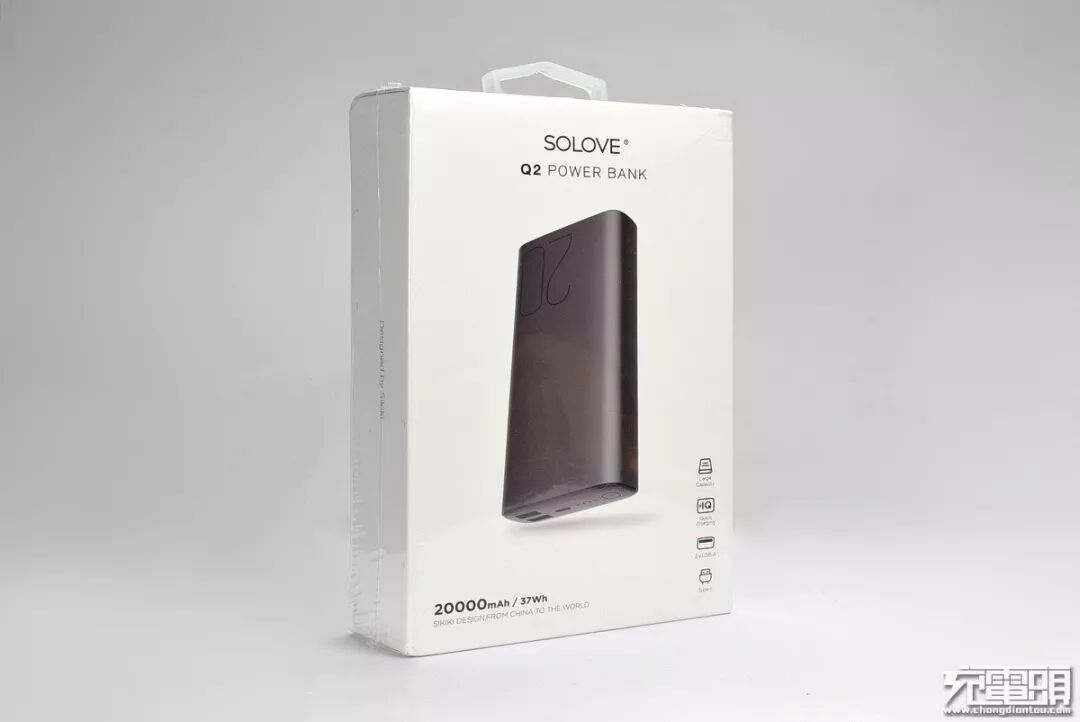

有挂卡便于线下实体店上柜陈列。
背面的上方印有产品图，下方印有产品的名称、型号、条形码及相关参数。

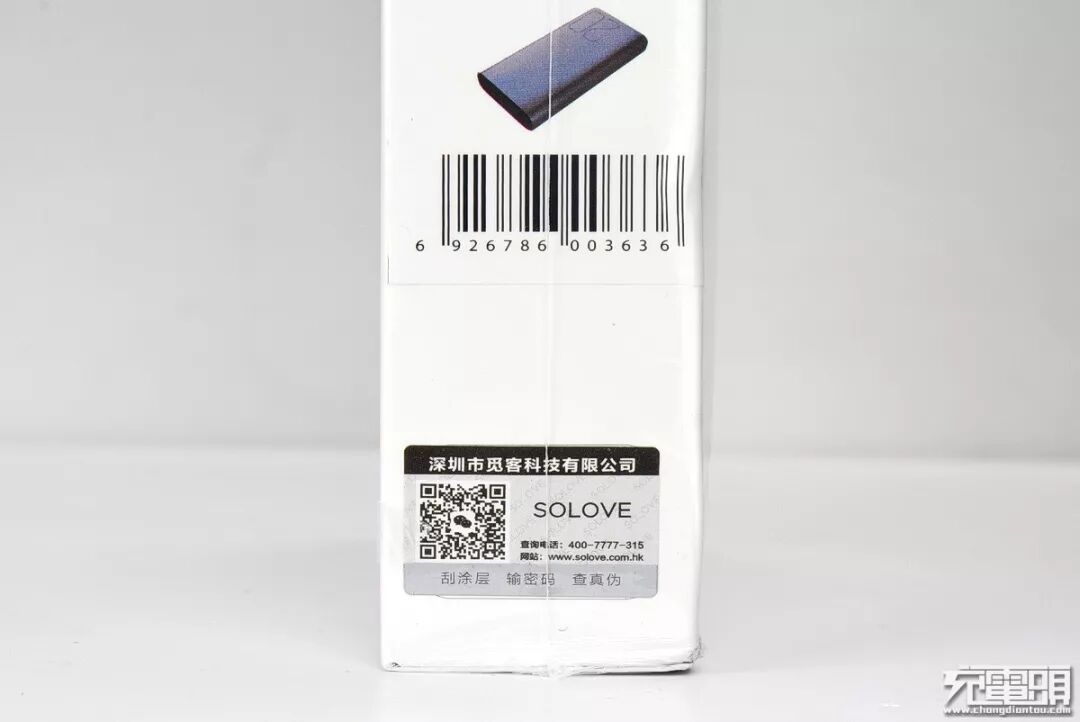

侧面同样印有产品图和条形码，除此之外还贴有防伪验证码。
产品有多色可选。
产品包装盒背面印刷的性能参数。产品型号：Q2；输入接口：Type-C；输出接口：2-USB/Type；聚合物电池能量：19000mAh-20000mAh，70.3Wh/74Wh（MIN/TYP）3.7V；额定容量：13000mAh5V（TYP 1A）；输入：5V/2A、9V/2A、12V/1.5A；输出1：5V/3A、9V/2A、12V/1.5A；输出2：5V1A；Type-C输出：5V/3A、9V/2A、12V/1.5A；总输出最大可达5V/3A。
制造商：深圳觅客科技有限公司；生产企业：深圳市翔智达科技有限公司。

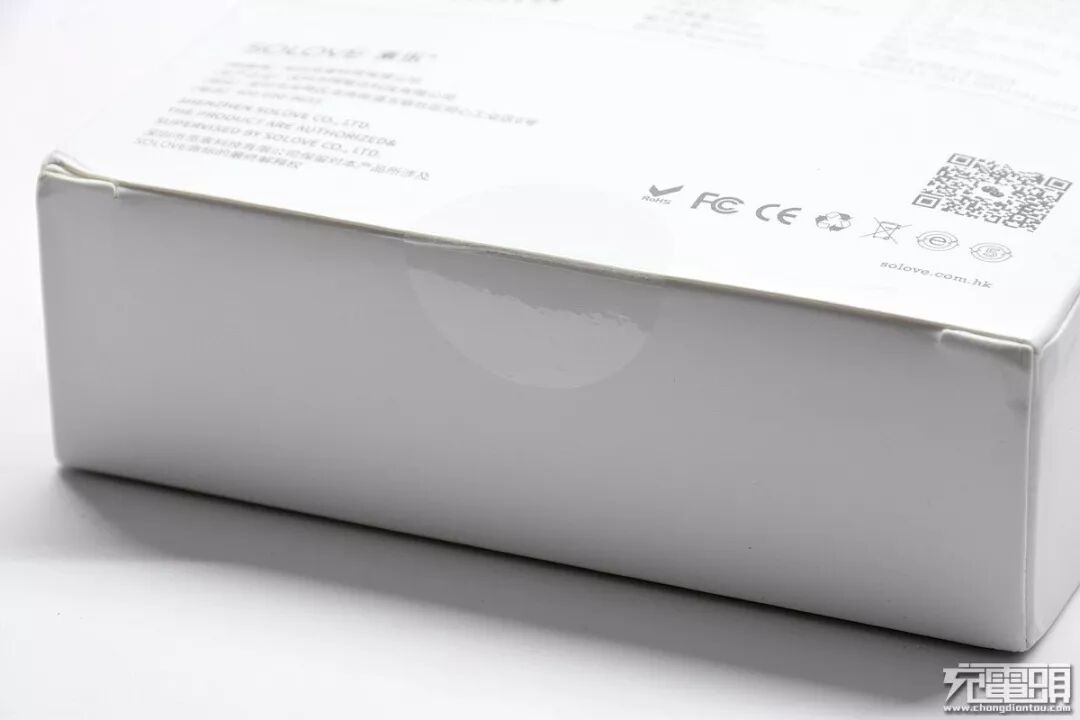

上下封口签，封口签材质为透明胶。

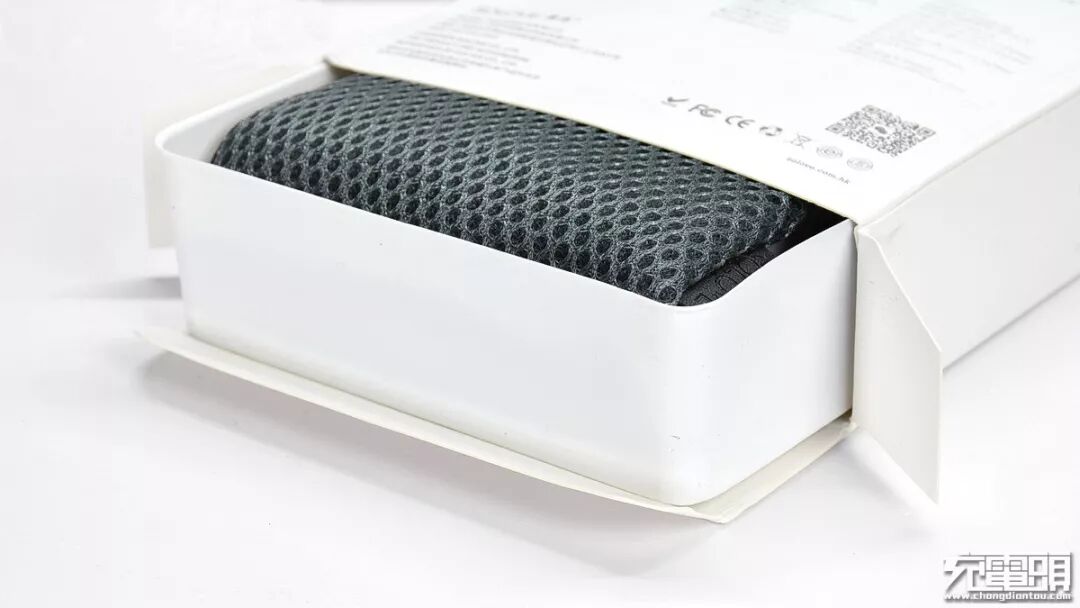

打开包装，发现里面有附送网布袋。

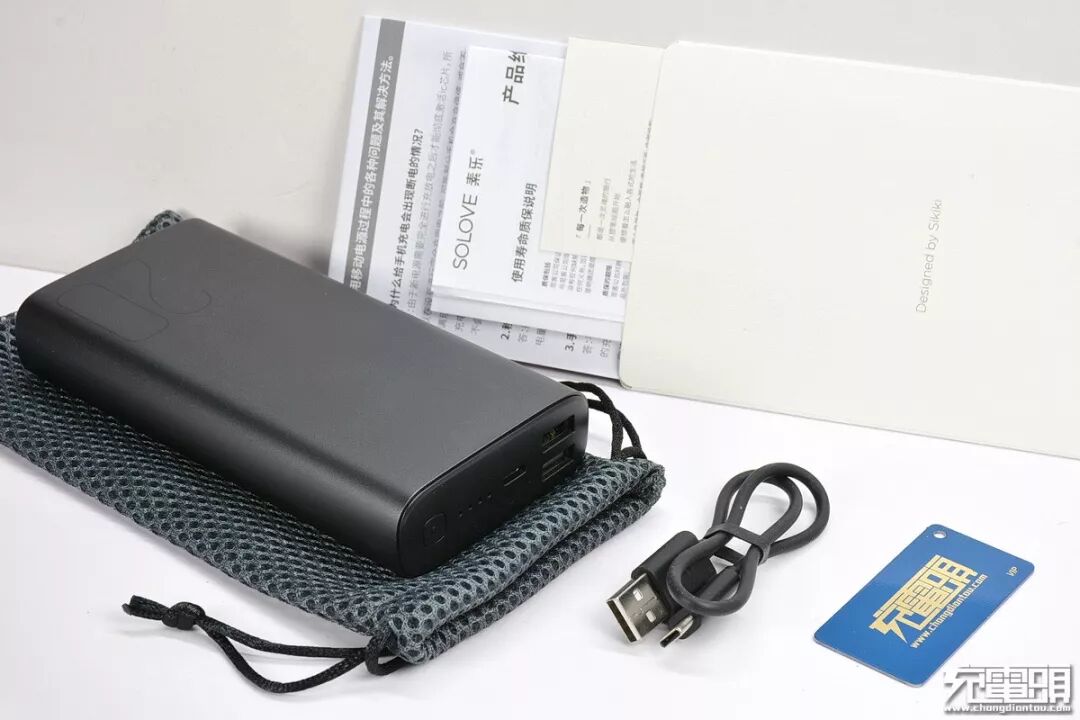

包装内的全部内容：充电宝本体、网步袋、充电线、说明书等一些纸质文件。纸质文件都装在一个厚布纹卡纸信封内。

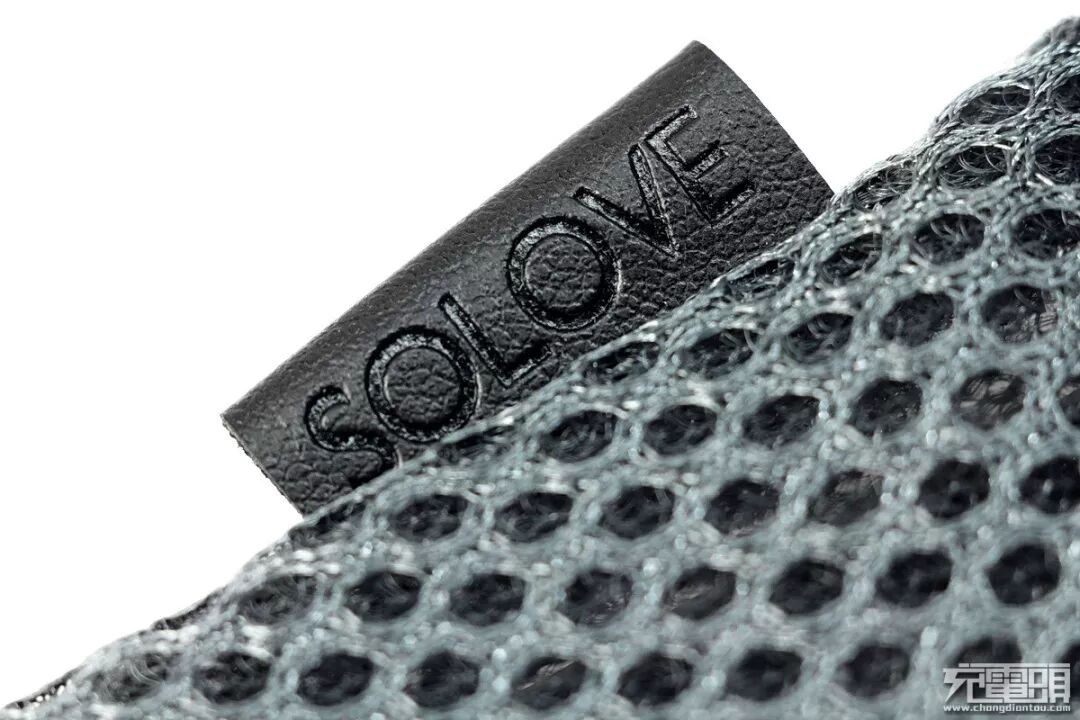

网布袋上的LOGO，LOGO是印上去的。

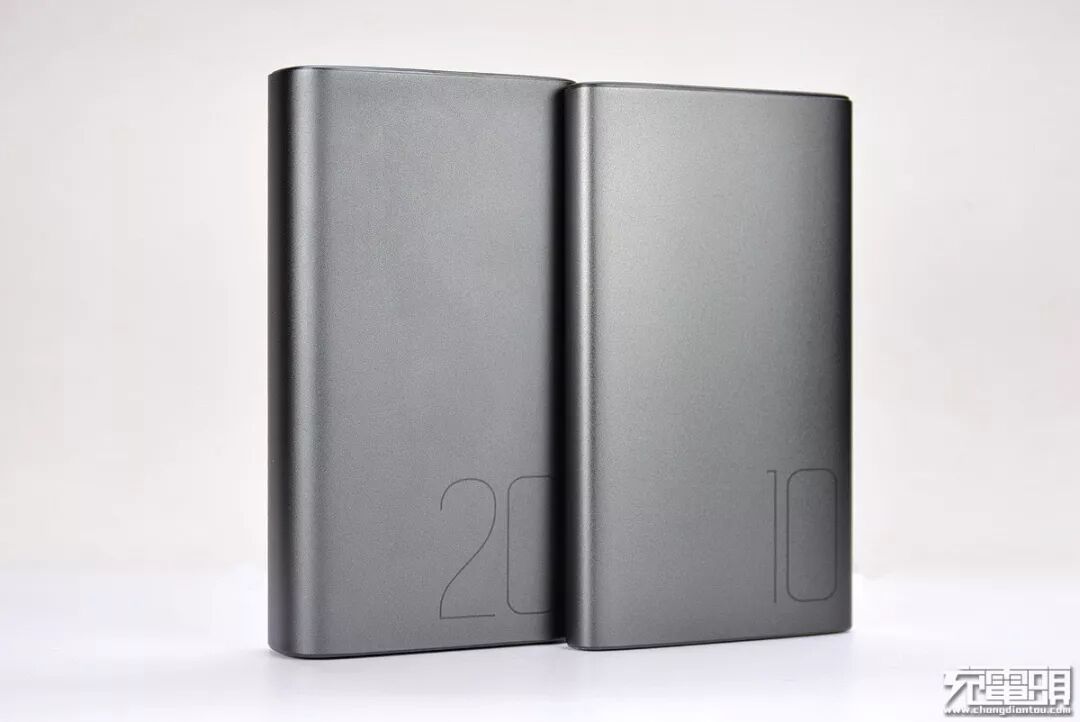

哥俩好，SOLOVE 素乐Q2比Q1更厚重一些，外观风格基本一致。

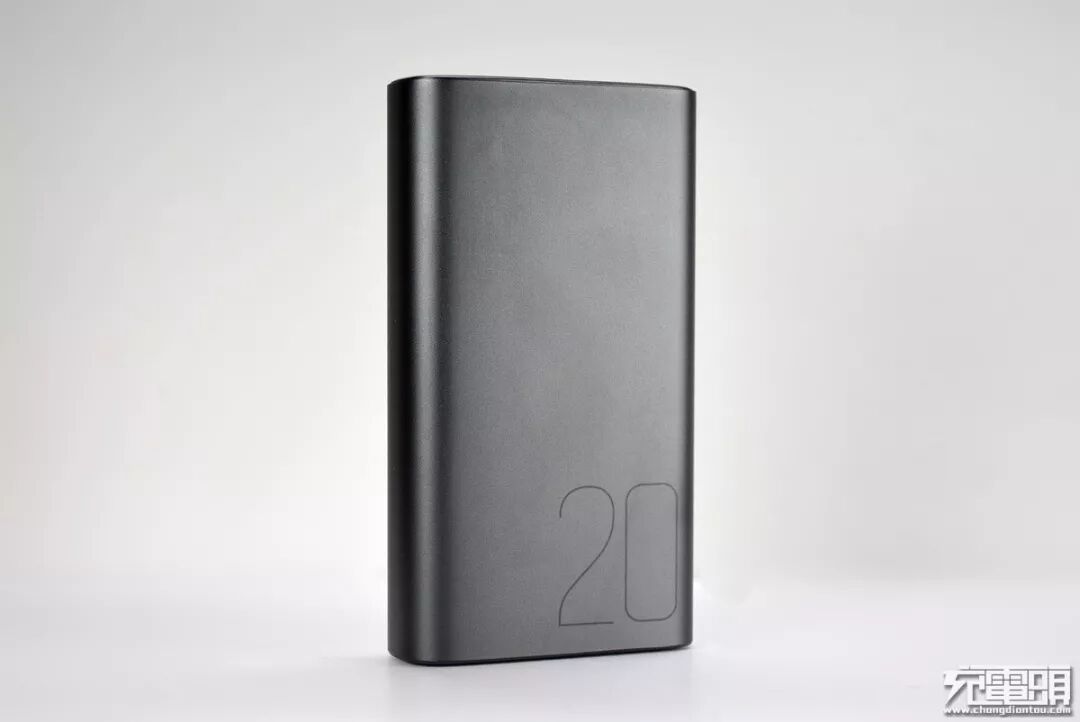

CNC铝合金喷砂外壳，边角精致细腻不割手。右下角的20字样表明其电芯容量为20000mAh。SOLOVE 素乐Q2由于较为宽厚，可以竖立在桌面上，Q1则不能。

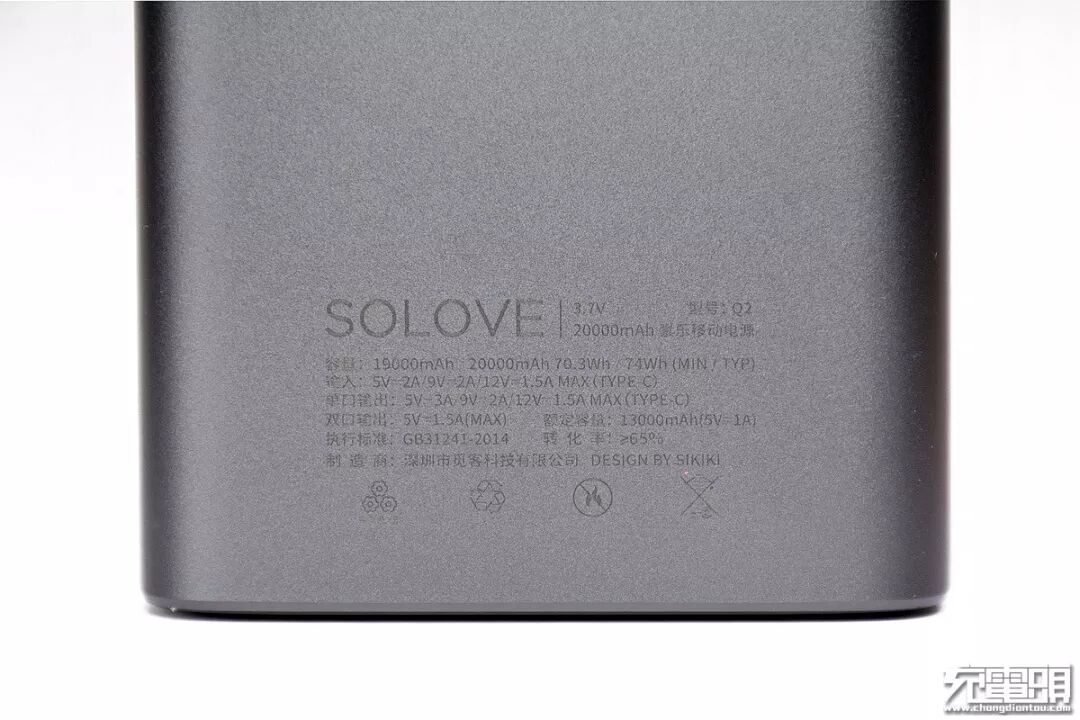

SOLOVE 素乐Q2背部的镭射雕刻产品铭牌，不易磨损。这里标明了SOLOVE 素乐Q2具备19000-20000mAh的电芯容量，能量70.3-74Wh，额定容量13000mAh，转化率≥65%。Type-C口支持5V-2A 、9V-2A 、12V-1.5A 最大18W的输入、输出能力，双口同时输出时支持5V-1.5A MAX。产品符合GB31241-2014国家标准。

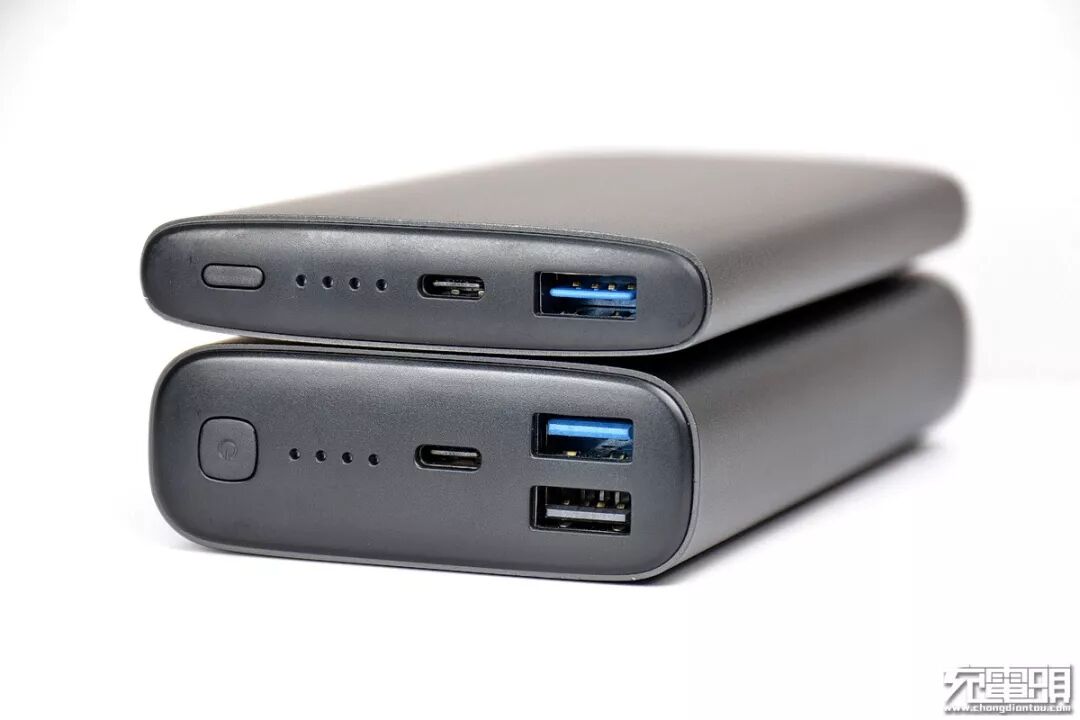

SOLOVE 素乐Q1与Q2叠罗汉。Q2面板从左至右分别为电源按键、电量指示LED灯*4、Type-C双向输入输出插座、USB-A输出插座*2。两个USB-A输出插座呈反向相对排列，一个使用黑色胶芯，表示不支持QC快充，另一个使用蓝色胶芯，表示支持QC2.0/3.0快充协议。充电头网了解到，这款产品并没有采用像Q1那样的双向盲插设计。

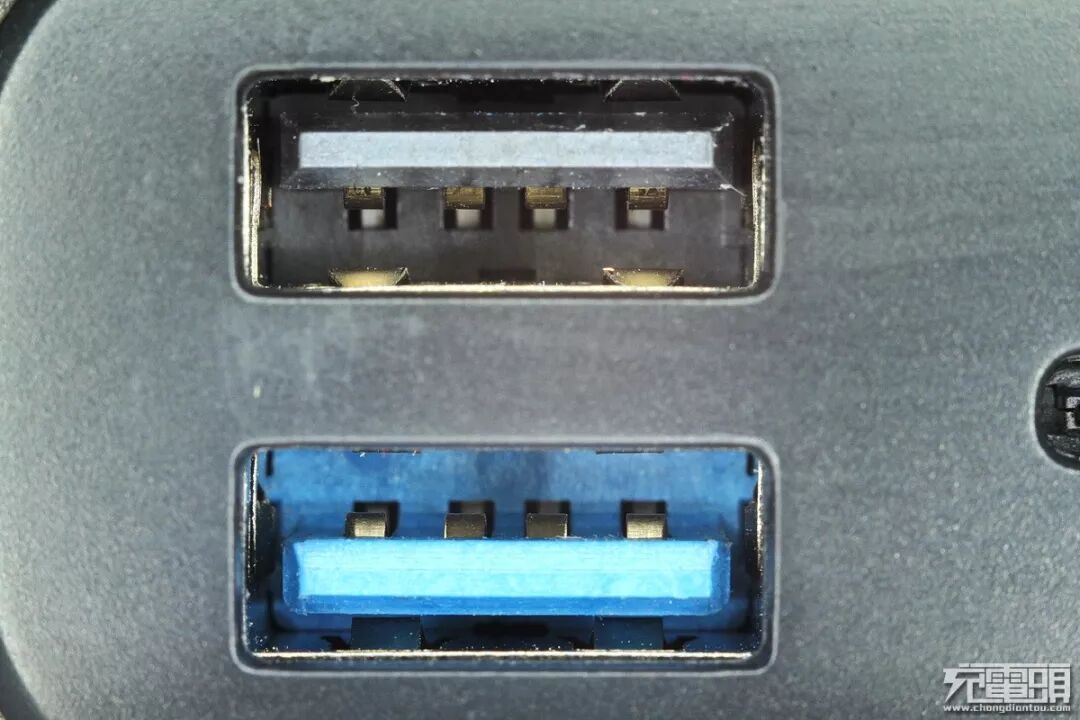

SOLOVE Q2的两个USB-A口细节展示。
二、SOLOVE 素乐Q2测试

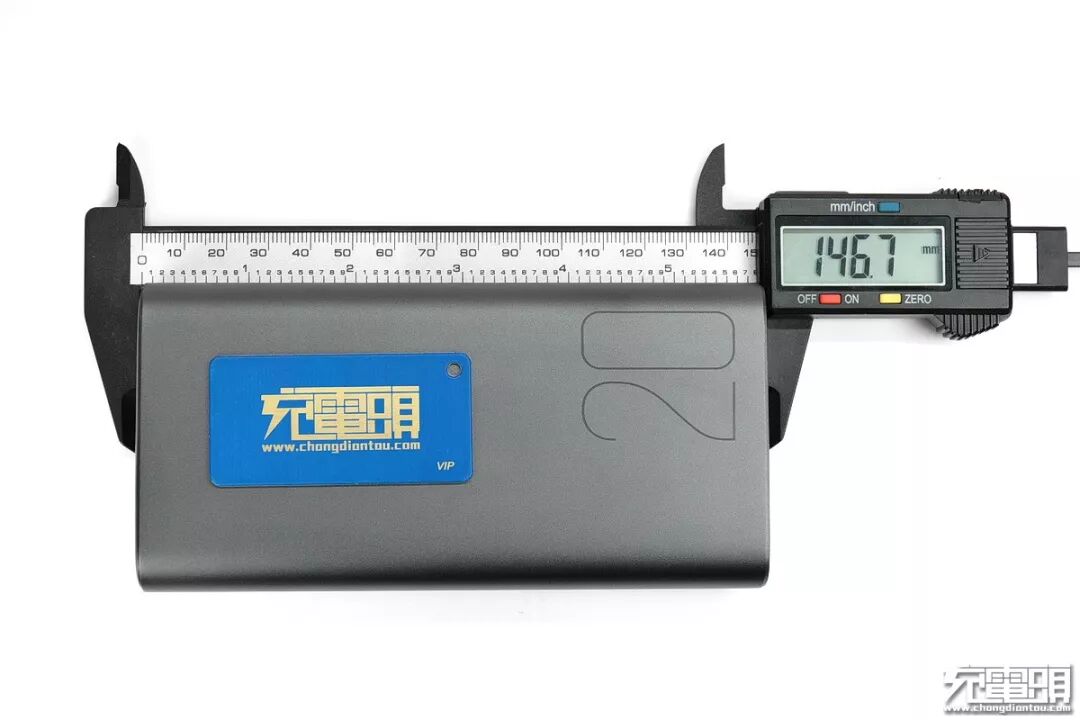

SOLOVE 素乐Q2长146.7mm。

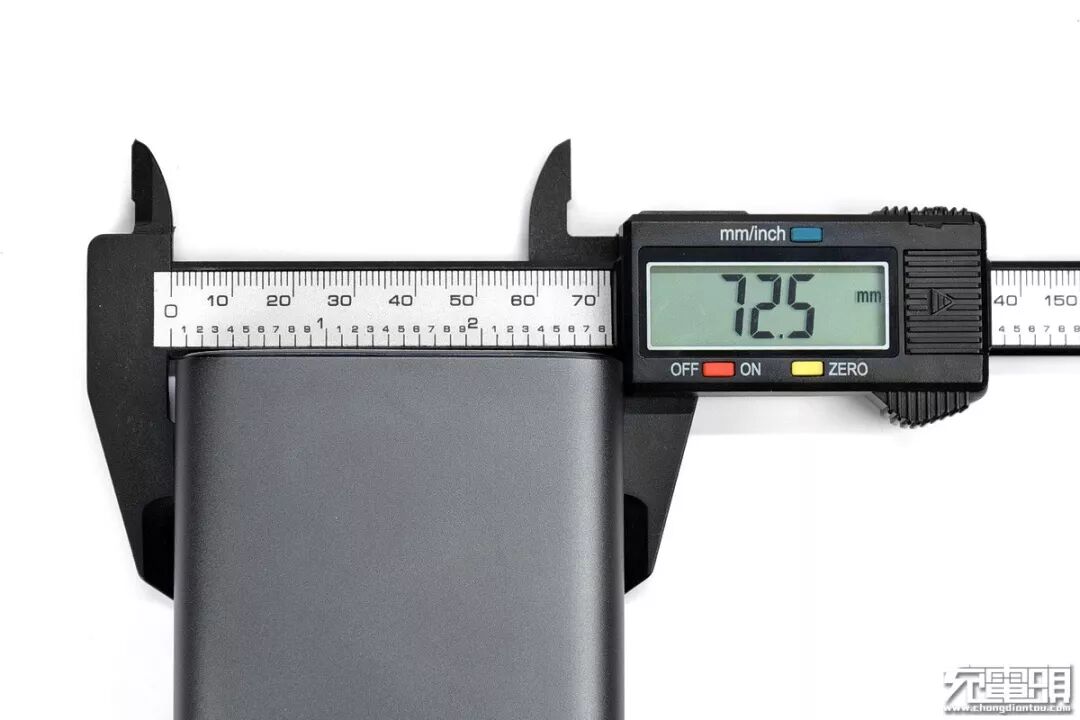

宽72.5mm。

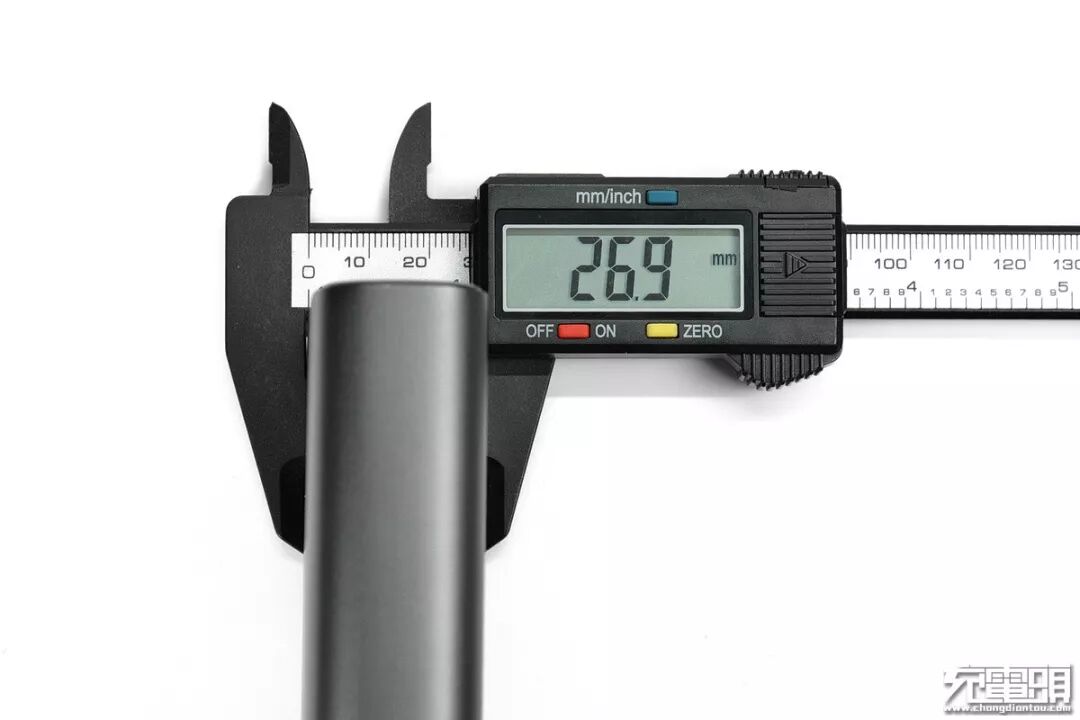

厚度26.9mm。

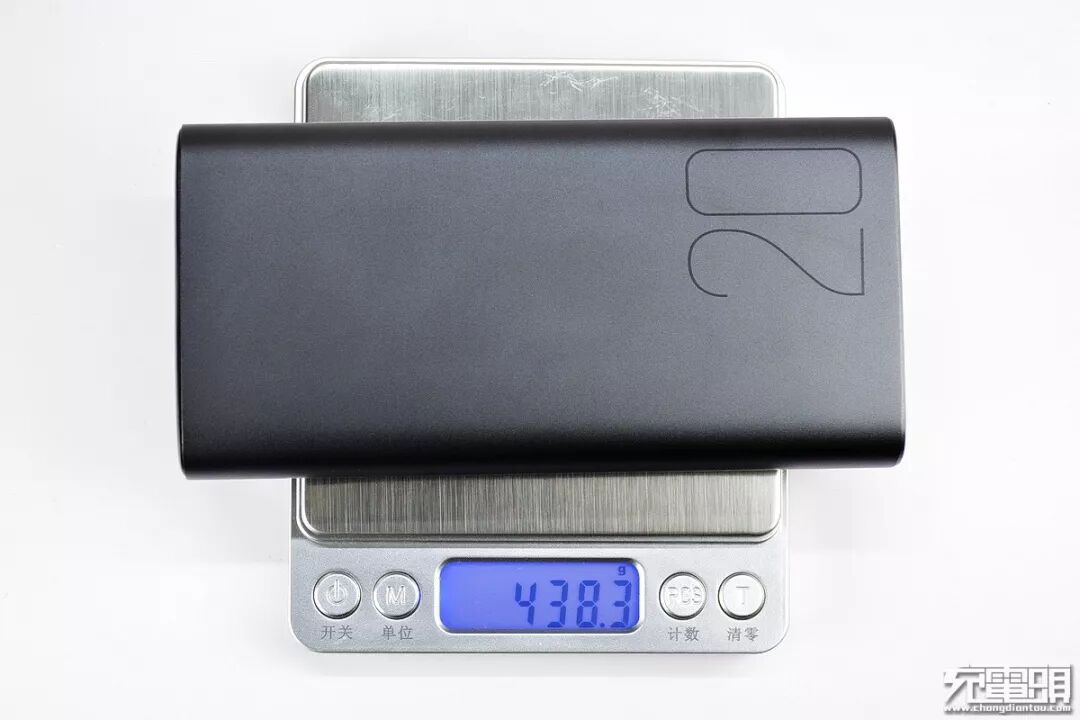

重438.3g。

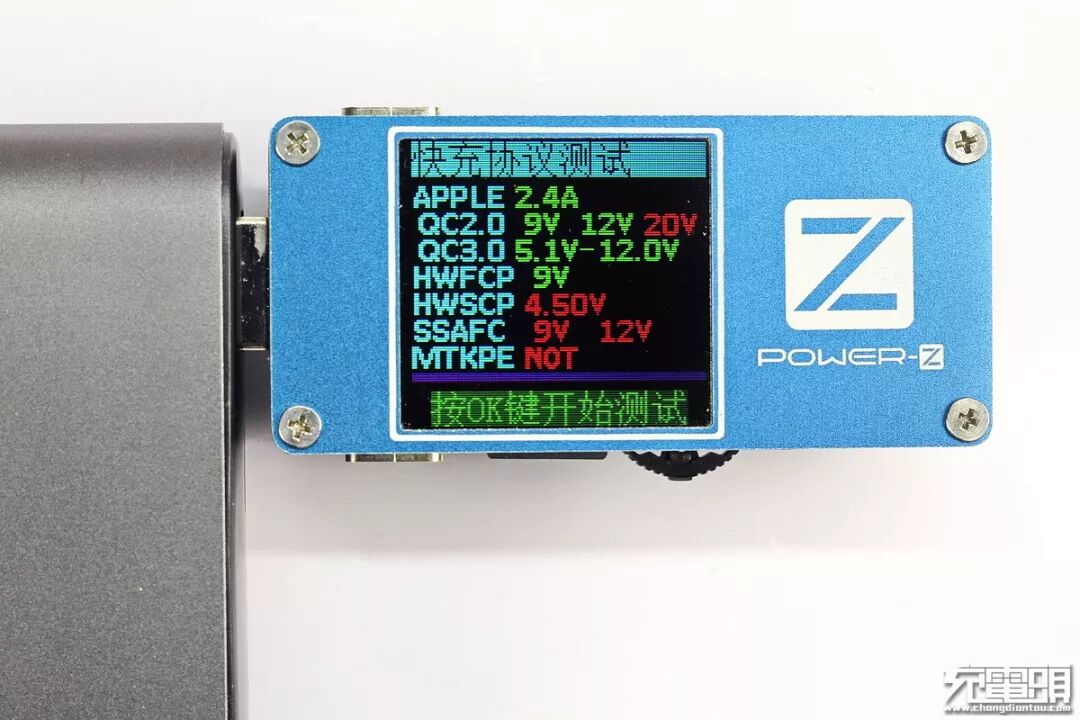

使用专注于充电领域的ChargerLAB研发的 POWER-Z FL001 SUPER USB测试仪探测得到的结果，SOLOVE 素乐Q2的蓝色USB-A口支持Apple 2.4A、QC2.0/3.0（5-12V）、华为FCP 9V快充协议。
POWER-Z FL001S可用于测试市面上所有手机、充电宝、充电器、以及采用USB PD Type-C笔记本、平板电脑的充电电压及电流。支持QC3.0、QC2.0、AFC、FCP、PD触发并具有协议自动检测功能。
另一只黑色USB-A口则不支持任何快充协议，包装盒上注明此口支持5V、1A输出，双USB-A口共享最大3A输出。

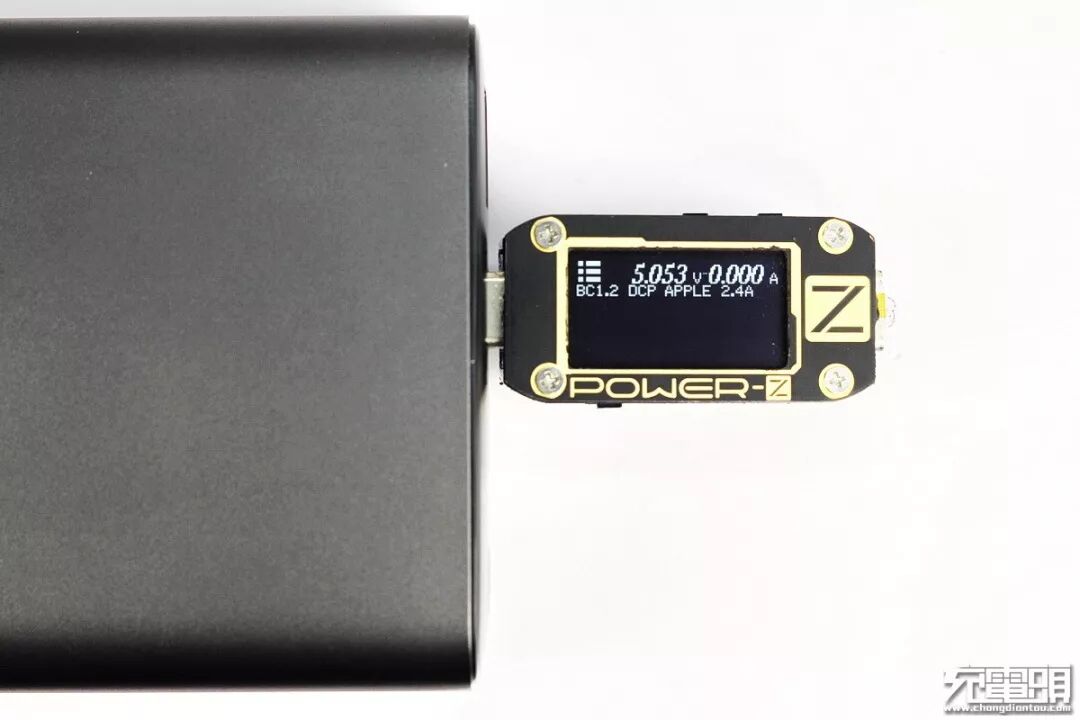

KM001测试仪显示黑色USB-A口默认支持DCP 1.5A，即无识别芯片。

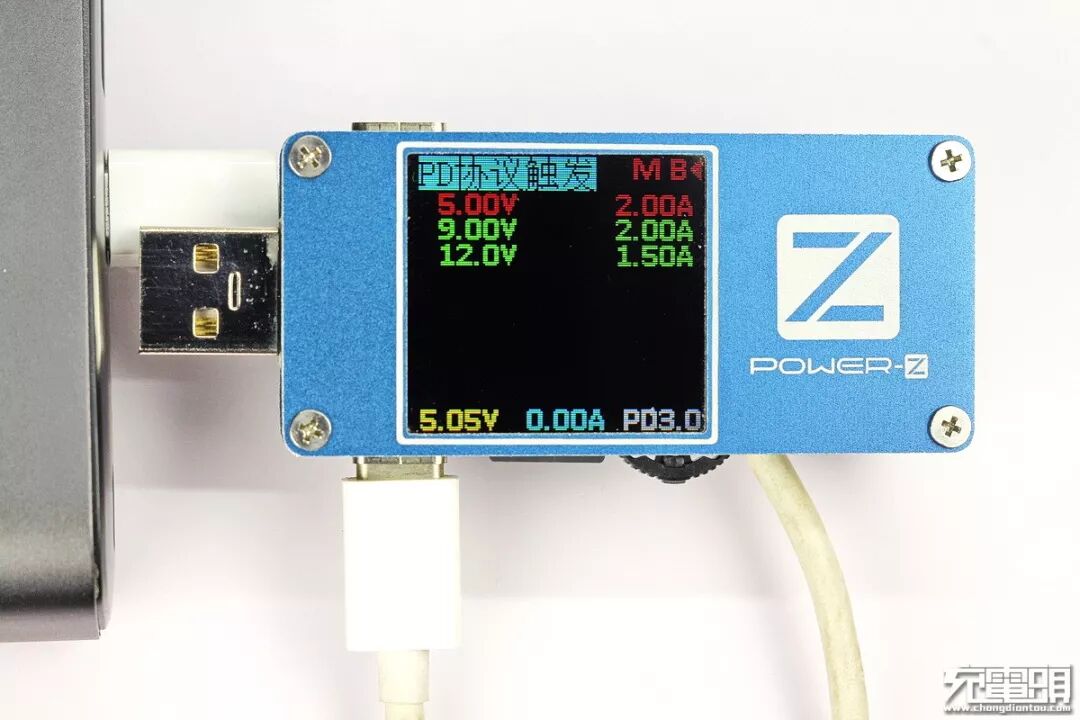

KM001C测试仪显示SOLOVE 素乐Q2的Type-C口支持PD协议。
POWER-Z KM001C自带USB-C公头，在产测试时可免去了繁琐的接线过程。支持USB PD 3.0诱骗以及抓包分析、支持多种协议检测、支持QC3.0/2.0、FCP、SCP、AFC等协议诱骗、支持电脑联机同步测试数据、支持离线数据记录、支持E-Mark线缆测试、支持Type-C线阻测试等。

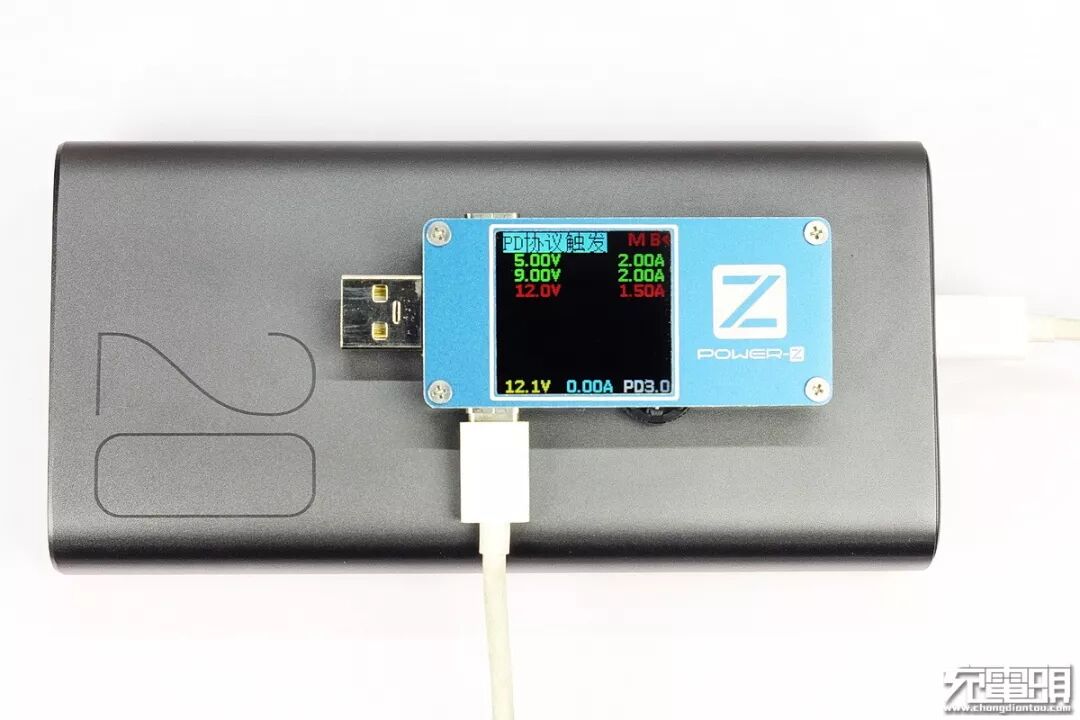

POWER-Z FL001 SUPER USB测试仪显示SOLOVE 素乐Q2的Type-C口支持PD3.0规范。
输出能力为5V-2A 、9V-2A 、12V-1.5A，与SOLOVE 素乐Q1相同 。
使用EBD-USB+测试蓝色USB-A口（QC快充）步进输出：

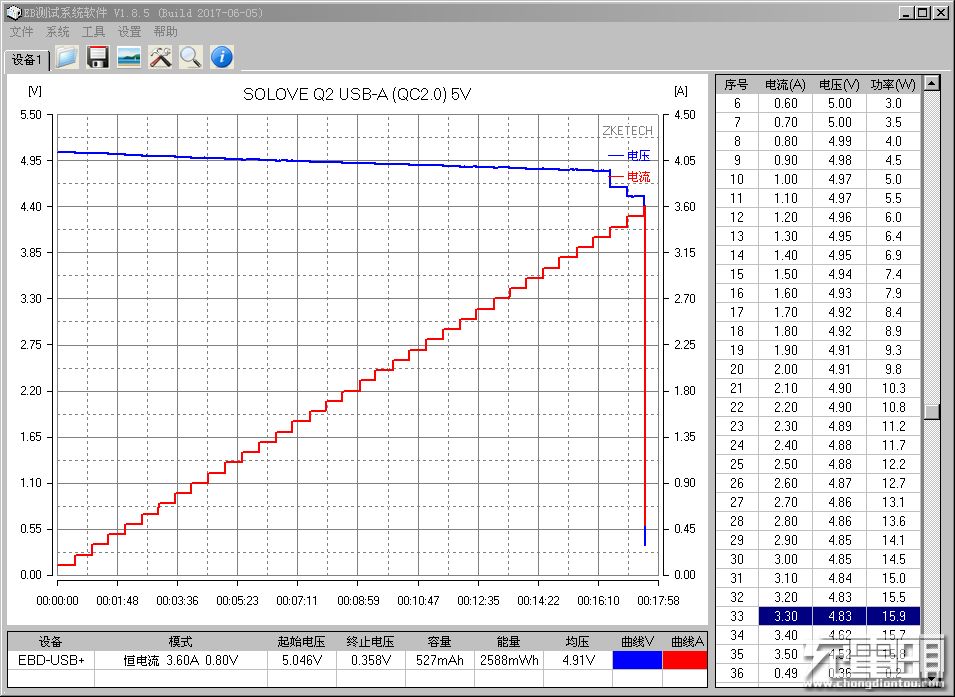

5V档最高输出到3.3A，超过标称值，最大功率达到了15.9W。

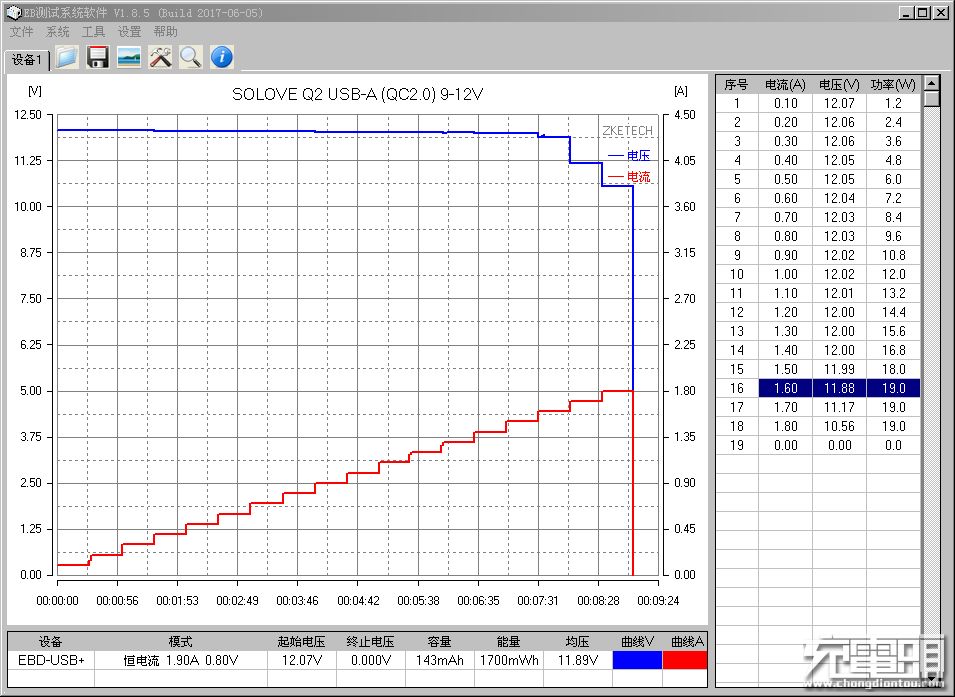

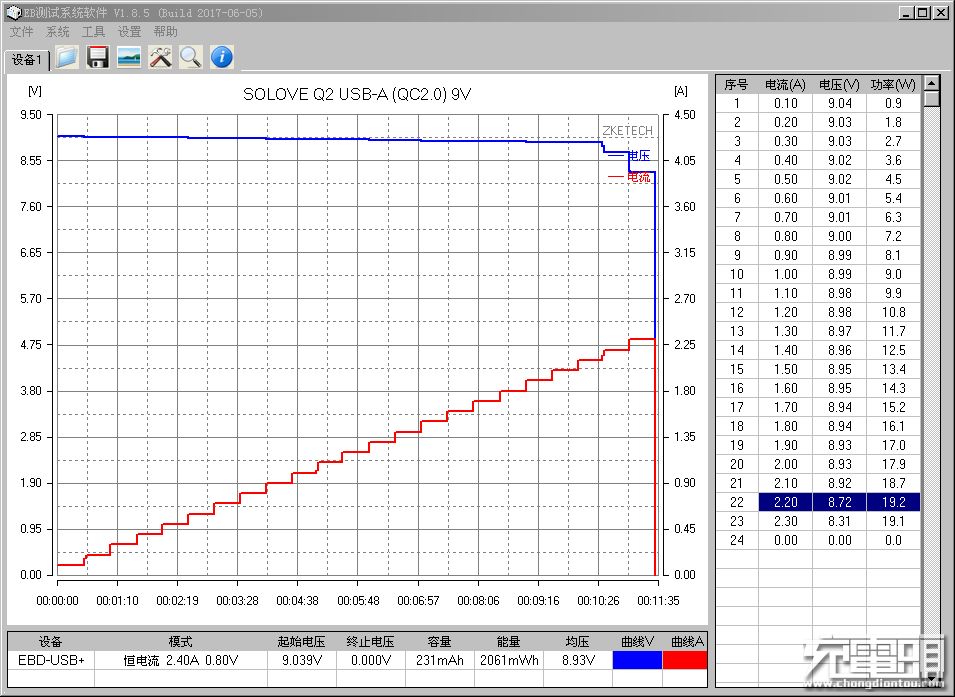

9V档最高支持到2.2A的输出能力，超过标称值，最大功率达到了19.2W。
12V档最高支持到1.6A的输出能力，超过标称值，最大功率达到了19W。

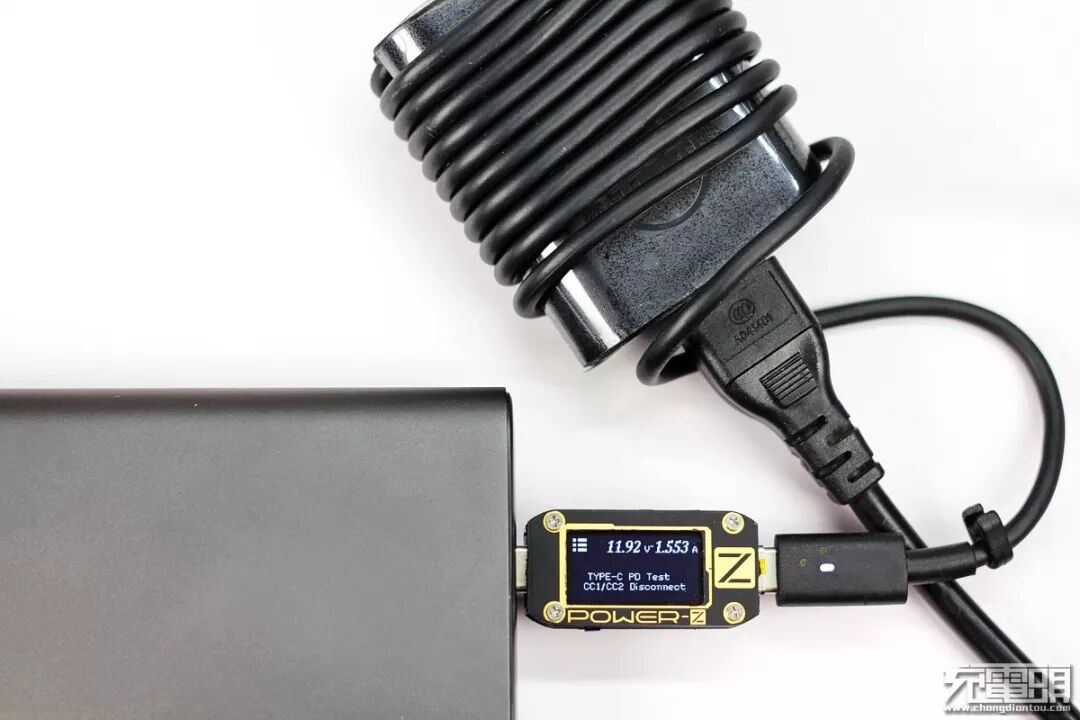

使用DELL 30W PD电源充电测试，KM001C表显示充电电压11.92V，电流1.553A，（功率≈18.5W）。

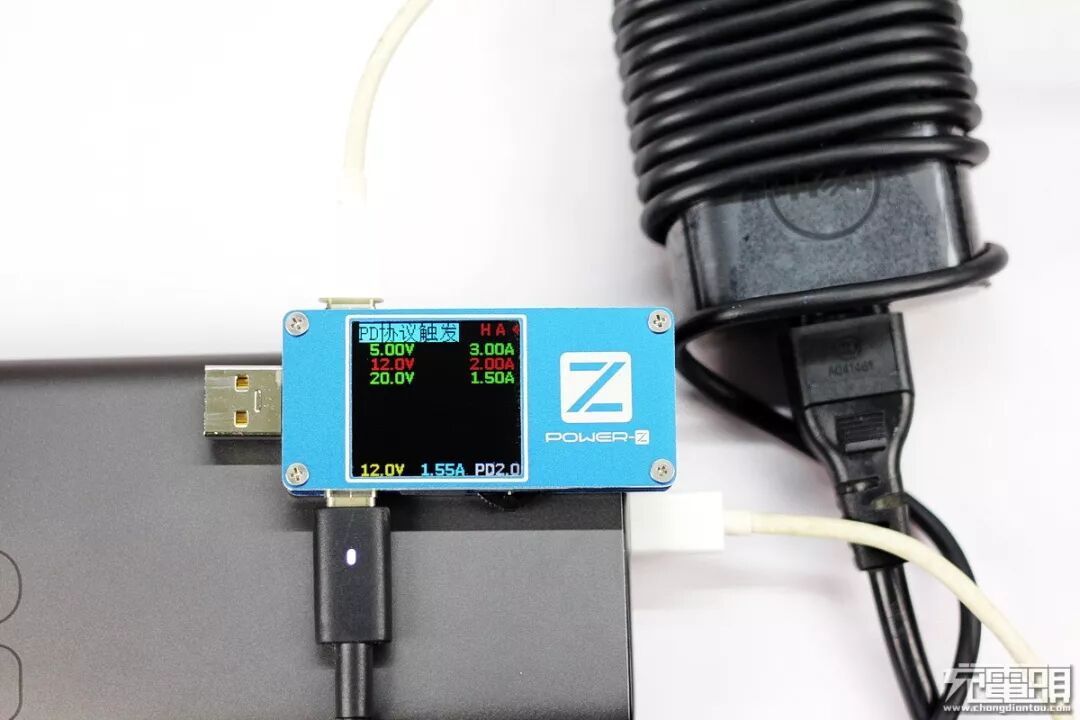

换成POWER-Z FL001 SUPER USB测试仪显示使用了电芯手机PD2.0规范，充电电压12.0V，电流1.55A，（功率≈18.6W）。

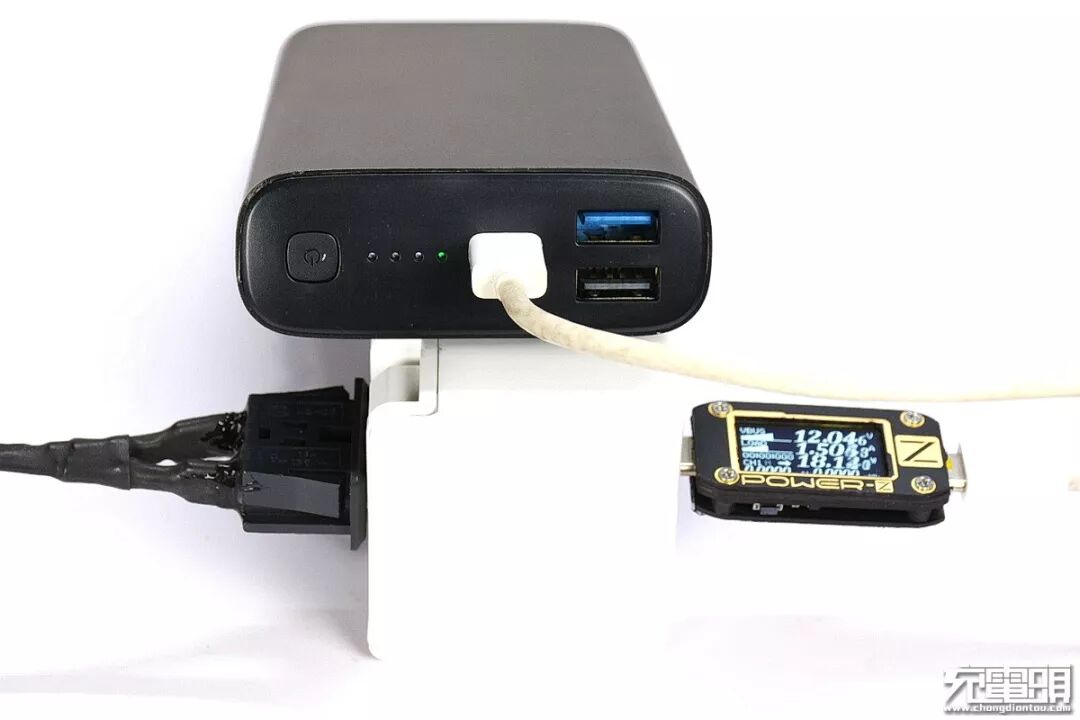

上图使用的是绿联29W单口Type-C PD充电器，兼容性良好。充电时最后一颗LED灯会变成绿色，提示快充。在输出为高于5V的高压输出时也一样亮绿灯，5V低压则为白灯。
使用CRDC QC3.0充电器，未开启高压快充，而是5V低压模式，输入功率10.2W。
三、SOLOVE 素乐Q2拆解

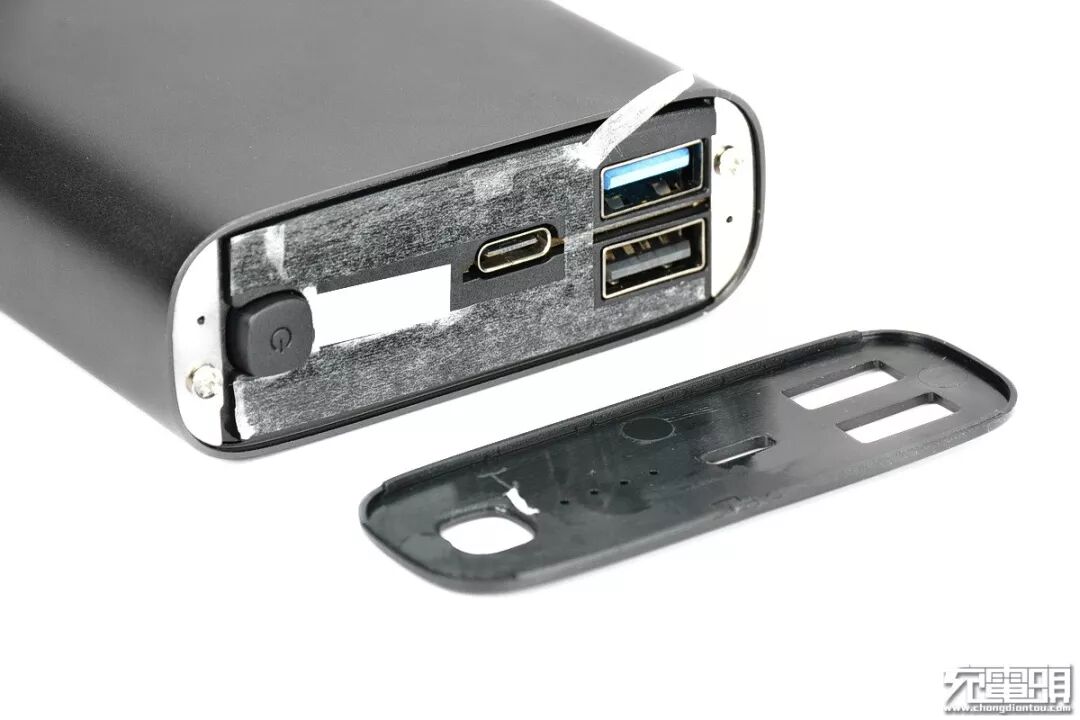

首先撬开双面胶粘贴的输出端口面板，两侧各有一颗螺丝固定内芯支架，并且使用了月牙形的金属垫片，由于金属垫片面积稍大，还使用了定位孔。

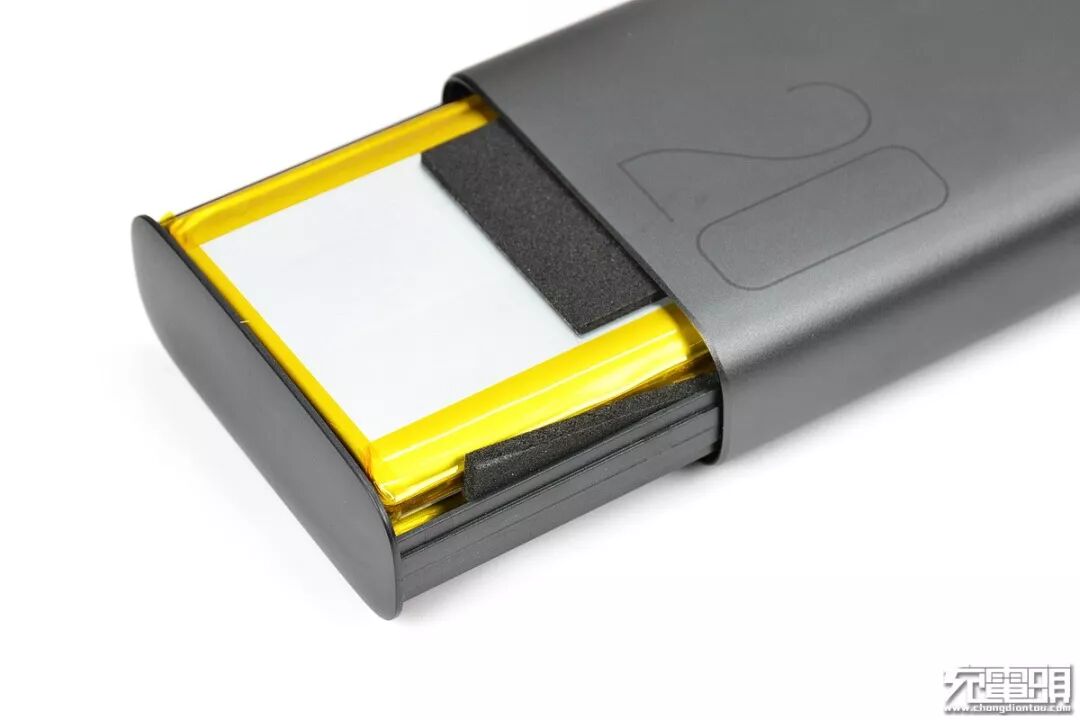

拧下螺丝后即可向后抽出内芯支架。

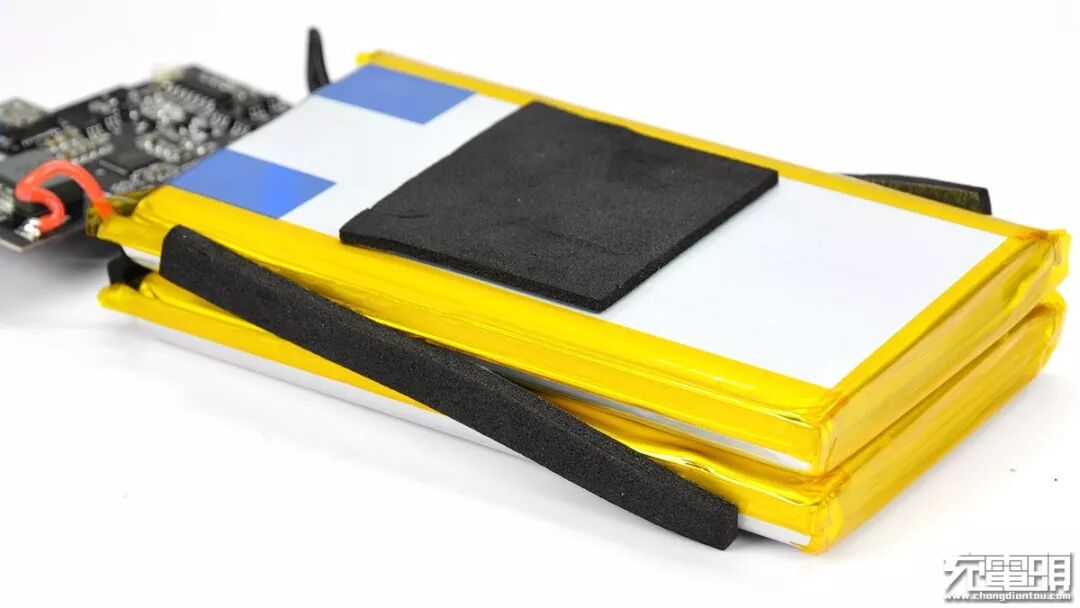

2块聚合物电芯并联，四周包裹减震泡棉保护电池。

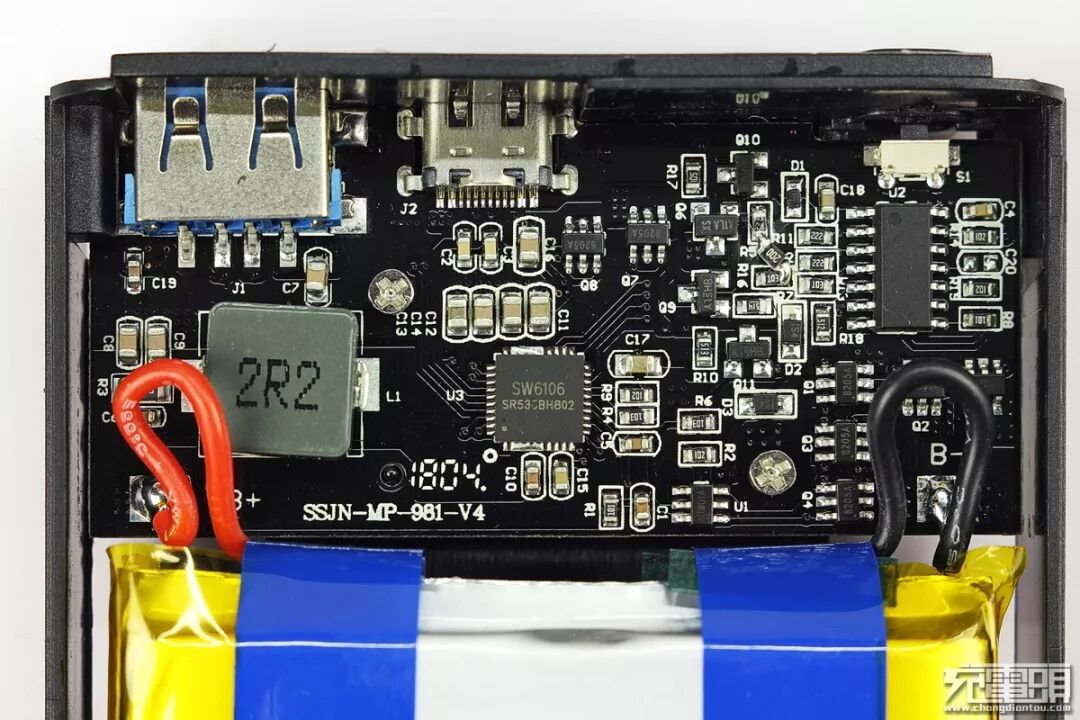

主板正面一览。

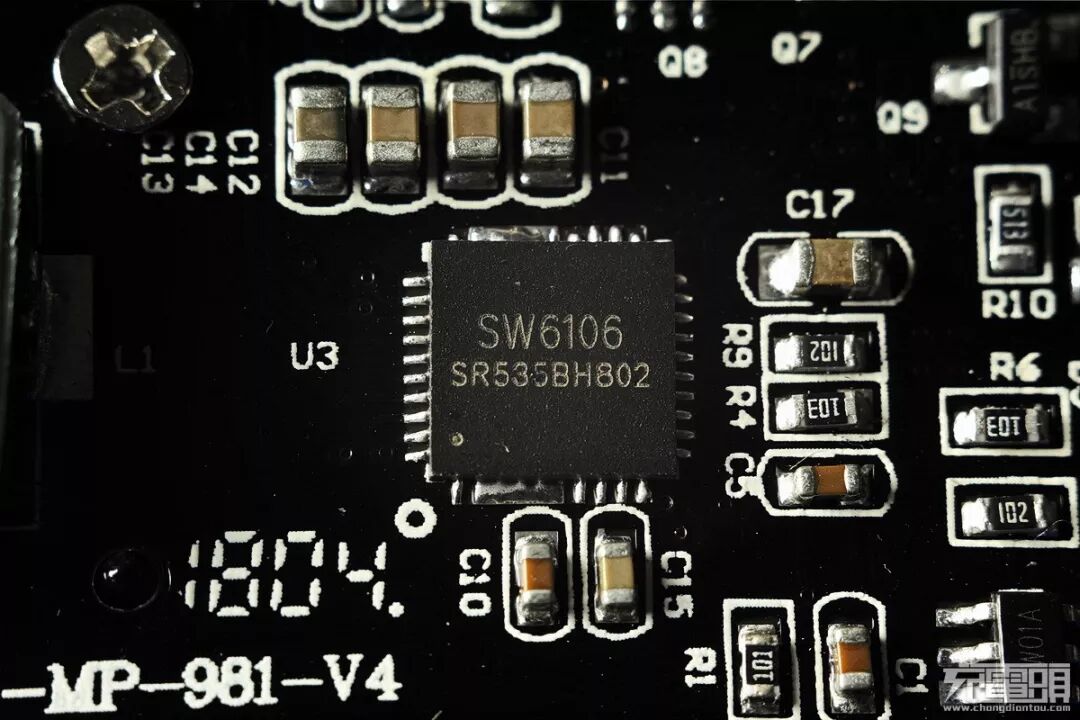

主控芯片与Q1一样，使用了来自珠海智融科技有限公司的SW6106，支持 PD 的多协议双向快充移动电源解决方案。
SW6106详细资料。
14脚无标单片机，国产芯片。

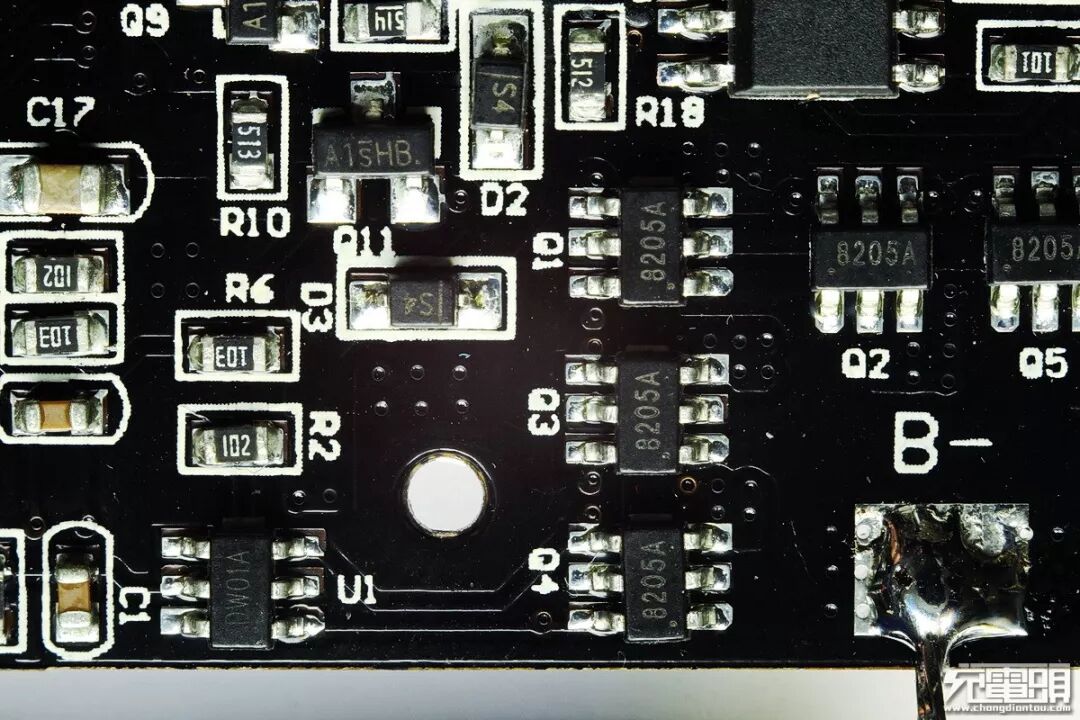

DW01和8205A构成的经典锂电池保护电路。

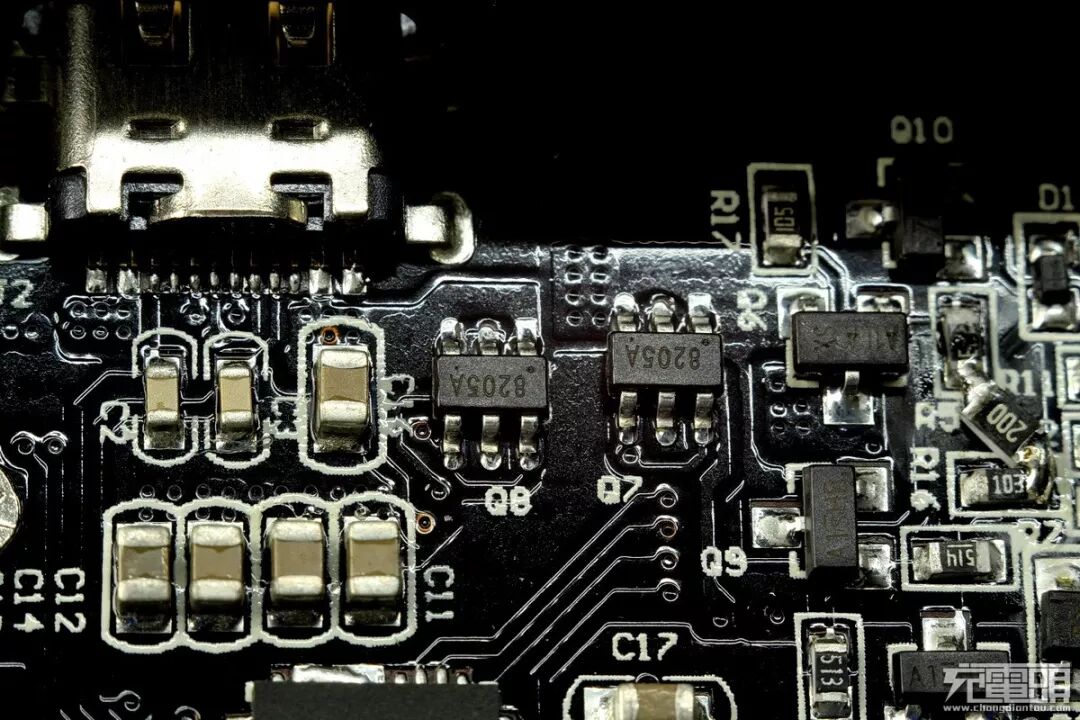

另几只8205A做PD输出控制等功能。
2只聚合物电芯并联，使用软硅胶线与主板焊接，电极引线处有青稞纸及绝缘胶带，加泡棉防护极耳。
主板背面，除了一只贴片保险电阻外再无任何原件。主控芯片SW6106等对应位置有大量过孔与搪锡处理辅助散热。

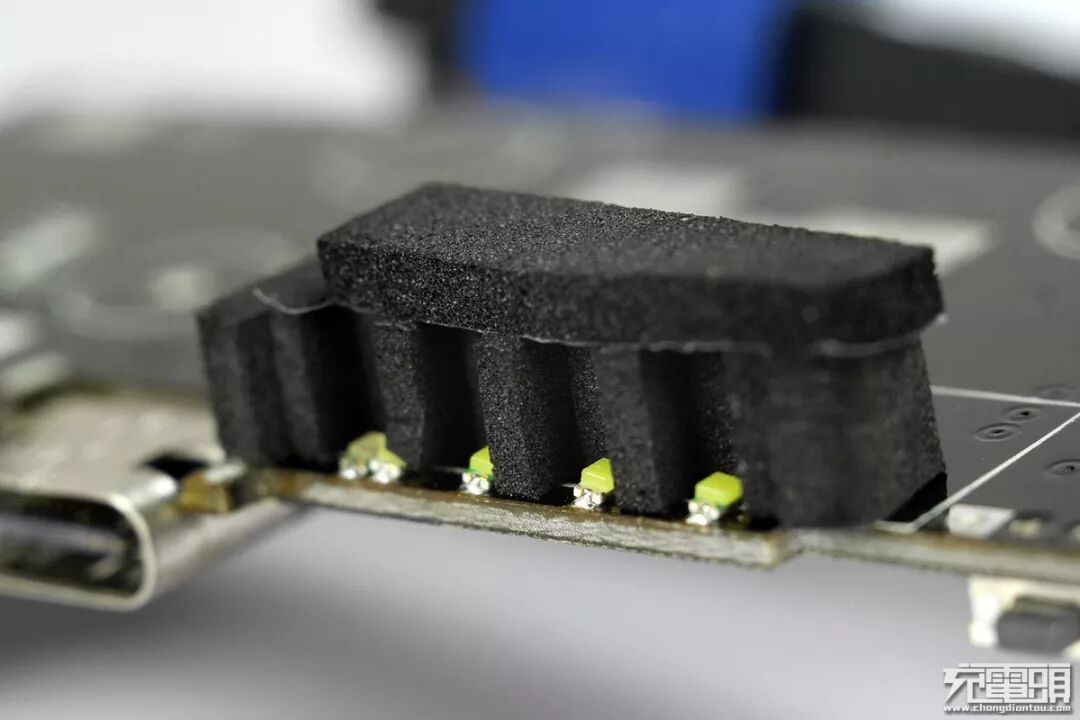

LED电源指示灯处黑色泡棉间隔防止串光。

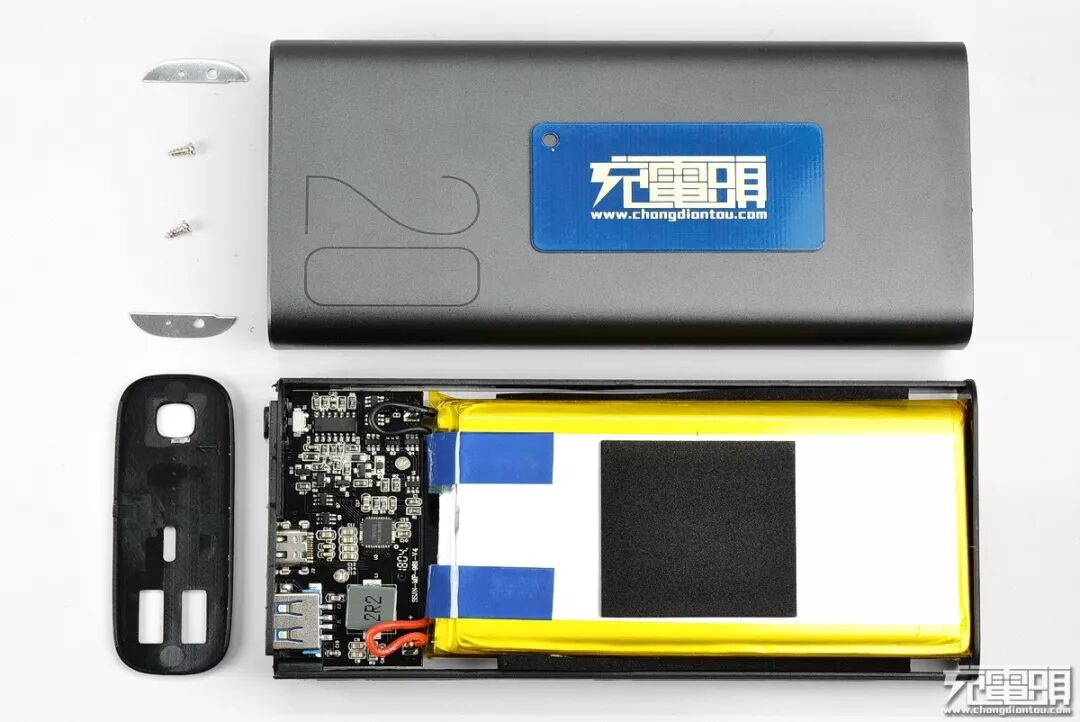

拆解全家福。
四、充电头网总结
SOLOVE 素乐Q2（20000mAh）移动电源采用铝合金外壳设计，造型优雅沉稳，商务气息浓郁，内部电路设计上使用了聚合物电芯和智融SW6106的PD多协议双向18W快充方案，产品集成度高，兼容性较强，工艺精致细腻，适合苹果或PD、QC、FCP协议用户选用，是您居家旅行的必备续航神器。
.
.
