前言
天津突破电气技术有限公司，专业从事电气及末端电源集成互联解决方案产品的投资、研发、制造、销售、服务等，是物联网集成互联、末端电源解决方案产品提供商。突破最常见的产品是插座排插类产品居多，自从和小米科技合作之后，充电器也是其主要方向，就在前不久小编就测试过突破3USB充电器，近日听闻突破在无线充电器也有发展，小编从充电头网编辑部拿到新品，第一时间和大家一起分享来自突破电气的无线充电器。
一、突破TU0010无线充电器开箱

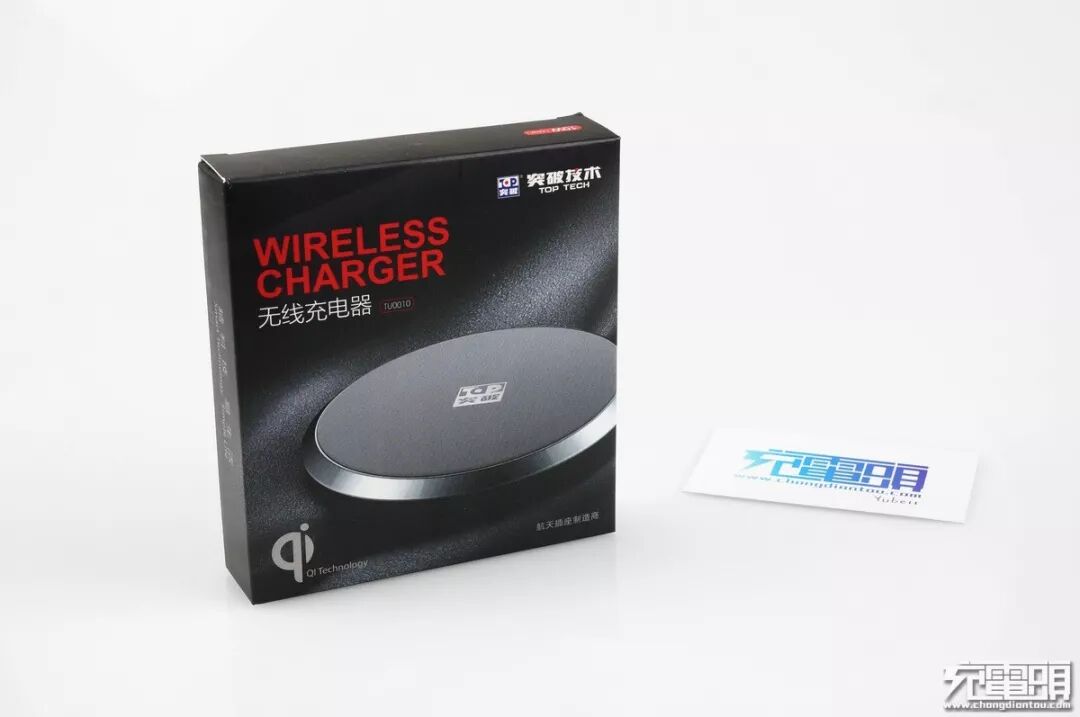

黑色炫光色包装纸盒，右上角有突破技术标识相当明显，盒体中间就是本款无线充电器，外观目测相当有型，左下角有Qi标识，右下角航天插座制造商，这也是突破值得肯定的地方。

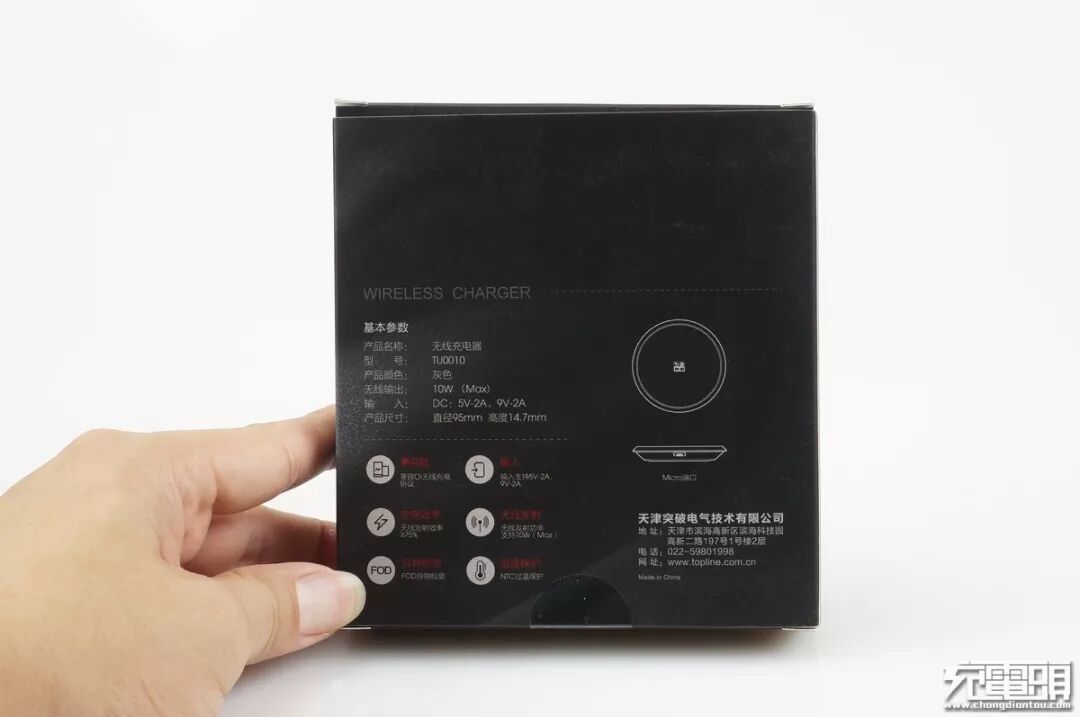

包装盒背面标有产品的重要特征，
*兼容Qi无线充电协议
*支持5V/9V2A输入
*无线发射效率≥75%
*发射功率支持10W
*支持异物检测
*支持NTC过温保护等等。
打开包装盒，突破无线充电器放置在纸质支架中，随机而来的有一份说明书和一条Micro USB数据线。

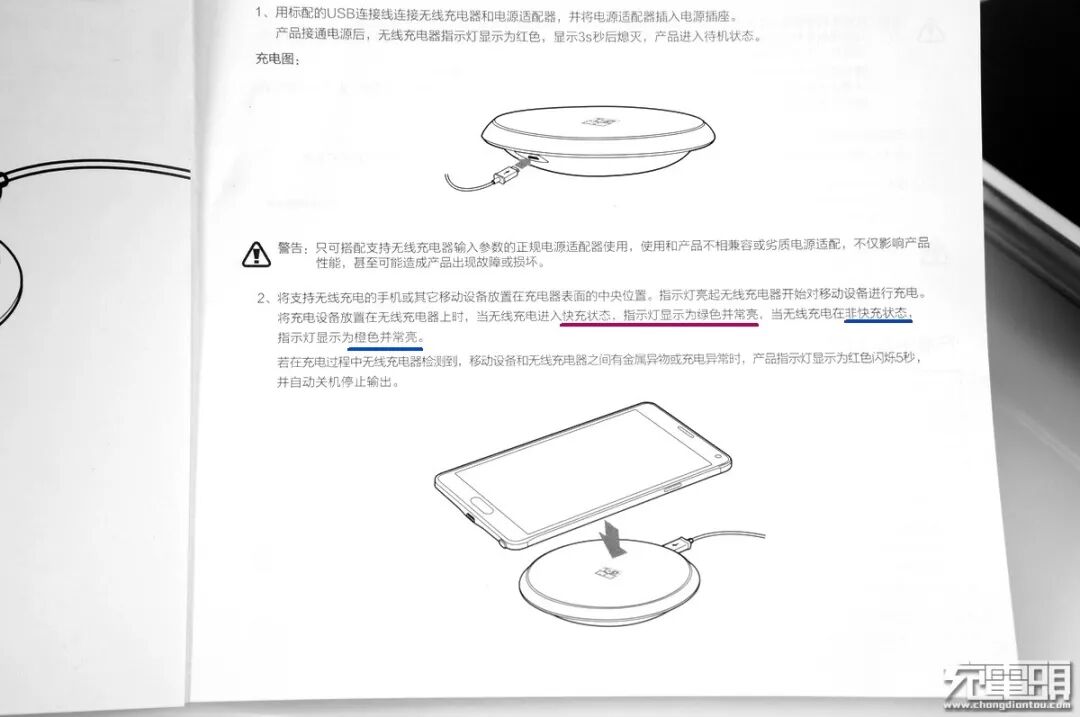

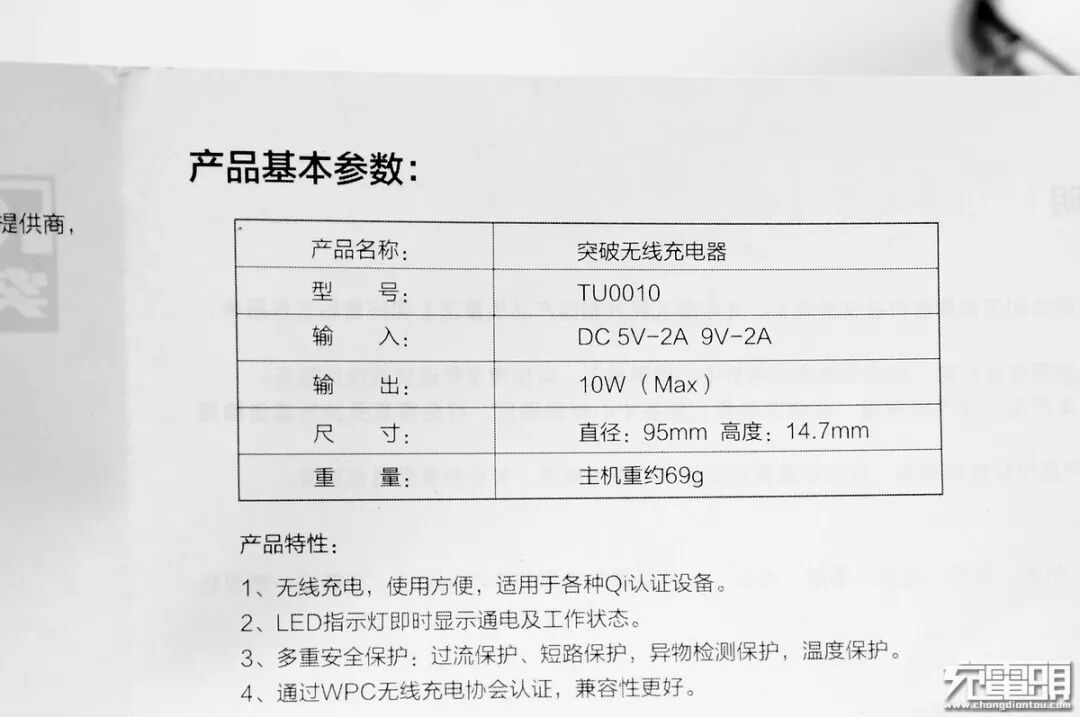

先了解一下说明，产品基本参数如下，
名称：突破无线充电器
型号：TU0010
输入：DC5V2A 9V2A
输出：10W （Max）
尺寸：95*14.7mm
重量：69g。
指示灯光工作状态，快充状态指示灯显示绿色常亮，非快充指示灯显示橙色常亮。

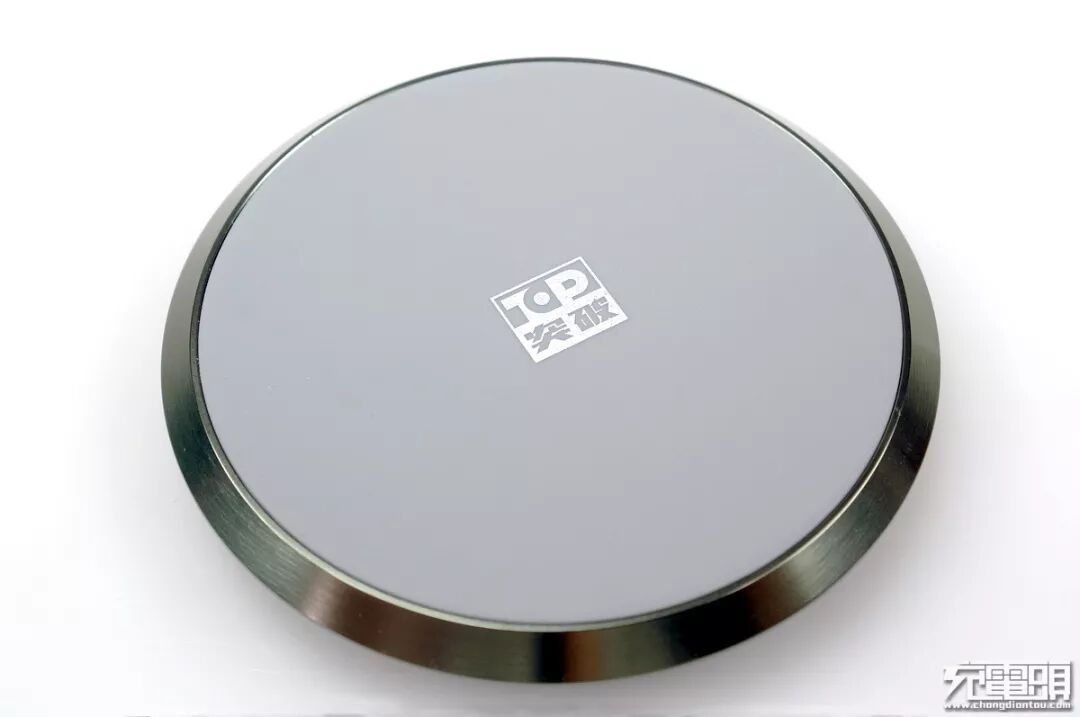

在看到本款突破无线充电器实物的时候，应该是有点小激动，好久没见到这么炫目的无线充电器了。突破无线充电器面板采用类皮肤材质呈淡灰色，中心位置标有突破的标识，充电器四周宽面倒角设计，边缘不锈钢材质点缀，外型十分讨喜。

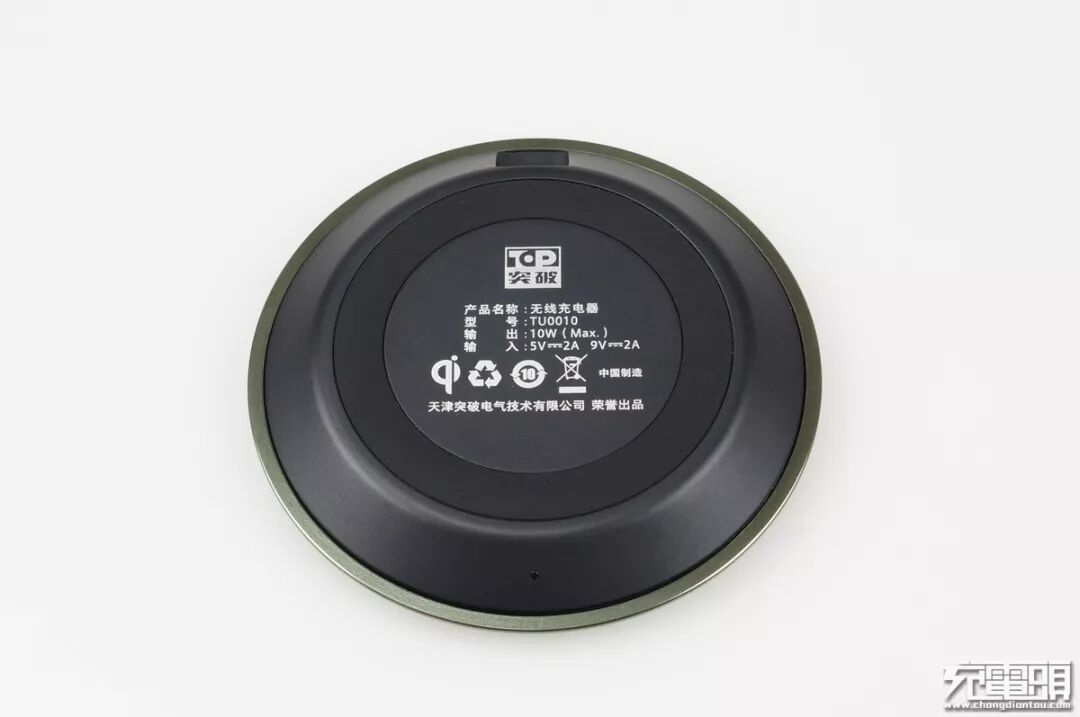

无线充电器背面铭牌信息，产品的基本参数和说明书一致，下面还有多种认证标准。在铭牌信息周围有一圈黑色的防滑垫，在充电使用时起到抗震防滑的作用，上部方槽位置是一个输入口，下面有一圆孔是LED指示灯。

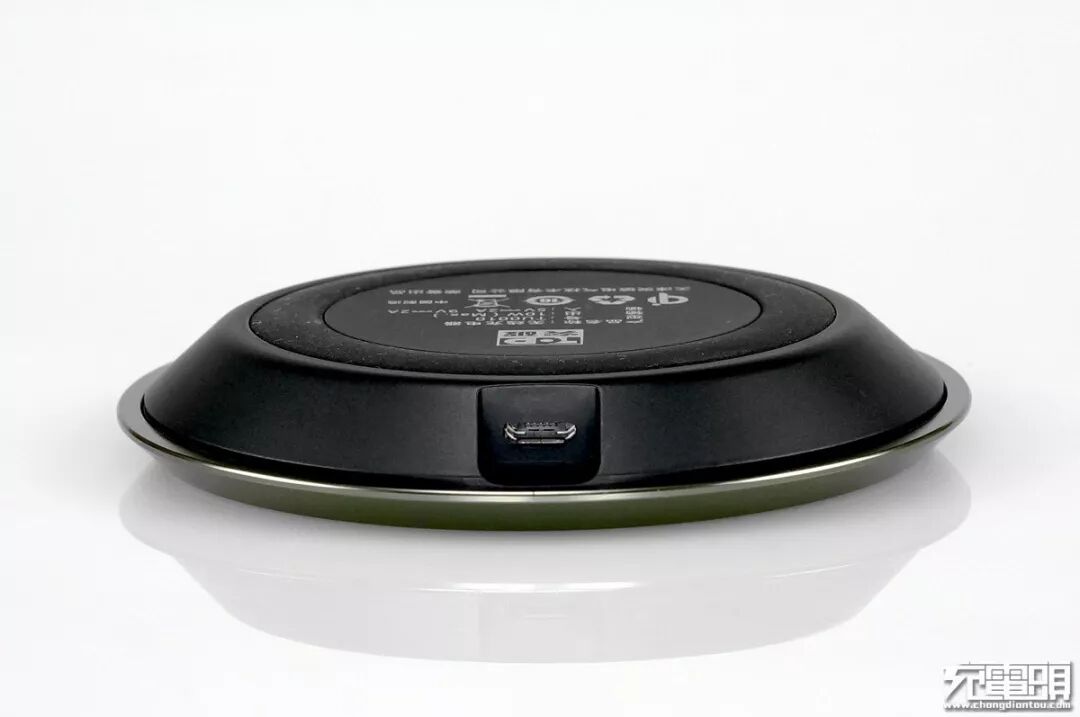

本款充电器采用Micro USB输入方式，当无线充电器倒置的时候，十分像盘子扣过来。

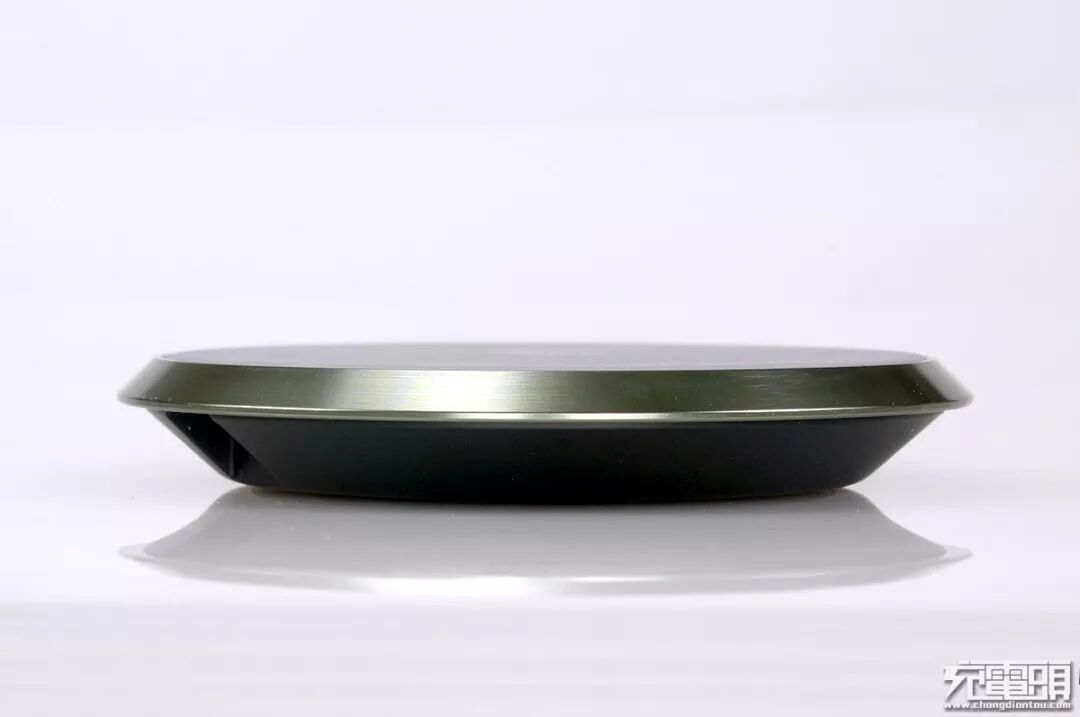

在侧面观察突破无线充电器，非常类似于传说中的飞碟，现代简约风格又不乏包含科技动感，这个设计风格我喜欢。
二、突破TU0010无线充电器测试

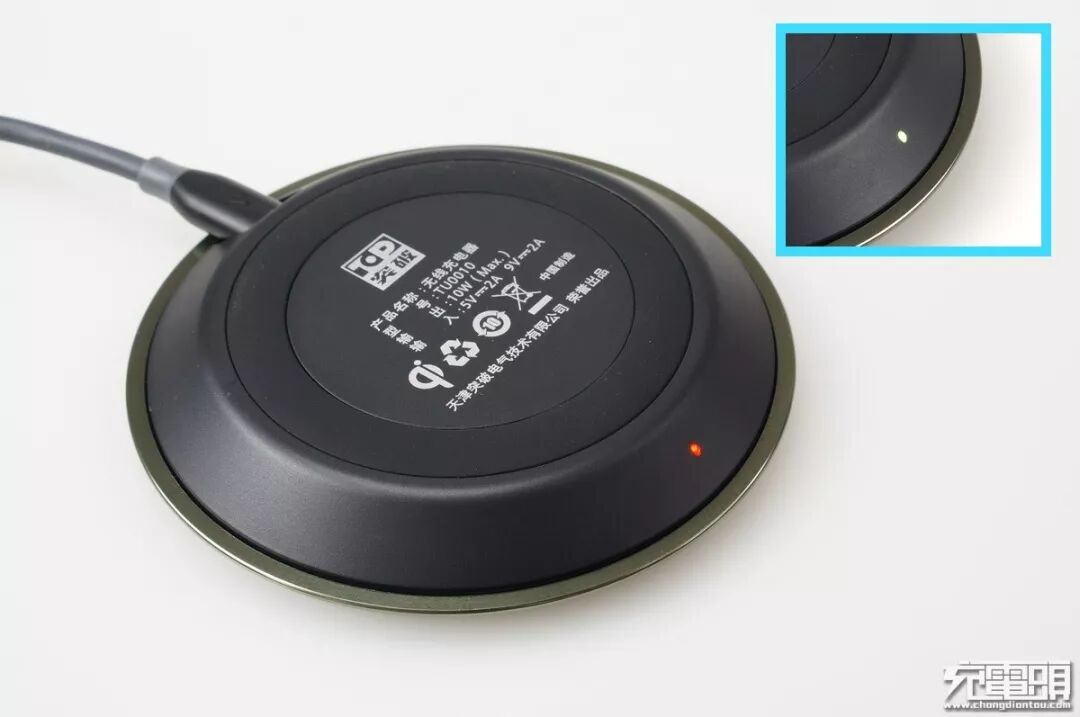

接通电源，指示灯显示红色3秒后熄灭，当进入快充时指示灯绿色常亮。

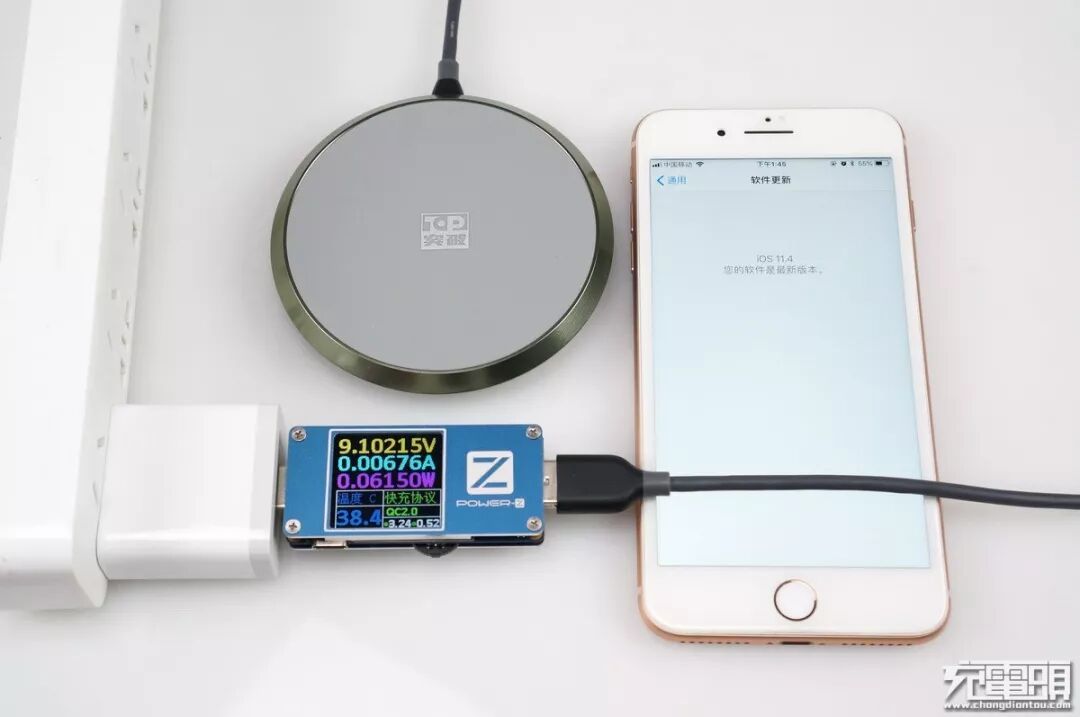

用高精度的POWER-Z FL001S测试无线充电器待机能耗，用小米6充电器接突破无线充电器，显示支持9V快充，电压9.1V功率0.06W能耗极低。
POWER-Z FL001S可用于测试市面上所有手机、充电宝、充电器、以及采用USB PD Type-C笔记本、平板电脑的充电电压及电流。支持QC3.0、QC2.0、AFC、FCP、PD触发并具有协议自动检测功能。
用iPhone 8 plus测试突破无线充电器输入功率，电压9.14V电流0.56A功率5.12W。
很多情况爱机都会用手机套，实际演示带保护套的情况下测试其充电性能，实测电压9.16V电流0.66A功率6.08W，充电器自动增加输出功率，增加能量补偿。

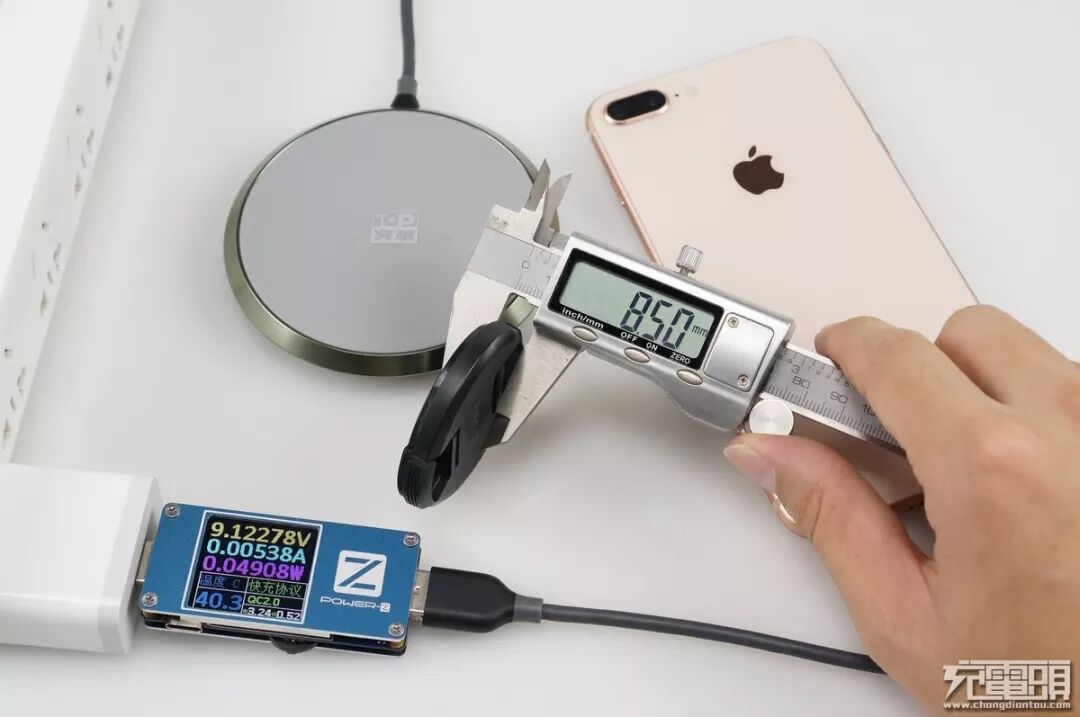

尝试做一下隔空极限测试，隔空物品相机盖实测8.5mm远超正常8mm的最大间隔。

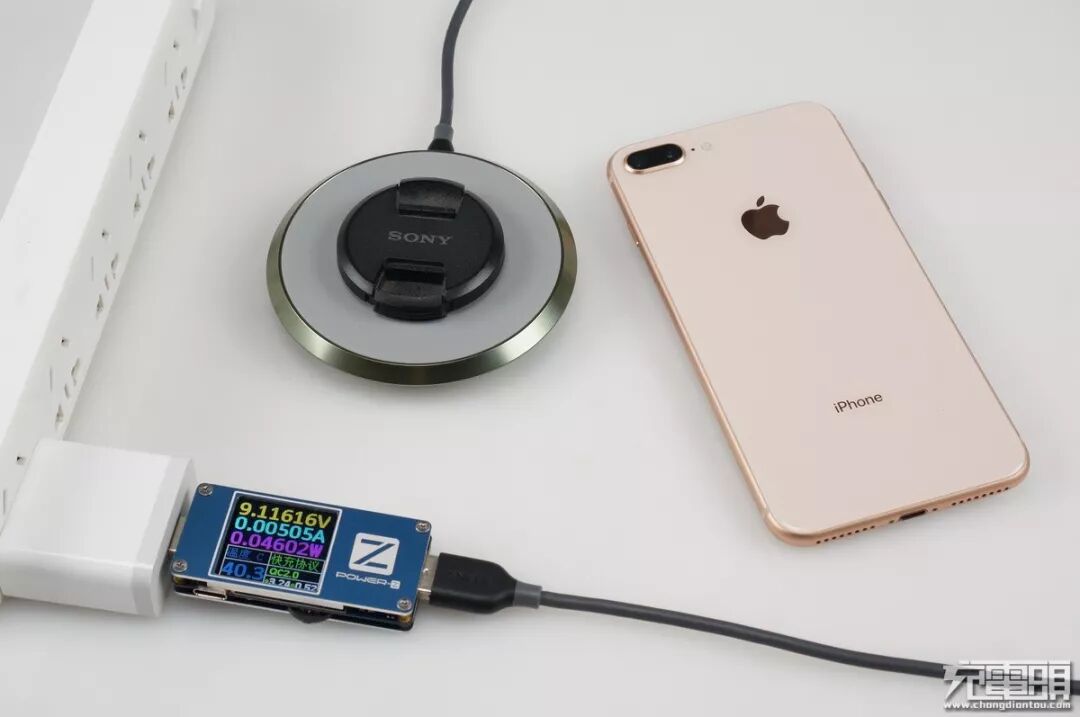

突破无线充电器还支持异物检测功能，当我们把相机盖放置在无线充电区域时，高精度的POWER-Z FL001S在功率上基本上0.04W，和空载保持无限接近可忽略不计，在安全方面，突破电气全面优化。

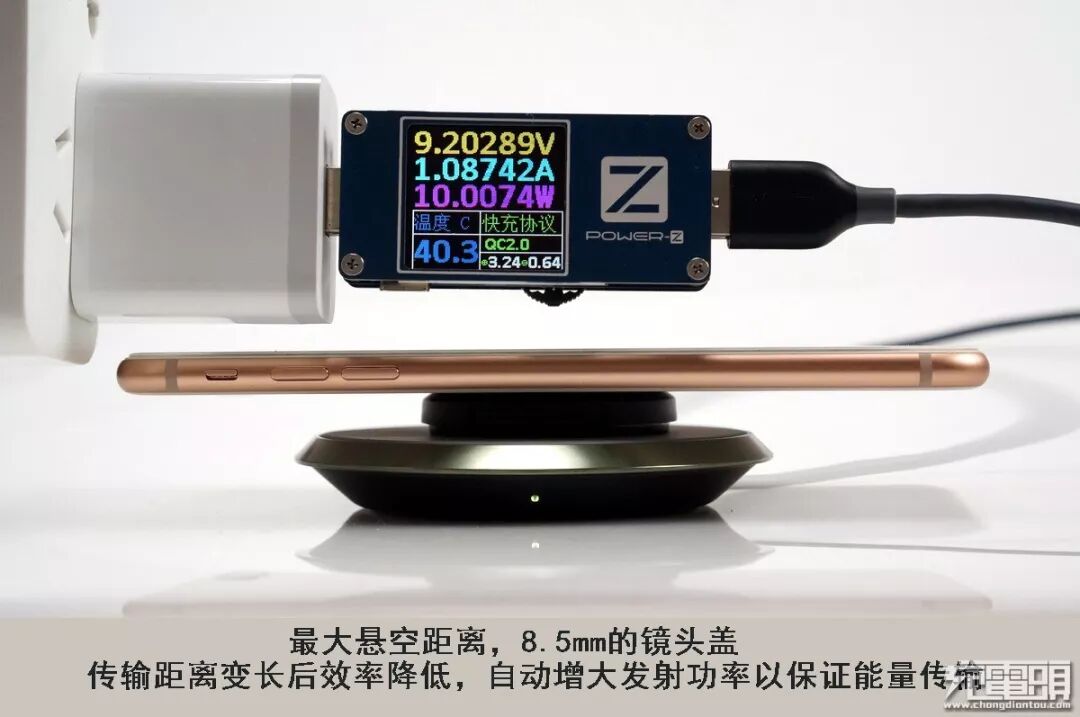

放置iPhone 8 plus手机测试，POWER-Z FL001S显示电压9.2V电流1.08A功率10.00W，为了保证持续充电突破无线充电器自动补偿，在最大8.5mm的悬空，充电器的输出功率达到了10W（以上测试iPhone 8 plus已升至iso 11.4最新版本）。
三、突破TU0010无线充电器拆解
突破无线充电器粘合度相当好，拆解方向应该是从背面开始。

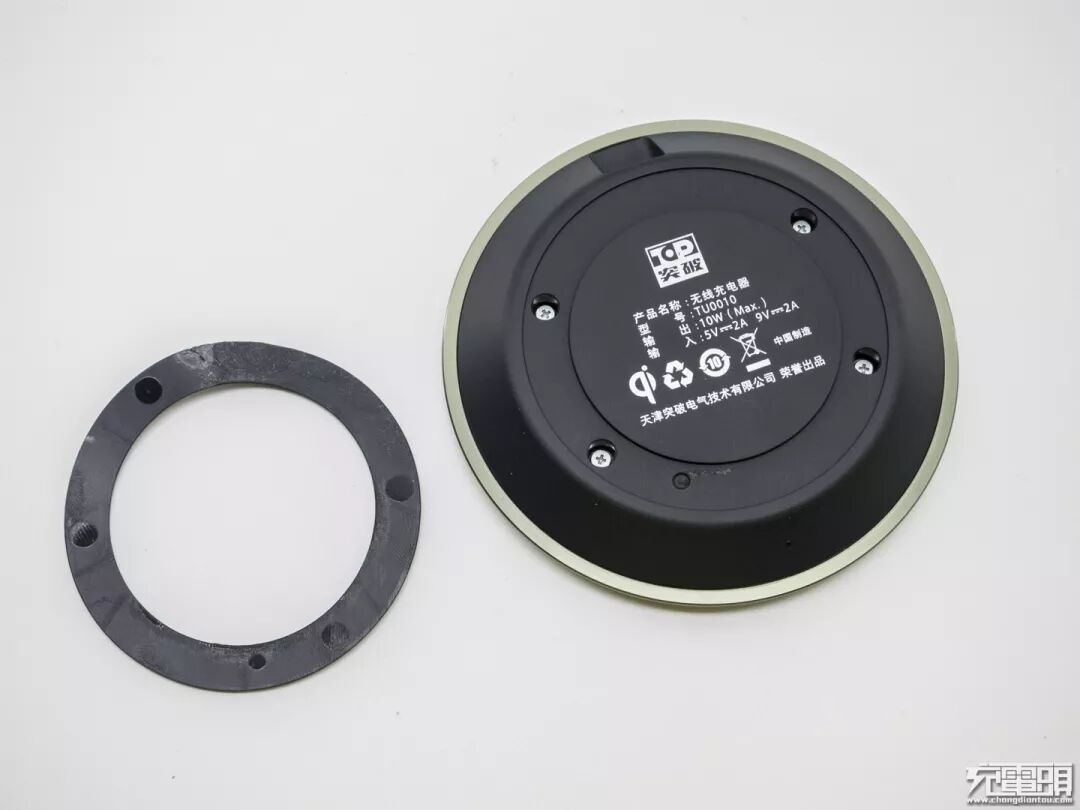

用吹风机加热环型防滑垫，轻轻分离下面有四颗螺丝固定。

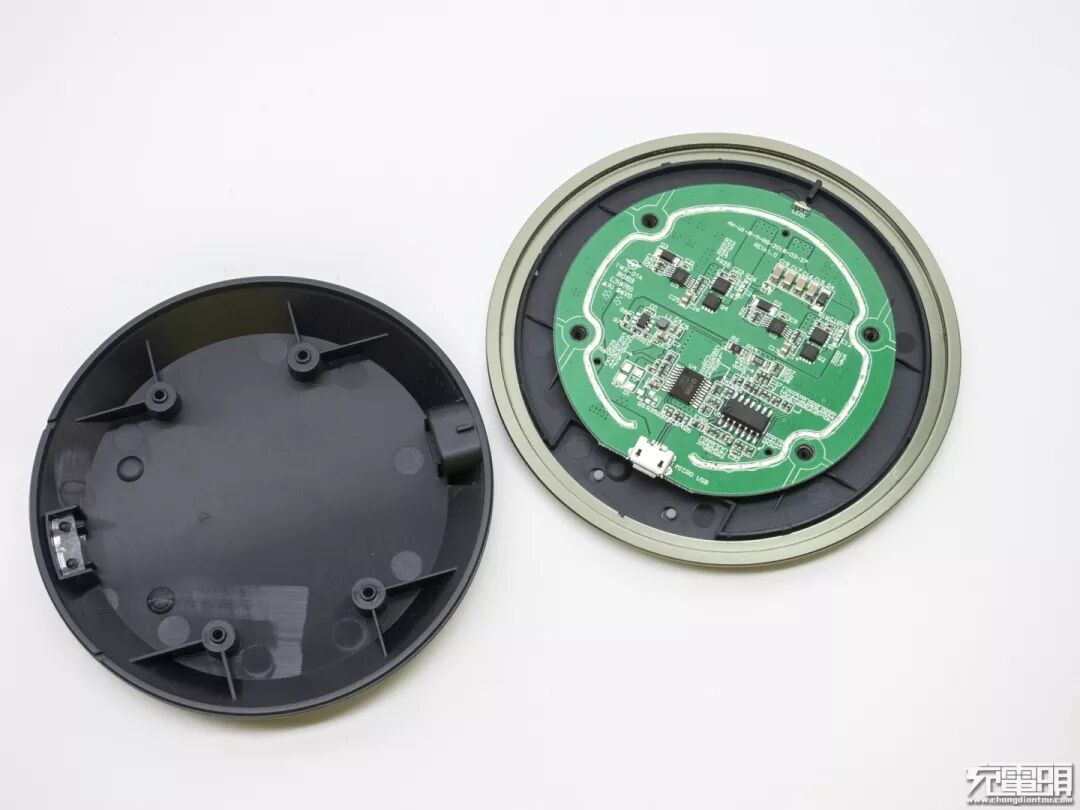

分开上下壳体，突破无线充电器内部目测较为工整，排列整洁看上去就很不错。

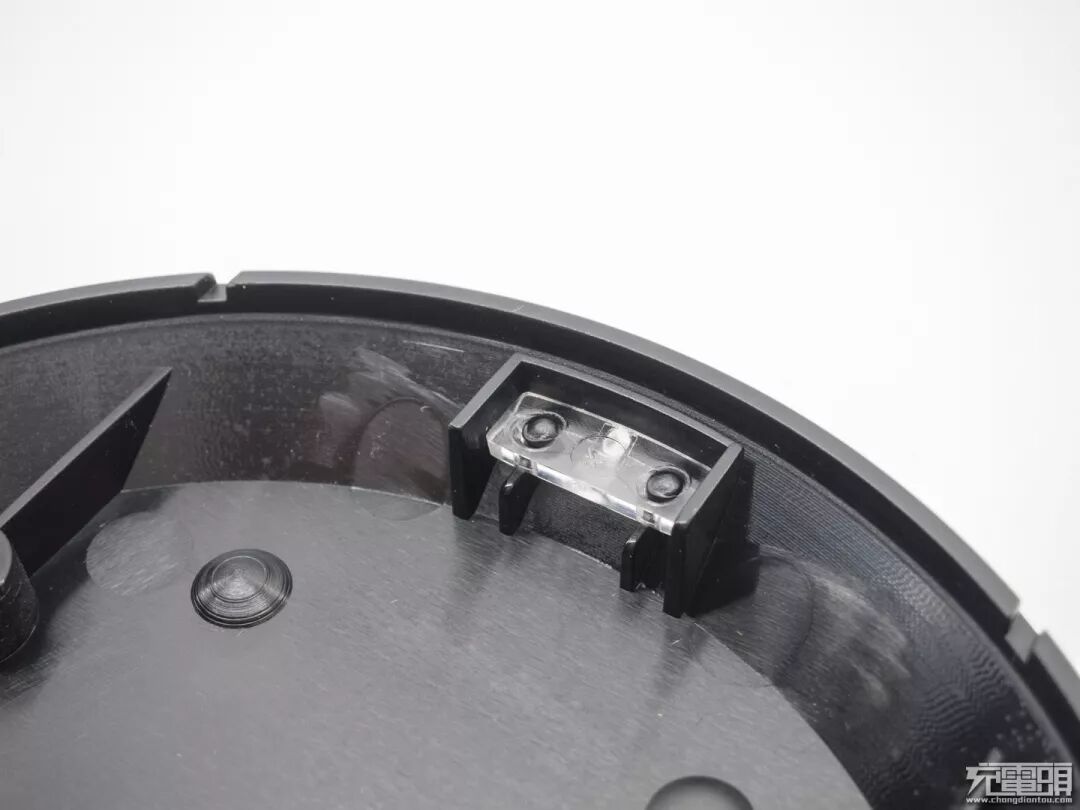

底部壳体中有LED导光板，亚克力材质。

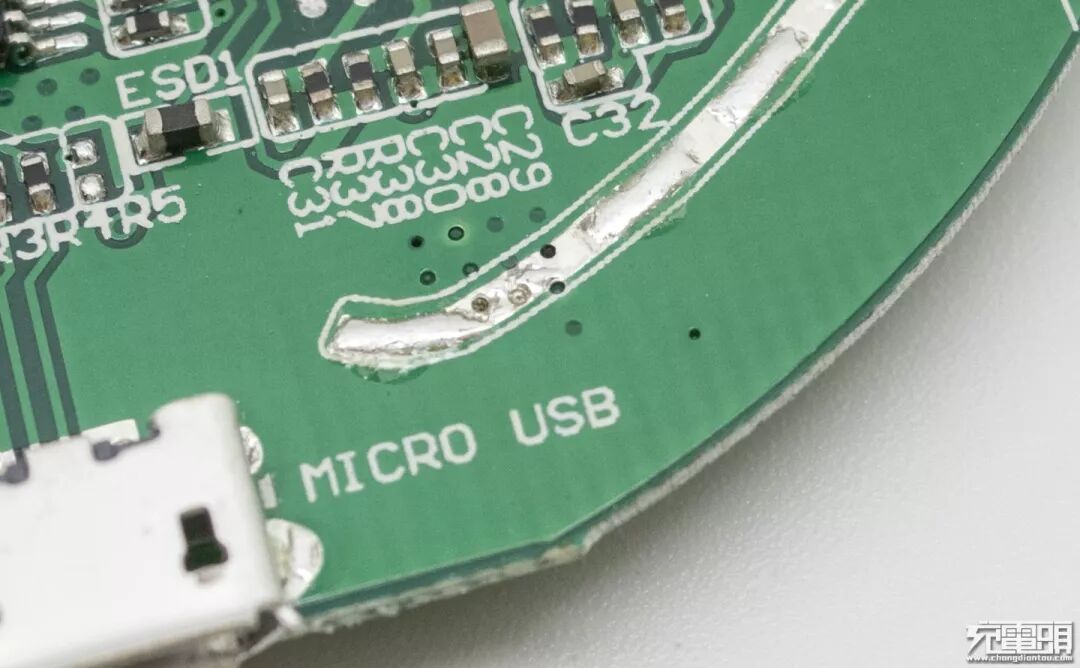

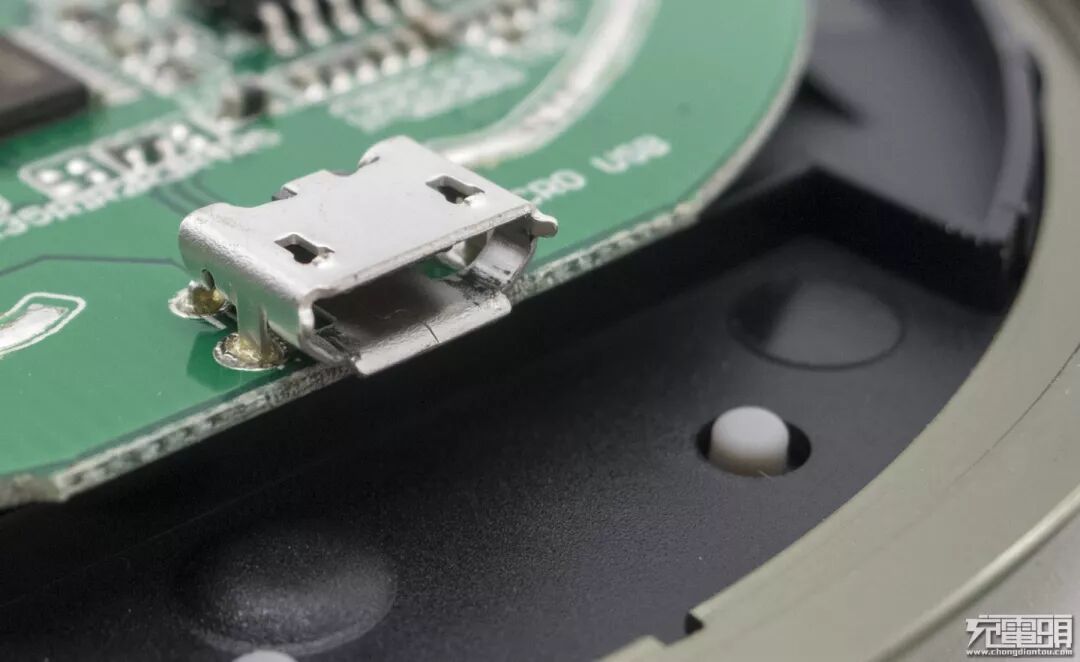

输出端是一个Micro USB母座，四脚过孔锡焊较为牢固。
PCB板有四个螺丝槽孔，兼顾四脚定位的作用。

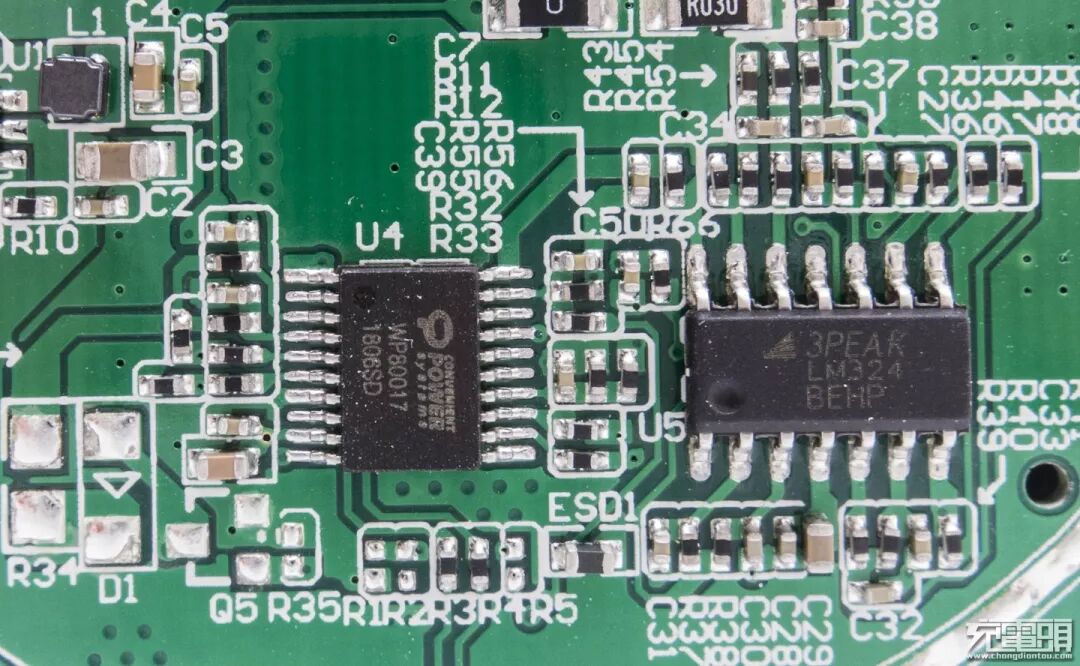

WP80017，来自CPS 易冲无线的无线充主控芯片，易冲 WP80017 来可提供最大 10W 输出功率；兼容 Qi 和三星快充标准；内置 I2C、USART、GPIO 接口，支持 QC2.0/3.0；并提供过流、过压、过温保护以及异物检测功能。
LM324，LM324系列器件带有真差动输入的四运算放大器。

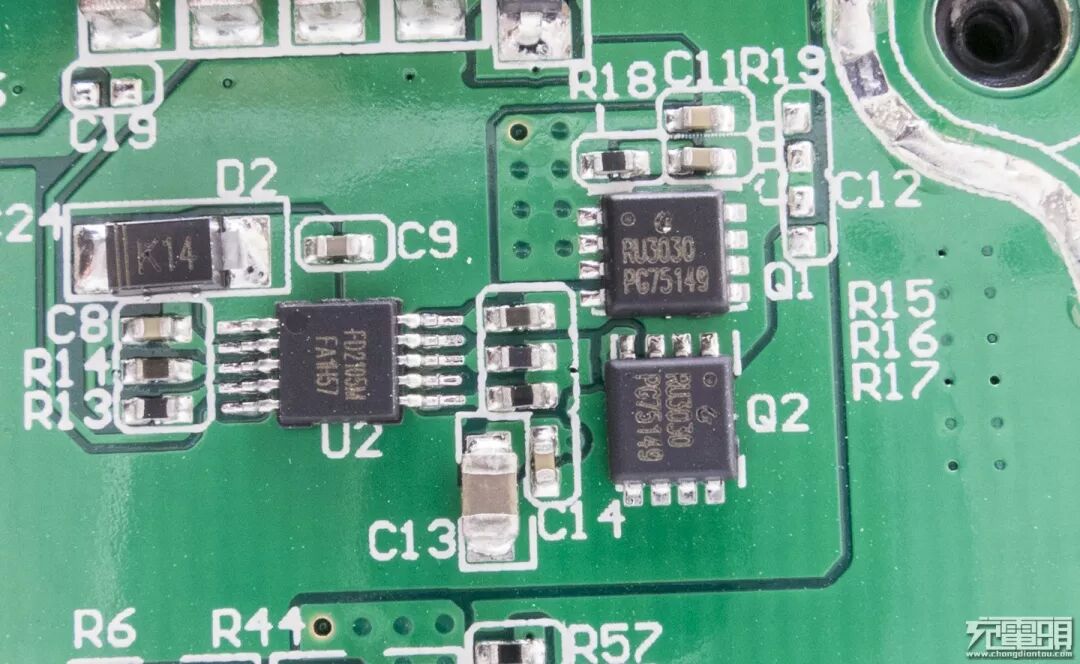

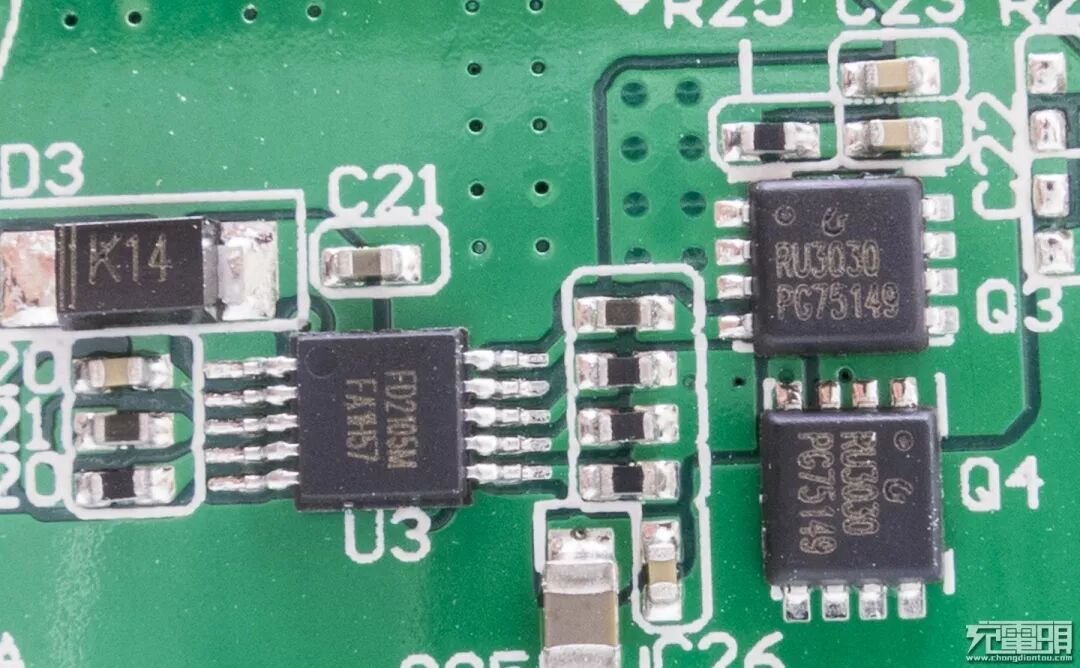

U2U3位置是两颗FD2105M，FD2105是一款半桥栅极驱动电路集成电 路芯片,专为高压、高速驱动N型功率MOSFET和IGBT设计,可在高达+40V电压下工作，FD2105内置VCC欠压(UVLO)保护功能。
Q1-Q4是四颗RU3030 MOS管。

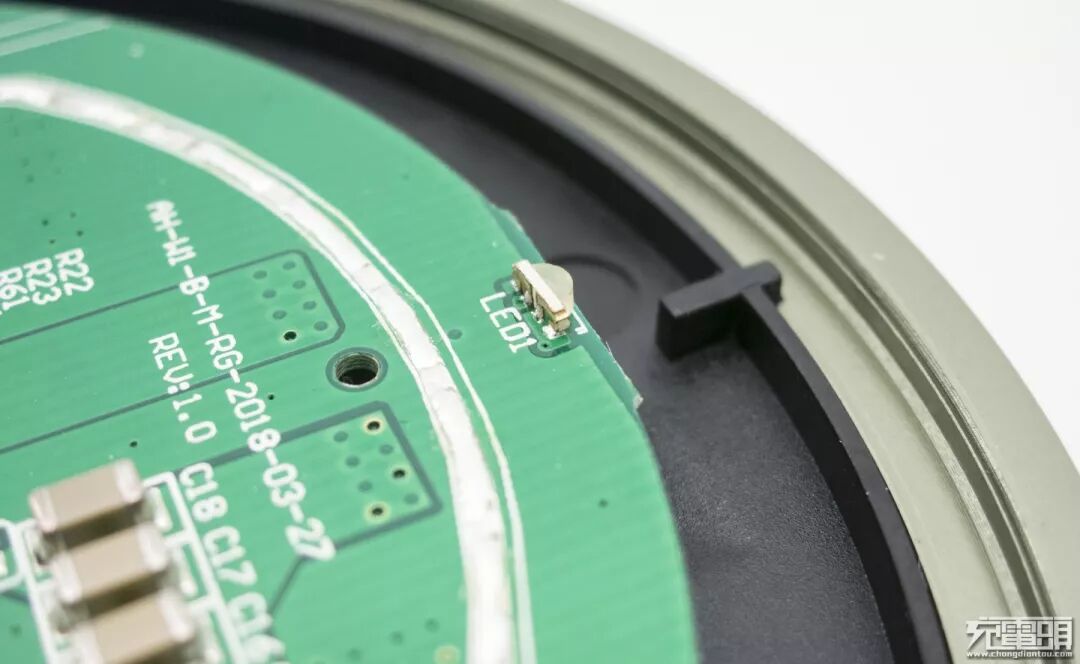

LED指示灯。
在突破无线充电器的电路上发现了一个特别的设计，PCB板四周有一圈锡带，全部浸锡处理锡宽4MM，应该还起辅助散热的作用，这个设计在别的品牌中不常见，我也是第一次见到。

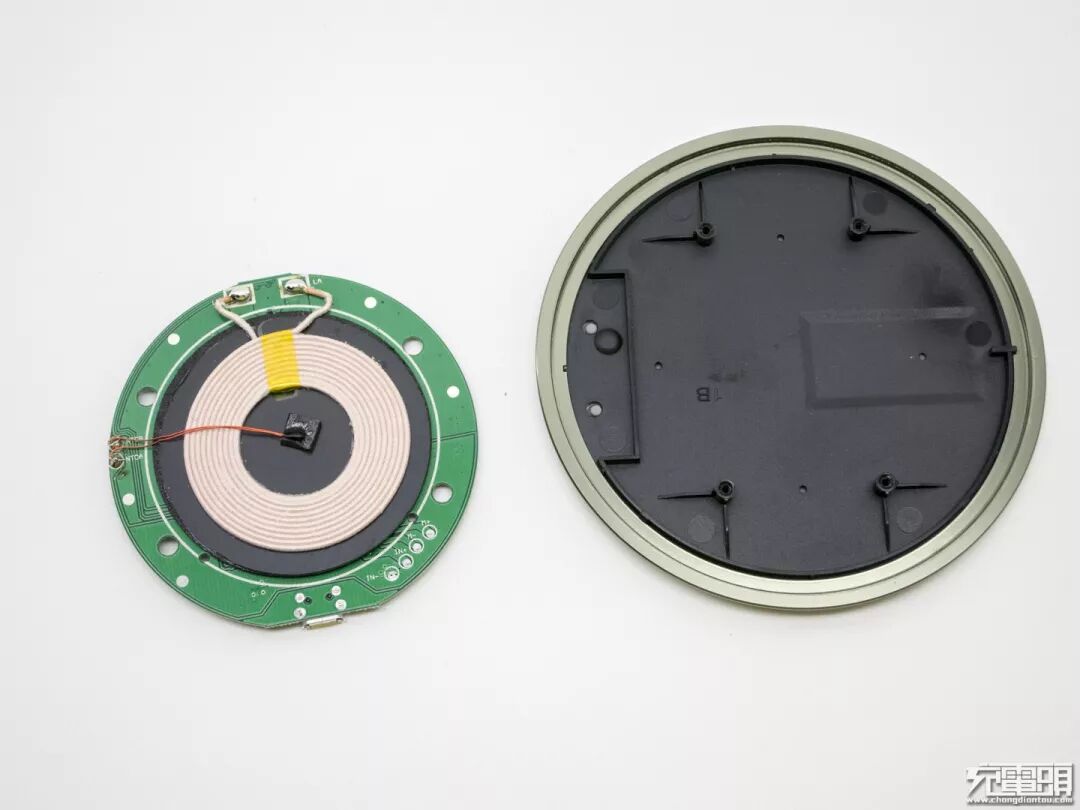

PCB和壳体精度很高，四脚定位没有晃动，但又能轻松拆卸。分离后壳体周围的装饰环是用卡扣固定在正面壳体上。

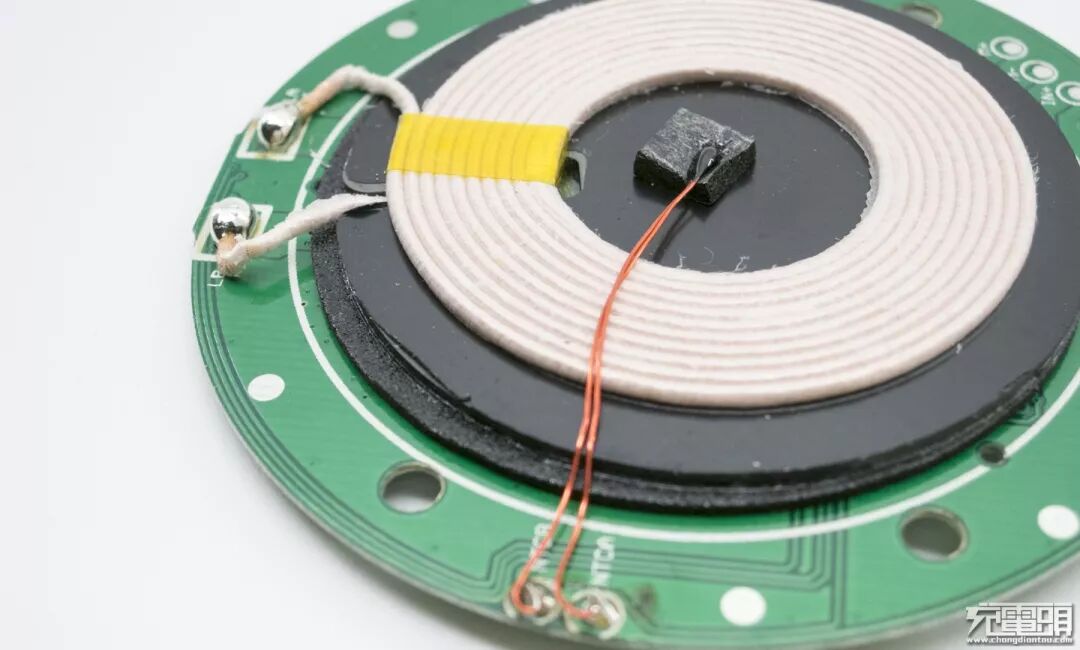

无线发射线圈焊点浸润度相当高，圆润光滑。
突破无线充电器有过温保护电路，NTC固定线圈的中心位置，时候监控充电时的温度变化。
无线发射线圈平整度很高，线圈和隔磁板固定，隔磁板用双面胶和PCB固定，常见的三明治设计方案。
铝合金材质，应该是整体采用CNC加工，金属表面有微微拉丝，做工相当精细内部光滑无粗糙感。

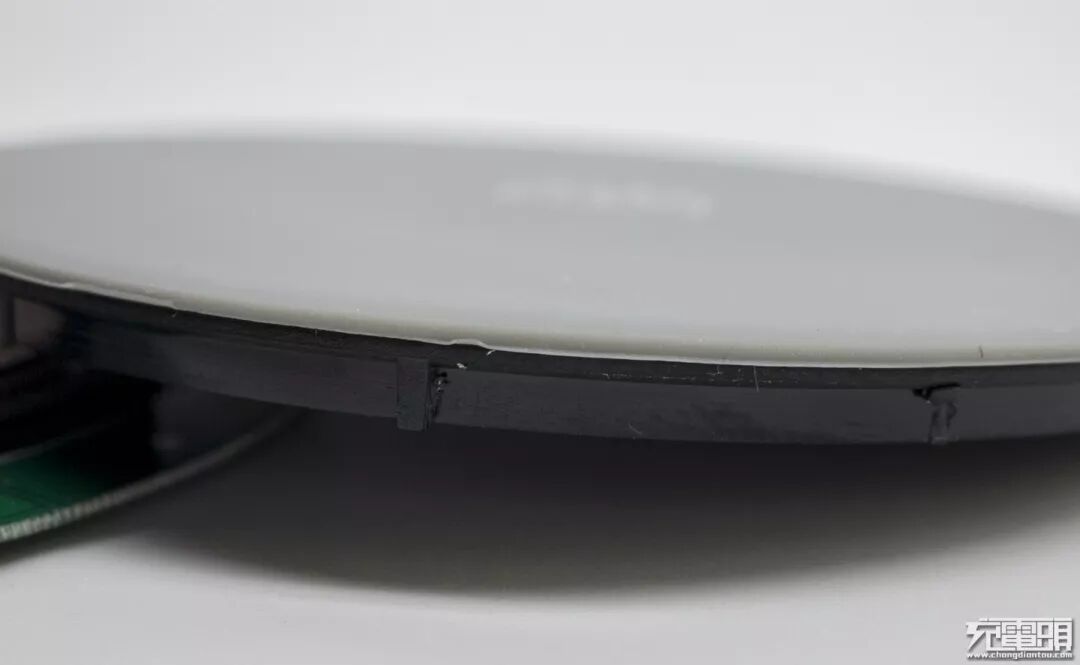

突破无线充电器面板采用类肤材质，侧面看上去有约1.2MM厚度，肉肉的手感较好。
拆解结束，全家福。
四、充电头网总结
突破无线充电器外型美观大方，采用灰加黑配色，表面采用类皮肤材质手感俱佳，四周金属加持逼格提升，性能方面支持主流的QC输入，支持异物检测，支持过温保护等等，在同质化越来越严重的当下，首创飞碟造型，8mm远距离无线充充电让人眼前一亮。通过拆解发现内部工业设计规范合理，用材考究做工相当精细，内部整洁大厂风范，总的来说是一款超实用型无线充电器。
.
.
