比较早接触的无线充电手机应该是Palm的Palm Pre，把鹅卵石造型的手机放在无线充电器Touchstone上就很方便的进行无线充电。可惜Palm公司成了过去，这么多年后苹果公司在iPhone上启用了无线充电促进了无线充电的爆发。没办法，市场影响力不在一个量级上，现在的iPhone的任务管理关闭进程的方式，把进程点住向上一甩和Palm手机WebOS极其相似，无奈Palm已经是先烈了。

无线充电对有强迫症的人来说，尽管方便但是充电效率、速度还是不能达到有线的方式的程度，尤其是无线充电还存在一个转化效率。有线方式充电，可以串一个ChargerLab Power-Z表监测充电过程中电压、电流的信息，但是无线充电就没这么方便。在无线充电器上配置一个显示充电电压电流信息的装置一定程度能缓解强迫症的紧张。接下来充电头网要为大家带来的就是这么一款产品的开箱拆解：CDK数显10W无线充电器。

一、CDK数显10W无线充电器开箱

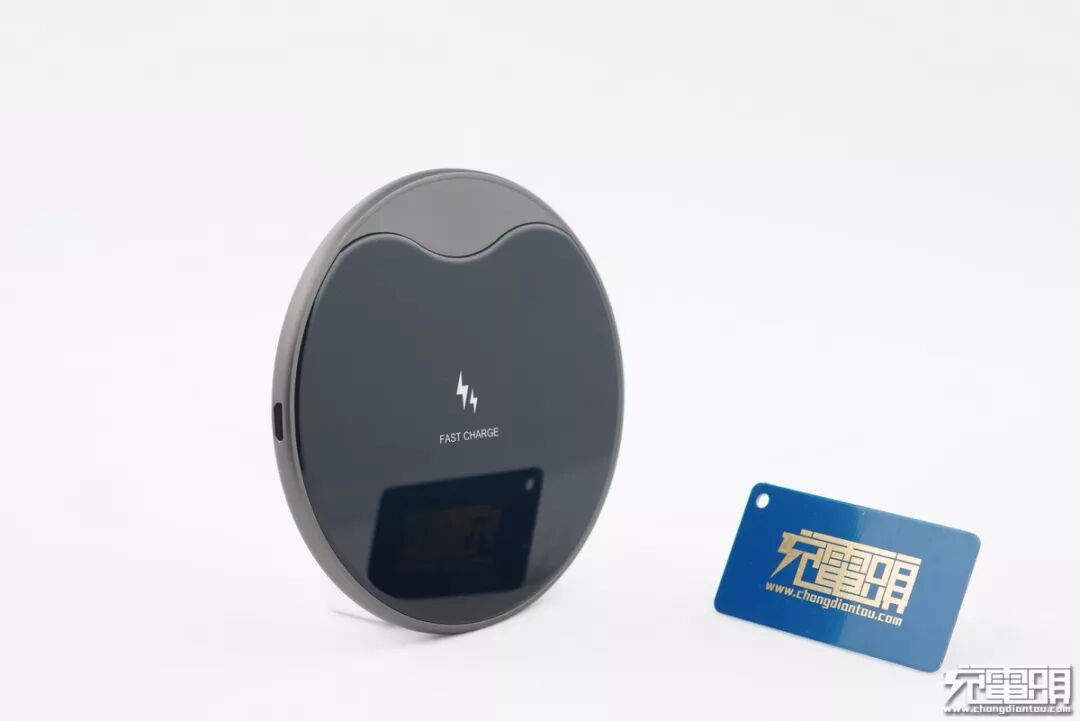

无线充圆形主体为棕色，心形面板为黑色，采用了超薄的造型设计。正中间印有两把闪电的logo以及FAST CHARGE字样，表明产品支持无线快充。

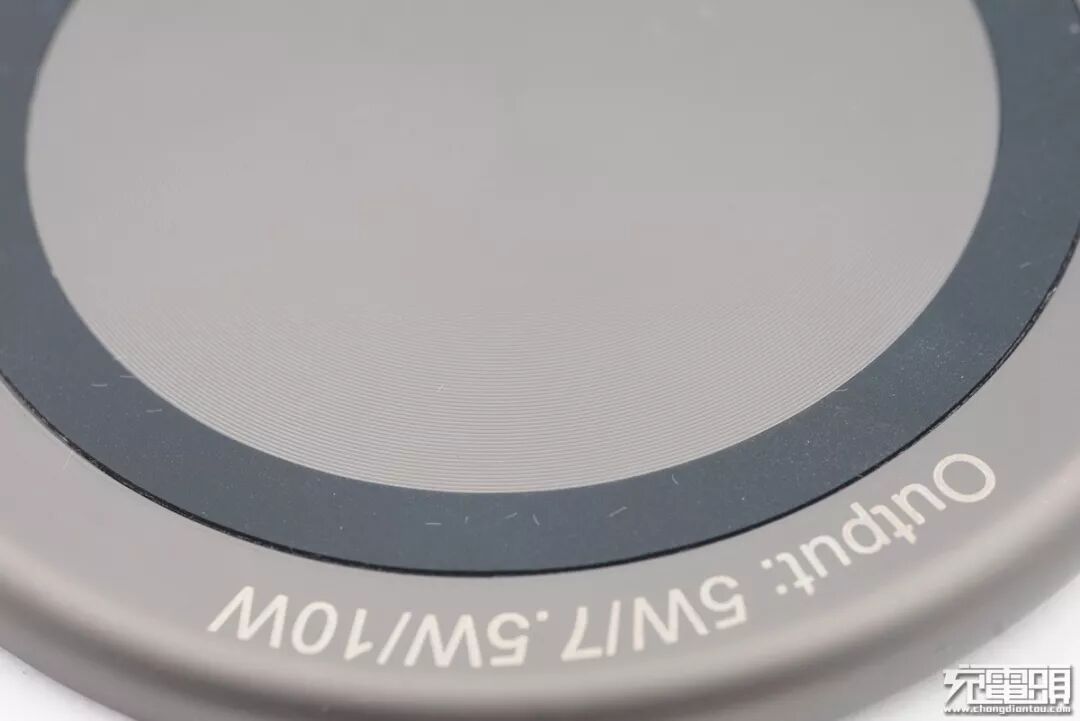

无线充背面印有主要技术参数，型号CDKW01，输入5V2A、9V1.8A，输出5W / 7.5W / 10W，具备FCC、CE、RoHS等安全认证。

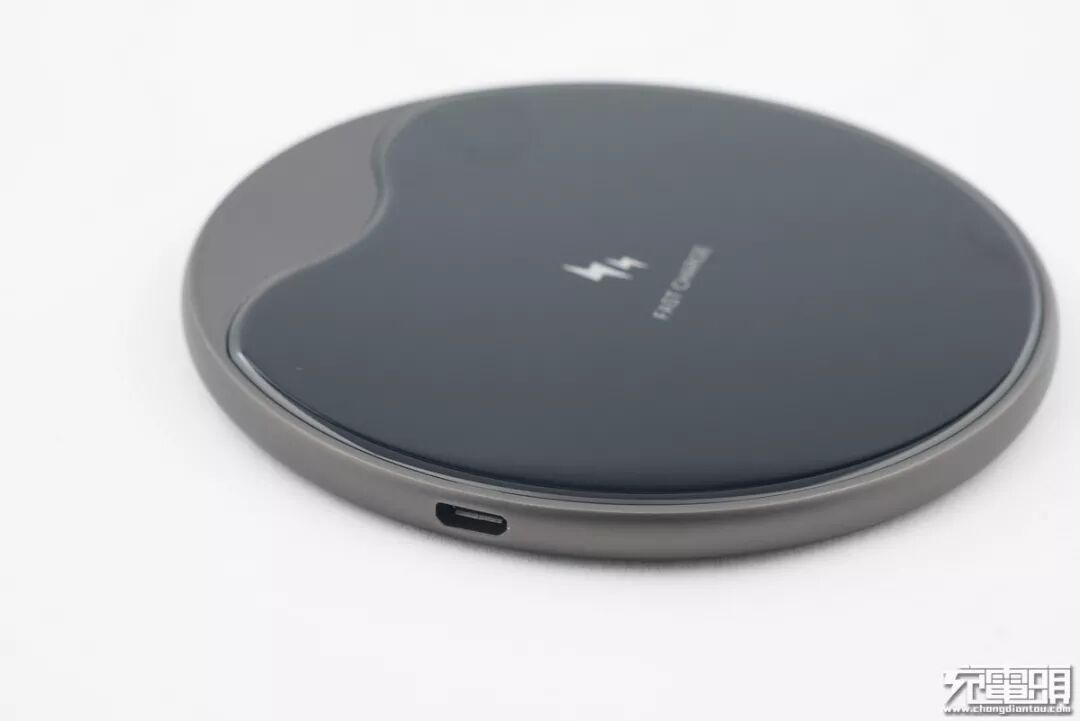

产品供电接口位于左侧，采用了常规的Micro USB接口。

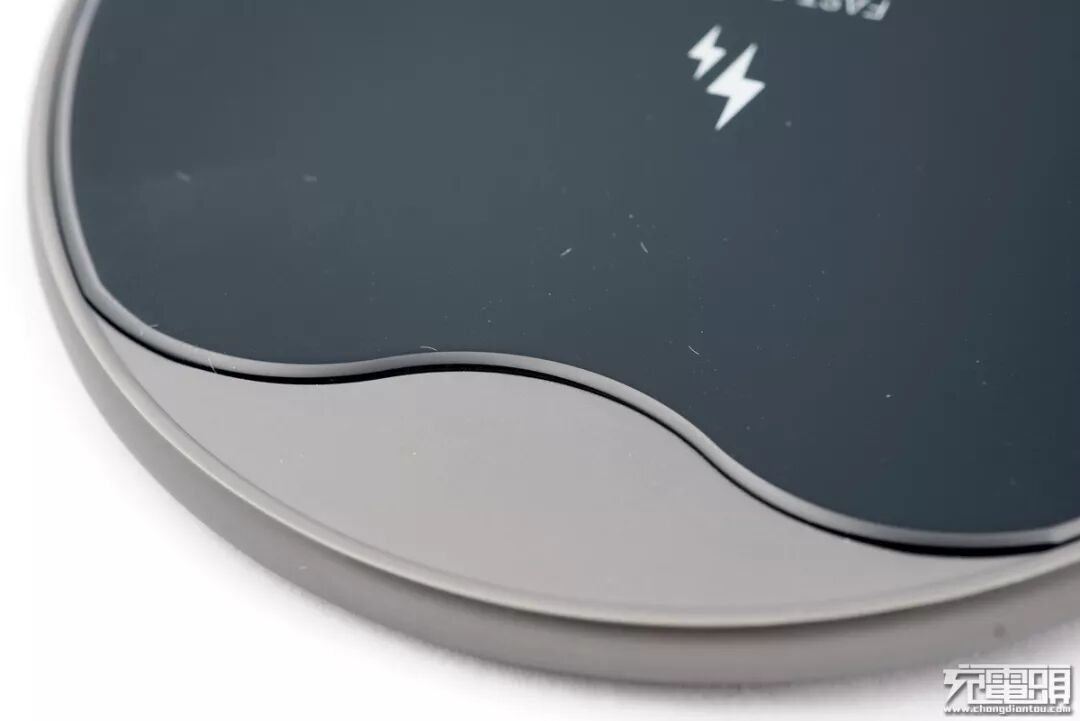

主体面板呈现出镜面效果，观感不错。

重量186.8g左右。

采用锌合金+玻璃的材质，主体采用锌合金电镀工艺，面板为2.5D钢化玻璃。

背面贴有一圈防滑胶垫，胶垫以内的部分呈现出同心圆纹路。

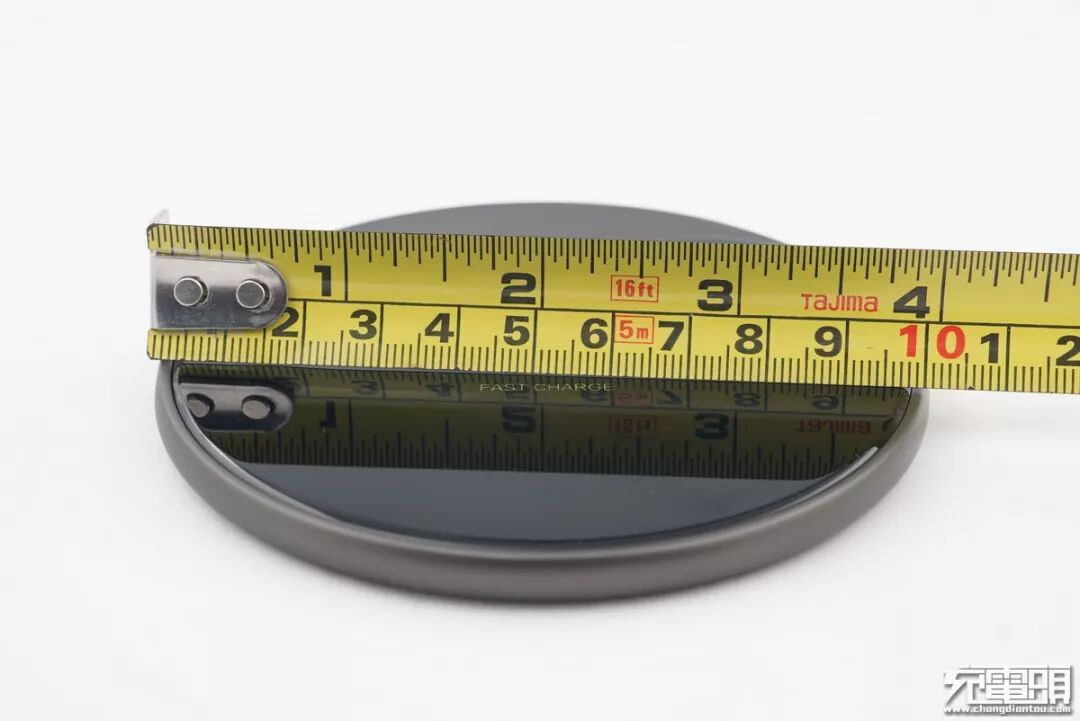

产品直径10cm左右。

厚度8.11mm。

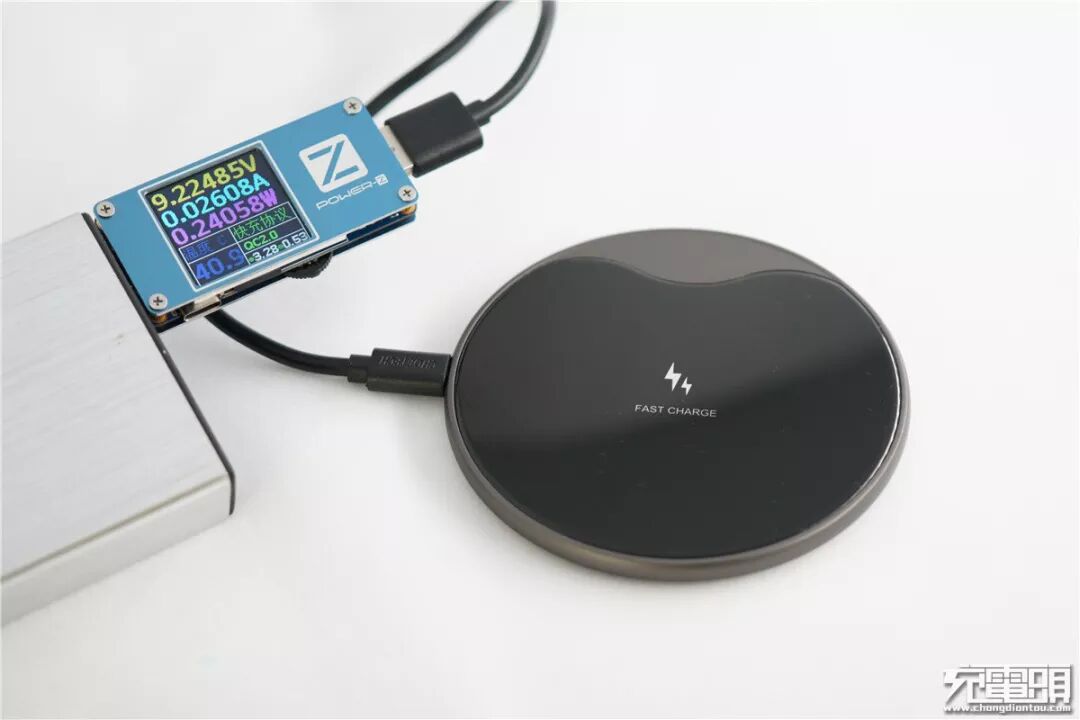

接上QC3.0适配器，使用ChargerLab POWER-Z FL001 Super测试仪测得无线充的空载电压档位为9.2V。

POWER-Z FL001S可用于测试市面上所有手机、充电宝、充电器、以及采用USB PD Type-C笔记本、平板电脑的充电电压及电流。支持QC3.0、QC2.0、AFC、FCP、PD触发并具有协议自动检测功能。

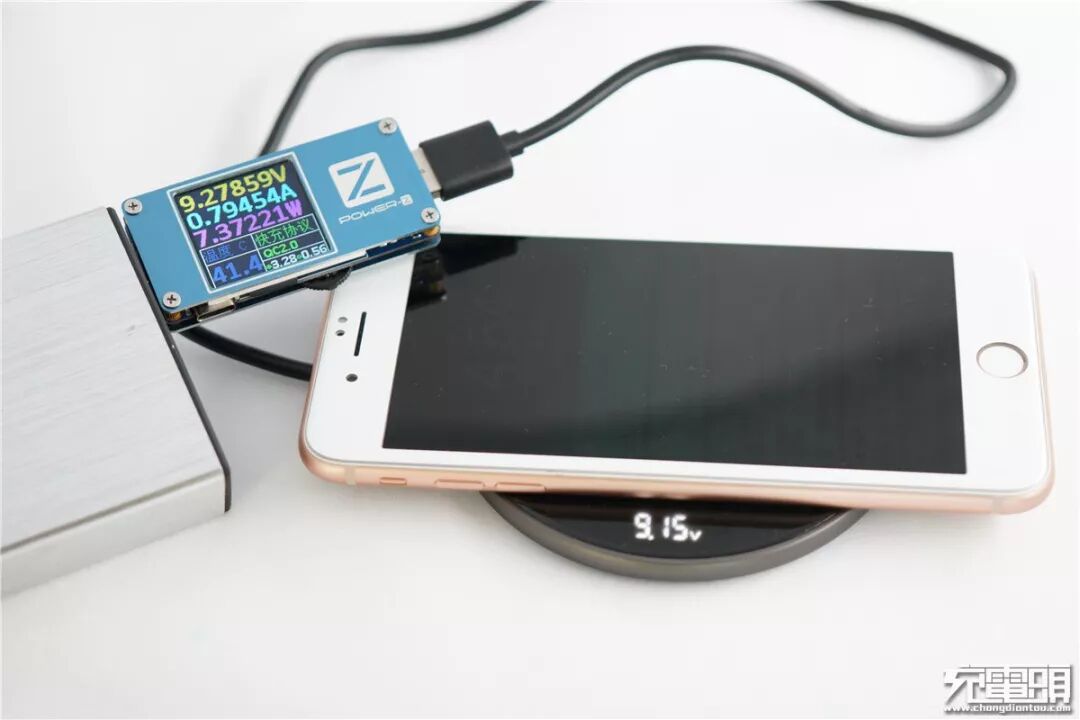

放上iPhone 8 Plus，使用ChargerLab POWER-Z FL001 Super测得无线充电器输入功率7.4W（9.28V0.79A），无线充电器下方数显屏上标示输出电压9.15V。

无线充数显屏上轮流显示无线充输出电压电流，沉浸式数显，完全和产品融为一体，非工作状态完全觉察不到它的存在。无线充电器下方数显屏上标示输出电流为0.92A。

二、CDK数显10W无线充电器拆解

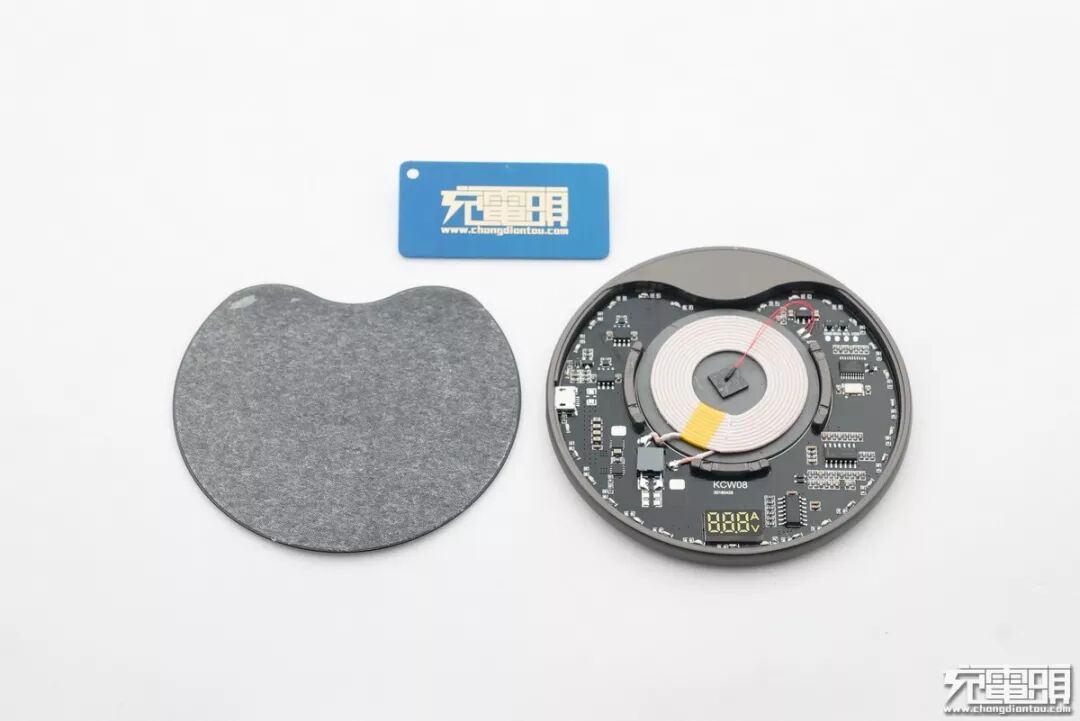

取下面板，露出电路板。

电路板下方的数码管实属亮点，实时掌握充电状态。

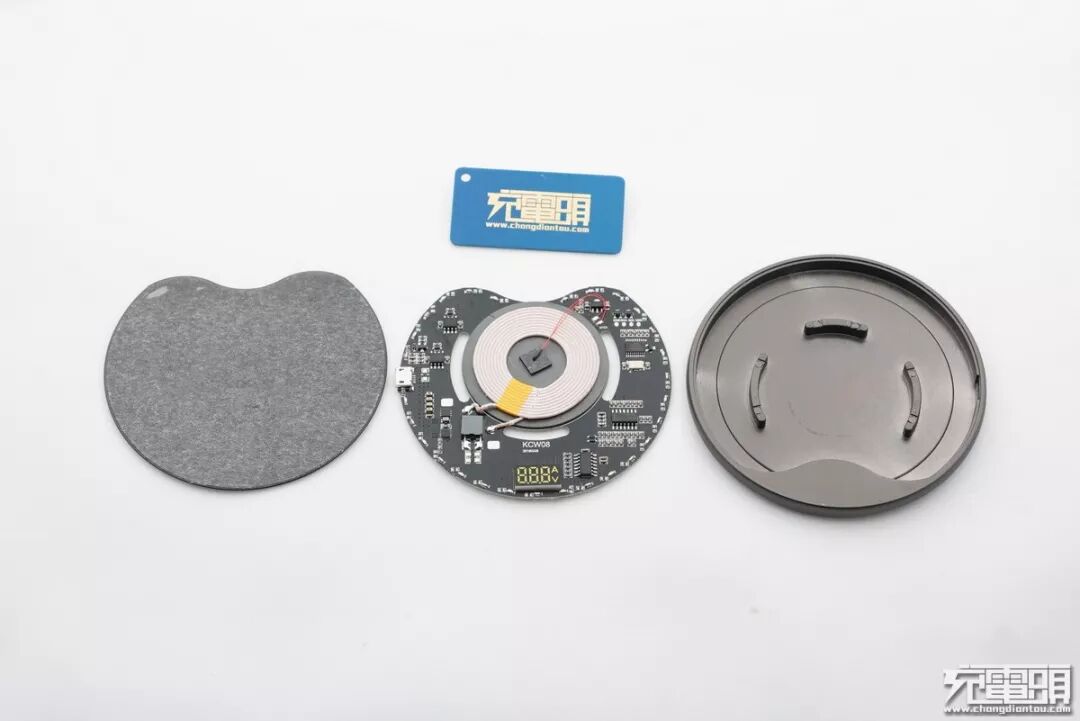

从壳体内部取出电路板。

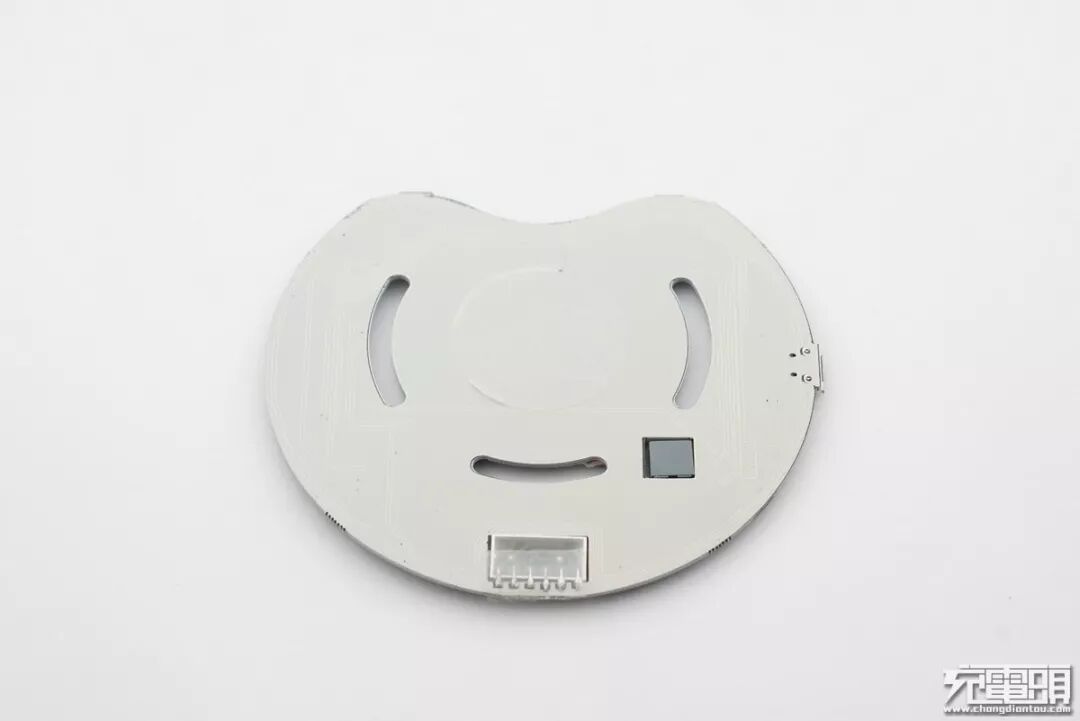

上图为电路板背面。为了减少厚度，数码管和电容的位置是镂空的。

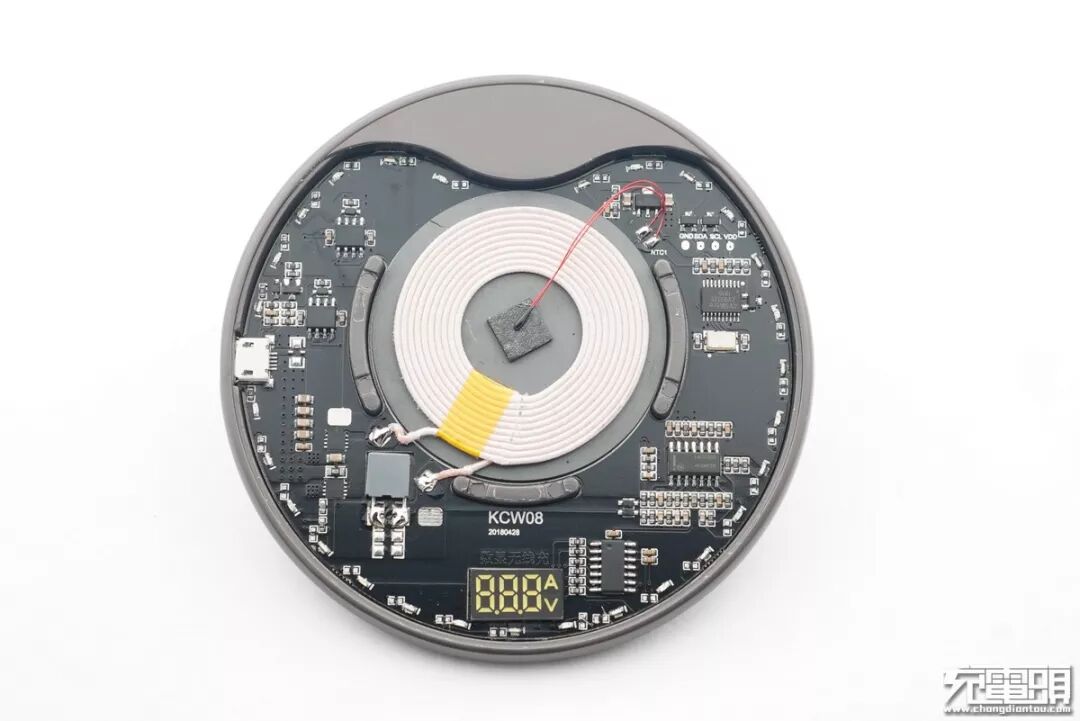

电路板正面一览。

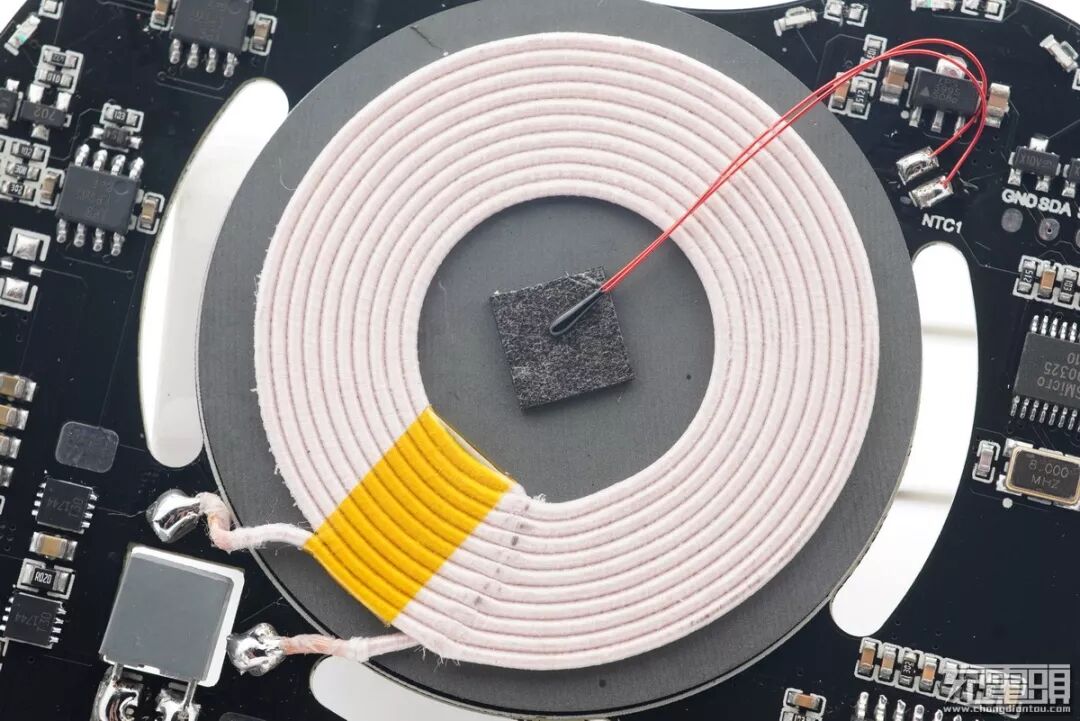

线圈中心贴有感温探头，监控充电过程中的温升。

线圈中间的感温探头特写。

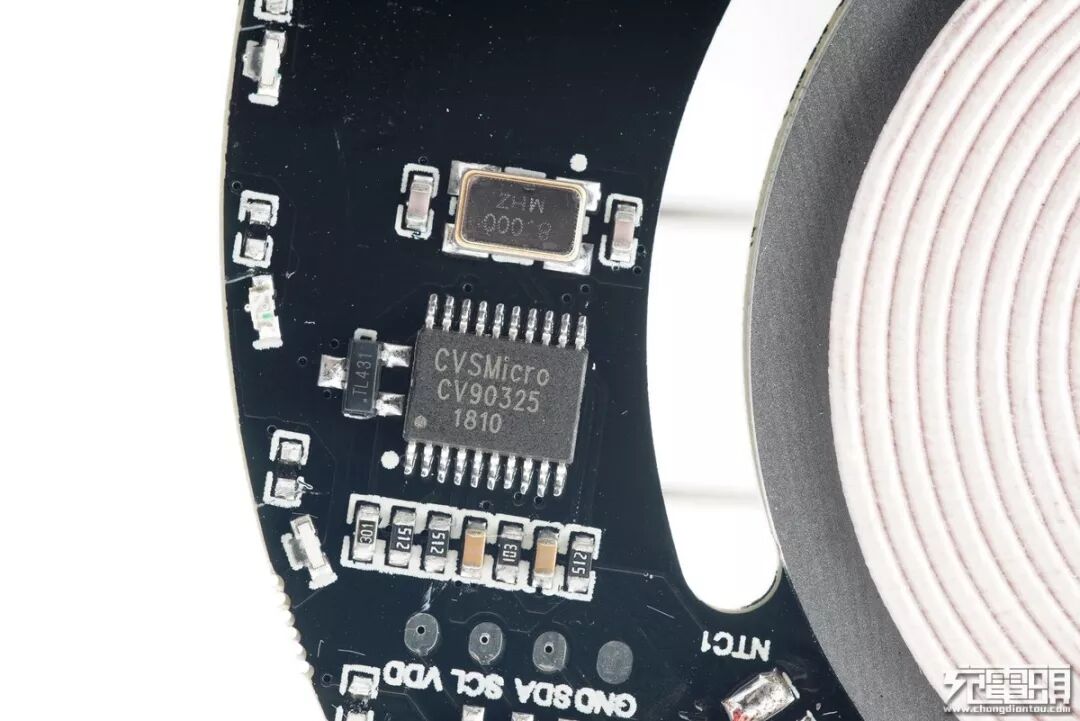

劲芯微 CV90325无线充电主控，符合Qi V1.2.4 EPP认证标准。支持5W BPP、10W SFC三星快充，7.5W苹果快充。127.7kHz定频调压，能效转化率达83%，输入支持5V、9V、12V，输出支持5W、7.5W、10W、15W，支持双重FOD、Q值检测，线圈耦合距离10mm，OCP、OVP、OTP保护。

上方贴片为无源晶振。

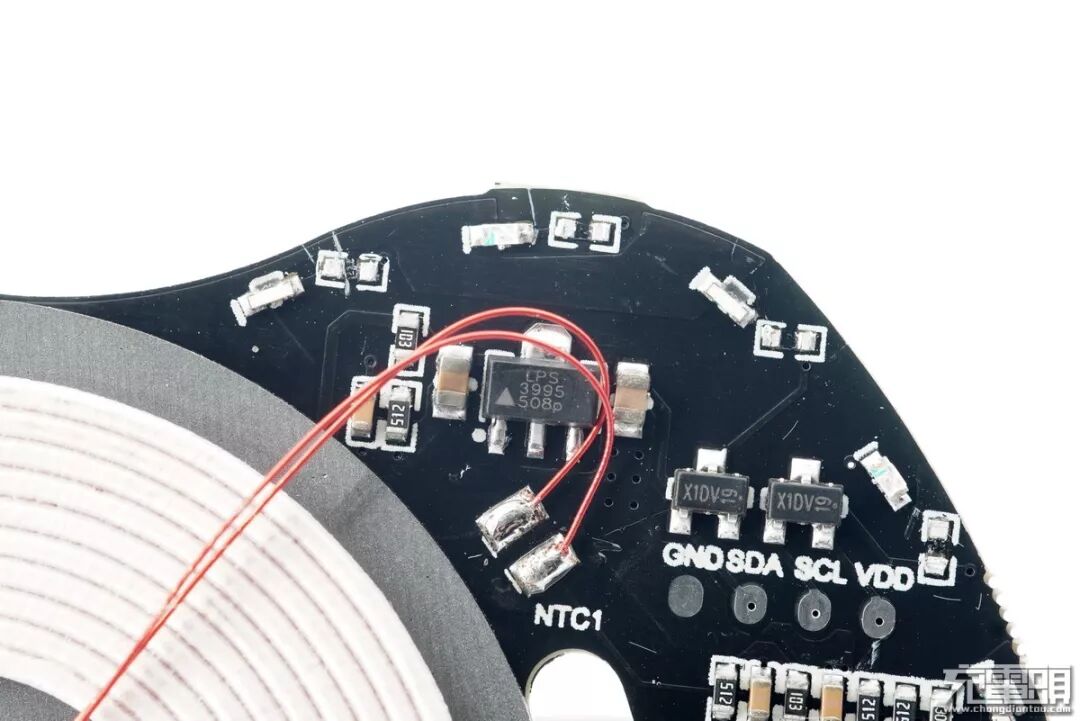

LPS LP3995 低压差稳压器。

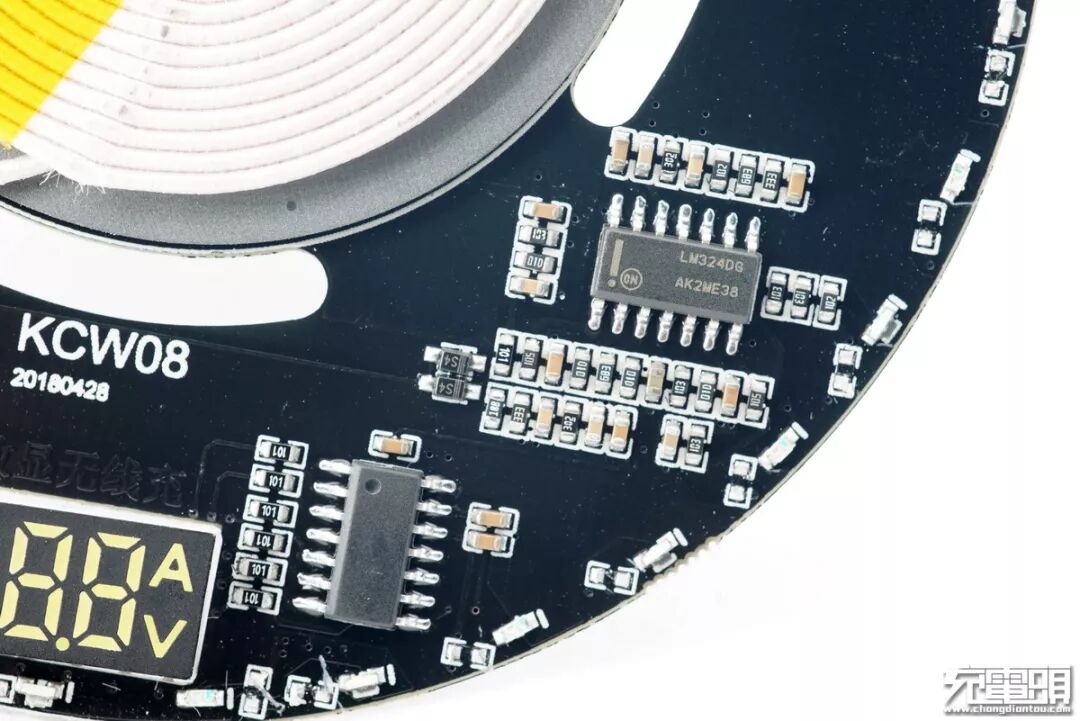

LM324 4运放。下方无标单片机为电压电流显示数码管驱动的单片机。

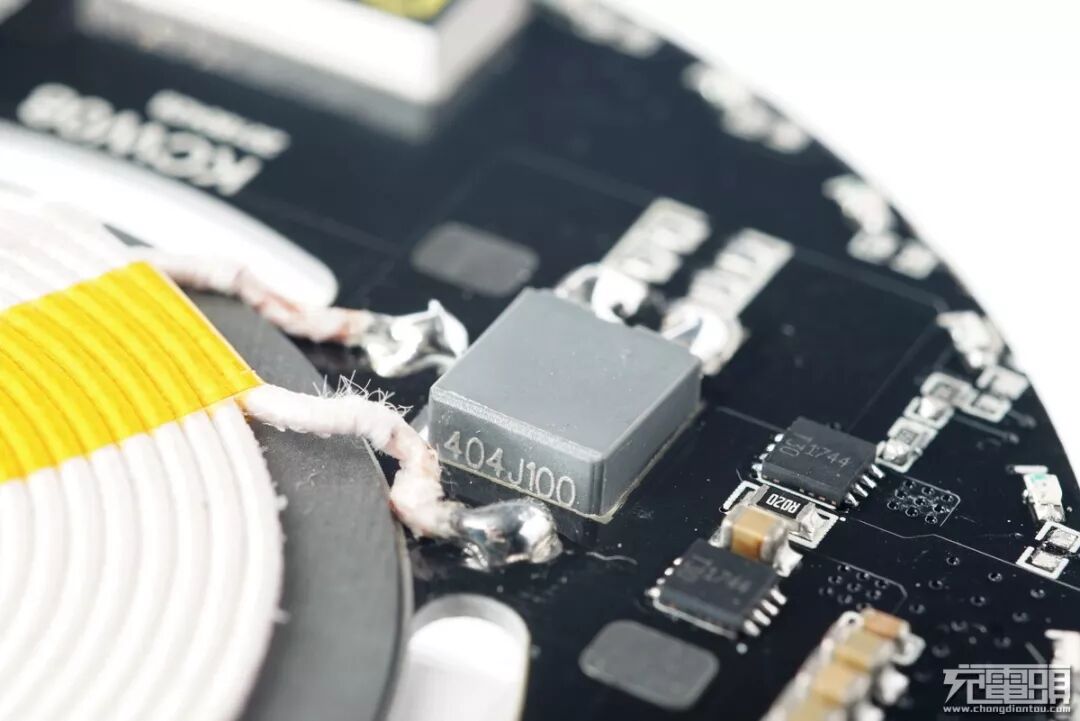

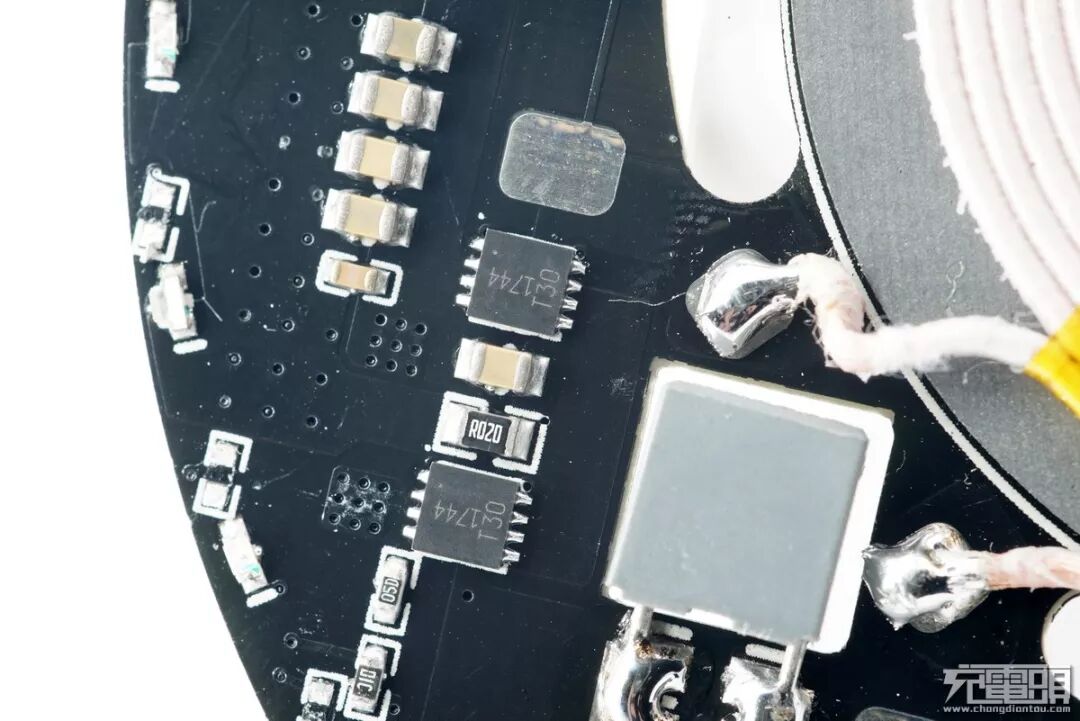

两颗双N MOS。Diodes。线圈焊点圆润。

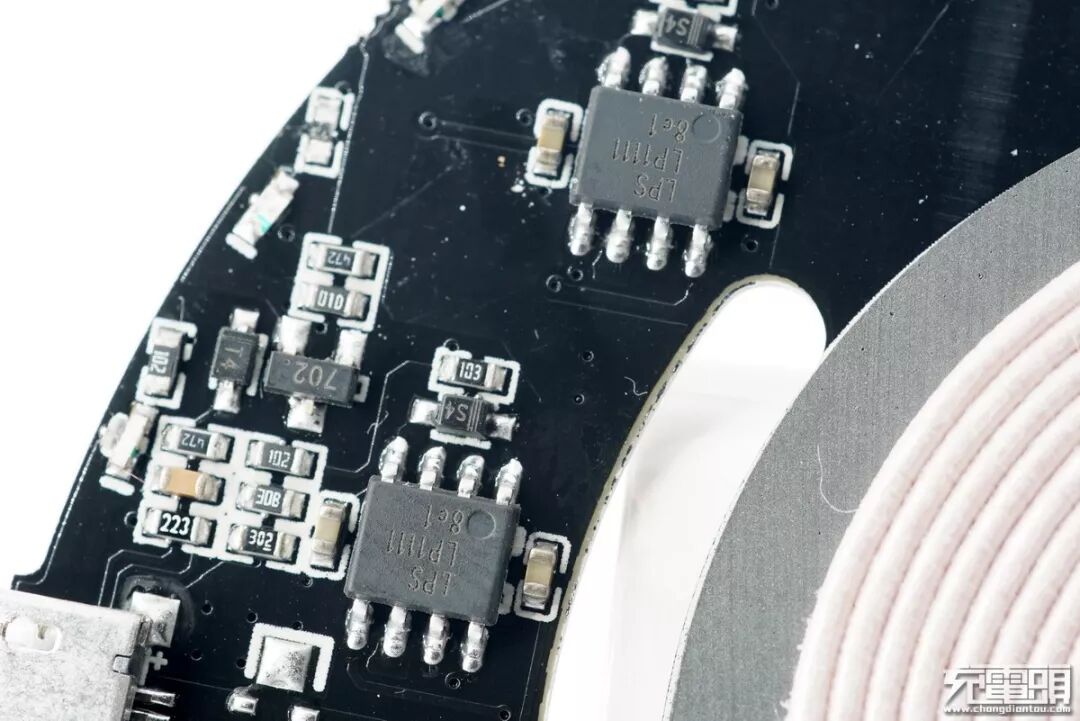

LPS LP1111 MOS驱动器。用来驱动双MOS管。

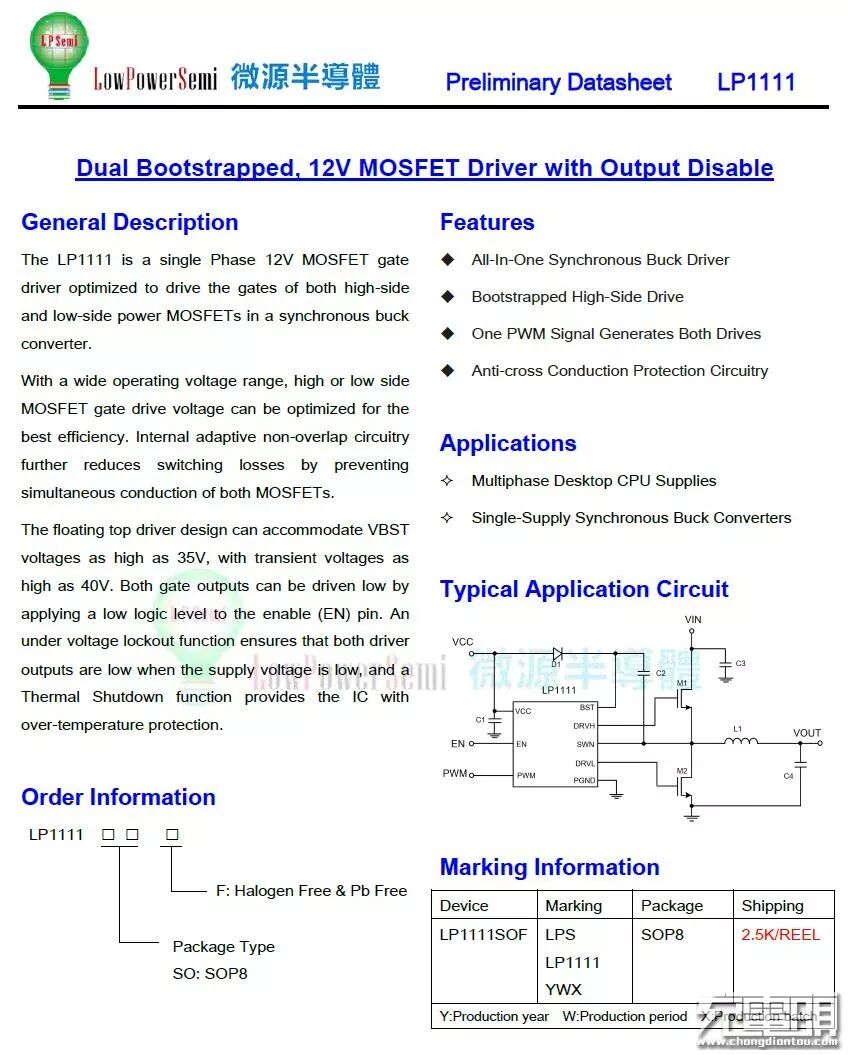

微源半导体 LP1111 详细资料。

充电器采用的是CBB电容。

三、充电头网拆解总结

CDK数显10W无线充电器采用了劲芯微方案，为10W无线快充提供了保障。做工精致，富有设计感。支持数显功能，实数罕见。虽然显示数值只是无线充电器的输出功率，由于存在转化损耗的原因，实际达到手机里的功率要低于这一数值，但毕竟它能为无线充电速度提供一个直观的参考结果，所以还是很有存在意义和价值的。总之，这是一款性能、设计、功能等各方面都不错的好产品。

.

.
