JDB小怪兽移动电源 一共三个版本：爱神版、福星版、好运版，这次入手的这枚好运版小怪兽移动电源 希望以后也给我带来好运。

一、开箱

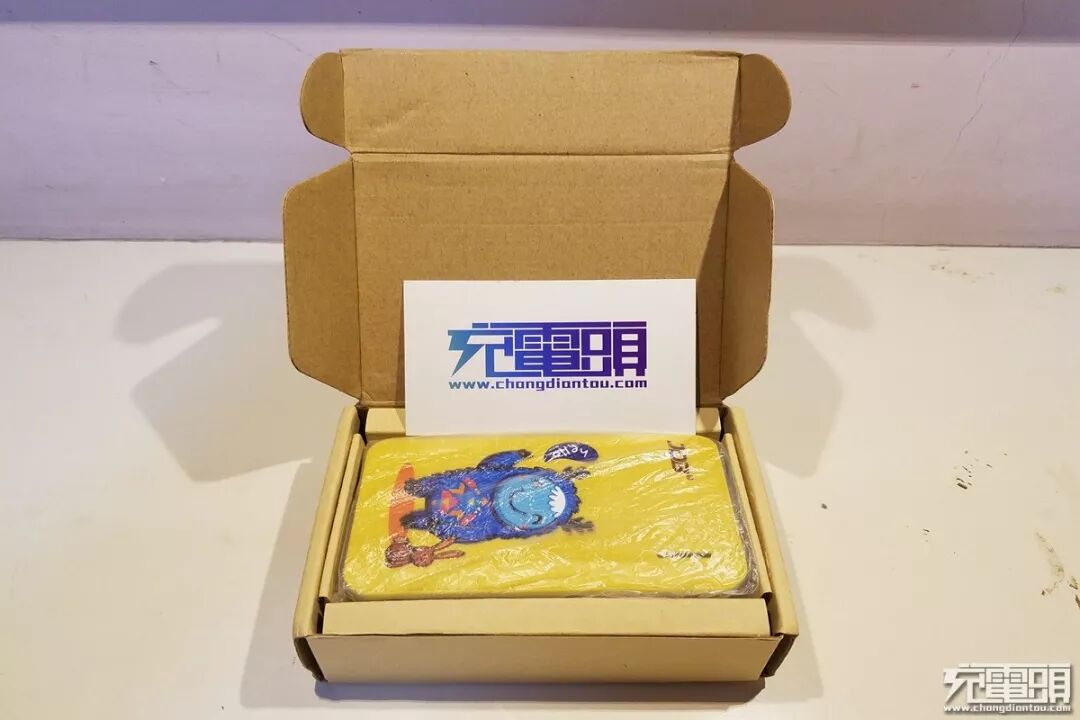

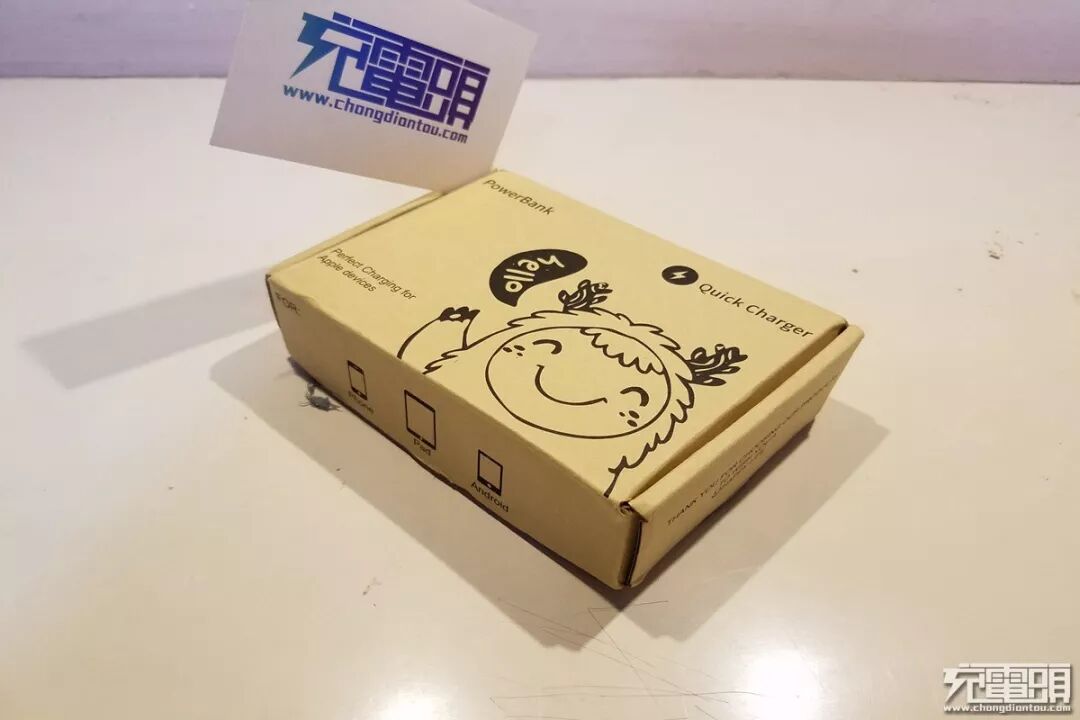

卡通风格的外包装，让人不禁感觉到JDB从以前那个朴素的形象也开始转变了。

全家福：小怪兽充电宝、说明书、合格证、充电线。

体积还是十分小巧的。

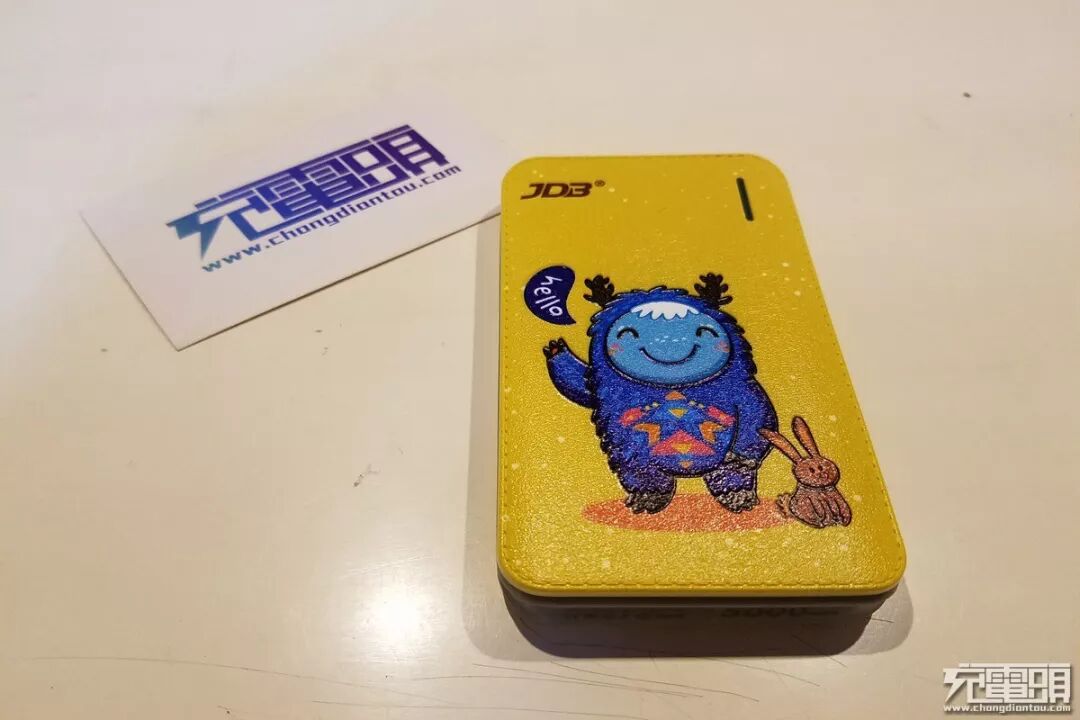

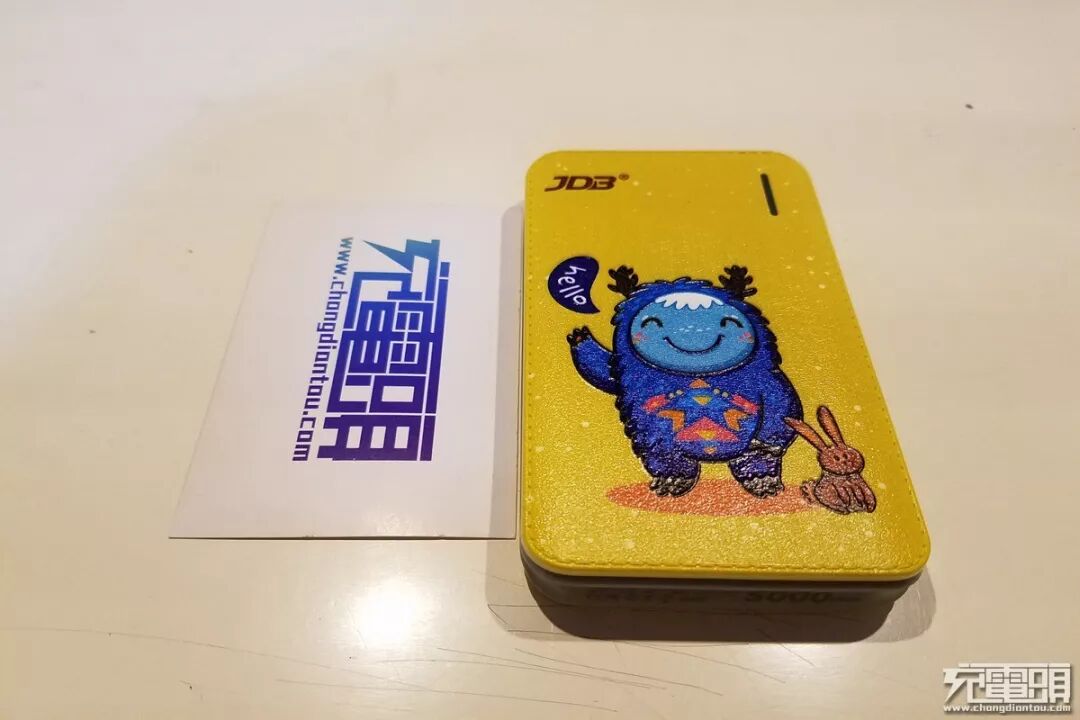

移动电源正反面印刷有类似3D浮雕技术的卡通风格的图案，触摸有立体感 ，正面JDB LOGO 以及4颗LED电量指示灯。

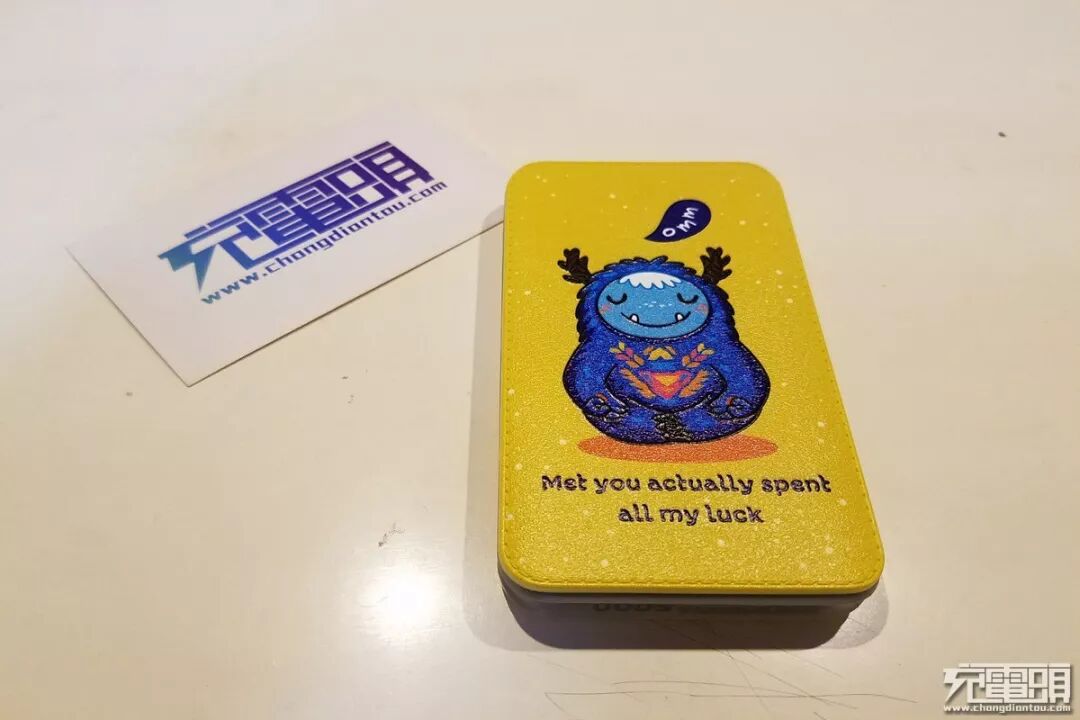

反面图案。

图案特写~可以看出凹凸有质感。

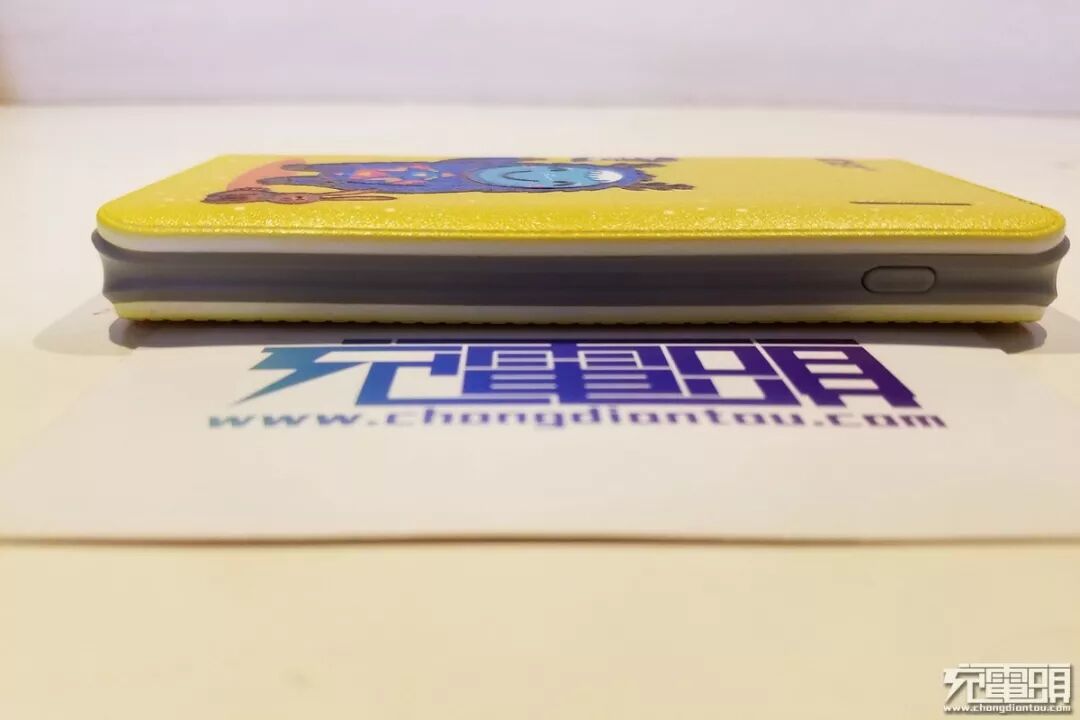

靠近LED指示灯一侧开关，短按电量显示，长按开启手电。

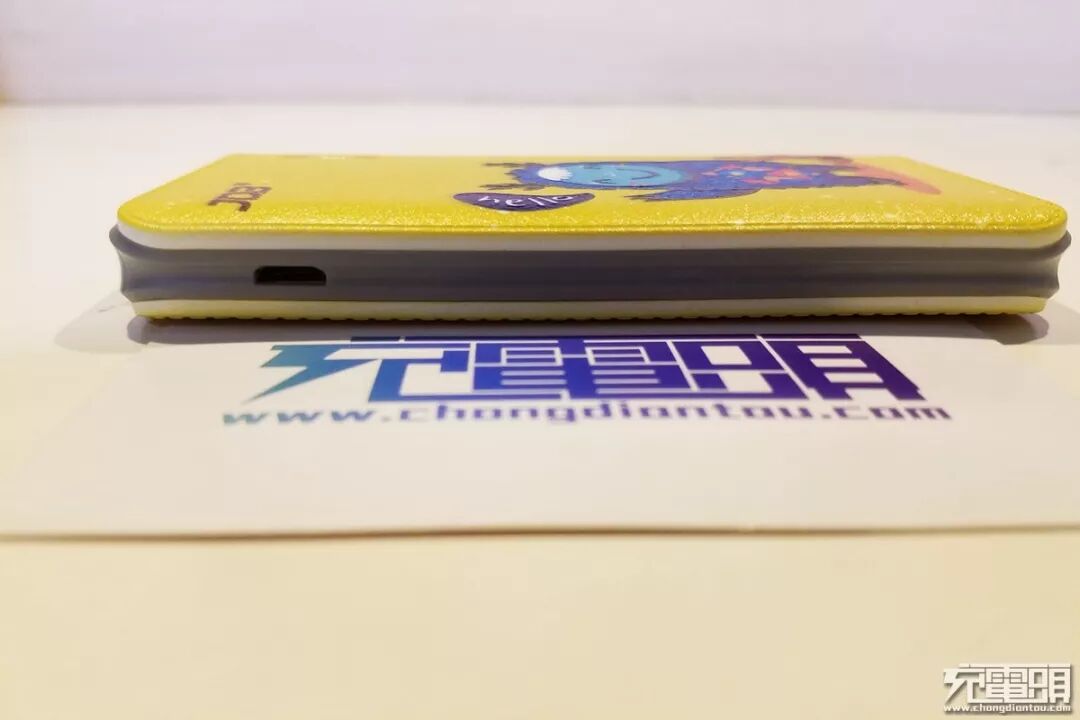

另一侧靠近LOGO一侧 充电接口。

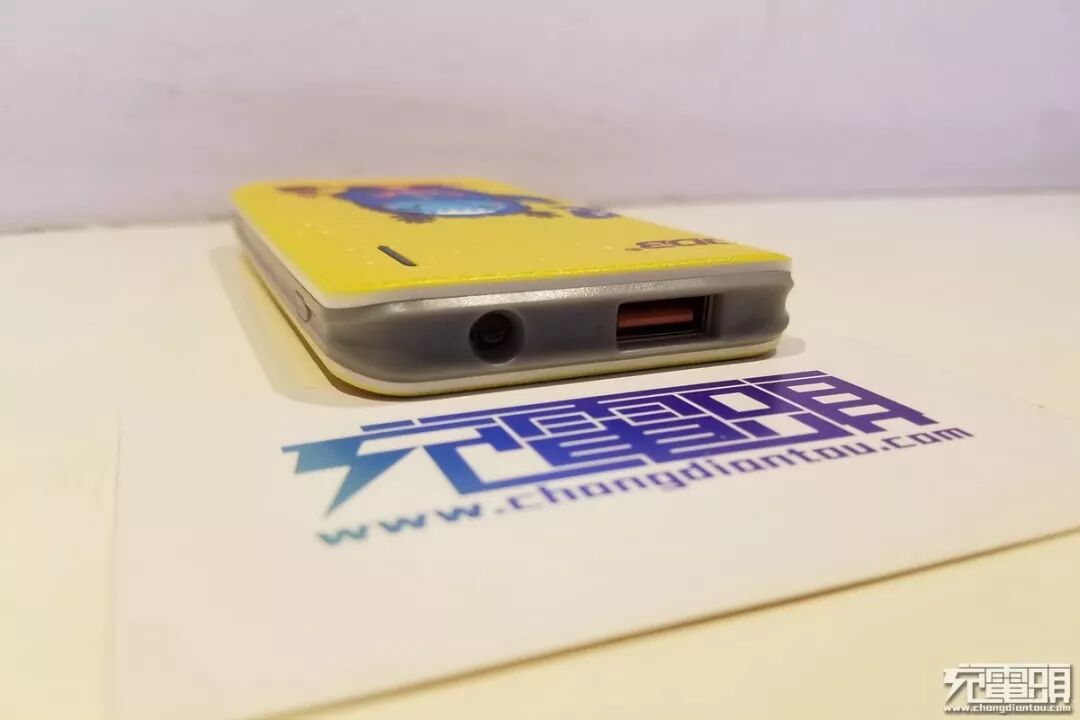

顶部应急手电，橘色的USB输出接口。

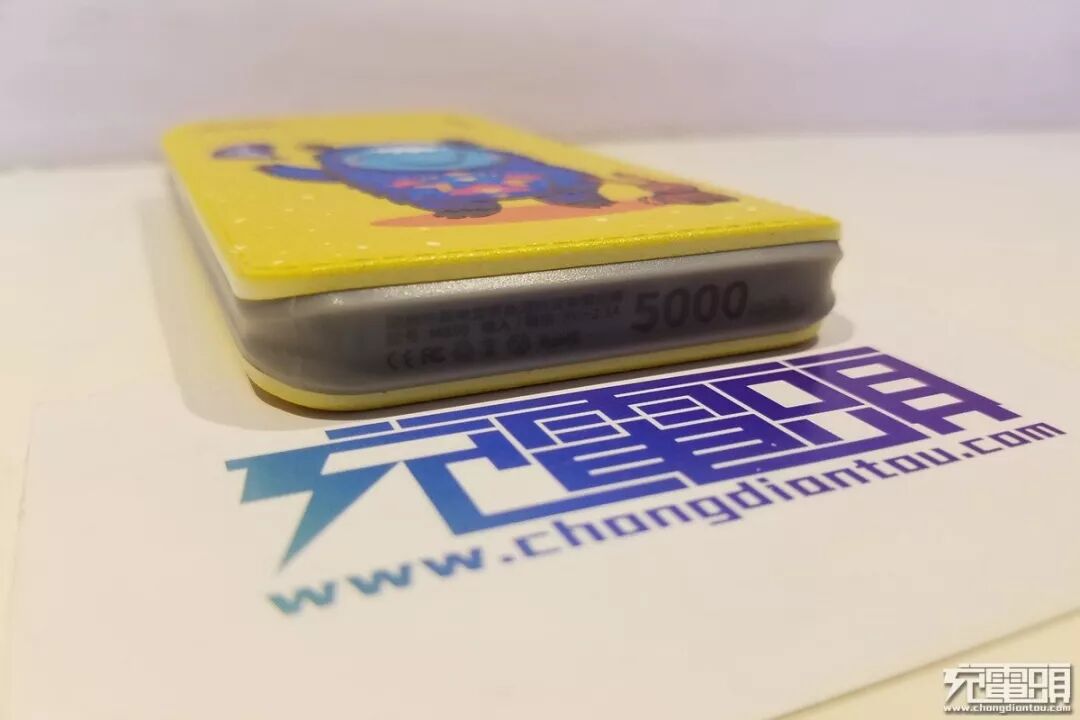

底部铭牌印有：详细产品信息、产地，输出、输入、5000毫安等一系列信息。

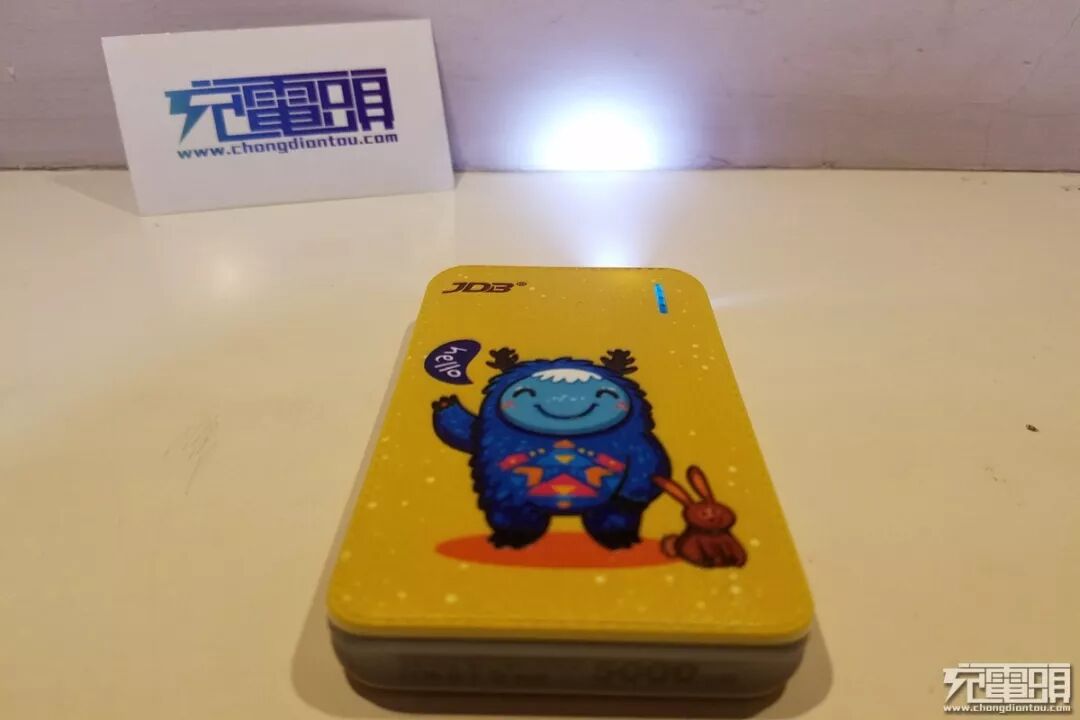

手电功能测试，应急够用了。

二、测试

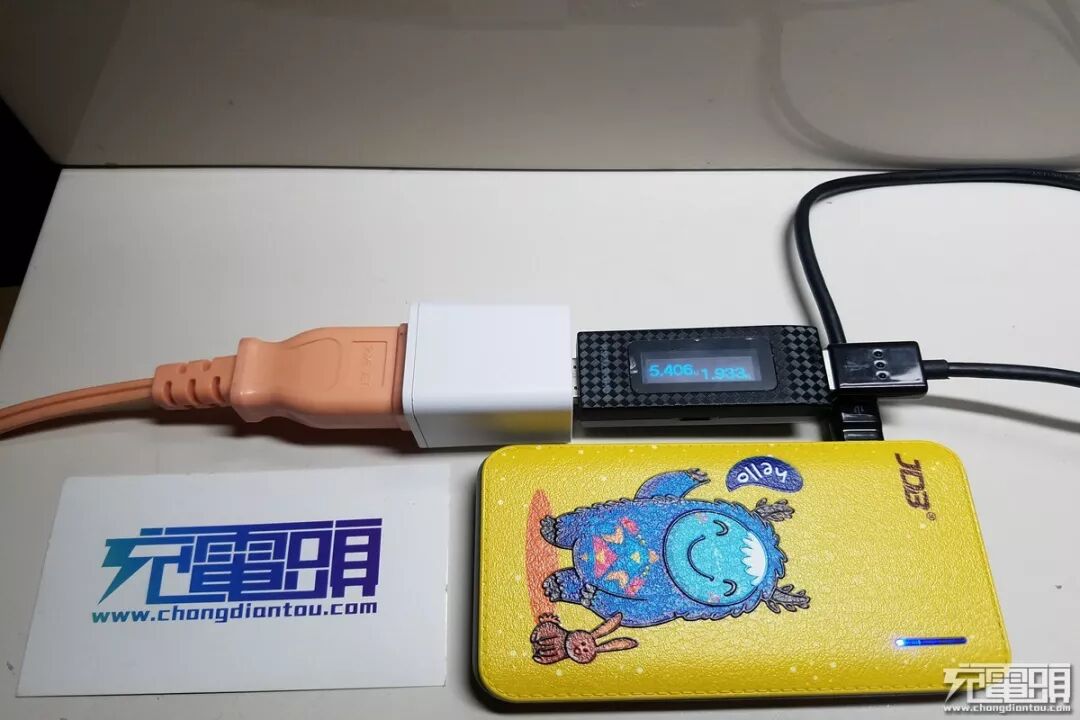

输入5.4V1.9A，算是非快充移动电源里的平均水准吧。

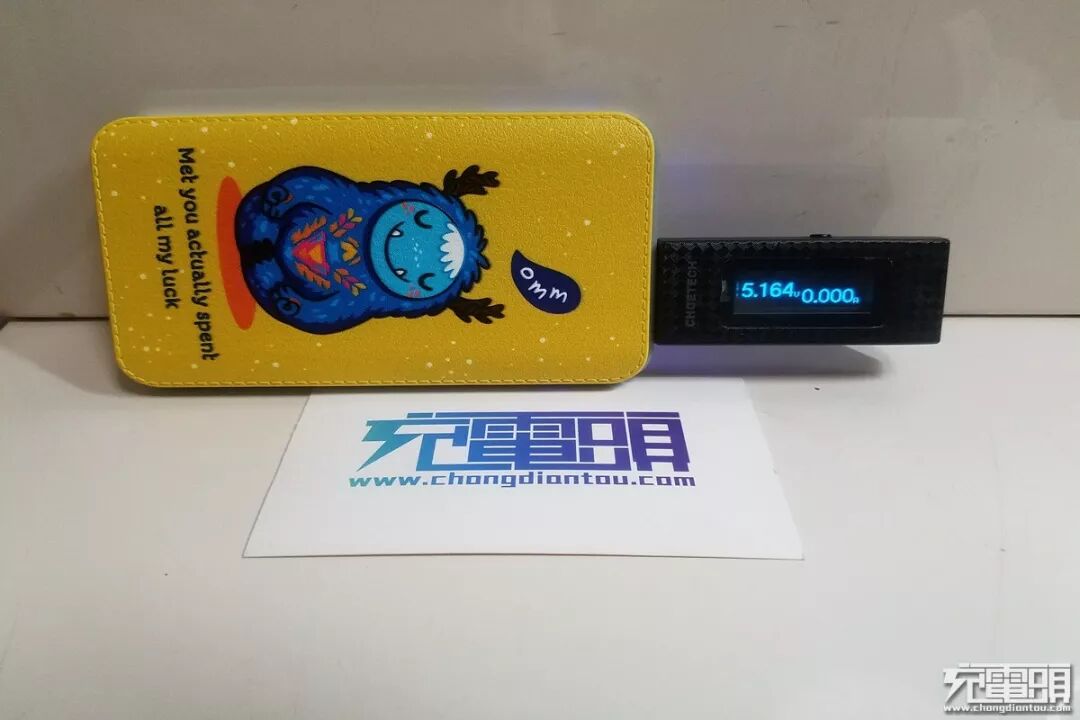

输出空载电压5.16V。

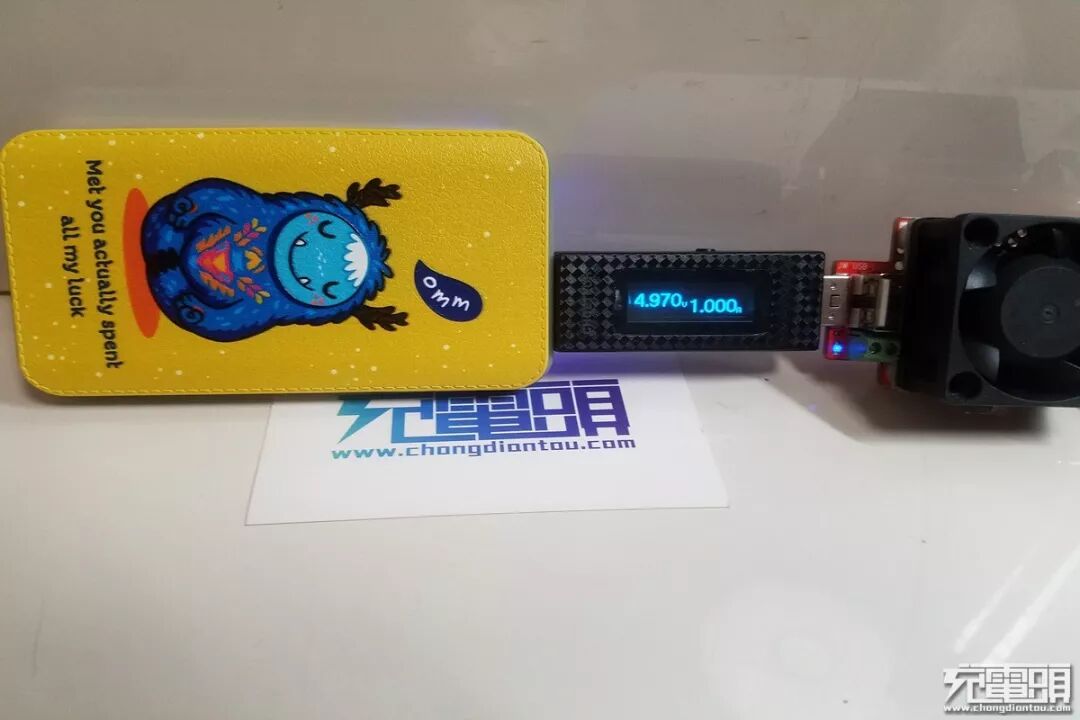

1A负载电压为4.97V。

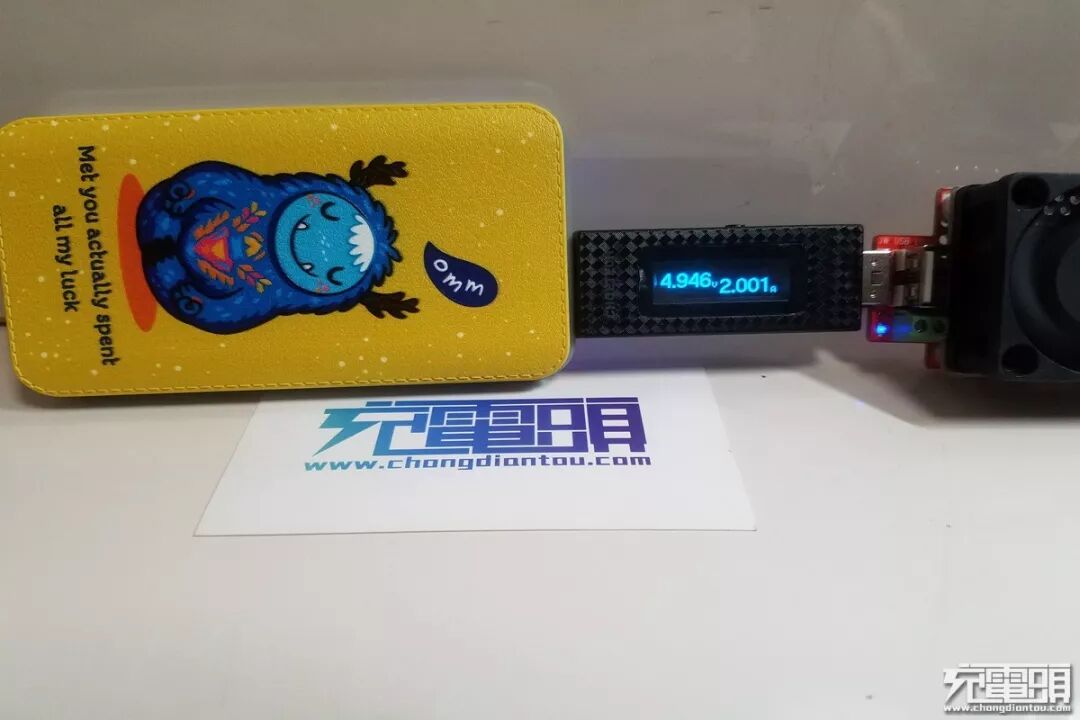

2A负载电压4.94V，没有线补但还是很坚挺。

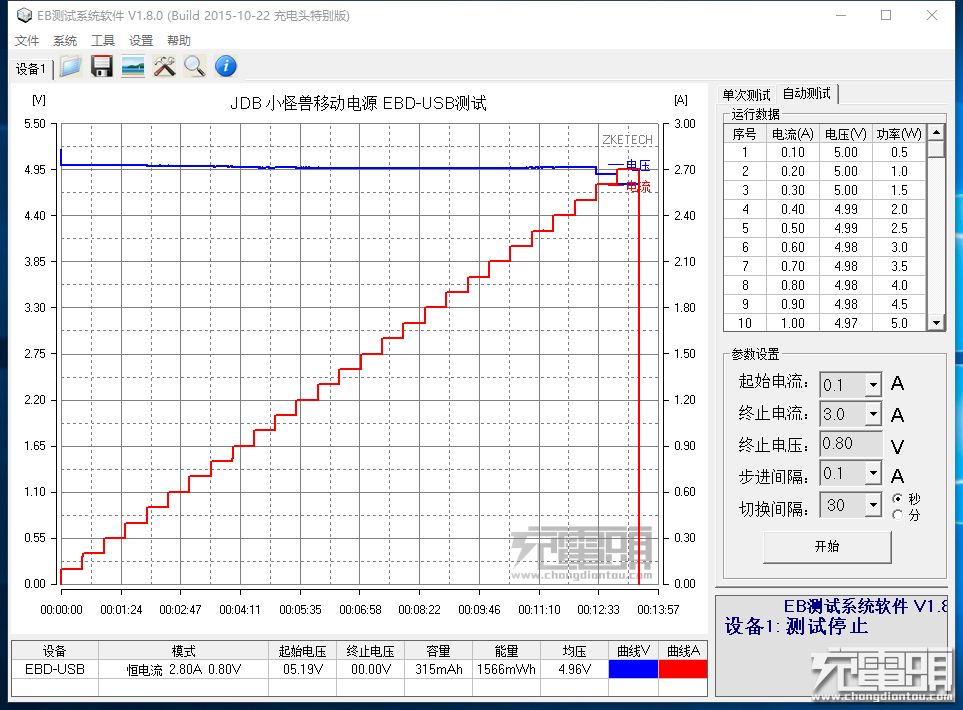

EBD-USB 步进负载情况，

1A放电情况：由于移动电源本身没有标注多少能量，只标注了5000毫安，大致计算自身能量5000X3.7/1000=18.5 Wh，1A放电19.6Wh  效率105% （后续才知道容量超标了），继续下面测2A放电情况

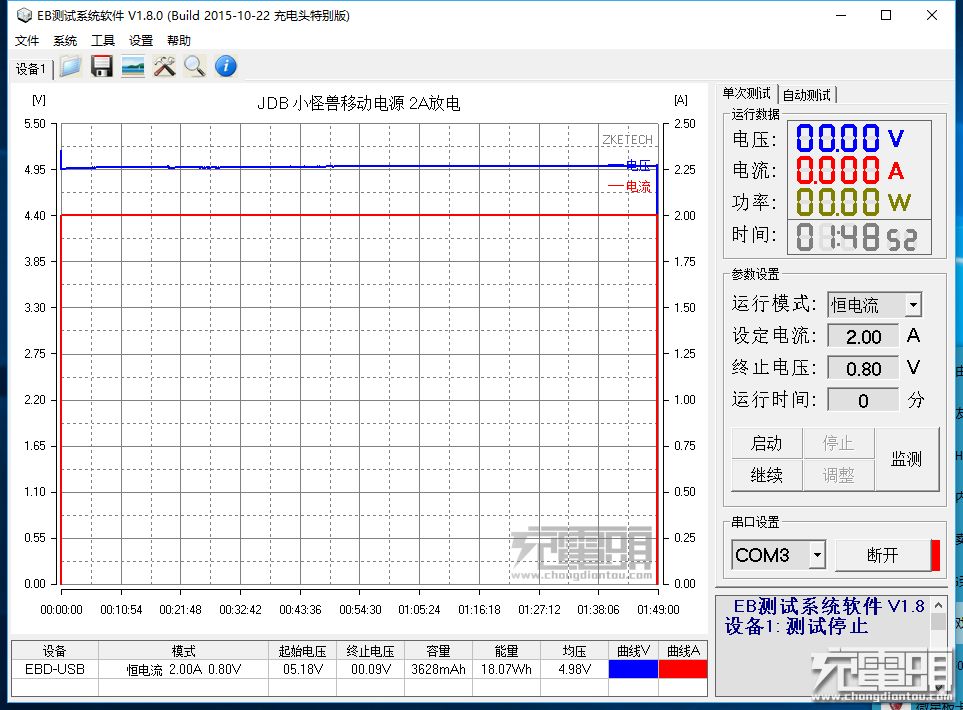

2A放出18.07Wh  效率97% 。

三、拆解

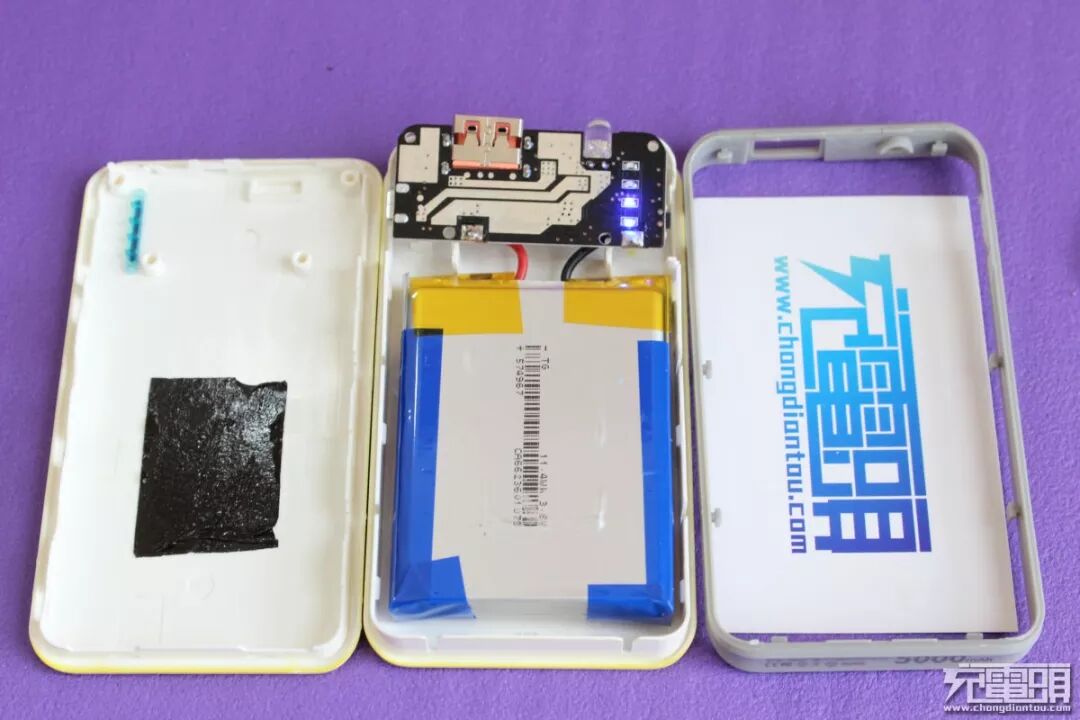

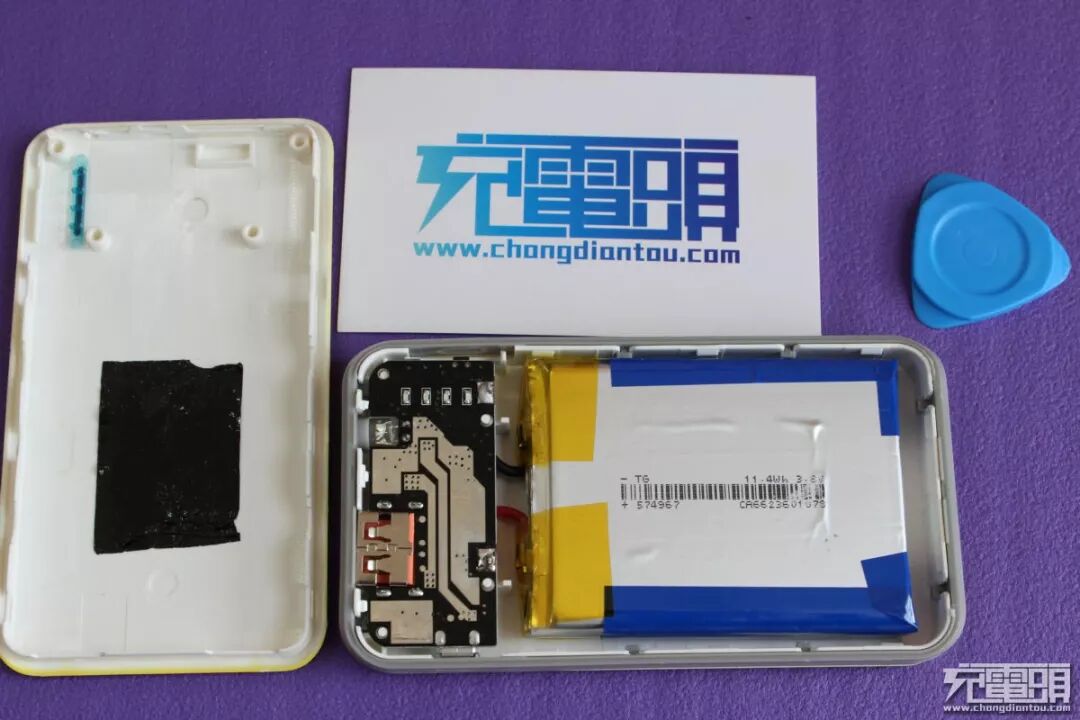

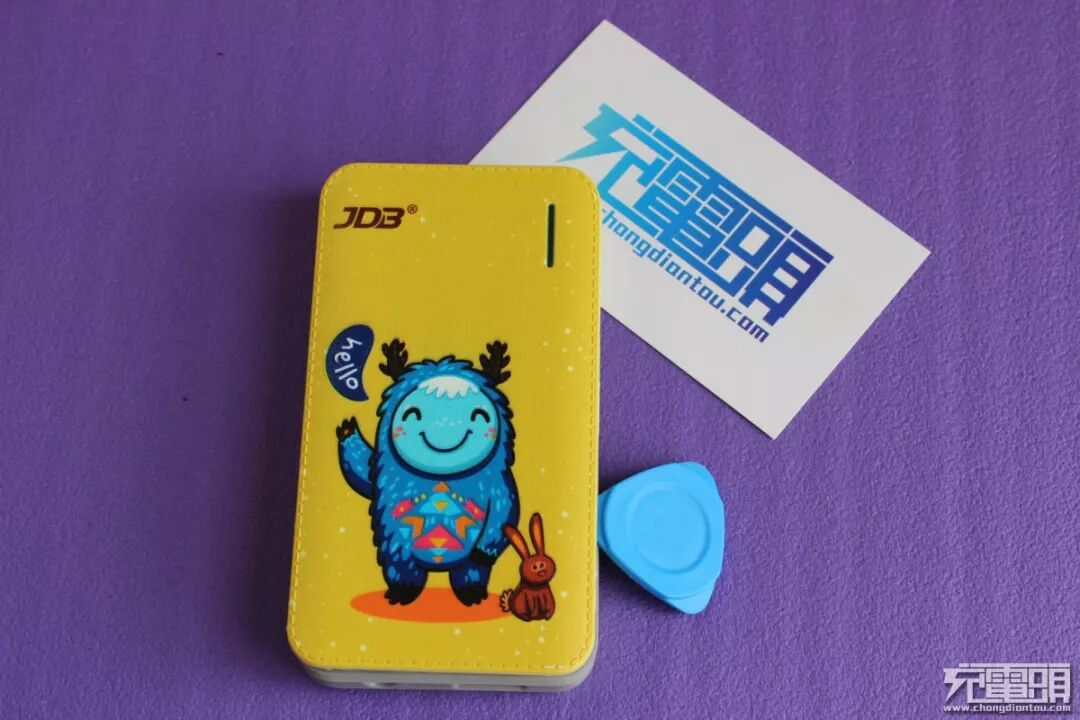

使用普通塑料翘片即可开启外壳。

内部为两节并联的聚合物电芯。

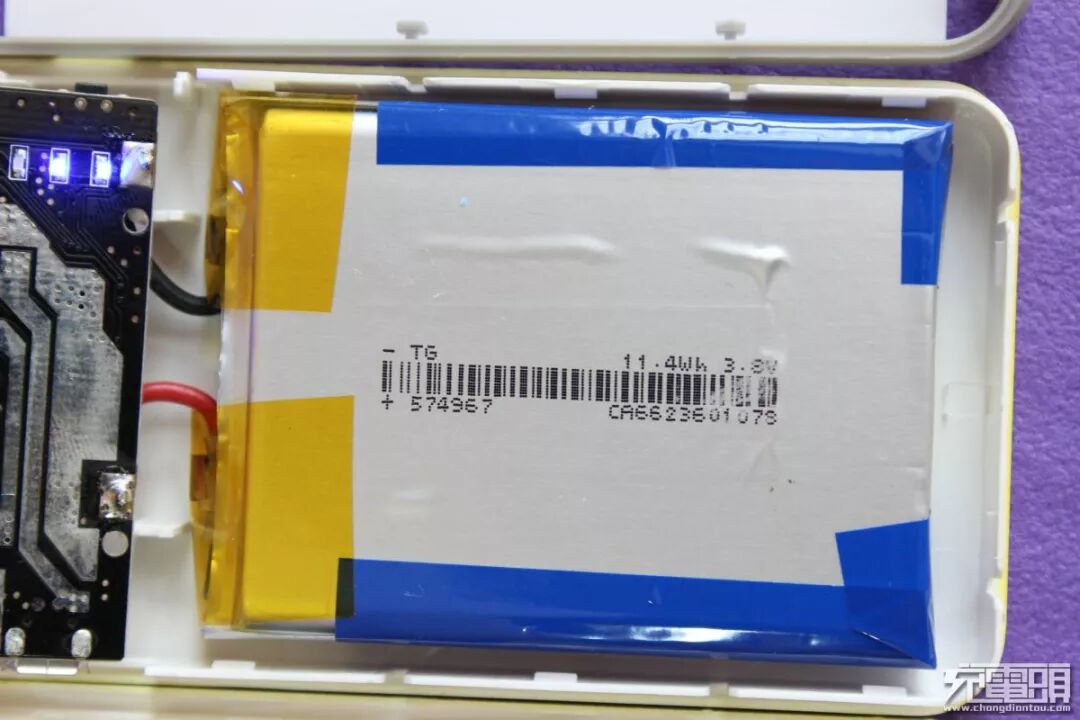

11.4wh，3.8v，约合3000mah，两块到了6000mah，这就是放电效率“爆表”的秘密，不过即使按真实容量计算效率也还是不错的。

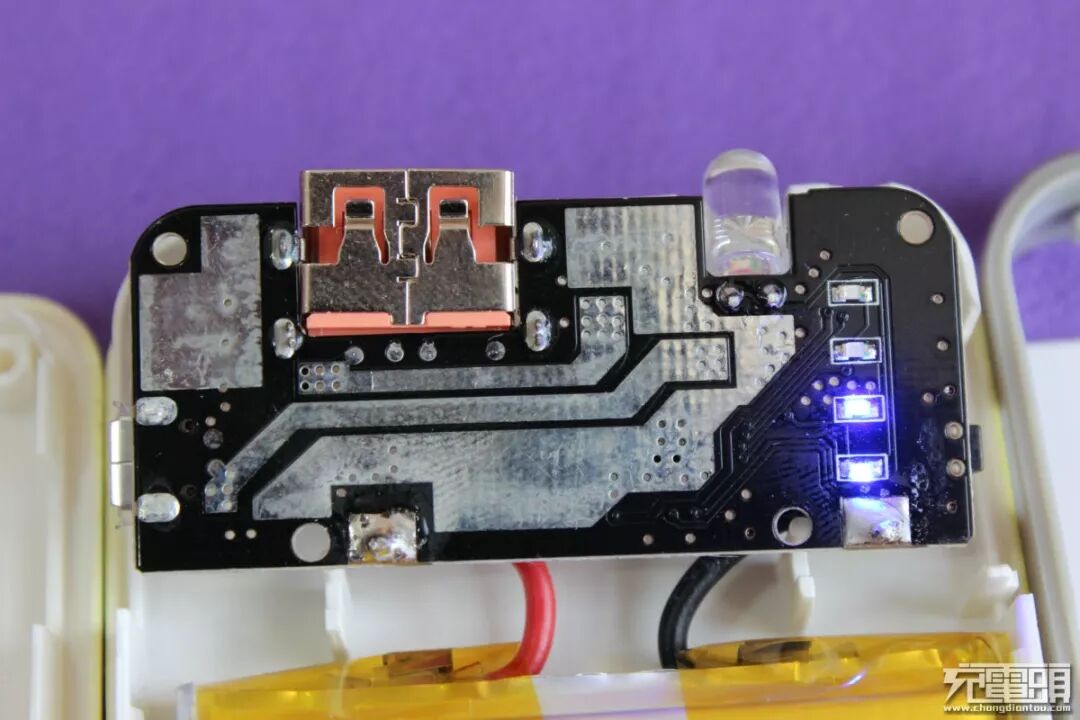

电量指示灯位于PCB板背面。

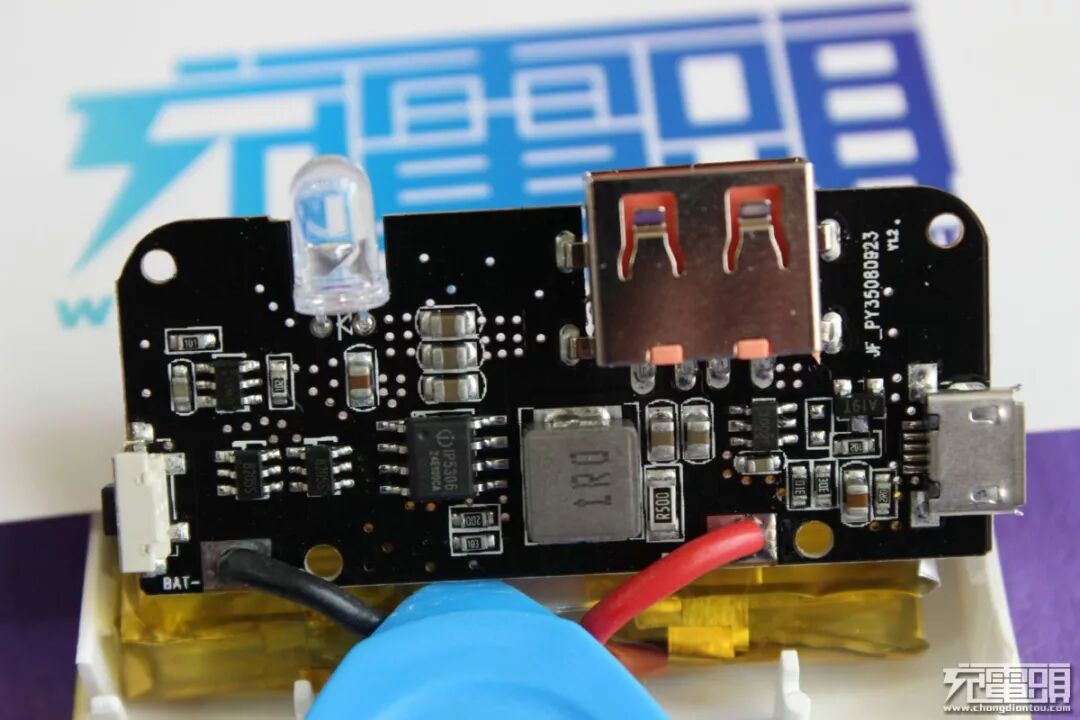

正面

主控ip5306：
同步开关充放电
2.4A同步升压转换，2.1A同步开关充电；
升压效率高达96%；
充电效率高达97%；
内置电源路径管理，支持边充边放；
支持负载大电流线补功能；
充电
自适应充电电流调节，匹配所有适配器；
充电电压精度：±0.5%；
支持4.20/4.30/4.35/4.40V电池；
电量显示
支持4,3,2,1颗LED电量显示；
功能丰富
按键开机；
内置照明灯驱动；
自动检测手机插入和拨出；
低功耗
智能识别负载，自动进待机；
待机功耗小于100 μA；
BOM极简
功率MOS内置，单电感实现充放电
多重保护、高可靠性
输出过流，过压，短路保护；
输入过压，过充，过放，过流放电保护；
整机过温保护。

经典的dw01+8205组合。

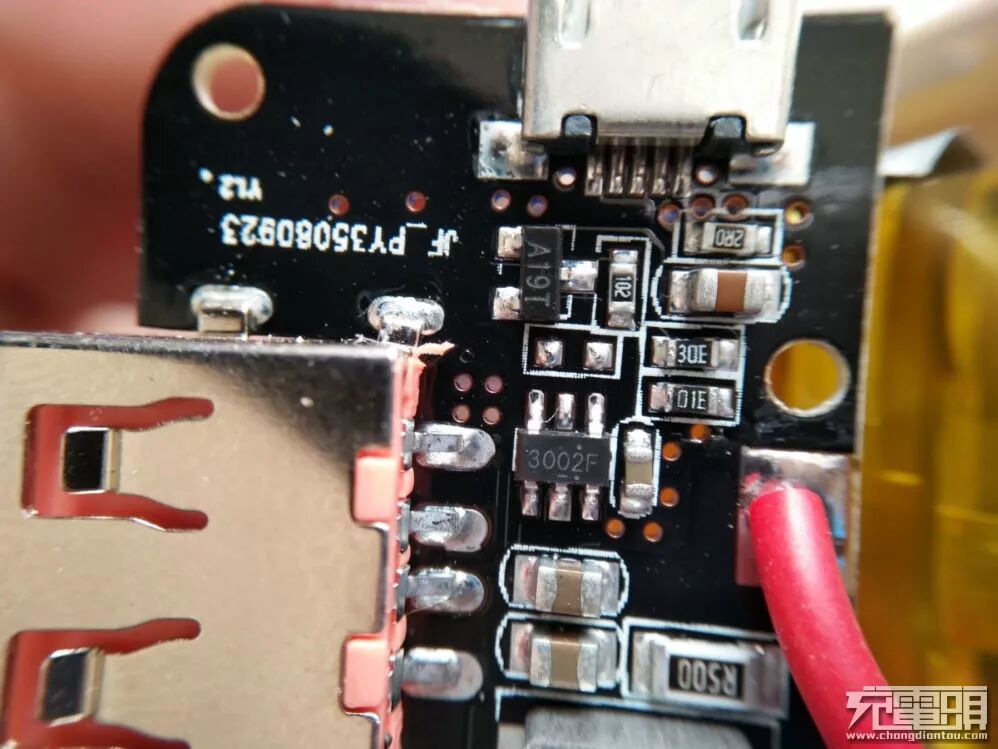

3002f识别芯片
CW3002F具有USB端口类型模拟 ，F支持多种USB标准（bc1.2,Apple, Samsung)，适用于充电控制适用于移动设备主流市场,包括苹果的iphone、iPad以及三星Galaxy家族的产品，具有自动检测功能，兼容BC1.2 DCP模式，兼容国标YD/T1591‐2009 D+D-短接模式，支持非BC1.2充电模式 ，支持Apple设备，支持三星设备，工作电压4.5V~5.5V，采用SOT-23-5无铅封装，可应用于充电宝，可应用于各种USB端口（主机或集线器），可应用于MID OTG端口，可应用于墙上适配器。

以ip5306作为主控 ，很全面的识别ic，全封闭电感，保护电路完善，不错的做工用料加上49包邮的价格对于主打可爱便携的白马王子还是相当给力的。

.

.
