USB-IF 认证！CHOETECH迪奥科72W USB-C桌面充电器拆解评测
CHOETECH迪奥科最近推出了一款总功率高达72W的4口USB PD桌面充电器，并已经取得了USB-IF协会认证。 这款充电器搭载了一个USB-C口和三个USB-A口，其中USB-C的输出功率最大可达60W，三个USB-A口分别支持5V/2.4A输出。此前，充电头网已经对这款充电器进行了详细的评测体验，性能相当出色，那今天就为大家带来这款四口充电器的拆解，一起来看看内部用料究竟如何？
一、迪奥科72W USB-C桌面充电器开箱

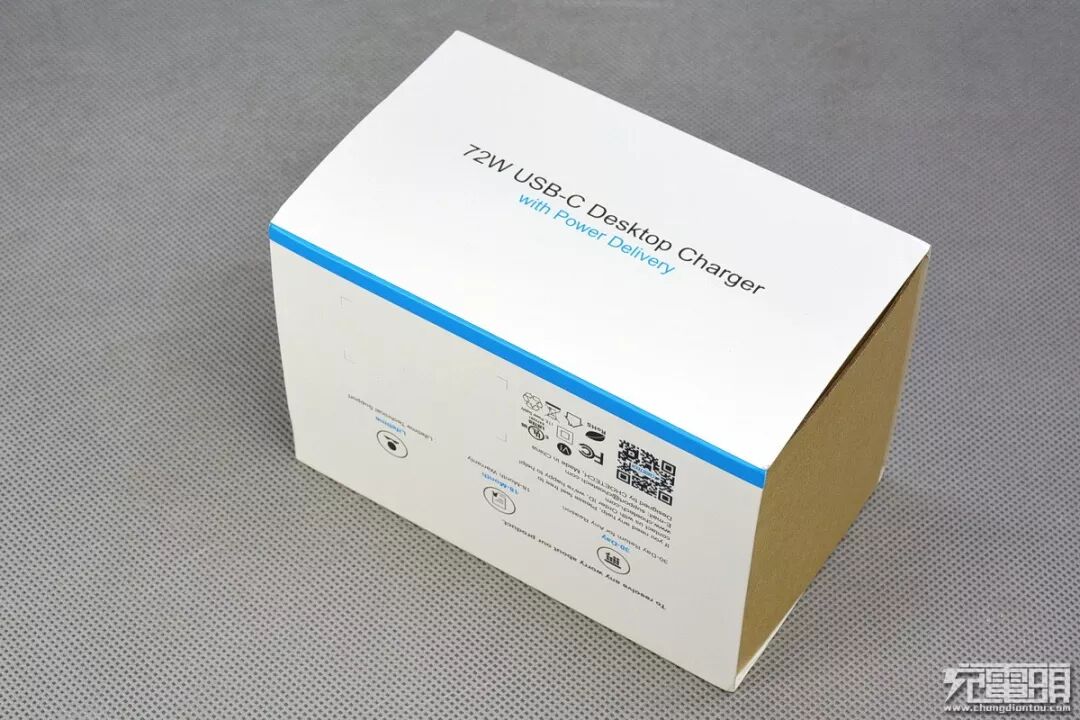

黄色牛皮纸盒外加白色基调双色套印封套，印有产品线描图，突出标注了“72W”功率，右下角为产品具体型号：PD72-1C3U。从产品命名上来看即可知晓这是一款支持USB PD快充技术的、总功率72W，具备一个USB-C和3个USB-A接口的充电器。
包装盒侧面同样标识了产品的两大特性：72W输出功率以及USB PD快充。
包装盒封套印刷内容全部为英文，背面应有多种认证标志，包括FCC、RoHS、CUL、VI级能效等。
抽出内盒露出一个简洁的“CHOETECH” Logo。
上层是电源本体，装在一个防尘袋中，下层是电源线。

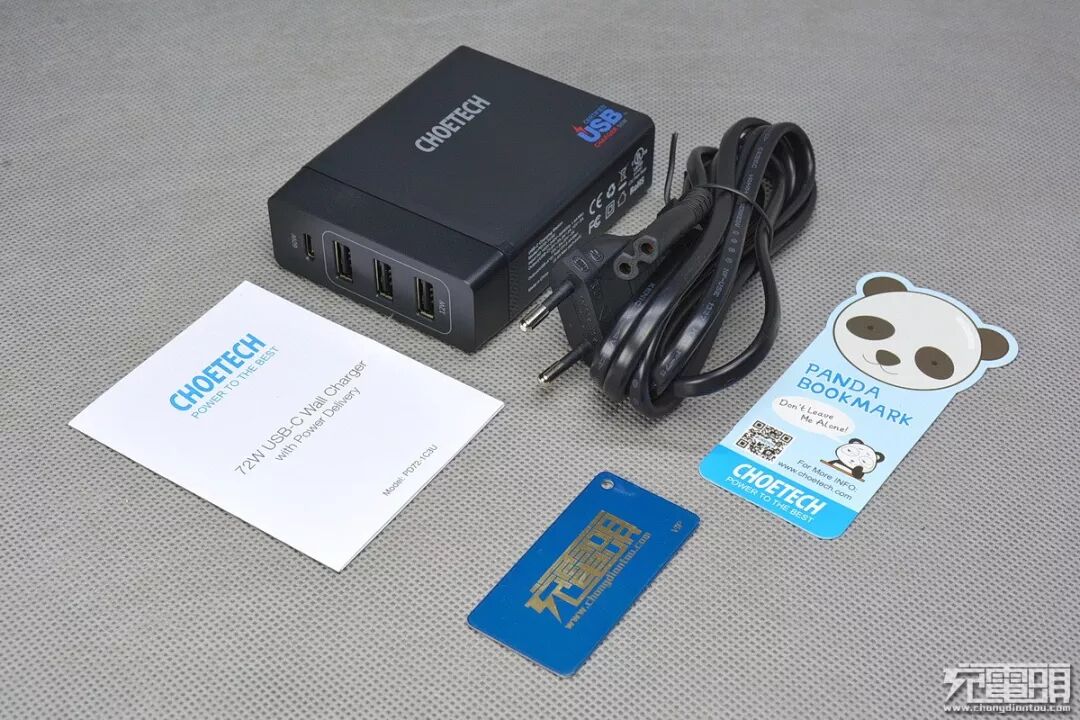

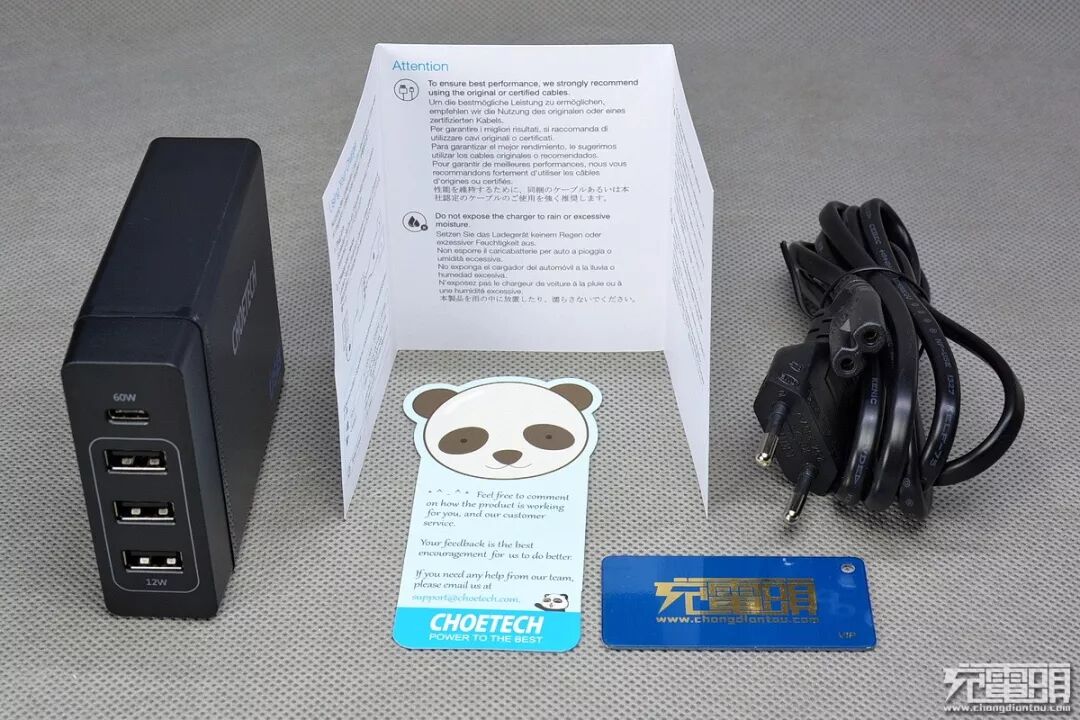

包装内的全部内容：电源本体、电源线、产品说明书和一张小卡片。
说明书是英文、日文两种文字印刷。
电源线是欧规2脚插头，能够与绝大多数新国标插线板兼容，也可自行更换成国标的连接线。

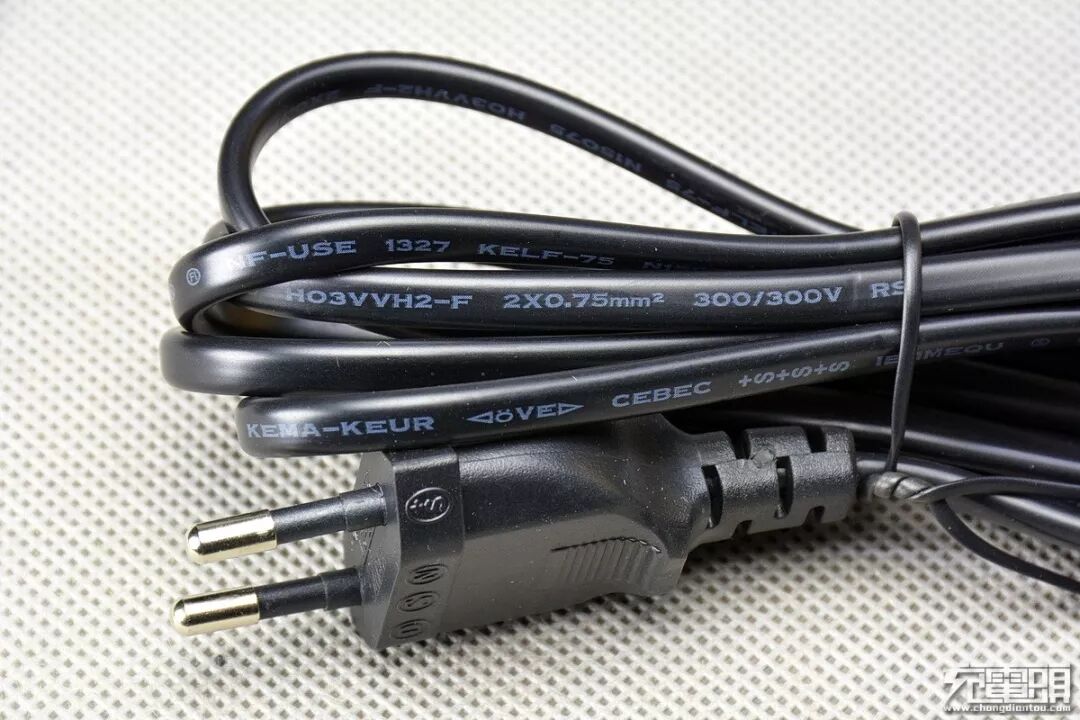

电源线很是粗壮，2*0.75mm²，对于一只几十瓦的充电器来说是绰绰有余了。

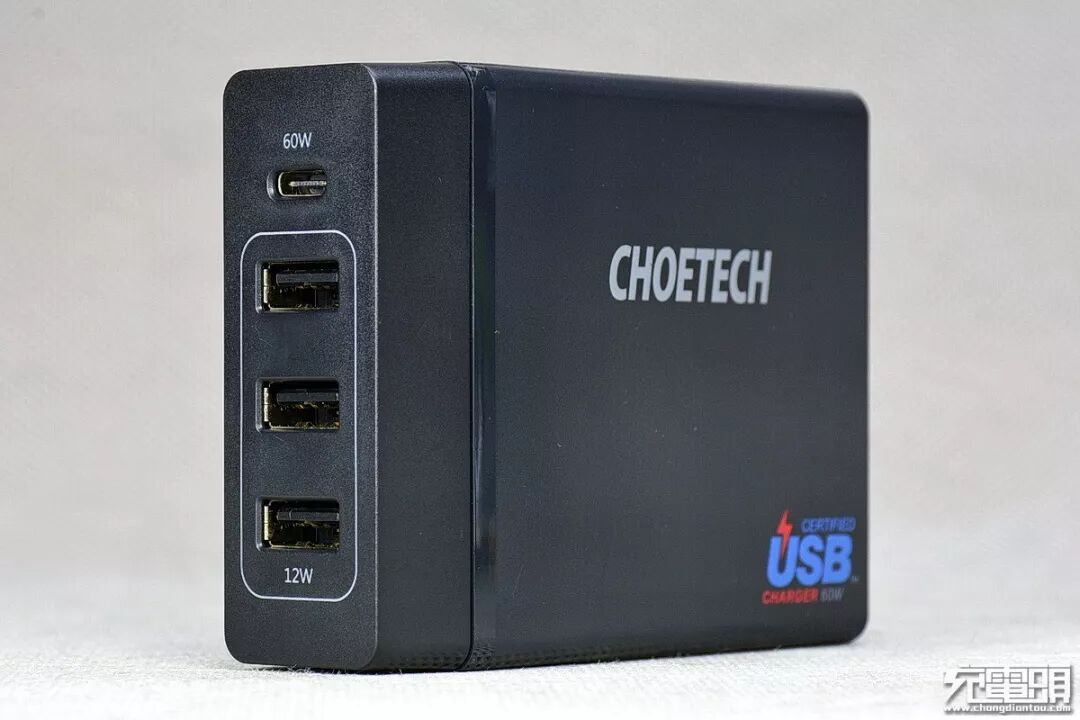

充电器通体为成熟稳重的黑色，商务气息浓厚，放在办公桌上能HOLD住场面。输出接口面板由上至下分布着一个USB-C和3个USB-A接口。端口面板采用了溜背收尾设计，可减小视觉体积，显得隽秀一些。

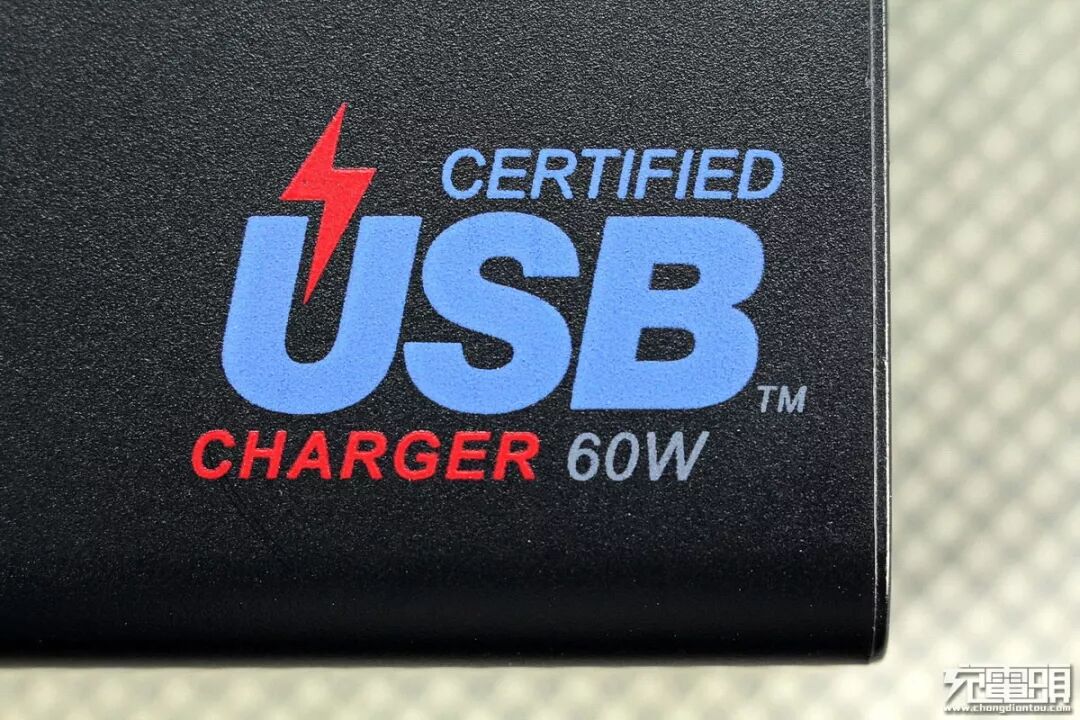

充电器正面右下角为USB-IF协会认证标志。
背面是十分常见的8字电源接口。

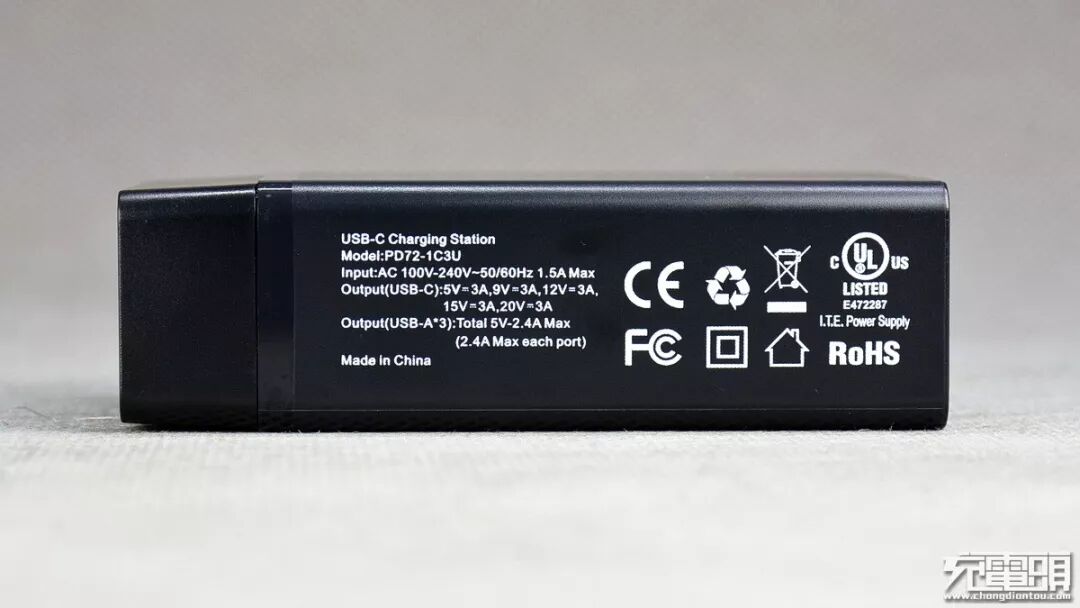

底面白色丝印产品铭牌，产品型号：PD72-1C3U；输入：AC 100V-240V~50/60Hz 1.5A Max；输出：USB-C支持5V/3V、9V/3A、12V/3A、15V/3A、20V/3A；USB-A共5V/2.4A。产品通过了CE、FC、CUL、RoHS认证。其中60W的USB-C输出部分通过了USB-IF认证，兼容性无忧。
二、迪奥科72W USB-C桌面充电器测试
产品重量约226克，和常见一万毫安移动电源的重量。
充电器长约91mm。
宽约72mm。

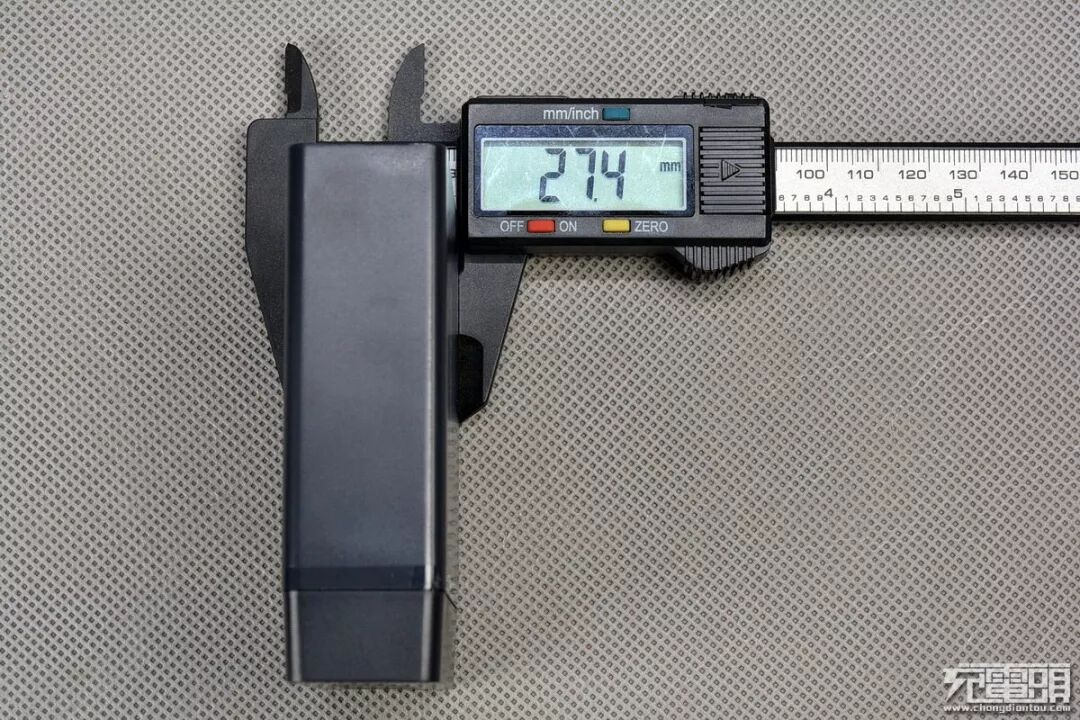

厚度约为27.4mm。

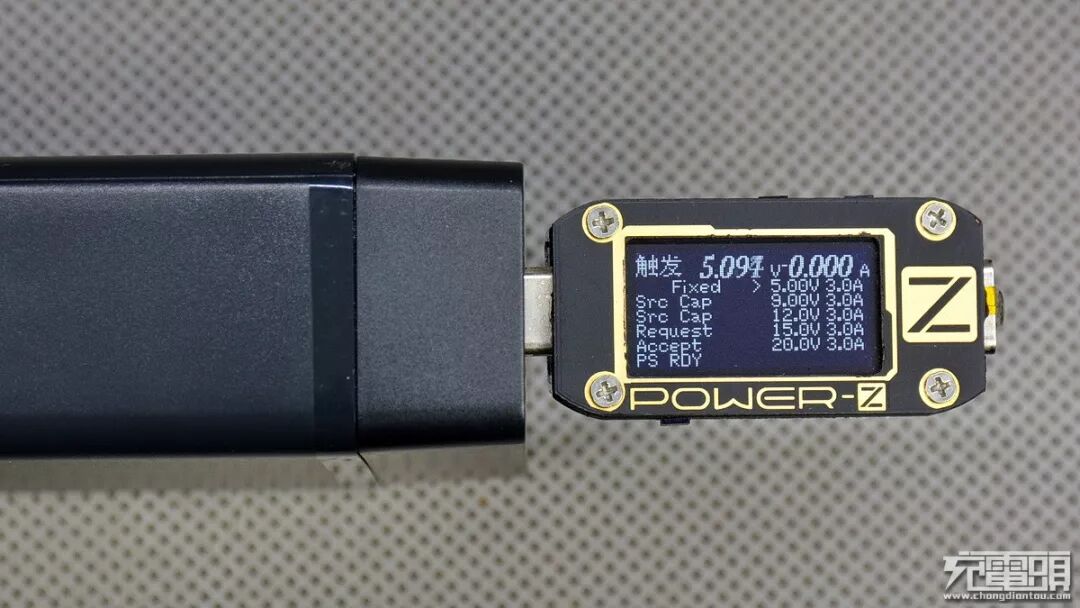

使用ChargerLAB POWER-Z KM001C测试仪探测其USB-C输出，显示支持5V、9V、12V、15V、20V共5个电压档位，每个电压均支持最大3A输出。

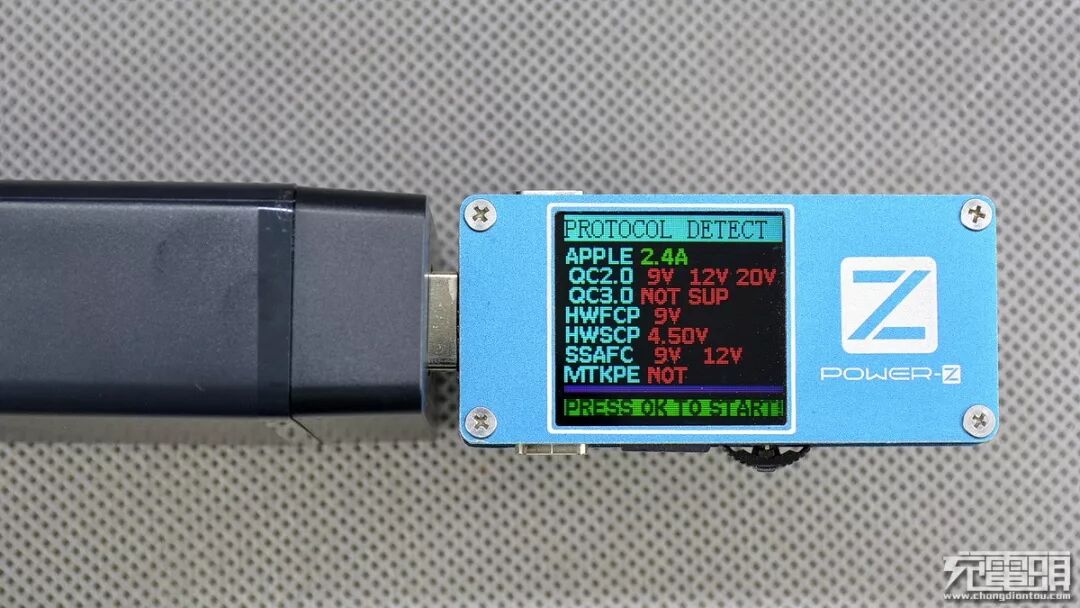

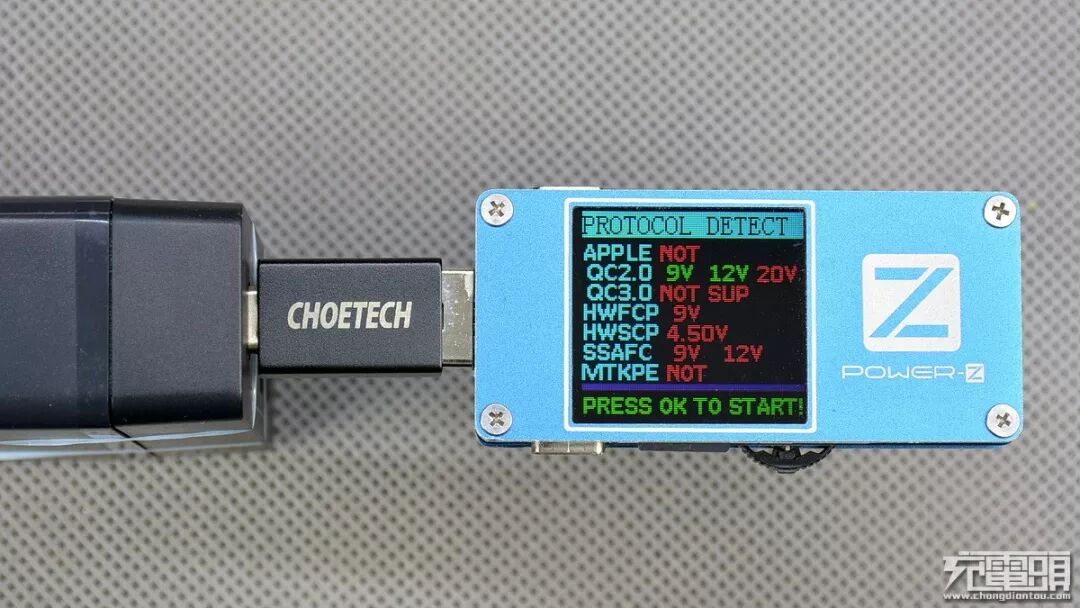

使用ChargerLAB POWER-Z FL001SUPER测试仪测试USB-C口输出，显示还支持高通QC2.0快充协议，电压最高支持到12V。
使用POWER-Z FL001SUPER测试仪测试3个USB-A接口，结果一样，显示全部支持苹果2.4A协议。

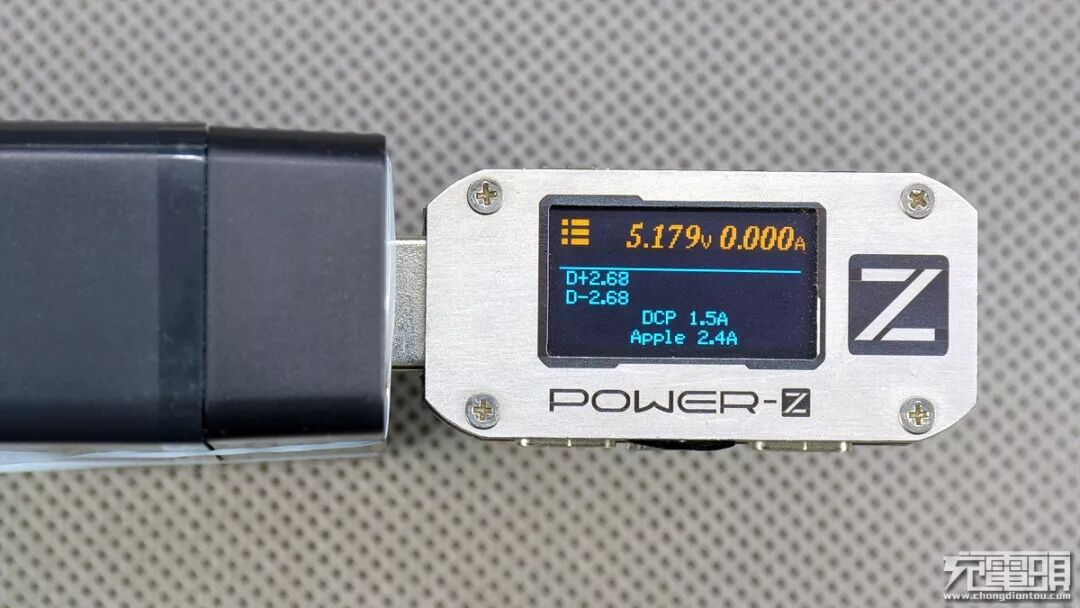

使用POWER-Z KM001测试仪显示3个USB-A接口均还支持DCP1.5A协议。
下面使用EBD-USB+测试一下步进电流：
USB-C口PD协议5V最大输出3.4A，超过标称的3A输出。功率16.2W，效率76%。

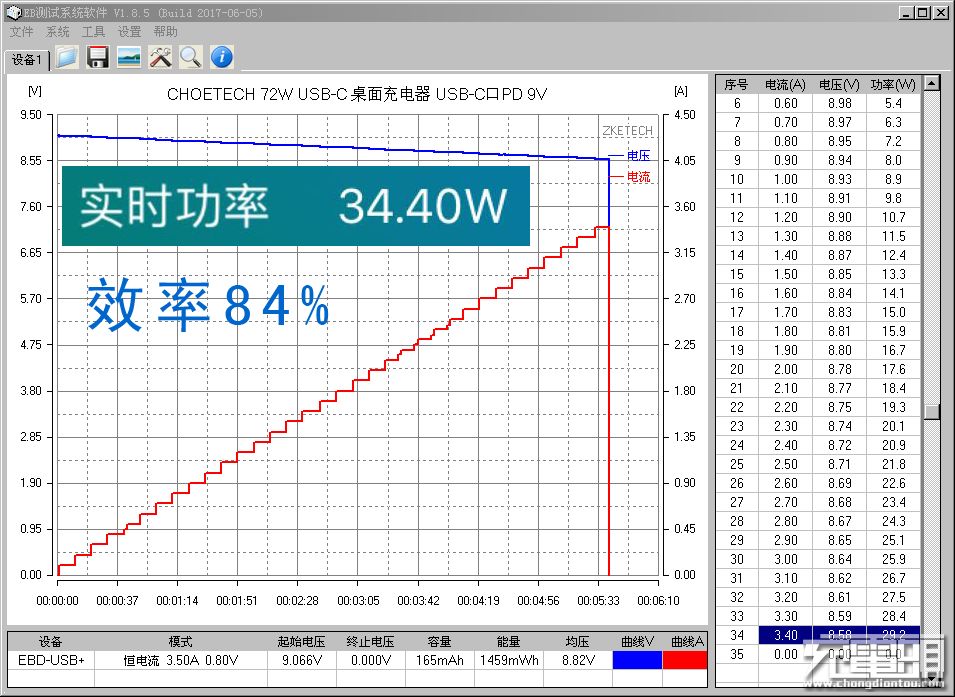

USB-C口PD协议9V最大输出3.4A，超过标称的3A输出。功率29.2W，效率84%。

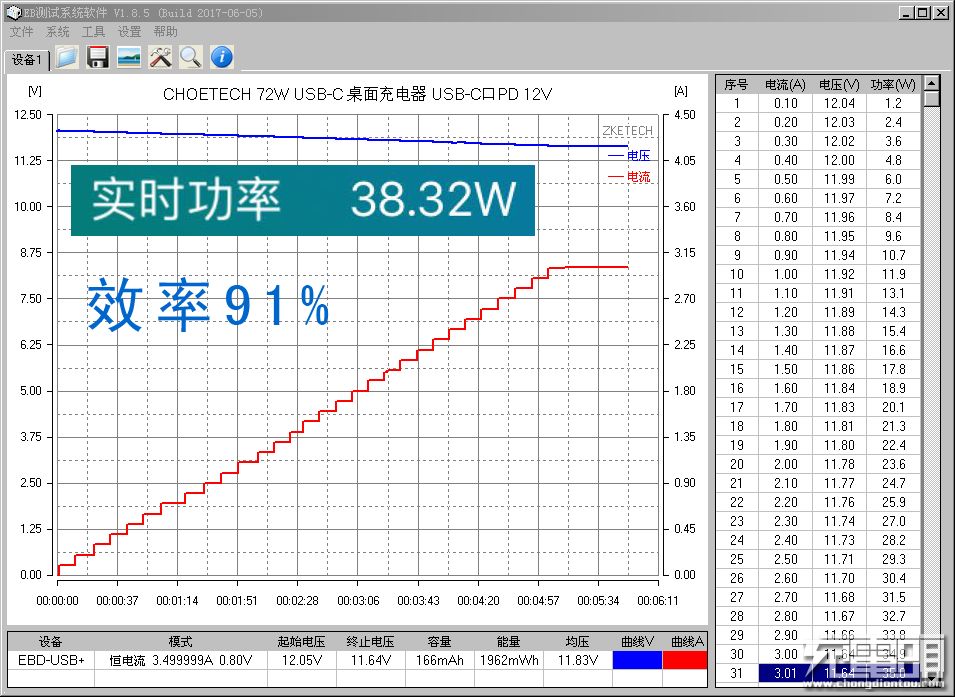

USB-C口 PD协议12V最大输出3A后，已达到EBD-USB+的最高35W满量程，实际也是超过标称的3A输出。此时功率35W，效率91%。
其后的15V、20V档位均因受限于EBD-USB+最高35W量程限制，无法测出其最大功率水平，仅供参考。

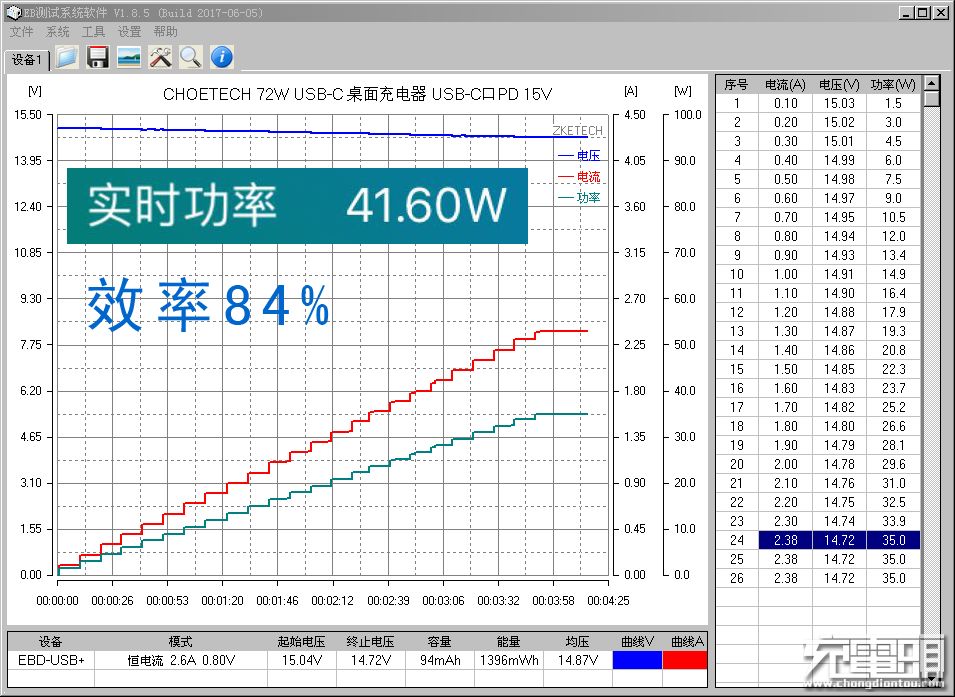

USB-C口PD协议15V输出。

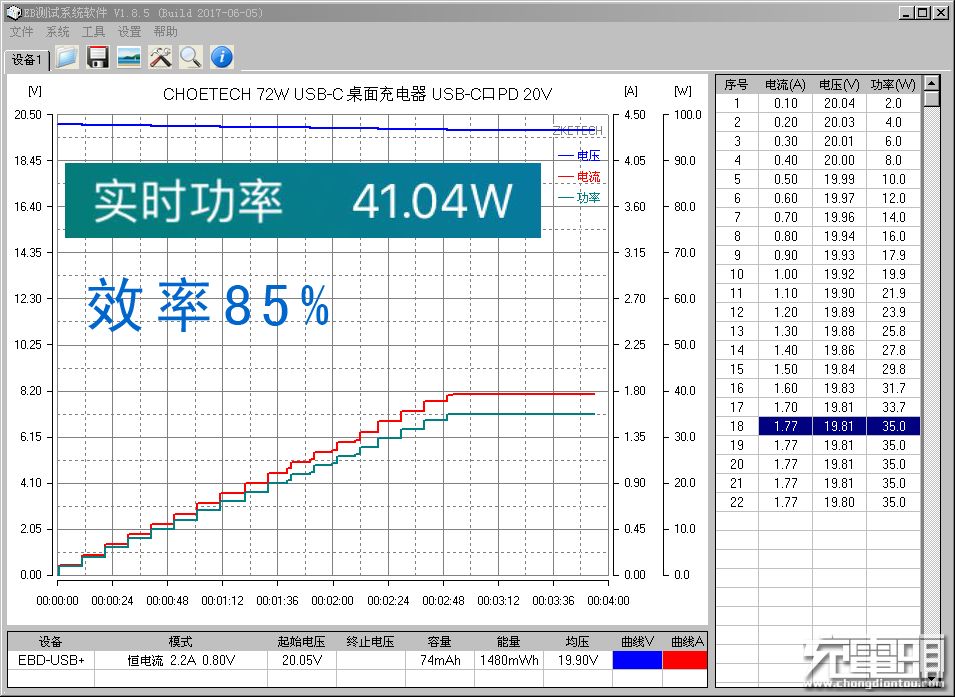

USB-C口PD协议20V输出。
再来看看USB-A接口的5V输出能力：USB-A接口最大电流3.5A，功率18.5W。线补较强，品牌适应性更好。
CHOETECH为3个USB-A接口标称为12W其实仅是指其支持苹果2.4A协议，并不是最大输出能力真的总共只有12W，在不需要协议的5V移动电源等充电时即可满载获得满速充电。

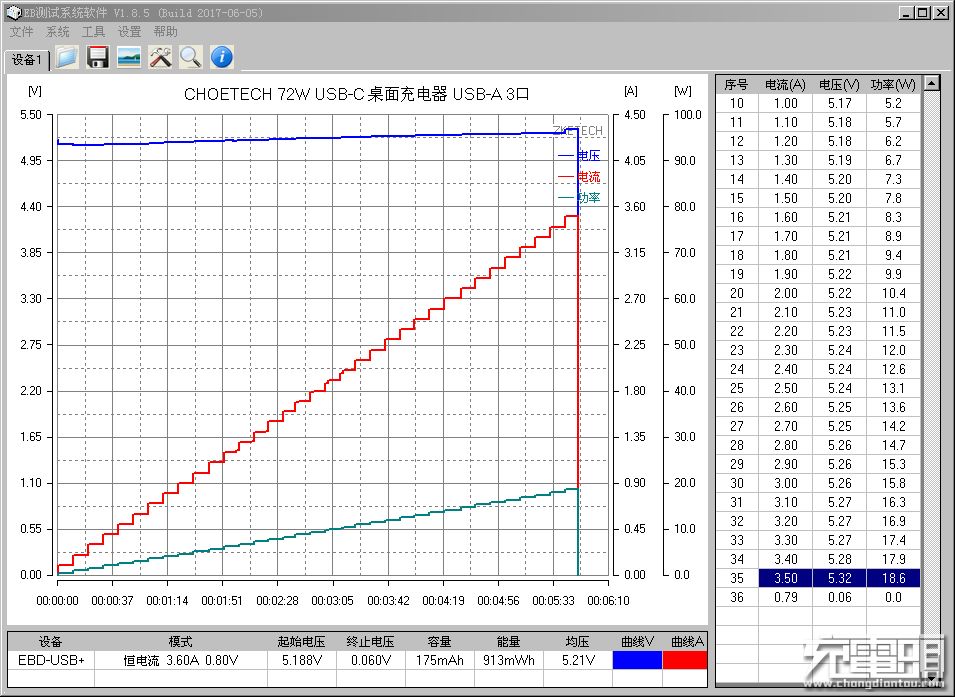

USB-A2口就不测了，加测了一下USB-A3口，基本一样，推测3个USB-A 接口为并联结构。
下面实际充电测试一下：

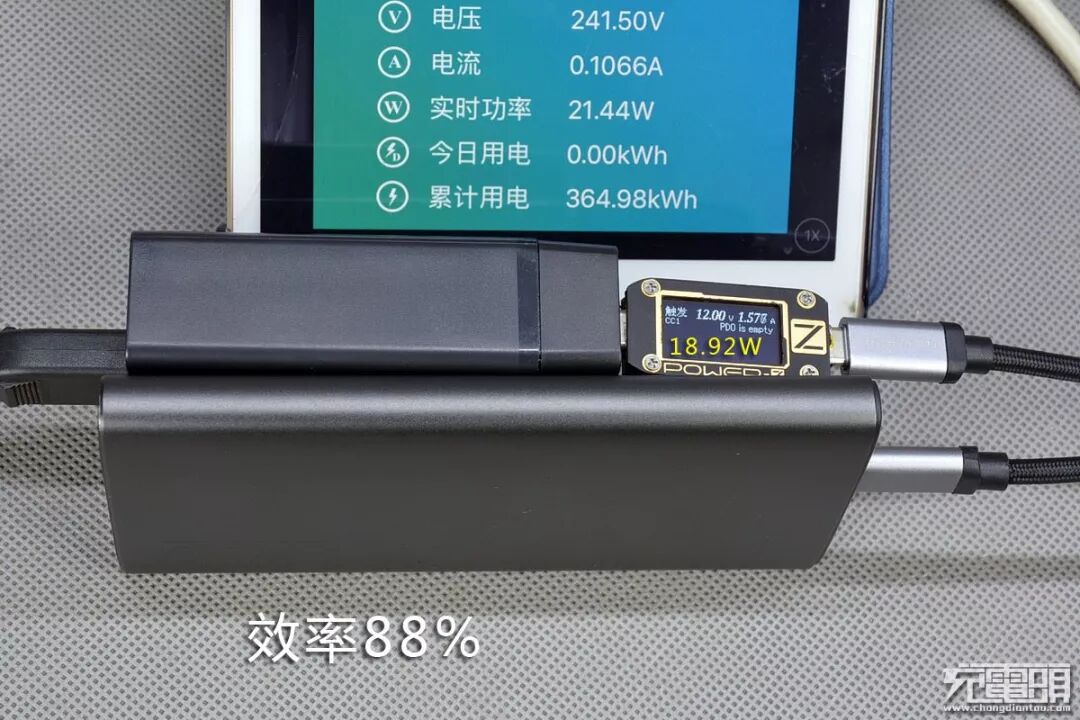

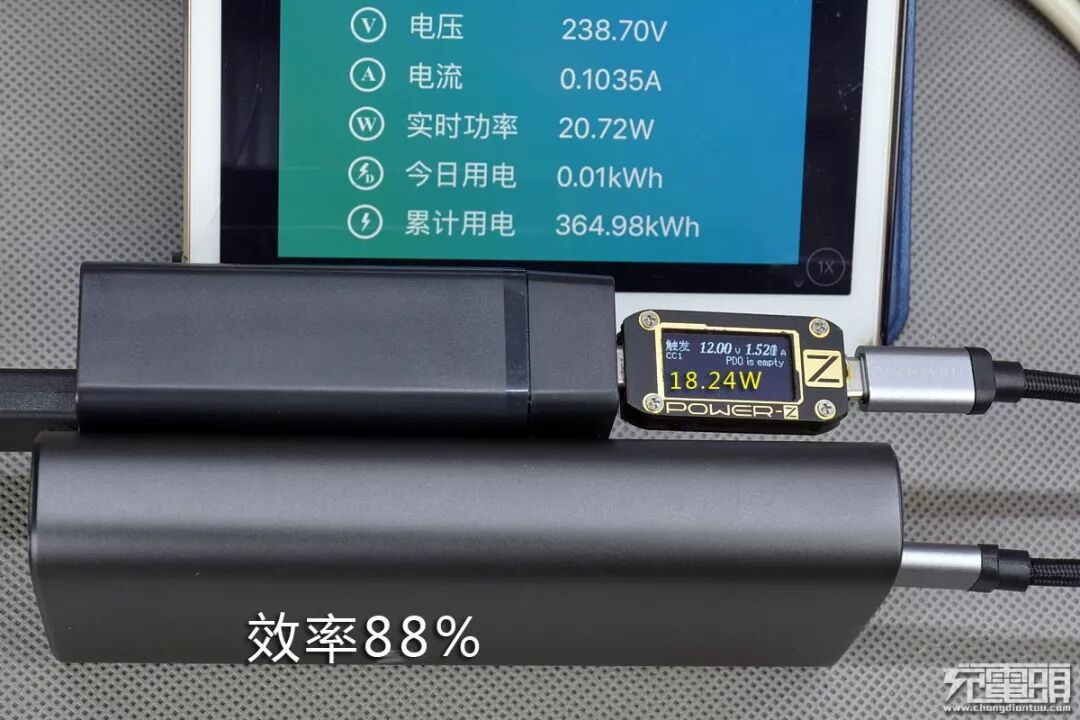

USB-C口充SOLOVE（素乐）Q1 PD移动电源，12V PD模式握手成功， 18W全速输入。
USB-C口充SOLOVE（素乐）Q2 PD移动电源，12V PD模式握手成功， 18W全速输入。

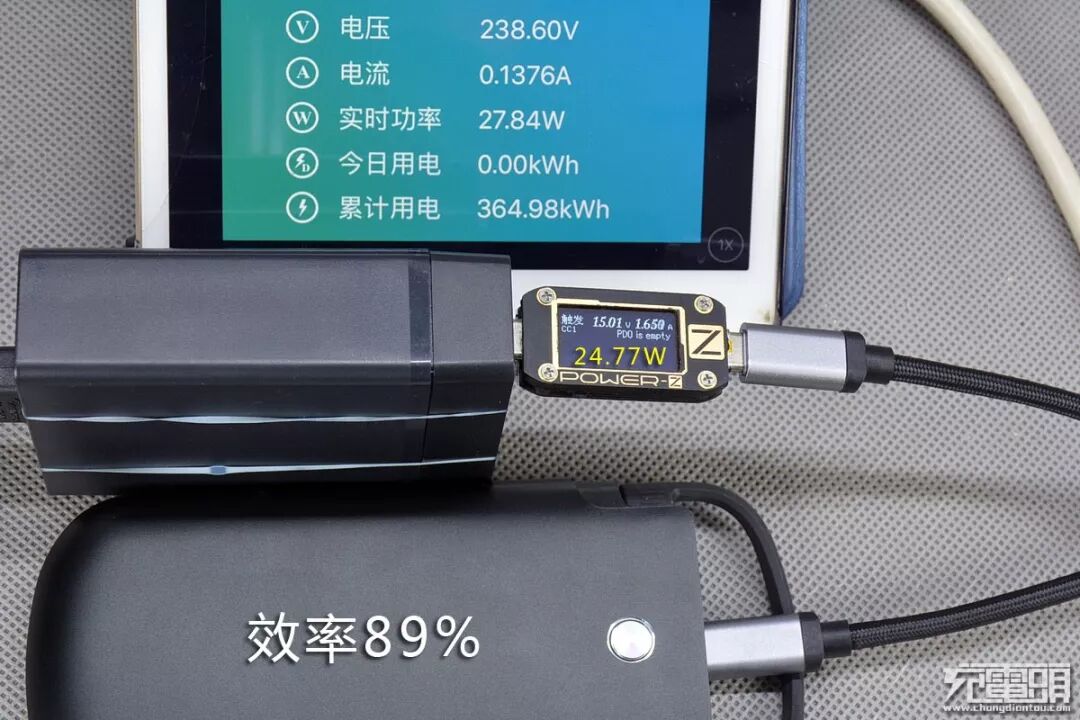

USB-C口充Zikko （即刻）PB10000 PD手袋移动电源，15V PD模式握手成功， 约25W全速输入。

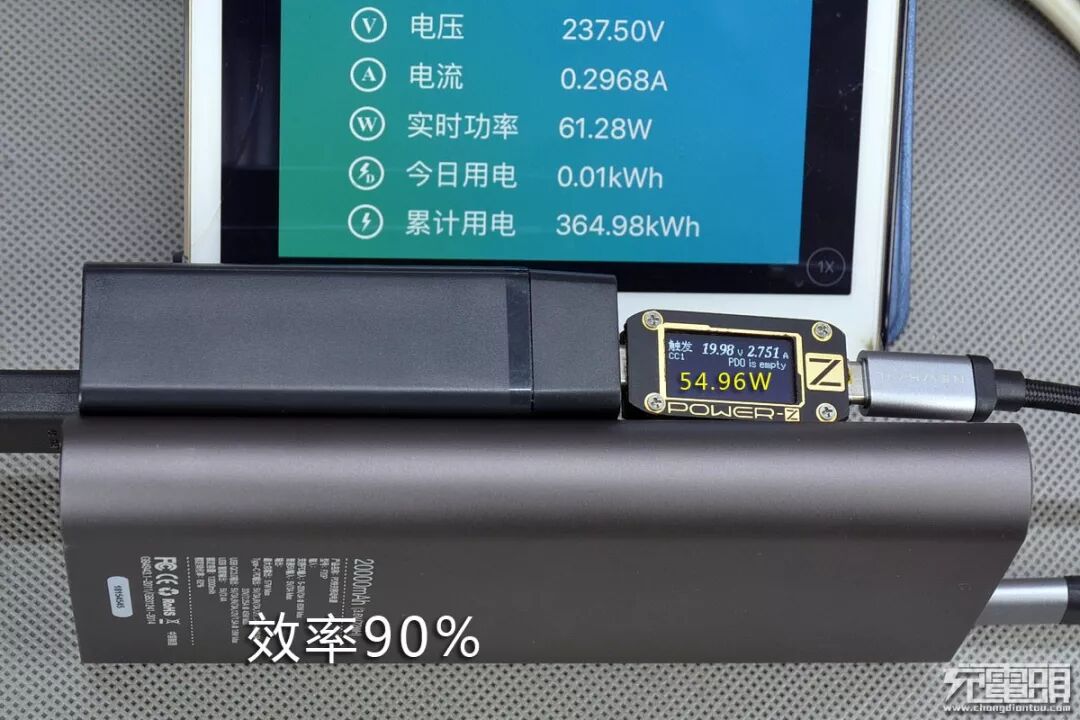

USB-C口充iWALK F20P (20000mAh) PD快充移动电源，20V PD模式握手成功， 约55W全速输入，效率也达到了90%左右。
再来看看USB-A口的情况：

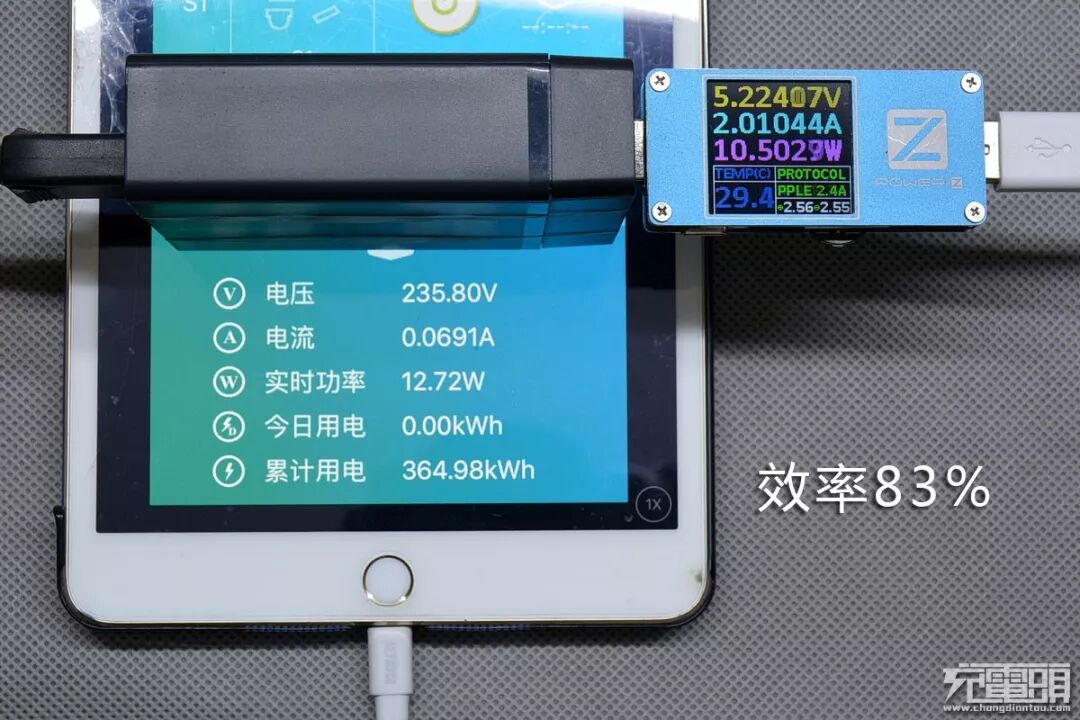

USB-A口充iPad mini 3，10.5W满速，得益于较强的线补能力，获得了比原装充电器更优秀的充电速度。

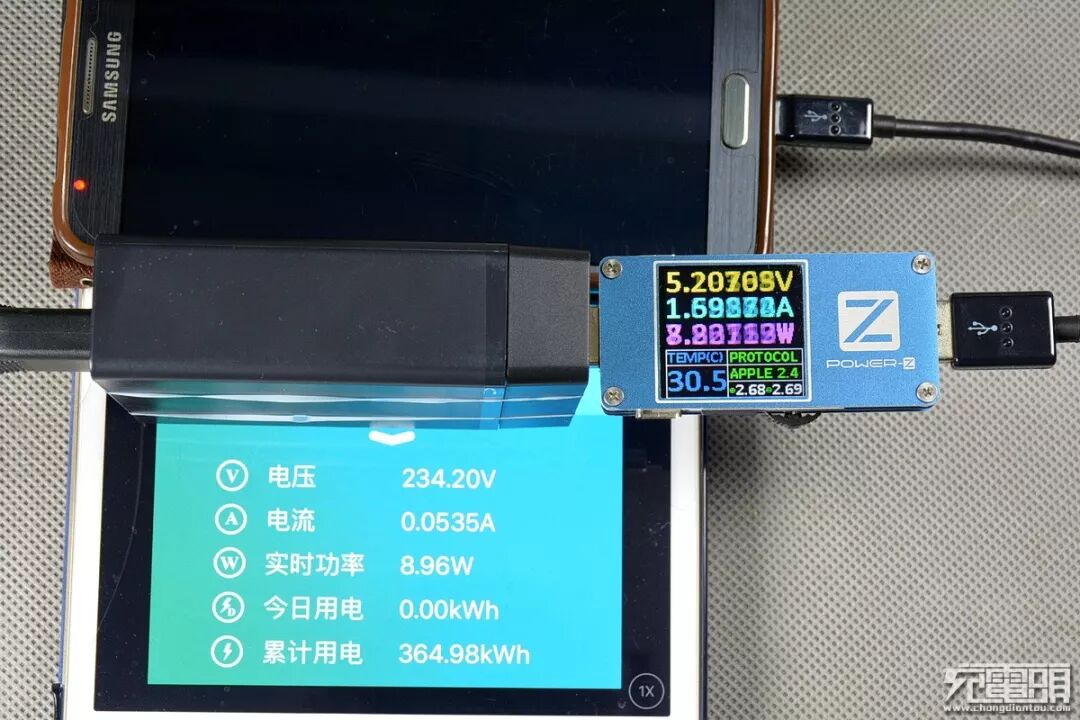

USB-A口充三星Note3Neo，由于手机电量还较为充足，插入瞬间电流1.69A满速，然后很快降了下来，兼容三星5V 、2A协议没问题。

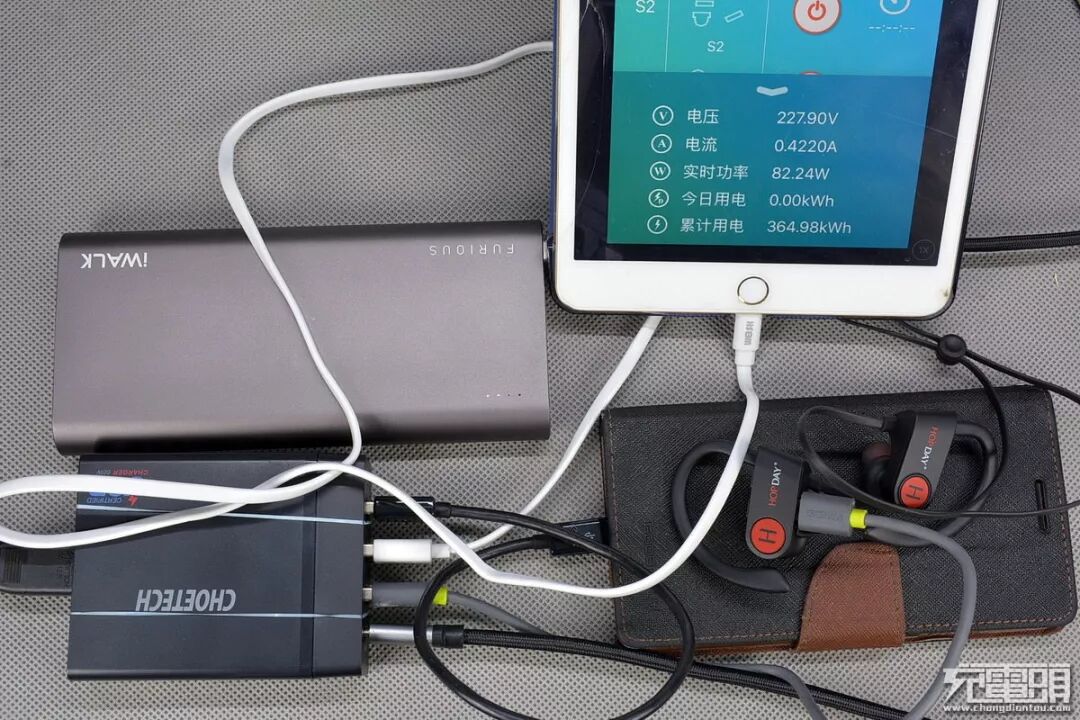

四个接口全部插满，火力全开：鸿雁计量插座APP显示前端总功率达到了82W，额定功率稳超72W是没毛病的，理论上最大功率可以达到＞60W+18W≥78W的水平。
三、迪奥科72W USB-C桌面充电器拆解

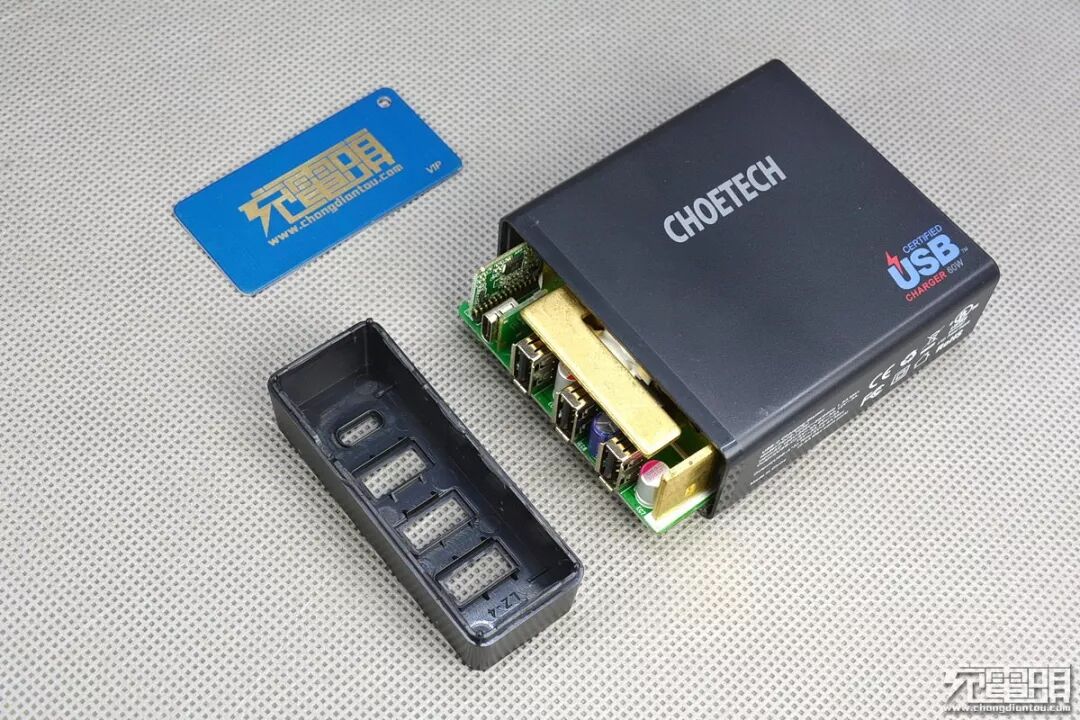

超声波焊接端口盖，橡胶锤重颠几下无损开启。首先映入眼帘的是黄橙橙金灿灿的纯铜散热片，好家伙，果然有料！
另一块较大的散热片采用了常规的铝制材质。想来散热片材质的选用是由不同功耗需求决定的，面积小的用铜材效果更好，面积大的用铝材也没问题。

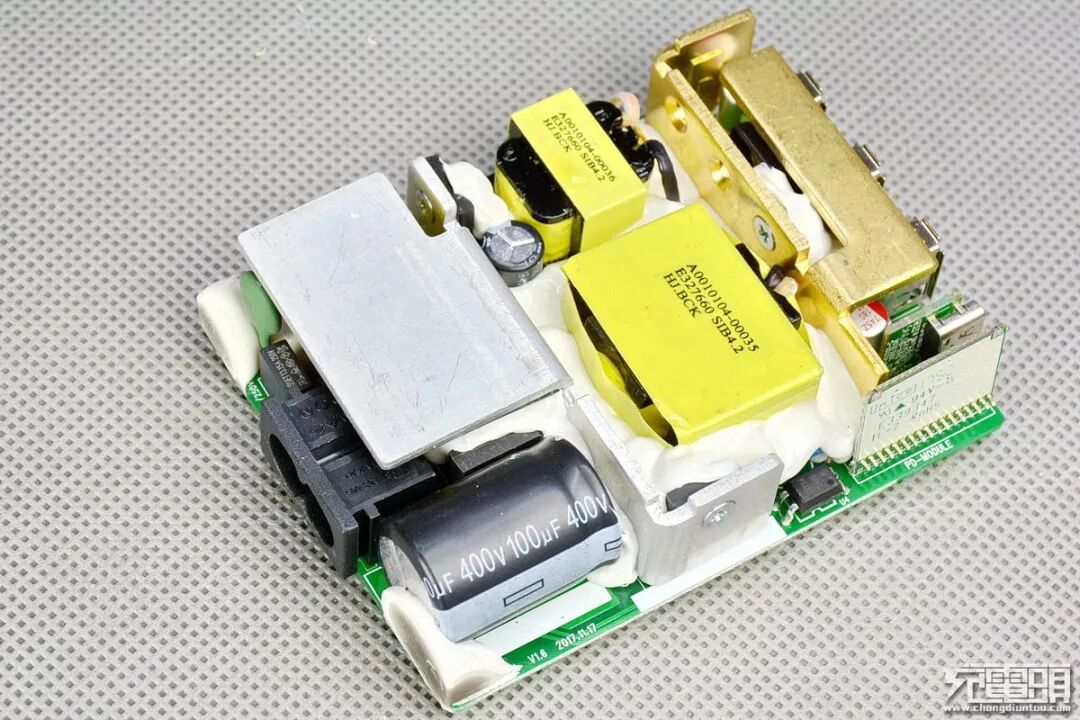

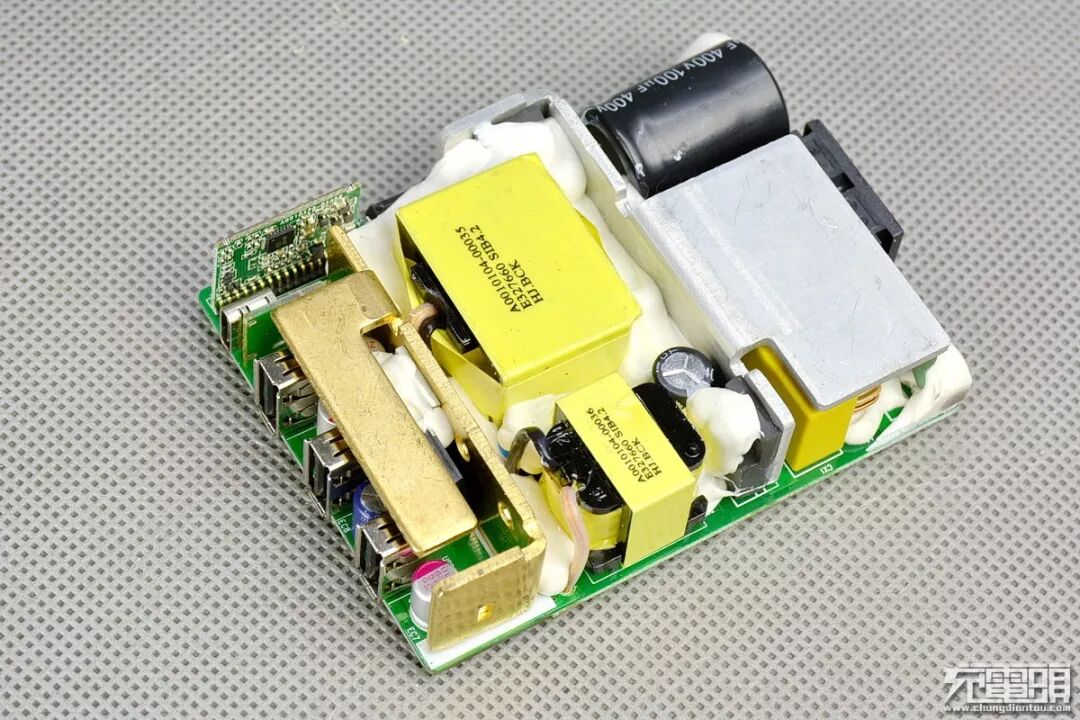

中间一大一小2只变压器，Type-C和USB-A是2路独立的，灌满了白色导热硅胶。

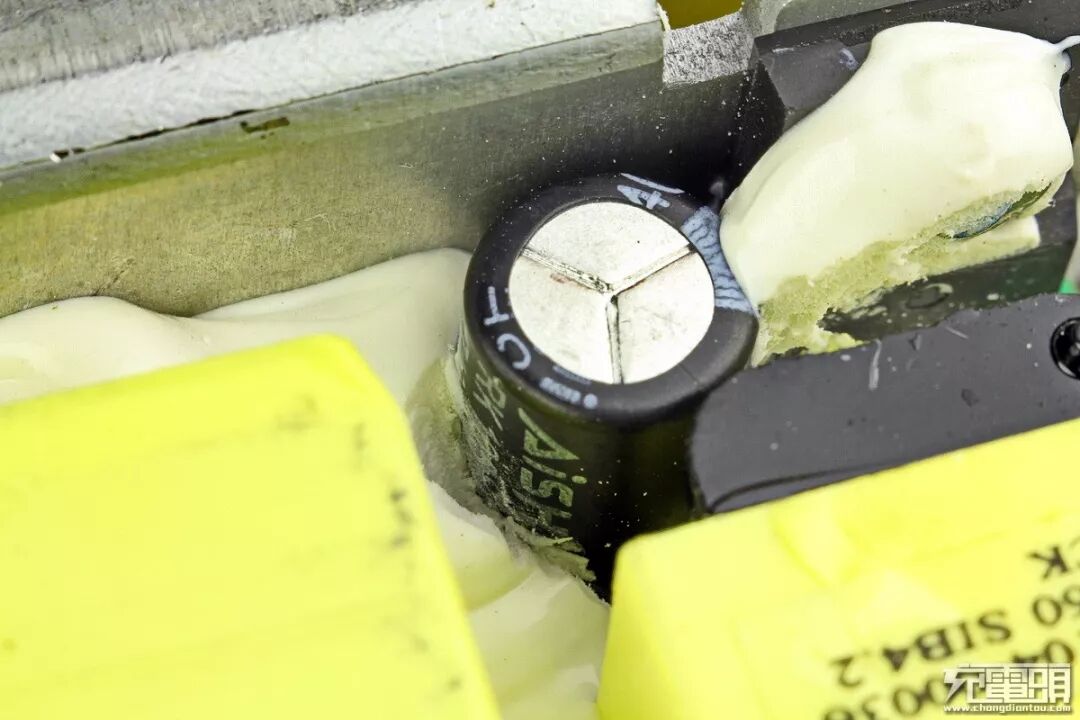

散热片的厚度很足，在小变压器与铝散热片之间有一颗400V电解电容，负责USB-A部分的一次侧滤波。
品牌为AISHI ，国产艾华，高压电容中的佼佼者。
PCB板侧面，可以看到一只蓝色Y电容和一只光电耦合。

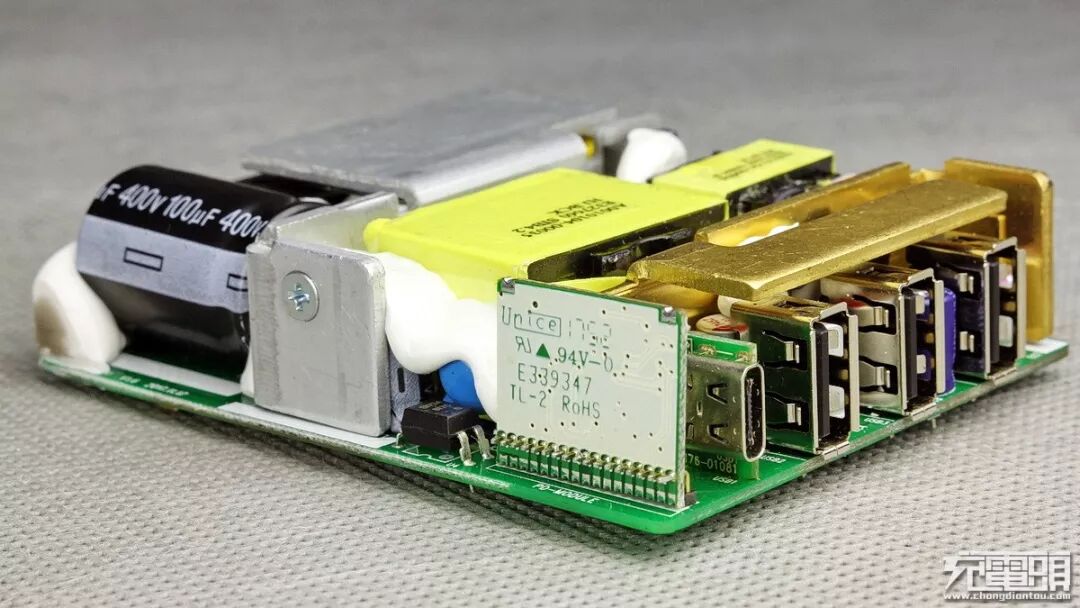

USB-C协议小板及USB-C插座使用独立的小板与主板90°插接。

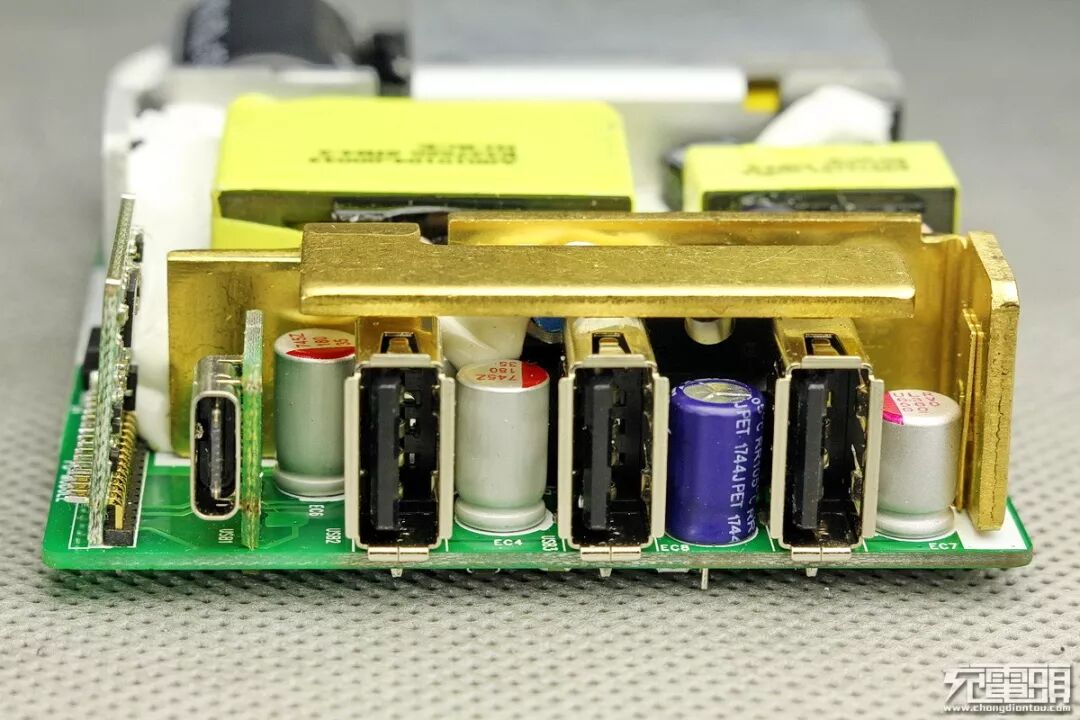

铜散热片下USB-A母座空隙中分布有4颗电容，左侧两只固态电容为Type-C部分输出滤波，右侧一只电解电容、一只固态电容负责USB-A部分输出滤波。铜散热片上有两只MOS，分别负责Type-C、USB-A部分同步整流。
铝散热片上两端也各有MOS一只，为一次侧主开关管，分别负责Type-C、USB-A部分。

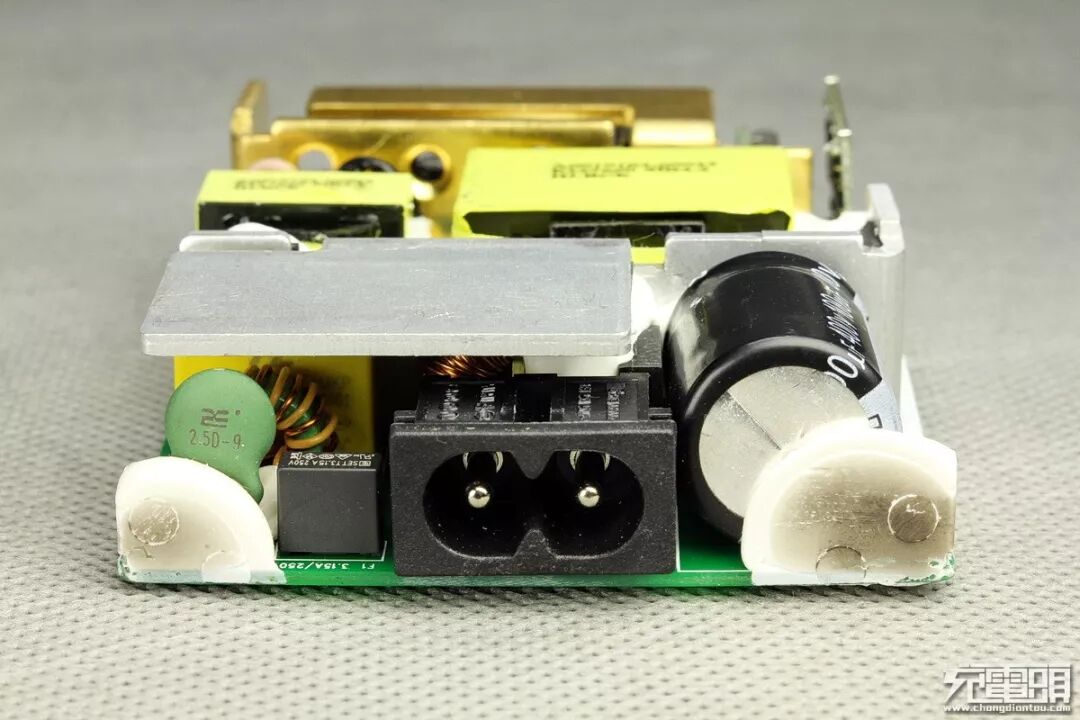

输入端“8”接口母座，安规电容、磁环电感线圈、NTC电阻、保险丝等。

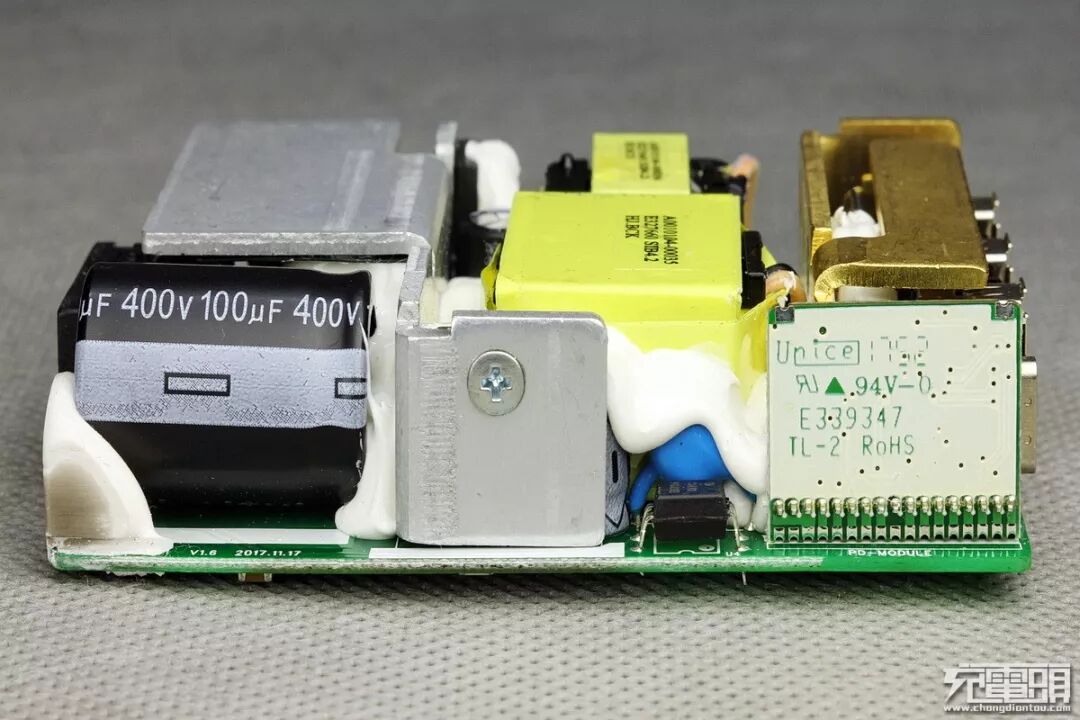

前级滤波电容，400V、100μF，品牌为AISHI艾华。此处PCB上有V1.6的版本号，是第六版设计了，应该较为成熟稳定。打板日期为2017年11月17日。

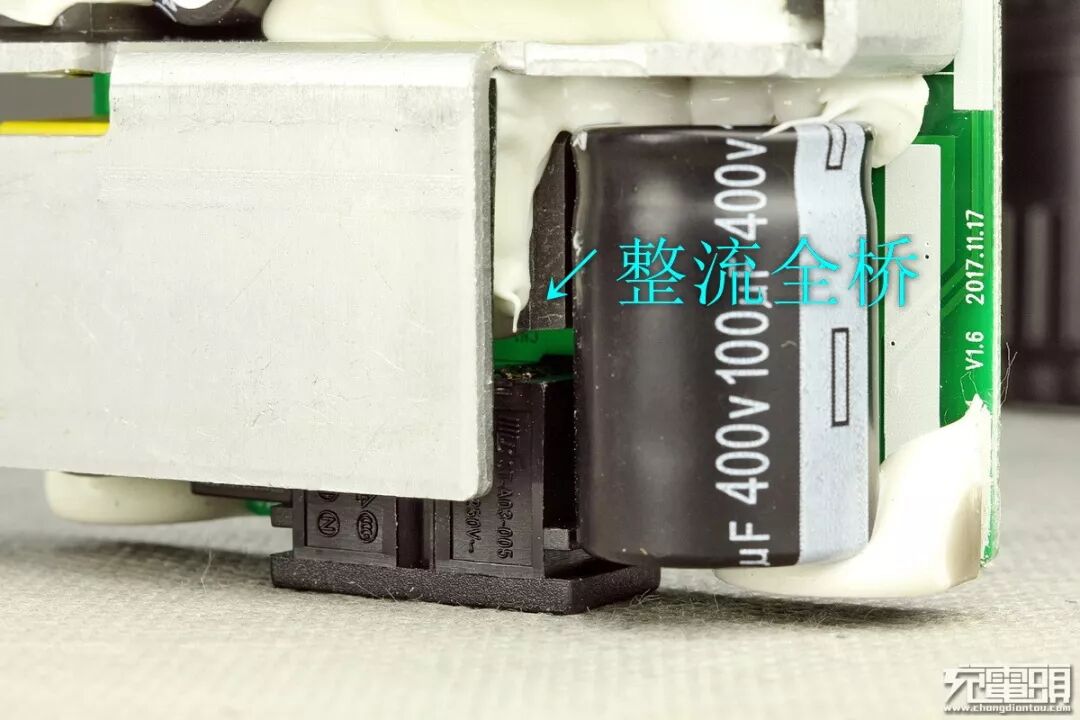

前级整流全桥。

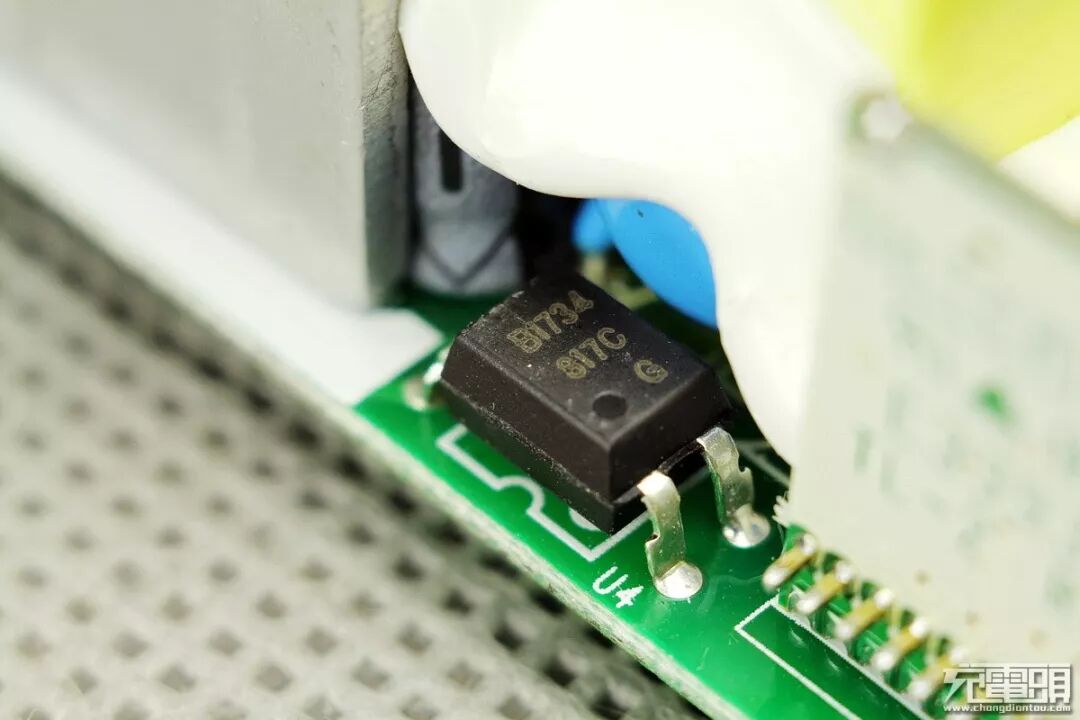

原件编号U4为817光耦，旁边有一只负责Type-C部分的蓝色EMI抗干扰Y电容。
USB-C协议小板，上面的Unice字样，为台系企业宏惠光電股份有限公司的logo。

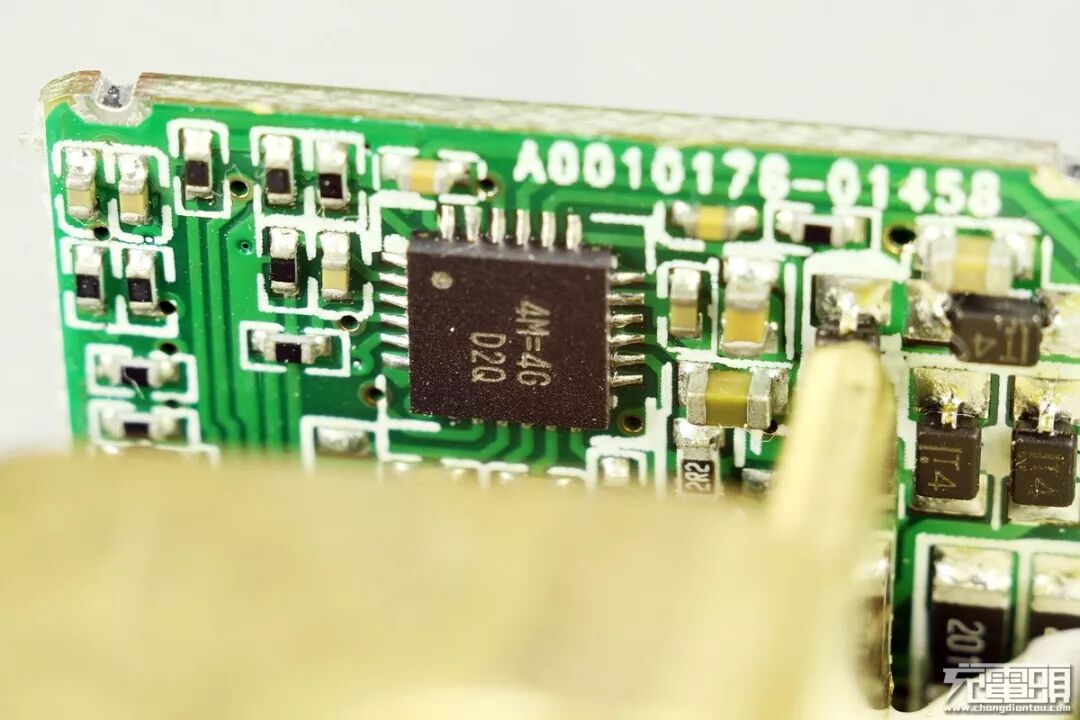

USB-C协议小板上的主控芯片，丝印4M=4G，实际型号为RT7207A，来自立锜科技。
Richtek立锜RT7207A是高效率脱机AC-DC转换器的二次侧USB电源（USB PD）Type-C控制器。RT7207A整合了一个MCU来处理USB PD协议，并且整合了一个用于USB PD或其他专有协议的内置双相标记编码（BMC）收发器。即使在3.3V至20V的宽输出电压范围的条件下，内部同步整流控制器（SRC）也可以在连续导通模式（CCM）和非连续导通模式（DCM）下工作。包括具有可编程参考电压的双运算放大器，用于电压环路和电流环路调节，以提供高精度的可编程恒定电压（CV）和恒定电流（CC）调节。

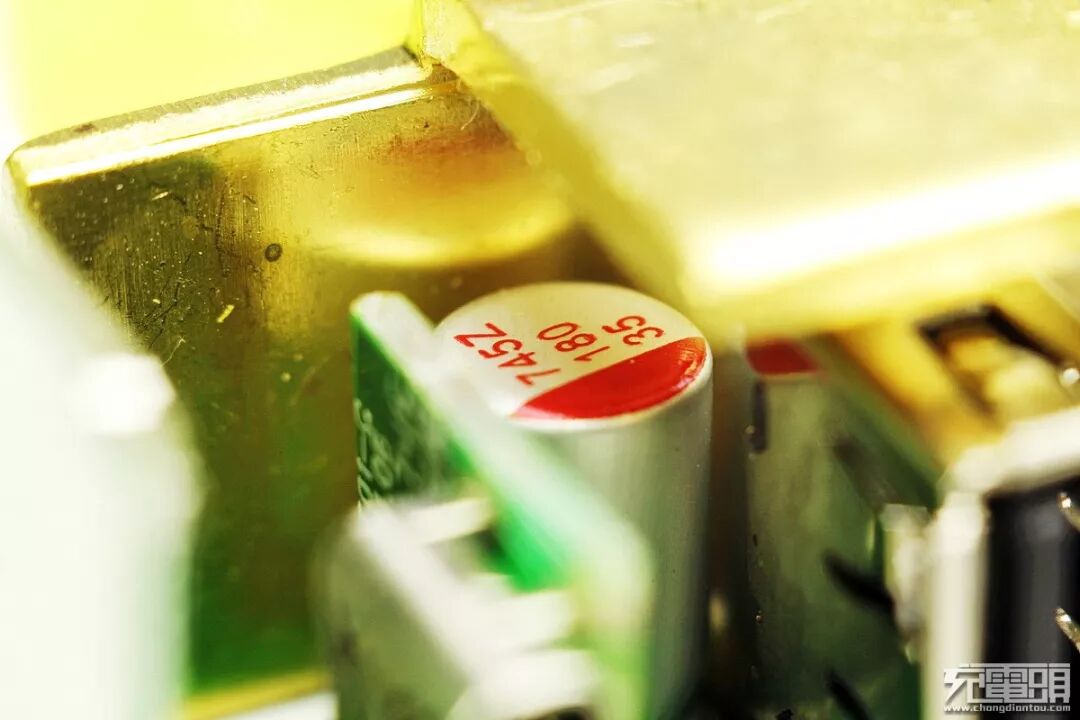

USB-C部分采用两只固态滤波电容，规格为35V、180μF。
USB-A部分的低压滤波电解电容，焊台坏了就懒得拆了，容量未知。

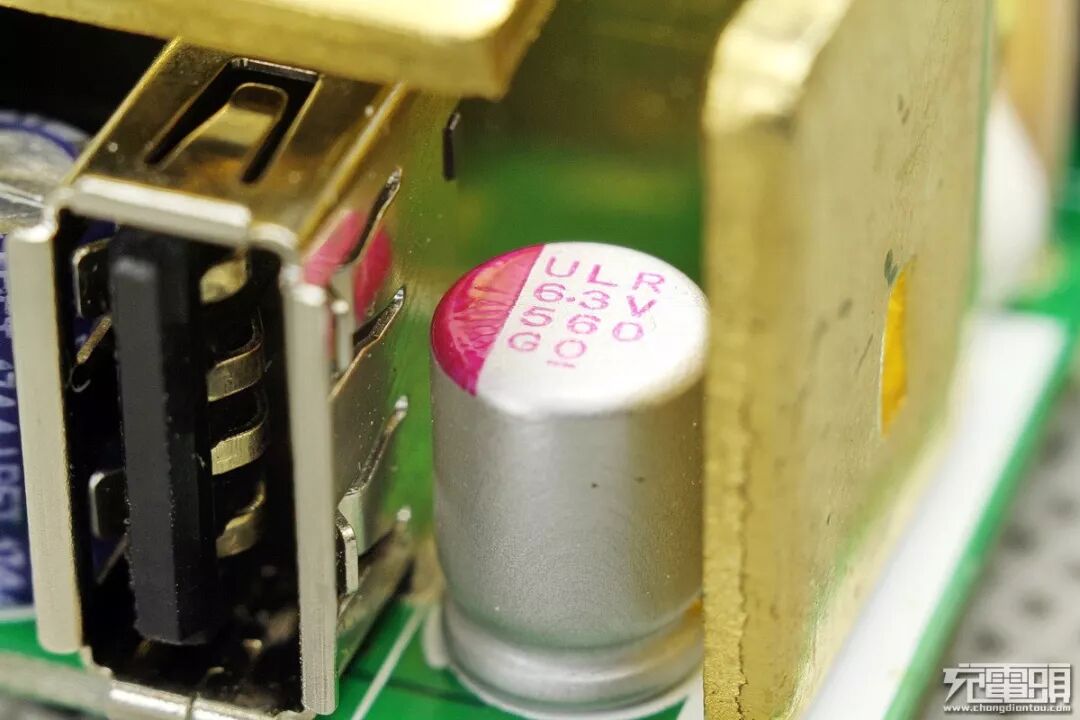

USB-A部分的低压滤波固态电容，规格为6.3V、560μF。

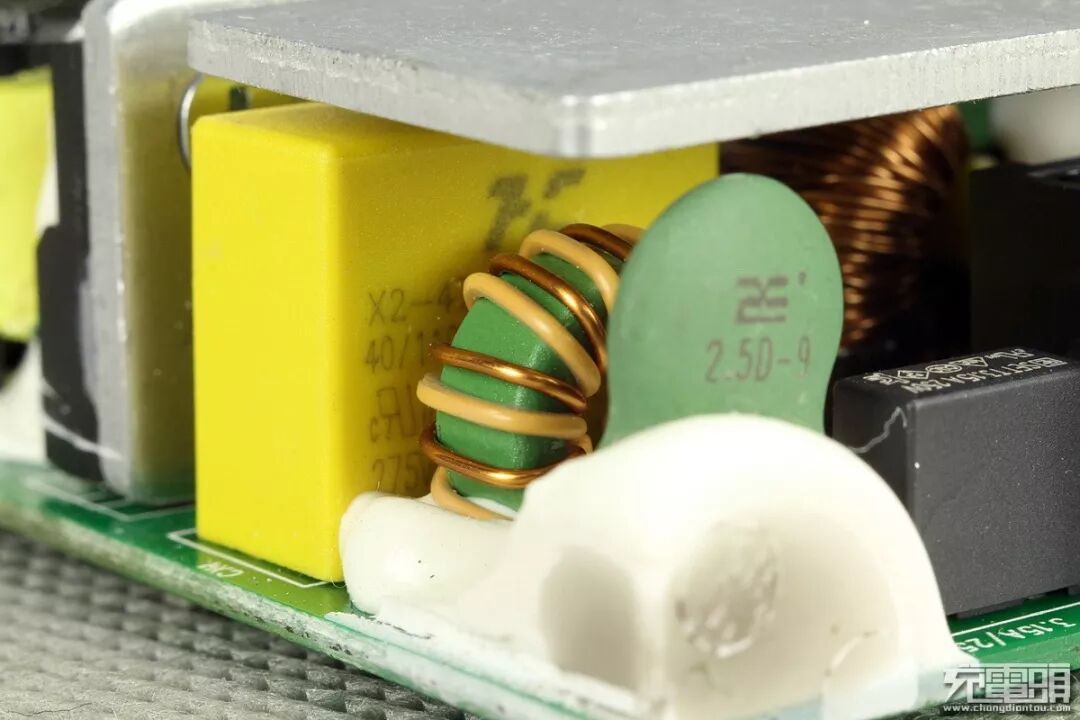

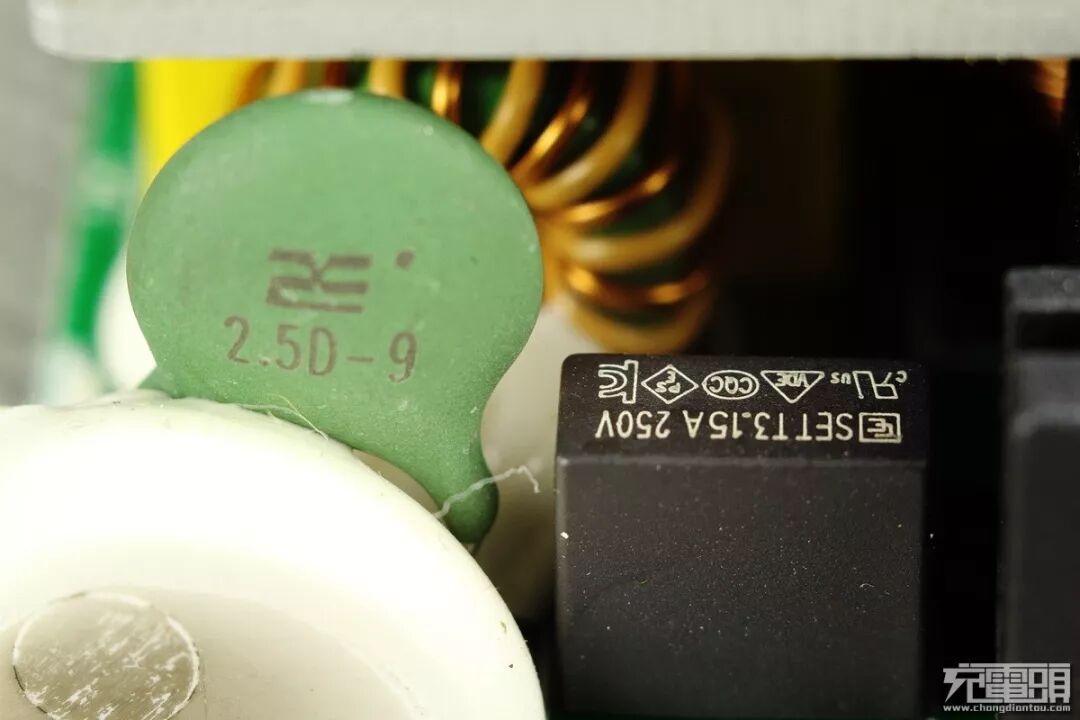

黑色方块前级慢熔保险3.15A。绿色NTC电阻可抑制浪涌电流。
圆环形绿色磁芯共模电感用于抑制电网干扰。需要注意的是共模电感一大一小共有两只，分别负责USB-C、USB-A部分，两路独立互不干扰。小共模电感后方的黄色方块为X2安规EMI电容。

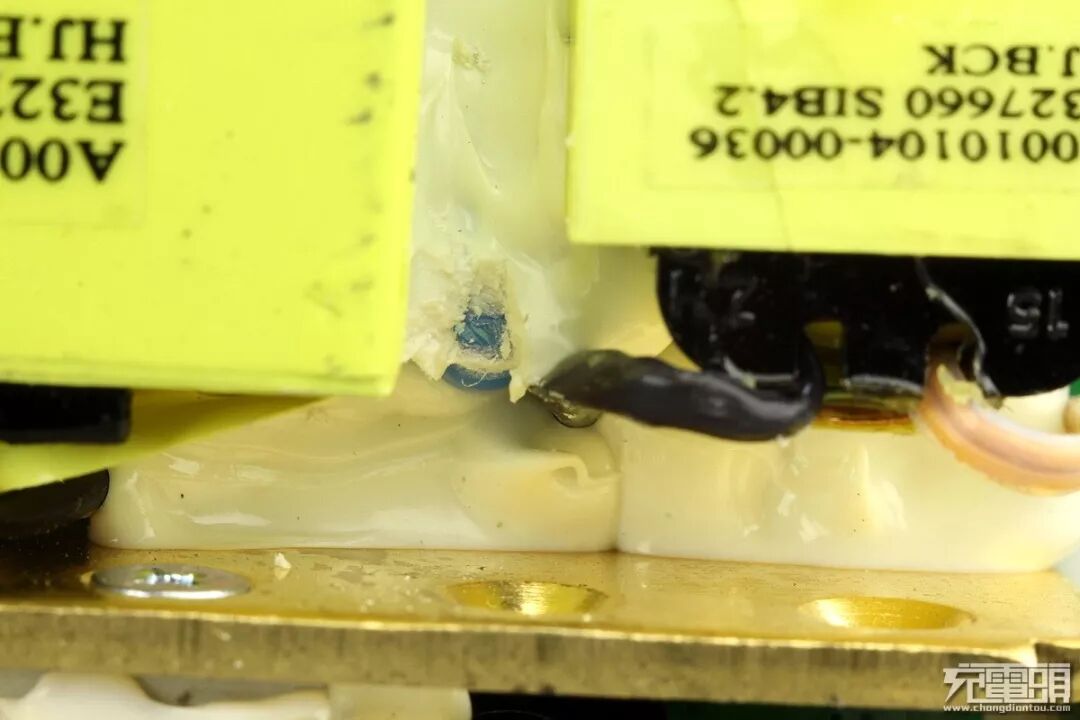

两只变压器之间的另一只蓝色EMI抗干扰Y电容，负责USB-A部分。
铜散热片共有2只同步整流MOS，但是黑色塑封MOS这只没有上螺丝，并且与散热片还离着一点距离。

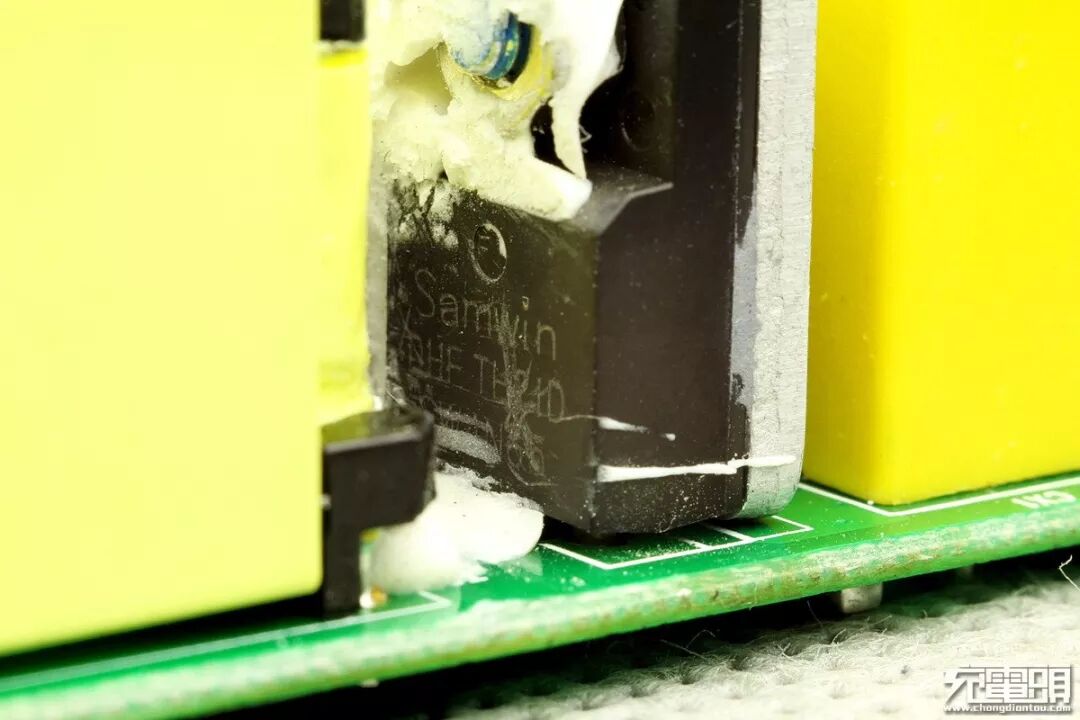

铝散热片上一端USB-A部分的一次侧主开关管，来自Samwin芯派科技。

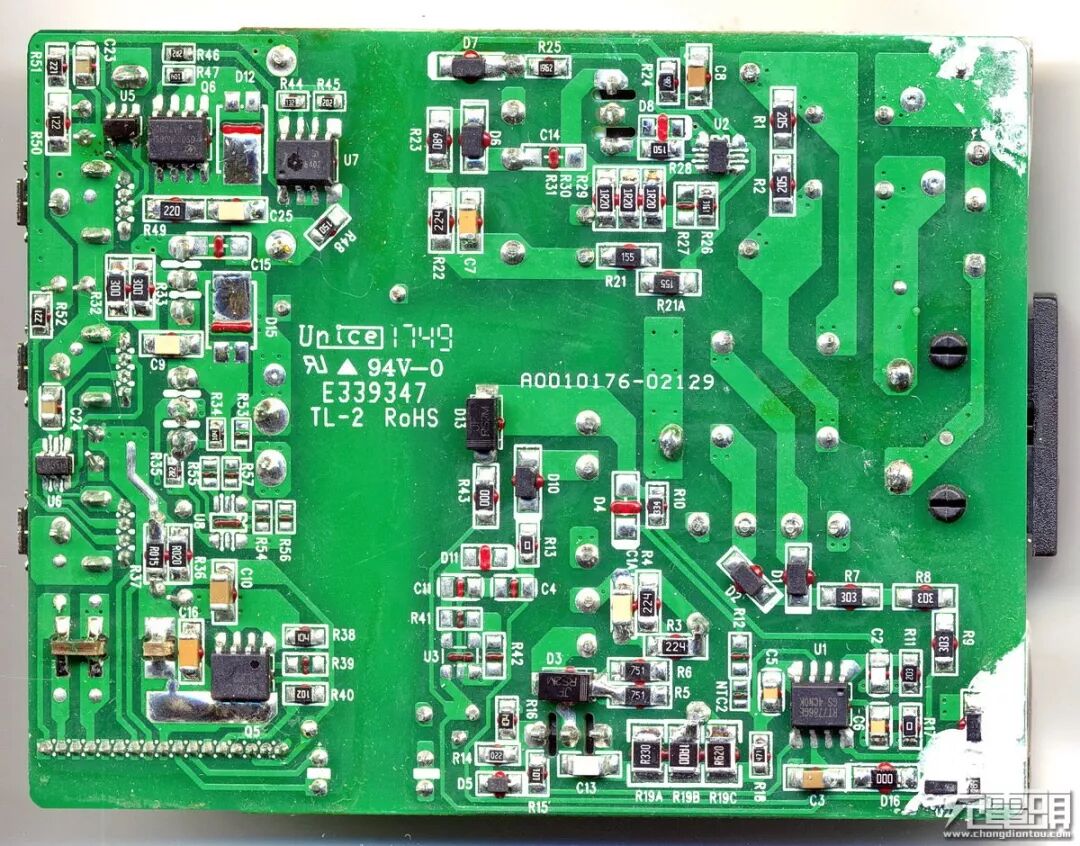

PCB板背面全貌。

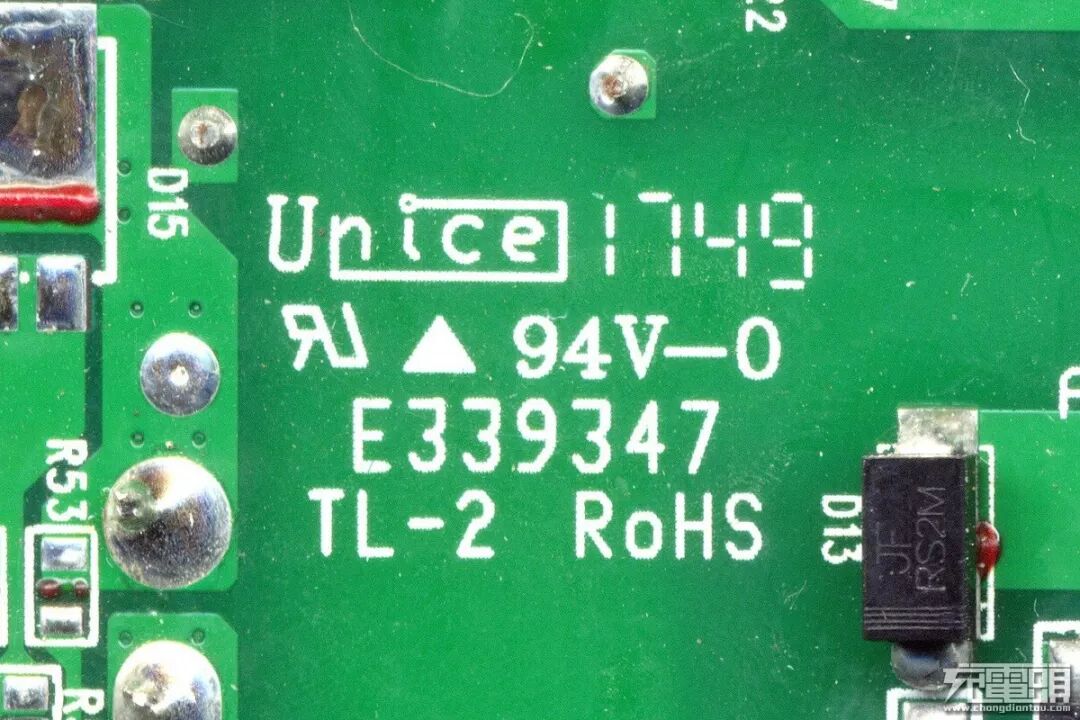

PCB板中间同样有Unice字样，看来这是宏惠光電股份有限公司代工的无疑了。

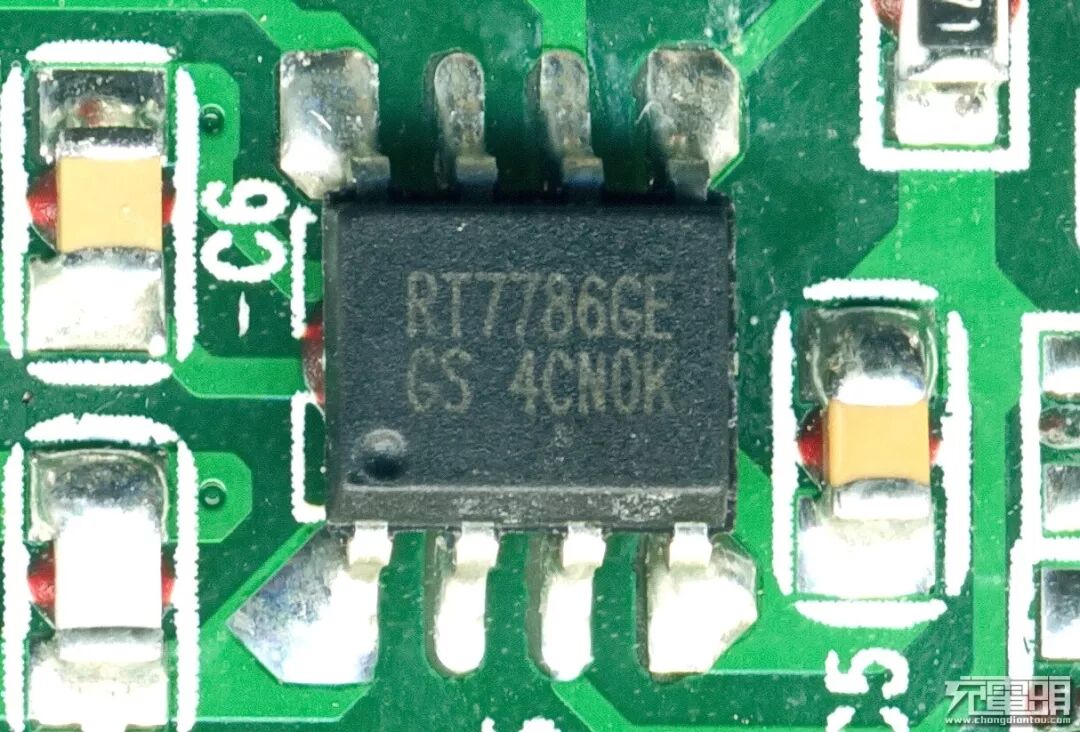

来自Richtek立锜的RT7786初级PWM 芯片，用于USB-C部分，同样曾被华为Mate 9原装充电器、任天堂switch原装充电器等产品采用。

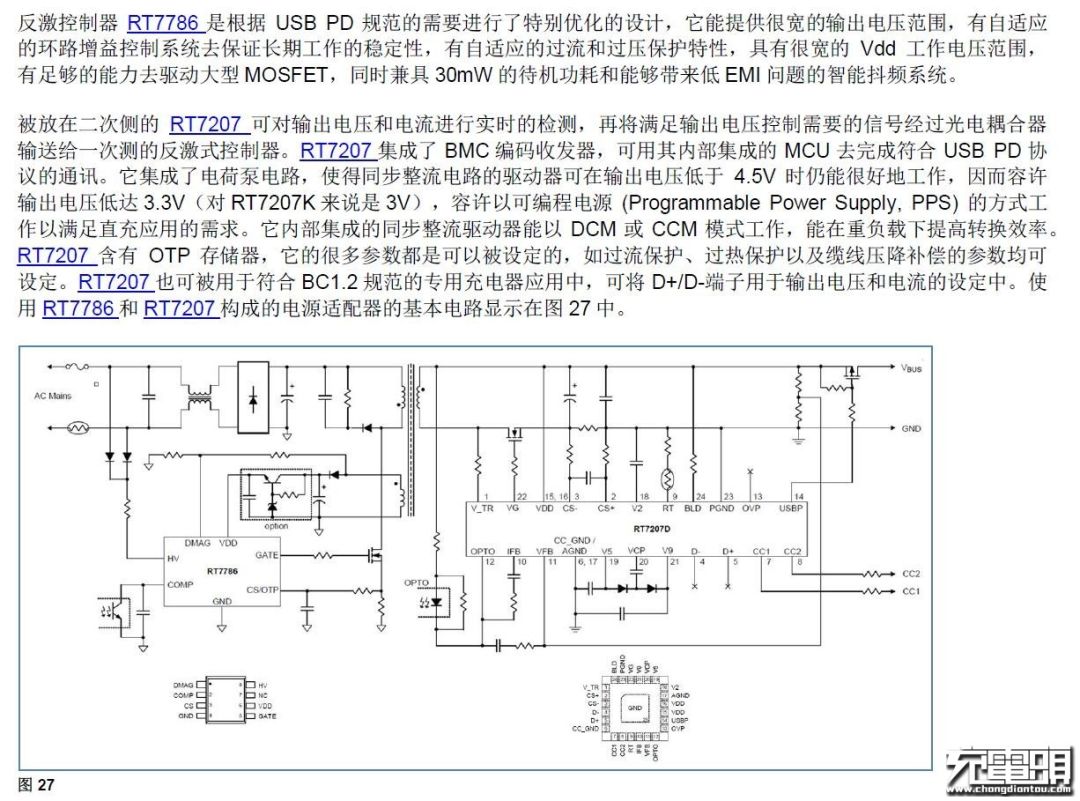

Richtek立锜的RT7786应用资料。

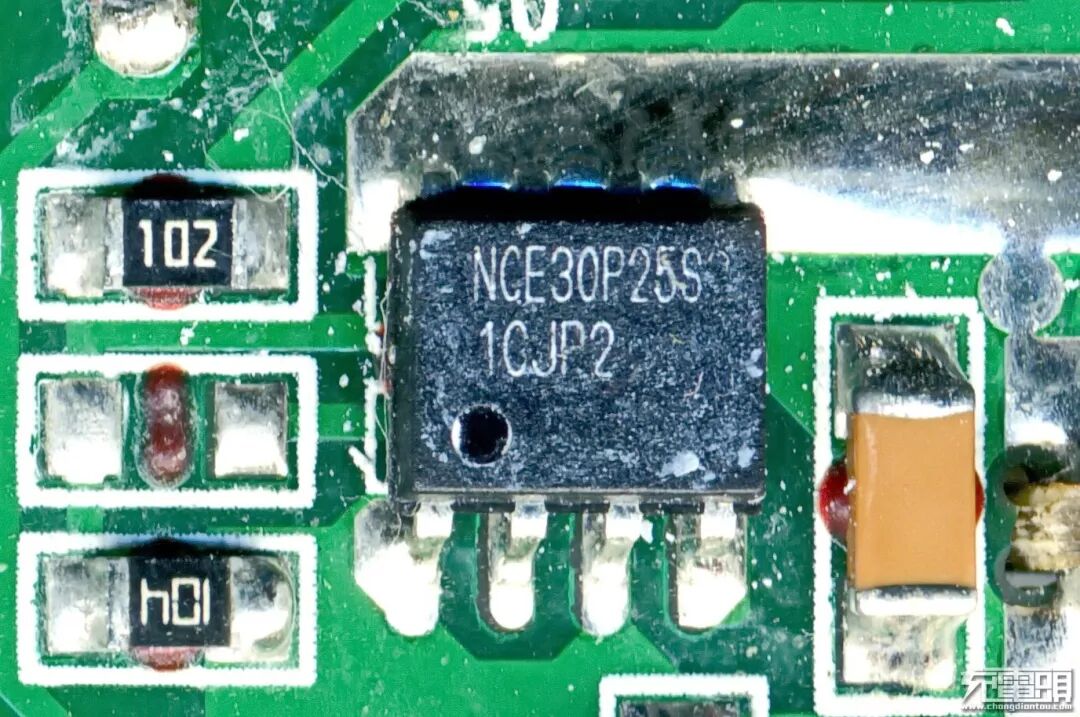

NCE30P25S-30V -25A SOP8 P沟道MOS场效应管，用于USB-C输出VBUS开关。
力生美LN5S01同步整流控制器。
力生美LN5S01资料。

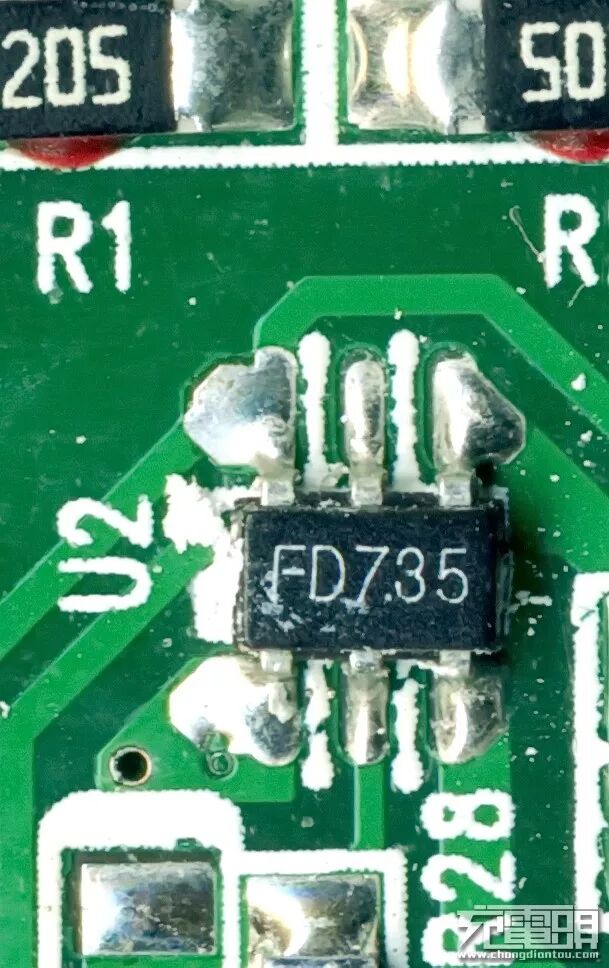

丝印FD735，USB-A部分初级PWM芯片。
丝印HGS090N06SL为恒泰柯60V/14A/7.5mΩ SOP-8封装 N沟道MOS，场效应管。丝印CX0901A为深圳市诚芯微单路USB充电识别IC，负责USB-A 3口智能识别。

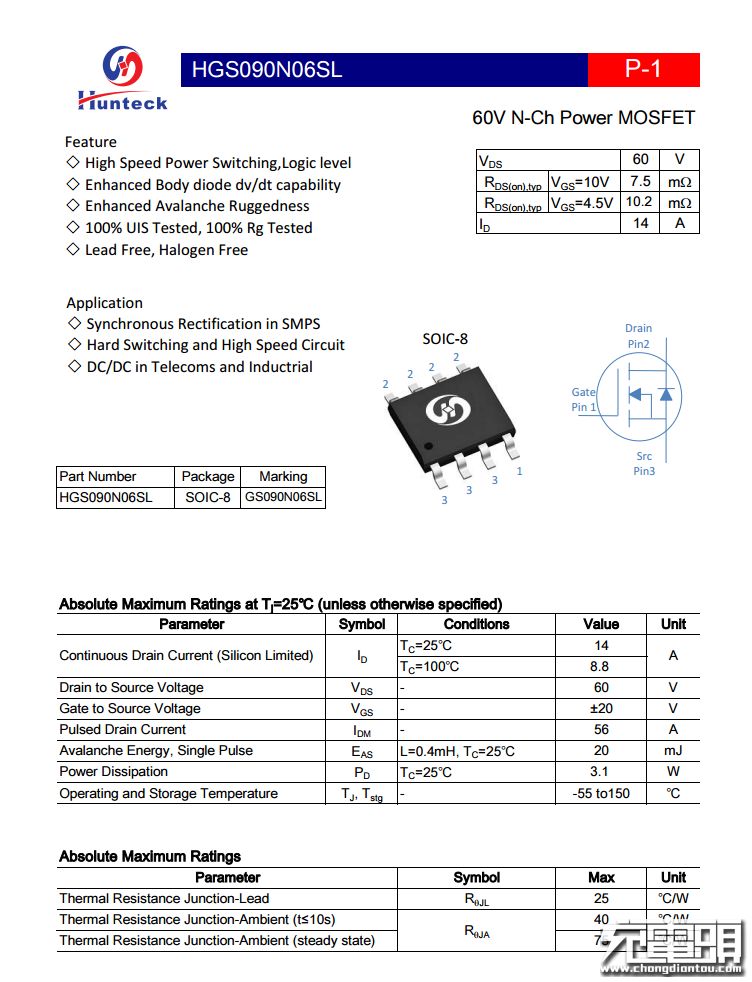

恒泰柯HGS090N06SL资料。
充电头网拆解总结
CHOETECH迪奥科72W USB-C桌面充电器由台系企业Unice宏惠光電股份有限公司代工，方案可靠，用料扎实，其中60W USB-C部分使用全套Richtek立锜控制选器，并通过了USB-IF 认证，USB PD输出兼容性较有保证，电压档位齐全，输出强劲，并使用两块非常厚实的散热片保证足够的散热性能。
同时兼容高通QC2.0协议，可以满足从小到手机、移动电源、大到笔记本的各种设备快速充电。USB-A部分实测能够输出18W以上的功率，3个USB-A可以满足更多设备同时充电，智能识别主流5V低压设备，较为实用。
.
.
