拆解评测：紫米ZMI Aura双向快充数显移动电源

原创充电头网编辑部充电头网

收录于合集

紫米于5月份时在京东预售了一款移动电源：“ZMI Aura双向快充数显移动电源”（型号QB821），这款产品容量为20000mAh，之前在这个容量级里只有一款ZMI 10号，售价较贵面向高端PD快充用户，而这款新出的ZMI Aura主要补充中端市场，具备双向QC快充而且带数显屏，主打性价比。

一、ZMI Aura双向快充数显移动电源开箱

黑色纸盒包装背后带有一个防伪标贴，刮开查询真伪。产品参数如下，品名：ZMI Aura双向快充数显移动电源（20000mAh）、产品型号：QB821、电池种类：可充电锂聚合物电池、输入接口：USB-C / Micro-USB、输入：5V2A / 9V2A、输出接口：USB-A、单口输出：5.1V2.4A / 9V2A / 12V1.5A、双口输出：5.1V3.6A、电池能量：74Wh（20000mAh 3.7V）、额定容量：12600mAh 5.1V（典型值2.4A下放出）、制造商：江苏紫米电子技术有限公司。

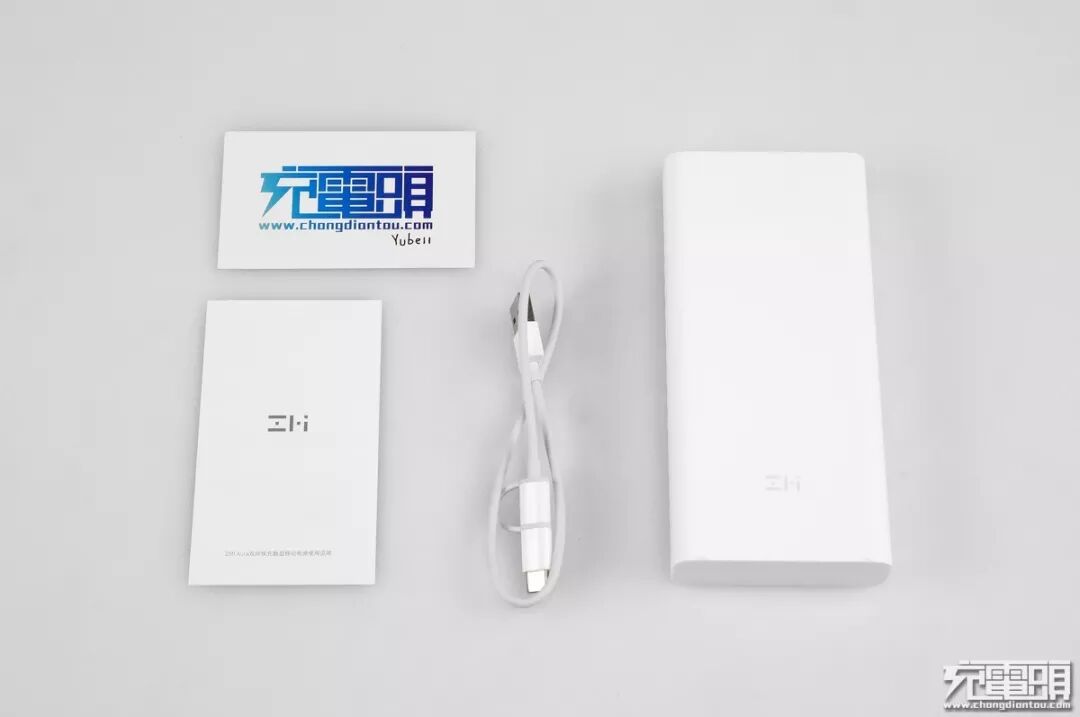

开箱物品一览：说明书*1、USB-A to MicroUSB / USB-C两用短线*1、移动电源本体*1。

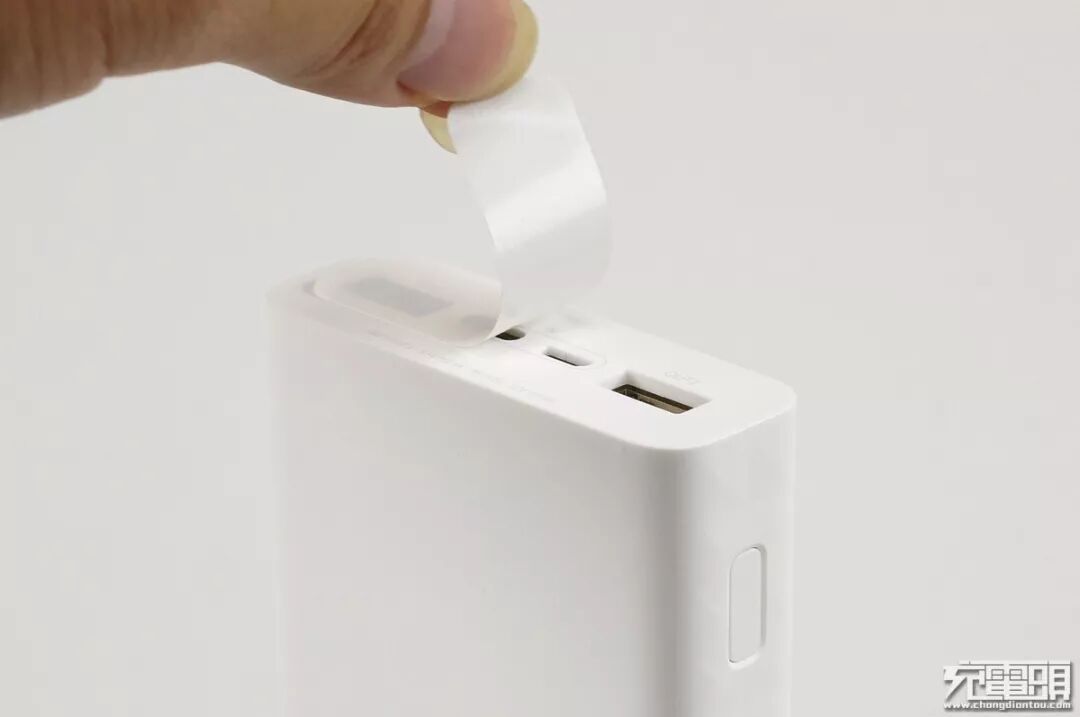

全部接口都被防尘低粘性胶纸封住。

纯白色板砖型外表，相对于10000mAh的便携型，20000mAh还是比较大的，还好握持感还算ok。

PC+ABS材质壳体表面采用了哑光精细磨砂处理，左右边角弧形收腰，正面是灰色的紫米LOGO“ZMI”。

在壳体下面隐藏着一块5×7点阵数显屏，而且带有“动画效果”，下面用2张gif动图来显示。

除了显示电量百分比外，输出的时候还会有个向外的箭头在滚动，最后滚动到4LED电量模式显示节省电能。

在输入时，滚动方向会相反变成向内滚动。

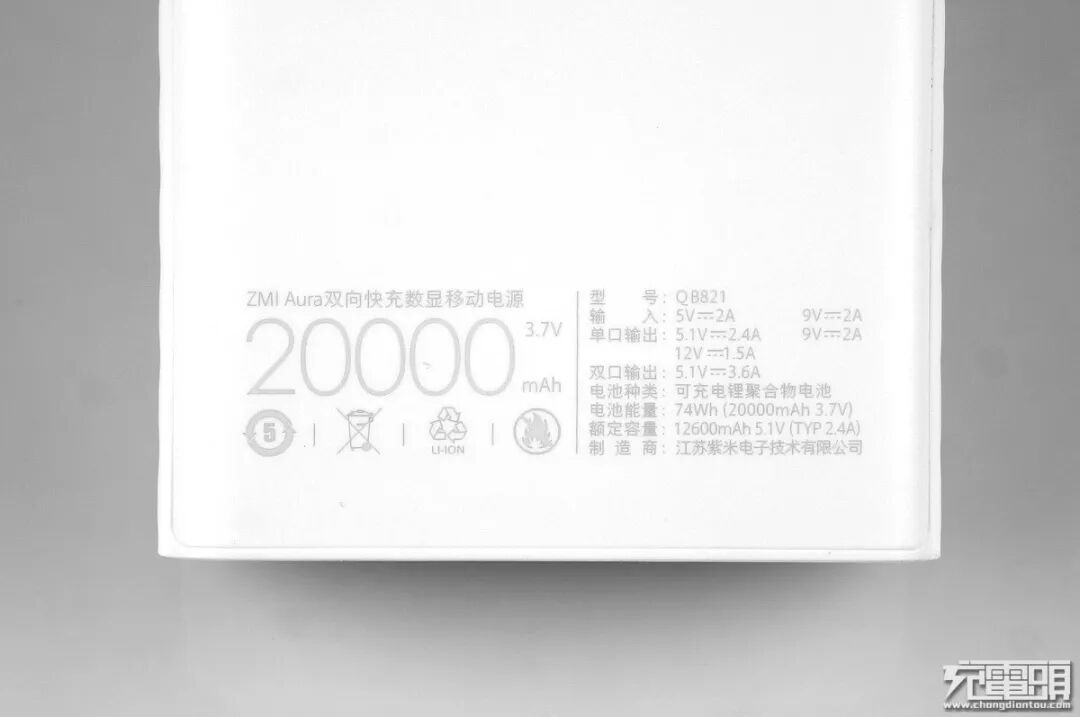

背面也是相同的简约风，下方印刷着产品参数。

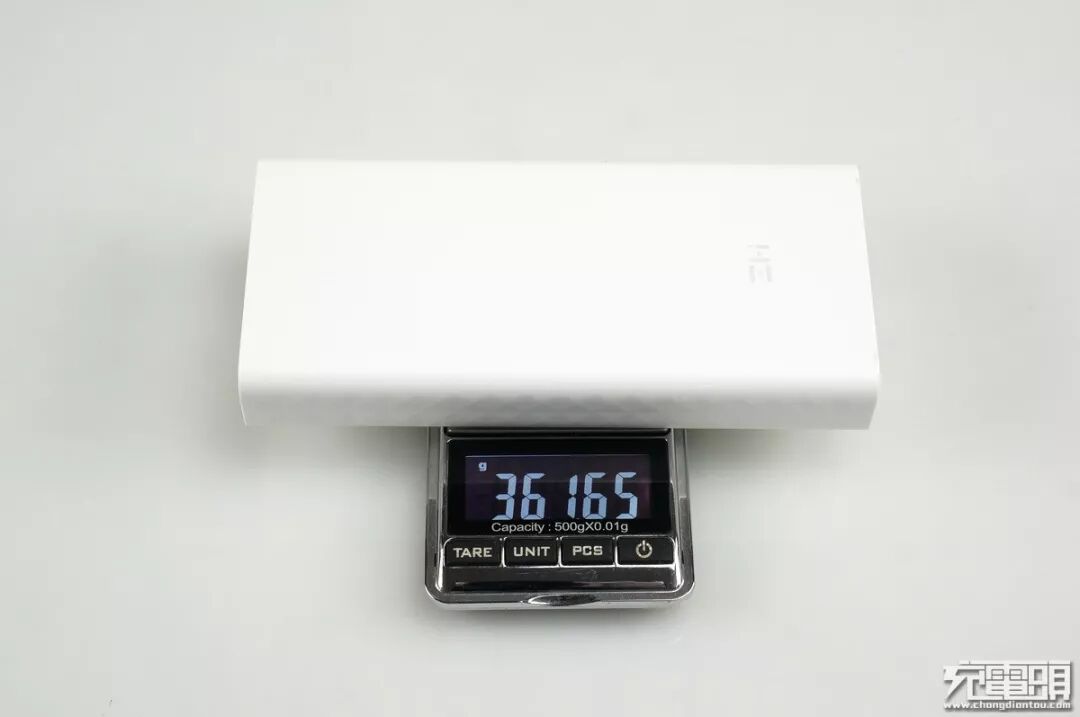

移动电源重361g，尺寸：149.3mm * 70mm * 25mm。

左右侧满布微突的四方尖锥，电量激活按钮也安放在侧面。

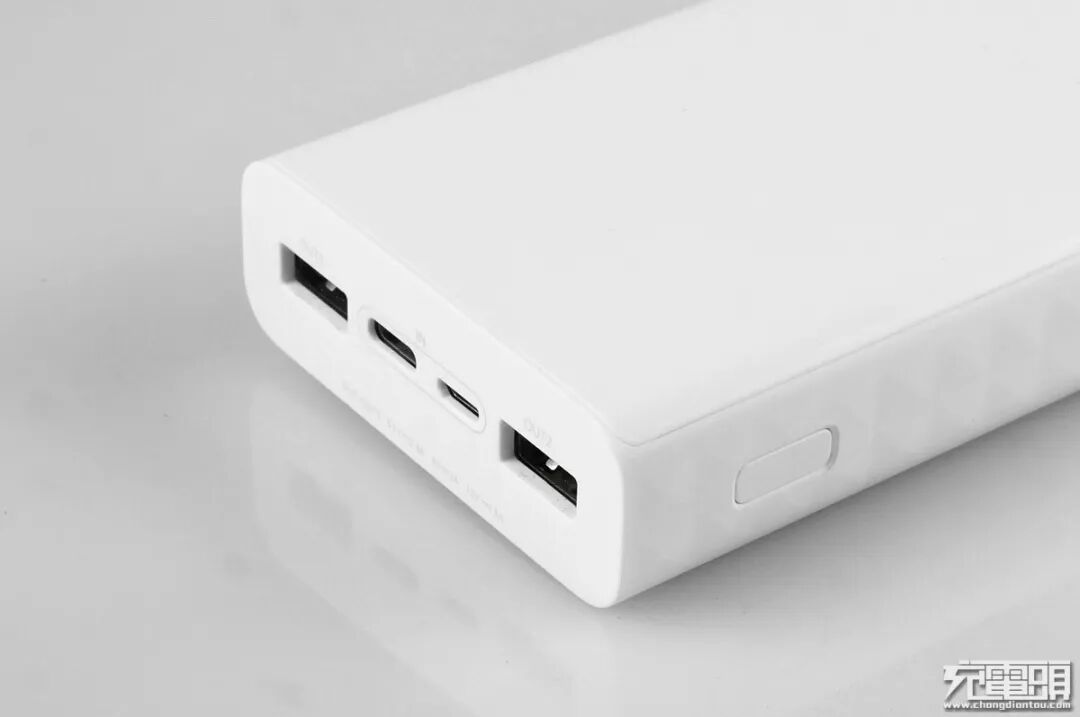

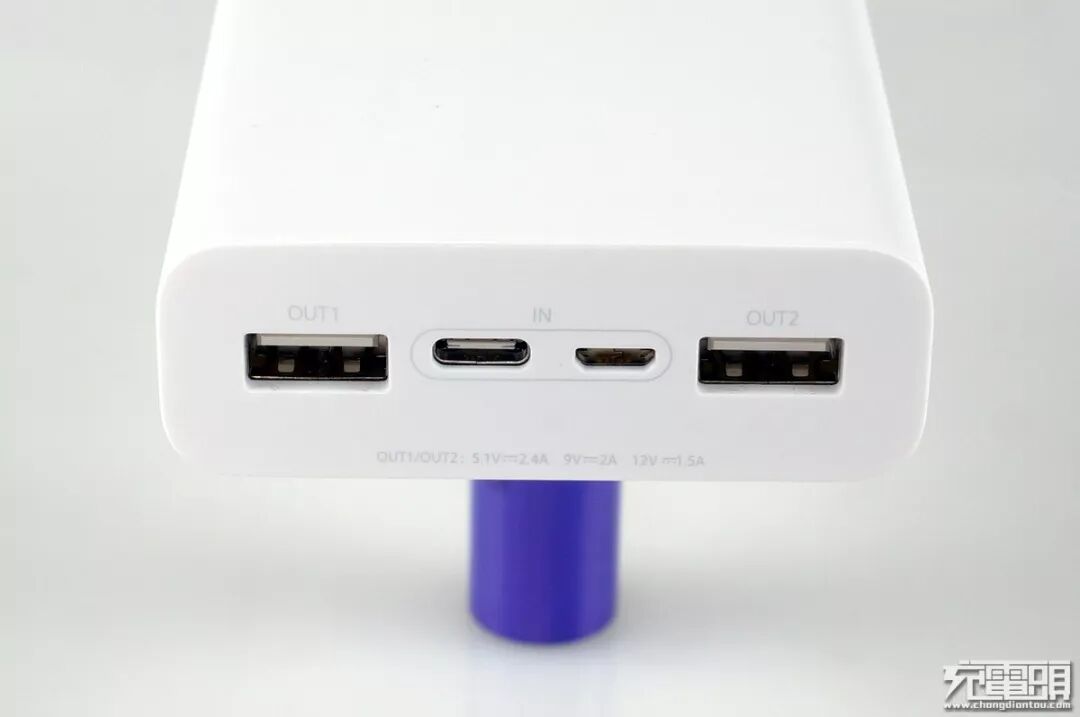

接口面板上贴心丝印着输入输出标识，外沿两个USB-A单独使用时支持18W QC3.0快充输出，两个一起输出时锁定5V。中间的MicroUSB与USB-C是输入接口，支持18W QC2.0输入，要注意这个USB-C接口不具备输出功能，只能输入。

品名：ZMI Aura双向快充数显移动电源，型号：QB821、输入：5V2.1A / 9V2A、单口输出：5.1V2.4A / 9V2A / 12V1.5V、双口输出：5.1V3.6A、电池种类：可充电锂聚合物电池、电池能量：74Wh（20000mAh 3.7V）、额定容量：12600mAh 5.1V（TYP 2.4A）、制造商：江苏紫米电子技术有限公司。

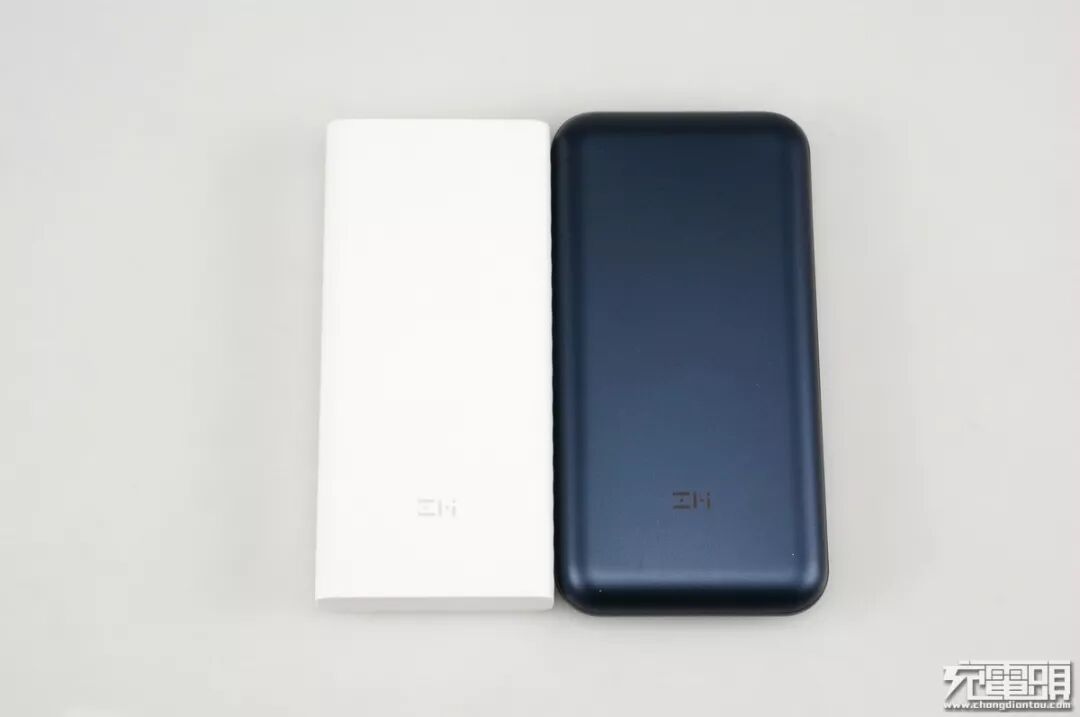

尺寸上QB821对比QB820，体积上有不少优势，苗条了很多。

二、ZMI Aura双向快充数显移动电源评测

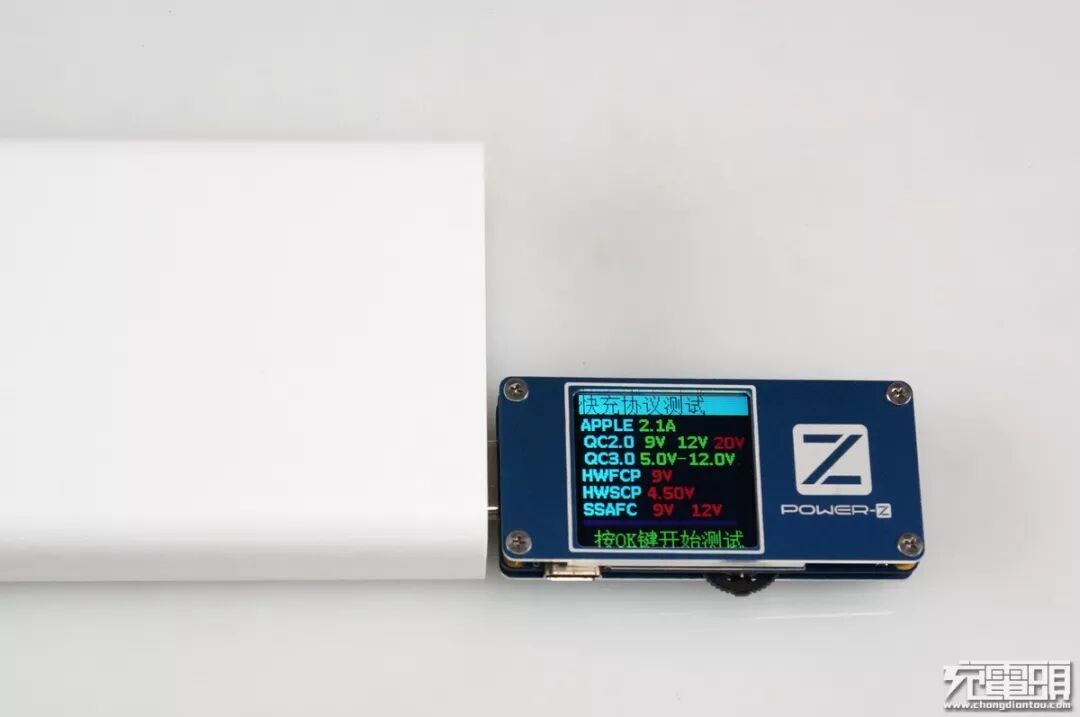

使用POWER-Z FL001S对OUT 1输出口进行协议轮询，OUT 1输出口支持APPLE 2.1A协议、高通QC2.0与QC3.0快充协议。

POWER-Z FL001S可用于测试市面上所有手机、充电宝、充电器、以及采用USB PD Type-C笔记本、平板电脑的充电电压及电流。支持QC3.0、QC2.0、AFC、FCP、PD触发并具有协议自动检测功能。

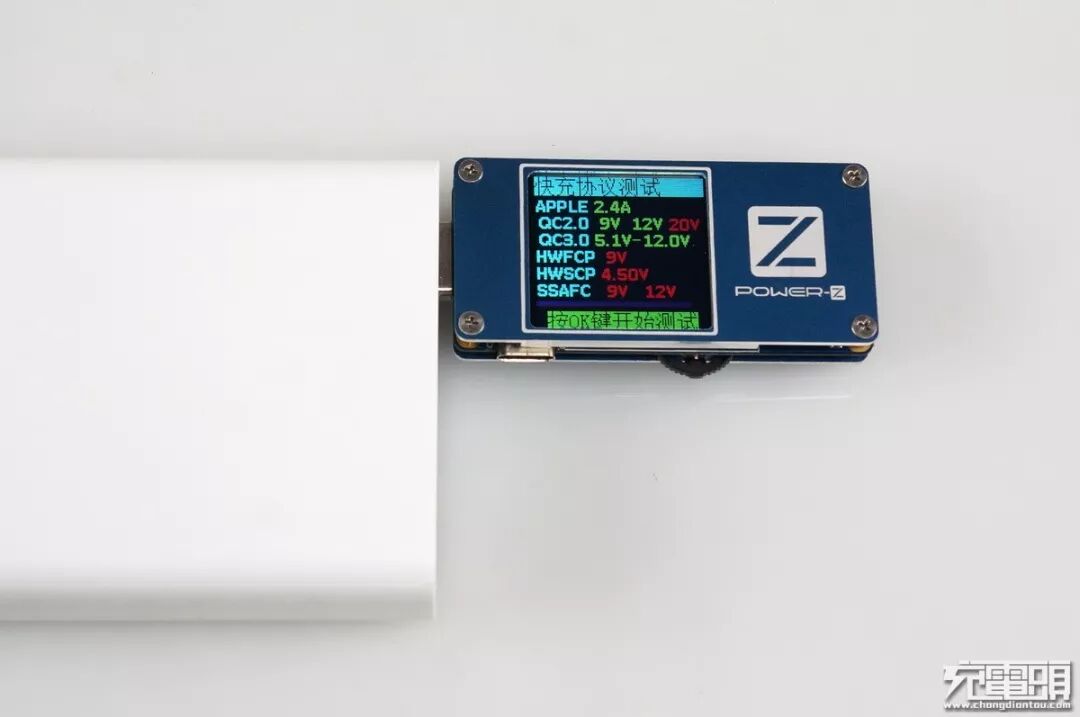

使用POWER-Z FL001S对OUT 2输出口进行协议轮询，OUT 2输出口支持APPLE 2.4A协议、高通QC2.0与QC3.0快充协议。

双口同时输出的话，快充被屏蔽，两个口都锁定在5V模式下。

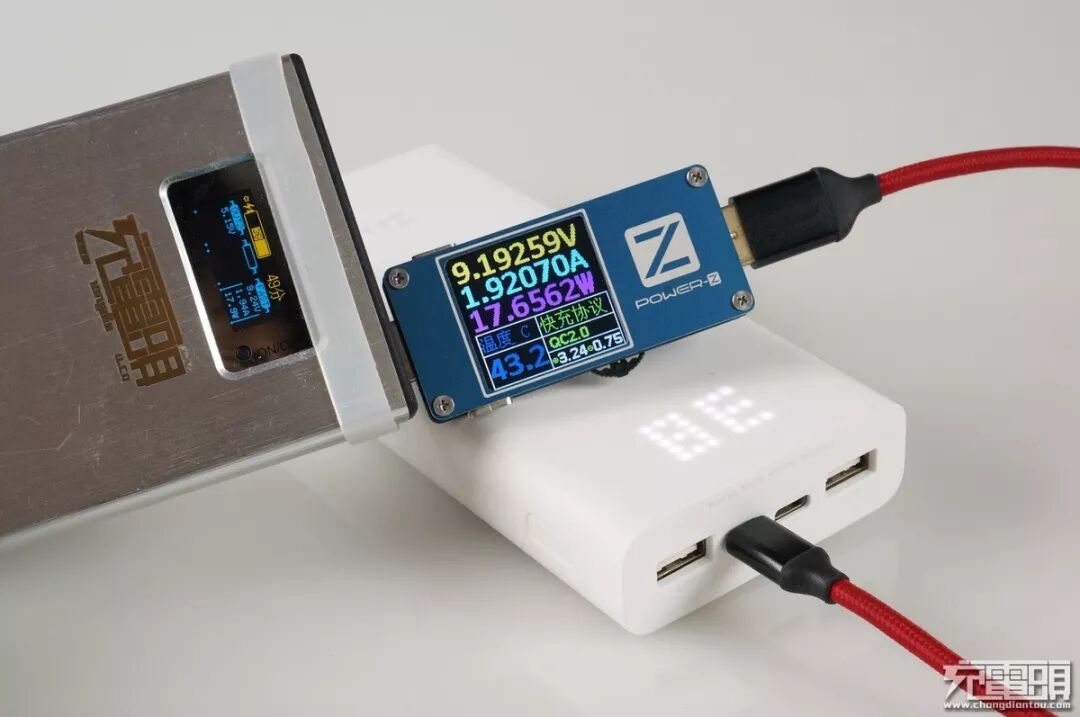

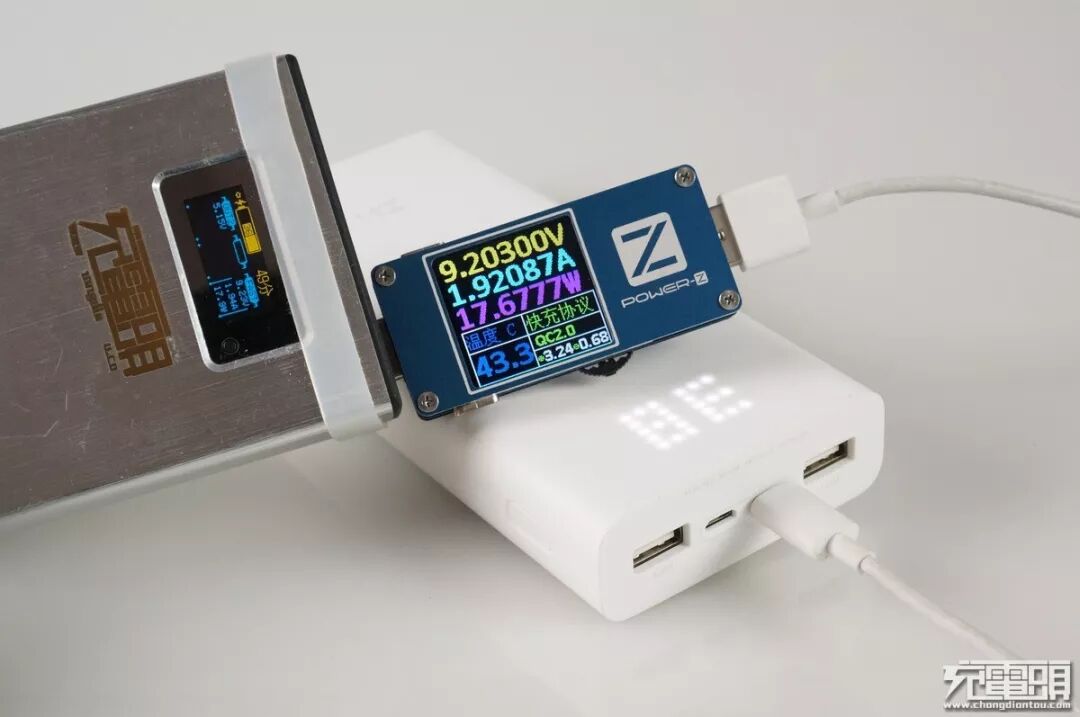

实测USB-C输入口在38%剩余电量时输入功率为9.2V1.92A17.6W，握手QC2.0 9V。

MicroUSB输入时功率与USB-C一样，并无区别。

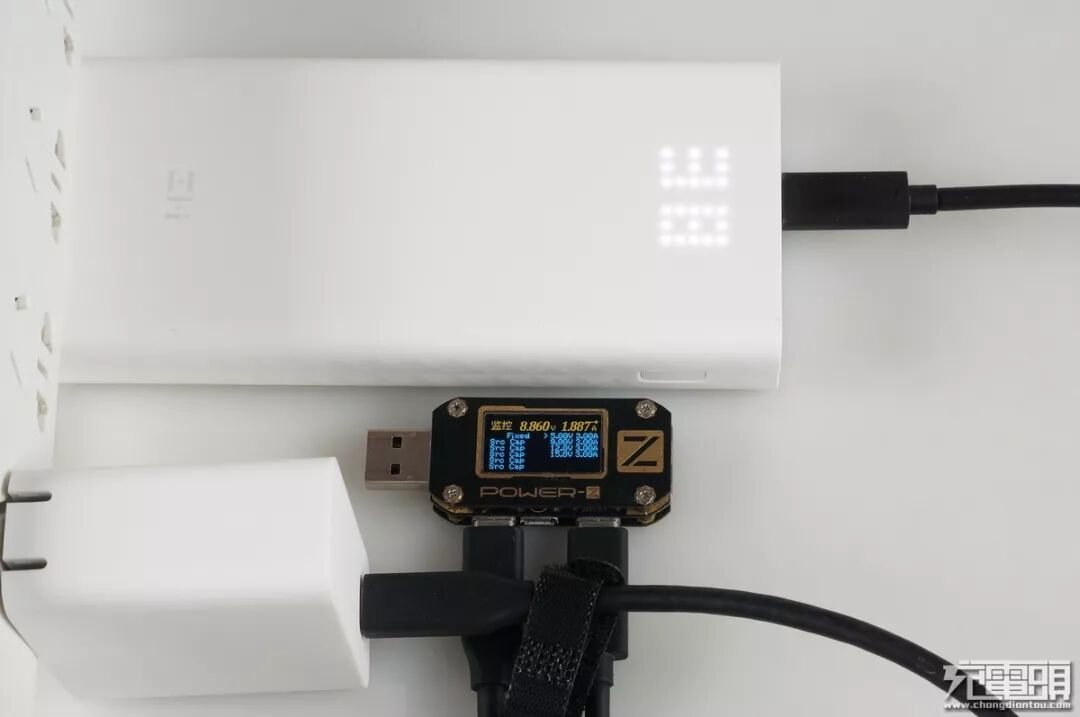

使用POWER-Z KM001监控小米45W PD充电器对ZMI Aura充电，功率8.86V1.88A16.7W，与使用QC充电器时区别不大，那ZMI Aura支持PD充电吗？

通过POWER-Z电脑端软件对连接时候的数据抓包分析，可以看到POWER-Z捕捉到PD充电器的PDO广播，但移动电源并未反馈PD申请信息，所以这时候双方是工作在QC2.0模式下充电。

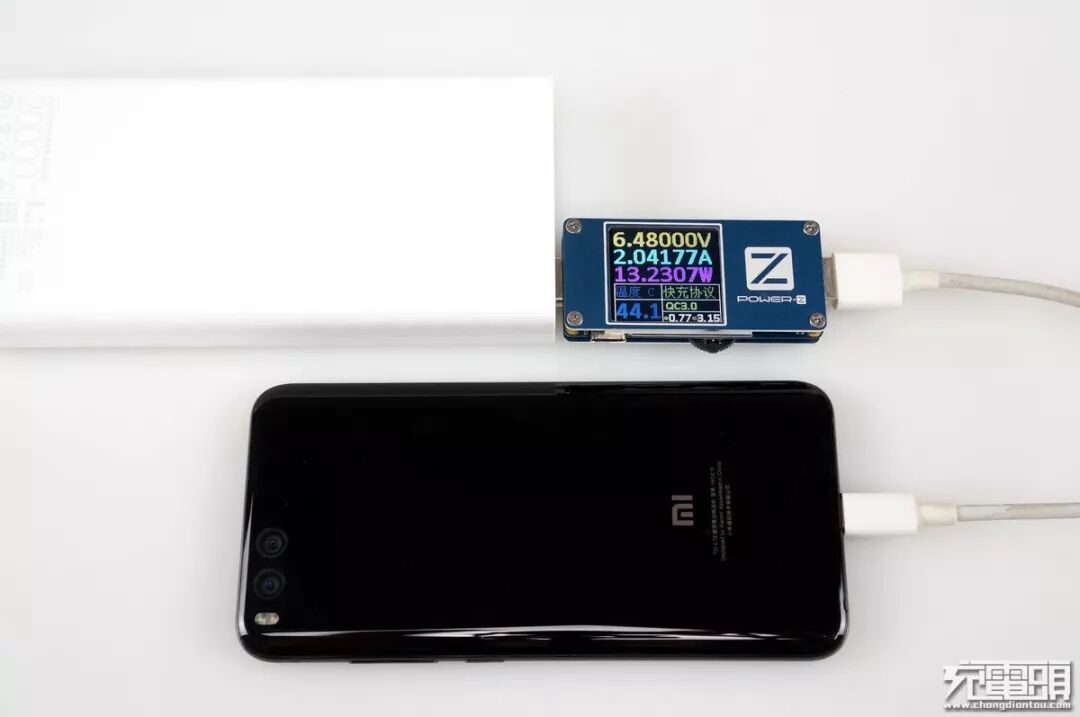

OUT 1输出口对小米6手机充电，成功握手QC3.0，输出功率6.48V2.0A13.2W，手机电量较满充电功率未达到峰值。

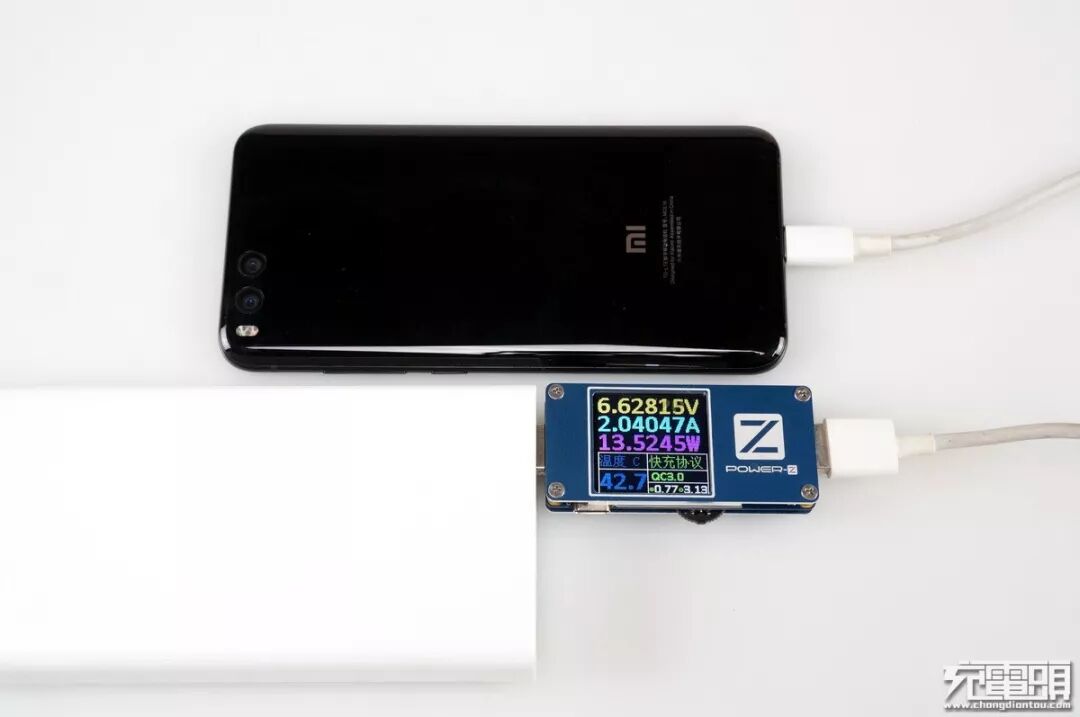

OUT 2输出口对小米6手机充电，成功握手QC3.0，输出功率6.62V2.0A13.5W，手机电量较满充电功率未达到峰值。

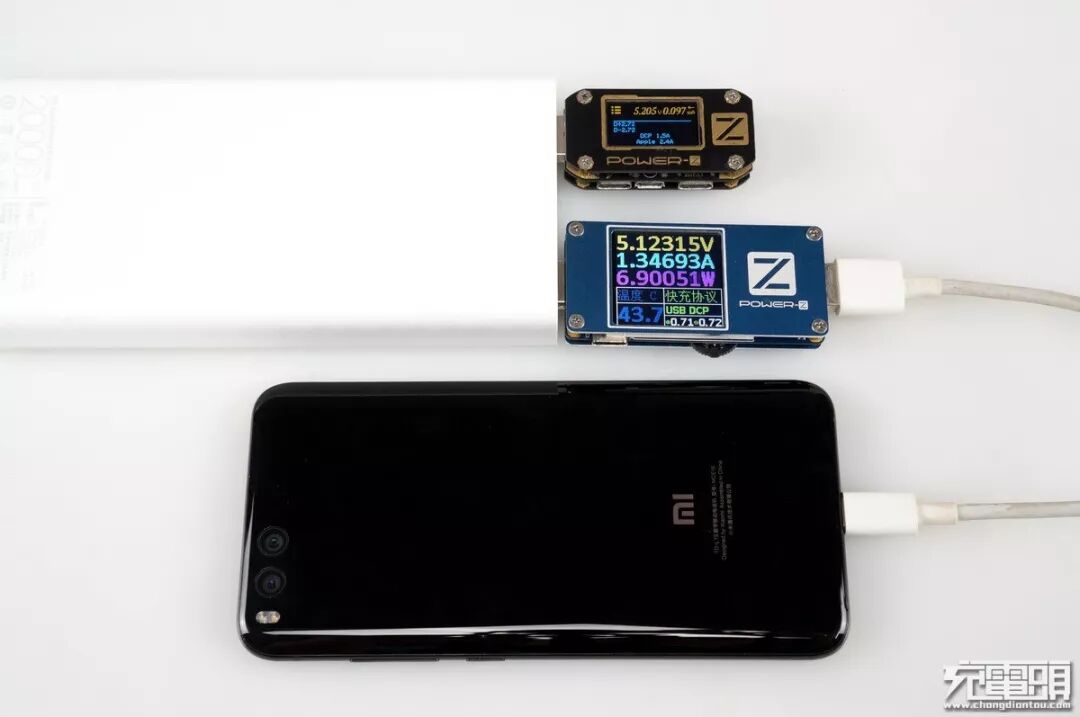

OUT 1与 OUT 2同时输出，双口都锁定在5V，小米6充电功率5.12V1.34A6.9W。

OUT 1输出口对iPhone 8 Plus充电，顺利握手APPLE 2.1A识别，充电功率5.0V2.09A10.63W。

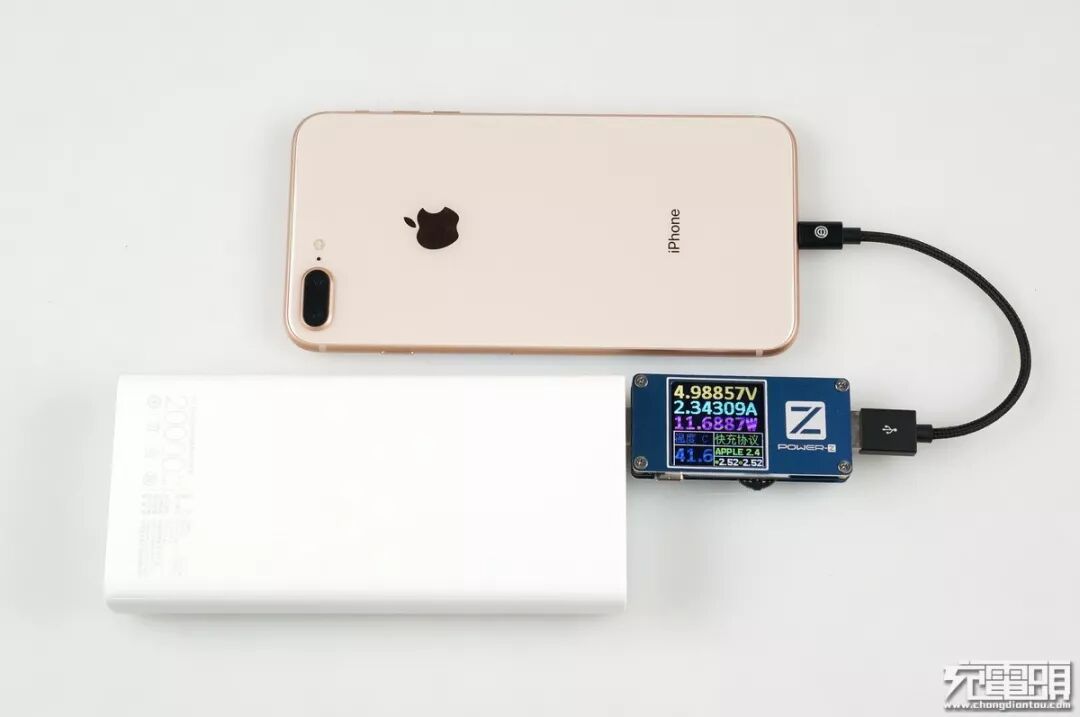

OUT 2输出口对iPhone 8 Plus充电，顺利握手APPLE 2.4A识别，充电功率4.98V2.34A11.68W。

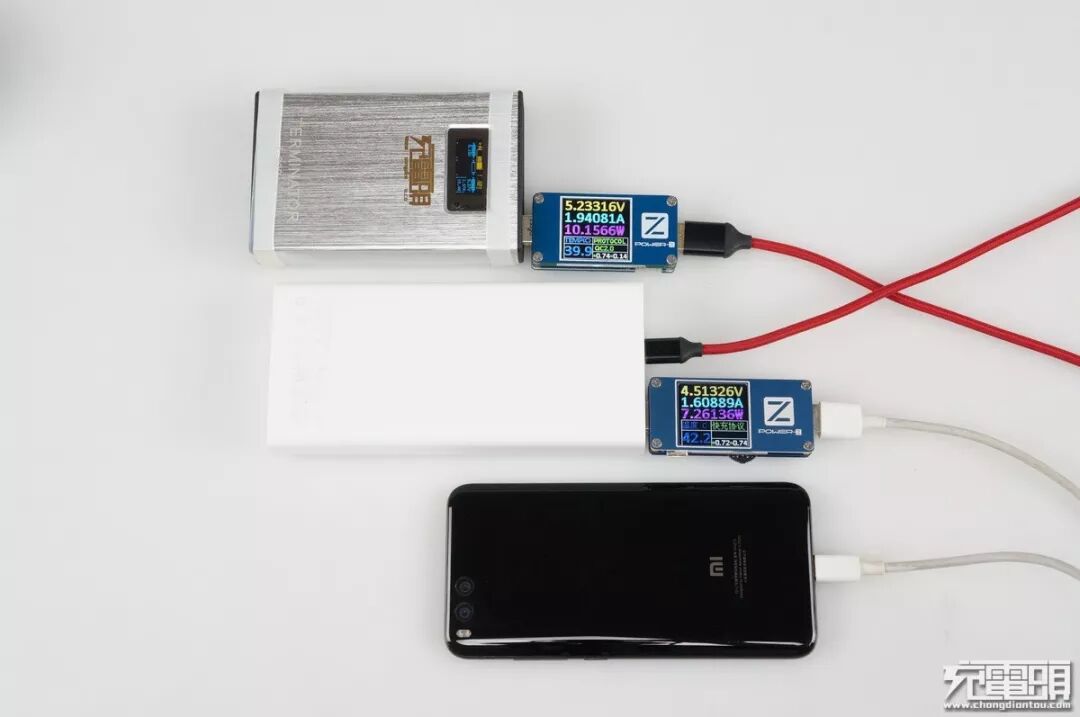

ZMI Aura还支持边充边放功能，在对ZMI Aura自身进行QC快充充电途中，遇上输出需求ZMI Aura会马上将输入与输出都回落到5V锁死，通过路径的方式输出，移除输出设备后重新按一下电源激活按钮可以解除锁定。

三、ZMI Aura双向快充数显移动电源拆解

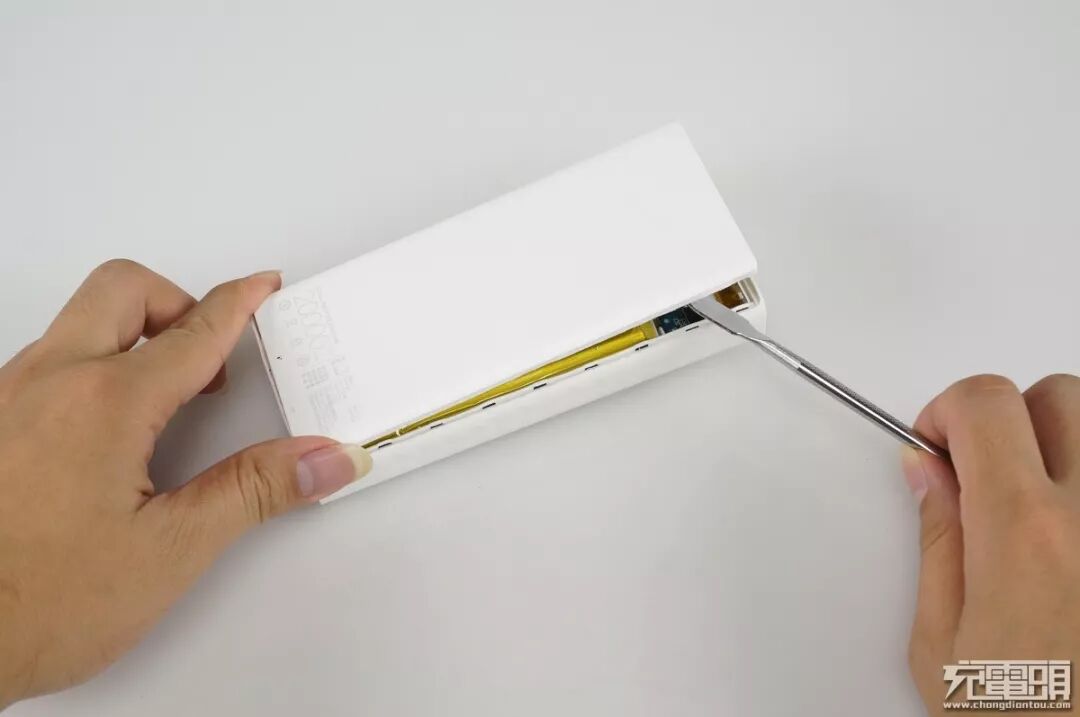

ZMI Aura背部盖板通过超声波焊接，焊接牢固度十分不错，整体性强。

拆解后发现，盖板是内外包边+卡扣再超声波焊接的，怪不得那么牢固了。

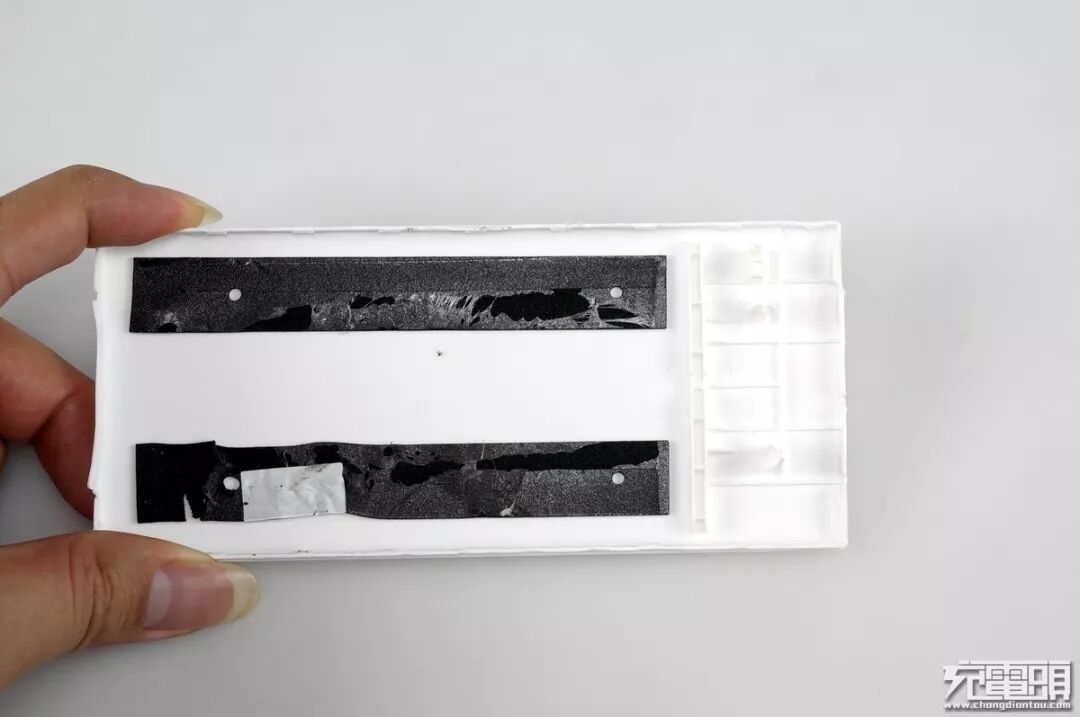

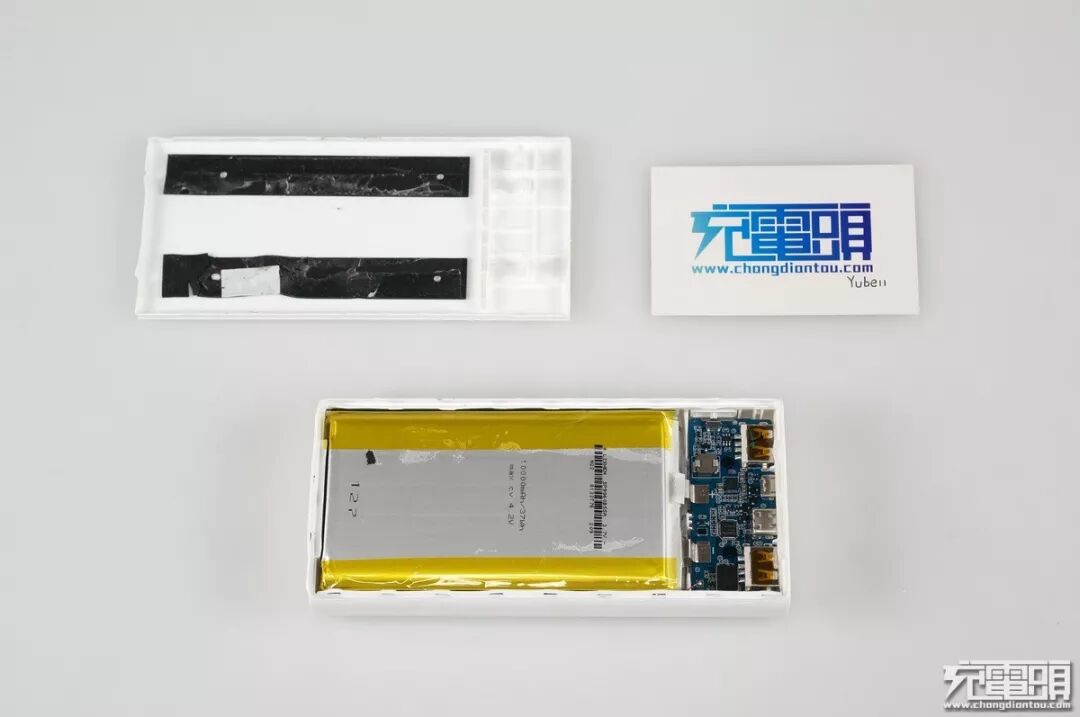

盖板头部有几根伸出的塑胶柱，用来顶住PCB与数码屏的BTB插座，两条黑色电池缓冲海绵胶带，同时也可以粘附固定电池。

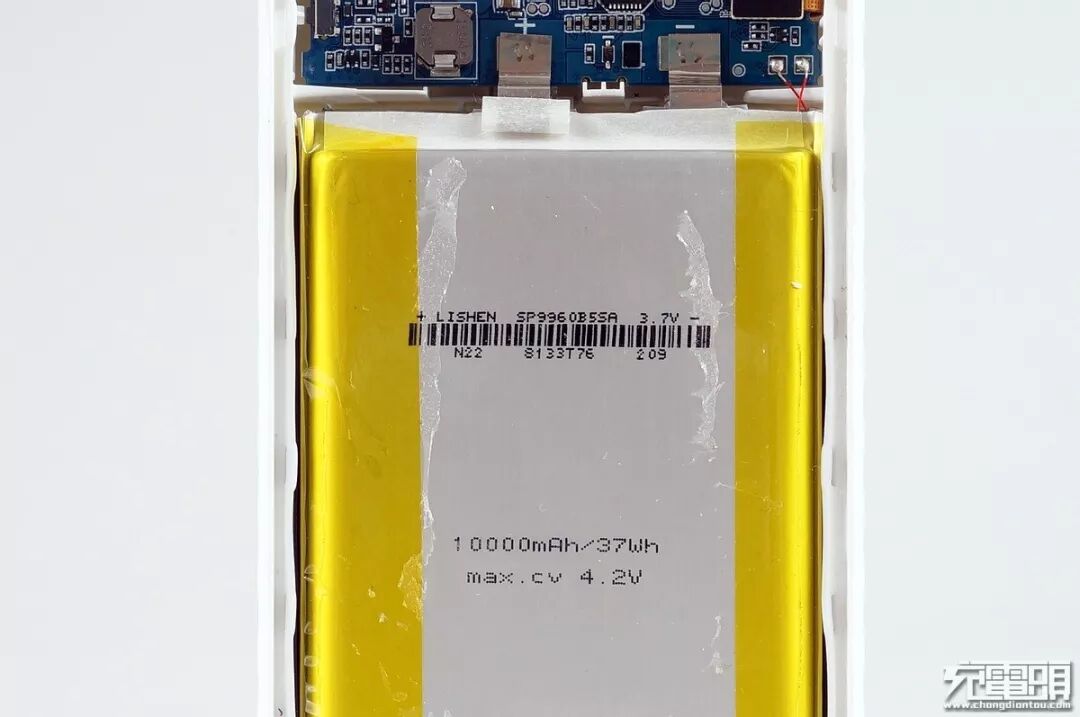

力神N22型号电芯，满电电压4.2V放电平台3.7V，容量10000mAh能量37Wh，这里使用了两块并联PACK成20000mAh电池组。

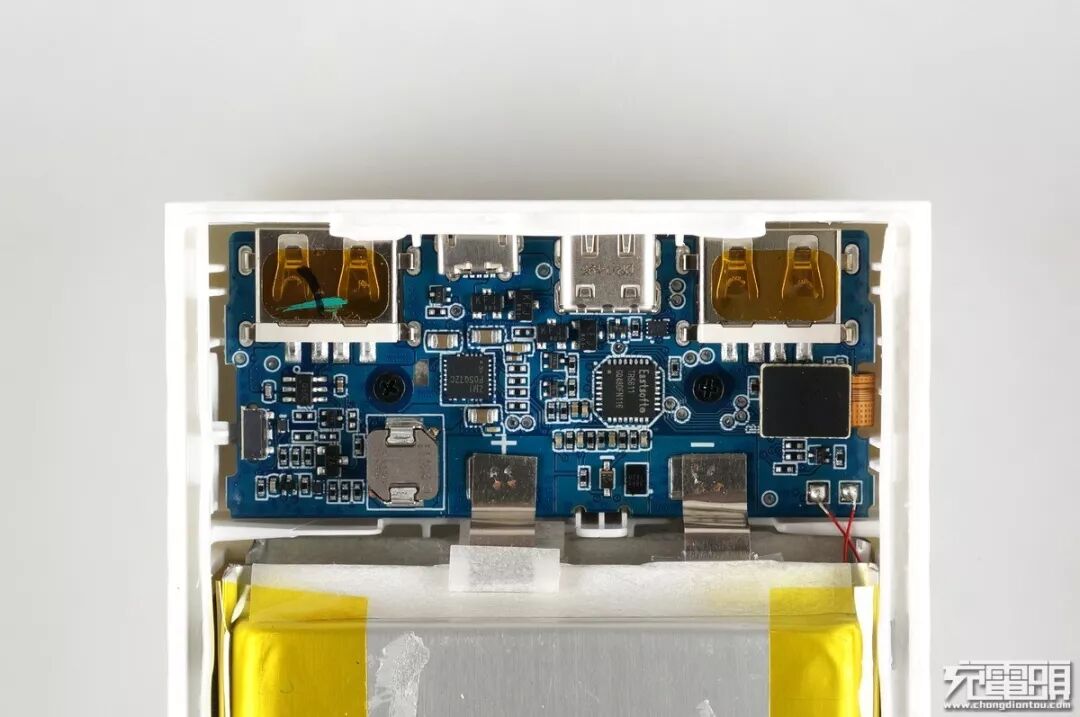

两块电池的4根镍带在PCB正反面焊接，单片焊点数量2+2，牢固未击穿。

主板由2颗十字螺丝固定着，右边黑色海绵那里就是连接面板数显屏幕的FPC排线，拧开螺丝挑开屏幕BTB接口继续拆解。

拆掉主PCB后可以看到数显模组，两颗螺丝与遮光海绵固定在壳体内。

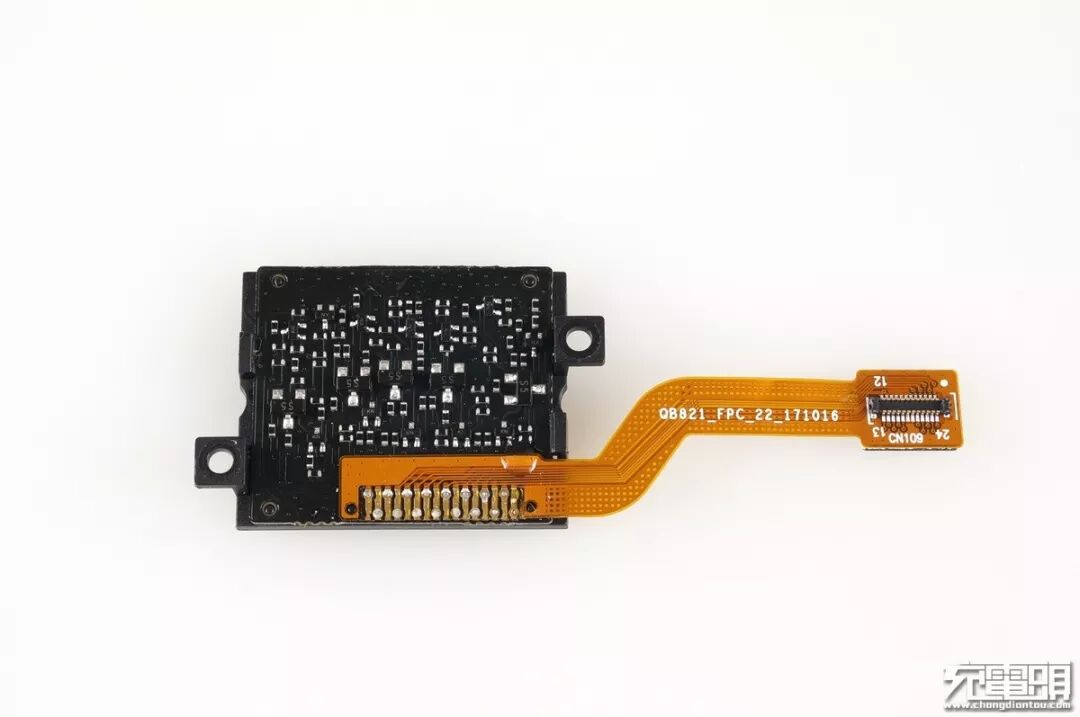

数显模块背面。

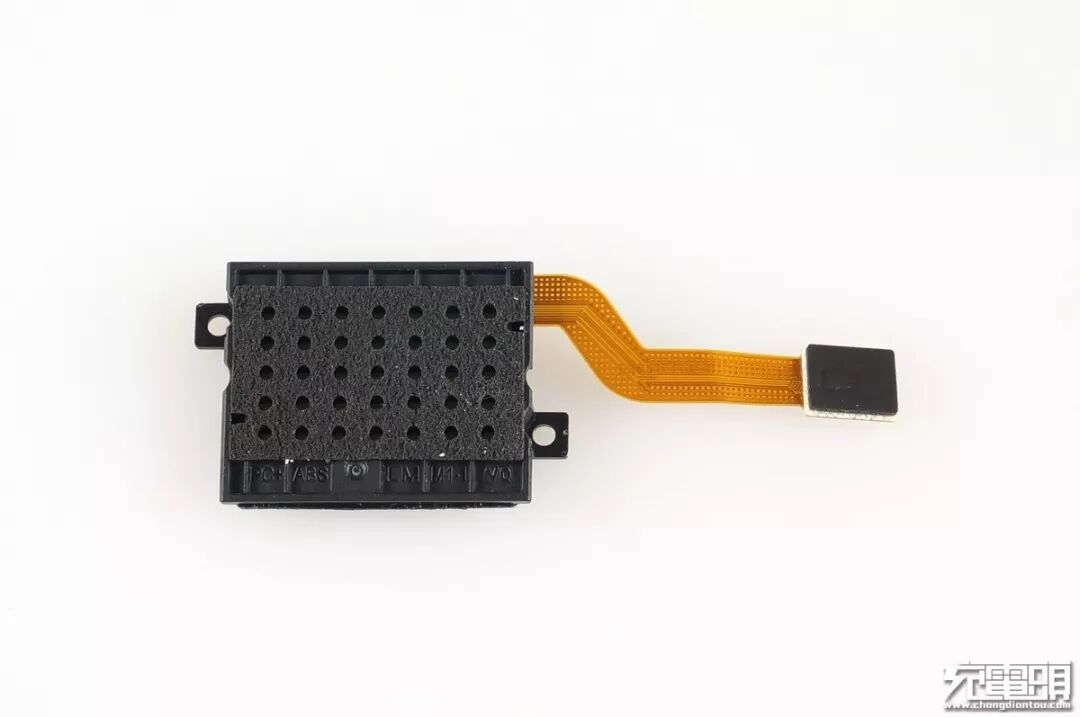

数显模块正面，5×7一共35个白色LED点阵全部被遮光海绵隔离，避免串光，BTB接口背面也带有海绵垫，用于压紧接口防止松脱。

壳体四周使用薄海绵包裹着，避免装配工序刮伤电池体。

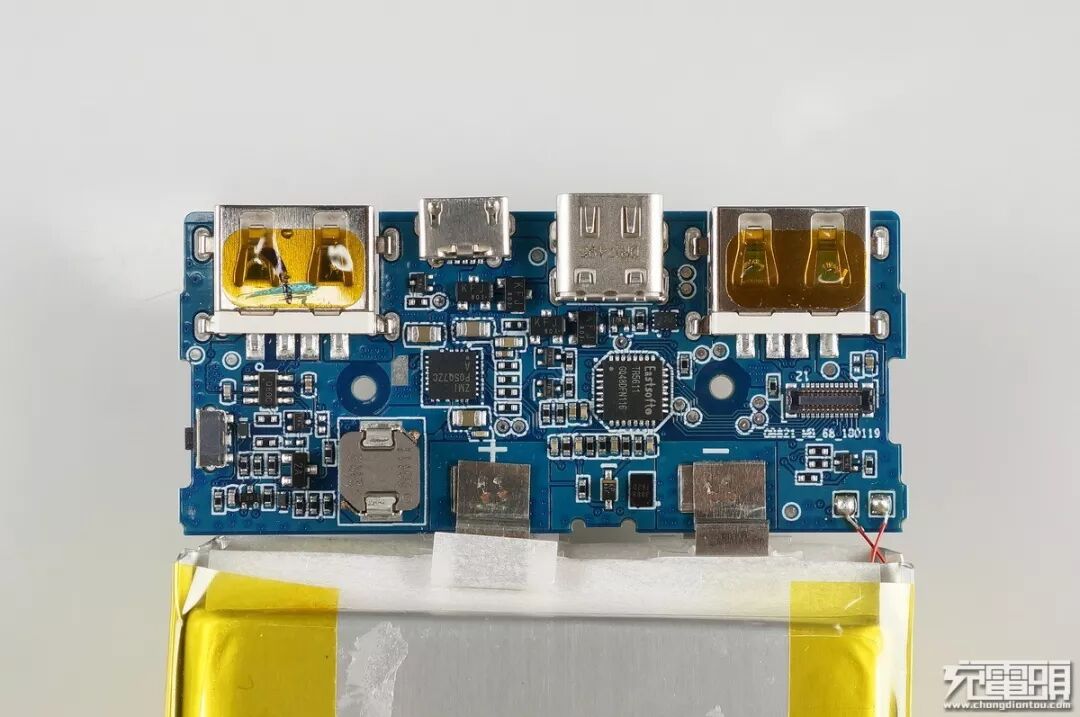

PCB正面俯视图。

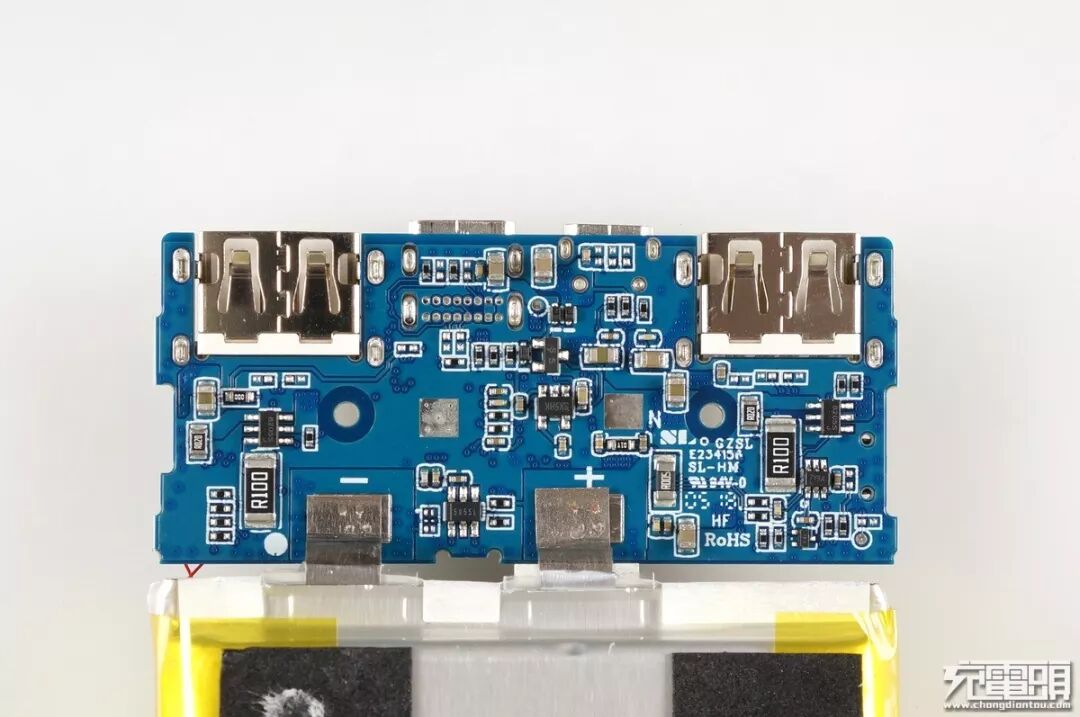

PCB背面俯视图。

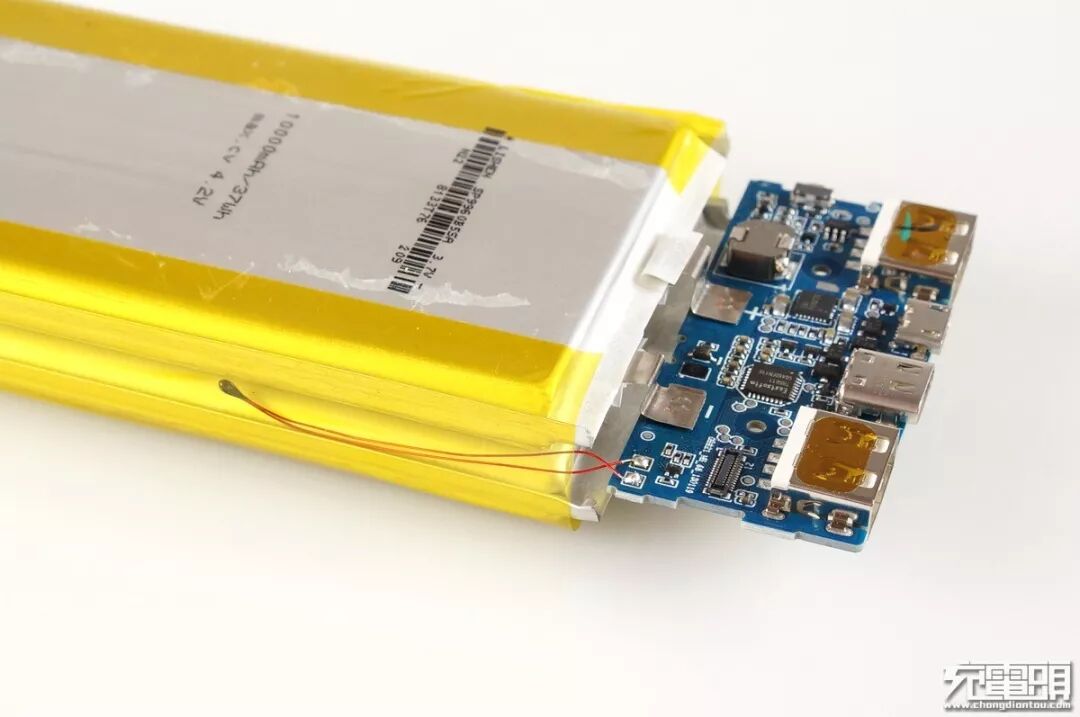

NTC温度探头埋在两片电池体之间，但并未点胶，认真看探头被外层胶纸粘附着，并未接触电池。这样可能会测温不准或者测温过变慢，希望以后装配工序可以加上点胶直接接触电池体。

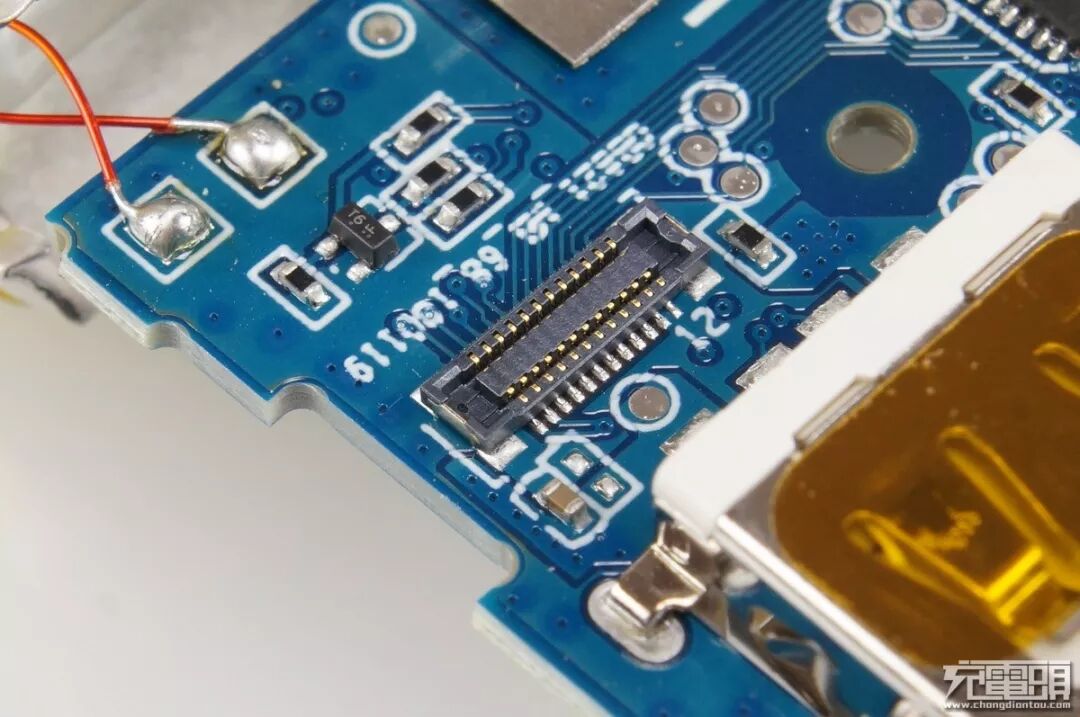

24针BTB插座，用来连接点阵数显屏小板。

USB-C母座过孔焊接更加牢固。

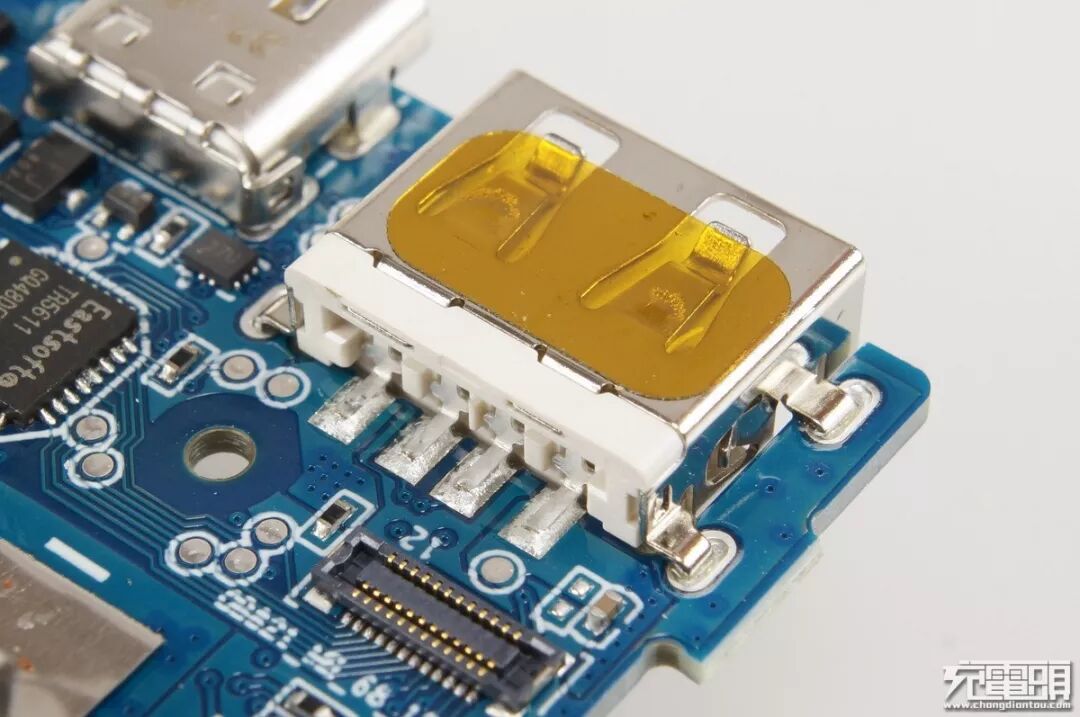

沉板USB-A输出母座过孔焊接。

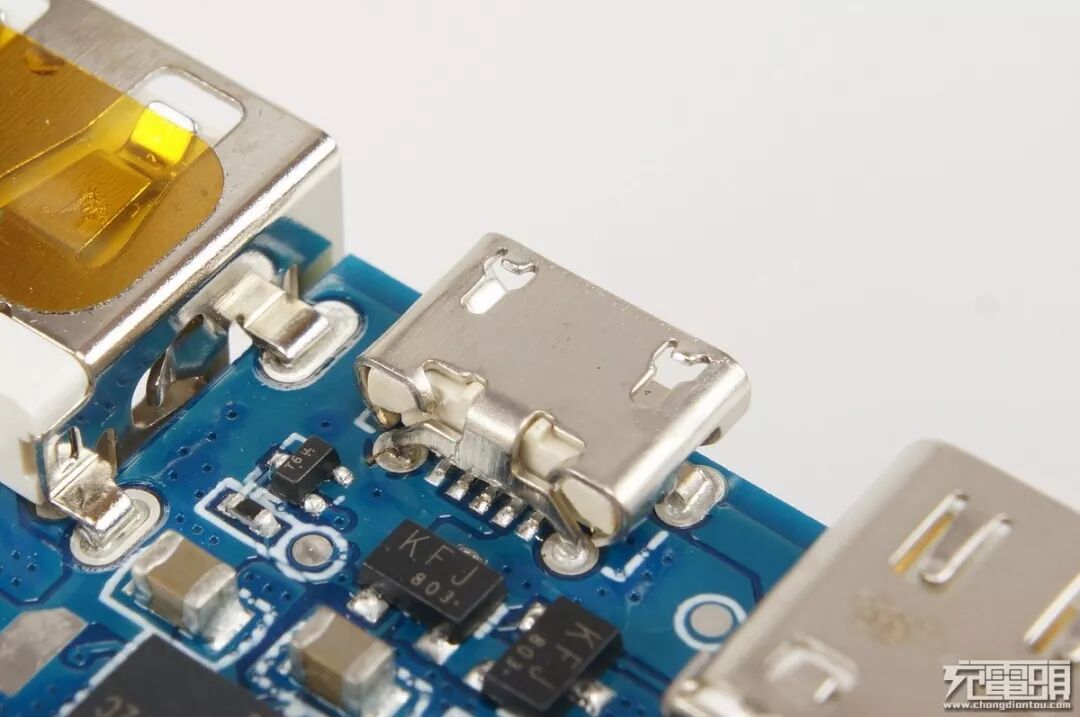

MicroUSB输入母座过孔焊接。

日本TDK spm一体电感，单电感方案，通过芯片路径管理实现边充边放。

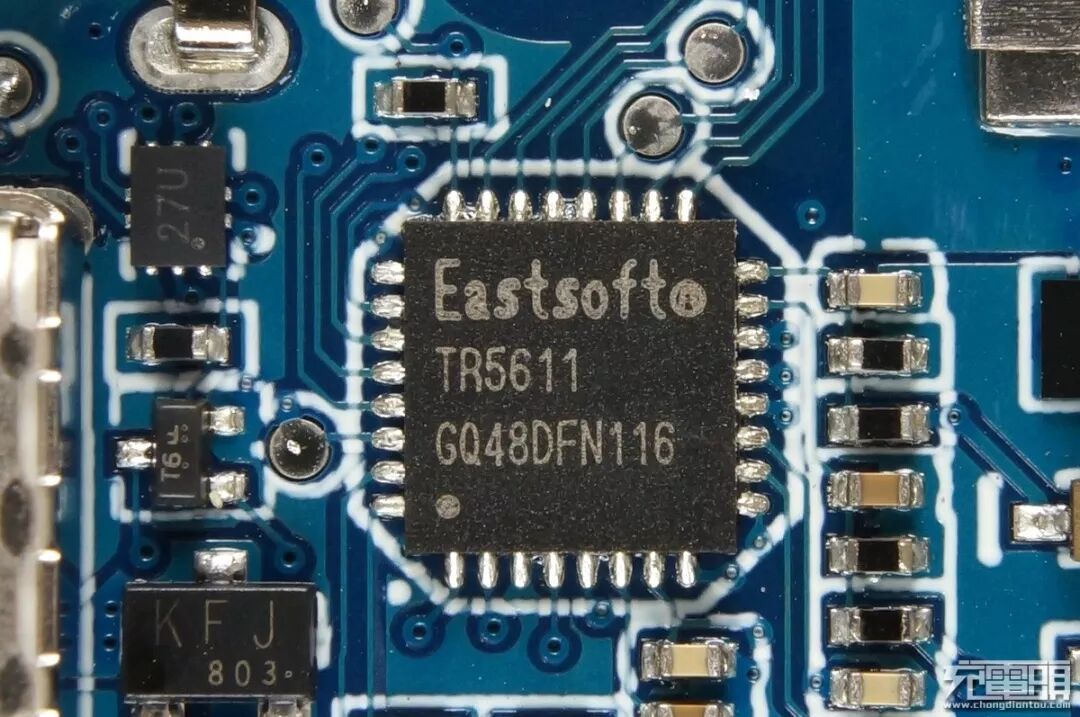

东软载波Eastsoft TR5611单片机，主要用来控制点阵屏。

紫米ZMI自主研发同步整流升降压芯片P05Q，还支持路径边充边放功能。

英集芯快充识别IC。

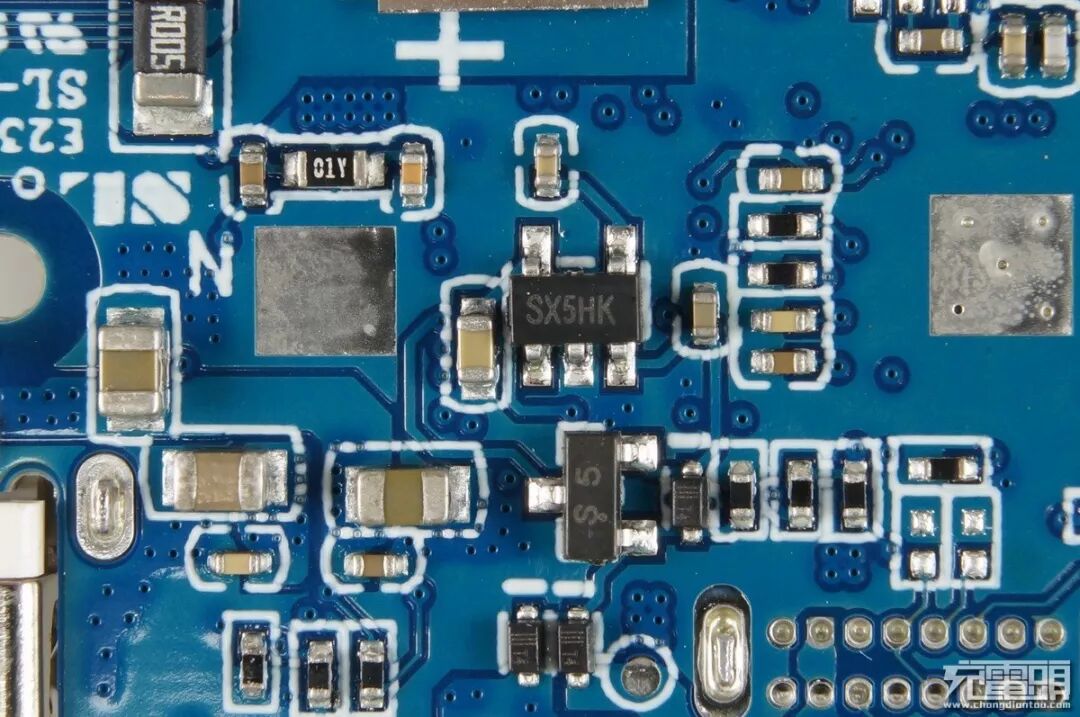

OUT 1输出口保护。

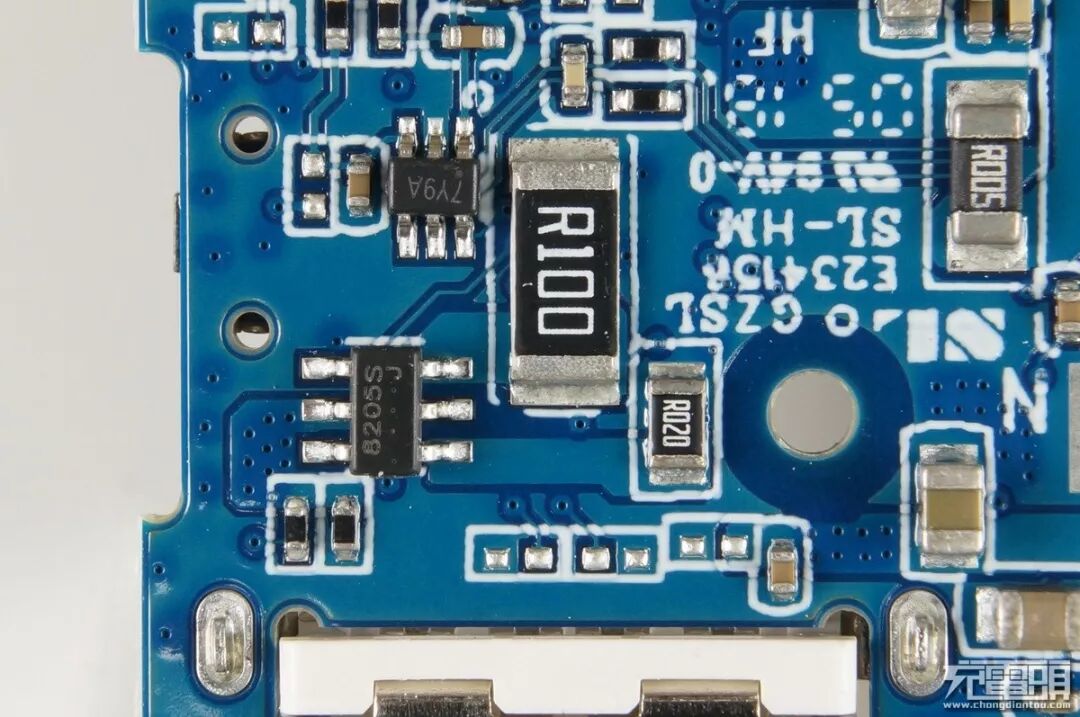

OUT 2输出口保护。

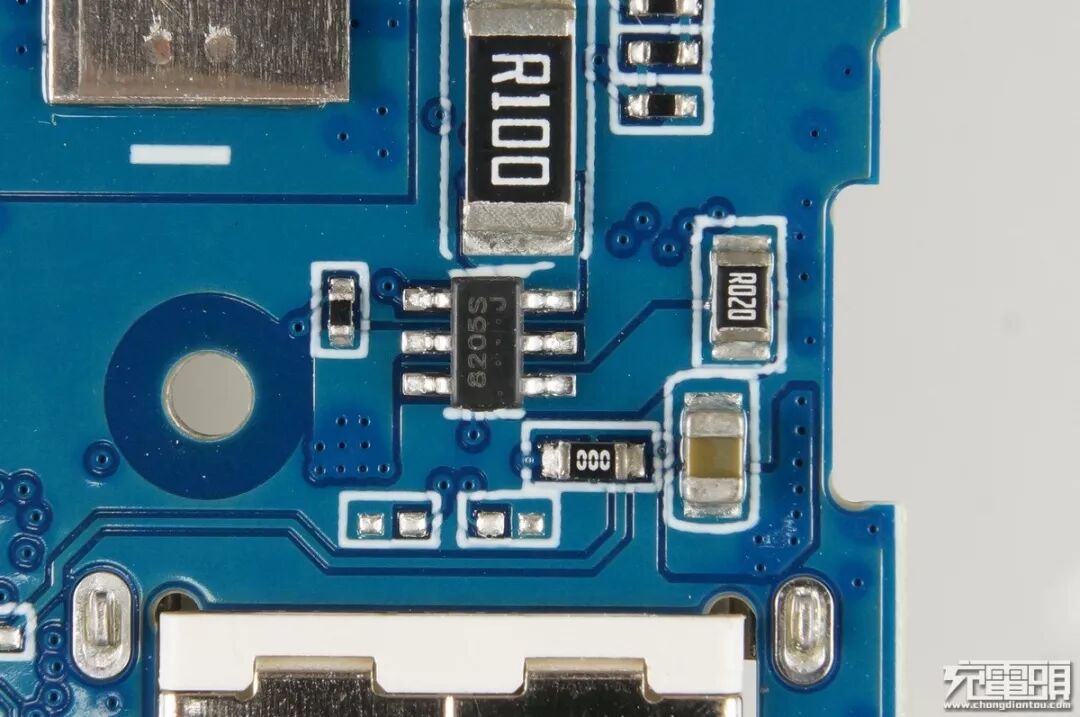

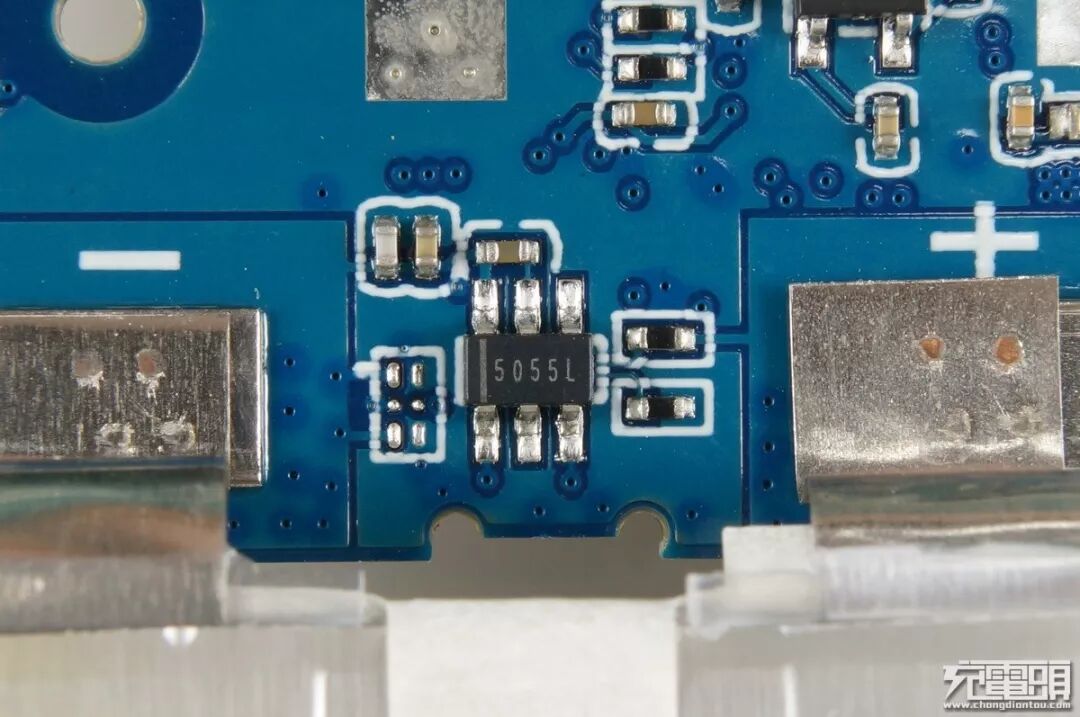

电池保护IC。

四、充电头网拆解总结

紫米ZMI Aura双向快充数显移动电源容量为20000mAh，PC+ABS哑光材质壳体上隐藏着一块5×7白色LED点阵屏，可以显示当前电量百分比，带有输入输出箭头动画效果，带有两个支持苹果协议与高通QC3.0的USB-A输出口，单口使用时支持18WQC输出、双口同时使用时输出5V3.6A，输入口为MicroUSB & USB-C支持18W QC2.0输入。

拆解发现内部使用了两片力神n22型号电池并联成电池组，满电电压4.2V，方案上选择了Eastsoft TR5611单片机+ZMI P05Q升降压。双向QC快充双输出口两种模式输入口，还赠送了一根microUSB/USB-C两用短线，高集成度高效率的同时还照顾了一定性价比，喜欢大容量带屏显的小伙伴可以留意一下这款产品。
