拆解报告：华为高清投屏连接线
华为官方近期推出有一款华为高清投屏连接线，无需下载驱动或应用程序，即可让华为手机/笔记本画面轻松投屏到电视、投影仪等设备上，线材类型为USB-C转HDMI，支持4K*2K分辨率以及60帧画面输出。此前华为Mate 10发布会上发布的PC模式正是通过这款线材实现的，无需DOCK即能让手机秒变电脑，实现移动办公、投屏看电影、游戏娱乐等功能。为了揭晓这款产品背后的秘密，今天要为大家带来的就是它的拆解报告。
一、华为高清投屏连接线开箱

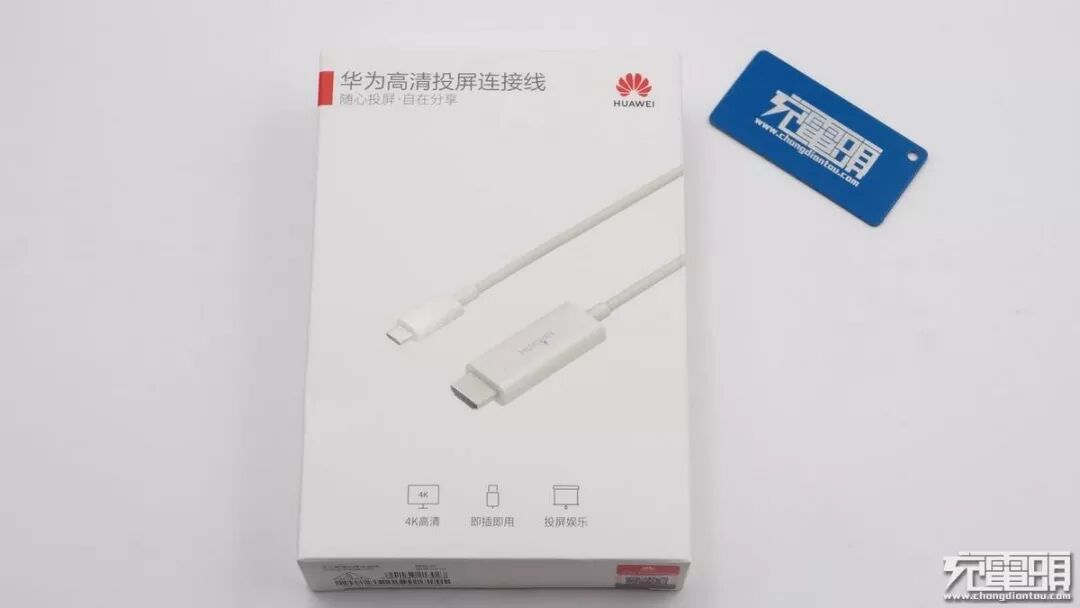

产品名称：华为高清投屏连接线。包装上印有产品主要特征：4K高清、即插即用、投屏娱乐。

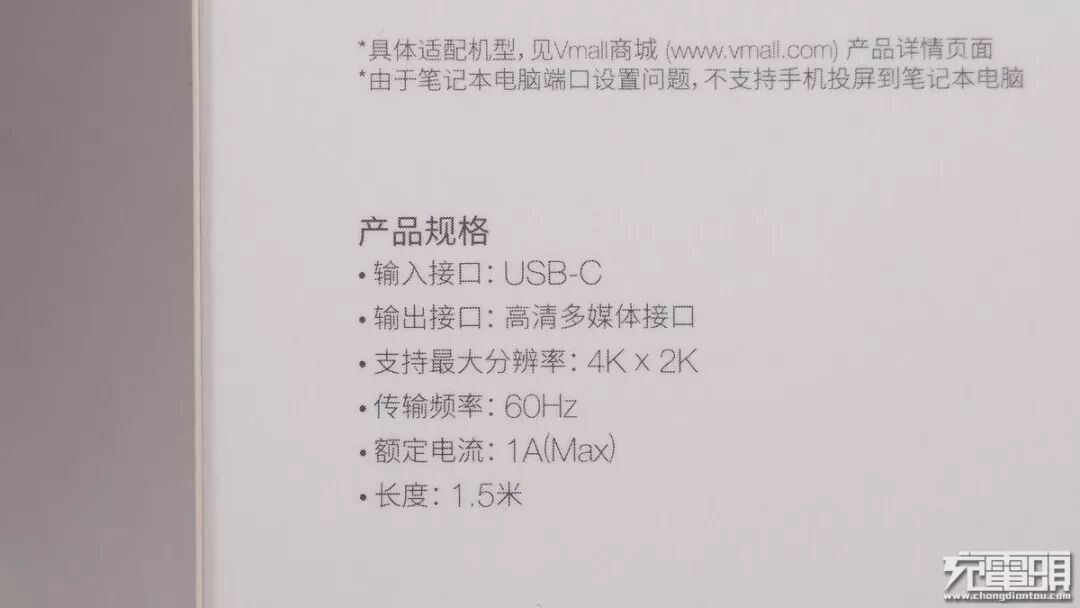

包装背面为主要技术参数。
产品规格方面，输入接口：USB-C；输出接口：高清多媒体接口；支持最大分辨率：4K*2K；传输频率：60Hz；额定电流：1A（Max）；长度：1.5米。
制造商：华为技术有限公司。颜色为白色，型号：CP76。

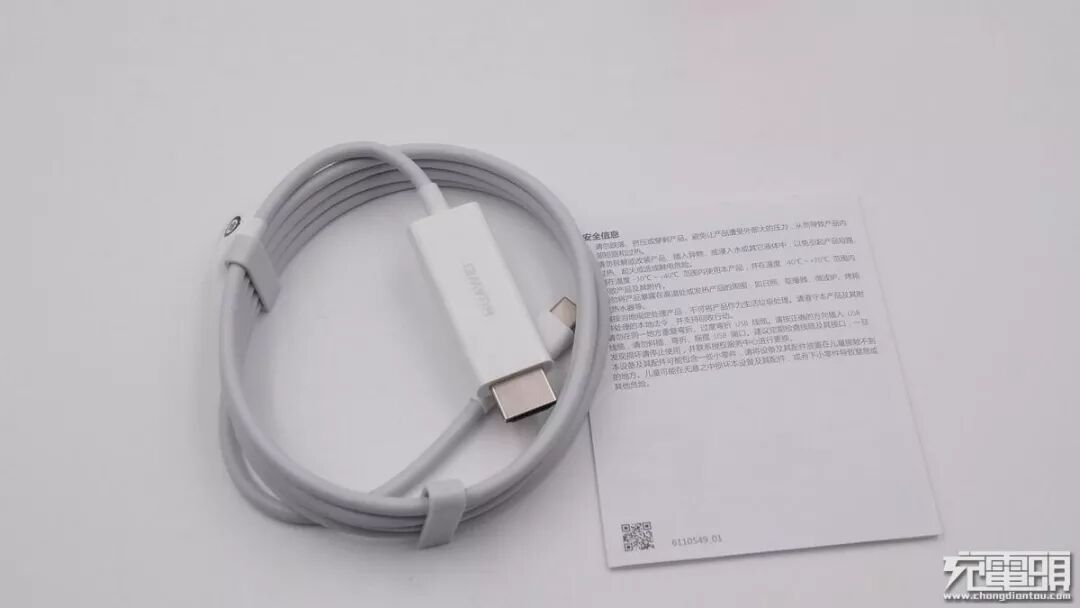

包装内容包括：连接线、说明书。

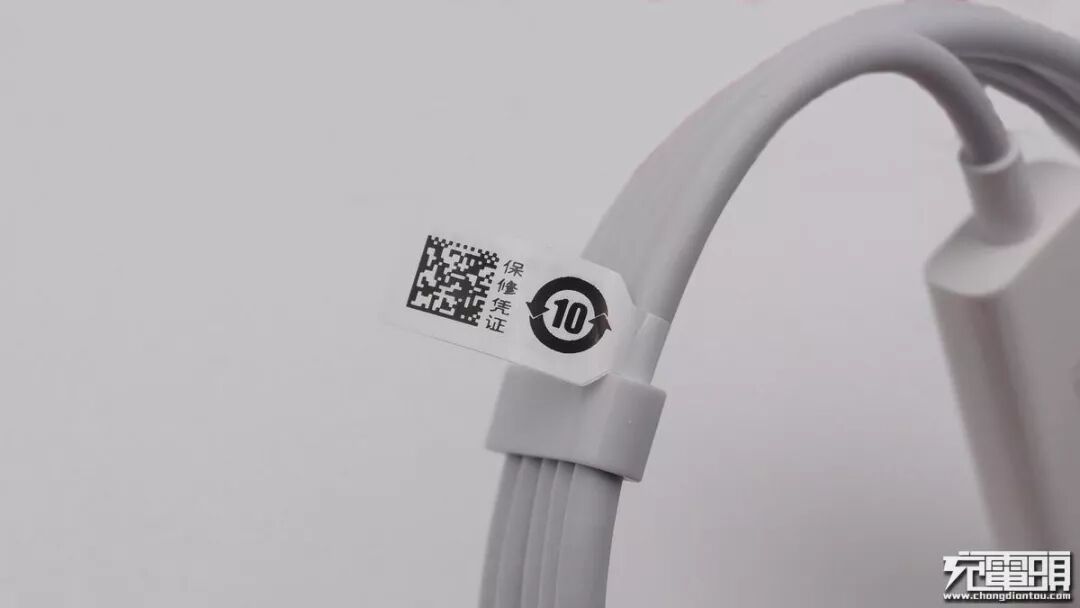

线体上有一条保修凭证标签。

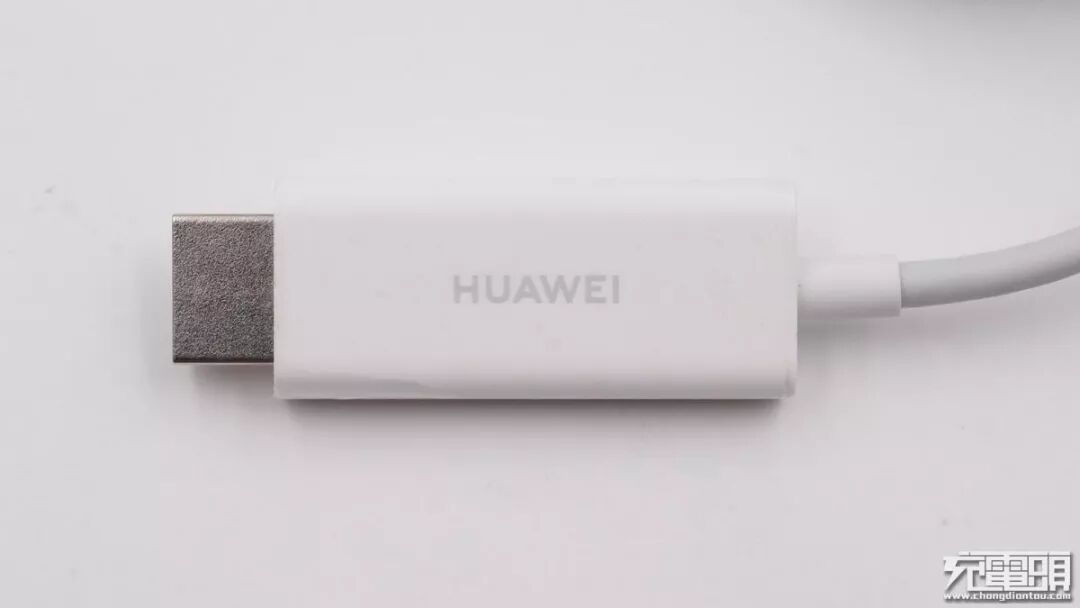

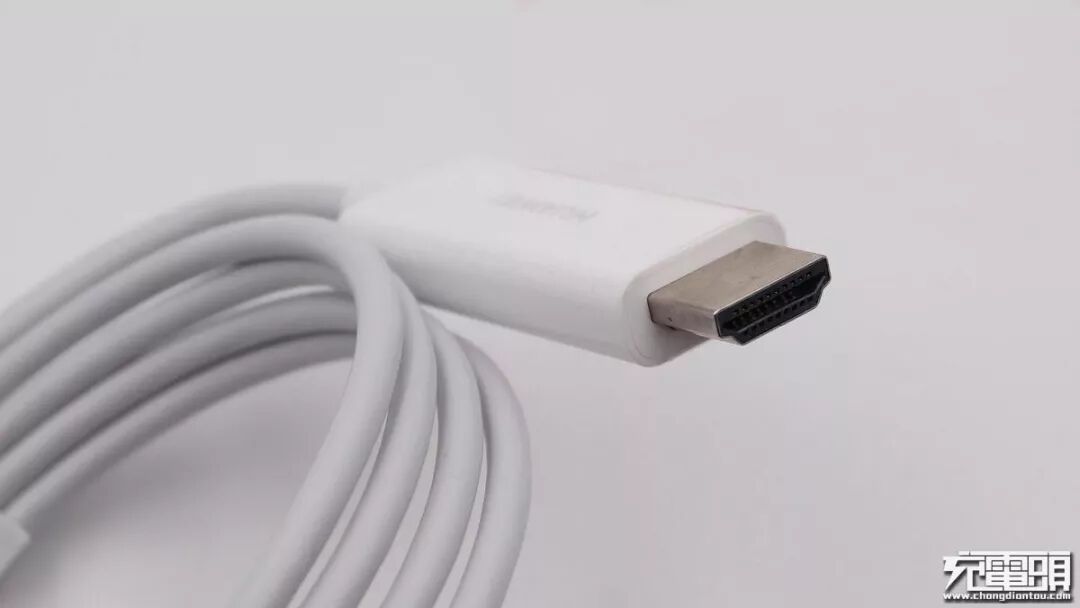

线材一头为HDMI接口。

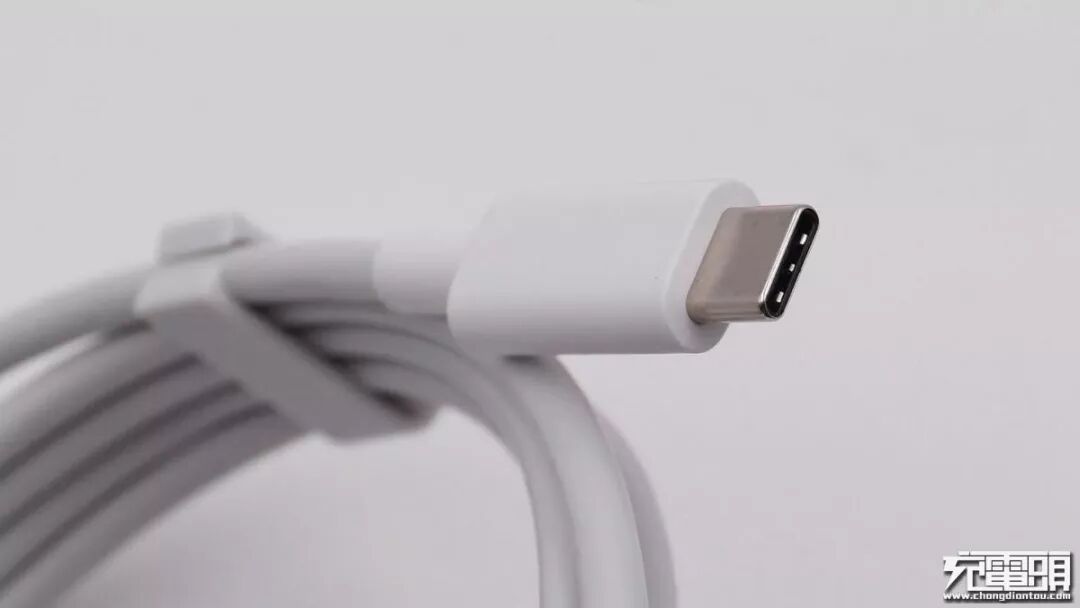

另一头为USB-C接口。
二、华为高清投屏连接线拆解

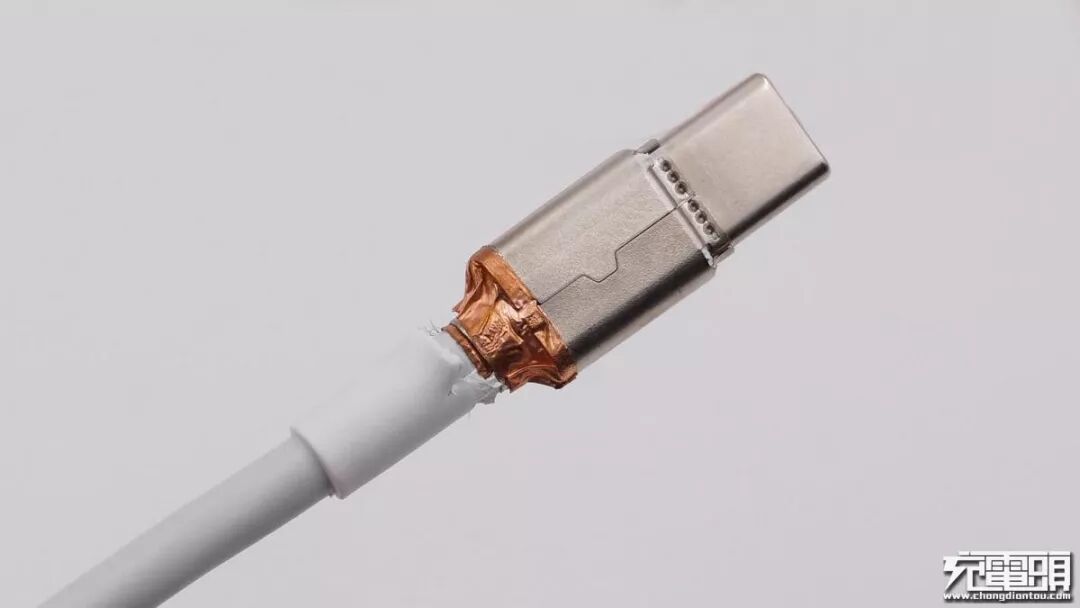

首先从USB-C端口开始拆解，去除塑料外壳，露出钢套。

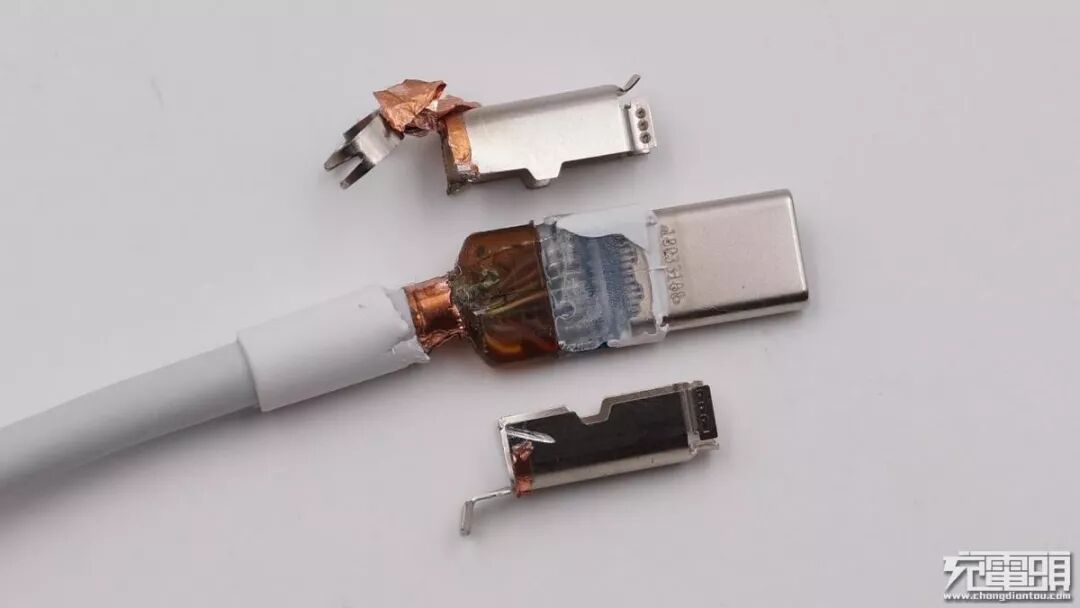

移除钢套，里面是硬胶覆盖的PCB。

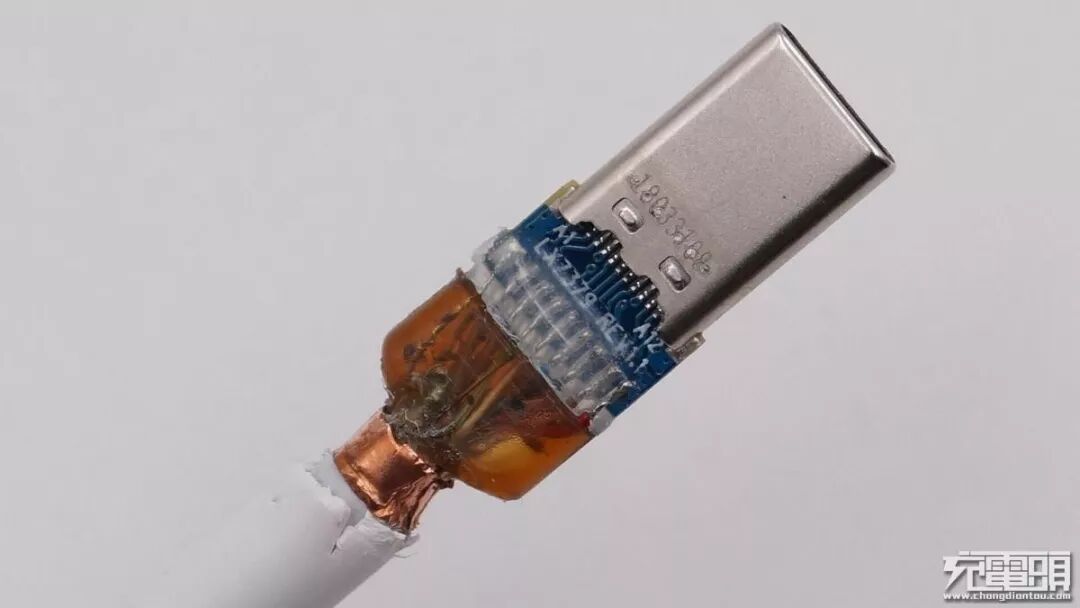

接头特写，PCB上只是焊线，并没看到芯片。
接着拆解另一头的HDMI接口部分。

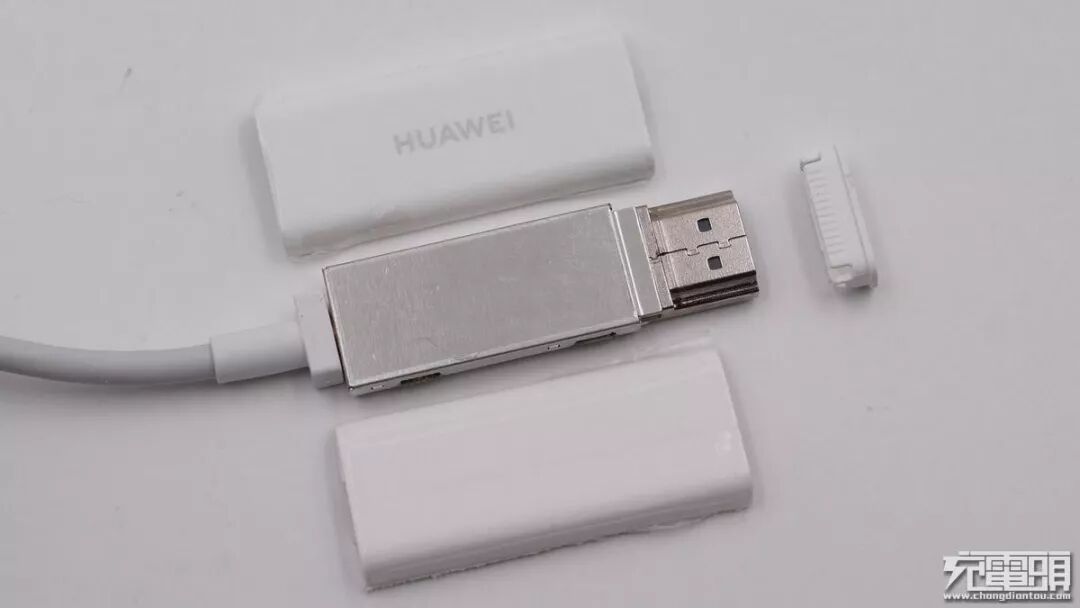

同样是先去除表面塑料外壳，露出铁壳屏蔽罩。

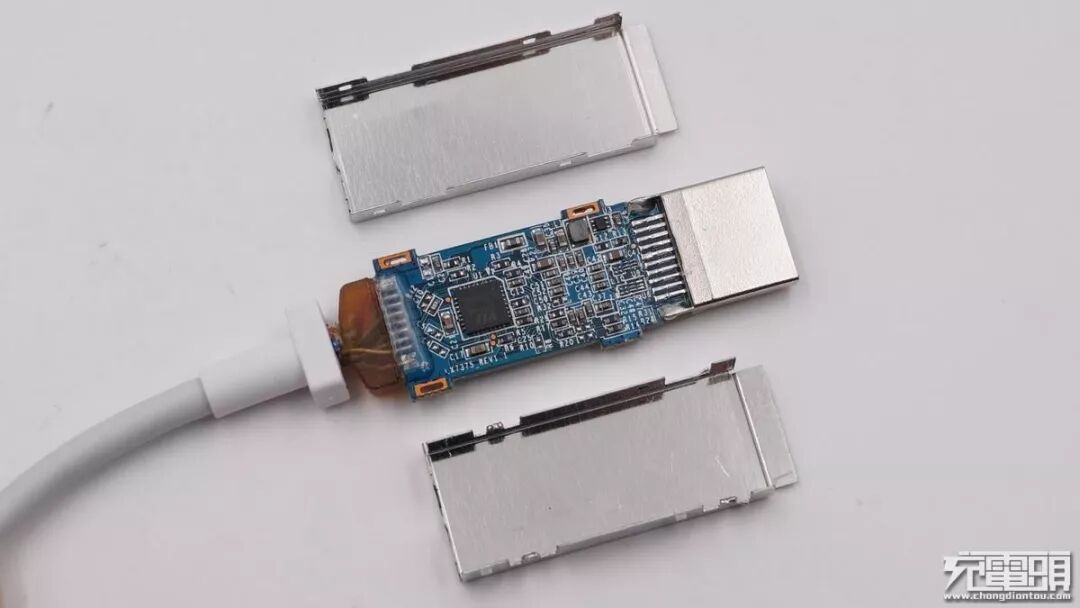

移除铁壳，露出PCB和芯片组。

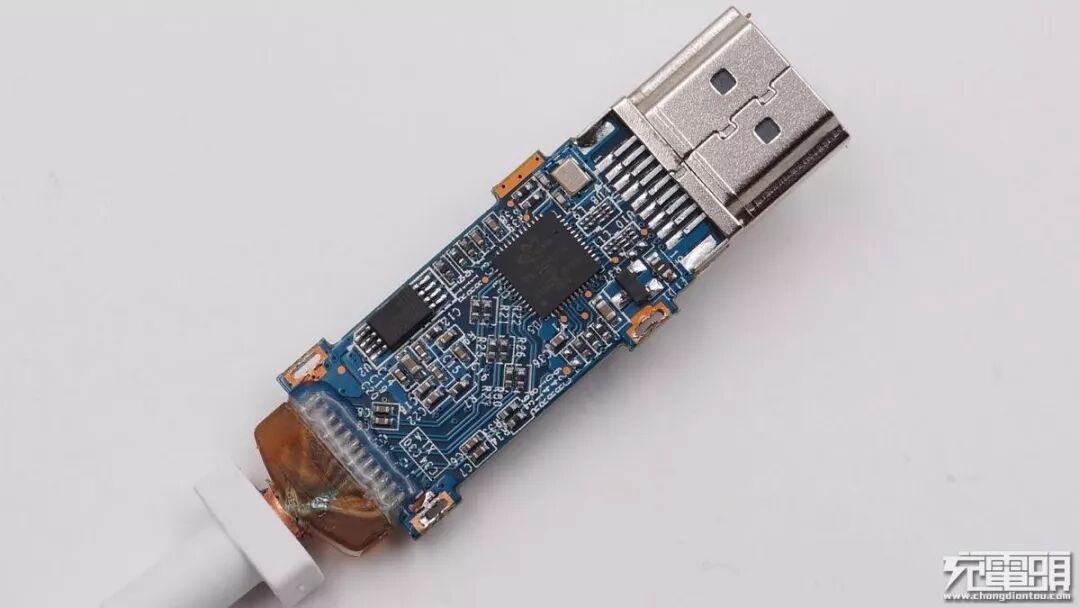

一面主要有两颗芯片。
另一面则只有一颗。
焊线被硬胶包裹保护。

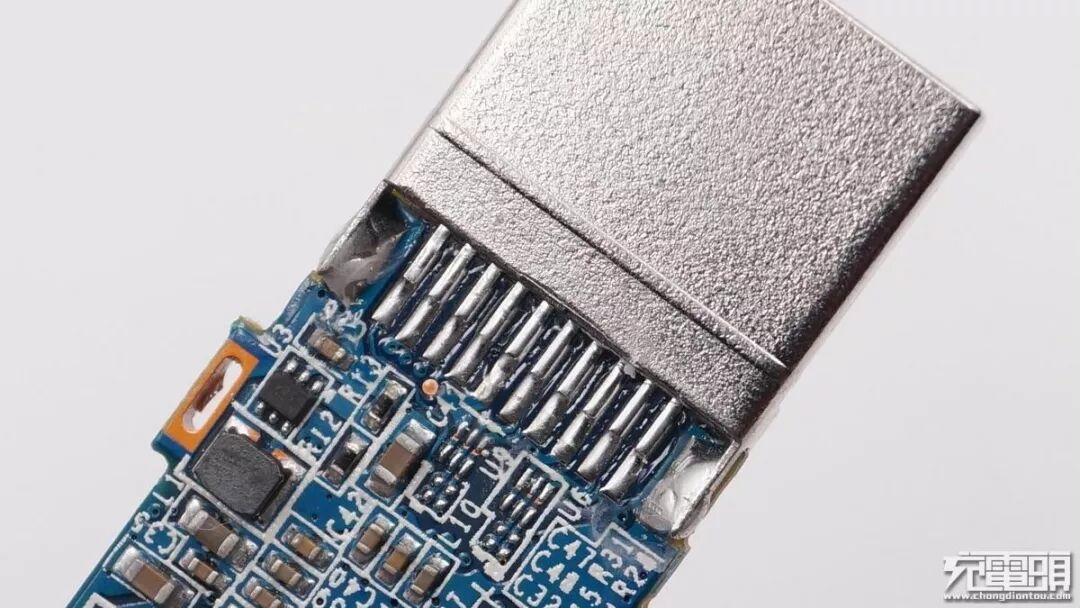

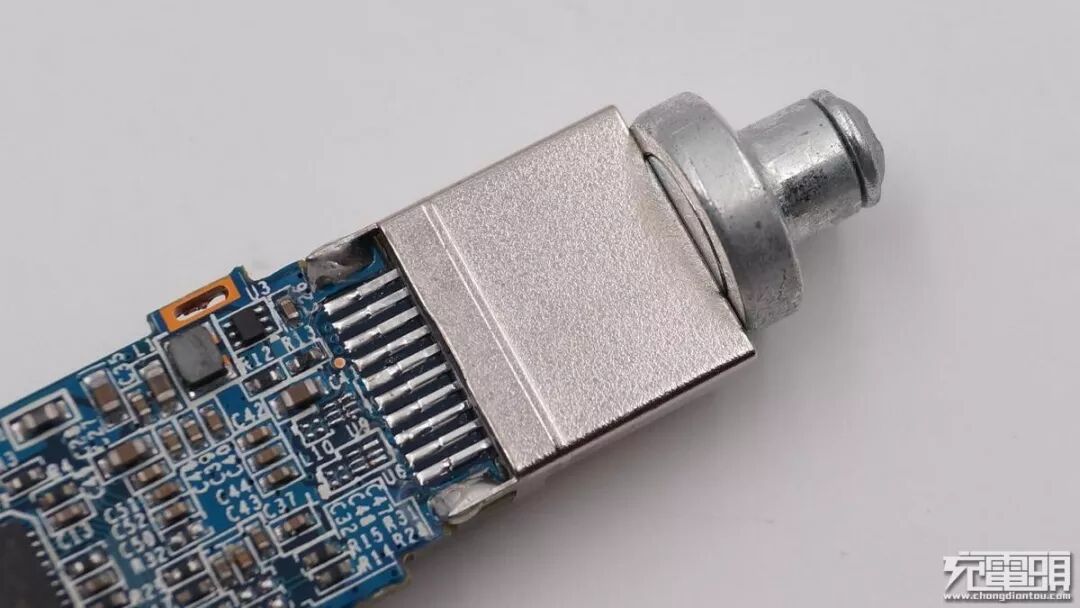

HDMI接头特写。
HDMI公头磁吸。

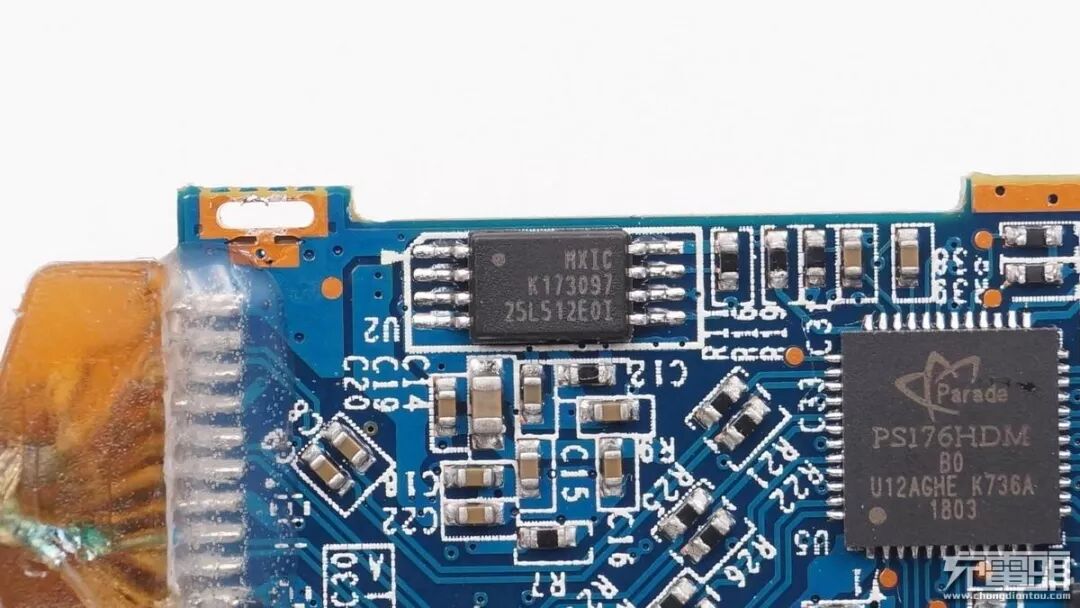

旺宏MXIC存储器。
PS176HDM DP转HDMI芯片，将USB-C口中的DP信号转为HDMI，充电头网了解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出，与华为这款产品的包装标注和宣传的4K 60Hz完全吻合。
据充电头网拆解得知，采用Parade PS176HDM芯片的产品还有：三星DeX Station智能手机扩展坞、CHOETECH （迪奥科 ）USB-C to HDMI线、Moshi摩仕 USB-C多媒体转接器、华为MateDock2扩展坞、AiPACONN多功能DOCKING、小米USB-C至HDMI多功能转接器。

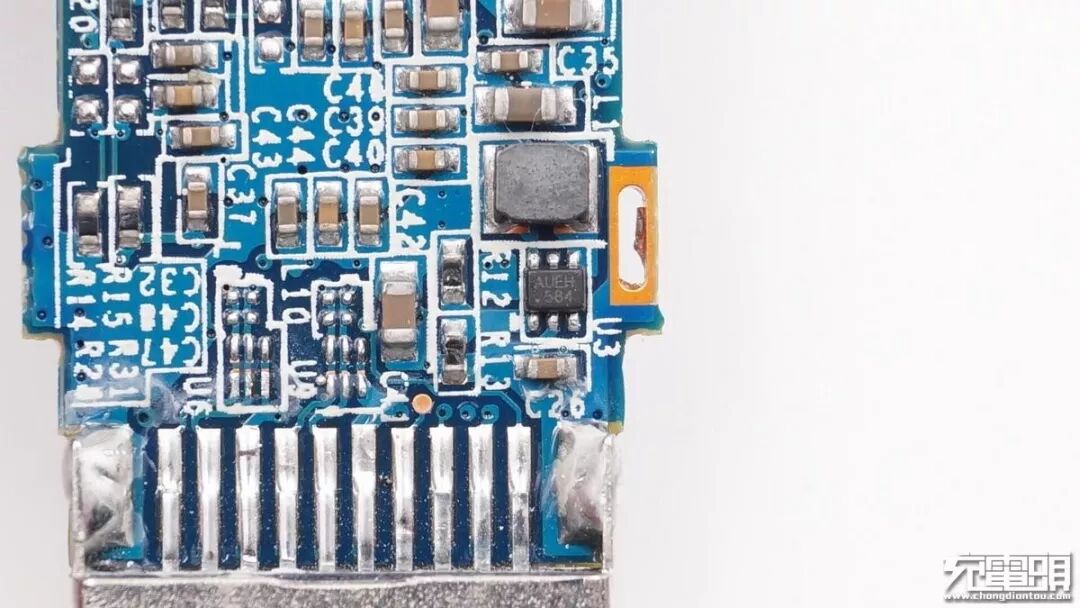

丝印AUEH584。

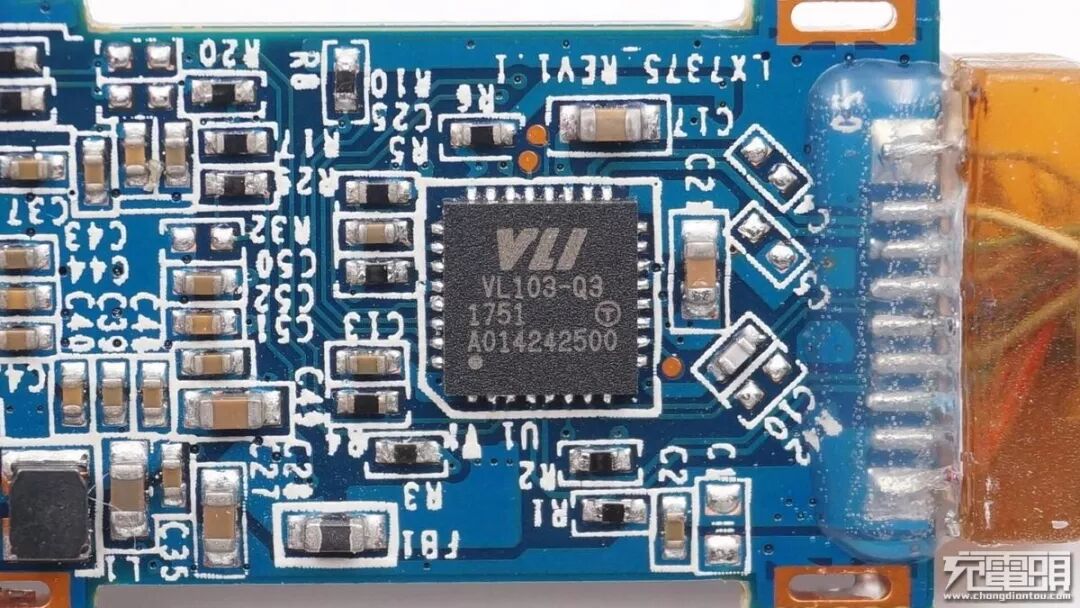

威锋电子VL103，是一款高度集成的节能单芯片DisplayPort Alt-mode和USB PD 3.0控制器，适用于USB-C设备，专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计，目前已获得USB-IF协会PD 3.0认证。
它是一款垂直整合各项传输功能的USB PD芯片，内建Billboard，是一款可优化USB-C周边设备的解决方案，适用于优化USB Type-C周边设备、转换器、扩展坞以及用于充电配置时可选支持Fast Role Swap协议。VL103单USB-C端口能同时支持USB数据、视频、充电（可上达100W），且支持自动省电模式（Auto-Standby），当USB信道无指令沟通时，VL103可自动进入休眠，实现智能省电。
VL103详细资料。
据充电头网拆解得知，采用VIA威锋电子芯片的产品还有：任天堂Switch docking、ORICO奥睿科铝合金四口USB3.0集线器、网易智造USB-C 65W PD电源适配器。
拆解全家福。
三、充电头网拆解总结
1、华为高清投屏连接线搭载威锋VL103控制器芯片，为USB-C端口整合了各项传输功能。
2、采用Parade PS176HDM这颗DP转HDMI芯片，为这款产品的4K 60Hz性能表现提供保障。
3、这款产品将一般的USB-C多功能扩展坞精简瘦身，仅保留USB-C转HDMI功能，功能针对性更强，也更加便携。
.
.
