拆解报告：华为无线充电器（15W无线快充版）
----- 充电头网拆解报告 第655篇 -----
继小米、魅族等厂商推出99元无线充之后，近日华为也加入战局，推出售价同样为99元的无线充：华为无线充电器（15W无线快充版）。与竞品最大10W无线充电功率不同的是，华为这款性能更强，支持5W、7.5W、10W、15W几种模式无线充，可为华为Mate RS保时捷设计10W充电、为Mate 20 Pro和Mate 20 RS保时捷设计15W充电，速度媲美有线充。为了揭晓这款产品内部做工到底如何，接下来要为大家带来的就是它的开箱拆解。
一、华为无线充电器（15W无线快充版）开箱

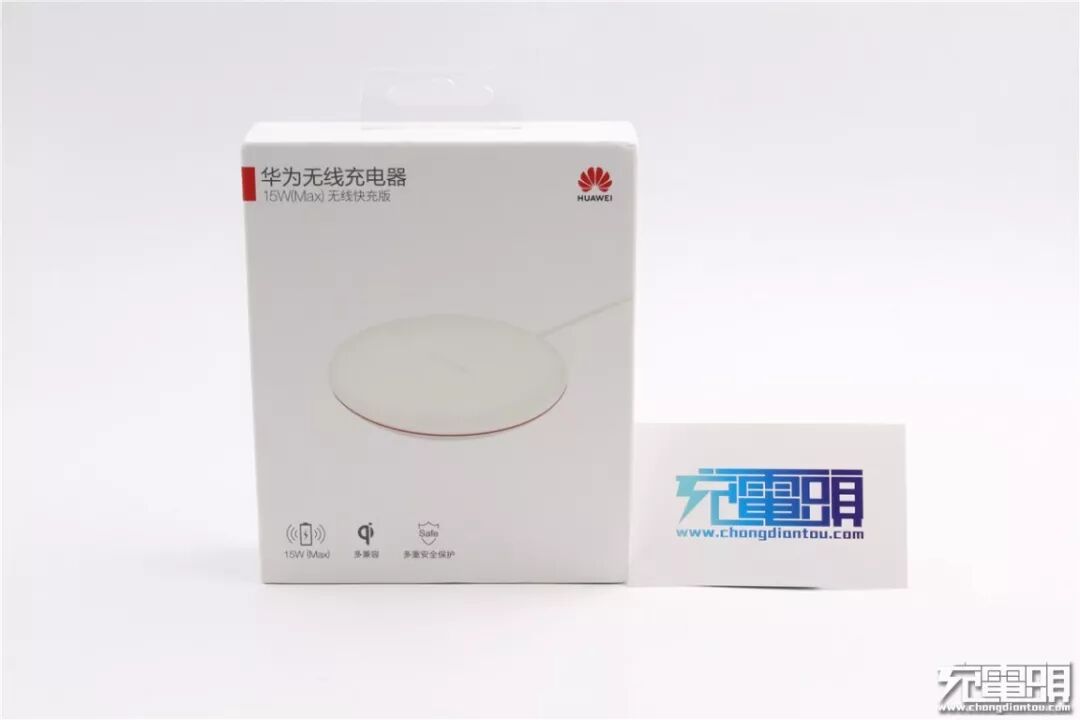

产品名称：华为无线充电器，15W（Max）无线快充版。下方为主要特征：15W（Max）无线充电、Qi多兼容、多重安全保护。
背面为产品主要特点以及规格参数。主要特点：华为无线快充技术，支持最高15W无线充电，多重安全保护、WPC Qi无线充电标准认证、轻巧便携。
产品规格方面，输入接口USB Type-C，输入电压5V-12V/2A（Max），输出功率15W（Max），无线充电协议：WPC Qi协议。型号：CP60。
下方特别注明实现最大15W无线充的条件：需要搭配支持华为40W快充协议的充电器和支持华为15W无线充电的手机。

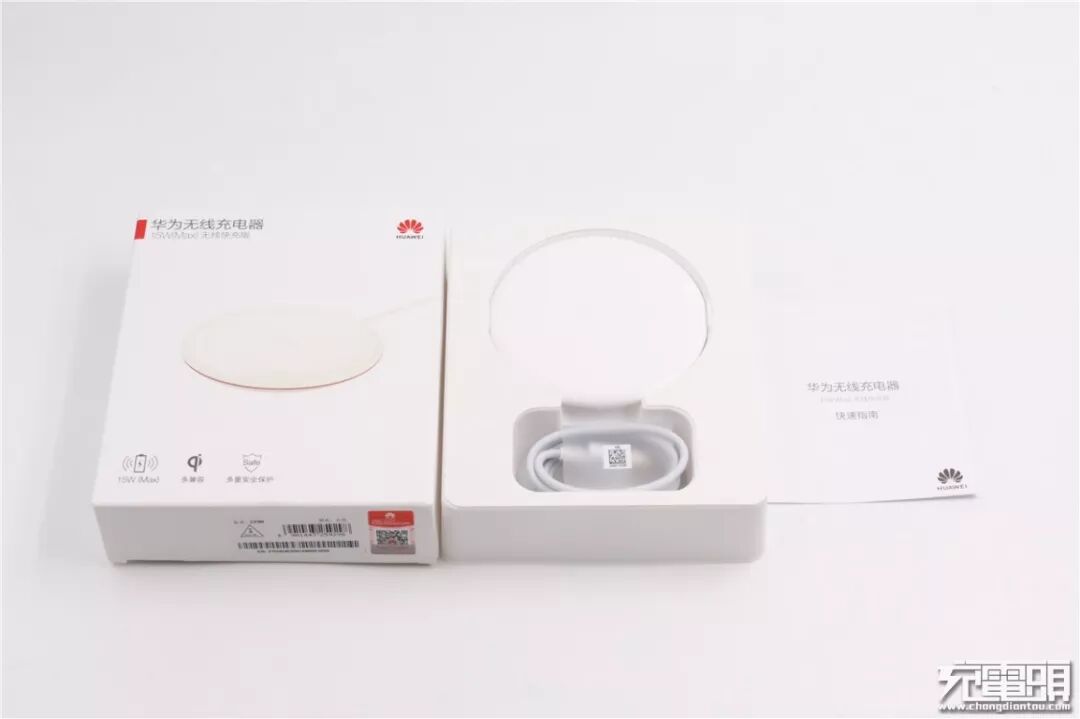

包装内容包括：华为15W无线充电器、数据线、说明书。

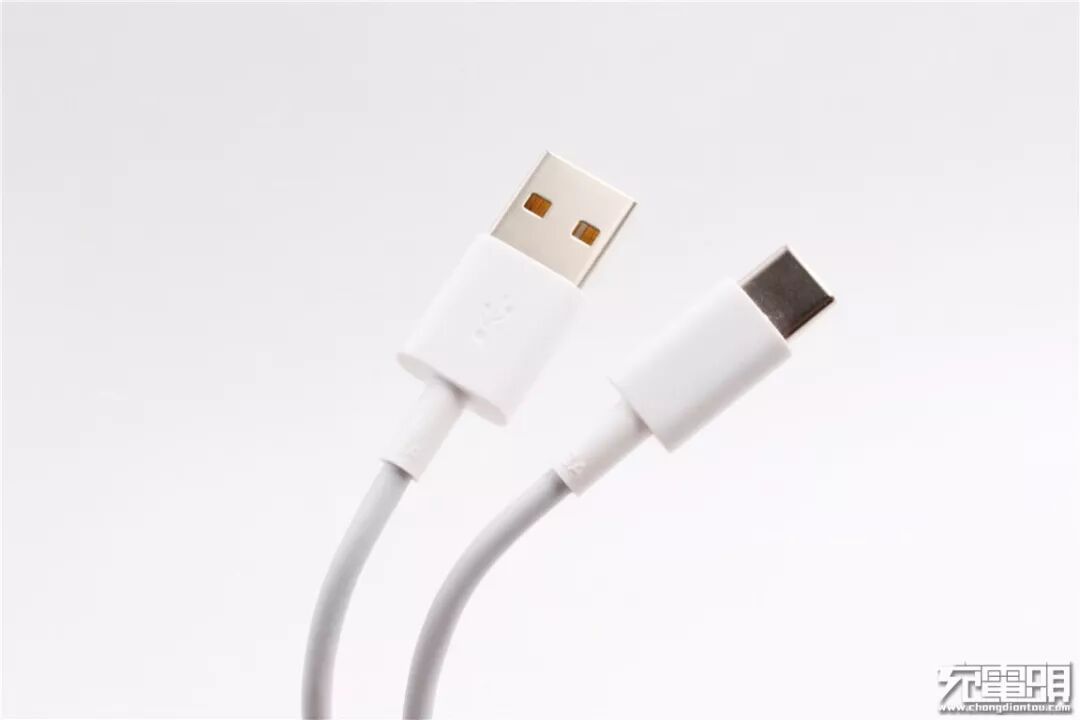

数据线类型为USB至USB-C接口，接头连接位置标有“3A”字样，说明数据线支持3A大电流。

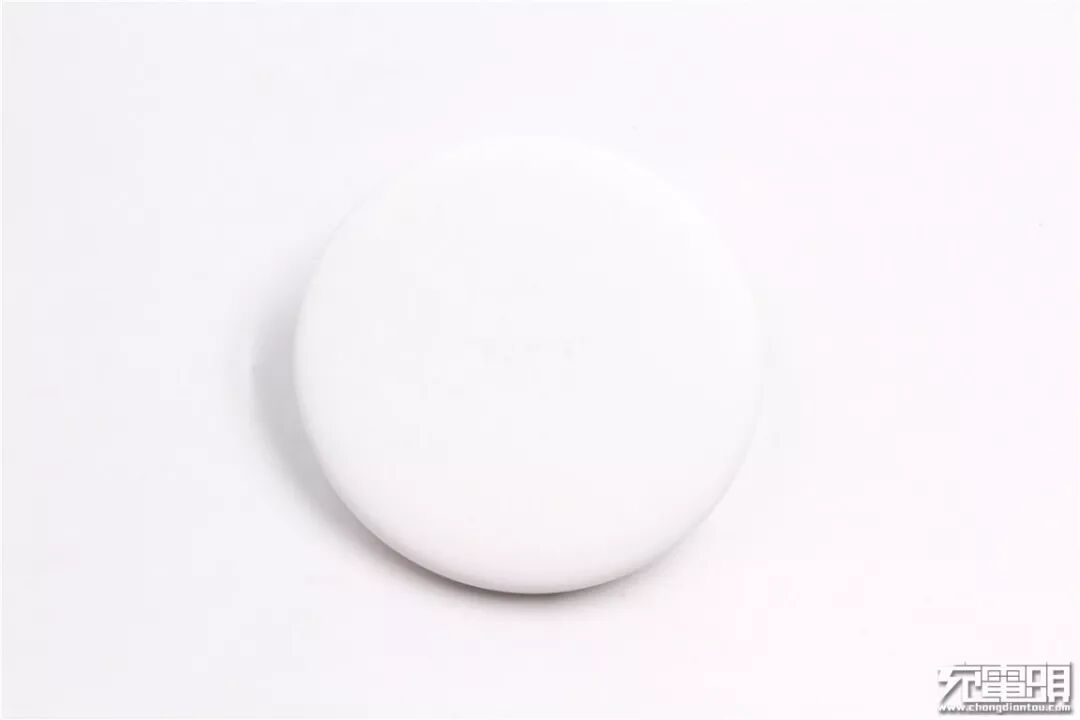

华为无线充电器表面采用硅胶材质，手感舒适。

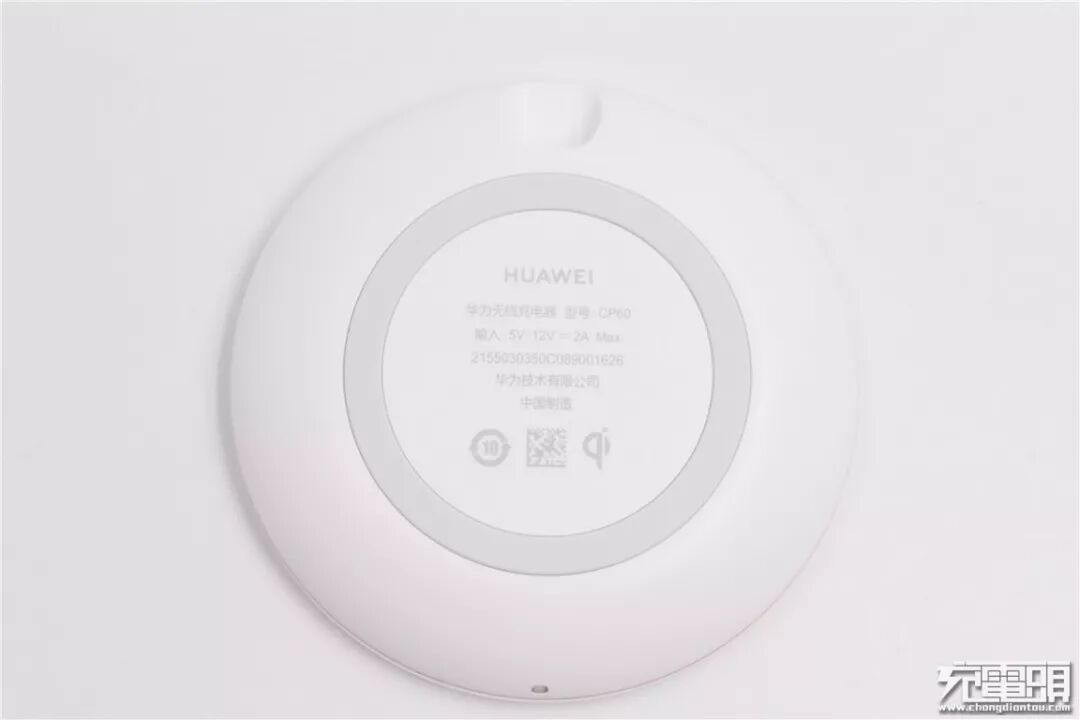

华为无线充电器背面中心位置标有主要参数，下方“Qi”的Logo表明产品是通过了Qi认证的。四周一圈为防滑胶垫。

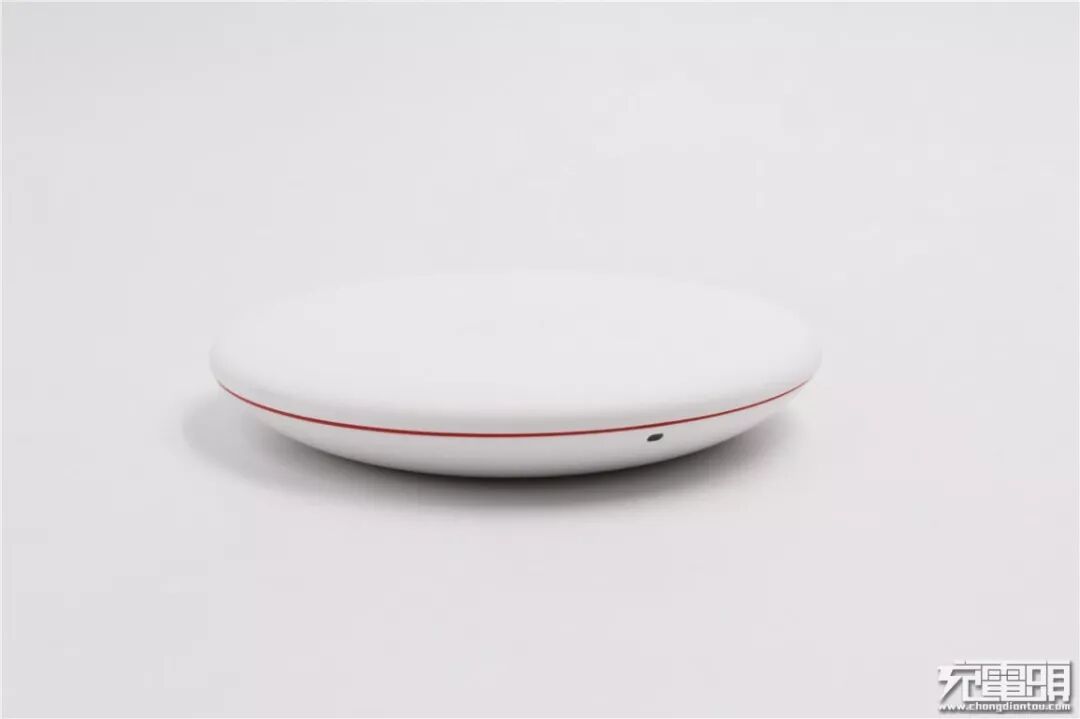

四周有一圈红线，很提神的设计。侧边有一颗LED灯，用于指示工作状态。LED灯开孔朝下，即使在夜晚使用也不会给用户造成视觉影响。

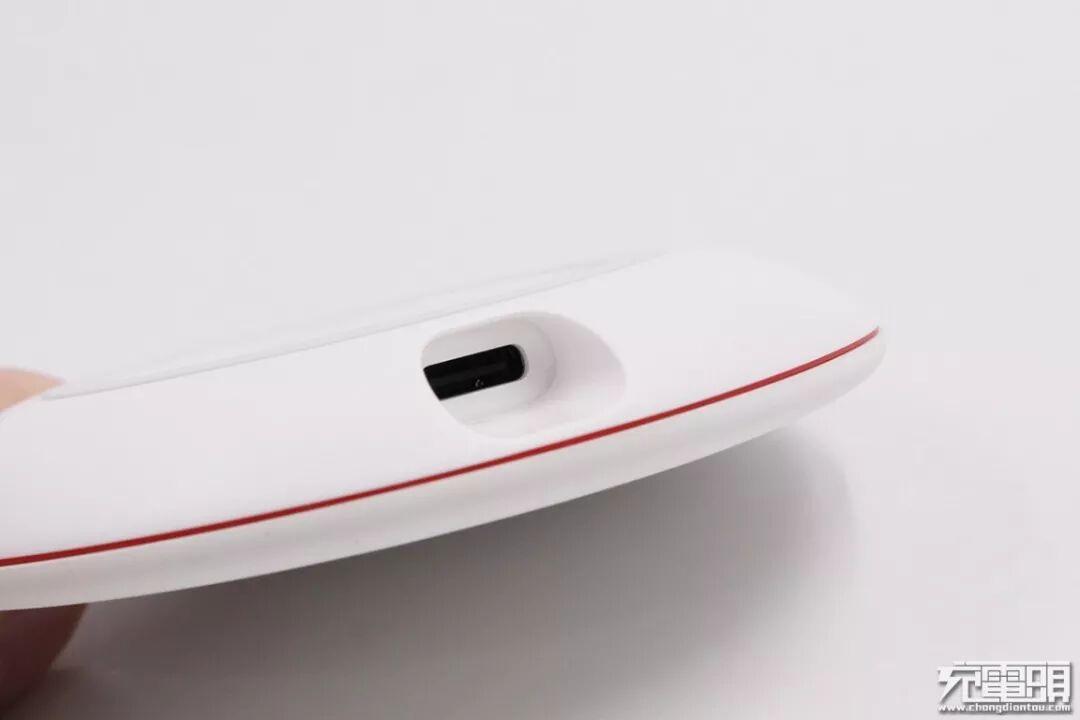

另一侧有一个USB-C接口。

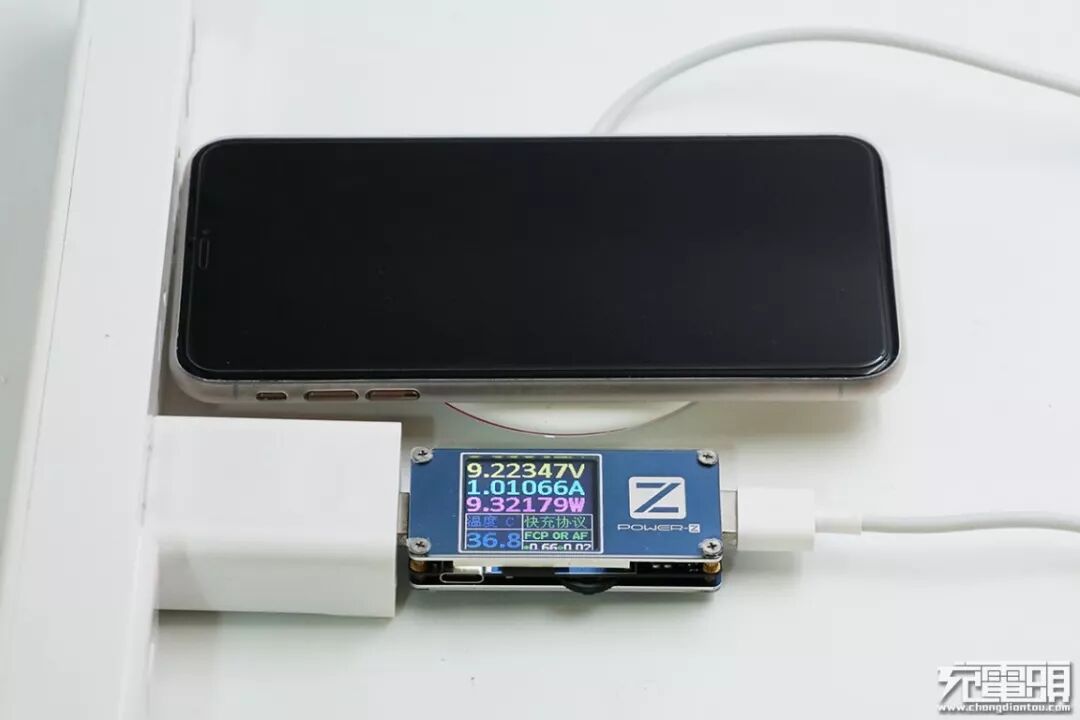

对iPhone XS Max进行无线充测试：华为9V2A适配器作为电源输入，使用ChargerLab POWER-Z FL001Super对输入端进行监测，功率9.32W（9.2V1.0A），经过效率换算，最终无线充功率可以达到苹果7.5W水平。此外，实测使用华为40W充电器也可以达到苹果7.5W水平。

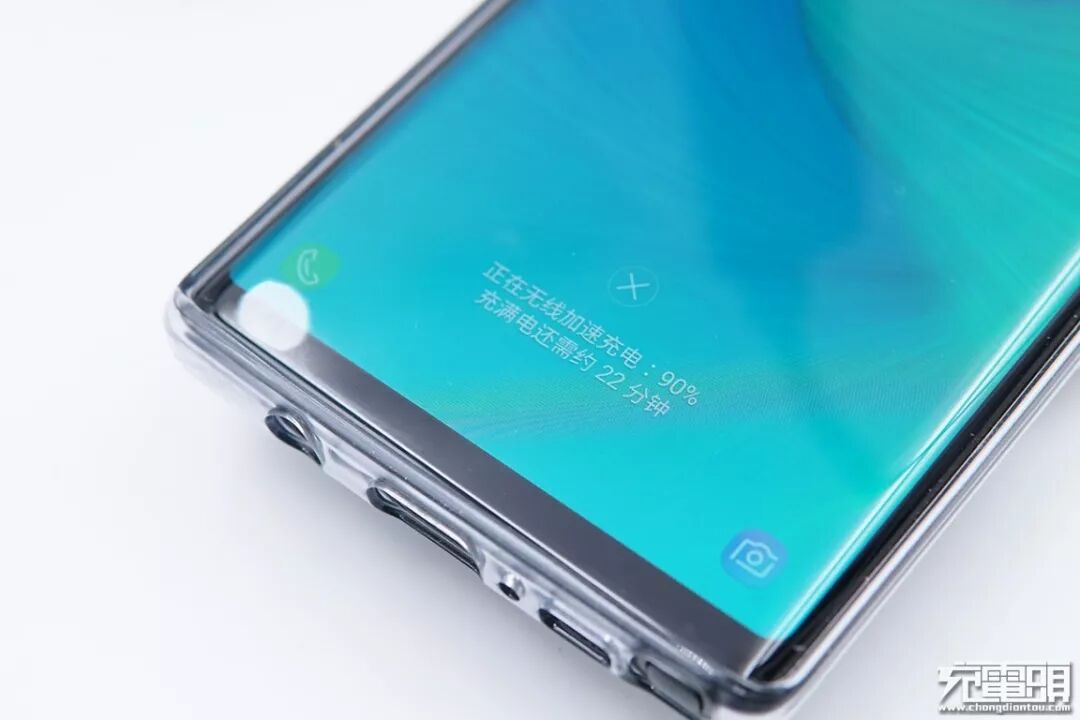

对三星Note 9进行无线充测试：同样使用华为9V2A适配器，ChargerLab POWER-Z FL001Super测试，功率9.34W（9.2V1.0A），手机屏幕显示“正在无线加速充电”，支持三星无线快充。此外，实测使用华为40W充电器也可实现三星无线快充。
华为无线充电器（15W无线快充版）支持双模工作方式，双模自动切换。给苹果iPhone充电采用定频调压工作模式，支持7.5W无线快充；给华为Mate20 Pro充电采用变频工作模式，支持15W无线快充。
二、华为无线充电器（15W无线快充版）拆解
面板与底座之间通过点胶方式固定，保证二者连接的可靠性。撬开面板，露出内部零部件。

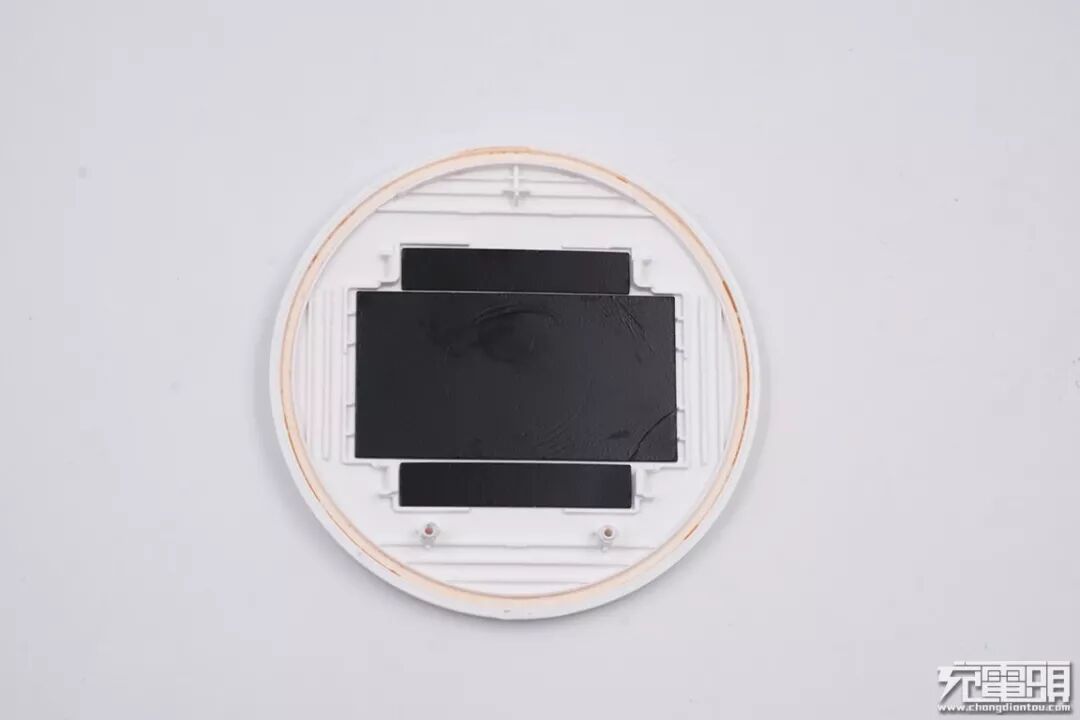

上盖贴航空级散热材料PCM，相变储能，大大的延长温度上升时间。

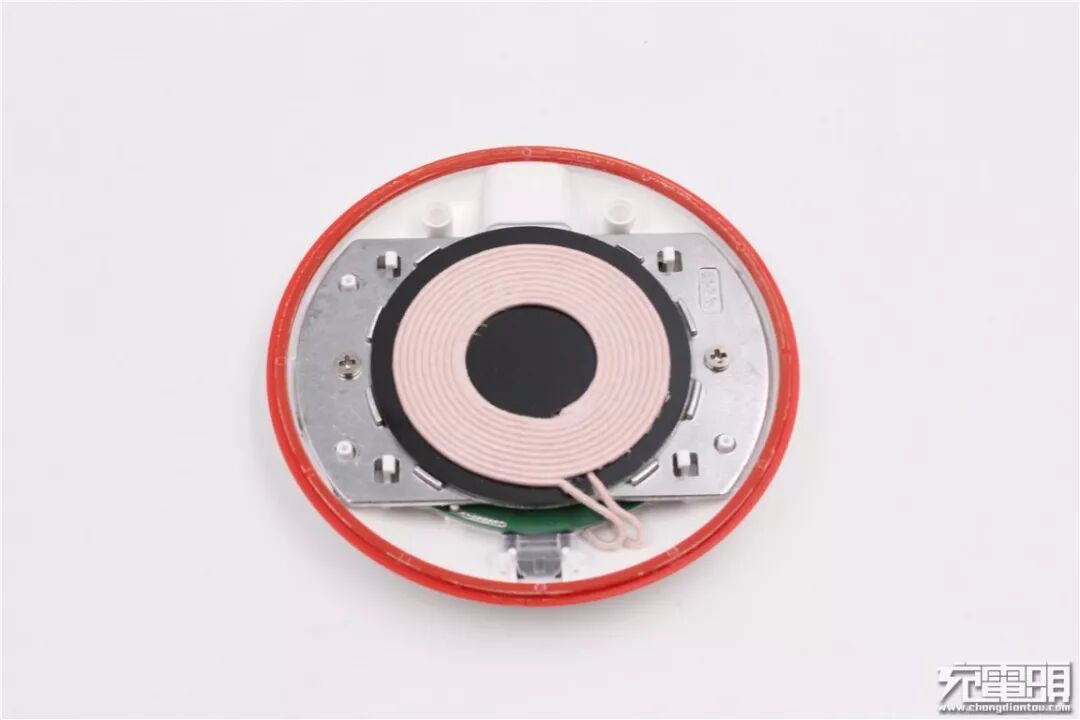

主体结构以2颗螺丝固定在了底座上。

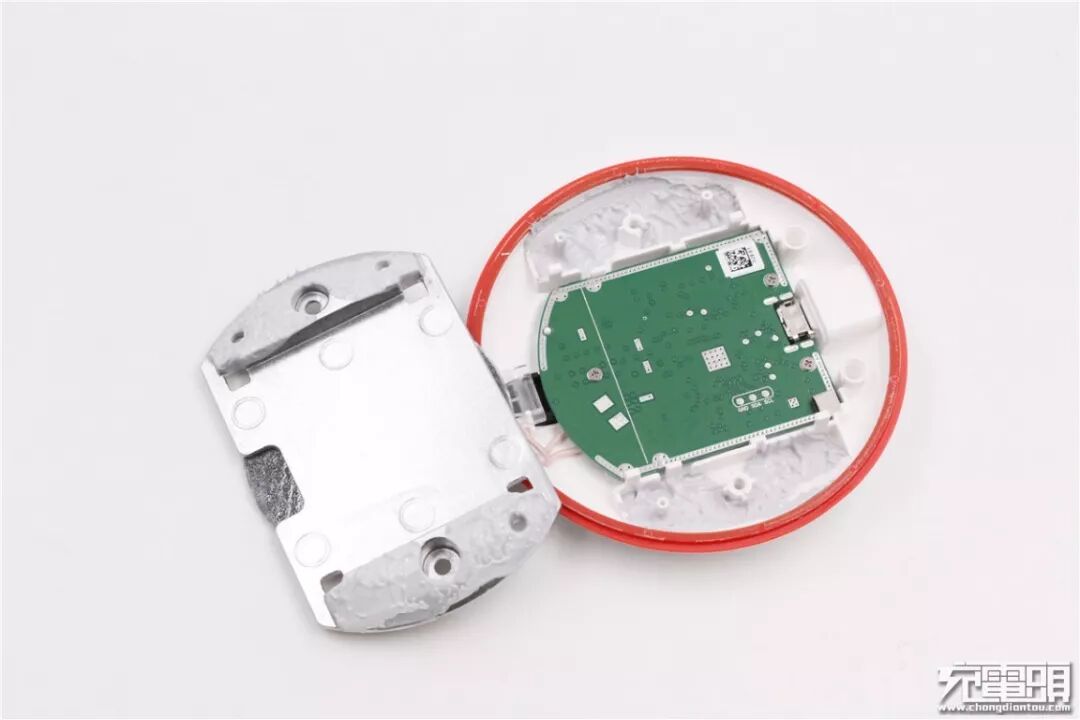

卸下螺丝，线圈和铝合金中框下方为PCB板。
铝合金中框和底座之间以导热硅脂填充，可以及时充分的把热量散发出去。顶部为导光片以及遮光棉。
卸下PCB上的3颗螺丝，取下主要部件。

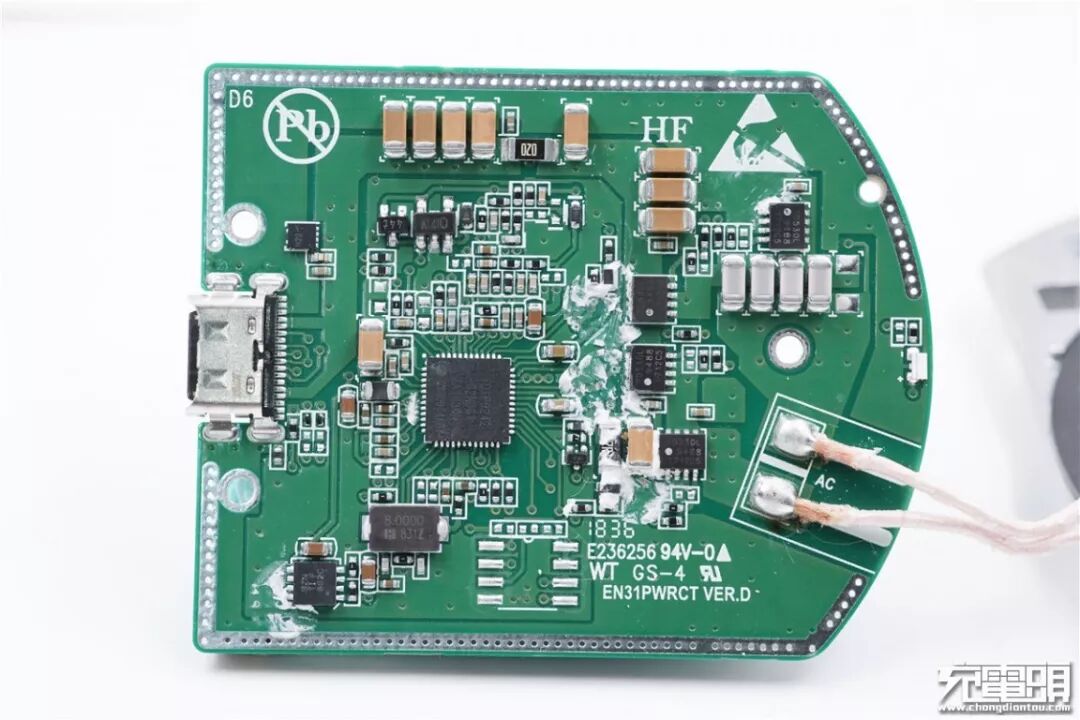

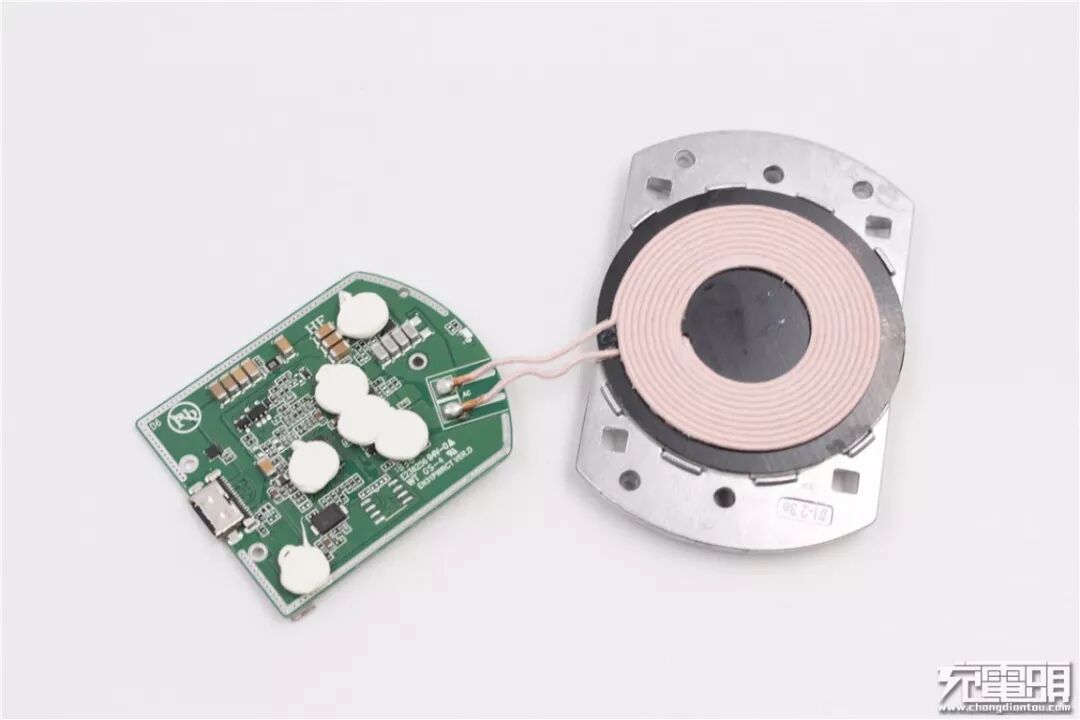

PCB上发热较大的元件上面都有硅胶导热。发射线圈采用了WPC Qi A11标准线圈，线圈与PCB焊盘连接处的焊点圆润饱满。
清理干净PCB元器件上的硅胶。

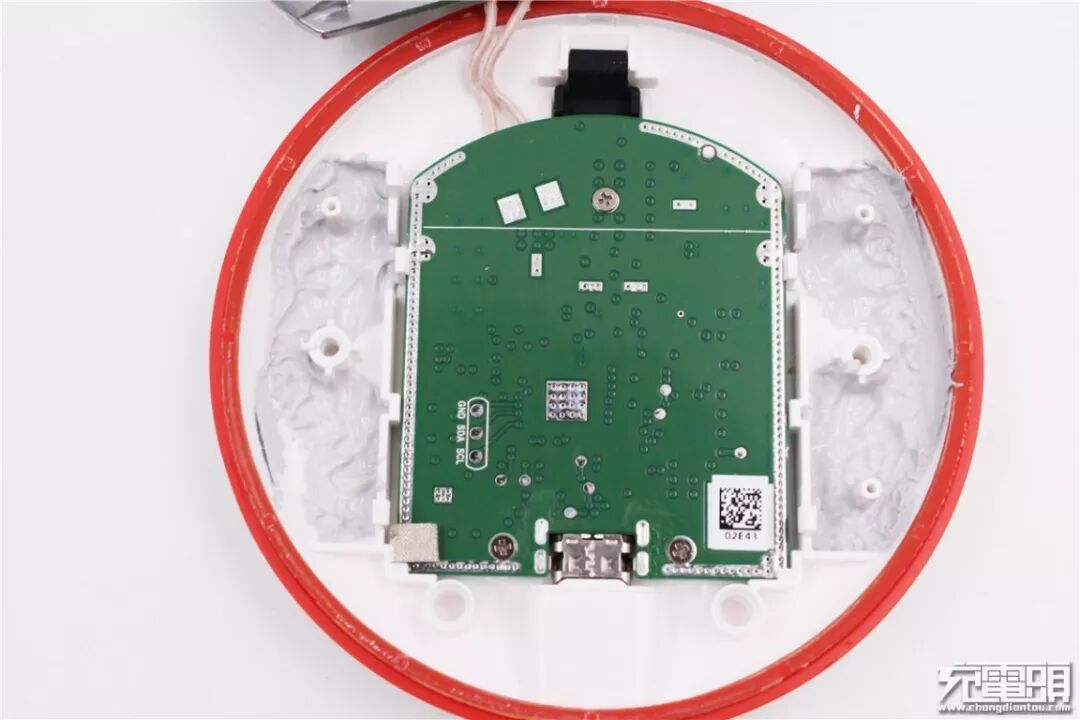

PCB背面没有任何元器件。

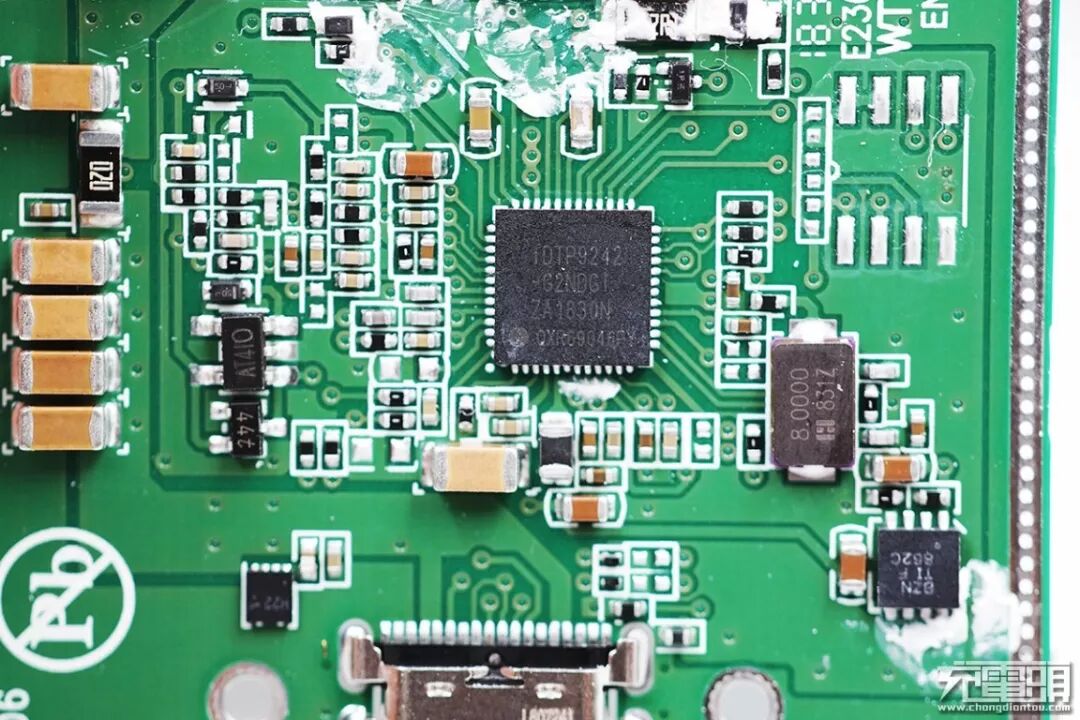

采用的是美国IDT P9242高度集成15W无线充电发射端芯片，支持异物检测（FOD）输入电压范围4.25V-21V，符合WPC1.2标准，内置过流过温保护，支持编程LED模式。

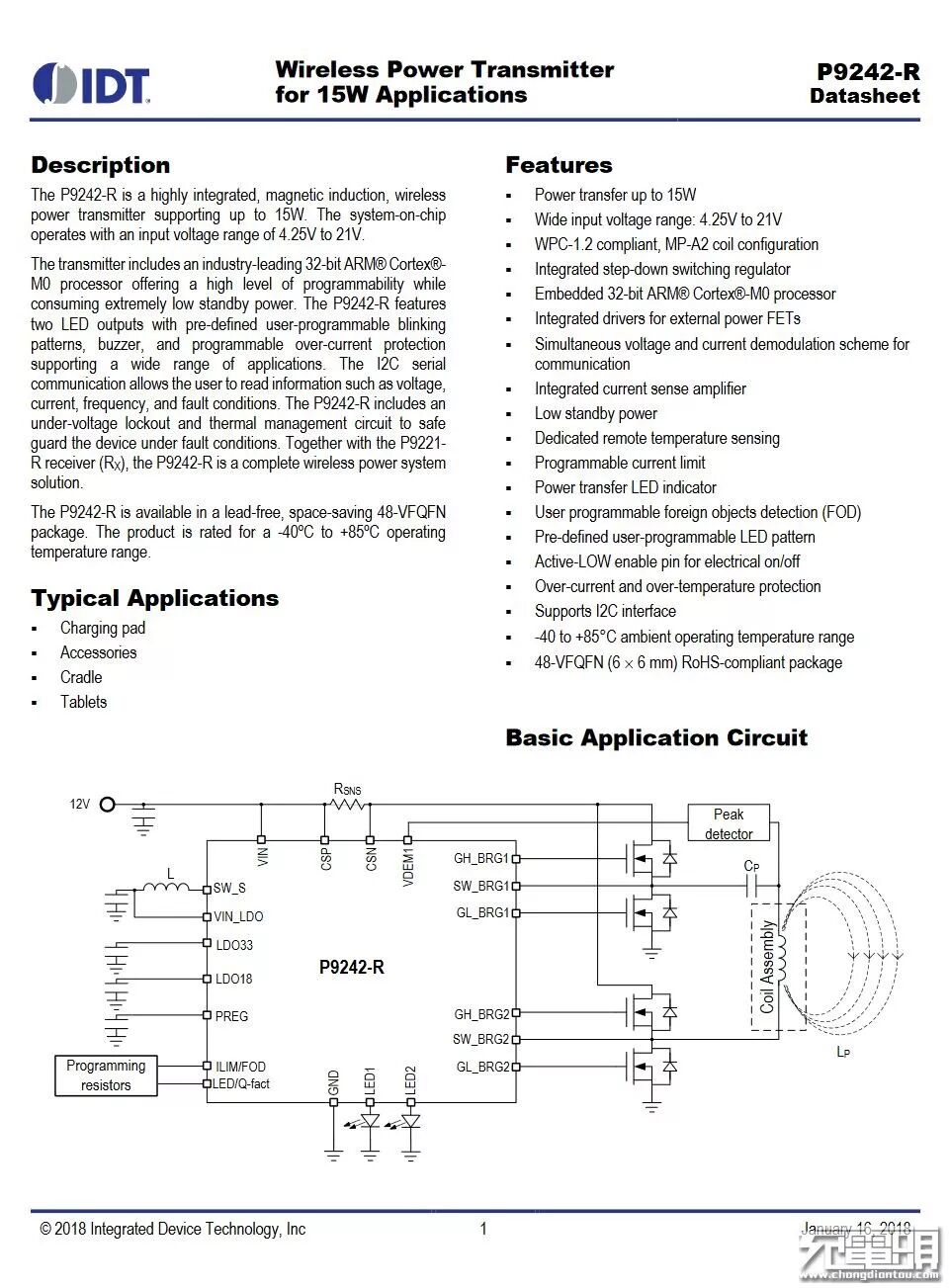

IDT IDTP9242规格书。
据充电头网拆解得知，采用IDT P9242的产品还有：索尼无线充电座等。

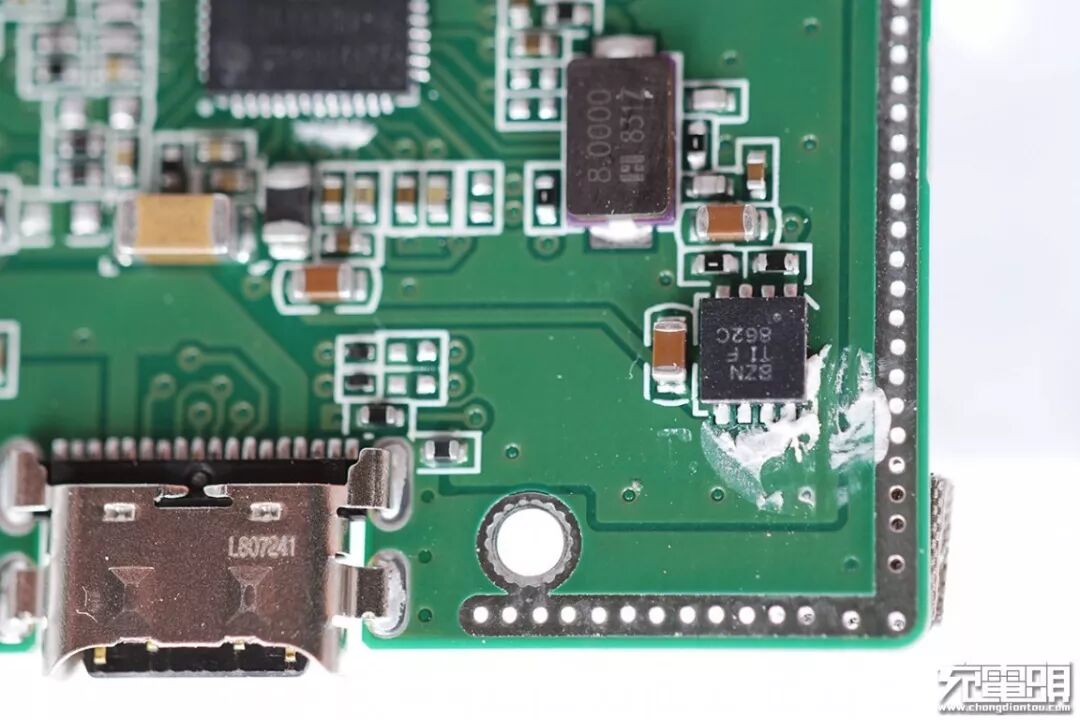

丝印BZN，TI TPS73701稳压芯片，为主控芯片稳压供电。旁边为8.0000MHz无源晶振。底部为过孔焊接全屏蔽USB-C母座，丝印L807241，来自立讯精密。

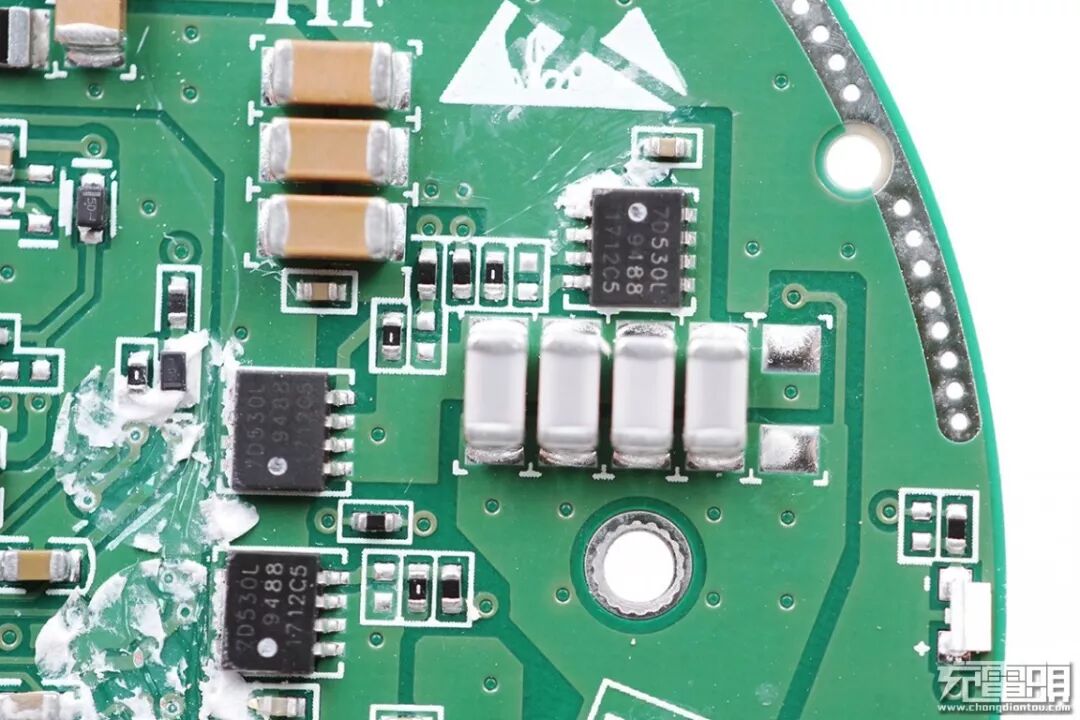

丝印7D530L，Nexperia安世半导体PSMN7R5-30MLD。无线充电开关管，耐压30V，7.5mΩ，逻辑电平驱动的NMOS。共计使用4颗PSMN7R5 MOS管组成H桥。

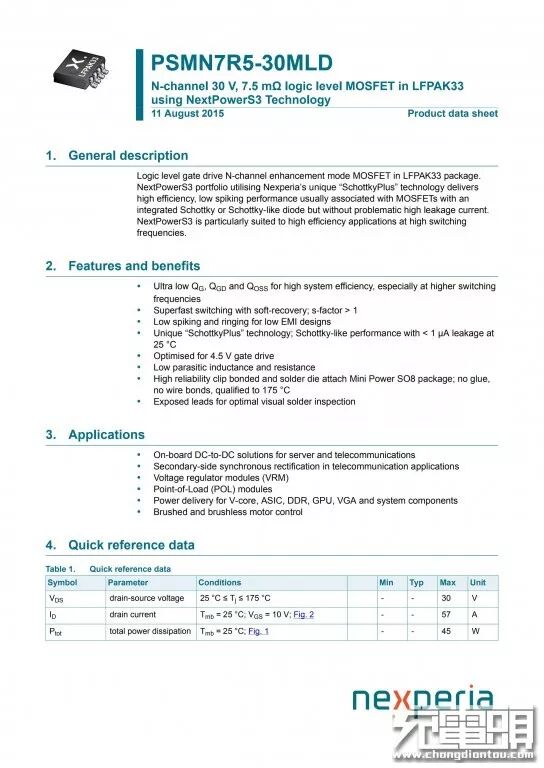

PSMN7R5-30MLD详细资料。
采用多颗MLCC电容，其中有4颗NPO电容。

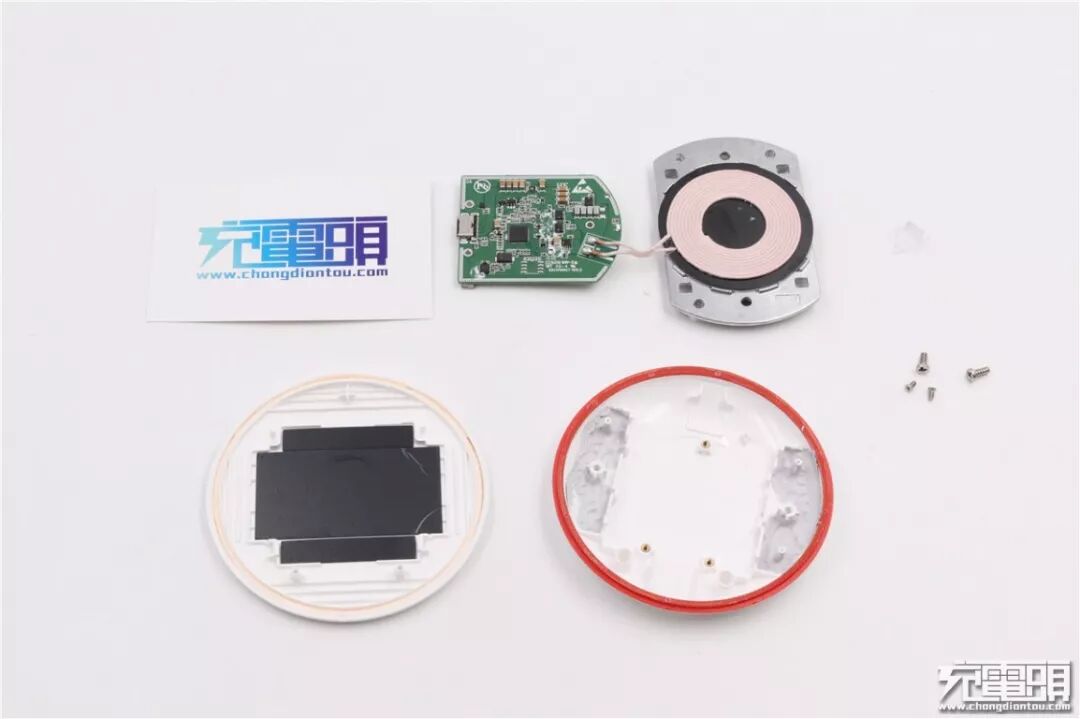

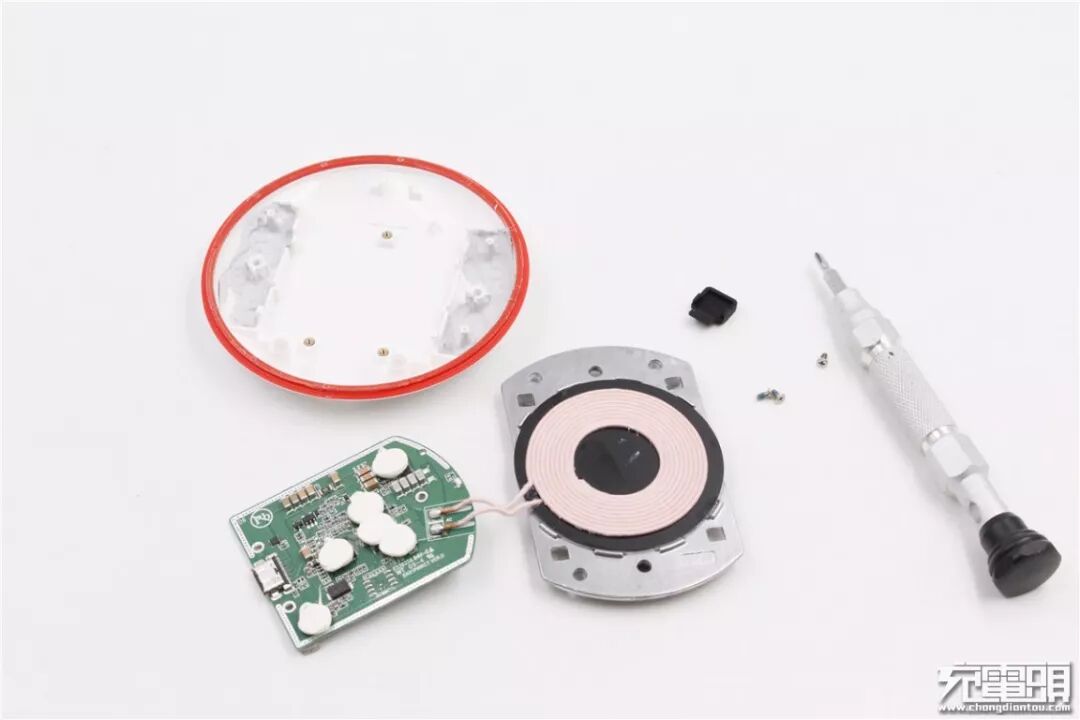

拆解全家福。
三、充电头网拆解总结
华为无线充电器（15W无线快充版），采用IDT P9242无线充发射芯片，为15W无线充电提供保障。上盖贴航空级散热材料PCM，相变储能，大大的延长温度上升时间，配合Coil下方大块铝质散热片以及PCBA下方散热膏，让快充时间更长，充电更快。用料做工扎实，物超所值。
.
.
