拆解报告：华为24W USB PD充电器（日版）

原创充电头网编辑部充电头网

----- 充电头网拆解报告第704篇 -----

前段时间跟大家分享了华为40W 超级快充充电器的拆解，这两天我们充电头网又拿到了一款日版的华为USB PD快充充电器，充电器由赛尔康代工生产，用料和做工究竟如何？下面就为大家带来这款充电器的拆解报告。

一、充电器外观

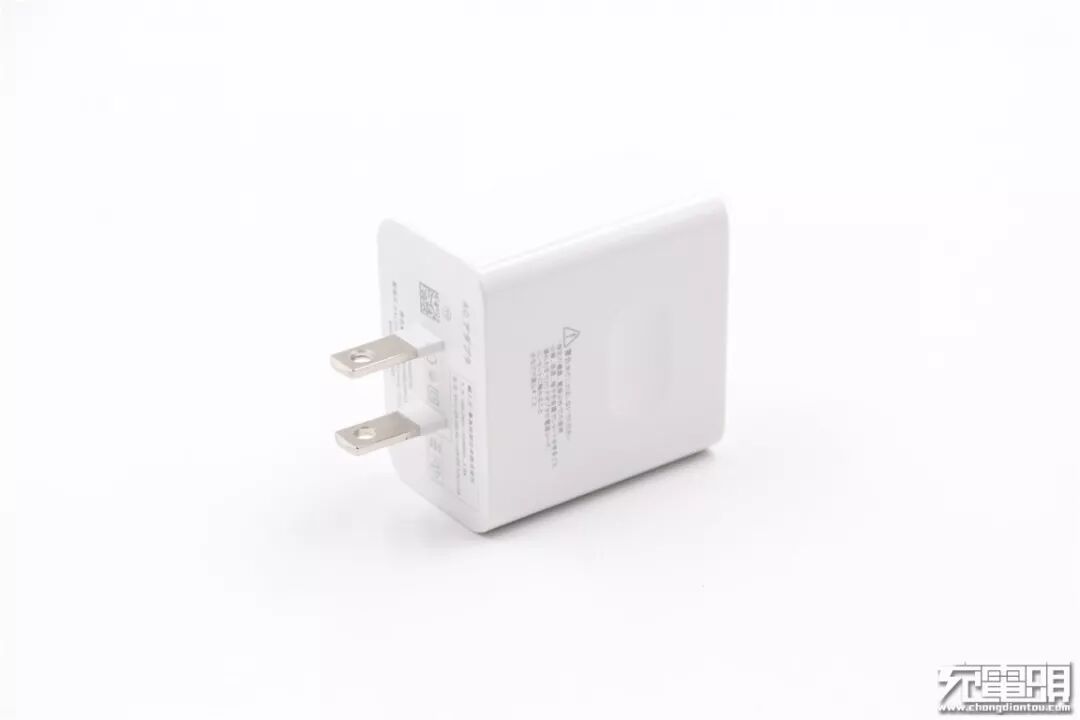

白色外壳，表面烤漆工艺，外壳上有凹槽设计，延续华为充电器的风格。标配日规插脚，兼容国内标准，插脚不可折叠。

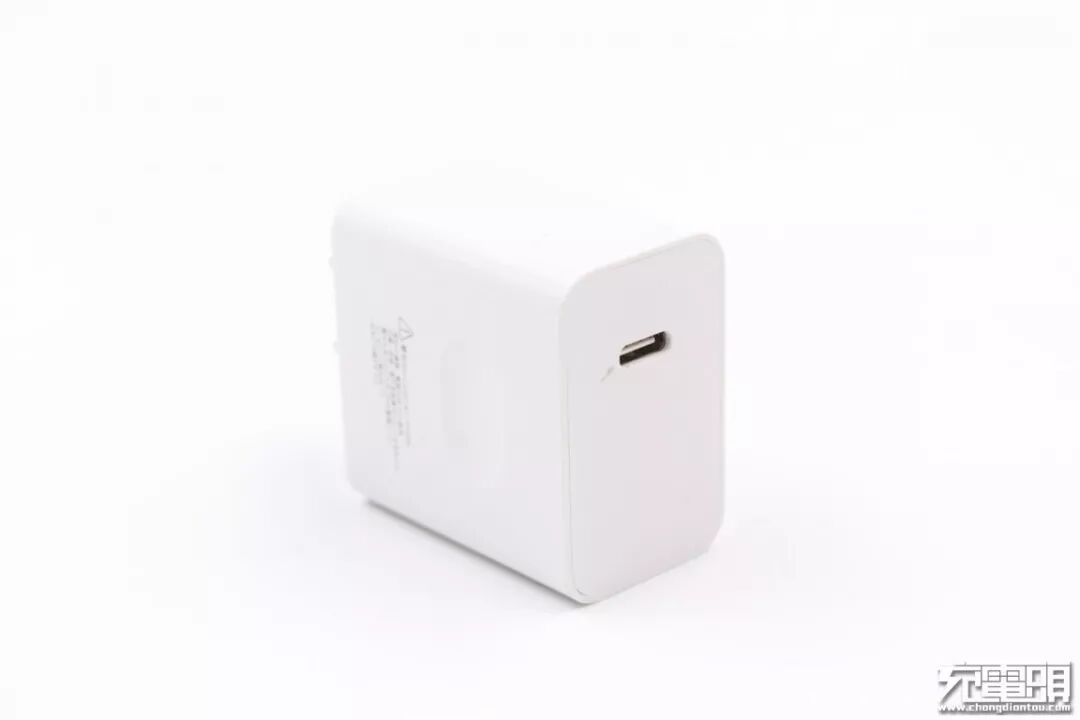

单USB-C输出接口。

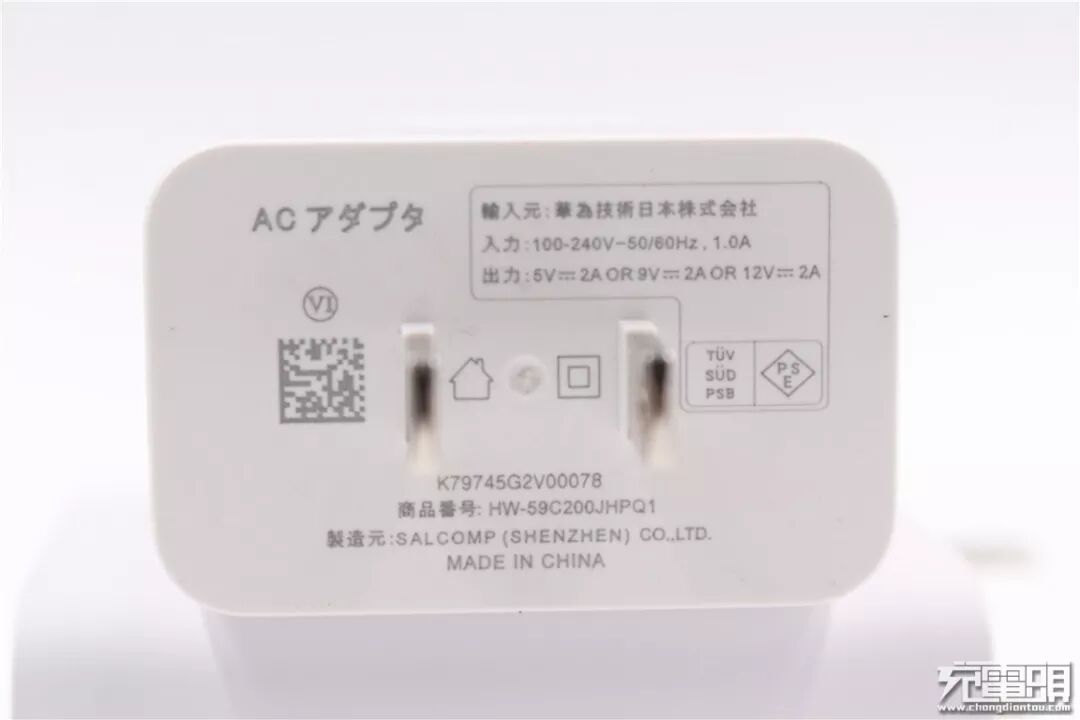

充电器由赛尔康技术(深圳)有限公司生产，产品型号：HW-59C200JHPQ1，输入支持100-240V 50/60Hz 1A；输出支持5V/2A、9V/2A、12V/2A。产品已经通过了VI（六）级能效以及PSE认证。
充电器净重约为67g。

二、充电器器测试
1、协议检测
使用POWER-Z FL001 SUPER测得充电器仅支持USB PD协议，对于其他协议均不支持。

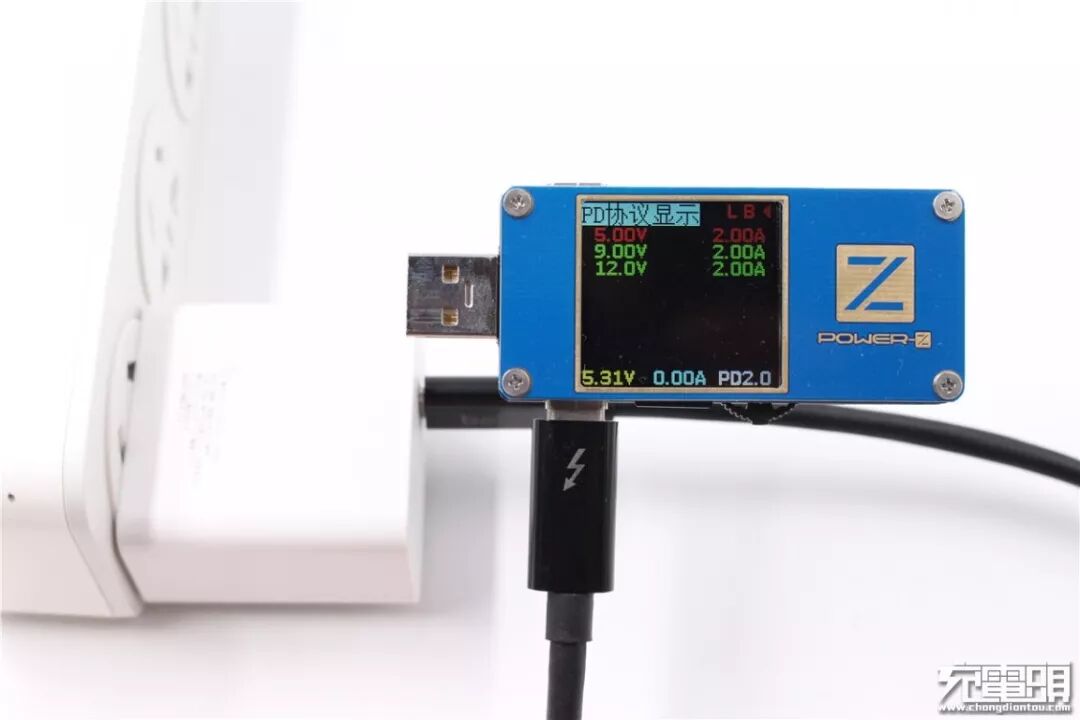

继续检测PDO报文，显示支持5V/2A、9V/2A、12V/2A，最大输出功率24W，与标称参数一致。

2、兼容性测试

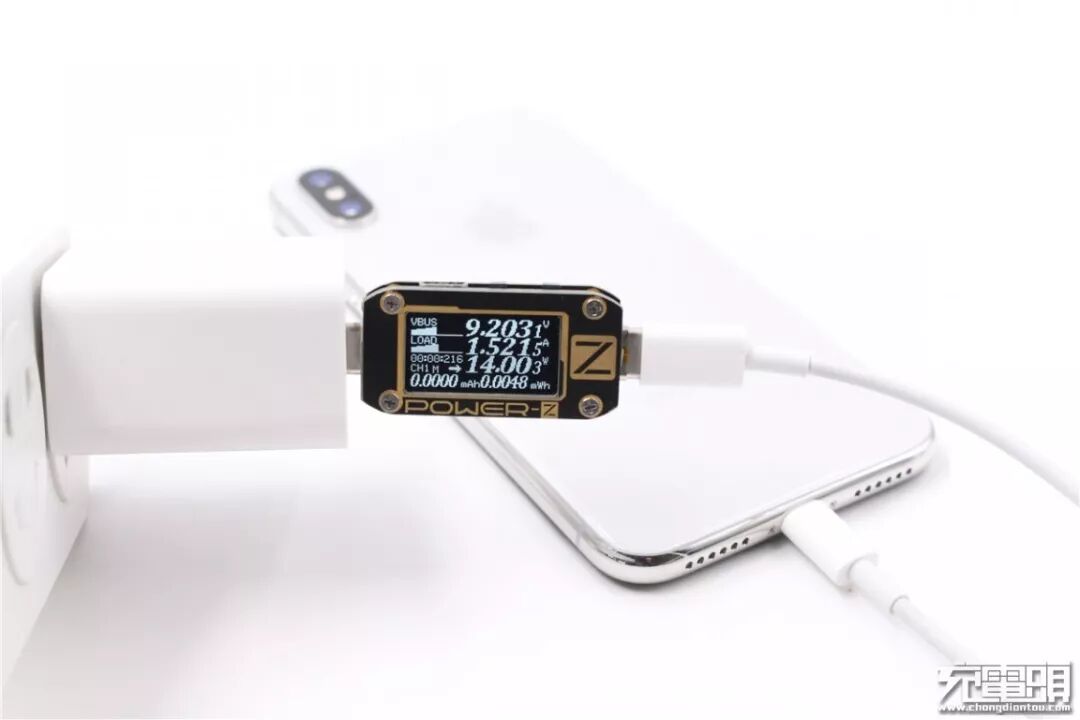

首先来看对iPhone X的兼容性，使用ChargerLAB POWER-Z KM001C检测，显示电压9.2V，电流1.52A，功率约为14W，支持iPhone X快充。
给支持iPhone XR充电，显示电压9.18V，电流1.97A，功率约为18.12W，支持USB PD快充。

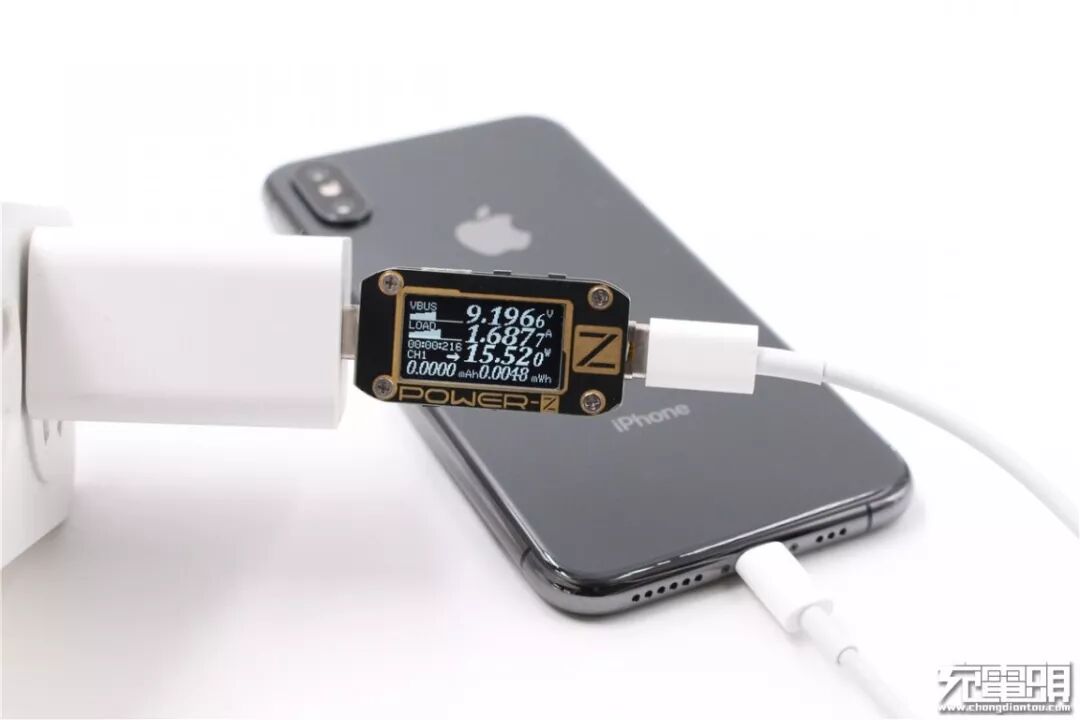

给支持iPhone XS充电，显示电压9.19V，电流1.68A，功率约为15.52W，支持USB PD快充。

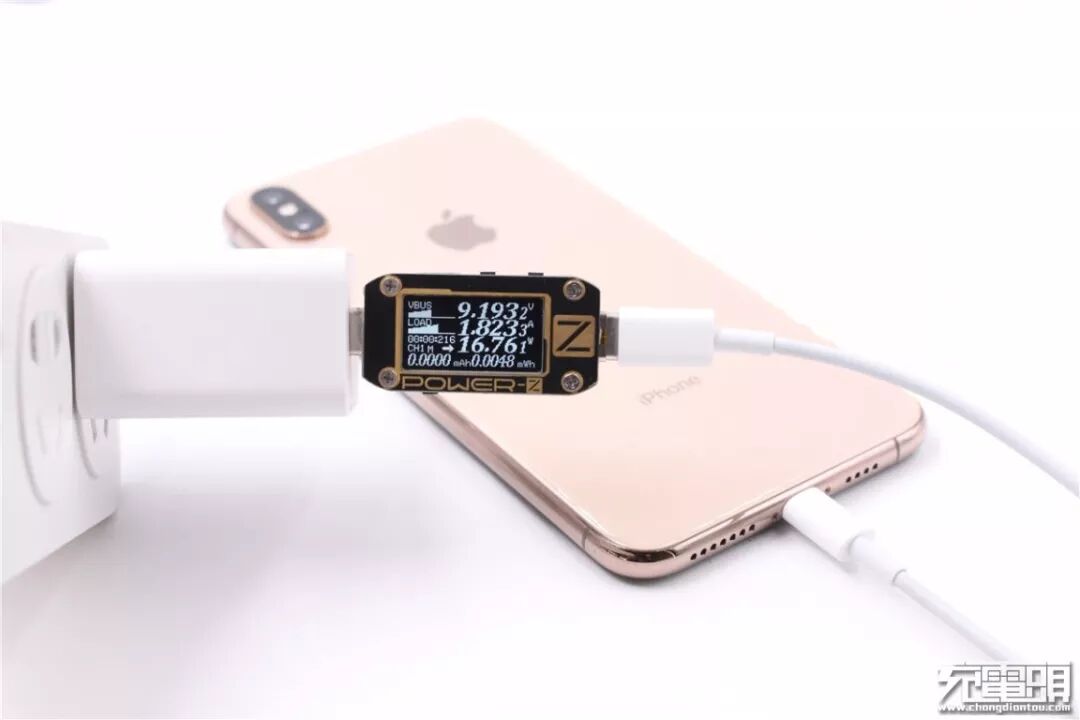

给支持iPhone XS Max充电，显示电压9.19V，电流1.82A，功率约为16.76W，支持USB PD快充。对于以上四款iPhone X，充电器均为9V高压快充模式。

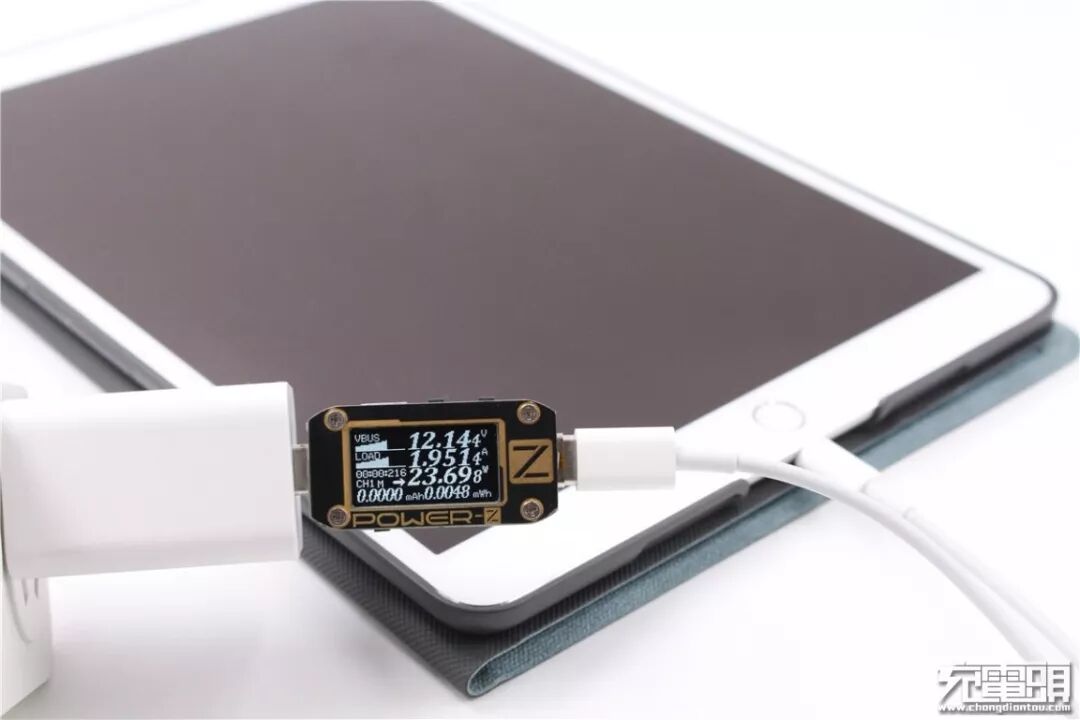

再来看充电器对iPad的兼容性，给iPad Pro（10.5寸）充电时，电压12.14V，电流1.95A，功率约为23.69W，支持USB PD快充。

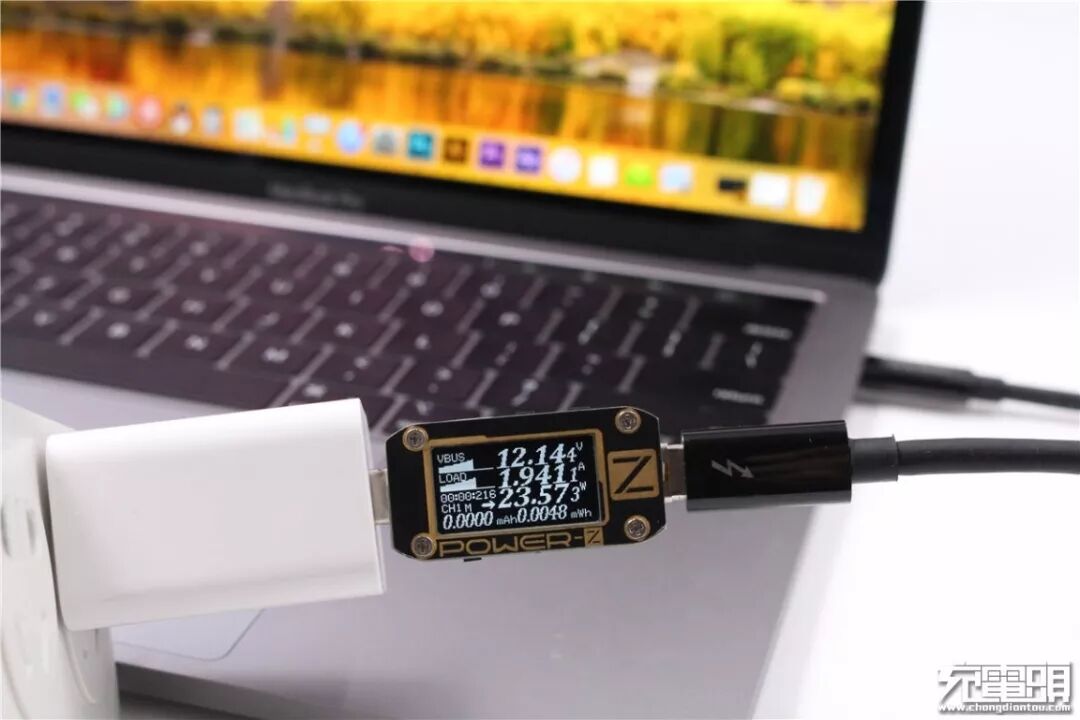

在给MacBook Pro 2018（13寸）充电时，显示电压12.14V，电流1.94A，功率约为23.57W，支持USB PD快充。

三、充电器拆解

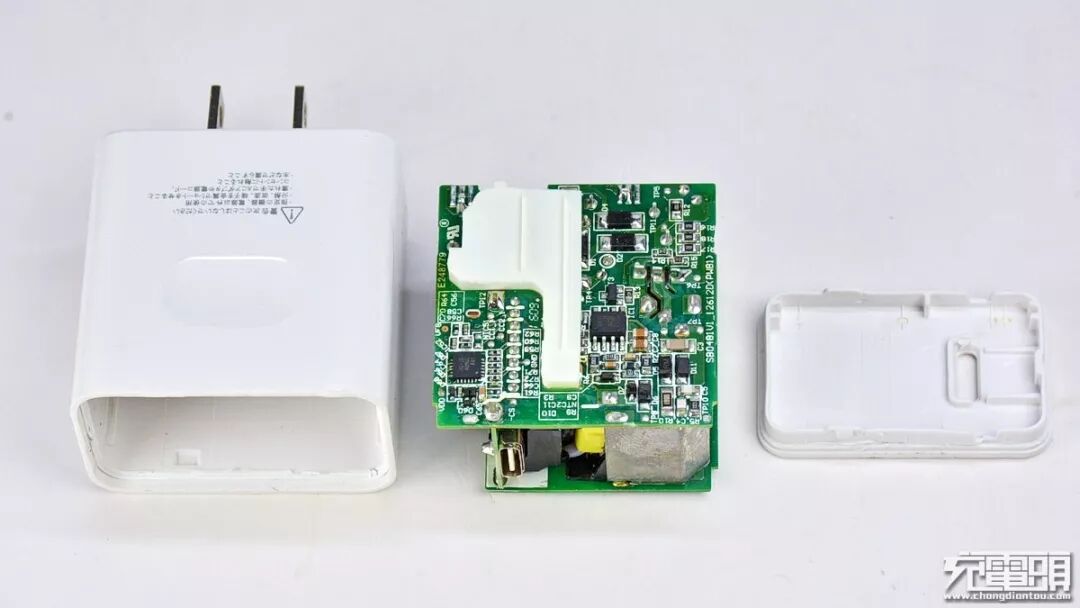

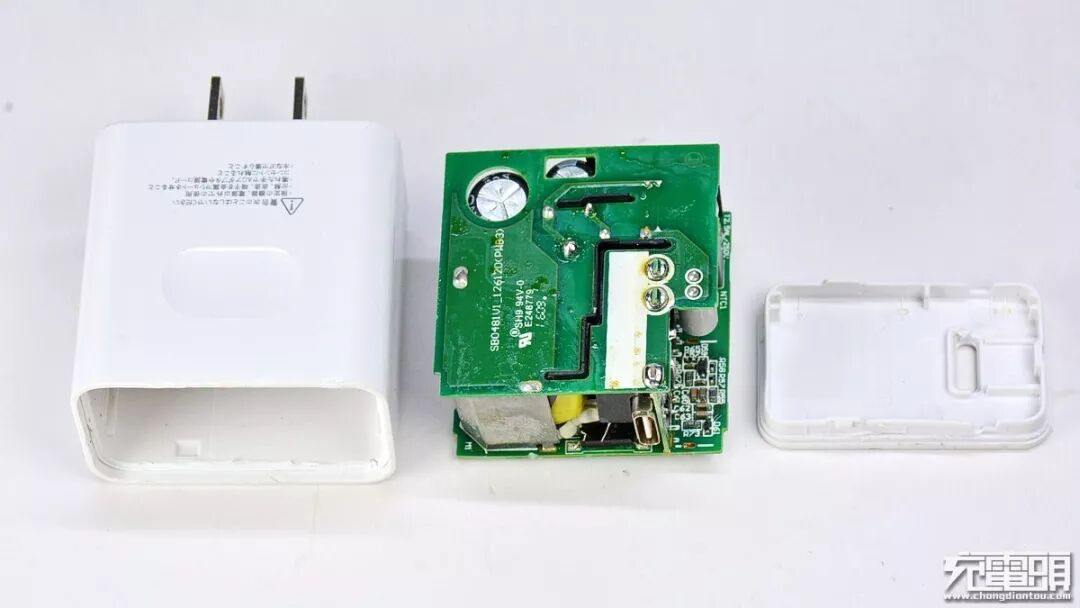

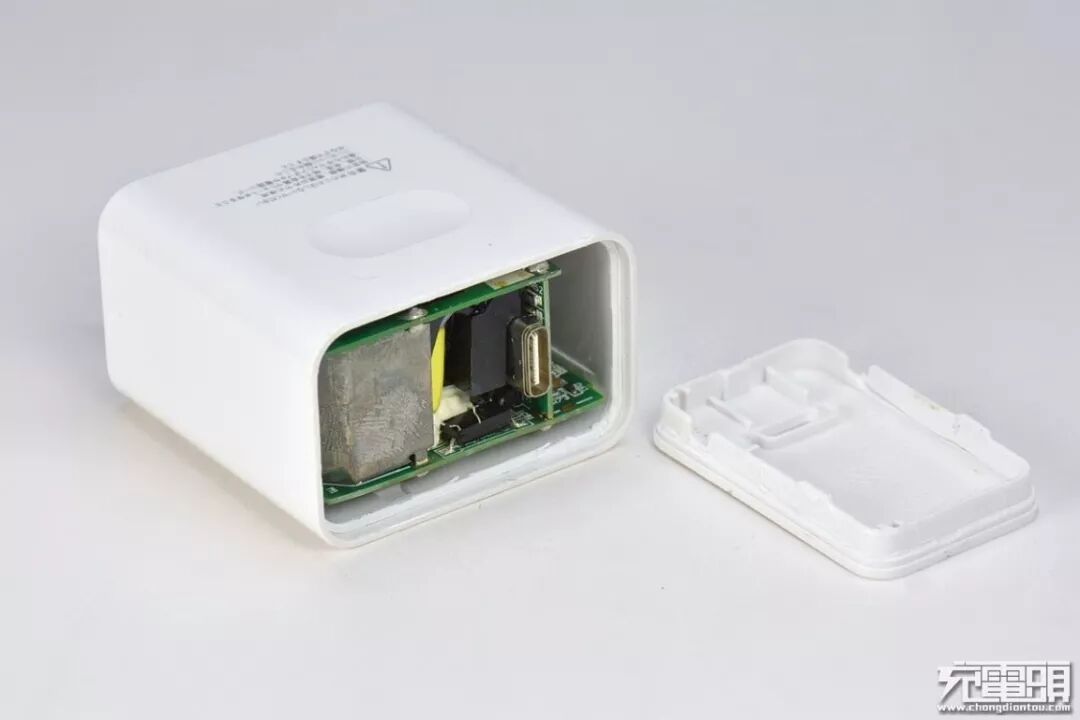

从充电器输出端面板撬开外壳，可以看到充电器内部的PCBA模块，采用的是两块PCB板结构。此前充电头网拆解的华为22.5W超级快充充电器、华为5V8A大电流超级快充充电器、航嘉27W QC4+快充充电器均采用的是两块PCB的结构。
取出充电器内部PCBA模块，其中一块PCB板子上有镂空设计。
另外一款PCB板同样采用镂空处理，中间加了一块塑料绝缘挡板。
测试一下PCB板的厚度，约为0.6mm。

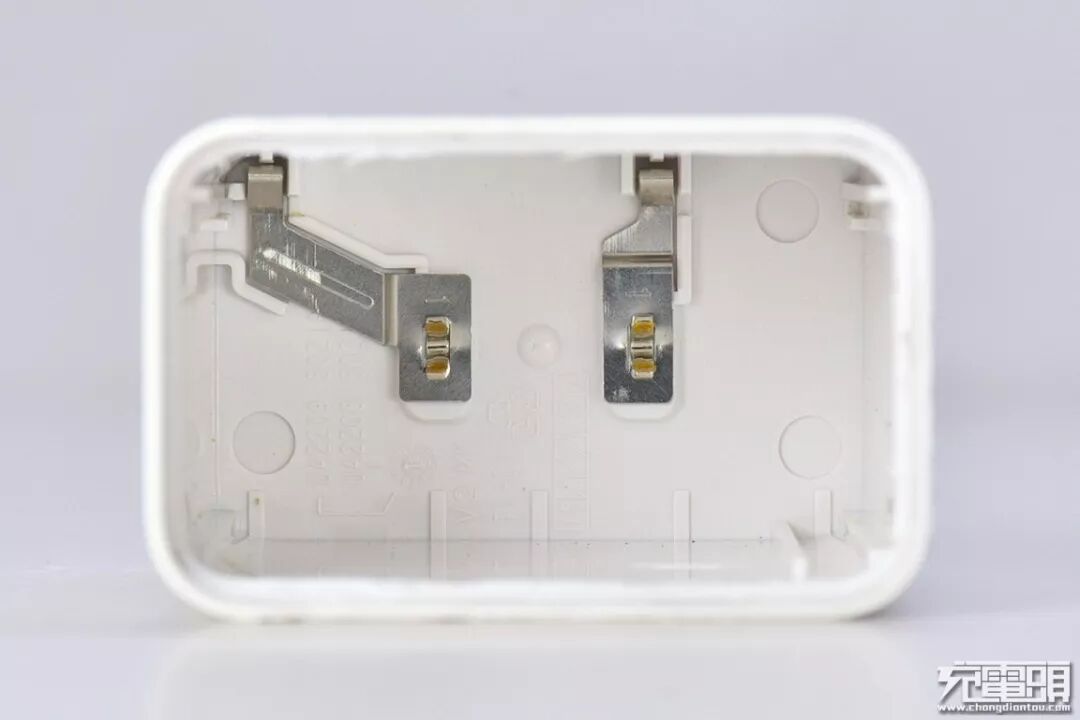

充电器外壳内侧，插头压接金属片接触到PCBA供电。

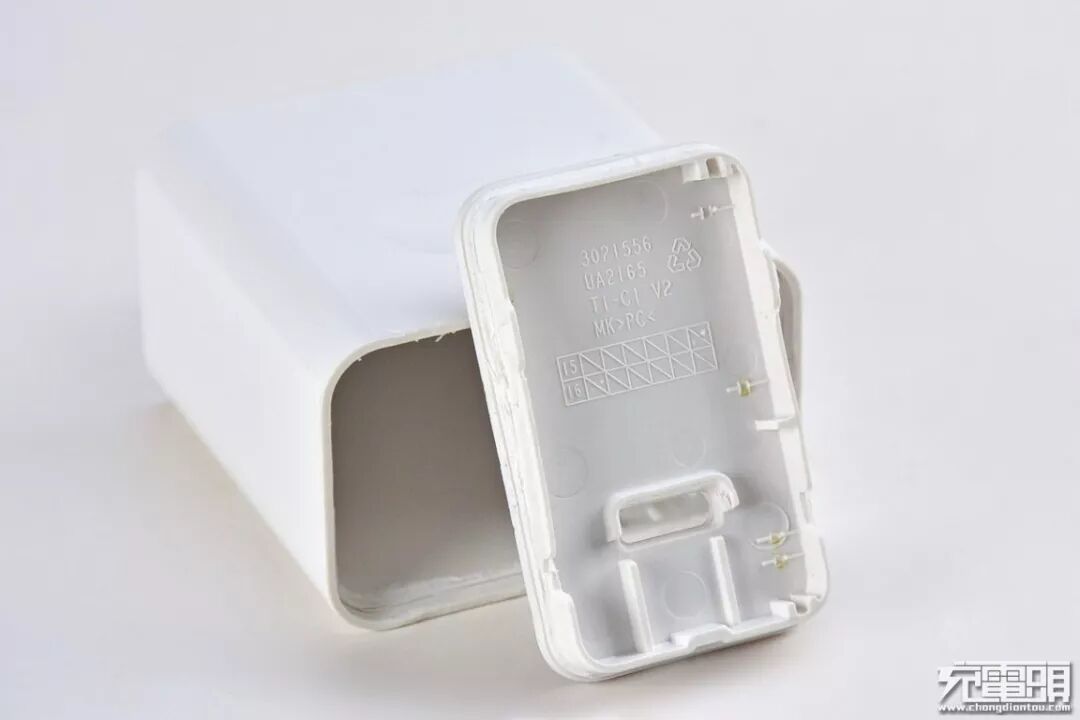

充电器端面盖板内侧有数字标签。

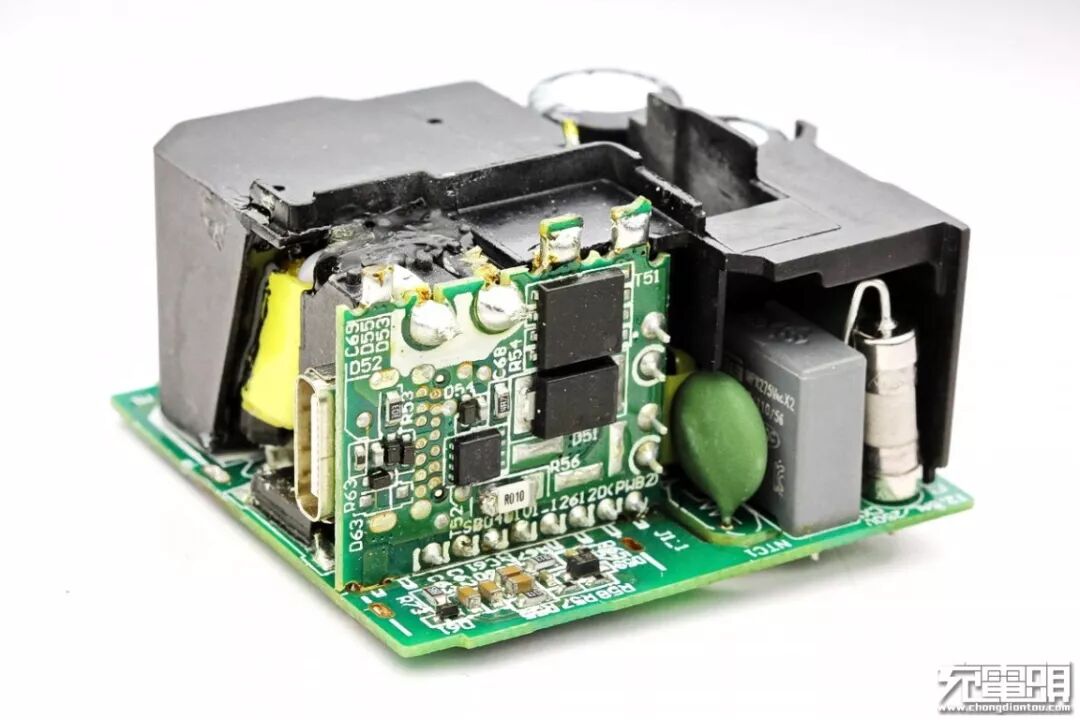

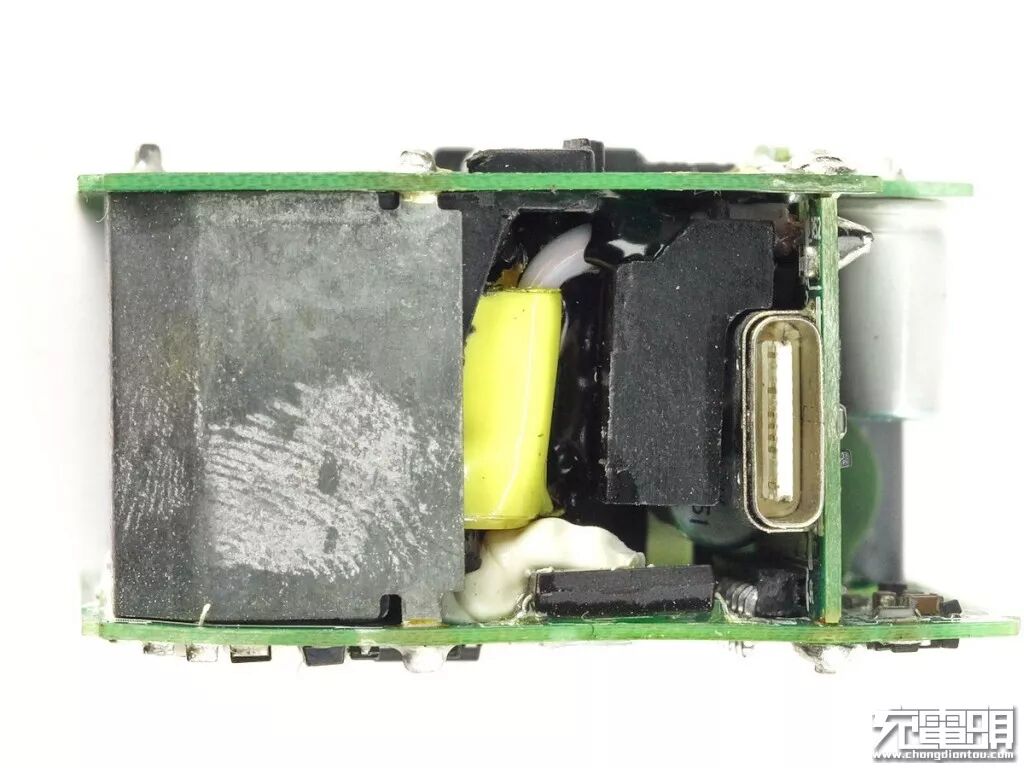

两块PCBA平行布置，中间使用了一些骨架支撑。USB-C接口通过一块PCB小板固定。

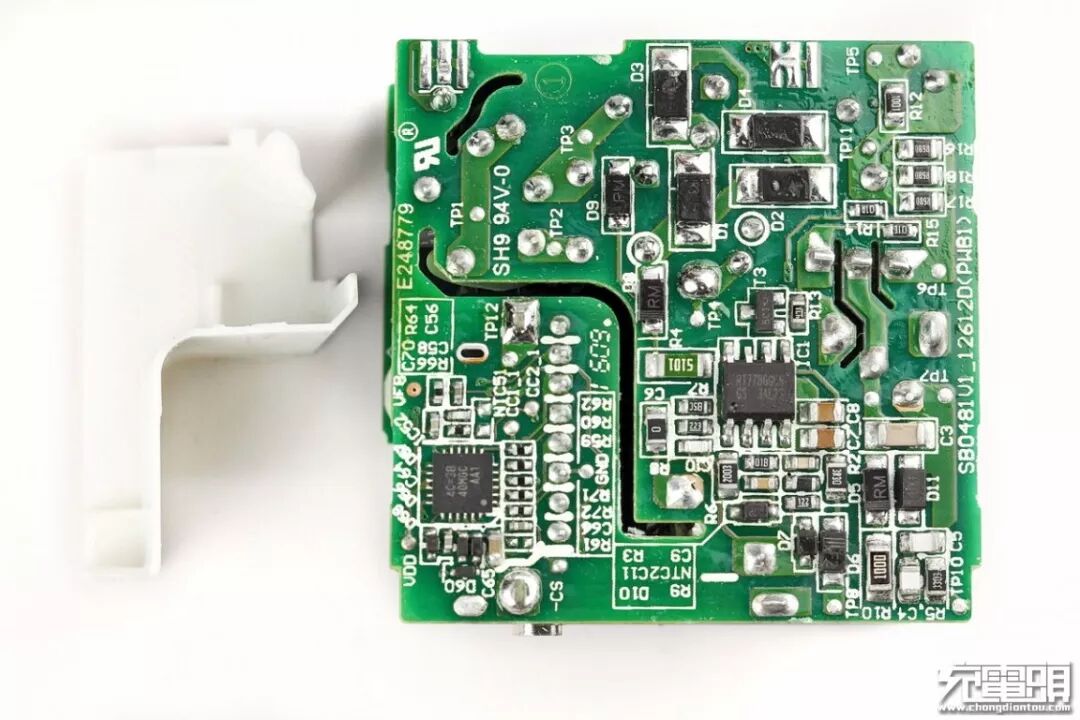

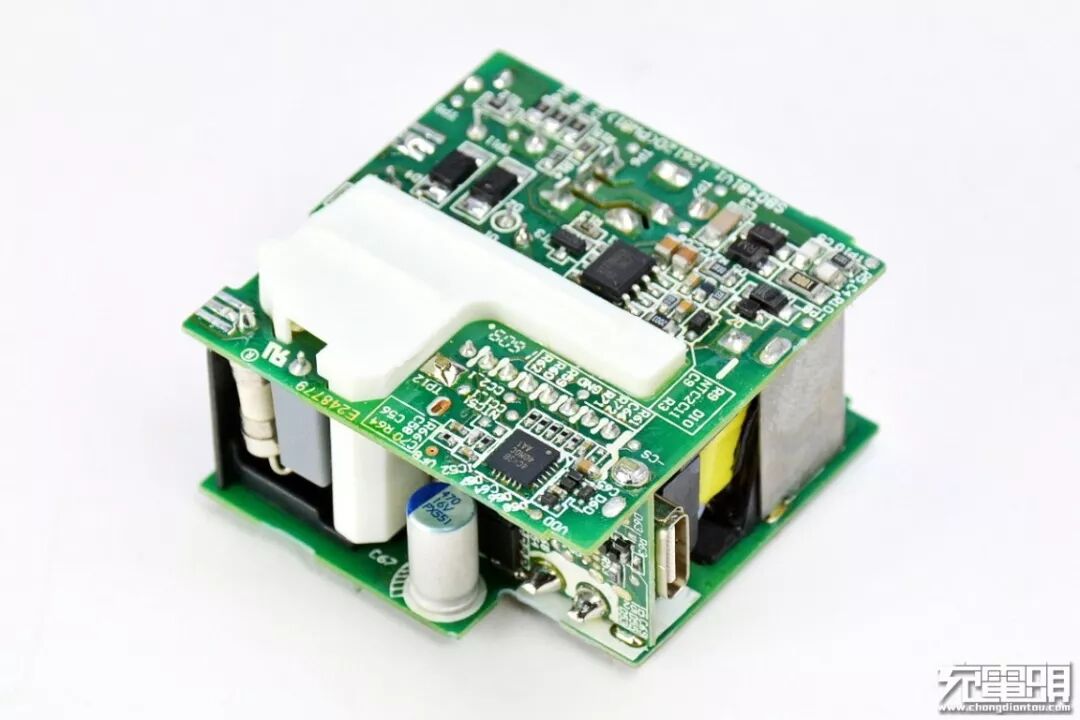

取下PCB板上的塑料绝缘挡板，可以看见PCB板上有两颗芯片。

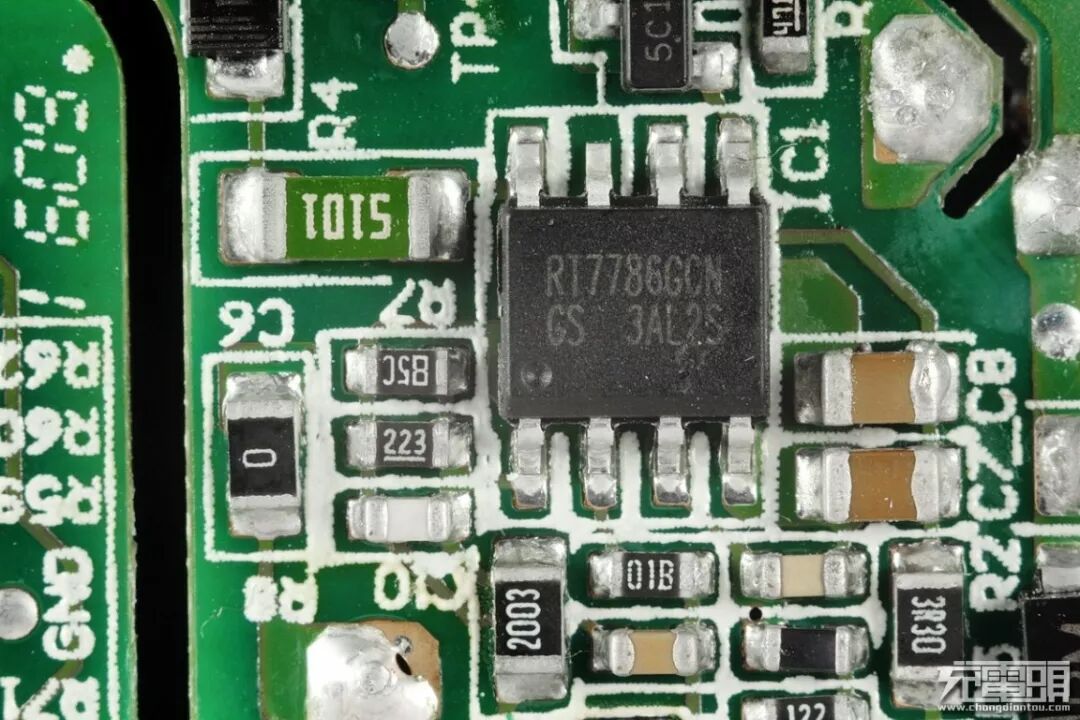

初级主控PWM控制芯片，来自Richtek立锜科技，型号：RT7786。

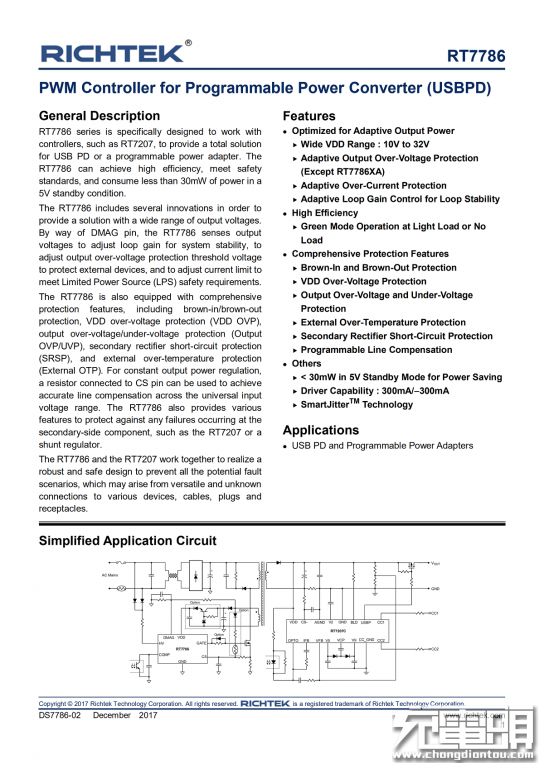

立锜科技RT7786详细规格资料。

据充电头网拆解得知，采用立锜RT7786的产品还有：CHOETECH迪奥科72W USB-C桌面充电器、华为Mate9 SuperCharger充电器、华为5V8A大电流超级快充、魅族Pro7 Plus原装充电器、任天堂Switch原装充电器、小米USB Type-C 45W电源适配器、GoPro USB PD双口充电器等。

丝印“4C=3B”为次级的USB PD协议芯片，同样来自立锜科技，具体型号未知。
USB-C输出接口特写，左侧是金属片，焊接在两块PCB板之间，起到支撑PCB板和散热的作用。

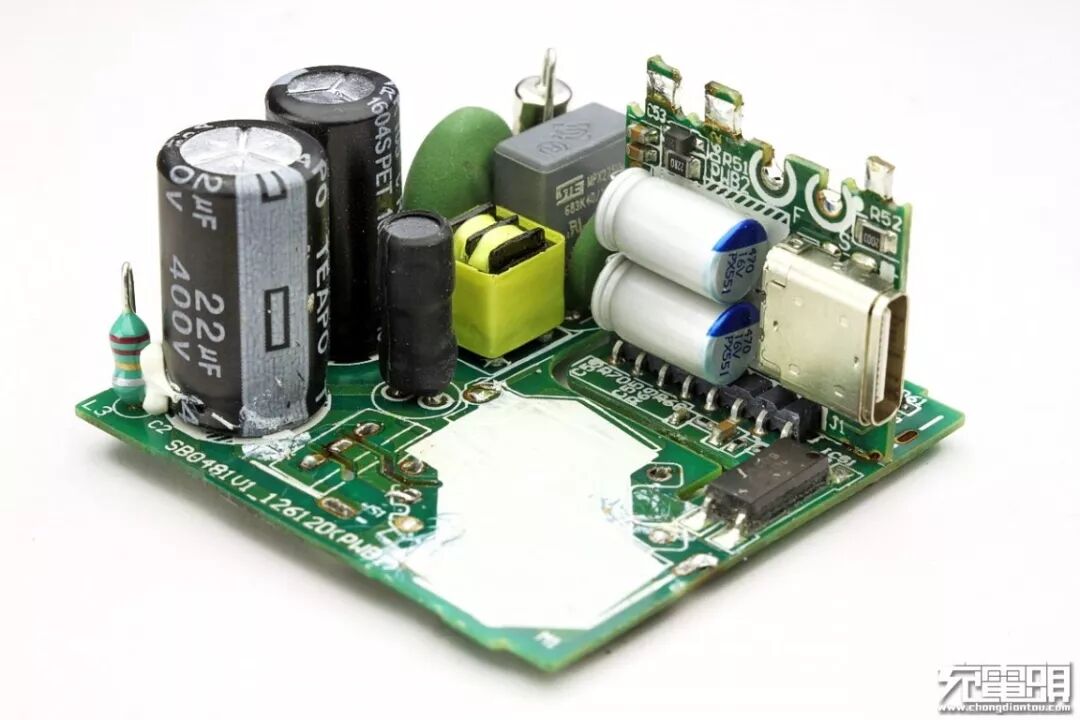

转过另一面，同样还能看到这块金属片，旁边是一颗初级滤波电解电容，规格为400V 22uF。

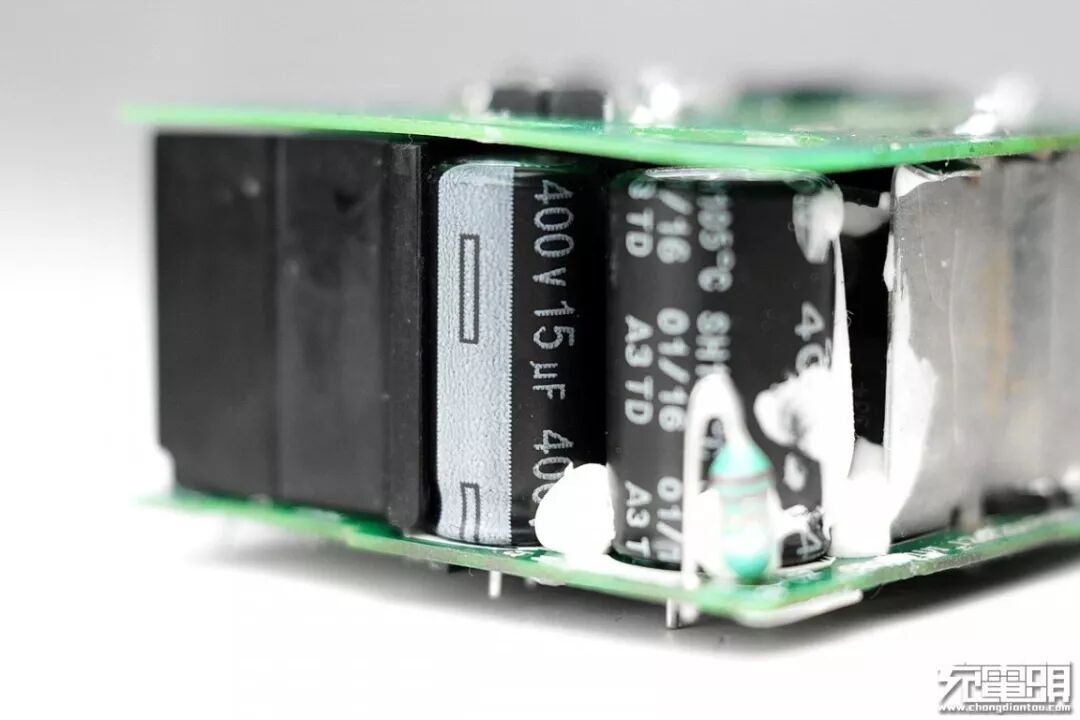

另外一颗电容的规格为400V 15uF。

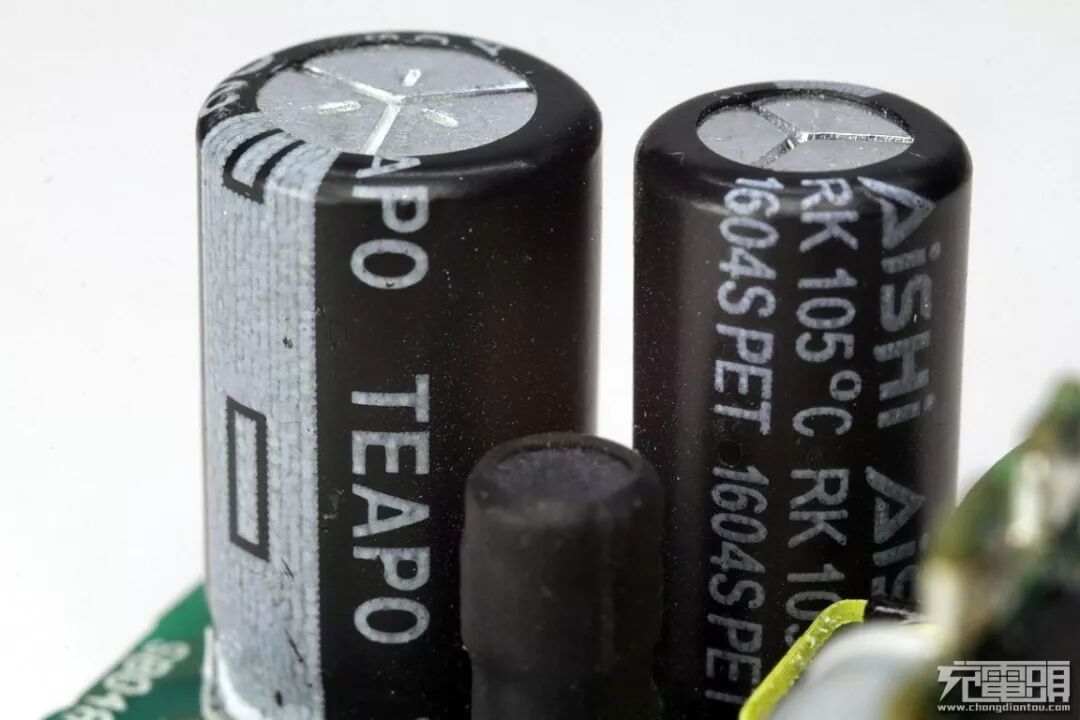

输入滤波电解电容，品牌分别是AiSHi艾华和TEAPO。

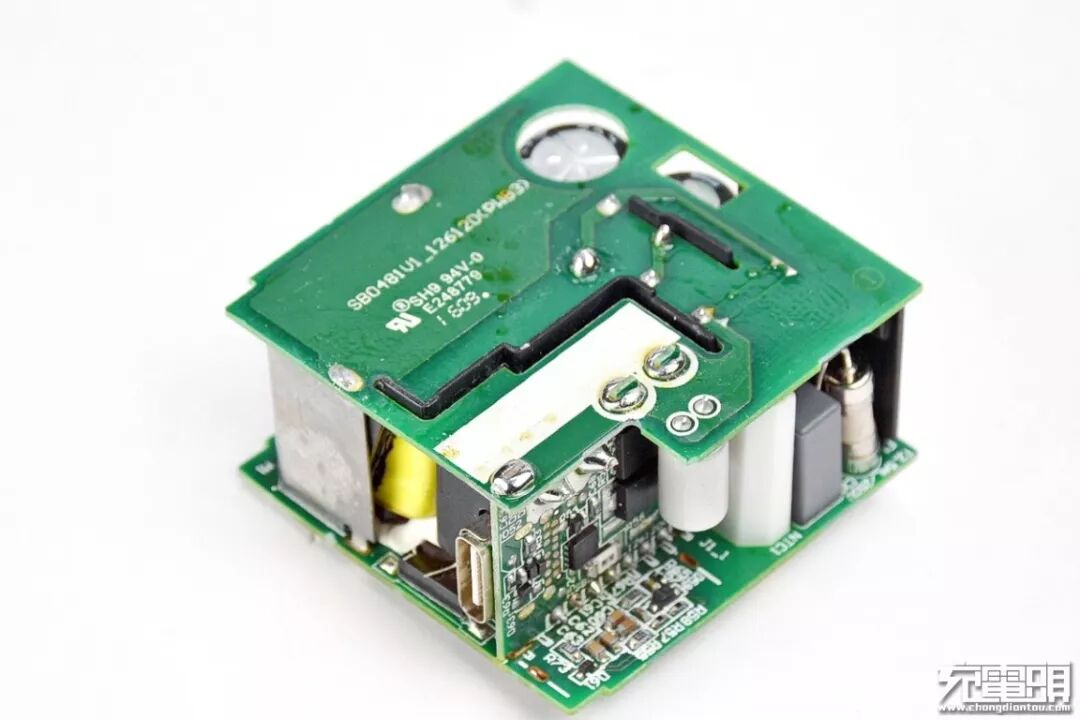

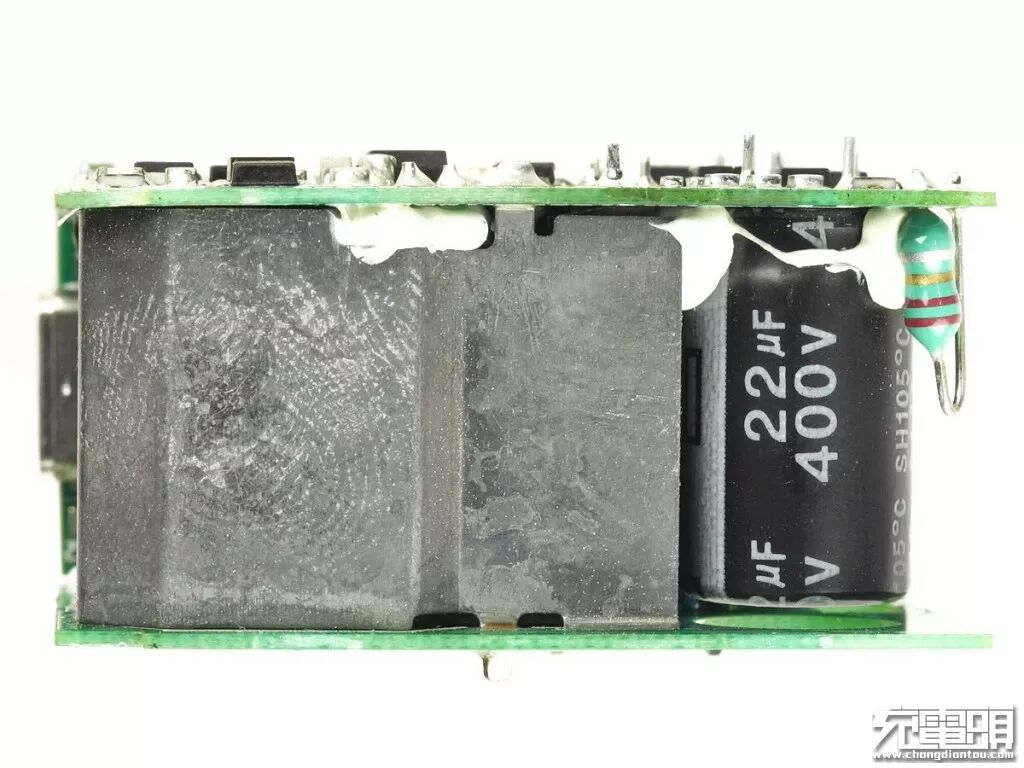

另外一面的PCB板外侧看起来比较干净，没有贴片元件。透过PCB板上的镂空，可以看见里面的黑色绝缘挡板。

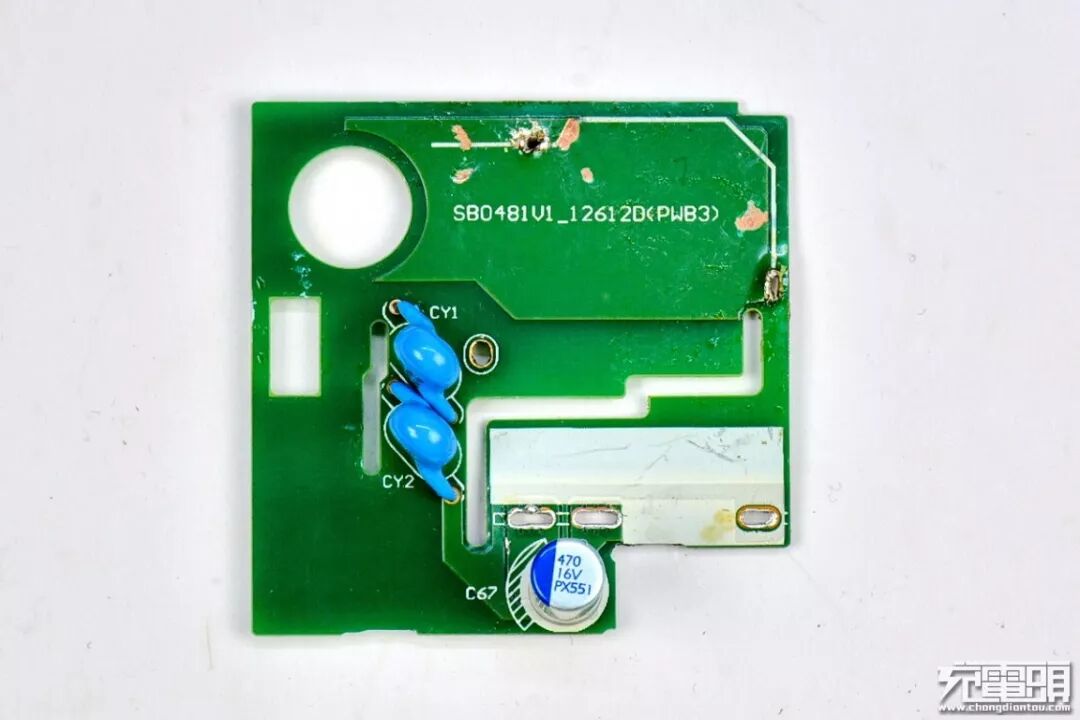

拆下这块PCB板和金属片，PCB板上有一颗固态电容和两个Y电容。
固态滤波电容规格16V 470uF。

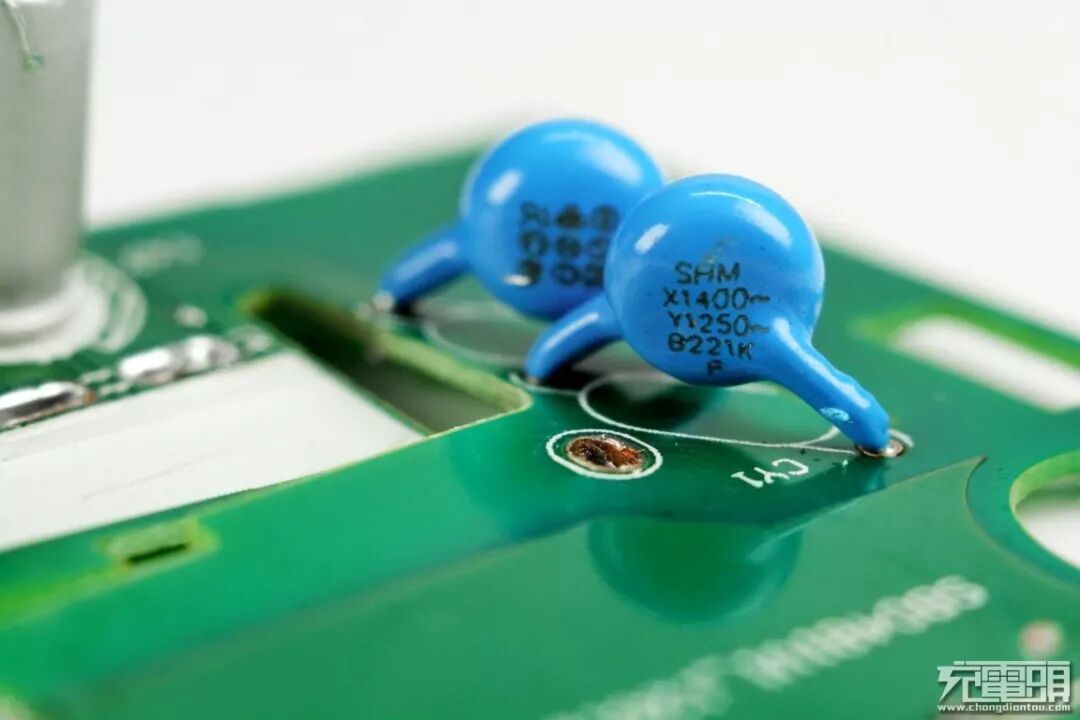

两颗Y电容特写。
这一侧可以看到，整个充电器模块大面积采用了塑料绝缘处理，变压器的输出线直接焊接到输出小板上，进行同步整流输出。

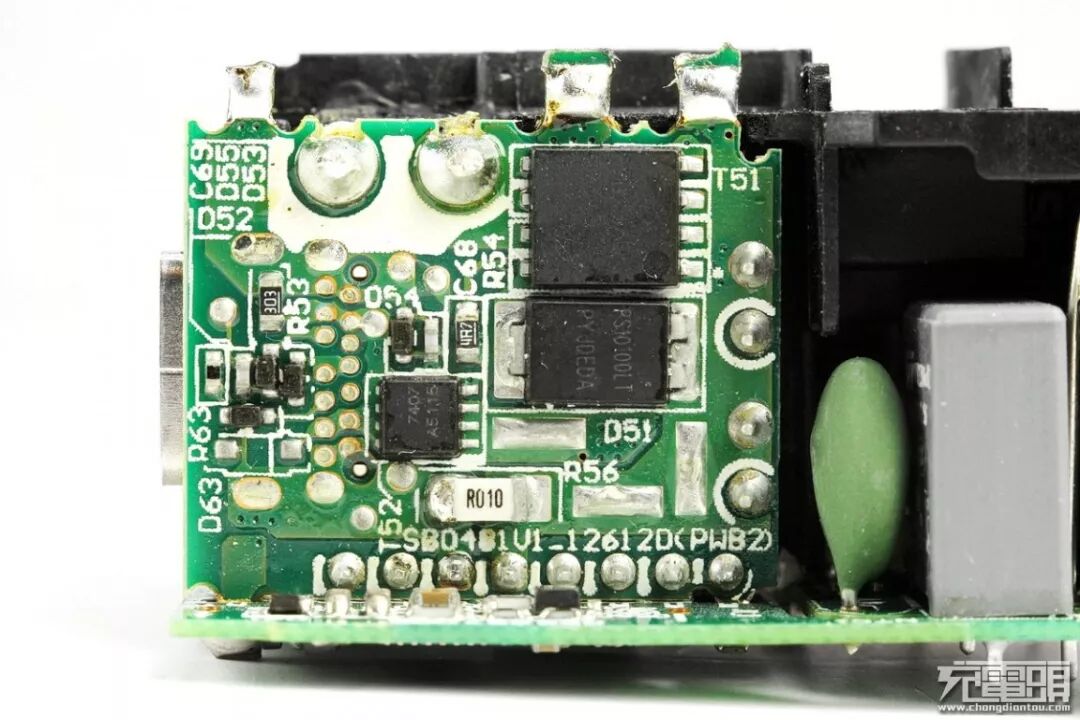

小块PCB板上有三颗较大的贴片元件。

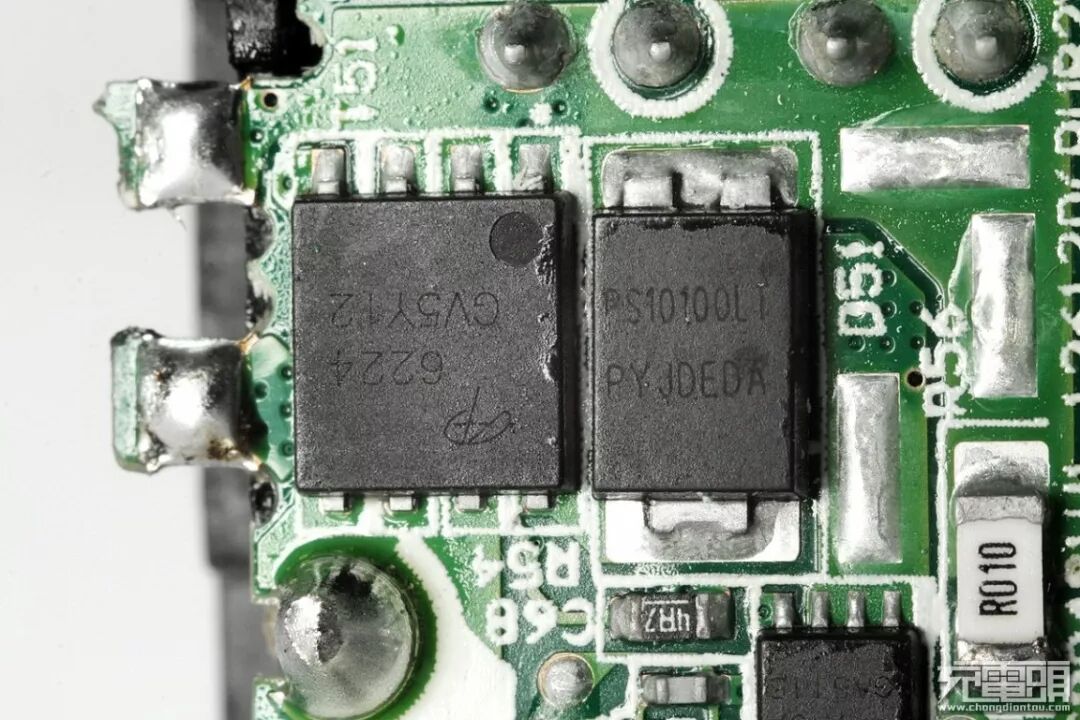

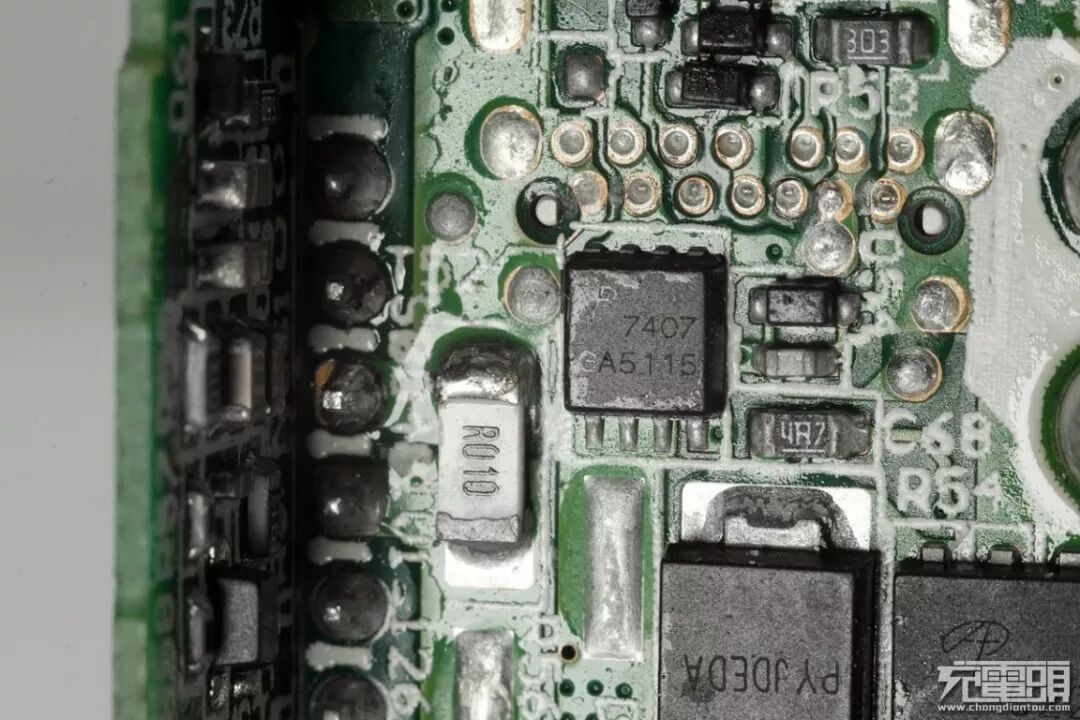

AON7407 MOS管。

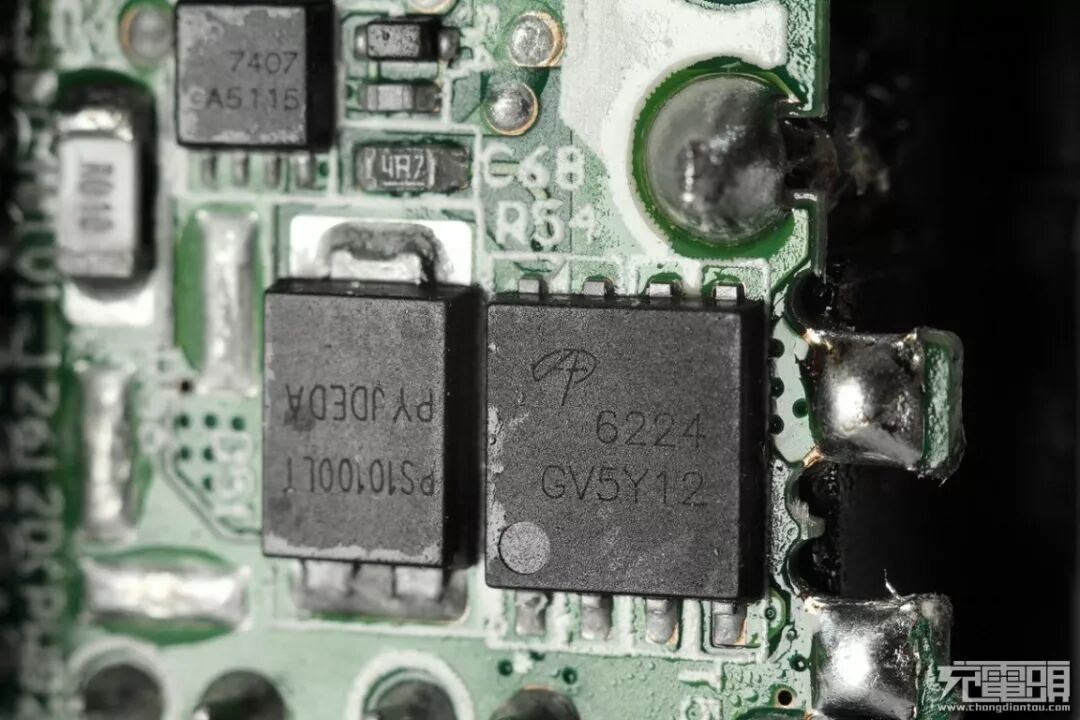

AON 6226 MOS管，用于同步整流。
丝印“PS10100L1”肖特基二极管，提高轻载效率。

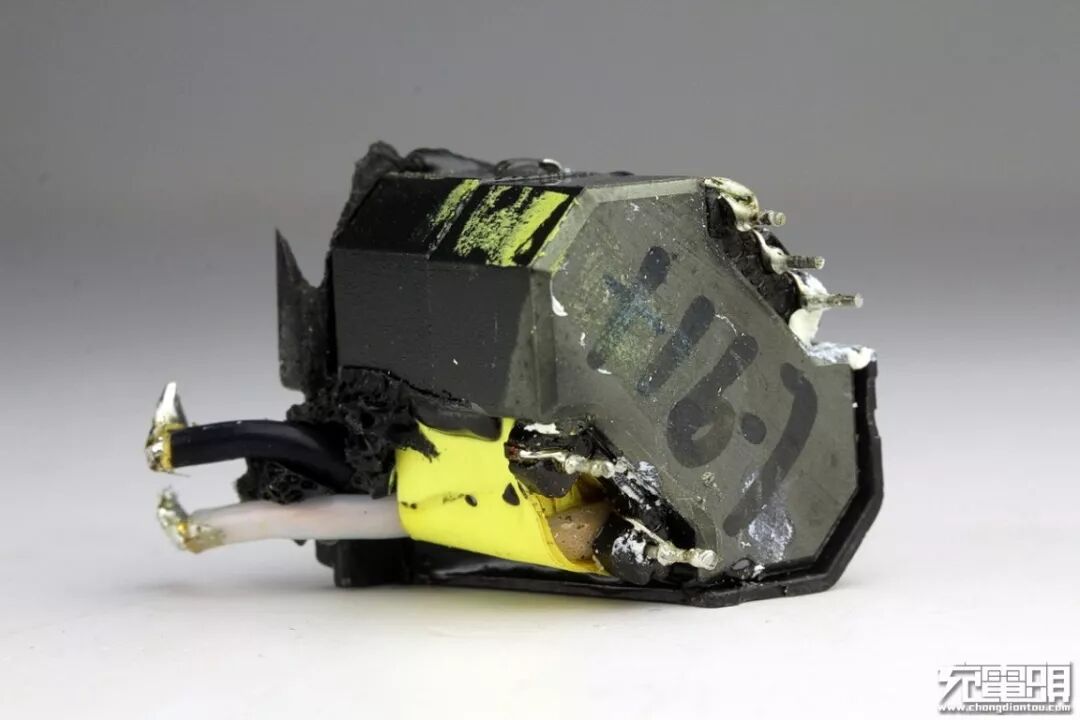

拆下充电器的变压器模块。
拆下充电器的主控开关管MOS管，产品来自infinon英飞凌，型号65CE650。
PCB小板上有两颗固态电容。
两颗固态电容规格均为16V 470uF。

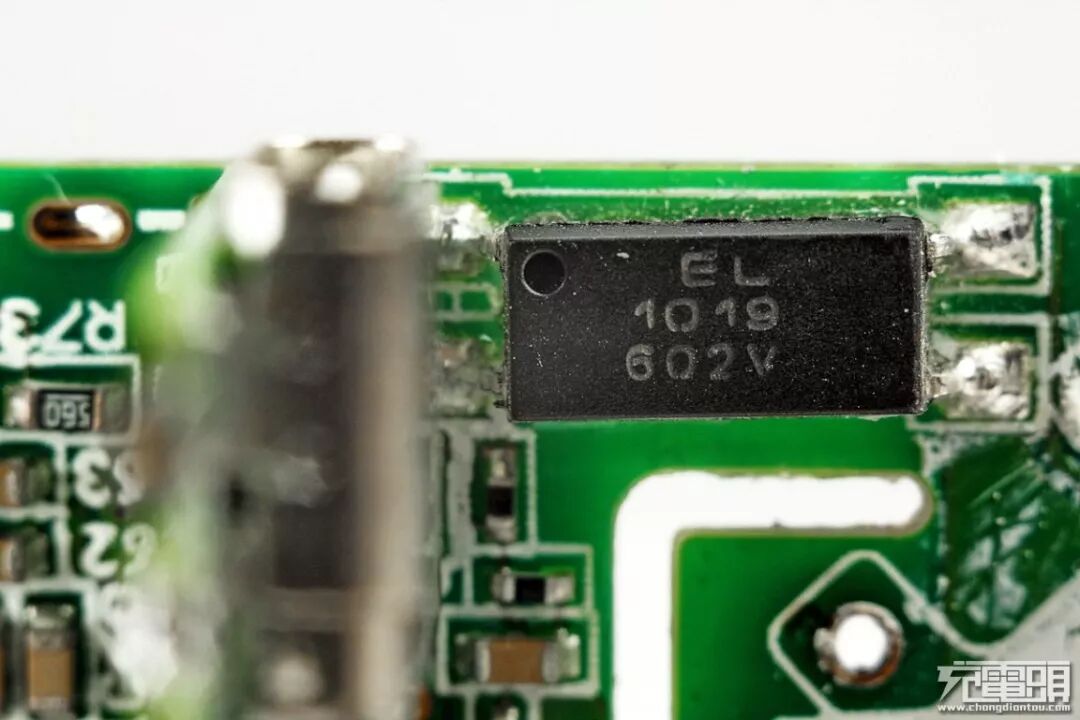

来自EL亿光的光耦。

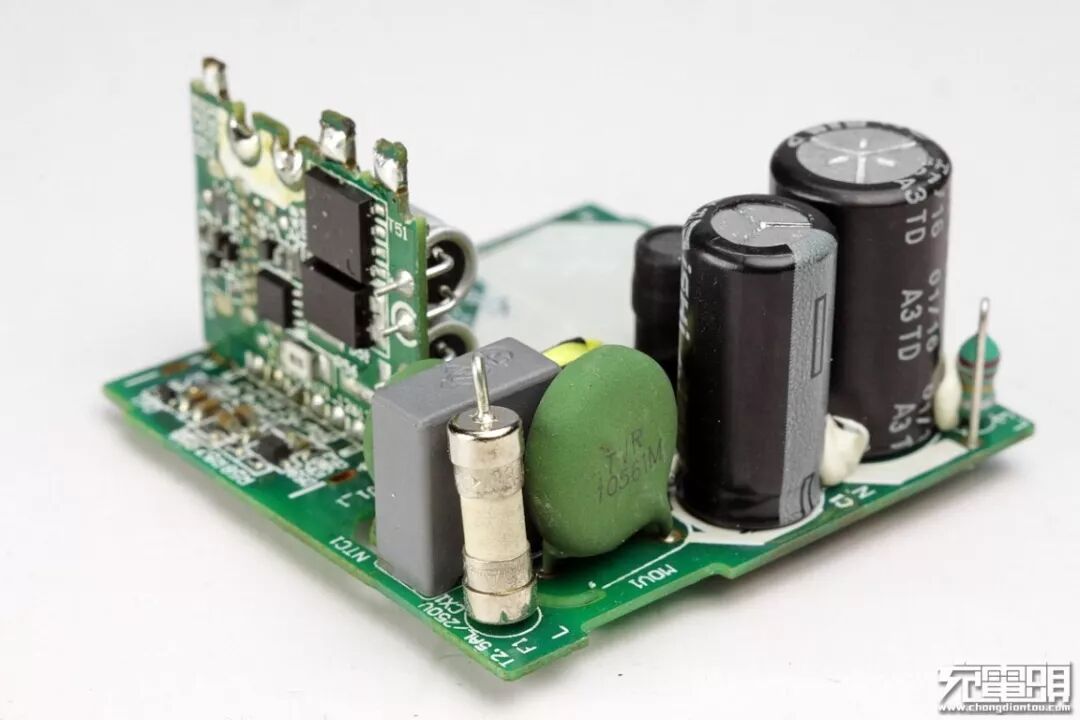

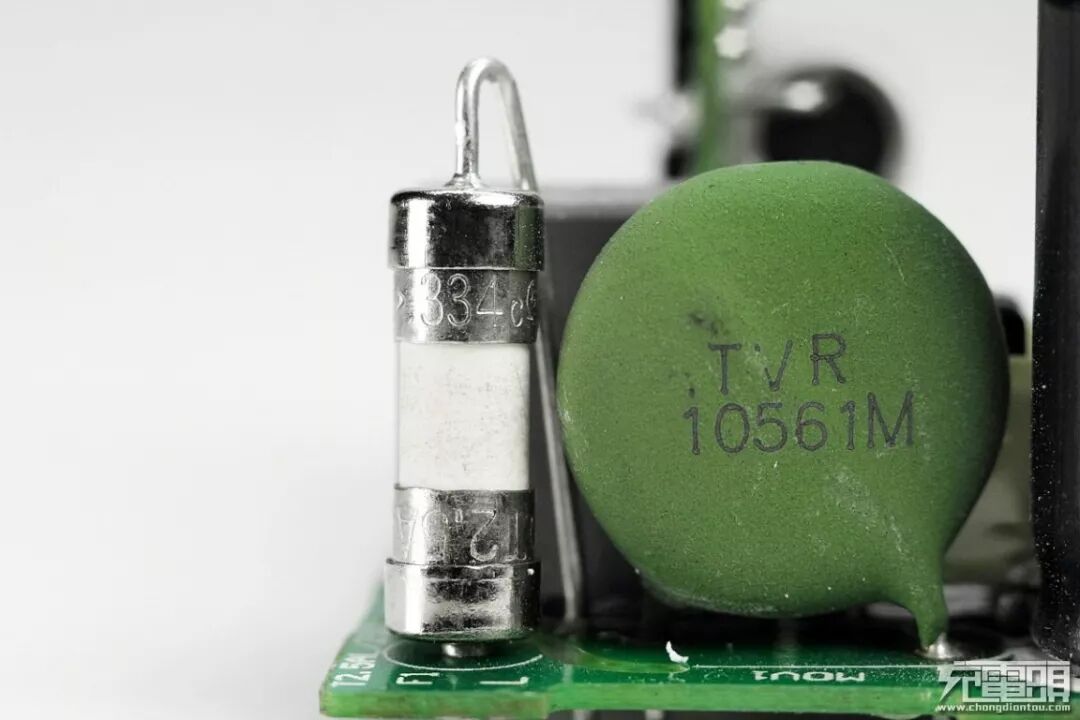

输入侧的元器件，两颗固态电容，X电容，保险丝等。
X电容。
X电容后面是输入共模电感。

充电头网评测总结
外观方面，这款充电器保持了华为配件一贯的的风格；做工精细，元器件均采用一线厂商，内部空间利用率高，设计合理。多颗固态电容的加持，使得输出更加纯净。性能上支持USB PD快充，并且对于iPhone X系列、iPad Pro、MacBook Pro等设备均能快充。产品的体积也比较小巧，也不重，便于携带，对于平常出差比较多的小伙伴，用这款充电器来做备用配件是很不错的选择。
