拆解报告：华为65W USB PD充电器

原创充电头网编辑部充电头网

2018年12月17日，华为发布了旗下最新款13英寸轻薄本——华为MateBook 13。这台笔记本电脑采用了时下主流的USB-C接口，支持USB PD快充并标配了一款65W USB PD快充充电器。同时，这款充电器在华为商城也有单独零售，是华为配件家族能买到的为数不多的USB PD充电器之一。

华为充电器的用料及做工一向都是业界标杆的水准，至于这款65W USB PD充电器能否继续保持业界领先地位呢？我们下面就通过产品拆解为大家一一揭晓。

一、华为65W充电器外观

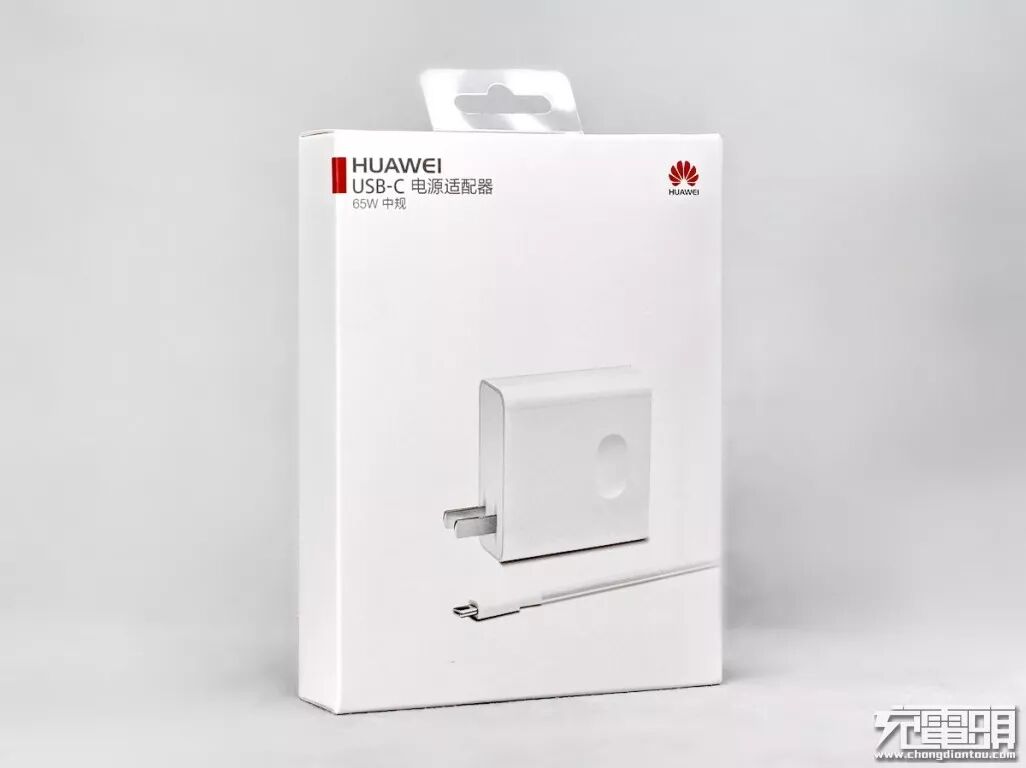

采用华为传统的外壳包装，白色外壳，正面印有充电器的外观渲染图，左上角是产品名称“HUAWEI USB-C 电源适配器 65W 中规”，右上角是华为的logo。

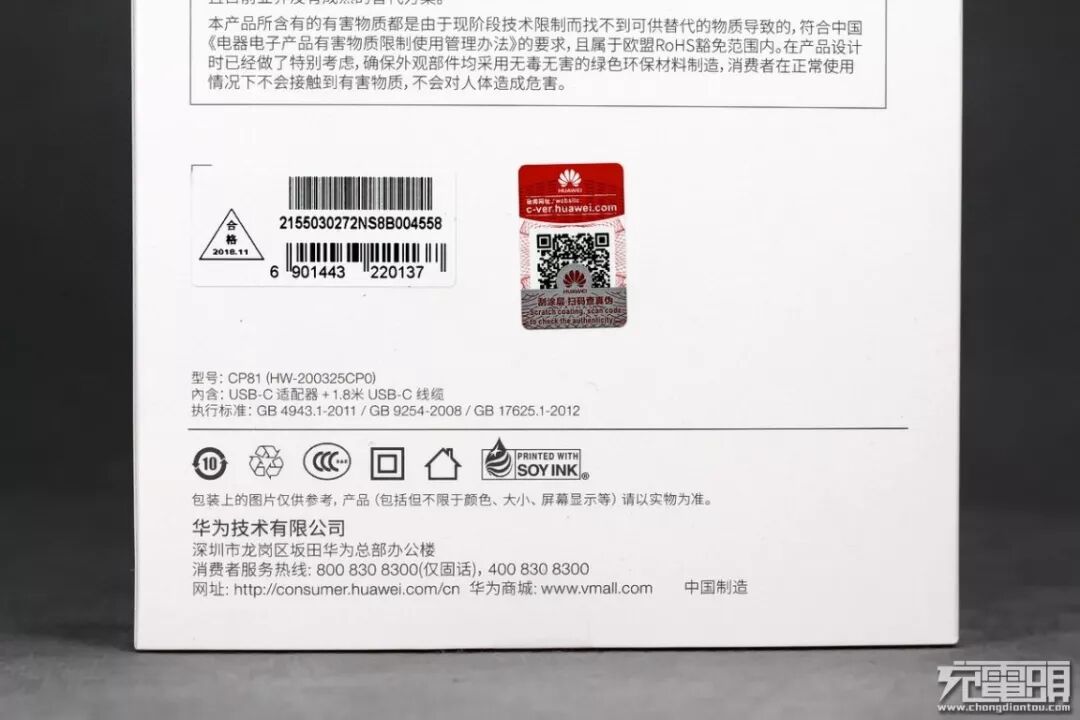

通过包装盒背面靠下的位置，我们可以了解到这款产品的型号是CP81（HW-200325CP0），包装盒内含一个充电器和一根1.8米长的数据线，产品已经通过了CCC认证。

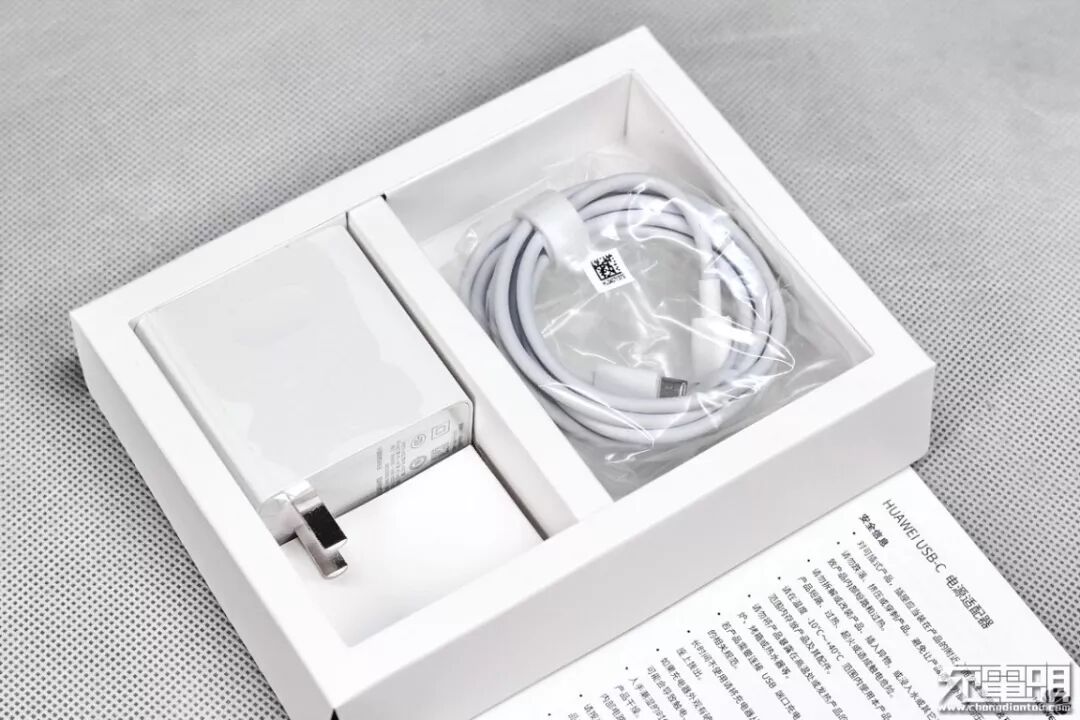

包装盒内产品一览：充电器和数据线分成两个格子放置，值得一提的是，充电器内部包装可以起到缓冲的作用。

充电器和数据线都是纯白色外观，充电器为PC材质，烤漆工艺，数据线为TPE材质，在USB-C接口处标注有“3.3A”的字样。

充电器机身两侧有凹槽，便于用户插拔时受力，配国标插脚，不可折叠设计；在插脚侧印有详细的产品参数信息。

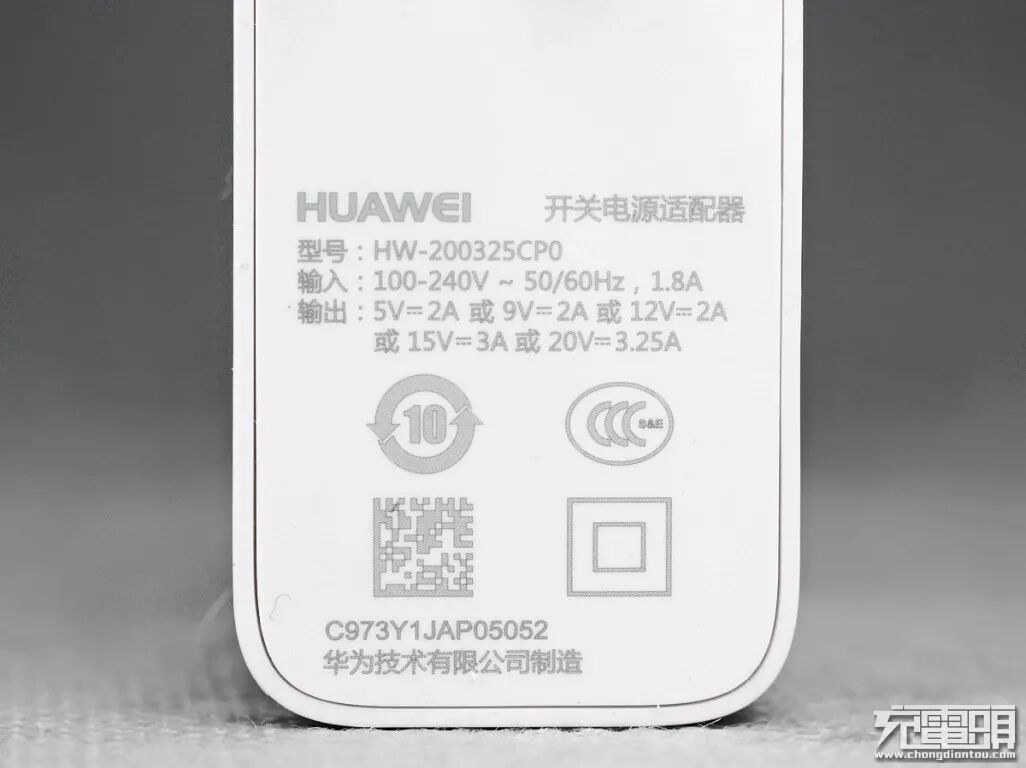

产品名称：HUAWEI开关电源适配器，型号：HW-200325CP0，输入支持100-240V的宽幅电压，颗适用于全球各国地区，输出支持5V/2V、9V/2V、12V/2A、15V/3A、20V/3.25A，有CCC认证标志，华为技术有限公司制造。

华为这款65W USB PD充电器的长度约60.2mm。

宽度同样约为60.2mm。

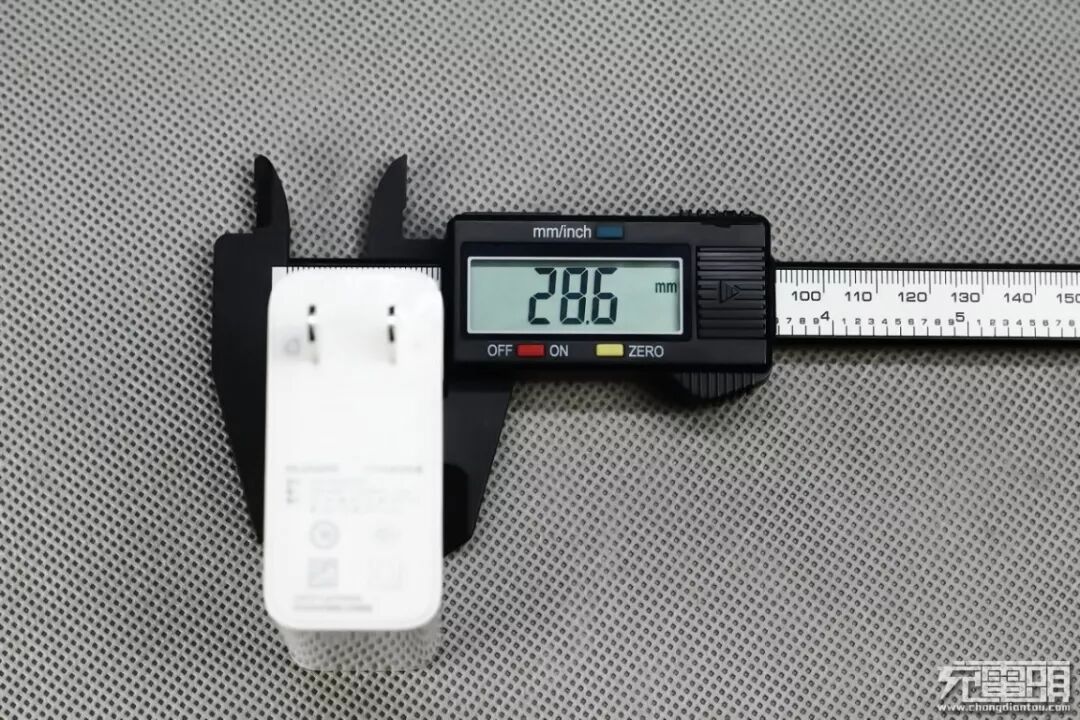

厚度约为28.6mm。

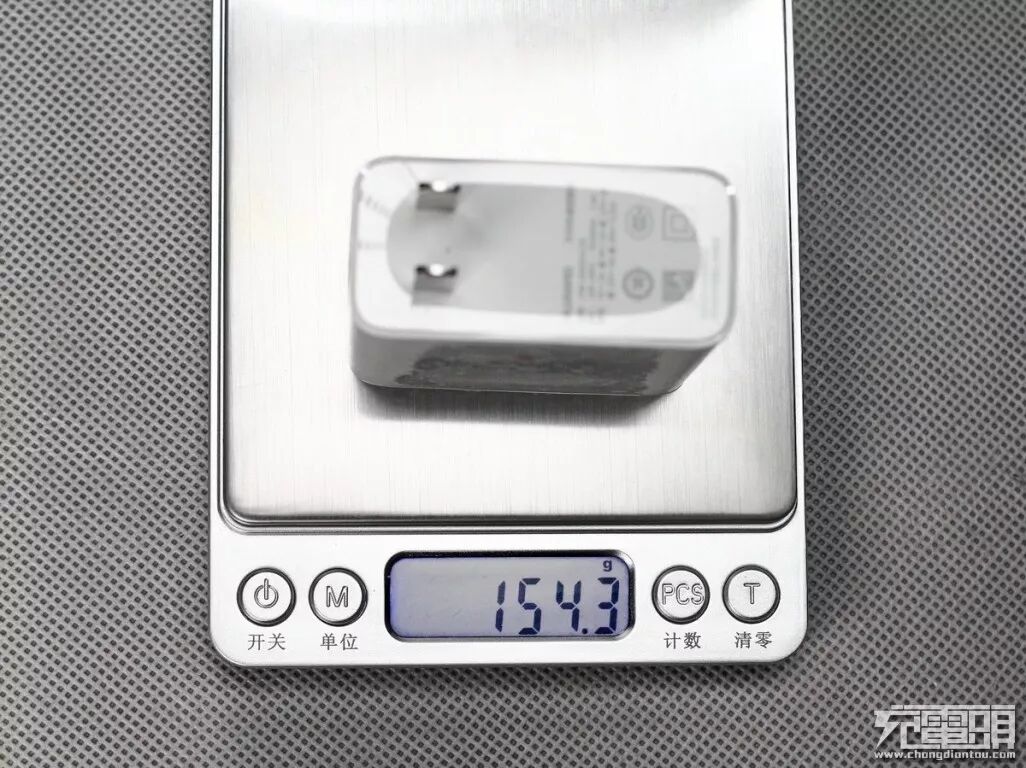

充电器的机身净重约为154.3g。

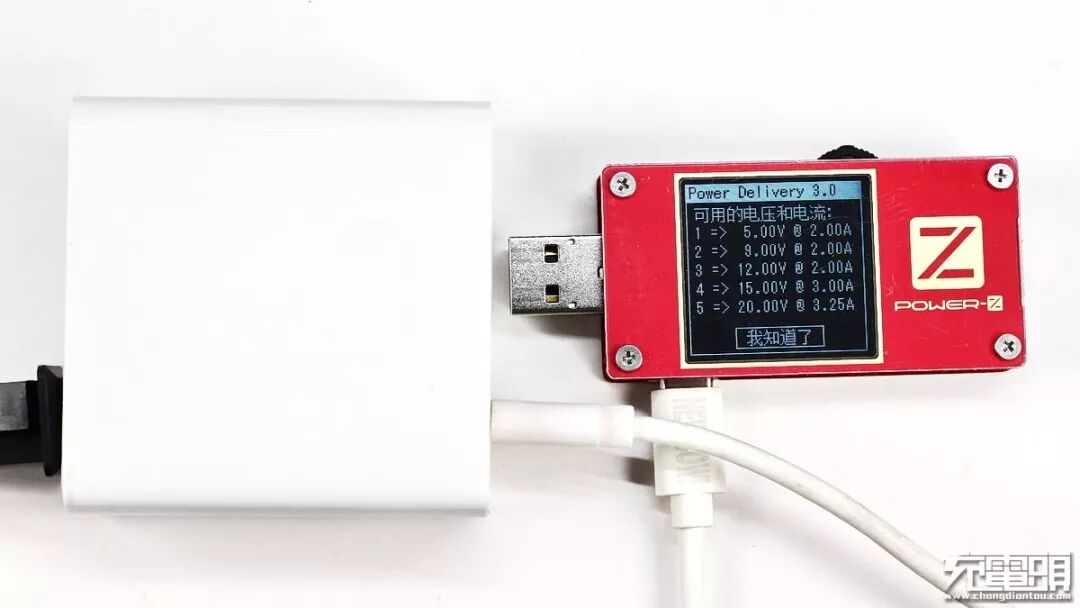

使用ChargerLAB POWER-Z KT001检测充电器的USB PD输出电压档位，分别有5V/2V、9V/2V、12V/2A、15V/3A、20V/3.25A五组电压，最大输出功率为65W，与标称参数一致。另外，我们还可以看到USB PD协议的版本为PD3.0。
除了USB PD快充协议之外，这款充电器还支持QC2.0和QC3.0快充协议以及USB DCP充电协议，这可以满足市面上很大一部分高通快充手机的充电需求。

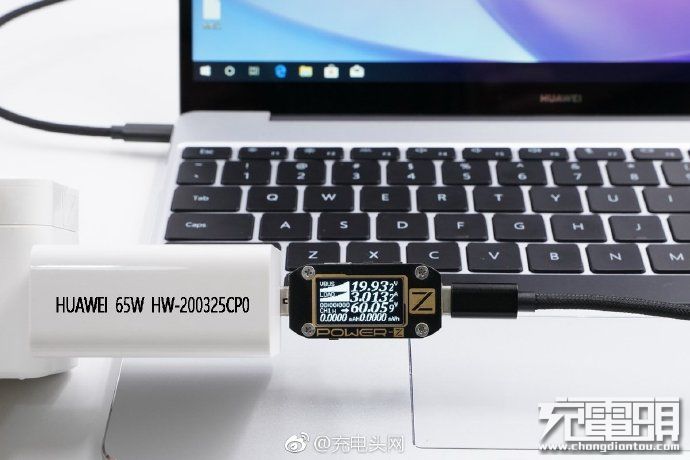

实测使用华为这款充电器给华为MateBook 13充电，显示充电电压19.93V，电流3.01A，功率60.05W，开启USB PD快充。

二、华为65W充电器拆解
从充电器的AC插脚侧拆开外壳，取出内部PCBA模块。首先看到的是，在PCB板上贴了很大一块散热片。
PCBA模块另外一侧同样有一块散热片。

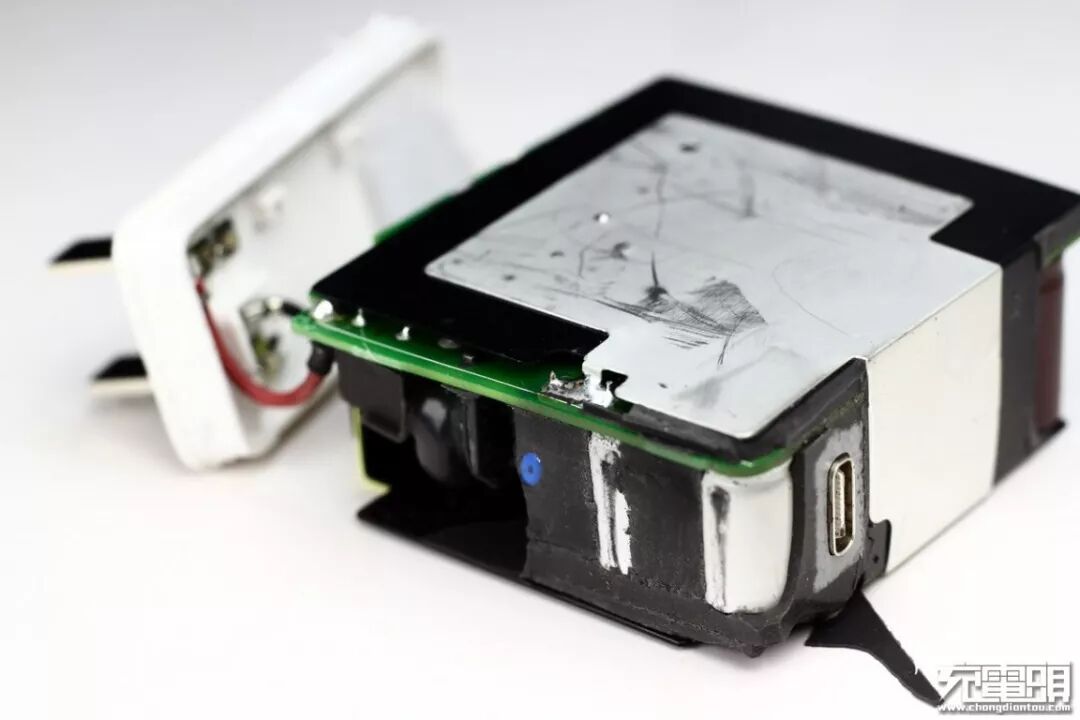

输出接口侧采用的是黑色注胶工艺，这样可以将内部元器件的热量传递给充电器的外壳，通过外壳均匀地散发出去，对提高元件可靠性、延长整机寿命的作用很大，同时还提高了内部PCBA模块的整体抗摔能力。这种工艺在华为40W超级快充充电器上见到过。
清理掉黑色导热胶。

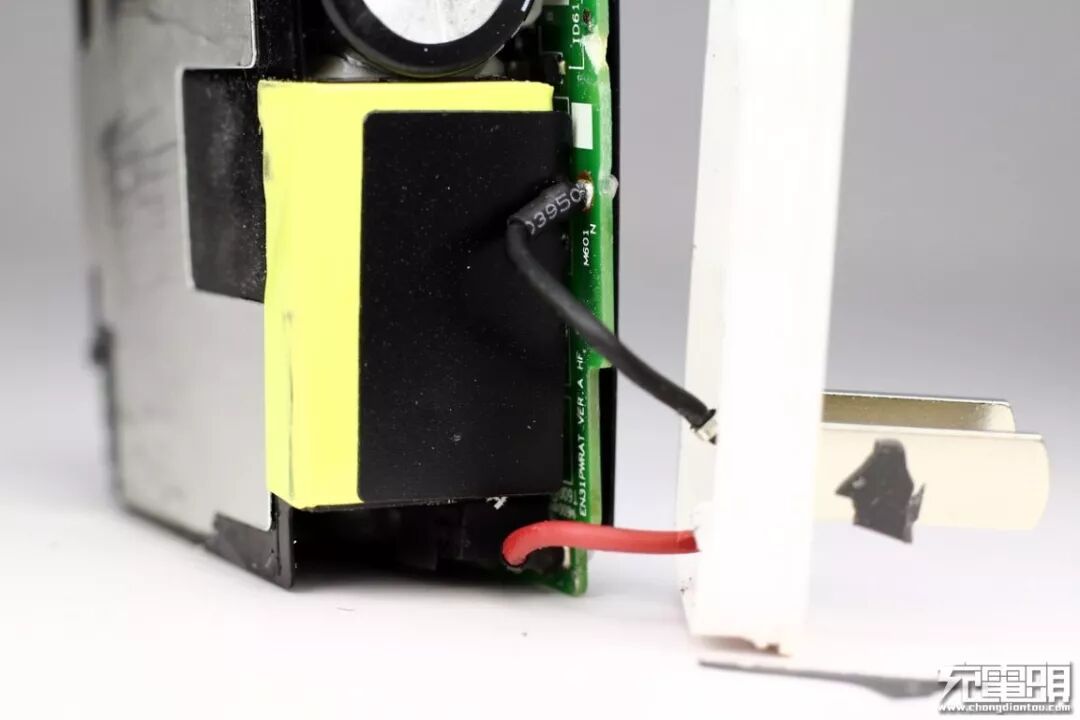

AC端导线与PCB板采用过孔焊接，并有热缩管绝缘保护。
去掉散热片，PCB板背面一览。

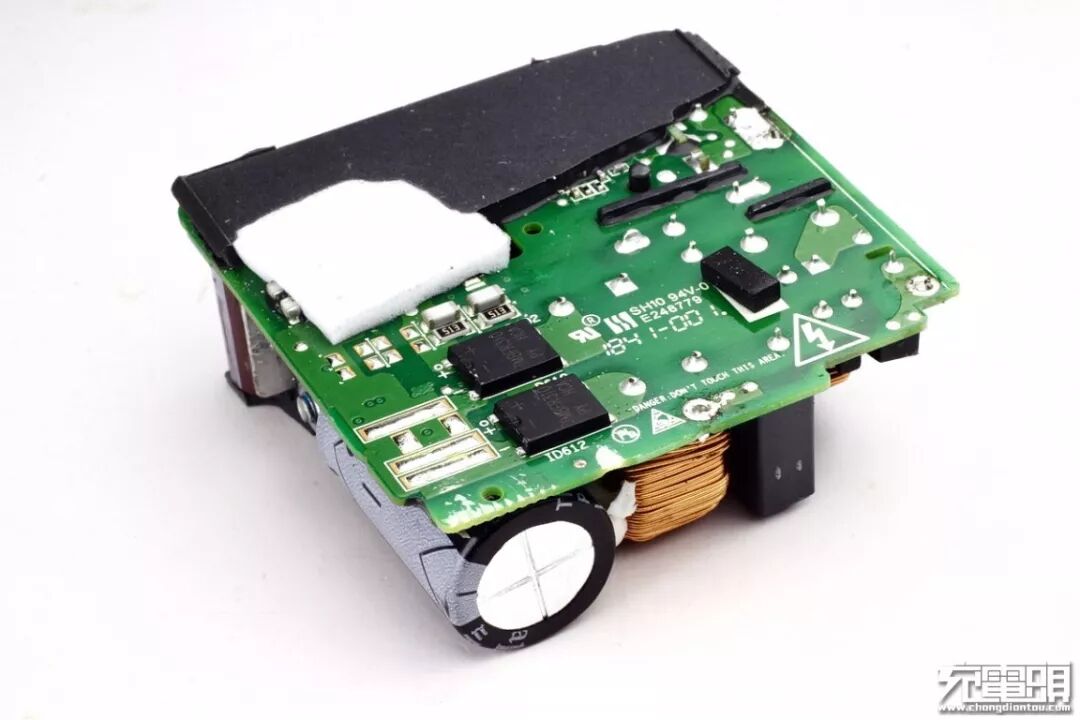

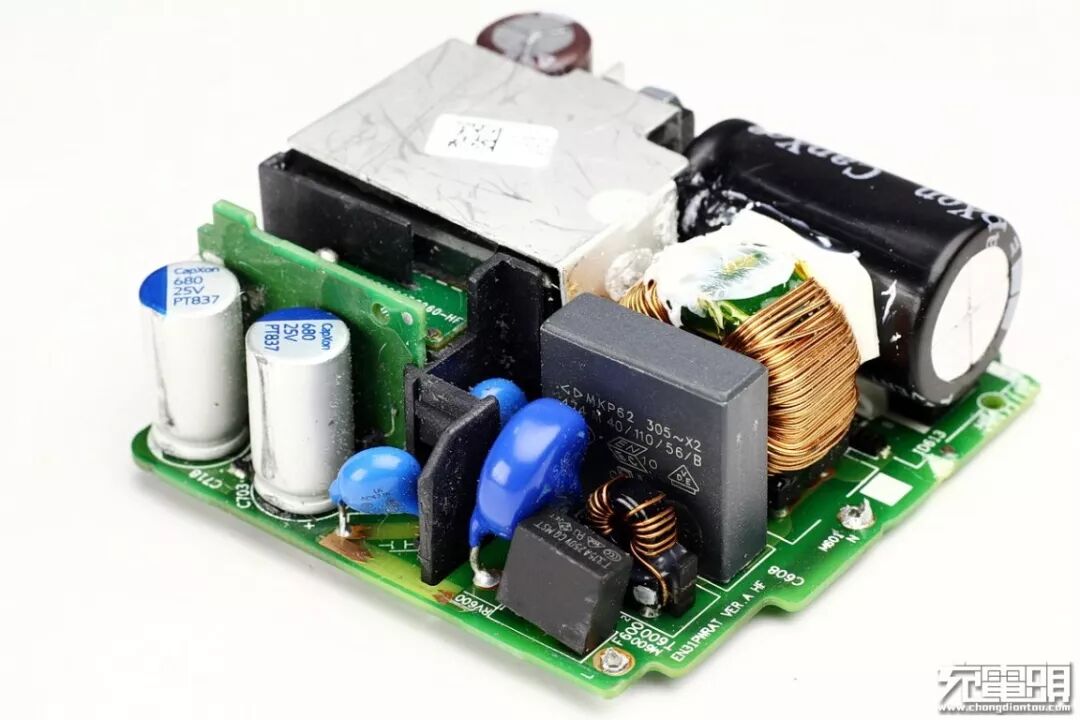

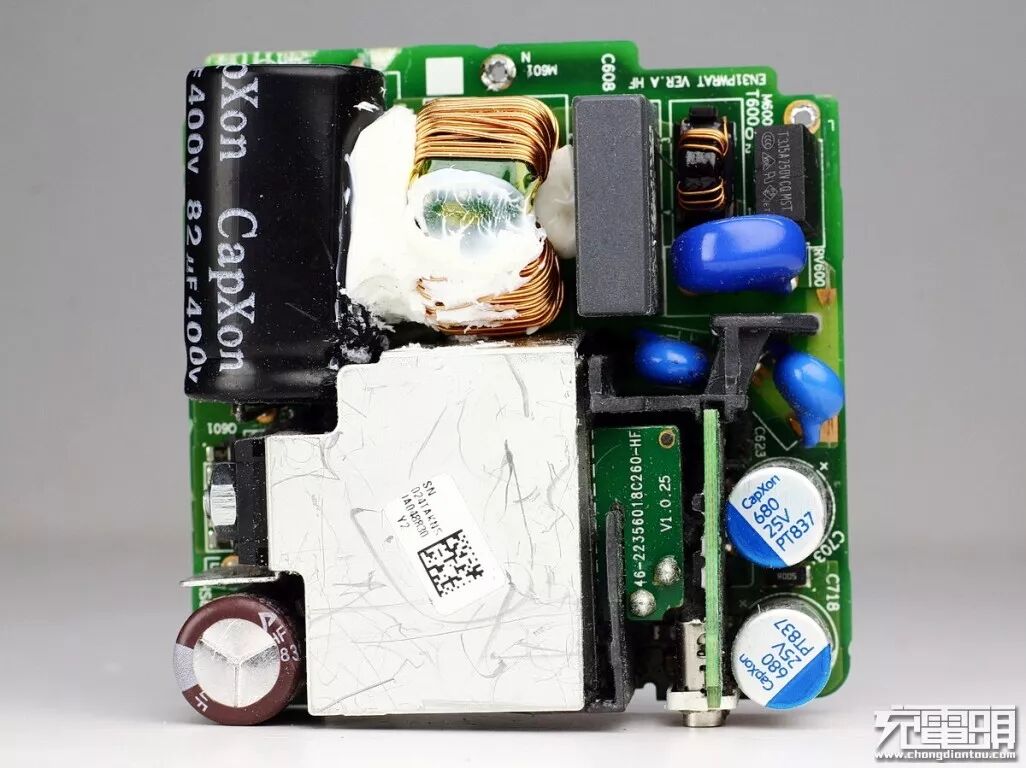

PCBA正面元器件一览。初级侧采用一颗CapXon丰宾的电解电容，规格400V 82uF，次级侧两颗25V 680uF固态电容并联滤波，品牌同样是CapXon丰宾；初、次级之间使用塑料隔离板绝缘处理。
交流输入端有安规电容、慢熔保险丝、共模电感等元器件。

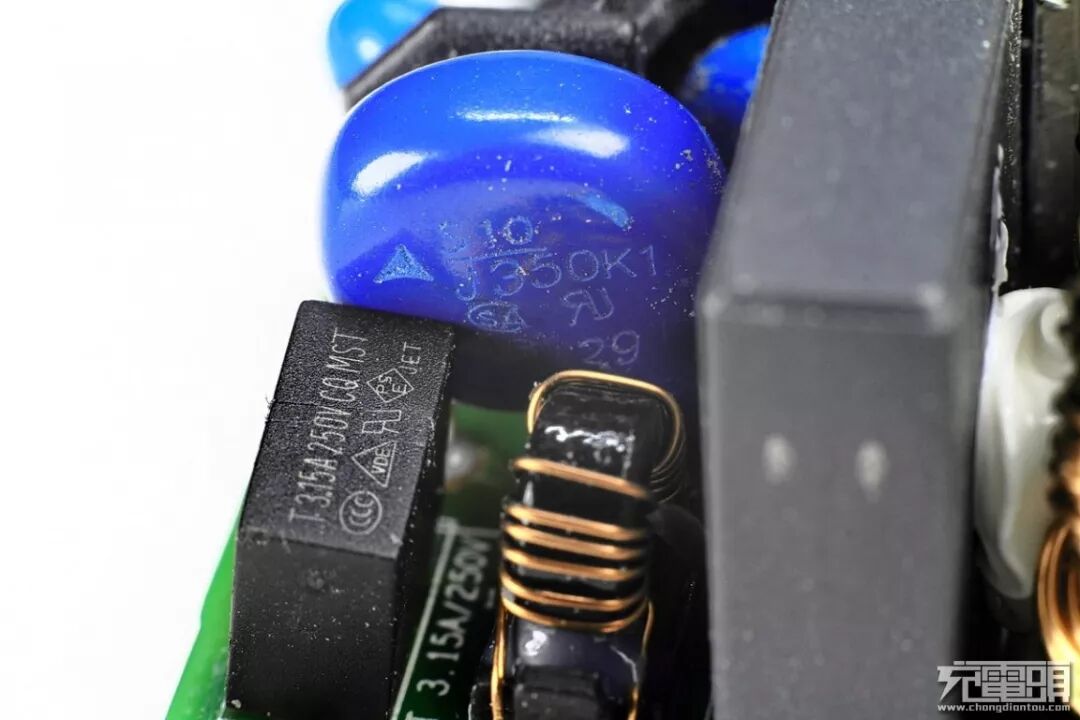

3.15A 250V慢熔保险丝特写，后面是压敏电阻，用于过电压输入保护。

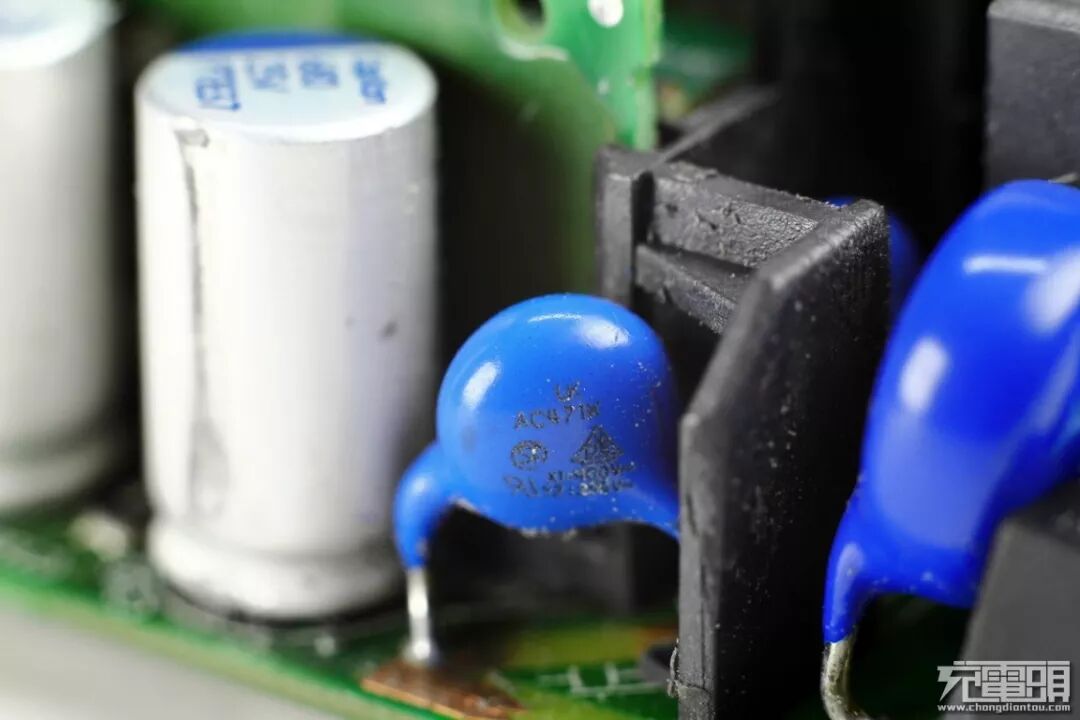

Y电容特写。

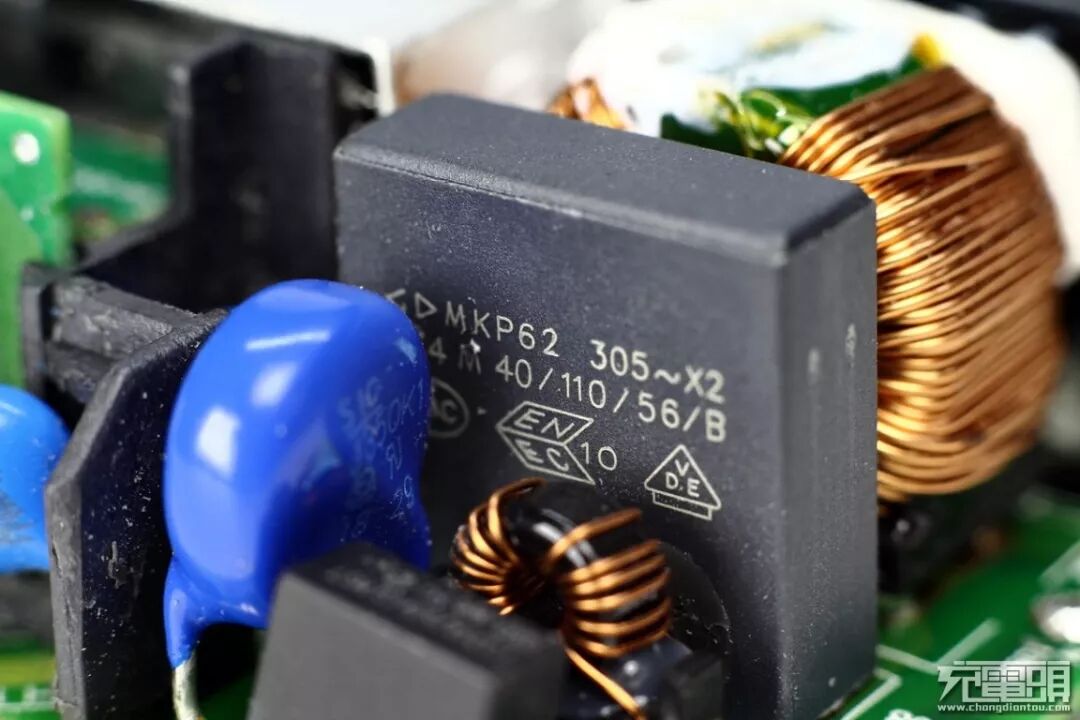

X电容特写。

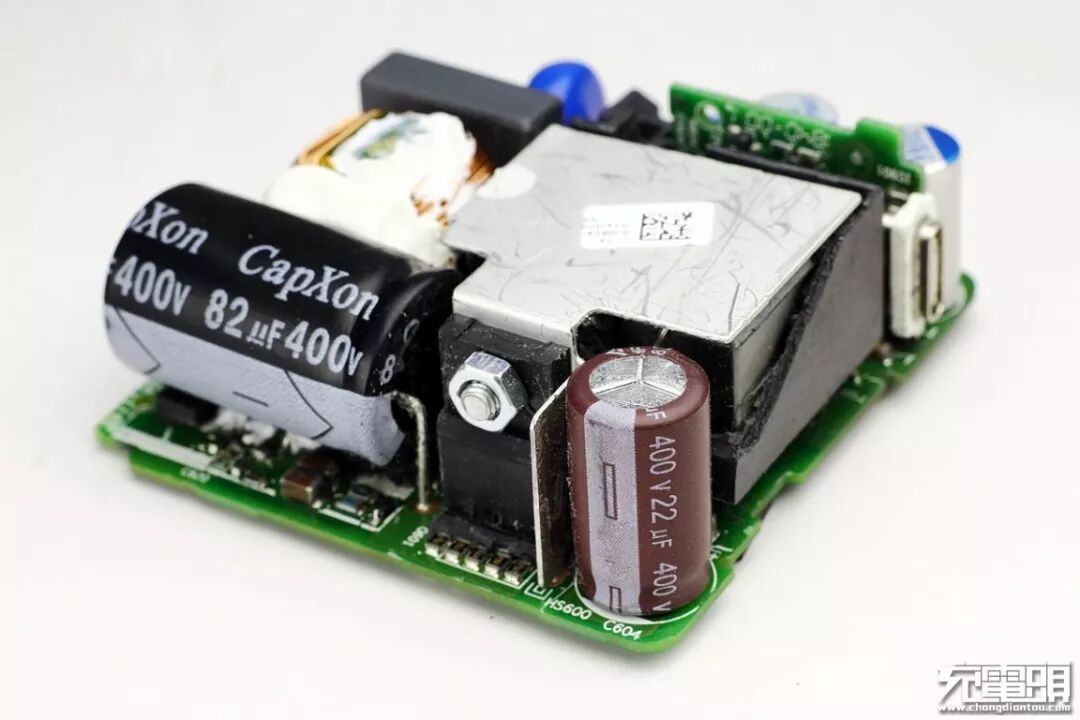

初级侧除了丰宾的电解电容之外，还有一颗规格为400V 22uF的电解电容，两颗电容之间是一颗初级开关管，使用螺钉与散热片固定。
初级开关管来自ST意法半导体，型号：18N65M2。

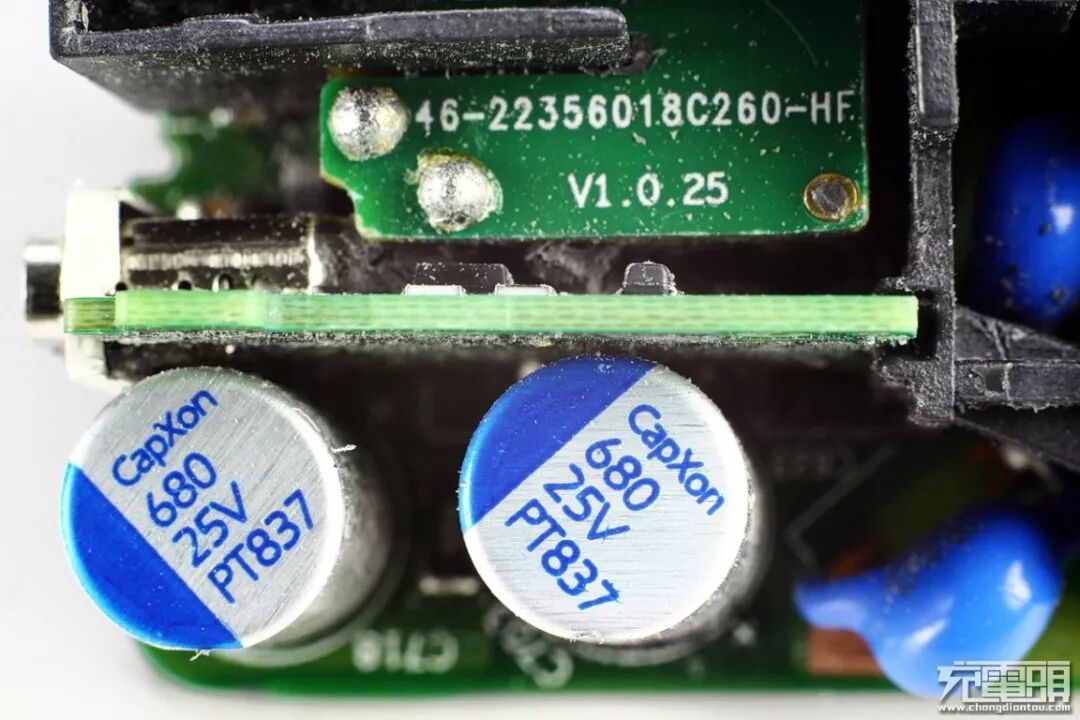

次级端输出固态电容特写，USB-C接口使用小块PCB板固定在主PCB板上。

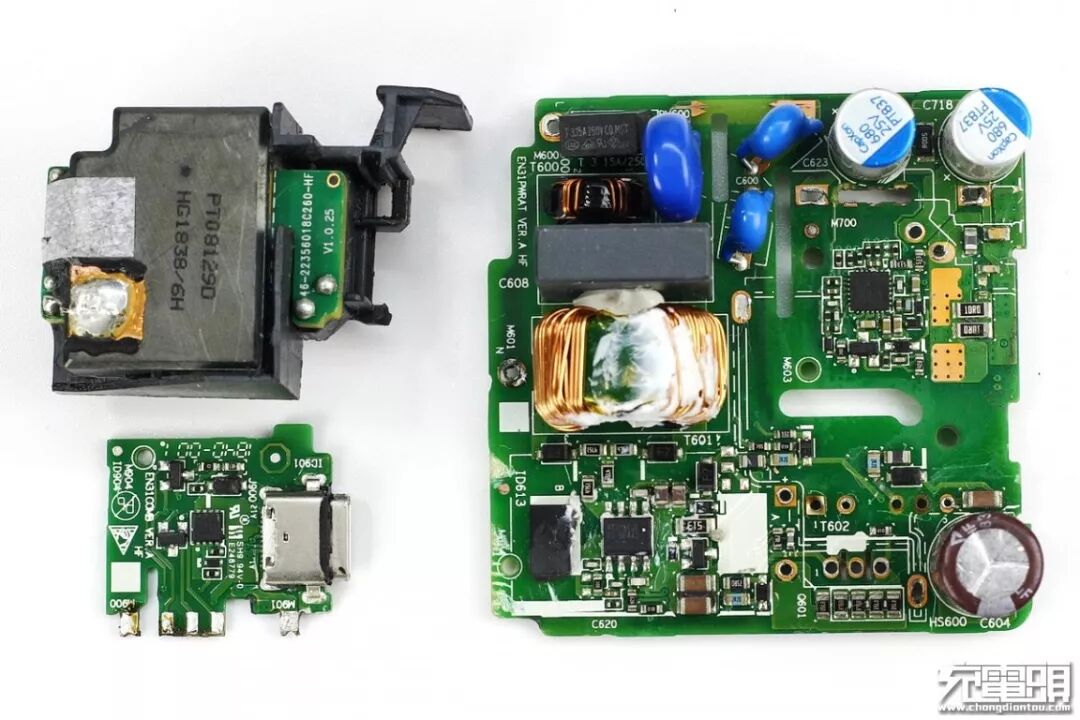

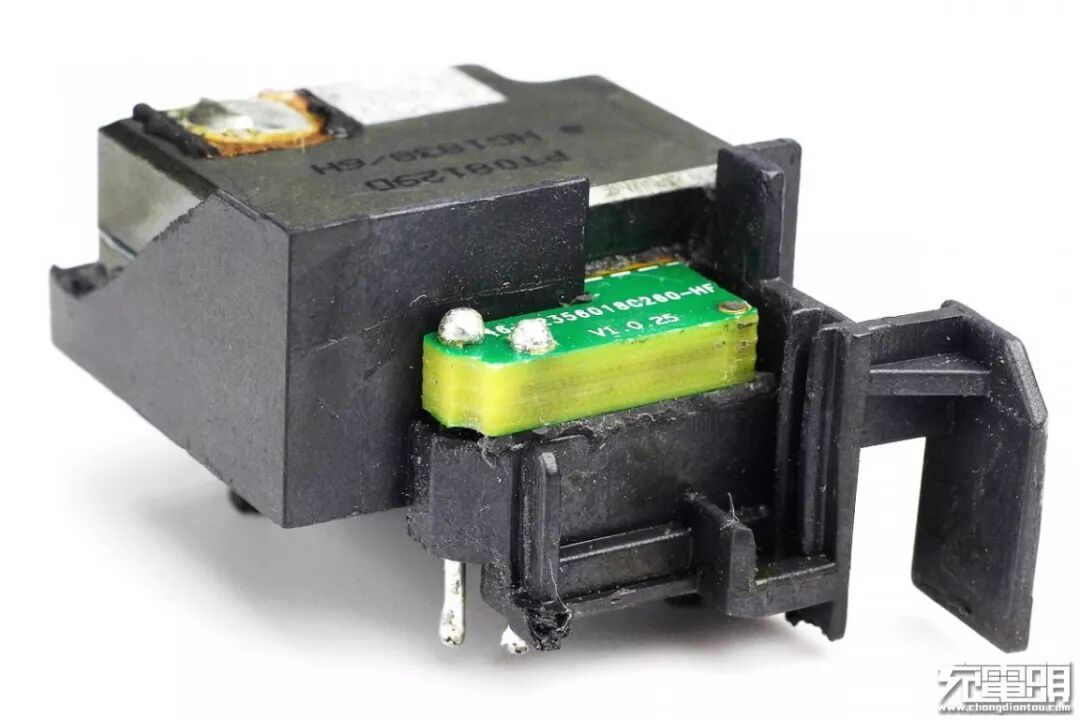

拆下USB-C接口小板和变压器模块。华为这款充电器也使用到了平板变压器，平板变压器采用全自动的方式制造，产品之间的一致性非常好，在解决电磁兼容性问题方面有优势，并且不用担心普通变压器可能存在的绝缘破损等问题，安全性能有保障。平板变压器在华为40W超级快充充电器上也见过。

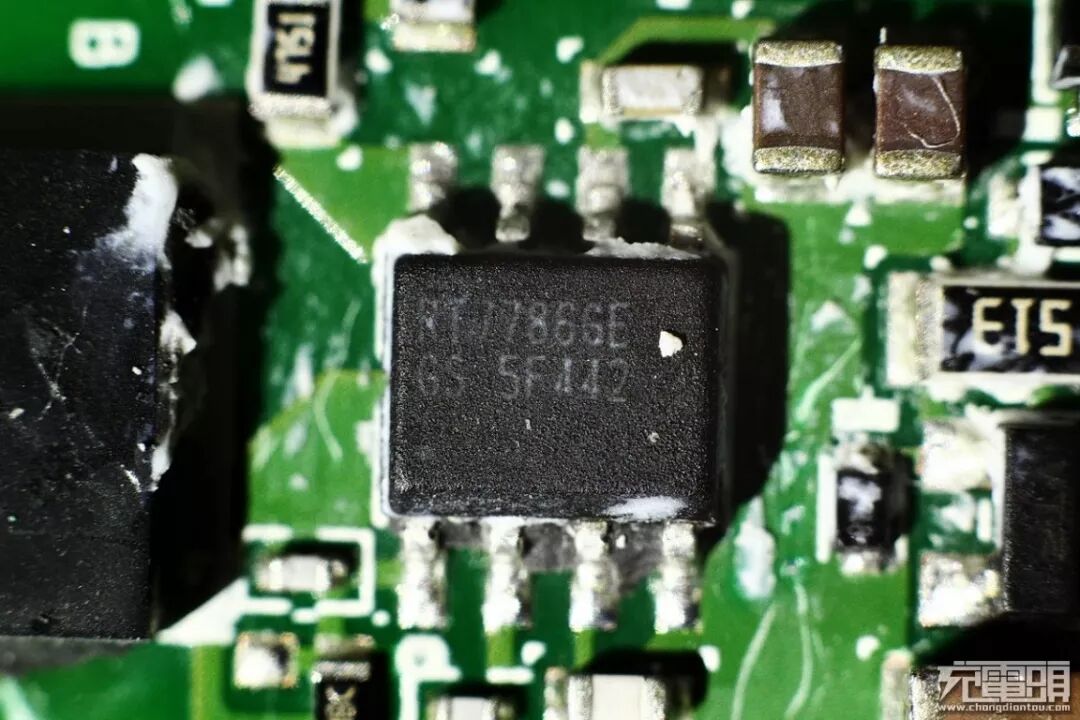

充电器采用Richtek立锜科技RT7786GE作为主控芯片。RT7786系列专门设计用于与RT7207等控制器配合使用，为USB PD或可编程电源适配器提供整体解决方案。RT7786可实现高效率，符合安全标准，在5V待机状态下功耗低于30mW。

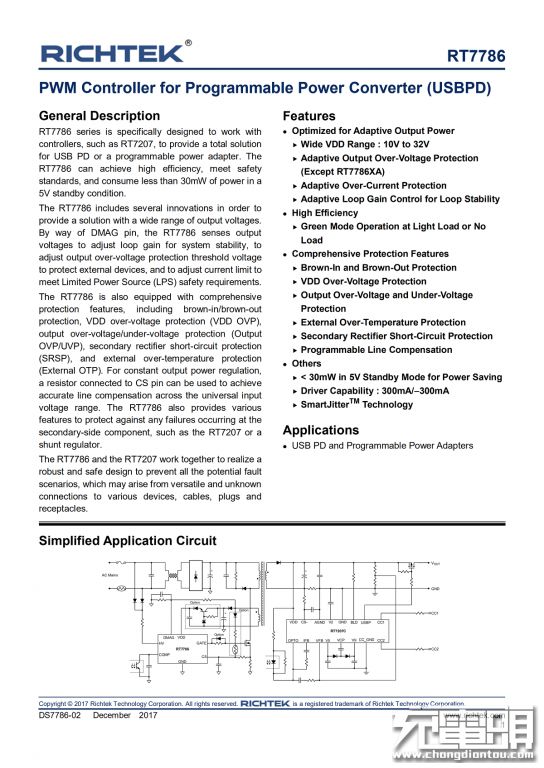

立锜科技RT7786详细规格资料。

据充电头网拆解得知，采用立锜RT7786的产品还有：华为24W USB PD充电器（日版）、CHOETECH迪奥科72W USB-C桌面充电器、华为Mate9 SuperCharger充电器、华为5V8A大电流超级快充、魅族Pro7 Plus原装充电器、任天堂Switch原装充电器、小米USB Type-C 45W电源适配器、GoPro USB PD双口充电器等。

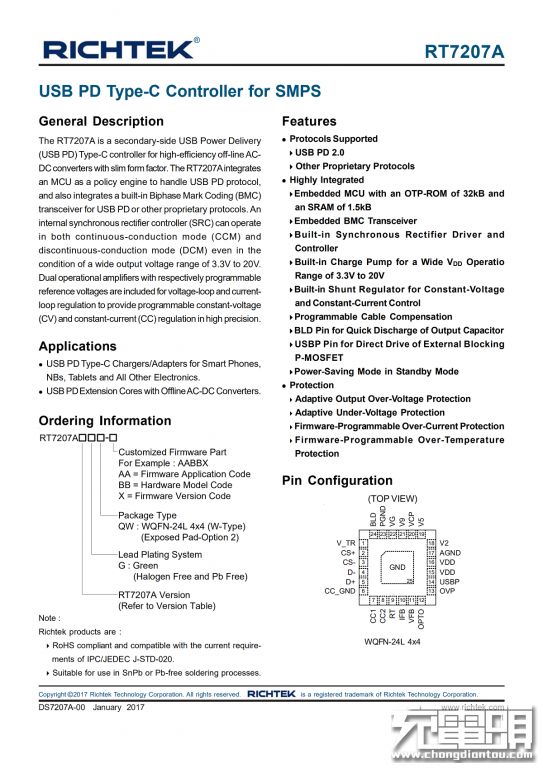

USB PD协议芯片，丝印“8C=5F 12FGC AL2”，同样来自立锜科技，实际型号为RT7207。立锜科技RT7207是具有纤薄的外形，用于高效率脱机AC-DC转换器的二次侧USB电源（USB PD）Type-C控制器。芯片整合了一个MCU来处理USB PD协议，并且整合了一个用于USB PD或其他专有协议的内置双相标记编码（BMC）收发器。即使在3.3V至20V的宽输出电压范围的条件下，内部同步整流控制器（SRC）也可以在连续导通模式（CCM）和非连续导通模式（DCM）下工作。包括具有可编程参考电压的双运算放大器，用于电压环路和电流环路调节，以提供高精度的可编程恒定电压（CV）和恒定电流（CC）调节。
立锜科技RT7207详细规格资料。

据充电头网拆解得知，采用立锜RT7207的产品还有：任天堂Switch原装充电器、小米笔记本原装USB PD 45W电源适配器、华为5V8A大电流超级快充充电器、华为Mate 9原装SuperCharge充电器等。

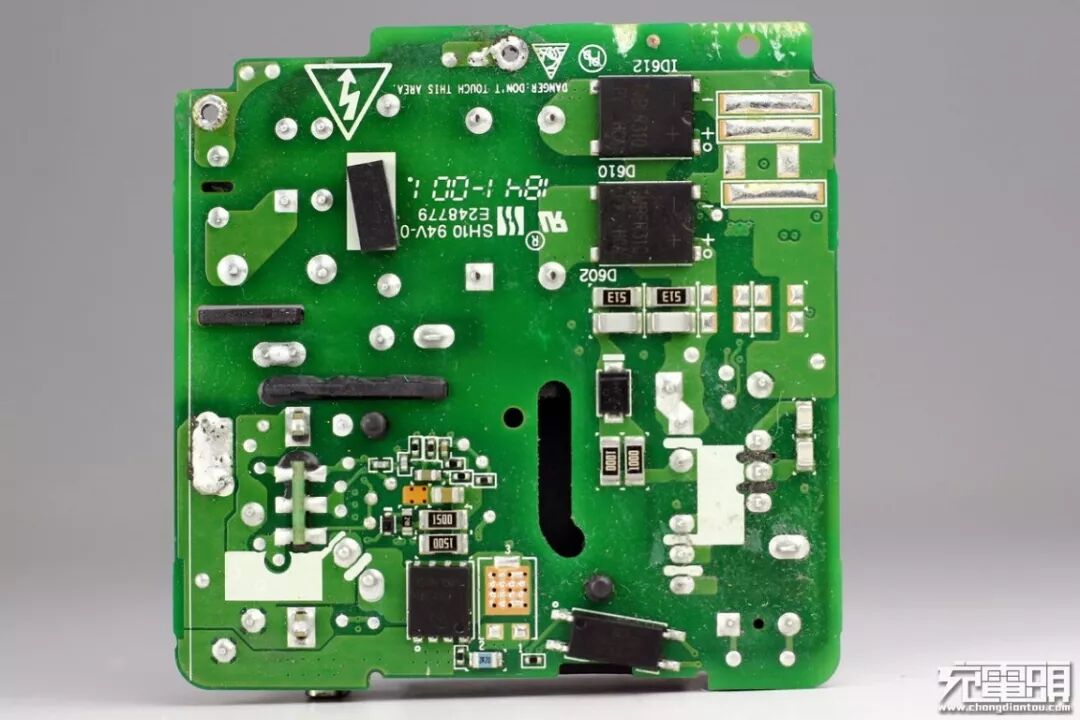

PCB板背面一览。
两颗分立的整流桥，这样做均分发热，对散热有利，成本也会比较高。

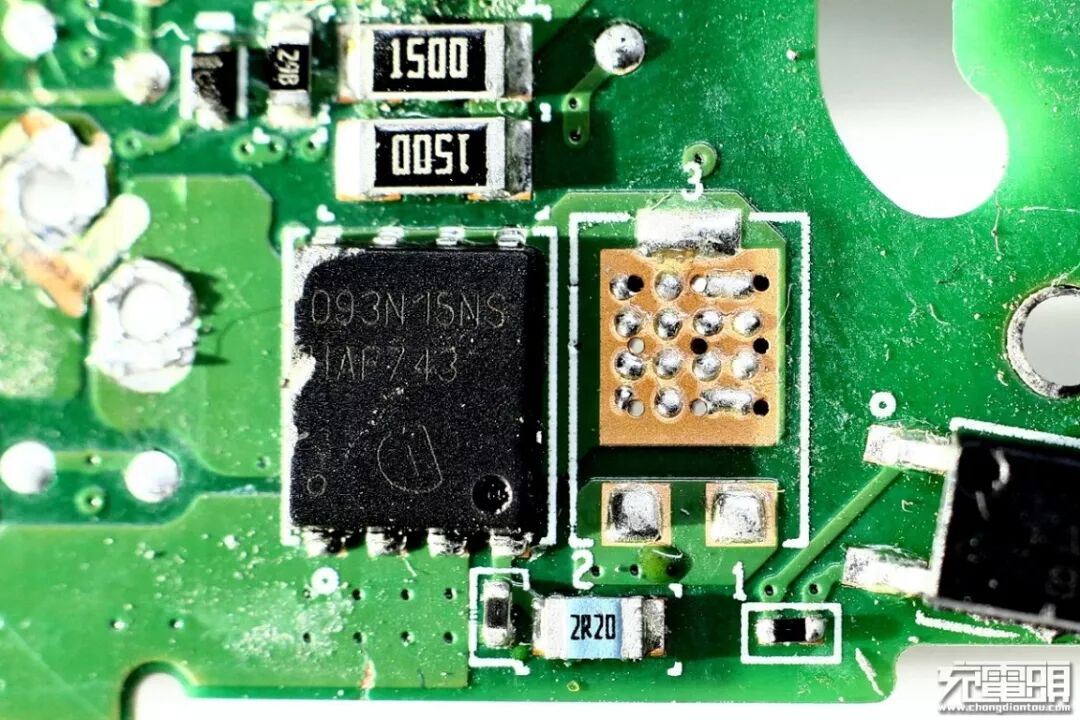

次级同步整流管，来自Infineon英飞凌，型号BSC093N15NS。

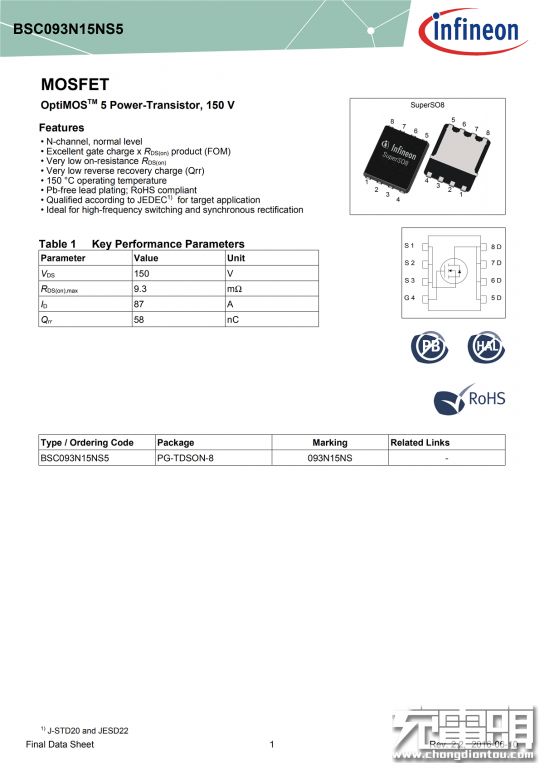

英飞凌BSC093N15NS详细规格资料。

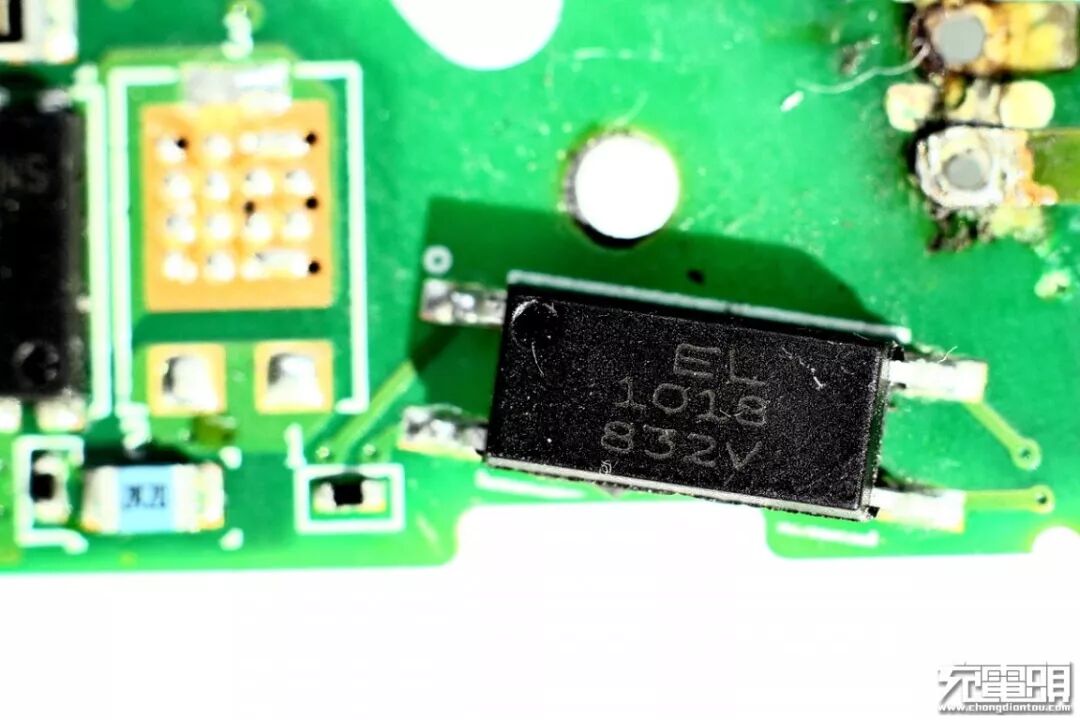

来自EL亿光的光耦。

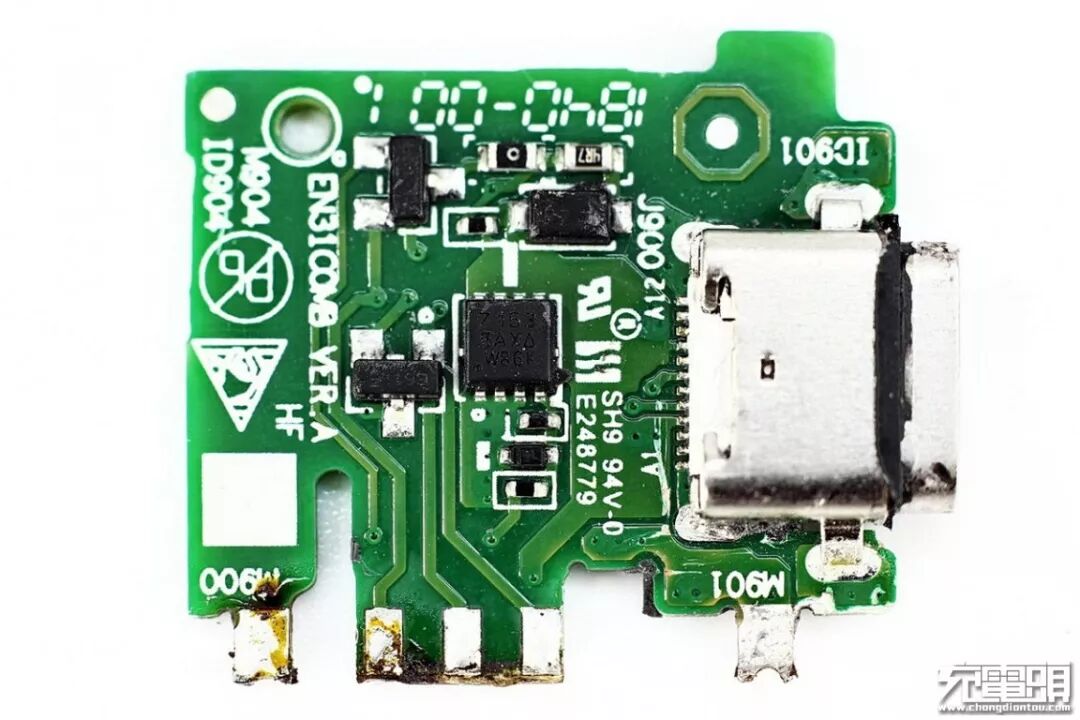

焊接USB-C接口的小PCB板正面有一颗输出MOS管。USB-C接口输出开关管，vishay si7153dn。

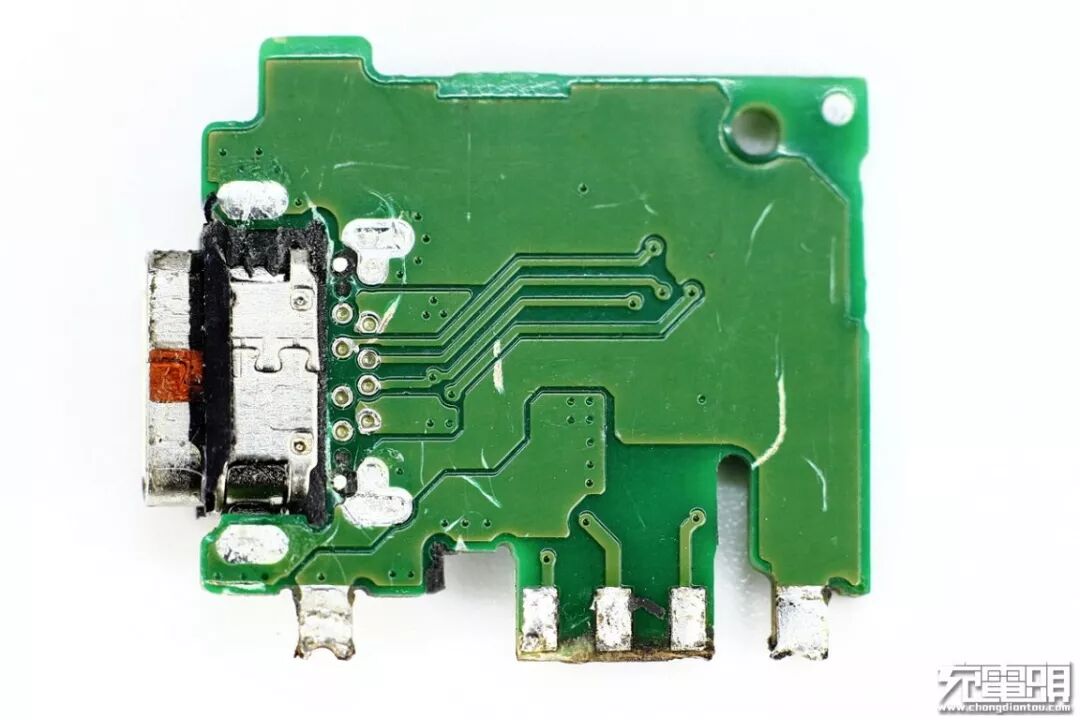

PCB板背面没有元器件，USB-C座子采用过孔贴片焊接。

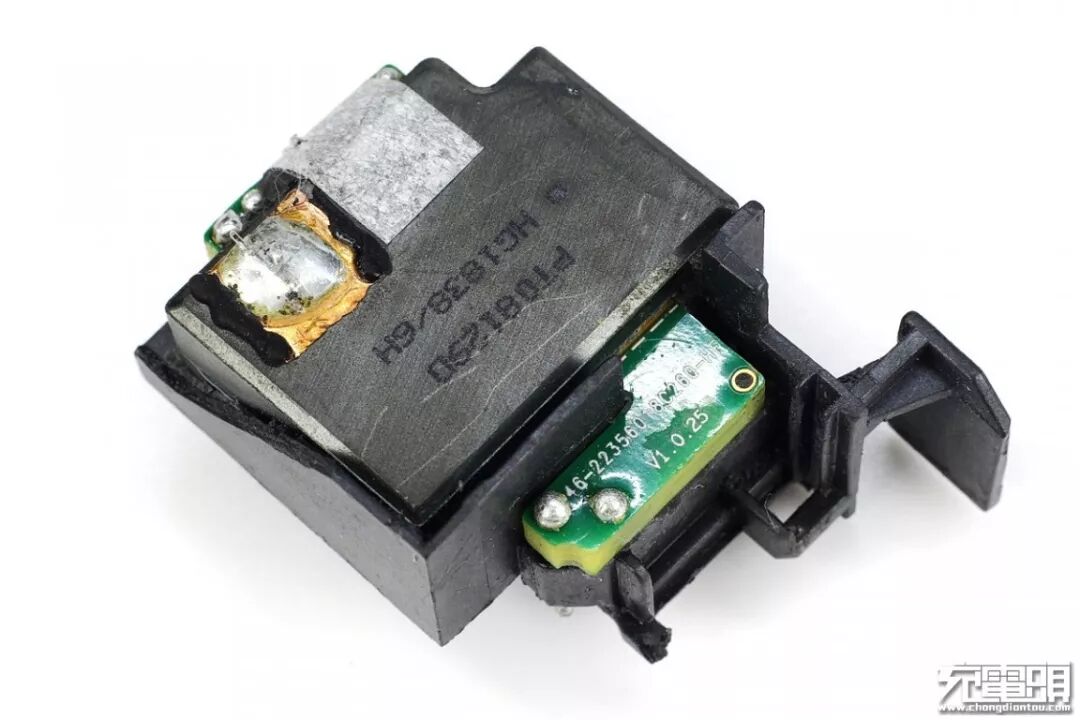

平板变压器上有丝印信息。

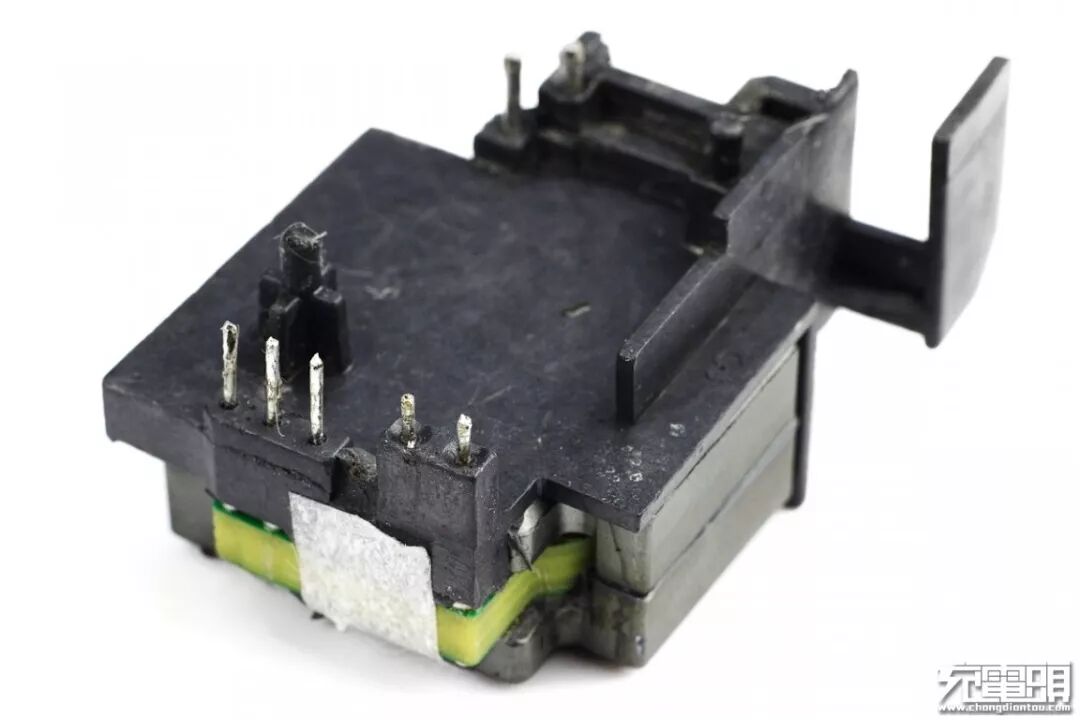

变压器插脚特写。
变压器使用很厚一块PCB板，将传统的线圈印刷在PCB板内，缩小变压器体积；变压器外围很大一部分是塑料绝缘骨架。
充电器全部拆解完毕。

充电头网拆解总结
作为笔记本电脑的标配充电器，华为这款充电器不仅支持USB PD快充协议，还支持QC3.0、QC2.0快充，可用来给高通快充手机、移动电源快速充电，这是华为留给用户的一个彩蛋。

通过拆解我们可以了解到，华为这款65W USB PD充电器的控制部分采用立锜RT7786和立锜RT7207构成；内置平板变压器，在产品体积上具有很大优势，整体性也很好。同时，充电器内部使用了大面积的散热片，并使用大量灌胶起到导热的作用，保证大功率输出时的稳定性能。整机的用料和做工依然保持业界领先水准。
