拆解报告：OPPO 20W VOOC闪充移动电源
----- 充电头网拆解报告 第817篇 -----
在2019年年初，OPPO与皮卡丘联名推出了50W SUPERVOOC移动电源PB001，这也是首款支持OPPO 50W SuperVOOC快充的移动电源，充电头网在第一时间内便对这款移动电源进行了详细的拆解分析。
几个月之后OPPO再次发布了50W、20W、18W三款快充移动电源，进一步丰富了旗下快充移动电源配件类目。至此，OPPO用户不用担心自己的手机再无快充移动电源可用，充电体验瞬间上了好几个台阶。
为了给大家带来更丰富的移动电源设计参考案例，充电头网将这款移动电源一并购回，并且进行了深入的拆解分析。在前不久，我们已经为大家带来了OPPO 18W双向快充移动电源的拆解报告，接下来进入第二款产品的拆解–OPPO 20W VOOC闪充移动电源。
一、OPPO 20W VOOC闪充移动电源外观

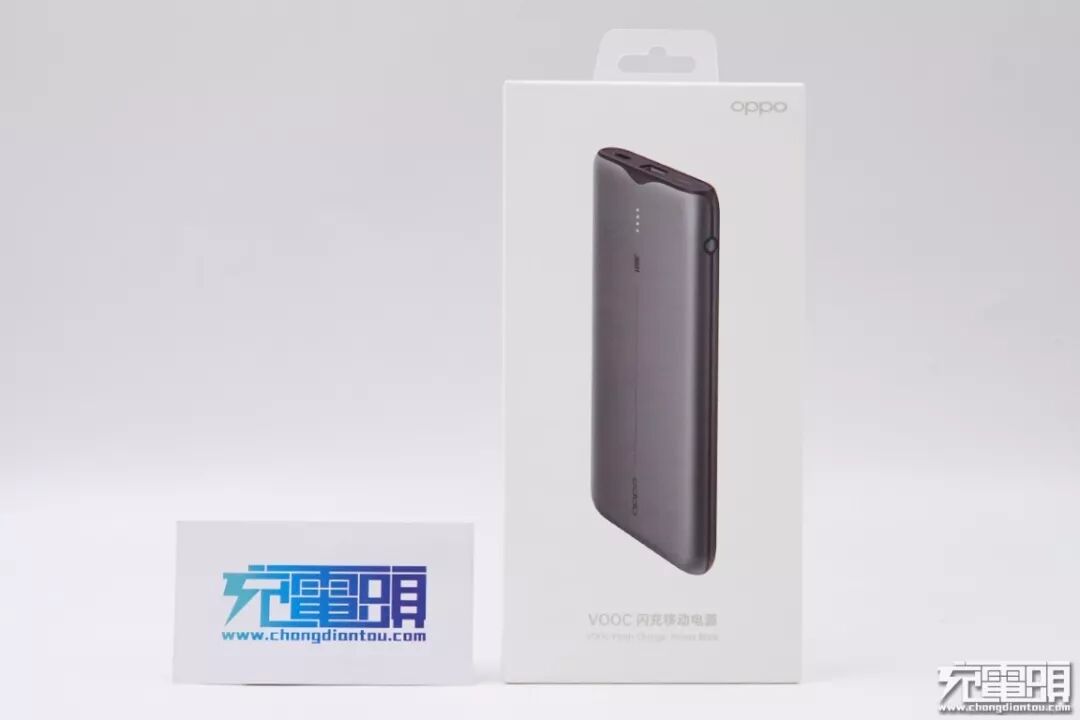

带挂钩设计的白色包装盒，正面印着移动电源的外观图片，右上角为OPPO的logo，底部有VOOC闪充移动电源的中英文字样。
侧面也有OPPO的logo。

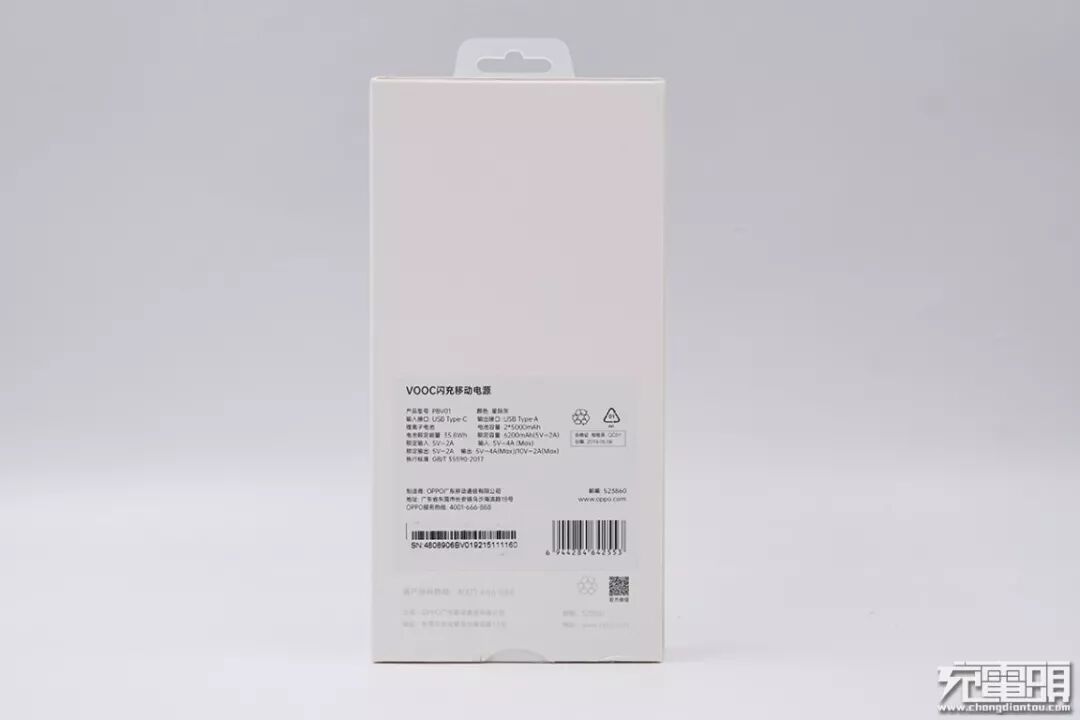

包装盒背面贴有产品参数信息的贴纸。

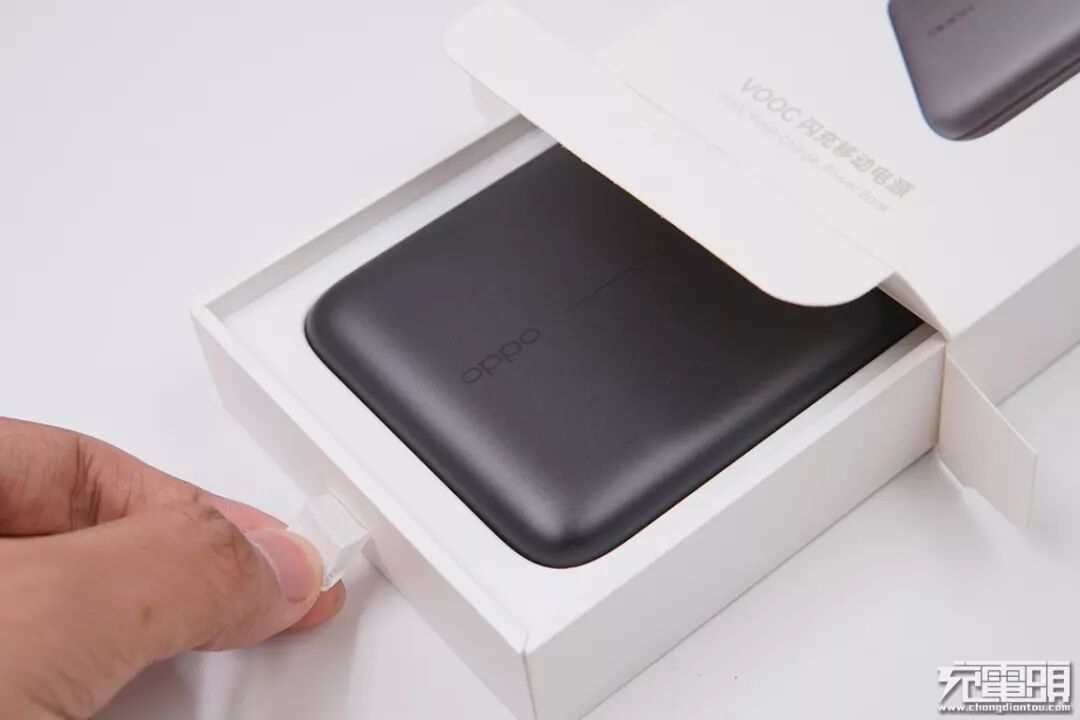

抽屉式的包装盒设计，里面采用塑料与纸质组合而成的内衬，抽屉式的纸盒边缘设计了一盒拉环，可以很方便的将移动电源取出。
包装盒内产品一览，包含移动电源本体，支持VOOC闪充的USB-A to USB-C充电短线以及使用使用说明书。

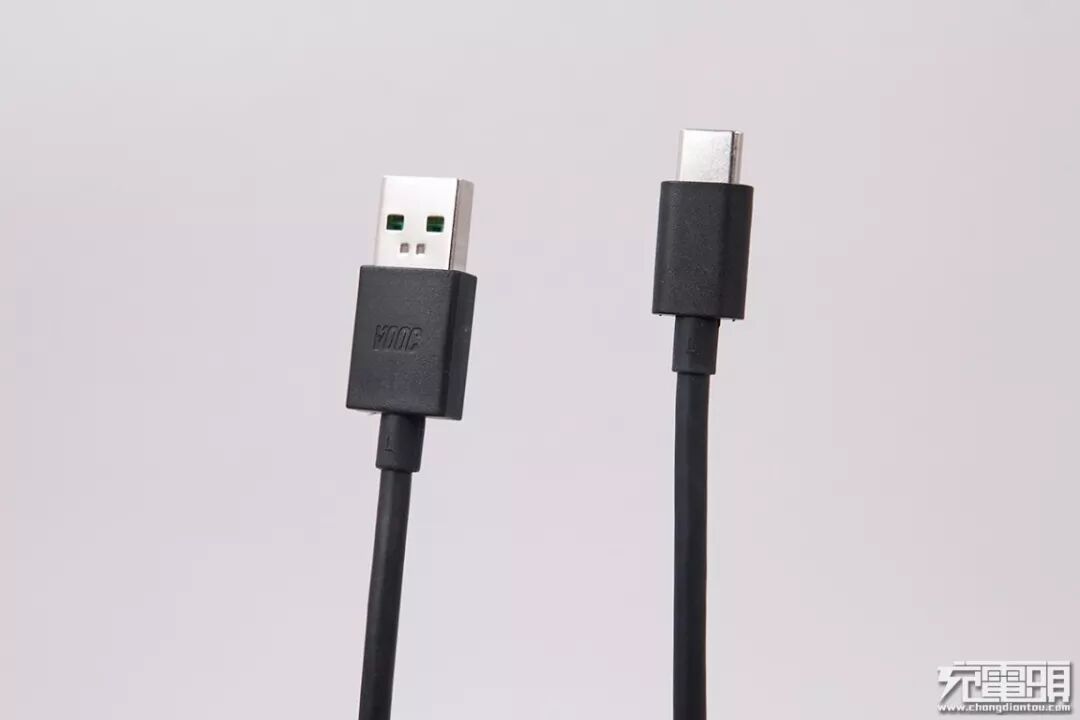

USB-A接口处印有VOOC的标志。

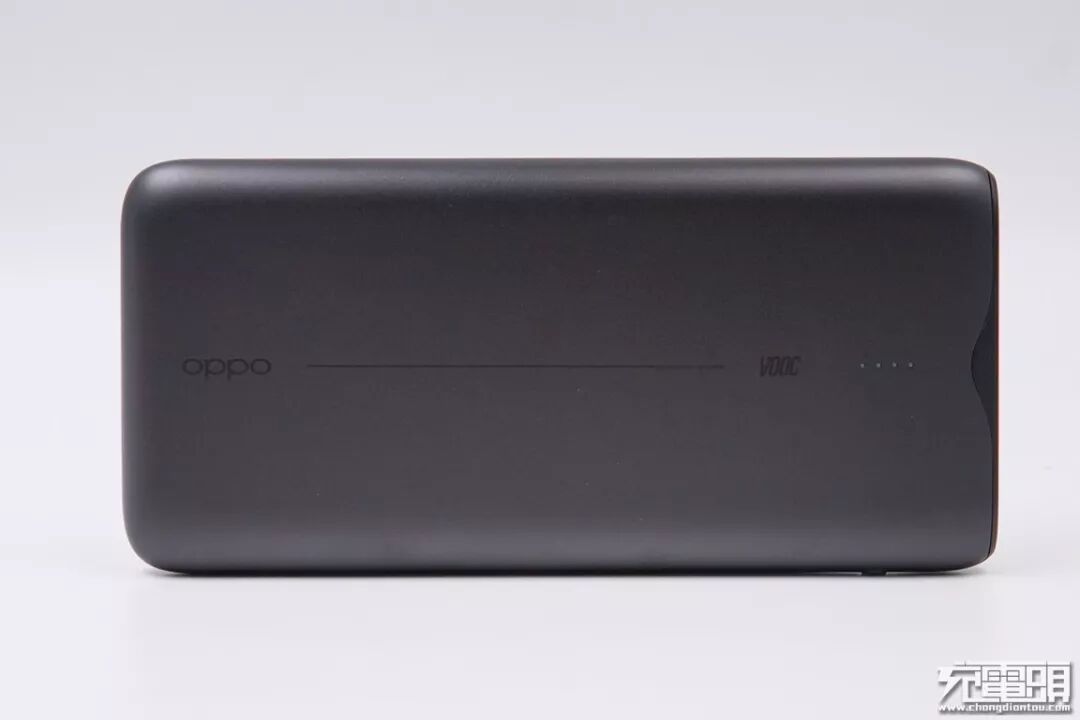

移动电源采用的深灰色的外观，外形尺寸与此前拆解18W基本一致。不同之处在于，这款移动电源采用的是合金材质的外壳，表面为非常细腻的喷砂工艺和阳极氧化处理，手感极佳。正面沿中轴线印着OPPO、VOOC字样，并有四颗电量指示灯。

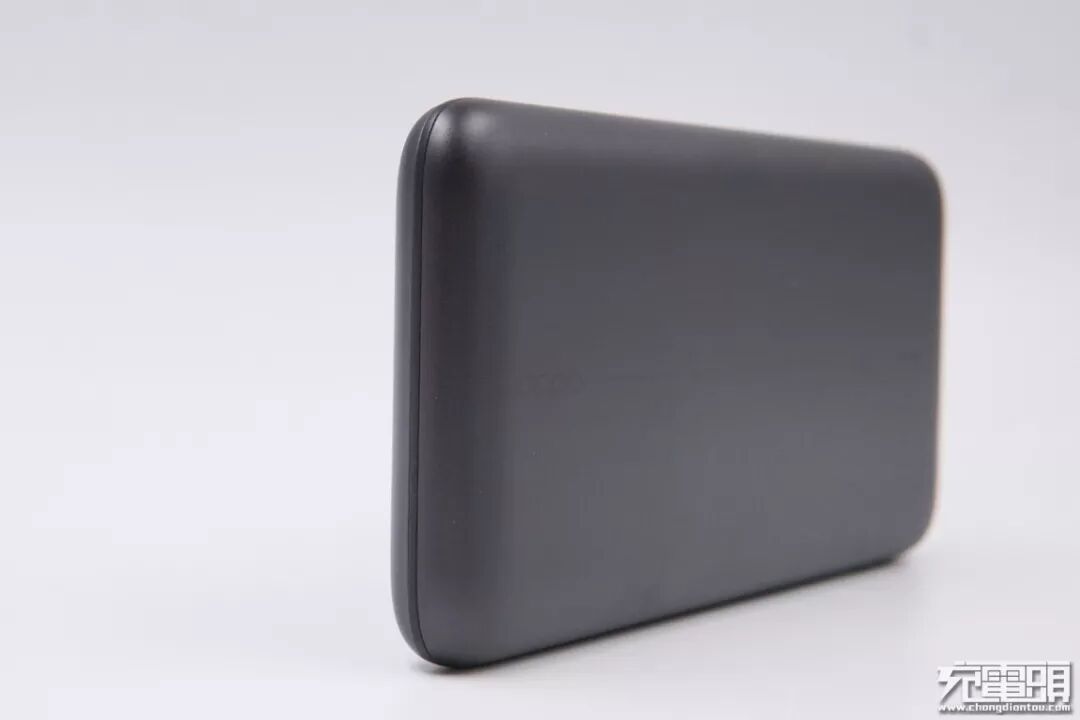

移动电源的中框为塑料材质，颜色较金属外壳略深，产品整体设计非常圆润，拿在手上非常顺滑。
充电接口与中框为一体设计，配备一个USB-C输入接口和一个USB-A输出接口，USB-A接口采用绿色胶芯，并在中框上印有10000的字样。

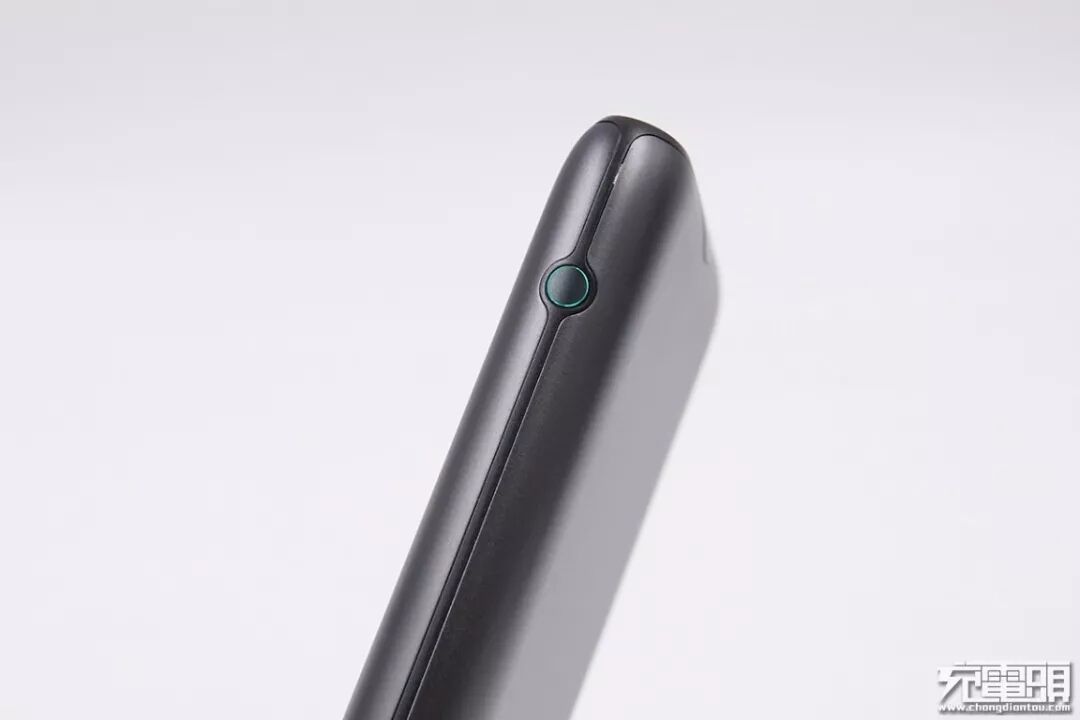

侧面靠近充电接口的位置有一个电源按键，金属键帽，边缘为阳极氧化，成亮绿色。

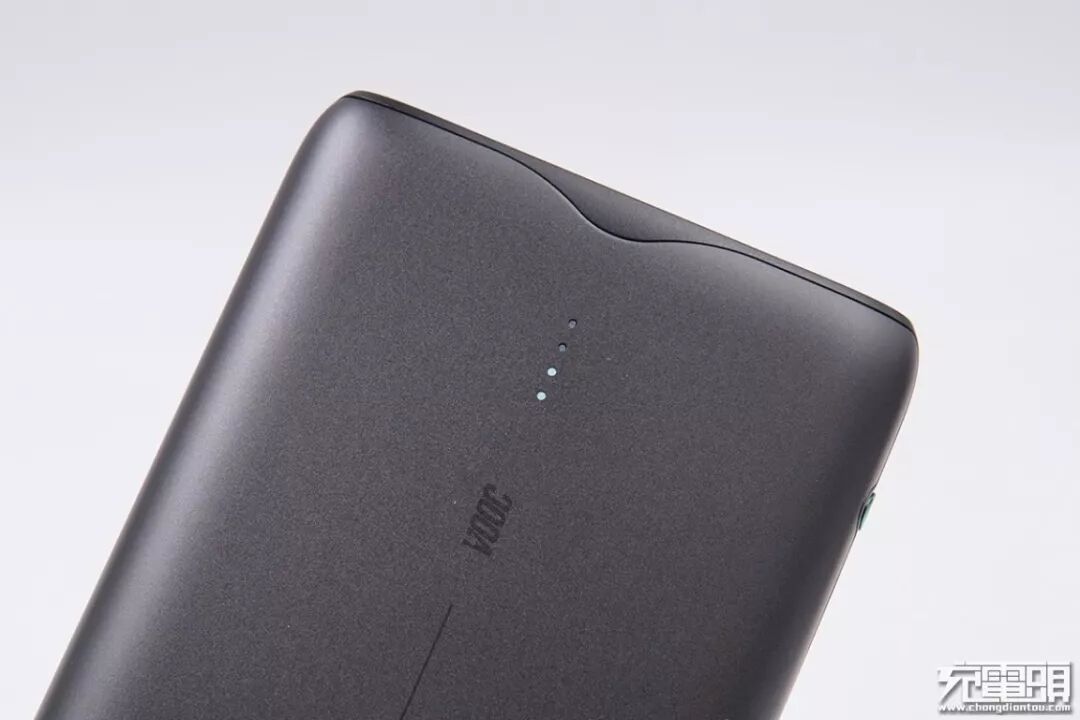

按下电源按键，LED电量指示灯会亮起。

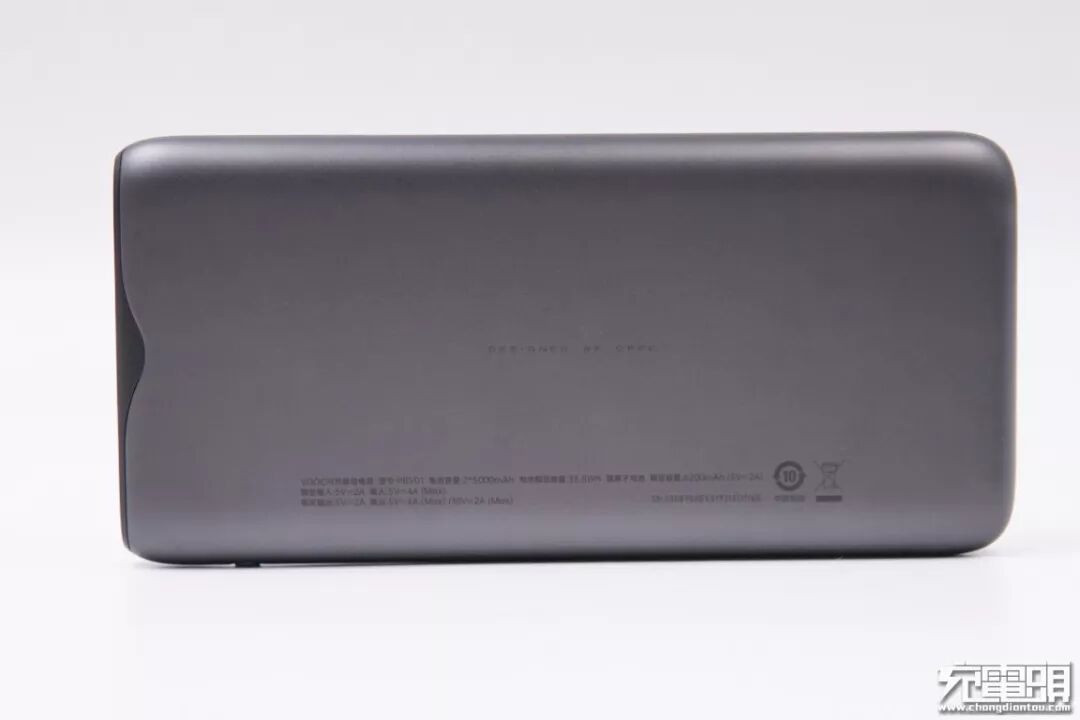

移动电源背面居中印着DESIGNED BY OPPO的字样。底部为产品的具体参数信息。
移动电源型号：PBV01，电池容量：2*5000mAh（Typ）；电池额定能量：35.8Wh，锂离子额定容量6200mAh（5V/2A）；额定输入为：5V/2A，同时支持5V/4A输入（Max）；额定输出为：5V/2A，同时支持5V/4A或者10V/2A输出。

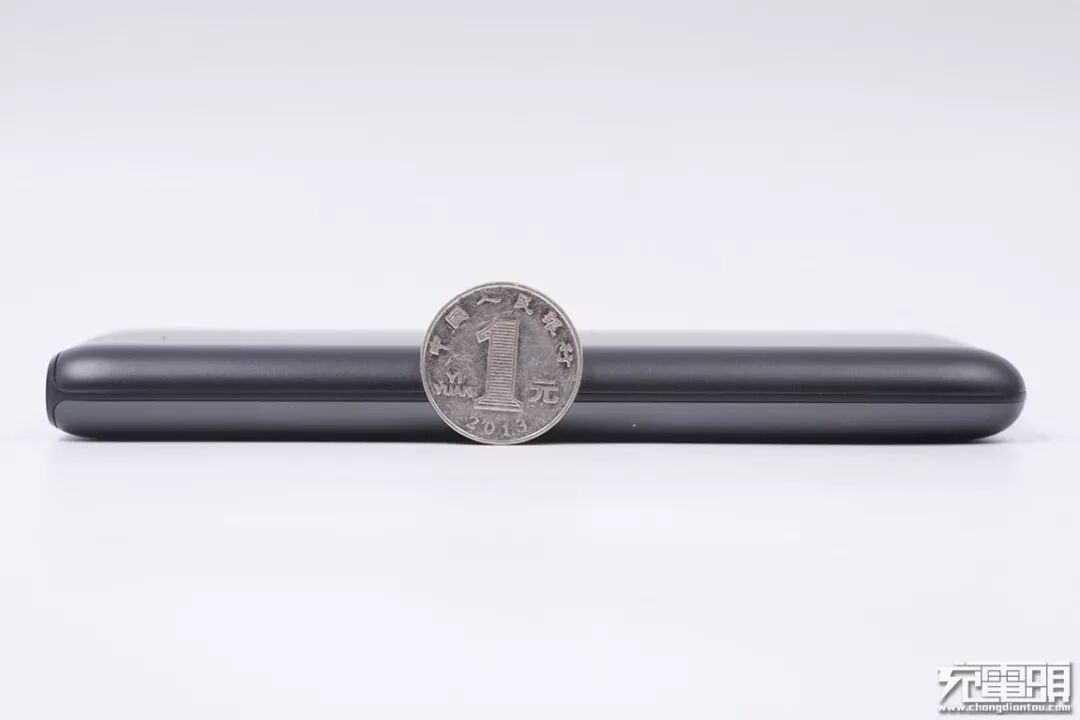

移动电源的厚度比1元硬币直径的二分之一稍大。

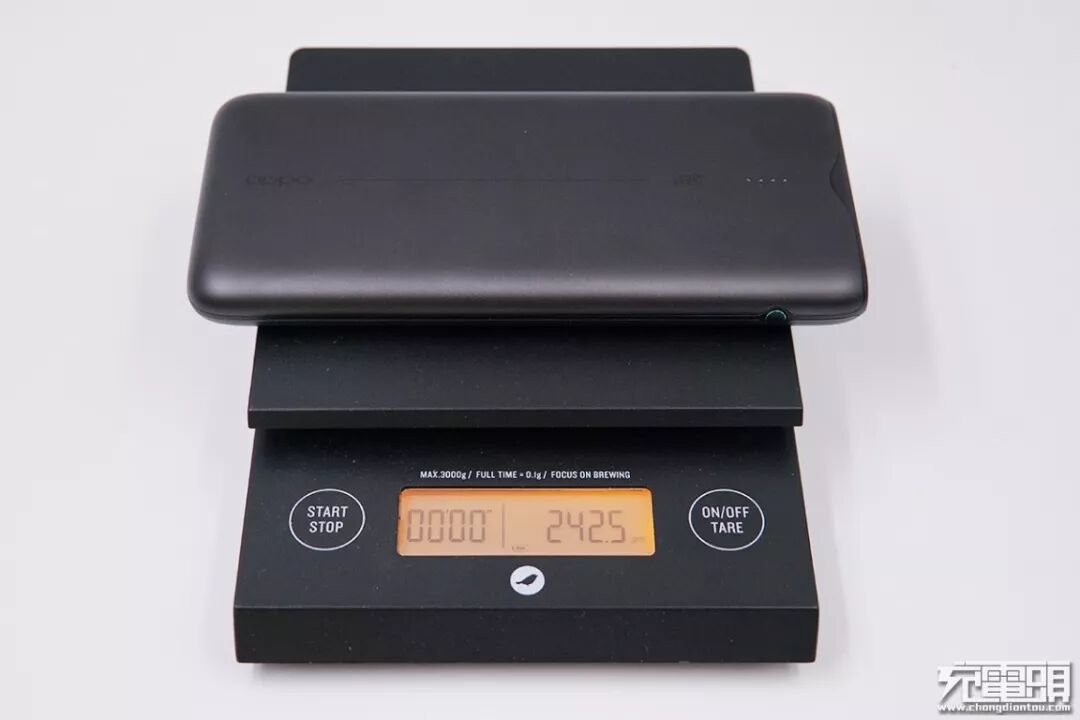

重量约为242g。
与iPhone XS Max对比，长宽尺寸相当。
使用ChargerLAB POWER-Z FL001SUPER检测USB-A口的输出快充协议，结果显示不支持常见的高压快充协议。
二、OPPO 20W VOOC闪充移动电源拆解

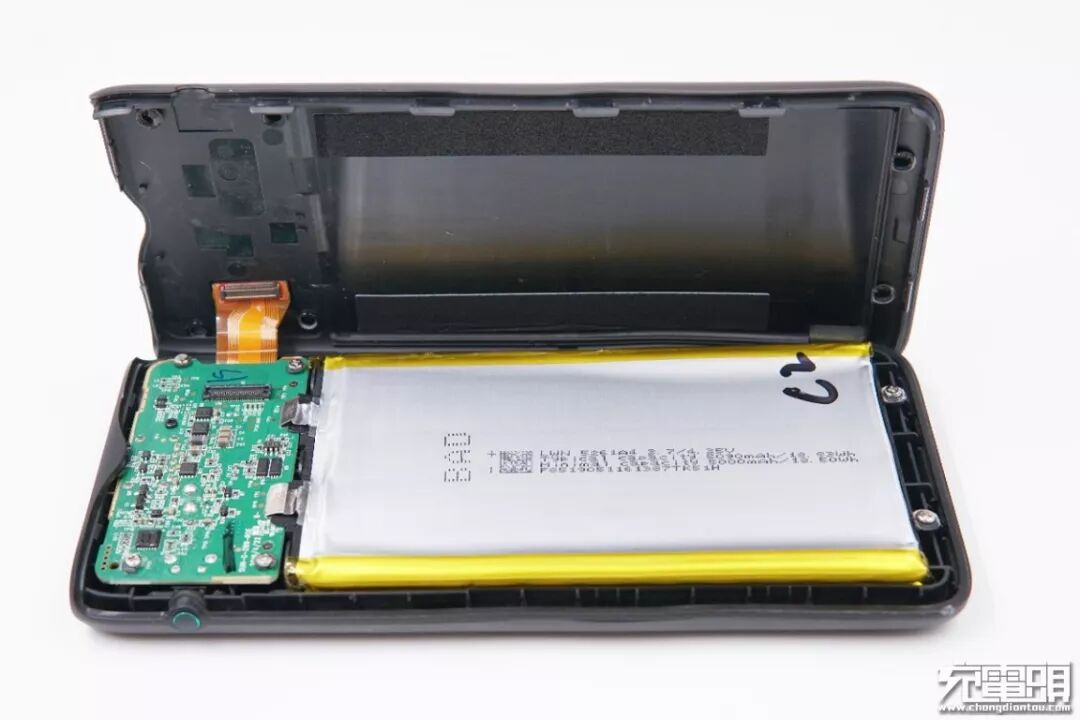

拆开移动电源的外壳，我们发现其外壳为两层设计，内侧为PC+ABS材质，外层为金属材质。绿色PCB板，聚合物锂离子电芯，PCB板占用了约四分之一的空间。
PCB板通过5颗螺钉固定在外壳上。电芯与PCBA之间为镍带连接，每根镍带上有8个焊点，非常整齐。

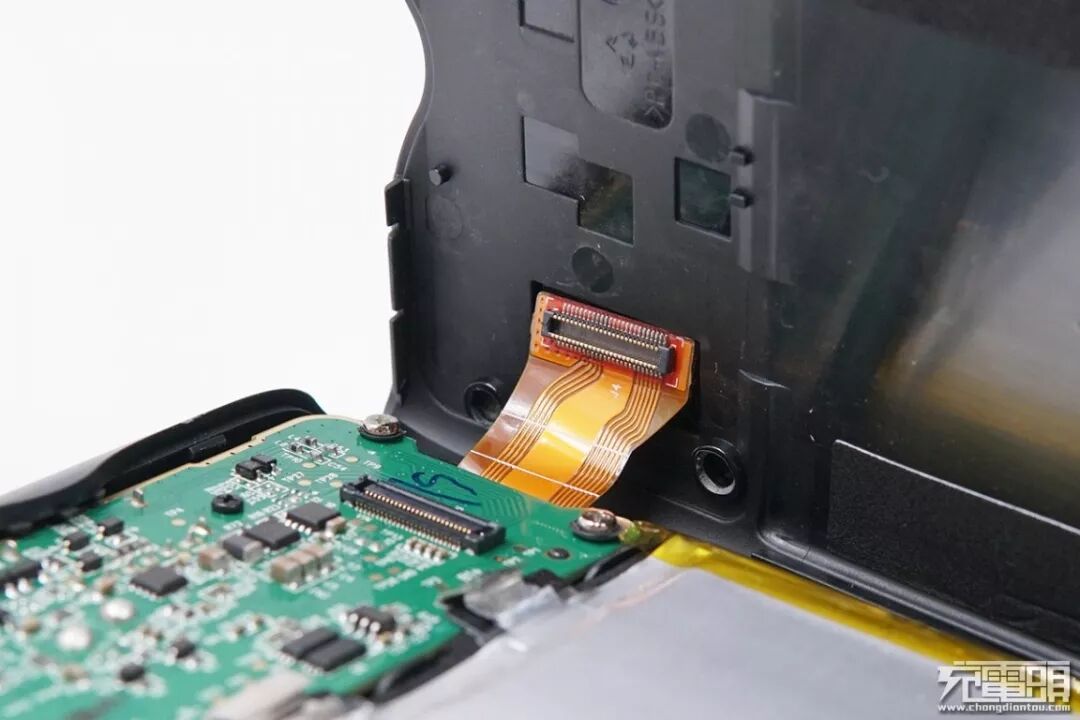

USB-C接口与PCB板之间由柔性电路板连接，多个端子并联，降低电阻。

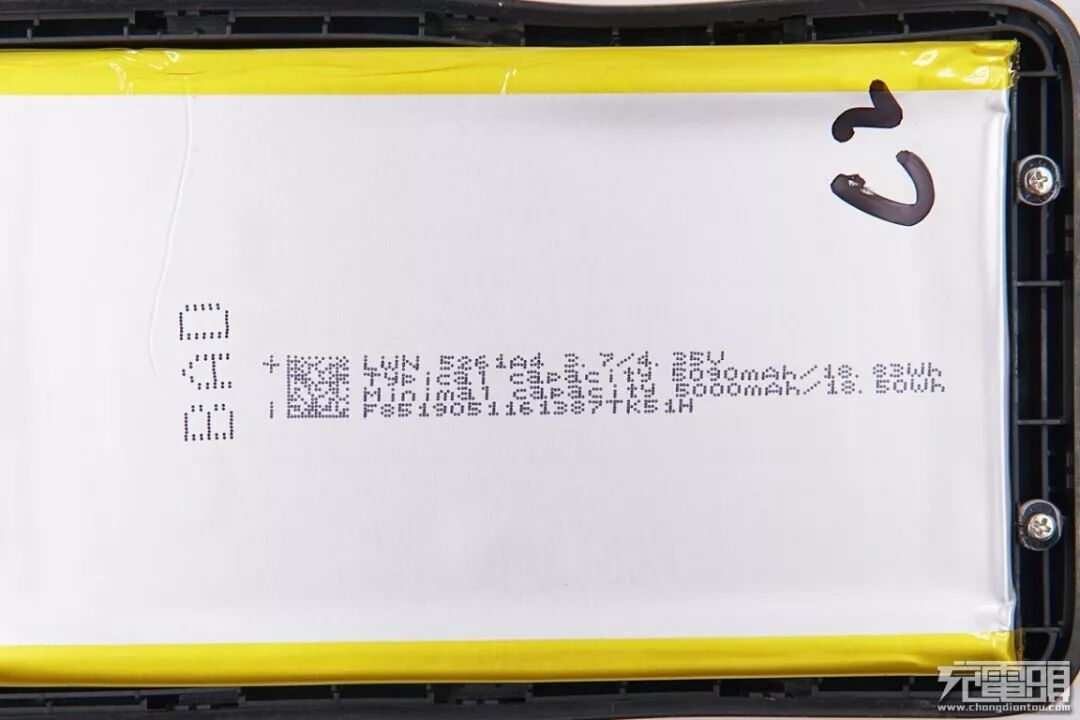

电池部分来自锂威新能源，充电限制电压为4.35V，均压3.7V。单片容量为5090mAh，18.83Wh（Typ）。

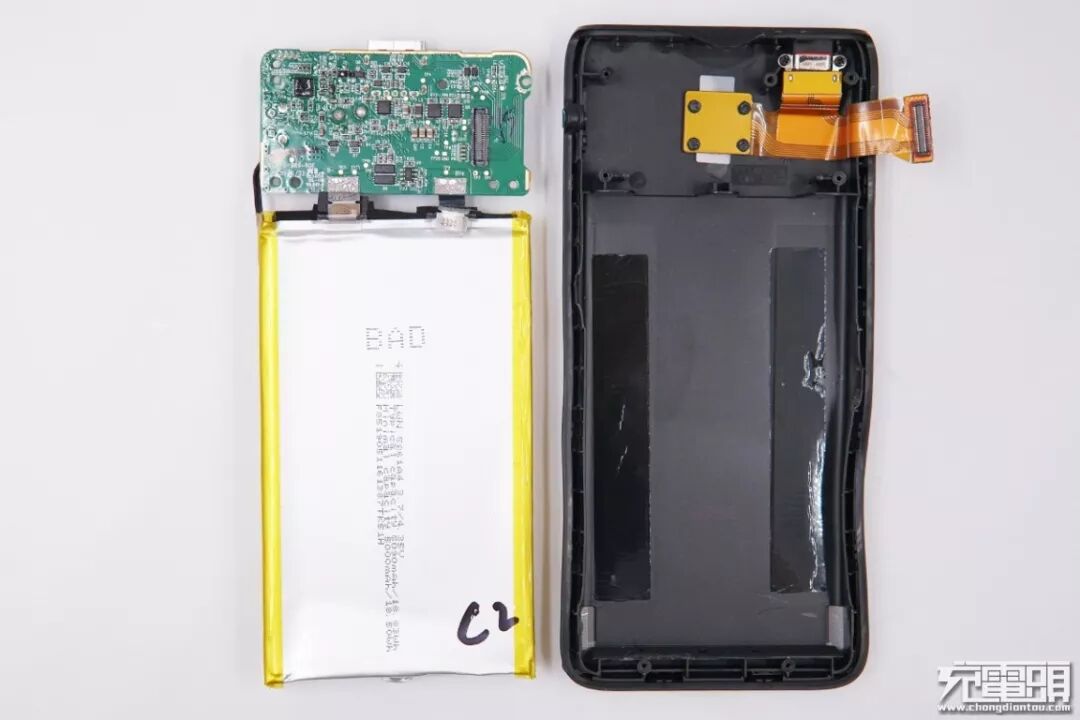

将PCB板、电池部分从外壳中分离。

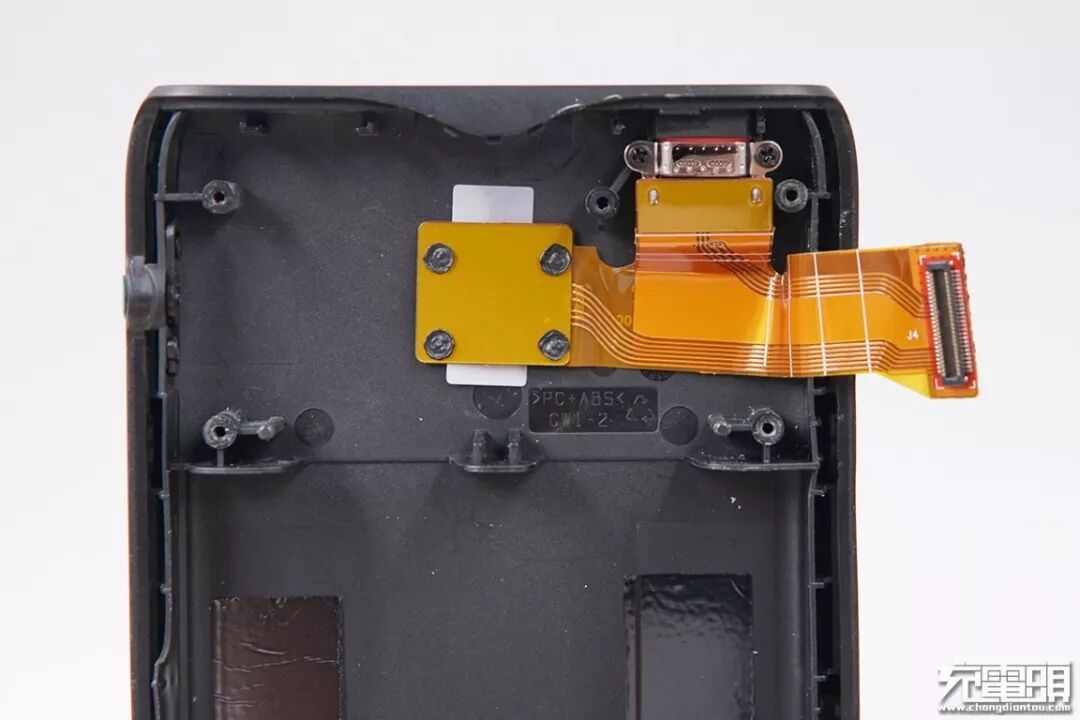

USB-C接口采用螺钉固定在外壳上，连接USB-C接口的柔性电路板同时还控制着LED灯。LED灯部分由四根立柱定位并且在装配之后通过热熔的方式将其固定在外壳上。

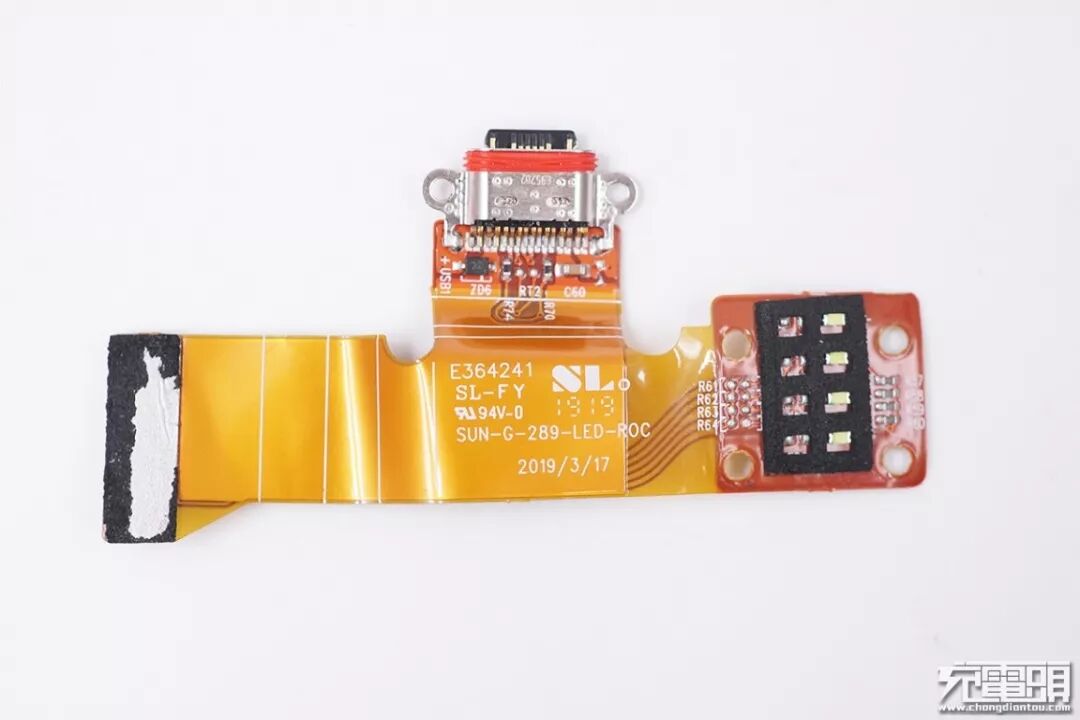

拆下柔性电路板，USB-C接口和我们上次拆解的皮卡丘定制版的OPPO 50W SuperVOOC快充移动电源一致，金属外壳部分比较短，舌片外露，并采用橡胶防尘环设计；LED灯部分加装有泡棉，避免漏光。

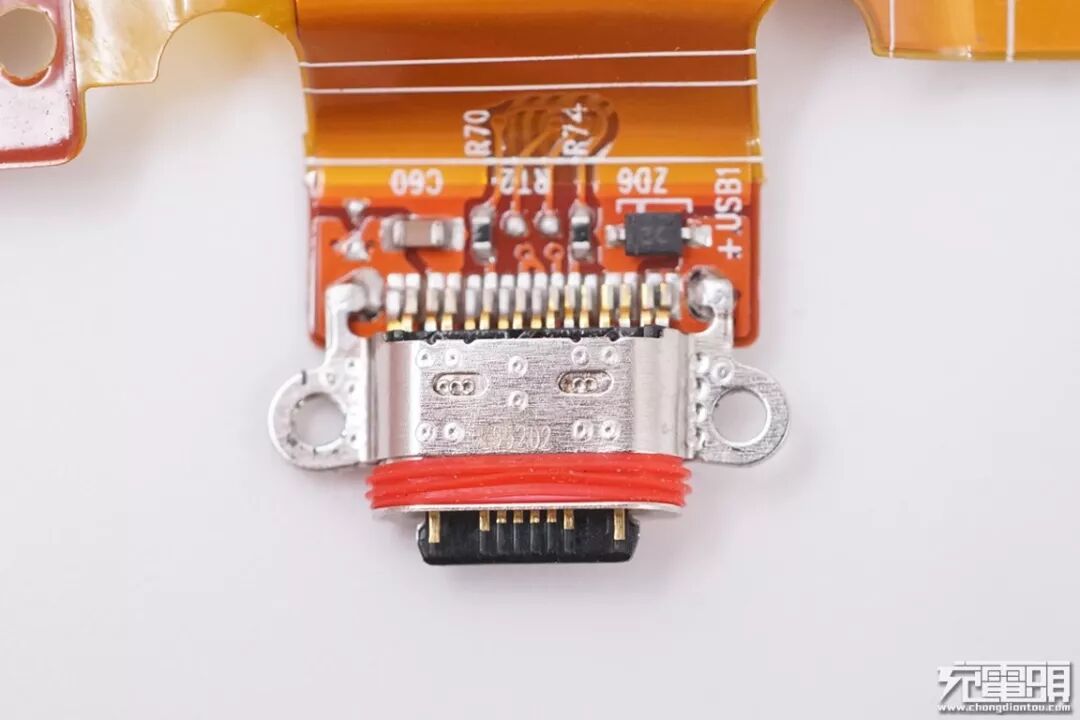

USB-C接口部分特写，可以看到，针脚长短不一。

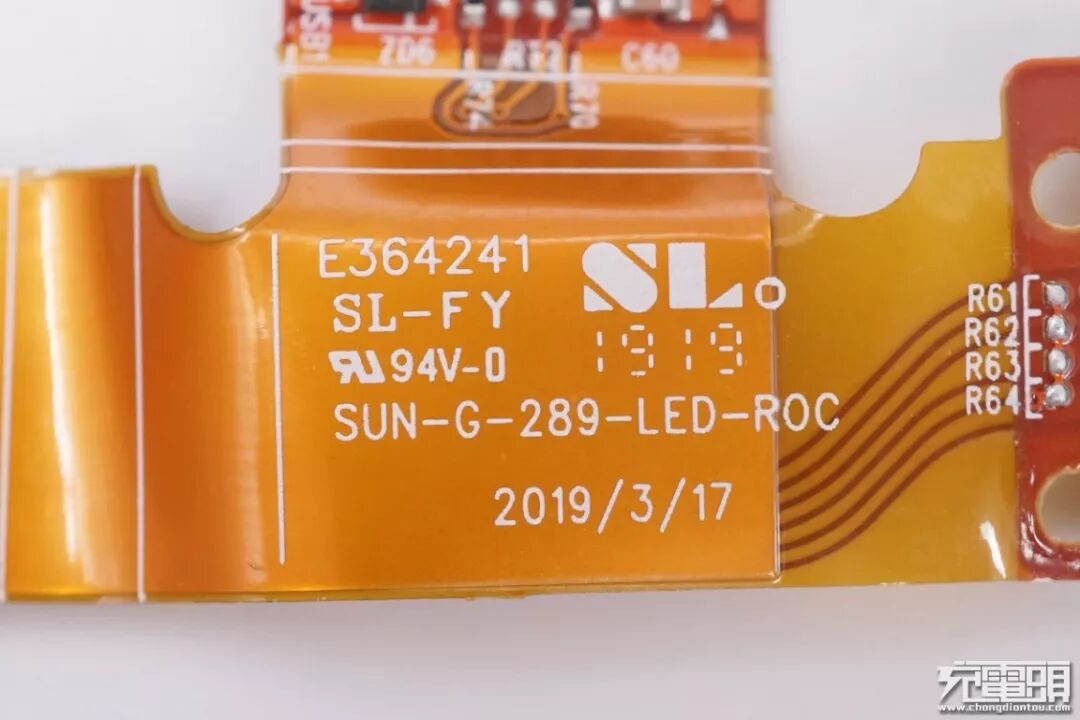

生产日期2019/3/17，非常新。

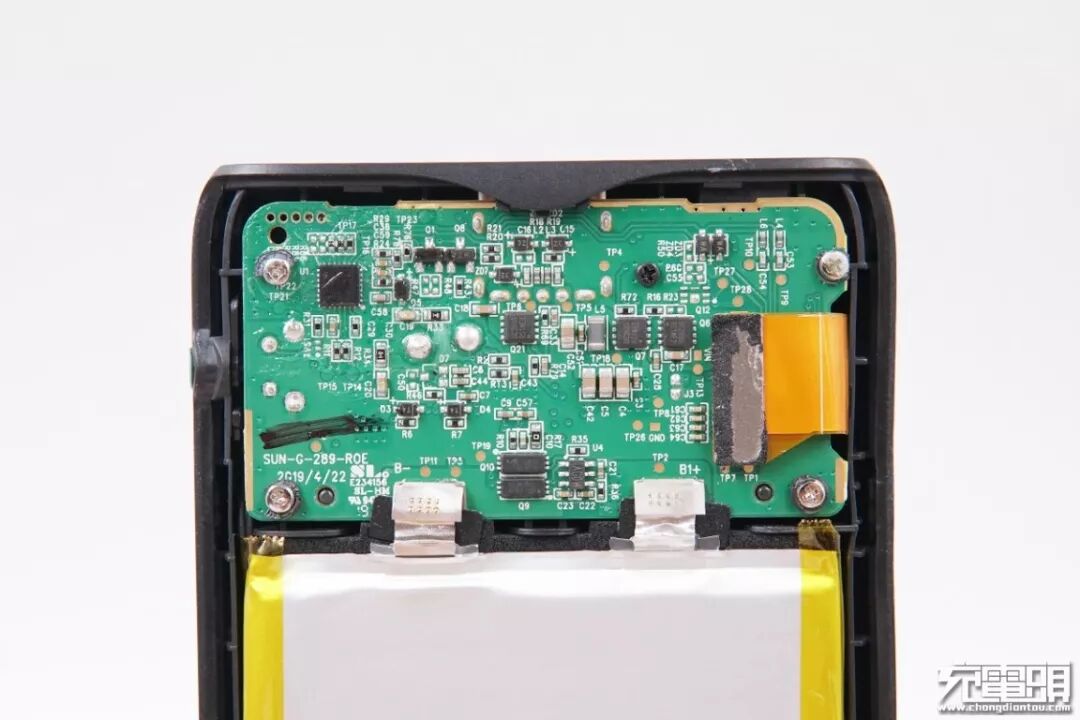

接着我们来看PCB板的正面，USB-A输出接口、输出滤波电容、电感线圈、主控芯片、按键开关、热敏电阻等。

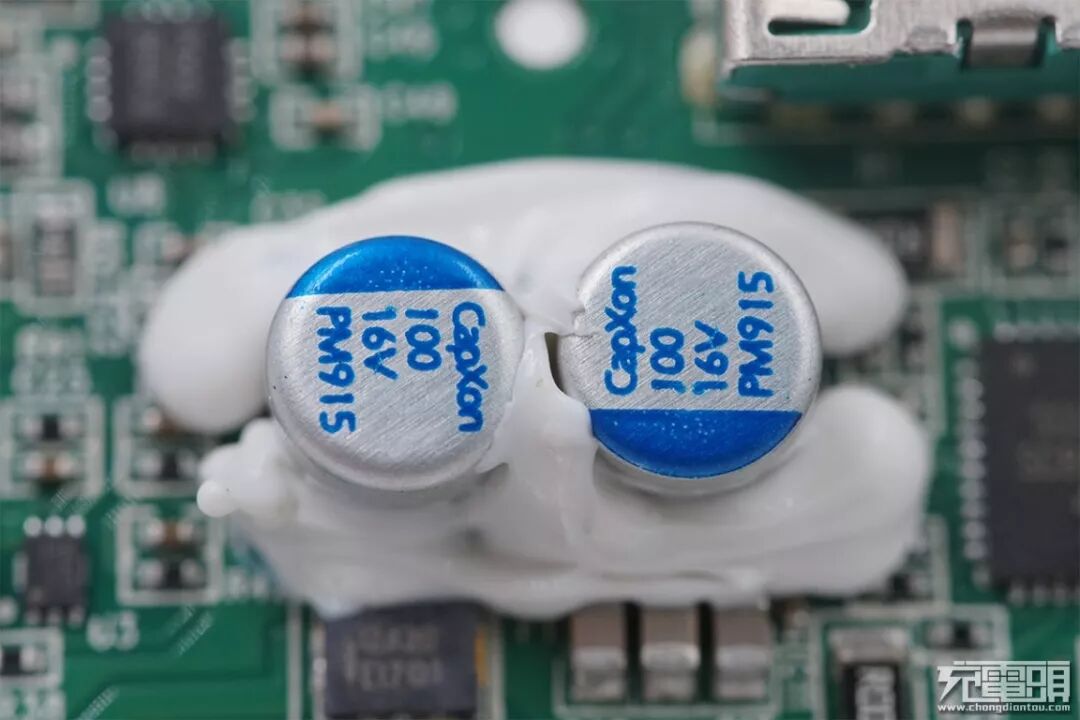

两颗CapXon丰宾固态电容，规格为100μF 16V，两颗并联，用于输出滤波。通过打胶固定，增加可靠性。

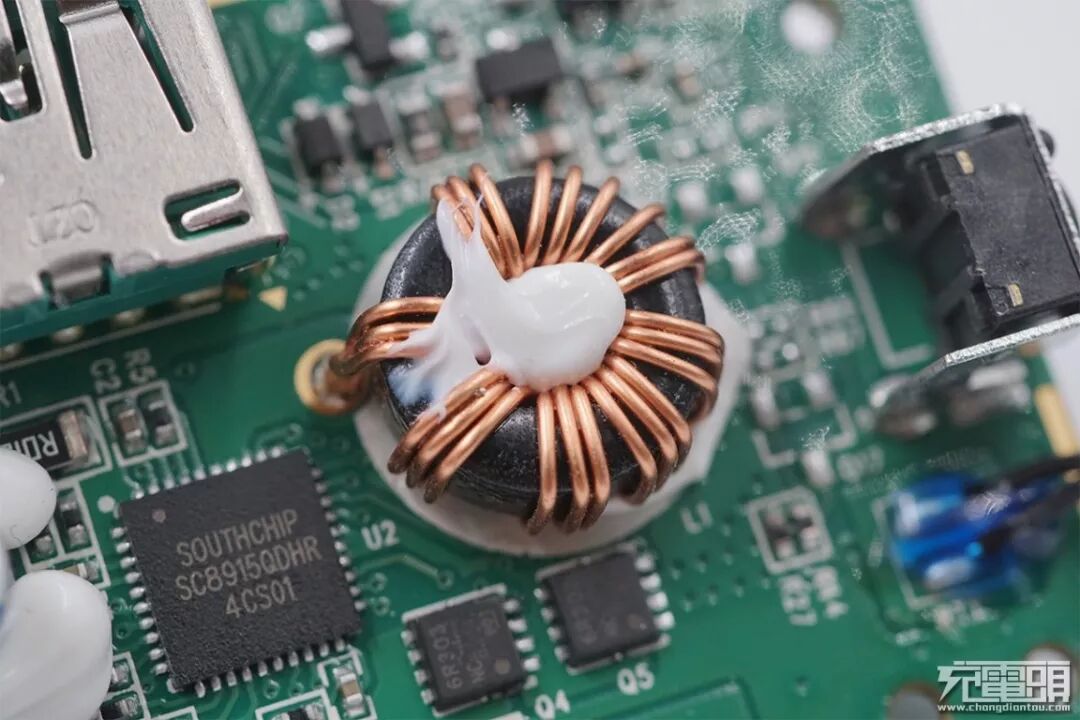

移动电源主控芯片和升降压电感线圈。

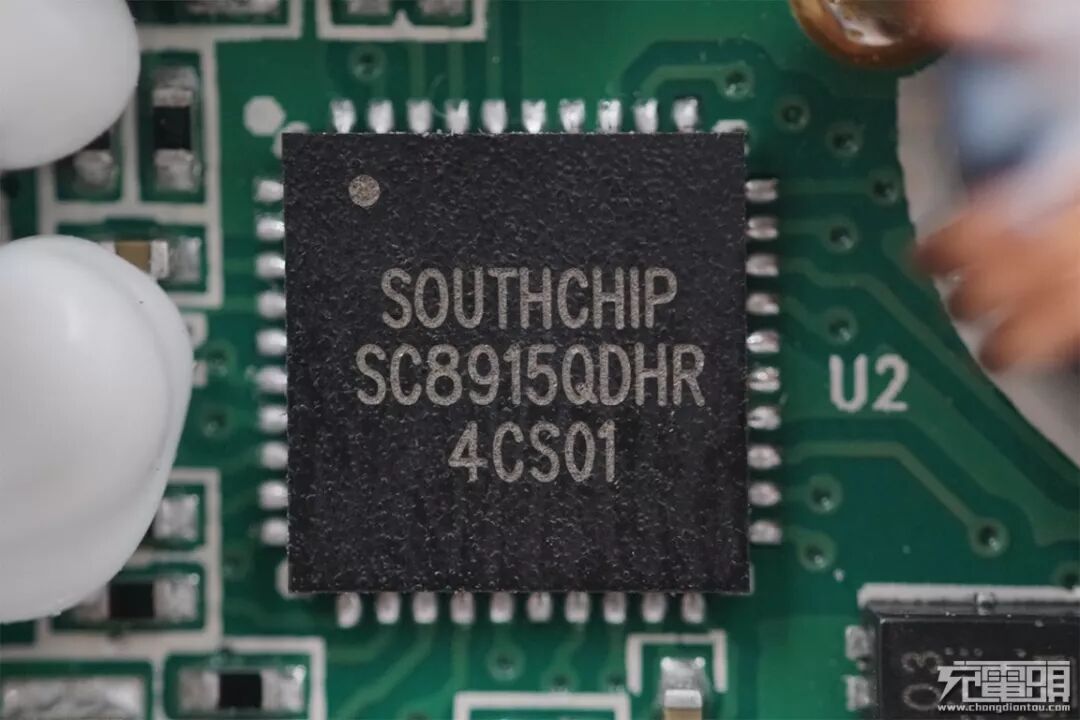

南芯SC8915为这款移动电源的升降压控制器。
充电头网连接到，采用南芯SC8815的产品还有OPPO 50W快充移动电源（皮卡丘定制版）、ZMI紫米65W USB PD三口快充充电器。

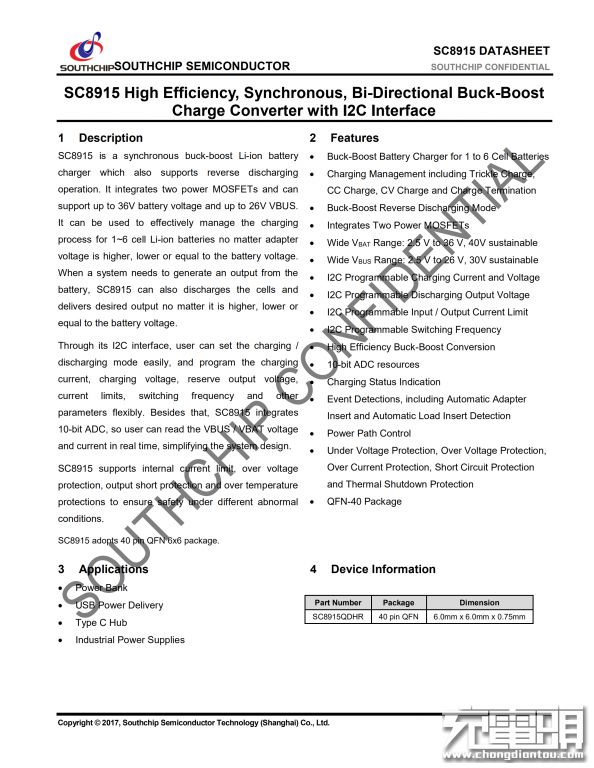

南芯SC8815升降压电池充电器应用于1至6节电池，I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电压转换。

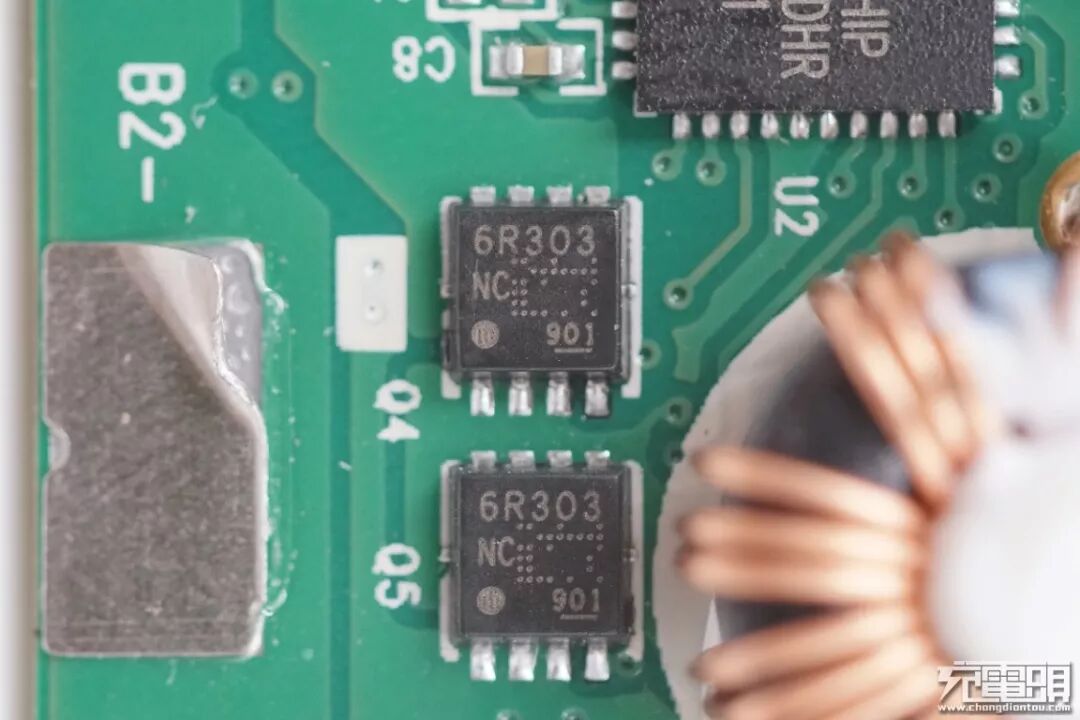

升压电感线圈旁边的两颗MOS管，升降压开关管，东芝TPN6R303NC，为南芯SC8915的外挂MOS。

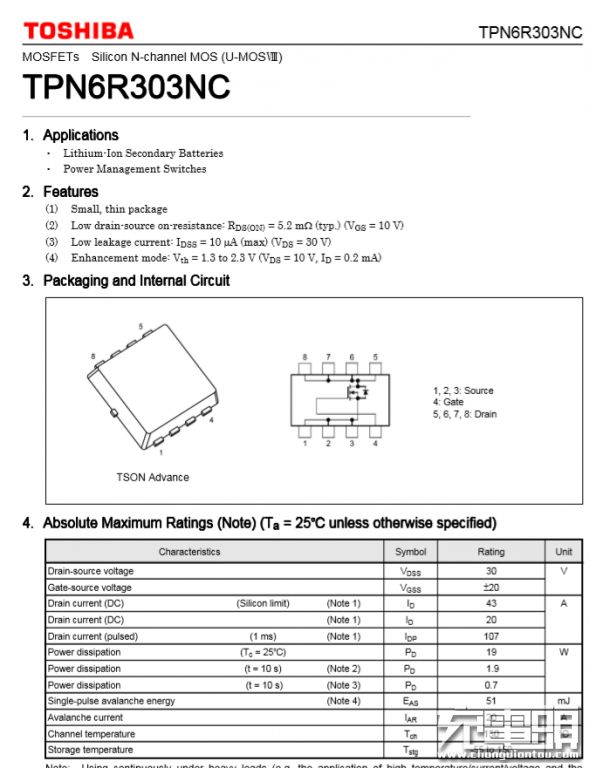

东芝TPN6R303NC规格资料。

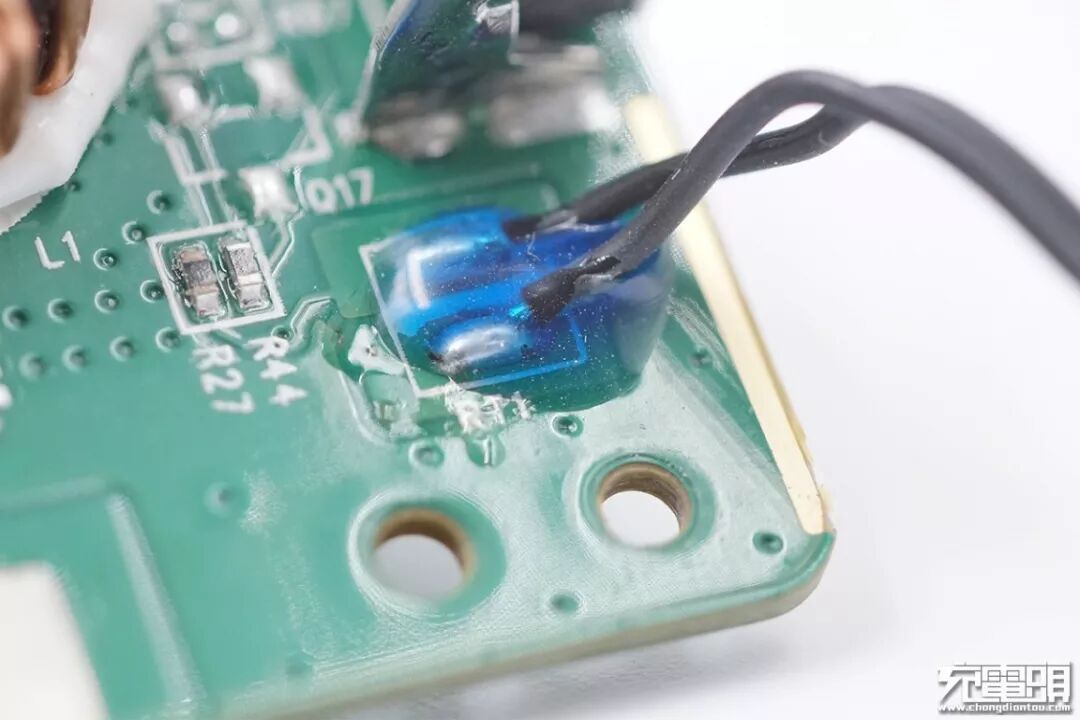

温度传感器焊点处点胶固定，可靠性好。
三端保险丝，这个笔记本电池中常见，二次保护用，受控于U3和Q11电池检测。当电池电压出现异常时，MOS管导通，保险丝内部发热丝通电熔断保险，切断电路。

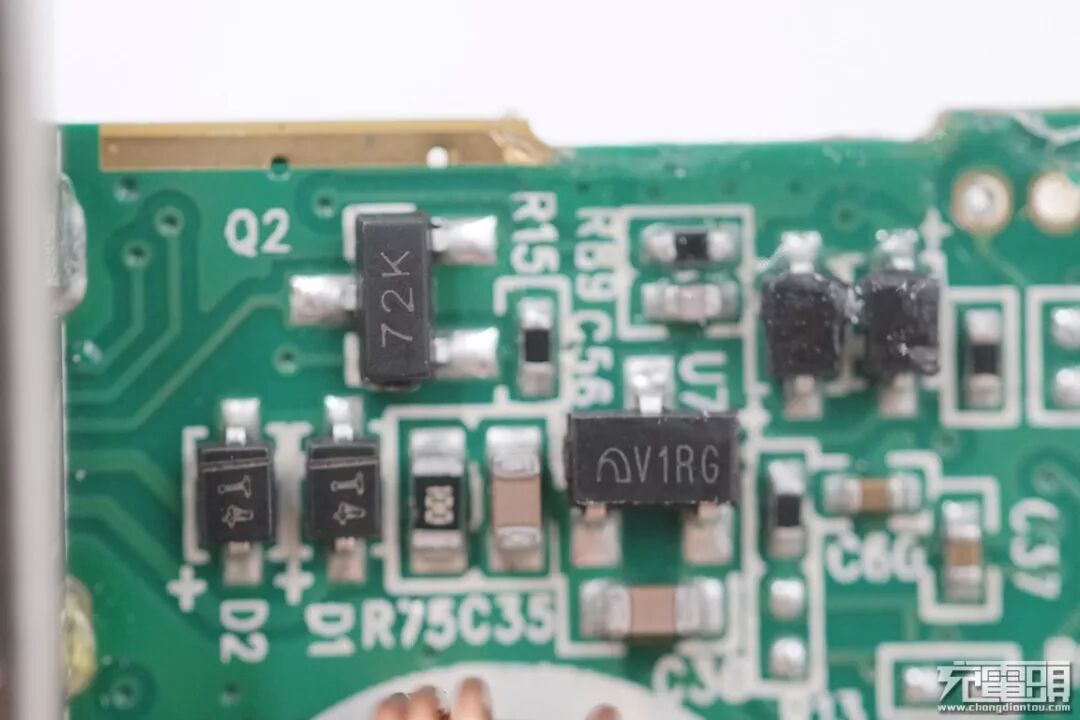

控制保险丝发热丝的MOS管。

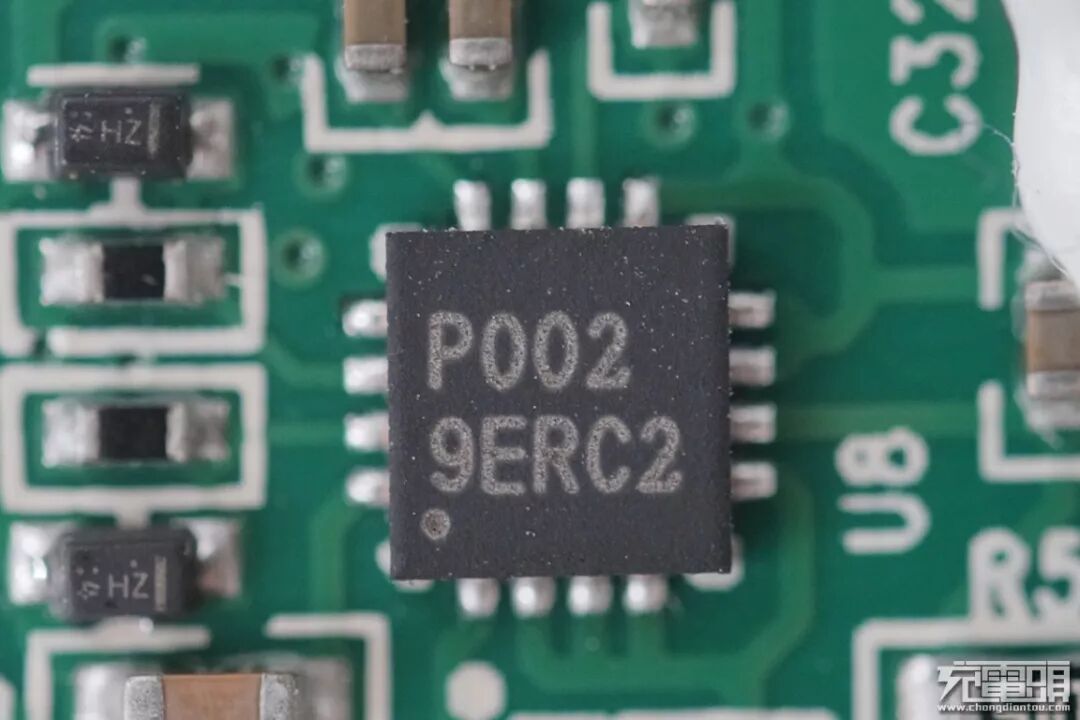

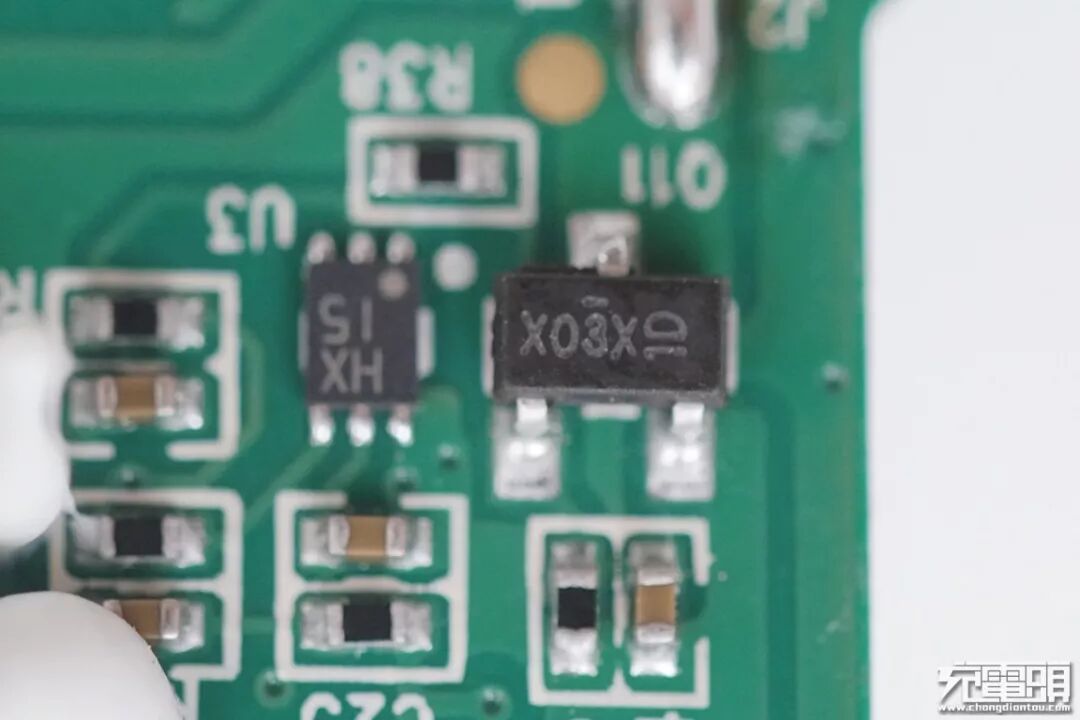

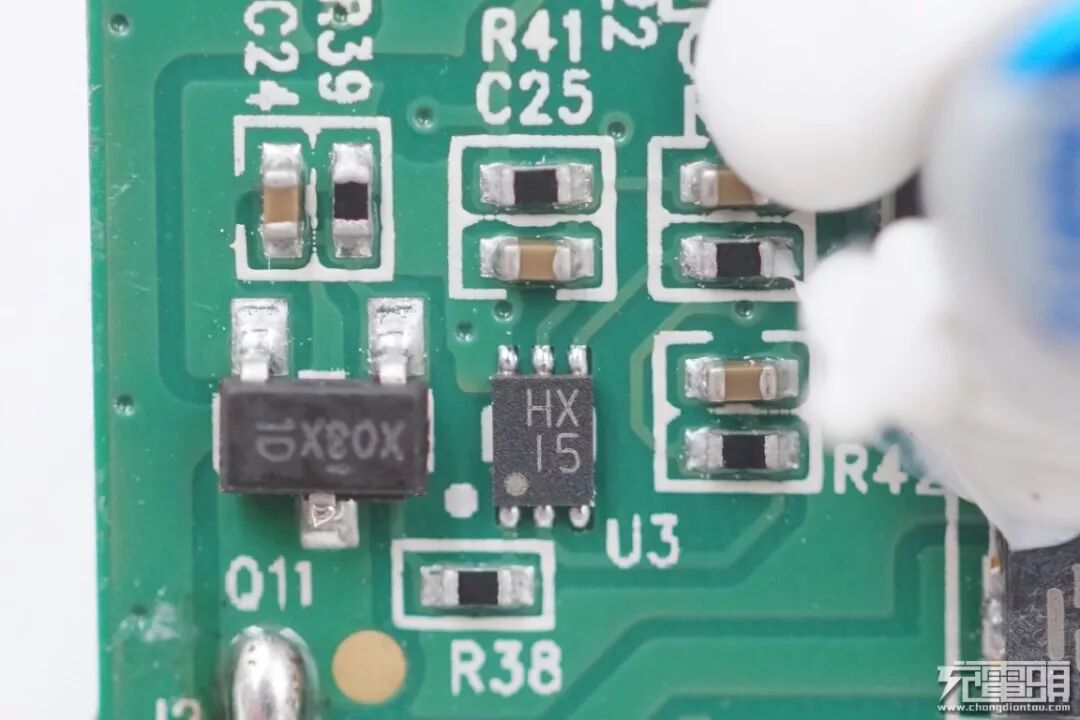

电池组监测IC，用于监测电池组是否在正常范围内。
丝印P002 9ERC2。
微盟电子LDO，型号ME6203。充电头网了解到，采用微盟ME6203的产品还有ANKER安克USB PD双口快充车充以及努比亚红魔10000mAh电竞移动电源。
微盟ME6203规格资料。

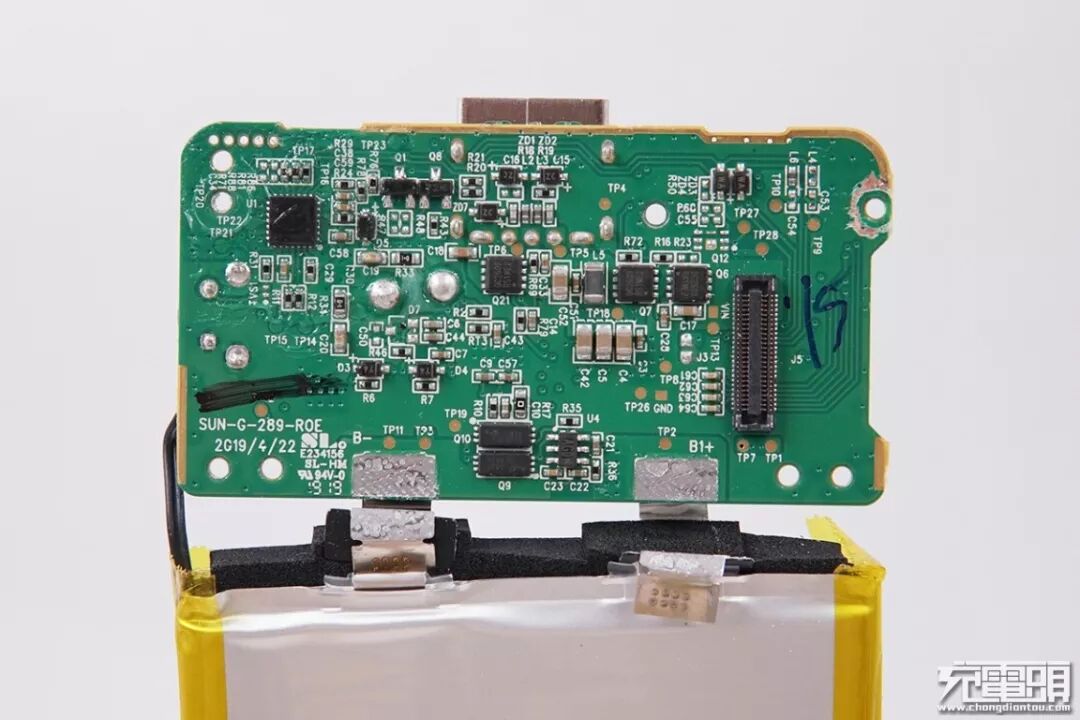

PCB板背面一览，电芯同样是通过镍带点焊在PCB板上。在电芯与PCB板之间有海绵垫隔离，两块电池串联，升压充电降压输出。
ST意法半导体的单片机，焊盘打胶水固定。
意法半导体STM32L031是一颗超低功耗的32位单片机，其最低工作电压为1.65V，工作频率从32kHz至32MHz。

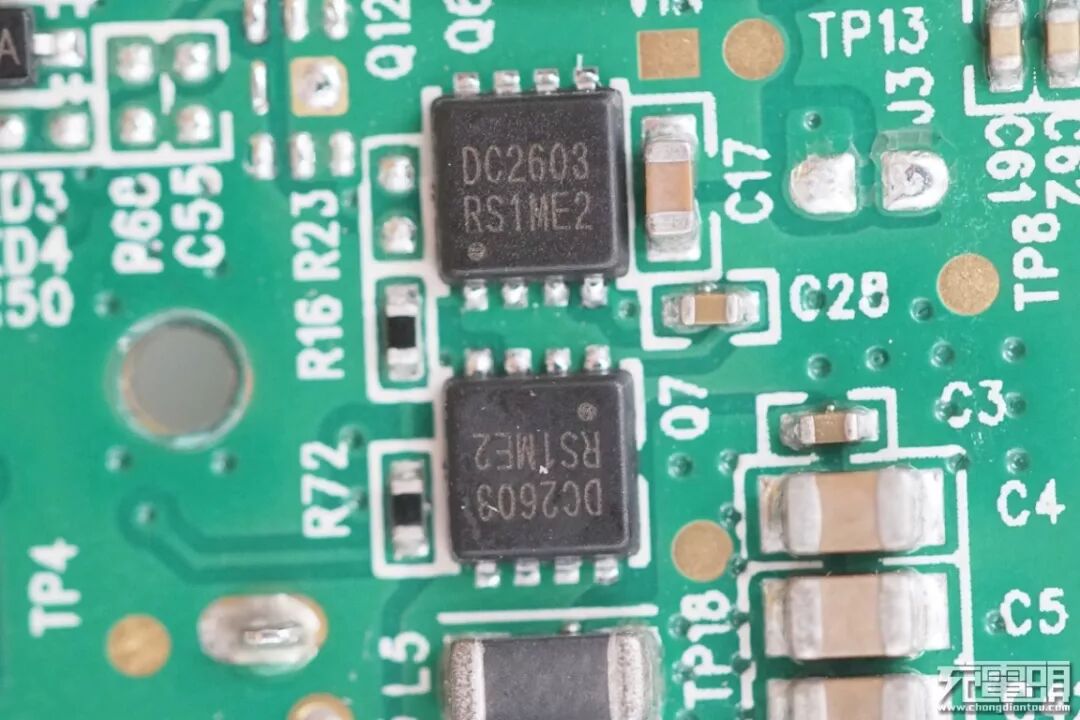

丝印DC2603 RS1ME2的MOS，用于USB-A输出开关。
两个MOS管，型号同上，用于USB Type-C接口输出开关及防倒灌。

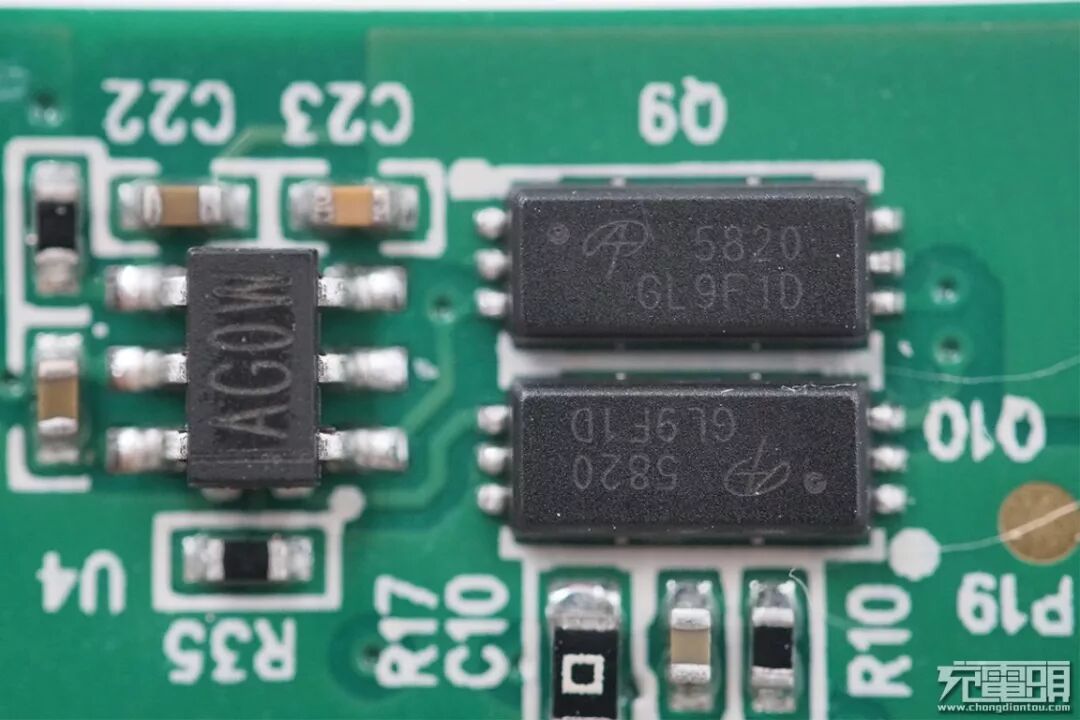

丝印AG0W的锂电保护芯片和两颗万代MOS管，型号AON5820。

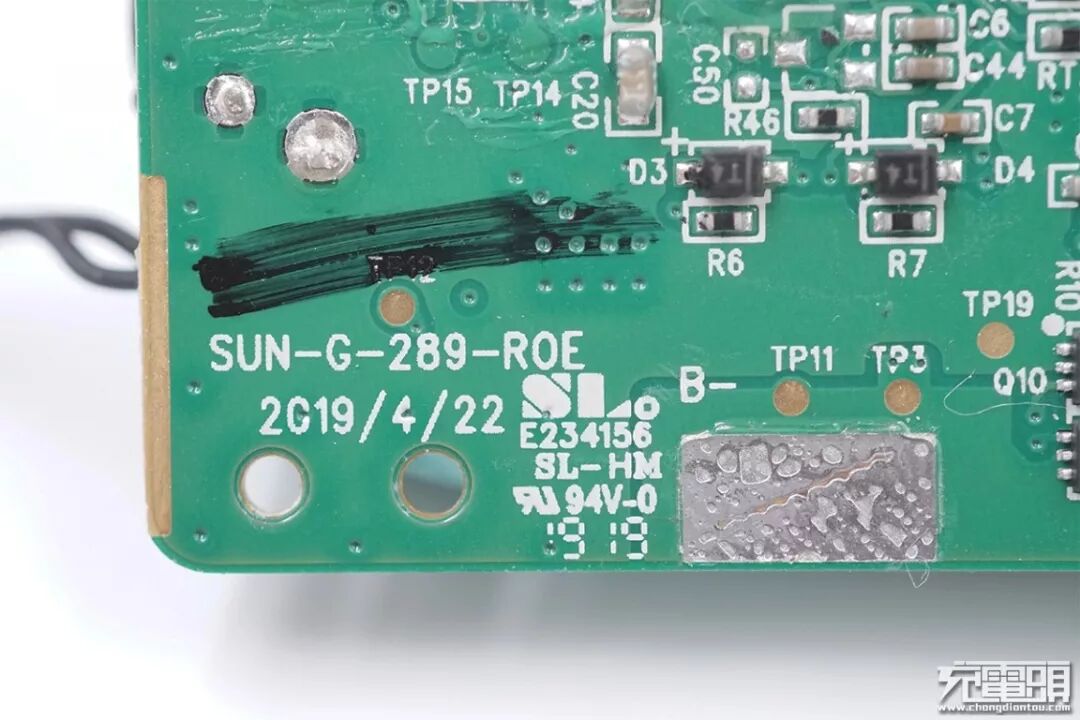

PCB板生产日期为2019/4/22。
USB-C接口排线母座特写。

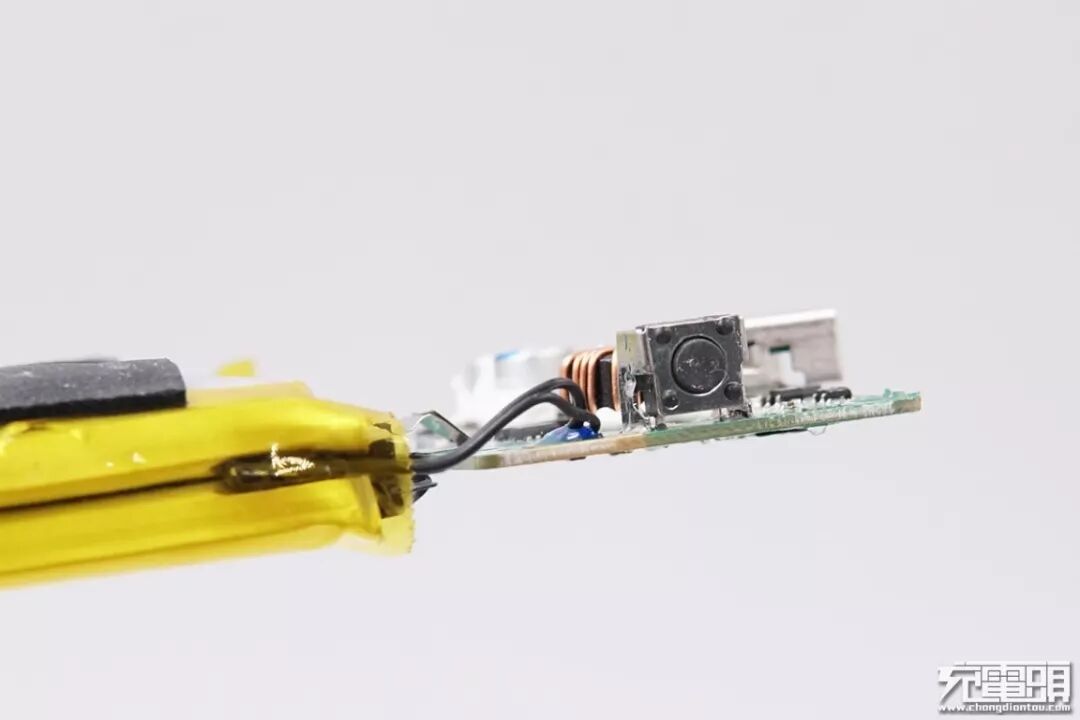

侧面按键，热敏电阻放置在两块电芯之间，兼顾两片电芯的温度检测。

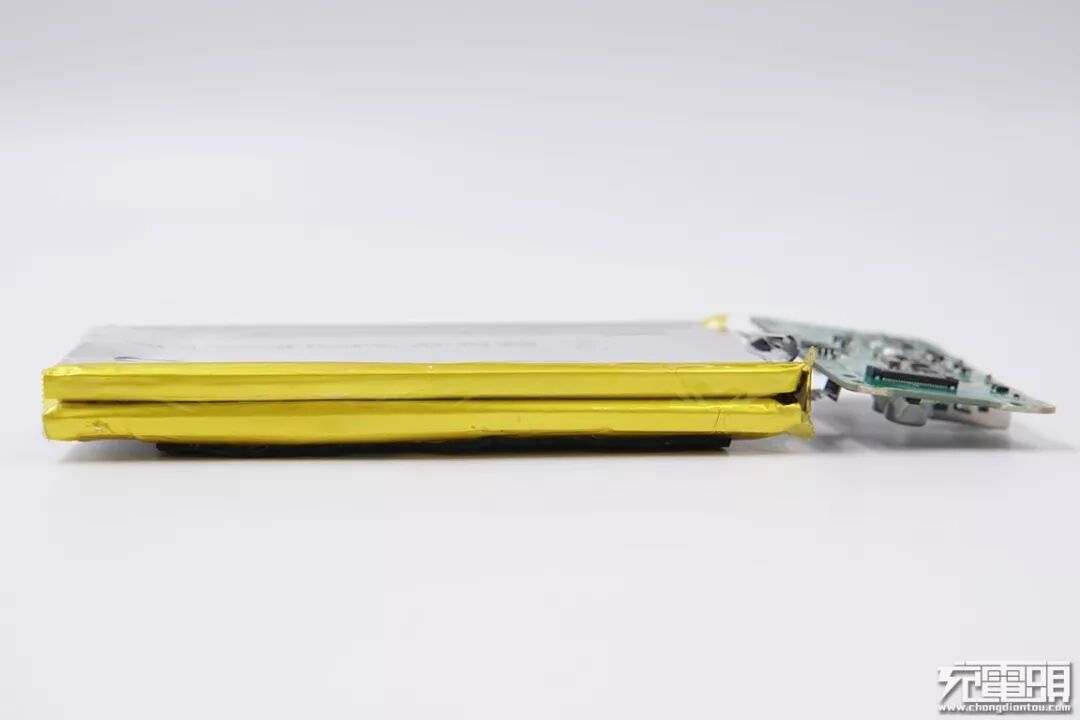

在电芯的边缘均使用马拉胶带包裹缠绕。
全部拆解完毕。
充电头网拆解总结
OPPO 20W VOOC闪充移动电源采用金属+塑料组合的外壳，外层的金属材质，手感细腻、顺滑、很有质感。内层ABS+PC材质减震、绝缘效果好。
充电头网拆解了解到，这款移动电源内置两片锂威新能源的5000mAh电芯，2串结构；南芯SC8915主控芯片实现升降压充放电，并且加装电池监测IC，在电池组出现异常时可以切断电路，确保使用安全；同时还采用了手机级别的USB-C充电接口，用料讲究。相比常规的移动电源而言，OPPO 20W VOOC闪充移动电源内部PCBA的整体结构和布局更为复杂，做工更加精湛。
