---- 充电头网拆解报告 第975篇 -----
手机同质化越来越严重，同时竞争也愈发激烈，许多品牌需求“点”的突破从而推出了侧重点较高的“特长机”。例如有些手机拍照很强，有些手机续航很久，有些手机还专门针对游戏设计，对游戏进行各项优化。对于喜欢玩游戏的用户来说，吸引力是巨大的。
黑鲨手机便是游戏手机中的一员，针对不少游戏进行过优化，并且独有的游戏模式让用户在玩游戏时有着更好的体验。不仅是游戏的优化，黑鲨还推出了一系列周边配件来丰富提高游戏时体验，如黑鲨极冷散热背夹、黑鲨双翼手柄等。今天小编要为大家带来黑鲨双翼手柄（左手）的拆解。
一、黑鲨游戏手柄外观
上图分别是黑鲨双翼手柄（图右）外包装与黑鲨双翼手柄支架外包装（图左）。两种配件的包装风格一样，都是黑鲨经典设计。包装正面印制产品实图。

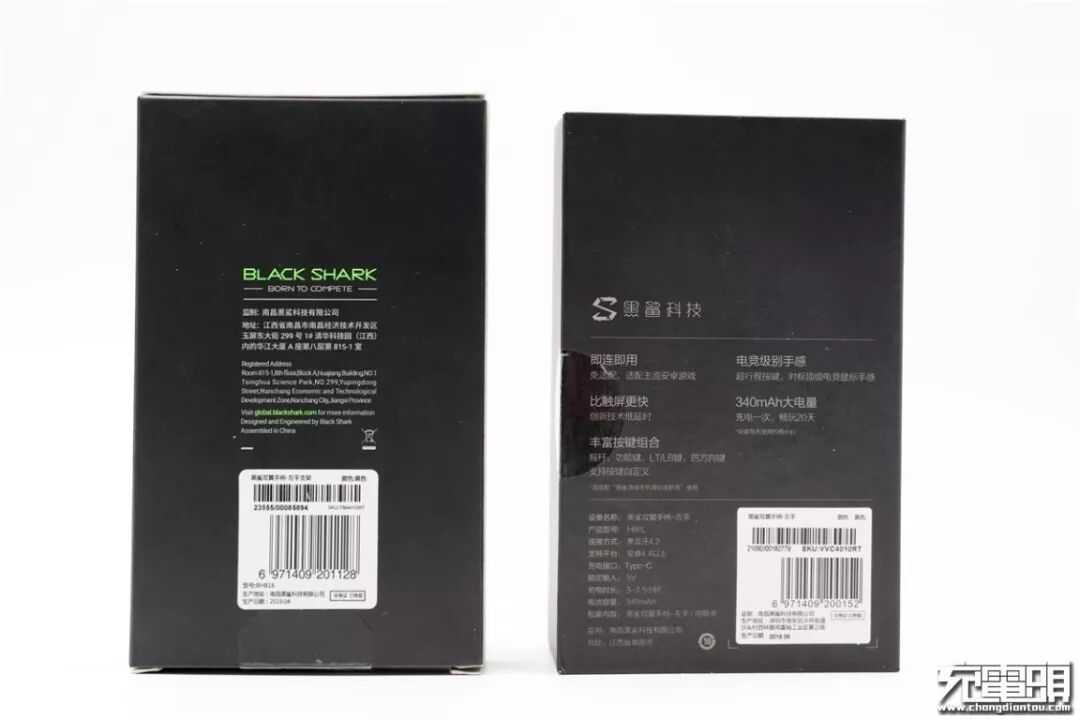

包装背面印制、标贴了产品相关参数信息。支架型号为BHB16，手柄型号为H66L。手柄支持单蓝牙4.2协议，支持安卓4.4及以上平台，充电接口为USB-C，额定输入5V，充电时长3-3.5小时，电池容量340mAh。
小编手上这款黑鲨双翼手柄、支架均是左手款式，它们都采用的是塑料外壳。
黑鲨双翼手柄有用丰富的按键组合，一枚摇杆、一枚功能键、LT/LB键各一枚、四枚方向键，并且支持按键自定义功能。摇杆、功能键、方向键均在手柄正面，手柄开启后功能键会发出蓝色光源。

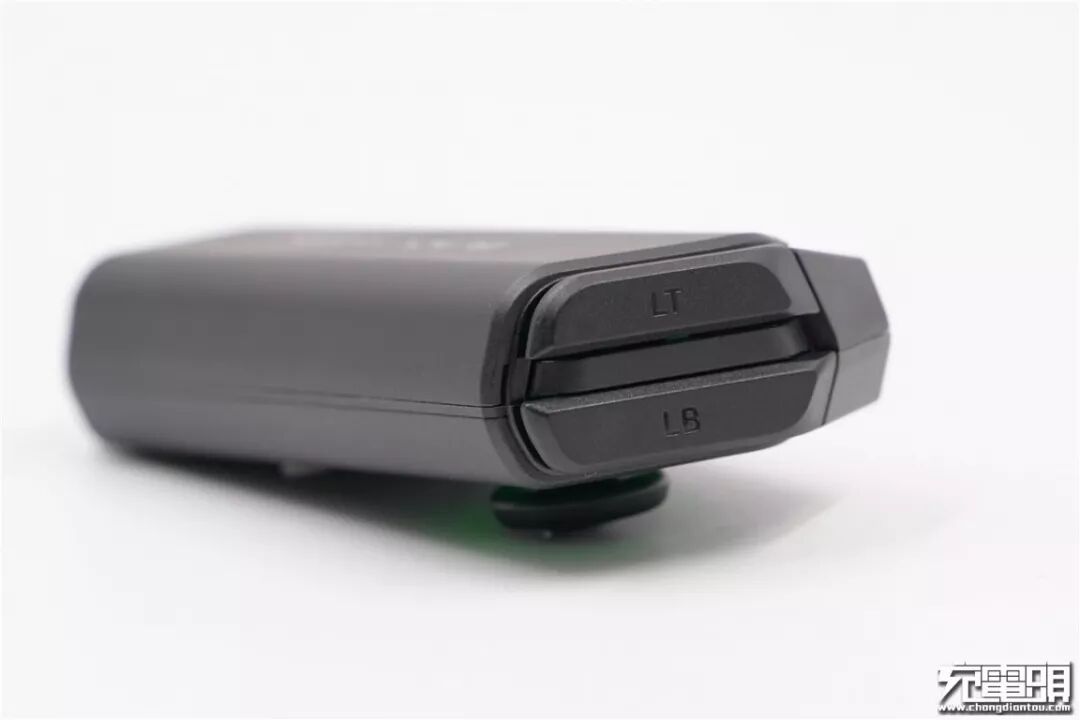

LT/LB键在手柄顶部。

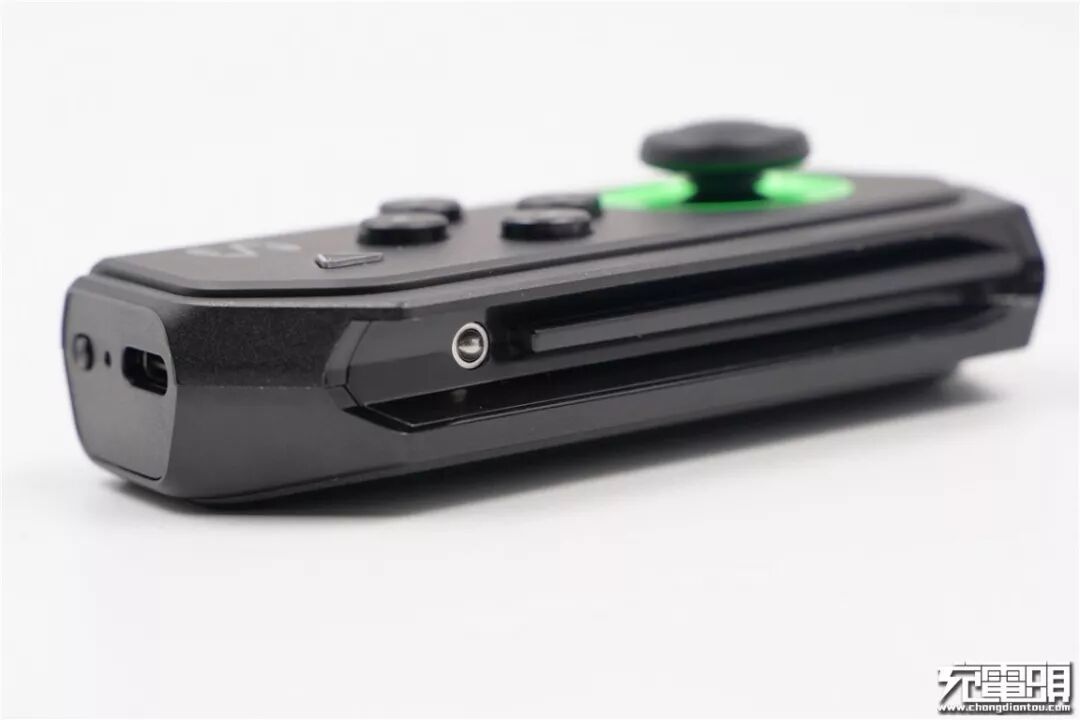

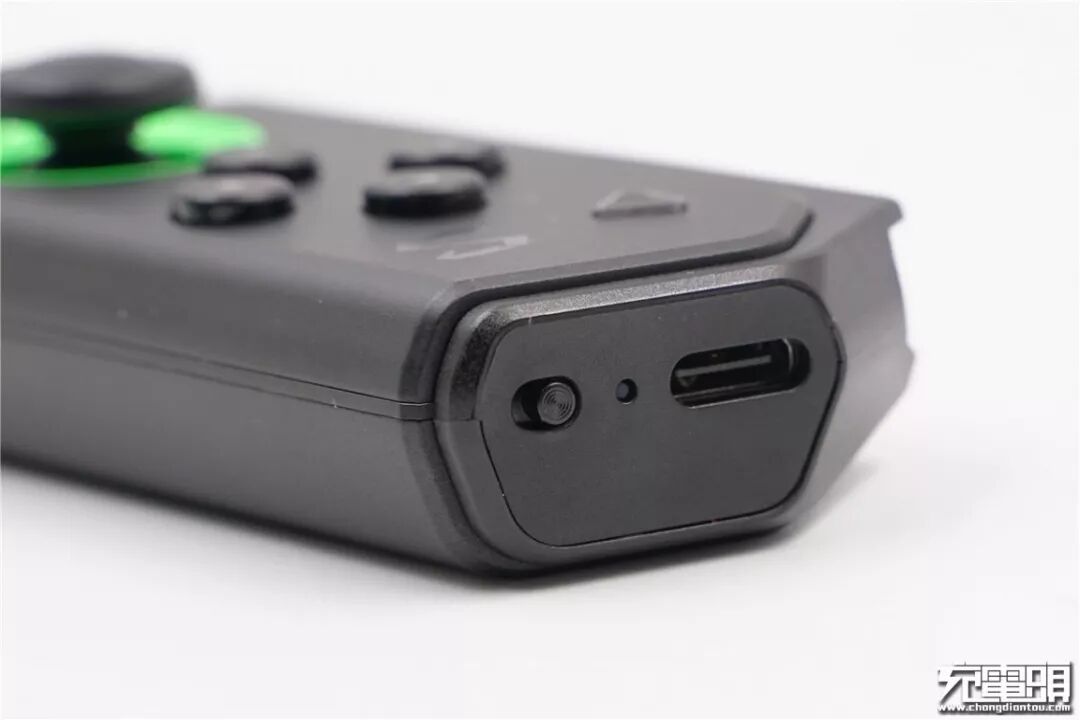

手柄下方有开关键、指示灯、USB-C充电接口，充电时指示灯发出黄色光源，充满变为绿色显示。
右侧是黑鲨双翼手柄的滑轨，滑轨一端有一个突起的金属小圆点，起固定作用。

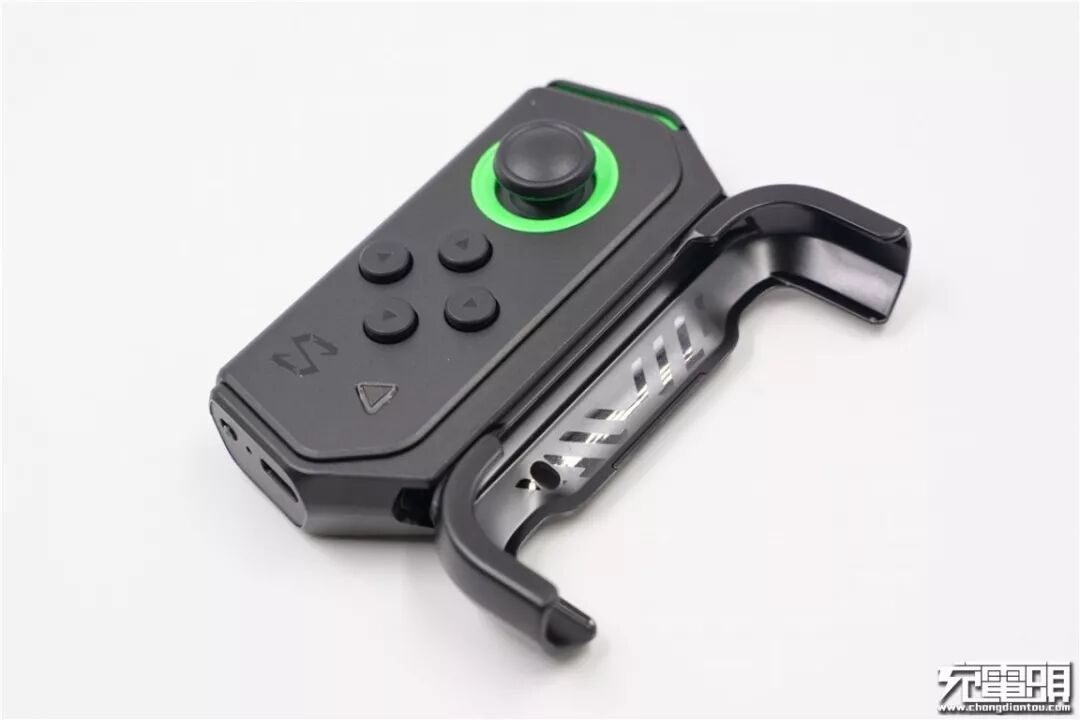

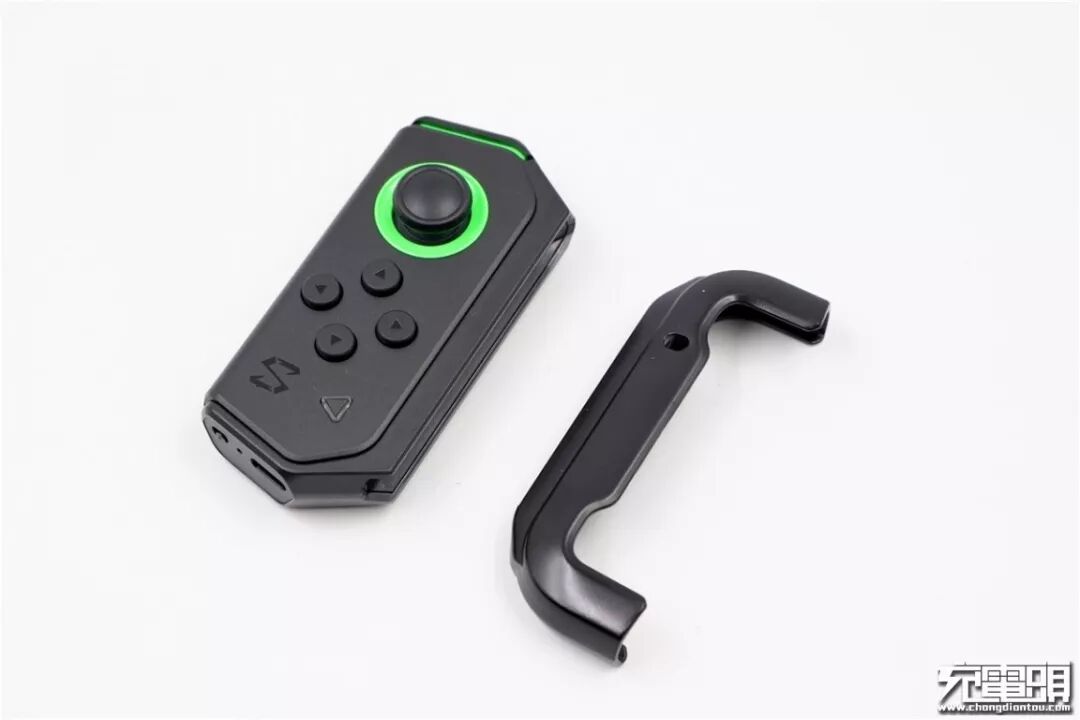

手柄与支架的装配还是很简单的，沿着滑轨滑动拼接就行了。

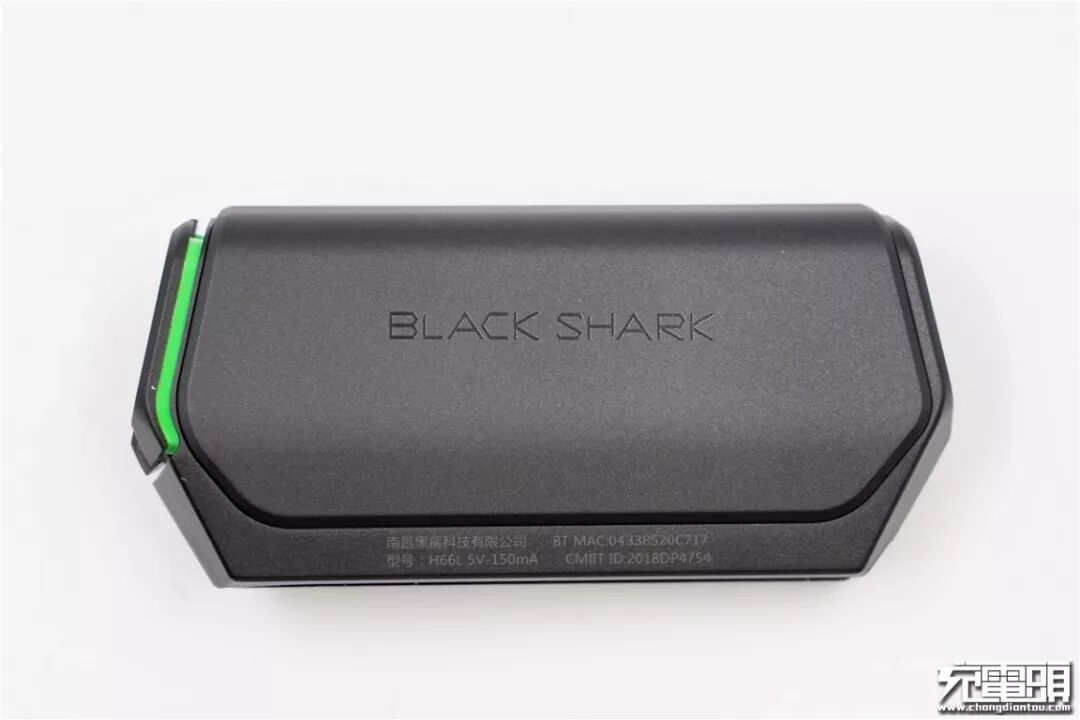

手柄背面有BLACK SHARK字样，以及有产品相关信息。型号：H66L，充电功率5V/150mA。
二、黑鲨游戏手柄拆解

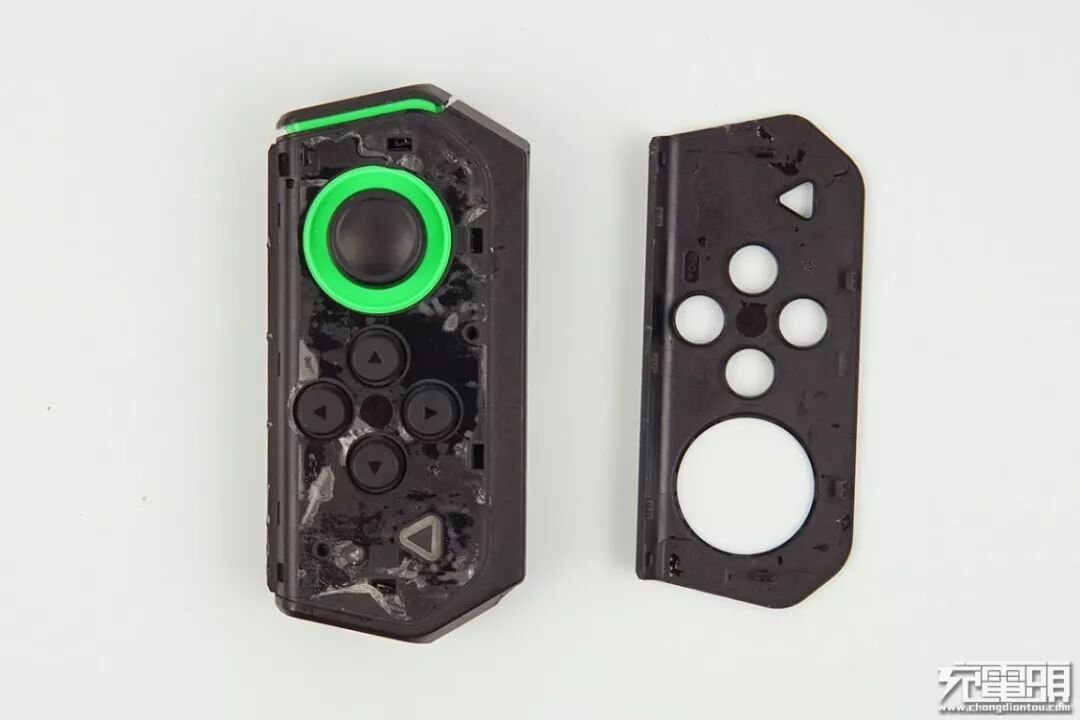

手柄上盖采用卡扣和双面胶固定。

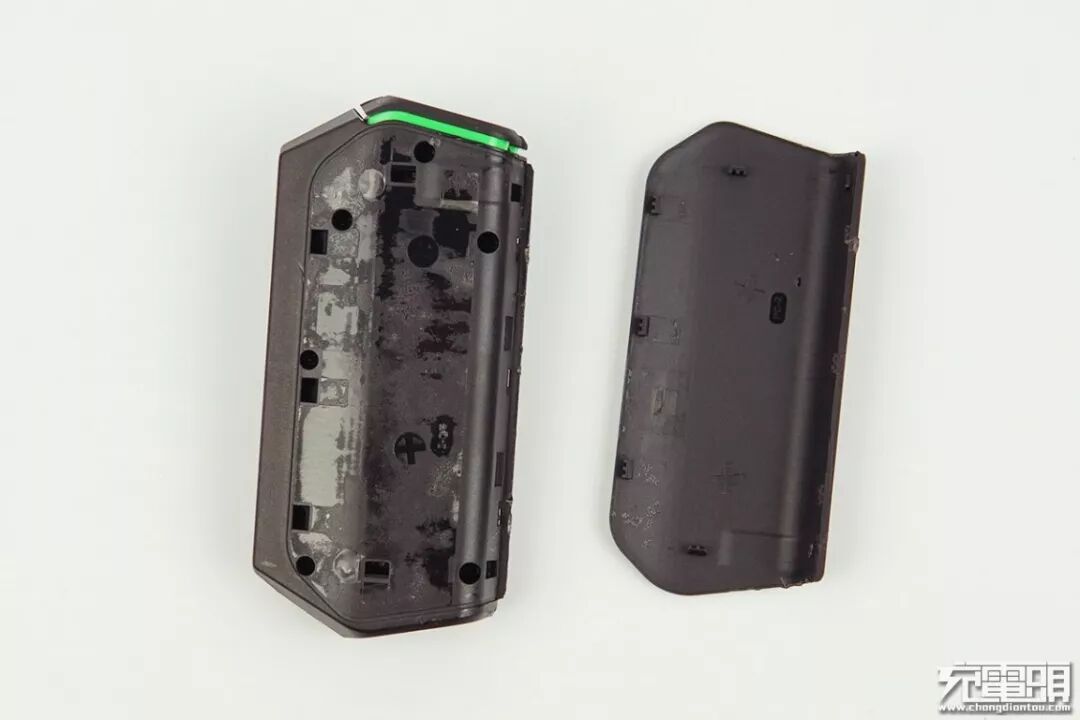

背面的表壳同样是卡扣和双面胶来固定，拆下后盖，发现内壳有几个固定螺丝孔。

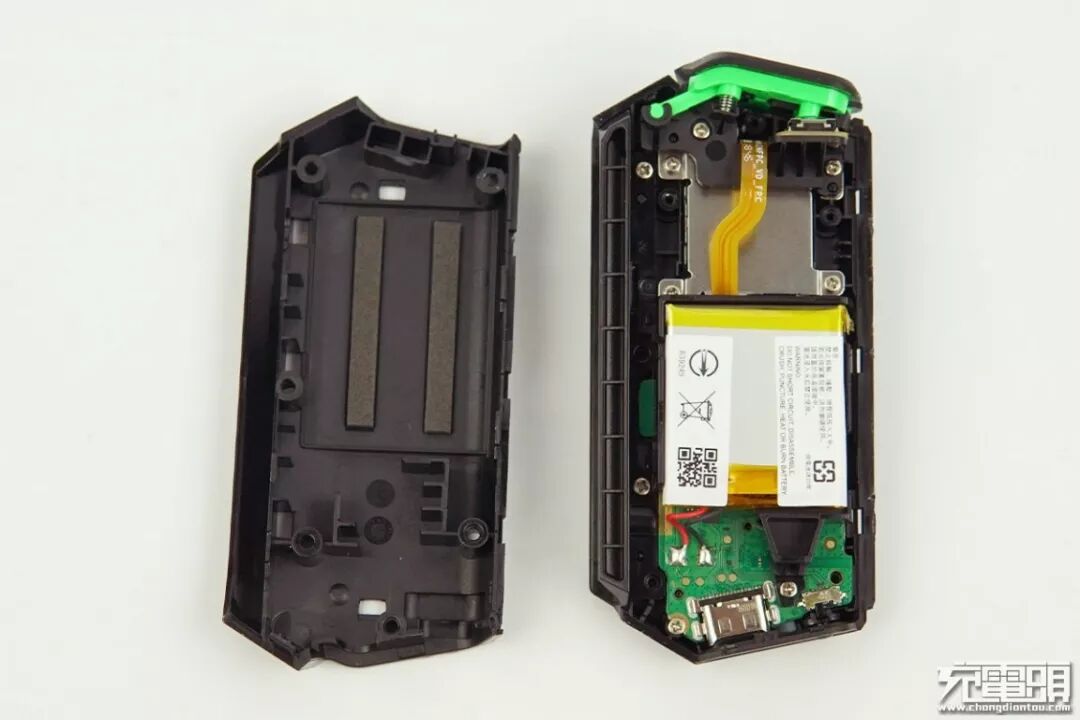

拆开后盖，盖子上电池的位置有两条泡棉胶带。

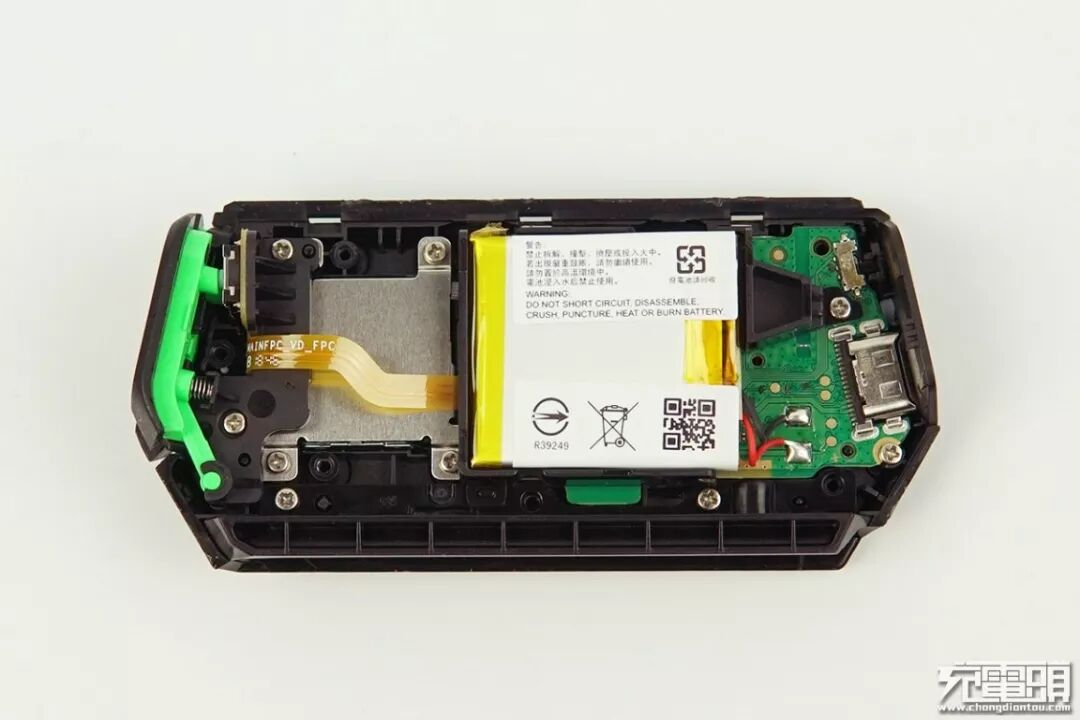

最左边是侧键，然后是摇杆，电池和电路板，电池安装在固定架内部通过螺丝固定在外壳上，电池直接焊接在电路板上。

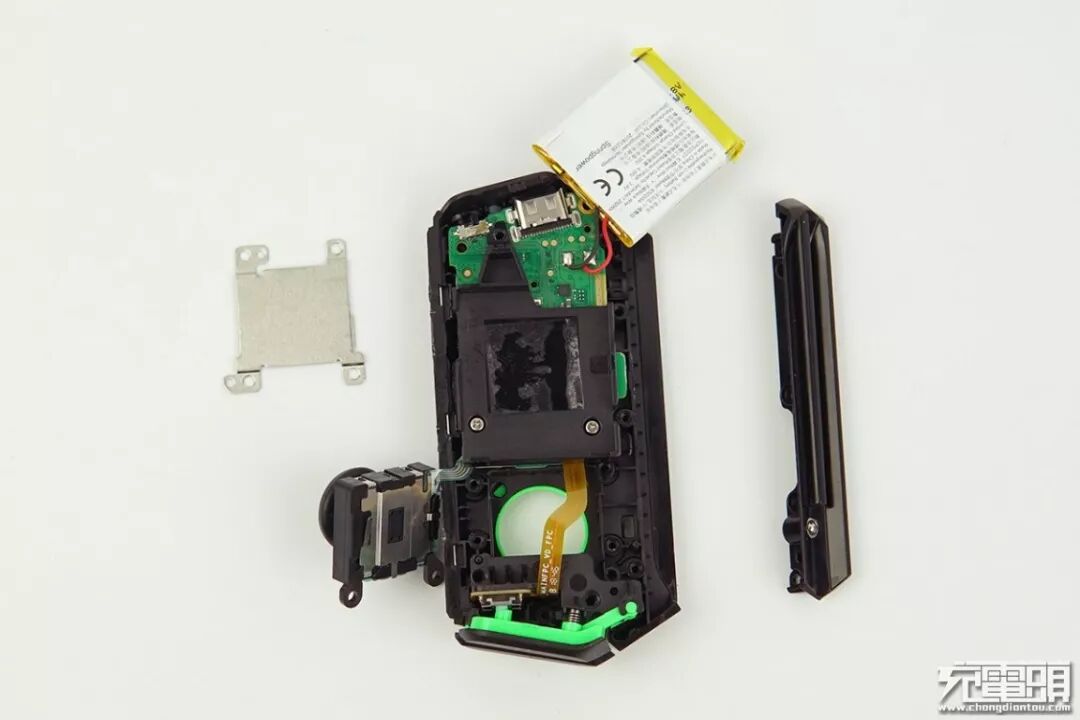

拆下金属片，取下摇杆，电池是双面胶固定，电池下面还有螺丝固定。手柄下端的滑轨也可以拆下来。

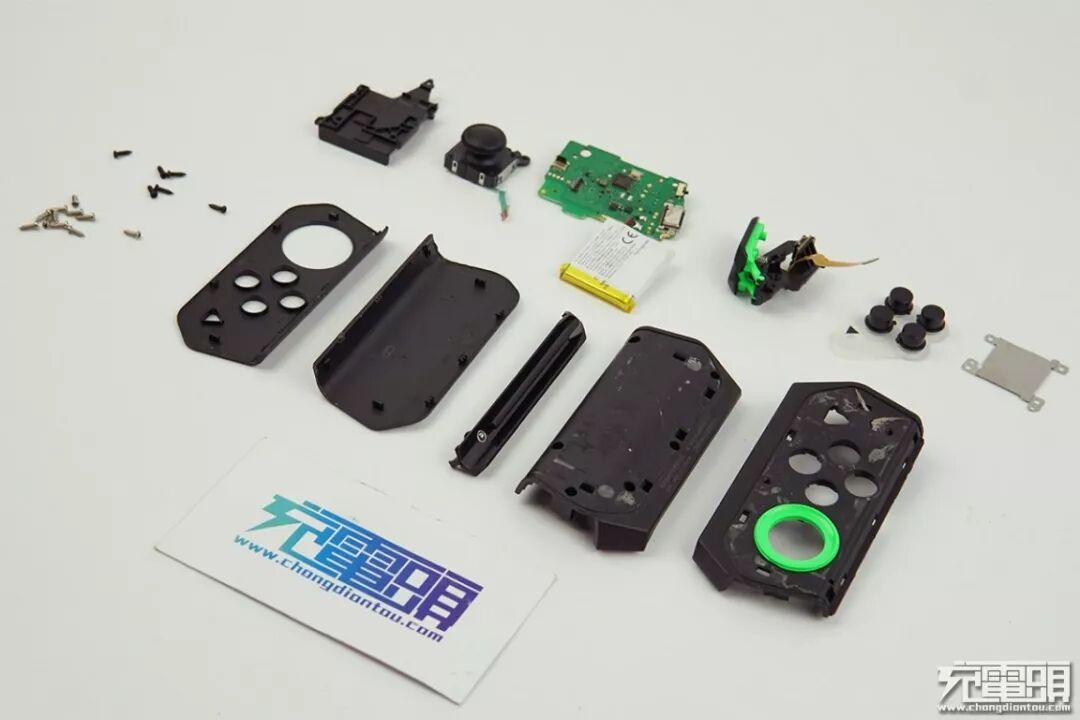

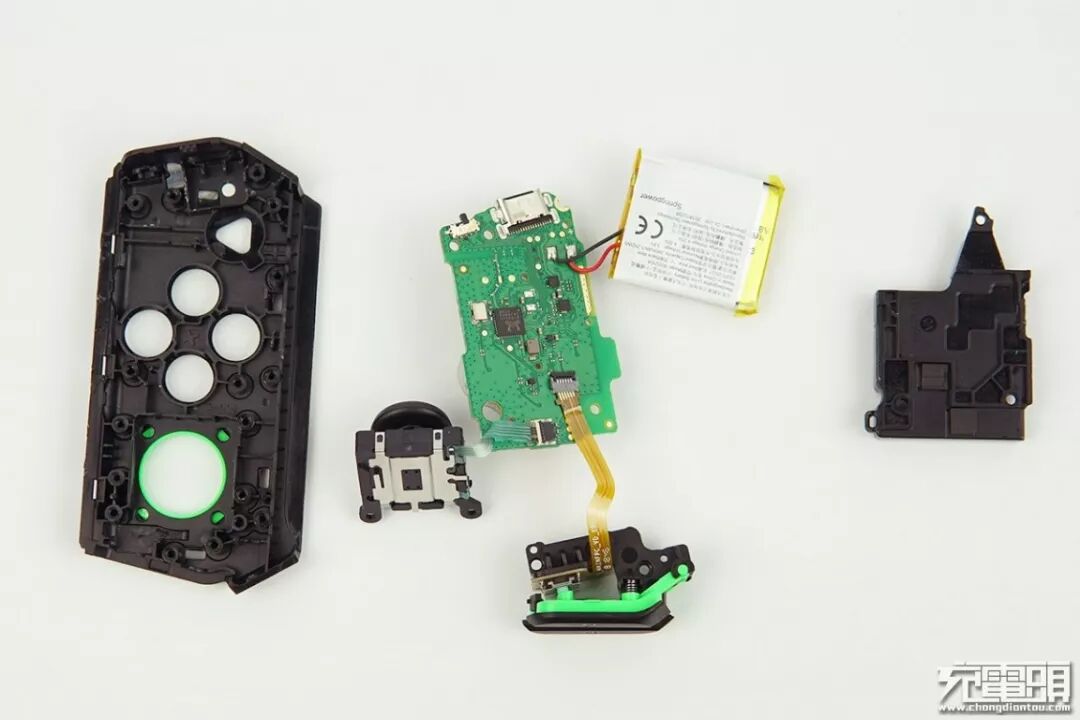

至此，手柄里的所有东西基本都拆下来了。

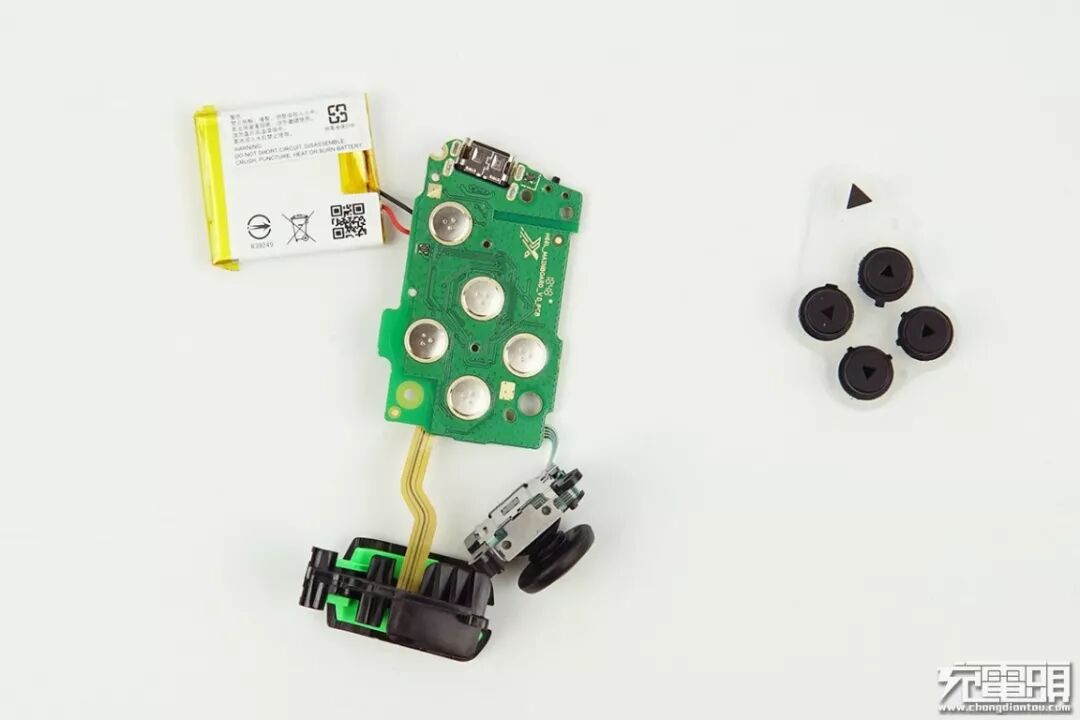

来详细看看关键的PCB板、电池、摇杆的信息。

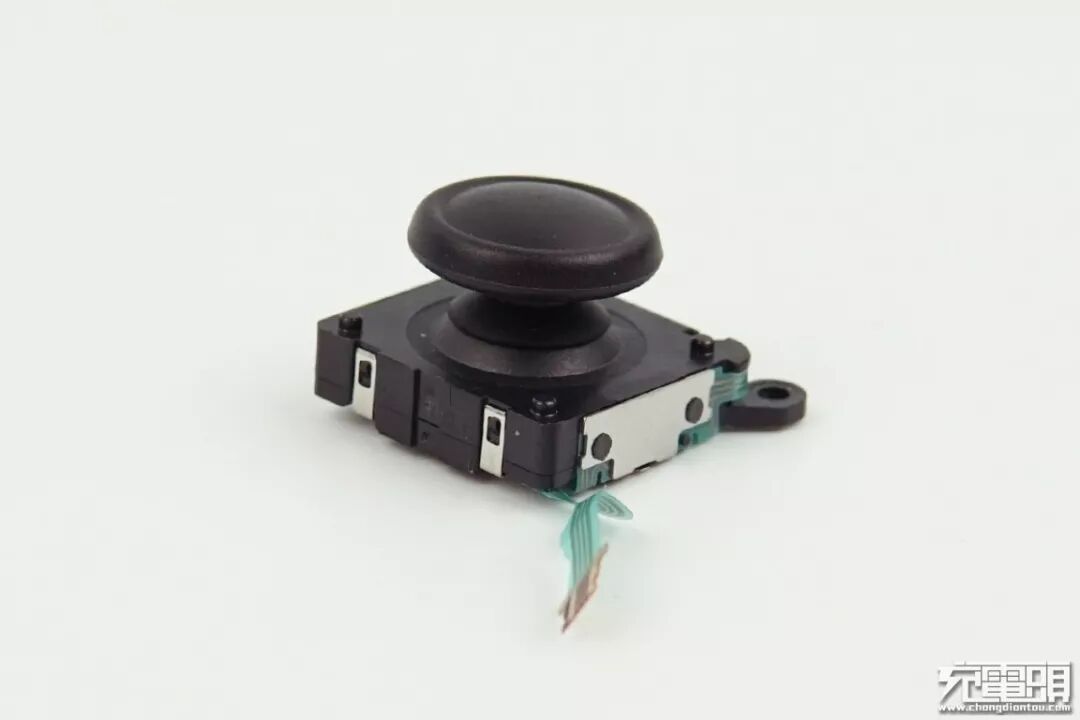

摇杆特写，侧面采用卡扣和熔接固定。

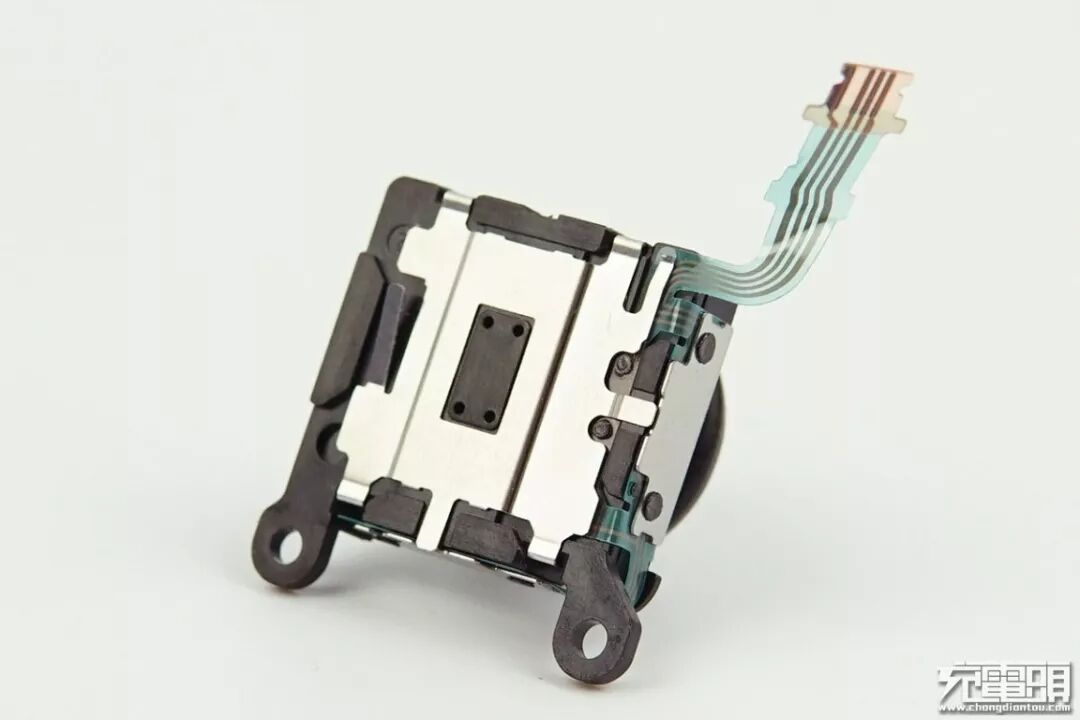

摇杆通过淡蓝色排线与PCB板连接。

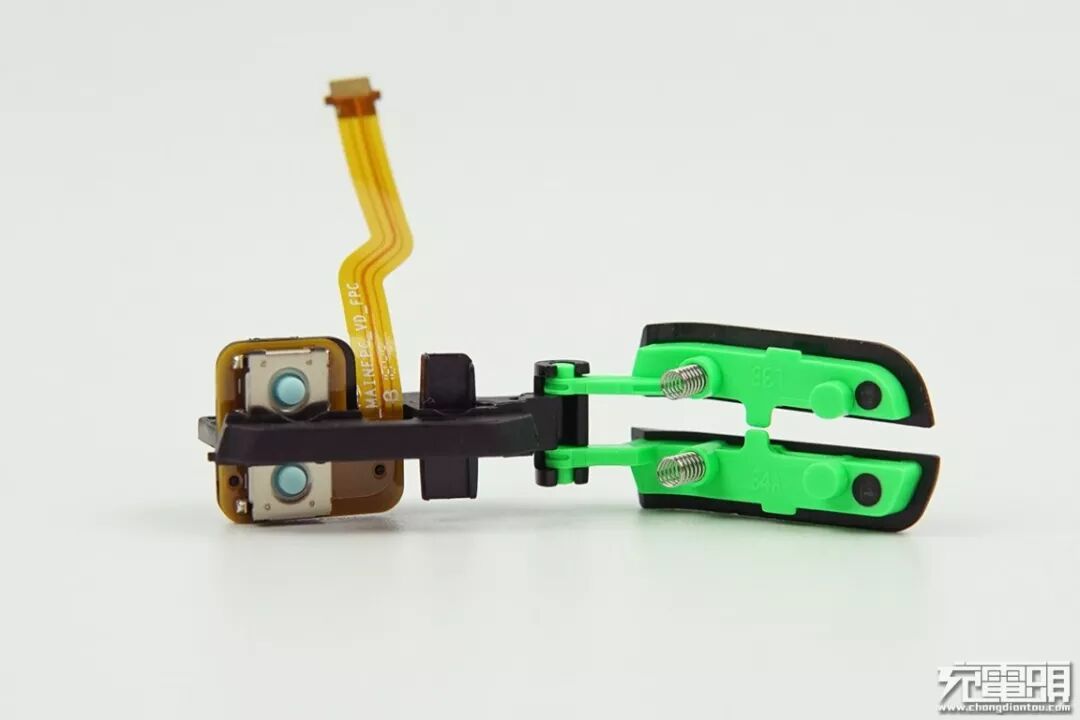

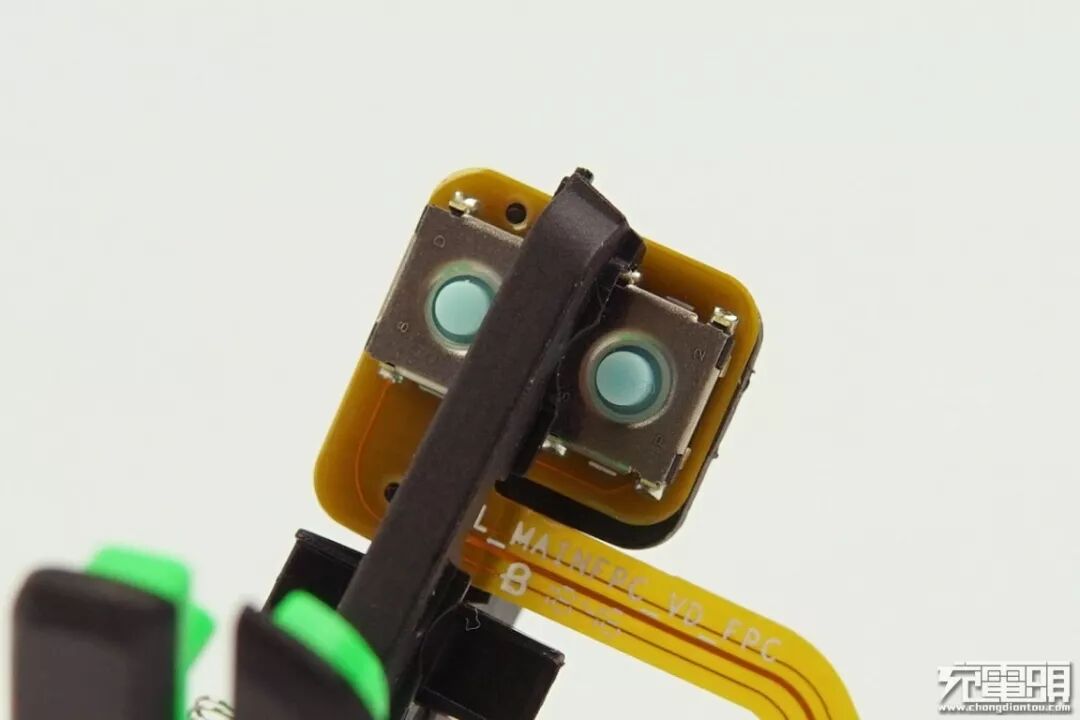

LT/LB键下方各有一个小弹簧，提供更大的回弹力，按键板通过排线连接到主板上。
两个胶钮静音按键。

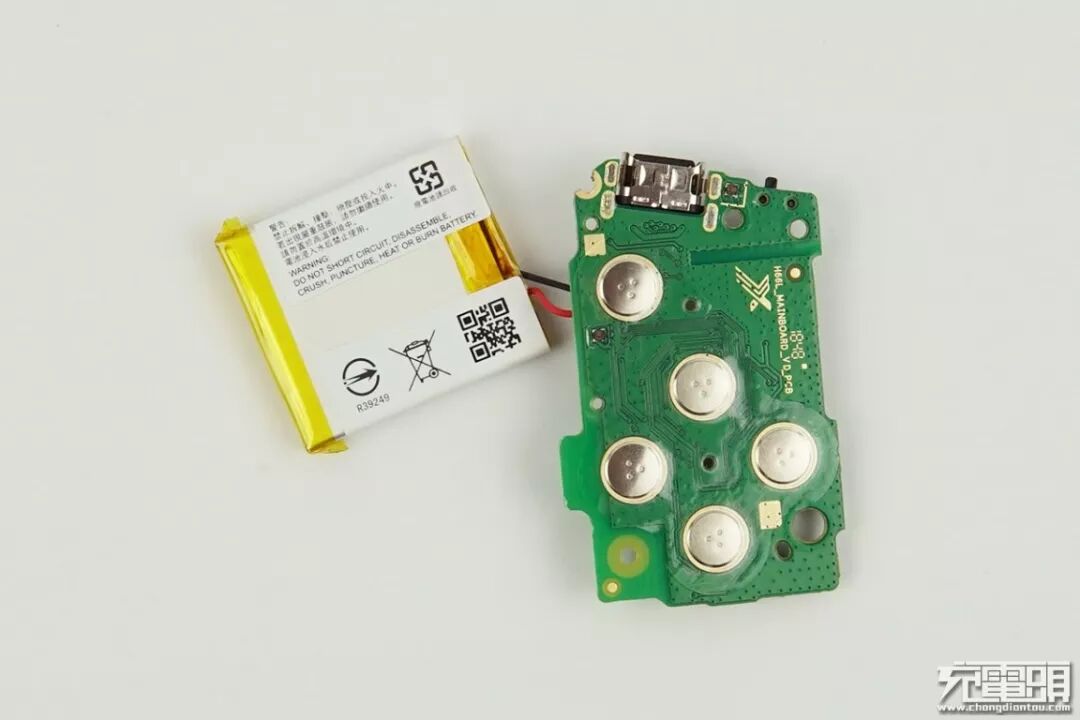

最后是电池和PCB板，电池表面贴有信息纸，上面有二维码以及参数规格等信息，PCB板上有5个按键锅仔片。

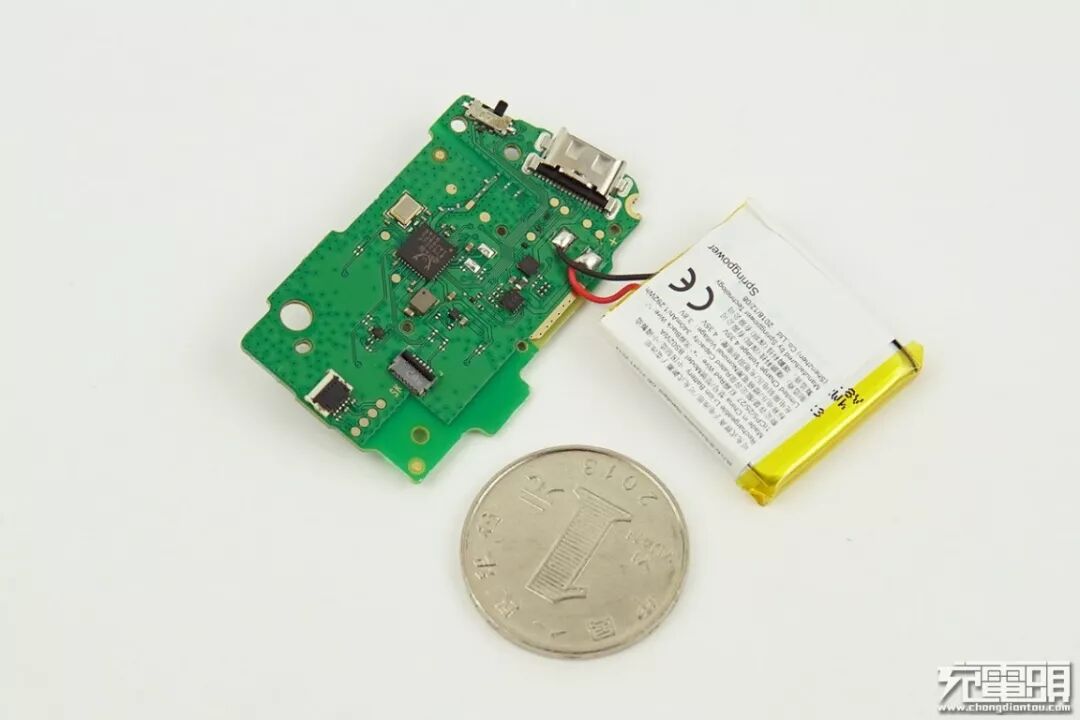

两个器件跟一元硬币的直观比较，宽度跟一元硬币的直径差不多。

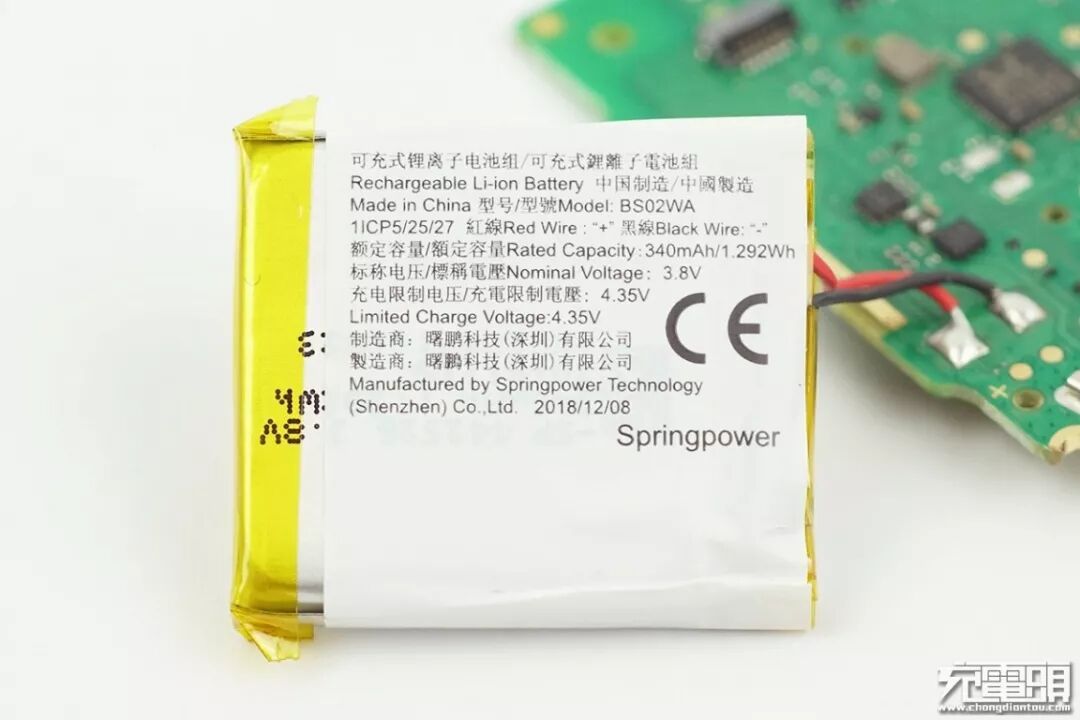

电池特写：可充式锂离子电池组；中国制造；型号BS02WA；容量340mAh/1.292Wh；制造商：曙鹏科技有限公司。

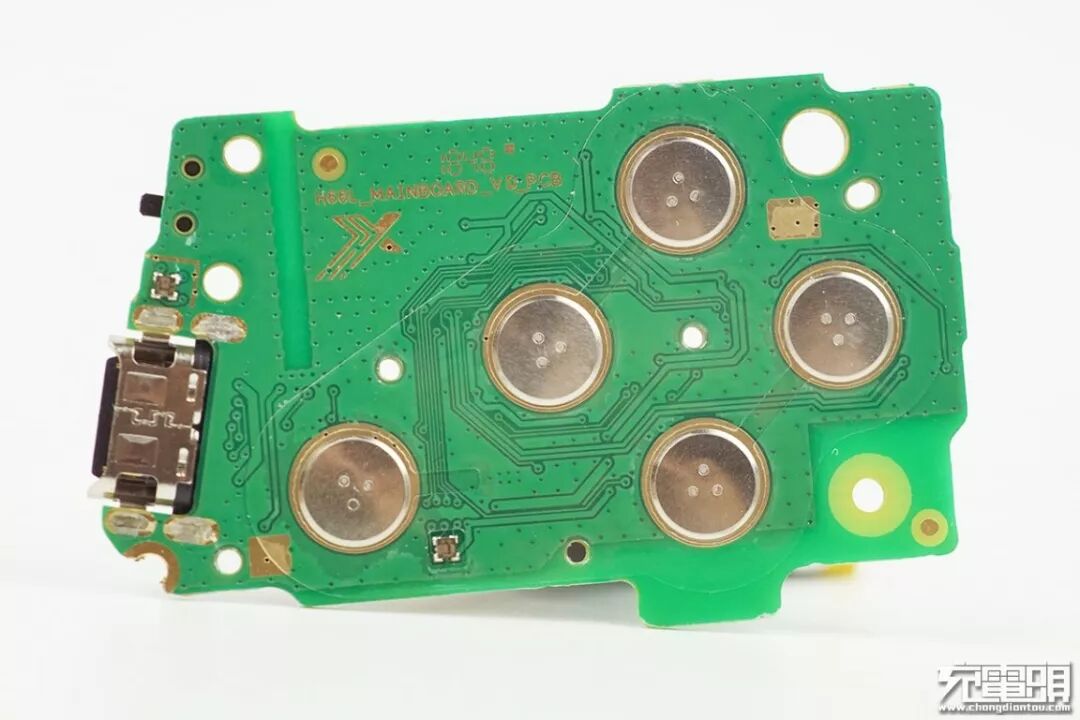

PCB板正面情况，除了5个金属片基本没有其他东西，边缘是一个USB-C接口以及开关。

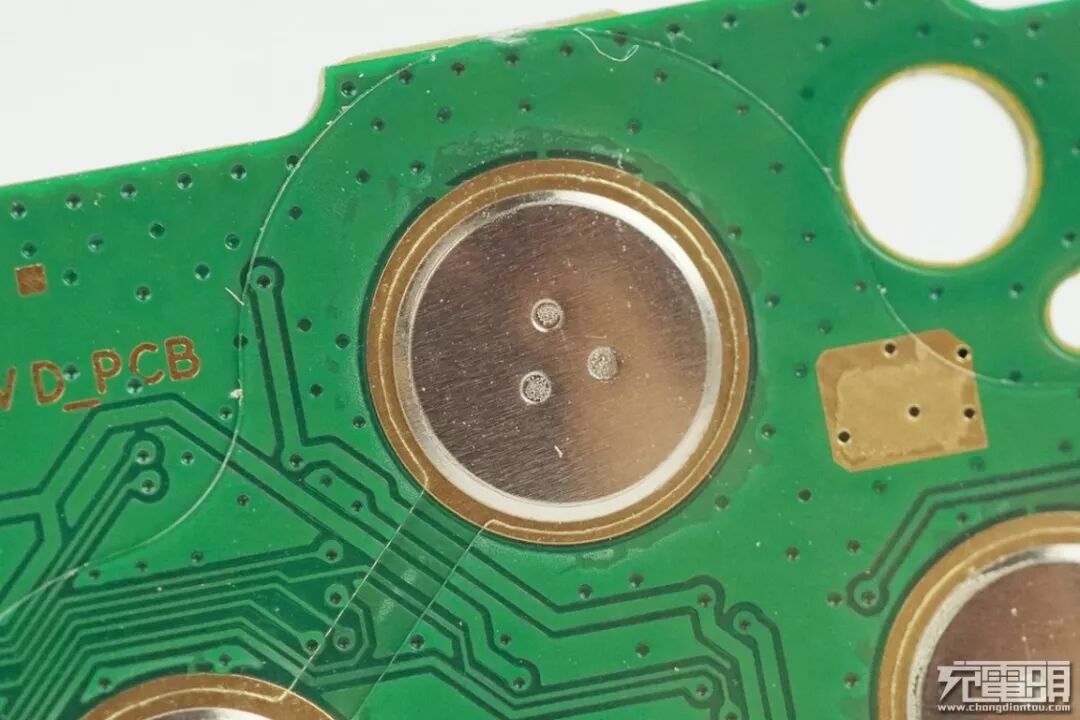

金属片特写，中心是三个小凹槽，增加接触。

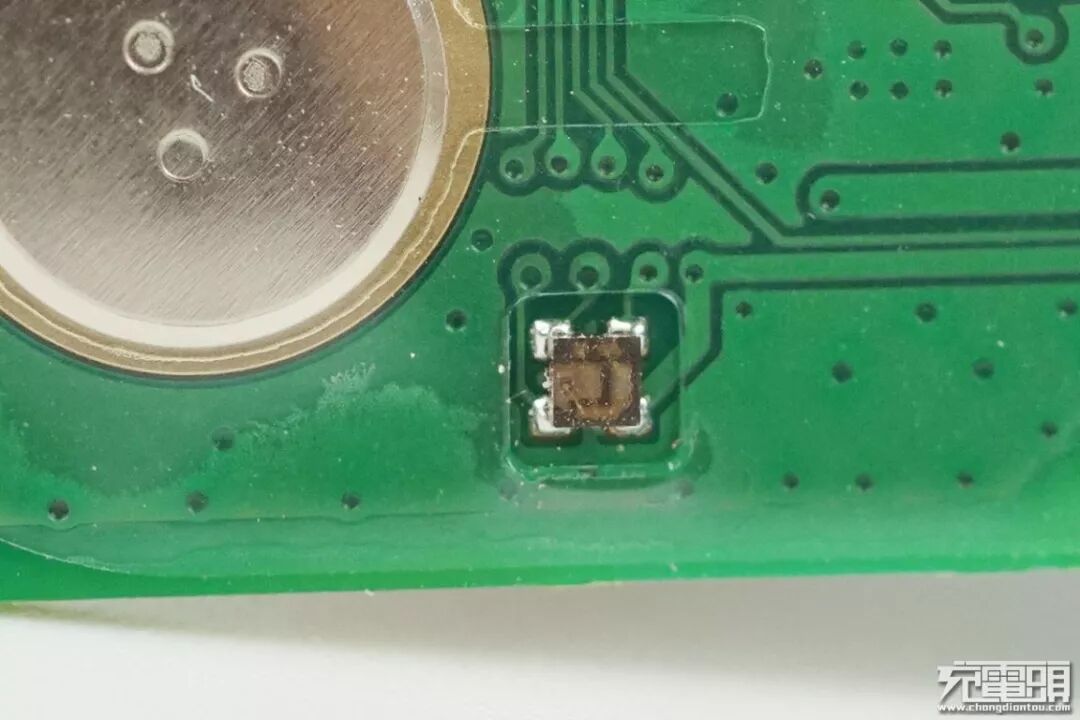

一颗RGB LED，照亮功能按键。
PCB板背面一览。
首先是USB-C接口特写，沉板过孔焊接，耐弯折，刻有“8BDIN”字样。
手柄电源开关特写。

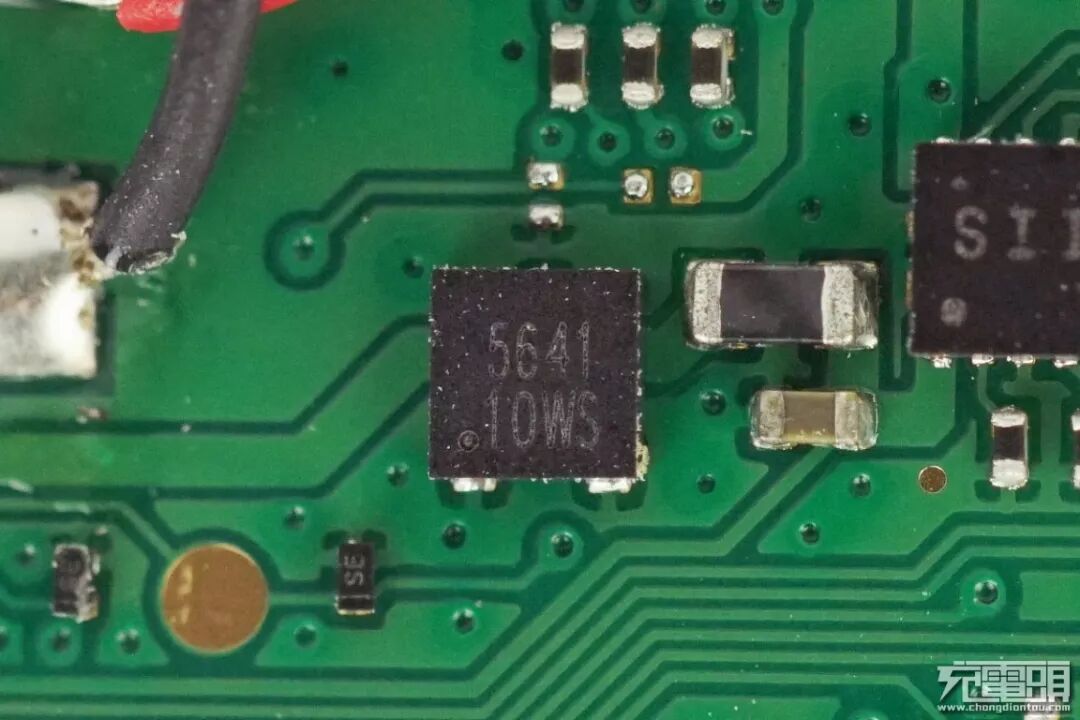

USB-C接口旁边的过压保护芯片，上海韦尔 ESD5641D15。防止过电压损坏内部元件。

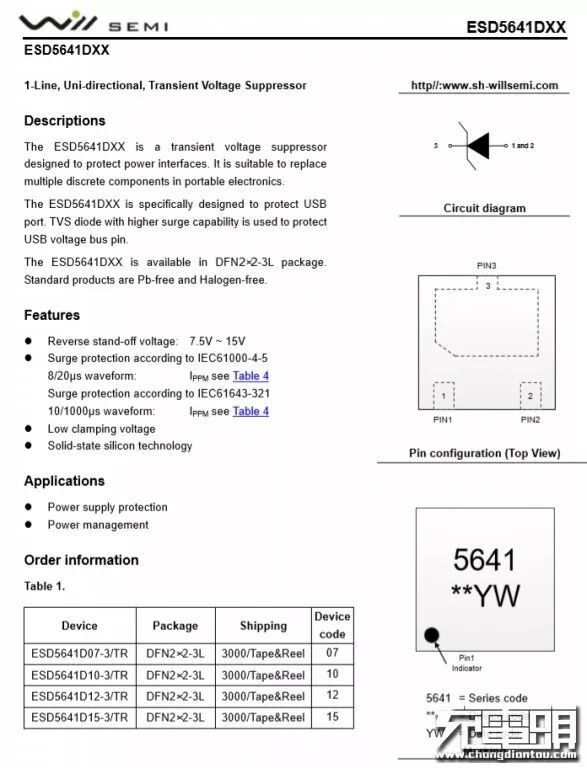

ESD5641D15过压保护芯片详细资料。

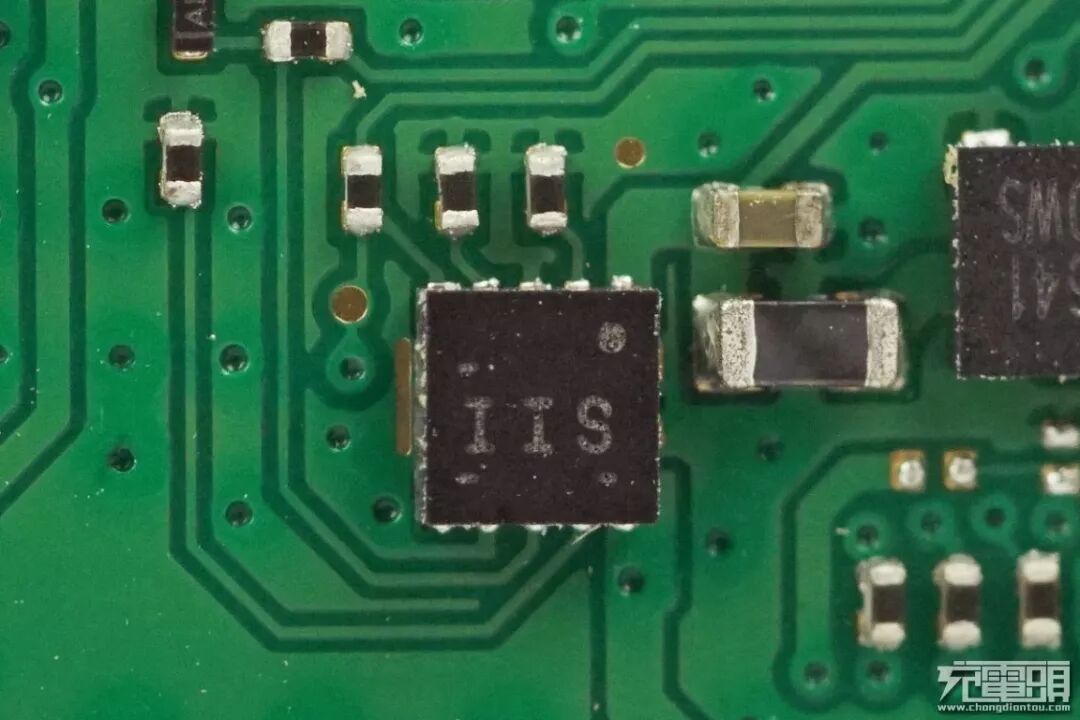

TI BQ24045 1A 单节锂电池充电器，对应4.35V电池。

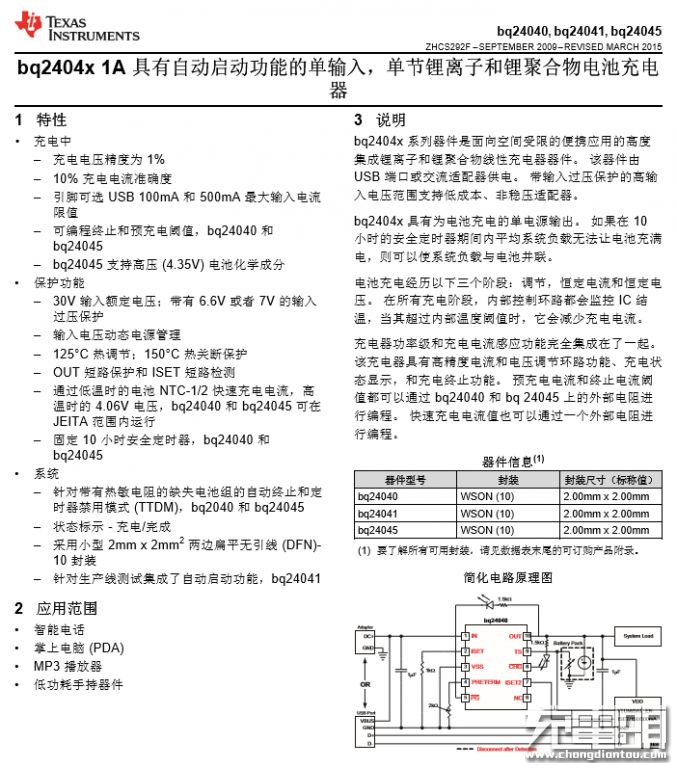

TI BQ24045 详细资料。

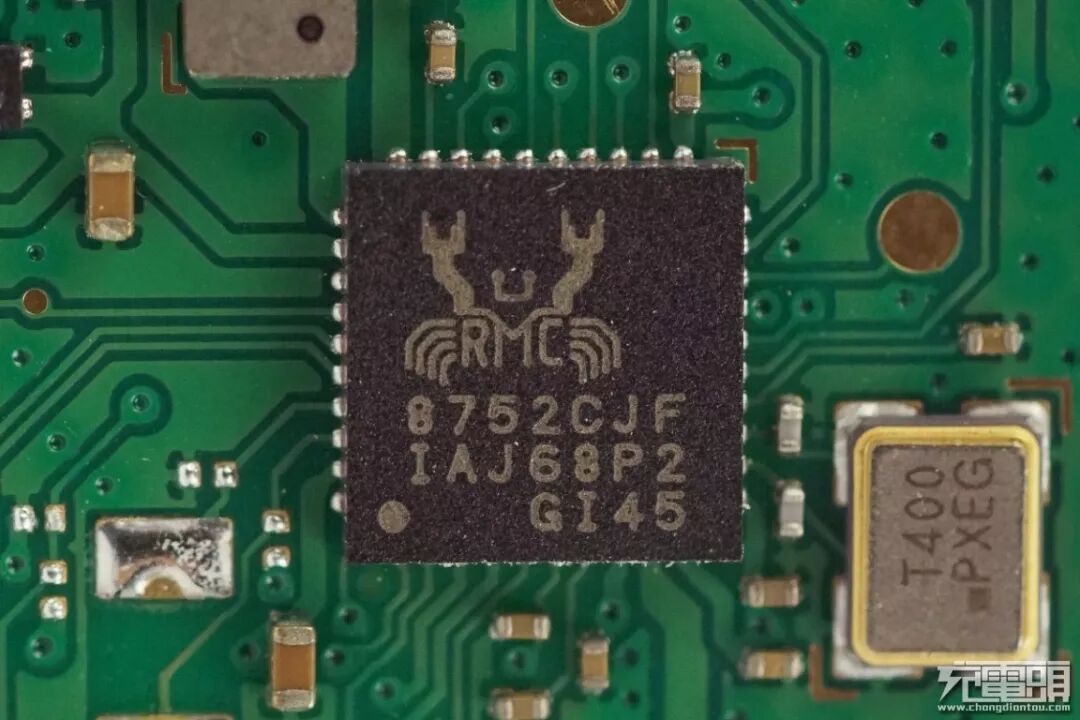

REALTEK RTL8752CJF 蓝牙SOC，支持BT4.2协议和低功耗，内置GPIO和ADC用来响应按键摇杆操作，通过蓝牙连接传输手柄操作。

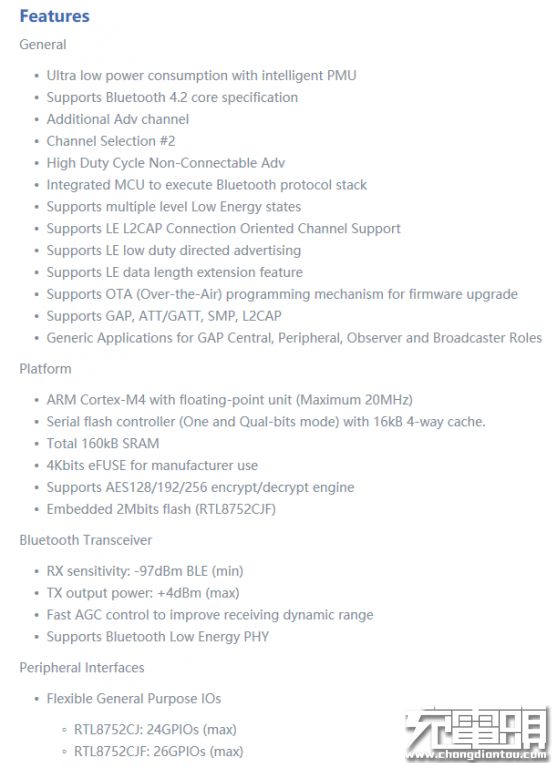

REALTEK RTL8752CJF 特性。

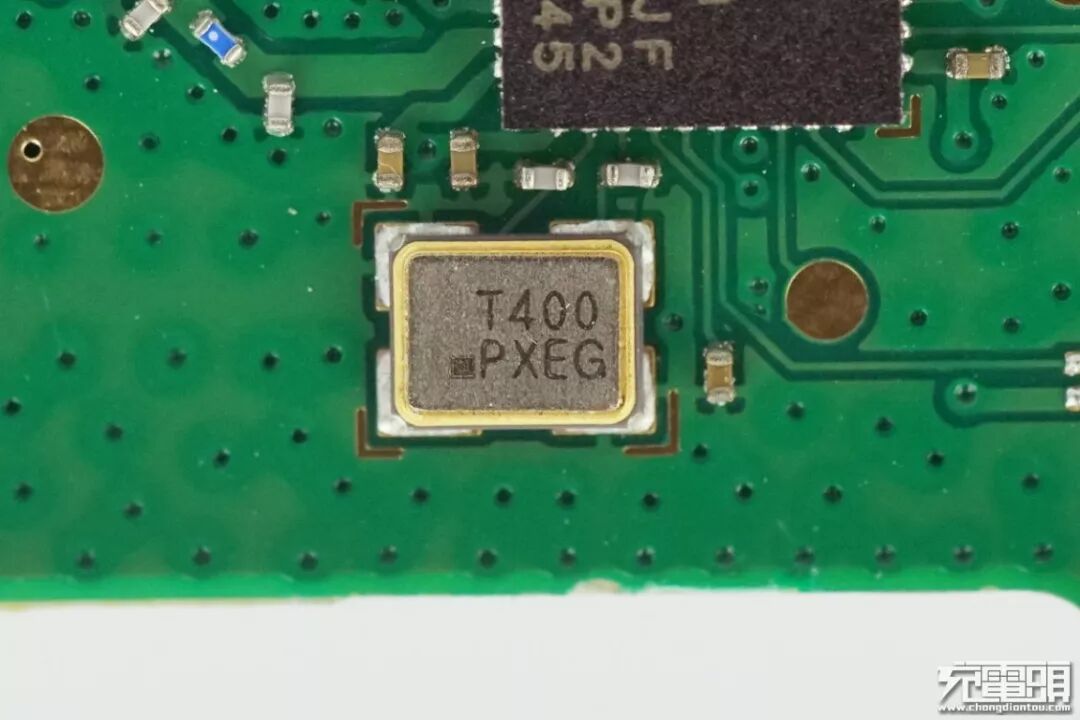

RTL8752CJF 外置时钟晶振。

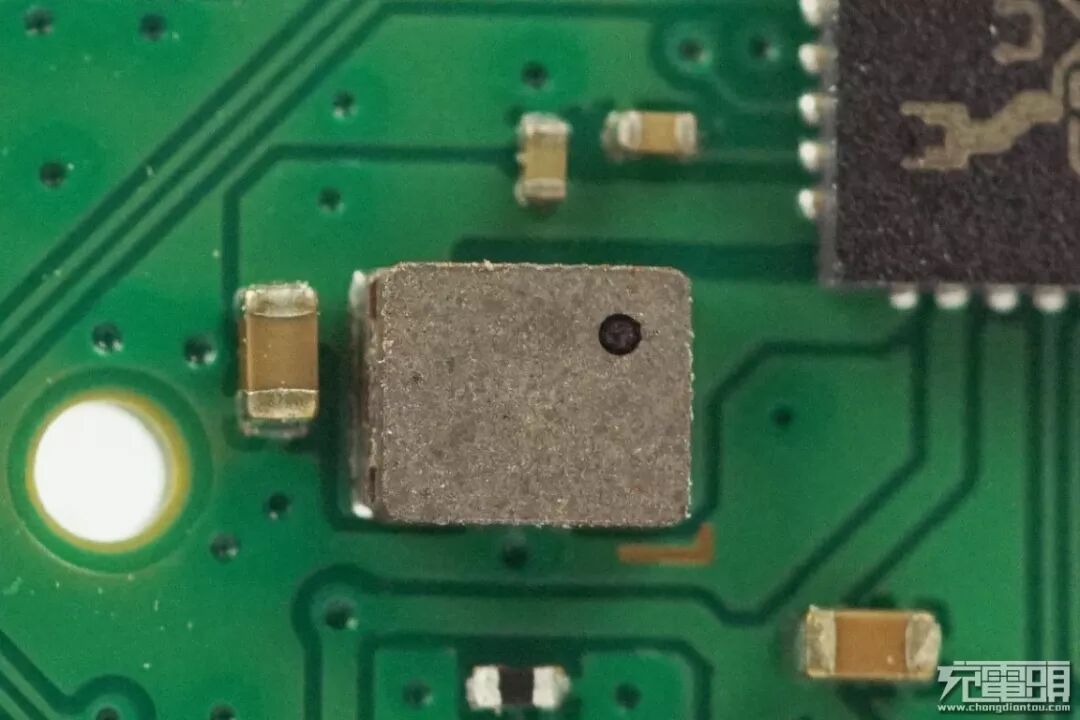

芯片内置开关降压稳压器的电感。

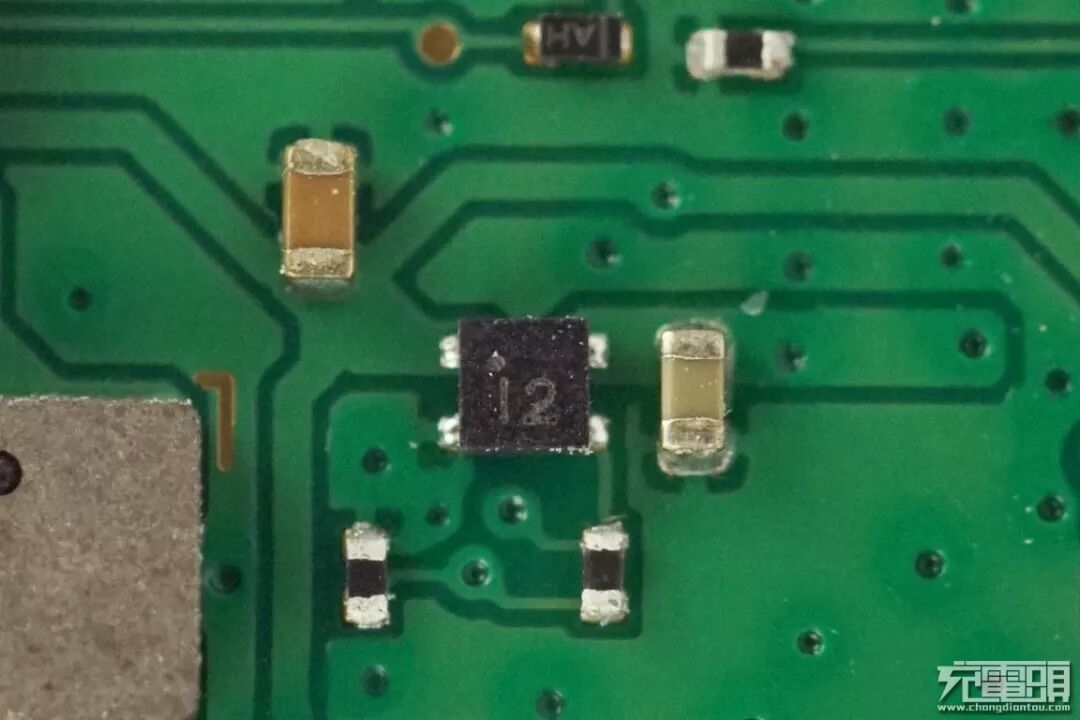

丝印I2的LDO稳压管。
全部拆解完毕。
充电头网拆解总结
作为一款手机游戏手柄，黑鲨双翼手柄还是很不错的，通过蓝牙可以很方便的连接手机，在玩游戏时也不会有很明显的延迟感，相比于触屏操控，按键的反馈感也更强。黑鲨双翼手柄还支持自定义按键功能，可以按照自己的习惯设定，更利于游戏操作。
此外充电头通过拆解发现，这款黑鲨游戏手柄组装灵活，就算是外行小心一点也能做到无损拆解，并且使用了Realtek瑞昱半导体的RLT8752CJF蓝牙SOC，和TI的充电IC，都是老牌大厂，还有输入保护芯片，用料也不错，如果有想入手手柄玩游戏的小伙伴，也可以考虑考虑。
