拆解报告：迪奥科5A 100W USB-C to USB-C数据线

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

市面上的大功率USB PD充电器越来越多，不少功率超过60W的PD充电器都需要5A大电流的数据线，还有类似三星Note10、小米9Pro使用大电流PPS充电的手机也需要5A CC数据线。目前常见的就是带有E-Marker芯片的5A CC线和雷电3线。

最近充电头网拿到一根CHOETECH迪奥科USB-C to USB-C数据线（以下简称迪奥科CC线），它带有E-Marker芯片，支持5A电流，最大功率100W。下面小编就跟大家分享这根数据线的拆解。

一、CHOETECH迪奥科CC数据线外观

CHOETECH迪奥科CC线包装的比较简单，是一个半透明的塑料易拉条袋子。袋子中央有黑色的CHOETECH字母LOGO，还有一些CHOETECH其他产品的图案。

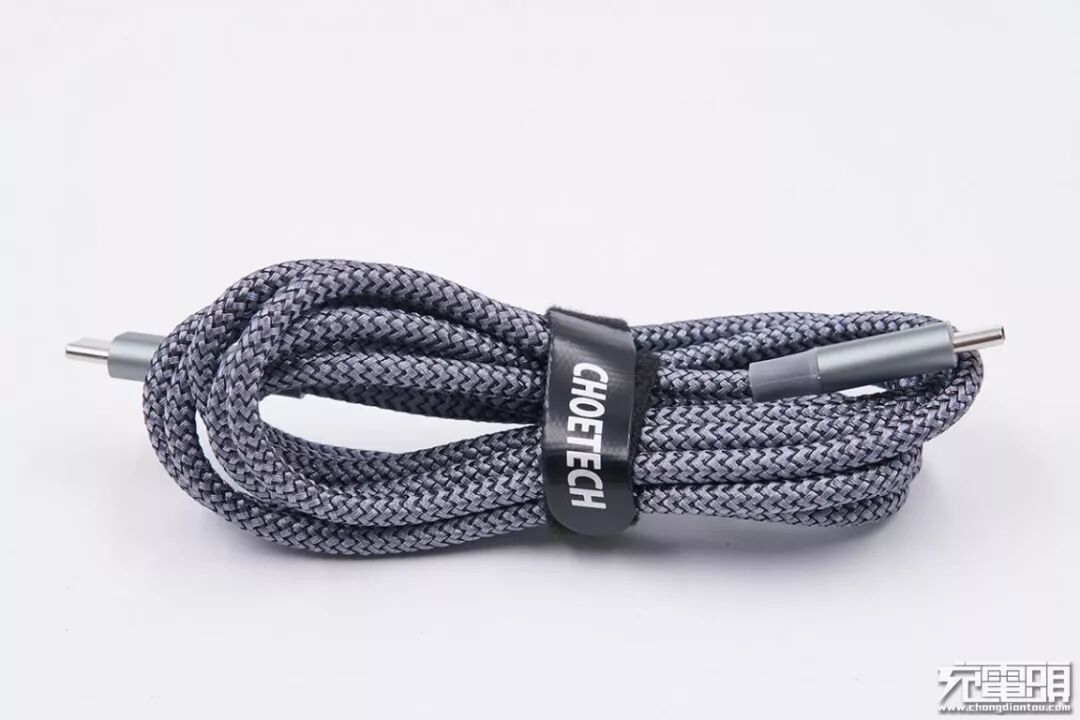

CHOETECH迪奥科CC数据线整体呈银灰色，线身编织材质，两端头金属材质，配有一根黑色魔术扎带，方便捆扎收纳。

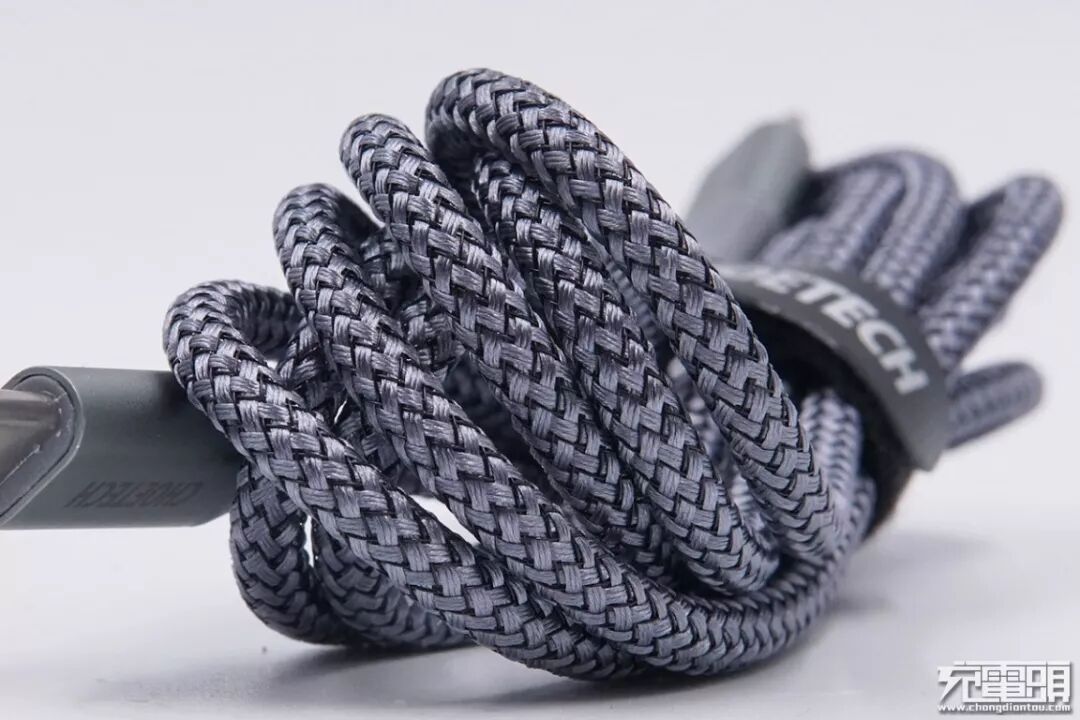

银灰色的尼龙丝与黑色鱼线成股交叉编织，编织紧密，无起毛。线身略硬，有记忆效果，整体做工优秀。

线身特写。

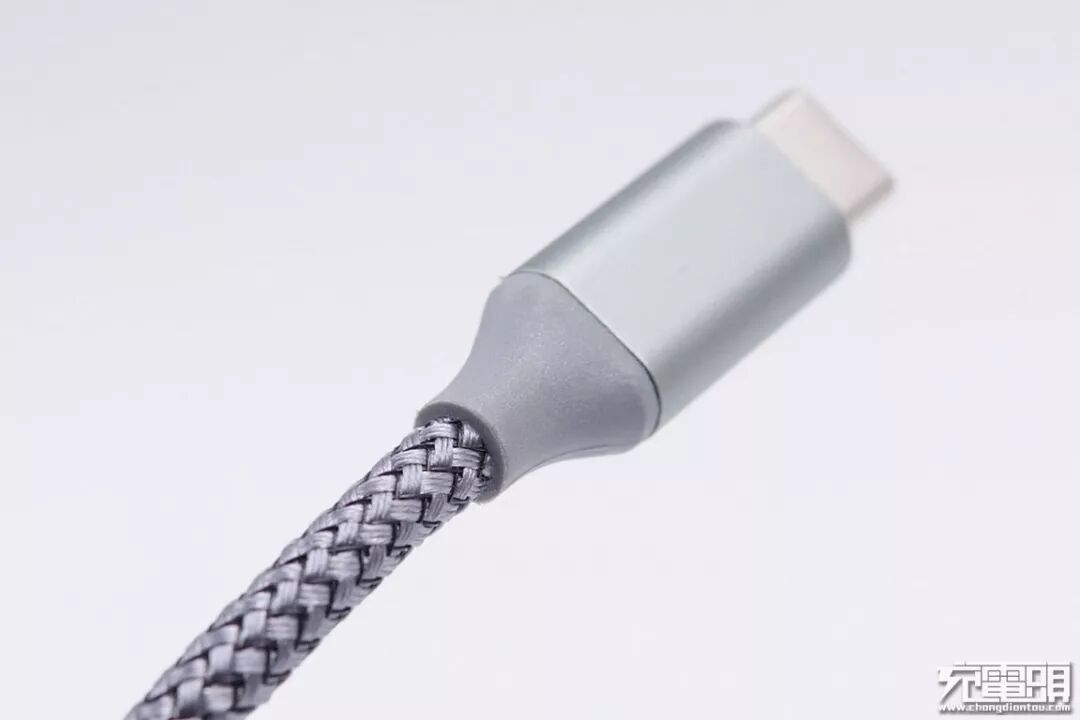

两端头部分为硬质塑料注塑外加金属壳。铝合金的外壳表面喷砂细腻，增加拔插时的摩擦力，壳子上还印有CHOETECH的LOGO。两种材质的端头保护性不错，保证内芯片电路的安全。

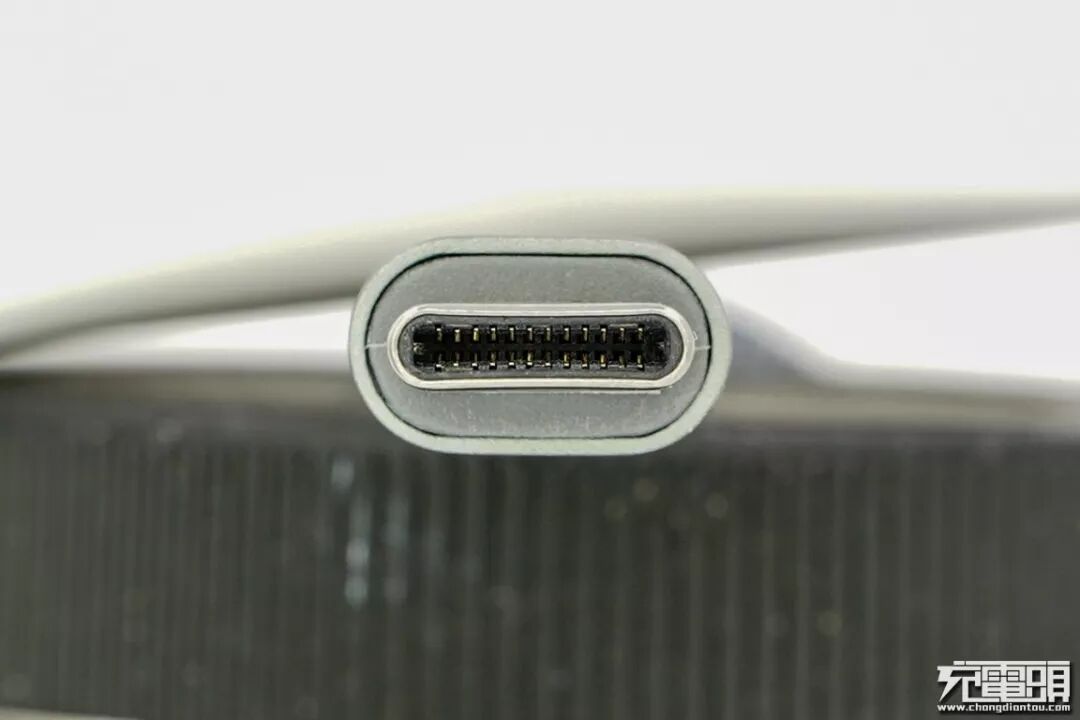

两个USB-C接口内均为满pin。

硬质塑料的网尾，比较短小。

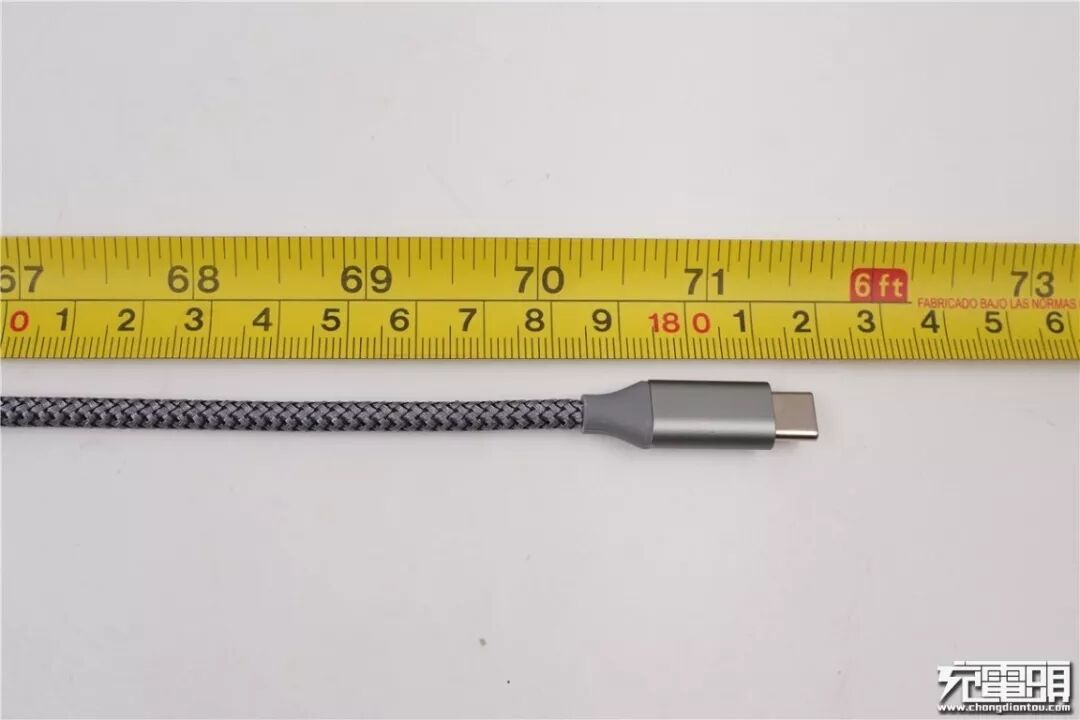

实测长度为182cm。

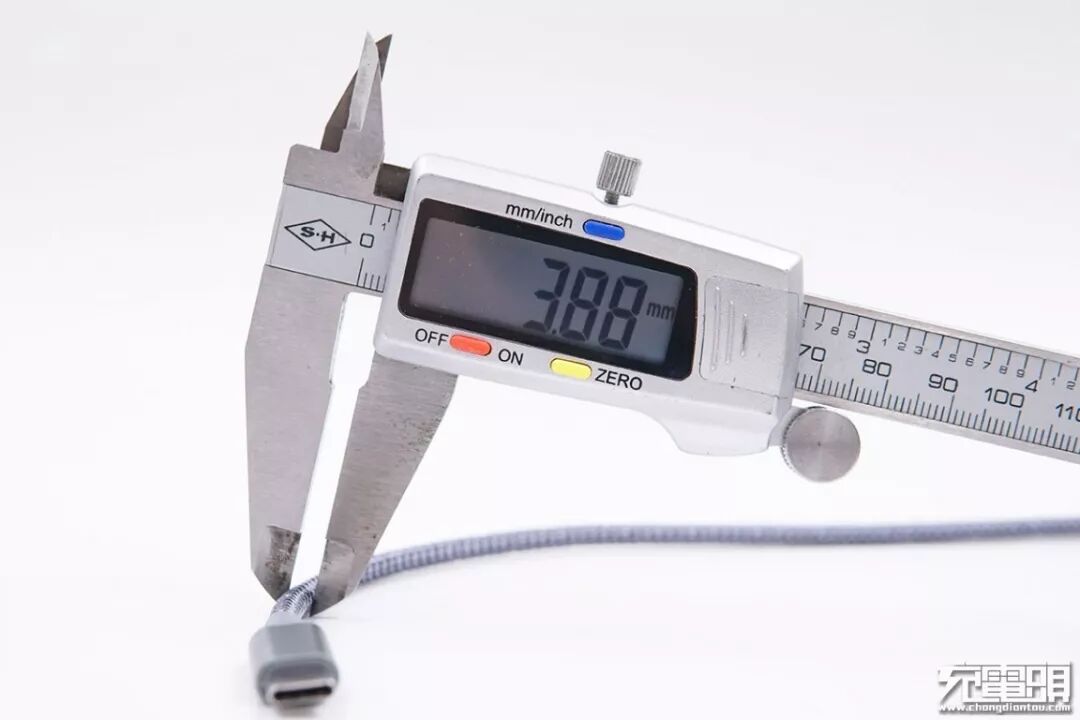

实测线外径3.88mm。

使用ChargerLAB Power-Z KT001测试仪对迪奥科CC数据线进行E-Marker芯片检测，从测试仪中的显示屏中可以看到该款线材内置了E-Marker芯片，支持20V/5A 100W功率，传输速度为USB 2.0。

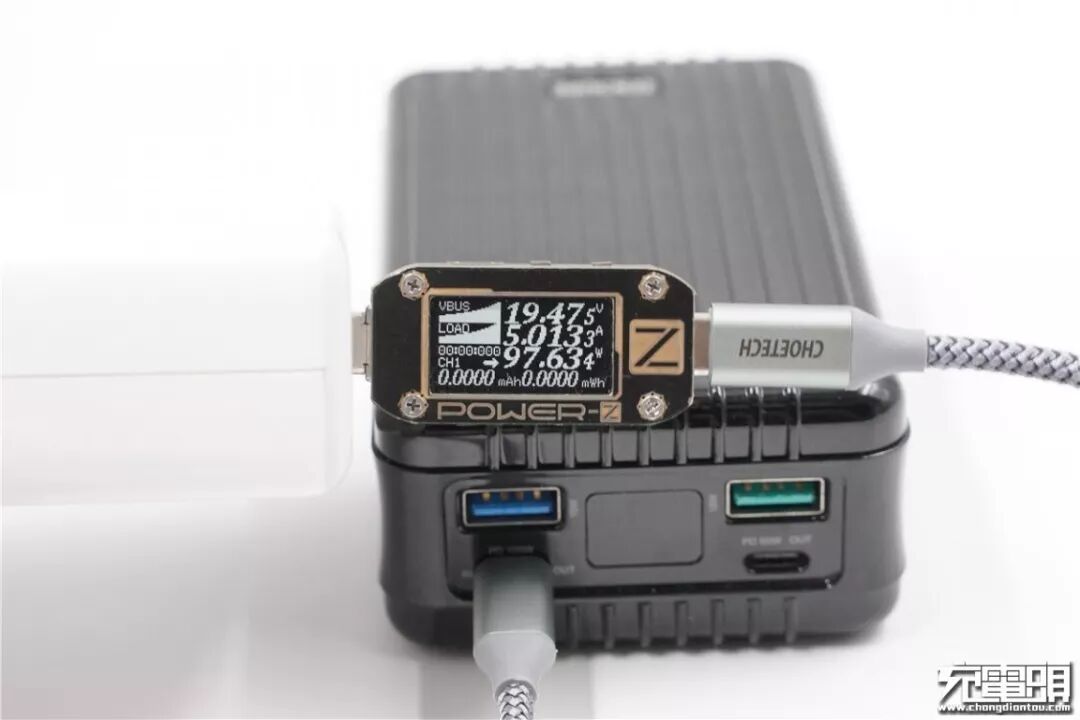

给100W PD移动电源充电，充电电压19.5V，电流5A，输出功率约97W，开启PD快充。

二、CHOETECH迪奥科CC数据线拆解

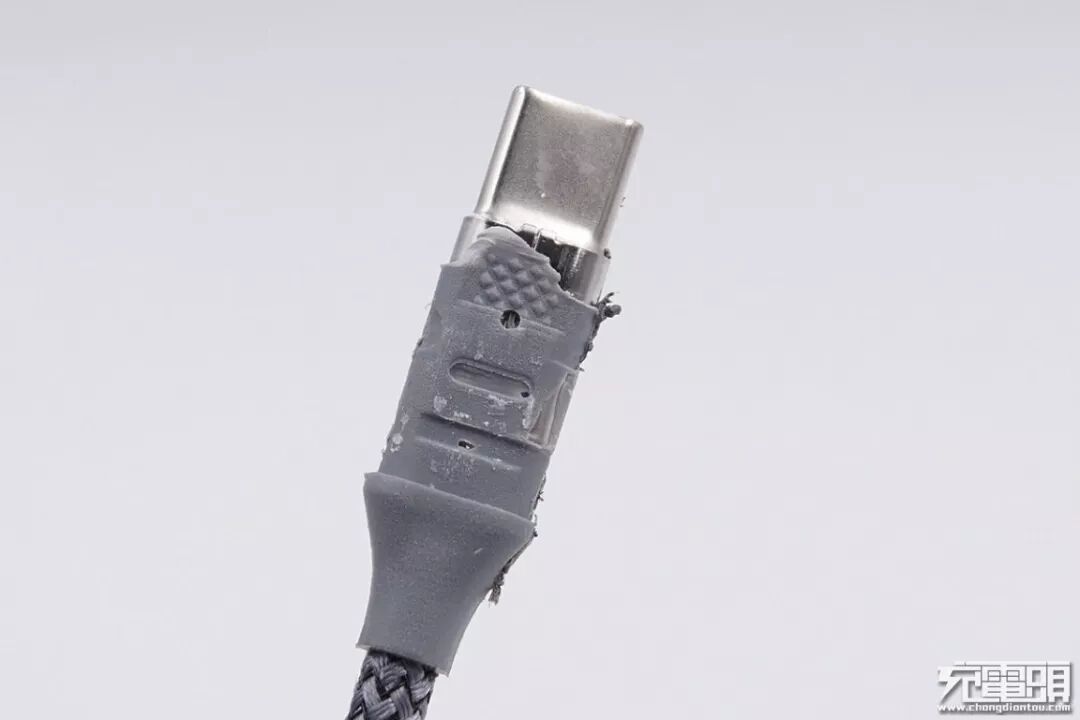

暴力拆掉金属外壳，里面是注塑填充保护。

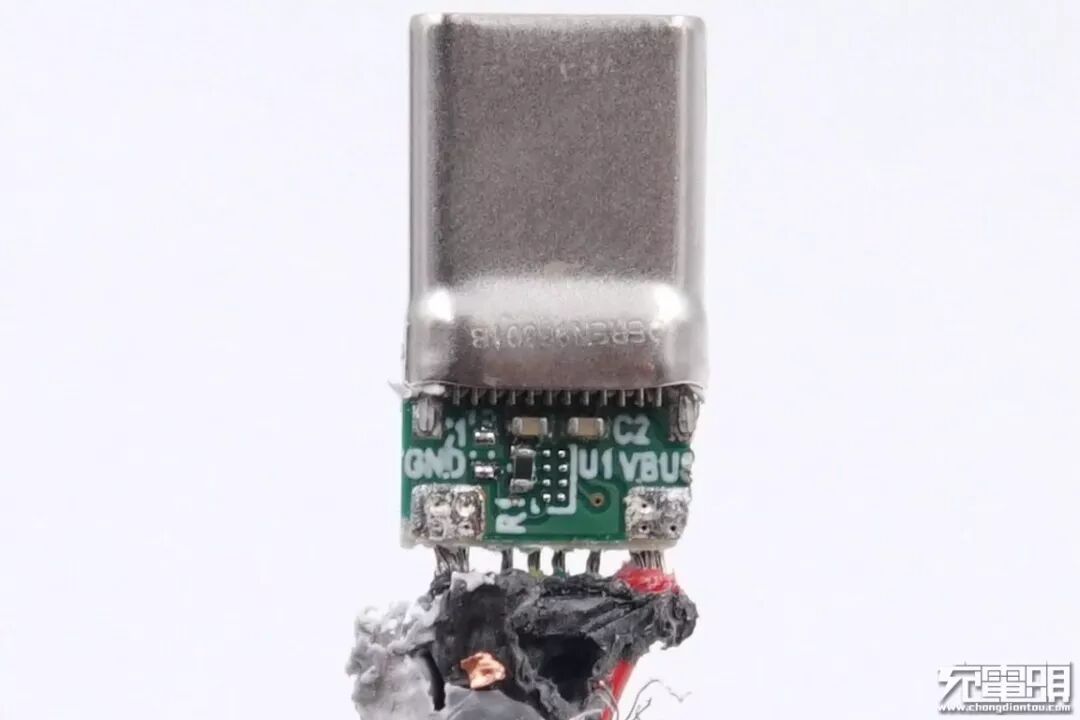

这端接口的绿色PCB板上有两颗电容和一颗电阻。线芯使用硬封胶固定。PCB板与USB-C接口连接处是12根整齐排列焊接的焊脚。

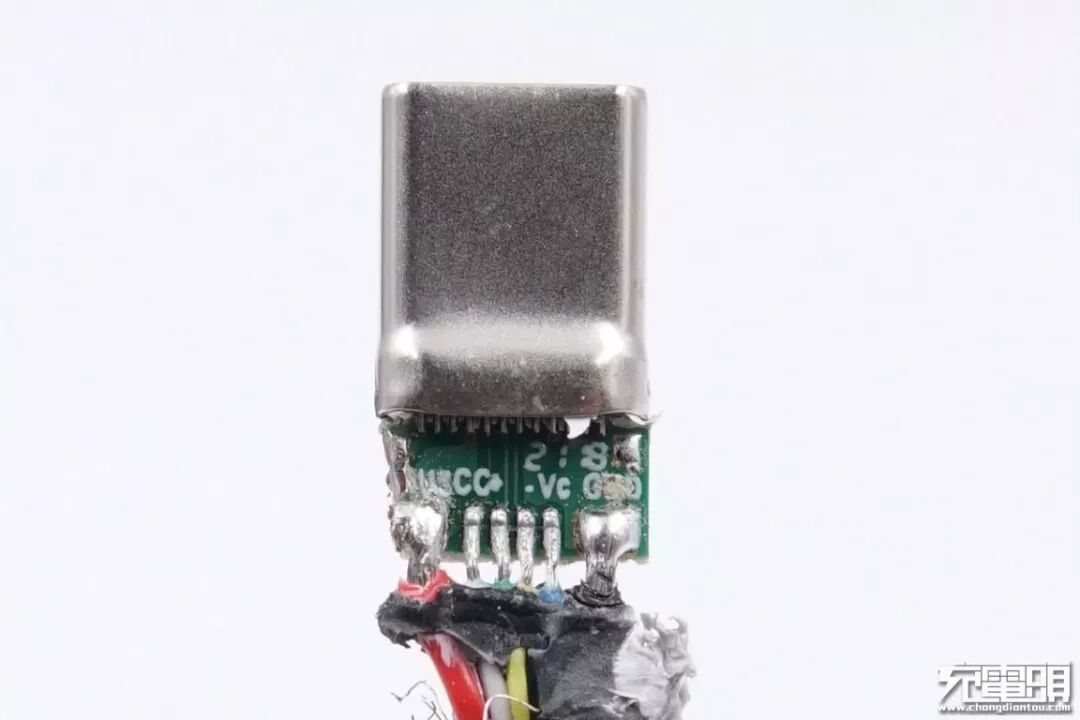

背面是整齐排列焊接的线芯，焊点饱满。

另一端接口的PCB板上有一颗E-Marker芯片，上面覆盖有一层蓝色保护胶。

丝印27C0的E-Marker芯片特写，旁边是三颗电容，此外还有一排焊脚，一共12根。

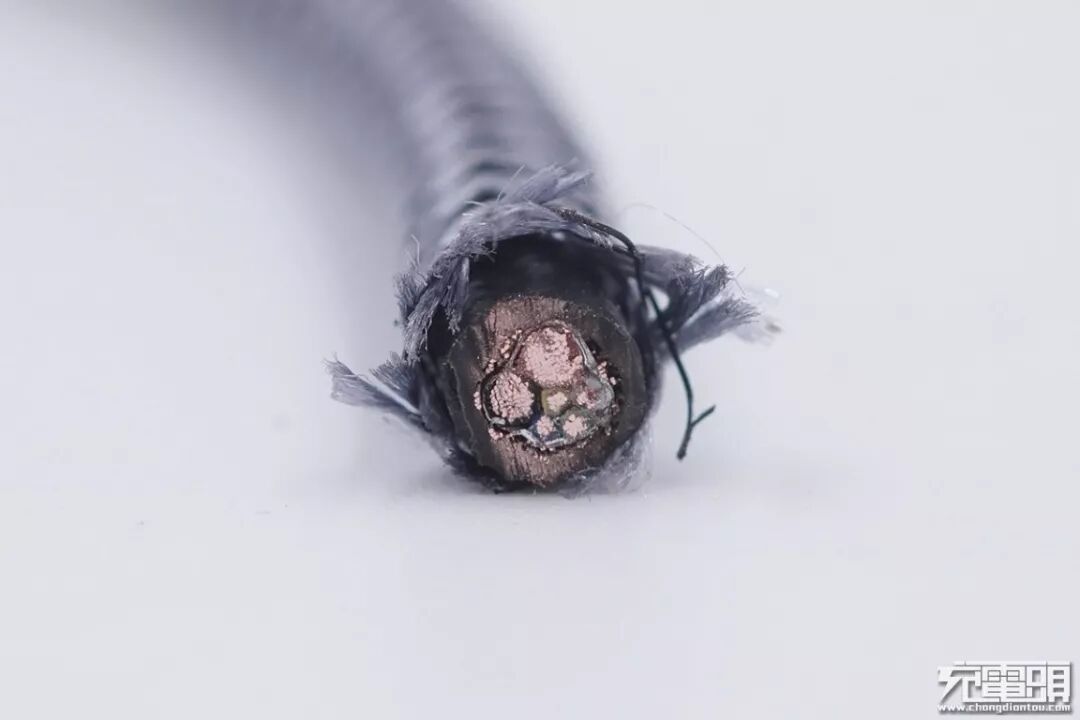

再来看一下线材的横截面，很容易看得出六根线芯的线径大小，线芯外围是金属屏蔽层。

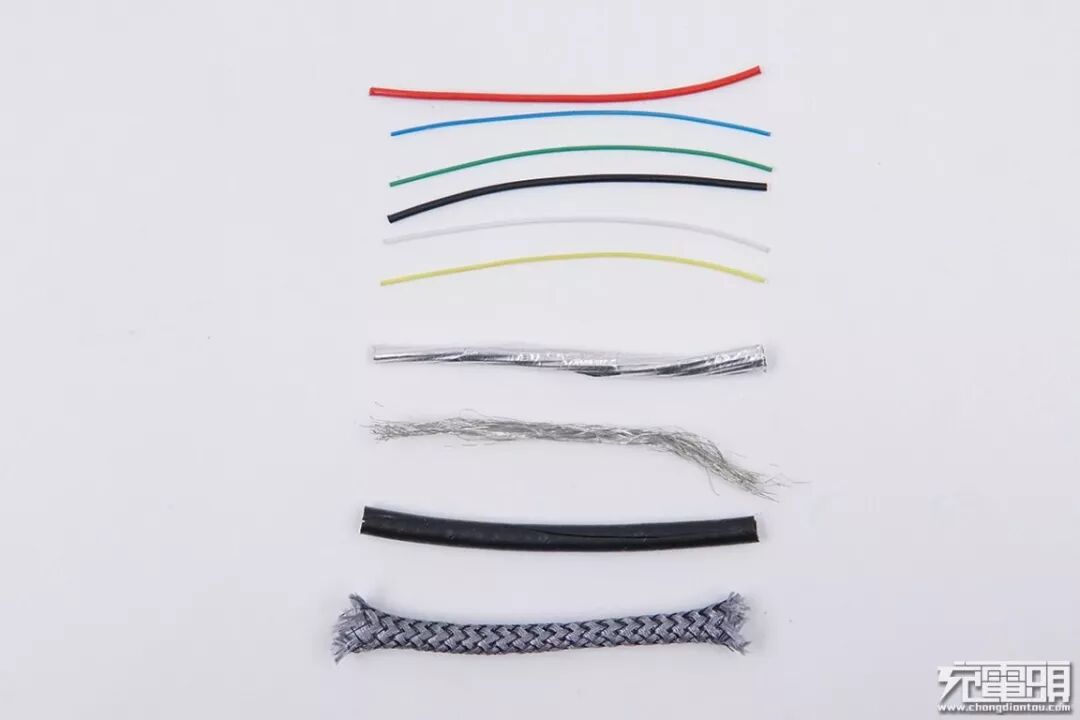

线材部分一览，从上到下分别是电力线芯、数据线芯、锡纸屏蔽层、金属屏蔽网、塑料外皮，编织外衣。

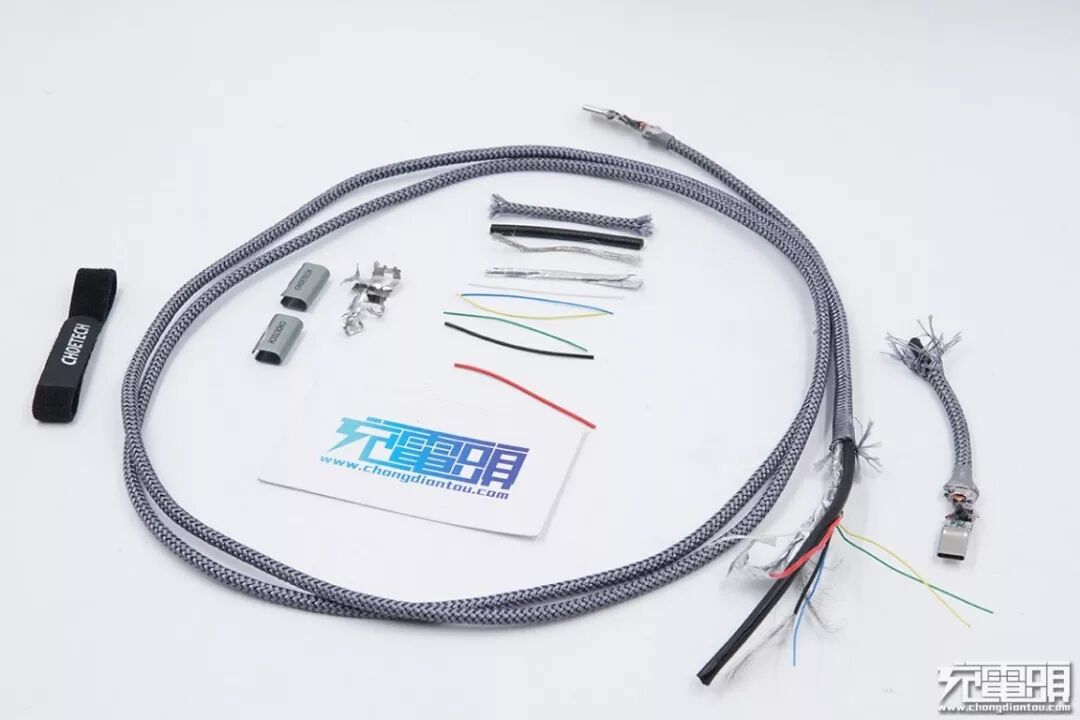

全部拆解完毕，来张全家福。

充电头网拆解总结

这根CHOETECH迪奥科CC数据线非常结实，线身外衣使用银灰色的尼龙丝与黑色鱼线成股交叉编织，接口处使用铝合金外壳封装并在表面进行喷砂处理，手感细腻同时方便插拔。使用ChargerLAB Power-Z KT001检测发现，其电力传输能力为20V/5A，数据传输为USB2.0，实际充电测试显示该线缆支持100W充电。

充电头网通过拆解发现，该线插头处的PCB板上有E-Marker芯片且注塑保护，线头处的金属外壳封装牢固，金属外壳与PCB板之间有注塑填充固定，线芯焊点饱满，整个制作工艺优秀。
