RAGAU睿高新款MFi快充数据线深度拆解，做工业界罕见

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

众所周知，新款iPhone手机需想获得快速充电功能，除了需要USB-C接口的PD充电器外还需要一根C94 USB-C to Lightning数据线。在今年发布的三款新iPhone中，已经有iPhone 11 Pro、iPhone 11 Pro Max两款标配了此类线缆。虽说苹果为手机标配快充线缆已经是一项“进步”，但用苹果用户应该知道原装线材并不太耐用，开裂爆皮是常用的事。正因这样，许多第三方MFi品牌推出了质量更优秀的编织线，RAGAU便是其中一家。

RAGAU推出的这款USB-C to Lightning编织线跟普通的编织线可不太一样，它在其内部多股线芯中都添加了军工级芳纶纤维。外皮还采用了工艺更为复杂、优秀的加捻编织技术，极大增加了线材韧性与耐磨性，不易起毛也更加的美观。下面小编就和大家分享这款编织线的拆解。

一、RAGAU USB-C to Lightning编织线外观

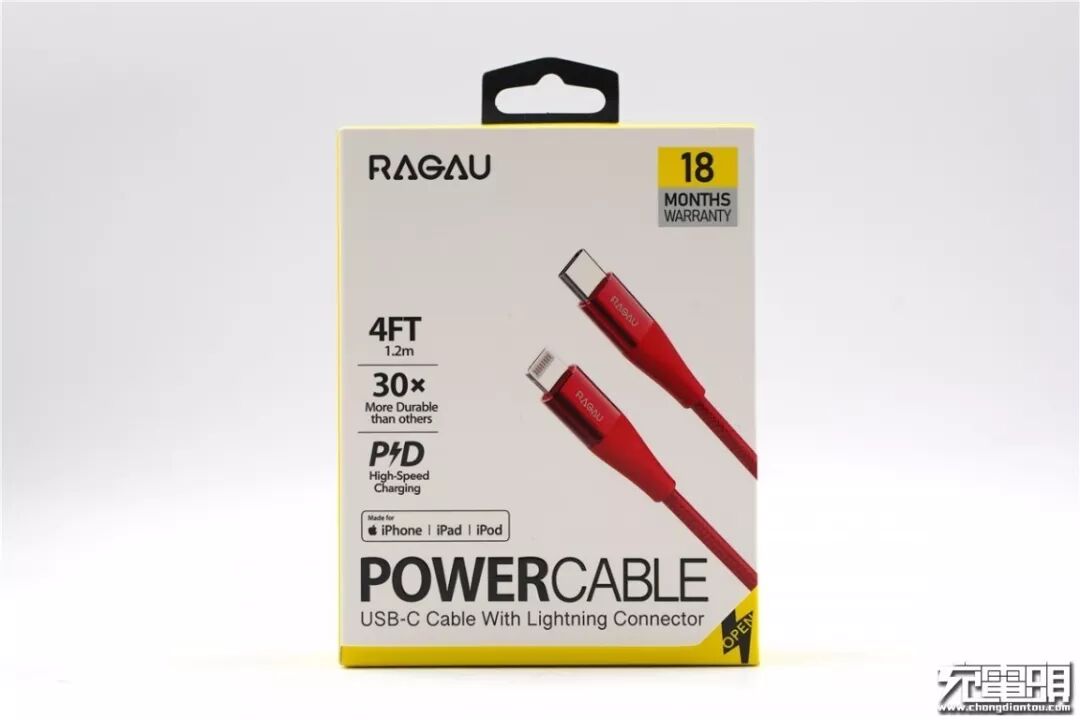

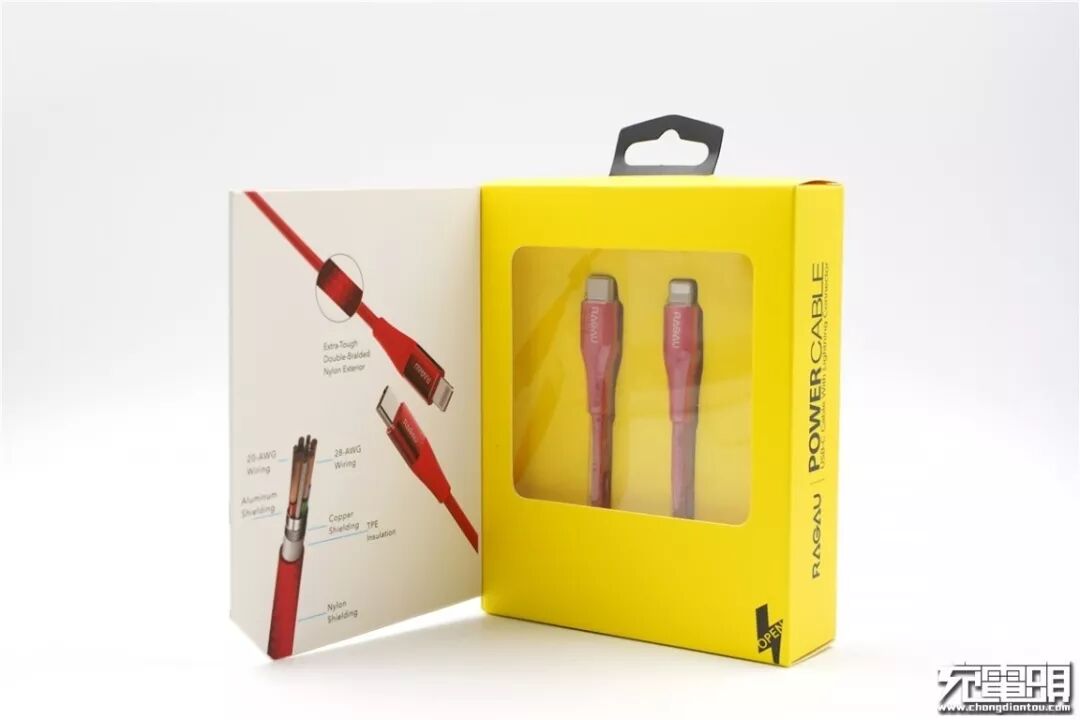

RAGAU USB-C to Lightning数据线采用纸盒+塑料托盘包装，纸盒上有塑料挂钩，便于线下展示。外包装为黄黑白配色，简洁时尚，包装正面印制产品实物图，并且带VU覆膜，摸起来有立体感。右上角非常显眼的标识质保18个月，此外包装盒上印有数据线一些特点：线长1.2m、通过了30000次弯折测试、能够支持PD快充。

为了让产品更好的在线下展示，除了包装盒顶部有挂钩之外，还采用了“书本式”外包装设计，翻开“封面”透过“橱窗”可以非常清楚的看见产品。

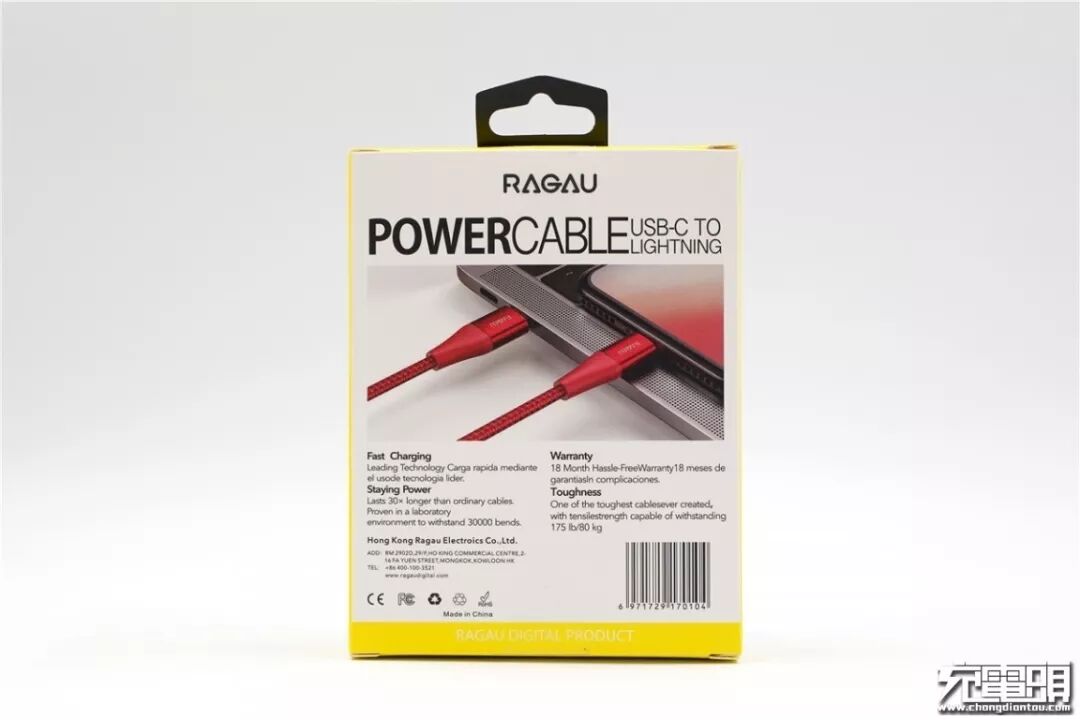

包装背面有使用场景图，以及对于线材特点的一些描述。

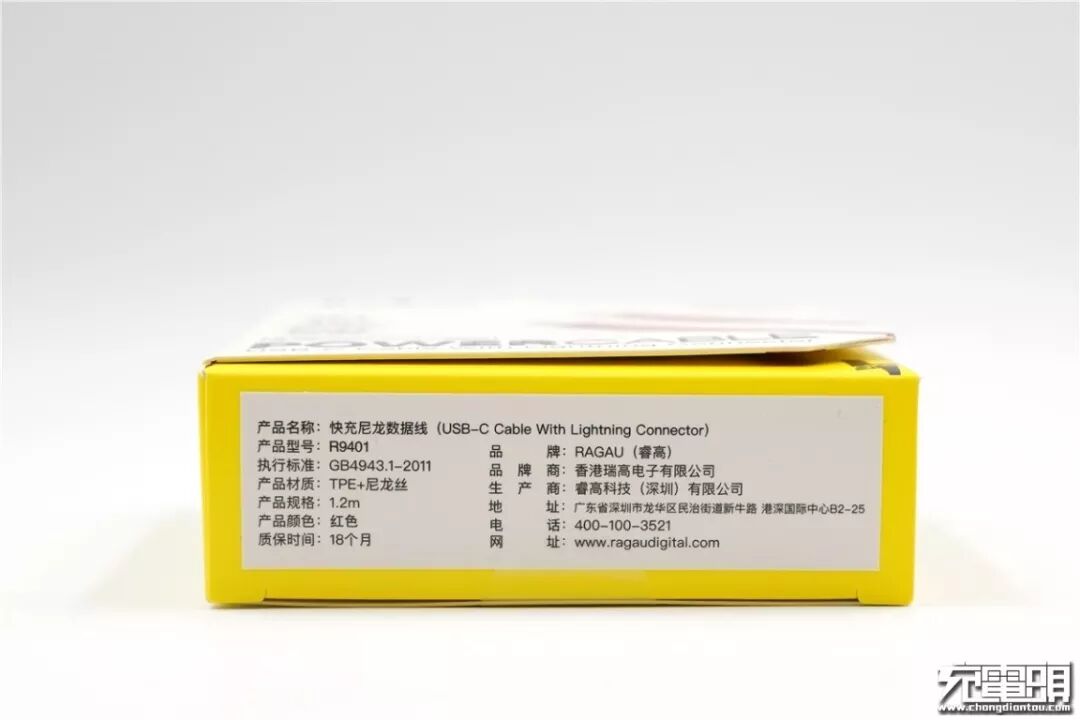

底部贴有产品参数贴纸。
品牌：RAGAU（睿高）
产品名称：快充尼龙数据线
型号：R9401
材质：TPE+尼龙丝
产品规格：1.2m
产品颜色：红色
质保时间：18个月

数据线本体使用透明塑料托盘装在包装盒中。包装内含数据线本体、保修卡。

RAGAU USB-C to Lightning编织线材质为TPE+尼龙丝，线身内部及多股线芯中都添加了军工级芳纶纤维，优秀的加捻编织工艺加持厚实可靠，非常紧密。

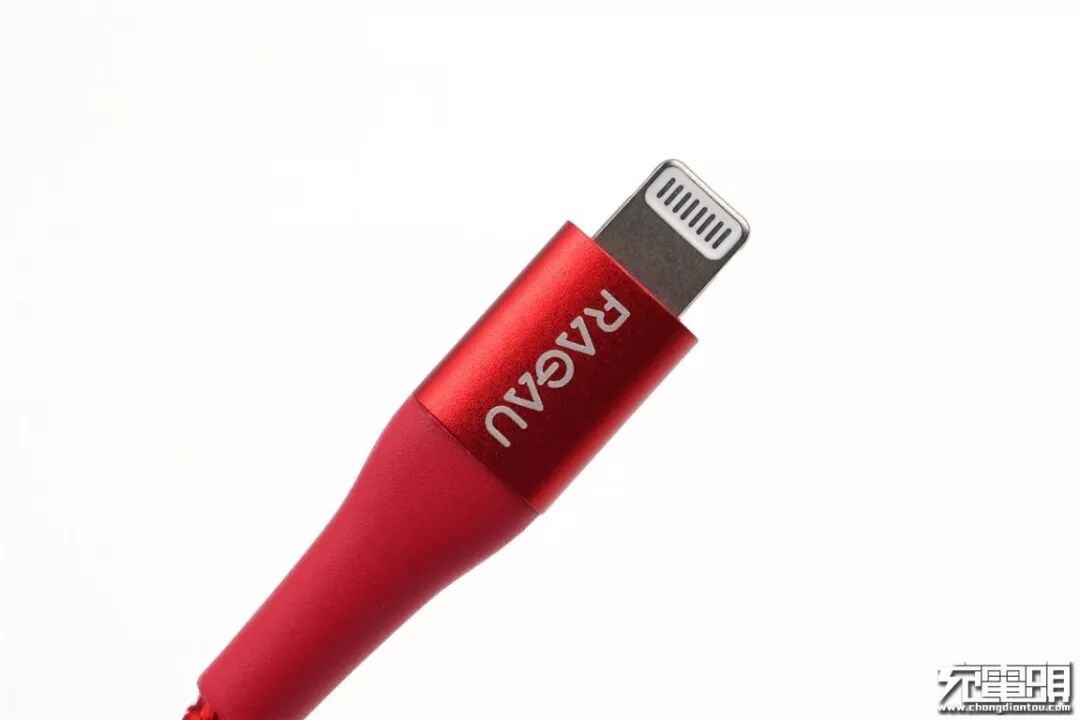

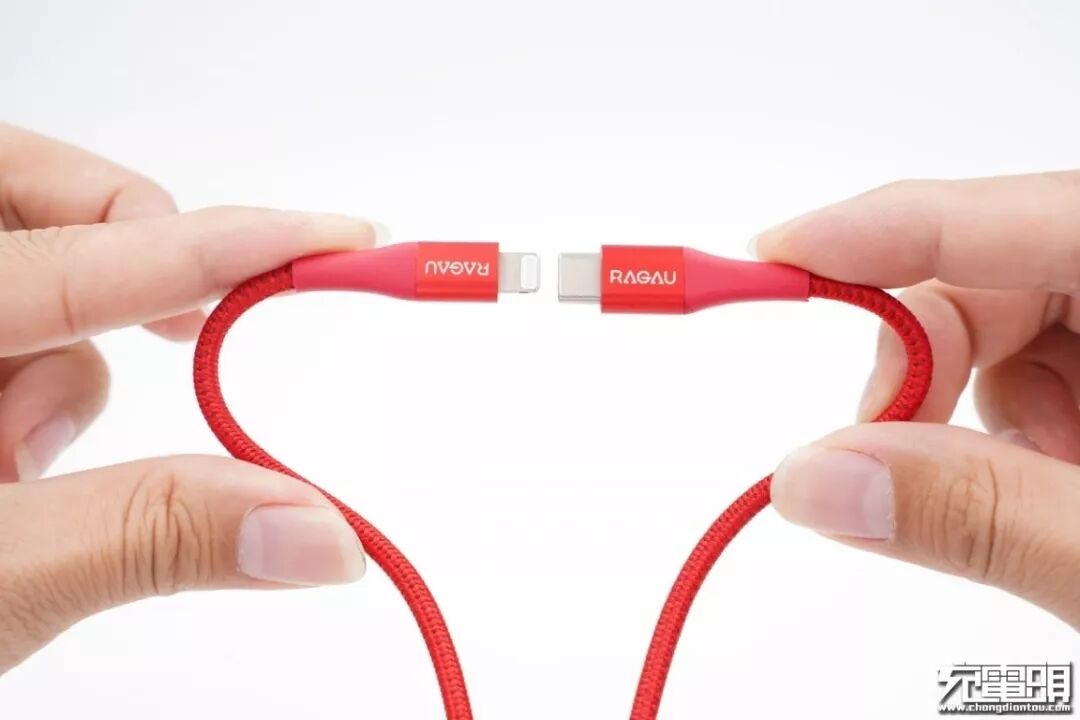

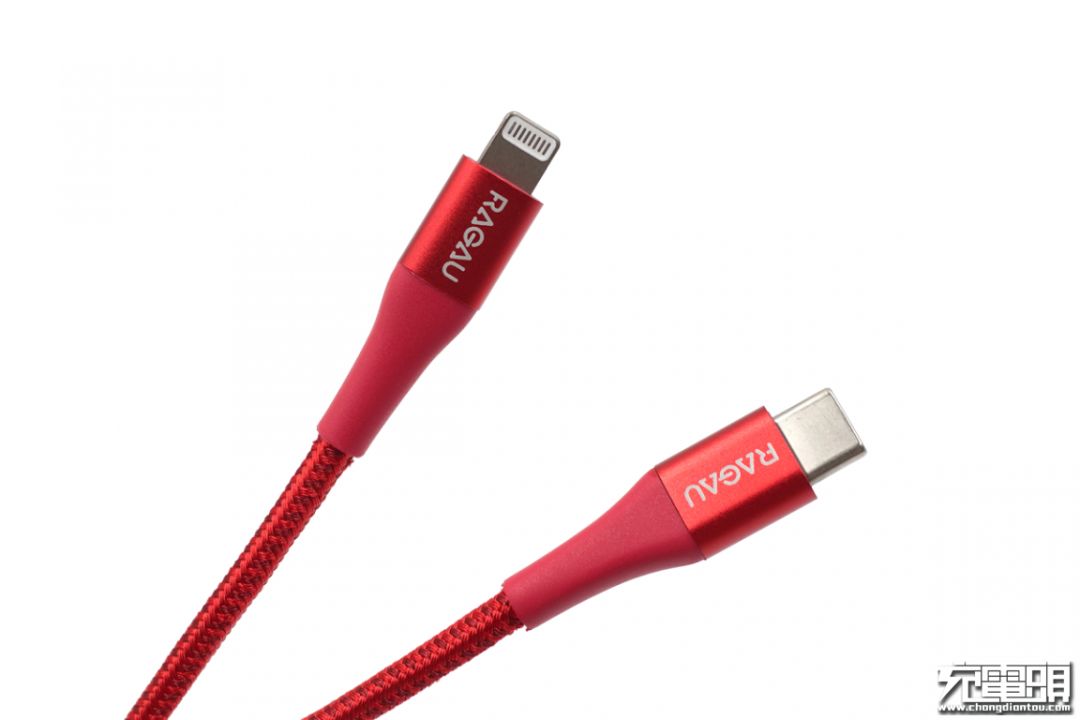

端子头塑胶TPE材质，覆盖有金属外壳，表面喷砂细腻，增加拔插时的手感。两端端头镭雕“RAGAU”品牌logo。

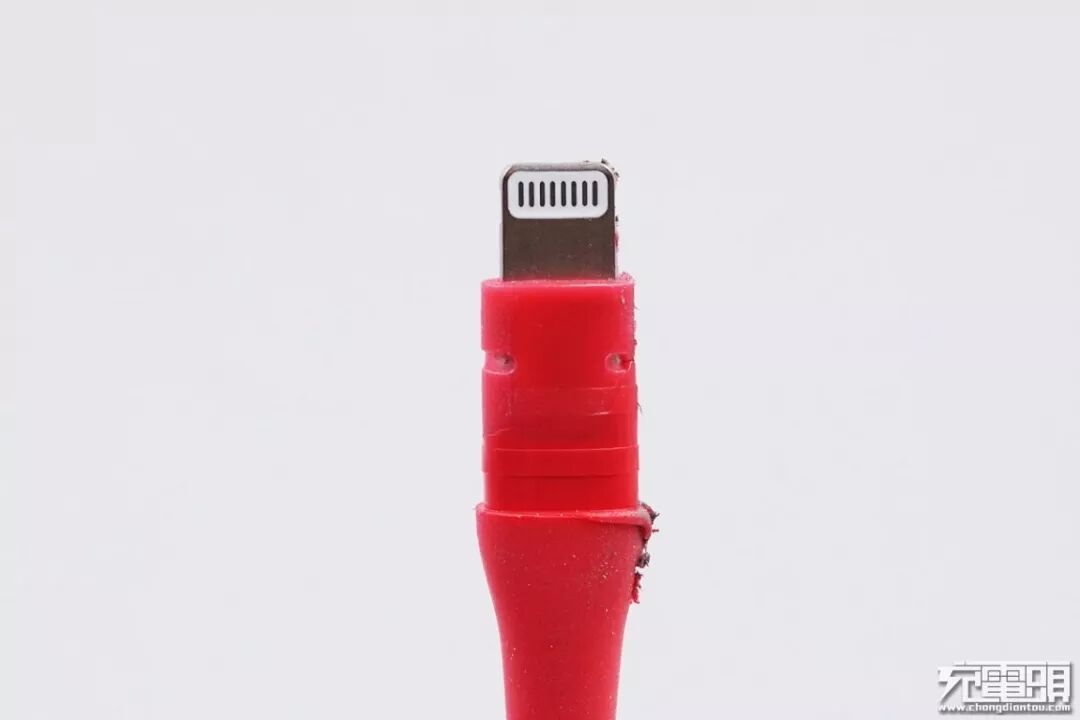

Lightning端头特写，针脚为银色，符合C94特性。

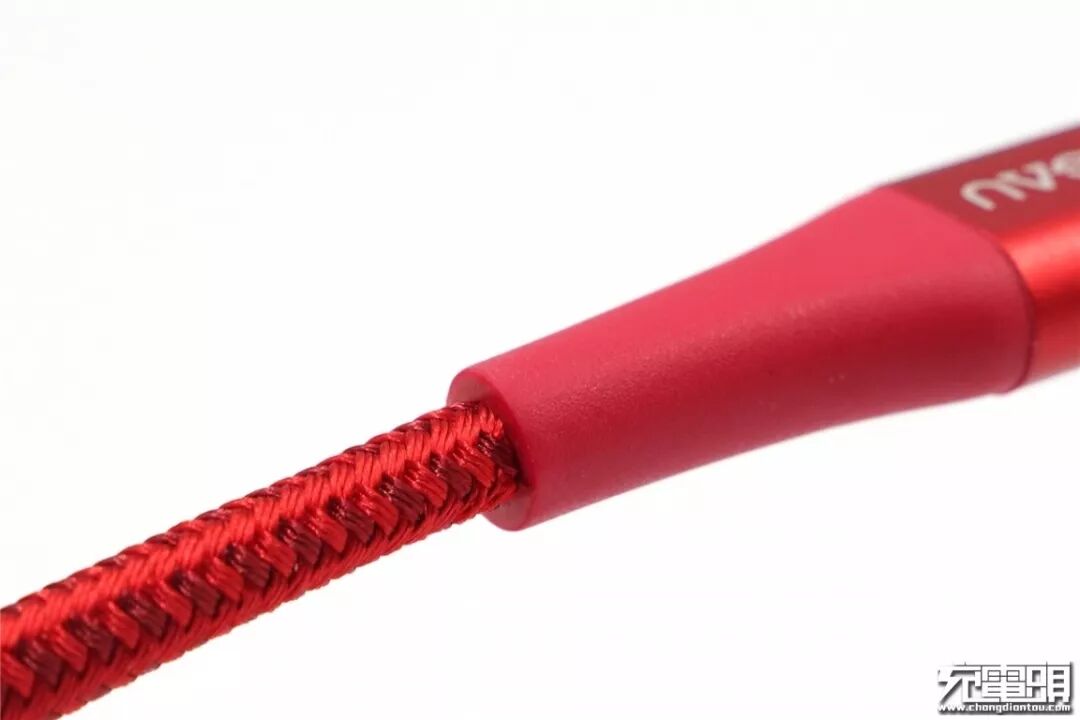

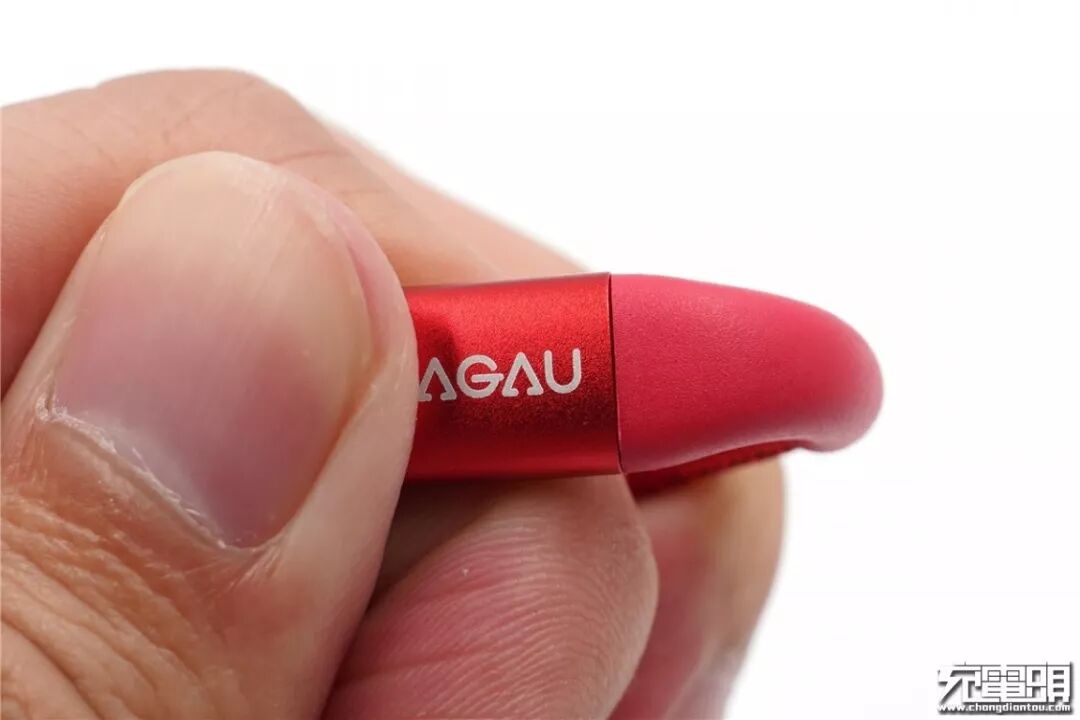

线身与线头连接处向来是数据线最为柔弱的部位，RAGAU USB-C to Lightning编织线的在这个部位网尾加长处理，并且是优质TPE软胶网尾，使其具有更强的保护性。

而RAGAU USB-C to Lightning编织线，你无论如何用力去掰它，它都严丝合缝，不用担心长时间使用弯曲会让金属外壳脱落的情况。这是因为RAGAU使用了特殊的金属壳内开槽再注塑的工艺，优质的TPE新料注胶之后会紧紧的锁死金属壳体的槽体，做到耐用不脱落。

RAGAU USB-C to Lightning编织线抗弯折性能通过了30000次弯折测试，有着30倍苹果官方线的耐用度，日常随意弯折也无惧损伤。

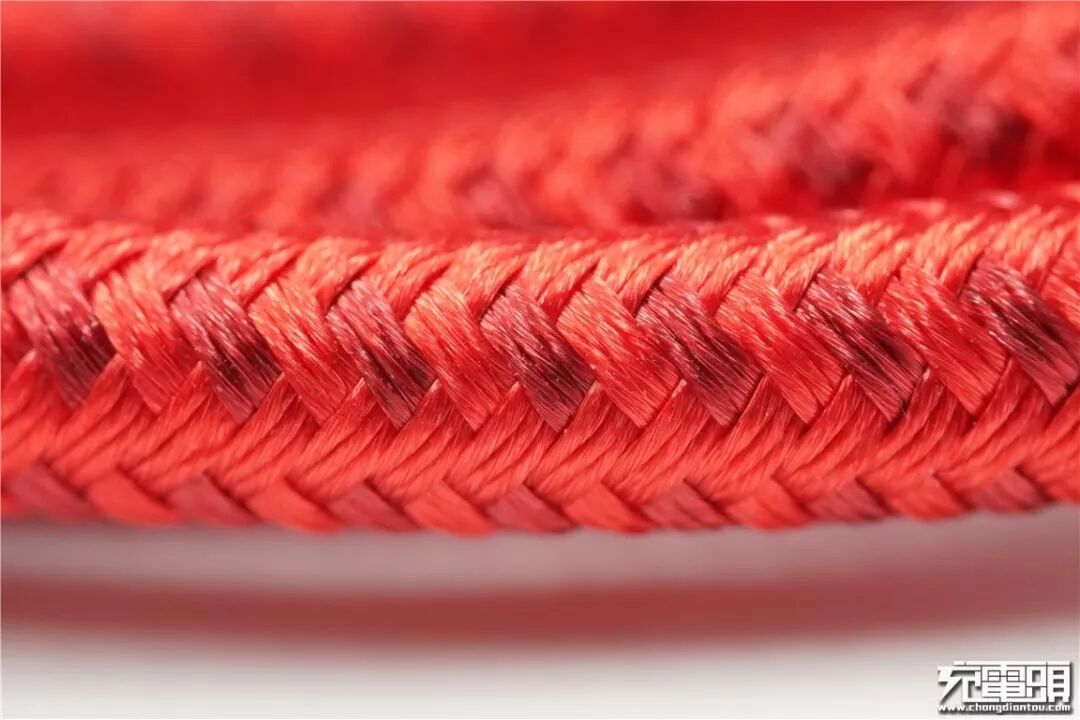

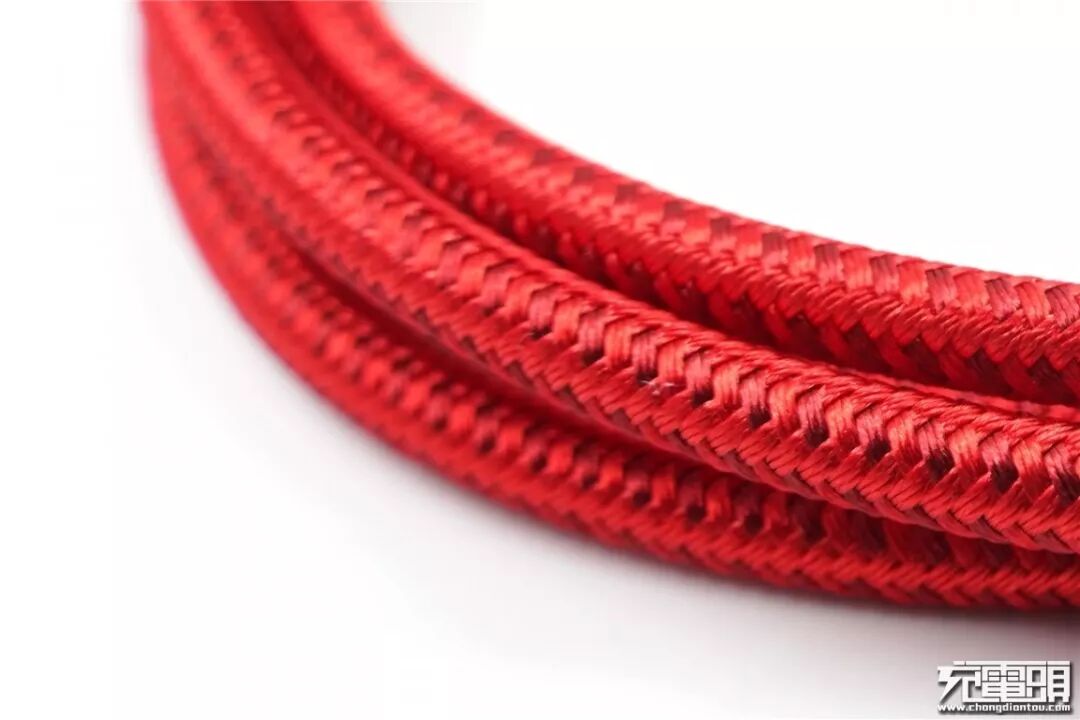

编织线身特写，两色加捻后的极细纤维混成股后V形编织，编织紧密。另外内部加入了棉芯做“润滑”，线材的柔韧性也十分不错。

RAGAU这款线材在编织前先通过加捻工艺，先把细小的纤维丝进行相互缠绕成一小股线体，随后在把三股线体进行紧密的排列编织。纤维细丝加捻成三股再进行编织，可以大幅度改善磨损散丝现象，耐磨性更高。

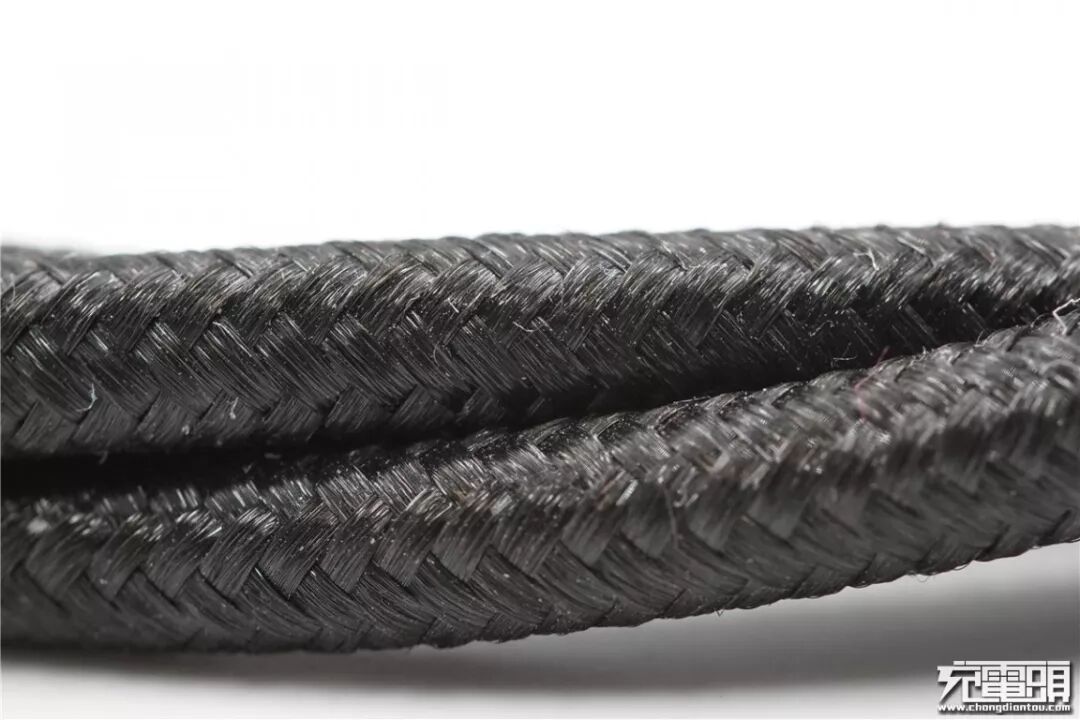

传统的编织线采用的编织方式是纤维丝直接平铺排列编织，如上面这根黑色的编织线就是普通的平铺排列编织。这类的编织方式当出现磨损或者损坏时，纤维丝将出现散丝的现象，线身将会变得非常的毛躁。

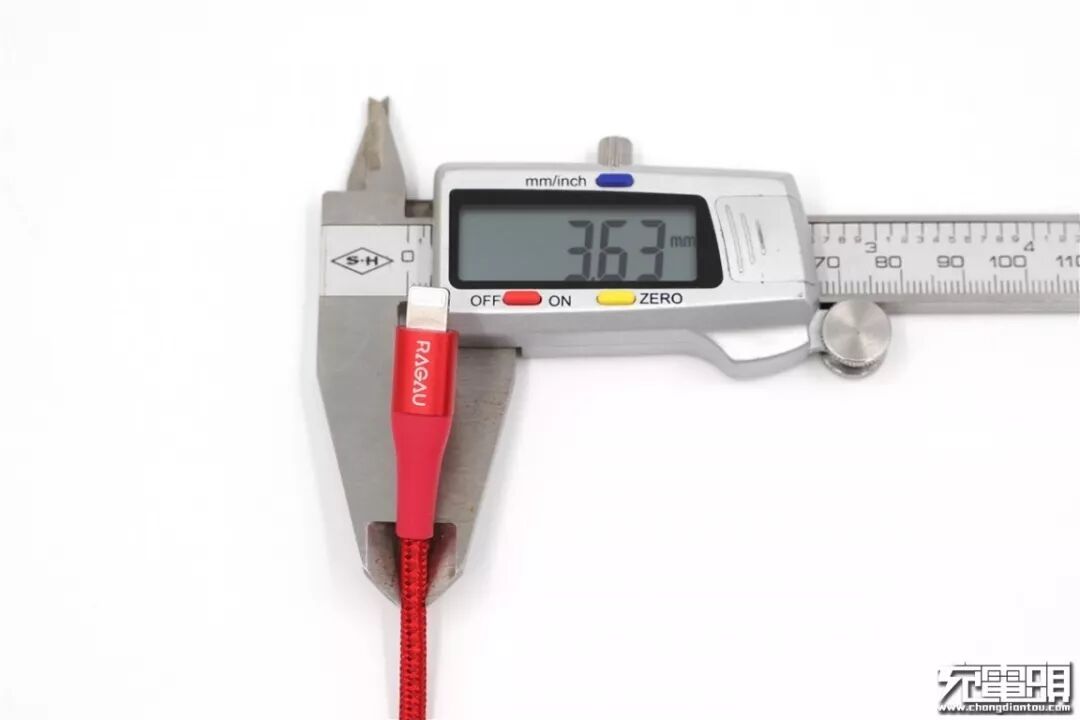

使用游标卡尺实测数据线直径3.63mm。

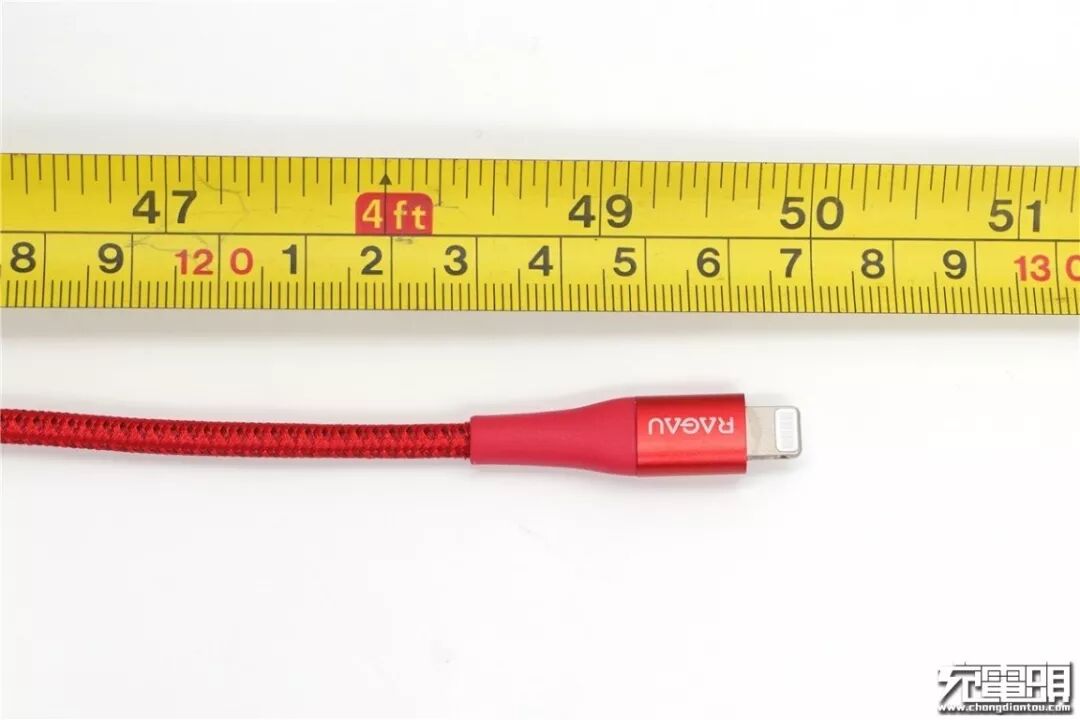

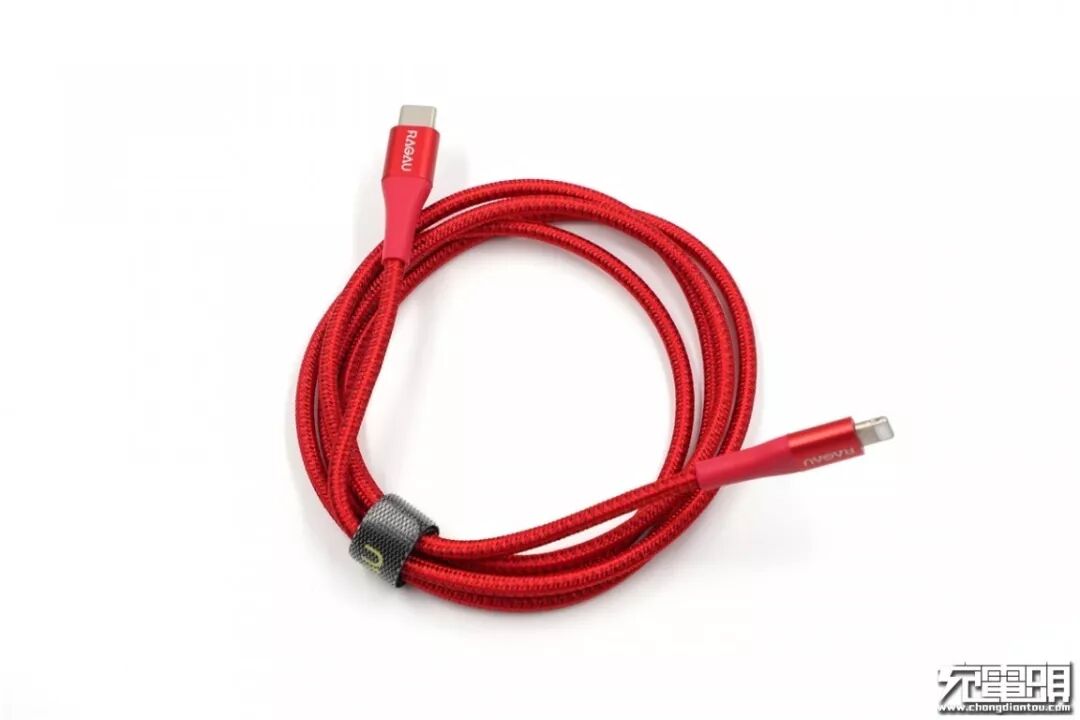

使用卷尺实测数据线线长127cm，适用于大部分使用场景。

对于RAGAU USB-C to Lightning编织线的Lightning端子测试，小编使用的是ChargerLAB Power-Z MF001测试仪。从测试仪的屏幕中可以看到，该款数据线ASIC、PMU均为原装C94元件，评分为100分。

二、RAGAU USB-C to Lightning编织线拆解

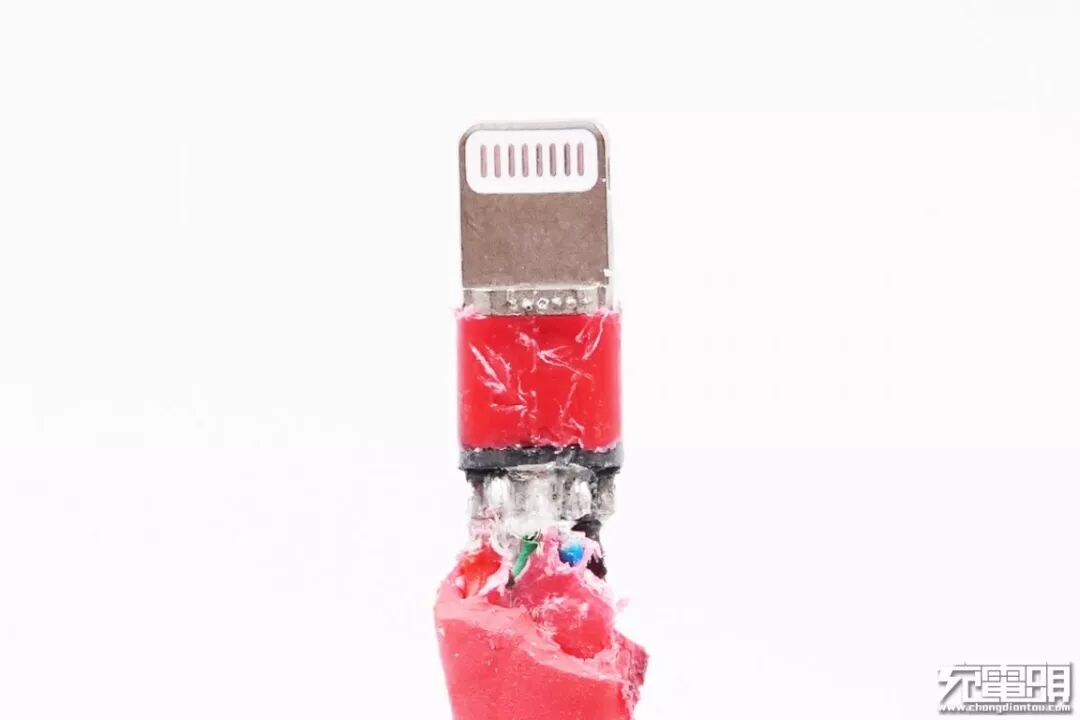

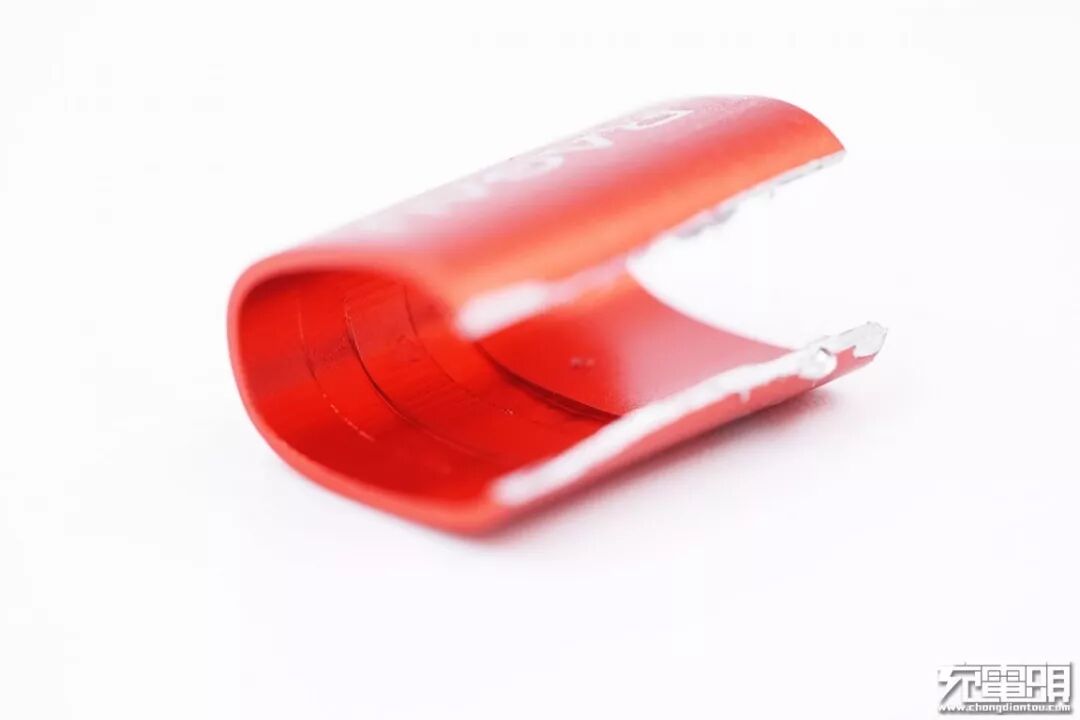

暴力切割掉金属外壳，内部为开槽特殊设计，优质的TPE新料注胶之后会紧紧的锁死金属壳体的槽体，做到耐用不脱落。

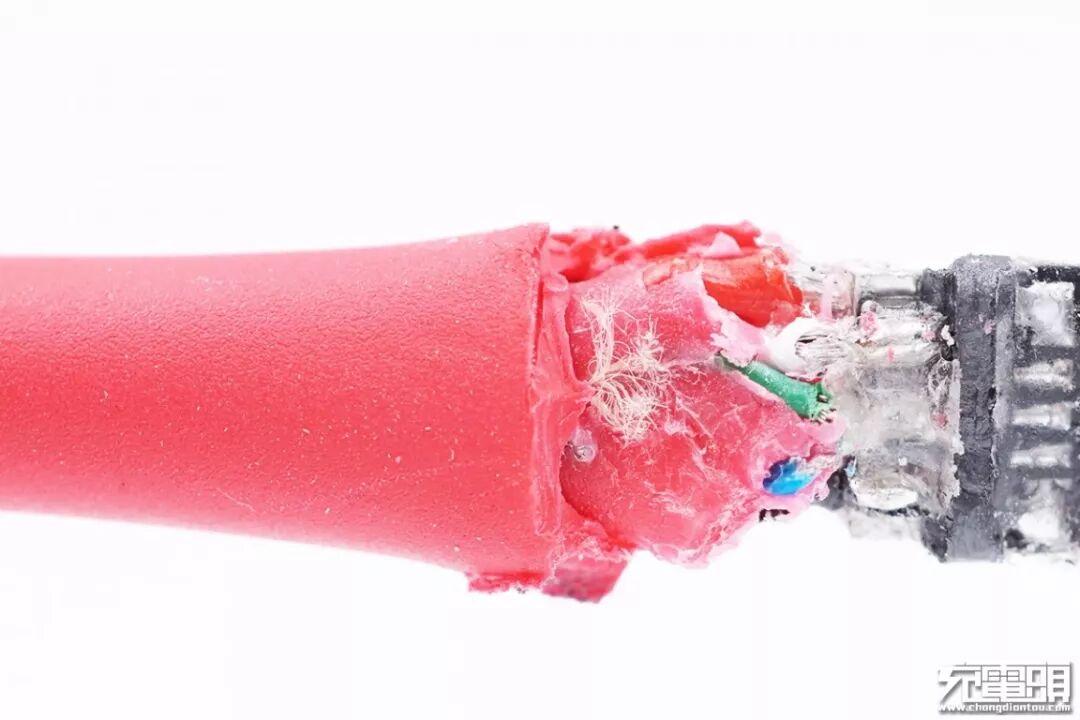

Lightning线头里面是封胶进行保护，封胶采用优质的TPE新料，非常有弹性。

切开封胶，前端是Lightning头的金属外壳进行点焊固定，中间PCB板并使用一层硬封胶牢牢包裹着，末端还有一块延长片用来焊接线芯。

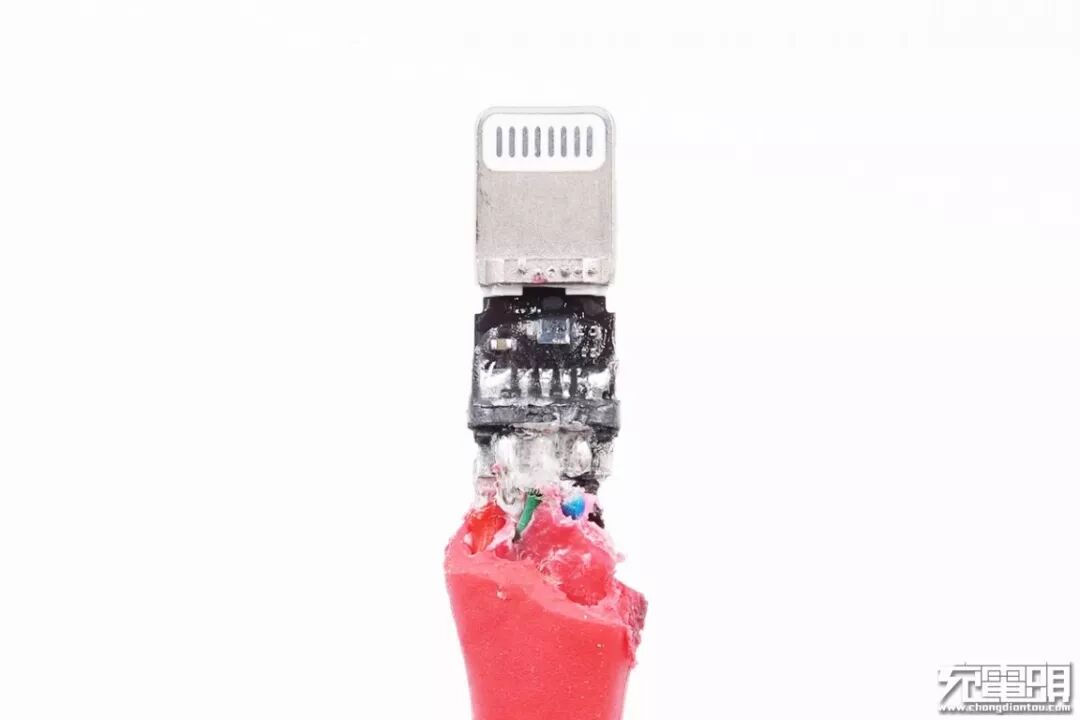

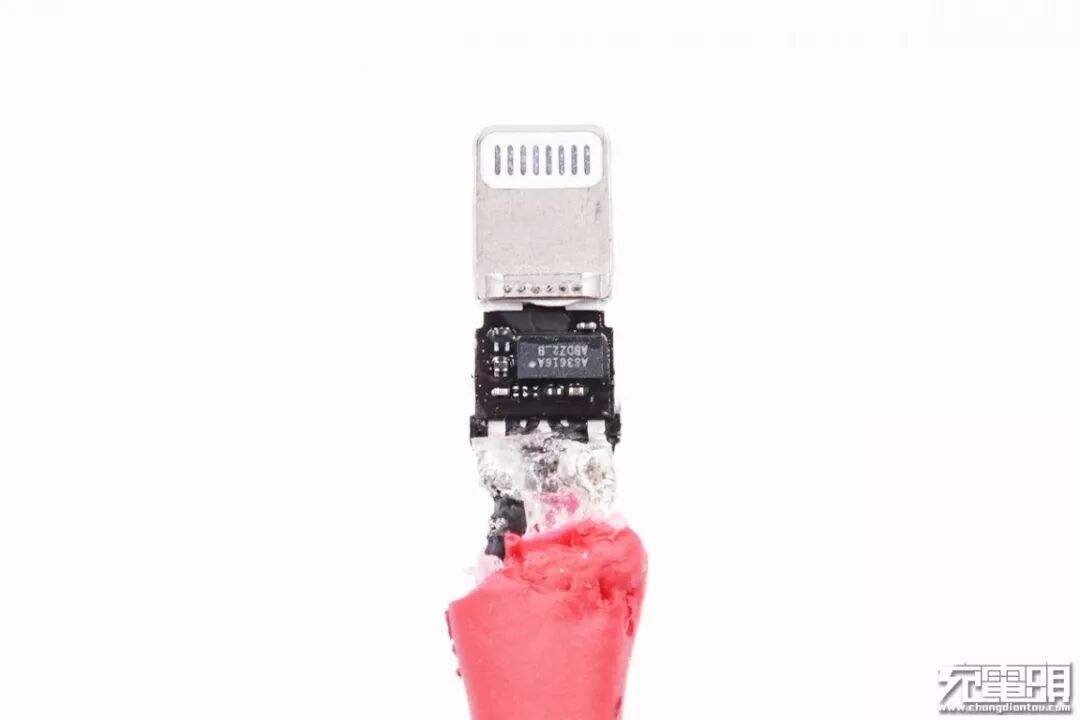

去掉硬封胶后，可以看到PCB板正面上有一颗大芯片，这是苹果C94端子芯片。相对于以往USB-A接口上面使用多颗元器件组合C48、E75端子芯片、USB-C接口的C91，C94芯片设计集成度更高并且可以支持USB PD快速充电。

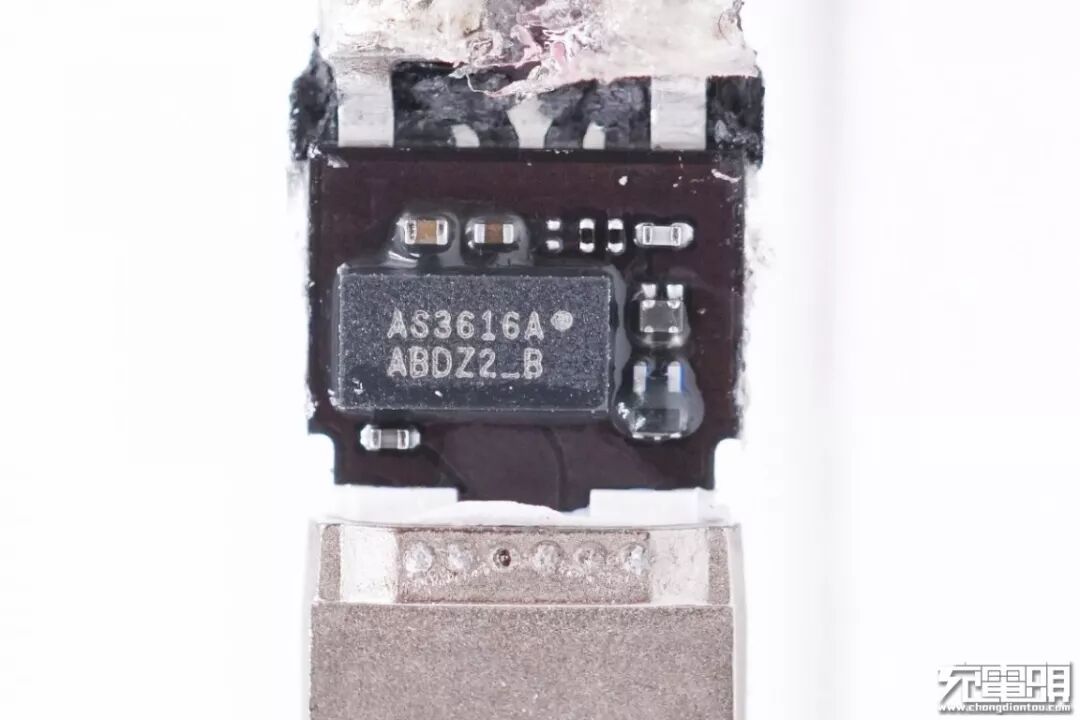

芯片特写，丝印AS3616A。

PCB板背面也有一颗芯片。

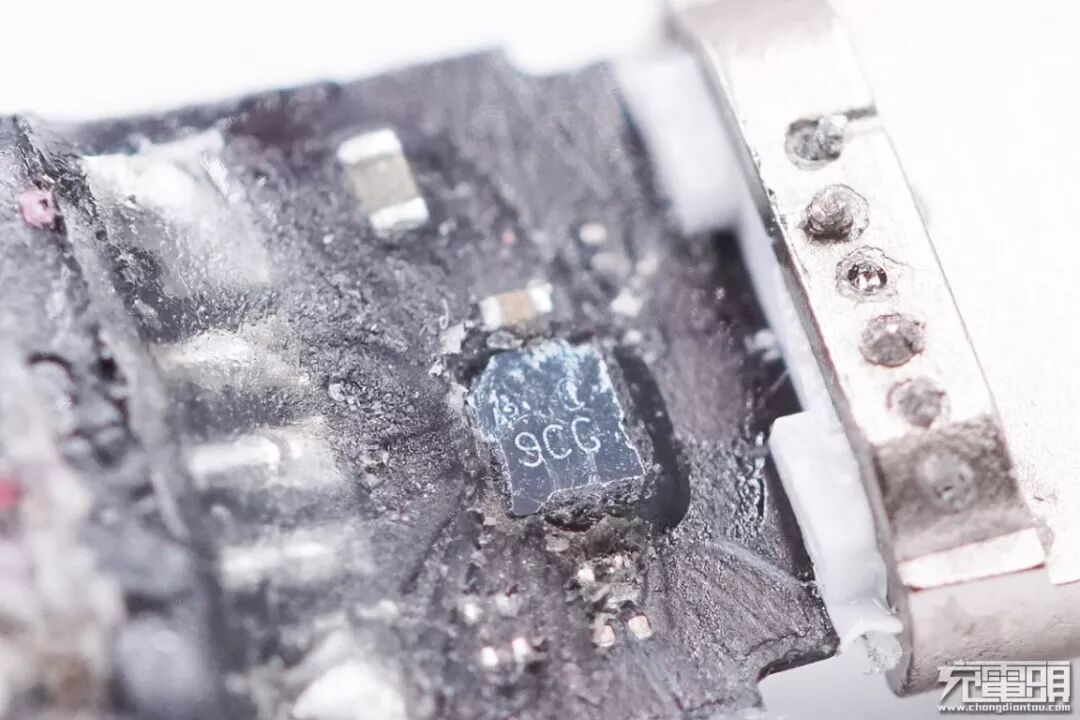

芯片特写，是C 9CG的CSP封装芯片。

线芯使用硬封胶固定，并且整齐焊接在延长片上，焊点饱满。

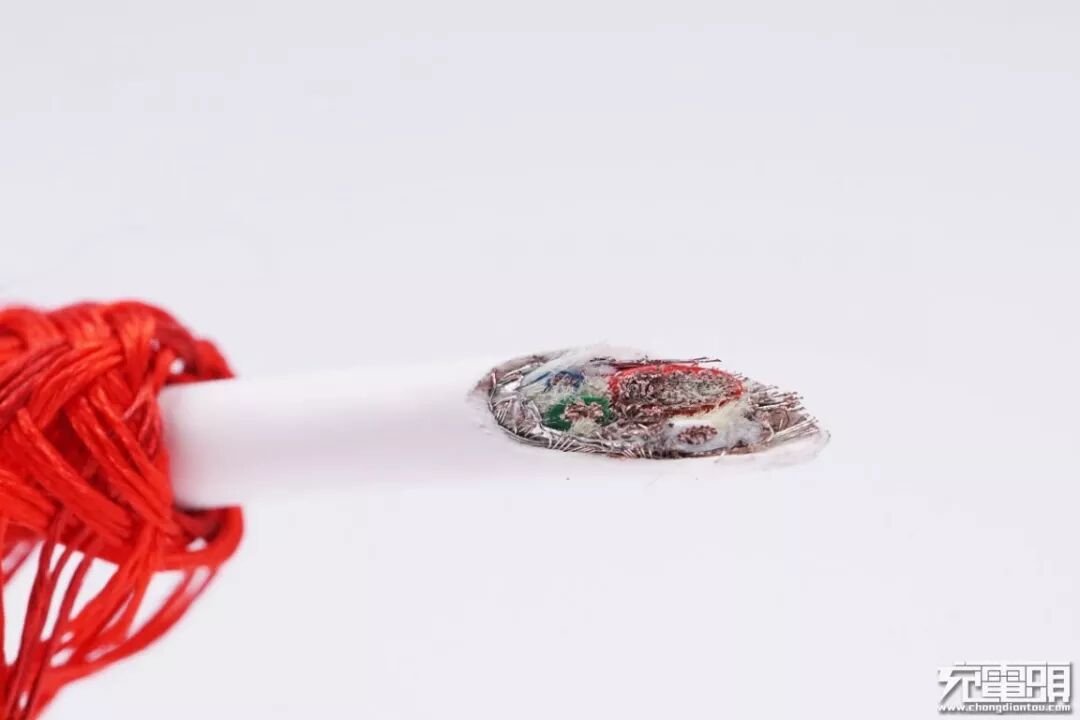

再来看一下线身情况，斜着切开一个横截面，很容易看得出六根线芯的线径大小，线芯外围是金属屏蔽层。左边的编织线最终分离成一根根细的小股线体，而不是散乱成纤维状。

白色外皮内部是屏蔽网，具有屏蔽保护与稳固编织网层的作用，外皮与金属编织网结合十分紧密，外皮底部能看到外皮对金属编织网塑型挤压出的印记。

金属屏蔽网是镀锡铜线芯组成，此外还有一根地线。

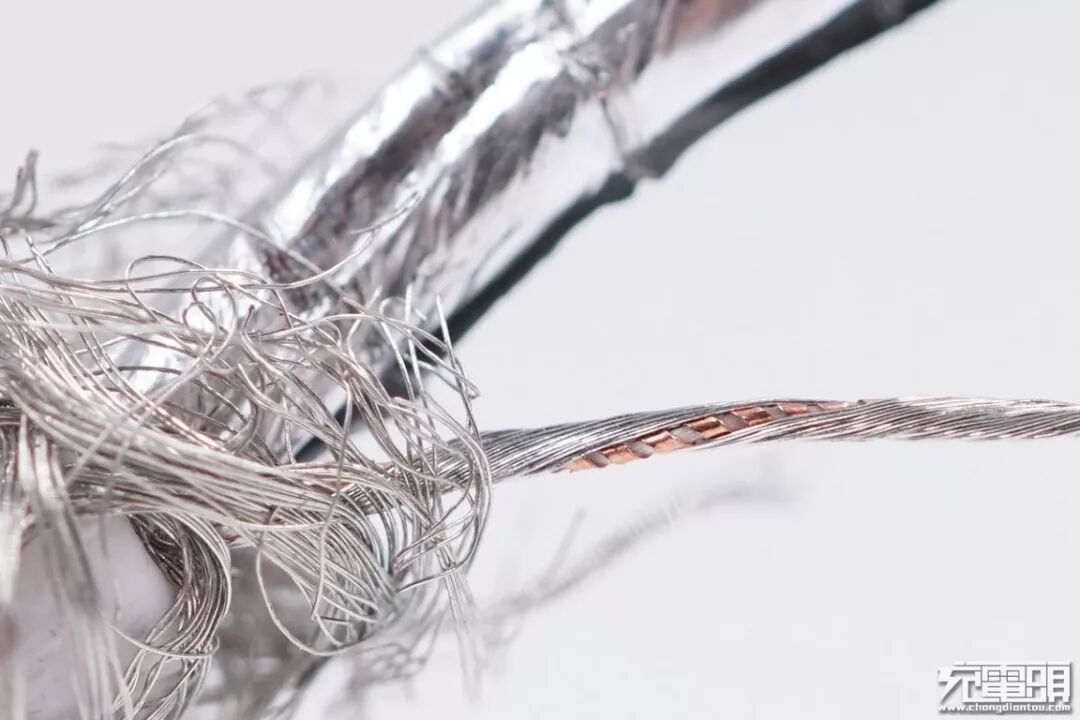

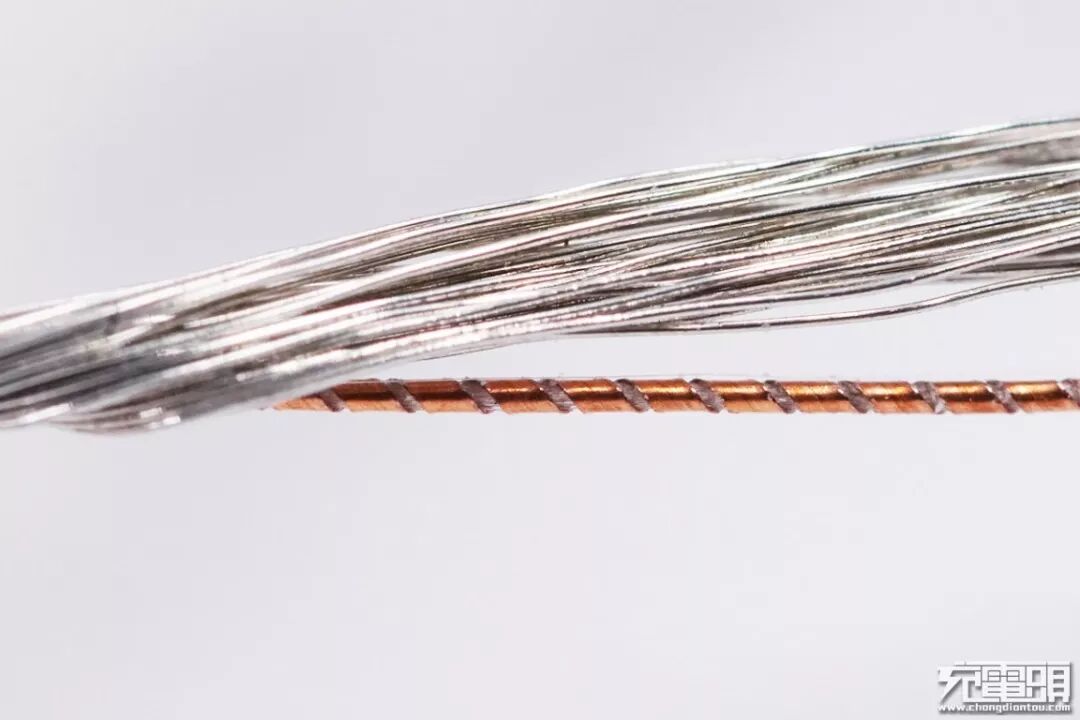

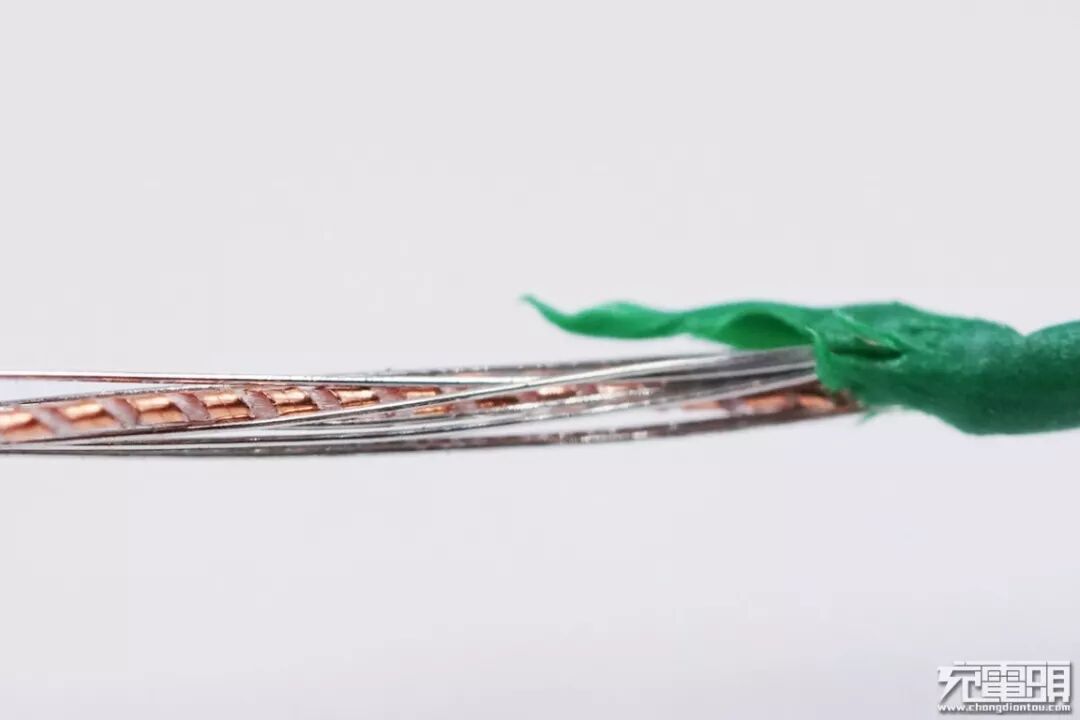

地线为加粗设计，并且与一根使用铜箔螺旋缠绕尼龙细丝形成的抗拉线缠绕在一起，不仅增强地线的抗拉性能，而且铜箔丝还起到增强抗弯曲摇摆的作用。

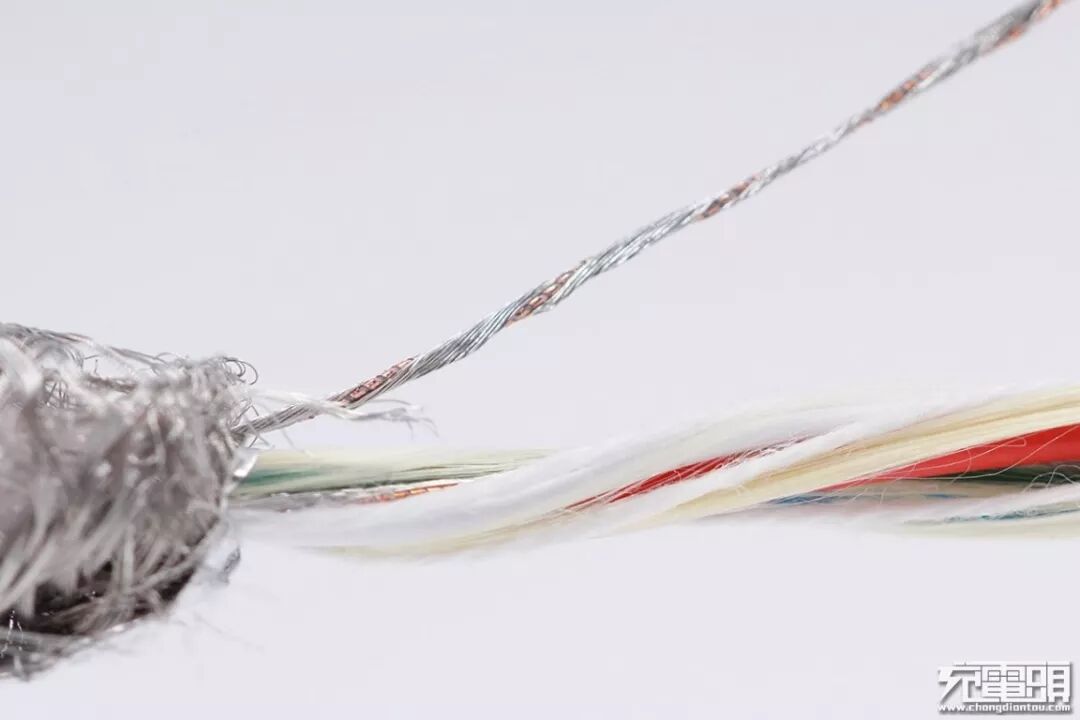

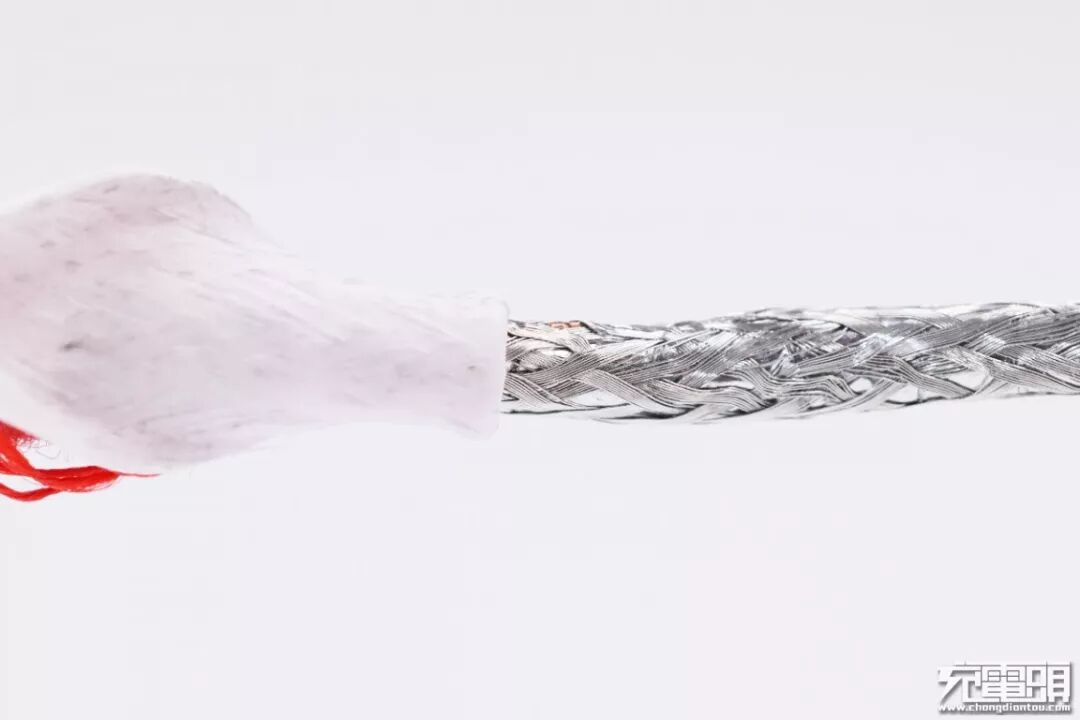

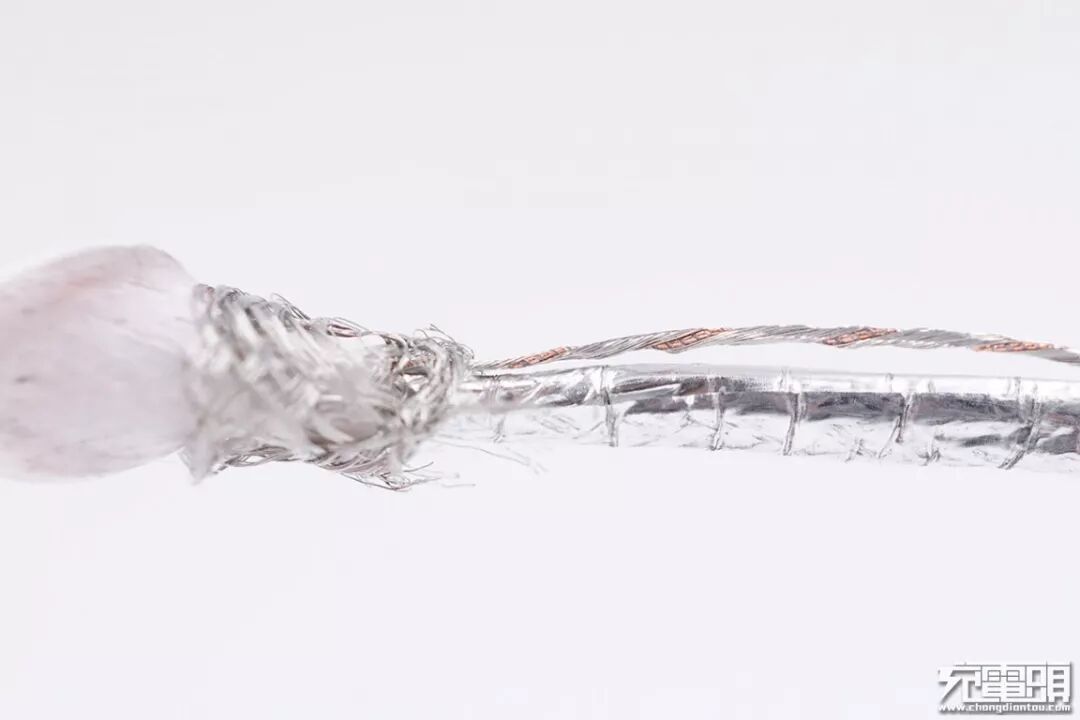

屏蔽网内部还有一层屏蔽铝箔，加强屏蔽效果。

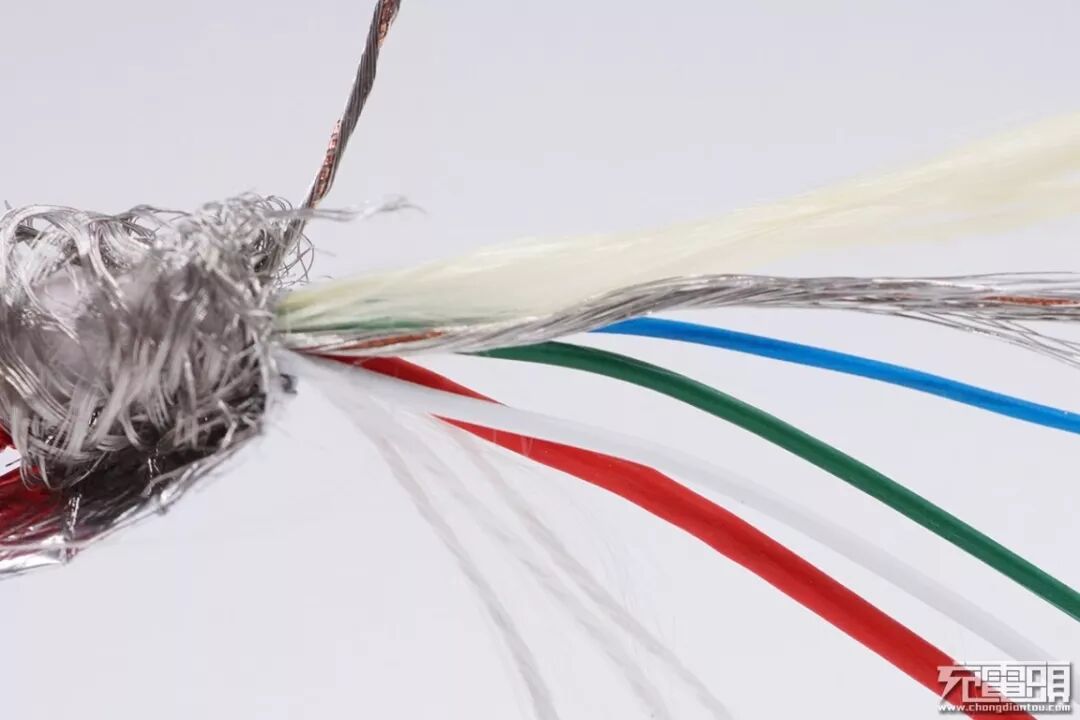

剥去铝箔，露出线缆。

内部情况由上到下依次是淡黄色的是凯夫拉线、五根线芯、三根棉线。

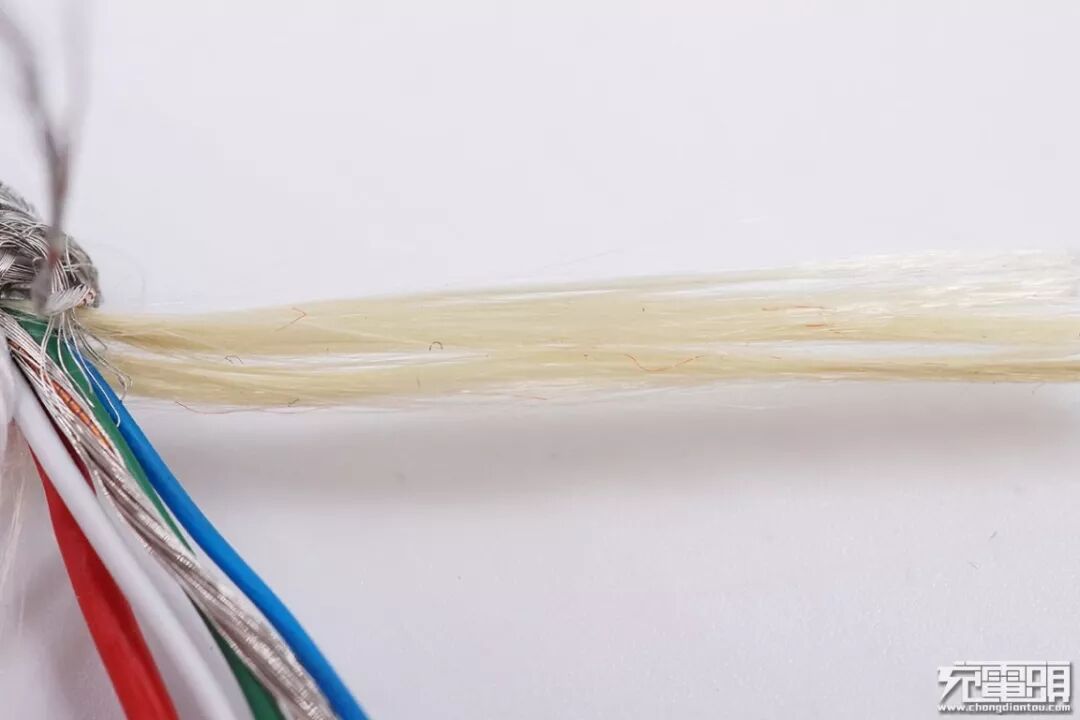

凯夫拉线特写，位于线缆的最中心，作为主心轴承担整根线缆的抗拉任务。

电力线芯特写，使用的同样是镀锡铜线芯。五根线芯里都有一根使用铜箔螺旋缠绕尼龙细丝形成的抗拉线，使每根线芯都具有抗拉功能以及抗弯曲摇摆功能。

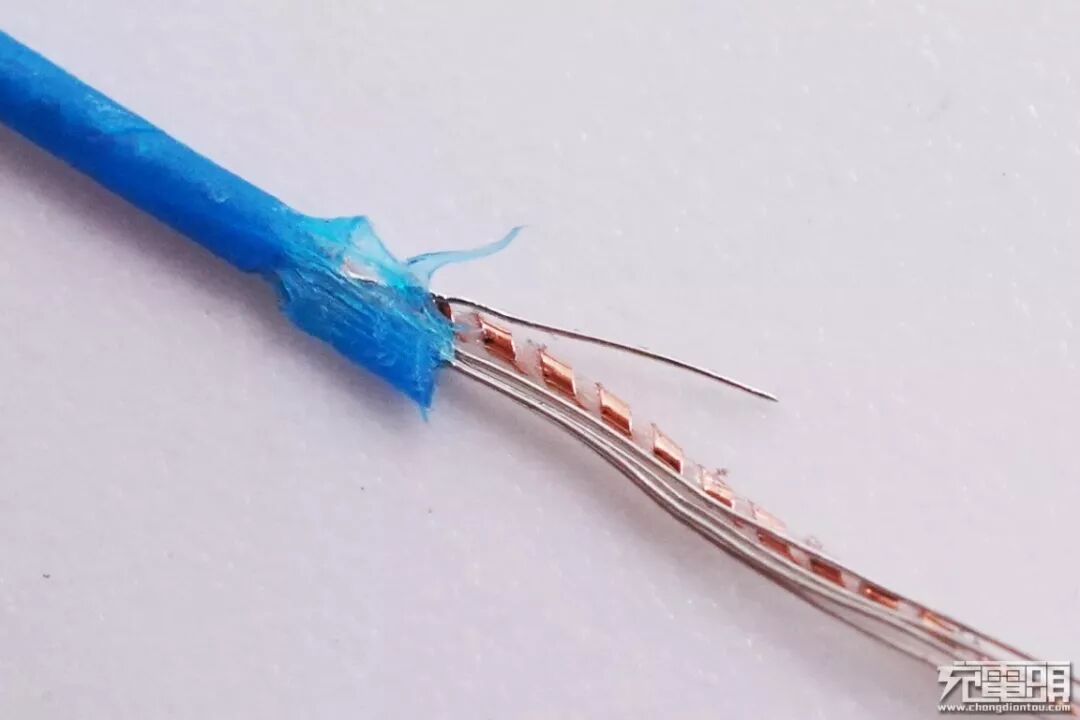

蓝色线芯里的铜箔丝抗拉线。

绿色线芯里的铜箔丝抗拉线。

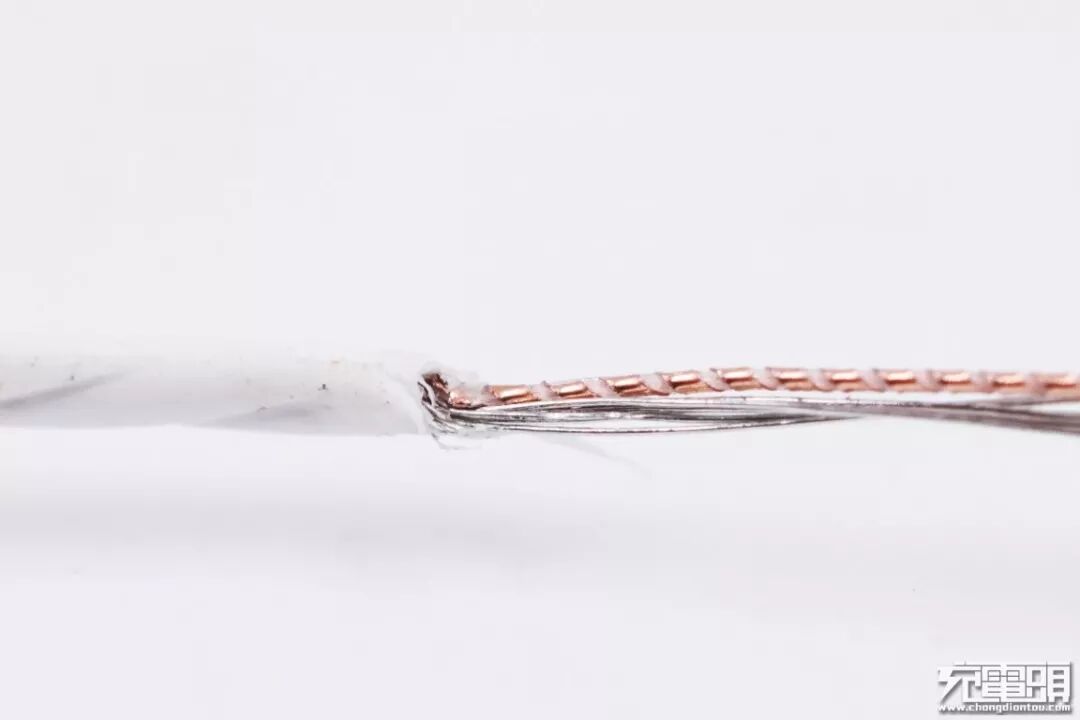

白色线芯里的铜箔丝抗拉线。

红色线芯为电流VBUS，20AWG粗，这样可以达到更低的阻值。此外红色线芯是五根线芯中最粗的，线芯里面不仅有铜箔螺旋缠绕尼龙细丝形成的抗拉线，而且还有凯夫拉线。

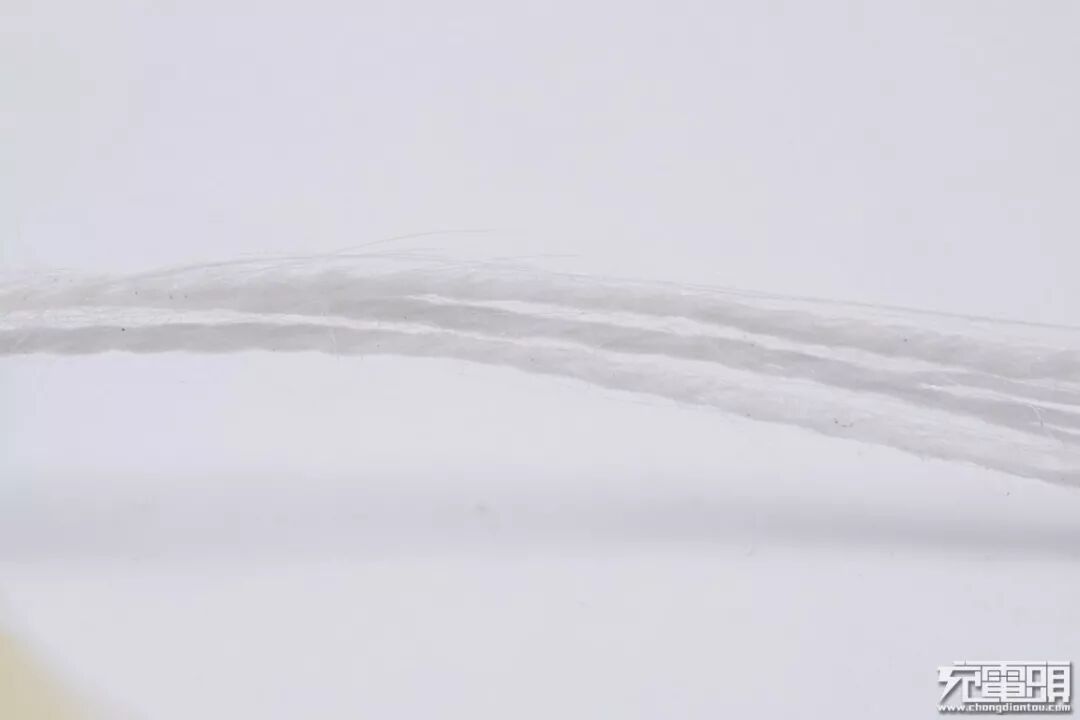

最下面的三根棉线，等距分布在内部“圆”边的三个位置上，起到润滑作用，降低硬值增加上手感。

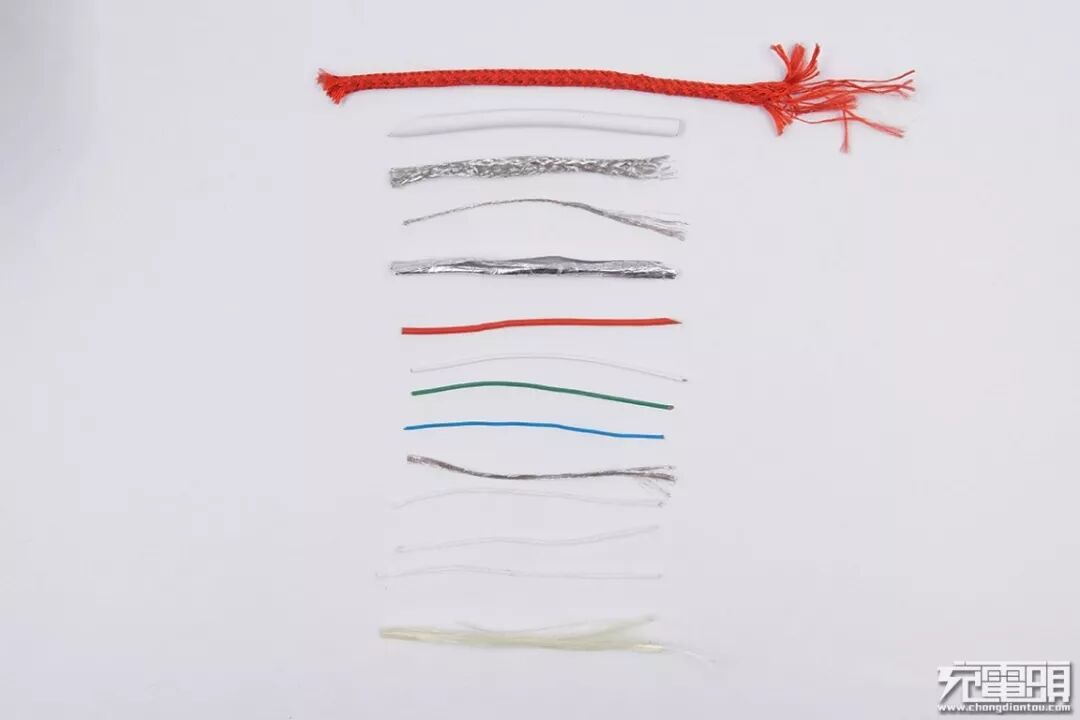

线材部分一览，从上到下分别是编织外衣、TPE外皮、金属屏蔽网、抗摇摆弯折线、铝箔复合屏蔽层、电力和数据线芯、三根棉线、凯夫拉线。

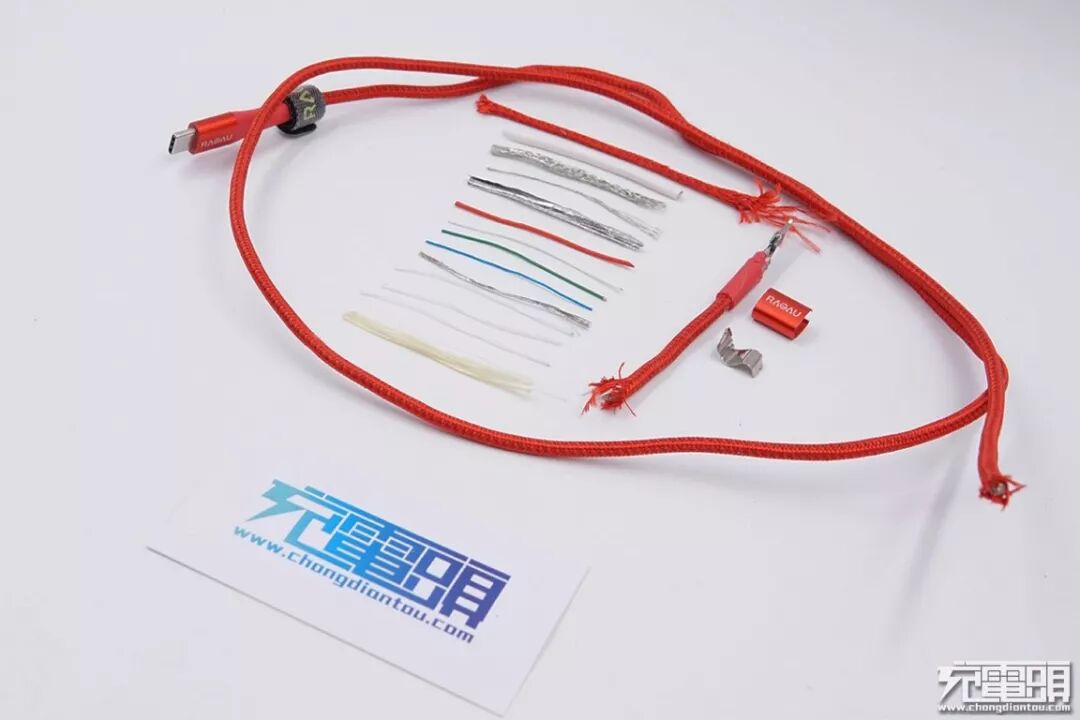

全部拆解完毕，来张全家福。

充电头网拆解总结

RAGAU USB-C to Lightning编织线使用加捻编织工艺，即使面临恶劣的使用环境也不会起毛断丝。此外在数据线较为娇弱的网尾位置，它使用了加长软韧TPE材质网尾保护线材。兼容性方面，RAGAU USB-C to Lightning编织线均能给所测试支持PD快充的苹果设备开启快充，表现十分不错。

充电头网通过拆解发现，线头的金属外壳内部开槽注塑工艺让端子更为牢固，而且每根线芯均采用镀锡铜线芯，并且都配有一根铜箔螺旋缠绕尼龙细丝形成的抗拉线，铜箔丝主要起到抗弯曲和抗摇摆的作用，配合主心轴位置的凯夫拉线，使整根线的抗拉性能非常的优秀。此外Lightning头的PCB板上有苹果C94端子芯片，背面则是CSP封装芯片，并且进行软硬双重封胶处理，线芯焊点饱满，整个制作工艺优秀。拆完RAGAU睿高这根 USB-C to Lightning编织线，可以说这做工配置实属业界罕见。
