拆解报告：华为HUAWEI X Gentle Monster Eyewear智能眼镜盒

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

4月11日，华为P30系列国行发布会上，华为官方还一同发布了旗下首款可穿戴智能眼镜“EyeWear”，联合潮流墨镜品牌Gentle Monster共同打造。整个眼镜本体无接口设计，搭载全球首款NFC非接触式充电技术，创新性的通过眼镜盒对眼镜无线充电来补充电力。为了了解产品用料如何，接下来要为大家带来的就是产品开箱拆解。

一、华为HUAWEI X Gentle Monster Eyewear智能眼镜开箱

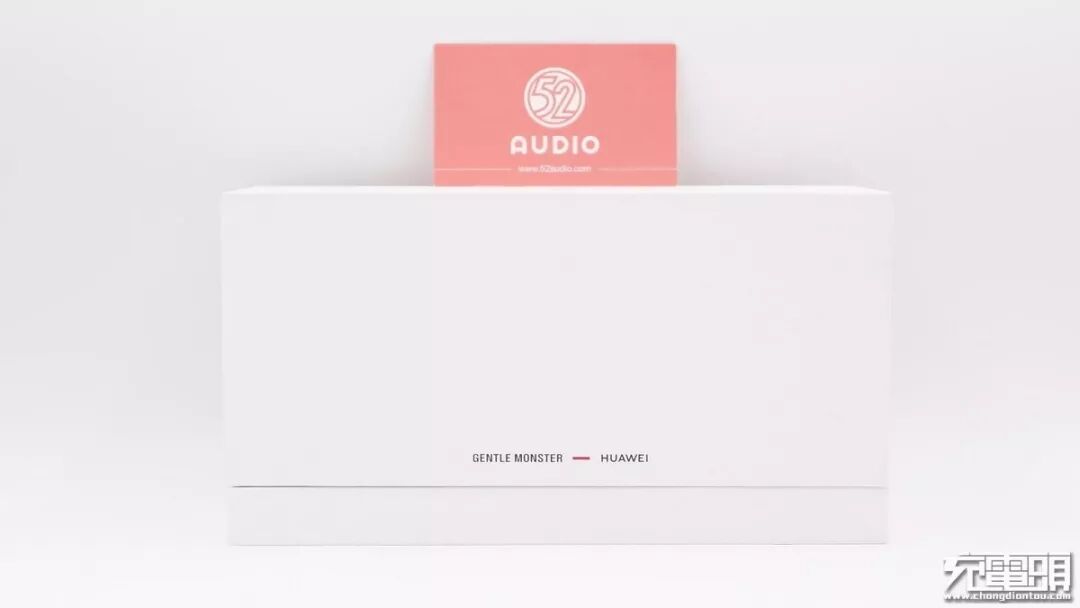

包装盒以白色为主色调，正面除了“GENTLE MONSTER—HUAWEI”的联名外没有其他信息，非常简约。

包装盒背面是华为技术有限公司和镜特梦贸易（上海）有限公司的中英文对照信息，包括公司地址、联系方式和网址信息等。

包装盒底部是这款智能眼镜的部分信息，有产品名称：HUAWEI X GENTLE MONSTER EYEWEAR，型号：CMG0-PER，镜框尺寸：65□17-157，镜片透射比类别：遮阳镜/3。此外，还有CMIIT ID、ITEM、执行标准和条码信息等。右侧为盒中眼镜的型号：SMART JACKBYE-01，还有渲染图和条码信息。

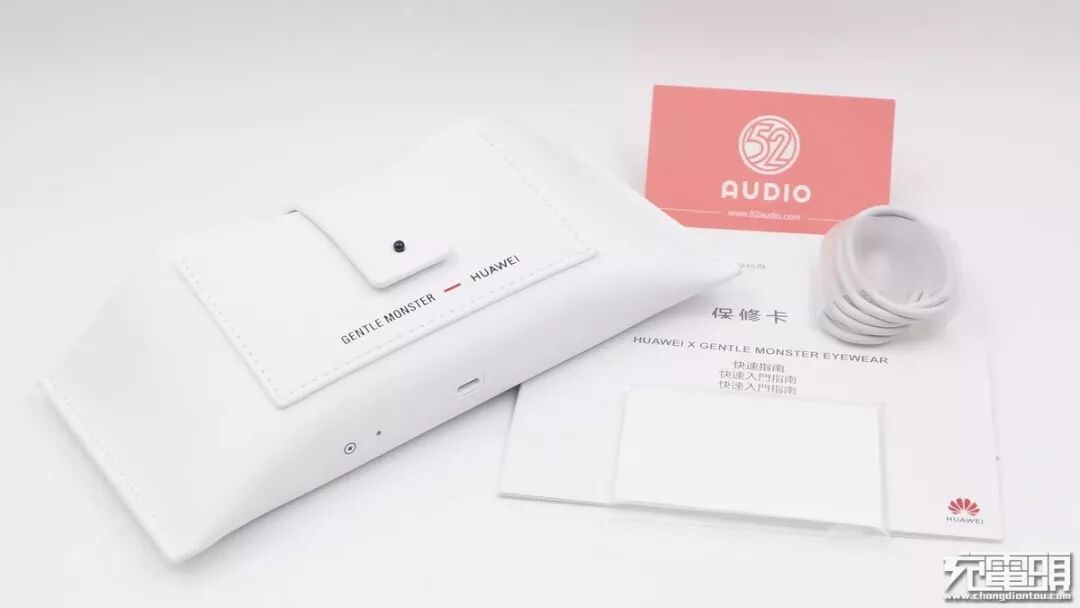

包装盒内的物品有，智能眼镜一副和一个能为其充电的眼镜盒，保修卡、快速入门指南、充电线和眼镜布。

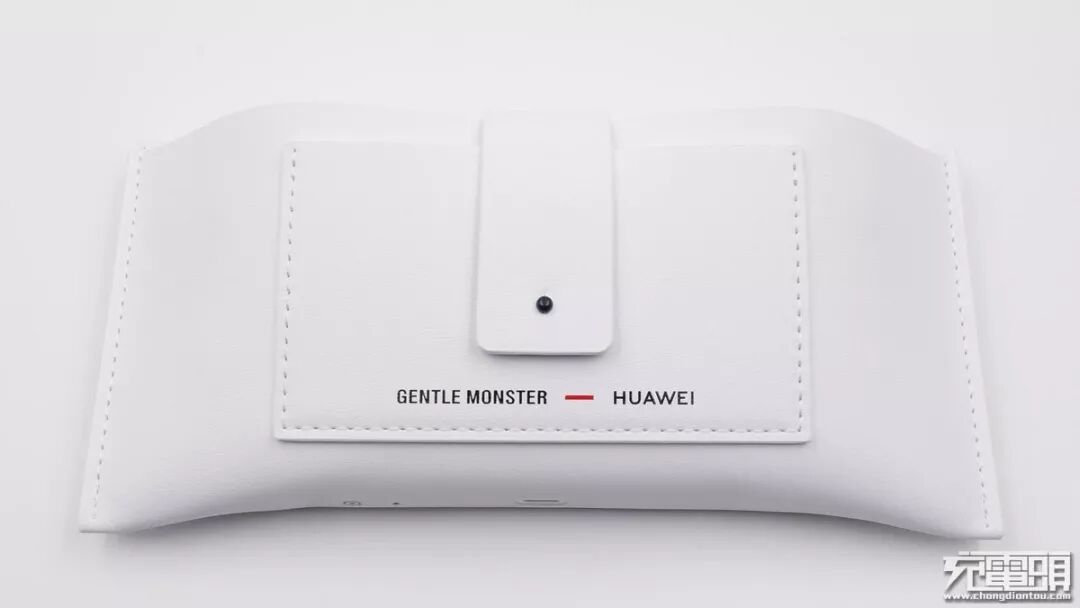

眼镜盒正面特写，有两个夹层，大的夹层为充电仓，小的夹层可以放眼镜布或其他物品；最外层有“GENTLE MONSTER—HUAWEI”的联名信息。图为眼镜盒关闭的状态。

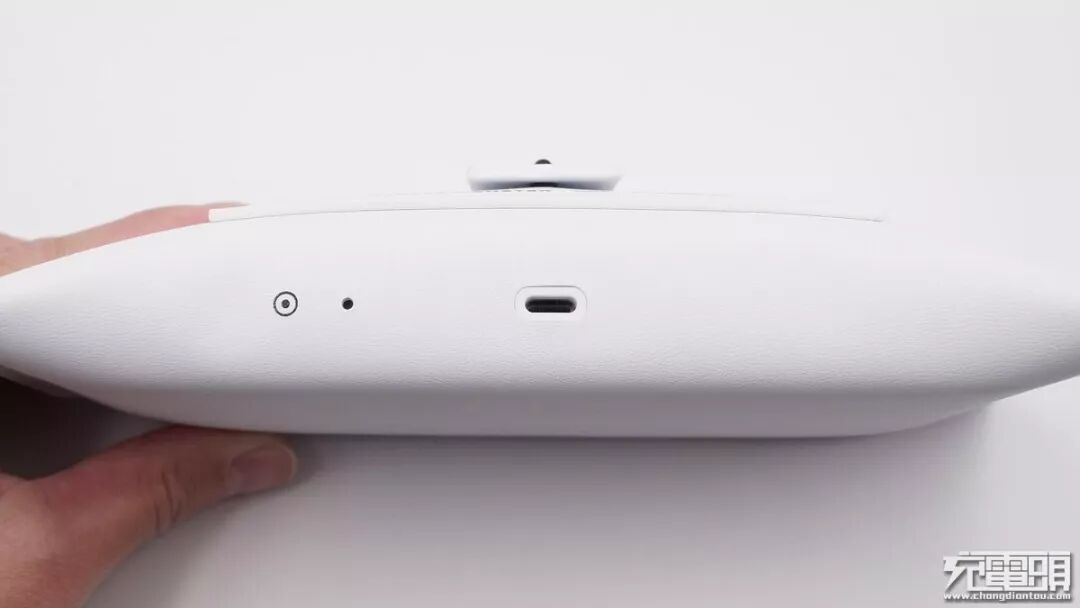

眼镜盒底部特写，从左至右依次为多功能按键、指示灯和Type-C接口。

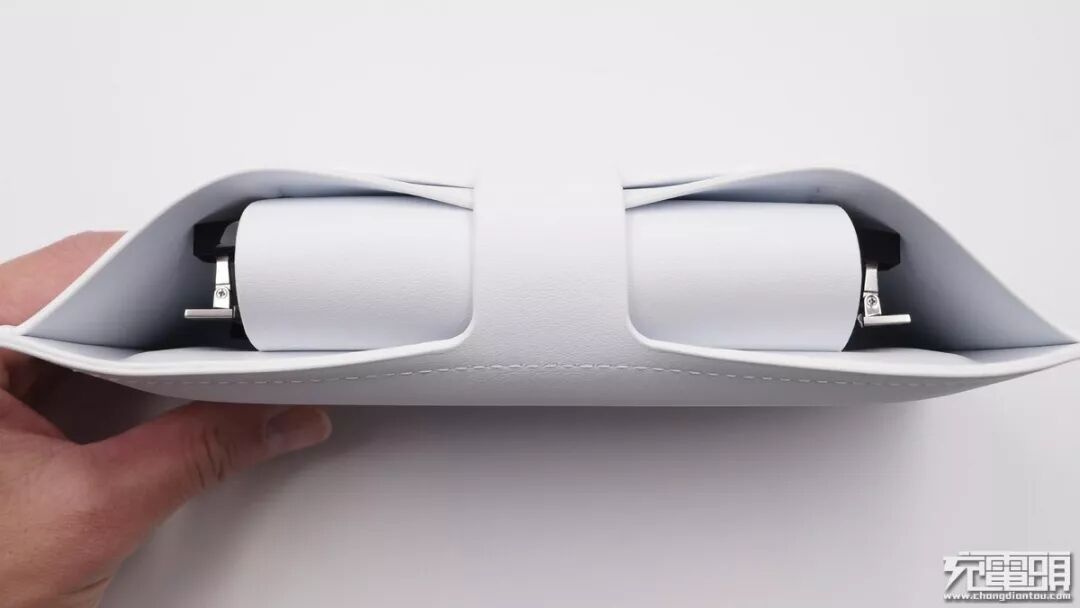

眼镜盒顶部特写，图为眼镜收纳时的状态。通过眼镜盒对眼镜无线充电，眼镜盒电池容量2200mAh。眼镜充满电时间：约2小时。

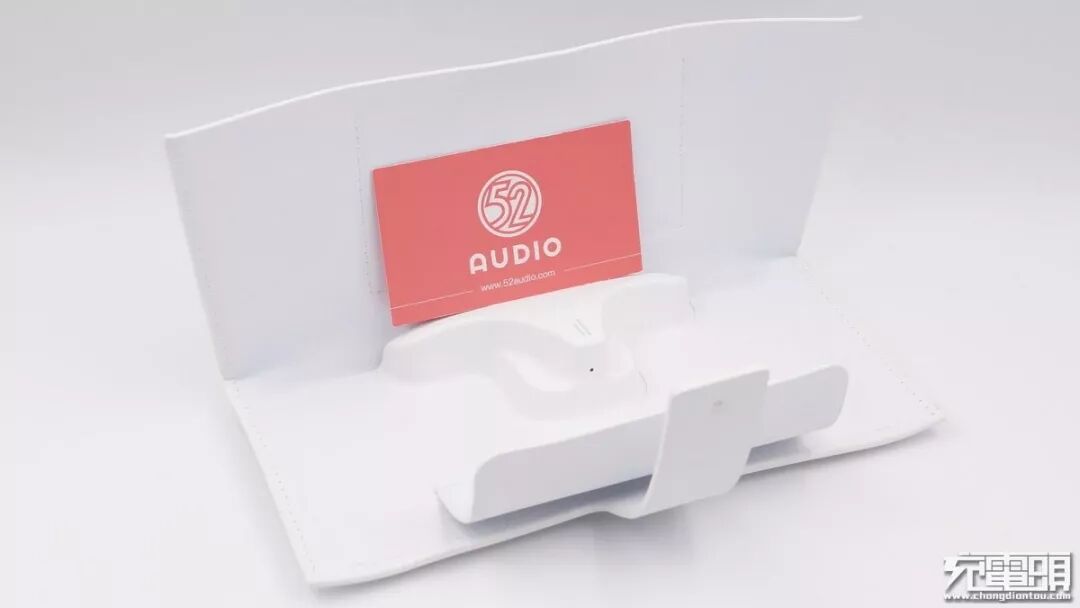

打开眼镜盒时眼镜的放置状态，鼻梁托架处为充电指示灯。提供设计优雅的眼镜盒，无论是墨镜还是光学眼镜，都可以轻松放置。眼镜盒采用全新非接触式无线充电技术，将眼镜正确放入盒中，即可开始充电。

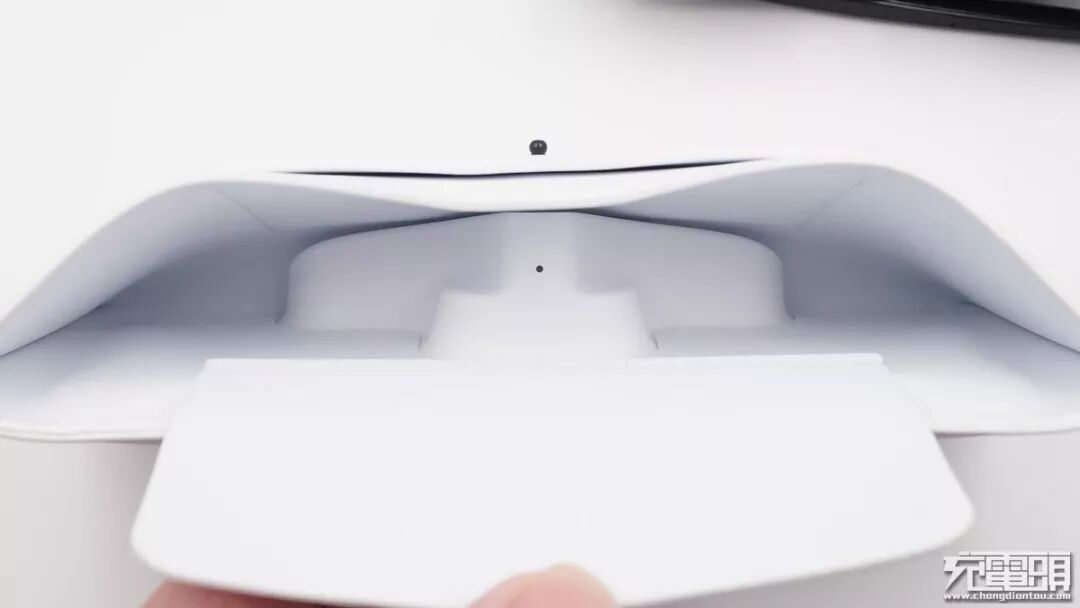

眼镜盒充电仓特写。

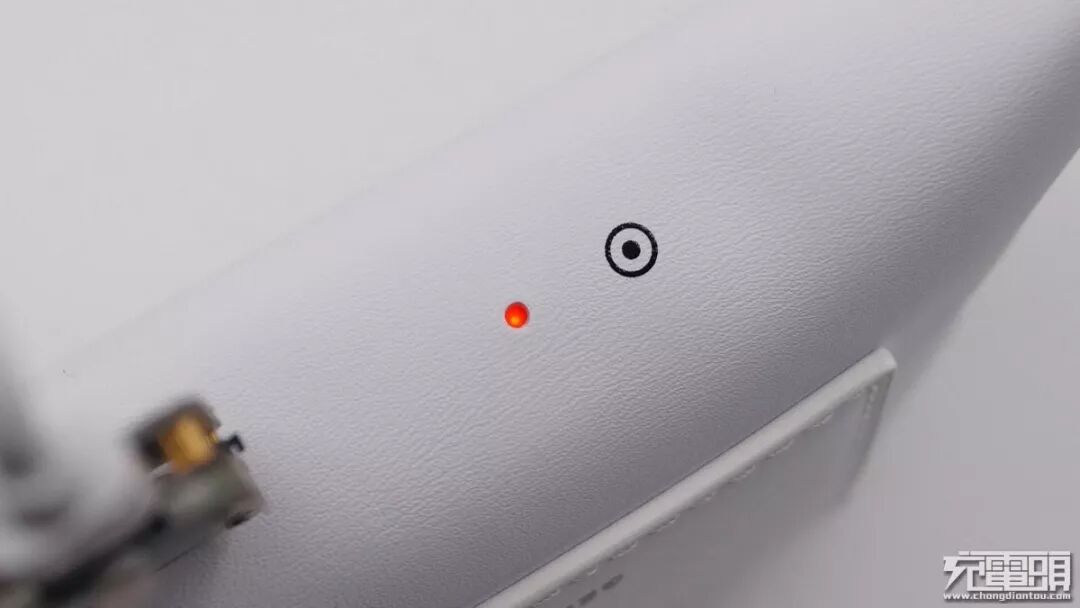

充电时眼镜盒底部提示灯为红色。眼镜放入盒中，盒盖处于打开状态下，长按三秒，闪烁白灯，为配对状态；长按八秒，闪烁红灯，恢复出厂设置并重启。此外，当电量低于20％时，指示灯为红灯；电量介于20％和80％之间为黄灯；电量大于80％为绿灯。

智能眼镜充电时，眼镜盒内部提示灯为绿色。

HUAWEI X GENTLE MONSTER EYEWEAR智能眼镜正面特写。

HUAWEI X GENTLE MONSTER EYEWEAR智能眼镜展开时的外侧特写。整个眼镜本体无接口设计，支持IP67级防尘防水。单次充电可持续通话/播放音乐2.5小时以上，配合内置电池的眼镜盒使用，可实现通话/播放音乐8小时。

关于无线充电原理，后文拆解及文末总结部分将为大家详细解读。

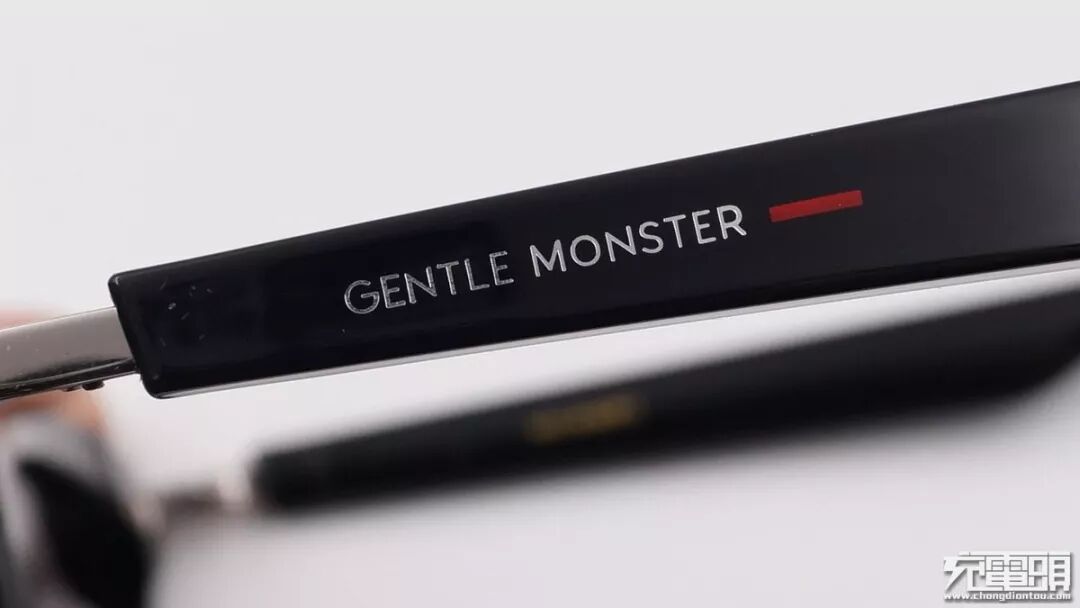

两条眼镜腿外侧都有“GENTLE MONSTER—”的品牌标识。

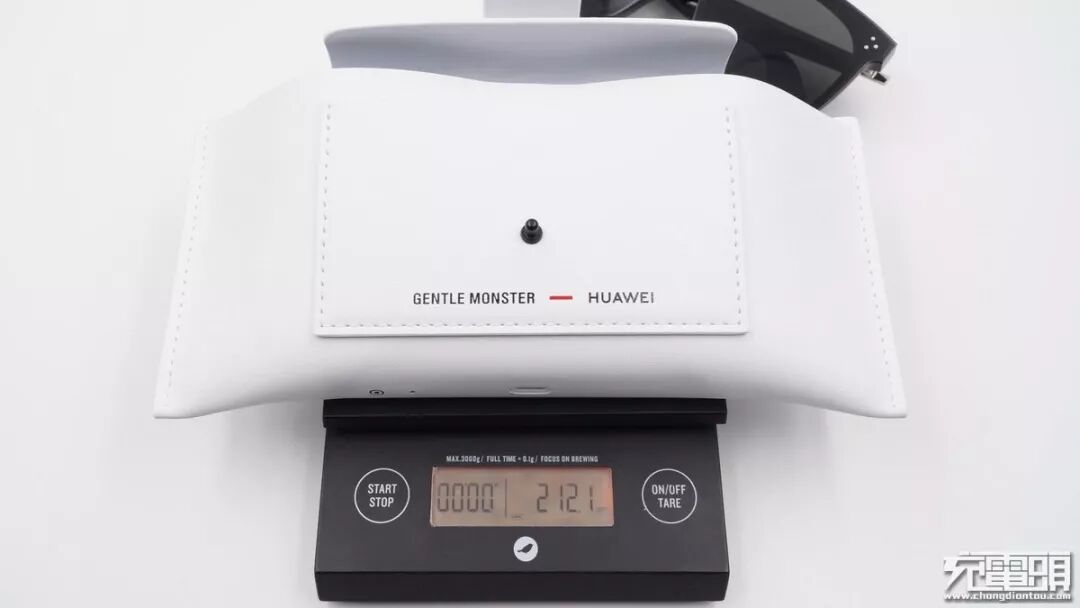

眼镜盒重量：212.1g。

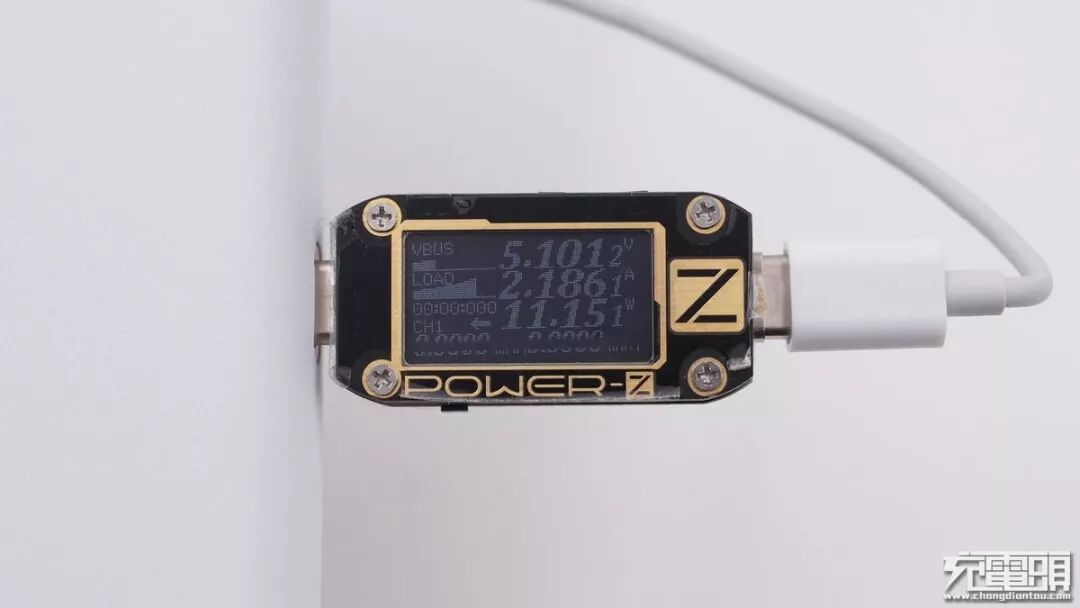

采用ChargerLAB POWER-Z KM001对HUAWEI X GENTLE MONSTER EYEWEAR 智能眼镜进行有线充电测试，功率11.15W（5.101V2.186A）。

二、华为HUAWEI X Gentle Monster Eyewear智能眼镜盒拆解

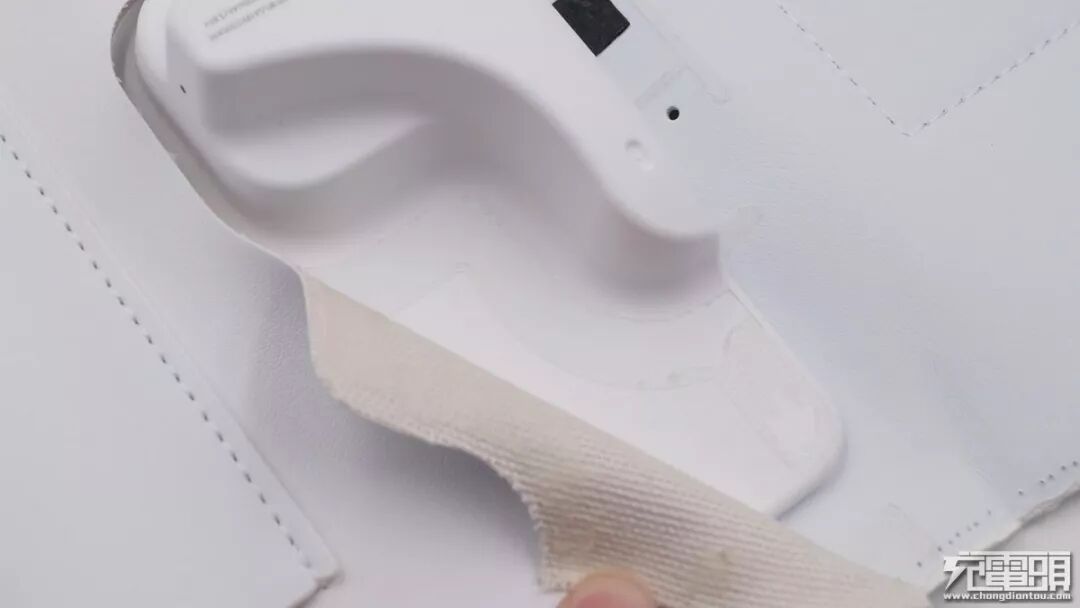

首先开始拆解眼镜盒，拆开两侧缝线就能看到充电仓内部结构。

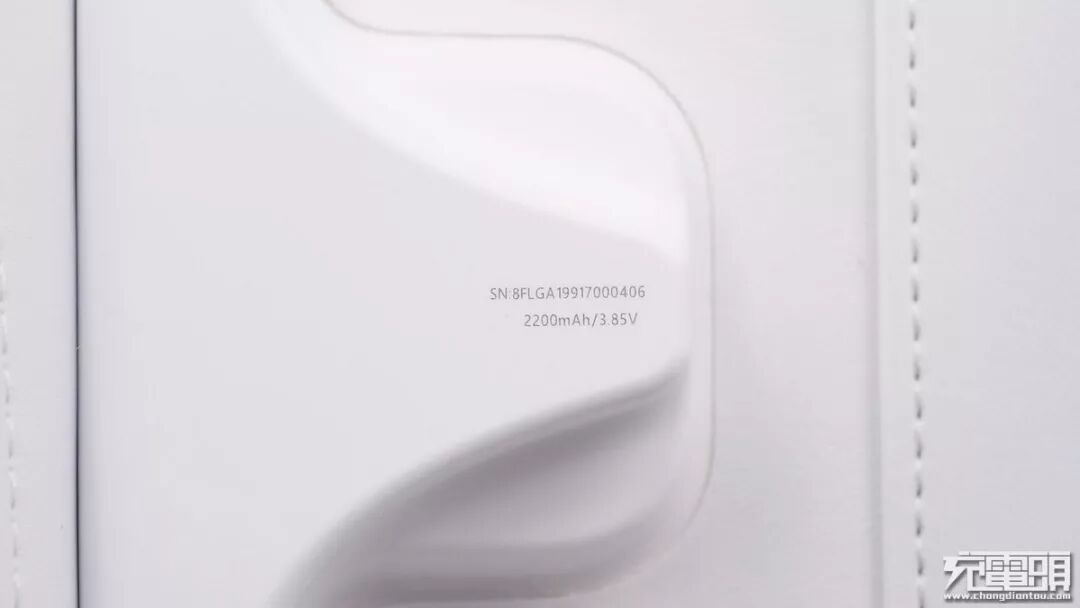

充电仓SN：8FLGA19917000406，2200mAh/3.85V。

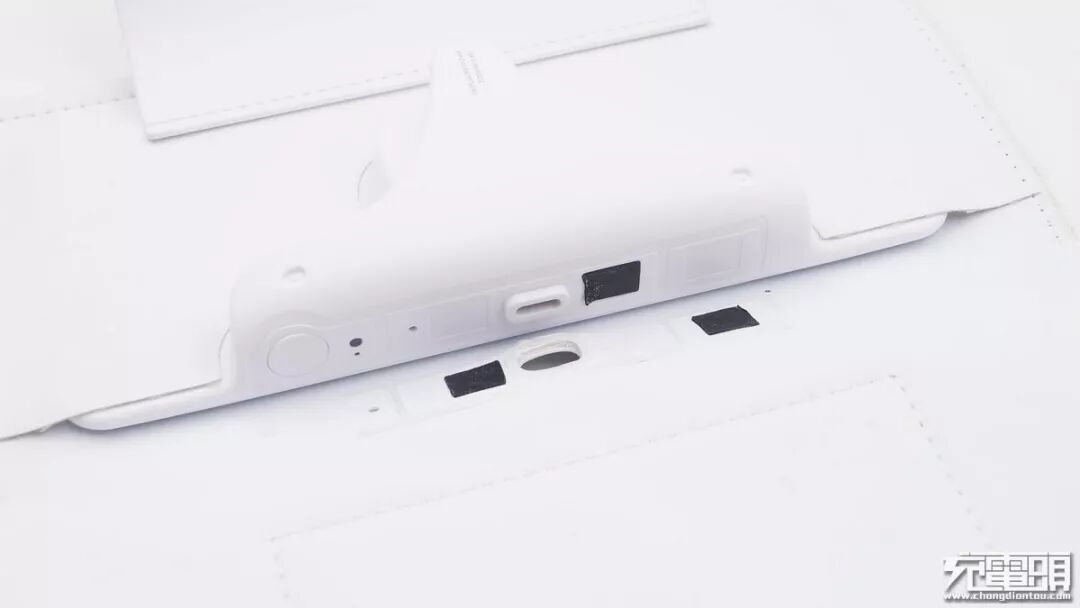

充电仓底部采用黑色双面胶和透明软胶两种方式固定，Type-C接口位置用胶最多。

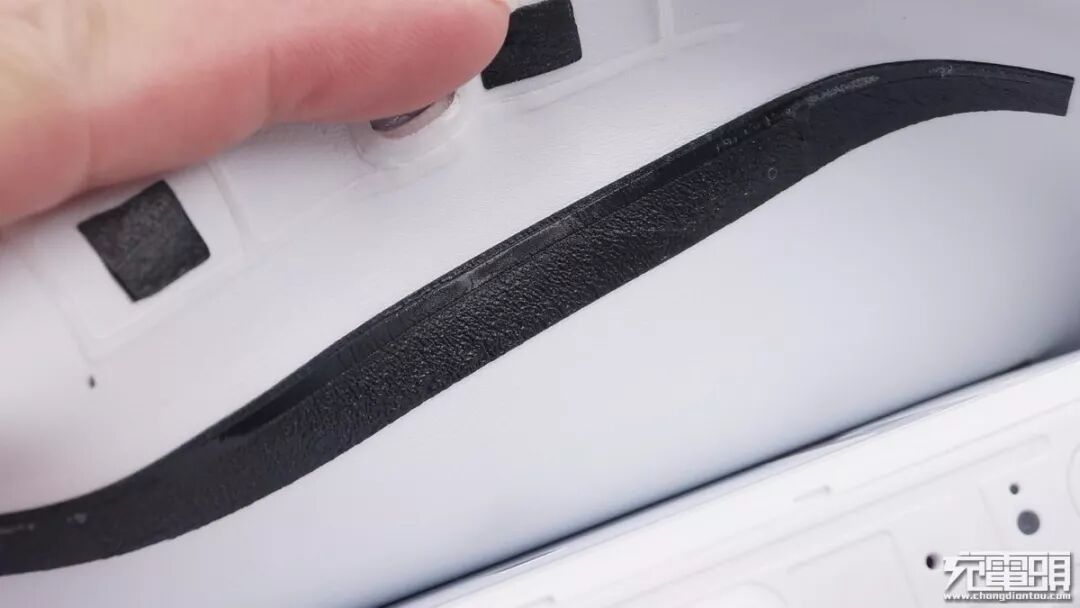

充电仓背部采用黑色双面胶固定。

充电仓正面鼻托附近也采用透明软胶进行固定。

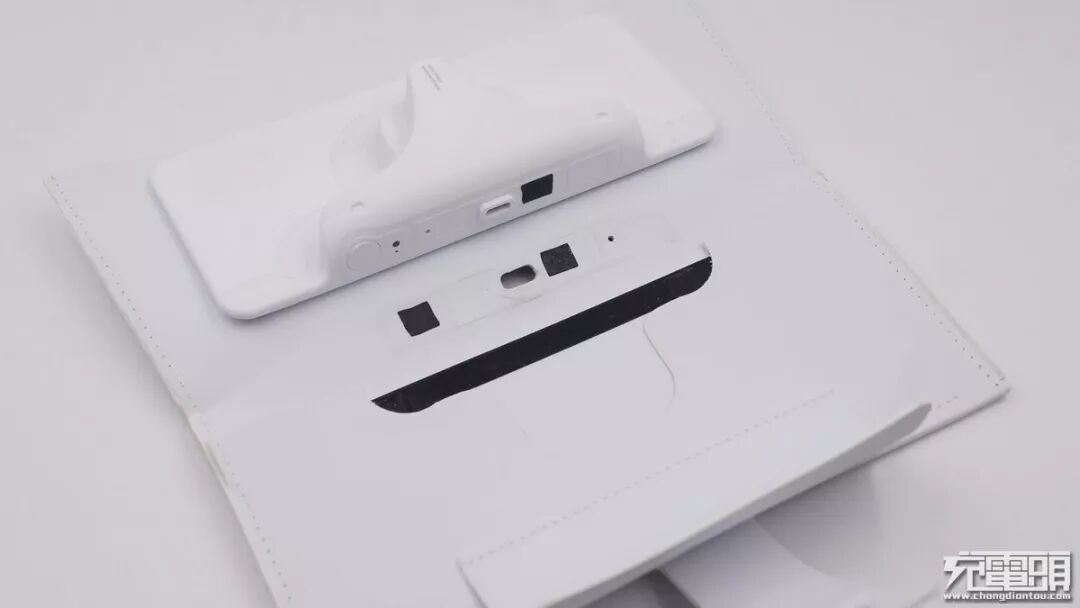

分离充电仓与皮质外壳。

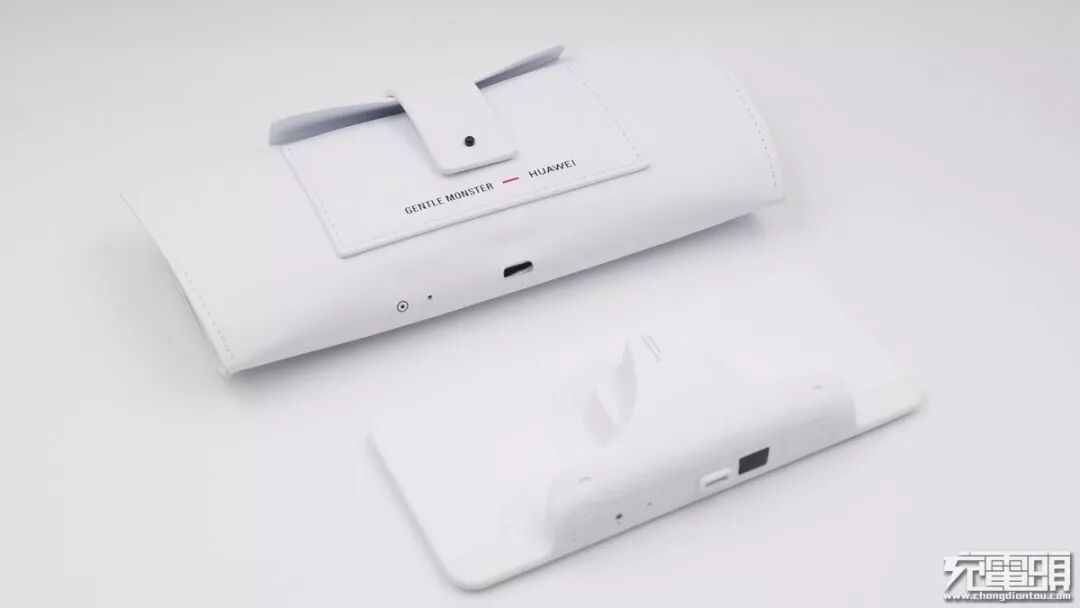

充电仓与眼镜盒分离。

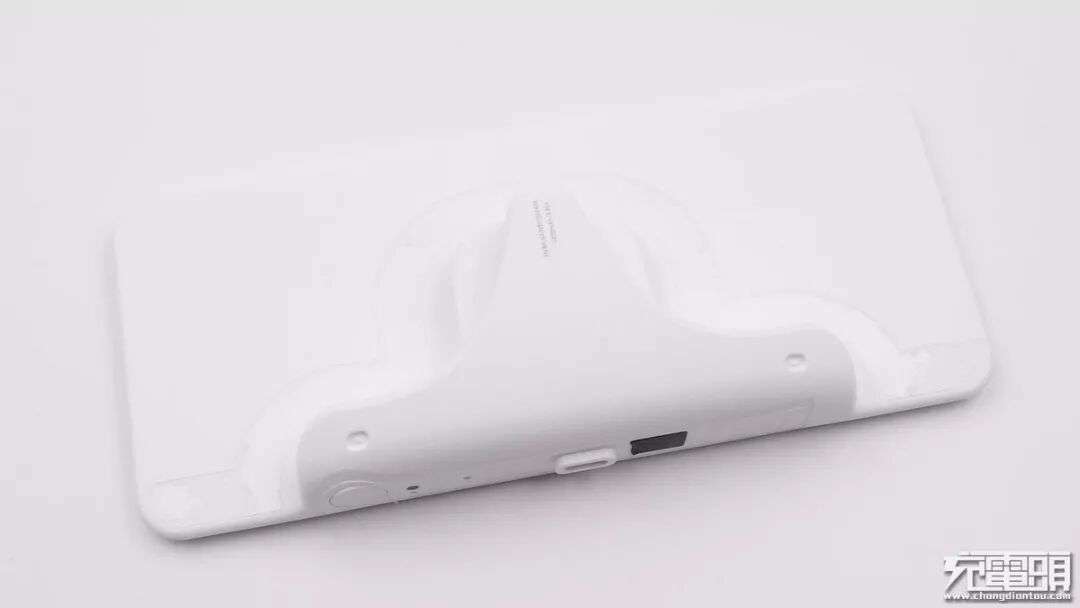

充电仓特写。

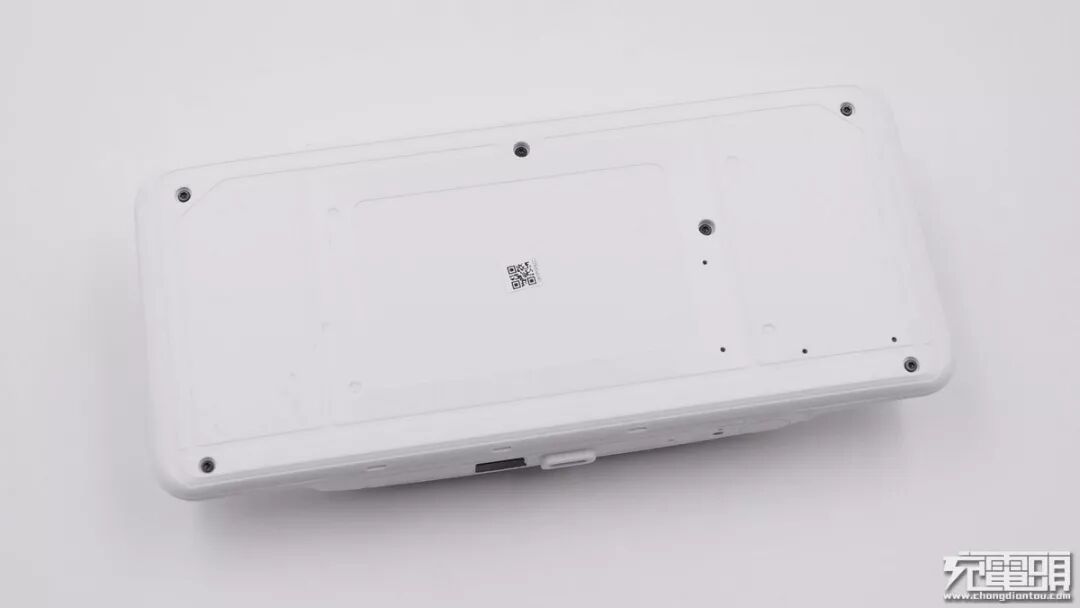

充电仓背部特写，有六颗固定螺丝，中间为二维码信息。

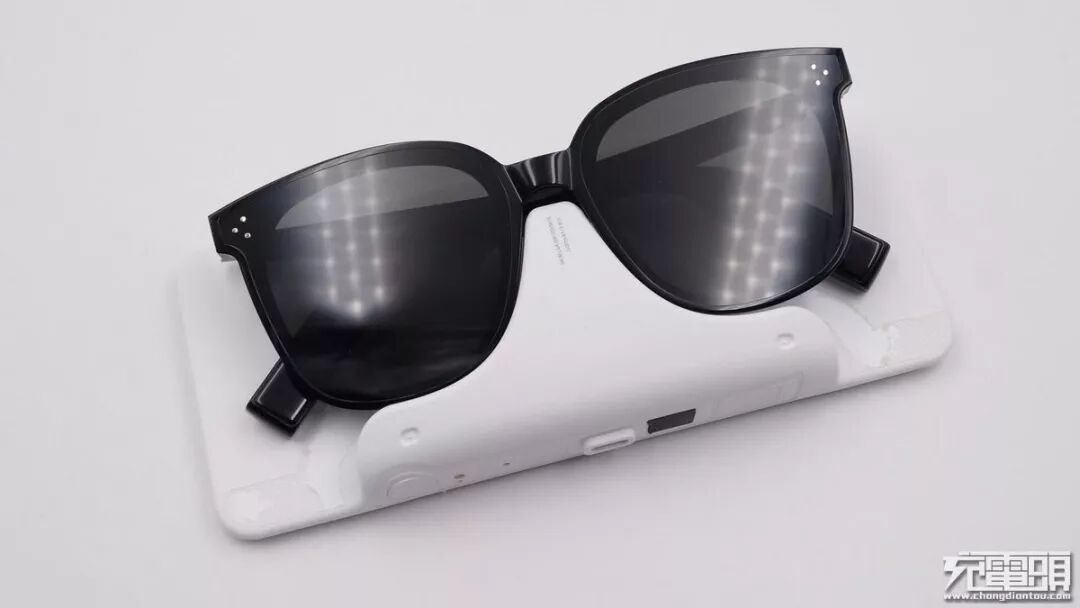

眼镜放在脱离眼镜盒的充电仓上，能够正常充电。

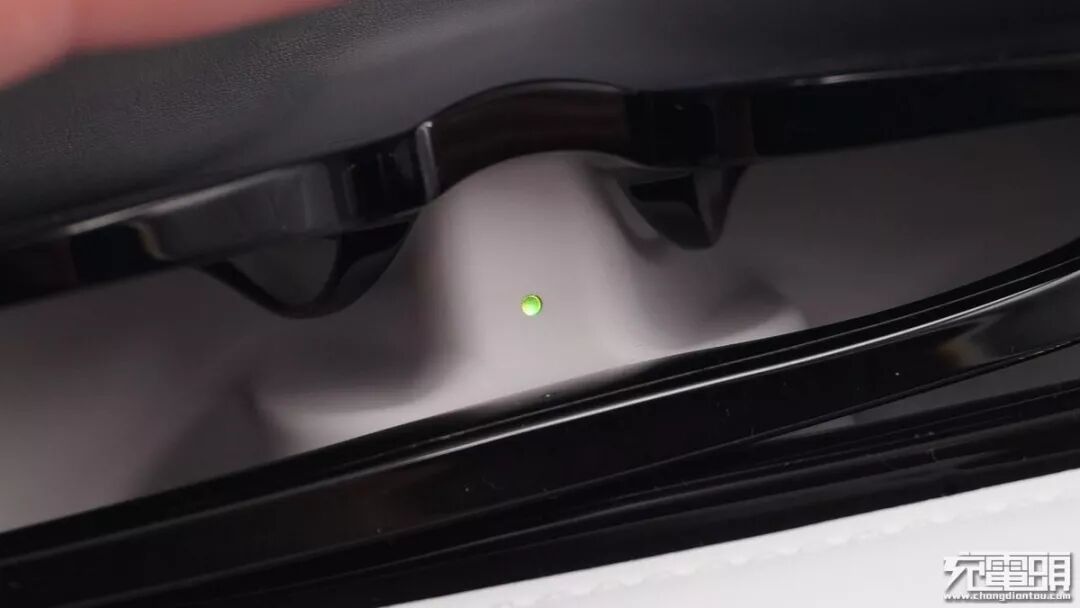

眼镜充电时，提示灯为绿色。

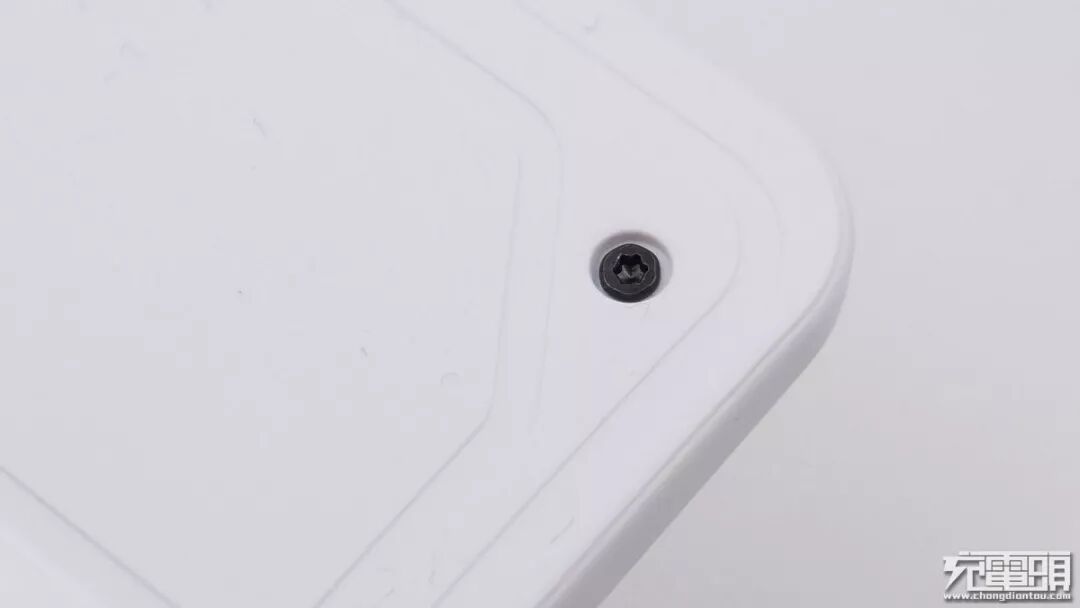

充电仓背部螺丝特写。

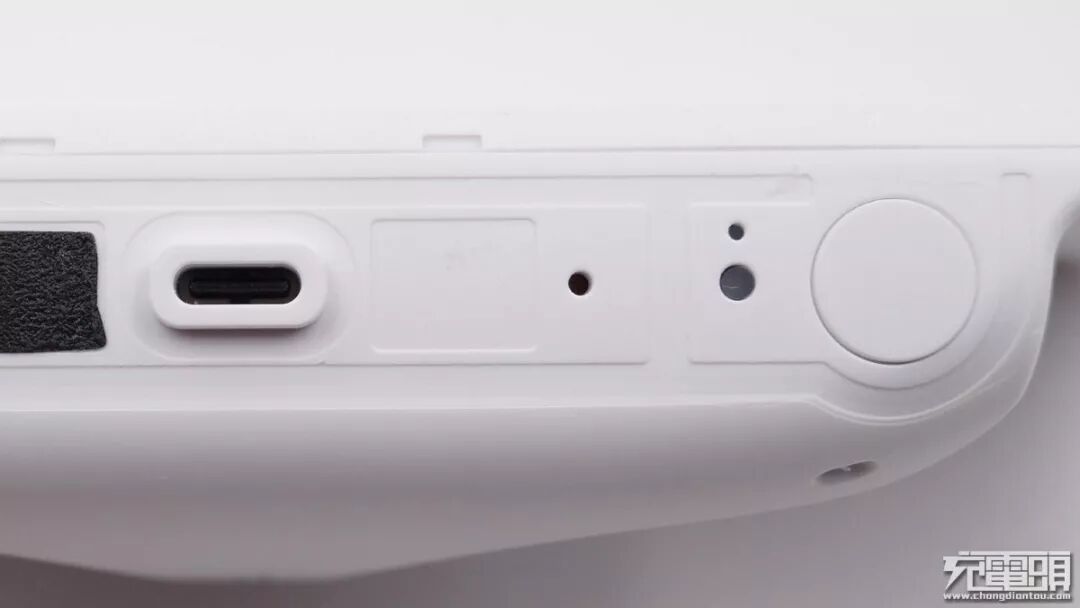

充电仓底部特写，从左至右依次为Type-C接口、无功能性开孔、指示灯和多功能键。

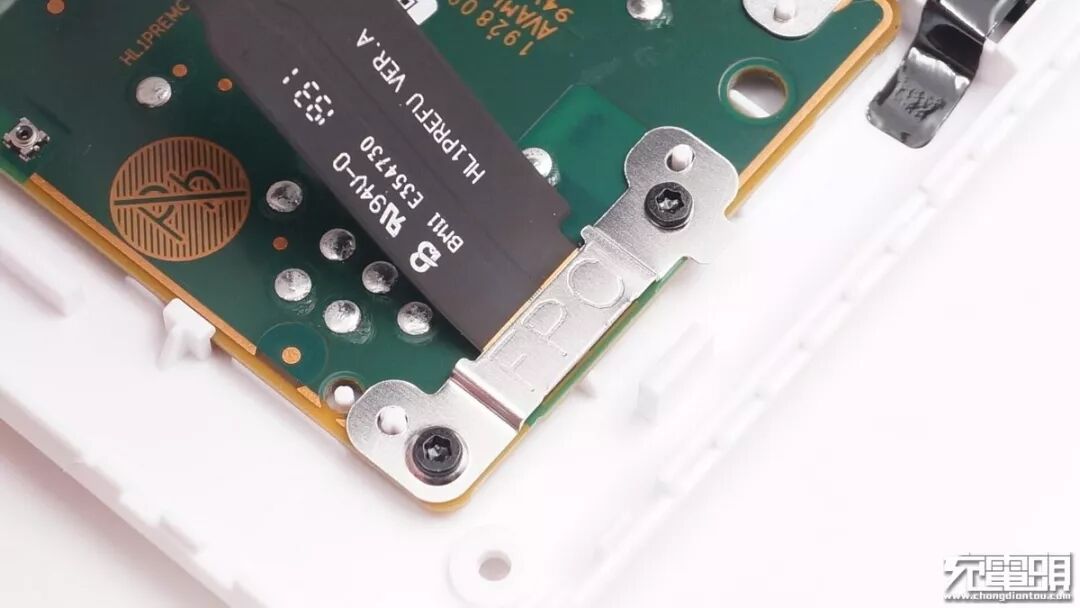

排线插头由金属固定片固定。

小板上有一块塑料盖板与电池进行隔离。

卸下塑料盖板，鼻托处的小板特写。

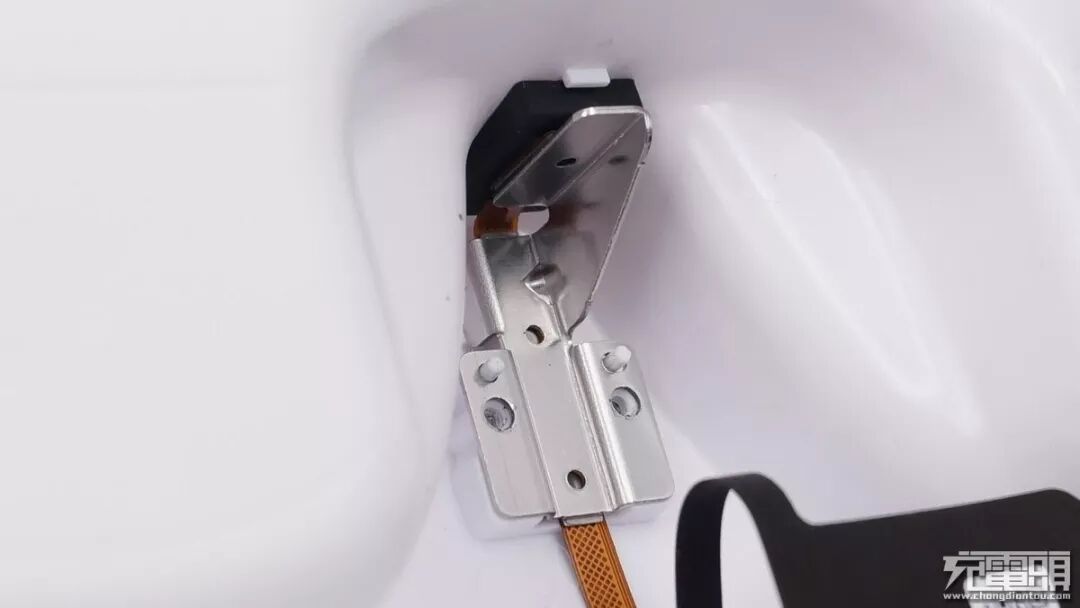

鼻托处的眼镜充电指示灯小板采用金属支架固定。

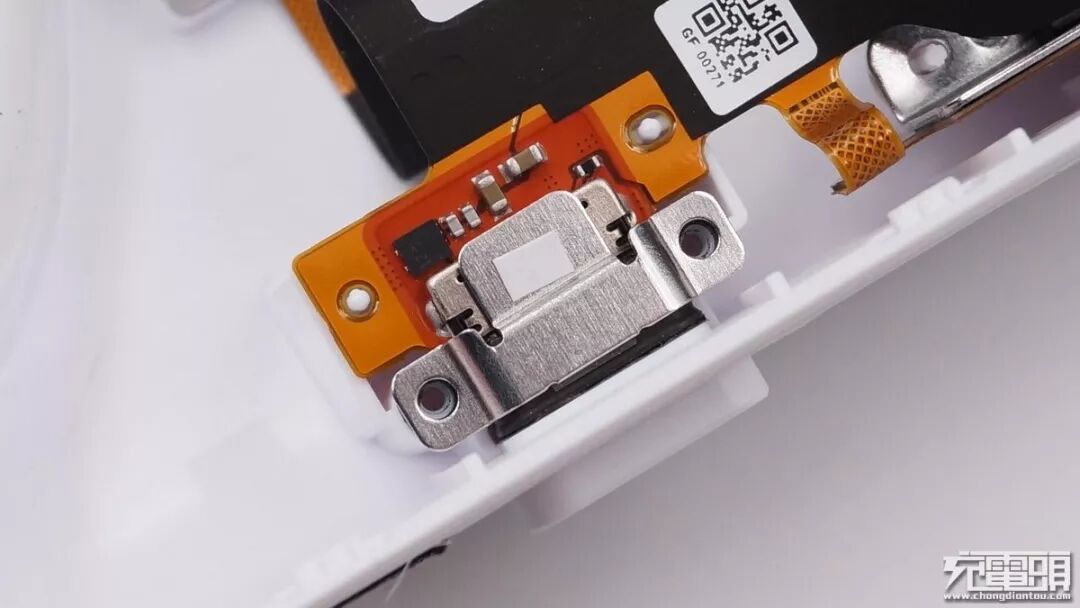

Type-C接口处特写，也有螺丝固定。

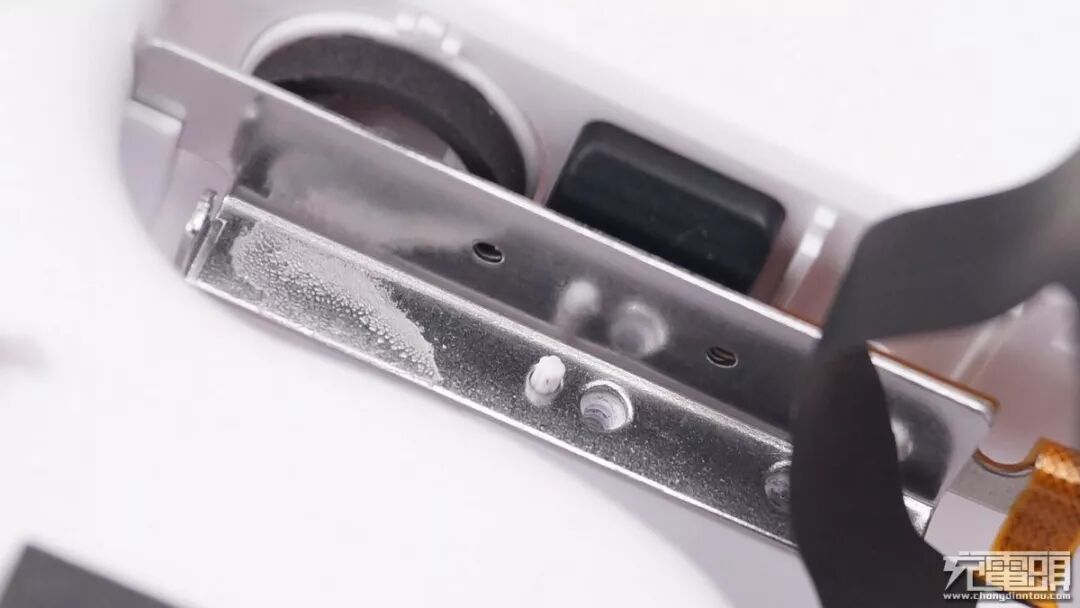

多功能按键内侧由金属框架和黑色橡胶支撑固定。

眼镜盒充电指示灯功能键位置的金属支架。

卸下金属支架可以看到多功能键和指示灯开孔。

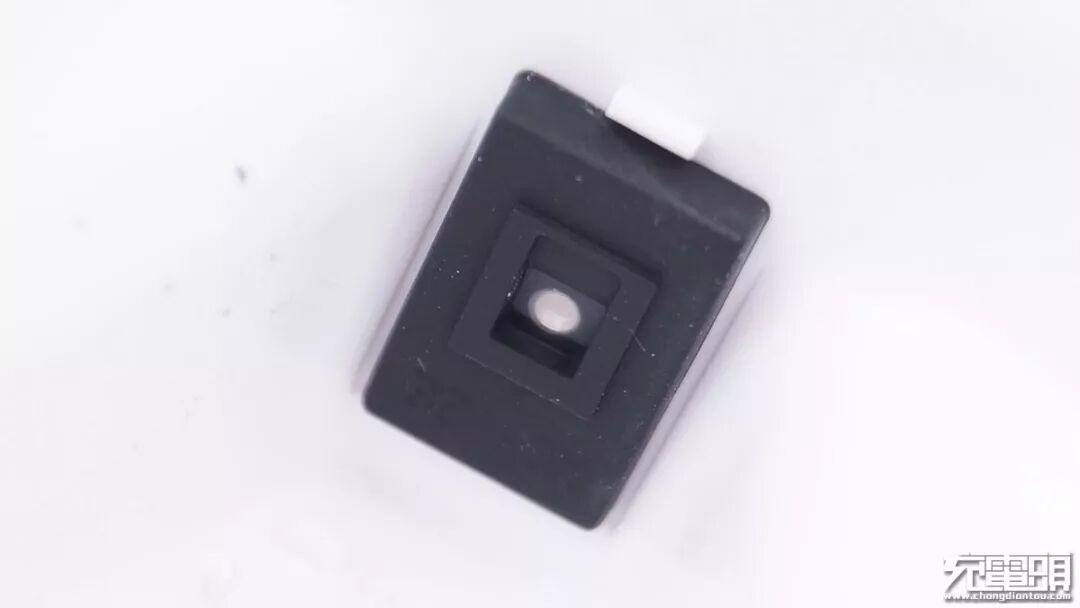

眼镜充电指示灯开孔处有一个塑料盒子罩着，避免串光。

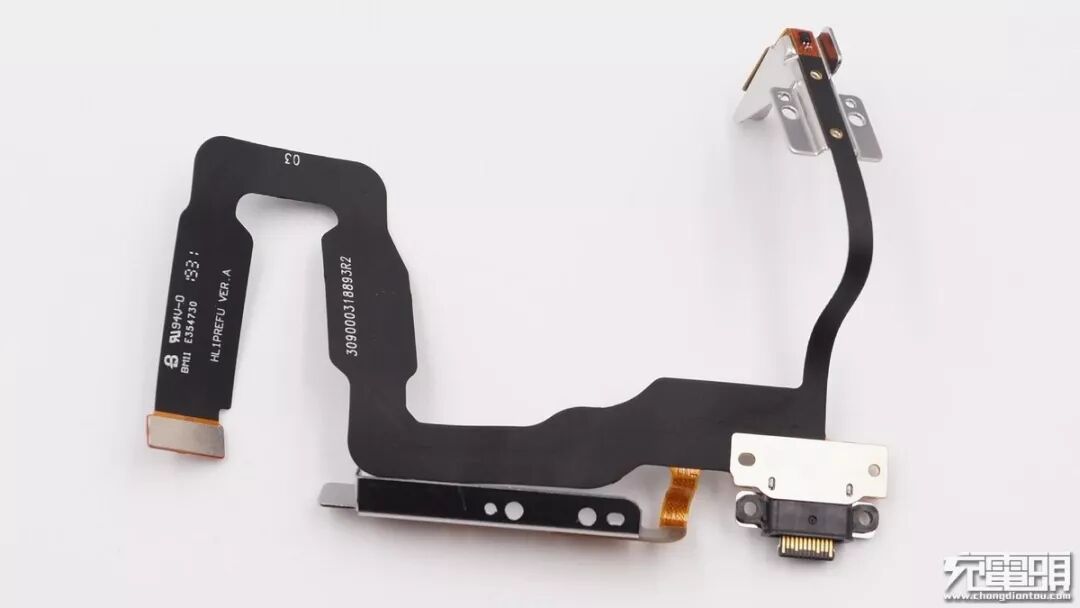

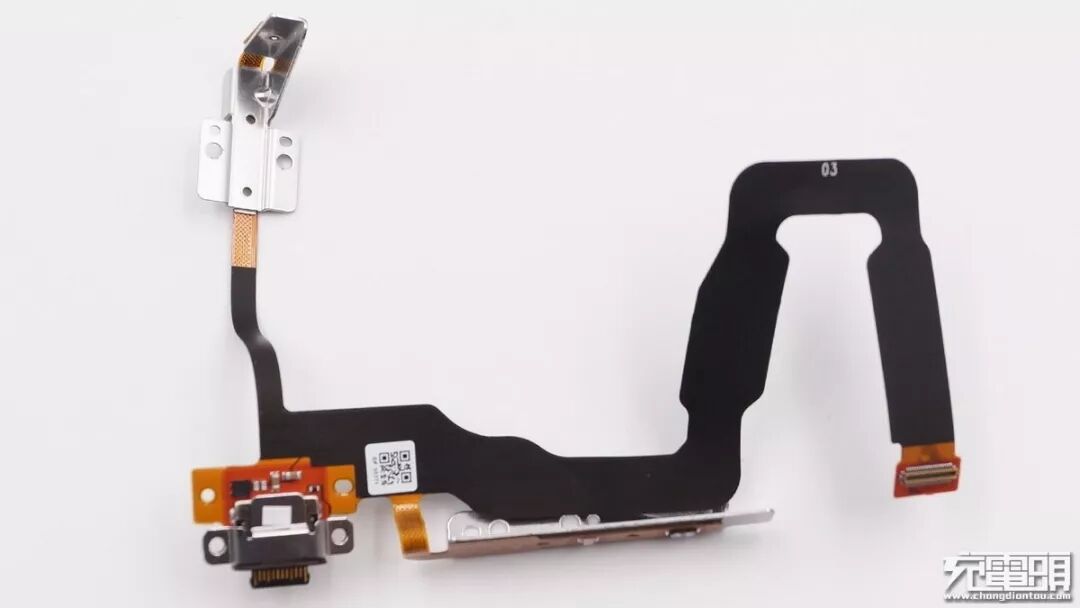

拆下充电仓上的小板，正面特写。

小板背部特写。

鼻托处的LED特写。

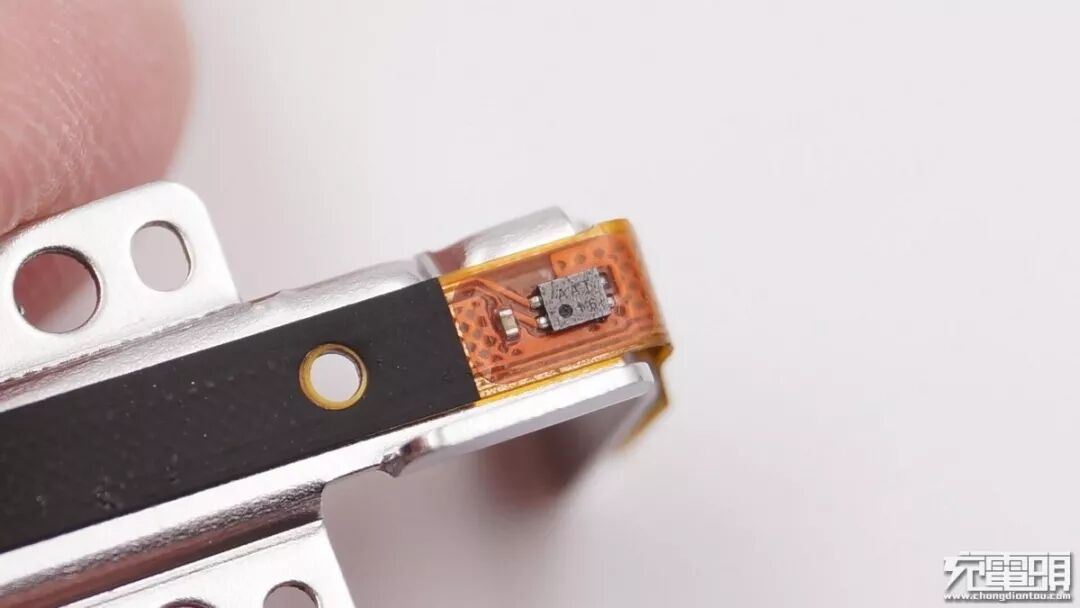

丝印AAT的霍尔元件。

Type-C母座上的舌片特写。

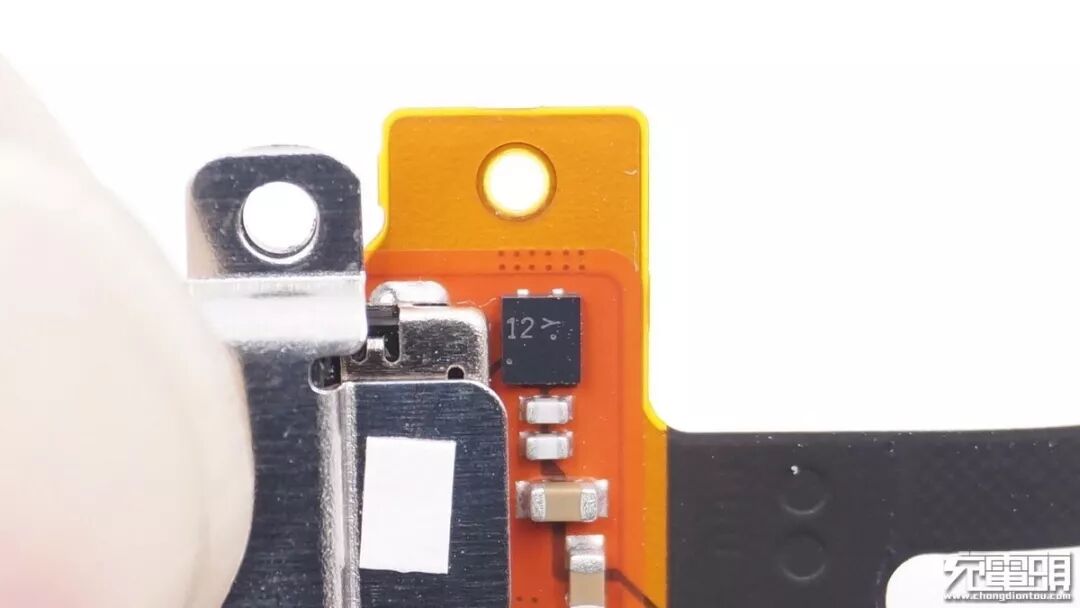

输入接口的TVS保护管。

小板另一侧的特写。

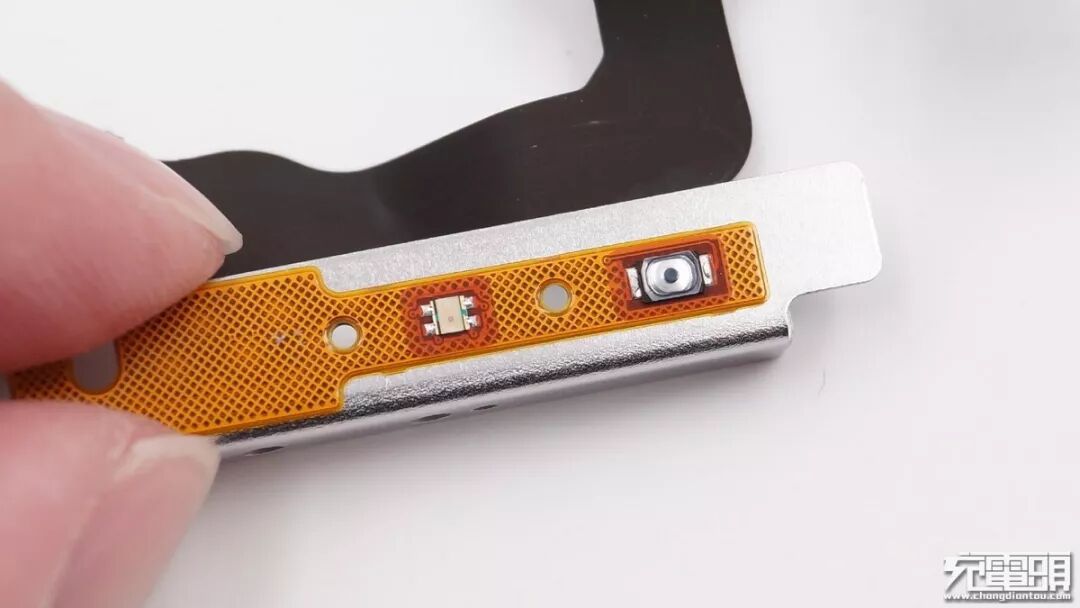

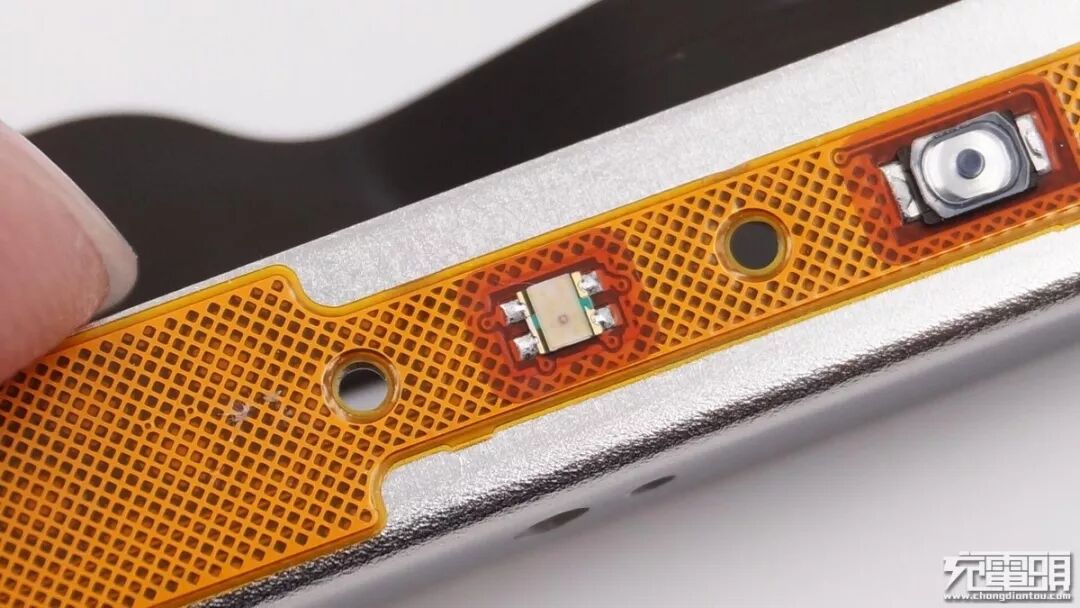

多功能键旁边的LED特写。

微动按键特写。

充电仓主板特写。

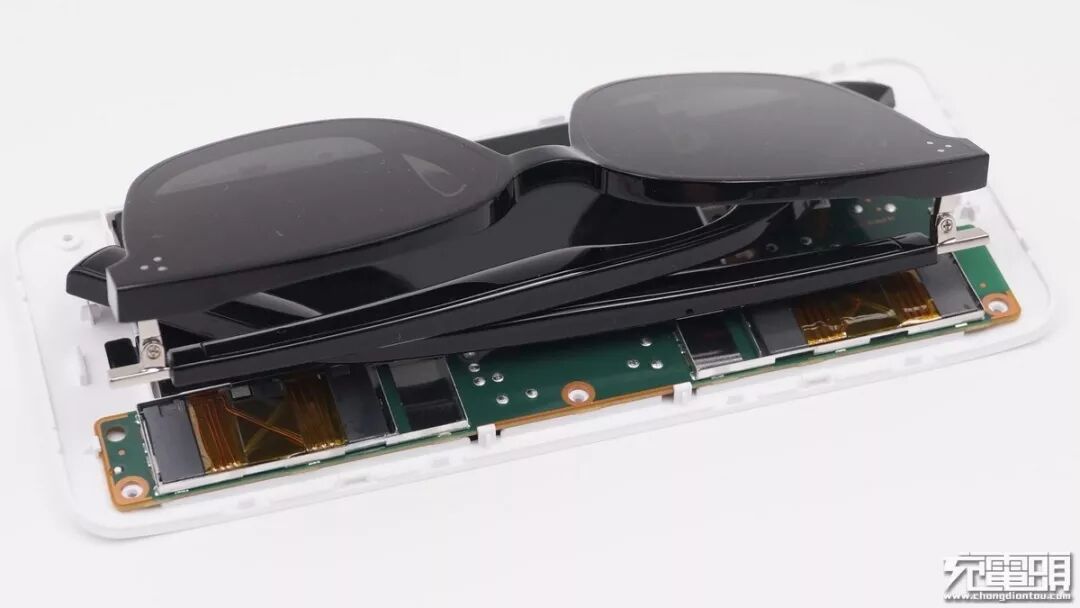

HUAWEI X Gentle Monster Eyewear智能眼镜无线充电时的位置状态，充电线圈对应着眼镜腿位置。

无线充电原理及协议方面，它并非采用目前主流的磁感应无线充电技术，而是NFC射频非接触式充电，适用于为低功耗系统供电。

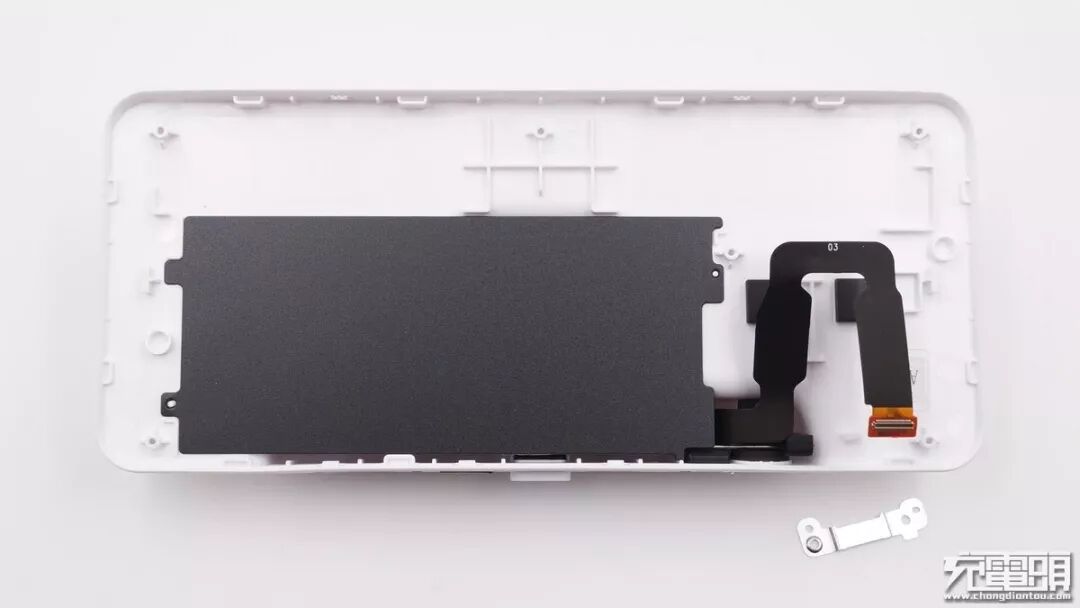

电池与主板连接排线处的金属固定片。

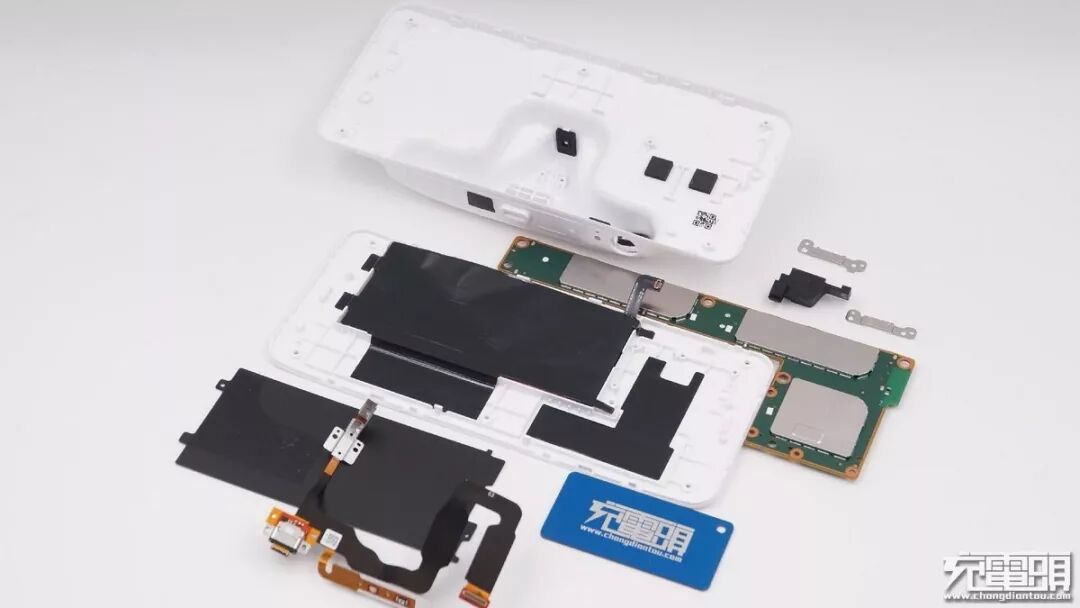

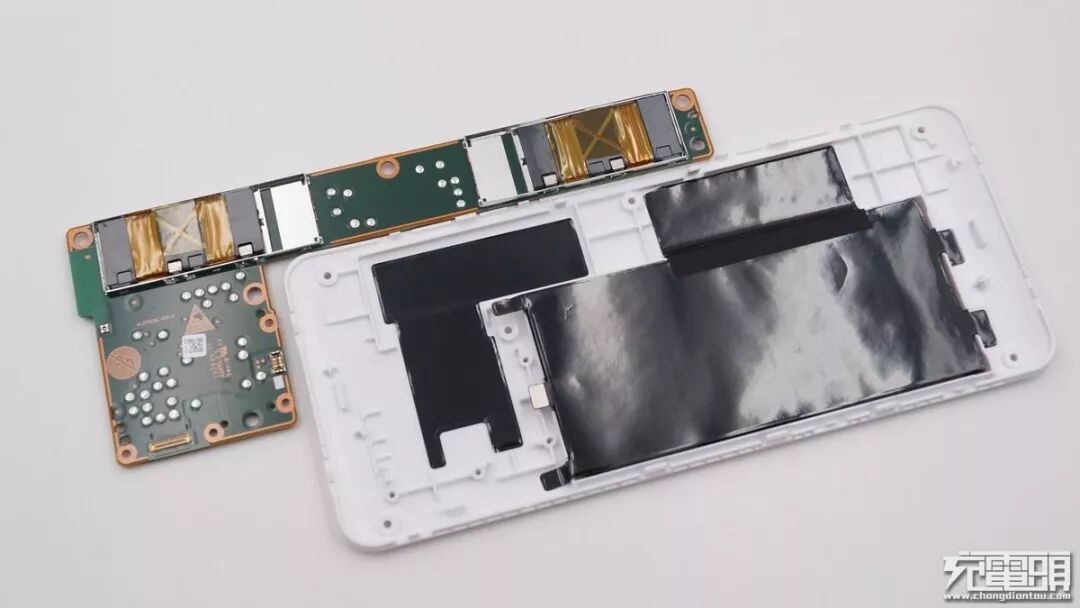

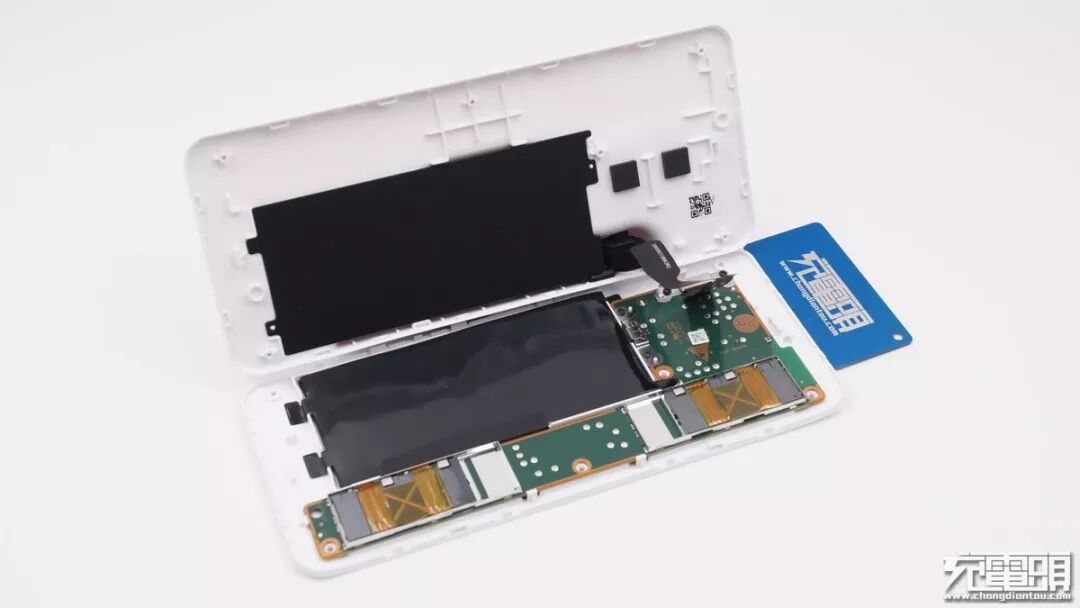

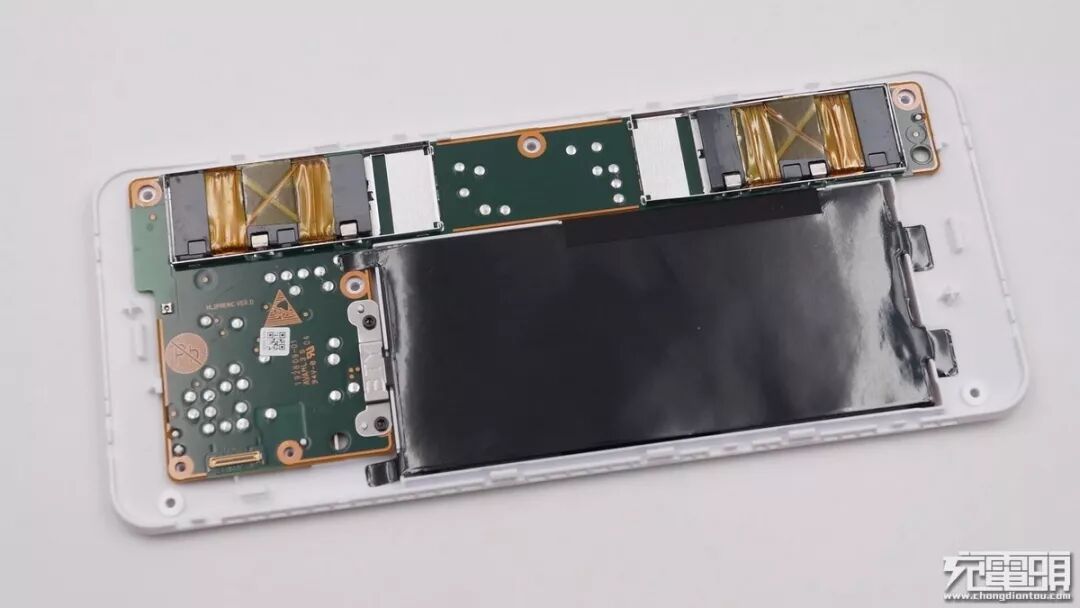

分离主板与电池。

挑开电池上面覆盖的散热膜，电池一侧有易拉胶。

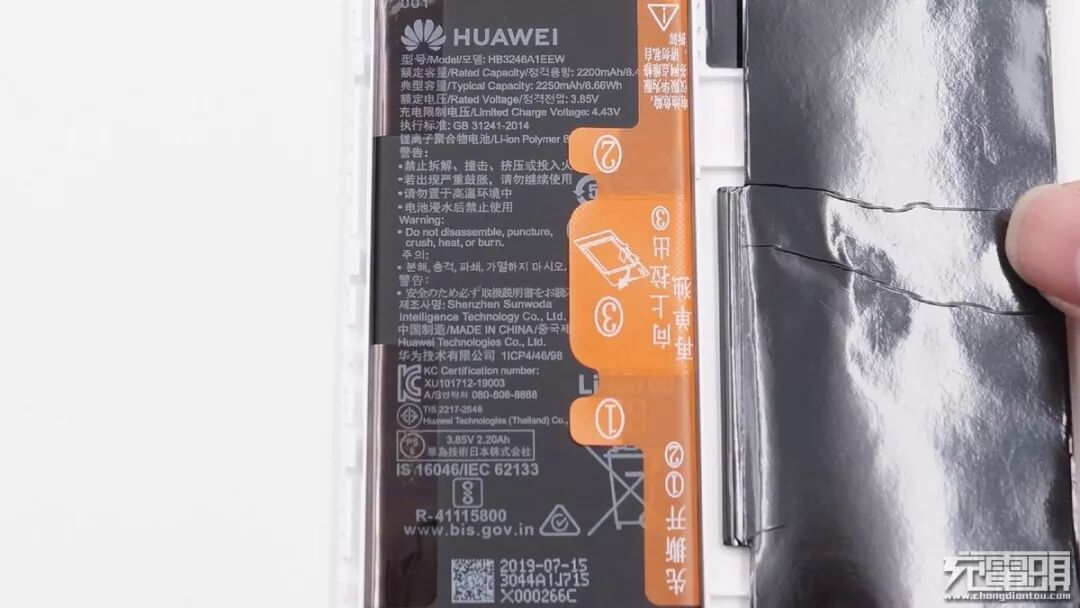

锂电子聚合物电池特写，上面有型号：HB3246A1EEW，额定容量：2200mAh/8.4Wh，典型容量：2250mAh/8.66Wh，额定电压：3.85V，充电限制电压：4.43V。还有执行标准、警告等其他信息。

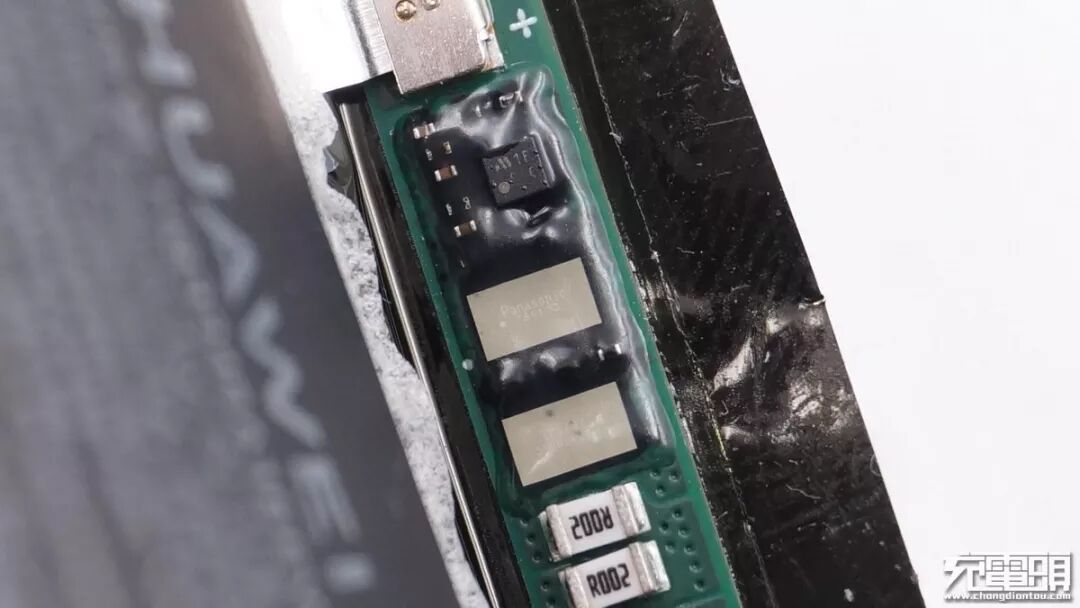

电池保护板特写。

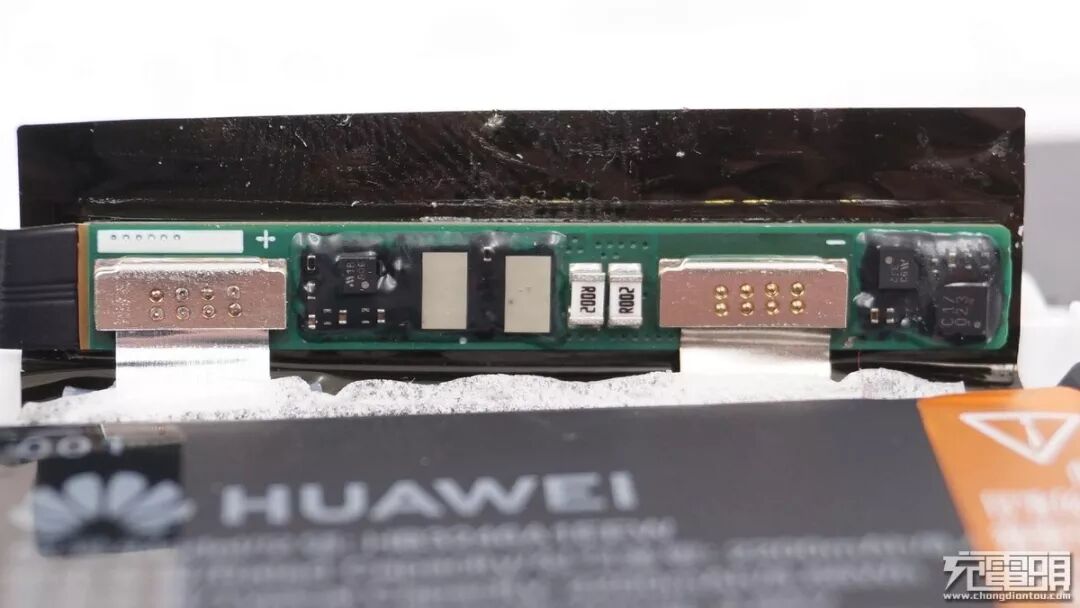

电池保护板上有三美电池保护IC和两个松下Panasonic的电池保护管，下方是检流电阻。

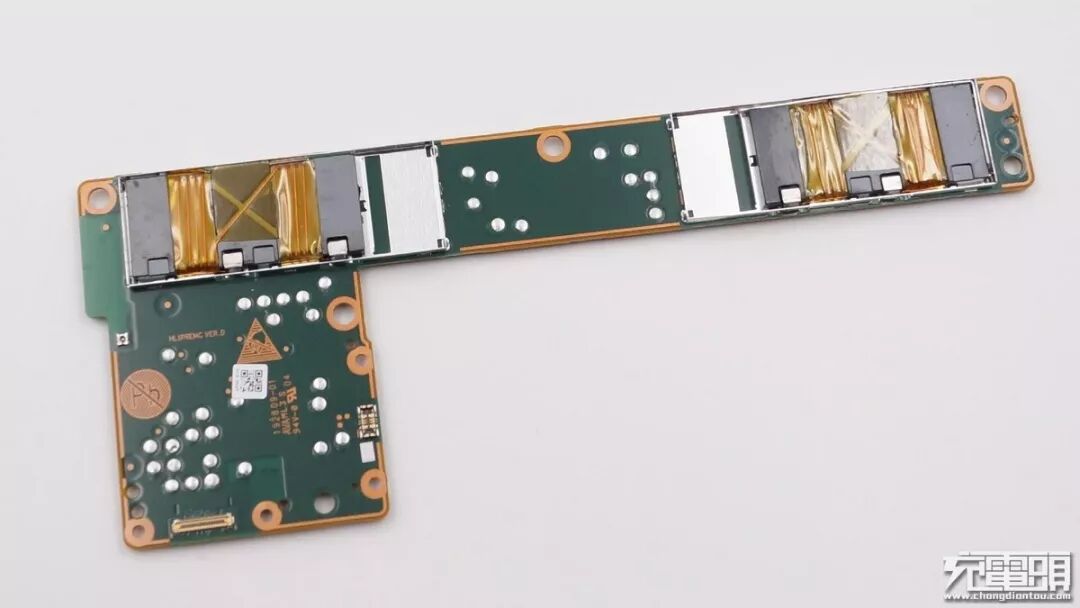

主板正面特写，左右两侧为无线充电发射线圈所在区域。

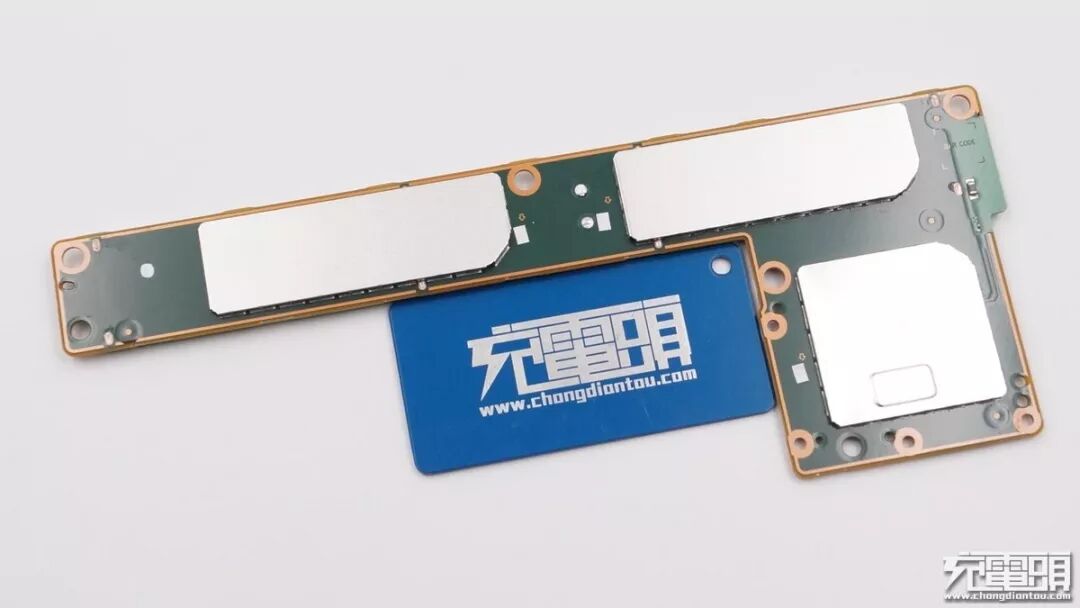

主板背部特写，有三个屏蔽罩。

板载蓝牙天线特写。

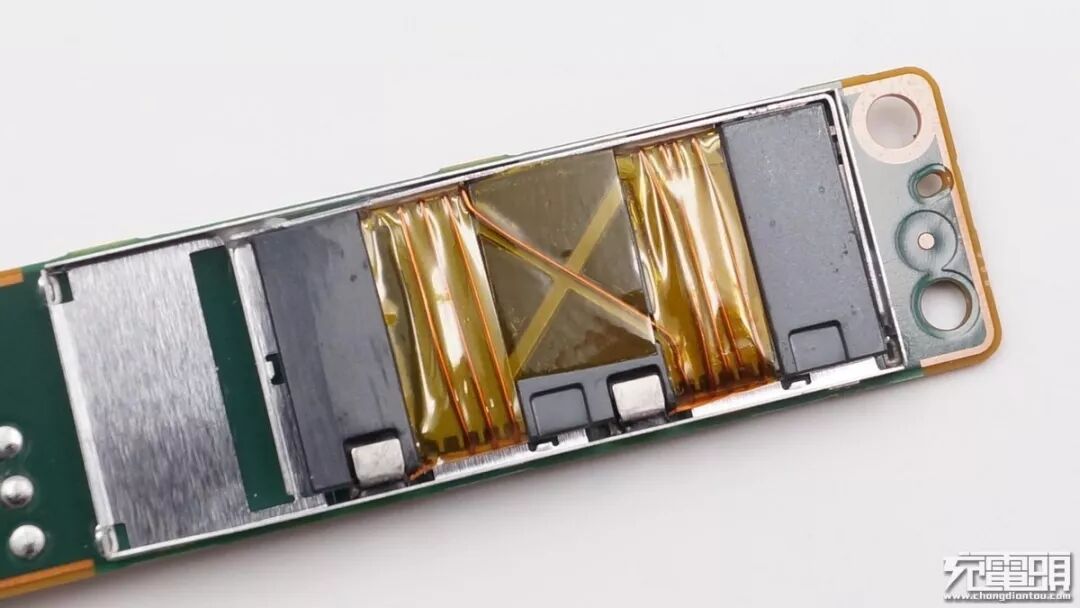

线圈特写，线圈缠绕在铁氧体骨架上，有胶带包裹绝缘。

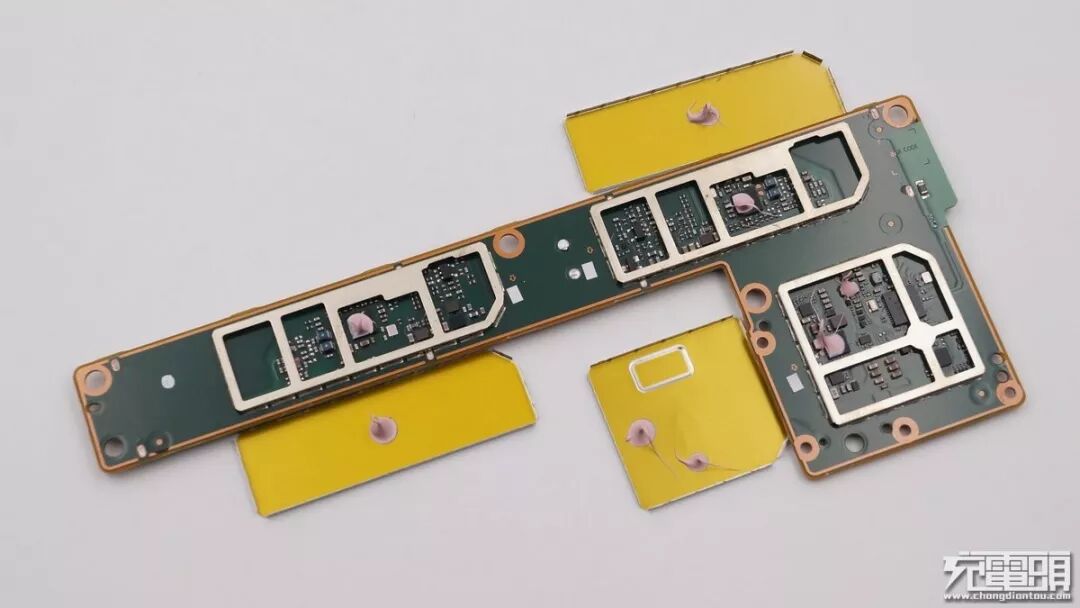

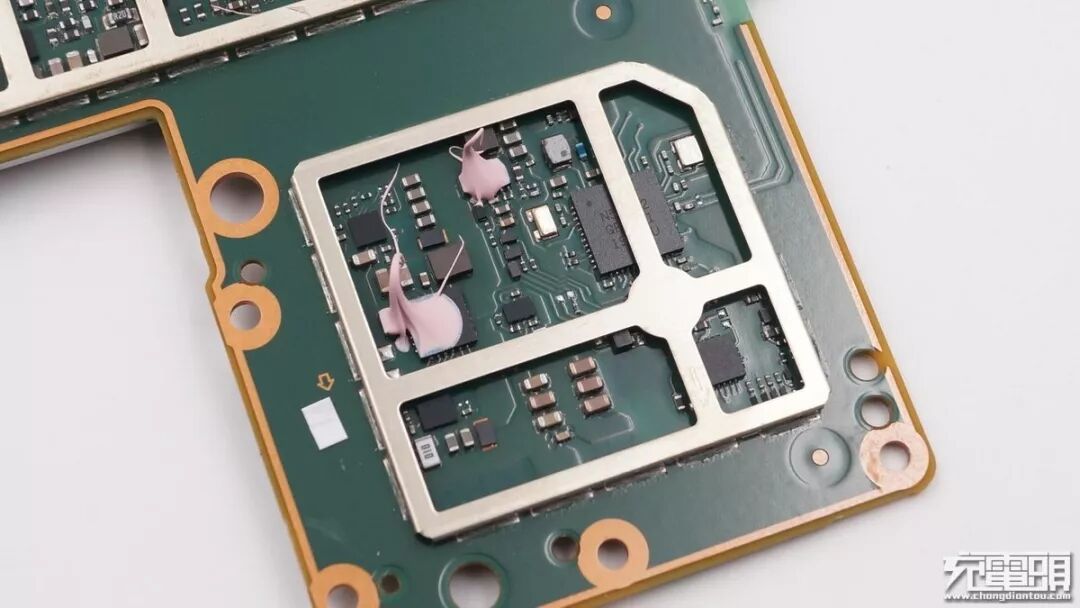

拆开主板背部的三个屏蔽罩，屏蔽罩内部芯片与屏蔽罩之间涂导热胶散热。

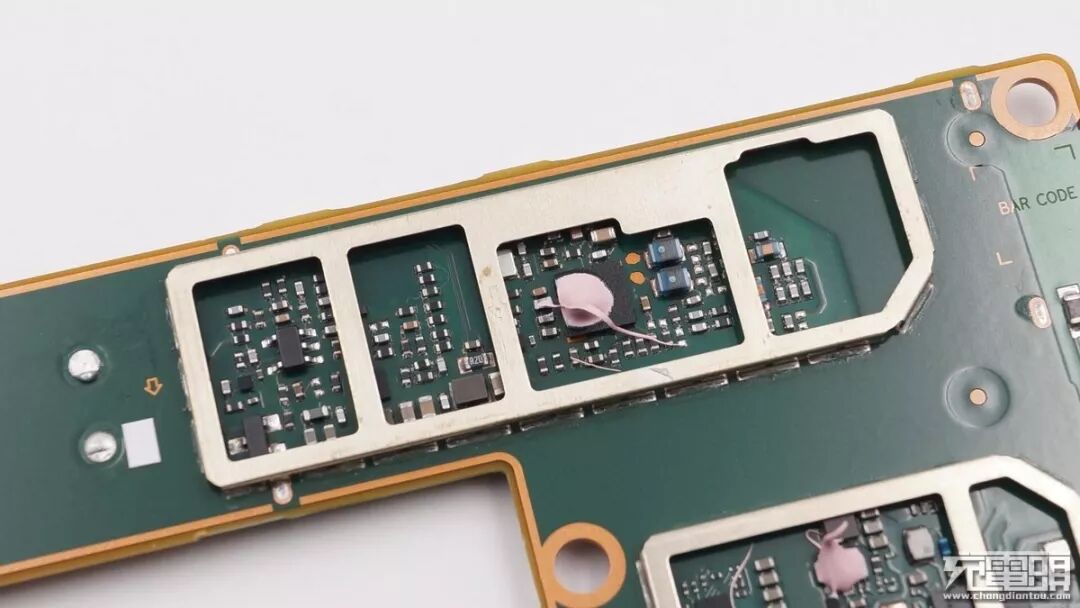

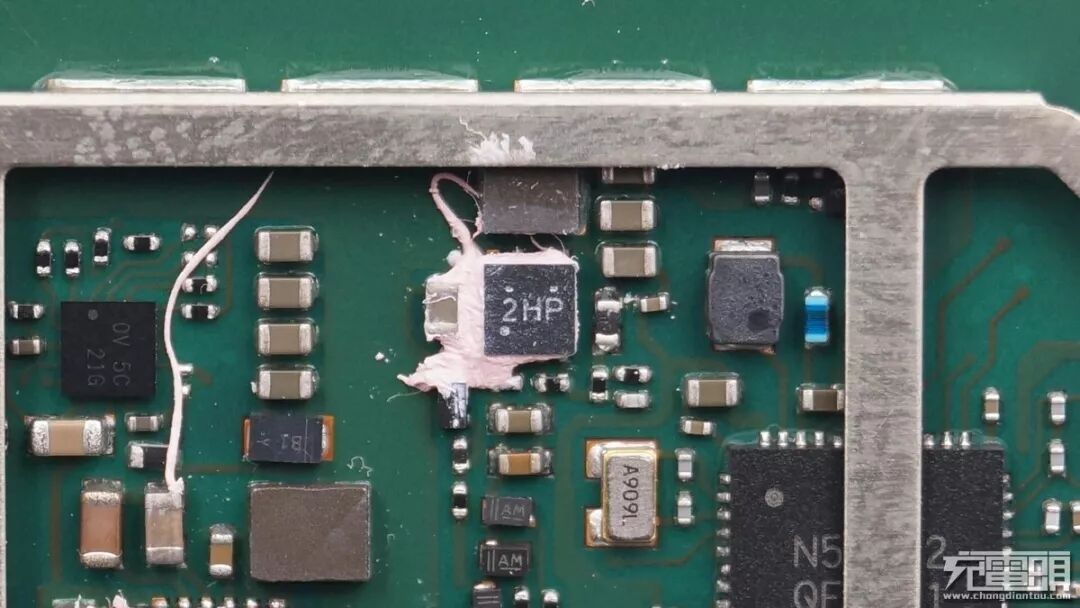

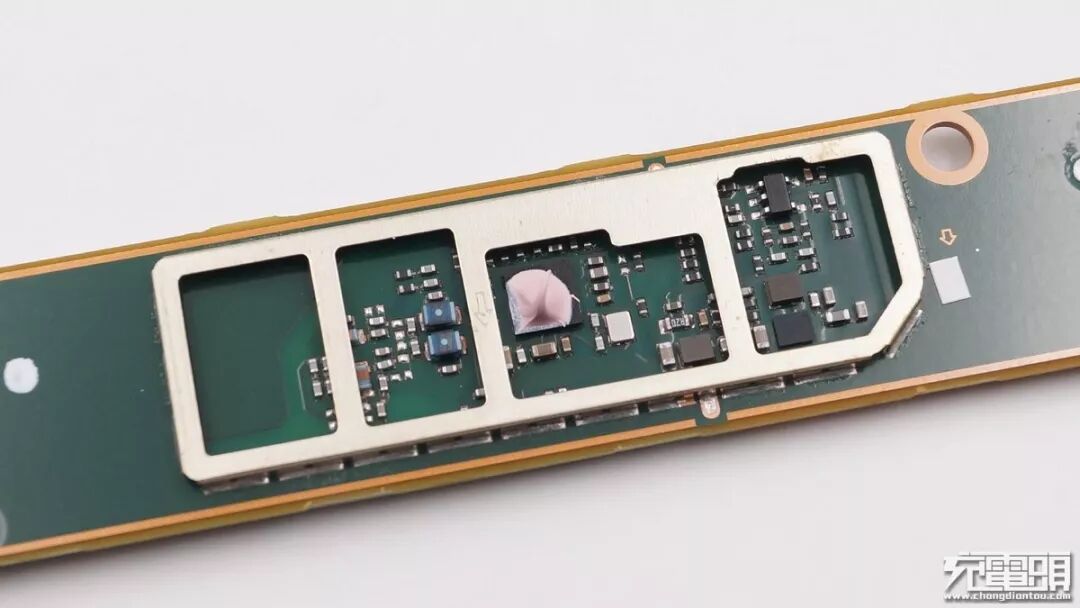

屏蔽罩内部IC涂有导热胶。

另一个屏蔽罩内部IC涂有导热胶。

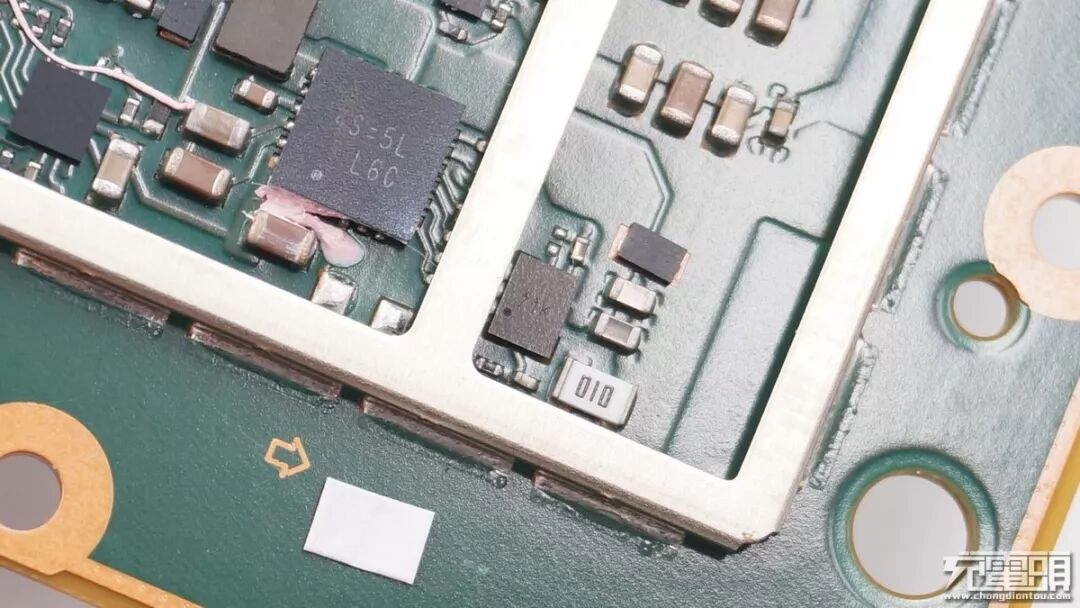

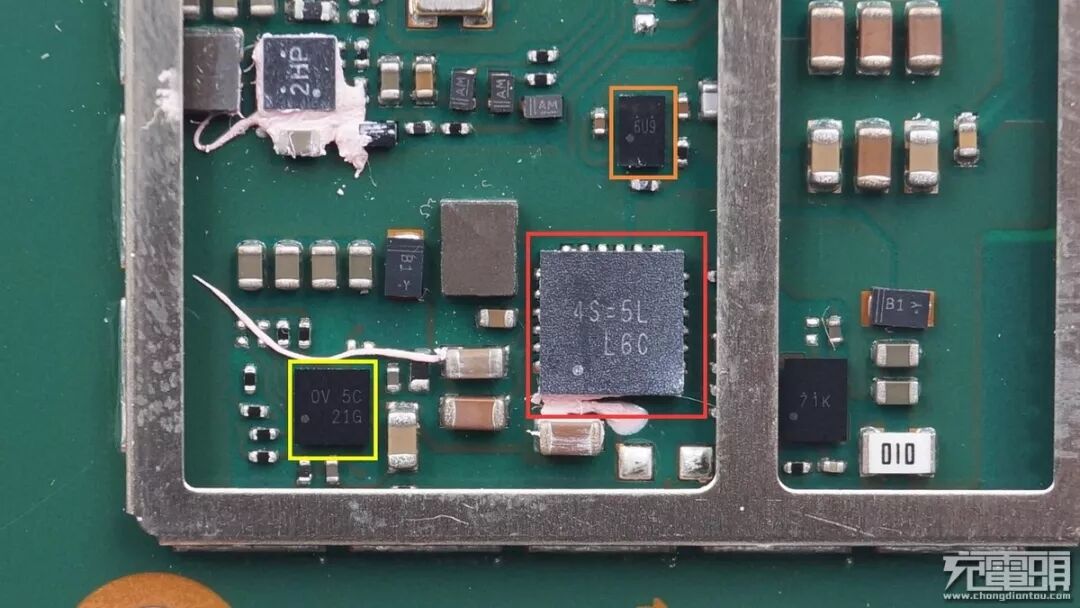

大屏蔽罩内有两处IC涂有导热胶。

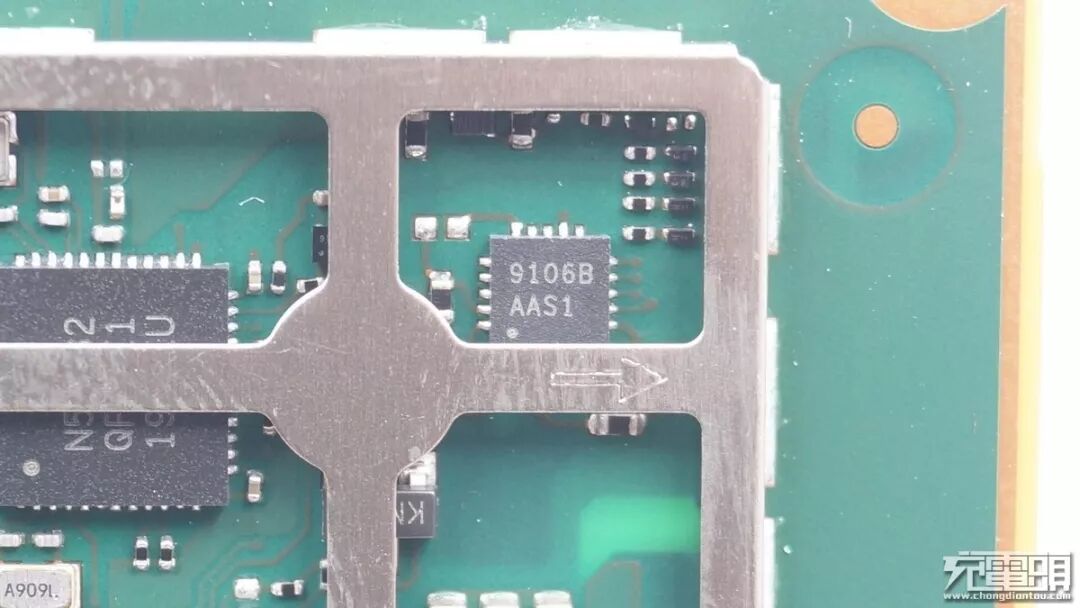

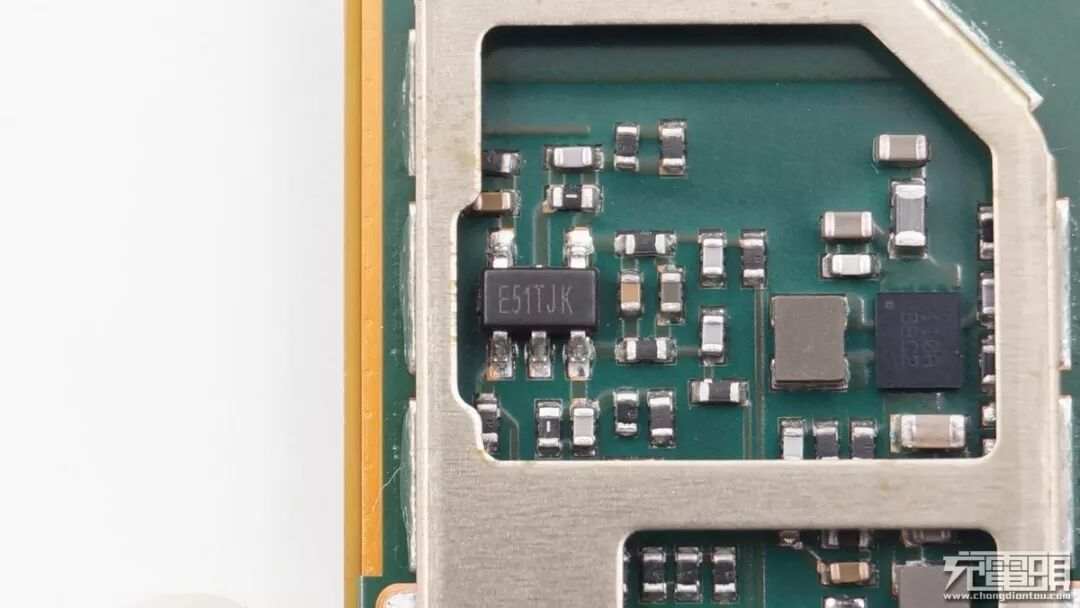

丝印E51TJK IC。

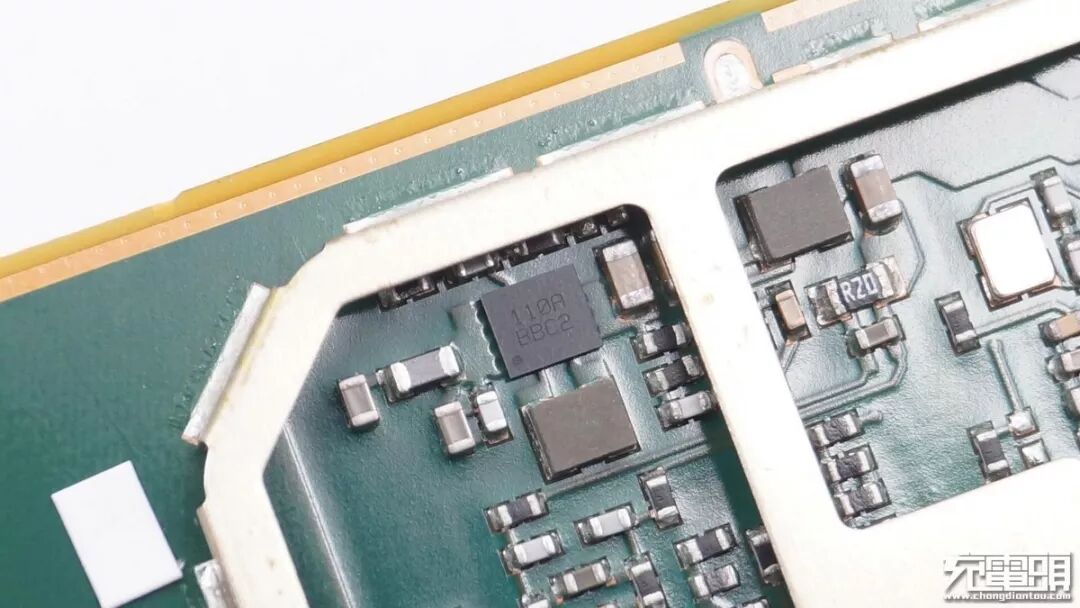

丝印110A 升降压转换器。

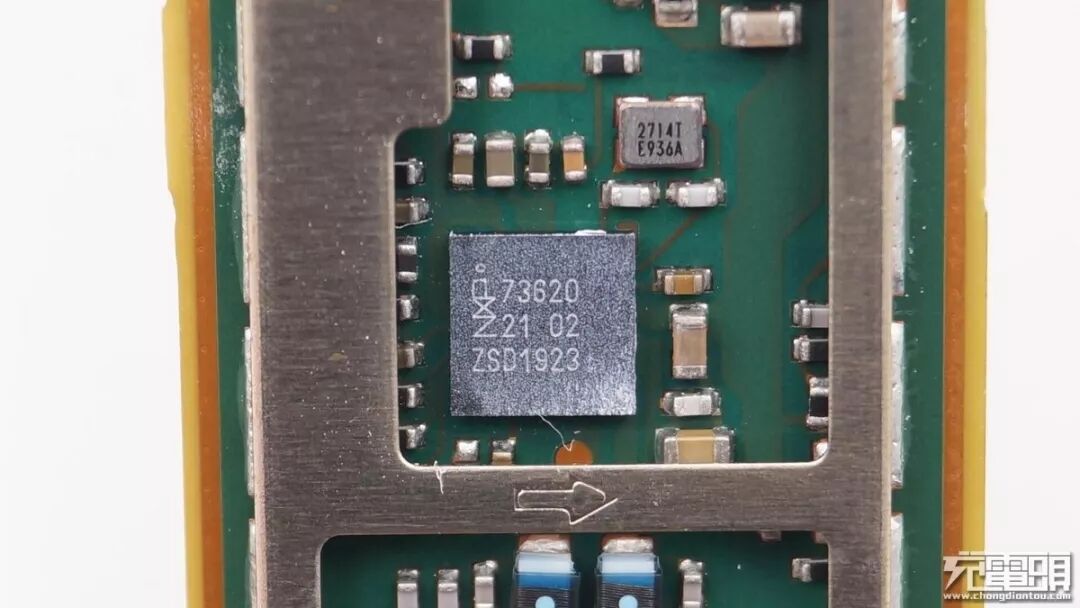

NXP恩智浦 NFC射频微控制器MCU芯片PN7362AUEV，该芯片采用VFBGA64封装，可用闪存160KB。

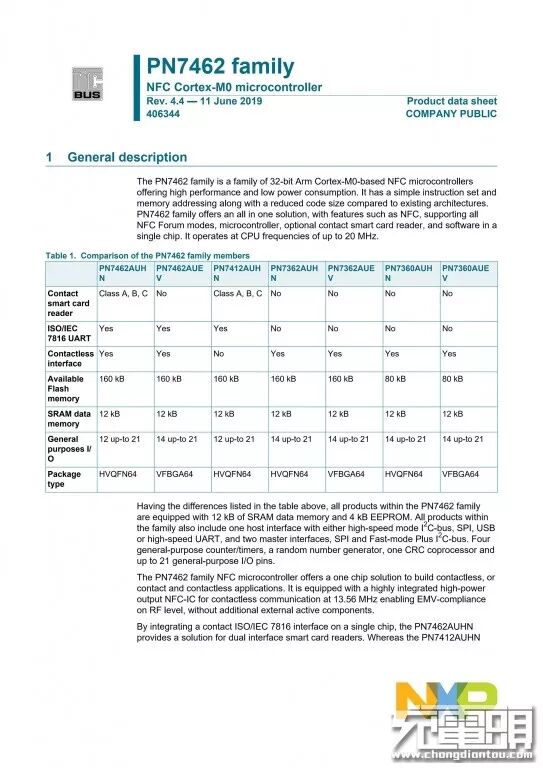

该PN7462系列包括32位ARM ®的Cortex ®基于-M0-NFC微控制器，提供了高性能和低功耗的性能表现。与现有架构相比，它具有简单的指令集和存储器寻址，并具有减小的代码大小。PN7462系列提供了一种多合一的解决方案，具有诸如NFC之类的功能，支持所有NFC运行模式，微控制器，可选的接触式智能卡读卡器以及单个芯片中的软件。它以高达20 MHz的CPU频率运行。
