拆解报告：omthing万魔USB-C to Lightning编织线

原创充电头网编辑部充电头网

新款iPhone手机需想获得快速充电功能，除了需要USB-C接口的PD充电器外还需要一根C94 USB-C to Lightning数据线。在今年发布的三款新iPhone中，iPhone 11并未标配C94数据线，而且苹果原装线材并不太耐用，开裂爆皮是常用的事。正因这样，许多第三方MFi品牌推出了质量更优秀的编织线，omthing便是其中一家。

最近充电头网拿到omthing一款USB-C to Lightning快充编织线旅行版，这款数据线已经通过了苹果的MFi认证，支持3A大电流，能够支持苹果新款手机快充。下面小编就和大家分享这款编织线的拆解，看看做工如何。

一、万魔USB-C to Lightning编织线外观

产品包装盒上端带有挂钩设计，正面印有编织线外观图以及产品名称——万魔C-L快充数据线旅行版。

背面标注产品基本信息，中间是显眼的MFi认证标识
型号：POD004
线身：尼龙+PVC
线芯：镀锡铜
线长：1m
最大电流：3A
颜色：灰黑色
产品功能：传输+充电

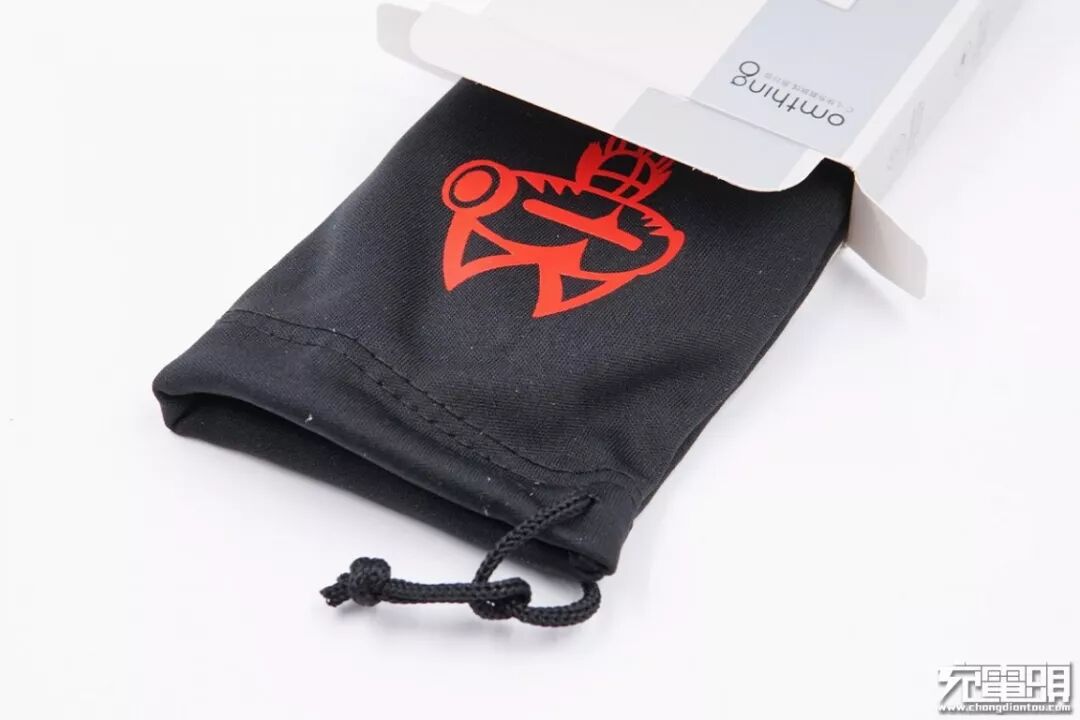

打开包装，里面是一个黑色收纳袋，数据线放置在收纳袋里。

收纳袋正面印有一个红色卡通人物图案。

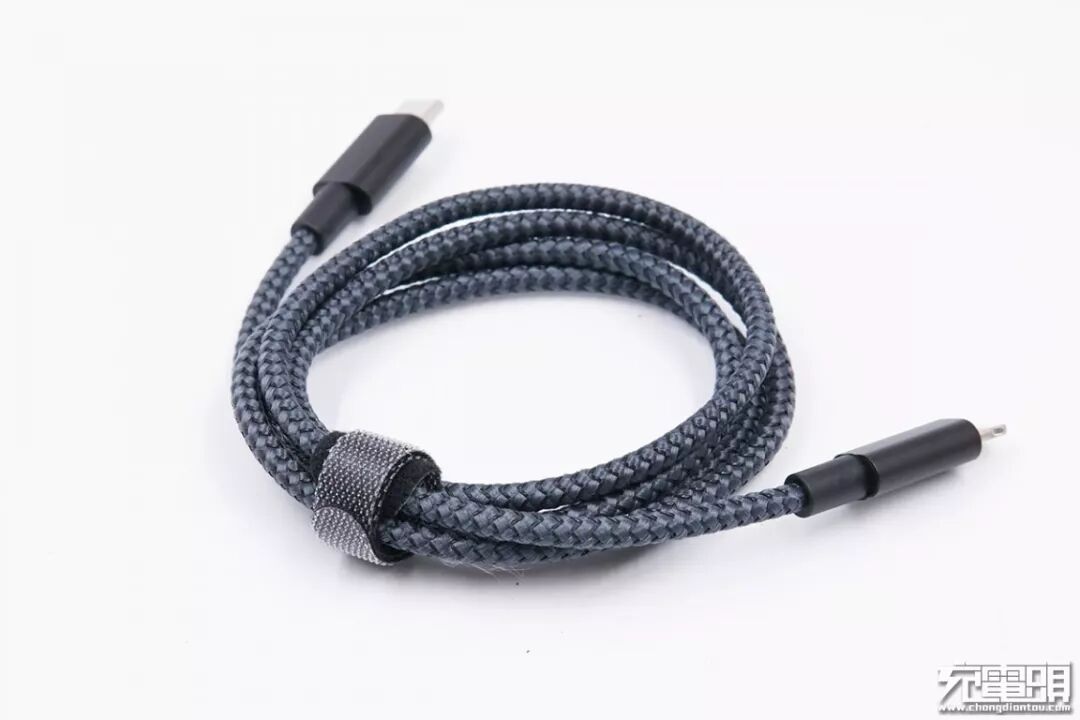

omthing万魔USB-C to Lightning快充编织线材质为PVC+尼龙丝，产品使用魔术扎带捆绑整理，整体呈灰黑色，气质沉稳。

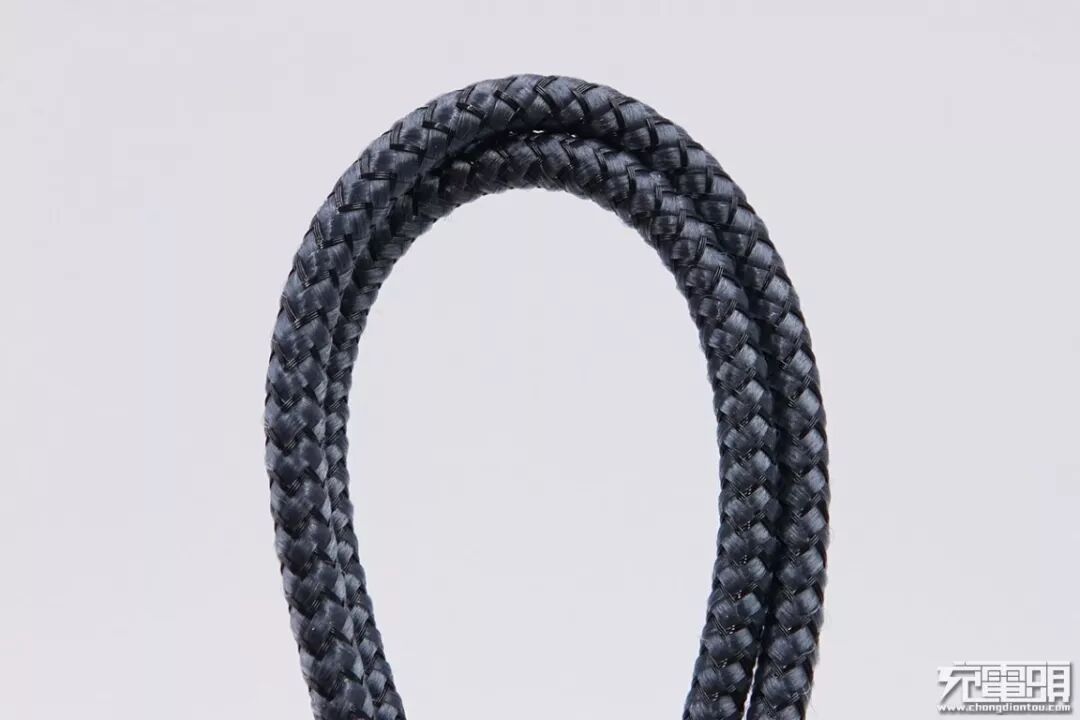

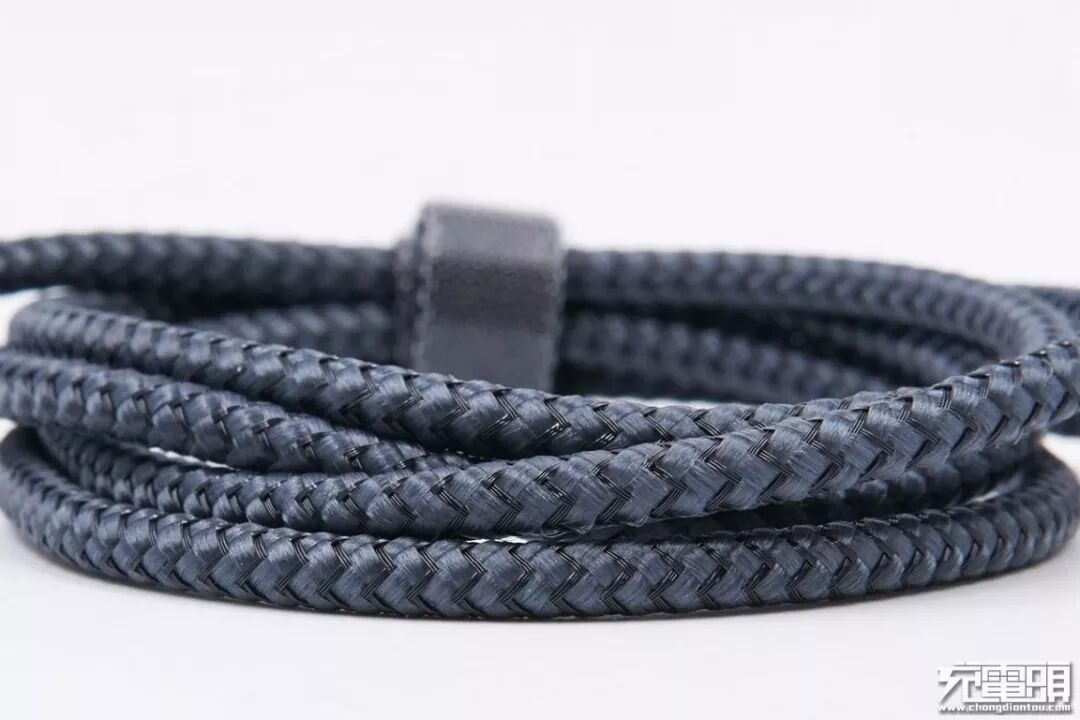

银灰色尼龙丝与渔网丝交叉混编，编织紧密，无起毛。

线身具有记忆效果，而且还能防缠绕，无惧弯折拉扯，格外强韧耐用，整体做工优秀。

线身具有记忆效果，而且还能防缠绕，无惧弯折拉扯，格外强韧耐用，整体做工优秀。

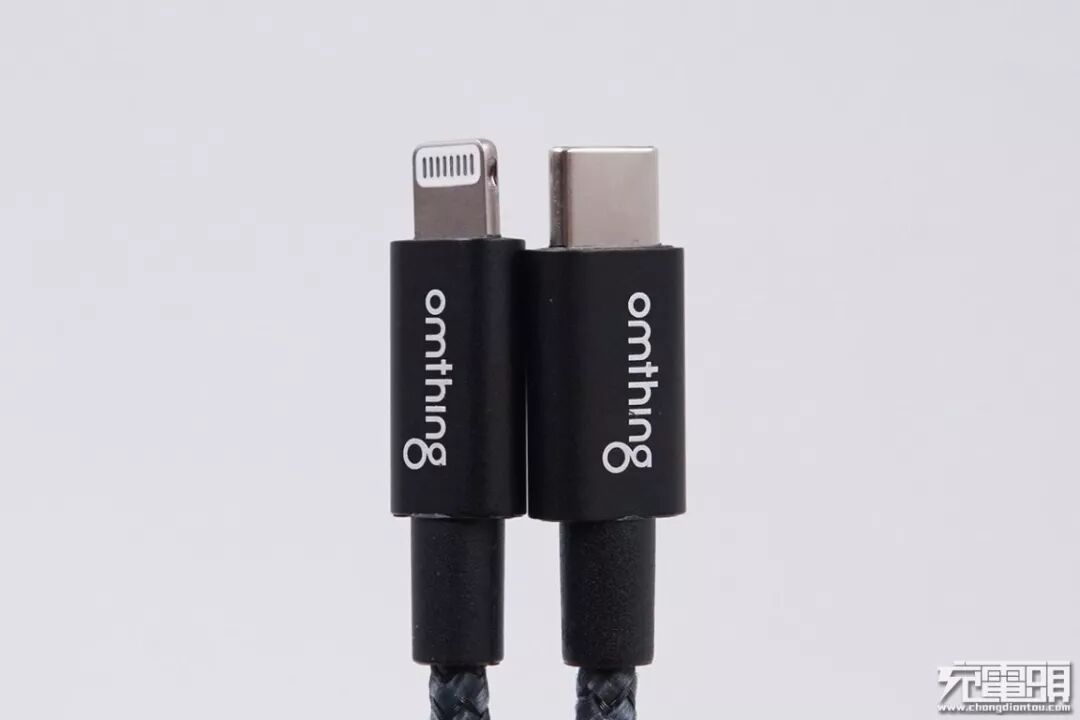

USB-C接口特写，可以看到金属外壳较厚，有效保护插头内部。

线头和线身交接处进行抗弯折处理。

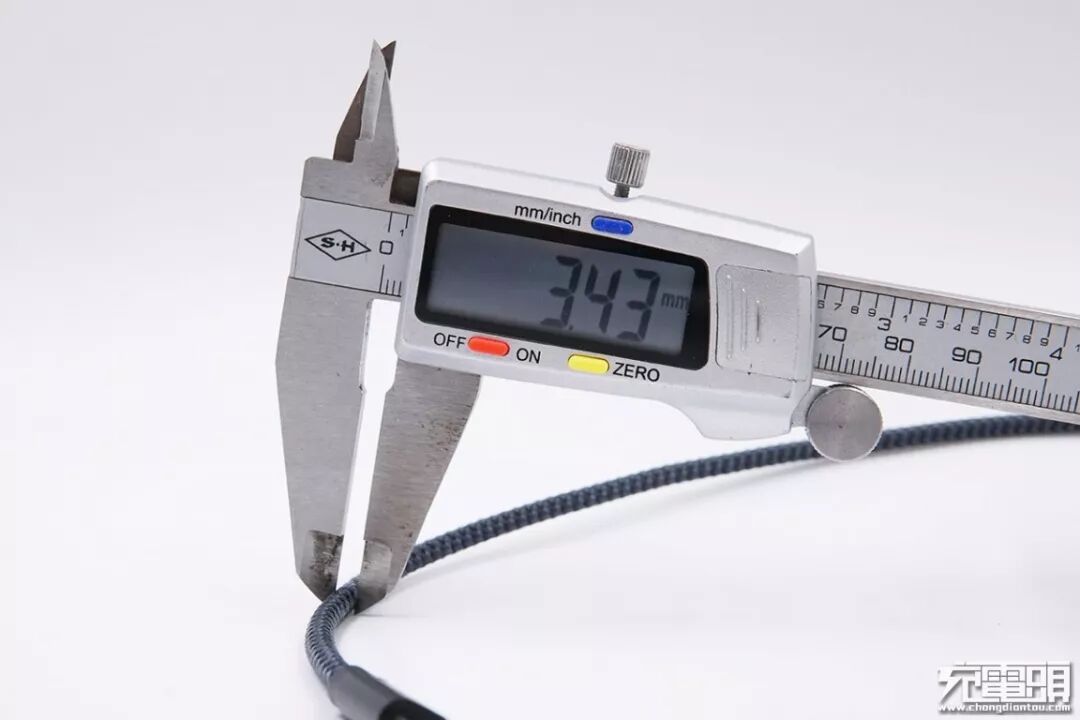

使用游标卡尺实测数据线直径3.43mm。

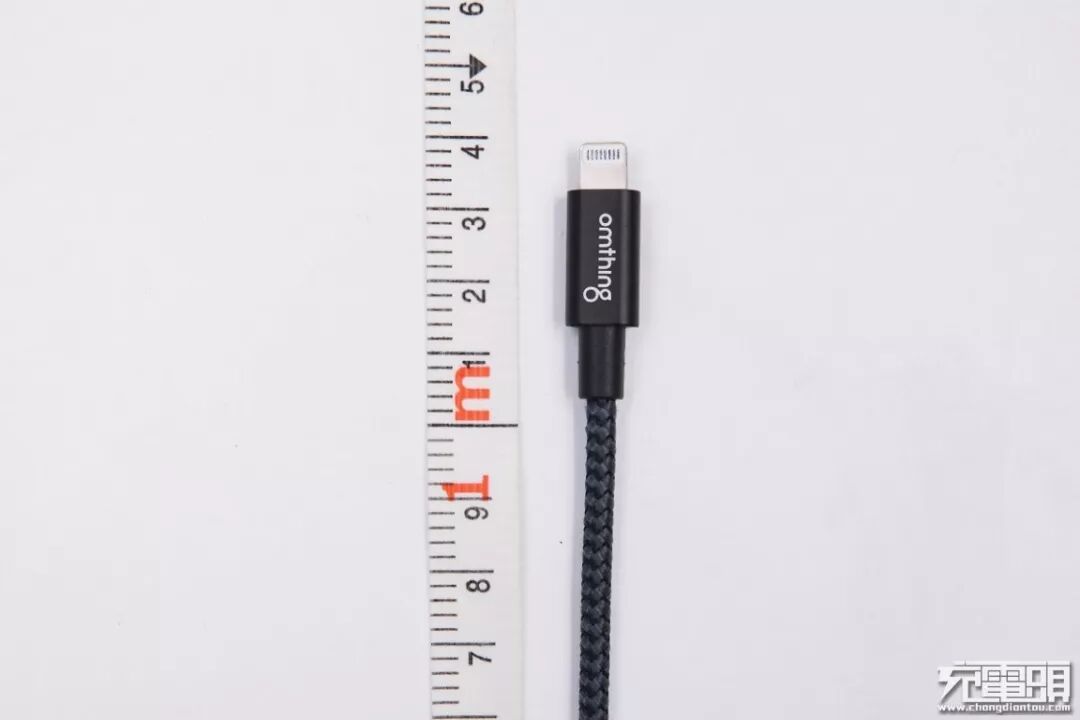

实测数据线线长104cm，适用于大部分使用场景。

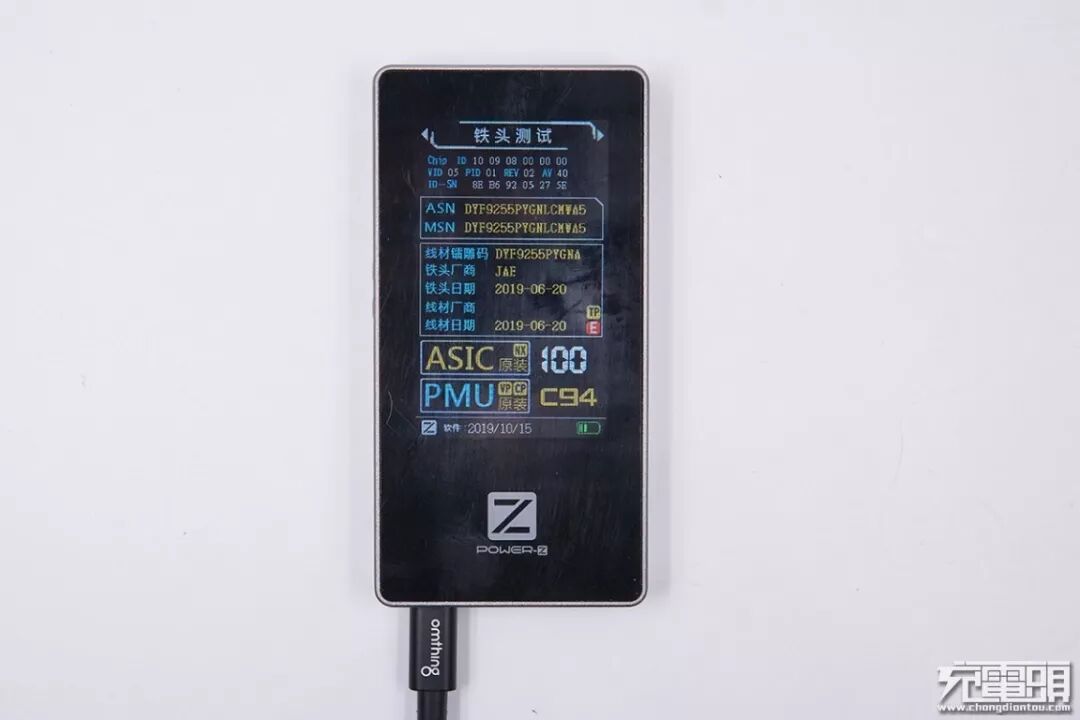

使用ChargerLAB Power-Z MF001对omthing万魔快充编织线的Lightning端子进行测试，从测试仪屏幕中可以看到，该款数据线ASIC、PMU均为原装C94元件，评分为100分。

二、万魔USB-C to Lightning编织线拆解

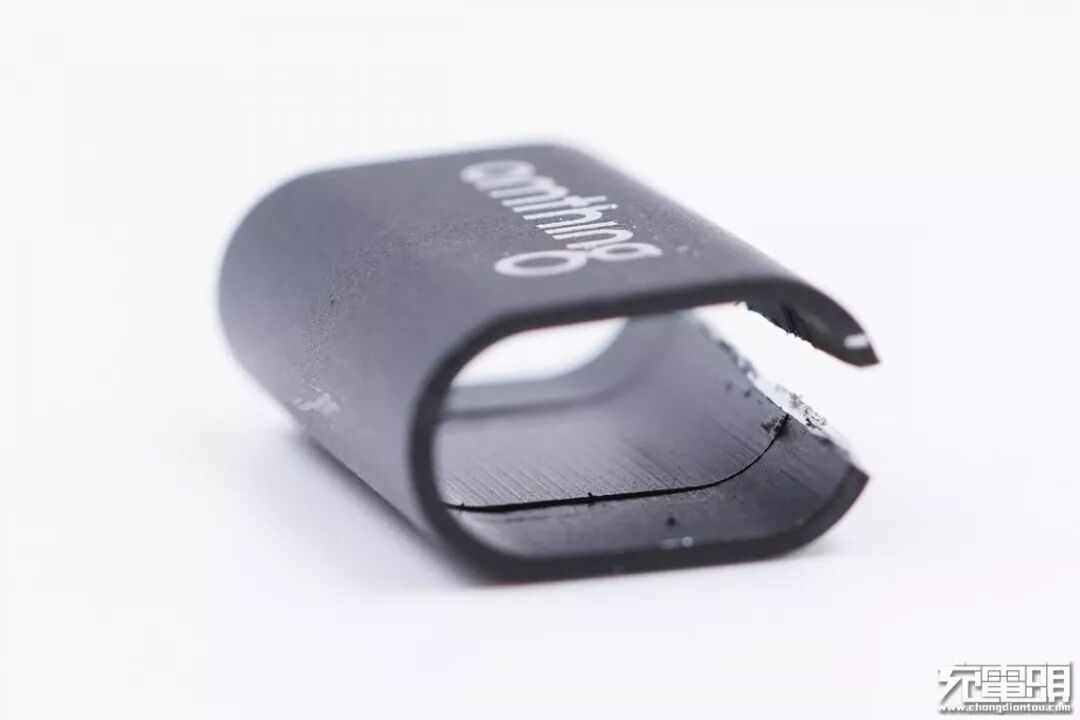

暴力切割掉金属外壳，内部为开槽特殊设计，镶嵌在内部塑料外面，做到耐用不脱落。

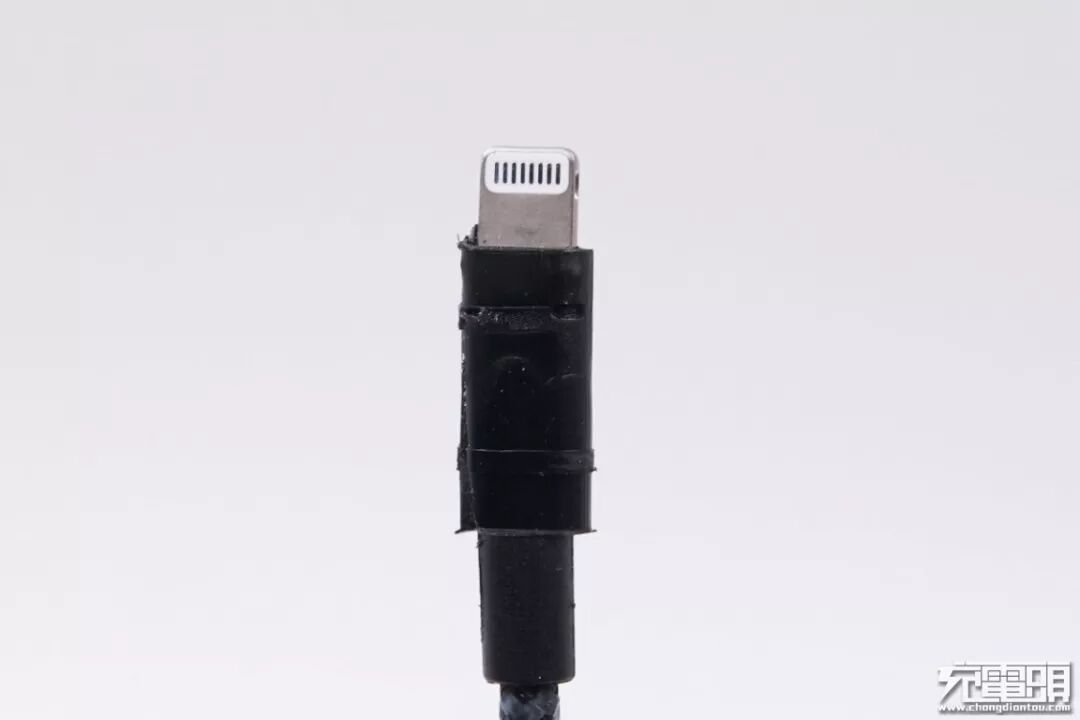

Lightning线头里面整体进行封胶保护。

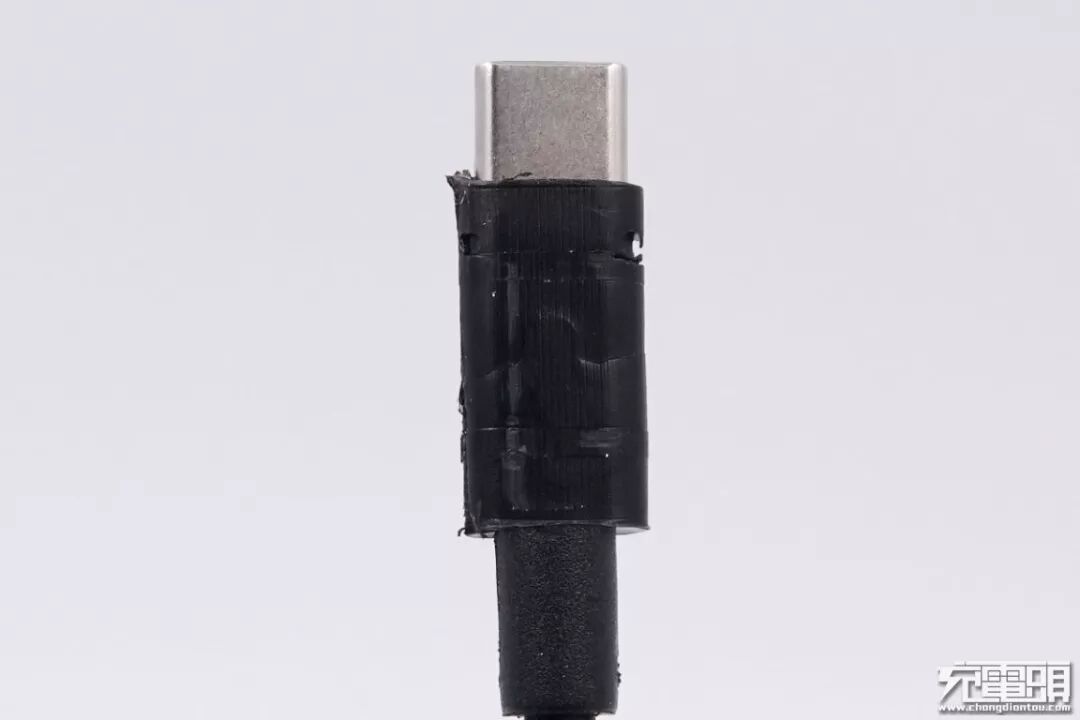

切割开另一端金属外壳后发现，同样是进行封胶保护。

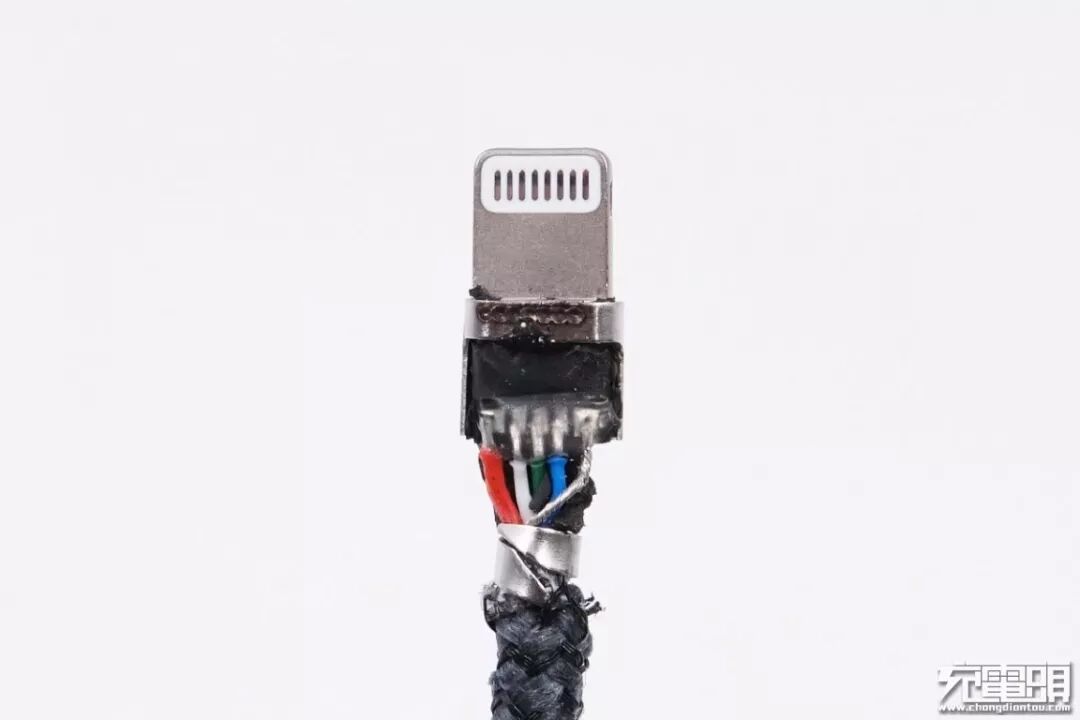

切开封胶，Lightning头通过金属片点焊锁紧固定，PCB板上包裹一层硬封胶，线芯与PCB板焊接处注塑进行固定保护，线身末端使用金属片锁紧。

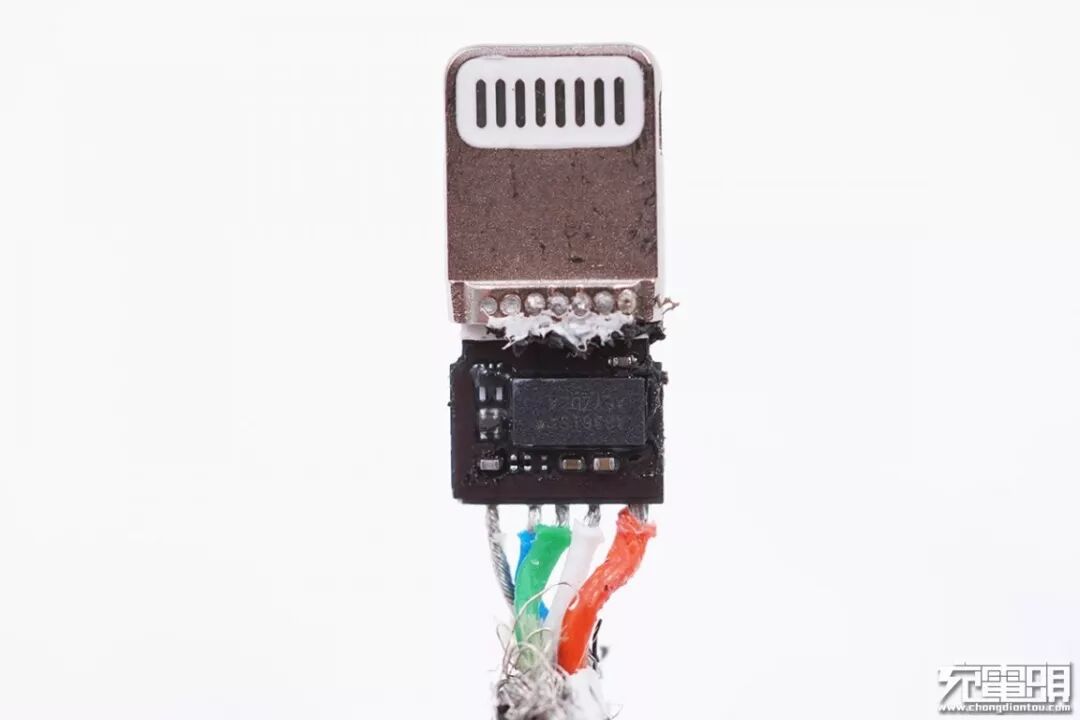

清理掉硬封胶，可以看到PCB板正面上有一颗大芯片，这是苹果C94端子芯片。相对于以往USB-A接口上面使用多颗元器件组合C48、E75端子芯片、USB-C接口的C91，C94芯片设计集成度更高并且可以支持USB PD快速充电。

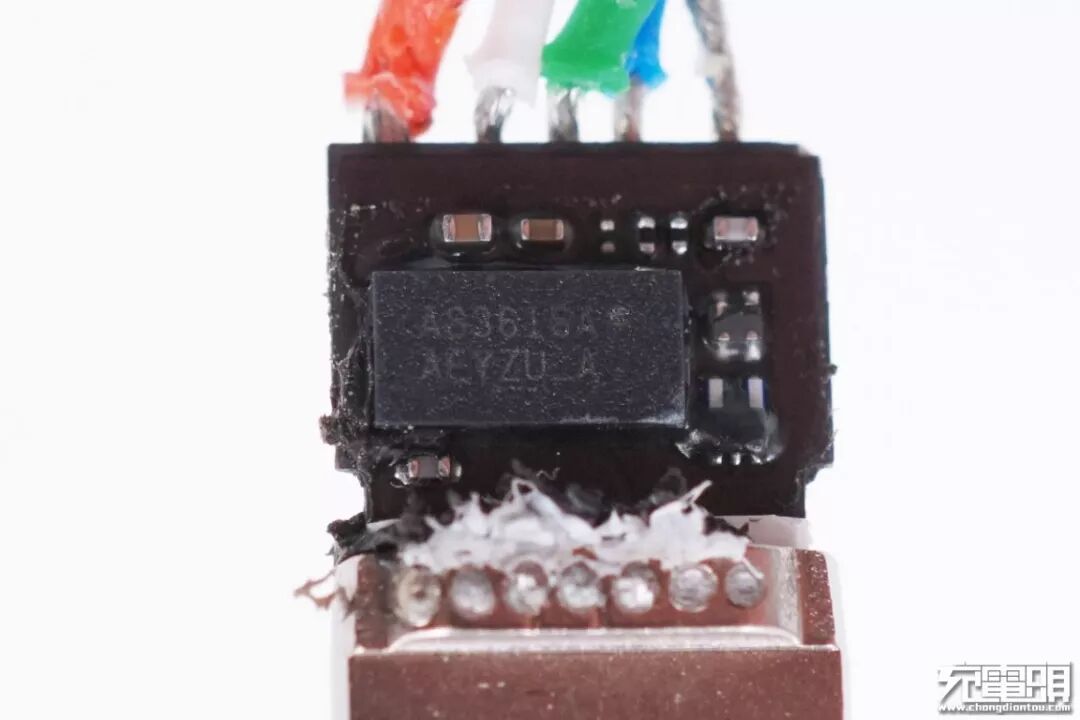

C94端子芯片特写。

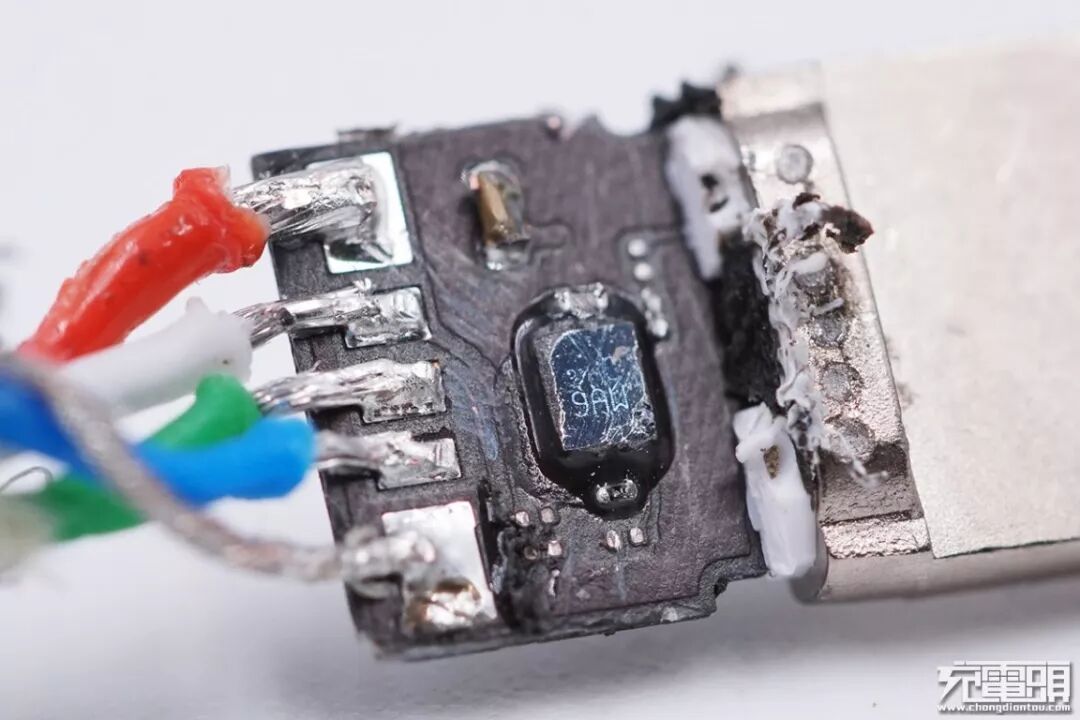

PCB板背面也有一颗芯片，是C 9AW的CSP封装芯片。此外旁边的线芯整齐排列焊接，焊点饱满。

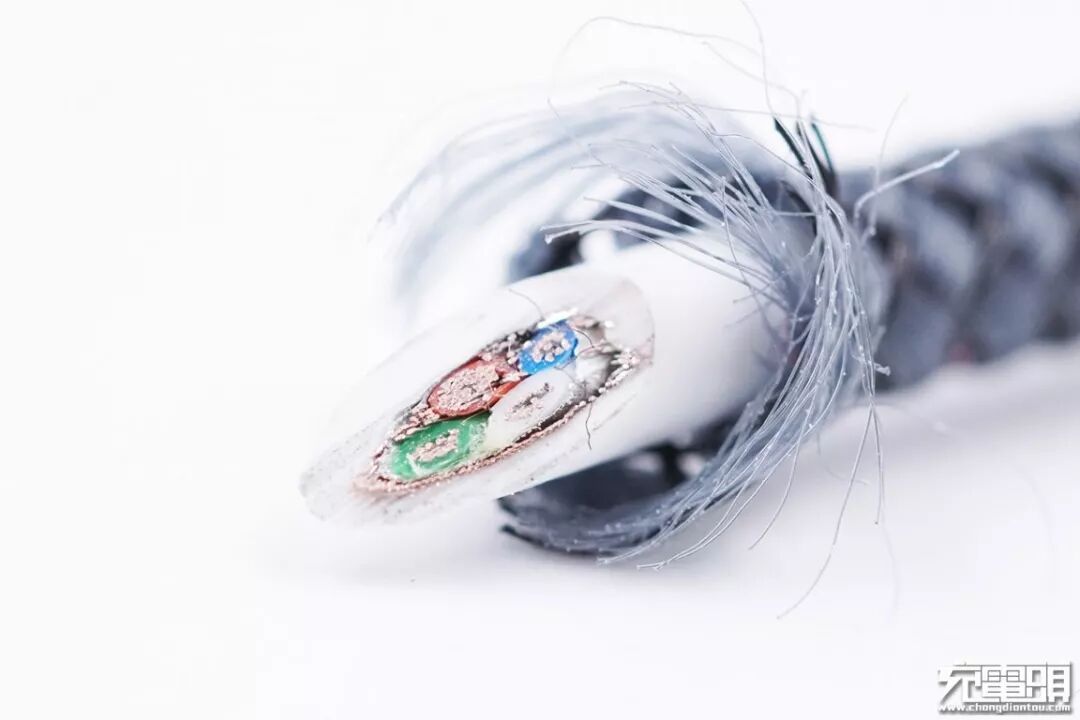

再来看一下线身情况，斜着切开一个横截面，很容易看得出内部蓝绿红白四根线芯的线径大小，正极红线很粗，用于通过大电流，减小损耗。

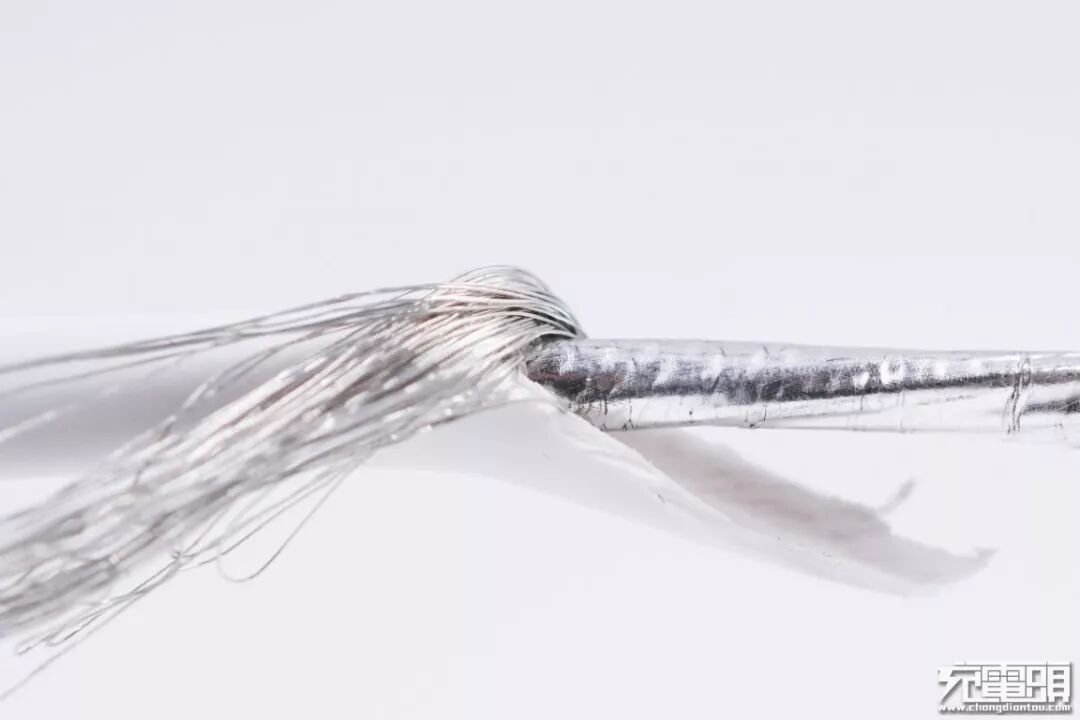

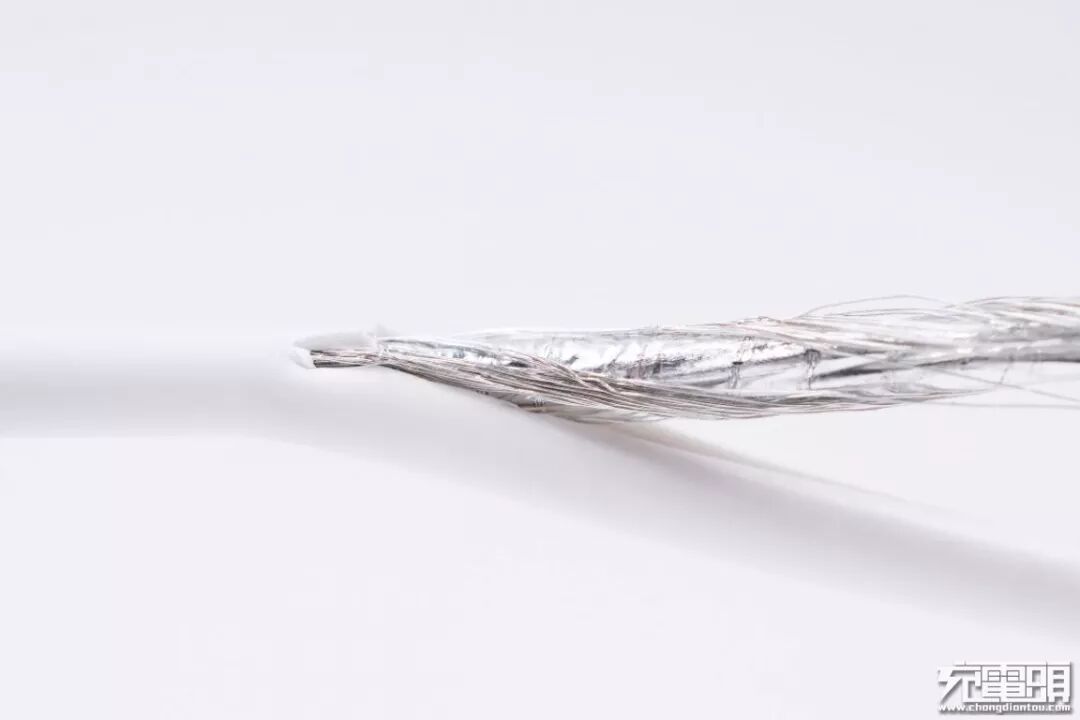

白色外皮内部是屏蔽网，具有屏蔽保护与稳固编织网层的作用，金属屏蔽网是镀锡铜线芯组成。

屏蔽网内部还有一层屏蔽铝箔，加强屏蔽效果。

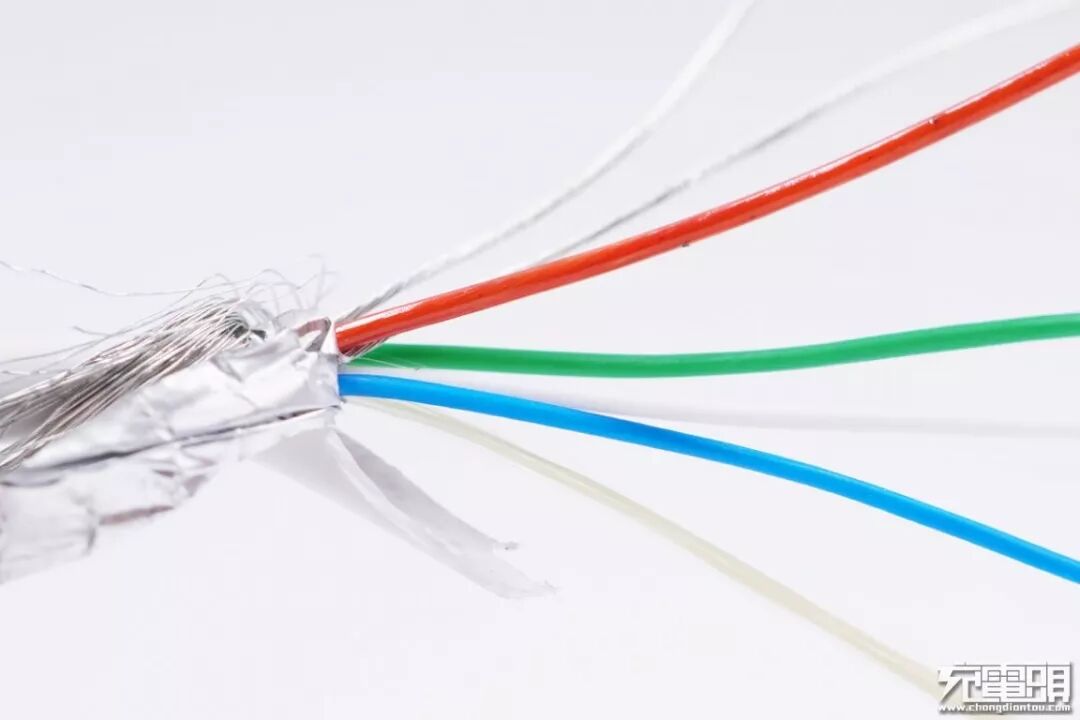

内部除了蓝绿红白四根线芯外，还有两根电力线芯以及一根抗拉纤维组成的抗拉线。

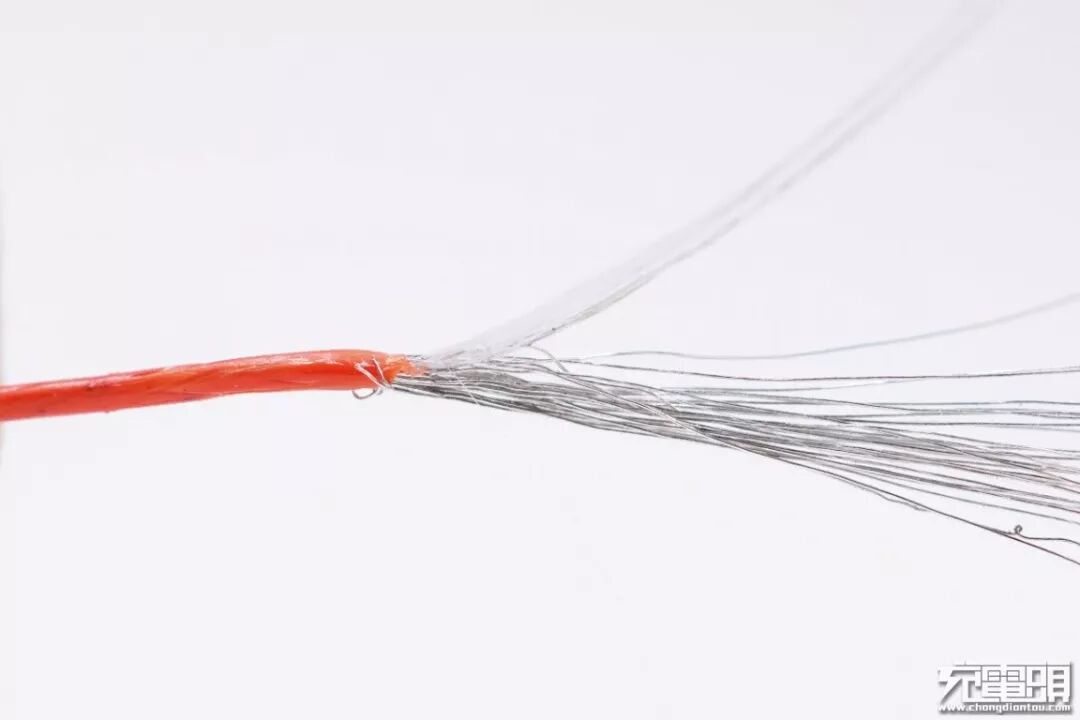

割掉红色线芯的塑料外皮，内部由抗拉纤维和多根镀锡铜线芯组成，另外三根颜色线芯是一样的做工。

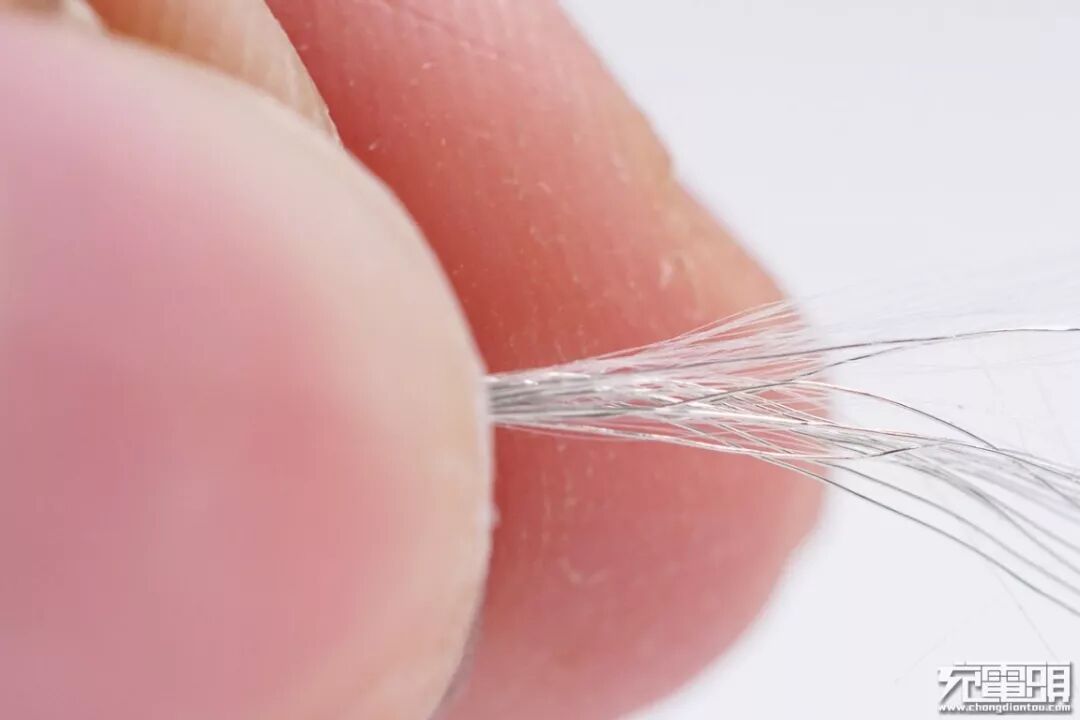

内部抗拉线和镀锡铜线芯特写。

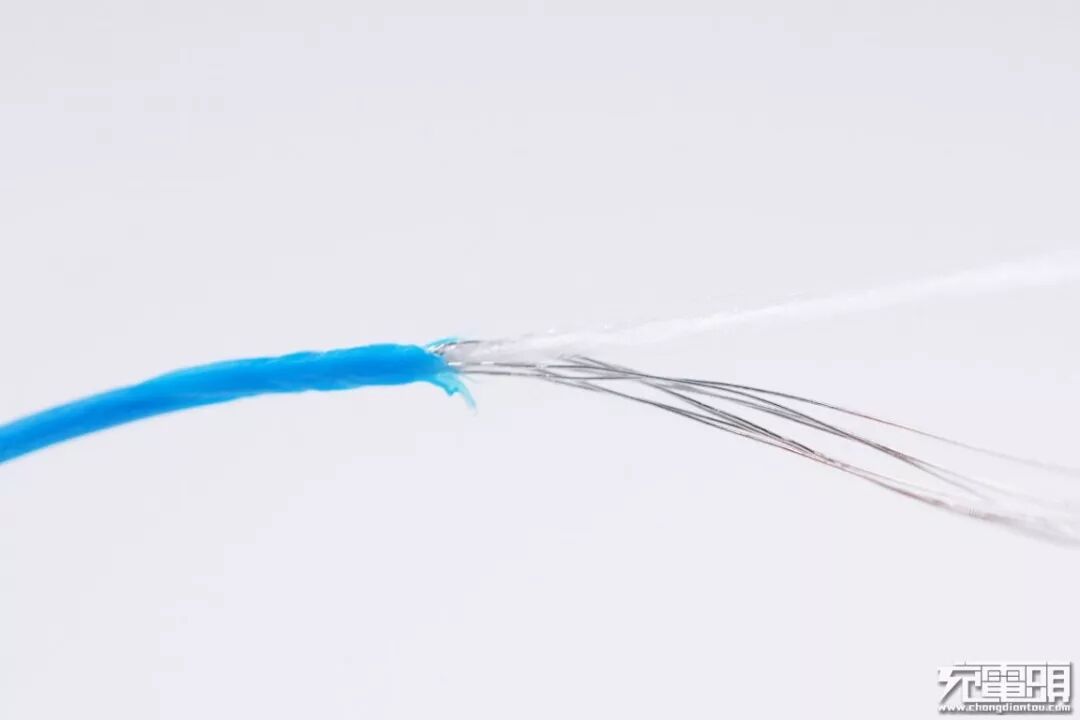

蓝色线芯特写。

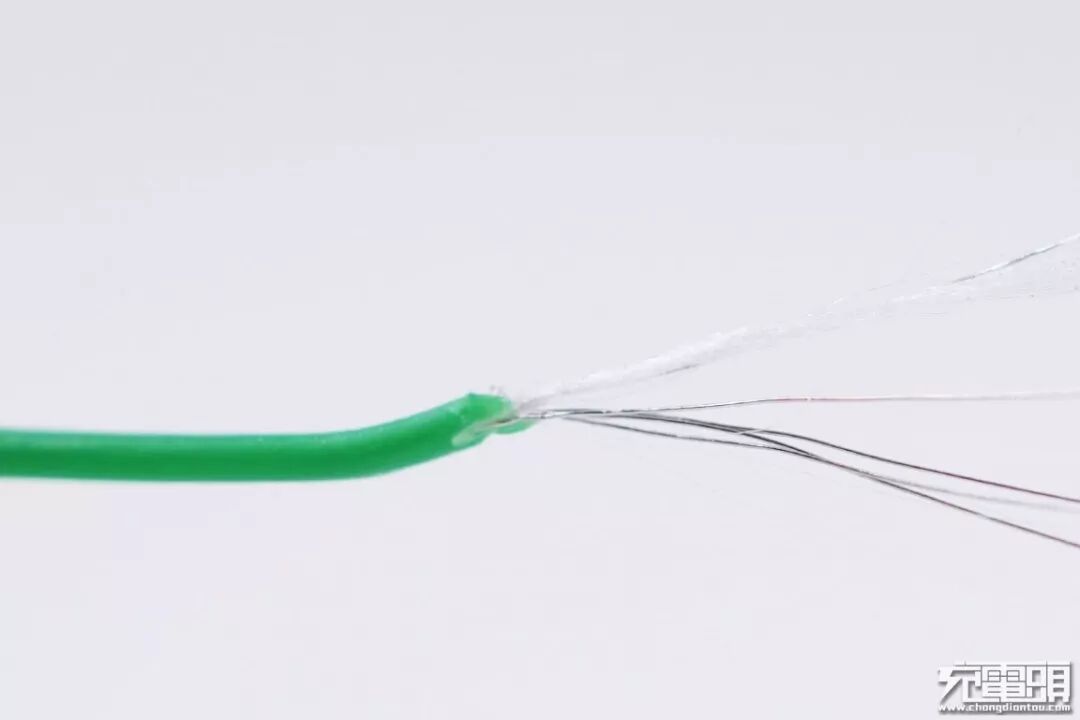

绿色线芯特写。

线材部分一览，从上到下分别是编织外衣、PVC外皮、金属屏蔽网、铝箔复合屏蔽层、抗拉线、电力和数据线芯。

全部拆解完毕，来张全家福。

充电头网拆解总结

omthing万魔这款MFi认证 USB-C to Lightning快充编织线整体光滑手感好，编织外衣由尼龙丝与渔网丝交叉混编而成，线身具有记忆效果，而且还能防缠绕，无惧弯折拉扯，强韧耐用。经过ChargerLAB Power-Z MF001测试，ASIC、PMU均为原装C94元件，评分为100分。支持最大3A大电流，支持苹果新款手机进行快充。

充电头网通过拆解发现，线头的金属外壳很厚很牢固，Lightning头采用苹果C94端子芯片，并且PCB板子进行了重重封装绝缘保护，保护措施相当足，线芯与PCB板焊接处焊点饱满。此外线身中心轴位置配有抗拉纤维组成的抗拉线，每根线芯里也都配有抗拉纤维，配合外部编织外衣，整根线缆抗拉性能优秀。
