拆解报告：紫米10000mAh移动电源PB810
该文章为往期拆解，发布时间为2015年1月14日，此前未发布至微信公众号，重新发布用于回顾经典。
在小米新品移动电源接二连三的发布后，“紫米”这位幕后英雄也按耐不住，开始走向前台，推出了首款10000mAh聚合物超薄移动电源。背靠小米生态链这颗大树，让含着“金汤勺”出生的紫米更多了几分品牌背书。
小米的移动电源虽然都是紫米一手操办，但在外观的设计风格上俨然走的两条不同的路线：小米以铝合金外壳为主，多了几分阳刚；紫米则以文艺小清新外观为主的轻薄风格。
光从外部还无法得出紫米首款10000mAh移动电源的性能做工，除了开箱、拆解剖析外，此次我们加入了热成像温度测试和纹波测试，从内到外还原这款移动电源的真面目。
一、开箱图赏
这次测试的紫米电源采购自京东商城，花费99元，比在小米自家官方商城购买少了10元运费。现在京东上下单，还赠送一个5V 2A充电器。针对原本已有外箱的产品，京东顶多就用购物袋包裹一下。

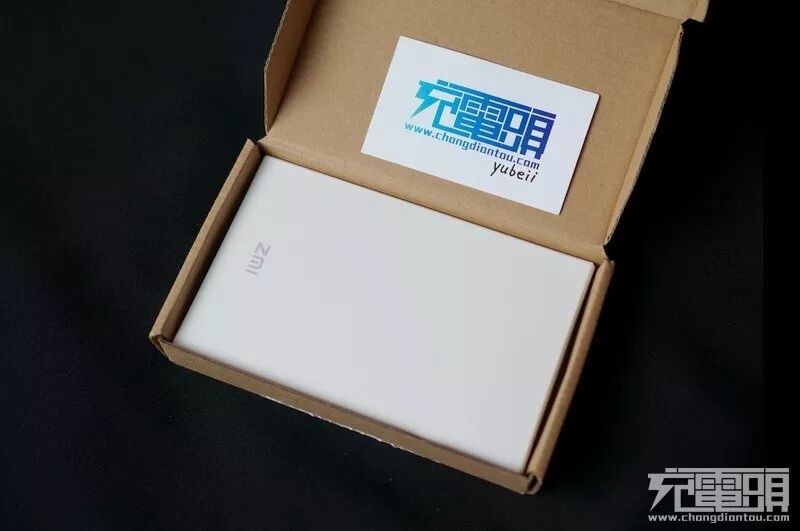

打开后发现飞机盒中还有盒子。考虑到电商销售中的物流配送，紫米为这款移动电源设计了多重防护。外面的纸盒还能继续留着发快递，也算为环保添一份力。

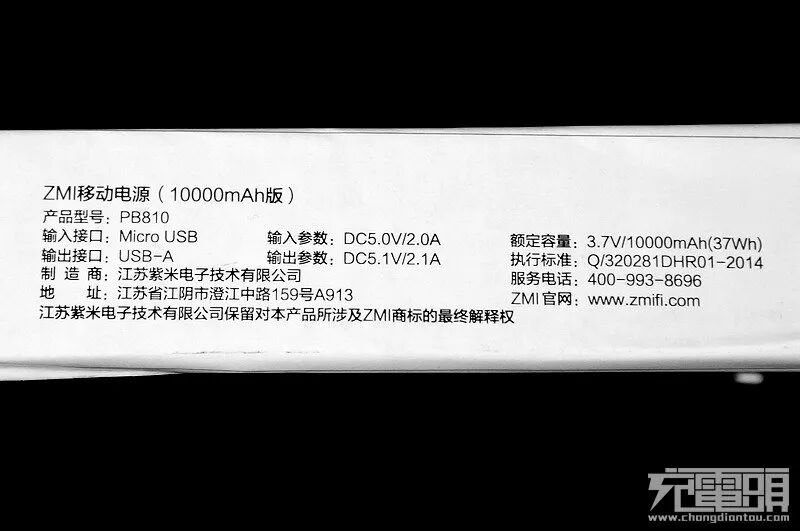

紫米型号为PB810的10000mAh移动电源外包装上印刷有详细的产品信息，不用打开包装盒就能了解到额定容量、输入参数、输出参数、紫米公司地址、官网，以及服务电话。
查阅紫米的官网得知，目前“ZMI”仅有三款产品，其他两款分别是型号为MF815随身路由（MIFI）和AP511 5V 2A充电器。

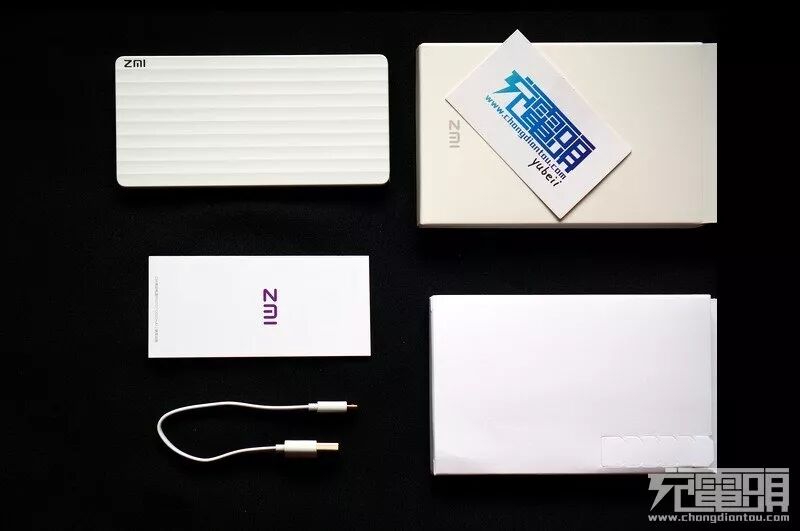

开箱后的全貌，一个电源主体，一条长22厘米的充电线，一本使用说明。整个包装由内到外都以简洁的白色为主，包装上没有过多的图案装饰，均以体现ZMI的品牌LOGO为主。
这里不免有个疑问，紫米中文品牌LOGO还从未出现过，希望小米已经将第9大类的“ZMI”和“紫米”商标注册到手，不要再走“真假爱国者移动电源品牌之争”的老路。

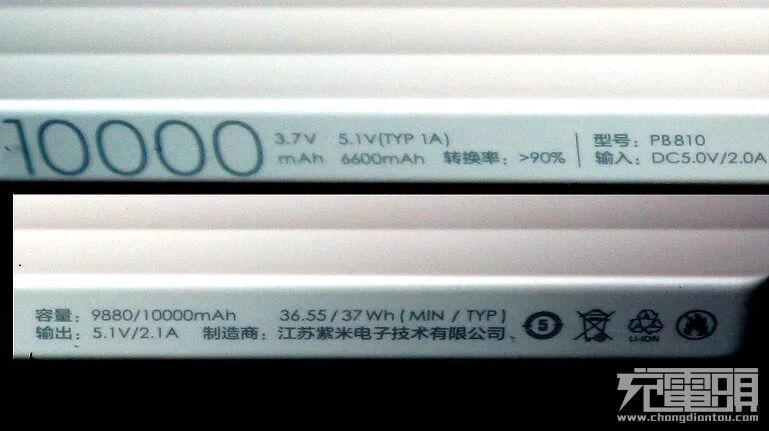

电源机身的一侧标注了产品的详细信息，额定容量最大10000mAh（37Wh），最小9880mAh（36.55Wh）；典型的5.1V 1A输出6600mAh，转换率大于90%；输入5V 2A，输出5.1V 2.1A，带了轻微的线补。
此前由于没有移动电源行业的统一国标，每个省市质检总局抽查检测，小米总会躺着中枪。在行业的联合呼吁下千呼万唤始出来，移动电源（移动电源）的强制性标准GB31241-2014将于2015年8月1日正式执行，届时消费者就能一目了然手中移动电源的各项指标。

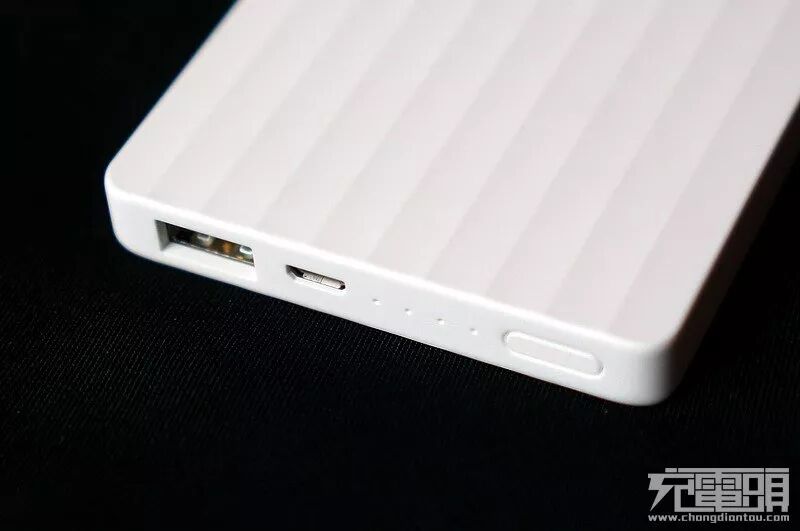

电源的顶部提供了所有的接口，受限于体积，ZMI PB810仅提供了一个USB输入和输出接口；4盏LED电量指示灯一字排开，按一下右侧的开关键可查看到25%-50%-75%-100%阶梯电量。
在交流群里经常有网友咨询移动电源的充电时长问题，这里如果想要提升小米和ZMI移动电源的充电速度，推荐使用带线补的5.3V 2A充电器。

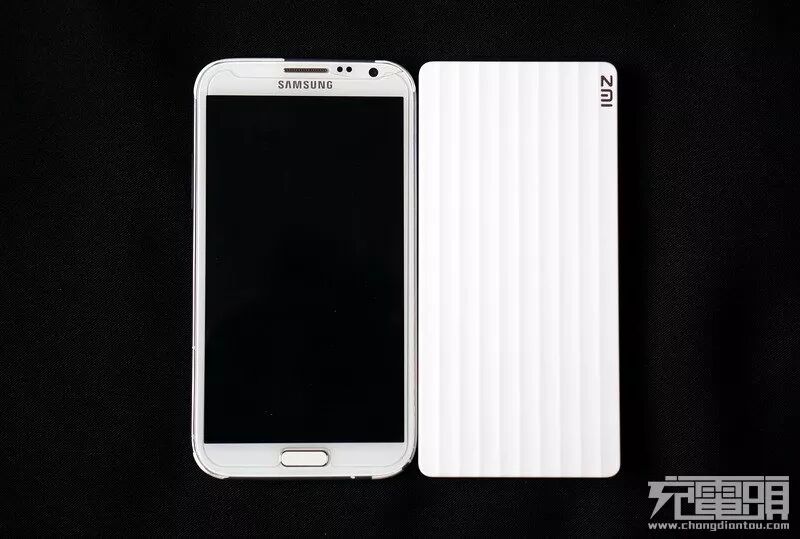

三星Galaxy Note2手机与ZMI PB810的俯视体积对比，两者在视觉上的大小基本一致，厚度也相差不大。

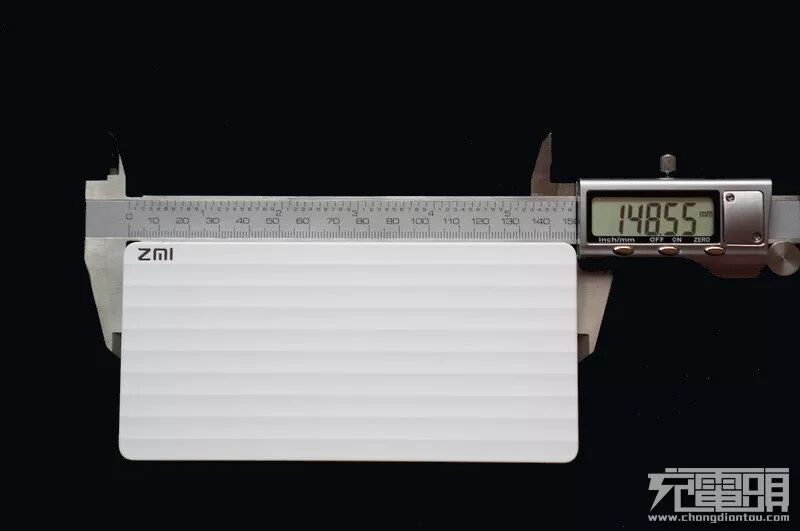

电源表面的ZMI LOGO使用了CNC精雕热熔工艺内嵌到了外壳里面，摸上去有凹凸感，相比普通的丝印、镭雕工艺，做工更加考究。外壳的表面还喷涂了一层薄薄的磨砂UV，手感较佳。电源整体长度为148.55mm。
电源的宽度为71.34mm。

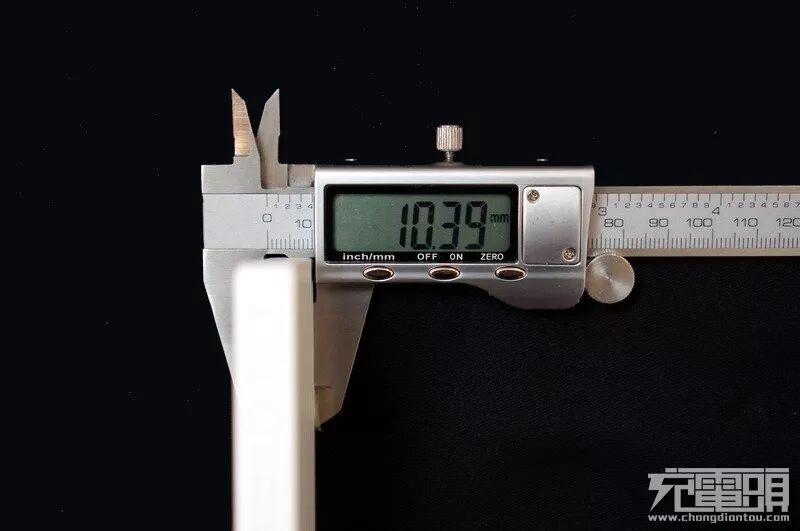

厚度为10.39mm，这个厘米级的厚度超越市面上大多数同容量的移动电源。以我手上另外两款10000mAh移动电源做个参考，其中一加的来电厚度为16.22mm，罗马仕PB10为18.6mm。

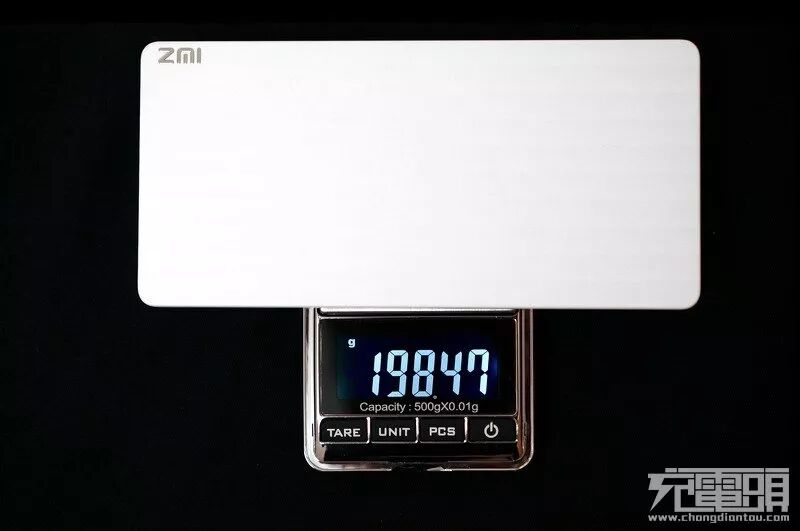

重量也是衡量便携性的一个重要指标，ZMI PB810的电源整体重量为198.47g，这个重量不到3个鸡蛋。
再看下另外两款同容量聚合物电源的重量，一加来电为221g，罗马仕PB10为235g。
二、拆解剖析
聚合物移动电源为了减小体积，已经将螺丝装配改成了扣位加超声波结合的工艺，针对这一工艺只能使用暴力大法拆解。

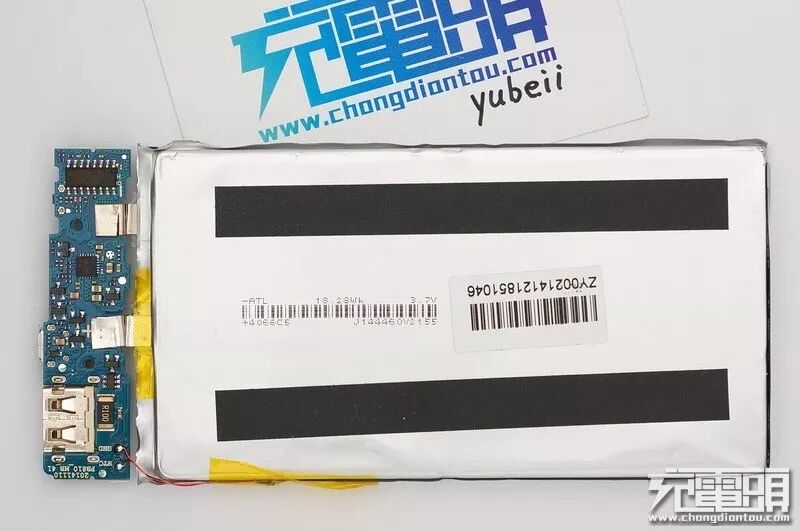

ZMI PB810的内部全景，由左边的蓝色PCBA电路板和右边的电池组两部分组成。

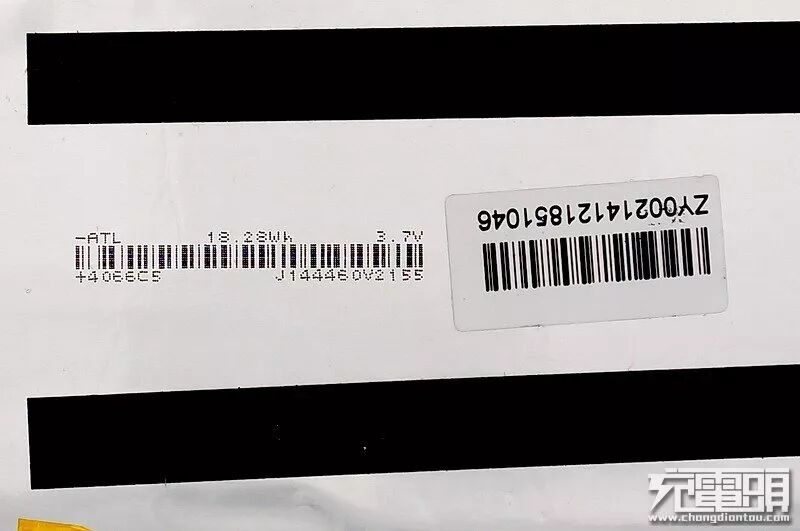

电池组特写，ZMI PB810使用了ATL出品的18.28Wh电芯（与小米5000mAh电芯不同），两块并联合成36.56Wh，实际毫安容量未标。
ATL是苹果电池供应商之一，该款属于高压高能电芯，也正因为如此产品才可以做到至薄至轻。每块成品电池组上面都有ZY开头的序列号，通过紫米内部的供应链管理系统可查看到生产批次和日期。

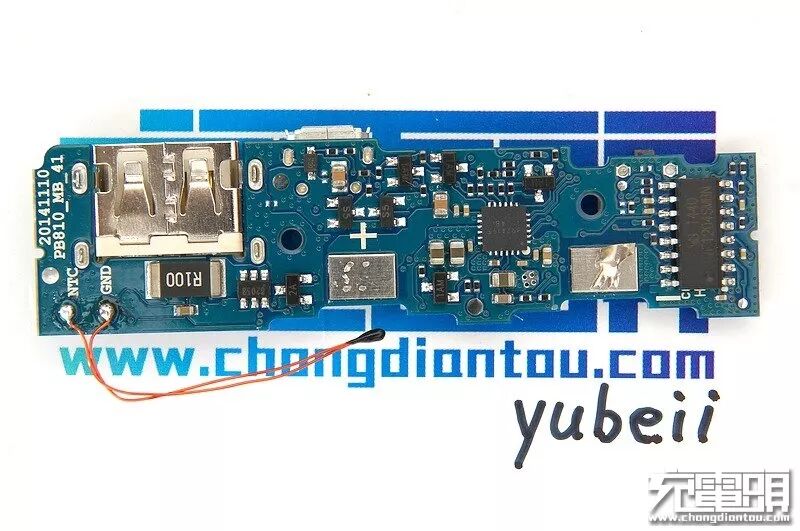

电路板的正面，PCB版本号为20141110。版上的元器件我们都有在之前对小米16000mAh、5000mAh的拆解中见到过。
其中最核心的主控依旧采用TI德州仪器的BQ24195；搭配ZMB 1440 97F1204SMBN单片机，实现电量显示。
温度传感保护依旧得到了保留，加上MCU 程序配合，为安全再加一层防护，当温度超出-20°~+60°范围自动停止放电。
电路板的另外一面，安装有USB接口、LED指示灯、电感、保护MOS，以及TI TPS2514智能USB端口电压识别芯片。
有了这颗IC，可以做到移动电源与手机之间的电流、电压智能互感（Intelligence& Interactive），不再为苹果和安卓手机充电兼容性头痛。智能识别充电接入设备，动态感知其电路特性，通过充电器内部分配系统，智能匹配充电接入设备所需的电压、电流，实现与充电接入设备的无缝兼容，并有效提升充电接入设备能动值。

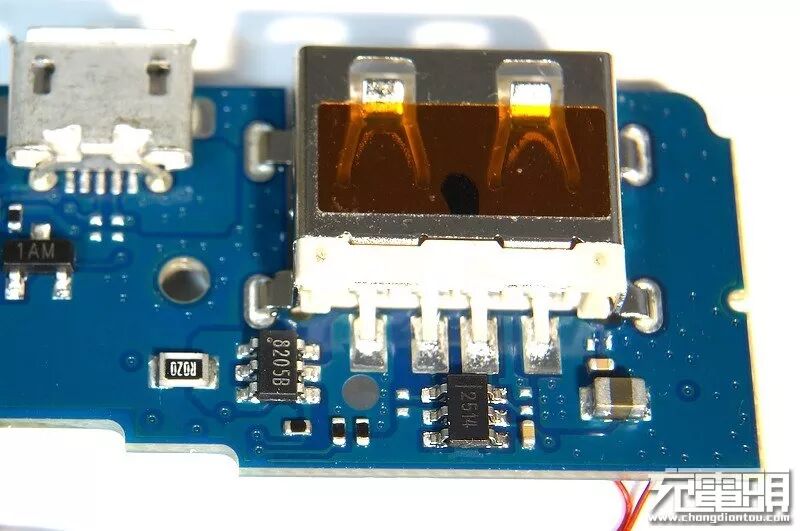

TI TPS2514智能USB端口电压识别芯片特写，图中位于USB D+与D-引脚的后面。

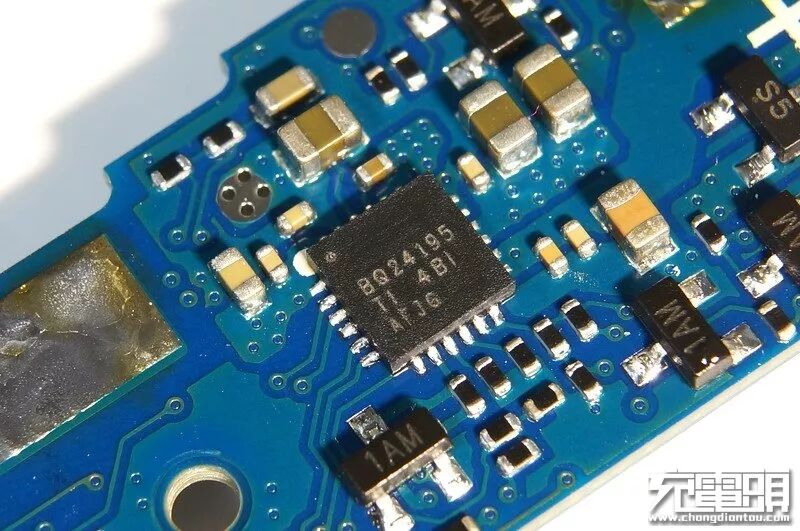

TI BQ24159这颗IC在小米其他移动电源中也有用到。TI BQ24195集成了5V 2.1A充电和放电；电池充电截止电压可调，通吃4.2/4.3/4.35V（锂电）等各类主流锂电池；还能自动调节适配器输入电流；可实现路径管理，支持边充边放；封装为QFN-24，体积小巧仅4x4mm。
具备众多功能的TI BQ24195，是移动电源攻城湿心目中的“梦中情人”。
ZMI PB810在使用安全上采用了多重保护，其中图中的5222V（类似DW01）与多颗8205搭配，组成了锂电池的最后一道安全防线，可以在单片机或者TI BQ24195都故障的情况下防止电池被过充电、过放电和短路。
三、充放电性能与温度测试
经过一翻拆解，得出ZMI PB810的做工用料依旧延续了小米家族的风格，除了千篇一律的元器件外，还看到了自动识别芯片的使用。
在用料上不含糊的ZMI PB810，性能也会表里如一么？如果说开箱拆解只是花拳绣腿，那么测试反馈出来的数据是最好的佐证方式。
小米与紫米移动电源目前大量使用了ATL的高能电芯，这个电芯通过提升电压，在同体积下能带来更大能量密度。

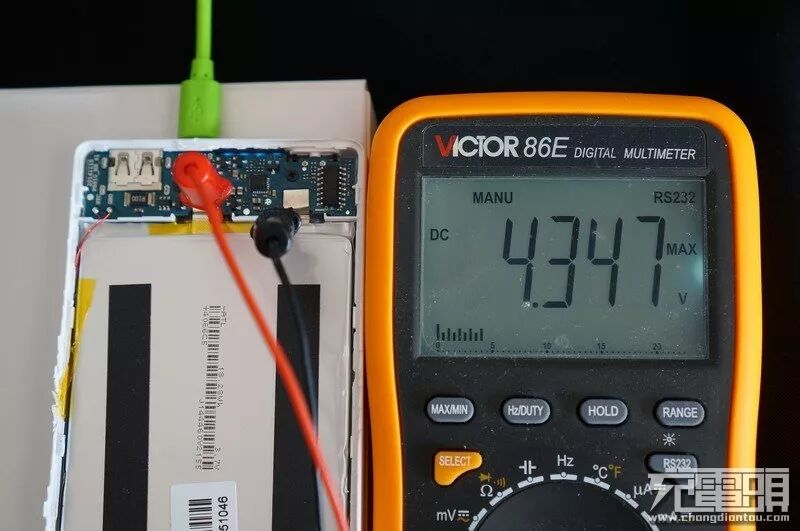

通过充电测试，我们将ZMI PB810充电到4颗LED电量指示灯长亮，胜利86E万用表监测到的正负极电压为4.347V，充电截止电压没有超过4.35V，不用担心过充对电池和人体的安全伤害。

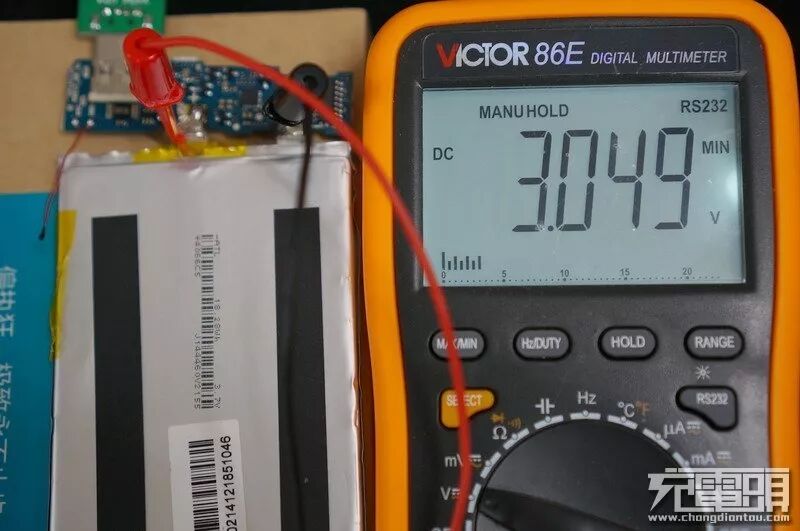

对充满电的移动电源以5V 1A放电，当最后一盏LED电量指示灯熄灭后，胜利86E万用表监测到的正负极电压为3.049V，比常规的2.75V略高。
这个放电截止电压谈不上过放，不过还有少量电量未放出。为何如此保守，不知紫米工程师这样设计的目的是否是为了留有一定余量用于MCU待机。
ZMI PB810选用的TI BQ24159主控，对充电器的电压要求较高，这里我们“墙裂”推荐玩家使用5.3V 2A具有线性补偿的充电器进行充电，这样才能享受到极速充电的快感，否则只有漫长的等待。

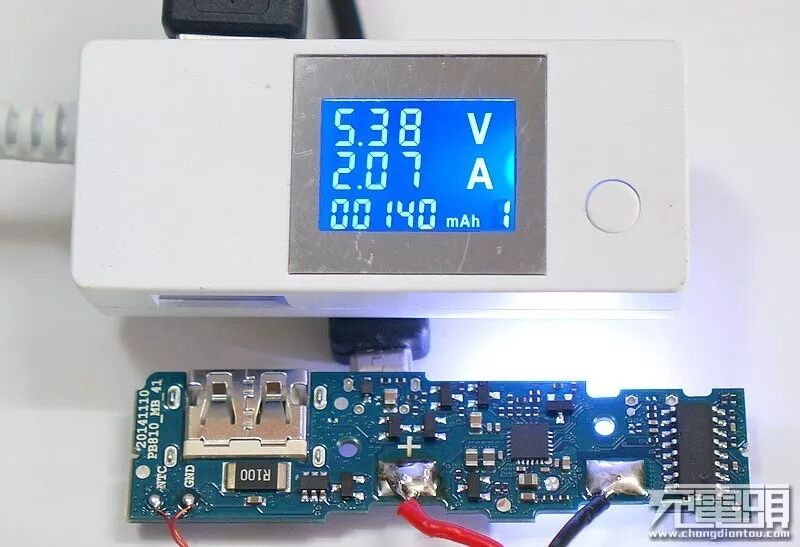

这里我们使用了三星原装线补充电器测试，白尾巴二代电流表检测到了5.38V 2.07A电压电流，充满ZMI PB810只需5个小时左右。
通过热成像我们能一目了然的知道移动电源电路板上的热量分布。模拟3.7V电池电压，以5V 1A和2A负载输出，在室温20摄氏度的开放环境下，经过20分钟后得出ZMI PB810电路板的热量分布：
左图热量的焦点位于TI BQ24159主控芯片上，5V 1A输出负载温度仅35摄氏度，大家可以通过感受自己的体温进行对比。
右侧为5V 2A输出负载，TI BQ24159主控芯片上的温度进一步提升，稳定到了61.1摄氏度。

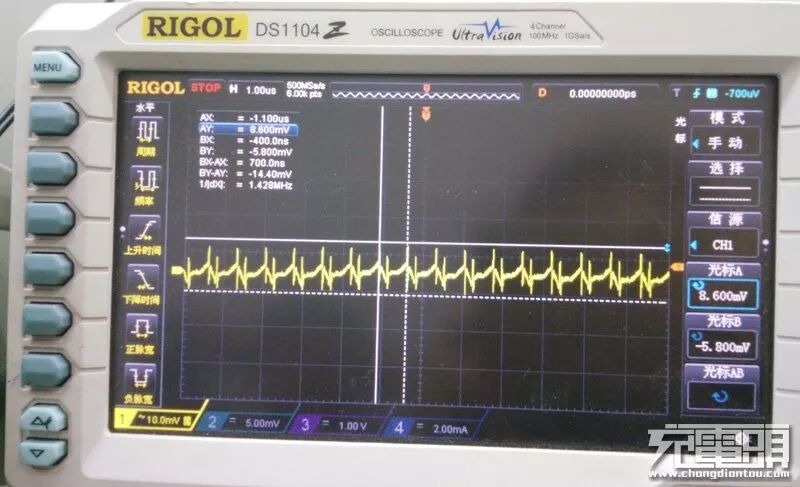

增加了一个输出纹波测试，ZMI PB810的输出纹波为14.4mV。对纹波没有概念的小伙伴们，可以参考国家通讯行业的YDT 1591-2009标准《移动通信终端电源适配器及充电数据接口技术要求和测试方法》，对于5V输出的适配器在0到额定输出电流的条件下输出纹波的峰峰值（Vp-p）应该≤200mV。
经常有小伙伴在使用移动电源时，同时给手机和平板充电，发现移动电源自动关闭，拔下一个孔又好了。这是因为输出超过了移动电源预设的最大电流，为防止拉坏移动电源启动了过流保护。

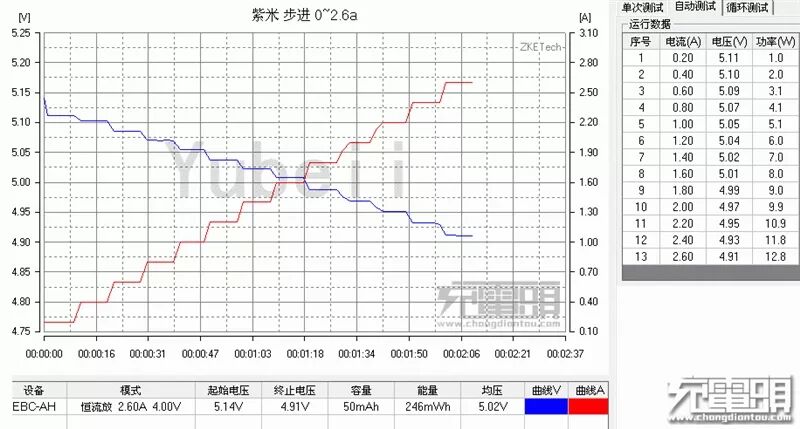

这里我们以0.2A为步进，从5V 0.2A到2.6A进行了13档输出负载测试，最终得到ZMI PB810的过流保护点为：2.6A。不超过过流保护点，充电设备均能正常工作。

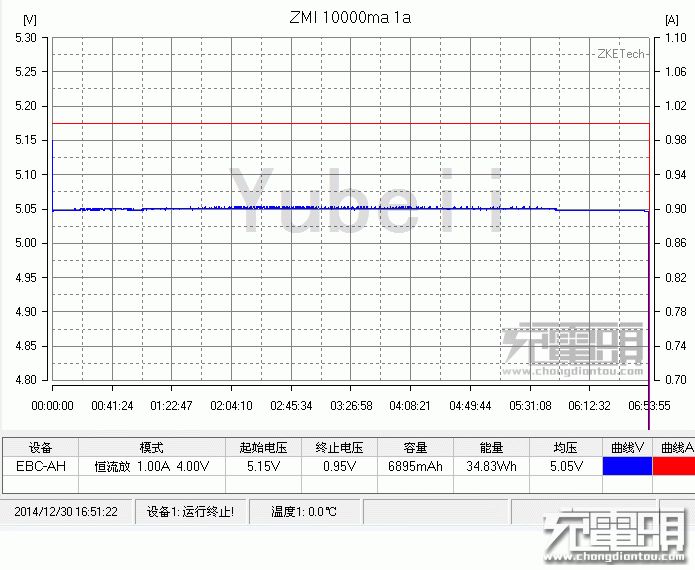

ZMI PB810以5V 1A进行放电，经过6小时53分钟55秒后得到了6895mAh，34.83Wh，除以额定37Wh，得到94.13%效率，达到铭牌中标注的大于90%效率，没有虚标。

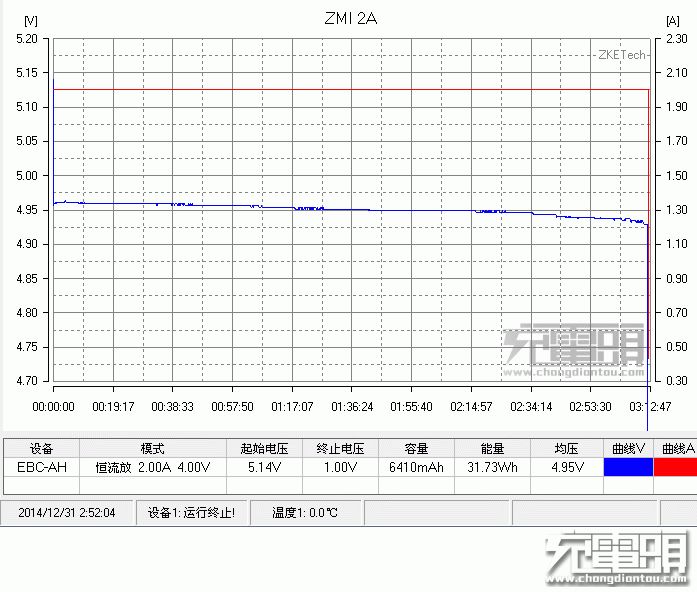

再模拟5V 2A进行放电，经过3小时12分47秒，得到了6410mAh，31.73Wh，除以额定37Wh，得到85.75%效率。
测试总结
紫米推出的首款10000mAh超薄聚合物移动电源，做工和用料依旧延续了小米TI系、ATL系的供应链。得益于整合了优势供应链资源，紫米ZMI PB810的各项指标都很均衡，该有的功能都没有阉割。
如果你不喜欢18650电芯移动电源的硕大体积，又是追求小清新文艺范一族，紫米这款电源不失为一个好选择。这几天在京东下单，还有5V 2A充电器赠送。
