拆解报告：SlimQ 65W氮化镓USB PD快充充电器1A1C
---- 充电头网拆解报告 第1103篇 -----
前不久，小米刚发布了一款65W氮化镓USB PD快充充电器。同时，氮化镓快充技术在发布会上也获得了雷军的高度评价。无独有偶，充电头网近期也拿到了一款目前世界上最小的65W 1A1C氮化镓快充充电器，其品牌为SlimQ。除了小巧的机身之外，这款产品还可以同时为两台设备供电，满足多设备快充的需求。
此外，SlimQ这款65W氮化镓快充充电器较常规充电器产品而言，其包装更加精致，充电器的外观也更具特色。下面就通过拆解为大家分享这款产品的内部结构。
一、SlimQ 65W氮化镓USB PD快充充电器外观

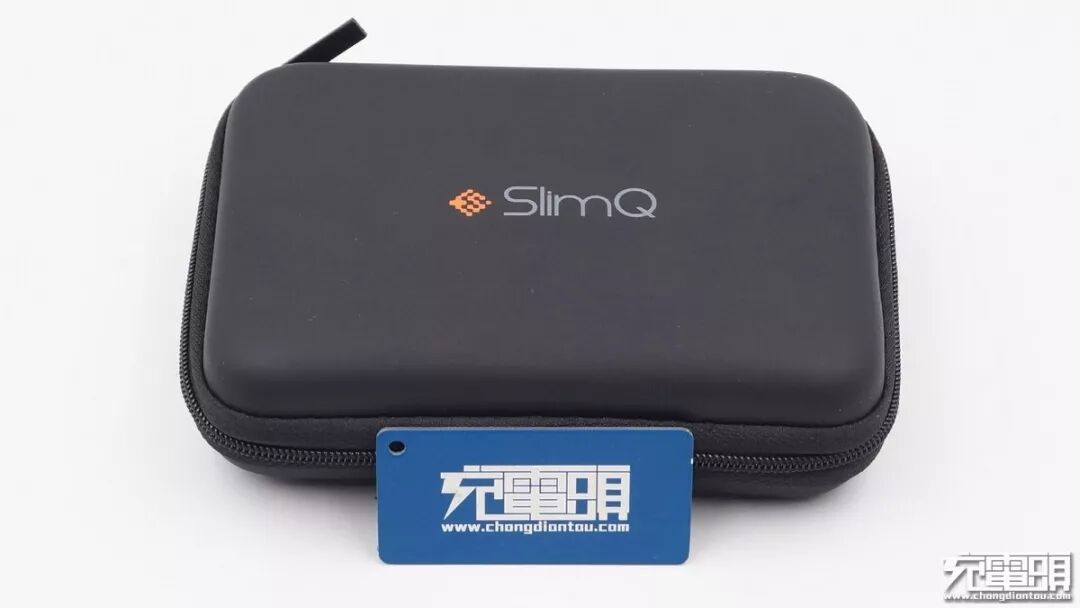

SlimQ 65W氮化镓USB PD快充充电器的包装盒异于常规产品，采用黑色的收纳盒包装，相比同类产品更为精致，也可以方便用户后续收纳使用。包装盒正面印着SlimQ的品牌logo，非常显眼。

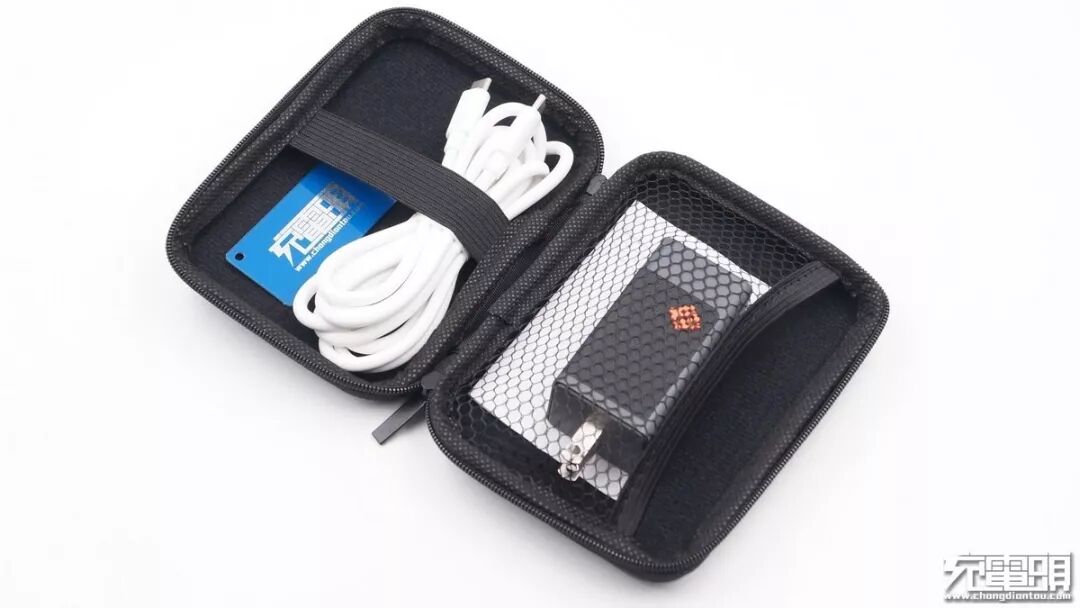

包装盒里面就是SlimQ 65W氮化镓快充充电器套装，包含一个氮化镓充电器、一根USB-C to USB-C充电线，以及一份使用说明书。

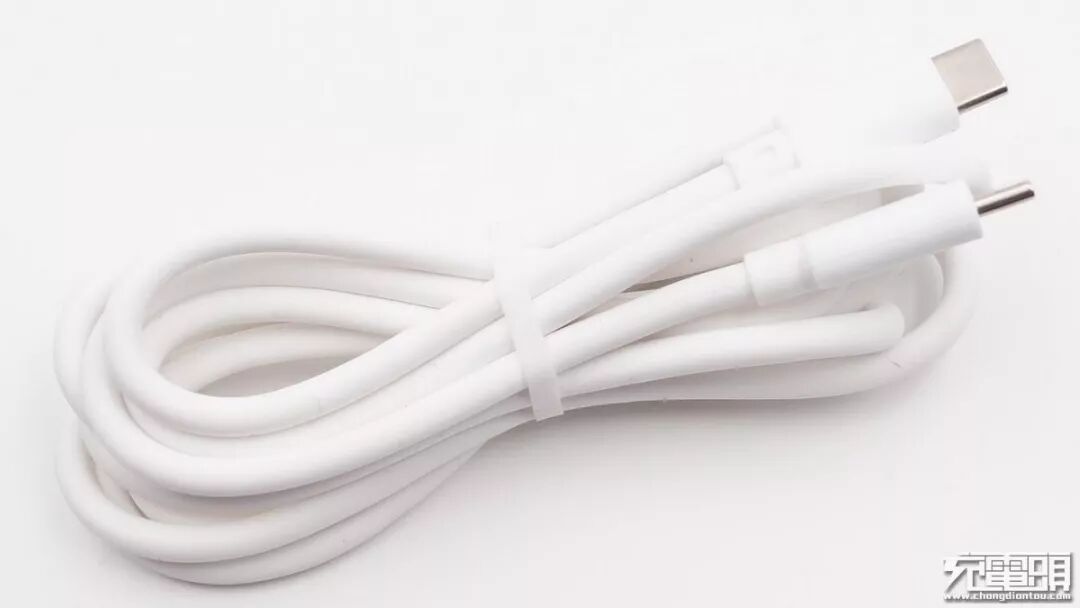

白色USB-C to USB-C充电线线长约1.8米，满足日常设备的充电应用需求。

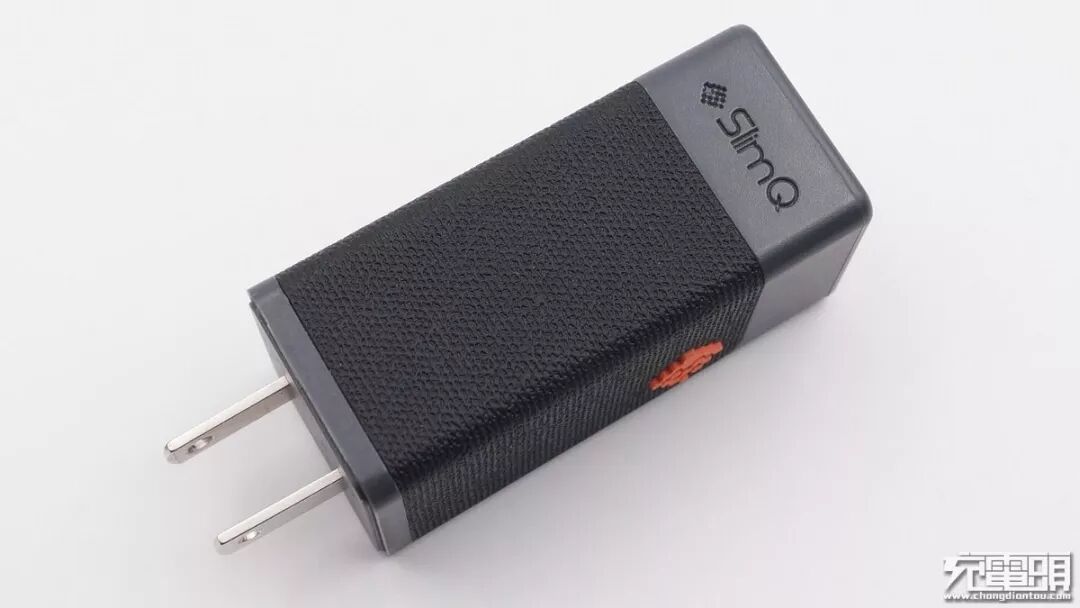

从正面看，SlimQ这款充电器采用了三段式设计，输入插脚和输出接口两端哑光硬质塑料材质，三个侧面的中间部分贴有PU仿真皮，表面呈凹凸状，手感舒适，且具有很好的防滑效果。

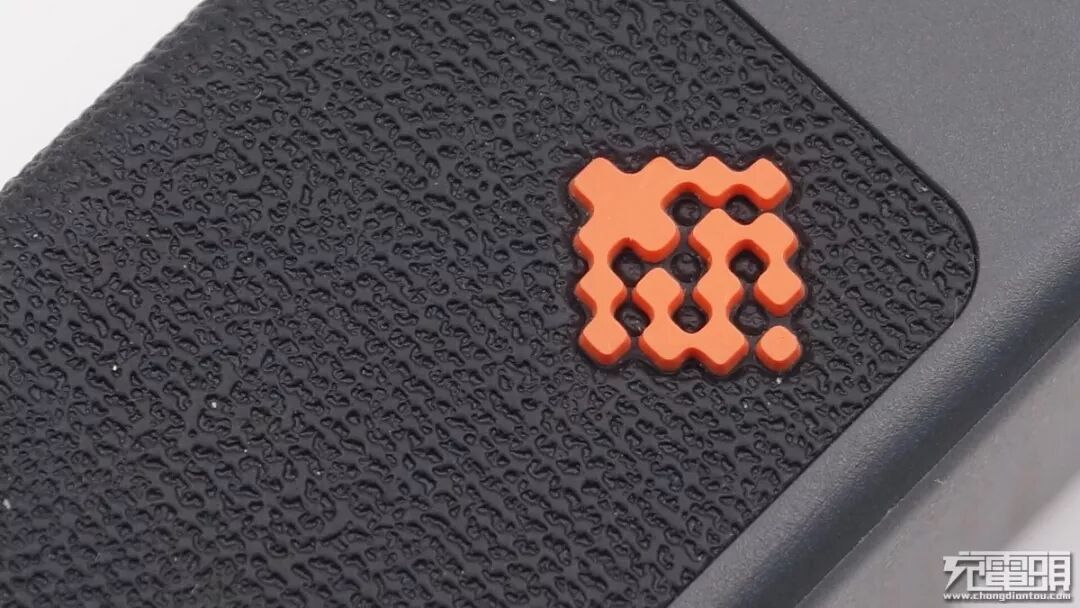

侧面有一个橙色品牌logo。

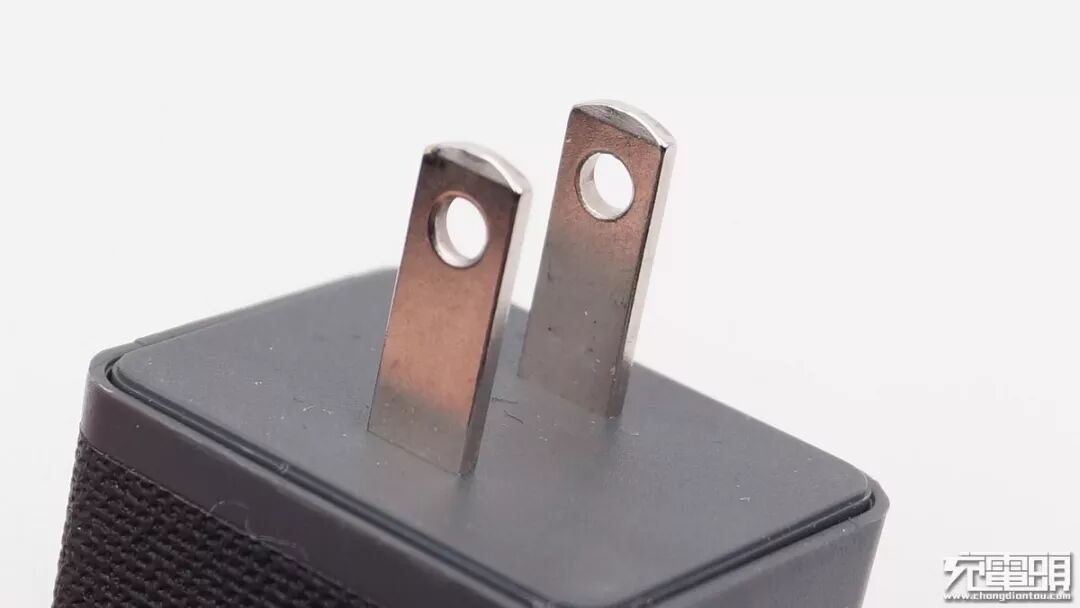

充电器标配了固定式的美规插脚，也可在国内使用。

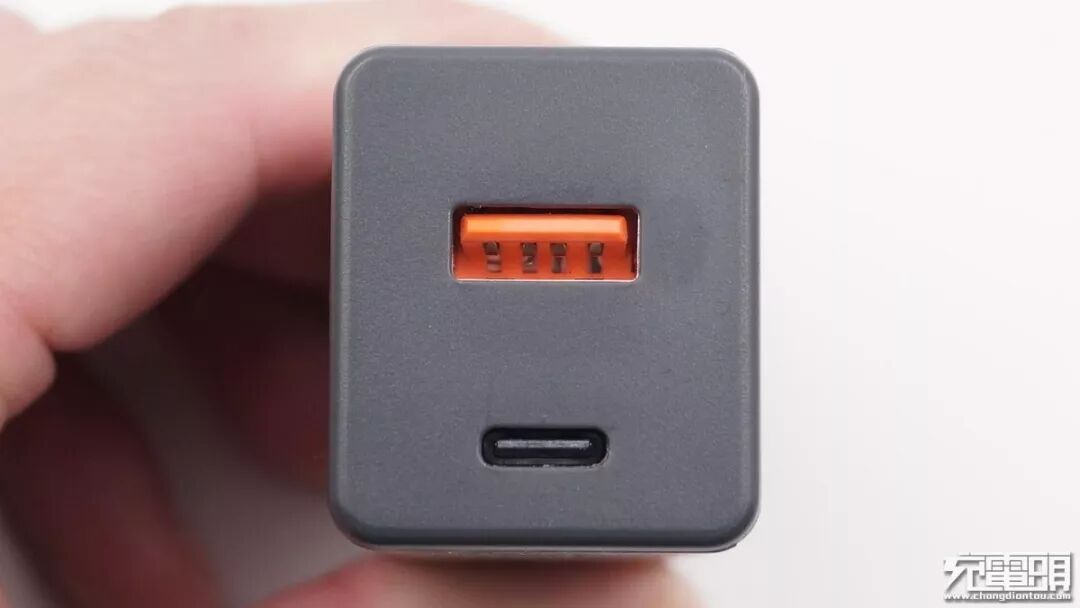

输出端配有一个USB-A接口和一个USB-C接口，其中USB-A接口采用橙色胶芯表示支持快充，USB-C口为黑色胶芯，端面不露铜；接口和外壳模具契合度高。

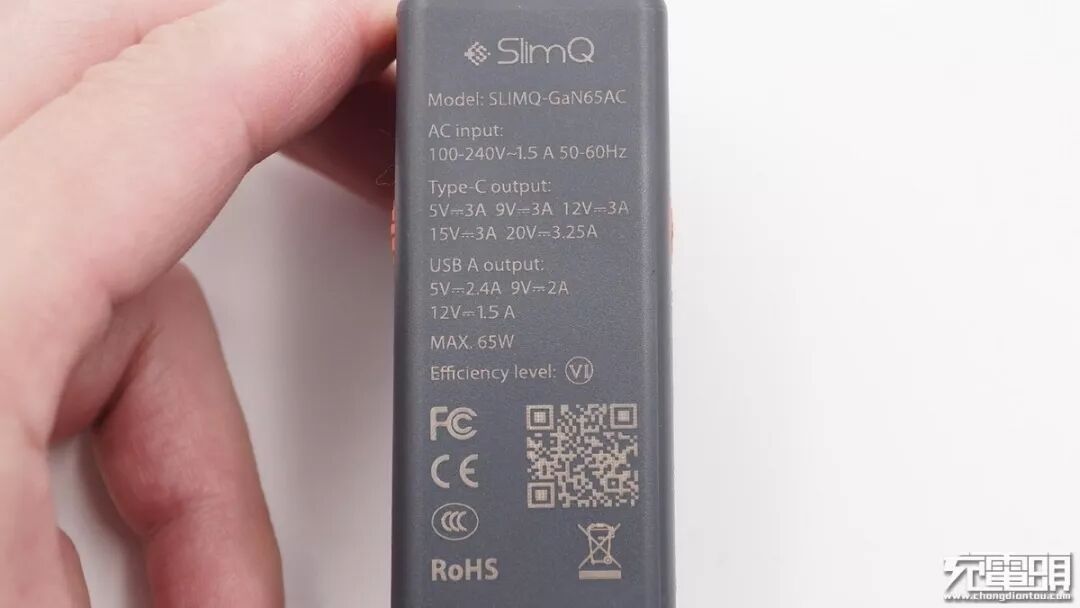

另一个侧面印着产品的详细规格参数，型号：SLIMQ-GaN65AC，输入：100-240V 1.5A 50/60Hz，USB-C口输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，USB-A口输出：5V/2.4A、9V/2A、12V/1.5A；最大输出功率为65W，产品满足VI级能效标准，并且已经通过了FCC、CE、CCC、RoHS等多种认证。

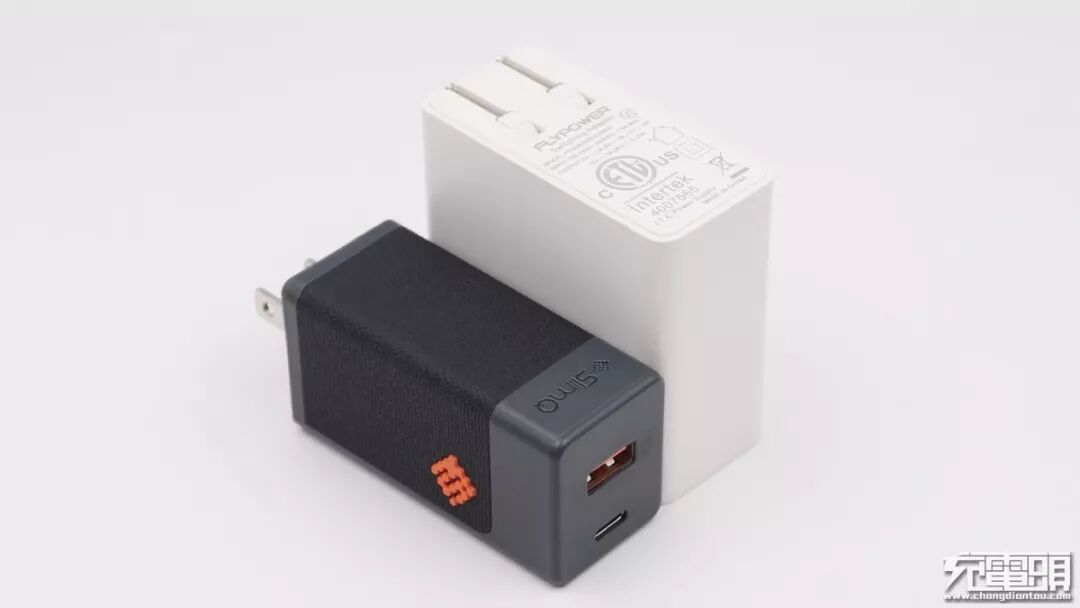

与常规45W单口充电器对比，SlimQ 65W氮化镓充电器约只相当其体积的一半，优势非常明显。并且1A1C的接口设计可以同时满足一台笔记本电脑和一台手机的充电需求，更加实用。

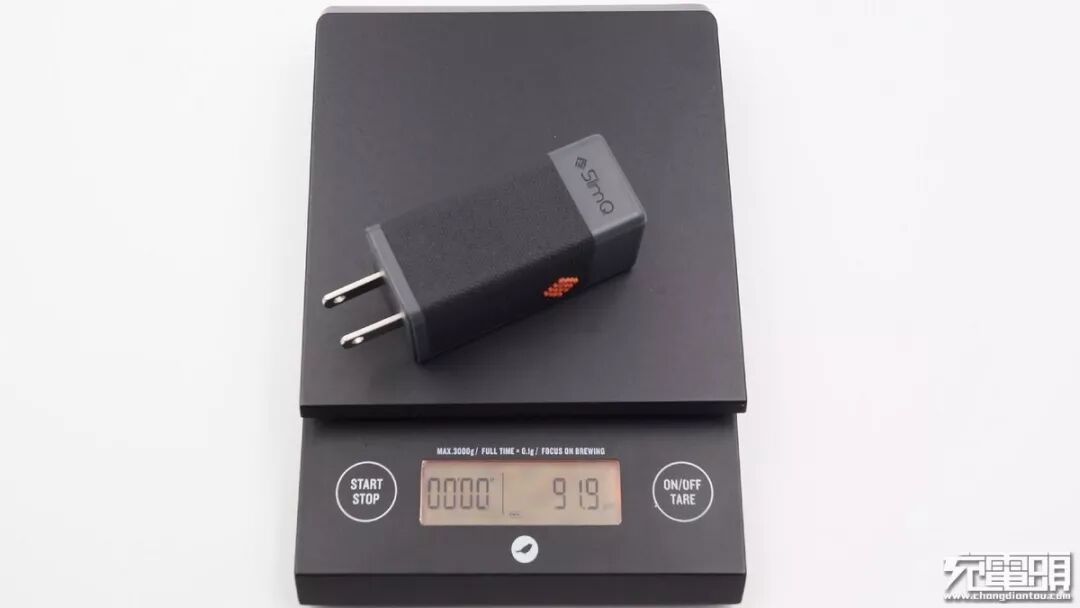

SlimQ这款氮化镓充电器净重约为92g。

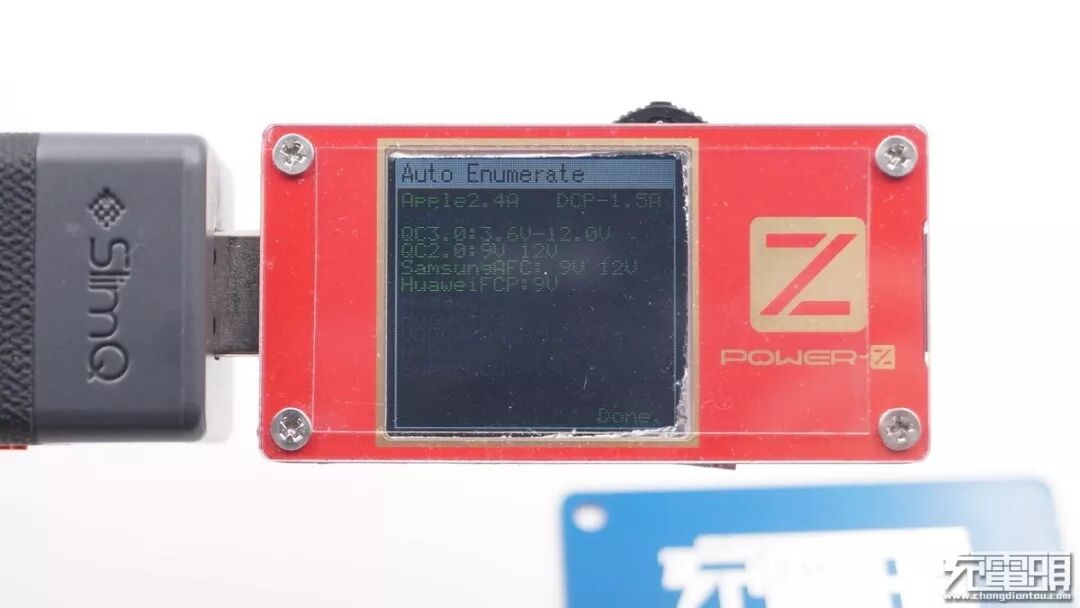

快充协议方面，首先使用ChargerLAB POWER-Z KT001检测USB-A接口的协议，显示支持Apple2.4A、DCP、QC3.0、QC2.0、AFC、FCP等多种协议。
继续检测USB-C接口的协议，显示支持Apple2.4A、DCP、QC3.0、QC2.0等协议。
在单口输出时，使用ChargerLAB POWER-Z KM001C检测USB-C接口的PDO报文，显示具有5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五组固定电压档位，最大输出功率为65W，与标称参数一致。
在USB-C口和USB-A口同时输出时，USB-A口依然保持18W输出，USB-C接口的PDO报文为5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位，最大输出功率为45W，USB-C口和USB-A口总输出功率为63W。
二、SlimQ 65W氮化镓USB PD快充充电器拆解

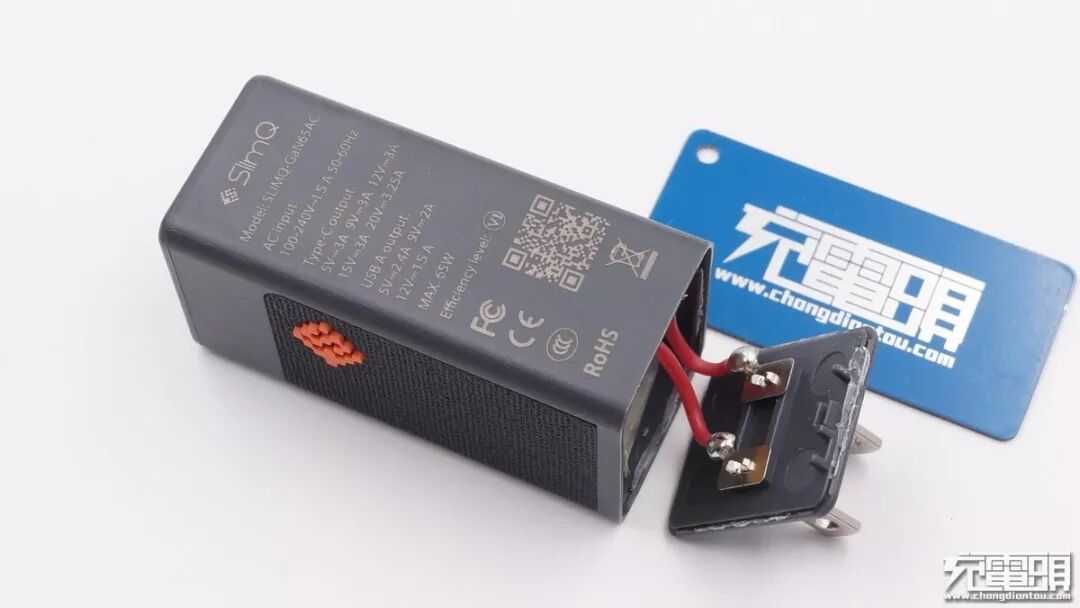

首先从插脚侧打开充电器外壳，内部PCB模块与AC插脚通过导线焊接连接。

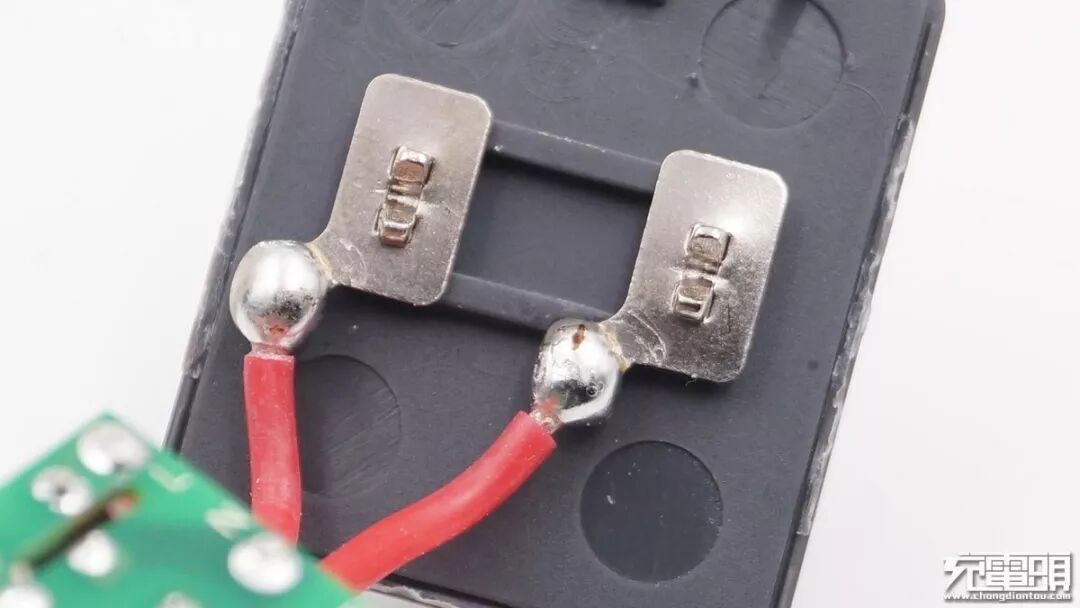

插脚末端焊点圆润饱满，金属片冲压固定。

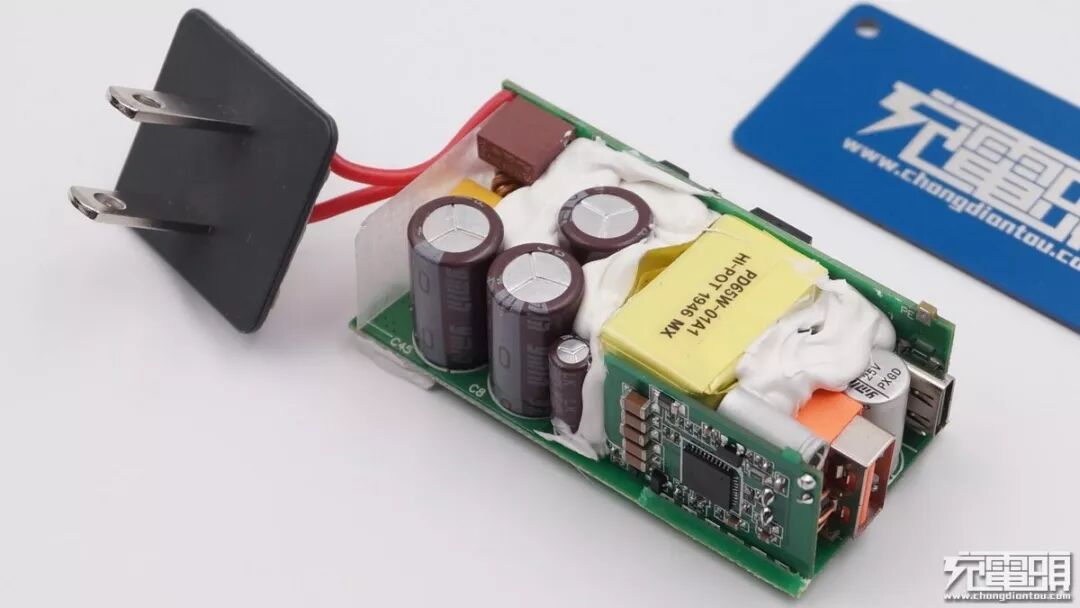

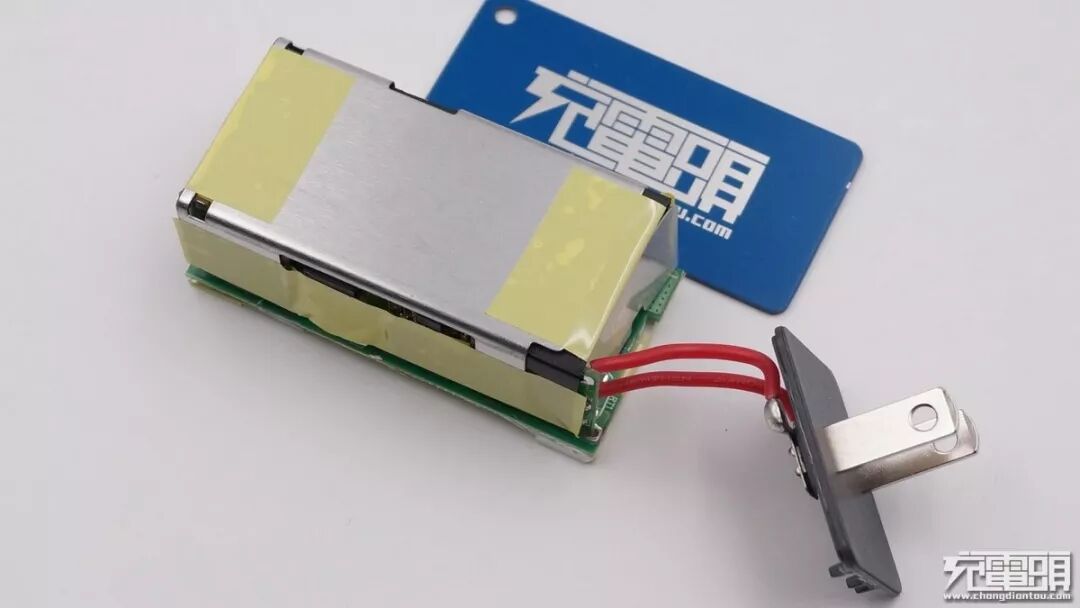

取出内部的PCBA模块，可见其外围使用金属散热片包裹，起到增大散热面积，均匀散热的作用。
金属散热片边缘均采用马拉胶带包裹绝缘。

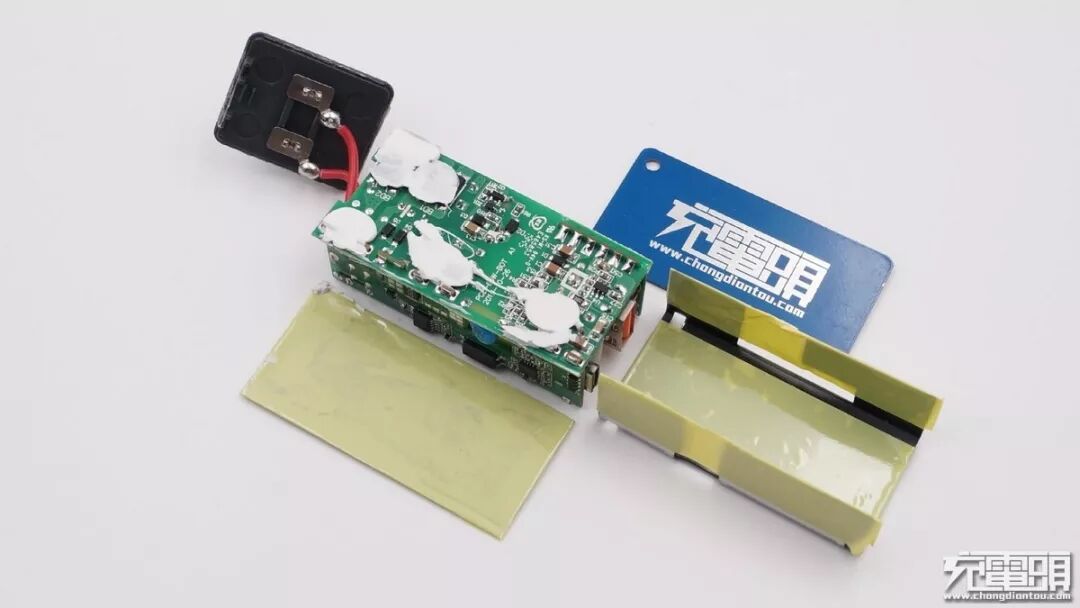

继续拆卸掉外围的金属散热片，可见内侧均贴有马拉胶带绝缘。
整个模块采用三块PCB板组成，正面元器件布局非常紧凑，间隙注满白色硅胶，一方面固定元器件，一方面加速热量传导。
输入端设有一块塑料绝缘片。
侧面PCB板以中间的光耦为界，右侧是PWM主控芯片，下方R250电阻是开关管电流取样电阻。左侧是USB-C协议芯片。光耦下方镂空，设有一颗Y电容。

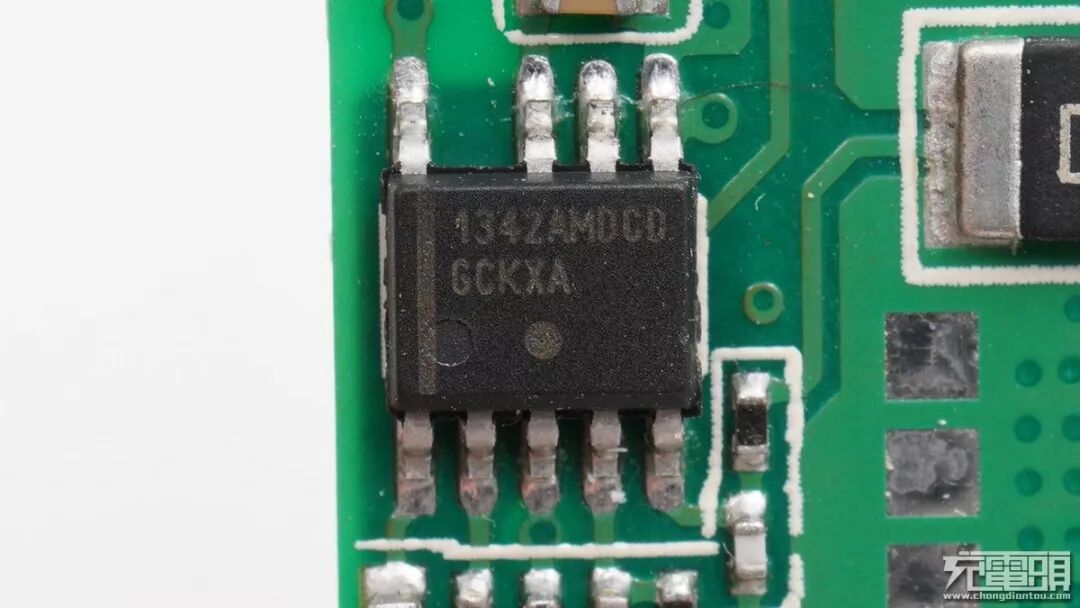

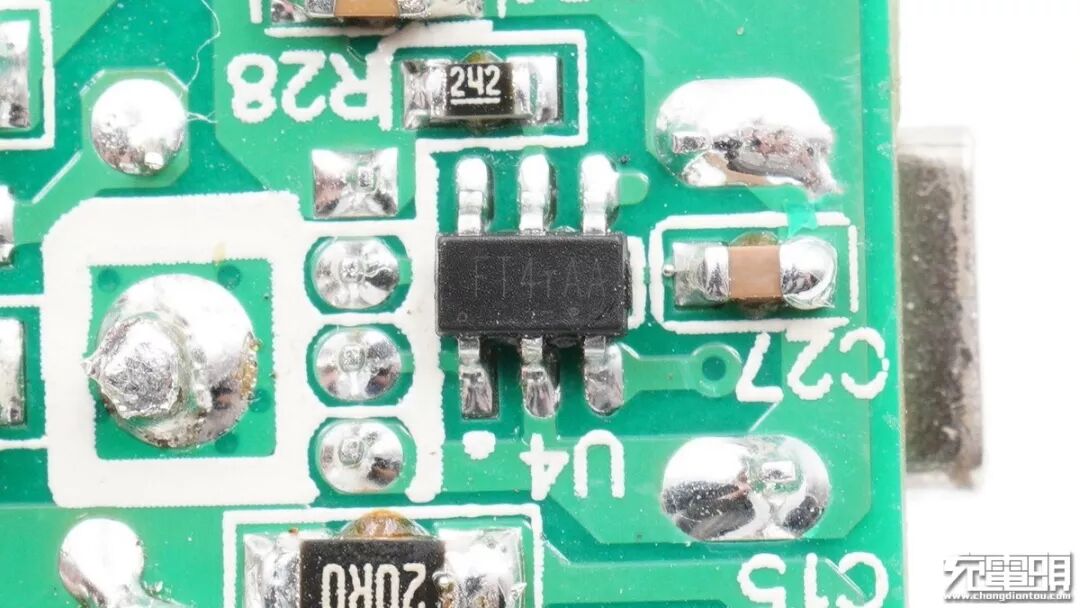

初级主控PWM芯片来自安森美，型号NCP1342，高频PWM控制器，集成高压启动电路和X2电容放电。
安森美NCP1342详细规格资料。充电头网了解到，采用该芯片的产品还有倍思65W 2C1A氮化镓充电器。

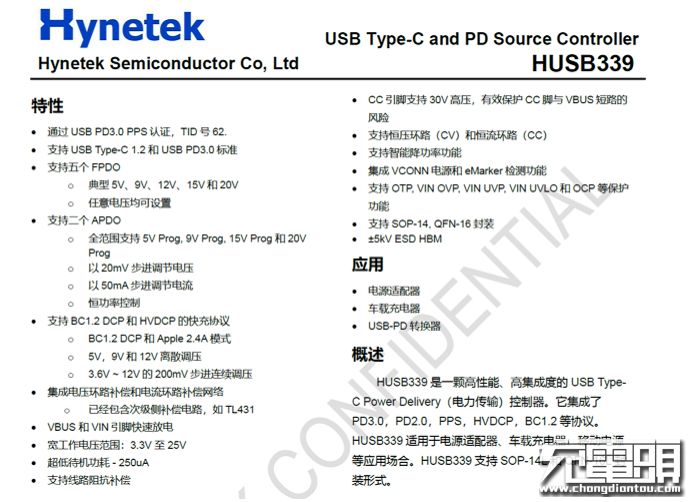

USB-C接口协议采用慧能泰半导体的HUSB339。该芯片是深圳慧能泰半导体科技有限公司最新推出的USB PD3.0快充协议芯片，目前已经通过USB-IF协会的USB PD3.0 PPS认证，TID 62。同时这也是中国大陆地区第一款通过USB PD3.0 PPS认证的芯片，其支持多达五档FPDO和二档APDO，支持5V~23V范围内任意设置和组合FPDO档位，所有PDO的最大电流等级可达5A。
充电头网了解到，慧能泰HUSB339自带VCONN电源和USB电子标签芯片（eMarker ）检测，支持最大5A 、115W大功率输出的单芯片PD协议方案；CC引脚支持28V高压，有效保护CC脚与VBUS高压短路的风险；并支持通过Type-C口烧录。
同时，该芯片支持1A1C双口输出智能功率分配功能，即在只有C口插入的时候，C口满负载输出，当A口插入负载时有两种场景：
※A口插入负载，C口输出自动减少任意功率进行广播功率和供电；A口拔出负载C口自动恢复满负载输出。
※A口插入负载，C口输出自动降到5V3A进行广播功率和供电；A口拔出负载C口自动恢复满负载输出。
充电头网了解到，采用慧能泰HUSB339协议芯片的产品还有图拉斯30W 1A1C USB PD快充充电器、南孚Aircharge 65W PD快充充电器、AKAVO爱否开物1A1C 65W PD快充充电器等产品。

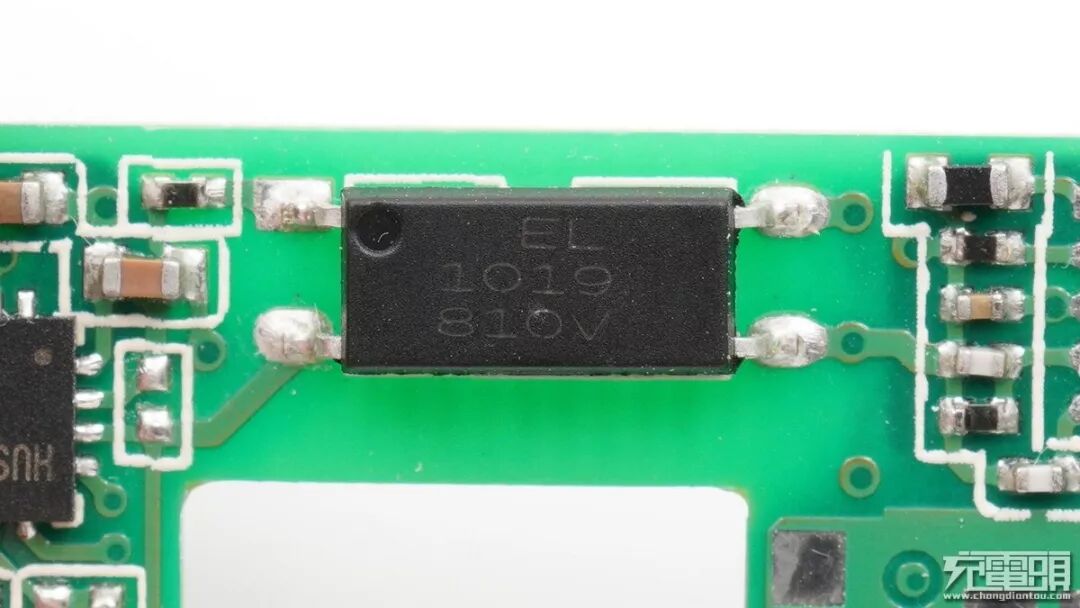

位于初级和次级之间的亿光EL1019光耦，用于输出电压反馈调节。
Y电容，用于输出抗干扰。

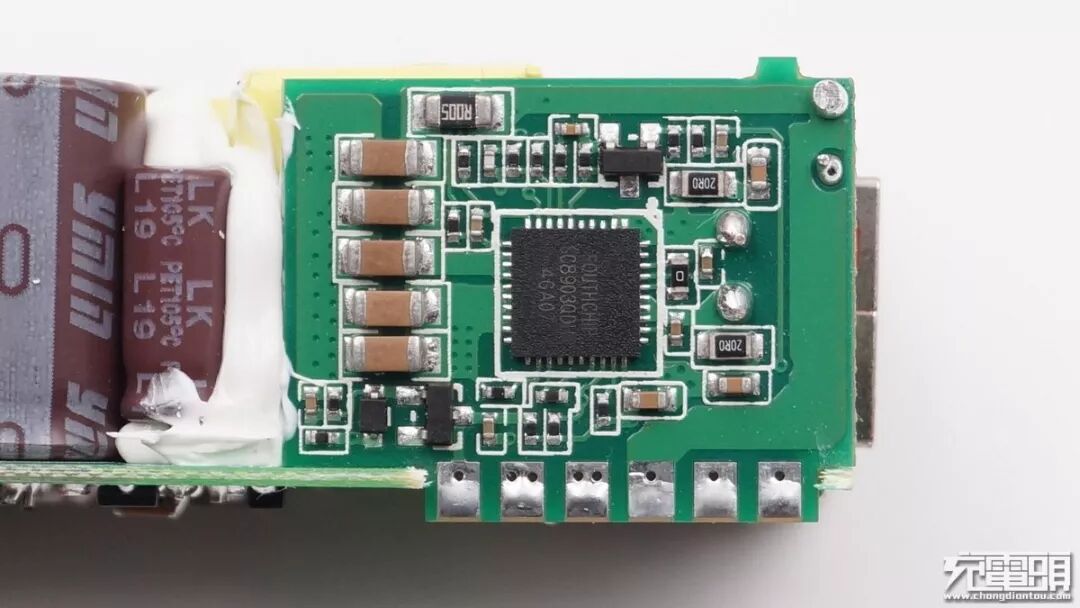

另一块方形小PCB板上设有一颗同步整流降压芯片，负责USB-A接口降压输出控制。

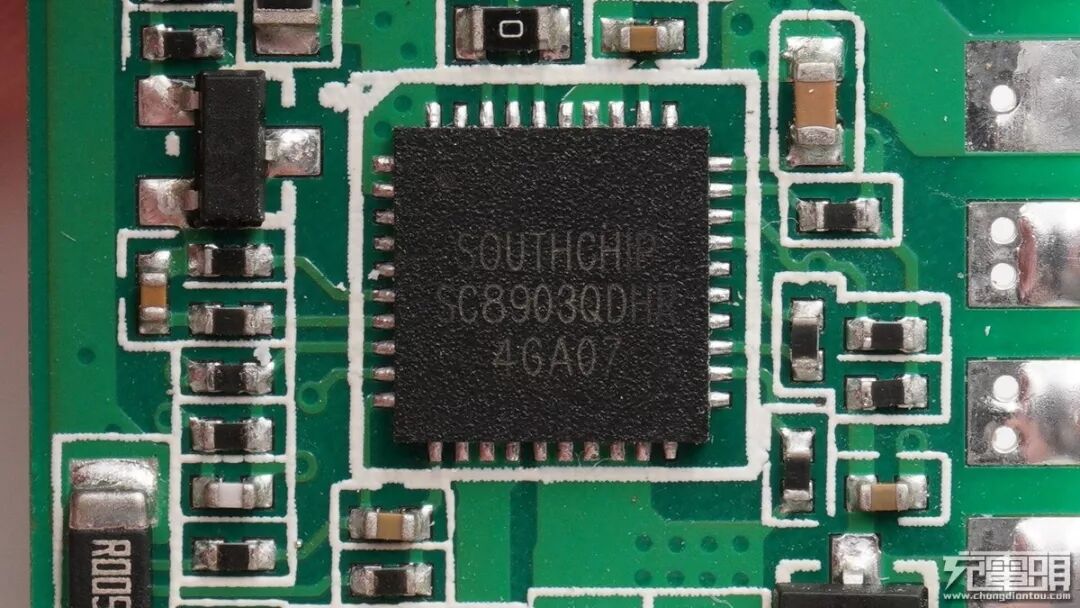

USB-A接口同步降压芯片来自SOUTHCHIP南芯半导体，型号SC8903。该芯片是一颗内部集成四管H桥的高效率同步升降压转换器，支持最高24V工作电压，支持动态输出电压控制，开关频率可调节，具有可编程的输入和输出电流限制，支持多种保护功能。

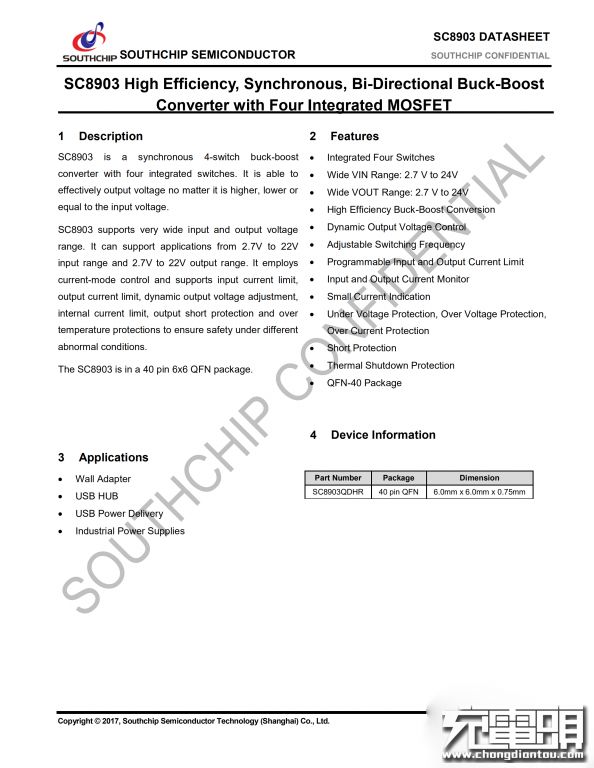

南芯SC8903详细规格资料。充电头网了解到，南芯SC8903此前已被Anker PowerCore Fusion PD超级充、MOMAX 66W USB PD充电器、JDB 45W USB PD快充充电器等产品采用，，产品性能通过了市场的长期考验。

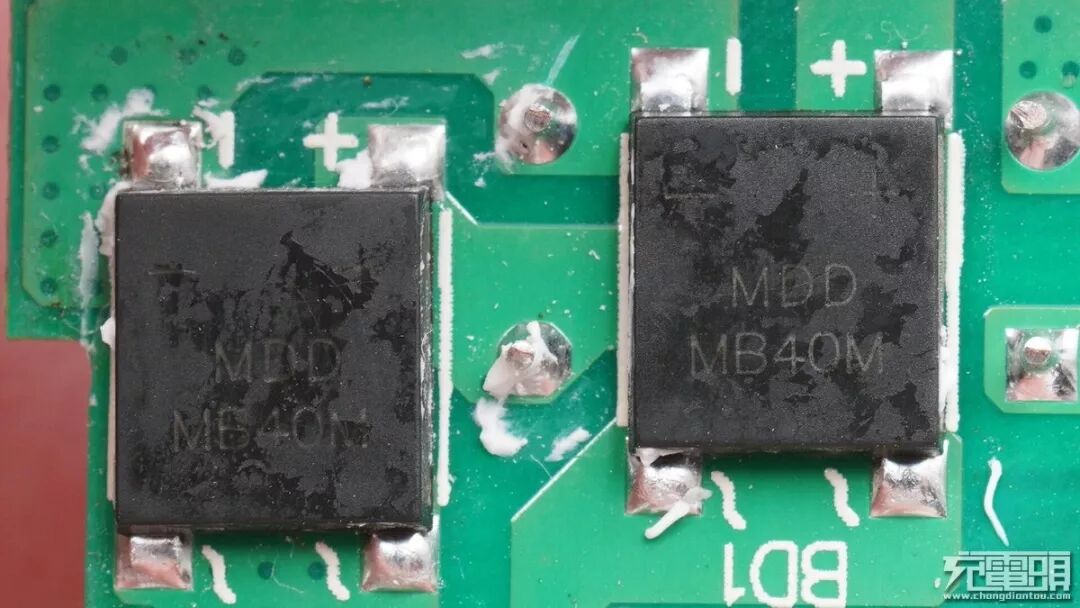

主PCB板的输入端采用两颗整流桥并联，均摊发热。

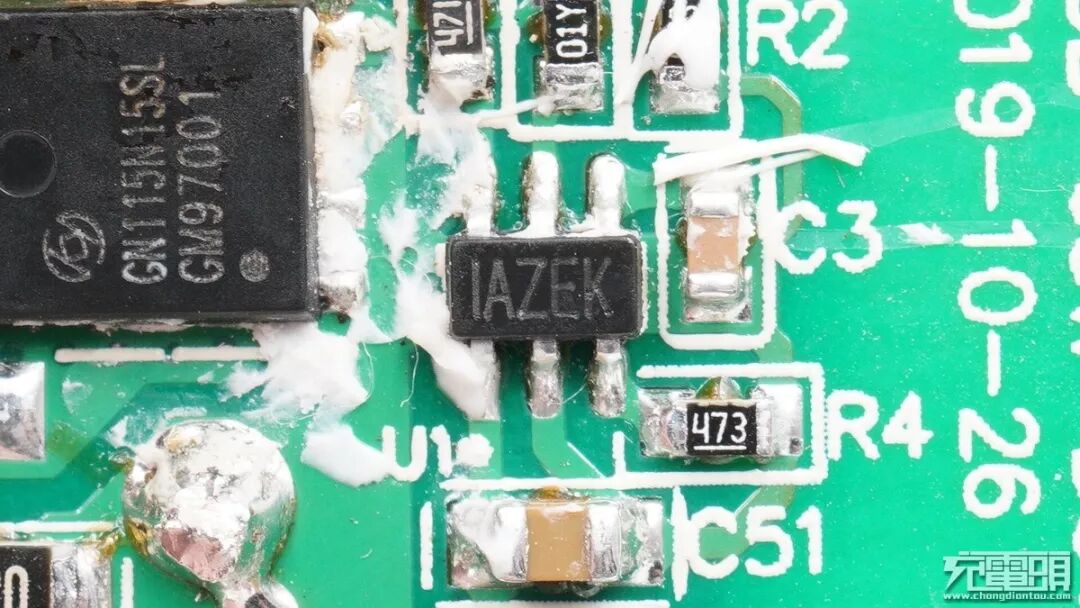

次级同步整流控制器丝印IAZEK来自MPS芯源半导体，型号MP6908，旁边是同步整流MOS管。
MP6908详细规格参数。
充电头网了解到，采用MPS快充芯片的产品还有ANKER PowerPort 5口USB PD充电器、惠普65W USB PD电源适配器、小米9 Pro原装45W快充充电器、紫米65W 2C1A桌面PD快充充电器、联想65W USB PD电源适配器等，有兴趣的朋友可以点击蓝色字体了解。

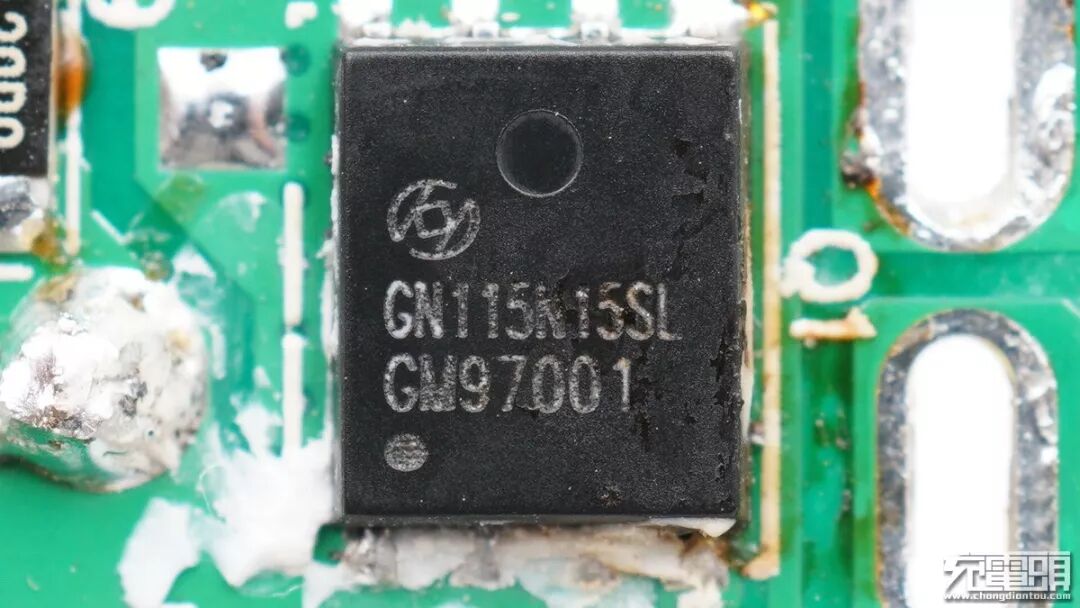

次级同步整流MOS管来自恒泰柯半导体，型号HGN115N15SL，耐压150V，导阻8mΩ。

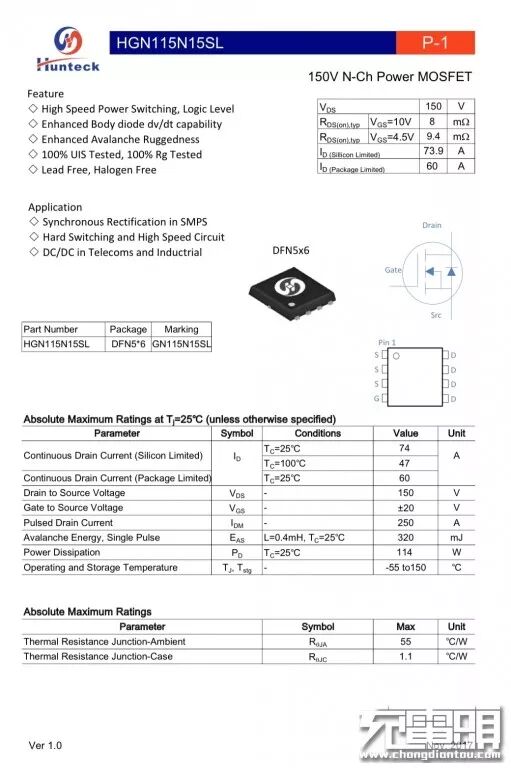

恒泰柯HGN115N15SL详细规格资料。
USB-A接口协议芯片采用天钰科技的FP6601Q。这款芯片支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

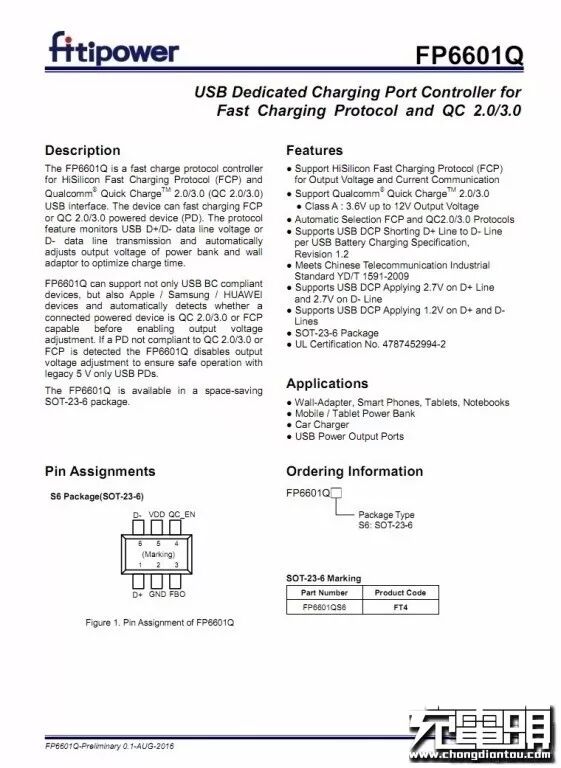

天钰FP6601Q详细规格资料。
据充电头网了解，天钰的快充协议芯片此前已被紫米10000mAh USB PD快充移动电源、努比亚红魔10000mAh电竞移动电源、小米45W USB PD移动电源3高配版、紫米首款MFi认证无线充移动电源、IDMIX 1A1C 18W PD快充充电器等多款快充产品采用，性能获得客户广泛认可。
将三块PCB板分别拆下，并清除元器件之间的硅胶。

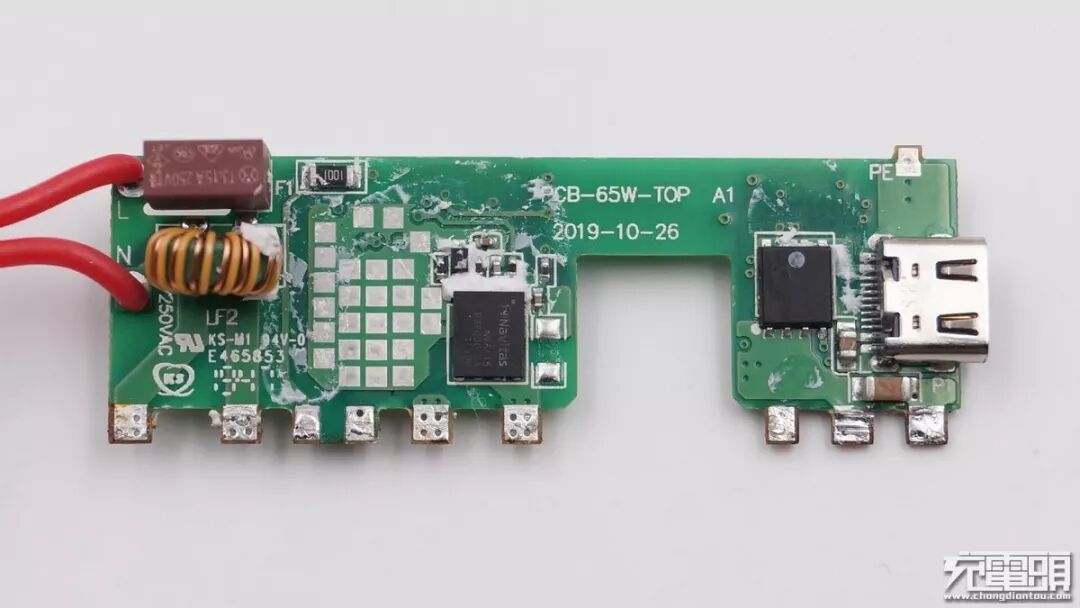

侧面PCB板内侧设有一颗氮化镓开关管，USB-C接口旁边为输出VBUS开关管，AC输入侧有延时保险丝和共模电感。

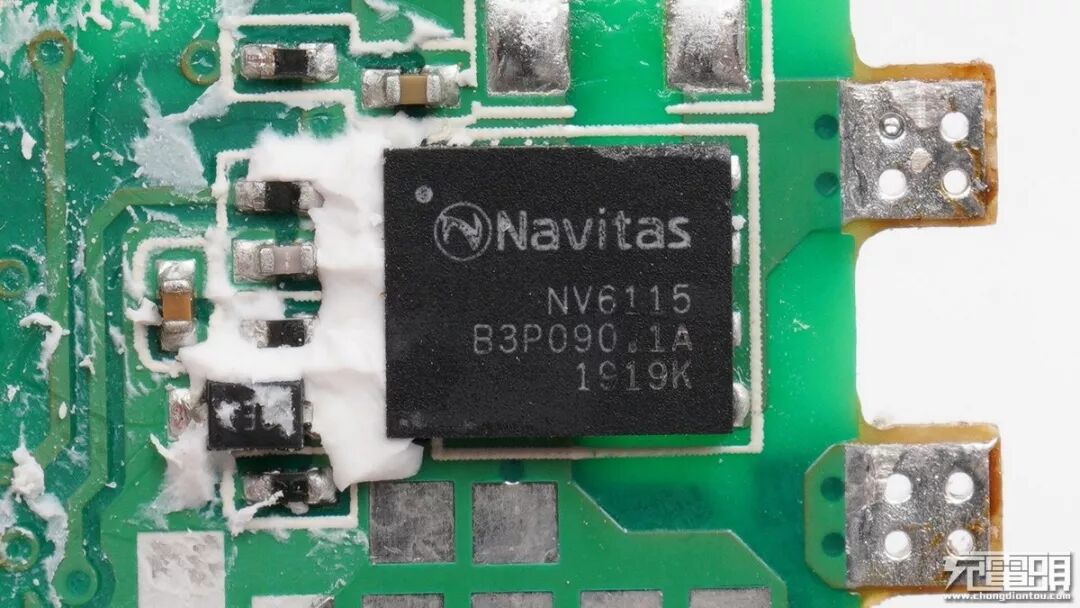

来自Navitas纳微的GaNFast氮化镓功率芯片NV6115。其内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积。

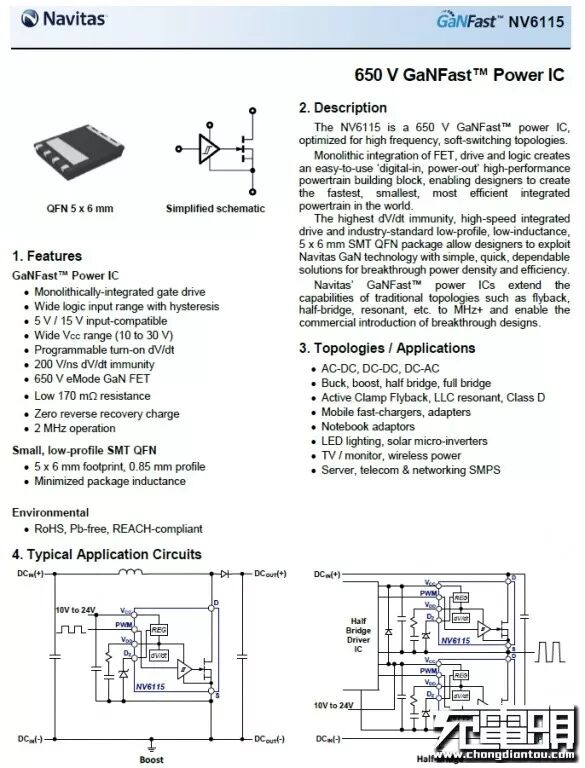

纳微半导体NV6115详细资料。
充电头网了解到，纳微NV6115此前已被Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用。

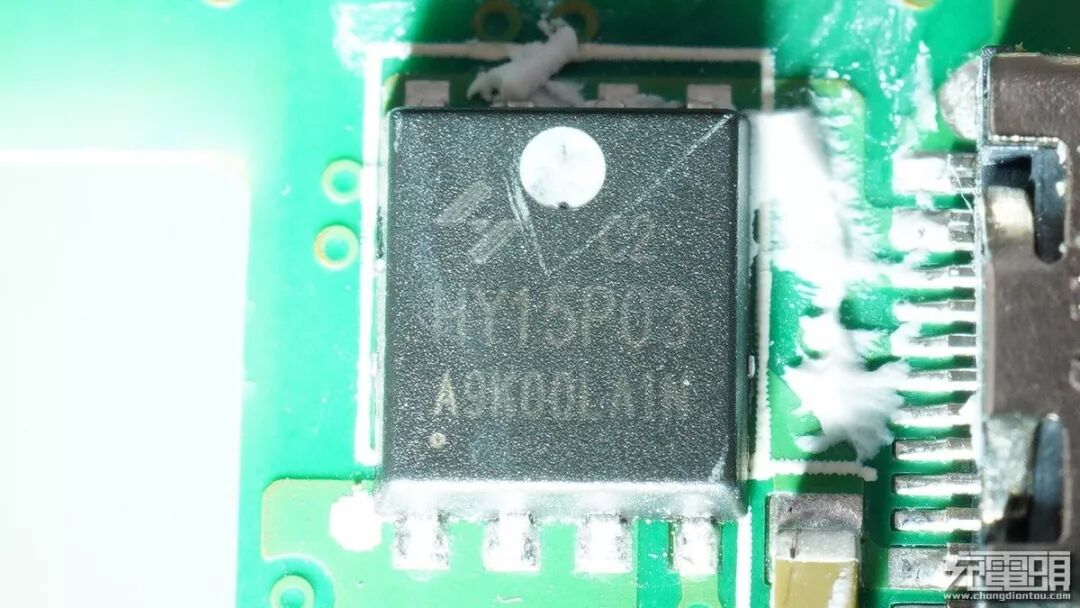

USB-C接口VBUS开关来自华羿半导体，型号HY15P03，PMOS，耐压30V，导阻4.8mΩ。

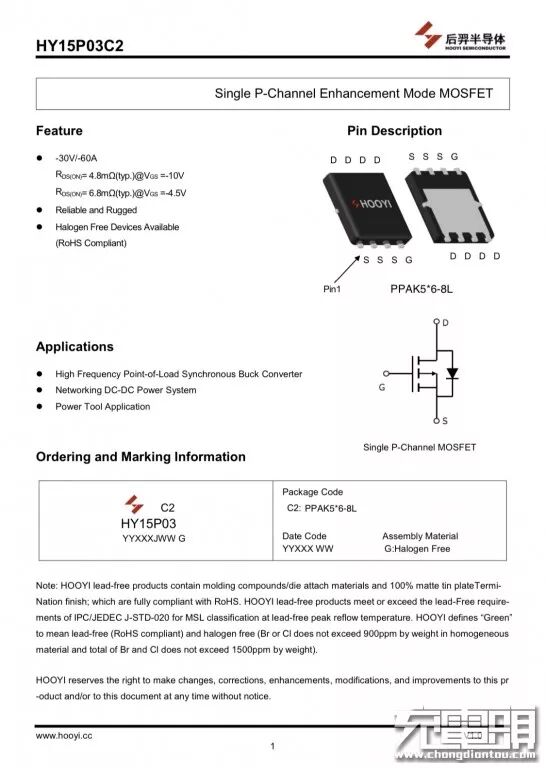

华羿HY15P03详细规格资料。
输入端延时保险丝，3.15A 250V，旁边的共模电感用于抑制EMI电磁干扰。

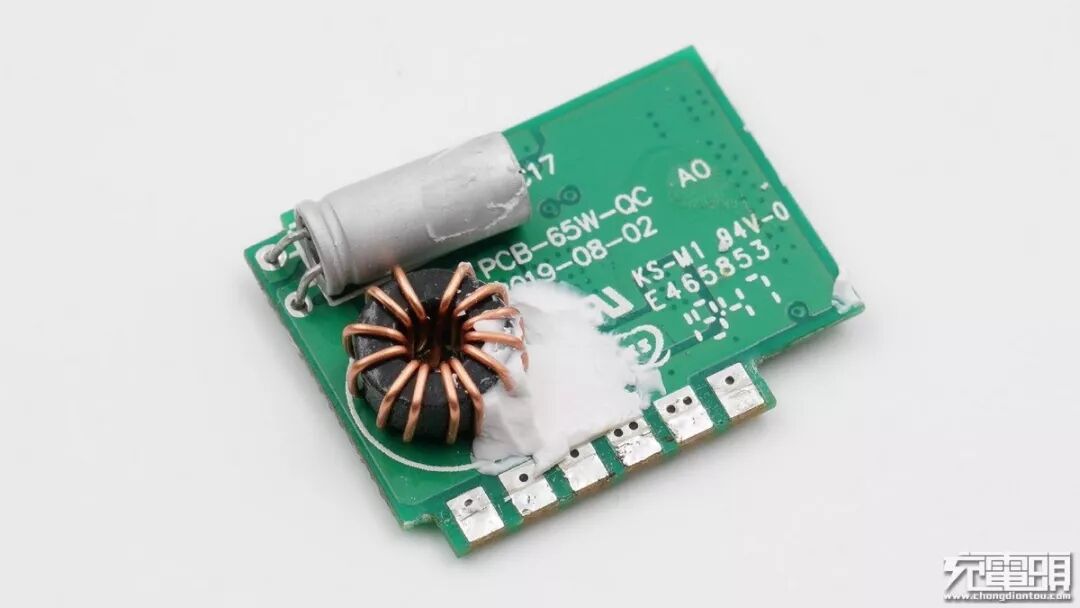

另一块小PCB板背面设有一颗降压电感以及一颗滤波电容，电感线圈使用硅胶固定。

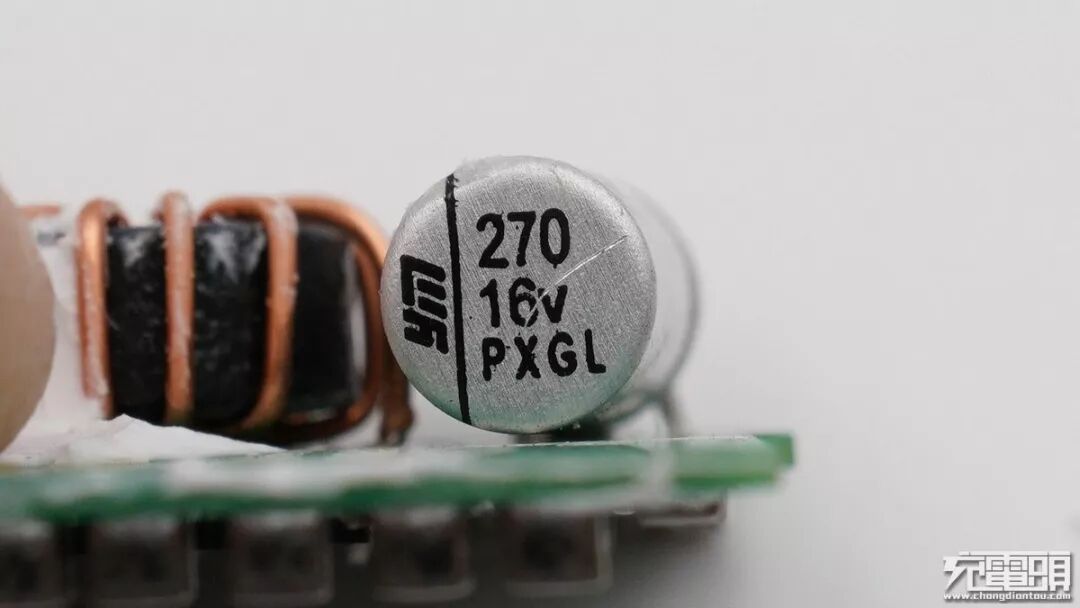

降压滤波固态电容来自永铭电子，规格270uF 16V。属于高分子固态铝电解电容器 NPX系列，客户定制产品，尺寸5*11mm。该系列目前已实现量产，工作温度范围在-55℃~105℃ 2000小时寿命。产品性能优势为：高可靠性，低ESR、小型化、高容许纹波电流。

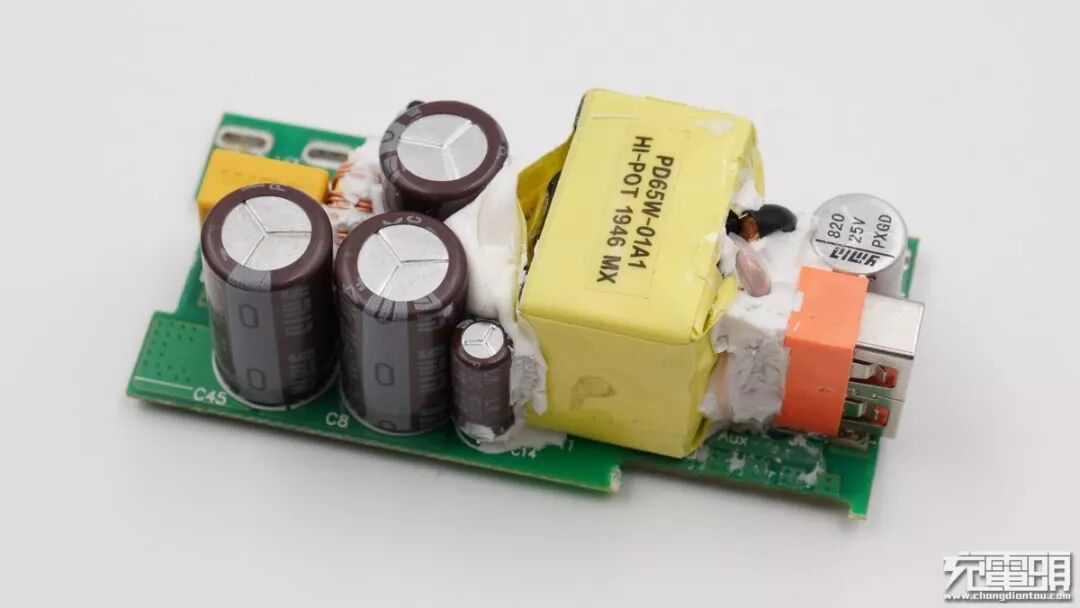

主PCB板输入端采用三颗电解电容滤波，旁边设有一颗小电容，用于PWM芯片供电。

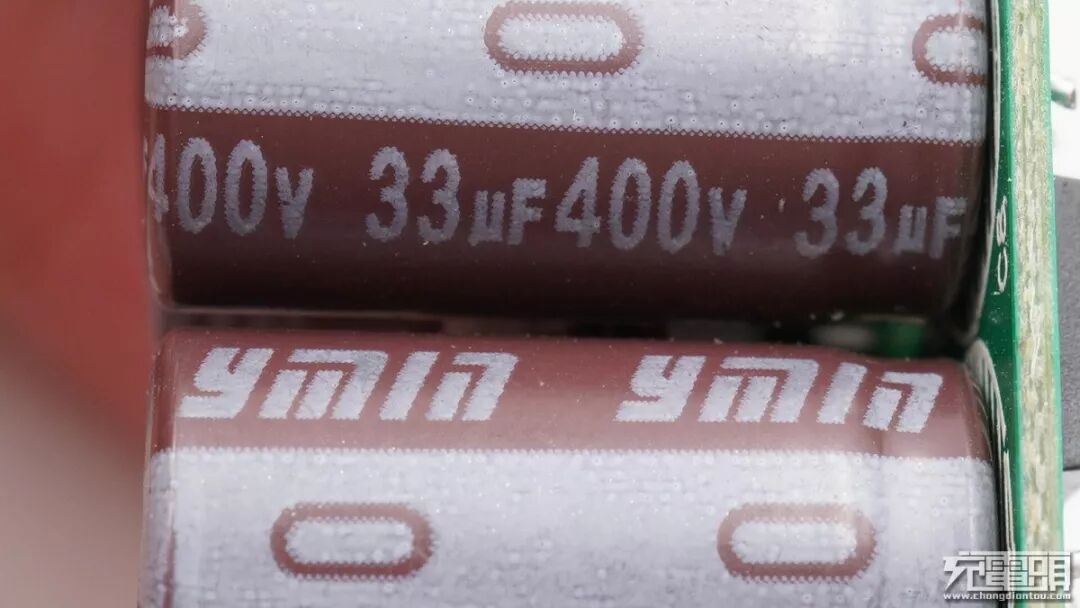

输入滤波采用永铭电子的插件铝电解电容器KCX系列，400V33μF，尺寸10*18mm，该系列是2019年推出快充电源专用产品，目前已实现量产。工作温度范围在-55℃~105℃ 3000小时寿命。产品性能优势为：抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗。该充电器采用三颗并联，合计99uF。
充电了解到，得意与小体积大容量的特性，永铭KCX系列电容此前同样被倍思65W 2C1A氮化镓充电器采用。

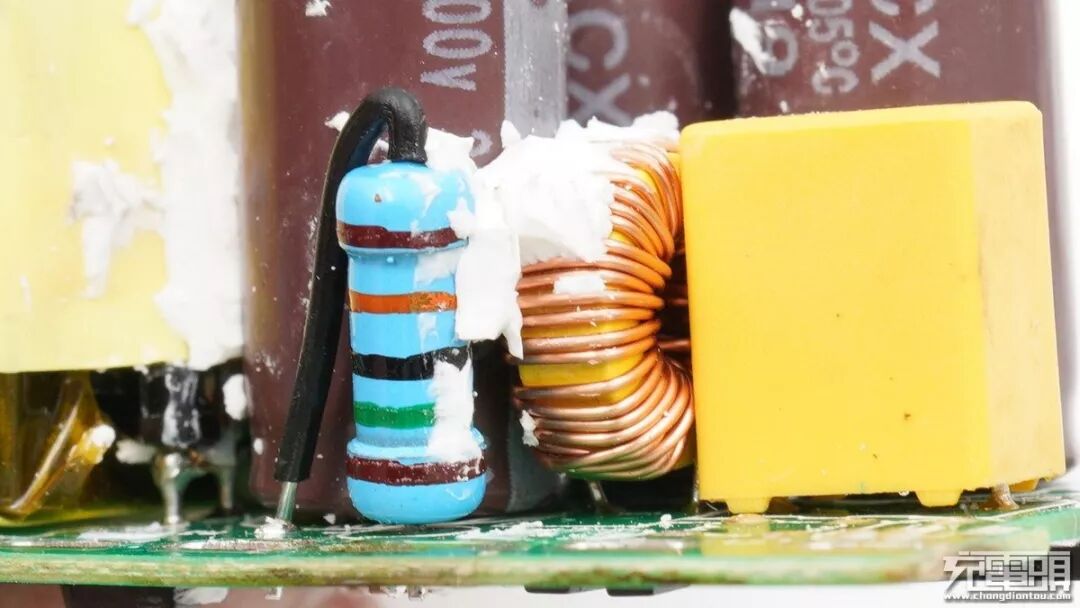

在电解电容旁边设有一颗色环电阻、共模电感以及一颗安规X电容。

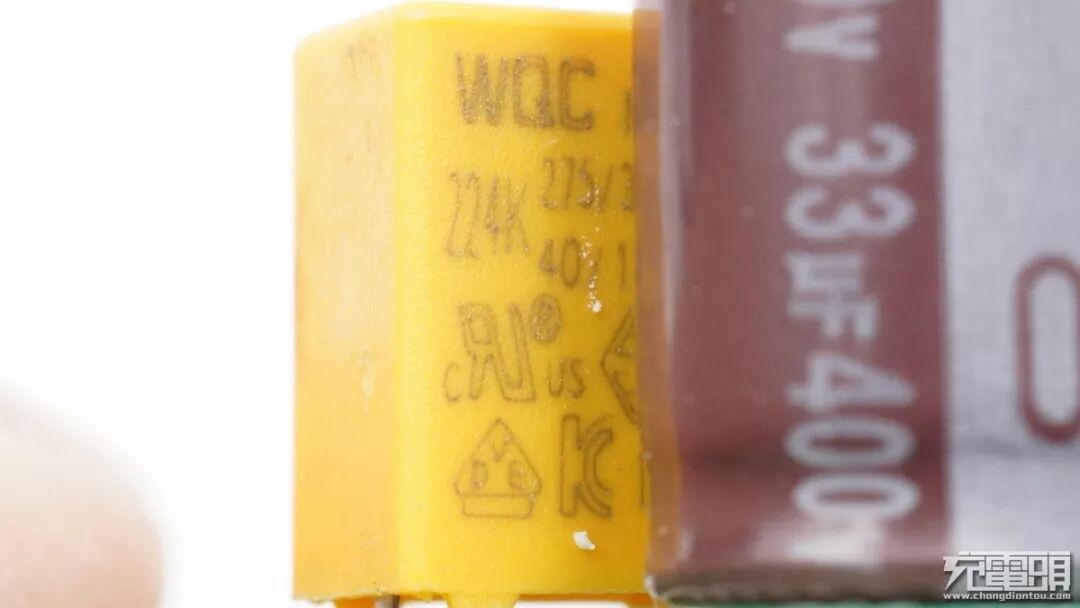

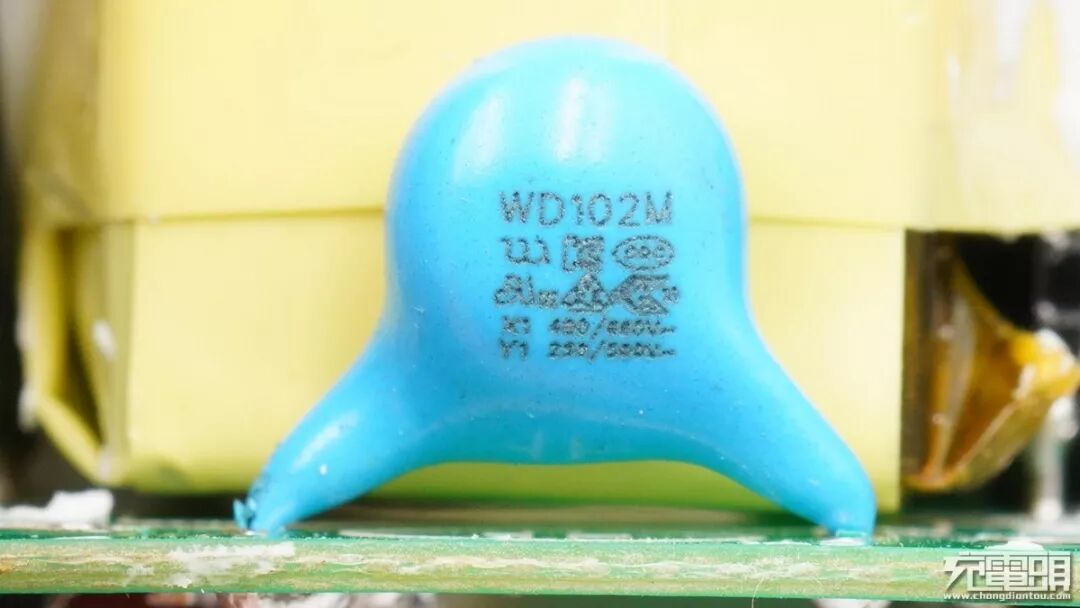

安规X电容特写。

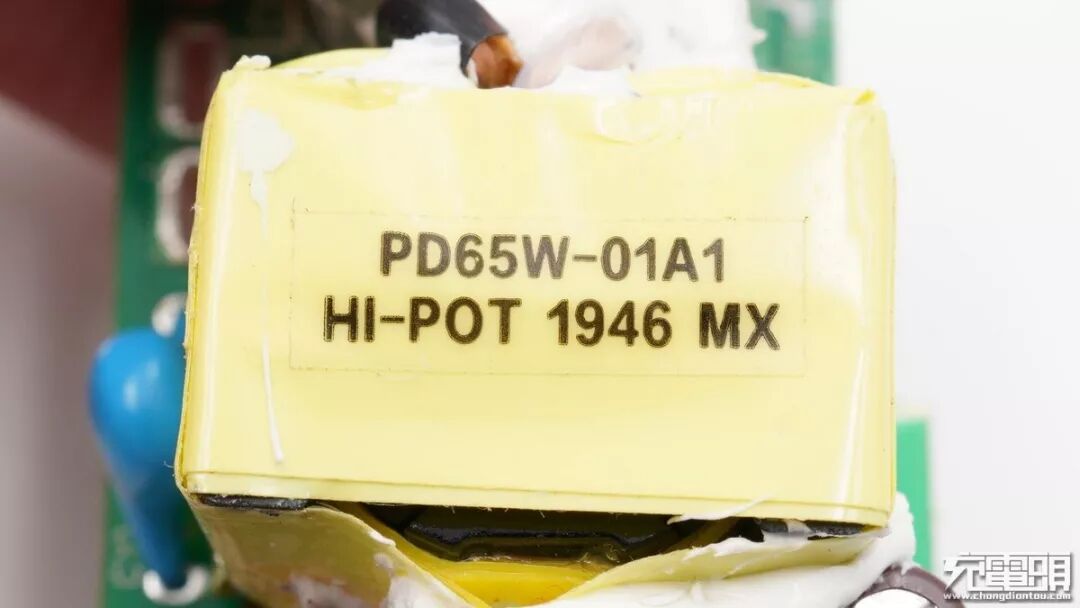

变压器使用马拉胶带包裹绝缘。

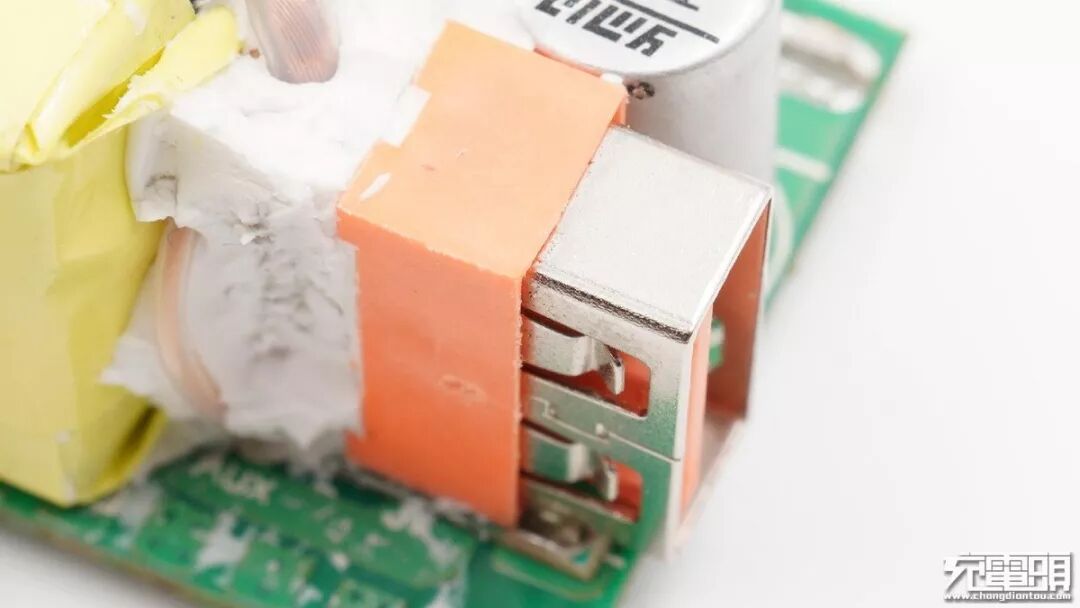

USB-A接口垂直焊接在主PCB板上，尾部套用橙色绝缘套。

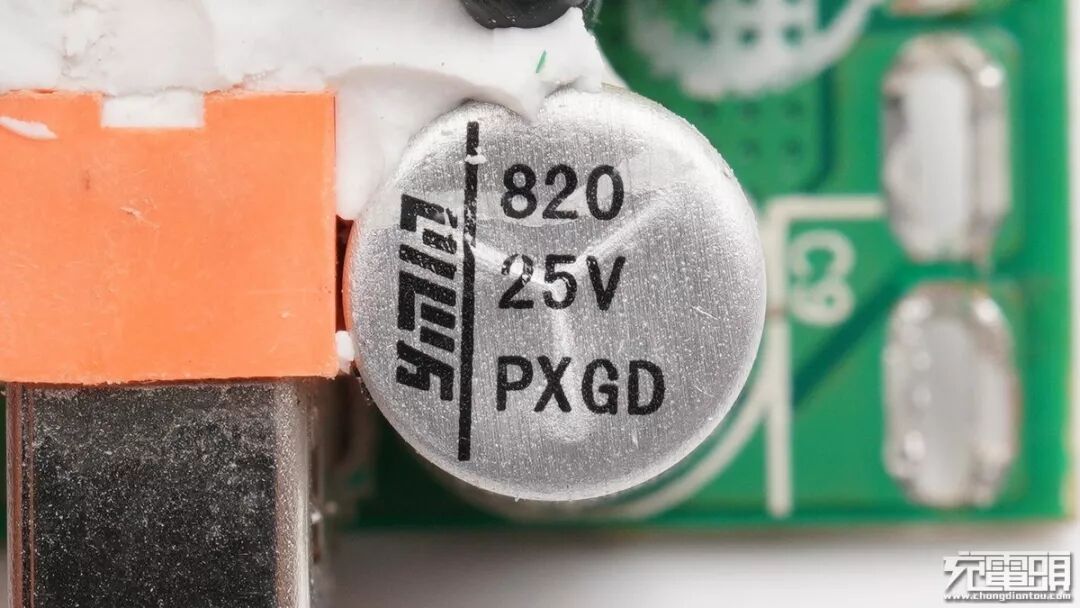

USB-A接口旁边设有一颗固态电容，用于USB-C接口输出滤波，规格820μF 25V，属于永铭电子的高分子固态铝电解电容器 NPX系列，尺寸8*14mm，工作温度范围在-55℃~105℃，2000小时寿命。产品性能优势为：高可靠性，低ESR、小型化、高容许纹波电流。
充电头网拆解了解到，该系列电容此前已被图拉斯30W 1A1C USB PD快充充电器采用。

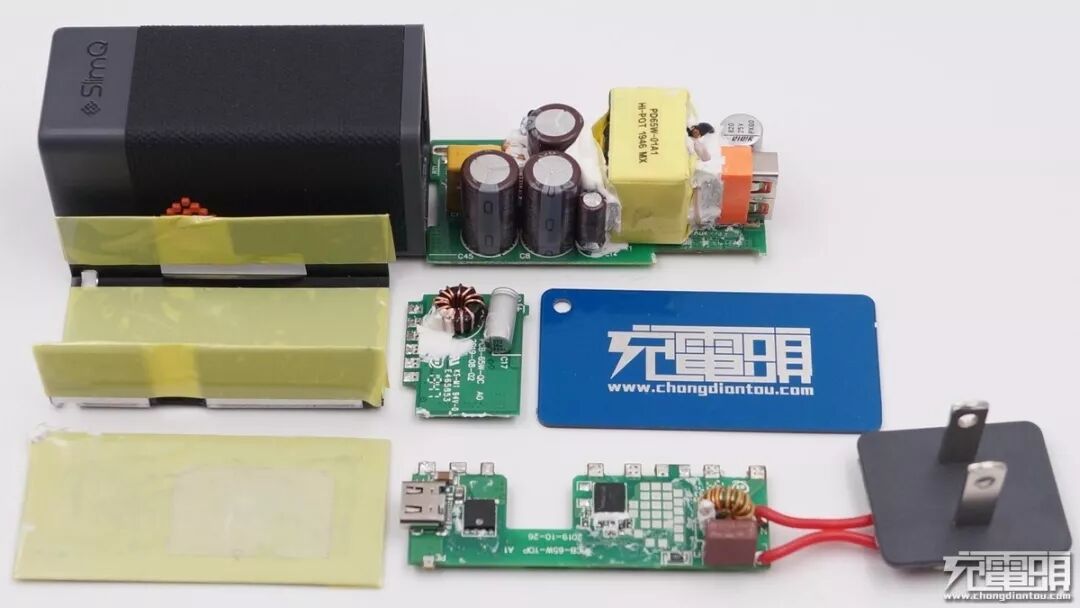

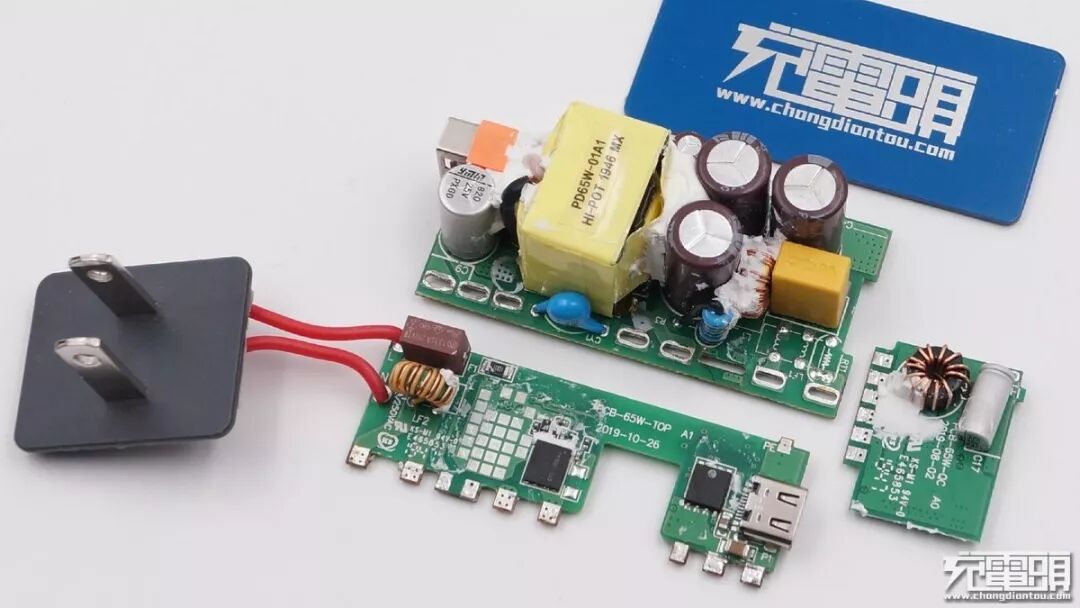

充电器全部拆解完毕。
充电头网拆解总结
SlimQ 65W氮化镓快充充电器具有小巧便携的特点，与常规45W充电器相比，体积仅为其一半。1A1C两个接口均可支持快充输出，可充笔记本电脑也可充手机。协议方面支持USB PD、QC3.0、QC2.0、AFC、FCP、Apple 2.4A等多种协议，可以一机多用，出门携带十分方便。
充到头网拆解发现，这款产品的AC-DC部分采用纳微半导体氮化镓功率芯片、安森美PWM主控、MPS同步整流控制器以及恒泰柯同步整流MOS；USB-C接口输出采用慧能泰HUSB339协议芯片，USB-A接口输出由南芯SC8903二次降压，并采用天钰FP6601Q作为协议芯片。1A1C两个接口智能输出，实现功率智能分配。
此外，充电器内部采用全套永铭小体积电容用于初、次级滤波；同时，为了实现小体积的散热问题，充电器内部注入了大量硅胶，并在PCBA模块外围使用金属均热片包裹，避免大功率输出时局部温升过高。
