拆解报告：MI小米65W 2A1C三口快充充电器AD653
---- 充电头网拆解报告 第1109篇 -----
多口快充充电器一直深受消费者的欢迎，最近充电头网入手了小米65W PD电源适配器AD651和65W三口充电器AD653这两款新款充电器，而小米充9电器AD653正是一款2A1C多口快充充电器，其中C口最大输出65W，A口最大输出18W，可同时为两台设备进行快充，轻松满足用户的日常快充需求。
此前我们已经完成了对小米65W PD电源适配器AD651的拆解，今天则和大家分享小米65W三口充电器AD653的拆解，一起来看看其用料如何。
对于小米USB PD快充充电器，充电头网此前已经拆解了小米90W USB PD快充充电器、小米65W USB PD 电源适配器（带线版）、小米65W USB PD充电器（不带线）、小米45W USB PD充电器（带线版）、小米45W USB PD充电器（不带线）、小米USB PD充电器30W快充版、小米6口USB充电器60W快充版等多款产品，大家可以点击蓝色字体查看详情。
一、小米 2A1C三口快充充电器外观
小米这款2A1C三口充电器采用白色纸盒包装，正面印有充电器外观图，右上角是小米LOGO“MI”，下端印有产品全称以及65W和Type-C两个标识，包装盒顶部带有货架挂孔。
包装盒背面标注产品的参数以及制造商生产商的基本信息
型号：AD653
接口类型：USB-C & USB-A
输入参数：100-240V~50/60HZ 1.8A
输出参数：
USB-C单口：5V/3A、9V/3A、12V/3A、15V/3A、20V3.25A 65W MAX
USB-C多口同时：5V/3A、9V/3A、12V/3A、15V/3A、20V2.25A 45W MAX
USB-A单口：5V/3A、9V/2A、12V/1.5A 18W MAX
USB-A双口同时：5V/3.6A 18W MAX
委托方：小米通讯技术有限公司
制造商：江苏紫米电子技术有限公司
生产厂：东莞市盈聚电源有限公司
充电头网了解到，盈聚代工生产的产品还有小米6口USB充电器60W快充版、紫米65W USB PD三口快充充电器、小米USB PD充电器30W快充版、紫米30W 1A1C USB PD快充充电器等产品。

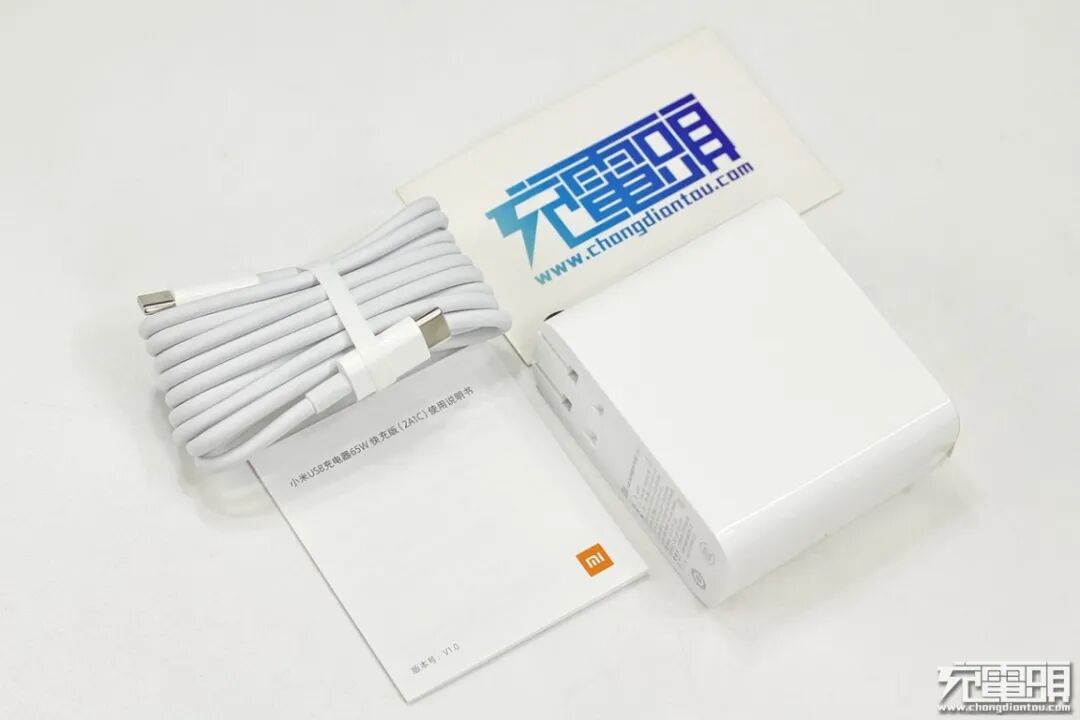

包装内含充电器、数据线和使用说明书。
MI小米这款2A1C三口快充充电器采用PC阻燃材质白色机身壳，机身壳表面进行亮面烤漆处理工艺，十分整洁光滑，侧身各面之间为光滑弧面过渡。

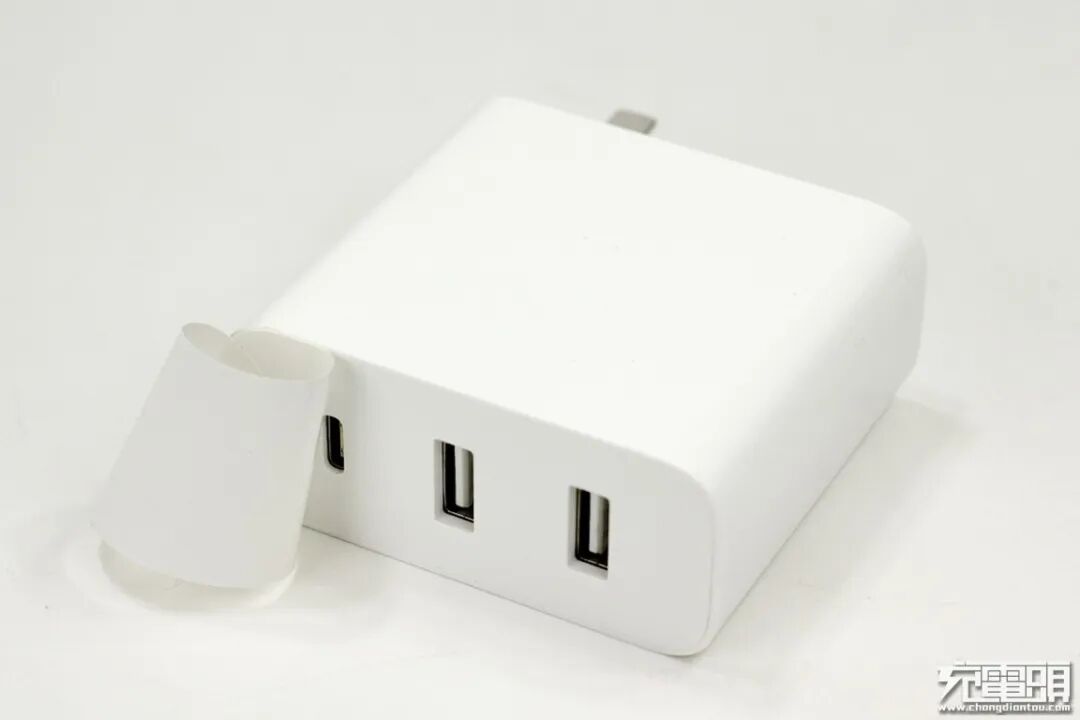

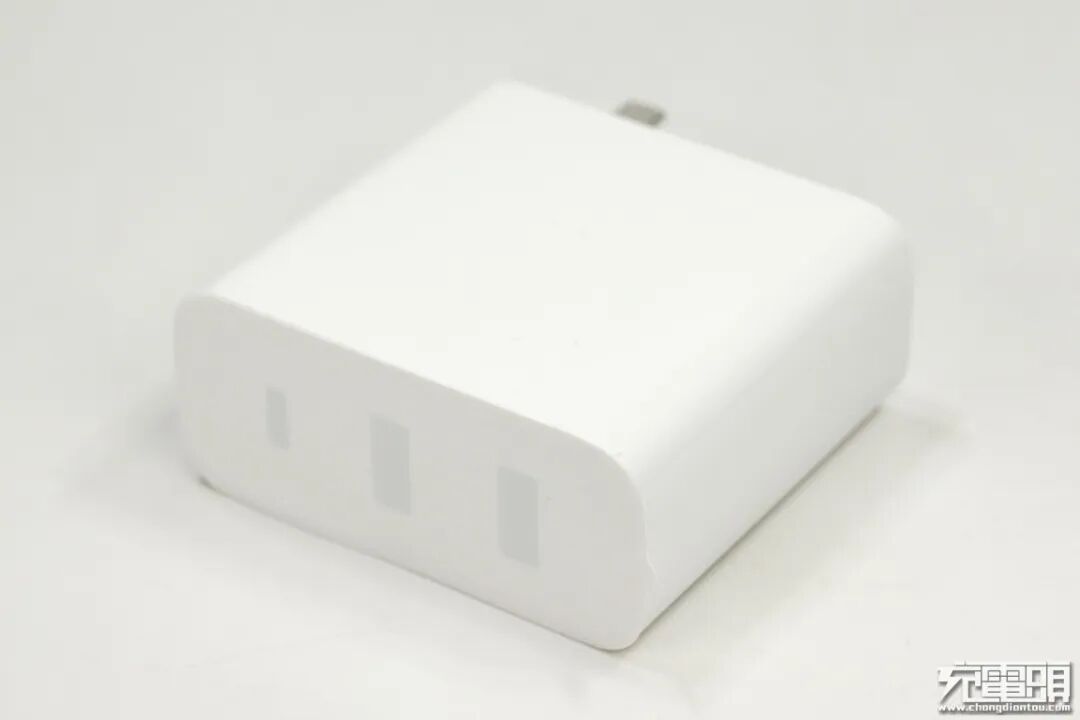

输出顶面贴有防尘贴纸，撕开贴纸，下面等距置有2A1C三个输出接口，且均为白色舌片。

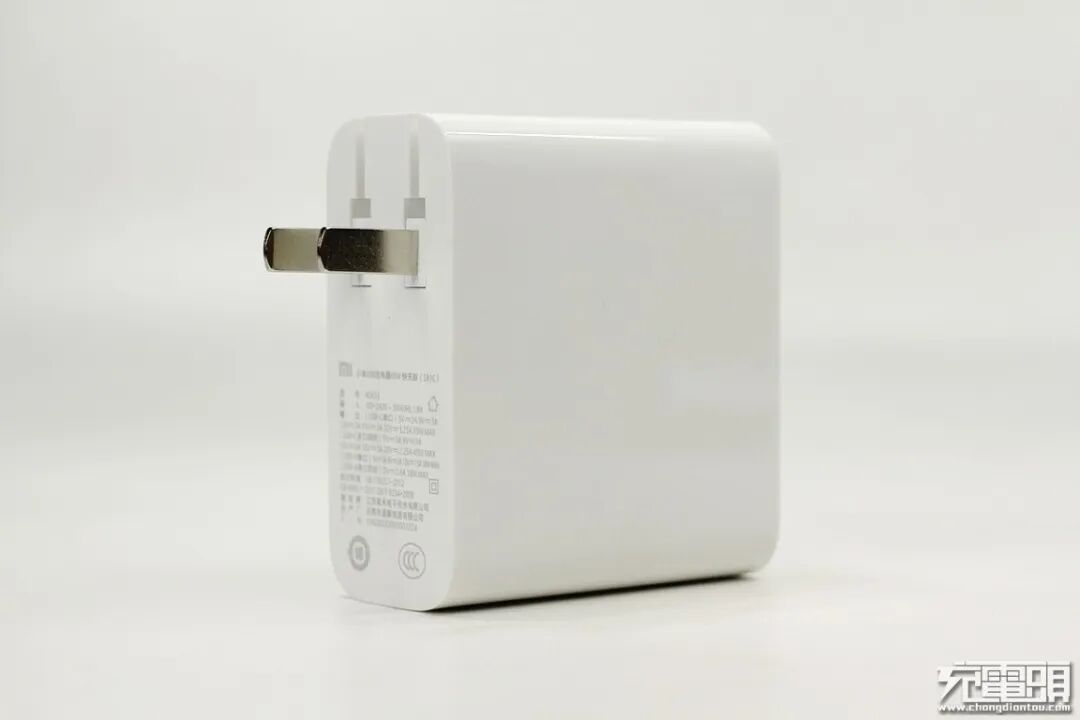

输入端采用可折叠式国标插脚，收放自如携带方便，且不会刮伤包里的其它电子产品。此外输入端外壳上还标注有产品的参数信息，充电器已经通过了3C认证。
铭牌参数信息。
使用游标卡尺实测充电器长69mm。
宽为62.2mm。
厚度为29.5mm。
充电器净重约为148g。

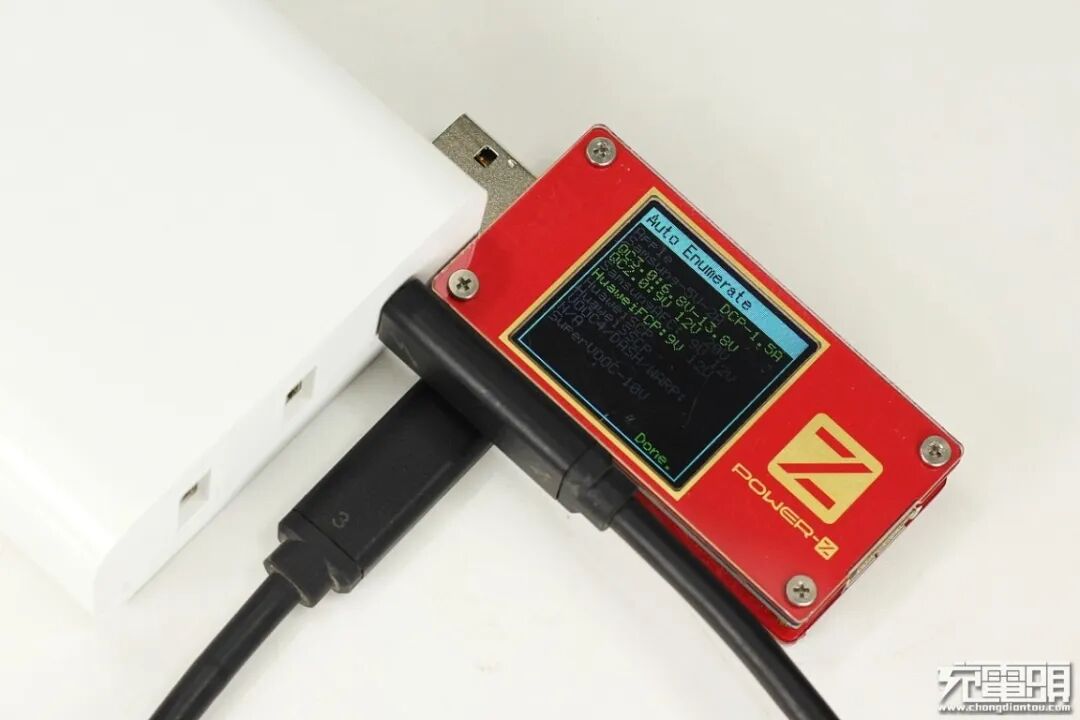

使用ChargerLAB POWER-Z KT001检测两个USB-A的输出协议，发现它们支持的输出协议一样，均支持Apple 2.4A和USB-DCP协议，以及QC2.0/3.0、Samsung-AFC、Huawei-FCP多个快充协议。
使用ChargerLAB POWER-Z KT001检测USB-C的输出协议，显示支持USB-DCP协议，以及QC2.0/3.0、Huawei-FCP三个快充协议。

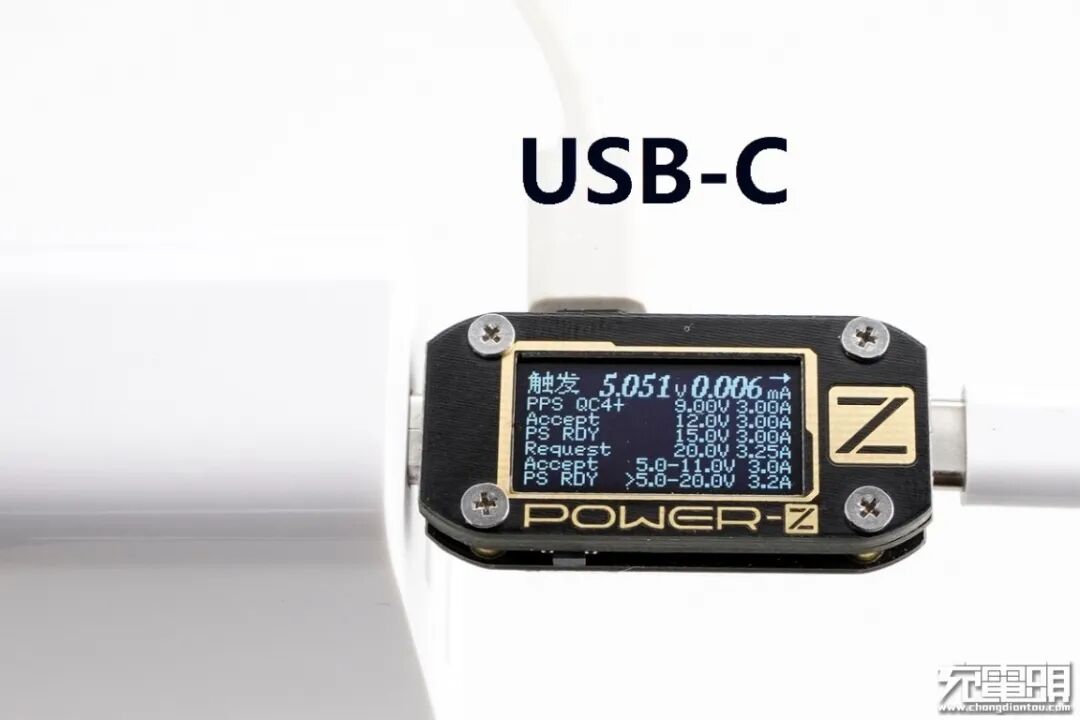

使用POWER-Z KM001C查询小米65W 2A1C充电器USB-C PDO报文，USB-C口支持：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，一共五档完整的固定电压，两档PPS电压：5-11V/3A、5V-20V/3.2A。
二、小米 2A1C三口快充充电器拆解
暴力拆开输出端外壳，可以看到和主体机身壳之间使用超声波焊接工艺进行封装。

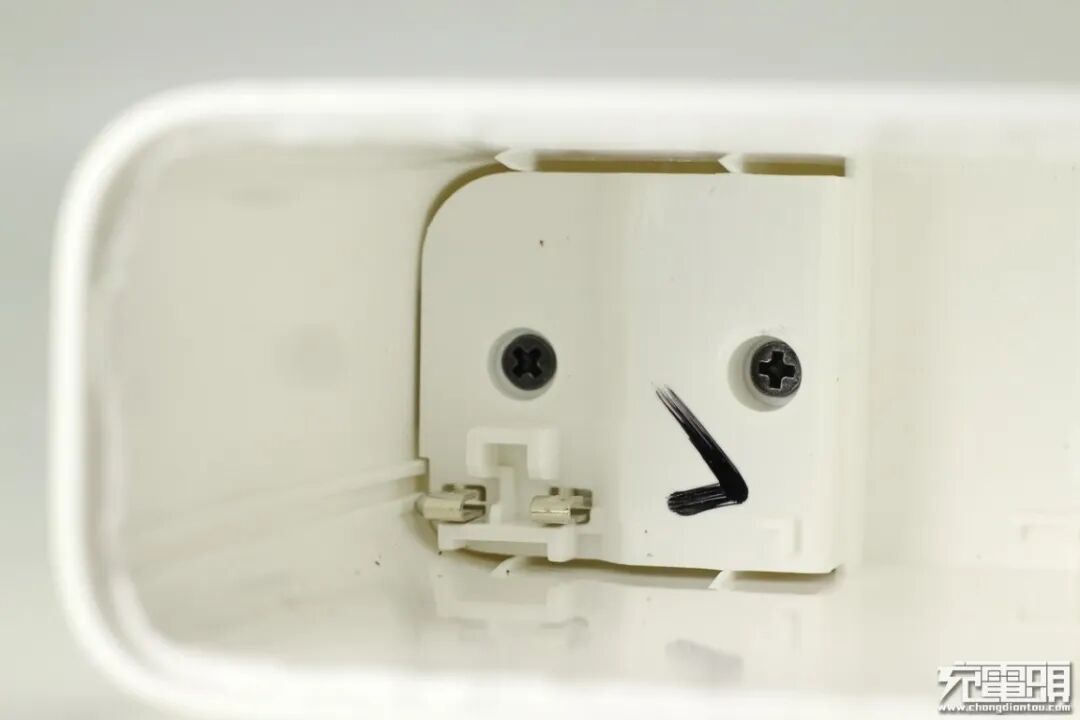

机身壳两侧有凹槽设计，用来固定PCB板，插脚使用白色塑料壳和螺丝进行封装，PCB板和插脚通过弹片接触式进行导通。

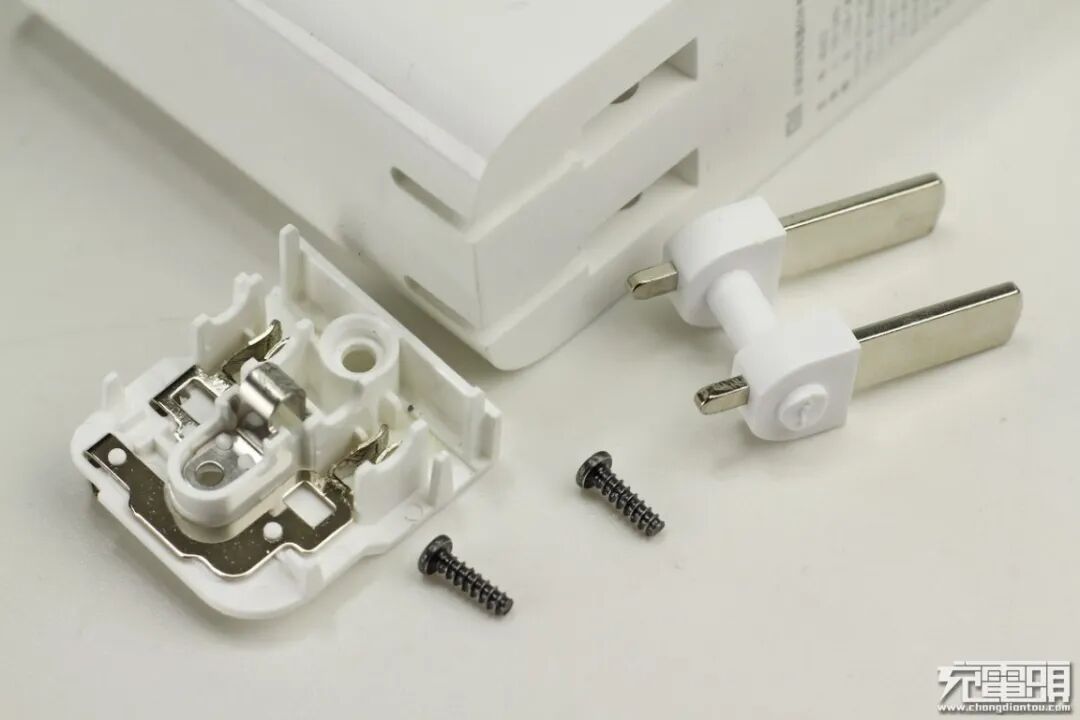

拆下螺丝。插脚内部结构一览。

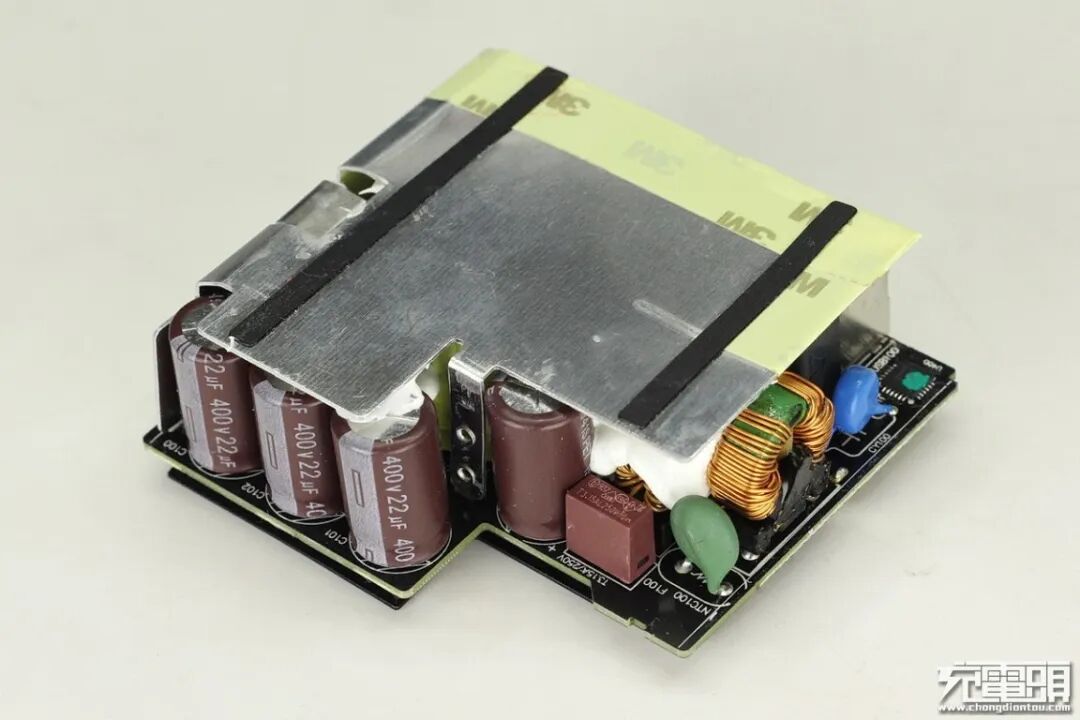

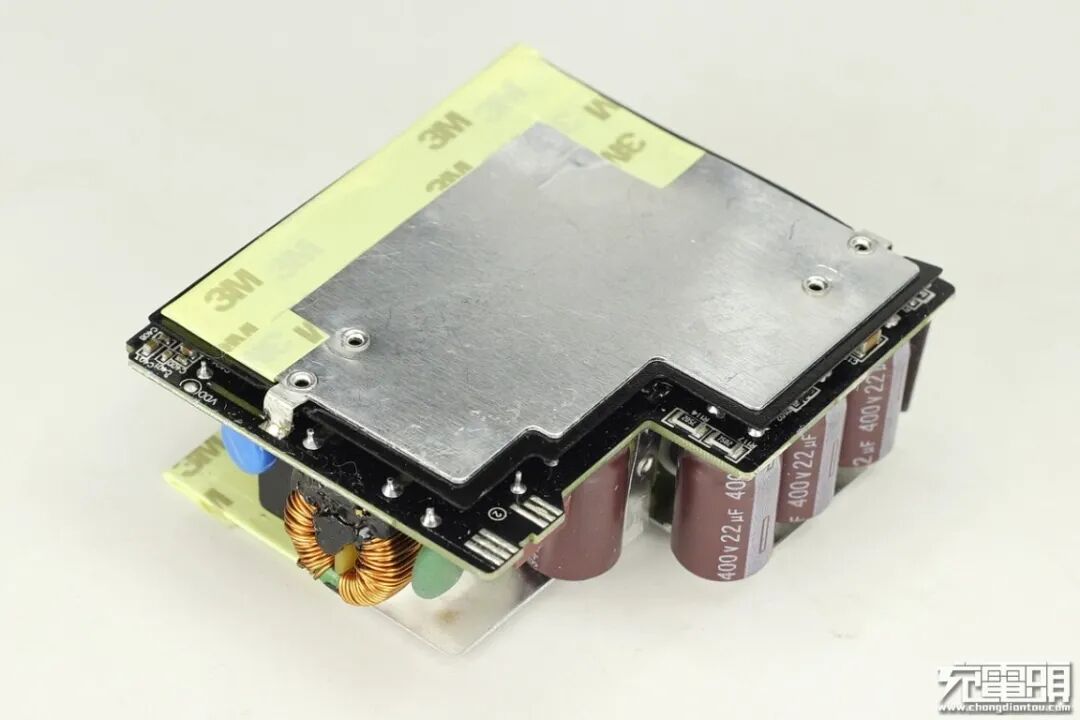

PCB正面上端覆盖有一块大面积金属散热片，并且散热片部分边缘包裹有绝缘胶带进行保护。
板子背面同样配有散热片以及包裹绝缘胶带，此外板子和散热片之间有黑色塑料板进行隔离。

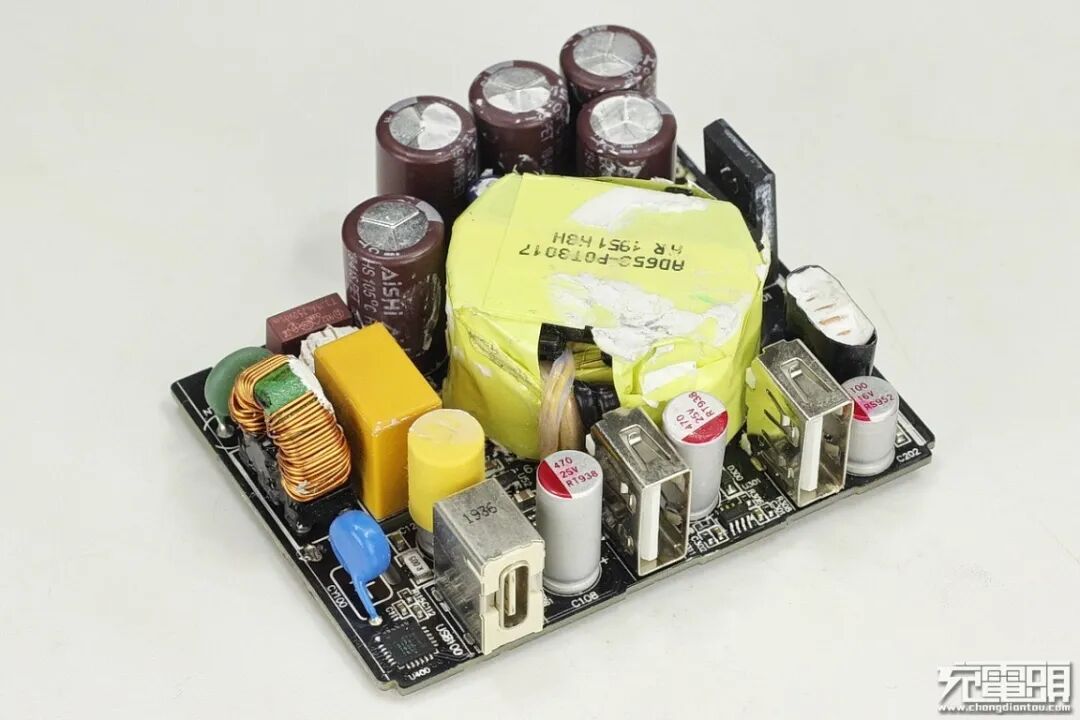

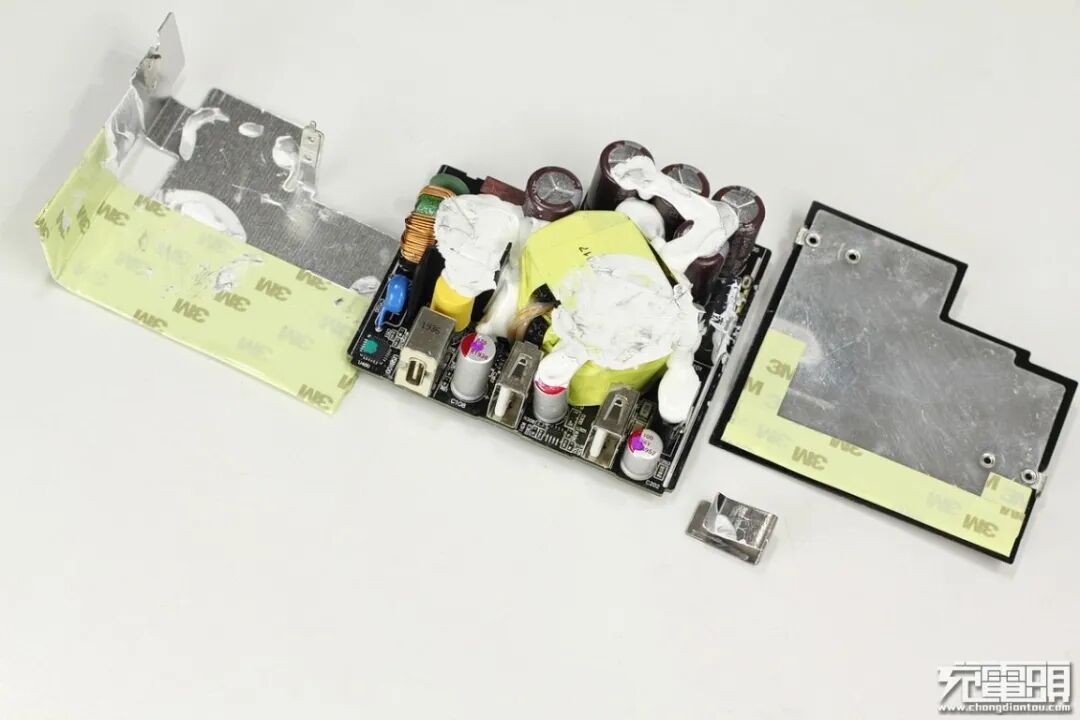

拆掉金属散热片，PCB板上变压器及其周围的元器件都有注胶，起到固定和导热的作用。

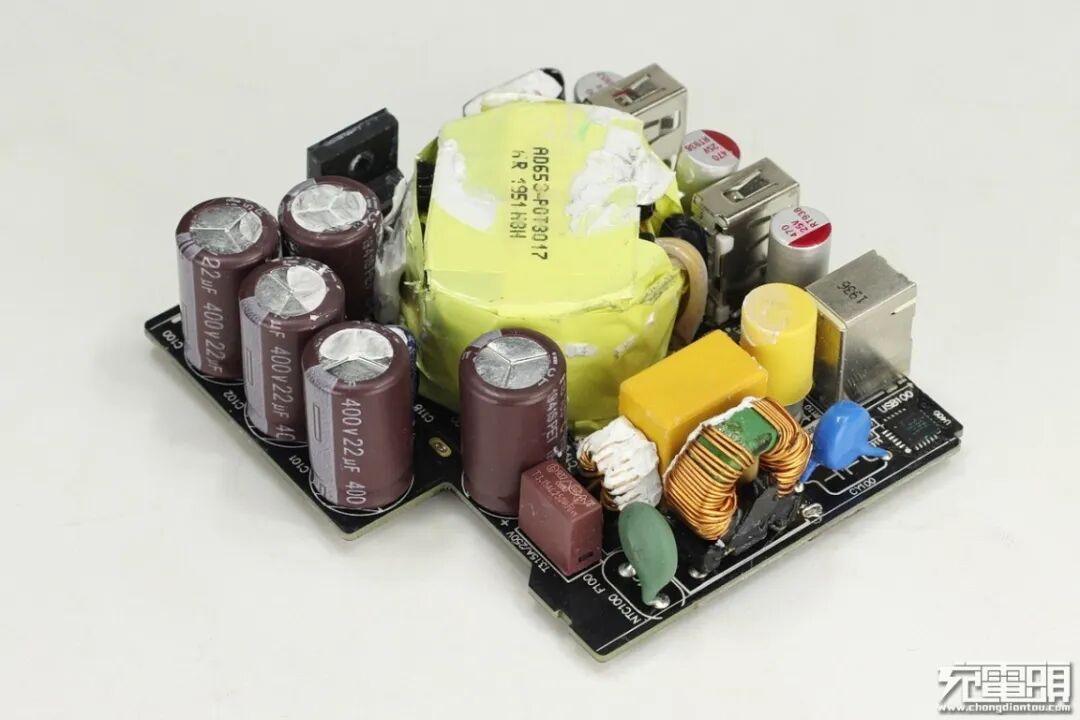

从对角侧看去，输入端上配置有延时保险丝、NTC浪涌抑制电阻、两颗共模电感、安规X电容、5颗初级滤波电解电容和PWM主控芯片供电电容等元器件。

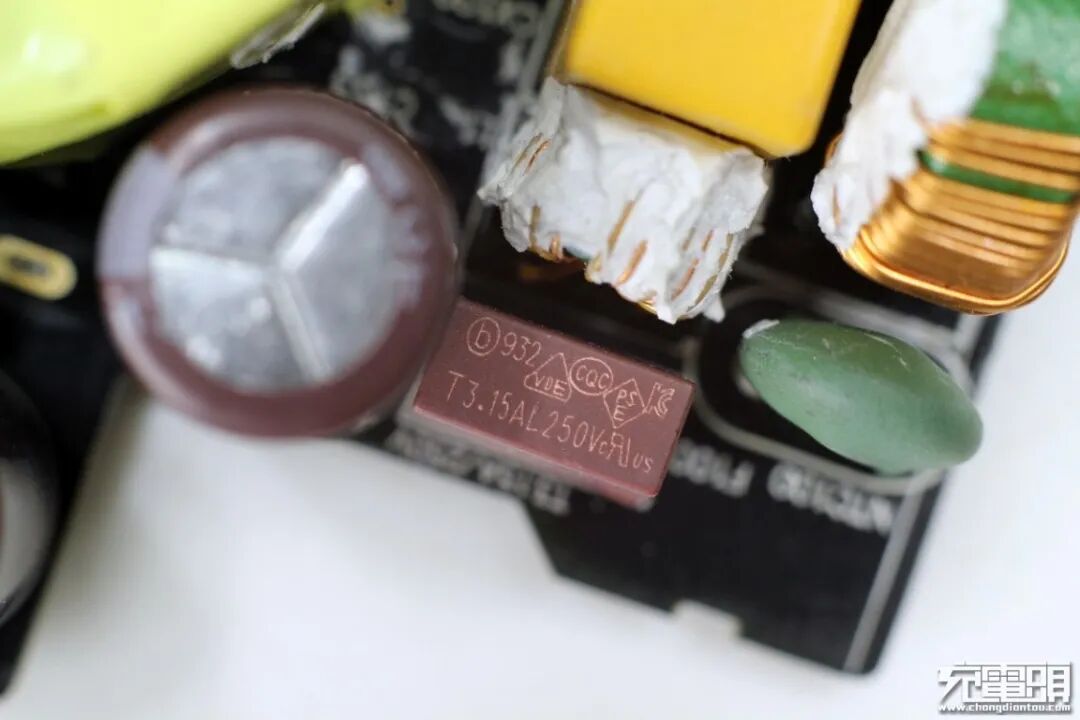

延时保险丝特写，规格为3.15A 250V。

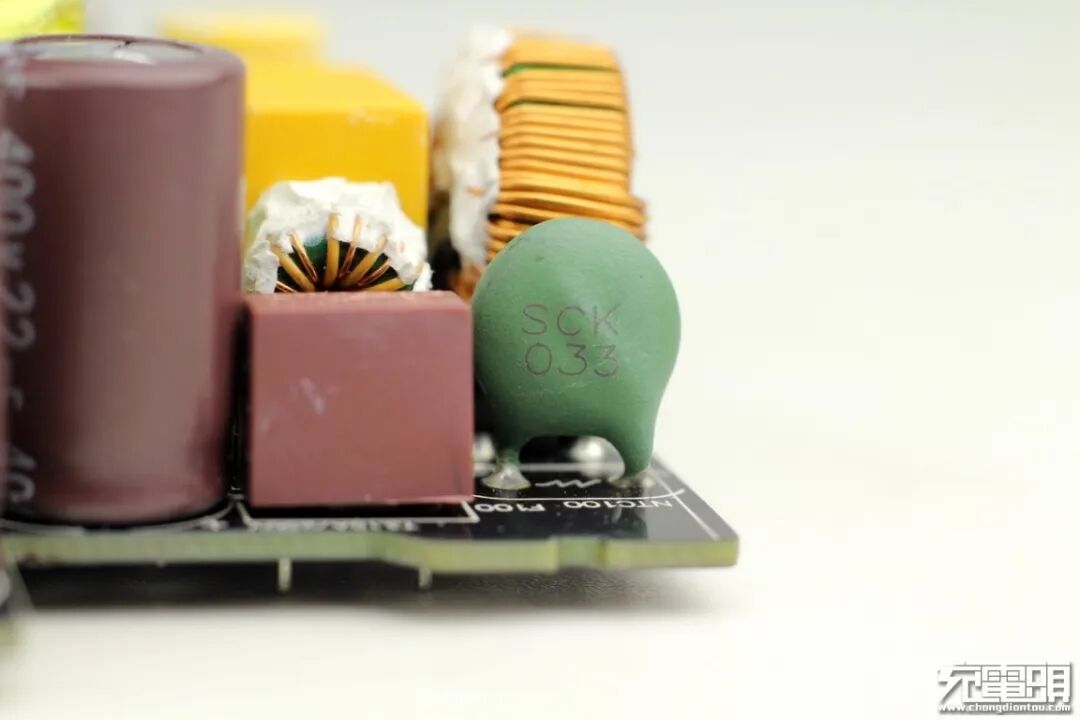

NTC浪涌抑制电阻，用于抑制上电浪涌电流。后面是两颗打胶的共模电感，用于滤除EMI干扰。

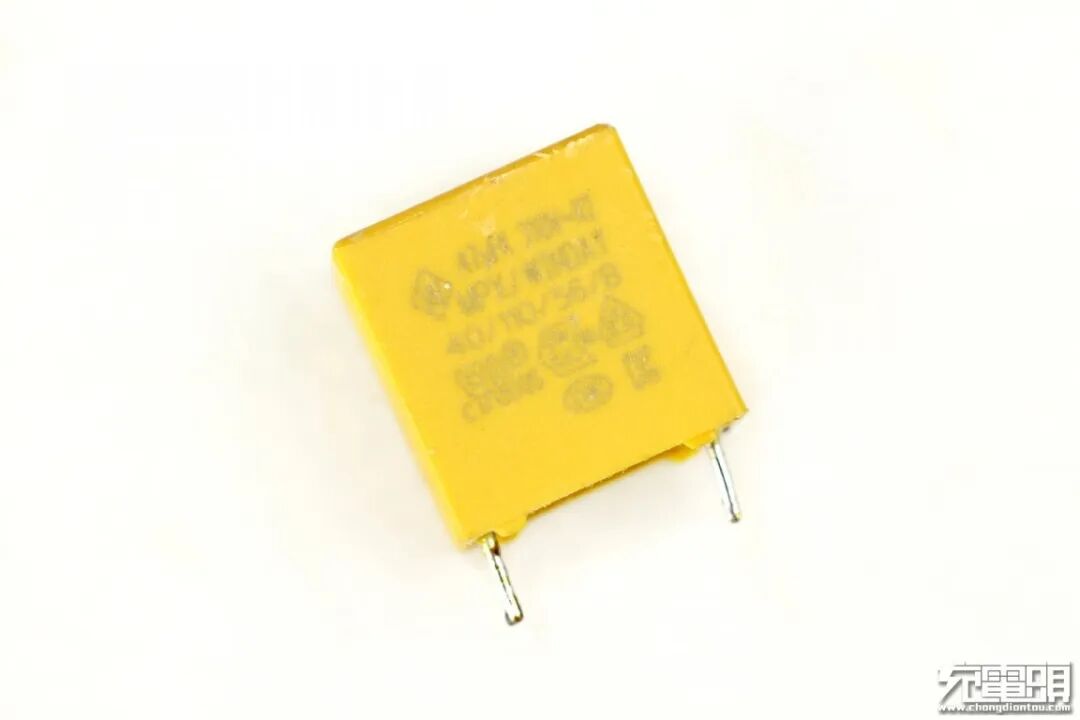

安规X电容容量为0.47μF。

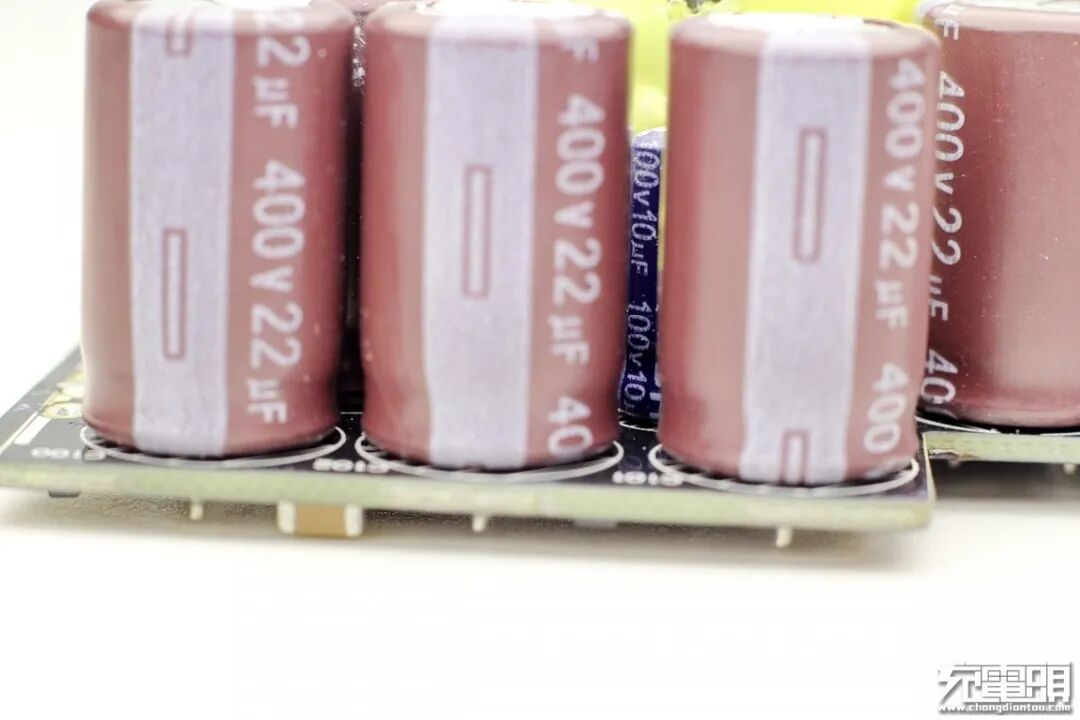

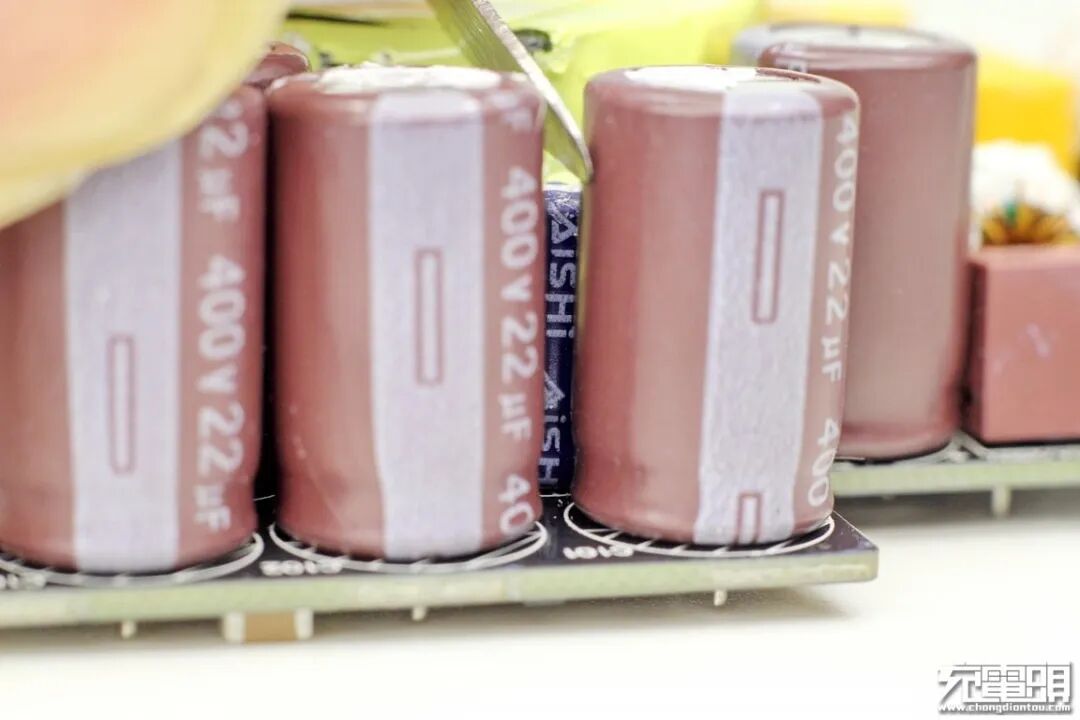

5颗初级滤波电解电容规格一样，均为400V 22μF，五颗并联工作，总计110μF。

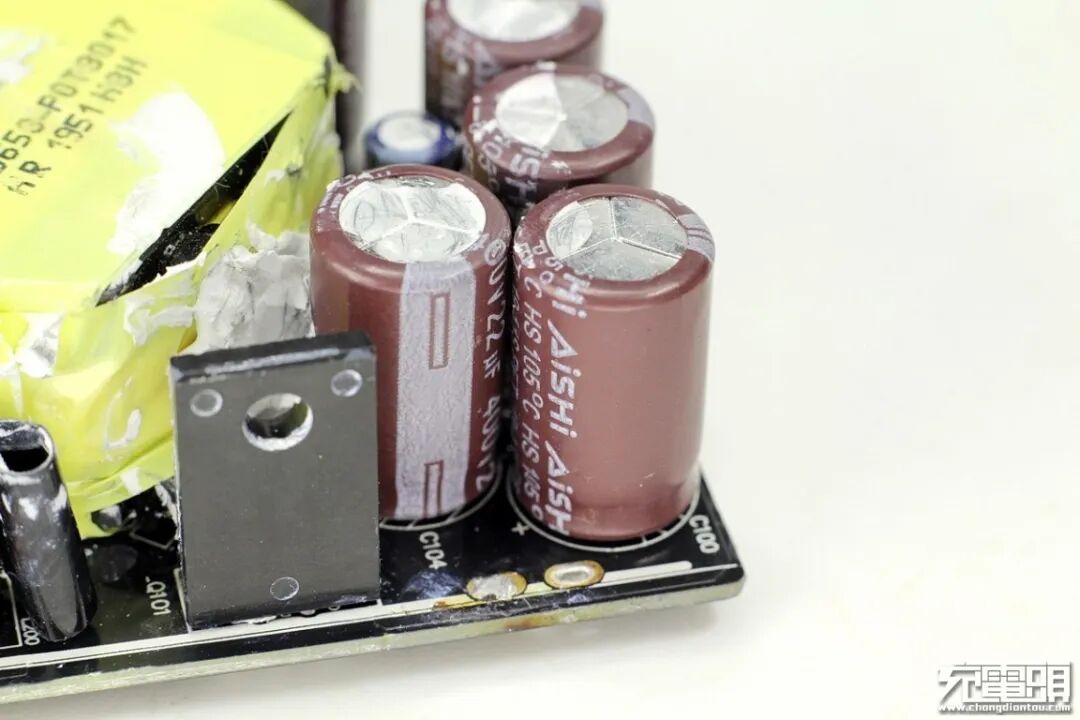

5颗电解电容均为AiSHi艾华电容，电解电容旁边是一颗初级开关MOS。
初级开关MOS管特写，IPA70R360P7S，来自一线大厂infineon英飞凌，耐压700V，导阻0.36Ω。

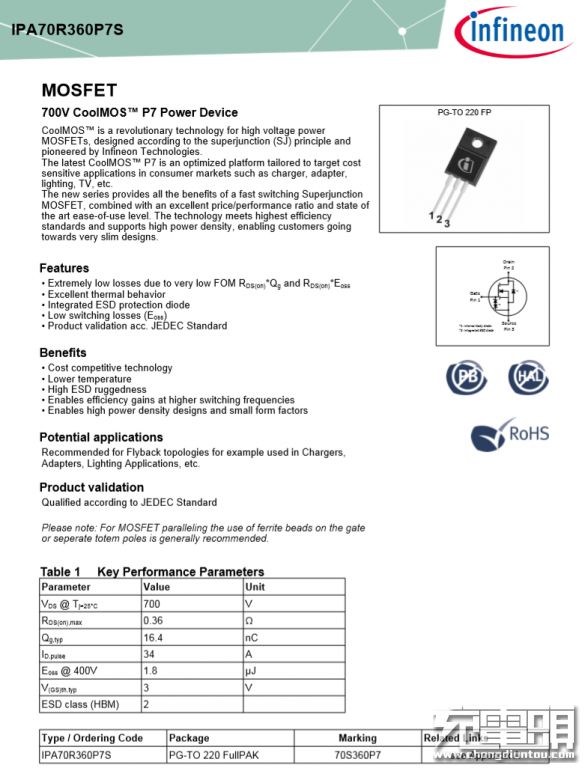

IPA70R360P7S资料信息。
在变压器和电解电容之间的是一颗PWM主控芯片供电电容，规格为100V 10μF。
而且同样由AiSHi艾华提供。
输出端上是5颗输出滤波固态电容和降压电感，蓝色Y电容旁边有一颗芯片，有一颗固态电容套有绝缘塑料壳。

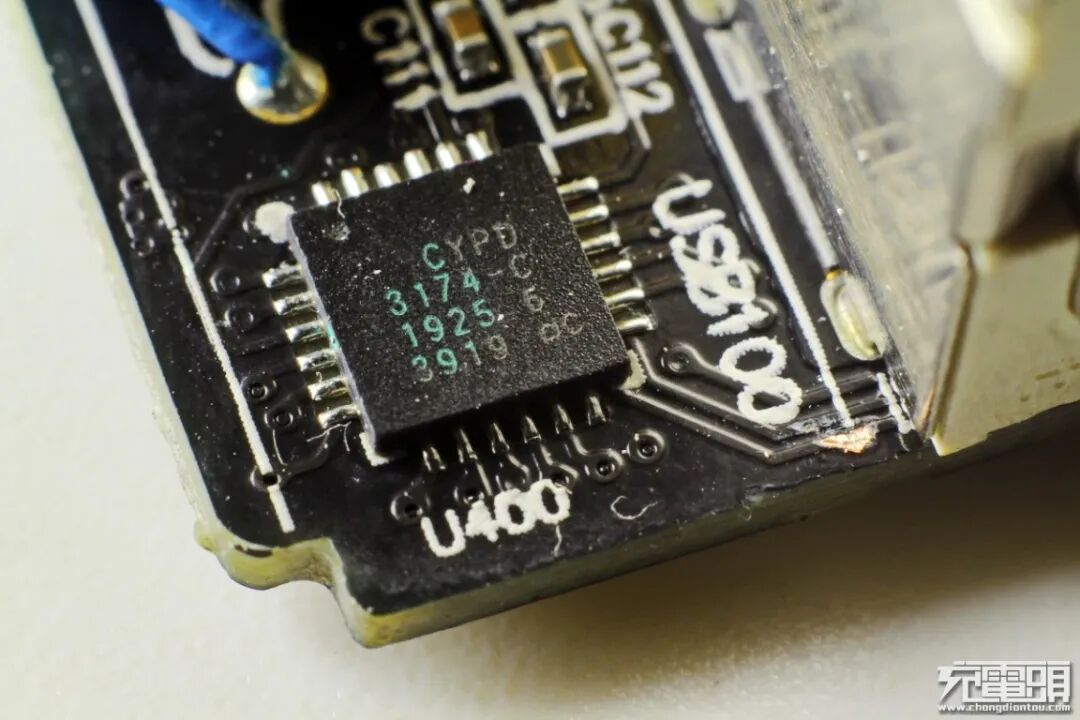

USB PD快充协议芯片，赛普拉斯CYPD3174，支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位m0处理器，集成振荡器且无需外部时钟。
赛普拉斯 CYPD3174 详细资料。
据充电头网了解，赛普拉斯是苹果原装快充配件的芯片供应商之一，其芯片已被苹果18W、30W、61W、87W、96W等充电器采用，此外ZMI紫米65W USB PD三口快充充电器、ANKER 60W氮化镓双USB-C口充电器、华为P30无线充电保护壳、小米30W立式风冷无线充电器等多款产品采用。
中间的USB-A接口的次级协议IC采用天钰FP6601Q，这款芯片支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

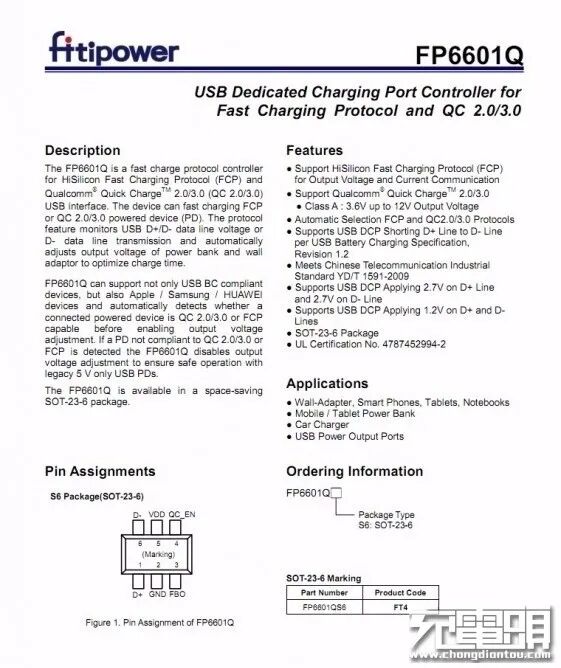

天钰FP6601Q详细规格资料。
据充电头网了解，天钰的快充协议芯片此前已被紫米10000mAh USB PD快充移动电源、努比亚红魔10000mAh电竞移动电源、小米45W USB PD移动电源3高配版、紫米首款MFi认证无线充移动电源、IDMIX 1A1C 18W PD快充充电器等多款快充产品采用，性能获得客户广泛认可。

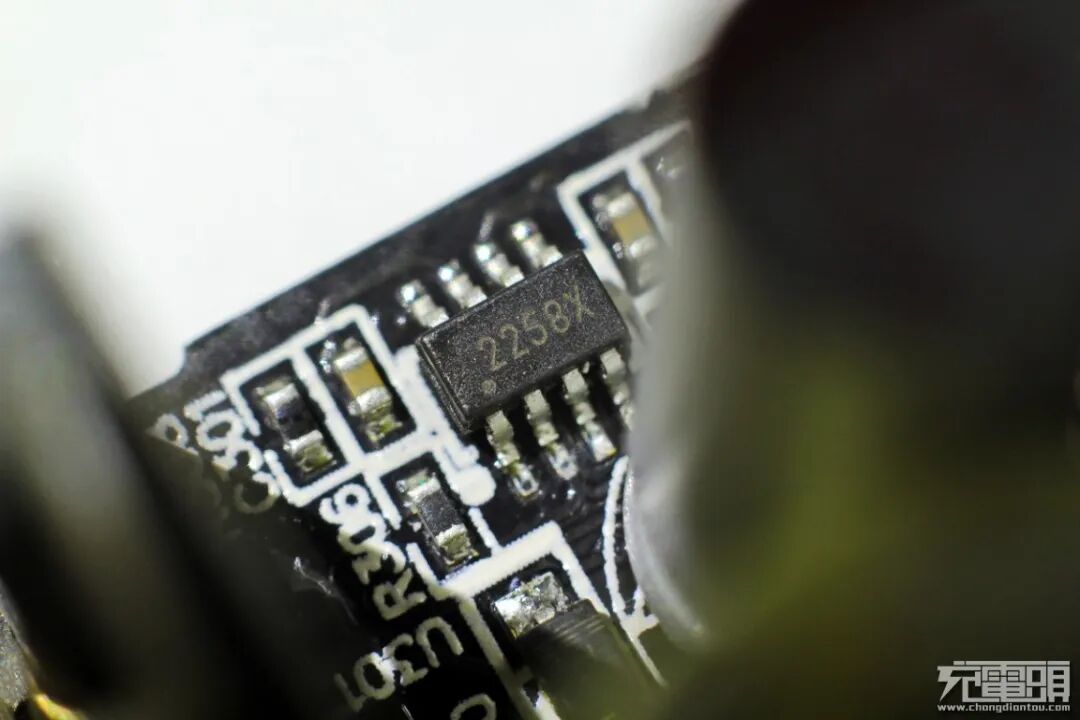

丝印2258X，小米多口充电器产品均有这颗IC，功能不详。

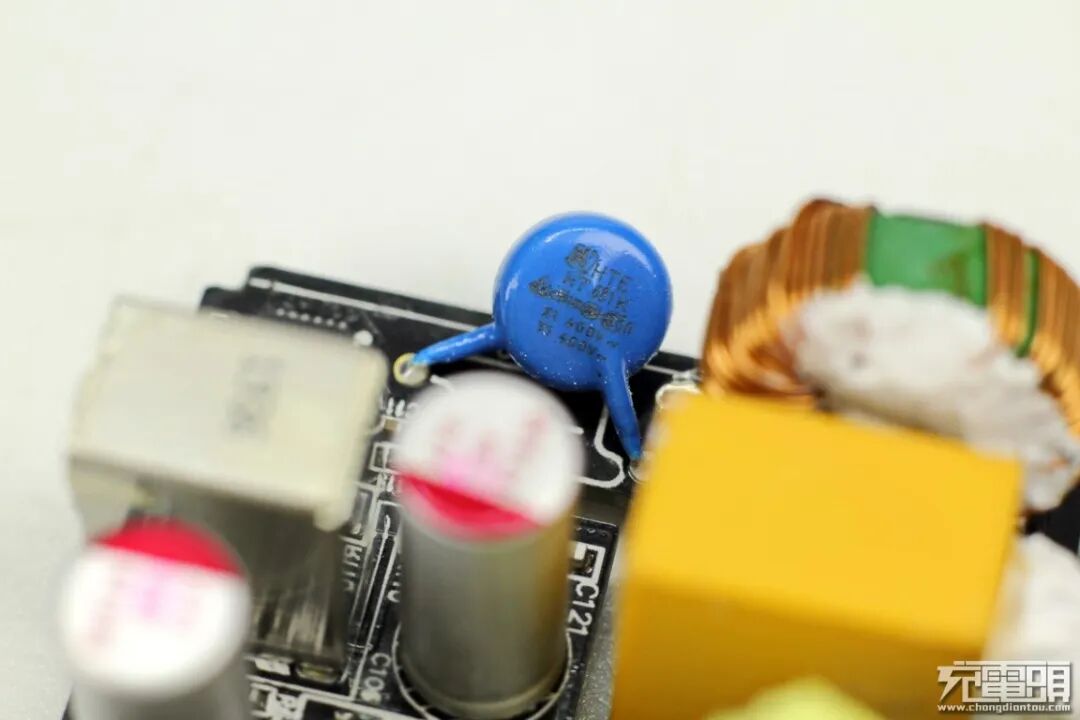

输出抗干扰蓝色Y电容。

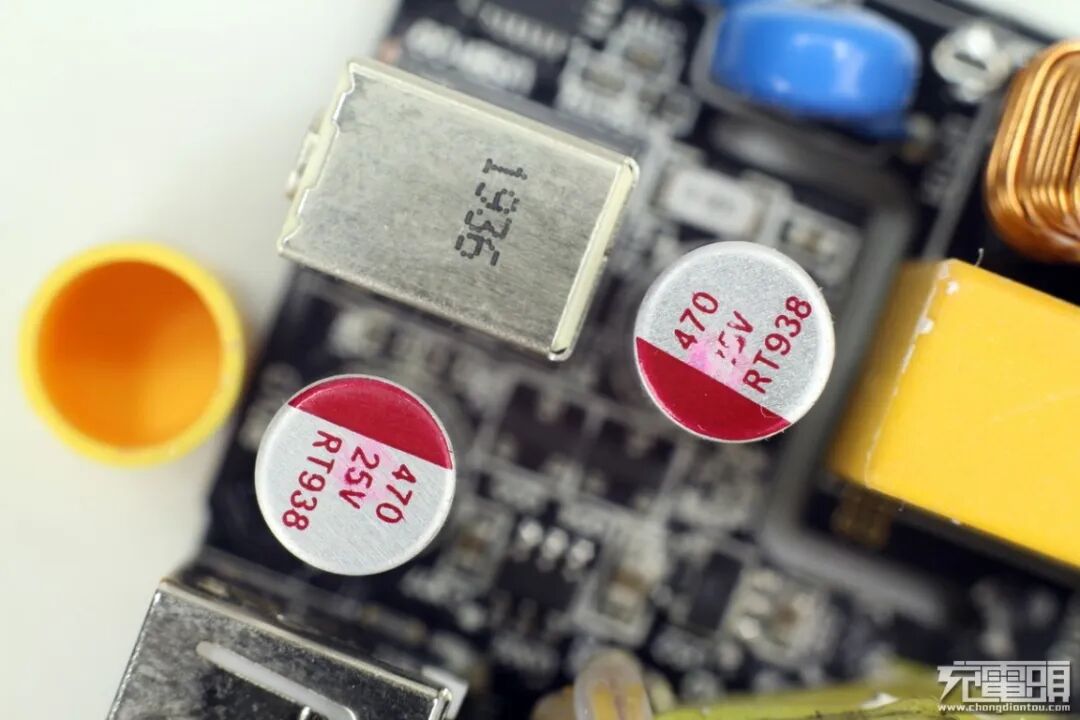

两颗固态电容均为470μF 25V，USB-C座子采用金属外壳。
USB-A接口旁边的固态电容规格为25V 470μF。

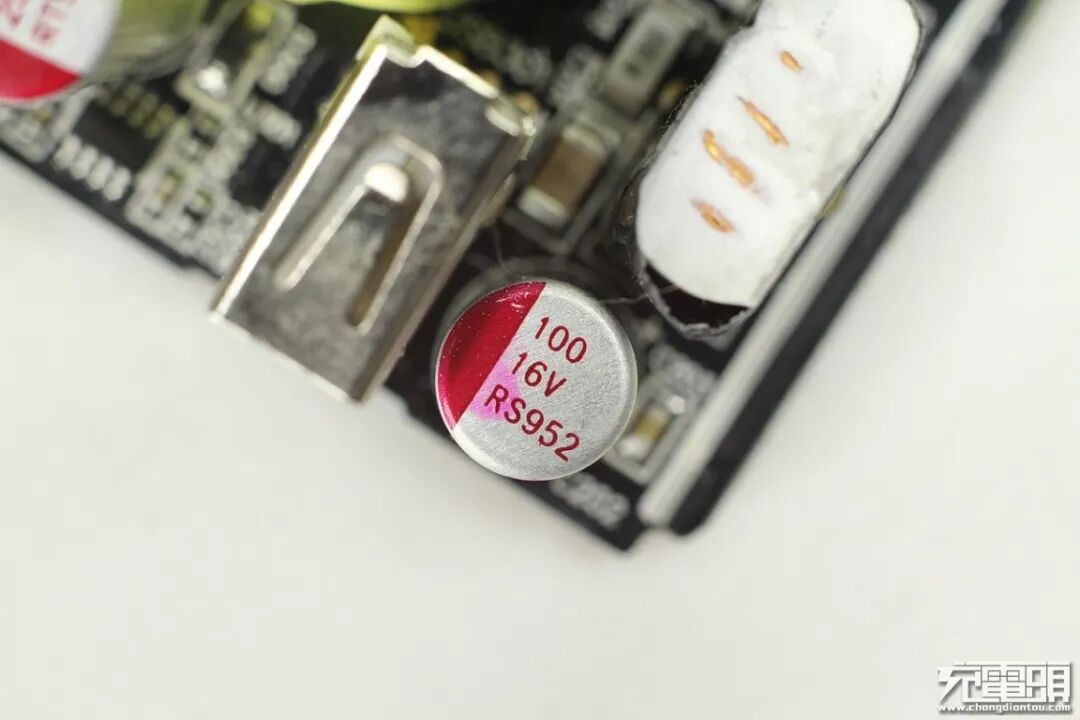

另一颗A口旁边的固态电容规格为16V 470μF。

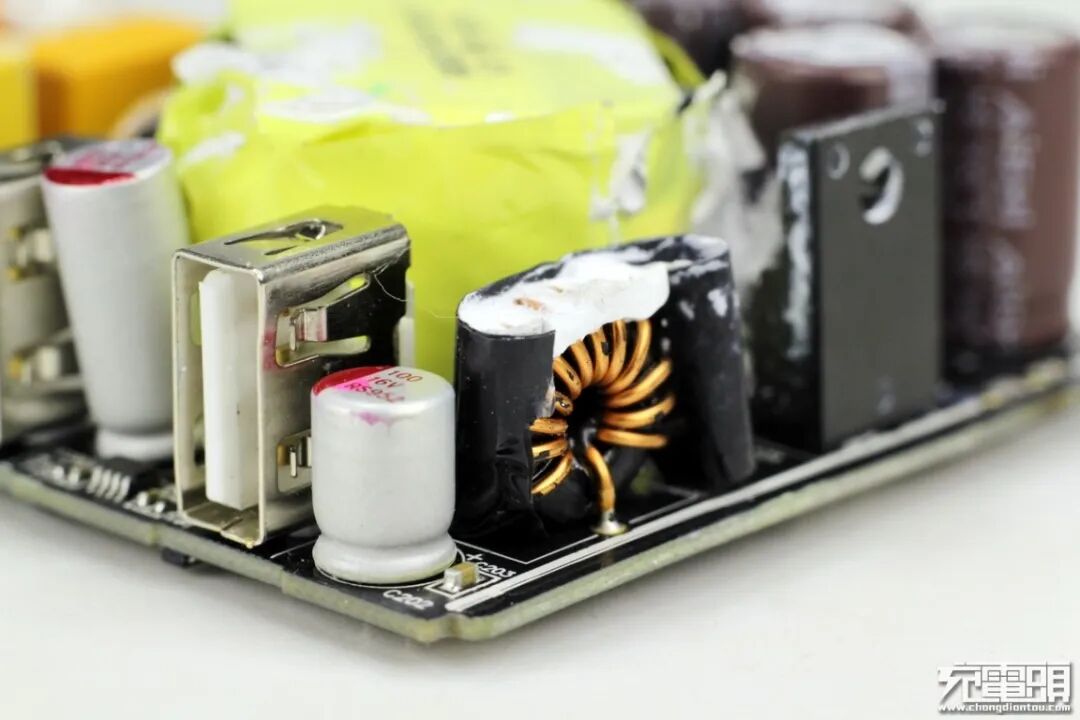

磁环降压电感特写，外套有热缩管绝缘。

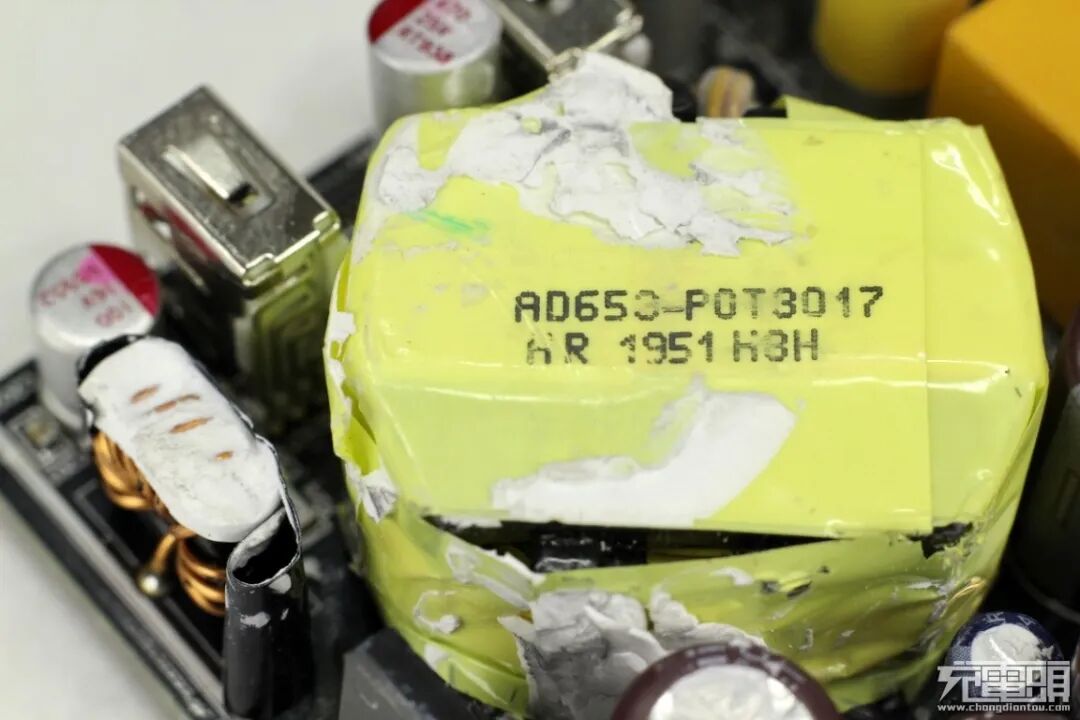

变压器特写，上面喷码有信息。

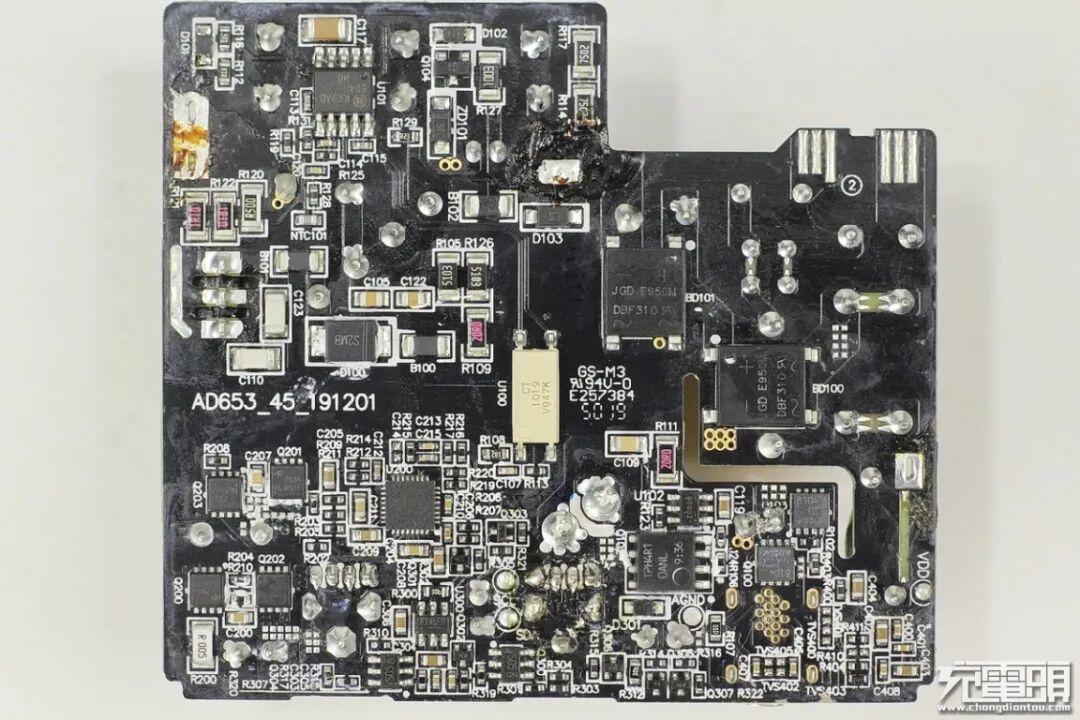

PCB板背面一览。
输入端两颗DBF310整流桥，用于均摊发热。旁边是一颗CT 1019光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

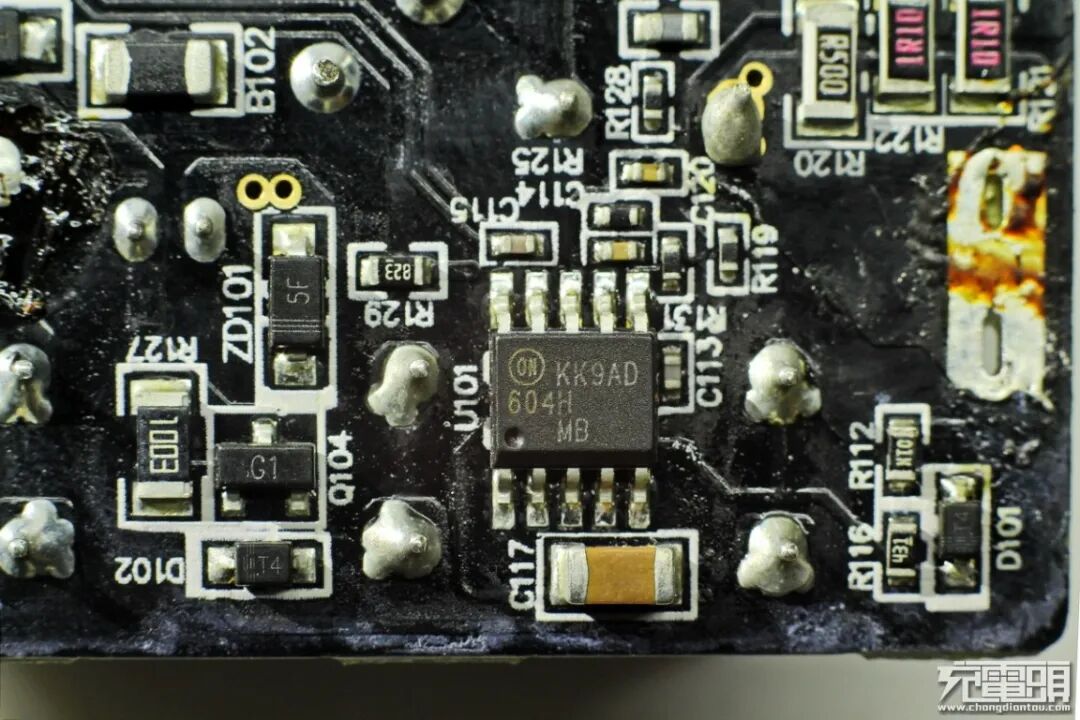

PWM主控芯片，FAN604H，来自ON安森美。

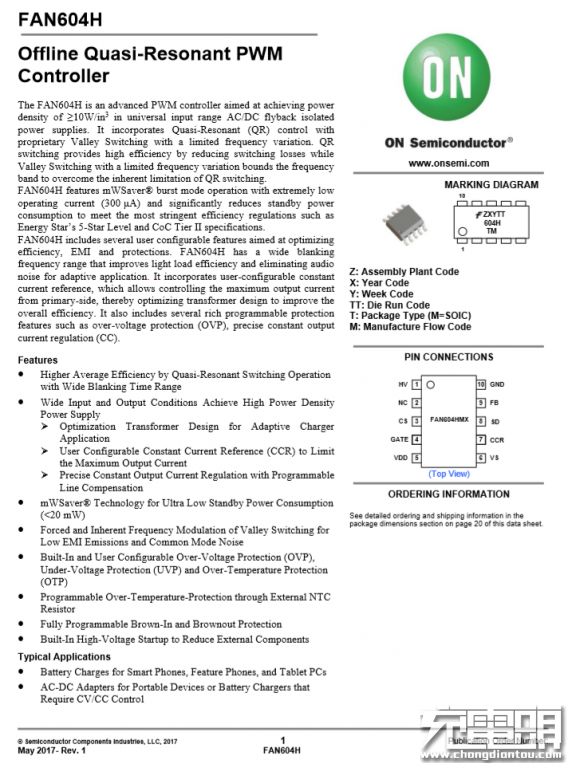

安森美 FAN604H 详细资料。

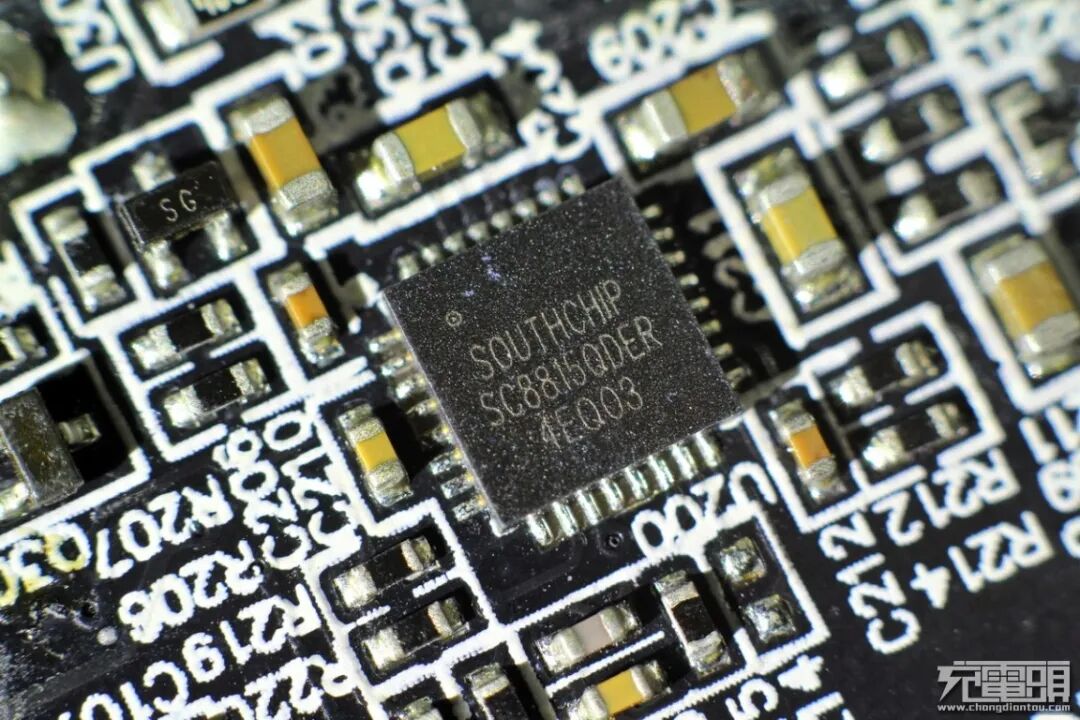

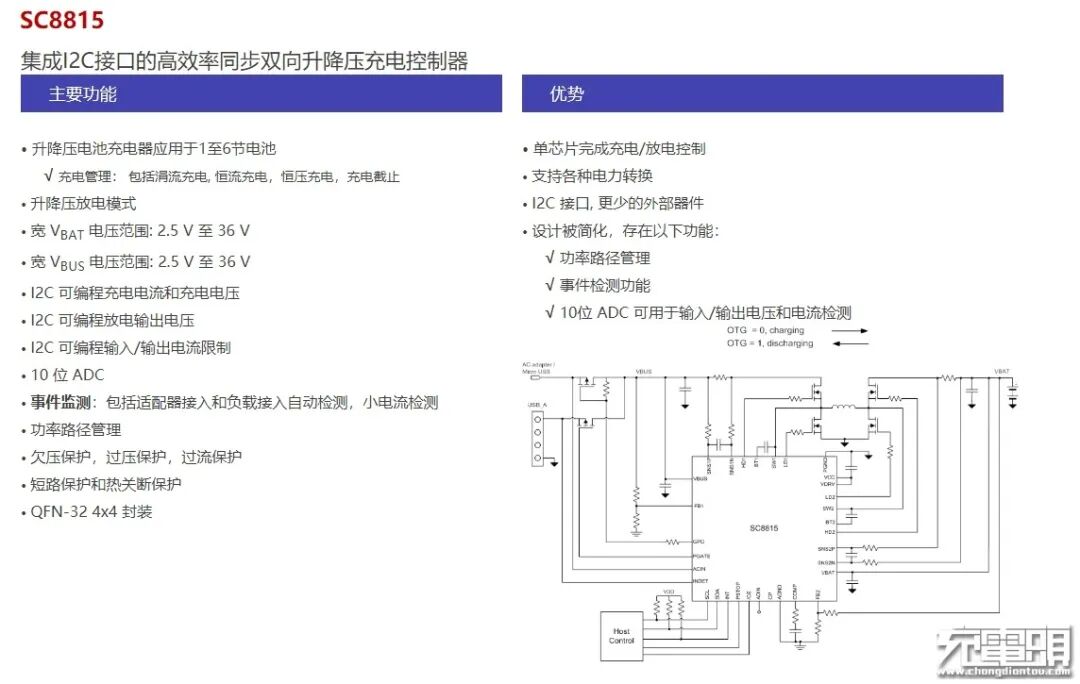

南芯半导体的SC8815升降压芯片。这款芯片的I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。

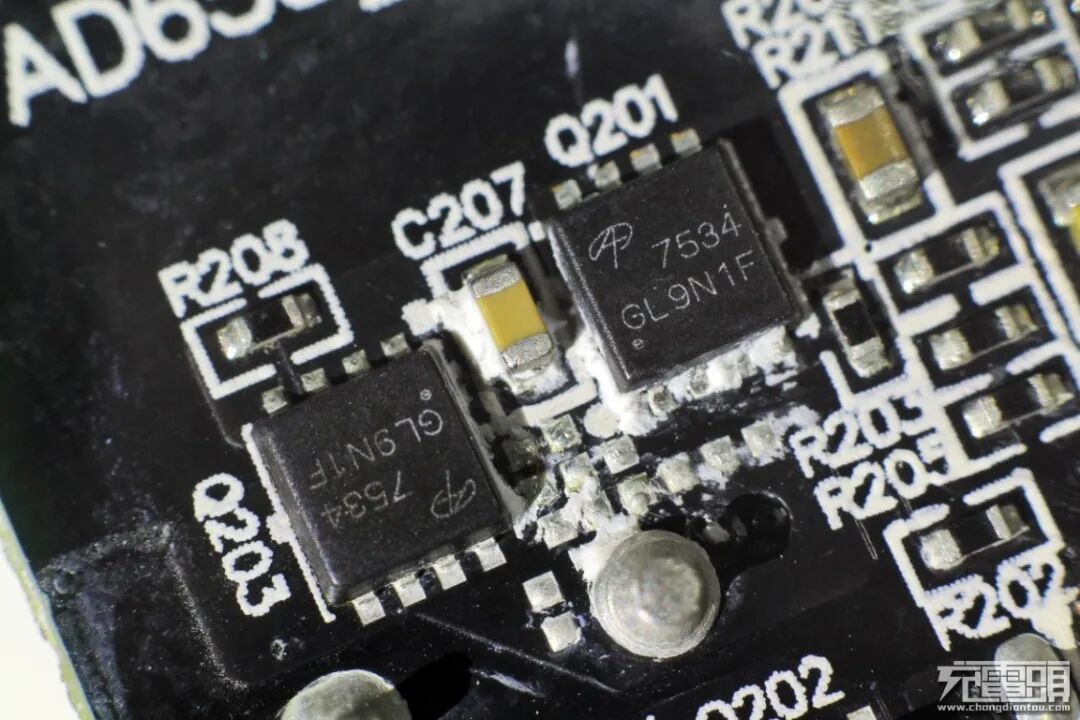

两颗同步升降压开关管，型号AON7534，NMOS，耐压30V，来自美国万代AOS。

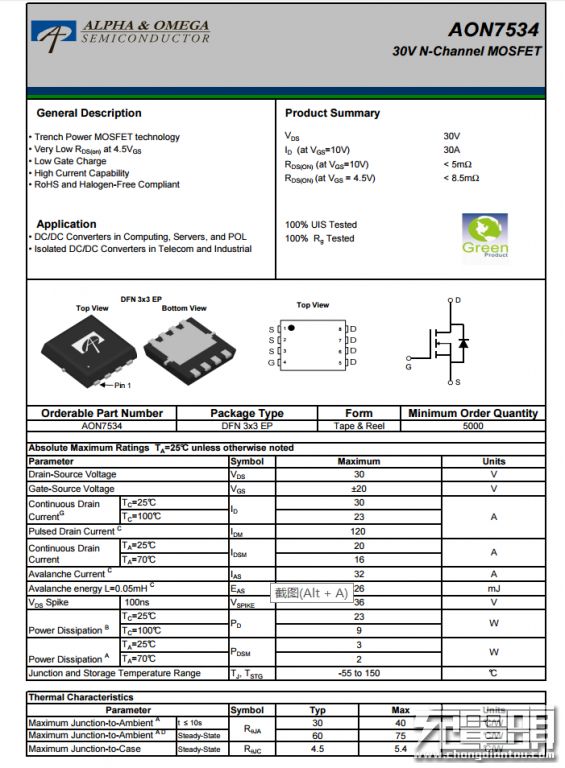

AON7534资料信息。
另外两颗AON7534，四颗配合南芯SC8815组成同步升降压电路。

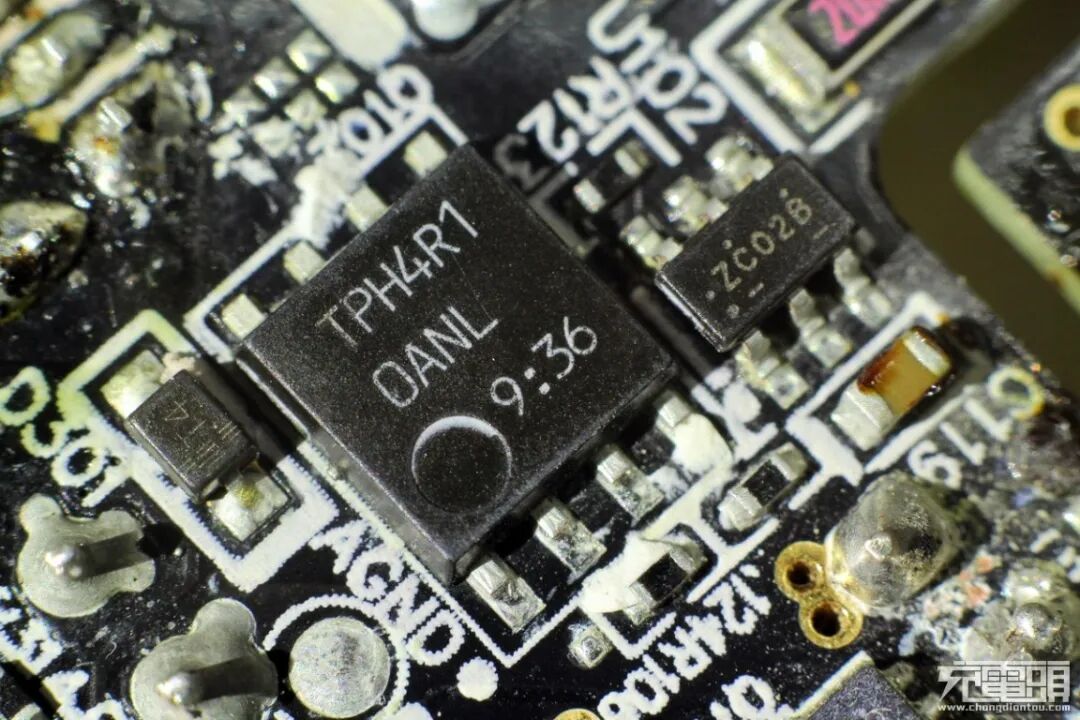

东芝的次级同步整流MOS，型号TPH4R10ANL，NMOS，100V，3.3mΩ导阻，右侧是同步整流控制器。

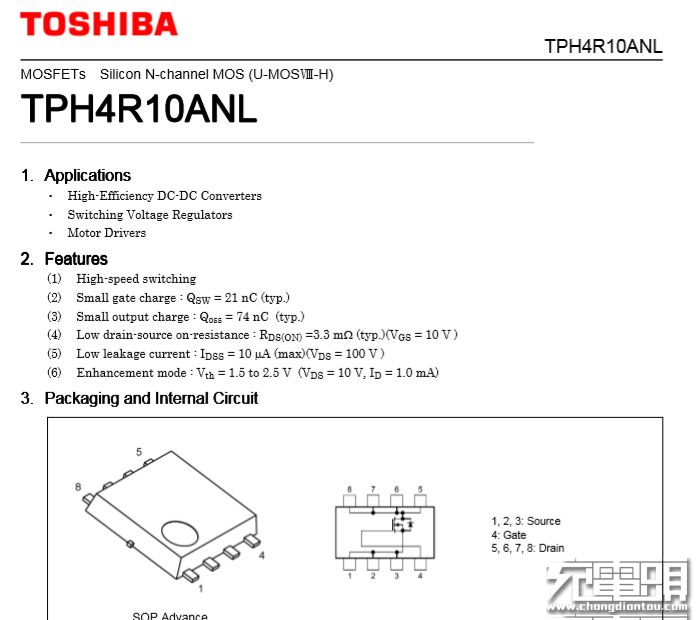

东芝 TPH4R10ANL 详细资料。
东芝TPCC8104 PMOS管，作为Type-C接口的输出VBUS开关。
东芝TPCC8104 详细资料。

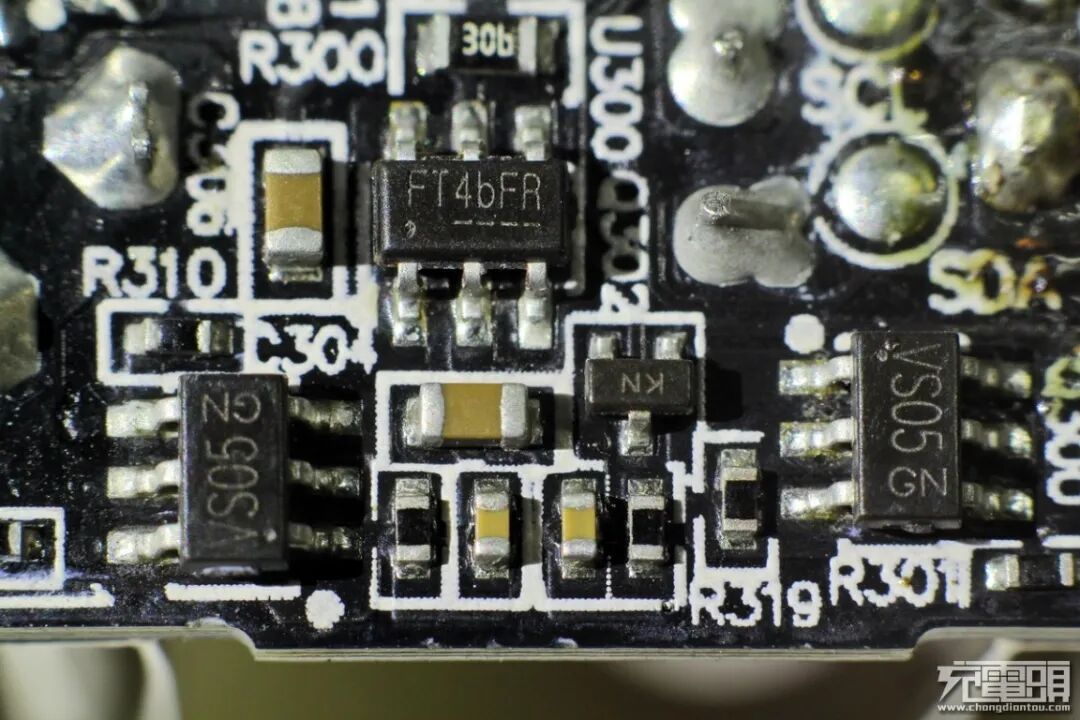

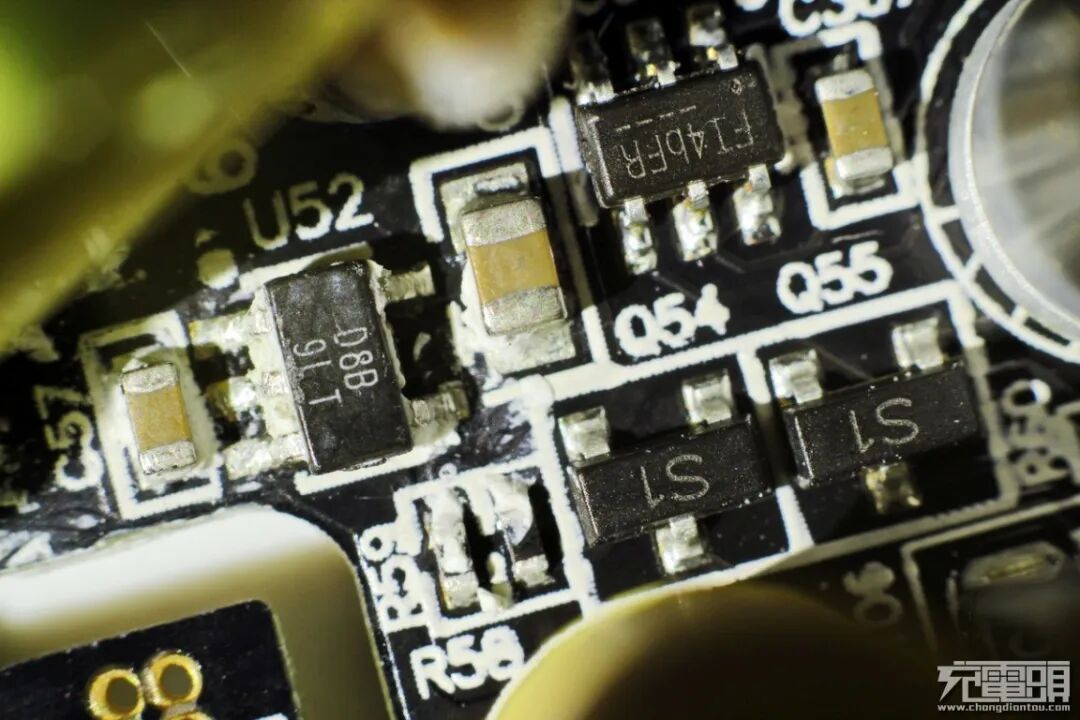

两个USB-A接口的输出切换开关，丝印VS05。此外另一个A口的协议IC同样是天钰FP6601Q。

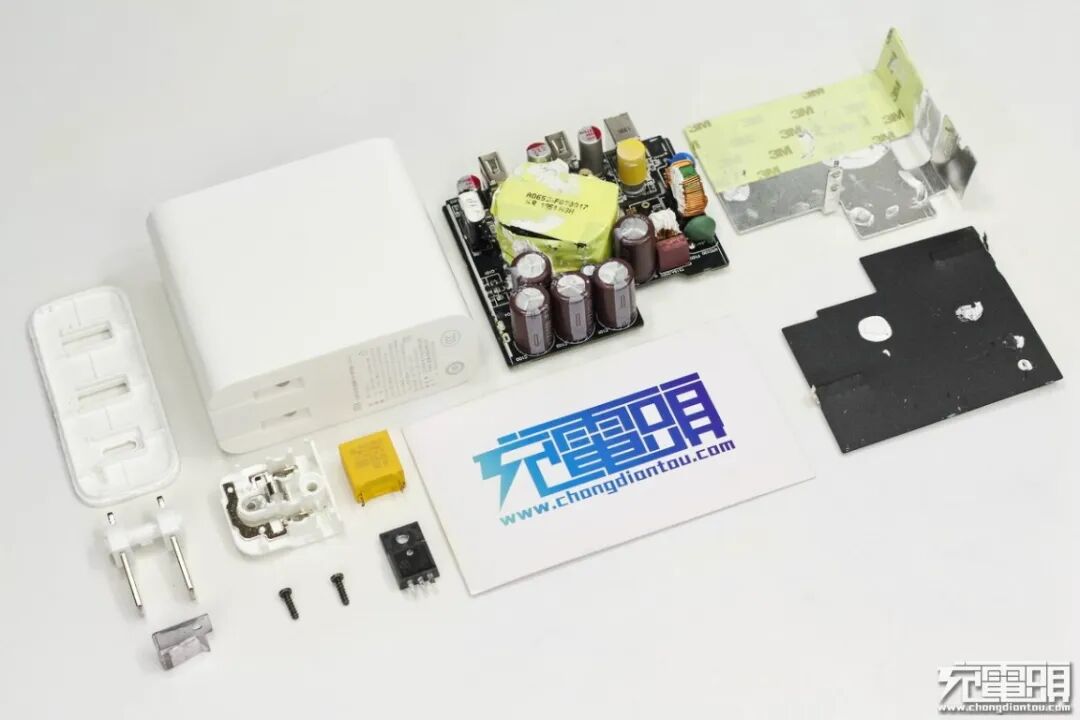

全部拆解完毕
充电头网拆解总结
小米新款65W 2A1C三口快充充电器整体设计简约，机身整洁光滑，侧面为光滑弧面过渡，而且配备可折叠插脚，携带起来非常方便。两个A口均支持QC2.0/3.0、Samsung-AFC、Huawei-FCP多个快充协议，兼容性好；C口还支持USB PD3.0快充标准，具备5/9/12/15/20V五组固定电压档位。最大65W输出可满足市面上大多数电子产品的快充需求。
充电头网通过拆解发现，小米这款充电器内部主要元器件用料与紫米65W三口充电器基本一致，内置多款业界知名厂家芯片，如英飞凌初级开关管 IPA70R360P7S、安森美的PWM主控芯片 FAN604H、南芯半导体的SC8815升降压芯片、万代AOS AON7534 MOS、东芝的TPH4R10ANL和TPCC8104，用料满满。此外板子两面使用金属散热片进行全覆盖，里面还打胶进行固定和辅助导热，内部稳定性和散热性能良好，无需担心充电器在全负荷工作时的散热问题。
