拆解报告：iWALK 3150mAh口袋宝（3代）移动电源DBL5000L
---- 充电头网拆解报告 第1117篇 -----
前不久充电头网陆续拆解了iWALK的18W和30W两款PD快充充电器，这两款充电器无论是用料做工都很不错，今天则继续为大家带来iWALK 3150mAh口袋宝（3代）移动电源DBL5000L的拆解，这款充电器体积小方便携带，此外自带Lightning输出端子，可随插随用非常方便。下面我们就来看看其内部用料做工如何。
一、iWALK口袋宝（3代）移动电源外观
产品包装盒设计简约，正面中心位置印有一个红色电池图案，左上角印有iWALK品牌。
背面印有产品的参数信息以及厦门广开电子有限公司的基本信息。
包装为抽屉式设计，内部硬纸质包装盒上印有红色箭头和“插就来电”字样。
侧面印有“口袋宝”字样。
打开包装盒，移动电源放置在中间的凹槽里进行固定保护。

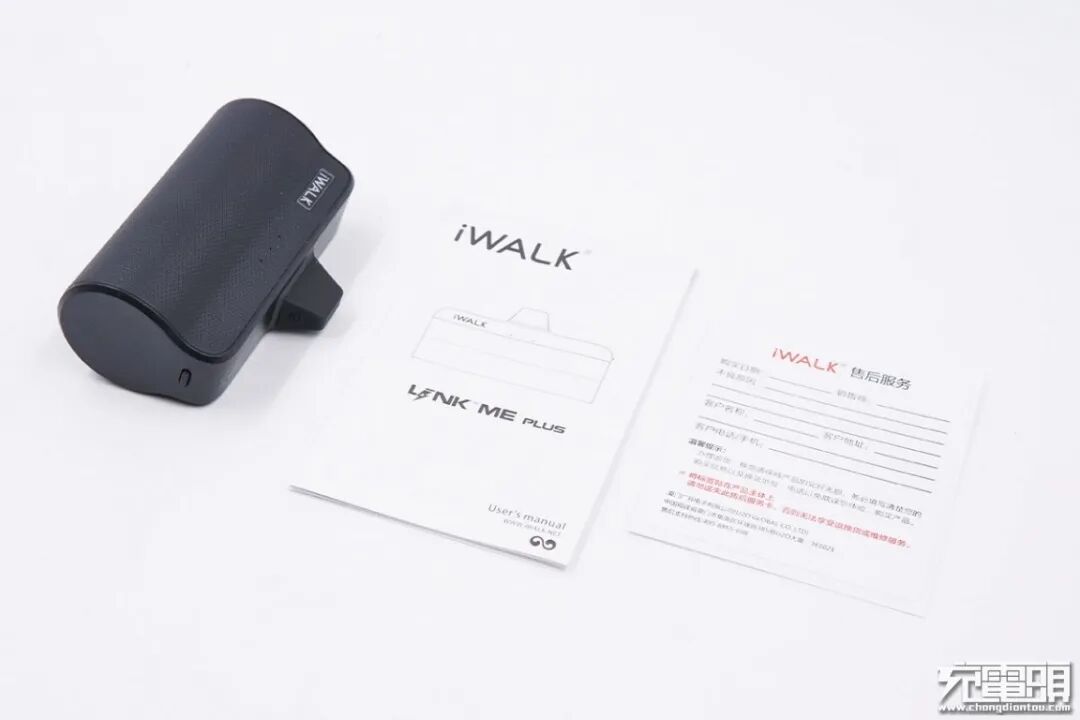

包装内含移动电源、说明书和售后服务卡。
iWALK这款移动电源通体黑色，整体造型设计宛如一个手提包，机身一角贴有iWALK品牌标签，侧面中间位置有一个凸起部分，整个充电器十分小巧便携。

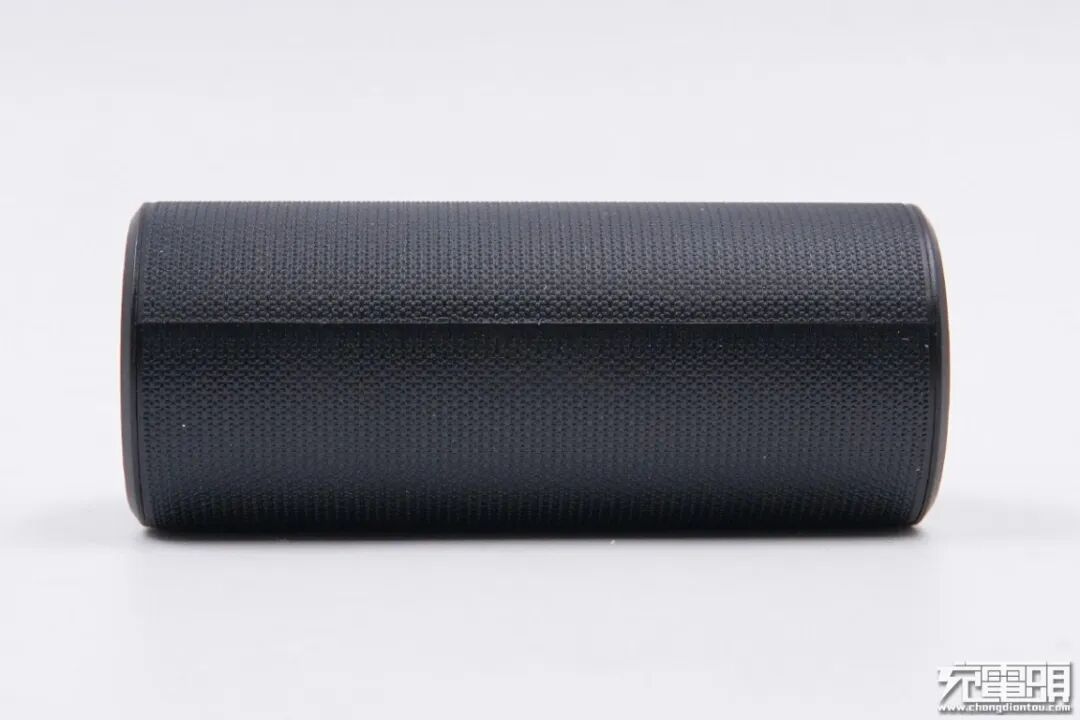

机身主体部分进行斜纹设计，拿在手上手感好，同时也能起到装饰作用。

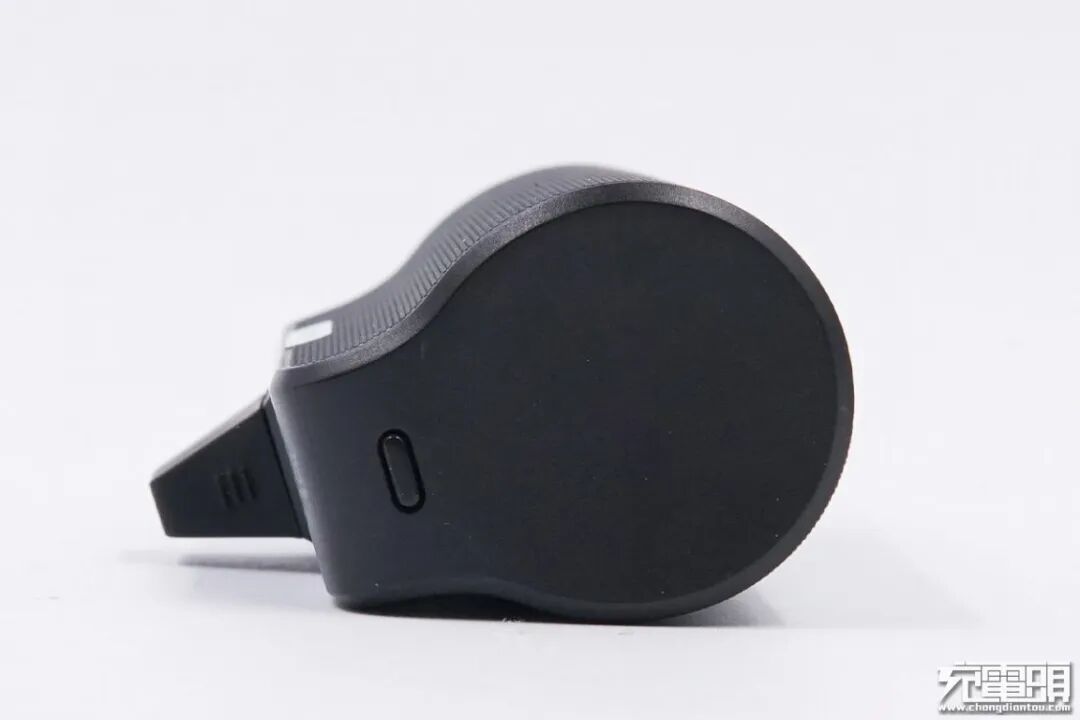

移动电源侧面配有一个电源开关键。

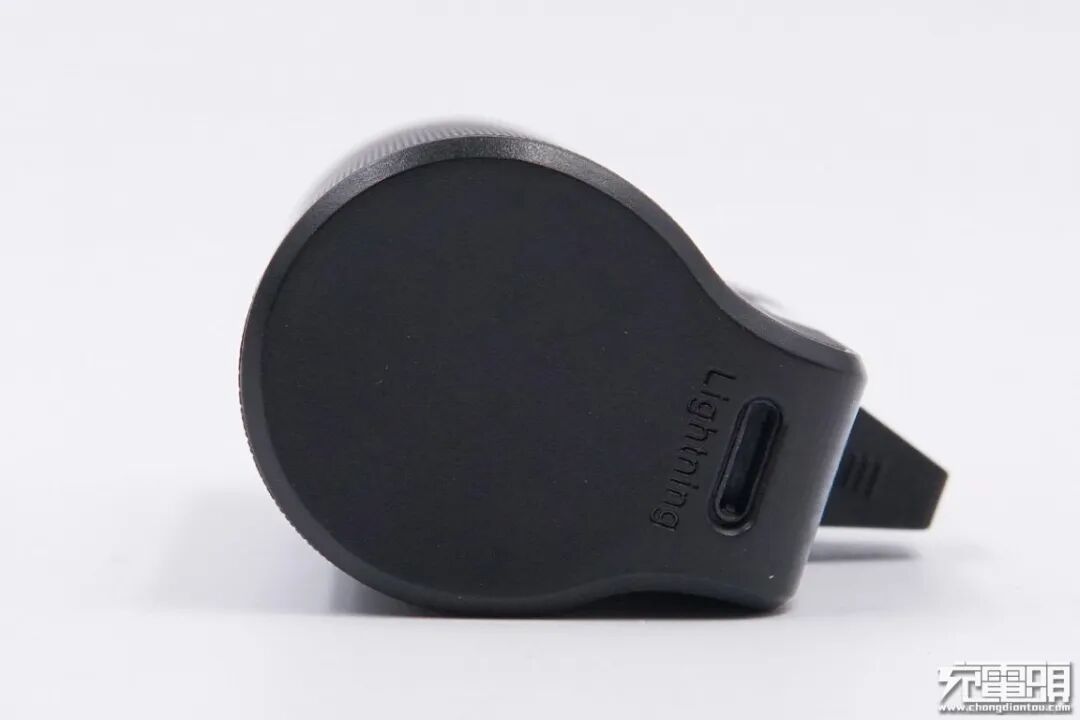

另一侧配有一个Lightning输入接口。
移动电源侧面中间位置设计有一个凸出塑料壳套，侧面上标准产品信息
型号：DBL5000L
名称：口袋宝（3代）移动电源
输入：5V/1.5A
输出：5V/1.5A
额定容量：3150mAh
转化率：>=65%
制造商：厦门广开电子有限公司
产品已经通过了CE认证和FCC认证。

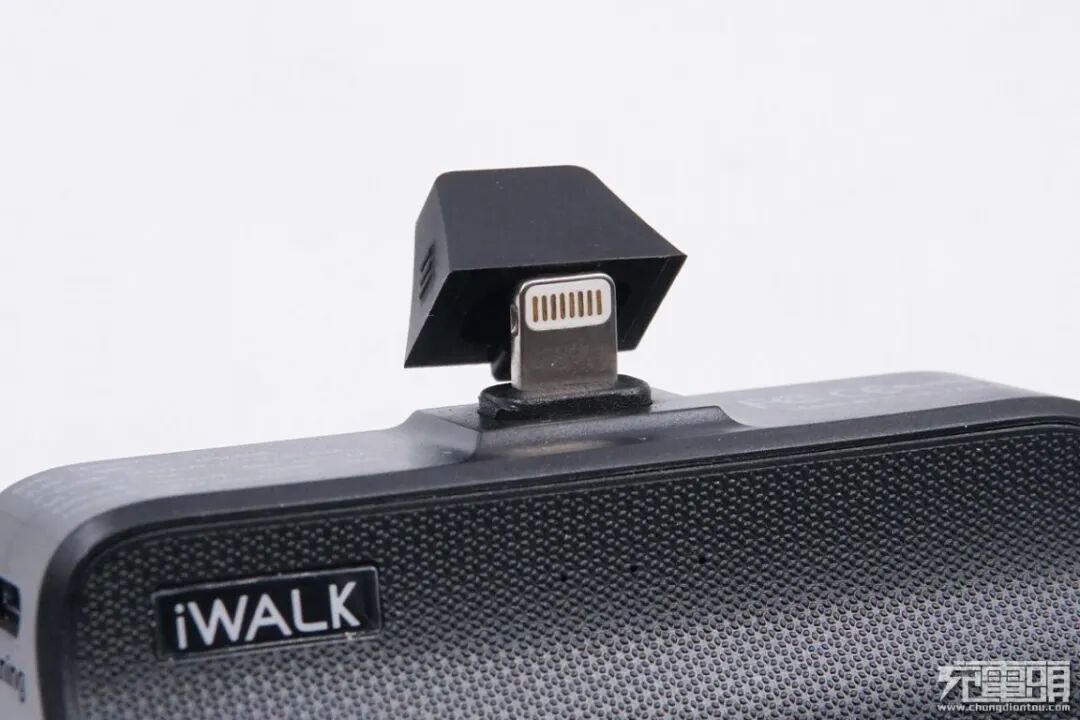

中间的塑料壳套两侧有凸齿设计，方便用户将其拔出，而打开塑料壳套后，下面是一个Lightning输出端子。

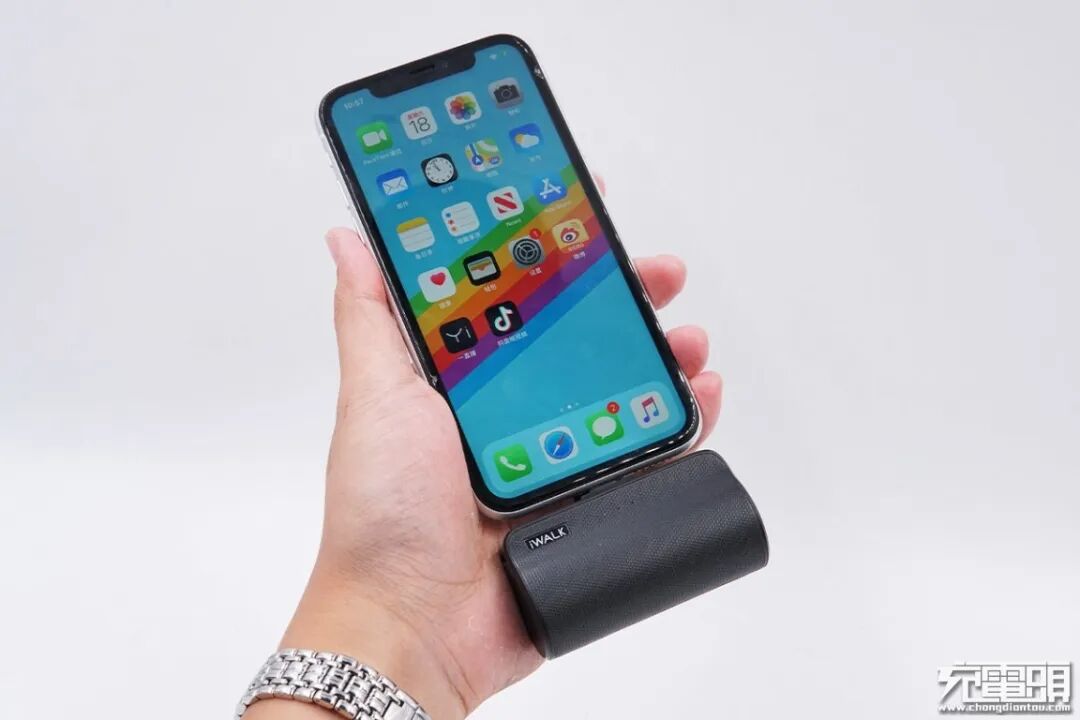

取下塑料壳套后，便可插入手机直接使用，十分方便。

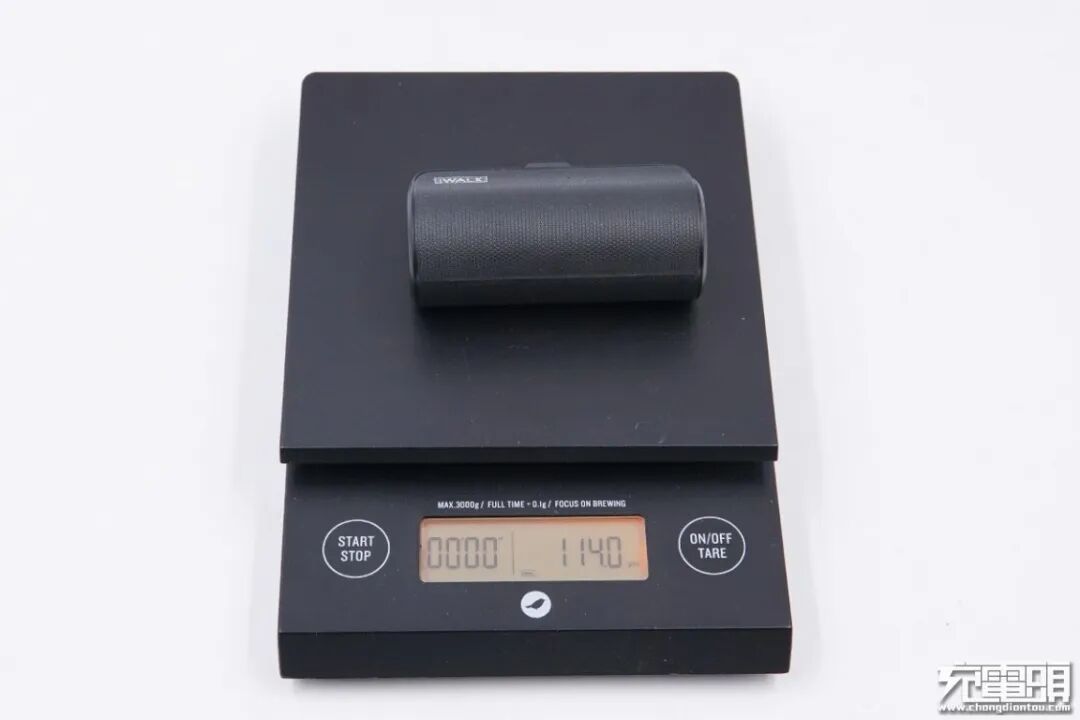

产品净重约为114g。
二、iWALK口袋宝（3代）移动电源拆解

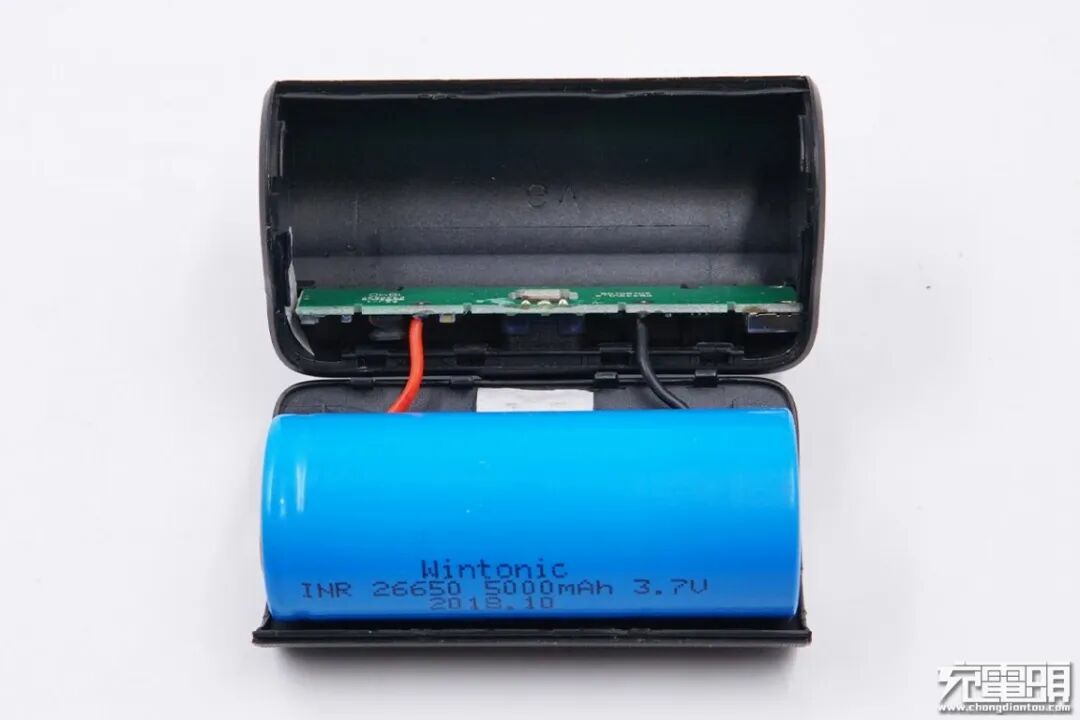

暴力拆开外壳，移动电源内部采用一节26650电池，可以看到电芯个头非常大，几乎占据了内部的全部空间。
电芯上标注有信息，容量5000mAh，生产日期2018年10月，丝印“Wintonic”，来自于广州市云通磁电股份有限公司。
电芯正极贴有绝缘纸绝缘，镍片点焊。

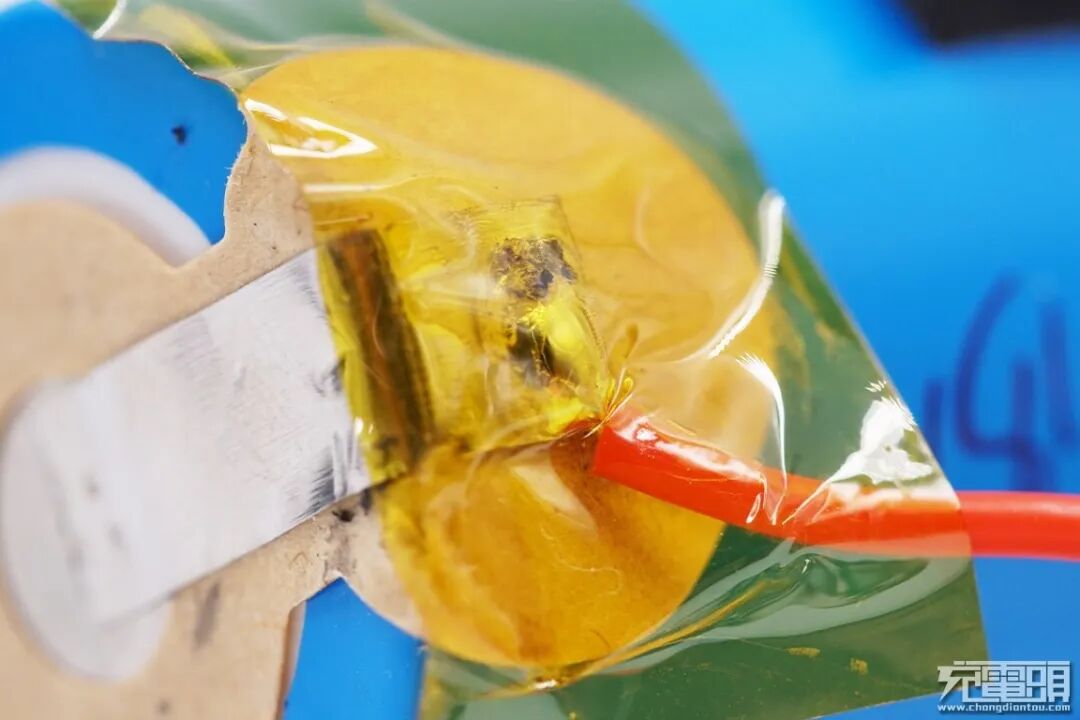

导线和镍片焊接处焊点饱满，并且还使用绝缘胶带固定绝缘。

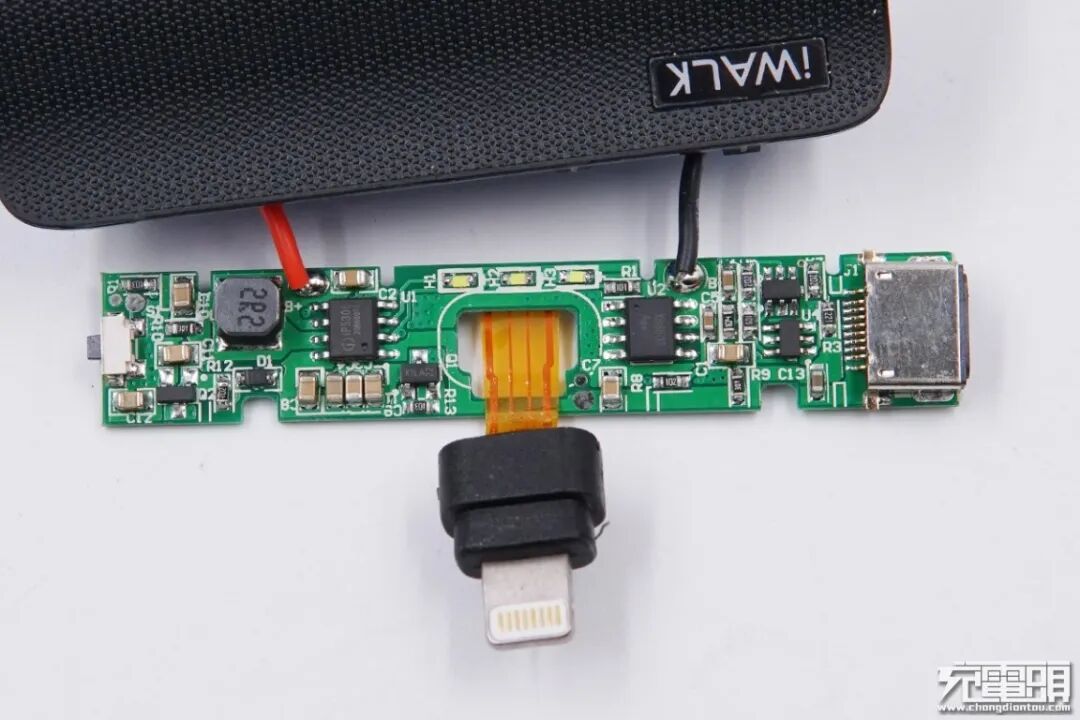

PCB板正面一览。

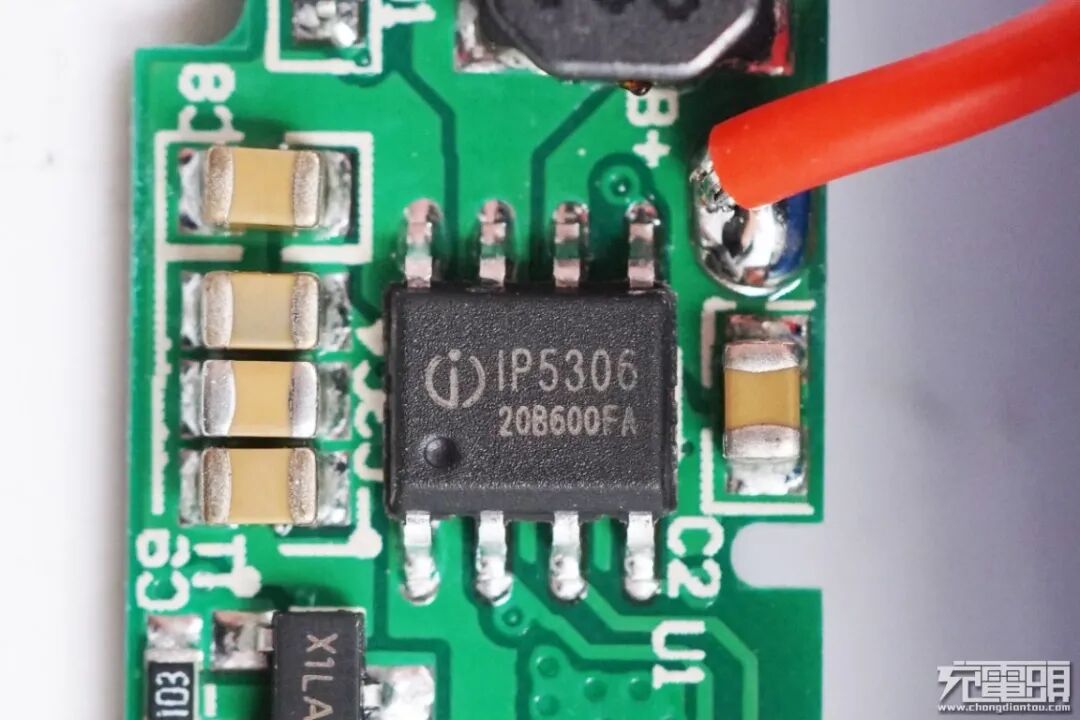

移动电源主控来自英集芯IP5306，这是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，只需一个电感实现降压与升压功能。同步升压系统提供最大 2.4A 输出电流，转换效率高至 91%。空载时自动进入休眠状态，静态电流降至 50uA。芯片外围器件少，可以有效减小整体方案的尺寸，降低BOM成本。

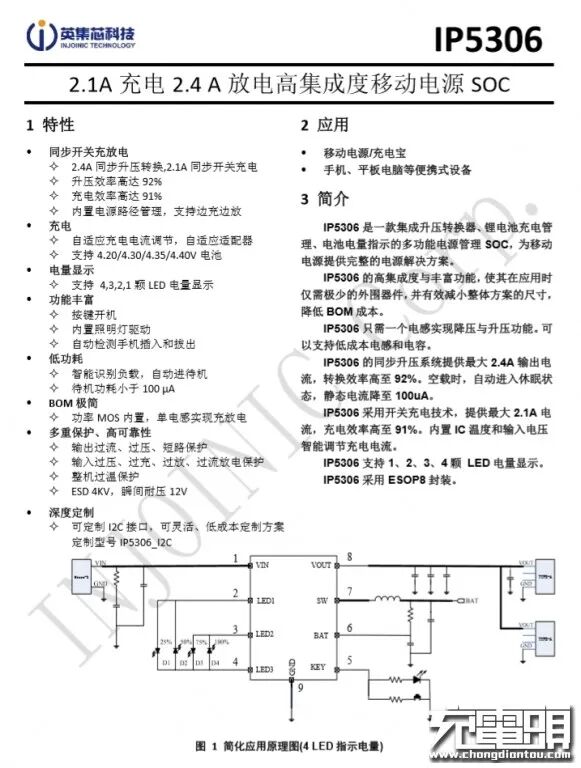

英集芯 IP5306详细资料。
充电头网了解到，英集芯的芯片此前已被诺基亚7原装充电器、小米9手机27W原装充电器、京东京造18W USB PD充电器、华为CP07迷你移动电源、公牛移动电源等多款产品采用，并获得市场高度认可。
苏州XYsemi赛芯微XB8608A 一体化低内阻锂电保护IC，为电池提供过充过放保护。

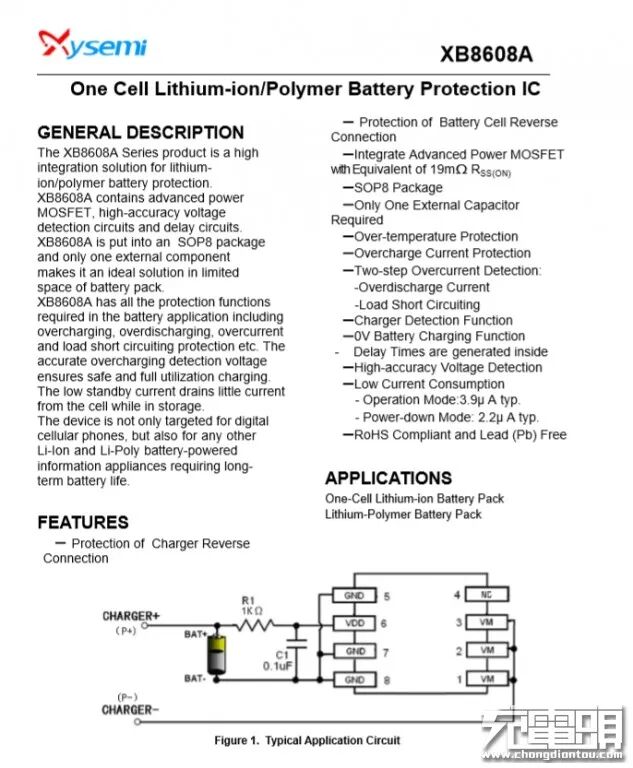

XB8608A 资料信息。

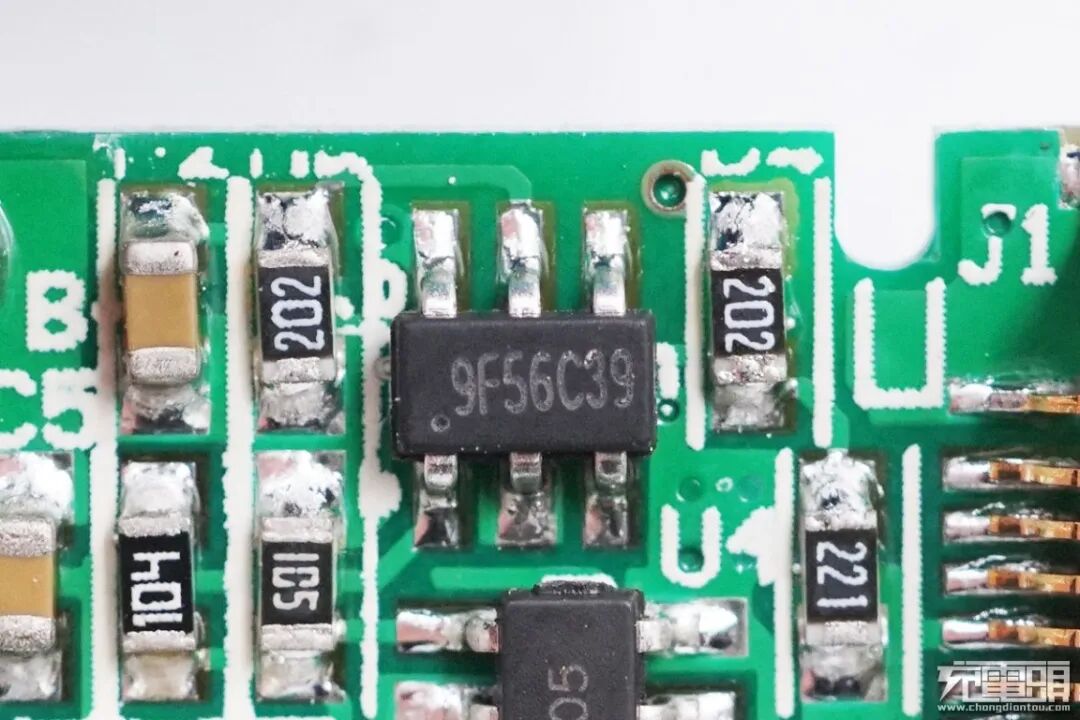

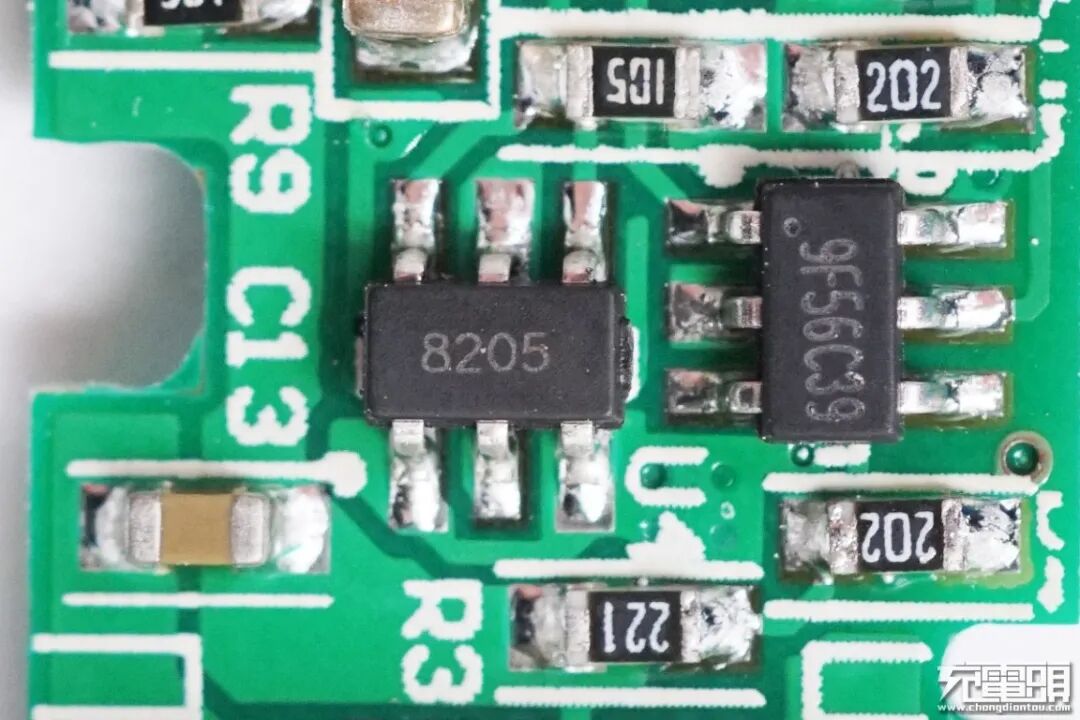

Lightning输入接口的通信芯片，丝印9F56C39。
Lightning输入接口的8205开关管。
Lightning输入口特写，外套金属钢套进行加固。

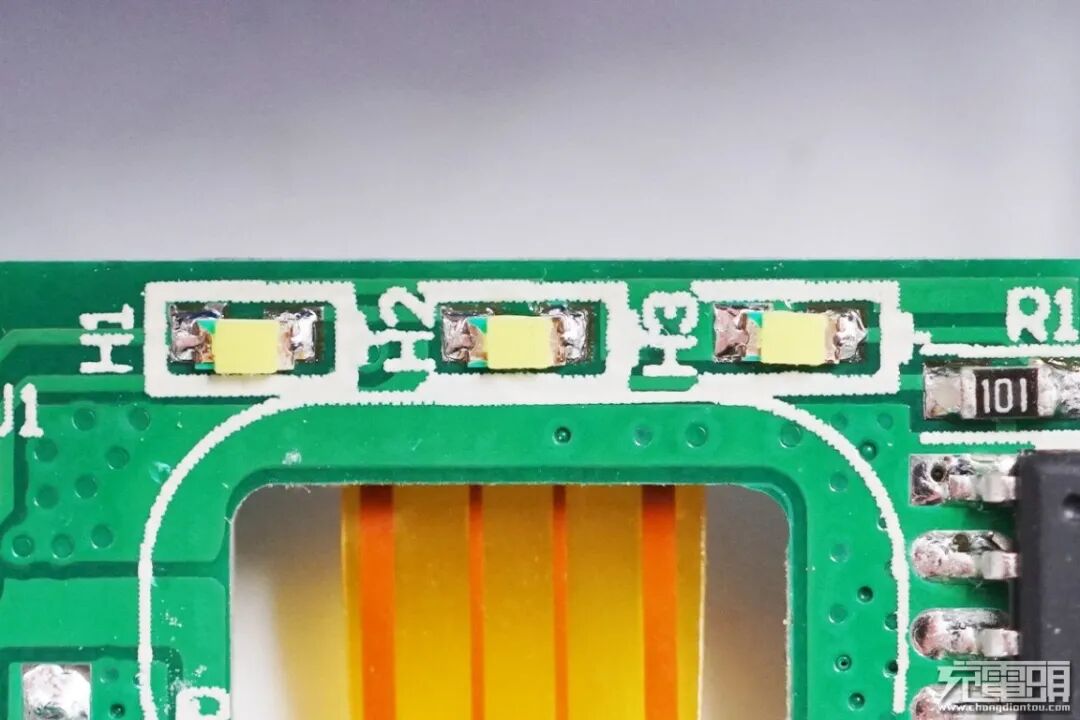

3颗LED指示灯特写。

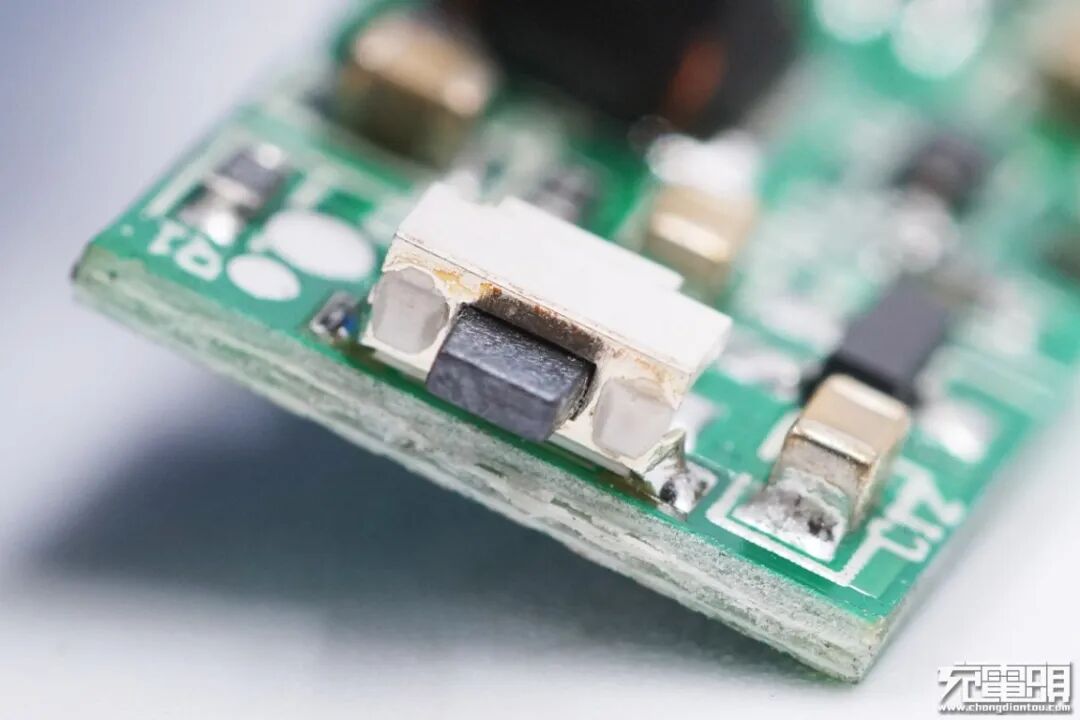

电源开关键特写，贴片焊接。
PCB板背面一览，没有焊接芯片。

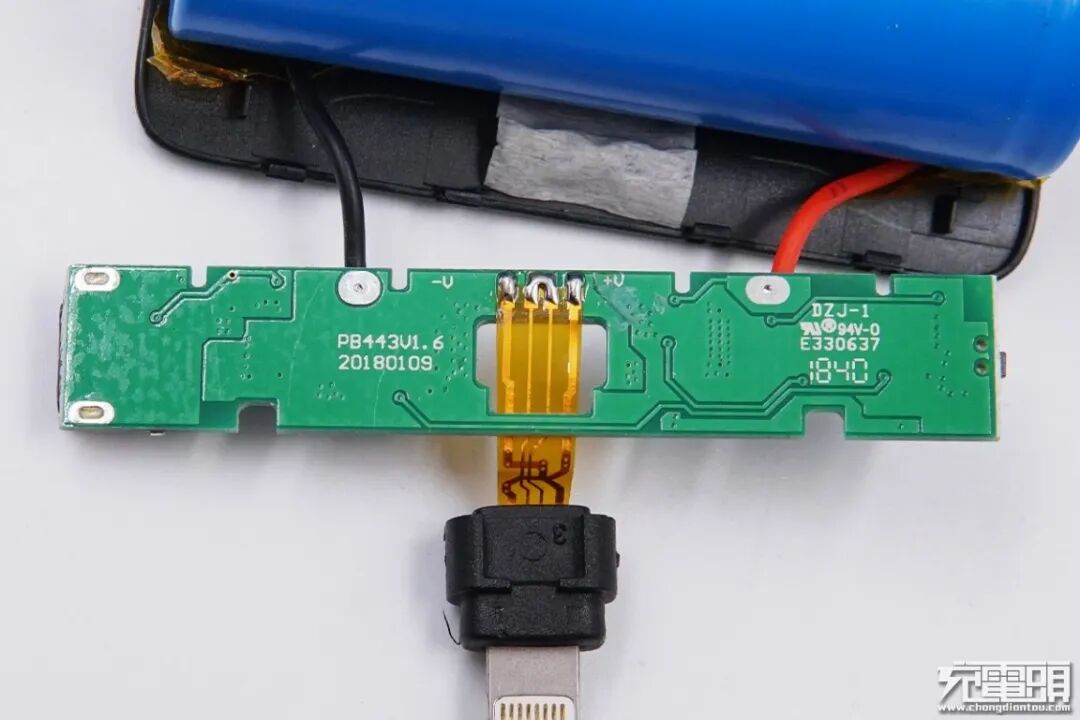

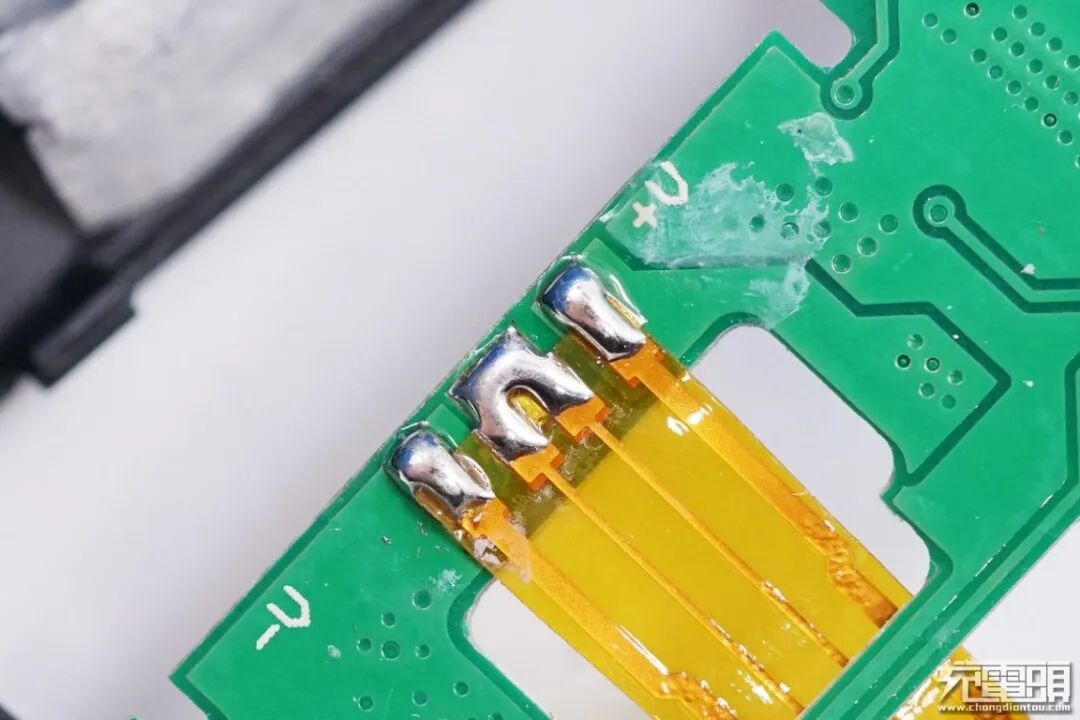

Lightning输出端子通过排线与PCB板进行导通，焊接处焊点饱满，做工扎实。
最后我们使用ChargerLAB Power-Z MF001对移动电源自带的Lightning端子进行测试，从测试仪屏幕中可以看到，采用的是非苹果原装Lightning头。
全部拆解完毕，来张全家福。
充电头网拆解总结
iWALK 3150mAh口袋宝（3代）移动电源体积小巧方便携带，还自带有Lightning输出端子并为其设计了保护壳方便使用，通过测试发现其端子为非苹果原装产品。产品的输出输出功率均为7.5W，可作为平时应急充电宝使用。充电头网通过拆解发现，内部使用了英集芯IP5306主控芯片和赛芯微XB8608A锂电保护IC，此外导线焊接牢固，做工扎实。
