拆解报告：ELEPOWER Thunder 18W双向快充移动电源16000mAh
---- 充电头网拆解报告 第1134篇 -----
最近充电头网拿到了ELEPOWER Thunder一款16000mAh 18W双向快充移动电源，这款移动电源扁平修长易携带，配备目前市场较火的1A1C接口，支持QC3.0 18W输入和18W PD快充输出，双向快充无论是给充电宝蓄电还是给设备充电，速度都很快。下面小编就对这款产品进行拆解，一起来看看里面用料做工如何。
一、ELEPOWER Thunder快充移动电源外观
包装盒采用抽屉式设计，黄色硬纸质外皮正面印有ELEPOWER Thunder品牌、产品外观图和容量信息等。
背面标注产品参数信息以及接口介绍。
将内部黑纸盒抽出，纸盒上盖有一块黑色薄EVA进行保护，里面同样置有EVA，并且还设计有两凹槽，分别用来固定保护移动电源和放置数据线。
包装内含移动电源、数据线和说明书。

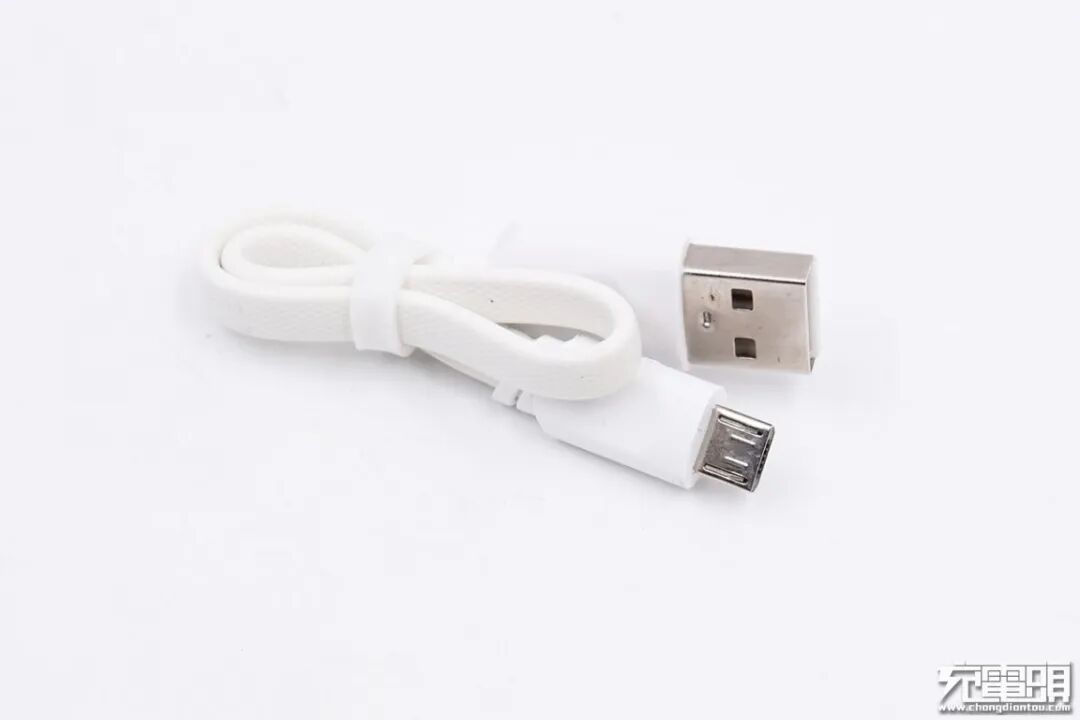

USB-A to USB Micro数据线使用白色橡胶圈进行捆绑，数据线线身扁平设计，并且外皮上有斜纹增加手感，线头塑料外壳磨砂处理，方便数据线插拔使用。

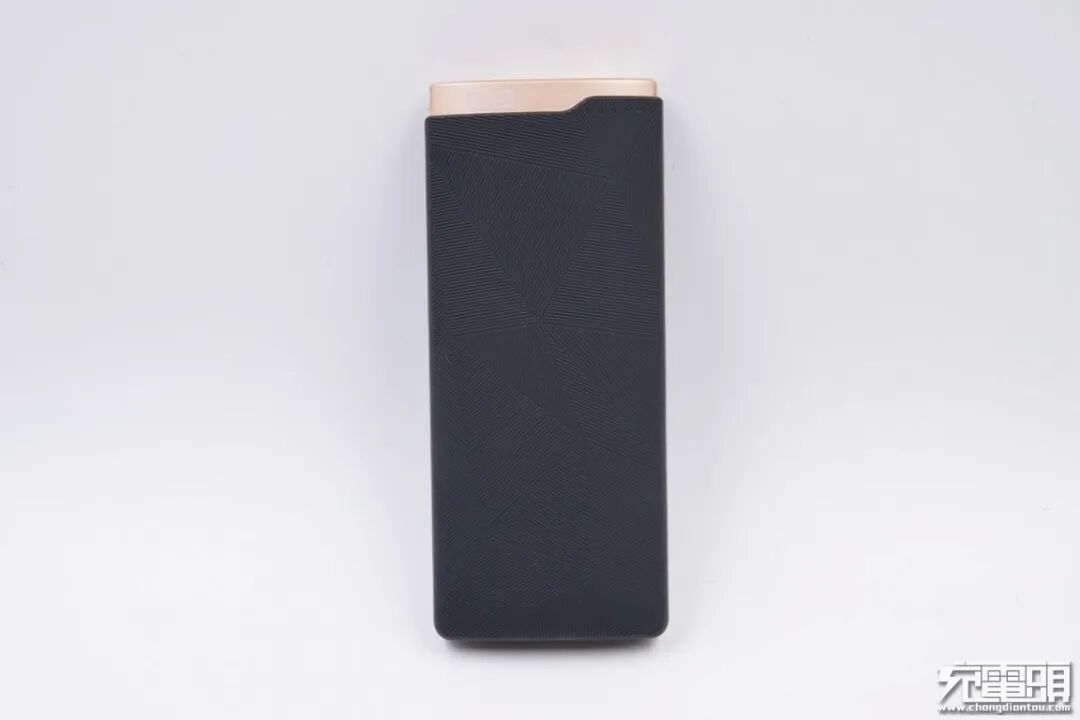

移动电源整体修长扁平，易于携带，机身黑色部分均为斜纹设计，手感舒适；顶部为光滑金属外壳，表面进行阳极氧化处理呈棕色。

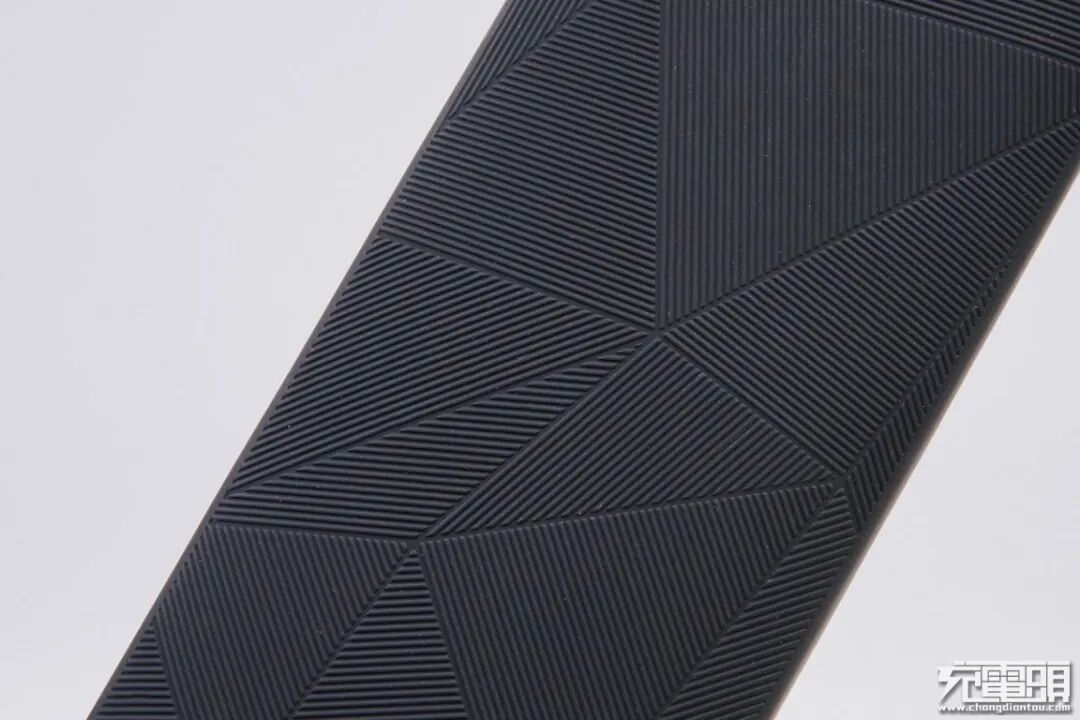

机身壳表面被分割为一块块大小不一的三角形区域，每块三角形区域均为斜纹设计但方向又互不相同，产品造型设计新颖。

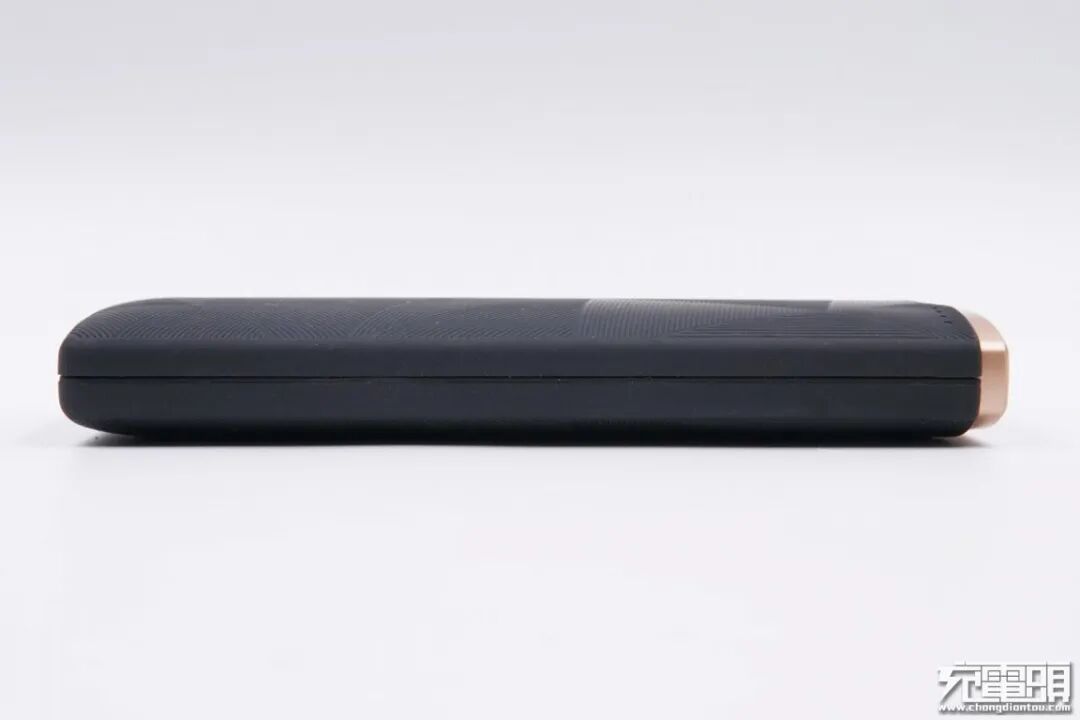

侧身平缓弧面过渡不硌手，中心有一条组装缝。

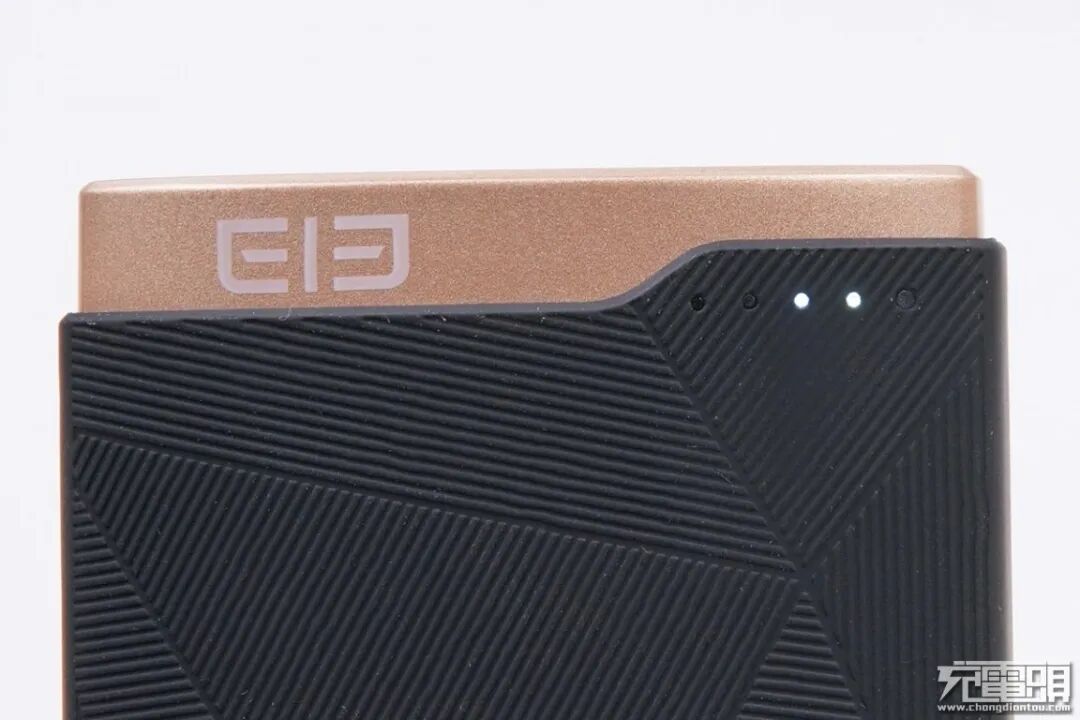

机身正面顶部配有LED电量指示灯和快充指示灯，还镭雕有ELEPOWER Thunder的品牌logo。

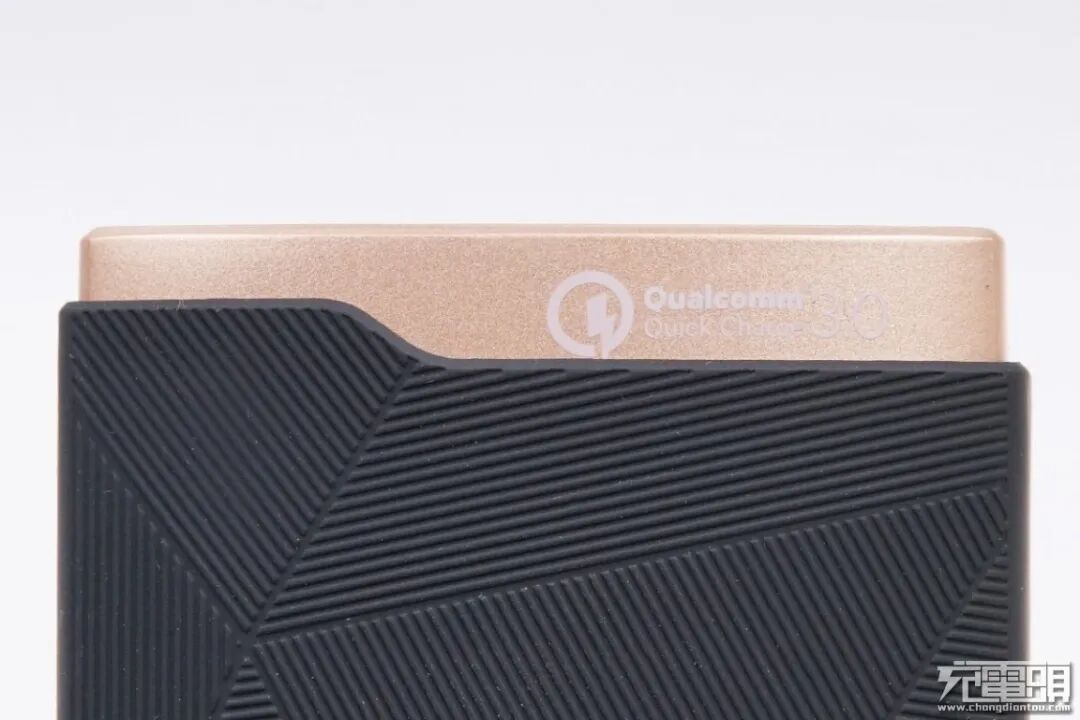

背面则镭雕闪电快充标识和Quick Charge3.0字样，也就是说，这款移动电源已经通过了QC3.0认证。

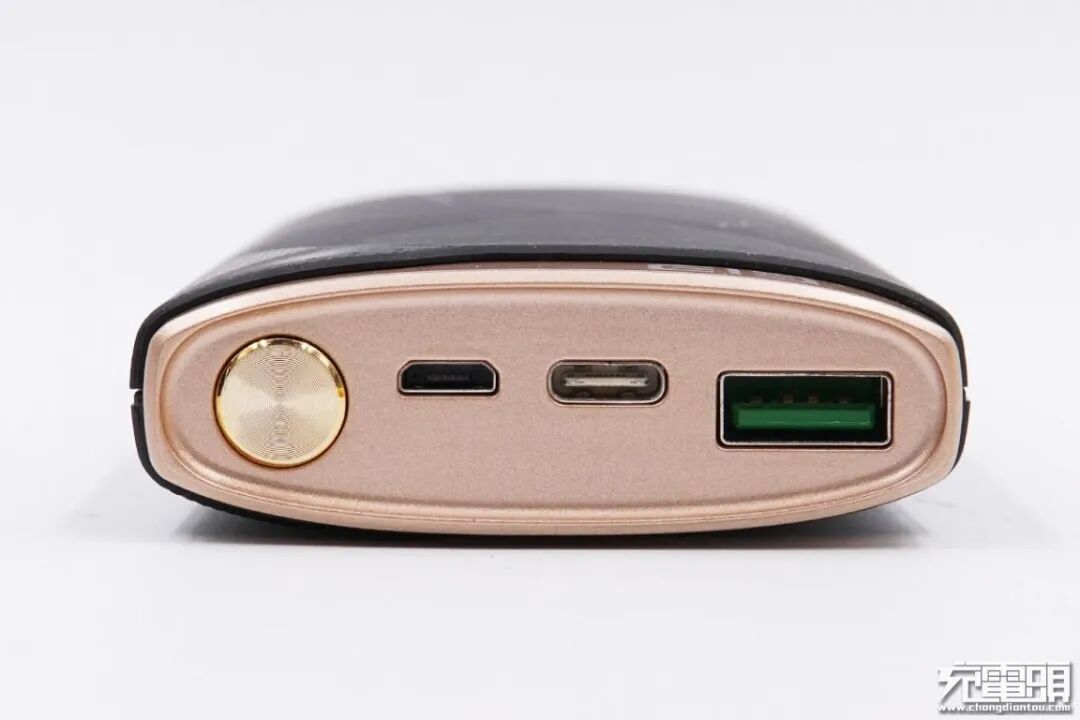

移动电源顶部配有电源开关键、Micro USB输入接口、USB-C双向快充口和USB-A输出接口。

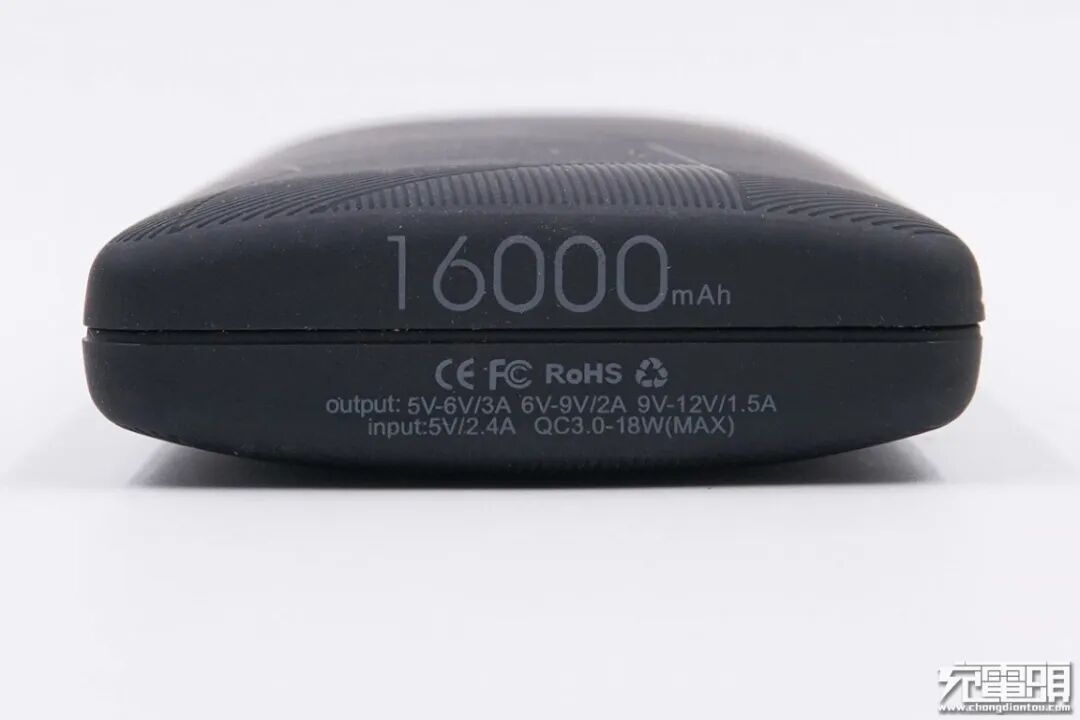

底部标注产品容量和输入输出参数，移动电源已经通过了CE、FCC、RoHS等认证。

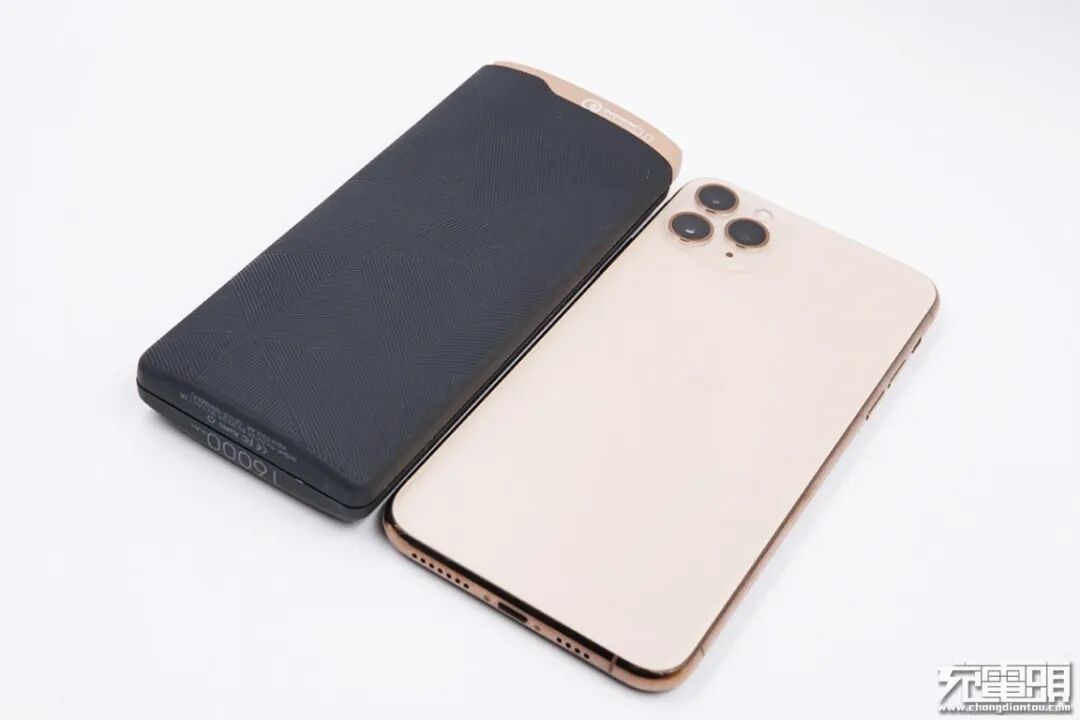

移动电源长度和苹果iPhone 11 pro MAX相当，宽度则要小一些。

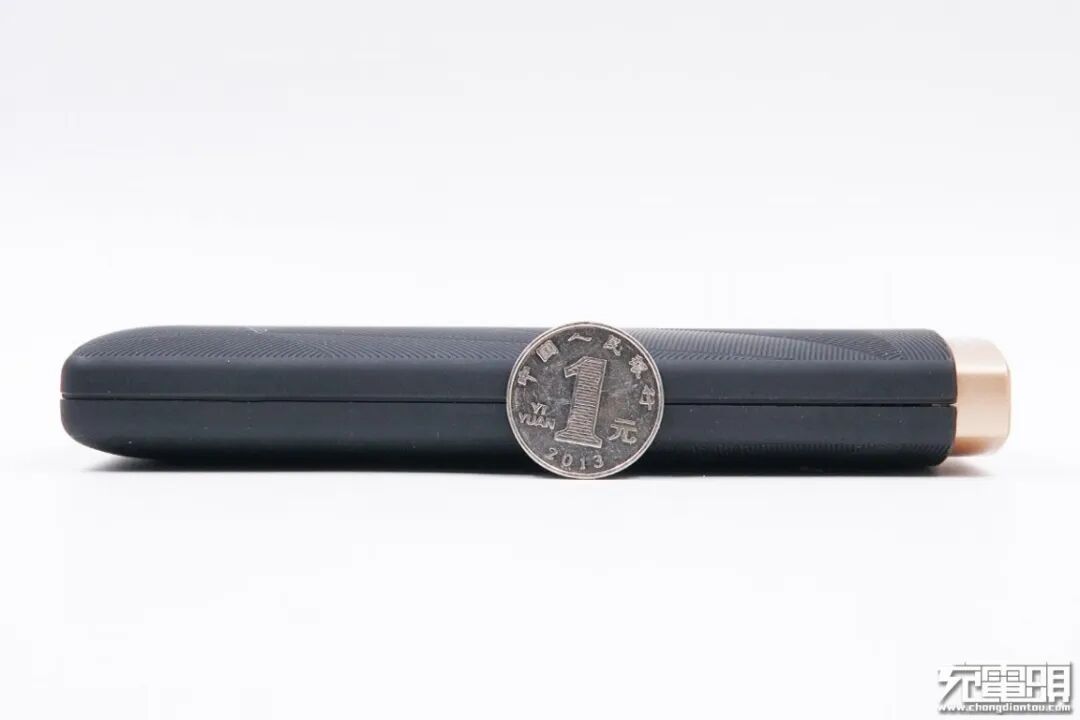

厚度和一元硬币直径相当。

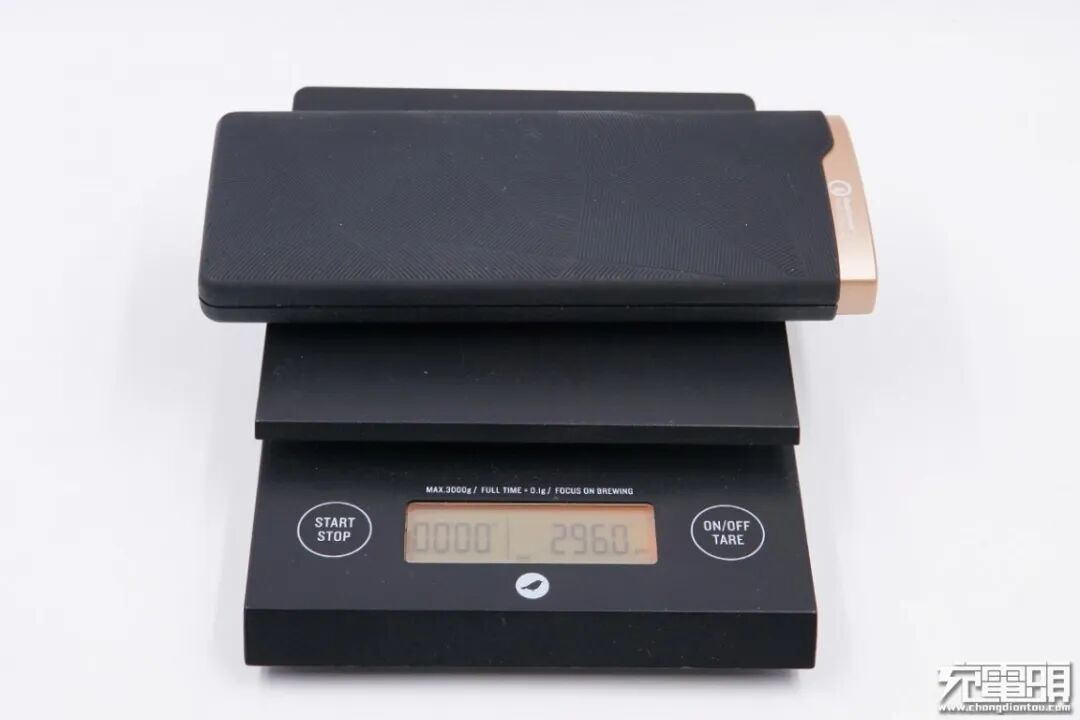

净重约为296g。

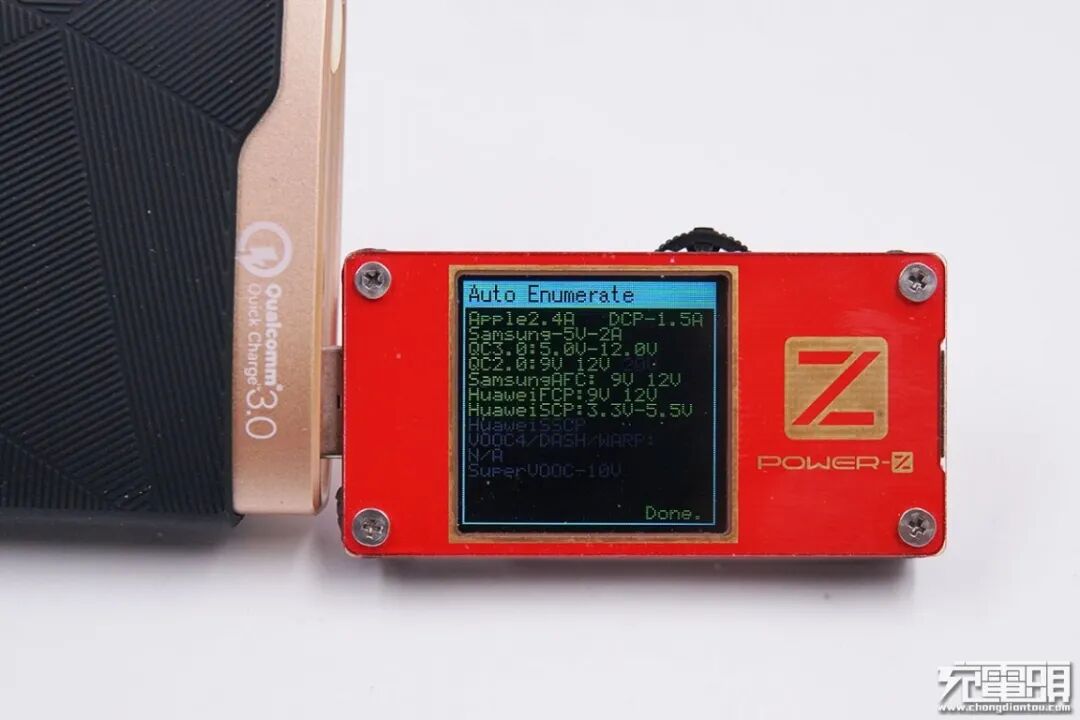

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP、SCP等多个快充协议。

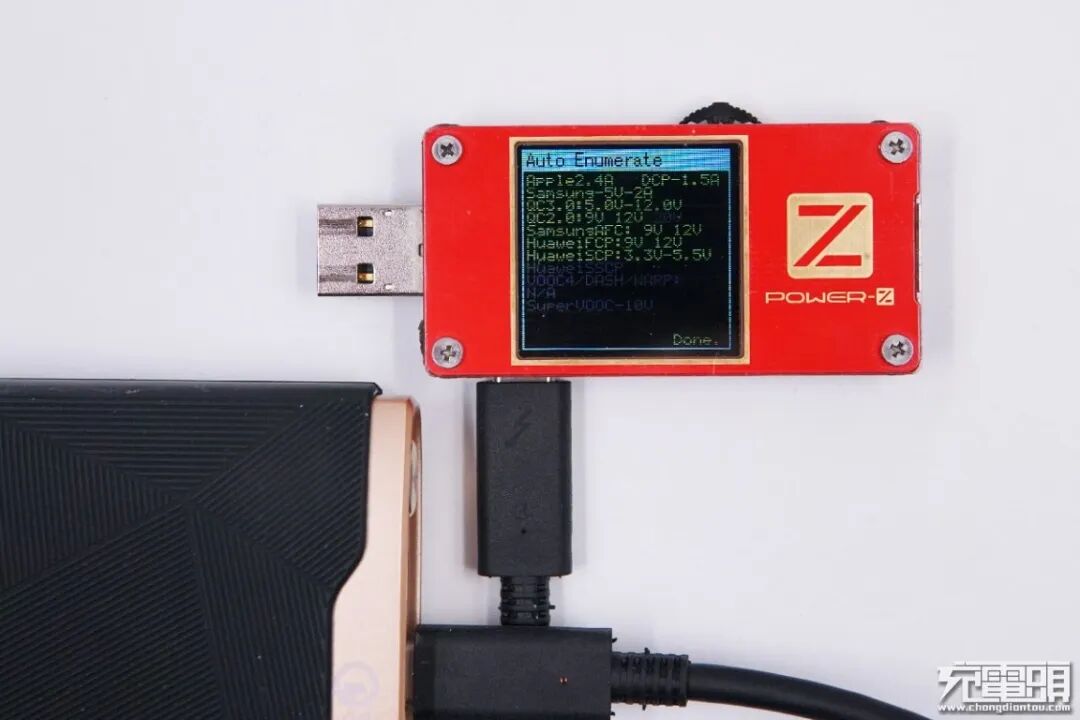

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

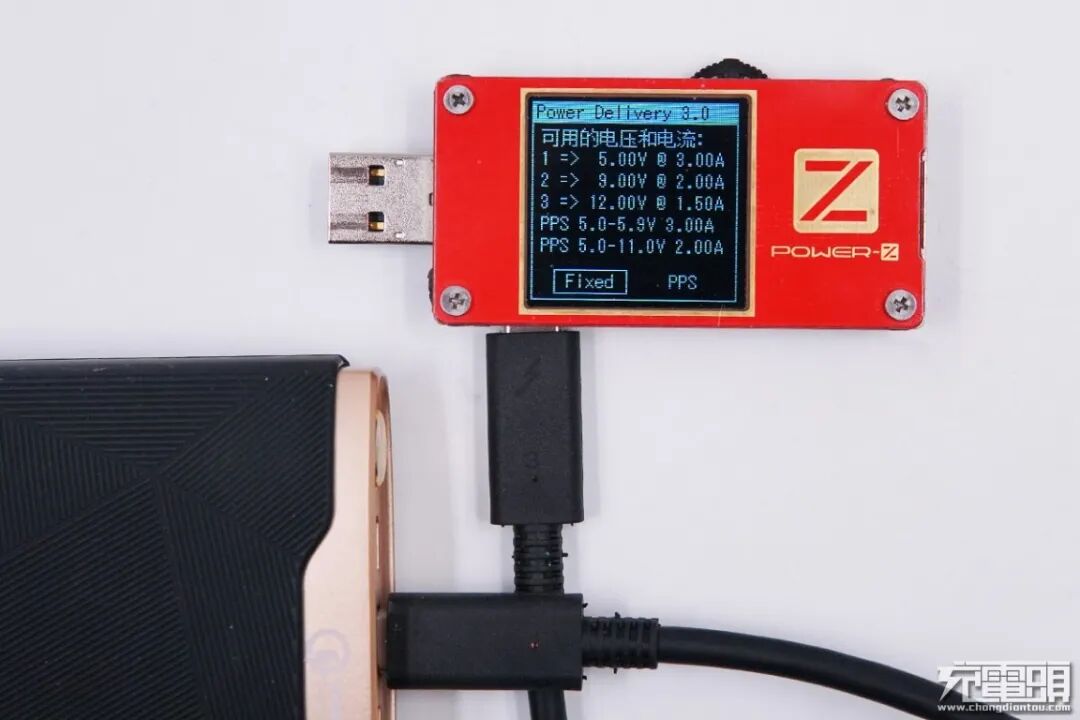

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/2A、12V/1.5A三组固定电压档位，以及5.0-5.9V/3A和5.0-11V/2A两组PPS电压档位。
二、ELEPOWER Thunder快充移动电源拆解

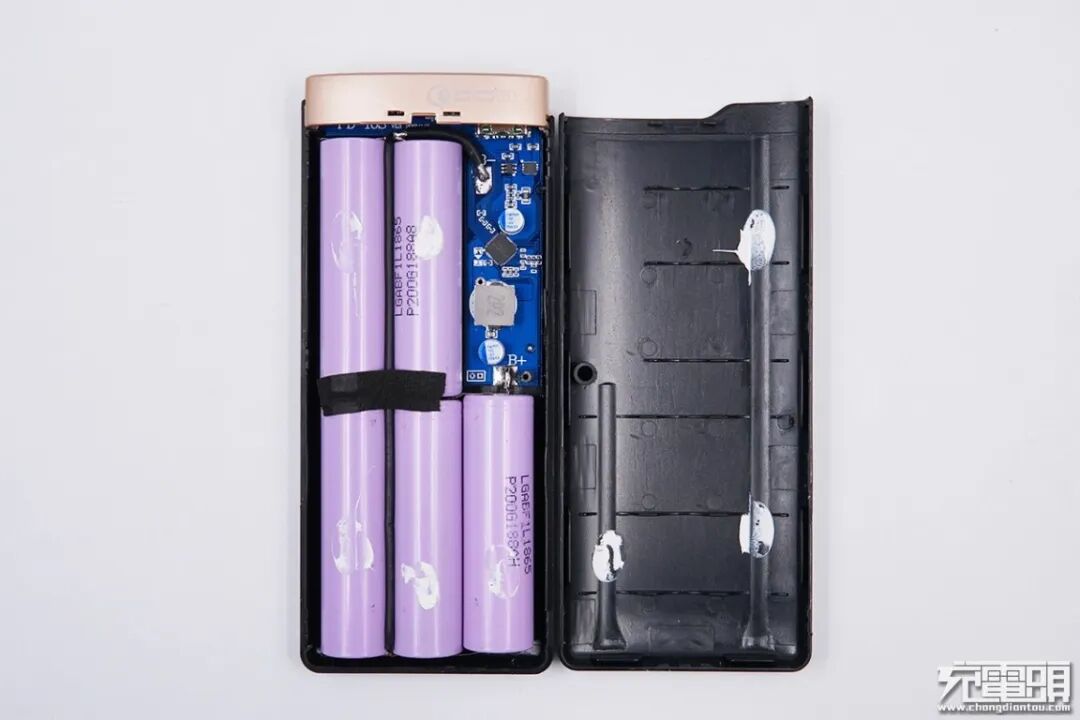

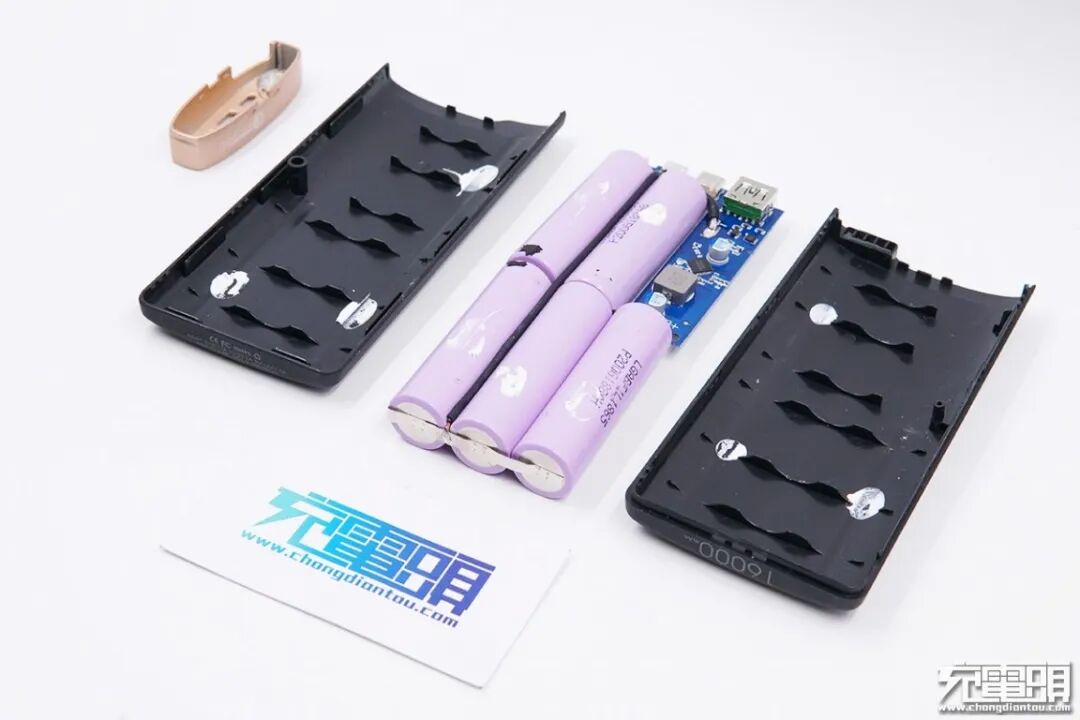

沿着侧身中间的组装缝将外壳拆开，电芯上打有硅胶进行固定。
电芯之间贴有黑色泡棉胶，PCB板使用黑色固定柱固定。

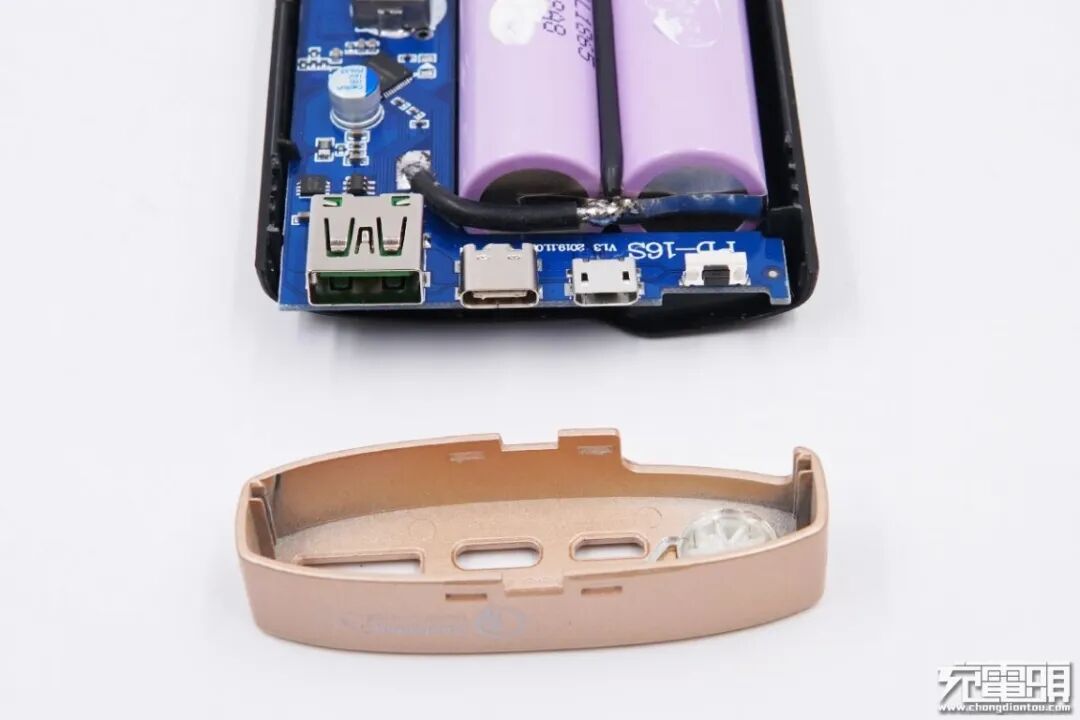

顶部外壳两端有凹槽和卡扣设计，用来将外壳和电路板固定在一起。

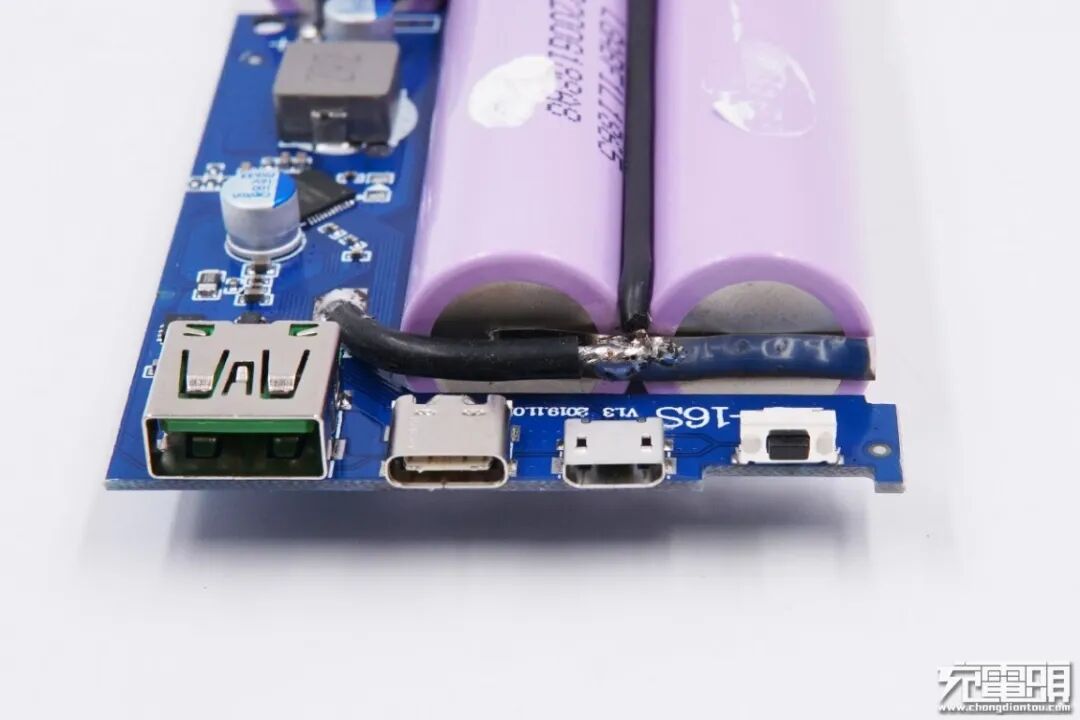

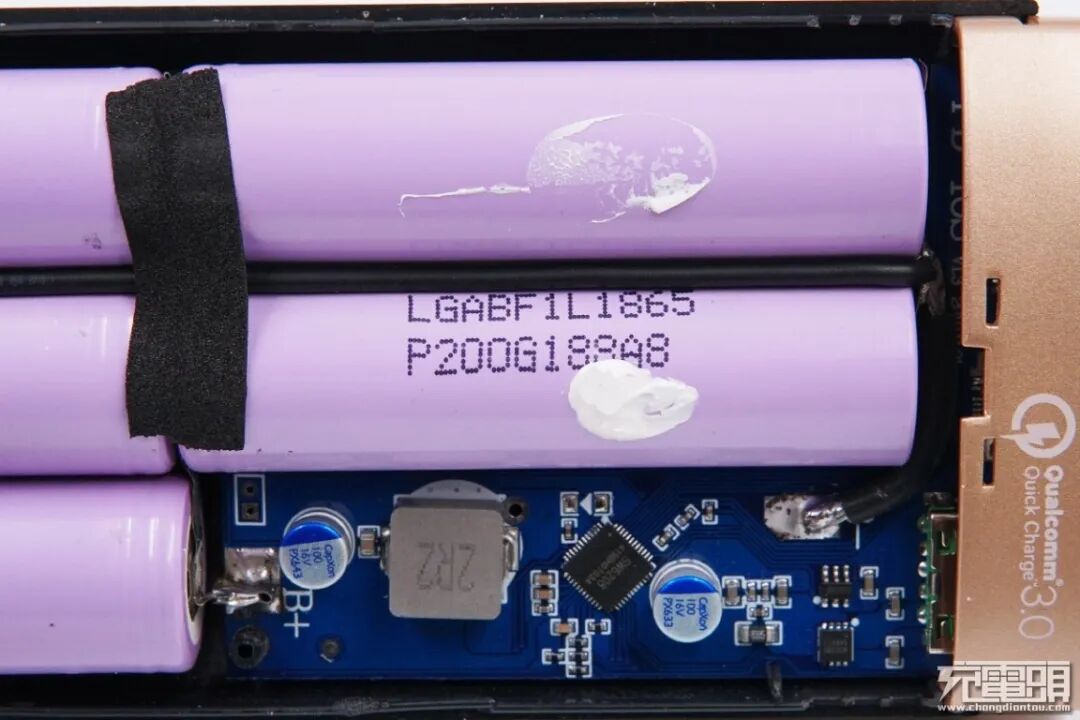

前端两颗电芯通过焊片点焊并联，并且焊片上还焊接有一长一短两根粗壮结实的黑色导线，较短的导线另一端与PCB板进行焊接。

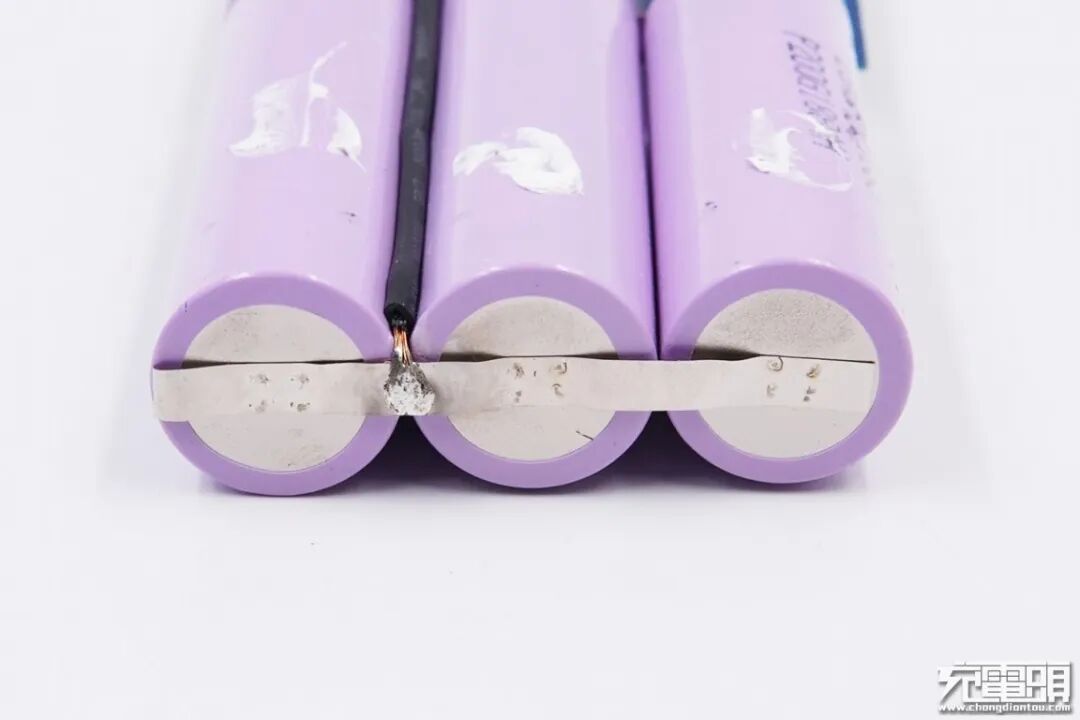

另外三颗电芯的一极同样使用焊片进行点焊连接，而前面那根长导线则与这块焊片焊接在一起，从而使五颗电芯达到并联的效果。

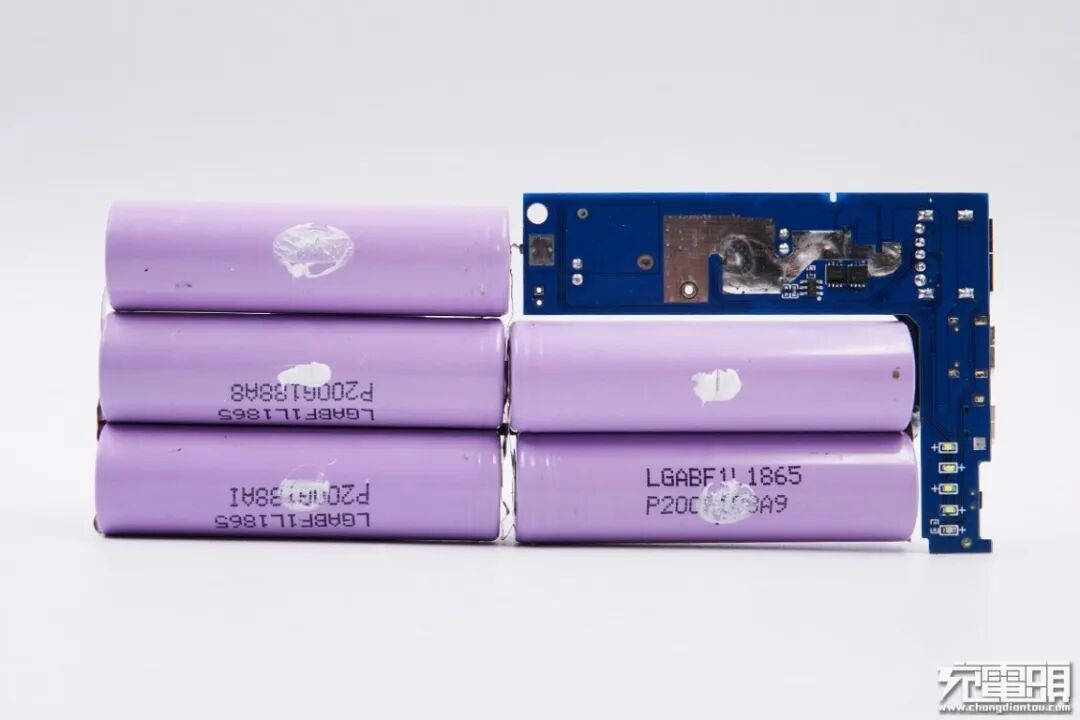

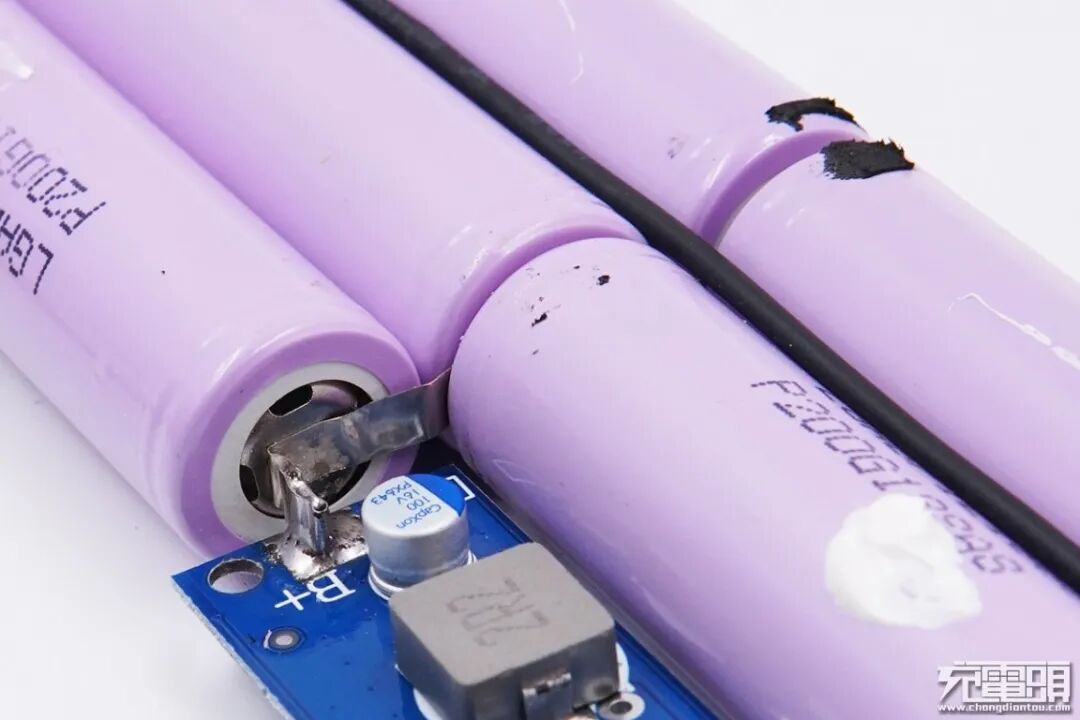

五颗电芯的另一极使用焊片贯穿连接在一起，并和PCB板直接焊接。
五颗电芯均为LGABF1L1865，3350mAh的18650电池，来自LG。

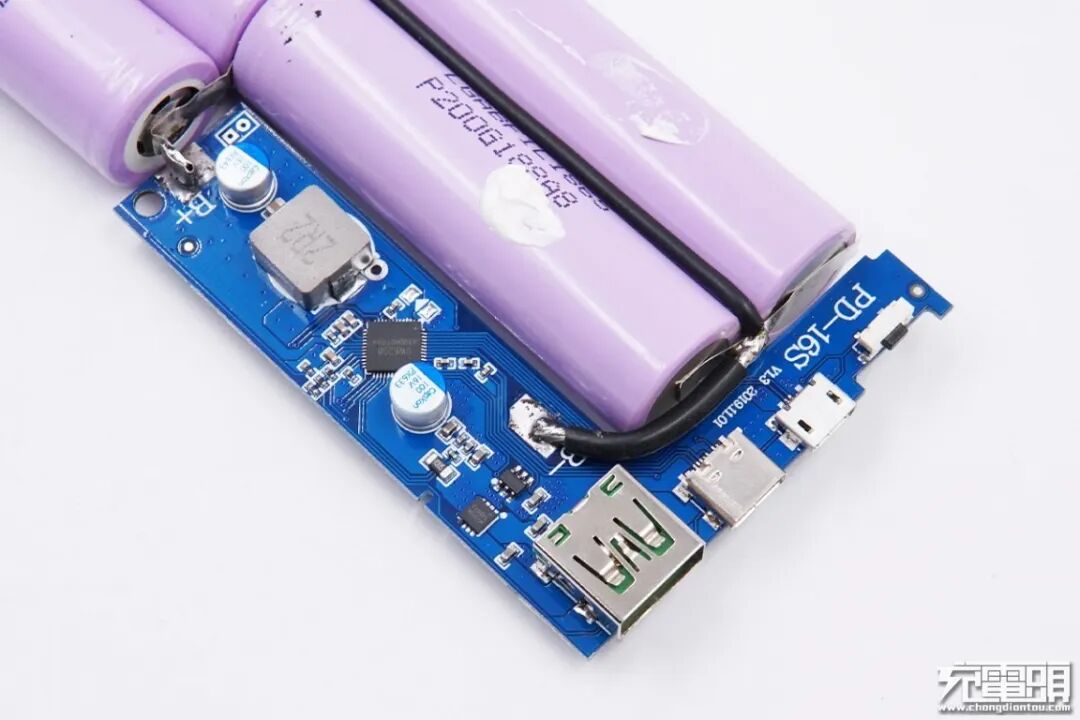

PCB板为L型设计，充分利用内部空间，以减小移动电源体积。

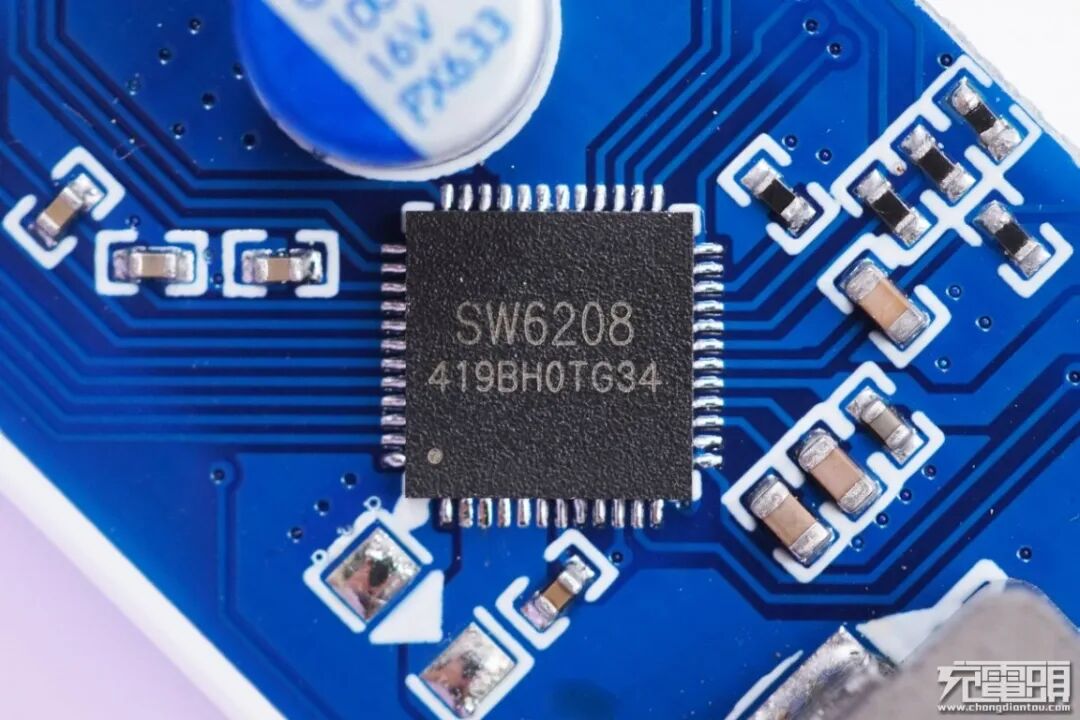

智融SW6208是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，数码管/LED 灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

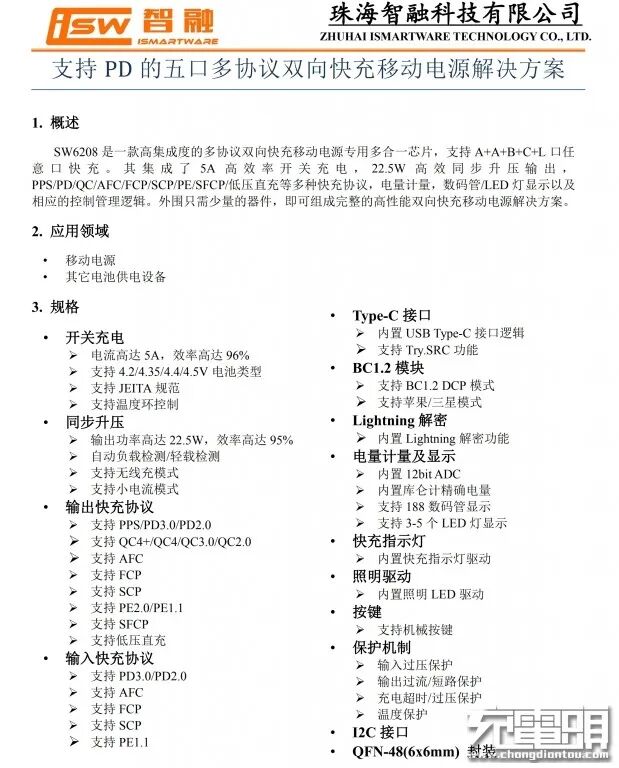

智融SW6208规格资料。
充电头网了解到，智融的快充芯片此前已被ANKER 18W双USB-A口快充移动电源、绿巨能PD100W笔记本移动电源、倍思1A2C 65W PD氮化镓充电器、京造63W USB PD三口快充充电器、飞利浦25W双USB-A口车充、RAVPower口红移动电源等众多产品采用，获得众多客户青睐。

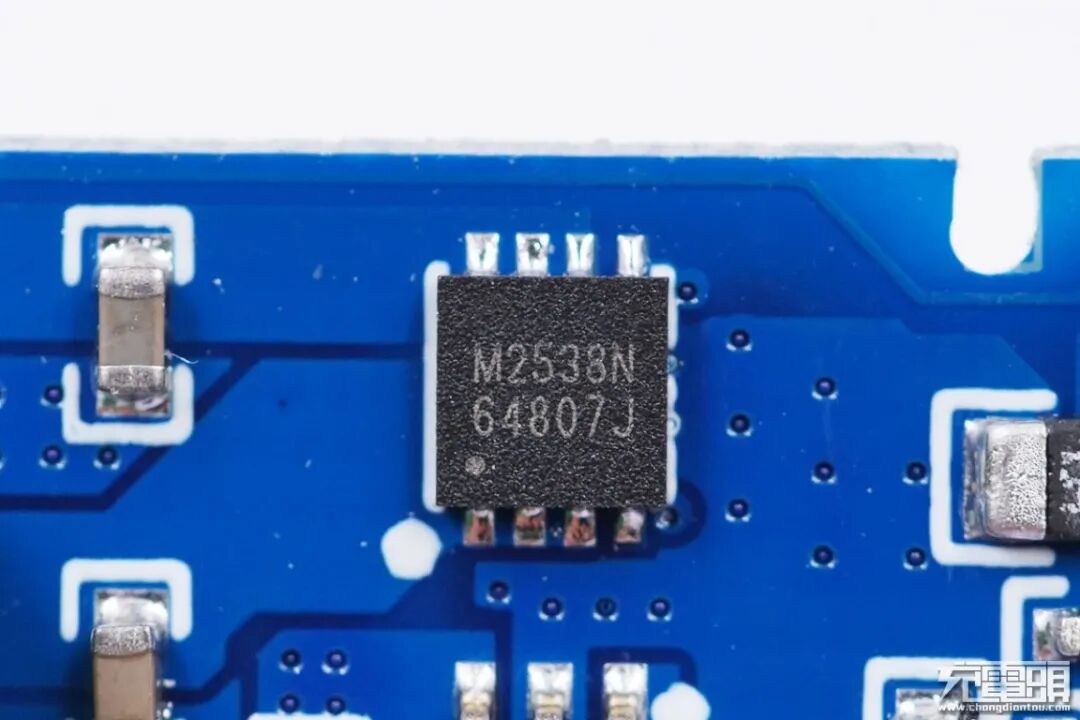

UBIQ QM2538N3 双NMOS管，耐压20V，导阻6.0mΩ，用于端口切换。

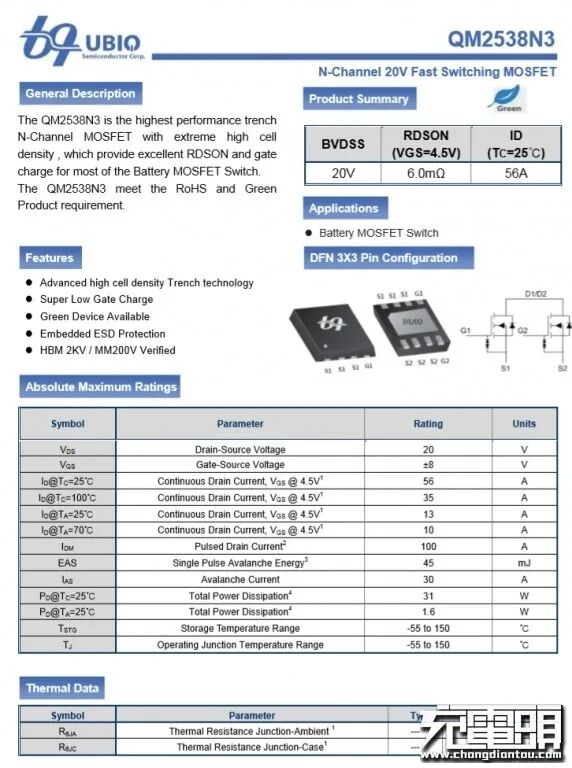

UBIQ QM2538N3详细资料。

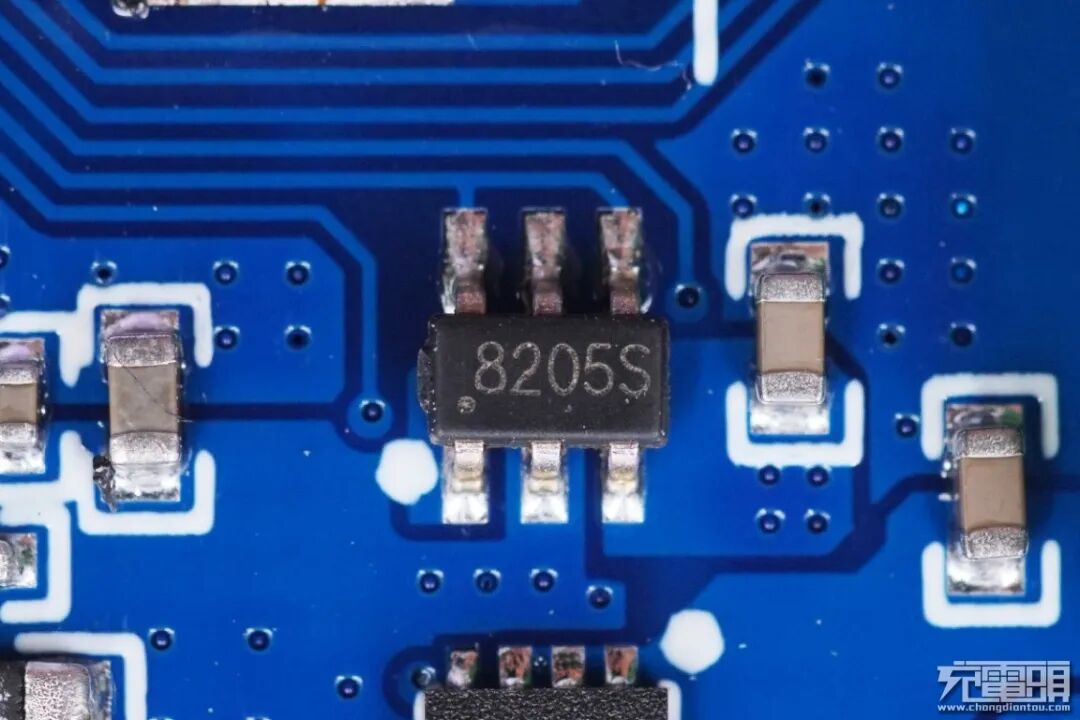

丝印8205S MOS管，这里作为USB-A输出接口的VBUS开关。

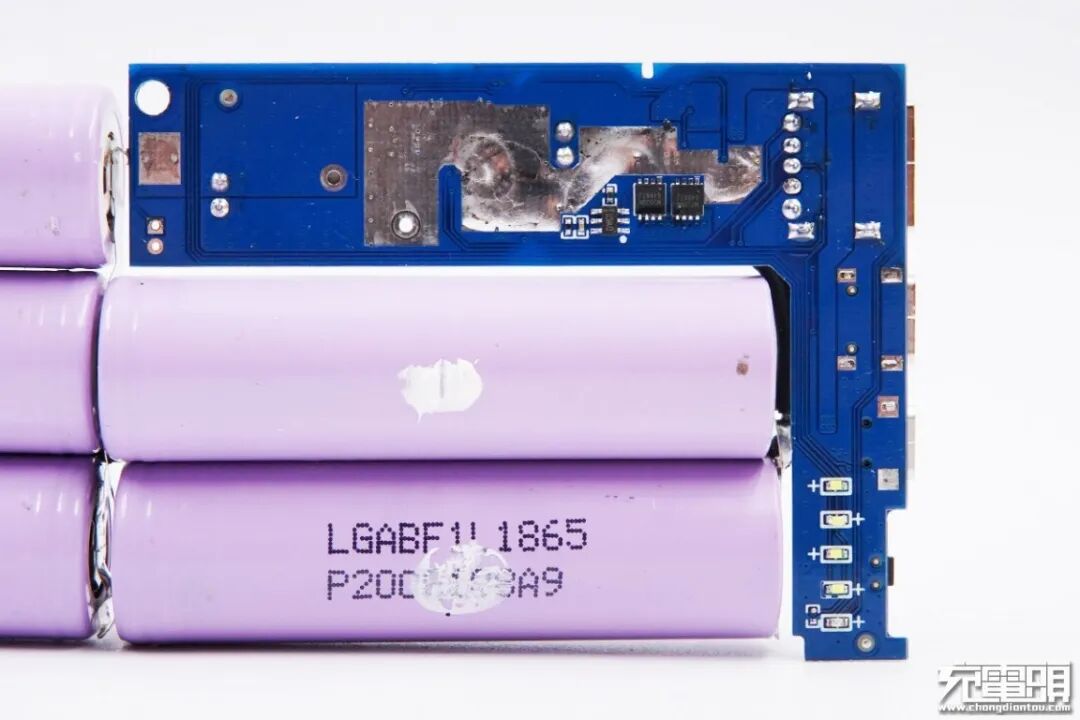

PCB板背面一览，设有电芯保护IC和MOS管，SW6208芯片对应位置大面积露铜加锡，增强导热降低温度。

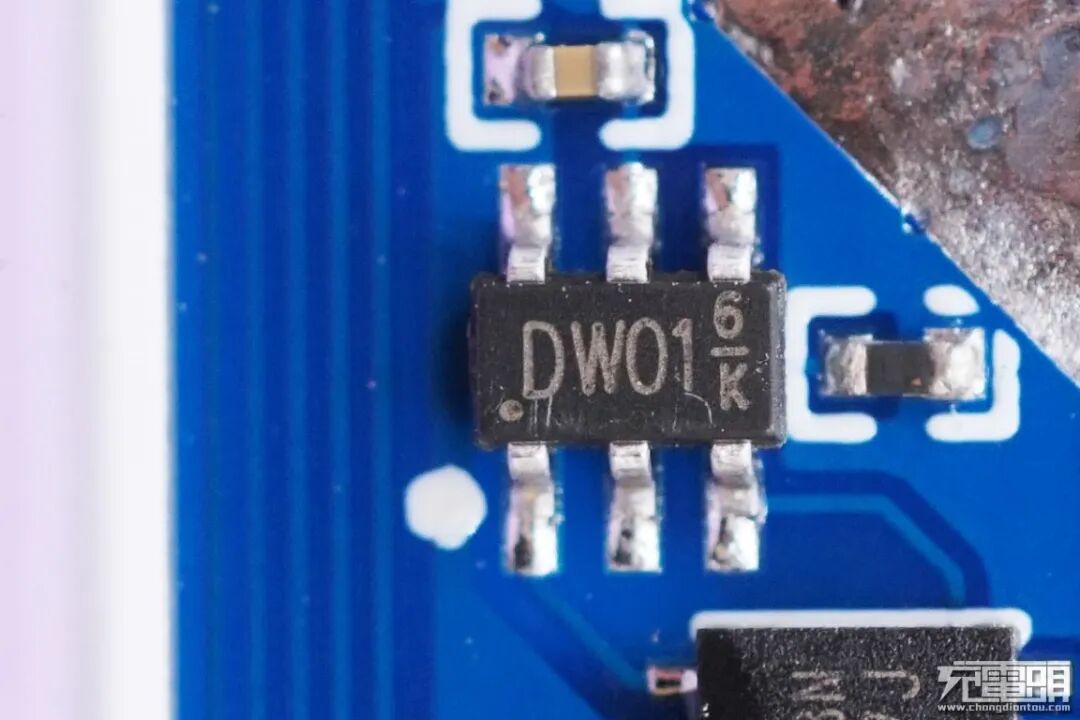

丝印DW01电池保护芯片。

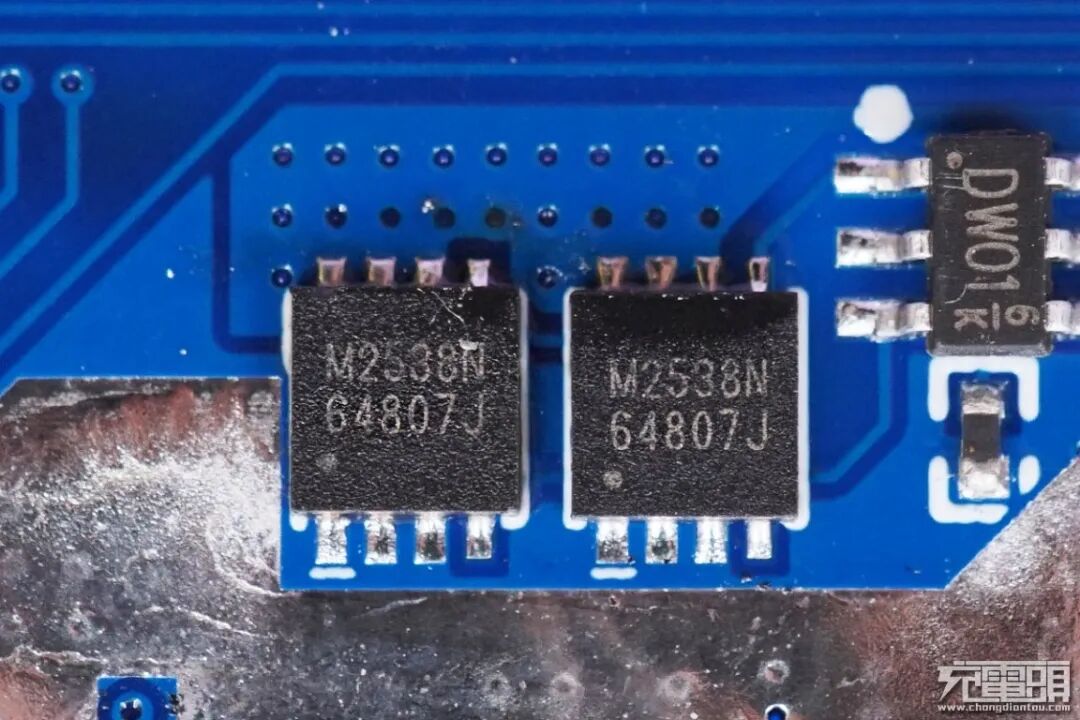

背面另外两颗UBIQ QM2538N3 双NMOS并联，这里作为电池保护管。
下面再来看看其他一些元器件的用料做工。

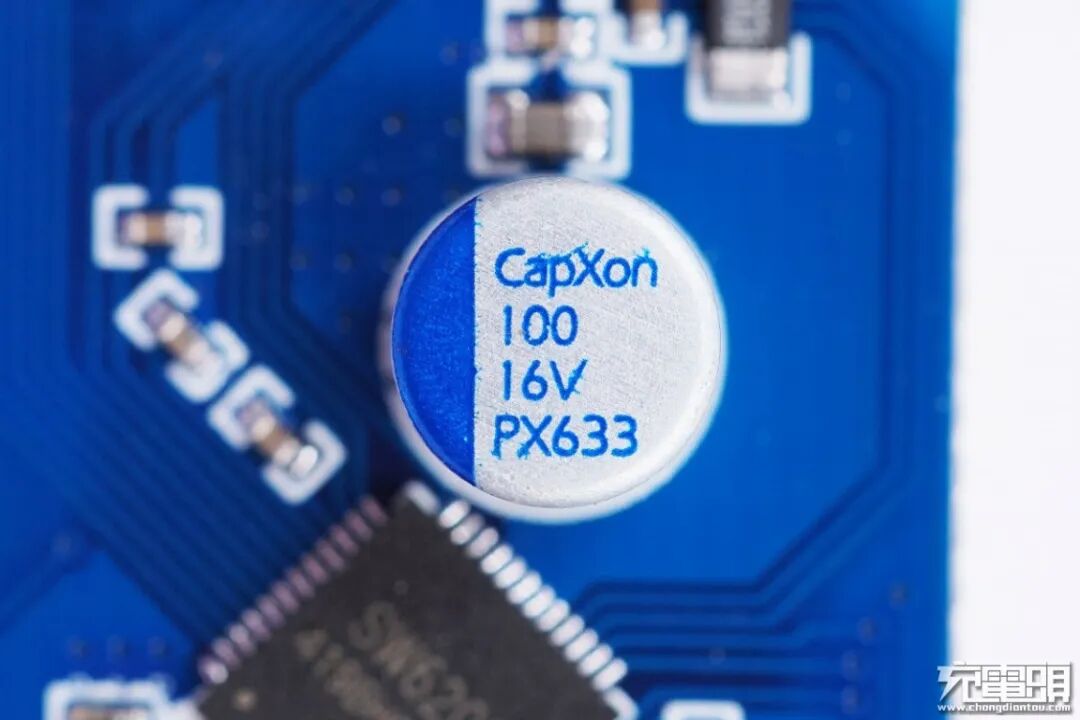

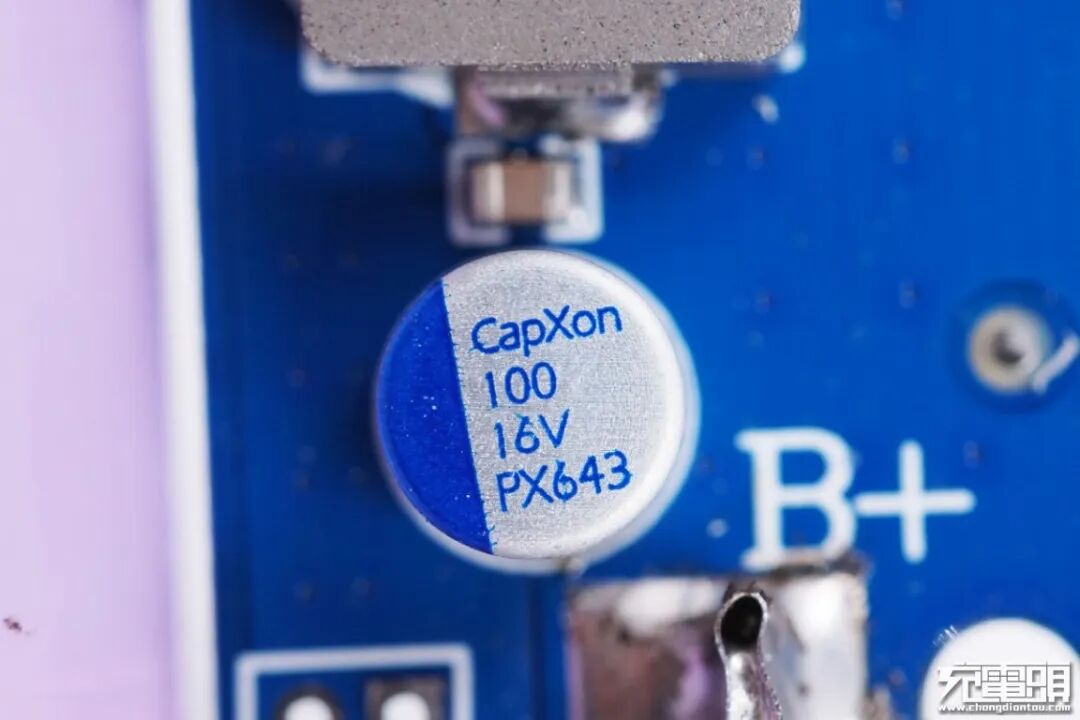

固态电容特写，规格为100μF 16V，由CapXon丰宾提供。
另一颗固态电容特写，规格一样且也是来自CapXon丰宾。
2R2合金电感特写，用于升降压，10×10大尺寸，降低温升。
USB-A母座特写。

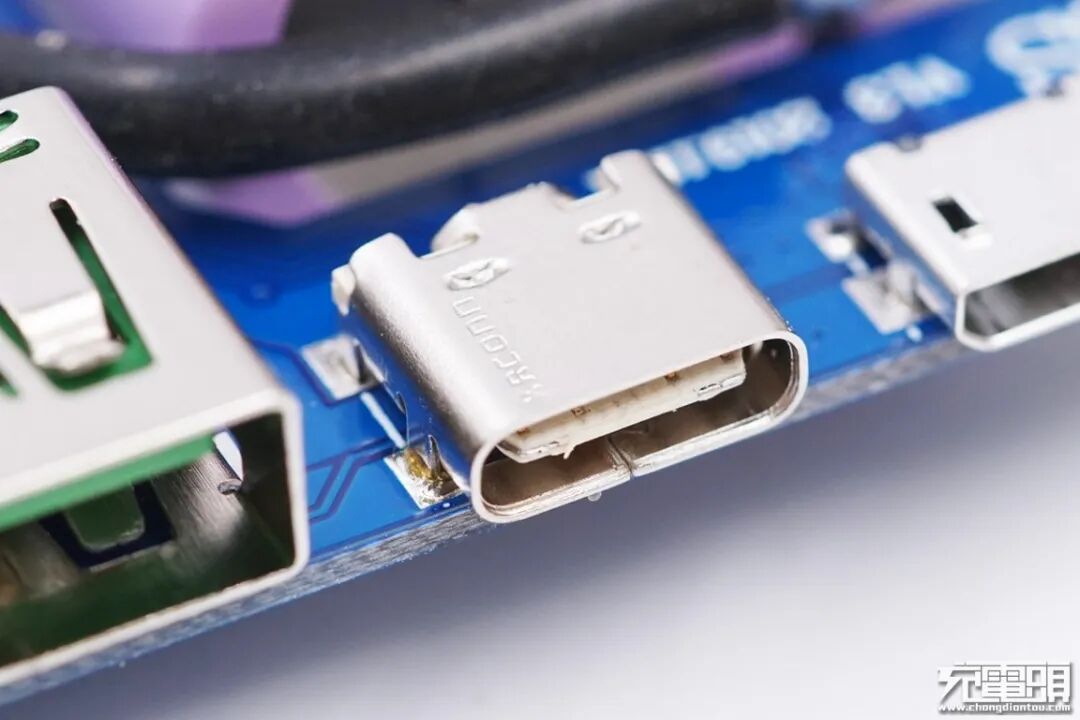

USB-C母座过孔焊接，金属外壳上凹印KRCONN字样，来自深圳市精睿兴业科技有限公司。

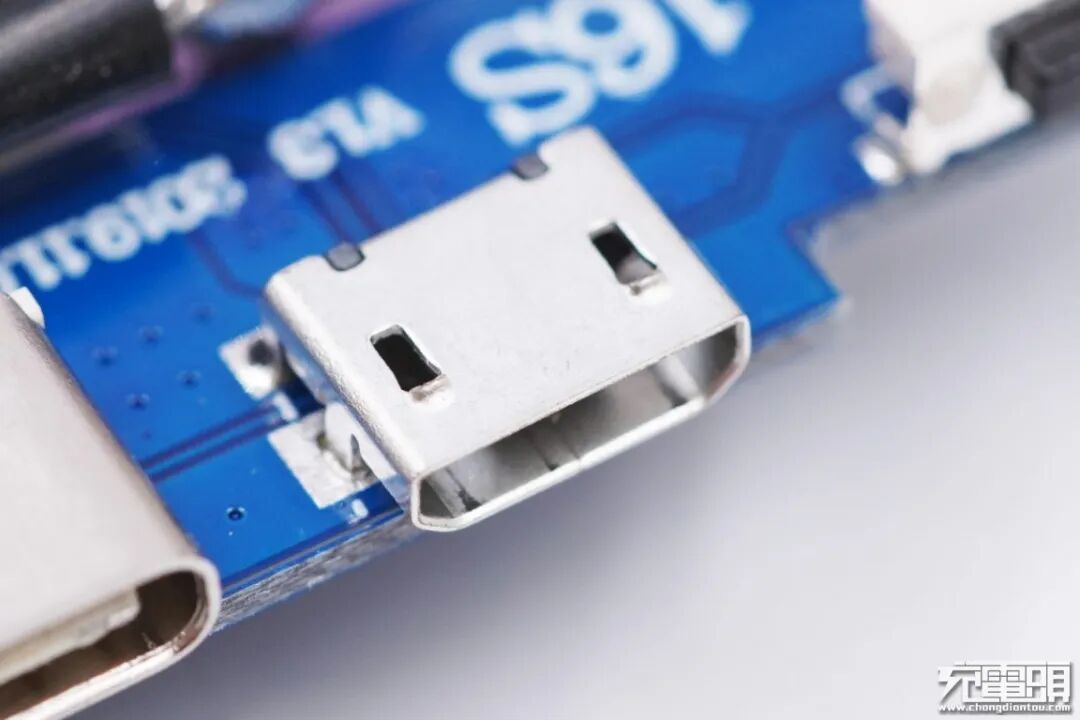

USB Micro母座特写，过孔焊接。

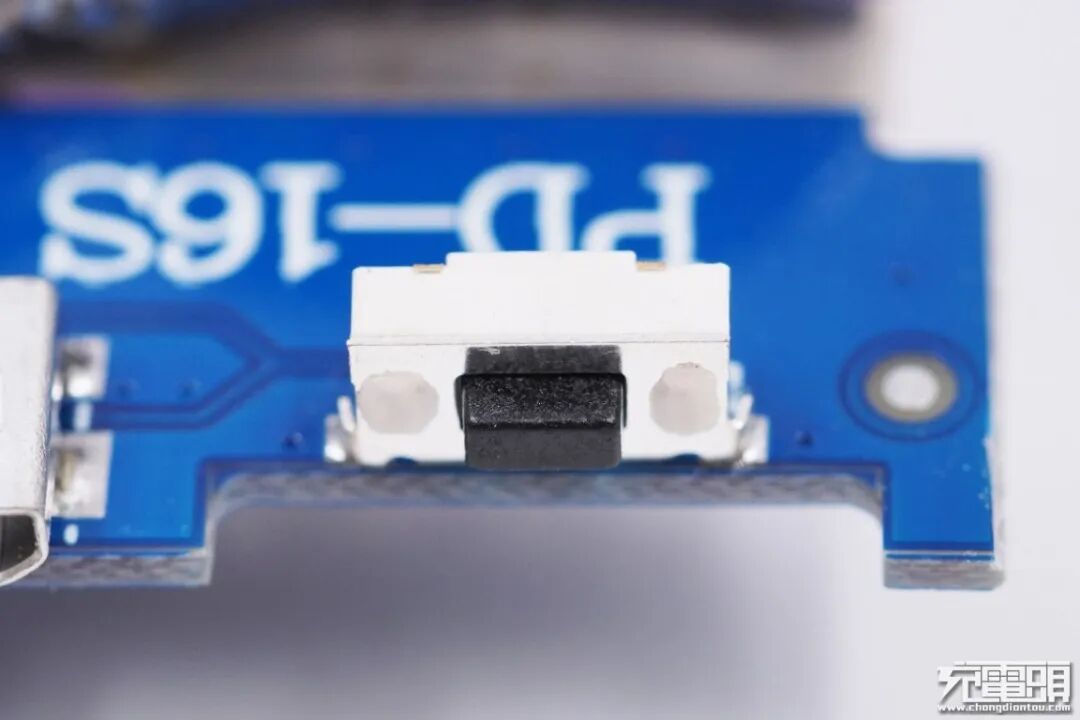

电源开关键特写，贴片焊接。

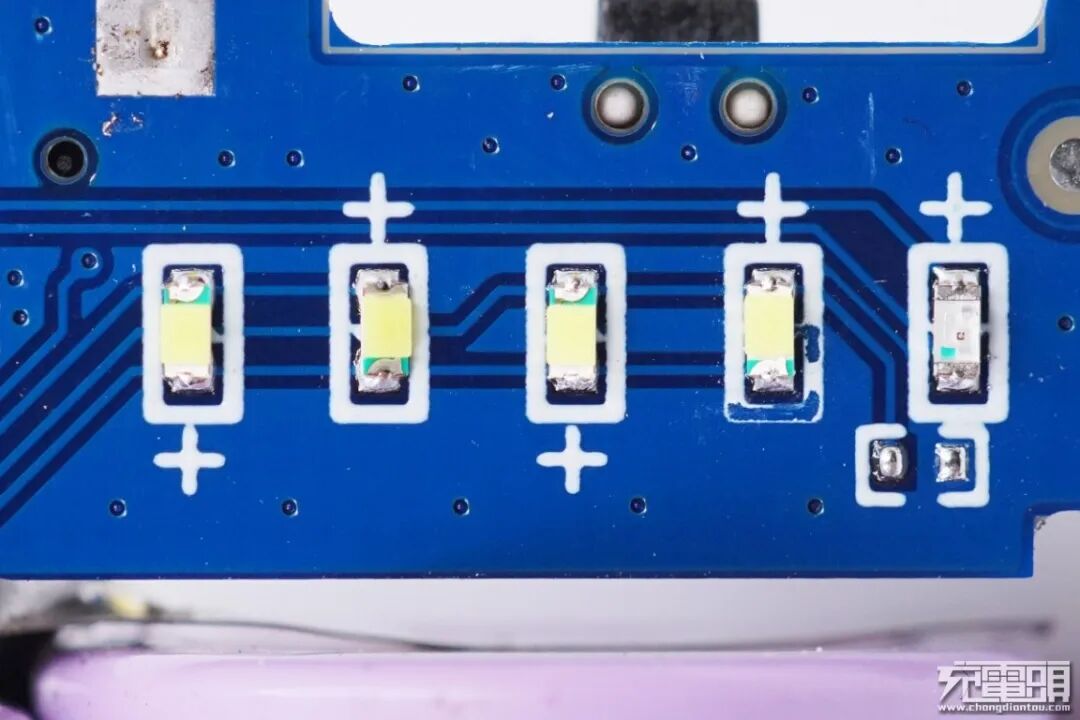

5颗LED灯特写，其中四颗黄色灯为电量指示灯，白色灯为快充指示灯。
全部拆解完毕，来张全家福。
充电头网拆解总结
ELEPOWER Thunder这款16000mAh 18W双向快充移动电源修长扁平，表面外壳使用不规则斜纹进行装饰和增加手感，头部外壳采用铝合金打造，保护性强。A口和C口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，兼容性好，此外C口还支持USB PD3.0快充标准，具备5/9/12V三组固定电压档位以及5.0-5.9V/3A和5.0-11V/2A两组PPS电压档位。18W双向快充可以满足外出快充需求。
充电头网通过拆解发现，电源内部采用智融SW6208方案，该方案是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持多种快充协议，性能强大，极具成本优势。还采用了LG F1L18650电芯，并配有电芯保护IC和MOS管，用料扎实。
