拆解报告：SONY索尼39W USB PD快充充电器1A1C
---- 充电头网拆解报告 第1167篇 -----
索尼大法跨足充电领域至今还是让很多小伙伴难以相信，不过事实却是如此。不久前充电头网还拆解了索尼的1A1C双口充电器CP-AD3M2和1A1C双口车充CP-CAD3M2这两款产品。
最近充电头网又拿到了SONY索尼一款1A1C双口充电器CP-ADRM2，这款产品的两个接口最大输出功率分别为7.5W和39W，可分别为小型电子产品和手机进行充电。接下来充电头网就对这款充电器进行拆解，看看其用料做工如何。
一、索尼1A1C双口充电器外观

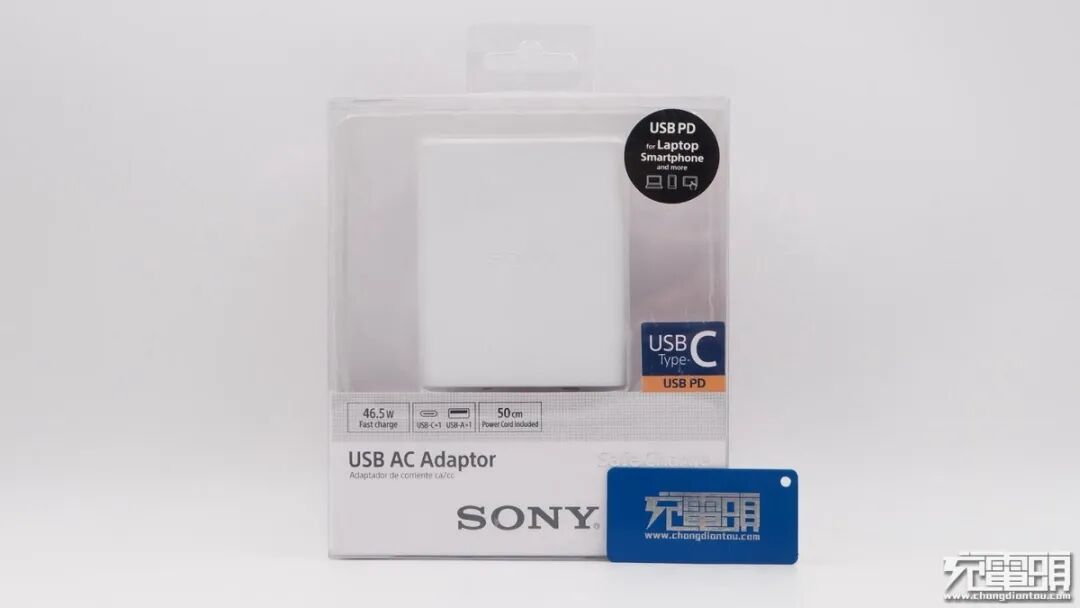

包装盒采用透明塑料壳加硬纸板设计，并且上端带有挂钩，方便商家展卖。盒子上印有充电器名称——USB AC Adaptor，下面印着“SONY”品牌logo，外壳上贴有USB-C标签。

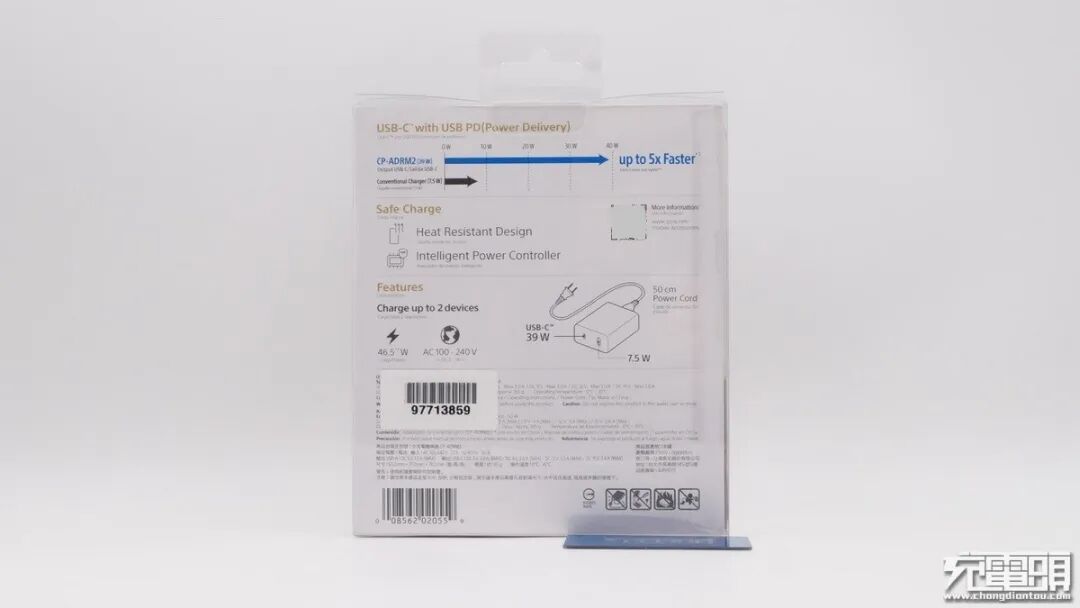

包装盒背面印有充电器简图以及功能说明，下端是产品规格参数信息。
索尼这款双口充电器包含充电器机身和输入线缆两部分。

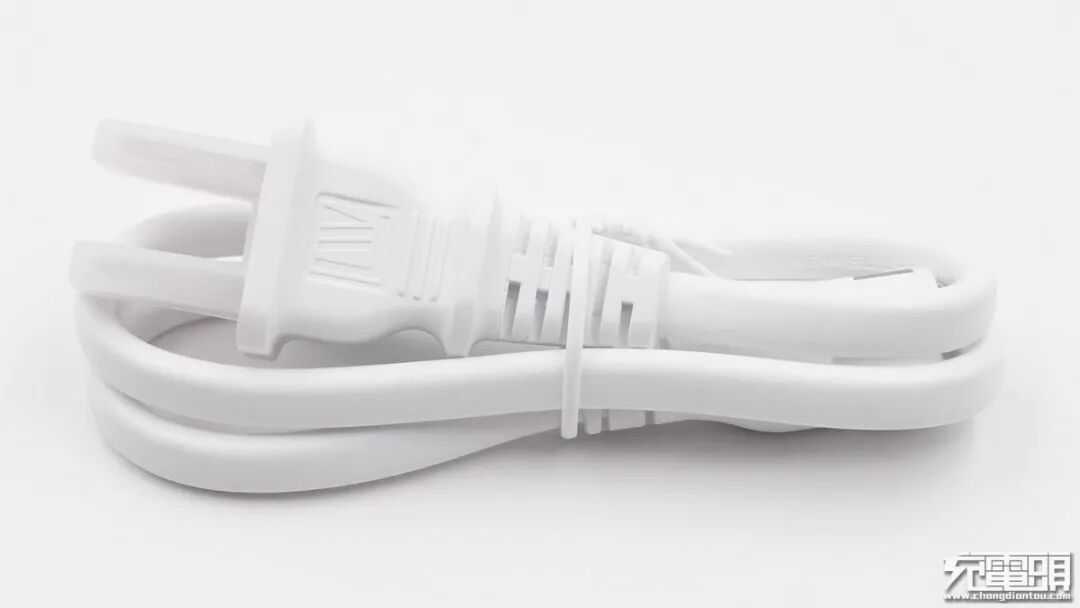

输入线缆两端进行抗弯折处理，插脚上套有塑料壳，线身扁平设计。
插头上标注有相应规格参数以及Longwell（良维）字样。良维是全球第二大电源线与信号线生产企业，我们前不久还拆解了它家的多用途三插品字电源线。

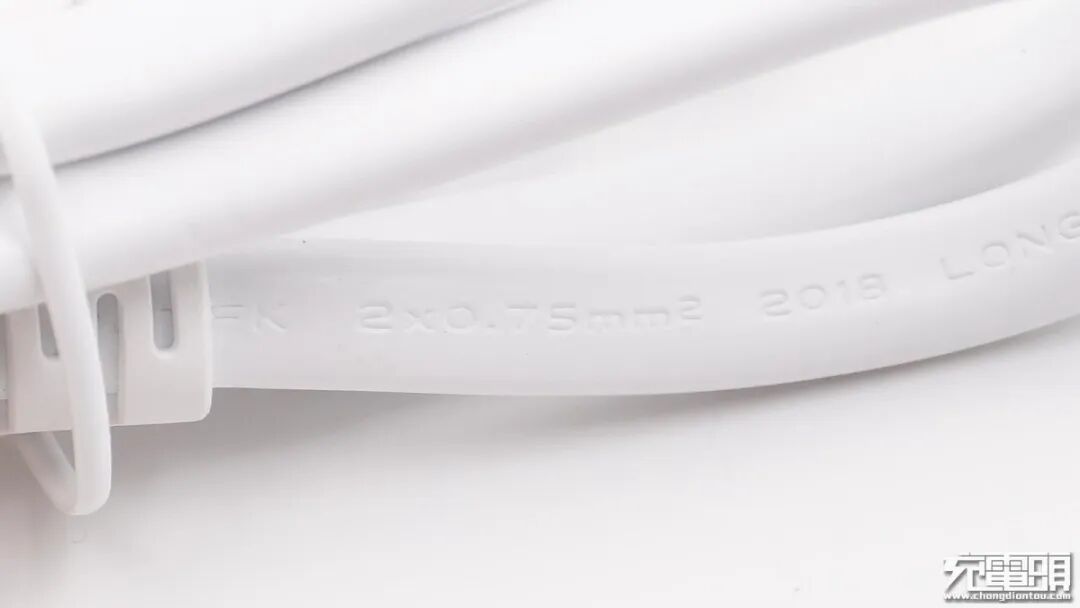

线身上凹印2 x 0.75m㎡字样。
充电器机身壳采用白色PC阻燃材质，通体白色设计简约，侧身为光滑弧面过渡，正面只有一个凹印的“SONY”品牌logo。
机身背面标注充电器的参数信息
型号：CP-ADRM2
商品名称：交流电转换器
输入参数：100-240V~50/60HZ 1.1A 60W
USB-A输出：5V/1.5A
USB-C输出：5V/3A、9V/3A、12V/3A、15V/2.6A
产品已经通过墨西哥NOM认证、巴西NYCE认证、VI级能效认证。

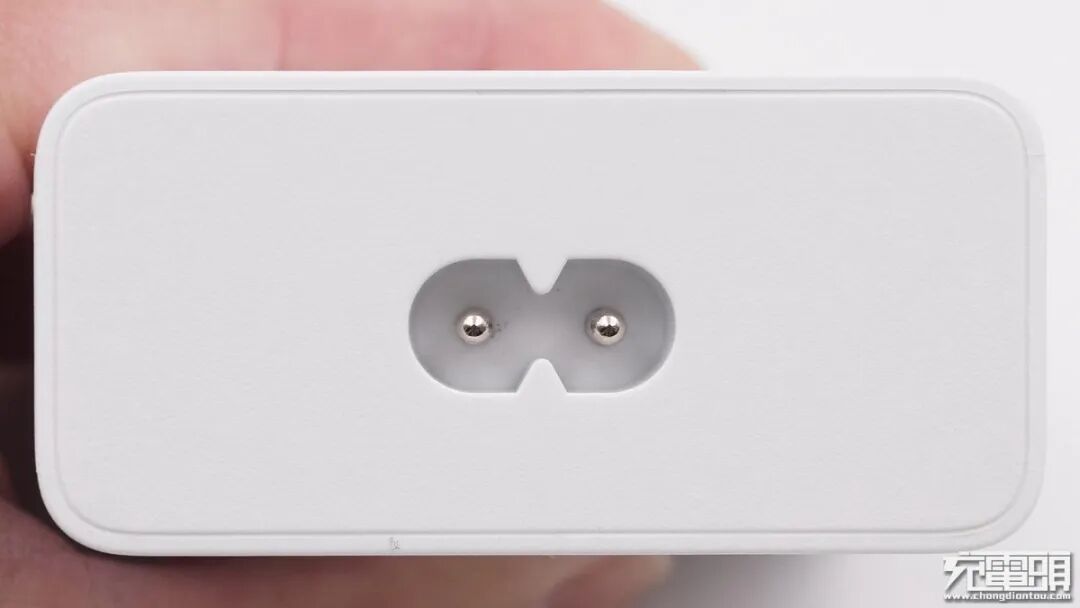

输入端采用8字形接口。
输出顶面配有1A1C两个输出接口：C口橘红色舌片，旁边印有USB PD字样；A口白色舌片。
使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持USB-DCP，此外没有检测到其它协议。

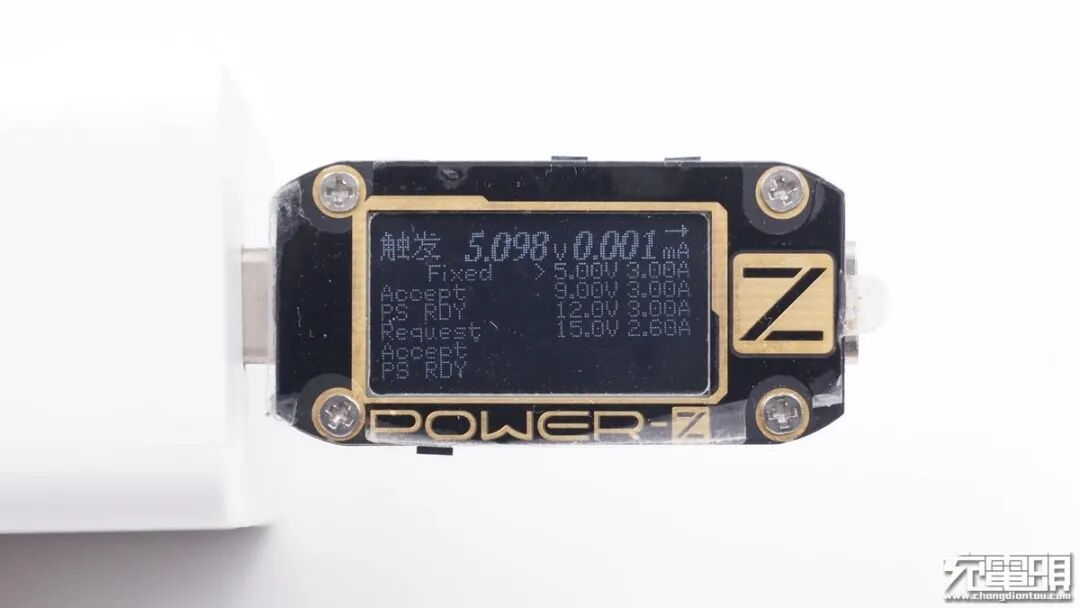

经过ChargerLAB POWER-Z KM001C检测发现USB-C口具备5V/3A、9V/3A、12V/3A、15V/2.6A四组固定电压档位。
二、索尼1A1C双口充电器拆解

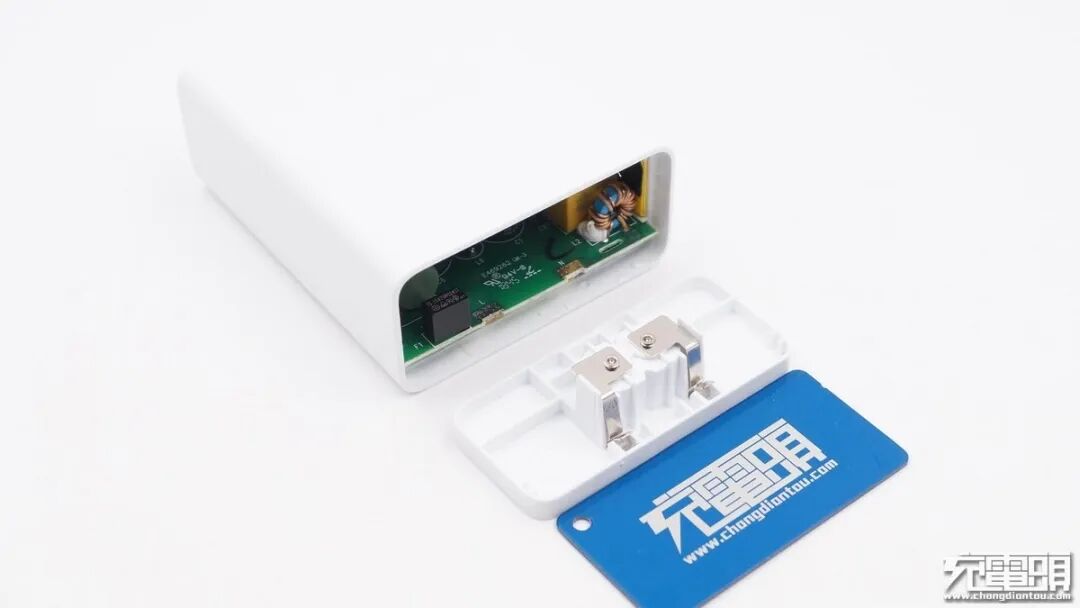

暴力拆开输入端外壳，PCB板和输入端插脚通过金属弹片进行导通。
输入端外壳采用PC材质。

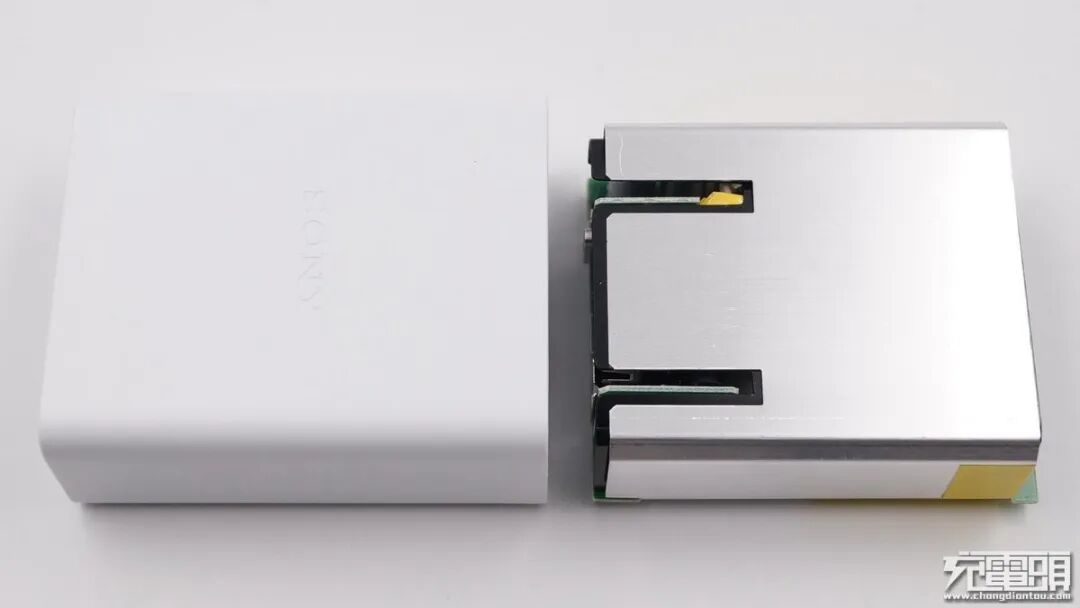

机身壳两侧设计有凹槽，PCB板通过凹槽进行固定。

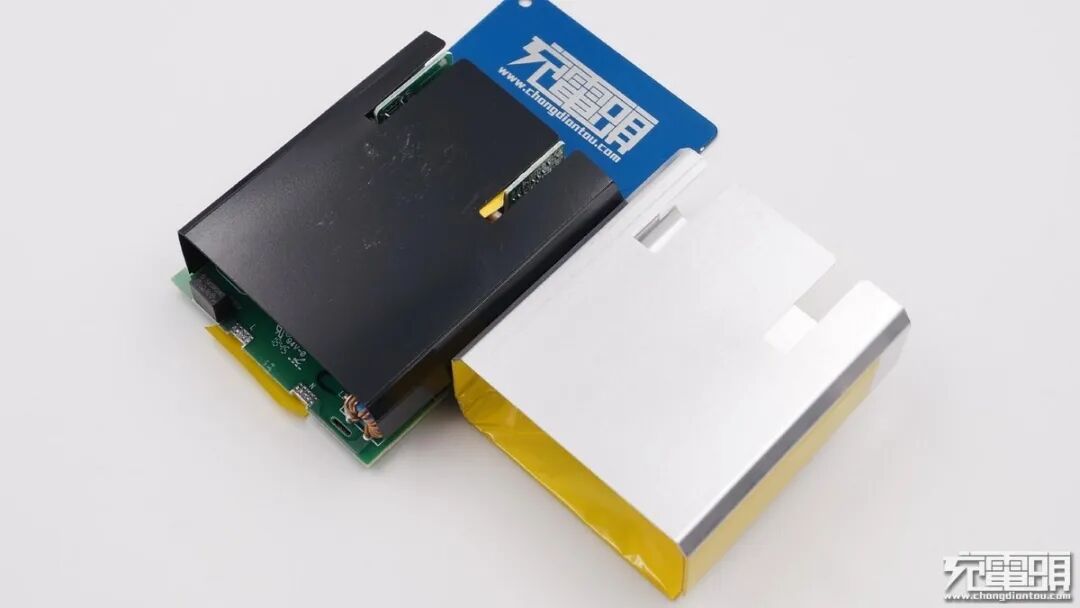

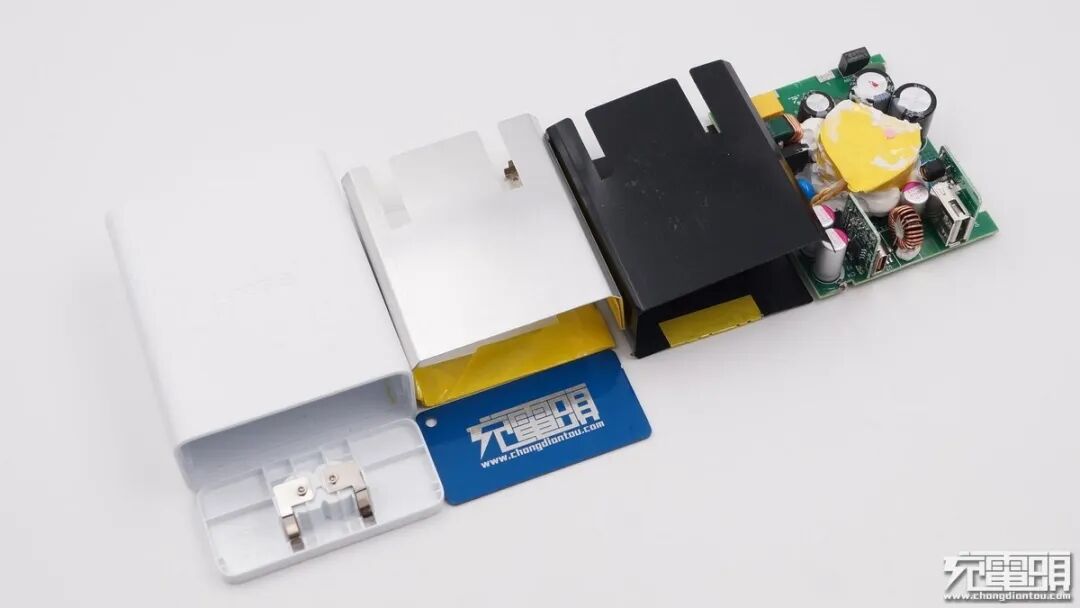

PCB板上围绕有一圈金属散热片。
金属散热片内侧贴有黄色胶带进行绝缘，此外内部还有黑色绝缘塑料板进行隔离。

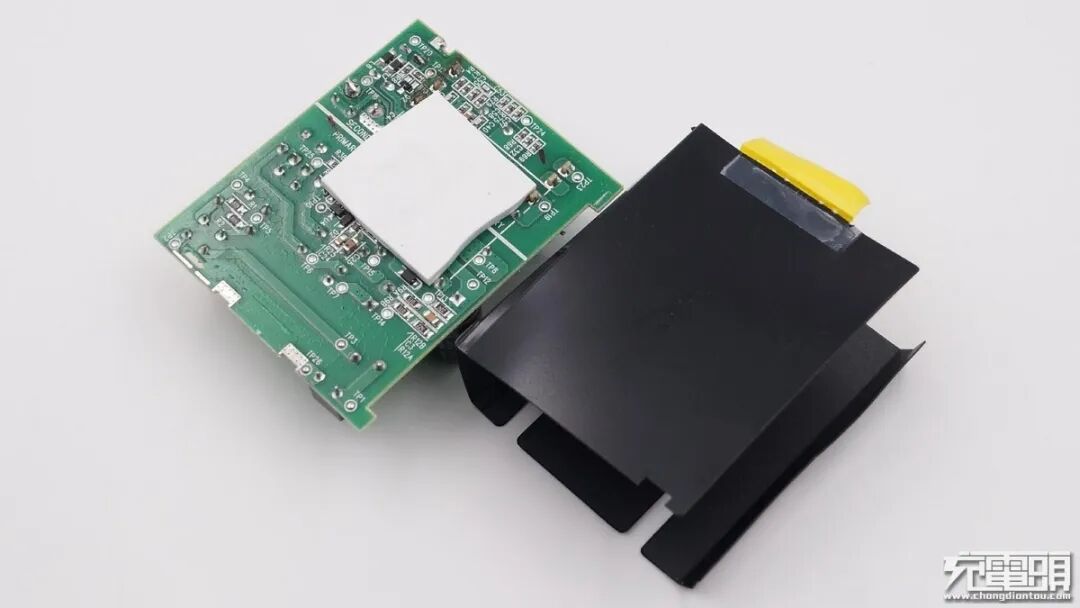

PCB板背面贴有导热垫，将热量传递给散热片。

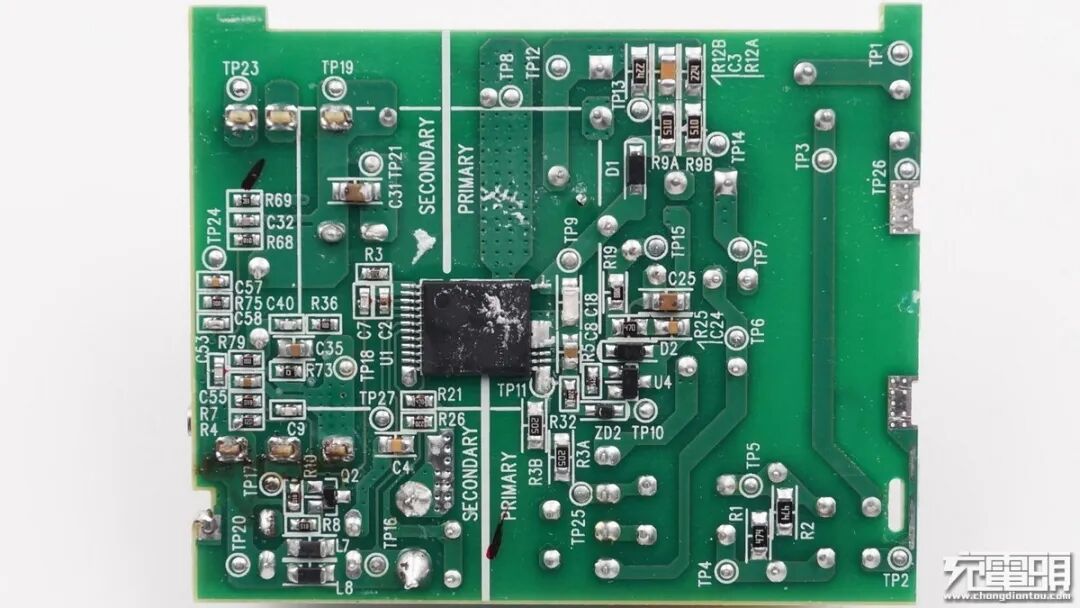

将导热垫撕掉，可以看到PCB板背面有一颗很大的芯片，集成度相当高。

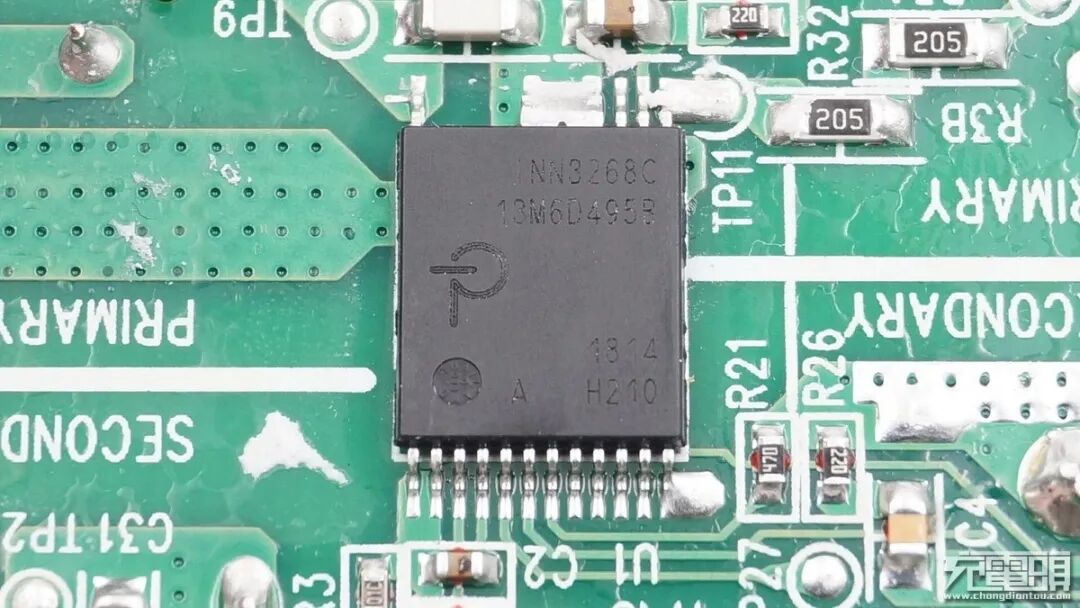

来自PI的INN3268C主控芯片，这款芯片集成了650V/750V初级开关MOS、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC，支持55W输出功率。

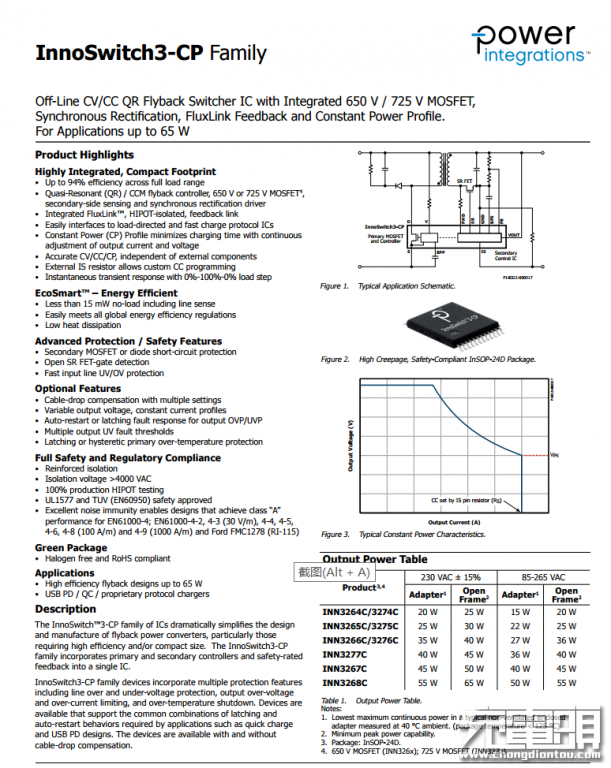

PI INN3268C资料信息。
充电头网了解到，采用INN3268C的产品还有ANKER Nano 18W快充充电器、新斯宝45W USB PD充电器等产品，同时，作为一家老牌电源芯片厂商，PI的快充电源方案也得到了数十家品牌的采用和认可。
初级PWM控制器供电IC，型号LN3210，来自力生美。

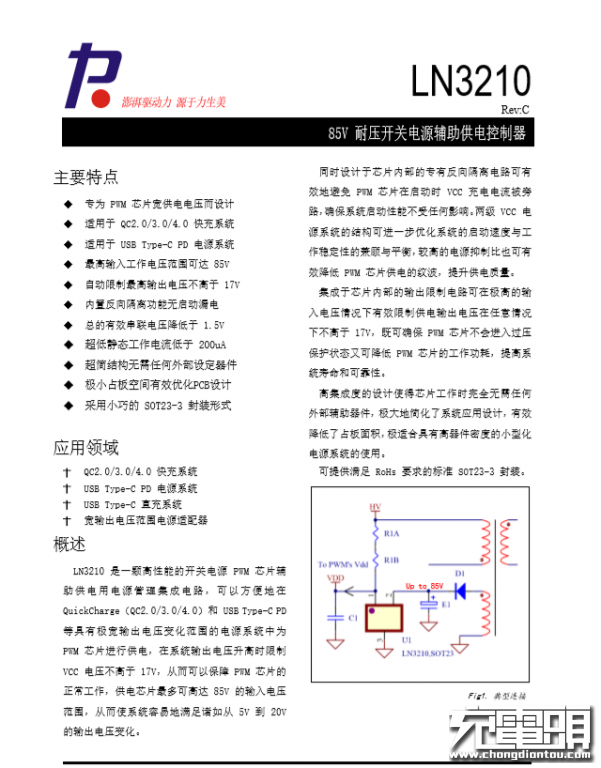

力生美 LN3210详细资料。充电头网了解到，采用力生美的电源芯片还被京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器、京造30W 1A1C USB PD快充充电器、迪奥科72W USB-C桌面充电器等数十款产品采用。

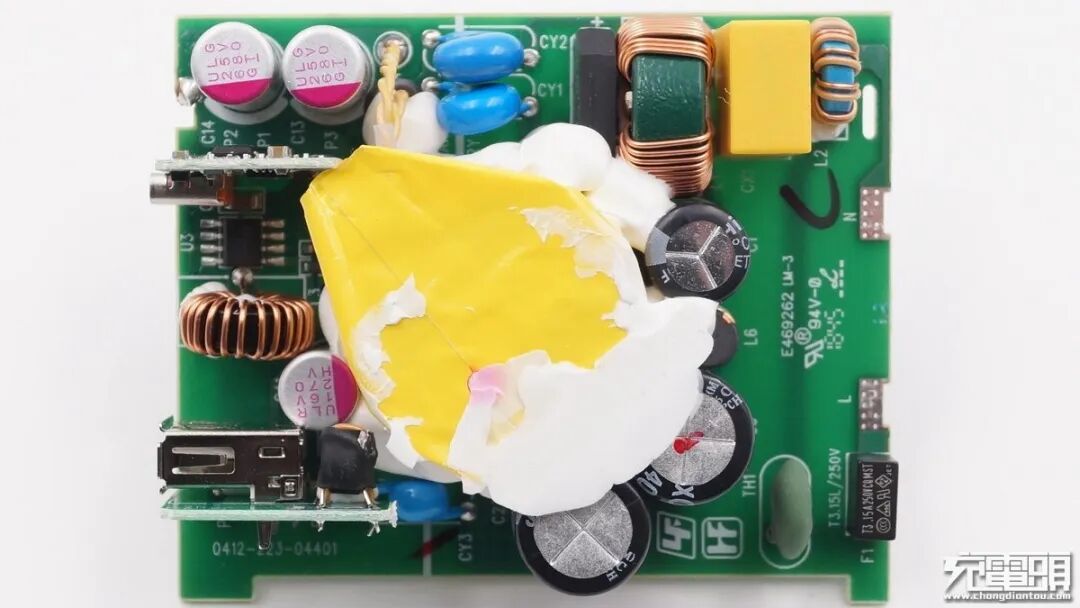

PCB板正面一览，变压器及其周围的元器件有打胶进行固定和导热。输入端上焊接有延时保险丝、NTC浪涌抑制电阻、电解电容、共模电感、安规X电容和整流桥。输出端上焊接有固态电容、Y电容、降压电感等，两个接口母座均使用小PCB板垂直焊接在主控PCB板上。

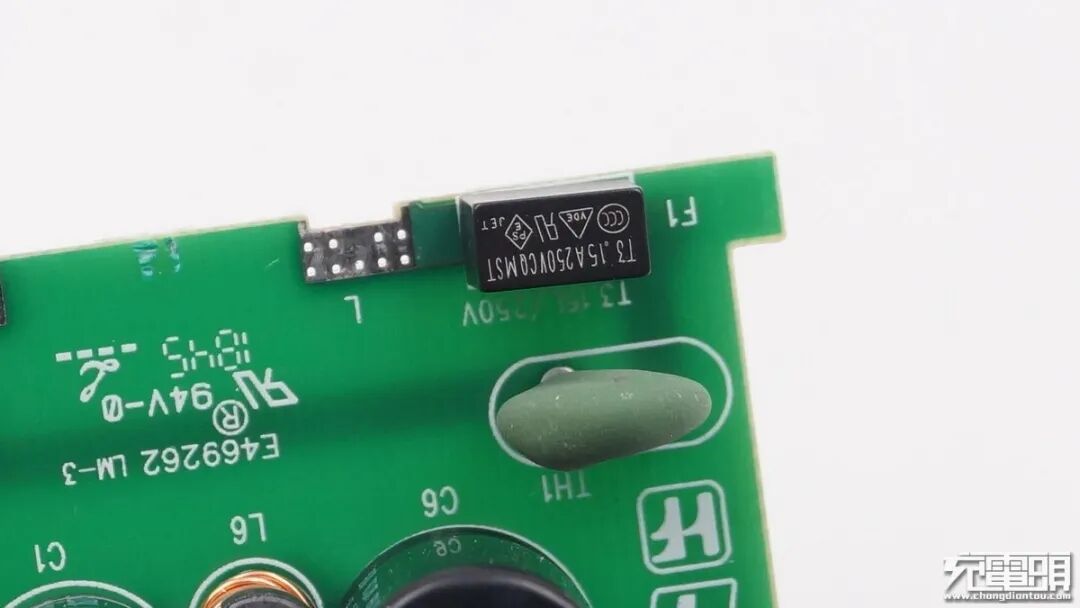

延时保险丝规格为3.15A 250V，旁边是一颗NTC浪涌抑制电阻，用于抑制上电浪涌电流。

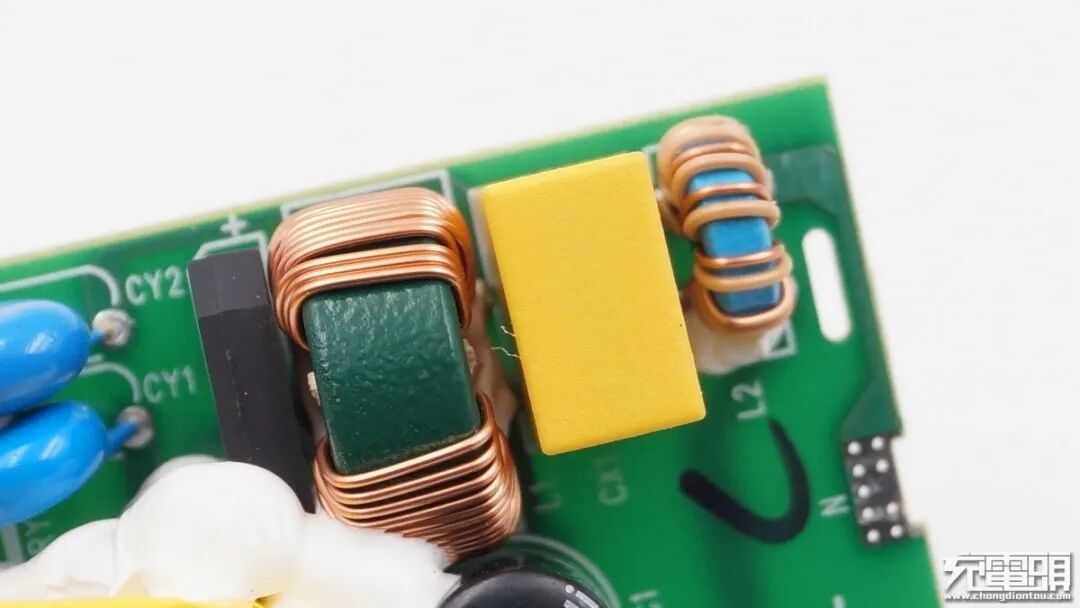

两颗共模电感磁芯分别是蓝色漆和绿色漆，用于滤除EMI干扰。夹在中间的是安规X电容。

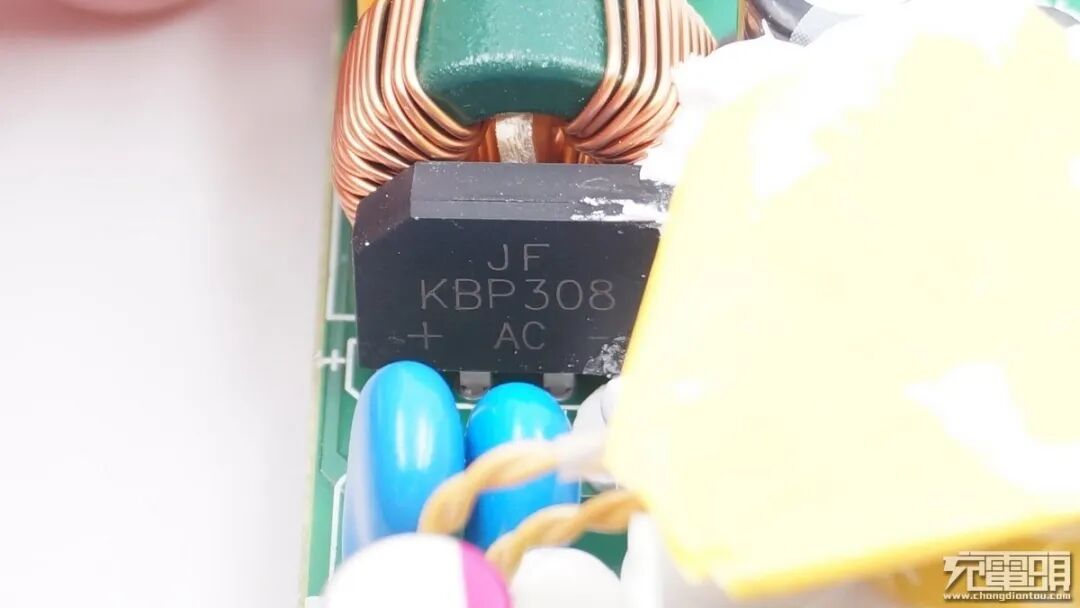

共模电感旁边还有一颗KBP308整流桥。

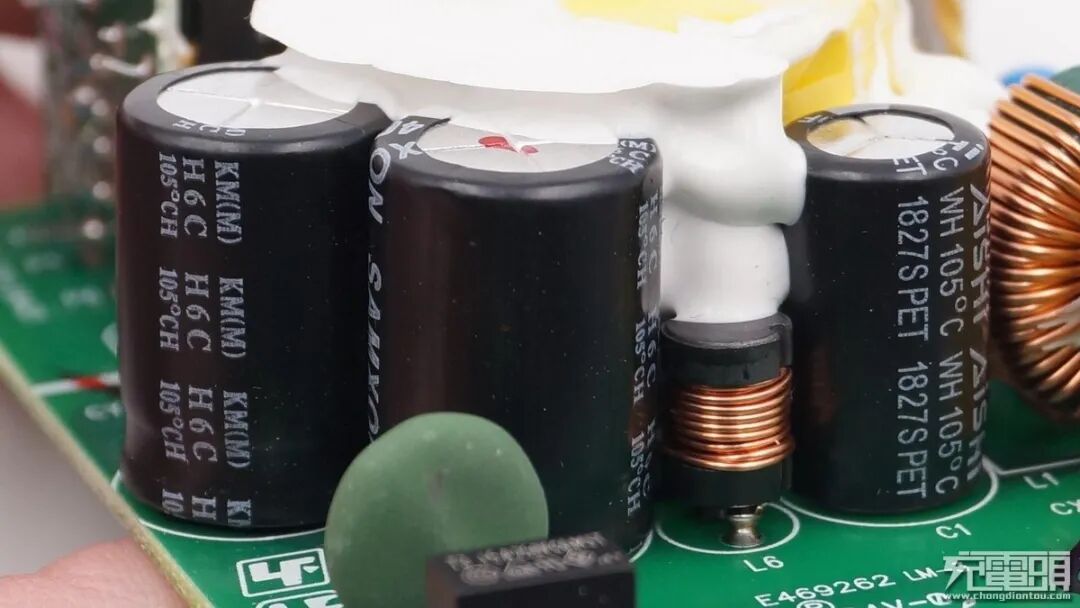

变压器旁边的三颗初级滤波电解电容和一颗电感。

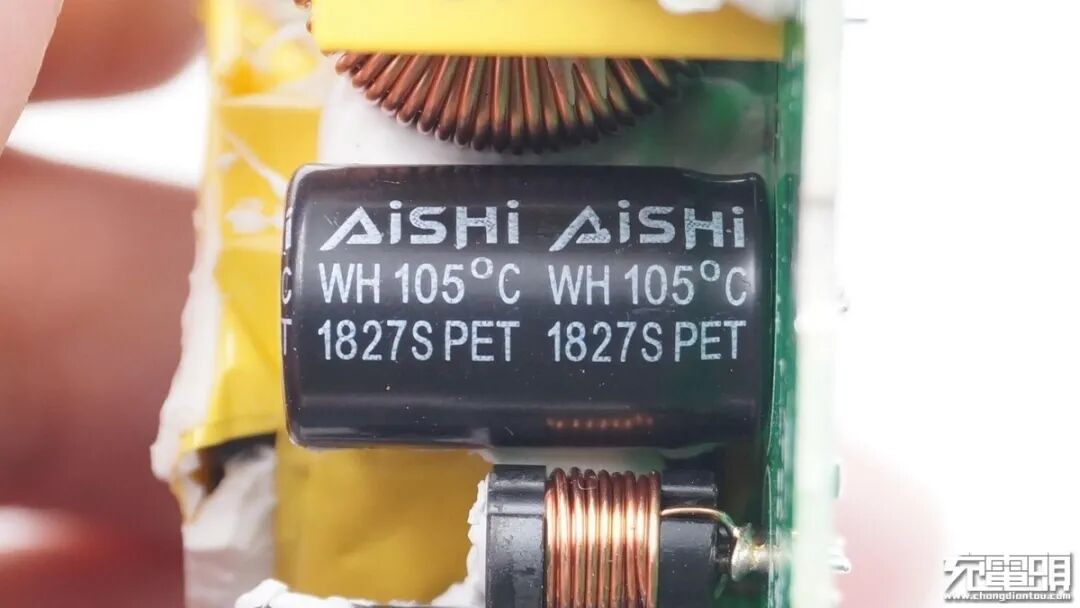

其中一颗是AiSHi艾华电解电容，规格为400V 22μF。

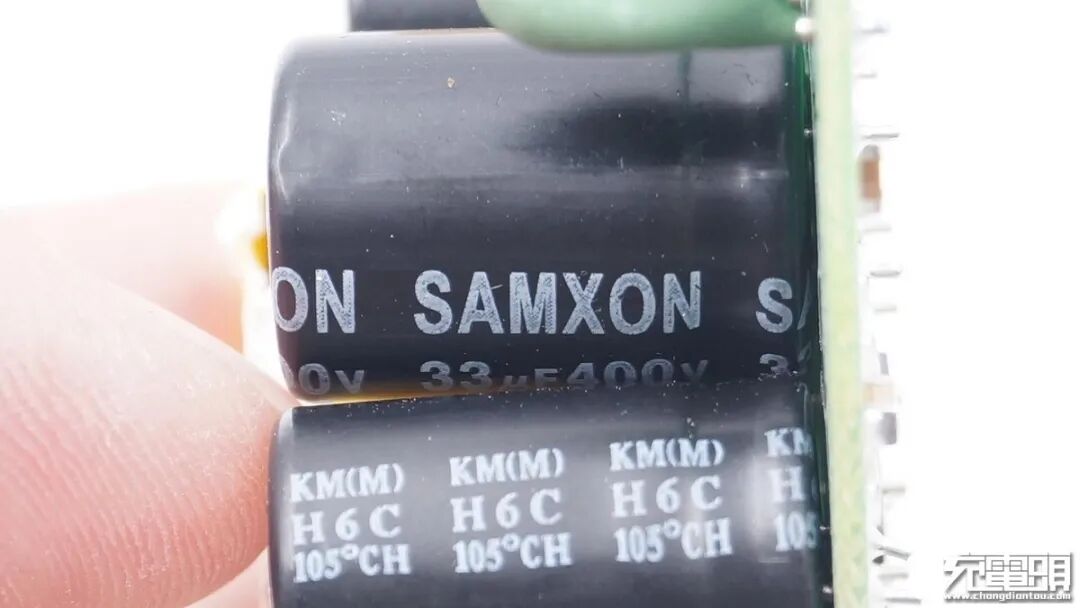

另外两颗电容是SAMXON品牌，规格都是400V 33μF。

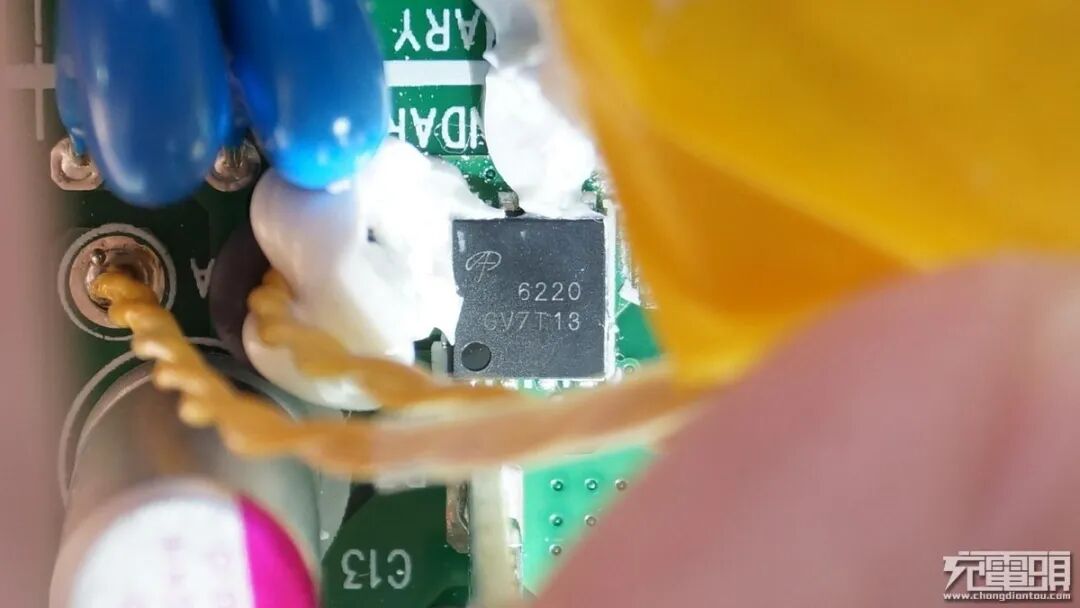

Y电容旁边的次级同步整流MOS管，美国万代AOS AON6220，N-MOS，100V 48A。

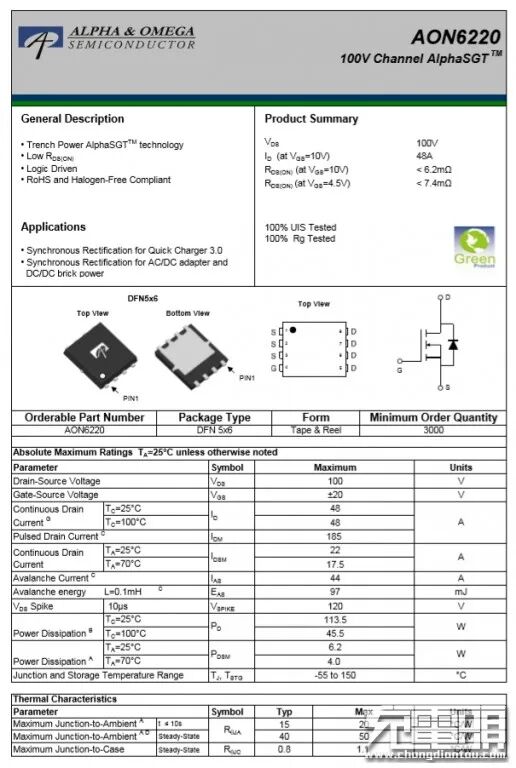

万代AON6220详细参数资料。
德信 EUP3270 同步整流降压IC，输入耐压30V，支持直通模式，用于USB-A口输出降压。

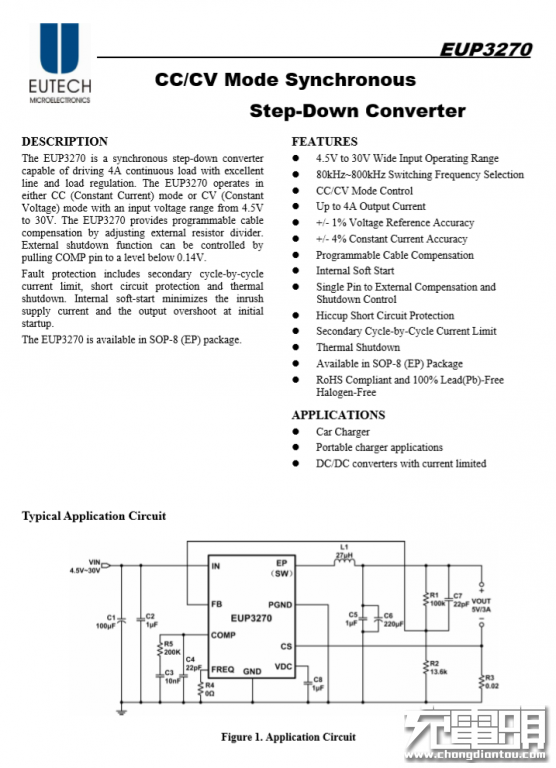

德信EUP3270详细资料。

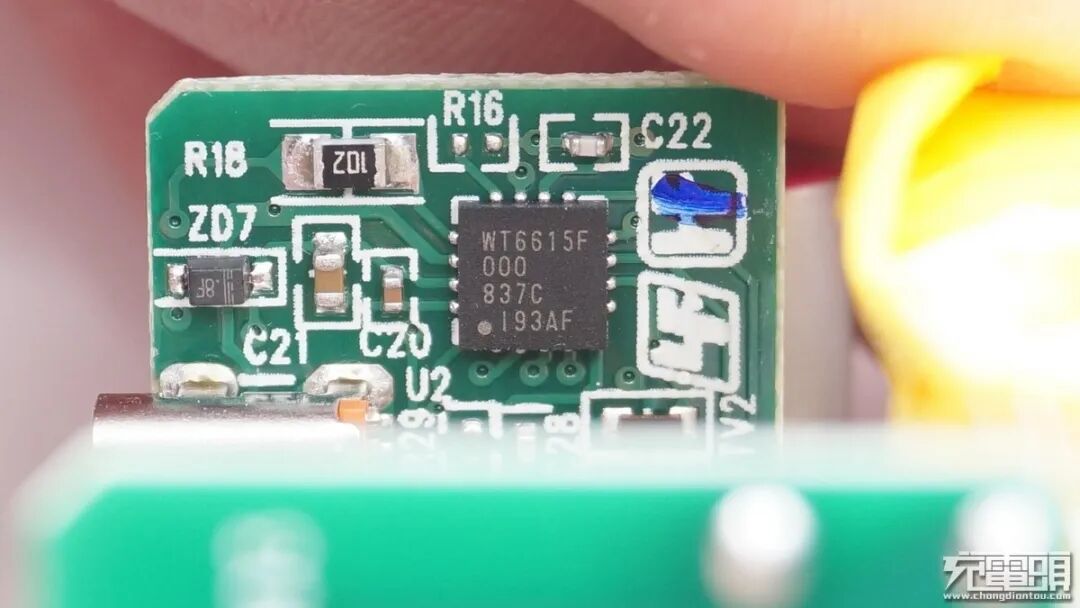

USB PD协议IC采用Weltrend伟诠的WT6615F。这是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。高度集成的WT6615F可以应用于适配器、车充、移动电源等设备。同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案。

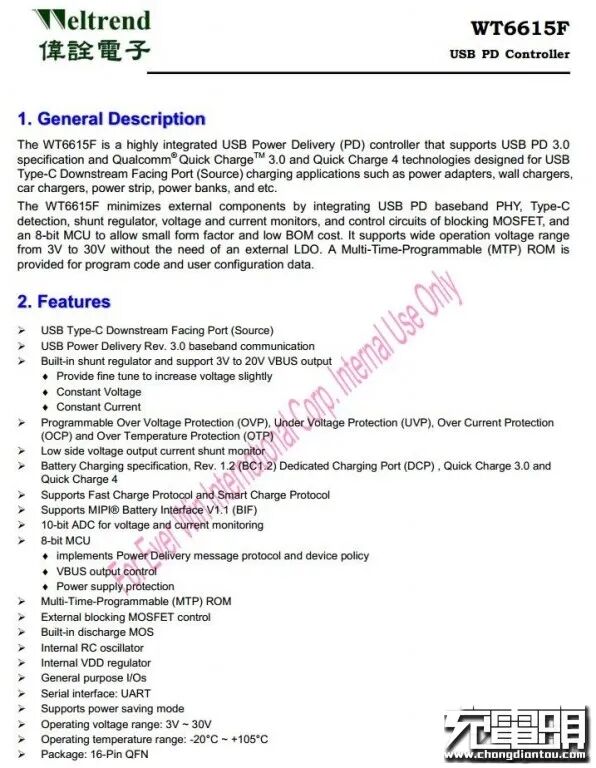

伟诠WT6615F详细规格资料。
充电头网了解到，采用伟诠WT6615F的产品还有小米90W USB PD快充充电器、联想65W USB-A快充充电器、ANKER 30W GaN氮化镓充电器、谷歌Pixelbook原装45W USB PD快充充电器、紫米65W 2C1A桌面PD快充充电器等多款产品。同时，还有数十款产品快充产品采用了伟诠的芯片。

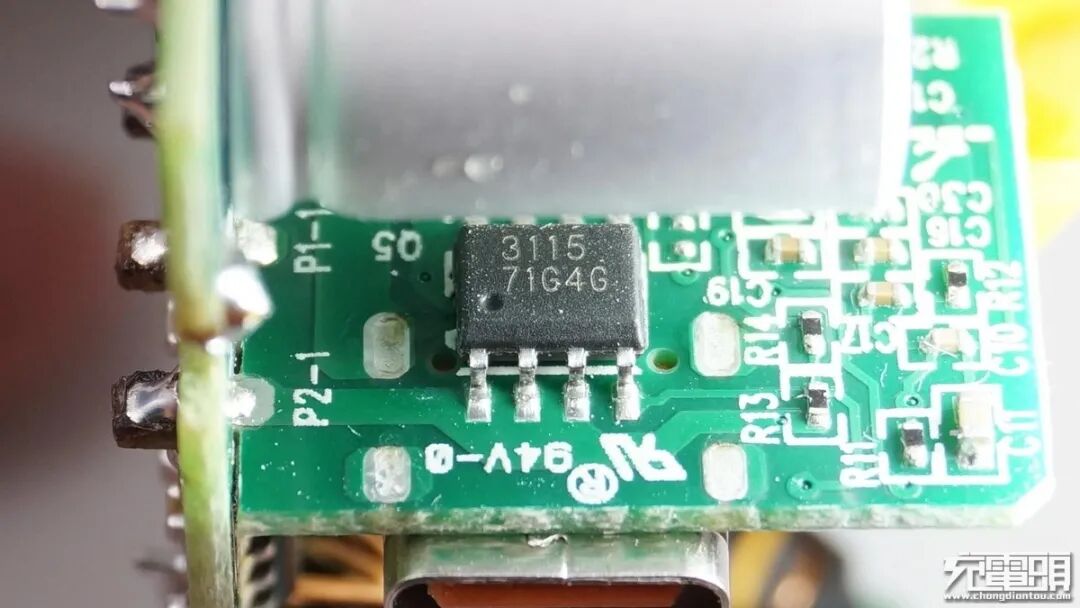

USB-C接口的输出VBUS开关管，丝印3115。

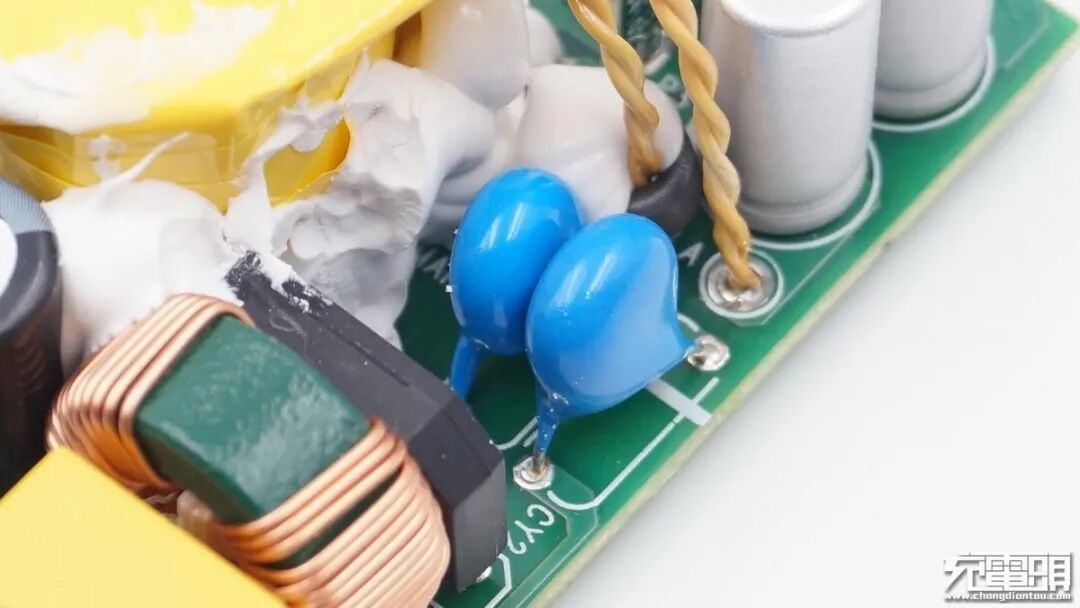

两颗输出抗干扰蓝色Y电容，横跨在初级次级之间。
Y电容旁边焊接变压器次级输出线双线并绕，多层绝缘线，输出线套有磁环。

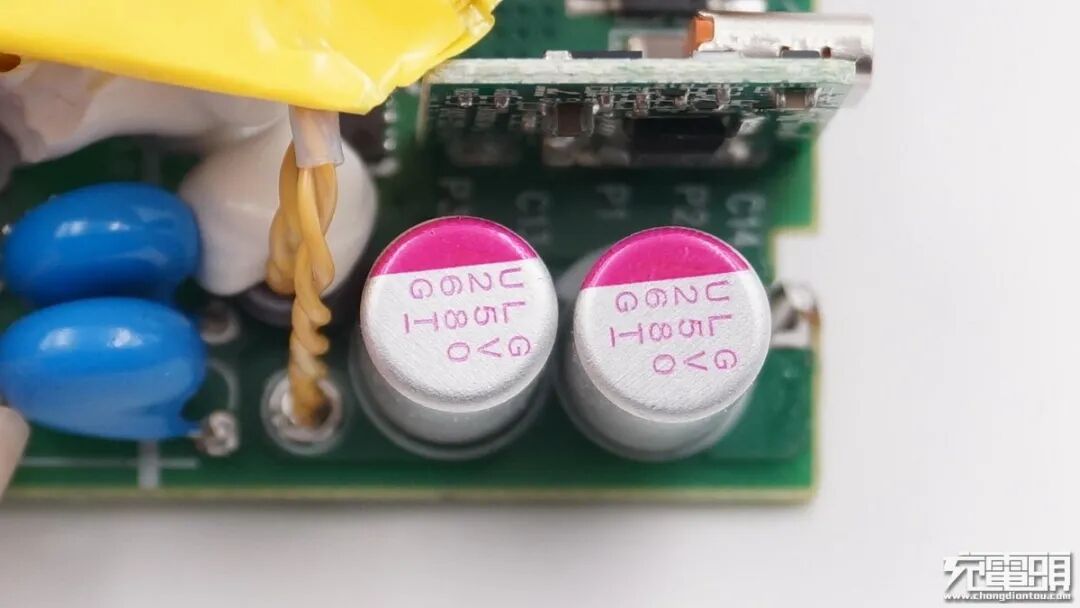

两颗输出滤波固态电容规格为25V 680μF，两颗并联，万裕ULR系列。

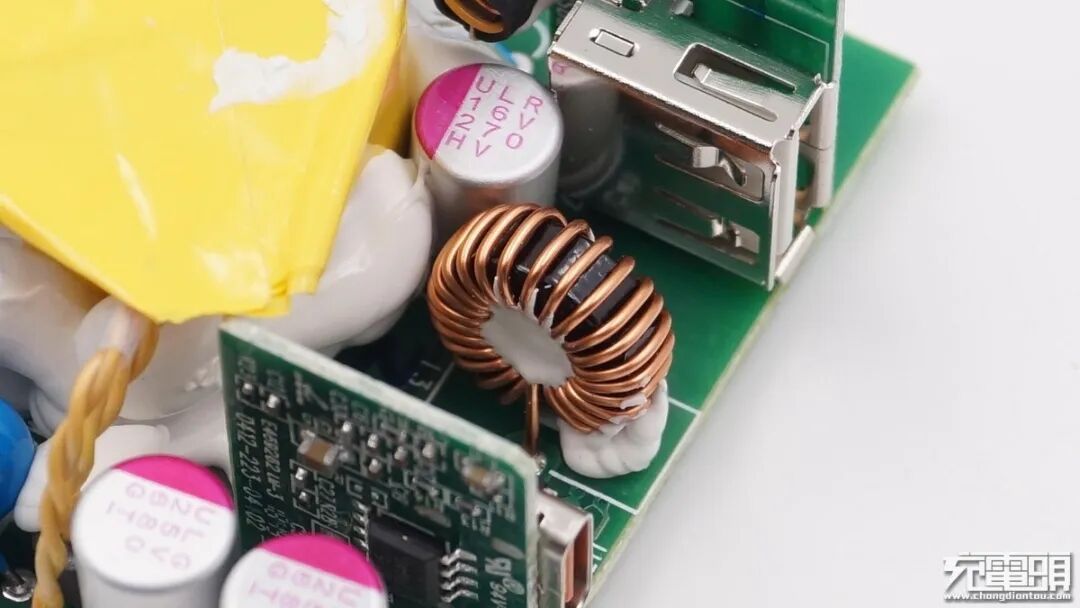

此外在两个接口母座之间的是一颗降压电感和一颗输出滤波固态电容。

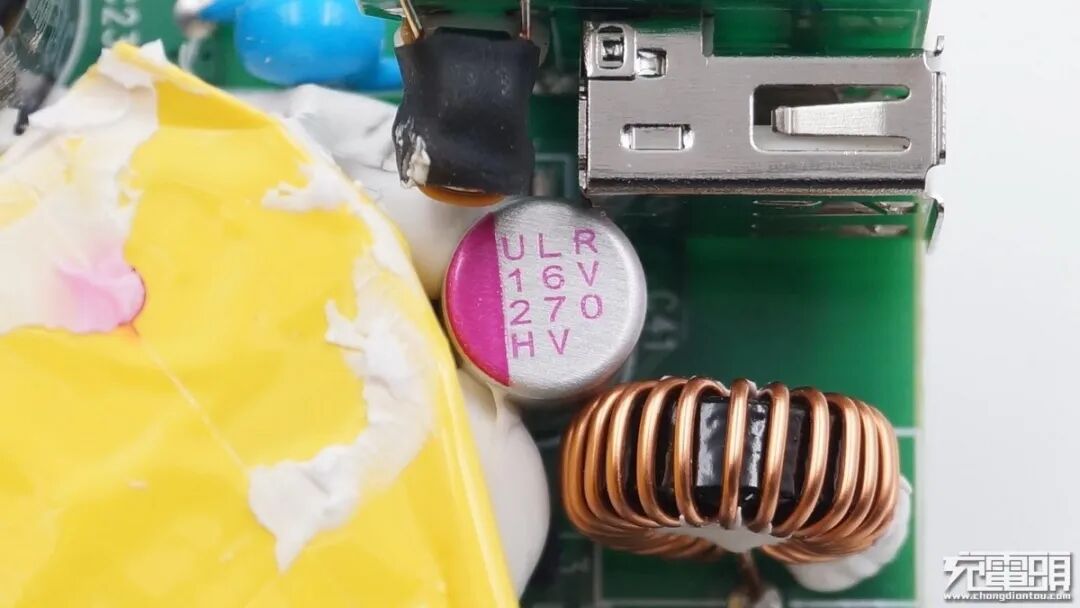

固态电容规格为16V 270μF，也是万裕ULR系列，USB-A插座后面焊接了一颗共模电感，用于输出率滤波。

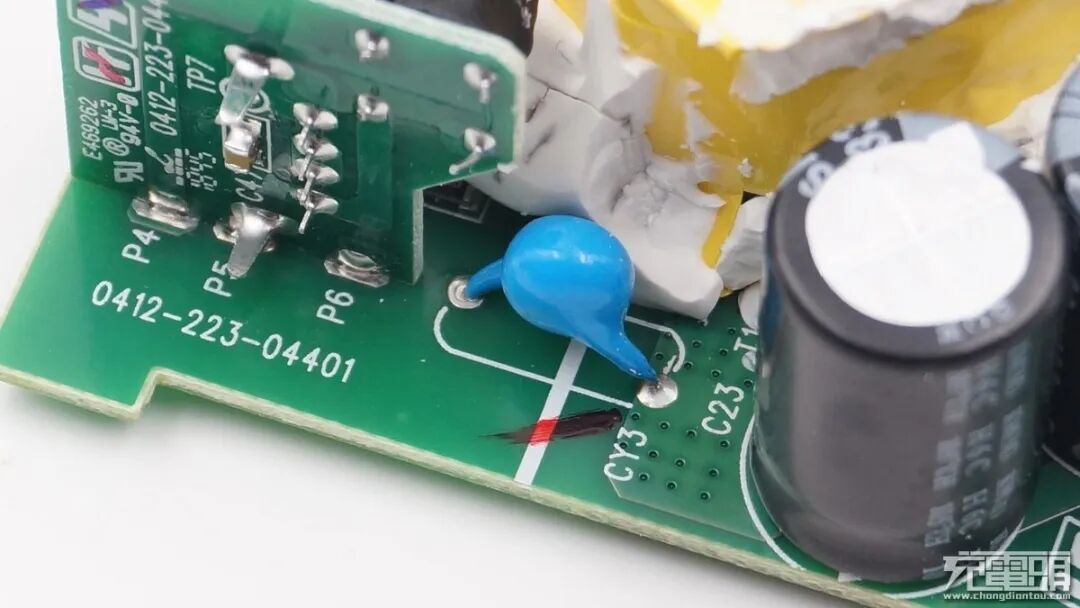

另一侧还有一颗Y电容，USB-A接口焊接在垂直小板上。
全部拆解完毕。
充电头网拆解总结
SONY索尼这款1A1C双口充电器采用线体分离设计，适合居家办公的使用场景，白色机身壳采用PC阻燃材质，表面进行亮面烤漆处理工艺，机身整体光滑简洁。1A1C两个接口最大输出功率分别为7.5W和39W，而且USB-C接口具备5V/3A、9V/3A、12V/3A、15V/2.6A四组固定电压档位。两个接口可同时为小型电子产品和手机进行充电。
充电头网通过拆解发现，充电器采用索尼原厂工艺，无论是用料还是做工都很好。如PI高集成INN3268C主控芯片、万代AOS AON6220次级同步整流MOS管、德信EUP3270 同步整流降压IC和伟诠的WT6615F 协议IC等。此外PCB红胶波峰焊工艺，发热最大的PI一体化开关芯片有散热垫导热，传导到铝合金散热片上，降低温升，变压器及周围的元器件打胶进行固定。充电器内部的稳定性和散热性能很好。
