华为40W超级快充立式无线充电器首发拆解
---- 充电头网拆解报告 第1197篇 -----
2020年3月26日，华为P40系列全球线上发布会推出了P40、P40 Pro、P40 Pro+三款机型。其中，华为P40 Pro+搭载了40W超大功率无线超级快充，P40 Pro搭载27W无线快充。同时这两款机型还支持反向无线充电，可以为其他手机、TWS耳机充电。
为了让华为P40 Pro+实现40W无线充电，华为还推出了一款全新的40W超级快充无线充电器。该款产品采用立式设计，并配备了两个线圈，无论手机竖着放还是横着放均可无线充电。充电头网在第一时间便下单购买了这款产品，接下来就为大家分享华为40W超级快充无线充电器的内部拆解。
此前，充电头网已经拆解了华为27W超级快充无线充电器、华为27W超级快充无线车充、华为5G随行WiFi Pro、华为Mate RS保时捷设计快充无线充电器、华为15W无线快充无线充电器、华为P30无线充电保护壳等6款带无线功能的产品，大家可以点击蓝色字体查看拆解详情。
一、华为40W超级快充立式无线充电器外观

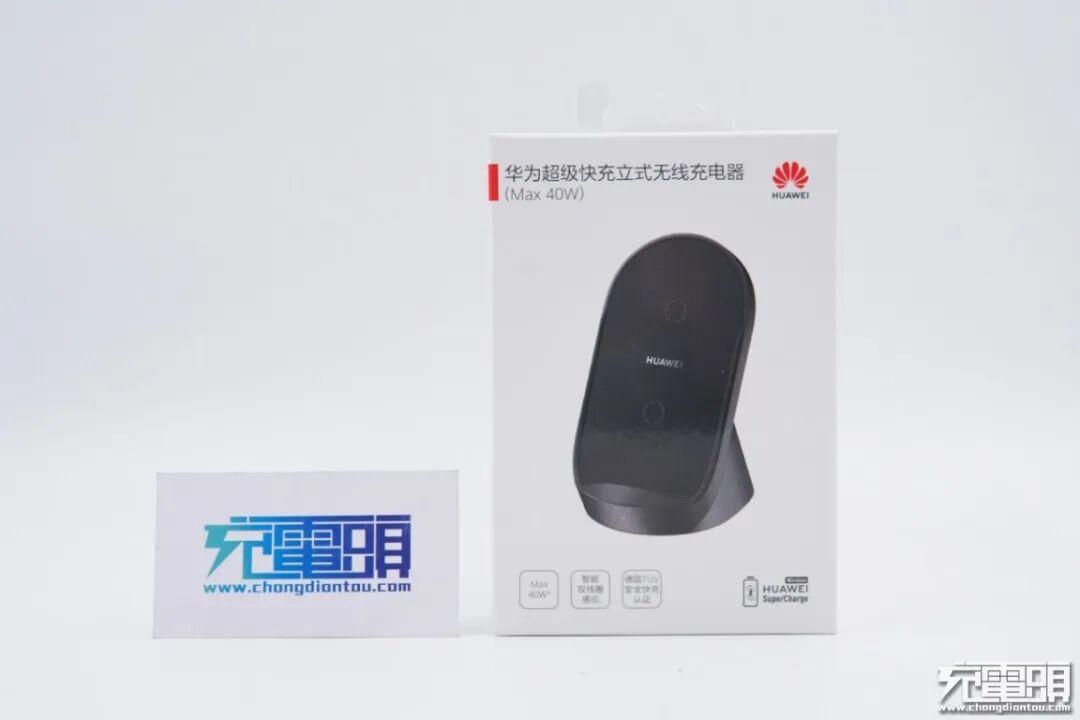

华为40W超级快充无线充电器采用华为家族风格的外包装盒，白色简约设计，正面印着产品图片。产品卖点：最大功率40W无线快充、智能双线圈感应、通过德国莱茵安全快充认证。
包装盒背面同样有产品卖点和参数。

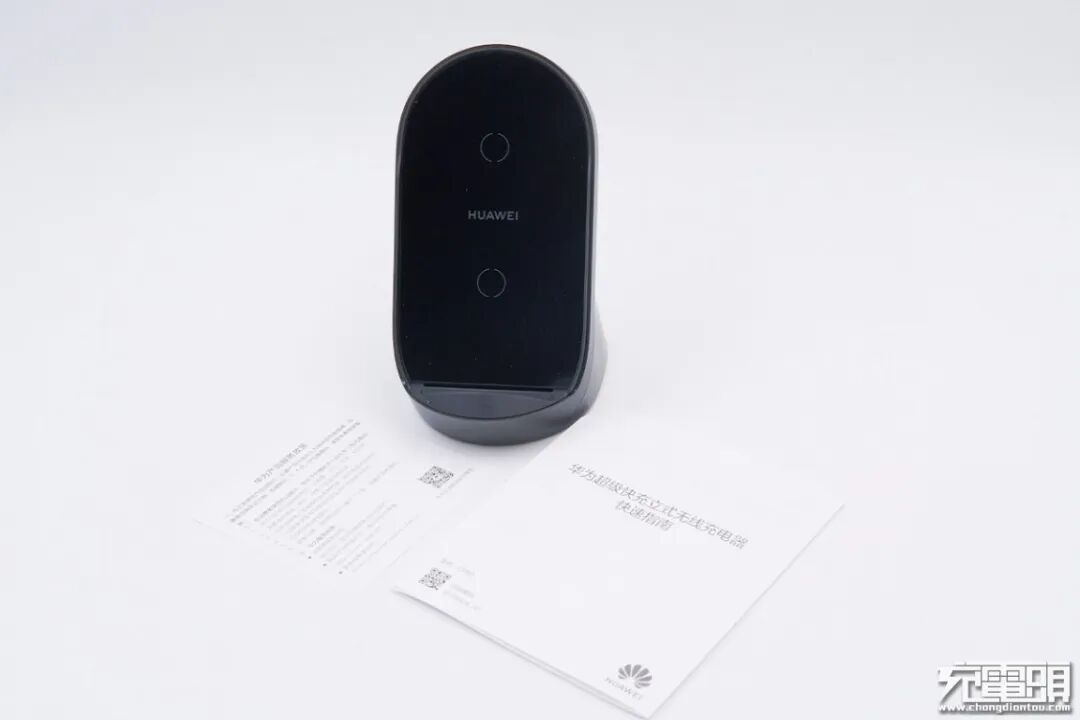

包装盒内部产品通过纸质内衬固定、缓冲，防护比较到位。
充电头网采购到的是不带充电器和充电线的版本。

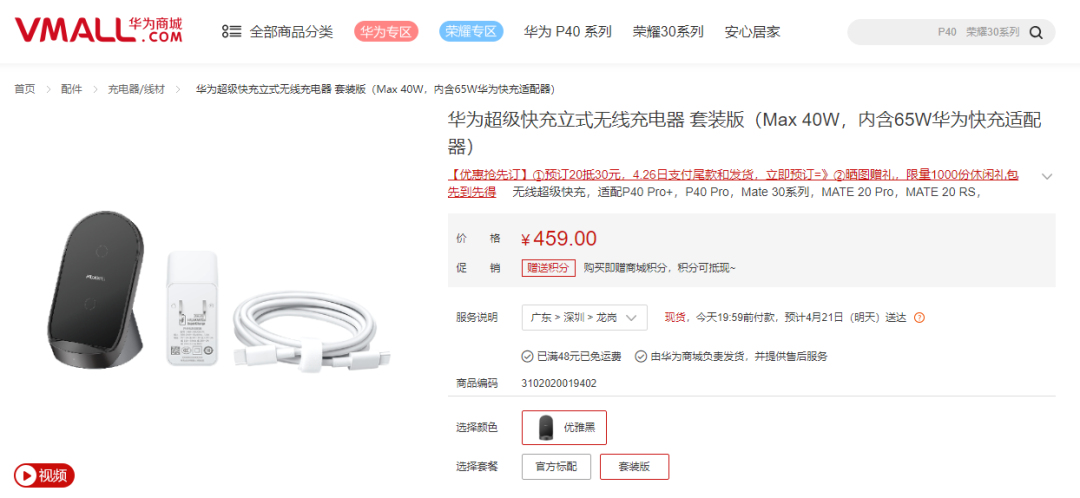

此外华为还有一个包含了充电器和充电线的版本，大家可以根据自身的需求购买。
华为40W超级快充立式无线充电器机身部主要由两部分组成，主体部分采用铝合金材质，阳极氧化和喷砂处理，手感极为细腻，正面搭配高光玻璃，与铝合金融为一体；底座部分采用PC材质。

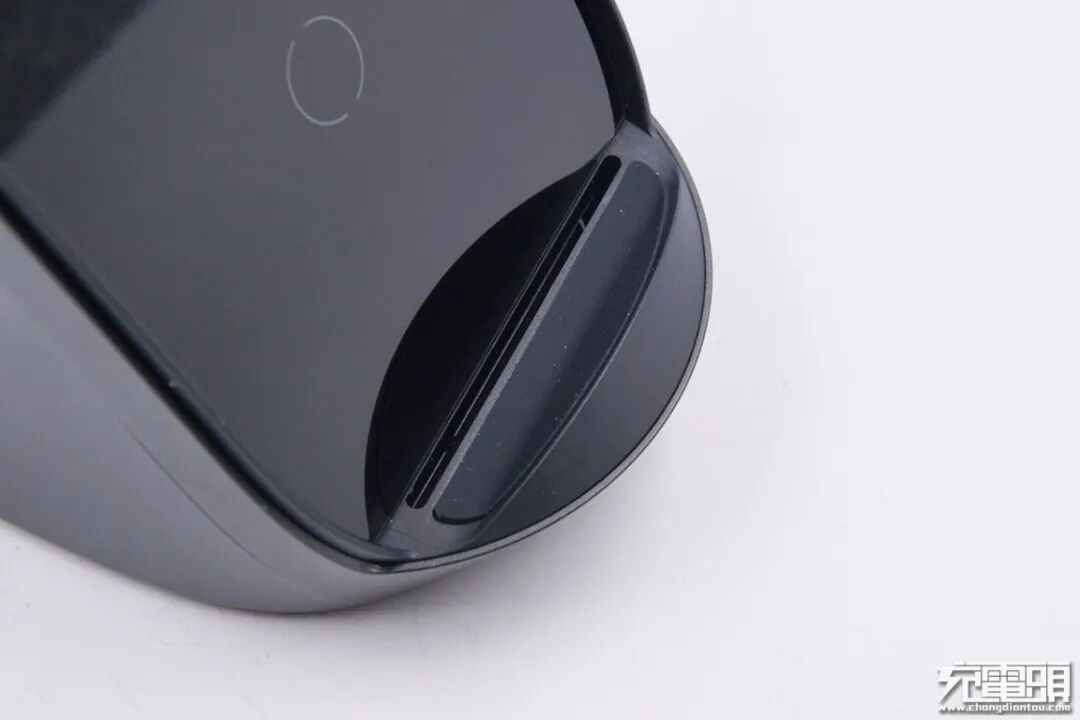

正面底部用于支撑手机的位置开弧形槽，并贴有一块硅胶防滑垫保护手机，玻璃和弧形槽之间是散热出风口。

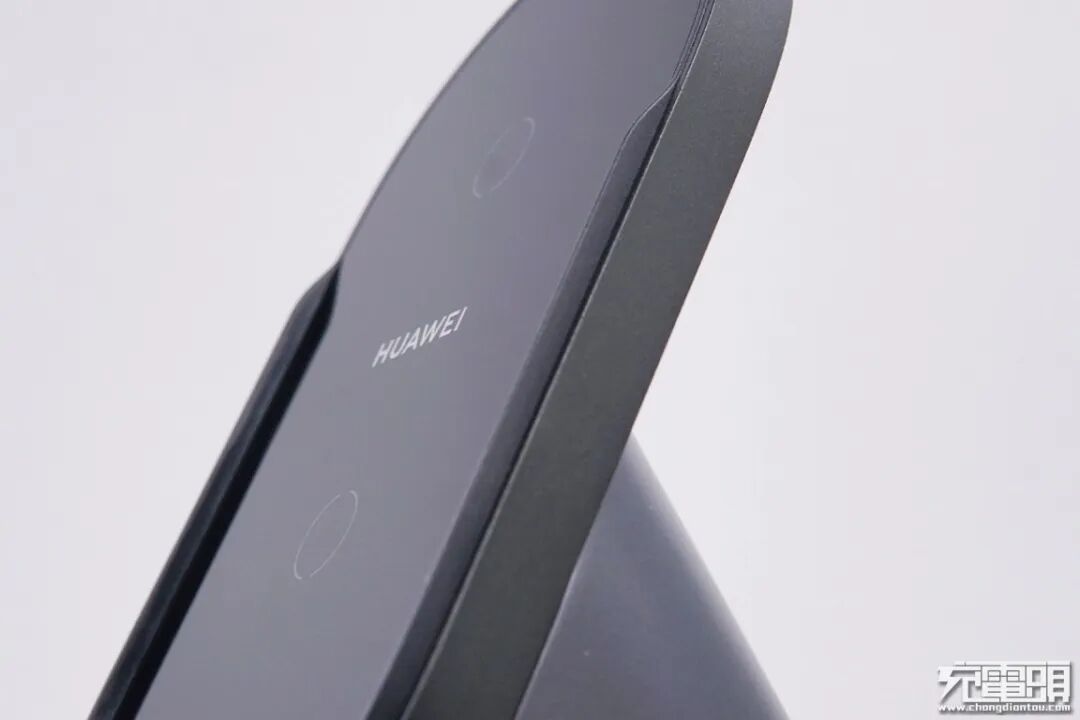

高光玻璃两侧边缘有凸起边框设计，底部风扇吹风从手机后壳与玻璃面板之间流动，带走热量。

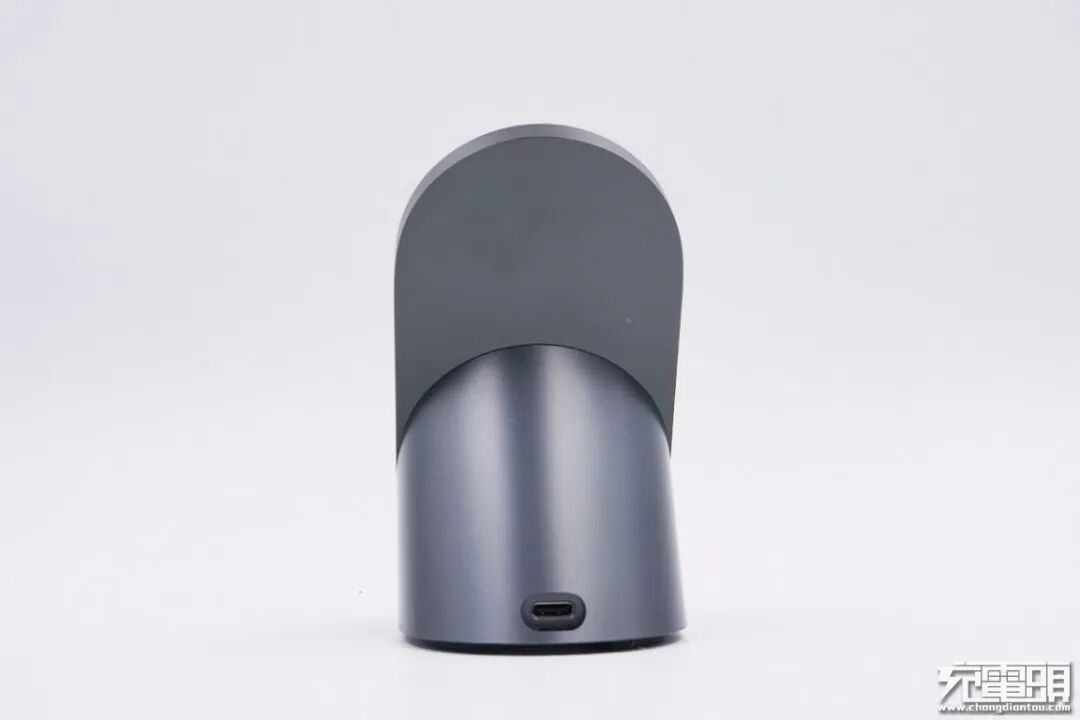

USB-C接口设于底座后面靠下。

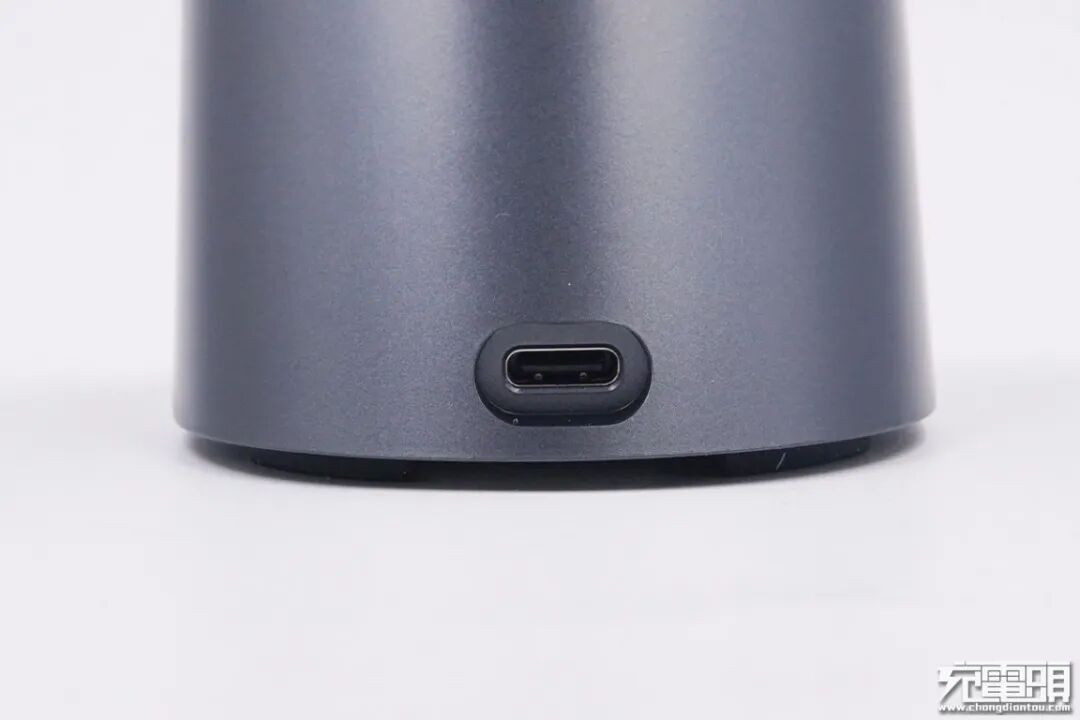

USB-C接口特写。

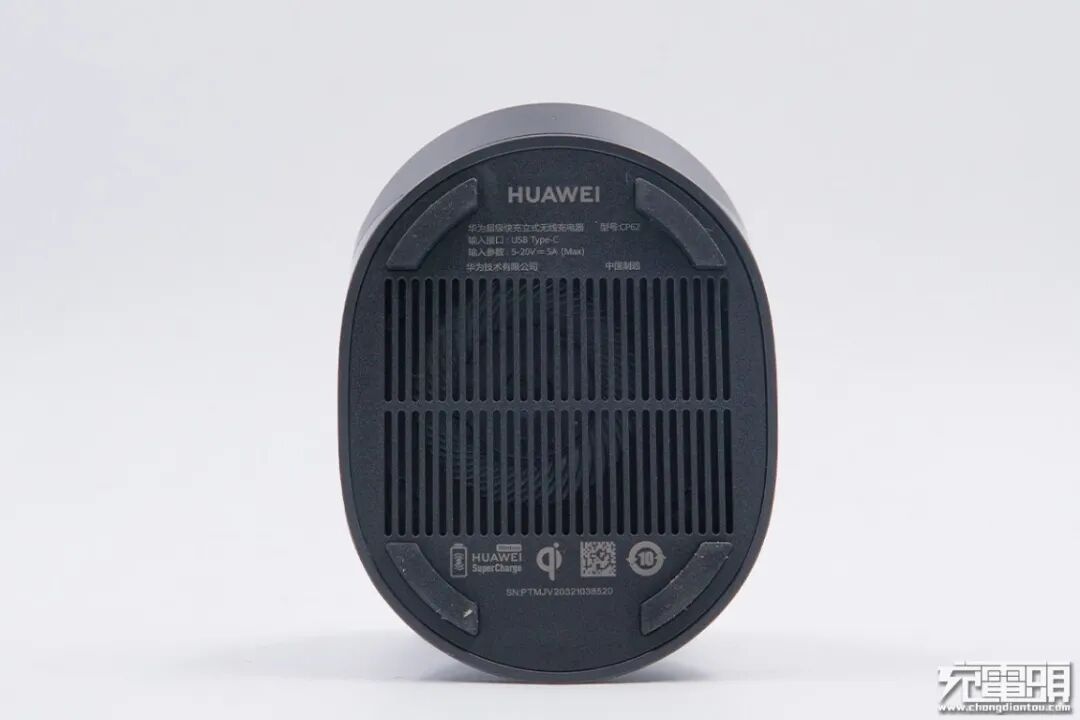

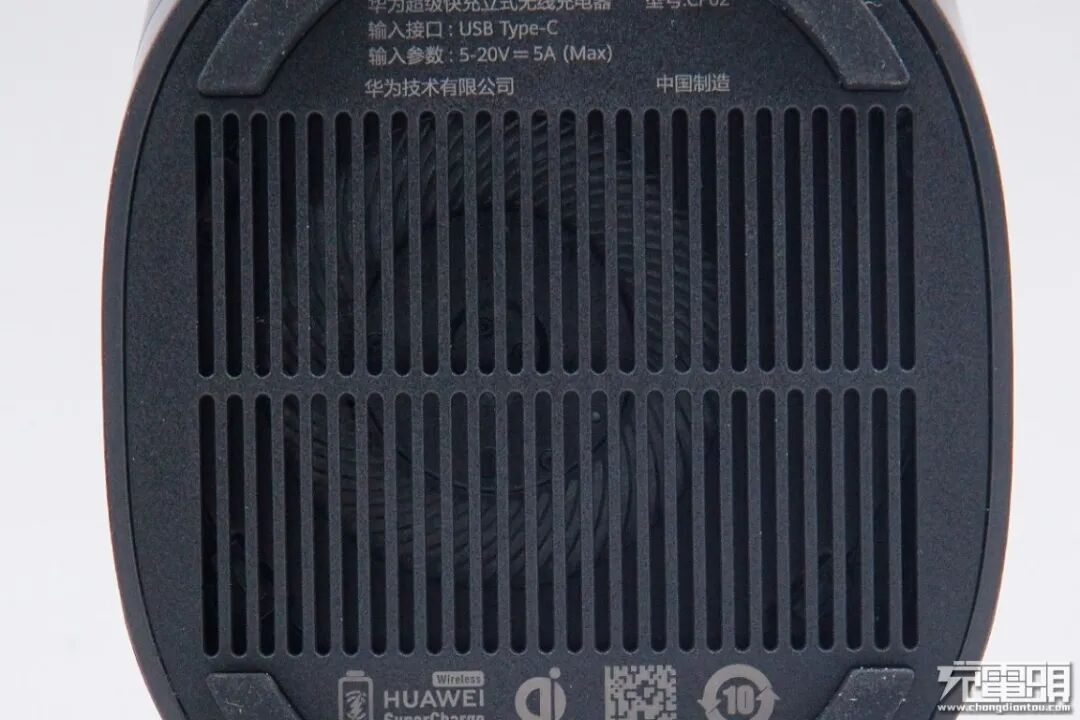

无线充电器的底部有大面积的开孔，边缘的四颗硅胶防滑垫将其垫高，方便吸入外界冷空气，增强散热效果。在开孔两侧印有产品参数，型号：CP62；输入接口：USB Type-C，输入支持5-20V，最大电流为5A，产品已经通过了WPC无线充电器联盟的Qi认证。
通过散热孔，可以隐约看见内部的散热风扇。

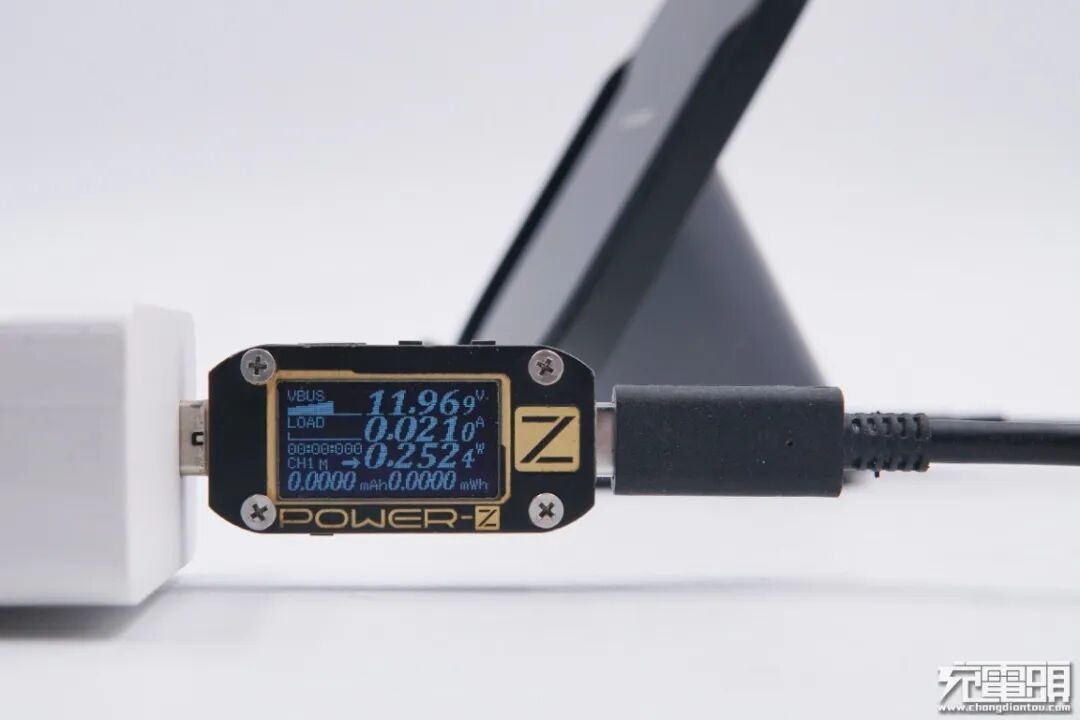

使用华为最新的65W USB PD快充充电器对其供电，ChargerLAB POWER-Z KM001C测得无线充电器空载电压为11.97V，电流0.02A，空载功率约为0.25W。

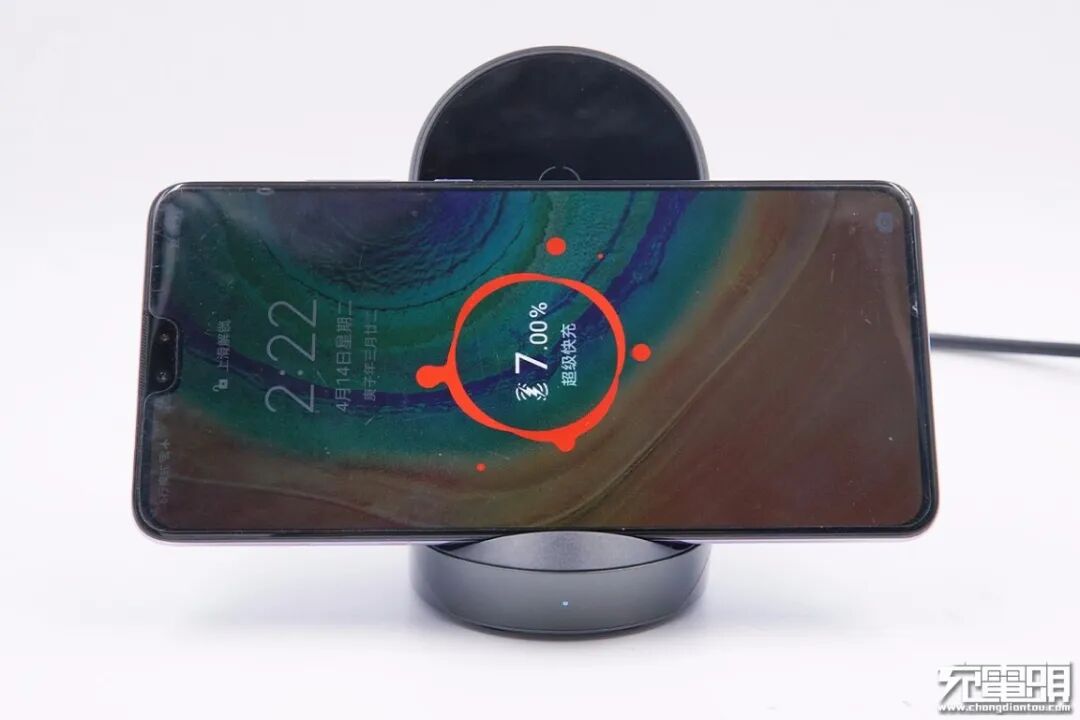

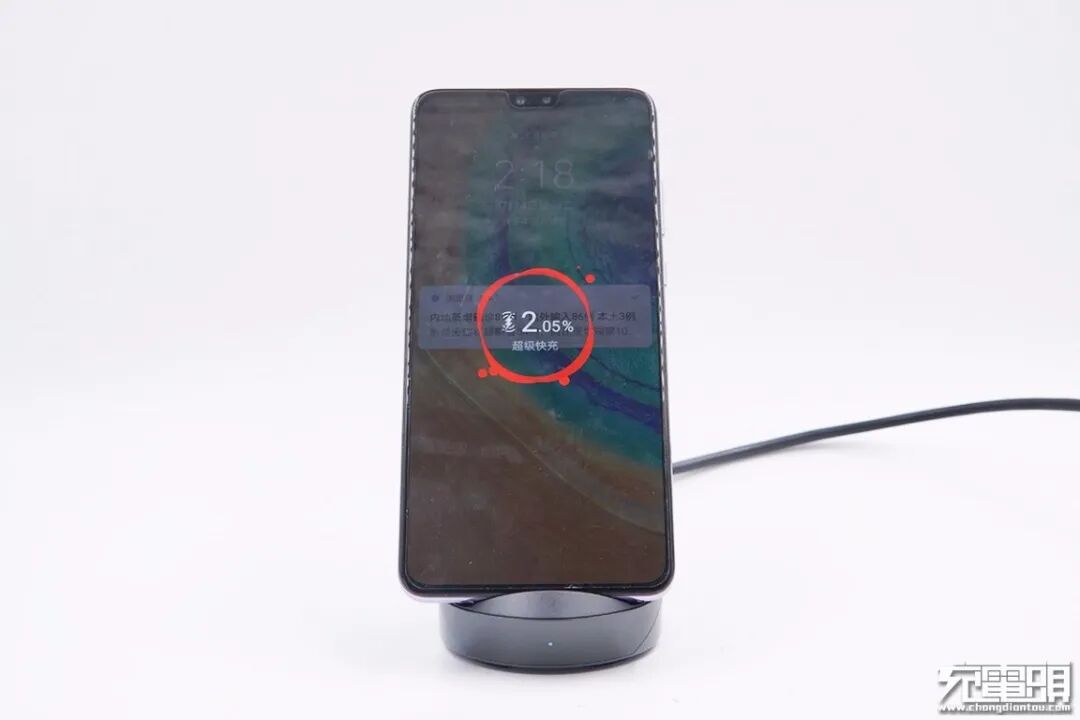

使用华为40W超级快充无线充电器给华为Mate30充电，手机显示正处于超级快充状态，此时无线充电器底部指示灯亮起。
ChargerLAB POWER-Z KM001C测试输入电压为16.43V，电流1.96A，功率约为32.22W，开启了27W无线快充模式。
手机在横向放置时，依然可以开启超级快充无线充电模式。
二、华为40W超级快充立式无线充电器拆解

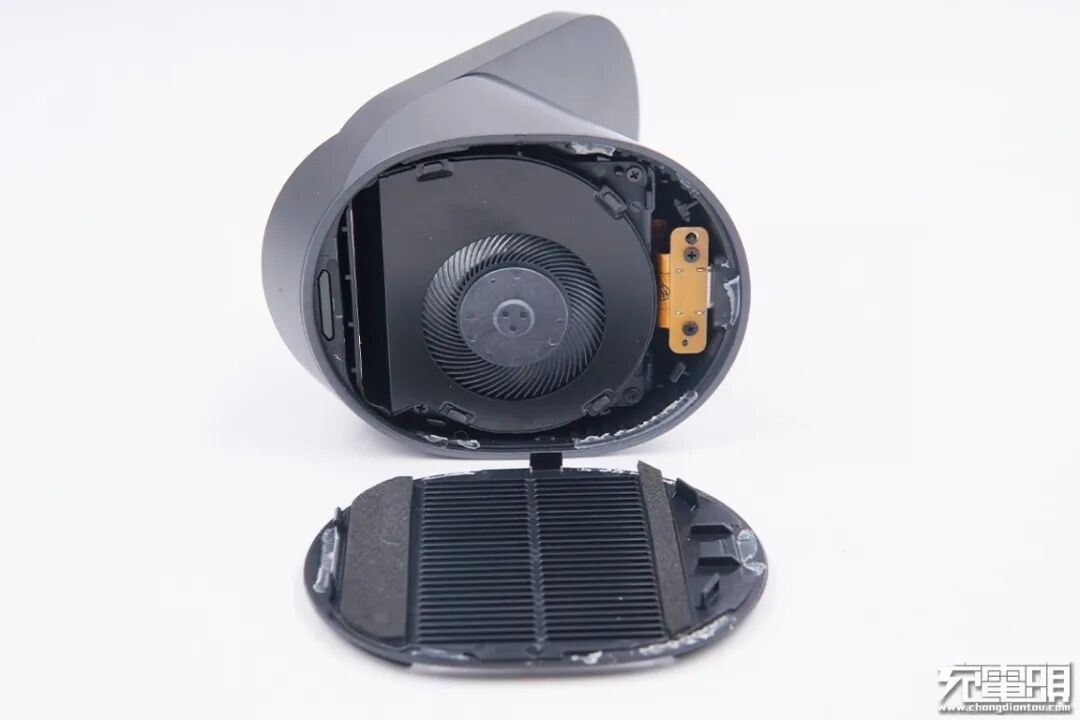

华为40W超级快充无线充电器的设计非常巧妙，底座上的防滑垫下面并没有螺钉，整个底座外壳通过双面胶粘合在一起。拆开底座外壳后，可以看到一个散热风扇，旁边的黄色PCB板为USB-C接口专用小板，固定在外壳上，排线很宽，用于通过大电流。
拆下散热风扇，背面装有导风槽，向面板送风。底座内部为主控PCB板，上面的电容使用了硅胶加固。

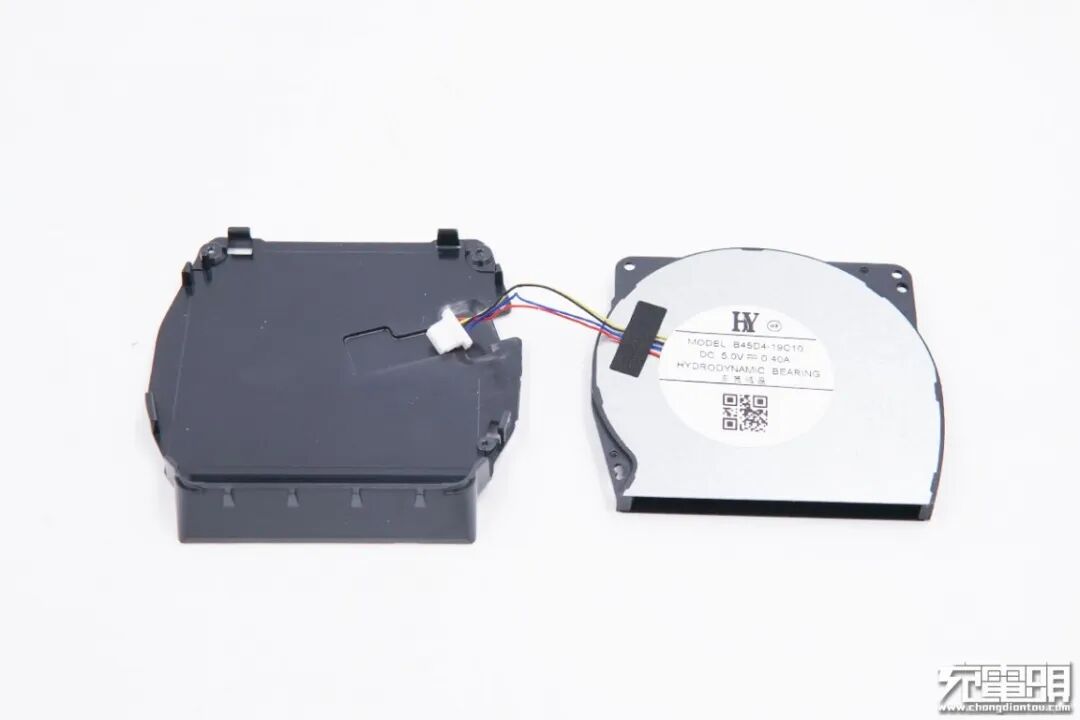

离心散热风扇和导风槽特写。
底座内部的PCB板根据底座的形状呈U型设计，绿色PCB板，边缘过孔包边并沉金处理。

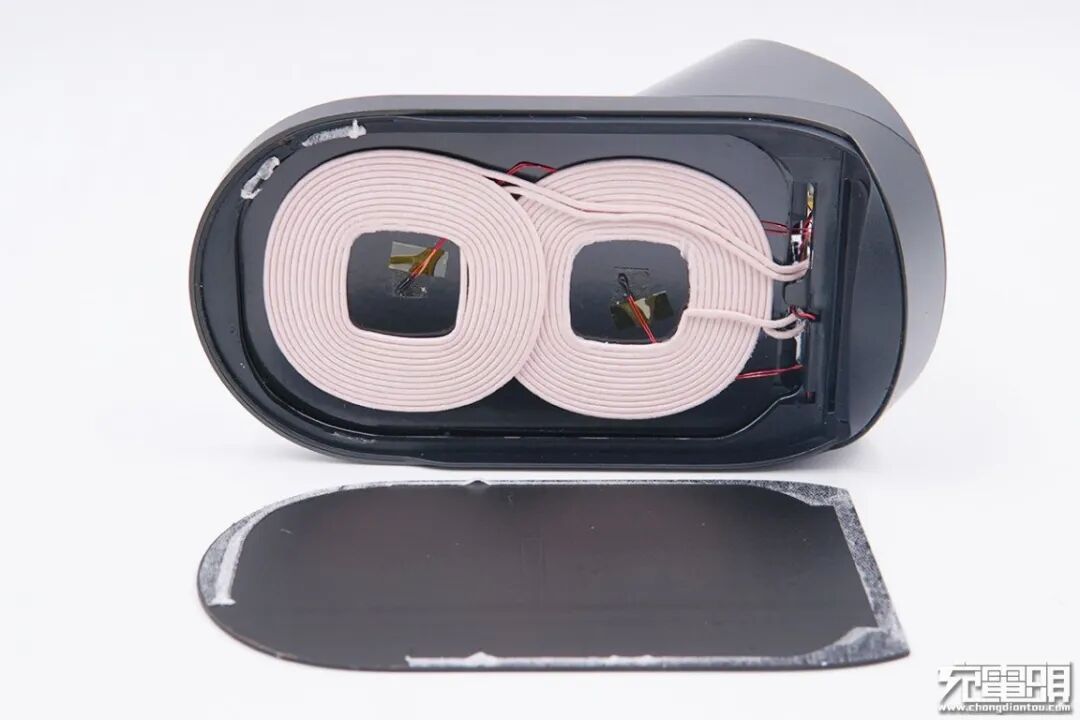

底座拆开之后并不能将无线充完全分解，所以继续打开正面面板，下面为两个无线充电发射线圈，并各自在线圈中间设有一颗热敏电阻，用于温度监控。
线圈部分外壳为铝合金材质，底座为塑料材质，二者之间通过两颗螺钉装配在一起。不过这两颗螺钉设在线圈的隔磁片下面，拆解起来非常费劲。
本想来一个无损拆解，但由于隔磁片与金属外壳之间贴合异常紧密，拆解过程中导致隔磁片破裂。

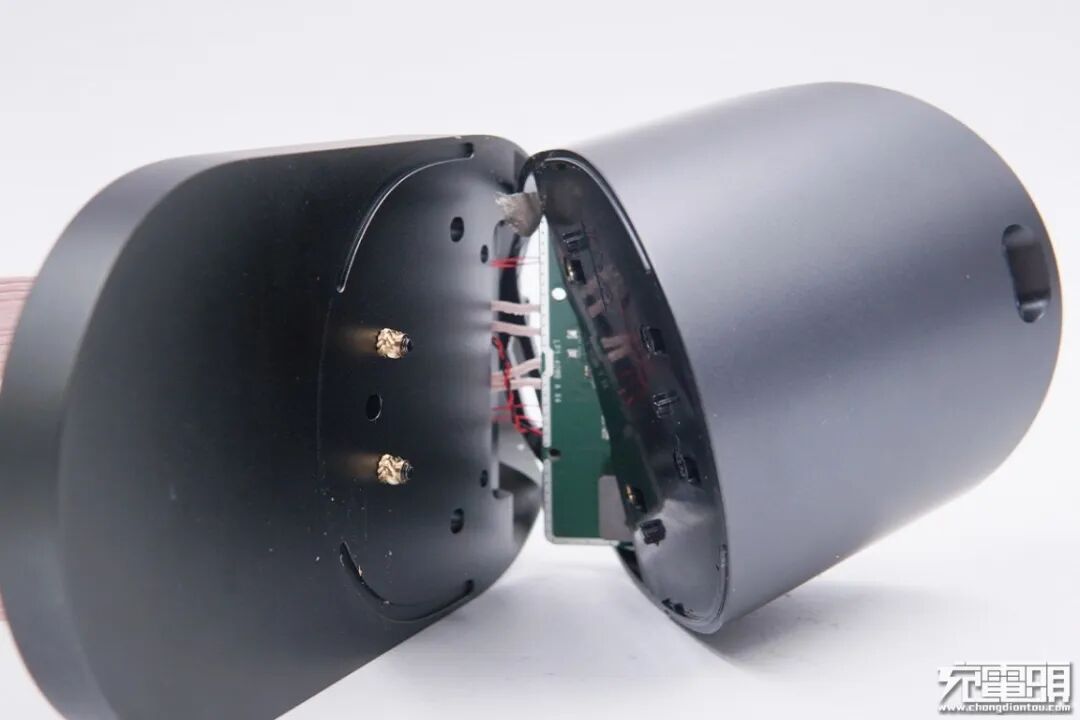

不管怎么说，最终还是将两部分外壳成功分离了。两个线圈及热敏探头穿过金属外壳的开孔，焊接在PCB板上。

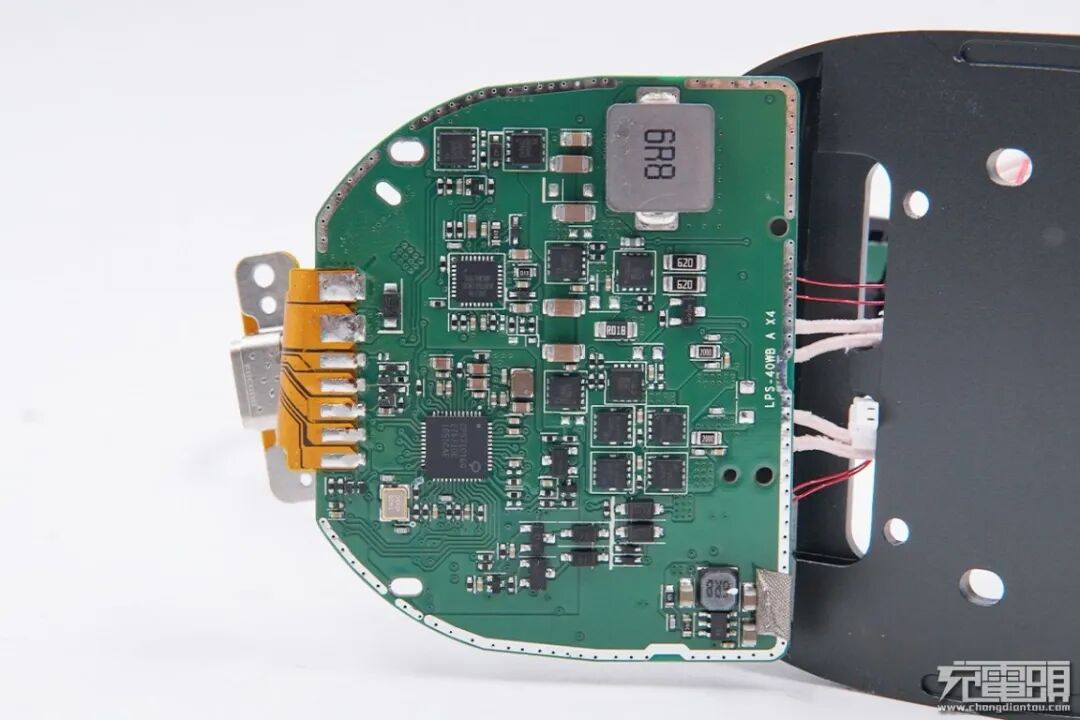

PCB板边缘过孔包边，阻断电磁辐射；输入端采用FPC柔性电路板与USB-C接口连接；背面主要分布着两颗控制芯片，其中一颗为南芯的升降压控制器SC8701，另一颗为易冲半导体的无线充电主控芯片CPS7101。右上角设有一颗配合升降压用的贴片电感，电感下方8颗MOS管组成无线充电驱动和切换电路，受易冲无线充电主控芯片控制，用于两组线圈的切换和驱动。

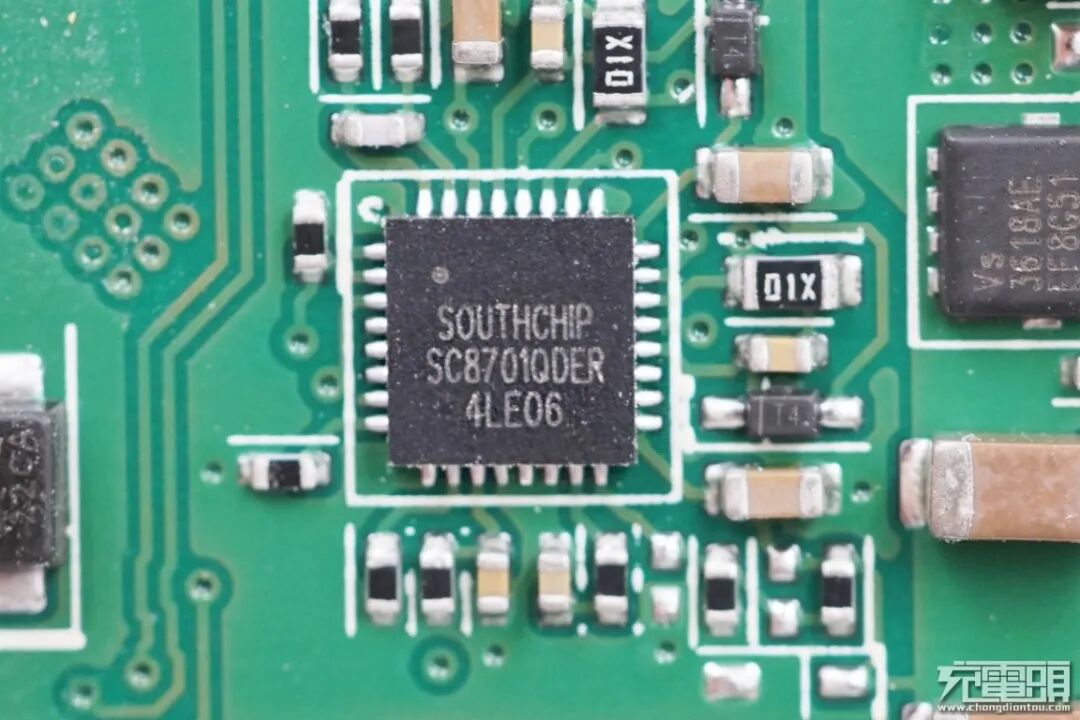

华为40W超级快充无线充电器采用一颗南芯的同步升降压控制器SC8701作为整个系统的供电中枢，用于将USB-C口的输入电压调整为符合发射端需求的电压值，从而使得这款无线充电器能够搭配更多的电源适配器使用。

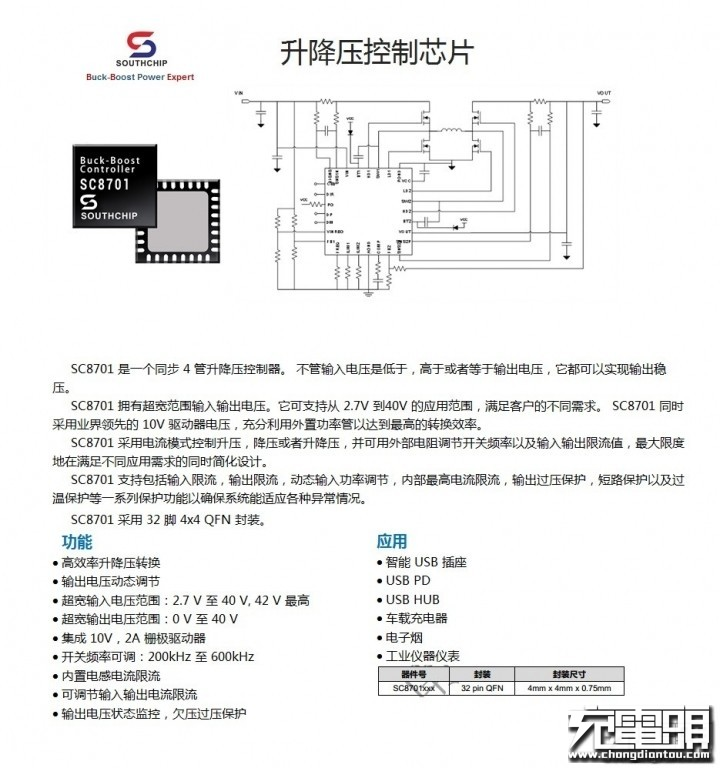

充电头网了解到，南芯SC8701是一个同步4开关降压升压控制器，它可以有效地输出电压，无论是高、低或等于输入电压。同时也支持非常宽的输入和输出电压范围，它可以支持2.7V到36V的输入范围和2V到36V的输出范围。驱动器电压设置为10V，以充分利用外部mosfet实现最高效率，用于Type-C接口升降压电压转换。
充电头网了解到，采用南芯SC8701芯片的产品还有华为27W超级快充无线车充、ANKER安克USB PD双口快充车充、摩米士63W 1A1C车载充电器、HYPER JUICE 100W双向USB PD快充移动电源、绿巨能PD100W笔记本移动电源等。此外，南芯的升降压芯片还被小米、紫米、OPPO、三星等多家品牌采用。
易冲半导体无线充电主控芯片CPS7101，这颗芯片是华为定制产品，支持双线圈控制。
充电头网了解到，易冲半导体的无线充电发射芯片还被华为27W超级快充无线充电器、华为27W超级快充无线车充、mophie无线充+充电宝+充电器三合一、ANKER PowerWave 7.5 Stand立式无线充电器、魅族无线充电器、谷歌nexus无线充电器等多款产品广泛采用。

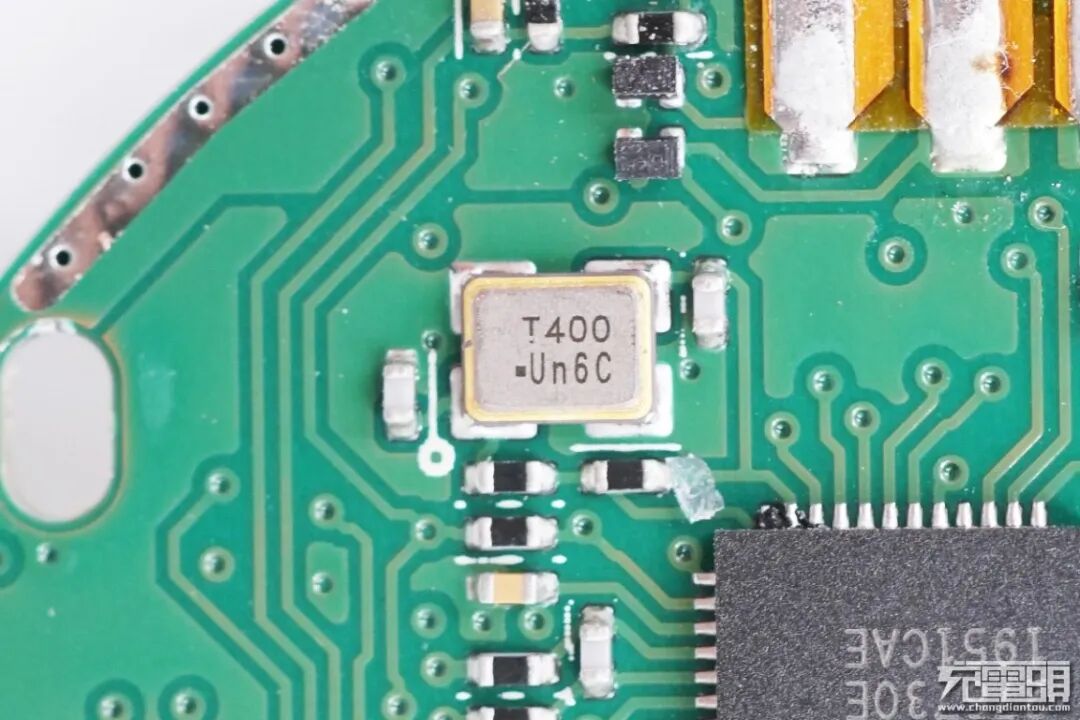

无线充电主控芯片外置一颗无源贴片晶振。

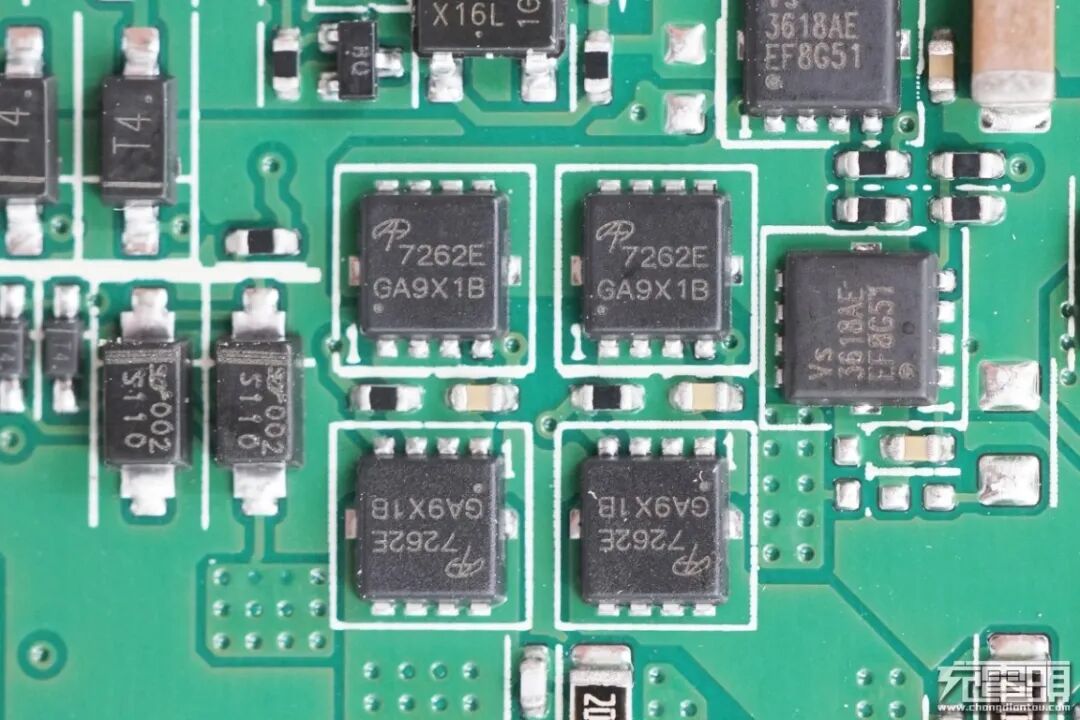

四颗AOS的MOS管用于无线充电线圈切换，AON7262E，NMOS，耐压60V，对向串联。采用DFN3X3封装，节省体积。

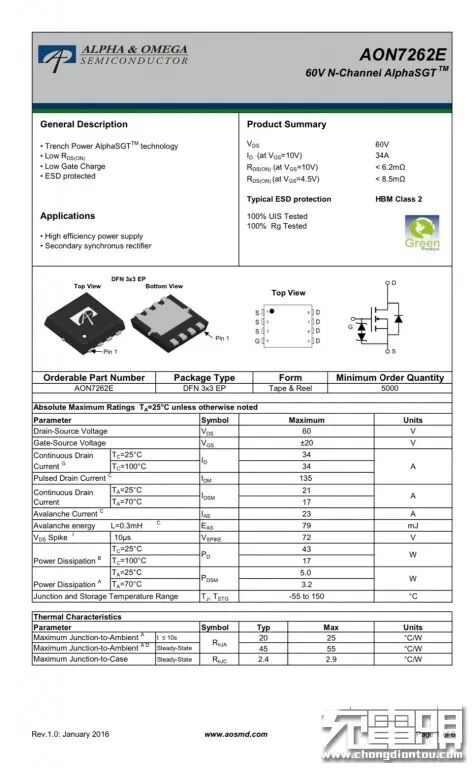

AOS万代AON7262E详细规格资料。

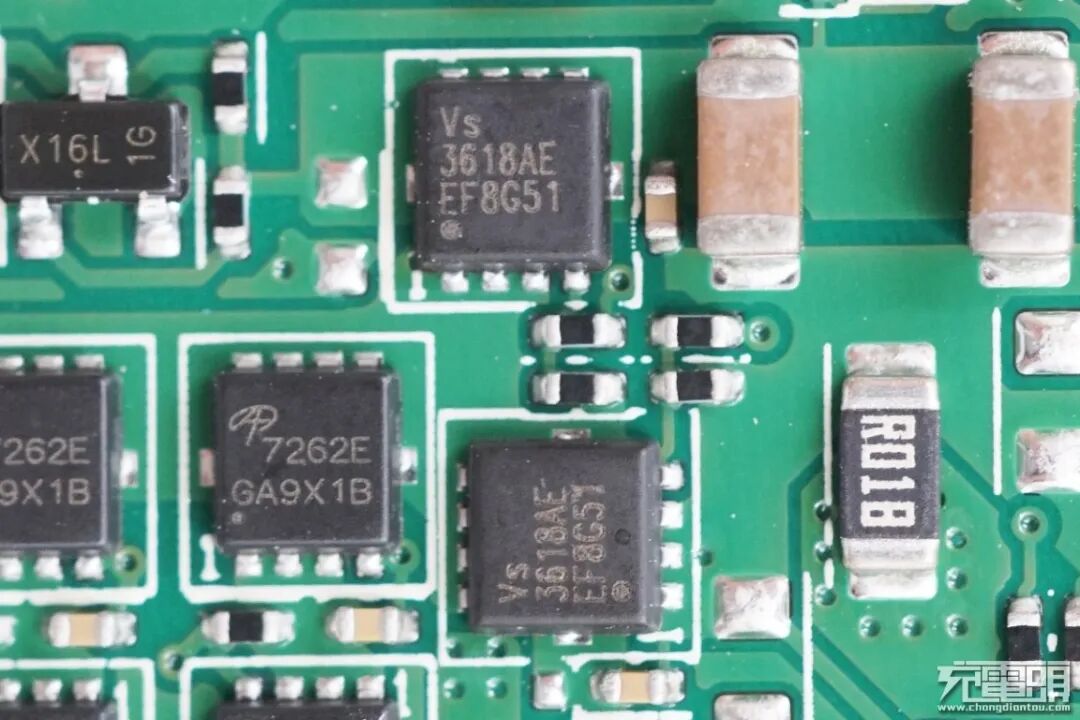

两颗威兆VS3618AE，用于无线充电线圈驱动。

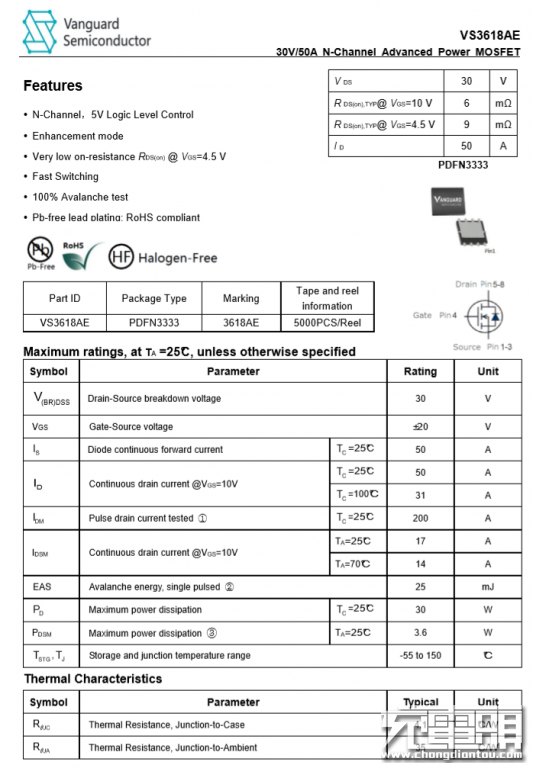

威兆 VS3618AE 详细资料。
充电头网了解到，采用威兆VS3618AE的产品还有华为27W超级快充无线车充、小米无线车充、小米无线充电宝、坚果饼式无线充电座、魅族无线充电器。同时该MOS还可用于PD快充领域，曾被紫米10000mAh移动电源、小米65W USB PD快充充电器、onn 18W USB PD快充充电器等数十款产品采用。
另外两颗威兆VS3618AE，用于无线充电线圈驱动。

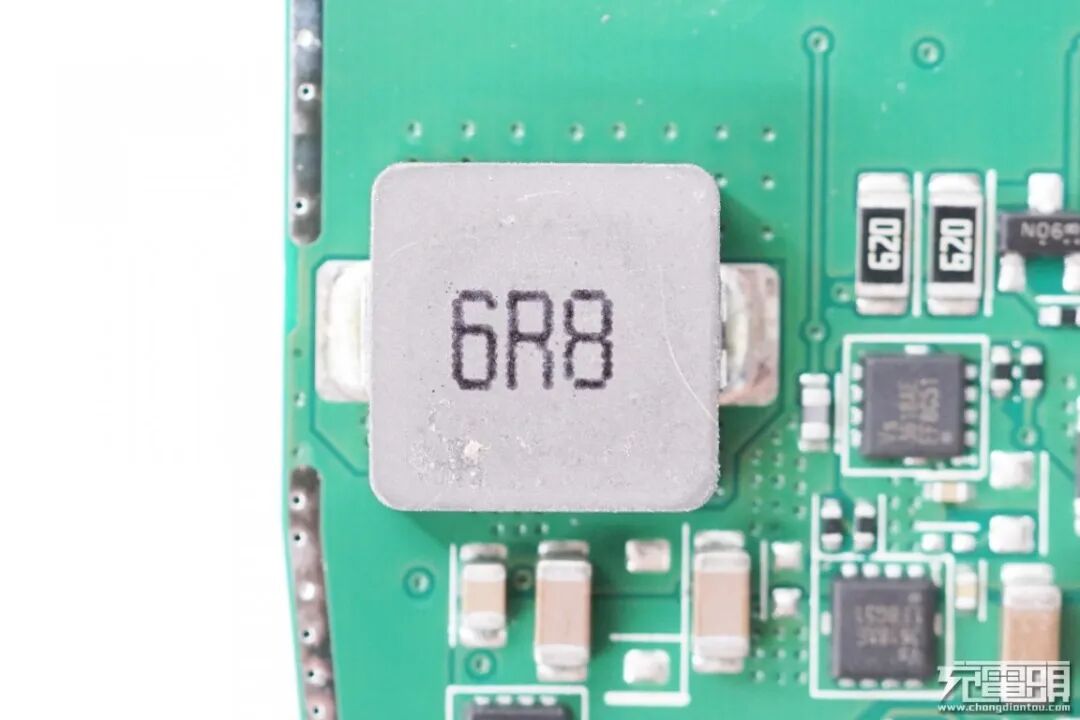

6R8合金电感，配合南芯SC8701实现升降压功能。
合金电感旁边还设有两颗MOS管，采用的是威兆半导体的VS3506AE，PMOS，用于输入保护。

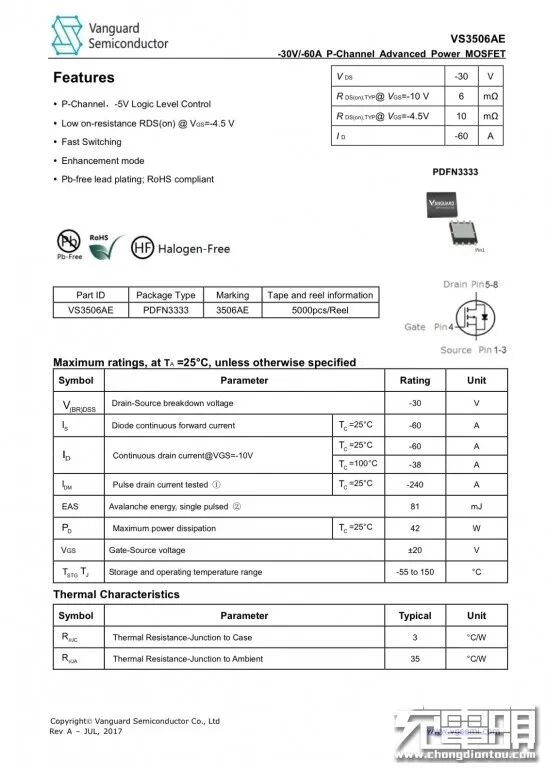

威兆VS3506AE详细规格资料。

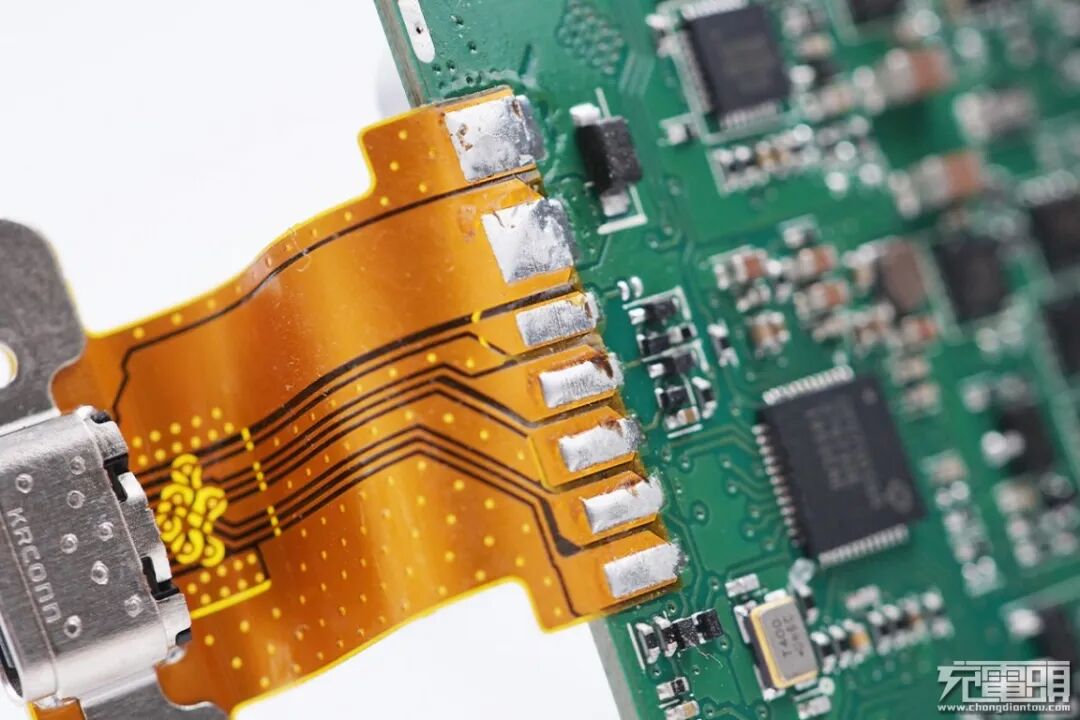

FPC焊点特写，正负极走线加宽，用于通过大电流。

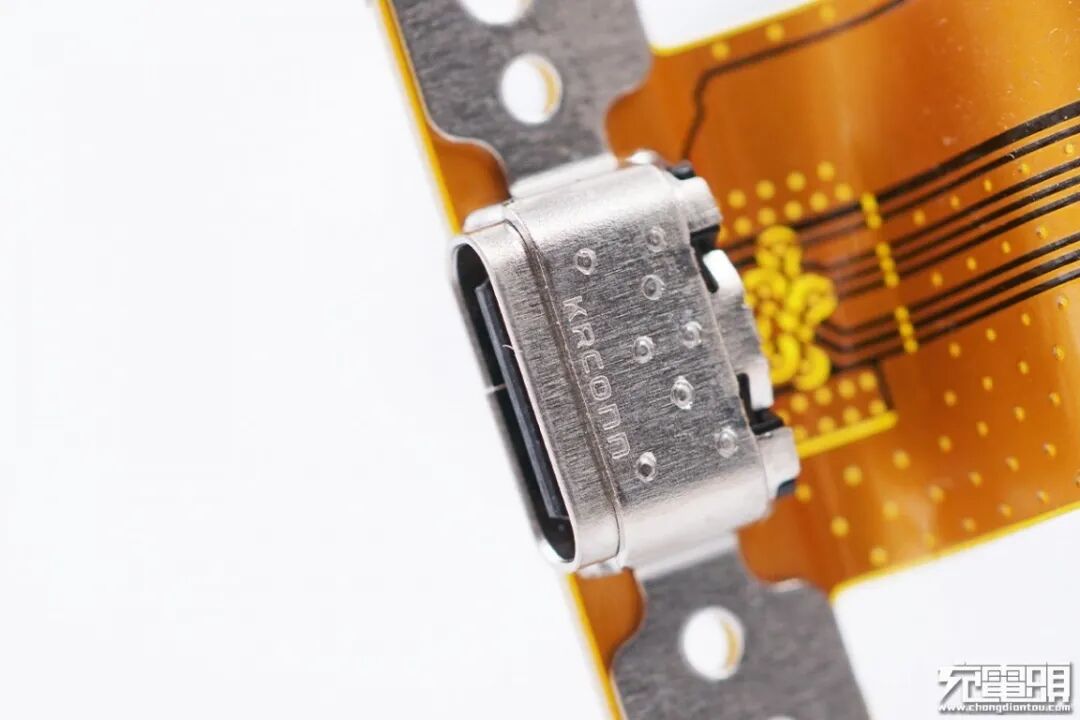

USB-C连接器为定制接口，点焊金属片固定，来自KRCONN精睿兴。充电头网了解到，该品牌连接器还被华为27W超级快充无线车充、小米立式无线充电器、小米20W快充无线充电器、爱否开物1A1C 65W PD快充充电器、绿联18W双向快充移动电源等产品采用。
PCB板右下角的一颗小电感和一颗六角芯片，组成同步降压电路，为无线充电主控供电。

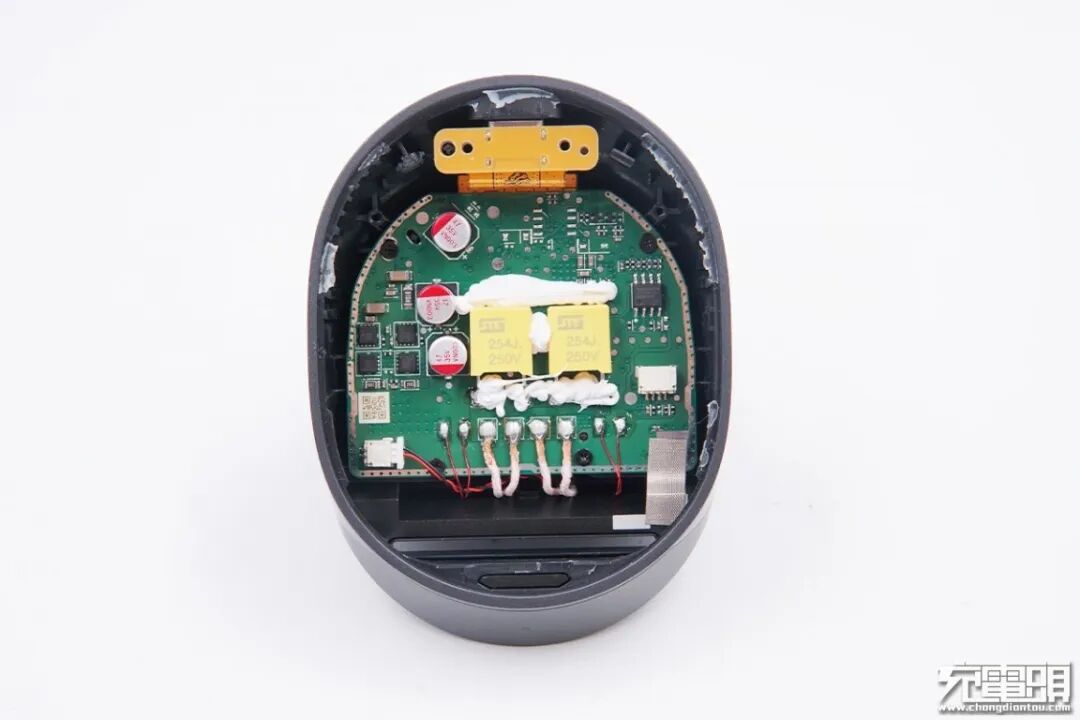

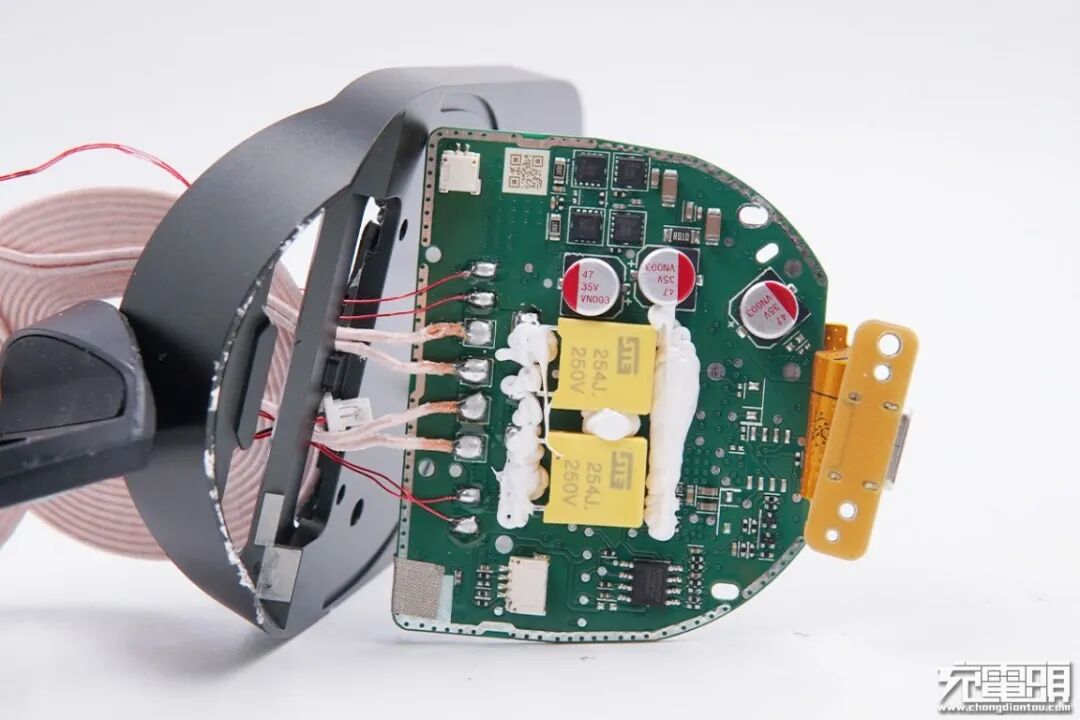

PCB板背面一览，居中设置了两颗用于无线充电发射的黄色谐振电容。另外还有三颗固态电容用于滤波。上方边缘处设有四颗MOS管，下方设有一颗八脚的单片机。

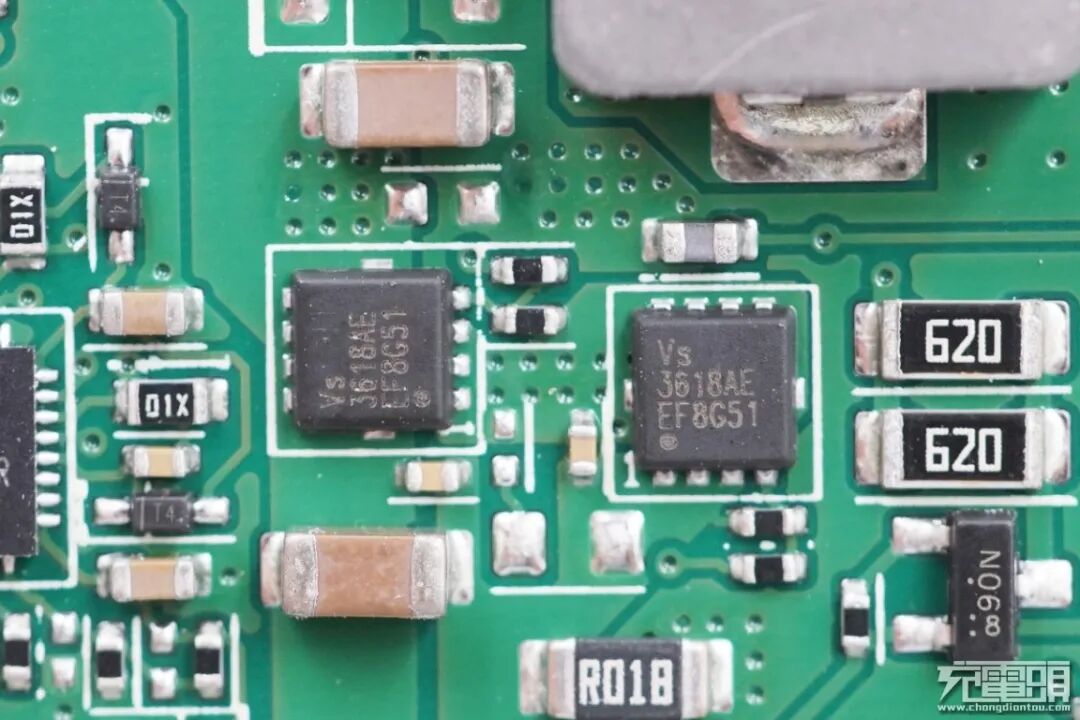

四颗威兆半导体VS3618AE，搭配南芯SC8701实现升降压电压转换。

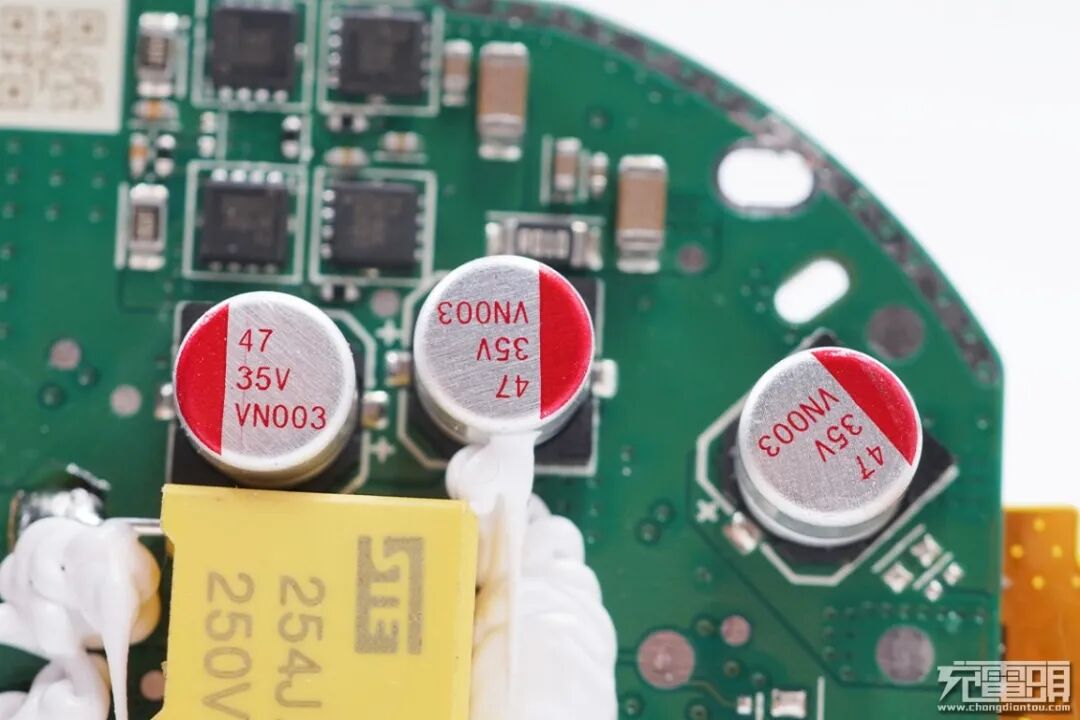

三颗固态滤波电容，规格均为35V 47μF。

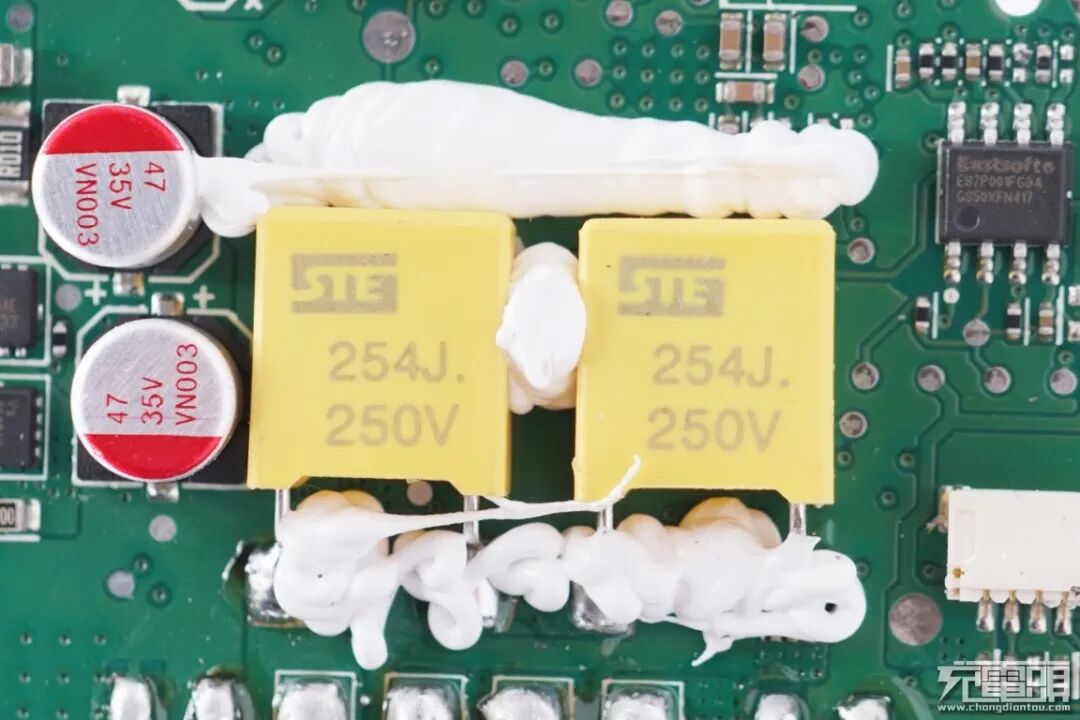

两颗STE松田电子的谐振电容，0.25μF 250V耐压。

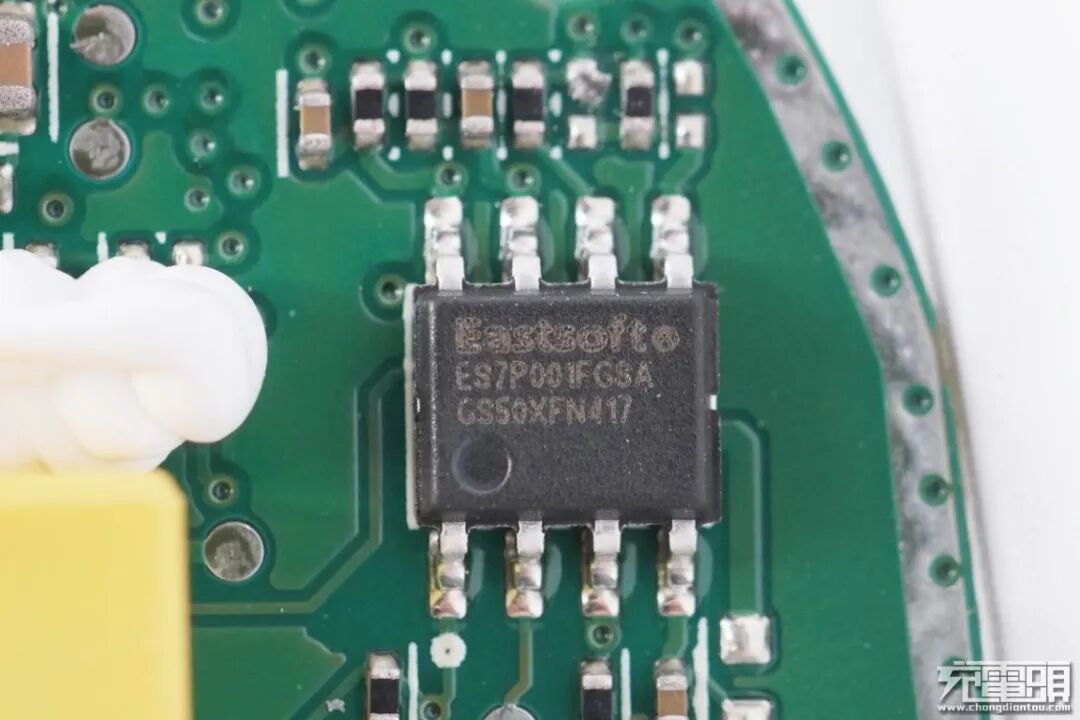

上海东软载波单片机，ES7P001，SOP8封装。

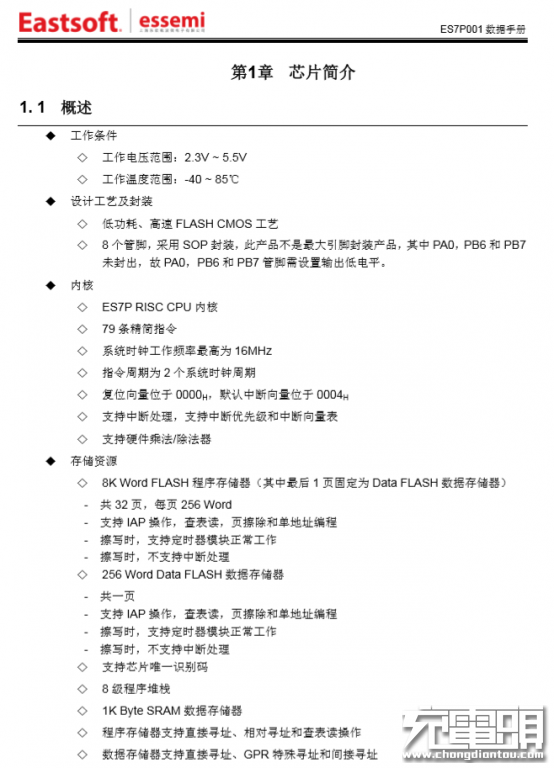

东软载波 ES7P001 详细资料。

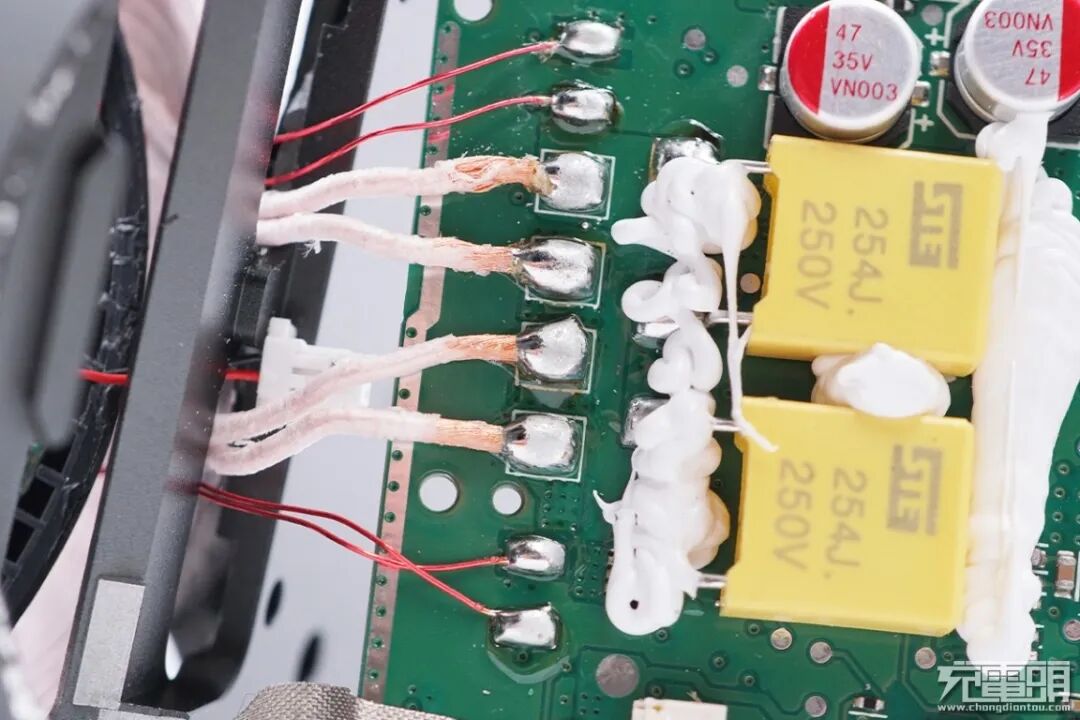

线圈和热敏电阻焊点圆润饱满，谐振电容由白色胶水固定。

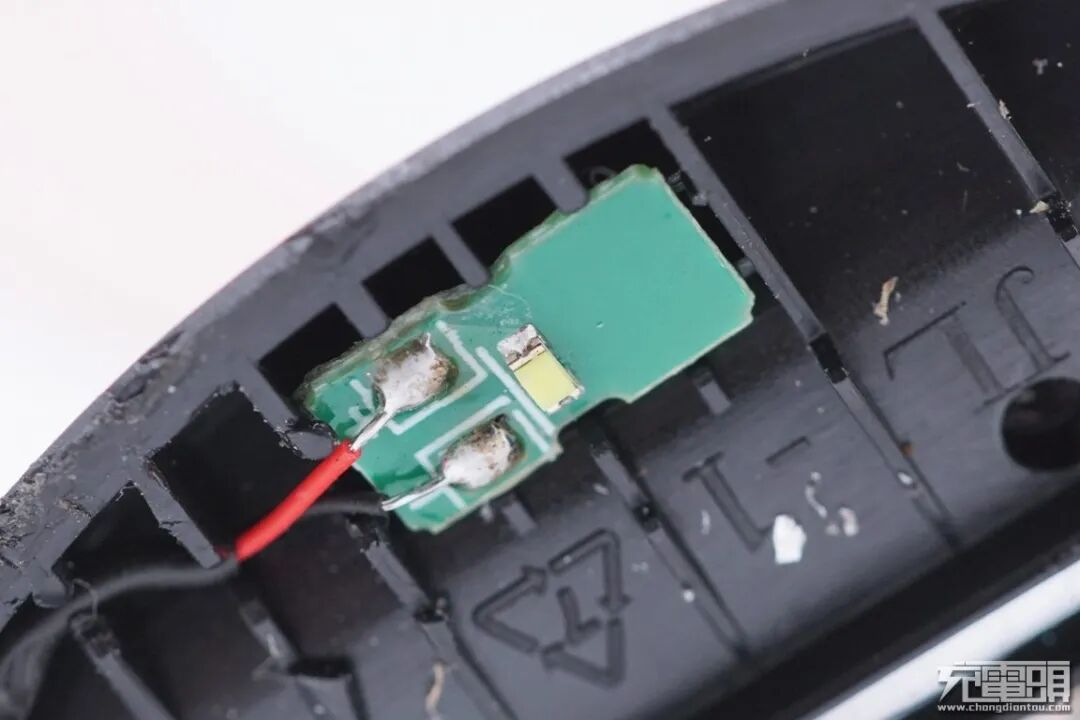

LED指示灯使用小块PCB板固定于外壳上。

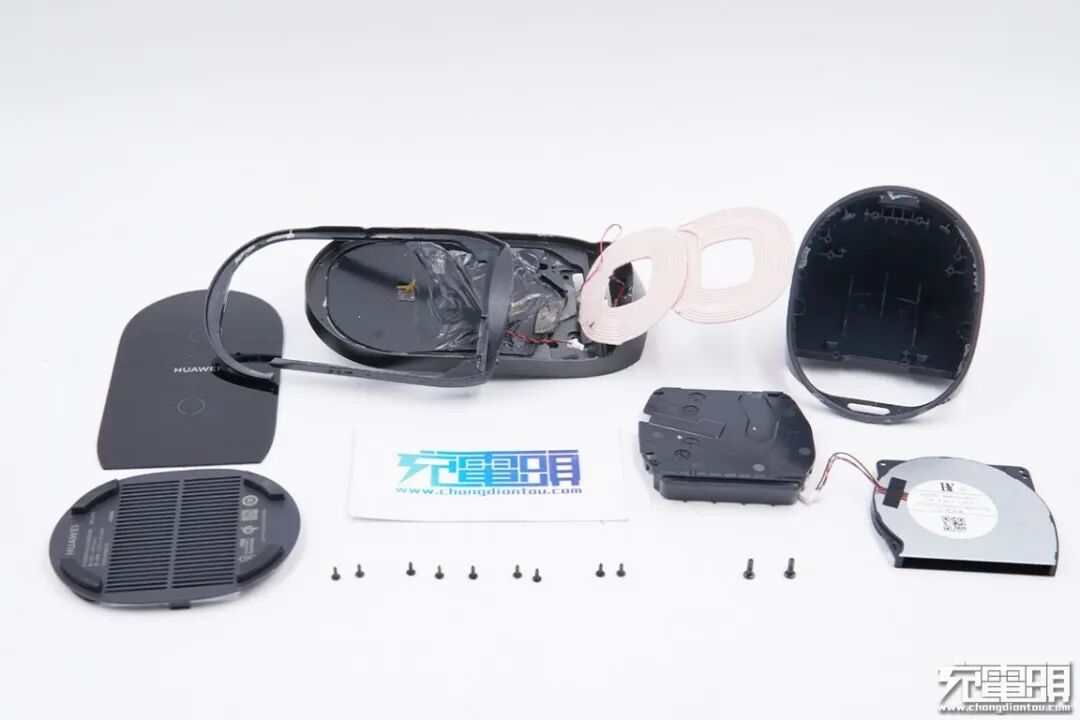

华为40W超级快充无线充电器全部拆解完毕。
充电头网总结
在外观方面，华为40W超级快充立式无线充电器采用了一种全新的设计，将金属材质、PC材质、高光玻璃实现了完美的结合，并周散发着满满的科技感。据了解，华为此前仅推出了卧式无线充和车载无线充电支架，所以这款立式无线充电器的推出也进一步丰富了华为在该领域的配件品类，用户有了更多的选择。
充电头网头通过拆解发现，华为40W超级快充立式无线充电器内部采用双线圈设计，PCB板设计非常精简，这也得益于易冲半导体高集成无线充电SOC的采用，一颗芯片实现两路线圈的控制，并支持华为私有协议下的40W无线快充。同时，采用南芯SC8701作为无线充模块的供电中枢，以便让这款无线充电器支持PD供电以及5-20V的输入电压，达到不挑充电器的效果。
为了解决在大功率工作时，无线充电和手机的发热问题，这款无线充电器内部还配备了主动散热系统，通过风扇加强线圈与手机之间空气对流，起到降温的作用，整个产品用料讲究，设计合理；并由立讯精密代工，制造工艺属于业界一流水准。
