拆解报告：ACASIS阿卡西斯Type-C迷你集线器CM011S
ACASIS阿卡西斯Type-C迷你集线器CM011S集成HDMI和SD/Micro SD卡槽的同时，拥有多个高速传输USB接口，可同时轻松的进行快充或数据传输，满足多台设备同时工作的需求，大大节省时间。下面我们就来看看这最后一款产品内部设计用料如何。
前不久充电头网还对阿卡西斯多功能转换器AC-CM056和迷你集线器CM005两款扩展坞进行了拆解，大家可以点击蓝色字体看看。
一、阿卡西斯迷你集线器外观
包装盒正面中间位置印有产品外观图，上端印有ACASIS阿卡西斯品牌和USB Type-C Mini HUB for MacBook，下端设计有产品六大特性标识和CM011S型号。

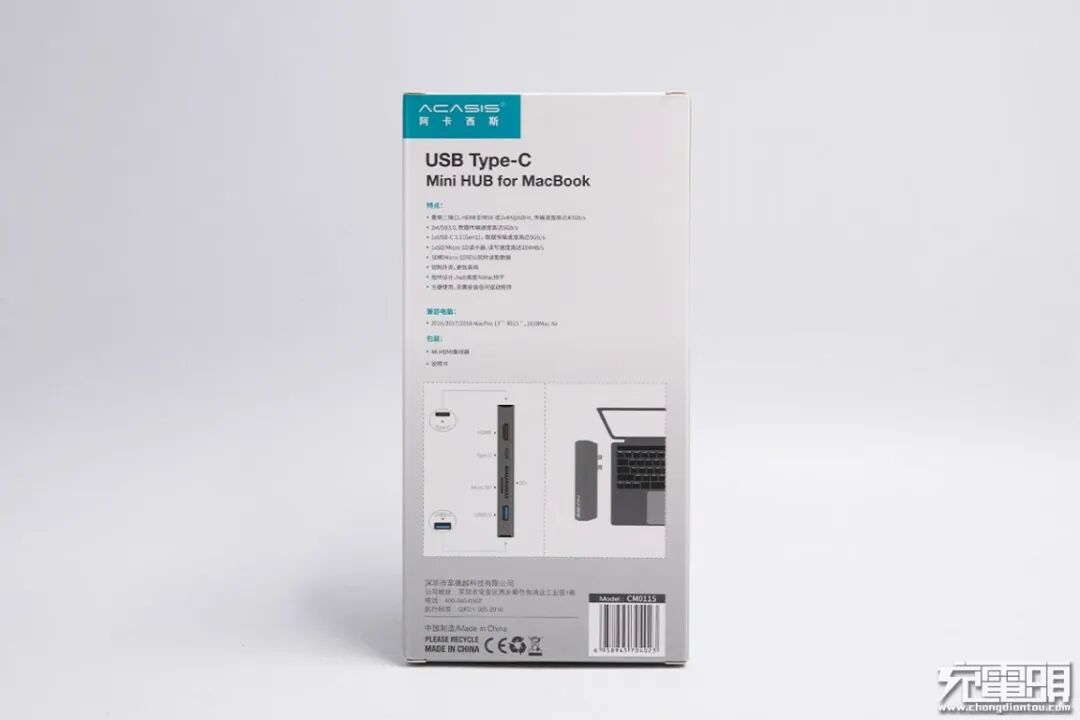

背面有产品特性描述，下方是机身介绍和使用简图，产品已经通过了CE认证。
包装盒侧面印有Type C Mini集线器，兼容2016/2017/2018 MacPro和2018 Mac Air。
打开包装盒，机子放置在凹槽里固定保护，凹槽两侧设计有小槽，方便用户将产品取出。

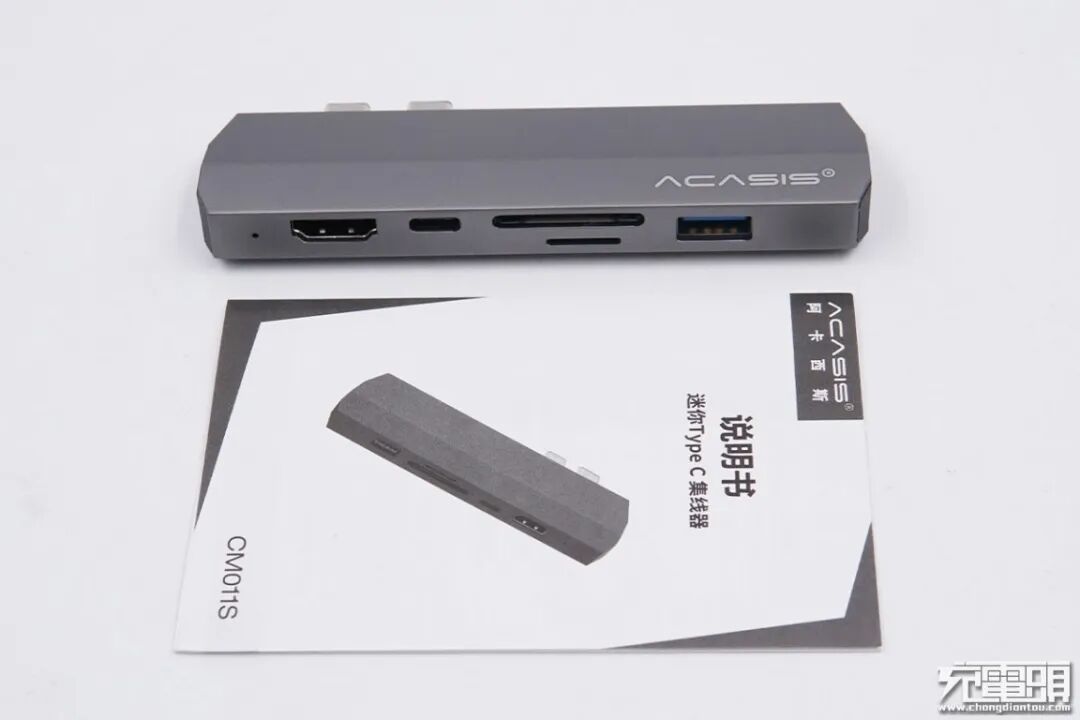

包装内含集线器和使用说明书。
阿卡西斯这款Type-C迷你集线器采用铝合金外壳，机身中间凸起两边窄小，表面进行阳极氧化和喷砂处理，质感很好。机身上镭雕ACASIS品牌，整体小巧精致。

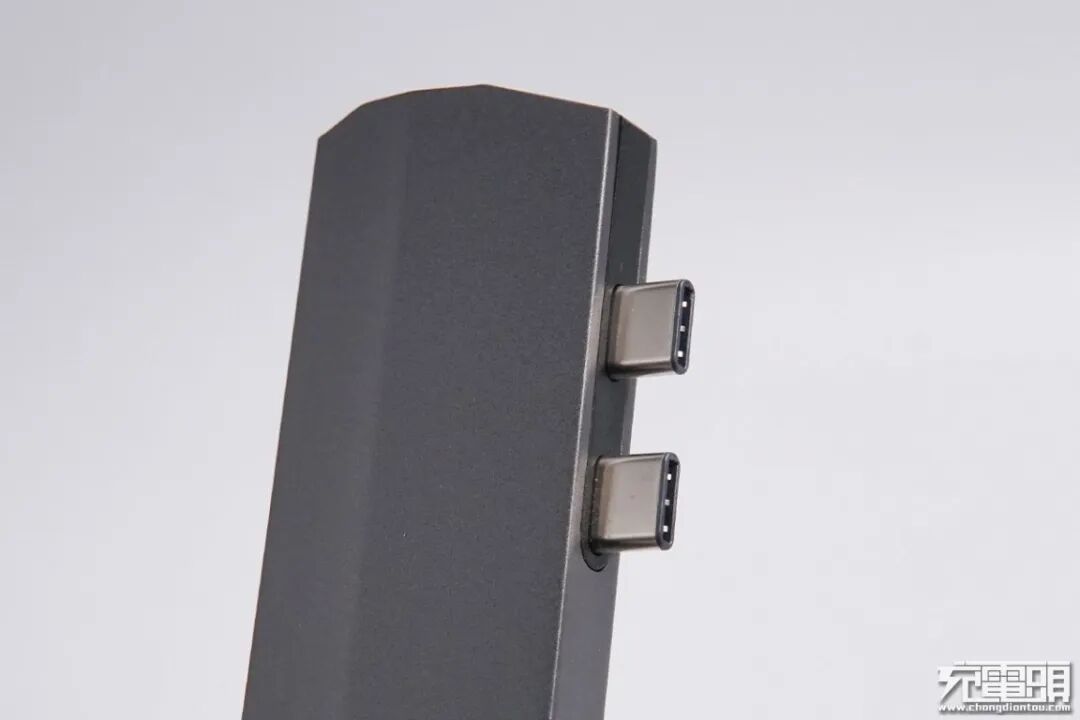

机身前端配有两个USB-C公头，专为MacPro和Mac Air设计。

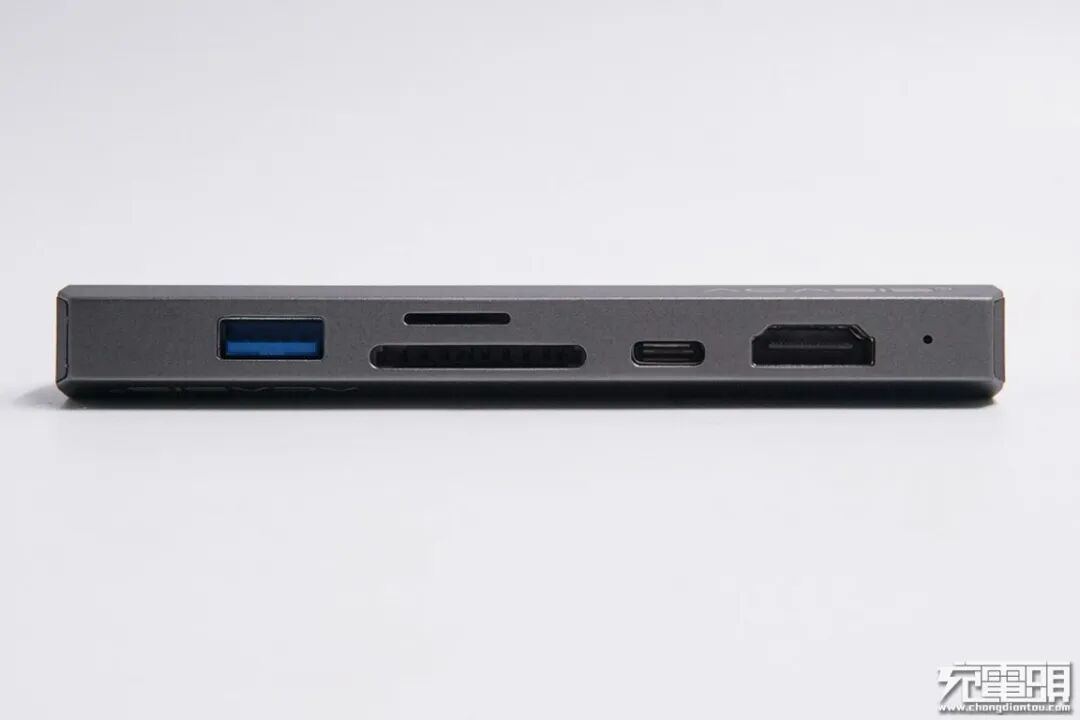

背面USB3.0接口支持5Gb/s数据传输；SD/Micro SD插槽可同时读取数据，读写速度高达104MB/s；雷电3接口传输速度高达40Gb/s；HDMI接口支持5K或2x4K 60Hz；此外还有一颗工作指示灯。

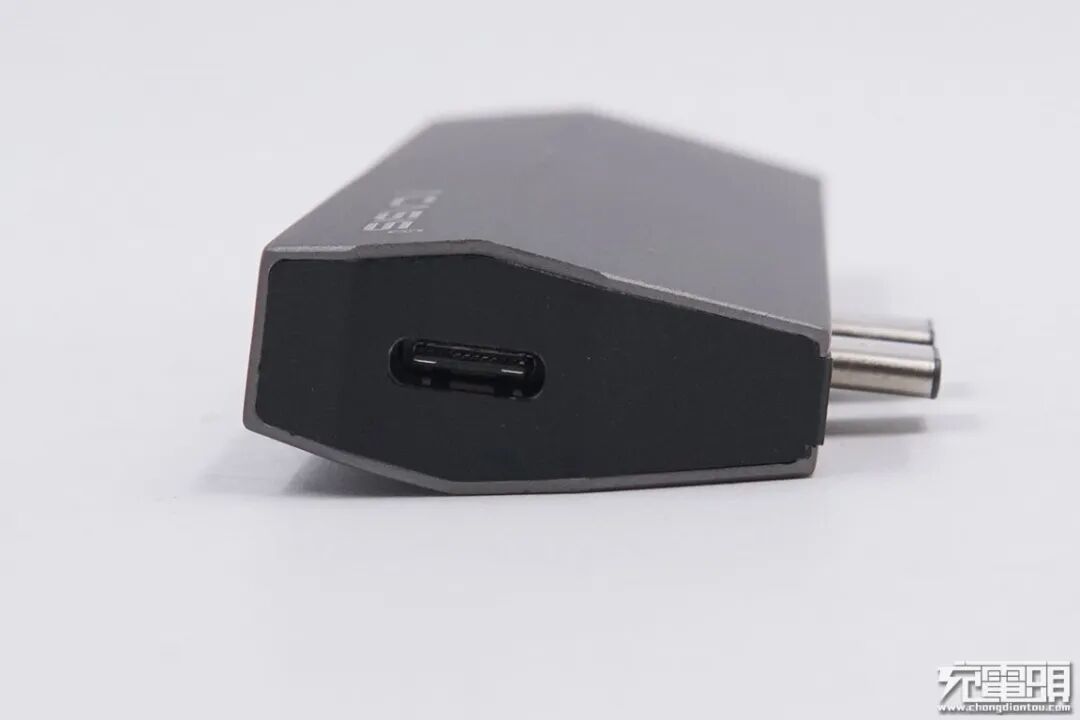

机身侧面还有一个雷电3接口。

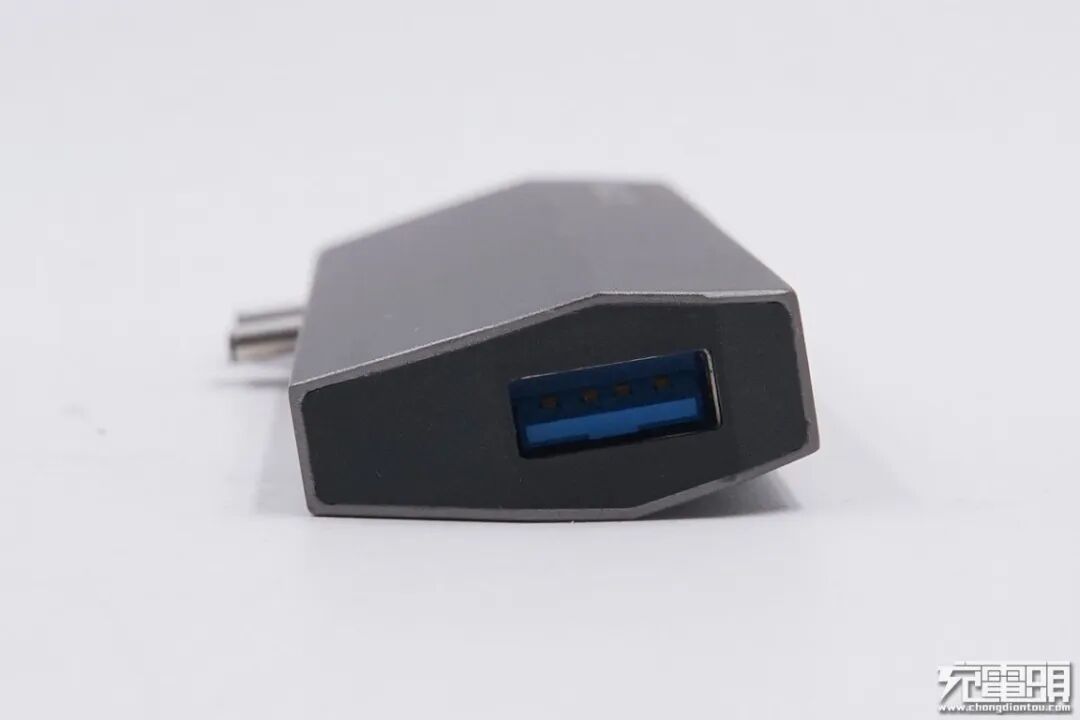

另一端是一个USB3.0接口，蓝色胶芯。

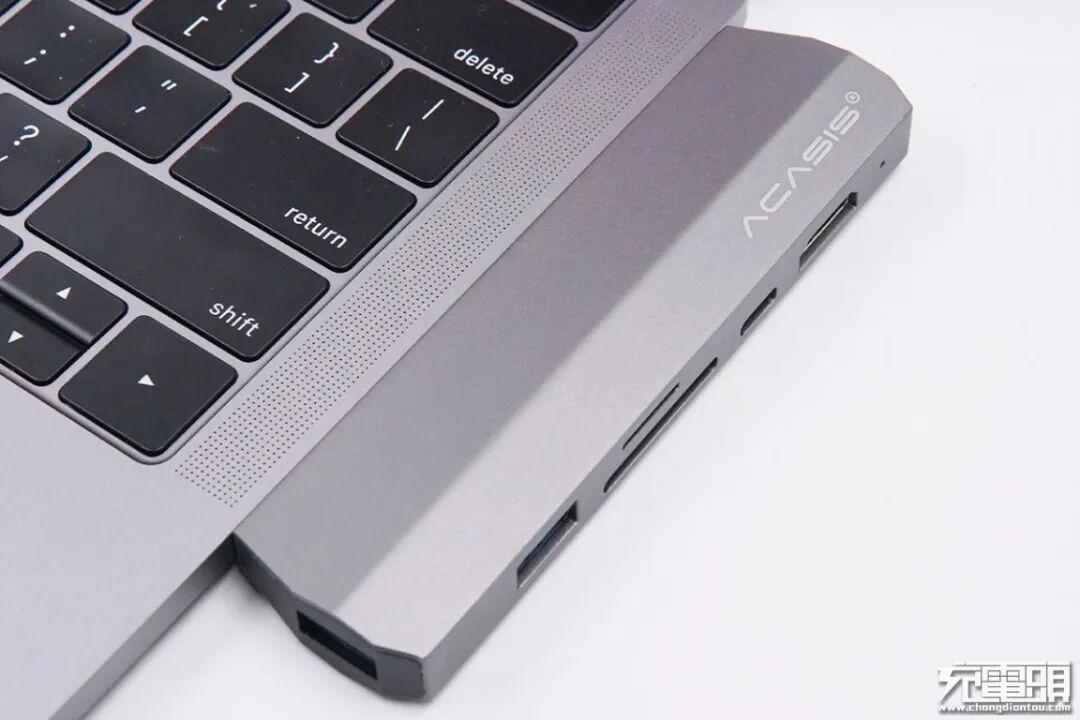

将集线器直接插入MacBook Pro即可使用，无需安装驱动，简单方便。
二、阿卡西斯迷你集线器拆解
机身侧面塑料壳使用卡扣进行封装，拆开后将板子抽出。

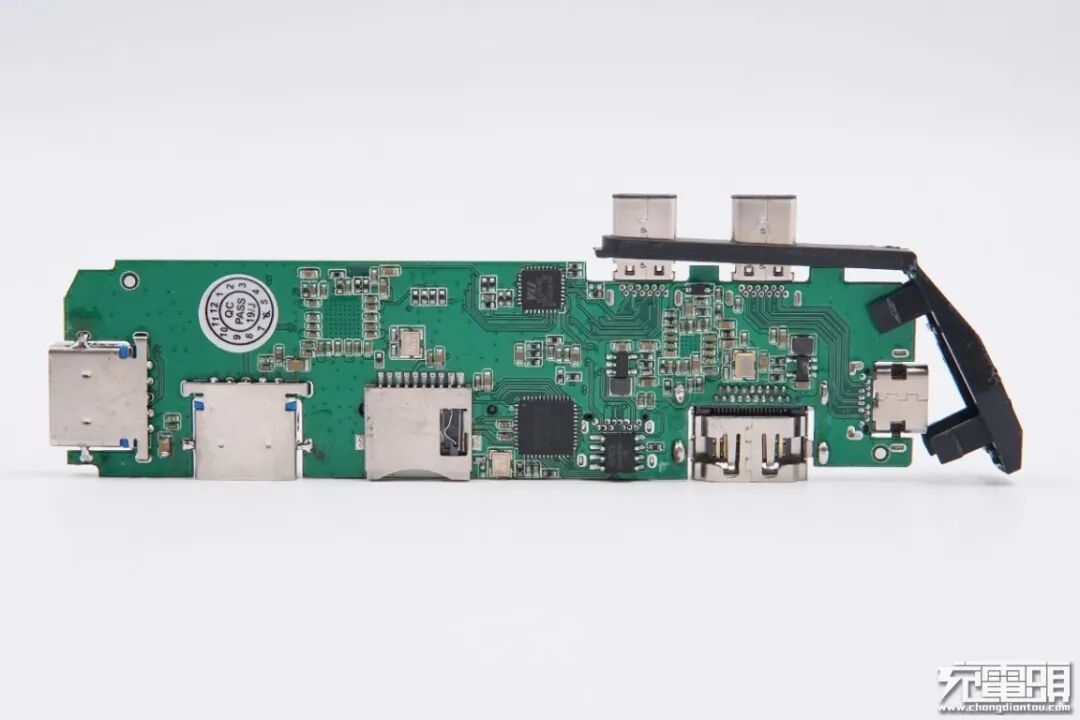

PCB板正面一览。
Parade谱瑞PS176HDM DP转HDMI芯片，将USB-C口中的DP信号转为HDMI输出，充电头网了解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出。
充电头网了解到采用这款芯片的还有ACASIS阿卡西斯多功能转换器AC-CM056、三星DeX Station智能手机扩展坞、联想USB-C迷你集线器、华为高清投屏连接线（CP76）、Moshi摩仕 USB-C多媒体转接器等产品。
丝印L160。

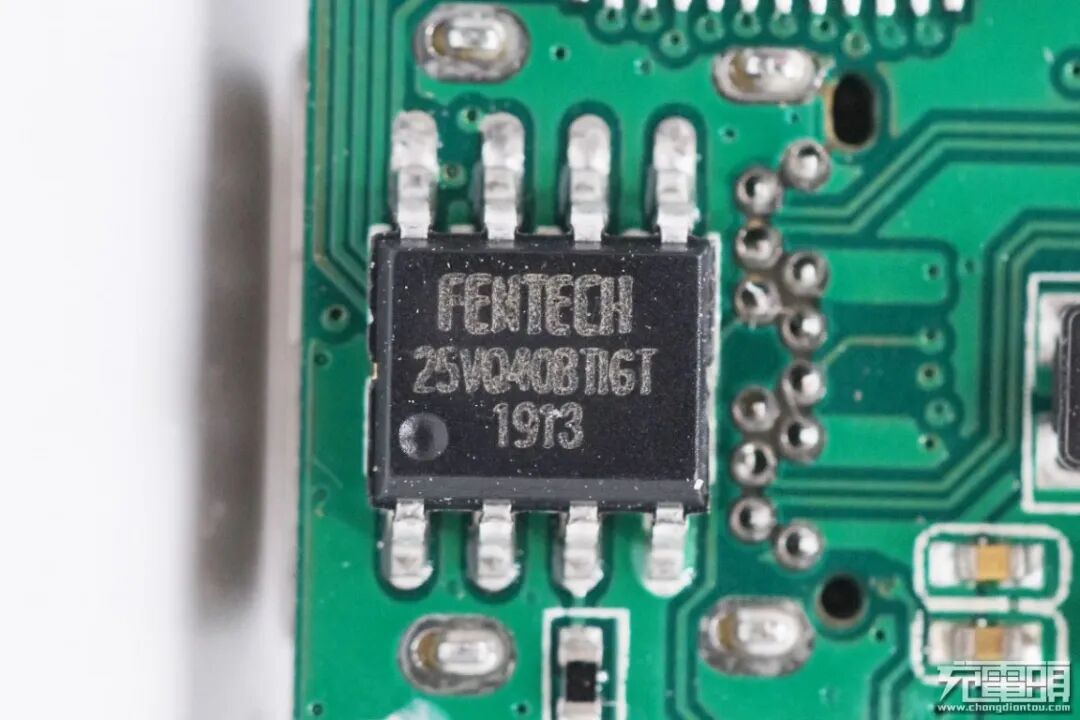

丝印25VQ40BTIGT。

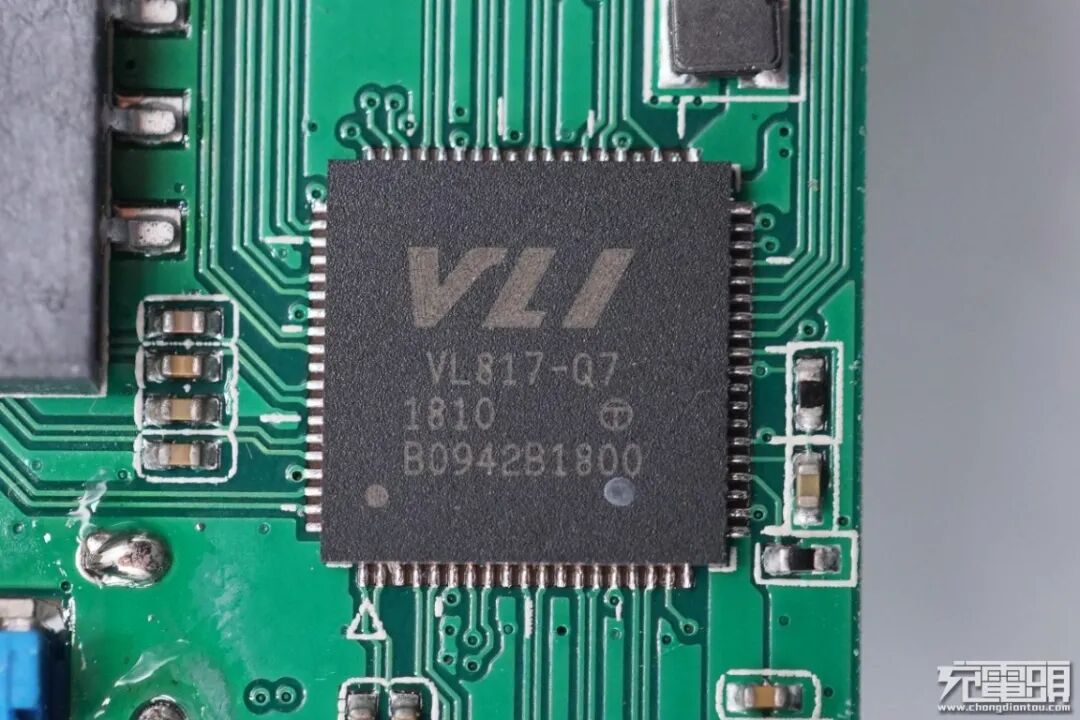

USB芯片采用威锋电子VL817-Q7。

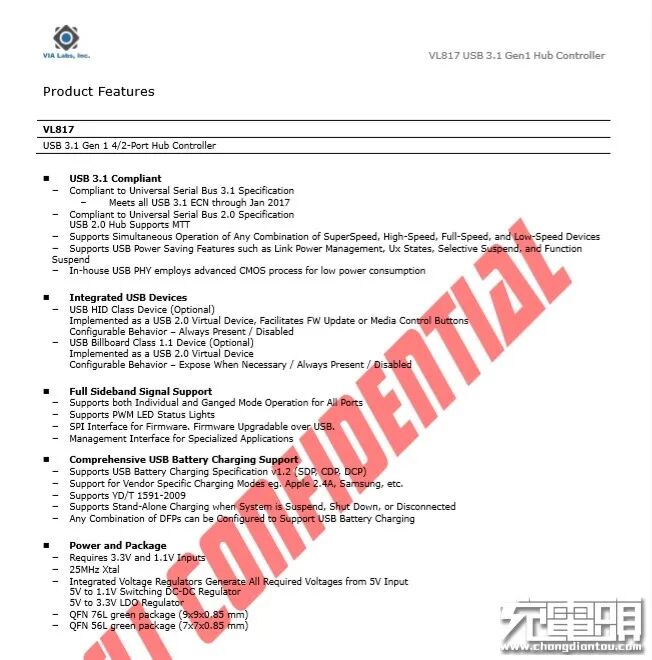

威锋VL817-Q7规格资料。

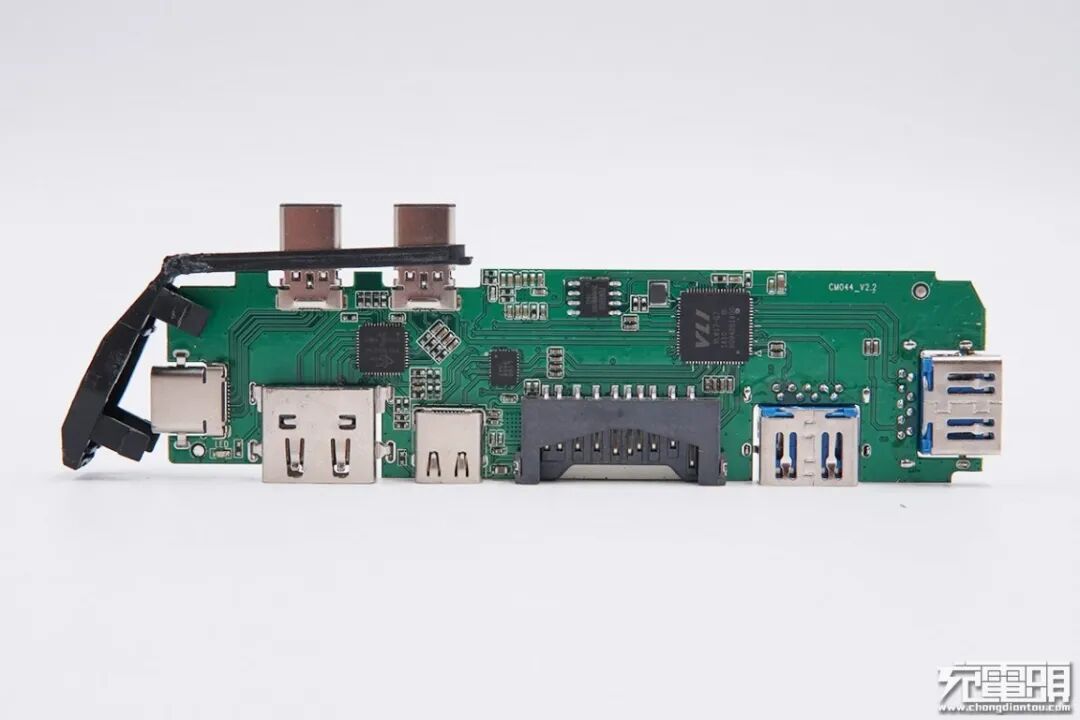

PCB板背面一览。

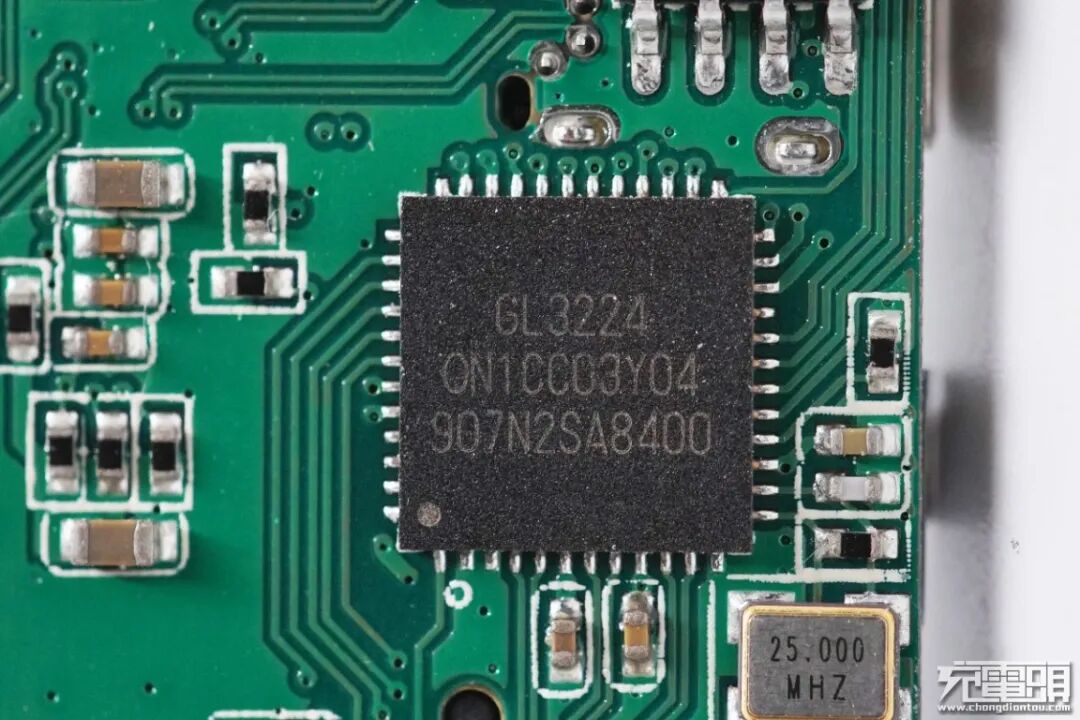

Genesys创惟GL3224，USB3.0 读卡器芯片，支持USB3.0，SD卡，TF卡，记忆棒的读写，还支持EMMC芯片。

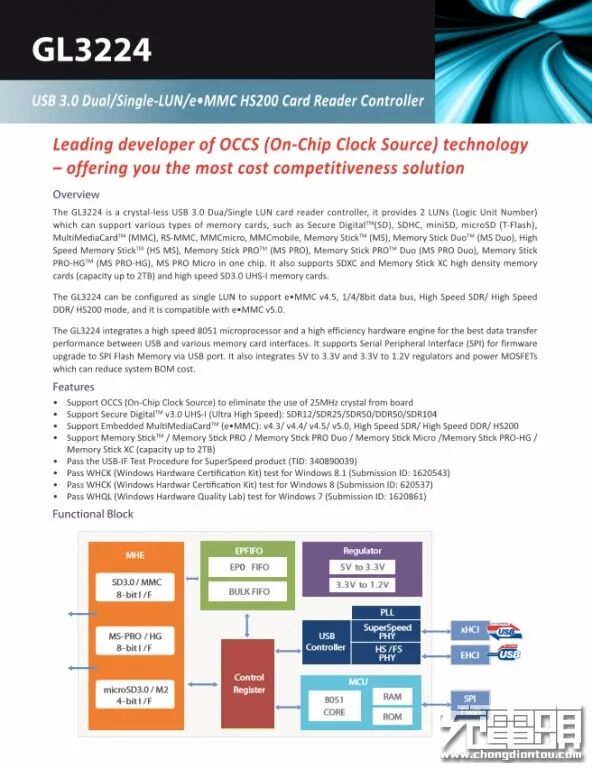

创惟GL3224规格资料。充电头网了解到，采用该芯片的产品还有倍思口风琴五合一HUB智能转换器、绿联3A1C四口多功能扩展坞（带SD卡槽版）、UNITEK优越者USB-C多功能扩展坞等。

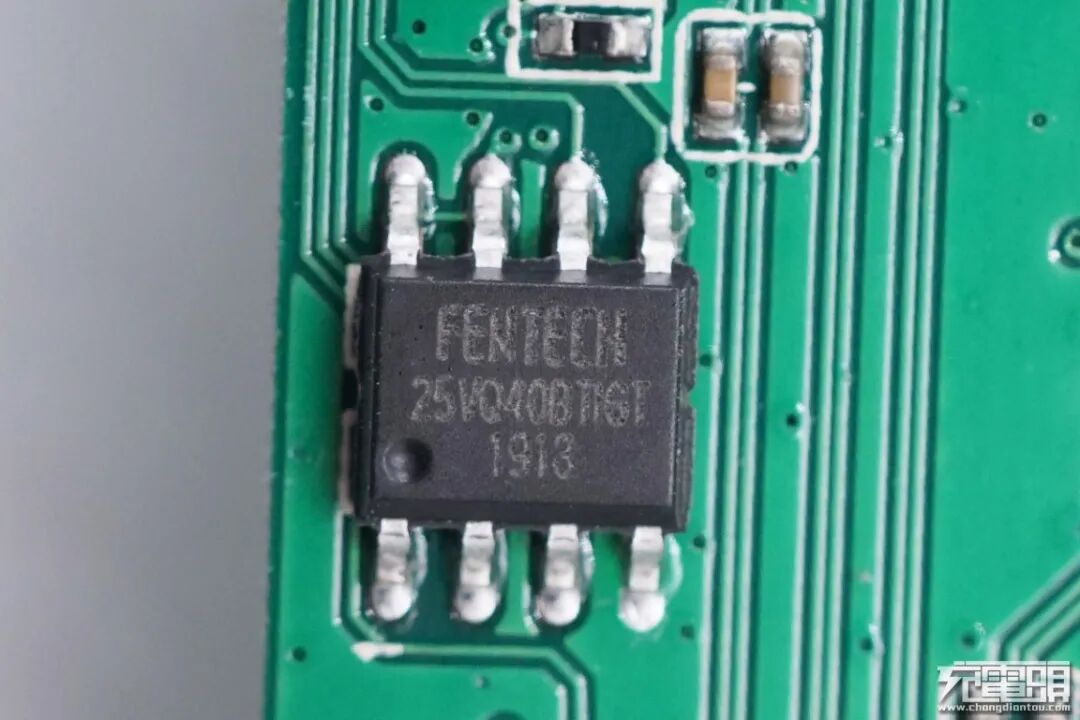

丝印25VQ40BTIGT。

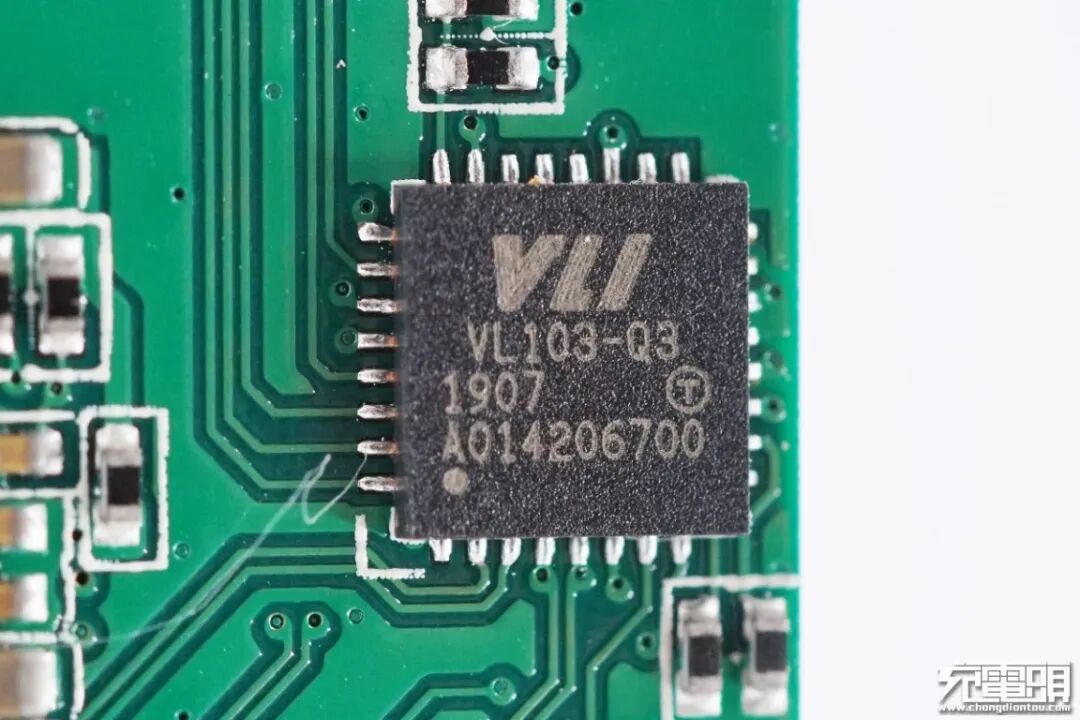

威锋电子VL103-Q3。

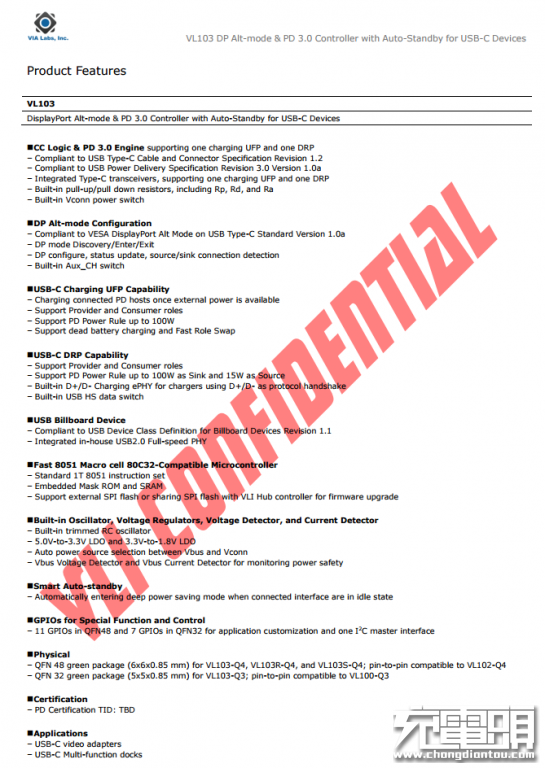

威锋VL103资料信息。

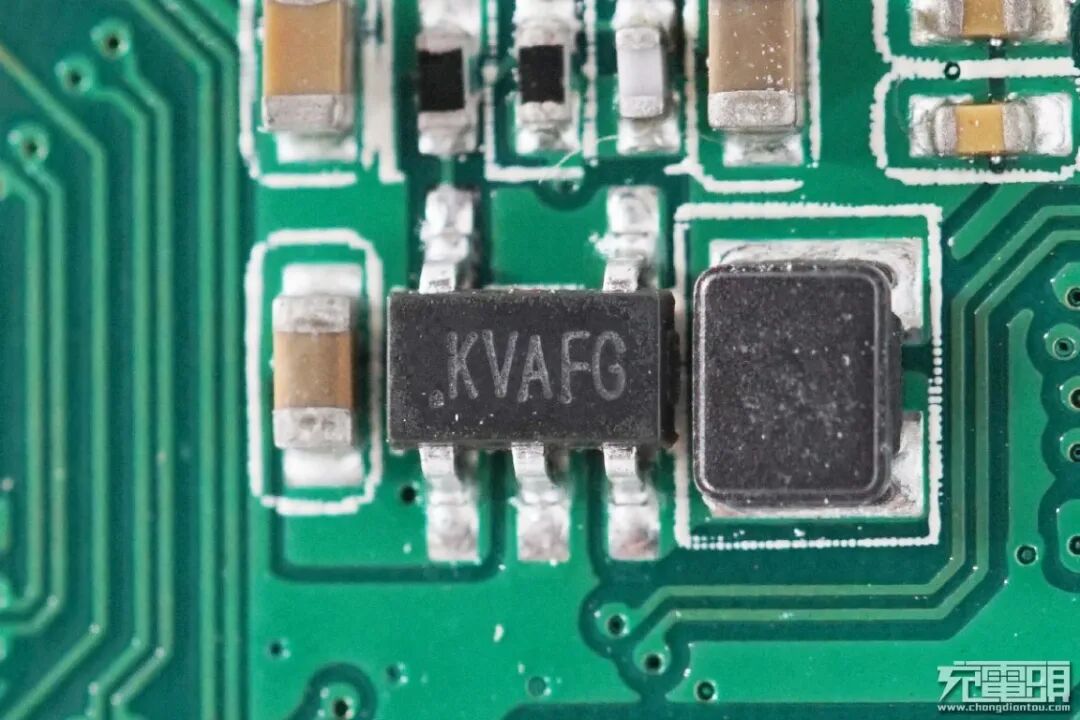

丝印KVAFG。
27MHz无源晶振，为HDMI接口转换芯片提供时钟。
板子边两个Type-C公头沉板过孔焊接。

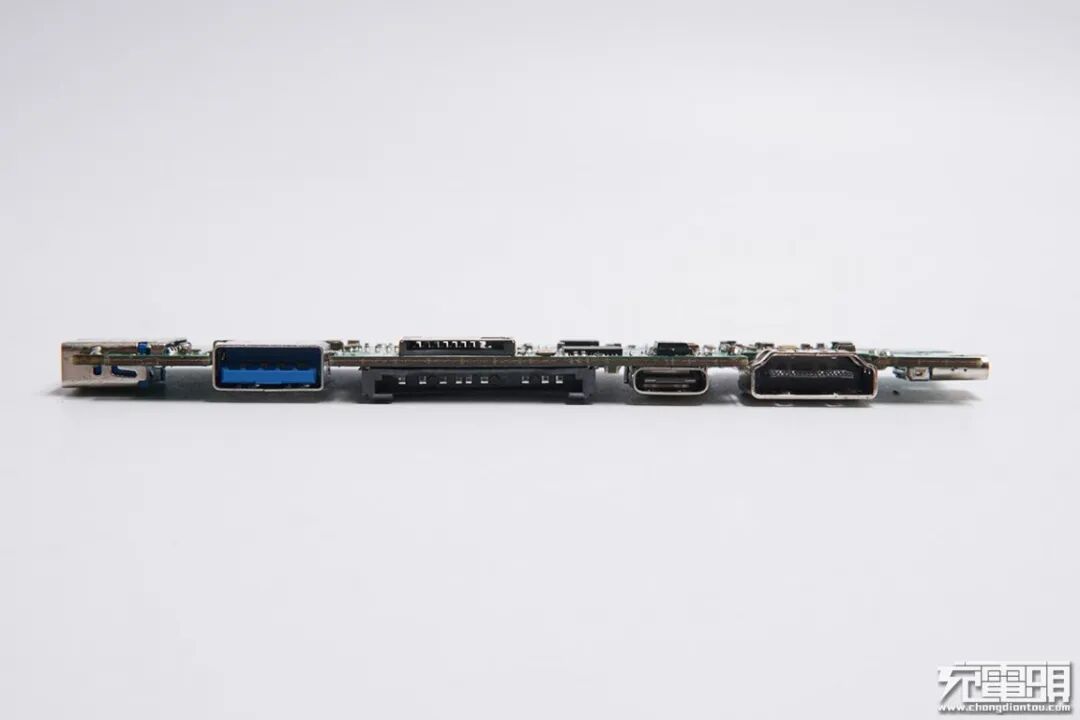

另一边的USB3.0母座和HDMI同样沉板焊接。

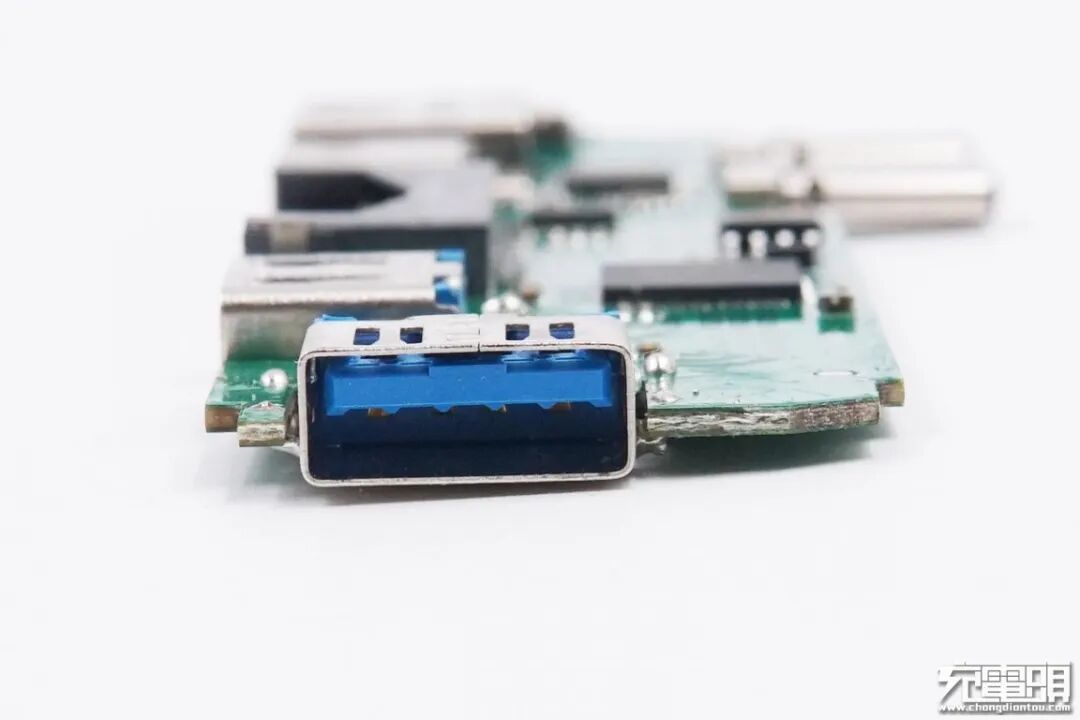

USB3.0母座沉板过孔焊接。

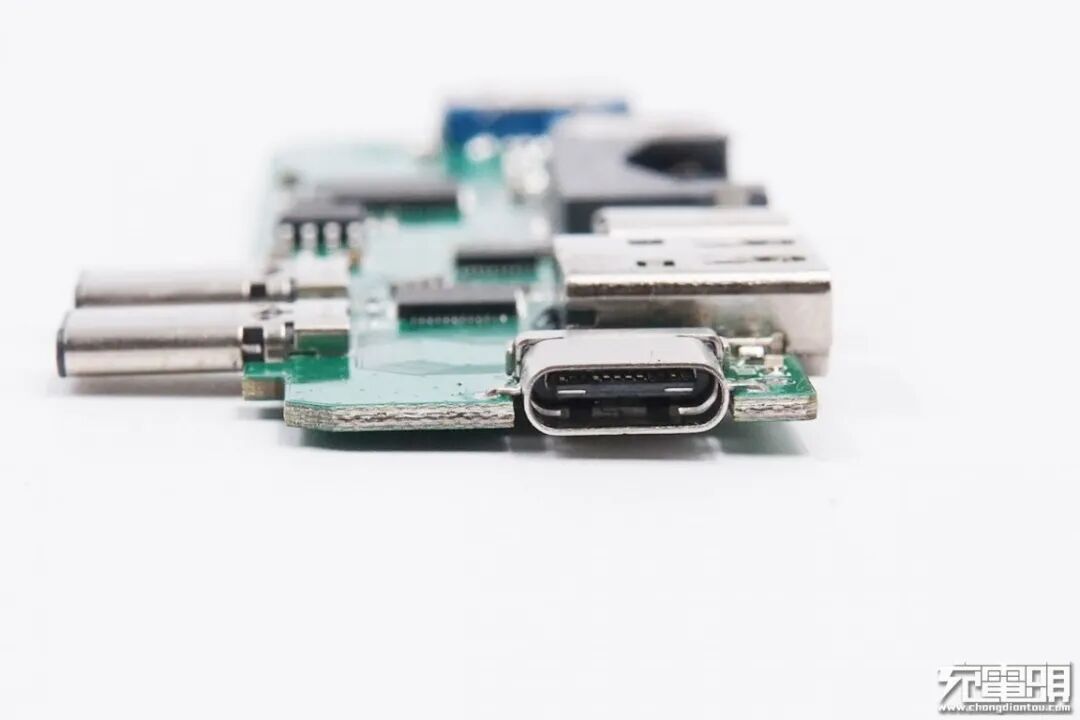

USB-C母座沉板过孔焊接。

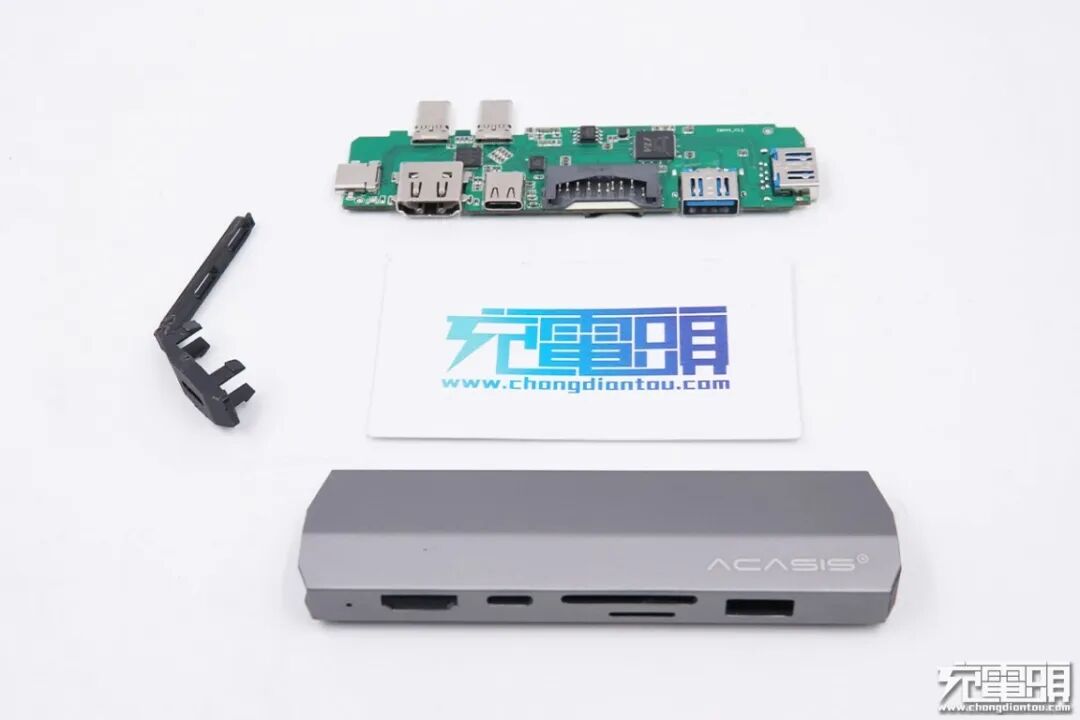

全部拆解完毕，来张全家福。
充电头网拆解总结
ACASIS阿卡西斯Type-C迷你集线器CM011S机身采用铝合金打造，上下壳凸起设计，表面阳极氧化和喷砂处理，触感好且外观精致有档次。机身小巧轻便易于携带。机身除了HDMI接口个SD/Micro SD插槽外，还有两个雷电3和两个USB3.0接口，多台设备同时高速工作，无需等待，大大节省时间成本。
充电头网通过拆解发现，内部使用了谱瑞PS176HDM、创惟GL3224、威锋VL817和VL103等多款品牌芯片，其它知名品牌扩展坞也常见它们的影子，用料扎实。接口母座沉板或置于正反两面焊接，以降低产品厚底，使机身更加小巧精致，全铝合金外壳使得产品更加耐用。
