拆解报告：Geva 3A1C四口多功能拓展坞TC05
随着笔记本的超薄化，其自身带有的接口也越来越少，有时我们想要拷贝文件到不同的U盘上，就会因为接口少而不得不一个个进行，相当耗时麻烦。最近充电头网到手了一款Geva 3A1C四口多功能拓展坞。USB-C口支持61W快充，另外三个USB-A口支持USB3.0标准，充电拷贝数据两不误，大大缓解接口使用压力，节省时间。下面我们就对这款产品进行拆解，看看其用料做工如何。
一、Geva多功能拓展坞外观

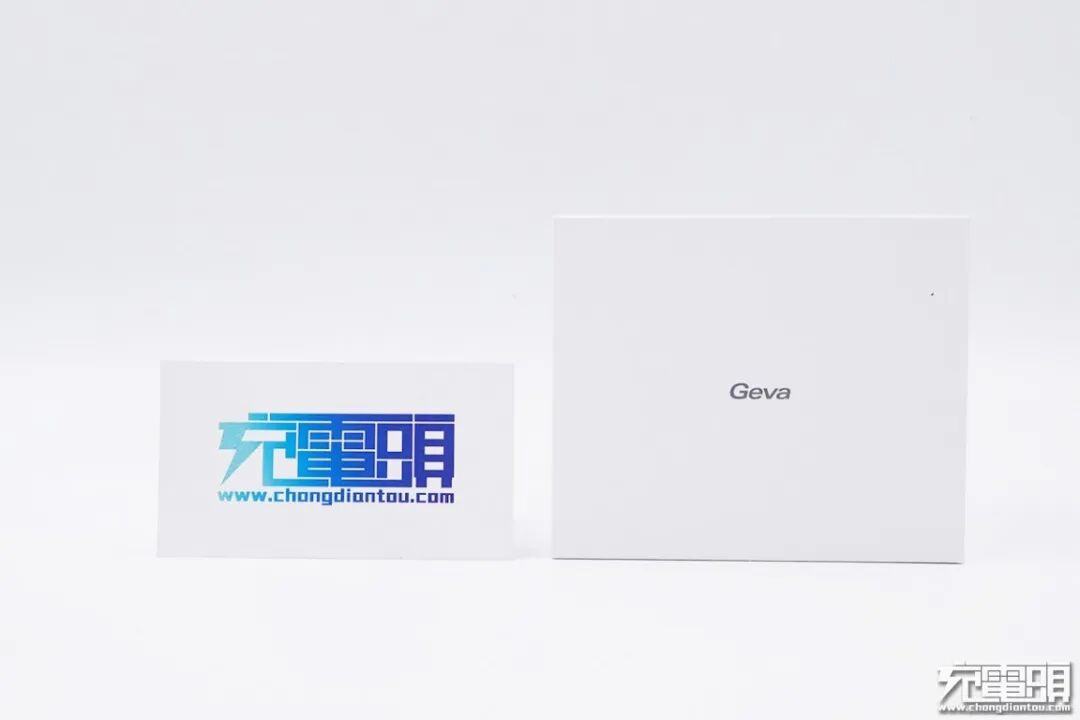

产品采用白色包装盒，仅在中心印有Geva品牌，设计相当简约。

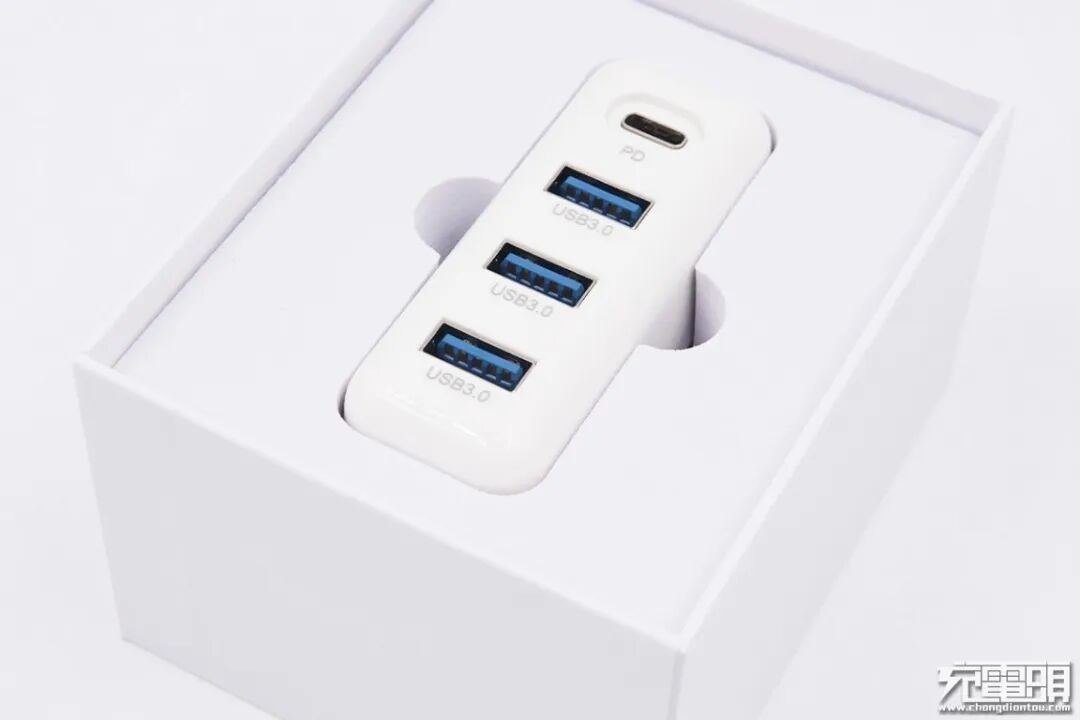

包装盒采用天地盖设计，内部采用白色EVA对产品进行固定保护。
包装内含扩展坞、白胶套、使用说明书和感谢小卡片。
Geva多功能拓展坞采用PC阻燃材质白色外壳，表面亮面烤漆工艺处理，洁白光滑，各面之间弧面过渡边角圆润，侧面设计有Geva品牌。

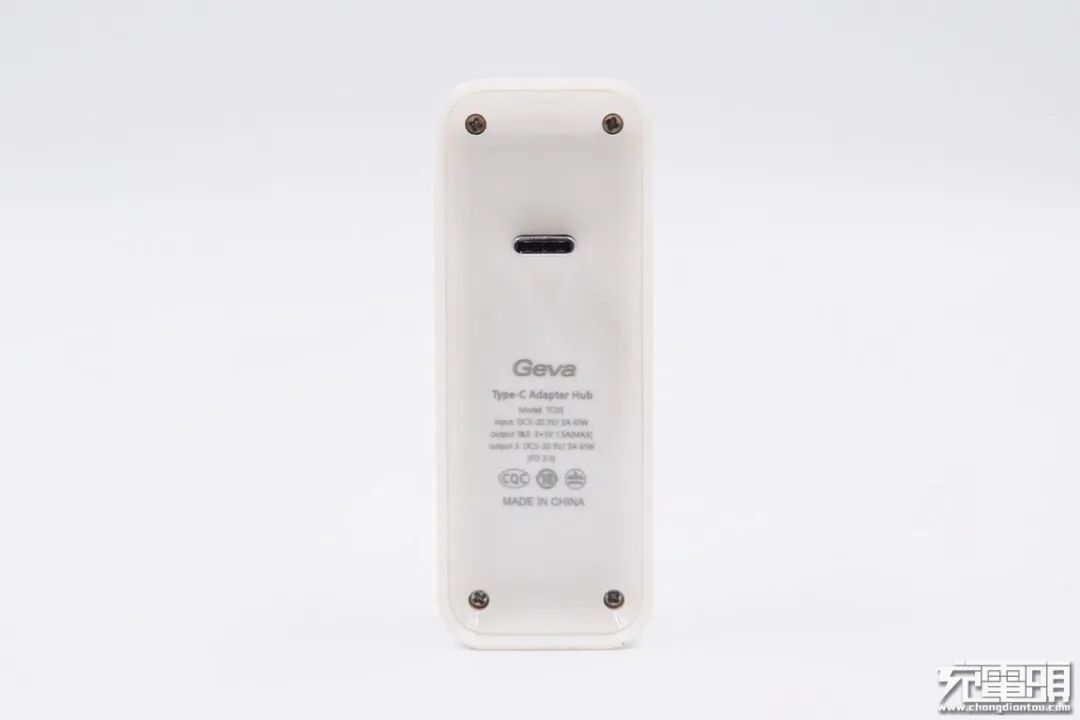

输入端外壳内凹设计，配有一个USB-C输入接口，并标注相关规格参数信息
型号：TC05
输入：20.3V/3A 61W
USB-C输出：20.3V/3A 61W
USB-A输出：3 x 5V1.5A（MAX）
产品已经通过了CQC安规认证。

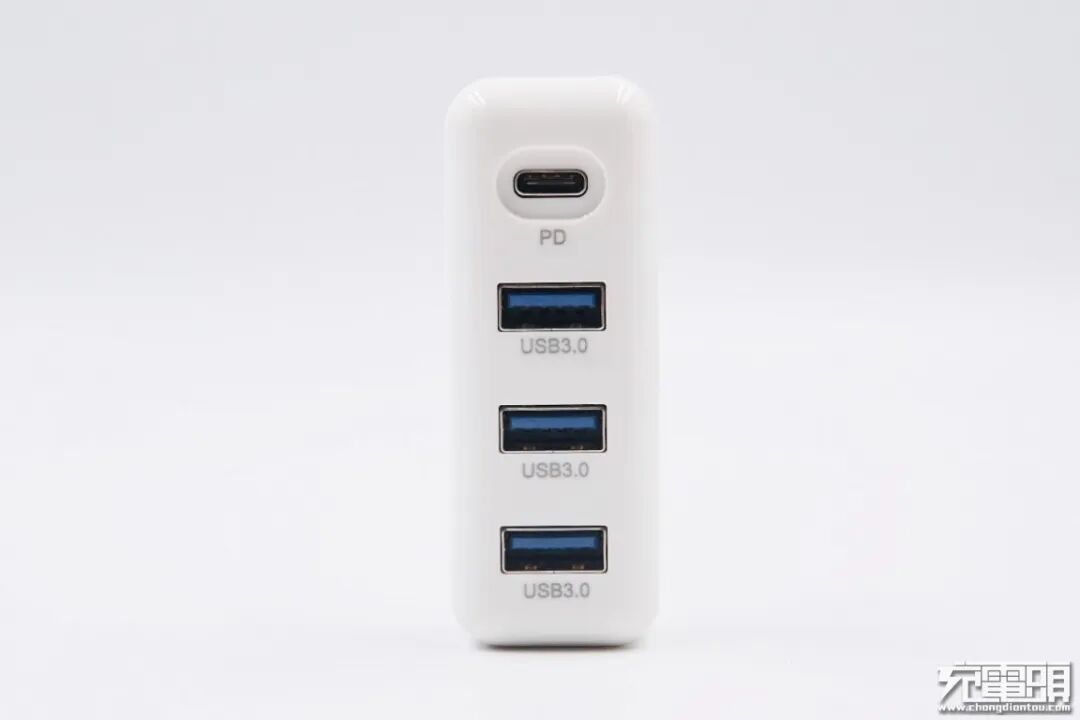

输出端配备3A1C四个接口，接口旁印有PD和USB3.0字样。
这款扩展坞和苹果61W充电器两者的长度相当。
套上专门设计的白胶套，可以使充电器和扩展坞固定更牢固，不会脱落。
厚度和一元硬币直径相当。

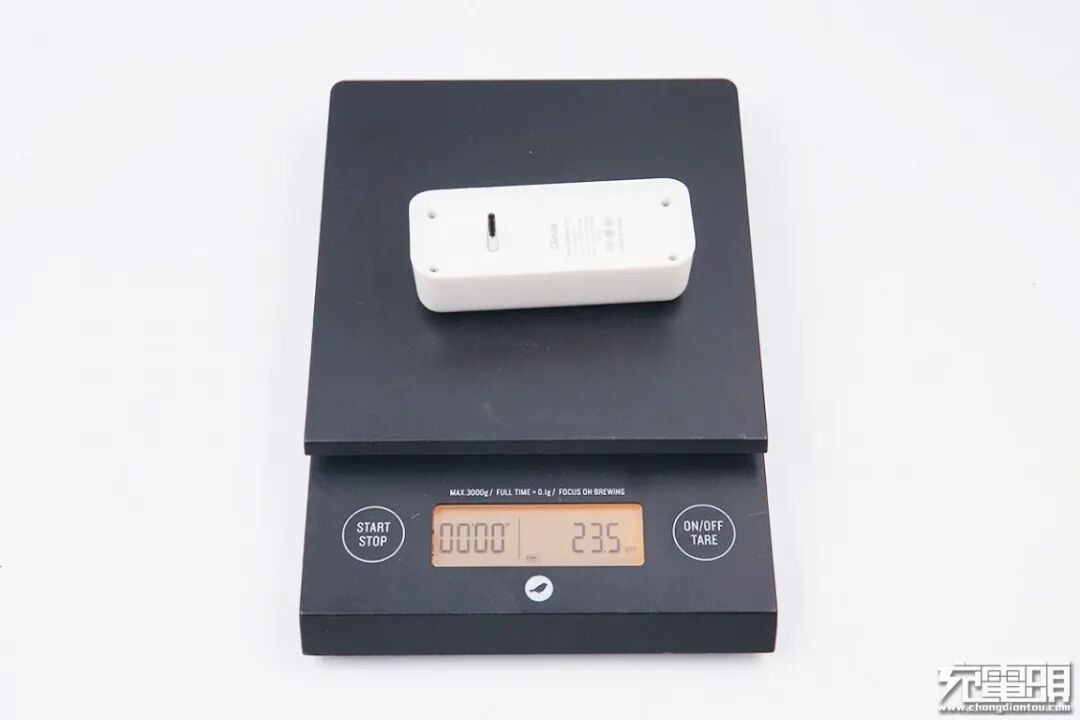

净重约为24g。

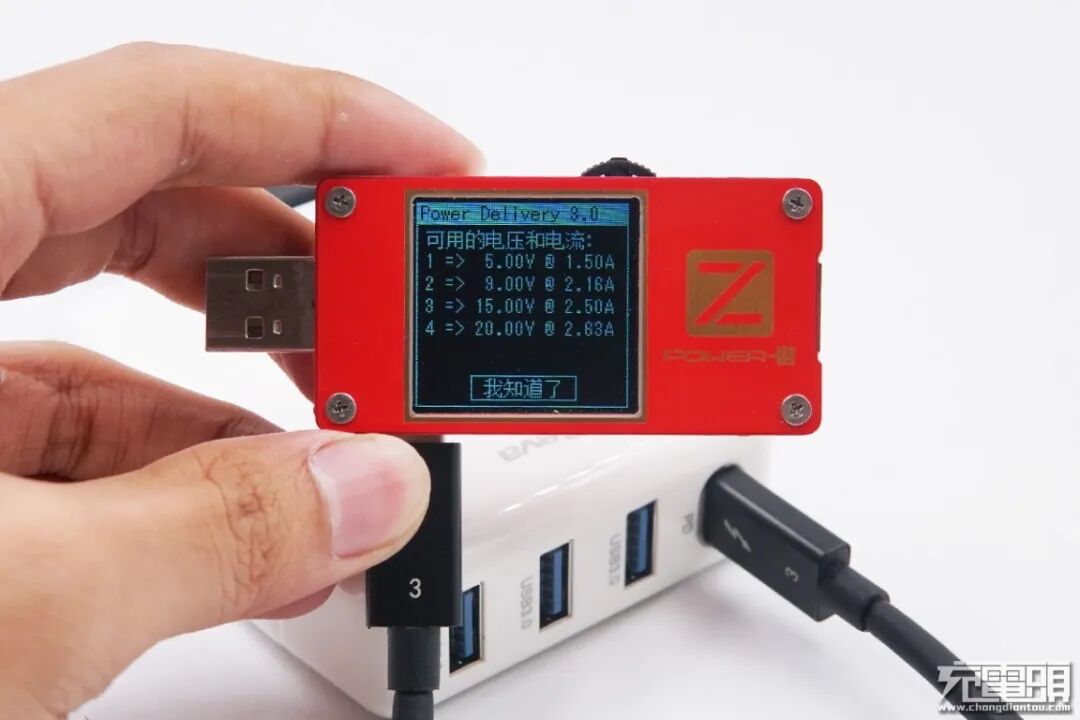

使用ChargerLAB POWER-Z KT001检测发现USB-C口支持USB PD3.0快充标准，具备5V1.5A、9V2.1A、15V2.5A、20V2.63A四组固定电压档位。

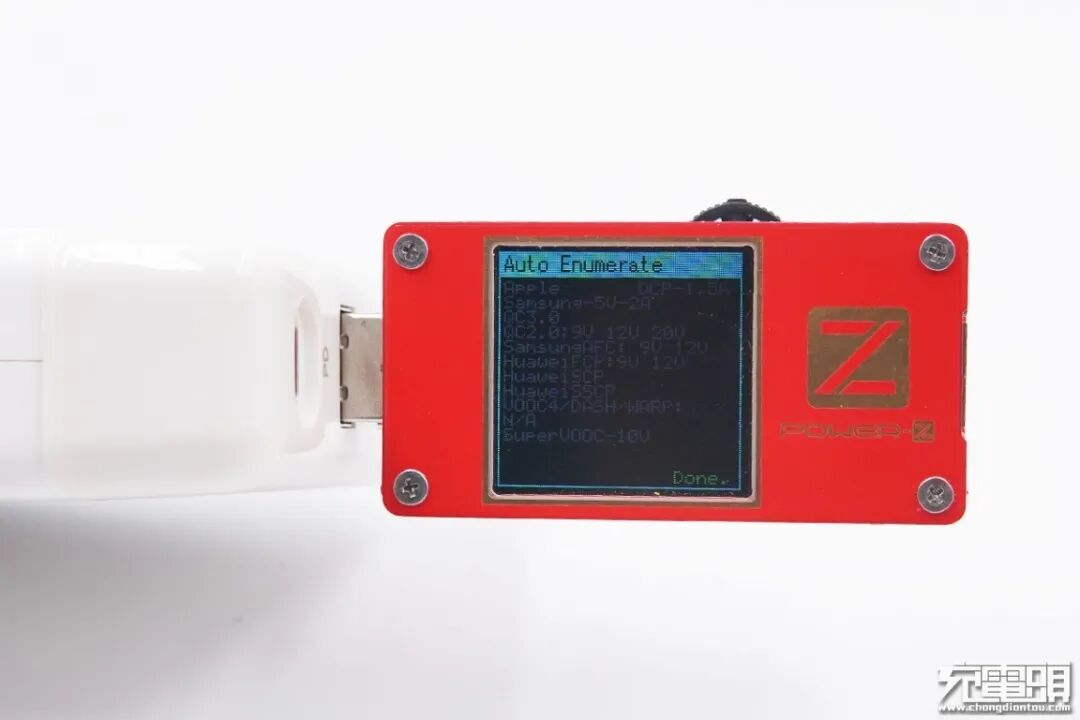

使用KT001没有检测到三个USB-A口的输出协议。
二、Geva多功能拓展坞拆解

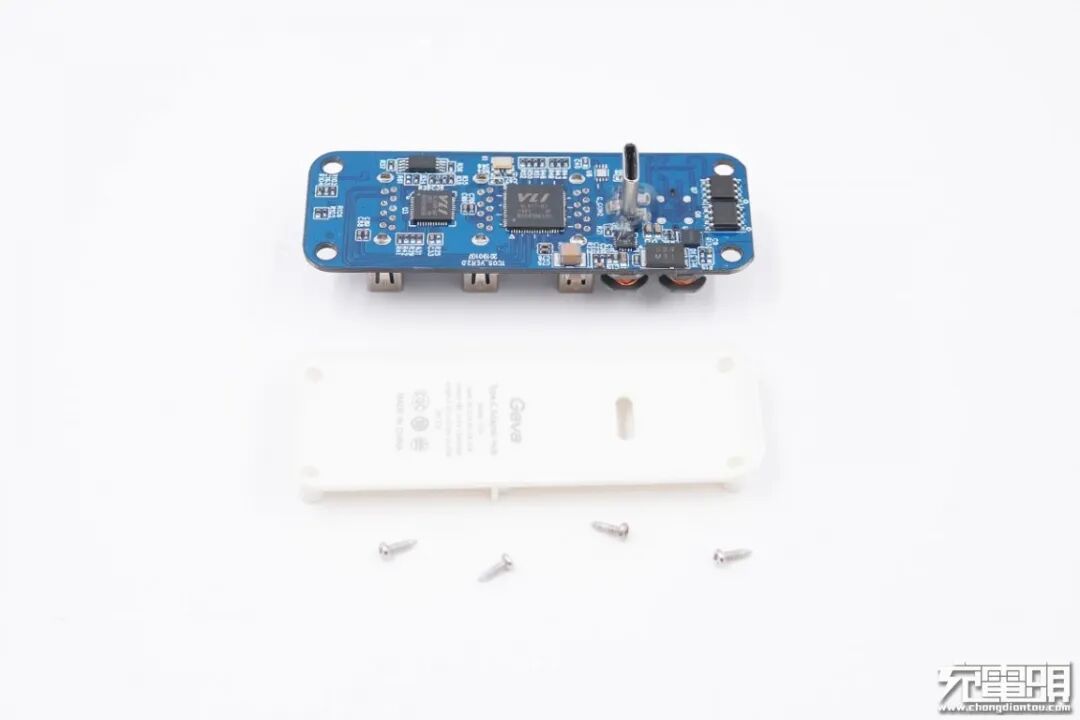

拆掉四颗螺丝即可取出PCB板，无损拆解。
PCB板正面一览。
PCB板背面一览，威锋电子两颗芯片很是显眼，此外还有一个USB-C公头。
USB-C输入公头特写，过孔焊接并打胶固定。
矽力杰 SY8286A，6A，23V输入的同步整流降压转换器，内置开关管，用于USB-A接口供电。

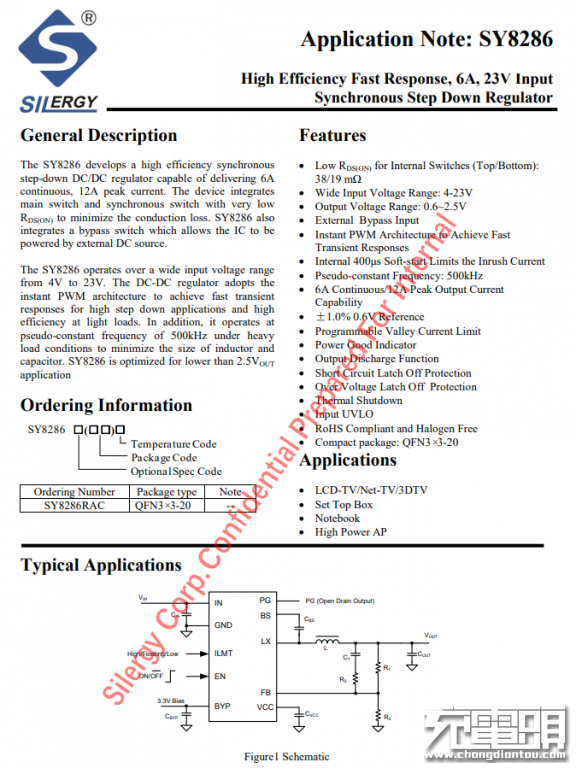

矽力杰 SY8286A 详细资料。

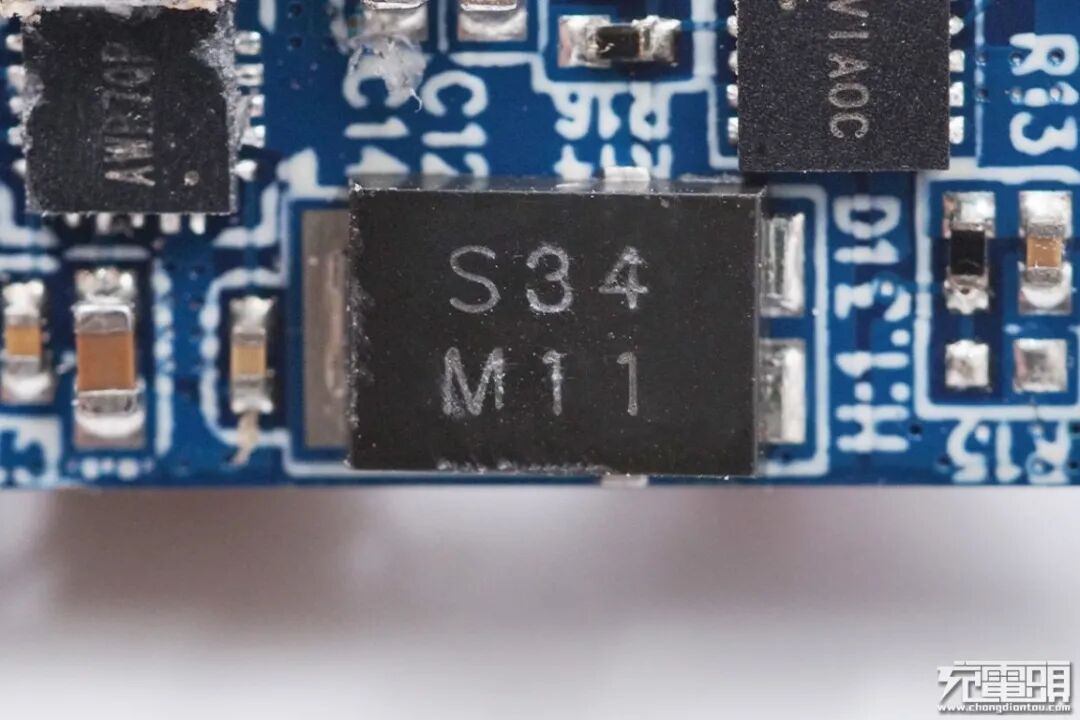

SS34 肖特基二极管。

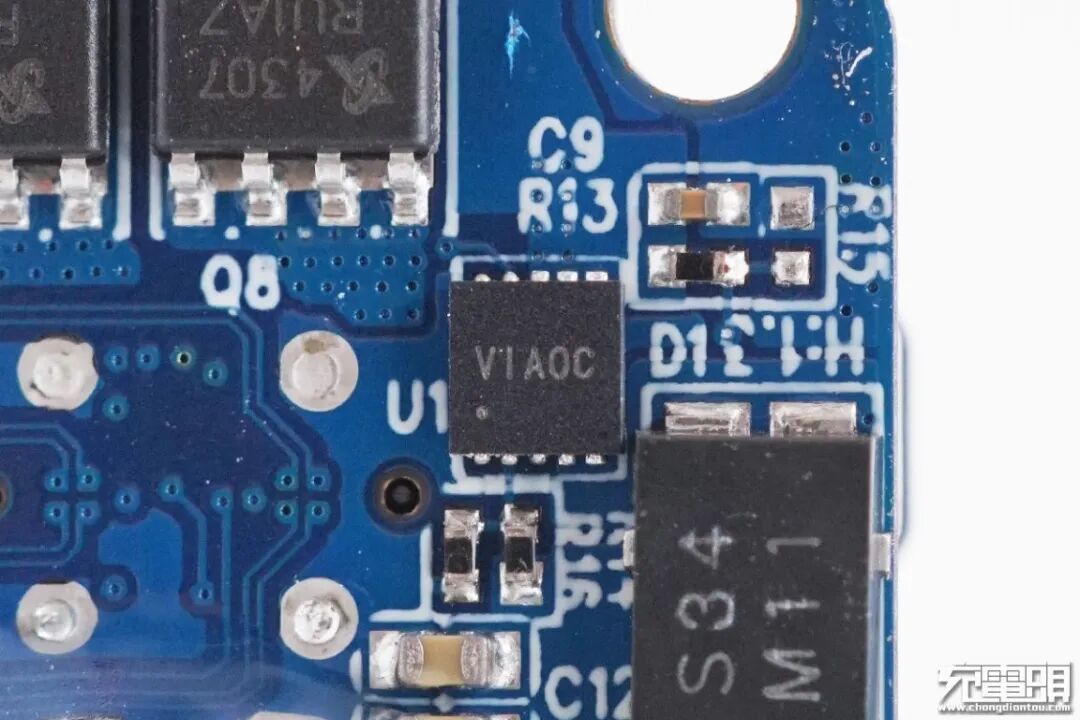

矽力杰 SY7304 内置开关管的升压转换器，最高输出电压33V。

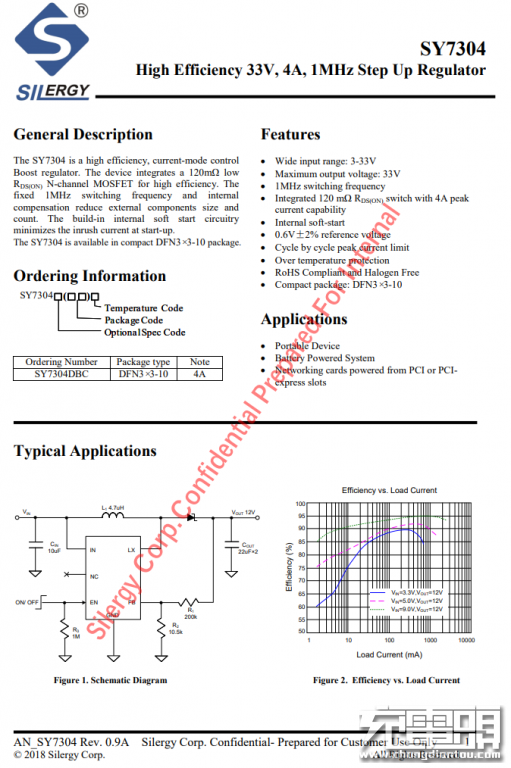

矽力杰 SY7304 详细资料。

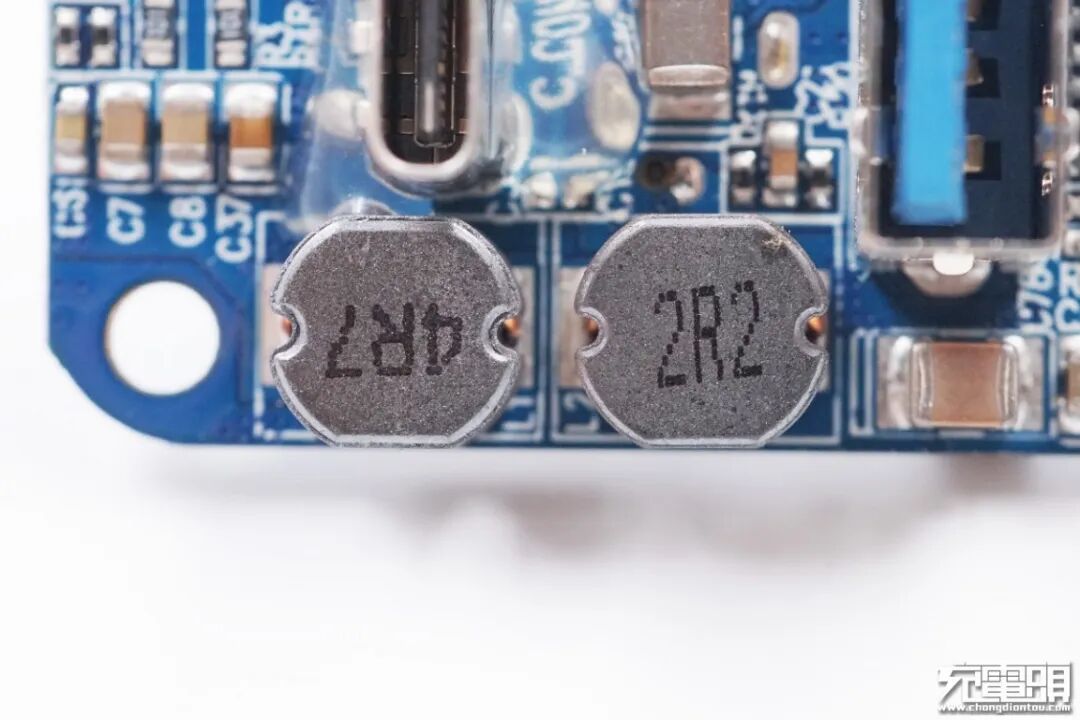

两颗工字电感特写。

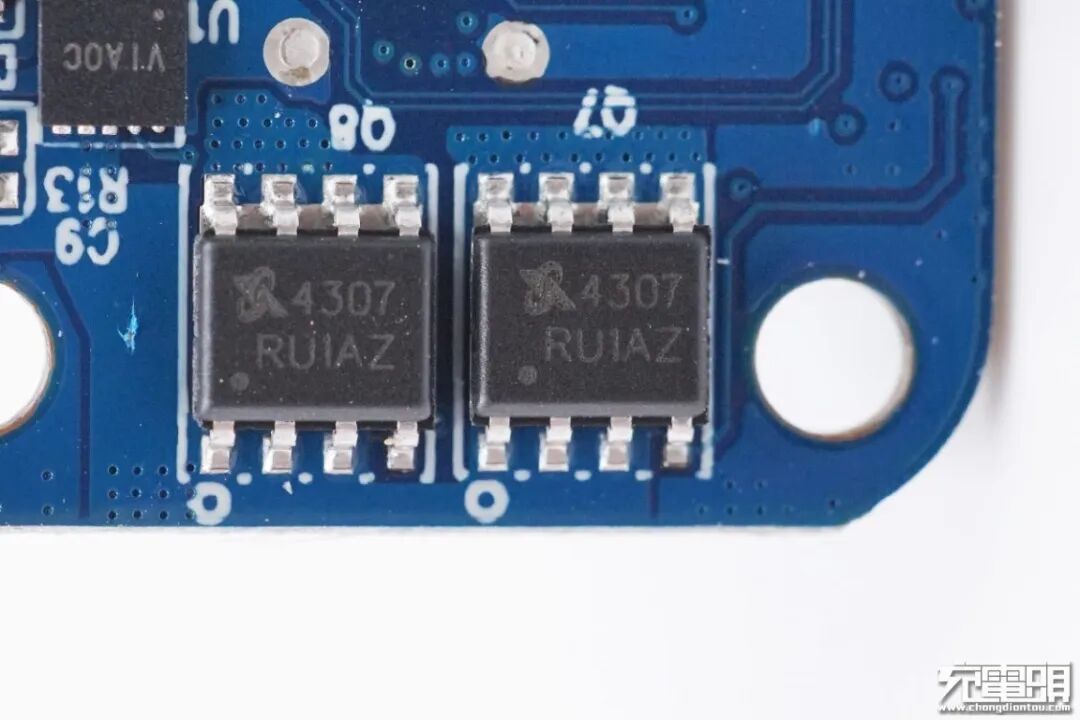

两颗大中 SM4307PSK PMOS管，对向串联防止倒灌，用于VBUS开关。

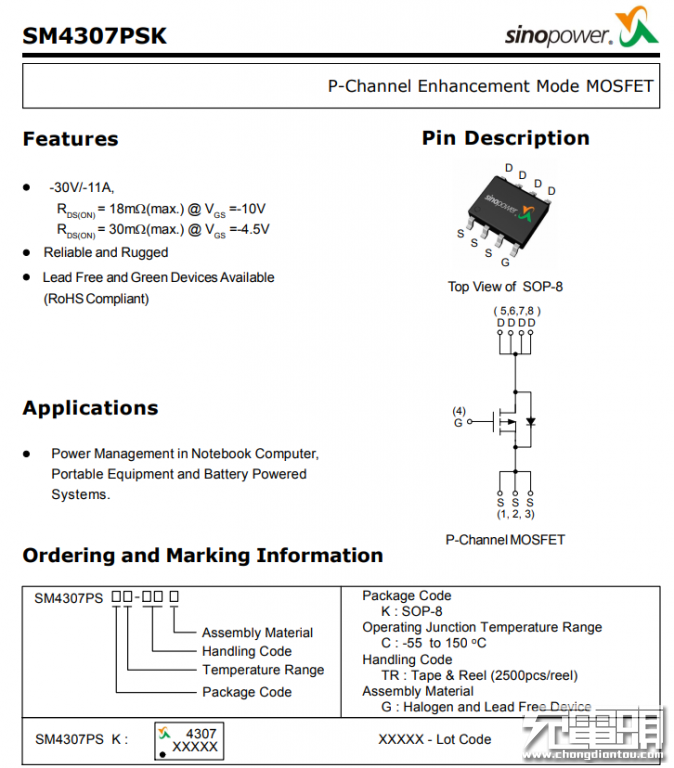

大中 SM4307PSK 详细资料。

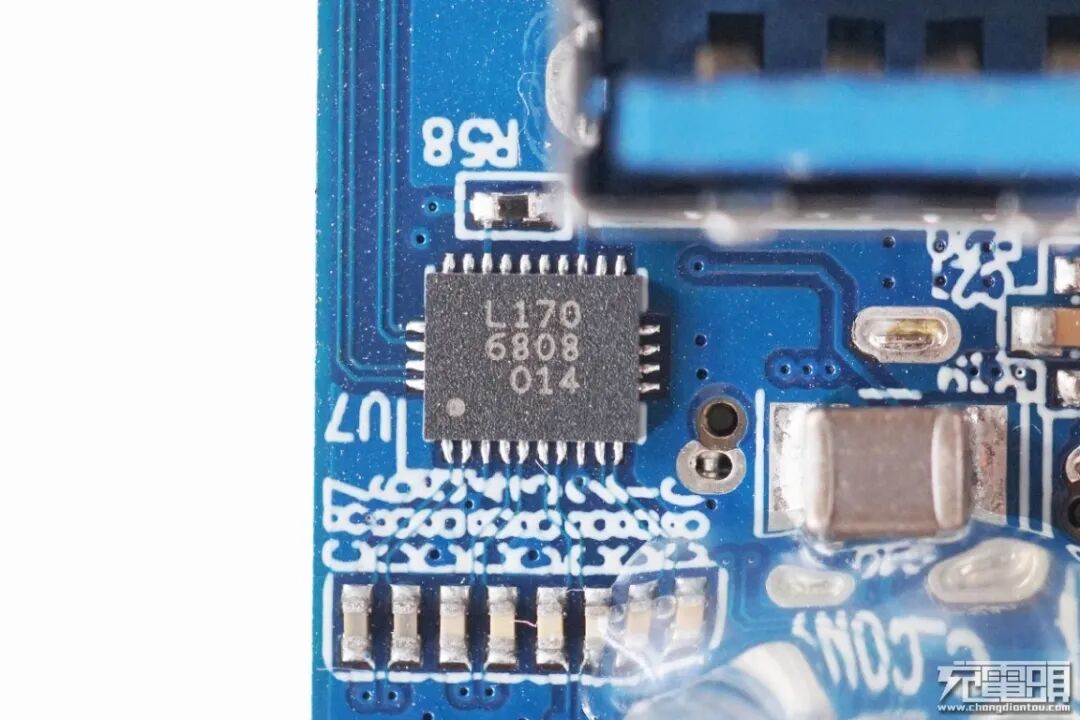

VIA威锋电子 VL170 DP/USB3.1复用器，内置低压差稳压器，采用QFN-28封装。

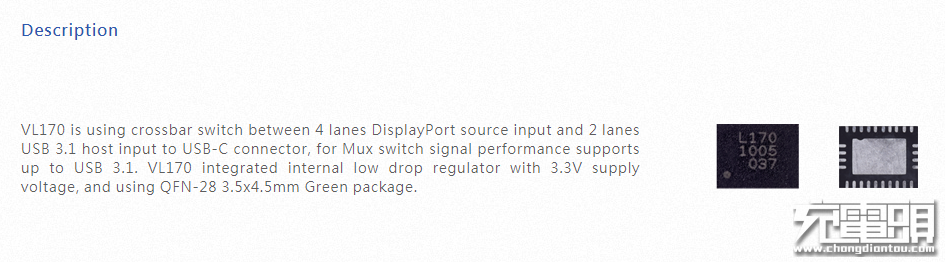

威锋电子 VL170 介绍。
VIA威锋电子的一颗USB3.1G1 4口集线器芯片VL817-Q7。

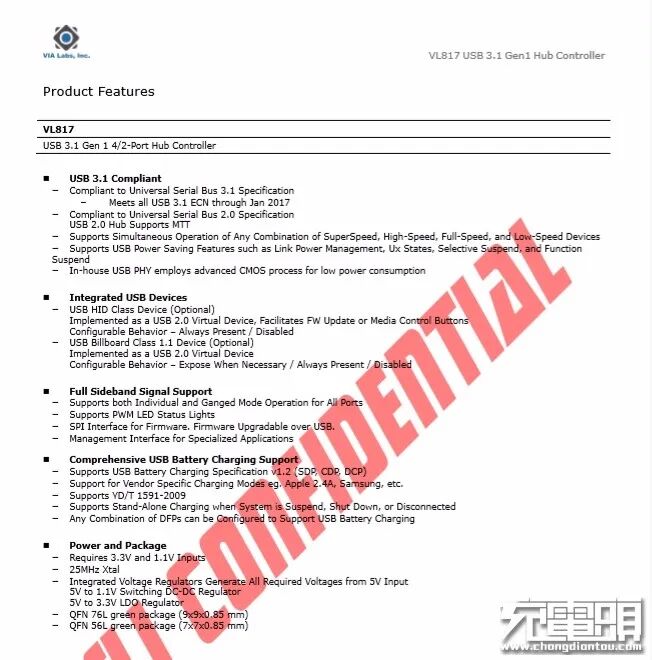

威锋VL817-Q7规格资料。

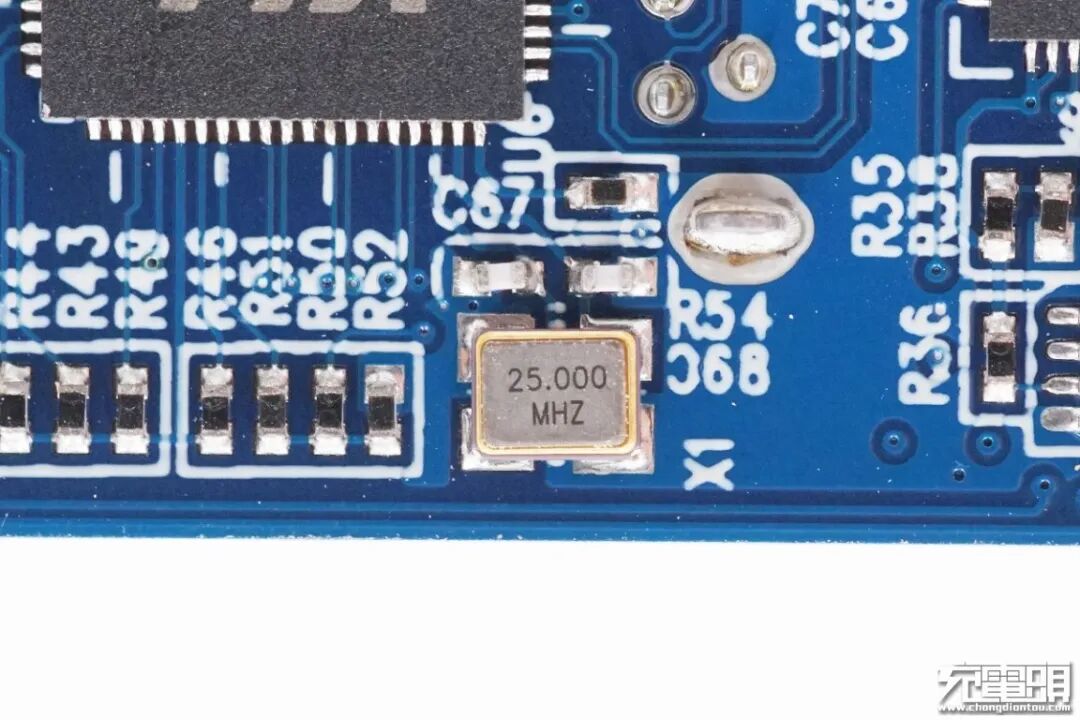

旁边是一颗25MHz无源晶振。

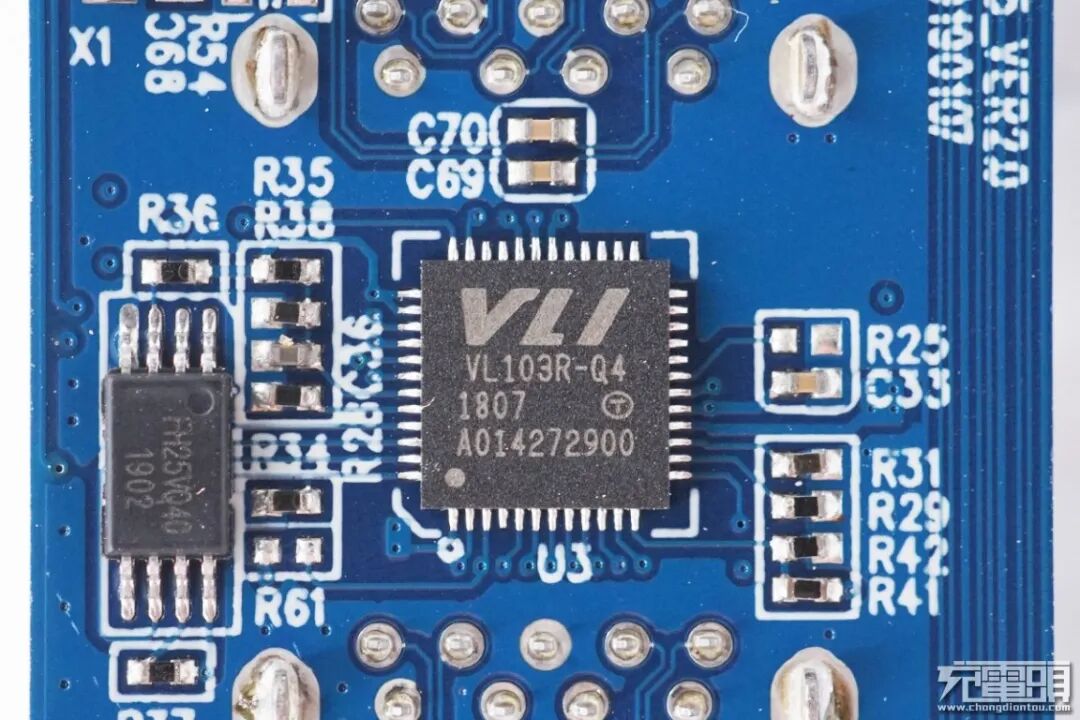

威锋VL103R-Q4。支持显示端口alt模式和PD3.0控制，这里用于USB-PD控制，申请电压。
FH25VQ40存储器，存储芯片配置信息。

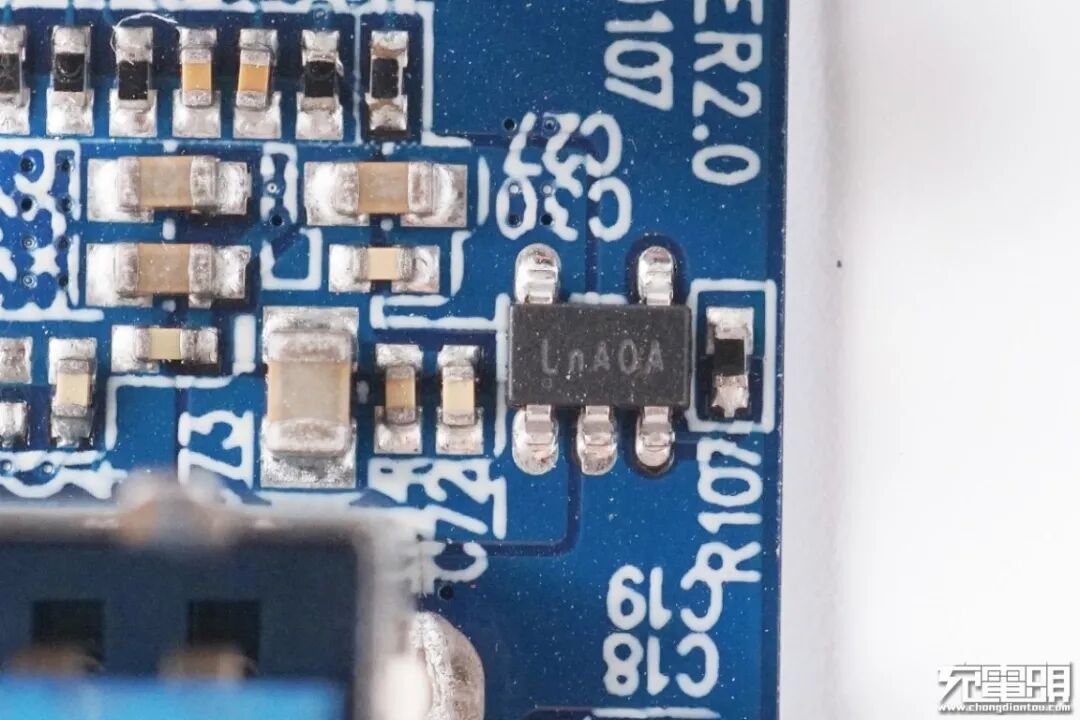

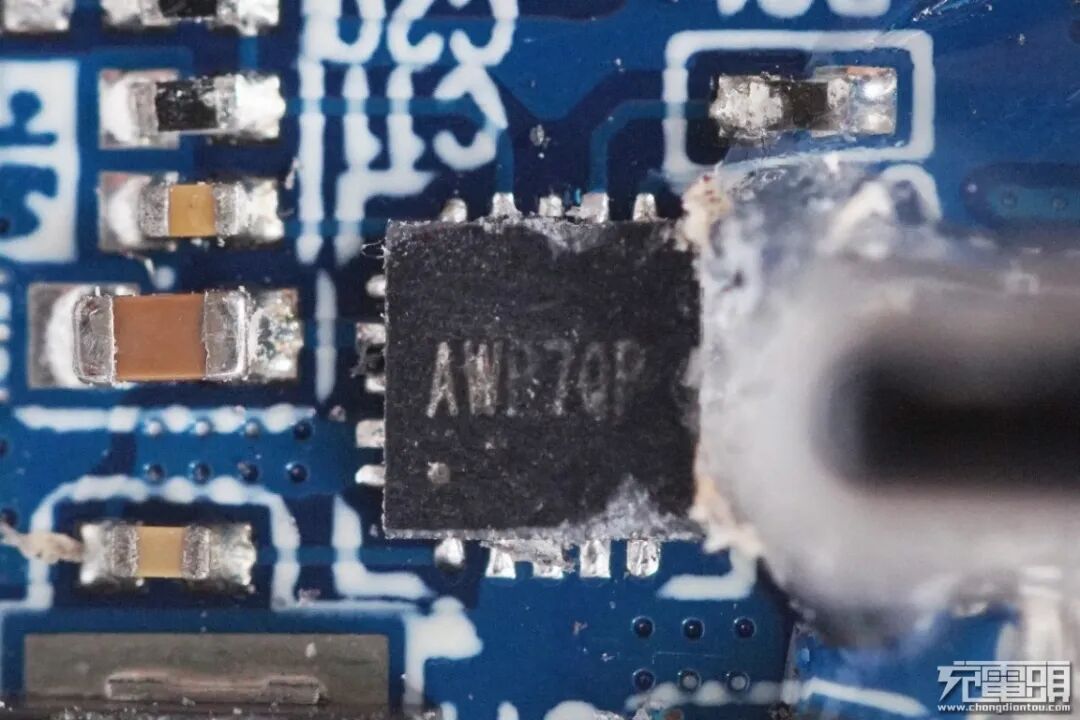

矽力杰 SY8089A，同步整流降压IC，5.5V输入 2A输出，开关频率1MHz。
矽力杰 SY8089A 详细资料。

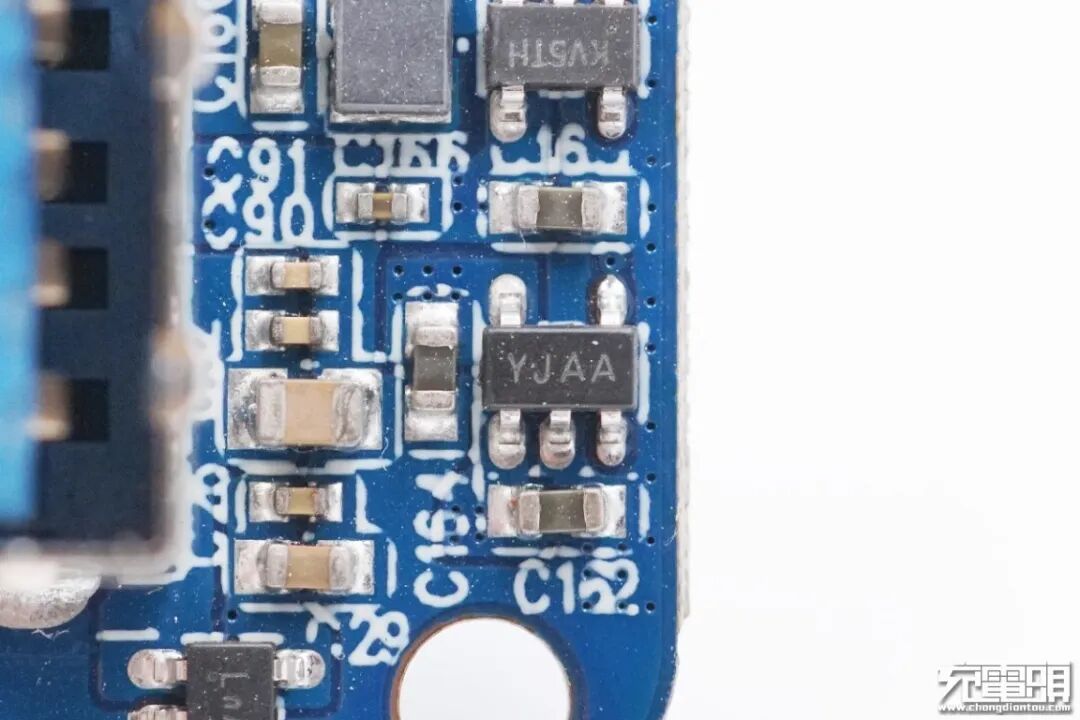

圣邦微 SGM2019 可调电压稳压器。

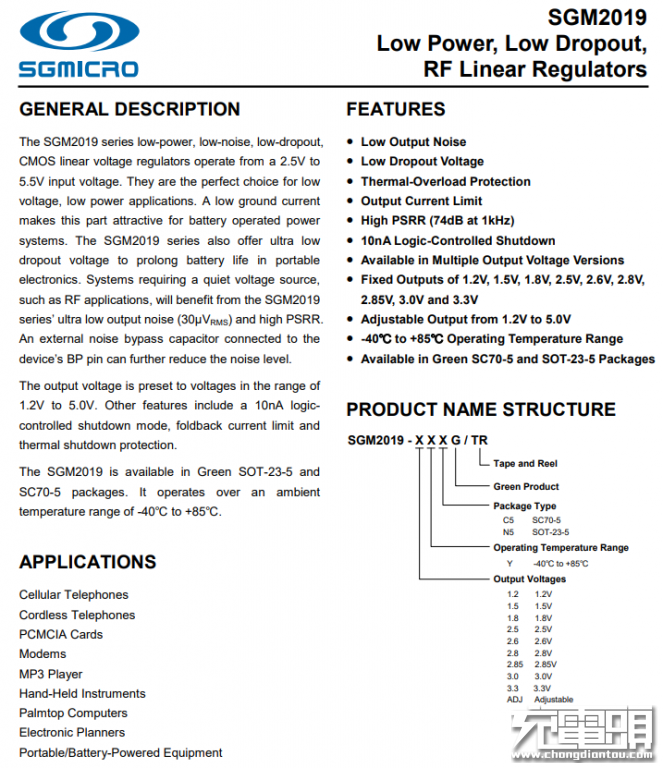

圣邦微 SGM2019 详细资料。
USB-A口输出限流保护开关 矽力杰 SY6282，3A，低损耗，电流限制可调节的负载开关，用于USB端口过流保护。

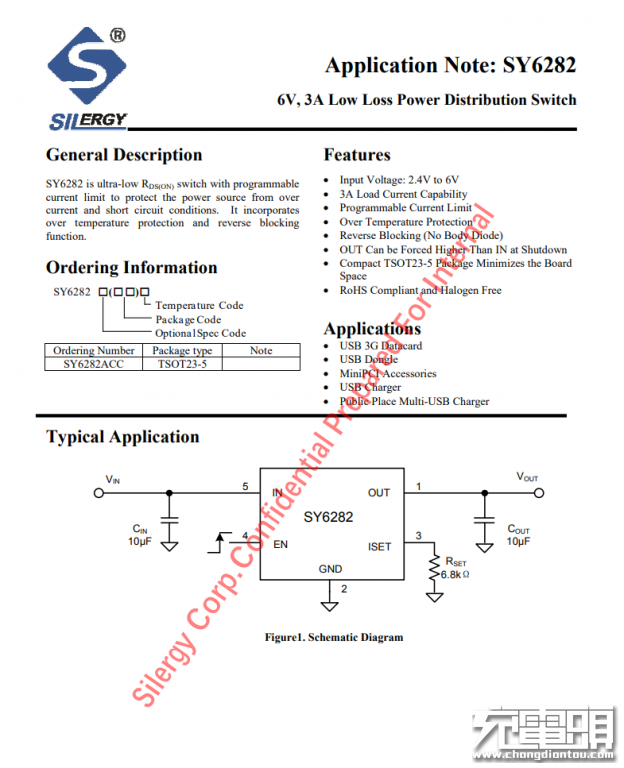

矽力杰 SY6282 详细资料。
三个USB-A母座特写，每个端口都配有过流保护。
全部拆解完毕，来张全家福。
充电头网拆解总结
Geva 3A1C四口多功能拓展坞采用PC阻燃材质白色外壳，机身壳表面光滑圆润不硌手，整体小巧轻便易于携带。3A1C四口设计在保证数据同时高速传输的情况下，不影响充电速度，为用户节省很多办公时间。充电头网通过拆解发现，内部使用了威锋电子的VL817-Q7和VL103R-Q4两款芯片，矽力杰 SY8286A降压芯片为USB接口供电，并且每个接口都配备过流保护IC，稳定可靠。
