华为荣耀22.5W快充首发拆解：支持10V电荷泵
在今年4月初，荣耀正式推出了旗下新品手机荣耀play 4T系列，手机搭载了一代神U麒麟810芯片，内存方面全系6GB+128GB大内存。在充电方面，为其配备了4000mAh大电池，并且支持22.5W快充，官方数据30分钟可以充到58%，短时间内就可以迅速回血。
近期荣耀22.5W快充充电器套装上架开售，造型设计上延续了家族里其它充电器ID设计，支持QC2.0和华为FCP快充协议，完美契合荣耀Play 4T手机，满足其日常快充需求，对于正好要更换充电配件的用户来说是不错的选择。下面充电头网就对这款充电器进行详细拆解，看看其设计做工如何。
一、荣耀22.5W快充充电器外观

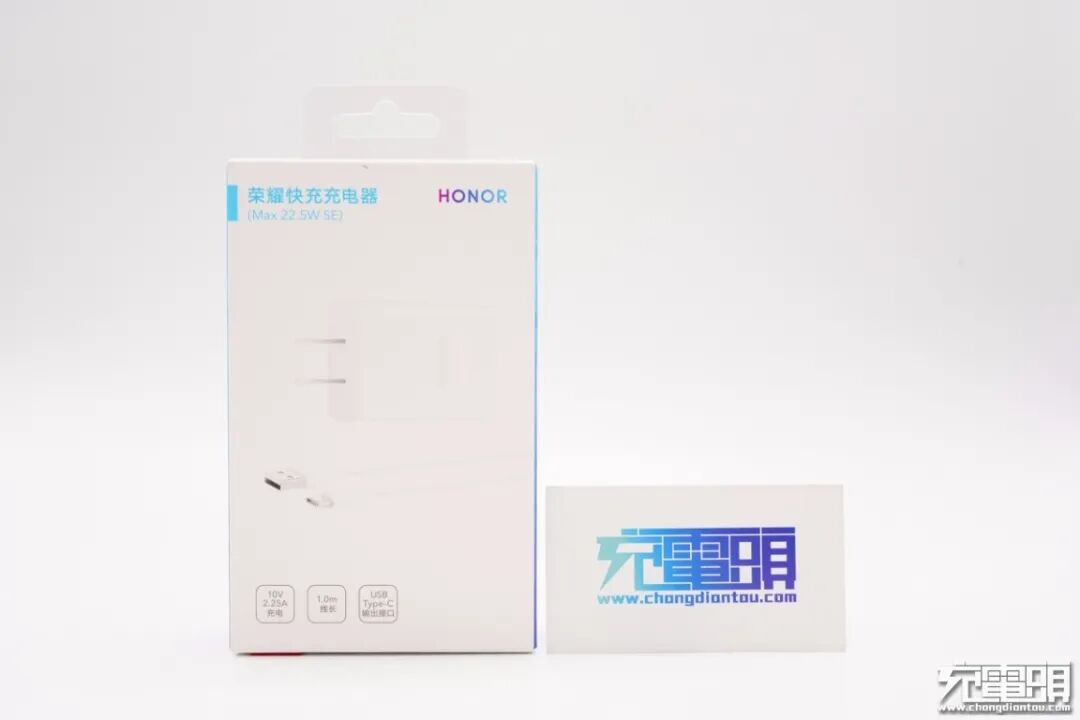

包装盒正面中心印有充电器套装外观图，上方是产品名称和HONOR品牌，下方是产品三大特性标识。
包装盒顶部带有挂钩设计，方便产品进行展卖。
盒子背面有产品参数以及华为终端有限公司基本信息。
底部贴有产品防伪贴纸，产品型号为HW-100225C00。

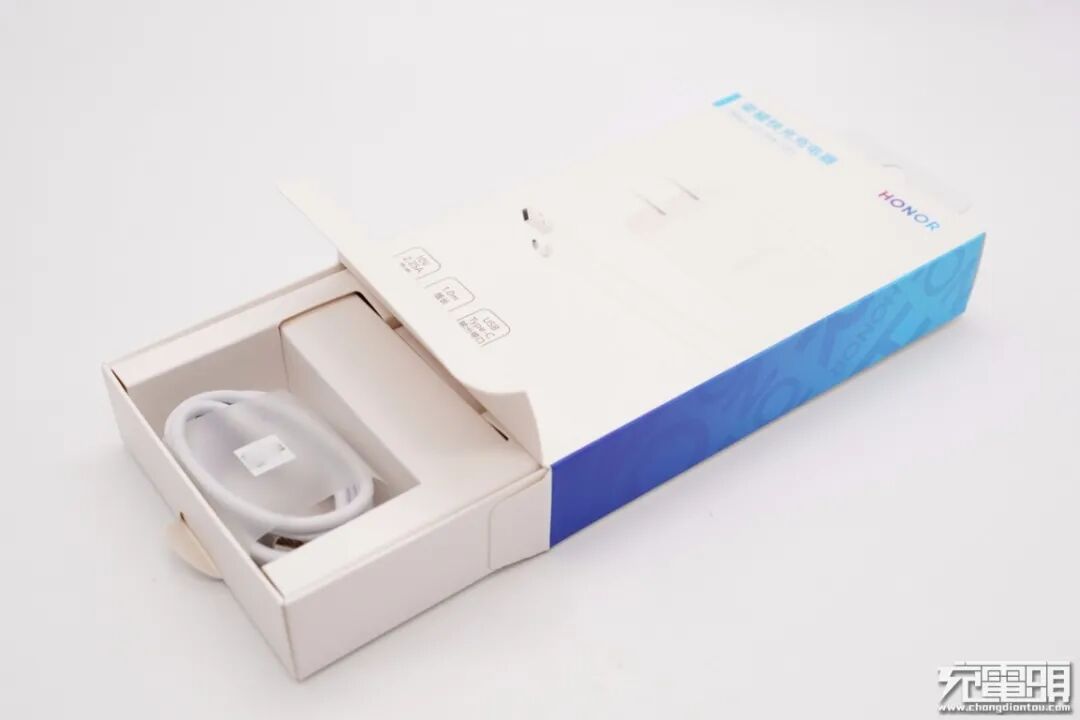

打开包装，内部纸盒设有两个凹槽，分别用来放置数据线和充电器。

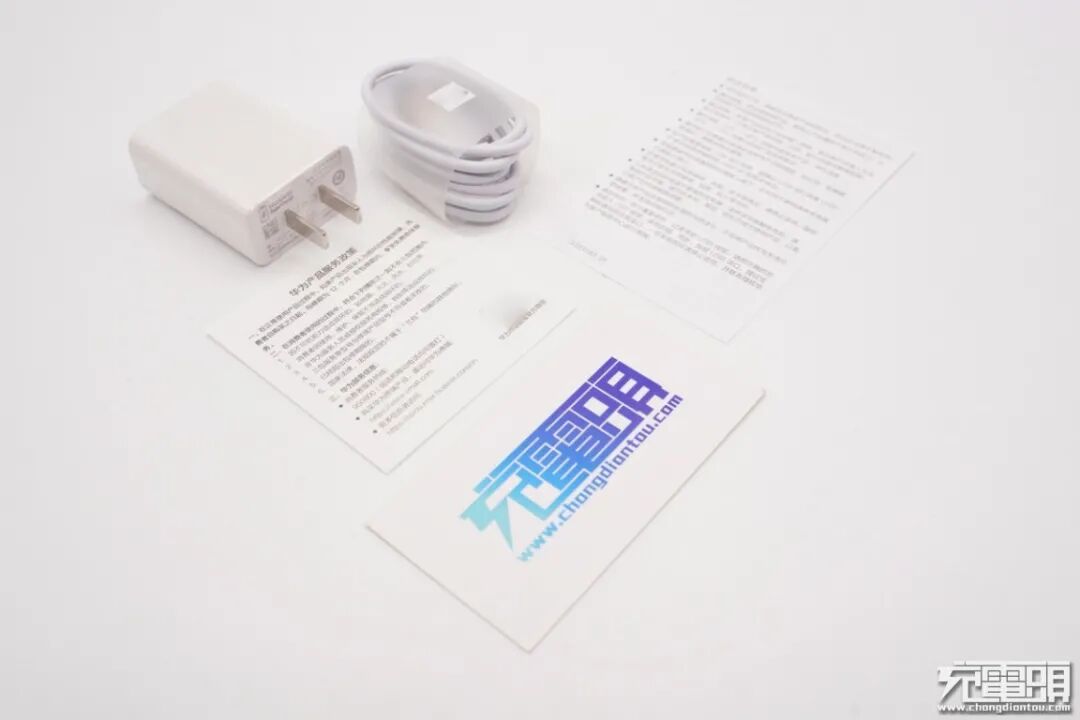

包装内全部东西一览，包括充电器套装、使用说明书和保修卡。
数据线两端做了抗弯折处理，并有3A字样，线头塑料壳磨砂处理，方便插拔使用。

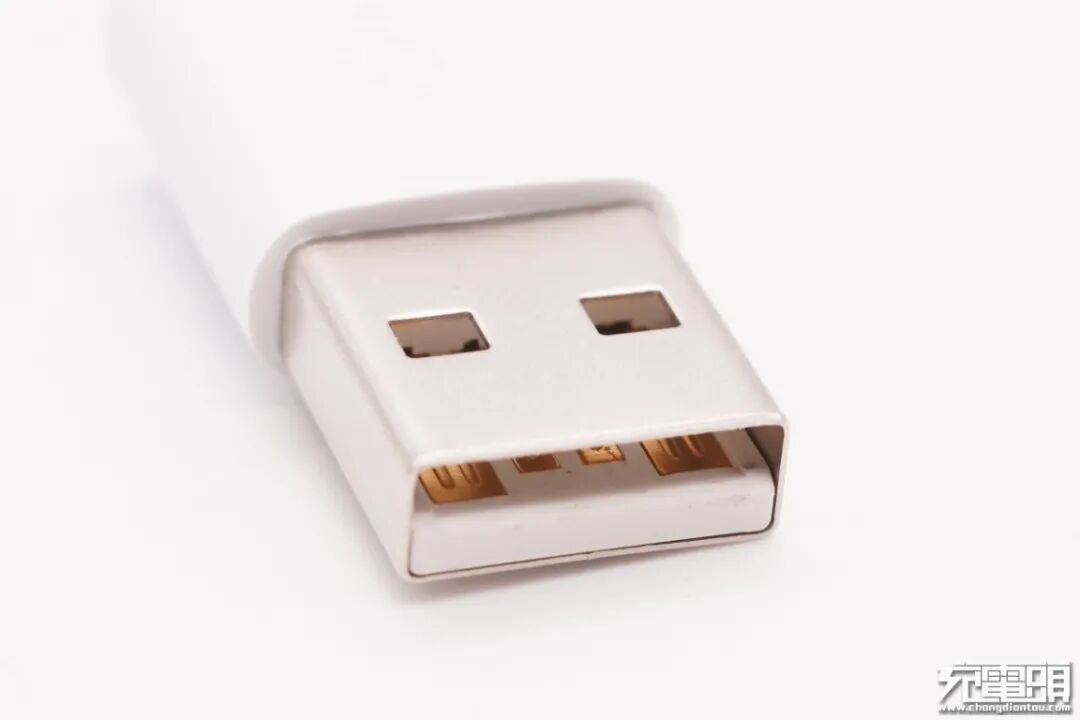

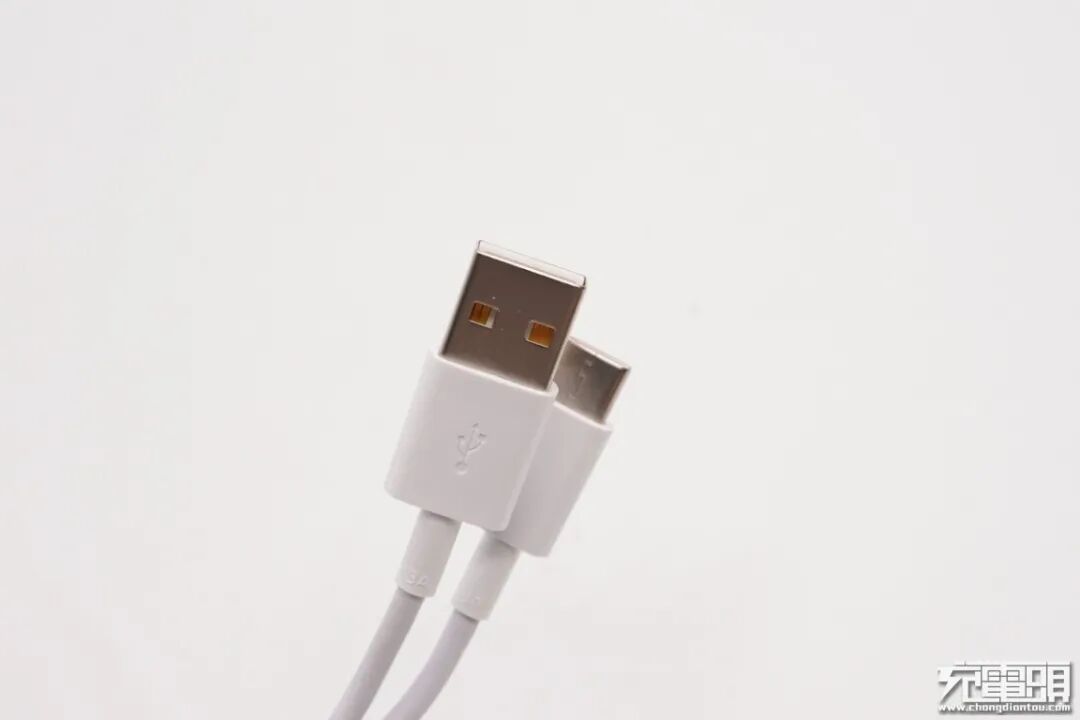

USB-A公头特写，触点加宽设计。

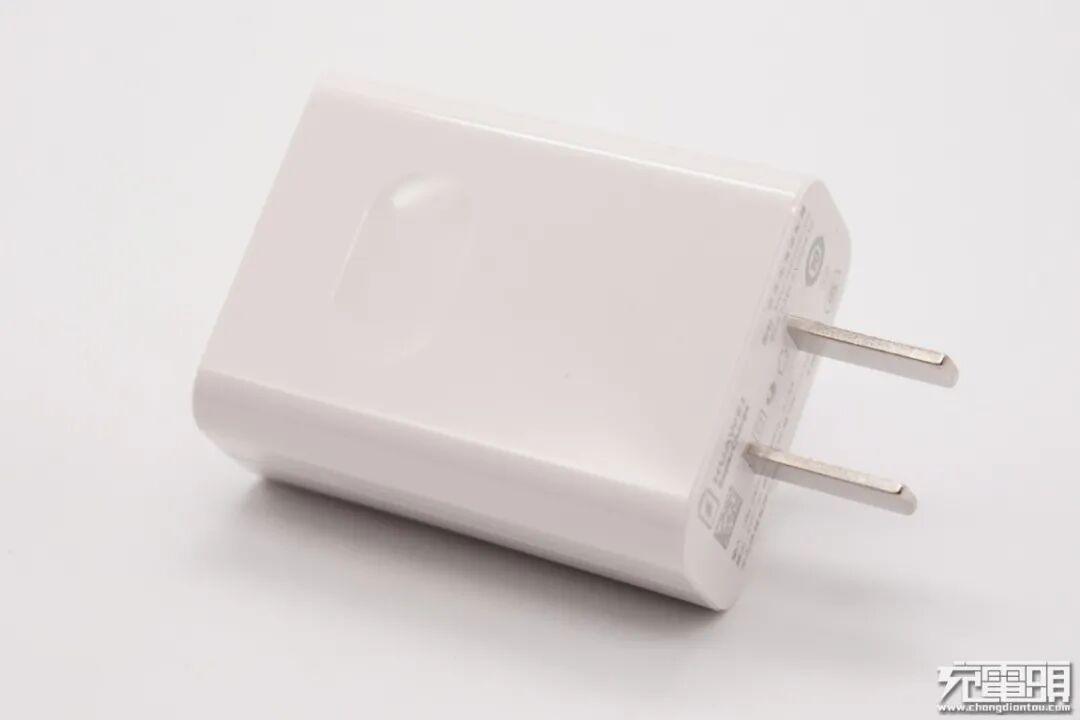

这款充电器设计ID延续了华为原装充电器的风格。纯白色机身壳采用PC材质，表面亮面烤漆工艺处理，两侧光滑弧面过渡，侧身整体光滑使用不硌手。
充电器正面设计有小凹槽。
背面靠近输出端处是一道凸起设计，方便充电器插拔使用。

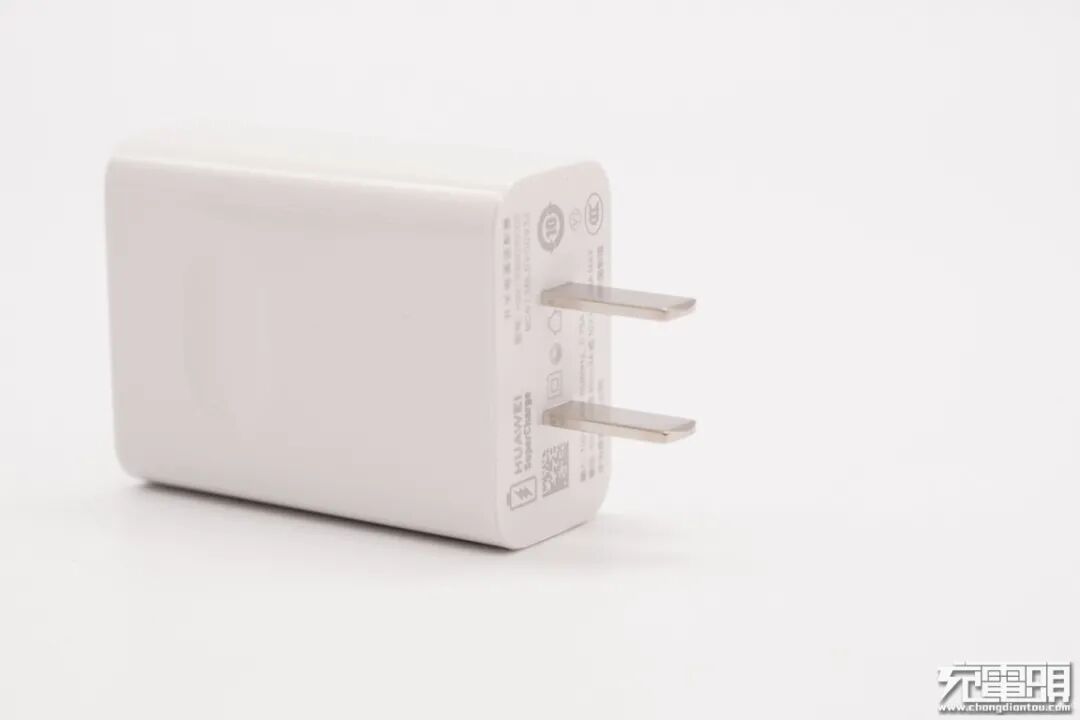

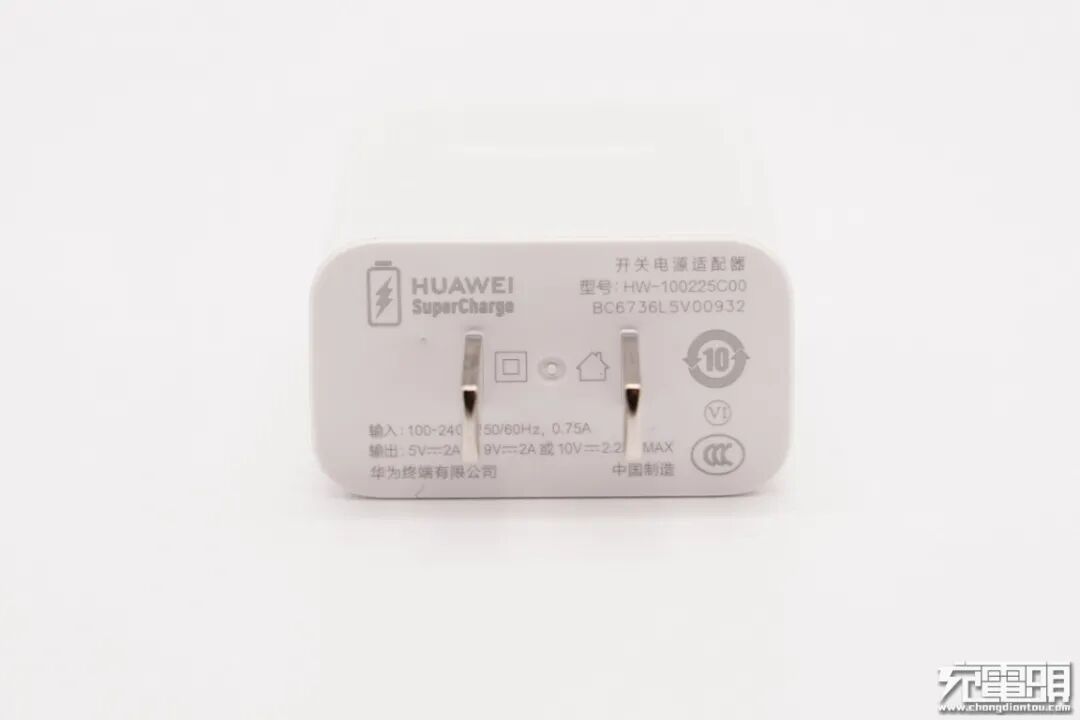

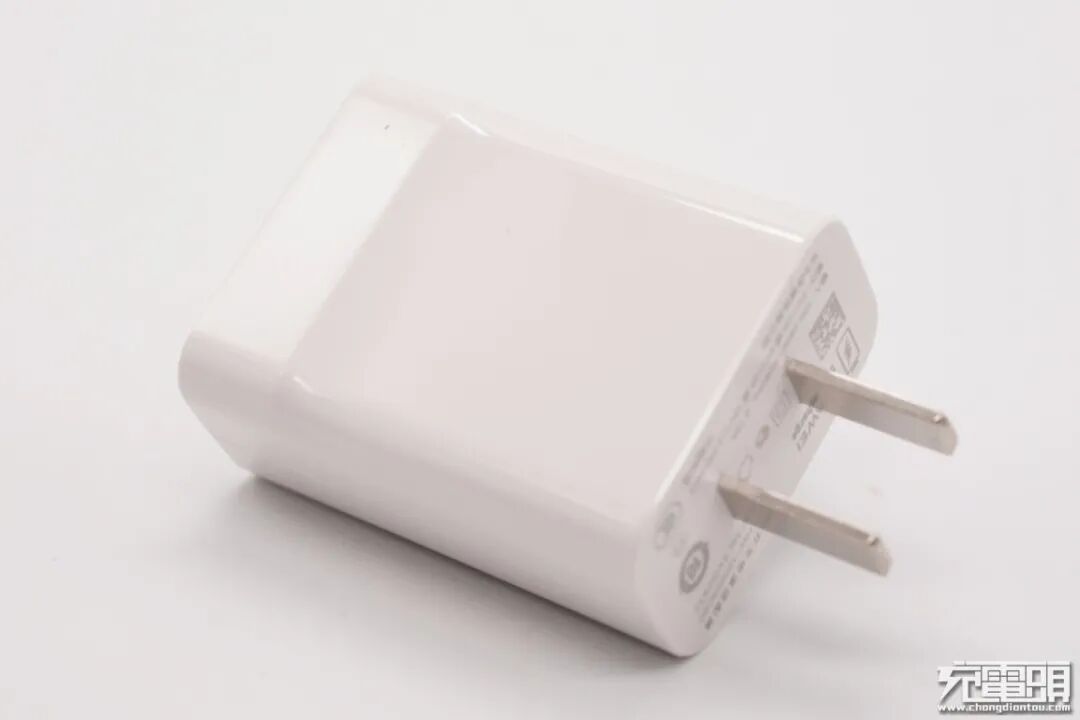

输入端外壳上标注有充电器的参数信息
型号：HW-100225C00
输入：100-240V~50/60HZ 0.75A
输出：5V2A、9V2A、10V2.25A Max
产品已经通过了CCC认证和VI级能效认证。
输入端配备固定式国标插脚。

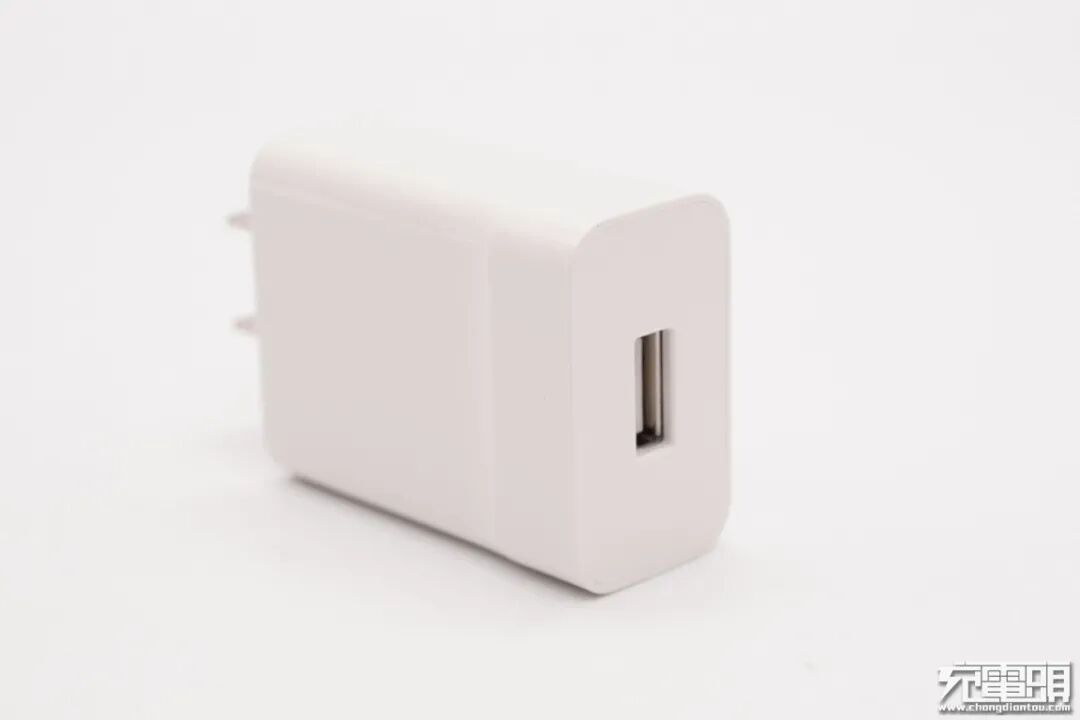

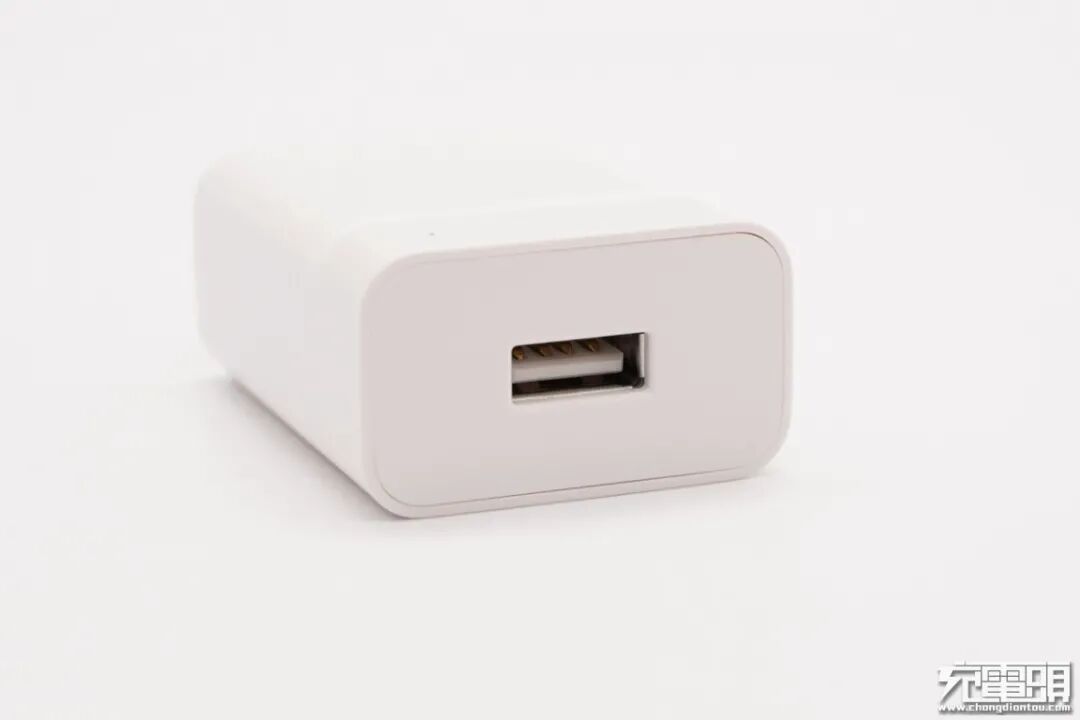

输出顶面中心配有一个USB-A口，白色胶芯。

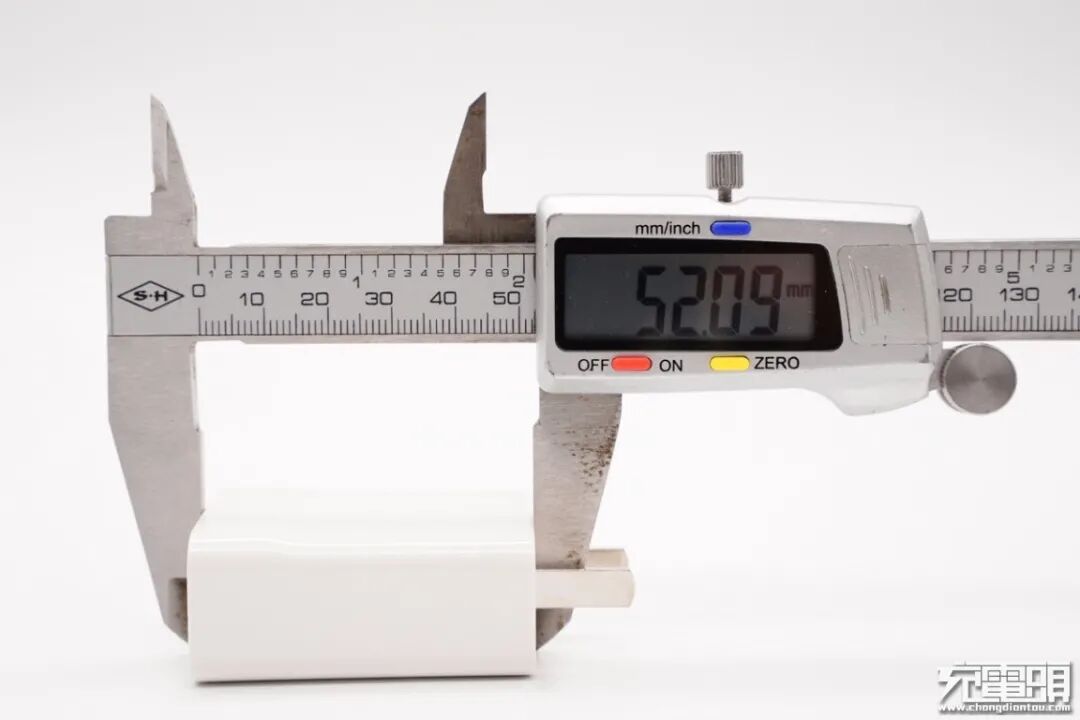

使用游标卡尺实测充电器机身长52.09mm。

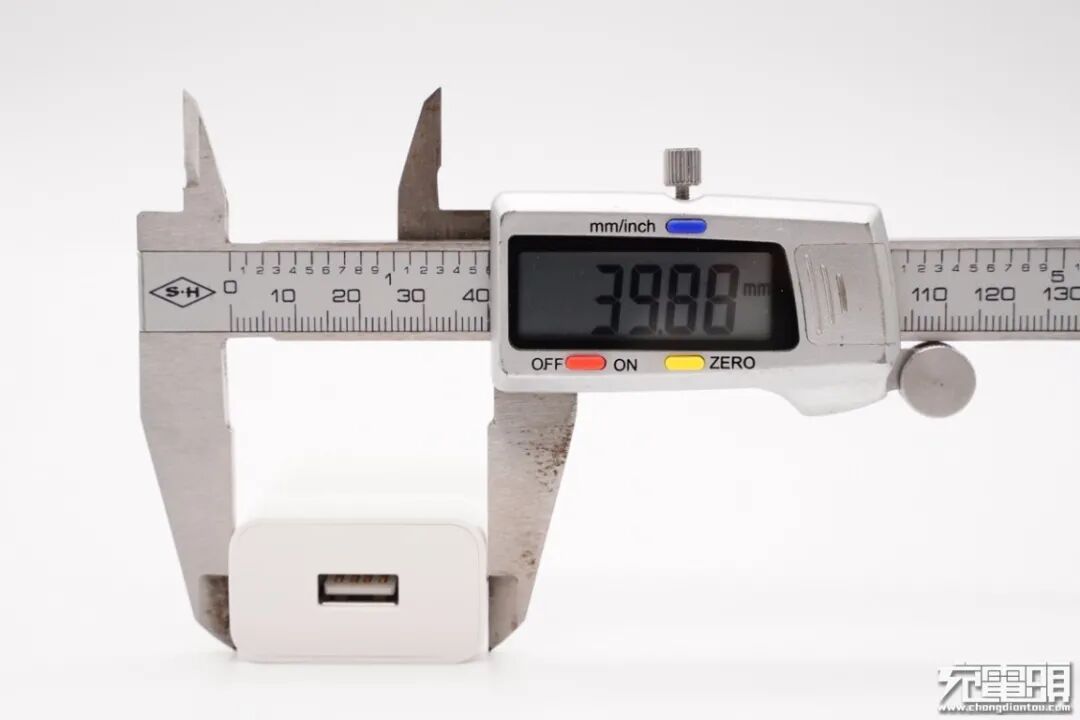

宽度为39.88mm。

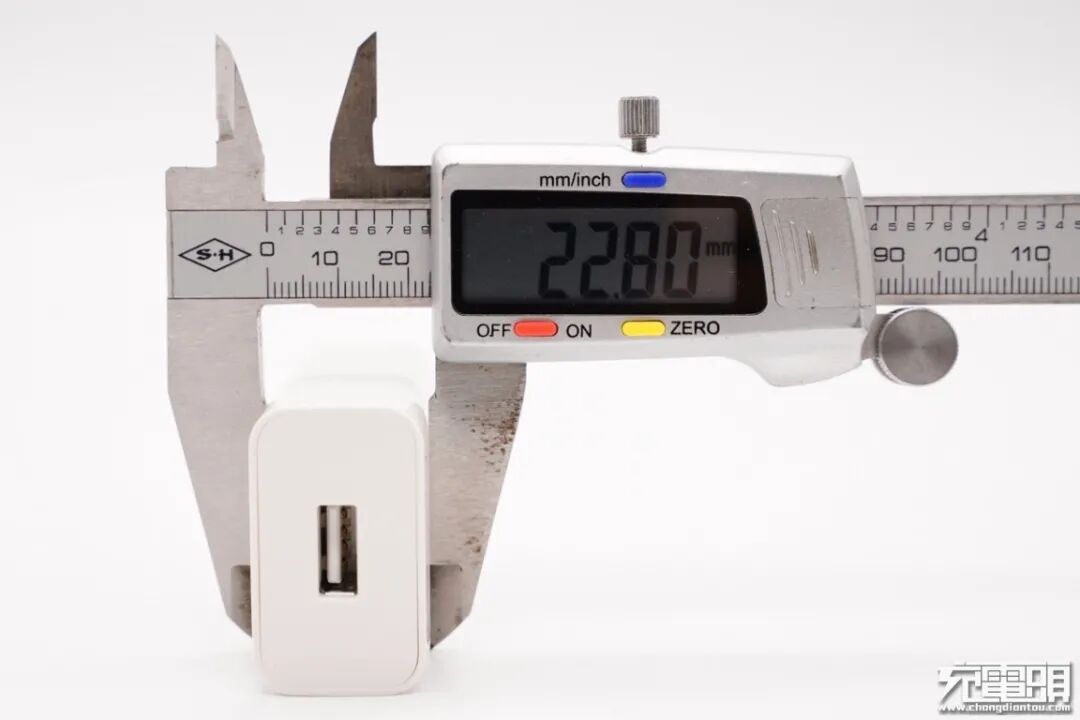

厚度为22.80mm。

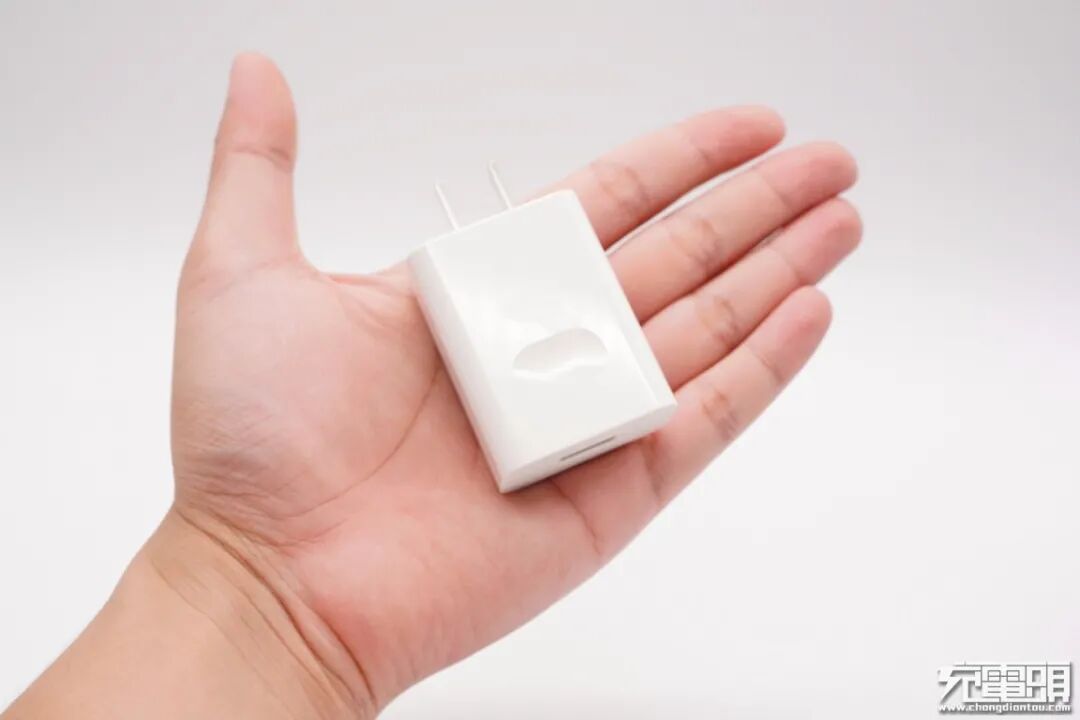

拿在手上的直观感受。
充电器净重约为53g。

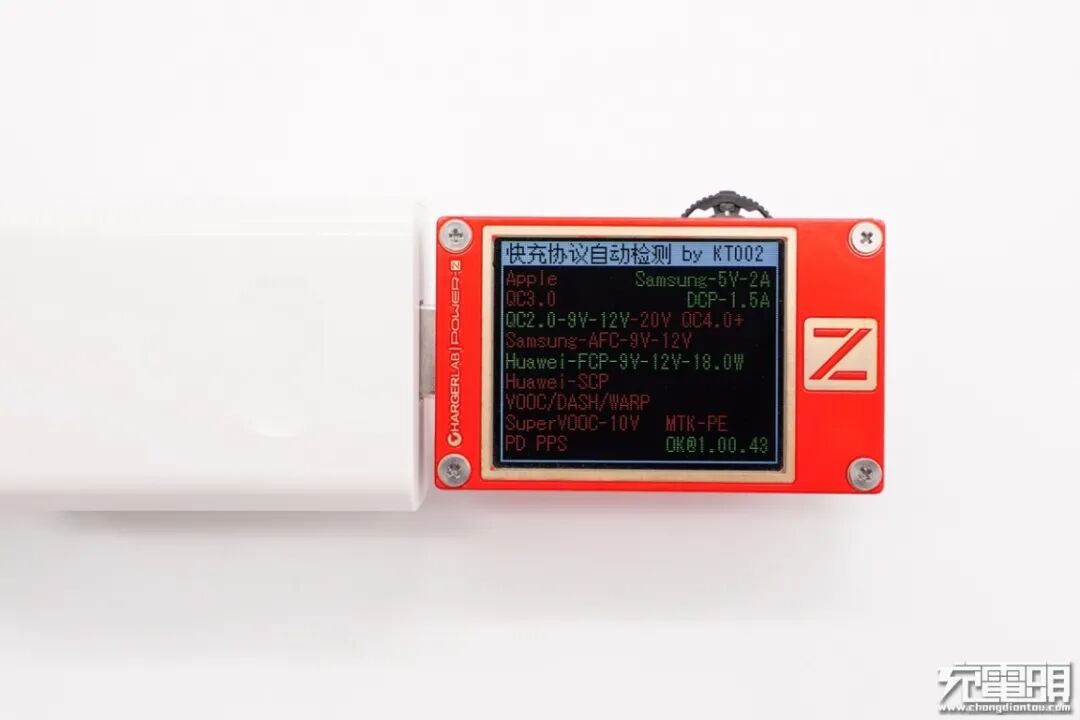

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Samsung 5V/2A、DCP协议，以及QC2.0和FCP快充协议。
二、荣耀22.5W快充充电器拆解
将输出端外壳拆开，边缘采用超声波焊接工艺封装，机身壳两侧设有凹槽用来固定PCB板。
将电路板取出，充电器初次级之间设有白色隔离板，变压器和电容等元器件打胶固定。

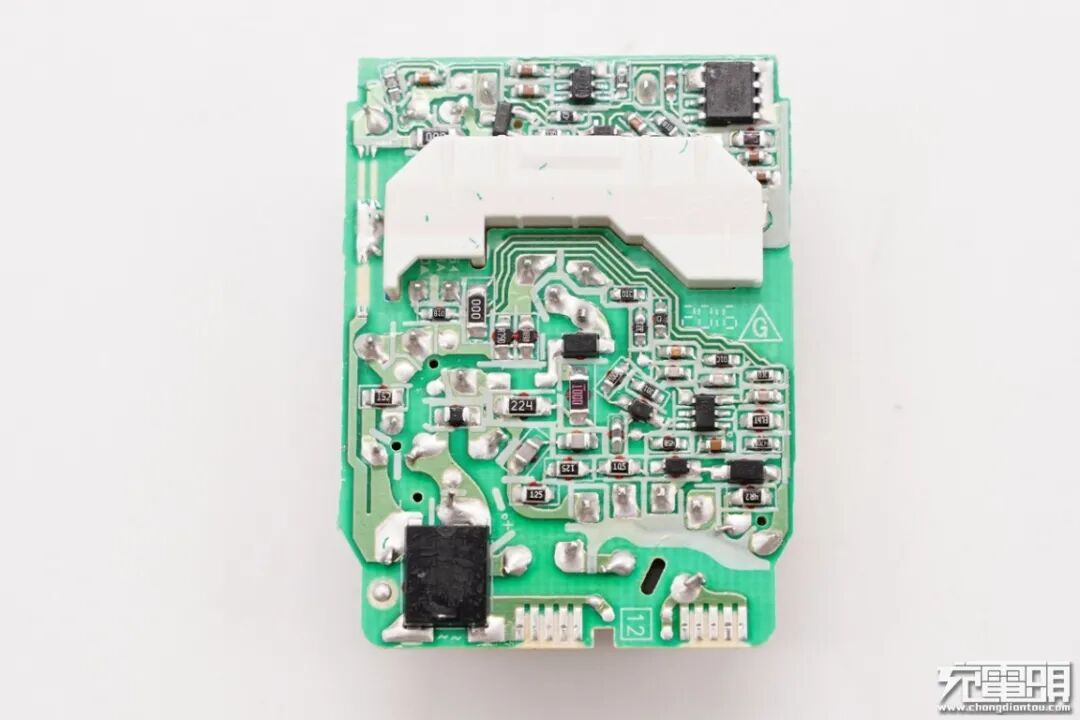

PCB板背面一览。
经过对充电器电路板观察分析发现，荣耀22.5W快充充电器采用典型的开关电源宽范围输出，由次级协议芯片控制输出电压的设计架构。下面我们就从输入端开始一一了解各元器件。
输入端一览。

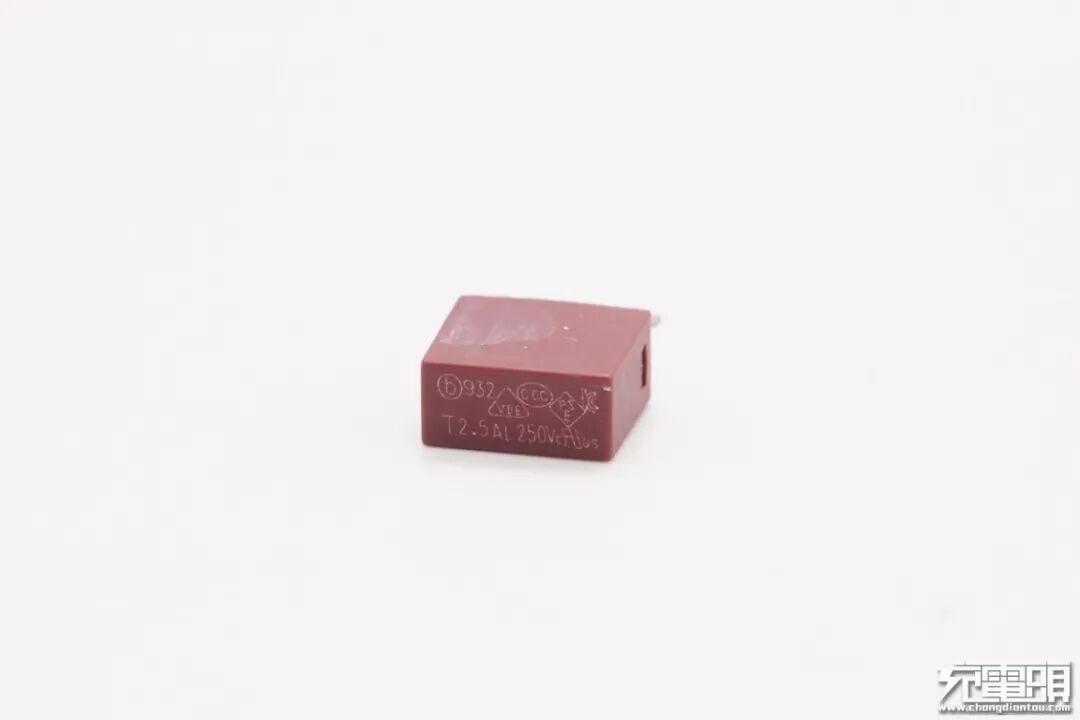

延时保险丝特写，规格为2.5A 250V。

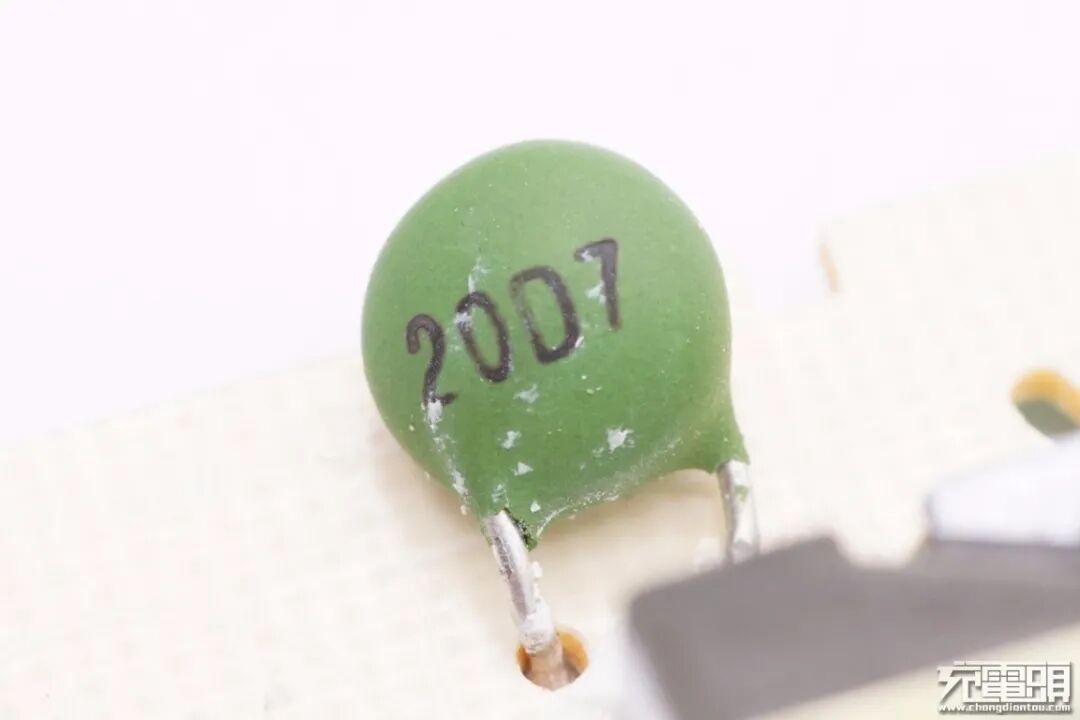

NTC浪涌抑制电阻用于抑制上电浪涌电流。

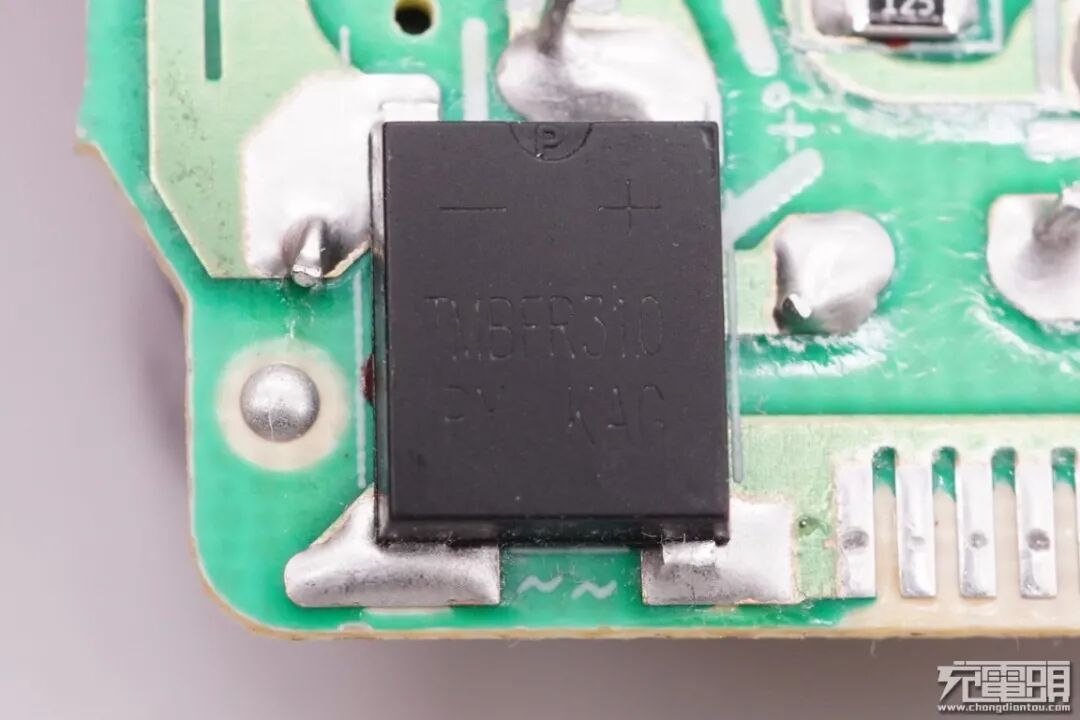

输入端TMBFR310整流桥特写。

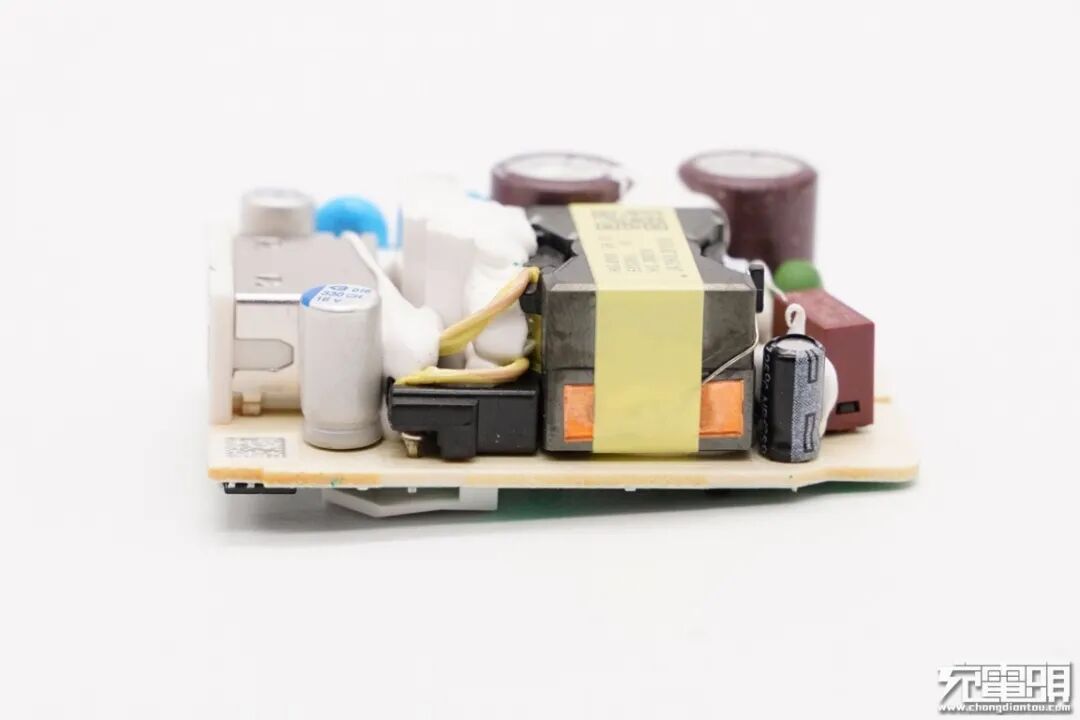

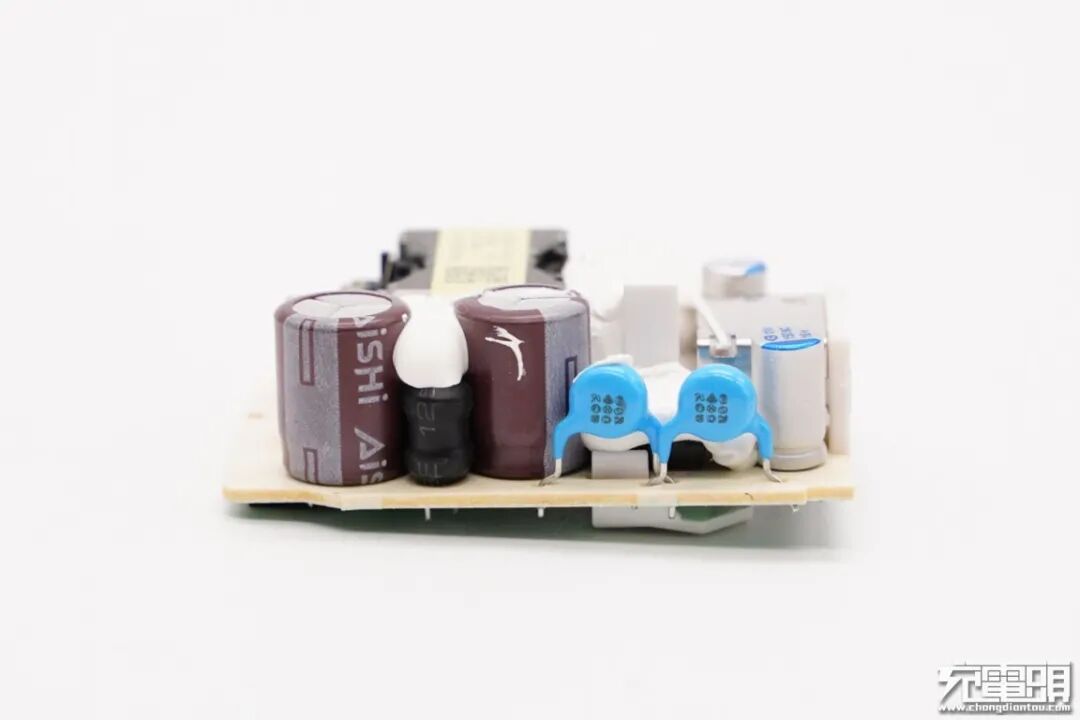

PCB板侧面一览。

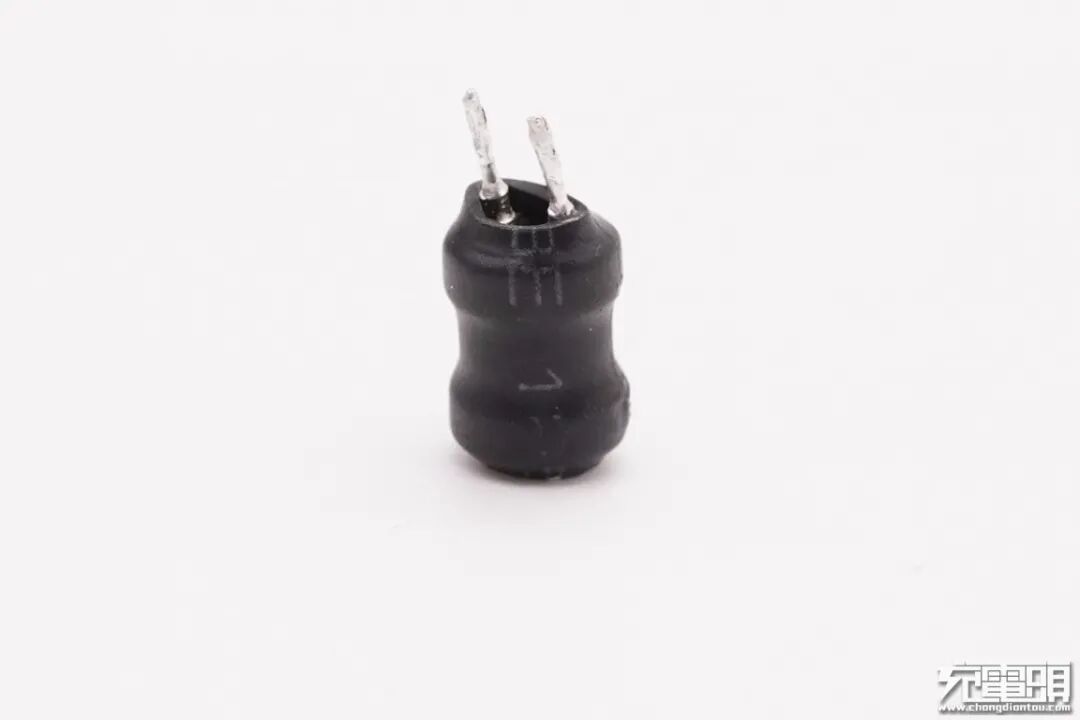

工字电感外套热缩管。

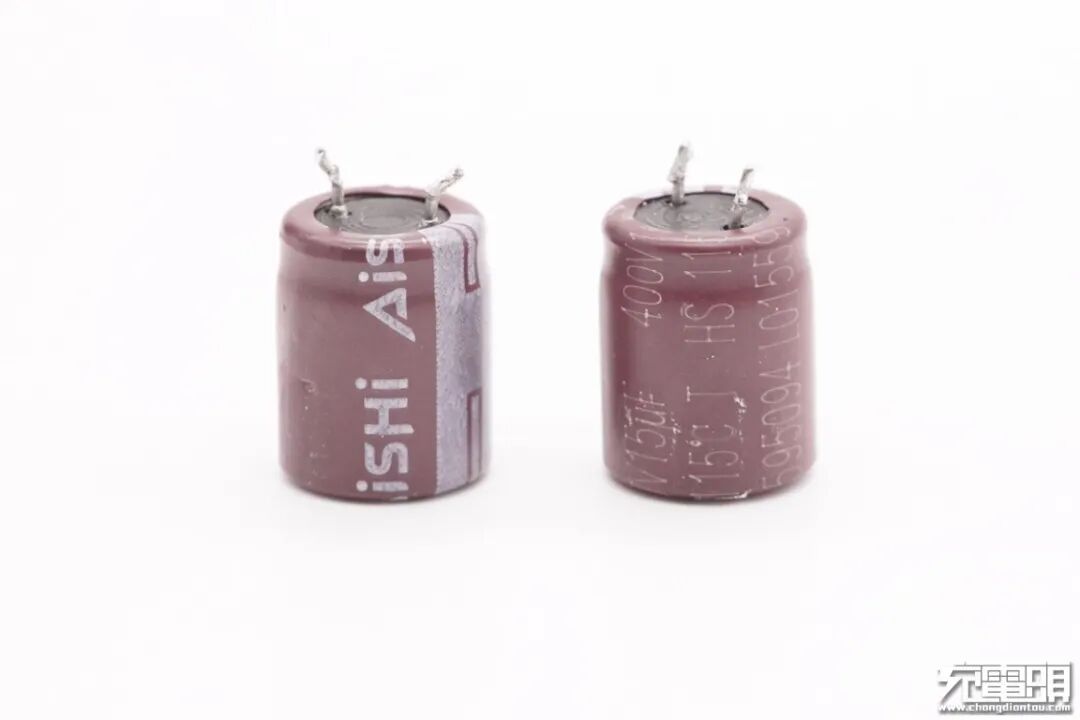

两颗高压滤波电解电容来自艾华，规格均为400V 15μF。
色环电感特写。

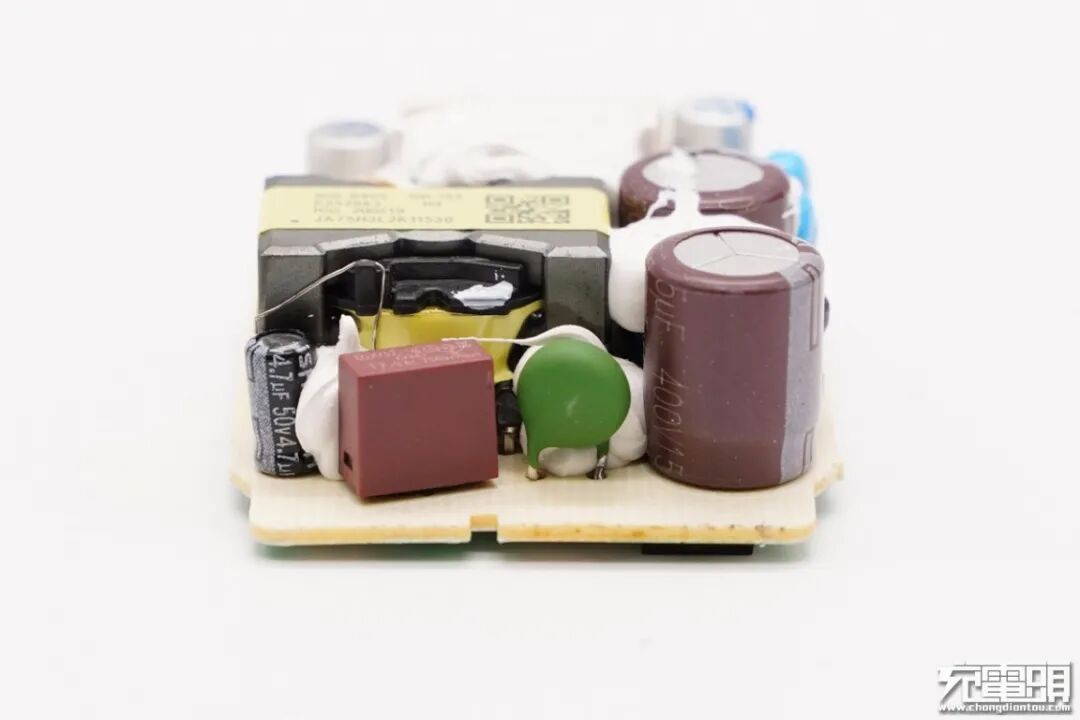

PCB板另一侧一览，变压器次级采用多层绝缘线。
PWM主控芯片供电电容也是艾华品牌，规格为50V 4.7μF。

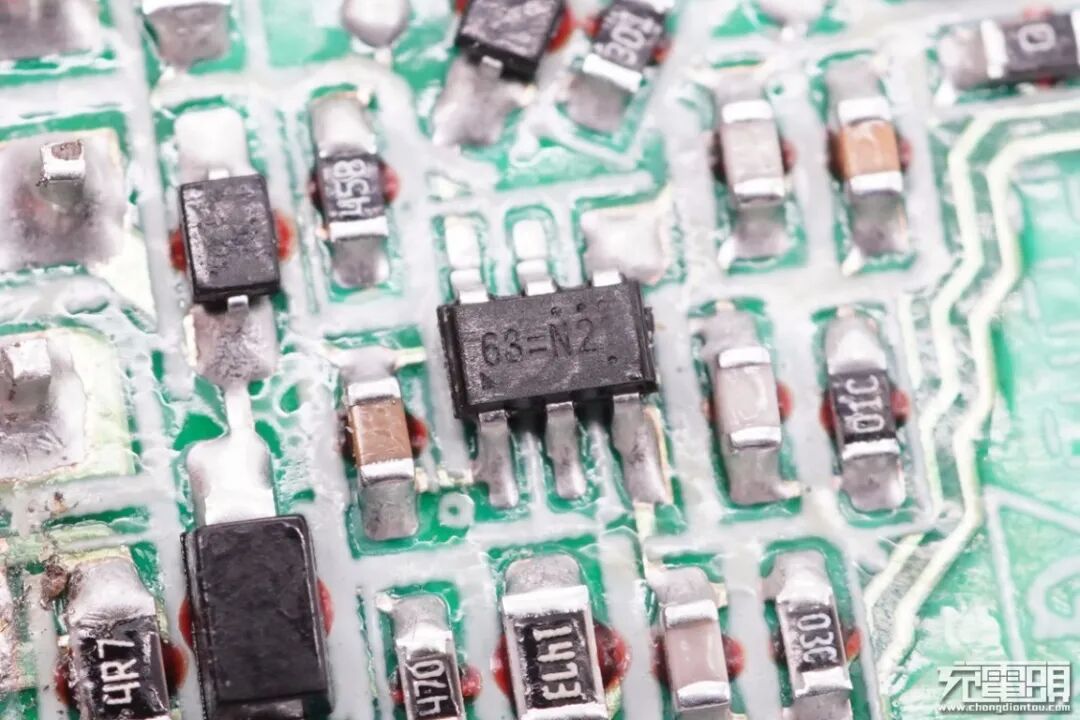

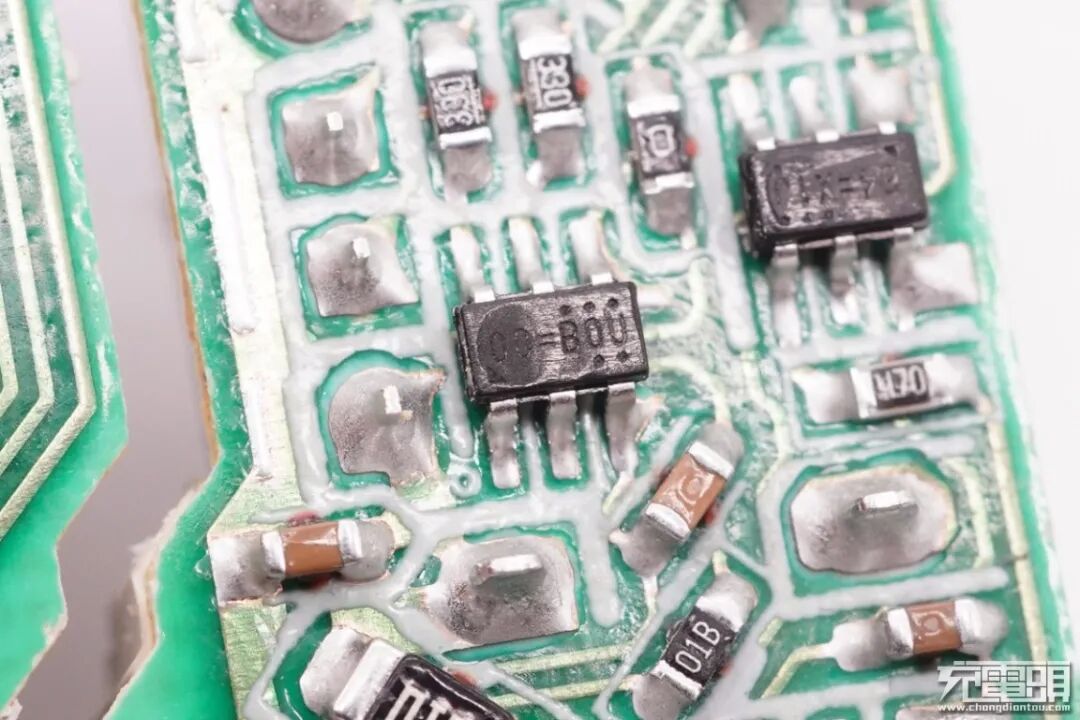

PWM主控芯片特写，丝印63=N2。

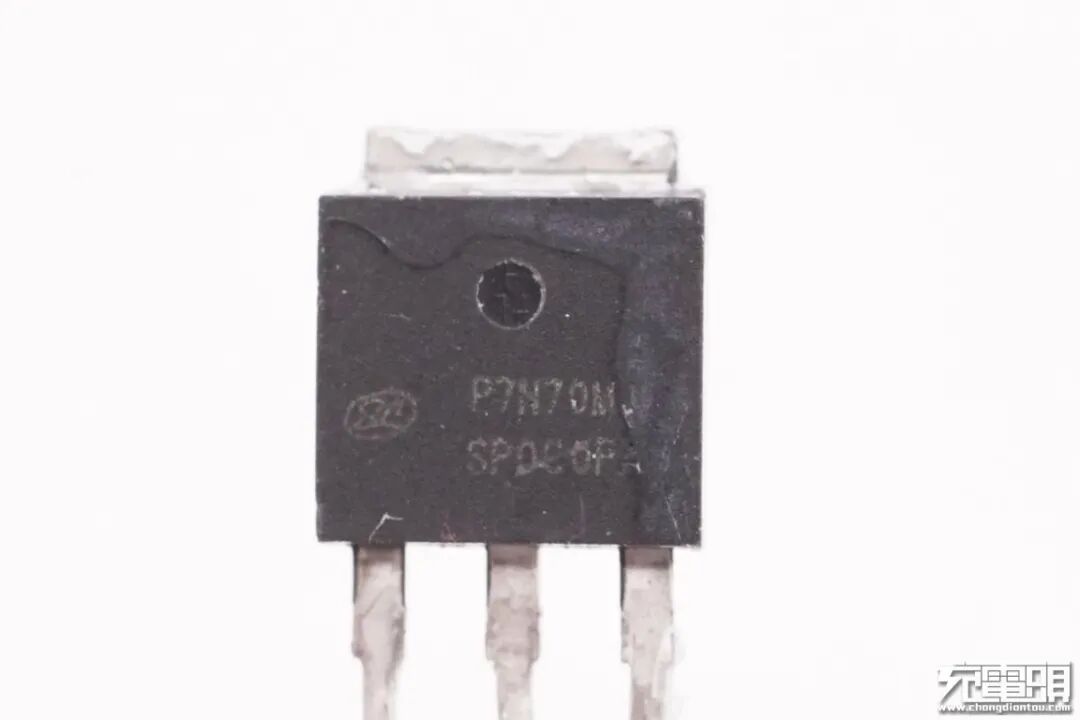

初级开关MOS管来自杭州士兰微电子，型号SVFP7N70MJ，耐压700V。

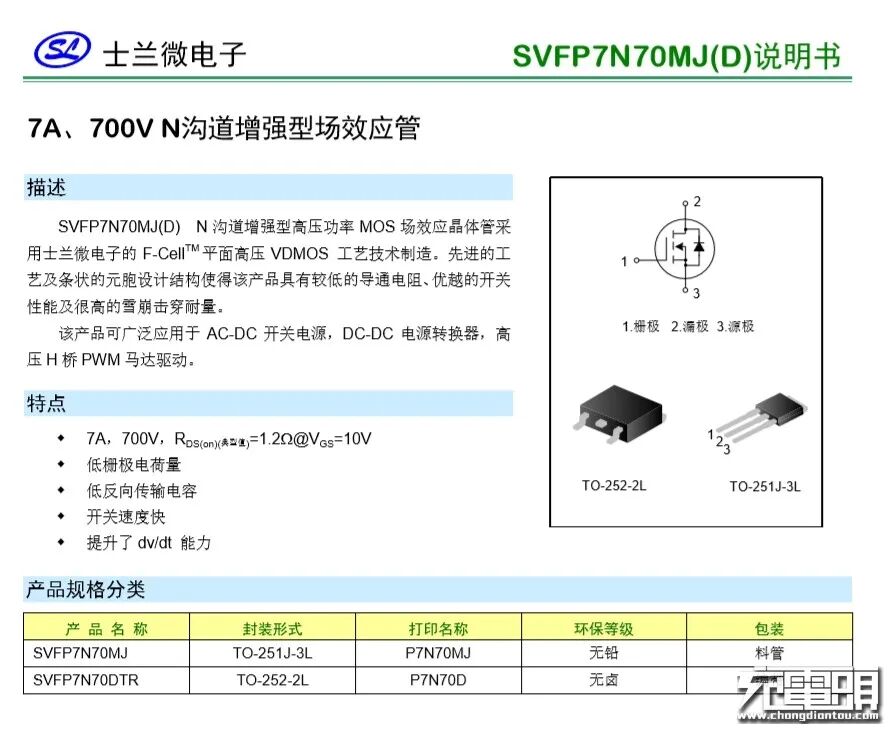

士兰微 SVFP7N70MJ 详细资料。

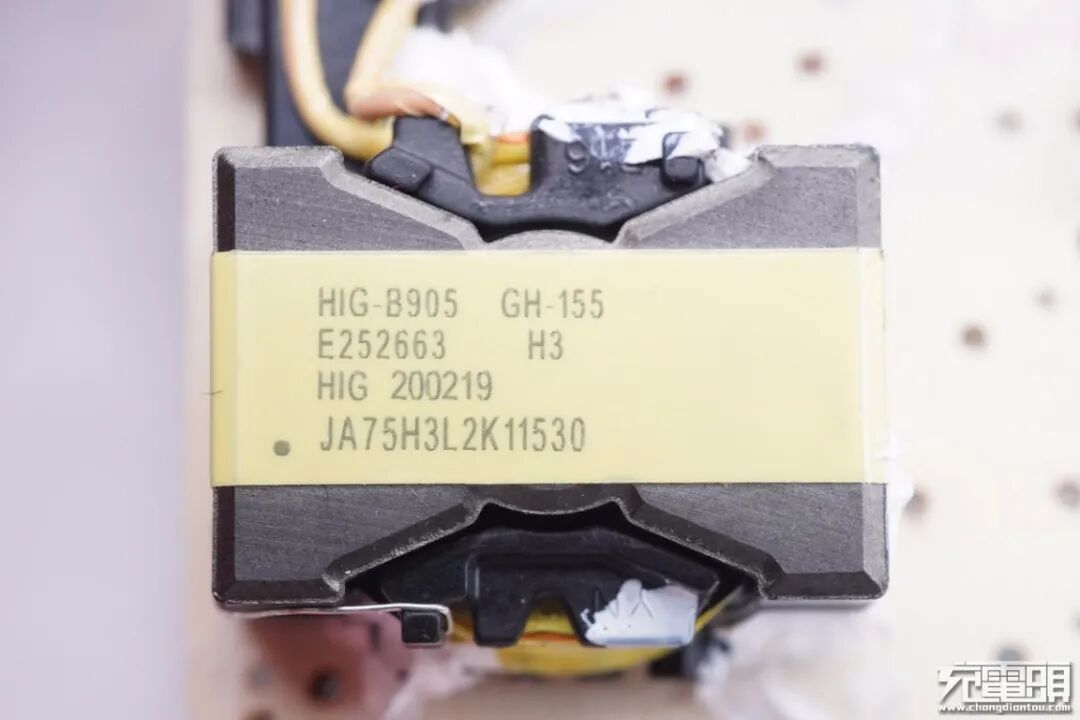

变压器特写，顶部喷码有信息，来自HIG嘉龙海杰。
PC817C光耦，横跨在初级和次级之间，用于协议IC与初级PWM控制器反馈，调节输出电压。

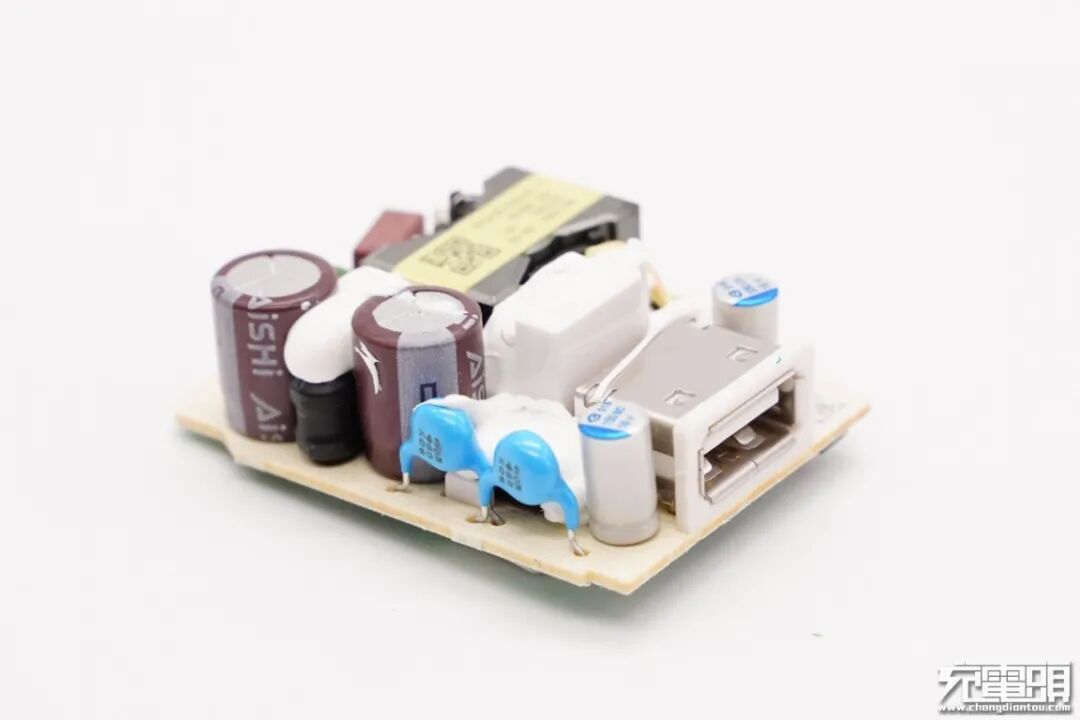

输出端一览，两侧设有Y电容和固态电容，USB-A母座外套塑料壳和钢套加固。

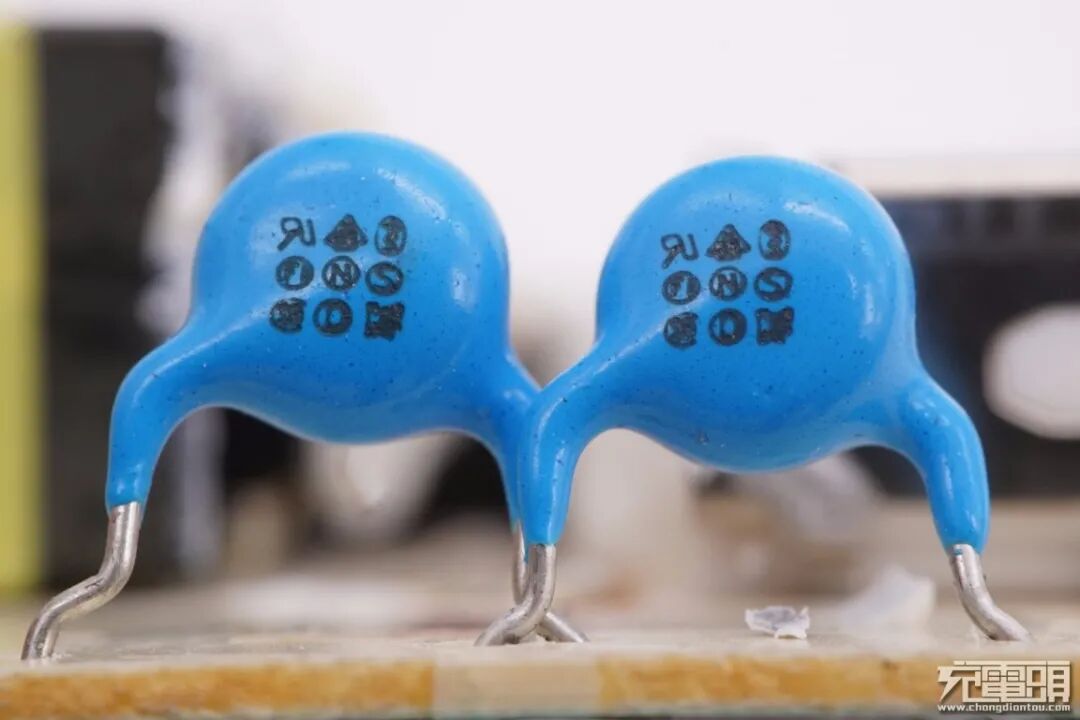

输出抗干扰蓝色Y电容特写，两颗串联。

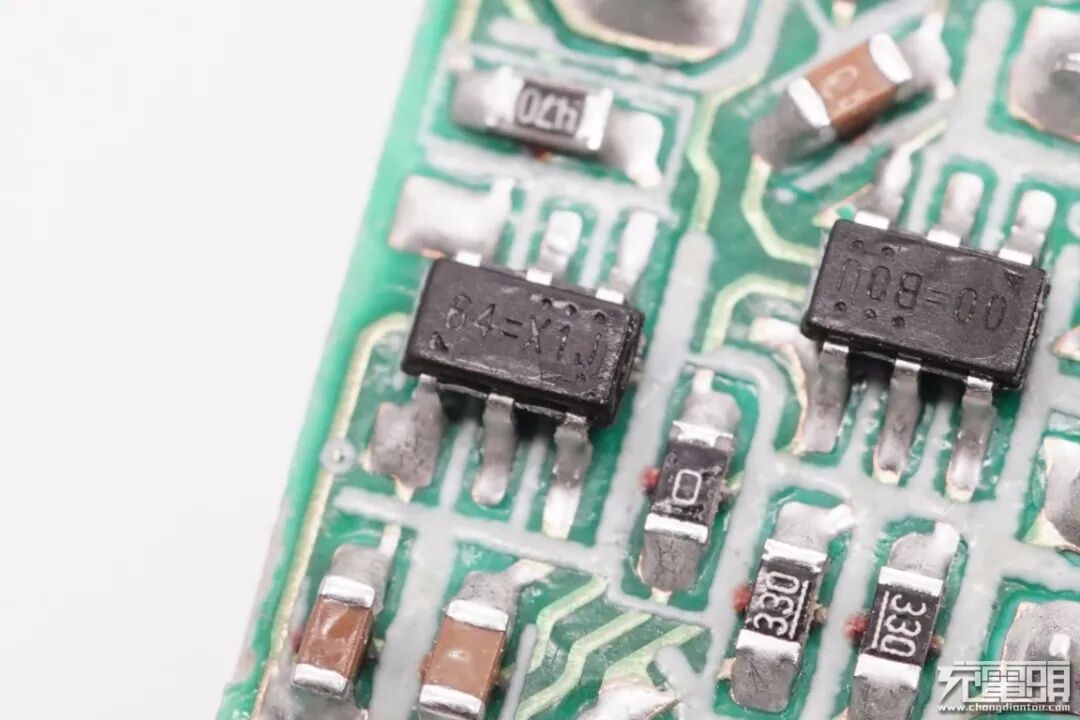

次级同步整流控制器特写。

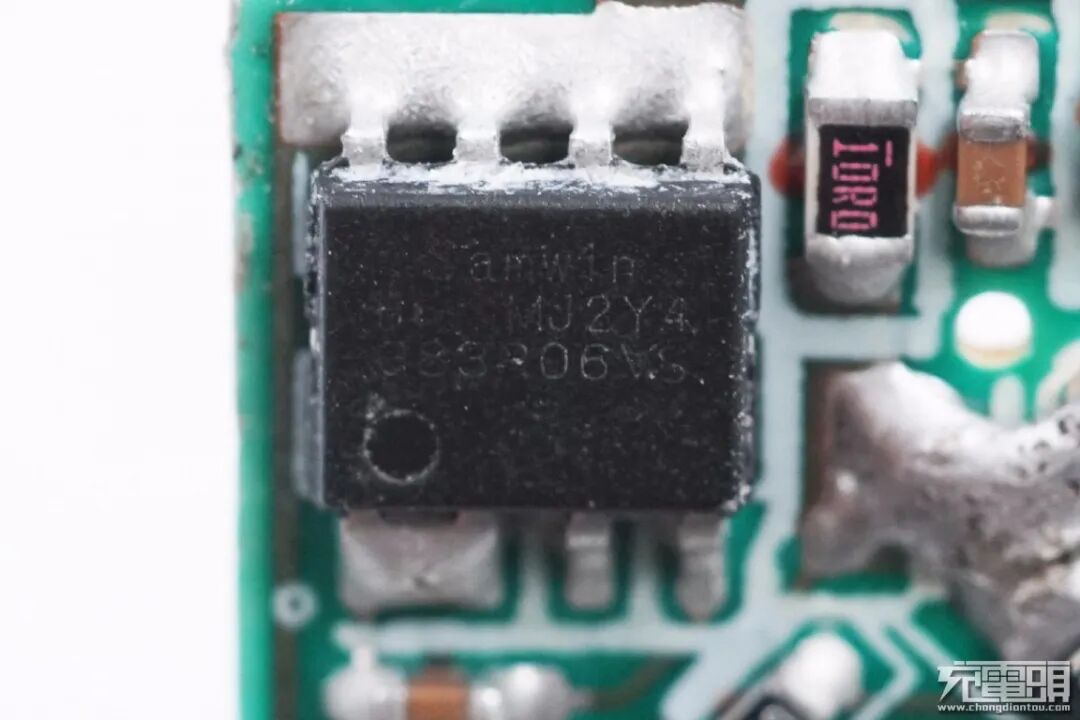

次级同步整流MOS采用芯派科技SW083R06VS，NMOS，耐压60V，SOP8封装。

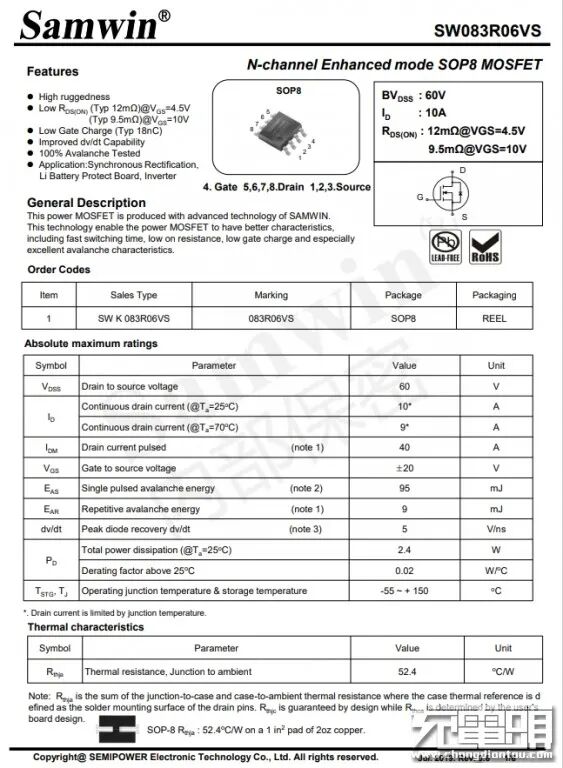

芯派科技SW083R06VS资料信息。

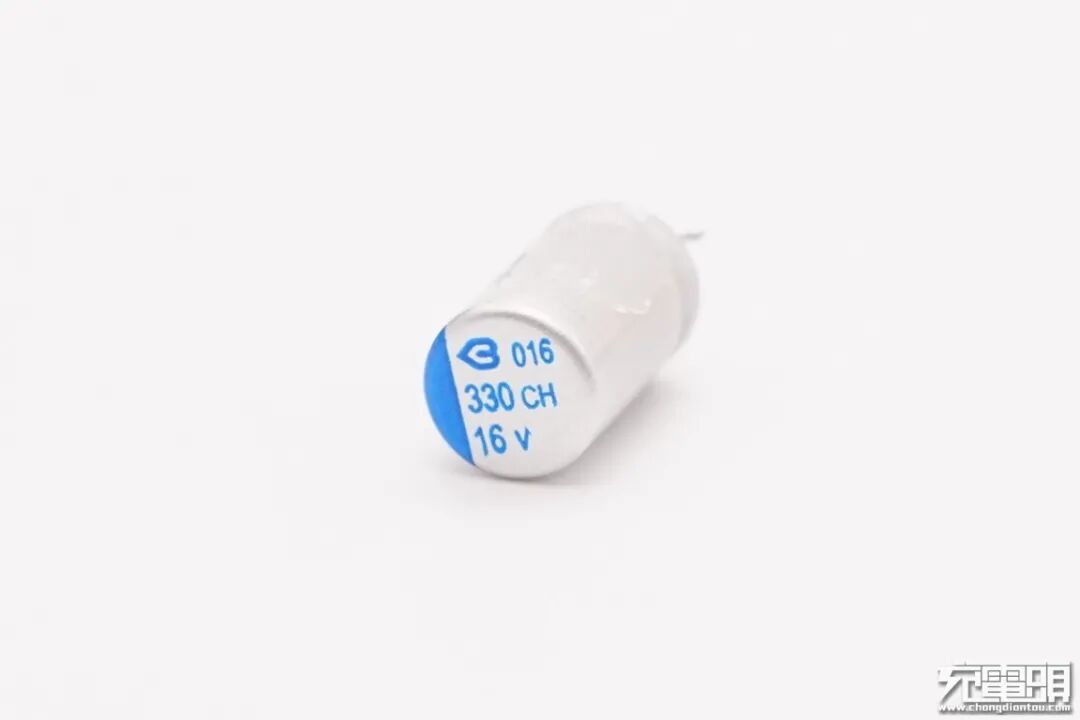

次级同步整流输出滤波固态电容，规格为16V 330μF，绿宝石品牌。

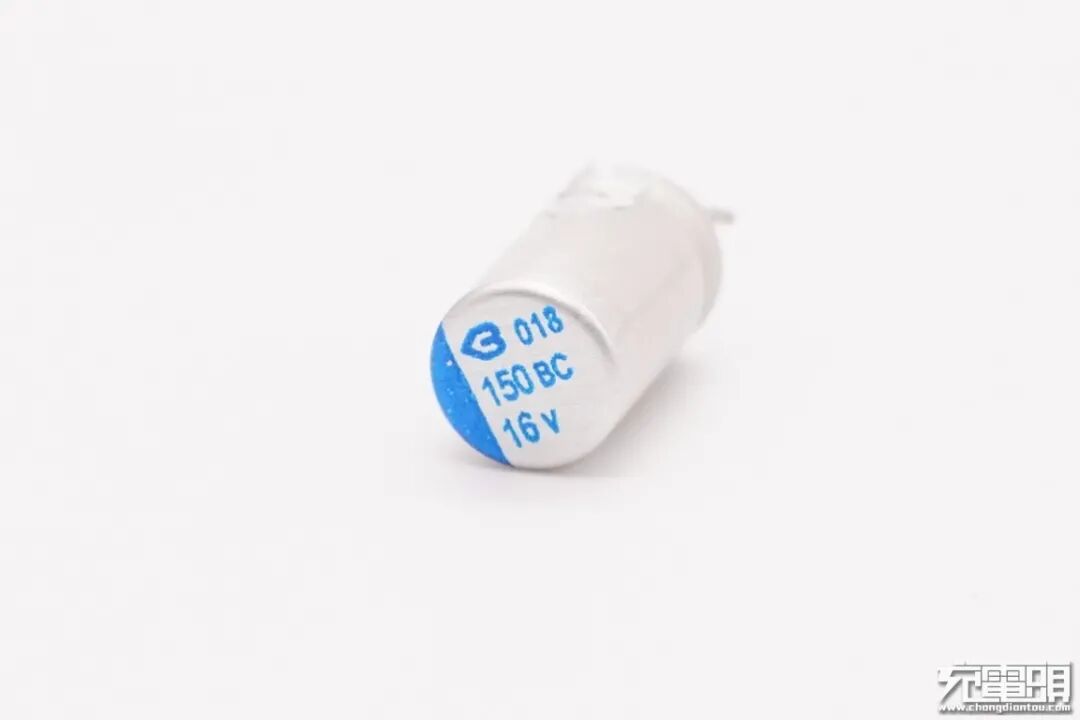

另一颗同样来自绿宝石，规格为16V 150μF，
协议芯片特写。

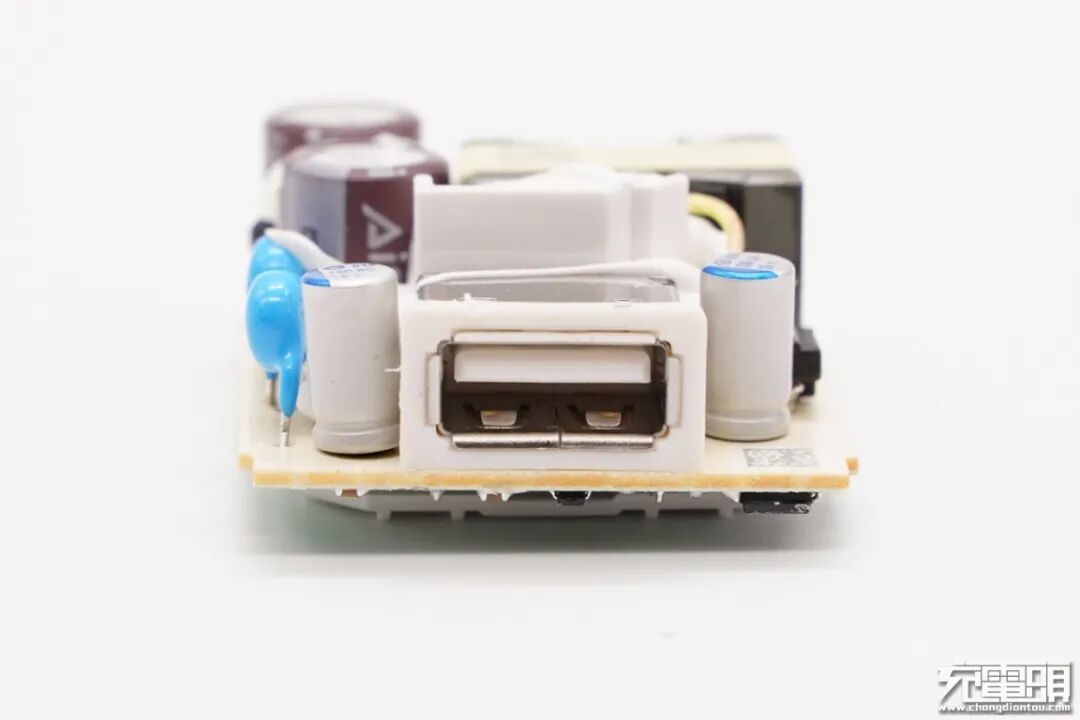

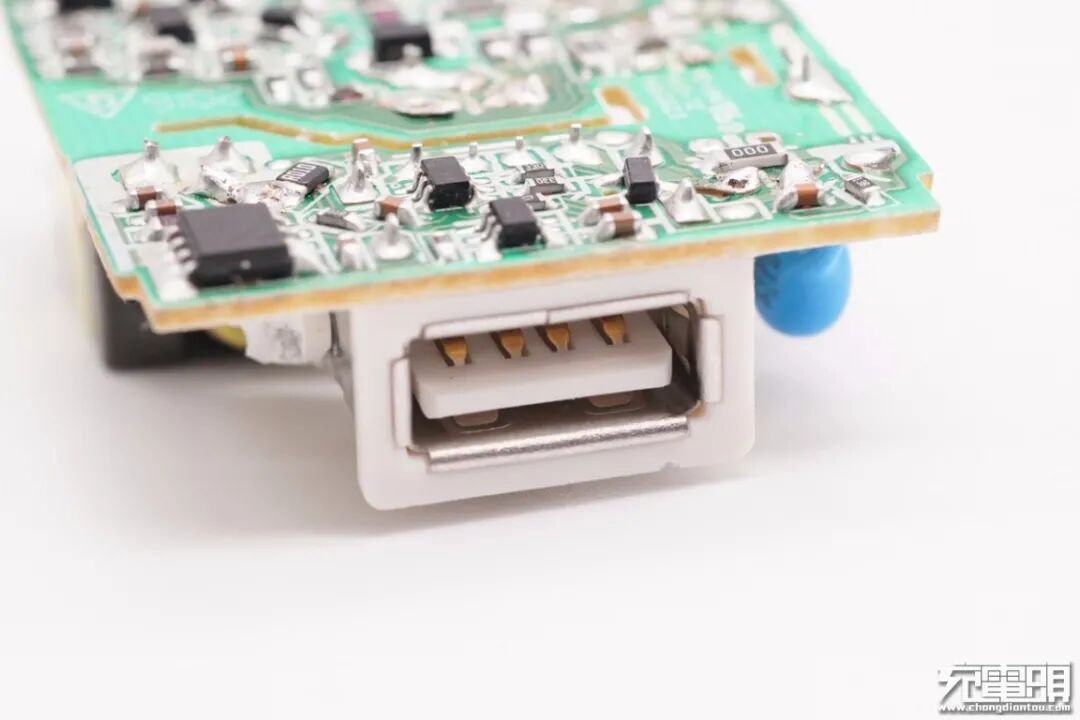

USB-A母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
荣耀22.5W快充充电器机身壳亮面设计，正背面设有凸起和小凹面，方便插拔使用，造型特征鲜明。充电器支持QC2.0和华为FCP快充协议，最大22.5W快充可以很好的满足荣耀新推出的荣耀Play 4T系列手机充电需求，当然拿来给荣耀其它款式手机充电效果也不错。
充电头网通过拆解了解到，这款充电器内部设计也是满满的华为风格，初次级控制器以及协议芯片均为定制，此外采用了士兰微高压MOS以及芯派科技SW083R06VS同步整流MOS，变压器来自嘉龙海杰，采用了艾华电解电容和绿宝石固态电容，整体用料相当扎实。此外初次级之间设有隔离板，变压器电容等打胶加固，USB-A母座同样加固处理，做工可靠。
