拆解报告：Verizon 24W快充充电器
此前充电头网已陆续拆解了Verizon 18W快充充电器和12W充电器，今天继续和大家分享Verizon一款24W充电器的拆解，这款产品采用红黑配色，椭圆机身造型。充电器支持QC快充，最大12V2A 24W输出可以拿来给多种设备进行日常充电。下面就来看看其内部如何设计。
充电头网此前还拆解了Verizon 18W快充充电器和12W充电器，大家可以点击蓝色字体查看拆解详情。
一、Verizon 24W快充充电器外观

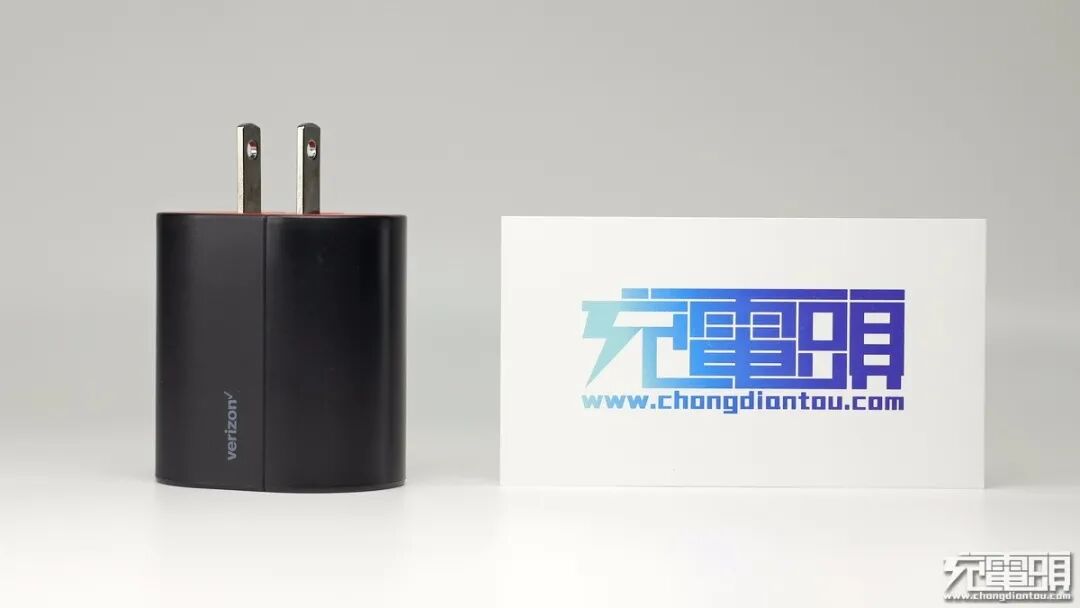

充电器采用PC阻燃材质外壳，表面磨砂处理，机身两侧为半圆弧面设计，机身上印有verizon品牌。

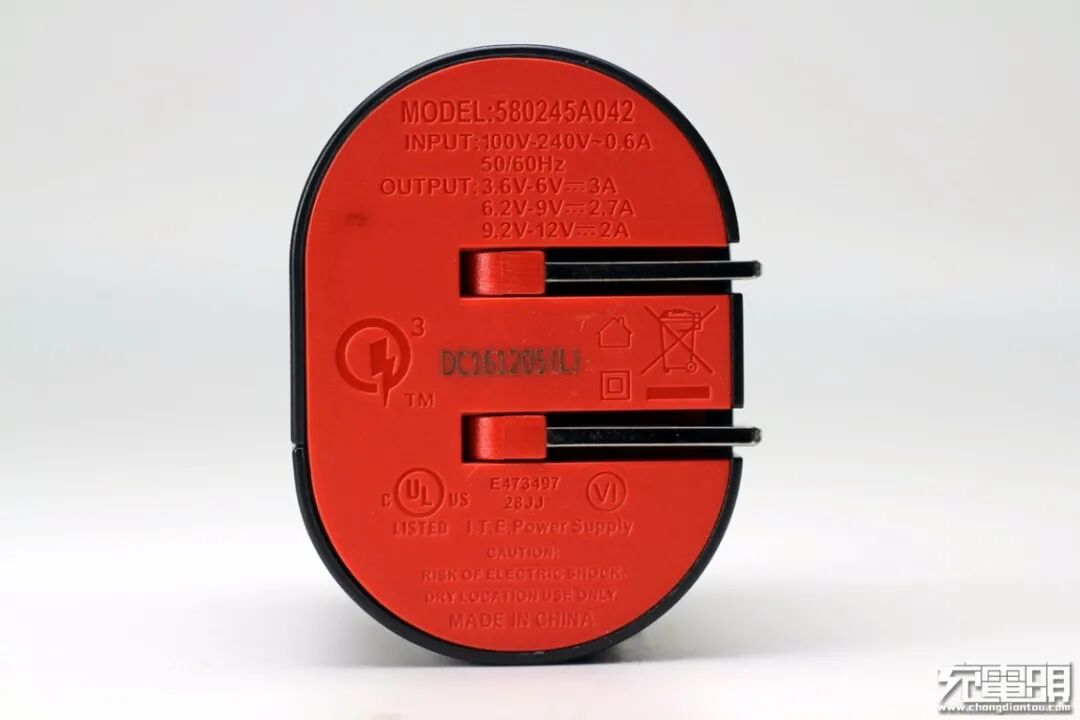

输入端外壳红色配色，上面凹印标注充电器参数信息
型号：580245A042
输入：100-240V~50/60HZ 0.6A
输出：3.6-6V/3A，6.2-9V/2.7A，9.2-12V/2A
产品已经通过了UL认证和VI级能效认证。

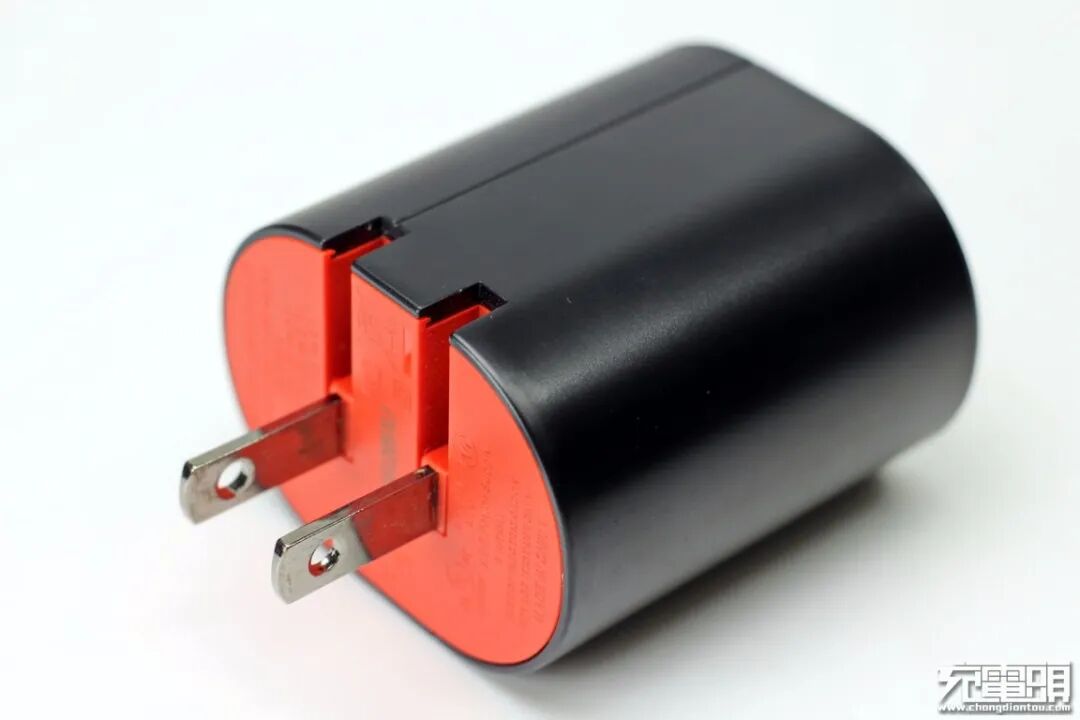

并且配备的是可折叠美规插脚，方便携带且不会刮伤其它电子产品。

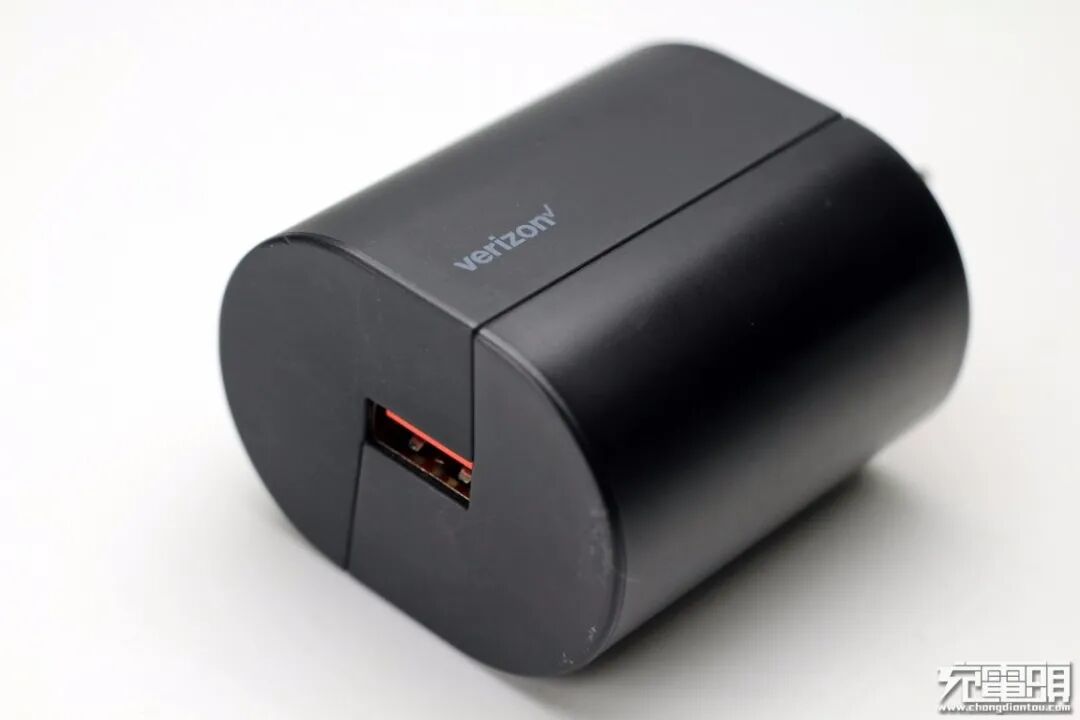

输出顶面配备一个USB-A接口，橘红色胶芯。

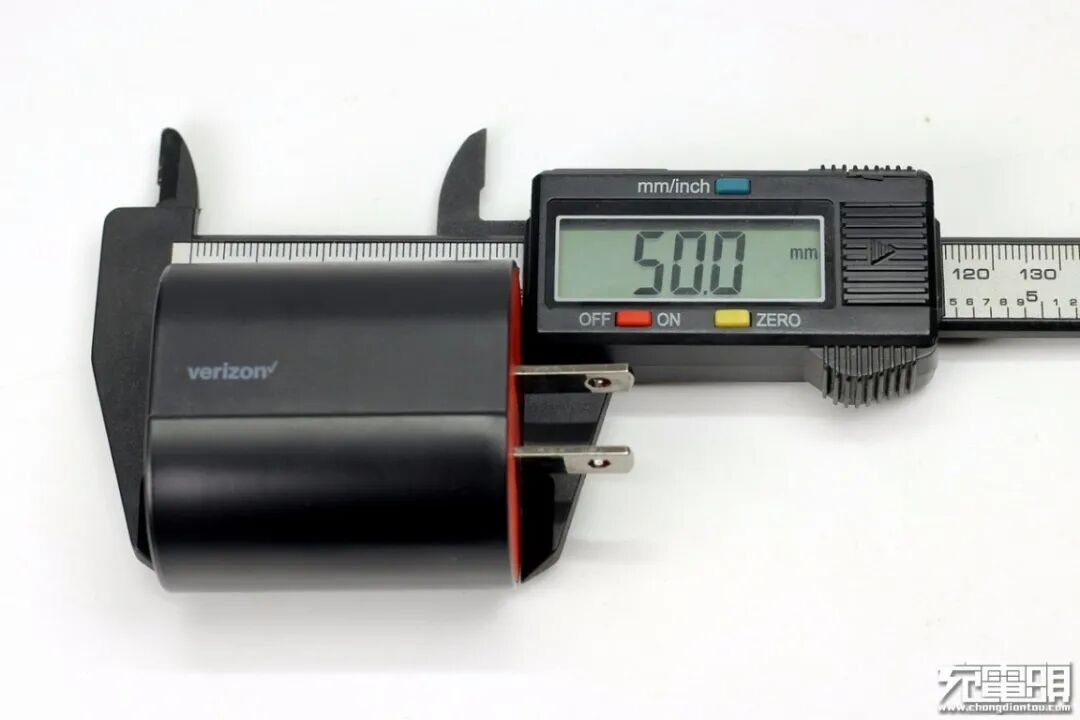

使用游标卡尺实测充电器长度为50mm。

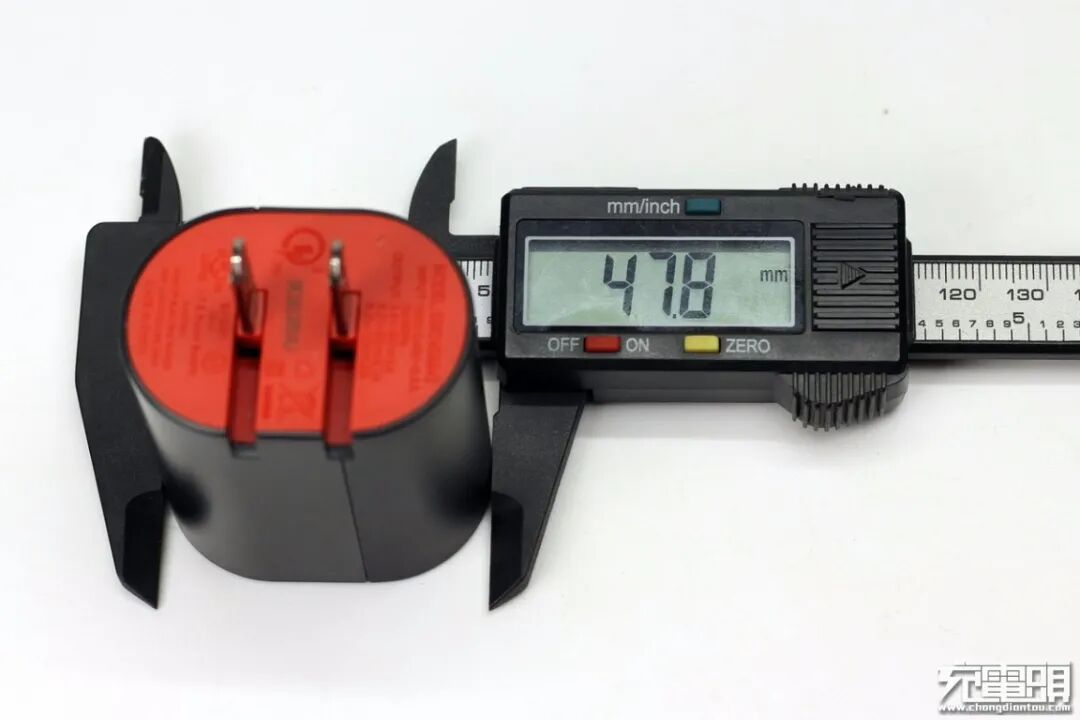

宽度为47.8mm。
厚度为34.8mm。
和一元硬币直径对比，机身厚度要大一些。

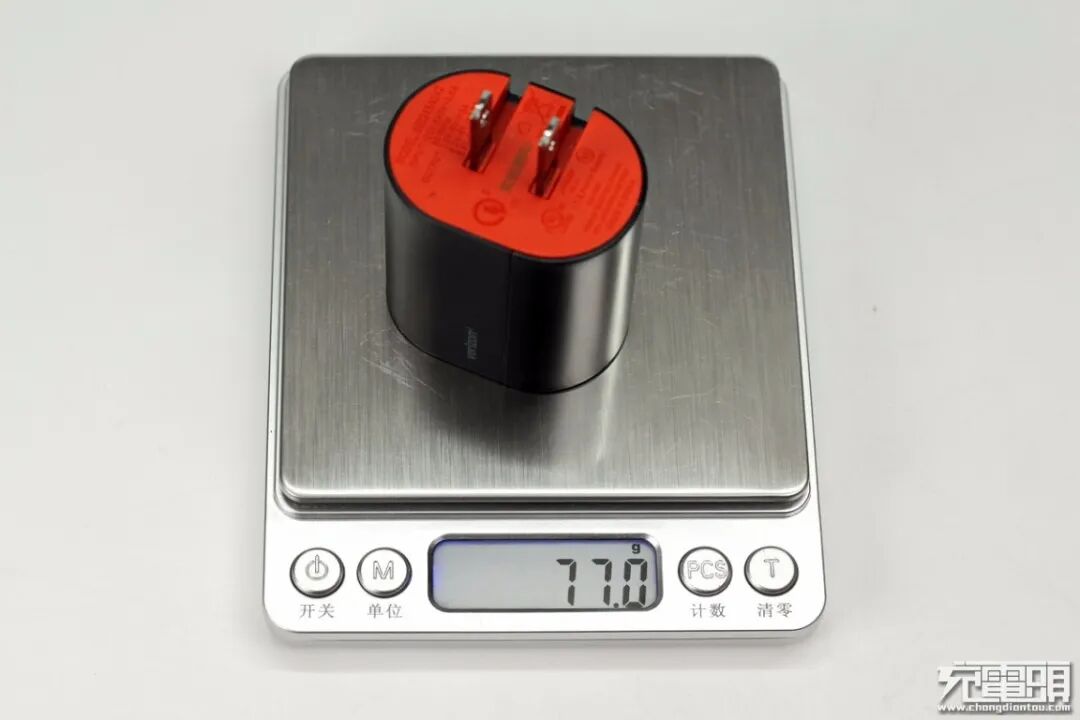

充电器净重约为77g。

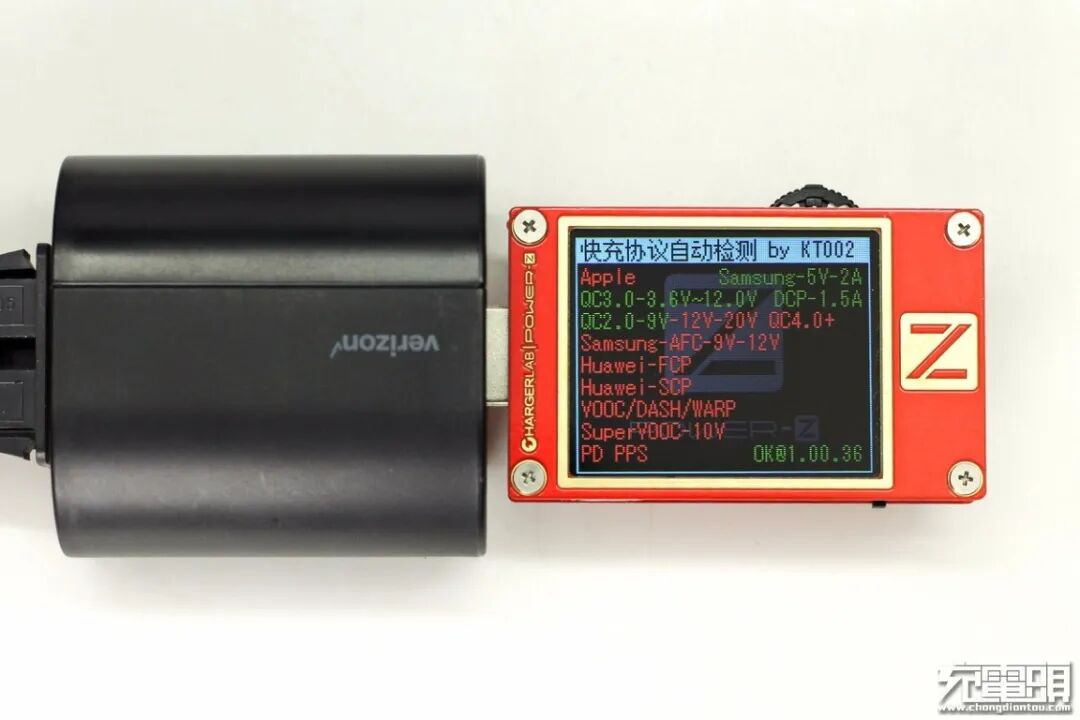

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Samsung 5V/2A、DCP、QC2.0和QC3.0协议。
二、Verizon 24W快充充电器拆解

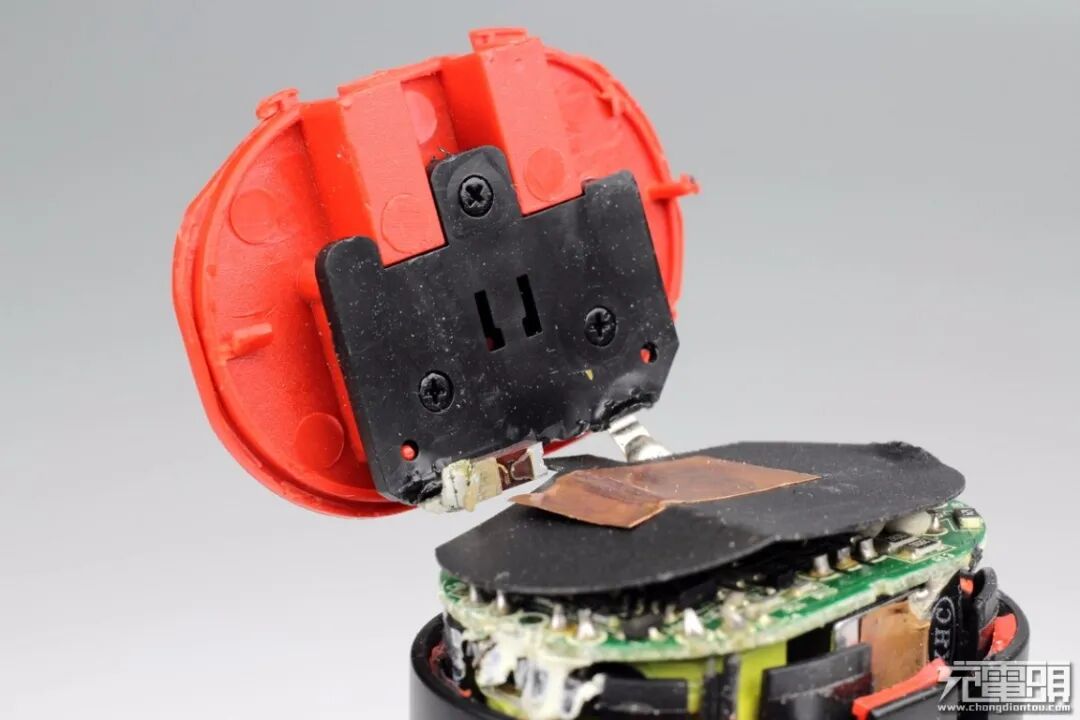

将输入端外壳拆开，边缘采用超声波焊接工艺封装；插脚使用黑色塑料板和螺丝进行固定，PCB板上有一块绝缘板和黄铜散热片。

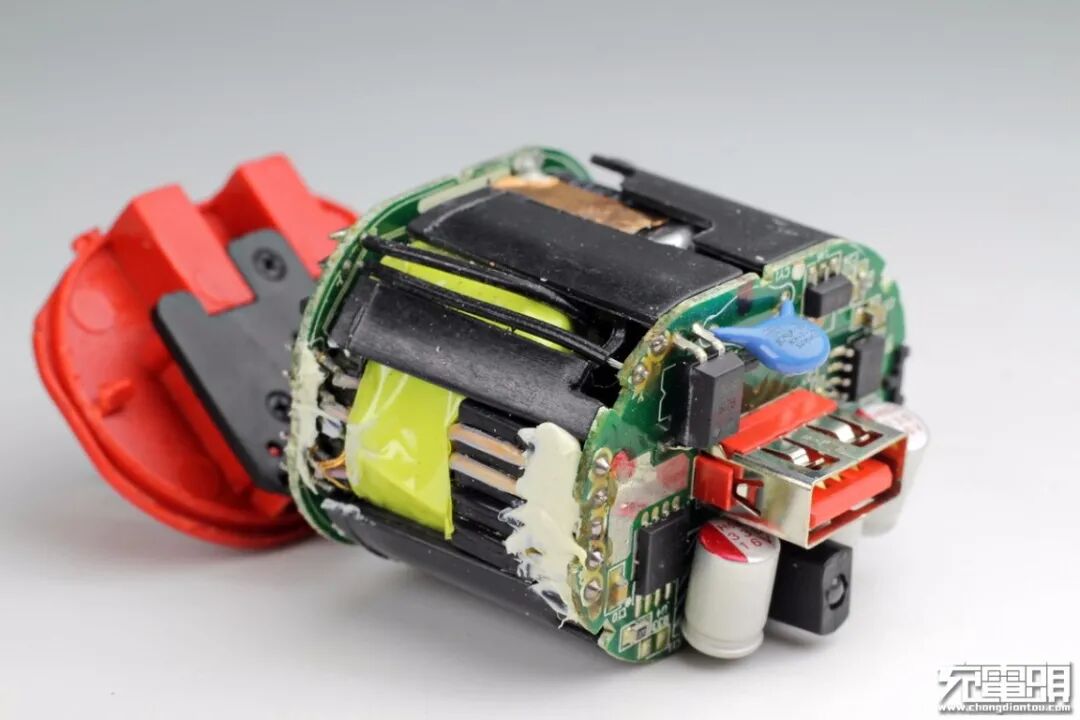

将充电器取出，侧身上有多塑料板围成的“固定栅栏”，起到支撑充电器内部结构的作用。

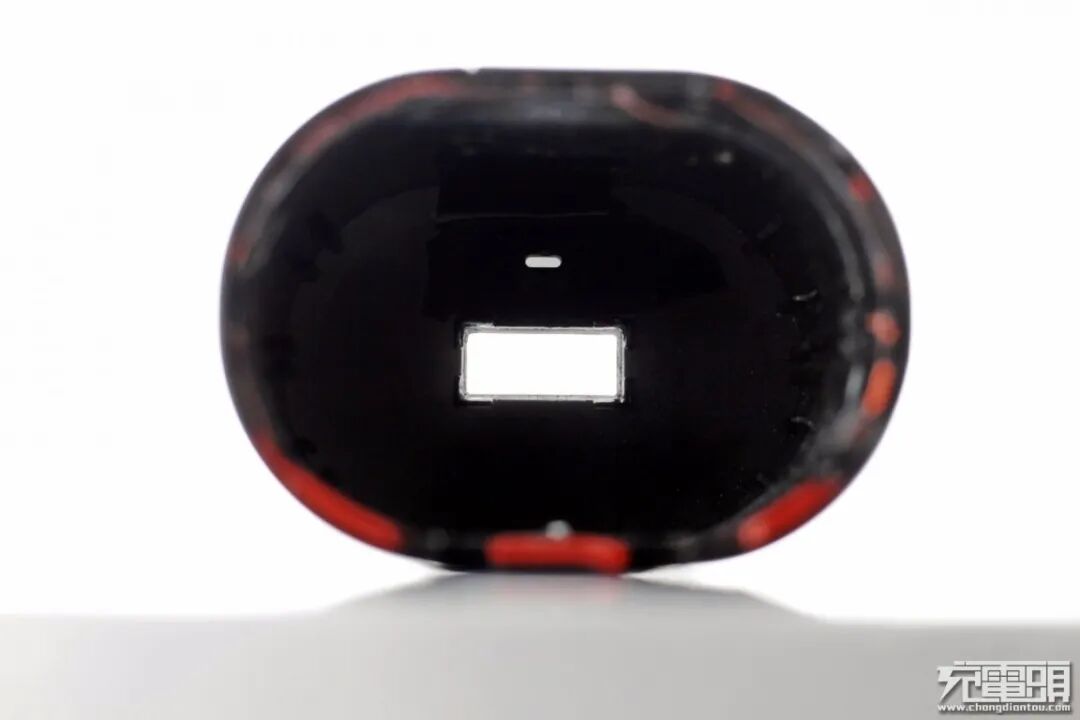

机身壳顶面设计有USB输出口和导光孔。

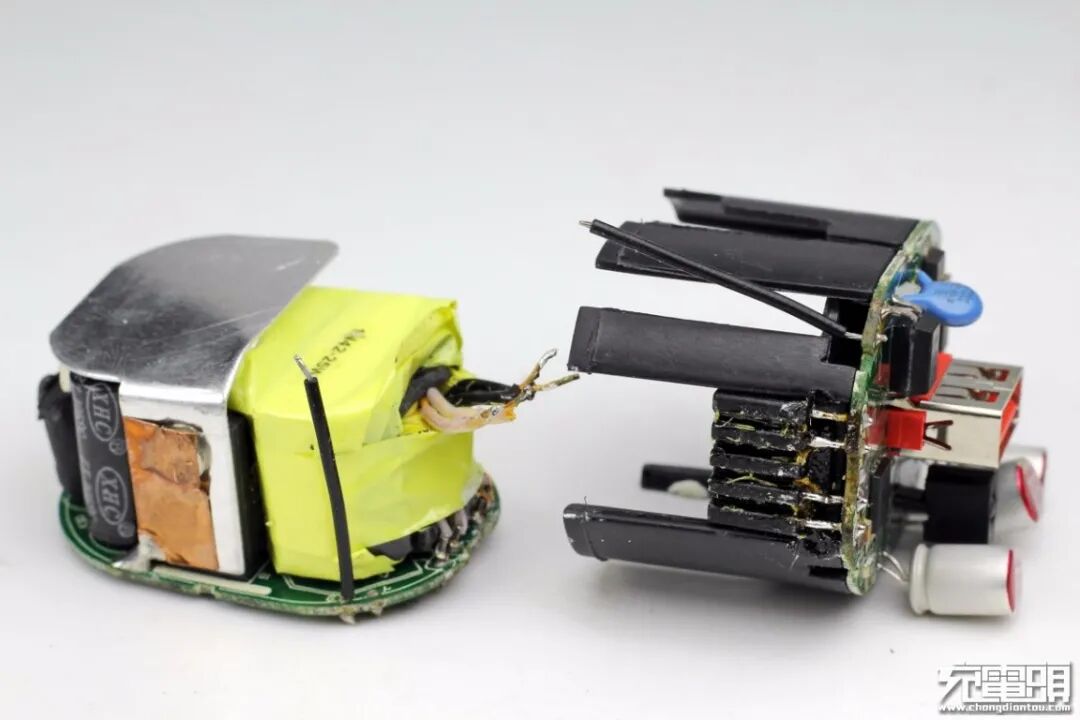

将两块板子分开，通过对电路观察分析发现，这款充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们从输入端开始一一了解各元器件的信息。
初级小板正面一览，电感电容等打胶加固。共模电感双线绕制，用来滤除EMI干扰；工字电感外套热缩管，和初级电解之间打胶固定。
板子背面设有整流桥和PWM主控芯片，输入端有一颗贴片保险丝。

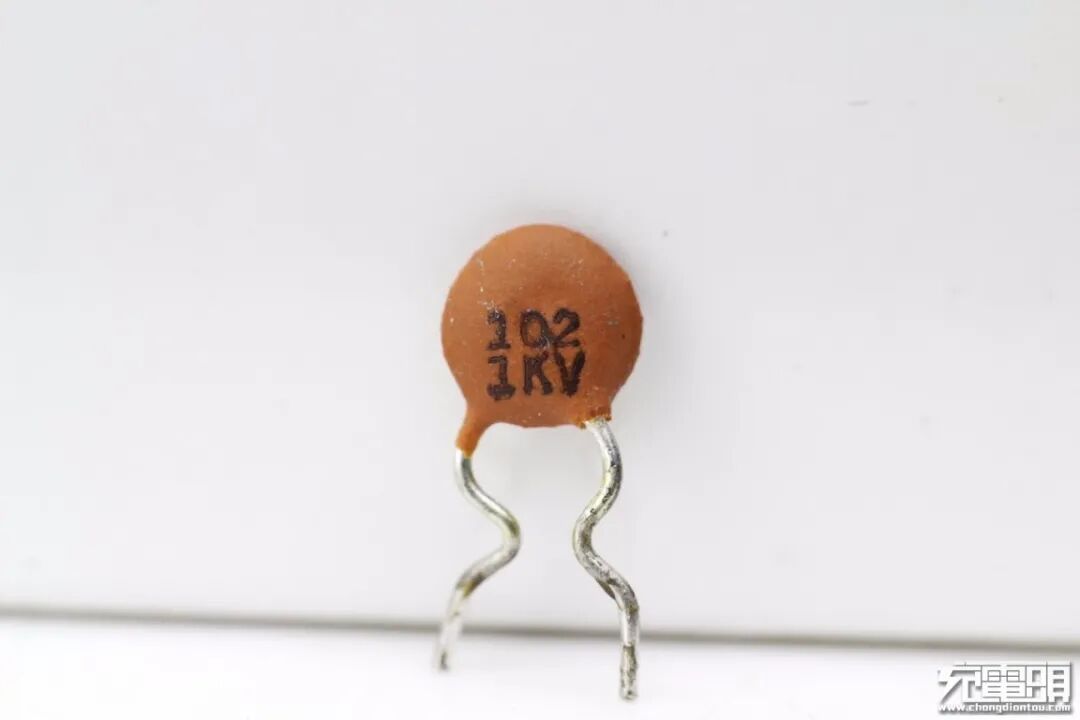

102瓷片电容特写，耐压1000V。

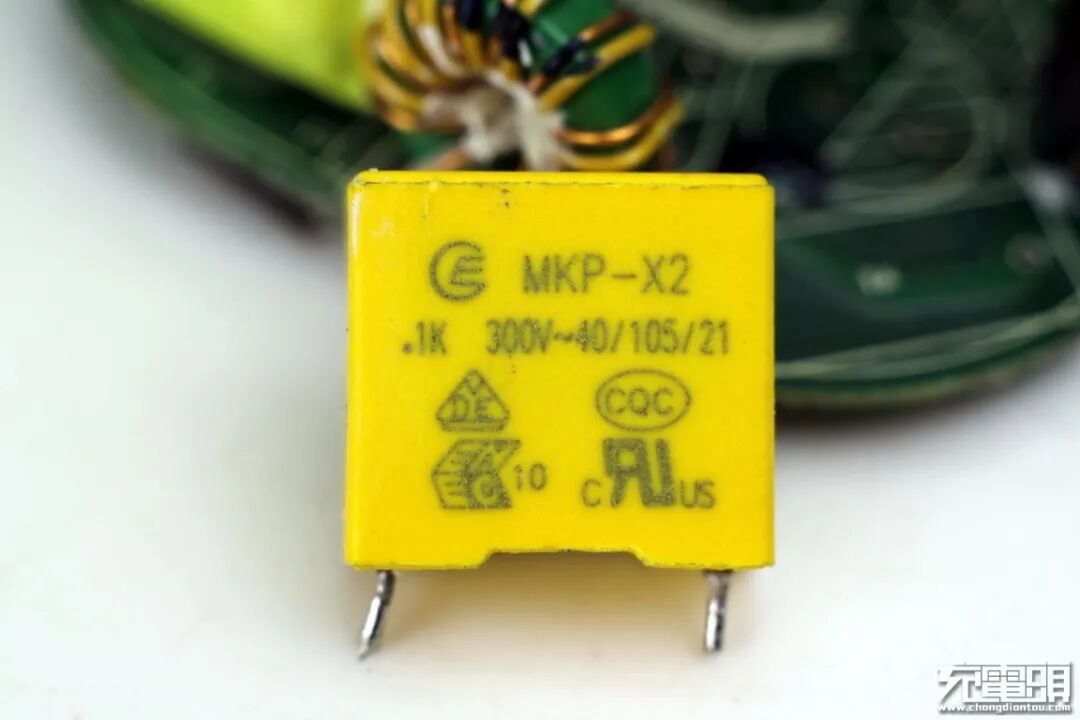

安规X电容特写。

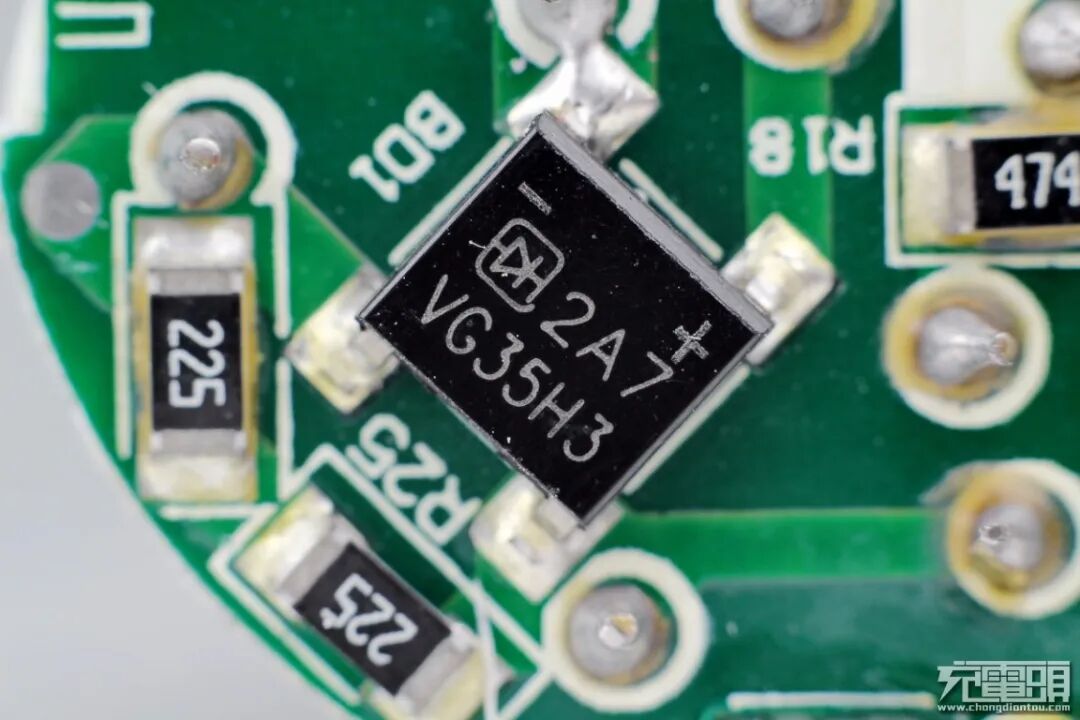

输入端整流桥特写，2A1000V。

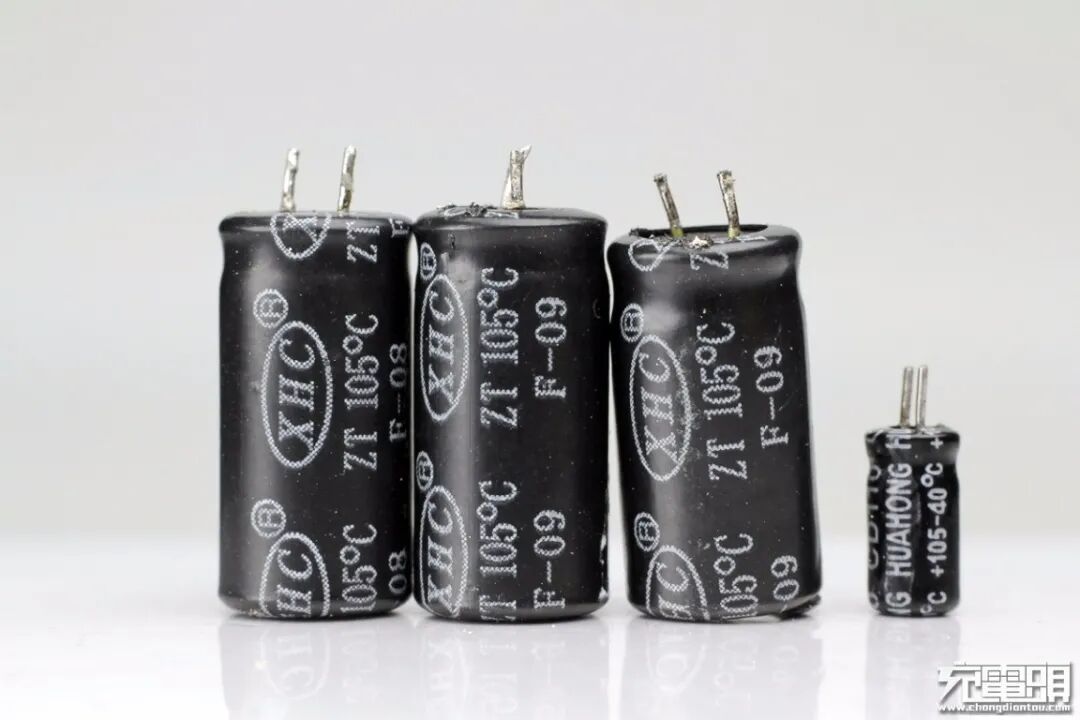

三颗高压滤波电解电容均为XHC品牌。

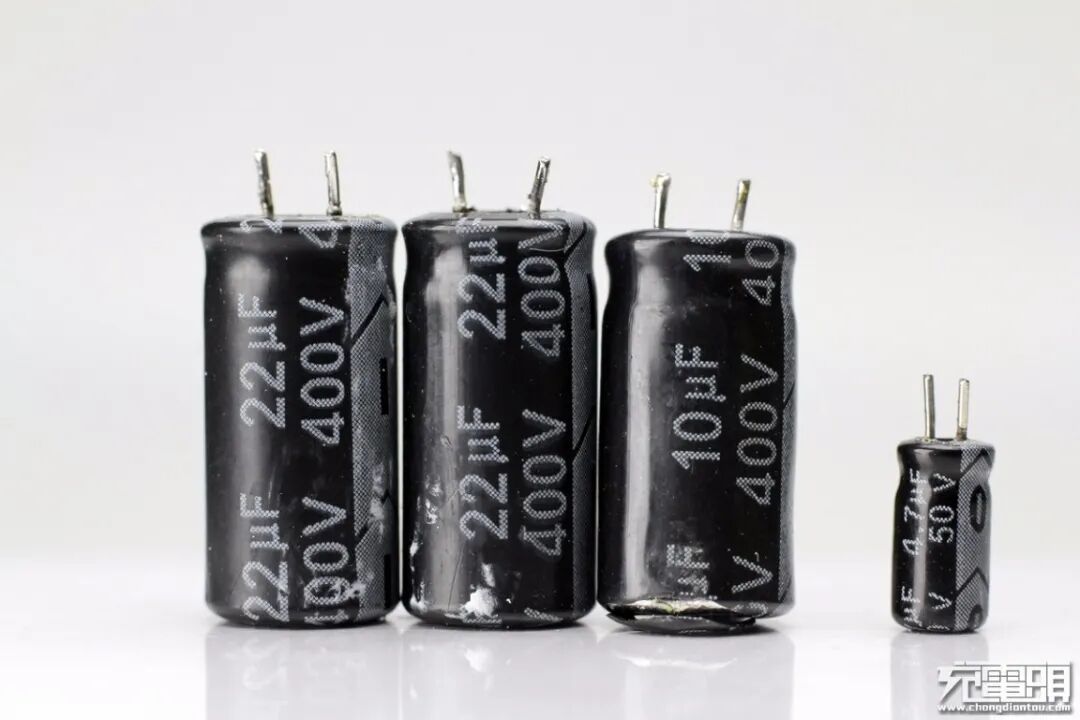

其中两颗规格为400V 22μF，另一颗规格为400V 10μF；此外PWM主控芯片供电电容规格为50V 4.7μF。

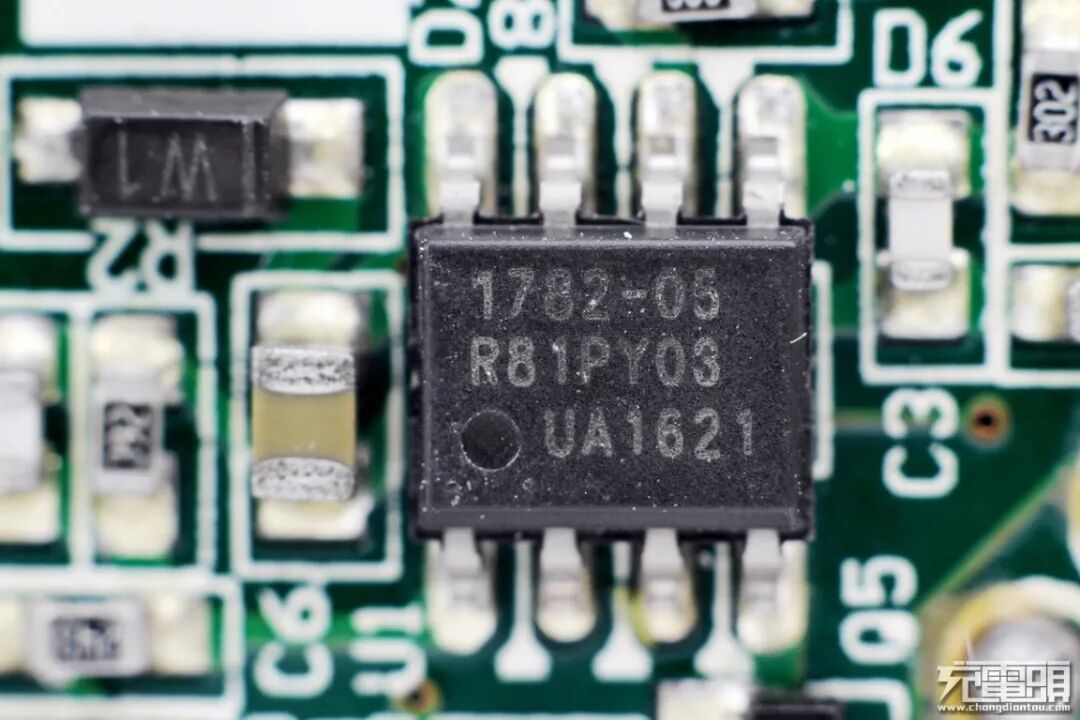

Dialog的PWM主控芯片，型号iW1782，高性能快充开关电源控制器，内置完善的保护功能。

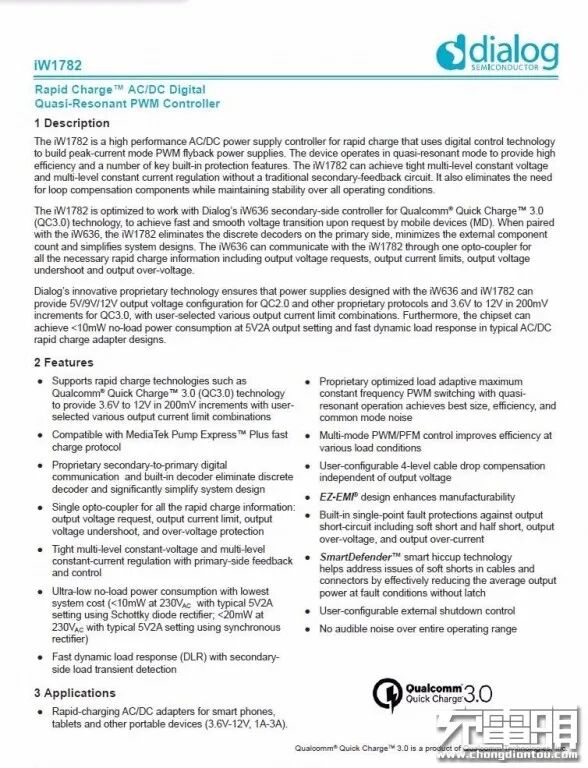

Dialog iW1782资料信息。

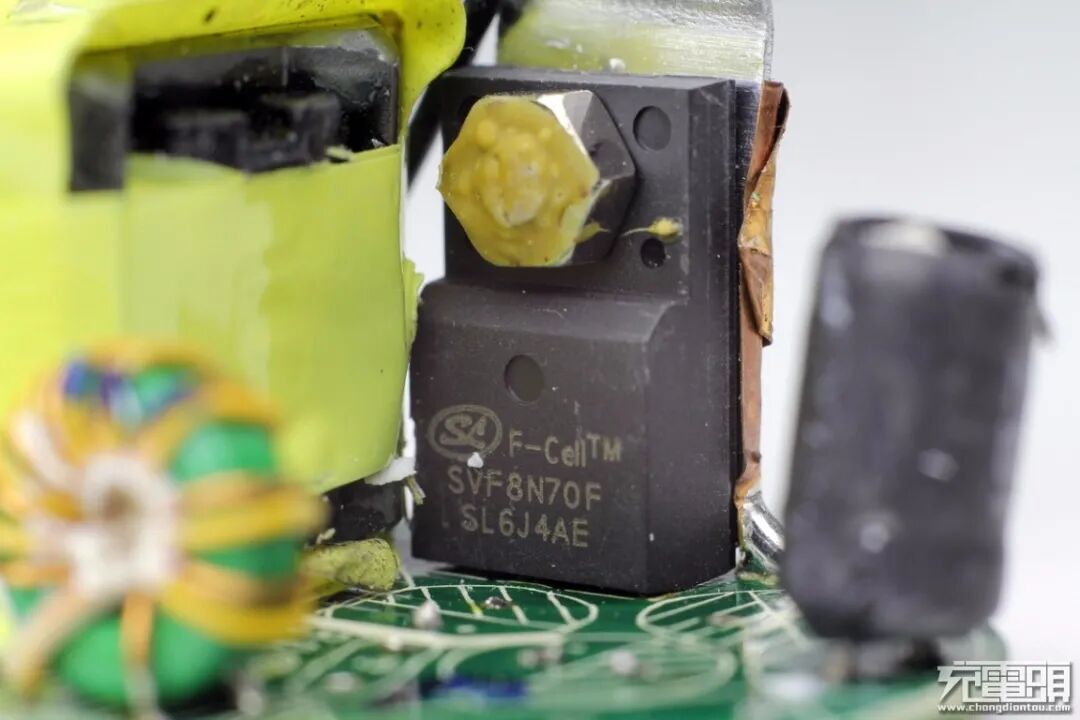

初级开关MOS来自士兰微，型号SVF8N70F，NMOS，耐压700V，散热片螺丝打胶固定。

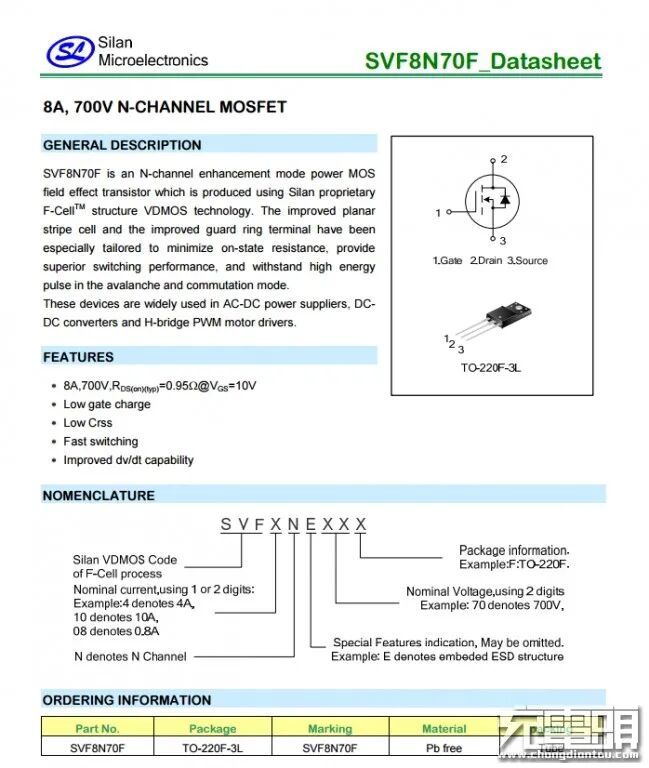

士兰微SVF8N70F。

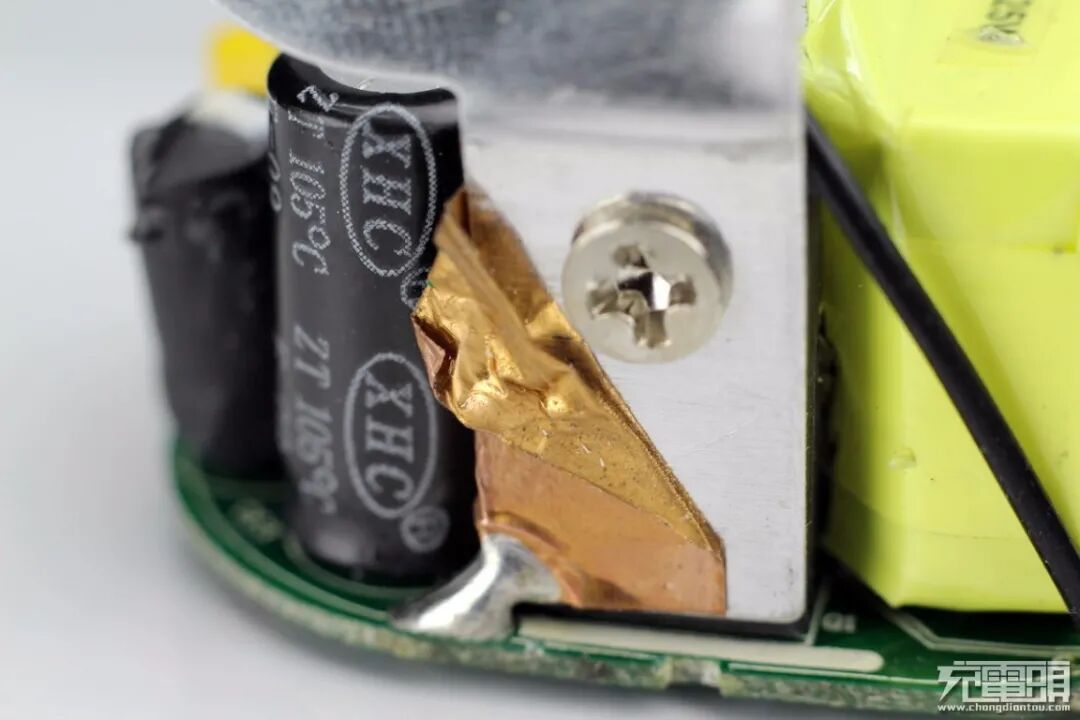

MOS管使用螺丝固定在散热片上，散热片上还贴有铜箔。

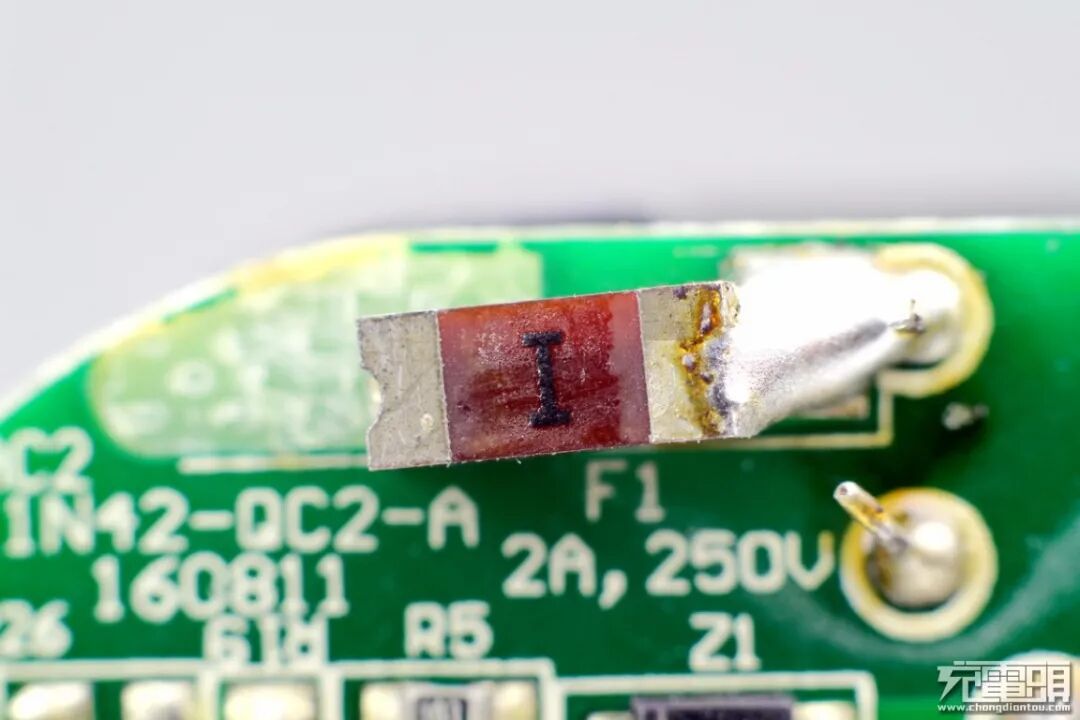

输入贴片保险丝。
将黑色绝缘固定板拆下，次级小板背面有两颗芯片。

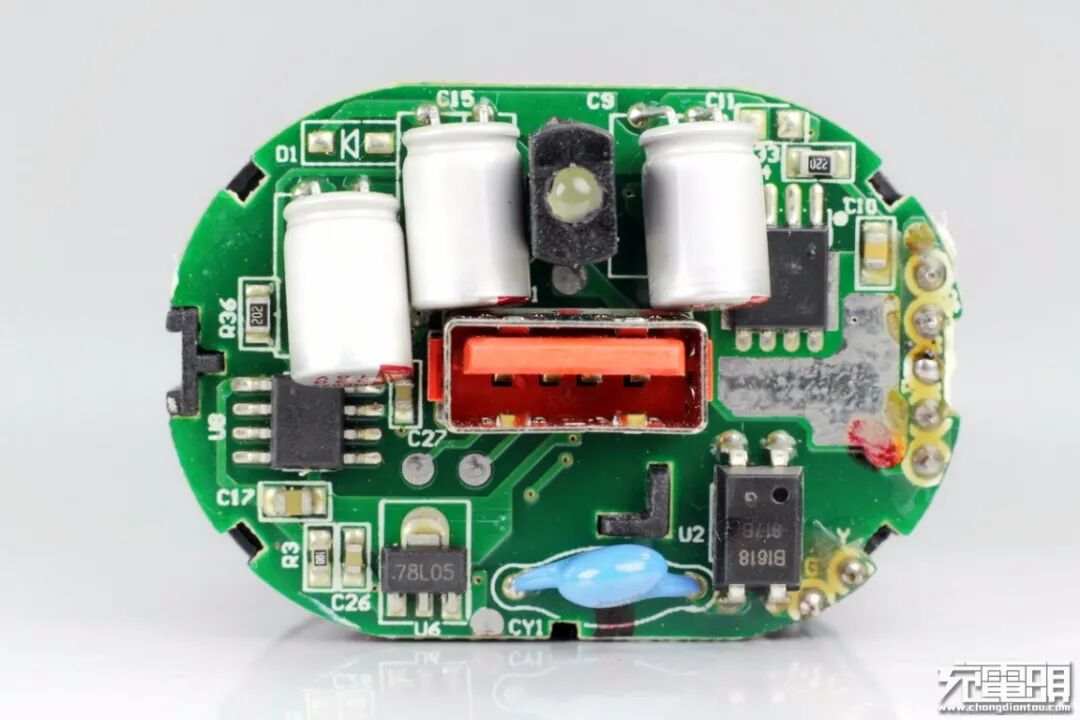

次级小板正面中心是USB-A母座，垂直过孔焊接。周围是Y电容、光耦、固态电容和LED指示灯等元器件。

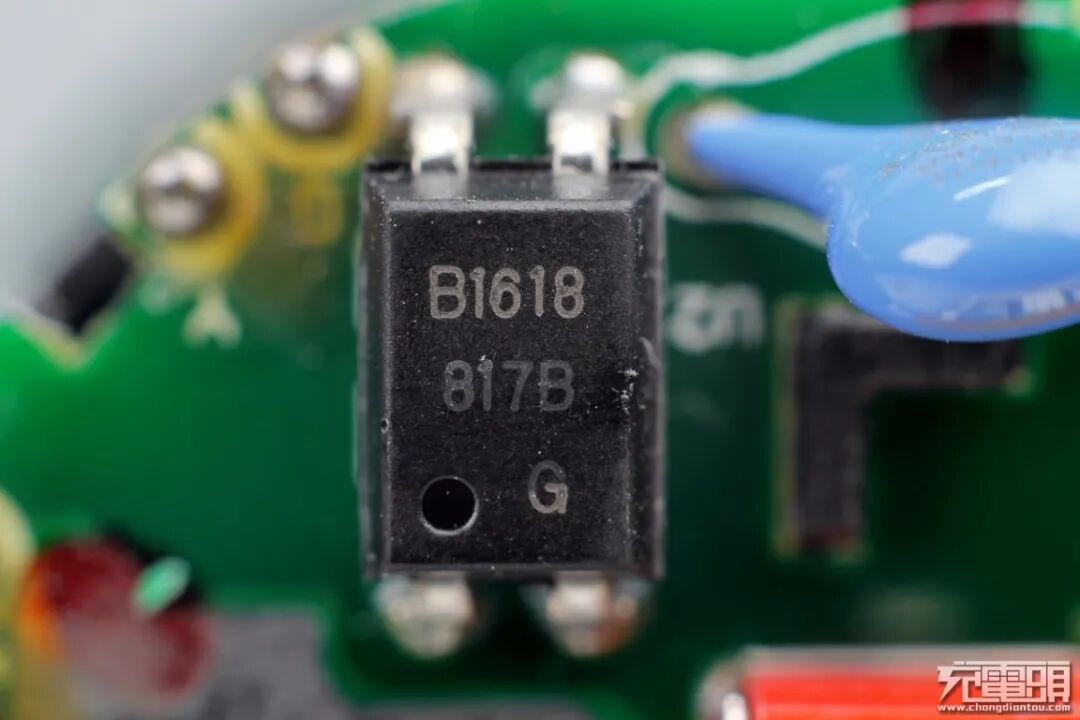

817B光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

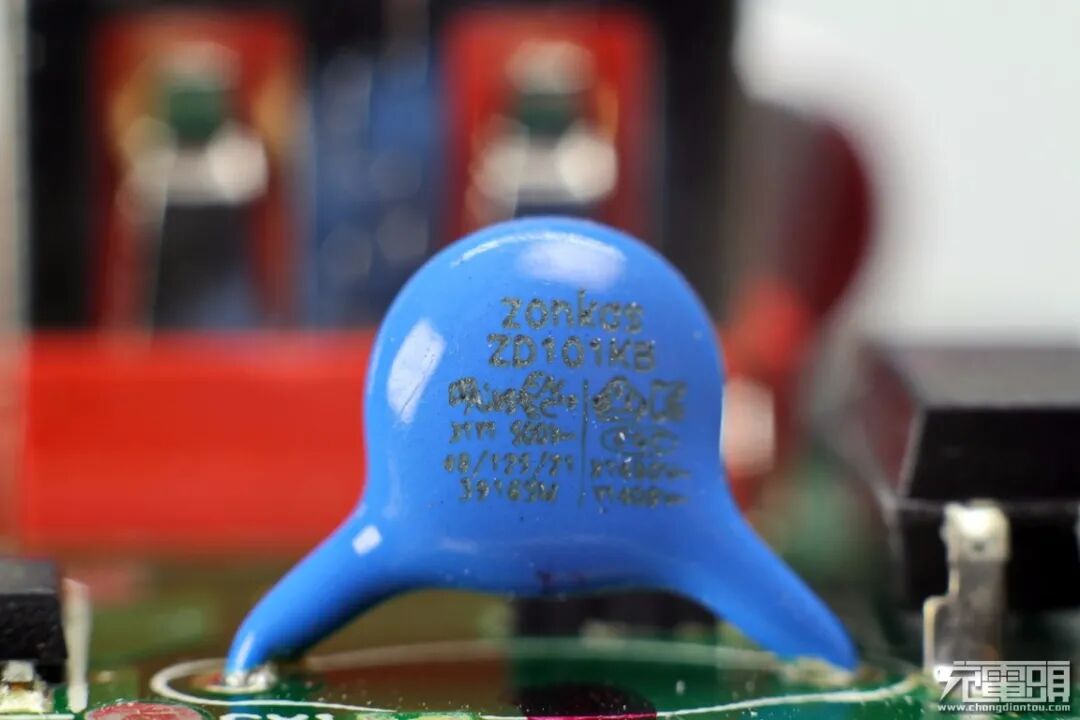

输出抗干扰蓝色Y电容特写。

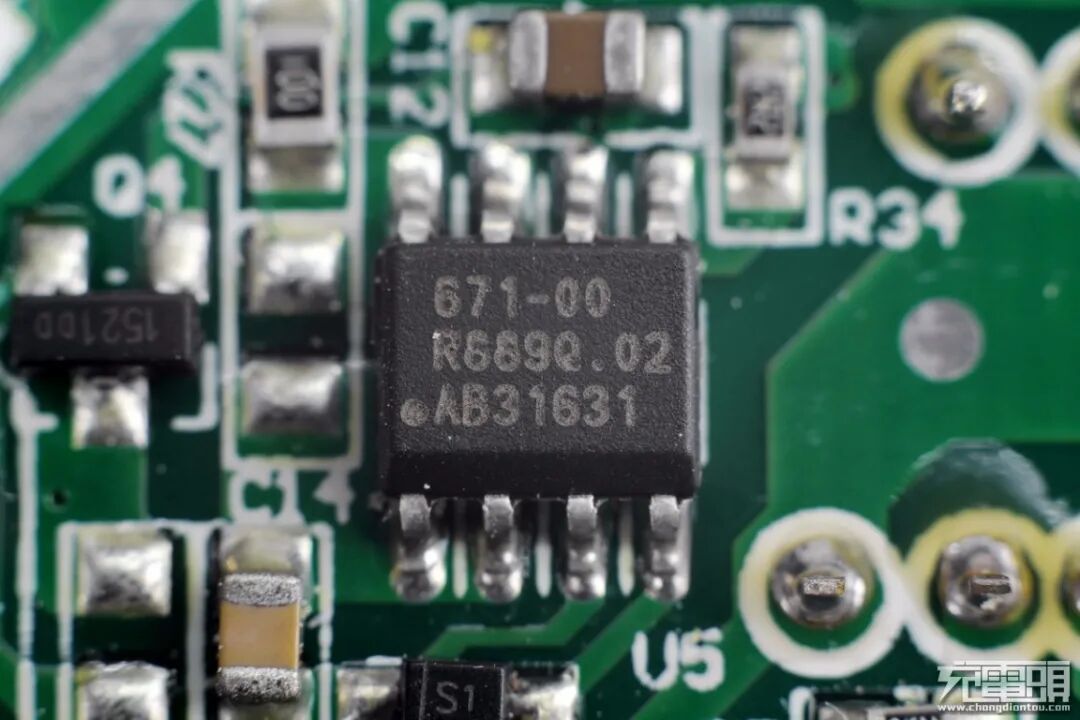

Dialog iW671数字绿色模式同步整流控制器，用于变压器输出整流。

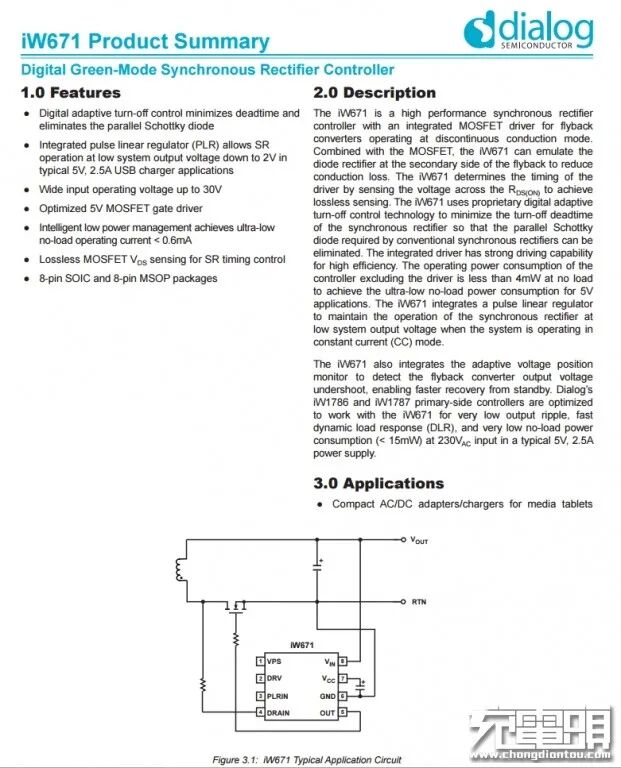

Dialog iW671资料信息。

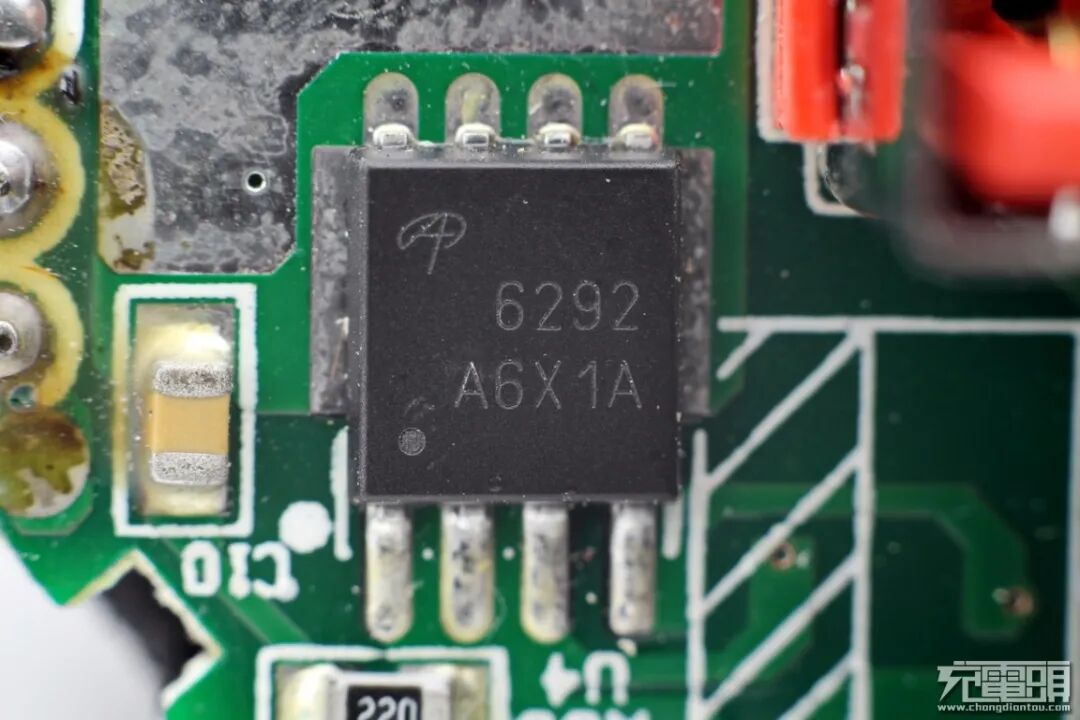

AOS万代半导体的次级同步整流MOS管，型号AON6292，NMOS，耐压100V。

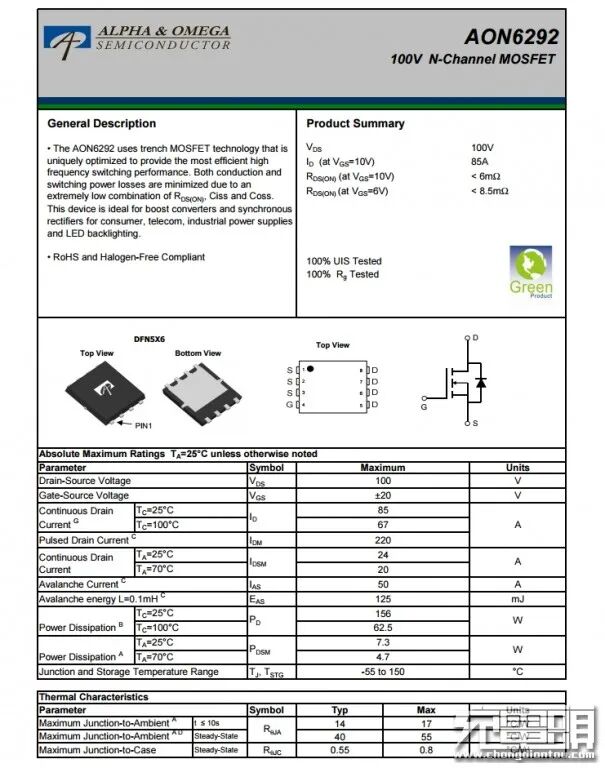

AOS AON6292资料信息。

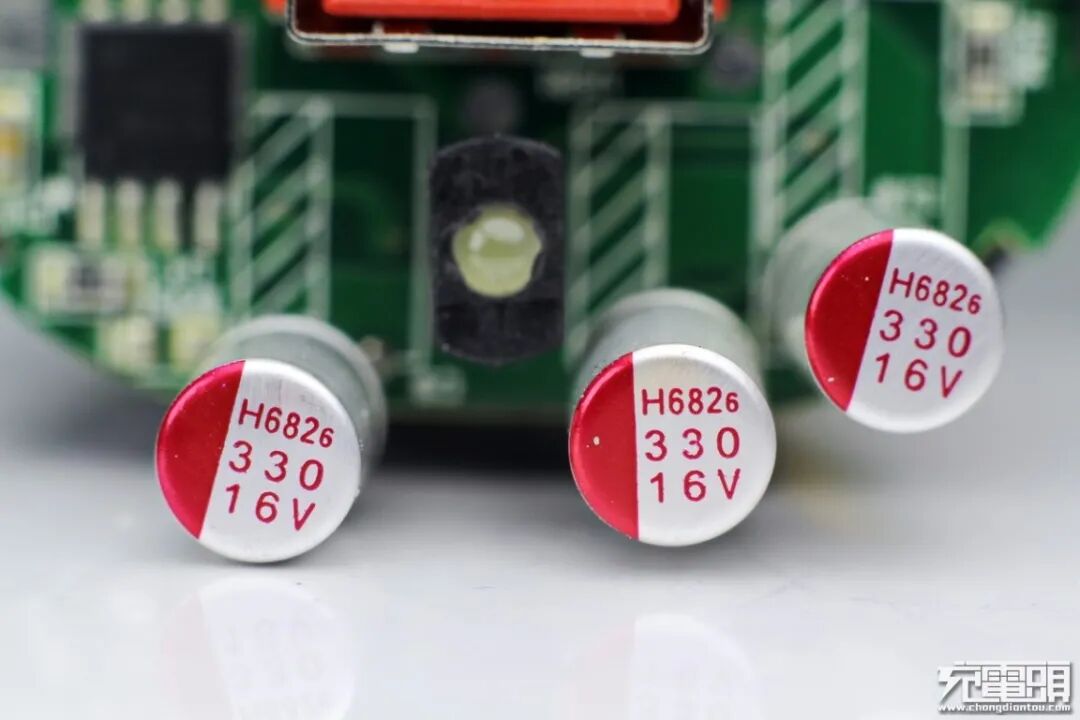

三颗输出滤波固态电容，规格均为16V 330μF。

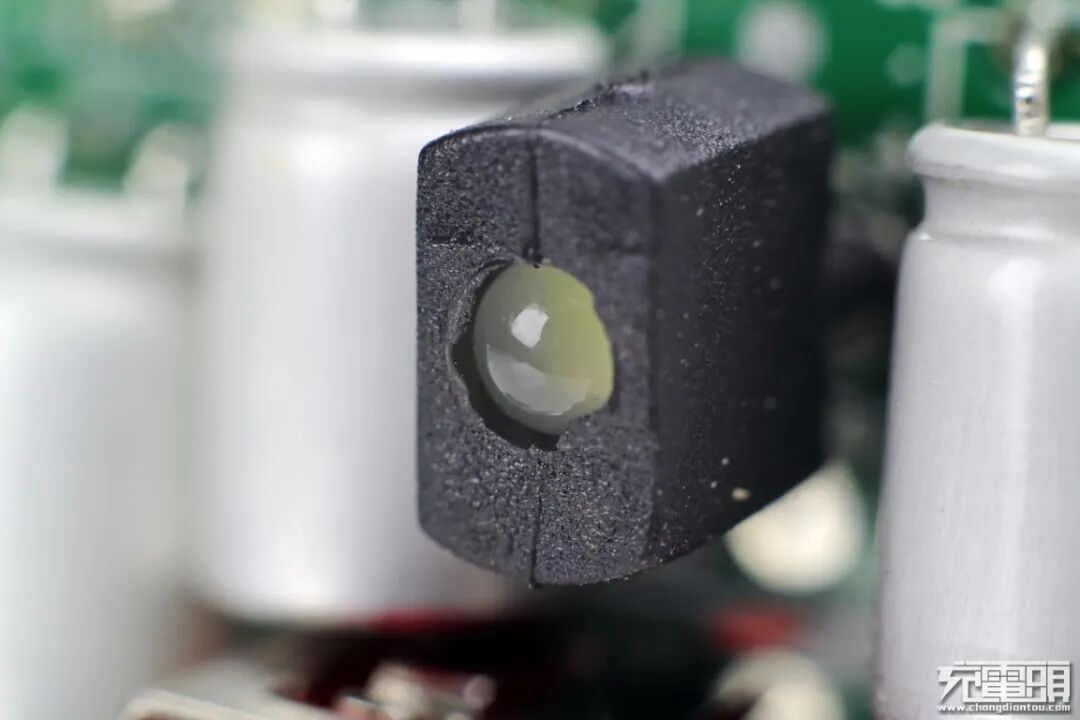

LED指示灯特写，外套塑料罩防止漏光。

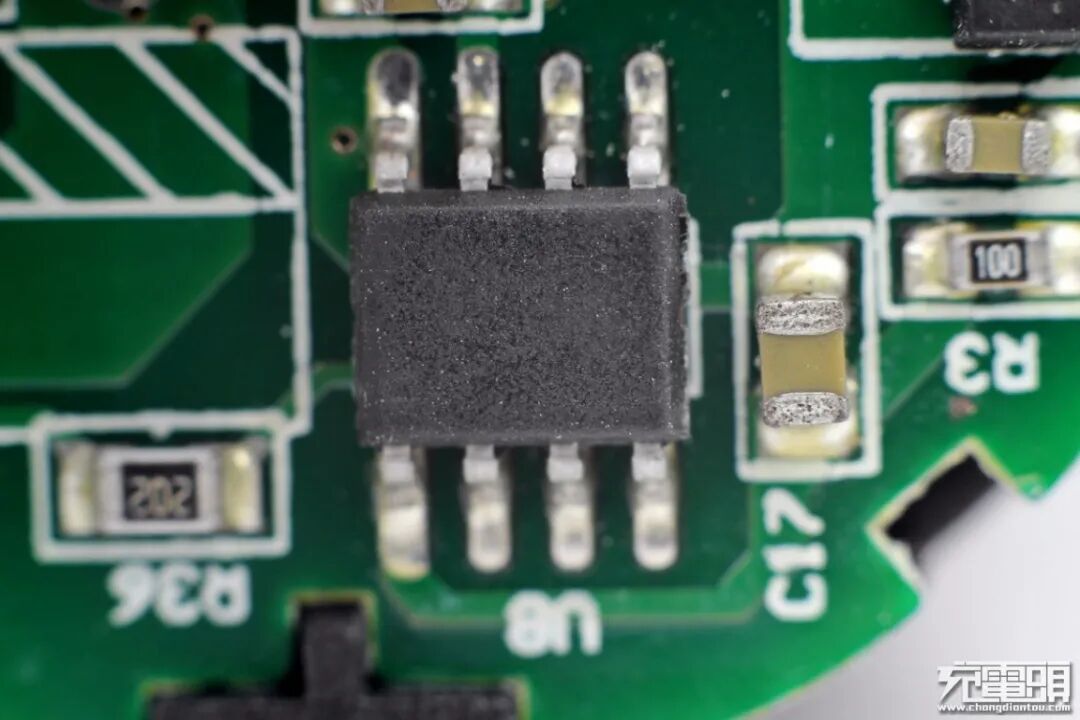

无丝印芯片特写，信息不详。

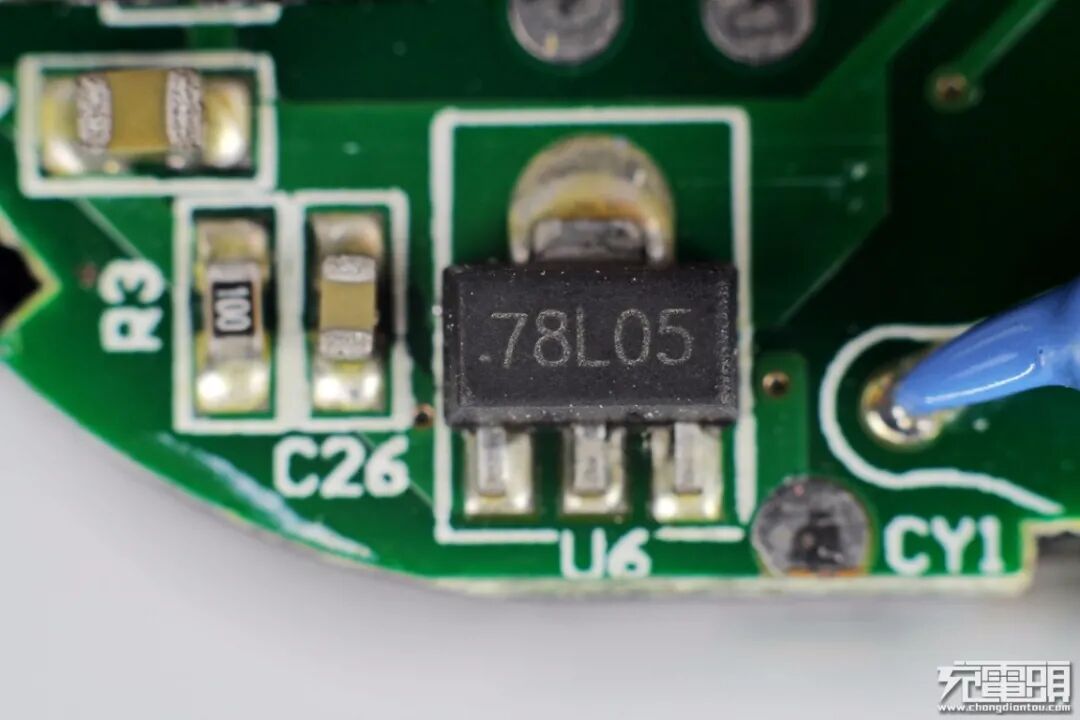

78L05的稳压管。

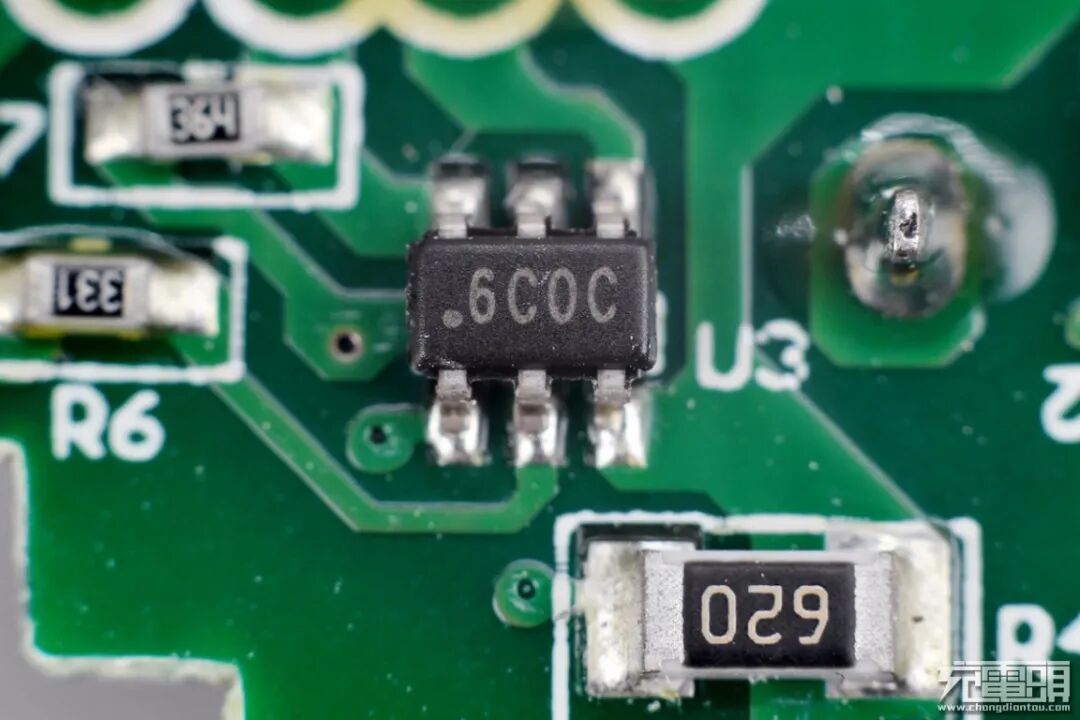

丝印6C0C的协议芯片，来自dialog，用于QC3快充。

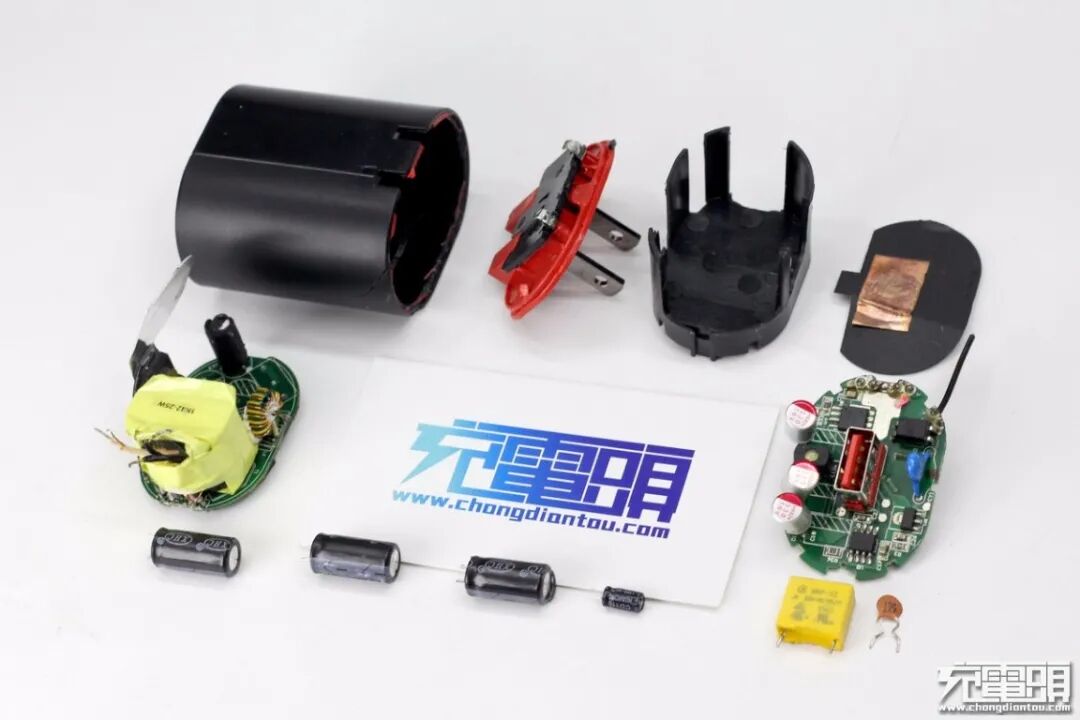

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，Verizon这款充电器内部设有输入输出两块小板，之间通过变压器进行连接，并使用栅栏造型的塑料进行固定。充电器电路采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构，AC-DC降压部分由Dialog iW1782和iW671初次级控制器分别搭配士兰微和万代MOS组成，并通过协议芯片控制输出合适电压，输出采用多颗固态电容并联滤波，初级开关管有散热片，确保长时间稳定工作。
