拆解报告：华为新款40W超级快充充电器
在之前的华为Mate 20发布会上，华为首次推出40W SuperCharge超级快充技术，并且一直沿用在后续的各种旗舰机型中。随着技术的升级和迭代，华为40W SuperCharge超级快充充电器虽然外观上并没有变化，但内部已经悄悄发生了变化。今天就为大家带来新款华为40W超级快充充电器的详细拆解，一起来看看充电器的内部设计用料有什么变化。
充电头网此前已经拆解了华为65W双口氮化镓充电器、华为新款40W超级快充、华为65W超级快充充电器、华为65W USB PD充电器、华为24W USB PD充电器（日版）、华为40W SuperCharge超级快充充电器、华为22.5W SuperCharger充电器等多款快充配件，大家可以点击蓝色字体查看详细拆解文章。
一、华为40W超级快充充电器外观
华为40W SuperCharge超级快充充电器采用白色阻燃外壳，表面亮面烤漆处理，整体洁白光滑。充电器两侧内凹设计，方便用户插拔受力。

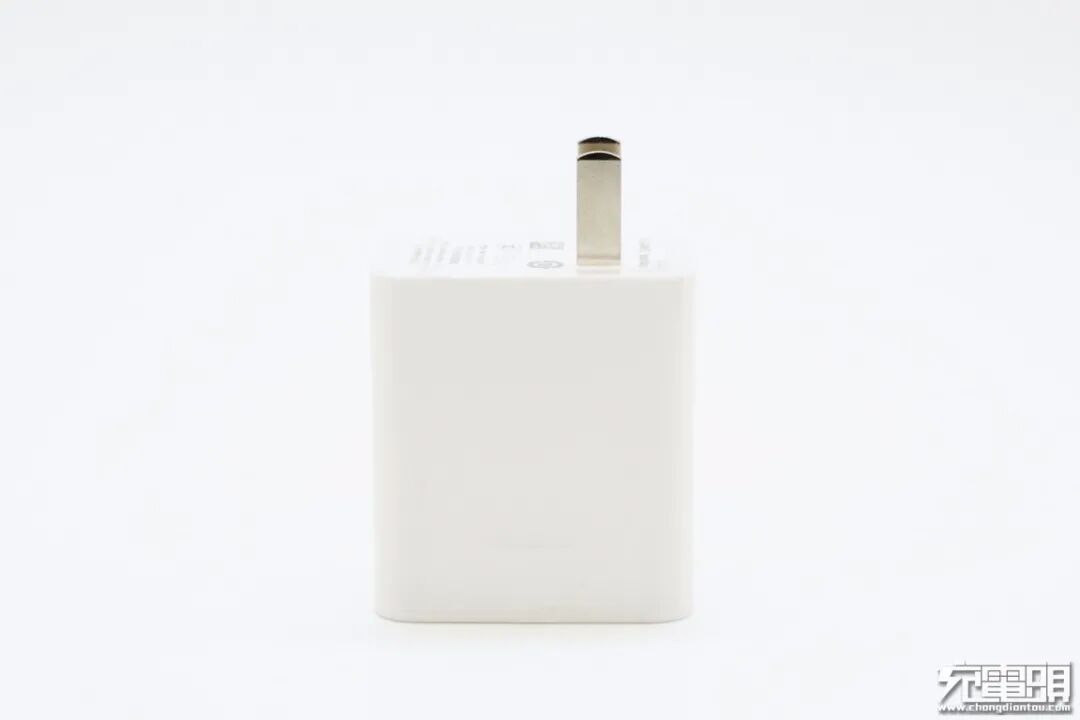

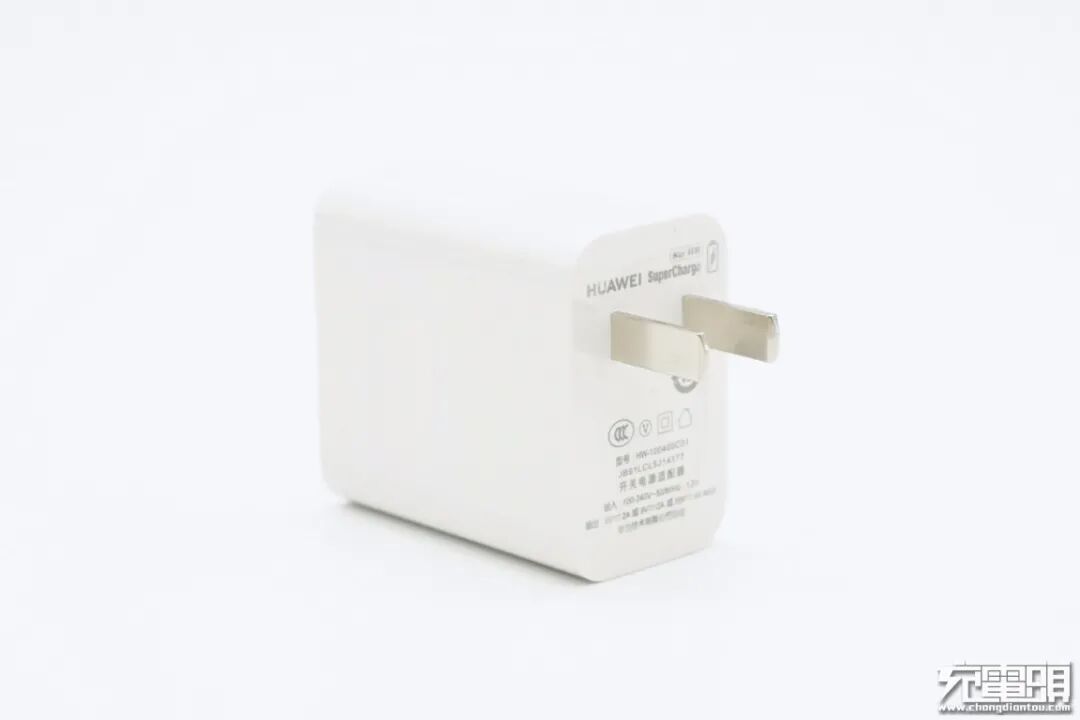

充电器配备固定式国标插脚。
输入端外壳上标注充电器的参数信息
型号：HW-100400C01
输入：100-240V 50/60Hz 1.2A
输出：5V/2A、9V/2A、10V/4A Max
华为技术有限公司制造，产品已经通过了CCC认证。

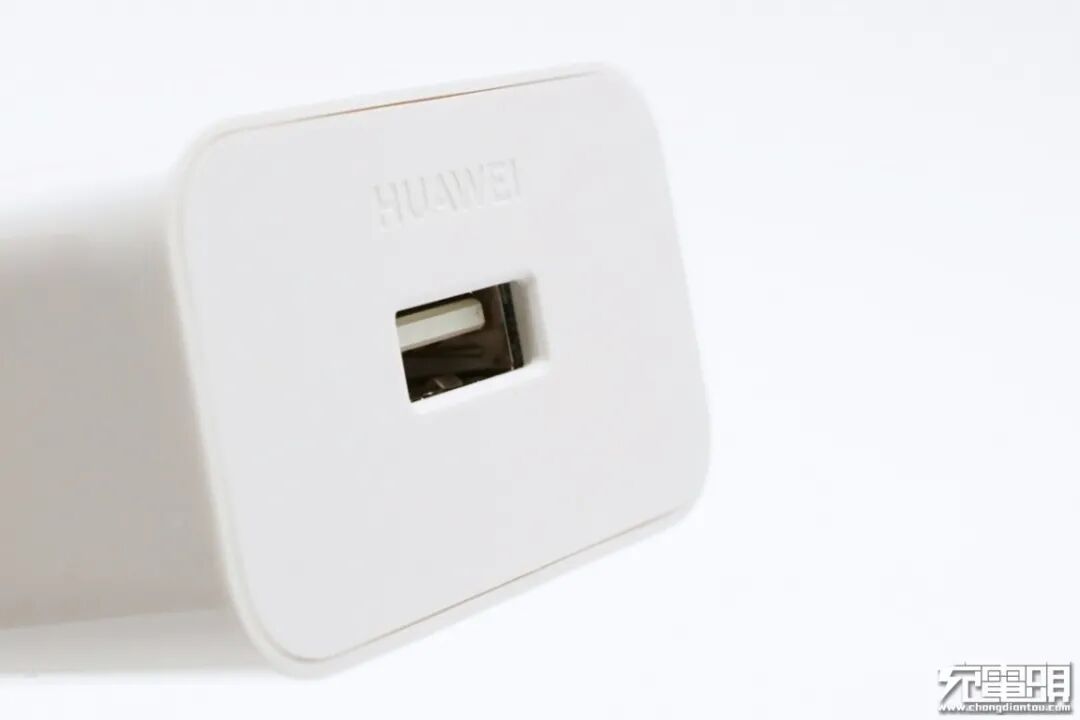

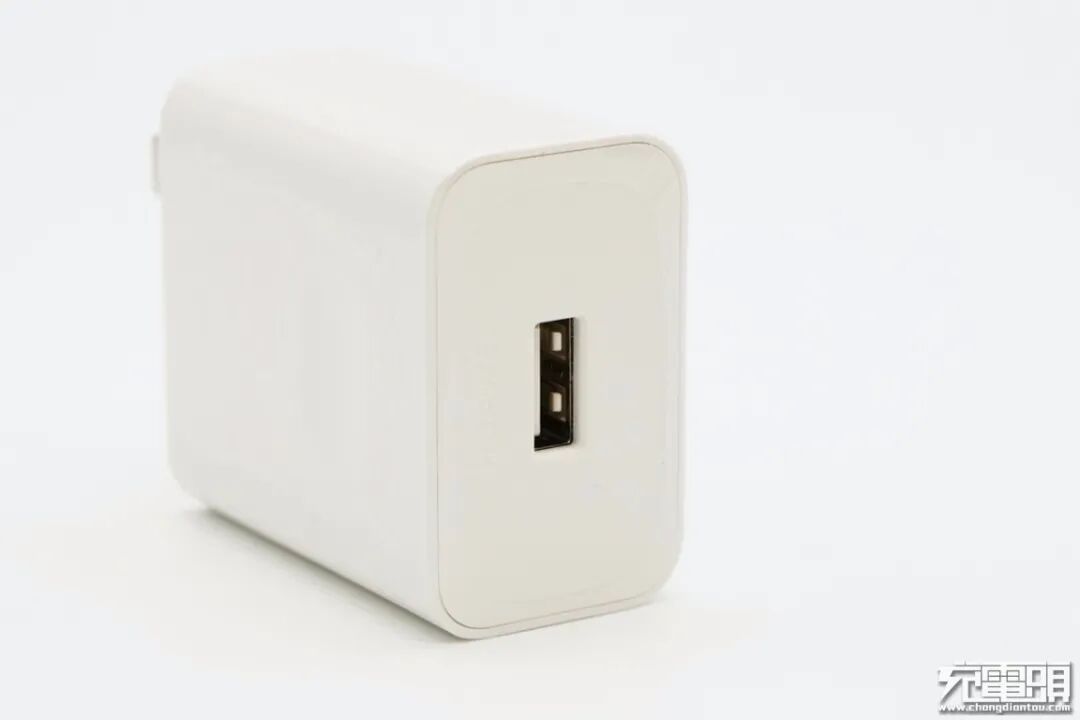

输出端USB-A接口居中设计，白色胶芯。
接口上方印有HUAWEI的logo。

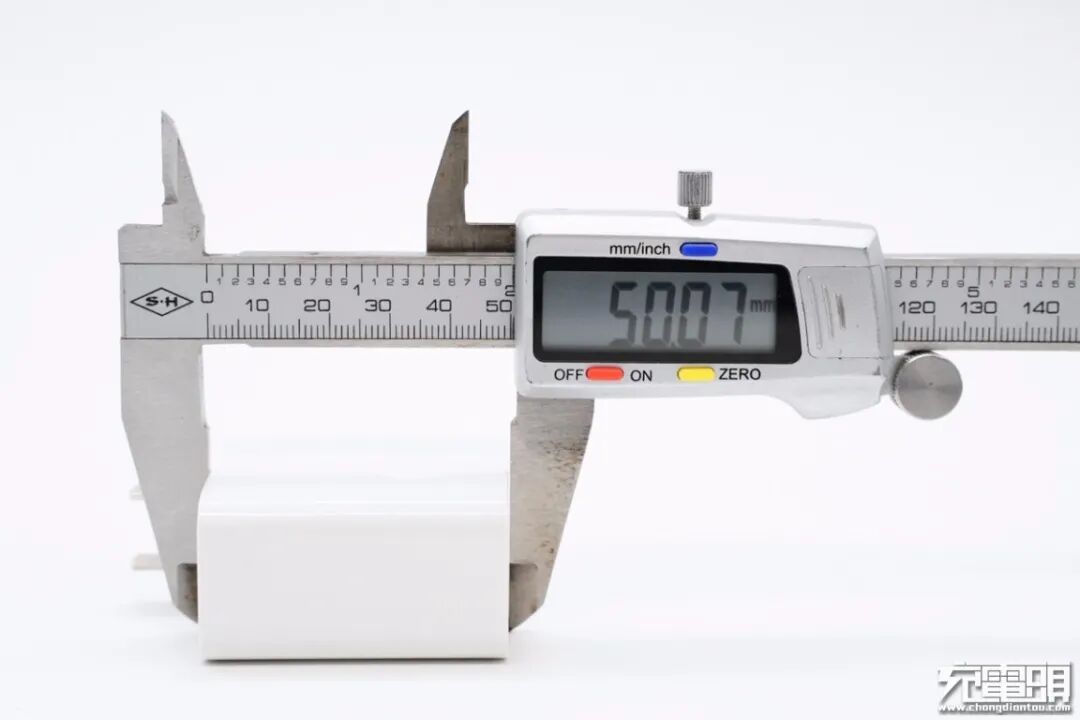

使用游标卡尺实测充电器机身长50.07mm。

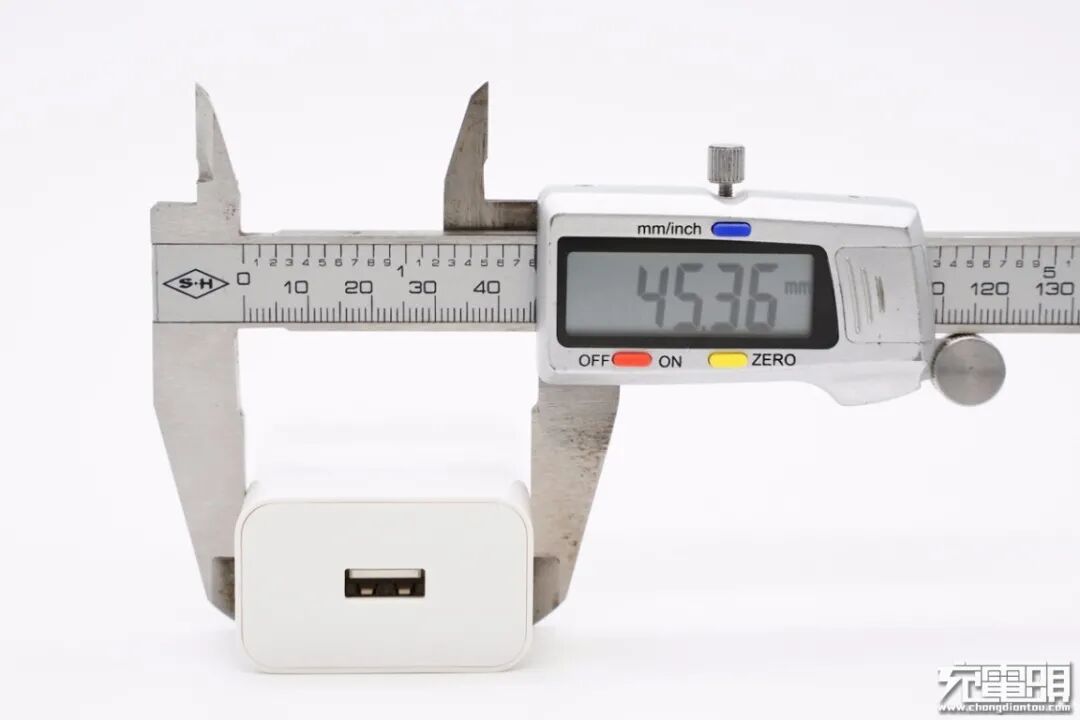

宽度为45.36mm。

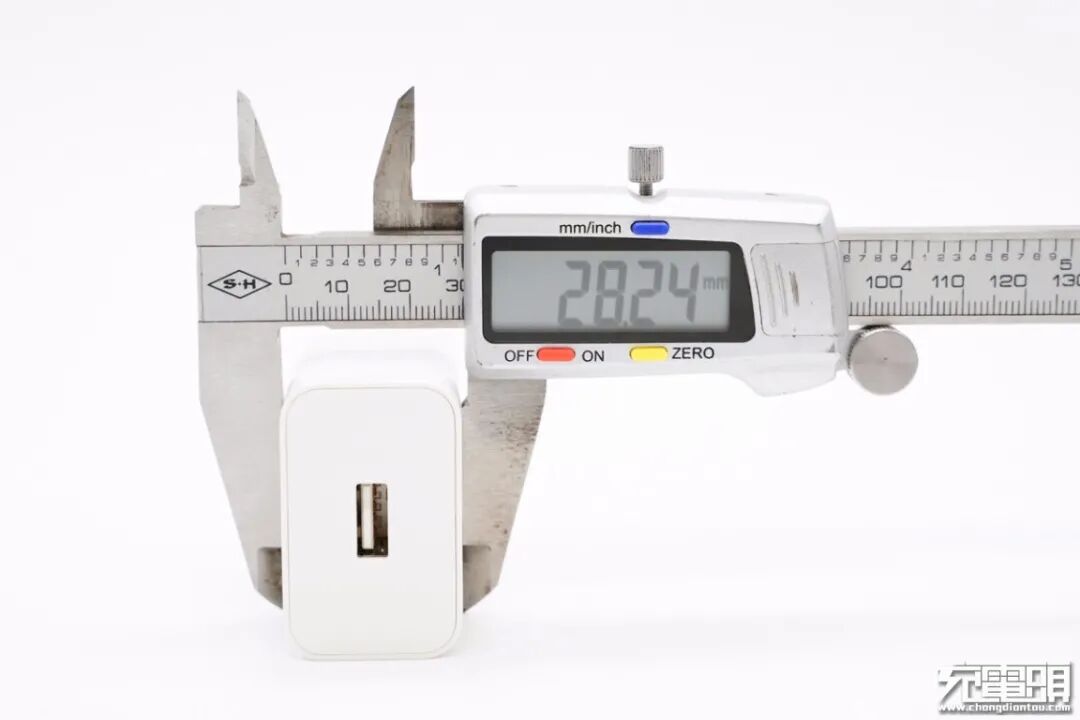

厚度为28.24mm。

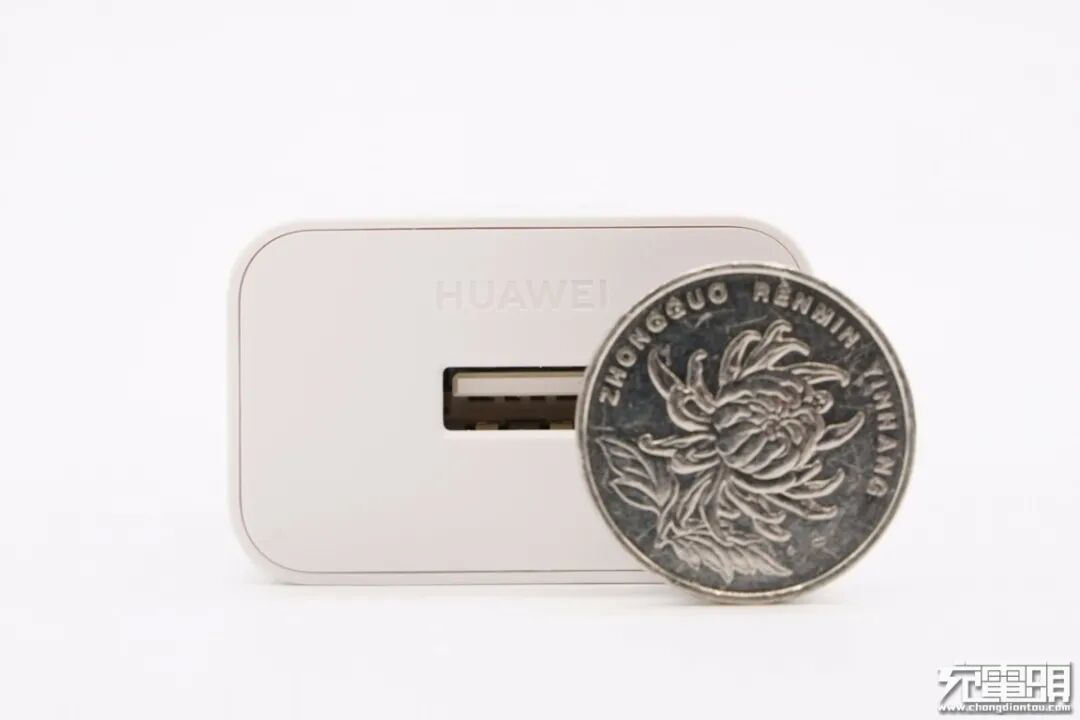

充电器厚度比一元硬币直径稍大。
充电器净重约为84g。

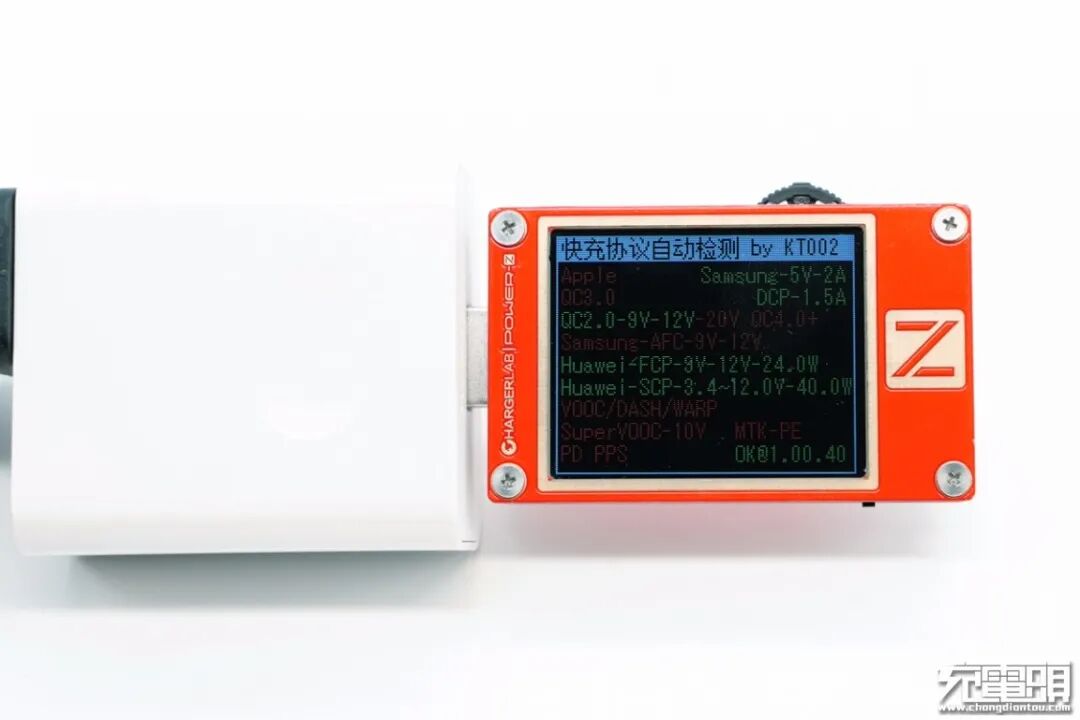

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Samsung 5V/2A、DCP协议，以及QC2.0、FCP、SCP快充协议。
二、华为40W超级快充充电器拆解

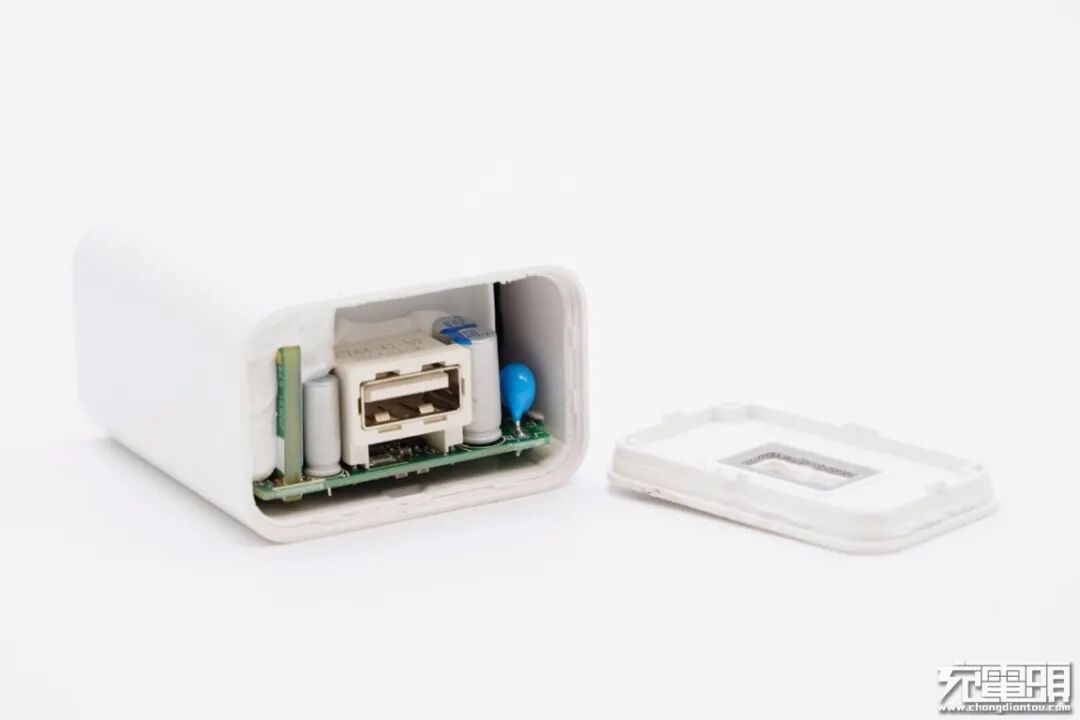

机身壳采用超声波焊接封装，输出端外壳的接口旁贴有一圈海绵垫，起到防尘防异物进入作用。

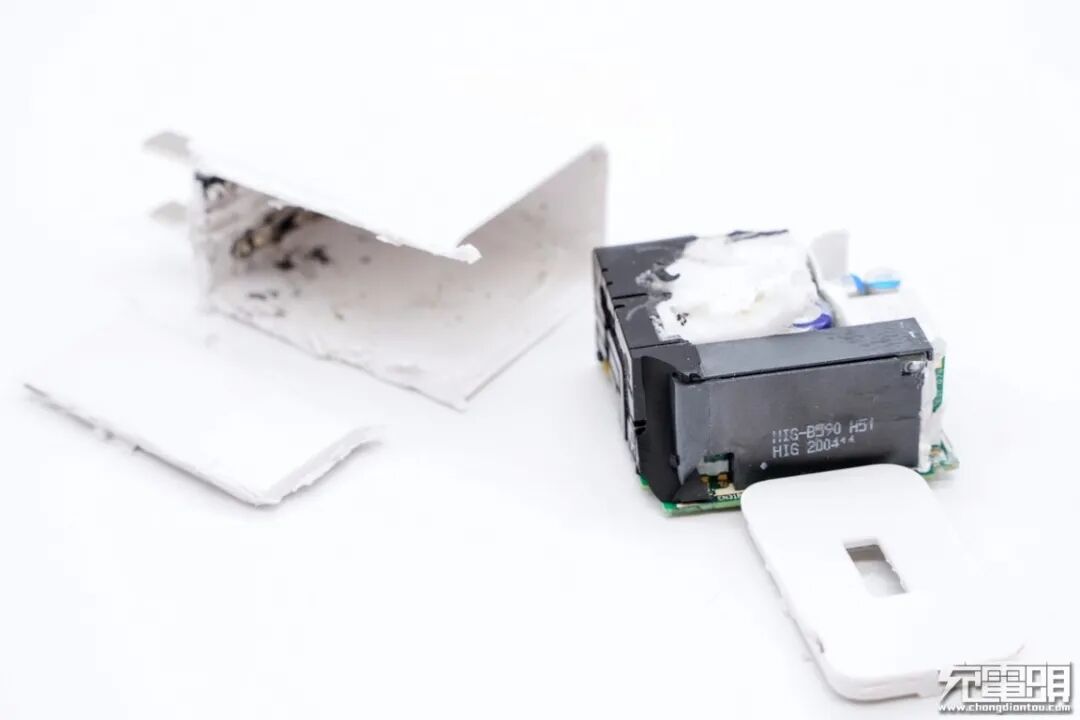

充电器内部大量灌胶，很难取出PCB板，只能将机身壳侧面也切割开。

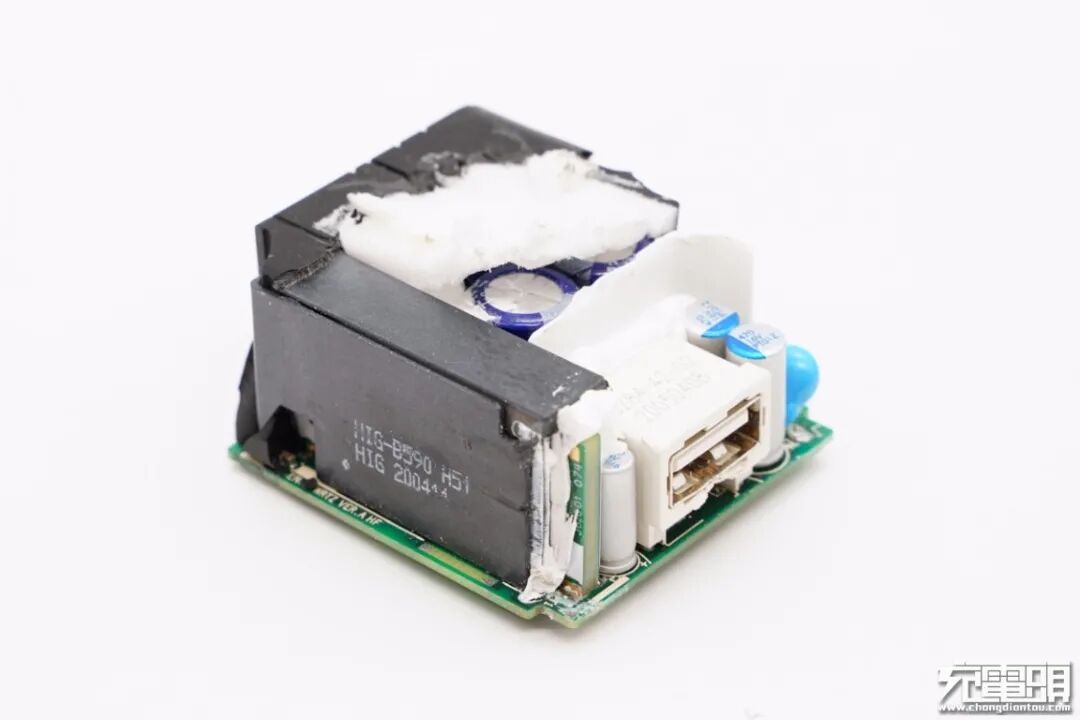

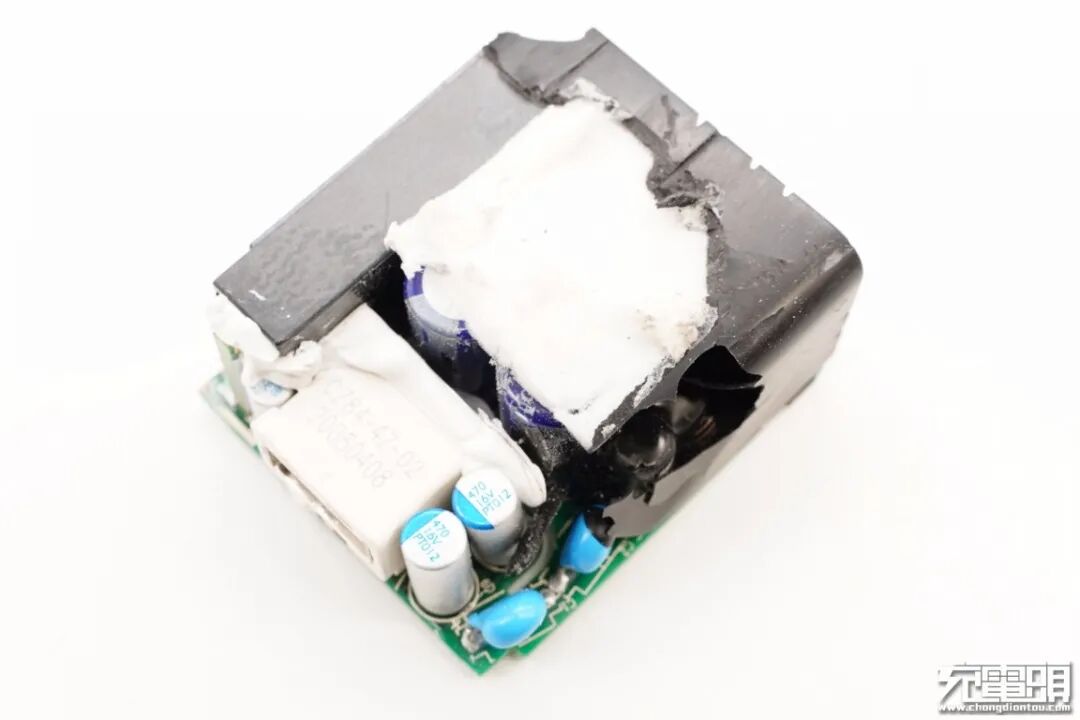

板子上采用两种注胶处理，输入端是黑色硅胶，中心以及输出端是白色硅胶。

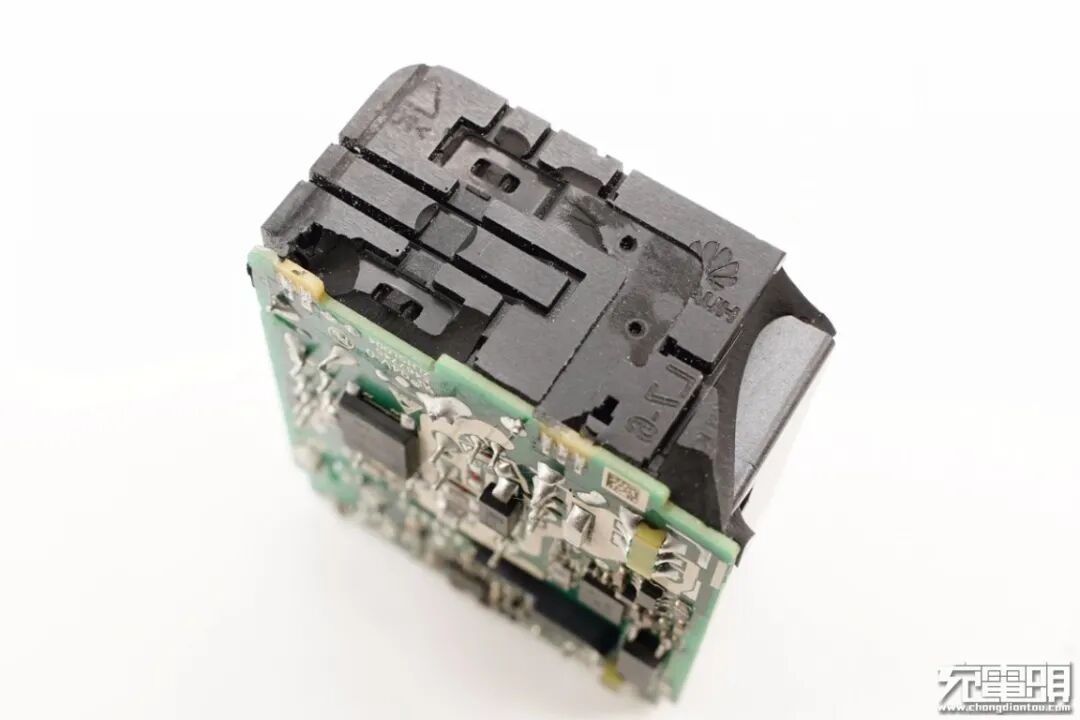

黑色注胶上有金属弹片的造型凹槽，甚至还有华为的logo。
侧面设有平面变压器，初次级之间有白色绝缘板进行隔离。
将硅胶清理掉一览。

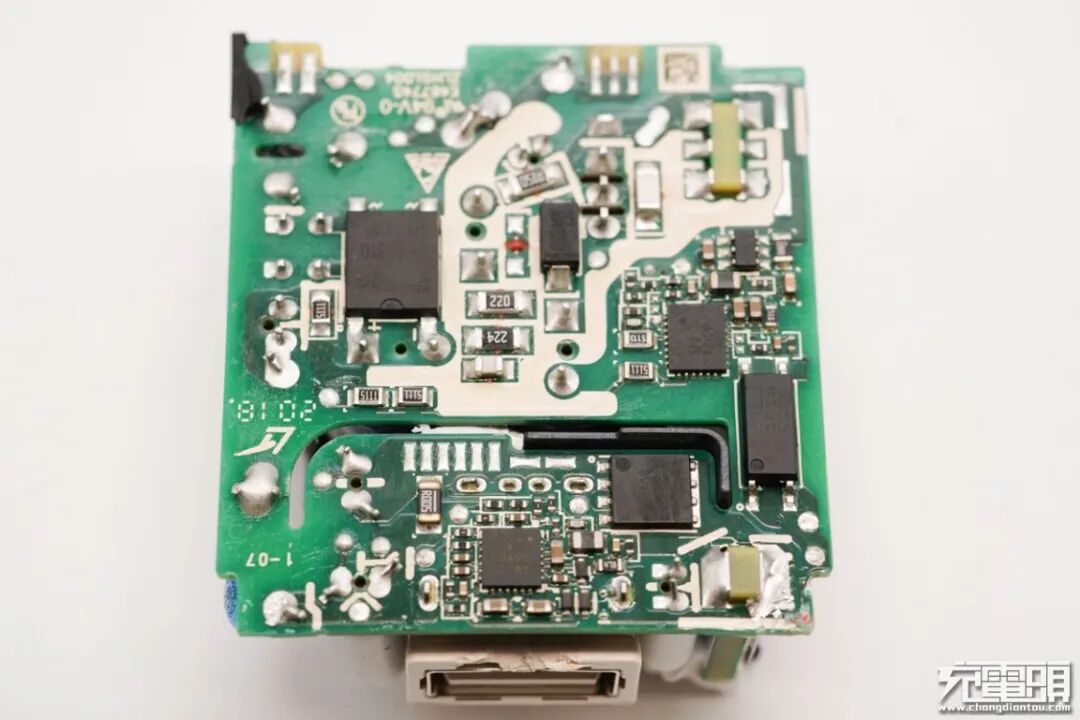

PCB板背面一览，初次级之间有镂空槽，光耦横跨在初次级之间。
经过对PCB板正背面电路观察分析发现，华为40W超级快充充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。
输入端一览，最左边的是延时保险丝，旁边的压敏电阻和NTC浪涌抑制电阻都外套有热缩管，高压开关MOS配有散热片。

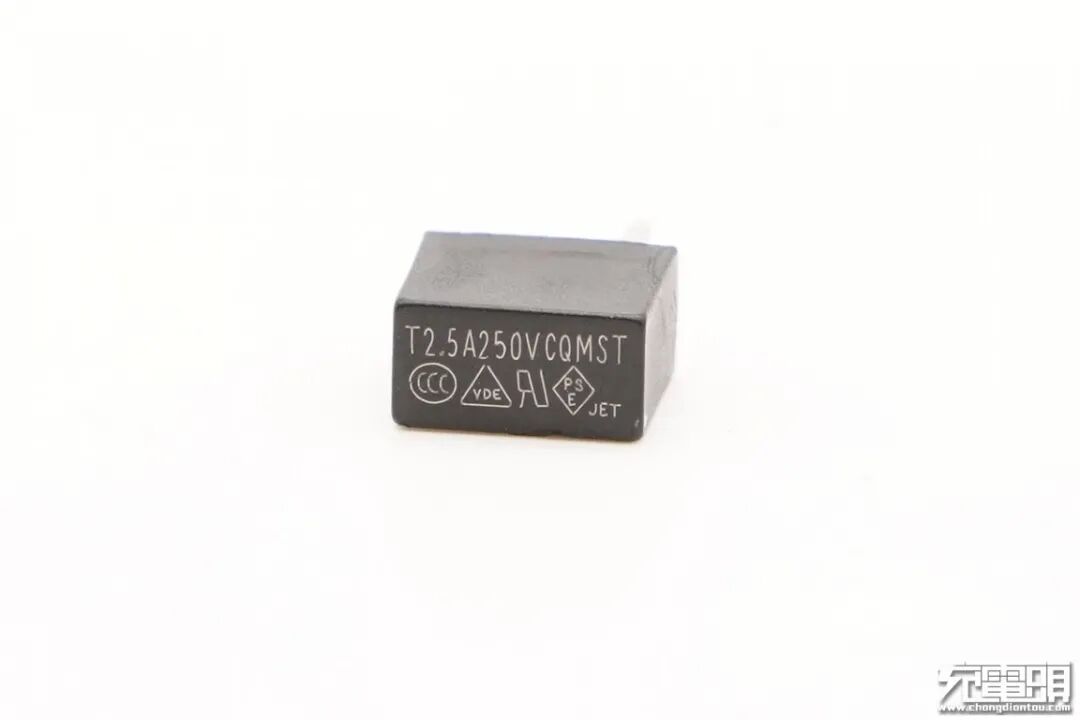

输入延时保险丝，2.5A 250V。

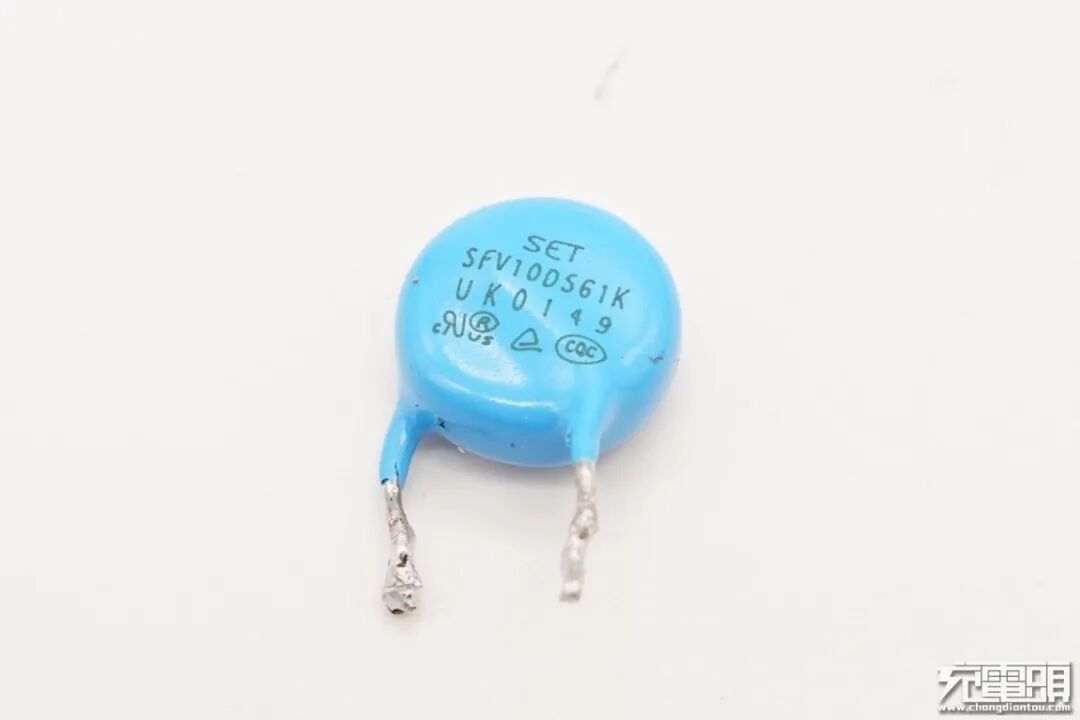

10D561K 压敏电阻。

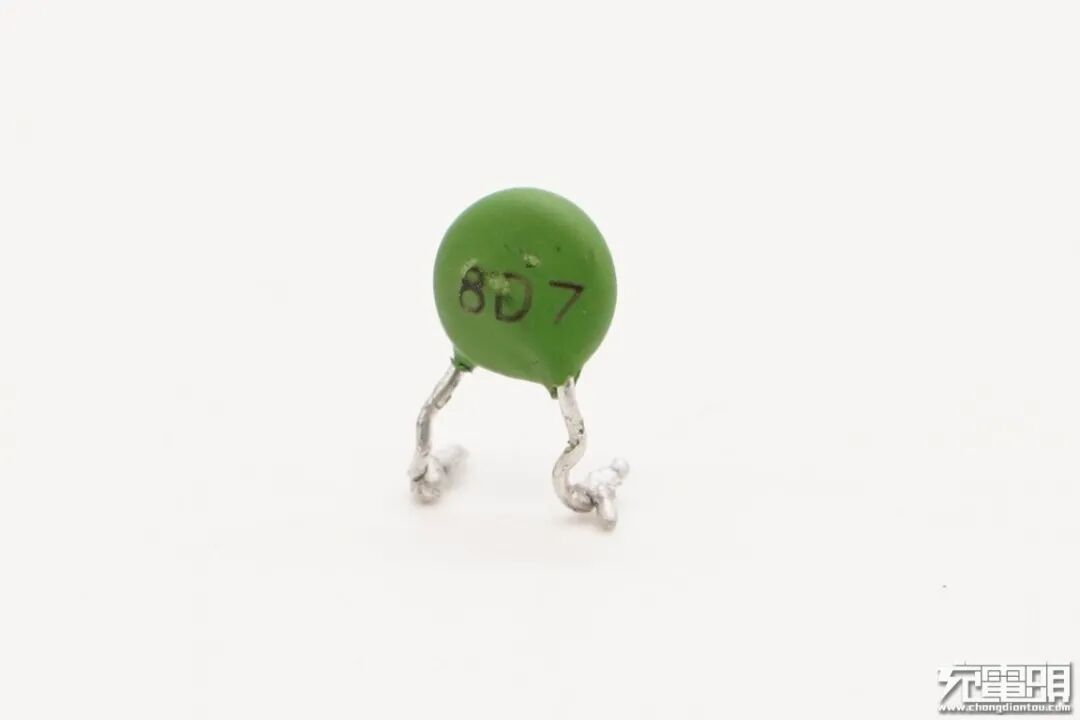

NTC浪涌抑制电阻用于抑制上电浪涌电流。

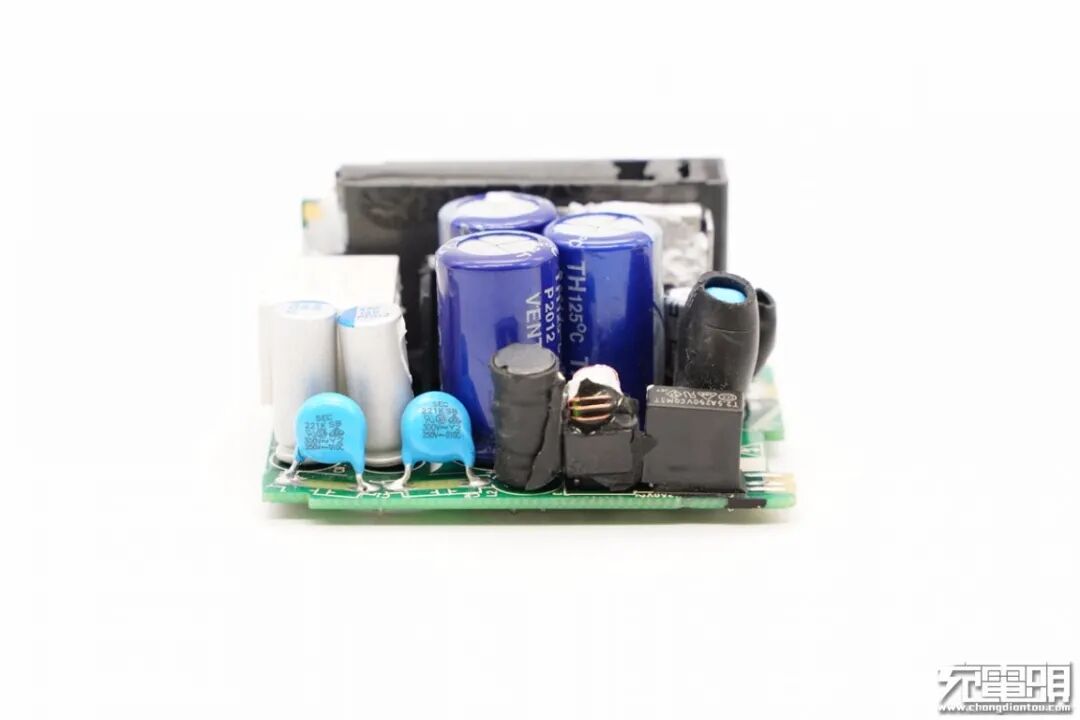

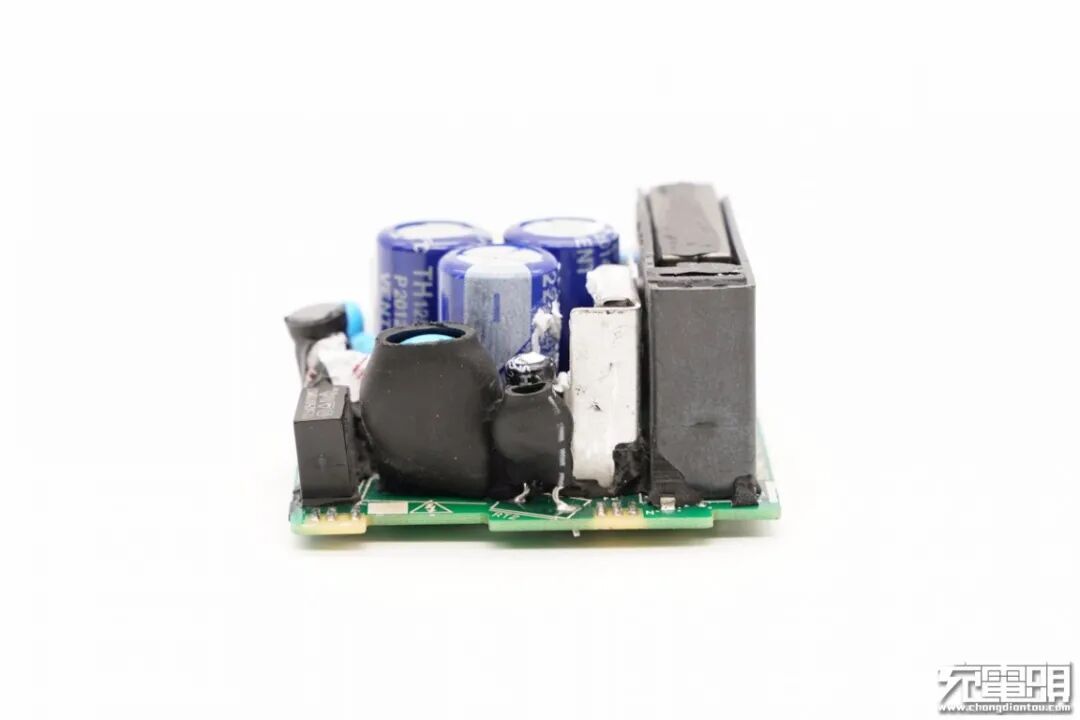

PCB板侧面一览，保险丝旁边是共模电感、工字电感和高压滤波电解电容，两颗蓝色Y电容后面是输出滤波的固态电容。

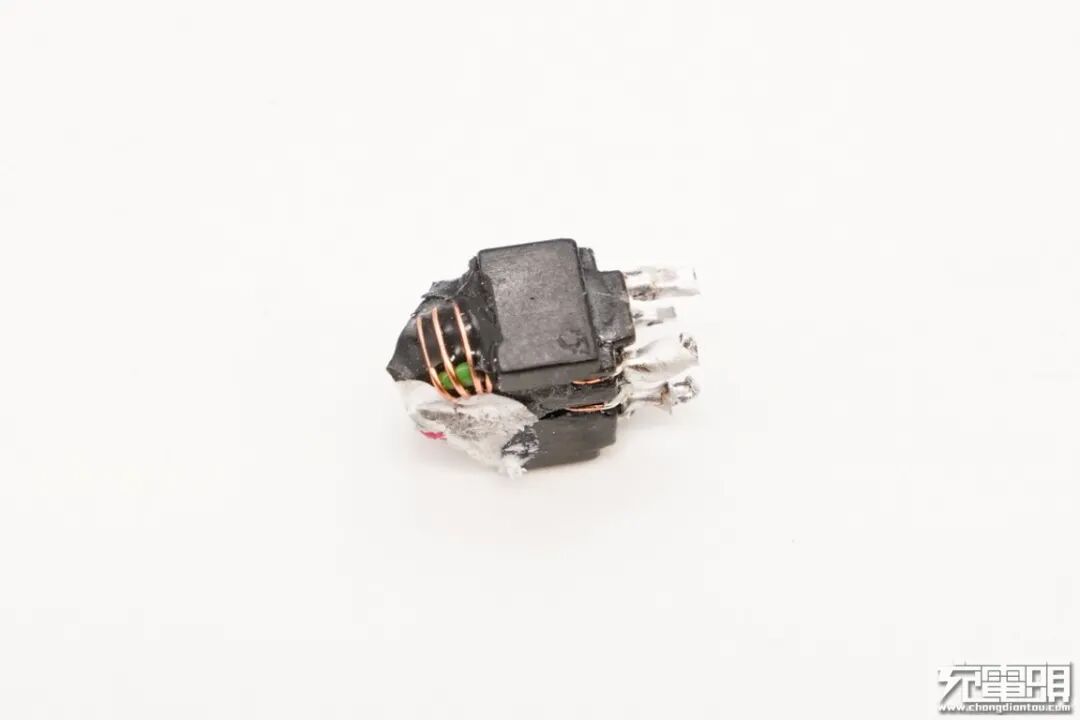

共模电感特写，用于滤除EMI干扰。
输入端TMBFR3010整流桥。

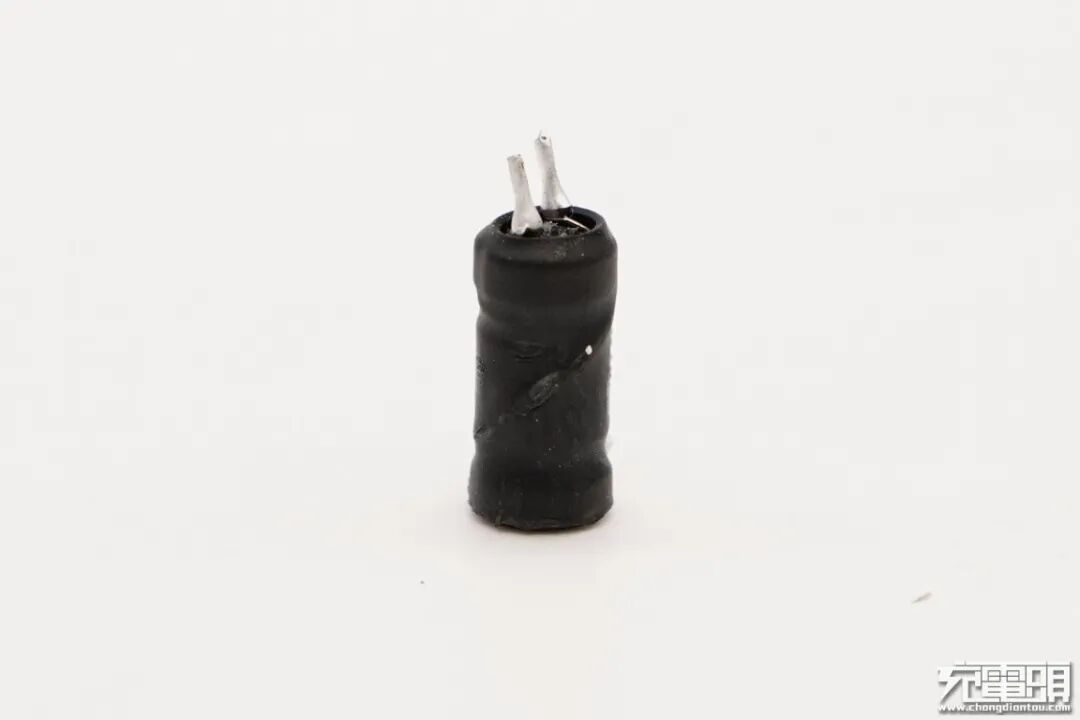

工字电感使用热缩管包裹。
CapXon丰宾高压滤波电解电容，三颗并联，规格均为400V 22μF，125℃耐热。

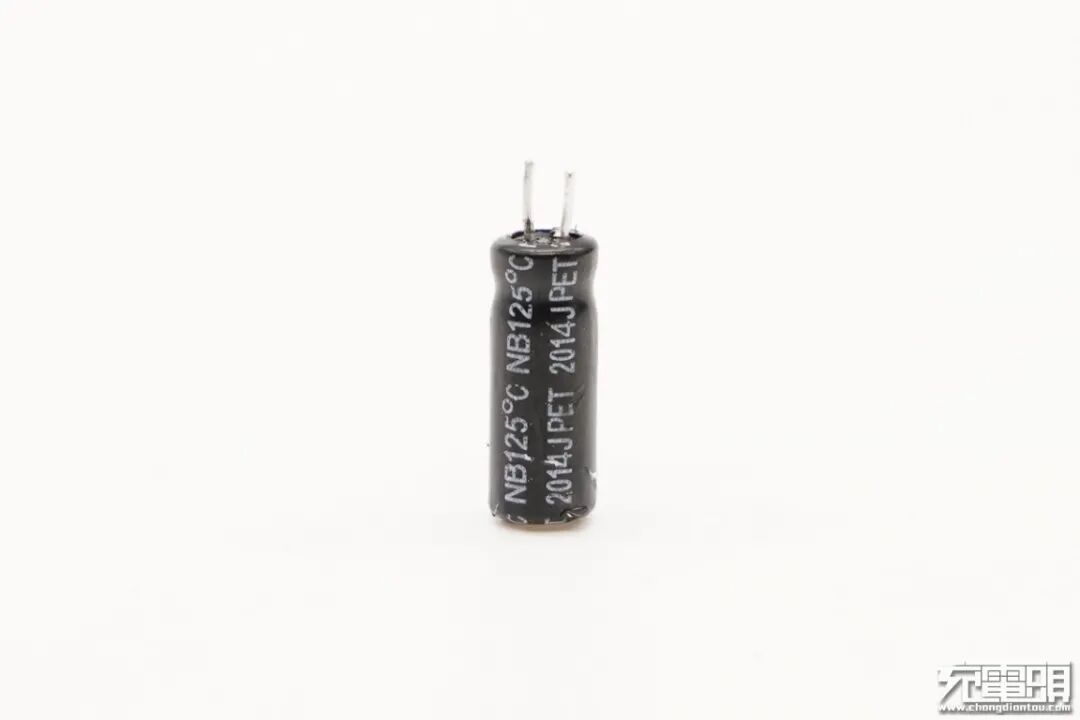

PWM芯片供电电容来自AiSHi艾华，规格25V 22μF。

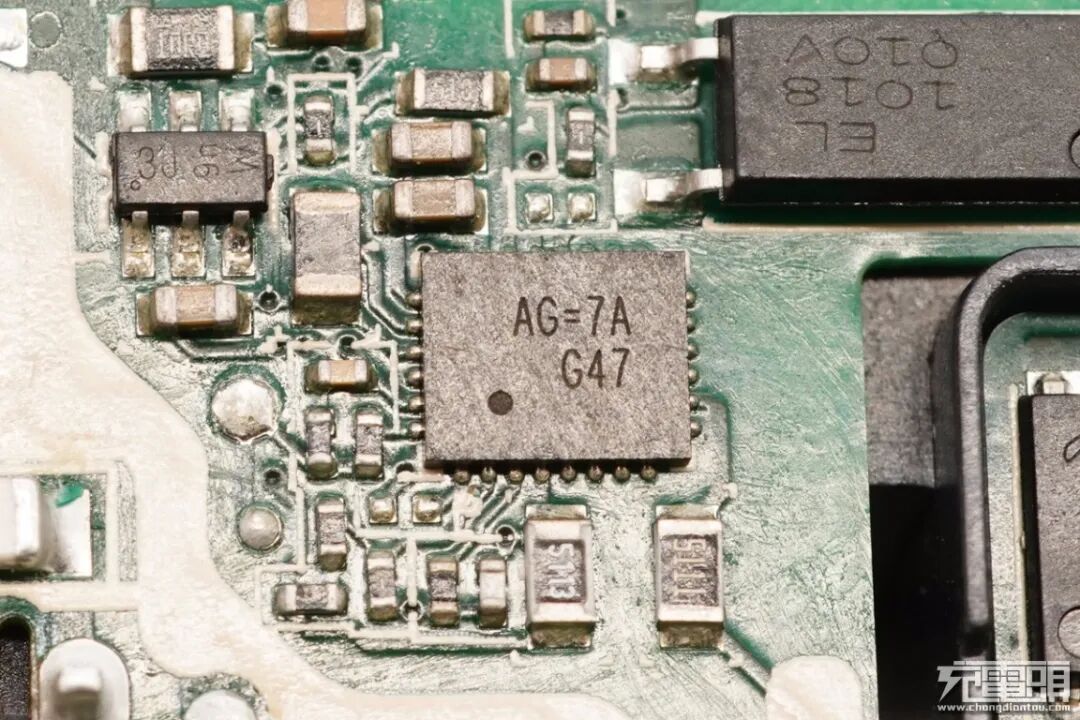

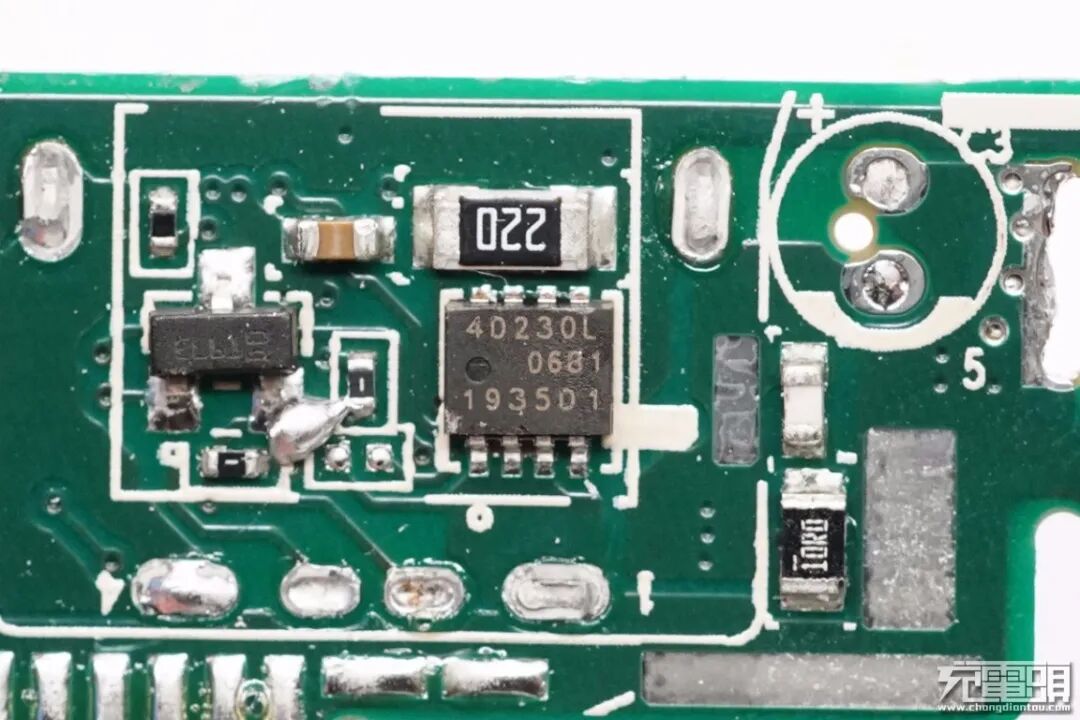

充电器的主控芯片丝印AG=7A，由华为向立锜科技定制。

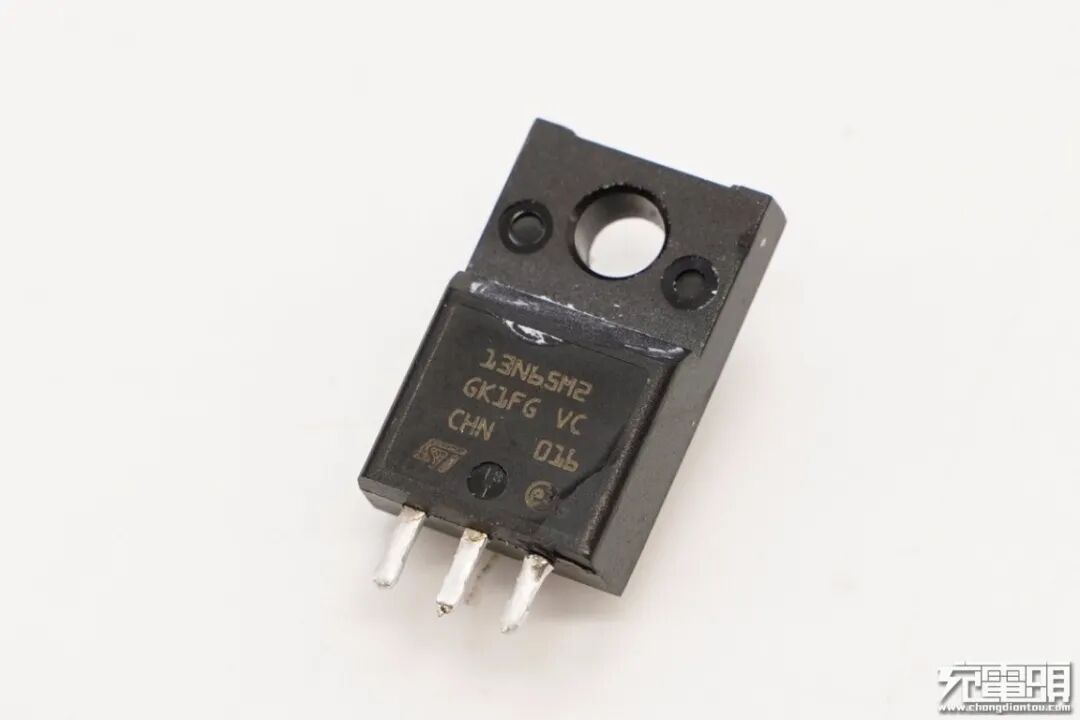

初级开关管来自ST意法半导体，型号STF13N65M2，耐压650V，导阻0.43Ω。
意法STF13N65M2 详细资料。

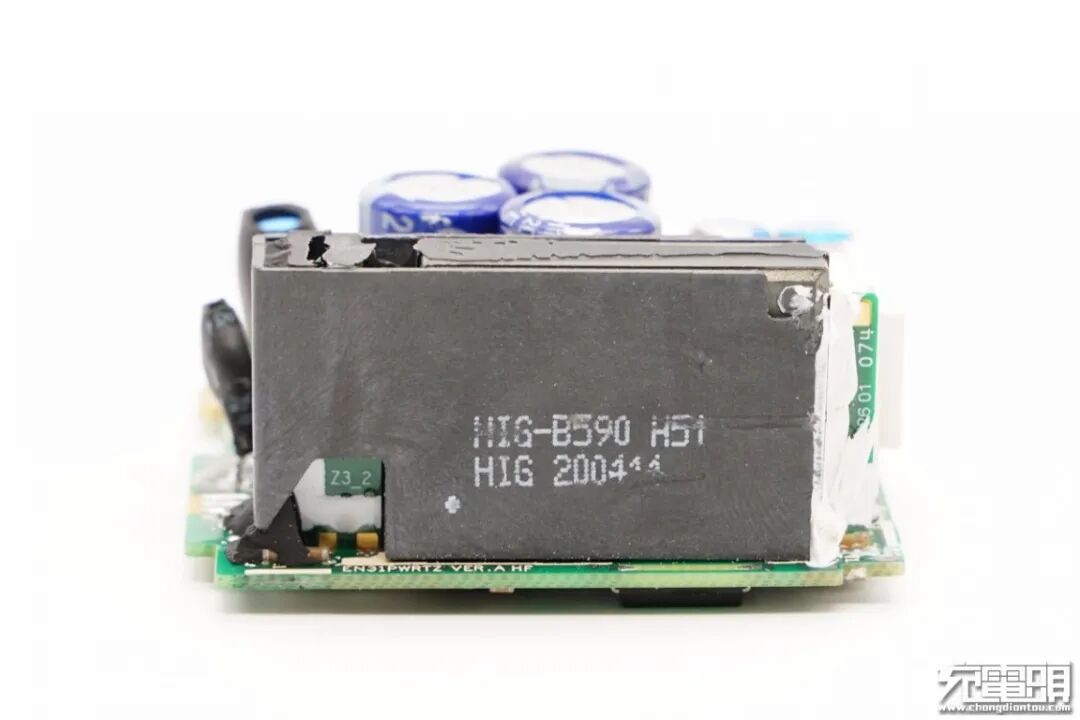

板子另一侧，平板变压器外围采用黑色塑料壳进行固定保护，丝印信息上可以了解到变压器来自嘉龙海杰。

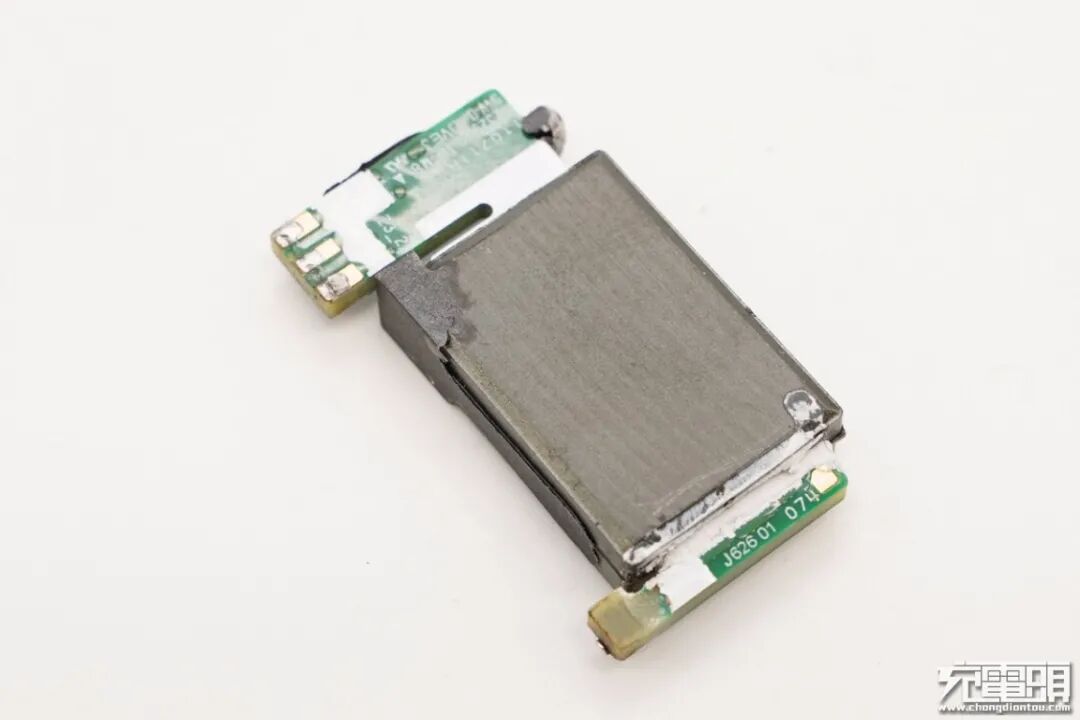

平板变压器磁芯体型轻薄，小PCB板横穿磁芯。

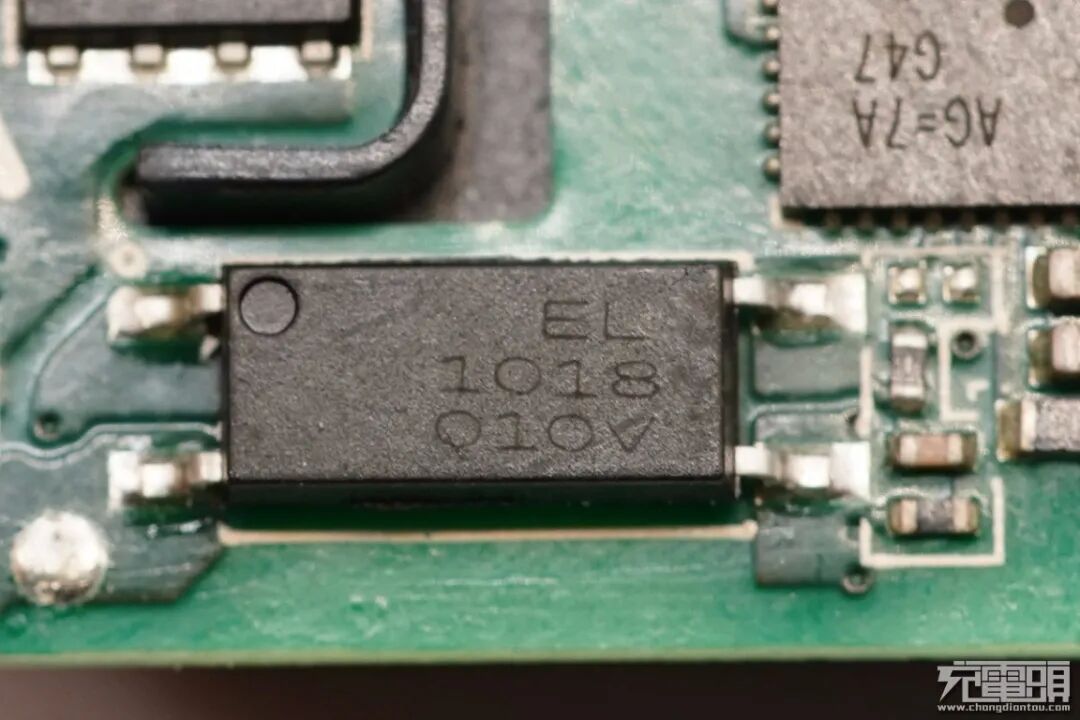

亿光EL 1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

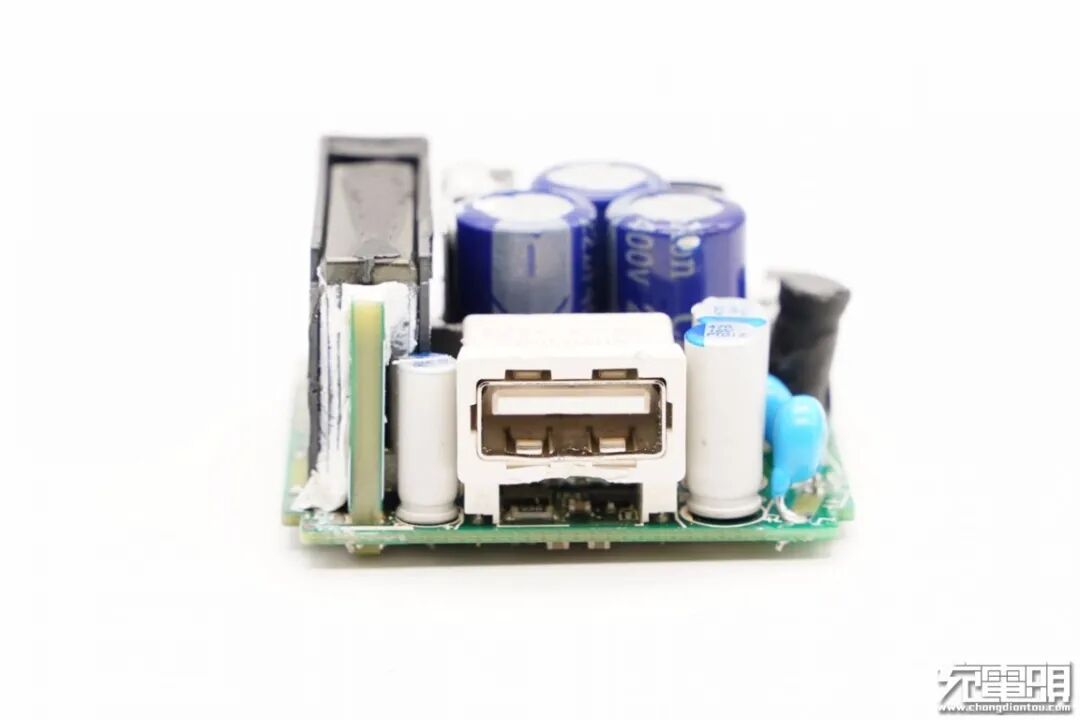

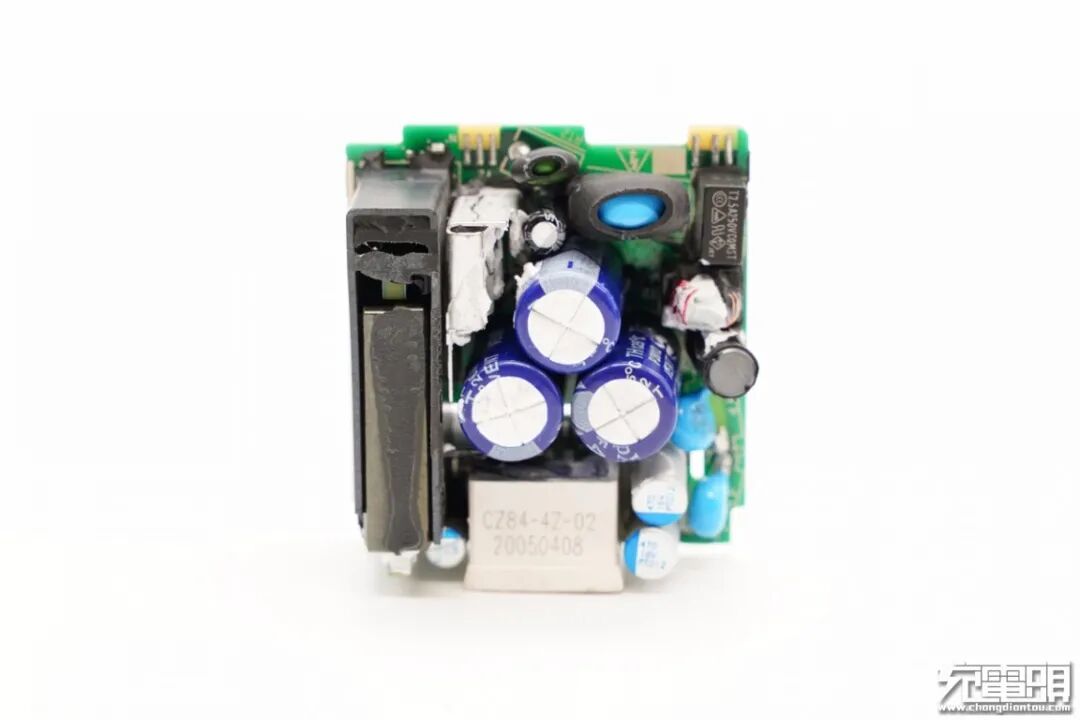

输出端一览，设有两颗蓝色Y电容和三颗滤波固态电容；USB-A母座定制，外套塑料壳加固保护。

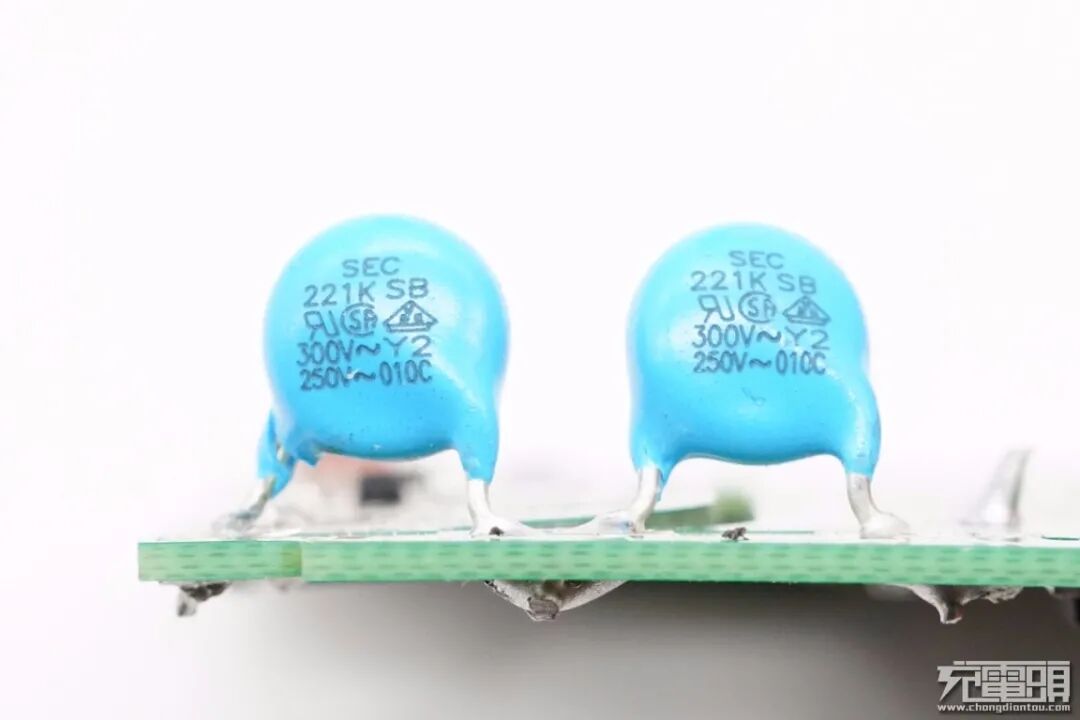

两颗输出抗干扰蓝色Y电容串联，能够提升耐压等级。

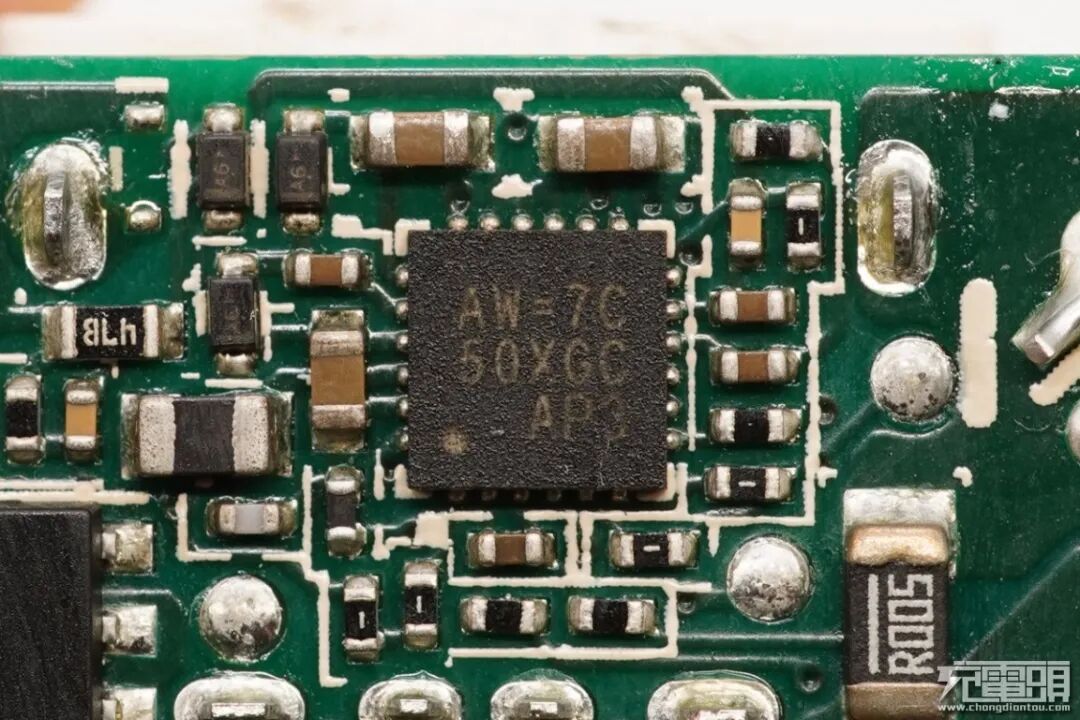

协议芯片丝印AW=7C，同样是立锜科技给华为定制，内置华为40W超级快充、SCP、FCP、QC2.0等快充协议。同时，该芯片还内置了同步整流控制器，集成度非常高。

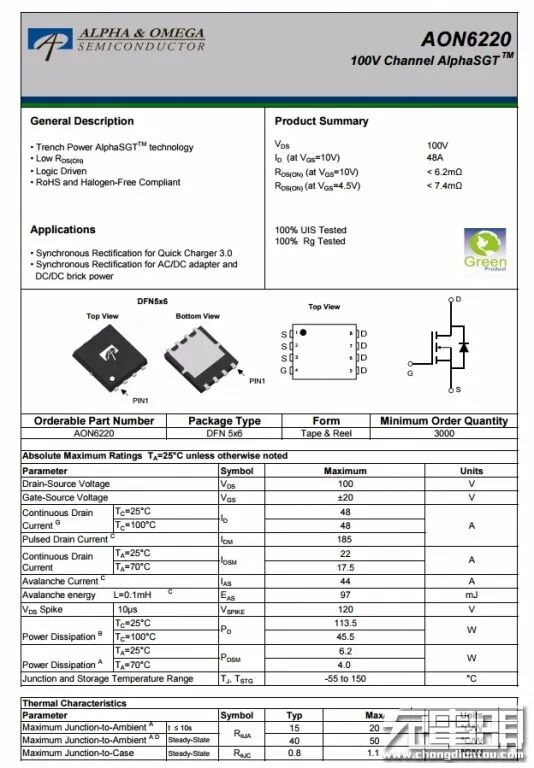

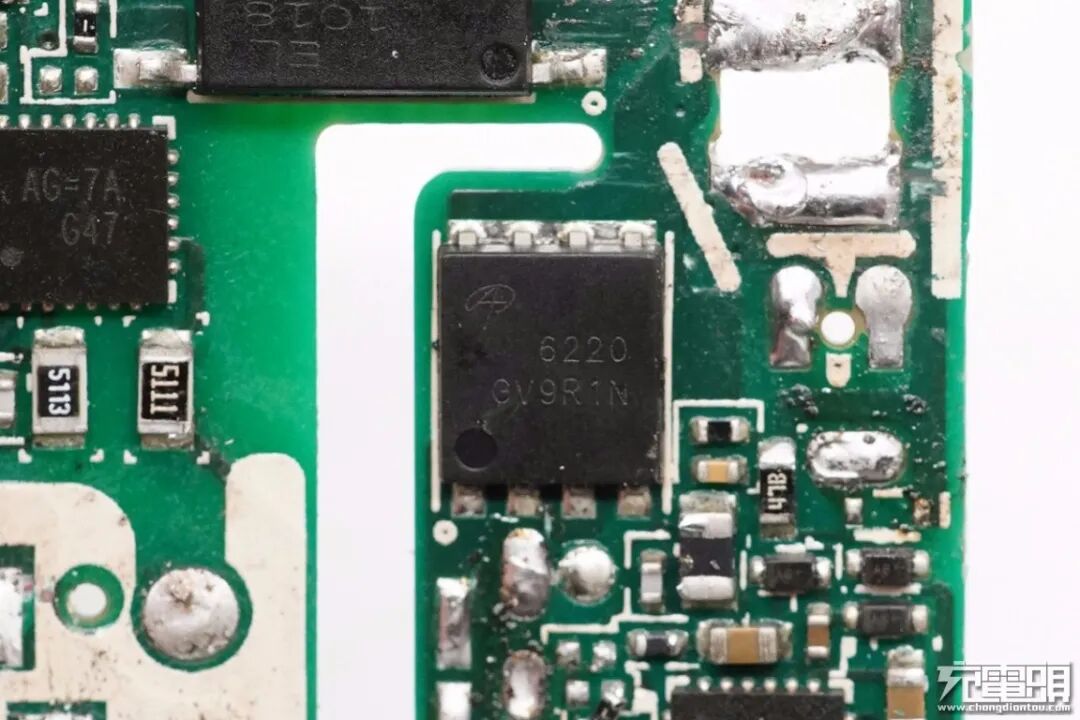

在协议芯片旁边是一颗次级同步整流MOS管，型号AON6220，NMOS，耐压100V。
两颗输出滤波固态电容规格为16V 470μF。

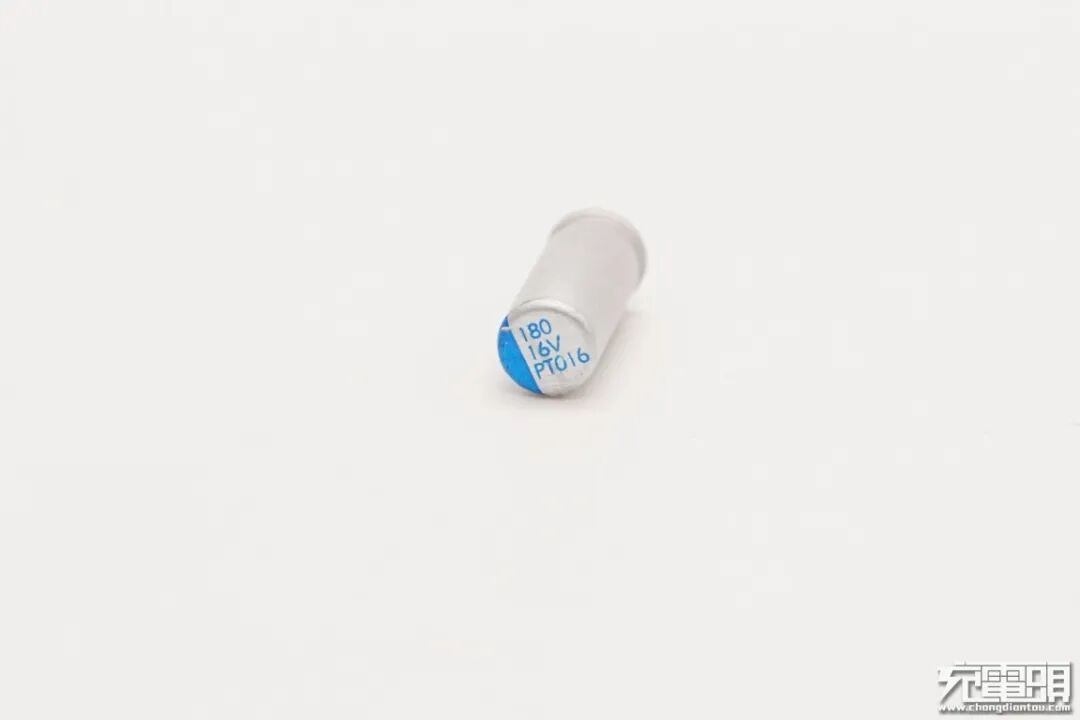

第三颗规格为16V 180μF。
在USB-A接口下面设有一颗输出开关管，安世半导体 PSMN4R2-30MLD，NMOS，耐压30V，导阻4.2mΩ，逻辑电压驱动。

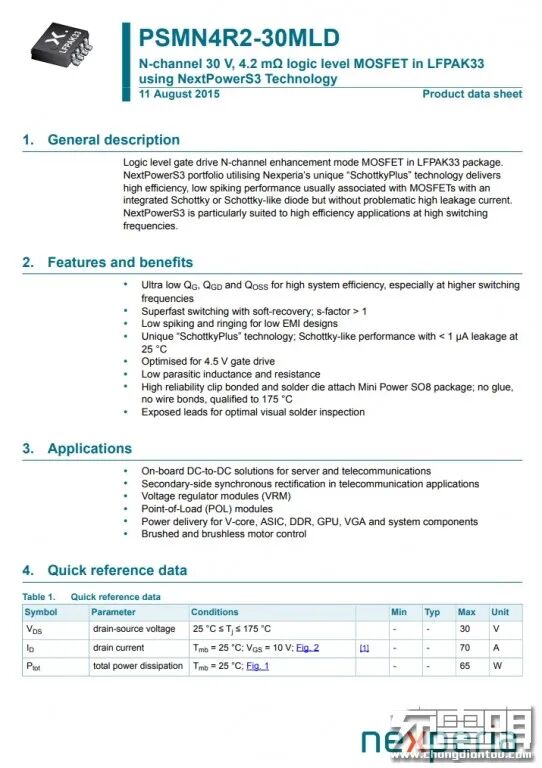

安世半导体 PSMN4R2-30MLD 详细资料。

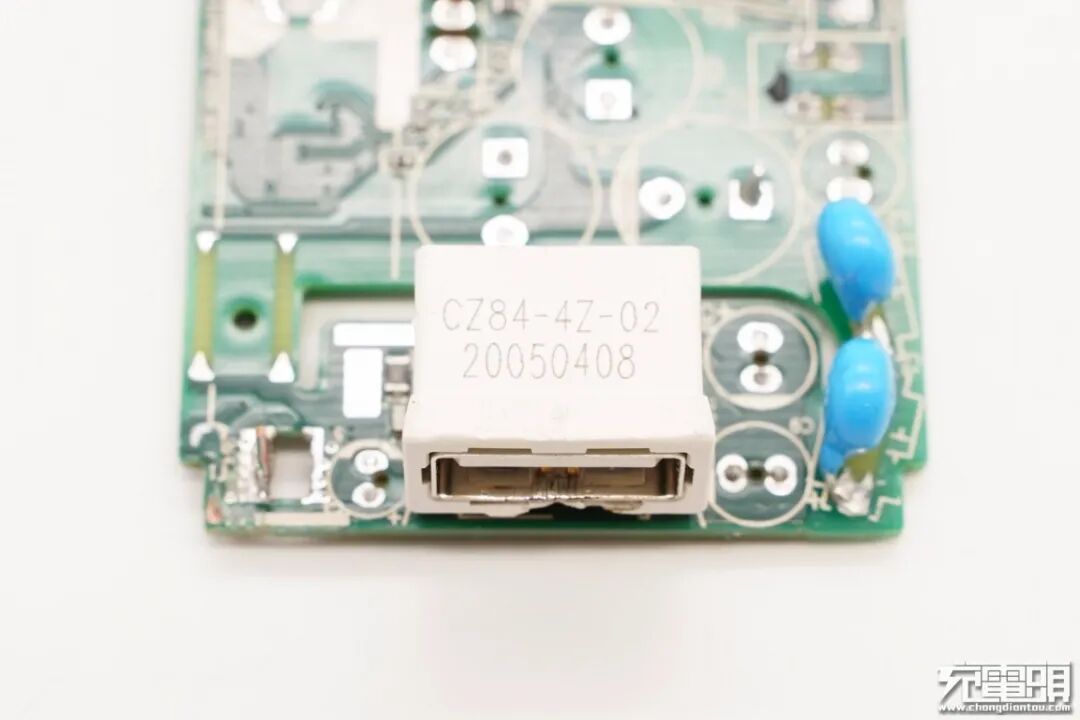

塑料壳丝印CZ84-4Z-02字样。

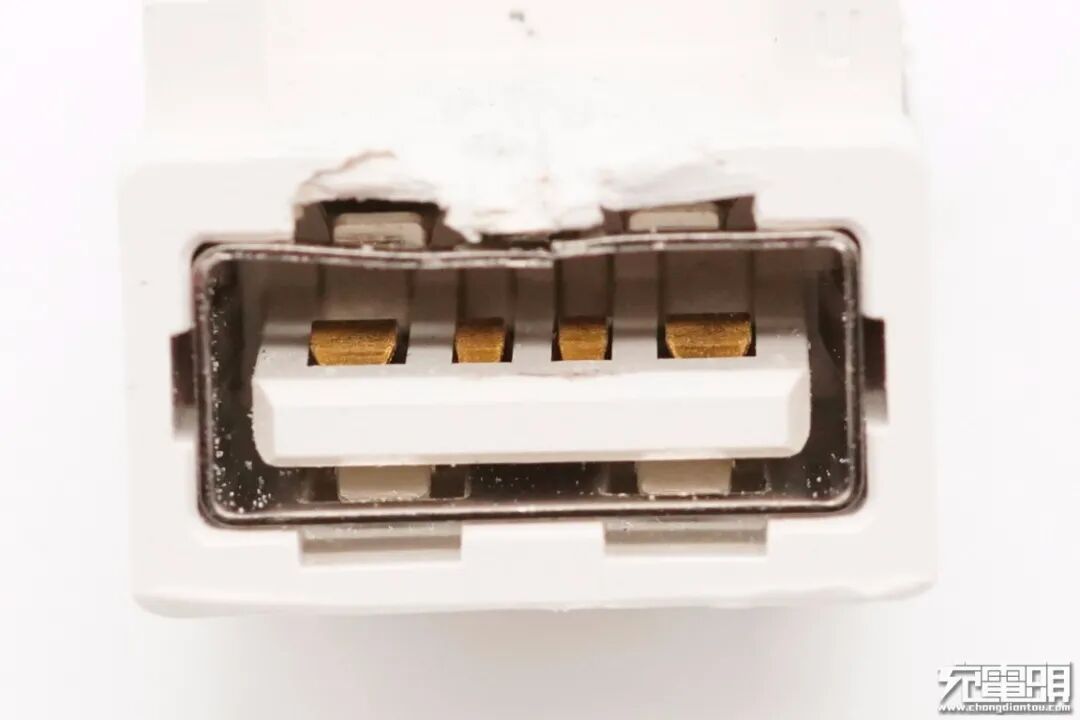

接口内部的四根针脚，外侧两根采用加宽设计，以便大电流通过。

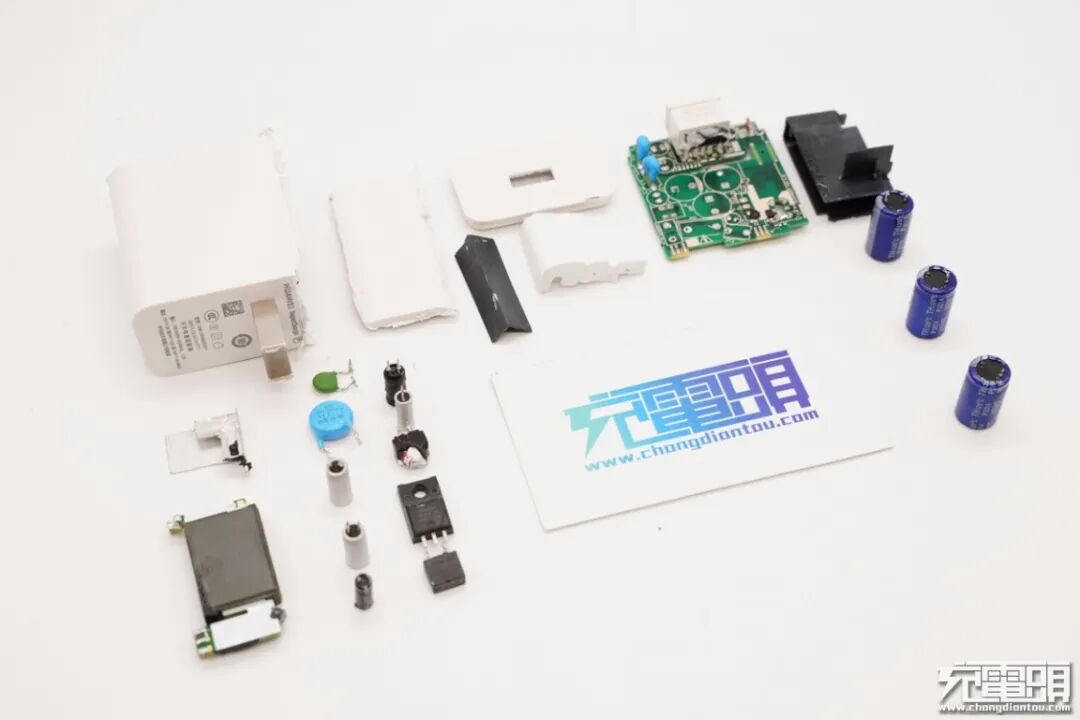

全部拆解完毕，来张全家福。
充电头网拆解总结
华为新款40W SuperCharge超级快充充电器采用PC阻燃材质白色外壳，表面亮面烤漆工艺处理，整体的外观造型延续上一代风格。充电器配备一个USB-A口，支持5V/2A、9V/2A、10V/4A输出，支持40W超级快充以及QC2.0、FCP、SCP快充协议。作为一款手机原装充电器来说，兼容性做得不错。
充电头网通过拆解了解到，华为40W超级快充充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。控制芯片方面，采用了立锜科技全套定制芯片，集成了专利的boost供电技术，特有的zvs拓扑以及负压采样技术方案。内置平板变压器，次级芯片集成度非常高，有利于节省空间。此外，充电器采用灌胶处理，带来极致的安全防护，最大程度减少由于进液等造成的熔壳风险；初次级之间设有隔离板，产品整体做工很好。
